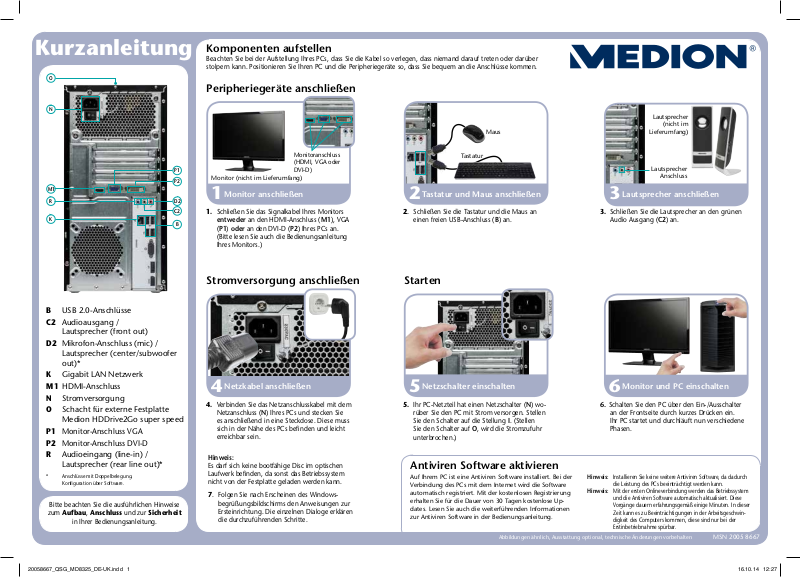

Medion E2225 D, MD 8325 Quick Manual

Kurzanleitung

O

Komponenten aufstellen

Beachten Sie bei der Aufstellung Ihres PCs, dass Sie die Kabel so verlegen, dass niemand darauf treten oder darüber
stolpern kann. Positionieren Sie Ihren PC und die Peripheriegeräte so, dass Sie bequem an die Anschlüsse kommen.

Peripheriegeräte anschließen

N

P1

M1

R

K

B

USB 2.0-Anschlüsse

C2

Audioausgang /

P2

D2

C2

B

Lautsprecher (front out)

D2

Mikrofon-Anschluss (mic) /
Lautsprecher (center/subwoofer
out)*

K

Gigabit LAN Netzwerk

M1

HDMI-Anschluss

N

Stromversorgung

O

Schacht für externe Festplatte
Medion HDDrive2Go super speed

P1

Monitor-Anschluss VGA

P2

Monitor-Anschluss DVI-D

R

Audioeingang (line-in) /
Lautsprecher (rear line out)*

* Anschlüsse mit Doppelbelegung.

Konfiguration über Software.

Bitte beachten Sie die ausführlichen Hinweise

zum Aufbau, Anschluss und zur Sicherheit

in Ihrer Bedienungsanleitung.

Monitoranschluss
(HDMI, VGA oder

Monitor (nicht im Lieferumfang)

Monitor anschließen

1

1. Schließen Sie das Signalkabel Ihres Monitors

entweder an den HDMI-Anschluss (M1), VGA
(P1) oder an den DVI-D (P2) Ihres PCs an.
(Bitte lesen Sie auch die Bedienungsanleitung
Ihres Monitors.)

DVI-D)

Tastatur und Maus anschließen

2

2. Schließen Sie die Tastatur und die Maus an

einen freien USB-Anschluss (B) an.

Stromversorgung anschließen Starten

Netzkabel anschließen

4

4. Verbinden Sie das Netzanschlusskabel mit dem

Netzanschluss (N) Ihres PCs und stecken Sie
es anschließend in eine Steckdose. Diese muss
sich in der Nähe des PCs befinden und leicht
erreichbar sein.

Hinweis:

Es darf sich keine bootfähige Disc im optischen
Laufwerk befinden, da sonst das Betriebssystem
nicht von der Festplatte geladen werden kann.

7. Folgen Sie nach Erscheinen des Windows­begrüßungsbildschirms den Anweisungen zur
Ersteinrichtung. Die einzelnen Dialoge erklären
die durchzuführenden Schritte.

Netzschalter einschalten

5

5. Ihr PC-Netzteil hat einen Netzschalter (N) wo

rüber Sie den PC mit Strom versorgen. Stellen
Sie den Schalter auf die Stellung I. (Stellen
Sie den Schalter auf O, wird die Stromzufuhr
unterbrochen.)

Antiviren Software aktivieren

Auf Ihrem PC ist eine Antiviren Software installiert. Bei der
Verbindung des PCs mit dem Internet wird die Software
automatisch registriert. Mit der kostenlosen Registrierung
erhalten Sie für die Dauer von 30 Tagen kostenlose Up­dates. Lesen Sie auch die weiterführenden Informationen
zur Antiviren Software in der Bedienungsanleitung.

Tastatur

Lautsprecher

(nicht im

Maus

Lautsprecher anschließen

3

3. Schließen Sie die Lautsprecher an den grünen

Audio Ausgang (C2) an.

Monitor und PC einschalten

6

-

Abbildungen ähnlich, Ausstattung optional, technische Änderungen vorbehalten MSN 2005 8667

6.

Schalten Sie den PC über den Ein-/Ausschalter

an der Frontseite durch kurzes Drücken ein.
Ihr PC startet und durchläuft nun verschiedene
Phasen.

Hinweis:

Installieren Sie keine weitere Antiviren Software, da dadurch

die Leistung des PCs beeinträchtigt werden kann.

Hinweis:

Mit der ersten Onlineverbindung werden das Betriebssystem

und die Antiviren Software automatisch aktualisiert. Diese
Vorgänge dauern erfahrungsgemäß einige Minuten. In dieser
Zeit kann es zu Beeinträchtigungen in der Arbeitsgeschwin
digkeit des Computers kommen, diese sind nur bei der
Erstinbetriebnahme spürbar.

Lieferumfang)

Lautsprecher

Anschluss

-

20058667_QSG_MD8325_DE-UK.indd 1 16.10.14 12:27

Quick Guide

O

Setting up components

When setting up your PC lay the cables safely to prevent them from being trodden on or tripped over.
Position your PC and peripherals in such a way that the connections are easily accessible.

Connecting peripherals

N

P1

M1

R

K

B

USB 2.0 Ports

C2

Audio output /

P2

D2

C2

B

Speakers (front out)

D2

Microphone In (mic) / Speakers
(center/subwoofer out)*

K

Gigabit LAN network

M1

HDMI connection

N

Power supply

O

Docking station for external harddisk
Medion HDDrive2Go super speed

P1

Monitor

P2

Monitor

R

Audio input (line in) /

connection

VGA

connection DVI-D

Speakers (rear line out)*

*

Connections with double assignments.
Configuration via software.

Please read the detailed installation,

connection and safety instructions in your

operating manual.

Monitor connection
(HDMI, VGA or DVI-D)

Monitor (not supplied)

Connect monitor

1

1. Connect the signal cable of your monitor

either to the HDMI (M1), VGA (P1) or the
DVI-D (P2) connection of your PC. (Please
read the operating manual for your monitor.)

2

2. Connect the keyboard and the mouse to a free

USB port (B).

Connecting power supply Start

Connect mains cable

4

4. Insert the mains cable into the mains power

socket (N) of your PC and then plug into a
socket. This must be near to the PC and easily
accessible.

Note:

There should be no bootable disc in the optical
drive as this will prevent the operating system
from being loaded from the hard drive.

7. Follow the initial setup instructions once the
Windows welcome screen has appeared. Step­by-step instructions will guide you through the
process to be followed.

5

5. Your PC mains adapter has a mains switch (N)

to provide the PC with power. Set the switch
to position I. (If you set it to O, the power
supply will be interrupted.)

Activating antivirus software

Antivirus software is installed on your PC. The software
will automatically be registered when the PC connects to
the internet. With the free registration you will receive free
updates for 30 days. Please also read the additional infor­mation on antivirus software in the operating instructions.

Mouse

Keyboard

Connect keyboard and mouse

Switch on mains power

Speakers

(not included)

Speaker

socket

Connect speakers

3

3. Connect the speakers to the green audio

socket (C2).

Switch on monitor and PC

6

6. Switch on the PC by briefly pressing the on/off

switch on the front. Your PC will now start and
run through various steps.

Note:

Do not install any further antivirus software as this can affect the

performance of the PC.

Note:

The operating system and antivirus software are automatically

updated when the first online connection is made. These proces
ses usually take a few minutes, during which time the operating
speed of the computer may be affected although this is only
noticeable on initial start-up.

-

Approximate illustrations, optional features, subject to technical changes MSN 2005 8667

20058667_QSG_MD8325_DE-UK.indd 2 16.10.14 12:28
