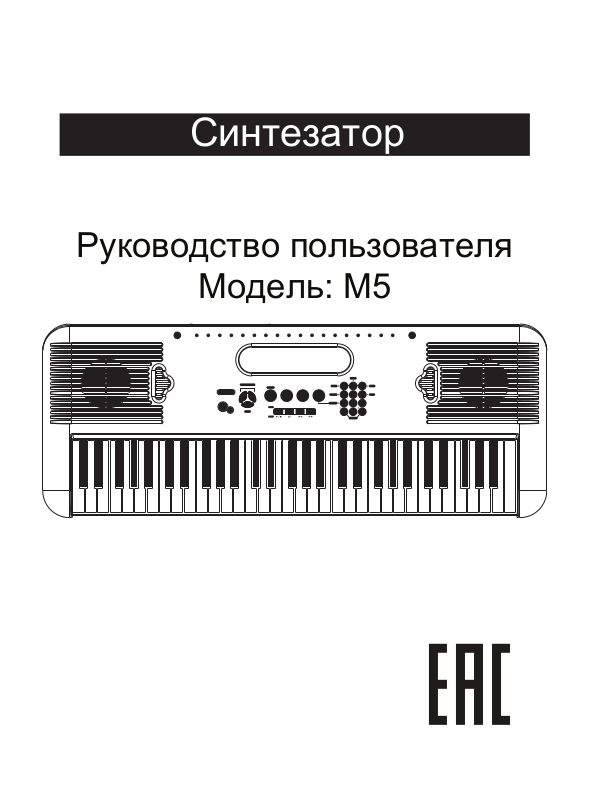

Синтезатор

Руководство пользователя

Модель: M5

A.B .C.

TOU CH

DUA L

LOW ER

DSP

SU STAI N

ИНФОРМАЦИЯ ДЛЯ ВАШЕЙ БЕЗОПАСНОСТИ!

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ОЧЕНЬ ВНИМАТЕЛЬНО

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ОЧЕНЬ ВНИМАТЕЛЬНОПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ОЧЕНЬ ВНИМАТЕЛЬНО

Пожалуйста, внимательно прочитайте это руководство и сохраните его для того, чтобы вы могли сверяться с ним в будущем.

Блок питания

Блок питания Пожалуйста, подключайте идущий в комплекте кабель питания к электросети с правильным напряжением. Не подключайте его к розеткам с напряжением, не рассчитанным на работу вашего инструмента. Отключайте кабель питания, если не используете инструмент долгое время, и во время грозы.

Подключения

Подключения Перед подключением инструмента к другим устройствам выключайте питание всех устройств. Это позволит

ПРЕДУПРЕЖДЕНИЕ

Технические характеристики могут быть изменены без уведомления. Изображения в инструкции являются схематичными и приводятся исключительно для справочных целей.

ПРЕДОСТЕРЕЖЕНИЕ

На нормальную работу устройства могут негативно влиять сильные электромагнитные излучения. Если это произошло, то для восстановления работоспособности выполните перезагрузку инструмента согласно инструкциям. Если помехи в работе продолжаются, переставьте инструмент в другое

место.

предотвратить повреждение и или поломку других устройств.

Расположение

Расположение Для предотвращения деформации, выцветания и других повреждений не подвергайте инструмент воздействию:

Прямого солнечного света Повышенной температуры или влажности

Сильной вибрации или ударов Не устанавливайте его в слишком пыльных или грязных местах, а также вблизи магнитных полей.

Во избежание помех не устанавливайте синтезатор рядом с

Во избежание помех не устанавливайте электронными устройствами

электронными устройствами

электронными устройствами Радио и телевизоры могут привести к появлению помех и наводок. Используйте этот инструмент на значительном расстоянии от радио и ТВ.

Чистка

Чистка Протирайте только сухой мягкой тканью. Не используйте растворители, чистящие жидкости или салфетки, пропитанные химикатами.

Обращение

Обращение Не прилагайте слишком большое усилие при нажатии на переключатели и кнопки.

Следите, чтобы в инструмент не попадали бумага, металл или другие предметы. Если это случилось, немедленно отключите кабель питания из розетки. Затем отнесите инструмент для осмотра квалифицированному специалисту.

Перед перемещением инструмента отключайте все кабели.

СодержаниеСодержаниеСодержание

Описание передней панели и дисплея

Передняя панель Задняя панель Дисплей

Подготовка

Блок питания Установка подставки для нот

Подключения

Гнездо для наушников Гнездо педали SUSTAIN Порт USB

Основные операции

Включатель питания Основная громкость

Звуки и эффекты

Выбор звука Удвоение звука (DUAL) Звук Lower/Точка разделения клавиатуры Эффект сустейна DSP эффект

Управление стилем

Выбор стиля Секция аккомпанемента Запуск стиля Остановка стиля Основная секция и заполнение Темп Распознавание аккордов Метроном Настройки одним касанием Громкость аккомпанемента

Запись

Начало записи Остановка записи

............................................................................

...........................................................

..............................................................

............................................................

..............................................

..................................................

.......................................................

.........................................................

.....................................................

...................................................................

....................................................

...........................

..........................................................

................................................................

...............................................................

.........................................................

.................................................................

.......................................................

.......................................

..................................................

.............................................

..................................................

............................................................

Воспроизведение записанной песни

Песни

Режим обучения

5 5

6 6 6

7 7

8 8 9 9 9

10 10 11 12 12 12 13 15 15 15

16 16

............................................................................

Урок 1

............................................................................

Урок 2

............................................................................

Урок 3 Функция оценивания

Демонстрации

Вход в режим демонстраций Выход из демонстрации

Меню функций

Транспонирование Октава Количество долей в такте Точка разделения клавиатуры MIDI вход MIDI выход Чувствительность клавиатуры

Настройка Уровень реверберации Уровень хоруса Назначение педалей

Справочник аккордов

Справочник аккордов Работа с MIDI

Работа с MIDI

Что такое MIDI? Подключения по USB Применение MIDI

Приложения

Технические характеристики Приложение 1 Список звуков Приложение 2 Список стилей Приложение 3 Список демонстраций Приложение 4 Список песен Приложение 5 Список аккордов Приложение 6 Список MIDI функций

............................................................................

..........................................................

................................................................

...............................................................

............................................................................

.........................................................

.....................................................................

..............................................................

..................................................................

..........................................

.......................................................

..........................................................

............................................................

...................................................

....................................................

.......................................................

.....................................................

......................................................

...................................................

........................................................

......................................

.................................................

........................................

17 18 18 19

20 20

21 21 21 21 22 22 22 22 22

23 23

25 25 25

26 27 29

29 30 30 31

Описание передней панели и дисплеяОписание передней панели и дисплеяОписание передней панели и дисплея

Передняя панель

071-080 L atin 081-090 Tr adi tional 091-100 P iano

- TEMPO +

MASTER VOLUME

US B

SU S TAI N OFF - ON

L & R

CHORD

DICT.

STYLE

LESSON

SONG

6 7 8 9

100 S O N GS 100 S T Y L E S

0 14 Cl assic

0 1-0

0 15 Be at & Pop

0 1-0

016-028 R ock

015-040 F avori te

029-038 D ance

041-066 F olk

039-048 S oul & Fun k

067-080 K id's So ng

049-058 J azz

081-085 B all room

059-070

086-100 P iano & Ke yboar d

Кнопки [TEMPO+/-]

Основная громкость

Кнопка режима обучения левой рукой

Кнопка режима обучения правой рукой/Справочника аккордов

Кнопка Аккомпанемент с басом/Обучение

Кнопка записи

Кнопка метронома

Кнопка переключения режимов звука, стиля и песни

Кнопка функций В режиме стиля

В режиме стиля

Кнопка START / STOP

Кнопка SYNC

Кнопка INTRO / ENDING

Кнопка основной секции и заполнения В режиме песни

В режиме песни

Кнопка START / STOP

Кнопка PAUSE

Кнопка перемотки назад

Кнопка перемотки вперед

Кнопка режима DUAL

Кнопка демонстрации

Кнопка настроек одним касанием

Кнопка режима Lower

DSP

Кнопка эффекта сустейна

Кнопки с цифрами

Дисплей

Country

STYLEVOICE

METRO

SONG

PL AY

START /

INTRO /

SYNC

STOP

ENDING

10 11 12 13

300 V O IC E S

0 1-0 Piano

0 39

148-170 S tring Ensembl e 171-190 B rass 191-206 R eed 207-221 P ipe 222-245 L ead

246-258 P ad 259-266 E ffect s 267-279 E thnic 280-290 P ercus sive 291-297 S ynth 298-300

Drum Set

040-062 M allet 063-083 O rgan 084-100 G uitar 101-128 B ass 129-147 S tring s

14 15

FUNCTION

FILL

17 18

7 8 9

YES

Задняя панель

OFF-ON

Кнопка включения питания

Гнездо питания

Гнездо для наушников

Гнездо педали сустейна

Порт USB

Дисплей

A .B . C .

T OU C H

Индикатор режима A.B.C.

Индикатор чувствительности

Индикатор режима DUAL

Индикатор режима LOWER

DSP

Индикатор сустейна

Отображение аккорда

Отображение номера звука,

стиля, песни, демонстрации

Индикация темпа и

счетчика тактов

Количество долей в такте

8 9 10

1 6

S U S TA IN

Индикатор настроек одним

U S B

DU A L

L O WE R

DS P

S U S TA IN

касанием

Индикатор записи

Басовый ключ

Скрипичный ключ

Индикатор норм./вариация

Экранная клавиатура

Левая рука

Правая рука

Режим обучения 1 / 2 / 3

Подготовка

Подготовка Подготовка

Блок питания

Блок питанияБлок питания

Этот электронный инструмент может получать питание от сети электрического тока (с помощью специального блока питания) или от батареек.

OFF-ON

S U S TA IN

U S B

1. Использование блока питания. Убедитесь, что вы используете блок питания, рекомендованный для вашего инструмента. Блок питания должен иметь на выходе 9 Вольт постоянного тока, положительный контакт находится в центре штекера.

Розетка

Блок питания

Перед включением блока питания в розетку и подключением кабеля от

ПРЕДУПРЕЖДЕНИЕ!

него к гнезду питания на инструменте убедитесь, что кнопка питания на инструменте находится в положении "Выкл."

2. Использование батареек. Пожалуйста, перед установкой новых батареек или заменой старых сначала отключайте питание вашего инструмента.

Как вставить батарейки

Откройте крышку батарейного отсека, расположенную на нижней панели

ПРЕДУПРЕЖДЕНИЕ!ПРЕДУПРЕЖДЕНИЕ!

Используйте только блок питания, рекомендованный производителем. Использование других блоков питания может привести к поломке или удару электротоком.

В целях безопасности всегда отключайте блок питания из розетки, когда оставляете инструмент без присмотра на долгое время.

корпуса инструмента.Вставьте 6 батареек типа АА в батарейный отсек, соблюдая полярность. Установите обратно крышку и убедитесь, что она плотно села на свое место.

Признаки разряда батареек Любые из следующих признаков говорят о разрядке батареек. При появлении этих признаков немедленно замените батарейки. Дисплей затемнен, трудно различить символы. Очень маленькая громкость в наушниках и колонках.

ПРЕДОСТЕРЕЖЕНИЕ!ПРЕДОСТЕРЕЖЕНИЕ!

Искажение звука на выходе. Неожиданное отключение питания при игре на большой громкости. Ритм или демонстрация звучат неестественно. Затемнение дисплея при игре на большой громкости.

ПРЕДОСТЕРЕЖЕНИЕ!

При установке батареек убедитесь в соблюдении полярности.

Всегда используйте батареи одного типа. Не используйте вместе старые и новые батареи.

При появлении этих признаков немедленно замените батарейки.

Всегда вынимайте из инструмента батарейки, если не планируете использовать его долгое время.

Установка подставки для нотУстановка подставки для нот

Установка подставки для нот

Установите подставку для нот так, как показано на рисунке.

SUM-3, LR6,"AA"SIZE OR EQUIV

DUAL

A.B.C.

TOUCH

LOWER

DSP

SUSTAIN

Подключения

ПодключенияПодключения

Гнездо для наушников

1. Если вы предпочитаете играть в наушниках для личного мониторинга, подключите наушники в гнездо PHONES, расположенное на задней панели.

2. Подключите наушники к выходу на наушники и встроенные динамики автоматически отключатся.

ПРИМЕЧАНИЕ:

ПРИМЕЧАНИЕ:ПРИМЕЧАНИЕ: Никогда не используйте наушники на высокой громкости, это может привести к повреждению органов слуха.

Гнездо для педали

1. Для управления сустейном вы можете использовать дополнительную педаль, подключив её к гнезду SUSTAIN.

O FF -O N

S U S TA IN

U S B

2. Педаль будет работать так же, как педаль сустейна на акустическом пианино. Когда вы нажмете на эту педаль, все сыгранные ноты будут тянуться дольше, при отпускании педали будут звучать как обычно.

Порт USB

1. Подключите к порту USB компьютер или другие устройства, которые поддерживают передачу звука по USB.

2. После установки драйверов и обновления оборудования вы сможете выбрать USB аудиоинтерфейс в меню звуковых устройств используемого вами ПО для передачи MIDI данных.

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕПРЕДУПРЕЖДЕНИЕ Если вы хотите отключить ваш инструмент от другого подключенного к нему оборудования, то во избежание повреждений сначала отключите питание на инструменте и на остальных устройствах.

O FF -O N

S U S TA IN

U S B

Основные операции

Включение питания

POWER

1. Сначала убедитесь, пожалуйста, что вы правильно выполнили все подключения согласно вышеизложенным инструкциям.

2. Включите питание кнопкой \[POWER]. Дисплей засветится.

ПРИМЕЧАНИЕ:ПРИМЕЧАНИЕ:ПРИМЕЧАНИЕ:

Если после нажатия кнопки включения дисплей не засветился,

то необходимо проверить блок питания.

Основная громкость

1. Вы можете изменять основную громкость инструмента (Master Volume) в пределах от 0 до 31 с помощью кнопок [MASTER VOLUME + ] и [MASTER VOLUME -]; на дисплее появится надпись MVL XX.

2. Нажмите кнопки [MASTER VOLUME +] и [MASTER VOLUME -] одновременно для сброса громкости на значение по умолчанию MVL 23.

O FF - O N

MASTER VOLUME

ПРИМЕЧАНИЕ:ПРИМЕЧАНИЕ:ПРИМЕЧАНИЕ: Если вы не слышите звук при игре на клавишах, то это может означать, что громкость установлена на минимум или подключены наушники.

Звуки и Эффекты

В вашем инструменте есть 300 звуков (смотрите приложение)

В вашем инструменте есть 300 звуков (смотрите приложение)В вашем инструменте есть 300 звуков (смотрите приложение).

Выбор звука

1. По умолчанию включается звук “NO.01 Acoustic Grand piano" (рояль).

На дисплее появится надпись “VOICE 1" и номер звука.

2. Использование кнопок [+/YES] и [-/NO]: Используйте кнопки [+/YES] или [-/NO] для выбора необходимого звука. Номер выбранного звука появится на дисплее. Использование кнопок с цифрами: Кнопки с цифрами можно использовать, чтобы напрямую выбрать необходимый звук.

3. После выбора звука вы сможете играть на клавишах.

SONG

STYLEVOICE

FUNCTION

7 8

ПРИМЕЧАНИЕ:ПРИМЕЧАНИЕ:ПРИМЕЧАНИЕ: Используйте кнопку [STYLE/SONG/VOICE] для переключения режимов (режим звука, песни и стиля).

Если нажимать кнопку [STYLE/SONG/VOICE] повторно, то вы выйдете из режима звуков и перейдете в режим стилей, или выйдете из режима стилей и перейдете в режим песен, и так далее. При воспроизведении песни вы не сможете переключить

режим.

Удвоение звука

Вы можете играть на клавиатуре двумя звуками одновременно. Этот режим называется "режимом двух звуков" (DUAL). Когда функция DUAL выключена, то на дисплее отображается звук VOICE 1 (звук 1 для правой руки). Когда функция включена, то на дисплее будет отображаться звук VOICE 2 (звук 2 для правой руки). Функция двух звуков при включении инструмента по умолчанию отключена.

звуков при включении инструмента по умолчанию отключена.

Функция двух

1. Для входа в режим двух звуков вам необходимо, когда на дисплее светится VOICE 1, сначала нажать и удерживать кнопку [FUNCTION], а затем нажать кнопку [1]. Одновременно засветятся значки “VOICE 2” и “DUAL”. На дисплее будет виден номер второго звука. Теперь при нажатии на одну клавишу вы будете слышать два звука одновременно.

2. Чтобы выбрать необходимый звук, нажимайте кнопки [+/YES] / [-/NO] или кнопки с цифрами. По умолчанию в качестве второго звука выбирается звук "№154 Synth Strings 3" (синтезаторные струнные 3).

3. Для выхода из режима двух звуков вам необходимо сначала нажать и удерживать кнопку [FUNCTION], а затем нажать кнопку [1]. Теперь при нажатии на клавиши будет звучать только звук 1.

A .B .C .

T OU C H

FUNCTION

Например, пианино

Например, виолончель

7 8

YES

Будут звучать два

звука одновременно

DU A L

L O WE R

DS P

S U S T AI N

ПРИМЕЧАНИЕ:ПРИМЕЧАНИЕ:ПРИМЕЧАНИЕ: Когда клавиатура разделена, то только правая часть клавиатуры может работать в режиме двух звуков, а в левая часть предназначена для выбора аккордов для аккомпанемента.

Нижний звук/Точка разделения клавиатуры

Вы можете играть двумя звуками в разных частях клавиатуры.

Вы можете играть двумя звуками в разных частях клавиатуры. Этот режим называется режимом разделения клавиатуры (Split).

Этот режим называется режимом разделения клавиатуры (Split).

Этот режим называется режимом разделения клавиатуры (Split). Функция разделения клавиатуры при включении инструмента по

Функция разделения клавиатуры при включении инструмента по

Функция разделения клавиатуры при включении инструмента по умолчанию отключена.

умолчанию отключена.

1. Для включения нижнего звука нужно сначала нажать и удерживать кнопку [FUNCTION], а затем нажать кнопку [4]. На дисплее засветится значок "LOWER" и появится надпись "VOICE L" (звук для левой руки) и номер звука.

2. Используйте кнопки [+/YES] и [-/NO] или кнопки с цифрами для выбора необходимого звука. По умолчанию в качестве нижнего звука выбирается звук "№154 Synth Strings 3" (синтезаторные струнные 3).

3. Для выхода из режима нижнего звука вам необходимо сначала

A .B . C .

T OU C H

нажать и удерживать кнопку [FUNCTION], а затем нажать кнопку [4]. Соответствующий значок на дисплее потухнет.

ПРИМЕЧАНИЕ:

ПРИМЕЧАНИЕ:ПРИМЕЧАНИЕ: По умолчания точка разделения настроена на ноту F#3 (19). Подробности смотрите в разделе "Меню функций".

Сустейн

Эта функция позволяет вам получить звук с эффектом сустейна при

Эта функция позволяет вам получить звук с эффектом сустейна при игре на клавишах. При включении питания эффект сустейна по

игре на клавишах. При включении питания эффект сустейна по

игре на клавишах. При включении питания эффект сустейна по умолчанию отключен.

умолчанию отключен.

1. Нажмите и удерживайте кнопку [FUNCTION], а затем нажмите кнопку [7], чтобы включить функцию сустейна. На дисплее засветится значок "SUSTAIN".

FUNCTION

7 8 9

YES

DU A L

L O WE R

DS P

S U S TA IN

YES

2. Чтобы выключить функцию сустейна, нажмите и удерживайте кнопку [FUNCTION], а затем нажмите кнопку [7]. Значок "SUSTAIN" исчезнет.

ПРИМЕЧАНИЕ:

ПРИМЕЧАНИЕ:ПРИМЕЧАНИЕ:

A .B . C .

T OU C H

Когда вы нажмете на педаль сустейна, то эффект сустейна будет более сильным, чем при использовании функции сустейна.

DSP-эффект

Эта функция позволяет вам получить более реалистичное звучание.

Эта функция позволяет вам получить более реалистичное звучание. При включении питания DSP-эффект по умолчанию включен.

При включении питания DSP-эффект по умолчанию включен.

1. Для включения DSP-эффекта нужно сначала нажать и удерживать кнопку [FUNCTION], а затем нажать кнопку [6]. На дисплее засветится значок "DSP".

2. Для выключения DSP-эффекта вам необходимо сначала нажать и удерживать кнопку [FUNCTION], а затем нажать кнопку [6]. Значок DSP погаснет.

A .B . C .

T OU C H

FUNCTION

7 8 9

DU A L

L O WE R

DS P

S U S TA IN

YES

DU A L

L O WE R

DS P

S U S TA IN

Управление стилем

В вашем инструменте есть 100 стилей, с 01 по 100,

В вашем инструменте есть 100 стилей, с 01 по 100, включая 10 стилей для режима пианино.

включая 10 стилей для режима пианино.

Выбор стиля

STYLEVOICE

1. Нажмите кнопку [STYLE/SONG/VOICE] для перехода в режим стиля.

SONG

Откроется стиль по умолчанию - 01; на дисплее появится значок STYLE,

A .B . C .

T OU C H

а также номер стиля.

2. Использование кнопок [+/YES] и [-/NO]:

2. Использование кнопок [+/YES] и [-/NO]: Используйте кнопки [+/YES] или [-/NO] для выбора необходимого стиля. Номер выбранного стиля появится на дисплее. Использование кнопок с цифрами:

Использование кнопок с цифрами:

Использование кнопок с цифрами: Кнопки с цифрами можно использовать, чтобы напрямую выбрать необходимый стиль.

3. После выбора стиля вы сможете играть на клавишах.

4. Во время воспроизведения стиля вы в любой момент можете выбрать новый стиль. И на дисплее сразу же появится номер нового стиля. Если вы запустите новый стиль с первой доли, то он сразу же начнет играть, если же смена стиля произойдет в другие доли такта, то новый стиль запустится со следующего такта. Новый стиль будет воспроизводиться в том же темпе, что и предыдущий стиль.

FUNCTION

7 8 9

DU A L

L O WE R

DS P

S U S TA IN

YES

ПРИМЕЧАНИЕ:ПРИМЕЧАНИЕ:ПРИМЕЧАНИЕ: Для переключения режимов стилей, песен и звуков используется

общая кнопка [STYLE/SONGNOICE]. Если нажимать на эту долгое время, то вы выйдете из режима звуков и перейдете в режим стилей, затем выйдете из режима стилей и перейдете в режим песен, и так далее.

Секции аккомпанемента

Аккомпанемент состоит из различных секций: Intro (вступление), Main (основная секция), Fill (заполнение) и Ending (окончание). Использование различных секция стиля позволит вам разнообразить ваше исполнение.

INTRO (вступление)

INTRO (вступление) Нажмите кнопку [INTRO/ENDING] до начала игры для запуска вступления. Ритм начнется с 2-4 тактового вступления, а затем перейдет к основной

STYLE

SONG

секции.

FILL и MAIN

FILL и MAIN Во время игры аккомпанемента вы можете вставить в него заполнение, нажав на кнопку [FILL]. Будет автоматически вставлено заполнение, подходящее этому стилю. После окончания заполнения стиль автоматически перейдет обратно к основной секции. Каждая основная секция состоит из нескольких тактов (от 1 до 4).

ST ART /

ST OP

SYNC

INTRO /

ENDING

FILL

ENDING (окончание)

ENDING (окончание) Когда вы нажмете на кнопку [INTRO/ENDING] в процессе игры аккомпанемента, запустится соответствующая аккомпанементу секция окончания, и затем ритм остановится.

+ 22 hidden pages
