ЭЛЕКТРОННЫЙ

КЛАВИШНЫЙ

КЛАВИШНЫЙ ИНСТРУМЕНТ

ИНСТРУМЕНТ

320 VOICES

PIANO

001~046

CHROMATIC PERCUSSION

047~069

ORGAN

070~090

GUITAR

091~112

BASS

113~146

STRINGS & ORCHESTRAL

147~165

START/ STOP

ENSEMBLE

SYNTH SFX

166~190

279~286

191~210

287~299

ETHNIC MISC. PERCUSSIVE

211~226

300~309

SFX

227~241

310~316

DRUM

242~265

317~320

266~278

RECORD

PLAY

L/R PART

CHORD DICT.

DSP

TEMPO METRONOME

FADE

RECORD

IN/OUT

CHORD PLAY VOICE

VOLUME

MIN MAX

SYNC START

BRASS REED PIPE SYNTH LEAD SYNTH PAD

LESSON

INTRO/ ENDING

FILL A FILL B

DEMO

STYLE SONG DUAL LOWER

MODULATION SUSTAIN TOUCH

BEAT & POP ROCK DANCE SOUL & FUNK JAZZ COUNTRY

FUNCTION MIXER

SPLIT PT.

100 STYLES

CLASSIC

LATIN

071~080

001~015

FAVORITE

TRADITIONAL

081~090

016~028

FOLK

PIANO

091~100

029~038

KID S SONG

039~048 049~058

BALLROOM PIANO & KEYBOARD

059~070

TOUCH

SUSTAIN

100 SONGS

001~014 015~040 041~066

067~080 081~085 086~100

Руководство

пользователя

100

ИНФОРМАЦИЯ ДЛЯ ВАШЕЙ БЕЗОПАСНОСТИ!

ПРЕДУПРЕЖДЕНИЕ О СОБЛЮДЕНИИ ТРЕБОВАНИЙ FCC (для США)

ПРЕДУПРЕЖДЕНИЕ О СОБЛЮДЕНИИ ТРЕБОВАНИЙ FCC (для США)ПРЕДУПРЕЖДЕНИЕ О СОБЛЮДЕНИИ ТРЕБОВАНИЙ FCC (для США)

Это оборудование прошло тестирование и соответствует требованиям для цифровых устройств класса В, согласно

Части 15 Правил FCC (Американской государственной комиссии по коммуникациям). Эти требования разработаны для обеспечения защиты от вредных помех при использовании техники в быту. Это оборудование создаёт, использует и может излучать радио частоты, и в случае неправильной установки и использования в несоответствии с инструкциями, может быть причиной сильных помех для радиосвязи. Кроме того, нет никакой гарантии, что помехи не возникнут при правильной установке. Если это оборудование производит помехи, которые влияют на приём радио и теле сигналов, и это можно установить при включении и выключении оборудования, то пользователю стоит попытаться исправить это влияние одним из следующих способов:

По-другому направить или переместить в другое место приёмную антенну. Увеличить расстояние между устройством и приёмником. Подключить устройство к розетке, которая не находится на одной линии с розеткой, которой подключен приемник. Обратиться к продавцу или к опытному радио-теле мастеру

за консультацией. Самостоятельное внесение изменений в конструкцию может привести к потере прав на использование этого устройства.

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ОЧЕНЬ ВНИМАТЕЛЬНО

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ОЧЕНЬ ВНИМАТЕЛЬНОПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ОЧЕНЬ ВНИМАТЕЛЬНО

Пожалуйста, внимательно прочитайте это руководство и сохраните его для того, чтобы вы могли сверяться с ним в будущем.

Блок питания

Блок питания Пожалуйста, подключайте идущий в комплекте кабель питания к электросети с правильным напряжением. Не подключайте его к розеткам с напряжением, не рассчитанным на работу вашего инструмента. Отключайте кабель питания, если не используете инструмент долгое время, и во время грозы.

Подключения

Подключения Перед подключением инструмента к другим устройствам выключайте питание всех устройств. Это позволит предотвратить повреждение и или поломку других устройств.

Расположение

Расположение Для предотвращения деформации, выцветания и других повреждений не подвергайте инструмент воздействию:

МЕРЫ ПРЕДОСТОРОЖНОСТИМЕРЫ ПРЕДОСТОРОЖНОСТИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Прямого солнечного света Повышенной температуры или влажности

Сильной вибрации или ударов Не устанавливайте его в слишком пыльных или грязных местах, а также вблизи магнитных полей.

Во избежание помех не устанавливайте рояль рядом с

ПРЕДУПРЕЖДЕНИЕ

Технические характеристики могут быть изменены без уведомления. Изображения в инструкции являются схематичными и приводятся исключительно для справочных целей.

ПРЕДОСТЕРЕЖЕНИЕ

На нормальную работу устройства могут негативно влиять сильные электромагнитные излучения. Если это произошло, то для восстановления работоспособности выполните перезагрузку инструмента согласно инструкциям. Если помехи в работе продолжаются, переставьте инструмент в другое

место.

электронными устройствами

электронными устройствами Радио и телевизоры могут привести к появлению помех и наводок. Используйте этот инструмент на значительном расстоянии от радио и ТВ.

Чистка

Чистка Протирайте только сухой мягкой тканью. Не используйте растворители, чистящие жидкости или салфетки, пропитанные химикатами.

Обращение

Обращение Не прилагайте слишком большое усилие при нажатии на переключатели и кнопки.

Следите, чтобы в инструмент не попадали бумага, металл или другие предметы. Если это случилось, немедленно отключите кабель питания из розетки. Затем отнесите инструмент для осмотра квалифицированному специалисту.

Перед перемещением инструмента отключайте все кабели.

100

Описание передней панели и дисплея

Передняя панель Задняя панель Дисплей

Установка

Блок питания

Подключения

Подключение педали Подключение пары наушников Подключение звукового оборудования Подключение микрофона Подключение компьютера

Воспроизведение демонстрацийВоспроизведение демонстраций

Воспроизведение демонстраций

...................................................................

......................................................

.............................................

.......................................

.................................................

...................................................

..........................................

Содержание

Темп

...................................................................

4 4 5

7 7 7 7 7

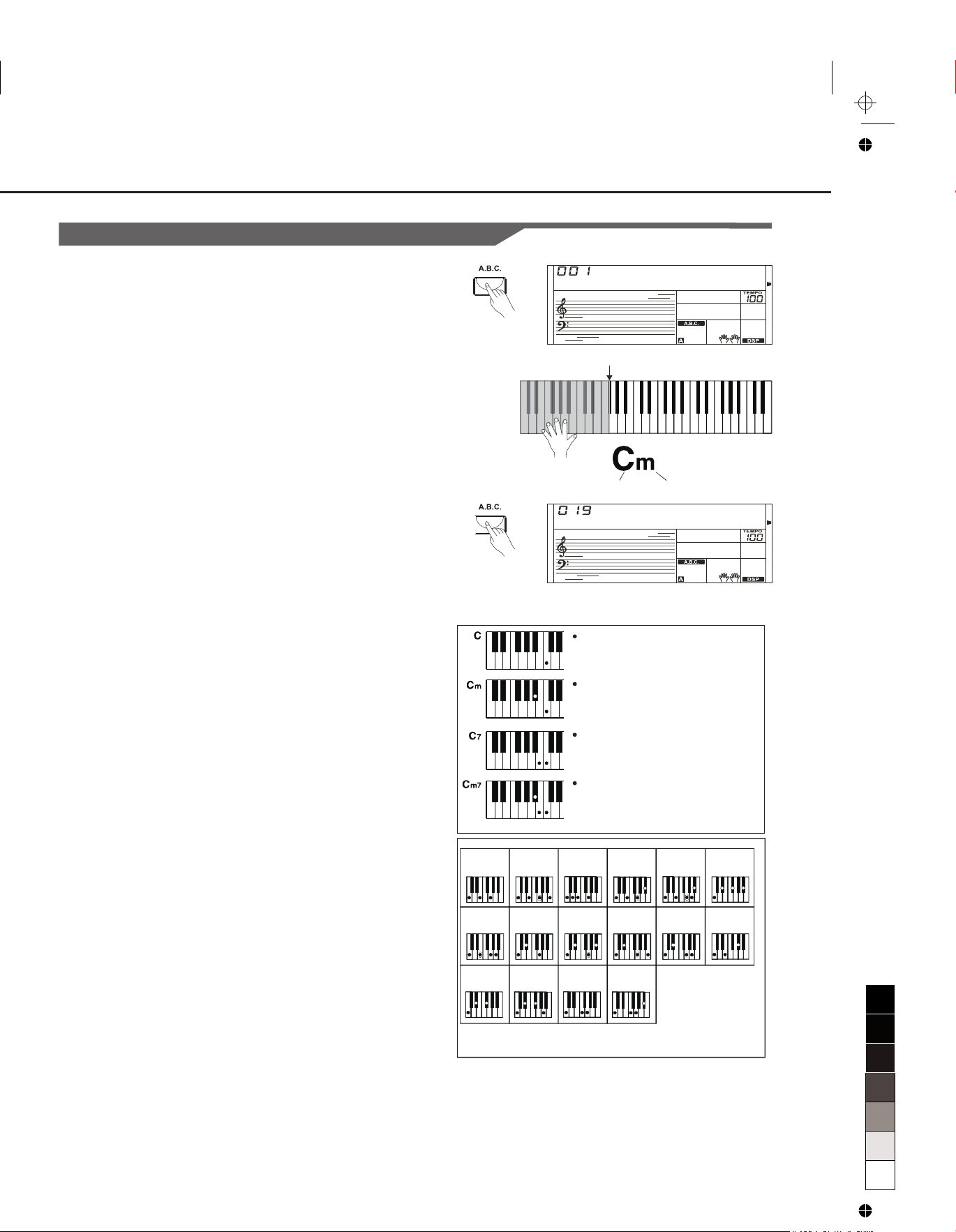

Аккомпанемент с басом Настройки одним касанием

Память

Справочник аккордов

Справочник аккордовСправочник аккордов

Метроном

Включение метронома Выбор размера

Воспроизведение песен

Прослушивание песен Режим обучения

...................................................................

.......................................................

.........................................................

..........................................................

.........................................................

............................................................

...................................................................

12 13

16 16

17 17

Игра звуком

Выбор звука Игра двумя звуками одновременно - DUAL Чувствительность клавиатуры Эффект сустейна Колесо [PITCH BEND] DSP эффект Транспонирование Октава

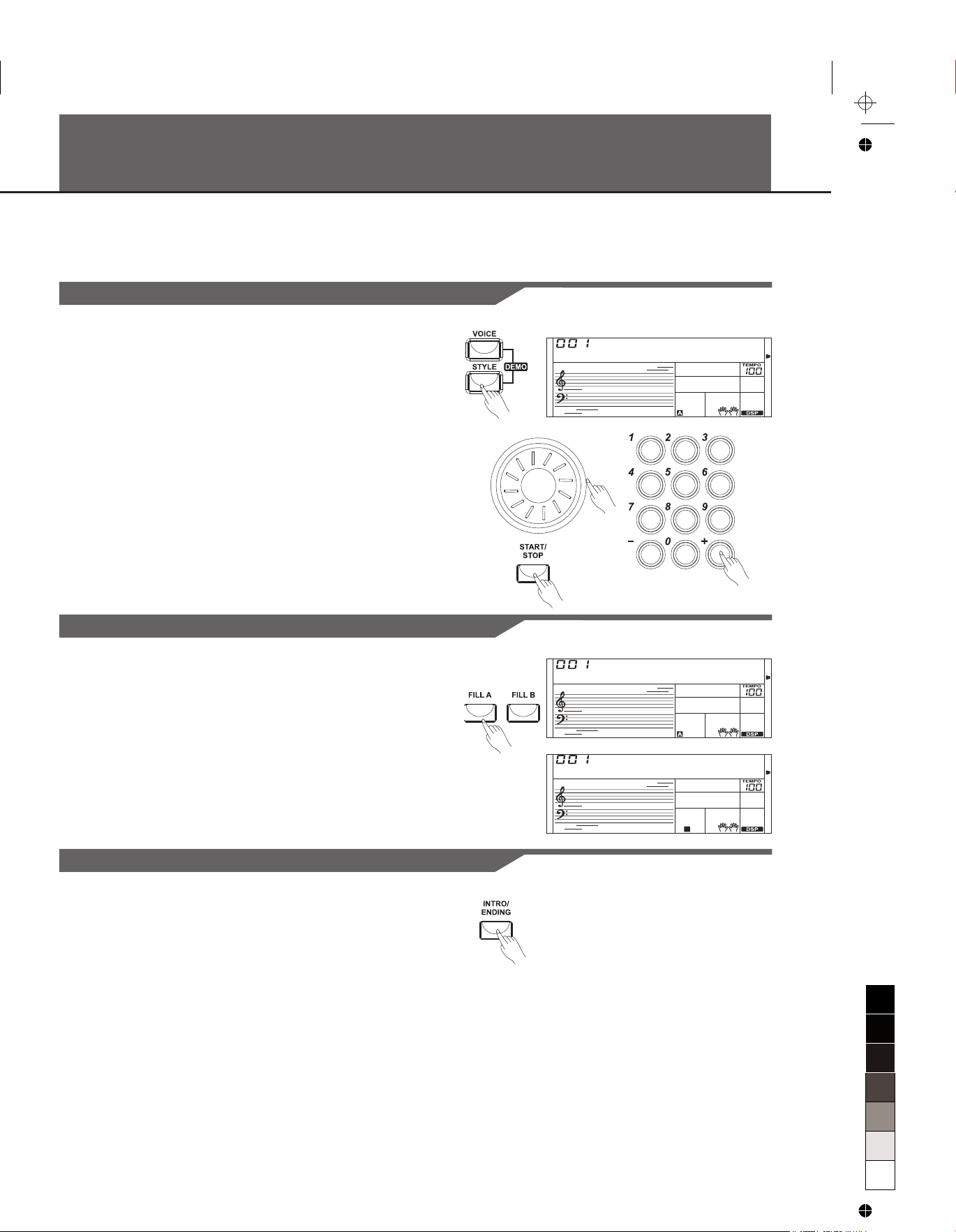

Воспроизведение стиля

Выбор стиля Включение заполнения Вступление/окончание Синхронный старт Нарастание и затухание громкости Громкость аккомпанементая

...................................................................

.................................

.........................................

...........................................................

......................................................

...................................................................

.............................................................

...................................................................

.....................................................

...........................................................

........................................

...................................................

8 8

9 9 9 9 10 10

11 11

11 12

12 12

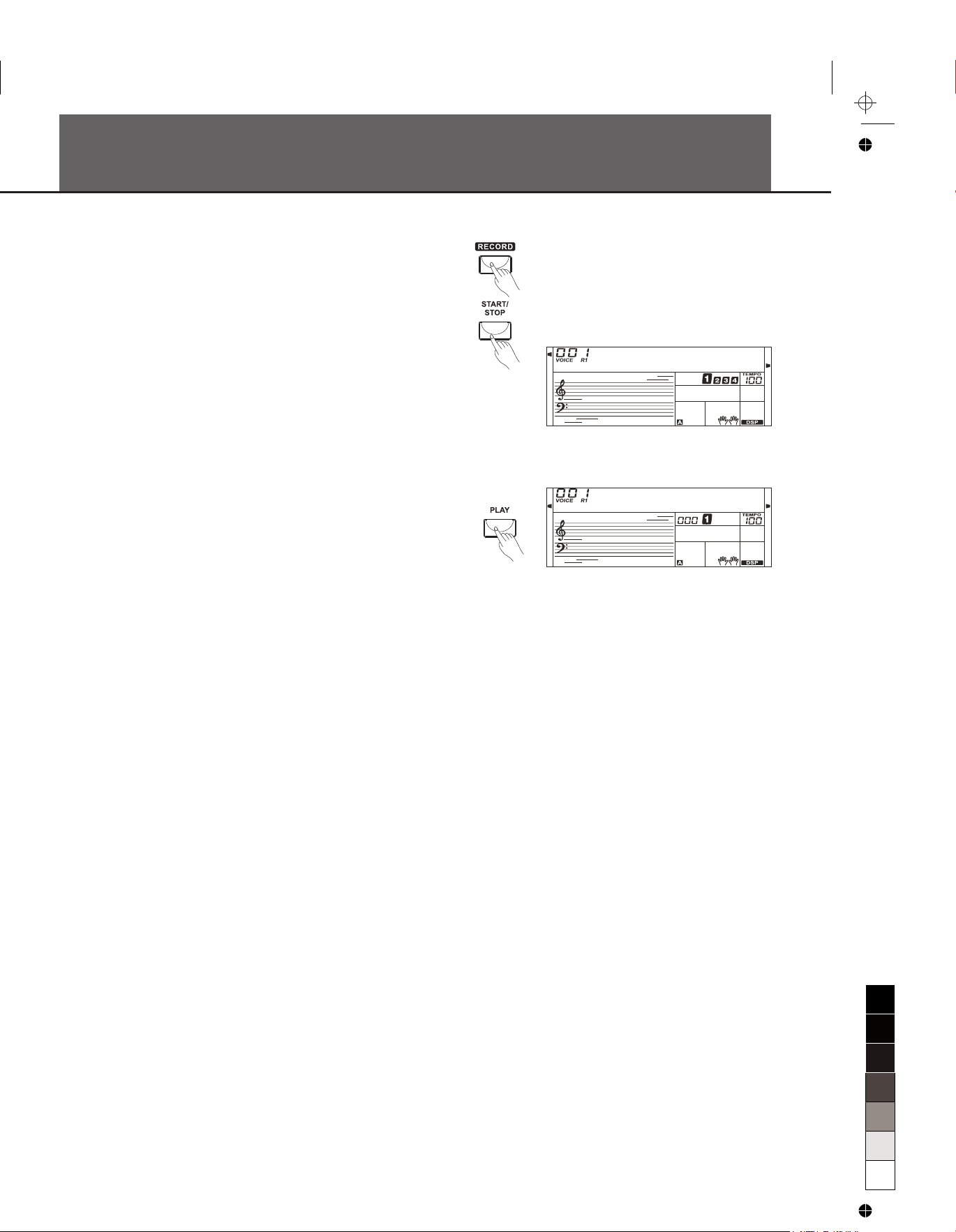

Запись и воспроизведение

Работа с MIDI

Что такое MIDI? MIDI разъемы

Поиск и устранение неисправностей

Технические характеристики

Приложения

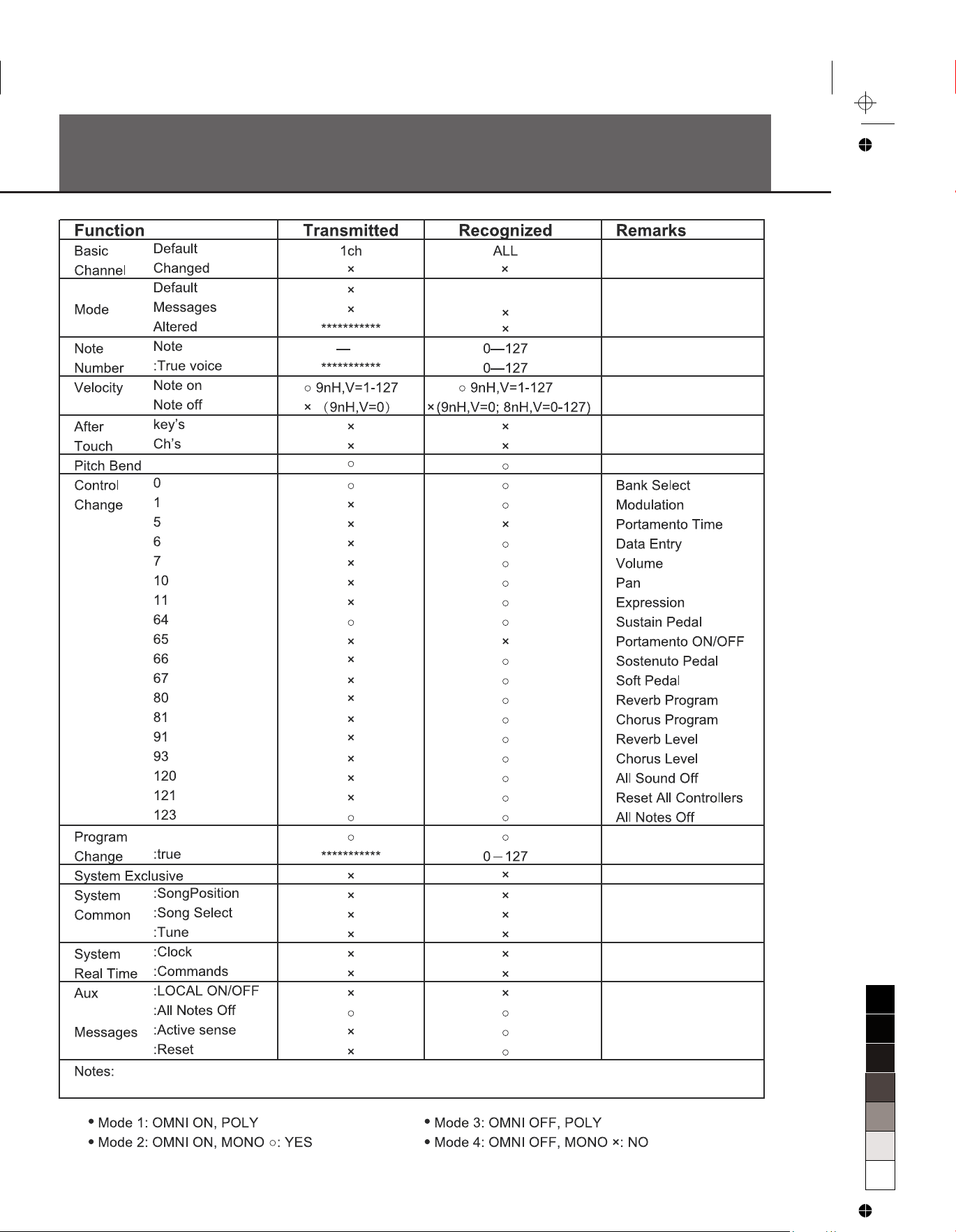

Список звуков Список стилей Список песен Список аккордов Таблица реализации MIDI

...................................................................

.....................................................

.............................................

..................................................

19 19

.......................................

21 23

25 26

100

Описание передней панели и дисплеяОписание передней панели и дисплеяОписание передней панели и дисплея

Передняя панель Передняя панель Передняя панель

1. Регулятор MASTER VOLUME

3 4 5 6

11 12

Регулирует громкость инструмента.

2. Кнопка START / STOP

2. Кнопка START / STOP Останавливает или запускает песню в режиме песни. Останавливает или запускает стиль в режиме стиля.

3. Кнопка SYNC START

3. Кнопка SYNC START Включает и выключает синхронный старт.

4. Кнопка INTRO / ENDING

4. Кнопка INTRO / ENDING Запускает вступление или окончание.

5. Кнопка FILL A/MAIN A

5. Кнопка FILL A/MAIN A Запускает заполнение, и переходит на секцию MAIN A.

6. Кнопка FILL B/MAIN B

6. Кнопка FILL B/MAIN B6. Кнопка FILL B/MAIN B Запускает заполнение, и переходит на секцию MAIN B.

7. Кнопка Fade In/Out

7. Кнопка Fade In/Out Включает нарастание и затухание громкости.

8. Кнопка A.B.C.

8. Кнопка A.B.C. Включает и выключает аккомпанемент с басом.

9. Кнопки ACC.VOL

9. Кнопки ACC.VOL Регулируют громкость аккомпанемента

10. Кнопки TEMPO

10. Кнопки TEMPO Регулируют текущий темп

11. Кнопка CHORD DICT.

Открывает справочник аккордов.

12. Кнопка LESSON

Включает режим обучения.

13. Кнопка L/R PART

13. Кнопка L/R PART Позволяет выбирать правую или левую руку в режиме обучения.

14. Кнопка DSP.

14. Кнопка DSP. Включает и выключает функцию DSP.

15. Кнопка STORE

15. Кнопка STORE Сохраняет настройки в память.

16. Кнопки MI-M4

Вызывают настройки из памяти.

17. Кнопка O.T.S.

17. Кнопка O.T.S. Включает режим настроек одним касанием.

31. Колесо Pitch bend

31. Колесо Pitch bend Повышает или понижает высоту нот.

Задняя панельЗадняя панельЗадняя панель

32. Гнездо DC IN

32. Гнездо DC IN Предназначено для подключения блока питания.

33. Кнопка включения

33. Кнопка включения Включает и выключает питание.

34. Гнездо AUX OUT

34. Гнездо AUX OUT Позволяет подключать инструмент к звуковому оборудованию.

35. Гнездо PHONES

35. Гнездо PHONES Позволяет подключать наушники.

36. Гнездо MIC

36. Гнездо MIC Предназначено для подключения микрофона

37. Гнездо SUSTAIN

37. Гнездо SUSTAIN Предназначено для подключения педали сустейна

38. Порт USB

38. Порт USB Предназначен для подключения к компьютеру

DC IN

32 33

34 35 36

37 38

100

Описание передней панели и дисплеяОписание передней панели и дисплеяОписание передней панели и дисплея

23 24

18. Кнопка VOICE

25 26 27

Переключает инструмент в режим звуков.

19. Кнопка STYLE

19. Кнопка STYLE Переключает инструмент в режим стилей. Кнопка DEMO

Кнопка DEMO

Кнопка DEMO Переключает инструмент в режим демонстраций.

20. Кнопка SONG

20. Кнопка SONG Включает режим песни.

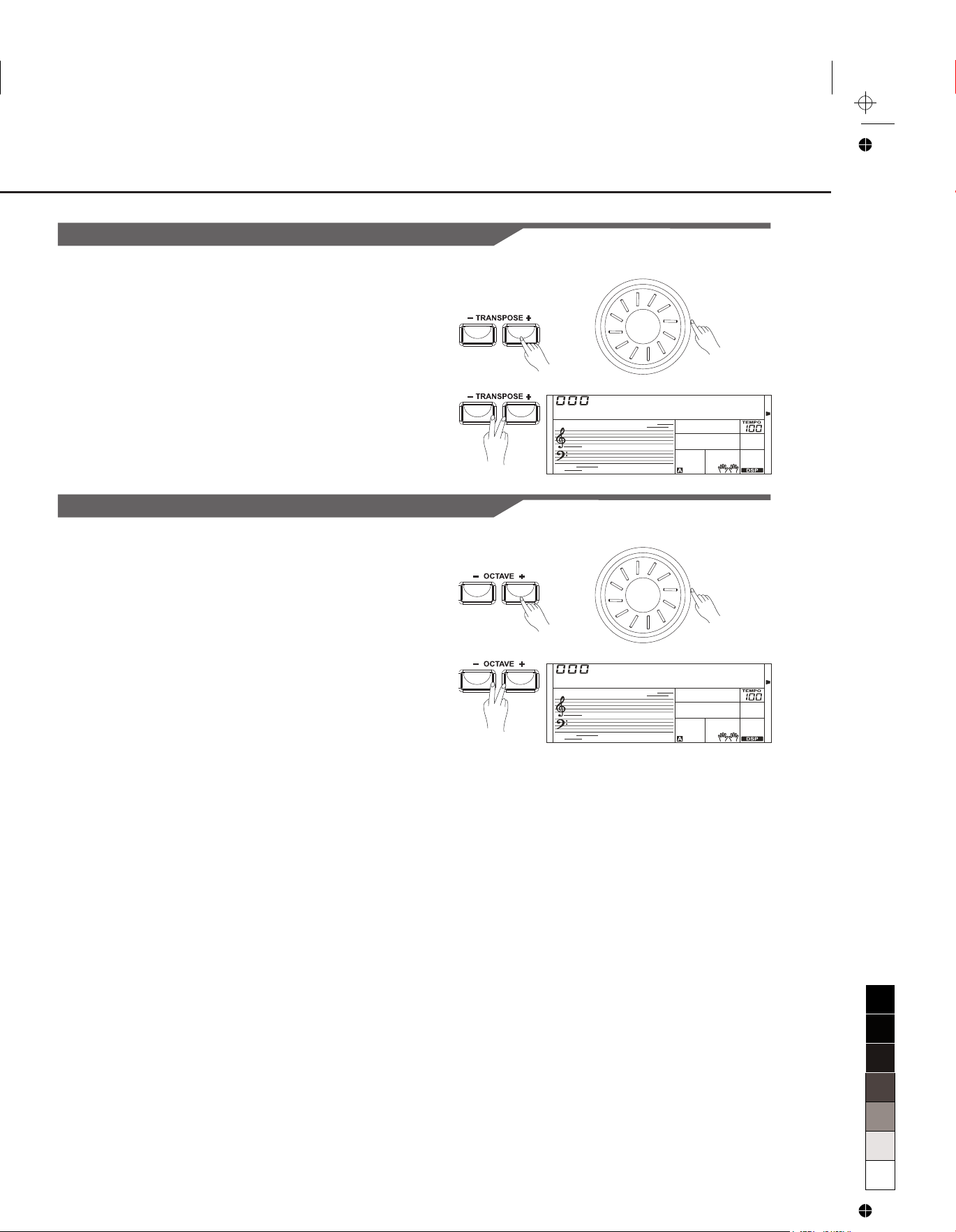

21. Кнопки OCTAVE

21. Кнопки OCTAVE Регулируют значение октавы

22. Кнопка TRANSPOSE

22. Кнопка TRANSPOSE Регулируют значение транспозиции.

Дисплей Дисплей Дисплей

RECORD

PLAY

23. Кнопка DUAL

23. Кнопка DUAL Включает и выключает звук R2

24. Кнопка SUSTAIN

24. Кнопка SUSTAIN Включает и выключает эффект сустейна

25. Кнопка TOUCH

25. Кнопка TOUCH Включает и выключает чувствительность клавиатуры.

26. Кнопка METRO.

26. Кнопка METRO. Включает и выключает метроном.

27. Кнопка RECORD

27. Кнопка RECORD Включает режим записи песни.

28. Кнопка PLAY

28. Кнопка PLAY Включает воспроизведение записанной песни.

29. Колесо DATA DIAL

29. Колесо DATA DIAL Изменяет значение параметров.

30. Кнопки с цифрами и кнопки +,-

30. Кнопки с цифрами и кнопки +,Позволяют вводить цифры и изменять параметры.

SUSTAIN

TOUCH

7. Индикация размера такта

1. Значок режима записи

2. Значок воспроизведения

3. Значок функции сустейна

4. Значок включения чувствительности

5. Отображение номера звука, стиля,

5. Отображение номера звука, стиля, песни, демонстрации

песни, демонстрации

6. Счетчик тактов

7. Индикация размера такта

8. Отображение темпа

9. Ячейки настроек одним касанием (M1-M4)

10. Значки режимов DUAL/DSP

11. Индикация режима обучения левой и

11. Индикация режима обучения левой и правой рукой

правой рукой

12. Индикация нот12. Индикация нот12. Индикация нот

13. Индикаторы режимов A.B.C./FADE/A/B

14. Зона отображения аккорда

15. Скрипичный ключ

16. Басовый ключ

17. Значок подключения USB

100

УстановкаУстановкаУстановка

В этом разделе вы найдете информацию об установке вашего инструмента и подготовке к игре. Перед включением инструмента, пожалуйста, внимательно выполните все инструкции из этого раздела.

Источник питанияИсточник питанияИсточник питания

Ваш инструмент может питаться как от батареек, так и от блока питания. Следуйте изложенным ниже инструкциям.

Использование батареек.

Использование батареек. Вам необходимо установить 6 штук батареек типа АА или равноценных в батарейный отсек.

1. Откройте крышку батарейного отсека, расположенную на нижней панели корпуса инструмента.

2. Вставьте батарейки, соблюдайте полярность согласно схеме на корпусе.

3. Установите обратно крышку и убедитесь, что она плотно села на свое место.

Предупреждение:

Не используйте вместе старые и новые батареи. Всегда используйте батареи одного типа. Всегда вынимайте из инструмента батарейки, если не планируете использовать его долгое время.

Использование блока питания

1. Убедитесь, что кнопка включения питания на инструмента находится

DC IN

в положении OFF (откл.)

2. Подключите блок питания к гнезду питания на задней панели инструмента.

3. Вставьте блок питания в розетку. При выключении инструмента проделайте эти же операции в обратном порядке. При подключении блока питания питание от батареек отключится.

4. Нажмите кнопку включения питания.

Примечание:

В целях безопасности отключайте кабель питания пианино во время грозы и в случае длительного простоя.

100

Подключение педали

ПодключенияПодключения

Подключения

Эта функция позволяет вам получить естественное продление звука (сустейн), как при игре с использованием педали. Для управления сустейном вы можете использовать дополнительную педаль, подключив её к гнезду SUSTAIN.

Подключение наушников

Вы можете подключить к гнезду PHONES стереонаушники, чтобы заниматься на инструменте в позднее время, никому не мешая. Когда вы подключите к этому гнезду наушники, встроенные динамики автоматически отключатся.

Примечание:

Не слушайте звук в наушниках на большой громкости долгое время. Это может привести к ухудшению слуха.

Подключение звукового оборудования

DC IN

Подключите аудио кабель к гнезду AUDIO OUT. Разъем на другом конце кабеля подключите к входу усилителя.

Примечание:

Чтобы уберечь акустическую систему от повреждений, перед включением питания инструмента и подключением других устройств убедитесь, что громкость установлена на минимум.

Подключение микрофона

К гнезду MIC IN вы можете подключать микрофон.

Подключение к компьютеру

Инструмент может получать и передавать MIDI сообщения с помощью разъема USB.

DC IN

100

Воспроизведение демонстраций

В вашем инструменте есть 100 демонстрационных песен.

1. Для воспроизведения демонстраций нажмите одновременно кнопки [STYLE] и [VOICE].

2. Выбор песни. С помощью колеса DATA DIAL, кнопок с цифрами и кнопок [+] или [-] выберите необходимую вам демонстрацию

Громкость звучания инструмента можно регулировать с помощью регулятора [MASTER VOLUME].

Снова нажмите вместе кнопки [STYLE] и [VOICE] , или нажмите кнопку [START/STOP] для остановки воспроизведения и выхода из текущего режима.

Примечание:

Примечание: Примечание:

В режиме демонстрации все кнопки, кроме START/STOP, TEMPO+, TEMPO-, +, -, DSP, VOLUME, POWER ON/OFF не будут работать.

Игра звуками Игра звуками Игра звуками

В вашем пианино есть 300 звуков, включая 3 набора ударных. Их список смотрите в приложении.

Выбор звука

1. Нажмите на кнопку [VOICE]. Инструмент войдет в режим звуков. На дисплее появится надпись “VOICE R1” (звук 1 для правой руки), а также номер и название звука.

2. Выбор звука. Используйте кнопки [+/YES] / [-/NO], кнопки с цифрами или колесо DIAL для выбора звука, которым вы хотите играть.

3. Игра звуком. Поиграйте на клавишах и послушайте выбранный звук.

Примечание:

При смене звуков обратите внимание на определенные правила: Если вы нажимаете одну и ту же кнопку VOICE, то когда включен режим двух звуков (DUAL), звуки будут переключаться между Voice R1 and Voice R2 (звук 2 для правой руки).

GrandPno

100

Игра двумя звуками одновременно - DUAL

1. Нажмите на кнопку [DUAL].

Игра звуками

2. Игра звуком. Нажмите на клавиши, и вы услышите два различных звука, которые звучат одновременно слоями. На дисплее появится номер второго звука.

3. Выбор звук для части VOICE R2. Когда на дисплее будет отображаться номер второго звука, то вы сможете выбрать другой звук VOICE R2 (звук 2 для правой руки). Используйте для этого кнопки [+/YES] / [-/NO], кнопки с цифрами или колесо DIAL .

Чувствительность клавиатуры

Функция чувствительности клавиатуры позволяет вам динамично и выразительно управлять уровнем звука с помощью силы нажатия на клавиши - точно так же, как на акустическом инструменте. Нажмите на кнопку [TOUCH] для включения или выключения чувствительности клавиатуры.

Сустейн

Когда функция сустейна включена, все сыгранные на клавиатуре ноты будут тянуться дольше. Нажмите кнопку [SUSTAIN] для включения или выключения этой функции.

VOICE R1

VOICE R2

Strings2

GrandPno

TOUCH

SUST AIN

Примечание:

Примечание:Примечание:

Когда вы нажмете на педаль сустейна, то эффект сустейна будет более сильным, чем при использовании функции сустейна.

Колесо Pitch Bend

При игре на клавиатуре вы можете использовать колесо pitch bend для изменения высоты ноты вверх (поверните колесо от себя) или вниз (колесо к себе). Колесо pith bend само возвращается в центр при отпускании, и высота звука автоматически восстанавливается.

DSP-эффект

Эта функция позволяет вам играть на инструменте в более реалистичной окружающей обстановке. При включении питания DSP-эффект по умолчанию включен. Нажмите кнопку [DSP] для включения или выключения ВЫЗ-эффекта.

VOICE R1

100

GrandPno

+ 19 hidden pages

Medeli M12 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
