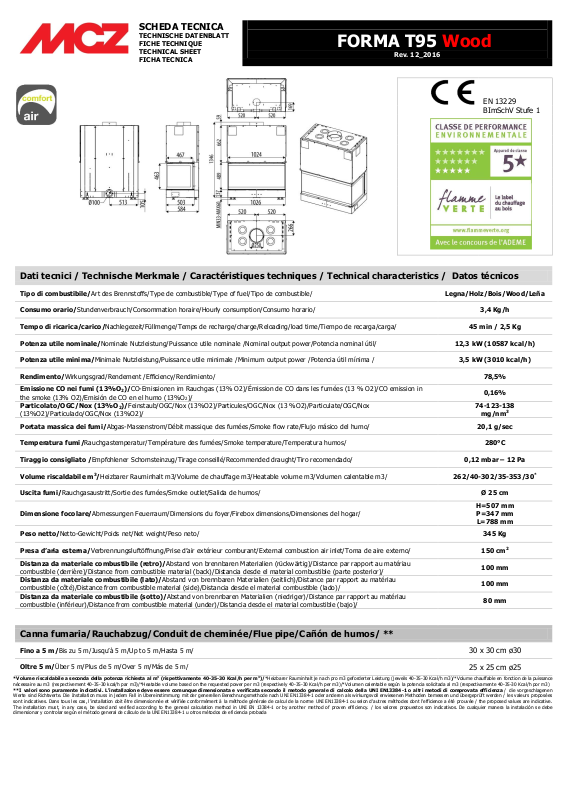

MCZ FORMA T95 Wood Datasheet

SCHEDA TECNICA

FORMA T95 Wood

Rev. 12_2016

TECHNISCHE DATENBLATT
FICHE TECHNIQUE
TECHNICAL SHEET
FICHA TECNICA

EN 13229

BImSchV Stufe 1

Dati tecnici / Technische Merkmale / Caractéristiques techniques / Technical characteristics / Datos técnicos

Tipo di combustibile/Art des Brennstoffs/Type de combustible/Type of fuel/Tipo de combustible/

Legna/Holz/Bois/Wood/Leña

Consumo orario/Stundenverbrauch/Consommation horaire/Hourly consumption/Consumo horario/

3,4 Kg/h

Tempo di ricarica/carico/Nachlegezeit/Füllmenge/Temps de recharge/charge/Reloading/load time/Tiempo de recarga/carga/

45 min / 2,5 Kg

Potenza utile nominale/Nominale Nutzleistung/Puissance utile nominale /Nominal output power/Potencia nominal útil/

12,3 kW (10587 kcal/h)

Potenza utile minima/Minimale Nutzleistung/Puissance utile minimale /Minimum output power /Potencia útil mínima /

3,5 kW (3010 kcal/h)

Rendimento/Wirkungsgrad/Rendement /Efficiency/Rendimiento/

78,5%

Emissione CO nei fumi (13%O2)/CO-Emissionen im Rauchgas (13% O2)/Émission de CO dans les fumées (13 % O2)/CO emission in

the smoke (13% O2)/Emisión de CO en el humo (13%O2)/

0,16%

Particolato/OGC/Nox (13%O2)/Feinstaub/OGC/Nox (13%O2)/Particules/OGC/Nox (13 %O2)/Particulate/OGC/Nox

(13%O2)/Particulado/OGC/Nox (13%O2)/

74-123-138

mg/nm

3

Portata massica dei fumi/Abgas-Massenstrom/Débit massique des fumées/Smoke flow rate/Flujo másico del humo/

20,1 g/sec

Temperatura fumi/Rauchgastemperatur/Température des fumées/Smoke temperature/Temperatura humos/

280°C

Tiraggio consigliato /Empfohlener Schornsteinzug/Tirage conseillé/Recommended draught/Tiro recomendado/

0,12 mbar – 12 Pa

Volume riscaldabile m3/Heizbarer Rauminhalt m3/Volume de chauffage m3/Heatable volume m3/Volumen calentable m3/

262/40-302/35-353/30

*

Uscita fumi/Rauchgasaustritt/Sortie des fumées/Smoke outlet/Salida de humos/

Ø 25 cm

Dimensione focolare/Abmessungen Feuerraum/Dimensions du foyer/Firebox dimensions/Dimensiones del hogar/

H=507 mm
P=347 mm
L=788 mm

Peso netto/Netto-Gewicht/Poids net/Net weight/Peso neto/

345 Kg

Presa d’aria esterna/Verbrennungsluftöffnung/Prise d’air extérieur comburant/External combustion air inlet/Toma de aire externo/

150 cm

2

Distanza da materiale combustibile (retro)/Abstand von brennbaren Materialien (rückwärtig)/Distance par rapport au matériau

combustible (derrière)/Distance from combustible material (back)/Distancia desde el material combustible (parte posterior)/

100 mm

Distanza da materiale combustibile (lato)/Abstand von brennbaren Materialien (seitlich)/Distance par rapport au matériau

combustible (côté)/Distance from combustible material (side)/Distancia desde el material combustible (lado)/

100 mm

Distanza da materiale combustibile (sotto)/Abstand von brennbaren Materialien (niedriger)/Distance par rapport au matériau

combustible (inférieur)/Distance from combustible material (under)/Distancia desde el material combustible (bajo)/

80 mm

Canna fumaria/Rauchabzug/Conduit de cheminée/Flue pipe/Cañón de humos/ **

Fino a 5 m/Bis zu 5 m/Jusqu’à 5 m/Up to 5 m/Hasta 5 m/

30 x 30 cm ø30

Oltre 5 m/Über 5 m/Plus de 5 m/Over 5 m/Más de 5 m/

25 x 25 cm ø25

*Volume riscaldabile a seconda della potenza richiesta al m3 (rispettivamente 40-35-30 Kcal/h per m3)/*Heizbarer Rauminhalt je nach pro m3 geforderter Leistung (jeweils 40-35-30 Kcal/h m3)/*Volume chauffable en fonction de la puissance
nécessaire au m3 (respectivement 40-35-30 kcal/h par m3)/*Heatable volume based on the requested power per m3 (respectively 40-35-30 Kcal/h per m3)/*Volumen calentable según la potencia solicitada al m3 (respectivamente 40-35-30 Kcal/h por m3)
**I valori sono puramente indicativi. L'installazione deve essere comunque dimensionata e verificata secondo il metodo generale di calcolo della UNI EN13384-1 o altri metodi di comprovata efficienza / die vorgeschlagenen
Werte sind Richtwerte. Die Installation muss in jedem Fall in Übereinstimmung mit der generellen Berechnungsmethode nach UNI EN13384-1 oder anderen als wirkungsvoll erwiesenen Methoden bemessen und übergeprüft werden / les valeurs proposées
sont indicatives. Dans tous les cas, l'installation doit être dimensionnée et vérifiée conformément à la méthode générale de calcul de la norme UNI EN13384-1 ou selon d'autres méthodes dont l'efficience a été prouvée / the proposed values are indicative.
The installation must, in any case, be sized and verified according to the general calculation method in UNI EN 13384-1 or by another method of proven efficiency. / los valores propuestos son indicativos. De cualquier manera la instalación se debe
dimensionar y controlar según el método general de cálculo de la UNI EN13384-1 u otros métodos de eficiencia probada
