Page 1

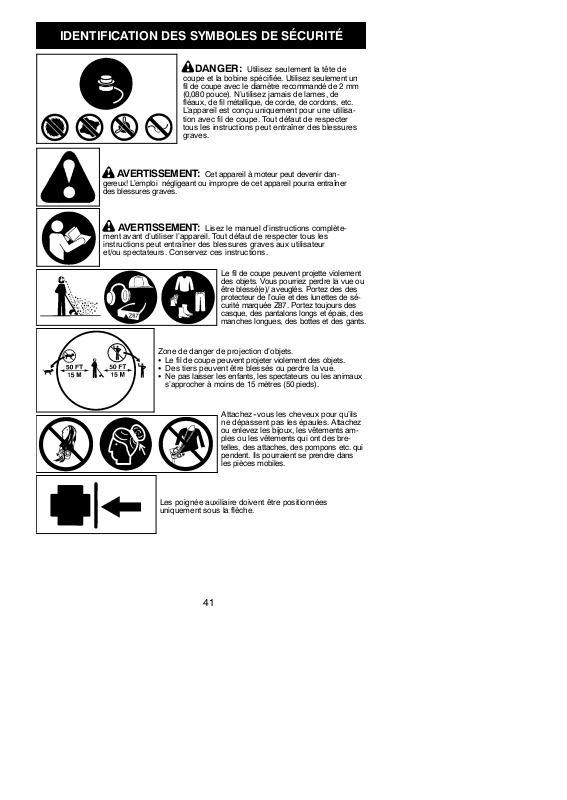

IDENTIFICATIONDESSYMBOLESDESÉCURITÉ
DANGER: Utilisez seulement la tête de
coupe et la bobine spécifiée. Utilisez seulem ent un
fil de coupe avec le diamètre recommandé de 2 mm
(0,080 pouce). N’utilisez jamais de lames, de
fléaux, de fil métall ique, de corde , de cordons, etc.
L’appareil est conçu uniquement pour une utilisation avec fil de coupe. Tout défaut de respecter
tous les instructions peut entraîner des blessures
graves.
A VERTISSEMENT: Cet appareil à moteur peut devenir dan-
gereux! L’emploi négligeant ou impropre de cet appareil pourra entraîner
des blessures graves.
A VERTISSEMENT: Lisez le manuel d’instructions complète-
ment avant d’utiliser l’appareil. Tout défaut de respecter tous les
instructions peut entraîner des blessures graves aux utilisateur
et/ou spectateurs. Conservez ces instructions.
Le fil de coupe peuvent projette violement
des objets. Vous pourriez perdre la vue ou
être blessé(e)/ aveuglés. Portez des des
protecteur de l’ouïe et des lunettes de sécurité marquée Z87. Portez toujours des
casque, des pantalons longs et épais, des
manches longues, des bottes et des gants.
Zone de danger de projection d’objets.
S Le fil de coupe peuvent projeter violement des objets.
S Des tiers peuvent être blessés ou perdre la vue.
S Ne pas laisser les enfants, les spectateurs ou les animaux
s’approcher à moins de 15 mètres (50 pieds).
Attachez--vous les cheveux pour qu’ils
ne dépassent pas les épaules. Attach ez
ou enlevez les bijoux, les vêtements amples ou les vêtements qui ont des bretelles, des attaches, des pompons etc. qui
pendent. Ils pourraient se prendre dans
les pièces mobiles.
Les poignée auxiliaire doivent être positionnées
uniquement sous la flèche.
41
Page 2
IDENTIFICATIONDESSYMBOLESDESÉCURITÉ
Ne permettez jamais aux enfants d’utiliser votre
appareil.
Rangez l’outil à l’intérieur. Rangez--le débranché dans un
endroit surélevé et sec, hors de portée des enfants. Gardez l’appareil et le combustible dans un endroit oú les
vapeurs d’essence ne peuvent pas entrer en contact avec
des étincelles ni des flammes nues des chauffeurs d’eau,
des moteurs ou des interrupteurs électriques, le
chauffage central, etc.
Pendant l’entretien de l’appareil, emploient seulement
les pièces de rechange identiques.
Débranchez toujours la bougie avant en nettoyant ou
pendant l’entretien.
AVERTISSEMENT: Risque d’incendie. Ne jamais mélangé,
versé, ou entreposé le carburant ou utilisez l’appareil près de flammes
ou des source d’étincelles (cigares/cigarettes, flammes nues, ou travail
qui peut causer des étincelles).
Utilisez de l’essence sans plomb et un huile deux temps mélangée
dans un rapport de 40:1 (2.5%).
42
Page 3
ACCESSOIRES FACULTATIF
L
es accessoires utilisés en combination avec le bloc--moteur indiqué ont été évalués
conformément à la norme ANSI B175.3--2003, des “Coupe--herbe et Coupe--broussailles -règles de sécurité”.
Numéro de Modèle Équipement de coupe /
du Bloc--mo teur Accessoires Type protecteur, numéro de pièce
MC025
Les accessoires utilisés en combination avec le bloc--moteur indiqué ont été évalués des
normes de sécurité ISO et EN par l’organisme notifié, l’Institut Suédois des tests d’outillage
mécanique (Swedish Machinery Testing Institute -- SMP):
Accessoires Type Numéro de pièce
Accessoire de coupe--bordures PP1000E 952711607
Accessoire de cultivateur PP2000T 952711608
Accessoire de souffleuse PP3000B 952711609
Accessoire de taille--buisson PP5000P 952711612
Tête de coupe TNG 7 537419214 / 530071824
Accessoire de PP4000C 952711610
coupe--broussailles
RÉGLES DE SÉCURITÉ
Si vous vous trouvez dans des situations non
A VERTISSEMENT: Lorsque vous
employez n’importe quel appareil de jardinage, il
faudra toujours respecter des précautions fondamentales de sécurité afin de réduire le risque
d’incendie et de blessures graves. Lisez et observez toutes les instructions.
Cet appareil à moteur peut devenir dangereux!
L’utilisateur a la responsabilité d’observer toutes
les instructions et avertissements. Lisez le manuel d’instructions complètement avant d’utiliser
l’appareil! Familiarisez-vous profondément avec
les contrôles et avec l’utilisation correcte de l’appareil. Limitez l’utilisation de cet appareil aux personnes qui ont lu, qui comprennent et que peuvent bien respecter les instructions et
avertissements qui se trouvent dans le manuel
et sur l’appareil. Ne permettez jamais que les enfants utilisent cet appareil.
MANUEL
D’INSTRUCTIONS
DANGER: N’employez jamais les
lames avec l’accessoire de coupe--herbe.
N’employez de dispositifs pour battre au fléau
avec tous accessories. Cet appareil (une fois
utilisé avec la accessoire du coupe--herbe) a
été conçu exclusivement comme coupeur à
ligne. L’utilisation de tous les autres accessoires avec la accessoire de coupe--herbe
augmentera le risque de dommages.
INFORMATION DE
SÉCURITÉ SUR
L’APPAREIL
déscrites dans ce manuel, soyez prudents et
utilisez votre bon sens. Si vous avez besoin
d’aide, mettez--vous en rapport avec votre
distributeur autorisé de service ou avec le téléphone 1--800--554--6723.
SÉCURITÉ DE L’UTILISATEUR
S Équipez--vous bien. Quand vous utilisez ou
entretenez votre appareil, portez toujours
des lunettes de sécurité ou une protection
des yeux similaire (lunettes de sécurité disponibles). La protection des yeux devriez
marquée Z87.
S Pour les travaux poussiéreux, portez tou-
jours un masque.
S Portez toujours des pantalons longs et
épais, des manches longues, des bottes et
des gants. On recommande l’utilisation de
jambières.
S Toujours protection de pieds d’usure. Ne tra-
vaillez pas pieds nus et ne portez pas de sandales. T enez--vous à l’écart du fil rotation.
S Attachez--vous les cheveux pour qu’ils ne dé-
passent pas les épaules. Attachez ou enlevez
tous les vêtements amples et les bijoux ou les
vêtements qui ont des attaches, des bretelles,
des pompons, etc. qui pendent. Ils peuvent se
prendre dans les pieces mobiles.
S Si vous êtes bien couvert(e), cela vous aid-
era à vous protéger contre les débris et
brins de plantes toxiques qui sont projetés
par le fil qui tourne.
S Soyez vigilant(e). N’utilisez pas l’appareil
quand vous êtes fatigué, malade ou sous influence de l’alcool, des drogues ou des
médicaments. Portez attention à ce vous
faites et faites preuve de bon sens.
S Portez un protecteur de l’ouïe.
43
Page 4
S Ne mettez pas l’appareil en marche ni lais-
sez pas tourner le moteur dans un endroit
fermé. Respirer la vapeur d’essence peut
vous tuer.
S Conservez les poignée libres d’huile et de
carburant.
S Gardez toujours le moteur sur le côté droit
de votre corps.
S Tenez l’appareil fermement des deux mains.
S Gardez le tête de coupe (ou l’autre acces-
soire en option) au--dessous du niveau de
taille et loin de toutes les parties de votre
corps. Ne soulevez pas le moteur au--dessus de la taille.
S Tenez tous les parties de votre corps éloig-
nées du fil tournante et du silencieux (ou
l’autre accessoire enoption). Gardez le moteur au--dessous du niveau de taille. Un silencieux chaud peut causer des brûlures
sérieuses.
S Gardez bien votre équilibre. N’essayez pas
d’atteindre du bout des bras ou n’utilisez
pas l’appareil depuis des surfaces instables
telles que des échelles, arbres, pentes
raides, hauts de toîts, etc...
S N’utilisez l’appareil que le jour ou sous une
bonne lumière artificielle.
S N’utilisez l’appareil que pour les travaux in-
diqués dans ce manuel (ou manuels pour
les accessoires en option).
SÉCURITÉ DE L’APPAREIL ET
DANS LE ENTRETIEN
A VERTISSEMENT: Débranchez
toujours la bougie quand vous faites le maintien,
sauf les réglages du carburateur.
S Inspectez l’appareil et changez les piéces
endommagées ou branlantes avant chaque
utilisation de l’appareil. Réparez toute fuite
de carburant avant d’utiliser l’appareil. T enez l’appareil toujours en bon état de fonctionnement.
S Remplacez les pièces de la tête de coupe qui
sont ébréchées, craquelées, cassées ou endommagées de n’importe quelle autre façon.
S Entretenez l’appareil selon les méthodes
recommandées. Conservez le fil de coupe à
la bonne longueur.
S N’utilisez que le fil de coupe de 2 mm (0,080
pouce) de diamètre. Ne utilisez pas jamais
de broche, de corde, de ficelle, etc.
S Installez--bien la protecteur requise avant d’u-
tiliser l’appareil. Utilisez la tête de coupe spécifiée. Assurez--vous qu’elle est bien installée
et que toutes les pièces sont bien serrées.
S Assurez--vous que l’appareil est correcte-
ment monté selon ce manuel.
S Faites le réglage du carburateur avec le
bout inférieur supporté en haut afin que le fil
ne touche aucun objet.
S T enez toute autre personne eloignée pendant
que vous faites le réglage au carburateur.
S Employez exclusivement les accessoires
et les pièces de rechange McCulloch recommandées.
S Faites faire toutes les réparations/tout l’entre-
tien qui ne sont pas éxpliqués dans ce manual
par le ddistributeur autorisé de service.
SÉCURITÉ DU CARBURANT
S Mêlez et versez le carburant dehors.
S Éloignez- -vous des étincelles et des flammes.
S Employez un récipient approuvé pour l’ess-
ence.
S Ne fumez pas et ne permettez que per-
sonne fume près du carburant ni pendant
l’utilisation de l’appareil.
S Évitez de renverser le carburant ou le huile.
Essuyez tout les déversements de carburant.
S Éloignez- -vous au moins de 3 mètres (10
pieds) de l’endroit de ravitaillage avant de
mettre le moteur en marche.
S Arrêtez le moteur et laissez l’appareil se re-
froidir avant d’enlever le bouchon du réservoir de carburant.
S Rangez toujours le carburant dans un réci-
pient approuvé pour les liquides inflammables.
TRANSPORT ET ENTREPOSAGE
S Laissez le moteur se refroidir et fixez bien
l’appareil avant de le garder ou de le transporter dans un véhicule.
S Videz le réservoir de carburant avant de
garder ou de transproter l’appareil. Afin de
consommer toutle carburant restant dans le
carburateur, mettez le moteur en marche et
laissez--le tourner jusqu’à ce qu’il s’arrête
tout seul.
S Gardez l’appareil et le combustible dans un
endroit oú les vapeurs d’essence ne peuvent pas entrer en contact avec des étincelles ni des flammes nues des chauffeurs
d’eau, des moteurs ou des interrupteurs
électriques, le chauffage central, etc.
S Gardez l’appareil de façon que personne ne
puisse se blesser accidentalement avec le
coupeur du fil. On peut accrocher l’appareil
par l’axe.
S Gardez l’appareil hors de la protée des en-
fants.
A VERTISSEMENT: Les émissions
du moteur de cet outil contiennent des produits
chimiques qui, d’après l’État de Californie, peuvent causer le cancer, des malformations congénitales ou autre danger pour la reproduction.
REMARQUE SÉCURITÉ: L’exposition aux
vibrations à travers l’utilisation prolongée d’appareils à moteur d’essence serrés dans les
mains peut causer des dommages aux vaisseaux sanguins ou aux nerfs dans les doigts, les
mains et les articulations des personnes qui sont
sujets aux maladies de la circulation ou aux enflures anormales. L’utilisation prolongée au
temps froid a été relationée aux dommages des
vaisseaux sanguins dans des personnes qui
autrement ont une bonne santé. Si vous avez
des symptomes tels que l’engourdissement, la
douleur, manque de foces, changement de couleur ou texture de la peau, ou perte de sensation
dans les doigts, les mains ou les articulations,
arrêtez l’utilisation de cet appareil et consultez
un médecin. Les systèmes anti--vibration ne
peuvent pas garatnir que ce type de problèmes
sera évité. Les utilisateurs qui travaillent avec les
appareils à moteur continuellement devront surveiller leur condition physique, et la condition de
l’appareil, soigneusement.
44
Page 5

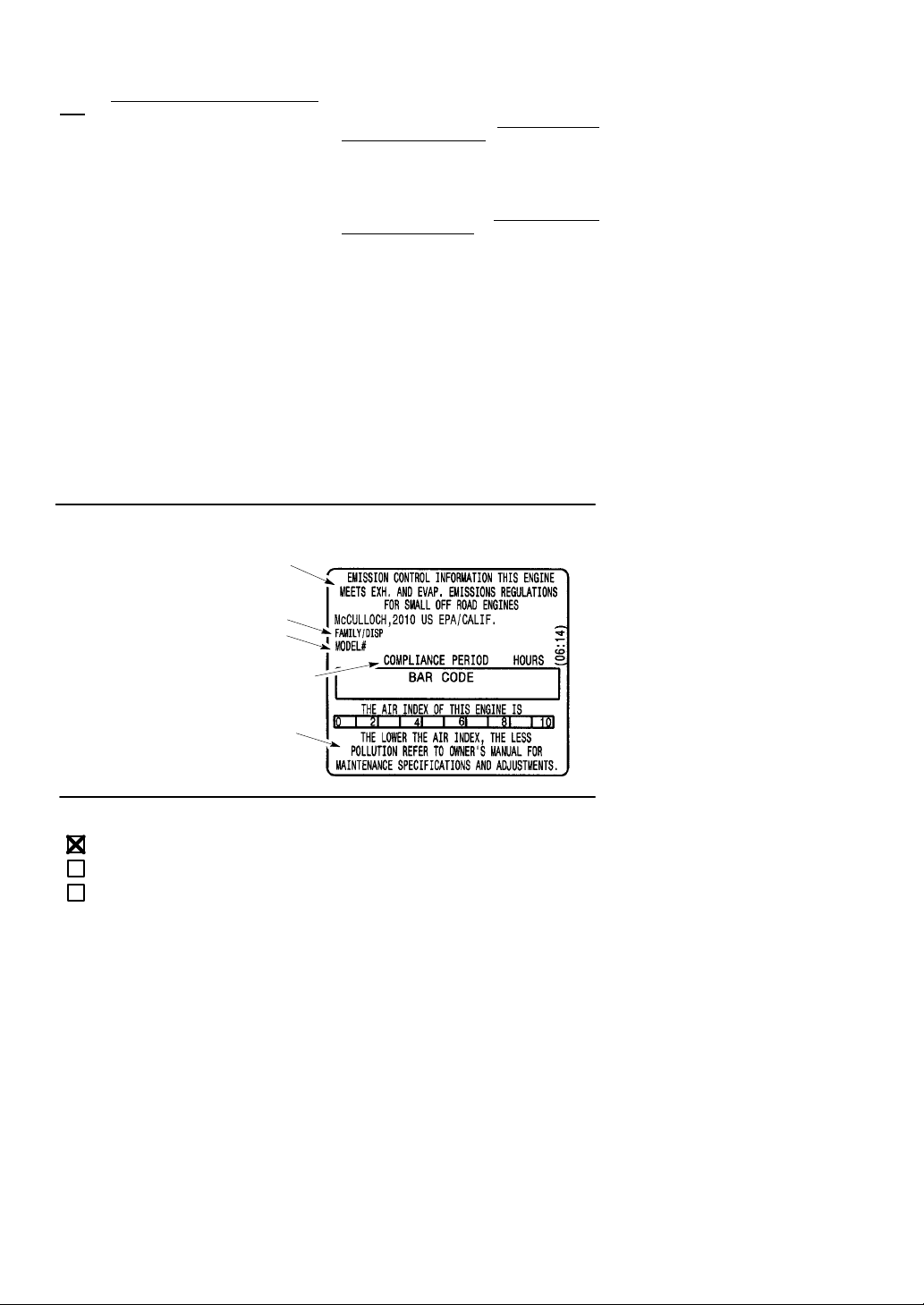

REMARQUE SPÉCIALE: Votre appareil vi-
ent equipée d’un silencieux limiteur de température et un écran pare- -étincelles afin de satisfaire
les conditions des codes de Californie 4442 et
4443. Toutes les terres fiscales boisées et les
états de Californie, Idaho, Maine, Minnesota,
Nouvelle Jersey, Orégon et Washington exigent
par loi un écran pare--étincelles dans beaucoup
de moteurs de combustion interne. Si vous utilisez l’appareil où il y a de telles règles, vous êtes
juridiquement responsable de l’installation et du
maintien de ces pièces. Le manque de ces conditions est une violation de la loi. Pour l’usage
normal de propriétaire d’une maison, le silencieux et d’un écran pare--étincelles n’exigeront
aucun service. Après 50 heures d’utilisation,
nous recommandons que votre silencieux à entretenir ou est remplacé par votre distributeur autorisé de service.
SÉCURITÉ DU COUPE--HERBE
A VERTISSEMENT: Inspectez l’e-
space avant chaque utilisation. Enlevez les objets (pierres, verre cassé, clous, fil de cuivre,
etc.) que le fil pourrait jeter ou qui pourraient se
prendre dans la même. Les objets durs peuvent
endommager la tête de coupe et peuvent être jetés et causer des blessures graves.
S Ne laissez ni enfants, ni spectateurs ni ani-
maux s’approcher à moins de 15 mètres. Encouragez--les à porter des protection des
yeux. Arrêtez le moteur immédiatement si la
distance de sécurité n’est pas respectée.
S Utilisez l’appareil exclusivement pour
tondre la pelouse et pour balayer. Ne l’employez pas pour border, élaguer ou tailler.
S Coupez de gauche a droite. Si vous coupez
avec le fil du côté gauche du protecteur, le fil
éloignera les déchets.
RÈGLES DE SÉCURITÉ SUPPLÉMENTAIRE
CESSOIRES EN OPTION
A VERTISSEMENT: Pour chaque ac-
cessoire en option utilisé, lisez la totalité du manuel d’instructions avant tout usage et suivez
toutes les instructions et les avertissements indiqués dans le manuel et sur l’accessoire.
A VERTISSEMENT: Assurez--vous
que le guidon soit monté avant d’utiliser le
coupe- -broussailles. Fixez le guidon sur la flèche
qui se trouve sur l’étiquette de sécurité sur l’axe
supérieur (extrémité moteur de l’appareil). Si
votre coupe- -broussailles ne comprend pas de
guidon, vous trouverez une trousse d’accessoire de guidon (#530071451) à votre distributeur autorisé de service.
POUR LES AC-
Poignée--guidon
SÉCURITÉ DU COUPE--BORDURE
A VERTISSEMENT: Inspectez l’en-
droit à couper avant chaque travail. Enlevezen tous les objets (roches, verre brisé, clous,
broche, corde, etc.) qui peuvent être projetés
par la lame ou s’entortiller sur l’arbre.
A VERTISSEMENT: La lame contin-
ue à tourner quandvous relâchez la gâchette ou
l’arrêt du moteur. La lame peut vous couper/
couper des tiers gravement. Laissez la lame
s’arrêter avant de l’enlever de la coupe.
S Jetez toute lame tordue, déformée, craquelée,
brisée ou autrement endommagée. Avant
d’utiliser l’appareil, remplacez toute pièce qui
est ébréchée, brisée ou endommagée.
S Pendant que le moteur tourne ou quand le
lame est en mouvement, n’essayez d’enlever aucun matériau coupé ni de tenir du
matériau à couper.
S Assurez-- vous que les roue touchent tou-
jours le sol.
S Poussez toujours l’appareil lentement sur le
sol. Faites attention aux trottoirs inégaux, aux
trous du terrain, aux grosses racines, etc.
SÉCURITÉ DU SOUFFLEUSE/
ASPIRATEUR
A VERTISSEMENT: Inspectez la
zone de travail avant de mettre en marche votre
appareil. Enlevez tous les objets durs et déchets
(pierres, morceaux de verre, fil de fer, etc.) qui
peuvent ricocher ou être projetés ou occasionner autrement des blessures ou des dommages
pendant l’usage.
S Pendant que le moteur fonctionne, ne dépo-
sez l’appareil que sur des surfaces propres
et solides. Des débris tels que du gravier,
du sable, de la poussiére, de l’herbe, etc.
pourraient s’introduire dans l’arrivée d’air et
être projetés par la décharge etendommager l’appareil ou les biens et causer des blessures graves à des tiers ou à l’utilisateur.
S Ne placez jamais d’objet dans les tubes de
souffleuse, les tubes d’aspirateur ou la sortie
de souffleuse. Dirigez toujours les débris
soufflés loin des gens, des animaux, des
vitres et d’objets solides comme les arbres,
les automobiles, les murs, etc. Laforce de l’air
peut projeter ou faire ricocher des rochers,
des poussières ou des branches qui peuvent
blesser les personnes ou les animaux, casser
des vitres ou causer d’autres dommages.
S Ne faites jamais fonctionner votre appareil
sans y avoir fixé le bon matériel. Si vous l’utilisez comme souffleuse, fixez toujours un
tubes de souffleuse.
45
Page 6
S Vérifiez souvent l’ouverture d’admission
d’air, les tubes de souffleuse, ou les tubes
d’aspirateur, toujours avec le moteur arrête
et la bougie débranchée. Conservez les évents et les tubes de débris qui peuvent s’accumuler et nuire au débit d’air.
S Ne places jamais d’objet dans l’ouverture
d’admission d’air. Il risque de réduire la
bonne circulation d’air et causer des dommages à votre appareil.
S N’utilisez jamais votre appareil pour pulvériser
des produits chimiques, des engrais ou toute
autre substance qui peut contenir des produits
toxiques.
S Pour éviter de propager les flammes, d’utili-
sez pas l’appareil près de feux de feuilles ou
de broussailles, de foyers, de barbecues,
de cendriers, etc.
SÉCURITÉ DU
COUPE--BROUSSAILES
DANGER: La lame peut se projeter
voilement hors de matériaux qu’elle ne coupe
pas. Cette projection peut causer l’amputation
de bras ou jambes.
A VERTISSEMENT: N’utilisez pas la
tête de coupe pour y attacher la lame.
S Jetez toute lame tordue, déformée, craque-
lée, brisée ou autrement endommagée.
S Installez-bien la protecteur requise avant
d’utiliser l’outil. Utilisez la protecteur en métal pour utilisation avec toute lame en métal.
A VERTISSEMENT: N’utilisez que
les pièces du coupe--broussaille qui possèdent
un protecteur de métal avec une nez saillant.
Nez saillant
S N’utilisez que la lame spécifiée. Assurez-
vous qu’elle est bien installée et bien fixée.
S Coupe de la droite vers la gauche.
S Utilisez toujours le guidon et une bretelle
bien ajustée avec une lame (voir les instructions de MONTAGE dans le manuel d’instructions de l’accessoire coupe--broussailles).
SÉCURITÉ DU CULTIVATEUR
A VERTISSEMENT: Les dents qui
tournent peuvent occasionner des blessures sérieuses. Écartez--vous des dents qui tournent.
Arrêtez le moteur et débranchez la bougie avant
de nettoyer les dents ou de faire des réparations.
A VERTISSEMENT: La lame contin-
ue à tourner après le relâchement de la gâchette
ou l’arrêt du moteur. La lame qui tourne peut projeter des objets ou vous couper gravement si
vous la touchez accidentellement. Pour arrêter
la lame, mettez son côté gauche en contact
avec du matériau coupé.
A VERTISSEMENT: Inspectez l’en-
droit à couper avant chaque travail. Enlevez-en
tous les objets (roches, verre brisé, clous,
broche, corde, etc.) qui peuvent être projetés ou
se prendre dans la lame ou la tête de coupe.
A VERTISSEMENT: Inspectez l’aire
à cultiver avant de mettre en marche votre appareil. Enlevez tout débris et objet dur et pointu comme les pierres, les racines, les
branches, les morceaux de corde ou de ficelle, etc.
S Évitez tout contact avec des objets solides
qui peuvent arrêter les dents. S’il se produit
un contact prolongé, arrêtez lemoteur et assurez--vous que votre appareil n’a aucun
dommage.
S Ne faites jamais fonctionner le cultivateur sans
le couvercle des dents en place et bien fixé.
S Nettoyez toujours les dents et leur garde
afin qu’elles n’aient aucune saleté.
S Si vous touchez un objet étranger,arrêtez le
moteur, débranchez la bougie et assurez-vous quele cultivateur n’aaucun dommage.
Faites toutes vos réparations avant de remettre en marche votre appareil.
S Débranchez l’accessoire du moteur de l’ap-
pareil avant de nettoyer les dents au jet
d’eau pour enlever toute saleté. Huilez les
dents pour empêcher toute rouille de se former.
46
Page 7
S Portez toujours des gants pour entretenir ou
nettoyer les dents. Les dents s’aiguisent à
l’usage.
S Ne faites jamais fonctionner votre appareil à
haut régime, sauf pour cultiver.

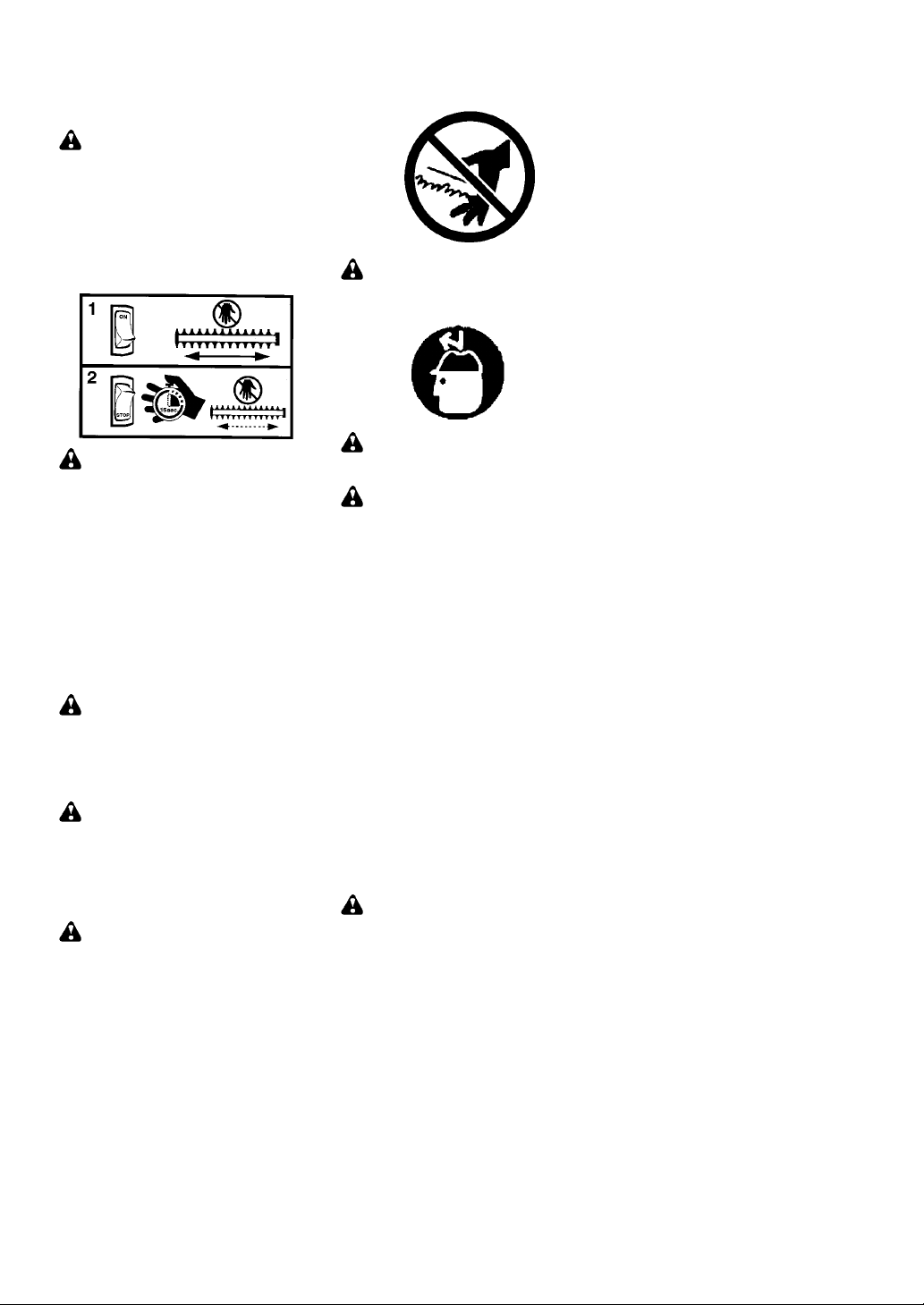

SÉCURITÉ DU COUPE--HAIE
DANGER: RISQUE DE SE COUPER;
ÉCARTEZ VOS MAINS DE LA LAME -- La
lame continue à bouger quand vous relâchez la
gâchette ou l’arrêt du moteur. N’essayez jamais
d’enlever des matériaux coupés quand la lame
est en mouvement. Assurez--vous que le moteur est arrêté, que la bougie soit débranchée et
que la lame soit arrêtée avant d’enlever tout matériau coincé dans la lame. N’attrapez jamais ou
ne saisissez jamais votre appareil par la lame
coupante.
A VERTISSEMENT: Avant de faire
démarrer l’appareil, inspectez l’aire de travail.
Enlevez-en tous les débris et objets durs tels
que roches, verre, broche, etc. qui peuvent faire
ricochet, être projetés ou autrement causer des
blessures ou des dommages durant l’utilisation.
S N’utilisez pas une lame de coupe qui est tor-
due, déformée, craquelée, brisée ou autrement endommagée. Faites remplacer toute
piè ceendommagé e par un distributeur autorisé de service.
S T enez toujours l’outil devant votre corps. Con-
servez toutes les parties du corps éloignées
de la lame de coupe.
S Assurez-vous toujours que la lame et les
évents sont libres de débris.
SÉCURITÉ DU ÉCHENILLOIR
A VERTISSEMENT: La lame de
mouvement alternatif/chaîne tournante peuvent causer des blessures graves. Inspectez
l’appareil avant utilisation. N’utilisez pas l’appareil si la lame est tordue, fendillée ou
émoussée ou la chaîne est émoussée. Restez à l’écart de la lame/chaîne.
A VERTISSEMENT: La lame de
mouvement alternatif/chaîne tournante est
tranchante, ne la touchez pas. Pour éviter toutes
blessures graves, arrêtez toujours le moteur et
assurez--vous la lame/chaîne soit arrêtée, débranchez la bougie et portez toujours des gants
lors du changement ou de la manipulation de la
lame ou la chaîne.
A VERTISSEMENT: La lame de
mouvement alternatif/chaîne tournante continue
de tourner à vide une fois le moteur éteint et peut
causer des blessures graves. Gardez le
contrôle jusqu’à ce qu’elle se soit immobilisée.
Gardez les mains, le visage et les pieds éloignés
des pièces mobiles. N’essayez pas de toucher
ni d’arrêter la lame ou la chaîne en mouvement.
A VERTISSEMENT: La chute d’ob-
jets peut causer des blessures graves à la
tête. Protégez--vous la tête pendant l’utilisation de l’appareil.
A VERTISSEMENT: Pour éviter les
blessures graves, n’utilisez pas plus d’une extension de bras avec l’accessoire du échenilloir.
A VERTISSEMENT: Gardez l’éche-
nilloir loin des lignes ou fils électriques.
S N’utilisez votre échenilloir que pour échenil-
ler des branches ou des rameaux de moins
de 15 cm (6 pouces) de diamètre.
S Ne faites pas tourner le moteur à un régime
excessif pour l’émondage. Ne faites pas
tourner l’appareil à haut régime si bous ne
faites pas d’émondage.
S Arrêtez toujours l’appareil si vous suspen-
dez la coupe ou si vous vous déplacez d’un
lieu de travail vers un autre.
S Si vous heurtez ou happez un corps étranger,
arrêtez le moteur immédiatement et vérifiez
que rien n’a été endommagé. Réparez tout
dommage éventuel avant de poursuivre le travail. N’utilisez pas l’appareil si la lame est tordue, fendillée ou émoussée. Jetez toute lame
tordue, fendillée ou émoussée.
S Arrêtez le moteur immédiatement si vous
ressentez une vibration excessive car cela
indique un problème. Vérifiez soigneusement qu’il n’y a ni écrous ni boulons desserrés, ni aucun dommage avant de continuer.
Entre en contactez au distributeur autorisé
de service pour réparez ou remplacez au
besoin les pièces affectées.
SÉCURITÉ DU SOUFFLEUSE DE
NEIGE
A VERTISSEMENT: Écartez vos
mains et vos pieds du rotor quand vous mettez
en marche ou quand vous faites fonctionner le
moteur. N’essayez jamais de nettoyer le rotor
quand le moteur est en marche. Arrêtez le mo-
47
Page 8
teur et débranchez la bougie avant d’enlever la
neige ou les saletés de la goulotte d’évacuation
ou quand vous ajustez les ailettes.
A VERTISSEMENT: Ne vous pen-
chez jamais sur la goulotte d’évacuation. Des
pierres et des saletés peuvent être projetées
sur vos yeux ou votre visage, et provoquer
des blessures sérieuses ou la cécité.
A VERTISSEMENT: Inspectez l’aire
où vous allez utiliser votre appareil. Enlevez
tout objet qui peut être projeté ou endommager votre appareil. Certains objets peuvent se
cacher dans la neige -- préparez-- vous à cette
éventualité.
S Évitez d’évacuer la neige en direction d’une
vitre, d’une automobile, etc.
S Ne faites jamais marcher votre moteur à
haut régime en enlevant la neige.
S Soyez attentif lorsque vous utilisez la souf-
fleuse et faites attention aux trous dans le
terrain et aux autres danger cachés.
S Assurez-- vous que le rotor tourne librement
avant de monter l’ensemble moteur su la
souffleuse.
MONTAGE
A VERTISSEMENT: Si l’appareil est
déjà assemblé, vérifiez chaque étape de l’assemblage pour vous assurer qu’il est bien fait
et que tous les raccords sont bien serrés.
Vérifiez que les pièces soient en bon état.
N’utilisez pas de pièces endommagées.
REMARQUE: Si vous avez besoin d’aide
ou trouvez des pièces endommagées, appelez au 1-800-554-6723.
Il est normal que le filtre à carburant cliquette
dans le réservoir de carburant vide.
Il est normal que vous trouviez un résidu de
carburant ou d’huile sur votre silencieux, à la
suite des réglages et des essais de carburateur faits par le fabricant.

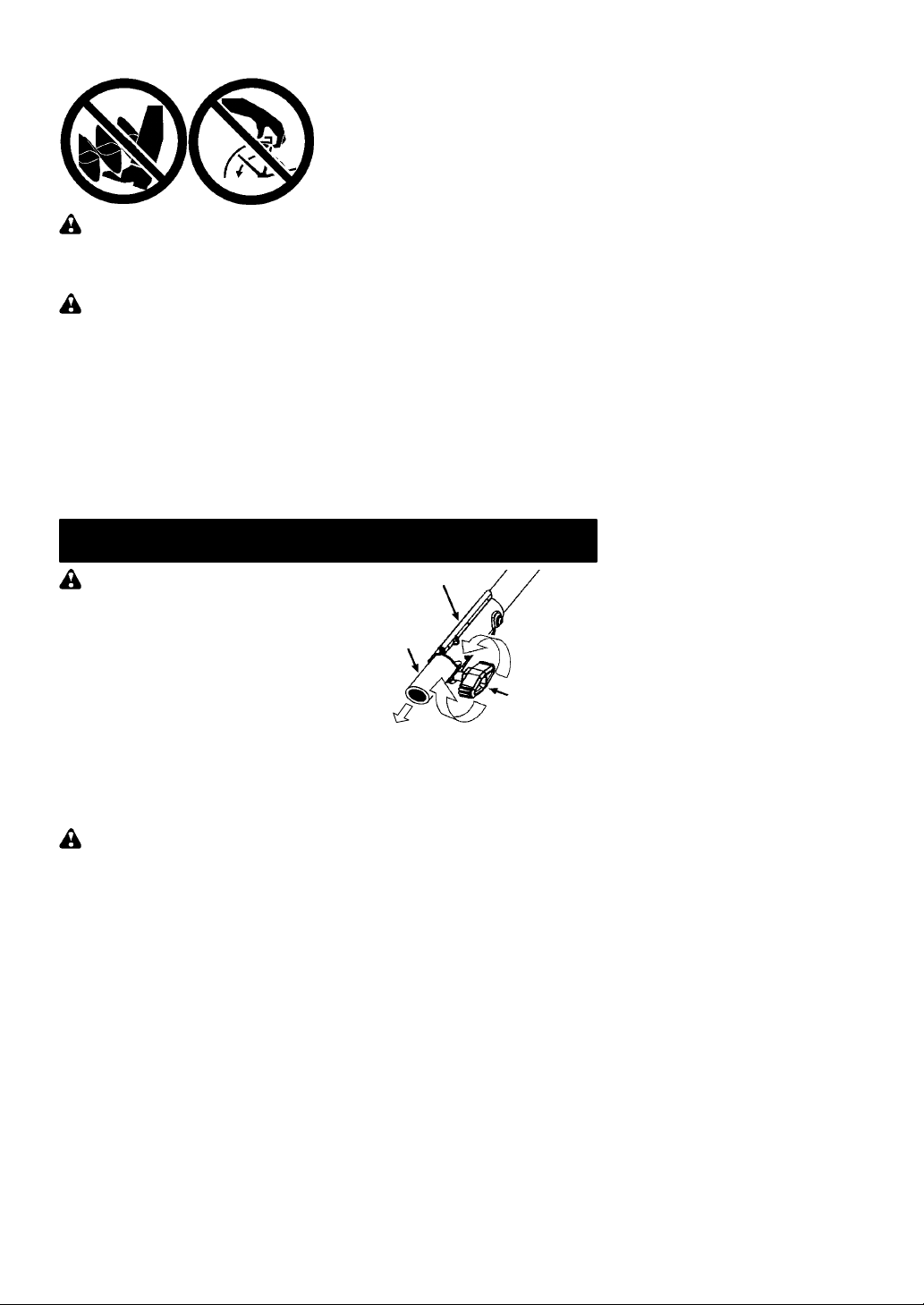

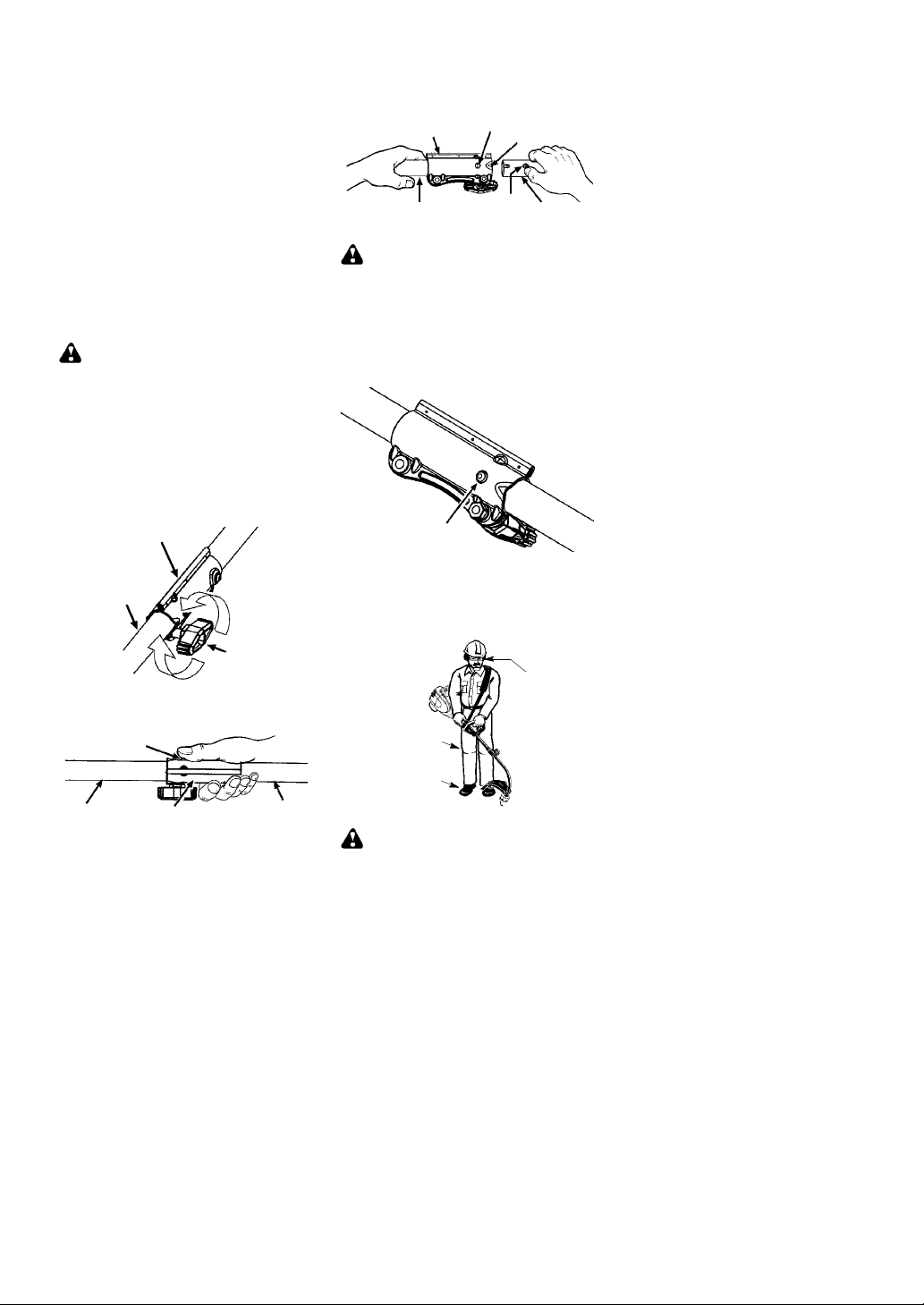

MONTAGE DE L’ACCESSOIRE
COUPE--HERBE
A VERTISSEMENT: Pour monter
l’accessoire coupe--herbe, placez votre appareil
sur une surface plate afin qu’il soit bien stable.
1. Desserrez leraccord en tournant le bouton
dans le sens opposé à celui des aiguilles
d’une montre.
S Si le rotor ne tournepas librement parcequ’il
est pris par la glace, dégelez soigneusement l’appareil avant d’essayer de le faire
fonctionner avec le moteur.
S Veillezà maintenir le rotor exempt dedébris.
S Ne rejetez pas la neige près d’autres per-
sonnes. Lasouffleuse à neige peur projeter
de petits objets à grande vitesse, ce quipeut
entraîner des blessures.
S Après avoir heurté un objet étranger,arrêt ez
le moteur,vérifiez l’appareil, et si ce dernier est
endommagé, réparez- -le avant de le remettre
en marche.
S Ne faites fonctionner la souffleuse à neige
près de vitres, de voitures ou de camions.
S N’essayez jamais d’utiliser la souffleuse sur
un toit.
S Ne faites jamais fonctionner la souffleuse près
de puits de fenêtres, de descentes, etc.
S Ne soufflez jamais la neige en direction d’une
route publique ou près de circulation routière.
S Enlevez laneige des pentes anallant vers le
haut ou vers le bas; jamais en travers de la
pente. Faites attention en changeant de direction. N’enlevez jamais la neige des
pentes fortes.
S Laissez la souffleuse tourner pendant quel-
ques minutes après avoir nettoyé la neige
pour que les pièces en mouvement ne
gèlent pas.
S Regardez derrière vous et faites attention
lorsque vous reculez. Faites attention afin
de ne pas glisser ou tomber. spécialement
en reculant.
S Sachez arrêter rapidement l’appareil.
Raccord
Protecteur
de transport
2. Enlevez le protecteur de transport du raccord.
3. Enlevez le capuchon d’axe de l’accessoire
de coupe--herbe (s’il est présent).
4. Mettez le bouton de verrouillage/déverrouillage de l’accessoire dans l’enfoncement guide du raccord.
5. Poussez l’accessoire dans le raccord jusqu’à ce que le bouton de verrouillage/déverrouillage se fixe dans le trou principal.
6. Avant d’utiliser votre appareil, serrez fortle
bouton en le tournant dans le sens des aiguilles d’une montre.
DESSERREZ
Bouton
SERREZ
48
Page 9
Trou principal
f
Raccord
Axe
supérieur
A VERTISSEMENT: Assurez--vous
que le bouton de verrouillage/déverrouillage
soit bien verrouillé dans le trou principal et que
le bouton soit bien en place avant de faire
fonctionner votre appareil. T ous les accessoires sont conçus pour être utilisés dans le
trou principal à moins que le manuel d’instruction de l’accessoire indique le contraire. Utiliser le mauvais trou peut amener des blessures
graves ou endommagés votre appareil.
Bouton de
verrouillage/
déverrouillage
oncement
En
guide
Accessoire

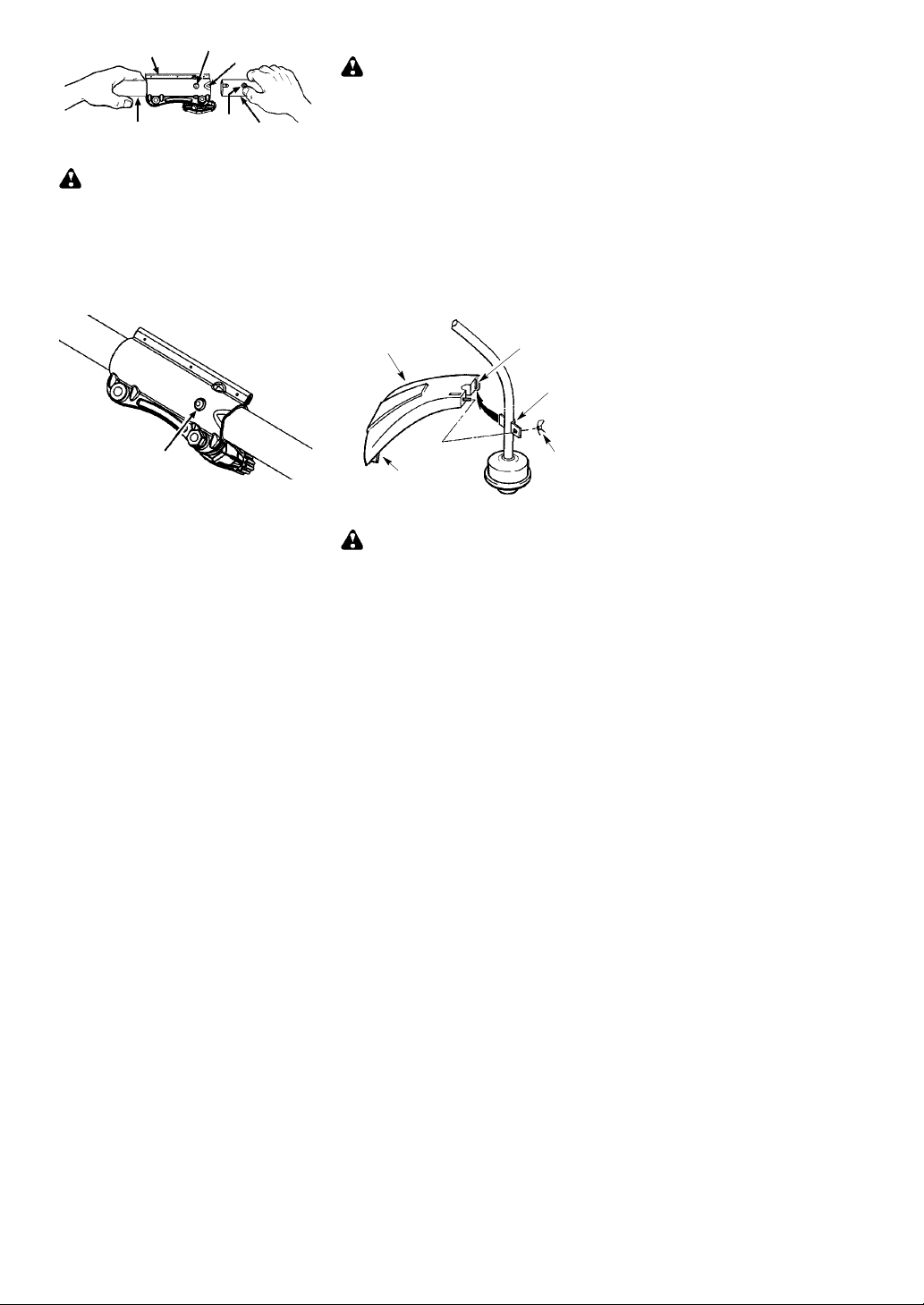

INSTALLATION LE PROTECTEUR
A VERTISSEMENT: Il fest indispens-
able que le protecteur soit installé correctement.
Le protecteur offre une protection partiale du risque des objets jetés contre l’utilisateur et autres
personnes et il vient equipé d’un lame de limiteur
du fil qui coupe l’excès fil. Le lame de limiteur du
fil (qui se trouve en bas du protecteur) est bien
tranchant et peut vous blesser. Pour bien identifier toutes les pièces, référez--vous à l’illustration
FAMILIARISEZ-- VOUS AVEC VOTRE APPAREIL dans la section UTILISATION.
1. Enlevez l’écrou papillon le protecteur.
2. Insérez le support dans la fente comme le
montre la figure.
3. Faites pivoter le protecteur jusqu’à ce que
le boulon passe dans le trou du support.
4. Resserez fortement l’écrou papillon sur le
boulon.
Protecteur
Fente
Support
Bouton de verrouillage/
déverrouillage en trou principal
Pour monter l’accessoires en option (vo ir la
liste à la page 52), consultez la section MONTAGE dans le manuel d’instructions de l’acces soire concerné.
Écrou
Lame de
Limiteur du fil
papillon
RÉGLAGE DU POIGNÉE
A VERTISSEMENT: Quand vous
ajustez la poignée auxiliaire, assurez--vous
qu’elle reste au--dessus de l’etiquette de sécurité et au--dessous de la marque ou de la
flèche sur l’axe.
1. Desserrez l’écrou papillon de la poignée.
2. Faites tourner la poignée sur l’axe jusqu’à
ce qu’elle soit droite; resserrez l’écrou papillon.
49
Page 10
FONCTIONNEMENT

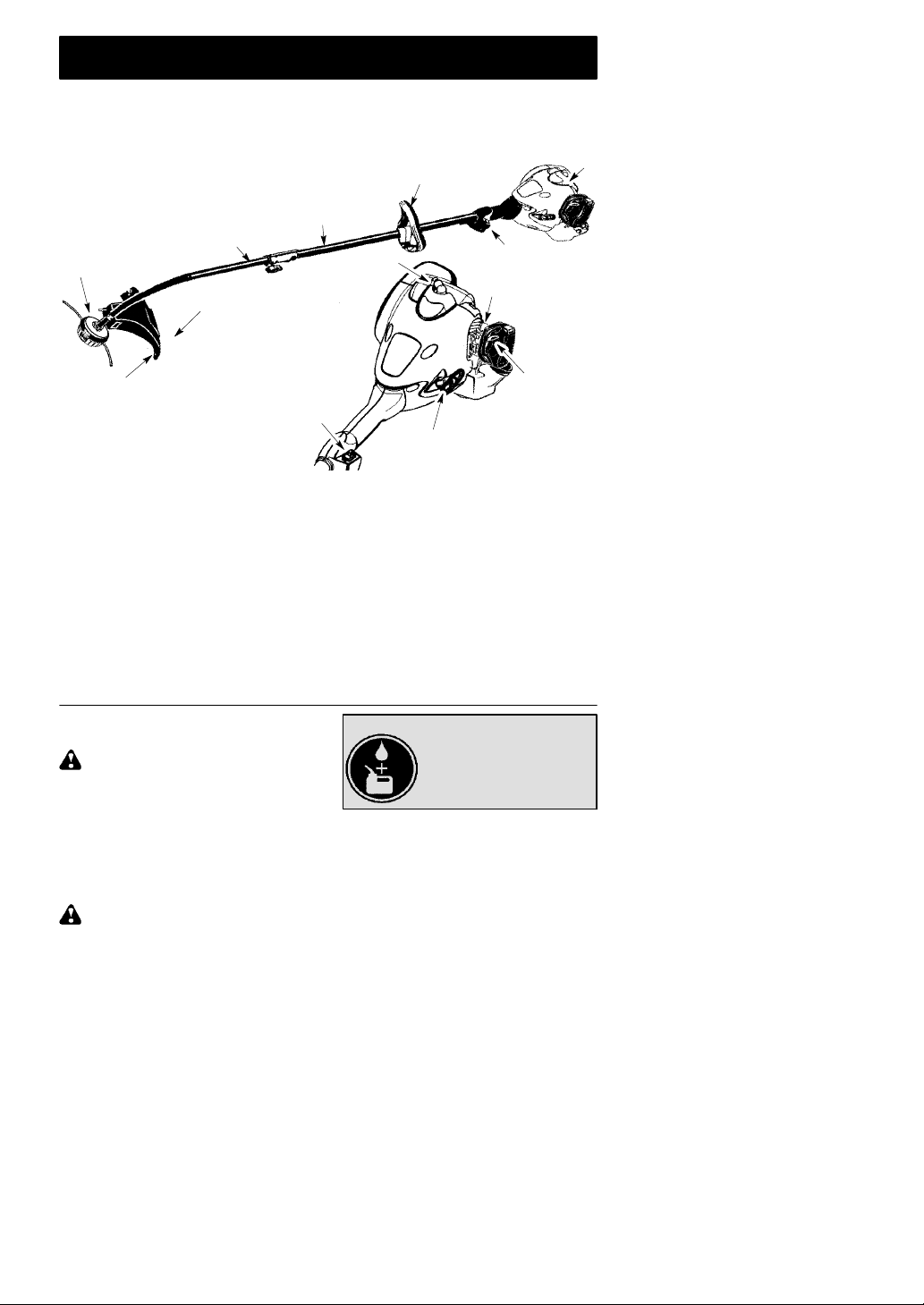

FAMILIARISEZ--VOUS AVEC VOTRE APPAREIL
LISEZ BIEN CE MANUEL ET LES RÈGLES DE SÉCURITÉ AVANT D’UTILISER VOTRE APPAREIL. Comparez l’appareil aux illustrations pour bien voir où se trouvent les commandes.
Conservez ce manuel pour vous y reporter plus tard.
Silencieux
Poignée auxiliaire
Raccord
Tête de
coupe
Axe
Protecteur
Bougie
Gâchette d’accélérateur
Poire d’amorçage
Lame de
limiteur du fil
Interrupteur ON/STOP
INTERRUPTEUR MARCHE/ARRÊT
(ON/STOP)
Le interrupteur ON/STOP est sur la poignée
d’accélérateur et vous utilisez l’interrupteur pour
arrêter votre moteur. Pour arrêter le moteur,
pressez et lâchez l’interrupteur ON/STOP.
POIRE D’AMORÇAGE
La POIRE D’AMORÇAGE enlève l’air des
carburateur et conduites de carburant et les
remplit de carburant. Cela vous permet de
mettre le moteur en marche en tirant moins de
fois le corde de mise en marche. Utilisez la
poire d’amorçage en pressant et un lui permettant de reprendre sa forme initiale.
AVANT DE FAIRE DÉMARRER LE
MOTEUR
A VERTISSEMENT: Avant de
commencer, ne manquez pas de lire les
instructions de traitement du carburant des
règles de sécurité de ce manuel. Si vous ne
les comprenez pas, n’essayez pas de remplir
votre appareil. Demandez l’aide de quelqu’un
qui les comprend ou appelez notre ligne d’aide
aux consommateurs au 1-800-554-6723.
REMPLISSAGE DU RÉSERVOIR DE
CARBURANT
A VERTISSEMENT: Enlevez le ca-
puchon de remplissage (carburant) lentement
quand ajoutant plus de carburant à l’appareil.
Levier de
démarreur
Poignée de la corde
de mise en marche
LEVIER DE DÉMARREUR
Le LEVIER DE DÉMARREUR aide à alimenter le moteur en carburant et permet de mettre
en marche un moteur. Utilisez le système de
démarrage en mettant le levier de démarrage
à la position «START». Ne serrez pas le
gâchette d’accélérateur jusqu’à ce que le moteur se mette en marche et tourne. Après que
les démarrage de moteur, permettez que le
moteur chauffe 10--15 secondes, puis serrez
entièrement le gâchette d’accélérateur pour
désengage le système de démarrage.
RACCORD
La RACCORD vous permet de monter à votre
appareil des accessoires en option.
RENSEIGNEMENTS UTILES
Pour obtenir le bon mélange
d’huile et d’essence, versez
3,2 onces d’huile synthéti que à deux temps dans un
gallon d’essence fraîche.
Ce moteur est certifié pour fonctionner avec de
l’essence sans plomb. Avant de remplir le
réservoir de carburant, assurez--vous de
mélanger l’essence avec une huile synthétique
pour moteur 2 temps refroidi à l’air, de bonne
qualité. Mélangez l’essence et l’huile dans une
proportion de 40:1. Pour ce faire, mélangez 95
ml d’huile à 4 litres d’essence sans plomb.
Versez entièrement le contenu du contenant
d’huile dans 4 litres d’essence pour obtenir le
mélange de carburant approprié. N’UTILISEZ
PAS d’huile pour automobile ou pour bateau.
50
Page 11
Ces huiles endommageront le moteur. Lorsque
vous mélangez le carburant, suivez les
instructions imprimées sur le contenant. Une fois
l’huile ajoutée à l’essence, agitez le contenant
quelques secondes pour vous assurer que le
carburant est correctement mélangé. Avant de
remplir le réservoir de carburant, lisez et suivez
toujours les consignes de sécurité relatives à la
manipulation de carburant.
ATT ENTION : Ne jamais utiliser d’essence
pure dans cet outil. Ceci causerait des dommages irréparables et entraînerait l’annulation
de la garantie limitée.
TYPES DE CARBURANTS REQUIS
Ce moteur a besoin d’une essence pure à 87 octanes [R+M]/2 au minimum..
IMPORTANT
Il a été prouvé que les carburants contenant de
l’alcool (ou utilisant de l’éthanol ou du méthanol)
peut causer de graves problèmes de fonctionnement et de durabilité du moteur.
A VERTISSEMENT: Les carburants
alternatifs, tels que l’E--15 (15% d’alcool), E--20
(20% d’alcool) et E- -85 (85% d’alcool) ne sont
PAS considérés comme des carburants, et
leur utilisation n’est PAS approuvée avec les
moteurs à essence à 2 temps. L’utilisation de
carburants alternatifs entraînera de graves
problèmes, tels que : mauvais engagements
de l’embrayage, surchauffes, blocages par
vapeur, pertes de puissance, défaillances de
lubrification, dégradation des tuyaux de carburant, des joints statiques et des composants internes du carburateur, etc. Les carburants alternatifs ont de plus tendance à
aggraver l’absorption d’humidité dans le mélange carburant/huile, ce qui entraîne une séparation de ces deux composants.
ARRÊT DU MOTEUR
S Relâchez la gâchette d’accélérateur.
S Pour arrêter le moteur, pressez et lâchez l’in-
terrupteur ON/STOP. Le interrupteur ON/
STOP reviendra automatiquement à position
«ON». Attendez 5 secondes avant d’essayer
de relancer l’unité pour permettre au interrupteur rajuster.
Interrupteur
ON/STOP

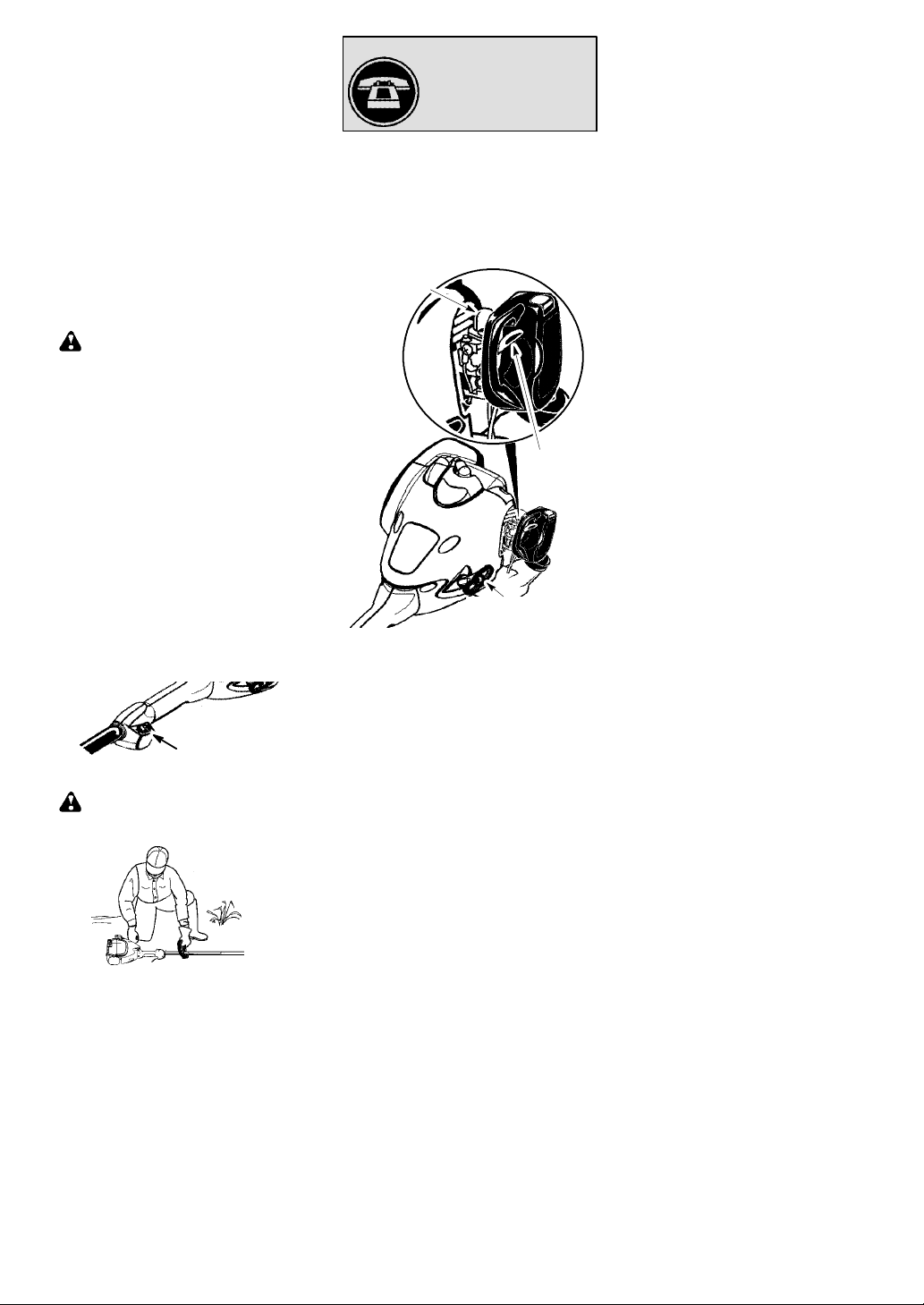

DÉMARRAGE DU MOTEUR
A VERTISSEMENT: Évitez tout con-
tact avec le silencieux. Un silencieux chaud
peut causer des brûlures sérieuses.
Position de démarrage
RENSEIGNEMENTS UTILES
Si vous ne réussissez pas
à faire démarrer votre moteur après avoir suivi ces
instructions, appelez le
1--800 -- 554--6723.
DÉMARRAGE D ’UN MOTEUR FROID
REMARQUE:
d’accélérateur jusqu’à ce que le moteur se
mette en marche et fonctions.
1. Posez l’appareil sur une surface plane.
2. Peser lentement 6 fois la poire d’amorçage.
3. Placez le levier de démarreur en position
«START».
Poire
d’amorçage
4. Tirez fort la corde de démarrage, jusqu’à
ce que le moteur se mette en marche et
fonctionne.
5. Permettez à l’appareil de marcher pendant
10--15 secondes, puis serrez entièrement
la gâchette d’accélérateur pour
désengager le système de démarrage.
DÉMARRAGE D’UN MOTEUR CHAUD
1. Appuyez et maintenez appuyée la gâchette
d’accélération. Tenez la gâchette
complètement pressée jusqu’à ce que le
moteur marche bien.
2. Tirez fort la corde de démarrage en serrant
la gâchette d’accélération jusqu’à ce que
le moteur fonctionne.
REMARQUE: Normalement, les consignes
indiquées pour un moteur chaud peut être
employé à moins de 5--10 minutes après que
l’appareil est arrêtée. Si l’appareil se repose
pendant plus de 10 minutes sans être employé, il
sera nécessaire de démarrer l’appareil par après
les étapes sous DÉMARRAGE DU MOTEUR A
FROID ou après les étapes de démarrage
montrées sur l’appareil.
NE serrez pas la gâchette
Levier de
démarreur
Poignée de la
corde de démarrage
51
Page 12
DÉMARRAGE D’UN MOTEUR NOYÉ
/
f
Vous pouvez mettre en marche un moteur noyé
en amenant le levier de démarreur en position
«RUN». Appuyez et maintenez appuyée la
gâchette d’accélérateur. Tirant rapidement sur le
corde de mise en marche tout en serrant le
gâchette d’accélérateur jusqu’à ce que le moteur
se mette en marche. Cela peut vous obliger à tirer la poignée du démarreur plusieurs fois selon
le degré de noyade du moteur. Si l’appareil ne
part pas, consultez TABLEAU DE DÉPANNAGE ou appelez le 1-800-554-6723.
UTILISATION DU RACCORD
Ce modèleest équipé d’un raccord quipermet
la fixation d’accessoires en option. Ces accessoires en option sont les suivants :
Coupe--bordure PP1000E..............
Cultivateur PP2000T..................
Souffleuse PP3000B..................
Coupe--broussailles PP4000C..........
Taille--buisson PP5000P...............
A VERTISSEMENT: Arrêtez tou-
jours votre appareil et débranchez la bougie
avant d’enlever ou d’installer les accessoires.
MODÈLE:
ENLÈVEMENT DE L’ACCESSOIRE
COUPE--HERBE (OU DES AUTRES
ACCESSOIRES EN OPTION)
ATTE N TION:
cessoires, placez votre appareil sur une surface plate afin qu’il soit bien stable.
1. Desserrez leraccord en tournant le bouton
dans le sens opposé à celui des aiguilles
d’une montre.
Accessoire
2. Appuyez sur le bouton de verrouillage/
déverrouillage et maintenez--le appuyé.
Bouton deverrouillage
déverrouillage
Accessoire
3. Tout en tenant solidement le moteur et
l’axe supérieur, tirez l’accessoire droit
pour le faire sortir du raccord.
Pour enlever ou monter l’ac-
Raccord
DESSERREZ
Bouton
SERREZ
Raccord
Axe
supérieur
MONTAGE DES ACCESSOIRES EN
OPTION
1. Enlevez le capuchon d’axe de l’accessoire
(s’il y en a un).
2. Mettez le bouton de verrouillage/déverrouillage de l’accessoire dans l’enfoncement guide du raccord.
3. Poussez l’accessoire dans le reccord jusqu’à ce que le bouton de verrouillage/déverrouillage soit bien fixé dans le trou principal.
4. Avant d’utiliser votre appareil, serrez bien
le bouton en tournant dans le sens des aiguilles d’une montre.
A VERTISSEMENT: Assurez--vous
que le bouton de verrouillage/déverrouillage
soit bien verrouillé dans le trou principal et que
le bouton soit bien en place avant de faire
fonctionner votre appareil. Tous les accessoires sont conçus pour être utilisés dans le
trou principal à moins que le manuel d’instruction de l’accessoire indique le contraire. Utili ser le mauvais trou peut amener des blessures
graves ou endommagés votre appareil.
Bouton de verrouillage/
déverrouillage en trou principal
INSTRUCTIONS D’UTILISA TION
On lui recommande que le moteur pour ne
pas être fonctionné pour plus d’une minute à la vitesse maximum.
Raccord
Axe
supérieur
Trou principal
Bouton de
verrouillage/
déverrouillage
oncement
En
guide
Accessoire
POSITION D’UTILISATION
PORTEZ
TOUJOURS:
Pantalons
Longs
Gros
Chaussures
Coupez de droite a gauche.
A VERTISSEMENT: Portez toujours
des lunettes de sécurité. Ne vous penchez jamais sur la tête de coupe. Des pierres ou des
débris peuvent ricocher ou être projetés sur vos
yeux et sur votre visage et vous rendre aveugle
ou vous causer des blessures sérieuses.
Ne faites pas marcher le moteur à moteur à
une vitesse plus élevée que c’est nécessaire.
Le fil de coupe efficacement quand le moteur
marche à moins que son accélération maxi-
Lunettes
Protectrices
52
Page 13
mum. À plus basse vitesse, le moteur fait
moins de bruit et moins de vitesse. Le fil de
coupe dure plus longtemps et a moins de
chances de rentrer dans la bobine.
Relâchez toujours la gâchette d’accélération
et permettez au moteur de tourner au ralenti,
quand vous ne coupez pas d’herbe.
Pour arrêter le moteur:
S Relâchez la gâchette d’accélération.
S Pressez et lâchez l’interrupteur ON/STOP.
AVANCE DU FIL DE COUPE
Le fil de coupe avance d’environ 5 cm (2
pouces) chaque fois que le bas de la tête de
coupe tape contre le sol avec le moteur qui
marche à pleine accélération.
La longueur de fil la plus ef ficace est la longueur maximum permise par le lame de limiteur du fil. Laissez toujours le protecteur en
place quand vous utilisez l’appareil.
Pour avance du fil:
S Faites marcher le moteur à pleine accéléra-
tion.
S T enez la tête de coupe parallèlle aux zones
d’herbe et au dessus d’elles.
S T apez légèrement le bas de la tête de coupe
contre le sol une fois. Environ 5 cm (2 pouces)
de fil sortent chaque fois que vous tapez.
Tapez toujours la tête de coupe contre le sol
dans une zone d’herbe. Si vous le tapez contre des surfaces comme du béton ou de l’asphalte, cela risque d’occasionner une usure
excessive de la tête de coupe.
Si le fil est tellement usé qu’il n’est pas plus
long que 5cm (2 pouces), ou moins, il faut plus
d’une tape pour obtenir la longueur du fil la
plus efficiente.
A VERTISSEMENT: N’utilisez que le
fil de 2 mm (0,080 pouce) de diamètre. Les fils
de coupe d’autres tailles n’avancent pas bien et
peuvent causer des blessures sérieuses. N’utilisez pas d’autes matériaux comme le fil de fer, la
ficelle, la corde, etc. Le fil de fer peut se briser
pendant la coupe et devenir un missile dangereux qui peut causar des blessures graves.
MÉTHODES DE COUPE
A VERTISSEMENT: Utilisez la vi-
tesse minimum et ne surchargez pas le fil
quand vous coupez autour d’objets durs
(rochers, gravier,piquets de barrière, etc.) qui
peuvent endommager la tête de coupe, se
mêler dans le fil ou être projetés en causant un
danger sérieux.
S C’est le bout de la fil qui coupe. Vous obtien-
drez le meilleur rendement et l’usure minimum
du fil en ne forçant pas le fil dans la zone à
couper. Nous vous montrons ci- -dessous la
bonne et la mauvaise monière de couper.
Le bout du fil
coupe
Le fil est forcé dans
la zone de travail
S Le fil coupe facilement l’herbe et les mau-
vaises herbes autour des murs, des barrières, des arbres et des parterres de fleurs,
mais il peut également couper l’écorce des
arbres ou des arbustes et marquer les barrières.
S Pour tailler ou raser l’herbe, utilisez l’appa-
reil à unepuissance inférieure à la pleine accélération pour augmenter la durée du fil et
baisser l’usure de la tête, en particulier:
S Quand vous faites des travaux de coupe
légers.
S Quand vous coupez près d’objets autour
desquels le fil peur s’emmêler, comme
des poteaux, des arbres ou des haies en
fil de fer.
S Pour tondre ou balayer, utilisez toute l’accé-
lération pour faire un bon travail propre.

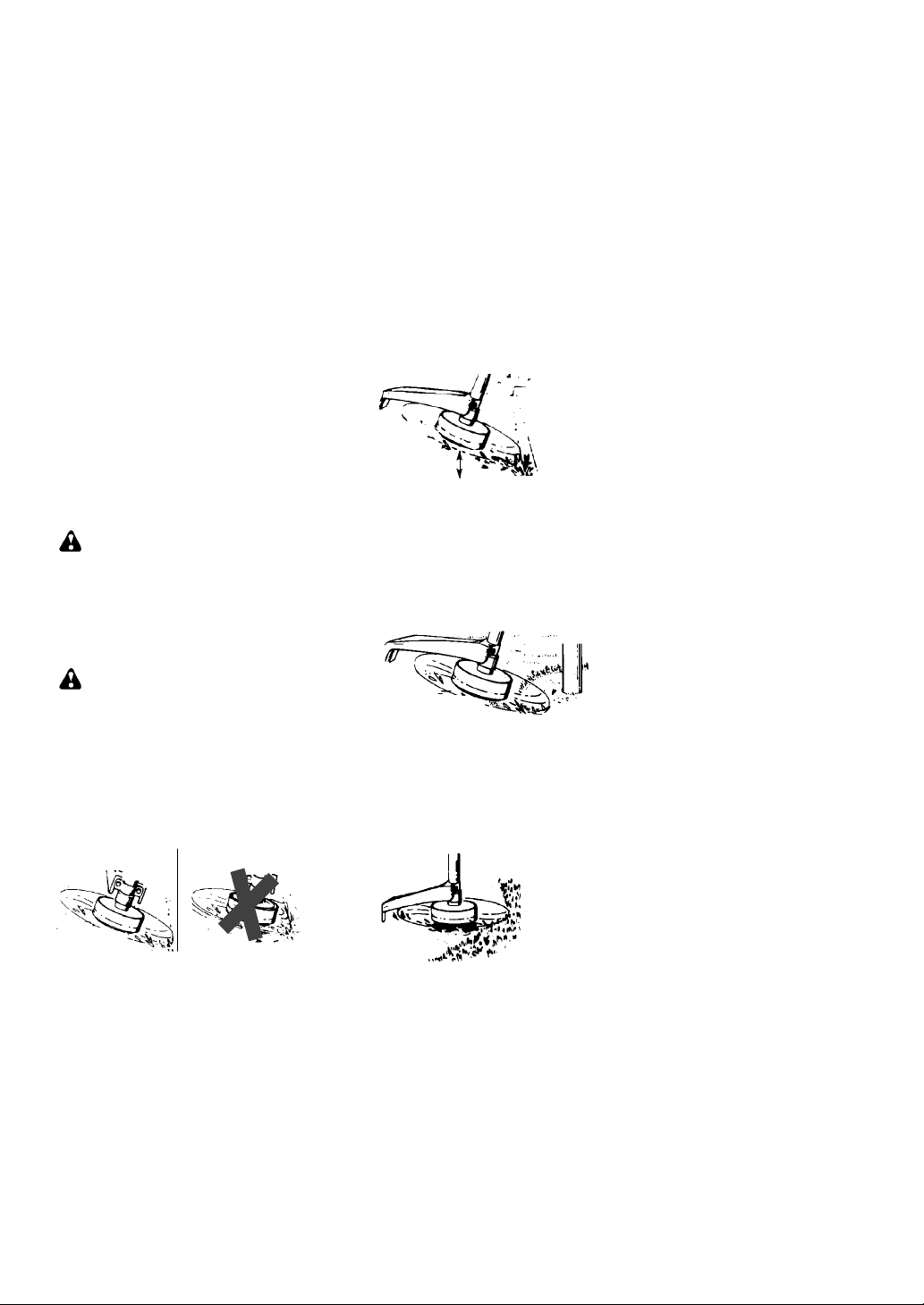

TAILLE -- Maintenez lebas de la tête de coupe
à environ 8 cm (3 pouces) du sol et à un angle.
Ne permettez qu’au bout du fil de prendre contact avec l’herbe. Ne forcez pas la pénétration
du fil de coupe dans la zone de travail.
Taille
8cm(3
pouces) au
dessus du sol
RASAGE -- La technique de rasage retire
toute végétation non désirée. Maintenez le
bas de la tête de coupe à environ 8 cm (3
pouces) du sol et à un angle. Permettez à la
pointe du fil de frapper le sol autour des
arbres, des piquets, des monuments, etc.
Avec cette technique, le fil s’use plus vite.
Rasage
FAUCHAGE -- Votre coupe-- herbe est idéal
pour faucher l’herbe dans les endroits que les
tondeuses conventionnelles ne peuvent atteindre. En position de fauchage, maintenez
le fil parallèle au sol. Évitez de presser la tête
dans le sol car cela peut raser le sol et endommager l’appareil.
Fauchage
Bonne méthode Mauvaise méthode
53
Page 14

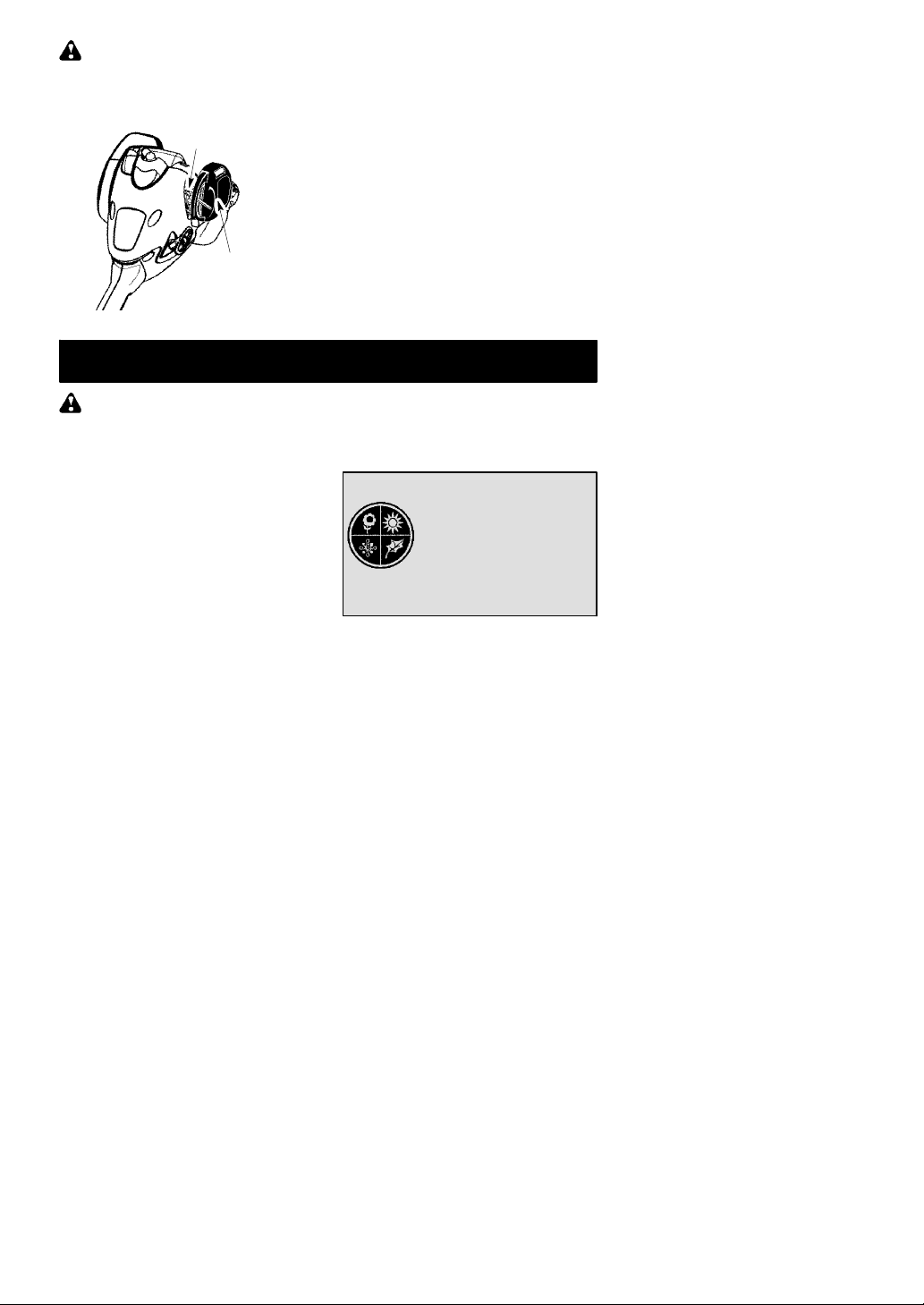

BALAYAGE -- Vous pouvez utiliser l’action de
balayage du fil de coupe pour nettoyer vite et
facilement. Maintenez le fil parallèle aux surfaces balayées et au dessus d’elles et bougez
l’appareil d’un côte à l’autre.
ENTRETIEN
Balayage
A VERTISSEMENT: Débranchez
toujours le fil de la bougie quand vous ferez des
réparations, sauf les réglages de carburateur.
RENSEIGNEMENTS UTILES
IMPORTANT : Faites ef-
fectuer toutes les réparations autres que les opérations d’entretien recommandées dans le manuel
d’instructions par un distri-
Si un réparateur qui n’est pas un distributeur autorisé fait des réparations sur
l’appareil, nous pouvons ne paiera pas
les réparations sous garantie. Vous
êtes responsable d’entretenir et de faire
l’entretien général de votre appareil.
VOIR S’IL Y A DES RACCORDS/
PIÈCES DESSERRÉ(E)S
S Le couvercle de la bougie
S Le filtre à air
S Les vis du boîtier
S Les vis de la poignée auxiliaire
S Le protecteur
VOIR S’IL Y A DES PIÈCES
ENDOMMAGÉES/USÉES
Contactez un distributeur autorisé de service.
pour le remplacement des pièces endommagées ou usées.
S Interrupteur ON/STOP -- Assurez- -vous que
l’interrupteur ON/STOP fonctionne bien en
pressez et lâchez l’interrupteur. Assurez-vous que le moteur s’arrête. Attendez 5 secondes avant d’essayer de relancer l’unité pour
permettre au interrupteur rajuster. Remettez
ensuite en marche l’appareil et continuez.
S Réservoir de carburant -- Arrêtez d’utiliser
l’appareil si le réservoir de carburant montre
des signes de dommages ou de fuite.
S Protecteur -- Arrêtez--vous d’utiliser l’appa-
reil si le protecteur est endommagé.
INSPECTEZ ET NETTOYEZ L’APPAREIL ET LES ÉTIQUETTES
S Après chaque usage, inspectez l’appareil
complète pour déceler les pièces lâches ou
endommagées.
Nettoyez l’appareil avec un chiffon humide
et un détergent doux.
S Sécher avec un chiffon propre et sec.
buteur autorisé de service.

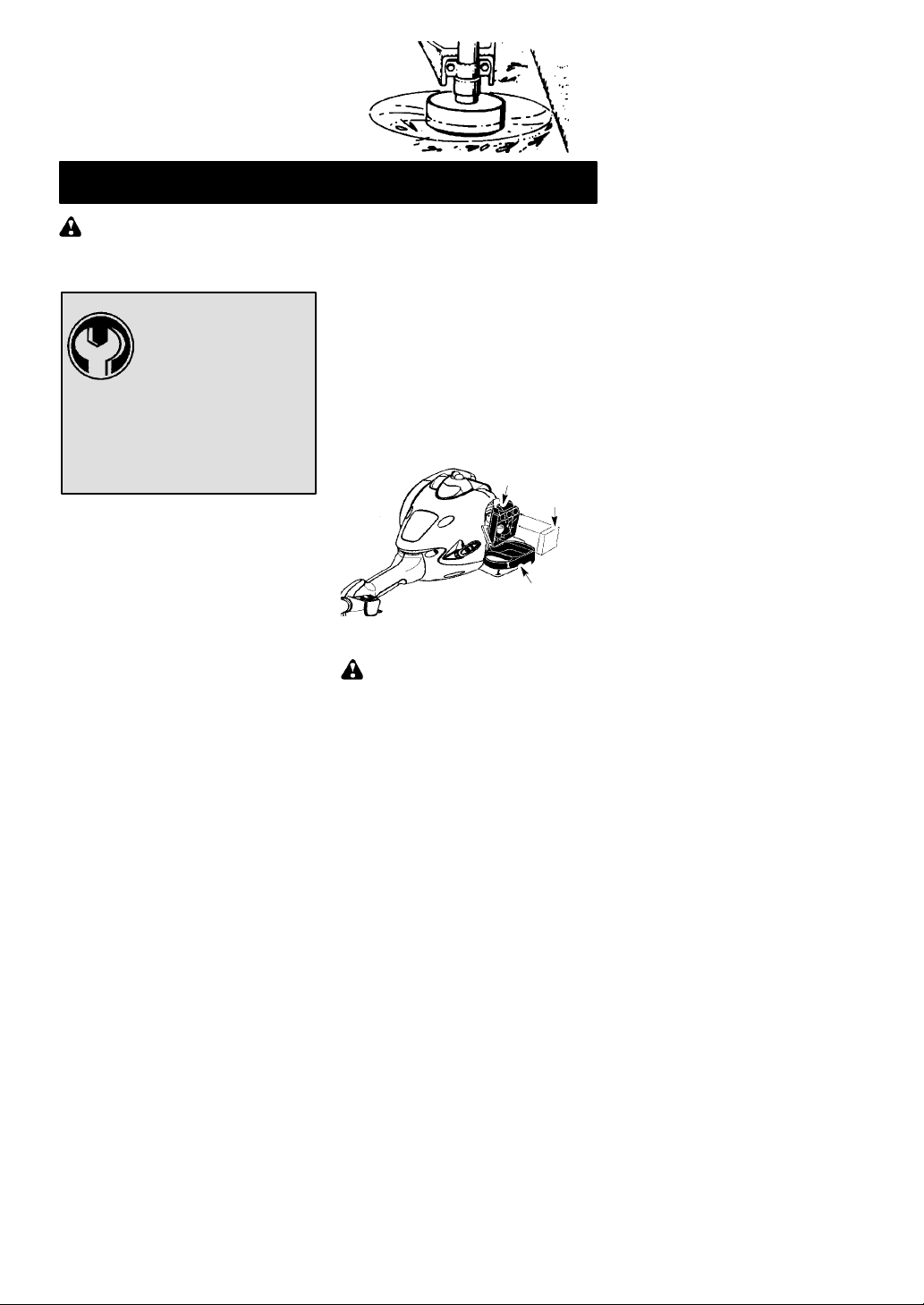

NETTOYAGE DU FILTRE À AIR
Un filtre à air sale diminue le rendement du
moteur et augmente la consommation de carburant et les émissions nocives. Nettoyez
toutes les 5 heures de fonctionnement.
1. Nettoyez le couvercle et la zone qui l’en-
toure pour empêcher la saleté de tomber
dans la chambre de carburateur quand le
couvercle est enlevé.
2. Enlevez les pièces en appuyant sur le bou-
ton pour libérer la couverture de filtre à air.
REMARQUE: Ne nettoyez pas le filtre à air
dans de l’essence ou dans un autre solvant inflammable pour éviter de courir un danger d’indendie ou de produire des émissions nocives.
3. Lavez le filtre dans de l’eau savonneuse.
4. Laissez sécher le filtre.
5. Remettez les pièces en place.
Bouton
Filtre à air
Couvercle du
filtre à air
SILENCIEUX ET ÉCRAN DU
PARE-ÉTINCELLES
A VERTISSEMENT: Le silencieux
sur ce produit contient des produits chimiques
connus de l’état de la Californie pour causer le
cancer.
Durant l’utilisation de l’outil,des dépôts de carbone se forment sur le silencieux et le pareétincelles. Pour l’usage normal de propriétaire
d’une maison, cependant, le silencieux et d’un
écran pare--étincelles n’exigeront aucun service. Après 50 heures d’utilisation, nous recommandons que votre silencieux à entretenir ou est remplacé par votre distributeur
autorisé de service.
REMPLACEMENT DE LA BOUGIE
Remplacez la bougie chaque année pour assurer un démarrage facile et un meilleur fonctionnement du moteur . Réglez l’écart de la
bougie à 0,6 mm (0,025 pouce). Le cycle d’allumage est fixe et ne peut pas être ajusté.
REMARQUE: Ce système d’allumage par
étincelles est conforme à la norme NMB- -002 du
Canada.
54
Page 15
1. Tournez, puis tirez le couvercle de bougie.
2. Enlevez la bougie du cylindre et jetez--la.
RÉPARATIONS ET RÉGLAGES

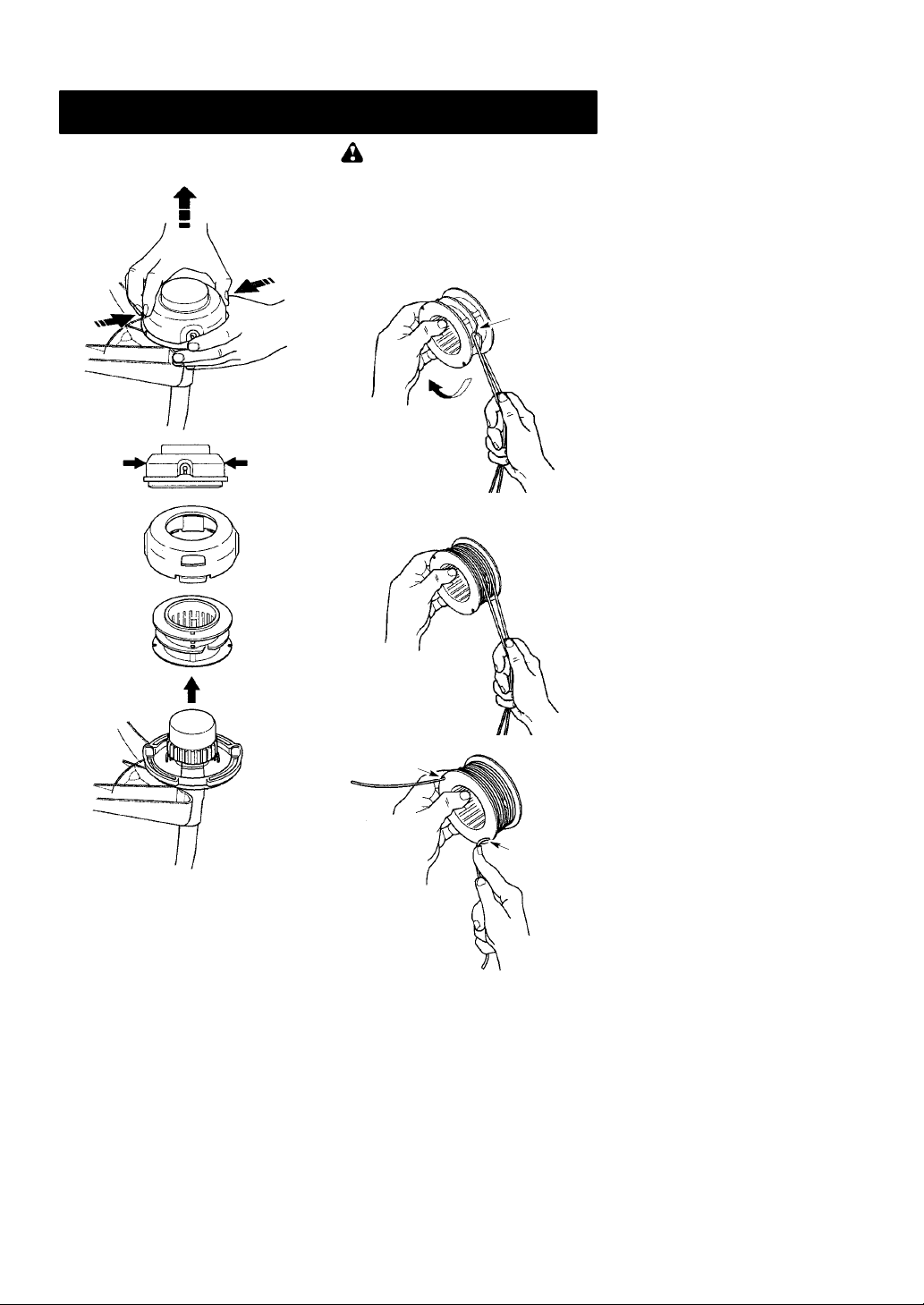

REMPLACEMENT DU FIL DE COUPE
1. Appuyez le pattes du côté de la tête de
coupe et enlevez le couvercle et la bobine.
3. Remplacez--la par une bougie Champion
RCJ-6Y et serrez--la à l’aide d’une clé à
douille de 19 mm (3/4 pouce).
4. Réinstallez le couvercle de bougie.
A VERTISSEMENT: N’utilisez jamais
de fil de fer, de corde de ficelle, etc. qui peuvent
se casser et devenir des missiles dangereux.

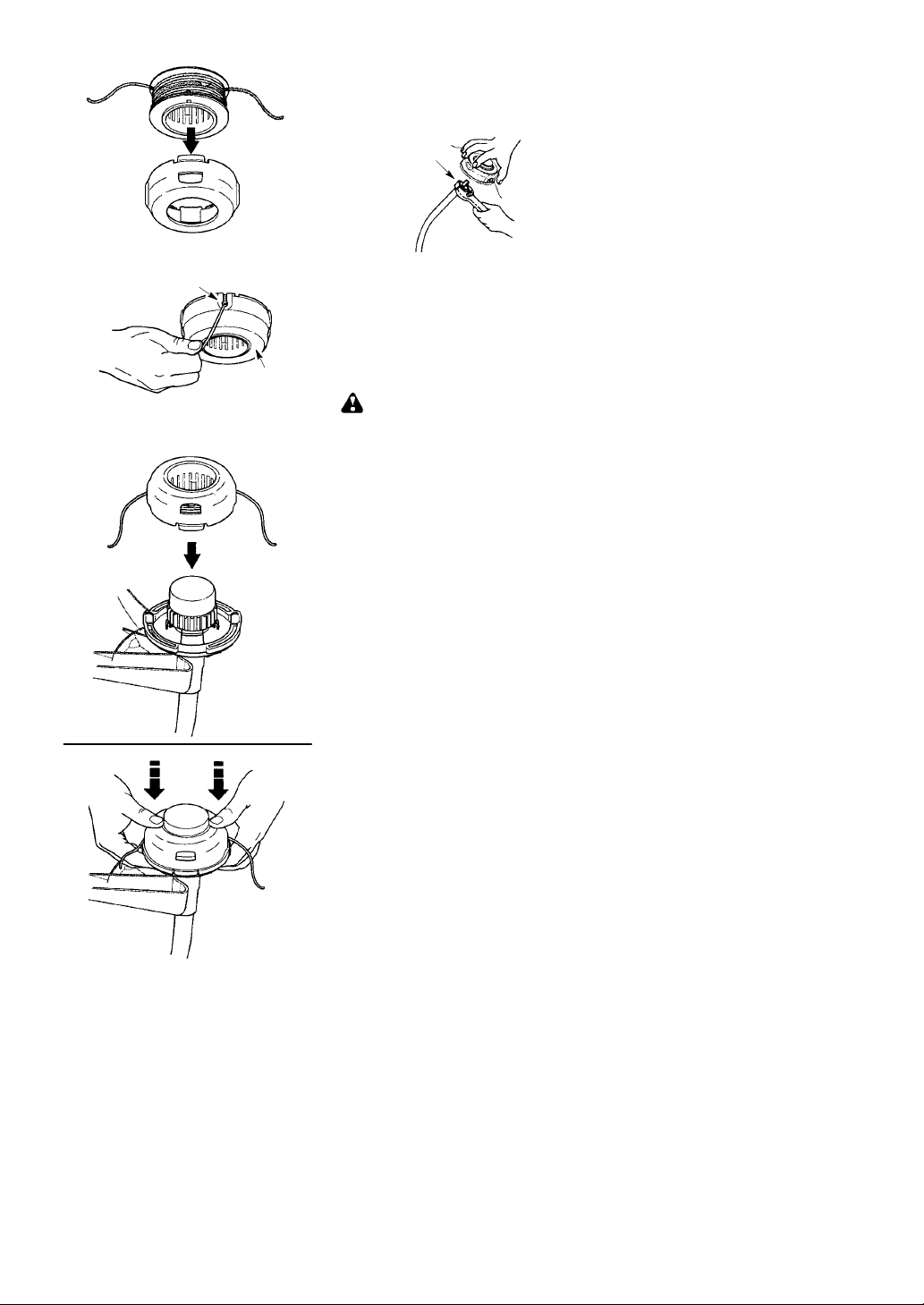

5. En installant la nouveau fil sur une bobine
existant, tenez la bobine comme montré
dans l’illustration ci-- dessous.
6. Courbez le fil aumilieu. Introduisez lacourbure dans la fente du rebord central de la
bobine. Assurez--vous le fil soit bien bloqué en place dans la fente.
Fente
Patte
Couvercle
Bobine
2. Retirez tout fil restant e.
3. Nettoyez la saleté et les débris toutes les
pièces. Changez la bobine s’ il est usé ou
endommagé.
4. Remplacez avec une bobine pré--enroulée
ou coupez du fil de 2 mm (0,080 pouce) d’un
longueur 8 mètres (25 pieds).
Patte
7. Avec votre doigt entre les fils, enroulez le fil
bien serré et uniformément sur la bobine,
dans un sens horaire.
8. Placez les fils dans les fentes de guide.
Fente de guide
Fente de
guide
55
Page 16
9. Placez la bobine dans lecouvercle comme
montré dans l’illustration ci--dessous.
10.Insérez le bouts du fil dans le trous de sortie situé sur la couvercle.
Trou de sortie
Couvercle
11.Ré--installez la bobine et le couvercle sur
la tête de coupe. Poussez jusqu’à ce que
la couverture soit bien bloqué en place.
REMPLACEMENT DE LA TÊTE DE
COUPE
1. Tenir le chapeau protège- -poussière avec
une clé afin d’empêcher l’arbre de tourner
pendant la retirez et installez la tête de
coupe.
Chapeau
protège-poussière
2. Enlevez la tête de coupe en tournant dans le
sens contraire des aiguilles d’une montre (vu
depuis le bas de l’appareil).
3. Visser la tête de coupe de rechange sur
l’arbre en tournant dans le sens aiguilles
d’une montre. Serreràlamain!
RÉGLAGE DU RALENTI AU
CARBURATEUR
A VERTISSEMENT: Ne laisser per-
sonne approcher lors du réglage du ralenti. La
tête de coupe ou des autres accessoire en option tourne pendant la plus grande partie de
cette procédure. Portez votre matérial de
protection et observez toutes les précautions
de sécurité. Une fois le réglage terminé, la
tête de coupe ou des autres accessoire en option ne doit pas bouger quand le moteur est au
ralenti.
Votre carburateur a été soigneusement réglé
à l’usine. Des ajustements supplémentaires
peuvent être nécessaires si vous vous trouvez dans l’une des situations suivantes:
S Le moteur ne tourne pas au ralenti lorsque
l’accélérateur est relâché.
S La tête de coupe ou des autres accessoire
en option tourne quand le moteur est au ra-
lenti.
Pour effectuer le réglage, posez l’appareil de
façon à ce que l’accessoire de coupe soit
éloigné du sol et qu’il ne puisse toucher aucun
objet. Tenez l’appareil à la main lorsqu’il
tourne et que vous le réglez. Maintenez l’accessoire de coupe et le silencieux éloignés de
toute partie de votre corps.
Pour réglage du ralenti :
Laissez le moteur tourner au ralenti. Ajustez
le vitesse jusqu’à ce que le moteur tourne
sans que la tête de coupe ou des autres accessoire en option tourne quand le moteur est
au ralenti (ralenti trop rapide) et sans arrêter
(ralenti trop lent).
S Si le moteur cale ou s’arrête, tournez la vis
de réglage au ralenti dans le sens des ai-
guilles d’une montre pour augmenter la vi-
tesse du moteur.
S Si la tête de coupe ou des autres accessoire
en option bouge au ralenti, tournez la vis de
réglage au ralenti dans le sens inverse àce-
lui des aiguilles d’une montre pour dimineur
la vitesse.
56
Page 17
A VERTISSEMENT: Vérifier à nou-
veau le ralenti après chaque réglage. Pour
éviter des blessures graves à l’utilisateur et
aux autres personnes, il faut que la tête de
coupe ou des autres accessoire en option ne
doit pas bouger quand le moteur est au ralenti.
Couvercle du
filtre à air
Vis de ralenti
RANGEMENT
A VERTISSEMENT: Exécutez les
étapes suivantes après chaque utilisation:
S Laissez se refoidir l’appareil, et attachez
l’appareil avant de l’entreposer ou de le
transporter.
S Entreposez l’appareil et le carburant dans
un en droit bien ventilé, où les vapeurs de
carburant de peuvent pas être en contact
avec des étincelles ou des flammes en
provenance d’appareils de chauffage de
l’eau, des moteurs électriques ou des interrupteurs, des chaudières de chauffage, etc.
S Entreposez l’appareil avec tous les méca-
nismes de protection en place. Placez l’appareil de manière à ce qu’aucun objet coupant ne puisse causer accidentellement
des blessures.
S Entreposez l’appareil et le carburant hors
de la portée des enfants.
SAISONNIÈRE RANGEMENT
Préparez l’appareil pour l’entreposage à la fin
de la saison ou si vous ne comptez pas l’utiliser pendant au moins 30 jours.
Avant d’entreposer votre appareil pendant
une longue période:
S Nettoyez l’appareil entière avant d’entre-
poser pendant une longue période.
S Rangez--le dans un endroit propre et sec.
S Huilez légèrement les surfaces externes en
metal.
SYSTÈME DE CARBURANT
Voir le message IMPORTANT se rapportant à
l’usage de carburant contenant de l’alcool
dans la section du FONCTIONNEMENT de
ce manual. Un agent stabilisateur de carburant constitue une alternative acceptable pour
minimiser la formation de dépôts de gomme
pendant l’entreposage.
Pour toute aide supplémentaire ou si vous
n’êtes pas sûr de la façon de réaliser cette opération, contactez un distributeur autorisé de
service ou appelez au 1--800--554--6723.
Ajoutez l’agent stabilisateur à l’essence dans
le réservoir ou dans le bidon d’essence. Suivez les instruction de mélange inscrites sur le
bidon de l’agent stabilisateur. Faites marcher
le moteur au moins 5 minutes après avoir
ajouté l’agent stabilisateur.
RENSEIGNEMENTS UTILES
Quand vous conservez un
mélange d’huile et d’essence, l’huile se sépare de
l’essence avec le temps.
Nous vous recommandons
de secouer le bidon chaque semaine pour assurer
un bon mélange de l’huile
et de l’essence.
MOTEUR
S Enlevez la bougie et versez l cuiller à thé
d’huile de moteur 2 temps (refroidi à air)
dans l’ouverture de la bougie. Tirez lente-
ment le corde de mise en marche 8 à 10 fois
pour répartir l’huile.
S Remplacez la bougie par une neuve de la
catégorie et de la gamme thermique recom-
mandées.
S Nettoyez le filtre à air.
S Vérifiez l’ensemble de l’appareil pour bien
revisser toutes les vis, les boulons et les
écrous. Remplacez toute pièce endomma-
gée, cassée ou usée.
S Au début de la saison suivante, utilisez uni-
quement du carburant frais, composé par le
bon rapport d’essence à l’huile.
AUTRES REC OMMANDATIONS
S N’entreposez pas d’essence pour la saison
suivante.
S Remplacez votre essence si le réservoir ou
le bidon commence à rouiller.
57
Page 18
TABL EAU DE DÉPANNAGE
AVERTISSEMENT: Toujours arrêtez l’unité et débranchez la bougie d’allu-
mage avant d’exécuter n’importe lequel des remèdes recommandés ci--dessous
autre que les remèdes qui exigent l’exécution de l’appareil.
PROBLÈME CAUSE
Le moteur
refuse de
démarrer.
Le moteur
ne tourne
pas bien au
ralenti.
Le moteur
n’accélère
pas, manque
de puissance
ou meurt
sous la
charge.
Le moteur
fume trop.
Le moteur
surchauffe.
1. Moteur noyé
2. Réservoir de carburant
vide.
3. La bougie ne fait pas feu.
4. Le carburant n’atteint pas
le carburateur.
5. Le carburateur exige un
réglage.
1. Le carburateur exige un
réglage.
2. Joints du vibrequin usés
3. Compression basse
1. Filtre à air sale
2. Bougie encrassée
3. Le carburateur exige un
réglage.
4. Accumulation de carbone.
5. Compression basse.
1. Mélange de carburant
incorrect.
2. Filtre à air sale.
3. Le carburateur exige un
réglage.
1. Mélange de carburant
incorrect.
2. Bougie que n’est pas la
bonne.
3. Le carburateur exige un
réglage.
4. Accumulation de carbone
REMEDY
1. Voir “Démarrage d’un moteur noye”
dans la seccion Fonctionnement.
2. Remplir le réservoir du bon
mélange de carburant.
3. Poser une nouvelle bougie.
4. Vérifier si le filtre à aire est sale. Le
remplacer. Vérifier si la conduite de
carburant est entortillée ou fendue.
Réparer ou remplacer.
5. Contactez un distributeur autorisé
de service.
1. Voir “Réglage du Ralenti au Carburateur”
dans la section Réparations et Réglages.
2. Contactez un distributeur autorisé
de service.
3. Contactez un distributeur autorisé
de service.
1. Nettoyer ou remplacer le filtre à air.
2. Nettoyer ou remplacer la bougie et
ajuste l’écartement.
3. Contactez un distributeur autorisé
de service.
4. Contactez un distributeur autorisé
de service.
5. Contactez un distributeur autorisé
de service.
1. Vider le réservoir de carburant et le
remplir du bon mélange de carburant.
2. Nettoyer ou remplacer le filtre à air.
3. Contactez un distributeur autorisé
de service.
1. Voir “Remplissage du réservoir du
carburant” dans la section Fonc--
tionnement.
2. Remplacer la bougie par celle
qui convient.
3. Contactez un distributeur autorisé
de service.
4. Contactez un distributeur autorisé
de service.
GARANTIE LIMITÉE
McCulloch, une divisio n de Husqva rna
Consumer Outdoor Products N.A., Inc., garantit
au premier acheteur consommateur que chaque
nouvel outil à essence ou accessoire de marque
McCulloch est exempt de tout défaut de matière
ou de fabrication et accepte de réparer ou
remplacer en vertu de cette garantie tout produit
ou accessoire à essence défectueux de la façon
suivante, à partir de la date d’achat originale :
2ANS-- Pièces et Main d’œuvre, lorsqu’il est
utilisé à des fins domestiques.
90 JOURS -- Pièces et Main d’œuvre, lorsqu’il
est utilisé à des fins commerciales,
professionnelles, ou à des fins de revenu.
30 JOURS -- Pièces et Main d’œuvre, lorsqu’il
est utilisé à des fins de location.
Cette garantie n’est pas transférable et ne
couvre pas les dommages ou la responsabilité
causés par une manipulation incorrecte, un
entretien ou une modification incorrect, ou
l’utilisation d’accessoires et (ou) d’équipements
qui ne sont pas spécifiquement recommandés
par McCulloch pour cet outil. Cette garantie ne
couvre pas la mise au point, les bougies, les
filtres, les cordes de démarrage, le fil de coupe
ou les pièces de la tête de coupe qui s’useront et
qui auront besoin d’être remplacés dans le cadre
d’une utilisation normale pendant la période de
58
Page 19
garantie. Cette garantie ne couvre pas le
montage avant la livraison ou les ajustements
courants expliqués dans le mode d’emploi. Cette
garantie ne couvre pas les frais de transport.
Si vous avez une plainte à formuler en vertu
de cette garantie, vous devez retourner le
produit à un réparateur autorisé.
Si vous avez encore des questions au sujet de
cette garantie, veuillez contacter :
McCulloch, une division de Husqvarna
Consumer Outdoor Products N.A., Inc.
9335 Harris Corners
Charlotte, NC 28269
1--800--554--6723
Au Canada, contactez :
McCulloch
850 Matheson Blvd. West
Mississauga, Ontario L5V 0B4
en donnant le numéro du modèle, le numéro
de série et la date d’achat de votre produit,
ainsi que le nom et l’adresse du détaillant
autorisé chez qui il a été acheté.
CETTE GARANTIE VOUS DONNE DES
DROITS PART ICULIERS ET VOUS POUVEZ
AVOIR D’AUTRES DROITS QUI PEUVENT
VARIER D’UN ETAT A L’AUTRE.
AUCUNE RECLAMAT ION CONCERNANT
DES DOM M A GES CONSECUTIFS OU
AUTRE NE SERA ACCEPTEE, ET IL
N’EXISTE PAS D’AUTRE GARANTIE
EXPRESSE A L’EXCEPTION DE CELLES
QUI SONT EXPRESSEMENT STIPULEES AU
PRESENT DOCUMENT.
CERTAINS ETATS N’AUTORISENT PAS LES
LIMITATIONS CONCERNANT LA DUREE
PENDANT LAQUELLE UNE GARANTIE
IMPLICITE DURE OU L’EXCLUSION OU LES
LIMITATIONS CONCERNANT LES
DOMMAGES INDIRECTS OU
CONSECUTIFS, AINSI LES LIMITA TIONS OU
EXCLUSIONS MENTIONNEES CI--DESSUS
PEUVENT NE PAS S’APPLIQUER A VOUS.
Ceci est une garant ie limitée au sens de la loi
“Magnuson- -Moss Act ” de 1975.
La politique de McCulloch est d’améliorer
constamment ses produits. C’est pourquoi,
McCulloch se réserve le droit de modifier, de
changer ou d’abandonner les modèles, les
plans, les caractéristiques et les accessoires de
tout produit en tout temps sans préavis ni
obligation envers l’acheteur.
DÉCLARATION DE GARANTIE DE LUTTEANMISSIONS
DE LA U.S. EPA/CALIFORNIE/
ENVIRONNEMENT CANADA
DROITS ET OBLIGATI ONS DE VOTRE GARANTIE: L’Agen ce de Protection de l’Envi-
ronnement des E- -U, California Air Resources
Board, Environnement Canada et McCulloch
ont le plaisir d’expliquer la garantie du système
de contrôle des émissions sur votre petit moteur
tout- -terrain, pour les années 2010 et plus tard.
En Californie, tous les petits moteurs tout--terrain
doivent être conçus, construits et équipés de
manière à se conformer aux normes sévères
anti- -smog de l’État. McCulloch doit garantir le
système de contrôle des émissions de votre petit moteur tout--terrain pendant la période indiquée ci--dessous, à condition qu’il n’y ait eu aucun mauvais traitement, négligence ou mauvais
entretien du petit moteur tout--terrain. Votre
système de contrôle des émissions compr end
des pièces comme le carburateur, le système
d’allumage et le réservoir de carburant. S’il se
produit une panne couverte par la garantie,
McCulloch réparera votre petit moteur tout--terrain gratuitement pour vous. Les frais couvertes
par la garantie comprennent le diagnostic, les
pièces et la main--d’oeuvre. COUVERTURE DE
GARANTIE DU F ABRICANT : Si une pièce
relative aux émissions de votre moteur (figurant
sur la liste de pièces garanties à titre du contrôle
des émissions) est défectueuse ou si un vice de
matériau ou de main--d’oeuvre du moteur occasionne la panne d’une pièce relative aux émissions, cette pièce sera changée ou réparée par
McCulloch. RESPONSABILITÉS DE GARAN-
TIE DU PROPRIÉTAIRE: En qualité de propriétaire du petit moteur tout--terrain, vous êtes
responsable d’effectuer l’entretien requis tel qu’indiqué dans votre manuel d’instructions, mais
McCulloch ne peut annuler votre garantie uniquement parce que vous n’avez pas conservé
vos reçus ou parce que vous n’avez pas effectué tout l’entretien prévu. En qualité de propriétaire du petit moteur tout- -terrain, vous devez
réaliser que McCulloch peut vous refuser de
couvrir votre garantie si votre petit moteur tout- terrain ou une pièce de ce moteur tombe en panneà la suite d’un mauvais traitement, de négligence, de mauvais entretien, de modifications
non approuvées ou à la suite de l’utilisation de
pièces qui ne sont pas faites ou approuvées
par le fabricant de matériel original. Vousêtes
responsable de présenter votre petit moteur
tout--terrain à un centre de service autorisé de
McCulloch aussitôt que se présente un
problème. Les réparations couvertes par cette
garantie doivent être terminées dans des délais
raisonnables, ne pouvant pas dépasser 30
jours. Si vous avez des questions sur vos droits
et vos responsabilités en vertu de la garantie,
vous pouvez contacter votre centre de service le
plus proche, appeler McCulloch au numéro
1--800--554- -6723, ou envoie la correspondance
par courrier électronique à emission.warrant
@HCOP--emission.com
GARANTIE : La période de garantie commence
à la date à laquelle vous avez acheté votre petit
moteur tout--terrain. DURÉE DE COUVER-
TURE : Cette garantie est valable pendant
deux ans à partir de la date d’achat initial, ou
jusqu’à l’extrémité de la garantie de l’appareil
(celui qui est plus long). CE QU I EST COUV-
ERT: RÉPARATION OU REMPLACEMENT
DES PARTIES. La réparationou leremplace-
ment de toute pièce sous garantie sera effectuée gratuitement pour le propriétaire de l’appareil dans un centre de service approuvé
McCulloch. Si vous avez des questions sur
vos droits et vos responsabilités relativement
. DATE DE DÉBUT DE
59
y
Page 20
à cette garantie, vous devez contacter votre
centre de service autorisé le plus proche, appeler McCulloch au numéro 1- -800--554- -6723, ou
envoie la correspondance par courrier électronique à emission.warranty@HCOP- -emission
com
. PÉRIODE DE GARANTIE : Toutepièce
sous garantie qui ne doit pas être remplacée
pour un entretien normal, ou qui doit seulement être inspectée régulièrement pour voir
s’il faut la réparer ou la remplacer, est garantie
pendant deux ans. T oute pièce qui doit être
remplacée pour un entretien normal est garantie jusqu’à la date de premier remplacement prévu. DIAGNOSTIC : Le propriétaire
ne doit pas payer la main--d’oeuvre pour le
diagnostic à l’aide duquel on a déterminé qu’une pièce sous garantie est défectueuse si le
travail de diagnostic a été effectué dans un
distributeur de service McCulloch. DOM-
MAGES INDIRECTS : McCulloch peuvent
être responsables de dommages à d’autres
éléments de moteur occasionnés par la panne
d’une pièce sous garantie. CE QUI N’EST
PAS COUVERT: Toute panne occasionnée
par un mauvais traitement, la négligence ou
un mauvais entretien n’est pas couverte.
PIÈCES AJOUTÉES OU MODIFIÉES : L’utilisation de pièces ajoutées ou modifiées peut
constituer une raison d’annulation de réclamation en vertu de la garantie. McCulloch
n’est pas responsable de couvrir les pannes
de pièces sous garantie occasionnées par l’utilisation de pièces ajoutées ou modifiées.
L’information sur l’étiquette du produit indique la norme de certification de votre moteur.
Example: (Année) EPA et/ou CALIFORNIA.
Renseignements importants sur le
moteur. Ce moteur se forme aux
règlements sur les émissions pour
petits moteurs tout--terrain
Famille
o
De Série
N
COMMENT REMPLIR UNE RÉCLAMATION : Si vous avez des questions sur vos
droits et vos responsabilités de garantie, vous
pouvez contacter votre centre de service le plus
.
proche, appeler McCulloch au numéro
1--800--554- -6723, ou envoie la correspondance
par courrier électronique à emission.w
@HCOP--emission. com
SERVICE EN VERTU DE LA GARANTIE :
Leservice ou les réparations en vertu de la garantie sont offerts dans tous les centres de
service McCulloch. Appelez le numéro
1--800--554- -6723 ou envoie la correspondance
par courrier électronique à
COP--emission.com. ENTRETIEN, REM-
@H
PLACEMENT OU RÉPARATION DE
PIÈCES RELATIVES À L’ÉMISSION : Toute
pièce de remplacement approuvée McCulloch utilisée dans l’accomplissement de tout
entretien ou réparation en vertu de la garantie
sur les pièces relatives à l’émission sera fournie gratuitement au propriétaire si cette pièce
est sous garantie. LISTE DES PIÈCES GA-
RANTIES RELATIVES AU CONTRÔLE
DES ÉMISSIONS : Carburateur, filtre à air
(couverte jusqu’à la date de remplacement
pour l’entretien), système d’allumage: bougie
(couverte jusqu’à la date de remplacement
pour l’entretien), module d’allumage, silencieux incluant le catalyseur (si équipé), réservoir de carburant. DÉCLARATION
D’ENTRETIEN : Le propriétaire est responsable d’effectuer tout l’entretien requis tel qu’indiqué dans le manuel d’instructions.
. OÙ OBTENIR LE
emission.warranty
arranty
Heures de longévité du moteur
Consultez le manuel d’instructions
pour les caractéristiques et les
réglages d’entretien
Ce moteur est certifié se conformer aux règles d’émissions pour les usages suivants :
Modéré (50 heures)
Intermédiaire (125 heures)
Étendu (300 heures)
60
Loading...
