McCulloch M11577HRB, 96041012400 User Manual

M11577HRB

Instruction manual

Please read these instructions care­ ful ly and make sure you understand
them before using this machine.

Anleitungshandbuch

Bitte lesen Sie diese Anleitungen sorg­fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.

Manuel d’instructions

Merci de lire trés attentivement le man­uel d'instructions. Assurez-vous d'avoir
tout compris avant d'utiliser ce tracteur.

Manual de las instrucciones

Por favor lea cuidadosamente y com­prenda estas intrucciones antes de
usar esta maquina.

Manuale di istruzioni

Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac­certatevi di averle comprese bene.

Instructieboekje

Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
ma chine gebruikt.

Safety rules. Montaje.
Sicherheitsvorschriften. Montaggio.

1

Règles de sécurité. Montering.

Assembly. Descripción del funcionamiento.
Zusammenbau. Funzionamento.

2

Montage. Beschrijving van functies.

Functional description. Antes del arranque.
Funktionsbeschreibung. Prima dell’avviamento.

3

Description du fonctionnement. Maatregelen vóór het starten.

Before starting. Conducción.
Maßnahmen vor dem Anlassen. Guida.

4

Avant de démarrer. Rijden.

Driving. Mantenimiento, ajuste.
Betrieb. Manutenzione.

5

Conduite. Onderhoud, afstelling.

Maintenance, adjustment. Búsqueda de averías.
Wartung (Instandhaltung), Einstellung. Ricerca guasti.

6

Entretien, réglages. Het localiseren van fouten.

3

18

43

42

54

64

Troubleshooting. Conservación.
Störungssuche. Rismessaggio.

7

Recherche des pannes. Stallen.

Storage. Prezechowywanie
Aufbewahrung. Uskladnenie

8

Remisage. Tárolás

We reserve the right to make changes without prior notice.

Ånderungen ohne vorherige Mitteilung sind vorbehalten.

Nous nous réservons le droit d'apporter des modifications sans avis préalable.

Nos reservamos el derecho a introducir modificaciones sin previo aviso.

Ci riserviamo il diritto di modifiche o cambiamenti senza preavviso.

Wij houden ons het recht voor om veranderingen aan te brengen zonder voorafgaande mededeling.

90

93

2

1. Safety Rules

Safe Operation Practices for Ride-On Mowers

IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE

TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.

I. TRAINING

• Read the instructions carefully. Be familiar with the con trols
and the proper use of the equipment.

• Never allow children or people unfamiliar with the ins truc­ tions to use the lawnmower. Local regulations may restrict
the age of the operator.

• Never mow while people, especially children, or pets are
nearby.

• Keep in mind that the operator or user is responsible for
accidents or hazards occurring to other people or their
property.

Do not carry passengers.

• All drivers should seek and obtain professional and practi­ cal instruction. Such instruction should em pha size:

- the need for care and concentration when work ing

with ride-on machines;

- control of a ride-on machine sliding on a slope will not

be regained by the application of the brake.

The main reasons for loss of control are:

a) insufficient wheel grip;
b) being driven too fast;
c) inadequate braking;
d) the type of machine is unsuitable for its task;
e) lack of awareness of the effect of ground conditions,

especially slopes;

f) incorrect hitching and load distribution.

II. PREPARATION

• To reduce the risk of fire - before use, when refueling and
at the end of each mowing session - inspect and remove
any debris buildup from the tractor, mower and behind al
guards.

• While mowing, always wear substantial footwear and long
trousers. Do not operate the equipment when barefoot
or wearing open sandals.

• Thoroughly inspect the area where the equipment is to
be used and remove all objects which may be thrown by
the machine.

• WARNING - Petrol is highly flammable.

- Store fuel in containers specifically de signed for this

pur pose.

- Refuel outdoors only and do not smoke while re fu el-

ing.

- Add fuel before starting the engine. Never remove the

cap of the fuel tank or add petrol while the engine is
running or when the en gine is hot.

- If petrol is spilled, do not attempt to start the engine

but move the machine away from the area of spillage
and avoid cre at ing any source of ig ni tion until petrol
vapors have dis si pat ed.

- Replace all fuel tanks and container caps securely.

• Replace faulty silencers.

• Before using, always visually inspect to see that the
blades, blade bolts and cutter assembly are not worn or
damaged. Replace worn or damaged blades and bolts
in sets to preserve balance.

• On multi-bladed machines, take care as rotating one
blade can cause other blades to rotate.

III. OPERATION

• Do not operate the engine in a confined space where
dan ger ous carbon monoxide fumes can collect.

• Mow only in daylight or in good artificial light.

• Before attempting to start the engine, disengage all blade
attachment clutches and shift into neutral.

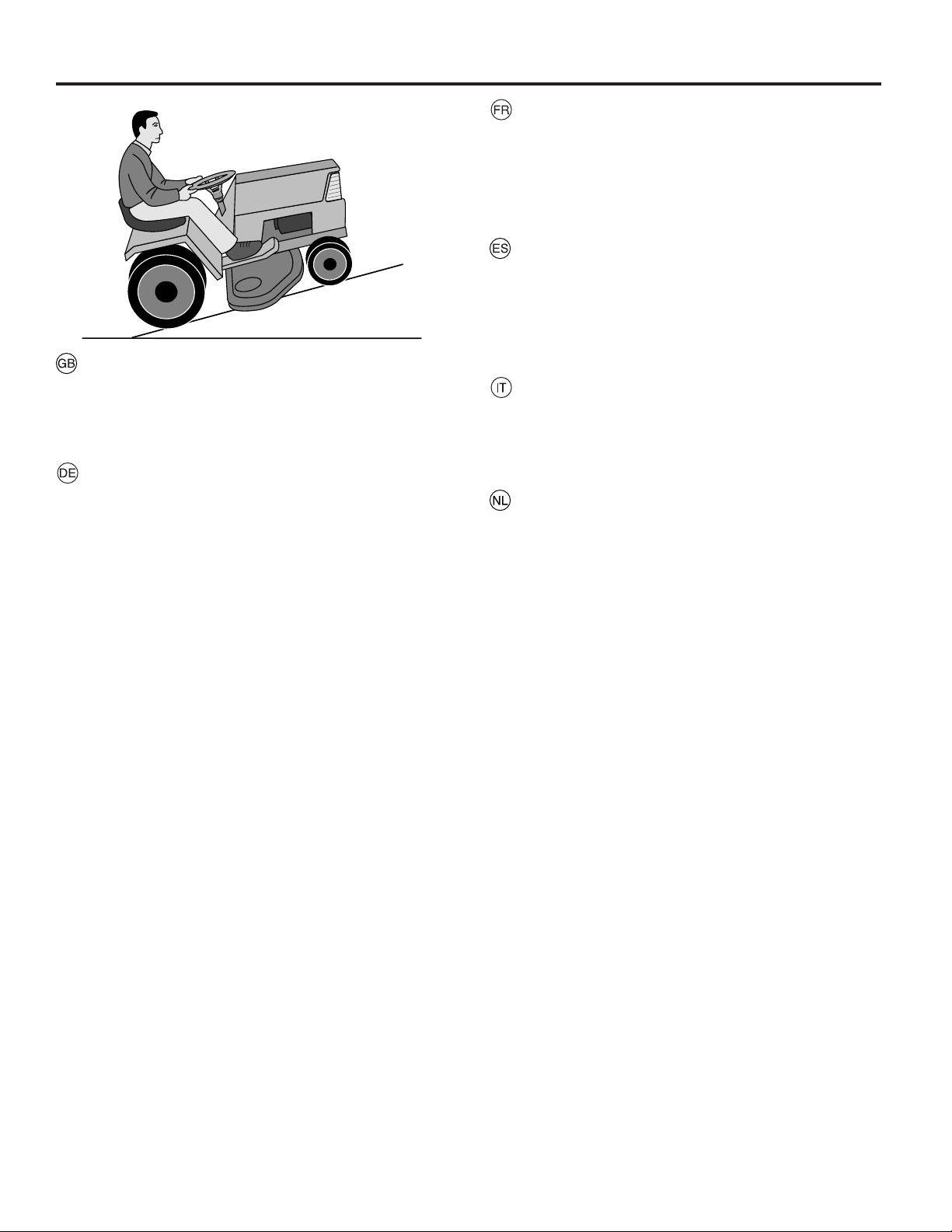

• Do not use on slopes of more than 5°.

• Remember there is no such thing as a “safe” slope. Travel
on grass slopes requires particular care. To guard against
overturning;

- do not stop or start suddenly when going up or down hill;

- engage clutch slowly, always keep machine in gear,

especially when traveling down hill;

- machine speeds should be kept low on slopes and

during tight turns;

- stay alert for humps and hollows and oth er hidden

haz ards;

- never mow across the face of the slope, unless the

lawnmower is designed for this pur pose.

• Use care when pulling loads or using heavy equipment.

- Use only approved drawbar hitch points.

- Limit loads to those you can safely control.

- Do not turn sharply. Use care when re vers ing.

- Use counterweight(s) or wheel weights when sug-

gest ed in the instruction hand book.

• Watch out for traffic when crossing or near roadways.

• Stop the blades from rotating before crossing surfaces
other than grass.

• When using any attachments, never direct discharge of
material toward bystanders nor allow anyone near the
machine while in operation.

• Never operate the lawnmower with defective guards,
shields or without safety protective devices in place.

• Do not change the engine governor settings or overspeed
the engine. Operating the engine at excessive speed may
increase the hazard of personal injury.

• Before leaving the operator’s position:

- disengage the power take-off and lower the at tach-

ments;

- change into neutral and set the parking brake;

- stop the engine and remove the key.

• Disengage drive to attachments, stop the engine, and
dis con nect the spark plug wire(s) or remove the ignition key

- before cleaning blockages or unclogging chute;

- before checking, cleaning or working on the lawnmower;

- after striking a foreign object. Inspect the lawnmower

for damage and make repairs before re start ing and
op er at ing the equip ment;

- if the machine starts to vibrate abnormally (check

im me di ate ly).

• Disengage drive to attachments when transporting or not
in use.

• Stop the engine and disengage drive to attachment

- before refueling;

- before removing the grass catcher;

- before making height adjustment unless ad just ment

can be made from the op er a tor’s position.

• Reduce the throttle setting during engine run-out and, if
the engine is provided with a shut-off valve, turn the fuel
off at the conclusion of mowing.

3

IV. MAINTENANCE AND STORAGE

• Keep all nuts, bolts and screws tight to be sure the equip­ ment is in safe working condition.

• Never store the equipment with petrol in the tank inside
a building where fumes may reach an open flame or
spark.

• Allow the engine to cool before storing in any enclo­sure.

• To reduce the fire hazard, keep the engine, silencer, bat­tery compartment and petrol storage area free of grass,
leaves, or excessive grease.

• Check the grass catcher frequently for wear or de te ri o ra­ tion.

• Replace worn or damaged parts for safety.

• If the fuel tank has to be drained, this should be done
outdoors.

• On multi-bladed machines, take care as rotating one
blade can cause other blades to rotate.

• When machine is to be parked, stored or left unattended,
lower the cutting means unless a positive mechanical lock
is used.

WARNING: Always disconnect spark plug wire and
place wire where it cannot contact spark plug in
order to prevent ac ci den tal start ing when setting
up, trans port ing, ad just ing or making re pairs.

4

1. Sicherheitsvorschriften

Regeln für die sichere Bedienung von Rasentraktoren

WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT

SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE
VERLETZUNGEN ZUR FOLGE HABEN.

I. SCHULUNG

• Die Anleitungen sorgfältig durchlesen. Mit den Bedienung­selementen und der vorschriftsmäßigen Bedienung der
Maschine vertraut machen.

• Auf keinen Fall Kindern oder Erwachsenen, die mit der
Bedienungsanleitung des Mähers nicht vertraut sind,
den Betrieb der Maschine gestatten.Das Mindestalter
von Fahrern ist womöglich gesetzlich geregelt.

• Auf keinen Fall mähen, solange sich andere, besonders
Kinder oder Haustiere, im Arbeitsbereich befinden.

• Bitte denken Sie daran, daß der Fahrer oder Benutzer
für jegliche Unfälle oder Gefahren, denen andere oder
deren Eigentum ausgesetzt werden, verantwortlich ist.

• Befördern Sie keine Passagiere.

• Alle Fahrer sollten von einem Fachmann in Theorie und
Praxis unterrichtet werden. Dieser Unterricht sollte
folgende Punkte behandeln:

- die Notwendigkeit von Vorsicht und Konzentration bei

der Arbeit mit Rasentraktoren;

- daß es nicht möglich ist, die Beherrschung eines

Rasentraktors, der auf einem Abhang herabrutscht,
durch Betätigen der Bremse wieder zu erlangen.

Die Hauptgründe für den Verlust der Beherrschung über
dasFahrzeug sind:

a) ungenügende Bodenhaftung;
b) zu schnelles Fahren;
c) unzureichendes Abbremsen;
d) die Maschine ist nicht für die Aufgabe geeignet;
e) unzureichendes Bewußtsein über die Auswirkungen

von Bodenverhältnissen, besonders auf Abhängen;

f) verkehrtes Abschleppen und verkehrte Lastvertei-

lung.

II. VORBEREITUNG

• Um das Risiko eines Brandes zu reduzieren, inspizieren
Sie vor der Benutzung, beim Nachtanken und zu Ende
jeder Mahd den Traktor und den Mäher und entfernen
Sie alle Mährückstände, die sich angesammelt haben,
auch hinter allen Schutzabdeckungen.

• Während dem Mähen immer festes Schuhwerk und lange
Hosen tragen. Die Maschine nicht barfuß oder mit offenen
Sandalen in Betrieb nehmen.

• Das Arbeitsgelände sorgfältig untersuchen und alle
Gegenstände, die von der Maschine aufgeschleudert
werden könnten, entfernen.

• WARNUNG - Benzin ist äußerst leicht entzündlich.

- Kraftstoff in speziell dafür ausgelegten Behältern lagern.

- Nur im Freien tanken und währenddessen nicht

rauchen.

- Kraftstoff nachfüllen, bevor der Motor angelassen

wird. Auf keinen Fall den Tankdeckel entfernen oder
Benzin nachfüllen, solange der Motor läuft oder heiß ist.

- Falls Kraftstoff verschüttet wurde, nicht versuchen,

den Motor anzulassen, sondern die Maschine vom
verschütteten Benzin wegschieben und das Verur­sachen jeglicher Zündquellen vermeiden, bis die
Benzindämpfe sich verflüchtigt haben.

- Alle Deckel wieder fest auf Kraftstofftanks und Kraft-

stoffbehältern anbringen.

• Schadhafte Schalldämpfer ersetzen.

• Vor dem Gebrauch immer mit einer Sichtprüfung sicherstel­len, daß Mähmesser, Messerschrauben und die Mähei­nheit nicht abgenutzt oder beschädigt sind. Abgenutzte
oder beschädigte Messer und Schrauben ersetzen, um
Auswuchtung zu gewährleisten.

• Bei Maschinen mit mehreren Mähmessern ist Vorsicht
geboten, da beim Drehen eines Mähmessers die anderen
Mähmesser sich womöglich mit drehen.

III. BETRIEB

• Maschine nicht in einem geschlossenen Bereich betreiben,
in dem die gefährlichen Kohlenmoxydgase sich sammeln
können.

• Nur bei Tageslicht oder guter künstlicher Beleuchtung
mähen.

• Alle Messerbetätigungskupplungen auskuppeln und in
den Leerlauf schalten, bevor versucht wird, den Motor
anzulassen.

• Auf keinen Abhängen mit einer Steigung von mehr als
5° mähen.

• Bitte daran denken, daß es keinen “sicheren” Abhang
gibt. Beim Fahren auf grasbewachsenen Abhängen ist
besondere Vorsicht geboten. Um das Umschlagen zu
vermeiden:

- Beim Bergauf- oder Bergabfahren auf keinen Fall

plötzlich anfahren oder anhalten;

- Kupplung langsam einlegen, immer einen Gang ein-

gelegt lassen, besonders beim Bergabfahren;

- Die Fahrgeschwindigkeit sollte auf Abhängen und in

engen Kurven niedrig gehalten werden.

- Auf Bodenwellen, Löcher und andere Gefahren achten;

- Niemals quer zum Abhang mähen, es sei denn, der

Rasenmäher ist speziell dafür ausgelegt.

• Beim Abschleppen von Lasten oder der Verwendung von
schwerem Gerät ist Vorsicht geboten.

- Nur zugelassene Zugstangen-Anhängepunkte ver-

wenden.

- Lasten klein genug halten, so daß sie sicher beherrscht

werden können.

- Kein scharfen Kurven fahren. Beim Rückwärtsfahren

vorsichtig sein.

- Gegengewichte oder Radgewichte verwenden, falls

diese in der Betriebsanleitung empfohlen werden.

• Beim Überqueren von Straßen oder dem Arbeiten in
deren Nähe, auf den Verkehr achten.

• Vor dem Überqueren von Oberflächen den Mähmesser­antrieb ausschalten, es sei denn, es handelt sich um
Gras.

• Bei der Verwendung von Anbaugeräten, den Materialaus­wurf auf keinen Fall auf Personen richten, und nieman­den während des Betriebs in der Nähe der Maschine
dulden.

• Den Rasenmäher auf keinen Fall mit schadhaften Schutz­vorrichtungen, Schildern oder ohne Sicherheitsausrüstung
in Betrieb nehmen.

• Die Einstellung des Drehzahlreglers nicht ändern, und die
Drehzahl des Motors nicht über die Werkspezifikationen
heraufsetzen. Der Betrieb des Mo tors bei zu hohen
Drehzahlen kann die Gefahr von Körperverletzungen
vergrößern.

• Vor dem Verlassen der Bedienungsstation:

- Die Zapfwelle abstellen und alle Anbaugeräte absenken.

- In Leerlauf schalten und die Feststellbremse einlegen.

- Den Motor abstellen und den Zündschlüssel abziehen.

5

• Alle Anbaugeräte-Antriebe ausschalten, den Motor abstel­len und das (die) Zündkerzenkabel abziehen bzw. den
Zündschlüssel abziehen:

- vor dem Entfernen von Verstopfungen aus dem Mäh-

werk oder dem Auswurf;

- vor dem Prüfen, Reinigen oder Reparieren des Ra-

senmähers;

- nachdem auf ein Fremdkörper gestoßen wurde.

Den Rasenmäher auf Schäden untersuchen und die
Reparaturen durchführen, bevor die Maschine wieder
angelassen und in Betrieb genommen wird;

- falls die Maschine anfangen sollte, ungewöhnlich zu

vibrieren (sofort prüfen).

• Alle Anbaugeräte-Antriebe ausschalten, wenn die
Maschine transportiert oder nicht gebraucht wird.

• Den Motor abstellen und den Anbaugerät-Antrieb ausstellen:

- vor dem Tanken;

- vor dem Entfernen der Grasfangvorrichtung;

- vor der Einstellung der Schnitthöhe, es sei denn

diese Einstellung kann von der Bedienungsstation
aus vorgenommen werden.

• Die Drosselklappe während des Auslaufens des Motors
schließen und, falls der Motor mit einem Absperrventil
ausgestattet ist, dieses bei Beendigung der Mäharbeiten
schließen.

IV. WARTUNG UND LAGERUNG

• Darauf achten, daß alle Muttern, Bolzen und Schrauben
fest angezogen sind, um zu gewährleisten, daß die
Maschine für den Betrieb sicher ist.

• Die Maschine auf keinen Fall mit Benzin im Tank in einem
Gebäude lagern, in dem die Benzindämpfe ein offenes
Feuer oder einen Funken erreichen könnten.

• Den Motor abkühlen lassen, bevor er in einem geschloss­enen Raum gelagert wird.

• Um die Feuergefahr herabzusetzen, den Mo tor, den Schall­dämpfer, den Batteriekasten und das Kraftstofflager von
Gras, Laub und übermäßigem Schmierfett freihalten.

• Den Grasfänger häufig auf Abnutzung oder Verschleiß
prüfen.

• Abgenutzte oder beschädigte Teile zur Sicherheit immer
sofort ersetzen.

• Falls der Kraftstofftank entleert werden muß, sollte dies
im Freien getan werden.

• Bei Maschinen mit mehreren Mähmessern ist Vorsicht
geboten, da beim Drehen eines Mähmessers die anderen
Mähmesser sich womöglich mit drehen.

• Falls die Maschine geparkt, gelagert oder unbeaufsichtigt
zurückgelassen werden soll, das Mähwerk absenken,
es sei denn, es wird eine verläßliche, mechanische Ver­riegelung verwendet.

WARNUNG: Bei der Vorbereitung, dem Trans port,
der Einstellung und der Vornahme von Repara­turen immer das Zündkerzenkabel abziehen und
so anbringen, daß es nicht mit der Zündkerze in
Kontakt kommen kann, um das unbeabsichtigte
Anspringen des Mo tors zu verhindern.

6

1. Règles de Sécurité

Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse

ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES

OBJETS.L’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES
VOIRE MORTELLES.

I. PRÉCAUTIONS D’UTILISATION

• Lisez toutes les instructions soigneusement. Familiarisez
vous avec les commandes pour appprendre à utiliser
efficacement cette machine.

• Ne jamais autoriser les enfants ou les personnes qui
n’auraient pas lu ce manuel d’utilisation à utiliser ce
tracteur de pelouse. La règlementation locale peut de
plus interdire l’utilisation de telle machine au-dessous
d’un certain âge.

• Ne jamais tondre à proximité de personnes, d’enfants ou
d’animaux.

• Ne pas oublier que tout utilisateur ou propriétaire d’un
tracteur de pelouse est responsable des accidents ou
dommages causés à une personne ou a ses biens.

• Ne transportez pas de passagers.

• Tous les utilisateurs doivent rechercher et obtenir une for­mation personnelle sérieuse et pratique qui devra insister :

- sur la nécessité absolue d’être attentif et concentré

lorsqu’on utilise un tracteur de pelouse,

- le fait qu’un tracteur de pelouse glissant sur une pente

ne pourra pas être arrêté en appuyant simplement sur
la pédale de frein.

Les raisons principales de cette perte de contrôle sont :

a) L’adhérence insuffisante des pneus,
b) Une conduite trop rapide,
c) Un freinage insuffisant,
d) Un tracteur de pelouse inadaptée aux conditions

d’utilisation,

e) Une mauvaise appréciation des contraintes résultant

de la nature du terrain à entretenir et, tout particuliére­ment de la présence de pentes sur ce terrain,

f) L’attelage incorrect d’une remorque et la mauvaise

répartition des masses.

II. PRÉPARATION

• Pour réduire le risque d’incendie – avant l’usage, lorsque
vous faites le plein et chaque fois que vous cessez de ton­dre – inspectez le tracteur et éliminez tous les débris accu­mulés sur le tracteur, la tondeuse et derrière les protections.

• Pendant la tonte, ne porter que des chaussures solides
et des pantalons longs. Ne jamais tondre pieds nus ou
chaussé de sandales.

• Contrôlez systématiquement et soigneusement l’état de la
surface à tondre et retirer tous les objets susceptibles de
devenir des projectiles lors du passage de la ma chine.

• ATTENTION – Le carburant est très inflammable.

- Pour transporter ou stocker le carburant, n’utiliser

exclusivement que des récipients conçus et approuvés
pour ces usages.

- Toujours remplir le réservoir de carburant à l’air libre

et ne pas fumer pendant le remplissage.

- Remplir le réservoir de carburant avant de démarrer

le moteur. Ne jamais retirer le bouchon du réservoir
et ne jamais rajouter de carburant tant que le moteur
est en foctionnement ou qu’il est encore chaud.

- Si du carburant a été renversé, ne pas tenter de

démarrer le tracteur, mais le pousser hors de la zone
où le carburant a été renversé et éviter de créer une
quelconque source de chaleur avant que les vapeurs
de carburant ne se soient dissipées.

- Refermer avec précautions les bouchons des réser-

voirs ou des récipients contenant du carburant pour
garantir la sécurité.

• Remplacer les pots d’échappement défectueux.

• Avant d’utiliser un tracteur de pelouse, toujours vérifier
que les lames, les boulons de lame et le carter de coupe
ne sont pas usés ou endommagés. Toujours remplacer
les lames et les boulons simultanément de façon à éviter
tout probléme d’équilibrage.

• Sur les tracteurs de pelouse multi-lames, ne pas oublier
que la rotation d’une lame peut entraîner celle des au­tres.

III. UTILISATION

• Ne jamais démarrer un moteur à l’intérieur dans un espace
confiné où des émanations dangereuses de monoxyde
de carbone pourraient s’accumulées.

• Tondre uniquement à la lumière du jour ou avec une
bonne lumière artificielle.

• Avant de tenter de démarrer le moteur, s’assurer que les
lames sont débrayées et que la boîte de vitesses est au
point mort.

• Ne jamais utiliser un tracteur de pelouse sur des pentes
supérieures à 5°.

• Se souvenir qu’il n’existe pas de pente «sûre». Condu­ire sur des pentes herbeuses demande une attention
particulière. Afin d’éviter tout risque de retournement du
tracteur, appliquer avec soin les consignes suivantes :

- ne pas s’arrêter ou démarrer brusquement dans une

pente,

- embrayer doucement et ne jamais arrêter le tracteur

de pelouse dans une pente, et plus particulièrement
dans le sens de la descente.

- conduire toujours lentement dans les pentes, tout

comme dans les virages serrés,

- faire attention aux irrégularités du terrain,

- ne jamais tondre en travers d’une pente, à moins que

le tracteur de pelouse n’ait été spécialement conçu à
cet effet.

• Faire attention lors de la traction de charges ou lors de
l’utilisation d’équipements lourds.

- N’utiliser que des points d’attelage approuvés.

- Limiter les charges à celles qu’il est possible de con-

trôler avec sécurité.

- Ne pas tourner trop brusquement. Rester très pru dent

lors des conduites en marche arrière.

- Utiliser les masses de roues ou les contrepoids lorsqu’ils

sont conseillés dans ce manuel d’utilisation.

• Faire attention à la circulation lorsque l’on doit utiliser le
tracteur près d’une route ou lorsqu’on doit traverser une
route.

• Toujours stopper la rotation des lames lorsqu’on doit
traverser une surface autre que du gazon.

• Lors de l’utilisation d’accessoires, ne jamais les utiliser
ou les déposer à proximité de quelqu’un.

• Ne jamais utiliser le tracteur à gazon avec un déflecteur
ou protecteur défectueux, ou sans les dispositifs de
protection en place.

• Conserver le régime de rotation du moteur et ne jamais
le faire fonctionner au dessus de son régime nominal car
cela peut être dangereux.

• Avant de quitter le siége :

- débrayer les lames et abaisser le carter de coupe,

- mettre le levier de vitesse au point mort et enclencher
le frein de parking,

- arrêter le moteur et retirer les clés,

7

• Débrayer les lames, arrêter le moteur, et débrancher le
(s) fil (s) de (s) bougie (s) d’allumage ou retirer la clef de
contact :

- avant de retirer l’insert broyeur ou avant de retirer la

goulotte d’éjection pour la nettoyer.

- avant de contrôler, nettoyer ou travailler sur le carter

de coupe,

- avant de retirer un objet coincé dans le tracteur de

pelouse. Dans ce cas inspecter aussitôt la machine
pour s’assurer qu’elle n’est pas endommagée et, si
nécessaire, faire ou faire faire impérativement les
réparations avant de la remettre en marche et de la
faire fonctionner à nouveau.

- si la machine commence à vibrer anormalement. Dans

ce cas vérifier immédiatement le carter de coupe.

• Débrayer systématiquement les lames quand le tracteur
n’est pas utilisé ou quand il doit être transporté.

• Débrayer les lames puis arrêter le moteur :

- avant de faire le plein d’essence,

- avant d’enlever le collecteur,

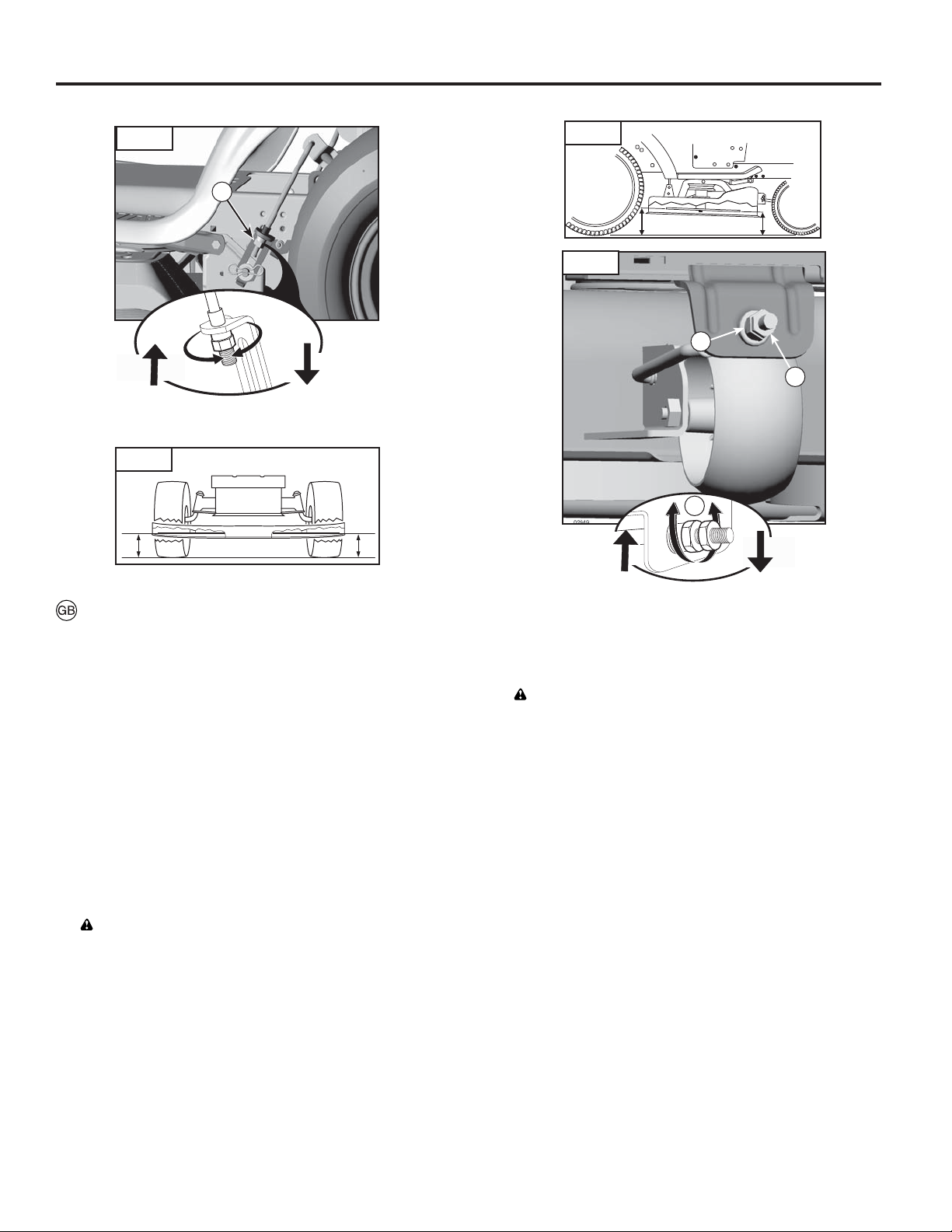

- avant de régler la hauteur de coupe à moins que ce

réglage ne puisse s’effectuer du poste de conduite.

• Lorsque la tonte est terminée, réduire les gaz avant de
couper le moteur et, si le tracteur de pelouse est équipée
d’un robinet d’arrêt du carburant, fermer celui-ci.

IV. ENTRETIEN ET ENTREPOSAGE

• S’assurer que tous les écrous, boulons et vis sont bien
serrés pour être certain que l’équipement est prêt à
fonctionner de nouveau, dans de bonnes conditions.

• Ne jamais entreposer le tracteur de pelouse avec du
carburant dans le réservoir, dans un bâtiment où les
vapeurs pourraient s’enflammer au contact d’une flamme
ou d’une étincelle de l’allumage.

• Attendre le refroidissement du moteur avant d’entreposer
la tondeuse autoportée dans un espace fermé.

• Pour supprimer les risques d’incendie s’assurer que le
moteur, le pot d’échappement, le logement de la batterie
et du réservoir de carburant ne sont pas encrassés par
de l’herbe, des feuilles ou des surplus de graisse.

• Vérifier souvent le bac ou le collecteur pour vous assurer
qu’il est propre et qu’il n’est pas endommagé.

• Pour plus de sécurité, remplacer systématiquement les
pièces usées ou détériorées.

• Si le réservoir de carburant doit être vidangé, procéder
à cette opération à l’extérieur.

• Sur les tracteur de pelouse multi-lames, ne pas oublier que
la rotation d’une lame peut entraîner celle des autres.

• Quand le tracteur de pelouse est garé, entreposé ou tout
simplement inutilisé, régler la hauteur de coupe dans sa
position la plus basse.

ATTENTION: Toujours débrancher le fil de la bou­gie d’allumage et le placer de telle sorte qu’il ne
puisse, en aucun cas, entrer en contact avec la
bougie afin de prévenir les démarrages acciden­tels, lors du montage, du transport, des réglages
ou des réparations.

8

1. Reglas De Seguridad

Prácticas de Operación Seguras para las Segadoras Conducibles

IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI

NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA
MUERTE.

I. INSTRUCCIÓN

• Lea todas las instrucciones cuidadosamente. Famil­iarícese completamente con los controles y con el uso
adecuado el equipo

• Nunca permita que los niños o las personas sin los
conocimientos adecuados operen la segadora. Leyes
locales pueden restriñir la edad del operador.

• Asegúrese que el área esté despejada de personas antes
de segar, especialmente de niños o animales domésticos.

El operador o el usuario es el responsable por accidentes

o daños ocurridos a otras personas o a su propiedad.

• No llevar pasajeros.

• Todos los conductores deben tratar de obtener instruc­ciones profesionales y practicas. Estas instrucciones
deberán acentuar:

- la necesidad de tener cuidado y de concentrase

cuando este operando las segadoras conduciables;

- el control de una maquina conducible cuando este

deslizando sobre una pendiente no será recobrado
con la aplicación del freno.

Las razones principales de la pérdida de con trol son:

a) apretón insuficiente del volante;
b) conducimiento demasiado rápido;
c) frenazo inadecuado;
d) este tipo de maquina es inadecuado para el trabajo;
e) falta de conciencia de las condiciones del terreno,

especialmente de las pendientes;

f) distribución incorrecta del enganchado y de la carga.

II. PREPARACIÓN

• Para minimizar el riesgo de incendio, antes de usar, al
recargar de combustible y al final de cada sesión de
corte de césped, inspeccione y quite cualesquiera res­tos y escombros que se hayan acumulado en el tractor,
la cortadora de césped y la parte de atrás de todas las
cubiertas de protección.

• Cuando este segando, siempre use zapatos adecuados
y pantalones largos. No opere el equipo sin zapatos o
usando sandalias.

• Inspeccione cuidadosamente el área en donde se va a
utilizar el equipo y remueva los obstáculos que puedan
ser lanzados por la maquina.

• ADVERTENCIA - los combustibles son muy inflamables.

- Almacene el combustible en envases especialmente

diseñados para este propósito.

- Agregue combustible a la máquina afuera y no fume

cuando este agregando com bus ti ble.

- Agregue el combustible antes de arrancar el mo tor.

Nunca remueva la tapa del depósito de gasolina
o agregue com bus ti ble con el motor fusionando o
cuando el motor este caliente.

- Si derrama combustible, no intente arrancar el motor

pero mueva la maquina lejos del área de derrame y
no arranque el motor hasta que los vapores se hallan
evaporado.

- Vuelva a poner todas las tapas de los tanques y de

los envases con seguridad.

• Reemplace los silenciadores defectuosos.

• Antes de usarlo, siempre inspeccione visualmente para ver
que las cuchillas, los pernos de las cuchillas y el conjunto
cortador no estén gastados o dañados. Reemplace las
cuchillas y los pernos gastados o dañados de dos en dos
para mantener el equilibro.

• En maquinas de más de una cuchilla, tenga cuidado
puesto que la rotación de una cuchilla puede causar la
rotación de otras cuchillas.

III. OPERACIÓN

• Nunca haga funcionar la máquina dentro de un área
cerrada donde gases peligrosos de óxido de carbono
pueden acumularse.

• Siegue solamente con luz de día o con una buena luz
artificial.

• Antes de tratar de empezar el motor, desenganche todos
los embragues de accesorio de la cuchilla y mueva el
embrague en la posición de neutro.

• Nunca utilice en pendientes de más de 5°.

• Acuérdese que no hay pendiente segura. Hay que
tener mucho cuidado cuando se quiere desplazar sobre
pendientes de césped. Para protejerse contra vuelco;

- evite arrancar o parar cuando vaya cues ta arriba o

cuesta abajo;

- enganche el embrague lentamente, siempre guarde

la maquina en engranaje, especialmente cuanto se
este desplazando cuesta abajo;

- las velocidades de la maquina deben ser mantenidas

bajas cuando este sobre las pendientes o cuando
haga vueltas estrechas.

- fíjese si hay agujeros, surcos o otros peligros escon-

didos;

- nunca siegue al través de la cara de la pendiente,

a menos que la segadora este diseñada para este
propósito.

• Tenga mucho cuidado cuando este tirando cargas o
cuando este usando un equipo pesado.

- Use solamente puntos de enganche de la barra de

tracción.

- Limite carga a esos que pueda controlar con seguridad.

- No haga vuelta rápidas. Tenga cuidado cuando vaya

marcha atrás.

- Use contrapesos o pesos de rueda cuando este

sugerido en su libro de instrucciones.

• Tenga un cuidado extra cuando atraviese o se acerque
de carreteras .

• Pare la rotación de las cuchillas cuando ataviase su per fi­ cies otras que césped.

• Cuando use cualquier accesorio, nunca directa la des­carga de materiales hacia personas que estén cerca y
no permita que nadie cerca de la maquina cuando esta
funcionando.

• Nunca use la maquina sin la protección contra la descarga
en su sitio

• Nunca cambie los ajustes del regulador o no haga que
el motor tenga una velocidad excesiva.

• Antes de dejar la posición del operador:

- desenganche la fuerza motriz y baje los accesorios;

- cambie a neutro y enganche el freno de estaciona-

miento;

- pare el motor y remueva la llave.

9

• Desenganche la transmisión a los accesorios, pare el mo­tor, y desconecte el (los) cable (s) de la bujía o remueva
la llave de ignición

- antes de limpiar bloqueos o desatrancar del conducto;

- antes de inspeccionar, limpiar o trabajar sobre la

segadora;

- después de golpear un objeto extraño. Inspeccione la

segadora cuidadosamente, para verificar si hay daños
y haga reparaciones antes de volver a arrancar y a
operar el equipo;

- si la maquina empieza a vibrar anormalmente (ver-

ifíquela inmediatamente).

• Desenganche la transmisión a los accesorios cuando
haga el transporte o cuando no este en uso.

• Pare el motor y desenganche la transmisión a los ac­cesorios

- antes de agregar combustible;

- antes de quitar el recogedor del césped;

- antes de haces ajustes de altura a menos que los

ajustes pueden ser hechos de la posición del operador.

• Reduzca los ajustes de la aceleración durante el tiempo
que el motor se apague, si el motor viene diseñado con
una válvula de apagado, sierre el combustible cuando
halla terminado de segar.

IV. MANTENIMIENTO Y ALMACENAMIENTO

• Guarde todos las tuercas, los pernos y los tornillos apre­tados para asegurarse que el equipo esta en condiciones
de buena operación.

• Nunca guarde la máquina con combustible en el estanque
de combustible dentro de un edificio en donde hay fuentes
de ignición presente.

• Permita que ese enfríe el motor antes de guardarlo en
algún lugar cerrado.

• Para reducir el riesgo de encendido, guarde el motor, el
silenciador, el comportamiento de la batería limpios de
césped, hojas, y de demasiado grasa.

• Verifique frecuentemente el recogedor del césped para
ver si hay uso o deterioración.

• Para la seguridad reemplace las partes que estén usadas
o dañadas.

• Si el tanque del combustible debe ser vaciado hágalo
afuera.

• En maquinas de más de una cuchilla, tenga cuidado
puesto que la rotación de una cuchilla puede causar la
rotación de otras cuchillas.

• Cuando la maquina debe ser estacionada, almacenada
o cuando debe ser dejada desatendida, baje el con­junto cortador a menos que una serradora mecánica es
usada.

ADVERTENCIA: Siempre desconecte el alambre
de la bujía y póngalo donde no pueda entrar en
contacto con la bujía, para evitar el arranque por
accidente, durante la preparación, el transporte,
el ajuste o cuando se hacen reparaciones.

10

1. Norme Antinfortunistiche

Regole di sicurezza per trattorini da prato

ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A SCAGLIARE

OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI
GRAVI E PERSINO IL DECESSO DELLA VITTIMA.

I. ADDESTRAMENTO ALL’USO

• Studiare attentamente le istruzioni. Acquisire dimesti­chezza con i comandi e conoscere a fondo l’uso corretto
dell’equipaggiamento.

• Non consentire mai l’uso dei trattorini tosaerba ai bam­bini né agli adulti che non abbiano dimestichezza con le
istruzioni sull’uso. Le normative locali possono stabilire
l’età minima per operare i trattorini tosaerba.

• Non operare mai con i tosaerba in caso vi siano persone,
specialmente bambini, o animaletti domestici nella zona
di lavoro.

• Tenere presente che in caso di incidenti, rischi o pericoli
provocati a persone o a beni, la responsabilità dell’operato
ricade sull’operatore, od utilizzatore.

• Non trasporta passeggeri.

• Ogni singolo conducente ha il dovere di procurarsi le
istruzioni pratiche della professione e del settore. Tali
istruzioni devono mettere in evidenza quanto segue:

- la necessità di prestare la massima attenzione e di

prendere le necessarie cautele durante l’uso dei trat­torini tosaerba;

- che se il trattorino scivola su un pendio, non se ne

può riottenere il controllo premendo i freni.

Cause principali della perdita del controllo:

a) insufficiente presa delle ruote;
b) velocità di guida troppo elevata;
c) freni inadeguati;
d) macchinario di tipo non idoneo al compito;
e) mancata comprensione degli effetti delle condizioni

del terreno, specialmente dei pendii;

f) traino o distribuzione del carico impropri

II. PREPARAZIONE

• Per ridurre il rischio di incendio - prima dell’uso mentre si
fa il carico del carburante e alla fine di ogni operazione di
taglio - ispezionare e togliere qualsiasi accumulo di sporco
dal trattore, dal rasaerba e dietro a tutte le protezioni.

• Indossare sempre scarpe robuste da lavoro e pantaloni
lunghi. Non usare i tosaerba a piedi nudi o indossando
soltanto sandali.

• Controllare scrupolosamente l’area in cui verrà utilizzato
l’equipaggiamento e togliere tutti gli oggetti che potreb­bero venire scagliati dal macchinario.

• PERICOLO - La benzina è infiammabilissima.

- Conservare il carburante in contenitori appositi.

- Fare rifornimento soltanto all’aperto. E’ vietato fumare

durante il rifornimento.

- Fare rifornimento prima di avviare il motore. Non svitare

mai il tappo del serbatoio, né fare rifornimento con il
motore acceso o caldo.

- In caso di fuoriuscita di benzina, non mettere in moto

il motore. Spostare l’equipaggiamento dall’aerea in cui
si è verificata la fuoriuscita del carburante ed evitare di
provocare qualsiasi tipo di accensione fino a quando
i vapori non si siano dissipati.

- Reinserire e serrare bene il tappo del serbatoio e del

contenitore.

• Sostituire le marmitte che non funzionino bene.

• Prima di iniziare il lavoro ispezionare visualmente le lame,
i bulloni delle lame e il gruppo falciante per verificare che
non vi siano tracce di usura o danneggiamenti. In caso
di lame e bulloni danneggiati od usurati, installate un
nuovo set completo in modo che il macchinario rimanga
bilanciato.

• In caso di trattorini tosaerba a lame mul ti ple prestare la
massima attenzione in quanto ruotando una lama si può
provocare la rotazione delle altre.

III. FUNZIONAMENTO

• Non accendere il motore in spazi ristretti dove vi si possa
accumulare ossido di carbonio, un gas inodore ma le­tale.

• Usare i tosaerba soltanto con la luce del giorno oppure
in presenza di buona luce artificiale.

• Prima di avviare il motore disinnestare la frizione degli
accessori da taglio e portare la leva del cambio sulla
posizione di folle.

• Non impiegare questo macchinario su terreni con una
pendenza di oltre 5

• Tenere presente che non esistono pendii “sicuri”. Prestare
particolare attenzione sui pendii erbosi. Suggerimenti per
evitare il ribaltamento del macchinario:

- evitare di fermarsi o mettersi in marcia improvvisa-

mente in salita o in discesa;

- innestare la frizione lentamente; tenere sempre le

marce innestate, specialmente in discesa;

- procedere a bassa velocità sui pendii e nelle curve

strette;

- fare attenzione a dossi, buche o ad altri pericoli nas-

costi;

- non tagliare l’erba in diagonale sui pendii a meno che

non si disponga di un trattorino tosaerba realizzato
appositamente allo scopo.

• Prestare particolare attenzione quando si trainano og­getti pesanti o quando si utilizza dell’equipaggiamento
pesante.

- Usare soltanto i punti approvati di traino nelle barre

di trazione.

- Limitarsi ai carichi che si è in grado di controllare con

sicurezza.

- Non sterzare bruscamente. Prestare particolare at-

tenzione durante la retromarcia.

- Impiegare contrappesi o pesi per ruote ogniqualvolta

siano raccomandati nel manuale d’uso.

• Fare attenzione al traffico quando si lavora in prossimità
di strade e quando le si deve attraversare.

• Attivare il dispositivo di bloccaggio delle lame per inter­romperne la rotazione prima di attraversare superfici non
erbose.

• Durante l’uso di qualsiasi accessorio non dirigere mai lo
scarico dei materiali verso i passanti e non consentire a
nessuno di avvicinarsi al macchinario in funzione.

• Non usare mai i trattorini tosaerba con protezioni o schermi
difettosi oppure non installati.

• Non modificare le impostazioni del regolatore del motore
né far operare il motore a velocità eccessive. Le velocità
eccessive possono aumentare il pericolo di infortuni.

• Prima di lasciare il posto di guida, o dell’operatore:

- disinnestare la leva di comando della presa di forza

ed abbassare gli accessori;

- portare la leva sulla posizione di folle ed innestare il

freno di parcheggio;

- spegnere il motore e togliere le chiavi.

• Disinnestare la trasmissione del moto agli accessori,
spegnere il motore e scollegare i fili delle candele oppure
togliere la chiavetta di accensione:

o

.

11

- prima di pulire eventuali intasamenti e pri ma di stasare
lo scivolo;

- prima di interventi o controlli sul tosaerba e prima delle
operazioni di pulizia;

- dopo aver colpito un oggetto estraneo. Controllare che
il tosaerba non sia stato danneggiato ed effettuare le
riparazioni del caso prima di riavviare e mettere in
funzione l’equipaggiamento;

- se il tosaerba, o trattorino, vibra in modo anomalo (in
qual caso eseguire immediatamente dei controlli).

• Disinnestare la trasmissione del moto agli accessori
du rante il trasporto del macchinario oppure quando non
è in uso.

• Spegnere il motore e disinnestare la motorizzazione degli
accessori nei seguenti casi:

- prima di fare rifornimento;

- prima di smontare il contenitore dell’erba tagliata;

- prima di regolare l’altezza, a meno che le rego-

lazioni non possano essere eseguite dal posto
dell’operatore.

• Ridurre la velocità, con la leva dell’acceleratore, per ral­lentare il motore prima dello spegnimento. Se il motore
è provvisto di valvola di arresto, chiudere l’alimentazione
del carburante alla fine del lavoro.

IV. MANUTENZIONE E PERIODI DI INATTIVITA’

• Verificare che tutti i dadi, i bulloni e le viti siano sempre
ben stretti per assicurare che l’equipaggiamento sia in
buone condizioni operative.

• Non lasciare mai l’equipaggiamento, con benzina nel ser­batoio, in locali chiusi dove i vapori possano raggiungere
fiamme libere o scintille.

• Lasciare raffreddare il motore prima di riporre i tosaerba,
o trattorini, in qualsiasi spazio stretto e chiuso.

• Per ridurre i pericoli d’incendio assicurarsi che il motore,
la marmitta, il vano batteria e la zona di stoccaggio ben­zina siano liberi da erba, foglie o quantità eccessive di
grasso.

• Controllare spesso il raccoglitore dell’erba tagliata per indi­viduare eventuali segni di usura o di danneggiamento.

• Per maggiore sicurezza, sostituire le parti usurate o dan­neggiate.

• Il serbatoio del carburante va vuotato all’aperto, qualora
necessario.

• In caso di macchinario a lame multiple prestare la mas­sima attenzione quando si ruota una lama in quanto ciò
può provocare la rotazione delle altre.

• Prima di parcheggiare, mettere in magazzino o lasciare
incustoditi i tosaerba, o i trattorini, abbassare l’apparato
falciante a meno che si utilizzi un dispositivo meccanico
per il bloccaggio in posizione della campana tosaerba.

PERICOLO: scollegare sempre i fili delle candele,
e collocarli dove non possano ve nire in contatto
con le candele per non provocare accensioni inav­vertite, durante l’allestimento, il trasporto, la rego­lazione o la riparazione dei tosaerba o dei trattorini.

12

1. Veiligheidsregels

Veilige bedieningsmethoden voor zittrekkers

BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET

OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN.

I. TRAINING

• Lees de instructies aandachtig. Zorg dat u vertrouwd bent
met de bedieningselementen en het juiste gebruik van
de machine.

• Laat kinderen of mensen die niet bekend zijn met de in­structies, de maaimachine niet gebruiken. Het is mogelijk
dat plaatselijke voorschriften een beperking stellen aan
de leeftijd van de bestuurder.

• Maai nooit terwijl mensen, vooral kinderen, of huisdieren
in de buurt zijn.

• Bedenk dat de bestuurder of gebruiker verantwoordelijk
is voor ongelukken of risico’s die andere mensen of hun
eigendommen kunnen overkomen.

• Geen passagiers vervoeren.

• Alle bestuurders dienen vakkundige instructies te ontvan­gen. Bij dergelijke instructies dient de nadruk te worden
gelegd op:

- de noodzaak voor aandacht en concentratie bij het

werken met zittrekkers;

- een zittrekker die op een helling wegglijdt, kan niet

onder controle worden gehouden door te remmen.

De hoofdredenen voor besturingsverlies zijn:

a) onvoldoende houvast;
b) te snel rijden;
c) ontoereikend remmen;
d) het soort machine is niet geschikt voor de taak;
e) gebrek aan kennis van het effect van bodemcondities,

vooral hellingen;

f) verkeerd vastkoppelen en verkeerde verdeling van

de lading.

II. VOORBEREIDING

• Inspecteer om brandgevaar te voorkomen, of er afvalo­phopingen zijn bij de tractor, de maaier en achter alle beveil­igingen en verwijder die – voor het gebruik, als u brandstof
tankt en aan het einde van iedere maaisessie.

• Draag tijdens het maaien altijd stevige schoenen en een
lange broek. Gebruik de ma chine niet blootsvoets of terwijl
u open sandalen draagt.

• Inspecteer de plek waar de machine zal worden gebruikt,
grondig en verwijder alle voorwerpen die door de ma chine
kunnen worden weggeslingerd.

• WAARSCHUWING - Benzine is licht ontvlambaar.

- Bewaar brandstof in blikken die speciaal voor dat doel

zijn bestemd.

- Tank alleen buiten en rook niet tijdens het tanken.

- Tank voordat u de motor start. Draai de dop nooit van

de benzinetank af of tank nooit terwijl de motor draait
of heet is.

- Als benzine is gemorst, probeer de motor dan niet te

starten maar haal de machine van de plaats vandaan
waar u benzine heeft gemorst en zorg dat u geen ont­stekingsbron teweeg brengt totdat de benzinedampen
zijn verdreven.

- Draai de dop van alle brandstoftanks en -blikken weer

goed vast.

• Vervang defecte geluiddempers.

• Inspecteer vóór het gebruik altijd of de messen, mes­bouten en maai-inrichting niet versleten of beschadigd
zijn. Vervang versleten of beschadigde messen en bouten
in sets om het evenwicht in stand te houden.

• Op machines met meerdere messen dient u eraan te
denken dat het draaien van één mes andere messen
kan doen draaien.

III. BEDIENING

• Laat de motor niet draaien in een besloten ruimte waar gevaar­lijke koolmonoxydedampen zich kunnen verzamelen.

• Maai alleen bij daglicht of goed kunstlicht.

• Voordat u de motor gaat starten, moet u alle meshulpstuk­koppelingen uitschakelen en naar de vrijloop schakelen.

• Gebruik de trekker niet op hellingen van meer dan 5°.

• Denk eraan dat er geen “veilige” hellingen bestaan. Bij het
rijden op hellingen met gras dient men extra voorzichtig
te zijn. Zo zorgt u ervoor dat de trekker niet omslaat:

- stop en start niet plotseling bij het op- of afrijden van

een helling.

- schakel de koppeling langzaam in, houd de ma chine

altijd in de versnelling, vooral bij het afrijden van een
heuvel;

- de snelheid van de machine dient op hellingen en in

scherpe bochten laag te worden gehouden;

- kijk uit voor bulten en kuilen en andere verborgen

gevaren;

- maai nooit dwars op de helling tenzij de maaier voor

dit doel is ontworpen.

• Wees voorzichtig bij het trekken van ladingen of het
gebruik van zwaar materieel.

- Gebruik alleen goedgekeurde aanhaakpunten voor

een trekstang.

- Beperk de lading tot hetgeen u veilig kunt hanteren.

- Maak geen scherpe bochten. Wees voorzichtig bij

achteruit rijden.

- Gebruik contragewicht(en) of wielgewichten wanneer

dat in de handleiding wordt aangeraden.

• Kijk uit voor het verkeer wanneer u de weg oversteekt of
zich nabij een weg bevindt.

• Stop de messen voordat u andere oppervlakken dan gras
oversteekt.

• Voer bij het gebruik van hulpstukken het materiaal nooit
af in de richting van omstanders en laat niemand in de
buurt van de machine komen terwijl deze in bedrijf is.

• Gebruik de maaimachine nooit met defecte bescherm­kappen en schermen of zonder beveiligingsinrichtingen
op hun plaats.

• Verander de instelling van de motorregelaar niet en laat
de motor niet met te hoge toeren draaien. Als de motor
met te hoog toerental draait, kan het risico van lichamelijk
letsel groter worden.

• Voordat u de bestuurdersstoel verlaat:

- de aftakas uitschakelen en de hulpstukken neerla-

ten;

- naar de vrijloop schakelen en de parkeerrem inschakelen;

- de motor stoppen en de sleutel verwijderen.

• Schakel de aandrijving naar de hulpstukken uit, stop de
motor en maak de bougiekabel(s) los of verwijder het
contactsleuteltje,

- voordat u opgehoopt materiaal weghaalt of een ver-

stopte afvoer leeg maakt;

- voordat u de maaimachine controleert, schoonmaakt

of eraan werkt;

- nadat u een ongewenst voorwerp heeft geraakt. In-

specteer de maaimachine op schade en voer reparaties
uit voordat u de machine weer start en gebruikt;

- als de machine abnormaal begint te trillen (onmiddellijk

controleren).

- vor dem Entfernen von Verstopfungen aus dem Mäh-

werk oder dem Auswurf;

13

LpA < 90 dBa

LwA < 100 dBa

• Schakel de aandrijving naar de hulpstukken uit tijdens
transport of als ze niet worden gebruikt.

• Stop de motor en schakel de aandrijving naar het hulpstuk
uit,

- voordat u tankt;

- voordat u de opvangzak verwijdert;

- voordat u de hoogte verstelt tenzij de hoogte vanuit

de bestuurdersplaats kan worden ingesteld.

• Minder gas tijdens het uitlopen van de motor, en als de
motor met een afsluitklep is uitgerust, moet u de brand­stoftoevoer aan het einde van het maaien afsluiten.

M11577HRB

11,5/8,6

*

IV. ONDERHOUD EN OPSLAG

• Houd alle moeren, bouten en schroeven goed vastge­draaid zodat u er zeker van kunt zijn dat de machine in
een veilige bedrijfsstaat verkeert.

• Sla de machine nooit in een gebouw op, waar dampen een
open vlam of vonk kunnen bereiken, terwijl zich benzine
in de tank bevindt.

• Laat de motor afkoelen voordat u hem in een besloten
ruimte opbergt.

• Beperk brandgevaar: houd de motor, geluiddemper, ac­curuimte en benzine-opslagruimte vrij van gras, bladeren
of een overmaat aan smeervet.

• Controleer de opvangzak vaak op slijtage of verwering.

• Vervang versleten of beschadigde onderdelen om veil­igheidsredenen.

• Als de brandstoftank afgetapt moet worden, moet dit
buiten worden gedaan.

• Op machines met meerdere messen dient u eraan te
denken dat het draaien van één mes andere messen
kan doen draaien.

• Wanneer de machine moet worden geparkeerd, opge­slagen of alleen moet worden gelaten, moet de maai­inrichting neergelaten worden tenzij een mechanische
vergrendeling wordt gebruikt.

WAARSCHUWING: Maak de bougiekabel altijd
los, plaats hem waar hij de bougie niet kan raken
teneinde onverhoeds starten te voorkomen tijdens
het opstellen, vervoeren, afstellen of uitvoeren
van reparaties.

0 - 6,7

77

38 - 102

190

MODEL PNC

CATALOGUE NO.

MADE IN U.S.A.
ORANGEBURG, SC 29116
2005

KW

ML

KG

SERIAL NO.

RPM

02682

EN836:1997/A2

EMC 2004/108/EC

LpA < 90 dBa

ISO 3744 98/37/EC

ISO 11094 2002/44/EC

Vibration Lärmpegel
Vibration Vibratie
Vibración Vibrazioni
Vibrering Vibration

D

Vibrasjon Tärinä

As rated by the engine manufacturer

*

m/s

2

02663

14

LwA < 100 dBa

EN 1033

A (8) ≤ 2.5

EN 1032

A (8) ≤ 0.5

These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.

BATTERY
BATTERIE
BATTERIE

BATERÍA
BATTERIA

ACCU

CAUTION

VORSICHT

DANGER

PRECAUCIÓN

ATTENZIONE

OPGELET

BEWARE OF

THROWN OBJECTS

VORSICHT, HOCHGESCHLEUDERT

GEGENSTÄNDE

ATTENTION AUX PROJECTILES

CUIDADO CON

OBJETOS LANZADOS

ATTENZIONE AGLI OGGETTI

SCAGLIATI

LET OP WEGGESLINGERDE

VOORWERPEN

FORWARD

VORWÄRTSGANG

MARCHE AVANT
MARCHA HACIA

DELANTE MARCIA

VOORUIT

FAST
SCHNELLFAHRT
VITESSE RAPIDE

MARCHA RÁPIDA

AVANZAMENTO VELOCE

VELOCE

SLOW

LANGSAMFAHRT

VITESSE LENTE

MARCHA LENTA

AVANZAMENTO LENTO

LANGZAAM RIJDEN

ENGINE ON

MOTOR LÄUFT

MOTEUR EN MARCHE

MOTOR ENCENDIDO

MOTORE ACCESO

MOTOR AAN

ENGINE OFF
MOTOR AUS

MOTEUR ARRÊTÉ
MOTOR APAGADO
MOTORE SPENTO

MOTOR UIT

OIL PRESSURE

ÖLDRUCK

PRESSION D'HUILE

PRESIÓN DEL ACEITE

PRESSIONE DELL'OLIO

OLIEDRUK

LIGHTS ON

LICHT AN

PHARES ALLUMÉS

LUCES ENCENDIDAS

LUCI ACCESE
LICHTEN AAN

FUEL

KRAFTSTOFF

CARBURANT

COMBUSTIBLE

CARBURANTE

BRANDSTOF

CHOKE

STARTKLAPPE

STARTER

ESTRANGULACIÓN

STARTER

CHOKE

MOWER HEIGHT
MÄHWERKHÖHE

HAUTEUR DE COUPE

ALTURA DE LA SEGADORA

ALTEZZA APPARATO

FALCIANTE

MAAIHOOGTE

PARKING BRAKE LOCKED

FESTSTELLBREMSE VERRIEGELT

FREIN DE PARKING VERROUILLÉ

FRENO DE ESTACIONAMIENTO

CERRADO

FRENO DI PARCHEGGIO INNESTATO

PARKEERREM GEBLOKKEERD

UNLOCKED

ENTRIEGELT

DEVERROUILLÉ

ABIERTO

DISINNESTATO

GEDEBLOKKEERD

REVERSE

RÜCKWÄRTSFAHRT

MARCHE ARRIÈRE

MARCHA ATRÁS

RETROMARCIA

ACHTERUIT-RIJDEN

NEUTRAL

LEERLAUF

POSITION NEUTRE

PUNTO NEUTRO

FOLLA

NEUTRAALSTAND

HIGH
HOCH
HAUT
ALTO

AUMENTARE

HOOG

LOW

NIEDRIG

BAS

BAJO

DIMINUIRE

LAAG

ATTACHMENT

CLUTCH ENGAGED

ANBAUGERÄTE-KUPPLUNG

EINGEKUPPELT

LAMES EMBRAYÉES

EMBRAGUE DEL ACCESORIO

ENGANCHADO

FRIZIONE ACCESSORIE

INNESTATA

KOPPELING HULPSTUK

INGESCHAKELD

PARKING BRAKE

FESTSTELLBREMSE

FREIN DE PARKING

FRENO DE ESTACIONAMIENTO

FRENO DI PARCHEGGIO

PARKEERREM

IGNITION

ZÜNDUNG

ALLUMAGE

IGNICIÓN
AVVIAMENTO
ONTSTEKING

ATTACHMENT

CLUTCH DISENGAGED

ANBAUGERÄTE-KUPPLUNG

AUSGEKUPPELT

LAMES DÉBRAYÉES

EMBRAGUE DEL ACCESORIO

DESENGANCHDO

FRIZIONE ACCESSORI

DISINNESTATA

KOPPELING HULPSTUK

UITGESCHAKELD

P

KEEP BYSTANDERS AWAY

ZUSCHAUER FERNHALTEN

TENIR LES PASSANTS À DISTANCE

GUÁRDESE LEJOS DE GENTE
TENERE LONTANI I PASSANTI

OMSTANDERS UIT DE

BUURT HOUDEN

WARNING

WARNUNG

ATTENTION

ADVERTENCIA

PERICOLO

WAARSCHUWING

HOT SURFACES

HEISSE OBERFLÄCHEN

SURFACES CHAUDES

SUPERFICIES MUY CALIENTES

SUPERFICIE ROVENTE
HETE OPPERVLAKKEN

MAX

+

_

90N

MAX

+

_

150N

DRAWBAR LOADING

ANHÄNGESCHIENENLAST

CHARGEMENT DE LA BARRE DE TRACTION

CARGA DE LA BARRA DE ENGANCHE

CARICO DI TRAZIONE DELLA BARRA

BELASTING OP TREKHAAK

BRAKE/CLUTCH PEDAL

BREMS / KUPPLUNGSPEDAL
PÉDALE DE FREIN / D’EMBRAYAGE
PEDAL DE FRENO / DE EMBRAGUE

PEDALE FRENO/FRIZIONE

REM / KOPPELINGSPEDAAL

SOUND POWER LEVEL

GERÄUSCHPEGEL

NIVEAU DE PUISSANCE ACCOUSTIQUE

NIVEL DE LA POTENCIA ACÚSTICA

LIVELLO DELLA POTENZA SONORA

GELUIDSNIVEAU

ENGINE START

ANLASSEN DES MOTORS

DÉMARRAGE DU MOTEUR

ARRANQUE DEL MOTOR

AVVIAMENTO DEL MOTORE

HET STARTEN VAN DE MOTOR

REVERSE

RÜCKWÄRTSFAHRT

MARCHE ARRIÈRE

MARCHA ATRÁS

RETROMARCIA

ACHTERUIT-RIJDEN

ROS ON
ROS AN
ROS ON
ROS ON
ROS ON
ROS ON

Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie
sich mit deren Bedeutung vertraut.

Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la significa­tion de ces symboles.

Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus
significados.

Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il
significato.

Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.

15

NO OPERATION
ON SLOPES MORE THAN 5
NICHT AUF ABHÄNGEN MIT

MEHR ALS 5 STEIGUNG BETREIBEN

NE PAS UTILISER SUR DES

PENTES DE PLUS DE 5

NO OPERE SOBRE PENDIENTES

DE MÁS DE 5

NON USARE SU PENDII CON

UN'INCLINAZIONE DI OLTRE 5

NIET OP HELLINGEN VAN MEER DAN

5 GEBRUIKEN

EUROPEAN MACHINERY

DIRECTIVE FOR SAFETY
EUROPÄISCHE VERORDNUNG
FÜR MASCHINEN-SICHERHEIT
CONFORME AUX NORMES DE

SÉCURITÉ EUROPÉENNES

DIRECTIVO DE MAQUINARIA

EUROPEO PARA LA SEGURIDAD

NORMATIVE ANTINFORTUNISTICHE

EUROPEE PER MACCHINARI

VEILIGHEIDSRICHTLIJN VOOR

EUROPESE MACHINES

DANGER, KEEP HANDS AND FEET AWAY

GEFAHR, HÄNDE UND FÜSSE FERNHALTEN
DANGER, GARDEZ LES MAINS ET LES PIEDS AU LOIN
PELIGRO, MANTENGA LAS MANOS Y LOS PIES LEJOS

PERICOLO. TENERE LONTANI MANI PIEDI

GEVAAR, HANDEN EN VOETEN UIT DE BUURT HOUDEN

READ OWNERS MANUAL

BETRIEBSANLEITUNG LESEN

LIRE LE MANUEL
D'INSTRUCTIONS

LEA EL MANUAL DE

INSTRUCCIONES

LEGGERE IL MANUALE

DELL'OPERATORE

GEBRUIKERSHANDLEIDING

LEZEN

MOWER LIFT

MÄHWERKHUB

RELEVAGE DE L'UNITÉ DE COUPE

LEVANTAMIENTO DE LA SEGADORA

SOLLEVAMENTO APPARATO FALCIANTE

MAAIHOOGTEREGELING

FREE WHEEL

FREILAUF

ROUE LIBRE

RUEDA LIBRE

COMANDO DISINNESTO

VRIJWIEL

5

Consult manual for safe

operation practices.

Für den sicheren Betrieb ziehen

Sie das Bedienungshandbuch zu Rate.

Consultez le manuel pour connaître
les Modes de fonctionnement sûre.

Consulte el manual para conocer

las Prácticas de Manejo Seguro.

Consultare il manuale per le

Procedure di Operazioni Sicure.

Raadpleeg de handleiding voor

Veilige gebruiksprocedures.

Risk of fire

due to debris buildup.

Brandgefahr durch Ansammlung

von Mährückständen.

Risque d'incendie provoqué

par l'accumulation de débris.

Riesgo de incendio debido

a acumulación de restos y escombros.

Rischio di incendio a causa

di un accumulo di sporco.

Brandgevaar door

de ophoping van afval.

WARNING: Read Engine Owner’s Manual –

Fire hazard – Poisonous fumes or toxic gases

WARNUNG: Lesen Sie das Bedienungshandbuch –

Brandgefahr – Giftige Dämpfe oder toxische Gase

AVERTISSEMENT : Veuillez lire le Manuel d’utilisation du moteur –

Risques d’incendie – Fumées ou gaz toxiques

ATENCIÓN: Leer el Manual de Uso del Motor –

Peligro de fuego – Humos venenosos o gases tóxicos

AVVERTENZA: leggere il manuale per l’utente del motore –

Rischio d’incendio – Fumi velenosi o gas tossici

WAARSCHUWING: Lees de handleiding van de motor –

Brandgevaar – Giftige dampen of gassen

CAUTION: Fingers or hand entanglement – belt drive

ACHTUNG: Öffnung der Gangschaltung. Gefahr des Verfangens von Finger oder Hand – Riemenantrieb

PRUDENCE : Risque d’accrochage des doigts ou de la main – courroie de transmission

ADVERTENCIA: Enganche de dedos o manos – mandado por correa
ATTENZIONE: Fare attenzione a mani e dita – trasmissione a cinghia

VOORZICHTIG: Gevaar voor beknelling van vingers of handen – riemaandrijving

DO NOT OPERATE WITHOUT BAGGER OR DEFLECTOR

NICHT IN BETRIEB NEHMEN OHNE GRASFANGBOX ODER DEFLEKTOR

NE JAMAIS UTILISER SANS BAC OU DÉFLECTEUR

NO PONGA EN MARCHA SIN RECOGEDOR O DEFLECTOR

NONAZIONARE LA MACCHINA SENZA IL CESTO O SENZO IL DEFLETTORE DI SCARICO

ZONDER STORTGOOT OF AFWIJKENDE SPATDOEK NIET OPEREREN

These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.

Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie
sich mit deren Bedeutung vertraut.

Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la significa­tion de ces symboles.

Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus
significados.

Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il
significato.

Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.

16

01738

GEFAHR
AUGEN SCHÜTZEN
EXPLOSIVE GASE

KÖNNEN ERBLINDUNG
UND KÖRPERVERLET­ZUNGEN VERURSAC­HEN.

GEVAAR
OGEN BESCHERMEN
EXPLOSIEVE GASSEN

KUNNEN BLINDHEID
OF LETSEL VERO­ORZAKEN.

PELIGRO
PROTEJE SUS OJOS
GASES EXPLOSIVOS

PUEDEN CAUSAR
CEGUE-DAD O LE­SIONES.

PERICOLO
RIPARARE GLI OCCHI
VAPORI ESPLOSIVI

PUO’ PROVOCARE
CECITA’ O LESIONI

ZU VERMEIDEN:

• FUNKEN

• FEUER

• RAUCHEN

GEEN

• VONKEN

• VUUR

• ROKEN

NO

• CHISPAS

• LLAMAS

• FUMAR

DIVIETO

• SCINTILLE

• FIAMME

• SIGARETTE

SCHWEFELSÄURE

KANN ERBLINDUNG
ODER SCHWERE
VERÄTZUNGEN VERUR­SACHEN.

ZWAVELZUUR

KAN BLINDHEID OF
ERN-STIGE BRAND­WONDEN VER­OORZAKEN.

ÁCIDO SULFÚRICO

PUEDEN CAUSAR
CEGUE-DAD O QUEMA­DURAS MUY GRAVES.

ACIDO SOLFORICO

PUO’ PROVOCARE LA
CECITA’ OD USTIONI
GRAVI.

AUGEN UNVER­ZÜGLICH MIT WAS­SER AUSSPÜLEN.
SOFORT ÄRZTLICHE
HILFE AUFSUCHEN.

OGEN ONMIDDELLIJK
MET WATER SPOEL­EN. SNEL MEDISCHE
HULP INROE-PEN.

LÍMPIESE LOS OJOS
CON UN CHORRO
DE AGUA.OBTENGA
AYUDAMÉDICA RÁPI­DAMENTE.

LAVARE IMMEDIATA­MENTE GLI OCCHI
CON ACQUA. SOT­TOPORRE AL PIU’
PRES TO ALLE CURE
DEL MEDICO.

FÜR KINDER UNZUGÄNGLICH AUFBEWAHREN. NICHT KIPPEN. DIE BATTERIE NICHT ÖFFNEN!

UIT DE BUURT VAN KINDEREN HOUDEN. NIET KANTELEN. DE BATTERIJ NIET OPENMAKEN!

MANTENER FUERA DEL ALCANCE DE NIÑOS. NO LA INCLINE. ¡NO ABRA LA BATERÍA!

TENERE LONTANO DALLA PORTATA DEI BAMBINI. NON INCLINARE. NON APRIRE LA BATTERIA!

17

2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje

2. Montaggio. 2. Montering.

Before the tractor can be used certain parts must be as­ sem bled, which for transportation reasons are enclosed in
the packing.

Vor der Anwendung des Aufsitzmähers müssen gewisse Teile
eingebaut werden, die aus Transportgründen in der Verpack­ung lose beigefügt sind.

Avant d'utiliser la tondeuse autoportée, certains éléments
livrés dans l'emballage doivent être montés.

1

03132

STEERING WHEEL

• Mount extension shaft (1).

• Mount the main shaft cover. Make sure that the guide
tabs in the cover fit the cover in respective holes.

• Remove steering wheel adapter from steering wheel and
slide adapter onto steering shaft. Check that the front
wheels are aligned forward and place the wheel on the hub.

• Assemble large flat washer, lockwasher and 5/16 hex
bolt. Tight en securely.

• Snap insert into center of steering wheel.

1. EX TEN SION SHAFT

LENKRAD

• DieVerlängerungswelle (1).

• Lenkwellengehäuse einbauen. Dafür sorgen, daß die
Führungsbolzen in die jeweils dafür vorgesehenen
Bohrungen ein- greifen.

• Nehmen Sie den Lenkradadapter vom Lenkrad ab und
schieben Sie diesen auf die Lenksäulenverlängerung
auf. Prüfen, daß die Vorderräder gerade stehen, und das
Lenkrad auf der Nabe anbringen.

• Die große Unterlegscheibe, den Federing und die 5/16
Zoll Sechskantschraube montieren. Sicher festziehen.

• Den Einsatz in die Mitte des Lenkrades eindrücken

1. VERLÄNGERUNGSWELLE

Antes de poder utilizar el tractor, hay que montar algunas
piezas que, por razones de transporte, van empaquetadas
en el embalaje.

Prima di usare il trattore, montare alcune parti che per ragioni
di trasporto sono confezionate a parte.

Voordat de traktor gebruikt kan worden, moeten sommige
onderdelen worden gemonteerd, die vanwege het trans port
apart verpakt zijn in de emballage.

VOLANT DE DIRECTION

• Monter la rallonge d'arbre de direction (1).

• Positionner le cache sur la colonne de direction. S'assurer
que les ergots du cache colonne de direction sont bien
clipsés dans les quatre orifices du tableau de bord.

• Enlevez le manchon de direction du volant de direction
et glissez le manchon sur l’arbre de rallonge. Vérifier que
les roues avant sont bien alignées droit vers l’avant et
positionner le volant sur le moyeu.

• Positionner la grande rondelle plate, la rondelle frein et
le boulon hexagonal 5/16 ème. Visser fortement,

• Encliqueter le cache volant dans le volant de direction.

1. ARBRE D’EXTENSION

VOLANTE DE DIRECCIÓN

• Introduzca el eje de extensión (1).

• Montar la cubierta del eje del volant. Assegurarse de que
las espigas de guía de la cubierta encajan en los orificios
respectivos.

• Remueva el adaptador del volante y deslice el adaptador
sobre la extensión del eje de dirección. Controlar que las
ruedas delanteras están dirigidas hacia adelante y poner
el volante en el cubo.

• Monte una arandela plana grande, arandela de seguridad
de 3/8, una perno hexagonal 5/16 y apriete en forma segura.

• Presione la pieza inserta adentro del centro del volante
de dirección.

1. EJE DE EXTENCIÓN

VOLANTE

• Montare l'albero di estensione (1).

• Montare il coperchio del piantone. Controllare che tutti i
pemi di guida entrino nei rispettivi alloggi.

• Rimuovere l’adattatore del volante dal volante e scorrerlo
sull’estensione dell’albero dello sterzo. Controllare che le
ruote anteriori siano ben dritte montare il volante sul mozzo.

• Assembiare la rondella piatta grande, la rondella di sicurez­za e il bullone esagoonale 5/16. Tringere in maniera salda.

• Scattare l'inserto al centro del volante.

1. ALBERO DI ESTENSIONE

HET STUUR

• Monteer de verlengas (1).

• Monteer de stuuraskap. Let erop dat de stuurtaps in de
kap in de respectievelijke gaten vallen.

• Haal de stuuradapter van het stuur af en schuif de adapter op
het verlengstuk van de stuuras. Controleer of de voorwielen
recht naar voren staan gericht en plaats het stuur op de naaf.

• Bevestig de grote platte sluitring, de borgring en de 5/16
zeskantbout. Zet ze stevig vast.

• Klik het inzetstuk in het midden van het stuur.

1. VERLENGAS

18

2

INSTALL SEAT

Remove the hardware securing seat to the cardboard pack ing
and set the hardware aside for assembly of seat to tractor.

1

2

Remove the cardboard packing and discard.
NOTE: Check that the flex is correctly con nect ed to the safe ty

switch (1) on the seat hold er.
Place seat on seat pan so pads are positioned over large

slotted hole in pan (2).
Push down on seat to engage pads in slots and pull seat

towards rear of tractor.
Tighten the bolt securely (3).

ADJUST SEAT

Lift up adjustment lever (4) and slide seat until a comfort­able position is reached which allows you to press clutch/
brake pedal all the way down. Release lever to lock seat in
position.

SITZ MONTIEREN

Entnehmen Sie die Teile, mit denen der Sitz an der Karton­age befestigt ist. Bewahren Sie diese Teile auf, da sie für die
Montage des Sitzes am Traktor noch benötigt werden.

Entfernen Sie die restlichen Verpackungsteile und entsorgen
Sie diese.

HINWEIS: Prüfen, daß das Kabel richtig an dem Sicherheitss­chalter (1) auf dem Halter des Sitzes angeschlossen ist.

Der Sitz wird so auf die Sitzplatte plaziert, dass sich der
Hauptbolzen über dem Schlitz in der Platte befindet (2).

Sitz herunterdrücken, so dass der Bolzen in den Schlitz
einrastet und dann den Sitz nach hinten ziehen.

Die Einstellschraube anziehen (3).

EINSTELLEN DES SITZES

Heben Sie den Stellhebel (4) an und verschieben Sie den
Sitz, bis eine bequeme Position erreicht ist, in der Sie Kup­plungs- und Bremspedal ganz niederdrücken können. Las­sen Sie den Hebel wieder in die Position zum Verriegeln des
Sitzes einrasten.

MISE EN PLACE DU SIEGE

Retirer le bouton de réglage et la rondelle plate qui fixent le
siège à l'emballage de carton, le conserver pour le montage
du siège sur le tracteur.

Se débarrasser ensuite de l'emballage.
REMARQUE: Vérifier que le câble électrique est bien con-

necté sur le contacteur de sécurité (1) placé sous l'embase
du siège.

Placer le siège sur son embase de façon que la tête de la vis
à épaulement se place dans le trou à l'extrémité de la large
fente de l'embase (2).

Pousser le siège vers le bas pour engager la vis à épaule­ment dans la fente puis repousser le siège vers l'arrière du
tracteur.

Serrer ensuite à fond la vis (3).

RÉGLAGE DU SIÈGE

Tirez vers le haut le levier de réglage (4) et faites glisser
le siège jusqu’à ce que vous soyez confortablement assis

43

et que vous puissiez enfoncer complètement la pédale de
frein/d’embrayage. Libérez le levier pour verrouiller la posi­tion du siège.

19

2

INSTALACIÓN DEL ASIENTO

Remueva la manilla de ajuste y la arandela plana que ase­guran el asiento al empaque de cartón y póngalos de lado

1

para poder utilizarlos durante la instalación del asiento sobre
el tractor.

Remueva y desechese del embalaje de cartón.
NOTA: Controlar que el cable está correctamente acoplado

al interruptor de seguridad (1) en el soporte del asiento.
Colocar el asiento y en el asiento del recipiente de manera

que la cabeza del bulón de la espalda esté posicionada en
el agujero ancho ranurado en el recipiente (2).

Empujar en el asiento para enganchar el bulón de la espalda
en la ranura y empujar el asiento hacia la parte trasera del
tractor.

Apretar el tornillo (3).

AJUSTAR EL ASIENTO

Levantar la palanca del ajuste (4) y deslizar el asiento hasta
encontrar una posición que les permita presionar el pedal del
embrague/freno hasta el fondo. Soltar la palanca para fijar el
asiento en esta posición.

INSTALLAZIONE DEL SEDILE

Rimuovere i dispositivi di fissaggio che fissano il sedile
sull’imballaggio di cartone e mettere da parte i dispositivi di
fissaggio per assemblare il sedile sul trattore.

Rimuovere ed eliminare l’imballaggio di cartone.
NOTA: Controllare che il cavo sia ben collegato all’interruttore

disicurezza (1) sul supporto del sedile.
Posizionare il sedile sulla relativa scocca in modo tale che il

bullone nella parte superiore dello spallamento si posizioni
sopra il foro grande posto sul fondo. (2).

Premere sul sedile per inserire il bullone dello spallamento

2

nella fessura e tirare il sedile verso il retro del trattore.
Stringere la vite (3).

REGOLAZIONE DEL SEDILE

Sollevare la leva di regolazione (4) e far scorrere il sedile
fino a raggiungere una posizione comoda, che vi consenta di
premere a fondo il pedale della frizione/del freno. Per bloccare
il sedile in posizione, rilasciare la leva.

INSTALLATIE VAN DE STOEL

Verwijder de bevestigingselementen waarmee de zitting aan
de kartonnen verpakking bevestigd is en zet deze bevestig­ingselementen opzij voor het monteren van de zitting op de
trekker.

Verwijder de kartonnen verpakking en werp die weg.
N.B. Controleer of de snoer correct is aangesloten op deveil-

igheidsschakelaar (1), op de houder van de zitting.
Plaats de stoel op de zitpan zodat de kop van de borstbout

zich over het grote sleufgat in de pan bevindt (2).
Druk op de stoel totdat de borstbout in de sleuf past en trek

de stoel vervolgens naar de achterzijde van de tractor.
Haal de stelschroef (3) aan.

STOEL AFSTELLEN

Til de afstelhendel (4) op en schuif de stoel naar een com-

43

fortabele positie waarin u de koppeling/rem helemaal in kunt
duwen. Laat de hendel los om de stoel op die plaats vast te
zetten.

20

2

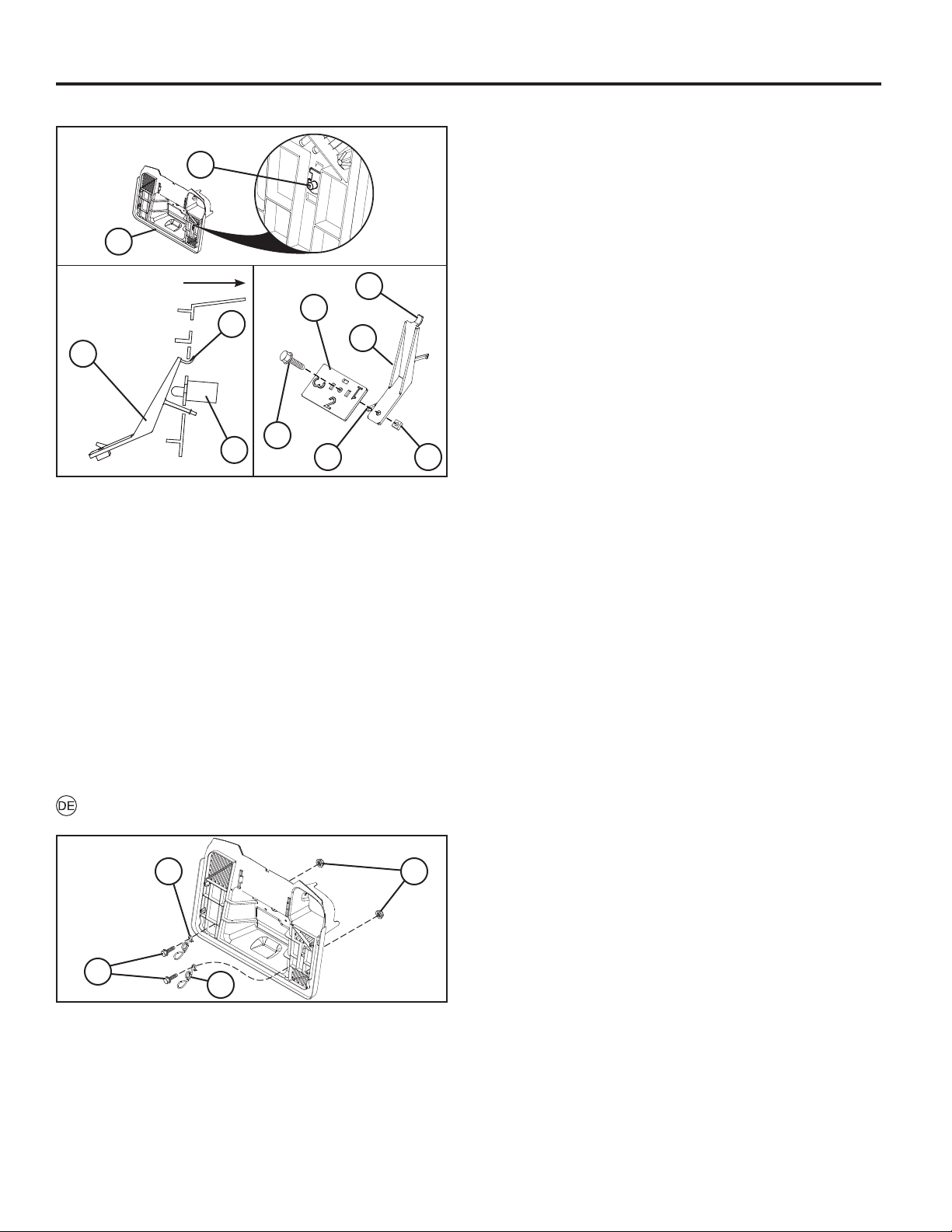

1. Seat pan

2. Terminal Cover

3. Cable (+)

4. Cable (-)
A. Front of tractor

5. Fender

6. Battery terminal

7. Battery

1. Sitzwanne

2. Klemmenabdeckung

3. Kabel (+)

4. Kabel (-)
A. Vorderseite des

Rasenmähers

5. Schutzblech

6. Batteriepol

7. Batterie

1. Embase du siège

2. Capuchon de
protection

3. Câble (+)

4. Câble (-)

A. Vers l'avant du tracteur

5. Carrosserie

6. Borne de batterie

7. Batterie

INSTALL BATTERY

NOTE: If battery is put into service after month and year

indicated on label, charge battery for minimum of one hour
at 6-10 amps.

WARNING: Before installing battery re move metal brace­ lets, wrist watch bands, rings, etc. from your person. Touch ing
these items to battery could result in burns.

EINBAU DER BATTERIE

HINWEIS: Falls diese Batterie nach dem auf dem Aufkleber

angegebenen Datum (Monat und Jahr) in Betrieb genommen
wird, die Batterie mindestens eine Stunde lang mit 6 bis 10
Ampere aufladen.

WARNUNG: Vor dem Einbau der Batterie Metallarmbänder,
Uhrarmbänder, Ringe und dgl. ablegen. Wenn diese Ge­genstände mit der Batterie in Berührung kommen, könnte
dies Brandverletzungen verursachen.

MISE EN PLACE DE LA BATTERIE

REMARQUE: Si la batterie est mise en service au-delà de

l'année et du mois indiqués sur l'étiquette, recharger la bat­terie, pendant une heure au moins, à 6-10 A.

ATTENTION: Avant de mettre en place la batterie, prendre
la précaution de retirer gourmette, montre-bracelet, an­neau, etc. Leur contact avec la batterie pouvant entraîner
des brûlures.

1

A

5

6

2

3

02602

4

01481

21

7

2

1. Asiento

2. Cubierta Terminal

3. Cable (+)

4. Cable (-)
A. Frontal de tractor

5. Protección

6. Terminal de batería

7. Batería

1. Vando sedile

2. Coprimorsetti

3. Cavo (+)

4. Cavo (-)
A. Lato anteriore del

trattore

5. Paraurti

6. Polo della batteria

7. Batteria

1. Zetelbak

2. Klemafdekking

3. Kabel (+)

4. Kabel (-)
A. Voorkant tractor

5. Stootwand

6. Accuklem

7. Accu

INSTALACIÓN DE LA BATERÍA

NOTA: Si utiliza la batería después del mes y año indicado

sobre la etiqueta, cargue la batería por un mínimo de una
hora a 6-10 amps.

ADVERTENCIA: Antes de instalar la batería, despójese de
brazaletes metálicos, correas de reloj, sortijas, etc. Si estos
objetos tocan la bateria pueden producirse quemaduras.

INSTALLAZIONE DELLA BATTERIA

NOTA: Se questa batteria viene messa in uso dopo il mese

e l’anno indicati sull’etichetta, caricarla per almeno un’ora a
6-10 Ampère.

PERICOLO: Prima di installare la batteria eliminare anelli,
collane,braccialetti e altri oggetti di metallo dalla persona. Il
contatto del metallo con la batteria può causare incendi,

ACCU INSTALLEREN

N.B.: Als deze accu na de maand en het jaar, aangegeven

op het etiket, in bedrijf wordt genomen, laad de accu dan
minstens één uur op met 6-10 A.

WAARSCHUWING: Doe voor het intalleren van de accu
alle metalen voorwerpen: armbanden, ringen, horloges
enz., uit. Anders kan het contat tussen deze voorwerpen
en de accu brandwonden veroorzaken.

1

A

5

6

2

3

02602

4

01481

22

7

02604

2

WARNING: Positive terminal must be con nect ed first to
prevent sparks from accidental ground ing.

Remove terminal caps and discard. Connect the red
cable to + and then the black earth cable to -. Screw
tight the cables. Grease the battery poles with vaseline
to prevent cor ro sion.

WARNUNG! Um einen Kurzschluß zu vermeiden, muß
der Pluspol zuerst angeschlossen werden.

Die Schutzkappen von den Anschlußklemmen entfernen
und entsorgen. Zuerst das rote Kabel an + und dann
das schwarze Kabel an - anschließen. Die Kabel fest
anschrauben. Batterieklemmen mit wasserfreiem Fett
(Vaseline) einfetten, um Korrosion zu verhindern.

ATTENTION: La borne positive doit être connectée la
première pour éviter les étincelles dues à une mise à la
masse accidentelle.

Enlever les capuchons de pro tec tions des bornes et
les mettre de côté. Commencer par brancher le câble
rouge au pôle positif puis le câble noir de la masse au
pôle négatif. Fixer les deux câbles à l’aide des vis et
des écrous. Lubrifier les bornes de la batterie avec de
la graisse résistante à l’eau.

ADVERTENCIA: A fin de evitar chispas por contacto
ac ci den tal a tierra hay que conectar primero el borne
positivo.

Remueva las tapas protectoras de los terminales y pón­galas de lado. Conecte primero el cable rojo al borne
positivo y después el negro de masa al borne negativo.
Sujete los cables. Lubrique los bornes con grasa que no
contenga agua (vaselina) a fin de evitar la corrosión.

PERICOLO: Il polo positivo deve essere collegato per
primo onde evitare scintille.

Togliere i cappucci protettivi dai poli e scartarli. Collegare
il cavo rosso al polo positivo (+) e quello nero negativo
(-) alla terra. Ingrassare i poli con grasso privo di acqua
(vasellina) per evitare corrosione.

WAARSCHUWING: De positieve klem moet eerst
aangesloten worden om vonken door per ongeluk aarden
te voorkomen.

Verwijder de beschermdoppen van de accupolen en gooi
ze weg. Sluit eerst de rode kabel aan op + en daarna de
zwarte aard-kabel op -. Schroef de kabels vast. Smeer
de accupolen in met watervrij vet (vaseline) om corrosie
te voorkomen.

23

2

BAGGER PARTS
TEILE DES GRAS-AUFFANGBEHÄLTERS
PIÈCES DE RECHANGE DU RAMASSE-HERBE

(8) 1/4 x 20 x 1.25”

Carriage Bolts

Karosserieschrauben

Boulons de carrosserie

Tornillos de cabeza redonda

Bulloni a testa tonda

Slotbouten

Boulons à épaulement

Bulloni di spallamento

PIEZAS DE LA ENSACADORA
PARTI DEL SACCO DI TELA
ONDERDELEN OPVANGBAK

(6) 1/4 x 20 x 1.15

Shoulder Bolts

Ansatzschrauben

Pernos de tope

Borstbouten

(3) 1/4 x 20 x 0.75”

Bolt

Schraube

Boulon

Perno

Bullone

Bout

(10) 1/4 x 20

Flange Lock Nuts

Flanschkontermuttern

Écrous frein

Tuerca de presión con brida

Dadi flangiati

Flensborgmoeren

(1) Retainer Spring Clip

(1) Federklammer-Sicherung

(1) Attache à ressort

(1) Abrazadera de arandela de retención

(1) Clip di fissaggio

(1) Sluitveerklem

Vierkantmuttern

Tuercas cuadradas

Vierkantmoeren

(5) 1/4 x 20

Square Nuts

Écrous carrés

Dadi quadrati

(1) Clevis Pin

(1) Gabelstift

(1) Axe de chape

(1) Pasador de horquilla

(1) Perno

(1) Vorkbout

(2) 1/4 x 1.15”

“Bosscrew” (Gold)

(Thread for plastic)

“Bosscrew” (Gold)

(Gewinde für Kunststoff)

“Bosscrew” (Dorée)

(Filet pour plastique)

“Bosscrew” (Dorado)

(Rosca para plástico)

“Bosscrew” (Oro)

(Filettatura per plastica)

“Bosscrew” (Goud)

(Draad voor kunststof)

(2) #8 x 1.25

Flat Head Screw

Flachkopfschraube

Vis à tête plate

Tornillo de cabeza plana

Vite a testa piatta

Platkopschroef

(2) 1/4 x 15 x 0.5”

Screw

(Thread for plastic)

Schraube

(Gewinde für Kunststoff)

Vis

(Filet pour plastique)

Tornillo

(Rosca para plástico)

Vite

(Filettatura per plastica)

Schroef

(Draad voor kunststof)

(2) Push Nuts

(2) Druckmuttern

(2) Écrous capuchon

(2) Tuercas de empuje

(2) Dadi in gabbia

(2) Drukmoeren

24

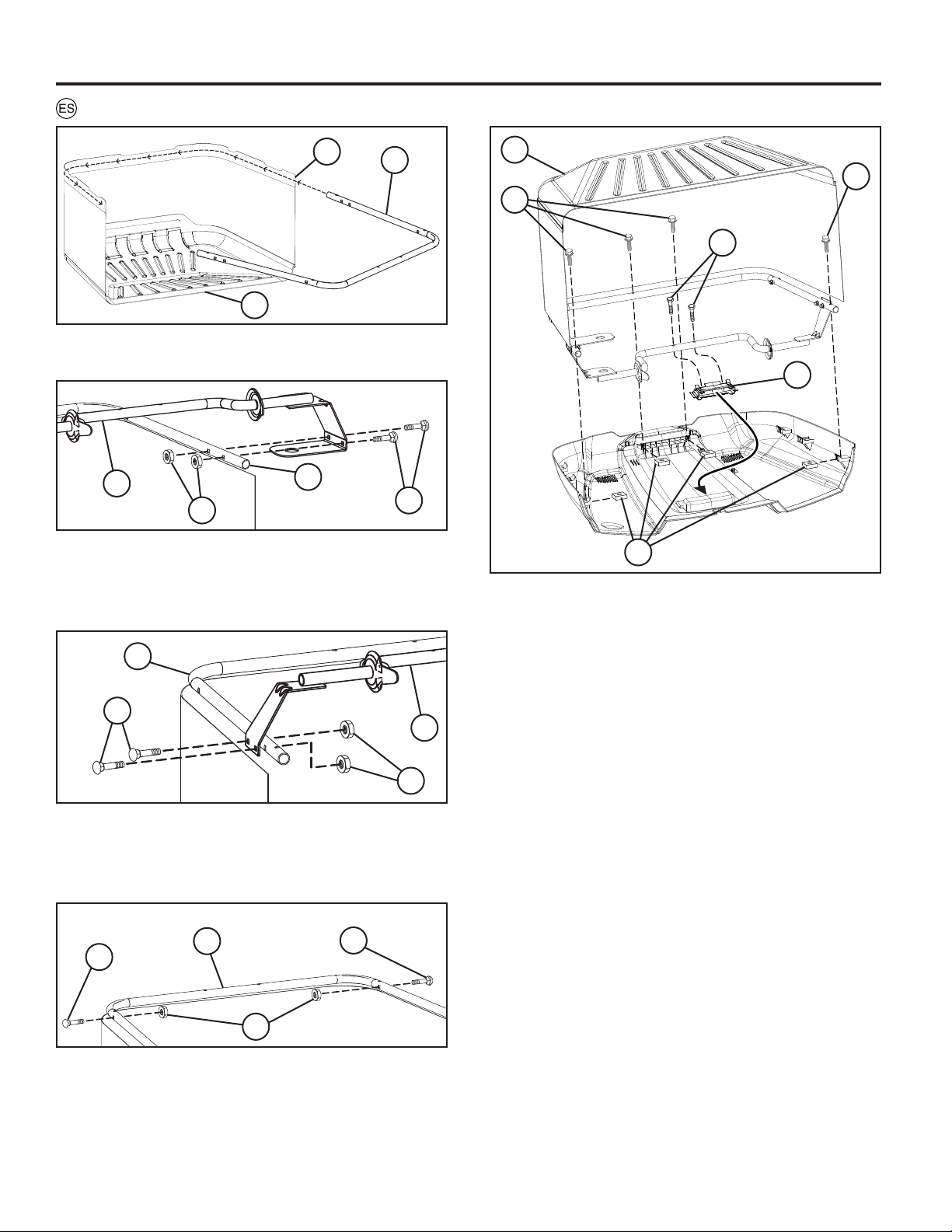

TO ASSEMBLE BAGGER

2

2

1

3

• Feed top bagger frame tube (1) through loop (2) at the top
of bagger fabric (leave loop segments on the ends loose).

4

6

• First, align two holes as shown on side of bagger frame
upper weldment (4) with corresponding holes in top bagger
frame tube (1).

• Install two 1/4"- 20 x 1.25 carriage bolts (5) and secure with
two 1/4" nuts (6).

1

5

1

5

4

6

• Align two holes on opposite of bagger frame upper weldment
(4) with corresponding holes in top bagger frame tube (1).

• Install two 1/4"- 20 x 1.25 carriage bolts (5) and secure with
two 1/4" nuts (6).

3

11

11

12

9

10

• Lay bagger cover upside-down (leave protective covering
intact).

• Slide bagger handle insert (9) into depression on inside of
bagger cover. Make sure the two tabs at the top lock into
place with the bagger cover. Teeth at the bottom of the
bagger handle insert should slide into place in between the
teeth on the bagger cover.

• Slide two square nuts (10) into the two square slots at the
front of the bagger cover and two square nuts into the two
square slots (one slot on each side) at the rear handle of the
bagger cover.

• Turn bagger assembly (3) upside-down, lining up holes in the
frame to holes in the bagger cover, making sure frame upper
weldment tubing is seated in plastic cradle in the bagger
handle insert (9).

• Install four 1/4” hex bolts (11) (1/4-20 UNC x 1.15) in holes
with four square nuts (10) and tighten until seated.

• Install two 1/4” screws (12) (1/4-20 UNC x 1.15 gold) in holes
at center of frame upper weldment.

1

7

7

8

• Install two more carriage bolts (7) rearward on sides of top
bagger frame tube, hand tightening nuts (8).

25

2

16

17

13

• Turn assembly right-side up.

• Install two 1\4” carriage bolts (13) at bottom of front bagger
frame (14), hand tightening lock nuts (15).

• Feed front bagger frame (14) up through fabric loops at front
of bagger.

• Snap bottom of front bagger frame (14) into snap feature at
front of bagger bottom.

• Slide bagger fabric loop segments at the ends of bag onto
top bagger frame tubing.

• Slide two 1\4” hex bolts (16) through holes at top of the front
bagger frame and thread into nuts inside the tubing of top
bagger frame.

• Slide plastic clip (17) down into bagger fabric loop on right
side and snap to front bagger frame (14) 101 mm (4 inches)
from top of front bagger frame tube.

14

15

13

24

23

26

25

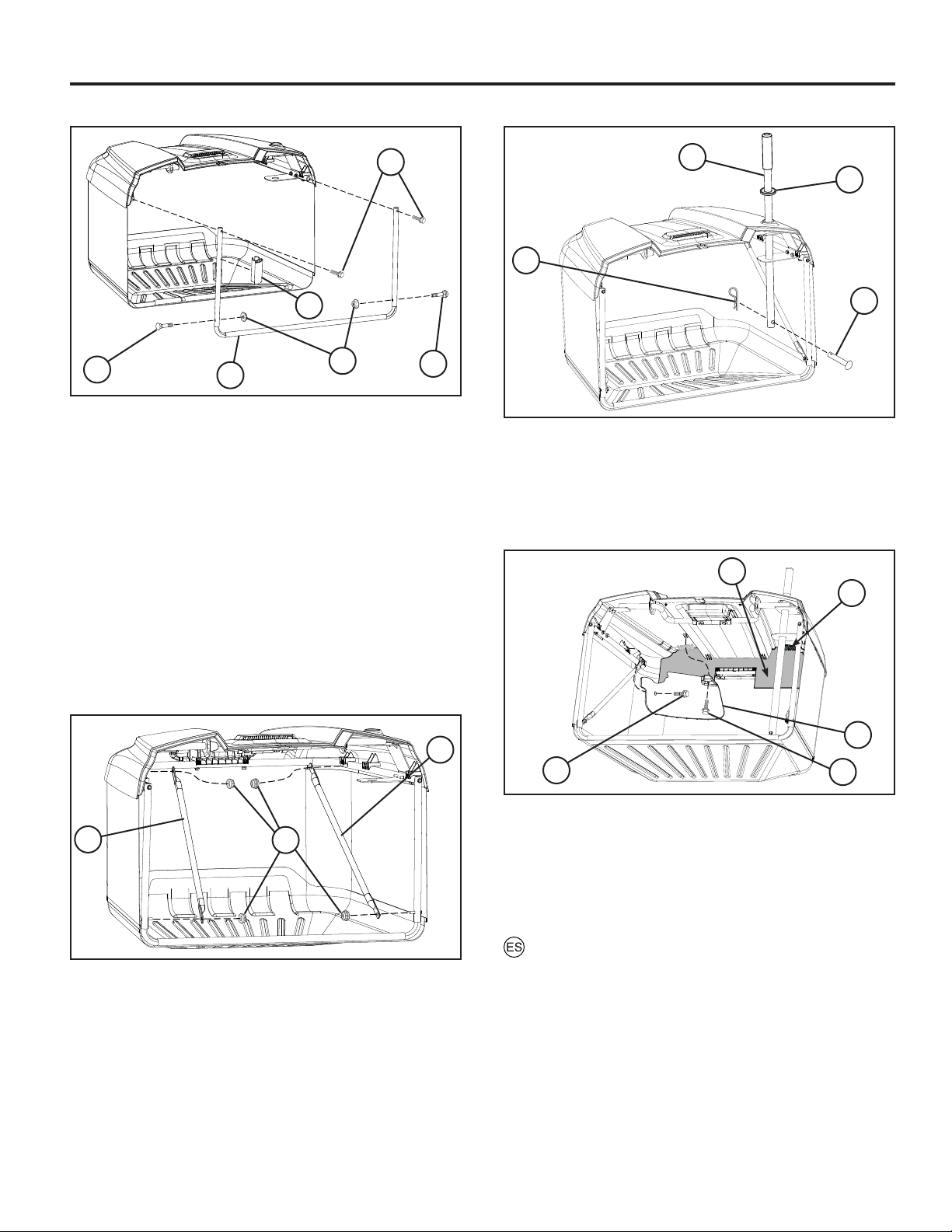

• Slide rubber seal (23) to top of metal bagger handle (24).

• Slide bagger handle (24) down through bagger cover and
frame upper weldment holes.

• Slide clevis pin (25) through hole at bottom of bagger handle
and slide retainer spring (26) into hole at the end of the clevis
pin until it locks into place

27

28

22

22

• Uninstall lock nuts (21) at rear of top bagger frame and at
bottom of front bagger frame and attach cross braces (22)
on each side.

• Reinstall lock nuts (21) and tighten until fully seated.

21

29

30

• Push plastic closeout (27) back so that it snaps into place
behind retaining ribs (28).

• Line up holes in grass deflector (29) with bosses in bagger
cover.

• First install 1/4" hex bolt (30) (1/4"-15 x 1/2") into the side as
shown.

• Then install 1/4" hex bolt (31) (1/4"-15 x 1/2") into the top as
shown.

31

26

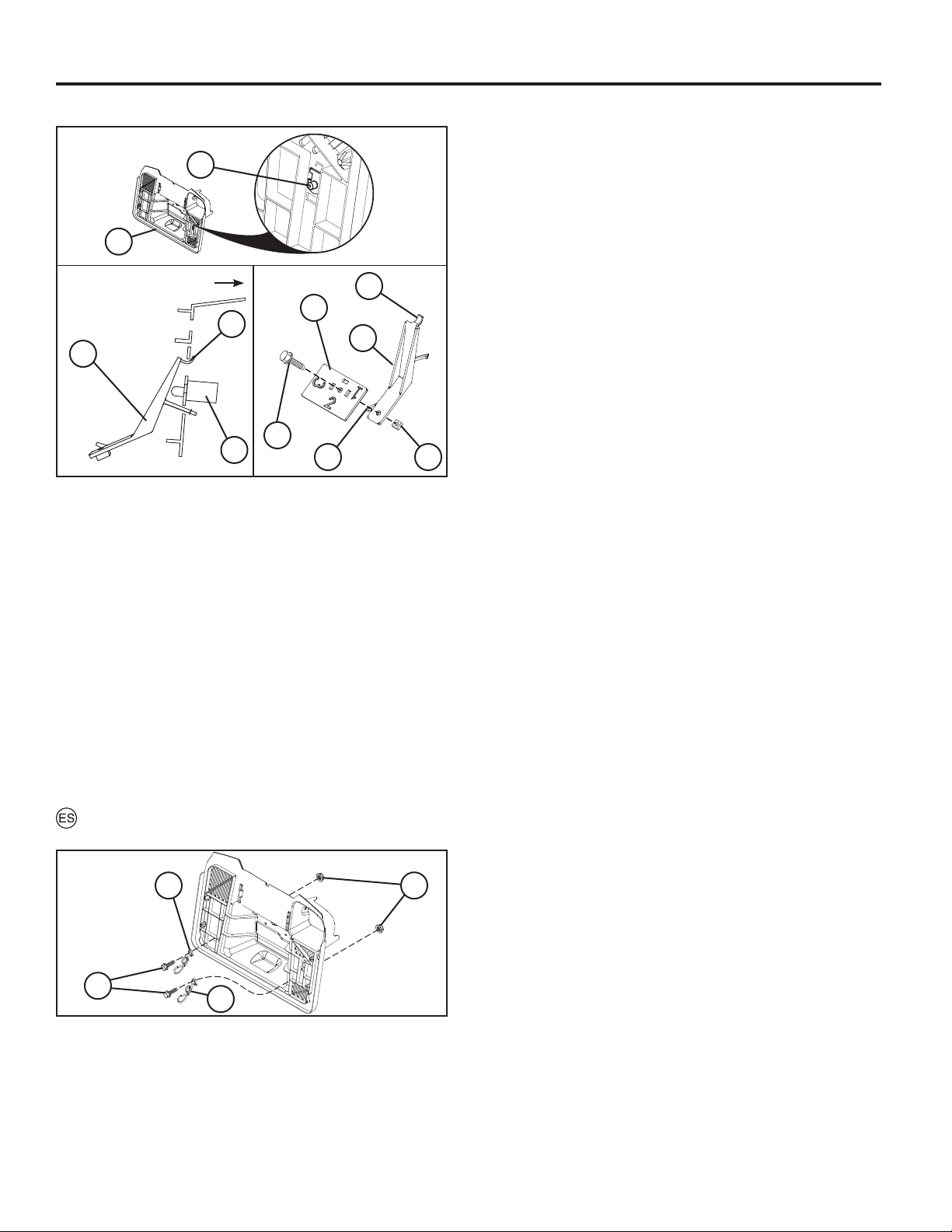

TO INSTALL BAGGER FULL LEVER/PADDLE

• Before installation, tractor engine must be shut off and
parking brake engaged.

• Standing behind the tractor with the bagger removed from the
backplate (1), identify the bag full switch (2) area. (See Fig 1)

2

2

Fig. 1

Fig. 2 Fig. 3

• Take bagger full lever (3) and insert tab(4) into upper slot and

• For the heaviest/wet grasses, do not attach paddle (5).

• For lighter grasses use the paddle (5) on setting “1”, “2”, or

• Choose your setting and rotate the bagger paddle (5) so that

• Place paddle (5) on lever (3) so that tab (6) at the bottom of

• Feed screw (7) through bagger full paddle (5) and lever (3)

• Setting may be changed by loosening fasteners (7 and 8),

1

FRONT OF TRACTOR

5

4

3

7

2

rotate until lever (3) snaps into position (See Figs. 2 and 3)

“3” (“3” being for the lightest or dry grass).

the desired number (setting) faces you.

the bagger full lever (3) goes through appropriate rectangular
slot and make sure holes in bagger full lever (3) and paddle
(5) line up.

holes and fasten using nut (8) (See Fig. 3)

removing/rotating paddle (5), and tightening again.

4

3

6

8

TO INSTALL BAGGER COMPONENT TO TRACTOR

1

2

1

• Before installation, tractor engine must be shut off and
parking brake engaged.

• Install latch springs (1) in mounting holes on back plate.

• Insert hex bolt (2) through each latch spring hole and
corresponding hole in back plate.

• Fasten lock nut (3) to bolt on the other side of back plate.

3

27

2

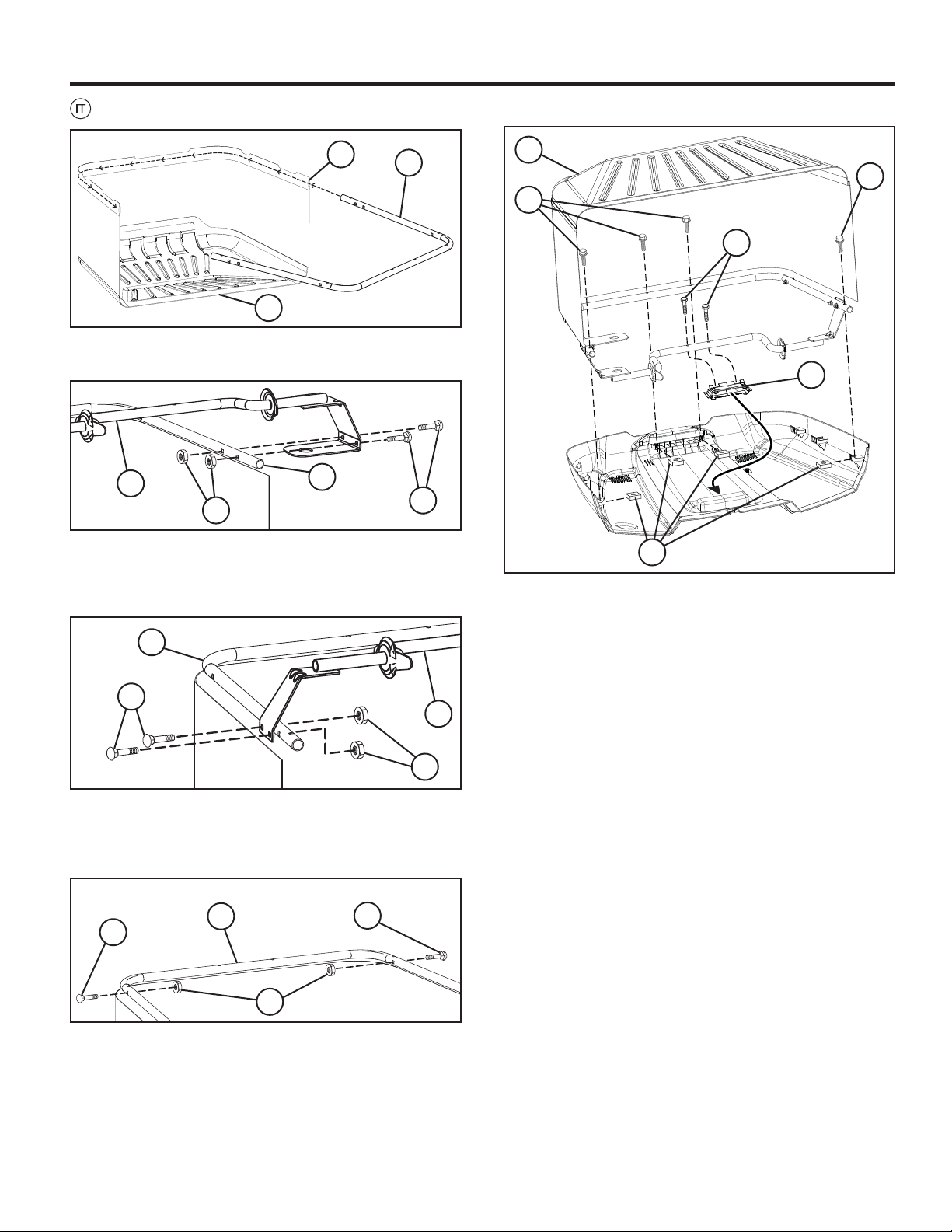

MONTAGE DER GRASFANGBOX

2

1

3

• Den oberen Rohrrahmen (1) durch die Schlaufen (2) am
oberen Rand des Grasfängersacks ziehen (die Schlaufen
an den beiden Enden freilassen).

4

6

• Zunächst die beiden Bohrungen auf der rechten Seite des
Schweißstücks (4) des oberen Grasfängerrahmens mit den
entsprechenden Löchern in dem oberen Rahmenrohr (1)
ausrichten.

• Zwei Rundkopfvierkantschrauben 1/4”- 20 x 1.25 (5)
einsetzen und mit zwei 1/4” Muttern (6) sichern.

1

5

1

5

4

6

• Die beiden Bohrungen auf dem entgegengesetzten
Schweißstück (4) des oberen Grasfängerrahmens müssen
ebenfalls mit den entsprechenden Löchern in dem oberen
Rahmenrohr (1) deckungsgleich sein.

• Zwei Rundkopfvierkantschrauben 1/4”- 20 x 1.25 (5)
einsetzen und mit zwei 1/4” Muttern (6) sichern.

3

11

11

12

9

10

• Die Abdeckung des Grasfängersacks umkehren (ohne die
Schutzfolie zu entfernen).

• Den Sackgriffeinsatz (9) in die Vertiefung auf der Innenseite
der Abdeckung schieben. Vergewissern Sie sich, dass
die zwei Laschen auf der Oberseite in der Abdeckung
des Grasfängersacks einrasten. Die Zähne am Boden
des Sackgriffeinsatzes muss zwischen die Zähne der
Sackabdeckung geschoben werden.

• Vier Vierkantmuttern (10) in die beiden viereckigen Schlitze
auf der Frontseite der Sackabdeckung und in die zwei
viereckigen Schlitze (ein Schlitz auf jeder Seite) auf der
Rückseite der Sackabdeckung einsetzen.

• Den Grasfänger (3) umdrehen, die Löcher in dem Rahmen
mit den Löchern auf der Sackabdeckung deckungsgleich
ausrichten und dabei darauf achten, dass das Rohr des
oberen Schweißteils in der Kunststoffwiege im Einsatz des
Sackgriffs (9) sitzt.

• Vier Sechskantschrauben 1/4” (11) (1/4-20 UNC x 1.15) in
die Löcher mit vier Vierkantmuttern (10) einsetzen und bis
zum Anschlag festziehen.

• Zwei Schrauben 1/4” (12) (1/4-20 UNC x 1.15 Gelb) in die
Löcher in der Mitte des oberen Schweißteils einsetzen.

1

7

7

8

• Zwei weitere Rundkopfvierkantschrauben (7) rückwärtig
auf den Seiten des oberen Sackrahmens anbringen, die
Sicherungsmuttern (8) von Hand anziehen.

28

2

16

17

13

• Den Grasfänger umdrehen.

• Zwei Rundkopfvierkantschrauben 1/4” (13) am unteren
Ende des vorderen Sackrahmens (14) einsetzen, die
Sicherungsmuttern (15) von Hand anziehen.

• Den vorderen Rohrrahmen (14) durch die Schlaufen am
vorderen Rand des Sacks ziehen.

• Den unteren Teil des Frontrahmens (14) in die Kunst­stoffschnapper auf dem Boden des Sacks einrasten.

• Die losen Sackschlaufen an den beiden Enden auf das Rohr
des oberen Rahmens schieben.

• Zwei 1/4” Sechskantschrauben (16) durch die Löcher auf der
Oberseite des Frontrahmens schieben und in die Muttern im
Inneren des Rahmenrohrs schrauben.

• Die Kunststoffklammern (17) in die Schlaufe des Sacks
auf der rechten Seite schieben und auf dem vorderen
Sackrahmen (14) 101 mm (4 Zoll) von dem oberen Rand
des Sackrahmenrohrs festklemmen.

14

15

13

24

23

26

25

• Die Gummidichtung (23) auf das obere Ende des Metallgriffs
(24) des Sacks schieben.

• Den Sackgriff (24) durch die Öffnungen in der Abdeckung
und dem Schweißteil des oberen Rahmens nach unten
schieben.

• Die Kopfbolzen (25) durch das Loch am Fuß des Sackgriffes
schieben und die Sicherungsfeder (26) in die Bohrung am
Ende des Kopfbolzens drücken, bis sie einrastet.

27

28

22

22

• Die Sicherungsmuttern (21) auf der Rückseite des oberen
Rahmens und im unteren Teil des vorderen Rahmens lockern
und die Querstreben (22) auf jeder Seite anbringen.

• Die Sicherungsmuttern (21) einsetzen und bis zum Anschlag
festziehen.

21

29

30

• Die Löcher in dem Grasablenkblech (29) mit den Buckeln in
der Sackabdeckung ausrichten.

• Zunächst die 1/4” Sechskantschrauben (30) (1/4"-15 x 1/2")
auf der Seite lauf Abbildung anbringen.

• Dann die 1/4” Sechskantschrauben (31) (1/4"-15 x 1/2") auf
der Oberseite lauf Abbildung anbringen.

31

INSTALLATION DES BEUTELVOLLHEBELS UND
DER SCHAUFEL

• Vor der Installation den Motor des Traktors abschalten und
die Parkbremse ziehen.

• Nach dem Entfernen des Grasfängersacks von der Mont­ageplatte (1) auf der Rückseite des Mähers den Bereich des
Sackvollschalters (2) identifizieren (siehe Abb. 1).

29
