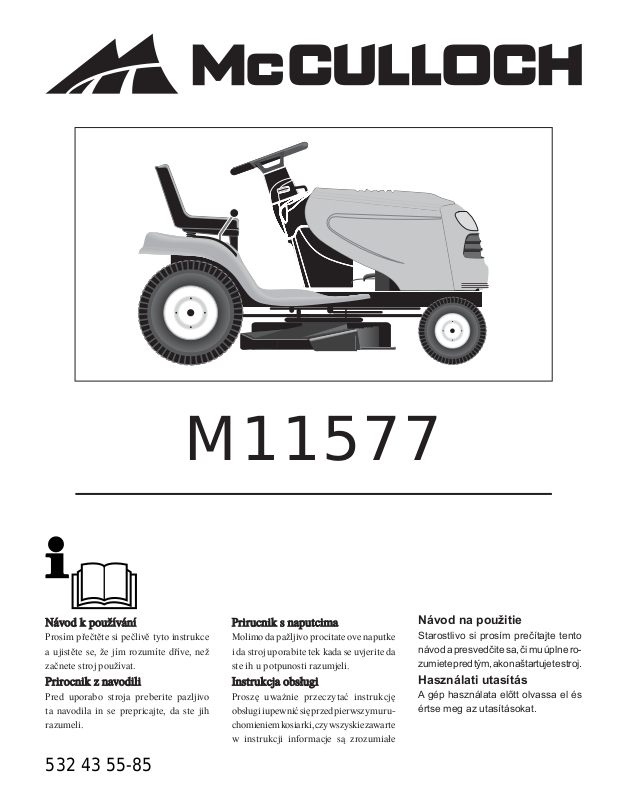

Mcculloch M11577 User Manual [pl]

Návod k používání

Prirocnik z navodili

Prirucnik s naputcima

Instrukcja obs³ugi

M11577

Návod k používání

Prosím pøeètìte si peèlivì tyto instrukce a ujistìte se, že jím rozumíte døíve, než zaènete stroj používat.

Prirocnik z navodili

Pred uporabo stroja preberite pazljivo ta navodila in se prepricajte, da ste jih razumeli.

532 43 55-85

Prirucnik s naputcima

Molimo da pažljivo procitate ove naputke i da stroj uporabite tek kada se uvjerite da ste ih u potpunosti razumjeli.

Instrukcja obs³ugi

Proszê uwa¿nie przeczytaæ instrukcjê obs³ugi i upewniæ siê przed pierwszym uruchomieniem kosiarki, czy wszyskie zawarte w instrukcji informacje s¹ zrozumia³e

Návod na použitie

Starostlivo si prosím prečítajte tento návod a presvedčite sa, či mu úplne rozumiete pred tým, ako naštartujete stroj.

Használati utasítás

A gép használata előtt olvassa el és értse meg az utasításokat.

Vyhrazujeme si právo provádìt zmìny bez pøedchozího uvìdomìní.

Pridržujemo si pravico do sprememb brez predhodnega obvestila.

Zadržavamo si pravo na unošenje izmjena bez prethodnog obaviještavanja.

Producent zastrzega sobie prawo do wprowadzenia zmian i modyfikacji bez uprzedniego zwaiadomienia.

Bezpeènostní pokyny Zasady Zachowania Bezpieczeństwa Varnostni predpisi Bezpečnostné pravidlá

Sigurnosni propisi Biztonsági előírások

Montáž Montaż Sestavljanje Montáž

Sklapanje Összeszerelés

Popis funkcí Opis Przyrz¹dów Sterowniczych Funkcionalni opis Popis funkcií

Funkcijki opis Működési leírás

Pøed nastartováním Przygotowanie Do Uruchomienia Pred zagonom Pred naštartovaním

Prije pokretanja motora Beindítás előtt

Provoz Jazda-Koszenie Vožnja Riadenie

Vožnja Vezetés

Údržba a seøízení Obs³uga Techniczn¹ Regulacje Vzdrževanje, nastavitve Opravy a nastavovanie

Održavanje, podešavanje Karbantartás, beállítás

Hledání a odstranìní závad Przyczyny Najczęœciej Spotykanych Niesprawnoœci Odpravljanje težav Riešenie problémov

Pronalaženje kvarova Hibakeresés

Uložení Prezechowywanie Shranjevanje Uskladnenie

Skladištenje Tárolás

Vyhrazujeme si právo provádìt zmìny bez pøedchozího uvìdomìní.

Pridržujemo si pravico do sprememb brez predhodnega obvestila.

Zadržavamo si pravo na unošenje izmjena bez prethodnog obaviještavanja.

Producent zastrzega sobie prawo do wprowadzenia zmian i modyfikacji bez uprzedniego zwaiadomienia.

Vyhradzujeme si právo vykonávať zmeny bez predchádzajúceho upozornenia.

A vállalat fenntartja a jogot, hogy előzetes értesítés nélkül változtatásokat hozzon.

Original Instructions in English, all others are translations.

I. Š

KOLENÍ – PRÙPRAVA

II. PØÍPRAVA

VAROVÁNÍ

III. PROVOZ

1. Bezpečnostní pravidla

Bezpeèný provoz na traktorových sekaèkách

DÙLEŽITÉ:

Bezpeèný provoz na traktorových sekaèkách

DÙLEŽITÉ: TATO TRAKTOROVÁ SEKAÈKA DOKÁŽE USEKNOUT RUCE A NOHY A ODMRŠT’OVAT PØEDMÌTY. NEDODRŽENÍ NÁSLEDUJÍCÍCH BEZPEÈNOSTNÍCH POKYNÙ MÙŽE MÍT ZA NÁSLEDEK VÁŽNÁ NEBO SMRTELNÁ PORANÌNÍ.

I. Š

KOLENÍ – PRÙPRAVA

• Peèlivì si pøeètìte instrukce. Seznamte se s ovládacími prvky a správným použitím stroje.

• Nikdy nedovolte dìtem, nebo osobám, které nebyly seznámeny s tìmito instrukcemi, aby použily sekaèku. Sekaèku nesmí obsluhovat osoby mladší 18 let.

• Nikdy nesekejte, pokud se v blízkosti pohybují lidé, zejména dìtí a domácí zvíøata.

• Mějte vždy na paměti, že obsluha stroje nebo uživatel, je odpovědný za nehody nebo za škody, způsobené jiným osobám nebo na jejich majetku.

• Nepøevážejte lidi.

• Všichni řidiči musí získat odborné instrukce a praktické zkušenosti. Takovéto instrukce by měly zdůrazňovat:

- nutnost být opatrní a soustředění při práci na traktorové

sekačce;

- že použitím brzdy, nelze získat zpět kontrolu nad traktorovou

sekačkou, která se klouže se svahu.

Hlavními dùvodu ztráty kontroly jsou:

a) nedostateèná trakce kol b) pøíliš rychlá jízda c) nedostateèné brždìní d) typ stroje není vhodný pro daný úkol e) nedostateèné zhodnocení pùdních podmínek, zejména pøi

práci na svazích

f) nesprávné zapojení a pøipojení zaøízení, a rozložení

zátìže.

II. PØÍPRAVA

• Nebezpečí vzniku požáru snížíte, když před použitím, doplňováním paliva a na konci každého žacího cyklu stroj prohlédnete a odstraníte veškeré nahromaděné nečistoty z traktoru, žacího ústrojí a z prostoru za všemi kryty.

• Pøi sekání vždy noste pevnou obuv a dlouhé kalhoty. Sekaèku neprovozujte, pokud jste bosí nebo v sandálech.

• Peèlivì prohlédnìte pracovní plochu a odstraòte z ní všechny pøedmìty, které by mohly být odmrštìny strojem.

VAROVÁNÍ – Benzin je vysoce zápalný.

•

- Skladujte palivo v nádobách specificky k tomu urèených.

- Palivo doplòujte pouze venku a nekuøte pøi doplòování

paliva.

- Palivo se doplòuje pøed nastartováním motoru. Nikdy

nesnímejte víèko palivové nádrže, nebo nedoplòujte ben zin, pokud je motor v chodu, nebo je horký.

- Pokud rozlijete benzin, nepokoušejte se nastartovat motor,

ale pøemístìte stroj dál od místa rozlití. Vyhnìte se vytvoøení jakéhokoliv zdroje zapálení do doby, než budou benzínové páry rozptýleny.

- Øádnì dotáhnìte víèka palivových nádrží a nádob.

• Vymìòte vadný tlumiè výfuku.

• Pøed použitím, vizuálnì pøekontrolujte, zda nejsou žací nože, upevòovací šrouby nožù a žací ústrojí, opotøebované nebo poškozené. Poškozené nebo opotøebované žací nože vymìòujte vždy v sadì spoleènì s upevòovacími šrouby, aby bylo dodrženo správné vyvážení.

• U vícenožových strojů buďte opatrní, jelikož otáčení jednoho nože může způsobit, že se roztočí ostatní nože.

III. PROVOZ

• Neprovozujte stroj v uzavøeném prostoru, kde by mohlo dojít ke koncentraci nebezpeèného kyslièníku uhelnatého.

• Se sekaèkou pracujte pouze za denního svìtla nebo pøi dobrém umìlém osvìtlení.

• Pøed nastartováním motoru, vždy vypnìte náhon žacího ústrojí a zaøaïte neutrál.

• Sekaèku nepoužívejte na svazích s vìtším sklonem než 15°.

• Pamatujte si, že neexistuje „bezpeèný“ svah. Jízda po trávnatých svazích vyžaduje zvýšenou pozornost. Abyste pøedešli pøevrácení dodržujte následující pokyny:

- pøi jízdì po i proti svahu se náhle nezastavujte nebo

nerozjíždìjte;

- spojkou zabírejte pomalu, vždy mìjte zaøazený pøevodový

stupeò, zejména pøi jízdì ze svahu;

- rychlost stroje musí být nízká pøi práci na svazích a bìhem

ostrých zatáèek;

- dávejte pozor na hrby a propadliny a jiná skrytá rizika;

- nikdy nesekejte napøíè svahem, pokud není sekaèka

konstruována pro tento úèel;

• Buďte opatrní při práci s tažným zařízením, nebo při použití těžkého příslušenství.

- Tažné zařízení připojte pouze k určenému závěsnému bodu;

- Omezujte hmotnost taženého nákladu tak, aby nebyla

ohrožena bezpeèná ovladatelnost stroje;

- Nezatáèejte prudce. Buïte opatrní pøi couvání;

- Používejte protizávaží nebo závaží na kolech, je-li to

doporuèeno v tomto návodu k používání.

• Pozor na silnièní provoz pøi pøejíždìní komunikace, nebo pøi práci v blízkosti silnic.

• Vypnìte žací ústrojí pøi pøejíždìní jiných ploch, než travnatých.

• Pøi práci s jakýmkoli typem žacího ústrojí, nesmí vyhazovaný materiál v žádném pøípadì smìøovat na osoby v okolí, a ani nedovolte, aby se nìkdo pohyboval v blízkosti stroje bìhem jeho provozu.

• Nikdy neuvádìjte stroj do provozu s vadnými ochrannými kryty a štíty, nebo bez bezpeènostních ochranných zaøízení.

• Nemìòte nastavení regulátoru otáèek a nepøetáèejte motor. Provozování motoru pøi nadmìrných otáèkách, mùže zvýšit riziko osobního poranìní.

• Pøedtím, než opustíte místo obsluhy:

- vypojte pohon žacího ústrojí a spust’te dolu žací ústrojí;

- zaøaïte neutrál a zabrzdìte parkovací brzdou;

- zastavte motor a vytáhnìte klíèek zapalování.

• Vypnìte pohon žacího ústrojí, zastavte motor, odpojte kabel(y) zapalovací svíèky, nebo vytáhnìte klíèek zapalování

- pøed odstraòováním materiálu ucpávajícího nùž nebo

vyhazovací žlab;

- pøed kontrolou, èištìním nebo údržbou traktoru;

- po nárazu na cizí pøedmìt. Zkontrolujte, zda není stroj

poškozen a proveïte opravu pøed opìtovným nastartováním a provozováním stroje;

- začne-li stroj neobvykle vibrovat (proveďte kontrolu ihned).

• Vypnìte všechny pohony závìsných zaøízení pøi pøepravì stroje, anebo když není stroj používán.

• Vypnìte motor a odpojte pohon závìsného zaøízení

- pøed doplòováním paliva

- pøed demontáží sbìracího koše;

- pøed nastavením výšky seèení, pokud nemùže být seøízení

provedeno z místa obsluhy.

• Snižte nastavení plynu v dobì dobìhu motoru a pokud je motor vybaven uzavíracím ventilem pro pøívod paliva, zavøete jej po skonèení práce.

IV. ÚDRŽBA A SKLADOVÁNÍ

VÝSTRAHA: Vždy odpojte kabel ze zapalovací svíèky a umístìte ho tak, aby nemohl pøijít do styku se svíèkou, a tak zabránit náhodnému nastartování motoru pøi montáži, pøepravì, seøízování a opravách.

• Dbejte na to, aby všechny matice, svorníky a šrouby byly pevně utaženy, aby bylo zaručeno, že je stroj v bezvadném provozním stavu.

• Nikdy traktor neskladujte s benzínem v nádrži v místech, kde by výpary mohly pøijít do styku s otevøeným ohnìm, nebo jiskrami.

• Motor nechte vychladnout pøed uskladnìním v uzavøených prostorách.

• Aby se snížilo nebezpeèí požáru, udržujte motor, tlumiè výfuku, skøíò akumulátoru a prostor kde skladujte ben zin, prostý od trávy, listí, nebo nadmìrného množství mazacího tuku.

• Kontrolujte èasto opotøebení a poškození koše na trávu.

• Z bezpeènostních dùvodù vymìòte opotøebené nebo poškozené díly .

• Má-li být palivová nádrž vyprázdnìna, provádìjte to venku.

• U vícenožových strojů buďte opatrní, jelikož otáčení jednoho nože může způsobit, že se roztočí ostatní nože..

• Má-li být stroj zaparkován, skladován nebo ponechán bez dozoru, spust’te žací ústrojí dolù v pøípadì, že nepoužijete spolehlivé mechanické zablokování.

I. OBUKA

II. PRIPREME

UPOZORENJE –

III. UPRAVLJANJE STROJEM

1. Sigurnosni propisi

Pravila postupka za siguran rad kosilicom

VAŽNO:

Pravila postupka za siguran rad kosilicom

VAŽNO: OVAJ REZACKI STROJ MOŽE S LAKOCOM ODREZATI ŠAKE I STOPALA, KAO I RAZBACIVATI PREDMETE KOJI MU SE NAÐU NA PUTU. GREŠKA NE PRIDRŽAVANJA SLIJEDECIH SIGURNOSNIH NAPUTAKA MOŽE UZROKOVATI TEŠKE OZLJEDE ILI SMRT.

I. OBUKA

• Pažljivo procitajte naputke. Dobro upoznajte upravljanje i pravilnu rabu opreme.

• Nikada ne smijete dozvoliti djeci ili odraslim, koji ne poznaju ove naputke, rabu kosilice za travnjake. Lokalni propisi mogu postavljati starosnu granicu za rad s kosilicom.

• Nikada ne smijete kositi u blizini ljudi, a posebno djece ili domacih životinja.

• Stalno mislite na to, da je rukovatelj odnosno vlasnik odgovoran za nezgode ili dovodenje u opasnost drugih ljudi ili njihove imovine.

• Ne smijete prevoziti putnike.

• Svi vozaci bi trebali nabaviti i procitati strucne naputke i prakticne savjete. Takvi naputki naglašavaju da:

- pri vožnji stroja morate biti pažljivi i skoncentrisani na

radove koje obavljate;

- nadzor nad strojem, kada klizi na strmini, ne možete povratiti

upotrebom kocnica.

Glavni razlozi za gubitak nadzora su:

a) nedovoljno nalijeganje kotaca; b) prebrza vožnja; c) neprikladno kocenje; d) tip stroja nije prikladan za posao kojeg obavlja; e) pomanjkanje znanja o utjecaju konfiguracije zemljišta, a

posebno nagiba, na vožnju;

f) nepravilna distribucija vuce i opterecenja

II. PRIPREME

• Da biste smanjili rizik od vatre – prije uporabe, pri ponovnom dodavanju goriva i na kraju svake košnje – provjerite i uklonite nagomilane ostatke s traktora, stroja za košnju i iza svih zaštitnih naprava.

• U toku rada s kosilicom, nosite izdržljivu obucu i duge hlace. Ne rukujte opremom bosih nogu ili u otvorenim sandalama.

• Detaljno pregledajte podrucje rabe opreme i uklonite sve predmete koje bi stroj mogao razbacati.

UPOZORENJE – Benzin je vrlo lako zapaljiv.

•

- Cuvajte gorivo u kontejnerima posebno izradenim za tu

svrhu.

- Dolijevajte gorivo samo napolju. Tijekom dolijevanja ne

smijete pušiti.

- Dolijte gorivo prije pokretanja motora. Nikada ne skidajte

poklopac rezervoara za gorivo i ne doljevajte benzin dok je motor u radu ili dok je vruc.

- Ako se benzin izlio, ne pokrecite motor nego odmaknite stroj

rucno podalje od mjesta izlivanja i izbjegavajte stvaranje bilo kakve iskre odnosno paljenja sve dok su prisutna isparenja benzina.

- Zamijenite sve rezervoare goriva i poklopce kontejnera u

slucaju njihovog oštecenja.

• Zamijenite pokvareni ispuh.

• Prije rabe, uvijek vizualno pregledajte da li su noževi, vijci noževa i dijelovi sklopa za rezanje istrošeni ili ošteceni. Zamijenite istrošene ili oštecene noževe i vijke u kompletu, da se održi ravnoteža.

• Budite narocito pozorni pri pregledu strojeva sa više noževa, gdje rotacija jednog noža može uzrokovati rotaciju svih drugih noževa.

• Smanjite prigušivanje kad motor nije u radu i ako motor ima ventil za prekid dovoda goriva, zatvorite dovod goriva na koncu rada.

III. UPRAVLJANJE STROJEM

• Ne pokrecite motor u zatvorenim prostorima gdje ce se nabirati isparivanja opasnog ugljicnog monoksida.

• Kosite samo na dnevnom svjetlu ili uz dobru umjetnu rasvjetu.

• Prije pokretanja motora iskopcajte sve spojke za ukopcavanje pogona noževa, postavljanjem rucice u neutralan položaj.

• Ne uporabljajte stroj na nagibima vecim od 15°.

• Znajte da ne postoji “sigurna” strmina. Vožnja po travnatoj strmini zahtijeva posebnu pažnju. Da se zaštitite od moguceg prevrtanja:

- ne zaustavljajte se i ne krecite naglo kada se penjete uz

odnosno silazite niz strminu;

- ukopcavajte spojku polako, mjenjac neka bude uvijek ukopcan

na neku od brzina, a posebno kada vozite niz strminu;

- stroj se treba kretati malim brzinama na strminama i na

oštrim okukama;

- stalno budite spremni na moguce grbe i rupe te druge

skrivene opasnosti;

- nikada ne kosite poprecno na smjer strmine osim kada je

kosilica za travnjake izradena za takvu namjenu.

• Pažljivo vucite teret i s pažnjom rabite tešku opremu.

- Rabite samo odobrene vucne kuke.

- Ogranicite teret do težine kojom možete sigurno upravljati.

- Ne pravite oštre zaokrete. Budite pažljivi pri vožnji

unatrag.

- Rabite protutegove ali tegove za kotace kada je to predvideno

u prirucniku s naputcima.

• Pazite na saobracaj na raskrsnicama i u blizini autoceste.

• Prije nego što napustite travnjak, koji ste kosili, iskopcajte pogon uredaja za rezanje.

• Pri rabi nekog od prikljucaka nikada ne usmjeravajte pražnjenje materijala prema promatracima i ne dozvolite da se približavaju stroju dok je u radu.

• Nikada ne pokrecite kosilicu za travnjake ako ima oštecena vodila, štitnike ili nema ugradene potrebne sigurnosne zaštitne uredaje.

• Ne mijenjajte podešene parametre motora i ne prekoracujte maksimalni kapacitet motora. Rad motora s prevelikim brojem okretaja povecava rizik za ozljede osoba.

• Prije nego što napustite stroj potrebno je:

- iskopcati energiju za dizanje i spuštanje prikljucaka;

- prebaciti rucicu mjenjaca u neutralan položaj i zategnuti

parkirnu kocnicu;

- zaustaviti motor i izvuci kljuc.

• Iskopcajte pogon prikljucaka, zaustavite motor i skinite prikljucni kabel svjecice ili izvucite kontaktni kljuc u slijedecim primjerima:

- prije cišcenja zacepljenja ili odcepljavanja izlazne cijevi košare;

- prije provjere, cišcenja ili radova na kosilici za travnjak;

- poslije udarca u nepoznat objekt. U tom slucaju odmah

pregledajte kosilicu za travnjak i popravite oštecenja prije ponovnog pokretanja motora i stavljanja opreme u rad;

- ako stroj pocne nenormalno vibrirati (provjerite odmah

moguce uzroke).

• Iskopcajte prikljucke s pogona prije transporta ili kada nisu u rabi.

• Zaustavite motor i iskopcajte prikljucke s pogona:

- prije dopunjavanja goriva;

- prije vadenja hvataca trave;

- prije podešavanja visine, ako se visina ne može podesiti sa

rukovateljevog mjesta.

IV. ODRŽAVANJE I SKLADIŠTENJE

OPREZ: Uvijek skinite prikljucni kabel svjecice i postavite ga tako da ne može doci u kontakt sa svjecicom i izazvati pokretanje motora po nezgodi pri namještanju, transportu, podešavanju ali vršenju popravki.

• Održavajte sve matice i vijke cvrsto zategnute da bi osigurali uvjete za pravilan rad opreme.

• Nikada ne skladištite opremu sa benzinom u rezervoaru, u zatvorenom prostoru gdje isparivanja mogu doci u kontakt sa otvorenim plamenom ili iskrom.

• Sacekajte da se motor ohladi prije skladištenja u bilo kakvom zatvorenom prostoru.

• Da smanjite opasnost od požara održavajte motor, ispuh, odjeljak za akumulator i podrucje oko rezervoara za benzin ocišcene od trave, lišca i prekomjerne masnoce.

• Provjeravajte redovno hvatac trave da na vrijeme uocite dotrajalost ili kvarove.

• Zamijenite dotrajale ili oštecene dijelove zbog sigurnosti rada.

• Ako je potrebno ispustiti benzin iz rezervoara za gorivo, to se mora raditi na otvorenom.

• Budite narocito pozorni na strojeve sa više noževa, jer rotacija jednog noža može uzrokovati rotaciju svih drugih noževa.

• Kada se stroj parkira, skladišti ili ostavlja bez nadzora, spustite uredaj za rezanje ili uporabite sigurnosno mehanicko zakljucavanje.

I. URJENJE

II. PRIPRAVE

SVARILO –

III. UPRAVLJANJE S STROJEM

1. Varnostni predpisi

Navodila za varno delo s kosilnico

POMEMBNO:

Navodila za varno delo s kosilnico

POMEMBNO: TA STROJ ZA REZANJE LAHKO ODREŽE ROKE IN STOPALA, TER ZALUCA PREDMETE, KI SE NAJDEJO NA POTI. NE PREZRITE NASLEDNJIH VARNOSTNIH NAVODIL, KAJTI NJIHOVO NEUPOŠTEVANJE LAHKO POVZROCI HUDE POŠKODBE ALI SMRT.

I. URJENJE

• Preberite navodila pazljivo. Seznanite se z nadziranjem in pravilno uporabo opreme.

• Nikoli ne dovolite otrokom ali odraslim, ki niso seznanjeni s temi navodili, da uporabijo kosilnico za travnike. Morda vaši krajevni predpisi dolocajo starostno mejo za upravljanje s kosilnico.

• Nikoli ne uporabljajte stroja v bližini ljudi, posebej pa otrok ali domacih živali.

• Zavedajte se, da je za nesrece povzrocene drugim ljudem ali njihovi lastnini odgovoren uporabnik oz. lastnik stroja.

• Ne prevozite potnikov.

• Vsi vozniki tega stroja morajo poiskati strokovna in prakticna navodila ter se seznaniti z njimi. Takšna navodila morajo poudariti:

- da mora biti uporabnik stroja med delom pazljiv in

osredotocen na vožnjo;

- da pri drsenju po travnati strmini zaviranje z zavorami ne

ustavi stroja.

Glavni razlogi za izgubo kontrole nad strojem so:

a) slab oprijem koles; b) prehitra vožnja; c) neustrezno zaviranje; d) tip stroja ne ustreza zahtevam za delo, ki se opravlja; e) premalo znanja o vplivu konfiguracije tal na premikanje,

še posebej to velja za strmine;

f) vlek in tovor sta neuravnotežena.

II. PRIPRAVE

• Za zmanjšanje tveganja požara – pred uporabo, ob ponovnem polnjenju in ob koncu vsakega košenja – preglejte in odstranite s traktorja, kosilnice in za vsemi varovali kakršne koli nakopičene neuporabne dele.

• Ob košnji imejte trpežno obutev in dolge hlace. Ne upravljajte stroja z bosimi nogami ali v sandalih.

• Pazljivo preglejte celotno zemljišce, ki ga boste obdelovali in odstranite vse predmete, ki jih stroj lahko zaluca.

SVARILO – Bencin je hitro vnetljiva tekocina.

•

- Gorivo naj bo shranjeno v posodah, ki so za to posebej

izdelane.

- Med tocenjem goriva kosilnica ne sme biti v zaprtem

prostoru. Med tocenjem ne smete kaditi.

- Gorivo natocite pred zagonom motorja. Ko motor deluje

ali je še vroc, ne smete odpirati rezervoarja za gorivo ali dolivati bencina.

- Ce se bencin razlije, motorja ne smete takoj zagnati. Kosilnico

rocno odpeljite stran od mesta razlitja. Pri tem pa pazite, da ne pride do iskrenja oziroma uporabe ognja v obmocju, v katerem so prisotni bencinski hlapi.

- Zamenjajte poškodovane rezervoarje goriva in preverite vse

pokrove bencinskih posod.

• Zamenjajte poškodovane izpušne cevi.

• Pred uporabo morate opraviti vizualni pregled kosilnice. Preglejte obrabo oz. poškodovanost rezil, pritrdilnih vijakov za rezila in celotnega rezalnika. Zaradi ravnovesja morate obrabljena ali poškodovana rezila in vijake vedno zamenjati v kompletu.

• Pri pregledovanju strojev, ki imajo vec rezil, bodite posebej previdni, saj vrtenje enega rezila lahko povzroci vrtenje vseh ostalih rezil.

• Ce je motor prižgan, kosilnica pa ne deluje, zmanjšajte nastavitev dušenja. Po koncani košnji prekinite dovod bencina zapiranjem ventila za dovod bencina, ce vaš motor ima vgrajen takšen ventil.

III. UPRAVLJANJE S STROJEM

• Motorja ne prižigajte v zaprtih prostorih, saj lahko pride do kopicenja nevarnega ogljikovega monoksida.

• Kosite le pri dnevni svetlobi ali pri dobri umetni razsvetljavi.

• Pred vžigom motorja izklopite vse sklopke za vklop pogona rezalnika, tako da postavite prestavno rocico v prosti tek

• Ne uporabljajte stroja na strmini z nagibom preko 15°.

• Zavedajte se, da nobena strmina ni povsem “varna”. Vožnja po travnati strmini zahteva posebno previdnost. Da se izognete možnemu prevracanju kosilnice, upoštevajte naslednja navodila:

- Pri vožnji po strmini navzgor ali navzdol ne smete mocno

pospeševati ali zavirati.

- sklopko vklopite pocasi; vozite vedno v eni od prestav, še

posebej to velja za vožnjo navzdol;

- na vecjih nagibih in ostrih ovinkih morate zmanjšati hitrost;

- vedno bodite pripravljeni na morebitne luknje ali grbine

ter druge skrite nevarnosti;

- nikoli ne vozite precno na strmino, razen ce je kosilnica

prirejena za ta namen.

• Še posebej bodite previdni pri vleki bremen in uporabi težke opreme.

- Uporabljajte le odobrene vlecne kljuke.

- Omejite težo tovora na takšno, ki jo boste z lahkoto

nadzorovali.

- Ne obracajte stroja naglo. Bodite previdni pri vožnji nazaj.

- V primerih, ki so dolocenI v prirocniku z navodili,

uporabljajte protiuteži ali uteži za kolesa.

• Pazite na promet na križišcih in v bližini avtocest.

• Preden zapeljete s travnika, ki ste ga kosili, ne pozabite izklopiti pogona rezil.

• Pri uporabi prikljuckov pazite, da ne razkladate ali praznite v smeri ljudi, ki so v bližini. Ne dovolite, da se kdorkoli približa stroju med delovanjem.

• S kosilnico ne smete delati, ce ima poškodovana vodila in šcitnike ali nima namešcenih zašcitnih naprav za varno delovanje.

• Ne spreminjajte nastavitev motorja in ne presegajte maksimalne zmogljivosti motorja. Delovanje motorja s cezmernimi obrati zvišuje tveganje za poškodbe oseb.

• Preden zapustite vozniško mesto morate:

- izkljuciti pogon za dvig in spušcanje prikljuckov;

- prestavno rocico postaviti v prosti tek in zategniti rocno

zavoro;

- ugasniti motor in izvleci kljuc za vžig.

• v naslednjih primerih izklopite pogon prikljuckov, ugasnite motor in prekinite vodnik elektricnega toka svecke ali izvlecite kljuc za vžig:

- pred zacetkom cišcenja zamašenih cevi, ali ko je potrebno

odmašiti jašek za praznjenje košare za travo;

- pred pregledom, cišcenjem ali posegom v kosilnico za

travnik;

- po trcenju ob kamen ali neznan predmet. (V takem primeru

preglejte kosilnico, odpravite poškodbe in šele nato prižgite motor in vklopite pogon prikljuckov.)

- ce stroj zacne neobicajno vibrirati (takoj poišcite možne

vzroke).

• Izklopite pogon prikljuckov pred transportom oz. po koncanem delu.

• Ugasnite motor in izklopite pogon prikljuckov:

- pred dolivanjem goriva;

- pred odstranitvijo lovilca trave;

- pred nastavitvijo višine košnje, razen ce je možno višino

košnje nastavljati na voznikovem mestu.

IV. VZDRŽEVANJE IN SHRANJEVANJE

OPOZORILO: Pred nastavljanjem, transportom, preverjanjem in popravilI morate odklopitI el. vodnik svecke in odmaknitI el. prikljucek, da ne pride slucajno v stik s svecko in povzroci nakljucnI vžig motorja.

• Da zagotovite pravilno in varno delovanje opreme, morate Redno pregledovati zategnjenost vseh matic in vijakov.

• Opreme z bencinom v rezervoarju ne smete shranjevati v zaprtih prostorih, kjer obstaja možnost, da hlapi bencina pridejo v stik z odprtim ognjem.

• Dokler je motor kosilnice še vroc, je ne smete postavIti v zaprt prostor.

• Zmanjšajte nevarnost požara – ocistite motor, izpušno cev, akumulatorski sklop, rezervoar za bencin in njegovo okolico. Našteti deli naj bodo vedno cisti in brez ostankov trave, listja in cezmerne mašcobe.

• Redno pregledujte obrabo in poškodbe lovilca trave.

• Zaradi varnega delovanja stroja morate zamenjati obrabljene in poškodovane dele.

• Ce morate rezervoar kosilnice izprazniti s crpanjem goriva, tega ne pocnite v zaprtem prostoru.

• Pri pregledu strojev, ki imajo vec rezil, bodite posebej previdni, ker vrtenje enega rezila lahko povzroci vrtenje vseh ostalih rezil.

• V primerih, ko je kosilnica parkirana, shranjena ali brez nadzora, spustite rezalnik oz. uporabite varovalno mehansko blokado.

I. SZKOLENIE

II. PRZYGOTOWANIE

OSTRZE¯ENIE -

III. U¯YTKOWANIE

1. Zasady bezpieczeñstwa

Zasady bezpiecznego u¿ytkowania kosiarek samobie¿nych

UWAGA:

Zasady bezpiecznego u¿ytkowania kosiarek samobie¿nych

UWAGA: KOSIARKA TEGO RODZAJU JEST W STANIE ODCI¥Æ RÊKÊ LUB NOGÊ, MO¯E TAK¯E WYRZUCAÆ TWARDE PRZEDMIOTY Z DU¯¥ PRÊDKOŒCI¥. NIEPRZESTRZEGANIE NI¯EJ ZAMIESZCZONYCH ZALECEÑ BEZPIECZNEGO U¯YTKOWANIA KOSIARKI MO¯E BYÆ POWODEM WYPADKU A W KONSEKWENCJI POWA¯NEGO USZKODZENIA CIA£A LUB ŒMIERCI.

I. SZKOLENIE

• Nale¿y uwa¿nie przeczytaæ instrukcjê, zaznajomiæ siê z po³o¿eniem i dzia³aniem wszystkich przyrz¹dów sterowniczych i zasadami prawid³owego u¿ytkowania kosiarki.

• Kosiarki nie mog¹ u¿ywaæ dzieci i osoby, które nie zaznajomi³y siê z instrukcj¹ u¿ytkowania. Lokalne przepisy mog¹ ograniczaæ dopuszczalny wiek operatora tego rodzaju kosiarki.

• Nie wolno u¿ywaæ kosiarki (kosiæ) je¿eli w pobli¿u miejsca pracy znajduj¹ siê osoby postronne, w szczególnoœci dzieci lub zwierzêta.

• Nale¿y pamiêtaæ, ¿e operator b¹dŸ u¿ytkownik kosiarki jest odpowiedzialny za wypadki i zagro¿enia stwarzane osobom postronnym lub ich w³asnoœci.

• Nie u¿ywaæ do transportowania osób.

• Wszyscy u¿ytkownicy kosiarki (operatorzy) powinni stale doskonaliæ swoje umiejêtnoœci zawodowe, w tym odbywaæ szkolenia praktyczne. W trakcie szkoleñ nale¿y zwróciæ szczególn¹ uwagê na:

- koniecznoœæ zachowania ostro¿noœci i koncentracji w trakcie

jazdy kosiark¹ samobie¿n¹ (jazdy na kosiarce);

- sposoby pracy na pochy³ych stokach (nale¿y zwróciæ

uwagê na to, ¿e poprzez naciœniêcie hamulca nie mo¿na odzyskaæ kontroli nad zeœlizguj¹c¹ siê po stoku kosiark¹

samobie¿n¹). Najczêœciej spotykanymi przyczynami utraty kontroli nad kosiark¹ (utrata równowagi lub œlizganie siê) s¹:

a) niedostateczna przyczepnoœæ kó³ do pod³o¿a; b) zbyt du¿a prêdkoœæ jazdy; c) zbyt póŸne lub zbyt s³abe hamowanie; d) zastosowanie kosiarki do prac, do których nie jest

przystosowana;

e) niew³aœciwa ocena warunków terenowych, w szczególnoœci

pochylenia stoków;

f ) nieprawid³owe rozmieszczenie obci¹¿eñ (co powoduje utratê

równowagi).

II. PRZYGOTOWANIE

• W celu zredukowania zagrożenia pożarem – przed użyciem, w

czasie tankowania i na koniec każdego koszenia – skontrolować i usunąć wszelkie zanieczyszczenia zebrane na traktorze, kosiarce oraz pod wszystkimi osłonami.

• W trakcie koszenia nale¿y nosiæ mocne obuwie i d³ugie spodnie.

Nie wolno u¿ywaæ kosiarki w sanda³ach lub bez butów.

• Przed rozpoczêciem pracy, nale¿y dok³adnie sprawdziæ czy

na przeznaczonej do koszenia powierzchni (trawniku) nie ma przedmiotów, które mog¹ byæ wyrzucone przez kosiarkê. Wszystkie znalezione przedmioty nale¿y usun¹æ.

•

OSTRZE¯ENIE - Benzyna jest substancj¹ ³atwopaln¹ i wybuchow¹.

- Paliwo nale¿y przechowywaæ wy³¹czne w pojemnikach specjalnie przystosowanych do tego celu.

- Paliwo nale¿y uzupe³niaæ wy³¹cznie poza zamkniêtymi pomieszczeniami, w trakcie uzupe³niania paliwa nie wolno paliæ papierosów.

- Paliwo mo¿na uzupe³niaæ wy³¹cznie wtedy gdy silnik kosiarki nie pracuje. Nie wolno zdejmowaæ korka wlewu paliwa i uzupe³niaæ paliwa gdy silnik pracuje lub gdy jest jeszcze gor¹cy.

- W przypadku rozlania paliwa nie wolno przystêpowaæ do uruchamiania silnika. Nale¿y przemieœciæ kosiarkê w inne miejsce, oddalone od miejsca, w którym nast¹pi³o rozlanie paliwa. Nale¿y odczekaæ do momentu, w którym opary paliwa ulegn¹ ca³kowitemu rozproszeniu.

- Nale¿y starannie zamykaæ korki (lub zakrêtki) wlewu paliwa i pojemników z paliwem.

• Nale¿y wymieniaæ t³umiki w przypadku ich uszkodzenia.

• Przed rozpoczêciem pracy nale¿y wzrokowo skontrolowaæ stan techniczny no¿y tn¹cych, œrub mocuj¹cych no¿e i ca³ego przyrz¹du tn¹cego. Nale¿y wymieniæ zu¿yte lub uszkodzone no¿e i œruby mocuj¹ce. Nale¿y zawsze wymieniaæ ca³y komplet no¿y w celu zachowania wywa¿enia przyrz¹du tn¹cego.

• W kosiarkach wyposa¿onych w wiêcej ni¿ jeden przyrz¹d tn¹cy nale¿y zachowaæ ostro¿noœæ przy wykonywaniu ich kontroli, obracanie jednego przyrz¹du tn¹cego mo¿e spowodowaæ, ¿e pozosta³e te¿ zaczn¹ siê obracaæ.

III. U¯YTKOWANIE

• Nie wolno uruchamiaæ i u¿ytkowaæ kosiarki w zamkniêtych pomieszczeniach, w takich warunkach mo¿e powstaæ wysokie stê¿enie truj¹cego tlenku wêgla.

• Kosiæ mo¿na tylko w trakcie dnia lub przy dobrym oœwietleniu sztucznym.

• Przed przyst¹pieniem do uruchamiania silnika nale¿y wy³¹czyæ wszystkie sprzêg³a w uk³adzie napêdowym przyrz¹du tn¹cego i prze³¹czyæ dŸwigniê zmiany biegów w po³o¿enie neutralne.

• Nie wolno u¿ywaæ kosiarki na stokach o pochyleniu wiêkszym ni¿ 15°.

• Nale¿y pamiêtaæ, ¿e nie ma „bezpiecznych” stoków. Poruszanie siê po stokach poroœniêtych traw¹ wymaga zachowania szczególnej uwagi. W celu zmniejszenie ryzyka przewrócenia siê kosiarki nale¿y przestrzegaæ nastêpuj¹cych zasad:

- nie nale¿y zatrzymywaæ siê lub ruszaæ gwa³townie w

przypadku poruszania siê w dó³ lub w górê stoku;

- sprzêg³o nale¿y w³¹czaæ powoli, nie wolno przemieszczaæ

dŸwigni zmiany biegów w po³o¿enie neutralne, szczególnie w trakcie poruszania siê w dó³ stoku;

- nale¿y zachowaæ ma³¹ prêdkoœæ kosiarki w trakcie

poruszania siê po stokach i podczas pokonywania zakrêtów o bardzo ma³ym promieniu skrêtu;

- nale¿y uwa¿aæ, ¿eby nie naje¿d¿aæ na pagórki i nie wje¿d¿aæ

w do³ki, nale¿y tak¿e mijaæ inne potencjalnie niebezpieczne miejsca;

- nie wolno poruszaæ siê w poprzek stoku (wzd³u¿ warstwic),

w poprzek stoku mog¹ poruszaæ siê wy³¹cznie kosiarki konstrukcyjnie dostosowane do takiego sposobu pracy.

• Nale¿y zachowaæ szczególn¹ ostro¿noœæ w trakcie ci¹gniêcia dodatkowych urz¹dzeñ lub u¿ywania ciê¿kiego dodatkowego wyposa¿enia.

- Do mocowania przyczepianych urz¹dzeñ mo¿na u¿ywaæ

wy³¹cznie otworów w belce zaczepowej.

- Nale¿y ograniczaæ obci¹¿enia kosiarki do takich wielkoœci,

które nie ograniczaj¹ mo¿liwoœci kierowania kosiark¹.

- Nie nale¿y skrêcaæ gwa³townie. Nale¿y zachowaæ szczególn¹

ostro¿noœæ podczas jazdy do ty³u.

- Nale¿y u¿ywaæ przeciwciê¿arów lub obci¹¿ników

kó³, w sytuacjach, które zosta³y opisane w instrukcji u¿ytkowania.

• Nale¿y zachowaæ szczególn¹ ostro¿noœæ podczas przeje¿d¿ania przez drogi i w trakcie poruszania siê w pobli¿u dróg.

• Nale¿y zatrzymaæ przyrz¹dy tn¹ce przed wjechaniem na pod³o¿e inne ni¿ trawa.

• Nie wolno kierowaæ wyrzucanego z kosiarki strumienia œciêtej trawy w stronê osób postronnych, nie wolno tak¿e w trakcie koszenia dopuszczaæ do zbli¿ania siê osób postronnych do kosiarki.

• Nie wolno u¿ywaæ kosiarki z uszkodzonymi os³onami, ekranami odchylaj¹cymi lub bez urz¹dzeñ zapewniaj¹cych bezpieczeñstwo pracy.

• Nie wolno zmieniaæ ustawieñ regulatora silnika i pracowaæ przy zbyt du¿ej prêdkoœci obrotowej. Praca silnika ze zbyt du¿¹ prêdkoœci¹ obrotow¹ zwiêksza ryzyko wyst¹pienia awarii i zranienia operatora lub osób postronnych.

• Operator przed zejœciem z kosiarki powinien:

- wy³¹czyæ napêd wa³ka odbioru mocy i opuœciæ przyrz¹d

tn¹cy;

- przemieœciæ dŸwigniê zmiany biegów w po³o¿enie neutralne

i w³¹czyæ hamulec postojowy;

- wy³¹czyæ silnik i wyj¹æ kluczyk ze stacyjki.

• W nastêpuj¹cych sytuacjach nale¿y wy³¹czyæ napêd przyrz¹du

IV. OBS£UGA TECHNICZNA I PRZECHOWYWANIE

OSTRZE¯ENIE : W trakcie regulacji, przewo¿enia, sprawdzania, obs³ugi technicznej lub naprawy, w celu unikniêcia ryzyka przypadkowego uruchomienia kosiarki, nale¿y zdj¹æ ze œwiecy zap³onowej przewód wysokiego napiêcia i umieœciæ go w takim miejscu aby nie móg³ samoczynnie zetkn¹æ siê ze œwiec¹.

tn¹cego, wy³¹czyæ silnik i zdj¹æ przewód (lub przewody) wysokiego napiêcia ze œwiecy zap³onowej oraz wyj¹æ kluczyk ze stacyjki:

- przed oczyszczaniem lub odblokowywaniem kana³u wylotowego;

- przed kontrol¹, czyszczeniem, obs³ug¹ techniczn¹ lub napraw¹ kosiarki;

- po uderzeniu przyrz¹du tn¹cego w twardy przedmiot. Nale¿y sprawdziæ czy kosiarka nie uleg³a uszkodzeniu, przed ponownym uruchomieniem nale¿y przeprowadziæ niezbêdne naprawy;

- w przypadku gdy w trakcie pracy pojawia siê silne drgania (nale¿y niezw³ocznie przeprowadziæ kontrolê stanu technicznego kosiarki).

• Nale¿y od³¹czyæ napêd przyrz¹du tn¹cego w przypadku transportowania kosiarki lub po zakoñczeniu u¿ytkowania.

• W nastêpuj¹cych sytuacjach nale¿y wy³¹czyæ silnik i wy³¹czyæ napêd przyrz¹du tn¹cego:

- przed przyst¹pieniem do uzupe³niania paliwa;

- przed przyst¹pieniem do zdejmowania pojemnika na œciêt¹

trawê;

- przed przyst¹pieniem do regulacji wysokoœci koszenia, poza

kosiarkami, w których operator mo¿e dokonaæ regulacji wysokoœci koszenia ze swojej pozycji roboczej (siedz¹c na kosiarce).

• Nale¿y zmniejszyæ prêdkoœæ obrotow¹ silnika przed jego wy³¹czeniem, a je¿eli silnik jest wyposa¿ony w zawór odcinaj¹cy, nale¿y odci¹æ dop³yw paliwa do silnika po zakoñczeniu koszenia.

IV. OBS£UGA TECHNICZNA I PRZECHOWYWANIE

• Nale¿y sprawdzaæ czy prawid³owo s¹ dokrêcone wszystkie œruby i nakrêtki; tylko wtedy kosiarka mo¿e bezpiecznie pracowaæ.

• Nie wolno przechowywaæ kosiarki z paliwem w zbiorniku w pomieszczeniach, w których opary paliwa mog¹ zetkn¹æ siê otwartym p³omieniem lub iskrami.

• Kosiarkê mo¿na umieszczaæ w zamkniêtych opakowaniach lub pomieszczeniach dopiero po ostygniêciu silnika.

• W celu zmniejszenia ryzyka zapalenia siê kosiarki nale¿y oczyszczaæ silnik, t³umik, miejsce zamocowania akumulatora i zbiornik paliwa z pozosta³oœci trawy, liœci i nadmiaru smaru.

• Nale¿y okresowo sprawdzaæ stan techniczny pojemnika na skoszon¹ trawê.

• Nale¿y niezw³ocznie wymieniaæ zu¿yte i uszkodzone czêœci.

• Nie wolno spuszczaæ paliwa ze zbiornika w pomieszczeniach.

• W ka¿dym przypadku, w którym kosiarka jest parkowana, przechowywana lub pozostawiona bez nadzoru, nale¿y opuœciæ przyrz¹d tn¹cy, czynnoœci tej mo¿na zaniechaæ wy³¹cznie w kosiarkach wyposa¿onych w przymusow¹ blokadê mechaniczn¹.

1. Bezpečnostné pravidlá

Pravidlá pre bezpečnú prevádzku pre pojazdné kosačky

DÔLEŽITÉ: TÁTO KOSAČKA DOKÁŽE AMPUTOVAŤ RUKY A NOHY A ODHADZOVAŤ PREDMETY. POKIAĽ NEBUDÚ DODRŽIAVANÉ

NASLEDUJÚCE BEZPEČNOSTNÉ PRAVIDLÁ, MOHLO BY DÔJSŤ K VÁŽNEMU PORANENIU ALEBO SMRTI.

I. ŠKOLENIE

• Prečítajte si pozorne tento návod. Zoznámte sa s kontrolou a správnym používaním zariadenia.

• Nikdy neumožnite používať kosačku na trávu deťom alebo ľuďom, ktorí neboli zoznámení s návodom . Miestne obmedzenia môžu obmedziť vek používateľa.

• Nepoužívajte tento stroj pokiaľ sú v blízkosti iné osoby, obzvlášť deti alebo zvieratá.

• Majte na pamäti, že obsluha alebo používateľ stroja je zodpovedný za nehody alebo nebezpečenstvo, spôsobené iným ľuďom alebo ich majetku. Nevozte iné osoby.

• Všetci používatelia by mali vyhľadať a získať profesionálne a praktické informácie. Tieto inštrukcie by mali klásť dôraz na:

- potrebnú starostlivosti a sústredenie sa počas práce

s pojazdnými strojmi;

- ovládanie pojazdného stroja pri schádzaní zo svahu

nebude dosiahnuté brzdením.

Hlavné dôvody straty kontroly nad strojom sú:

a) nedostatočné držanie volantu; b) rýchla jazda; c) neadekvátne brzdenie; d) typ stroja je nevhodný pre danú činnosť; e) neuvedomenie si účinku podmienok na pozemku,

obzvlášť na svahoch;

f) nesprávne zapriahnutie a rozloženie váhy.

II. PRÍPRAVA

• Kvôli obmedzeniu rizika požiaru skontrolujte a odstráňte prípadný nahromadený odpad z traktora, žacieho stroja a spoza všetkých ochranných zariadení pre každým použitím pri dopĺňaní paliva a na konci každého žacieho cyklu.

• Počas kosenia noste vždy pevnú obuv a dlhé nohavice. Nepoužívajte zariadenie, keď ste bosý alebo máte obuté sandále.

• Poriadne skontrolujte pracovný priestor, v ktorom budete používať zariadenie a odstráňte všetky predmety, ktoré by mohli byť zariadením odmrštené.

VAROVANIE: Benzín je vysoko horľavá látka:

- Palivo skladujte v kanistroch špeciálne určených na

tento účel;

- Palivo dopĺňajte len vonku a nefajčite pri tom;

- Palivo pridávajte pred štartovaním motora. Nikdy

nesnímajte veko nádrže a nenalievajte benzín, keď je motor v prevádzke alebo keď je motor ešte horúci.

- Keď sa benzín rozleje, tak sa nikdy nepokúšajte

naštartovať motor, ale odneste stroj z miesta, kde je rozliaty benzín a zabráňte zakladaniu ohňa, pokiaľ sa výpary benzínu nerozptýlia;

- Veká na palivovú nádrž a kanister nasadzujte

bezpečne.

• Vymeňte chybné tlmiče.

• Pred použitím stroja vždy poriadne skontrolujte či nože, skrutky na nožoch a rezacie jednotky nie sú opotrebované alebo poškodené. Vymeňte opotrebované alebo poškodené nože a skrutky v sadách, aby ste zachovali rovnováhu.

• Pri strojoch, kde sa nachádza sada nožov, dbajte na to, že otočením jedného noža môžete spôsobiť otočenie ďalších nožov.

III. PREVÁDZKA

• Motor neštartujte v stiesnenom prostredí, kde by sa mohli zhromažďovať výpary kysličníka uhoľnatého.

• Pracujte len za denného svetla alebo pri dobrom umelom osvetlení.

• Prv než začnete štartovať motor, odpojte všetky spojky pripojení nožov a preraďte na neutrál.

• Nepoužívajte stroj na svahoch strmších viac ako 15°.

• Pamätajte, že neexistuje nič také, ako je „bezpečný“ svah. Jazda na trávnatých svahoch vyžaduje zvláštnu starostlivosť. Aby ste sa chránili pred prevrátením:

- Nezastavujte alebo sa náhle nerozbiehajte, keď idete

smerom nadol alebo nahor po svahu;

- Spojku púšťajte pomaly, vždy majte zaradenú rýchlosť,

hlavne keď idete dole z kopca;

- Na svahoch a pri ostrom otáčaní by ste mali udržiavať

nízkou rýchlosť stroje;

- Dávajte pozor na hrby a diery a iné skryté nebezpe-

čenstvá;

- Nikdy nekoste naprieč svahom, pokiaľ na tento účel

nie je stroj priamo konštruovaný.

• Buďte opatrní, keď ťaháte náklad alebo keď používate ťažké zariadenie.

- Používajte len schválené diely ťažnej tyče.

- náklad obmedzte len na taký, ktorý dokážete bezpečne

ovládať.

- Nerobte ostré zákruty. Dávajte pozor, keď cúvate.

- Používajte protizávažie alebo zaťaženie kolies, keď to

bude odporúčať návod tejto brožúry.

• Dávajte pozor na dopravu, keď predbiehate naprieč alebo v blízkosti cestných ť

• Zastavte rotáciu nožov, predtým než budete prechádzať na iný povrch ako je tráva.

• Keď používate príves, nikdy nevypriahajte materiál priamo proti okoloidúcim a nikomu nedovoľujte, aby sa približoval ku stroju, keď je v prevádzke.

• Nikdy nepoužívajte kosačku s poškodenými krytmi, chráničmi alebo bez bezpečnostných zariadení na svojom mieste.

• Nemeňte nastavenia regulátora motora alebo neuvádzajte motor do príliš rýchleho chodu. Práce s motorom pri príliš veľkej rýchlosti môže zvýšiť nebezpečenstvo osobného zranenia.

• Pred opustením pracovnej polohy:

- odpojte poháňací hriadeľ traktora a nástavec dajte do

spodnej polohy;

- zaraďte neutrál a zatiahnite parkovaciu brzdu;

- zastavte motor a vytiahnite kľúč.

• Odpojte pohon od nástavcov, vypnite motor a odpojte vedenie ku sviečke alebo vyberte kľúč zo zapaľovania.

- pred čistením upchatých otvorov a nelepivého sklzu;

- pred kontrolou, čistením alebo prácou na kosačke;

- po náraze do cudzieho predmetu. Skontrolujte kosačku,

či nebola poškodená a vykonajte opravy, skôr než znovu naštartujete zariadenie a uvediete ho do prevádzky;

- pokiaľ stroj začne abnormálne vibrovať (okamžite

vykonajte kontrolu).

• Odpojte pohon od nástavcov, keď vykonávate prepravu alebo pokiaľ je stroj mimo prevádzky.

• Vypnite motor a odpojte pohon od nástavcov

- pred doplnením paliva;

- pred domontovaním lapača trávy;

- pred vykonaním nastavenia výšky, pokiaľ sa toto nas-

tavenie nedá vykonať z pozície obsluhy stroja.

• Keď vypínate motor, zatiahnite ventil motora a pokiaľ je stroj vybavený uzatváracím ventilom, po skončení vypnite prívod paliva.

ahov.

IV. ÚDRŽBA A USKLADNENIE

· Všetky matice a skrutky udržiavajte starostlivo utiahnuté, aby ste zabezpečili podmienky pre bezpečnú prácu.

• Nikdy neskladujte benzínové zariadenie v budovách, kde by výpary mohli spôsobiť otvorený oheň alebo iskry.

• Prv než stroj uzavriete do miestnosti, nechte motor vychladnúť.

• Aby ste zamedzili nebezpečenstvu požiaru, odstráňte rastlinný materiál a prebytočný olej z oblasti motora, tlmiča, batérií a nádrže.

• Pravidelne kontrolujte lapač trávy, či nie je opotrebovaný alebo poškodený.

• Aby ste zabezpečili bezpečnosť vymeňte opotrebované a poškodené diely.

• Pokiaľ má byť nádrž vyprázdnená, malo by sa to vykonávať vonku.

• Pri strojoch, kde sa nachádza sada nožov, dbajte na to, že otočením jedného noža môžete spôsobiť otočenie ďalších nožov.

• Pokiaľ sa má stroj zaparkovať, uskladniť alebo ponechať bez dozoru, dajte rezaciu jednotku do dolnej polohy, keď

nepoužijete mechanickú zámku.

VAROVANIE: Vždy odpojte vedení ku sviečke a umiestnite drôt tak, aby nemohlo dôjsť ku kontaktu so sviečkou a tým sa predišlo náhodnému naštartovaniu, keď sa stroj nastavuje, preváža alebo opravuje.

1. Biztonsági előírások

Biztonsági előírások a felülős fűnyírók üzemeltetéséhez

FONTOS: EZ A VÁGÓGÉP LEVÁGHAT KEZET VAGY LÁBAT, ÉS KÉPES KÜLÖNBÖZŐ TÁRGYAK ELHAJÍTÁSÁRA. A BIZTONSÁGI

ELŐÍRÁSOK BE NEM TARTÁSA KOMOLY SÉRÜLÉSEKET ILLETVE HALÁLOS BALESETET OKOZHAT.

I. GYAKORLÁS

• Figyelmesen olvassuk el az utasításokat. Ismerjük meg a vezérlőket és a gép megfelelő használatát.

• Soha ne engedjük, hogy gyerekek vagy hozzá nem értõ személyek használják a fűnyírót. A helyi törvények korlátozhatják a gép kezelőjének életkorát.

• Soha ne dolgozzon a géppel, ha a közelben emberek, különösen gyerekek vagy háziállatok tartózkodnak.

• Ne feledje, hogy a kezelõ vagy használó felel minden olyan balesetért vagy sérülésért, mely más embereket vagy tulajdonaikat érinti.

• Ne szállítson utasokat.

• Minden vezetőnek ajánlatos elvégezni egy - a gép használatára vonatkozó - megfelelő képzést. Egy ilyen képzés alatt ki kell hangsúlyozni:

- az óvatosság és a figyelem fontosságát, a gép

használata közben;

- ha a felülős fűnyíró gép elcsúszik a lejtőn, a gép feletti

uralmat nem nyerjük vissza a fék használatával.

A gép feletti uralom elvesztésének fő okai a következők:

a) a kormány nem eléggé határozott tartása; b) túl gyors hajtás; c) helytelen fékezés; d) a gép típusa nem felel meg a kijelölt feladatnak; e) a talajkörülmények ﬁ gyelmen kívül hagyása, kül-

önösen a lejtőké;

f) helytelen megakasztás és súlyelosztás.

I. ELŐKÉSZÜLETEK

• A tűzveszély kockázatának csökkentése érdekében – a használatot megelőzően, üzemanyag-betöltés közben és a fűnyírást követően – ellenőrizze és távolítsa el az összegyült hulladékot a vontatóról, a fűnyíróról, valamint és a borítóelemek mögül.

• Fűnyírás közben, mindig viseljen vastag lábbelit és hosszú nadrágot. Ne kaszáljon mezítláb vagy nyitott szandálban.

• Alaposan ellenõrizze a felületet, ahol a gépet használni fogja, és távolítsa el az olyan tárgyakat, amelyeket a gép kidobhat.

• FIGYELMEZTETÉS - Az üzemanyag rendkívül gyúlékony.

- Az üzemanyagot speciálisan erre a célra gyártott tar-

tályokban tárolja.

- Kizárólag a szabadban töltse fel az üzemanyagtartály

és a művelet közben ne cigarettázzon.

- Az üzemanyagot a gép elindítása elõtt töltse be. Soha

ne vegye le az üzemanyagtartály kupakját ill. ne töltsön benzint a gépbe, miközben a motor működik, vagy forró.

- Ha a benzin kiömlik, ne próbálja elindítani a gépet,

hanem vigye a gépet távol a kiömlött benzintõl, és kerülje szikra létrehozását ill. a tűzgyújtást, amíg a gőzök elpárolognak.

- Mindig biztonságosan csavarja vissza az üzemanyag-

tartályok kupakjait.

• Cserélje ki a hibás kipufogódobokat.

• Használat elõtt mindig ellenõrizze, hogy a kések, a késcsavarok és a vágószerkezet nincsenek-e elkopva vagy megsérülve. Cserélje ki az elkopott vagy sérült pengéket és csavarokat egyszerre, hogy fenntartsa az egyensúlyt.

• Többpengés gépek esetén, legyen óvatos, mivel egy penge elfordításakor a többi penge is elfordulhat.

III. MŰKÖDTETÉS

• Ne mûködtesse a gépet zárt helyiségben, ahol a veszélyes szén-monoxid füst felgyûlhet

• Kizárólag nappali fényben vagy erõs mesterséges fény mellett használja a gépet.

• A motor elindítása előtt, vegye le az összes penge tengelykapcsolóját és kapcsoljon semleges járatba.

• Ne használja a gépet 15°-nál nagyobb lejtésű területen.

• Ne feledje, hogy nem létezik „biztonságos” lejtő. A közlekedés füves lejtőkön különös elővigyázatot igényel. A felborulás elkerülése érdekében tegye a következőket;

- ne álljon meg vagy induljon el hirtelen, ha lefele vagy

felfele halad;

- a tengelykapcsolót lassan indítsa el, a gépet mindig

tartsa sebességben, különösen ha lefele halad;

- lejtőkön és nagyobb kanyarok esetén, a gép sebessége

mindig legyen kicsi;

- ügyeljen a zökkenőkre ill. a gödrökre vagy a rejtett

veszélyekre;

- soha ne nyírjon a lejtőn vízszintesen keresztül haladva,

csak abban az esetben ha a fűnyíró erre a célra van tervezve.

• Ha terhet vontat vagy súlyos gépezetet használ, legyen különösen óvatos.

- Kizárólag a vonórúd engedélyezett akasztópontjait

használja.

- A terhet mindig korlátozza arra a méretre, amelyet még

biztonságosan kezelhet.

- Ne vegyen hirtelen kanyarokat. Hátramenet közben

legyen óvatos.

- Ha a gépkönyv előírja, használjon ellensúlyokat vagy

kerék súlyokat.

• Utak keresztezése esetén, ügyeljen a forgalomra.

• Amikor nem füves felületen halad át, állítsa le a pengék forgását.

• Ha bármit csatlakoztat, ne irányítsa a kidobódó anyagot a közelben állók felé, és ne engedjen senkit a gép közelébe, ha ezx működik.

• Soha ne működtesse a fűnyírót ha hibás a védőlemez, rács ill. ha a védőeszközök nincsenek a helyükön.

• Ne módosítsa a motor szabályozó berendezésének beállításait ill. ne gyorsítsa túl a motort. Ha a motort túl nagy sebességen működik, megnő a személyes baleset veszélye.

• A kezelői pozíció elhagyása előtt:

- kapcsolja ki az emelőszerkezetet és engedje le a cs-

atlakoztatott eszközöket;

- váltson semleges módba és húzza be a parkoló féket;

- állítsa le a motort és vegye ki a kulcsot.

• Kapcsolja ki a csatlakoztatott eszközök meghajtását, állítsa le a motort és válassza le a gyújtógyertya vezetékét vagy vegye ki az indítókulcsot:

- az elzáródások ill. a kidobó tisztítása előtt;

- a fűnyíró ellenőrzése, tisztítása ill. szerelése előtt;

- miután nekiütődött egy idegen tárgynak; Ellen

a fűnyíró sérüléseit és a beindítás előtt végezze el a szükséges javításokat:

- ha a gép a normálistól eltérően kezd rezegni (azonnal

ellenőrizze).

• Szállításkor vagy ha nem használja őket, válassza le a csatlakoztatott eszközöket.

• Állítsa le a motort és állítsa le a csatlakoztatott eszközök meghajtását

- üzemanyag betöltése előtt;

- a fűfogó eltávolítás előtt;

- a magasság beállítsa előtt, kivéve ha a beállítás

őrizze

elvégezhető a kezelő helyéről.

LpA < 90 dBa

LwA < 100 dBa

• Csökkentse a gázszabályzó kar beállítását a motor leállításakor, és ha a motor rendelkezik elzárószeleppel, a kaszálás végeztével zárja el az üzemanyagot.

IV. KARBANTARTÁS ÉS TÁROLÁS

• Minden csavart, anyát és csapszeget húzzon meg, hogy biztos legyen benne, a felszerelés biztonságosan üzemeltethetõ.

• Tele benzintartállyal a gépet soha ne tárolja olyan épületben ahol a benzingõzt szikra vagy nyílt láng érheti.

• Mielõtt zárt helyiségben tárolja a gépet, hagyja a motort lehûlni.

• A tűzveszély csökkentése érdekében, a motort, a kipufogódobot, az akkumulátorszekrényt és az üzemanyagtartályt tartsa tisztán lapitól, fűtõl vagy túl sok zsírtól.

• Minél gyakrabban ellenőrizze hogy a fűfogó nem kopott vagy sérült-e.

• A kopott vagy sérült részeket cserélje ki biztonsági miatt

• Ha az üzemanyagtartályt ki kell üríteni, ezt a szabadban végezze el.

• Többpengés gépek esetén, legyen óvatos, mivel egy penge elfordításakor a többi penge is elfordulhat.

• Ha a gép le van parkolva, tárolva vagy felügyelet nélkül van hagyva, engedje le a vágóeszközöket, ha nem használ pozitív mechanikus zárt.

M11577

11,5/8,6

0 - 8,2

FIGYELMEZTETÉS: Mindig válassza le a gyújtógyertya vezetékét, és helyezze a vezetéket olyan helyre, ahol nem érhet szikrához, hogy megelőzze a balesetszerű beindítást szállítás, beállítások végzése vagy javítás közben.

Notified Body SNCH 11, Route de Luxembourg L-5230 Sandweiler TUV Rheinland No. 0499

COMPLIES WITH: 2006/42/EC

EMC 2004/108/EC

ISO 3744 98/37/EC

ISO 11094 2002/44/EC

38 - 102

190

LpA < 90 dBa

LwA < 100 dBa

EN 1033

A (8) ≤ 2.5

EN 1032

A (8) ≤ 0.5

02979

As rated by the engine manufacturer

Tyto symboly se mohou vyskytovat na Vašem stroji nebo v dokumentaci, dodané s výrobkem. Prostudujte a porozumìjte jejich významu.

Te simbole lahko srecate na stroju ali v dokumentaciji, ki je priložena k izdelku. Naucite se jih in si zapomnite njihov pomen.

Ovi simboli pojavljivace se na samom stroju ili u literaturi poslanoj uz proizvod. Naucite ih i razložite si njihovo znacenje.

Zamieszczone poni¿ej symbole umieszczone s¹ na kosiarce lub w instrukcjach do³¹czonych do kosiarki. Nale¿y zapoznaæ siê z ich znaczeniem.

Tieto symboly sa môžu objaviť na vašom stroji alebo v príručke dodanej s výrobkom. Preštudujte a naučte sa ich významy.

Ezek a jelzések megjelenhetnek a gépén vagy a mellékelt használati utasításokban. Ismerje meg és értse meg jelentésüket.

CHOD DOZADU

HÁTRAMENET

MOTOR JE ZASTAVENÝ MOTOR JE V CHODE ŠTARTOVANIE MOTORA

MOTOR KIKAPCS

SÝTI

SZ ÍVAT

SPOJKA ZARADENÁ

CSATOLT ESZKÖZ TENGELYKAPCSOLÓ BE

NEUTRÁL

SEMLEGES

ROS ON ROS ON ROS ON

ROS wylaczony

ROS ON ROS ON

ÜZEMANYAG

CSATOLT ESZKÖZ TENGELYKAPCSOLÓ KI

MOTOR BEKAPCS

PALIVO

SPOJKA ZARADENÁ

VYSOKÝ

MAGAS

TLAK OLEJA

OLAJNYOMÁS

NÍZKY

ALACSONY

MOTOR INDÍTÁS

AKKUMULÁTOR

POZOR

VIGYÁZAT

RÝCHLO

GYORS

BATÉRIE

POZOR NA POHODENÉ PREDMETY

ÜGYELJEN A KIDOBÓDÓ TÁRGYAKRA

POMALY

LASSÚ

PARKOVACIA BRZDA

PARKOLÓFÉK

CHOD DOZADU

HÁTRAMENET

ZAPNUTÉ SVETLÁ

LÁMPÁK BE

ODOMKNUTÉ PARKOVACIA BRZDA ZAMKNUTÁ

KIOLDV

CHOD DOPREDU

ELRE

PRIHLIADAJÚCE OSOBY UDRŽIAVAJTE

TARTSA TÁVOL A KÖZELBEN ÁLLÓKAT

ZAPAOVANIE

INDÍTÁS

PARKOLÓFÉK RÖGZÍTV

VÝŠKA KOSAKY

FNYÍRÓ MAGASSÁG

LEKO OD STROJA

Tyto symboly se mohou vyskytovat na Vašem stroji nebo v dokumentaci, dodané s výrobkem. Prostudujte a porozumìjte jejich významu.

Te simbole lahko srecate na stroju ali v dokumentaciji, ki je priložena k izdelku. Naucite se jih in si zapomnite njihov pomen.

Ovi simboli pojavljivace se na samom stroju ili u literaturi poslanoj uz proizvod. Naucite ih i razložite si njihovo znacenje.

Zamieszczone poni¿ej symbole umieszczone s¹ na kosiarce lub w instrukcjach do³¹czonych do kosiarki. Nale¿y zapoznaæ siê z ich znaczeniem.

Tieto symboly sa môžu objaviť na vašom stroji alebo v príručke dodanej s výrobkom. Preštudujte a naučte sa ich významy.

Ezek a jelzések megjelenhetnek a gépén vagy a mellékelt használati utasításokban. Ismerje meg és értse meg jelentésüket.

90N

MAX

150N

MAX

HORÚCE POVRCHY FORRÓ FELÜLETEK

MIMO PREVÁDZKU 15°

15° FOKNÁL NAGYOBB LE JTÓN

TILOS A HASZNÁLA

Riziko vznícení z duvodu

nahromadených necistot

Opasnost od vatre uslijed natalo

enih ostataka

NÁKLAD NA AŽNEJ TYI

VONÓRÚD TERHELÉS

PREÍTAJTE SI POUŽÍVATESKÚ

OLVASSA EL A GÉPKÖNYVET

ZDVÍHA KOSAKY

FUNYÍRÓ EMELO

PEDÁL BRZDY/SPOJKY

FÉK/TENGELYKAPCSOLÓ

RÍRUKU

NEBEZPEIE, RUKY A NOHY DRŽTE MIMO

VESZÉLY, TARTSA TÁVOL A LÁBAIT ÉS A KEZEIT

EURÓPSKE NARIADENIE P

RE BEZPENOS STROJOV EURÓPAI GÉP ELÍRÁS A

BIZTONSÁGRA VONATKOZÓA

PEDÁL

ÚROVE SILY HLUKU

HANGERSSÉG SZINT

Postupy bezpecného provozu viz prírucka

Pogledajte sigurnosne upute o pravilima

tehnicke uporabnosti

VONÉ KOLESO

SZABAD KORMÁNY

VAROVANIE

FIGYELMEZTETÉS

ZABRAÒTE

NE SMETE

NE SMIJETE

ZAKAZ

OÈI IHNED VYPLÁCHNÌTE VODOU.

V SLUCAJU STIKA KISLINE Z OCMI, JIH TAKOJ IZPERITE Z VODO.

AKO DOÐE KISELINA U KONTAKT S OCIMA, SMJESTA

JE ISPERITE S

VODOM I

NALE¯Y NATYCHMIAST

KYSELINA SÍROVÁ

ŽVEPLOVA KISLINA LAHKO

SUMPORNA KISELINA

KWAS SIARKOWY

01738

CHRAÒTE OÈI.

ZAŠCITITE OCI EKSPLOZIVNI PLINI

ZAŠTITITE OCI

NALE¿Y STOSOWAÆ OS³ONÊ OCZU.

CHRAÒTE OÈI. VÝBUŠNÉ PLYNY MOHOU

ZPÙSOBIT OSLEPNUTÍ NEBO PORANÌNÍ.

ZAŠCITITE OCI EKSPLOZIVNI PLINI

LAHKO POVZROCIJO SLEPOTO ALI DRUGE POŠKODBE

ZAŠTITITE OCI EKSPLOZIVNI PLINOVI MOŽE

UZROKOVATI SLJEP OCU ILI DRUGE OZLJEDE

NALE¿Y STOSOWAÆ OS³ONÊ OCZU.

GAZY WYBUCHOWE MOG¹ SPOWODOWAÆ UTRATÊ WZ ROKU LUB ZRANIENIE.

CHRÁŇTE OČI.

EXPLOZÍVNE PLYNY MÔŽU SPÔSOBIŤ OS LEPNUTIE ALEBO PO RANENIA.

ZABRAÒTE

• JISKRÁM

• OHNI

• KOUØENÍ

NE SMETE

• POVZROCITI ISKRENJA

• KURITI OGNJ

• KADITI

NE SMIJETE

• IZAZIVATI ISKRENJE

• PALITI VATRU

• PUŠITI

ZAKAZ

• U¿YWANIA OTWART EGO P³OMIENIA

• PALENIA PA PIEROSÓW

• WYKONYWANIA CZYNNOŒCI, W TRAK CIE KTÓRYCH MOGA POWSTAÆ ISKRY

VYHNITE SA

• ISKRÁM

• PLAMEŇU

• FAJČENIU

KYSELINA SÍROVÁ MÙŽE ZPÙSOBIT OSLEPNUTÍ

NEBO TÌŽKÁ POPÁLENÍ.

ŽVEPLOVA KISLINA LAHKO POVZROCI SLEPOTO ALI HUDE OPEKLINE

SUMPORNA KISELINA MOŽE UZROKOVATI SLJEPO-

CU ILI TEŠKE OPEKLINE

KWAS SIARKOWY MO¿E SPOWODOWAÆ UTRATÊ

WZROKU LUB SILNE OPARZENIA.

KYSELINA SÍROVÁ MÔŽE

SPÔSOBIŤ OSLEPNUTIE ALEBO NEBEZPEČNÉ POPÁLENIE.

OÈI IHNED VYPLÁCHNÌTE VOD OU.

VYHLEDEJTE RYCHLE LÉKAØSKOU POMOC.

V SLUCAJU STIKA KISLINE Z OCMI, JIH TAKOJ IZPERITE Z VODO.

CIM PREJ POIŠCITE ZDRAVNIŠKO POMOC.

AKO DOÐE KISELINA U KONTAKT S OCIMA, SMJESTA VODOM I

JE ISPERITE S

BRZO POTRAŽITE LIJECNICKU POMOC.

NALE¯Y NATYCHMIAST PRZEMYÆ OCZY WOD¥. JAK NAJSZYBCIEJ SKORZYSTAÆ Z POMOCY LEKARSKIEJ.

OČI OKAMŽITE OPLÁCHNITE

VODOU A ZABEZPEČTE RÝCHLU LEKÁRSKU POMOC.

ÓVJA A SZEMEIT ROBBANÉKONY GÁZOK

VAKSÁGOT VAGY SÉRÜLÉST OKOZHAT

TILOS

• A SZIKRA

• LÁNG

• CIGARETTÁZÁS

KÉNSAV

VAKSÁGOT VAGY ÉGÉSI SÉRÜLÉST OKOZHAT

AZONNAL ÖBLÍTSE KI A

SZEMÉT VÍZZEL AZONNAL FORDULJON ORVOSHOZ

CHRAŇTE PŘED DĚTMI. NENAKLÁNĚJTE. NEOTEVÍREJTE BATERII!

HRANIMO NA VARNEM PRED DOSEGOM OTROK. OBRAČANJE PREPOVEDANO. BATERIJE SE NE SME ODPIRATI.

UVAJTE IZVAN DOSEGA DJECE. NE SMIJE SE PREVRTATI. NE SMIJETE OTVARATI BATERIJU.

PRZECHOWYWAÆ W MIEJSCU NIEDOSTÊPNYM DLA DZIECI.NIE PRZEWRACAÆ. NIE OTWIERAÆ BATERII.

UDRŽUJTE MIMO DOSAH DETÍ. NENAKLÁPAJTE. NEOTVÁRAJTE BATÉRIE! TARTSA TÁVOL GYEREKEKTŐL NE DÖNTSE OLDALRA. NE NYISSA FEL AZ AKKUMULÁTORT!

2. Montáž. 2. Sestavljanje. 2. Sklapanje.

2. Monta

ż.

VOLANT

1. PRODLUŽOVACÍ TYÈ

VOLAN

1. PODALJŠEK GLAVNE GREDI

UPRAVLJAC

1. NASTAVAK OSOVIN

KIEROWNICA

1. WA³EK PRZED³U¿AJ¹CY.

2. Monta

ż. 2. Montáž. 2. Összeszerelés.

Pøed použitím traktoru musí být namontovány urèité díly, které jsou z pøepravních dùvodù volnì zabalené. Na obrázku jsou vyobrazeny díly, které musí být namontovány.

Prije pocetka rabe traktora potrebno je sklopiti odredene dijelove. Ti dijelovi su zbog sigurnijeg transporta priloženi upakovani. Na slici je prikazano koje dijelove morate sklopiti.

Pred uporabo traktorja je potrebno nekatere dele sestaviti. zaradi zašcite pri transportu se ti deli dobavijo loceno. Dele sestavite v skladu s sliko v priloženi dokumentaciji.

Przed rozpoczêciem u¿ytkowania ci¹gnika nale¿y zamontowaæ pewne jego elementy, które nie zosta³y zamontowane w fabryce (w celu uzyskania ma³ych wymiarów transportowych). Elementy te znajduj¹ siê w opakowaniu ci¹gnika.

Pred použitím sedadlovej kosačky musia byť namontované niektoré jej súčasti, ktoré sú voľne priložené v balení z dôvodu prepravy.

A traktor használata előtt, bizonyos részeket, amelyek szállítás céljából le voltak véve és a csomagban találhatók, fel kell szerelni.

UPRAVLJAC

• Ugradite nastavak osovine (1). Pritegnite cvrsto.

• Na nastavak nataknite prstenasti poklopac glavne osovine. Provjerite da li se zarezi na poklopcu uklapaju sa odgovarajucim žljebovima na nastavku.

• Sa upravljaca skinite adapter upravljaca i nataknite ga na upravljacku osovinu. Provjerite da li su prednji kotaci poravnani naprijed i namjestite volan na glavcinu.

• Sestaviti veliko ravno podložko, zaklenjeno podložko in 5/16 hex vijak z matico. Varno zategnite.

• Postavite uložak na centar upravljaca i pritisnite ga prema dolje da škljocne i time se ucvrsti na svom mjestu.

1. NASTAVAK OSOVIN

KIEROWNICA

• Zamontowaæ wa³ek przed³u¿aj¹cy (1) taki sposób, aby w otwory w ³¹czonych wa³kach mo¿na by³o w³o¿yæ œrubê z ³bem szeœciok¹tnym. Po w³o¿eniu œruby dokrêciæ nakrêtkê zabezpieczaj¹c¹.

• Ustawiæ ko³a w po³o¿enie do jazdy na wprost (równolegle do osi pod³u¿nej ci¹gnika). Za³o¿yæ nak³adkê kszta³tow¹ na koñcówkê wa³ka przed³u¿aj¹cego, nastêpnie za³o¿yæ kierownicê na nak³adkê kszta³tow¹.

• Na wystaj¹c¹ ze œrodka kierownicy koñcówkê wa³ka za³o¿yæ du¿¹ p³ask¹ podk³adkê, nastêpnie silnie dokrêciæ nakrêtkê zabezpieczaj¹c¹ 3/8 - 24.

• Wcisn¹æ nak³adkê maskuj¹c¹ w otwór znajduj¹cy siê w œrodkowej czêœci kierownicy,.

1. WA³EK PRZED³U¿AJ¹CY.

VOLANT

• Nasaïte prodlužovací tyè øízení (1). Pevnì dotáhnìte.

• Nasaïte ochranný kryt tyèe øízení. Ujistìte se, že vodicí jazýèky krytu tyèe zapadly do odpovídajících otvorù v krytu øízení.

• Sejmìte unášeè volantu z volantu a nasuòte unášeè na tyè øízení. Zkontrolujte, zda pøední kola smìøují pøímo dopøedu a umístìte volant na náboj.

• Na 3/8 šroub se šestihrannou hlavou nasaďte velkou plochou podložku, pružnou podložku a řádně utáhněte.

• Na støed volantu nasaïte krytku.

1. PRODLUŽOVACÍ TYÈ

VOLAN

• Postavite podaljšek glavne gredi (1). Privijte ga.

• Obrocasti pokrov glavne gredi z drsenjam prestavite na podaljšek. Preverite ali se zareze v odprtini pokrova ujemajo z žlebovi podaljška.

• Adapter volana locite od volana in ga z drsenjem premaknite na krmilno gred. Prednji kolesi postavite naravnost in namestite volan na pesto.

• Stavite veliki ravan podložak, steljku i 5/16 šesterobridni vijak. Osigurajte pritezanjem.

• V središce volana porinite pritrdilni vložek, ki se mora zaskociti (kar se sliši).

1. PODALJŠEK GLAVNE GREDI

VOLANT

• Primontujte predlžovací hriadeľ (1).

• Primontujte kryt hriadeľa riadenia. Dbajte na to, aby sa vodiace čapy vždy zasunuli do príslušných otvorov.

• Z volantu snímte adaptér volantu a posuňte ho na predĺžený stĺpik riadenia. Skontrolujte, či predné kolesá stoja rovno a pripevnite volant na hlavu.

• Pripevnite veľkú podložku, pružnú podložku a 5/16-palcovú skrutku so šesťhrannou hlavou. Pevne utiahnite.

• Do stredu volantu zatlačte vložku.

1. PREDLŽOVACÍ HRIADEĽ

KORMÁNYKERÉK

• Szerelje fel a meghosszabbított tengelyt (1).

• Szerelje fel a fő tengely burkolatot. Bizonyosodjon meg, hogy a burkolat terelőhorgai beletalálnak a megfelelő hornyokba.

• Vegye le a kormánykerék adaptert a kormánykerékről és a csúsztassa az adaptert a kormánykerék tengelyére. Ellenőrizze, hogy az első kerekek előre vannak-e irányítva és helyezze a kereket a kerékagyra.

• Szerelje fel a nagyobbik sima alátétgyűrűt, rögzítse ezt a 5/16 hatlapfejű csavarral együtt. Jól húzza meg.

• Nyomja be az alátétet a kormánykerék közepébe.

1. MEGHOSSZABBÍTOTT TENGELY

Sedadlo

Sjedalo

Sedež

Siedzisko

Sedež

Železne dele vzemite iz kartonske embalaže. To so deli za vgradnjo sedeža na traktor.

Vzemite še sedež in odstranite embalažo. Obrnite sedež v položaj za sedenje in ga postavite na sedežno plošco.

Pri tem glavo zatica sedeža postavite v veliko okroglo odprtino z

02615

režo na sedežni plošci (1). Porinite sedež, da se zatic zapelje v režo. Povlecite sedež proti

zadnjem delu traktorja. Razdaljo sedeža od pedalov sklopke in zavore lahko prilagodite

svojim potrebam. Sedež premaknite v želeni položaj s premikanjem naprej ali nazaj. Nato varnostni privijte vijak (2).

Siedzisko

Rozpakuj siedzisko z plastiku zabezpieczaj¹cego. Umieœciæ siedzenie w nadwoziu siedzenia tak, aby œcruba w górnej

czêœci kolmierza oporowego znajdowala siê nad du¿ym otworem umieszczonym w g³êbi.

W celu wprowadzenia œruby w gónej czêœci ko³mierza oporowego do otworu nal¿y ancisn¹æ na siedzenie i poci¹gn¹æ je do ty³u.

Po³o¿enie siedzenia mo¿na regulowaæ, w celu uzyskania wygodnego po³o¿enia i dostêpu nogi do peda³u sterowniczego sprzêg³a i hamulca. Ustaw siedzisko we w³aœciwej pozycji. Po regulacji dokrêæ œrubê (2).

Sedadlo

Uvolnìte a sejmìte spojovací materiál, kterým je k sedadlu pøipevnìn ochranný obal. Odložte tento spojovací materiál pro upevnìní sedadla k traktoru.

Vykloòte sedadlo dopøedu a vyjmìte ho z ochranného obalu. Sejmìte ochranný obal a zlikvidujte jej. Umístìte sedadlo na upevòovací desku sedadla tak, aby hlava osa-

zeného šroubu byla umístìna nad velkým otvorem v upevòovací desce (1).

Zatlaète sedadlo dolù tak, aby osazený šroub zapadl do otvoru a posuòte sedadlo smìrem k zádi traktoru.

Sedadlo lze nastavit individuelnì ve vztahu ke spojce a brzdovému pedálu. Nastavte sedadlo do správné polohy, pohybem smìrem dopøedu nebo dozadu. Utáhnìte pevnì seøizovací šroub (2).

Sjedalo

Skinite željeznariju, za pricvršcivanje sjedala, s kartonske podloge za pakiranje i pripremite je za sklapanje sjedala na traktor. Okrenite sjedalo na gore i skinite ga sa kartonske podloge za pakiranje.

Skinite i bacite karton. Namjestite sjedalo na podlogu sjedala sa okrenutom glavom svorn-

jaka u smjeru prema velikoj provrtini na kraju proreza na podlozi sjedala (1).

Gurnite sjedalo da svornjak upadne u prorez i povucite sjedalo prema stražnjem dijelu traktora.

Udaljenost sjedala od pedale spojke i kocnice možete prilagoditi prema vašim potrebama. Podesite sjedalo u ispravan položaj pomjeranjem naprijed ili nazad. Pritegnite cvrsto vijak za podešavanje (2)

Sedadlo

Vyberte diely, ktorými je sedadlo pripevnené k baliacemu materiálu. Tieto diely uschovajte, pretože ich ešte budete potrebovať na montáž sedadla na traktor.

Teraz sedadlo preklopte nahor a vyberte je z kartónu. Odstráňte zbytky obalového materiálu a zlikvidujte ich.

Sedadlo umiestnite na sedaciu dosku tak, aby bol hlavný čap nad výrezom v doske (1).

Sedadlo pritlačte tak, aby čap zapadol do výrezu a potom sedadlo potiahnite dozadu.

Sedadlo si môžete individuálne nastaviť v pomere k pedálu spojky, resp. brzdy. Sedadlo posúvajte dopredu alebo dozadu, pokiaľ sa nedostane do správnej polohy. Utiahnite regulačnú skrutku (2).

Ülés

Vegye le a vázat amely az ülést a csomagoláshoz rögzítik, és tegye félre a vázat az ülés felszereléséhez.

Emelje fel a széket és vegye le a csomagolásról. Vegye le a csomagolást és dobja el.

Helyezze az ülést a vázra úgy, hogy a vállas csavar feje a vázon található nagy hornyolt nyílás fölé kerüljön.

Nyomja az ülést, hogy a vállas csavar bekerüljön a horonyba, ezután húzza az ülést a traktor hátsó része felé.

Az ülés állítható a tengelykapcsoló és a fékpedál magasságához viszonyítva. Állítsa be az ülés megfelelő pozícióját, előre vagy hátrafele tolva ezt. A beállítás rögzítéséhez, húzza meg a csavart (2).

POZNÁMKA:

UPUTA:

OPOMBA:

UWAGA:

POZNÁMKA:

Zkontrolujte, zda je elektrický kabel správnì pøipojen k bezpeènostnímu spínaèi (3) na upevòovací desce sedadla.

UPUTA:

Provjerite da li je elektricni kabel pravilno povezan na sigurnosni prekidac (3) na držacu sjedala.

OPOMBA:

Preglejte povezavo elektricne žice in varnostnega stikala (3) na opori sedeža in jo namestite v pravilen položaj.

UWAGA:

SprawdŸ czy do wy³¹cznika bezpieczeñstwa pod³¹czony jest kabel (3)

UPOZORNENIE:

Skontrolujte, či je kábel správne pripojený k bezpe čnostnému spínaču (3) na úchytke sedadla.

MEGJEGYZÉS:

Bizonyosodjon meg, hogy a zsinór helyesen van összekapcsolva a biztonsági kapcsolóval (3) az ülés tartóállványán.

ZAPOJENÍ BATERIE

POZNÁMKA:

VAROVÁNÍ:

UGRADNJA AKUMULATORA

UPUTA:

UPOZORENJE:

NAMESTITEV AKUMULATORJA

OPOMBA:

SVARILO:

INSTALACJA AKUMULATORA

UWAGA:

OSTRZE¯ENIE

CZ CZ

1. Upevňovací deska sedadla

2. Kryt svorky

3. Kabel

4. Kabel

A. Přední část traktoru

5. Ochranný plech

6 Svorka (pól) baterie

7. Baterie

1. Podloga sjedala

2. Poklopac prikljucka

3. Kabel

4. Kabel

A. Prednji dio traktora

5. Zaštitni poklopac

6. Prikljucak akumulatora

7. Akumulato

1. Sedežna plošca

2. Pokrov za prikljucke

3. Kabel

4. Kabel

A. Sprednji del traktorja

5. Šcitnik

6. Prikljucki akumulatorja

7. Akumulator

1. Podstawa siedzenia

2. Pokrywa terminal

3. Przewód elektryczny

4. Przewód elektryczny

A. Przód ci¹gnika

5. Os³ona zabezpieczaj¹ca

6. Styk akumulatora

7. Akumulator

1. Podložka sedadla

2. Kryt svoriek

3. Kábel

4. Kábel

A. Predná strana kosačky

na trávu

5. Ochranný plech

6. Pól batérie

7. Batéria

1. Ülés váz

2. Kivezetősapka

3. Kábel

4. Kábel

A. A traktor eleje

5. Sárvédő

6. Telepkapocs

7. Akkumulátor

ZAPOJENÍ BATERIE

POZNÁMKA: Je-li baterie uváděna do provozu až po měsíci a roku, který je uveden na nálepce, musí se nechat baterie nabít nejméně jednu hodinu, proudem 6 – 10 A.

VAROVÁNÍ: Před zapojováním baterie odložte náramky, náramkové hodinky, prsteny, apod. Pokud by tyto předměty přišly do styku s kontakty baterie, mohly by způsobit popáleniny.

UGRADNJA AKUMULATORA

UPUTA: Ako akumulator, koji namjeravate ugraditi, na naljepnici s datumom ima upisan mjesec ili godinu koji su vec prošli, punite akumulator najmanje 1 sat uz struju 6-10 ampera.

UPOZORENJE: Prije pocetka ugradnje akumulatora skinite metalne narukvice, rucne ure, prstenje i slicno. Kontakt metala s akumulatorom može vam pouzrociti opekline.

NAMESTITEV AKUMULATORJA

OPOMBA: Poglejte nalepko z datumom na akumulatorju, ki ga želite namestiti. Ce je akumulatorju rok že potekel, ga morate najmanj 1 uro polnitI s tokom 6-10 amperov.

SVARILO: Pred delom z akumulatorjem snemite kovinske zapestnice, rocne ure, prstane in podobno. Stik kovinskih predmetov z akumulatorjem vam lahko povzroci opekline.

INSTALACJA AKUMULATORA

UWAGA: Nale¿y sprawdziæ datê umieszczon¹ na etykiecie akumulatora (miesi¹c i rok), je¿eli akumulator jest instalowany póŸniej, nale¿y przed zainstalowaniem ³adowaæ akumulator przez co najmniej 1 godzinê pr¹dem 6 - 10 amperów.

OSTRZE¯ENIE Przed przyst¹pieniem do instalowania akumulatora nale¿y zdj¹æ z r¹k metalowe bransolety, obr¹czki, zegarki itp. Dotkniêcie tych przedmiotów do styków akumulatora mo¿e spowodowaæ oparzenie.

INŠTALÁCIA BATÉRIE

UPOZORNENIE: Pokiaľ je batéria uvedená do prevádzky po

uplynutí dátumu, ktorý je uvedený na nálepke (mesiac a rok), nabíjajte batériu aspoň jednu hodinu 6 až 10 ampérmi.

VÝSTRAŽNÉ UPOZORNENIE! Pred inštaláciou batérie zložte si kovové náramky, náramkové hodinky, prstene a pod. Keby tieto predmety prišli do styku s batériou, mohlo by dôjsť k úrazom popálením.

AZ AKKUMULÁTOR FELSZERELÉSE

MEGJEGYZÉS: Ha az akkumulátort a címkén jelzett időpont

után kezdi használni, előbb töltse legalább egy órán keresztül 6-10 amperen.

FIGYELMEZTETÉS: Az akkumulátor felszerelése előtt, vegye le a kezéről a fém karkötőket, a csuklópántokat ill. gyűrüket. Ezen tárgyak hozzáérintése az akkumulátorhoz égéseket okozhat.

01481

VAROVÁNÍ:

UPOZORENJE:

SVARILO:

OSTRZE¯ENIE:

02604

VAROVÁNÍ: Nejdříve musí být připojen kladný pól, aby bylo zabráněno vzniku jisker v důsledku náhodného uzemnění.

Sejměte krytku svorky baterie a vyhoďte ji. Červený kabel připojte k + pólu a pak černý zemnicí kabel k – pólu. Šrouby svorky kabelů pevně dotáhněte. Svorky baterie potřete tenkou vrstvou mazacího tuku, aby nedocházelo k jejich korodování.

UPOZORENJE: Prvo mora biti povezan pozitivni prikljucak da se sprijeci iskrenje zbog slucajnog dodira s masom.

Skinite i bacite zaštitne kapice s prikljucaka. Povežite crveni kabel na + i zatim crni kabel na masu -. Privijte cvrsto kabel.

Namažite polove akumulatora vazelinom da ih zaštitite od korozije.

SVARILO: Prikljucitev akumulatorja se mora zaceti s prikljucitvijo plus kabla zaradi preprecevanja iskrenja pri nakljucnem stiku z maso.

Odstranite zašcitne pokrovcke s prikljuckov. Prikljucite sponko rdecega kabla na +, nato pa sponko crnega kabla na maso -. Privijte kabla. Pola akumulatorja zašcitite pred korozijo, tako da ju namažete z vazelinom.

OSTRZE¯ENIE: Zawsze nale¿y jako pierwszy pod³¹czaæ do uk³adu elektrycznego dodatni styk akumulatora, zabezpiecza to przed powstawaniem iskier w trakcie przypadkowego zetkniêcia siê przewodu z mas¹.

Nale¿y zdj¹æ nak³adki zabezpieczaj¹ce ze styków akumulatora. Czerwony przewód nale¿y do³¹czyæ do (+) a czarny (³¹cz¹cy z mas¹) do (-). Silnie dokrêciæ kable do styków za pomoc¹ œrub. Nale¿y prawid³owo (tak jak pokazano na rysunku) umieœciæ wszystkie podk³adki. Nale¿y nasmarowaæ oba styki (bieguny) akumulatora wazelin¹ techniczn¹, aby zapobiec korozji. Zamkn¹æ pokrywê komory akumulatora.

VÝSTRAŽNÉ UPOZORNENIE! Aby ste zabránili skratu, musíte najprv pripojiť kladný pól.

Odstráňte ochranné kryty na prípojných svorkách a zlikvidujte ich. Najskôr pripojte červený kábel na + a potom čierny kábel na -. Káble pevne priskrutkujte. Svorky batérie natrite tukom, ktorý neobsahuje vodu (vazelína), aby ste zabránili korózii.

FIGYELMEZTETÉS: Először a pozitív véget kell bekötni, hogy elkerülje a földelés miatt bekövetkező szikrákat.

Vegye le és dobja el a kivezetősapkákat. A piros kábelt kösse a + véghez, a feketét a – véghez. Csavarral fogja oda a kábeleket.

A korrózió megelőzése érdekében, kenje be az akkumulátor pólusait vazelinnel.

Umístění ovládacích prvků

Pozicioniranje upravljackih funkcija

Seznam upravljalnih funkcij

PoPołożenie przyrz

ądów sterowniczych

3. Popis funkcí. 3. Funkcijki opis. 3. Funkcionalni opis.

3. Opis przyrz

ądów sterowniczych.

3. Popis funkcí. 3. Funkcijki opis. 3. Funkcionalni opis.

ądów sterowniczych. 3. Popis funkcií. 3. Működési leírás

Umístění ovládacích prvků

1. Vypínač světel

2. Ovládání plynu / sytiče

3. Pedál brzda / spojka

4. Ovládací páka pohybu

5. Ovládací páčka zapínání a vypínání žacího ústrojí

6. Páka pro rychlé zvedání a spouštění žacího ústrojí

7. Spínač zapalování

8. Parkovací brzda

Pozicioniranje upravljackih funkcija

1. Prekidac svjetla

2. Upravljanje prigušenjem/hladnim startom

3. Pedala kocnice i spojke

4. Rucica za upravljanje pogonom.

5. Ukopcavanje/iskopcavanje uredaja za rezanje.

6. Brzo dizanje/spuštanje uredaja za rezanje.

7. Kontakt brava.

8. Parkirna kocnica.

Seznam upravljalnih funkcij

1. Stikalo za luci

2. Upravljanje dušilne/startne lopute

3. Pedal zavore in sklopke

4. Rocica pogona

5. Vklop/odklop rezalnika

6. Hitri dvig/spust rezalnika

7. Kljucavnica za vžig motorja

8. Rocna zavora

enie przyrz

1. Włącznik oświetlenia.

2. D³awic/sterownicza przepustnicy.

3. Peda³ sterowniczy sprzêg³a i hamulca.

4. DŸwignia kontroli prêdkoœci.

5. DŸwignia s³u¿¹ca do w³¹czania i wy³¹czania napêdu przyrz¹du

tn¹cego.

6. DŸwignia s³u¿¹ca do unoszenia przyrz¹du tn¹cego.

7. W³¹cznik zap³onu (stacyjka).

8. Hamulec postojowy

dów sterowniczych

+ 53 hidden pages
