McCulloch M105-77X, M105-77XC, m95-66x Instruction Manual

Page 1

M105-77X

Instruction manual

Please read these in struc tions care ful ly and make sure you un der stand them before using this ma chine.

Anleitungshandbuch

Bitte lesen Sie diese Anleitungen sorgfältig durch und vergewissern Sie sich, daß Sie diese verstehen, bevor Sie die Maschine in Betrieb nehmen.

Manuel d’instructions

Merci de lire trés attentivement le manuel d'instructions. Assurez-vous d'avoir tout compris avant d'utiliser ce tracteur.

Manual de las instrucciones

Por favor lea cuidadosamente y comprenda estas intrucciones an tes de usar esta maquina.

Euro

Manuale di istruzioni

Prima di utilizzare la macchina leggete queste istruzioni con attenzione ed accertatevi di averle comprese bene.

Instructieboekje

Lees deze instructies aandachtig en zorg dat u ze begrijpt voordat u deze ma chine gebruikt.

115 59 48-33 Rev. 1

Original Instructions in English, all others are translations.

Page 2

Safety rules. Reglas de seguridad. Sicherheitsvorschriften. Norme antinfortunistiche.

Règles de sécurité. Veiligheidsregels.

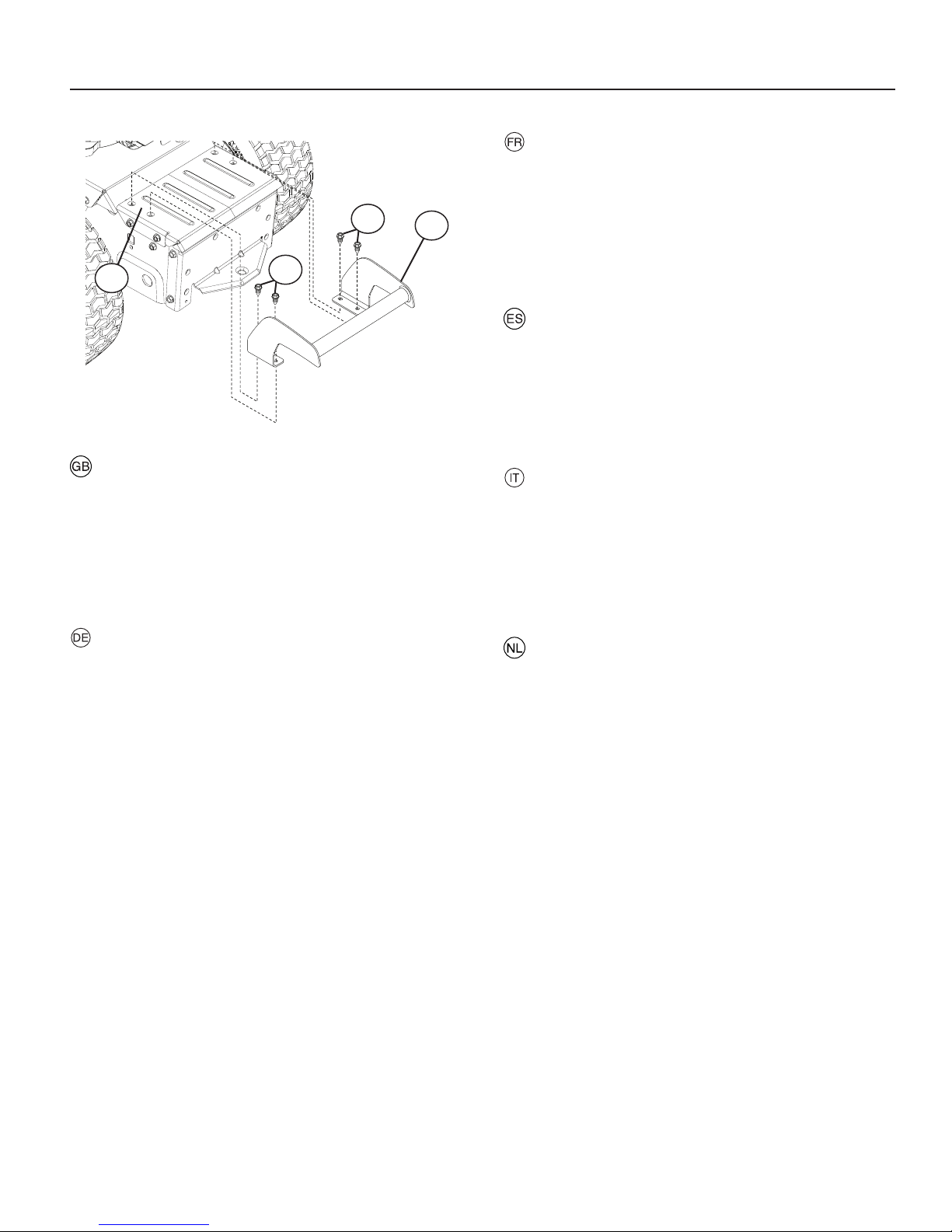

Assembly. Montaje. Zusammenbau. Montaggio.

Montage. Montering.

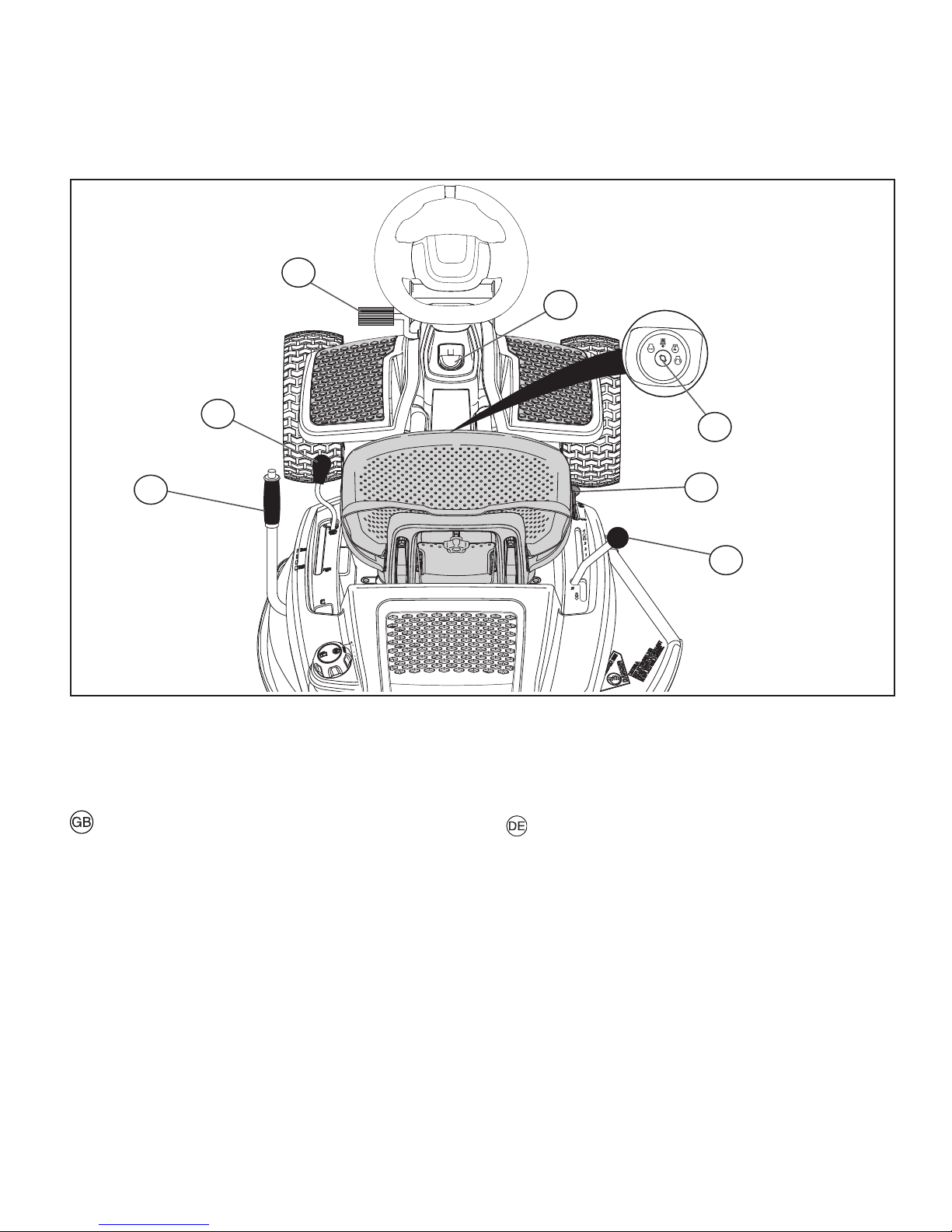

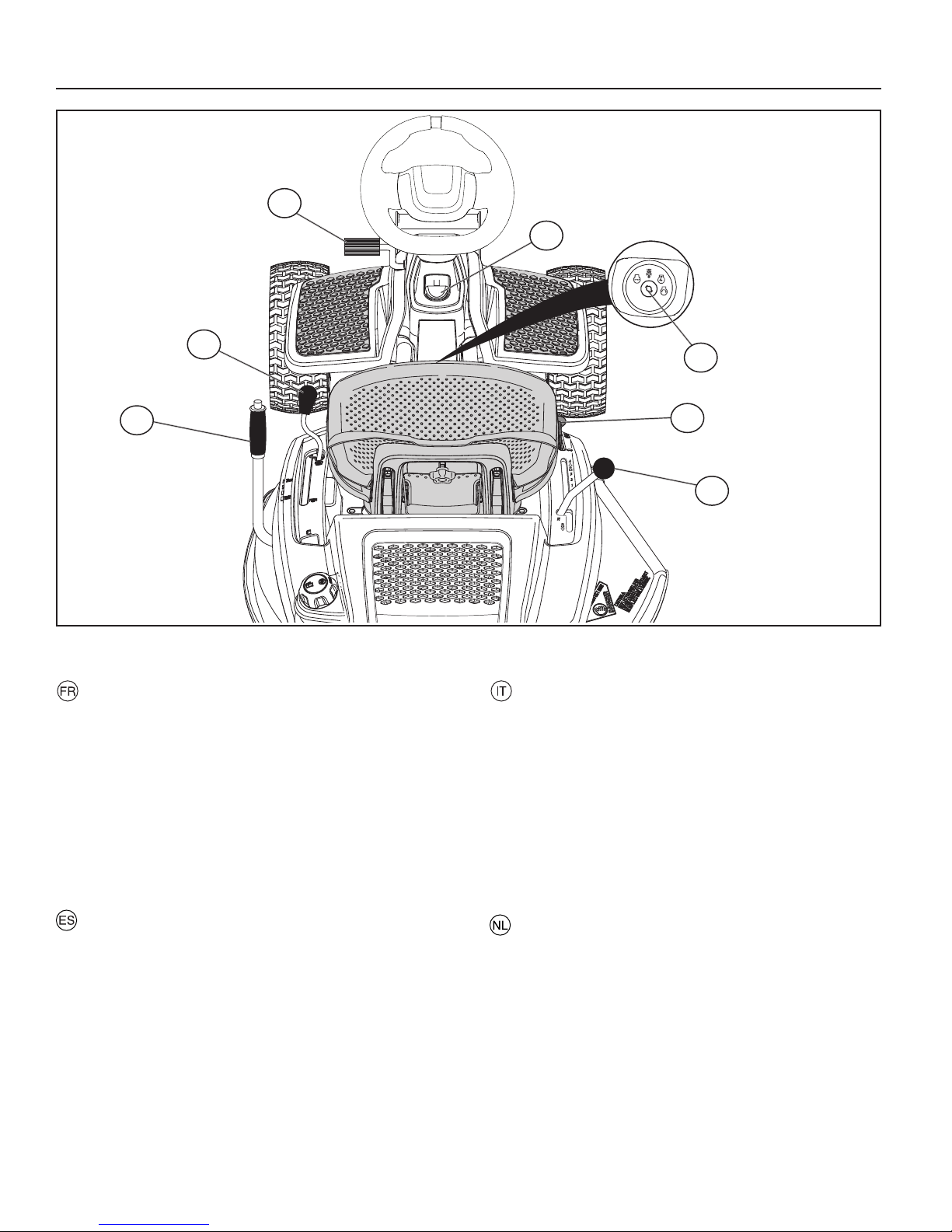

Functional description. Descripción del funcionamiento. Funktionsbeschreibung. Funzionamento.

Description du fonctionnement. Beschrijving van functies.

Before starting. Antes del arranque. Maßnahmen vor dem Anlassen. Prima dell’avviamento.

Avant de démarrer. Maatregelen vóór het starten.

Driving. Conducción. Betrieb. Guida.

Conduite. Rijden.

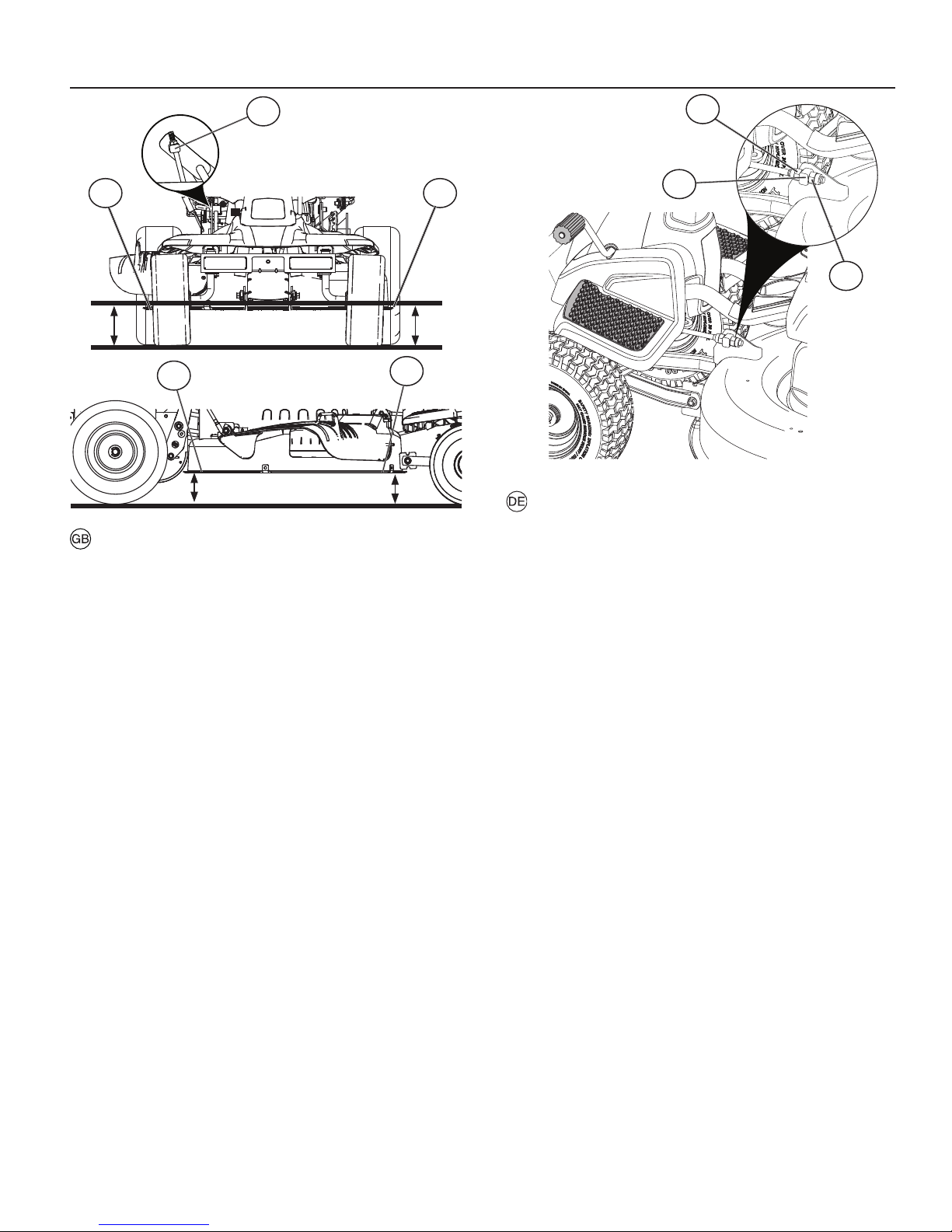

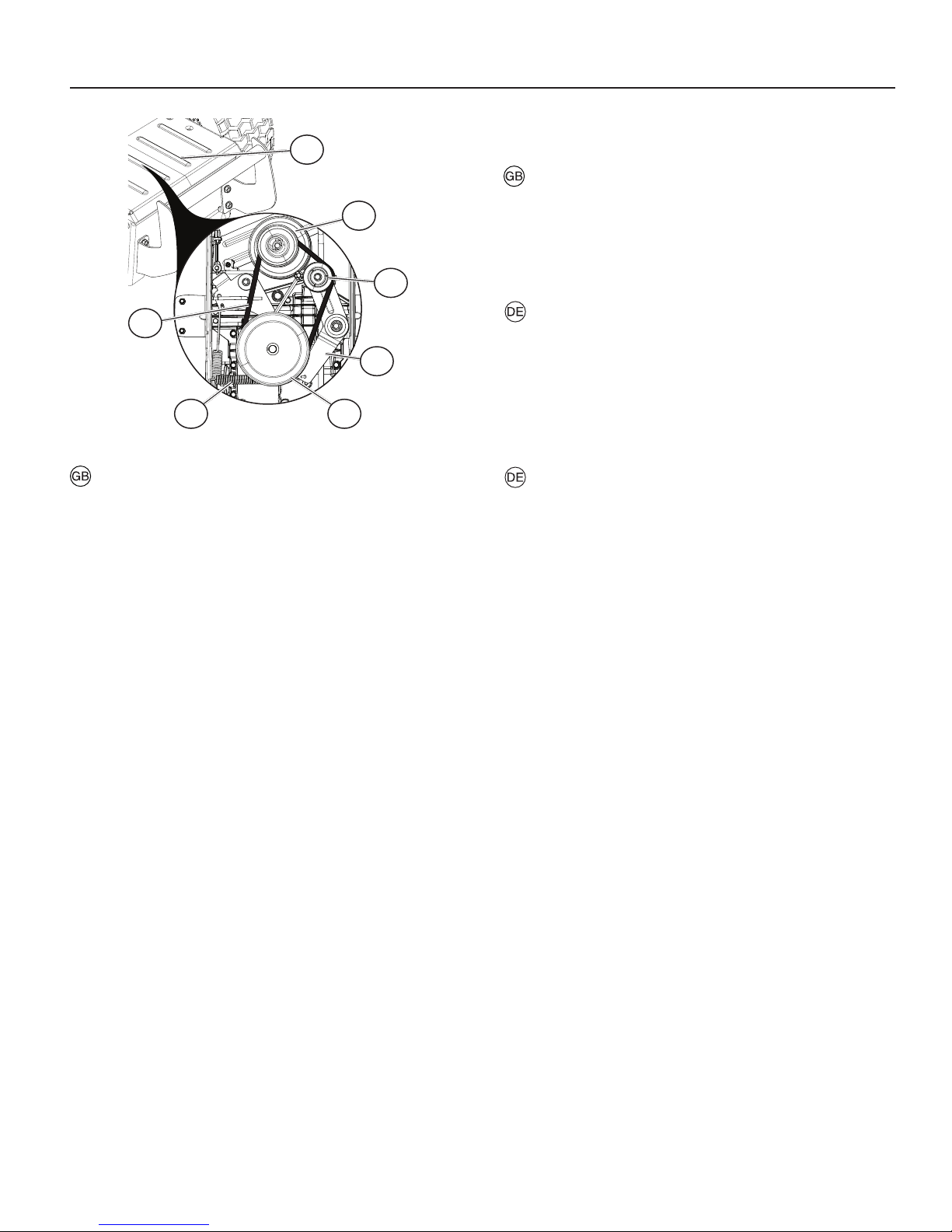

Maintenance, adjustment. Mantenimiento, ajuste. Wartung (Instandhaltung), Einstellung. Manutenzione.

Entretien, réglages. Onderhoud, afstelling.

Troubleshooting. Búsqueda de averías. Störungssuche. Ricerca guasti.

Recherche des pannes. Het localiseren van fouten.

Storage. Conservación. Aufbewahrung. Rismessaggio.

Remisage. Stallen.

We reserve the right to make changes without prior notice.

Änderungen ohne vorherige Mitteilung sind vorbehalten.

Nous nous réservons le droit d'apporter des modifications sans avis préalable.

Nos reservamos el derecho a introducir modificaciones sin previo aviso.

Ci riserviamo il diritto di modifiche o cambiamenti senza preavviso.

Wij houden ons het recht voor om veranderingen aan te brengen zonder voorafgaande mededeling.

Manufactured By Husqvarna AB SE-561 82 Huskvarna, Sweden

Original Instructions in English, all others are translations.

Page 3

1. Safety rules

Safe Operation Practices for Ride-On Mowers

DANGER: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROW ING OBJECTS. FAILURE

TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.

WARNING: In order to prevent ac ci den tal starting when setting up, trans port ing, ad just ing or making repairs, always dis con nect spark plug wire and place wire where it can not contact spark plug.

WARNING: Do not coast down a hill in neutral, you may lose control of the riding mower.

WARNING: This unit is not intended for towing, or use of wheel weights. Only use attachments designed specifically for this riding mower.

I. GENERAL OPERATION

• Read, understand, and follow all instructions on the machine and in the manual before starting.

• Do not put hands or feet near rotating parts or under the machine. Keep clear of the discharge opening at all times.

• Only allow responsible adults, who are familiar with the instructions, to operate the machine.

• Clear the area of objects such as rocks, toys, wire, etc., which could be picked up and thrown by the blade.

• Be sure the area is clear of bystanders before operating. Stop machine if anyone enters the area.

• Never carry passengers.

• Do not mow in reverse unless absolutely necessary. Always look down and behind before and while backing.

• Never direct discharged material toward anyone. Avoid discharging material against a wall or obstruction. Material may ricochet back toward the operator. Stop the blade when crossing gravel surfaces.

• Do not operate machine without the entire grass catcher, discharge chute, or other safety devices in place and working.

• Slow down before turning.

• Never leave a running machine unattended. Always turn off blade, set parking brake, stop engine, and remove keys before dismounting.

• Disengage blade when not mowing. Shut off engine and wait for all parts to come to a complete stop before cleaning the machine, removing the grass catcher, or unclogging the discharge chute.

• Operate machine only in daylight or good artificial light.

• Do not operate the machine while under the influence of alcohol or drugs.

• Watch for traffic when operating near or crossing roadways.

• Use extra care when loading or unloading the machine into a trailer or truck.

• Always wear eye protection when operating machine.

• Data indicates that operators, age 60 years and above, are involved in a large percentage of riding mower-related injuries. These operators should evaluate their ability to operate the riding mower safely enough to protect themselves and others from serious injury.

• Keep machine free of grass, leaves or other debris build-up which can touch hot exhaust / engine parts and burn. Do not allow the mower deck to plow leaves or other debris which can cause build-up to occur. Clean any oil or fuel spillage before operating or storing the machine. Allow machine to cool before storage.

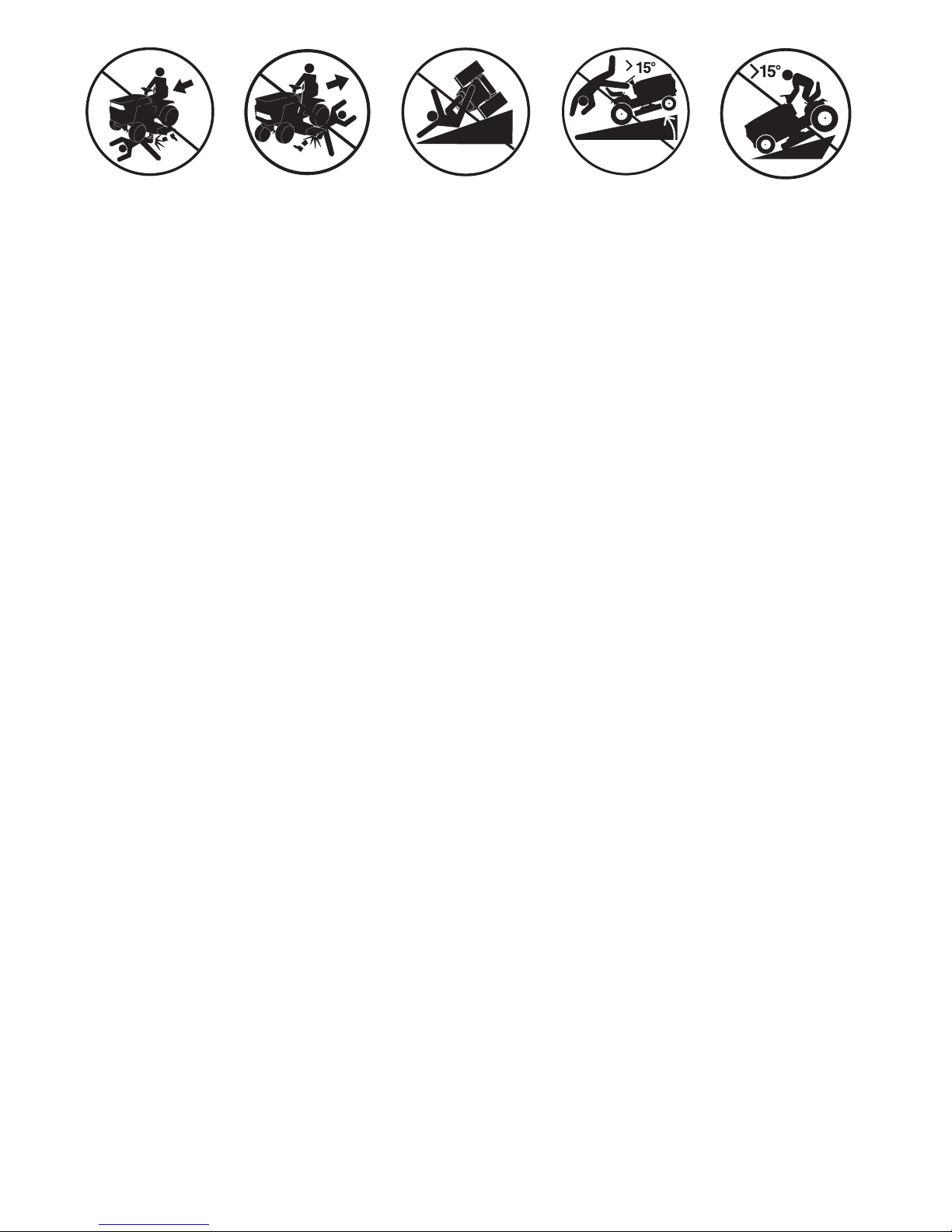

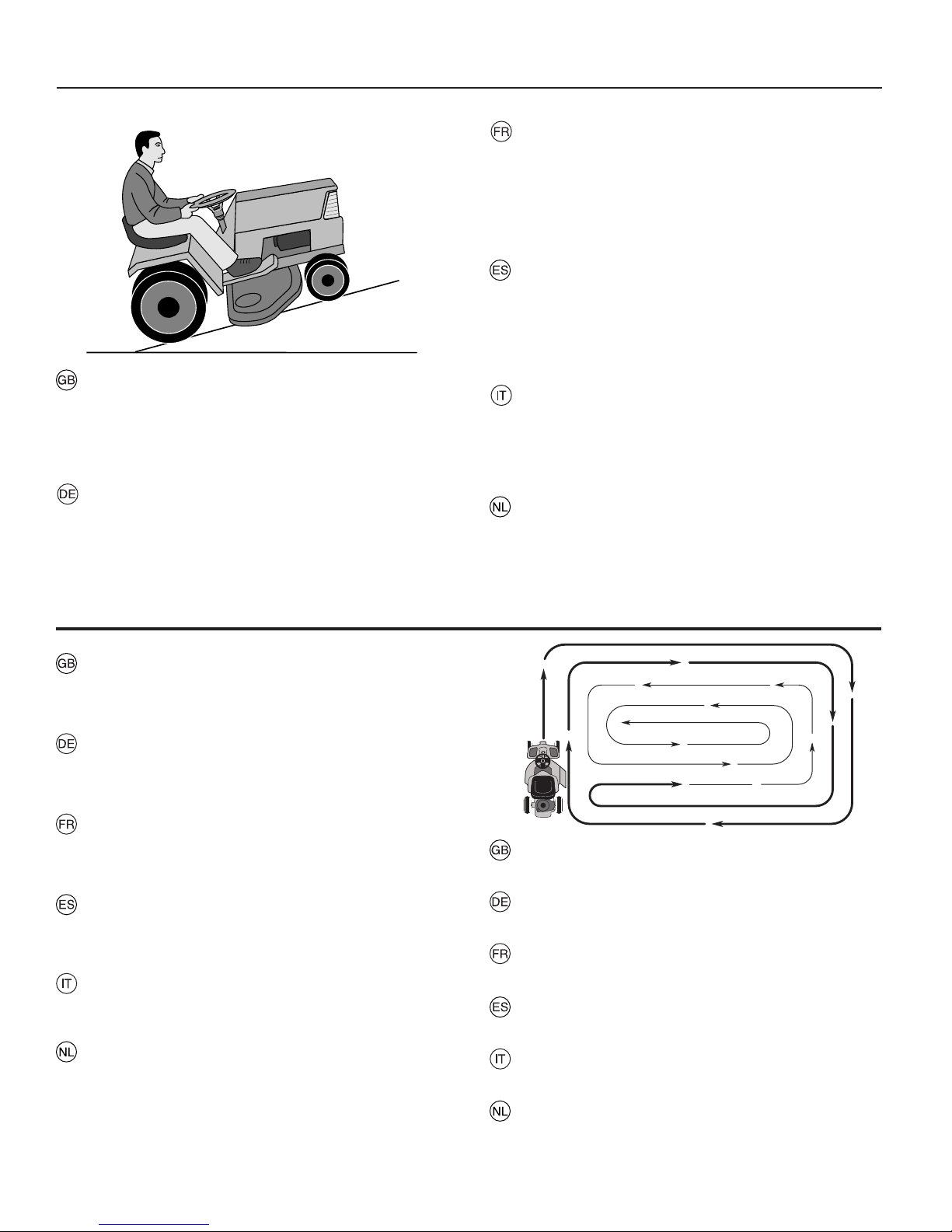

II. SLOPE OPERATION

Slopes are a major factor related to loss of control and tip-over accidents, which can result in severe injury or death. Operation on all slopes requires extra caution. If you cannot back up the

slope or if you feel uneasy on it, do not mow it.

• Mow up and down slopes (15° Max), not across.

• Watch for holes, ruts, bumps, rocks, or other hidden objects. Uneven terrain could overturn the machine. Tall grass can hide obstacles.

• Choose a low ground speed so that you will not have to stop or shift while on the slope.

• Do not mow on wet grass. Tires may lose traction.

• Always keep the machine in gear when going down slopes. Do not shift to neutral and coast downhill.

• If machine stops while going uphill, disengage blade, shift into reverse and back down slowly.

• Avoid starting, stopping, or turning on a slope. If the tires lose traction, disengage the blade and proceed slowly straight down the slope.

• Keep all movement on the slopes slow and gradual. Do not make sudden changes in speed or direction, which could cause the machine to roll over.

• Use extra care while operating machine with grass catchers or other attachments; they can affect the stability of the machine.

• Do no use on steep slopes.

• Do not try to stabilize the machine by putting your foot on the ground.

• Do not mow near drop-offs, ditches, or embankments. The machine could suddenly roll over if a wheel is over the edge or if the edge caves in.

III. CHILDREN

WARNING: CHILDREN CAN BE INJURED BY THIS EQUIPMENT. The American Academy of Pediatrics recommends that children be a minimum of 12 year of age before operating a pedestrian controlled lawn mower and a minimum of 16 years of age before operating a riding lawn mower.

Tragic accidents can occur if the operator is not alert to the presence of children. Children are often attracted to the machine and the mowing activity. Never assume that children will remain where you last saw them.

Keep children out of the mowing area and in the watchful

• care of a responsible adult other than the operator.

• Be alert and turn machine off if a child enters the area.

• Before and while backing, look behind and down for small children.

• Never carry children, even with the blade shut off. They may fall off and be seriously injured or interfere with safe machine operation. Children who have been given rides in the past may suddenly appear in the mowing area for another ride and be run over or backed over by the machine.

• Never allow children to operate the machine.

• Use extra care when approaching blind corners, shrubs, trees, or other objects that may block your view of a child.

Page 4

IV. SERVICE SAFE HANDLING OF GASOLINE

To avoid personal injury or property damage, use extreme care in handling gasoline. Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes, and other sources of ignition.

• Use only approved gasoline container.

• Never remove gas cap or add fuel with the engine running. Allow engine to cool before refueling.

• Never fuel the machine indoors.

• Never store the machine or fuel container where there is an open flame, spark, or pilot light such as on a water heater or other appliances.

• Never fill containers inside a vehicle or on a truck or trailer bed with plastic liner. Always place containers on the ground away from your vehicle when filling.

• Remove gas-powered equipment from the truck or trailer and refuel it on the ground. If this is not possible, then refuel such equipment with a portable container, rather than from a gasoline dispenser nozzle.

• Keep the nozzle in contact with the rim of the fuel tank or container opening at all times until fueling is complete. Do not use a nozzle lock-open device.

• If fuel is spilled on clothing, change clothing immediately.

• Never overfill fuel tank. Replace gas cap and tighten securely.

GENERAL SERVICE

• Never operate machine in a closed area.

• Keep all nuts and bolts tight to be sure the equipment is in safe working condition.

• Never tamper with safety devices. Check their proper operation regularly.

• Keep machine free of grass, leaves, or other debris build-up. Clean oil or fuel spillage and remove any fuel-soaked debris. Allow machine to cool before storing.

• If you strike a foreign object, stop and inspect the machine. Repair, if necessary, before restarting.

• Never make any adjustments or repairs with the engine running.

• Check grass catcher components and the discharge chute frequently and replace with manufacturer’s recommended parts, when necessary.

• Mower blade is sharp. Wrap the blade or wear gloves, and use extra caution when servicing them.

• Check brake operation frequently. Adjust and service as required.

• Maintain or replace safety and instruction labels, as necessary.

• Be sure the area is clear of bystanders before operating. Stop machine if anyone enters the area.

• Never carry passengers.

• Do not mow in reverse unless absolutely necessary. Always look down and behind before and while backing.

• When loading or unloading this machine, do not exceed the maximum recommended operation angle of 15°.

• Wear proper Personal Protective Equipment (PPE) while operating this machine, including (at a minimum) sturdy footwear, eye protection, and hearing protection. Do not mow in shorts and/or, open toed footwear.

• Vibration levels reported in this manual are not adjusted for worker exposure to vibrations. Employers should calculate the 8-hour equivalent exposure values (A(8)) and limit worker exposure accordingly.

• Always let someone know you are outside mowing.

Page 5

1. Sicherheitsvorschriften

Hinweise zur sicheren Bedienung von Aufsitzmähern

GEFAHR: DIESER MÄHER KANN HÄNDE ODER FÜSSE ABTRENNEN UND GEGENSTÄNDE DURCH DIE LUFT SCHLEUDERN.

BEI MISSACHTUNG DER FOLGENDEN SICHERHEITSHINWEISE BESTEHT DIE GEFAHR SCHWERER VERLETZUNGEN ODER TÖDLICHER UNFÄLLE.

WARNUNG: Ziehen Sie immer den Zündkerzenstecker ab und legen Sie den Stecker so, dass er die Zündkerze nicht berühren kann. Damit verhindern Sie einen unvorhergesehenen Motorstart beim Rüsten, Transportieren, Einstellen und Reparieren.

WARNUNG: Fahren Sie nicht im Leerlauf einen Hügel herunter, Sie können die Kontrolle über den Aufsitzmäher verlieren.

WARNUNG:Das Gerät ist nicht zum Abschleppen oder für die Verwendung von Radgewichten geeignet. Benutzen Sie nur die speziell für diesen Aufsitzmäher gebauten Zusatzgeräte.

I. ALLGEMEINE BETRIEBSANWEISUNGEN

• Lesen Sie vor Inbetriebnahme der Maschine das Handbuch, vergewissern Sie sich, dass Sie alles verstanden haben, und befolgen Sie sämtliche Anweisungen.

• Halten Sie Hände und Füße von rotierenden Geräteteilen fern und achten Sie darauf, dass Hände oder Füße nicht unter die Maschine geraten. Halten Sie jederzeit Abstand von der Auswurföffnung.

• Lassen Sie das Gerät nur von Erwachsenen nach eingehender Einweisung in den Gebrauch der Maschine bedienen.

• Entfernen Sie alle Gegenstände wie Steine, Spielsachen, Kabel usw., die angesaugt und vom Schneidwerk herausgeschleudert werden können, aus dem Arbeitsbereich.

• Vergewissern Sie sich vor dem Start, dass sich keine Zuschauer im Arbeitsbereich aufhalten. Schalten Sie das Gerät sofort ab, wenn jemand den Arbeitsbereich betritt.

• Nie Mitfahrer transportieren.

• Mähen Sie nie im Rückwärtsgang, wenn dies nicht absolut notwendig ist. Schauen Sie nach unten und nach hinten, bevor Sie rückwärts fahren.

• Achten Sie darauf, dass das Material nicht in Richtung umstehender Personen ausgeworfen wird. Das Material sollte nicht gegen Mauern oder Hindernisse ausgeworfen werden. Das Material kann zurückprallen und den Fahrer treffen. Schalten Sie das Schneidwerk ab, wenn Sie Schotter überqueren.

• Benutzen Sie die Maschine nur, wenn der Grasfänger, die Auswurfrutsche oder andere Sicherheitseinrichtungen komplett montiert und funktionstüchtig sind.

• Bremsen Sie ab, bevor Sie wenden.

• Das Gerät niemals mit laufendem Motor unbeaufsichtigt abstellen. Schalten Sie das Schneidwerk ab, ziehen Sie die Parkbremse, schalten Sie die Maschine ab und ziehen Sie den Zündschlüssel ab, bevor Sie absteigen.

• Kuppeln Sie das Mähwerk aus, wenn nicht gemäht wird. Schalten Sie den Motor ab und warten Sie, bis alle Bauteile zum Stillstand gekommen sind, bevor Sie die Maschine reinigen, den Grasfänger abbauen oder die verstopfte Auswurfrutsche säubern.

• Arbeiten Sie nur bei Tageslicht oder bei einwandfreier künstlicher Beleuchtung.

• Arbeiten Sie nicht mit dem Gerät, wenn Sie unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.

• Achten Sie auf den Verkehr, wenn Sie in der Nähe von Straßen arbeiten oder diese überqueren müssen.

• Seien Sie besonders vorsichtig, wenn Sie Maschine auf einen Anhänger oder einen LKW laden oder von diesen abladen.

• Tragen Sie bei der Arbeit mit dem Mäher immer einen Augenschutz.

• Aus den Statistiken geht hervor, dass Benutzer von Aufsitzmähern mit Alter von 60 Jahren oder mehr zu einem hohen Anteil an Unfällen mit Verletzungen beteiligt sind. Diese Benutzer sollten ihre Fähigkeit, Aufsitzmäher ohne Gefahr für sich und andere zu fahren, eingehend überprüfen.

• Halten Sie die Maschine frei von Gras, Blättern und sonstigem Unrat, die mit dem heißen Auspuff / Motor in Berührung kommen und einen Brand entfachen können. Vermeiden Sie, dass sich unter dem Mähdeck Blätter und anderer Unrat ansammeln können Entfernen Sie ausgelaufenes Öl oder Benzin, bevor Sie die Maschine in Betrieb setzen oder abstellen. Lassen Sie das Gerät abkühlen, bevor Sie es abstellen.

II. ARBEITEN AN HÄNGEN UND BÖSCHUNGEN

Hänge und Böschungen sind die häufigsten Ursachen für den Verlust der Kontrolle über das Gerät und von Unfällen mit Überschlag, die zu ernsthaften Verletzungen und zum Tod führen können. Bei Arbeiten auf abschüssigem Gelände ist äußerste Vorsicht geboten. Mähen Sie das Gelände nicht, wenn Sie auf dem Hang nicht rückwärts fahren können oder ein ungutes Gefühl haben.

• Mähen Sie auf- und abwärts (max. 15°), aber nie quer zum Hang.

• Achten Sie auf Löcher, Spurrillen, Unebenheiten, Steine oder andere versteckte Hindernisse. Auf unebenem Gelände kann die Maschine umkippen. Hohes Gras kann Hindernisse verbergen.

• Wählen Sie eine niedrige Fahrgeschwindigkeit, sodass Sie auf dem Hang nicht anhalten oder schalten müssen.

• Mähen Sie kein nasses Gras. Die Reifen haben eine geringere Bodenhaftung.

• Legen Sie immer einen Gang ein, wenn Sie den Hang abwärts fahren. Schalten Sie nicht auf Neutralstellung und fahren Sie nicht im Leerlauf abwärts.

• Sollte die Maschine beim Hochfahren des Hangs anhalten, kuppeln Sie das Mähwerk aus, legen Sie den Rückwärtsgang ein und fahren Sie langsam rückwärts den Hang hinunter.

• Vermeiden Sie auf dem Hang Anfahren, Anhalten und Wenden. Sollten die Reifen Haftung verlieren, das Schneidwerk auskuppeln und direkt den Hang hinunter fahren.

• Auf Hängen alle Bewegungen langsam und allmählich ausführen. Ändern Sie nicht plötzlich Geschwindigkeit oder Fahrtrichtung. Die Maschine kann sich überschlagen.

• Seien Sie besonders vorsichtig, wenn Sie die Maschine mit Grasfänger oder Anbaugeräten benutzen; dadurch kann die Stabilität der Maschine beeinträchtigt werden.

• Benutzen Sie das Gerät nicht auf steilen Abhängen.

• Versuchen Sie nicht das Gerät zu stabilisieren, indem Sie einen Fuß auf den Boden stellen.

• Mähen Sie nicht in der Nähe von Gefällen, Gräben oder Erddämmen. Die Maschine kann sich überschlagen, wenn ein Rad über die Kante fährt oder die Kante unversehens

nachgibt.

III. KINDER

WARNUNG: ES BESTEHT VERLETZUNGSGEFAHR FÜR KINDER DURCH DIESE MASCHINE. Die USamerikanische Akademie für Kinderärzte (American Academy of Pediatrics) empfiehlt für Kinder ein Mindestalter von 12 Jahren für den Betrieb eines normalen Rasenmähers, und ein Mindestalter von 16 Jahren für den Betrieb eines Aufsitz-Mähers.

Tragische Unfälle können sich ereignen, wenn der Benutzer nicht auf anwesende Kinder achtet. Kinder werden von der Maschine und dem Mähen meist magisch angezogen. Nehmen Sie nie an, dass Kinder an der Stelle bleiben, an der Sie sie zuletzt gesehen haben.

Page 6

• Halten Sie Kinder vom Arbeitsbereich fern unter der Aufsicht eines verantwortlichen Erwachsenen.

• Seien Sie wachsam und schalten Sie die Maschine ab, wenn ein Kind den Arbeitsbereich betritt.

• Schauen Sie nach unten und nach hinten, ob kleine Kinder vorhanden sind, bevor Sie rückwärts fahren.

• Nehmen Sie nie Kinder mit, auch bei abgeschaltetem Mähwerk nicht. Sie können herunterfallen und schwer verletzt werden oder den sicheren Maschinenbetrieb stören. Kinder, die auf dem Mäher mitgefahren sind, können plötzlich im Mähbereich für eine weitere Fahrt auftauchen und können von der Maschine überfahren werden.

• Lassen Sie das Gerät nie von Kindern bedienen.

• Seien Sie besonders vorsichtig vor unübersichtlichen Kurven, Sträuchern, Bäumen oder anderen Gegenständen, die die

Sicht auf Kinder behindern können.

IV. SERVICE SICHERER UMGANG MIT BENZIN

Seien Sie zur Vermeidung von Personenverletzungen und Sachschäden immer äußerst vorsichtig bei der Handhabung von Benzin. Benzin ist sehr leicht entflammbar und explosiv.

• Löschen Sie Zigaretten, Zigarren, Pfeifen und sonstige Zündquellen.

• Verwenden Sie einen geprüften Benzinkanister.

• Entfernen Sie nie den Tankverschluss oder füllen Sie nie Benzin bei laufendem Motor nach. Lassen Sie den Motor abkühlen, bevor Sie Benzin einfüllen.

• Füllen Sie den Kraftstofftank nie in geschlossenen Räumen.

• Betanken Sie die Maschine nie oder stellen Sie das Gerät mit Benzin im Tank nicht in der Nähe offener Flammen, von Funken oder Zündflammen ab, wie sie in Wasserboilern oder anderen Geräten eingesetzt werden.

• Füllen Sie Benzinkanister nie in einem Fahrzeug oder auf der Ladefläche eines Transporters oder LKWs mit Kunststoffverkleidung. Füllen Sie Benzinkanister grundsätzlich auf dem Boden und in ausreichendem Abstand von Ihrem Fahrzeug.

• Laden Sie benzinbetriebene Geräte von der Ladefläche des Transporters oder LKWs ab und tanken Sie auf dem Boden. Wenn das nicht möglich ist, tanken Sie solche Geräte auf der Ladefläche auf, und zwar aus einem tragbaren Kanister, nicht direkt aus der Zapfsäule.

• Der Zapfhahn muss die Einfüllöffnung des Kraftstofftanks oder Benzinkanisters während des Tankens ständig berühren. Vermeiden Sie Zapfhähne, die Benzin abgeben, ohne dass dabei ein Hebel gedrückt werden muss.

• Falls Kraftstoff auf die Kleidung gerät, wechseln Sie diese unverzüglich.

• Füllen Sie nie zu viel Kraftstoff in den Tank. Schrauben Sie den Tankverschluss wieder fest zu.

INSTANDHALTUNG

• Lassen Sie die Maschine nie in einem geschlossenen Raum

laufen.

• Kontrollieren Sie regelmäßig, dass alle Muttern und Schrauben fest angezogen sind und so einen sicheren Gerätebetrieb gewährleisten.

• Nehmen Sie keine unerlaubten Änderungen an den Sicherheitseinrichtungen vor. Kontrollieren Sie regelmäßig ihre Funktionstüchtigkeit.

• Halten Sie die Maschine frei von Gras, Blättern und sonstigem angesammelten Unrat. Entfernen Sie ausgelaufenes Öl oder Benzin und allen benzingetränkten Schmutz. Lassen Sie das Gerät abkühlen, bevor Sie es abstellen.

• Halten Sie die Maschine an und prüfen Sie diese auf Beschädigungen, wenn sie gegen einen Gegenstand stößt. Bessern Sie den Schaden vor einem Neustart bei Bedarf aus.

• Das Gerät niemals bei laufendem Motor einstellen oder reparieren.

• Kontrollieren Sie regelmäßig den Grasfänger und die Auswurfrutsche und ersetzen Sie beschädigte Teile bei Bedarf durch vom Hersteller empfohlene Ersatzteile.

• Die Messerklingen des Mähers sind scharf. Umwickeln Sie die Messer oder tragen Sie Handschuhe und gehen Sie bei der Wartung sehr vorsichtig vor.

• Kontrollieren Sie häufig die Bremsen. Einstellungen und Wartung laut Anweisungen ausführen.

• Ersetzen Sie bei Bedarf die Aufkleber mit Sicherheits- und Bedienanweisungen.

• Vergewissern Sie sich vor dem Start, dass sich keine Zuschauer im Arbeitsbereich aufhalten. Schalten Sie das Gerät sofort ab, wenn jemand den Arbeitsbereich betritt.

• Nie Mitfahrer transportieren.

• Mähen Sie nie im Rückwärtsgang, wenn dies nicht absolut notwendig ist. Schauen Sie nach unten und nach hinten, bevor Sie rückwärts fahren.

• Beim Be- und Entladen dieser Maschine darf der empfohlene maximale Neigungswinkel für den Betrieb von 15° nicht überschritten werden.

• Für den Betrieb dieser Maschine ist die geeignete persönliche Schutzkleidung einschließlich (Mindestanforderung) festes Schuhwerk, Schutzbrille und Gehörschutz zu tragen. Betrieben Sie den Rasenmäher niemals mit offenem Schuhwerk wie Sandalen usw.

• Bitte informieren Sie stets eine andere Person, dass Sie im Freien mähen werden.

• Beim Be- und Entladen dieser Maschine darf der empfohlene maximale Neigungswinkel für den Betrieb von 15° nicht überschritten werden.

• Die in diesem Handbuch angegebenen Vibrationspegel sind nicht für Arbeitern angepasst, die Vibrationen ausgesetzt sind. Arbeitgeber sollten die 8-stündigen äquivalenten Werte für die Aussetzung von Mitarbeitern (A(8)) berechnen und die Aussetzung ihrer Mitarbeiter entsprechend begrenzen.

• Bitte informieren Sie stets eine andere Person, dass Sie im Freien mähen werden.

Page 7

1. Règles de Sécurité

Consignes de sécurité pour l’utilisation de tondeuses autoportées

DANGER: LA LAME DE CETTE TONDEUSE AUTOPORTEE PEUT TRANCHER LES MAINS ET LES PIEDS ET PROJETER DES

OBJETS. LE NON-RESPECT DE CES CONSIGNES DE SECURITE PEUT ENTRAINER DES ACCIDENTS GRAVES, VOIRE MORTELS.

ATTENTION ! Pour éviter le démarrage accidentel de la tondeuse, débranchez et éloignez toujours le fil de la bougie avant toute intervention de réglage, de transport ou de réparation.

ATTENTION ! Ne descendez pas une pente au point mort pour ne pas risquer de perdre le contrôle de la tondeuse.

ATTENTION ! Cette tondeuse autoportée n’est pas prévue pour le remorquage ni pour l’utilisation de roues lestées. Utilisez exclusivement des accessoires spécialement conçus pour ce type de tondeuse autoportée.

I. CONSIGNES GÉNÉRALES

• Avant de mettre la machine en marche, il est impératif de lire, comprendre et respecter tous les pictogrammes de sécurité appliqués sur la machine et toutes les consignes indiquées dans la notice.

• N’approchez pas les mains ou les pieds des pièces mobiles et ne les introduisez pas sous la tondeuse. Restez toujours éloigné de l'orifice d'éjection.

• Seuls des adultes responsables, familiers avec les instructions sont autorisés à utiliser la tondeuse.

• Avant de procéder à la tonte, éliminez tout objet qui pourrait être projeté par la lame (ex : pierres, jouets, fil de fer, etc.).

• Vérifiez que personne ne se trouve dans la zone de travail. Arrêtez la machine si quelqu’un s’approche.

• Ne transportez jamais de passagers.

• Ne tondez pas en marche arrière, sauf s’il est impossible de faire autrement. Avant et pendant la marche arrière, regardez toujours le sol derrière vous.

• Ne dirigez jamais l’orifice d’éjection vers une personne. Évitez l’éjection contre un mur ou un obstacle. L’herbe pourrait être renvoyée contre l’utilisateur. Arrêtez la lame avant de passer sur du gravier.

• N’utilisez pas la machine si le bac à herbe, la goulotte d’éjection et les autres sécurités ne sont pas en place et en état de marche.

• Ralentissez avec d’aborder un virage.

• Arrêtez toujours le moteur si la machine doit rester sans surveillance, même un court instant. Arrêtez toujours les lames, serrez le frein de stationnement, éteignez le moteur et retirez les clés avant de quitter le siège.

• Débrayez la lame lorsque vous ne tondez pas. Éteignez le moteur et attendez l’arrêt complet de toutes les pièces de la machine avant de procéder à son nettoyage, d’enlever de l’herbe, de retirer le bac ou de libérer la goulotte d’éjection.

• Utilisez la machine uniquement à la lumière du jour ou sous un bon éclairage artificiel.

• N’utilisez pas la machine sous l’emprise d’alcool, de médicaments ou de drogues.

• Faites attention à la circulation si vous travaillez le long d’une route ou traversez une voie publique.

• Redoublez de précautions lors du chargement ou du déchargement de la tondeuse sur une remorque ou un camion.

• Portez toujours des lunettes de protection pendant l’utilisation de la machine.

• D’après les statistiques, un pourcentage élevé des victimes d’accidents de tondeuses autoportées sont des utilisateurs âgés de plus de 60 ans. Ces utilisateurs doivent évaluer leur capacité à conduire la tondeuse dans des conditions de sécurité suffisantes pour éviter de se blesser ou de blesser des tiers.

• Pour éviter les risques d’incendie, éliminez l’herbe, les feuilles et autres débris qui pourraient entrer en contact avec l’échappement ou le moteur chaud et s’enflammer. Ne laissez pas de feuilles ou autres débris s’accumuler sous le carter de coupe. Nettoyez toute trace éventuelle d’huile ou de carburant avant d’utiliser ou de ranger la machine. Laissez refroidir la machine avant de la ranger.

II. TERRAINS EN FORTE DÉCLIVITÉ

Les terrains en forte déclivité sont d’importants facteurs de risques. La conduite sur une pente peut être la cause d’une perte de contrôle et d’un renversement de la tondeuse autoportée, et entraîner des accidents graves, voire mortels. Redoublez de prudence sur un terrain en pente. Si vous ne pouvez pas reculer en montant la pente ou si vous ne vous sentez pas en sécurité, ne procédez pas à la tonte.

• Tondez dans le sens de la déclivité, en montant ou en descendant (15° maxi), mais ne conduisez jamais transversalement.

• Faites attention aux objets dissimulés et aux trous, sillons, bosses, cailloux et autres obstacles. La tondeuse autoportée peut se renverser si elle est utilisée sur un terrain accidenté. Les herbes hautes peuvent dissimuler des obstacles.

• Sélectionnez un bas rapport de vitesse afin de ne pas devoir vous arrêter ou changer de vitesse sur la pente.

• Ne tondez pas une pelouse mouillée. Les roues pourraient patiner.

• Gardez toujours le levier de vitesse engagé dans les descentes. Ne descendez pas de pentes au point mort.

• Si le moteur de la tondeuse cale pendant la conduite en montant, débrayez la lame, passez la marche arrière et reculez lentement.

• Évitez les démarrages, les arrêts ou les virages sur les déclivités. Si les pneus patinent, débrayez la lame et descendez lentement la pente.

• Sur les pentes, déplacez-vous lentement et progressivement. N’accélérez pas, ne ralentissez pas et ne tournez pas brusquement ; la tondeuse pourrait se renverser.

• Redoublez de prudence si vous utilisez la machine avec des bacs à herbe ou d’autres accessoires ; ils peuvent altérer la stabilité de la machine.

• N’utilisez pas la tondeuse sur des pentes raides.

• Ne tentez pas de stabiliser la tondeuse en posant un pied au sol.

• Ne passez pas la tondeuse autoportée à proximité de bordures, de fossés ou de talus. La tondeuse autoportée pourrait se renverser brusquement si une roue dépasse le bord du dénivelé ou si le bord s’affaisse.

III. ENFANTS

ATTENTION : LES ENFANTS PEUVENT ÊTRE BLESSÉS PAR CET ÉQUIPEMENT. Selon l’Académie américaine de pédiatrie, il faut que les enfants aient au minimum 12 ans avant d’utiliser une tondeuse à pousser et au minimum 16 ans avant d’utiliser une tondeuse autoportée.

De graves accidents peuvent se produire si le conducteur n’est pas attentif aux enfants pouvant se trouver à proximité. Les enfants sont souvent attirés par les tondeuses autoportées et aiment regarder tondre. Ne supposez jamais que les enfants restent en place et qu’ils se trouvent encore à l’endroit où vous les avez vus pour la dernière fois.

• Éloignez les enfants de la zone de travail et laissez-les sous la surveillance d’un autre adulte responsable.

• Soyez vigilant et arrêtez le moteur si un enfant entre dans la zone de travail.

• Avant et pendant la marche arrière, regardez toujours le sol derrière vous pour vous assurer qu’aucun enfant n’est présent.

Page 8

• Ne transportez jamais d’enfants à bord de la tondeuse, même si la lame est arrêtée. Ils pourraient tomber et se blesser grièvement ou encore gêner la conduite en toute sécurité. Les enfants qui ont déjà été transportés sur la tondeuse peuvent revenir soudainement dans la zone de travail pour faire une nouvelle promenade à bord et être heurtés et renversés par la machine.

• Ne laissez jamais un enfant manipuler la machine.

• Redoublez de prudence à proximité de saillies, de buissons, d’arbres ou d’obstacles pouvant masquer la vue d’un enfant.

IV. ENTRETIEN MANIPULATION DE L’ESSENCE

Pour éviter les accidents, manipulez l’essence avec extrême prudence. L’essence est hautement inflammable et explosive.

• Éteignez les cigarettes, cigares, pipes et autres sources d’inflammation.

• Utilisez exclusivement des récipients homologués pour l’entreposage de l’essence.

• N’enlevez jamais le bouchon du réservoir et ne remplissez jamais le réservoir d’essence si le moteur tourne. Laissez refroidir le moteur avant de faire le plein d’essence.

• Remplissez toujours le réservoir de la tondeuse à l’air libre.

• Ne rangez jamais la tondeuse ou le récipient d’essence à proximité d’une flamme nue, d’une source d’étincelles ou d’une veilleuse, comme celle d’un chauffe-eau ou d’un autre appareil.

• Ne remplissez jamais de récipients à l’intérieur d’un véhicule, sur un camion ou sur une remorque recouverte d’une bâche en plastique. Avant de remplir, posez toujours le récipient sur le sol, loin du véhicule.

• Dans la mesure du possible, sortez la tondeuse du camion ou de la remorque et faites le plein à même le sol. Si ce n’est pas possible, faites le plein sur la remorque à l’aide d’un bidon ou d’un autre récipient ; n’utilisez pas le pistolet de la pompe à essence.

• Gardez toujours le pistolet en contact avec le bord du réservoir à essence ou du récipient, jusqu’à la fin du remplissage. N’utilisez pas de système de verrouillage de pistolet.

• Changez de vêtements s’ils ont été souillés par de l’essence.

• Ne remplissez jamais excessivement le réservoir d’essence. Remettez le bouchon et vissez-le à fond.

ENTRETIEN GÉNÉRAL

• Ne faites jamais tourner le moteur dans un local fermé.

• Assurez-vous que tous les écrous, boulons et vis sont bien serrés pour être certain que la machine est sans danger.

• Ne forcez jamais un dispositif de sécurité. Contrôlez régulièrement le fonctionnement des dispositifs de sécurité.

• Gardez la tondeuse propre en éliminant l'herbe, les feuilles ou autres débris accumulés. Nettoyez les traces d’huile ou d’essence et éliminez les débris imbibés d’essence. Laissez refroidir le moteur avant d’entreposer la tondeuse.

• Si vous heurtez un objet, arrêtez et inspectez la machine. Si la tondeuse est abîmée, réparez-la avant de la remettre en marche.

• Ne faites jamais de réglages ou de réparations moteur allumé.

• Contrôlez fréquemment le bac à herbe et la goulotte d’éjection ; s’ils sont abîmés, remplacez-les par des pièces recommandées par le fabricant.

• La lame de la tondeuse est tranchante. Portez des gants ou enveloppez la lame dans un chiffon si vous devez intervenir à proximité.

• Contrôlez fréquemment le fonctionnement du frein. Réglez ou réparez si nécessaire.

• Remplacez les pictogrammes de sécurité et de consigne s’ils sont effacés ou illisibles.

• Vérifiez que personne ne se trouve dans la zone de travail avant de commencer à tondre. Arrêtez la tondeuse autoportée si quelqu’un s’approche.

• Ne transportez jamais de passagers.

• Ne tondez pas en marche arrière, sauf s’il est impossible de faire autrement. Avant et pendant la marche arrière, regardez toujours le sol derrière vous.

• Il ne faut pas dépasser un angle maximum de 15° pour charger et décharger cette machine.

• Le port d’Équipements de protection individuelle (EPI) appropriés est conseillé pendant l’utilisation de cette machine et comprend (au moins) des chaussures robustes, des lunettes de sécurité et des protections auditives. Ne tondez pas en chaussures découvertes et/ou à bout ouvert.

• Les niveaux de vibrations indiqués dans le présent manuel ne sont pas ajustés pour l'exposition des travailleurs aux vibrations. Il convient aux employeurs de calculer les valeurs équivalentes à 8 heures d'exposition [A(8)] et de limiter en conséquence l'exposition des travailleurs.

• Veillez à informer une tierce personne que vous êtes en train de tondre à l’extérieur.

Page 9

1. Reglas De Seguridad

Prácticas de uso seguro del cortacésped con asiento

PELIGRO: ESTA MÁQUINA DE CORTE PUEDE PROVOCAR LA AMPUTACIÓN DE MANOS O PIES Y DESPEDIR OBJETOS. SI NO SE

CUMPLEN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES EXISTE EL RIESGO DE SUFRIR HERIDAS GRAVES O MUERTE.

• Mantenga la máquina limpia de hierba, hojas y otras

ADVERTENCIA: Para evitar que la unidad se ponga en funcionamiento de forma accidental cuando la monte, transporte, ajuste o repare, desconecte el cable de la bujía y colóquelo donde no pueda entrar en contacto con la misma.

acumulaciones de desechos que puedan arder al entrar en contacto con piezas calientes del escape o del motor. No permita que la plataforma del cortacésped se abra paso entre hojas y otros desechos que puedan acumularse en la máquina. Antes de utilizar o almacenar la máquina, elimine todas las salpicaduras de aceite o combustible. Espere a que se enfríe la máquina antes de guardarla.

ADVERTENCIA: No se deslice cuesta abajo en punto muerto, podría perder el control del cortacésped.

ADVERTENCIA: Esta unidad no está diseñada para el remolque ni el uso de pesos en las ruedas. Utilice exclusivamente los accesorios diseñados de manera específica para este cortacésped con asiento.

I. FUNCIONAMIENTO GENERAL

• Lea, asegúrese de entender y siga todas las instrucciones que aparecen en la máquina y en el manual antes de utilizar la unidad.

• No coloque manos ni pies cerca ni debajo de las piezas giratorias de la máquina. Manténgase alejado en todo momento de la abertura de descarga.

• La máquina sólo deben utilizarla responsables adultos que conozcan bien las instrucciones.

• Elimine de la zona de trabajo objetos tales como piedras, juguetes, cables, etc., que la cuchilla pueda recoger y arrojar.

• Antes de utilizar la máquina, cerciórese de que no haya otras personas cerca. Si alguien accede al lugar, detenga la máquina.

• No lleve pasajeros a bordo.

• No corte el césped desplazándose en marcha atrás a menos que sea absolutamente necesario. Mire siempre debajo y hacia atrás antes y durante el retroceso.

• No dirija el material de descarga hacia otras personas. No descargue el material contra muros ni obstáculos. El material podría rebotar hacia el operador. Detenga la cuchilla cuando se desplace por superficies de gravilla.

• No utilice la máquina sin tener el colector de hierba u otros dispositivos de seguridad instalados y operativos.

• Reduzca la velocidad antes de girar.

• Nunca deje una máquina en marcha sin supervisión. Antes de apearse, desconecte la cuchilla, accione el freno de estacionamiento, detenga el motor y extraiga las llaves.

• Desconecte la cuchilla cuando no esté en marcha. Apague el motor y espere a que todas las piezas se detengan por completo antes de limpiar la máquina, extraer el colector de hierba o desatascar el conducto de descarga.

• Utilice la unidad sólo con luz diurna o suficiente luz artificial.

• No utilice la máquina si ha ingerido alcohol, estupefacientes o fármacos.

• Cuando trabaje cerca de carreteras o las cruce, tenga cuidado con el tráfico.

• Adopte precauciones especiales al cargar o descargar la máquina de un remolque o camión.

• Utilice protección para los ojos cuando trabaje con la máquina.

• Las estadísticas señalan que los operadores de 60 o más años de edad sufren el mayor porcentaje de lesiones relacionadas con el uso de máquinas de cortar césped. Los operadores en ese tramo de edad deben evaluar su capacidad de manejar el cortacésped con asiento de una manera que no ponga en peligro su integridad ni la de otras personas.

II. TRABAJO EN PENDIENTES

Las pendientes son un factor importante en los accidentes de pérdida de control y vuelco que pueden provocar lesiones graves o muerte. Es necesario adoptar precauciones máximas al trabajar en pendientes. Si cree que no podrá retroceder en la pendiente o la operación no le parece segura, no la realice.

• Al trabajar en pendientes, desplácese hacia arriba y hacia abajo (15° máx.), y no a través.

• Tenga cuidado con los huecos, surcos, bultos u otros elementos ocultos. La máquina puede volcar en terrenos desiguales. La hierba alta puede ocultar los obstáculos.

• Seleccione una velocidad baja para no tener que parar o cambiar de marcha en la pendiente.

• No corte hierba mojada. Los neumáticos podrían perder tracción.

• Cuando baje por pendientes mantenga la máquina con una marcha engranada. No cambie a punto muerto para deslizarse cuesta abajo.

• Si la máquina se detiene al subir una pendiente, desconecte la cuchilla, engrane la marcha atrás y retroceda lentamente.

• Evite arrancar, detenerse o girar en pendientes. Si los neumáticos pierden tracción, desconecte la cuchilla y descienda por la pendiente lentamente y en línea recta.

• Realice todos los movimientos en pendiente de manera lenta y paulatina. No realice cambios súbitos de velocidad o dirección que puedan provocar el vuelco de la máquina.

• Tenga mucho cuidado cuando utilice la máquina con colector de hierba u otros accesorios; pueden afectar a la estabilidad de la máquina.

• No la utilice en pendientes pronunciadas.

• No intente estabilizar la máquina apoyando un pie en tierra.

• No corte el césped cerca de barrancos, zanjas o terraplenes. La máquina podría volcar de pronto si la rueda pasa por el borde o si éste se derrumba.

III. NIÑOS

ADVERTENCIA: LOS NIÑOS PUEDEN RESULTAR HERIDOS POR ESTE EQUIPO. La Academia Americana de Pediatría recomienda que los cortacésped de conductor a pie sean manejados por personas de al menos 12 años de edad, mientras que los cortacésped de conductor montado sean operados por personas de al menos 16 años de edad.

Se pueden producir accidentes trágicos si el operador no se mantiene alerta ante la presencia de niños. Los niños suelen sentirse atraídos por la máquina de cortar césped y las actividades que realiza. Nunca dé por sentado que los niños permanecerán en el lugar donde los vio por última vez.

• Mantenga a los niños alejados de la zona de corte y bajo

la atenta mirada de un adulto responsable que no sea el operador.

• Manténgase alerta y apague la máquina si algún niño accede a la zona.

• Antes y durante el retroceso, mire hacia atrás y debajo por si hubiera algún niño.

Page 10

• No lleve niños a bordo, ni siquiera con la cuchilla desconectada. Podrían caer y sufrir heridas graves o interferir con el funcionamiento de la máquina. Si alguna vez se ha dado un paseo a un niño, podría aparecer de pronto en el lugar de trabajo para un nuevo paseo y ser arrollado por la parte frontal o posterior de la máquina.

• No permita que los niños utilicen la máquina.

• Tenga mucho cuidado al aproximarse a curvas cerradas, matojos, árboles o cualquier otro objeto que pudiera ocultar la presencia de un niño.

IV. MANTENIMIENTO MANIPULACIÓN SEGURA DE LA GASOLINA

Para evitar daños personales o materiales, adopte medidas de

precaución extremas al manipular gasolina. La gasolina es sumamente inflamable y sus vapores son explosivos.

• Si fuma, apague antes el cigarrillo, el puro, la pipa o cualquier otro elemento que pueda provocar fuego.

• Utilice un recipiente para gasolina homologado.

• No retire el tapón del depósito ni recargue combustible con el motor en marcha. Espere a que la máquina se enfríe antes de recargar combustible.

• No recargue combustible en un lugar cerrado.

• No guarde la máquina ni el recipiente de combustible donde exista fuego, chispas ni luces piloto, como las de calentadores de agua y otros aparatos.

• Nunca llene recipientes dentro de un vehículo, ni sobre un camión o remolque con revestimientos plásticos. Antes de llenar los recipientes colóquelos en el suelo, alejados del vehículo.

• Retire el equipo con motor de gasolina del camión o remolque y recargue el depósito en el suelo. Si esto no es posible, recargue el equipo con un recipiente portátil, en lugar de hacerlo con una boquilla dispensadora de gasolina.

• Mantenga la boquilla en contacto permanente con el borde del depósito de combustible o la abertura del recipiente hasta terminar la recarga. No utilice dispositivos de apertura-cierre de boquillas.

• Si el combustible salpica su ropa, cámbiesela de inmediato.

• No llene el depósito de combustible hasta que rebose. Vuelva a colocar el tapón del depósito y apriételo con firmeza.

MANTENIMIENTO GENERAL

• No utilice la máquina en recintos cerrados.

• Mantenga bien apretados todos los tornillos y tuercas para asegurarse de que el equipo está en condiciones de uso seguras.

• No manipule los dispositivos de seguridad. Compruebe su funcionamiento correcto de manera periódica.

• Mantenga la máquina limpia de hierba, hojas y otras acumulaciones de desechos. Elimine las salpicaduras de aceite o combustible y los desechos empapados en combustible. Espere a que la máquina se enfríe antes de guardarla.

• Si golpea algún objeto extraño, deténgase e inspeccione la máquina. Si es necesario, repárela antes de reanudar la labor.

• No realice ajustes ni reparaciones con el motor en marcha.

• Revise con frecuencia los componentes del colector de hierba y el conducto de descarga, y sustitúyalos, cuando sea necesario, por piezas recomendadas por el fabricante.

• La cuchilla es afilada. Cuando realice el mantenimiento de la cuchilla, envuélvala o utilice guantes y adopte precauciones especiales.

• Compruebe con frecuencia el funcionamiento de los frenos. Ajústelos y aplíqueles mantenimiento cuando sea necesario.

• Conserve o sustituya las etiquetas de seguridad e instrucciones según sea necesario.

• Antes de utilizar la máquina, cerciórese de que no haya otras personas cerca. Si alguien accede al lugar, detenga la máquina.

• No lleve pasajeros a bordo.

• No corte el césped desplazándose en marcha atrás a menos que sea absolutamente necesario. Mire siempre debajo y hacia atrás antes y durante el retroceso.

• Cuando cargue o descargue la máquina, no sobrepase el ángulo máximo recomendado de operación de 15°.

• Utilice equipo de protección personal (EPP) cuando utilice esta máquina, incluyendo (como mínimo) calzando resistente, protección ocular y protección auditiva. No corte el césped con calzado corto ni abierto.

• Los niveles de vibración que se indican en este manual no están ajustados a la exposición a vibraciones de los trabajadores. Los empleados deben calcular unos valores de exposición equivalentes a 8 horas (A(8)) y limitar su exposición en consecuencia.

• Ponga en conocimiento de los demás que está cortando el césped.

Page 11

1. Norme Antinfortunistiche

Norme di sicurezza per i trattori rasaerba

PERICOLO: IL RASAERBA HA UNA POTENZA SUFFICIENTE PER AMPUTARE MANI O PIEDI E SCAGLIARE VIOLENTEMENTE

OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI NORME DI SICUREZZA PUÒ ESSERE CAUSA DI LESIONI GRAVI O ADDIRITTURA MORTALI.

AVVERTENZA: scollegare sempre il filo della candela e collocarlo dove non possa venire a contatto con la candela per non provocare inavvertitamente l’accensione durante la preparazione, il trasporto, la regolazione o la riparazione del trattore.

AVVERTENZA: Non percorrere tratti in discesa in folle perché si potrebbe perdere il controllo del trattore.

AVVERTENZA:Il trattore rasaerba non è destinato al traino di oggetti, ma in tal caso utilizzare idonei pesi per le ruote. Utilizzare solo gli accessori progettati in maniera specifica per questo trattore.

I. FUNZIONAMENTO GENERALE

• Prima dell’uso, studiare attentamente e seguire tutte le istruzioni fornite sulla macchina e nel manuale.

• Non avvicinare mani o piedi alle parti rotanti e non infilarle sotto la macchina. Tenersi sempre lontano dalle aperture di scarico.

• Permettere l’uso della macchina solo a persone adulte responsabili che abbiano dimestichezza con le istruzioni per l’uso.

• Liberare l’area di lavoro da oggetti come pietre, giocattoli, fili ecc. che potrebbero essere raccolti e scagliati dalla lama.

• Assicurarsi che non vi siano persone nell’area di lavoro prima di azionare la macchina. Arrestare la macchina se qualcuno si introduce nell’area.

• Non trasportare mai passeggeri.

• Non tagliare in retromarcia se non è assolutamente necessario. Guardare sempre in basso e all’indietro prima e durante la retromarcia.

• Non dirigere mai lo scarico di materiale verso i passanti. Evitare di scaricare il materiale contro muri od ostacoli. Il materiale potrebbe ricadere verso l’operatore. Arrestare la lama quando si attraversano tratti non erbosi.

• Non azionare la macchina se il raccoglitore per l'erba, il deflettore di scarico o gli altri dispositivi di sicurezza non sono installati e funzionanti.

• Rallentare prima di curvare.

• Non lasciare mai la macchina in funzione incustodita. Disattivare sempre la lama, innestare il freno di parcheggio, arrestare il motore e togliere le chiavi prima di smontare la macchina.

• Disinnestare la lama quando non si taglia. Spegnere il motore a attendere che tutte le parti si siano completamente fermate prima di pulire la macchina, rimuovere il raccoglitore per l’erba o stasare il deflettore di scarico.

• Azionare la macchina solo nelle ore diurne o in buone condizioni di illuminazione artificiale.

• Non azionare la macchina se si è sotto l'influenza di alcool o farmaci.

• Fare attenzione al traffico quando si lavora in prossimità di strade o quando le si deve attraversare.

• Prestare la massima attenzione quando si carica o scarica la macchina su un rimorchio o un autocarro.

• Indossare sempre occhiali protettivi quando si aziona la macchina.

• Le statistiche indicano che gli operatori di età pari o superiore a 60 anni sono i più soggetti a infortuni associati all’uso di rasaerba. Questi operatori dovrebbero valutare la propria capacità di utilizzare il rasaerba con un grado di sicurezza sufficiente per proteggere sé stessi e gli altri dal rischio di gravi infortuni.

• Tenere la macchina pulita da accumuli di erba, foglie o altri detriti che al contatto con il condotto di scarico o con componenti caldi del motore potrebbero incendiarsi. Non lasciare che il coprilama trascini foglie o altri detriti formando accumuli. Pulire le eventuali fuoriuscite di olio o carburante prima di azionare la macchina o riporla in magazzino. Lasciare che la macchina si raffreddi prima di riporla in magazzino.

II. UTILIZZO SUI PENDII

L’utilizzo sui pendii rappresenta una delle operazioni a maggior rischio di perdita di controllo e ribaltamento della macchina che possono essere causa di lesioni gravi o addirittura mortali. Procedere con grande cautela sui pendii. Se non si è in grado di affrontare la pendenza in retromarcia o ci si sente insicuri, evitare di tagliare il prato in pendenza.

• Non affrontare pendenze superiori a 15° e in ogni caso non procedere mai trasversalmente.

• Prestare attenzione a buchi, radici, rilievi, sassi o altri oggetti nascosti. Se il terreno è irregolare, la macchina può ribaltarsi più facilmente. L’erba alta può nascondere ostacoli.

• Procedere a bassa velocità sul terreno per non doversi fermare o dover scalare di marcia su un pendio.

• Non tagliare l’erba bagnata. L’erba è scivolosa e i pneumatici potrebbero perdere la presa, facendo slittare la macchina.

• Tenere sempre la macchina con la marcia ingranata quando si guida su un pendio. Non mettere la macchina in folle su un tratto in discesa.

• Se la macchina si ferma durante la guida in salita, disinnestare la lama, ingranare la retromarcia e scendere lentamente dal pendio.

• Evitare avviamenti, arresti o curve sui pendii. Se i pneumatici perdono trazione, disinnestare la lama e scendere lentamente in rettilineo lungo il pendio.

• Procedere sempre a velocità uniforme e moderata sui pendii. Non effettuare bruschi cambiamenti di velocità o senso di marcia che potrebbero far ribaltare la macchina.

• Prestare la massima attenzione quando si aziona la macchina con raccoglitori per l’erba o altri accessori in grado di modificare la stabilità della macchina.

• Evitarne l’utilizzo sui pendii molto ripidi.

• Non cercare di stabilizzare la macchina appoggiando un piede a terra.

• Non tagliare in prossimità di banchine, fossi o argini. La macchina potrebbe ribaltarsi improvvisamente se una ruota supera il bordo di un dirupo o un fosso oppure se la banchina cede.

III. BAMBINI

AVVERTENZA: QUESTA ATTREZZATURA PUÒ CAUSARE LESIONI NEI BAMBINI. L’American Academy of Pediatrics raccomanda che i bambini abbiamo un’età minima di 12 anni prima di azionare un tosaerba con operatore a piedi e un minimo di 16 anni prima di azionare un tosaerba con operatore seduto.

La mancata attenzione ai bambini che potrebbero essere presenti nelle vicinanze della macchina può essere causa di incidenti gravi. Spesso i bambini sono attratti dalla macchina e dal lavoro di taglio. Non dare mai per scontato che i bambini restino fermi nell’ultima posizione in cui sono stati visti.

• Tenere i bambini lontano dall’area di lavoro e sotto la vigilanza attenta di un altro adulto.

• Prestare attenzione e spegnere la macchina se entrano bambini nell’area di lavoro.

• Prima e durante la retromarcia, guardare indietro e in basso per accertare che non vi siano bambini piccoli.

Page 12

• Non trasportare mai bambini, anche se la lama è disinnestata. I bambini potrebbero cadere ferendosi gravemente o impedire la manovra sicura della macchina. Se sono già stati trasportati sulla macchina in precedenza, i bambini potrebbero improvvisamente entrare nell’area di lavoro per farsi caricare a bordo, con il rischio di essere travolti o urtati dalla macchina.

• Non permettere mai ai bambini di utilizzare la macchina.

• Prestare particolare attenzione nelle vicinanze di spigoli, cespugli, alberi o altri oggetti che limitano la visibilità.

IV. MANUTENZIONE

MANEGGIAMENTO SICURO DELLA BENZINA

Per evitare danni a cose o persone, prestare la massima attenzione nel maneggiare la benzina. La benzina è altamente infiammabile e i suoi vapori sono esplosivi.

• Spegnere sigarette, sigari, pipe e altre fonti infiammabili.

• Conservare la benzina esclusivamente in contenitori approvati.

• Non togliere mai il tappo del serbatoio della benzina o fare rifornimento con il motore acceso. Far raffreddare il motore prima di effettuare il rifornimento.

• Non effettuare mai il rifornimento di benzina in ambienti chiusi.

• Non sistemare mai la macchina o i contenitori della benzina in ambienti in cui siano presenti fiamme libere, scintille o fiamme pilota come quelle di caldaie o altri apparecchi.

• Non riempire mai i contenitori all’interno di un veicolo o sul pianale di un autocarro o di un rimorchio ricoperto da materiale plastico. Sistemare sempre i contenitori a terra, lontano dal veicolo, prima di riempirli.

• Rimuovere le apparecchiature alimentate a benzina dall’autocarro o dal rimorchio e rifornirle a terra. Se questo non fosse possibile, rifornire le apparecchiature su un rimorchio utilizzando un contenitore di carburante portatile e non l’erogatore di un distributore di benzina.

• Mantenere l’erogatore sempre a contatto con il bordo dell’apertura del serbatoio o del contenitore del carburante fino al termine del rifornimento. Non utilizzare un erogatore con dispositivo di bloccaggio e apertura.

• Cambiarsi immediatamente gli abiti se sono sporchi di carburante.

• Non riempire eccessivamente il serbatoio del carburante. Riposizionare il tappo del serbatoio della benzina e stringerlo accuratamente.

MANUTENZIONE GENERALE

• Non azionare mai la macchina in un’area chiusa.

• Verificare che dadi, bulloni e viti siano ben stretti per mantenere l’apparecchiatura in buone condizioni operative.

• Non manomettere mai i dispositivi di sicurezza. Controllare regolarmente il loro corretto funzionamento.

• Tenere la macchina pulita da erba, foglie o altri detriti che si accumulano al suo interno. Pulire le eventuali fuoriuscite di olio o carburante e rimuovere i detriti imbevuti di carburante. Attendere che la macchina si sia raffreddata prima di riporla in magazzino.

• Se si colpisce un oggetto, arrestare la macchina per ispezionarla ed effettuare le eventuali riparazioni necessarie prima di riavviarla.

• Non effettuare mai regolazioni o riparazioni con il motore acceso.

• Controllare frequentemente i componenti del raccoglitore per l’erba e del deflettore di scarico, sostituendoli se necessario con parti consigliate dal produttore.

• La lama del rasaerba è affilata. Avvolgere la lama o indossare guanti di protezione prestando la massima attenzione quando si maneggia la lama.

• Controllare frequentemente il funzionamento del freno. Effettuare la manutenzione e le regolazioni eventualmente richieste.

• Curare o sostituire se necessario le targhette delle istruzioni e delle norme di sicurezza.

• Prima di azionare la macchina, accertare che non ci siano persone nell’area di lavoro. Spegnere la macchina se entra qualcuno nell’area di lavoro.

• Non trasportare mai passeggeri.

• Non tagliare in retromarcia se non è assolutamente necessario. Guardare sempre in basso e all’indietro prima e durante la retromarcia.

• Durante le operazioni di carico o scarico di questa macchina, non superare l’angolazione massima di funzionamento raccomandata di 15°.

• Indossare dispositivi di protezione individuali (DPI) adeguati mentre si aziona questa macchina, incluso (almeno) calzature resistenti, protezioni per gli occhi e protezioni per le orecchie. Non falciare in pantaloncini corti e/o con calzature aperte.

• I livelli di vibrazioni riportati in questo manuale non sono allineati ai valori di esposizione alle vibrazioni dei lavoratori. I datori di lavoro devono calcolare i valori di esposizione equivalenti normalizzati a un periodo di 8 ore (A(8)) e limitare di conseguenza l'esposizione alle vibrazioni dei lavoratori.

• Informare sempre qualcuno che si sta falciando l’erba all’esterno.

Page 13

1. Veiligheidsregels

Veilige bedieningsmethoden voor zittrekkers

GEVAAR: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET

NALEVEN VAN DE VOLGENDE VEILIGHEIDINSTRUCTIES KAN LEIDEN TOT ERNSTIGE ONGELUKKEN OF DE DOOD.

WAARSCHUWING: Haal altijd de bougiekabel los en leg de kabel op een plek waar deze niet in contact kan komen met de bougie. Doe dit om het per ongeluk starten van de motor te voorkomen tijdens instel-, aanpassingsof reparatiewerkzaamheden of tijdens het vervoer.

WAARSCHUWING: Rijd niet in de neutrale stand een helling af; u kunt de controle over de maaier verliezen.

WAARSCHUWING:Deze machine is niet bedoeld om te slepen of te gebruiken met wielgewichten. Gebruik uitsluitend aangekoppelde apparaten die special voor deze maaier zijn ontworpen.

I. ALGEMENE BEDIENING

• Lees, begrijp en volg alle instructies aan de machine en in de handleiding op voordat u begint.

• Houd geen handen of voeten bij draaiende onderdelen of onder de machine. Blijf te allen tijde uit de buurt van de uitworpopening.

• Laat uitsluitend verantwoordelijke volwassenen die bekend zijn met de instructies de machine bedienen.

• Maak de omgeving vrij van voorwerpen zoals stenen, speelgoed, kabels enz. Deze kunnen door de messen worden opgeschept en weggeslingerd.

• Zorg dat de omgeving vrij is van omstanders voordat u gaat beginnen. Zet de machine stil als iemand het gebied nadert.

• Vervoer nooit passagiers.

• Maai niet achteruit, tenzij het absoluut noodzakelijk is. Kijk altijd onder en achter u voor en tijdens het achteruitrijden.

• Richt het uitgeworpen material nooit naar iemand. Vermijd het uitwerpen van material tegen een muur of obstakel. Het materiaal kan teruggeslingerd worden naar de bediener. Zet de messen stil wanneer u grindoppervlakken oversteekt.

• Bedien de machine niet zonder de volledige grasopvangbak, uitworptrechter of zonder dat andere veiligheidsinrichtingen op hun plaats zitten en werken.

• Minder vaart voordat u een bocht maakt.

• Laat een draaiende machine nooit onbeheerd achter. Schakel de messen altijd uit, schakel de parkeerrem in, zet de motor uit en verwijder de contactsleutel voordat u de machine verlaat.

• Haal de messen los als u niet maait. Schakel de motor uit en wacht tot alle onderdelen volledig stilstaan voordat u de machine schoon maakt, de grasopvangbak verwijdert, of de uitworptrechter schoon maakt.

• Bedien de machine alleen bij daglicht of voldoende kunstlicht.

• Bedien de machine niet als u onder invloed bent van alcohol of drugs.

• Pas op voor verkeer bij het oversteken of naderen van kruispunten.

• Wees extra voorzichtig bij het laden en lossen van de machine in of van een oplegger of truck.

• Draag altijd oogbescherming tijdens het bedienen van de machine.

• Statistieken geven aan dat bedieners die 60 jaar en ouder zijn, vaker betrokken zijn bij maaimachinegerelateerde ongelukken. Deze bedieners dienen in te schatten of hun vaardigheid de machine te bedienen veilig genoeg is zichzelf en anderen voor enstig letsel te behoeden.

• Houd de machine vrij van gras, bladeren of ander vuil dat zich kan ophopen en de hete uitlaat of motoronderdelen kan raken en vlam kan vatten. Ploeg niet door bladeren of ander vuil om deze ophoping te voorkomen. Zorg dat gemorste olie of brandstof is schoongemaakt voordat u de machine bedient of opslaat. Laat de machine afkoelen voordat u deze opslaat.

II. BEDIENING OP EEN HELLING

Hellingen zijn de grootste factor van controleverlies en kantelongelukken, die kunnen leiden tot ernstig letsel of de dood. Bediening op alle hellingen vereist extra alertheid. Als u de helling niet op kunt komen of als u zich er ongemakkelijk bij voelt, maai er dan niet.

• Maai de hellingen van boven naar beneden en terug (max. 15°), niet dwars.

• Let op gaten, sporen, oneffenheden, stenen of andere verborgen obstakels. Oneffen terrein kan de machine laten kantelen. Hoog gras kan obstakels verbergen.

• Kies een lage snelheid, zodat u niet hoeft te stoppen of af te slaan op de helling.

• Maai niet op nat gras. De banden kunnen tractie verliezen.

• Maai de machine altijd in een versnelling als u een helling af rijdt. Schakel niet naar neutraal en rijd de helling niet in z'n vrij af.

• Als de machine stopt tijdens het oprijden van de helling, schakel dan de messen uit, schakel in de achteruit en rijd langzaam achteruit.

• Vermijd starten, stoppen en bochten nemen op een helling. Als de banden tractie verliezen, schakel dan de messen uit en rijd langzaam recht de helling af.

• Houd alle bewegingen op de helling langzaam en gelijkmatig. Maak geen abrupte bewegingen in snelheid of richting, waardoor de machine kan gaan kantelen.

• Wees extra voorzichtig bij het bedienen van de machine met grasopvangbakken of andere aangekoppelde apparaten; deze kunnen de stabiliteit van de machine beïnvloeden.

• Rijd niet op steile hellingen.

• Probeer de machine niet te stabiliseren door uw voet op de grond te zetten.

• Maai niet bij scherpe dalingen, greppels of oevers. De machine kan plotseling kantelen als een wiel over de rand komt of als de rand instort.

III. KINDEREN

WAARSCHUWING: KINDEREN KUNNEN VERWOND WORDEN DOOR DEZE APPARATUUR. De American Academy of Pediatrics adviseert dat kinderen minimaal 12 jaar moeten zijn voordat ze een lopend bediende gazonmaaier gebruiken en minimaal 16 jaar moeten zijn voordat ze een rijdende gazonmaaier gebruiken.

Tragische ongelukken kunnen gebeuren als de bediener niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak naar de machine en de maaiactiviteit getrokken. Neem nooit aan dat kinderen op de plek blijven, waar u ze net nog zag.

• Houd kinderen uit het maaigebied en laat een verantwoordelijke volwassene (niet de bediener zelf) op de kinderen letten.

• Wees alert en schakel de machine uit als een kind het gebied betreedt.

• Kijk achter en naast u en let op kleine kinderen voor en tijdens het achteruitrijden.

• Neem nooit kinderen mee, ook niet als de messen uitgeschakeld zijn. Zij kunnen van de machine vallen en ernstig gewond raken, of de veilige bedizening van de machine verstoren. Kinderen die eerder op de machine mee mochten rijden, kunnen plotseling verschijnen in het maaigebied omdat ze opnieuw mee willen rijden. Zij kunnen dan overreden of omvergeworpen worden door de machine.

Page 14

• Laat kinderen nooit de machine bedienen.

• Wees extra voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen blokkeren.

IV. ONDERHOUD VEILIGE BEHANDELING VAN BENZINE

Wees extreem voorzichtig bij het hanteren van benzine om persoonlijk letsel of schade aan eigendommen te voorkomen. Benzine is extreem brandbaar en de dampen zijn explosief.

• Maak alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen uit.

• Gebruik alleen goedgekeurde benzinereservoirs.

• Verwijder nooit de benzinedop of vul brandstof toe terwijl de motor draait. Laat de machine afkoelen voordat u deze bijvult.

• Vul de machine nooit binnenshuis bij.

• Sla de machine of het brandstofreservoir nooit op een plek op waar er een open vlam, vonk of controlelicht is, zoals bij waterverwarmers of andere apparaten.

• Vul reservoirs nooit in een voertuig of op een truck of oplegger met een plastic voering. Plaats reservoirs altijd op de grond en van het voertuig vandaan tijdens het vullen.

• Verwijder benzineaangedreven apparatuur van de truck of oplegger en vul deze op de grond bij. Als dit niet mogelijk is, vul zulke apparatuur dan bij met een jerrycan en niet met de tankslang.

• Houd het mondstuk te allen tijde in contact met de vulopening van de branstoftank of reservoiropening, totdat het bijvullen voltooid is. Gebruik geen automatisch afslagmechanisme.

• Trek andere kleding aan als er brandstof is gemorst op uw kleding.

• Overvul de branstoftank nooit. Plaats de benzinedop terug en draai goed vast.

ALGEMEEN ONDERHOUD

• Bedien de machine nooit in een afgesloten gebied.

• Zorg dat alle moeren en bouten stevig vastzitten en dat de machine zich in veilige werkconditie bevindt.

• Saboteer de veiligheidsinrichtingen nooit. Controleer hun juiste werking regelmatig.

• Houd de machine vrij van gras, bladeren of ander vuil dat zich kan ophopen. Verwijder gemorste olie of brandstof meteen en verwijder vuil dat doordrenkt is van brandstof. Laat de machine afkoelen voordat u deze opslaat.

• Als u op een vreemd voorwerp stuit, stop dan en inspecteer de machine. Repareer de machine, indien nodig, voordat u het maaien hervat.

• Maak nooit aanpassingen of reparaties als de motor draait.

• Controleer de onderdelen van de grasopvangbak en de uitworptrechter regelmatig en vervang met originele fabrieksonderdelen, indien nodig.

• De maaimessen zijn scherp. Omwikkel de messen of draag handschoenen en wees extra voorzichtig bij het onderhouden van de messen.

• Controleer de remwerking regelmatig. Pas aan en onderhoud deze indien nodig.

• Onderhoud of vervang de veiligheids- en instructielabels, indien nodig.

• Zorg dat de omgeving vrij is van omstanders voordat u gaat beginnen. Zet de machine stil als iemand het gebied nadert.

• Vervoer nooit passagiers.

• Maai niet achteruit, tenzij het absoluut noodzakelijk is. Kijk altijd onder en achter u voor en tijdens het achteruitrijden.

• Bij het laden of ontladen van de machine mag de maximaal aanbevolen bedieningshoek van 15° niet worden overschreden.

• Draai een geschikte persoonlijke beschermingsuitrusting (Personal Protective Equipment, PPE) tijdens het gebruik van deze machine, inclusief (minimaal) stevige schoenen, een veiligheidsbril en gehoorbescherming. Maai niet met laag schoeisel en/of schoeisel met open tenen.

• Trillingsniveaus vermeld in deze handleiding zijn niet aangepast voor blootstelling van de werknemer aan trillingen. Werkgevers dienen de waarden overeenkomstig de blootstelling gedurende 8 uur (A(8)) en de limiet voor blootstelling van de werknemer overeenkomstig te berekenen.

• Laat altijd aan iemand weten dat u buiten aan het maaien bent.

Page 15

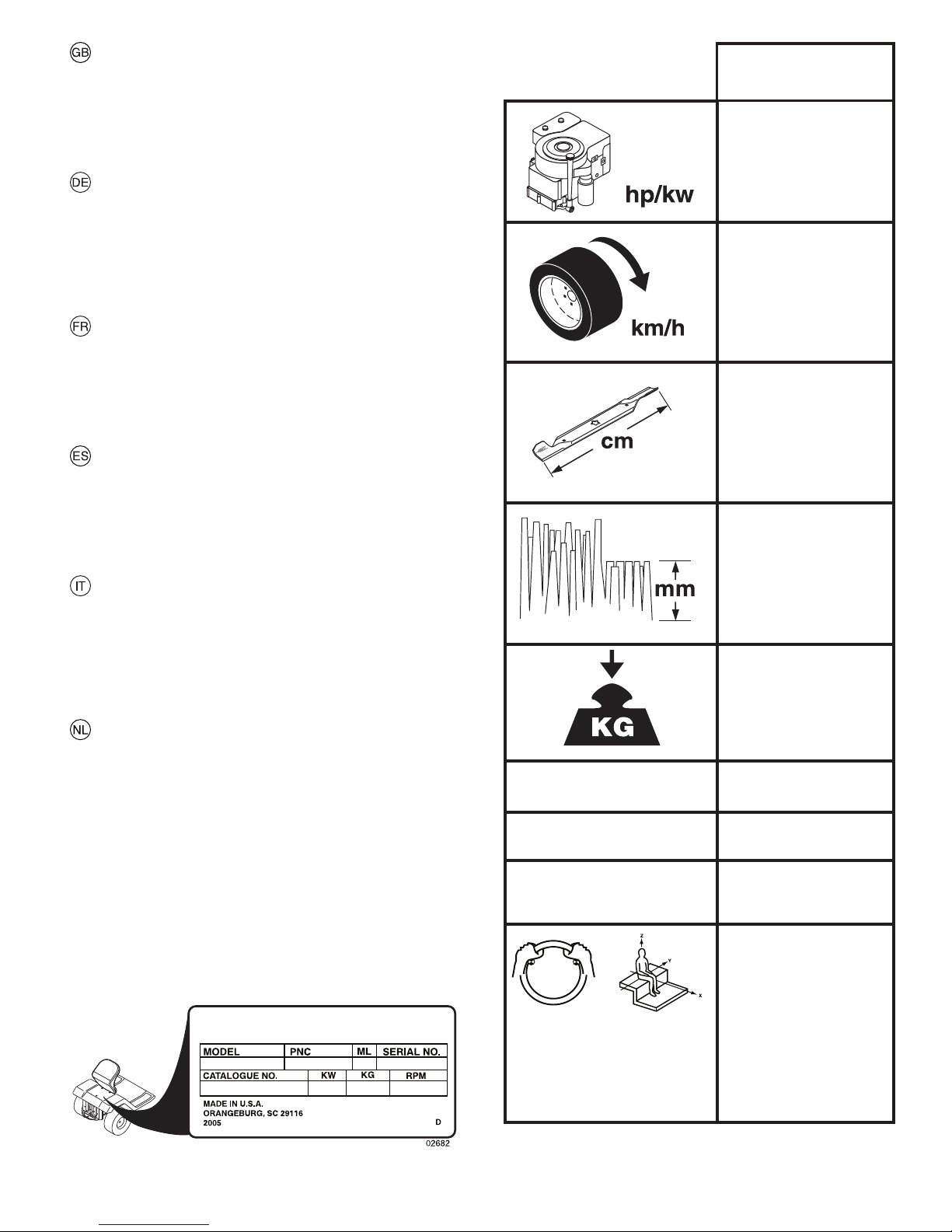

LpA < 83 dBa

LwA < 100 dBa

Complies with the provisions and current amendments of the Directives and Standards shown in the product performance chart.

* The power rating as declared by the engine manufacturer

is the average gross power output at the specified RPM of a typical production engine for the engine model measured using SAE Standards for engine gross power. Please refer to the engine manufacturer for details.

Erfüllt die Bedingungen und aktuellen Ergänzungen der Richtlinien und Normen, die in der Produkt-Leistungstabelle aufgeführt sind.

* Die Angabe der Motor-Nennleistung wie vom Motorhersteller

angegeben entspricht der durchschnittlichen Nettoleistung bei einer bestimmten Drehzahl eines typischen Produktionsmotors für dieses Motormodell. Die Messung erfolgte entsprechend den SAE-Normen für die zulässige Motorleistung. Näheres hierzu siehe den Motorhersteller.

Conforme aux clauses et amendements actuels des directives et des normes indiquées dans le tableau des performances du produit.

* La puissance nominale déclarée par le fabricant du moteur

correspond à la puissance brute moyenne au régime spécifié d’un moteur de production typique pour le modèle de moteur mesuré, selon les normes SAE de puissance brute de moteur. Pour plus d’informations, contacter le fabricant du moteur.

Cumple las estipulaciones y enmiendas actuales de las directivas y normas que se indican en la tabla de prestaciones del producto.

* La potencia nominal, según lo declara el fabricante del motor,

es la salida media de potencia bruta a las RPM especificadas de un motor de serie típico para el modelo de motor, medida según las normas SAE sobre potencia bruta de motor. Para más información, consulte al fabricante del motor.

Conforme alle disposizioni e alle modifiche correnti delle direttive e degli standard indicati nella tabella delle prestazioni del prodotto.

* La potenza nominale dichiarata dal costruttore del motore è

la potenza lorda media (in corrispondenza del regime specificato) rilevata sul modello di motore in fase di produzione, misurata secondo la normativa SAE relativa alla potenza lorda del motore. Per i dettagli consultare il costruttore del motore.

M105-77X

8,31/6,20

0-6,7

38 - 102

125

Voldoet aan de bepalingen en huidige amendementen van de Richtlijnen en Standaards weergegeven in de productprestatietabel.

* Het door de motorfabrikant aangegeven nominale vermogen

is het gemiddelde brutovermogen bij het gespecificeerde toerental van een typische productiemotor voor het motormodel, gemeten volgens SAE-norm voor brutomotorvermogen. Raadpleeg voor details alstublieft de motorfabrikant.

Notified Body SNCH 11, Route de Luxembourg L-5230 Sandweiler TUV Rheinland No. 0499

2006/42/EC EN 836+A4

EMC 2004/108/EC

ISO 14982

2005/88/EC

ISO 3744

ISO 11094

2002/42/EC

EN 1032 EN 1033

m/s

LpA < 83 dBa

LwA < 100 dBa

Aw = 3.97 Aw = 0.13

Page 16

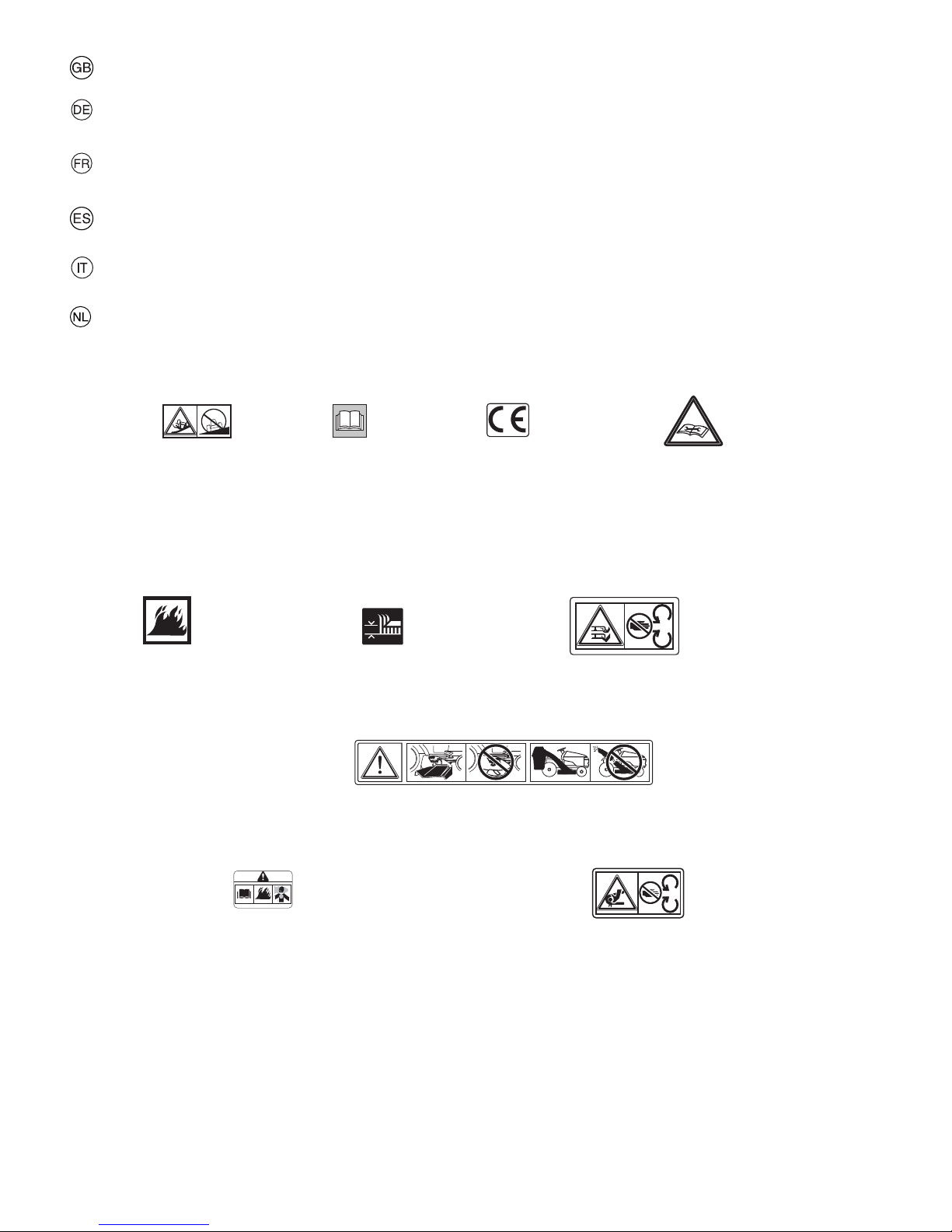

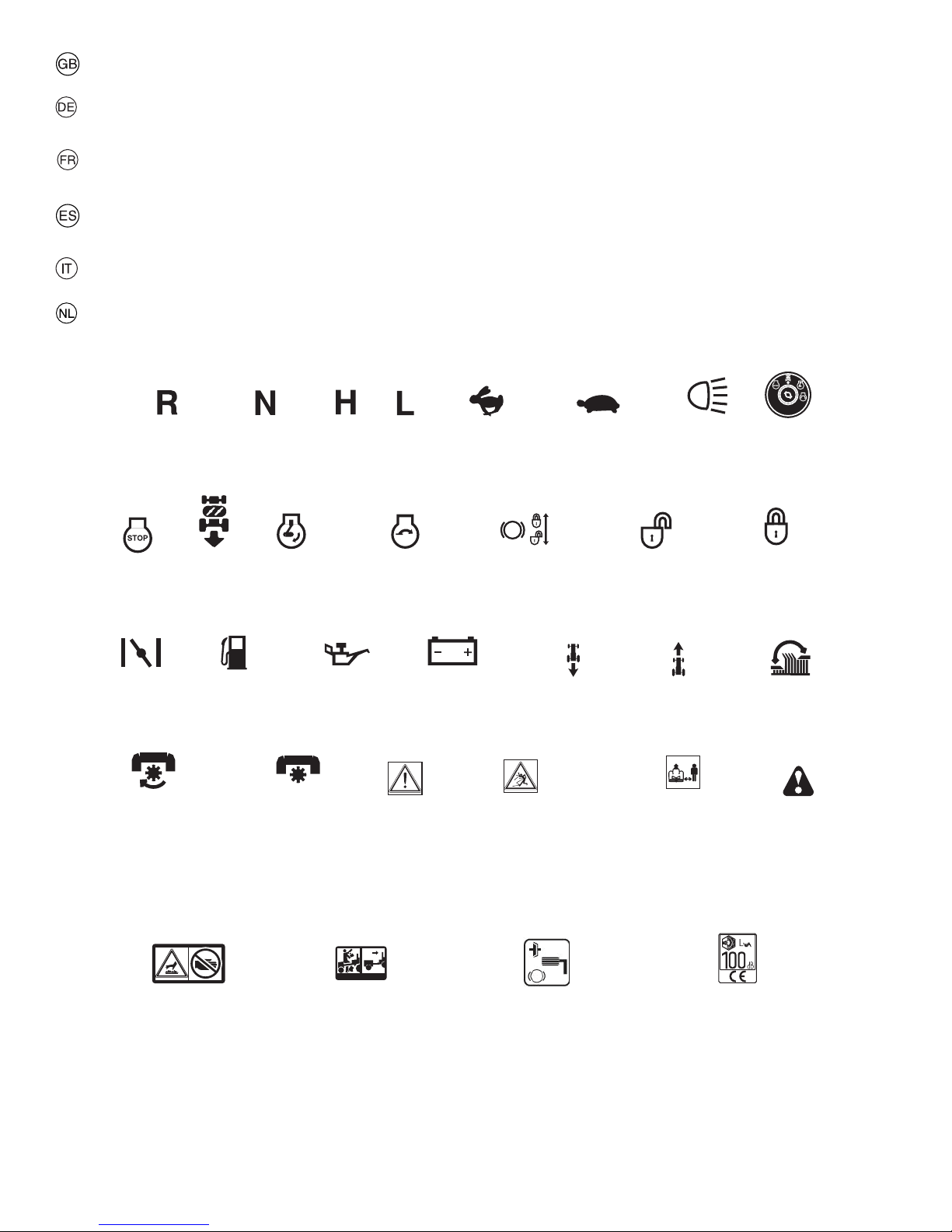

These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.

Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.

Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la signification de ces symboles.

Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus significados.

Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il significato.

Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.

REVERSE

RÜCKWÄRTSFAHRT

MARCHE ARRIÈRE

MARCHA ATRÁS

RETROMARCIA

ACHTERUIT-RIJDEN

ENGINE OFF MOTOR AUS

MOTEUR ARRÊTÉ MOTOR APAGADO MOTORE SPENTO

MOTOR UIT

CHOKE

STARTKLAPPE

STARTER

ESTRANGULACIÓN

STARTER

CHOKE

ATTACHMENT

CLUTCH ENGAGED

ANBAUGERÄTE-KUPPLUNG

EINGEKUPPELT

LAMES EMBRAYÉES

EMBRAGUE DEL ACCESORIO

ENGANCHADO

FRIZIONE ACCESSORIE

INNESTATA

KOPPELING HULPSTUK

INGESCHAKELD

ROS ON ROS AN ROS ON ROS ON ROS ON ROS ON

KRAFTSTOFF

COMBUSTIBLE

CARBURANTE

NEUTRAL

LEERLAUF

POSITION NEUTRE

PUNTO NEUTRO

FOLLA

NEUTRAALSTAND

ENGINE ON

MOTOR LÄUFT

MOTEUR EN MARCHE

MOTOR ENCENDIDO

MOTORE ACCESO

MOTOR AAN

FUEL

CARBURANT

BRANDSTOF

CLUTCH DISENGAGED

ANBAUGERÄTE-KUPPLUNG

EMBRAGUE DEL ACCESORIO

FRIZIONE ACCESSORI

KOPPELING HULPSTUK

PRESSIONE DELL'OLIO

ATTACHMENT

AUSGEKUPPELT

LAMES DÉBRAYÉES

DESENGANCHDO

DISINNESTATA

UITGESCHAKELD

HIGH HOCH HAUT ALTO

AUMENTARE

HOOG

OIL PRESSURE

ÖLDRUCK

PRESSION D'HUILE

PRESIÓN DEL ACEITE

OLIEDRUK

DIMINUIRE

ENGINE START

ANLASSEN DES MOTORS

DÉMARRAGE DU MOTEUR

ARRANQUE DEL MOTOR

AVVIAMENTO DEL MOTORE

HET STARTEN VAN DE MOTOR

VORSICHT

PRECAUCIÓN

ATTENZIONE

LOW

NIEDRIG

BAS

BAJO

LAAG

CAUTION

DANGER

OPGELET

FAST SCHNELLFAHRT VITESSE RAPIDE

MARCHA RÁPIDA

AVANZAMENTO VELOCE

VELOCE

PARKING BRAKE

FESTSTELLBREMSE

FREIN DE PARKING

FRENO DE ESTACIONAMIENTO

FRENO DI PARCHEGGIO

PARKEERREM

BATTERY BATTERIE BATTERIE

BATERÍA

BATTERIA

ACCU

BEWARE OF

THROWN OBJECTS

VORSICHT, HOCHGESCHLEUDERTE

GEGENSTÄNDE

ATTENTION AUX PROJECTILES

CUIDADO CON

OBJETOS LANZADOS

ATTENZIONE AGLI OGGETTI

SCAGLIATI

LET OP WEGGESLINGERDE

VOORWERPEN

LANGSAMFAHRT

VITESSE LENTE

MARCHA LENTA

AVANZAMENTO LENTO

LANGZAAM RIJDEN

REVERSE

RÜCKWÄRTSFAHRT

MARCHE ARRIÈRE

MARCHA ATRÁS

RETROMARCIA

ACHTERUIT-RIJDEN

SLOW

UNLOCKED

ENTRIEGELT

DEVERROUILLÉ

ABIERTO

DISINNESTATO

GEDEBLOKKEERD

KEEP BYSTANDERS AWAY

ZUSCHAUER FERNHALTEN

TENIR LES PASSANTS À DISTANCE

GUÁRDESE LEJOS DE GENTE TENERE LONTANI I PASSANTI

OMSTANDERS UIT DE

LIGHTS ON

LICHT AN

PHARES ALLUMÉS

LUCES ENCENDIDAS

LUCI ACCESE LICHTEN AAN

FESTSTELLBREMSE VERRIEGELT

FREIN DE PARKING VERROUILLÉ

FRENO DI PARCHEGGIO INNESTATO

FORWARD

VORWÄRTSGANG

MARCHE AVANT MARCHA HACIA

DELANTE MARCIA

VOORUIT

BUURT HOUDEN

FRENO DE ESTACIONAMIENTO

PARKEERREM GEBLOKKEERD

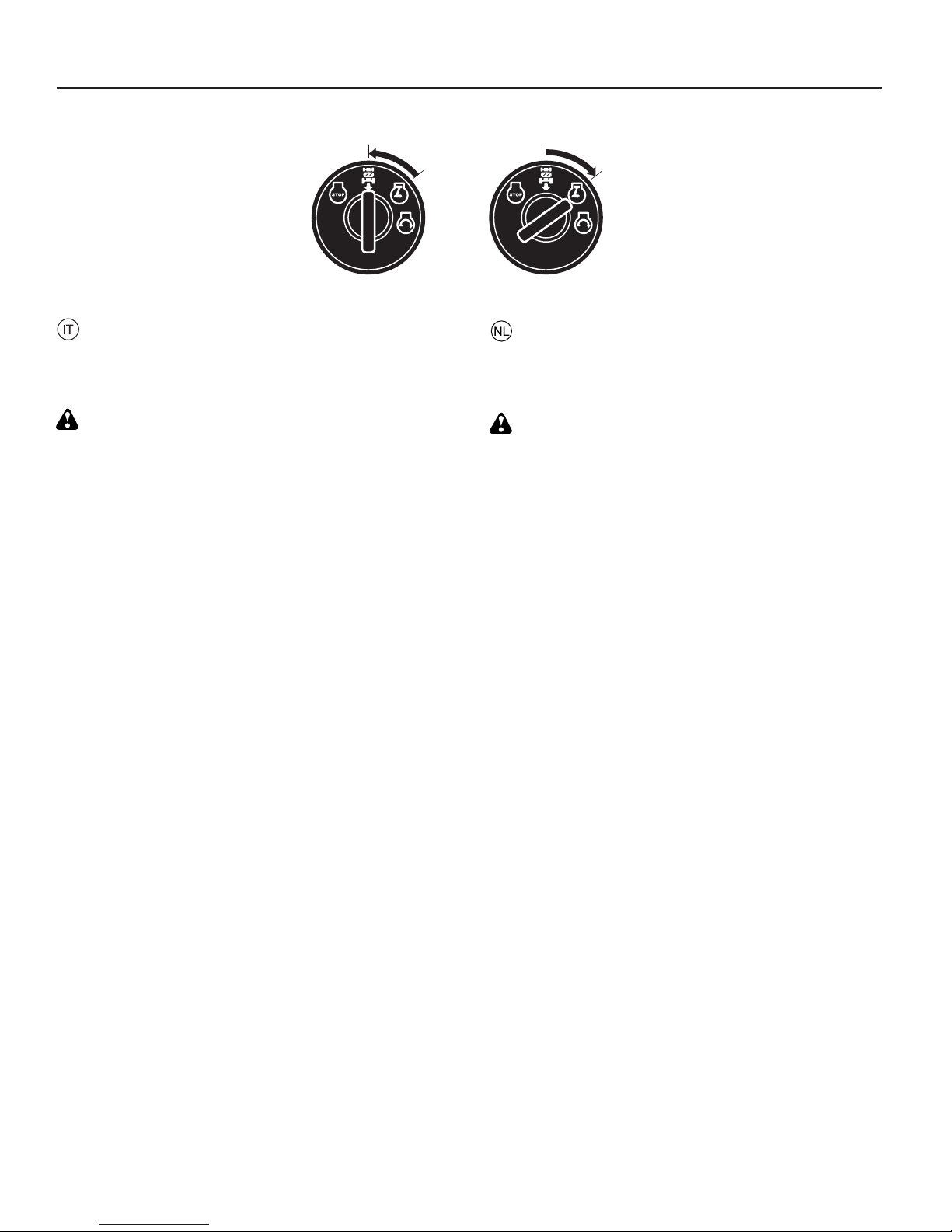

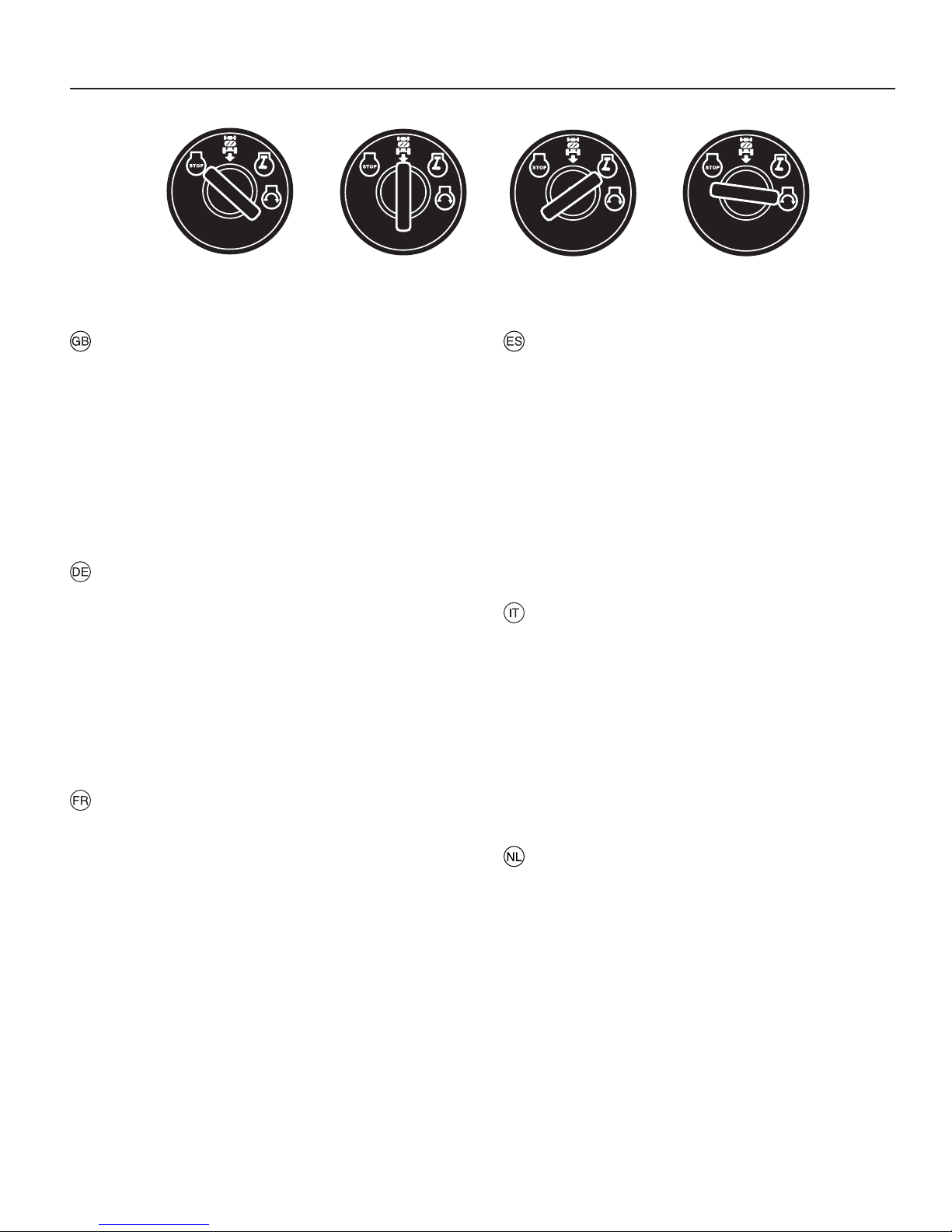

IGNITION

ZÜNDUNG

ALLUMAGE

IGNICIÓN AVVIAMENTO ONTSTEKING

PARKING BRAKE LOCKED

CERRADO

MOWER HEIGHT MÄHWERKHÖHE

HAUTEUR DE COUPE

ALTURA DE LA SEGADORA

ALTEZZA APPARATO

FALCIANTE

MAAIHOOGTE

WARNING

WARNUNG

ATTENTION

ADVERTENCIA

PERICOLO

WAARSCHUWING

HOT SURFACES

HEISSE OBERFLÄCHEN

SURFACES CHAUDES

SUPERFICIES MUY CALIENTES

SUPERFICIE ROVENTE HETE OPPERVLAKKEN

CHARGEMENT DE LA BARRE DE TRACTION

DRAWBAR LOADING

ANHÄNGESCHIENENLAST

CARGA DE LA BARRA DE ENGANCHE

CARICO DI TRAZIONE DELLA BARRA

BELASTING OP TREKHAAK

90N

MAX

150N

MAX

BRAKE/CLUTCH PEDAL

BREMSE / KUPPLUNGSPEDAL PÉDALE DE FREIN / D’EMBRAYAGE PEDAL DE FRENO / DE EMBRAGUE

PEDALE FRENO/FRIZIONE

REM / KOPPELINGSPEDAAL

SOUND POWER LEVEL

GERÄUSCHPEGEL

NIVEAU DE PUISSANCE ACCOUSTIQUE

NIVEL DE LA POTENCIA ACÚSTICA

LIVELLO DELLA POTENZA SONORA

GELUIDSNIVEAU

Page 17

These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.

Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.

Ces symboles peuvent se montrer sur votre machine ou dans les publications fournies avec le produit. Apprenez à comprendre la signification de ces symboles.

Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus significados.

Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il significato.

Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.

15°

NO OPERATION

ON SLOPES MORE THAN 15°

NICHT AUF ABHÄNGEN MIT

MEHR ALS 15° STEIGUNG BETREIBEN

NE PAS UTILISER SUR DES

PENTES DE PLUS DE 15°

NO OPERE SOBRE PENDIENTES

DE MÁS DE 15°

NON USARE SU PENDII CON

UN'INCLINAZIONE DI OLTRE 15°

NIET OP HELLINGEN VAN MEER DAN

15° GEBRUIKEN

READ OWNERS MANUAL

BETRIEBSANLEITUNG LESEN

LIRE LE MANUEL D'INSTRUCTIONS

LEA EL MANUAL DE

INSTRUCCIONES

LEGGERE IL MANUALE

DELL'OPERATORE

GEBRUIKERSHANDLEIDING

LEZEN

EUROPEAN MACHINERY

DIRECTIVE FOR SAFETY EUROPÄISCHE VERORDNUNG FÜR MASCHINEN-SICHERHEIT CONFORME AUX NORMES DE

SÉCURITÉ EUROPÉENNES

DIRECTIVO DE MAQUINARIA

EUROPEO PARA LA SEGURIDAD

NORMATIVE ANTINFORTUNISTICHE

EUROPEE PER MACCHINARI

VEILIGHEIDSRICHTLIJN VOOR

EUROPESE MACHINES

Consult manual for safe

operation practices.

Für den sicheren Betrieb ziehen

Sie das Bedienungshandbuch zu Rate.

Consultez le manuel pour connaître les Modes de fonctionnement sûre.

Consulte el manual para conocer

las Prácticas de Manejo Seguro.

Consultare il manuale per le

Procedure di Operazioni Sicure.

Raadpleeg de handleiding voor

Veilige gebruiksprocedures.

Risk of fire

due to debris buildup.

Brandgefahr durch Ansammlung

von Mährückständen. Risque d'incendie provoqué par l'accumulation de débris.

Riesgo de incendio debido

a acumulación de restos y escombros.

Rischio di incendio a causa

di un accumulo di sporco.

Brandgevaar door

de ophoping van afval.

ACHTUNG: BEIM MÄHEN MUSS DAS ABLENKSCHILD ODER DER GANZE GRASAUFFANGBEHÄLTER MONTIERT SEINCAUTION

PRUDENCE£: L’ÉCRAN DÉFLECTEUR OU L’ENSEMBLE DU BAC DE RAMASSAGE DOIT ÊTRE EN PLACE PENDANT L’UTILISATON DE LA TONDEUSE

AVISO: LA TAPA DEFLECTORA O EL ENTERO DEPÓSITO DE LA HIERBA TIENEN QUE ESTAR EN SU SITIO MIENTRAS SE CORTA

ATTENZIONE: DURANTE IL MOVIMENTO, LO SCHERMO DEFLETTORE O TUTTO IL RACCOGLIERBA DEVE ESSERE ADEGUATAMENTE IN POSIZIONE

WARNUNG: Lesen Sie das Bedienungshandbuch –

Brandgefahr – Giftige Dämpfe oder toxische Gase

AVERTISSEMENT£: Veuillez lire le Manuel d’utilisation du moteur –

Peligro de fuego – Humos venenosos o gases tóxicos

AVVERTENZA: leggere il manuale per l’utente del motore –

Rischio d’incendio – Fumi velenosi o gas tossici

WAARSCHUWING: Lees de handleiding van de motor –

VOORZICHTIG: TIJDENS HET MAAIEN MOET DE KETSPLAAT OF DE HELE GRASVANGER OP ZIJN PLAATS ZITTEN

WARNING: Read Engine Owner’s Manual –

Fire hazard – Poisonous fumes or toxic gases

Risques d’incendie – Fumées ou gaz toxiques

ATENCIÓN: Leer el Manual de Uso del Motor –

Brandgevaar – Giftige dampen of gassen

RELEVAGE DE L'UNITÉ DE COUPE

LEVANTAMIENTO DE LA SEGADORA

SOLLEVAMENTO APPARATO FALCIANTE

MAAIHOOGTEREGELING

CAUTION: DEFLECTOR SHIELD OR ENTIRE GRASS CATCHER MUST BE IN PLACE WHILE MOWING

MOWER LIFT

MÄHWERKHUB

DANGER, KEEP HANDS AND FEET AWAY

GEFAHR, HÄNDE UND FÜSSE FERNHALTEN DANGER, GARDEZ LES MAINS ET LES PIEDS AU LOIN PELIGRO, MANTENGA LAS MANOS Y LOS PIES LEJOS

PERICOLO. TENERE LONTANI MANI PIEDI

GEVAAR, HANDEN EN VOETEN UIT DE BUURT HOUDEN

ACHTUNG: Öffnung der Gangschaltung. Gefahr des Verfangens von Finger oder Hand – Riemenantrieb

PRUDENCE£: Risque d’accrochage des doigts ou de la main – courroie de transmission

VOORZICHTIG: Gevaar voor beknelling van vingers of handen – riemaandrijving

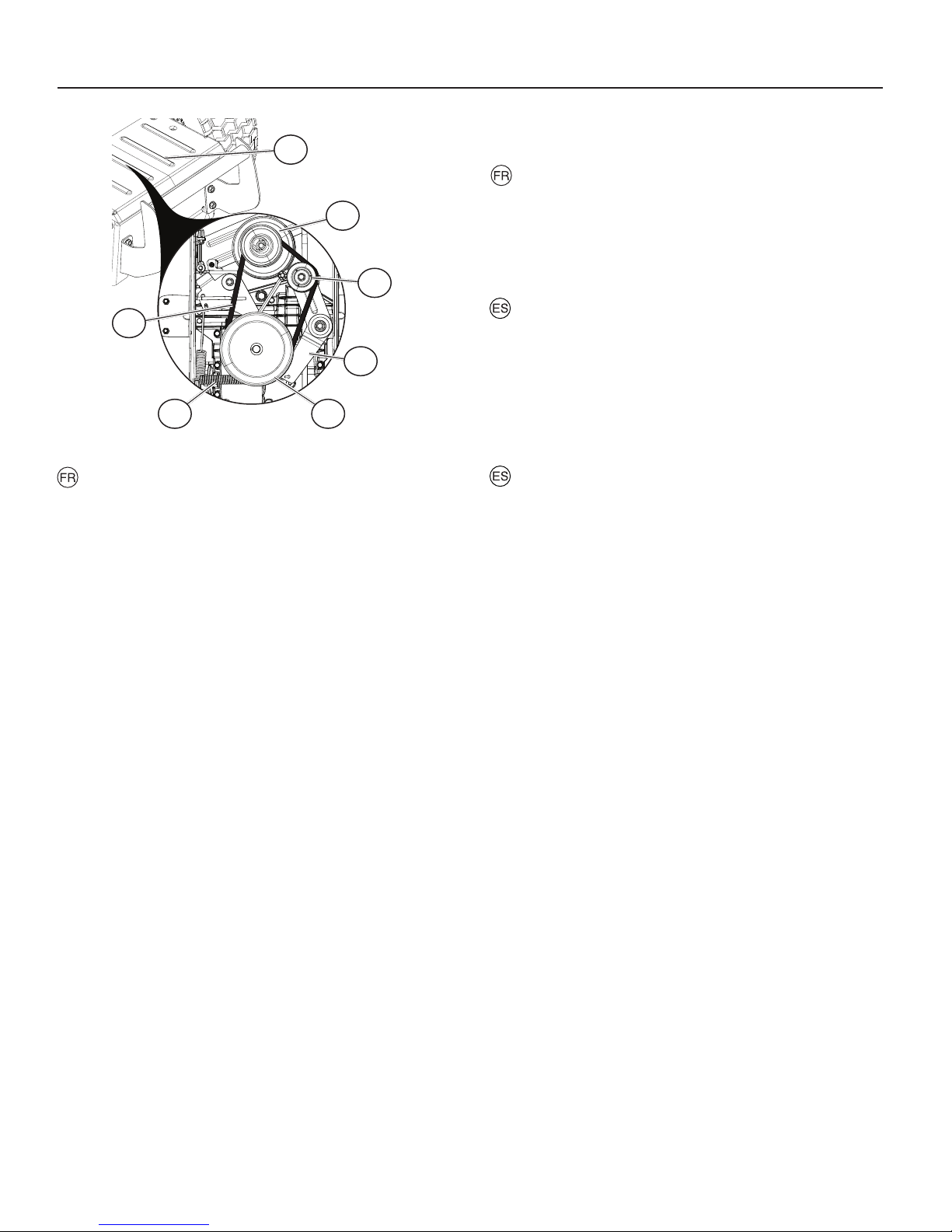

CAUTION: Fingers or hand entanglement – belt drive

ADVERTENCIA: Enganche de dedos o manos – mandado por correa ATTENZIONE: Fare attenzione a mani e dita – trasmissione a cinghia

Page 18

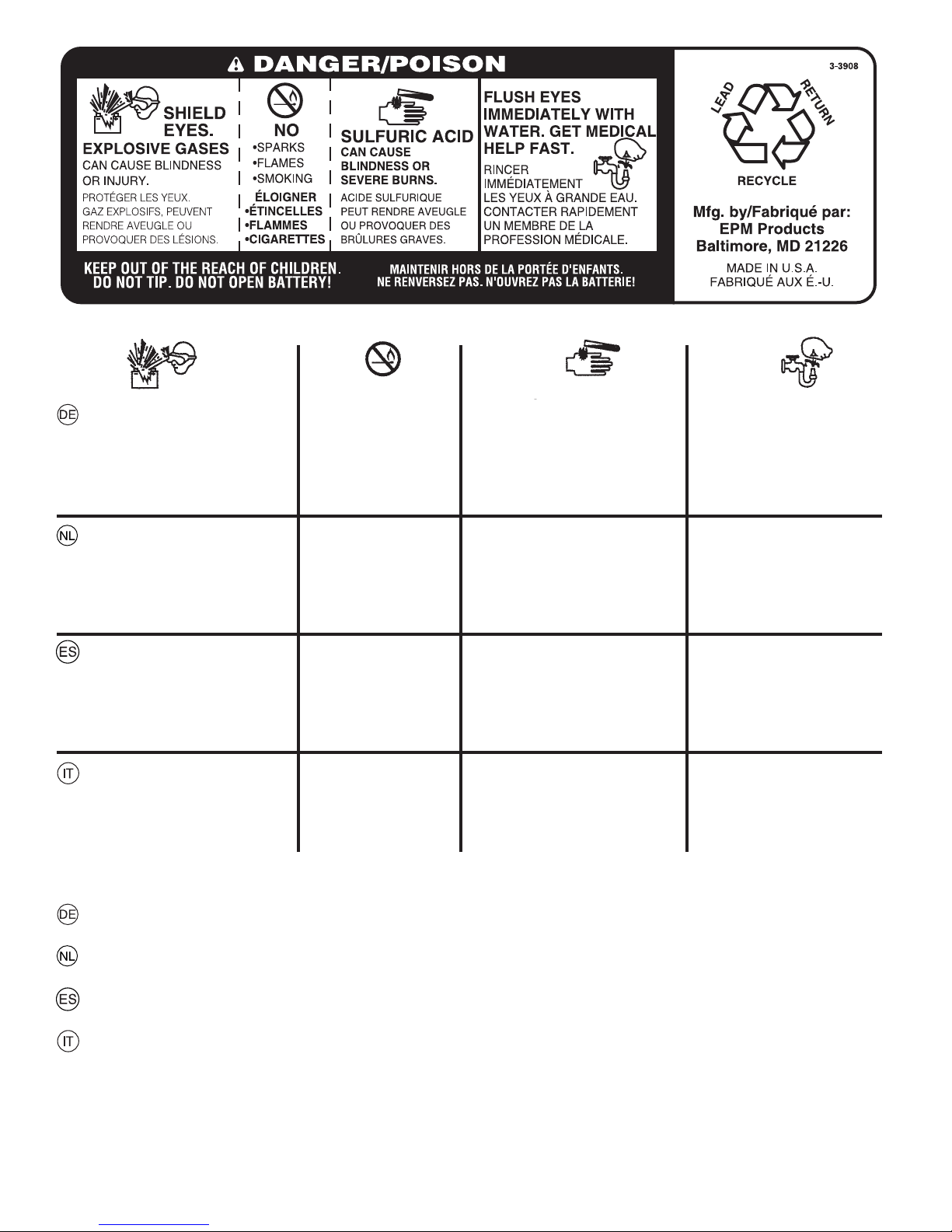

01738

GEFAHR AUGEN SCHÜTZEN EXPLOSIVE GASE

KÖNNEN ERBLINDUNG UND KÖRPERVERLETZUNGEN VERURSACHEN.

GEVAAR OGEN BESCHERMEN EXPLOSIEVE GASSEN

KUNNEN BLINDHEID OF LETSEL VEROORZAKEN.

PELIGRO PROTEJE SUS OJOS GASES EXPLOSIVOS

PUEDEN CAUSAR CEGUE-DAD O LESIONES.

PERICOLO RIPARARE GLI OCCHI VAPORI ESPLOSIVI

PUO’ PROVOCARE CECITA’ O LESIONI

ZU VERMEIDEN:

• FUNKEN

• FEUER

• RAUCHEN

GEEN

• VONKEN

• VUUR

• ROKEN

• CHISPAS

• LLAMAS

• FUMAR

DIVIETO

• SCINTILLE

• FIAMME

• SIGARETTE

SCHWEFELSÄURE

KANN ERBLINDUNG ODER SCHWERE VERÄTZUNGEN VERURSACHEN.

ZWAVELZUUR

KAN BLINDHEID OF ERNSTIGE BRANDWONDEN VER-OORZAKEN.

ÁCIDO SULFÚRICO

PUEDEN CAUSAR CEGUE-DAD O QUEMADURAS MUY GRAVES.

ACIDO SOLFORICO

PUO’ PROVOCARE LA CECITA’ OD USTIONI GRAVI.

AUGEN UNVERZÜGLICH MIT WASSER AUSSPÜLEN. SOFORT ÄRZTLICHE HILFE AUFSUCHEN.

OGEN ONMIDDELLIJK MET WATER SPOELEN. SNEL MEDISCHE HULP INROE-PEN.

LÍMPIESE LOS OJOS CON UN CHORRO DE AGUA.OBTENGA AYUDAMÉDICA RÁPIDAMENTE.

LAVARE IMMEDIATAMENTE GLI OCCHI CON ACQUA. SOTTOPORRE AL PIU’ PRES TO ALLE CURE DEL MEDICO.

FÜR KINDER UNZUGÄNGLICH AUFBEWAHREN. NICHT KIPPEN. DIE BATTERIE NICHT ÖFFNEN!

UIT DE BUURT VAN KINDEREN HOUDEN. NIET KANTELEN. DE BATTERIJ NIET OPENMAKEN!

MANTENER FUERA DEL ALCANCE DE NIÑOS. NO LA INCLINE. ¡NO ABRA LA BATERÍA!

TENERE LONTANO DALLA PORTATA DEI BAMBINI. NON INCLINARE. NON APRIRE LA BATTERIA!

Page 19

2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje

2. Montaggio. 2. Montering.

Before the riding mower can be used certain parts must be as sem bled, which for transportation reasons are enclosed in the packing.

Bevor der Aufsitzmäher benutzt werden kann, müssen einige Bauteile zusammengebaut werden, die für den Transport der Packung beiliegen.

Avant de pouvoir utiliser la tondeuse autoportée, vous devez monter certaines pièces qui sont livrées démontées pour des problèmes de transport.

Antes de utilizar el cortacésped con asiento es necesario montar algunas piezas, que por razones de transporte se incluyen en el embalaje.

Prima di poter utilizzare il trattore rasaerba, è necessario montare alcune parti che sono state imballate per il trasporto.

Voordat u met de maaier kunt rijden, moeten bepaalde onderdelen gemonteerd worden. Deze onderdelen zijn om vervoersredenen in de verpakking bijgesloten.

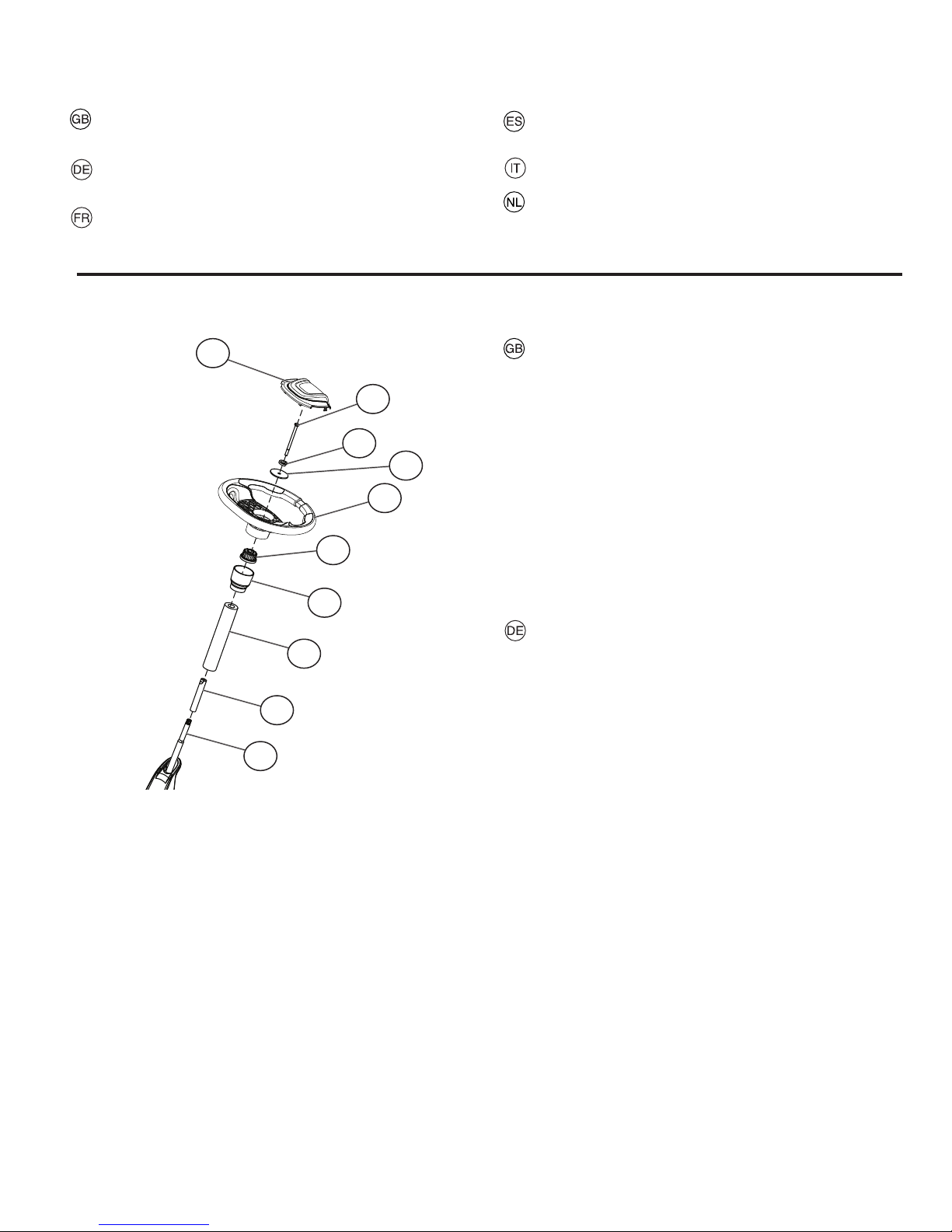

TO INSTALL STEERING WHEEL

• Slide extension shaft (9) onto steering shaft (10).

• Slide steering shaft protective foam cover (8) over steering shaft (10).

• Place steering boot (7) over steering shaft (10) and push down to secure.

• Position front wheels of the riding mower so they are pointing straight forward.

• Remove steering wheel adapter (6) from steering wheel (5) and slide adapter (6) onto steering shaft (10).

• Press steering wheel (5) into position on shaft (10), install large washer (4), lock washer (3), bolt (2) and tighten securely.

• Snap steering wheel insert (1) into center of steering wheel (5) securely.

EINBAU DES LENKRADS

• Schieben Sie die Verlängerungswelle (9) auf die Lenkwelle (10).

• Schieben Sie die Schaumstoff-Schutzhülle (8) der Lenkwelle (10) auf die Welle.

• Setzen Sie die Lenkmanschette (7) auf die Lenkwelle (10) und drücken Sie fest darauf, bis sie fest sitzt.

• Richten Sie die Vorderräder des Aufsitzmähers perfekt geradlinig aus.

• Nehmen Sie das Zwischenstück des Lenkrads (6) vom Lenkrad (5) ab und schieben Sie das Zwischenstück (6) auf die Lenkwelle (10).

• Drücken Sie das Lenkrad (5) auf die Welle (10), setzen Sie die große Unterlegscheibe (4) und die Sicherungsscheibe (3) ein und ziehen Sie die Schraube (2) fest an.

• Rasten Sie den Einsatz des Lenkrads (1) in der Mitte des Lenkrads (5) sicher ein.

Page 20

POUR INSTALLER LE VOLANT

• Glisser l'arbre d'extension (9) sur l'arbre de direction (10).

• Faites glisser le manchon de protection en mousse (8) sur l’arbre de direction (10).

• Placez le soufflet de direction (7) sur l'arbre de direction (10) et abaissez-le pour le fixer.

• Redressez les roues avant de la tondeuse de manière à ce qu’elles soient dirigées droit devant.

• Ôtez l’adaptateur (6) du volant (5) et glissez l’adaptateur (6) sur l’arbre de direction (10).

• Appuyez sur le volant (5) pour l’emboîter sur l’arbre (10), installez la grosse rondelle (4), bloquez la rondelle (3) et le boulon (2) et serrez à fond.

• Clipsez le cache (1) au centre du volant (5).

INSTALACIÓN DEL VOLANTE DE DIRECCIÓN

• Deslice el eje prolongador (9) sobre el eje de dirección (10).

• Deslice la cubierta de espuma protectora del eje de dirección (8) sobre el eje de dirección (10).

• Coloque el guardapolvo de la dirección (7) sobre el eje de dirección (10) y empújelo hacia abajo para fijarlo.

• Sitúe en línea recta las ruedas delanteras del tractor cortacésped.

• Retire el adaptador (6) del volante de dirección (5) y deslice el adaptador (6) sobre el eje de dirección (10).

• Presione el volante de dirección (5) para encajarlo en su posición en el eje (10), instale la arandela grande (4), la arandela de sujeción (3) y el tornillo (2) y apriete con firmeza.

• Encaje con firmeza el inserto (1) del volante de dirección en el centro del volante (5).

INSTALLAZIONE DEL VOLANTE

• Fare scorrere la prolunga (9) sull'albero dello sterzo (10).

• Applicare la protezione in gommapiuma (8) sull’albero dello sterzo (10).

• Posizionare il tappo di protezione sterzo (7) sull'albero dello sterzo (10) e fissarlo premendo verso il basso.

• Posizionare le ruote anteriori del trattore rasaerba in modo che siano diritte e orientate in avanti.

• Rimuovere l’adattatore (6) dal volante (5) e infilare l’adattatore (6) sull’albero dello sterzo (10).

• Premere il volante (5) sull’albero (10), inserire la rondella grande (4), la rondella di arresto (3), il bullone (2) e stringere bene.

• Fissare a scatto l’inserto del volante (1) al centro del volante (5).

HET STUUR INSTALLEREN

• Schuif de verlengas (9) op de stuuras (10).

• Schuif de schuimrubberen bescherming (8) van de stuuras over de stuuras (10).

• Plaats de stuurhuls (7) over de stuuras (10) en duw hem omlaag om hem vast te zetten.

• Plaats de voorwielen van de maaier zo, dat ze recht vooruit staan.

• Verwijder de adapter (6) van het stuur (5) en schuif de adapter (6) op de stuuras (10).

• Druk het stuur (5) op zijn plaats op de as (10), plaats de grote onderlegring (4), de borgring (3) en de bout (2) en draai deze stevig vast.

• Klik het insteekstuk (1) stevig in het midden van het stuur (5) vast.

Page 21

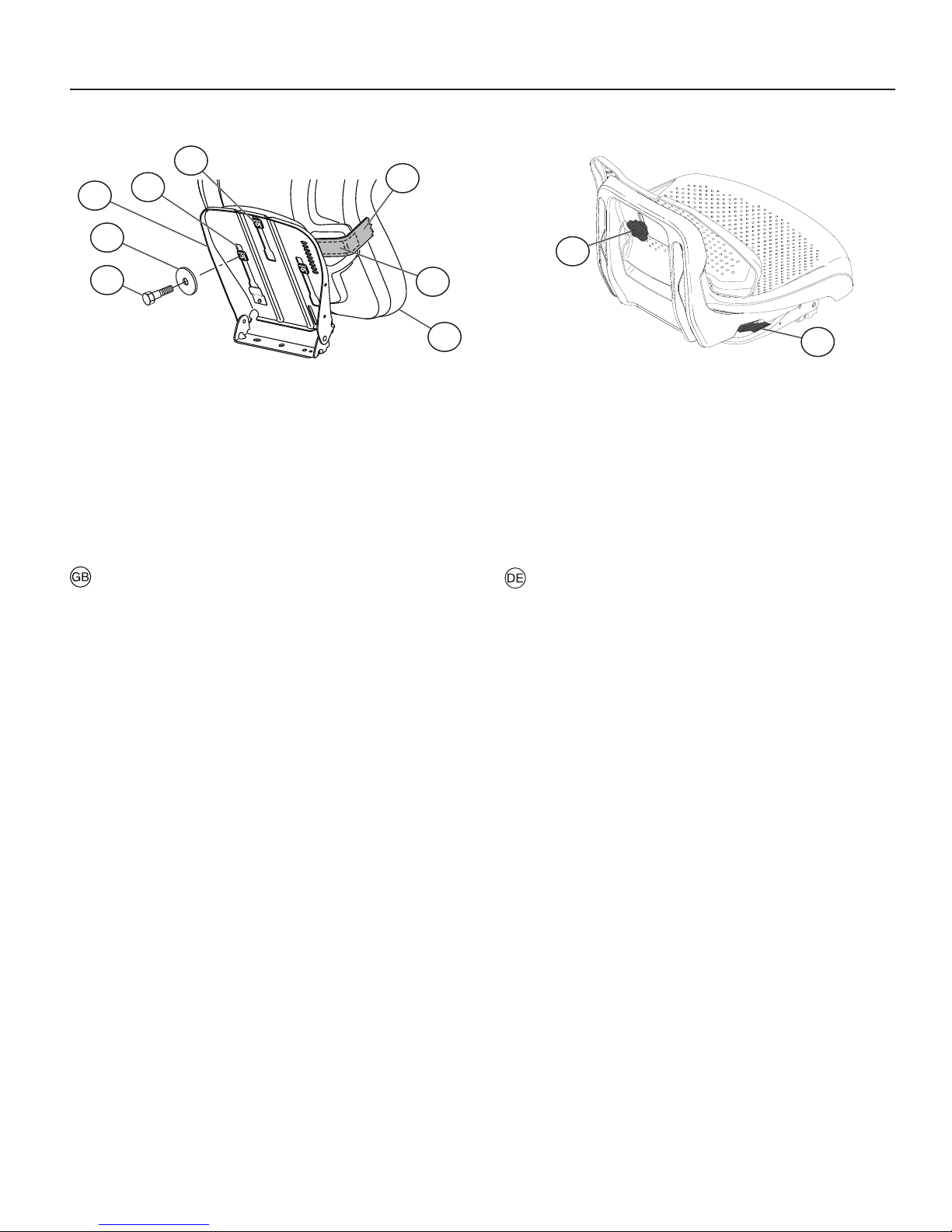

INSTALL SEAT

• Remove bolt (1) and flat washer (2) se cur ing seat (8) to cardboard packing and set aside for as sem bly of seat to riding mower. Remove the cardboard packing and discard.

• Place seat (8) on seat pan (3) so all three bottom pads (5) are positioned over large slotted holes (4) in seat pan (3).

• Push down on seat (8) to engage pads (5) in slots (4) and pull seat (8) towards rear of riding mower.

• Raise seat (8) and tighten bolt (1) and large flat washer (2) securely.

• Remove tape (6) and discard.

• Lower seat (8) into operating position and sit on seat (8). Press clutch/brake pedal all the way down. If operating position is not comfortable, adjust seat (8).

TO ADJUST SEAT

Front and back -

• Sit in seat (8).

• Lift up adjustment lever (10) and slide seat (8) until a comfortable position is reached which allows you to press clutch/brake pedal all the way down.

• Release adjustment lever (10) to lock seat (8) in position.

Lumbar Support -

• Loosen lumbar adjustment knob (9).

• Slide seat (8) back up or down to most comfortable position for lower back support.

• Tighten lumbar adjustment knob (9).

EINBAU DES SITZES

• Lösen Sie die Schraube (1) und die flache Unterlegscheibe (2), mit denen der Sitz (8) an der Kartonage befestigt ist, und legen Sie diese für die Montage des Aufsitzmähers beiseite. Die Verpackung entfernen und entsorgen.

• Den Sitz (8) auf dem Sitzuntersatz (3) so platzieren, dass die drei unteren Auflagen (5) über den Langlöchern (4) im Sitzuntersatz (3) angeordnet sind.

• Den Sitz (8) nach unten drücken, bis die Auflagen (5) in die Langlöcher einrasten (4), und dann den Sitz (8) auf dem Aufsitzmäher nach hinten ziehen.

• Heben Sie den Sitz (8) an und ziehen Sie die Schraube (1) und die große flache Unterlegscheibe (2) fest an.

• Entfernen Sie das Klebeband (6) und entsorgen Sie es.

• Senken Sie den Sitz (8) auf Fahrposition ab und setzen Sie sich auf den Sitz (8). Treten Sie das Kupplungs-/Bremspedal voll durch. Ist die Sitzposition nicht komfortabel, den Sitz (8) entsprechend einstellen.

EINSTELLEN DES SITZES

Vor und zurück -

• Setzen Sie sich auf den Sitz (8).

• Heben Sie den Einstellhebel (10) an und verschieben Sie den Sitz (8), bis eine komfortable Position erreicht ist, bei der Sie das Kupplungs-/Bremspedal ganz durchtreten können.

• Lassen Sie den Einstellhebel (10) dann los, so dass der Sitz (8) in der gewünschten Position verriegelt.

Lendenwirbelstütze -

• Lösen Sie den Einstellknopf (9) der Lendenwirbelstütze.

• Schieben Sie den Sitz (8) vor oder zurück in die komfortabelste Position für eine gute Abstützung des unteren Rückens.

• Ziehen Sie den Einstellknopf (9) der Lendenwirbelstütze fest.

Page 22

INSTALLATION DU SIÈGE

• Enlevez le boulon (1) et la rondelle plate (2) de fixation du siège (8) sur l'emballage en carton et conservez-les pour le montage du siège sur la tondeuse autoportée. Enlevez l’emballage et jetez-le.

• Placez le siège (8) sur son support (3) de façon à ce que les trois blocs inférieurs (5) soient positionnés sur les grands trous oblongs (4) du support de siège (3).

• Appuyez sur le siège (8) pour introduire les blocs (5) dans les rainures (4) et tirez le siège (8) vers l’arrière de la tondeuse.

• Redressez le siège (8) et serrez à fond le boulon (1) et la grande rondelle plate (2).

• Enlevez la bande adhésive (6) et jetez-la.

• Abaissez le siège (8) en position de travail et asseyezvous sur le siège (8). Enfoncez la pédale d’embrayage/ de frein et maintenez-la enfoncée à fond. Si la position de conduite n'est pas confortable, ajustez le siège (8).

POUR REGLER LE SIÈGE

D'avant en arrière -

• Asseyez-vous sur le siège (8).

• Relevez le levier de réglage (10) et déplacez le siège (8) en avant ou en arrière jusqu’à atteindre une position confortable vous permettant d’appuyer à fond sur la pédale d’embrayage/de frein.

• Lâchez la pédale de réglage (10) pour verrouiller le siège (8) dans la position correcte.

Support lombaire -

• Desserrez le bouton d'ajustement du support lombaire (9).

• Glissez le dossier du siège (8) vers le haut ou vers le bas jusqu'à ce que vous ayez trouvé la position la plus confortable de support du bas du dos.

• Serrez le bouton d'ajustement du support lombaire (9).

INSTALACIÓN DEL ASIENTO

• Retire el tornillo (1) y la arandela plana (2) que fijan el asiento (8) al embalaje de cartón y déjelo a un lado para el montaje del asiento en el tractor cortacésped. Retire el embalaje de cartón y deséchelo.

• Coloque el asiento (8) sobre la base del asiento (3) de modo que los tres patines inferiores (5) se sitúen sobre las ranuras grandes (4) de la base del asiento (3).

• Empuje el asiento (8) hacia abajo para encajar los patines (5) en las ranuras (4) y tire del asiento (8) hacia la parte trasera del tractor cortacésped.

• Eleve el asiento (8) y apriete con firmeza el tornillo (1) y la arandela plana grande (2).

• Retire la cinta (6) y deséchela.

• Baje el asiento (8) a la posición habitual y ocupe el asiento (8). Pise a fondo el pedal de embrague/freno. Si la posición del operador es incómoda, ajuste el asiento (8).

AJUSTE DEL ASIENTO

Frontal y trasero -

• Ocupe el asiento (8).

• Eleve la palanca de ajuste (10) y deslice el asiento (8) a una posición cómoda que le permita pisar a fondo el pedal de embrague/freno.

• Suelte la palanca de ajuste (10) para bloquear el asiento (8) en su posición.

Soporte lumbar -

• Afloje el mando de ajuste lumbar (9).

• Deslice el asiento (8) hacia arriba o abajo hasta obtener la posición más cómoda de soporte de la zona lumbar.

• Apriete el mando de ajuste lumbar (9).

INSTALLAZIONE DEL SEDILE

• Togliere il bullone (1) e la rondella piana (2) che fissano il sedile (8) all'imballaggio di cartone e conservarli per montare il sedile al trattore rasaerba. Rimuovere ed eliminare l’imballaggio di cartone.

• Posizionare il sedile (8) sulla base del sedile (3) in modo che le tre teste del perno (5) si posizionino sui grandi fori asolati (4) della base del sedile (3).

• Premere verso il basso il sedile (8) per infilare i perni (5) nelle asole (4) e tirare il sedile (8) verso il retro del trattore rasaerba.

• Sollevare il sedile (8) e fissare il bullone (1) e la rondella piana grande (2).

• Togliere il nastro (6) e gettarlo.

• Abbassare il sedile (8) fino alla posizione di guida e sedersi. Premere completamente il pedale frizione/freno. Se la posizione non è comoda, regolare il sedile (8).

REGOLAZIONE DEL SEDILE

Avanti e indietro -

• Sedersi sul sedile (8).

• Sollevare la leva di regolazione (10) e fare scivolare il sedile (8) fino a raggiungere una posizione comoda che consenta di premere completamente il pedale della frizione/freno.

• Rilasciare la leva di regolazione (10) per bloccare la posizione del sedile (8).

Supporto lombare -

• Allentare la manopola per la regolazione lombare (9).

• Fare scivolare lo schienale del sedile (8) verso l'alto o il basso fino a raggiungere il più comodo supporto lombare.

• Serrare la manopola per la regolazione lombare (9).

DE ZITTING INSTALLEREN

• Verwijder de bout (1) en de platte ring (2) waarmee de zitting (8) aan de kartonnen verpakking is bevestigd en houd ze apart voor het monteren van de zitting aan de zitmaaier. Verwijder het karton en gooi het weg.

• Plaats de zitting (8) in de zitkom (3) zodat de drie onderste kussens (5) boven de grote sleufgaten (4) in de zitkom (3) gepositioneerd zijn.

• Druk de zitting (8) naar beneden om de kussens (5) in de openingen (4) te duwen en trek de zitting (8) naar de achterkant van de maaier.

• Til de zitting (8) op en draai de bout (1) en de grote platte ring (2) stevig vast.

• Verwijder de tape (6) en gooi deze weg.

• Laat de zitting (8) in de bedieningsstand zakken en ga op de zitting zitten (8). Druk het koppelings-/parkeerrempedaal helemaal in. Als de bedieningspositie niet comfortabel is, stel de zitting (8) dan af.

DE ZITTING AFSTELLEN

Naar voren en naar achteren -

• Ga op de zitting (8) zitten.

• Til de afstelhendel (10) op en verschuif de zitting (8) totdat een comfortabele stand is bereikt en u het koppelings-/ rempedaal helemaal kunt indrukken.

• Laat de afstelhendel (10) los om de zitting (8) op zijn plaats te vergrendelen.

Ondersteuning van de onderrug -

• Draai de afstelknop (9) voor ondersteuning van de onderrug los.

• Schuif de achterkant van de zitting (8) omhoog of omlaag naar de meest comfortabele positie voor ondersteuning van de onderrug.

• Draai de afstelknop (9) voor ondersteuning van de onderrug vast.

Page 23

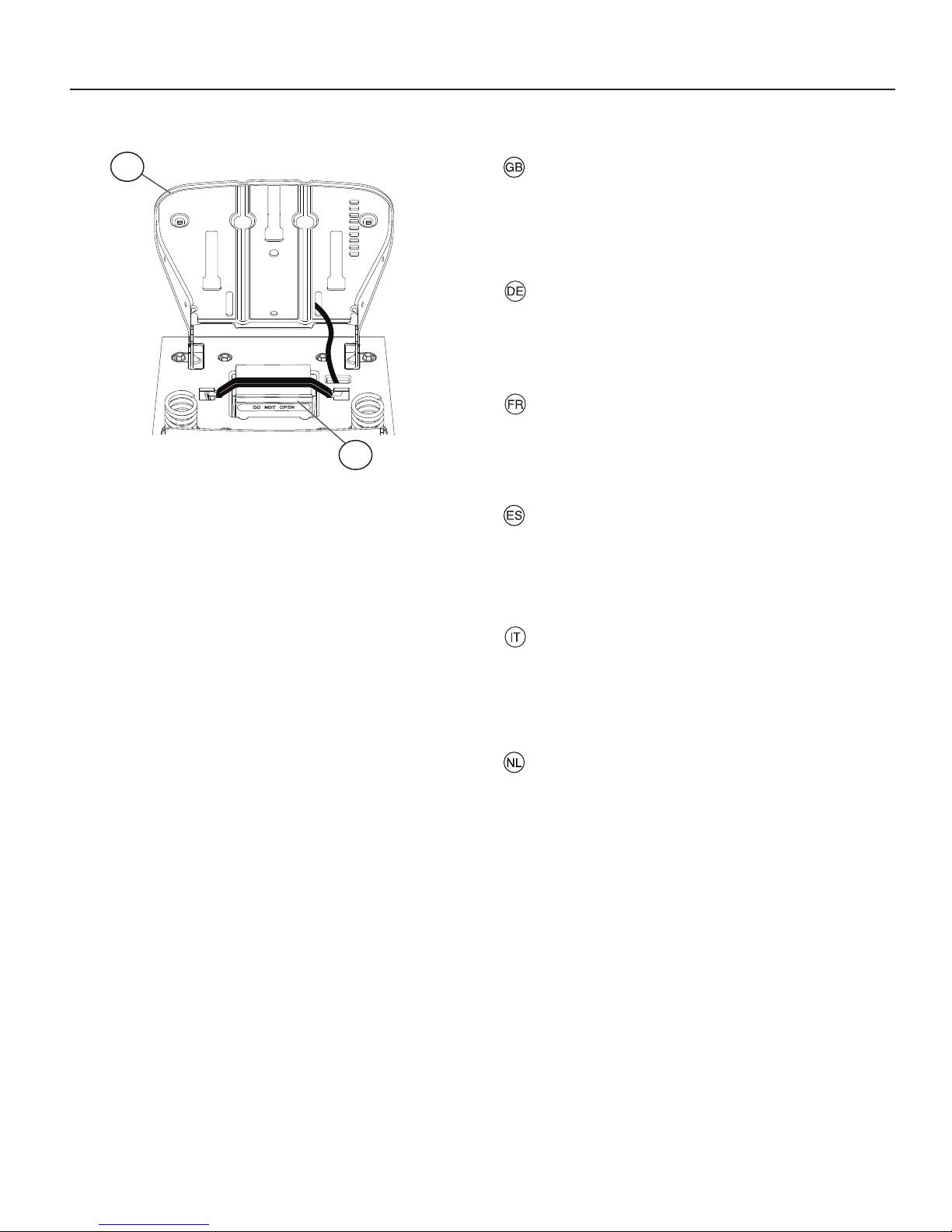

CHECK BATTERY

Make sure battery is securely fastened, and that all wires are securely connected.

• Battery (2) is located under the seat (1).

• Battery has been fully charged from the factory, before installation.

BATTERIEKONTROLLE

Vergewissern Sie sich, dass die Batterie sicher befestigt ist und dass alle Kabel korrekt angeschlossen sind.

• Die Batterie (2) ist unter dem Sitz (1) angeordnet.

• Die Batterie wurde vor der Installation voll aufgeladen.

CONTRÔLE DE LA BATTERIE

Vérifiez que la batterie est solidement fixée et que tous les fils sont bien branchés.

• La batterie (2) se trouve sous le siège (1).

• La batterie a été chargée en usine avant son installation

COMPROBACIÓN DE LA BATERÍA

Compruebe que la batería está bien asegurada y que todos los cables están bien conectados..

• La batería (2) se encuentra debajo del asiento (1).

• La batería se carga por completo en fábrica, antes de su instalación.

CONTROLLO DELLA BATTERIA

Assicurarsi che la batteria sia fissata saldamente e che tutti cavi siano ben collegati.

• La batteria (2) si trova sotto il sedile (1).

• La batteria è caricata completamente in stabilimento prima dell'installazione.

ACCU CONTROLEREN

Zorg dat de accu stevig is bevestigd en dat alle kabels goed zijn aangesloten.

• De accu (2) bevindt zich onder de zitting (1).

• De accu is in de fabriek vóór de installatie volledig opgeladen.

Page 24

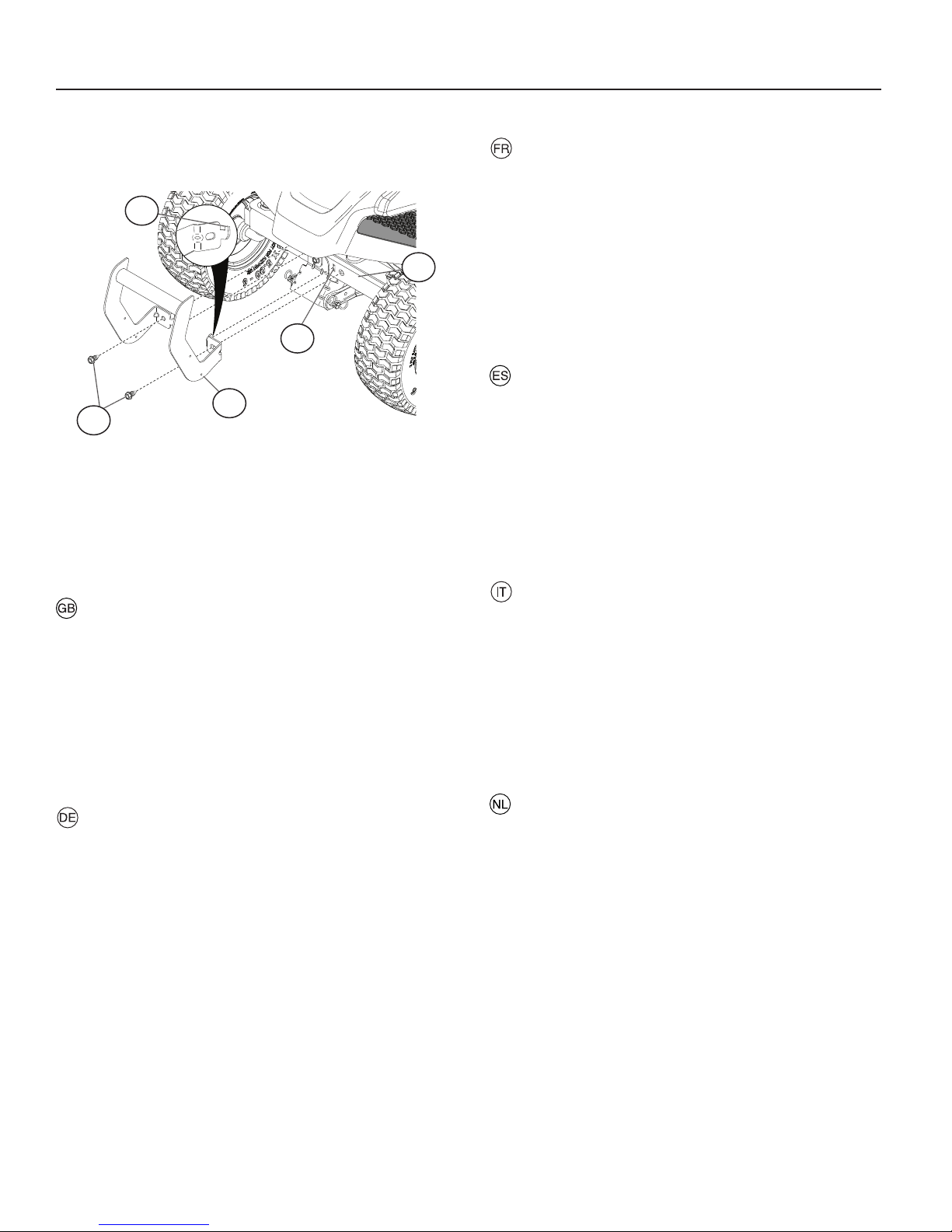

FIXATION DU PARE-CHOC AVANT

REMARQUE : Pour faciliter le montage, vous pouvez

demander à une autre personne de vous aider à monter le pare-choc sur la tondeuse.

• Enlevez les deux vis (1) du châssis avant (3) de la tondeuse.

• Basculez le pare-choc avant (5) de manière à ce que les oreilles (2) du pare-choc s'engagent dans les rainures (4) à l'avant du châssis (3) et abaissez le pare-choc (5) pour le fixer en place.

• Attachez le pare-choc (5) au châssis avant (3) avec les vis (1) enlevées précédemment.

• Serrez les deux vis (1) à fond.

MONTAJE DEL PARACHOQUES FRONTAL

NOTA: Puede ser útil solicitar la ayuda de otra persona para

facilitar el montaje del parachoques en el tractor cortacésped.

• Retire los dos tornillos (1) del chasis frontal (3) del tractor cortacésped.

• Incline el parachoques frontal (5) de forma que los enganches del parachoques (2) encajen en los orificios (4) de la parte frontal del chasis (3), y baje el parachoques (5) hasta la posición adecuada.

• Fije el parachoques (5) a la parte frontal del chasis (3) con los tornillos (1) retirados previamente.

• Apriete bien los dos tornillos (1).

TO ATTACH FRONT BUMPER

NOTE: For ease of assembly, you may wish to obtain the

assistance of another person for mounting bumper to riding mower.

• Remove two screws (1) from front chassis (3) of riding mower.

• Tilt the front bumper (5) so that the bumper tabs (2) catch the slots (4) on the front of the chassis (3) and lower the bumper (5) in to place.

• Attach the bumper (5) to front of chassis (3) with screws (1) previously removed.

• Tighten the two screws (1) se cure ly.

EINBAU DES VORDEREN STOSSFÄNGERS

HINWEIS: Lassen Sie sich beim Einbau des Stoßfängers an

dem Aufsitzmäher von einer anderen Person helfen.

• Lösen Sie die beiden Schrauben (1) am vorderen Fahrgestell (3) des Aufsitzmähers.

• Neigen Sie den vorderen Stoßfänger (5) so, dass die Haltenasen (2) des Stoßfängers in die Aussparungen (4) am vorderen Fahrgestell (3) eingreifen, und senken Sie den Stoßfänger (5) in die korrekte Position ab.

• Montieren Sie den Stoßfänger (5) am vorderen Fahrgestell (3) mit den zuvor entfernten Schrauben (1).

• Ziehen Sie die beiden Schrauben (1) gut fest.

FISSAGGIO DEL PARAURTI ANTERIORE

NOTA: Nelle fasi di assemblaggio può essere utile avvalersi

di un assistente per montare il paraurti al rasaerba.

• Togliere le due viti (1) dal telaio anteriore (3) del trattore rasaerba.

• Inclinare il paraurti anteriore (5) in modo che le alette (2) si aggancino nelle asole (4) sulla parte anteriore del telaio (3) e rimettere il paraurti (5) nella posizione normale.

• Attaccare il paraurti (5) al telaio anteriore (3) con le viti (1) precedentemente tolte.

• Serrare le due viti (1).

DE VOORBUMPER BEVESTIGEN

OPMERKING: Roep de hulp van een tweede persoon in bij

het monteren van de bumper aan de maaier.

• Verwijder de twee schroeven (1) van de voorkant van het chassis (3) van de zitmaaier.

• Kantel de voorbumper (5) zodat de lipjes van de bumper (2) in de openingen (4) op de voorkant van het chassis (3) haken en breng de bumper (5) omlaag op zijn plaats.

• Bevestig de bumper (5) aan de voorkant van het chassis (3) met de eerder verwijderde schroeven (1).

• Draai de twee schroeven (1) stevig vast.

Page 25

FIXATION DU PARE-CHOC ARRIÈRE

REMARQUE: Pour faciliter le montage, vous pouvez de-

mander à une autre personne de vous aider à monter le pare-choc sur la tondeuse.

• Enlevez les quatre vis (1) du châssis avant (2) de la

tondeuse.

• Placez le pare-choc (3) tel qu'indiqué et montez-le sur le châssis arrière (2) avec les vis (1) enlevées précédemment.

• Serrez les quatre vis (1) à fond.

MONTAJE DEL PARACHOQUES TRASERO

NOTA: Puede ser útil solicitar la ayuda de otra persona para

facilitar el montaje del parachoques en el tractor cortacésped.

• Retire los cuatro tornillos (1) del chasis trasero (2) del tractor cortacésped.

• Coloque el parachoques (3) como se indica y fíjelo al chasis trasero (2) con los tornillos (1) retirados previamente.

• Apriete bien los cuatro tornillos (1).

TO ATTACH REAR BUMPER

NOTE: For ease of assembly, you may wish to obtain the

assistance of another person for mounting bumper to riding mower.

• Remove four screws (1) from rear chassis (2) of riding mower.

• Position bumper (3) as shown and assemble to rear chassis (2) with screws (1) previously removed.

• Tighten the four screws (1) se cure ly.

EINBAU DES HINTEREN STOSSFÄNGERS

HINWEIS: Sie sich beim Einbau des Stoßfängers an dem

Aufsitzmäher von einer anderen Person helfen.

• Lösen Sie die vier Schrauben (1) am hinteren Fahrgestell (2) des Aufsitzmähers.

• Setzen Sie den Stoßfänger (3) wie abgebildet am hinteren Fahrgestell (2) an und sichern Sie ihn mit den zuvor gelösten Schrauben (1).

• Ziehen Sie die vier Schrauben (1) gut an.

FISSAGGIO DEL PARAURTI POSTERIORE

NOTA: Nelle fasi di assemblaggio può essere utile avvalersi

di un assistente per montare il paraurti al rasaerba.

• Togliere le quattro viti (1) dal telaio posteriore (2) del trattore rasaerba.

• Posizionare il paraurti (3) come illustrato e montarlo al telaio posteriore (2) con le viti (1) precedentemente tolte.

• Serrare le quattro viti (1).

DE ACHTERBUMPER BEVESTIGEN

OPMERKING: Roep de hulp van een tweede persoon in bij

het monteren van de bumper aan de maaier.

• Verwijder de vier schroeven (1) van het achterste chassis (2) van de zitmaaier.

• Plaats de bumper (3) zoals weergegeven en monteer hem aan het achterste chassis (2) met de eerder verwijderde schroeven (1).

• Draai de vier schroeven (1) stevig vast.

Page 26

FIXATION DU DÉFLECTEUR

• Décrochez les fixations élastiques (1) du capot (2) du couvercle de déchets de tonte (3).

• Soulevez le couvercle de déchets (3).

• Fixez le déflecteur (4) à la charnière (5).

• Déposez le couvercle de déchets (3) sur le déflecteur (4).

• Attachez les fixations élastiques (1) du capot (4) au couvercle (2).

ATTENTION !

N'utilisez pas la tondeuse sans que le ramasseur d'herbe (sur les tondeuses qui en sont équipées), le couvercle de déchets de tonte et le bouclier déflecteur soient tous en place.

MONTAJE DE LA PLACA DEFLECTORA

• Desconecte las (1) cintas elásticas que unen la plataforma (2) a la trituradora (3).

• Levante la trituradora (3).

• Fije la placa deflectora (4) al soporte de la bisagra (5).

• Apoye la trituradora (3) sobre la placa deflectora (4).

• Fije las cintas elásticas (1) uniendo la placa deflectora (4) a la plataforma (2).

ADVERTENCIA!

No utilice el cortacésped sin el recogedor de césped completo, si la máquina dispone de él, la trituradora o la placa deflectora.

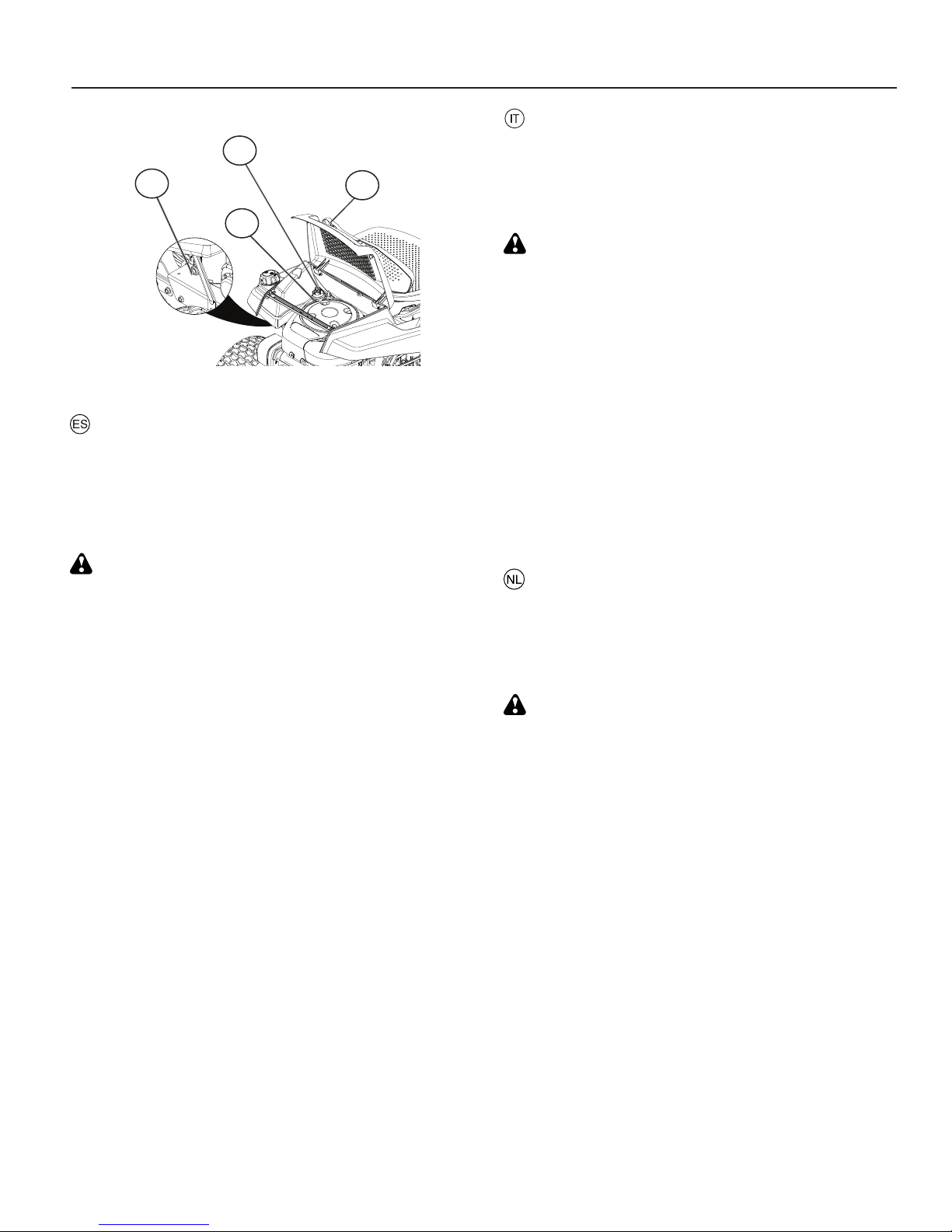

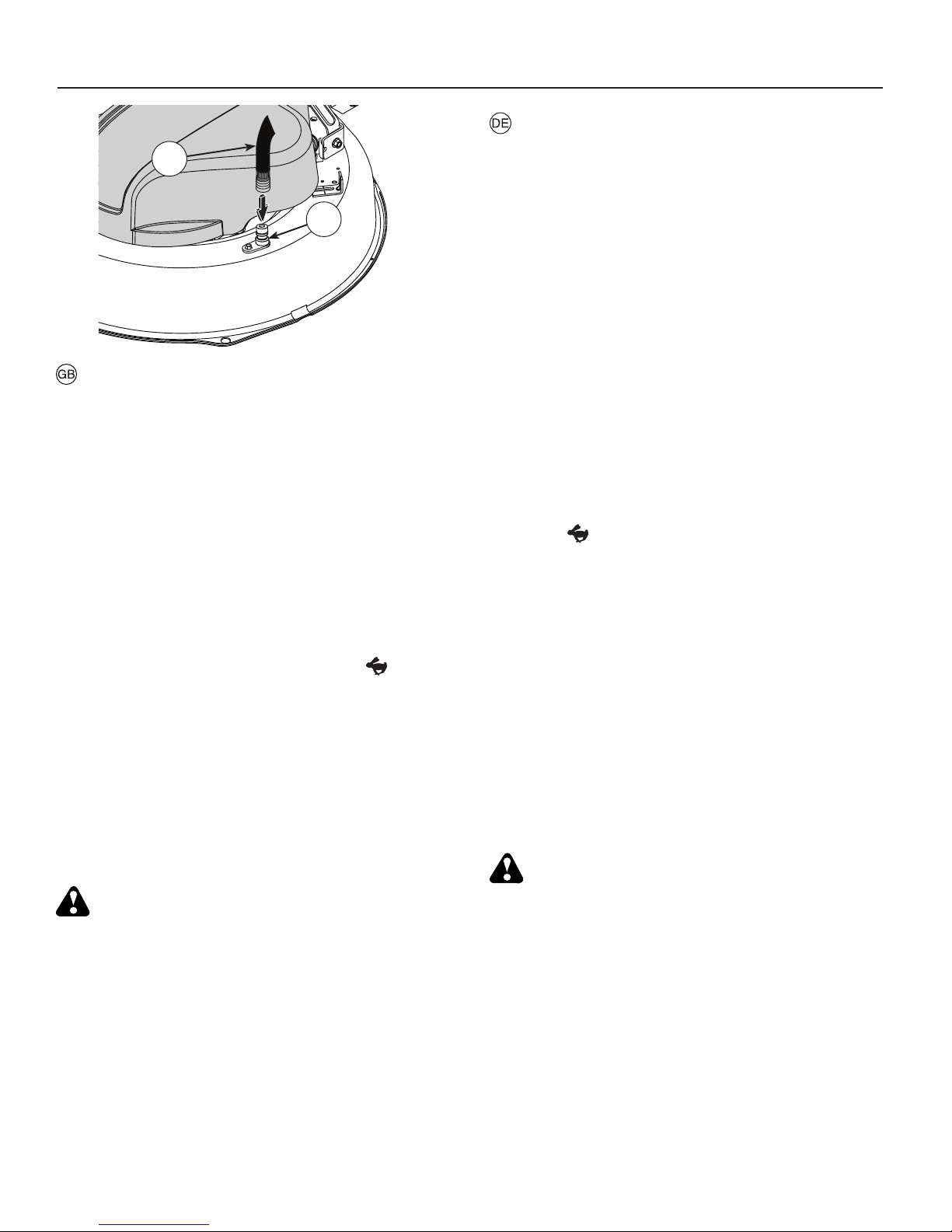

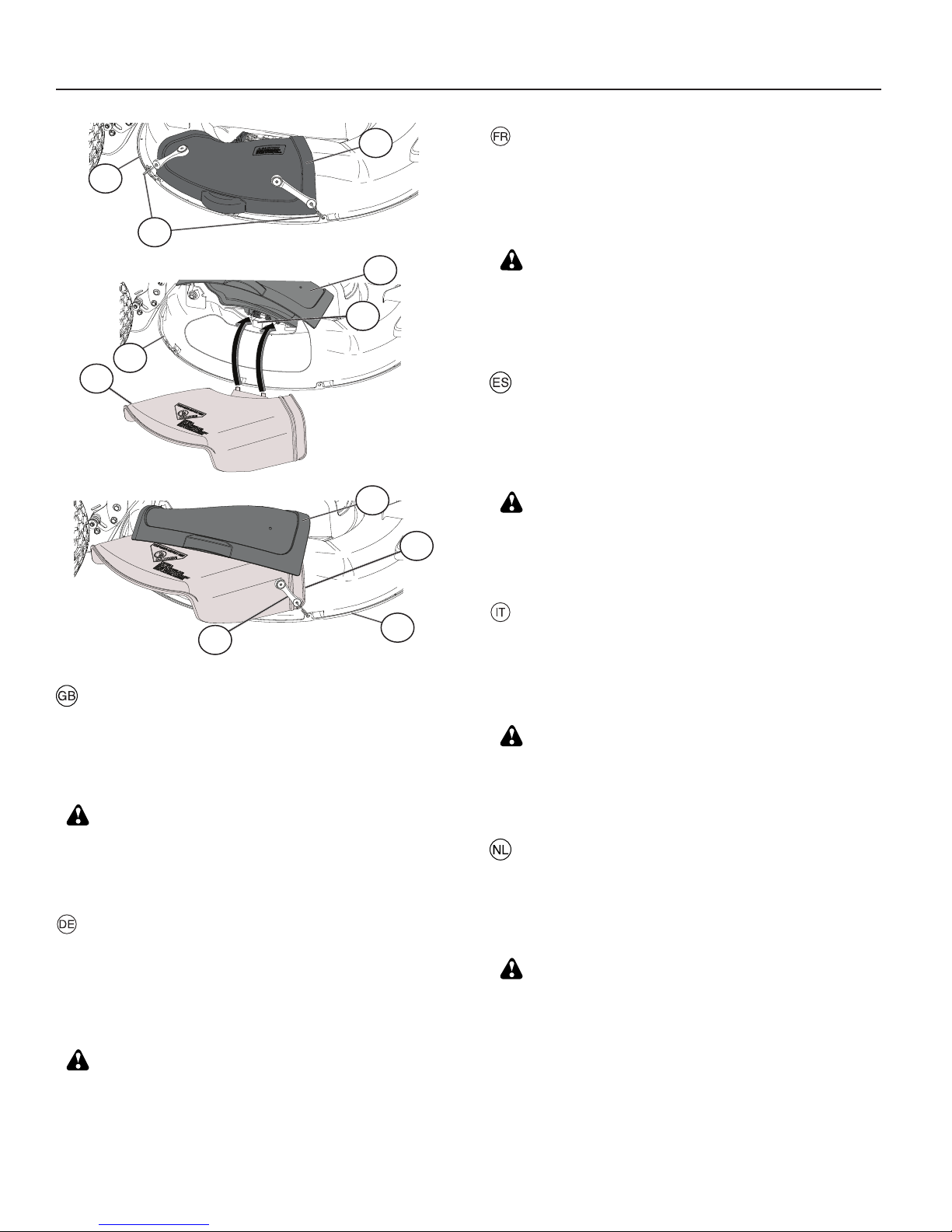

TO ATTACH DEFLECTOR

• Unhook the (1) bungees from deck (2) to the mulch cover (3).

• Lift the mulch cover (3).

• Attach the deflector (4) to the hinge bracket (5).

• Rest the mulch cover (3) on the deflector (4).

• Attach the bungees (1) from the deflector (4) to the deck (2).

WARNING!

Do not operate the mower without either the en tire grass catcher, on mowers so equipped, mulch cover, or the deflector shield in place.

EINBAU DES LEITBLECHS

• Haken Sie die Gummielemente (1) aus, die sich zwischen dem Mähdeck (2) und der Mulchabdeckung (3) befinden.

• Heben Sie die Mulchabdeckung (3) an.

• Befestigen Sie das Leitblech (4) an der Scharnierhalterung (5).

• Setzen Sie die Mulchabdeckung (3) auf das Leitblech (4).

• Befestigen Sie die Gummielemente (1) zwischen Leitblech (4) und Mähdeck (2).

WARNUNG!

Der Mäher darf nur mit komplett eingesetztem Grasfangkorb

- je nach Modell -, mit eingesetzter Mulchabdeckung und mit

eingesetztem Leitblech betrieben werden.

FISSAGGIO DEL DEFLETTORE

• Sganciare gli elastici (1) che fissano la parte inferiore (2) alla copertura per le foglie (3).

• Sollevare la copertura per le foglie (3).

• Attaccare il deflettore (4) alla staffa con cerniera (5).

• Appoggiare la copertura per le foglie (3) sul deflettore (4).

• Attaccare gli elastici (1) dal deflettore (4) alla parte inferiore (2).

AVVERTENZA!

Non azionare il rasaerba se non sono stati installati l'intero dispositivo di raccolta dell'erba, per i dispositivi così predisposti, oppure la copertura per le foglie o il deflettore.

DE DEFLECTOR BEVESTIGEN

• Maak de (1) elastieken van het maaidek (2) naar de mulch-afdekking (3) los.

• Til de mulch-afdekking (3) op.

• Bevestig de deflector (4) aan de scharnierhaak (5).

• Laat de mulch-afdekking (3) op de deflector (4) rusten.

• Bevestig de elastieken (1) van de deflector (4) aan het maaidek (2).

WAARSCHUWING!

Gebruik de maaier niet zonder dat de gehele grasopvangzak (bij maaiers die hiermee uitgerust zijn), de mulch-afdekking of het deflectorscherm op zijn plaats zit.

Page 27

3. Functional description. 3. Funktionsbeschreibung.

3. Description du fonctionnement.

3. Descripción del funcionamiento. 3. Funzionamento.

3. Beschrijving van functies

Positioning Of Controls

1. Throttle/Choke Control

2. Brake and Clutch Pedal

3. Motion Control Lever

4. Deck Clutch Lever

5. Height Adjustment Lever

6. Ignition Lock

7. Parking Brake Lever

Anordnung der Bedienelemente

1. Gas und Kaltstarthebel

2. Brems- und Kupplungspedal

3. Antriebshebel

4. Mähdeck-Kupplungshebel

5. Hebel Höheneinstellung

6. Zündschloss

7. Feststellbremshebel

Page 28

Emplacement des commandes

1. Commande des gaz et starter

2. Pédale de frein et d’embrayage

3. Levier de commande de la transmission

4. Levier d’embrayage/débrayage du carter de coupe

5. Levier de réglage de la hauteur de coupe

6. Clé de contact

7. Levier de frein de stationnement

Posizioni dei comandi

1. Comando gas/choke

2. Pedale del freno/frizione

3. Leva del cambio

4. Leva frizione del rasaerba

5. Leva di regolazione dell’altezza

6. Blocco accensione

7. Leva del freno di stazionamento

Ubicación de los controles

1. Mondos del acelerador y del estrangulador

2. Pedal de freno y embrague

3. Palanca de control del movimiento

4. Palanca de embrague de la plataforma

5. Palanca de ajuste de altura

6. Bloqueo del encendido

7. Palanca del freno de estacionamiento

Positie van de regelingen

1. Gas en chokehendel

2. Rem- en koppelingspedaal

3. Hendel voor bewegingsregeling

4. Hendel voor maaidekkoppeling

5. Hendel voor hoogteafstelling

6. Contactslot

7. Parkeerremhendel

Page 29

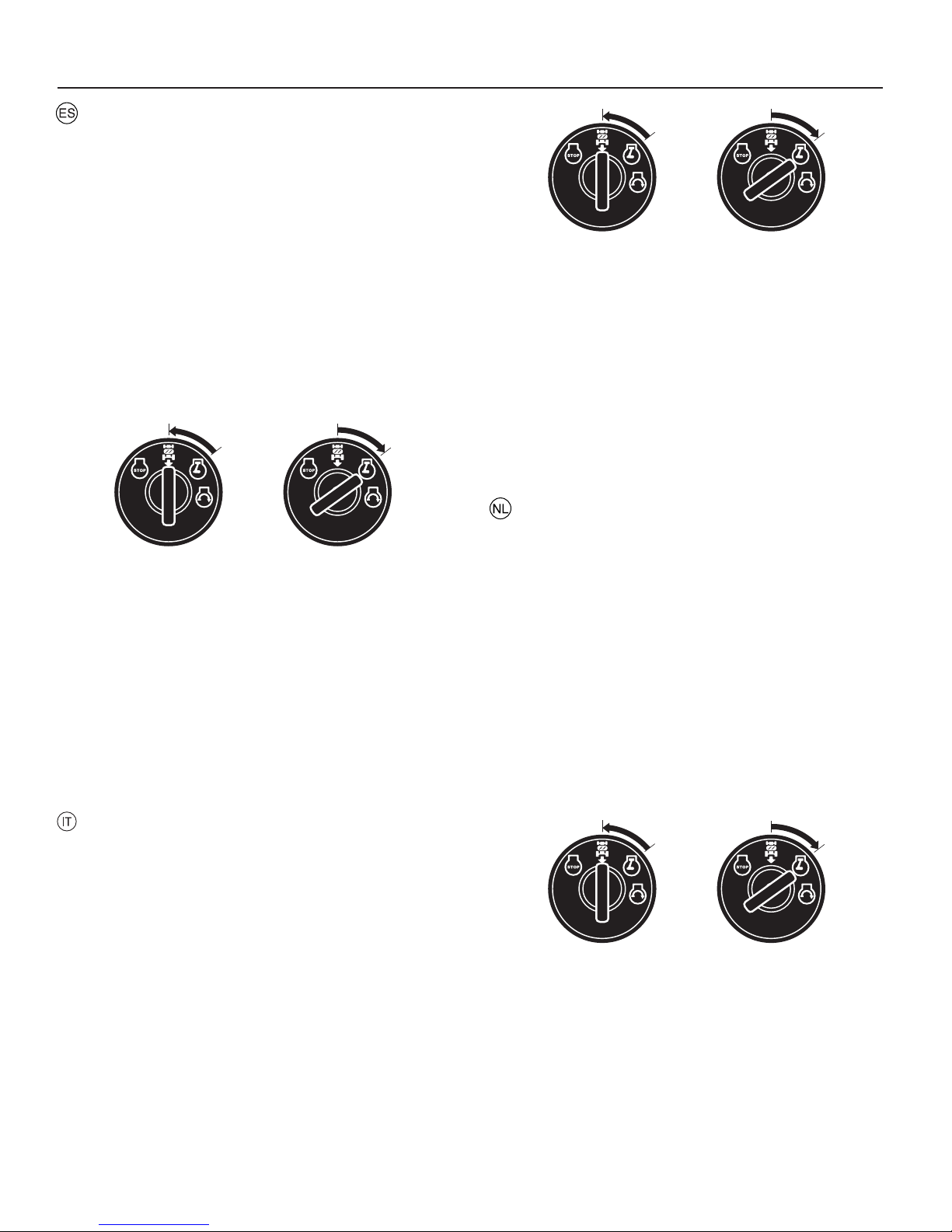

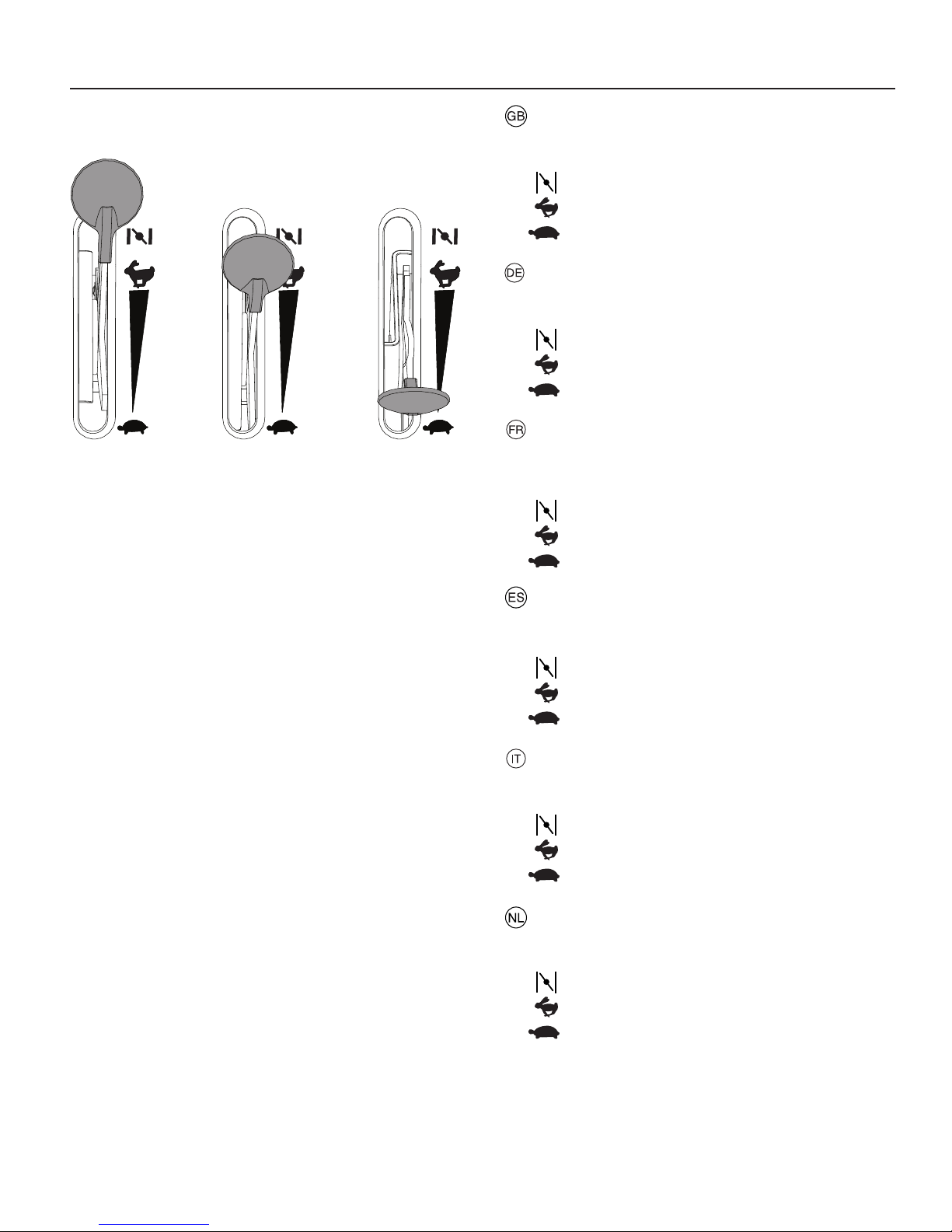

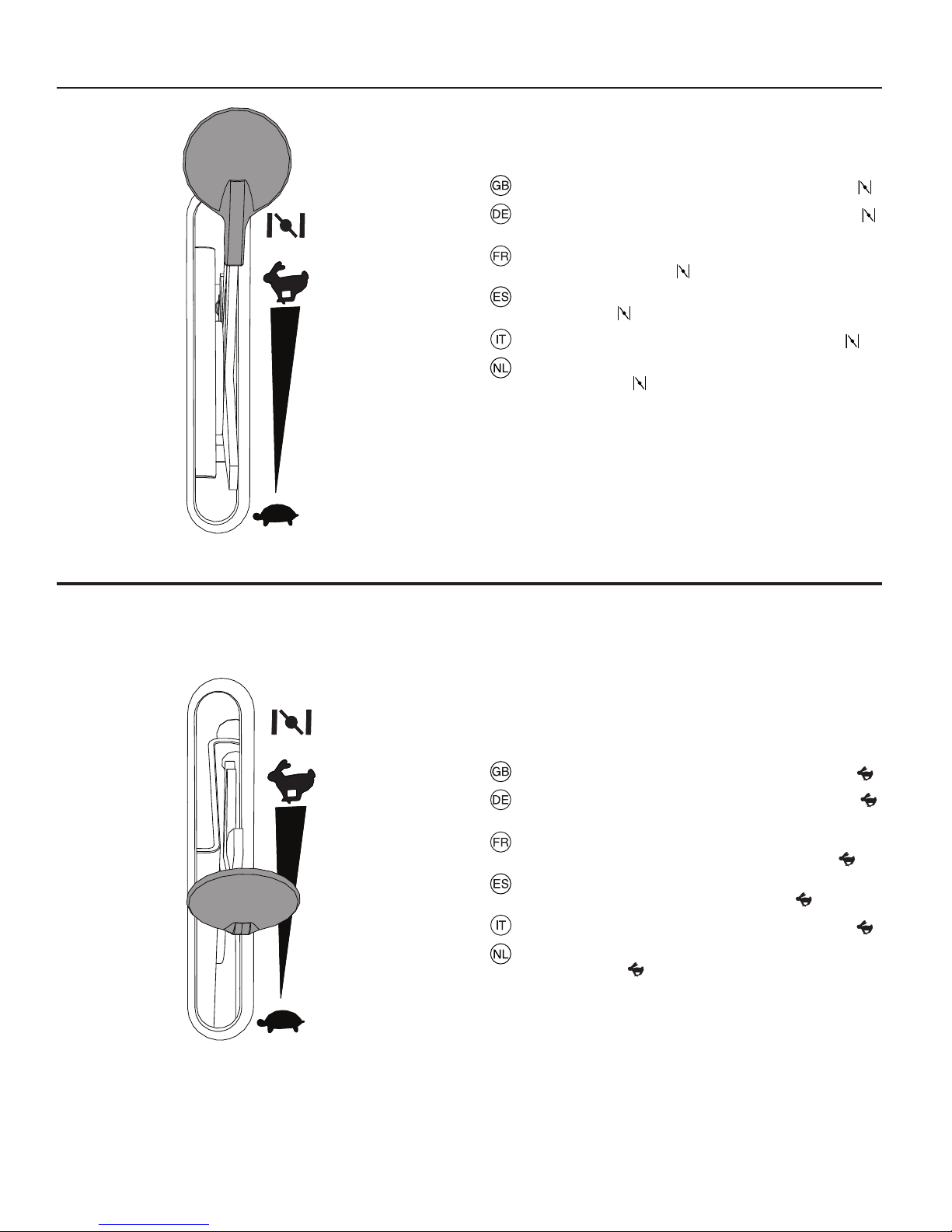

1. Throttle/Choke control

The throttle/choke control regulates the motor speed and also the speed of the blades. If the lever is in its forward position the choke function is con nect ed.

= Choke = Full speed

= Idling speed

1. Gas und kaltstarthebel

Der Gashebel/Choke-Hebel regelt die Motordrehzahl und damit auch die Drehzahl der Klingen. Wenn sich der Hebel in der vorderen Position befindet, ist die Choke-Funktion aktiviert.

= Kaltstartregler = Vollgas

= Leerlauf

1. Commande des gaz et starter

La commande de l’accélérateur/démarreur règle le régime moteur, et de ce fait la vitesse de rotation des lames. Si le levier se trouve en position avancée, la fonction de démarrage est activée.

= Starter = Régime rapide

= Ralenti

1. Mandos del acelerador y del estrangulador

El control del acelerador/estrangulador regula el régimen del motor y la velocidad de las cuchillas. Si la palanca está en la posición de avance, la función del estrangulador está activa.

= Estrangulador = Posición de plena aceleración

= Posición de ralenti

1. Comando gas/choke

La leva acceleratore/aria regola la velocità del motore e delle lame. Se tale leva è posizionata in avanti, la valvola dell'aria è collegata.

= Regulator = Pieno gas

= Minimo

1. Gas en chokehendel

De gas-/chokehendel regelt de motorsnelheid en tevens de snelheid van de messen. Als de hendel in de vooruitgeschoven positie staat, is de chokefunctie aangesloten.

= Chokeregelaar = Volgas-positie

= Stationair-positie

Page 30

2. Brake and Clutch Pedal

When the pedal is pushed down the brake is applied and the motor is disengaged.

2. Brems- Und Kupplungspedal

Beim Vorwärtsdrücken des Pedals wird das Fahrzeug abgebremst. Gleichzeitig wird der Motor ausgekuppelt und das Fahrzeug rollt aus.

2. Pédale D'embrayage Et De Frein

En appuyant sur cette pédale, la transmission se débraye et le frein entre en action simultanément.

2. Pedal De Freno Y De Embrague

Al apretarlo se frena el vehículo y al mismo tiempo se desa copla el motor deteniéndose la propulsión.

2. Pedale Freno/Frizione

Premendo il pedale il trattore si frena, il motore va in folle e cessa la trazione.

2. Rem- En Koppelingspedaal

Als de pedaal ingedrukt wordt, remt het voertuig. Tegelijkertijd wordt de motor ontkoppeld en stopt de aandrijving.

Page 31

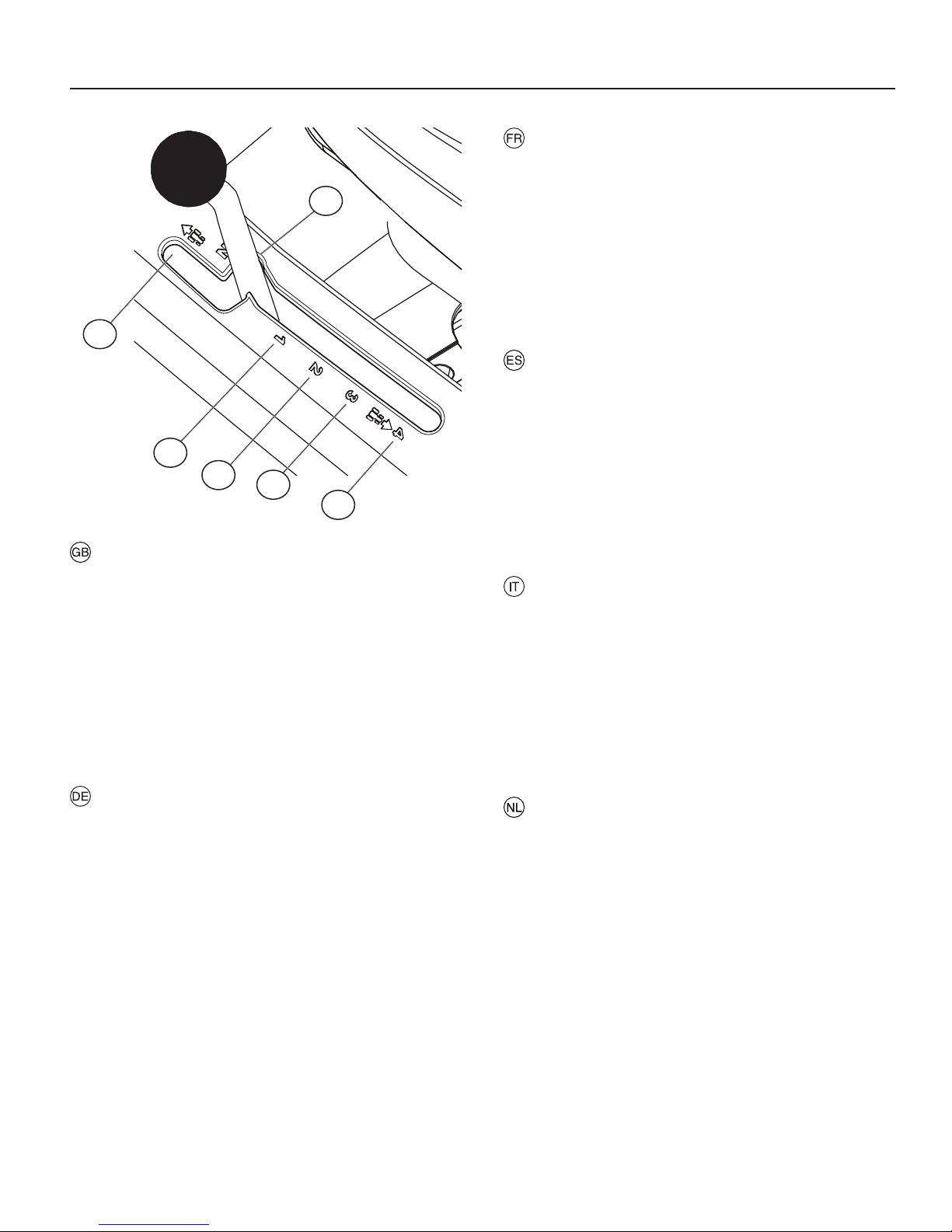

3. Motion Control Lever

There are six different positions for this lever: 4 = Full Speed 3 = Fast Forward Speed 2 = Medium Forward Speed 1 = Slow Forward Speed N = Neutral (no drive) R = Reverse The lever can be moved seamlessly between 1 and 4 to

ensure the required speed.

3. Antriebshebel

Der Hebel hat sechs verschiedene Stellungen: 4 = Höchstgeschwindigkeit 3 = Schnelle Vorwärtsgeschwindigkeit 2 = Mittlere Vorwärtsgeschwindigkeit 1 = Langsame Vorwärtsgeschwindigkeit N = Neutral (kein Antrieb) R = Rückwärtsfahrt Der Hebel kann stufenlos zwischen 1 und 4 auf die erforderliche

Geschwindigkeit verstellt werden.

3. Levier de commande de la transmission

Ce levier compte six positions différentes : 4 = Vitesse maximale 3 = Vitesse rapide de marche avant 2 = Vitesse intermédiaire de marche avant 1 = Vitesse lente de marche avant N = Neutre (point mort) R = Marche arrière Le levier peut être déplacé directement entre les positions 1

et 4 afin d’obtenir la vitesse souhaitée.

3. Palanca de control del movimiento

Esta palanca tiene seis posiciones: 4 = Velocidad máxima 3 = Velocidad rápida de avance 2 = Velocidad media de avance 1 = Velocidad lenta de avance N = Neutral (punto muerto) R = Marcha atrás La palanca se puede desplazar directamente entre 1 y 4 para

utilizar la velocidad requerida.

3. Leva del cambio

Questa leva ha sei diverse posizioni: 4 = Velocità massima 3 = Velocità di marcia avanti rapida 2 = Velocità di marcia avanti media 1 = Velocità di marcia avanti lenta N = Folle (nessuna trazione) R = Retromarcia La leva può essere anche azionata in maniera continua tra

le posizioni 1 e 4 per ottenere la velocità richiesta.

3. Hendel voor bewegingsregeling

Er zijn zes verschillende standen voor deze hendel: 4 = Topsnelheid 3 = Snelheid Snel Vooruit 2 = Snelheid Gemiddeld Snel Vooruit 1 = Snelheid Langzaam Vooruit N = Neutraal (geen aandrijving) R = Achteruit De hendel kan traploos bediend worden tussen 1 en 4 om

de benodigde snelheid te garanderen.

Page 32

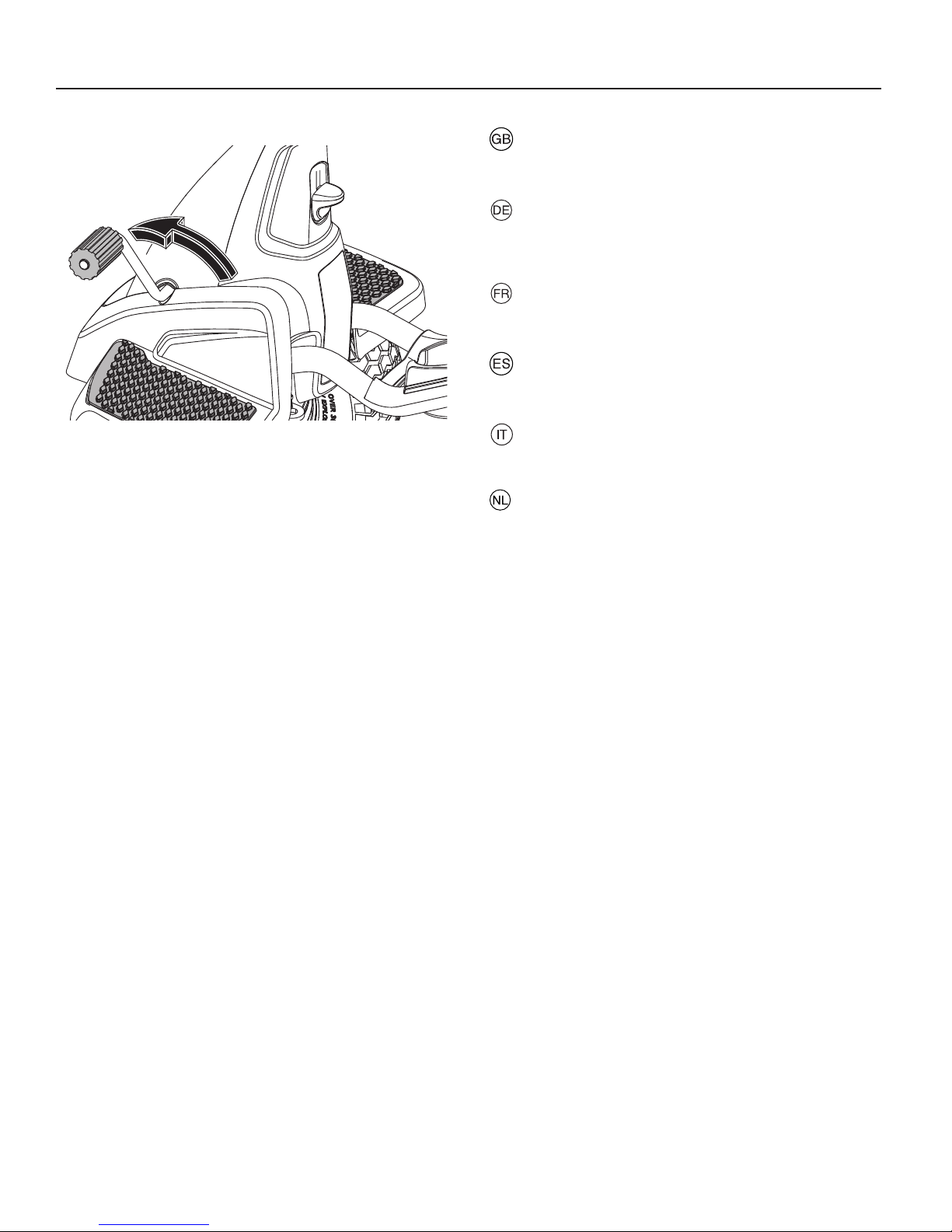

4. Deck Clutch Lever

Move the deck clutch lever forward to engage the mower blade, whereby the drive belt is tensioned and the blade begins to rotate. If the deck clutch lever is moved backwards the drive belt will be disengaged and the rotation of the blade slowed down by the action of the brake shoes on the pulley.

4. Mähdeck-Kupplungshebel

Den Mähdeck-Kupplungshebel nach vorn bewegen, um das Mähwerk einzukuppeln; der Treibriemen wird gespannt und das Schneidwerk beginnt sich zu drehen. Wird der MähdeckKupplungshebel zurückgeschoben, entspannt sich der Riemen und die Schneidwerkdrehung wird durch die Bremsschuhe auf der Riemenscheibe abgebremst.

4. Levier d’embrayage/débrayage du carter de coupe

Poussez le levier vers l’avant pour accoupler la lame. La courroie d’entraînement se tendra et la lame commencera à tourner. En ramenant le levier d’embrayage/débrayage du carter de coupe en arrière, la courroie d’entraînement sera débrayée et la lame sera freinée par le frottement du patin de frein sur la poulie.

4. Palanca de embrague de la plataforma

Desplace la palanca de embrague de la plataforma hacia delante para acoplar la cuchilla; la correa de transmisión se tensa y la cuchilla empieza a girar. Si la palanca de embrague de la plataforma se desplaza hacia atrás, la correa de transmisión se desacopla y se detiene la rotación de la cuchilla por la acción de las zapatas de freno en la polea.

4. Leva frizione del rasaerba

Spostare la leva frizione del rasaerba in avanti per innestare la lama del rasaerba facendo tendere la cinghia di trasmissione e mettendo in rotazione la lama. Se la leva frizione del rasaerba è spostata all’indietro, la cinghia di trasmissione si allenta e la rotazione della lama rallenta per l’azione delle ganasce dei freni sulla puleggia

4. Hendel voor maaidekkoppeling

Beweeg de hendel voor maaidekkoppeling vooruit om de maaimessen in te schakelen, waarbij de aandrijfriem wordt aangespannen en de messen beginnen te draaien. Als de hendel voor maaidekkoppeling achteruit wordt bewogen, wordt de aandrijfriem uitgeschakeld en komt de rotatie van de messen langzaam tot stilstand door de actie van de remblokjes op de poelie.

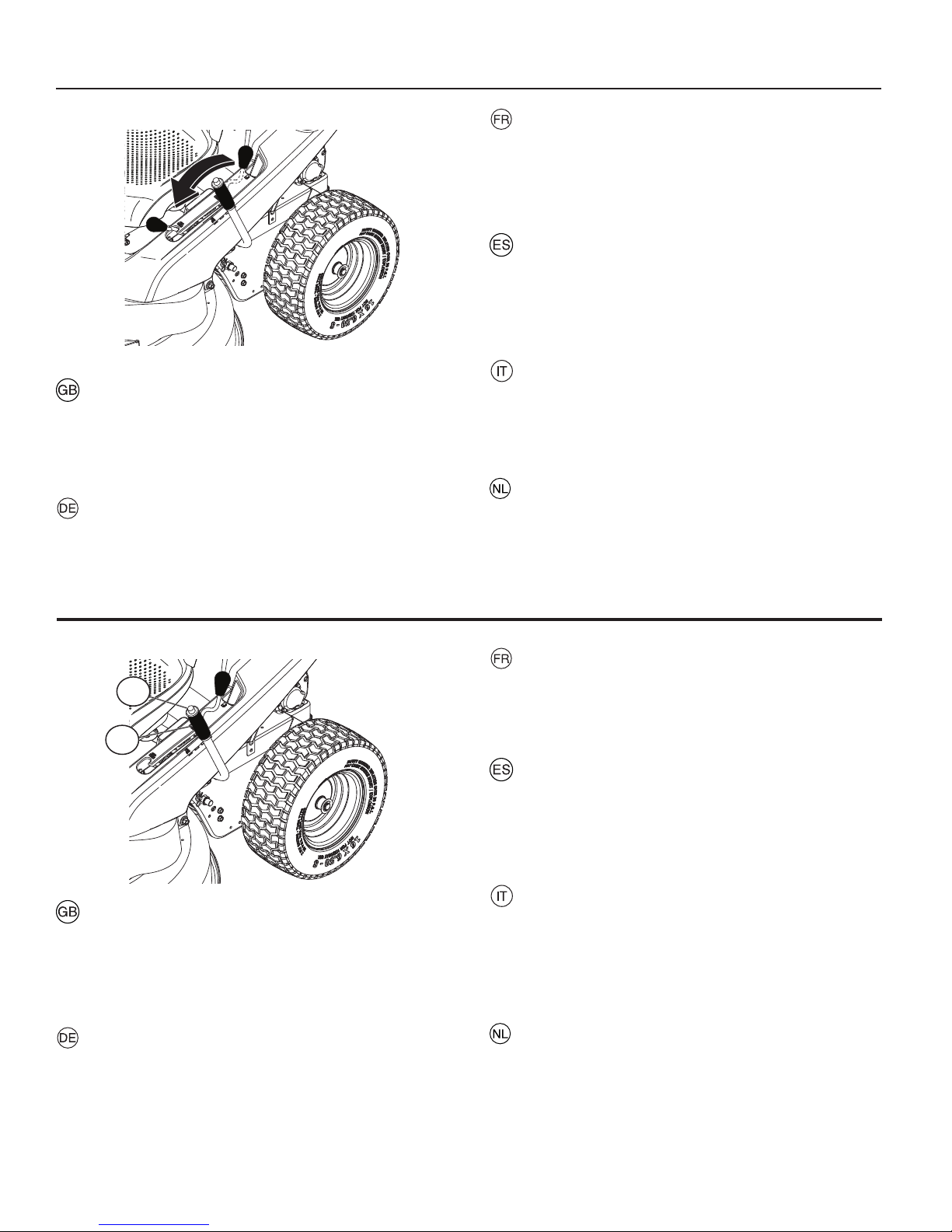

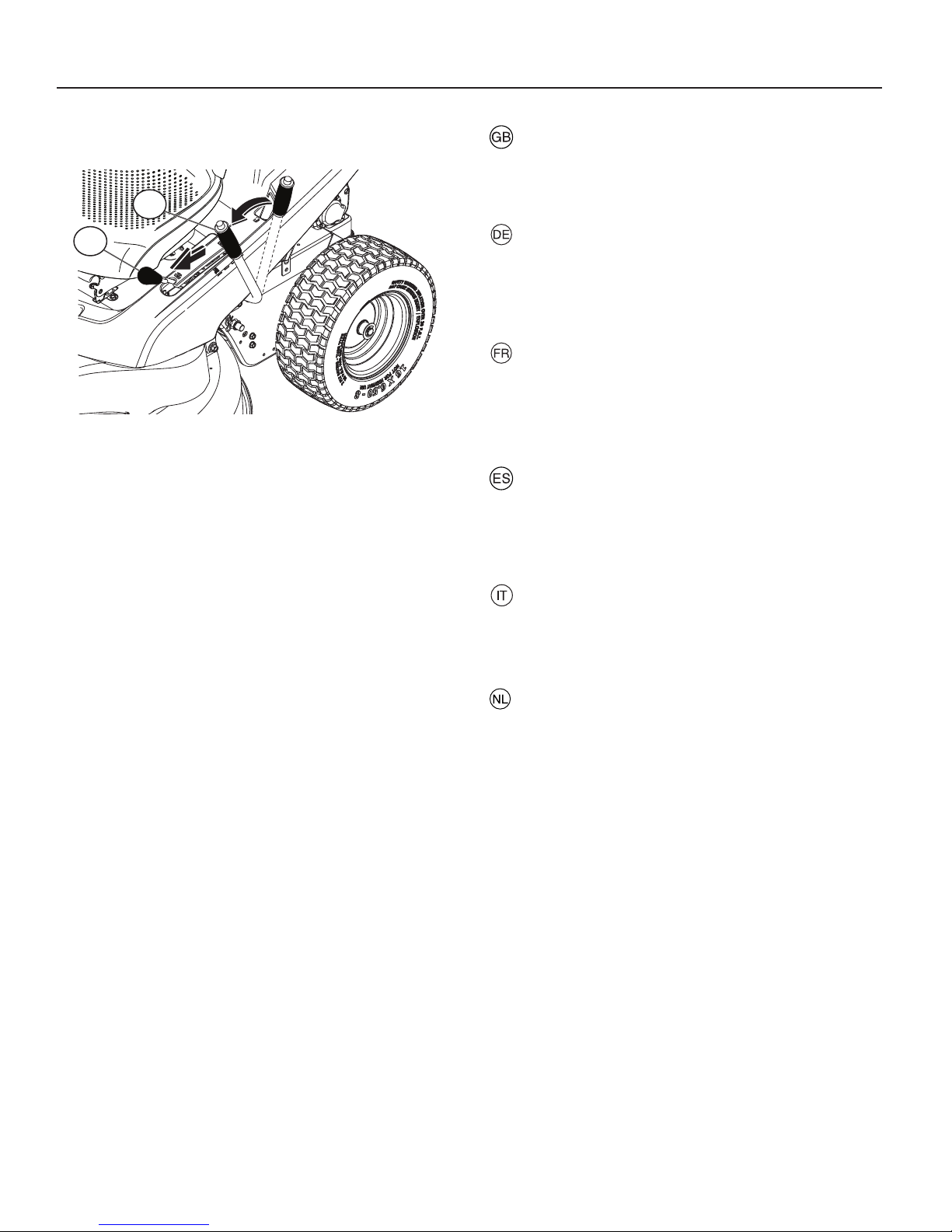

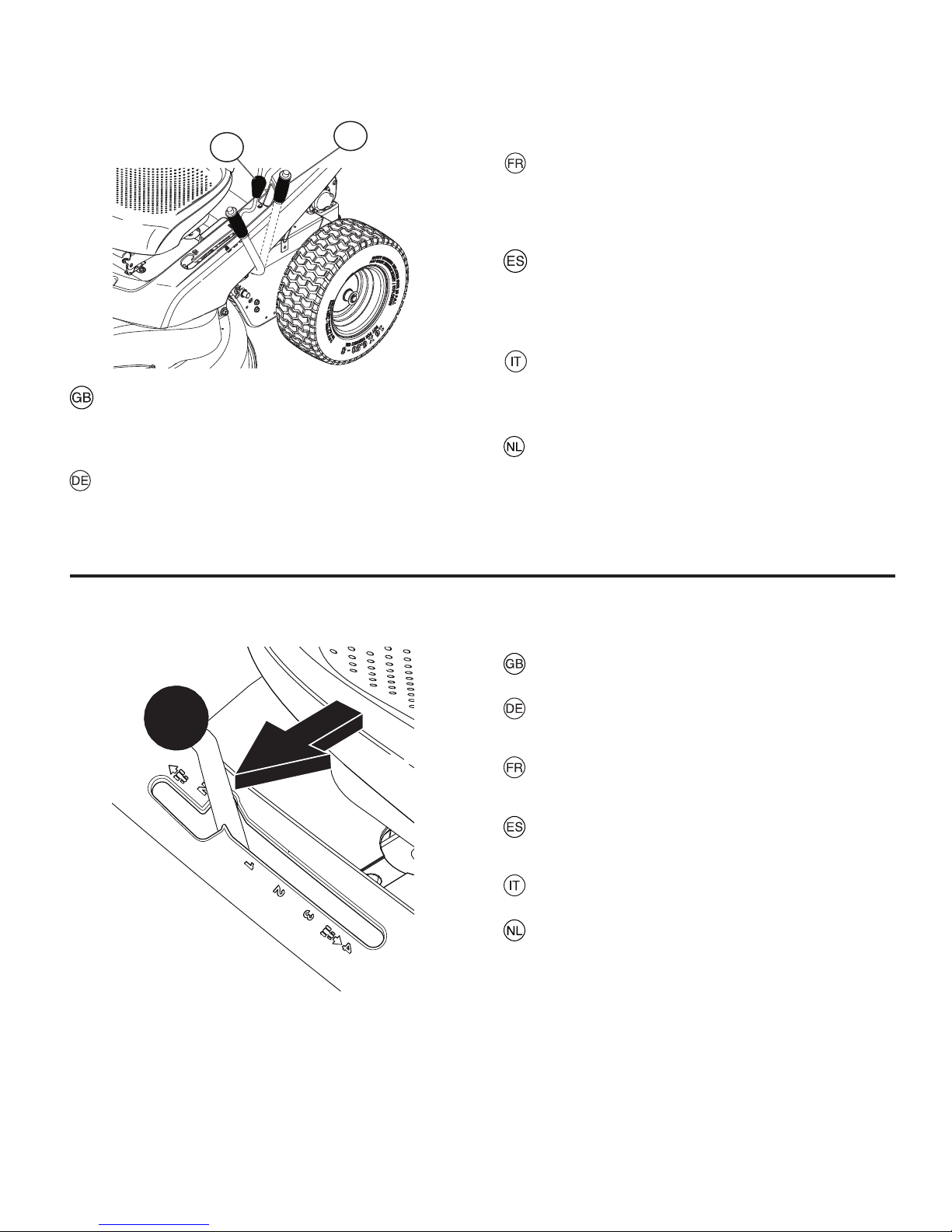

5. Height Adjustment Lever

The po si tion of the height adjustment lever de ter mines the cut ting height.

• Grasp lift le ver (1).

• Press lift lever plunger (2) with thumb and move lift lever (1) to desired position.

5. Hebel Höheneinstellung

Die Stellung des Höheneinstellhebels bestimmt die Schnitthöhe.

• Fassen Sie den Hubhebel (1).

• Drücken Sie mit dem Daumen auf die Taste (2) des Hubhebels und schieben Sie den Hebel (1) auf die gewünschte Stellung.

5. Levier de réglage de la hauteur de coupe

La position de ce levier détermine la hauteur de coupe.

• Saisissez le levier (1).

• Appuyez sur le bouton-poussoir (2) avec le pouce et déplacez le levier (1) sur la position voulue.

5. Palanca de ajuste de altura

La posición de la palanca de ajuste de altura determina la altura de corte.

• Tome la palanca de elevación (1).

• Presione el pulsador (2) de la palanca de elevación y desplace la palanca de elevación a la posición que desee.

5. Leva di regolazione dell’altezza

La posizione della leva di regolazione dell’altezza determina l’altezza di taglio.

• Afferrare la leva di sollevamento (1).

• Premere con il pollice il pulsante della leva di sollevamento (2) e spostare la leva di sollevamento (1) nella posizione desiderata.

5. Hendel voor hoogteafstelling

De stand van de hendel voor hoogteafstelling bepaalt de maaihoogte.

• Grijphendel (1).

• Druk de plunjer (2) van de grijphendel met de duim in en beweeg de grijphendel (1) naar de gewenste stand.

Page 33

ROS ON

OFF

ROS ON ON START

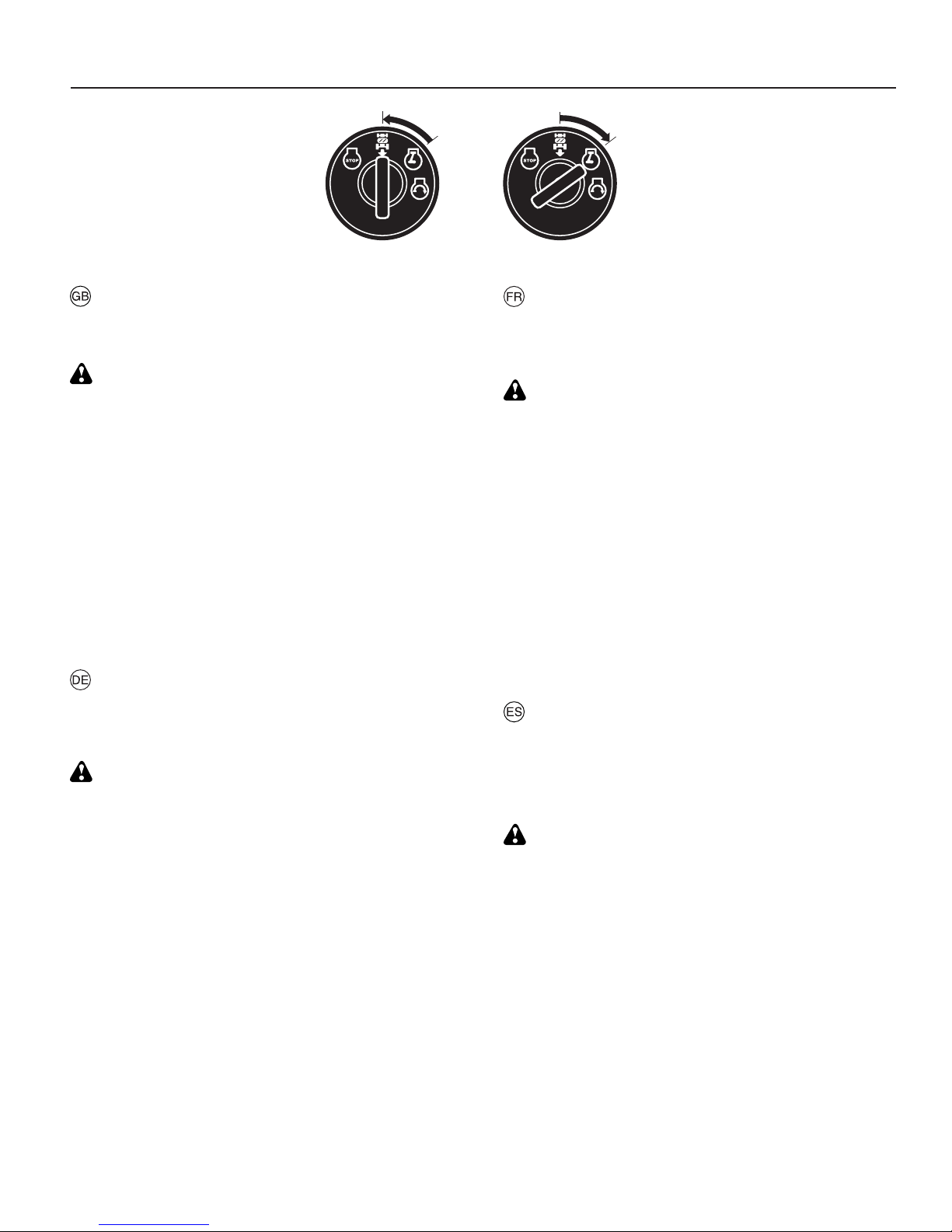

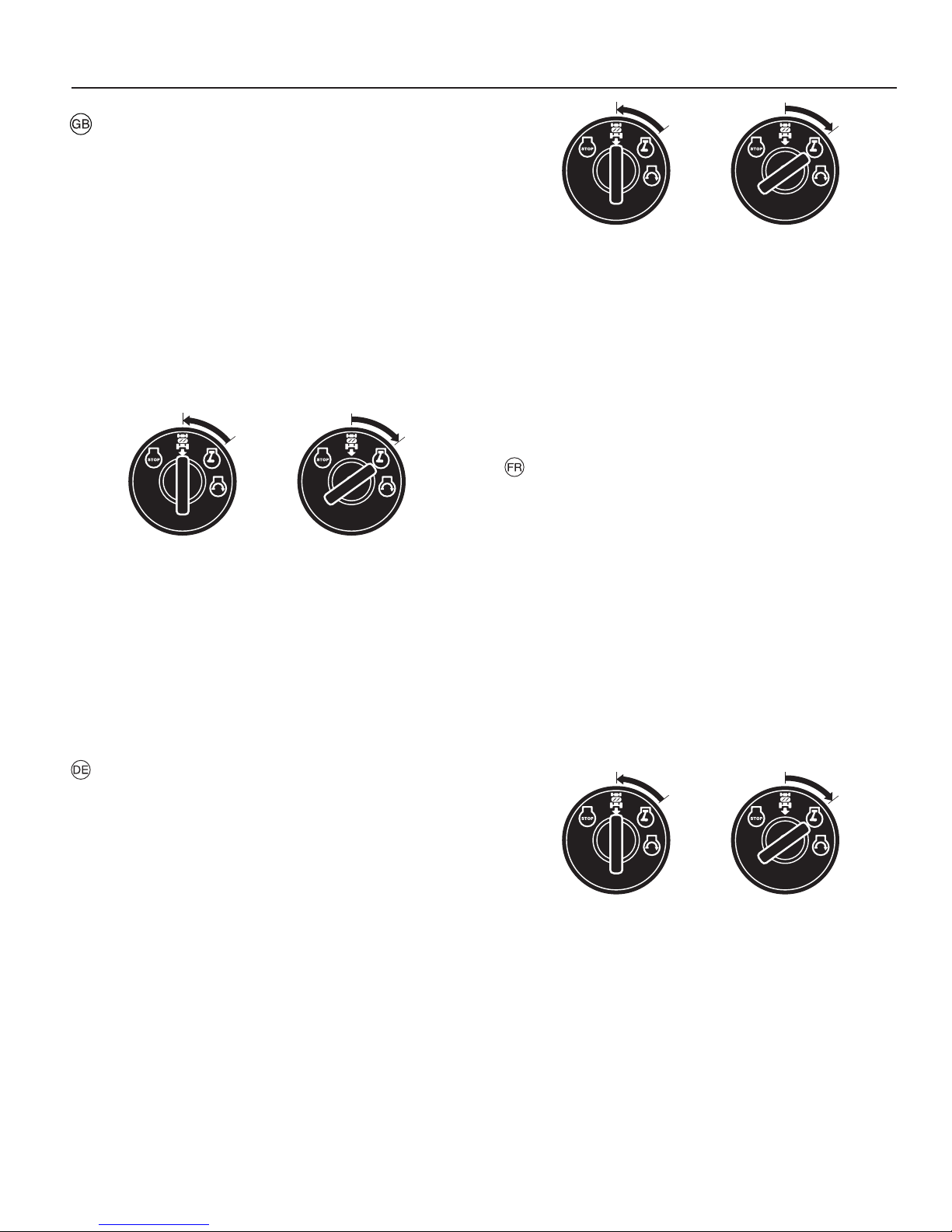

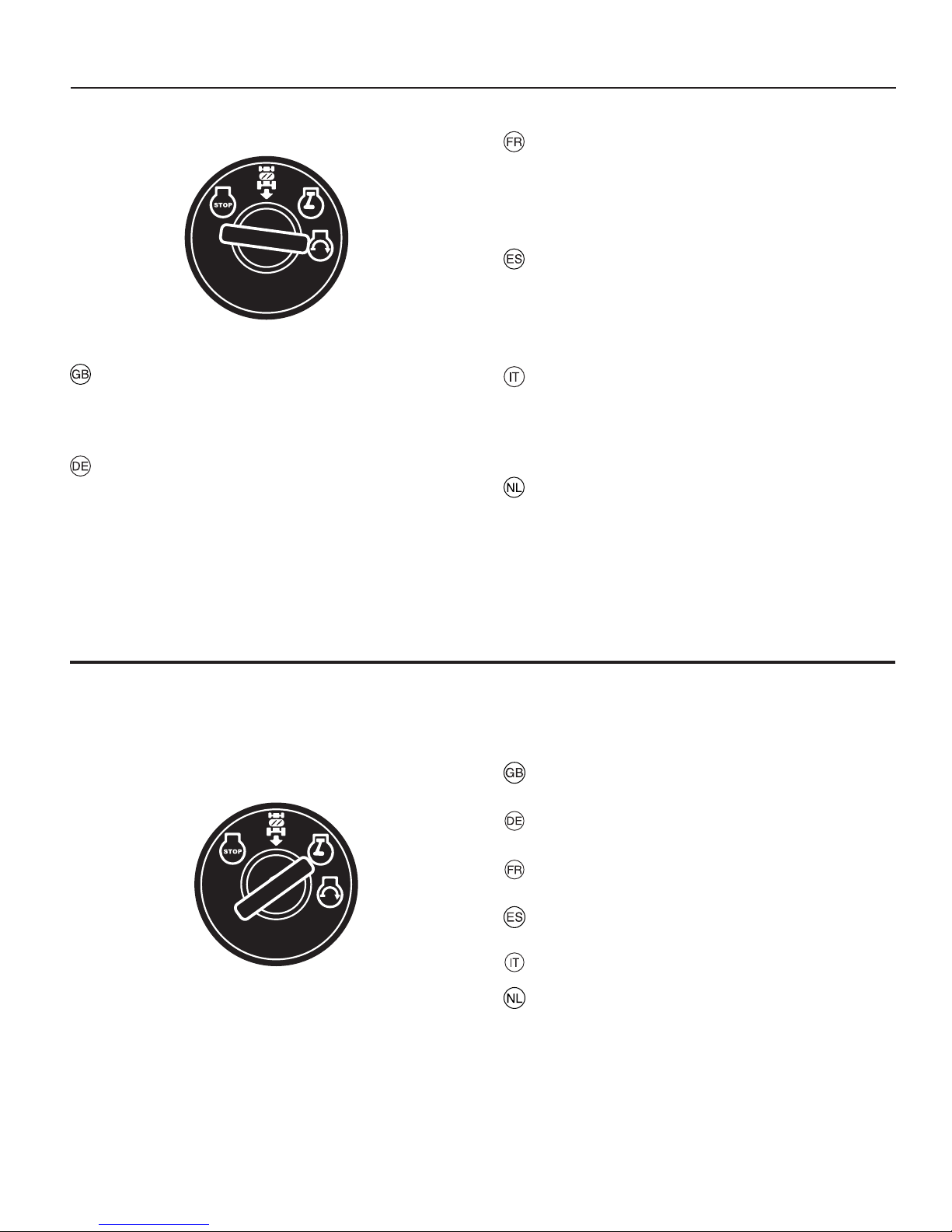

6. Ignition Lock

There are four different positions for the ignition key:

OFF All electric current bro ken. ROS ON Reverse Operation System (ROS) connected ON Electric current connected. START Start motor connected.

Reverse Operation System (ROS) - Allows operation of mower deck or other powered attachment while in reverse (See section 5 - "Driving").

WARNING! Never leave the key in the ignition lock when leaving the

machine on its own.

6. Zündschloß

Für den Zündschlüssel gibt es vier verschiedene positionen:

OFF Strom ausgeschaltet ROS ON Rückwärtsgangsystem (ROS) angeschlossen ON Strom eingeschaltet START Anlasser eingeschaltet

Rückwärtsgangsystem (ROS) – Ermöglicht den Betrieb des Mähers oder anderer mit Energie versorgten Anhänger im Rückwärtsgang (Siehe Abschnitt 5 – "Fahren").

WARNUNG!

Niemals den Zündschlüssel im Zündschloß lassen, wenn die Maschine unbeaufsichtigt verlassen wird.

6. Clé de contact et de démarrage

La clé de contact a quatre positions différentes.

OFF Le circuit électrique est coupé (éteint) ROS ON Sécurité Marche Arrière (ROS) branchée ON Le circuit électrique est fermé (allumé) START Le démarreur du moteur est alimenté

Le dispositif de sécurité marche arrière (ROS) permet de faire fonctionner une faucheuse ou tout autre équipement quand la marche arrière est enclenchée (Voir Section 5 – "Conduite").

ATTENTION!

Lorsque la machine doit rester sans sur veil lance, même pour un court instant, toujours arrêter le moteur, mettre le levier de commande de vitesse au point mort (Neutre) et retirer la clé de contact.

6. Cerradura de encendido

Hay cuatro tipos de posiciones diferentes para la llave de contacto:

OFF Corriente eléctrica cortada ROS ON Sistema de Funcionamiento Atrás (ROS)

conectado ON Corriente eléctrica conectada START Motor de arranque acoplado

Sistema de Funcionamiento Atrás (ROS) - Permite el funcionamiento de la cubierta del cortacésped u otros accesorios alimentados mientras se va marcha atrás (Ver sección 5 “Accionamiento”).

ADVERTENCIA!

Si abandona la máquina sin vigilancia, no deje nunca la llave en la cerradura.

6. Chiave di accensione

La chiave d’accensione prevede quattro diverse posizioni:

OFF I circuiti elettrici sono interrotti ROS ON Sistema per operazioni in retromarcia

(ROS) collegato ON Attivazione del cisrcuito elettrico START Inserimento del motorino di avviamento.

Sistema per operazioni in retromarcia (ROS) - Permette l’o-

perazione della falciatrice o altro elemento collegato mentre in fase di marcia indietro (Vedi sezione 5 - “Guida”).

PERICOLO!

Prima di lasciare la macchina, togliere sempre la chiave.

6. Stuurslot/contact

De contactsleutel heeft vier verschillende standen:

OFF Alle elektrische stroom uitgeschakeld ROS ON Systeem voor achteruit (ROS) aangesloten ON De elektrische stroom ingeschakeld START Startmotor ingeschakeld

Systeem voor achteruit (ROS) – Maakt het mogelijk het maaierdek te gebruiken of een ander aangekoppeld apparaat dat elektrisch wordt aangedreven als men achteruit rijdt (Zie sectie 5 - “Rijden”).

WAARSCHUWING!

Laat nooit de sleutel in het contact zitten, wanneer de machine zonder toezicht wordt achtergelaten.

Page 34

7. Parking brake

Connect the parking brake in the following way:

• Press down the brake pedal to bottom position (1).

• Move the parking brake lever upwards and hold in this position (2).

• Release the brake pedal.

To release the parking brake all that is nec es sary is to push down the brake pedal.

7. Frein de stationnement

Pour enclencher le frein de stationnement :

• Enfoncer à fond la pédale d'embrayage/frein (1).

• Relever vers le haut le levier du frein de stationnement et le maintenir dans cette po si tion (2).

• Relâcher la pédale d'embrayage/frein. Relâcher le levier du frein de stationnement qui restera dans sa position verrouillée (en haut).

Pour desserrer le frein de parking, il suffit d'enfoncer la pédale d'embrayage/frein pour que le levier du frein de parking soit déverrouillé et qu'il revienne automatiquement dans sa po si tion de repos.

7. Freno de estacionamiento

Aplique el freno de estacionamiento de la manera siguiente:

• Apriete el pedal del freno hasta el fondo (1).

• Tire de la palanca de freno hacia arriba y manténgala en esta posición (2).

• Suelte el pedal.

Para desaplicar el freno de estacionamiento sólo es necesario apretar el pedal del freno.

7. Freno di parcheggio

Azionare il freno di parcheggio nel modo seguente:

• Premere il pedale freno/frizione a fondo (1).

• Tirare verso l’alto la leva del freno e (2).

• Rilasciare il pedale.

Per disattivare il freno di parcheggio premere il pedale.

7. Feststellbremse

Die Feststellbremse wie folgt ansetzen:

• Bremspedal ganz durchtreten (1).

• Feststellbremshebel nach oben führen und in dieser Stellung halten (2).

• Bremspedal loslassen.

Die Feststellbremse wird durch einfache Betätigung des Bremspedals wieder gelöst.

7. Parkeerrem

Schakel de parkeerrem in als volgt:

• Druk de rempedaal in tot op de bodem (1).

• Breng de parkeerremhendel naar boven en houdt hem in deze stand (2).

• Laat de rempedaal los.

Om de parkeerrem vrij te maken, behoeft u alleen de rempedaal in te drukken.

Page 35

4. Before starting. 4. Maßnah men vor dem Anlassen.

4. Avant de démarrer. 4. Antes del arranque.

4. Prima dell’avviamento. 4. Maatregelen vóór het starten.

Filling up

The en gine should be run of pure (not oil mixed) un lead ed petrol. Do not fill beyond the lower edge of the filling hole. Do not fill over max level.

WARNING!

Petrol is highly flam ma ble. Proceed with care and fill up with petrol out doors. Do not smoke when filling with petrol or fill up when the en gine is warm. Do not overfill the tank since the pertrol can expand and overflow. Make sure that the petrol cap is securely tight ened after fill ing. Store petrol in a cool place in an ap pro pri ate con tain er for engine fuel. Check the petrol tank and pipes.

Tanken

Der Motor ist mit reinem, bleifreiem Benzin (nicht ölgemischt) zu fahren. Das Benzin darf höchstens bis zur Unterkante der Einfüllöffnung gefüllt werden.

WARNUNG!

Benzin ist sehr feuergefährlich. Mit Vorsicht vorgehen und nur im Freien Tanken. Beim Tanken nicht rauchen. Nicht Benzin einfüllen, wenn der Motor warm ist. Den Tank nicht viel füllen, da sich das Benzin ausdehnen kann und dadurch überfließt. Darauf achten, daß der Tankverschluß nach dem Tanken gut festgezogen wird. Benzin an einer kühlen Stelle in Motorbenzinkanistern verwahren. Benzintank und Leitungen regelmäßig prüfen.

Plein de carburant

Utiliser de l'essence pure (sans ajouter d'huile) sans plomb. Remplir le réservoir jusqu'au bord inférieur de l'orifice de remplissage, jamais plus haut.

ATTENTION!

L'essence est un produit inflammable. Prendre les précautions nécessaires et faire le plein en extérieur. Ne jamais fumer lors du remplissage du réservoir, ou à proximité, et ne pas refaire le plein tant que le moteur est encore chaud. Ne pas trop remplir le réservoir, penser à l'expansion de l'essence à la chaleur ce qui risquerait d'entraîner le débordement du réservoir. Toujours s'assurer, après le plein, que le bouchon du réservoir est correctement vissé et serré. Conserver l'essence dans un récipient spécialement conçu à cet effet et dans un local frais et aéré. Vérifier régulièrement le réservoir et le circuit d'alimentation en carburant.

Reposición de combustible

El motor ha de funcionar con gasolina pura (sin mezcia de aceite), sin plomo. El nivel no ha de sobrepasar el borde inferior del orificio de llenado.

ADVERTENCIA!

La gasolina es muy inflamable. Proceda con cuidado y haga la reposición al aire libre. No fume durante la reposición y noponga gasolina cuando el motor está caliente. No llene demasiado el depósito, puesto que la gasolina puede expansio narse y rebosar. Después del repostado asegúrese de que la tapa del depósito está bien apretada. Almacene el com bus ti ble en un lugar fresco y en un recipiente destinado a este fin. Controle el depósito y tuberías de combustible.

Rifornimento

Usare benzina senza piombo, non miscela. Rifornire fino al bordo inferiore del bocchettone di rifornimento.

PERICOLO!

Non fumare e non fare rifornimento a motore caldo. Non riempire troppo per evitare fuoriuscite di benzina. Chiudere bene il tappo del serbatoio. Conservare il acrburante al fresco. Controllare tubazioni e serbatoio.

Tanken

De motor dient te lopen op schone (niet met oli gemeng de) loodvrije benzine. Tank niet meer benzine dan tot de onderste rand van het vulgat.

WAARSCHUWING!

De benzine is zeer brandgevaarlijk. Wees voorzichtig en tank buitenshuis. Rook niet bij het tanken en vul niet bij, wanneer de motor warm is. Doe niet te veel in de tank, daar de benzine kan expanderen en overstromen. Zorg dat na het tanken de benzinedop er goed op zit. Bewaar de brandstof op een koele plaats in een jerrycan voor motorbrandstof. Controleer benzinetank en brandstofleidingen.

Page 36

Oil level

The combined oil refilling cap and the oil stick is ac ces si ble when the bonnet is lifted for wards. The oil level in the engine should be checked before each run. Make sure that the tractor is ho ri zon tal. Unscrew the oil stick and wipe clean. Replace the oil stick and screw tight. Remove again and check the level.

Ölstand

Der mit dem Meßstab kombinierte Öleinfülldeckel ist nach Aufklappen der Motorhaube zugänglich. Den Ölstand im Motor vor jeder Fahrt prüfen. Dabei darauf achten, daß die Maschine waagrecht steht. Ölmeßstab herausschrauben und abwischen. Meßstab wieder fest einschrauben, nochmals herausnehmen und den Ölstand ablesen.

Niveau d’huile

L'orifice de remplissage avec son bouchon/jauge est ac ces si ble après basculement du capot moteur vers l'avant. Le niveau d'huile du moteur doit être contrôlé avant chaque utilisation. S'assurer que le tracteur se trouve bien à plat, dévisser le bouchon avec sa jauge, essuyer cette dernière. Remettre en place le bouchon/jauge et le revisser. Attendre quelques secondes et retirer à nouveau la jauge. Contrôler le niveau de l'huile sur la jauge.

Nivel de aceite

La tapa combinada para el llenado de aceite y para la varilla de nivel queda accesible después de haber levantado hacia adelante el capó del motor. El nivel de aceite del motor debe controlarse cada vez que se pone en marcha. Asegúrese de que la máquina está hor i zon tal. Descenrosque la varilla y séquela. Vuélvala a colocar. Enrósquela. Quítela otra vez y lea el nivel de aceite.

Livello dell’olio

Sollevare il cofano per accedere al tappo/asticella dell’olio. Controllare sempre l’olio prima di avviare il motore. La macchina deve essere in piano. Svitare l’asticella e asciugarla. Rimontare e avvitare. Togliere di nuovo e controllare il livello.

Oliepeil

De gecombineerde olie-bijvuldop en peilstok worden bereikbaar, nadat de motorkap is opengeklapt. Het oliepeil in de motor dient vóór ieder gebruik te worden gecontroleerd. Zorg ervoor dat de maaier horizontaal staat. Schroef de oliepeilstok eruit en maak hem schoon. Schroef de peilstok er opnieuw in. Draai vast en haal hem er weer uit en lees het oliepeil af.

Le niveau atteint par l'huile doit se trouver entre les deux repères sur la jauge. Si ce n'est pas le cas, faire l'appoint avec de l'huile moteur SAE 30 jusqu'au repère "maxi" (FULL), jamais au dessus. En hiver, lorsque la température est inférieure à 0°, utilser de l'huile moteur SAE 5W30.

ADD

The oil level should lie between the two markings on the oil stick. If more oil is needed add SAE 30 oil to the “FULL” marking. SAE 5W-30 oil should be used during the winter (below freezing point).

Der Ölstand soll zwischen den beiden Marken auf dem Meßstab liegen. Wenn dies nicht der Fall ist, Motoröl SAE 30 bis zur Marke ”FULL” einfüllen. Im Winter (bei Frostgefahr) ist Motoröl SAE 5W-30 anzuwenden.

CAUTION - DO

FULL

El nivel de aceite ha de estar entre las dos marcas de la varilla. Si no es este el caso, añadir aceite para motor SAE 30 hasta la marca de ”FULL” (lleno). En invierno (a temperaturas bajo cero) hay que utilizar aceite de motor SAE 5W-30.

L’olio deve essere tra i due contrassegni sull’asticella. Se necessario rifornire con olio SAE 30, fino al segno “FULL”. In inverno (sotto 0°) usare olio SAE 5W-30.

Het oliepeil dient tussen de beide markeringen op de stok te liggen. Als dit niet het geval is, moet u met SAE 30 tot het ”FULL”-merk bijvullen. ’S-winters (onder het vriespunt) dient motorolie SAE 5W-30 te worden gebruikt.

Reifendruck

Den Luftdruck in den Reifen regelmäßig prüfen. Der Druck in den Vorderreifen soll 0.8 bar betragen, in den Hinterreifen 0,8 bar.

Pression de gonflage des pneus

Vérifier régulièrement la pression de gonflage des pneus. La pression de l'air dans les pneus doit être de 0.8 bar pour les roues avant et de 0,8 bar pour les roues arrières.

Presión de inflado de los neumáticos

Comprobar regularmente la presión de inflado de los neumáti-cos. En los delanteros ha de ser de 0.8 bar y en los traseros de 0,8 bar.

Pressione pneumatici

Controllare la pressione con regolarità. Pneumatici anteriori

0.8 bar e posteriori 0,8 bar

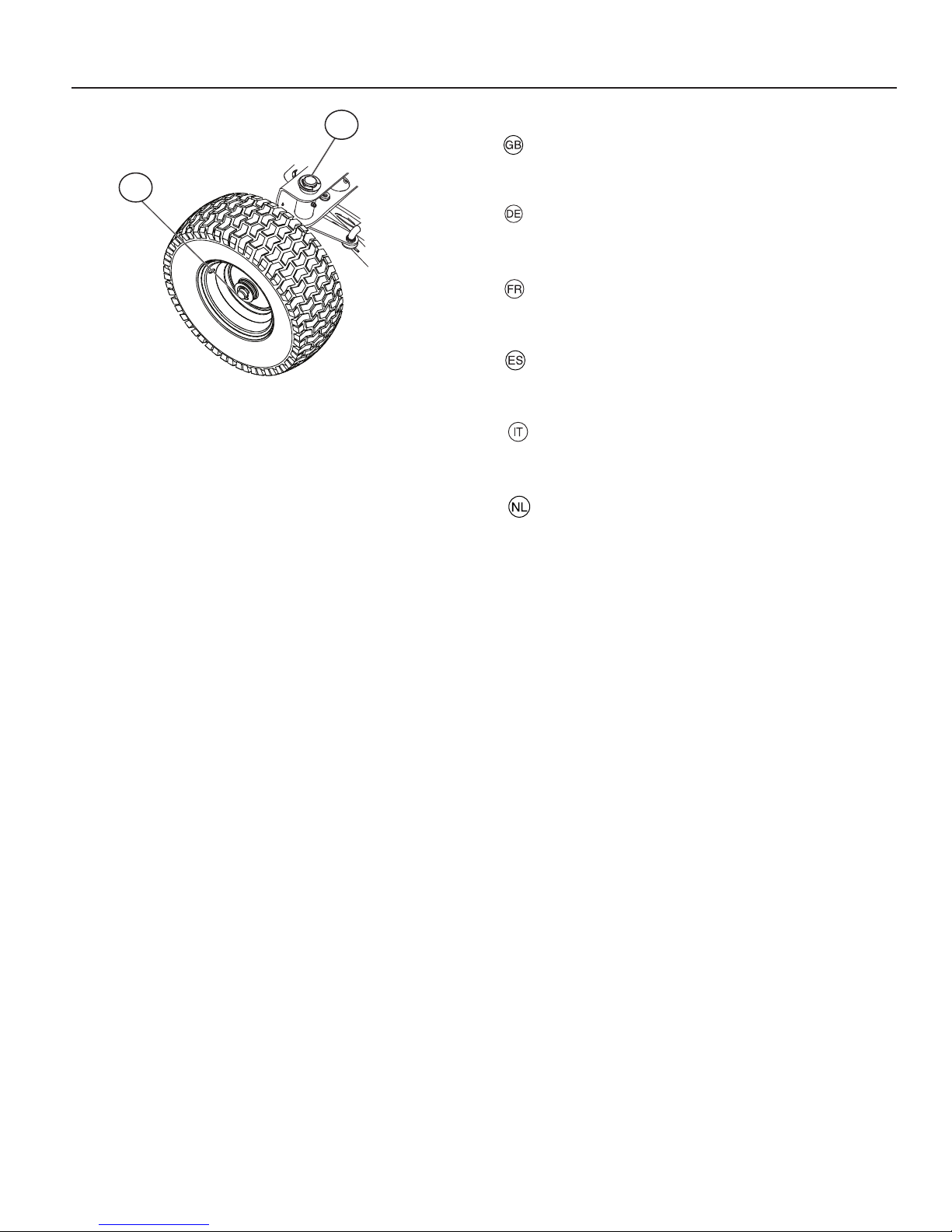

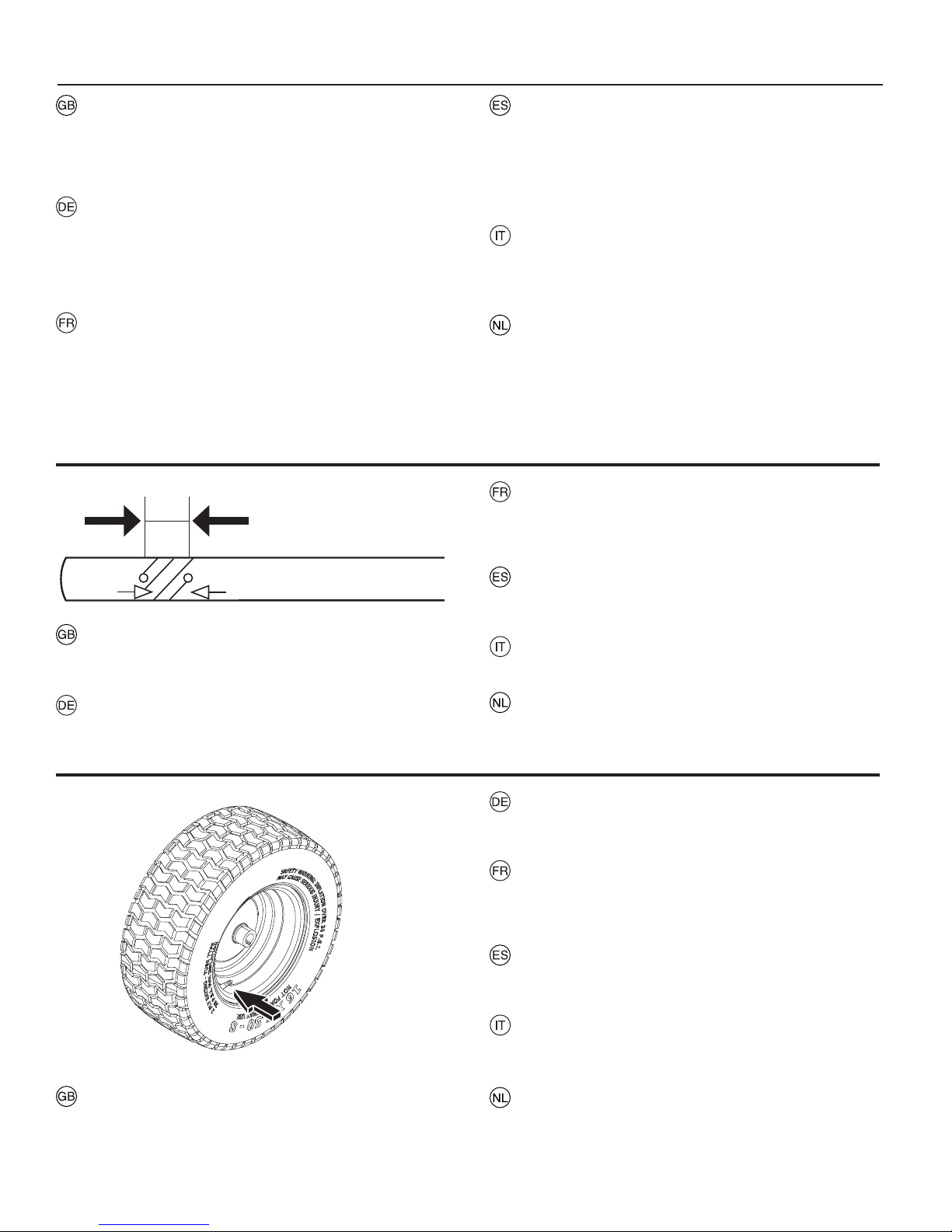

Tire air pressure

Check the tire pressure regularly. The pres sure in the front tire should be 0.8 bar (12 PSI) and 0.8 bar (12 PSI) in the back tires.

De luchtdruk in de banden

Controleer regelmatig de luchtdruk in de banden. De druk in de voorbanden dient 0.8 bar en in de achterbanden 0,8 bar te zijn.

Page 37

5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción.

5. Guida. 5. Rijden.

Starting of motor

Make sure that the mower height adjustment (2) is in the transport position (top position) and the deck clutch lever (1) is in the disengaged position.

Anlassen des Motors

Vergewissern Sie sich, dass sich die Schnitthöheneinstellung (2) des Mähers in Transportstellung befindet und dass der Mähdeck-Kupplungshebel (1) ausgekuppelt ist.

Démarrage du moteur

Vérifiez que le levier de réglage de la hauteur de coupe (2) est en position de transport (relevé) et que le levier d’embrayage/ débrayage du carter de coupe (1) est débrayé.

Arranque del motor

Compruebe que el ajuste de altura del cortacésped (2) se encuentra en la posición de transporte (posición superior) y que la palanca de embrague de la plataforma (1) está en la posición de desconexión.

Avviamento del motore

Assicurarsi che la regolazione di altezza del rasaerba (2) sia nella posizione di trasporto (in alto) e la leva frizione del rasaerba (1) sia nella posizione di disinnesto.

Motor starten

Zorg dat de hoogteafstelling (2) van de maaier zich in de transportstand (bovenste stand) staat en dat de hendel voor maaidekkoppeling (1) uitgeschakeld is.

Press down the clutch/brake pedal completely and hold down. Make sure that the motion control lever is in neu tral ”N”.

Kupplungs und Bremspedal ganz durchtreten und in dieser Stellung halten. Prüfen, daß der Hebel für das Ein- und Ausschalten des Antriebes auf Leerlauf steht.

Enfoncer complètement la pédale d'embrayage/frein. S'assurer également que le levi er de modification de la vitesse d'avancement est sur la position "Neutre" (point-mort).

Pise hasta el fondo el pedal de embrague/freno y manténgalo presionado. Asegurarse de que la planca de embrague/ desembrague de la transmisión estå en punto neutro.

Premere il pedale freno/frizione a fondo tenendolo premuto. Portare la leva del cambio su ”N”, in folle.

Druk de koppelings/rempedaal geheel in en houdt hem ingedrukt. Controleer of de hendel voor aan-/uitschakelen van de aandrijving in de neutrale stand staat.

Page 38

Cold motor: Push the gas control up to end positon choke ( ).

Bei kaltem Motor: Gashebel in die Endstellung choke ( ) schieben.

Avec un moteur froid: pousser l'accélérateur vers le haut à la limite du starter choke ( ).

Con el motor frío: Empuje el acelerador hacia arriba hasta la posición choke ( ) (estrangulación).

Motore freddo: Portare il comando del gas su choke ( )

Bij een koude motor: Schuif de gashendel naar boven tot de eindpositie choke ( ).

Warm motor: Push gas control half way to full gas position " ".

Bei warmem Motor: Gashebel in die Vollgasstellung " " schieben.

Si le moteur est chaud: pousser la commande des gaz à mi-distance de sa position d'accélération maximale" ".

Moter caliente: Empuje el acelerador hasta la mitad de su recorrido hacia la posición de plenos gases " ".

Motore caldo: Portare il comando del gas sul massimo " ".

Bij een warme motor: Schuif de gashendel halverwege naar de volgaspositie " ".

Page 39

Tourner la clef de contact en position de démarrage “START”.

REMARQUE

Ne pas faire tourner le démarreur pendant plus de 5 secondes à la fois. Si le moteur ne démarre pas, attendre une dizaine de secondes avant de refaire un essai de démarrage.

Ponga la llave de encendido en la posición de arranque ”START”.

NOTA

No haga funcionar el motor de arranque más de unos 5 segundos a la vez. Si el motor no arranca, espere unos 10 segundos antes de hacer otra tentativa.

Turn the ignition key to “START position”.

NOTE

Do not run the start motor more than 5 sec onds at once. If the engine will not start, wait about 10 sec onds before the next try.

Zündschlüssel auf “START” drehen.

HINWEIS

Den Anlasser nicht jeweils länger als ca. 5 Sekunden betätigen. Wenn der Motor nicht anspringt, vor dem nächsten Anlaßversuch ca. 10 Sekunden warten.

Girare la chiave su “START”.

NOTA

Non inserire il motorino di avviamento per più di 5 secondi per volta. Se il motore non parte attendere una decina di secondi prima di riprovare.

Draai de startsleutel naar “START”-positie.

N.B.

Laat de startmotor niet langer dan ca 5 sek. per keer draaien. Als de motor niet start, wacht dan ca 10 sek voordat u volgende poging doet.

Let the ignition key return to the ”ON” position when the engine has started.

Nach Anspringen des Motors den Zündschlüssel in die Stellung “ON” zurückgehen lassen.

Laisser revenir la clef de contact à la position “ON” lorsque le moteur a démarré.

Dejar que la llave de encendido vuelva a la posición “ON” cuando ha arrancado el motor.

Dopo l’avviamento, riportare la chiave su “ON”.

Draai de startsleutel terug in “ON”-posotie.

Page 40

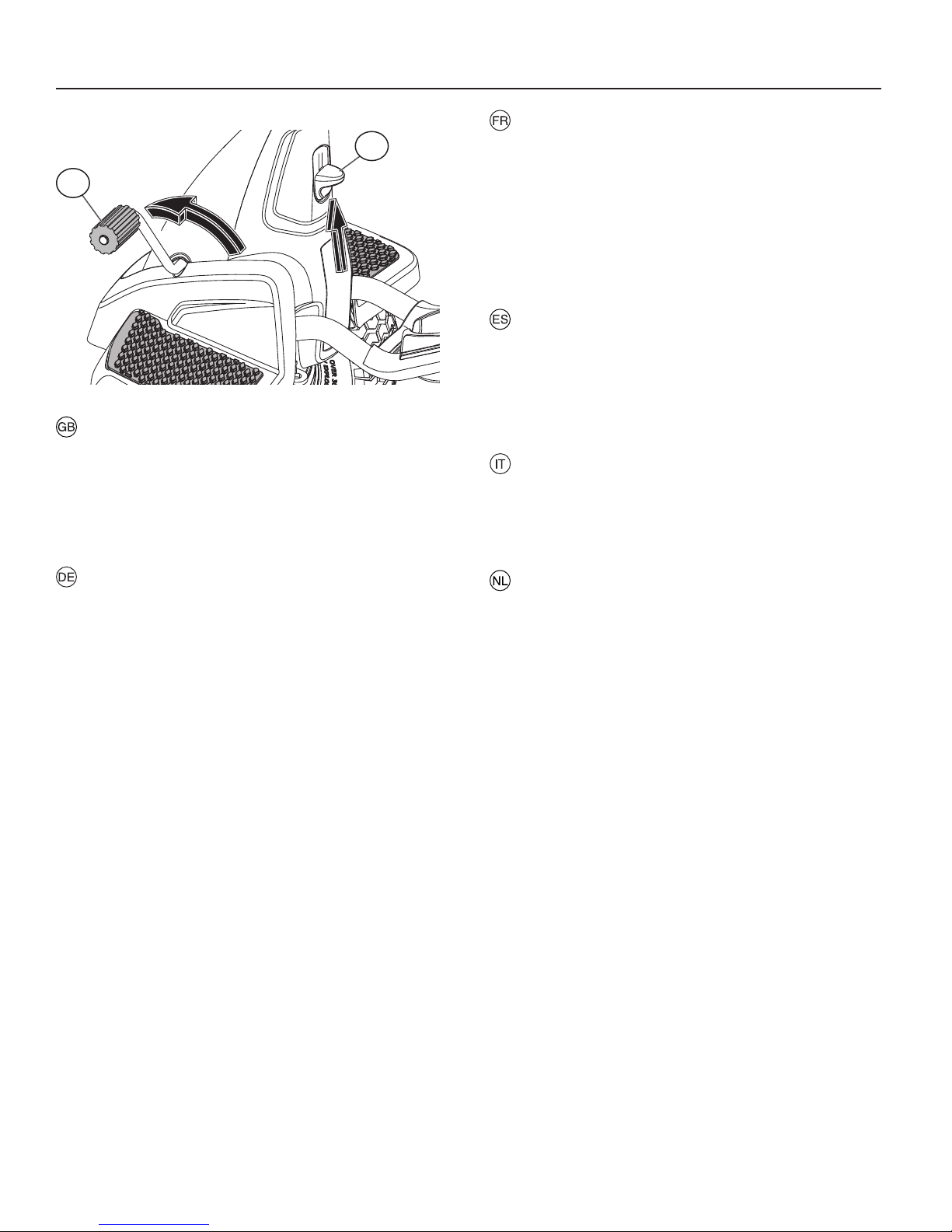

Driving

Lower the mower deck by moving the height adjustment lever (1) forward. Engage mower blade by moving the deck clutch lever (2) forward. Choose a driving speed which suits

the terrain and required cutting results. Release the brake/ clutch pedal slowly.

Betrieb

Senken Sie das Mähdeck, indem Sie den Hebel der Schnitthöhe (1) nach vorn schieben. Kuppeln Sie das Schneidwerk ein, indem Sie den Kupplungshebel des Mähdecks (2) nach vorn bewegen. Wählen Sie eine Fahrgeschwindigkeit, die dem Gelände und den gewünschten Schnittergebnissen angepasst ist. Lösen Sie langsam das Kupplungs-/Bremspedal.

Conduite

Abaissez le carter de coupe de la tondeuse en déplaçant vers l’avant le levier de réglage de la hauteur (1). Engagez la lame de la tondeuse en déplaçant vers l’avant le levier d’embrayage/débrayage du carter de coupe (2). Choisissez une vitesse d’avancement adaptée au terrain et aux résultats de coupe requis. Relâchez progressivement la pédale de frein/d’embrayage.

Conducción

Desplace hacia delante la palanca de ajuste de altura (1) para bajar la plataforma del cortacésped. Para accionar la cuchilla, desplace hacia delante la palanca de embrague de la cuchilla (2). Seleccione una velocidad de desplazamiento adecuada para el terreno y los resultados de corte previstos. Suelte lentamente el pedal de freno/embrague.

Guida

Abbassare il coprilama spostando la leva di regolazione dell’altezza (1) in avanti. Innestare la lama di taglio spostando la leva frizione del rasaerba (2) in avanti. Scegliere una velocità di guida idonea al terreno e ai risultati di taglio voluti. Rilasciare lentamente il pedale del freno/frizione.

Rijden

Breng het maaidek omlaag door de hendel voor hoogteafstelling (1) vooruit te bewegen. Schakel de maaimessen in door de hendel voor maaidekkoppling (2) vooruit te bewegen. Kies een rijsnelheid die geschikt is voor het terrein en vereiste maairesultaten. Laat het rem/koppelingpedaal langzaam los.

Page 41

ROS "ON" ROS "AN" ROS "ON" ROS "ON" ROS "ON"

ROS "ON"

REVERSE OPERATION SYSTEM (ROS)

Your riding mower is equipped with a Reverse Operation System (ROS). Any attempt by the operator to travel in the reverse direction with the deck clutch engaged will shut off the engine unless ignition key is placed in the ROS "ON" position.

WARNING: Backing up with the deck clutch engaged while

mowing is strongly discouraged. Turning the ROS "ON", to allow reverse operation with the deck clutch engaged, should only be done when the operator decides it is necessary to reposition the machine with the attachment engaged. Do not mow in reverse unless absolutely necessary.

USING THE REVERSE OPERATION SYSTEM Only use if you are certain no children or other bystanders

will enter the mowing area.

• Move motion control lever to neutral (N) position.

• With engine running, turn ignition key counterclockwise to ROS "ON" position.

• Look down and behind before and while backing.

• Slowly move motion control lever to reverse (R) po si tion to start movement.

• When use of the ROS is no longer needed, turn the ignition key clockwise to engine "ON" position.

RÜCKWÄRTSFAHRT (ROS)

Ihr Aufsitzmäher ist mit einer Vorrichtung zur Rückwärtsfahrt (ROS) ausgestattet. Bei einem Versuch des Fahrers, mit eingekuppeltem Mähdeck rückwärts zu fahren, wird automatisch der Motor abgeschaltet, ausgenommen, der Zündschlüssel steht in Stellung ROS "ON".

WARNUNG: Es wird strikt davon abgeraten, mit eingekup-

peltem Mähdeck rückwärts zu fahren. Der Zündschlüssel sollte für Rückwärtsfahrt mit eingekuppeltem Mähdeck nur auf ROS "ON" gedreht werden, wenn es der Fahrer als unerlässlich ansieht, um die Maschine mit dem Anbaugerät neu zu positionieren. Mähen Sie nie im Rückwärtsgang, wenn dies nicht absolut notwendig ist.

BETRIEB IM RÜCKWÄRTSGANG

Benutzen Sie den Rückwärtsgang nur, wenn Sie sicher sind, dass weder Kinder noch Zuschauer in der Nähe sind.

• Bewegen Sie den Antriebshebel in die Neutralstellung (N).

• Drehen Sie bei laufendem Motor den Zündschlüssel nach links auf ROS "ON".

• Schauen Sie nach unten und nach hinten, bevor Sie rückwärts fahren.

• Bewegen Sie den Antriebshebel vorsichtig auf die Position (R), um rückwärts zu fahren.

• Drehen Sie den Zündschlüssel wieder auf die Stellung "ON", wenn der Rückwärtsgang nicht mehr benötigt wird.

Engine "ON" (Normal Operating) Motor "AN" (Normalbetrieb) Moteur "ON" (Fonctionnement normal) Motor "ON" (Funcionamiento Normal) Motore "ON" (Funzionamento normale)

Motor "ON" (normaal functioneren)

SÉCURITÉ MARCHE ARRIÈRE (ROS)

Votre tondeuse autoportée est équipée d’un système de sécurité marche arrière (ROS). Si l'utilisateur tente de passer la marche arrière lorsque le carter de coupe est embrayé, la sécurité coupe le moteur sauf si la clé de contact est sur la position ROS "ON"(sécurité marche arrière enclenchée).

ATTENTION ! Il est fortement déconseillé de reculer avec le

carter de coupe embrayé. N’activez la sécurité marche arrière (ROS "ON") que si vous estimez nécessaire de reculer la tondeuse avec le carter de coupe enclenché. Ne tondez pas en marche arrière sauf si vous ne pouvez pas faire autrement.

UTILISATION DE LA SÉCURITÉ MARCHE ARRIÈRE

N’utilisez le système ROS que si vous êtes certain qu’aucun enfant ou autre personne ne pénétrera dans la zone de travail.

• Mettez le levier de la transmission au point mort (N).

• Moteur allumé, tournez la clé de contact vers la gauche sur la position ROS "ON".

• Avant et pendant la marche arrière, regardez toujours le sol derrière vous.

• Déplacez lentement le levier de la transmission jusqu’à la position de marche arrière (R) pour faire reculer la tondeuse.

• Si vous n’avez plus besoin du système ROS, tournez la clé de contact vers la droite sur la position de fonctionnement normal

SISTEMA DE FUNCIONAMIENTO EN MARCHA ATRÁS (ROS)

El cortacésped con asiento está equipado con sistema ROS (Reverse Operation System, Sistema de funcionamiento en marcha atrás). Si el operador intenta desplazarse en marcha atrás con el embrague de la plataforma accionado, el motor se apaga a menos que la llave de contacto se haya situado en la posición ROS de "ACTIVACIÓN".

ADVERTENCIA: Se desaconseja rotundamente retroceder

con el embrague de la plataforma accionado mientras se corta el césped. La activación del sistema ROS, que permite retroceder con el embrague de la plataforma accionado, sólo debe ser utilizado por el operador si considera necesario cambiar la posición de la máquina con el accesorio conectado. No corte el césped desplazándose en marcha atrás a menos que sea absolutamente necesario.

USO DEL SISTEMA DE FUNCIONAMIENTO EN MARCHA ATRÁS

Empléelo sólo si tiene la seguridad de que no accederán niños ni otras personas a la zona de trabajo.

• Desplace la palanca de control de movimiento a la posición neutral (N).

• Con el motor en marcha, gire la llave de contacto a la posición de activación de ROS.

• Mire debajo y hacia atrás antes y durante el retroceso.

• Desplace lentamente la palanca de control de movimiento a la posición de retroceso (R) para iniciar el movimiento.

• Cuando deje de ser necesario el uso del sistema ROS, gire la llave de contacto a la posición de arranque del motor.

Page 42

ROS "ON" ROS "AN" ROS "ON" ROS "ON" ROS "ON"

ROS "ON"

SISTEMA per operazioni in retromarcia (ROS)

Questo trattore rasaerba è dotato del sistema per operazioni in retromarcia. Se l'operatore tenta di invertire la marcia con la frizione del rasaerba inserita, il motore automaticamente si spegne se la chiave di accensione non è ruotata in posizione di ROS inserito (ON).

AVVERTENZA: È fortemente sconsigliato muoversi in retro-

marcia con la frizione del rasaerba inserita durante il taglio. La rotazione della chiave nella posizione di ROS inserito per permettere di muoversi in retromarcia con la frizione del rasaerba inserita va effettuata solo se l’operatore decide che è necessario riposizionare la macchina con l’attrezzo inserito. Non tagliare in retromarcia se non è assolutamente necessario.

USO DEL SISTEMA PER OPERAZIONI IN RETROMARCIA (ROS)

Utilizzare questo sistema solo se si è certi che non ci sono bambini o altre persone che possono introdursi nell’area di lavoro.

• Portare la leva del cambio nella posizione di folle (N).

• Con il motore acceso, ruotare la chiave di accensione in senso antiorario nella posizione di ROS inserito.

• Guardare sempre in basso e all’indietro prima e durante la retromarcia.

• Portare lentamente la leva del cambio nella posizione di retromarcia (R) per mettere in movimento il trattore.

• Quando il sistema ROS non serve più, ruotare la chiave di accensione in senso orario nella posizione del motore acceso (ON).

Engine "ON" (Normal Operating) Motor "AN" (Normalbetrieb) Moteur "ON" (Fonctionnement normal) Motor "ON" (Funcionamiento Normal) Motore "ON" (Funzionamento normale)

Motor "ON" (normaal functioneren)

REVERSE OPERATION SYSTEM (ROS)

Uw maaier is uitgerust met een Reverse Operation System (systeem voor achteruit - ROS). Elke poging van de bediener om achteruit te rijden terwijl de maaidekkoppeling is ingeschakeld, zorgt ervoor dat de motor uitschakelt, tenzij de contactsleutel in de stand ROS “AAN” wordt gezet.

WAARSCHUWING: Achteruitrijden met een ingeschakelde

maaidekkoppeling tijdens het maaien wordt sterk afgeraden. Schakelen naar de stand ROS “AAN”, waardoor de achterwaartse bediening met een ingeschakelde maaidekkoppeling mogelijk wordt gemaakt, mag alleen gedaan worden wanneer de bediener besluit dat het noodzakelijk is de machine te verplaatsen met het aangekoppelde apparaat ingeschakeld. Maai niet achteruit, tenzij het absoluut noodzakelijk is.

HET REVERSE OPERATION SYSTEM GEBRUIKEN Gebruik deze functie alleen als u er zeker van bent dat er

zich geen kinderen of andere omstanders achter de machine bevinden.

• Zet de rijregelhendel in de neutrale (N) stand.

• Draai met een lopende motor de contactsleutel linksom naar de stand ROS “AAN”.

• Kijk altijd onder en achter u voor en tijdens het achteruitrijden.

• Beweeg de hendel voor bewegingsregeling langzaam naar de stand achteruit (R) om achteruit te rijden.

• Wanneer het gebruik van ROS niet langer nodig is, schakelt u de contactsleutel rechtsom naar de stand “AAN” van de motor.

Page 43

Cutting tips

• Clear the lawn from stones and other objects which can be thrown away by the blades.

• Localize and mark stones and other fixed objects to avoid collision.

• Begin with a high cutting height and reduce until the required cutting result is obtained.

• If the grass is not too long and thick the drive speed can be increased by selecting a higher gear without affecting the cutting result.

• The best lawn is achieved if the grass is cut often. Cutting becomes more even and the cut grass is more evenly dis trib ut ed over the surface. Total time taken is not greater, since higher drive speed can be se lect ed with out af fect ing the cut ting results.

• Avoid cutting wet grass. The cutting results will be worse since the wheels will sink into the soft lawn.

• Spray the cutting unit with water underneath after use.

Mähtipps

• Entfernen Sie Steine und andere Gegenstände vom Rasen, die vom Schneidwerk herausgeschleudert werden können.

• Lokalisieren und kennzeichnen Sie Steine und Gegenstände, die nicht entfernt werden können, um Zusammenstöße zu vermeiden.

• Beginnen Sie mit einer hohen Schnitthöhe und reduzieren Sie diese, bis das gewünschte Ergebnis erreicht ist.

• Wenn das Gras nicht zu lang und zu dick ist, kann die Fahrgeschwindigkeit durch Auswahl einer höheren Übersetzung erhöht werden, ohne dadurch das Mähergebnis zu beeinträchtigen.

• Den besten Rasen erhalten Sie, wenn das Gras häufig geschnitten wird. Der Schnitt ist regelmäßiger und das geschnittene Gras ist gleichmäßig über die ganze Fläche verteilt. Der Zeitaufwand ist derselbe, da Sie mit höherer Geschwindigkeit mähen können, ohne das Mähergebnis zu beeinträchtigen.

• Mähen Sie kein nasses Gras. Das Mähergebnis ist schlecht, da die Räder auf dem weichen Rasen einsinken.

• Spritzen Sie die Unterseite des Mäherbodens nach dem Gebrauch mit Wasser ab.

Consejos sobre el corte

• Elimine del terreno piedras y otros objetos que puedan salir despedidos por la acción de la cuchilla.

• Localice y marque la ubicación de piedras y otros objetos fijos para no colisionar con ellos.

• Empiece con una altura de corte elevada y vaya reduciéndola hasta alcanzar el resultado de corte correcto.

• Si la hierba no está demasiado alta y espesa, puede aumentar la velocidad de desplazamiento o seleccionar una marcha más alta sin que afecte al resultado.

• El mejor prado se obtiene al cortar la hierba de manera frecuente. El corte es más parejo y la hierba cortada se esparce de manera más uniforme en la superficie. El tiempo que se requiere no es mayor, ya que es posible seleccionar una velocidad de desplazamiento más elevada sin afectar a los resultados.

• No corte hierba mojada. Los resultados serán peores, ya que las ruedas se hundirán en el terreno blando.

• Después de utilizar la unidad de corte, rocíe la parte inferior con agua.

Consigli per il taglio

• Liberare l'area di lavoro da pietre e altri oggetti che potrebbero essere scagliati violentemente dalle lame.

• Localizzare e marcare eventuali pietre e altri oggetti inamovibili per evitarli durante il taglio.

• Iniziare con un’altezza di taglio elevata per diminuirla successivamente fino a raggiungere il risultato voluto.

• Se l'erba non è troppo alta e folta, si può aumentare la velocità di marcia selezionando un rapporto superiore senza compromettere l'efficienza di taglio.

• Il prato diventa più bello tagliandolo spesso. Così facendo, il taglio diventa più omogeneo e l’erba recisa si distribuisce in modo più uniforme sul terreno. Le ore lavorative impiegate non aumentano, perché è possibile lavorare a maggiore velocità senza compromettere l’efficienza di taglio.

• Evitare di tagliare l’erba bagnata. Il risultato di taglio peggiora perché le ruote affondano nel terreno allentato.

• Sciacquare con acqua la parte inferiore del gruppo di taglio dopo ogni utilizzo.

Conseils pratiques pour tondre une pelouse

• Enlevez les pierres et autres objets qui pourraient être projetés par les lames.

• Repérez et marquez les pierres et autres obstacles fixes afin d’éviter les collisions.

• Commencez par couper assez haut, puis diminuez progressivement la hauteur de coupe jusqu'à obtenir le résultat souhaité.

• Si l’herbe n’est pas trop haute ni trop touffue, vous pouvez augmenter la vitesse en passant un rapport supérieur sans altérer le résultat final.

• Les plus belles pelouses sont celles qui sont tondues souvent. La coupe est plus régulière et l'herbe coupée dispersée sur le gazon est mieux répartie sur toute la surface. Le temps total consacré à la tonte ne sera pas plus long, du fait qu’il est possible d’opter pour une plus grande vitesse de coupe en obtenant le même résultat.

• Évitez de tondre une pelouse mouillée. Le résultat serait moins bon du fait que les roues s’enfoncent plus profondément dans la terre plus meuble.

• Rincez soigneusement au jet le carter de coupe après chaque utilisation, notamment au-dessous.

Maaitips

•

Maak het gebied vrij van stenen en andere objecten die

weggeslingerd kunnen worden door de messen.

• Vind en markeer stenen en andere vaste objecten om botsingen te voorkomen.

• Begin met een hoge maaihoogte en verlaag deze totdat het gewenste maairesultaat is bereikt.

• Als het gras niet te lang is en dik, kan de rijsnelheid opgevoerd worden door een hogere versnelling te kiezen zonder dat dit invloed heeft op het maairesultaat.

• Het mooiste gazon wordt bereikt als het gras regelmatig wordt gemaaid. Het maaien is dan gelijkmatiger en het gemaaide gras wordt ook gelijkmatiger verdeeld over het oppervlak. Dit kost niet meer tijd, aangezien er een hogere rijsnelheid gekozen kan worden zonder de maairesultaten te beïnvloeden.

• Vermijd het maaien van nat gras. De maairesultaten worden slechter omdat de wielen in de zachte grond wegzakken.

• Spoel de maaieenheid na gebruik af met water.

Page 44

WARNING!

• Do not drive in terrain at an angle of more than max. 15°. The risk for roll-over back wards is large.

• In steep terrain the risk for tipping is considerable.

• Avoid stopping and starting in sloping terrain.

WARNUNG!

• Fahren Sie nicht in Gelände mit einer höheren Neigung als höchstens 15°. Bei Bergauffahrt besteht in diesem Fall die Gefahr, daß die Maschine nach hinten überschlägt.

• Fahren Sie auch nicht quer zum Hang, da die Maschine seitlich umkippen kann.

• Vermeiden Sie, auf dem Hang anzufahren oder anzuhalten.

ATTENTION!

• Ne jamais utiliser un tracteur sur des pentes excédant 15°. Les risques de renversement étant alors très importants.

• Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant.

• Ne jamais arrêter ou démarrer un tracteur en pente.

ADVERTENCIA!

• No conduzca por terreno de inclinación superior a 15°, pues hay riesgo de sobrepeso en la parte posterior.

• No conduzca por los bordes de terrenos inclinados, puesto que es entonces muy grande el riesgo de vuelco.

• Evite el parar o arrancar la máquina en terreno inclinado.

PERICOLO!

• Non affrontare pendi superiori a 15° gradi.

• Non procedere mai trasversalmente alla linea di massima pendenza.

• Evitare fermate o partenze su terreni in pendio.

WAARSCHUWING!

• Rij niet op een terrein met een helling van meer dan 15°. Het risico om achterover te slaan is zeer groot.

• Rij niet schuin over een hellend terrein, daar het kantelrisico dan groot is.

• Vermijd te stoppen of te starten op een hellend terrein.

Drive in right turns so that the cut grass is thrown away from flower beds and paths, etc. For larger lawns the drive di rec tion should be changed after 2-3 turns so that the cut grass is thrown towards the area that has already been cut as shown in the illustration.

In Rechtskurven fahren, damit das gemähte Gras von Beeten, Gängen usw. weggeschleudert wird. Auf einem größeren Rasen soll die Fahrtrichtung nach 2-3 Runden geändert werden, damit das gemähte Gras auf die bereits gemähte Fläche geschleudert wird, siehe Bild.

Tondre en tournant vers la droite afin de rejeter l'herbe loin des massifs et des allées. Pour les grandes pelouses, changer de sens tous les 2 ou 3 tours pour que l'herbe soit rejetée sur la surface déjà tondue comme le montre la figure ci-dessus.

Conduzca dando vueltas hacia la derecha a fin de que la hierba cortada sea lanzada fuera de parterres, senderos, etc. En superficies grandes, el sentido de marcha ha de cambiarse después de 2-3 vueltas para que la hierba cortada sea lanzada contra la superficie ya cortada, como se ve en la ilustración.

Avanzare ad elevato regime per togliere il tagliato da aiuole, vialetti e simili. Dopo due o tre giri, su tappeti di maggiori dimensioni, cambiare il senso di marcia come da figura per smaltire il tagliato sulla superficie già tagliata.

Rijd rechtse ronden, zodat het gemaaide gras wordt weggeworpen van borders, paden etc. Bij grotere gazons dient u de rijrichting na 2-3 ronden te veranderen, zodat het gemaaide gras wordt weggeworpen op het gedeelte, dat reeds gemaaid is (zie illustratie).

Use the left side of the machine to cut close to trees, bushes and paths, etc. The blade cuts about 15 mm inside the edge of the cover.

Die linke Seite der Maschine benutzen, um in der Nähe von Bäumen, Gebüsch, Gängen usw. zu mähen. Die Mähklinge mäht ca. 15 mm innerhalb der Haubenkante.

Utiliser le côté gauche de la machine pour tondre à proximité des arbres, des arbustes, des allées, etc. La lame coupe à environ 15 mm en retrait du bord intérieur du carter.

Utilice el lado izquierdo de la máquina para poder cortar cerca de árboles, arbustos, senderos, etc. La cuchilla corta a unos 15 mm por dentro del borde de la cubierta.

Usare il lato sinistro della macchina per tagliare in prossimità di alberi, cespugli, vialetti ecc. Le lame tagliano circa 15 mm all’interno del coprilame.

Gebruik de linker kant van de machine om dicht bij bomen, heesters en dergelijke te kunnen maaien. Het mes maait ca. 15 mm van de kant van de kap.

Page 45

Switching off the engine

Move the deck clutch lever to disengaged position. Move the throttle control between half and full speed (fast) position. Lift up the cutting unit and turn the ignition key to “STOP” position.

Abschalten des Motors

Kuppeln Sie das Mähdeck aus. Bewegen Sie die Gassteuerung auf die (fixe) Position zwischen halber und voller Geschwindigkeit. Heben Sie das Mähgerät hoch und drehen Sie den Zündschlüssel auf „STOP“-Position.

Arrête le moteur

Débrayez le carter de coupe à l’aide du levier. Déplacez la commande des gaz à mi-chemin entre la mi-vitesse et la vitesse maximum (rapide). Levez la barre de coupe et faites tourner la clé de contact sur STOP.

Apagar el motor

Desplace la palanca del embrague de la plataforma a la posición de desconexión. Mover el mando de mariposa entre la posición de velocidad media y alta (rápida). Levantar la unidad de corte y girar la llave de contacto hasta la posición de “STOP”.

Spegnimento del motore

Portare la leva frizione del rasaerba nella posizione di disinnesto. Spostare il comando dell’acceleratore tra la posizione velocità media e velocità massima (fast). Sollevare l’unità di taglio e ruotare la chiave d’accensione in posizione “STOP”.

WARNING!

Do not leave the ignition key in the machine when not in use to prevent children and other unauthorized persons starting the en gine.

WARNUNG!

Den Zündschlüssel niemals im Zündschloß sitzen lassen, wenn die Machine unbeaufsichtigt verlassen wird, damit nicht Kinder und unbefugte Personen den Motor anlassen können.

ATTENTION!

Ne jamais laisser la clé de contact sur la ma chine lorsqu'elle reste sans surveillance afin d'éviter que des enfants ou d'autres personnes non autorisées ne puissent démarrer le moteur.

De motor uitzetten

Zet de hendel voor de maaidekkoppeling in de uitgeschakelde stand. Zet de gashendel tussen halve en volle snelheid (snel). Hef de snij-unit op en draai de contactsleutel op “STOP”.

ADVERTENCIA!

Nunca deje la llave de encendido en la máquina sin vigilancia, a fin de evitar aue niños u otras personas ajenas puedan arrancar el motor.

PERICOLO!

Prima di lasciare la macchina, togliere sempre la chiave.

WAARSCHUWING!

Laat nooit de contactsleutel er in zitten, wanneer de machine onbemand wordt achtergelaten, om te voorkomen dat kinderen en onbevoegden de motor starten.

Page 46

6. Maintenance, adjustment. 6. Wartung (Instandhaltung), Einstellung. 6. Entretien, réglages. 6. Mantenimiento, ajuste.

6. Manutenzione. 6. Onderhoud, afstelling.

WARNING!

Before servicing the engine or cutting unit the fol low ing shall be carried out:

• Press down the clutch/brake pedal and engage the parking brake lever.

• Move motion control lever to neutral position.

• Move deck clutch lever to disengaged position.

• Switch off engine.

• Remove the ignition cable from the plug.

WARNUNG!

Gehen Sie vor dem Warten des Motors oder des Mähers wie folgt vor:

• Das Kupplungs-/Bremspedal voll durchtreten und die Feststellbremse ziehen.

• Den Antriebshebel in die Neutralstellung schieben.

• Das Mähdeck auskuppeln.

• Den Motor abschalten.

• Das Zündkabel vom Stecker abziehen.

ATTENTION !

Avant toute intervention sur le moteur ou le carter de coupe, effectuez les opérations suivantes :

• Appuyez sur la pédale d’embrayage/de frein et serrez le frein de stationnement.

• Mettez le levier de la transmission au point mort (N).

• Débrayez le carter de coupe.

• Coupez le moteur.

• Débranchez le fil de la bougie.

ADVERTENCIA:

Antes de llevar a cabo el mantenimiento del motor o de la unidad de corte, realice lo siguiente:

• Pise el pedal de embrague/freno y accione la palanca del freno de estacionamiento.

• Desplace la palanca de control de movimiento a la posición neutral.

• Sitúe la palanca del embrague de la plataforma en la posición de desconexión.

• Apague el motor.

• Retire de la bujía el cable de encendido.

AVVERTENZA!

Prima di qualsiasi intervento al motore o al gruppo di taglio:

• Premere il pedale del freno/frizione e innestare la leva del freno di stazionamento.

• Portare la leva del cambio nella posizione di folle.

• Portare la leva frizione del rasaerba nella posizione di disinnesto.

• Spegnere il motore.

• Staccare il cavo di accensione dalla candela.

WAARSCHUWING:

Voordat u onderhoud pleegt aan de motor of maaieenheid, moet het volgende in acht worden genomen:

• Druk het koppelings/rempedaal in en schakel de parkeerremhendel in.

• Zet de rijregelhendel in de neutrale (N) stand.

• Zet de hendel voor de maaidekkoppeling in de uitgeschakelde stand.

• Schakel de motor uit.

• Verwijder de contactkabel van de bougie.

Page 47

Maintenance

NOTE: Periodic maintenance should be performed on a

regular basis in order to keep your riding mower in good running condition.

WARNING: Disconnect spark plug wire to prevent ac ci den tal starting before attempting any repair, inspection, or main te nance.

Before each use:

• Check oil, lubricate pivot points as necessary.

• Check to see all bolts, nuts, and cotter pins are in place and secure.

• Check the battery, terminals and vents.

• Recharge slowly at 6 amperes if needed.

• Clean air screen.

• Keep riding mower free of dirt and chaff to prevent engine damage or overheating.

• Check brake operation.

Cleaning

Do not use high pressure washer for cleaning. Water can enter engine and transmission and shorten the useful life of the machine.

Wartung

HINWEIS: Regelmäßige Wartung ist die Grundlage für den

sicheren und störungsfreien Betrieb Ihres Aufsitzmähers. WARNUNG: Ziehen Sie immer den Zündkerzenstecker ab.

Damit verhindern Sie einen unvorhergesehenen Motorstart bei Reparaturen, Kontrollen und Wartung.

Vor jedem Gebrauch:

• Ölstand kontrollieren, bei Bedarf alle Drehpunkte schmieren.

• Kontrollieren, dass alle Schrauben, Muttern und Splinte vorhanden und fest angezogen sind.

• Batterie, Kabelklemmen und Lüftungsschlitze kontrollieren.

• Bei Bedarf Batterie langsam auf 6 Ampere aufladen.

• Luftablenkblech reinigen.

• Halten Sie den Aufsitzmäher frei von Schmutz und Häcksel, die den Motor beschädigen oder überhitzen können.

• Kontrollieren Sie häufig Bremsen.

Reinigung

Zum Reinigen keine Druckwasserstrahlen benutzen. Wasser kann in den Motor und das Getriebe eindringen und die Lebensdauer der Maschine verkürzen.

Entretien

REMARQUE : Un entretien régulier de votre tondeuse au-

toportée permettra de la garder longtemps en parfait état. ATTENTION ! Débranchez le fil de la bougie afin d’éviter les

démarrages accidentels au cours d’une réparation, d’une inspection ou de l’entretien.

Avant chaque utilisation :

• Contrôlez le niveau d’huile et, si nécessaire, lubrifiez les points d’articulation.

• Vérifiez que tous les boulons, écrous et goupilles sont en place et solidement fixés.

• Contrôlez la batterie, ses cosses et sa mise à l'air libre.

• Au besoin, rechargez la batterie à 6 ampères.

• Nettoyez la grille d’aération.

• Nettoyez régulièrement votre tondeuse autoportée afin d'éliminer la poussière et les brindilles qui pourraient entraîner la surchauffe du moteur et l'endommager.

• Vérifiez fréquemment le fonctionnement du frein.

Nettoyage

Ne lavez pas votre tondeuse autoportée à l’aide d’un nettoyeur haute pression. L’eau pourrait pénétrer dans le moteur et la transmission en réduisant la durée de vie de la machine.

Mantenimiento

NOTA: Para mantener el cortacésped con asiento en buenas condiciones de funcionamiento, es necesario realizarle un mantenimiento periódico.

ADVERTENCIA: Desconecte el cable de la bujía para prevenir el arranque accidental antes de llevar a cabo tareas de reparación, revisión o mantenimiento.

Antes de cada uso:

• Compruebe el aceite y lubrique los puntos de rotación, si es necesario.

• Compruebe que todos los pernos, tuercas y pasadores están en su posición y fijados con firmeza.

• Compruebe la batería, los terminales y los orificios de ventilación.

• Si es necesario, recárguela lentamente a 6 amperios.

• Limpie la malla de aire.

• Mantenga el cortacésped sin suciedad ni restos de hierba para prevenir recalentamiento o daños del motor.

• Compruebe el funcionamiento de los frenos.

Limpieza

No utilice hidrolavadoras de alta presión para la limpieza. El agua podría penetrar en el motor y la transmisión, y reducir la vida útil de la máquina.

Manutenzione

NOTA: La manutenzione periodica è importante per mantenere

il trattore rasaerba in buone condizioni di funzionamento. AVVERTENZA: Prima di qualunque ispezione, manutenzi-

one o riparazione, staccare il filo della candela per evitare avviamenti improvvisi.

Prima di ogni utilizzo:

• Controllare il livello dell’olio ed eventualmente lubrificare i punti di articolazione.

• Controllare che tutti i dadi, i bulloni, le viti e i perni siano saldamente in posizione.

• Controllare la batteria, i morsetti e i punti di sfiato.

• Ricaricare lentamente a 6 ampere, se necessario.

• Pulire il filtro dell'aria.

• Tenere il trattore pulito per evitare l’accumulo di sporcizia o detriti che potrebbero danneggiare o surriscaldare il motore.

• Controllare il funzionamento del freno.

Pulizia

Evitare il lavaggio ad alta pressione per la pulizia. L’acqua potrebbe penetrare nel motore e nella trasmissione, compromettendo la durata della macchina.

Onderhoud

OPMERKING: Periodiek onderhoud moet regelmatig uitge-

voerd worden om uw maaier in goede conditie te houden. WAARSCHUWING: Haal de bougiekabel los voordat u repa-

raties, inspecties of onderhoud uitvoert om het per ongeluk starten van de motor te voorkomen.

Voor elk gebruik:

• Controleer olie, scharnierpunten op smering indien nodig.

• Controleer of alle bouten, moeren en splitpennen op hun plaats zitten en stevig vast zitten.

• Controleer de accu, polen en ventilators.

• Laad langzaam op bij 6 ampère indien nodig.

• Maak het ventilatiescherm schoon.

• Houd de maaier vrij van vuil en gemaaid gras om te voorkomen dat de motor beschadigd of oververhit raakt.

• Controleer de remwerking.

Reiniging

Gebruik geen hogedrukspuit voor het reinigen. Water kan in de motor en transmissie komen en het bruikbare leven van deze machine verkorten.

Page 48

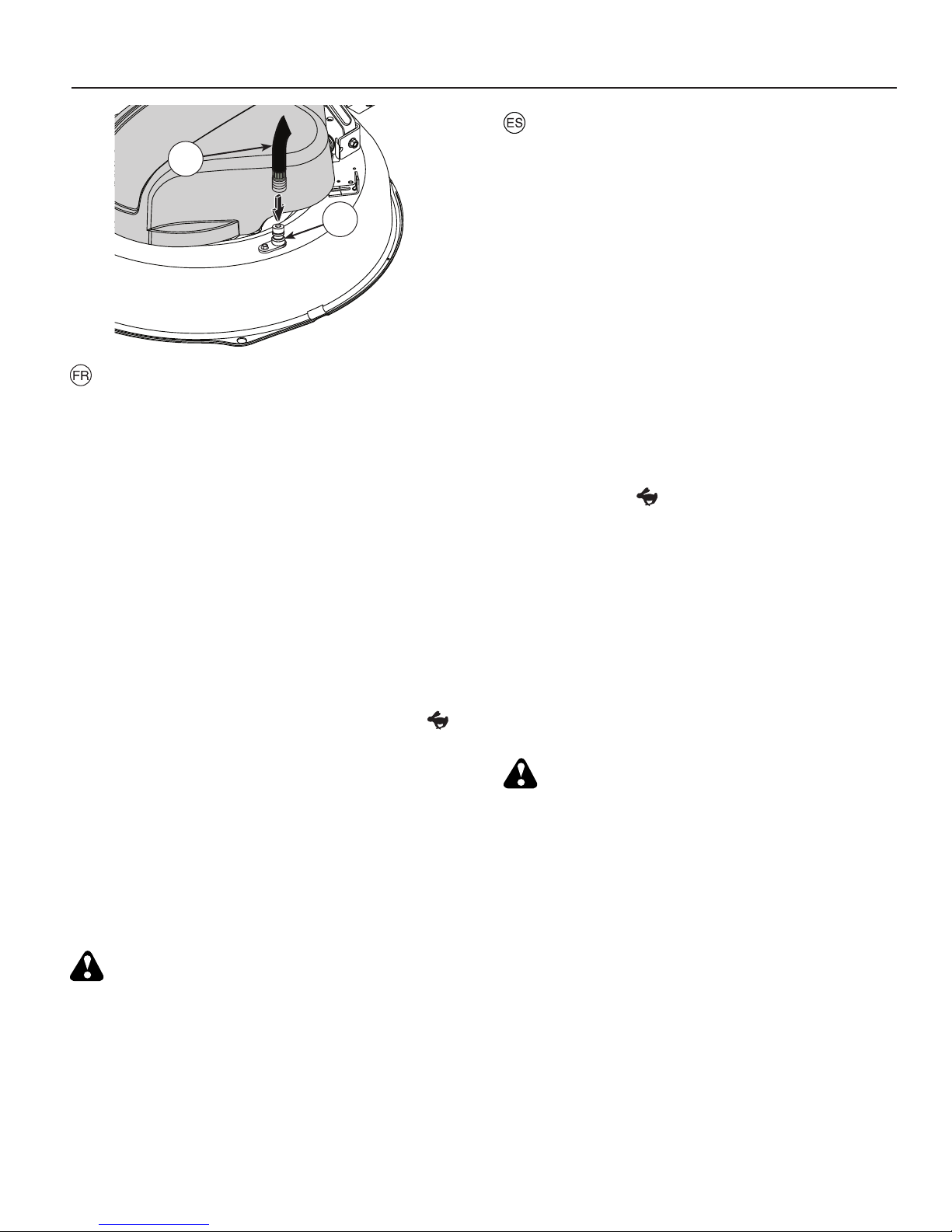

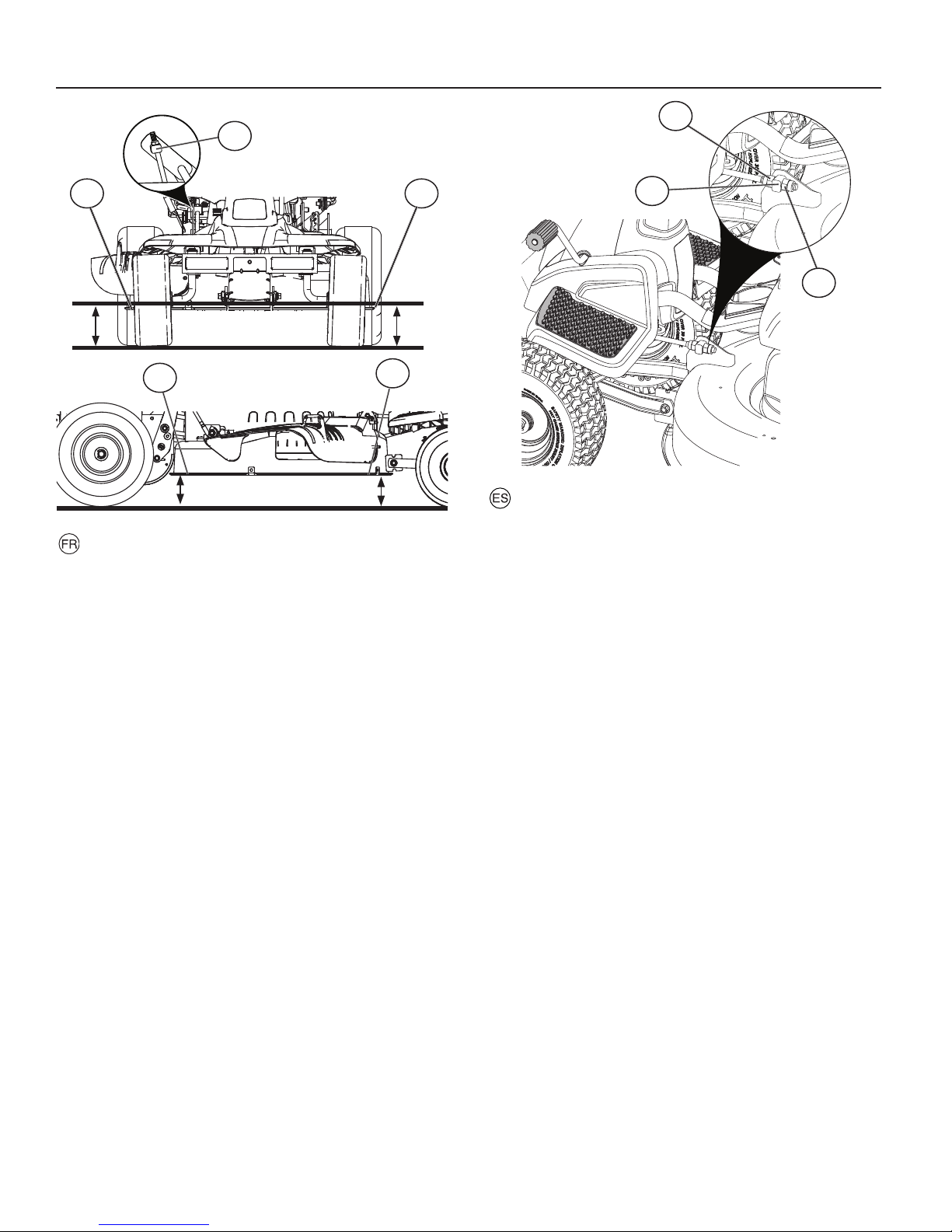

TO CHANGE ENGINE OIL

Determine temperature range expected before oil change. All oil must meet API service classification SG-SL.

• Be sure riding mower is on level surface.

• Oil will drain more freely when warm.

• Catch oil in a suitable container. WARNING: If engine has been operated for an extended

period of time immediately prior to draining oil, oil will be hot.

• Lift engine cover (3).

• Remove oil fill cap/dipstick (2). Be careful not to allow dirt to enter the engine when changing oil.

• Position a container to catch oil.

• Remove drain plug (1) and drain oil into container.

• After oil has drained completely, replace oil drain plug (1) and tighten securely.

• Refill engine with oil through oil fill dipstick tube (4). Pour slowly.

• Use gauge on oil fill cap/dipstick (2) for checking level. For accurate reading, tighten dipstick cap securely onto the tube before removing dipstick. Keep oil at “FULL” line on dipstick. Tighten cap onto the tube securely when finished.

• Lower engine cover (3).

MOTORÖLWECHSEL

Stellen Sie vor dem Ölwechsel den Temperaturbereich fest. Die Ölsorte muss API der Klasse SG-SL sein.

• Stellen Sie sicher, dass der Aufsitzmäher auf ebenem Boden geparkt ist.

• Warmes Öl fließt besser ab.

• Fangen Sie das Öl in einem geeigneten Behälter auf.

WARNUNG: Falls der Motor eine längere Zeit direkt vor dem Ablassen des Öls betrieben wurde, ist das Öl heiß.

• Heben Sie die Motorabdeckung (3) an.

• Entfernen Sie den Öltankdeckel/Ölmessstab (2). Achten Sie darauf, dass kein Schmutz beim Ölwechsel in den Motor eindringt.

• Stellen Sie einen Behälter zum Auffangen des Öls bereit.

• Entfernen Sie die Ölablassschraube (1) und lassen Sie das Öl in den Behälter ab.

• Wenn das Öl komplett abgelaufen ist, setzen Sie die Ölablassschraube (1) wieder ein und ziehen Sie diese gut fest.

• Befüllen Sie den Motor über den Öleinfüllstutzen (4) des Ölmessstabs mit Öl. Das Öl langsam eingießen.

• Benutzen Sie den Ölmessstab (2) zur Kontrolle des Ölstands. Für ein genaues Ergebnis den Öltankdeckel fest aufschrauben, bevor der Messstab herausgezogen wird. Der Ölstand muss die Markierung „FULL“ am Ölmessstab erreichen. Nach der Kontrolle den Deckel fest auf den Einfüllstutzen schrauben.

• Senken Sie die Motorabdeckung (3) ab.

VIDANGE DE L'HUILE MOTEUR

Contrôlez la température de l’huile avant la vidange. Utilisez une huile dont la classification de service API est SG-SL.

• Assurez-vous que la tondeuse est garée sur un sol plat.

• L’huile s'écoule plus facilement lorsqu'elle est chaude.

• Récoltez l'huile dans un récipient adapté.

AVERTISSEMENT : Si le moteur a fonctionné durant une période prolongée juste avant la vidange, l'huile sera très chaude

• Soulevez le couvercle du moteur (3).

• Enlevez le bouchon de remplissage de l’huile avec jauge (2). Veillez à ne pas laisser pénétrer de saletés dans le moteur lors de la vidange.

• Placez un récipient pour récolter l'huile.

• Enlevez le bouchon de vidange (1) et drainez l'huile dans le récipient.

• Après avoir vidangé l'huile complètement, replacez le bouchon de vidange d'huile (1) et resserrez-le correctement.

• Remplissez le moteur avec de l’huile neuve par l’orifice de remplissage (4). Versez l’huile lentement.

• Utilisez la jauge du bouchon de remplissage (2) pour contrôler le niveau. Pour un contrôle précis, vissez complètement le bouchon sur le tube avant de sortir la jauge. L’huile doit arriver au repère « FULL » sur la jauge. Lorsque le remplissage est terminé, vissez à fond le bouchon sur le tube.

• Soulevez le couvercle du moteur (3).

Page 49

CAMBIO DEL ACEITE DEL MOTOR

Antes de cambiar el aceite, determine la escala de temperaturas prevista. Cualquiera que sea el tipo de aceite que utilice, debe cumplir la clasificación de mantenimiento API SG-SL.

• Sitúe el tractor cortacésped en una superficie nivelada.

• El aceite se drena con mayor facilidad cuando está templado.

• Recoja el aceite con un recipiente adecuado.

ADVERTENCIA: El aceite estará caliente si el motor ha estado en funcionamiento durante un tiempo prolongado justo antes del drenaje de aceite.

• Levante la cubierta del motor (3).

• Extraiga el tapón de llenado/varilla de nivel de aceite (2). Tenga cuidado de que no penetre suciedad en el motor al cambiar el aceite.

• Coloque un recipiente para recoger el aceite.

• Retire el tapón de drenaje (1) y recoja el aceite en un recipiente.

• Después de extraer el aceite por completo, vuelva a colocar el tapón de drenaje de aceite (1) y apriételo con firmeza.

• Recargue el aceite del motor a través del conducto de la varilla de nivel (4). Viértalo lentamente.

• Utilice el indicador del tapón de llenado/varilla de nivel de aceite (2) para comprobar el nivel. Para lograr una lectura exacta, apriete con firmeza el tapón de la varilla de nivel en el tubo antes de extraer la varilla. Mantenga el aceite en el nivel "FULL" (lleno) de la varilla. Cuando termine, apriete con firmeza el tapón contra el tubo.

• Baje la cubierta del motor (3).

SOSTITUZIONE DELL’OLIO MOTORE

Stabilire la temperatura di esercizio prevista prima di procedere al cambio dell'olio. Utilizzare esclusivamente olio con classificazione API SG-SL.

• Parcheggiare il trattore su una superficie piana.

• L’olio defluisce più facilmente quando è caldo.

• Raccogliere l'olio in un contenitore adeguato. AVVERTENZA: Se il motore è rimasto acceso a lun-

go, l'olio sarà caldo subito prima di farlo fuoriuscire.

• Sollevare il coperchio del motore (3).

• Togliere il tappo di rifornimento dell'olio con l’astina (2). Prestare attenzione a non lasciare entrare sporcizia nel motore durante il cambio dell'olio.

• Predisporre un contenitore per la raccolta dell'olio.

• Togliere il tappo di scolo (1) e fare fuoriuscire l'olio nel contenitore.

• Quando tutto l'olio è fuoriuscito, rimettere il tappo di scolo (1) e serrare.

• Rabboccare l'olio del motore attraverso il collo in cui è inserita l'astina (4). Versare lentamente.

• Utilizzare l’indicatore graduato sul tappo di rifornimento con l’astina per controllare il livello dell’olio. Per una lettura precisa, stringere a fondo il tappo sul collo di riempimento prima di rimuovere l’astina. Rabboccare l’olio fino al segno di livello massimo (FULL) sull’astina. Stringere a fondo il tappo sul collo di riempimento al termine dell’operazione.

• Abbassare il coperchio del motore (3).

MOTOROLIE VERVANGEN

Bepaal het verwachte temperatuurbereik vóór de olieverversing. Alle olie moet overeenkomen met API serviceclassificatie SG-SL.

• Zorg dat de maaier op een vlakke ondergrond staat.

• Olie laat zich gemakkelijker warm aftappen.

• Vang de olie op in een geschikte houder.

WAARSCHUWING: Als de motor langdurig heeft gedraaid onmiddellijk voordat u de olie aftapt, dan is de olie heet.

• Til de motorafdekking (3) op.

• Verwijder de vuldop/peilstok (2). Zorg dat er geen vuil in de motor komt tijdens het vervangen van de olie.

• Zet een houder neer om de olie in op te vangen.

• Verwijder de aftapdop (1) en laat de olie in de houder lopen.

• Nadat de olie volledig afgevoerd is, plaatst u de olieaftapdop (1) terug en draait u deze stevig dicht.

• Vul de motor bij met olie via de olievul/peilstokopening (4). Vul langzaam bij.

• Gebruik de meter op de olievuldop/peilstok om het peil te controleren. Maak voor een nauwkeurig afleesresultaat de peilstokdop stevig vast voordat u de peilstok verwijdert. Houd de olie op de markering “VOL” op de peilstok. Maak de dop vast op de opening als u klaar bent.

• Laat de motorafdekking (3) zakken.

Page 50

SERVICE RECORD

Fill in dates as you complete regular service

As Every 8 Every Every Every Every Needed hours 25 hours 50 hours 100 hours 200 hours

Change engine oil .............................................................................. •

Lubricate Axles and Spindles ............................................................. •

Check brake operation ................................•

Clean air screen ................................................................................. •

Clean air filter and pre-cleaner ........................................................... •

Replace air cleaner paper cartridge ............................................................................................ •

Clean engine cooling fins ............................................................................................................•

Replace spark plug .....................................................................................................................•

Check tire pressure .........................................................•

Clean battery and terminals ............................................................... •

Check muffler ..........................................................................................................•

WARTUNGSNACHWEIS

Datum nach Abschluß der Wartung einfüllen

Wenn

erforderlich

Motorölwechsel .................................................................................. •

Schmierung von Achsen und

Achsschenkeln ...................................................................................

Bremskontrolle ............................................•

Reinigung Luftablenkblech ................................................................. •

Reinigung Luftfilter und Vorreiniger .................................................... •

Austausch Luftfiltereinsatz .......................................................................................................... •

Reinigung Motorkühlrippen ......................................................................................................... •

Austausch Zündkerzenstecker .................................................................................................... •

Reifendruckkontrolle .......................................................•

Reinigung Batterie und Klemmen ...................................................... •

Kontrolle Schalldämpfer ..........................................................................................•

Alle 8

Stunden

Alle 25

Stunden

•

Alle 50

Stunden

Alle 100

Stunden

Alle 200 Stunden

Page 51

SCHEMA D'ENTRETIEN

Consigner les dates d'intervention après chaque opération d'entretien

Selon les

besoins

Vidange de l’huile moteur .................................................................. •

Graissage des axes et des

articulations ........................................................................................

Contrôle du fonctionnement du frein ...........•

Nettoyage de la grille d’aération ......................................................... •

Nettoyage du filtre à air et du pré-filtre ............................................... •

Remplacement de la cartouche de

filtre à air .....................................................................................................................................•

Nettoyage des ailettes de

refroidissement du moteur ..........................................................................................................•

Remplacement de la bougie .......................................................................................................•

Contrôle de la pression des pneus ..................................•

Nettoyage de la batterie et de ses

cosses ................................................................................................ •

Vérification du pot d’échappement ..........................................................................•

Toutes les 8 H

Toutes

les 25 H

•

Toutes

les 50 H

Toutes

les 100 H

Toutes

les 200 H

INFORME DE SERVICIO

Anote las fechas cuando ha hecho el servicio normal

Cuando sea

necesario

Cambio de aceite del motor .............................................................. •

Lubricación de ejes y puntas de eje ................................................... •

Comprobación del funcionamiento

de los frenos ................................................•

Limpieza de la malla de aire .............................................................. •

Limpieza del filtro y prefiltro de aire ................................................... •

Sustitución del cartucho de papel

del filtro de aire ............................................................................................................................•

Limpieza de las aletas refrigerantes

del motor .....................................................................................................................................

Cambio de la bujía ...................................................................................................................... •

Comprobación de la presión de

los neumáticos ................................................................•

Limpieza de la batería y los

terminales ...........................................................................................

Comprobación del silenciador .................................................................................•

Cada

8 horas

Cada

25 horas

•

Cada

50 horas

Cada

100 horas

•

200 horas

Cada

Page 52

DATI DI SERVIZIO

Compilare ogni qualvolta si esegue un regolare servizio

Necessità

Cambio dell’olio motore ..................................................................... •

Lubrificazione di assi, alberi e punti

di articolazione ................................................................................... •

Controllo di funzionamento del freno ....... .....•

Pulizia del filtro aria ............................................................................ •

Pulizia del filtro aria e del pre-filtro ..................................................... •

Sostituzione della cartuccia di carta

del filtro aria .................................................................................................................................•

Pulizia delle alette di raffreddamento del

motore .........................................................................................................................................•

Sostituzione della candela di accensione ...................................................................................•

Controllo della pressione dei pneumatici ....... .................•

Pulizia della batteria e dei morsetti .................................................... •

Controllo della marmitta ..........................................................................................•

Ogni 8 ore

Ogni

25 ore

Ogni

50 ore

Ogni

100 ore

Ogni

200 ore

SERVICE AANTEKENINGEN

Vul telkens u service uitvoert, de datum in

Indien

Nodig

Motorolie vervangen ........................................................................... •

Assen en spindles smeren ................................................................. •

Remwerking controleren .............................•

Ventilatiescherm schoonmaken ......................................................... •

Luchtfilter en voorfilter schoonmaken ................................................ •

Papieren cartridge luchtreiniger

vervangen ...................................................................................................................................

Koelvennen motor schoonmaken ................................................................................................•

Bougie vervangen ....................................................................................................................... •

Bandenspanning controleren ..........................................•

Accu en polen schoonmaken ............................................................. •

Knaldemper controleren ..........................................................................................•

Om De

8 Uur

Om De

25 Uur

Om De 50 Uur

Om De

100 Uur

•

200 Uur

Om De

Page 53

Operator Presence System and Reverse Operation System (ROS)

Be sure operator presence and reverse operation sys tems are work ing properly. If your riding mower does not function as described, repair the problem immediately.

• The engine should not start unless the brake pedal is fully de pressed, and the attachment clutch con trol is in the dis en gaged position.

CHECK OPERATOR PRESENCE SYSTEM:

When the engine is running, any attempt by the op er a tor

• to leave the seat without first setting the parking brake should shut off the engine.

• When the engine is running and the at tach ment clutch is engaged, any attempt by the operator to leave the seat should shut off the engine.

• The attachment clutch should never operate unless the operator is in the seat.

CHECK REVERSE OPERATION SYSTEM (ROS):

When the engine is running with the ignition switch in the

• Engine "ON" position and the at tach ment clutch engaged, any attempt by the operator to shift into reverse should shut off the engine.

• When the engine is running with the ignition switch in the ROS "ON" position and the at tach ment clutch engaged, any attempt by the operator to shift into reverse should NOT shut off the engine.

Totmann- und Rückwärtsfahreinrichtung (ROS)

Kontrollieren Sie die Funktionstüchtigkeit der Totmann- und Rückwärtsfahreinrichtung. Sollte Ihr Aufsitzmäher nicht vorschriftsmäßig funktionieren, bessern Sie ihn sofort aus.

• Der Motor darf nur anspringen, wenn das Bremspedal voll durchgetreten ist und der Kupplungshebel des Anbaugerätes auf Stellung 'ausgekuppelt' steht.

KONTROLLE DER TOTMANNEINRICHTUNG:

• Bei laufendem Motor muss jeder Versuch des Benutzers, den Sitz zu verlassen, ohne die Feststellbremse zu ziehen, umgehend den Motor abschalten.

• Bei laufendem Motor und eingekuppeltem Anbaugerät muss jeder Versuch des Benutzers, den Sitz zu verlassen, umgehend den Motor abschalten.

• Die Kupplung des Anbaugerätes darf nicht funktionieren, wenn sich der Fahrer nicht auf dem Sitz befindet.

KONTROLLE RÜCKWÄRTSFAHREINRICHTUNG (ROS):

• Bei laufendem Motor mit Zündschlüssel in Stellung "ON" und eingekuppeltem Anbaugerät muss jeder Versuch des Benutzers, den Rückwärtsgang einzulegen, den Motor abschalten.

• Bei laufendem Motor mit Zündschlüssel in Stellung ROS "ON" und eingekuppeltem Anbaugerät darf bei einem Versuch des Benutzers, den Rückwärtsgang einzulegen, der Motor NICHT abgeschaltet werden.

Capteur de présence du conducteur et sécurité marche arrière (ROS)

Vérifiez que les dispositifs de sécurité (présence opérateur et marche arrière) fonctionnent correctement. Si votre tondeuse autoportée ne fonctionne pas comme décrit dans cette notice, corrigez immédiatement le problème.

• Le moteur ne doit pas démarrer si la pédale du frein n’est pas complètement appuyée et si l’embrayage du carter de coupe n’est pas débrayé.

CONTRÔLE DU CAPTEUR DE PRÉSENCE DU CONDUCTEUR :

• Moteur allumé, si le conducteur se lève de son siège sans avoir d’abord enclenché le frein de stationnement, le moteur doit s’arrêter.

• Moteur allumé et carter de coupe embrayé, si le conducteur se lève de son siège, le moteur doit s’arrêter.

• L’embrayage du carter de coupe ne doit jamais s’accoupler si le conducteur n’est pas assis sur son siège.

CONTRÔLE DE LA SÉCURITÉ MARCHE ARRIÈRE (ROS):

• Moteur allumé, clé de contact sur la position de marche moteur (ON) et carter de coupe embrayé, si le conducteur tente d’engager la marche arrière, le moteur doit s’arrêter.

• Moteur allumé, clé de contact sur la position de marche ROS (ON) et carter de coupe embrayé, si le conducteur tente d’engager la marche arrière, le moteur ne doit PAS s’arrêter.

Page 54

Sistema de presencia del operador y sistema de funcionamiento en marcha atrás (ROS)

Cerciórese de que los sistemas de presencia del operador y de funcionamiento en marchas atrás funcionan adecuadamente. Si el cortacésped con asiento no funciona de la manera descrita, solucione el problema de inmediato.

• El motor no debe arrancar si el pedal de freno no está pisado a fondo, con el control del embrague del accesorio en la posición de desconexión.

COMPROBACIÓN DEL SISTEMA DE PRESENCIA DEL OPERADOR:

• Cuando el motor está en marcha, si el operador intenta dejar el asiento sin accionar primero el freno de estacionamiento, el motor debe apagarse.

• Cuando el motor está en marcha y el embrague del accesorio está accionado, el motor debe apagarse si el operador intenta dejar el asiento.

• El embrague del accesorio nunca debe funcionar a menos que el operador esté situado en el asiento.

COMPROBACIÓN DEL SISTEMA DE FUNCIONAMIENTO EN MARCHA ATRÁS (ROS):

• El motor debe apagarse si el operador intenta engranar la marcha atrás con el motor en marcha, la llave de contacto en la posición de encendido del motor y el embrague del accesorio accionado.

• El motor NO debe apagarse si el operador intenta engranar la marcha atrás con el motor en marcha, la llave de contacto en la posición de activación de ROS y el embrague del accesorio accionado.

Sistema di presenza operatore e sistema per operazioni in retromarcia (ROS)

Assicurarsi che il sistema di presenza operatore e il sistema per operazioni in retromarcia ROS funzionino correttamente. Se il trattore rasaerba non funziona come dovrebbe, cercare immediatamente di risolvere il problema.

• Il motore dovrebbe avviarsi solo quando il pedale del freno è premuto a fondo e la leva frizione dell’attrezzo di taglio è in posizione di disinnesto.

CONTROLLARE IL SISTEMA DI PRESENZA OPERATORE:

• Quando il motore è acceso, qualunque tentativo dell'operatore di abbandonare il sedile senza aver prima innestato il freno di stazionamento dovrebbe arrestare il motore.

• Quando il motore è acceso e la frizione dell’attrezzo di taglio è inserita, qualunque tentativo dell’operatore di abbandonare il sedile dovrebbe arrestare il motore.

• La frizione dell’attrezzo di taglio non dovrebbe mai innestarsi se l’operatore non occupa il sedile.

CONTROLLARE IL SISTEMA PER OPERAZIONI IN RETROMARCIA (ROS):

• Quando il motore è acceso con l’interruttore di accensione del motore in posizione di accensione e la frizione dell’attrezzo di taglio inserita, qualunque tentativo dell'operatore di innestare la retromarcia dovrebbe arrestare il motore.

• Quando il motore è acceso con l’interruttore di accensione nella posizione di ROS inserito e la frizione dell’attrezzo di taglio inserita, qualunque tentativo dell’operatore di invertire la marcia NON dovrebbe arrestare il motore.

Operator Presence System en Reverse Operation System (ROS)

Zorg dat de de systemen OPS (operator presentiesysteem) en ROS juist werken. Als uw maaier niet functioneert naar behoren, verhelp het probleem dan onmiddellijk.

• De motor mag niet gestart worden tenzij het rempedaal volledig is ingedrukt en de koppelingsregeling van aangekoppelde apparaten zich in de uitgeschakelde stand bevindt.

OPERATOR PRESENCE SYSTEM CONTROLEREN:

• Wanneer de motor draait, moet iedere poging van de bediener om de zitting te verlaten zonder eerst de parkeerrem in te schakelen, de motor doen uitschakelen.

• Wanneer de motor draait en de koppeling van het aangekoppeld apparaat is ingeschakeld, zal elke poging van de bediener om de zitting te verlaten de motor doen uitschakelen.

• De koppeling van het aangekoppeld apparaat mag nooit werken, tenzij de bediener zich op de zitting bevindt.

REVERSE OPERATION SYSTEM (ROS) CONTROLEREN

• Wanneer de motor draait met de contactschakelaar in de stand Motor “AAN” en de koppeling van het aangekoppeld apparaat ingeschakeld, zal elke poging van de bediener om in achteruit te schakelen de motor doen uitschakelen.

• Wanneer de motor draait met de contactschakelaar in de stand ROS “AAN” en de koppeling van het aangekoppeld apparaat ingeschakeld, zal elke poging van de bediener om in achteruit te schakelen de motor NIET doen uitschakelen.

Page 55

Axle and Spindles

• Front wheel axles (1) and front spindles (2) should be

properly lubricated with grease.

Achsen und Achsschenkeln

• Die Vorderradachsen (1) und Vorderradachsschenkel (2) müssen immer gut geschmiert werden.

Axes et fusées

• Les axes de roue avant (1) et les fusées avant (2) doivent être bien graissés.

Ejes y puntas de eje

• Los ejes de las ruedas delanteras (1) y los husillos delanteros (2) se deben lubricar adecuadamente con grasa.

Assi e alberi

• Gli assi ruota anteriori (1) e gli alberi (2) dovrebbero essere adeguatamente lubrificati.

Assen en spindels

• De voorwielassen (1) en voorspindels (2) moet goed gesmeerd zijn.

Page 56

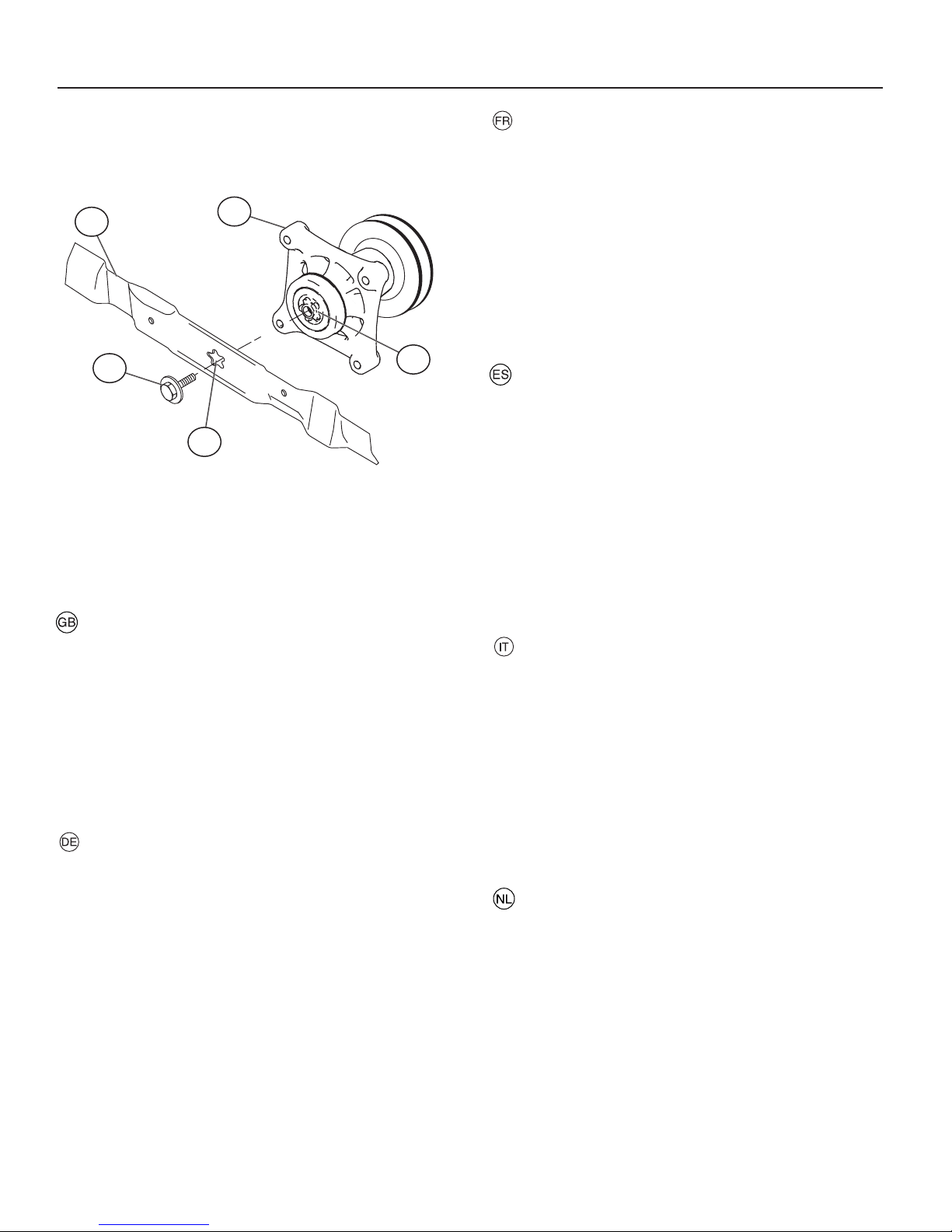

Blade Removal

• Raise mower to highest position to allow access to blade. NOTE: Protect your hands with gloves and/or wrap blade

with heavy cloth.

• Remove blade bolt (1) by turning coun ter clock wise.

• Install new blade (2) with stamped "This Side Up" facing deck and mandrel assembly (3).

IMPORTANT: To ensure proper as sem bly, center hole (5) in blade must align with star (4) on mandrel assembly (3).

• Install and tighten blade bolt (1) securely (45-55 Ft. Lbs.).

IMPORTANT: Special blade bolt (1) is heat treated.

Ausbau des Schneidwerks

• Heben Sie den Rasenmäher in die höchste Position an, um Zugang zum Schneidwerk zu erhalten.

HINWEIS: Schützen Sie Ihre Hände mit Handschuhen und/ oder umwickeln Sie das Blatt mit einem dicken Tuch.

• Drehen Sie Befestigungsschraube (1) nach links, um das Schneidwerk zu entfernen.

• Das neue Schneidwerk (2) so einsetzen, dass die Markierung "This Side Up" in Richtung Mähdeck und Spindel (3) weist.

WICHTIG: Zur Gewährleistung des korrekten Einbaus muss die mittlere Öffnung (5) im Schneidwerk auf den Stern (4) der Spindel (3) ausgerichtet sein.

• Befestigungsschraube (1) des Schneidwerks eindrehen und mit 62-75 N m. festziehen.

WICHTIG: Die Spezialschraube des Schneidwerks (1) ist wärmebehandelt.

545

Remplacement de la lame

• Soulevez la tondeuse le plus haut possible pour avoir accès à la lame.

REMARQUE: Protégez vos mains avec des gants et/ou enveloppez la lame dans un chiffon épais.

• Dévissez la vis (1) de la lame en la tournant vers la gauche.

• Installez la nouvelle lame (2) en orientant l’inscription « This Side Up » vers le carter de coupe et le moyeu (3).

IMPORTANT: Vérifiez que l’orifice central (5) de la lame est emboîté sur l’étoile (4) du moyeu (3).

• Installez la vis (1) de la lame et serrez (couple de 61-75 N m).

IMPORTANT: La vis (1) de fixation de la lame a été soumise à un traitement thermique.

Extracción de la cuchilla

• Eleve el cortacésped al máximo para poder acceder a la cuchilla.

NOTA: Protéjase las manos con guantes o envuelva la cuchilla con un paño grueso.

• Extraiga el perno (1) de la cuchilla girándolo de derecha a izquierda.

• Instale la cuchilla nueva (2) con la frase grabada "This Side Up" enfrentada a la plataforma y el conjunto del mandril (3).

IMPORTANTE: Para asegurar un montaje correcto, el orificio central (5) de la cuchilla debe alinearse con la estrella (4) del conjunto del mandril (3).

• Instale y apriete el perno de la cuchilla (1) con firmeza (a un par de 45-55 libras/ pie, 62-75 N m).

IMPORTANTE: El perno especial (1) de la cuchilla ha sido sometido a tratamiento térmico.

Smontaggio della lama

• Sollevare il trattore nella posizione più alta per avere accesso alla lama.

NOTA: Proteggere le mani con appositi guanti e/o avvolgere la lama in un telo pesante.

• Rimuovere il bullone della lama (1) ruotandolo in senso antiorario.

• Installare la nuova lama (2) con la scritta "Lato Alto" rivolta verso il gruppo portapezzo e coprilama (3).

IMPORTANTE: Per un montaggio corretto, allineare il foro (5) della lama con la stella (4) del portapezzo (3).

• Inserire e stringere a fondo il bullone della lama (1) con una coppia di 62-75 N m.

IMPORTANTE: Il bullone della lama speciale (1) è trattato termicamente.

Verwijderen van de messen

• Breng de maaier omhoog naar de hoogste stand om toegang te krijgen tot de messen.

OPMERKING: Bescherm uw handen met handschoenen en/ of wikkel het mes in een dikke doek.

• Verwijder de mesbout (1) door deze linksom te draaien.

• Plaats nieuwe messen (2) met het opschrift “Deze kant boven” naar het maaidek en draaispilsamenstel (3).

BELANGRIJK: Om een juiste montage te garanderen moet de middenopening (5) in de messen uitgelijnd worden met de ster (4) op het draaispilsamenstel (3).

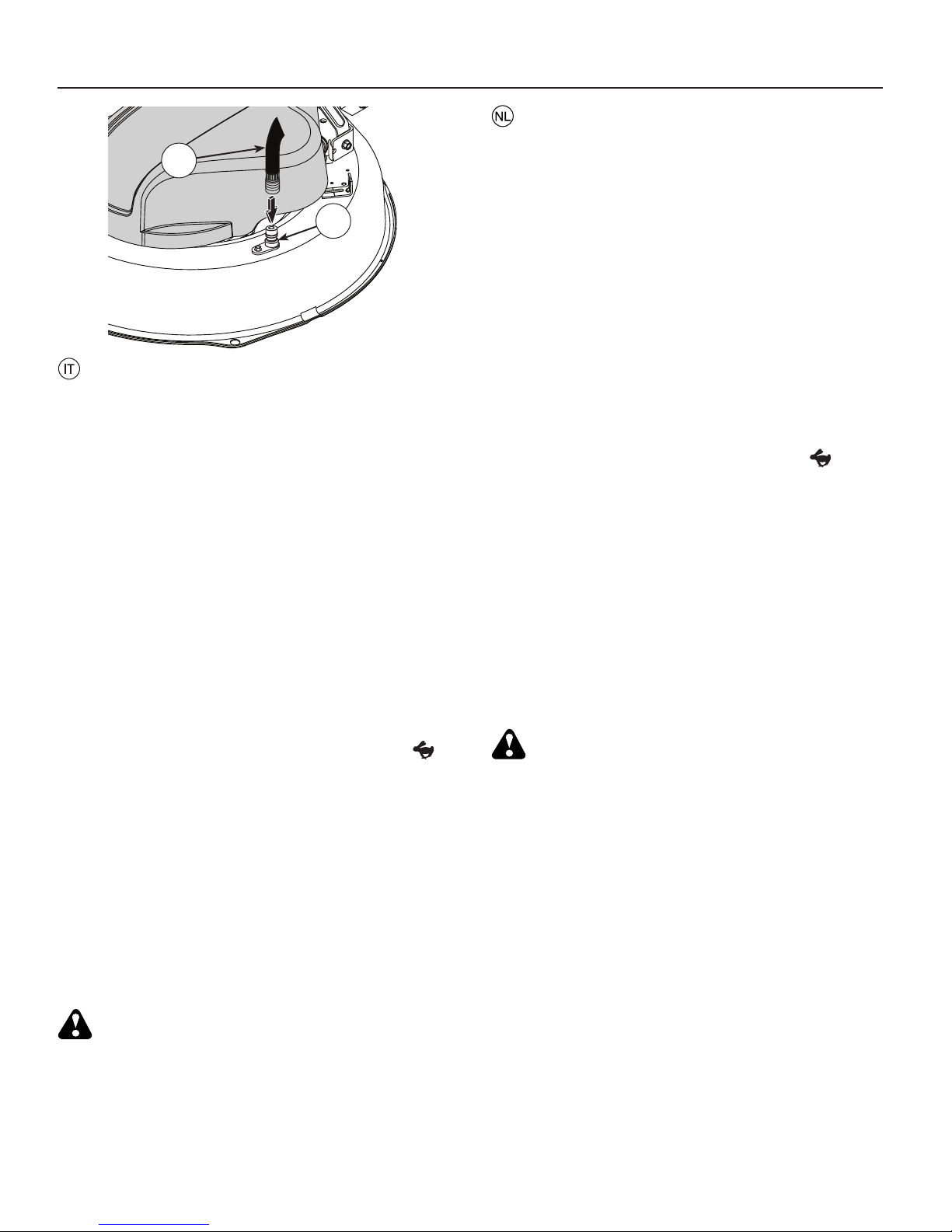

• Plaats en maak de mesbout (1) stevig vast (62-75 N m).

BELANGRIJK: De speciale mesbout (1) is hittebehandeld.

Page 57

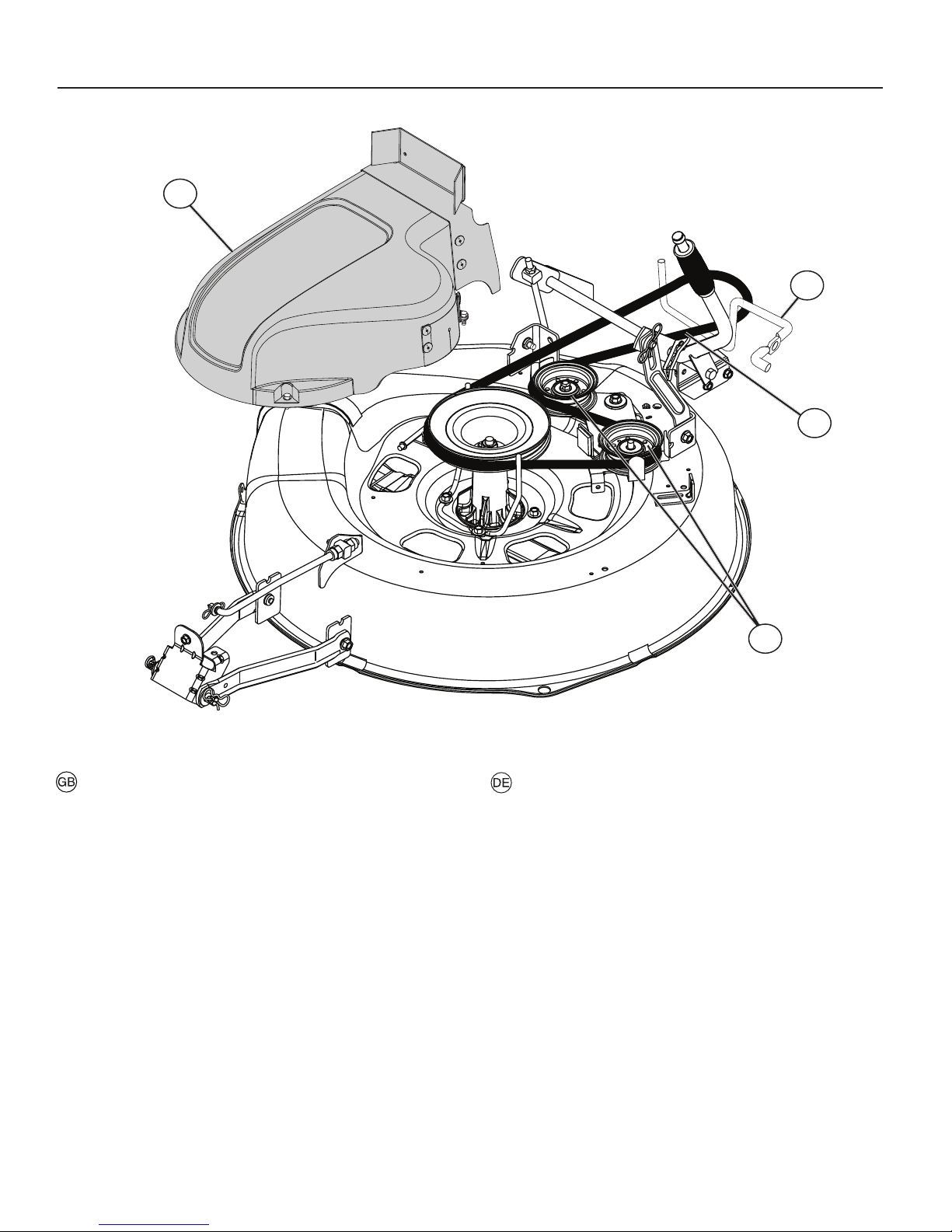

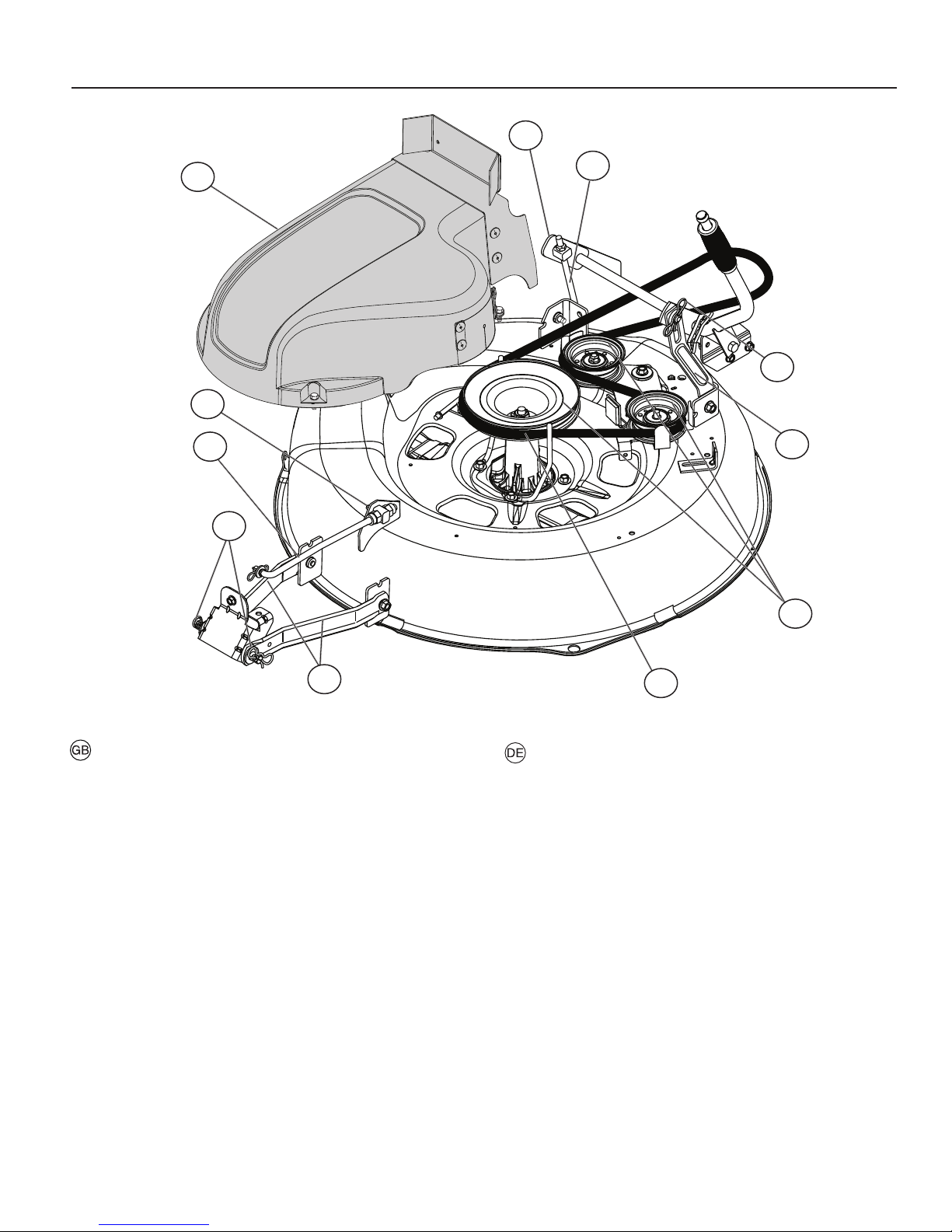

To Remove Mower Deck

• Place deck clutch lever in “DISENGAGED" position.

• Move mower height adjustment lift lever forward to low er mower to its lowest po si tion.

• Remove mandrel cover (4).

• Remove pins (1) holding left and right front mower suspension arms (11) in place.

• Remove bolt (3) holding deck front to rear leveling rod (2) in place.

• Remove (7) pin holding deck lift link arm (8) in place.

• Remove bolt (6) holding deck side to side leveling rod (5) in place.

• Remove belt (10) from around pulleys (9).

• Slide deck out from under side of mower.

Ausbau des Mähdecks

• Den Mähdeck-Kupplungshebel auf Position “AUSGEKUPPELT" stellen.

• Den Hebel der Schnitthöhe nach vorn schieben, um das Mähdeck in die niedrigste Stellung zu bringen.

• Entfernen Sie die Spindelabdeckung (4).

• Die Haltestifte (1) des vorderen linken und rechten Trägerarms (11) des Mähdecks entfernen.

• Die Befestigungsschraube (3) des vorderen Mähdecks an der hinteren Justierstange (2) entfernen.

• Den Haltestift (7) des Verbindungsarms (8) des Mähdecks abnehmen.

• Die Befestigungsschraube (6) der durchgehenden Justierstange (5) des Mähdecks entfernen.

• Den Riemen (10) von den Riemenscheiben (9) abziehen.

• Das Mähdeck von der Unterseite des Mähers herausziehen.

Page 58

Démontage du carter de coupe

• Placez le levier du groupe de groupe sur la position de « DÉBRAYAGE ».

• Déplacez en l’avant le levier de réglage de la hauteur afin d’abaisser au maximum la tondeuse.

• Enlevez le capot (4).

• Enlevez les goupilles (1) de maintien des biellettes de suspension avant droite et gauche (11).

• Enlevez la vis (3) de fixation de la bielle d’équilibrage (2).

• Enlevez la goupille (7) de fixation de la biellette de relevage (8) du carter de coupe.

• Enlevez la vis (6) de fixation de la bielle d’équilibrage transversal (5).

• Dégagez la courroie (10) des poulies (9).

• Sortez le carter de coupe du dessous de la tondeuse.

Extracción de la plataforma del cortacésped

• Sitúe la palanca del embrague de la plataforma en la posición de desconexión.

• Desplace la palanca de ajuste de altura hacia delante para bajar el cortacésped al máximo.

• Retire la cubierta del mandril (4).

• Retire los pasadores (1) que sujetan los brazos de suspensión izquierdo y derecho (11) en su posición.

• Retire el perno (3) que sujeta la parte delantera de la plataforma a la barra de nivelación (2).

• Retire el pasador (7) que sujeta la articulación de elevación (8) de la plataforma.

• Retire el perno (6) que sujeta lateralmente la plataforma a la barra de nivelación (5).

• Retire la correa (10) de las poleas (9).

• Deslice la plataforma para retirarla de debajo del cortacésped.

Smontaggio del coprilama

• Portare la leva frizione del rasaerba in posizione di disinnesto.

• Muovere in avanti la leva di sollevamento per la regolazione in altezza per portare il rasaerba nella posizione più bassa.

• Togliere la copertura del portapezzo (4).

• Rimuovere i perni (1) che tengono in posizione i bracci di sospensione del rasaerba anteriore destro e anteriore sinistro (11).

• Rimuovere il bullone (3) che tiene in posizione l'asta di livellamento longitudinale del coprilama (2).

• Rimuovere (7) il perno che tiene in posizione il braccio articolato di sollevamento del coprilama (8).

• Rimuovere il bullone (6) che tiene in posizione l’asta di livellamento trasversale del coprilama (5).

• Rimuovere la cinghia (10) dalle pulegge (9).

• Sfilare il coprilama dal lato inferiore del rasaerba.

Maaidek verwijderen

• Zet de hendel voor de maaidekkoppeling in de “uitgeschakelde” stand.

• Zet de hendel voor hoogteafstelling vooruit om de maaier naar zijn laagste stand te bewegen.

• Verwijder de afdekking (4) van de draaispil.

• Verwijder de pennen (1) die de linker en rechter voorste ophangingsarmen (11) van de maaier op hun plek houden.

• Verwijder bout (3) die het voorste maaidek aan de achterste nivelleringsstang (2) bevestigt.

• Verwijder (7) de pen die de verbindingshefarm (8) van het maaidek op zijn plek houdt.

• Verwijder bout (6) die het zijmaaidek aan de nivelleringsstang (5) aan de zijkant bevestigt.

• Verwijder de riem (10) van de poelies (9).

• Schuif het maaidek uit de machine via de zijkant.

To Install Mower

Install in reverse order following instructions in "To Remove Mower" section.

Einbau des Mähwerks

Führen Sie zum Einbau die Schritte der Anweisung "Ausbau des Mähdecks" in umgekehrter Reihenfolge aus.

Remontage du carter de coupe

Pour le remontage, procédez dans le sens inverse du démontage, en suivant les instructions du point « Démontage

du carter de coupe ».

Instalación de la plataforma del cortacésped

Instálela en orden inverso al de las instrucciones de la sección "Extracción de la plataforma del cortacésped".

Installazione del rasaerba

Installare i componenti seguendo in ordine inverso le operazioni descritte nel paragrafo “Smontaggio del rasaerba”.

Maaier installeren

Installeer de maaier door de instructies onder “Maaidek verwijderen” in omgekeerde volgorde te volgen.

Page 59

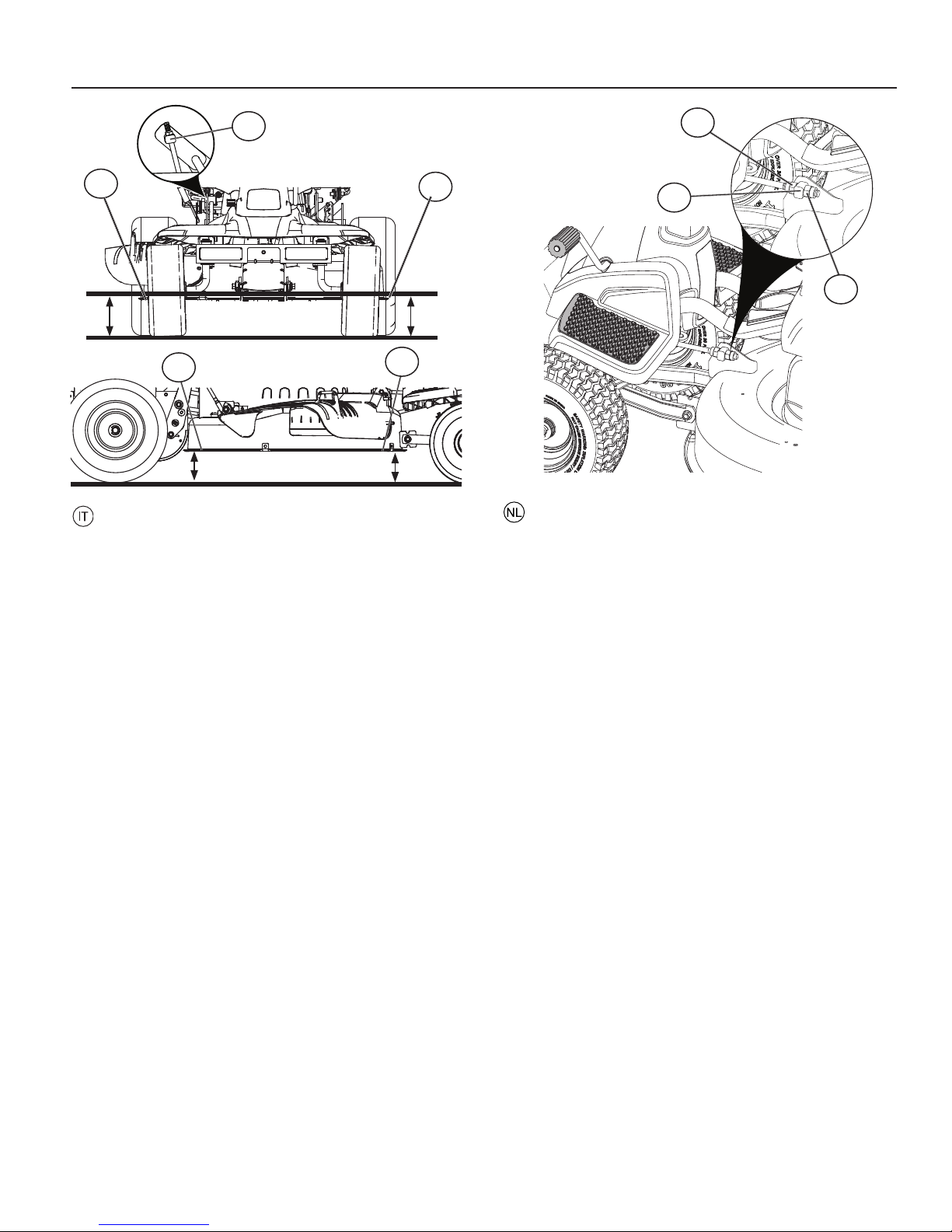

TO LEVEL MOWER HOUSING

Adjust the mower while riding mower is parked on level ground or driveway. Make sure tires are properly inflated (See side of tire for proper PSI). If tires are over or underinflated, you will not properly adjust your mower.

Side-To-Side Adjustment

• Raise mower to its highest position.

• Measure dis tance "A" from bot tom edge of mower (2) to ground level at front corners of mower.

• To raise the right side of the mower, tighten lift link adjustment nut (1).

• To lower the right side of the mower, loosen lift link adjustment nut (1).

NOTE: Each full turn of lift link adjustment nut (1) will change mower height about 3/16".

• Recheck measurements after ad just ing.

Front-To-Back Adjustment IMPORTANT: Deck must be level side-to side.

To obtain the best cutting results, the mower housing should be adjusted so that the front is approximately 1/8" to 1/2" lower than the rear when the mower is in its highest position.

Check adjustment on right side of riding mower. Measure dis tance “F” directly in front (3) and behind (4) the mandrel at bottom edge of mower housing as shown.

• To lower front of mower housing turn nut (8) and nut (6) counterclockwise.

• When distance of "F" is 1/8" to 1/2" higher at front than rear, loosen nut (8) and nut (6) on front link.

• To raise front of mower housing turn nut (6) and nut (8) clockwise.

• When distance of "F" is 1/8" to 1/2" lower at front than rear, tighten nut (6) and nut (8) on front link.

NOTE: Each full turn of nut (8) will change "F" by approximately about 3/8".

• Recheck side-to-side adjustment.

NIVELLIERUNG DES MÄHERS

Parken Sie den Aufsitzmäher zum Nivellieren auf ebenem Boden. Sicherstellen, dass die Reifen korrekt aufgepumpt sind (siehe Abschnitt Reifendruck). Die Einstellung Ihres Mähers ist nicht möglich, wenn der Reifendruck zu hoch oder zu niedrig ist.

Niveauregelung beider Seiten

• Heben Sie den Mäher in die höchste Position an.

• Den Abstand "A" zwischen der unteren Kante des Mähers (2) und dem Boden an den vorderen Ecken des Mähers messen.

• Um die rechte Seite des Mähers anzuheben, die Mutter (1) der Niveauregelung anziehen.

• Um die rechte Seite des Mähers abzusenken, die Mutter (1) der Niveauregelung lockern.

HINWEIS: Jede volle Umdrehung der Einstellmutter (1) ändert die Höhe des Mähers um 3/16".

• Die Maße nach der Einstellung nachprüfen.

Front-Heck-Niveauregelung WICHTIG: Das Mähdeck muss auf beiden Seiten nivelliert sein.

Für optimale Mähergebnisse sollte der Mäherrahmen so einreguliert werden, dass die Frontseite ca. von 1/8" bis 1/2" niedriger liegt als das Heck, wenn sich der Mäher in der höchsten Position befindet.

Die Einstellung auf der rechten Seite des Aufsitzmähers kontrollieren. Den Abstand “F” direkt vor (3) und nach (4) der Spindel an der Bodenkante des Mäherrahmens laut Abbildung messen.

• Drehen Sie die Muttern (8) und (6) nach links drehen, um die Frontseite des Mähergehäuses abzusenken.

• Wenn der Abstand "F" auf der Frontseite 1/8" bis 1/2" höher ist als am Heck, die Mutter (8) und die Mutter (6) an der vorderen Verbindungsstange lösen.

• Drehen Sie die Muttern (6) und (8) nach rechts, um die Frontseite des Mähergehäuses anzuheben.

• Wenn der Abstand "F" auf der Frontseite 1/8" bis 1/2" niedriger ist als am Heck, die Mutter (6) und die Mutter (8) an der vorderen Verbindungsstange festziehen.

HINWEIS: Jede volle Umdrehung der Einstellmutter (8) ändert den Wert "F" um ca. 3/8".

• Nach der Einstellung das Niveau auf beiden Seiten nachprüfen.

Page 60

RÉGLAGE DU CARTER DE COUPE

Pour régler le carter de coupe, la tondeuse autoportée doit être garée sur un sol plat. Vérifiez la pression des pneus (la pression est indiquée sur le flanc du pneu). Si les pneus sont trop gonflés ou pas assez, vous ne pourrez pas régler correctement votre carter de coupe.

Réglage transversal

• Relevez le carter de coupe au maximum.

• Mesurez la distance « A » entre le bord inférieur du carter de coupe (2) et le sol, au niveau des coins avant.

• Pour relever le côté droit du carter de coupe, serrez l’écrou de réglage (1) de la biellette de relevage.

• Pour abaisser le côté droit du carter de coupe, desserrez l’écrou de réglage (1) de la biellette de relevage.

REMARQUE : Un tour complet de l’écrou de réglage (1) correspond à un déplacement d’environ 4,8 mm.

• Mesurez à nouveau les distances après le réglage.

Réglage longitudinal IMPORTANT: La position transversale du carter de coupe

doit déjà est réglée. Pour obtenir les meilleurs résultats de coupe, le bord avant

du carter de coupe doit être à environ 3,2 mm à 12,7 mm au-dessous du bord arrière, lorsque la tondeuse est relevée au maximum.

Contrôlez le réglage sur le côté droit de la tondeuse autoportée. Mesurez la distance « F » directement devant (3) et derrière (4) le moyeu du carter de coupe, comme illustré.

• Pour abaisser l’avant du carter de coupe, tournez l’écrou (8) et l’écrou (6) en sens anti-horaire.

• Quand la distance « F » est entre 3,2 mm et 12,7 mm plus élevée à l’avant qu’à l’arrière, desserrez l’écrou (8) et l'écrou (6) de la biellette avant.

• Pour relever l’avant du carter de coupe, tournez l’écrou (6) et l’écrou (8) dans en sens horaire.

• Quand la distance « F » est entre 3,2 mm et 12,7 mm plus basse à l’avant qu’à l’arrière, serrez l’écrou (6) et l'écrou (8) de la biellette avant.

REMARQUE : Un tour complet de l’écrou (8) correspond à une variation d’environ 9,5 mm de la distance « F ».

• Vérifiez à nouveau le réglage transversal.

NIVELACIÓN DE LA CARCASA DEL CORTACÉSPED

Ajuste el cortacésped después de situarlo en un terreno nivelado. Compruebe que el inflado de los neumáticos es adecuado (consulte el valor de PSI correcto en el lateral del neumático). Si el inflado de los neumáticos es excesivo o insuficiente, no será posible ajustar correctamente el cortacésped.

Ajuste de lado a lado

• Eleve el cortacésped al máximo.

• Mida la distancia "A" desde el borde inferior del cortacésped (2) hasta el nivel del suelo en las esquinas delanteras.

• Para elevar el lado derecho del cortacésped, apriete la tuerca de ajuste de la articulación de elevación (1).

• Para bajar el lado derecho del cortacésped, afloje la tuerca de ajuste de la articulación de elevación (1).

NOTA: Con cada giro completo de la tuerca de ajuste de la articulación de elevación (1), la altura del cortacésped varía unos 5 mm (3/16 pulg.).

• Vuelva a comprobar las medidas después del ajuste.

Ajuste de delante hacia atrás IMPORTANTE: La plataforma debe estar nivelada de lado

a lado. Para obtener los mejores resultados de corte, la carcasa del

cortacésped debe ajustarse de modo que la parte delantera quede de 3 a 13 mm (1/8 a ½ pulg.) más baja que la trasera cuando el cortacésped está en su altura máxima.

Compruebe el ajuste del lado derecho del cortacésped. Mida la distancia “F” directamente delante (3) y detrás (4) del mandril en el borde inferior de la carcasa del cortacésped, tal como se indica.

• Para bajar la parte delantera de la carcasa del cortacésped gire las tuercas (8) y (6) hacia la izquierda.

• Cuando la distancia "F" sea de 3 a 13 mm (1/8 a ½ pulg.) más alta delante que detrás, afloje las tuercas (8) y (6) de la articulación delantera.

• Para elevar la parte delantera de la carcasa del cortacésped, gire las tuercas (6) y (8) a la derecha.

• Cuando la distancia "F" sea de 3 a 13 mm (1/8 a ½ pulg.) más baja delante que detrás, apriete las tuercas (6) y (8) de la articulación delantera.

NOTA: Cada giro completo de la tuerca (8) cambia la distancia "F" unos 10 mm (3/8 pulg.).

• Vuelva a comprobar el ajuste de lado a lado.

Page 61

REGOLAZIONE DI ASSETTO DEL RASAERBA

Regolare il rasaerba con il trattore parcheggiato su una superficie piana. Assicurarsi che i pneumatici siano correttamente gonfiati (controllare il valore di pressione PSI appropriato sul fianco del pneumatico). Se i pneumatici sono eccessivamente o insufficientemente gonfiati, non è possibile regolare adeguatamente il rasaerba.

Regolazione trasversale

• Sollevare il rasaerba nella posizione più alta.

• Misurare la distanza "A" dal bordo inferiore del rasaerba (2) al livello del terreno in corrispondenza degli spigoli anteriori del rasaerba.

• Per sollevare il lato destro del rasaerba, stringere il dado di regolazione del braccio articolato di sollevamento (1).

• Per abbassare il lato sinistro del rasaerba, allentare il dado di regolazione del braccio articolato di sollevamento (1).

NOTA: Ogni giro completo del dado di regolazione del braccio articolato di sollevamento (1) modifica l’altezza di 3/16” circa.

• Ricontrollare le misure dopo la regolazione.

Regolazione longitudinale IMPORTANTE: Il coprilama deve essere allineato longitu-

dinalmente. Per ottenere i migliori risultati di taglio, occorre regolare il

supporto rasaerba in modo che il lato anteriore sia da 1/8" a 1/2" inferiore rispetto al lato posteriore quando il rasaerba si trova nella sua posizione più alta.

Controllare la regolazione sul lato destro del trattore. Misurare la distanza “F” direttamente davanti (3) e dietro (4) il portapezzo sul bordo inferiore del supporto rasaerba come illustrato.

• Per abbassare il lato anteriore del supporto rasaerba, ruotare il dado (6) e il dado (8) in senso antiorario.

• Quando la distanza “F” è da 1/8" a 1/2" è superiore sul lato anteriore rispetto al posteriore, allentare il dado (8) e il dado (6) del braccio articolato anteriore.

• Per alzare il lato anteriore del supporto rasaerba, ruotare il dado (8) e il dado (6) in senso orario.

• Quando la distanza “F” è da 1/8" a 1/2" inferiore sul lato anteriore rispetto al posteriore, stringere il dado (6) e il dado (8) del braccio articolato anteriore.

NOTA: Ogni giro completo del dado (8) modifica la distanza "F" di circa 3/8".

• Ricontrollare la regolazione trasversale.

MAAIERBEHUIZING WATERPAS INSTALLEREN

Stel de maaier af terwijl deze is geparkeerd op een vlakke ondergrond of parkeerplek. Zorg dat de banden goed zijn opgepompt (controleer zijkant van de band op juiste PSI). Als de banden te veel of te weinig zijn opgepompt, kunt u de maaier niet goed afstellen.

Zij-aan-zijafstelling

• Breng de maaier in zijn hoogste stand.

• Meet de afstand “A” van de onderrand van de maaier (2) tot aan de grond aan de voorhoek van de maaier.

• Om de rechterkant van de maaier omhoog te brengen, draai de afstelmoer (1) aan.

• Om de rechterkant van de maaier omlaag te brengen, draai de afstelmoer (1) los.

OPMERKING: Elke hele slag van de afstelmoer (1) wijzigt de maaierhoogte met ongeveer 3/16”.

• Controleer de metingen opnieuw na het afstellen.

Voor-naar-achterafstelling BELANGRIJK: Het maaidek moet aan de zijkanten gelijk

staan. Om de beste maairesultaten te verkrijgen, moet de maaier-

behuizing zo aangepast worden dat de voorkant ongeveer 1/8” tot 1/2" lager is dan de achterkant, wanneer de maaier in zijn hoogste stand staat.

Controleer de afstelling aan de rechterkant van de maaier. Meet de afstand “F” direct voor (3) en achter (4) de draaispil aan de bodemrand van de maaierbehuizing, zoals getoond.

• Om de voorkant van de maaierbehuizing omlaag te brengen draait u moer (8) en moer (6) naar links.

• Wanneer de afstand “F” aan de voorkant 3 tot 13 mm hoger is dan aan de achterkant, draait u moer (8) en moer (6) op de voorverbinding los.

• Om de voorkant van de maaierbehuizing omhoog te brengen draait u moer (6) en moer (8) naar rechts.

• Wanneer de afstand “F” aan de voorkant 3 tot 13 mm lager is dan aan de achterkant, draait u moer (6) en moer (8) op de voorverbinding vast.

OPMERKING: Elke hele slag van moer (8) wijzigt “F” met ongeveer 3/8”.

• Controleer de zij-aan-zijafstelling opnieuw.

Page 62

TO REPLACE MOWER BLADE DRIVE BELT

MOWER DRIVE BELT REMOVAL

• Park riding mower on a level surface.

• Set parking brake.

• Lower mower to its lowest position.

• Remove mandrel cover (1) from mower deck.

• Remove rear belt keeper (2) from unit.

• Carefully roll belt (3) over the top of the mower blade mandrel.

• Remove belt from idler pulleys (4).

• Check idler pulleys (4) to see that they rotate freely.

• Remove belt from rear drive pulley.

AUSTAUCH DES TREIBRIEMENS DES MÄHWERKS

AUSBAU DES TREIBRIEMENS

• Parken Sie den Aufsitzmäher auf ebenem Boden.

• Ziehen Sie die Feststellbremse an.

• Senken Sie den Mäher in die niedrigste Position.

• Die Spindelabdeckung (1) vom Mähdeck abnehmen.

• Den hinteren Riemenhalter (2) aus dem Gerät ausbauen.

• Den Riemen (3) vorsichtig über der Oberseite der Spindel des Schneidwerks rollen.

• Den Riemen von den Riemenscheiben (4) abziehen.

• Kontrollieren, dass die Laufrollen (4) frei drehen.

• Den Riemen von der hinteren Antriebsrolle abziehen.

Page 63

REMPLACEMENT DE LA COURROIE D’ENTRAÎNEMENT DE LA LAME

DÉPOSE DE LA COURROIE D’ENTRAÎNEMENT DE LA LAME

• Garez la tondeuse autoportée sur une surface plate.

• Serrez le frein de stationnement.

• Abaissez complètement le carter de coupe.

• Déposez le capot (1) du carter de coupe.

• Déposez l’élément de maintien arrière (2) de la courroie.

• Enroulez avec précaution la courroie (3) autour de la partie supérieure du moyeu de la lame.

• Dégagez la courroie (10) des poulies (4).

• Contrôlez si les poulies menées (4) tournent librement.

• Dégagez la courroie de la poulie d’entraînement arrière.

SUSTITUCIÓN DE LA CORREA DE TRANSMISIÓN DEL CORTACÉSPED

EXTRACCIÓN DE LA CORREA DE TRANSMISIÓN

• Estacione el cortacésped en una superficie llana.

• Accione el freno de estacionamiento.

• Baje el cortacésped al máximo.

• Retire la cubierta del mandril (1) de la plataforma del cortacésped.

• Retire el sujetador de correa trasero (2) de la unidad.

• Gire con cuidado la correa (3) sobre la parte superior del mandril de la cuchilla.

• Retire la correa de las poleas tensoras (4).

• Compruebe que las poleas tensoras (4) giran con facilidad.

• Retire la correa de la polea impulsora trasera.

MOWER DRIVE BELT INSTALLATION

Install in reverse order following instructions in "MOWER DRIVE BELT REMOVAL" section.

EINBAU DES TREIBRIEMENS DES MÄHWERKS

Führen Sie zum Einbau die Schritte der Anweisung "AUSBAU DES TREIBRIEMENS" in umgekehrter Reihenfolge aus.

REPOSE DE LA COURROIE D’ENTRAÎNEMENT DE LA LAME

Pour la repose, procédez dans le sens inverse de la dépose, en suivant les instructions du point « DÉPOSE DE LA COURROIE D’ENTRAÎNEMENT DE LA LAME ».

INSTALACIÓN DE LA CORREA DE TRANSMISIÓN DEL CORTACÉSPED

Instálela en orden inverso al de las instrucciones de la sección "EXTRACCIÓN DE LA CORREA DE TRANSMISIÓN DEL CORTACÉSPED".

MONTAGGIO DELLA CINGHIA DI TRASMISSIONE DEL RASAERBA

Montare la cinghia seguendo in ordine inverso le istruzioni fornite nel paragrafo "SMONTAGGIO DELLA CINGHIA DI TRASMISSIONE DEL RASAERBA".

AANDRIJFRIEM MAAIER INSTALLEREN

Installeer door de instructies onder “AANDRIJFRIEM MAAIER VERWIJDEREN” in omgekeerde volgorde te volgen.

SOSTITUZIONE DELLA CINGHIA DI TRASMISSIONE DELLA LAMA DEL RASAERBA

SMONTAGGIO DELLA CINGHIA DI TRASMISSIONE DEL RASAERBA

• Parcheggiare il trattore rasaerba su una superficie piana.

• Azionare il freno di stazionamento.

• Abbassare il rasaerba nella posizione più bassa.

• Rimuovere il coperchio del portapezzo (1) dal coprilama.

• Rimuovere il portacinghia posteriore (2) dall’unità.

• Arrotolare con cura la cinghia (3) sopra il portapezzo di taglio.

• Togliere la cinghia dalle pulegge di rinvio (4).

• Verificare che le pulegge di rinvio (4) ruotino liberamente.

• Rimuovere la cinghia di trasmissione dalla puleggia posteriore.

AANDRIJFRIEM MAAIMESSEN VERVANGEN

AANDRIJFRIEM MAAIER VERWIJDEREN

• Parkeer de maaier op een vlakke ondergrond.

• Stel de parkeerrem in.

• Breng de maaier naar zijn laagste stand.

• Verwijder de afdekking (1) van de draaispil van het maaidek.

• Verwijder de achterste riemhouder (2) van de eenheid.

• Kantel de riem voorzichtig over (3) de bovenkant van de draaispil van de maaimessen.

• Verwijder de riem van de leirolpoelies (4).

• Controleer de leirolpoelies (4) om te zien of zij vrij draaien.

• Verwijder de riem van de achterste aandrijfpoelie.

Page 64

TO CHECK BRAKE

If riding mower requires more than four (4) feet to stop at highest speed in highest gear on a level, dry concrete or paved surface, then brake must be serviced.

You may also check brake by:

• Park riding mower on a level, dry concrete or paved surface, depress clutch/brake pedal all the way down and engage parking brake.

• Place motion control lever in neutral position.

The rear wheels must lock and skid when you try to manually push the riding mower forward. If the rear wheels rotate, then the brake needs to be serviced. Contact a qualified service center.

PRÜFUNG DER BREMSEN

Wenn der Aufsitzmäher bei einer Vollbremsung aus voller Geschwindigkeit mehr als 1,5 Meter auf einer ebenen, trockenen Asphalt- oder Betonstrecke benötigt, muss die Bremse gewartet werden.

Sie können die Bremse auch wie folgt prüfen:

• Stellen Sie den Aufsitzmäher auf einer ebenen, trockenen Asphalt- oder Betonstrecke ab. Drücken Sie das Kupplungs-/Bremspedal ganz durch und ziehen Sie die Feststellbremse an.

• Schieben Sie den Antriebshebel in die Neutralstellung.

Wenn Sie jetzt versuchen, den Aufsitzmäher von Hand nach vorn zu schieben, müssen die Hinterräder blockieren und sperren. Drehen sich die Hinterräder dennoch, muss die Bremsanlage gewartet werden. Bitte kontaktieren Sie dazu ein qualifiziertes Service-Center.

COMPROBACIÓN DEL FRENO

Si el tractor cortacésped necesita más de 1,20 m (4 pies) para detenerse a máxima velocidad en la marcha más alta sobre una superficie llana y seca de cemento o pavimento, se debe revisar el freno.

También puede comprobar el freno de la siguiente manera:

• Estacione el tractor cortacésped sobre una superficie llana y seca de cemento o pavimento, pise a fondo el pedal de embrague/freno y accione el freno de estacionamiento.

• Coloque la palanca de control de movimiento en la posición neutral.

Las ruedas traseras se deben bloquear y resbalar si se intenta empujar el tractor cortacésped manualmente. Si las ruedas traseras giran, es necesario revisar el freno. Póngase en contacto con un centro de servicios cualificado.

VERIFICA DEI FRENI

Qualora, a velocità elevata e con la marcia superiore innestata, per arrestare il trattore rasaerba su una superficie piana e asciutta di cemento o asfaltata, siano necessari più di quattro (4) piedi, si consiglia di sottoporre i freni a revisione.

È anche possibile controllare i freni procedendo come segue:

• Parcheggiare il trattore rasaerba su una superficie piana e asciutta di cemento o asfaltata, premere a fondo il pedale frizione/freno e innestare il freno di stazionamento.

• Mettere la leva di azionamento nella posizione di folle.

Cercando di spingere manualmente il trattore in avanti, le ruote posteriori dovranno bloccarsi e slittare. Se le ruote posteriori ruotano, significa che è necessario sottoporre i freni a revisione. Contattare un centro di assistenza qualificato.

CONTRÔLE DU FREIN

Si la tondeuse autoportée exige plus de 1,50 mètre (4') pour s’arrêter à la vitesse la plus élevée dans le rapport supérieur sur un sol plat en béton sec ou pavé, le frein doit être révisé.

Vous pouvez également vérifier le frein en:

• Garant le tracteur sur un sol plat en béton sec ou pavé, en appuyant à fond sur la pédale d'embrayage/de frein et en serrant le frein de stationnement.

• Placez le levier de commande de déplacement au point mort.

Les roues arrière doivent se bloquer et patiner si vous essayez de faire avancer le tracteur à la main. Si les roues arrière tournent, le frein doit être révisé. Adressez-vous à un centre d’assistance agréé.

DE REM CONTROLEREN

Als de zitmaaier er meer dan 120 cm over doet om te stoppen bij de hoogste snelheid in de hoogste versnelling op een vlakke, droge betonnen of geplaveide ondergrond, moet de rem worden gerepareerd.

U kunt de rem ook controleren door:

• De zitmaaier op een vlakke, droge betonnen of geplaveide ondergrond te parkeren, het koppelings-/rempedaal helemaal in te drukken en de parkeerrem in te schakelen.

• Zet de zijregelhendel in de neutrale stand.

De achterwielen moeten blokkeren en slippen als u de maaier handmatig vooruit probeert te duwen. Als de achterwielen draaien, moet de rem worden gerepareerd. Neem contact op met een gekwalificeerd servicecentrum.

Page 65

6 5

1. Rear Transaxle Cover

2. Engine Pulley

3. Idler Pulley

4. Clutching Arm

5. Transmission Pulley

6. Tensioner Spring

7. Drive Belt

1. Hinterachsabdeckung

2. Motorlenkrolle

3. Zwischenrolle

4. Kupplungsarm

5. Getriebe-Spannrolle

6. Spannfeder

7. Antriebsriemen

TO REPLACE MOTION DRIVE BELT

Park the tractor on level surface. Engage parking brake.

GROUND DRIVE BELT REMOVAL

• Remove rear transaxle cover.

NOTE: Observe entire motion drive belt and position of all belt guides and keepers.

• Unhook tensioner spring from left hand sideplate.

• Pull V-belt out of groove in transmission pulley and slide it over the top of the pulley.

• Lower cutting deck to lowest position.

• Reach in to front of drive assembly reaching over the deck and pull the belt forward out of the engine pulley sheave

• Pull the belt out of the sheave of the idler pulley gently prying the beltkeeper away to free the belt.

• Work rear of belt below engine pulley and out.

GROUND DRIVE BELT INSTALLATION

• Guide rear of new belt under engine pulley and back above clutching arm.

• Insert front of belt into engine pulley sheave.

• Guide belt into idler pulley sheave, gently pry away beltkeeper as required to trap belt in idler pulley sheave.

• Guide belt over top of transmission pulley and insert belt into transmission pulley sheave.

• Check to ensure belt is INSIDE beltkeeper attached to left hand sideplate.

• Connect tensioner spring to left hand sideplate.

• Reinstall rear transaxle cover.

ANTRIEBSRIEMEN ERSETZEN

Stellen Sie den Traktor auf einer ebenen Fläche ab. Feststellbremse anziehen.

AUSBAU DES ANTRIEBSRIEMENS

• bauen Sie die Hinterachsabdeckung ab.

HINWEIS: Beobachten Sie die gesamte Bewegung des Antriebsriemens und die Position aller Riemenführungen und Riemenhalterungen.

• Lösen Sie die Spannfeder an der linken Seitenplatte.

• Ziehen Sie den Keilrippenriemen aus der Nut in der Getrieberiemenscheibe und schieben Sie ihn über die Oberkante der Riemenscheibe.

• Senken Sie das Schneidwerk in die unterste Position ab.

• Greifen Sie über das Mähdeck vorn an die Antriebseinheit und ziehen Sie den Riemen vorn aus dem Motorriemenscheibenelement heraus.

• Ziehen Sie den Riemen aus dem Zwischenrollenelement heraus und hebeln Sie dabei vorsichtig den Riemenhalter so weit weg, dass der Riemen frei kommt.

• Ziehen Sie den hinteren Teil des Riemens unter der Motorriemenscheibe heraus.

EINBAU DES ANTRIEBSRIEMENS

• Führen Sie den hinteren Teil des neuen Riemens unter der Motorriemenscheibe durch und wieder zurück über den Kupplungsarm.

• Setzen Sie die Riemenvorderseite in das Motorriemenscheibenelement ein.

• Führen Sie den Riemen in das Zwischenrollenelement ein und hebeln Sie den Riemenhalter so weit wie erforderlich vorsichtig zur Seite, damit sich der Riemen im Zwischenrollenelement setzen kann.

• Führen Sie den Riemen über die Oberkante der Getrieberiemenscheibe und setzen Sie dann den Riemen in das Getrieberiemenscheibenelement ein.

• Stellen Sie unbedingt sicher, dass der Riemen sich Innerhalb der Riemenhalterung befindet, die an der linken Seitenplatte befestigt ist.

• Befestigen Sie die Spannfeder an der linken Seitenplatte.

• Bauen Sie die Hinterachsabdeckung an.

Page 66

6 5

1. Couvercle d'essieu arrière

2. Poulie motrice

3. Galet tendeur

4. Bras de retenue

5. Poulie de transmission

6. Ressort tendeur

7. Courroie de transmission

1. Cubierta del transeje posterior

2. Polea del motor

3. Polea guía

4. Brazo de embrague

5. Polea de transmisión

6. Muelle tensor

7. Correa de transmisión

POUR REMPLACER L A COURROIE DE TRANSMISSION DE MOUVEMENT

Garez le tracteur sur une surface plane. Serrez le frein de stationnement.

DÉPOSE DE LA COURROIE DE TRANSMISSION PRINCIPALE

• Enlevez le couvercle de l'essieu arrière.

REMARQUE :

ment entière et la position de tous les guides et dispositifs de retenue de courroie.

• Décrochez le ressort tendeur de la plaque latérale gauche.

• Tirez sur la courroie trapézoïdale pour l'extraire de la rainure de la poulie de transmission, et faites-la glisser sur le haut de la poulie.

• Abaissez l’unité de coupe sur la position la plus basse.

• Passez la main à l'avant de la transmission au-delà de l'unité de coupe, et tirez la courroie vers l'avant pour l'extraire de la roue de la poulie motrice.

• Sortez la courroie de la roue du galet tendeur en soulevant avec précaution le dispositif de retenue de façon à libérer la courroie.

• Faites passer l'arrière de la courroie sous la poulie motrice, puis sortez-la.

REPOSE DE LA COURROIE DE TRANSMISSION PRINCIPALE

• Guidez l'arrière de la courroie neuve sous la poulie motrice, puis refaites-la passer au-dessus du bras de retenue.

• Insérez l'avant de la courroie dans la roue de la poulie motrice.

• Guidez la courroie dans la roue du galet tendeur, soulevez avec précaution le dispositif de retenue de courroie selon le besoin pour emprisonner la courroie dans la roue du galet tendeur.

• Guidez la courroie sur le haut de la poulie de transmission, puis insérez-la dans la roue de cette dernière.

• Assurez-vous que la courroie est À L'INTÉRIEUR du dispositif de retenue de courroie installé sur la plaque latérale gauche.

• Accrochez le ressort tendeur à la plaque latérale gauche.

• Réinstallez le couvercle de l'essieu arrière.

Observez la courroie de transmission de mouve-

PARA SUSTITUIR LA CORREA DE TRANSMISIÓN

Estacione el tractor en una superficie plana. Accione el freno de estacionamiento.

EXTRACCIÓN DE LA CORREA DE TRANSMISIÓN

• Retire la cubierta del transeje posterior.

NOTA: Observe el movimiento completo de la correa de transmisión y la posición de todas las guías y soportes de la correa.

• Desenganche el muelle tensor de la placa lateral izquierda.

• Tire de la correa trapezoidal para sacarla de la ranura de la polea de transmisión y deslícela por encima de la polea.

• Baje la plataforma de corte a la posición más baja.

• Desde la parte delantera del conjunto de transmisión, por encima de la plataforma, tire de la correa hacia delante para sacarla de la roldana de la polea.

• Tire de la correa para sacarla de la roldana de la polea guía, haciendo palanca con suavidad en el fijador de la correa para alejarlo y liberar la correa.

• Trabaje por detrás de la correa, debajo de la polea del motor, y sáquela.

INSTALACIÓN DE LA CORREA DE TRANSMISIÓN

• Guíe la parte trasera de la correa nueva por debajo de la polea del motor y hacia atrás sobre el brazo de embrague.

• Introduzca la parte delantera de la correa en la roldana de la polea.

• Guíe la correa hacia la roldana de la polea guía, haciendo palanca con suavidad en el fijador de la correa para atraparla en la roldana de la polea guía.

• Dirija la correa por encima de la polea de transmisión e introdúzcala en la roldana de la polea de transmisión.

• Compruebe que la correa quede DENTRO del fijador de la correa en la placa lateral izquierda.

• Enganche el muelle tensor a la placa lateral izquierda.

• Reinstale la cubierta del transeje posterior.

Page 67

6 5

SOSTITUZIONE DELLA CINGHIA DI TRASMISSIONE DEL MOVIMENTO

Posteggiare il trattore su una superficie piana. Azionare il freno di stazionamento.

SMONTAGGIO DELLA CINGHIA DI TRASMISSIONE

• Togliere il coperchio del gruppo di trasmissione posteriore.

NOTA: Osservare attentamente nella sua interezza la cinghia di trasmissione del movimento e la posizione di tutte le guide e dei dispositivi di fissaggio della cinghia.

• Sganciare la molla di tensionamento dalla piastra laterale sinistra.

• Estrarre la cinghia trapezoidale dalla scanalatura della puleggia di trasmissione e farla scorrere sopra la parte superiore della puleggia.

• Abbassare il piatto di taglio fino alla posizione più bassa.

• Raggiungere la parte anteriore del gruppo di trasmissione sopra il piatto e tirare in avanti la cinghia fuori dalla ruota scanalata della puleggia del motore.

• Estrarre la cinghia dalla ruota scanalata della puleggia folle facendo delicatamente leva sul dispositivo di fissaggio per liberare la cinghia.

• Muovere gradualmente il retro della cinghia sotto la puleggia del motore e toglierla.

MONTAGGIO DELLA CINGHIA DI TRASMISSIONE

• Far passare il retro della nuova cinghia sotto la puleggia del motore e sopra il braccio di innesto.

• Inserire la parte anteriore della cinghia nella ruota scanalata della puleggia del motore.

• Far passare la cinghia nella ruota scanalata della puleggia folle, facendo delicatamente leva sul dispositivo di fissaggio della cinghia quanto occorre per posizionare correttamente la cinghia nella ruota scanalata.

• Far passare la cinghia sopra la parte superiore della puleggia di trasmissione e inserirla nella ruota scanalata della puleggia di trasmissione.

• Controllare che la cinghia sia ALL'INTERNO del dispositivo di fissaggio della cinghia fissato alla piastra laterale sinistra.

• Collegare la molla di tensionamento alla piastra laterale sinistra.

• Ricollocare il coperchio del gruppo di trasmissione posteriore.

1. Coperchio del gruppo di

trasmissione posteriore

2. Puleggia del motore

3. Puleggia folle

4. Braccio di innesto

5. Puleggia di trasmissione

6. Molla di tensionamento

7. Cinghia di trasmissione

1. Holte achterste transaxle

2. Motorpoelie

3. Tussenpoelie

4. Vergrendelingsarm

5. Transmissiepoelie

6. Spanveer

7. Aandrijfriem

AANDRIJFRIEM VERVANGEN

Parkeer de tractor op een vlakke ondergrond. Schakel de parkeerrem in.

GRONDAANDRIJFRIEM VERWIJDEREN

• Verwijder de afdekking van de achterste transaxle.

OPMERKING:

van alle riemgeleiders en sluitstukken.

• Maak de spanveer los van de linker zijplaat.

• Trek de V-riem uit de groef in de transmissiepoelie en schuif deze over de bovenkant van de poelie.

• Zet het maaidek in de laagste stand.

• Reik naar de voorkant van het aandrijfmechanisme over het dek en trek de riem naar voren uit de riemschijf van de motorpoelie.

• Trek de riem uit de riemschijf van de tussenpoelie door de riemhouder voorzichtig opzij te duwen om de riem vrij te maken.

• Verplaats de achterkant van de riem onder de motorpoelie door en trek hem naar buiten.

GRONDAANDRIJFRIEM INSTALLEREN

• Geleid de achterkant van de nieuwe riem onder de motorpoelie door en terug boven de vergrendelingsarm.

• Steek de voorkant van de riem in de riemschijf van de motorpoelie.

• Geleid de riem in de riemschijf van de tussenpoelie, duw de riemhouder voorzichtig opzij zoals vereist om de riem vast te zetten in de riemschijf van de tussenpoelie.

• Geleid de riem over de bovenkant van de transmissiepoelie en steek de riem in de riemschijf van de tussenpoelie.

• Controleer om u ervan te verzekeren dat de riem BINNEN in de riemhouder zit die bevestigd is aan de linker zijplaat.

• maak de spanveer vast aan de linker zijplaat.

• Monteer de afdekking van de achterste transaxle weer.

Neem de volledige aandrijfriem in acht en de stand

Page 68

DECK WASHOUT PORT

Your tractor’s deck is equipped with a washout port on its surface as part of its deck wash system. It should be utilized after each use.

• Drive the tractor to a level, clear spot on your lawn, near enough to a water spigot for your garden hose to reach.

IMPORTANT: Make certain the tractor’s discharge chute is directed AWAY from your house, garage, parked cars, etc. Remove bagger chute or mulch cover if attached.

• Make sure the attachment clutch control is in the “DIS EN GAGED” position, set the parking brake, and stop the engine.

• Pull back the lock collar of the nozzle adapter on your garden hose (A) and push the adapter onto the deck washout port (B) at the left end of the mower deck. Release the lock collar to lock the adapter on the nozzle.

IMPORTANT: Tug hose ensuring connection is secure.

• Turn the water on.

• While sitting in the operator’s position on the tractor, restart the engine and place the throttle lever in the Fast "

IMPORTANT: Recheck the area making certain the area is clear.

• Move the tractor’s attachment clutch control to the “Engaged” position. Remain in the operator’s position with the cutting deck engaged until the deck is cleaned.

• Move the tractor’s attachment clutch control to the “DIS EN GAGED” position. Turn the ignition key to the STOP position to turn the tractor’s engine off. Turn the water off.

• Pull back the lock collar of the nozzle adapter to disconnect the adapter from the nozzle washout port.

• Move the tractor to a dry area, preferably a concrete or paved area. Place the attachment clutch control in the “Engaged” position to remove excess water and to help dry before putting the tractor away.

WARNING: A broken or missing washout fitting could expose you or others to thrown objects from contact with the blade.

• Replace broken or missing washout fitting immediately, prior to using mower again.

• Plug any holes in mower with bolts and locknuts.

" position.

WASCHANLAGEN-ÖFFNUNG DER ABDECKUNG

Ihre Traktorabdeckung ist außen mit einer Waschanlagen-Öffnung ausgestattet, die Teil der Waschanlage für die Abdeckung ist. Sie sollte nach jedem Gebrauch eingesetzt werden.

• Fahren Sie den Traktor auf eine ebene, saubere Stelle Ihres Rasens, möglichst nah an einen Wasserhahn, an den Sie Ihren Gartenschlauch anschließen können.

WICHTIG: Bitte achten Sie unbedingt darauf, dass die Auswurfschütte Ihres Traktors NICHT in Richtung Haus, Garage oder parkende Fahrzeuge usw. zeigt. Falls eine Baggerrutsche oder eine Mulchabdeckung am Traktor angebracht sind, entfernen Sie diese bitte zuerst.

• Vergewissern Sie sich, dass der Kupplungshebel für das Anbauwerkzeug in der Position „DISENGAGED“ (ausgeklinkt) steht. Ziehen Sie die Handbremse an und stellen Sie den Motor ab.

• Ziehen Sie den Sicherungsring des Düsenadapters Ihres Gartenschlauchs (A) zurück und drücken Sie den Adapter auf die Waschanlagen-Öffnung am linken Ende der Abdeckung des Rasenmähers (B). Lassen Sie den Sicherungsring los, damit der Adapter an der Düse verriegelt ist.

WICHTIG: Ziehen Sie am Schlauch, um zu prüfen, dass der Anschluss fest ist.

• Drehen Sie das Wasser auf.

• Setzen Sie sich in die normale Position auf den Traktor, starten Sie den Motor und legen Sie den Gashebel in die Position „Fast” ("

WICHTIG: Prüfen Sie jetzt erneut, ob sich niemand im umliegenden Bereich aufhält.

• Stellen Sie den Kupplungshebel für das Anbauwerkzeug am Traktor in die Position „ENGAGED“ (eingeklinkt). Bleiben Sie bei aktiviertem Mäherantrieb unbedingt auf dem Traktor in der Fahrerposition sitzen, bis die Abdeckung gereinigt ist.

• Move the tractor’s attachment clutch control to the “DISENGAGED” position. Drehen Sie den Zündschlüssel in Position STOP (Aus), um den Motor des Rasenmähers auszuschalten. Drehen Sie das Wasser ab.

• Ziehen Sie den Sicherungsring des Düsenadapters zurück, damit der Adapter aus der Düsenwaschanlagen-Öffnung frei kommt.

• Fahren Sie den Traktor auf eine trockene Stelle, am besten auf Asphalt oder Beton.

• Stellen Sie den Kupplungshebel für das Anbauwerkzeug in die Position „ENGAGED“ (eingeklinkt), damit überschüssiges Wasser ablaufen kann und der Traktor schneller trocknet, bevor Sie ihn abstellen.

WARNUNG: Ein gebrochener oder fehlender Waschanlagen-Anschluss (Fitting) kann dazu führen, dass Sie oder andere Personen von fliegenden Objekten, die mit dem Schneidblatt in Berührung kamen, getroffen werden!

• Ersetzen Sie daher einen gebrochenen oder fehlenden Waschanlagen-Anschluss (Fitting) sofort und nehmen Sie den Rasenmäher erst nach dem Austausch wieder in Betrieb.

• Verschließen Sie alle Öffnungen des Rasenmähers mit Schrauben und Kontermuttern.

") (Schnell).

Page 69

PORT DE LAVAGE DU CHÂSSIS

Le châssis de votre tracteur est doté d’un port de lavage nécessaire pour le nettoyage. Il est conseillé d’en faire usage après chaque utilisation de la tondeuse.

• Amenez le tracteur sur une surface plane, assez près d’une arrivée d’eau pour y brancher votre tuyau d’arrosage.

IMPORTANT : Veillez à ce que la goulotte d’éjection du tracteur ne soit PAS orientée vers votre maison, garage, voiture en stationnement, etc. Retirez l’ensacheuse ou le cache-paillis, si présent.

• Vérifiez que la commande d’embrayage de l’équipement est en position “DÉBRAYÉE” , mettez le frein de stationnement et arrêtez le moteur.

• Reculez le collier de serrage de l’adaptateur d’embout sur le tuyau d’arrosage (A) et enfoncez l’adaptateur dans le port de lavage, à l’extrémité gauche du châssis de la tondeuse (B). Replacez le collier de serrage pour fixer l’adaptateur sur l’embout.

IMPORTANT : Tirez sur le tuyau pour vous assurer qu’il est bien attaché.

• Ouvrez l’arrivée d’eau.

• Prenez place sur le fauteuil du tracteur, puis redémarrez le moteur et mettez le levier d’accélérateur en position «Fast»("

IMPORTANT : Vérifiez à nouveau que rien ni personne ne se trouve à proximité du tracteur.

• Mettez la commande d’embrayage du tracteur en position “EMBRAYÉE”.Restez à la place du conducteur jusqu’à ce qu’à la fin du nettoyage.

• Mettez la commande d’embrayage du tracteur en position “DÉBRAYÉE”.Mettez la clé de contact sur STOP afin d’arrêter le moteur du tracteur. Fermez l’arrivée d’eau.

• Retirez le collier de serrage de l’adaptateur d’embout pour sortir l’adaptateur du port de lavage.

• Déplacez le tracteur vers une zone sèche, de préférence goudronnée ou pavée. Mettez la commande d’embrayage de l’équipement en position “Embrayée” pour retirer l’excès d’eau et faire sécher le tracteur avant de le ranger.

").

BOCA DE LAVADO DE LA PLATAFORMA

La plataforma del tractor cuenta con una boca de lavado en la superficie como parte del sistema de limpieza. Se debe utilizar tras cada uso.

• Desplace el tractor a un punto nivelado y despejado del prado, cerca de un grifo al que pueda conectar la manguera.

IMPORTANTE: Compruebe que el conducto de descarga del tractor queda orientado hacia OTRO PUNTO que no sea la casa, el garaje, coches aparcados, etc. Retire el depósito de polvo o de hojas si está fijado.

• Compruebe que el mando del embrague del accesorio se encuentra en la posición “DISENGAGED” (desactivado), accione el freno de estacionamiento y detenga el motor.

• Tire del collarín de bloqueo del adaptador de boquilla de la manguera de jardín (1) y empuje el adaptador hacia la boca de lavado del extremo izquierdo de la plataforma del cortacésped (B). Suelte el collarín de bloqueo para fijar el adaptador a la boquilla.

IMPORTANTE: Tire de la manguera para comprobar que la conexión es segura.

• Abra el grifo.

• Sentado en la posición del operador del tractor, vuelva a

arrancar el motor y coloque la palanca del acelerador en la posición “Fast” ("

IMPORTANTE: Vuelva a comprobar que la zona está despejada.

• Coloque el mando del embrague del accesorio del tractor en la posición “ENGAGED” (activado). Manténgase en la posición del operador con la plataforma de corte accionada hasta que quede limpia.

• Coloque el mando del embrague del accesorio del tractor en la posición “DISENGAGED” (desactivado). Gire la llave de encendido a la posición STOP para apagar el motor del tractor. Cierre el grifo.

• Tire del collarín de bloqueo del adaptador de boquilla para desconectar el adaptador de la boca de lavado.

• Desplace el tractor a una zona seca, de ser posible con suelo de cemento o pavimento. Coloque el mando del embrague del accesorio del tractor en la posición “Engaged” (activado) para eliminar los residuos de agua y para acelerar el secado antes de guardar el tractor.

ADVERTENCIA: Una conexión para lavado rota o ausente puede exponerlo a usted o a otras personas al riesgo de sufrir el impacto de objetos despedidos al entrar en contacto con la cuchilla.

• Cambie de inmediato las conexiones rotas, o coloque las ausentes, antes de volver a utilizar el cortacésped.

• Tapone los orificios del cortacésped con pernos y contratuercas.

").

AVERTISSEMENT: En l’absence de raccord de lavage ou si le raccord de lavage utilisé est endommagé, tout objet entrant en contact avec la lame risque être projeté et représente un danger pour vous ou toute autre personne.

• Remplacez les raccords de lavage absents ou endommagés immédiatement, avant la prochaine utilisation de la tondeuse.

• Bouchez tout éventuel orifice dans la tondeuse à l’aide de boulons et d’écrous.

Page 70

APERTURA DI LAVAGGIO DEL PIATTO

Il piatto di taglio del trattore dispone in superficie di un’apertura che fa parte del sistema di lavaggio del piatto. Tale sistema deve essere utilizzato dopo ciascun impiego del rasaerba.

• Condurre il trattore su un’area sgombra e pianeggiante del prato, posizionandolo sufficientemente vicino a un rubinetto dell’acqua per potervi collegare il tubo di irrigazione.

IMPORTANTE: Assicurarsi che il deflettore di scarico del trattore sia rivolto in direzione opposta al fabbricato, al garage, alle auto in sosta ecc. Rimuovere il deflettore del cesto di raccolta o il sistema per pacciamatura, se montati.

• Verificare che il comando di innesto frizione sia in posizione di “DISINNESTO”, quindi inserire il freno di stazionamento e arrestare il motore.

• Tirare indietro il collare di blocco dell’adattatore sul portagomma del tubo di irrigazione (A) e spingere l’adattatore sull’apertura di lavaggio del piatto all’estremità sinistra della copertura del rasaerba (B). Rilasciare il collare di blocco in modo da bloccare l’adattatore sul portagomma.

IMPORTANTE: Nell’inserire il tubo, assicurarsi che sia saldamente collegato.

• Aprire l’acqua.

• Rimanendo seduti al posto di guida del trattore, riavviare il motore e portare la leva acceleratore in posizione “Fast” ("

IMPORTANTE: Ricontrollare l’area per verificare che sia sgombra.

• Portare il comando di innesto frizione del trattore in posizione di “INNESTO”. Rimanere al posto di guida con il piatto di taglio innestato fino al termine del lavaggio del piatto.

• Portare il comando di innesto frizione in posizione di “DISINNESTO”. Spegnere il motore ruotando la chiave di accensione in posizione STOP. Chiudere l’acqua.

• Tirare indietro il collare di bloccaggio dell’adattatore portagomma per scollegare l’adattatore dal raccordo del sistema di lavaggio.

• Condurre il trattore in un’area asciutta, preferibilmente su una superficie cementata o pavimentata. Portare il comando di innesto frizione in posizione di “Innesto” per rimuovere l’acqua in eccesso e favorire l’asciugatura prima di mettere in deposito il trattore.

") .

DEKREINIGINGSPOORT

Het maaidek van uw trekker is aan de bovenkant uitgerust met een reinigingspoort als onderdeel van het dekreinigingssysteem. Dit systeem dient na elk gebruik van de maaier te worden gebruikt.

• Rijd de trekker naar een vlakke, open plek op uw gazon, dicht genoeg bij een waterkraan om met de tuinslang te bereiken.

BELANGRIJK: Zorg ervoor dat de uitworp van de trekker is weggericht van uw huis, garage, geparkeerde auto’s, enz. Verwijder de opvangbak of mulchplaat indien bevestigd.

• Zorg ervoor dat de koppelingshendel van het hulpstuk in de stand “DISENGAGED”(ontkoppeld) staat, trek de parkeerrem aan en schakel de motor uit.

• Trek de borgkraag van de adapter van het mondstuk op uw tuinslang (A) naar achteren en druk de adapter op de inlaatopening van het reinigingsdek aan het linkeruiteinde van het maaidek (B). Laat de borgkraag los om de adapter op het mondstuk te bevestigen.

BELANGRIJK: Trek aan de slang om te controleren of de slang goed is gekoppeld.

• Draai de waterkraan open.

• Ga op de bestuurdersstoel van de trekker zitten, start de motor en plaats de gashendel in de stand “Fast” ("

BELANGRIJK: Controleer nog een keer of de ruimte voor de uitworp vrij is.

• Zet de koppelingshendel van het hulpstuk van de tractor in de stand “ENGAGED” (gekoppeld). Blijf op de bestuurdersstoel zitten met het maaidek ingeschakeld totdat het dek schoon is.

• Zet de koppeling van het hulpstuk van de tractor in de stand “DISENGAGED” (ontkoppeld). Draai de startsleutel in de positie STOP om de motor uit te schakelen. Draai de waterkraan dicht.

• Trek de borgkraag van de mondstukadapter terug om de adapter van de reinigingspoort los te koppelen.

• Verplaats de trekker naar een droge plaats, bij voorkeur met een betonnen of bestrate ondergrond. Zet de koppelingshendel van het hulpstuk in de stand “ENGAGED” (gekoppeld), zodat overmatig water kan weglopen en de tractor sneller kan drogen, voordat u hem stalt.

WAARSCHUWING: Een kapotte of ontbrekende reinigingsaansluiting kan u of anderen blootstellen aan voorwerpen die door contact met de messen worden uitgeworpen.

• Vervang een kapotte of ontbrekende reinigingsaansluiting onmiddellijk, alvorens de maaier opnieuw te gebruiken.

• Dicht evt. openingen in de maaier met bouten en borgmoeren.

") (snel).

AVVERTENZA: Un raccordo del sistema di lavaggio difettoso o non in posizione potrebbe esporre l’operatore e le persone presenti al rischio di proiezione di oggetti a causa del contatto con la lama.

• Prima di riutilizzare il rasaerba, riposizionare il raccordo del sistema di lavaggio o sostituirlo se è difettoso.

• Chiudere le aperture del rasaerba utilizzando bulloni e dadi di bloccaggio.

Page 71

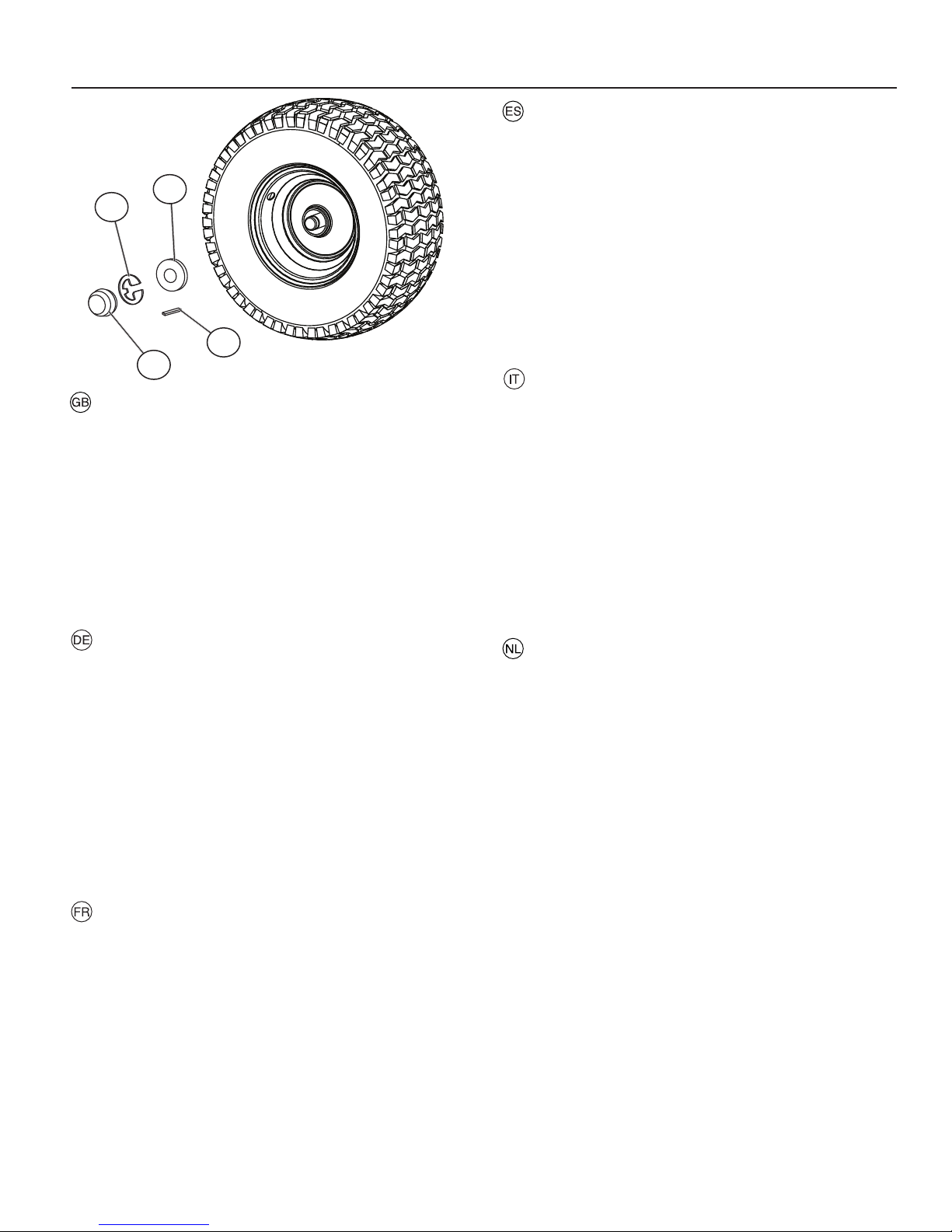

TO REMOVE WHEEL FOR REPAIRS

FRONT WHEEL

• Block up front axle securely.

• Remove dust cover (1), retaining ring (2), and washer (3) to allow wheel removal.

• Repair tire and reassemble.

• Replace washer and retaining ring securely in axle groove.

REAR WHEEL

• Block up Rear axle securely.

• Remove dust cover (1), retaining ring (2), washer (3), and square key (4) while pulling tire off.

• Repair tire and reassemble.

EXTRACCIÓN DE LA RUEDA PARA REPARARLA

RUEDA DELANTERA

• Bloquee el eje delantero de manera segura.

• Retire la cubierta antipolvo (1), el aro de retención (2) y la arandela (3) para poder extraer la rueda.

• Repare la rueda y vuelva a montarla.

• Vuelva a colocar la arandela y el aro de retención correctamente en la ranura del eje.

RUEDA TRASERA

• Bloquee el eje trasero de manera segura.

• Retire la cubierta antipolvo (1), el aro de retención (2), la arandela (3) y la llave cuadrada mientras tira de la rueda para extraerla.

• Repare la rueda y vuelva a montarla.

SMONTAGGIO DELLE RUOTE PER LA RIPARAZIONE

RUOTA ANTERIORE

• Bloccare saldamente l’asse anteriore.

• Rimuovere il parapolvere (1), l’anello di bloccaggio (2) e la rondella (3) per smontare la ruota.

• Riparare il pneumatico e rimontarlo.

• Riposizionare saldamente in sede sull’asse la rondella e l’anello di bloccaggio.

RUOTA POSTERIORE

• Bloccare saldamente l'asse posteriore.

• Rimuovere il parapolvere (1), l’anello di bloccaggio (2), la rondella (3) e la chiavetta (4) per smontare il pneumatico.

• Riparare il pneumatico e rimontarlo.

AUSBAU DER RÄDER ZUR REPARATUR

VORDERRAD

• Die Vorderachse sicher blockieren.

• Zum Ausbau des Rads die Staubschutzkappe (1), den Sicherungsring (2) und die Unterlegscheibe (3) entfernen.

• Den Reifen ausbessern und wieder einbauen.

• Die Unterlegscheibe und den Sicherungsring wieder genau in die Achsnut einpassen.

HINTERRAD

• Die Hinterachse sicher blockieren.

• Die Staubschutzkappe (1), den Sicherungsring (2), die Unterlegscheibe (3) und den Vierkant (4) beim Abziehen des Reifens entfernen.

• Den Reifen ausbessern und wieder einbauen.

DEMONTAGE DES ROUES POUR LEUR REPARATION

ROUE AVANT

• Caler solidement l’essieu avant.

• Enlevez le bouchon (1), le circlip (2) et la rondelle (3) pour pouvoir démonter la roue.

• Réparez le pneu et remonter.

• Remplacez la rondelle et le circlip et posez dans la rainure de l’arbre.

ROUE ARRIERE

• Caler solidement l’essieu arrière.

• Enlevez le bouchon (1), le circlip (2), la rondelle (3) et la clavette carrée (4) tout en tirant sur la roue pour la démonter.

• Réparez le pneu et remonter.

WIELEN VERWIJDEREN VOOR REPARATIES

VOORWIEL

• Blokkeer de vooras goed.

• Verwijder stofbedekking (1), borgring (2) en onderlegring (3) om het wiel te kunnen verwijderen.

• Repareer het wiel en zet weer in elkaar.

• Plaats de onderlegring en borgring stevig terug in de asgroef.

ACHTERWIEL

• Blokkeer de achteras goed.

• Verwijder stofbedekking (1), borgring (2), onderlegring (3) en vierkante toets (4) terwijl u de band eraf trekt.

• Repareer het wiel en zet weer in elkaar.

Page 72

7. Troubleshooting. 7. Störungssuche.

Engine will not start

1. No fuel in fuel tank.

2. Plug defective.

3. Plug connection defective.

4. Dirt in carburetor or fuel pipe.

Start motor will not turn engine

1. Battery low of charge.

2. Poor contact between cable and battery pole.

3. Connection/disconnection level in wrong position.

4. Main fuse defective.

5. Ignition lock defective.

6. Safety contact for clutch/brake pedal defective.

7. Clutch/brake pedal not pushed down.

Engine runs unevenly

1. Plug defective.

2. Carburetor incorrectly set.

3. Air filter blocked.

4. Fuel tank ventilation blocked.

5. Ignition setting defective.

6. Dirt in fuel pipe.

Engine feels weak

1. Air filter blocked.

2. Plug defective.

3. Dirt in carburetor or fuel pipe.

4. Carburetor incorrectly set.

Engine overheats

1. Engine overloaded.

2. Air inlet or cooling fins blocked.

3. Fan damaged.

4. Too little or no oil in engine.

5. Ignition setting defective.

6. Plug defective.

Motor springt nicht an

1. Kraftstoff fehlt im Kraftstofftank.

2. Defekte Zündkerze.

3. Defekter Zündkerzenanschluß.

4. Schmutz in Vergaser oder Kraftstoffleitung.

Anlasser dreht den Motor nicht durch

1. Niedrige Batteriespannung.

2. Schlechter Kontakt zwischen Kabel und Batteriepol.

3. Schalthebel des Mähaggregats in falscher Stellung.

4. Defekte Hauptsicherung.

5. Defektes Zündschloß.

6. Sicherheitskontakt für Kupplungs-/Bremspedal defekt.

7. Kupplungs-/Bremspedal nicht durchgetreten.

Motor arbeitet ungleichmäßig

1. Defekte Zündkerze.

2. Falsch eingestellter Vergaser.

3. Verstopftes Luftfilter.

4. Verstopfte Kraftstofftankentlüftung.

5. Falsche Zündeinstellung.

6. Schmutz in der Kraftstoffleitung.

Motor ist schwach

1. Verstopftes Luftfilter.

2. Defekte Zündkerze.

3. Schmutz im Vergaser oder Kraftstoffleitung.

4. Vergaser falsch eingestellt.

Motor wird überhitzt

1. Überbelasteter Motor.

2. Verstopfte Lufteinlässe oder Kühlrippen.

3. Beschädigter Lüfter.

4. Zu wenig oder kein Öl im Motor.

5. Falsche Zündeinstellung.

6. Defekte Zündkerze.

Battery does not charge

1. Fuse defective.

2. One or several cells defective.

3. Poor contact between battery poles and cables.

The machine vibrates

1. Blades loose.

2. Engine loose.

3. Unbalance in one or both blades resulting from damage or poor balancing after sharpening.

Uneven cutting results

1. Blades blunt.

2. Cutting unit skew.

3. Long or wet grass.

4. Grass stuck under cover.

5. Different air pressures in tires on left and right side.

6. Drive belt slipping.

Batterie wird nicht aufgeladen

1. Defekte Sicherung.

2. Eine oder mehrere Batteriezellen beschädigt.

3. Schlechter Kontakt zwischen Batteriepolen und Kabeln.

Maschine vibriert

1. Die Mähklingen sind lose.

2. Der Motor ist lose.

3. Unwucht einer oder beider Mähklingen, verursacht durch Beschädigung oder schlechte Auswuchtung nach dem Schleifen.

Schlechtes Mähen

1. Stumpfe Mähklingen.

2. Schräg eingestelltes Mähaggregat.

3. Zu langes oder nasses Gras.

4. Anhäufung von Gras unter dem Mähgehäuse.

5. Verschiedene Reifendrücke an linker und rechter Seite.

6. Treibriemen rutscht durch.

Page 73

7. Recherche des pannes. 7. Búsqueda de averías.

Le moteur ne démarre pas

1. Manque de carburant dans le réservoir.

2. Bougie d'allumage défectueuse.

3. Le câblage de la bougie d'allumage défectueux.

4. Il y a des impuretés dans le carburateur ou dans le circuit du carburant.

Le démarreur n'entraîne pas le moteur

1. La batterie est déchargée.

2. Le levier de commande d'embrayage/débrayage n'est pas en bonne position.

3. Le fusible principal est hors d'usage.

4. Le contacteur de démarrage est endommagé.

5. Le contacteur de sécurité sur la pédale d'embrayage/ frein est défectueux ou endommagé.

6. La pédale d'embrayage/frein n'est pas suffisamment enfoncée.

Le moteur ne tourne pas régulièrement

1. Un rapport de vitesse trop élevé est enclenché.

2. La bougie est défectueuse.

3. Le carburateur est mal réglé.

4. Le filtre à air est colmaté.

5. La mise à l'air libre du réservoir est bouchée.

6. Le réglage de l'allumage est incorrect.

7. Il y a des impuretés dans le circuit de carburant.

Le moteur manque de puissance

1. Le filtre à air est colmaté.

2. La bougie d'allumage est défectueuse

3. Il y a des impuretés dans le circuit de carburant.

4. Le carburateur est mal réglé.

Le moteur chauffe

1. Le moteur est en surcharge.

2. La prise d'air ou les ailettes de refroidissement sont colmatées.

3. La turbine de refroidissement est endommagée.

4. Le niveau d'huile est trop bas ou il n'y a pas d'huile dans le moteur.

5. Le réglage de l'allumage est incorrect.

6. La bougie d'allumage est défectueuse.

La batterie ne charge pas

1. Le fusible est hors d'usage.

2. Une ou plusieurs cellules sont endommagées.

3. Mauvais contact entre les bornes de la batterie et les cosses des câbles de batterie.

Le tracteur vibre

1. Les lames de coupe sont mal fixées ou mal positionnées.

2. Le moteur est mal fixé.

3. Un déséquilibre est apparue à la suite de l'endommagement d'une ou de plusieurs lames de coupe ou à la suite d'un mauvais affûtage.

Coupe irrégulière

1. Mauvais affûtage des lames de coupe.

2. Le carter de coupe n'est pas à l'horizontale.

3. L'herbe est haute et humide.

4. L'herbe est accumulée sous le carter de coupe.

5. La pression de gonflage des pneumatiques n'est pas identique du côté droit et du côté gauche.

6. La courroie d'entraînement du carter de coupe patine.

El motor no arranca

1. No hay combustible en el depósito.

2. La bujía es errónea.

3. La conexión de la bujía está defectuosa.

4. Hay suciedad en el carburador o en el tubo de com bus ti ble.

El motor de arranque no hace girar al motor

1. La batería está descargada.

2. Mal contacto entre cable y borne de batería.

3. La palanca de acoplamiento/desacoplamiento en mala posición.

4. Fusible principal estropeado.

5. Cerradura de encendido estropeada.

6. Contacto de seguridad para pedal de embrague/freno estropeado.

7. Pedal de embrague/freno no apretado.

El motor funciona irregularmente

1. La bujía está estropeada.

2. El carburador está mal ajustado.

3. El filtro de aire está obturado.

4. El orificio de ventilación del depósito de com bus ti ble está obturado.

5. La puesta a punto del encendido es errónea.

6. Hay suciedad en el tubo de combustible.

Falta potencia en el motor

1. Filtro de aire obturado.

2. Bujía estropeada.

3. Suciedad en el carburador o tubo de combustible.

4. Carburador mal ajustada.

El motor se calienta

1. El motor funciona sobrecargado.

2. Toma de aire o aletas de refrigeración obturadas.

3. Ventilador dañado.

4. Poco o ningún aceite en el motor.

5. El avance de encendido está mal ajustado.

6. La bujía es errónea.

La batería no se carga

1. Fusible estropeado.

2. Uno o varios vasos estropeados.

3. Mal contacto entre los bornes de la batería y los cables.

La máquina vibra

1. Las cuchillas están sueltas.

2. El motor está suelto.

3. Hay desequilibrio en una o ambas cuchillas por estar. dañadas o por defecto de equilibrado después del afilado.

Corte irregular

1. Cuchillas embotadas.

2. Unidad de corte mal ajustada.

3. Hierba larga o húmeda.

4. Acumulación de hierba debajo de la cubierta.

5. Presión de inflado desigual en los neumáticos derechos e izquirdos.

6. Las poleas propulsoras resbalan.

Page 74

7. Ricerca guasti. 7. Het localiseren van fouten.

Il motore non parte

1. Manca il carburante.

2. Difetto di candela.

3. Collegamento della candela difettoso.

4. Sporco nel sistema di alimentazione e o nel carburatore.

Il motorino di avviamento non fa girare il motore

1. Batteria scarica.

2. Difetto di contatto tra cavo e polo della batteria.

3. Leva di inserimento del tagliaerba in posizione errata.

4. Fusibile principale bruciato.

5. Interruttore a chiave guasto.

6. Interruttore di sicurezza per pedale freno/frizione guasto.

7. Premere il pedale freno/frizione.

Il motore non gira bene

1. Difetto di candela.

2. Difetto regolazione carburatore.

3. Filtro ostruito.

4. Sfiato serbatoio carburante ostruito.

5. Controllare la registrazione dell’accensione.

6. Sporco nei tubi del carburante.

Il motore non ”tira” bene

1. Filtro dell’aria ostruito.

2. Difetto di candela.

3. Sporco nel carburatore o nei tubi del carburante.

4. Difetto regolazione carburatore.

Il motore si surriscalda

1. Motore sotto sforzo.

2. Presa d’aria o alette di raffreddamento ostruite.

3. Ventola danneggiata.

4. Manca olio nel motore.

5. Accensione difettosa.

6. Difetto di candela.

La batteria non ricarica

1. Fusibile bruciato.

2. Uno o più elementi danneggiati.

3. Cattivo contatto tra cavi epoli della batteria.

La macchina vibra

1. Le lame sono lente.

2. Il motore è lento.

3. Lame fuori equilibrio causato da danneggiamento o difetto di affilatura.

Risultato di taglio irregolare

1. Lame da affilare.

2. Taglaierba fuori assetto.

3. Erba alta o bagnata.

4. Accumulo di erba sotto il coprilame.

5. Pressione non uniforme nei pneumatici.

6. La cinghia slitta.

De motor start niet

1. Er is geen benzine in de tank.

2. De bougie is defect.

3. De bougie-aansluiting is defect.

4. Vuil in carburateur of brandstofleiding.

De startmotor trekt de motor niet

1. Accu bijna leeg.

2. Slecht contact tussen kabel en accupool.

3. Aan/uitschakelhendel in foutieve stand.

4. De hoofdzekering is defect.

5. Het stuurslot/contact is defect.

6. Het veiligheidscontact voor koppelings/rempedaal is defect.

7. Koppelings/rempedaal niet ingedrukt.

De motor loopt niet gelijkmatig

1. De bougie is defect.

2. De carburateur is foutief ingesteld.

3. Het luchtfilter zit dicht.

4. De ventilatie van de brandstoftank is verstopt.

5. De ontsteking is verkeerd ingesteld.

6. Vuil in de brandstofleidingen.

De motor lijkt zwak/weinig vermogen

1. Het luchtfilter is verstopt.

2. De bougie is defect.

3. Vuil in de carburateur of brandstofleiding.

4. De carburateur is verkeerd ingesteld.

De motor raakt oververhit

1. De motor is overbelast.

2. De luchtinlaat of de koelribben zitten verstopt.

3. De ventilator is beschadigd.

4. Te weinig of geen olie in de motor.

5. Het voorgloeien is defect.

6. De bougie is defect.

De accu laadt niet op

1. De zekering is defect.

2. Een of meer cellen zijn beschadigd.

3. Accupolen en kabels maken geen contact.

De machine trilt

1. De messen zitten los.

2. De motor zit los.

3. Één of beide messen zijn in onbalans, veroorzaakt door beschadiging of slechte balans na het slijpen.

Hoogte van gemaaid gras is ongelijk

1. De messen zijn bot.

2. De maaikast staat niet recht.

3. Lang of nat gras.

4. Grasophoping onder de kap.

5. De luchtdruk in de banden is links en rechts niet gelijk.

6. De aandrijfriem slipt.

Page 75

8. Storage. 8. Aufbewahrung. 8. Remisage. 8. Conservación.

The following steps should be taken when mowing season is over:

• Clean the entire machine, especially underneath the cutting unit cover. Do not use high pressure washer for cleaning. Water can enter engine and transmission and shorten the useful life of the machine.

• Touch up all chipped paint surfaces in order to avoid corrosion.

• Change engine oil.

• Drain the fuel tank. Start the engine and allow it to run until it is out of fuel.

• Remove the spark plug and pour one table spoon of engine oil into the cylinder. Pull the engine over in order to distribute the oil. Return the spark plug.

• Remove the battery. Recharge and store it in a cool, dry place. Protect the battery from low temperatures.

• The machine should be stored indoors in a dry, dust-free place.

WARNING!

Never use gasoline when cleaning. Use degreasing de ter gent and warm water in stead.

Service

When ordering, we need the following information: Date of purchase, model, type and serial number of the

mower. Always use original spare parts. Contact your local dealer of distributor for warranty ser vice and repairs.

Suivre la procédure suivante une fois la saison terminée:

• En fin de saison, suivre la procédure suivante pour le remisage. N’utilisez pas de nettoyeur haute pression pour le lavage. L’eau pourrait s’infiltrer dans le moteur et abréger ainsi la durée de l’appareil.

• Nettoyer l'ensemble de la machine et plus particulièrement l'intérieur du carter de coupe.

• Effectuer les retouches de peinture qui s'avèreraient nécessaires afin d'éviter la corrosion.

• Vidanger le moteur.

• Retirer la bougie d'allumage et verser une cuillère à soupe d'huile dans le moteur. Faire tourner le moteur à la main pour répartir l'huile et remettre la bougie en place.

• Déposer la batterie et la remisée dans un endroit frais après l'avoir rechargée. La protéger des grands froids.

• Remiser la machine à l'abri dans un endroit sec et protégé de la poussière.

ATTENTION!

Ne jamais utiliser d'essence pour effectuer le nettoyage. Utiliser un détergent du commerce et de l'eau chaude.

Entretien et réparations

Pour commander des pièces de rechange, indiquer le nom du modèle, sa version, l'année d'achat, l'année de fabrication et le numéro de série de la machine. Prendre contact avec le revendeur local pour les révisions sous garantie et pour les réparations. Toujours utiliser des pièces de rechange d'origine.

Nach Saisonende sollten folgende Massnahmen ergriffen werden:

• Die gesamte Maschine reinigen, besonders unter dem Mähdeckel. Verwenden Sie für die Reinigung keine Hochdruckreinigungsgeräte. Das Wasser könnte in den Motor oder das Getriebe eindringen und die Lebensdauer der Maschine verkürzen.

• Lackschäden ausbessern, um Rostangriff zu vermeiden.

• Motoröl auswechseln.

• Den Kraftstofftank entleeren. Den Motor starten und laufen lassen, bis auch der Vergaser keinen Kraftstoff mehr enthält.

• Die Zündkerze abnehmen und einen Eßlöffel Motoröl in den Zylinder träufeln. Das Schwungrad drehen, damit das Öl im Motor verteilt wird und die Zündkerze wieder einschrauben.

• Die Batterie entfernen, aufladen und an einem kühlen ort aufbewahren. Die Batterie vor niedrigen Temperaturen schützen (unter dem Gefrierpunkt).

• Die Maschine an einem trockenen ort im Haus abstellen.

WARNUNG!

Bei der Reinigung niemals Benzin benutzen. Benzin enthält Blei und Benzol. Statt dessen Entfettungsmittel und warmes Wasser verwenden.

Service

Bei Bestellung der Ersatzteile sollen der Maschinentyp und das Kaufsjahr, sowie Modell-, Typen- und Se rien num mer angegeben werden. Für Ga ran tie ser vi ce und Re pa ra tu ren wenden Sie sich an Ihren autorisierten Händler. Ver wen den Sie immer Original-Ersatzteile.

Una vez terminada la temporada de corte de hierba, se deben tomar las siguientes medidas:

• Limpiar toda la máquina, es pe cial men te por debajo de la cubierta de la unidad de corte. No utilizar dispositivos de limpieza a presión alta para limpiar. El agua podría entrar en el motor y la transmisión y acortar la vida de la máquina.

• Arreglar las averías en el lacado para evitar la formación de óxido.

• Cambiar el aceite del motor.

• Vaciar el depósito de gasolina. Po ner el motor en marcha y dejarlo funcionar hasta que se acabe la gasolina del carburador.

• Sacar la bujía y verter una cu cha ra da sopera de aceite de motor en el cilindro. Hacer girar el motor para que se distribuya el aceite y volver a enroscar la bujía.

• Sacar la batería. Cargarla y guar dar la en un lugar fresco. Proteger la batería de las bajas temperaturas (por debajo del punto de congelación).

• Guardar la máquina en un interior seco.

ADVERTENCIA!

No utilizar nunca gasolina para efectuar la limpieza. Utilizar detergente desengrasante y agua caliente.

Servicio

Al hacer pedidos de recambios es necesario indicar el año de compra de la máquina, el modelo, el tipo y el número de serie. Para los servicios de garantía y reparación, pónganse en contacto con el distribuidor. Se deben ut i li zar siempre recambiosoriginales.

Page 76

8. Rismessaggio. 8. Stallen.

Al termine della stagione effettuare i seguenti interventi:

• Pulire tutto il tagliaerba e particolarmente sotto il co per chio della falciatrice. Per le operazioni di pulizia, non utilizzare acqua ad alta pressione. L’acqua può infiltrarsi nel motore e nel sistema di trasmissione, riducendo quindi così il tempo di vita della macchina.

• Ritoccare danni alla verniciatura per evitare os si da zio ne.

• Cambiare l’olio del motore.

• Vuotare il serbatoio della benzina. Avviare il motore e farlo girare fino allo svuotamento comp le to del car bu ra to re.

• Togliere la candela e versare un cucciaio di olio da motori nel cilindro. Girare a mano il motore per far distribuire l’olio e rimontare la can de la.

• Togliere la batteria caricarla e conservarla in un posto fresco. Proteggere la batteria da tem per a ture troppo basse (al di sotto del punto di congelamento).

• Tenere il tagliaerba al chiuso in locale asciutto.

PERICOLO!

Non usare mai benzina per pulire la macchina. Usare invece acqua calda e degrassanti.

Servizio

Per ordinare parti di ricambio, indicare anche l’anno di acquisto, il modello, il tipo e il numero di serie del tagliaerba. Per interventi in garanzia e riparazioni

Aan het einde van elk maaisezoen moeten de vol gen de maatregelen worden genomen:

• Maak de hele machine schoon, in het bijzonder de binnenkant van de kap van de maaikast. Geen water onder hoge druk gebruiken om het voertuig te reinigen. Er kan water in de motor en in de transmissieorganen komen, wat de levensduur van het voertuig verkort.

• Herstel lakbeschadigingen om roest te voorkomen.

• Ververs de olie in de motor.

• Maak de benzinetank leeg. Laat de motor draaien totdat er ook in de car bu ra teur geen benzine meer is.

• Verwijder de bougie en laat een eetlepel mo tor o lie in de cilinder lopen. Draai de motor rond zodat de olie wordt verdeeld en schroef daarna de bougie weer vast.

• Haal de accu weg. Laad de accu op en bewaar deze op een koele plaats. Bescherm de accu tegen strenge kou.

• Zet de machine in een droge overdekte ruimte.

WAARSCHUWING!

Gebruik nooit benzine bij het schoonmaken, omdat dit schadelijke stoffen bevat.

Onderhoud

Bij het bestellen van onderdelen moet de merk naam van de machine, het jaar van aankoop en het model-, type- en Z serienummer worden vermeld. Neem contact op met de dichstbijzijnde dealer voor onderhoud en reparaties. Er moeten altijd originele onderdelen worden gebruikt.
