RUNMAXX 6.3

Laufband

B E D I E N U N G S - & M O N TA G E A N L E I T U N G

Index

Sicherheitshinweise

Geräteübersicht

Lieferumfang

Montage

5 - 8

Klappmechanismus

9 - 10

Transport

Netzkabel

Sperrfunktion

Safety Key

Verhalten im Notfall

Pflege, Reinigung & Wartung

Schmierung des Laufgurtes

14 -15

Justierung des Laufgurtes

Nachspannen des Laufgurtes

Cockpit

16 - 26

Herzfrequenzmessung

Warnhinweis zur Puls- & Herzfrequenzmessung

Pulsmessung über Handsensoren

Herzfrequenzmessung über Brustgurt

Trainingsempfehlungen

29- 30

Technische Details

Entsorgung

Empfohlenes Zubehör

Explosionszeichnung

32 - 33

Teileliste

34 - 35

Gewährleistung

Garantiebestimmungen - private Nutzung

Garantiebestimmungen - gewerbliche Nutzung

Reparaturauftrag / Schadensmeldung

Index

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden. Zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Das Ein- und Ausschalten des Trainingsgerät erfolgt ausschließlich über den ON/OFF-Schalter.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Standby-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens eine Länge von 200 cm und eine Breite von 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z. B. Schwimmbädern, Saunen, etc. ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich einen Bodenschutz (Teppichstück, Matte, etc.) dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Der Safety Key muss vor jeder Trainingseinheit korrekt angelegt werden.

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie den Safety Key und das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings im Laufgurt oder den Laufrollen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Vibrationsplatte bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand. Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

Geräteübersicht

Teil

Beschreibung

Menge

Teil

Beschreibung

Menge

Hauptrahmen

C06

Handlauf, rechts

Cockpit

D07

Safety Key

Tablet-PC-Halter

C14

Rahmen-Abdeckung, links

B01

Flaschenhalter

C15

Rahmen-Abdeckung, rechts

B08

Schraubenschlüssel/ Kreuzschlitzdreher

E13

Innensechskantschraube, M8x15

B09

Innensechskantschlüssel, 5mm

E22

Linsenkopfschraube, M5x12

B15

Schraubenschlüssel, 19mm

E32

Zahnscheibe M8

C05

Handlauf, links

E39

Unterlegscheibe Ø5xØ13xT1.0

Tablet-PC-Halter

Seitenrahmen

Motorgehäuse

Cockpit

Handlauf

Getränkehalter

Handpulssensoren

Lauffläche

Trittfläche

B15

E13

Lieferumfang

B C

C05 C06

E22

E32

B01

D07

E39

B08

C14

B09

C15

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile. Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden. Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit zwei Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Vorbereitung der Montage

Packen Sie den Hauptrahmen (A) aus und stellen ihn auf die von Ihnen dafür vorgesehene Montage- bzw. spätere Nutzungsfläche. Diese sollte eben und sauber sein.

ACHTUNG: Entfernen Sie den Gurt zur Transportsicherung (P) erst dann, wenn Sie hierzu in der Montageanleitung dazu aufgefordert werden. Das vorzeitige Entfernen des Transportgurte (P) kann bewirken, dass die Lauffläche unkontrolliert nach oben klappt.

Schritt 1 - Montage der Seitenrahmen:

Klappen Sie den linken Seitenrahmen (A06) nach oben. Befestigen Sie ihn dann am Hauptrahmen seitlich mit zwei Innensechskantschrauben M8x15 (E13) und zwei Zahnscheiben M8 (E32) und von oben mit einer Innensechskantschraube M8x15 (E13) und einer Zahnscheibe M8 (E32).

Verfahren Sie dann ebenso mit dem rechten Seitenrahmen (A07).

A07

A06

E13

E32

E13

E32

E13

E32

Montage

Schritt 2 - Montage des Cockpitrahmens:

Verbinden Sie das Kabel (D04), das oben aus dem rechten Seitenrahmen ragt, mit dem Kabel (D03), das aus der rechten Aufnahme des Cockpitrahmens (B) ragt. Setzen Sie dann den Cockpitrahmen (B) von oben in die Seitenrahmen (A06/A07) ein.

ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.

Befestigen Sie diese dann pro Seite mit von vorne und innen mit je Innensechskantschraube M8x15 (E13) und einer Zahnscheibe M8 (E32) an rechten und linken Seitenrahmen (A06/A07).

D04

D03

E32

E13

A06

E32

A07

E32

E13

Schritt 3: Montage des Tablet-PC-Halters

Setzen Sie das Gewinde des Tablet-PC-Halters (C) in der Aufnahme des Cockpits (B) ein. Drehen Sie dann den untere Teil des Schaftes (B12) von Hand fest. Richten Sie den Tablet-PC-Halter (C) aus und ziehen dann die Schraube (B13) mit dem Schraubenschlüssel (B15) fest an.

B13

B12

Montage

Schritt 4 - Montage der Handläufe

Setzen Sie den linken Handlauf (C05) auf der linken Aufnahme des Cockpitrahmens (B) ein. Befestigen Sie ihn dann von unten mit zwei Linsenkopfschrauben M5x12 (E22) und zwei Unterlegscheiben Ø5xØ13T1.0 (E39). Verfahren Sie nun ebenso mit dem rechten Handlauf (C06).

E39 E22

C06

E39

C05

E22

Schritt 5 - Montage der seitlichen Abdeckungen

Setzen Sie die linke seitliche Abdeckung (C14) am Hauptrahmen (A) ein und drücken diese fest an. Verfahren Sie dann ebenso mit der rechten seitlichen Abdeckung (C15).

C15

C14

Schritt 6 - Montage des Getränkehalters

Befestigen Sie den Getränkehalter (B01) mit zwei Linsenkopfschrauben M5x12 (E22) am rechten Seitenrahmen (A07).

A07

E22

B01

Montage

Schritt 7 - Einsetzen des Safety Keys

Setzen Sie den Safety Key im Cockpit (B) ein. Zerschneiden und entfernen Sie nun den Transportgurt (P).

D07

Schritt 8 - Entfernen der zweiten Transportsicherung

Lösen und entfernen Sie die Innensechskantschraube M8x15 (E13) mit dem das Stahlkabel (E) am Hauptrahmen (Position a) befestigt ist. Klappen Sie nun das Laufband hoch. Lösen und entferne Sie dann die Innensechskantschraube M8x15 (E13) mit dem das Stahlkabel (E) an der Innenseite des Hauptrahmens befestigt ist.

Hinweis: Heben Sie das Stahlkabel (E) sowie die beiden Schrauben (E13) auf. Sollten Sie das Laufband aufgrund einer räumlichen Veränderung zum Transport demontieren müssen, so können Sie die Laufffläche hiermit für den Transport sichern.

Abbildung 1

E13

Abbildung 1

Schritt 9 - Prüfung der Schmierung des Laufgurtes

Der Laufgurt wurde werkseitig bereits geschmiert. Es besteht aber die Möglichkeit, dass die Schmierung aufgrund von Lieferzeit, Lagerungszeit und Witterungseinflüssen (warme Jahreszeit) leicht bis vollständig weg getrocknet ist. Aus diesem Grund prüfen Sie, ob der Laufgurt ausreichend geschmiert ist und schmieren Sie den Laufgurt gegebenenfalls nach. Lesen Sie hierzu das Kapitel „Schmierung des Laufgurtes“ in dieser Anleitung

Abbildung zeigt ähnliche Laufband

Schmierbereich

Klappmechanismus

Hydraulikzylinder

Die Basis des Klappmechanismus bilden die Hydraulikzylinder. Diese sind mit Öl gefüllt und stehen unter Hochdruck. Sollte ein Zylinder beschädigt werden, ist das sichere Klappen der Lauffläche nicht mehr gewährleistet. Tauschen Sie in diesem Fall den Hydraulikzylinder unbedingt aus, bevor Sie die Lauffläche erneut hochklappen.

Hydraulikzylinder

Dieses Laufband ist mit einem Klappmechanismus ausgestattet. Um die Lauffläche des Laufbandes platzsparend hochund wieder herunterzuklappen, verfahren Sie wie nachfolgend beschrieben:

Hochklappen der Lauffläche

Schritt 1: Vergewissern Sie sich, dass die Steigung des Laufbandes auf Level „0" heruntergefahren ist, schalten Sie das Laufband mittels des

Steigung =0%

Hauptschalters aus und entfernen Sie den Netzstecker aus der Steckdose.

ACHTUNG: Klappen Sie niemals die Lauffläche des Laufbandes hoch, wenn die Steigung des Laufbandes nicht auf Level „0" steht und das Laufband noch eingeschalten ist.

Schritt 2: Heben Sie die Lauffläche an. Greifen Sie hierzu mit beiden Händen das hintere Ende der Lauffläche und heben Sie dann die Lauffläche nach oben. Achten Sie hierbei immer auf einen sicheren Stand.

Schritt 3: Drücken Sie die Lauffläche soweit nach oben, bis das VerschlussSystem hörbar einrastet.

Überprüfen Sie durch leichtes Rütteln an der Lauffläche, ob das Verschluss-System eingerastet und die Lauffläche in ihrer hochgeklappten Position gesichert ist.

Klappmechanismus

Herunterklappen der Lauffläche

Schritt 1: Halten Sie mit beiden Händen das hintere Ende der Lauffläche gefasst. Drücken Sie nun den Sicherungs-hebel des VerschlussSystems mit dem Fuß nach unten um den Hebel zu lösen. Ziehen Sie nun die Lauffläche leicht nacht unten.

Schritt 2: Die Lauffläche ist mit einem Soft-Fold-System ausgestattet. Dieses bewirkt, dass die Lauffläche sich automatisch langsam nach unten senkt, bis sie vollständig Bodenkontakt hat. Sie sollten die Lauffläche aber niemals unbeaufsichtigt herunterklappen lassen.

ACHTUNG: Das Hoch- und Herunterklappen der Lauffläche sollte niemals von Kindern ausgeführt werden. Achten Sie beim Herunterklappen immer darauf, dass sich keine Gegenstände oder Lebewesen unter der Lauffläche befinden.

Transport

Im geklappten Zustand lässt sich das Laufband ohne großen Kraftaufwand verschieben. Um das Laufband zu verschieben verfahren Sie bitte wie folgt:

Schritt 1

Schritt 1: Klappen Sie die Lauffläche wie im Kapitel „Klappmechanismus“ beschrieben nach oben. Fasse Sie dann die Lauffläche am oberen Ende rechts und links mit den Händen an und ziehen Sie die Lauffläche soweit zu sich, bis das Gewicht des Laufbandes von den Transportrollen getragen wird. Achten Sie hierbei auf einen sicheren Stand. Schritt 2: Nun kann das Laufband ohne großen Kraftaufwand verschoben werden. Achten Sie beim Verschieben des Laufbandes immer darauf, dass keine Gegenstände oder Lebewesen im Weg sind. Achten Sie immer darauf, dass Sie während des Verschiebens einen sicheren Stand haben. Schritt 3: Um das geklappte Laufband wieder sicher abzustellen, heben Sie die Lauffläche soweit an, bis der vordere Basisrahmen komplett auf dem Boden steht.

Schritt 2 Schritt 3

ACHTUNG: Der Transport des Laufbandes sollte nur von erwachsenen Personen ausgeführt werden.

Hauptschalter

Kupplung

für Netzkabel

Netzkabel

Verbinden Sie die Kupplung des Netzkabels mit dem entsprechenden Stecker am Laufband. Verbinden Sie dann das Netzkabel mit einer Steckdose.

Das Gerät darf nur an vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Laufbandes keine Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel einsetzen müssen, so muss dies den VDERichtlinien entsprechen.

Hauptschalter

Der Hauptschalter befindet sich neben dem Netzanschluss an der Vorderseite des Laufbandes. Über diesen Schalter wird dass Laufband ein- bzw. ausgeschaltet.

Schalterstellung „I“ = Laufband eingeschaltet

Fehlerstrom-Schutzschalter/

Sicherung

Abbildung kann modellbedingt abweichen

Schalterstellung „0" = Laufband ausgeschaltet

Fehlerstrom-Schutzschalter (modellabhängig)

Um das Laufband vor Schäden, die durch eine Überspannung des Stromnetzes entstehen können, zu schützen, befindet sich neben dem Hauptschalter an der Vorderseite der Motorabdeckung ein Fehlerstrom-Schutzschalter.Dieser Schalter springt bei einer Überspannung heraus und unterbricht den Stromkreis, d.h. das Laufband wird komplett abgeschaltet. Wenn dieser Fall eintritt, schalten Sie das Laufband über den Hauptschalter aus und ziehen das Netzkabel aus der Steckdose. Drücken Sie nun den herausgesprungenen Fehlerstrom-Schutzschalter wieder hinein. Verbinden Sie jetzt das Netzkabel mit der Steckdose und schalten Sie das Laufband über den Hauptschalter wieder ein.

Sicherung (modellabhängig)

Um das Laufband vor Schäden, die durch eine Überspannung des Stromnetzes entstehen können, zu schützen, befindet sich neben dem Hauptschalter an der Vorderseite der Motorabdeckung eine Sicherung. Diese unterbricht im Falle einer Überspannung den Stromkreis, d.h. das Laufband wird komplett abgeschaltet. Wenn dieser Fall eintritt, schalten Sie das Laufband über den Hauptschalter aus und ziehen das Netzkabel aus der Steckdose. Prüfen Sie die Sicherung und tauschen Sie dieses gegebenenfalls aus. Verbinden Sie dann das Netzkabel mit der Steckdose und schalten Sie das Laufband über den Hauptschalter wieder ein.

Sperrfunktion

Um das Laufband vor der Benutzung durch unbefugte Dritte zu schützen, entfernen Sie bei Nichtgebrauch immer das Netzkabel und den Saftey Key. Bewahren Sie diese, getrennt vom Laufband, an einem sicheren und für Unbefugte, wie z. B. Kinder unzugänglichen Ort auf.

Safety Key

Der Betrieb des Laufbandes ist nur dann möglich, wenn am Kontaktpunkt des Cockpits der Safety Key ordnungsgemäß eingesetzt wurde. Wenn sich der Safety Key nicht mehr auf dem Kontaktpunkt befindet, stoppt das Laufband automatisch. Vor jedem Training ist darauf zu achten, dass die Schnur des Safety Keys mit dem Clip an der Kleidung befestigt wird. Wenn Sie das Laufband schnell abstoppen wollen, die Geschwindigkeit nicht mehr beherrschen oder ein anderer Notfall eintritt, ziehen Sie den Safety Key mit Hilfe der Schnur vom Kontaktpunkt ab. Im Falle eines Sturzes löst sich der Safety Key aufgrund der Verbindung zu Ihrer Kleidung selbstständig vom Cockpit. Achten Sie deshalb unbedingt darauf, dass der Clip fest an Ihrer Kleidung angebracht ist, damit er sich bei Zug nicht davon lösen kann. Stellen Sie die Länge des Seils so ein, dass es leicht während des Trainings durchhängt. Ohne den ordnungsgemäß eingesetzten Safety Key ist ein Betrieb des Laufbandes nicht möglich. Wird der Safety Key während des Trainings vom Kontaktpunkt gezogen so stoppt das Laufband automatisch. I .

Funktionstest von Safety Key und EMERGENCY-Taste

Überprüfen Sie vor jeder Nutzung des Laufbandes die ordnungsgemäße Funktion des Safety Keys . Starten Sie hierzu das Laufband ohne es hierbei zu betreten. Ziehen Sie den Safety Key aus seiner Kontaktposition. Nun muss das Laufband sofort stoppen.

ACHTUNG:

Benutzen Sie das Laufband in keinem Fall bei nicht ordnungsgemäß funktionierendem Safety Key oder EMERGENCY-Taste.

Verhalten im Notfall

Sicherheitsabstand

Wählen Sie den Standort des Laufbandes so aus, dass sich hinter dem Laufband im Trainingsbetrieb eine freie Sicherheitsfläche mit einer Länge von mindestens 200 cm und einer Breite von mindestens 100 cm befindet. Des Weiteren benötigen Sie während des Trainingsbetriebes auf der rechten und/oder linken Seite des Laufbandes eine freie Sicherheitsfläche die mindestens der Länge des Laufbandes entspricht und eine Mindestbreite von 100 cm aufweist.

Verhalten im Notfall

Sollten Sie während des Trainings merken, dass Sie die Geschwindigkeit nicht mehr beherrschen, Ihnen übel wird oder eine andere Notsituation sich ergibt, so ziehen Sie sofort den Saftey Key um den Notstopp auszulösen. Halten Sie sich mit beiden Händen an den Handläufen fest und stellen Sie beiden Füße auf die seitlichen Trittflächen. Sollten Sie während des Trainings in Stolpern kommen, so fassen Sie sofort mit beiden Händen die Handläufe, stützen sich mit Händen und Armen auf den Handläufen ab und bringen Ihre Füße rechts und links auf die seitlichen Trittflächen. Diese Situation sollten Sie auch mehrmals üben, damit in einer Notsituation Ihnen die entsprechende Reaktion leicht fällt. Tragen Sie während jeder Benutzung des Laufbandes unbedingt den Saftey Key. Sorgen Sie auch dafür, dass Dritte, die das Laufband nutzen über die Sicherheitshinweise informiert wurden und ebenfalls den Safety Key immer während des Trainings anlegen!

Pflege, Reinigung & Wartung

ACHTUNG Bevor Sie Pflege-, Reinigungs-, Wartungs-, Reparatur- oder vergleichbare Arbeiten an Ihrem Trainingsgerät ausführen, schalten Sie Ihr Trainingsgerät aus und entfernen das Netzkabel. Überprüfen Sie vor Beginn der geplanten Arbeiten unbedingt, dass Ihr Trainingsgerät vollständig vom Stromnetz getrennt und ausgeschaltet ist. Erst wenn alle Arbeiten komplett abgeschlossen und der Trainingszustand Ihres Gerätes vollständig wieder hergestellt wurde, darf das Trainingsgerät wieder mit dem Stromnetz verbunden und eingeschaltet werden.

Vor der ersten Inbetriebnahme bzw. nach langer Trainingspause

Prüfen Sie, ob das Laufband sicher steht. Es dürfen keine Gegenstände auf oder unter dem Gerät liegen. Vergewissern sie sich das ein durchgängiger Schmierfilm (Silikon) auf dem Laufdeck vorhanden ist. Sollte dies nicht der Fall sein, so verwenden Sie das beiliegende Silikon und einen Schmierfilm aufzubringen.

Wartungs- & Reinigungsintervalle:

Reinigen Sie nach jedem Training das Laufband mit einem feuchten Tuch, um mögliche Schweiß- und/oder Flüssigkeitsrückstände zu entfernen. Auf keinen Fall verwenden Sie hierzu Lösungsmittel. Trocknen Sie die gereinigten Stellen gut ab.

Kontrolle der Schmierung des Laufgurts: 1x wöchentlich

Sollte man bei der Kontrolle feststellen das keine ausreichende Schmierung mehr vorhanden ist, so muss umgehend geschmiert werden und der Kontrollintervall angepasst werden, d.h. es muss in kürzeren Abständen kontrolliert werden. Besitzt das Laufband einen Klappmechanismus und stand lange Zeit aufrecht, so überprüfen Sie ob noch ausreichend Schmierung vorhanden ist.

Kontrolle des Gurtlaufes: 1x wöchentlich

Der Lauf des Laufgurtes muss regelmäßig überprüft werden. Sollten Sie feststellen das des Laufgurt zu einer bestimmten Seite wegläuft, so muss dies umgehend korrigiert werden. Lesen Sie hierzu den entsprechenden Abschnitt der Anleitung.

Aussaugen des Motorraum: 1x monatlich

Um den Motorraum zu reinigen lösen Sie die Schrauben der Motorabdeckung und heben Sie diese an. ACHTUNG: Diese Arbeiten dürfen nur durchgeführt werden, wenn das Trainingsgerät ausgeschaltet und das Netzkabel entfernt wurde. Netzstecker Saugen Sie den sichtbaren Staub mit einer kleine Düse eines Staubsaugers ab. Verwenden Sie auf keine Fall Reinigungsmittel oder Druckluft.

Überprüfung des Befestigungsmaterials: 1x monatlich

Prüfen Sie mindestens 1x im Monat den Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder fest an.

Warum ist Wartung meines Laufbandes so wichtig?

Damit Sie lange Freude an Ihrem Laufband haben ist es wichtig einige grundlegende Wartungsarbeiten regelmäßig und gewissenhaft durchzuführen. Die Intervalle dieser Arbeiten hängen sehr stark vom Nutzungsgrad des Gerätes ab und deshalb können die angegeben Intervalle durchaus kürzer ausfallen.

Was kann bei mangelnder Wartung passieren?

Zwischen Laufgurt und Laufdeck entsteht bei der Benutzung Reibung. Jegliche Art der Reibung bedeutet Verschleiß und verringert so die Lebensdauer Ihres Trainingsgerätes. Durch die Schmierung mit Silikon zwischen Brett und Matte wird die Reibung vermindert und so die Lebensdauer erhöht. Läuft das Laufband trocken, so kommt es zu einer starken Erwärmung des Laufbrettes. Die Oberfläche des Laufbrettes wird zerstört und die Laufmatte ebenfalls. Ab diesem Punkt wird die Reibung so hoch das es zu einer statischen Aufladung kommen kann, die sicher über den Rahmen bei Körperkontakt entladen kann. Dies ist nicht nur unangenehm, sonder kann auch die Elektronik der Laufbandes zerstören.

Warum muss ich den Motoraum säubern?

Bedingt durch die Laufgurtbewegung und die Motorlüftung zieht das Laufband Staub aus der Umgebung an. Dieser lagert sich sowohl unter als auch im Gerät ab. Irgendwann wäre das Innere des Gerätes so verstaubt, das der Staub einen Kurzschluss an elektronischen Bauteilen verursachen kann. Um dies zu vermeiden ist eine regelmäßige Reinigung nötig.

Schäden die durch unterlasse oder mangelnde Wartung und Pflege entstehen sind von der Gewährleistung und Garantie ausgeschlossen.

Schnell können daher Kosten für die Reparatur eines nicht gewarteten Traininggerätes mehrere hundert Euro betragen. Ein hoher Preis der sich durch die regelmäßige Pflege und Wartung vermeiden lässt.

Schmierung des Laufgurtes

Die wichtigste Wartungsmaßnahme bei einem Laufband ist die regelmäßige und rechtzeitige Schmierung bzw. Wartung und Pflege des Laufgurtes. Aufgrund mangelnder oder unterlassener Pflege bzw. Schmierung des Laufgurtes entstandene Schäden bzw. Defekte, werden in keinem Fall durch die Gewährleistung oder Garantie abgedeckt.

Der Laufgurt Ihres Laufbandes muss immer dann geschmiert werden, wenn eine deutliche Reibungszunahme des Laufgurtes festzustellen ist. Dies kann sich als ruckende Bewegung während des Trainings, oder als Fehlermeldung E05 in der Cockpitanzeige bemerkbar machen. Eine unzureichende Schmierung bzw. Pflege und die damit verbundene erhebliche Steigerung der Reibung führt zwangsläufig zu einem erhöhten Verschleiß und einer dadurch verursachten Beschädigung von Laufgurt, Laufdeck, Motor und Platine. Die Nutzungshäufigkeit des Laufbandes ist maßgeblich dafür verantwortlich, wie häufig Sie die Wartungsmaßnahmen durchführen müssen. Da dies von Nutzer zu Nutzer unterschiedlich ist empfehlen wir ein Serviceheft anzulegen. Sie sollten einen festen Tag in der Woche festlegen, an dem Sie in den ersten 6 Monaten der Nutzung die Schmierung des Laufgurtes prüfen. Heben Sie hierzu den Laufgurt im vorderen Drittel an und fühlen mit der Hand in der Mitte des Laufgurtes ob noch Schmierung vorhanden ist. Ist dies der Fall so tragen Sie das Datum und „Ok“ in Ihr Serviceheft, ist die Schmierung zu gering oder nicht mehr vorhanden, so schmieren Sie den Laufgurt und tragen dies ebenfalls mit Datum ein. Nach einiger Zeit können Sie dann den für Sie benötigten Schmierungsintervall ablesen.

Auch wenn Sie kein Serviceheft führen möchten, überprüfen Sie unbedingt einmal pro

Woche die Schmierung des Laufgurtes!

Erinnerungsfunktion

Zusätzlich ist dieses Laufband mit einer Erinnerungsfunktion ausgestattet. Alle 300 Kilometer erscheint im TFT-Display diese Meldung:

Prüfen Sie die Schmierung des Laufbandes und schmieren Sie den Laufgurt gemäß nachfolgender Anleitung bei Bedarf. Um die Erinnerungsfunktion zurückzusetzen halten Sie für ca. 5 Sekunden die STOP-Taste gedrückt. Sollte über eine größere Zeitperiode das Laufband nicht genutzt werden oder die Lauffläche über einen längeren Zeitraum hochgeklappt sein, überprüfen Sie vor der Wiederbenutzung unbedingt die Schmierung des Laufgurtes und schmieren Sie gegebenenfalls nach. Um den Laufgurt optimal zu schmieren nehmen Sie die MAXXUS Pflegeöl-Flasche, entfernen den regulären Schraubverschluss (Bild 1) und setzen dann den Schraubverschluss mit Röhrchen ein (Bild

2). Bevor Sie den Gurt nun schmieren stellen Sie sicher, dass das Laufband ausgeschaltet ist und sich der Laufgurt nicht mehr bewegt. Heben Sie nun den Laufgurt an (Bild 3).

Bild 1 Bild 2 Bild 3

Schmierbereich

Bild 4

Mitte der Lauffläche

Hintere Laufrolle

Laufdeck

Motorgehäuse

Laufgurt

Schmierung des Laufgurtes

Verwenden Sie zum Schmieren der Laufmatte nur die beigefügte Silikonflasche, oder das MAXXUS Pflege-Öl (erhältlich unter www.maxxus.de).

Verwenden Sie auf keinen Fall andere Silikon- oder Schmiermittel! Wir raten insbesondere von der Verwendung von Silikonsprays ab.

Nachdem Sie den Schmiervorgang beendet haben, lassen Sie das Laufband mit einer Geschwindigkeit von 4 km/h ca. 3 bis 5 Minuten ohne Belastung laufen, um das Silikon-Öl optimal zu verteilen.

Die Lauffläche nach dem Schmiervorgang für mindestens 3 Tage nicht hochklappen.

Justieren des Laufgurtes

Das Laufband muss immer ausgeschaltet und das Netzkabel von der Steckdose getrennt sein, bevor Wartungs-, Reiningungs-, Reparatur- oder sonstige Arbeiten durchgeführt werden!

Der Laufgurt sollte immer mittig und gerade laufen um eine möglichst lange Lebensdauer zu erreichen. Überprüfen Sie deshalb vor jedem Training, ob der Laufgurt gerade und mittig läuft, oder ob sich seine Ausrichtung verändert hat. Mögliche Gründe für die Veränderung der Ausrichtung des Laufgurtes sind:

• der Boden auf dem das Laufband steht ist uneben oder weist eine Neigung auf.

• Individuelle Laufstile (z. B. einseitige Gewichtsverteilung, Fuß-Schrägstellungen, etc.)

Der Laufgurt wird, wie nachfolgend beschrieben, folgendermaßen justiert:

1. Starten Sie das Laufband und lassen Sie es mit einer konstanten Geschwindigkeit von 12 km/h laufen.

2.1 Läuft der Gurt nach links, drehen Sie die linke Einstellschraube am hinteren Ende des Laufbandes

1 1

/ Umdrehung im Uhrzeigersinn und die rechte Einstellschraube / Umdrehung gegen den Uhrzeiger-

8 8

sinn. Warten Sie einen Moment, da die Veränderung nicht sofort sichtbar wird. Die Ausrichtung des Laufgurtes verändert sich bereits nach einer / Umdrehung der Einstellschraube.

Verändern Sie daher die Schraubenstellung nur Schritt für Schritt.

2.2 Läuft der Gurt nach rechts, drehen Sie die rechte Einstellschraube / Umdrehung im Uhrzeigersinn und die linke Einstellschraube / Umdrehung gegen den Uhrzeigersinn.

3. Läuft der Gurt wieder mittig, ist die Justierung richtig. Falls dies nicht der Fall sein sollte, wiederholen Sie die unter 2.1 und 2.2 beschriebenen Schritte solange, bis die Matte mittig läuft.

Sollte sich die Gurte nicht justieren lassen, setzen Sie sich bitte mit einem Fachmann in Verbindung.

Wenn sich die Ausrichtung des Laufgurtes soweit verschoben hat, dass dieser an einer der beiden seitlichen Trittflächen schleift können Störungen und Defekte am Laufband auftreten. Schäden, die auf einer unterlassenen oder mangelhaften Justierung des Laufgurtes beruhen, werden in keinem Fall über die Gewährleistung oder Garantie abgedeckt.

Nachspannen des Laufgurtes

Sollte der Laufgurt während des Betriebes über die Laufrollen rutschen (dies äußert sich durch ein spürbares Rucken während des Laufens), muss der gurt nach gespannt werden. Das Nachspannen wird über die selben Einstellschrauben, die auch zum Justieren des Laufgurtes benutzt werden, ausgeführt.

1. Starten Sie das Laufband und lassen Sie es mit einer konstanten Geschwindigkeit von 4 km/h laufen.

2. Beide Einstellschrauben direkt aufeinander folgend / Umdrehung

im Uhrzeigersinn drehen.

3. Versuchen Sie nun, die Laufmatte abzubremsen, in dem Sie auf dem Laufband so gehen, als würden Sie einen steilen Abhang hinab laufen. Sollte die vordere Rolle immer noch durchdrehen, wiederholen Sie den Spannvorgang erneut. Der Laufgurt sollte so gespannt sein, dass die vordere Rolle erst bei starkem Bremsen durchdreht.

TFT-Farbbildschirm

Anzeige der aktuellen Steigung

Anzeige des Energieverbrauchs in Kalorien

*Hinweis zur Kalorienmessung

Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. Es ist nicht möglich einen individuellen Energieverbrauch exakt zu ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden. Daher handelt es sich bei dem angezeigten Energieverbrauch um einen angenäherten und nicht um einen exakten Wert.

Anzeige der Trainingszeit

Trainingsstrecke in km

Anzeige der Geschwindigkeit in km/h

- bei Verwendung der Handsensoren: Pulsanzeige

- bei Verwendung eines Sende-Brustgurts*: Herzfrequenzanzeige

*optional erhältlich

INCLINE p/q Tasten (Steigung)

Bei der Programmierung: Tasten zur Vorgabe von Werten Während des Trainings: Tasten zur Verstellung der Steigung von Stufe 0-15 in 1-Stufen-Schritten

Direktwahltasten für Steigung

Das Cockpit Ihres Laufbandes verfügt über 3 Direktwahltasten für Steigung. Diese Direktwahltasten ermöglichen Ihnen die schnelle und unkomplizierte Auswahl bestimmter, festvorgegebener Steigungen. Diese können vom Benutzer nicht geändert werden

SPEED p/q Tasten (Geschwindigkeit)

Bei der Programmierung: Tasten zur Vorgabe von Werten Während des Trainings: Tasten zur Verstellung der Geschw. von 0,8-20,0km/h in 1km/h-Schritten

Direktwahltasten für Geschwindigkeit

Das Cockpit Ihres Laufbandes verfügt über 3 Direktwahltasten für Geschwindigkeit. Diese Direktwahltasten ermöglichen Ihnen die schnelle und unkomplizierte Auswahl bestimmter, festvorgegebener Geschwindigkeiten. Diese können vom Benutzer nicht geändert werden.

Tablet-PC-Halter

Cockpit

Steigung/

Kalorien

Zeit

Strecke

Geschwindigkeit/

Pulse

INCLINE

6 8 10

SPEED

6 8 10

MODE

Taste zur Auswahl von Trainingsvorgaben und zur Auswahl der Programme Manuelles Training und der Wettkampfprogramme.

START

Taste zum Starten des gewählten Programms oder der Quick-Start-Funktion

STOP

Pause-Funktion Durch einmaliges Drücken der STOP-Taste während des Trainings stoppt das Band. Das Cockpit schaltet in den Pause-Modus und im Display erschient „PAU“. Durch Drücken der START-Taste wird das Training an der Stelle weitergeführt, an dem es unterbrochen wurde.

Stop-Funktion Befindet sich das Cockpit im Pause-Modus wird das Training durch erneutes Drücken der STOPTaste beendet und die Zusammenfassung der Trainingsdaten erscheint im Display.

RESET-Funktion Befindet sich das Cockpit im STOP-Modus werden durch erneutes Drücken der STOP-Taste alle Cockpitdaten auf Null zurückgesetzt.

PROG

Taste zur Auswahl der vorprogrammierten Trainingsprogramme P1 bis 24, der freien Speicherplätze U1 bis U3, der herzfrequenzgesteuerten Programme HRC 1 und HRC2 und der BMI-Ermittlung.

Chinch-Anschluss für den Anschluss einer externen Musikquelle (MP3-Player, Smartphone, etc.). Das benötigte Anschlusskabel ist im Lieferumfang enthalten.

Startet bzw. stoppt die bereits installierte Musik bzw. Video. Bei Anschluss eines USB-Sticks mit Video- oder Audiodateien werden diese ebenfalls über diese Taste gestartet bzw. gestoppt.

Um zwischen den einzelnen Videos oder Musikdateien zu wählen - Taste kurz drücken Um die Lautstärke zu reduzieren - Taste gedrückt halten

Um zwischen den einzelnen Videos oder Musikdateien zu wählen - Taste kurz drücken Um die Lautstärke zu erhöhen - Taste gedrückt halten

Taste zur Auswahl von Audio oder Videowiedergabe.

Wird diese Taste während der Videowiedergabe gedrückt wird das Video als Vollbild wiedergegeben.

USB-Anschluss für USB-Stick bis USB 2.0. Der Anschluss befindet sich auf der Oberseite des Cockpitgehäuses.

Cockpit

MP3

Cockpit

Weitere Funktionen

Handpuls-Sensoren

Dienen zur kurzzeitigen Pulskontrolle. Umfassen Sie hierzu mit beiden Händen die Handsensoren. Nach kurzer Zeit wird der aktuelle Puls im Display angezeigt. Lesen Sie hierzu auch das Kapitel „Pulsmessung über Handsensoren“ sowie „Warnhinweise zur Puls- und Herzfrequenzmessung“ in dieser Anleitung.

Herzfrequenz-Messung

Das Cockpit dieses Laufbandes ist bereits werkseitig mit einem Empfänger (Receiver) für die drahtlose Herzfrequenzmessung ausgestattet. Hierzu wird ein, nicht im Lieferumfang enthaltener, Sende-Brustgurt benötigt. Dieser brustgurt muss auf der Frequenz 5 KHz senden und uncodiert sein. MAXXUS empfiehlt hier die Verwendung eines POLAR T34 Sende-Brustgurts. Die Verwendung von Bluetooth Brustgurten ist nicht

möglich. Lesen Sie hierzu auch das Kapitel „Herzfrequenzmessung über Brustgurt“ sowie „Warnhinweise zur Puls- und Herzfrequenzmessung“ in dieser Anleitung.

Line-In Anschluss & Lautsprecher

Das Cockpit das Laufbandes ist mit einem Line-In-Anschluss und Lautsprechern versehen. Über das im Lieferumfang enthaltene Line-In-Kabel können Sie eine externe Musikquelle (z. B. Smartphone, MP3-Player, etc.) anschließen und die Audio-Quelle über die Lautsprecher wiedergeben. Die Lautstärke wird hierbei über das extern angeschlossene Gerät reguliert. Eine Laustärkenregulierung über das Cockpit ist nicht möglich.

USB-Anschluss Anschlussmöglichkeit für einen USB-Stick. Über die Audio bzw. Videofunktion können hie Videos bzw. Audioquellen abgespielt werden.

Laufband einschalten

Verbinden Sie den Netzstecker des Stromkabels mit einer geerdeten, mit 16 A einzeln abgesicherten und vom Fachmann installierten Steckdose. Schalten Sie nun das Laufband mit der Ein-/Ausschalt-Taste (befindet sich auf der Rückseite des Motorgehäuses) ein. Das Laufband ist betriebsbereit wenn im TFT-Display folgende Anzeige erscheint:

Laufband ausschalten

Um das Laufband auszuschalten betätigen Sie erneut die Ein-/Ausschalt-Taste. Entfernen Sie dann den Netzstecker aus der Steckdose.

ACHTUNG:

Bevor Sie das Laufband ausschalten achten Sie immer drauf, dass sich die Steigung auf Level Null befindet.

Quickstart

Schalten Sie das Laufband ein und drücken Sie die START-Taste. Das Laufband startet automatisch nach einem Countdown und die Trainingszeit beginnt jetzt zu laufen. Mit den SPEED-Tasten regulieren Sie die Geschwindigkeit, mit den INCLINE-Tasten die Steigung während des Trainings. Um das Training zu beenden drücken Sie die STOP-Taste.

Cockpit

Manuelles Training

Bei dieser Trainingsart gibt der Benutzer ein Trainingsziel, z. B. die Trainingszeit vor. Der vorgegebene Wert beginnt bei Trainingsstart im Count-Down-Verfahren rückwärts zu laufen.

Schritt 1: Programmauswahl.

Schalten Sie das Laufband ein und Drücken Sie einmal die MODE-Taste.

Schritt 2: Auswahl und Vorgabe des Trainingsziels

Schritt 2.1: Vorgabe der Trainingszeit

Im Anzeigefeld für „TIME“ blinkt der Wert „15:00". Wenn Sie die Trainingszeit als Ihr Trainingsziel vorgeben wollen, so geben Sie die gewünschte

Trainingszeit von 05:00 bis 99:00 Minuten durch Drücken der p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) vor. Fahren Sie dann unmittelbar mit Schritt 3 fort.

Wenn Sie ein anderes Trainingsziel wählen möchten drücken Sie die MODE-Taste sobald der Wert „15:00" im Fenster „TIME“ erscheint.

Schritt 2.2: Vorgabe der Trainingsstrecke

Im Anzeigefeld für „DISTANCE“ blinkt der Wert „1.00". Wenn Sie die Trainingsstrecke als Ihr Trainingsziel vorgeben wollen, so geben Sie die gewünschte

Distanz von 0.5 bis 99.5km durch Drücken der p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) vor. Fahren Sie dann unmittelbar mit Schritt 3 fort.

Wenn Sie ein anderes Trainingsziel wählen möchten drücken Sie die MODE-Taste sobald der Wert „1.00" im Fenster „DISTANCE“ erscheint.

Schritt 2.3: Vorgabe des Kalorienverbrauchs

Im Anzeigefeld für „CALORIE“ blinkt der Wert „50". Wenn Sie den Kalorienverbrauch als Ihr Trainingsziel vorgeben wollen, so geben Sie den gewünschten

Kalorienverbrauch von 10 bis 999 Kalorien durch Drücken der p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) vor.

Fahren Sie dann unmittelbar mit Schritt 3 fort.

Schritt 3: Trainingsstart

Drücken Sie nach der Eingabe des gewünschten Trainingsziel die START-Taste. Im Display wird ein Countdown angezeigt. Nach Beendigung des Countdowns startet das Laufband automatisch.

Mit den SPEED-Tasten regulieren Sie die Geschwindigkeit, mit den INCLINE-Tasten die Steigung während des Trainings. Das Training endet automatisch mit dem Erreichen des vorgegebenen Trainingsziels.

Wettkampfsimulation

Bei diesen Programmen können Sie ein Trainingszeit für eine bestimmte Strecke definieren, die Sie gerne erreichen möchten. Basierend auf der von Ihnen angestrebten Trainingszeit läuft ein Computergegner mit der entsprechenden Geschwindigkeit. Im Display wird der Gegner mit „C“ angezeigt und der Vorsprung oder Rückstand zum Benutzer „U“ wird in Prozent zum vorgegebenen Ziel wiedergegeben. .

Schritt 1: Programmauswahl.

Schalten Sie das Laufband ein und Drücken Sie sooft die MODE-Taste bis nachfolgende Grafik im TFT-Display erscheint: Sie haben nun die Auswahl zwischen folgenden vorgegebenen Distanzen:

- 3.00km

- 5.00km

- 10.00km

- 15.00km

- 21.10km

- 42.19km

Diese wählen Sie durch weiteres Drücken der MODE-Taste aus.

Schritt 2: Zeitvorgabe

Geben Sie nun durch Drücken der p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) die von Ihnen angestrebte Zeit vor, in der Sie das Ziel erreichen möchten. Dies ist dann auch die Zeit des Computergegners, in der dieser das Ziel erreichen wird.

Schritt 3: Wettkampfstart

Drücken Sie nach der Eingabe des gewünschten Trainingszeit die START-Taste. Im Display wird ein Countdown angezeigt. Nach Beendigung des Countdowns startet das Laufband automatisch.

Mit den SPEED-Tasten regulieren Sie die Geschwindigkeit, mit den INCLINE-Tasten die Steigung während des Trainings. Das Training endet automatisch mit dem Erreichen des vorgegebenen Wettkampfstrecke.

Cockpit

Trainingsprofile P01 - P24

Bei dieser Trainingsart stehen dem Benutzer 24 bereits vorgegeben und festinstallierte Trainingsprofile zur Verfügung. Jedes Profil besteht aus 10 Segmenten. Die vom Benutzer vorgegebene Gesamt-Trainingszeit bestimmt somit die Dauer der Segmente (Trainingszeit : 10 = Einzelzeit pro Segment).

Schritt 1: Programmauswahl.

Schalten Sie das Laufband ein und wählen Sie das gewünschte Programm durch Drücken der PROG-Taste aus.

Schritt 2: Vorgabe der Trainingszeit

Im Anzeigefeld für „TIME“ blinkt der Wert „10:00". Geben Sie die gewünschte Trainingszeit von 05:00 bis 139:00 Minuten durch Drücken der p/q Tasten für

10:00

Geschwindigkeit (SPEED) oder Steigung (INCLINE) vor.

Schritt 3: Trainingstart

Drücken Sie nach der Eingabe der Trainingszeit die START-Taste. Im Display wird ein Countdown angezeigt. Nach Beendigung des Countdowns startet das Laufband automatisch.

Das Training endet automatisch mit dem Erreichen der vorgegebenen Trainingszeit.

Hinweis:

Während des Trainings können Sie die vorgegebene Geschwindigkeit und Steigung für das aktuelle Segment verändern. Diese werden aber bei Beginn des nächsten Segments automatisch auf die für das aktuell gewählte Trainingsprofil vorprogrammierten Werte zurückgesetzt. Ein Veränderung der Werte für Geschwindigkeit und Steigung für das gesamte Profil ist nicht möglich.

P10

P11

P12

P13

P14

P15

P16

P17

P18

P19

P20

P21

P22

P23

P24

Cockpit

Segmente

1 2 3 4 5 6 7 8 9 10

km/h 2 4 3 4 3 5 4 2 5 3

Steigung 1 2 3 3 1 2 2 3 2 2

km/h 2 5 4 6 4 6 4 2 4 2

Steigung 1 2 3 3 2 2 3 4 2 2

km/h 2 5 4 5 4 5 4 2 3 2

Steigung 1 2 2 3 1 2 2 2 2 1

km/h 3 6 7 5 8 5 9 6 4 3

Steigung 2 2 3 3 2 2 4 6 2 2

km/h 3 6 7 5 8 6 7 6 4 3

Steigung 1 2 4 3 2 2 4 5 2 1

km/h 2 8 6 4 5 9 7 5 4 3

Steigung 2 2 6 2 3 4 2 2 2 1

km/h 2 6 7 4 4 7 4 2 4 2

Steigung 4 5 6 6 9 9 10 12 6 3

km/h 2 4 6 8 7 8 6 2 3 2

Steigung 3 5 4 4 3 4 4 3 3 2

km/h 2 4 5 5 6 5 6 3 3 2

Steigung 3 5 3 4 2 3 4 2 3 2

km/h 2 3 5 3 3 5 3 6 3 3

Steigung 4 4 3 6 7 8 8 6 3 3

km/h 2 5 8 10 6 9 5 3 2 2

Steigung 1 3 5 8 10 7 6 3 2 3

km/h 2 5 5 4 4 6 4 2 3 4

Steigung 3 5 6 7 12 9 11 11 6 3

km/h

Steigung

km/h

Steigung

km/h

Steigung

km/h

Steigung

km/h

Steigung

km/h

Steigung

km/h

Steigung

km/h

Steigung

km/h

Steigung

km/h

Steigung

km/h

Steigung

km/h

Steigung

2 7 4 7 8 9 4 5 3 2 5 6 6 4 6 5 8 9 4 2

2 6 5 4 8 6 5 2 3 3 5 6 5 8 4 5 5 10 6 3

2 6 5 4 8 7 5 3 3 2 3 4 5 6 3 5 5 6 4 3

2 5 7 5 8 6 5 2 4 2 1 5 6 8 12 9 10 9 5 3 2 5 6 7 8 9 10 5 3 4

3 5 6 8 6 5 8 7 5 3 2 3 5 6 8 6 9 6 5 2 5 7 5 8 6 5 9 10 6 2 3 7 6 5 9 7 6 3 5 2

3 5 6 8 5 6 5 12 8 3 3 7 9 10 11 12 10 8 5 2 2 5 6 7 6 5 8 6 3 2 3 6 8 7 9 10 5 8 3 2

3 6 8 9 9 6 8 10 6 3 3 5 8 6 9 10 8 12 6 3 2 6 8 10 12 10 12 8 5 2 3 5 9 11 12 8 6 5 3 2

2 6 8 10 9 7 8 10 6 3 3 8 10 11 12 10 10 8 5 3 3 6 8 9 10 12 9 6 3 2

Cockpit

Freie Speicherplätze User 1 bis 3

Hier stehen dem Benutzer drei freie Speicherplätze zur Verfügung unter denen er eigene Trainingsprofile erstellen und dauerhaft abspeichern kann

Schritt 1: Programmauswahl.

Schalten Sie das Laufband ein und wählen Sie das gewünschte Programm User 1 bis User 3 durch Drücken der PROG-Taste aus.

Schritt 2: Vorgabe der Trainingszeit

Im Anzeigefeld für „TIME“ blinkt der Wert „10:00". Geben Sie nun die gewünschte Trainingszeit von 05:00 bis 139:00 Minuten durch Drücken der p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) vor.

10:00

Drücken Sie dann die MODE-Taste

Schritt 2: Erstellen des Trainingsprofils

Nachdem Sie die Trainingszeit durch Drücken der Mode-Taste bestätigt haben blinkt das erste von im Ganzen zehn Profilsegmenten. Geben Sie nun durch Drücken der p/q Tasten für Geschwindigkeit (SPEED) die gewünschte Geschwindigkeit und durch Drücken der p/q Tasten für Steigung (INCLINE) die gewünschte Steigung für dieses Segment vor. Bestätigen Sie Ihre Vorgaben durch Drücken der MODE-Taste. Nun blinkt das zweite Segement. Verfahren

Sie nun mit den restlichen Segmenten so, wie für das Segement 1 zuvor beschrieben.

Schritt 3: Trainingstart

Drücken Sie, nachdem sie das zehnte Segment durch Drücken der MODE-Taste bestätigt haben, die START-Taste. Im Display wird ein Countdown angezeigt.Nach Beendigung des Countdowns startet das Laufband automatisch. Das Training endet automatisch mit dem Erreichen der vorgegebenen Trainingszeit.

Training mit einem bereits erstellten User-Programm

Schritt 1: Programmauswahl.

Schalten Sie das Laufband ein und wählen Sie das gewünschte Programm User 1 bis User 3 durch Drücken der PROG-Taste aus.

Schritt 2: Vorgabe der Trainingszeit

Im Anzeigefeld für „TIME“ blinkt die zuletzt für dieses Programm vorgegebene Trainingszeit.

10:00

Geben Sie nun die gewünschte Trainingszeit von 05:00 bis 139:00 Minuten durch Drücken der p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) vor.

Schritt 3: Trainingstart

Drücken Sie dann direkt die START-Taste. Im Display wird ein Countdown angezeigt. Nach Beendigung des Countdowns startet das Laufband automatisch. Das Training endet automatisch mit dem Erreichen der vorgegebenen Trainingszeit.

Cockpit

Herzfrequenzgesteuertes Programm - Heart program 1 & 2

Bei diesen Programmen handelt es sich um herzfrequenzgesteuerte Trainingsprogramme. Hierbei gibt der Benutzer eine gewünschte Zielherzfrequenz vor. Diese wird vom Cockpit des Laufbandes permanent mit der tatsächlichen Herzfrequenz des Benutzers verglichen. Ist hierbei die tatsächliche Herzfrequenz niedriger als die gewünschte Zielherzfrequenz, so erhöht das Laufband automatisch die Geschwindigkeit. Ist der Wert höher, so verringert das Laufband automatisch die Geschwindigkeit. Die Hauptvoraussetzung für diese Programme ist eine permanente und exakte Übermittlung der Herzfrequenzwerte. Aus diesem Grund können diese Programme nur unter Verwendung eines uncodierten Herzfrequenz-Brustgurtes genutzt werden. Dieser ist als Zubehör erhältlich. Die Nutzung dieser Programmer mittels der Handpulssensoren ist nicht möglich. Lesen Sie hierzu auch die Kapitel „Herzfrequenzmessung“, „Warnhinweise zur Puls- & Herzfrequenzmessung“ in dieser Anleitung.

Schritt 1: Programmauswahl.

Schalten Sie das Laufband ein und Drücken Sie sooft die PROG-Taste bis das gewünschte „heart program 1“ oder „heart program 1“ im TFT-Display angezeigt wird.

Die beiden Programme unterscheiden sich in der maximalen Geschwindigkeit. Diese beträgt für „heart program 1“ 10,0km/h und für „heart program 2“ 12,0km/h.

Schritt 2: Vorgabe der Trainingszeit

Der Wert für Trainingszeit (sport time) ist blau unterlegt. Geben Sie die gewünschte Trainingszeit von 05:00 bis 139:00 Minuten durch Drücken der p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) vor. Bestätigen Sie Ihre Eingabe durch Drücken der MODE-Taste.

Schritt 3: Altersvorgabe

Der Wert für Benutzeralter (age) ist blau unterlegt. Geben Sie nun das Benutzeralter durch Drücken der p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) vor. Bestätigen Sie Ihre Eingabe durch Drücken der MODE-Taste.

Schritt 4: Zielpulsvorgabe

Im Display erscheint, blau unterlegt, die vom Cockpit kalkulierte Zielherzfrequenz (target pulse). Diese beträgt 60% der maximalen Herzfrequenz. Wenn Sie mit dem errechneten Wert trainieren möchten, fahren Sie mit Schritt 5 fort.

Sollten Sie mit einem individuellen Zielherzfrequenz trainieren wollen, so geben Sie diese durch Drücken der p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) ein. Lesen Sie hierzu auch die Kapitel zur Puls- und Herzfrequenzmessung in dieser Anleitung.

Schritt 5: Trainingsstart

Drücken Sie nun die START-Taste. Im Display wird ein Countdown angezeigt. Die Trainingszeit beginnt nach Beendigung des Countdowns zu laufen und das Laufband startet automatisch mit einer Geschwindigkeit von 3km/h.

Trainingsende

Das Laufband stoppt nach Ablauf der vorgegebenen Trainingszeit automatisch.

Ist die aktuelle Herzfrequenz immer noch niedriger als die Ziel-Herzfrequenz, wenn die für das Programm festgelegte maximale Geschwindigkeit erreicht wurde, so erhöht das Laufband automatische die Steigung.

Cockpit

Alter

BMI

19 - 24 Jahre

19 - 24

25 - 34 Jahre

20 - 25

35 - 44 Jahre

21 - 26

45 - 54 Jahre

22 - 27

55 - 64 Jahre

23 - 28

> 64 Jahre

24 - 29

Ermittlung des Body-Mass-Index

Schritt 1: Programm-Auswahl

Schalten Sie das Laufband ein und drücken Sie sooft die PROG-Taste bis im TFT-Display folgende Grafik erscheint:

Schritt 2: Geschlechtseingabe

Der Wert für das Benutzergeschlecht (Sex) ist blau unterlegt. Geben Sie das Benutzergeschlecht (“male“ 0 männlich / „Female“ = weiblich) durch Drücken der p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) ein. Bestätigen Sie Ihre Eingabe durch Drücken der MODE-Taste.

Schritt 3: Altersvorgabe

Der Wert für das Benutzeralter (Age) ist blau unterlegt. Geben Sie das Benutzeralter durch Drücken der p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) ein. Bestätigen Sie Ihre Eingabe durch Drücken der MODE-Taste.

Schritt 4: Benutzergröße

Der Wert für die Benutzergröße (Height) ist blau unterlegt. Geben Sie die Körpergröße des Benutzers durch Drücken der

p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) ein.

Bestätigen Sie Ihre Eingabe durch Drücken der MODE-Taste.

Schritt 5: Benutzergewicht

Der Wert für die Benutzergewicht (Weight) ist blau unterlegt. Geben Sie das Körpergewicht des Benutzers durch Drücken der p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) ein. Bestätigen Sie Ihre Eingabe durch Drücken der MODE-Taste.

Schritt 6: Programmstart

Drücken Sie die MODE-Taste und umfassen die Handpulssensoren.

Schritt 7: Programmende

Nach erfolgreicher Messung wird im Display der BMI (Body-Mass-Index) angezeigt.

Body-Mass-Index (BMI)

Dieser Wert errechnet sich aus dem Verhältnis Körpergewicht zu Körpergröße und dient zur Bewertung des Körpergewichts eines Menschen in Relation zu seiner Körpergröße. Bitte beachten Sie, dass der BMI lediglich ein grober Richtwert ist, da er weder Körperbau und Geschlecht noch die individuelle Zusammensetzung der Körpermasse aus Fett- und Muskelgewebe eines Menschen berücksichtigt.Der „ideale“ BMI hängt vom Alter ab. Die Tabelle zeigt BMI-Werte für verschiedene Altersgruppen.

Zusammenfassung der Trainingswerte

ählten Trainings, entweder dadurch, dass das vorgegebene Trainingsziel erreicht wurde, oder das Training vom Benutzer vorzeitig beendet wurde, wird eine Zusammenfassung der Trainingswerte angezeigt. Um die Anzeige zu beenden drücken Sie die STOP-Taste.

Cockpit

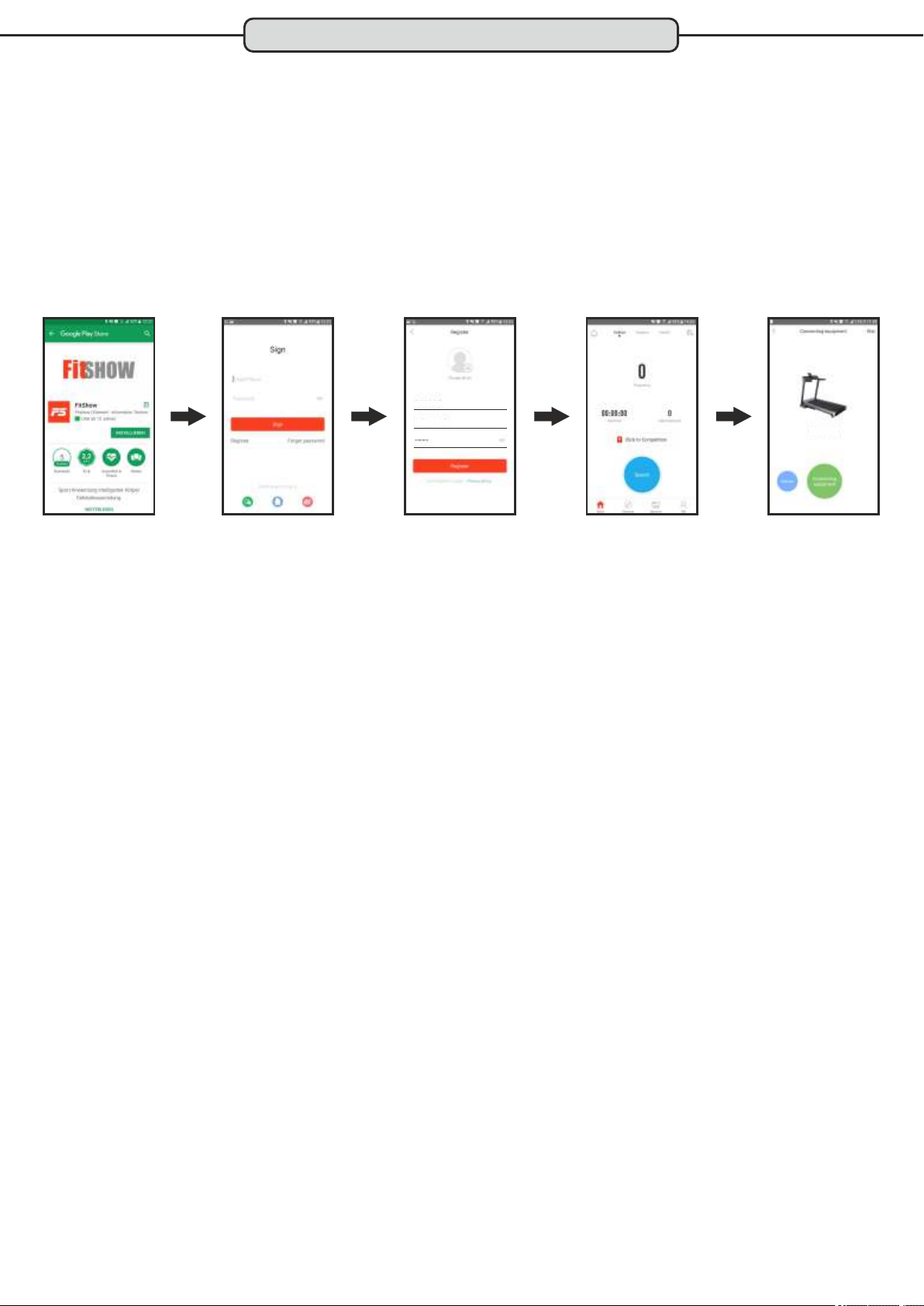

Fitnesstraining mit der APP FitShow

Das Cockpit Ihres Laufbandes ist bereits serienmäßig mit einem Bluetooth-Empfänger ausgetattet. Laden Sie sich die APP Fitshow auf ein dafür ausgelegtes Smartphone oder einen Tablet-PC. Scannen Sie hierzu den sich auf der Rückseite dieser Anleitung befindlichen QR-Code.

Schritt 1: Laden Sie im App-Store/Play-Store die App „FitShow“ herunter und installieren Sie diese auf Ihrem Smartphone oder Tablet-PC.

Schritt 2: Registrieren Sie sich bei bei FitShow. Nutzen Sie hierfür bitte eine korrekte E-Mailadresse, da Sie einen Bestätigungscode per E-Mail erhalten.

Schritt 3: Stellen Sie sicher dass das Laufband eingeschaltet ist! Gehen Sie nun oben in der App-Auswahl auf „Indoor“ und drücken Sie auf „Search“. Das Laufband wird nun angezeigt. Sobald Sie Ihr Laufband ausgewählt haben, können Sie den vollen Umfang der App nutzen.

Email/Phone

Password

max_mustermann

max@mustermann.de

RunMAXX 6.3

Hinweis:

Bitte beachten Sie, dass wir ausschließlich die Basis für die Nutzung des Gerätes mit einer APP bereitstellen. Bei Fragen zur Benutzung der App und/oder dem von Ihnen verwendeten Samrtphone oder Tablet-PC wenden Sie sich bitte direkt an den jeweiligen Anbieter.

Wiedergabe einer Audioquelle

Dieses Trainingsgerät verfügt über zwei Möglichkeiten eine Audioquelle über die im Cockpit integrierten Lautsprecher wiederzugeben.

1. Anschluss einer externen Audioquelle über den MP3 Chinch-Anschluss

Über den, sich auf der Cockpitvorderseite befindlichen Chinch-Anschluss können externe Audioquellen (MP3-Player, Smartphone, etc.) mit dem im Lieferumfang enthaltenen Audiokabel (3,5mm-Klinkenstecker) mit dem Trainingsgerät verbunden werden. Voraussetzung hierfür ist, dass die externe Audioquelle über einen passenden Anschluss für dieses Kabel verfügt. Sobald die externe Musikquelle angeschlossen wurde und die Wiedergabe an der externen Quelle gestartet wurde, startet die Wiedergabe der Musik, des Hörbuchs, etc. über die Lautsprecher.

ACHTUNG:

Bei dieser Art der Audio-Wiedergabe erfolgt die Steuerung (Lautstärkeregelung, Start, Pause, etc.) ausschließlich über die externe Audioquelle, wie z. B. dem Smartphone. Eine Steuerung über das Cockpit ist möglich!

Cockpit

1. Anschluss eines USB-Sticks mit Audiodateien über den USB-Anschluss

Über den, sich auf der Cockpitoberseite befindlichen USB-Anschluss können USB-Sticks bis einschließlich USB 2.0 mit dem Trainingsgerät direkt verbunden werden.

Um dieses Art der Audio-Wiedergabe zu starten, drücken Sie die Taste . Dies kann vor, aber auch jederzeit während einer Trainingszeit erfolgen. Im TFT-Display erscheint dann folgende Grafik, bei der „Music“ weiß unterlegt ist.

Audiodatein

Im rechten, oberen Bereich des Displays werden die auf dem USB-Stick vorhanden und vom System erkannten Audiodateien angezeigt.

Mit dieser Taste wird die Audiowiedergabe gestartet bzw. beendet

Um einen Titel zurückzuspringen muss diese Taste einmal kurz gedrückt werden

Um die Lautstärke zu reduzieren muss diese Taste dauerhaft gedrückt werden.

Um einen Titel vorzuspringen muss diese Taste einmal kurz gedrückt werden

Um die Lautstärke zu erhöhen muss diese Taste dauerhaft gedrückt werden.

Wiedergabe einer Videoquelle

Das Cockpit Ihres Trainingsgerätes hat bereits ein Demovideo gespeichert. Hierbei „läuft“ der Benutzer eine Strecke in der italienischen Stadt Venedig. Um diese Videodatei abzuspielen drücken Sie vor oder während der aktuellen Trainingseinheit die Taste so oft bis im TFT Display, die oben gezeigt Grafik erscheint und „Videos“ weiß unterlegt ist. Drücken Sie nun die Taste und das vorinstallierte Video wird abgespielt. Um in den Vollbildmodus zu wechseln drücken Sie erneut die Taste .

Wiedergabe einer Videodatei über USB

Über den, sich auf der Cockpitoberseite befindlichen USB-Anschluss können USB-Sticks bis einschließlich USB 2.0 mit dem Trainingsgerät direkt verbunden werden.

Um dieses Art der Video-Wiedergabe zu starten, drücken Sie die Taste so oft bis die obige Grafik erscheint und „Videos“ weiß unterlegt ist. Dies kann vor, aber auch jederzeit während einer Trainingszeit erfolgen. Im rechten, oberen Bereich des Displays werden die auf dem USB-Stick vorhanden und vom System erkannten Audiodateien angezeigt.

Mit dieser Taste wird die Videowiedergabe gestartet bzw. beendet

Um eine Datei zurückzuspringen muss diese Taste einmal kurz gedrückt werden

Um die Lautstärke zu reduzieren muss diese Taste dauerhaft gedrückt werden.

Um eine Datei vorzuspringen muss diese Taste einmal kurz gedrückt werden

Um die Lautstärke zu erhöhen muss diese Taste dauerhaft gedrückt werden.

Um in den Vollbildmodus zu wechseln drücken Sie erneut die Taste . Um die Audio- oder Video-Wiedergabe vollständig zu beenden. Drücken Sie die Taste .

200

150

195

130

146

190

110

127

143

185

107

124

139

180

105

120

135

175

102

117

131

170

114

128

165

111

124

160

107

120

155

104

116

150

101

113

145

8598109

140

8394105

135

8091101

100

778898

Alter

202530354045505560657075808590

Herzfrequenzmessung

Herzfrequenz pro Minute

100% der maximalen Herzfrequenz

75% der maximalen Herzfrequenz

65% der maximalen Herzfrequenz

55% der maximalen Herzfrequenz

Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:

220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen

Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%

Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit längerer Trainingspause.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.

Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung

verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.

Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.

Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone ermitteln (siehe auch Tabelle):

Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz

Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz

Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

Warnhinweis zur Puls- & Herzfrequenzmessung

ACHTUNG

Puls- und Herzfrequenz-Überwachungssystem können ungenau sein. Übermäßiges Training kann zu ernsthaften Verletzungen oder zum Tod führen. Wenn Sie sich unwohl und/oder einer Ohnmacht nahe fühlen, ist das Training sofort zu unterbrechen. Sorgen Sie dafür, dass alle Nutzer Ihres Trainingsgerät mit dieser Information vertraut sind, diese verstehen und unbedingt anwenden.

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz. Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.

ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke Hornhautbildung an den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen unvermeidlich sind, verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten POLAR -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes direkt von der Haut ab. Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung herzfrequenzgesteuerter Programme.

ACHTUNG Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnosezwecke konzipiert oder geeignet. Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen. Dies gilt vor allem für Personen:

- die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben

- übergewichtig sind

- älter als 35 Jahre sind

- zu hohen oder zu niedrigen Blutdruck haben

- Herzprobleme haben

Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

Trainingsempfehlungen

Trainingsvorbereitungen

Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. Besprechen Sie auch mit Ihrem Arzt Ihr Trainingsziel; sicher kann er Ihnen wertvolle Tipps und Informationen geben. Insbesondere gilt dies für Personen die über 35 Jahre alt sind, Personen die Übergewicht und/oder Probleme mit dem Herz-/Kreislaufsystem haben.

Trainingsplanung

Das A und O für ein effektives, zielorientiertes aber auch motivierendes Training ist ein vorausschauende Trainingsplanung. Planen Sie daher Ihr Fitnesstraining in den normalen Tagesablauf als festen Bestandteil ein. Ungeplantes Training kann schnell zum Störfaktor werden, oder für eine andere Aufgabe auf unbestimmte Zeit verschoben werden. Erstellen Sie diese Planung möglichst langfristig auf Monate bezogen und nicht nur von Tag zu Tag, oder Woche zu Woche. Zur Trainingsplanung gehört auch, dass Sie für ausreichend Motivation und Ablenkung während des Trainings sorgen. Ideal zur Ablenkung ist Fernsehen während des Trainings. Hierbei werden Sie optisch und akkustisch abgelenkt. Sorgen Sie auch für Trainingsbelohnungen. Setzen Sie sich realistische Ziele, wie zum Beispiel in vier Wochen 1 oder 2 kg abzunehmen, innerhalb von zwei Wochen die Trainingszeit pro Trainingseinheit um 10 Minuten verlängern, etc.. Wenn Sie dieses Ziel dann erreicht haben belohnen Sie sich selber in dem Sie sich zum Beispiel eine Mahlzeit gönnen, auf die Sie bisher verzichtet haben.

Warm-Up vor dem Training

Absolvieren Sie das Warm-Up direkt auf Ihrem Trainingsgerät. Wärmen Sie Ihren Körper auf, in dem Sie 3-5 Minuten vor der eigentlichen Trainingseinheit bei minimaler Bremskrafteinstellung locker trainieren. So bereiten Sie Ihren Körper optimal auf die bevorstehende Belastung vor.

Cool-Down nach dem Training

Steigen Sie nie sofort nach Beendigung Ihres eigentlichen Trainingsprogramms sofort von Ihrem Trainingsgerät ab. Lassen Sie, ähnlich wie bei der Aufwärmphase noch 3-5 Minuten bei minimaler Bremskrafteinstellung Ihr Training locker auslaufen. Danach sollten Sie in jedem Fall Ihre Muskulatur gut dehnen.

Vordere Oberschenkelmuskulatur

Stützen Sie sich mit der rechten Hand an einer Wand oder Ihrem Trainingsgerät ab. Heben Sie den linken Fuß nach hinten an und halten Sie ihn mit der linken Hand fest. Das Knie weist gerade nach unten. Ziehen Sie nun Ihren Oberschenkel soweit nach hinten bis Sie einen leichten Zug im Muskel verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Lassen Sie Ihren Fuß langsam los und setzen das Bein langsam wieder ab. Wiederholen Sie diese Übung nun mit dem rechten Bein.

Innere Oberschenkelmuskulatur

Setzen Sie sich auf den Boden. Führen Sie die Fußsohlen vor dem Körper zusammen, die Knie sind hierbei leicht angehoben. Fassen Sie mit den Händen die Oberseite Ihrer Füße und legen die Ellenbogen auf Ihren Oberschenkeln ab. Drücken Sie nun mit den Armen Ihre Oberschenkel soweit Richtung Boden, bis Sie einen leichten Zug in der Muskulatur verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Achten Sie darauf, dass der Oberkörper während der gesamten Übung gerade bleibt.Beenden Sie dann den Druck auf die Oberschenkel, strecken Sie die Beine langsam aus und stehen dann langsam und gleichmäßig wieder auf.

Bein-, Waden und Pomuskulatur

Setzen Sie sich auf den Boden. Strecken Sie das rechte Bein aus und winkeln Sie das linke Bein soweit an, dass Sie mit der Fußsohle den Oberschenkel des gestreckten rechten Beins berühren. Beugen Sie den Oberkörper nun soweit vor, dass Sie mit gestrecktem rechten Arm die Fußspitze des rechten Fußes greifen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitze los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf. Wiederholen Sie diese Übung nun mit dem linken Bein.

Bein- und untere Rückenmuskulatur

Setzen Sie sich mit ausgestreckten Beinen auf den Boden. Versuchen Sie mit beiden Händen Ihre Fußspitzen zu fassen, indem Sie Ihre Arme strecken und Ihren Oberkörper leicht nach vorne beugen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitzen los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.

Kalenderwoche:_____ Jahr: 20____

Datum

Tag

Trainingsdauer

Trainingsstrecke

Kalorienverbauch

Ø Herzfrequenz

Kommentare

Montag

Dienstag

Mittwoch

Donnerstag

Freitag

Samstag

Sonntag

Wochenergebnis:

Trainingsempfehlungen

Flüssigkeitszufuhr

Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß verliert. 30 Minuten vor Beginn Ihrer Trainingseinheit sollten Sie ca. 330 ml trinken. Sorgen Sie während des Trainings für eine ausgewogene Flüssigkeitszufuhr.

Trainingshäufigkeit

Experten empfehlen an 3 bis 4 Tagen in der Woche ein Ausdauertraining zu absolvieren um das Herz-/Kreislaufsystem fit zu halten. Sicherlich werden Sie Ihr gesetztes Trainingsziel umso schneller erreichen, je häufiger Sie trainieren. Beachten Sie aber bei Ihrer Trainingsplanung ausreichende Trainingspausen einzuplanen, die Ihrem Körper genug Zeit zur Erholung und Regeneration geben. Nach jeder Trainingseinheit sollten Sie mindestens einen Tag pausieren. Auch für das Fitness- und Ausdauertraining gilt: Weniger ist of mehr!

Trainingsintensität

Neben dem Fehler zu häufig zu trainieren werden gerade bei der Intensität des Trainings die meisten Fehler gemacht. Wenn Ihr Trainingsziel lautet für einen Triathlon oder Marathon zu trainieren, wird Ihre Trainingsintensität sicherlich sehr hoch sein. Da aber die Wenigstens solche Trainingsziele haben, sondern eher Ziele wie Gewichtsreduktion, Herz/kreislauftraining, Verbesserung der Kondition, Stressabbau, etc. erstreben, sollte die Trainingsintensität diesen Zielen angepasst sein. Am sinnvollsten ist es hier mit der entsprechenden Herzfrequenz für das jeweilige Trainingsziel zu arbeiten. Hierbei hilft Ihnen die Information zur Herzfrequenz und die entsprechende Tabelle in dieser Anleitung weiter.

Dauer der einzelnen Trainingseinheit

Für ein optimales Ausdauer- oder Gewichtsreduktionstraining sollte die Dauer der einzelnen Trainingseinheit zwischen 25 und 60 Minuten betragen. Anfänger und Wiedereinsteiger sollten mit einer niedrigen Trainingsdauer von maximal 10 Minuten in der ersten Woche starten und sich dann langsam Woche für Woche steigern.

Trainingsdokumentation

Um Ihr Training optimal und wirkungsvoll gestalten und bewerten zu können, sollten Sie sich vor Beginn Ihres Trainings einen Trainingsplan in schriftlicher Form oder als Computertabelle erstellen. Hier sollten Sie jedes Training dokumentieren. Daten, wie zurückgelegte Strecke, Trainingszeit, Bremskrafteinstellung und Pulswerte sollten ebenso festgehalten werden wie persönliche Daten, z.B. Körpergewicht, Blutdruck, Ruhepuls (am Morgen direkt nach dem Aufwachen gemessen) und des persönlichen Befindens während des Trainings. Anbei finden Sie eine Empfehlung für einen Wochenplan.

Technische Details

Cockpit:

Anzeige von:

w Zeit w Geschwindigkeit w Strecke w Steigung w Kalorienverbrauch w Puls (bei Verwendung der Handsensoren) w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)

Technische Details:

Motor: DC-Motor Konstante Motorleistung: 2,5 PS / 1,84kW Antriebsart: Rillenriemen Geschwindigkeit: 0,8 - 20,0 km/h, in 0,1 km/h-Schritten verstellbar Steigung: 0 - 15%, in 1,0%-Schritten elektronisch verstellbar Lauffläche: ca. 1.370x 510mm Aufstellmaßemaße: ca. 1.790 x 960 x 1.415 mm (LxBxH) Aufstellmaßemaße, geklappt: ca. 1.140 x 960 x 1.550 mm (LxBxH) Gesamtgewicht: ca. 77kg Maximales Benutzergewicht: 125 kg Stromversorgung: 220-230V - 50Hz

Einsatzgebiete: Heimbereich - ausschließlich private Nutzung!

Entsorgung

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll. Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb. Beachten Sie hierbei die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.

Batterien / Akkus

Batterien / Akkus dürfen keinesfalls in den normalen Hausmüll geworfen werden. Beachten Sie, dass Batterien und Akkus Giftstoffe enthalten können, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, diese bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit. Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

Empfohlenes Zubehör

Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom.

POLAR Sende-Brustgurt T34

Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz.

MAXXUS Bodenschutzmatte

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Bodenbelag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert. Erhältlich in folgenden Größen:

• 160 x 90 cm

• 210 x 100 cm - für Laufbänder geeignet

MAXXUS Silikon

Optimales Schmier- und Trennmittel für Laufgurt und Laufdeck. Erhältlich in folgenden Größen:

• 50 ml

• 250 ml

Explosionszeichnung

Teil

Beschreibung

A01 Bottom frame

A02 Main frame

A03 Incline frame

A04 Monitor frame

A05 Handlebar pulse frame

A06 Left column

A07 Right column

A08 Motor seat

B01 Bottle holder

Ausführung

Teile-Liste

Menge

Teil

C11 O ring plug

C12 Motor top cover

C13 Motor bottom cover

C14 Left bottom cover

C15 Right bottom cover

C16 Rear protection cover

C17 Side rail

C18 Left side rail cap

C19 Right side rail cap

Beschreibung

Ausführung

Menge

B03 Front roller

B04 Rear roller

B05 Air cylinder

B06 Sleeve

B07 Sleeve of transportation wheel

B08 Cross solid wrench

B09 Inner hex wrench

B10 Handle pulse sheet

B11 safety key seat

B12 IPAD shaft

B13 Stop nut

B14 IPAD connect pole

B15 Solid wrench

B16 Support frame for motor cover

C01 Monitor top cover

C02 Monitor bottom cover

C03 Monitor Left-bottom cover

C04 Monitor Right-bottom cover

C05 Left foam handlebar

C06 Right foam handlebar

C07 IPAD rotation component

φ15*φ10.2*13

φ12*φ8.5*17

M10*149

φ23*30

φ6*120

#19mm

C20 Foam

C21 Running belt

C22 Top cover of the pulse

C23 Bottom cover of the pulse

C24 Motor belt

C25 Black cushion

C26 Blue cushion

C27 Black cushion

C28 cone-shaped cushion

C29 Flat foot pad

C30 Transportation wheel

C31 Adjustable wheel

C32 Plastic washer

C33 O ring

C34 Acrylic panel

C35 Cushion

C36 Left anterior side rail cap

C37 Right anterior side rail cap

C38 End cap

C39 EVA pad

C40 End cap

φ20*φ6.5*30

C08 IPAD holder

C09 End cover

C10 IPAD O ring

C41 EVA pad

D01 monitor

D02 Lower control board

Teile-Liste

Teil

Beschreibung

D03 Upper wire of the monitor

D04 Lower wire of the monitor

D05 andle pulse upper wire

D06 Lower wire of the handle pulse

D07 Safety key module

D08 Safety key rope

D09 Magnetic sensor

D10 AC single wire

D11 AC single wire

D12 Earth wire

D13 DC motor

Ausführung

brown 350mm

blue 350mm

D14 Incline motor

D15 Running board

D16 Square Switch 1 E26 Screw ST4.2*12 25

D17 Socket 1 E27 Screw ST4.2*12 14 D18 Over load protector 1 E28 Bolt M3*10 4

Menge

Beschreibung

Teil

Bolt

E13

E14 Bolt

E15 Bolt

E16 Bolt

E17 Bolt

E18 Bolt

E19 Bolt

E20 Screw ST4.2*15

E21 Bolt

E22 Bolt

E23 Bolt

Ausführung

M8*15

M8*40

M8*35

M6*55

M6*40 4

M6*25 4

M6*20 1

M5*16 6

M5*12 8

M5*8 13

E24 Screw ST2.9*8 2

E25 Screw ST4.2*30

Menge

D19 Magnet ring 1 E29 Screw ST2.9*8 4 D20 Magnet core 1 E30 Screw ST2.9*6.0 29

D21 Power cable 1 E31

E01 Non-locked nut M6 5 E32 Lock washer 8 16

E02

Lock nut

E03

Lock nut

E04 Bolt

E05 Bolt E06 Bolt

E07 Bolt

E08 Bolt

E09 Bolt

E10 Bolt

Bolt

E11

Bolt

E12

USB module

F01 Filter

F02 Inductance

F03 AC single wire

F04 rounding wire

F05 crew

G01

G02 Screw

G03 Speaker

M10

M10*90

M10*45 M10*30

M8*80

M8*70

M8*40

M8*30

M8*20

L500

ST4.2*12

ST2.9*8

G04 Screw

E33 Lock washer

E34 Spring washer

E35 Flat washer

E36 Big washer

E37 Wave washer

E38 Bolt

E39 Big flat washer

E40 Screw

E41 Bolt

E42 Screw

G05 MP3 connection wire

1 G06 USB connection wire

1 H01

1 H02 Bluetooth connection wire

4 H03 Screw

1 J01 Heart rate receiver

2 J02 Chest belt

2 J03 HRC connection wire

Lock washer

Bluetooth module

6 3

10 2

Φ15*φ8.2*0.5

8 6

8 7

φ10*φ26*2.0

M8*45

φ5*φ13*1.0

ST4.2*40

M6*60

ST4.2*20

ST2.9*6.0 4

Optional

8 1

Gewährleistung*

Damit das MAXXUS Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer.

Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig aus und senden dieses an uns per Post oder Fax ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr

Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den "Technischen Daten" dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc. Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen! Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal. Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!

Eine ausschließlich private Nutzung und damit eine Gewährleistungsdauer von 2 Jahren setzt voraus, dass die Rechnung beim Kauf des Gerätes auf einen Verbraucher ausgestellt ist.

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw. Rechnungsbeleg immer auf und senden Sie uns eine Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles.

Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden.

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt, betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

▪ Kugellager ▪ Lagerbuchsen ▪ Lager ▪ Antriebsriemen ▪ Schalter und Tasten ▪ Laufgurte (Laufbänder) ▪ Laufplatten (Laufbänder) ▪ Laufrollen

Verschleißerscheinungen an diesen Verschleißteilen sind nicht Gegenstand der Gewährleistung. Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung,

sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn Fälle

eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt werden, auftreten. In einem solchen Fall wenden Sie sich bitte direkt per Email an:

kundendienst@maxxus.de

Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

ersatzteile@maxxus.de

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

*Stand: Juni/2016

Garantiebedingungen* - private Nutzung

MAXXUS gewährt für dieses Trainingsgerät eine 5-Jahresgarantie bei ausschließlich privater Nutzung** zu den nachstehenden Bedingungen. Der Garantiezeitraum beginnt mit dem Kaufdatum. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Gang.

I. Voraussetzungen der Garantie

Für einen Garantieschutz müssen folgende Voraussetzungen erfüllt sind:

1. Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb. Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXXUS zu übermitteln.

2. Geräteregistrierung

Das Gerät ist innerhalb von 4 Wochen nach dem Erhalt schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „MAXXUS Registrierungskarte". Spätere Registrierungen können leider nicht mehr entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt an uns per:

▪ Fax unter 06151 39735 400 ▪ E-Mail an info@maxxus.de

▪ Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstr. 2, 64331 Weiterstadt

3. Wartung

Für diesen Artikel gilt eine Wartungspflicht. Die Kosten der Wartung trägt der Käufer. Das Wartungsintervall beginnt mit dem Kaufdatum und beträgt mit Ausnahme von Laufbändern 24 Monate. Das Wartungsintervall für Laufbänder beträgt 12 Monate.

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS® Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per E-Mail, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen (nur bei Laufbändern) und über die Durchführung der Wartungen nachzuweisen.

II. Ausschluss

Von der Garantieleistung ausgeschlossen sind: ▪ Transport- und Fahrtkosten

▪ Auf- und Abbaukosten bei notwendigem Transport ▪ Notwendige Wartungsarbeiten ▪ Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind ▪ Verschleißteile***

*** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere: ▪ Laufgurt (Laufbänder) ▪ Antriebsriemen ▪ Kugellager ▪ Zugseile ▪ Überzüge an Haltegriffen

▪ Laufbrett (Laufbänder) ▪Pedalriemen ▪ Folien ▪ Laufrollen

(bitte beachten Sie, dass dies nur als Scan der Original-Unterschrift akzeptiert werden kann)

(bitte beachten Sie, dass nur ausreichend frankierte Briefe angenommen werden können)

Zur Schmierung des Laufgurtes von Laufbändern sind ausschließlich MAXXUS Pflegeöle zu verwenden. Bei Verwendung von Fremdölen zur Laufgurtschmierung erlischt die Garantie. Dies gilt insbesondere für die Nutzung von Ölsprays. Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUS Produkte zu verwenden.

III. Leistungen im Garantiefall

MAXXUS steht es frei, das Produkt instandzusetzen, einen Austausch vorzunehmen oder den Kaufpreis zu erstatten.

IV. Geltendmachung der Garantie

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage in dieser Anleitung zu verwenden. Die Schadensmeldung kann alternativ auch auf der MAXXUS Homepage unter im Bereich „Service" als PDF heruntergeladen werden. Voraussetzung ist ferner, dass der Käufer den Fehler innerhalb von zwei Monaten anzeigt, nachdem er ihn erkannt hat bzw. hätte erkennen müssen.

Die Rechte aus der Garantie sind schriftlich innerhalb der Garantielaufzeit per Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstraße 2, 64331 Weiterstadt per E-Mail an: info@maxxus.de per Fax an: 06151 39735 400 zu richten.

V. Gesetzliche Rechte

Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt.

* Stand: April/2016 ** Eine private Nutzung setzt voraus, dass die Rechnung beim Kauf des Gerätes auf einen Verbraucher ausgestellt ist.

Bei einer Nutzung durch Vereine liegt eine private Nutzung nur bei nicht wirtschaftlichen Vereinen vor.

Registrieren

Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: RunMAXX 6.3 Produktgruppe: Laufband

Seriennummer: Rechnungsnummer:

Kaufdatum:

Nutzungsart:

Private Nutzung

Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner:

Vorname: Nachname:

Straße : Hausnummer.:

PLZ / Ort: Land:

E-Mail: Tel.-Nr.*:

Fax-Nr.*: Handy-Nr.*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

Datum

Senden Sie die ausgefüllte Registrierkarte per:

Post*: MAXXUS Group GmbH & Co KG, Zeppelinstr. 2, D-64331 Weiterstadt

Fax: +49 (0) 6151 39735 400

E-Mail**: kundendienst@maxxus.de

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden! **Eine Übermittlung per E-Mail ist nur als Scan mit Originalunterschrift möglich.

Ort Unterschrift

Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: RunMAXX 6.3 Produktgruppe: Laufband

Seriennummer: Rechnungsnummer:

Kaufdatum: Wo gekauft:

Zubehör:

Nutzungsart Private Nutzung Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner:

Vorname: Nachname:

Straße: Hausnummer.:

PLZ/Ort: Land:

E-Mail: Tel.-Nr.:

Fax-Nr.*: Handy-Nr.*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein: (Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher

Nutzung, etc....)

Die Kopie des Kaufnachweises / Rechnung /Quittung ist beigefügt.

Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an.

Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich diese Vereinbarung.

Datum

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag / Schadensmeldung per:

Post*: Maxxus Group GmbH & Co KG, Service Abteilung, Zeppelinstr. 2, D-64331 Weiterstadt

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

Fax: +49 (0) 6151 39735 400

E-Mail**: kundendienst@maxxus.de

**Eine Übermittlung per E-Mail ist nur als Scan mit Originalunterschrift möglich.

Ort Unterschrift

Maxxus Group GmbH & Co. KG

Zeppelinstr. 2 w D-64331 Weiterstadt

Germany

E-Mail: info@maxxus.de

www.maxxus.de

MAXXUS RunMaxx 6.3 operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
