Maxxus NCX 1 User Manual [de]

NCX 1

Crosstrainer

BEDIENUNGS- & MONTAGEANLEITUNG

Index

Index

2

Sicherheitshinweise

3

Geräteübersicht

4

Im Lieferumfang enthaltenes Werkzeug

4

Befestigungsmaterial

5

Montage

6 - 10

Pflege, Reinigung & Wartung

11

Cockpit

12 - 17

Herzfrequenzmessung

18

Pulsmessung über Handsensoren

19

Herzfrequenzmessung über Brustgurt

19

Trainingsempfehlungen

20 - 21

Technische Details

22

Entsorgung

22

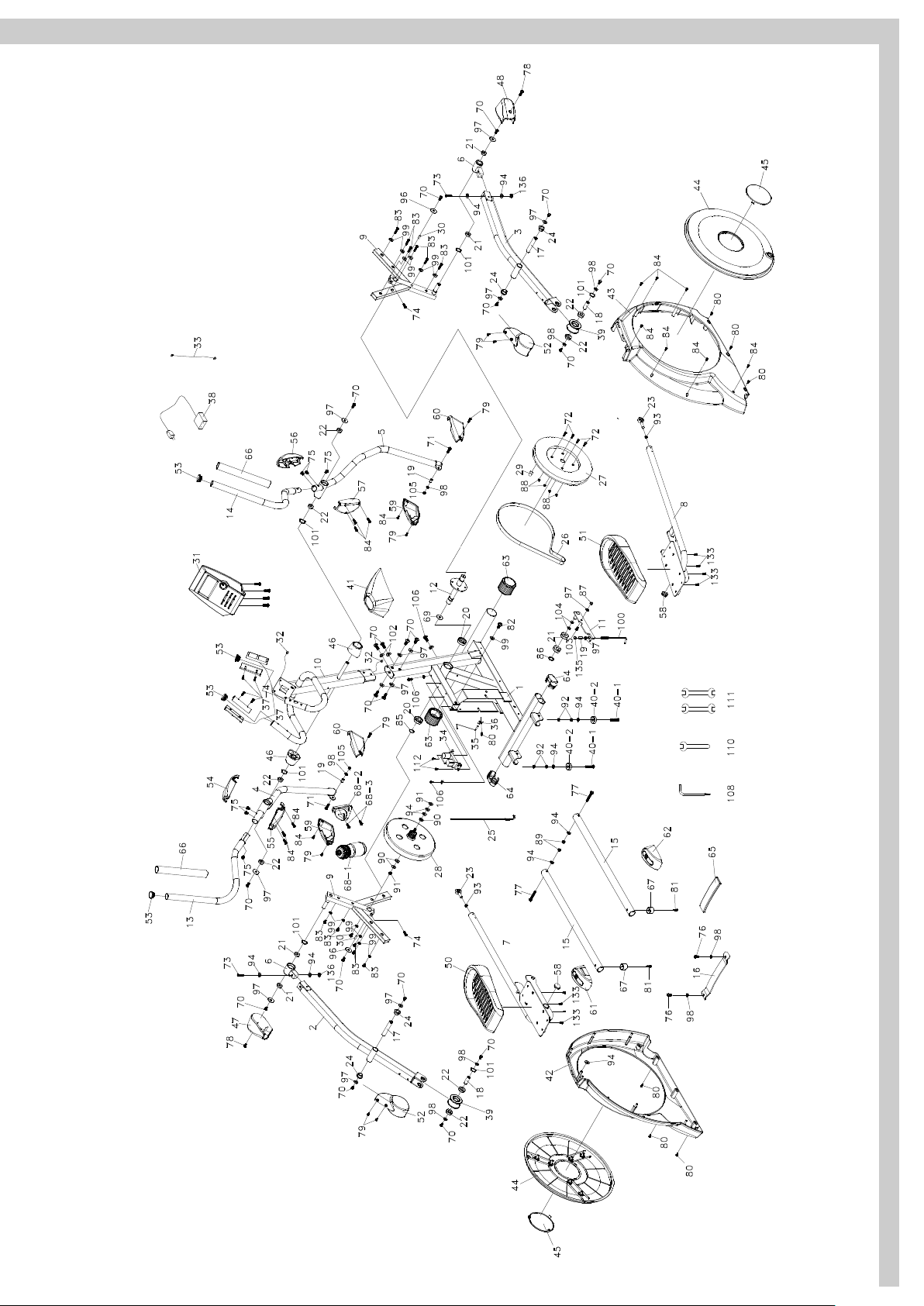

Explosionszeichnung

23

Teileliste

24 - 26

Zubehör

27

Notizen

27

FAQ

28

Gewährleistung

29

Notizen

30

Reparaturauftrag / Schadensmeldung

31

© 2009 by Maxxus Group GmbH & Co. KG
Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar.
Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,
recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.

2

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den
Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch
dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.
Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des
Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln
abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern
wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von
der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und
Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während
deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem
Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der
Herzfrequenzmessung kommen kann.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und
größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 150 cm,
seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu
vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem
Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc.
ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten,
ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu
schützen, empfiehlt es sich eine MAXXUS™ Bodenschutzmatte dauerhaft unter das Gerät zu legen.
Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes
abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt
und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc.
eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von
Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihre Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres
Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen.
Beachten Sie, dass weite Kleidungsstücke sich während des Trainings in beweglichen Teilen verfangen
kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet.
Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unsere Serviceabteilung
ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche
Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in das Gehäuse
bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und
elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand
einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in
jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet
wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!
Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

3

Geräteübersicht

Handpulssensoren

Fester Handgriff

Trinkflasche mit Halter

Cockpit

Handgriff

Lenkerschaft

Pedalrohr

Trittfläche

Gleitrolle

Gleitrohr

Im Lieferumfang enthaltene Werkzeuge

Kreuzschlitzschraubendreher &
Inbusschlüssel, 5 mm

Schraubenschlüssel, 12er

Schraubenschlüssel, 13/14er

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei
nur unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

4

Befestigungsmaterial

Schritt 1:

Teil 97
Unterlegscheibe
4 Stück

Schritt 2:

Teil 75
Inbusschraube
4 Stück

Teil 102
Unterlegscheibe, gewellt
2 Stück

Teil 101
Wellscheibe
2 Stück

Teil 70
Sechskantschraube
6 Stück

Teil 97
Unterlegscheibe
2 Stück

ACHTUNG:
Diese Schrauben sind
bereits vormontiert

Teil 78
Linsenkopfschraube
4 Stück

Teil 70
Sechskantschraube
2 Stück

Schritt 3:

Teil 71
Sechskantschraube
2 Stück

Teil 105
Sicherungsmutter
2 Stück

Teil 77
Inbusschraube
2 Stück

Teil 98
Unterlegscheibe
4 Stück

Teil 89
Sicherungsmutter
2 Stück

Teil 94
Unterlegscheibe
2 Stück

Teil 76
Inbusschraube
2 Stück

Schritt 4:

Teil 84
Blechschraube
8 Stück

Teil 79
Linsenkopfschraube
8 Stück

5

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten
Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.

Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der
Bauteile anhand der einzelnen Montageschritte auf den folgenden Seiten dieser Anleitung.

Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden
sind, werden in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt. Lesen Sie deshalb die Anleitung vor
der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der
einzelnen Montageschritte. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen
durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage
Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Schritt 1.1: Montage des Lenkerschaftes

Schieben Sie die Lenkerschaftabdeckung (41) von unten auf den Lenkerschaft (10).
Achten Sie hierbei auf die richtige Position der Abdeckung.

Führen Sie nun das Computerabel (32), das aus der Lenkerschaftsaufnahme des Hauptrahmens (1) ragt, durch den
Lenkerschaft nach oben.

Setzen Sie nun den Lenkerschaft (10) in die Lenkerschaftsaufnahme des Hauptrahmens (1) ein und befestigen Sie
diesen rechts und links mit je zwei Schrauben (70) und Unterlegscheiben (97).

Befestigen Sie dann den Lenkerschaft (10) von vorne mit zwei gewellten Unterlegscheiben (102) und zwei
Schrauben (70).

ACHTUNG:

Achten Sie hierbei unbedingt darauf, dass Sie das Computerkabel im Inneren des Lenkerschaftes nicht
beschädigen.

6

Montage

Schritt 1.2: Montage des Cockpits

Lösen Sie die, auf der Cockpitrückseite bereits vormontierten vier Linsenkopfschrauben (78).
Verbinden Sie dann das Computerkabel (32) und die Handpulskabel (37-3), die aus dem Lenkerschaft (10) ragen mit

den entsprechenden Anschlüssen auf der Rückseite des Cockpits (31).
Schieben Sie nun die überschüssigen Kabel vorsichtig zurück in den Lenkerschaft.

Montieren Sie jetzt das Cockpit (30) auf den Cockpithalter des Lenkerschaftes (10) mit den zuvor gelösten vier
Linsenkopfschrauben (78).

Schritt 2: Montage der Pendelarme & Pendelrohre

Schieben Sie je eine Wellscheibe (101) rechts und links auf die Querachse des Lenkerschaftes (10).
Schieben Sie dann die Pendelrohre (4/links u. 5/rechts) auf die Querachse des Lenkerschaftes (10) und befestigen Sie

diese mit der Schraube (70) und der Unterlegscheibe (97).
Setzen Sie nun die Pendelarme (13/links und 14/rechts) in die Aufnahmen der Pendelarme (4 u. 5).

Befestigen Sie diese mit den Schrauben (75).

7

Montage

Schritt 3.1: Montage der Verbindungsrohre

Verbinden Sie die Enden der Verbindungsrohre (7/links und 8/rechts) mit der unteren Aufnahme der Pendelrohre
(4 u. 5). Verwenden Sie hierzu die Schraube (71) und die Unterlegscheibe (98) mit Mutter (105).
Achten Sie hierbei unbedingt darauf, dass sich die Unterlegscheibe unter der Mutter befinden muss und nicht unter der
Schraube.

ACHTUNG:
Die Schrauben (71) dürfen nur handfest angezogen werden, so dass die Verbindung Pendelrohr zu Verbindungsrohr
genügend Bewegungsfreiheit hat.

Schritt 3.2: Montage der Gleitrohre

Setzen Sie die beiden verchromten Gleitrohre (15) in die hintern Aufnahmen des Hauptrahmens (1) und befestigen Sie
diese mit den Schrauben (77) und den Unterlegscheiben (94) mit Muttern (89).

ACHTUNG:

Da die Gleitrohre stramm in der Aufnahme sitzen müssen, benötigen Sie beim Durchschieben der Schrauben (77)
eventuell einen Gummihammer.

Setzen Sie nun das Verbindungsstück (16) mit den beiden Abdeckkappen (61/links und 62/rechts) auf die hinteren
Enden der Gleitrohre (15) und verschrauben Sie diese mit je einer Schrauben (76) und einer Unterlegscheiben (98).

8

Montage

Schritt 4: Montage der Abdeckungen

In diesem Schritt werden die einzelnen Abdeckungen montiert.

1. Pendelarmabdeckungen

Befestigen Sie die linken Pendelarmabdeckungen (54/vorne und 55/hinten) und die rechten Pendelarmabdeckungen
(56/vorne u. 57/hinten) an der Verbindungsstelle zwischen Pendelarm (4 u. 5) und Handgriff (13 u. 14) mit je drei
Schrauben (84).

2. Knickgelenkabdeckung

Befestigen Sie die Knickgelenkabdeckungen (59/links und 60/rechts) an den Knickgelenken (unteres Ende der
Pendelarme (4 u. 5) mit je zwei Schrauben (79) und einer Schraube (84).

3. Gleitrollenabdeckungen

Befestigen Sie die Gleitrollenabdeckungen (52) mit je zwei Schrauben (79) am unteren Ende der Pedalarme über den
Gleitrollen.

9

Notizen

10
