MAXXUS AirRow operation manual

Rudergerät

MAXXUS

AirRow

B E D I E N U N G S - & M O N TA G E A N L E I T U N G

Index

Sicherheitshinweise

Geräteübersicht

Befestigungsmaterial

Montage

5 - 9

Nachspannen des Rückzugeils

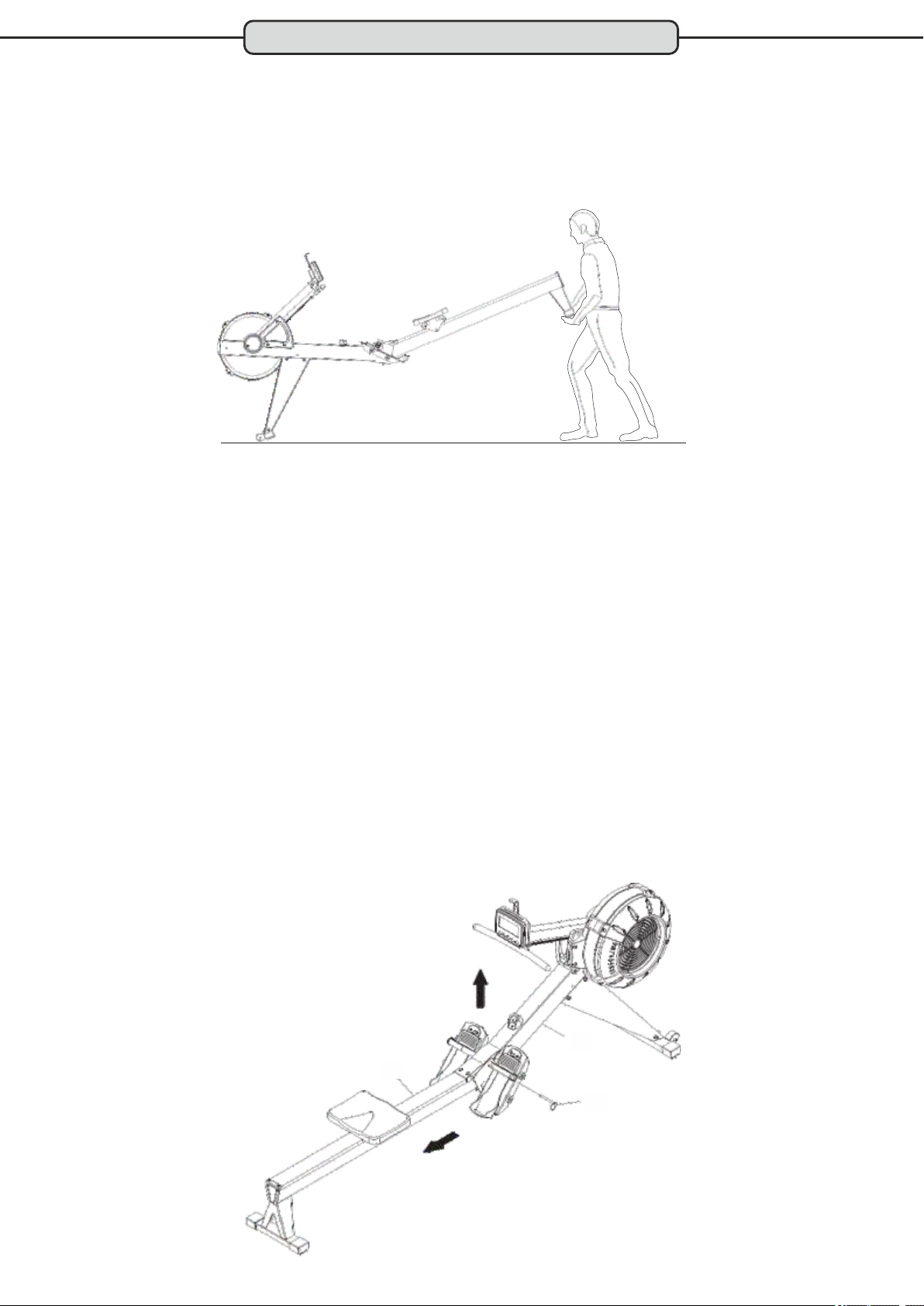

Transport, Standort & Lagerung

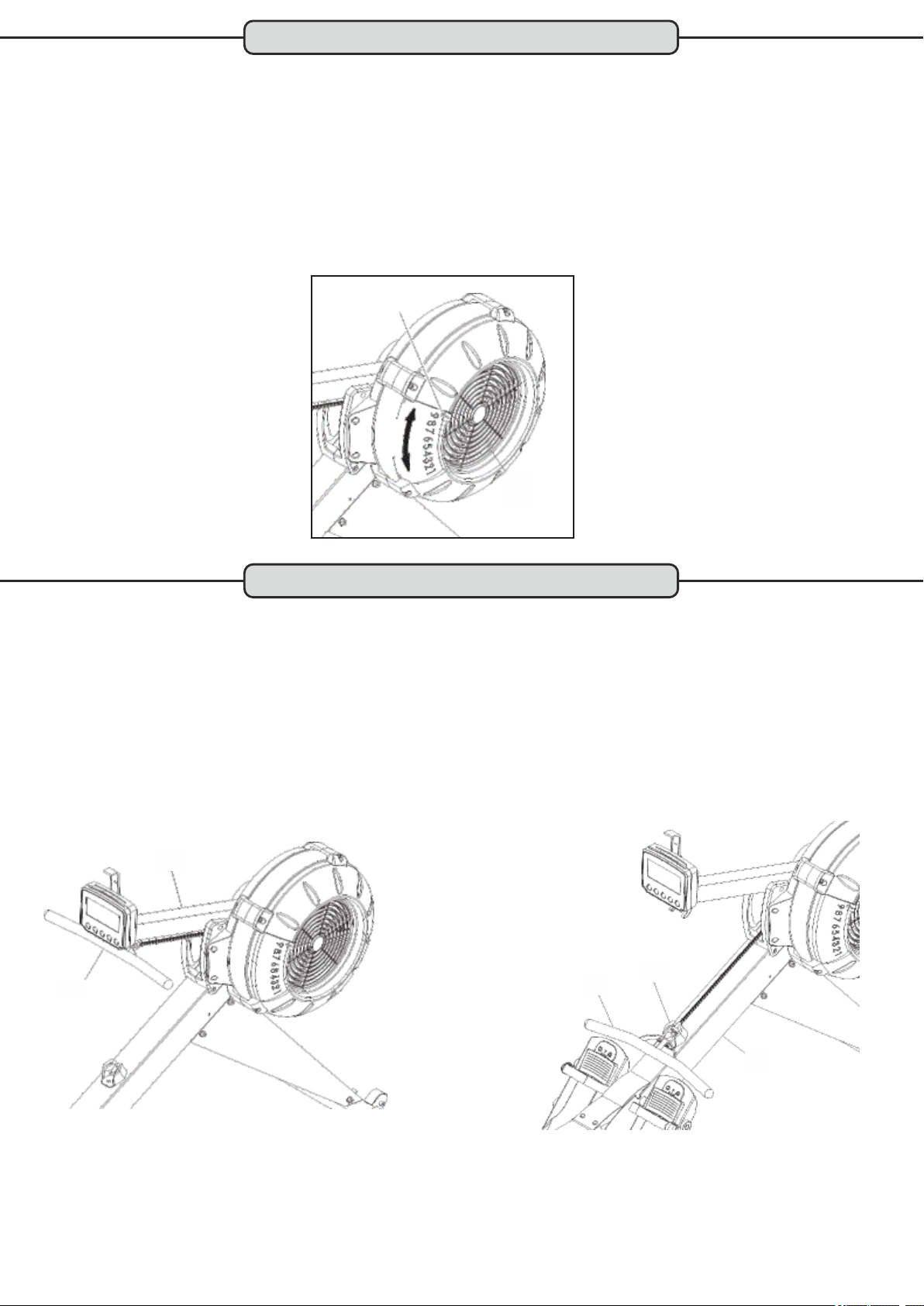

Trainingsintensität

Rudergriff-Ablage

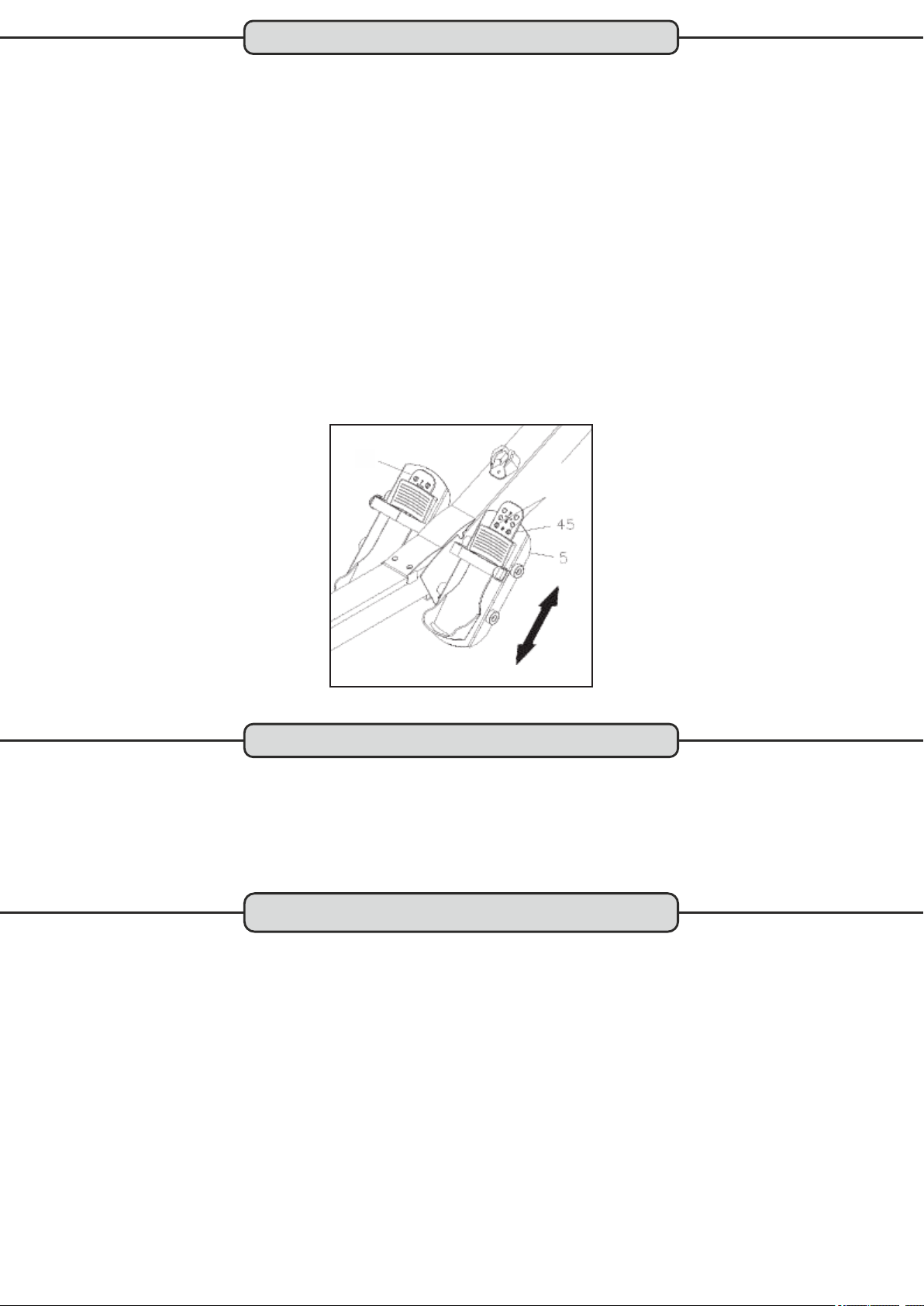

Einstellung der Trittflächen

Stromversorgung

Pflege, Reinigung & Wartung

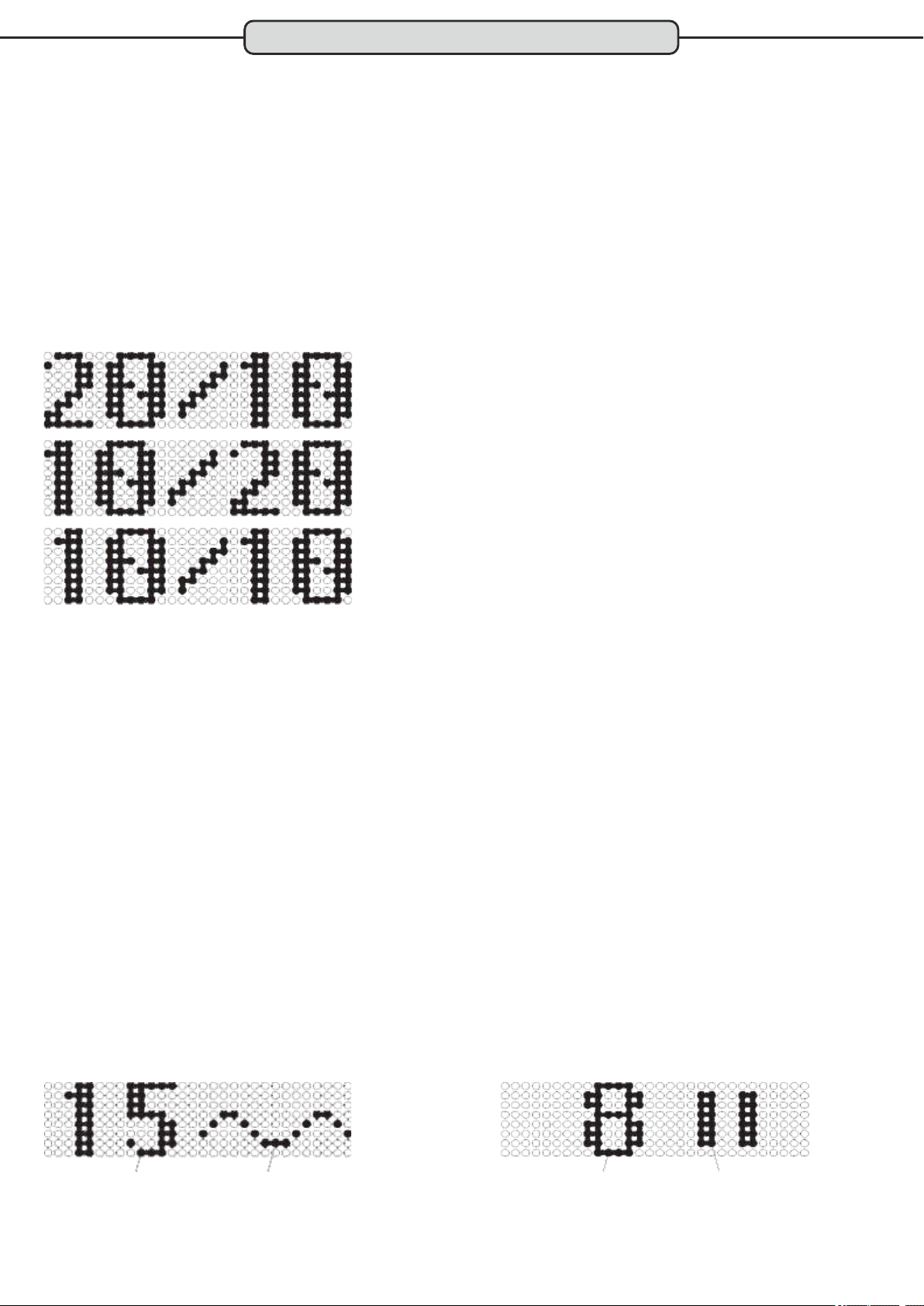

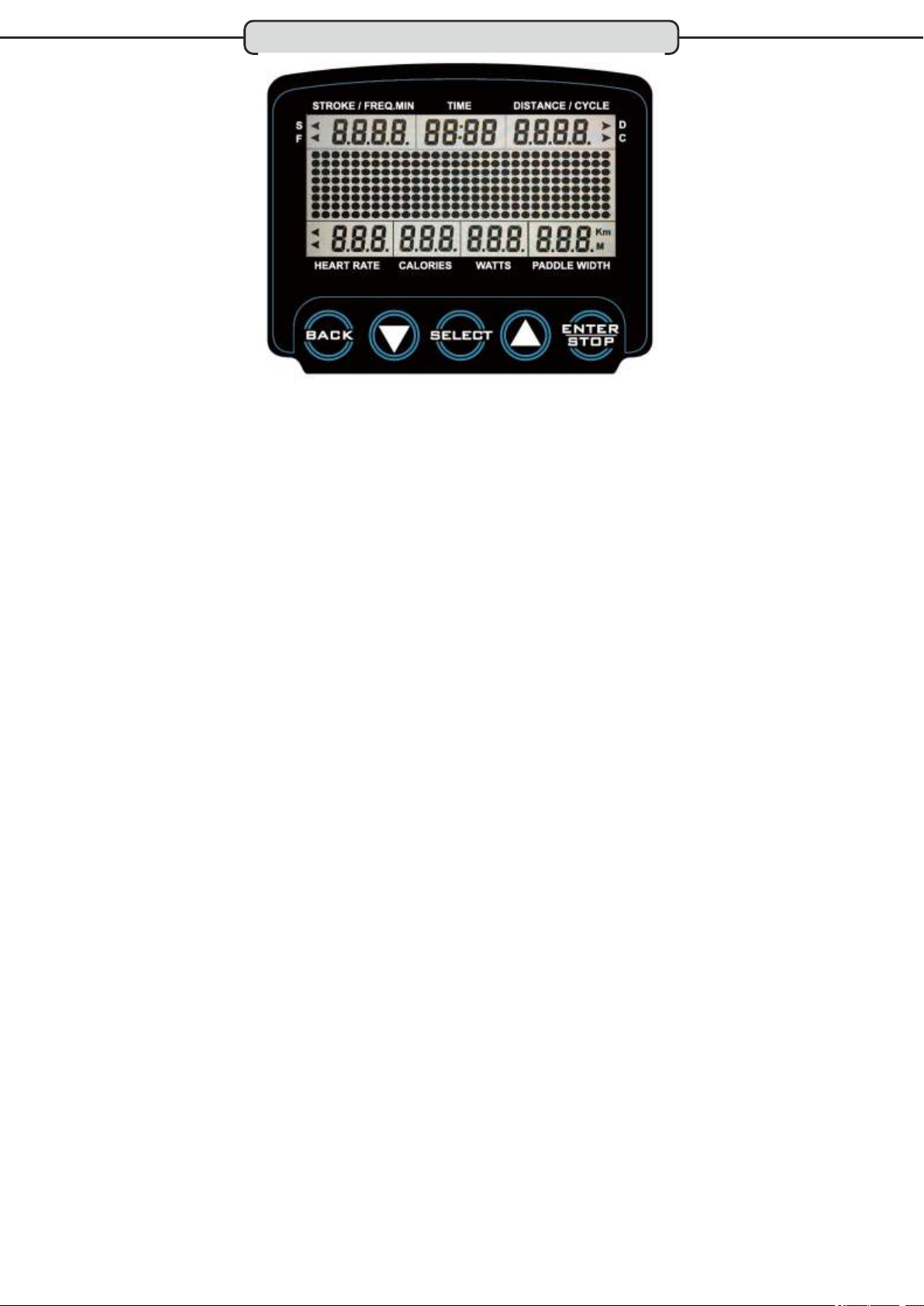

Cockpit

14 - 18

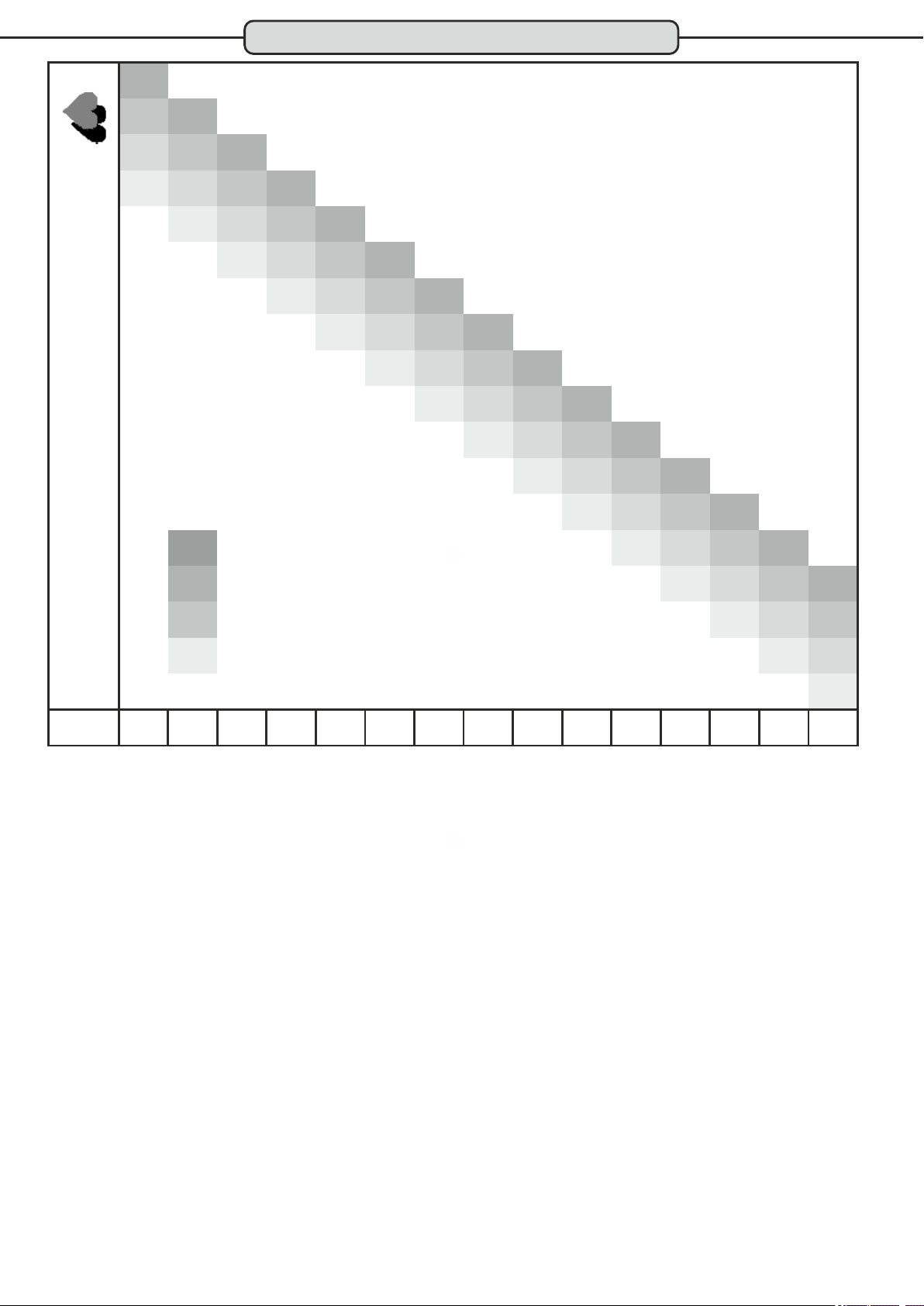

Herzfrequenzmessung

19 - 20

Sicherheitshinweise - Rudergerät

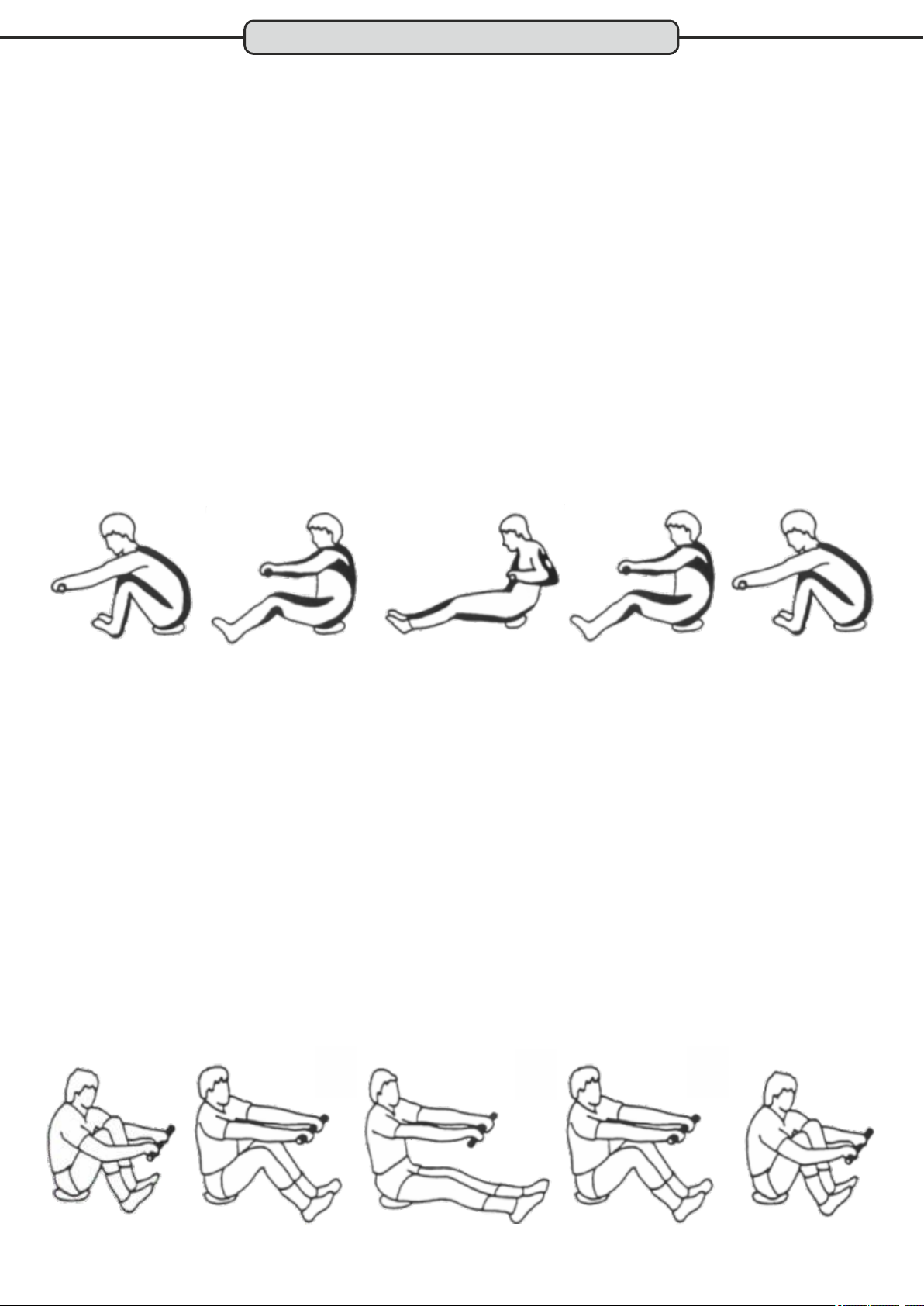

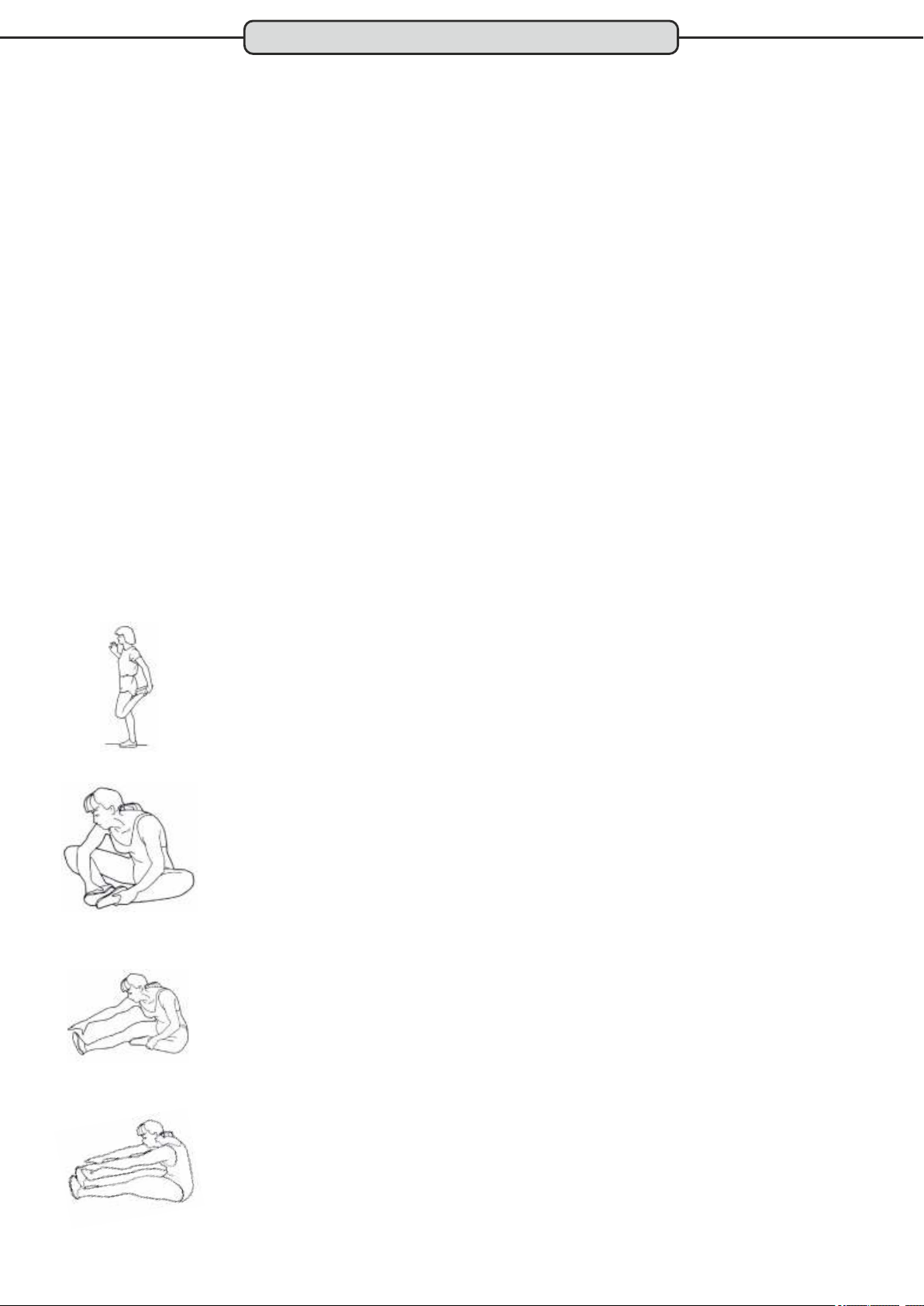

Trainingshinweise

Trainingsempfehlungen

23 - 24

FAQ

Technische Daten

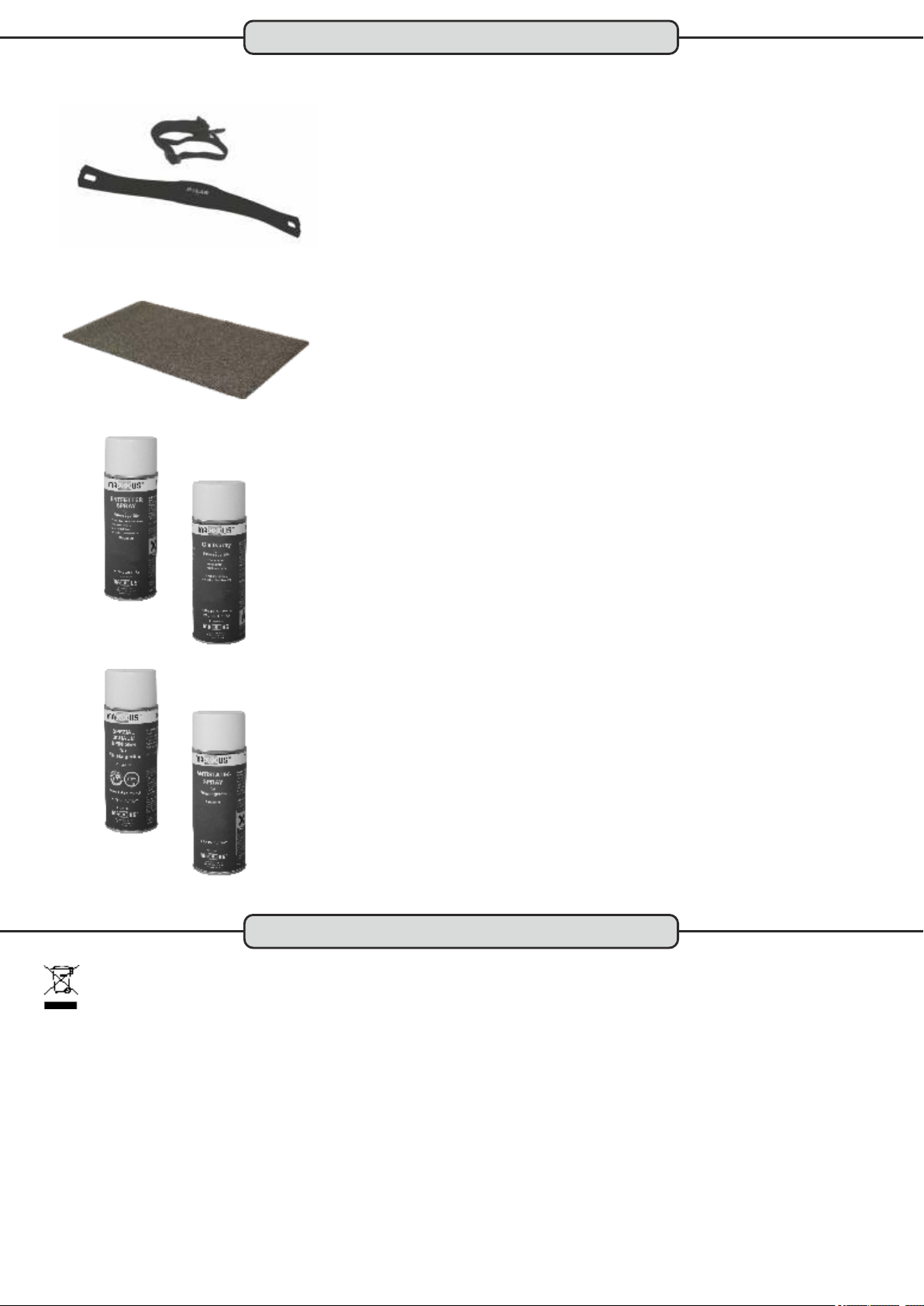

Empfohlenes Zubehör

Entsorgung

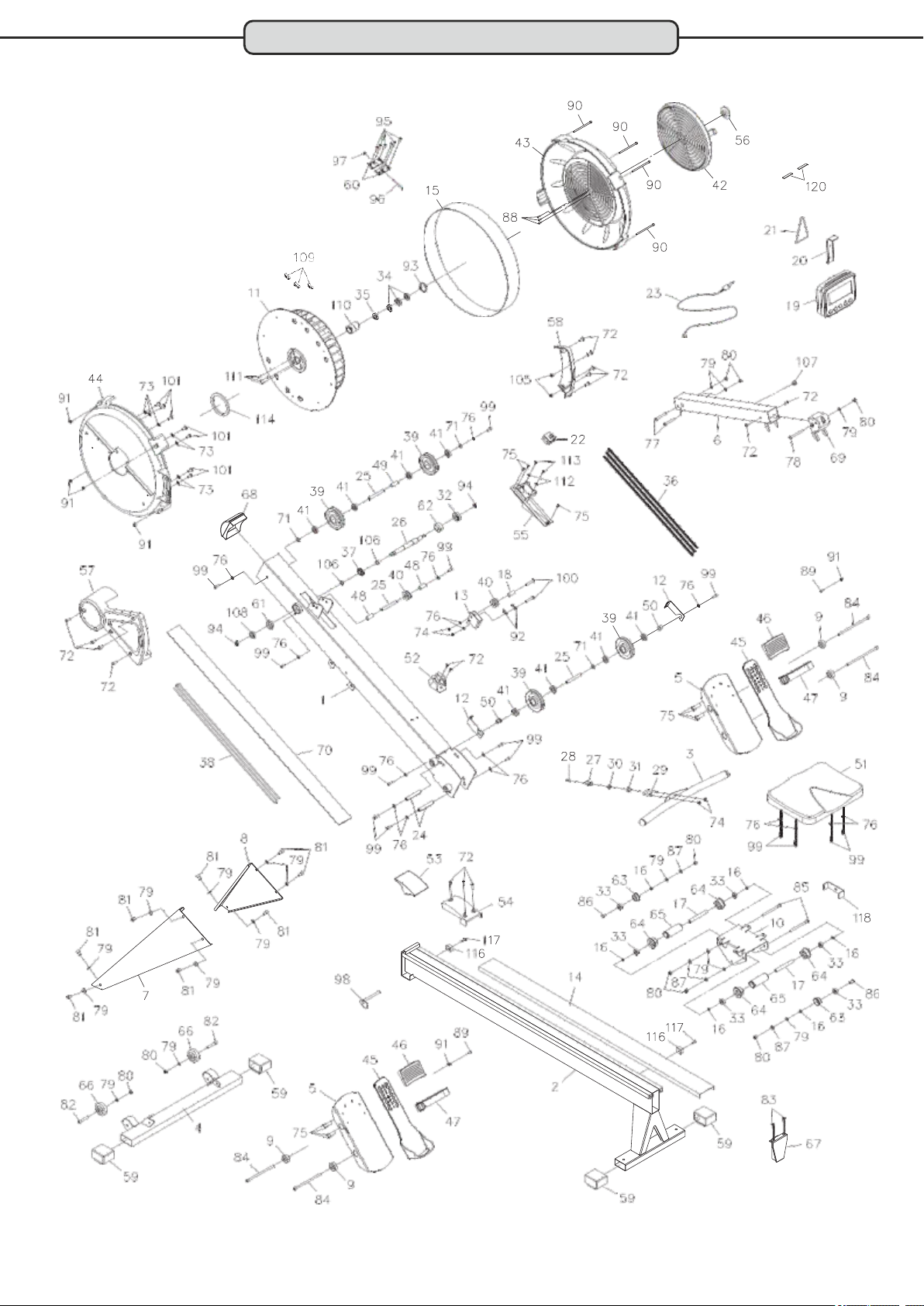

Explosionszeichnung

Teileliste

28 - 29

Gewährleistung

Reparaturauftrag / Schadensmeldung

Version 1.0

Index

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden. Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss (gilt nur für Geräte mit externem Stromanschluss)

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z. B. Smartphones, Mobiltelefone, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainings gerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.

- Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z. B. Schwimmbädern, Saunen, etc. ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppichen, da die Standfüße des Gerätes abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels (falls vorhanden) nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel (falls vorhanden) um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z. B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings an oder in beweglichen Bauteilen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich von nur einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Gehäuseteile bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile und Haare in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand. Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden! Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen! Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.

SmartPhone-Halter

Abbildung

Teile-Nr.

Bezeichnung

Menge

Linsenkopfschraube

M6x10

Innensechskantschraube,

M8x75mm

Unterlegscheibe

Sicherungsmutter

Innensechskantschraube

M8x12

Innensechskantschraube

M8x150

Sicherungsstift

Distanzscheiben

Im Lieferumfang enthaltenes Werkzeug:

1x Innensechskantschlüssel

1x Kreuzschlitzschraubendreher

1x Kombi-Schraubenschlüssel

Cockpit

Zugriff

Geräteübersicht

Gleitschiene

Fußschlaufe

Sitz

Halter für Zuggriff

Fußhalter mit Längeneinstellung

Befestigungsmaterial

Widerstandseinstellung

Montage

Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, werden in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden. Da einige Bauteile scharfkantig sein können, tragen Sie bei der Montage geeignete Arbeitshandschuhe. Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden. Da einige Bauteile scharfkantig sein können, tragen Sie bei der Montage geeignete Arbeitshandschuhe.

Schritt 1: Montage der Standrahmen

Um Ihnen diesen Arbeitsschritt zu erleichtern nehmen Sie zwei der, für die Verpackung verwendeten Styroporblöcke (A&B) und legen den Basisrahmen (1) verkehrt herum - wie in der Abbildung gezeigt - auf dies Blöcke. Montieren Sie nun den rechten und linken Standrahmen (8 & 7) am Basisrahmen (1). verwenden Sie hierzu pro Seite je zwei Inbusschrauben M8x12 (81) und zwei Unterlegscheiben M8 (79).

Montage

Schritt 2: Montage des vorderen Standfußes

Befestigen Sie nun den Standuß (4) an den Enden des rechten und linken Standrahmens (8 & 7). Verwenden Sie hierzu pro Seite je zwei Inbusschrauben M8x12 (81) und zwei Unterlegscheiben M8 (79). Beachten Sie hierbei unbedingt die korrekte Ausrichtung des Standfußes - siehe Abbildung.

Montage

Schritt 3: Montage der Gleitschiene & des Cockpitrahmens

Heben Sie den Gleitrahmen (2) und den Basisrahmen (1), wie in der Abbildung gezeigt an. Setzen Sie dann die Aufnahme des Gleitrahmens (2) in der Achse (24) des Basisrahmens ein.

setzen Sie dann die verbundenen Rahmen ab und sichern Sie beide in dem Sie den Sicherungssplint (98) einsetzen.

Heben Sie nun den Cockpitrahmen (6) an und befestigen Sie diesen mit je einer Linsenkopfschraube M6x10 (72) am rechten und linken Gehäuse (58&57).

Wichtiger Sicherheitshinweis

▪ Prüfen Sie vor jeder Nutzung oder Transport des Gerätes, dass die beiden Rahmenteile sicher miteinander verbunden sind und der Sicherungsstift ordnungsgemäß angebracht wurde. Nichtbeachtung kann hierbei zu Verletzungen führen, falls das Gerät benutzt, angehoben oder transportiert wird. ▪ Wenn Sie die beiden Rahmenteile verbinden oder auseinander bauen, gehen Sie hierbei vorsichtig und umsichtig vor, um mögliche Verletzungen, wie z. B. das Quetschen der Hände zur vermeiden. ▪ Wenn Sie die beiden Rahmenteile getrennt von einander lagern, so stellen Sie diese nicht aufrecht hin, um so ein Umfallen der teile zu vermeiden.

Montage

Schritt 5: Montage der Trittflächen

Um die Identifizierung der Trittflächen zu erleichtern ist die linke Trittfläche (45L) mit einem „L“ und die rechte Trittfläche (45R) mit einem „R“ markiert. Befestigen Sie nun die linke Trittfläche (45L) mit zwei Innensechskantschrauben M8x150 (84) und zwei Distanzscheiben (9) an der linken Seite des Basisrahmens (1). Verfahren Sie dann ebenso mit der rechten Trittfläche (45R).

45L

45R

Montage

Schritt 7: Montage des Cockpits

Schieben Sie den SmartPhone-Halter (20) in die entsprechende Aufnahme auf der Rückseite des Cockpits (19). Setzen Sie dann das Gummiband (21), wie in der Abbildung gezeigt, am Halter (20) und Cockpit (19) ein.

Setzen Sie nun die beiden C-Batterien ein. befestigen Sie dann das Cockpit (19) am Cockpitrahmen (6). Verwenden Sie hierzu eine Innensechskantschraube M8x75 (78), eine Unterlegscheibe M8 (79) und eine Sicherungsmutter M8 (80). Verbinden Sie dann das Kabel (23) mit dem Anschluss des Cockpits (19).

Einsetzen und Wechseln der Batterien

Schritt 1: Öffnen und entfernen Sie den Batterienfach-Deckel.

C Batterien

Schritt 2: Setzen Sie zwei C-Batterien. Achten Sie hierbei auf die korrekte Ausrichtung der Batteriepole - siehe Abbildung.

Schritt 3: Setzen Sie den Batterienfachdeckel wieder ein.

Bitte beachten Sie:

1. Verwenden Sie beim Batterienwechsel ausschließlich neue Batterien.

2. Verwenden Sie keine wiederaufladbaren Batterien

3. Beachten Sie die Entsorgungshinweise zu Batterien in dieser Anleitung

Nachspannen des Rückzugseils

Nach ca. 250.000 Ruderzügen (bei einem Schnitt von 30 Zügen/Minute und eine durchschnittlichen Trainingszeit von 30 Minuten entspricht das ca. 250 Trainingseinheiten. Bitte beachten Sie dass dieser Wert in Abhängigkeit von Ruderzügen/Minute, Trainingszeit und Trainingsintensität abweichen kann) kann das Rückzugseil sich dehnen. Um dieses Seil wieder zu straffen verfahren Sie wie folgt:

Schritt 1

1. Positionieren Sie den Basisrahmen, wie in der Abbildung gezeigt auf einer Erhöhung.

2. Entfernen Sie die Abdeckung (68).

3. Ziehen Sie die Abdeckschiene (70) heraus.

Schritt 2

1. Positionieren Sie die Vorderseite des Basisrahmens, wie in der Abbildung gezeigt auf einer Erhöhung.

2. Hängen Sie den linken Halter (12L) aus

3. Markieren Sie das Seil (38) am Kontaktpunkt zum Halter (12L)

4. Lösen Sie das Seil (38) aus der Fixierung des Halter (12L).

5. Schieben Sie den Halter (12L) auf dem Seil (38) von der Markierung ausgehend um ca. 5cm zurück

6. Fixieren Sie das Seil (38) wieder am Halter (12L)

7. Setzen Sie den linken Halter (12L) wieder im Rahmen ein. Halten Sie hierbei den Halter mit der einen und das Seil mit der anderen fest.

8. Verfahren Sie nun ebenso mit dem rechten Halter (12R)

12L

12R

12L

Schritt 3

1. Positionieren Sie den Basisrahmen, wie in der Abbildung gezeigt auf einer Erhöhung.

2. Setzen Sie die Abdeckschiene (70) wieder ein.

3. Setzen Sie zum Abschluss die Abdeckung (68) wieder ein.
