MAXXUS 90 PRO operation manual

90 PRO

Bike

B E D I E N U N G S - & M O N TA G E A N L E I T U N G

Index

Index

2

Sicherheitshinweise

3

Geräteübersicht

4

Befestigungsmaterial

5

Montage

6 - 10

Generatorbetrieb

10

Satteleinstellung

11

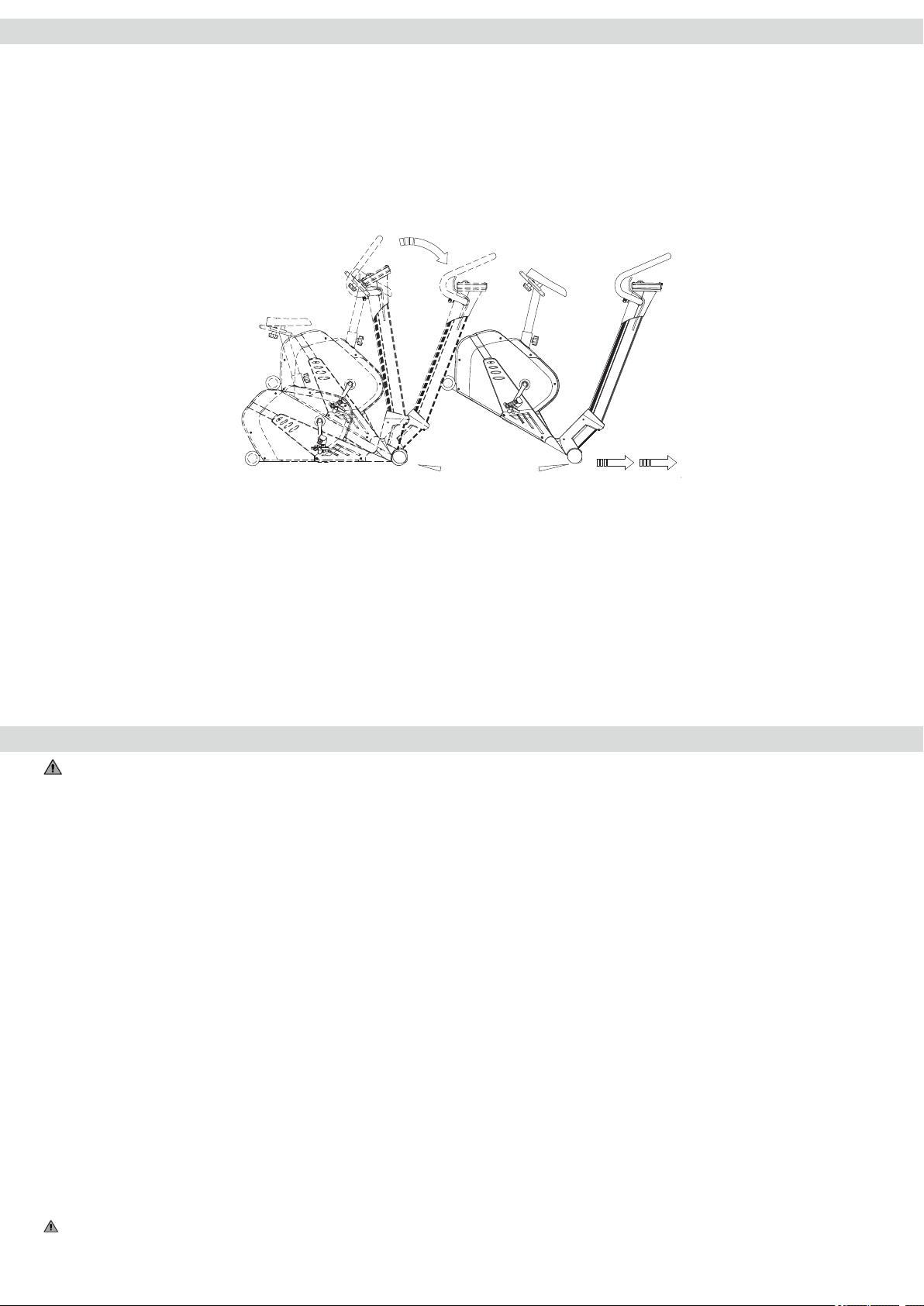

Transport, Standort & Lagerung

12

Reinigung und Pflege

12

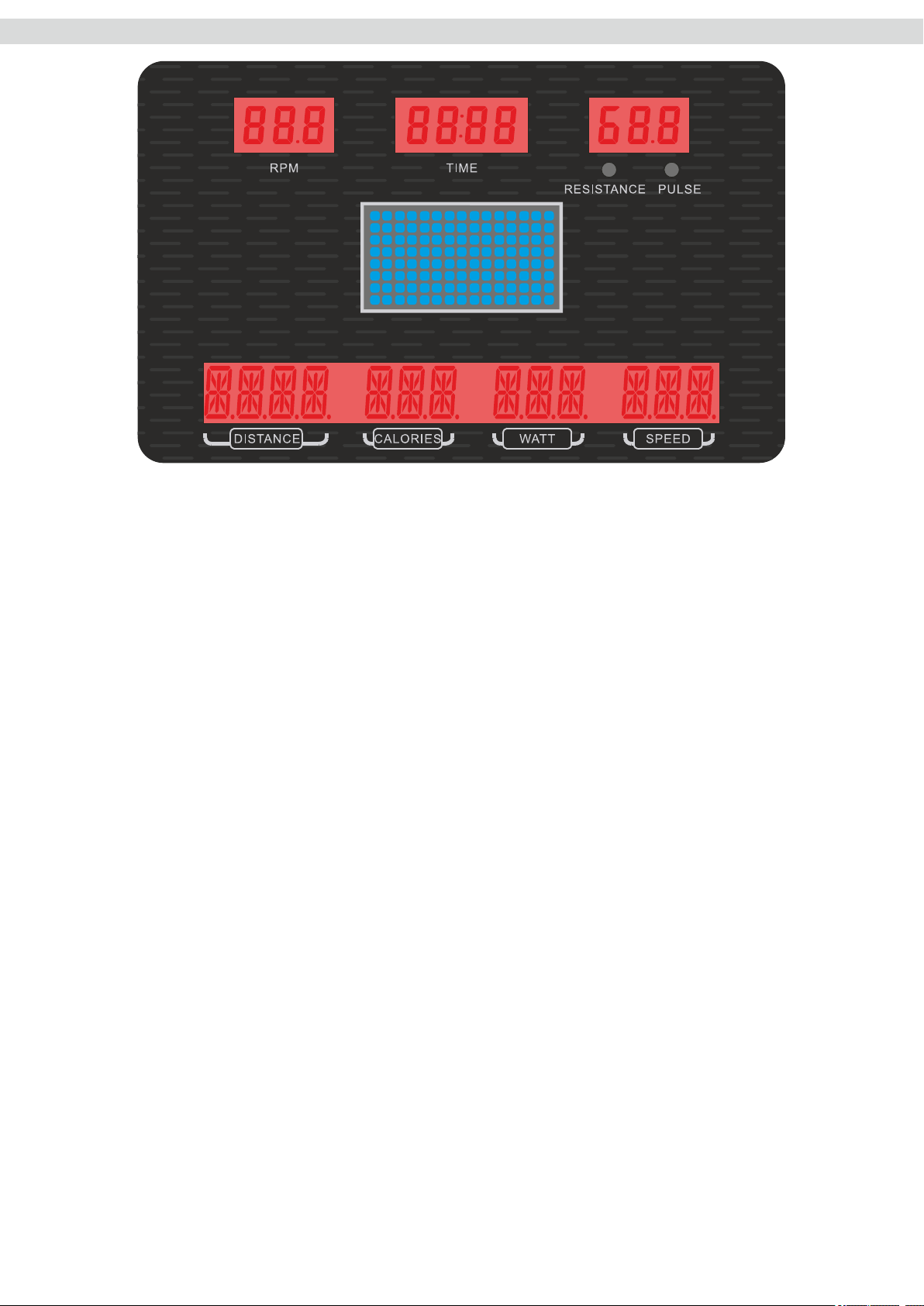

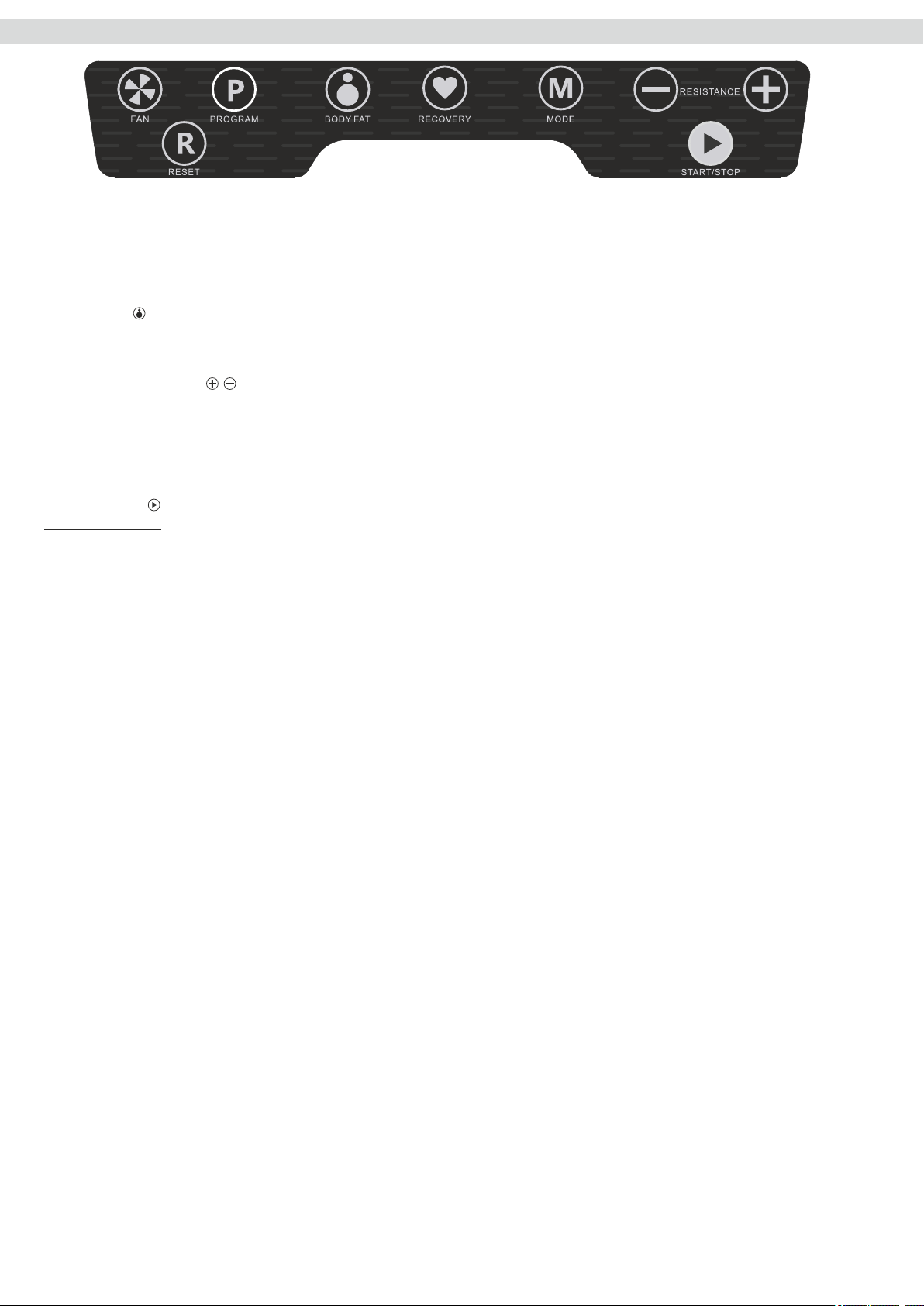

Cockpit

13 - 19

Herzfrequenzmessung

20

Warnhinweis zur Puls- & Herzfrequenzmessung

21

Pulsmessung über Handsensoren

21

Herzfrequenzmessung über Brustgurt

21

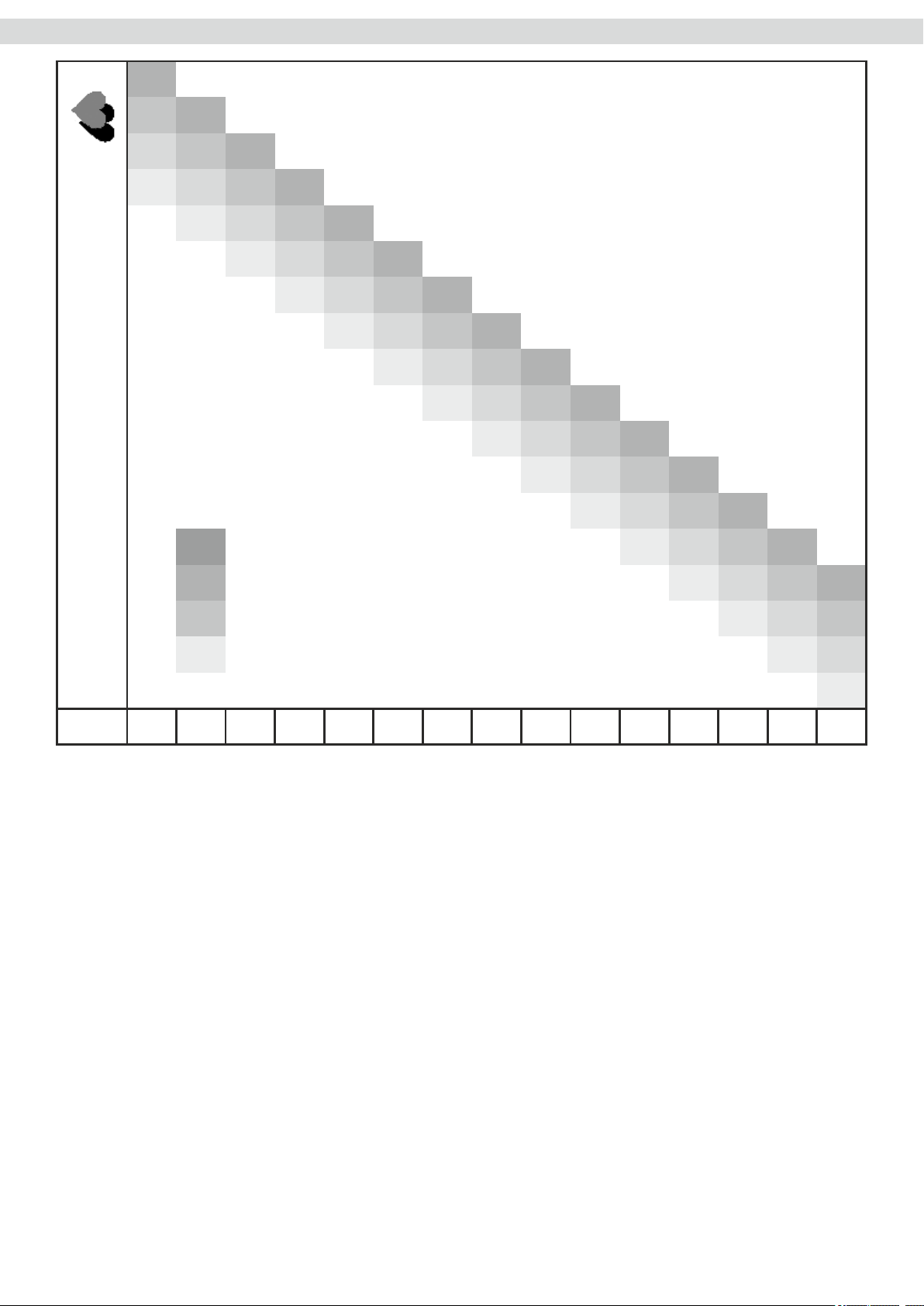

Trainingsempfehlungen

22 - 23

Technische Details

24

Entsorgung

24

FAQ - Häufig gestellte Fragen

25

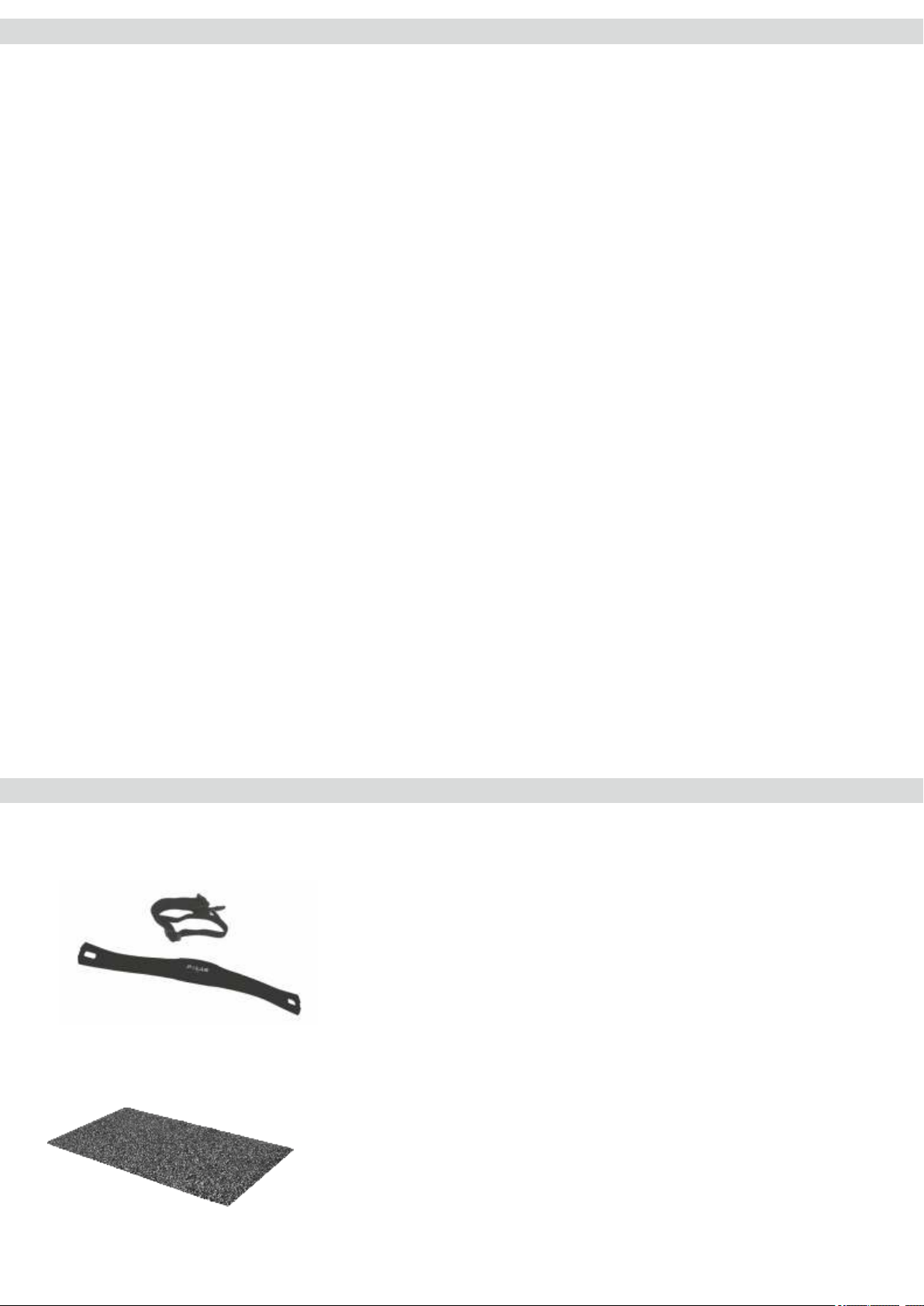

Empfohlenes Zubehör

25

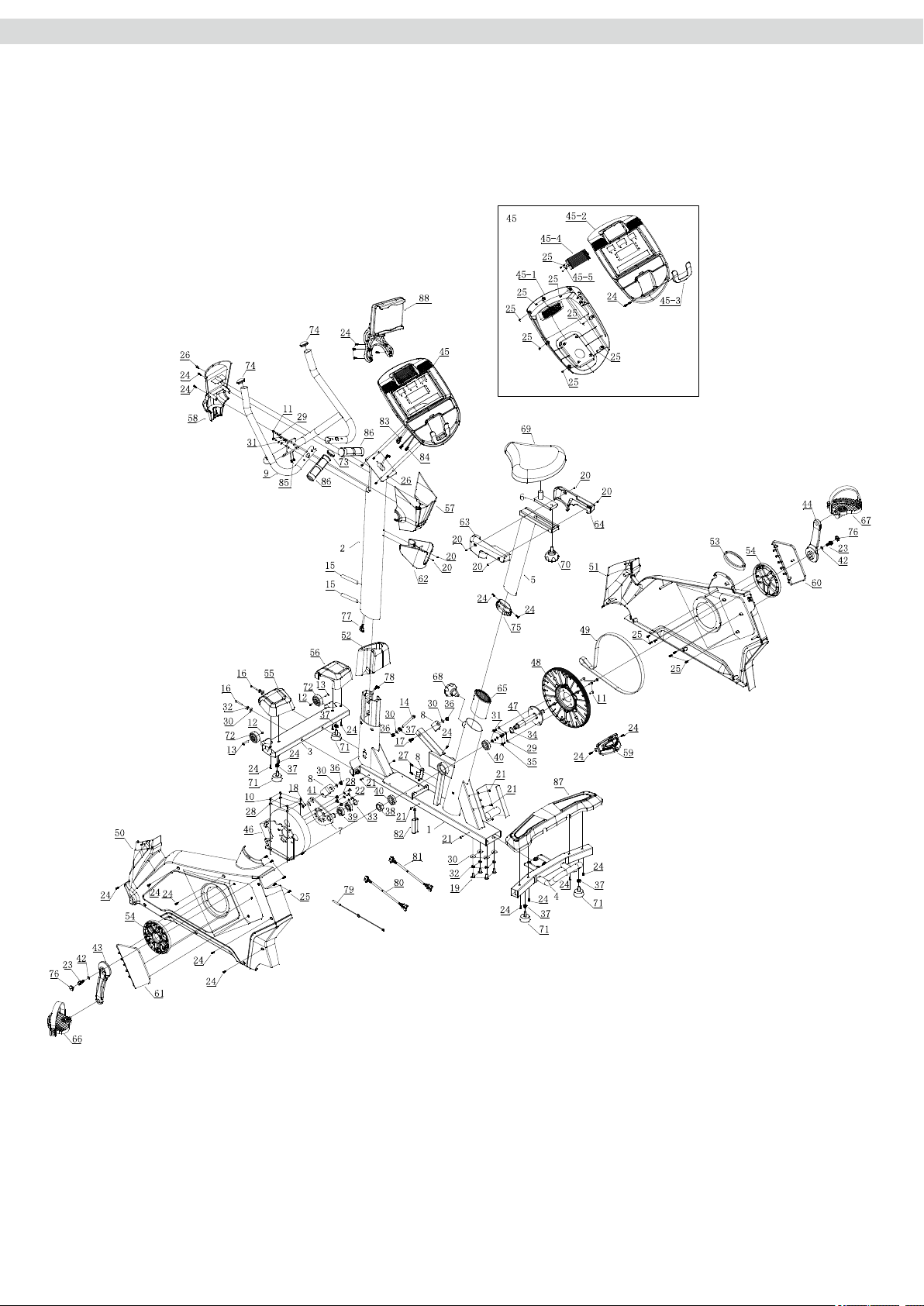

Explosionszeichnung

26

Teileliste

27 - 29

Notizen

29 - 30

Gewährleistung

31

Garantiebedingungen - private Nutzung

32

Garantiebedingungen - gewerbliche Nutzung

33

Registrierung

34

Reparaturauftrag / Schadensmeldung

35

Version 1.0

© 2017 by MAXXUS Group GmbH & Co. KG
Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar.
Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.
Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der
MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,
recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.
Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

2

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den
Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der
dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.
Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des
Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln
abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern
wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von
der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und
Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während
deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem
Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der
Herzfrequenzmessung kommen kann.

- Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und
größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm,
seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu
vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem
Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc.
ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten,
ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu
schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen.
Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes
abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt
und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc.
eingehalten wird.

®

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von
Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres
Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen.
Beachten Sie, dass weite Kleidungsstücke sich während des Trainings im Laufgurt oder den Laufrollen verfangen
kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet.
Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und
ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche
Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Vibrationsplatte
bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und
elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand
einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in
jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet
wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!
Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.

3

Geräteübersicht

Tablet-Halter

Cockpit

Pedalarm

Pulssensor

Lenkerschaft

Sitz

Sattelrohr

Transport-Handgriff

4

Pedal

Standfuß mit

Transportrollen

Befestigungsmaterial

Teil 29

Unterlegscheibe Ø8

3 Stück

Teil 26

Linsenkopfschraube M5x15

5 Stück

Teil 31

Federscheibe Ø8

3 Stück

Teil 20

Linsenkopfschraube M4x10

6 Stück

Teil 30

Unterlegscheibe Ø10

6 Stück

Teil 11

Innensechskantschraube M8x20

3 Stück

Teil 32

Federscheibe Ø10

6 Stück

Teil 24

Blechschraube 4x16

6 Stück

Teil 19

Innensechskantschraube M10x45

4 Stück

Innensechskantschraube M10x110

Im Lieferumfang enthaltenes Werkzeug

Teil 15

Gewindestift M12x70

2 Stück

Teil 16

2 Stück

5

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer
zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und
der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten dieser Anleitung.
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern
entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie
deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und
befolgen Sie die Anweisungen der einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der
Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig
beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Schritt 1: Montage des vorderen Standrohres

Befestigen Sie das vordere Standrohr mit Transportrollen (3) mit je zwei Innensechskantschrauben M10x110
(16), zwei Federscheiben Ø10 (32) und zwei Unterlegscheiben Ø10 (30) an der vorderen Aufnahme des
Basisrahmens (1).

Schritt 2: Montage des hinteren Standrohres

Setzen Sie das hintere Standrohr mit Handgriff in der hinteren Aufnahme des Basisrahmens (1) ein und
befestigen Sie es mit vier Innensechskantschrauben M10x45 (19), vier Federscheiben Ø10 (32) und vier
Unterlegscheiben Ø10 (30).

6

Montage

Schritt 3: Montage des Lenkerschaftes

Schieben Sie die Lenkerschaftsabdeckung (52) von unten auf den Lenkerschaft (2). Achten Sie hierbei unbedingt auf die
korrekte Ausrichtung der Abdeckungen.

Setzen Sie die Gewindestifte M12x70 (15) in die Aufnahme des Basisrahmens (1) für den Lenkerschaft ein und drehen
diese leicht an, dass sie greifen.

Verbinden Sie das Kabel (77), das unten aus dem Lenkerschaft (2) ragt mit dem Kabel (78), das aus der
Lenkerschaftsaufnahme des Basisrahmens (1) ragt.

Setzen Sie nun den Lenkerschaft (2) in die Aufnahme des Basisrahmens (1) ein.
Ziehen Sie dann die zuvor bereits eingesetzten Gewindestifte (15) fest an.

ACHTUNG:

Achten Sie beim Einsetzen und Befestigen des Lenkerschaftes (2) unbedingt drauf, dass Sie die Kabel nicht quetschen
oder beschädigen.

Schritt 4: Montage des Cockpit

Verbinden Sie das Cockpitkabel (77), das aus dem Lenkerschaft (2) ragt, mit dem entsprechenden Kabel (83), das aus
dem Cockpit (45 ) ragt.
Führen Sie nun die beiden Kabel der Handpulsmessung (84) des Cockpits von oben durch die Öffnung am Lenkerschaft
(2) und hinten durch die große Öffnung am Lenkerschaft (2) wieder heraus - siehe auch Kreisausschnitt.

Befestigen Sie jetzt das Cockpit (45) mit vier Linsenkopfschrauben M5x15 (26) am Lenkerschaft (2).

ACHTUNG:

Achten Sie beim Einsetzen und Befestigen des Cockpits (45) unbedingt drauf, dass Sie die Kabel nicht quetschen oder
beschädigen.

7

Montage

Schritt 5: Montage des Lenkers

Verbinden Sie die beiden Kabel der Handpulsmessung (84) die aus dem Lenkerschaft (2) ragen mit den
Kabelenden (85), die aus dem Lenker (9) ragen. Hierbei ist die Reihenfolge der Verbindung unerheblich, da
die Kabel identisch sind.
Befestigen Sie dann den Lenker (9) am Lenkerschaft (2) mit drei Innensechskantschrauben M8x20 (11),
drei Federscheiben Ø8 (31) und drei Unterlegscheiben Ø8 (29).

ACHTUNG:

Achten Sie beim Einsetzen und Befestigen des Lenkers (9) unbedingt drauf, dass Sie die Kabel nicht
quetschen oder beschädigen

Schritt 6: Montage des Lenkerabdeckung & des Trinkflaschenhalters

Setzen Sie die vordere und hintere Lenkerschaftsabdeckung (57 - vorne/58-hinten) am Lenkerschaft (2)
unterhalb des Cockpits ein und befestigen Sie diese mit einer Linsenkopfschraube M5x15 (26) und zwei
Blechschrauben 4x16 (24) am Lenkerschaft (2).

Montieren Sie dann den Trinkflaschenhalter (62) mit zwei Linsenkopfschrauben M10x6 an der Vorderseite
des Lenkerschafts (2).

8

Montage

Schritt 7: Montage des Sattels

Setzen Sie die Gleitschiene des Sattels (69) auf der Schiene des Sattelrohrs
(5) ein udn befestigen Sie diesen mit dem Handrad (70).

Schritt 8: Montage der seitlichen Sattelabdeckungen

Setzen Sie die rechte und linke Sattelabdeckung (63-links/64-rechts) unterhalb
des Sattels am Sattelrohr ein und befestigen Sie diese mit je zwei
Linsenkopfschrauben M4x10 (20).

Schritt 9: Montage der Pedale

Setzen Sie das Gewinde der rechten Pedal (67) in die Aufnahme des
rechten Pedalarms ein und schrauben Sie diese im Uhrzeigersinn fest.

Setzen Sie dann das Gewinde der linken Pedal (66) in die Aufnahme
des linken Pedalarms ein und schrauben Sie diese gegen den
Uhrzeigersinn fest.

Zur besseren Unterscheidung ist das rechte Pedal mit einem „R“ und
das linke Pedal mit einem „L“ markiert.

9

Montage

Schritt 10: Montage des Tablethalters

Befestigen Sie den Tablethalter (88) an der Rückseite des Cockpits mit drei Blechschrauben 4x16 (24).

Generatorbetrieb

Dieses Trainingsgerät ist mit einem Generatorsystem zur Stromerzeugung ausgestattet. Ähnlich einem Fahrraddynamo
wird hierbei die, beim Training erzeugte Energie in Strom umgewandelt und zur Versorgung des Cockpits und des
Bremssystem genutzt.

Einschalten des Cockpits

Sobald mit der Tretbewegung begonnen wird schaltet sich das Cockpit automatisch ein.

Ausschalten des Cockpits

Das Cockpit schaltet sich, kurz nachdem die Tretbewegung beendet wird vollständig ab.

Wichtiger Hinweis zum Betrieb des Generators

Während des Betriebes des Generators ertönt ein gleichmäßiges, dem eines Fahrraddynamo ähnliches Geräusch.
Hierbei handelt es sich um ein normales Betriebsgeräusch des Generators und zeigt gleichzeitig dessen korrekten
Betrieb an.

10

Satteleinstellung

Vertikale Satteleinstellung

Sie können die Sattelposition vertikal, also in der Höhe verstellen. Hier durch können Sie, den für Sie optimalen Abstand
zu den Pedalen einstellen. Lösen Sie hierzu den Verrieglungsknopf (68).
ACHTUNG:
Bitte beachten Sie das es sich bei dem Verrieglungsknopf (68) um einen Schnellverschluss-System handelt. Dies
bedeutet, dass Sie das Handrad nur 2-3 Mal gegen den Uhrzeigersinn drehen müssen, um es zu lösen. Ziehen Sie dann
am Handrad und der Schnellverschlussmechanismus löst sich. Halten Sie das Handrad in dieser gezogenen Position
und stellen Sie dann die gewünschte Sattelhöhe ein.
Lassen Sie nun das Handrad los, damit der Verschlussmechanismus wieder einrasten kann. Hierzu kann es nötig sein,
dass Sie das Sattelrohr leicht nach oben oder unten bewegen müssen, damit der Mechanismus in der entsprechenden
Bohrung des Sattelrohres einrasten kann.
Drehen Sie dann den Verrieglungsknopf (68) im Uhrzeigersinn wieder fest an.

Verrieglungsknopf (68)

So finden Sie die optimale Sattelhöheneinstellung:

Stellen Sie sicher, dass Sie die Schuhe tragen, die Sie auch während des Trainings tragen möchten. Ideal hierfür sind
bequeme Lauf- oder Sportschuhe.
Stellen Sie die Pedalposition so ein, dass der rechte Pedalarm senkrecht nach unten weist, sich die rechte Pedale also
am niedrigsten Punkt ihres Bewegungsradius befindet.
Setzen Sie sich nun auf den Sattel und stellen Sie die Ferse Ihres rechten Fußes auf die rechte Pedale. Nun sollte Ihr
Bein fast komplett durchgestreckt sein. Sollte dies nicht der Fall sein verändern Sie die Sattelhöhe so lange, bis Ihr
rechtes Bein in dieser Position fast komplett durchgestreckt ist.
Stellen Sie nun den Fußballen auf die Pedale. Jetzt sollte Ihr Bein leicht angewinkelt sein. Dies ist die ideale
Höheneinstellung Ihres Sattels.
ACHTUNG:
Trainieren Sie niemals mit einer Sattelhöheneinstellung, bei der Ihre Beine an der untersten Position der Pedale komplett
durchgestreckt sind.

Horizontale Satteleinstellung

Sie können Ihren Sattel horizontal, also in der Längsrichtung verstellen.
Hier durch können Sie, den für Sie optimalen Abstand zum Lenker einstellen.
Lösen Sie hierzu den Verrieglungsknopf (70) unterhalb des Sattels auf die gleiche Art, wie oben bei Verrieglungsknopf
(68) beschrieben. Schieben Sie dann den Sattel in die gewünschte horizontale Position, lassen Sie den
Verrieglungsknopf (70) einrasten und drehen ihn dann wieder fest an.

Verrieglungsknopf (70)

ACHTUNG:
Stellen Sie vor jedem Training sicher, dass die korrekte vertikale und horizontale Satteleinstellung gewählt wurde und
überprüfen Sie, dass sowohl Sattel als auch Sattelrohr fest fixiert sind.

11
