M-audio TRANSIT USB User Manual [it]

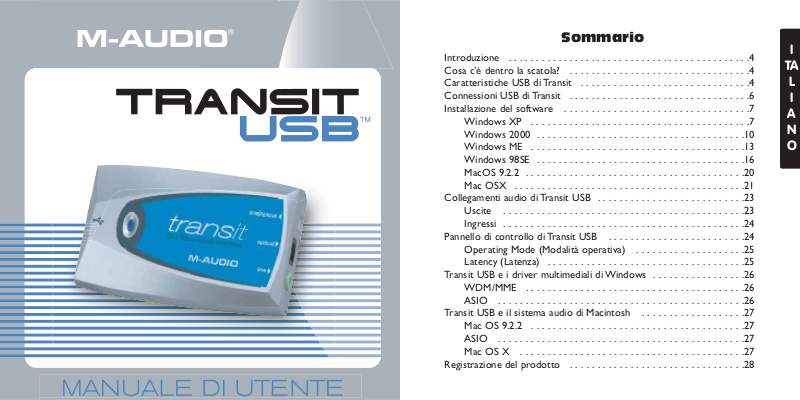

Sommario

Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Cosa c’è dentro la scatola? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Caratteristiche USB di Transit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Connessioni USB di Transit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Installazione del software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Windows XP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Windows 2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Windows ME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Windows 98SE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

MacOS 9.2.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Mac OSX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Collegamenti audio di Transit USB . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Uscite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Ingressi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Pannello di controllo di Transit USB . . . . . . . . . . . . . . . . . . . . . . . . .24

Operating Mode (Modalità operativa) . . . . . . . . . . . . . . . . . . . .25

Latency (Latenza) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Transit USB e i driver multimediali di Windows . . . . . . . . . . . . . . . . .26

WDM/MME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

ASIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Transit USB e il sistema audio di Macintosh . . . . . . . . . . . . . . . . . . .27

Mac OS 9.2.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

ASIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Mac OS X . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Registrazione del prodotto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

I A N

16000, 22050,24000, 32000, 44100, 48000,88200*, 96000

• Supporta ingresso/uscita PCM lineare da 16 bit e 24 bit,oltre a uscita da 16 bit AC-3 su S/PDIF TOSLink

• Supporta i seguenti protocolli audio:ASIO,WDM, MME, SoundManager, CoreAudio

• Jack di ingresso ottico/analogico ibrido rileva automaticamente se l'ingresso è analogico o ottico digitale

• Ingresso mini jack fornisce alimentazione per microfono ad elettrete

• Livelli di ingresso ed uscita controllati via software (con i controlli di volume di Windows e Mac OS)

• Specifiche prestazioni audio:

- Ingresso - Range dinamico: 100 dB (tipico, input -60 dB, pesato A); Rapporto segnalerumore: 100 dB (tipico, pesato A);THD+N: -90 dB = 0.00316% (tipico)

- Uscita - Range dinamico: 104 dB (tipico, input -60 dB, pesato A); Rapporto segnalerumore: 104 dB (tipico, pesato A);THD+N: -94 dB = 0.00316% (tipico)

Audio Performance Specifications:

• Input: Dynamic Range 100 dB (typical –60 dB input,A-weighted);

Signal-to-Noise Ratio 100 dB (typical,A-weighted); THD+N –90 dB = 0.00316% (typical)

• Output: Dynamic Range 104 dB (typical –60 dB input, A-weighted); Signal-to-Noise

Ratio 104 dB (typical,A-weighted); THD+N –94 dB = 0.00316% (typical)

* Transit USB does not support analog recording at 88200 Hz.

Requisiti di sistema,Windows:

Minimi:

•Pentium II, 350 MHz • 64 MB RAM

•Porta USB 1.1 disponibile• • Unità CD-ROM

• Windows 98SE, ME, 2000 o XP

Consigliati:

•Pentium III 500 MHz o superiore • 128 MB RAM o superiore

•Unità DVD-ROM e software di riproduzione DVD (per la riproduzione in Dolby Digital)

•Porta USB 1.1 disponibile • Windows 98SE, ME, 2000 o XP

Introduzione

Vi ringraziamo per aver scelto Transit USB di M-Audio.Transit USB rappresenta una soluzione audio professionale e compatta per qualsiasi computer Windows o Macintosh* che supporti la connettività USB. Non è quindi necessario smontare il computer,né utilizzare alimentatori elettrici esterni.Transit USB offre capacità audio digitali a 24 bit con indici di campionamento da 8 kHz a 96 kHz, oltre alla flessibilità di connettori analogici e ottici digitali in formato leggero che è possibile trasportare con sé ovunque.

Leggere attentamente la presente guida, la quale indicherà come installare Transit USB sul computer e come ottenere il massimo da questa interfaccia audio.

* deve possedere i requisiti di sistema minimi

Cosa c’è dentro la scatola?

La confezione di Transit USB comprende i seguenti elementi:

• Interfaccia audio Transit USB

• Un cavo USB standard

• Un TOSLink per adattatore ottico mini jack

• CD con driver M-Audio (contiene il software per installare il driver)

• Manuale dell'utente e scheda di garanzia

Caratteristiche USB di Transit

• Connessione USB 1.1 singola per ingressi e uscite

• Ingresso ottico mini jack S/PDIF o ingresso microfono/linea analogico mini jack

• Uscita ottica S/PDIF e uscita di linea analogica mini jack

• Case in plastica elegante e compatto con LED blu di alimentazione.

• Completamente alimentata via USB (non necessita di alimentazione esterna)

• Un anno di garanzia

Caratteristiche tecniche

• Supporta le seguenti frequenze di campionamento (Hz): 8000, 9600, 11025, 12000,

A N O

3. Uscita linea analogica – Questo mini jack accetta una presa stereo standard, simile a quelle utilizzate per il collegamento a dispositivi audio portatili e ad altoparlanti per computer. Se è necessario effettuare il collegamento a un sistema home stereo, è possibile ottenere un cavo o un adattatore con una presa stereo mini jack su una estremità e due prese RCA maschio sull'altra.Le caratteristiche tecniche di questa uscita permettono anche il collegamento di cuffie stereo.

4. Uscita digitale ottica – è una presa ottica standard per audio digitale (a volte viene chiamata TOSLink) alla quale è possibile connettere un cavo digitale ottico standard.. Questa porta può emettere audio digitale stereo o audio multicanale a codifica digitale. L’uscita è protetta da un involucro di plastica che dovrà essere rimosso e conservato per essere riutilizzato in futuro,nel caso in cui si desideri trasportare Transit USB.

5. Ingresso ottico/analogico microfono/linea – Si tratta di un jack ottico/analogico ibrido che può accettare un ingresso analogico attraverso un mini jack standard oppure un ingresso digitale ottico attraverso l'adattatore mini-ottico incluso. Il jack di ingresso rileva automaticamente se l'ingresso è analogico o digitale. L'ingresso analogico può inoltre accettare un ingresso a livello di microfono, ed fornisce anche alimentazione per microfoni ad elettrete.

Installazione del software

Transit USB è provvista di driver che consentono di comunicare con il sistema operativo del proprio computer Windows o Mac OS. Individuare la sezione relativa al proprio tipo di computer e sistema operativo,quindi seguire le istruzioni per l'installazione del driver.

Transit USB viene fornita con un cavo USB standard.L'estremità quadrata del cavo viene collegata a Transit USB, mentre l'estremità piatta viene collegata alla porta del proprio computer. NON collegare Transit USB al computer finché non verranno date istruzioni in tal senso.

Windows XP

1. Inserire il CD di installazione di Transit USB nell'unità CD-ROM. NON collegare Transit USB alla porta USB del proprio computer in questo momento.Sfogliare il contenuto del CD e fare doppio clic sulla cartella di Transit USB. Fare doppio clic sull'icona Transit USB.

2. Verrà visualizzata la schermata di installazione di M-Audio Transit USB, con la richiesta di

A N O

Requisiti di sistema, Macintosh:

Minimi:

• G3, G4, iMac, iBook o PowerBook con porta USB incorporata

• 64 MB RAM • Unità CD-ROM

• Mac OS versione 9.2.2, MacOSX versione 10.1.5 o superiore, oppure MacOSX “Jaguar” versione 10.2.4 o superiore

Consigliati:

• G3, G4, iMac, iBook o PowerBook con porta USB incorporata

• 128 MB RAM • Unità DVD-ROM

• Mac OSX "Jaguar" versione 10.2.4 o superiore

Connessioni USB di Transit

Quella mostrata di seguito rappresenta l'illustrazione del sistema USB di Transit, con descrizioni e informazioni su collegamenti e caratteristiche.

1. Connettore USB – Collegare qui l'estremità quadrata del cavo USB fornito destinata al dispositivo.

2. LED di alimentazione – questo LED emana una luce azzurra quando Transit riceve energia dalla porta USB. Ciò occorre quando Transit USB rileva una valida connessione USB sul proprio computer, ovvero quando il computer risulta acceso e con la porta USB attivata.

A N O

le opzioni di ottimizzazione di riproduzione CD e DVD.È consigliabile mantenerle selezionate a meno che non si sia certi che il proprio hardware è incompatibile con tali impostazioni.

6. Verrà chiesto di riavviare il computer. Fare clic su “Fine” per riavviare il computer.

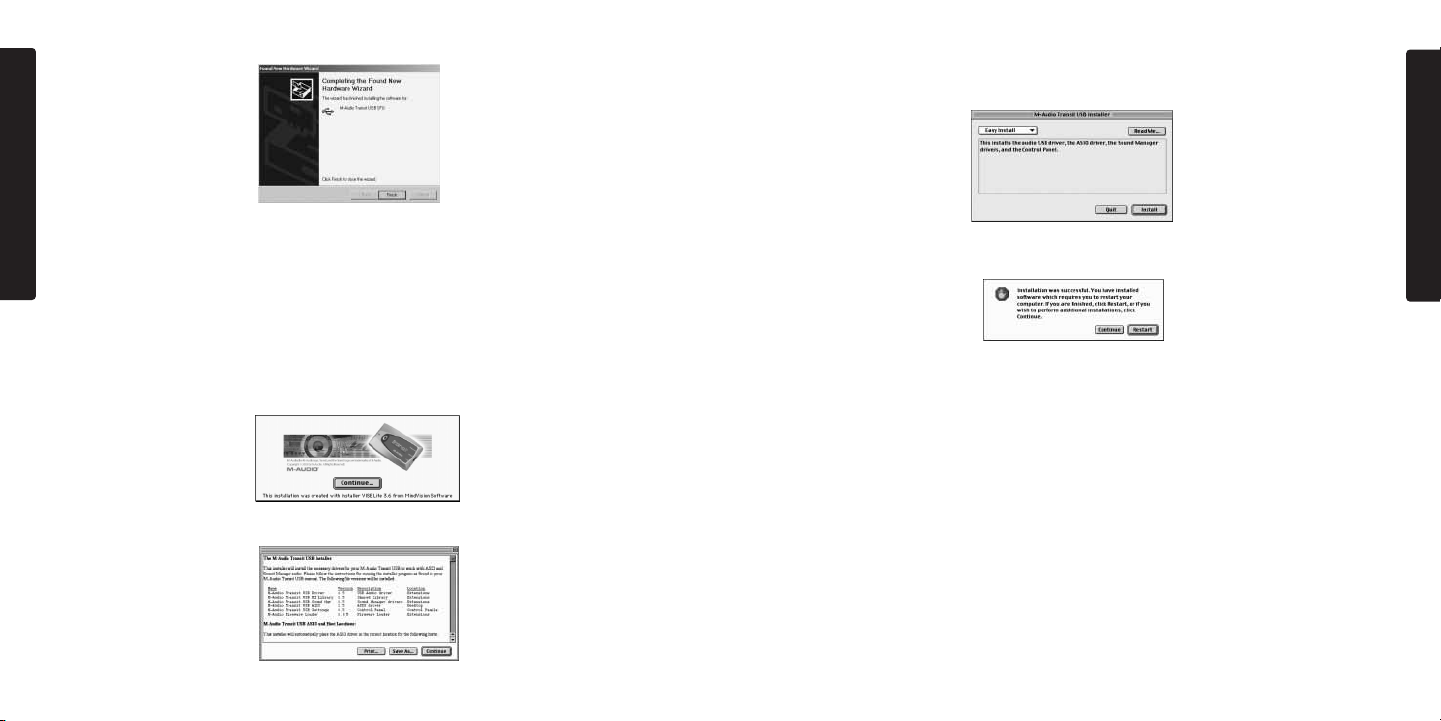

7. Dopo l’installazione, viene visualizzata l’icona del pannello di controllo M-Audio Transit USB nella barra delle applicazioni. Collegare Transit USB alla porta USB del proprio PC. Windows visualizzerà la finestra di dialogo Installazione guidata nuovo hardware e verrà avviato il programma di instalazione.

8. Scegliere l'impostazione predefinita “Installa il software automaticamente” e fare clic su Avanti.

9. L’Installazione guidata nuovo hardware salverà i file rimanenti nel sistema. È possibile che

A N O

confermare l'intenzione di installare l'unità. Fare clic su "Avanti".

3. Il programma di installazione inizierà a copiare i file di Transit USB nel disco rigido del computer.

4. È possibile che la finestra di installazione del software venga visualizzata una o più volte, avvisando che il driver non ha passato il test Windows.Fare clic su "Continuare".

5. Una volta installati con successo i file del driver, verrà visualizzata la schermata di ottimizzazione delle prestazioni del CD. In base alle impostazioni predefinite, verranno scelte

A N O

3. Il programma di installazione inizierà a copiare i file di Transit USB nel disco rigido del computer.

4. Verrà visualizzata la finestra della Firma digitale, con l'avviso che il driver non contiene alcuna firma digitale Microsoft. Scegliere Sì per continuare con l'installazione.

5. Una volta installati con successo i file del driver, verrà visualizzata la schermata di

A N O

venga visualizzato nuovamente l'avviso che il driver non ha passato il test di Windows, quindi fare clic su “Continuare” e attendere il termine dell'installazione. Fare clic su "Fine".

10. Al termine dell'installazione è possibile fare doppio clic sull'icona del pannello di controllo di M-Audio Transit USB per aprirlo.Vedere la sezione “Pannello di controllo di Transit USB” per ulteriori informazioni sulle caratteristiche e funzioni.

Windows 2000

Importante: Assicurarsi che sia stato installato il Service Pack 3. Per ottenere questo aggiornamento, visitare la sezione dei download di Microsoft all’indirizzo www.microsoft.com

Nota:Transit USB richiede che sia stato installato Microsoft DirectX versione 8.1 o successiva. Il programma di installazione di Transit USB controllerà automaticamente la versione corretta di DirectX, installando l'aggiornamento più recente. Questo aggiornamento verrà ignorato se si dispone già di DirectX versione 8.1 (o successiva) nel sistema.

1. Inserire il CD di installazione di Transit USB nell'unità CD-ROM. NON collegare Transit USB alla porta USB del computer in questo momento. Sfogliare il contenuto del CD e fare doppio clic sulla cartella di Transit USB. Fare doppio clic sull'icona Transit USB.

2. Verrà visualizzata la schermata di installazione di M-Audio Transit USB,con la richiesta di confermare l'intenzione di installare l'unità. Fare clic su "Avanti".

A N O
