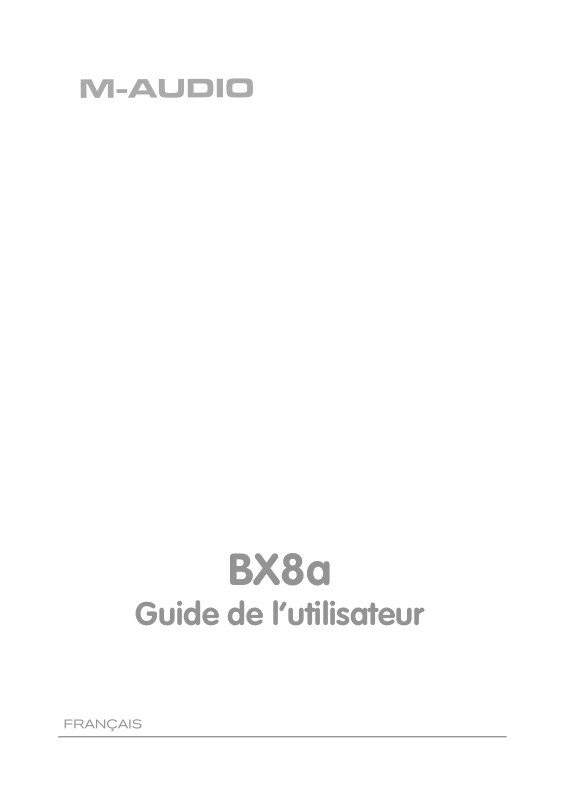

M-AUDIO STUDIOPHILE BX8A User Manual

BX8a

Guide de l’utilisateur

Français

Studiophile BX8a

Introduction

Merci d’avoir choisi les moniteurs de studio à champ direct biamplifiées Studiophile BX8a. M-Audio est
célèbre pour sa technologie d’interface audionumérique, pour ses convertisseurs numériques ainsi que
ses mélangeurs et ses préamplificateurs audio. Aujourd’hui, après une phase intense de recherche et
développement, M-Audio est fier de présenter les Studiophile BX8a.

Les BX8a ont été conçus et testés par des ingénieurs du son chevronnés afin qu’elles répondent à vos
besoins de monitoring en studio. Leur fonction principale est de fournir un son original et pur, sans
coloration superflue. Les moniteurs BX8a ont une amplificateur intégré, et acceptent de façon directe des
signaux de niveau de ligne provenant de sources variées.

Les moniteurs Studiophile BX8a ont été mis au point pour éliminer toutes les restrictions inhérentes
aux enceintes de référence à champ direct classiques en environnement audionumérique. Grâce à
l’exceptionnelle qualité de ses unités de graves et d’aigus ainsi qu’à sa technologie unique de crossover,
les BX8a fournissent une réponse en fréquence remarquablement large. Elles offrent en effet une
réponse en fréquences basses-moyennes stable et équilibrée ainsi qu’une réponse très définie dans les
fréquences moyennes et hautes. Les unités de graves et d’aigus sont munies d’un blindage magnétique
les rendant idéales pour l’utilisation avec des systèmes de production musicale basés sur ordinateur.

Pour les utilisateurs aussi bien professionnels qu’amateurs, les enceintes Studiophile BX8a définissent
un nouveau standard en matière de monitoring de studio, caractérisé par leur excellente qualité et leur
prix abordable.

Contenu de l’emballage

L’emballage de vos Studiophile BX8a contient :

• Deux moniteurs BX8a

• Deux câbles d’alimentation CA

• Ce manuel

Français

Caractéristiques des Studiophile BX8a

1. Le woofer

Le woofer a un diamètre de 8 pouces et comporte un cône magnétiquement blindé de kevlar, une
bobine mobile à haute température, et des bords en caoutchouc isolant. Il est conçu pour fournir une
réponse en fréquences moyennes et basses équilibrée. Les nouveaux BX8a de M-Audio emploie le
kevlar pour la construction des woofers. Le kevlar, qui est aussi le matériau utilisé dans les gilets pare­balles, est un matériau à haute résistance qui le rend idéal pour les cônes de haut-parleurs, bien qu’il
soit généralement réservé à des enceintes plus onéreuses que les BX8a. Il va sans dire que le kevlar
représente une amélioration significative par rapport à la combinaison de polypropylène et de papier
utilisée dans la plupart des enceintes de ce prix.

2. Le tweeter

Grâce au dôme 1” en soie avec blindage magnétique spécialement conçu, le tweeter offre un son original
sans distorsion ainsi qu’une réponse extrêmement naturelle. Il réduit au minimum le temps de réaction au
moyen de son dôme en soie de forme spéciale, et réduit également la résonance grâce à sa technologie
unique d’amortissement interne.

3

3. Port de sous-fréquences

L’orifice d’aération situé sur la face arrière est appelé port de sous-fréquences et est conçu pour émettre
des fréquences extrêmement basses, inférieures à 30 Hz.

4. Le caisson

Comme les autres composants des BX8a, le caisson a un rôle important dans la réponse sonore
globale. Afin d’offrir des performances plus stables, le caisson des BX8a utilise des panneaux MDF de
haute efficacité acoustique, ainsi qu’un renforcement intérieur exceptionnel permettant d’absorber les
vibrations et les impacts dans des conditions extrêmes. La conception personnalisée sur le panneau
avant contribue à la diffraction et bénéficie à la réponse stéréo.

5. Diviseur de fréquences et amplific ateurs de puissance

Les diviseurs de fréquences actifs et les amplificateurs de puissance des BX8a ont été spécialement mis
au point pour leur woofer et leur tweeter. Le diviseur distribue de façon appropriée les fréquences basses,
moyennes et hautes aux différents composants afin de réduire la distorsion et les pertes de son, ce qui
permet d’obtenir un son naturel et équilibré.

De manière à produire une qualité de son puissante et ultra pure, les moniteurs BX8a intègrent deux
amplificateurs distincts, pilotant respectivement le woofer et le tweeter dans une architecture biamplifiée
haut de gamme. La puissance fournie à distorsion nominale est de 70 W pour le woofer et de 60 W pour
le tweeter.

Face arrière

Face arrière

1. ENTREE XLR : Cette prise accepte des entrées XLR avec des câbles aussi bien symétriques

qu’asymétriques. Le câblage du connecteur XLR d’entrée devra être le suivant :

< BROCHE XLR 1 . . . . Masse / Blindage

< BROCHE XLR 2 . . . . Point chaud (+)

< BROCHE XLR 3 . . . . Point froid (-)

4

Studiophile BX8a

Français

2. ENTREE TRS : Cette prise accepte des jacks 6,35 mm avec des câbles aussi bien symétriques

qu’asymétriques. En cas de câblage symétrique, une fiche symétrique à trois conducteurs est
nécessaire. Le câblage du connecteur TRS d’entrée devra être le suivant :

< POINTE . . . . . . . Point chaud (+)

< BAGUE . . . . . . . Point froid (–)

< CORPS . . . . . . . Masse / Blindage

La connexion asymétrique peut être réalisé avec des connecteurs à deux ou trois conducteurs (TS ou
TRS). Les fiches TS à deux conducteurs connectent automatiquement le signal négatif à la masse tandis
que les fiches symétriques à trois conducteurs câblées de façon asymétrique offrent la possibilité de
laisser ouvert le signal négatif ou de le connecter à la masse. Nous vous recommandons de connecter
à la masse le signal négatif non utilisée. Pour ce faire il suffit de relier la bague (signal négatif) au corps
(masse) du connecteur TRS.

L’entrée TRS est ajoutée à l’entrée XLR par un amplificateur d’entrée symétrique, permettant ainsi
l’utilisation simultanée de deux entrées. Les spécifications d’entrée s’appliquent aux deux entrées.

3. SPECIFICATIONS PRODUIT : Cette étiquette présente les informations de modèle et de

spécifications.

4. PORT DE SOUS-FRÉQUENCES : Ce port aide à reproduire les fréquences très basses, en prenant

en charge les fréquences inférieures à 30 Hz.

5. CONTRÔLE DE VOLUME : Utilisez la commande de volume pour régler le niveau de pression

sonore des moniteurs BX8a.

6. PRISE D’ALIMENTATION : Permet la connexion d’un câble d’alimentation triphasé.

7. PORTE-FUSIBLE : Contient le fusible externe principal.

8. INTERRUPTEUR DE SELECTION DE LA TENSION : Deux positions sont disponibles : - 115VCA et

230VCA. Elles doivent être sélectionnées en fonction de la tension de secteur du lieu où les enceintes
sont utilisées. Si vous vous trouvez aux Etats-Unis et le Japon, placez l’interrupteur en position 115V
; dans la plupart des pays européens vous devrez sélectionner la position 230V.

9. INTERRUTTORE DI ACCENSIONE: Questo interruttore accende e spegne il monitor

Face avant

Sur la face avant figure le voyant d’alimentation indiquant si les enceintes (c’est-à-dire leur amplificateur)
sont allumées ou éteintes.

Installation

Pour que les performances des moniteurs BX8a soient optimales, veuillez lire attentivement ce qui suit
avant de procéder à leur installation.

Précautions à prendre

Manipulation : veillez à ne pas tenir les moniteurs par les cônes. Les moniteurs BX8a étant emballés

de façon très serrée, retirez-les de la boîte avec précaution. Afin d’éviter que les moniteurs ne soit
endommagés, tenez-les toujours par les deux côtés lorsque vous les retirez de la boîte. Même lorsque
les moniteurs ont déjà été sortis de la boîte, évitez de toucher leurs cônes. Ceci pourrait les abîmer.

Alimentation correcte : Les BX8a intégrant leur propre amplificateur, ils doivent être connectés à une
prise de courant à l’aide des câbles d’alimentation CA fournis. Avant de les relier au secteur, veuillez vous
assurer que l’interrupteur de sélection de tension situé sur la face arrière des moniteurs est réglé sur la
position appropriée (comme indiqué plus haut dans ce manuel dans la liste des caractéristiques de la
face arrière).

ATTENTION ! - Un mauvais réglage de l’interrupteur de sélection de tension peut donner lieu à des
situations dangereuses et/ou provoquer des dommages au niveau des composants des moniteurs.
Ces situations et ces dommages ne sont pas couverts par la garantie des moniteurs.

Connexions : Vous pouvez connecter soit un câble symétrique XLR, soit un câble symétrique/asymétrique

TRS pour relier l’entrée de chaque BX8a aux sorties correspondantes d’un préamplificateur, d’un
ordinateur ou d’une console. Pour les connexions aux entrées, nous vous recommandons d’utiliser des
câbles symétriques ou asymétriques haute qualité. Avant d’effectuer les connexions nécessaires, mettez
TOUJOURS les moniteurs BX8a hors tension et réduisez leur volume au minimum.

Connexion XLR symétrique

Assurez-vous que l’interrupteur d’alimentation des enceintes BX8a est en position “éteint” et que leur
commande de volume est réglée au minimum. Connectez l’extrémité mâle d’un câble XLR symétrique à
l’entrée symétrique des moniteurs BX8a (référez-vous au schéma suivant pour plus de renseignements
à propos de la connexion symétrique).

Connexion TRS symétrique/asymétrique

Assurez-vous que l’interrupteur d’alimentation des enceintes BX8a est en position “éteint” et que leur
commande de volume est réglée au minimum. Connectez un câble TRS symétrique ou TS asymétrique à
l’entrée TRS des moniteurs BX8a (référez-vous au schéma suivant pour plus de renseignements à propos
de la connexion TRS).

6

Studiophile BX8a

Connexion aux sorties d’un préamplificateur ou d’un ordinateur

Avant d’effectuer la connexion, assurez-vous que l’alimentation des dispositifs de sortie est coupée.
Branchez un câble symétrique XLR, un câble TRS symétrique, ou encore un câble TS asymétrique aux
connecteurs de sortie d’un préamplificateur, d’un ordinateur ou d’une console.

Placement des BX8a

Le placement des enceintes joue un rôle très important dans le monitoring de haute précision. Pour que
les performances des BX8a soient optimales, un environnement d’écoute approprié et une disposition
correcte des moniteurs sont indispensables. Veuillez vous référer à ce qui suit pour placer correctement
vos BX8a.

1. Les deux unités et l’auditeur devraient en principe être placés de manière à former un triangle
équilatéral. Référez-vous au schéma suivant :

2. Positionnez les enceintes de manière à ce que le haut des woofers soit au même niveau que vos
oreilles dans un environnement d’écoute normal. Référez-vous au schéma suivant :

3. Placez les BX8a en position verticale, avec le woofer en bas. Il n’est pas conseillé de placer les BX5
en position horizontale.

Remarques : NE BLOQUEZ PAS la circulation d’air devant ou entre les moniteurs. De plus, éliminez
de l’environnement d’écoute miroirs et objets en verre ou métal car ils ont des propriétés réflectives.
PLACEZ CES MATERIAUX HORS DE LA TRAJECTOIRE DU SON DEPUIS LES BX5.

Français

7
