Benutzerhandbuch

Deutsch

Inhalt

Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Über den NRV10

Eigenschaften und technische Merkmale

Systemvoraussetzungen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Regler und Anschlüsse - Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Regler und Anschlüsse - Beschreibung

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Das Control Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Allgemeine Regler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Optionen der Anzeigenansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Einstellungs-Optionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Anzeigen-Seite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Hardware -Seite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

About -Seite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Verwenden des analogen Mixers

Project Studio Recording . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Live-Aufnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Live Performance Mixing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3

6

11

Verwendung des Cue-Bus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Verwenden des FireWire-Anschlusses

Routing und Monitoring über Ihre Audiosoftware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Tracks an die Audiosoftware senden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Verwenden des Pre/Post-EQ-Schalters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Live-Audiomonitoring während der Aufnahme: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Local Monitoring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

“Tape Return- Monitoring” einzelner Mixer-Kanäle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

“Tape Return- Monitoring” - Summe der Return-Kanäle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Monitoring eines unabhängigen Mixes über Aux Send 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Return-Tracks von der Audiosoftware senden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Das digitale Effektgerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Spezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Produktgarantie

Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Registrierkar te . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Anhang - Blockdiagramm

Kontakt

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

21

NRV10 Benutzerhandbuch | 3

Einführung

1

ielen Dank, dass Sie sich für den FireWire-Mixer NRV10 von M-Audio entschieden haben! NRV10 ist ein hochwertiger
analoger Mixer mit einem integrierten, digitalen FireWire-Audiointerface mit 10 Ein- und 10 Ausgängen, mit dem Sie bis zu

V

10 Audiokanäle mit Ihrer DAW-Software aufnehmen und die Signale wieder zurück an die analogen Mixerkanäle senden können.
Die FireWire-Treiber haben eine sehr geringe Latenz und unterstützen hochauflösende Sampleraten mit einer Bittiefe von bis zu
24 Bit. Durch seine geringen Maße ist das Gerät ideal für Home-, Studio- und Live-Anwendungen geeignet.

NRV10 wurde mit hochkarätigen, professionellen Funktionen ausgestattet, einschließlich XLR-Eingängen samt
Mikrofonvorverstärker mit hervorragenden Klangeigenschaften und zuschaltbarer Phantomspeisung, flexiblem Kopfhörer­Monitoring und einem digitalen Effektgerät für Reverb, Chorus und anderen Effekten. NRV10 verfügt über acht Line-Eingänge,
zwei Mono-Effect-Sends, zwei Stereo-Effect-Returns, ein 3-Band-EQ für jeden Eingangskanal und einen unabhängigen Control­Room-Ausgang mit eigenem Fader.

Lieferumfang

Überprüfen Sie bitte, ob der Packungsinhalt vollständig ist, bevor Sie Ihren NRV10-Mixer anschließen:

< M-Audio NRV10

< Pro Tools M-Powered Demo-CD

< 6-Pin-zu-6-Pin FireWire-Kabel

< 6-Pin-zu-4-Pin FireWire-Kabel

< Netzteil

< M-Audio FireWire Series CD-ROM (enthält Treiber, Dokumentation und die NRV10-interFX-Software)

< Gedruckte Quickstart-Anleitung

2

NRV10 Benutzerhandbuch | 4

Über den NRV10

3

RV10 vereint das Beste der analogen und digitalen Technologie in einem kompakten, multifunktionalen analogen Mixer

N

Audiosoftware.

NRV10 ist die ideale Besetzung für Ihr Project-Studio- oder Live-Recording-Setup, mit acht analogen Line-Eingängen und fünf
XLR-Mikrofoneingängen mit zuschaltbarer Phantomspeisung sowie zwei Mono-Aux-Sends und zwei Stereo-Aux-Returns. Der
Mixer bietet vier Mono- und zwei Stereo-Eingänge, jeweils mit 3-Band-EQ, Pan, Monitor und FX-Sends. Mit dem integrierten DSP
verfügen Sie über eine große Auswahl an erstklassigen digitalen Effekten, die Sie Ihrem Mix hinzufügen können: Reverbs, Delays,
Chorus, Flanger, und mehr, die Sie über zwei Drehschalter an der Vorderseite des Geräts anwählen können. Auf der Rückseite
von NRV10 befinden sich sowohl symmetrische als auch unsymmetrische analoge Mix-Ausgänge (XLR und 6,3 mm-Stereoklinke)
sowie ein Paar unabhängige Control-Room-Ausgänge. Über den Kopfhörerausgang von NRV10 können Sie einfach und flexibel
zwischen dem Main-Mix, Monitor-Mix oder Cue-Mix umschalten.

mit hervorragenden Klangeigenschaften und einem digitalen FireWire-Audiointerface höchster Qualität für Ihre

NRV10 ist aber auch das ieale Pendant zu Ihrer Computer-DAW (Digital Audio Workstation) mit seinem hochwertigen,
hochauflösenden FireWire-Interface mit A/D- und D/A-Wandlern für beste Audioqualität, die Audiosignale auf bis zu zehn
Kanälen an die Software und zurück an den Mixer senden können. Für den Anschluss von NRV10 an den FireWire-Port Ihres
Computers benötigen Sie lediglich ein IEEE 1394-Kabel. (Sollte Ihr Computer nicht mit einem FireWire-Port ausgestattet sein,
können Sie bei jedem Computerelektronikhändler eine FireWire-PCI-Karte erwerben.)*

*HINWEIS: Ein Verzeichnis kompatibler 1394A-PCI- und PCMCIA-Adapter finden Sie auf der Product-Support-Seite von www.m-audio.com.

Im äußerst benutzerfreundlichen Software-Control Panel von NRV10 können Sie die Eingangs- und Ausgangspegel beobachten
sowie die Puffergröße einstellen und die Latenz kontrollieren (nur Windows*).

Mit dabei ist auch die NRV10 interFX-Anwendung, mit der Sie Ihren Computer zusammen mit dem NRV10 als Echtzeit-Effektgerät
einsetzen können. Weitere Informationen zu dieser Software finden Sie im Hilfe-Menü der Anwendung.

WICHTIG: Im Lieferumfang enthalten sind zwei hochwertige FireWire-Kabel (6-Pin / 6-Pin und
4-Pin / 6-Pin). Überprüfen Sie, ob Ihr Computer mit einer 6- oder 4-Pin-Schnittstelle ausgestattet
ist und wählen Sie das passende Kabel, um den NRV10 anzuschließen. Zur Gewährleistung
optimaler Ergebnisse beim Einsatz des Geräts wird ausdrücklich empfohlen, nur die
mitgelieferten Kabel oder Kabel gleicher Qualität zu benutzen. Beachten Sie bitte, dass NRV10
über das mitgelieferte Netzteil an das Netz angeschlossen werden muss. Das Gerät funktioniert
nicht über die FireWire-Speisung.

HINWEIS: Die jeweiligen Bezeichnungen von FireWire-Anschlüssen sind von Hersteller zu
Hersteller verschieden, z.B. “iLink” (Sony) oder einfach “1394”.

NRV10 Benutzerhandbuch | 5

Eigenschaften und technische Merkmale

< Acht symmetrische 3,6 mm-Anschlüsse (Stereoklinke)

< Fünf symmetrische XLR-Mikrofoneingänge

< Integriertes digitales Effektgerät mit insgesamt 256 Effekten

< Zwei Mono-Effects-Sends

< Zwei Stereo-Effects-Returns

< Symmetrische XLR- und 6,3 mm-Main-Ausgänge

< Kopfhörerausgang mit flexibler Quellenzuweisung

< Standalone-Betrieb des Mixers

4

Systemvoraussetzungen

5

Wichtig: NRV10 wird von Windows XP mit Service Pack 2 (und höher) unterstützt. Das Gerät funktioniert nicht unter Windows 98, 2000
oder ME. Besuchen Sie die Windows-Update-Webseiten, um sicher zu gehen, dass Sie über die neuesten Microsoft-Updates verfügen.

Auf einem Mac benötigt NRV10 OS X 10.3.9, bzw. 10.4.7 oder höher. Frühere Apple Macintosh-Betriebssysteme als Mac OS X

10.3.9 werden nicht unterstützt.

Windows* Mac OS*

Pentium III - 800 MHz oder schneller
(besonders Notebooks)
512 MB RAM 512 MB RAM
Windows XP (SP2) Mac OS X 10.3.9 / 10.4.7
DirectX 9.0c oder höher Freier FireWire-Anschluss
Freier FireWire-Anschluss oder FireWire-Karte
(Texas Instruments Chipsatz empfohlen)

Macintosh G3** 800MHz oder G4** 733MHz oder schneller
(besonders für Notebooks)

* Überprüfen Sie auch die Mindestsystemanforderungen Ihrer Software, da diese u.U. sogar höher sind.

**G3/G4-Beschleunigungskarten werden nicht unterstützt!

Vergewissern Sie sich vor der Treiber- und Hardware-Installation, dass Ihr Computer die o.g. Mindestsystemanforderungen erfüllt. Sollte dies
nicht der Fall sein, könnte die Funktionalität von NRV10 beeinträchtigt sein bzw. das Gerät nicht funktionieren. Beachten Sie dabei auch die
(vielleicht höheren) Systemanforderungen Ihrer Audiosoftware.

NRV10 Benutzerhandbuch | 6

Regler und Anschlüsse - Übersicht

6

NRV10 Benutzerhandbuch | 7

Regler und Anschlüsse - Beschreibung

7

1. Mikrofoneingänge: Symmetrische XLR-Eingänge mit hochwertigen Mikrofon-Vorverstärkern. Diese Eingänge
sind mit den entsprechenden Line-Eingängen (2) parallel geschaltet und müssen mit den Mic/Line-Schaltern (4) der
Kanäle ausgewählt werden. Um für einen Kanal den XLR-Eingang zu aktivieren, darf der jeweilige Mic/Line-Schalter
nicht gedrückt sein. Die Phantomspeisung für die Mikrofoneingänge wird an der Rückseite des Geräts eingeschaltet
(35).

2. Line-Eingänge: Symmetrische/unsymmetrische analoge 6,3 mm-Eingänge Die Line-Eingänge 1 - 4 sind mit den
entsprechenden Mikrofoneingängen (1) parallel geschaltet und müssen mit den Mic/Line-Schaltern (4) der Kanäle
ausgewählt werden. Um für einen Kanal den Line-Eingang zu aktivieren, muss der jeweilige Mic/Line-Schalter
gedrückt sein. Die Line-Eingänge 5 - 8 erscheinen als linker, bzw. rechter Kanal der Stereoeingänge 5/6 und 7/8.

3. Channel Inserts: Über diese vier 6,3 mm-Anschlüsse (Stereoklinke) können Signalprozessoren in den Signalpfad
der Kanäle 1 - 4 direkt nach dem Input-Gain-Regler eingeschleift werden. Der digitale Signalfl uss vom Computer auf
den Kanälen 1 - 4 ist nicht über die Insert-Buchsen geroutet.

4. Mic/Line-Wahlschalter: Die Kanäle 1 - 5 haben jeweils einen MIC/LINE-Eingangs-Schalter, um zwischen dem
XLR-Eingang (Mic) (1) und dem 6,2 mm-Line-Eingang (Line) (2) umzuschalten. Wenn der MIC/LINE-Schalter nicht
gedrückt ist, ist der XLR-Mikrofoneingang aktiv, wenn er gedrückt ist, ist der 6,3 mm-Line-Eingang aktiv.

5. Channel Input Gain: Mit diesem Drehregler wird der Eingangspegel des Mikrofon- oder Line-Eingangs des
entsprechenden Kanals eingestellt. Er liegt im Signalpfad nach dem Mic/Line-Wahlschalter (4), d.h. dass beide
Eingänge geregelt werden können.

HINWEIS: Für einen optimalen Rauschspannungsabstand empfi ehlt es sich, an den A/D-Wandlern die analogen Eingänge

auf maximale Lautstärke zu stellen. Behalten Sie für beste Ergebnisse außer den Anzeigen Ihrer Audiosoftware auch die
Signal-PEAK-LEDs (10) des Eingangkanals im Auge.

6. Channel Source-Buttons: Mit diesen Buttons wählen Sie die Audioquelle der einzelnen Kanäle. Wenn der
Button nicht gedrückt ist, ist der analoge Eingang ausgewählt (entsprechend der Stellung des Mic/Line-Schalters (4)).
Wenn der Button gedrückt ist, ist das zugeordnete digitale Audiosignal des FireWire-Eingangs aktiv.

NRV10 Benutzerhandbuch | 8

7. EQ-Bereich: Diese drei Regler sind für die Einstellung der drei EQ-Frequenzbänder der jeweiligen Kanäle
verantwortlich. Die Bässe (Low-Shelf) starten bei 80Hz. Die mittleren Frequenzen (Bell-Kurve) sind auf 2,5kHz
zentriert. Die Höhen (High-shelf) beginnen bei 12kHz. Die Regler rasten bei 0 Gain (unity) leicht ein.

8. Aux Sends: Diese zwei Regler steuern den Send-Pegel des Aux-Bus der jeweiligen Kanäle.

Aux 1 (“Mon”) befindet sich vor dem Fader und wird zum Monitor-Bus gesendet; d.h., der Pegel wird von der

Stellung des Pegel-Faders des Kanals (12) nicht beeinflusst. Die Summe aller Aux 1-Signale wird an den Aux 1­Send-Ausgang (15) gesendet und kann über den Kopfhörer-Wahlschalter (29) as Kopfhörer-Quellsignal gewählt
werden.

Aux 2 (“DFX”) befindet sich nach dem Fader; d.h., der Pegel wird von der Stellung des Pegel-Faders des Kanals

(12) direkt beeinflusst. Die Summe aller Aux 2-Signale wird an den Aux 2-Send-Ausgang (15) und gleichzeitig an
den Eingang des internen Effektgeräts von NRV10 gesendet.

9. Pan/Balance: Bei den Mono-Kanälen 1 - 4 regeln Sie hiermit die Balance des Ausgangssignals zwischen dem
linken und dem rechten Main-Mix-Bus. Bei den Stereo-Kanälen 5/6 und 7/8 stellen Sie mit diesen Reglern ein, in
welchem Maße das Eingangssignal an den linken, bzw. rechten Main-Mix-Bus gesendet wird.

10. Peak-LED: Die Peak-LED leuchtet rot auf, wenn der Pegel-Grenzwert des Eingangssignals eines Kanals
überschritten wird. Verringern Sie die Eingangslautstärke am Quellgerät oder drehen Sie den Input Gain-Regler (5)
des Kanals herunter, bis die LED nicht mehr leuchtet, um ein verzerrtes Signal zu vermeiden.

11. Mute-LED: Die Mute-LED leuchtet, wenn Sie den Mute/Cue-Button (13) des Kanals drücken und so das
Eingangssignal des Kanals zum Main-Mix-Bus stummschalten. Stummgeschaltete Kanäle werden an den Cue-Bus
gesendet.

12. Pegelfader: Diese 45 mm-Fader bestimmen den Ausgabepegel des zugeordneten Kanals, der an den Main-Mix-Bus
oder an den Cue-Bus gesendet wird, entsprechend der Stellung des Mute/Cue-Buttons (13).

13. Mute/Cue-Buttons: Mit diesen Buttons bestimmen Sie, an welchen Bus der jeweilige Kanal geroutet wird.
Wenn der Button nicht gedrückt ist, wird das Ausgangssignal dieses Kanals an den Main-Mix-Bus gesendet. Wenn er
gedrückt ist, wird es für den Main-Mix stummgeschaltet und an den Cue-Bus gesendet, den Sie bei entsprechender
Einstellung des Kopfhörer-Schalters (29) über den Kopfhörer abhören können.

14. Stereo Aux Returns: Schließen Sie an die 6,3 mm-Klinkenbuchsen die Ausgänge externen Effektgeräte an, um Sie
Ihrem Mix hinzuzufügen. Wenn Sie nur eine der linken Buchsen belegen wird das Signal gleichmäßig auf den rechten
und den linken Bus verteilt.

Das interne digitale Effektgerät von NRV10 ist fest mit dem Stereo Aux Return 2 fest verdrahtet. Wenn Sie ein

Eingangssignal an die 6,3 mm-Eingänge des Aux Return 2 anschließen, wird statt dem Signal des internen Effektgeräts
das Signal des externen Effektgeräts ausgegeben.

15. Aux Sends: An diesen 6,3 mm-Klinkenbuchsen liegt die Summe der Signale der Aux Sends (8) des Kanals an.
Schließen Sie diese Ausgänge an die Eingänge des externen Effektgeräts an.

Der Eingang des internen digitalen Effektgeräts von NRV10 ist fest mit Aux Send 2 verdrahtet. Das Signal wird auch

an das digitale Effektgerät gesendet, wenn ein Gerät an Aux Send 2 angeschlossen ist.

16. Kopfhörer-Ausgang: Schließen Sie an diese 6,3 mm-Buchse einen Stereokopfhörer an. Welches Signal über den
Kopfhörerausgang ausgegeben wird, hängt von der Stellung des Kopfhörer-Schalters (29) und des Reglers FW 9/10
to Phones (27) ab. Die Lautstärke wird mit dem Kopfhörer-Fader (30) eingestellt.

NRV10 Benutzerhandbuch | 9

Digitales Effektgerät: NRV10 ist mit einem digitalen Stereo-Effektgerät mit 16 Programmen (16 Variationen pro
Programm) ausgestattet. Dieses Effektgerät erhält sein Signal von den Aux 2 DFX-Sends (8) und gibt es an den Stereo
Aux 2-Returns (14) aus. Mit dem Kopfhörer-Schalter (29) in der Position “Monitor” wird außerdem das Effektsignal
hinzugefügt.

17. DFX Peak-LED: Diese LED leuchtet, wenn der Eingangspegel des digitalen Effekteprozessors den Headroom
überschreitet. Reduzieren Sie in diesem Fall den Eingangspegel der einzelnen Signalquellen mit den Aux Send 2­Reglern (8) der jeweiligen Kanäle.

18. DFX Programmauswahl: Mit diesem Drehschalter wählen Sie eines der 16 Effektprogramme des internen
Effektgeräts von NRV10 aus. Eine Liste der Effektprogramme finden Sie im Abschnitt 11.

19. DFX Variationsauswahl: Mit diesem Drehschalter wählen Sie zwischen den 16 Variationen der einzelnen
Effektprogramme aus. Eine Liste der Effektprogramme finden Sie im Abschnitt 11.

20. FireWire-Betriebsanzeige: Diese blaue LED leuchtet, wenn das FireWire-Interface aktiv ist.

21. Power-LED: Diese LED leuchtet, wenn das Gerät eingeschaltet ist.

22. Phantomspeisung-LED: Diese LED leuchtet, wenn die Phantomspeisung (35) eingeschaltet wurde und die XLR-
Mikrofoneingänge (1) mit Strom versorgt werden.

23. Aux Rtn 1: Mit diesem Regler stellen Sie ein, in welchem Maße das Signal des am Stereo Aux Return 1 (14)
angeschlossenen Geräts an den Main-Mix gesendet wird.

24. Main Mix-Pegelanzeige: Anzeige des Main-Mix-Pegels. Die roten LEDs zeigen Clippings an. Wenn Sie leuchten,
reduzieren Sie den Pegel des Ausgangssignals mit den Main-Mix-Fadern (32).

25. Aux Rtn 2: Mit diesem Regler stellen Sie ein, in welchem Maße das Signal des internen Effektgeräts an den Main-
Mix gesendet wird. Wenn ein Gerät an die Stereo Aux Return 2-Eingänge (14) angeschlossen ist, wird das Signal
des internen digitalen Effektgeräts umgangen und Sie stellen mit diesem Regler ein, in welche Maße das Signal des
angeschlossenen Geräts an den Main-Mix gesendet wird.

26. Pre-EQ/Post-EQ-Button: Hier wählen Sie die Quelle (pre-EQ oder post-EQ) der Signale aus, die an den
FireWire-Ausgang gesendet werden.

Wenn der Button nicht gedrückt ist, wird das Signal vom Ausgang des Vorverstärkers an den FireWire-Ausgang

gesendet und damit der EQ des Kanals ignoriert.

Wenn der Button gedrückt ist, wird das Signal erst nachdem es den EQ passiert hat, an den FireWire-Ausgang

gesendet.

Weitere Informationen zu den pre-EQ- und post-EQ-Routing-Optionen finden Sie im Abschnitt 10 “Verwendung

des NRV10-FireWire-Anschlusses”.

27. FW 9/10 zu CTRL-Room: Neben seinen acht Ausgängen zu den einzelnen Mixerkanälen stellt Ihnen NRV10 über
seinen FireWire-Ausgang zwei zusätzliche Ausgänge (9 und 10) zur Verfügung, über die in der Regel die Main-Mix­Ausgangssignale aus Ihrer Audioanwendung gesendet werden. Diese Signale werden direkt an den Kopfhörerausgang
(16) und an die Control Room -Ausgänge (37) geroutet. Mit dem FW 9/10 zu CTRL Room-Regler stellen Sie den
Pegel der Signale ein, die an die Control Room-Ausgänge (37) gesendet werden.

28. FW 9/10 zu Phones: Ähnlich wie der FW 9/10 zu CTRL Room-Regler (s. o.) stellen Sie mit dem FW 9/10 zu
Phones-Regler den Pegel der Signale 9 und 10 des FireWire-Ausgangs ein, die an den Kopfhörerausgang (16)
gesendet werden. Dieser Regler funktioniert unabhängig von der Stellung des Kopfhörer-Schalters (29).

NRV10 Benutzerhandbuch | 10

29. Kopfhörer-Schalter: Sie können außer der FW 9/10 zu Phones-Quelle (s.o.) drei verschiedene Quellen an den
Kopfhörerausgang routen:

30. Kopfhörer-Lautstärkeregler: Regelt die Lautstärke am Kopfhörerausgang (16).

31. Control Room-Lautstärkeregler: Regelt die Lautstärke am Control Room-Ausgang (37).

32. Main Mix--Lautstärkeregler: Regelt die Lautstärke des Main Mix-Signals an den Hauptausgängen (36). Wenn

33. Power-Schalter: Schaltet NRV10 ein bzw. aus.

34. Netzanschluss: Schließen Sie hier das NRV10-Netzteil an. Bitte benutzen Sie ausschließlich das mitgelieferte

35. Phantomspeisung: Schaltet die 48V-Phantomspeisung für die XLR-Mikrofoneingänge 1 - 5 (1) zu, um

36. Main Mix-Ausgänge: Der Main-Mix wird über die symetrischen XLR- und die 6,3 mm-Anschlüsse ausgegeben.

< Main Mix – Monitoring des Main Mix-Signals

< Cue – Monitoring des Cue-Bus-Signals. Die Signale aller Kanäle mit gedrücktem Mute/Cue-Button (13)

werden mit dieser Einstellung an den Kopfhörerausgang geroutet.

< Monitor – Monitoring des Aux 1-Bus und des Return-Signals del internen digitalen Effektgeräts.

die Main Mix-Pegelanzeige (24) ein übersteuertes Signal anzeigt, können Sie hiermit den Main Mix-Pegel reduzieren,
um Verzerrungen zu vermeiden.

Netzteil oder ein entsprechendes Ersatzgerät von M-Audio.

Kondensatormikrofone und andere Mikrofone, die eine externe Stromversorgung benötigen, anzuschließen. Bei
zugeschalteter Phantomspeisung leuchtet die Phantom Power-LED (22).

An beiden Anschlusspaaren liegt dasselbe Signal an. Es wird empfohlen, jeweils nur eines der beiden Paare zu
benutzen.

37. Control Room-Ausgänge: Dieses Paar symmetrischer 6,3 mm-Buchsen empfängt sein Signal vom Control Room-
Bus: Das Main Mix-Signal sowie das Signal, das über FireWire und über den FW 9/10 zu CTRL Room-Regler eingeht.
Die Lautstärke des Signals wird mit dem Control Room-Regler (31) eingestellt.

38. Main Mix-Inserts: Über diese zwei symmetrischen 6,3 mm-Anschlüsse (Stereoklinke) können Signalprozessoren
in den Main Mix-Signalpfad eingeschleift werden. Sie können hier einen Master-Kompressor/Limiter, EQ­Prozessoren oder ein anderes Gerät anschließen.

39. Kensington Lock: Diese Vorrichtung ist für Kensington® -Sicherungssysteme vorgesehen, um Ihr Gerät vor
Diebstahl zu schützen.

40. FireWire-Ports: Schließen Sie Ihren Computer an einen der Ports mit dem mitgelieferten FireWire-Kabel an. Der
FireWire-Anschluss bietet bis zu zehn Eingänge und Ausgänge gleichzeitig für digitale 24-Bit/96kHz-Audiosignale.

An den zweiten FireWire-Port lassen sich weitere Geräte in Reihenschaltung (oder “daisy-chain”) anschließen, etwa

eine externe Festplatte.

Da NRV10 nicht über den Fire-Wire-Port mit Strom versorgt wird, muss das mitgelieferte Netzteil verwendet

werden.

NRV10 Benutzerhandbuch | 11

Das Control Panel

Im Control Panel können Sie einige der grundlegenden Funktionen von NRV10 überwachen.

Rufen Sie das Control Panel auf:

< Unter Windows XP doppelklicken Sie auf das rote M-Audio-Symbol in der Taskleiste, um das Control Panel zu

öffnen.

< Unter Mac OS X öffnen Sie die Systemeinstellungen im Apple-Menü und wählen Sie das M-Audio FireWire

Control Panel im Abschnitt “Other”.

Allgemeine Regler

8

Wie alle FireWire-Geräte von M-Audio bietet NRV10 eine ganze Palette an System-Funktionen, die am rechten Rand aller Seiten
des Control Panels angezeigt werden. Folgende Optionen werden immer angezeigt:

Optionen der Anzeigenansicht

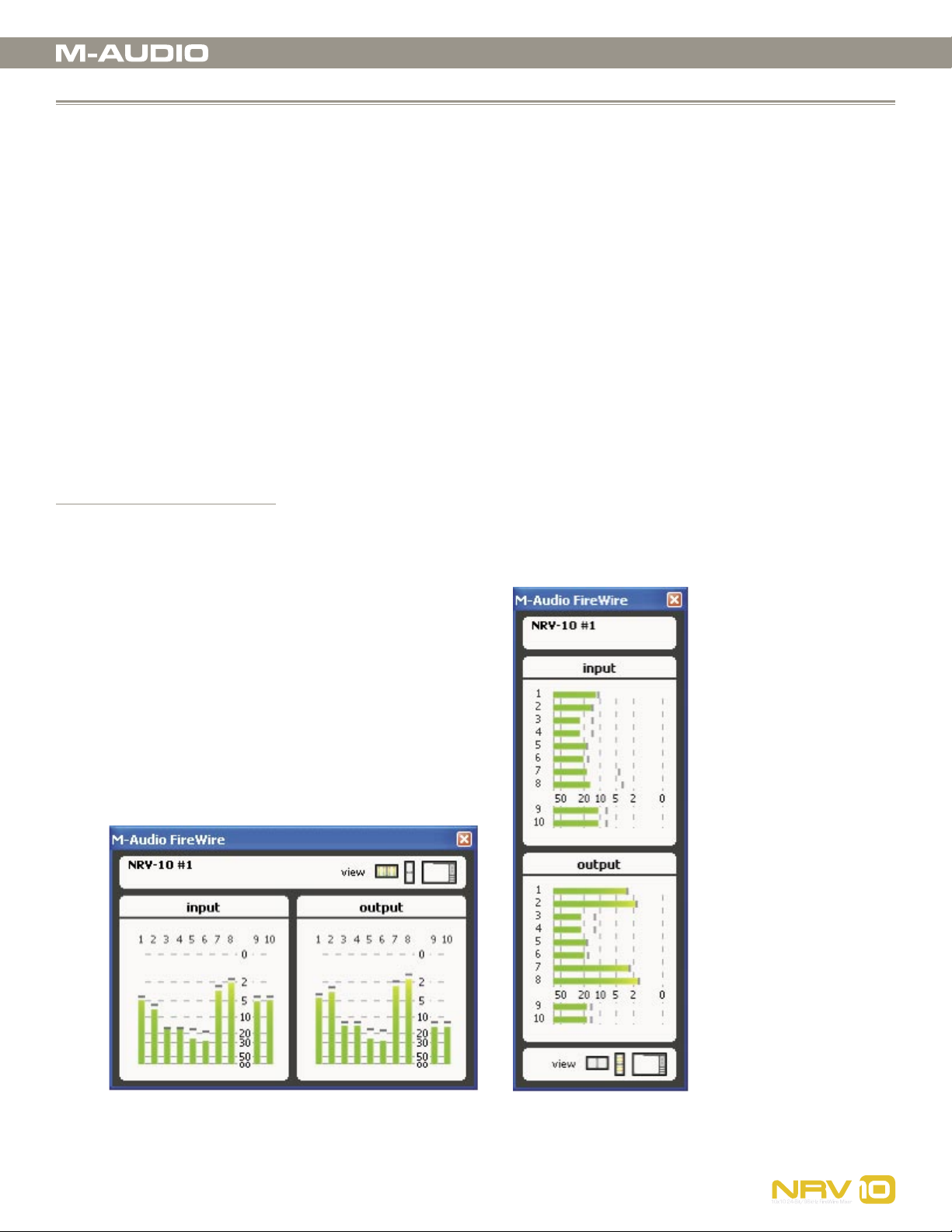

Die Anzeigenansicht ist eine kleinere Ausgabe der
Eingangs- und Ausgangspegel-Anzeigen. Das Fenster
kann über die anderen Fenster auf Ihrem Bildschirm
positioniert werden, so dass Sie die Eingangspegel Ihrer
Aufnahme immer im Blick haben, wenn Sie mit Ihrer
Audioanwendung arbeiten. Diese Mini-Anzeigen können
als senkrechter oder waagerechter Balken dargestellt
werden.

Horizontal Meters View

Vertical Meters View

NRV10 Benutzerhandbuch | 12

Einstellungs-Optionen

Über diese vier Buttons können Sie die Einstellungen für Ihre M-Audio-FireWire-Geräte speichern und laden.

< Load – Zuvor gespeicherte Setup-Datei laden

< Save – Aktuelle Setup-Datei speichern

< Reset – Aktuelle Einstellungen auf die Standardwerte zurücksetzen

< Delete – Zuvor gespeicherte Setup-Datei auswählen und löschen

M-Audio Logo – Klicken Sie auf das M-Audio-Logo wenn Sie online sind, um in Ihrem Internet-Browser die M-Audio­Webseite zu öffnen. Dort erhalten Sie Updates und Antworten auf Fragen zu Ihrem Produkt.

Anzeigen-Seite

Auf dieser Seite befi ndet sich eine einfache VU-Anzeige der Eingangs- und Ausgangs-Busse von NRV10. In der oberen
Reihe werden die FireWire-Eingänge 1 - 10 dargestellt, in der unteren die FireWire-Ausgänge 1 - 10.

Hardware -Seite

NRV10 Benutzerhandbuch | 13

Hardware-Seite - Mac OS X

Hardware-Seite - Windows XP

Auf der Hardware-Seite haben Sie Zugriff auf Einstellungen und Informationen zu verschiedenen Hardware- und Treiber­Eigenschaften.

Samplerate - Nicht veränderbare Anzeige der aktuell einkommenden Samplerate, je nach Einstellung des Host-Computers und
Ihrer DAW.

NRV10 Benutzerhandbuch | 14

ASIO/WDM-Puffergröße (nur Windows) - In diesem Feld können Sie die gewünschte Puffergröße festlegen. Kleinere Puffer
bewirken eine niedrigere Latenzzeit - die Zeitspanne, die für die Übertragung des Audiosignals vom Ausgang des Eingabegeräts
über die Audiosoftware zu den Ausgängen des Ausgabegeräts beansprucht wird -, können jedoch bei langsameren Systemen zu
Beeinträchtigungen führen. Die Standardeinstellung für die Größe des Zwischenspeichers ist 256. In der Regel ist diese Einstellung
optimal. Bei Bedarf können Sie natürlich auch mit niedrigeren Einstellungen experimentieren. Sollten die Signale stockend oder
mit Knistern wiedergegeben werden, empfehlen wir Ihnen, die Puffergröße zu erhöhen.

HINWEIS für Mac-Nutzer: Stellen Sie die Größe des Zwischenspeichers in Ihrer DAW-Software ein.

Core Audio-Gerät Einstellungen (nur Mac OS X) – NRV10 kann unter Mac OS X sowohl als einzelnes Multi-Channel-Gerät als
auch als eine Gruppe von Stereo-Paar-Geräten eingesetzt werden.

Aktivieren Sie die Option “show NRV10 stereo pairs as devices”, um den NRV10 als Gruppe von Stereo-Paar-Geräten zu
defi nieren. Wenn Sie hier kein Häkchen setzen, wird NRV10 als einzelnes Gerät mit mehreren Eingängen defi niert.

About -Seite

Hier werden die Versionsnummern der installierten Treiber, des Control Panels und der Firmware von NRV10 angezeigt.

Klicken Sie auf “updates”, “support” oder “F.A.Q.”, um die entsprechende Seite der M-Audio-Website zu öffnen (wenn Sie mit
dem Internet verbunden sind).

NRV10 Benutzerhandbuch | 15

Verwenden des analogen Mixers

9

RV10 vereint die Flexibilität eines klassischen analogen Mixers mit der Soundqualität eines modernen FireWire-

N

dabei einfach zu bedienen ist.

Project Studio Recording

NRV10 ist auch das ideale Interface für Ihr Project-Studio. Schließen Sie ein Paar Studiomonitore (z.B. M-Audio BX5a) an die
Control Room-Ausgänge von NRV10 an; die Wiedergabelautstärke stellen Sie mit dem Control Room-Lautstärkeregler (31) ein,
den Pegel, der an die Main Mix-Ausgänge (36) gesendet wird, mit dem Main Mix-Fader (34).

Wenn Sie in ihrer Audioanwendung für die einzelnen Kanalausgänge die Einstellung “M-Audio NRV10 9/10” wählen und damit die
Summe der Ausgangssignale an die “FW 9/10 zu Phones” und “FW 9/10 zu Ctrl Room”-Busse senden, stehen Ihnen alle Mixer­Eingangskanäle für weitere Aufnahmen und Overdubs verfügbar. Sie können mit Aux 1 einen eigenen Monitormix erstellen und
diesen an den Kopfhörerausgang (16) senden, wenn Sie den Kopfhörerschalter (29) auf “Monitor” stellen. Da der Aux 1-Bus ein
Pre-Fader-Bus ist, können Sie den Control Room-Mix verändern, ohne den Monitormix zu verändern, und umgekehrt.

Audiointerface und gibt Ihnen ein professionelles Recording- und Playback-Gerät in die Hand, das hevorragend klingt und

Für Overdubs können Sie bis zu acht unabhängige Audiotracks über die Kanäle 1 - 8 von NRV10 zurück an die DAW senden.
Wählen Sie hierfür die “FW”-Stellung der Channel Source-Buttons (6) von NRV10 und stellen Sie bei den einzelnen Kanälen
Ihrer Audioanwendung die entsprechenden Kanalnummern von NRV10 ein. Sie können Ihrem Monitormix mit dem integrierten
digitalen Effektgerät von NRV10 auch einen Hauch Reverb beifügen, z.B. während der Aufnahme von Vocalparts. Stellen Sie Ihren
Monitormix wie oben beschrieben ein, außer dem Kanal, auf dem Sie aufnehmen wollen: Stellen Sie dessen Source-Schalter (6) auf
“Channel” (nicht gedrückt). Stellen Sie dann den Kopfhörerschalter (29) auf “Monitor” und drehen Sie den “FW 9/10 zu Phones”­Regler (30) auf Unity-Gain (Mittelposition). Erhöhen Sie den Aux 1-Pegel des Vocal-Kanals, bis er sich perfekt in den Trackmix
der DAW einfügt.. Erhöhen Sie dann den Aux 2-Pegel, um den ausgewählten Effekt an den Kopfhörermix zu senden, während der
Vocaltrack “dry”, also ohne Effekt aufgenommen wird.

NRV10 Benutzerhandbuch | 16

Live-Aufnahmen

Jeder, der schon einmal mit einem Mischpult gearbeitet hat, findet sich mit dem analogen Interface von NRV10 sofort gut zurecht
und wird keine Probleme haben, eine Performance live mit dem Computer aufzunehmen. Schließen Sie Instrumente, Mikrofone
und PA-Lautsprecher an, wie Sie sie für eine Performance oder Probeaufnahmen an die Eingänge, bzw. Ausgänge anschließen
würden. Zum Beispiel so:

Ch 1 – Kickdrum-Mic

Ch 2 – Snaredrum-Mic

Ch 3 – Vocal-Mic

Ch 4 – Guitar-Mic oder line out

Ch 5 – Bass direct (ch 5/6 ist mono)

Ch 7/8 – Keyboards

Bei Bedarf können Kompressoren/Limiter und andere Geräte an die Channel-Inserts angeschlossen werden. Das interne digitale
Effektgerät von NRV10 kann auf alle Eingangsquellen angewendet werden, etwa Reverb für die Gitarren und/oder Vocals.

Wenn Sie soweit sind, können Sie über das FireWire-Interface von NRV10 den Mixerausgang direkt mit Ihrem Computer
aufnehmen. NRV10 erscheint in Ihrer Audiosoftware als Gerät mit jeweils 10 Ein- und Ausgängen. Die Audiosignale 1 - 8
entsprechen den Mixer-Kanälen 1 - 8, während die Signale 9 und 10 das Main Mix-Signal darstellen. Mittels des Pre-EQ/Post-EQ­Buttons (28) können Sie bestimmen, ob die Signale vor oder unmittelbar nach dem EQ an den Computer gesendet werden.

In obigem Beispiel nehmen Sie die Tracks einzeln auf, wenn Sie die Audiosoftware für die Aufnahme der Kanäle 1 - 5 und 7 und 8
einrichten. Dann können Sie die Live-Aufnahme bearbeiten, “sweeten” und remixen. (Wenn sie mit Ihrer Audiosoftware nur zwei
Tracks aufnehmen können oder Sie eine Stereoaufnahme wünschen (z.B. als Referenzaufnahme), richten Sie die Anwendung so ein,
dass nur die Kanäle 9 und 10 aufgenommen werden.)

Live Performance Mixing

Für DJs und Electronic-Artists ist NRV10 ein großartiger Live-Performance-Mischpult. Sie können zum Beispiel einen analogen Mix
mehrerer Audiokanäle aus dem Computer mit Live, Reason oder einer entsprechenden Anwendung live mitschneiden. Außerdem
können Sie statt prozessorlastiger Plug-Ins die Channel-EQs von NRV10 einsetzen, und bis zu zwei externe Effektgeräte an die
Aux-Returns (14) von NRV10 anschließen.

Verwendung des Cue-Bus

Wie bei einem DJ-Mixer können Sie per Cue-Bus von NRV10 Tracks oder Samples aneinanderreihen, bevor sie dem Main Mix
hinzugefügt werden. Stellen Sie den Kopfhörerschalter (31) auf “Cue”, um jeden Kanal oder jede beliebige Kombination von
Kanälen im Kopfhörer zu hören, indem Sie jeweils den Mute/Cue-Button (13) des gewünschten Kanals drücken (Cue).

NRV10 Benutzerhandbuch | 17

Verwenden des FireWire-Anschlusses

10

ichtiger Hinweis: Bitte schließen Sie den NRV10 erst an den FireWire-Port Ihres Computer an, wenn Sie die M-Audio-

W

Ausführliche Informationen zur Treiberinstallation finden Sie in der beiliegenden Quickstart-Anleitung.

Routing und Monitoring über Ihre Audiosoftware

NRV10 sendet und empfängt bis zu zehn Audiosignale über den FireWire-Anschluss des Host-Computers. Die Kanäle 1 - 8
entsprechen den Eingangskanälen des Mixers. Auf den Kanälen 9 und 10 wird das Main Mix-Signal übertragen.

FireWire-Treiber installiert haben.

Tracks an die Audiosoftware senden

Unabhängig von den Einstellungen des analogen Mixers von NRV10 stehen Ihnen über den FireWire-Anschluss immer 10
Audiokanäle aus dem Mixer zur Verfügung, die Sie direkt mit Ihrer Audiosoftware aufnehmen können. Die Signale auf den
Mixer-Kanälen 1 - 8 werden immer an die entsprechenden FireWire-Ausgänge gesendet während die FireWire-Kanäle 9
und 10 das Main Mix-Signal transportieren. Diese Signale sind von den Lautstärkereglern der Kanäle nicht betroffen; d.h.
Sie können die Live-Performance abmischen und gleichzeitig eine saubere Aufnahme mit konstanten Pegeln erstellen.

Verwenden des Pre/Post-EQ-Schalters

Hier legen Sie fest, ob die analogen Eingangssignale auf Kanälen 1 - 8 vor oder nach den Channel-EQs an die
Audiosoftware gesendet werden.

Wenn der Pre/Post-EQ-Schalter (26) nicht gedrückt ist (Pre-EQ), wird das Signal direkt nach dem Gain-Regler und
Insert-Schnittstelle, aber noch vor dem EQ, an die Audiosoftware gesendet.

Wenn der Pre/Post-EQ-Schalter (26) gedrückt ist (Post-EQ), wird das Signal nach dem Gain-Regler und Insert­Schnittstelle und direkt nach dem EQ an die Audiosoftware gesendet.

NRV10 Benutzerhandbuch | 18

Live-Audiomonitoring während der Aufnahme:

Sie können die Audiosignale auf verschiedene Weise mithören, während Sie sie mit Ihrer Audiosoftware aufnehmen:

< “Local Monitoring” des Eingangssignals, bevor es an die Audiosoftware gesendet wird
< “Tape Return-Monitoring” einzelner Mixer-Kanäle (nach der Bearbeitung in der Audiosoftware)
< “Tape Return-Monitoring” der Summe der Return-Kanäle (nach der Bearbeitung in der Audiosoftware)
< Monitoring eines unabhängigen Mixes über Aux send 1 (Mon)

Sehen wir uns die Optionen mal etwas genauer an:

Local Monitoring

“Local Monitoring” des Eingangssignals, bevor es an die Audiosoftware gesendet wird

Für Live-Aufnahmen mit Ihrer Audiosoftware.

Dieses Setup ermöglicht das Mithören des analogen Eingangssignals, bevor es über die FireWire-Verbindung an die
Audiosoftware gesendet wird Das ist das optimale Setup für Live-Aufnahmen, da Sie das Eingangssignal direkt und ohne
Latenz mithören.

< Stellen Sie den Mute/Cue-Schalter (13) auf AUS (nicht gedrückt)
< Stellen Sie den Kopfhörerschalter (29) auf Main Mix
< Deaktivieren Sie das Software-Monitoring in Ihrer Audiosoftware

Hinweis: Dieses Setup können Sie auch verwenden, wenn Sie den NRV10 ohne Host-Computer einsetzen.

“Tape Return-Monitoring” einzelner Mixer-Kanäle

Monitoring des Return-Signals von der Audiosoftware auf den Original-Mixer-Kanälen

Verwenden Sie dieses Setup, um einen Mix in Ihrer Audiosoftware mittels Plug-Ins zu erstellen und abzuhören.

Dieses Setup ermöglicht das Mithören des Eingangssignals, nachdem es an die Audiosoftware gesendet, mit FX-

Die Latenz in diesem Monitoring-Setup hängt von der Puffergröße ab, die Sie für Aufnahme und Wiedergabe

< Stellen Sie den Channel Source-Schalter (6) auf CH (nicht gedrückt)

Plug-Aetwa dem Mithören der Tape-Returns in einen analogen Setup.) Es eignet sich, um die Tracks in Ihrer
Audiosoftware einschließlich der Effekte-Plug-Ins, mitzuhören.

eingestellt haben. Die meisten modernen Computer kommen gut mit kleinen Puffergrößen zurecht und arbeiten mit
kaum wahrnehmbarer Latenz.

< Stellen Sie den Channel Source-

Schalter (6) auf FW (gedrückt)

< Stellen Sie den Mute/Cue-Schalter

(13) auf AUS (nicht gedrückt)

< Stellen Sie den Kopfhörerschalter (29)

auf Main Mix

< Stellen Sie den Pre/Post-Schalter (26)

auf Pre-EQ (nicht gedrückt)

< Aktivieren Sie das Software-

Monitoring in Ihrer Audiosoftware

< Stellen Sie in Ihrer Audiosoftware die

gleichen Kanalaus- und eingänge ein
(z.B. 3-4 in/ 3-4 out).

Wichtig: Vermeiden Sie bei dieser Methode mögliche Rückkopplungen. Wenn der Channel Source-Schalter (6) gedrückt ist (FW),
drücken Sie den Pre/post-EQ-Schalter (26) nicht (Post-EQ). Andernfalls wird das post-EQ-Signal an die Audiosoftware gesendet, und
gleichzeitig wird dasselbe Signal vor dem EQ zurück an den Mixer gesendet: Das Ergebnis ist eine Rückkopplungsschleife, die Ihrem
Gehör und/oder Ihrem Equipment schaden könnte.

NRV10 Benutzerhandbuch | 19

“Tape Return-Monitoring” - Summe der Return-Kanäle

Monitoring des Return-Signals von der Audiosoftware als 2-Track-Mix, Rückkehr über

FireWire-Eingang der Kanäle 9 und 10

Verwenden Sie dieses Setup, um einen Mix von Ihrer Audiosoftware abzuhören, mit gleichzeitigem Overdubbing

über einen oder über mehrere Analogeingänge von NRV10.

Dieses Setup ermöglicht das Mithören des Eingangssignals, nachdem es an die Audiosoftware gesendet, mit FX-Plug-

Ins verändert und zurück an die summierten FW-Eingänge 9 und 10 von NRV10 gesendet wurde. Das Audiosignal
auf FW 9 und 10 kann über den Kopfhörerausgang (16) oder die Control Room-Ausgänge (37) gehört werden,
während der Return-Pegel über die Regler FW 9/10 zu Phones (28), bzw. FW 9/10 zu Control Room (27) eingestellt
wird. Diese Methode ist besonders für das Overdubbing mit einem Stereomix geeignet, da Sie den Stereomix über
die FW-Kanäle 9 und 10 an den NRV10 zurücksenden können, und dabei die NRV10-Eingangskanäle 1 - 8 abhören
und für die Aufnahme weiterer Tracks verwenden können.

< Stellen Sie den Mute/Cue-Schalter (13) auf AUS (nicht gedrückt), um das Eingangssignal dieses Kanals an

< Stellen Sie den Pre/Post-EQ-Schalter (26) auf Pre-EQ, um die Eingangssignale ohne EQ an die

Mit den FW 9/10 zu Phones- (28) und FW 9/10 zu Control Room-Reglern (27) wird die Lautstärke des Signals

Monitoring eines unabhängigen Mixes über Aux Send 1

Erstellen eines separaten Kopfhörer-Mixes

Mit dieser Methode erstellen Sie einen vom Mainmix unabhängigen, zusätzlichen Mix.

< Stellen Sie den Channel Source-Schalter (6) auf CH (nicht gedrückt)

den Main Mix-Ausgang zu senden. Wenn Sie den Mute/Cue-Schalter drücken, wird das Eingangssignal
dieses Kanals stattdessen an den Cue-Bus geroutet. (Beachten Sie, dass das Signal in beiden Fällen an die
Audiosoftware gesendet wird.)

< Stellen Sie den Kopfhörerschalter (29) auf Main Mix

Audiosoftware zu senden. Stellen Sie ihn auf Post-EQ, um sie erst den EQ durchlaufen zu lassen.

< Aktivieren Sie das Software-Monitoring in Ihrer Audiosoftware

< Stellen Sie den Kanalausgang Ihrer Audiosoftware auf Mix-Ausgang (9 und 10)

eingestellt, das von der Audiosoftware zurückkommt.

Sie können einen vom Mainmix oder Control Room-Ausgang-Mix unabhängigen Mix erstellen und ihn an den

Kopfhörerausgang senden. Wenn Sie einen Vocal- oder Overdub-Track aufnehmen, können Sie diesen separaten Mix
an die Kopfhörer des Interpreten senden, ohne den Studiomix zu beeinflussen.

Erstellen Sie den gewünschten separaten Mix mit den Aux 1 Sends (8) auf Kanal 1 - 8 und steuern Sie den Mixpegel

mit dem Aux 1 Return (23). Stellen Sie sicher, dass der Kopfhörerschalter (29) auf Monitor gestellt ist.

< Stellen Sie den Channel Source-Schalter (6) auf CH (nicht gedrückt), wenn Sie den analogen Eingang des

Kanals abhören möchten, oder auf FW (gedrückt), wenn Sie den Return-Kanal von der Audiosoftware
abhören möchten.

< Stellen Sie den Mute/Cue-Schalter (13) auf AUS (nicht gedrückt), um das Eingangssignal dieses Kanals an

den Main Mix-Ausgang zu senden. Wenn Sie den Mute/Cue-Schalter drücken, wird das Eingangssignal
dieses Kanals stattdessen an den Cue-Bus geroutet. (Beachten Sie, dass das Signal in beiden Fällen an die
Audiosoftware gesendet wird.)

NRV10 Benutzerhandbuch | 20

< Stellen Sie den Kopfhörerschalter (29) auf Monitor

< Stellen Sie den Pre/Post-EQ-Schalter (26) auf Pre-EQ, um die Eingangssignale vor Durchlaufen des

Channel-EQs an die Audiosoftware zu senden. Stellen Sie ihn auf Post-EQ, um sie erst den EQ
durchlaufen zu lassen.

Wichtig: Vermeiden Sie bei dieser Methode mögliche Rückkopplungen. Wenn der Channel Source-Schalter (6)

Return-Tracks von der Audiosoftware senden

Wählen Sie nach erfolgter Aufnahme einen beliebigen Ausgang (1 - 8) von NRV10 in Ihrer Audiosoftware als Kanalausgang
für jeden Kanal, den Sie an den NRV10 routen möchten. Stellen Sie den oder die Channel Source-Button(s) (6) auf FW
(gedrückt) für den oder die ausgewählten Eingangskanäle.

< Aktivieren Sie das Software Monitoring in Ihrer Audiosoftware, wenn Sie die Return-Tracks von der

Audiosoftware hören wollen. Deaktivieren Sie es, wenn Sie die Kanaleingänge hören möchten.

gedrückt ist (FW), drücken Sie den Pre/post-EQ-Schalter (26) nicht (Post-EQ). Andernfalls wird das post-EQ-Signal
an die Audiosoftware gesendet, und gleichzeitig wird dasselbe Signal vor dem EQ zurück an den Mixer gesendet: Das
Ergebnis ist eine Rückkopplungsschleife, die Ihrem Gehör und/oder Ihrem Equipment schaden könnte.

Das digitale Effektgerät

11

N

RV10 bietet ein integriertes digitales Effektgerät mit 16 Presets mit jeweils 16 Einstellungen, insgesamt also mit 256
möglichen Effekten. Routen Sie das Eingangssignal mit dem Aux 2 Send-Regler zum Effektgerät.

Es stehen folgende Optionen zur Auswahl:

1. Short Room 9. Mono Echo

2. Room 10. Stereo Echo

3. Small Hall 11. Chorus Medium

4. Large Hall 12. Chorus Deep

5. Short Plate 13. Flange Medium

6. Vocal Plate 14. Echo + Vocal Plate

7. Cathedral 15. Chorus + Hall Reverb

8. Gated Reverb 16. Flange + Delay

Digit al Audio Interface Spezifikationen

Mikrofoneingänge 1-4 (A/D, pre EQ, min. Gain)

Eingangs-Impedanz

Maximum Input Level

Kanalübersprechen

SNR

Dynamikumfang

THD+N

Frequenzgang

regelbarer Gain

Line Eingänge 1-8 (A/D, pre EQ, min. Gain)

Eingangs-Impedanz

Maximum Input Level

Kanalübersprechen

SNR

Dynamikumfang

THD+N

Frequenzgang

Mix Line Eingänge 9-10 (Line Input zu Mix A/D)

Maximum Input Level

Kanalübersprechen

SNR

Dynamikumfang

THD+N

Frequency Response

Kanal Returns 1-8 (D/A)

Maximum Out put Level

Kanalübersprechen

SNR

Dynamikumfang

THD+N

Frequency Response

Mix Return 9-10 (D/A)

Maximum Out put Level

Kanalübersprechen

SNR

Dynamikumfang

THD+N

Frequenzgang

NRV10 Benutzerhandbuch | 21

Spezifikationen

12

4.5kOhm

+13 dBu bis -43 dBu, symmetrisch

< -100 dB

-115 dB, A-weighted

115 dB, A-weighted

0.001% (-100 dB) bei +4 dBFS , 1 kHz

20 Hz bis 60 kHz, +/- 0.1 dB bei 48 kHz Sample Rate

56 dB

20k Ohm, symmetrisch

+20 dBu symmetrisch = 0 dBFS

+17.8 dBV unsymmetrisch = 0 dBFS

< -82 dB

-103 dB, A-weighted

103 dB, A-weighted

0.0025% (-92 dB) bei -1 dBFS, 1 kHz

20 Hz bis 20 kHz, +/- 0.1 dB bei 48 kHz Sample Rate

20 Hz bis 40 kHz, +/- 0.1 dB bei 96 kHz Sample Rate

+20 dBu symmetrisch = 0 dBFS

< -80 dB

-103 dB, A-weighted

103 dB, A-weighted

0.004% (- 88 dB) bei -1 dBFS , 1 kHz

20 Hz bis 20 kHz, +/- 0.2 dB bei 48 kHz Sample Rate

20 Hz bis 40 kHz, +/- 0.4 dB bei 96 kHz Sample Rate

0 dBFS = +20 dBu symmetrisch

0 dBFS = +11.8 dBV unsymmetrisch

< -85 dB

-105 dB, A-weighted

105 dB, A-weighted

<0.006% (-84 dB) bei -1 dBFS, 1 kHz

22 Hz bis 22 kHz, +/- 0.2 dB bei 48 kHz Sample Rate

22 Hz bis 40 kHz, +/- 0.3 dB bei 96 kHz Sample Rate

0 dBFS = +20 dBu symmetrisch

0 dBFS = +11.8 dBV unsymmetrisch

< -85 dB

-105 dB, A-weighted

105 dB, A-weighted

<0.004% (-88 dB) bei -1 dBFS, 1 kHz

22 Hz bis 22 kHz, +/- 0.2 dB bei 48 kHz Sample Rate

22 Hz bis 40 kHz, +/- 0.5 dB bei 96 kHz Sample Rate

NRV10 Benutzerhandbuch | 22

Analog-Mixer Spezifikationen

Mikrofoneingänge 1-4 (analog – Eingang zum Insert Ausga ng)

Eingangs-Impedanz

Maximum Input Level

Kanalübersprechen

SNR

Dynamikumfang

THD+N

Frequenzgang

regelbarer Gain

Line Eingänge (analog – Eingänge zum Insert Ausgang)

Eingangs-Impedanz

Maximum Input Level

Kanalübersprechen

SNR

Dynamikumfang

THD+N

Frequenzgang

Line Ausgänge (Analog)

Ausgangs-Impedanz

Maximum Out put Level

Frequenzgang

Kopfhörerausgang (a nalog)

Maximum Out put

Impedanz

Arbeitsbereich

Kanalübersprechen

Inserts (Analog)

Ausgangs-Impedanz

Eingangs-Impedanz

Maximum Send/Return Level

Aux Sends (Analog)

Ausgangs-Impedanz

Nominal Send Level

Aux Returns (Analog)

Eingangs-Impedanz

Maximum Level

4kOhm

+14 dBu bis -44 dBu, symmetrisch

< -100 dB

-115 dB, A-weighted

115 dB, A-weighted

<0.001% (-100 dB ) bei +4 dBu, 1 kHz

20 Hz bis 60 kHz, +/- 0.1 dB

58 dB

20k Ohm, symmetrisch

+20 dBu symmetrisch

+17.8 dBV unsymmetrisch

< -80 dB

-115 dB, A-weighted

115 dB, A-weighted

<0.002% (-94 dB) bei +4 dBu, 1 kHz

20 Hz bis 60 kHz, +/- 0.1 dB

360 Ohm symmetrisch

+20 dBu symmetrisch

+17.8 dBV unsymmetrisch

20 Hz bis 60 kHz, +/- 0.1 dB

+7.2 dBu (5 Vpp) bei THD < 0.01% an 32 Ohm

37 Ohm

24 bis 600 Ohms

< -80 dB

180 Ohm, unsymmetrisch

10k Ohm, unsymmetrisch

+12 dBV, unsymmetrisch

150 Ohm

+12 dBV, unsymmetrisch

20k Ohm, symmetrisch

+20 dBu, symmetrisch

+17.8 dBV unsymmetrisch

NRV10 Benutzerhandbuch | 23

Produktgarantie

13

Garantiebedingungen

Bei sachgemäßer Nutzung gewährt M-Audio Garantie auf Material- und Herstellungsmängel, sofern sich das Produkt im Besitz des
ursprünglichen Käufers befindet und bei M-Audio registriert ist. Weitere Informationen zu Garantie und Gewährleistungsbeschrän­kungen für Ihr Produkt finden Sie online unter www.m-audio.com/warranty.

Registrierkarte

Bitte registrieren Sie Ihr neues M-Audio-Produkt! Mit der Registrierung sind Sie zur vollumfänglichen Inanspruchnahme der
Produktgarantie berechtigt. Außerdem tragen Sie dazu bei, dass M-Audio auch weiterhin Produkte entwickeln kann, die höchsten
Qualitätsansprüchen gerecht werden. Registrieren Sie Ihr Produkt online unter www.m-audio.com/register, um kostenlose
Produkt-Updates zu erhalten und mit ein bisschen Glück einen Preis zu gewinnen.

© 2006 Avid Technology, Inc. Alle Rechte vorbehalten. Produkteigenschaften, technische Daten, Systemanforderungen und Verfügbarkeit
können jederzeit ohne Vorankündigung geändert werden. Avid, M-Audio und NRV10 sind Warenzeichen und/oder eingetragene
Warenzeichen von Avid Technology, Inc. Alle anderen in diesem Handbuch erwähnten Warenzeichen sind Eigentum ihrer jeweiligen Inhaber.

NRV10

Tested to comply with
FCC standards

FOR HOME OR STUDIO USE

NRV10 Benutzerhandbuch | 24

ADC

1,2,3,4

Pre EQ

Post EQ

Pre EQ

Post EQ

Pre EQ

Post EQ

ADC

5 & 7

DAC

5 & 7

DAC

1,2,3,4

DAC

6 & 8

ADC

6 & 8

Mic/Line

Mic/Line

CH/FW

CH/FW

CUE-LEFT-BUS

CUE-RIGHT-BUS

CUE-LEFT-BUS

CUE-RIGHT-BUS

Channel 5 & 6 Only

Channel 5 & 6 Only

CUE-RIGHT-BUS

BALANCE

CUE-LEFT-BUS

CUE-RIGHT-BUS

CUE-LEFT-BUS

MUTE/CUE

MUTE/CUE

PhonesVolume

L- MAIN MIX

PHONES

SOURCE

CTRL ROOM

VOLUME

LEFT CUE MIX

LEFT MONITOR MIX

R- MAIN MIX

RIGHT CUE MIX

RIGHT MONITOR MIX

ADC

9

DAC

9

DAC

10

ADC

10

Σ

Σ

Σ

Σ

AUX-1

FW TO PHONES

FW

TO CTRL ROOM

Σ

Σ

PEAK LED

PEAK LED

CTRL ROOM LEFT

CTRL ROOM RIGHT

Anhang - Blockdiagramm

13

NRV10 Benutzerhandbuch | 25

060104_NRV10_UG_DE01

Kontakt

14

M-Audio USA

5795 Martin Rd., Irwindale, CA 91706

Technical Support

web: www.m-audio.com/tech

tel (pro products):

tel (consumer products):

fax (shipping): [phone]

[phone]

[phone]

Sales

e-mail: [e-mail]

tel:

fax:

Web

1-866-657-6434

[phone]

www.m-audio.com

M-Audio U.K.

Floor 6, Gresham House, 53 Clarenden Road, Watford
WD17 1LA, United Kingdom

Technical Support

e-mail: [e-mail]

tel:(Mac support):

tel: (PC support):

[phone]

[phone]

Sales

tel: [phone]

fax: [phone]

Web

www.maudio.co.uk

M-Audio Germany

Kuhallmand 34, D-74613 Ohringen, Germany

Technical Support

e-mail: [e-mail]

tel [phone]

fax: [phone]

Sales

e-mail: [e-mail]

tel: [phone]

fax: [phone]

Web

www.m-audio.de

M-Audio Canada

1400 St-Jean Baptiste Ave. #150, Quebec City,
Quebec G2E 5B7, Canada

Technical Support

e-mail: [e-mail]

phone: [phone]

fax: [phone]

Sales

e-mail: [e-mail]

phone:

fax:

Web:

[phone]

[phone]

www.m-audio.ca

M-Audio France

Floor 6, Gresham House, 53 Clarenden Road, Watford
WD17 1LA, United Kingdom

Renseignements Commerciaux

tel : [phone]

e-mail : [e-mail]

Assistance Technique

PC : 0 820 000 731

MAC :

Assistance Technique

e-mail : [e-mail]

fax :

Site Web

0 820 391 191

[e-mail]

[phone]

www.m-audio.fr
