Kapitel 1: Einführung
Willkommen bei der GSR-Aktivlautsprecher-Serie von M-Audio. Die Lautsprecher der GSR-Serie wurden von Grund auf so
konstruiert, dass sie immer und überall hervorragenden Klang
liefern. Die Serie umfasst drei Lautsprecher:
GSR10 Bidirektionaler Aktivlautsprecher für Beschallung mit
einem 10-Zoll-Tieftöner und einem 25 mm Druckkammertreiber
GSR12 Bidirektionaler Aktivlautsprecher für Beschallung mit
einem 12-Zoll-Tieftöner und einem 34 mm Druckkammertreiber
GSR18 Aktiv-Subwoofer mit 18-Zoll Tieftöner
Features
GSR10 und GSR12
• Verstärkung: Klasse D, Bi-Amp-Technologie
• GSR10 LF: 200 W, HF: 50 W
• GSR12 LF: 250 W, HF: 50 W
• Tuning Mode-Voreinstellungen:
• Normal
• Hi-Fi
• DJ
• Gesang
• XLR/TRS Kombi-Eingang
• Mikrofon/Line-Wahlschalter
• High-Pass-Filter
• Integrierte Limiter-Schutzschaltung
• Thru (Ausgabe)-XLR-Buchse
• Automatische Spannungskontrolle (110 V – 240 V)
• Tragbar und flexibel
GSR18
• Verstärkung: Klasse D, 500 W
• Stereo XLR/TRS Kombi-Eingänge
• Variable Low-Pass-Frequenzkontrolle
• Phase Invert
• Thru (Ausgabe)-XLR-Buchsen
• Automatische Spannungskontrolle (110 V – 240 V)
Anweisungen für Installation und Anschluss finden Sie hier:
Kapitel 2, Inbetriebnahme.
Weitere Informationen zu den Features der Vorder- und Rückseite finden Sie hier: Kapitel 3, Hardware-Übersicht.
Kapitel 1: Einführung 1
GSR-Lautsprecher Handbuch2
Kapitel 2: Inbetriebnahme
11
In diesem Kapitel erfahren Sie, wie Sie Ihre GSR-Aktivlautsprecher aufstellen und anschließen.
Es enthält außerdem Audio-Anschlussdiagramme für ein paar
gebräuchliche Konfigurationen.
Lautsprecher-Positionierung
GSR10 und GSR12
GSR-Lautsprecher eignen sich für den Stand- und Liegendaufbau, können aufgehängt oder auf ein Standard-Lautsprecherstativ montiert werden (nicht im Lieferumfang enhalten).
Standaufbau
Bei Standaufbau am Boden können die Lautsprecher gestapelt
werden (maximal zwei GSR-Lautsprecher). Beim Stapeln
müssen Sie darauf achten, dass die Füße des oberen
Lautsprechers an der Oberseite des unteren ausgerichtet sind.
Verwenden Sie die Einrastvorrichtung an der Oberseite der
GSR10- und GSR12-Boxen.
Hängend
Für die Aufhängung oder das "Fliegen" von GSR10 und GSR12
gibt es fünf (5) M10-Fly-Points an Oberseite, Boden und Rückwand der Box. Einfach eine entsprechende M10
Augenschraube anbringen, und Sie können Ihre
GSR-Fullrangeboxen "fliegend aufhängen".
Zugriff auf die M10-Fly-Points:
Entfernen Sie die Schraubkappen an Ober-, Unter- und
Rückseite der Box, die die M10-Gewindebuchsen abdecken.
Draufsicht des GSR10 (oder GSR12) mit markierten M10-Fly-PointGewindebuchsen.
Auf Stativ
Jeder GSR10 und GSR12 verfügt über eine 36
mm-Hochständer- Buchse an der Unterseite, mittels derer der
Lautsprecher an jedem Standard 35 mm-Lautsprecherstativ
montiert werden kann. Nach dem Aufsetzen des
Lautsprechers auf Stange oder Stativ ziehen Sie unbedingt die
Stabilisierungs- schraube an der Rückseite der Box handfest
an. Dadurch wird sichergestellt, dass die Box sich nicht bewegt
oder während der Aufführung dreht.
GSR12 aufrecht stehend (links) und gestapelt (rechts)
Liegendaufbau
GSR10 und GSR12 haben auch 45° abgeschrägte Seiten, sodass
Sie wie Floor-Wedge-Monitore gekippt werden können.
GSR10 gekippt für die Verwendung als Floor-Wedge-Monitor
GSR10 auf einem Hochständer
Der GSR18-Subwoofer verfügt über eine 35 mm-HochständerBuchse an der Oberseite, sodass Sie mittels einer StandardLautsprecherstange ein GSR10 oder GSR12 direkt über einem
GSR18 montieren können.
Kapitel 2: Inbetriebnahme 3
GSR18
Der GSR18 sollte am Boden oder auf der Bühne platziert
werden. Stapeln Sie ausschließlich GSR10- oder
GSR12-Lautsprecher auf dem GSR18, und verwenden Sie dafür
immer die Hochständer-Buchsen.
Netzanschluss
(Alle GSR-Modelle)
GSR-Lautsprecher verfügen über eine automatische
Spannungs- kontrolle (110 V - 240 V).
So schließen Sie die Lautsprecher an die Stromversorgung an:
Schließen Sie das mitgelieferte Netzkabel an den
Netzanschluss an der Rückseite des Lautsprechers an.
Verbinden Sie das andere Ende mit der Steckdose oder einer
anderen Stromquelle.
GSR10 auf einem GSR18 montiert
GSR-Lautsprecher Handbuch4
Konfigurationsdiagramme
1
2
3
4
Mikrofon anschließen
(Nur GSR12 und GSR10)
Die folgende Abbildung zeigt, wie ein Mikrofon mittels eines XLR- oder TRS-Kabels direkt an einen GSR12 oder GSR10
angeschlossen werden kann.
Abbildung 1. An den Mikrofoneingang angeschlossenenes Mikrofon (in der Abbildung ein GSR12)
Einsatz eines GSR12 oder GSR10 mit einem einzelnen Mikrofon:
1 Drehen Sie die Pegelsteuerung an der Rückseite des Lautsprechers herunter (gegen den Uhrzeigersinn bis zum Minimum).
Schalten Sie das Gerät aus.
2 Verbinden Sie mittels eines XLR- oder TRS-Kabels ein dynamisches Mikrofon mit dem Eingang an der Rückseite des
Lautsprechers.
3 Stellen Sie den Mikrofon/Line-Schalter auf Mikrofon.
4 Drehen Sie den Mode-Drehknopf auf den Gesangsmodus (Sie können das später ändern, aber wir empfehlen das für Gesang
und Sprache). Weitere Informationen zu den Tuning-Voreinstellungen finden Sie unter Modi für Lautsprecher-Voreinstellungen
auf Seite 11.
5 Schalten Sie den Lautsprecher mit dem Netzschalter ein.
6 Sprechen Sie ins Mikrofon und drehen Sie langsam die Lautstärke höher. Halten Sie das Mikrofon nicht in Richtung
Lautsprecher-Vorderseite, um Rückkopplungen zu vermeiden.
7 Bei Bedarf aktivieren Sie den High-Pass Filter, indem Sie den HPF 75Hz-Knopf drücken. Der High-Pass Filter reduziert oder
eliminiert Rumpeln und andere tieffrequente Geräusche.
Kapitel 2: Inbetriebnahme 5
Hintereinanderschalten mehrerer GSR10- und GSR12-Lautsprecher
1 2
4
3
1 2
GSR-Lautsprecher verfügen sowohl über Ausgänge, als auch über Eingänge.
Die "Thru"-Ausgabe-XLR-Buchsen dienen zur Hintereinanderschaltung mehrerer Lautsprecher im Ausgang von einer Quelle. Bei
dieser Konfiguration wird eine Mono-Quelle (Mikrofon, Mischpult oder anderes Gerät) an den Eingang des ersten
GSR-Lautsprechers angeschlossen. Dann wird ein XLR-Kabel von der THRU-Buchse dieses Lausprechers zum Eingang des
nächsten GSR-Lausprechers geführt, wie aus der folgenden Abbildung ersichtlich.
Abbildung 2. Zwei zur Verstärkung eines Mono-Signals von einem Mischpult hintereinandergeschaltete GSR12-Lautsprecher
Mehrere GSR-Lautsprecher hintereinanderschalten:
1 Drehen Sie die Pegelsteuerung an der Rückseite der Lautsprecher gegen den Uhrzeigersinn bis zum Anschlag (Minimum).
Schalten Sie die Geräte aus.
2 Drehen Sie die Mode-Drehknöpfe zur Auswahl der geeigneten Voreinstellung (wenn Sie nicht sicher sind, welche, lassen Sie sie
auf Normal). Weitere Informationen finden Sie unter Modi für Lautsprecher-Voreinstellungen auf Seite 11.
3 Führen Sie ein XLR- oder ein 6,3-mm-TRS-Kabel vom Ausgang Ihres Mischpults (oder eines anderen Geräts) zum Eingang an
der Rückseite des ersten GSR-Lautsprechers. Überprüfen Sie, ob der Mikrofon/Line-Schalter am ersten GSR-Lautsprecher in jeder
Reihe sich in der richtigen Position befindet: Mic für Mikrofon, Line für eine Line-Pegel-Quelle (etwa ein Mischpult).
4 Dann führen Sie ein XLR-Kabel von der THRU-Buchse des ersten GSR-Lausprechers zum Eingang des nächsten. Stellen Sie den
Mikrofon/Line-Schalter an diesem und allen weiteren GSR-Lautsprechern der Reihe auf Line.
5 Schalten Sie die Lautsprecher mittels ihrer Netzschalter ein.
6 Sprechen Sie ins Mikrofon oder ziehen Sie den Ausgangspegel des Mischpults hoch und drehen Sie langsam die Lautsprecher-
Lautstärke höher. Halten Sie das Mikrofon nicht in Richtung einer der Lautsprecher-Vorderseiten, um Rückkopplung zu
vermeiden.
7 Bei Bedarf aktivieren Sie den High-Pass Filter, indem Sie den HPF 75 Hz-Knopf drücken. Der Trittschallfilter kann Rumpeln oder
ähnliche tieffrequente Geräusche, die im Signal auftreten könnten, eliminieren. (Wir empfehlen die Aktivierung des High-Pass
Filters bei Aufbau der GSR-Lautsprecher am Boden.)
Richtlinien
Maximale Anzahl von GSR-Lautsprechern
Schalten Sie nie mehr als insgesamt drei (3) GSR-Lautsprecher pro Kanal hintereinander.
GSR-Lautsprecher Handbuch6
Stapeln
Bei Verwendung des GSR18-Subwoofers können Sie einen GSR-Lautsprecher mittels einer Lautsprecherstange (nicht im
Lieferumfang enthalten) darüber montieren. Stapeln Sie nicht andere Lautsprecher direkt auf dem GSR18-Subwoofer, da diese
aufgrund der Vibrationen herunterfallen könnten.
Kapitel 2: Inbetriebnahme 7
Stereoverbindungen
1 2
3
3
1 2
(GSR12 und GSR10)
GSR12 und GSR10 können wie in der folgenden Abbildung gezeigt paarweise für Stereo-Beschallung eingesetzt werden.
Abbildung 3. Verbindungen für Stereobetrieb
So verbinden Sie ein Paar GSR-Lautsprecher für den Stereobetrieb:
1 Drehen Sie die Pegelsteuerung an der Rückseite beider GSR-Lautsprecher gegen den Uhrzeigersinn bis zum Anschlag
(Minimum). Schalten Sie die Geräte aus.
2 Nehmen Sie die folgenden Einstellungen an der Rückseite jedes Lautsprechers vor:
• Stellen Sie sicher, dass auf beiden derselbe Modus ausgewählt ist (wenn Sie nicht sicher sind, welcher, stellen Sie beide
Lautsprecher auf Normal). Weitere Informationen finden Sie unter Modi für Lautsprecher-Voreinstellungen auf Seite 11.
• Stellen Sie den Mikrofon/Line-Schalter auf Line.
• Stellen Sie den HPF 75 Hz-Knopf auf Aus (deaktiviert).
3 Führen Sie ein XLR- oder ein 6,3-mm-TRS-Kabel vom linken Ausgang Ihres Mischpults (oder eines anderen Geräts) zum
Eingang an der Rückseite des GSR-Lautsprechers, den Sie für Links aufgestellt haben. Wiederholen Sie den Vorgang für den
anderen GSR-Lautsprecher, indem Sie ihn an den rechten Ausgang des Mischpults (oder anderen Geräts) anschließen.
4 Schalten Sie die Lautsprecher mittels ihrer Netzschalter ein.
5 Um die Pegel zu überprüfen, starten Sie die Audio-Wiedergabe über das Mischpult mit dessen Haupt- oder Master-Ausgang in
der empfohlenen Position und drehen Sie den Pegelregler an der Rückseite des GSR-Lautsprechers langsam hoch. Wiederholen
Sie den Vorgang für den anderen Lautsprecher.
GSR-Lautsprecher Handbuch8
Verwenden des GSR18-Subwoofers
2
2
3
3
4
5
5
1
So schließen Sie einen GSR18-Subwoofer an Ihr System an:
Verbinden Sie mittels eines XLR- oder TRS-Kabels den Ausgang Ihres Mischpults (oder eines anderen Geräts) mit den Eingängen
an der Rückseite des GSR18. Wenn Sie den Subwoofer von Ihrem Mischpult (oder einer ähnlichen Quelle) nur Mono beschicken,
schließen Sie das Kabel an den linken Eingang des GSR18 an.
Sie können einen GSR18-Subwoofer auch in Verbindung mit einem Paar von GSR12- oder GSR10-Lautsprechern zur Schaffung
eines mächtigen Fullrange-Systems nutzen, wie in der folgenden Abbildung dargestellt.
Abbildung 4. Stereo-Konfiguration mit GSR18-Subwoofer
So verbinden Sie einen GSR18 und ein Paar GSR-Lautsprecher für den Stereobetrieb:
1 Drehen Sie die Pegelsteuerung an der Rückseite jedes Lautsprechers gegen den Uhrzeigersinn bis zum Anschlag (Minimum).
Schalten Sie die Geräte aus.
2 Führen Sie zwei XLR- oder 6,3-mm-TRS-Kabel vom linken bzw. rechten Ausgang Ihres Mischpults (oder eines anderen Geräts)
zum linken bzw. rechten Eingang an der Rückseite des GSR18.
3 Verbinden Sie mittels XLR- oder TRS-Kabel den L/R Ausgang an der Rückseite des GSR18 mit den Eingängen an der Rückseite
von GSR10 und GSR12 (links - links, rechts - rechts).
4 Nehmen Sie folgende Einstellungen an den GSR10- oder GSR12-Lautsprechern vor:
• Drehen Sie den Pegelregler herunter (auf Minimum).
• Stellen Sie den Mikrofon/Line-Schalter auf Line.
• Drehen Sie den Mode-Drehknopf zur Auswahl der geeigneten Voreinstellung (wenn Sie nicht sicher sind, welche, lassen Sie
ihn auf Normal). Weitere Informationen finden Sie unter Modi für Lautsprecher-Voreinstellungen auf Seite 11.
• Aktivieren Sie den HPF 75-Hz-Knopf (High-Pass Filter aktiviert), damit sich der Bass von GSR10/GSR12 nicht mit dem GSR18
überlappt.
5 Schalten Sie den GSR18 mithilfe des Schalters auf der Geräterückseite ein.
6 Um die Pegel zu überprüfen, starten Sie die Audio-Wiedergabe über das Mischpult mit dessen Haupt- oder Master-Ausgang in
der empfohlenen Position und drehen Sie den Pegelregler an der Rückseite des GSR18 langsam hoch.
7 Heben Sie die Pegel der anderen Lautsprecher an, indem Sie deren Pegelregler in die gewünschte Position bringen.
Der Phasenwender des GSR18
Wenn der GSR18-Pegelregler hochgedreht ist und Sie immer noch nicht mit dem Umfang der hörbaren Tiefen zufrieden sind,
versuchen Sie es mit der Aktivierung des Phasenschalters an der Rückseite des GSR18. Die Umkehrung des Signals kann helfen,
Frequenzkonflikte zu minimieren, die durch Raumakustik, Abstände oder Sprecherpositionierung hevorgerufen werden.
Kapitel 2: Inbetriebnahme 9
GSR-Lautsprecher Handbuch10
Kapitel 3: Hardware-Übersicht
In diesem Kapitel werden die Anschlussstecker und die
Hardware folgender GSR-Lautsprecher beschrieben:
• GSR10 und GSR12 auf Seite 9
• GSR18 auf Seite 12
GSR10 und GSR12
GSR10 und GSR12 verwenden denselben Verstärkertyp und
bieten dieselben Vorder- und Rückseiten-Features. Diese
Funktionen werden in den folgenden Abschnitten
beschrieben. (Hinweise zum GSR18 finden Sie unter GSR18
auf Seite 12.)
Vorderseite
HF Treiber und Horn
GSR10. 25 mm Titan-Membran-Treiber
GSR12. 34 mm Titan-Membran-Treiber
Frontabdeckung
Die Frontabdeckung darf nicht verstellt oder entfernt werden.
Tieftontreiber
GSR10. 25,4 cm-Neodymtreiber
GSR12. 30,5 cm-Neodymtreiber
Obere, untere, linke und rechte Seite
Griffe (oben und an den Seiten)
Zum Tragen der Lautsprecher gibt es oben und an den Seiten
Griffe.
Füße
Für Standaufbau und Stapelung gibt es an der Unterseite der
Boxen Füße. Diese Gummifüße entkoppeln den Lautsprecher
akustisch von der Fläche, auf der er aufsitzt, und verhindern
durch Vibration verursachte Bewegung.
Vorderseite des GSR10 (links) und des GSR12 (rechts)
M10-Fly-Points
GSR10 und GSR12 haben an der Ober- und Unterseite der Box
M10-Gewindebuchsen für Fly-Points und Montage.
Hochständer
Diese Buchse an der Unterseite der GSR-Lautsprecher eignet
sich für die Montage auf einem Standard 35 mm-Hochständer
(oder auf einer an der Hochständer-Buchse des GSR18
befestigten Stange).
Kapitel 3: Hardware-Übersicht 9
Rückseite
1
2
3
4
5
6
7
8
9
10
11
12
13
Mikrofoneingänge hereinkommt (oder auch jedes Geräusch
unter 75 Hz) reduziert oder eliminiert. Wenn Sie auch einen
GSR18-Subwoofer verwenden, empfehlen wir Ihnen, den HPF
auf allen GSR10- oder GSR12-Satelliten-Lautsprechern zu
aktivieren.
6 Mikrofon/Line-Schalter
Der Mikrofon/Line-Schalter ermöglicht das Umschalten
zwischen den beiden Betriebspegeln des Eingangs (Mic oder
Line). Ist ein einzelnes XLR-Mikrofon/Kabel an den
GSR-Lautsprecher angeschlossen, sollte der Schalter auf Mic
gestellt sein.
7 Pegel
Der Pegelregler steuert die auf das Eingangssignal angewandte
Dämpfung oder Verstärkung.
8 Eingang (XLR/TRS)
An der Eingangsbuchse können Sie ein Mikrofon oder die
Ausgänge von einem Mischpult oder einem anderen Gerät
anschließen. Die Buchse ist für XLR- oder 6,3-mm TRSEingangsanschlüsse geeignet.
GSR10 / GSR12 Rückseite
1 Kühlkörper
Die Aluminium-Verstärkerplatte fungiert auch als Kühlkörper,
der die durch den GSR-Verstärker abgegebene Wärme ableitet.
Die Kühlkörper dürfen während des Betriebs nicht verstellt
werden oder mit anderen Gegenständen in Berührung
kommen.
9 Thru-Ausgang
Die Thru-Buchse ist ein Ausgang für die
Hintereinanderschaltung mehrerer GSR-Lautsprecher.
Verwenden Sie ein XLR-Kabel, um die Thru-Buchse mit dem
Eingang eines anderen GSR10 oder GSR12 zu verbinden. Der
Thru-Ausgang umgeht HPF und Mode-Selection (wird
dadurch nicht beeinflusst).
10 Mode-Drehknopf
2 Stromanzeige
Mittels des Mode-Drehknopfs können Sie unter vier
Die Stromanzeige-LED leuchtet grün, wenn der GSR
eingeschaltet ist.
3 Signal Present-Anzeige
Die Signal-LED leuchtet grün, wenn der GSR ein
Eingangssignal erhält.
4 Peak-Anzeige
Die Peak-LED leuchtet rot auf, wenn der Lautsprecher
übersteuert wurde. Reduzieren Sie die Lautstärke der Quelle
oder drehen Sie den Lautsprecher mit dem Pegelregler an der
Rückseite leiser.
5 HPF 75 Hz
Der HPF 75-Hz-Knopf aktiviert/deaktiviert den High-Pass
Filter (HPF). Bei eingeschaltetem (hineingedrücktem) Knopf
aktiviert der GSR-Lautsprecher einen High-Pass Filter mit 24
dB pro Oktave, der tieffrequentes Rumpeln, das über
GSR-Lautsprecher Handbuch10
verschiedenen Voreinstellungen für das "Tuning" des
GSR-Lautsprechers auswählen und seine Leistung in
unterschiedlichen Situationen optimieren. Weitere
Informationen finden Sie unter Modi für
Lautsprecher-Voreinstellungen auf Seite 11.
11 Netzschalter
Mit dem Netzschalter wird der GSR-Lautsprecher an-/abgeschaltet.
12 Netzstecker und Sicherung
Dieser Stecker eignet sich für IEC-Stromkabel (eines ist im
Lieferumfang enthalten) zur Versorgung des Lautsprechers
mit Wechselstrom. Die Sicherung schützt die Lautsprecher vor
Beschädigung durch Spannungsspitzen und Stromstöße.
13 Hochständer-Stabilisierungsschraube
Modi für Lautsprecher-Voreinstellungen
Diese Schraube sichert den GSR10 oder GSR12 auf einer
Stange, wenn der Lautsprecher auf einem Ständer montiert
wird.
GSR10- und GSR12-Lautsprecher sind an der Rückseite mit
einem Mode Selector ausgestattet, mit dem Sie unter vier
Lautsprecher-Modi wählen können.
Jeder der im Folgenden beschriebenen Modi ist eine "Tuning"Voreinstellung, die das Ansprechen des GSR-Lautsprechers für
unterschiedliche Situationen verbessert. Die Unterschiede
zwischen den unterschiedlichen Modi können bei niedriger
Lautstärke fast unmerklich sein, je größer jedoch die
eingesetzte Lautstärke, desto deutlicher werden sie.
Normal
Der Modus "Normal" ist der Standardmodus (werkseitig
eingestellt) und die beste "Pauschal"-Einstellung für alle
Situationen. Verwenden Sie diesen Modus für den besten
Gesamtklang für alle Materialien (Stimme ebenso wie Musik).
Hi-Fi
Im Hi-Fi-Modus werden Höhen und Tiefen leicht verstärkt,
und die Mitten um ein paar dB zurückgenommen; dadurch
wird die Präsenz erhöht, auch bei niedriger Lautstärke. Dieser
Modus ist für Audio-Wiedergabe (z. B. von einem CD-Player)
optimiert.
DJ
Der DJ-Modus hebt die niedrigen Frequenzen hervor und
schafft schlanke Mitten und Höhen; das ergibt ein klares und
hämmerndes Klangbild, sowohl bei mäßiger, als auch bei
großer Lautstärke. Dieser Modus wurde für
DJ-Live-Performances optimiert.
Gesang
Verwenden Sie den Gesangsmodus, wenn Sie ein Mikrofon
direkt an einen GSR10- oder GSR12-Lautsprecher
angeschlossen haben. Der Gesangsmodus ist
high-pass-gefiltert bei 30Hz und verstärkt die Frequenzen der
menschlichen Stimme leicht. Dadurch wird die
Verständlichkeit maximiert, auch bei geringer Lautstärke.
Dieser Modus eignet sich perfekt für Präsentationen vor
kleinen bis mittleren Gruppen oder öffentliche
Lautsprecheranlagen.
GSR10 und GSR12 sind auch mit einem High-Pass Filter
am Mikrofoneingang ausgestattet. Weitere Informationen
finden Sie unter 5 HPF 75 Hz auf Seite 10.
Kapitel 3: Hardware-Übersicht 11

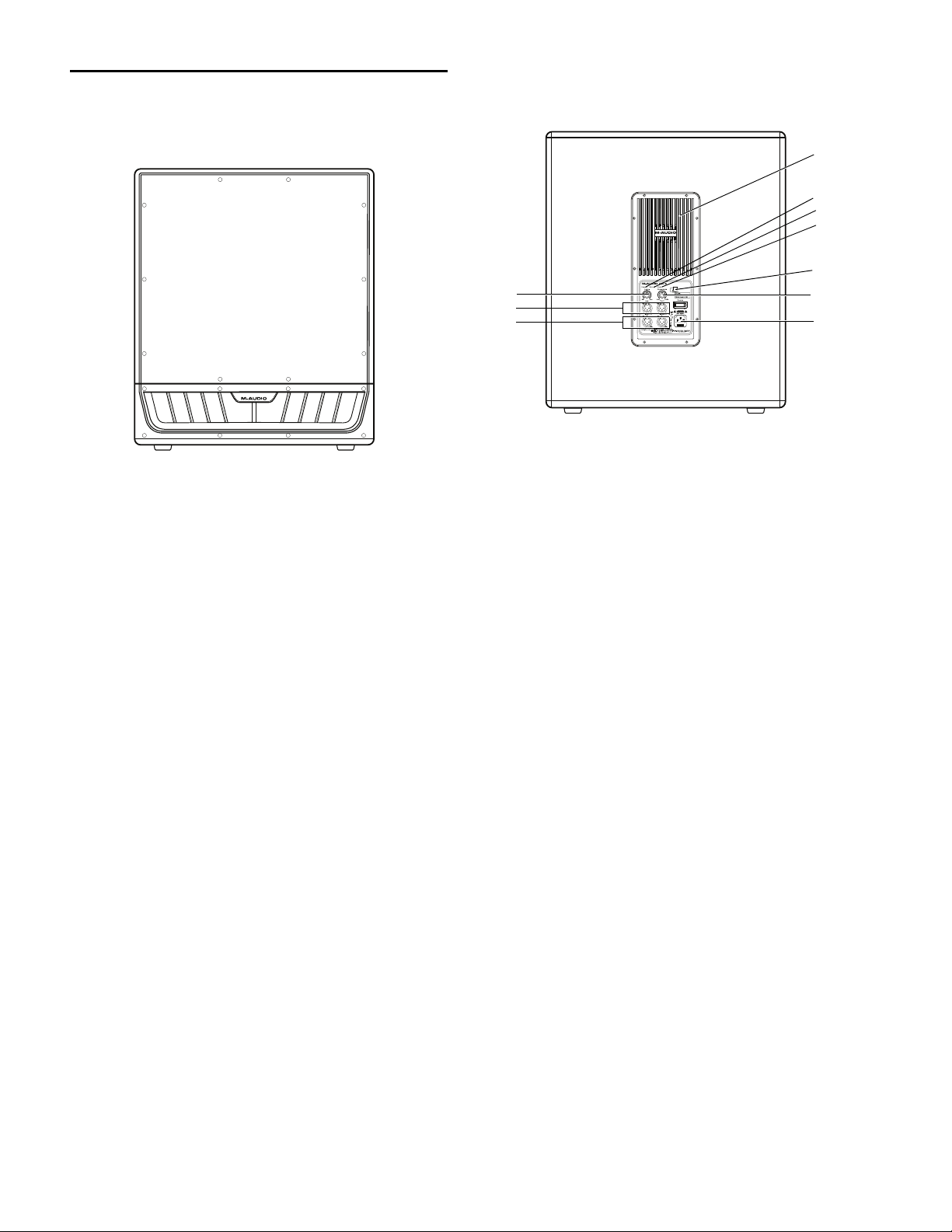

GSR18
2
6
7
5
1
3
4
9
10
8
Vorderseite
Rückseite
GSR18 Rückseite
GSR18 Vorderseite
Tieftontreiber
45,7 cm-Subwoofer (500 W).
Frontabdeckung
Das gelochte Stahlgitter schützt den 45,7 cm-Tieftöner. Die
Frontabdeckung darf nicht verstellt oder entfernt werden.
Hochständer
Die Oberseite des GSR18 ist mit einem Befestigungssockel für
eine Standard Lautsprecherstange versehen (36 mm).
Verwenden Sie diese Halterung zur Befestigung einer Standard
Lautsprecherstange (nicht im Lieferumfang enthalten) für die
Montage eines GSR10 oder GSR12 auf dem Subwoofer.
Griffe
Der GSR18 hat Griffe auf beiden Seiten. Wir empfehlen, den
Subwoofer nur zu zweit zu heben oder zu tragen.
Füße
Entfernen Sie die Füße oder Rollen nicht. Stellen Sie den
GSR18 immer aufrecht (nicht auf eine Seite legen).
Rollen
1 Kühlkörper
Die Aluminium-Verstärkerplatte fungiert auch als Kühlkörper,
der die durch den GSR-Verstärker abgegebene Wärme ableitet.
Die Kühlkörper dürfen während des Betriebs nicht verstellt
werden oder mit anderen Dingen in Berührung kommen.
2 Stromanzeige LED
Die Stromanzeige-LED leuchtet Grün, wenn der GSR18
eingeschaltet ist.
3 Signal Present-Anzeige LED
Die Signal-LED leuchtet grün, wenn der GSR ein
Eingangssignal erhält.
4 Peak-Anzeige LED
Die Peak-LED leuchtet rot auf, wenn der Lautsprecher übersteuert wurde. Reduzieren Sie die Lautstärke der Quelle oder
drehen Sie den Lautsprecher mit dem Lautstärkeregler leiser.
5 Links/Rechts Stereoeingänge
Diese Eingangsbuchsen dienen als Anschluss für XLR- oder
6,3-mm TRS-Kabel vom linken und rechten Ausgang eines
Mischpults oder einer anderen Stereoquelle. Wenn Sie eine
Monoquelle anschließen, verwenden Sie den linken Eingang
(XLR oder TRS).
Der GSR18 ist mit abnehmbaren Rollen ausgestattet, die zur
Erleichterung des Transports an der Seite des Verstärkers
angebracht sind.
GSR-Lautsprecher Handbuch12
6 Links/Rechts Stereo-XLR-Thru-Ausgänge
Die Thru-Buchsen stellen ein Stereo-Paar XLR-Ausgänge für
den Anschluss an die Eingänge anderer GSR-Lautsprecher zur
Verfügung.
7 Pegel
Der Pegelregler steuert die Lautstärke des GSR18.
8 Phase
Der Phasenschalter ermöglicht die Umkehrung der Polarität des
Eingangssignals. Ist der Phasenschalter in Normalstellung
("aus"), wird die Phase nicht beeinflusst. Bei “ein” wird das Signal
um 180° versetzt. Versuchen Sie es mit der Aktivierung des
Phasenschalters, wenn der Gesamtklang in einem bestimmten
Raum bei größerer Lautstärke zu "kollabieren" scheint. Das ist
manchmal der Fall, wenn ein Subwoofer zur Seite hin
positioniert ist, hinter einem Vorhang, oder bei Einsätzen, wo
der Subwoofer nicht in dieselbe Richtung abstrahlt wie die
Fullrange-Lautsprecher.
9 Frequenz
Mit dem variablen Low-Pass-Frequenz-Knopf können Sie die
ideale Frequenz für die Weiche zu Ihren Fullrange-"Tops" wie
GSR10 oder GSR12 einstellen, um den Bassausgang zu
maximieren. Da sowohl GSR10 als auch GSR12 über einen
75 Hz High-Pass-Knopf verfügen, wäre die ideale Frequenz für
die Weiche zu den "Tops" 75 Hz. Hörumgebungen, "Tops"
anderer Hersteller, und persönlicher Geschmack sind jedoch
vielfältig. Es kommt also auf die Platzierung des GSR18 an,
sowie darauf, wie viel Bass gewünscht wird. Mit dem
Frequenz-Knopf (und dem Phasenschalter) können Sie die
Basswiedergabe für jeden Raum und jede Anwendung
optimieren.
10 Netzstecker und Sicherung
Dieser Stecker eignet sich für IEC-Stromkabel (eines ist im
Lieferumfang enthalten) zur Versorgung des Lautsprechers
mit Wechselstrom. Die Sicherung schützt die Lautsprecher vor
Beschädigung durch Spannungsspitzen und Stromstöße.
Wenn Sie die Sicherung austauschen müssen, nehmen Sie den
Sicherungsdeckel ab, nehmen Sie die alte Sicherung heraus
und setzen Sie die neue ein. Ersetzen Sie die Sicherung nur
durch eine mit derselben Leistung.
Position der Sicherung
Kapitel 3: Hardware-Übersicht 13
GSR-Lautsprecher Handbuch14
Anhang A: Technische Spezifikationen
GSR10
Typ Bidirektionales aktives Bassreflex-Design
Frequenzgang +/– 3 dB: 72 Hz -16 kHz (Normal-Modus)
Frequenzbereich 57 Hz - 18 kHz (–10 dB) (Normal-Modus)
Frequenzweiche Muster: 90° H x 60° V nominal
System-Nennleistung 250 W (Dauer), 500 W (Spitze)
Max. Schalldruckpegel 121 dB
Nominalimpedanz 8 Ohm
Tieftontreiber 25,4 cm-Tieftontreiber mit Neodymmagnet und 6,3 cm-Schwingspule
Hochtontreiber 2,5 cm-Titanmembran-Druckkammertreiber mit Neodym-Magnet
High-Pass Filter (HPF) 75 Hz
Input Symmetrischer XLR/TRS (6,3 mm) Kombianschluss mit XLR-Loop-Through
Stangensockel 36 mm Stangenbefestigungssockel mit Stabilisierungsschraube
Befestigung 5 x M10 Aufhängungspunkte (2 Unterseite, 2 Oberseite, 1 Rückseite)
Netzanschluss 220–240 VAC ~ 50 Hz
Übernahmefrequenz: 2,8 kHz
24 dB/Oktave (4. Ordnung)
200 W (Dauer) an Treiberimpedanz
50 W (Dauer) an Treiberimpedanz
100–120 VAC ~ 60 Hz
Abmessungen (H x B x T) 55,62 cm x 34,8 cm x 28,45 cm
Nettogewicht 11,3 kg
Die angegebenen technischen Daten können ohne Vorankündi- gung geändert werden.
Anhang A: Technische Spezifikationen 13
GSR12
Type Bidirektionales aktives Bassreflex-Design
Frequenzgang +/– 3 dB: 53 Hz -20 kHz (Normal-Modus)
Frequenzbereich 42 Hz - 22 kHz (–10 dB) (Normal-Modus)
Frequenzweiche Muster: 90° H x 60° V nominal
Übernahmefrequenz: 2,8 kHz
24 dB/Oktave (4. Ordnung)
System-Nennleistung 300 W (Dauer), 600 W (Spitze)
Max. Schalldruckpegel 127 dB
Nominalimpedanz 8 Ohm
Tieftontreiber 30,48 cm-Tieftontreiber mit Neodym-Magnet und 6,3 cm-Schwingspule
250 W (Dauer) an Treiberimpedanz
Hochtontreiber 34 mm-Titanmembran-Druckkammertreiber mit Neodym-Magnet
50 W (Dauer) an Treiberimpedanz
High-Pass Filter (HPF) 75 Hz
Input Symmetrischer XLR/TRS (6,3 mm) Kombianschluss mit XLR-Loop-Through
Stangensockel 36 mm Stangenbefestigungssockel mit Stabilisierungsschraube
Befestigung 5 x M10 Aufhängungspunkte (2 Unterseite, 2 Oberseite, 1 Rückseite)
Netzanschluss 220-240 VAC ~ 50 Hz
100-120 VAC ~ 60 Hz
Abmessungen (H x B x T) 66,8 cm x 41,4 cm x 35 cm
Nettogewicht 14 kg
Die angegebenen technischen Daten können ohne Vorankündi- gung geändert werden.
GSR-Lautsprecher Handbuch14
GSR18
Typ Aktiver Bassreflex-Subwoofer
Frequenzgang +/– 3 dB 45 Hz - 100 Hz
Frequenzbereich 40 Hz - 150 Hz (–10 dB)
Frequenzweiche Low-Pass-Frequenz: variabel, 60 Hz - 150 Hz
24 dB/Oktave (4. Ordnung)
System-Nennleistung 500 W (Dauer), 1000 W (Spitze)
Max. Schalldruckpegel 129 dB
Nominalimpedanz 8 Ohm
Tieftontreiber 45,7 cm-Tieftontreiber mit 7,6 cm-Schwingspule
500 W (Dauer) an Treiberimpedanz
Eingang Stereo, symmetriert über zwei XLR/TRS (6,3-mm) Kombianschlüsse
Ausgang Stereo, symmetriert über zwei XLR-Thru-Ausgangsbuchsen
Phasenwender 0°/180°
Stangensockel 36 mm Stangenbefestigungssockel an der Oberseite für Fullrange-Montage
Netzanschluss 220–240 VAC ~ 50 Hz
100–120 VAC ~ 60 Hz
Abmessungen (H x B x T) 65 cm x 56 cm x 60 cm
Nettogewicht 32 kg ohne Rollen; 33,5 kg mit Rollen
Die angegebenen technischen Daten können ohne Vorankündi- gung geändert werden.
Anhang A: Technische Spezifikationen 15
GSR-Lautsprecher Handbuch16
Anhang B: Konformitätsinformation
Avid
Umweltverträglichkeit
Entsorgung von Altgeräten durch Benutzer in der
Europäischen Union
Dieses auf dem Produkt oder seiner Verpackung angebrachte Symbol weist
darauf hin, dass das Produkt nicht über den Hausmüll entsorgt werden darf. Es
liegt vielmehr in Ihrer Verantwortung, Geräte ordnungsgemäß an einem
Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten zu
entsorgen. Das getrennte Sammeln und Recycling von nicht mehr gebrauchten
elektronischen Geräten hilft, die natürlichen Ressourcen zu erhalten, und stellt
sicher, dass sie gesundheits- und umweltverträglich recycelt werden. Weitere
Informationen darüber, wo Sie Geräte zum Recycling abgeben können, erhalten
Sie von den örtlichen Recycling-Behörden oder vom Händler, bei dem Sie das
Produkt erworben haben.
Warnung gemäß Proposition 65
Dieses Produkt enthält Chemikalien, darunter Blei, die
nach Wissen des Bundesstaates Kalifornien Krebs,
Geburtsschäden oder Fortpflanzungsstö- rungen
verursachen können. Nach Handhabung die Hände
waschen.
Elektromagnetische Verträglichkeit (EMV)
Avid erklärt, dass dieses Produkt den folgenden Emissions- und
Immunitätsstandards entspricht:
• FCC Teil 15 Klasse A
• EN55103-1 E4
• EN55103-2 E4
• AS/NZS CIPR 22 Klasse A
• CISPR 22 Klasse A
FCC-Konformität für die Vereinigten Staaten
Störungen von Radio- und Fernsehgeräten
Dieses Gerät wurde geprüft und entspricht den Grenzwerten für ein Digitalgerät
der Klasse A gemäß Teil 15 der FCC-Bestimmungen.
KONFORMITÄTSERKLÄRUNG
Wir, Avid, 2001 Junipero Serra Boulevard
Daly City, CA 94014-3886, USA
650-731-6300
erklären hiermit alleinverantwortlich, dass das Produkt
GSR10, GSR12, und GSR18
Teil 15 der FCC-Bestimmungen entspricht.
Der Betrieb unterliegt folgenden beiden Bedingungen:
(1) Dieses Gerät darf keine schädliche Strahlung absondern,
und
(2) dieses Gerät darf in seinem Betrieb nicht durch Strahlung
von außen beeinträchtigt werden.
Konformität Australien
Perchlorat-Vermerk
Dieses Produkt kann eine Lithium-Knopfzelle enthalten. Der Bundesstaat
Kalifornien verlangt die folgende Offenlegung: “Enthält Perchlorat –
Sonderbehandlung kann erforderlich sein. Einzelheiten finden Sie unter
www.dtsc.ca.gov/hazardouswaste/perchlorate.”
Recycling-Vermerk
Konformität Kanada
Dieses digitale Gerät der Klasse A entspricht den kanadischen ICES-003Bestimmungen.
Konformität CE
(EMV und Sicherheit)
Avid ist berechtigt, diese Produkte mit dem CE (Conformité Europénne)Prüfzeichen zu kennzeichnen und erklärt hiermit, dass die Produkte die
EMV-Richtlinie 2004/108/EC und die Niederspannungsrichtlinie 2006/95/EC
einhalten.
Anhang B: Konformitätsinformation 17
Konformität mit Sicherheitsvorschriften
Erklärung zur Einhaltung von
Sicherheitsbestimmungen
Dieses Gerät wurde geprüft und erfüllt die Sicherheitsanforderungen in den USA
und Kanada gemäß den Bestimmungen des UL-Standards, UL60065 7th /IEC
60065 7th, und des kanadischen CSA-Standards, CAN/CSA C22.2 60065:03.
Avid Inc. ist berechtigt, dieses Produkt mit dem entsprechenden UL- &
CUL-Prüfzeichen zu kennzeichnen.
Warnung
Wichtige Sicherheitshinweise
1) Lesen Sie diese Sicherheitshinweise gründlich durch.
2) Bewahren Sie diese Sicherheitshinweise auf.
3) Beachten Sie alle Warnungen.
4) Befolgen Sie alle Sicherheitshinweise.
5) Verwenden Sie dieses Gerät nicht in Wassernähe.
6) Reinigen Sie das Gerät ausschließlich mit einem trockenen Tuch.
7) Blockieren Sie die Entlüftungsöffnungen nicht. Bauen Sie das Gerät gemäß
den Anleitungen des Herstellers auf.
8) Positionieren Sie das Gerät nicht in der Nähe von Wärmequellen wie
Heizkörpern, Warmluftauslässen, Öfen oder anderen Geräten (einschließlich
Verstärkern), die Wärme abgeben.
9) Nehmen Sie unter keinen Umständen Manipulationen am Stecker (gepolt oder
geerdet) vor. Ein gepolter Netzstecker weist zwei ungleich starke Stifte auf. Ein
geerdeter Stecker hat zusätzlich zu den beiden Stiften einen Erdungs- kontakt.
Die Ungleichheit der Stifte und der Erdungskontakt dienen zu Ihrer Sicherheit.
Sollte Ihr Gerät mit einem Stecker versehen sein, der nicht mit den
landesüblichen Steckdosen kompatibel ist, wenden Sie sich an einen Elektriker.
10) Achten Sie stets darauf, dass niemand auf das Netzanschlusskabel treten
kann und dass es nicht eingeklemmt ist. Dies gilt insbesondere für den Bereich
am Stecker, für Anschlussstellen und für den Kabelausgang des Geräts.
11) Verwenden Sie nur vom Hersteller angegebenes Zubehör.
12) Verwenden Sie nur rollbare Untersätze, Unterbauten, Stative, Halterungen
oder Tische, die vom Hersteller empfohlen werden oder mit dem Gerät
mitgeliefert wurden. Bei Verwendung eines rollbaren Untersatzes gehen Sie beim
Bewegen des Untersatzes mit Gerät vorsichtig vor, um Verletzungen durch
Kippen zu vermeiden.
13) Trennen Sie bei Gewittern oder bei längerer Nichtnutzung die Stromversorgung des Geräts.
14) Beauftragen Sie ausschließlich qualifiziertes Servicepersonal. Service wird
benötigt, wenn das Gerät auf irgendeine Weise beschädigt wurde, beispielsweise wenn Stromversorgungskabel oder -stecker beschädigt sind, Flüssigkeit
auf oder Objekte in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit
ausgesetzt war, heruntergefallen ist oder aus anderen Gründen nicht
ordnungsgemäß funktioniert.
15) Für netzbetriebene Geräte:
Es darf keine Flüssigkeit auf das Gerät tropfen oder spritzen. Stellen Sie keine
mit Flüssigkeit gefüllten Objekte (etwa Vasen) auf das Gerät.
Achtung! Schützen Sie das Gerät vor Regen und Feuchtigkeit, um Feuer und
Stromschläge zu vermeiden.
16) Für Produkte mit Lithium-Batterie:
VORSICHT! Explosionsgefahr bei unvorschriftsmäßigem.
Austausch Ersetzen Sie die Batterie ausschließlich durch eine Batterie
desselben oder eines gleichwertigen Typs.
17) Der Hauptnetzschalter befindet sich auf der Rückseite der GSR-Lautsprecher. Achten Sie darauf, dass er auch nach der Montage zugänglich bleibt.
18) Verwenden Sie das Gerät nur bis zu einer maximalen Umgebungstemperatur von 40 °C.
Japan PSA Schutzausrüstung
GSR-Lautsprecher Handbuch18
Avid
5795 Martin Road
Irwindale, CA 91706-6211, USA
Technischer Support (USA)
Besuchen Sie das Online Support
Center unter www.avid.com/support
Produktinformationen
Informationen zu Unternehmen und
Produkten finden Sie auf unserer
Website www.avid.com
Loading...
