Manuale dell'utente di Fast Track C600

™

Note legali

Inc., internazionali sul copyright, la presente guida non può essere copiata, per intero o in parte, senza l'autorizzazione scritta di Avid.

Avid, il logo Avid, Fast Track, M-Audio e Pro Tools sono marchi o marchi registrati di Avid Technology, Inc. Tutti gli altri marchi citati nel presente manuale appartengono ai rispettivi proprietari.

Le caratteristiche e le specifiche dei prodotti, i requisiti di sistema e la disponibilità sono soggetti a modifiche senza preavviso.

Numero parte del manuale: 9329-65123-03 REV A 06/11

Feedback sulla documentazione

Avid è costantemente impegnata a migliorare la propria documentazione. Per eventuali commenti, correzioni o suggerimenti, inviare un messaggio e-mail all'indirizzo techpubs@avid.com.

sommario

Capitolo 1. Fast Track C600 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Funzionalità di Fast Track C600 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Requisiti di sistema e compatibilità. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Convenzioni utilizzate in questa guida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Informazioni su www.avid.com . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Capitolo 2. Panoramica dell'hardware di Fast Track C600. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Funzionalità del pannello superiore di Fast Track C600 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Funzionalità del pannello posteriore di Fast Track C600 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Funzionalità del pannello anteriore di Fast Track C600. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Capitolo 3. Installazione di Fast Track C600 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Installazione dei driver di Fast Track C600 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Capitolo 4. Collegamenti hardware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Collegamento delle cuffie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Collegamento di un sistema audio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Collegamento degli ingressi audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

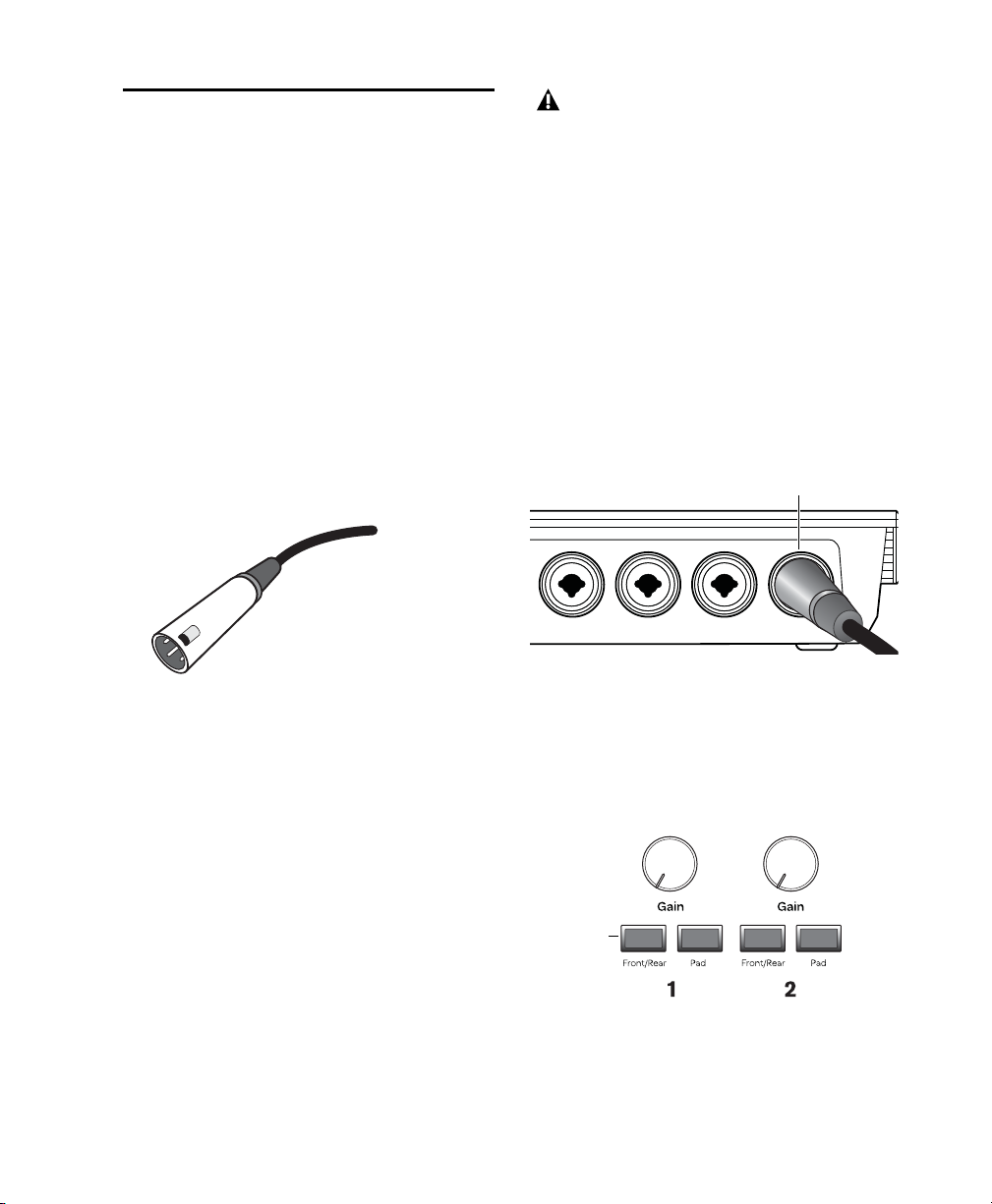

Collegamento di un microfono . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Connessione di strumenti a Fast Track C600 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Collegamenti MIDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

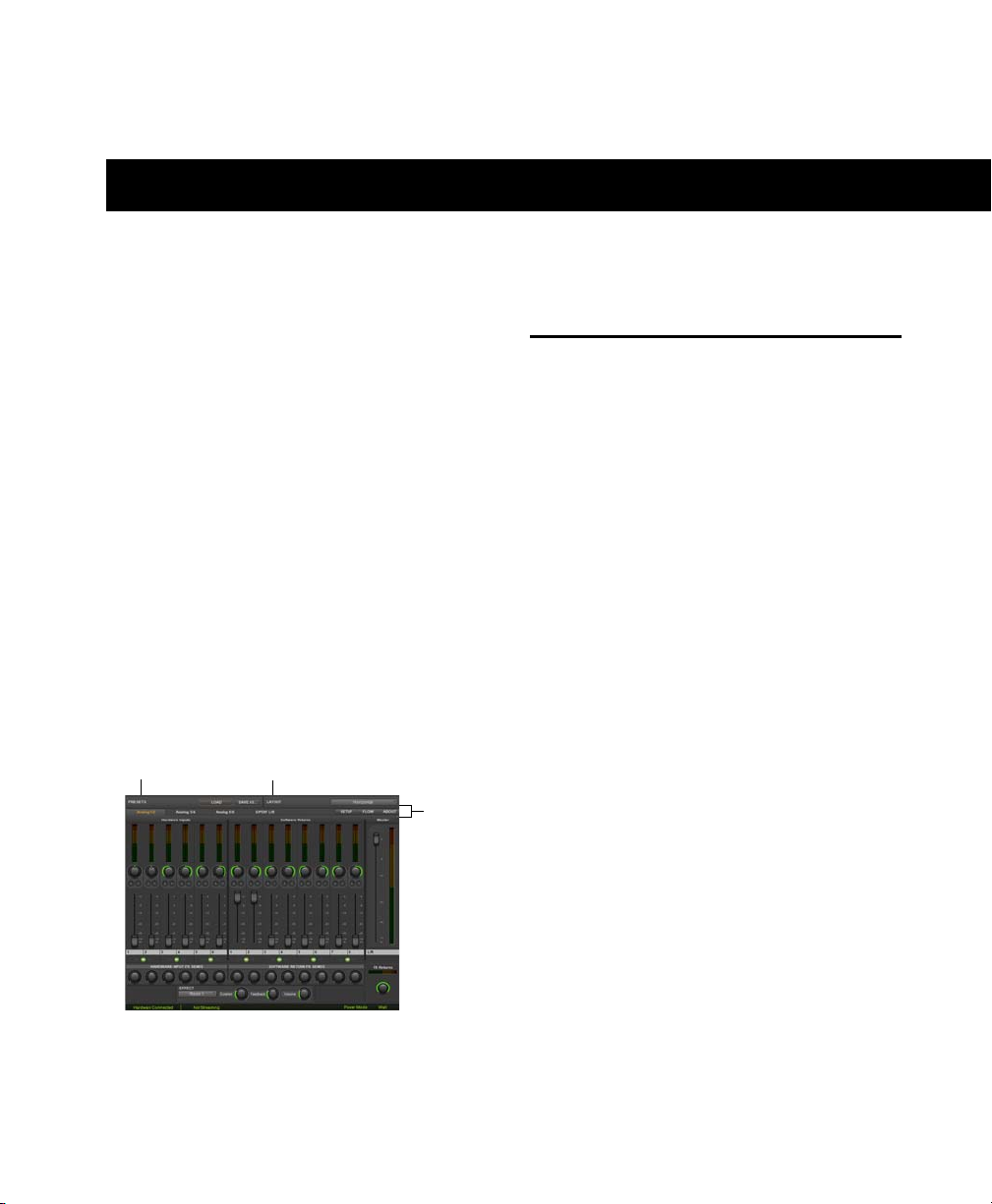

Capitolo 5. Pannello di controllo del driver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Preimpostazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

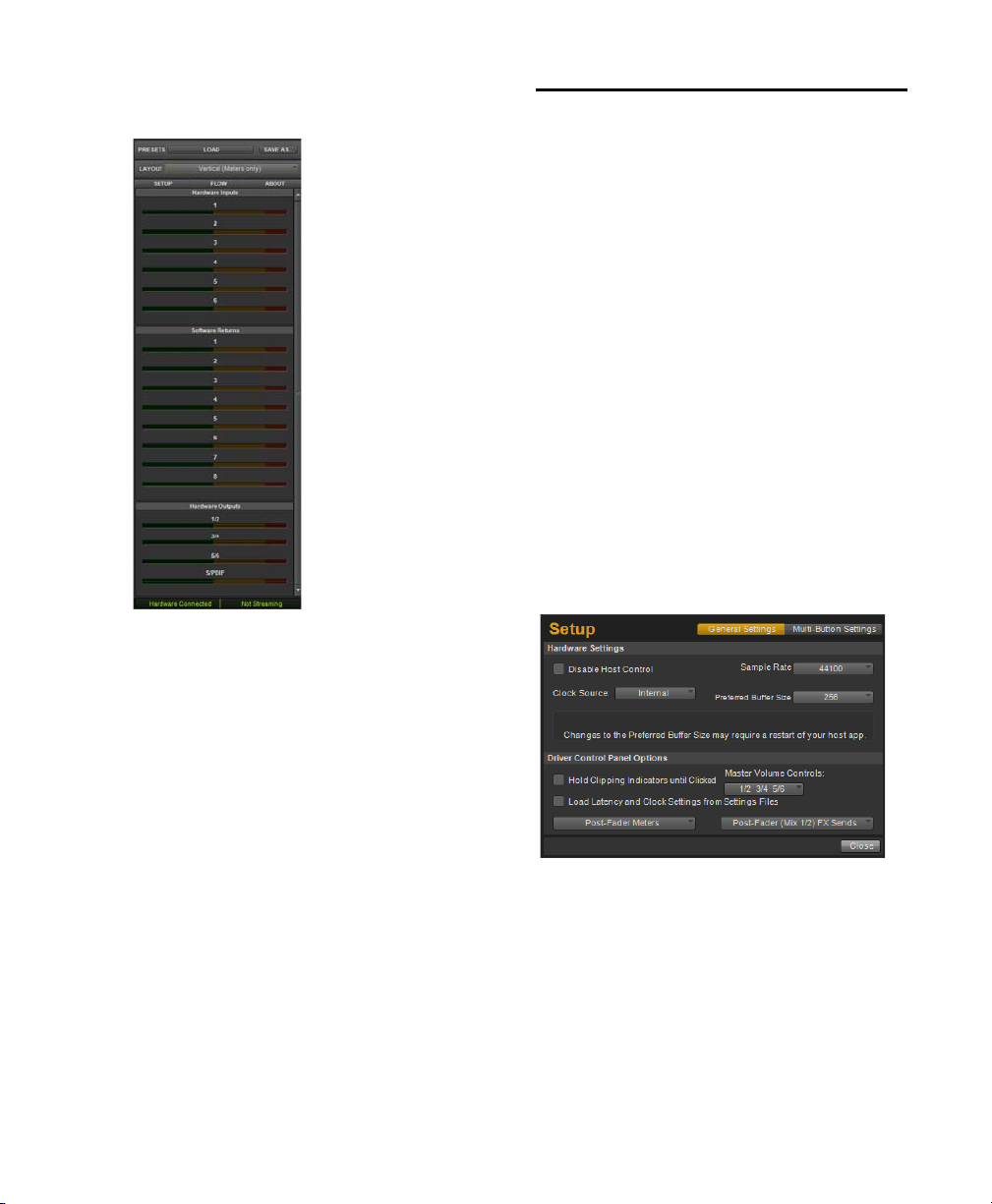

Layout . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Funzioni aggiuntive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

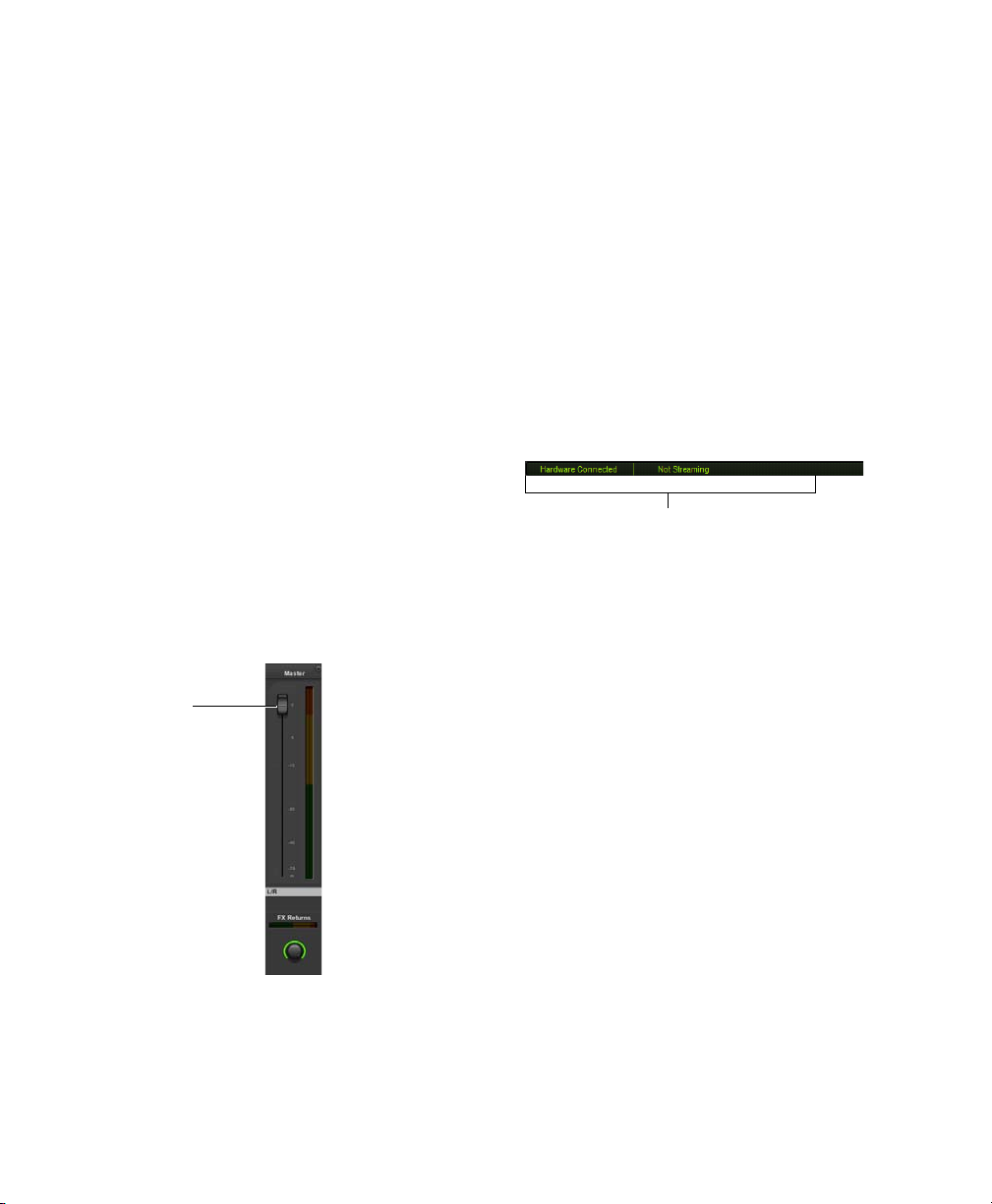

Mixer di monitoraggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Utilizzo del mixer di monitoraggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Sommario iii

Capitolo 6. Pulsante Multi e pulsanti dei controlli di trasporto. . . . . . . . . . . . . . . . . . . . . . . . 29

Panoramica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Impostazione dei pulsanti Multi e dei controlli di trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Informazioni sulle macro del pulsante Multi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Configurazione del pulsante Multi (creazione di una macro) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Configurazione dei pulsanti dei controlli di trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Capitolo 7. Registrazione con Fast Track C600 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Registrazione di tracce audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Registrazione di tracce strumentali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Appendice A. Risoluzione dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Verifica dei collegamenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Verifica dei driver per Fast Track C600. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Configurazione software musicale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Prima di aggiornare il sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Operazioni da effettuare prima di rivolgersi ad Avid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Appendice B. Informazioni sulla conformità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Conformità ambientale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Conformità elettromagnetica (EMC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Conformità agli standard di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Appendice C. Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Manuale dell'utente di Fast Track C600iv

capitolo 1

Fast Track C600

Grazie per aver acquistato l'interfaccia audio Fast Track® C600.

Fast Track C600 è un'interfaccia audio a 6 ingressi e 8 uscite che viene connessa al computer tramite USB 2.0. L'interfaccia offre connettività analogica e digitale di alta qualità, porte MIDI, sofisticate funzionalità di monitoraggio e controllo, e qualità audio cristallina con frequenze di campionamento che raggiungono i 24 bit/96 kHz.

Funzionalità di Fast Track C600

L'unità Fast Track C600 è dotata delle seguenti funzionalità:

• Quattro canali di ingresso audio analogico con preamplificatori per microfono di alta qualità e alimentazione phantom commutabile a 48 V.

• I connettori di ingresso analogico includono quattro connettori XLR/TRS combinati sul pannello posteriore e due connettori TS da 1/4 di pollice sul pannello anteriore.

• Selettore di ingresso dello strumento o XLR/ Linea per canali 1 e 2 di ingresso.

•

Interruttore Pad per evitare il sovraccarico degli ingressi analogici con segnali forti.

• Due canali di ingresso e uscita digitali S/PDIF.

Gli ingressi e le uscite digitali S/PDIF sono com-

• pletamente indipendenti da ingressi e uscite analogici. Tuttavia le uscite S/PDIF possono essere impostate per il mirroring di qualsiasi coppia di uscite analogiche, se lo si desidera.

• Fino a sei canali di ing resso complessivi, con utilizzo simultaneo di ingressi analogici e digitali.

•

Fino a otto canali di ingresso complessivi, con utilizzo simultaneo di ingressi analogici e digitali.

• Due uscite per cuffie stereo da 1/4 di pollice (TRS) con controlli di livello regolabili

Per utilizzare tutti gli ingressi e le uscite dell'inter faccia, Fast Track C600 deve essere alimentato con l'adattatore di alimentazione a 5 V in dotazione con il prodotto. Anche se è possibile alimentare l'interfaccia tramite il cavo USB senza l'alimentatore, a causa delle limitazioni di alimentazione del bus USB, gli ingressi analogici 3-4, le uscite analogiche 5-6 e l'uscita delle cuffie 2 non saranno disponibili.

• Controlli di guadagno indipendenti e meter di livello per ogni canale di ingresso analogico

• Una porta MIDI In e una porta MIDI Out, con 16 canali di ingresso MIDI e 16 canali di uscita MIDI

• Sei uscite di livello di linea analogiche TRS da 1/4 di pollice bilanciate

Capitolo 1: Fast Track C600 1

• Tre pulsanti del selettore di uscite per la commutazione rapida e semplice tra più coppie di altoparlanti

• Convertitori A/D e D/A a 24 bit che supportano frequenze di campionamento pari a un massimo di 96 kHz

• Monitoraggio a bassa latenza con bilanciamento regolabile tra ingresso e riproduzione

• Effetti integrati di riverbero e ritardo (utili per il monitoraggio durante la registrazione di voci e strumenti)

•

Pulsanti dei controlli di trasporto assegnabili per controllare la riproduzione, la registrazione e altre funzioni

• Pulsante programmabile assegnabile, multifunzione

• Funzionamento USB 2.0

L'unità Fast Track C600 potrebbe non funzionare correttamente se viene collegata a un hub USB. Collegare l'unità direttamente alla porta USB del computer se possibile.

Convenzioni utilizzate in questa guida

Per evidenziare informazioni importanti, vengono utilizzati i seguenti simboli:

Suggerimenti per gli utenti: consigli utili per ottenere il massimo dal sistema.

Avvertenze importanti: informazioni che potrebbero influire sui dati della sessione o sulle prestazioni del sistema in uso.

I riferimenti incrociati rimandano a sezioni correlate nella presente guida.

Informazioni su www.avid.com

Il sito Web di Avid ® (www.avid.com) è la fonte di informazioni online più completa su come utilizzare in modo ottimale il sistema Fast Track C600. Di seguito vengono riportati alcuni dei servizi e delle funzionalità disponibili.

Requisiti di sistema e compatibilità

Per installare i driver e il software in dotazione con questo prodotto è necessario disporre di un'unità DVD.

Per requisiti di sistema completi e un elenco di sistemi operativi e applicazioni di registrazione approvate, visitare:

www.avid.com/m-audio

Manuale dell'utente di Fast Track C6002

Registrazione del prodotto Registrare online il prodotto acquistato all'indirizzo www.avid.com/ support.

Supporto e download Contattare Avid Customer Success (supporto tecnico); scaricare aggiornamenti software e i manuali online più recenti; consultare i documenti relativi alla compatibilità per i requisiti di sistema; eseguire ricerche nella Knowledge Base online.

Prodotti e sviluppatori

sui prodotti Avid, versioni software dimostrative scaricabili dal Web, informazioni sui partner sviluppatori e sui relativi plug-in, applicazioni e hardware.

Notizie ed eventi Le ultime novità di Avid.

Sono disponibili informazioni

capitolo 2

Fast Track C600

48V

Gain

Livello

Meter

Ingresso Selettori

Pulsanti pad

Volu me

cuffie

Pulsanti dei controlli

di trasporto

Pulsante Multi

Volu me Manopola

Selettori di uscita

LED di alimentazione

Panoramica dell'hardware di Fast Track C600

Funzionalità del pannello superiore di Fast Track C600

Nella figura 1 sono illustrati i controlli e gli indicatori presenti nel pannello superiore di Fast Track C600.

Figura 1. Pannello superiore di Fast Track C600

Nel pannello superiore di Fast Track C600 sono disponibili i seguenti controlli:

Selettori di ingresso anteriori e posteriori (Front/Rear)

I pulsanti dei selettori di ingresso anteriori e posteriori consentono di selezionare gli ingressi strumento (TS) sul pannello anteriore o gli ingressi Mic/ Line (XLR/TRS combinati) sul pannello posteriore per ogni canale.

Quando questi pulsanti vengono impostati sulla posizione In, l'ingresso strumento corrispondente sul pannello anteriore è attivo. Quando sono impostati sulla posizione Out, viene attivato l'ingresso Mic/Line del pannello posteriore.

Capitolo 2: Panoramica dell'hardware di Fast Track C600 3

Pulsante Pad

Tutti i canali di ingressi analogici presentano un pulsante Pad. Se il segnale di ingresso è troppo alto anche con la manopola del guadagno Gain su un'impostazione bassa, premere il pulsante Pad del canale per ridurre il segnale di ingresso di circa 20 dB.

Controlli di guadagno

Le manopole del guadagno regolano i livelli di guadagno in ingresso per i canali di ingresso corrispondenti. Girare la manopola in senso orario per aumentare il guadagno e in senso antiorario per ridurlo.

Informazioni sull'alimentazione phantom

I microfoni dinamici (ad esempio Shure SM57) non richiedono l'alimentazione phantom per funzionare. Tuttavia l'utilizzo di questo tipo di alimentazione non ne provoca il danneggiamento. La maggior parte dei microfoni a condensatore (ad esempio M-Audio Solaris™)

L'alimentazione phantom può essere utilizzata con la maggior parte dei microfoni, ma può danneggiare alcuni microfoni a nastro. Prima di collegare o scollegare un microfono a nastro, disattivare sempre l'alimentazione phantom e attendere almeno dieci secondi.

richiede

alimentazione phantom.

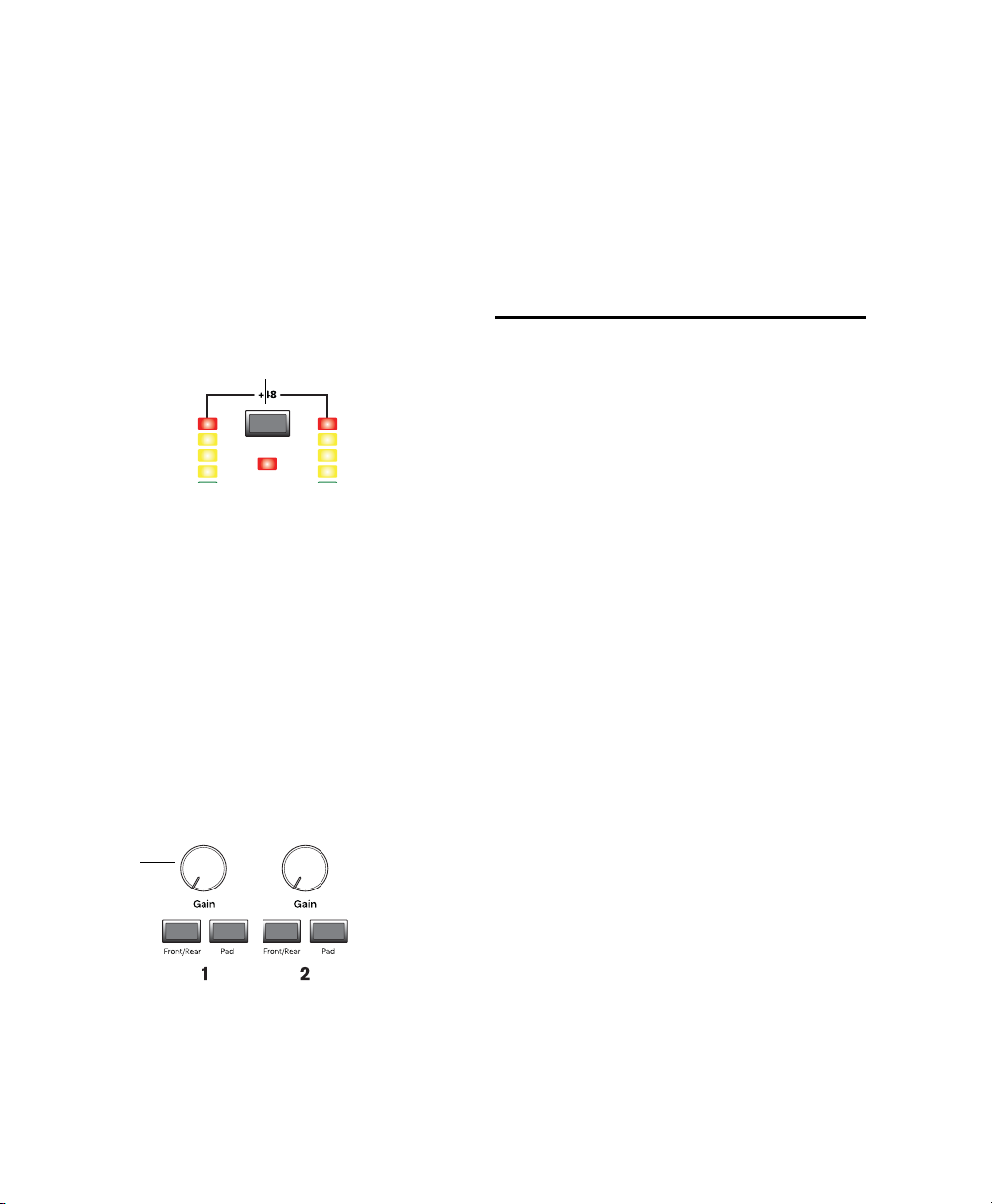

Meter segnale/clip LED

I meter LED segmentati in otto parti si illuminano facilitando in tal modo l'impostazione di livelli di guadagno corretti quando si registrano strumenti o voci. Questi meter ricevono segnali dal convertitore dall'analogico al digitale di Fast Track C600 e sono molto precisi. Se il LED rosso (nella parte superiore) si illumina, significa che il segnare ha causato l'overload (o "clip") del convertitore e che la registrazione potrebbe risultare distorta in modo percettibile. Se il LED rosso si illumina, ridurre il livello di ingresso utilizzando la manopola del guadagno Gain per il canale in modo da evitare ulteriore clipping.

Pulsante e LED 48V

I pulsanti 48V nel panello superiore di Fast Track C600 consentono di attivare l'alimentazione phantom. Il pulsante a sinistra controlla i canali 1-2, mentre quello a destra controlla i canali 3-4. Quando viene premuto un pulsante 48 V, il LED sotto di esso si illumina e viene fornita alimentazione phantom agli ingressi XLR corrispondenti.

Quando Fast Track C600 viene alimentato utilizzando l'adattatore di alimentazione a 5 V in dotazione, tutti i canali di ingresso sono attivi e l'interfaccia può fornire l'alimentazione phantom necessaria per i microfoni.

Se l'interfaccia utilizza l'alimentazione bus USB, gli ingressi analogici 3-4 sono disattivati e Fast Track C600 può fornire fino a 4 mA di corrente sui canali 1 e 2 o fino a 8 mA se viene utilizzato un solo canale. Tale alimentazione è sufficiente per la maggior parte dei microfoni moderni e per molti microfoni vintage.

In caso di dubbi sul tipo di alimentazione necessaria per il microfono in uso, consultare la documentazione fornita con il microfono o contattare il produttore.

LED di alimentazione

Il LED blu di alimentazione indica che Fast Track C600 è alimentato mediante connessione USB o mediante una fonte di alimentazione esterna.

Manuale dell'utente di Fast Track C6004

Pulsanti dei selettori di uscita

Questi pulsanti attivano e disattivano le coppie di uscite del pannello posteriore (A, B e C) in maniera indipendente. Si tratta di una funzionalità utile se, ad esempio, si desidera selezionare un mix tra più gruppi di altoparlanti per assicurare una buona conversione di tale mix su altoparlanti piccoli e grandi. In alternativa, è possibile collegare un subwoofer a una delle coppie di uscite e regolarlo su "in" o "out" per verificare il suono di un mix con o senza subwoofer.

La pressione di uno di questi pulsanti attiva e disattiva la coppia di uscite associata. Il LED verde a destra di ciascun pulsante si illumina quando la coppia corrispondente di uscite è attiva.

Per ulteriori informazioni sui tasti di scelta rapida disponibili, consultare la documentazione in dotazione con l'applicazione di registrazione.

Volume cuffie

Le manopole regolano il livello di uscita delle uscite per cuffie. L'uscita delle cuffie 1 rispecchia sempre le uscite delle linee 1-2 e l'uscita della cuffia 2 rispecchia le uscite delle linee 3-4.

L'uscita della cuffia 2 è attiva solo quando Fast Track C600 è alimentato dalla fonte di alimentazione esterna. Non è disponibile quando l'unità è alimentata mediante bus.

Pulsanti di trasporto

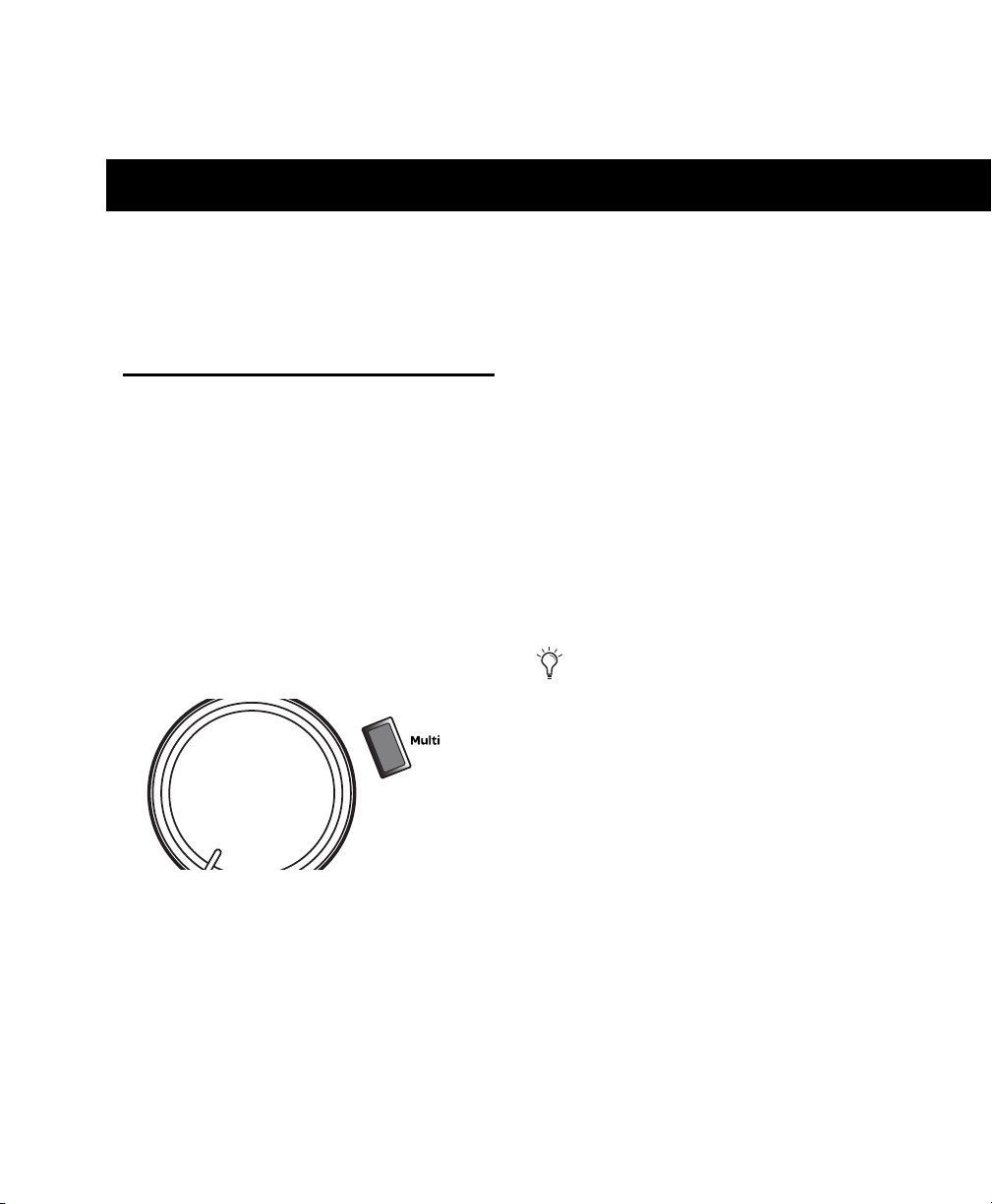

Manopola Volume

La manopola Volume regola le uscite della linea analogica nel pannello posteriore. Può essere configurata per controllare le uscite 1-2, 3-4, 5-6 o qualsiasi combinazione di queste coppie di uscite nel pannello di controllo.

Fare riferimento a "Manopola del volume principale" a pagina 21 per informazioni su come eseguire questa operazione.

Pulsante Multi

È possibile programmare il pulsante Multi in modo che emuli ed esegua fino a 8 diversi tasti o combinazioni di tasti nel software, come descritto nel Capitolo 6, "Pulsante Multi e pulsanti dei controlli di trasporto". A seconda del software i tasti includono tasti di scelta rapida utilizzati per funzioni quali Start/Stop Record, Toggle Marker Locations e Save, nonché per tasti di scelta rapida personalizzati configurati dall'utente.

È possibile programmare ciascun pulsante in modo che emuli ed esegua tasti o combinazioni di tasti diversi nel software, come descritto nel "Pulsante Multi e pulsanti dei controlli di trasporto". A seconda del software i tasti includono tasti di scelta rapida utilizzati per funzioni quali Start/Stop Record, Toggle Marker Locations e Save, nonché per tasti di scelta rapida personalizzati configurati dall'utente.

Per ulteriori informazioni sui tasti di scelta rapida disponibili, consultare la documentazione in dotazione con l'applicazione di registrazione.

Capitolo 6,

Capitolo 2: Panoramica dell'hardware di Fast Track C600 5

Funzionalità del pannello posteriore di Fast Track C600

USB

MIDI

S/PDIF

Line Outputs

Input 1-4 (Mic or Line)

Out

4 3 2 1

5 3 1

5VDC,2A

Out In

6 4 2

Kensington Connettore

di blocco

S/PDIF I/O digitali

Ingressi Mic/LineLinea UsciteMIDI I/O

Porta USB

Ingresso di

alimentazione

Nella Figura 2 sono illustrate le porte disponibili sul pannello posteriore di Fast Track C600.

Figura 2. Pannello posteriore di Fast Track C600

Nel pannello posteriore di Fast Track C600 sono disponibili i seguenti controlli:

Ingresso di alimentazione

La presa viene utilizzata per la connessione di alimentatori esterni da 5 Volt CC (2 Amp) in dotazione. Quando la fonte di alimentazione è collegata, il LED Power del pannello superiore si illumina ed indica che l'interfaccia è alimentata.

Quando Fast Track C600 viene alimentato da una fonte di alimentazione esterna, sono disponibili tutti gli ingressi e le uscite.

Anche se è possibile alimentare l'interfaccia tramite il cavo USB senza l'alimentatore, a causa delle limitazioni di alimentazione del bus USB, gli ingressi analogici 3-4, le uscite analogiche 5-6 e l'uscita delle cuffie 2 non saranno disponibili. Questi ingressi e queste uscite sono disponibili solo quando viene utilizzata una fonte di alimentazione esterna.

Quando si utilizza un alimentatore esterno, è necessario comunque utilizzare la connessione USB affinché i segnali audio e MIDI passino tra interfaccia e computer.

Porta USB

Questa porta viene utilizzata per connettere Fast Track C600 alla porta USB 2.0 del computer tramite il cavo USB in dotazione con l'interfaccia. Questa connessione consente di passare i segnali audio e MIDI tra l'interfaccia e il computer.

Fast Track C600 può essere alimentato mediante bus grazie al cavo USB quando l'alimentazione "a parete" esterna non è disponibile. Ciò risulta utile in posizioni remote quando la batteria del laptop è l'unica fonte di alimentazione disponibile. Osservare tuttavia che gli ingressi analogici 3-4, le uscite di linea 5-6 e l'uscita delle cuffie 2 non sono disponibili quando l'interfaccia è alimentata da bus. Questa limitazione è presente perché la specifica USB non prevede sufficiente corrente per alimentare tutti i componenti Fast Track C600 di alta qualità.

Manuale dell'utente di Fast Track C6006

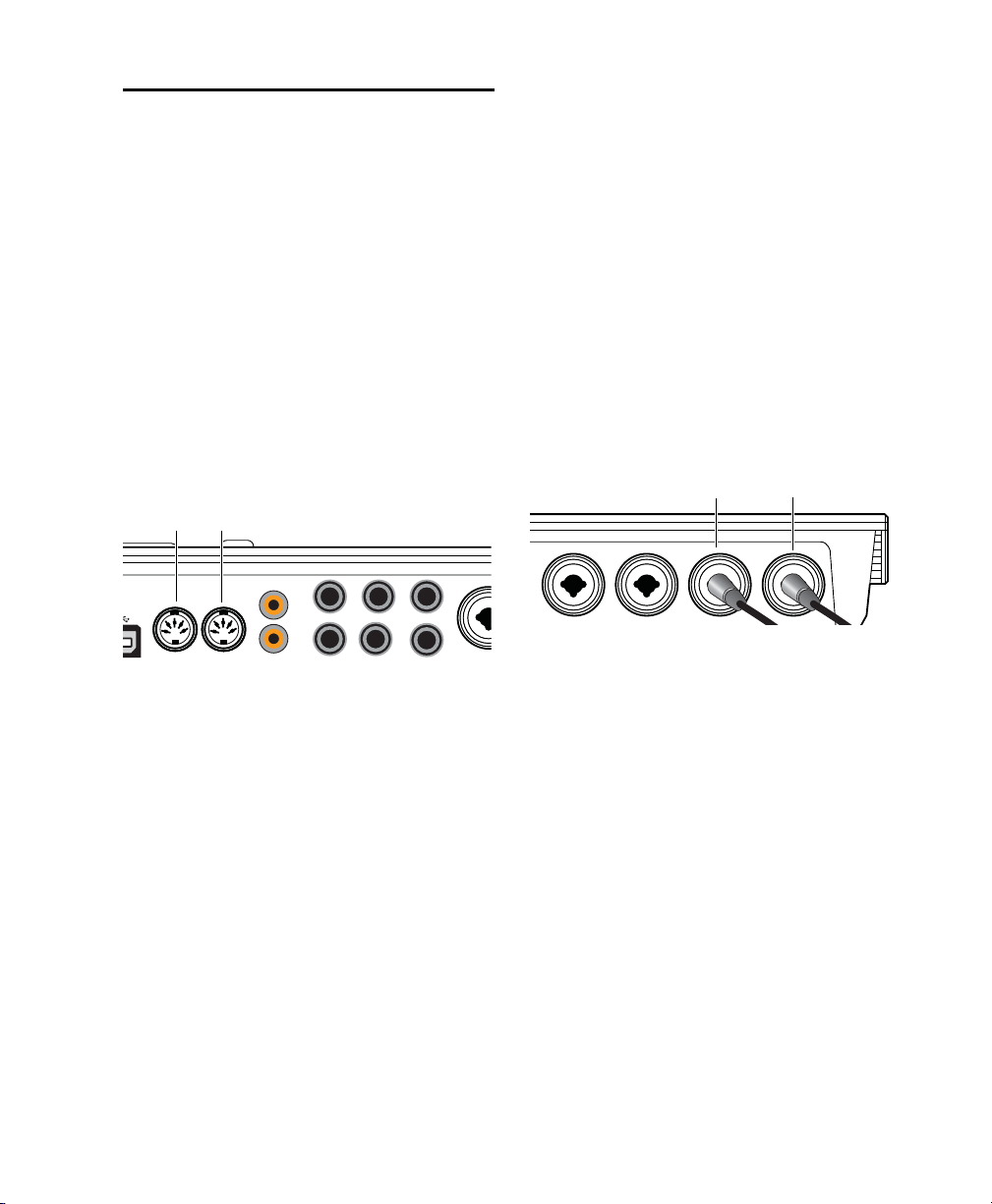

MIDI I/O

Ingressi Mic/Line

Le porte MIDI In e MIDI Out sono connettori MIDI a 5 pin standard, in grado di fornire, ciascuna, 16 canali di ingresso e uscita MIDI.

I/O digitale S/PDIF

S/PDIF è un protocollo di connessione che consent di connettere in modo digitale Fast Track C600 ai dispositivi esterni che presentano porte S/PDIF (come lettori CD, registratori DAT o convertitori AD/DA).

S/PDIF invia e riceve segnali su cavi phono (RCA) non bilanciati fino ad una risoluzione di 24 bit e 96 kHz quando vengono utilizzati con Fast Track C600.

Assicurarsi di utilizzare un cavo coassiale da 75 ohm per trasmissioni S/PDIF, di lunghezza non superiore a 10 metri.

Oltre ai canali di ingresso e uscita analogici sono disponibili canali di ingresso e uscita S/PDIF. Consente di utilizzare l'interfaccia di Fast Track C600 come interfaccia audio a 6 ingressi e a 8 uscite.

Uscite Line

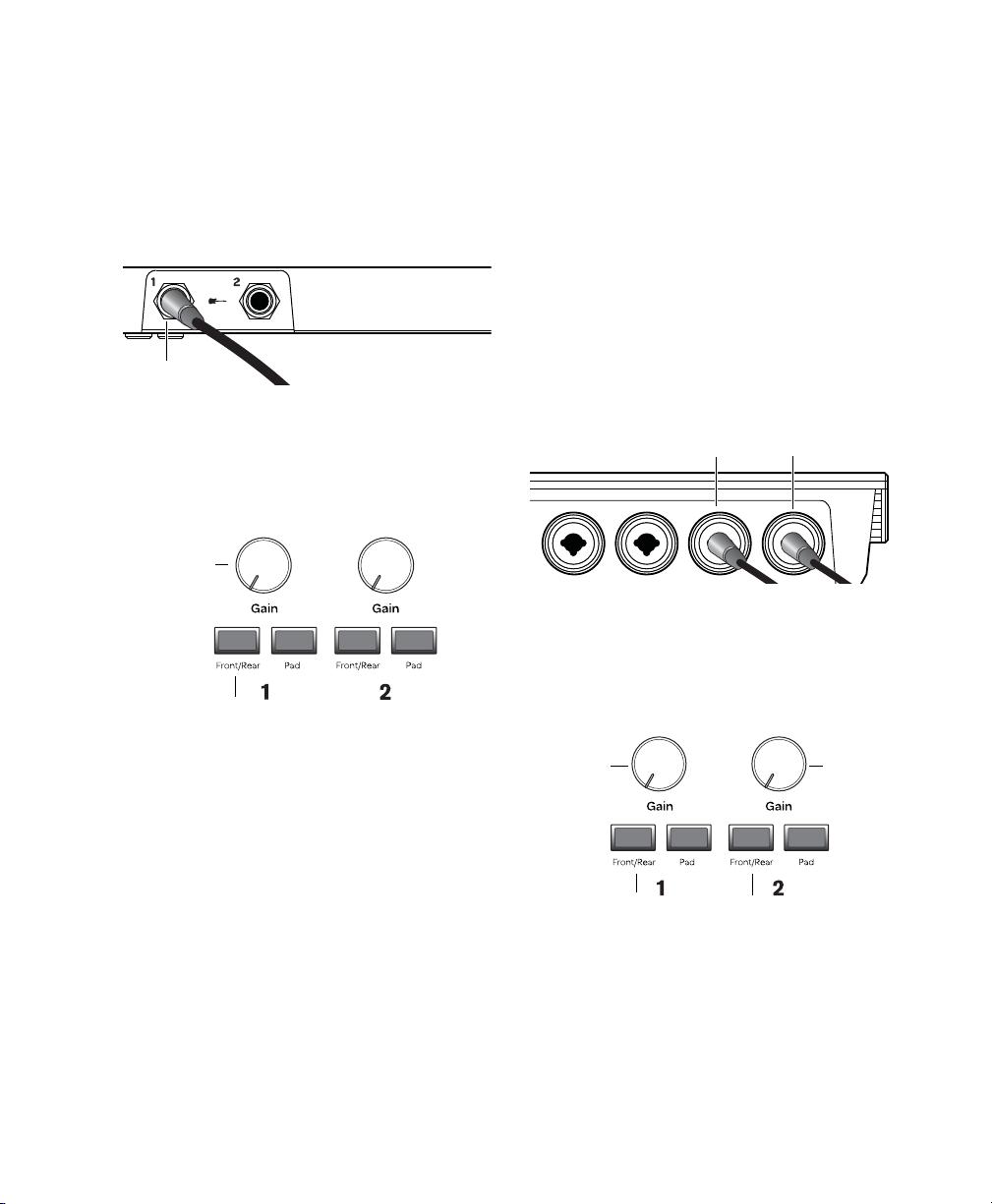

Ogni canale di ingresso analogico rappresenta una combinazione di XLR/TRS sul pannello posteriore. Questi ingressi audio analogici bilanciati/non bilanciati supportano i seguenti livelli di ingresso:

•] Mic (microfono) per ingressi XLR

•] Line (TRS) per i segnali a livello di linea sugli ingressi TRS o TS

Gli ingressi 3 e 4 sono attivi solo quando Fast Track C600 è alimentato dalla fonte di alimentazione esterna.

Nel pannello superiore il segnale di ingresso viene regolato con il controllo Gain per ogni canale.

Per i canali 1 e 2, la sorgente di ingresso (Mic/Line del pannello posteriore o Strumento del pannello anteriore) viene scelta utilizzando il pulsante di ingresso Front/Rear corrispondente per ciascun canale.

Connettore di blocco Kensington

Questo connettore è compatibile con i cavi di sicurezza Kensington® stile laptop standard per la protezione da furti.

Queste coppie di uscite (A, B e C) supportano connessioni bilanciate (TRS) o non bilanciate (TS), da 1/4 di pollice. Queste uscite possono essere connesse a una console di mixaggio, direttamente a un sistema di monitoraggio come monitor alimentati, un amplificatore stereo oppure un'altra destinazione stereo.

L'uscita della cuffia 5-6 è attiva quando Fast Track C600 è alimentato da una fonte di alimentazione esterna.

Capitolo 2: Panoramica dell'hardware di Fast Track C600 7

Funzionalità del pannello anteriore di Fast Track C600

Uscita per cuffieIngressi strumento

Nella Figura 3 sono illustrate le porte disponibili sul pannello anteriore di Fast Track C600.

Figura 3. Pannello anteriore di Fast Track C600

Nel pannello anteriore di Fast Track C600 sono disponibili i seguenti controlli.

Ingressi strumento

Questi ingressi da 1/4 di pollice servono per la connessione di una chitarra elettrica o un basso elettrico o di altro segnale a livello di strumento. I livelli per tali ingressi sono controllati mediante le corrispondenti manopole di guadagno in ingresso Gain nel pannello superiore.

Uscite per cuffie

Collegare fino a due coppie di cuffie a queste uscite. La cuffia 1 rispecchia le uscite di linea 1 e 2, mentre la cuffia 2 rispecchia le uscite di linea 3 e 4. I livelli di queste uscite vengono controllati mediante le manopole del volume cuffie nel pannello superiore.

L'uscita della cuffia 2 è attiva solo quando Fast Track C600 è alimentato dalla fonte di alimentazione esterna.

Manuale dell'utente di Fast Track C6008

capitolo 3

Installazione di Fast Track C600

In questo capitolo viene trattata l'installazione di Fast Track C600 per Mac e Windows.

Installazione dei driver di Fast Track C600

Mac OS X

Per installare il driver di Fast Track C600:

1 Assicurarsi che l'interfaccia Fast Track non sia

collegata al computer.

Se l'interfaccia è stata collegata al computer, scollegarla prima di procedere con il passaggio 2.

2 Scaricare il driver di Fast Track C600 più recente

per Cubase dalla pagina Web www.m-audio.com/ drivers. Se non si dispone dell'accesso a Internet, individuare il programma di installazione nel disco di Fast Track C600 e passare al punto successivo.

3 Fare doppio clic sull'icona del programma di in-

stallazione, quindi seguire le istruzioni visualizzate.

L'unità Fast Track C600 potrebbe non funzionare correttamente se viene collegata a un hub USB. Collegare l'unità direttamente alla porta USB del computer se possibile.

Nota per gli utenti Mac OS 10.6.7

Quando si connette Fast Track C600 al computer per la prima volta verrà visualizzata la finestra Impostazione Assistita Tastiera. Chiudere la finestra e non fare clic su Continua. Le prestazioni dell'interfaccia non ne risentiranno.

Mac OS 10.6.7 - Impostazione Assistita Tastiera

Al termine dell'installazione, riavviare il computer e collegare Fast Track C600 a una porta USB disponibile del computer.

Capitolo 3: Installazione di Fast Track C600 9

Windows

Per installare il driver di Fast Track C600:

1 Assicurarsi che l'interfaccia Fast Track non sia

collegata al computer.

Se l'interfaccia è stata collegata al computer, scollegarla prima di procedere con il passaggio 2.

2 Scaricare il driver di Fast Track C600 più recente

per Cubase dalla pagina Web www.m-audio.com/ drivers. Se non si dispone di accesso a Internet, individuare il programma di installazione rilevato nel disco Drivers and Documentation di Fast Track C600 in dotazione con il prodotto e procedere con il passaggio successivo.

3 Fare doppio clic sull'icona del programma di in-

stallazione, quindi seguire le istruzioni visualizzate.

Al termine dell'installazione, riavviare il computer e collegare Fast Track C600 a una porta USB disponibile del computer.

L'unità Fast Track C600 potrebbe non funzionare correttamente se viene collegata a un hub USB. Collegare l'unità direttamente alla porta USB del computer se possibile.

Potrebbe essere visualizzato un messaggio di avviso che informa che il driver in fase di installazione non ha superato il testing del programma Windows Logo, oppure che chiede se il programma che si desidera eseguire è un'applicazione attendibile. Fare clic su Avanti e continuare l'installazione.

4 Al termine dell'installazione e dopo il riavvio del

computer, collegare l'interfaccia Fast Track C600 a una porta USB del computer disponibile.

Manuale dell'utente di Fast Track C60010

capitolo 4

Volume cuffie

Connettori per cuffie

S/PDIF

Line Outputs

Input 1

Out

4 3

5 3 1

6 4 2

Uscite B

Uscite AUscite C

Collegamenti hardware

Per ascoltare l'audio registrato in Fast Track C600, è necessario collegare le cuffie o un sistema audio esterno (ad esempio monitor alimentati o un impianto stereo) all'unità Fast Track C600. Non è possibile rip rodurre l'aud io in usc ita da Fast Tra ck C600 tramite gli altoparlanti o l'uscita audio del computer.

Consultare la documentazione dell'applicazione per informazioni sull'indirizzamento dei segnali da e verso Fast Track C600

Collegamento delle cuffie

Nel pannello anteriore di Fast Track C600 sono disponibili due connettori da 1/4 di pollice per la connessione delle cuffie. Il livello del volume dei segnali delle cuffie è controllato mediante le manopole del volume cuffie presenti sul pannello superiore.

Collegamento di un sistema audio

Le u scite lin ea di Fa st Track C600 sono ra ggru ppate in coppie che corrispondono ai pulsanti dei selettori di uscite A, B e C del pannello superiore.

Queste connessioni supportano connettori TRS bilanciati da 1/4 di pollice (punta, anello, manicotto) o connettori TS non bilanciati (punta, manicotto). È possibile collegare queste uscite a qualsiasi sistema di amplificazione: altoparlanti alimentati, un sistema stereo domestico o un mixer audio.

I sistemi stereo domestici utilizzano spesso connettori RCA. È possibile utilizzare adattatori o un cavo per eseguire una conversione dai connettori di uscita linea di Fast Track C600 ai connettori RCA dello stereo in uso.

Connettori delle cuffie sul pannello anteriore di Fast Track C600

Uscite stereo A, B e C di Fast Track C600 (pannello posteriore)

Capitolo 4: Collegamenti hardware 11

Collegamento degli ingressi

Ingresso 1 Ingresso 2

Line Outputs

Input 1-4 (Mic or Line)

4 3 2 1

5 3 1

6 4 2

Ingressi 4, 3, 2 e 1

Ingressi strumento

Input 1-4 (Mic or Line)

4 3 2 1

Ingressi Mic/Line

audio

In questa sezione sono descritti gli ingressi analogici disponibili in Fast Track C600. Per informazioni sul collegamento di sorgenti audio specifiche, vedere "Collegamento di un microfono" a pagina 13 e "Connessione di strumenti a Fast Track C600" a pagina 14.

Panoramica degli ingressi analogici

Gli ingressi di Fast Track C600 supportano microfoni, chitarre, tastiere e altri tipi di strumenti. Sul pannello posteriore di Fast Track C600 sono presenti canali di ingresso analogico, con etichetta 1, 2, 3, e 4. È inoltre possibile accedere agli ingressi 1 e 2 sul pannello anteriore quando si collegano strumenti quali una chitarra elettrica o un basso (vedere "Collegamento di chitarre o bassi elettrici" a pagina 15).

Quando si registrano sorgenti stereo, utilizzare una sola coppia di ingressi, ad esempio l'ingresso 1 per l'ingresso sinistro e l'ingresso 2 per l'ingresso destro.

Ogni sezione di ingresso è posizionata in modo che i connettori di ingresso hardware siano allineati direttamente dietro i controlli di ingresso corrispondenti sul pannello superiore. In questo modo è più semplice individuare i collegamenti di ingresso dei canali dal pannello anteriore. Inoltre con questo layout si ottiene il percorso di segnale più breve e diretto che assicura la migliore qualità del suono possibile.

Ingressi dello strumento del pannello anteriore

Ingressi sul pannello anteriore di Fast Track C600

Ingressi sul pannello posteriore di Fast Track C600

Manuale dell'utente di Fast Track C60012

Ingressi Mic/Line del pannello posteriore

Collegamento di un microfono

Input 1-4 (Mic or Line)

4 3 2 1

Ingresso 1

Selettore

di ingresso

Cavi e connettori per microfono

I microfoni devono essere collegati al pannello posteriore di Fast Track C600 mediante i cavi XLR.

L'alimentazione phantom può essere utilizzata con la maggior parte dei microfoni, ma se resta attiva a lungo può danneggiare alcuni microfoni a nastro. Prima di collegare un microfono a nastro, disattivare sempre l'alimentazione phantom e attendere almeno dieci secondi.

L'unità Fast Track C600 può fornire alimentazione phantom solo tramite un cavo di microfono con un connettore XLR (la parte TRS da 1/4 di pollice del connettore combinato del pannello posteriore non veicola alimentazione phantom indipendentemente dall'impostazione del pulsante 48V). In caso di dubbi sul tipo di alimentazione phantom necessaria per il microfono, consultare la documentazione fornita con il microfono o contattare il produttore.

Connettore XLR

Alimentazione phantom

Per funzionare, alcuni microfoni devono essere alimentati. L'alimentazione, denominata alimen- tazione phantom, viene erogata dalla batteria del microfono o mediante un'interfaccia audio (ad esempio Fast Track C600) in grado di fornire alimentazione grazie al cavo del microfono.

Utilizzo di un microfono con un connettore XLR

Per utilizzare un microfono dotato di un connettore XLR:

Collegare il cavo del microfono a uno degli ingressi microfono XLR presenti sul pannello posteriore di Fast Track C600.

Connettore XLR collegato all'ingresso 1

2 Se si utilizza l'ingresso 1 o 2, assicurarsi che il

pulsante del selettore di ingresso (sul panello superiore) sia impostato sulla posizione Out. In tal modo si è sicuri che venga selezionato l'ingresso posteriore.

La maggior parte dei microfoni a condensatore (ad esempio M-Audio Solaris) richiede l'alimentazione phantom. I microfoni dinamici (ad esempio Shure SM57) non richiedono l'alimentazione phantom per funzionare. Tuttavia l'utilizzo di questo tipo di alimentazione non ne provoca il danneggiamento.

Ingresso 1 - Selettore di ingresso

Capitolo 4: Collegamenti hardware 13

3 Se per il microfono è necessaria alimentazione

Pulsante di

alimentazione phantom

Gain

phantom, verificare che il microfono sia collegato, quindi sul pannello anteriore di Fast Track C600 premere il pulsante dell'alimentazione phantom (con l'indicazione 48V) corrispondente alla coppia di ing re ssi (1- 2 o 3 -4 ) in uso . Qu est o pu ls ant e in via un segnale da 48 V a entrambi gli ingressi Mic. Il LED 48V sul pannello anteriore di Fast Track C600 si accende quando viene erogata l'alimentazione phantom.

5 Se si lavora con sorgenti a volume molto alto e

il segnale in entrata è troppo alto perfino a livelli di guadagno minimi (ad esempio quando la mano pola del guadagno viene ruotata completamente in senso antiorario), attivare il pulsante Pad. In tal modo i livelli in ingresso vengono ridotti ulteriormente di circa 20 dB per evitare eventuali distorsioni.

Connessione di strumenti a Fast Track C600

Fast Track C600 è dotato di due tipi di ingresso, (DI e Line) che corrispondono a uscite con diverse potenze di segnale in ba se ai v ari tipi di s trume nti.

Pulsante alimentazione phantom

Nel pannello superiore di Fast Track C600, ruotare completamente la manopola Gain in senso antiorario. Quando la sorgente audio (strumento, voce e così via) viene eseguita a livelli più elevati, ruotare la manopola del guadagno in senso orario finché i meter del livello di ingresso non raggiungono i picchi all'interno della fascia gialla dei LED. Il LED rosso Clip (nella parte superiore dei meter) non dovrebbe illuminarsi; in caso contrario indica che i segnali hanno causato l'overload dei convertitori.

Sono stati così impostati livelli di guadagno ottimali ed è possibile iniziare la registrazione.

Manopola del guadagno Gain per l'ingresso 1

Ingressi DI Questi ingressi del pannello anteriore sono progettati specificamente per strumenti quali la chitarra elettrica o il basso elettrico che in genere hanno un livello di uscita inferiore e una impostazione di impedenza diversa dai dispositivi a livello di linea.

Ingressi Line I dispositivi a livello di linea, tra cui sorgenti audio elettroniche come mixer, sampler, tastiere e sintetizzatori dovrebbero essere connessi agli ingressi Line presenti nella parte posteriore dell'interfaccia.

Manuale dell'utente di Fast Track C60014

Collegamento di chitarre o bassi elettrici

Ingresso 1

Selettore di ingresso

Gain

ingresso

4 3 2 1

Ingresso 2

(canale destro)

Ingresso 1

(canale sinistro)

Ingresso 2

Ingresso 1

Selettore di ingresso

Collegamento di tastiere e mixer

Per utilizzare una chitarra con Fast Track C600:

1 Collegare il cavo della chitarra a uno degli ingressi

strumento situati sul pannello anteriore di Fast Track C600.

Collegamento di una chitarra al connettore da 1/4 di pollice

2 Verificare che il pulsante del selettore di ing resso

(sul panello superiore) sia impostato nella posizione In.

Per utilizzare una tastiera o un mixer con Fast Track C600:

1 Collegare la tastiera, il mixer o un'altra sorgente

audio a uno degli ingressi sul pannello posteriore di Fast Track C600. Se la sorgente è stereo (come una tastiera stereo o l'uscita stereo di un mixer), scegliere una coppia di ingressi (ad esempio 1 e 2 o 3 e 4) e collegare il canale sinistro (spesso il connettore bianco) all'ingresso della coppia con numero dispari e il canale destro (spesso lo spinotto rosso) all'ingresso con numero pari.

Collegamenti Fast Track C600 per sorgenti di ingresso stereo a livello di linea

2 Se si utilizzano gli ingressi 1 o 2, assicurarsi che

il pulsante del selettore di ingresso (sul panello superiore) sia impostato nella posizione Out.

Selettore di ingresso e manopola Gain dell'ingresso 1

Per prima cosa, ruotare completamente la manopola Gain in senso antiorario. Quando la chitarra o il basso viene suonato ai massimi livelli di volume, ruotare la manopola in senso orario finché i meter del livello di ingresso non raggiungono i picchi all'interno della fascia gialla dei LED. Il LED rosso Clip (nella parte superiore dei meter) non dovrebbe illuminarsi: in caso contrario indica che i segnali hanno causato l'overload dei convertitori.

Sono stati così impostati livelli di guadagno ottimali ed è possibile iniziare la registrazione.

Selettore di ingresso e manopola Gain degli ingressi 1 e 2

Capitolo 4: Collegamenti hardware 15

3 Impostare il volume dello strumento sul livello

ottimale, che per la maggior parte delle tastiere è compreso tra l'80% e il 100% del volume massimo.

Nel pannello superiore di Fast Track C600, ruotare completamente la manopola Gain in senso antiorario. Quando la sorgente audio viene eseguita ai massimi livelli di volume, ruotare la m anopola del guadagno finché i meter del livello di ingresso non raggiungono i picchi all'interno della fascia gialla dei LED. Il LED rosso Clip (nella parte superiore dei meter) non dovrebbe illuminarsi; in caso contrario indica che i segnali hanno causato l'overload dei convertitori.

Sono stati così impostati livelli di guadagno ottimali ed è possibile iniziare la registrazione.

Ingresso e uscita digitali

In Fast Tra ck C 600 s ono disponibili ingressi e uscite digitali per l'audio digitale in formato S/PDIF. Tali ingressi e uscite possono essere utilizzati insieme ai quattro ingressi analogici e a sei uscite analogiche di Fast Track C600. Ciò significa che l'interfaccia è in grado di gestire 6 ingressi e 8 uscite contemporaneamente.

Utilizzo dell'ingresso S/PDIF

Per configurare la registrazione da un dispositivo S/PDIF in Fast Track C600:

1 Aprire il pannello di controllo di Fast Track C600

e fare clic nella sezione in alto a destra della finestra.

2 Quando viene visualizzata la finestra di dialogo

Configurazione, selezionare parsa Sorgente di clock nella pagina Impostazioni generali, quindi fare clic sul pulsante Chiudi in basso a destra nella finestra Configurazione.

3 Nel software, scegliere nella traccia di registra-

zione la sorgente S/PDIF stereo o mono appropriata dal selettore di ingresso della traccia.

A questo punto dovrebbe essere possibile registrare segnali S/PDIF in entrata con l'applicazione audio.

La registrazione e la riproduzione tramite porte S/PDIF possono variare in base al software audio. Per saperne di più, consultare la documentazione del software.

S/PDIF

dal menu a com-

Collegamento dei dispositivi digitali

Per collegare un dispositivo S/PDIF a Fast Track C600:

1 Verificare di aver utilizzato due cavi coassiali da

75 ohm con connettori maschi RCA su entrambe le estremità.

2 Per inviare un segnale digitale in Fast Track C600,

collegare l'uscita S/PDIF del dispositivo alla porta dell'ingresso S/PDIF di Fast Track. Per inviare un segnale digitale da Fast Track C600 a un dispositivo esterno, collegare l'uscita S/PDIF di Fast Track C600 all'ingresso S/PDIF del dispositivo.

Manuale dell'utente di Fast Track C60016

Collegamenti MIDI

Out

5 3 1

Out In

6 4 2

MIDI Out MIDI In

4 3 2 1

Ingresso 2

(canale destro)

Ingresso 1

(canale sinistro)

Le due porte MIDI di Fast Track C600 consentono di usufruire di tutte le funzionalità MIDI all'interno dell'applicazione di registrazione, inclusa la possibilità di eseguire la registrazione e l'editing di tracce MIDI.

Per collegare un dispositivo MIDI a Fast Track C600:

1 Utilizzare un cavo MIDI a 5 pin standard per col-

legare la porta MIDI Out del dispositivo alla porta MIDI In sul pannello posteriore di Fast Track C600.

Utilizzare un altro cavo MIDI per collegare la porta MIDI In del dispositivo alla porta MIDI Out sul pannello posteriore di Fast Track C600.

Collegamenti MIDI a Fast Track C600

Monitoraggio di strumenti MIDI con Fast Track C600

Se si dispone di uno strumento MIDI con uscite analogiche, è possibile collegare tali uscite a una coppia di ingressi analogici di Fast Track C600 per monitorare o registrare lo strumento.

Per collegare lo strumento MIDI per il monitoraggio nel software di registrazione:

 Collegare le uscite audio dello strumento MIDI

a una coppia di ingressi di linea (TRS) di Fast Track C600. Collegare il canale sinistro all'ingresso con numero dispari della coppia e il canale destro all'ingresso con numero pari.

Collegamenti Fast Track C600 per sorgenti di ingresso stereo a livello di linea

Capitolo 4: Collegamenti hardware 17

capitolo 5

Menu LayoutMenu Preimpostazioni

Funzioni aggiuntive

Pannello di controllo del driver

Dal pannello superiore di Fast Track C600 è possibile accedere direttamente a diversi controlli, ad esempio il guadagno di ingresso, l'alimentazione phantom e i livelli di uscita. Numerosi altri parametri non possono tuttavia essere impostati dal pannello superiore. È possibile accedervi dal pannello di controllo del driver.

Per aprire il pannello di controllo del driver



In Mac aprire Preferenze di Sistema (menu Apple > Preferenze di Sistema), quindi fare doppio clic su Fast Track C600. In alternativa accedere al pannello di controllo del driver dal menu Applicazioni.

– oppure –

 In Windows scegliere Start > Pannello di controllo >

Fast Track C600.

Preimpostazioni

Nella sezione Preimpostazioni è possibile caricare e salvare i file delle impostazioni di Fast Track C600, che contengono tutte le impostazioni del pannello di controllo del driver di Fast Track C600. Ciò è utile se si desidera salvare varie configurazioni in modo che non si debba riconfigurare manualmente il sistema ogni volta che si lavora a un tipo di progetto diverso.

Pulsante Load

Il pulsante Load apre un browser di file che consente di caricare un file di impostazioni salvato precedentemente.

Save as

Il pulsante Save as apre un browser di file che consente di salvare le impostazioni correnti del pannello di controllo del driver in un file di impostazioni.

Pannello di controllo del driver di Fast Track C600 (vista orizzontale)

Capitolo 5: Pannello di controllo del driver 18

Layout

Il menu a discesa Layout consente di scegliere le informazioni da visualizzare nel pannello di controllo del driver e come visualizzarle. Sono disponibili quattro layout:

Orizzontale

Il layout Orizzontale è il layout predefinito. Visualizza tutte le manopole, i fader, i meter e i pulsanti in un layout simile a quello di una console di mixaggio. Il layout Orizzontale viene utilizzato per tutte le acquisizioni dello schermo in questo capitolo.

Orizzontale (solo metri)

Il layout Solo metri è principalmente destinato al metering degli ingressi hardware pre-fader e dei ritorni software, ma non consente di accedere ai mixer stereo.

Verticale

Pannello di controllo del driver di Fast Track C600 (vista verticale)

Il layout Verticale consente di accedere a tutti i controlli e i meter in una finestra verticale. È stato progettato per offrire un funzionamento compatto, comodo se si desidera utilizzarlo insieme all'applicazione audio in quanto occupa molto meno spazio sullo schermo, ma fornisce tutte le funzionalità.

Pannello di controllo del driver di Fast Track C600 (vista orizzontale, solo metri)

Capitolo 5: Pannello di controllo del driver 19

Verticale (solo metri)

Pannello di controllo del driver di Fast Track C600 (vista verticale, solo metri)

Funzioni aggiuntive

Fast Track C600 è inoltre dotato di numerose funzioni a cui si accede facendo clic sui pulsanti disponibili nell'area superiore destra del pannello di controllo:

• Configurazione

•Flow

• Informazioni su

Configurazione

Nel riquadro Configurazione è possibile definire le impostazioni hardware di Fast Track C600. Ad esempio è possibile impostare la dimensione del buffer, la frequenza di campionamento e la sorgente di clock. Fare clic sul pulsante Impostazioni MultiButton per configurare il pulsante Multi come descritto nel Capitolo 6, "Pulsante Multi e pulsanti dei controlli di trasporto".

Il layout Solo metri enfatizza il metering degli ingressi hardware pre-fader e dei ritorni software, ma non fornisce l'accesso ai mixer stereo.

Manuale dell'utente di Fast Track C60020

Menu a comparsa Configurazione

Nella finestra Configurazione le opzioni sono raggruppate nelle seguenti categorie:

Impostazioni hardware

I parametri di questa sezione del pannello di controllo regolano il funzionamento dell'interfaccia.

Manopola del volume principale

Queste caselle di controllo (uscite 1-2, 3-4 e 5-6) consentono di impostare le coppie di uscite analogiche su cui ha effetto la manopola del volume principale presente nella parte superiore dell'interfaccia: se un casella è selezionata, il livello di volume delle uscite corrispondenti verrà controllato dalla manopola del volume principale; se una casella resta deselezionata, dalle uscite verrà emesso audio al massimo volume indipendentemente dalla posizione della manopola del volume principale.

Grazie a questa funzione l'utilizzo di Fast Track C600 risulta estremamente flessibile. Ad esempio, in studi con più gruppi di monitor di studio può essere necessario collegare un gruppo di altoparlanti alle uscite 1-2 e un secondo o perfino un terzo gruppo di altoparlanti (o un subwoofer) alle uscite 3-4 o 5-6. Ciò consente agli utenti di passare facilmente da un set di altoparlanti all'altro utilizzando i pulsanti dei selettori di uscita nel pannello superiore mentre è comunque possibile controllare tutti gli altoparlanti con una sola manopola del volume, in questo caso le uscite 1-2, le uscite 3-4 e le uscite 5-6, se sono selezionate tutte.

Questa funzionalità è utile anche quando si lavora in formati surround multi-channel, in quanto è possibile utilizzare la manopola del volume principale per impostare simultaneamente il livello di tutti gli altoparlanti collegati alle uscite di Fast Track C600. Pertanto in questo caso è necessario selezionare di nuovo le uscite 1-2, 3-4 e 5-6.

D'altra parte se, ad esempio, le uscite 1-2 sono collegate agli altoparlanti ma le uscite 3-4 e 5-6 sono collegate a dispositivi esterni (quali processori di effetti, console di mixaggio o un altro dispositivo), può risultare utile controllare il livello delle uscite 1-2 con la manopola del volume principale lasciando le uscite 3-4 e 5-6 al massimo volume indipendentemente dall'impostazione della manopola Master Volume. Per ottenere tale risultato è sufficiente selezionare la casella delle uscite 1-2 lasciando deselezionate le caselle delle uscite 3-4 e 5-6. Se si lascia deselezionata un'uscita, attenersi con attenzione all'avviso riportato più avanti.

Infine, per alcuni utenti con console di mixaggio esterne o sistemi di gestione degli altoparlanti dedicati può risultare utile impostare le uscite per la riproduzione sempre al volume massimo, indipendentemente dall'impostazione del volume principale. In tal caso tutte le caselle delle uscite devono restare deselezionate. Se queste uscite vengono lasciate deselezionate, assicurarsi di seguire con attenzione l'avviso sottostante.

Se si deseleziona una delle caselle della mano pola del volume principale, dalle uscite corrispon denti verrà riprodotto audio al volume massimo (ovvero senza attenuazione). Di conseguenza potrebbero essere inviati segnali molto alti ad altoparlanti, amplificatori di cuffie o altre apparecchiature. Tenere in considerazione i livelli in uscita ogni volta che si deseleziona una delle caselle per evitare danni alle apparecchiature (o all'udito). Se si desidera lasciare deseleziona le caselle per consentire la riproduzione di segnali al massimo volume e senza attenuazione nell'in terfaccia, si consiglia di utilizzare un'apparecchiatura esterna per il controllo dei livelli, ad esempio un mixer esterno.

Capitolo 5: Pannello di controllo del driver 21

Disabilita controllo host

Alcune applicazioni di registrazione sono in grado di controllare il mixer di monitoraggio a bassa latenz a di Fast Trac k C600 mediante lo standar d ADM (ASIO Direct Monitoring). Questa funzione è comoda perché tutto il monitoraggio a bassa latenza viene gestito mediante il mixer dell'applicazione musicale e non è necessario controllare le opzioni manualmente nel mixer di monitoraggio del pannello di controllo di Fast Track C600.

Se si avvia un'applicazione musicale supportata quando la casella è deselezionata, il software prende il controllo del primo mixer stereo del pannello di controllo. Se si preferisce mantenere il controllo manuale completo del mixer di monitoraggio di Fast Track C600, verificare che la casella sia selezionata.

Sorgente di clock

Questa impostazione determina la sorgente di clock con cui si sincronizza Fast Track C600.

Internal.

senza altri dispositivi digitali o senza un clock esterno), selezionare l'opzione Internal affinché l'interfaccia funzioni correttamente.

S/PDIF .

Fast Track C600 e si desidera utilizzarlo come sorgente di clock principale, selezionare l'opzione S/PDIF. In questo modo Fast Track C600 viene sincronizzato con il clock del dispositivo esterno.

Se si utilizza Fast Track C600 da solo (ovvero

Se è stato collegato un dispositivo S/PDIF a

Quando S/PDIF è selezionato come sorgente di clock, il menu a discesa Frequenza di campionamento viene disattivato quando si visualizza la frequenza di campionamento in entrata.

Se S/PDIF è impostato come sorgente di clock e Fast Track C600 non è in grado di rilevare o sincronizzarsi alla sorgente di clock esterna, viene visualizzato un messaggio sotto il menu a discesa Sorgente di clock che indica che non è stato rilevato il clock esterno e la frequenza di campionamento è fissata a 48 kHz.

Frequenza di campionamento

Questo menu a discesa consente di impostare la frequenza di campionamento di Fast Track C600. Tenere presente che quando si utilizza l'interfaccia con un'applicazione ASIO o CoreAudio, la frequenza di campionamento può essere determinata anche dall'applicazione audio. Questo parametro potrebbe non essere modificabile nel pannello di controllo di Fast Track C600 se è in esecuzione l'applicazione audio. In questo caso eventuali modifiche alla frequenza di campionamento devono essere apportate tramite l'applicazione audio stessa. Se nell'applicazione non è possibile impostare la frequenza di campionamento, chiudere l'applicazione, quindi modificare la frequenza nel pannello di controllo di Fast Track C600.

In Windows Vista, quando si utilizzano driver di Fast Track C600 WDM/MME (ovvero driver non ASIO) la frequenza di campionamento dell'interfaccia (e del software audio) viene sempre impostata tramite questo menu a discesa. La selezione nel menu è l'unico elemento che viene visualizzato nell'applicazione audio. Ad esempio se si seleziona 44,1 kHz in questo menu, nel pannello di controllo dell'applicazione audio viene visualizzato solo 44,1 kHz e non è possibile selezionare nessun'altra frequenza all'interno dell'applicazione.

Quando la frequenza di campionamento è sincronizzata con una sorgente di clock digitale (S/PDIF è selezionato come sorgente di clock), il menu a discesa Frequenza di campionamento viene disattivato durante la visualizzazione della frequenza di campionamento in entrata.

Manuale dell'utente di Fast Track C60022

Dimensione del buffer (solo Windows)

Impostazioni del pulsante Multi

Questo menu consente di impostare la dimensione dei buffer di ingresso e uscita in Fast Track C600.

I buffer permettono di mantenere in funzione l'hardware e il software audio elaborando l'audio in gruppi di campioni anziché un campione alla volta. A causa delle variazioni tra l'hardware e il software del computer è impossibile consigliare un'unica impostazione ottimale per tutti i sistemi. Potrebbe essere necessario provare diverse impostazioni fino a quando non si trova la dimensione del buffer migliore per il sistema.

L'obiettivo dell'impostazione della dimensione del buffer consiste nel ridurla il più possibile senza scatti, colpi o altre anomalie. Se la dimensione del buffer è troppo piccola, il computer non riesce a eseguire tutti i calcoli audio necessari in tempo e i flussi audio vengono emessi con scatti, rumori e interruzioni. Se, invece, la dimensione del buffer è troppo grande, il computer elabora l'audio senza problemi, ma il software funziona lentamente e non risponde.

Per individuare l'impostazione ottimale della dimensione del buffer del sistema, iniziare con un valore elevato e gradualmente ridurre la dimensione fino a quando non si sentono scatti, colpi o altre anomalie nell'audio. Quindi aumentare il valore fino a quando le anomalie non scompaiono. Potrebbe essere necessario interrompere la riproduzione audio ogni volta che si modifica l'impostazione. Determinate applicazioni richiederanno il riavvio del programma prima che le nuove impostazioni della dimensione del buffer diventino attive.

Questo menu viene visualizzato solo sui sistemi Windows. La maggior parte delle applicazioni Mac OS X consente di modificare la dimensione del buffer dall'interno dell'applicazione audio. Per informazioni sulla modifica di questa impostazione, consultare la guida dell'utente dell'applicazione audio.

Fast Track C600 è dotato di un pulsante Multi e di cinque pulsanti dei controlli di trasporto assegnabili che è possibile programmare come descritto nel Capitolo 6, "Pulsante Multi e pulsant i dei controlli di trasporto".

Pannello di controllo del driver

Mantiene premuti gli indicatori di clip fino a quando non si fa clic su di essi

Nella sezione superiore dei meter (o nella sezione destra dei meter orizzontali) del pannello di controllo del driver è disponibile un indicatore di clipping rosso. Quando questa opzione è selezionata, gli indicatori di distorsione rimangono accesi fino a quando non vi si fa clic sopra.

Carica le impostazioni di latenza e di clock dal file delle impostazioni

Se questa opzione è selezionata, le impostazioni della sorgente di clock e del buffer vengono richiamate quando si carica un file di impostazioni. Se si lascia la casella deselezionata, è possibile caricare i file delle impostazioni personalizzate con configurazioni del mixer a bassa latenza diverse, senza correre il rischio di modificare accidentalmente le impostazioni relative alla dimensione del buffer o alle impostazioni della sorgente di clock del dispositivo.

Meter Post-Fader

Quando questa opzione è selezionata, i meter visualizzeranno livelli dopo il fader di canale. Ciò significa che dalle posizioni del fader dipende ciò che viene visualizzato sui meter.

Capitolo 5: Pannello di controllo del driver 23

Meter Pre-Fader

Informazioni su firmware e driver Collegamenti Web

Quando questa opzione è selezionata, i meter visualizzano il livello di un segnale prima che questo superi il fader. In questo modo i livelli di segnale vengono visualizzati indipendentemente dalla po sizione dei fader nel mixaggio stereo. In altre parole un fader può essere completamente disattivato e dall'uscita del mixer può non venire riprodotto alcun suono, ma è comunque possibile determinare se l'ingresso è attivo.

Modalità Mandate FX

Mandate Pre-Fader FX

Quando questa opzione è selezionata, il segnale audio completo viene inviato alle mandate FX, indipendentemente dalla posizione dei fader dei canali del mixaggio stereo 1–2.

Mandate Post-Fader (Mix 1/2) FX

Quando questa opzione è selezionata, il livello di segnale audio inviato alle mandate FX dipende dalla posizione dei fader dei canali del mixaggio stereo 1.

Flow

Se si fa clic sul pulsante Flow, viene visualizzata una finestra in cui è riportato il flusso del segnale dagli ingressi alle uscite di Fast Track C600, che rappresenta un utile riferimento per comprendere il percorso di un segnale audio attraverso Fast Track C600.

Informazioni su

Il menu a comparsa Informazioni su consente di visualizzare la versione firmware dell'hardware Fast Track C600 e fornisce comodi collegamenti Web a documentazione, aggiornamenti, supporto, domande frequenti e registrazione del prodotto.

Il computer deve essere connesso a Internet affinché tali collegamenti funzionino.

Manuale dell'utente di Fast Track C60024

Visualizzazione delle informazioni sul firmware e sul programma di installazione

In questa sezione, è possibile visualizzare la versione firmware dell'hardware Fast Track C600 e la versione del pacchetto del programma di installazione del driver di Fast Track C600.

Accesso ai collegamenti Web

Lungo la parte inferiore destra del pannello di controllo del driver è possibile accedere a utili risorse online disponibili sul sito Web di Avid (www.m-audio.com). A questo scopo fare clic sui seguenti menu a comparsa:

•Manuale

• Aggiornamenti

•Assistenza

• Domande frequenti

•Registra

aumentare il volume del canale del microfono nel mixaggio di monitoraggio. In questo modo la parte vocale si sentirà più forte nelle cuffie del cantante, ma verrà registrata nel software al volume impostat o con la manopola di regolazione del guadagno sul pannello superiore.

Il mixer di monitoraggio è configurato come una console di mixaggio standard. Sono disponibili 14 canali di ingresso (6 ingressi hardware e 8 ritorni software), ognuno con il proprio fader di volume, le manopole di pan e mandata ausiliaria, i pulsanti di assolo e di silenziamento, nonché la sezione di uscite principali con i rispettivi fader.

Per collegare due canali, fare clic sull'icona di collegamento tra i due canali. Il collegamento dei canali consente di regolare simultaneamente le impostazioni di silenziamento, assolo e fader. A questo scopo modificare i parametri su uno dei canali collegati. Tuttavia il collegamento di due canali non ha alcun effetto sui controlli di pan, che vengono impostati sempre in base a ogni canale.

Mixer di monitoraggio

Il mixer di monitoraggio consente di creare quattro diversi mixaggi stereo a partire da 14 sorgenti di ingresso composte da ingressi hardware (ovvero 4 ingressi analogici e 2 digitali) e ritorni software (8 ritorni software). In questo modo è possibile configurare i mixaggi di cueing a latenza quasi zero in cui i performer sentono un mixaggio "personalizzato" durante la registrazione.

È importante tenere presente che eventuali modifiche apportate al mixaggio di monitoraggio verranno applicate solo a ciò che è udibile dalle uscite del mixer: il mixaggio di monitoraggio non incide sui segnali che vengono inviati al software per la registrazione. Ad esempio, se si registra la voce di un cantante e quest'ultimo desidera che venga aumentato il volume della traccia vocale in modo da ascoltare meglio la propria voce, è possibile

Il mixer di monitoraggio è dotato di meter ad alta risoluzione che indicano i livelli dei canali di ingresso (direttamente sopra ogni canale) e i livelli di uscita principali del mixer (nella parte superiore destra del mixer). Il funzionamento dei meter pre/ post-fader può essere configurato nella scheda delle impostazioni del pannello di controllo. Per reimpos

tare gli indicatori di distorsione, fare clic sul meter.

Tenere presente che l'impostazione o la regolazione dei mixer di monitoraggio non incide sul segnale registrato nel software. Ad esempio è possibile continuare a registrare un canale mentre il canale di mixaggio stereo corrispondente è silenziato. La parte registrata non viene riprodotta attraverso il mixer di monitoraggio al momento della registrazione, ma viene registrata nel software in uso e riprodotta correttamente.

Capitolo 5: Pannello di controllo del driver 25

Utilizzo del mixer di monitoraggio

Meter segnale

Assolo

Fader canale

Etichetta canale

Pan

Mute

Collegamento

Ingressi hardware

Ritorni software

Effetti

Master

Il mixer di monitoraggio è disponibile nella vista principale del pannello di controllo del driver ed è suddivisa in quattro parti principali:

• Ingressi hardware

•Ritorni software

•Effetti

•Master

Ingressi hardware

Nella sezione Ingressi hardware vengono monitorati gli ingressi Mic/Line, strumento e S/PDIF di Fast Track C600. Gli ingressi hardware 1–4 sono gli ingressi analogici, mentre gli ingressi hardware 5–6 sono gli ingressi S/PDIF sinistro e destro.

Manuale dell'utente di Fast Track C60026

Ritorni software

Nella sezione Ritorni software viene monitorato l'audio proveniente dall'applicazione audio. I ritorni software 1 e 2 sono le uscite stereo predefinite del software.

Pan

Pulsanti collegamento

Collegamento

Le manopole Pan controllano la posizione del segnale audio di un canale nell'immagine stereo del mixaggio di monitoraggio (fare doppio clic sulla manopola per portare la manopola pan al centro).

Assolo

Ogni pulsante di assolo consente di monitorare l'audio per il canale di cui fa parte e, allo stesso tempo, di silenziare tutti gli altri canali di ingresso hardware e i ritorni software (eccetto quelli per cui sono attivati anche i pulsanti Solo).

Mute

I pulsanti Mute consentono di disattivare separatamente il monitoraggio di ogni canale nel mixaggio di monitoraggio.

Fader dei canali

I fader dei canali controllano il livello del volume di monitoraggio di ogni canale nel mixaggio di monitoraggio.

Etichette dei canali

Per impostazione predefinita, sulle le etichette dei canali è riportato il nome dell'ingresso di ogni canale, eccetto per la coppia di fader principale (etichettata L/R per impostazione predefinita).

Se si fa clic su un'etichetta di un canale, viene visualizzato un cursore che consente di digitare il nome di canale personalizzato (ad esempio "chitarra", "voce" e così via).

Le etichette dei canali visualizzano inoltre il livello di segnale (in dB) durante la regolazione di un fader.

I pulsanti di collegamento consentono di collegare coppie stereo di manopole o fader (e anche le manopole di Mandata FX corrispondenti). Quando si regola uno dei due canali (sinistro/destro), l'altro viene regolato allo stesso modo.

Il collegamento di due canali non incide sui controlli Pan.

Effetti

Nella sezione Effetti è possibile definire le configurazioni "mandata e ritorno" e selezionare gli effetti che si applicano agli ingressi hardware e/o ai ritorni software.

Mandate hardware Input FX

Le mandate FX sono condivise da tutti i mix stereo a meno che non si scelga "Post-Fader Stereo Mix 1" dal menu a comparsa Configurazione.

Mandate Software Return FX

Le mandate FX sono condivise da tutti i mix stereo a meno che non si scelga "Post-Fader Stereo Mix 1" dal menu a comparsa Configurazione.

Ritorni FX

Queste manopole controllano il livello di uscita audio Effetto che verrà mixato con le uscite sinistra/ destra principali del segnale di monitoraggio. Diversamente dalle mandate, i ritorni FX sono regolabili separatamente per ogni mixaggio di monitoraggio.

Il LED Clip visualizza la distorsione se si verifica clipping nell'ingresso FX e nell'uscita.

Capitolo 5: Pannello di controllo del driver 27

Effetto

Master Fader

Indicatori di stato

Il menu a discesa Effetto consente di selezionare l'effetto da applicare agli ingressi hardware e/o ai ritorni software. Sono disponibili otto tipi di riverbero: tre per la stanza e due per la sala, un riverbero per la piastra, un ritardo e un eco. Questi effetti possono essere personalizzati con i tre controlli seguenti:

Meter principale Offre una rappresentazione visiva del segnale audio inviato alla coppia di uscite hardware associata.

Indicatori di stato

Lungo la parte inferiore sinistra del pannello di controllo del driver sono visualizzati i seguenti indicatori di stato:

Durata Questa manopola controlla il tempo di decadimento (per i riverberi) o il tempo di ritardo (per il ritardo e l'eco).

Feedback Questa manopola controlla il numero di ripetizioni per gli effetti di ritardo ed eco. Non incide sui riverberi.

Volume

Questa manopola controlla il livello di uscita

degli effetti inviato ai ritorni FX.

Master

Nella sezione Master è possibile controllare l'uscita del mixer principale.

Hardware collegato

Indica lo stato dell'hardware quando un'unità Fast Track C600 è installata correttamente, accesa e collegata al computer.

Streaming

Indica se è in corso lo streaming dell'audio di una workstation audio digitale o di un lettore multimediale (ad esempio Windows Media Player) in Fast Track C600.

Master Fader Regola il livello globale del mixaggio di monitoraggio.

Manuale dell'utente di Fast Track C60028

capitolo 6

Pulsante programmabile

Pulsante Multi e pulsanti dei controlli di trasporto

A seconda del software in uso, questi tasti di scelta

Panoramica

I pulsanti Multi e dei controlli di trasporto assegnabili in Fast Track C600 possono essere programmati per simulare comandi ASCII con tasti (o combinazioni di tasti) del computer nel software. Tale caratteristica risulta utile in quanto consente di eseguire attività con un solo tasto anziché utilizzare comandi di menu visualizzati sullo schermo o dover ricordare i tasti di scelta rapida.

rapida possono includere funzioni quali:

•Play

•Stop

•Record

• Toggle Marker Locations

• Create New Track

•Save

• Eventuali tasti di scelta rapida personalizzati impostati.

Pulsante Multi

Pulsante Multi di Fast Track C600

Il pulsante Multi può essere programmato per l'esecuzione di una successione di massimo otto tasti di scelta rapida diversi.

Per ulteriori informazioni sui tasti di scelta rapida disponibili, consultare la documentazione in dotazione con l'applicazione di registrazione.

Il pulsante Multi supporta fino a otto passaggi. Ciò significa che è possibile programmare fino a otto comandi diversi che vengono eseguiti uno dopo l'altro ogni volta che si preme il pulsante Multi. Vedere "Configurazione del pulsante Multi (creazione di una macro)" a pagina 33.

Capitolo 6: Pulsante Multi e pulsanti dei controlli di trasporto 29

Pulsanti di trasporto

Pulsante programmabile

Pulsanti dei controlli di trasporto di Fast Track C600

A differenza del pulsante Multi, i pulsanti dei controlli di trasporto supportano un solo passaggio.

In genere questi pulsanti vengono assegnati a tasti di scelta rapida che corrispondono alle funzioni indicate dai rispettivi simboli (riavvolgimento, avanzamento, interruzione, riproduzione e registrazione). Tenere comunque presente che questi pulsanti sono programmabili a piacere e possono essere assegnati per controllare altre funzioni, quali zoom avanti e zoom indietro, impostazione dei locator, ritorno a zero e così via. Vedere "Configurazione dei pulsanti dei controlli di trasporto" a pagina 34.

Impostazione dei pulsanti Multi e dei controlli di trasporto

Per configurare il pulsante Multi o i pulsanti dei controlli di trasporto, avviare innanzitutto il pannello di controllo del driver. Fare quindi clic sul pulsante Configurazione nell'angolo in alto a destra della finestra del pannello di controllo e infine sul pulsante Impostazioni Multi-Button.

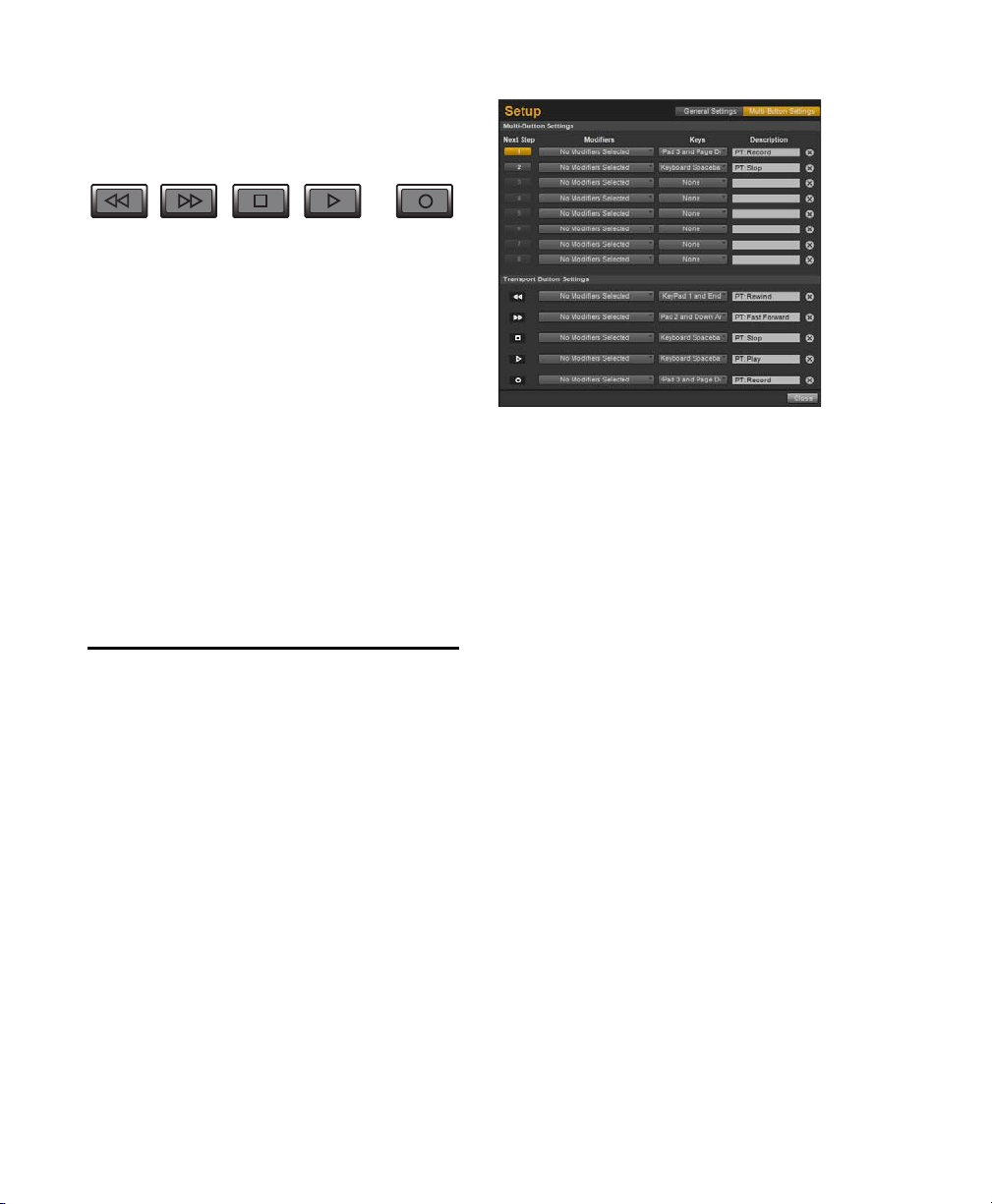

Riquadro Impostazioni Multi-Button

Nel riquadro Impostazioni Multi-Button sono disponibili i seguenti pulsanti, menu a discesa e opzioni utilizzati per configurare i pulsanti Multi e dei controlli di trasporto.

Passaggio successivo

Nella parte superiore del riquadro è disponibile una colonna con pulsanti dei passaggi. Ogni pulsante rappresenta uno degli 8 passaggi disponibili che è possibile configurare in una macro. Qualsiasi passaggio inutilizzato sarà ignorato dalla macro che passerà al passaggio successivo non vuoto. Dopo l'ottavo passaggio (o dopo l'ultimo passaggio utilizzato), la macro torna al passaggio 1 in modo che questo possa essere rieseguito.

Icone dei controlli di trasporto

Le icone che si trovano sotto la serie di pulsanti dei passaggi rappresentano i pulsanti dei controlli di trasporto nel pannello superiore dell'interfaccia.

Manuale dell'utente di Fast Track C60030

Modificatori

Sono disponibili 8 menu a discesa che corrispondono a ogni passaggio disponibile di una macro del pulsante Multi. Tali menu contengono opzioni per tasti modificatori che sono necessari quando si utilizza un tasto o un tasto di scelta rapida.

Per Mac sono:

• Control

• Command

•Option

•Shift

Per Windows sono:

• Control

•Shift

•Alt

• Win (tasto Logo Windows)

Tasti

Questi menu a discesa contengono opzioni per tasti alfanumerici e con simboli che è possibile assegnare al pulsante Multi o ai pulsanti dei controlli di trasporto.

Informazioni sulle macro del pulsante Multi

Una macro può essere descritta come una combinazione di azioni o funzioni utilizzate quando si esegue una determinata attività. Nel caso di creazioni musicali, gli esempi di attività comuni includono la registrazione di una traccia, il riavvolgimento di un brano e la riproduzione di quanto è stato registrato.

Il pannello di controllo del driver consente di assegnare il pulsante Multi a un tasto corrispondente per ogni passaggio dell'attività, in modo che ogni passaggio venga eseguito quando il pulsante viene premuto più volte. Ad esempio la prima volta che viene premuto il pulsante Multi la registrazione viene avviata (passaggio 1). Se si preme due volte la registrazione viene interrotta, se si preme la terza e la quarta volta viene prima spostata la linea playhead all'inizio della canzone e quindi riavviata la riproduzione. Si tratta di una macro di quattro passaggi che prevede la pressione del pulsante Multi quattro volte una dopo l'altra. Premere di nuovo il pulsante Multi per tornare al passaggio 1 e poter ripetere la sequenza.

Il comando per salvare è rappresentato dalla lettera S e dal modificatore Command (Mac) o Control (Windows).

Descrizione

Le scribble strip grigie sono fornite in modo che sia possibile apporre ad ogni passaggio un'etichetta con la descrizione della funzione eseguita.

Pulsanti X

È possibile rimuovere o eliminare un passaggio facendo clic sulla X rossa alla fine della riga. Quando si fa clic sul pulsante, il parametro Modificatori viene i

mpostato su Nessun modificatore selezionato e il

parametro Tonalità è impostato su Nessuno.

Nella tabella seguente sono riportati esempi di tasti di tre delle applicazioni di registrazione approvate; per ulteriori informazioni è tuttavia necessario fare riferimento alla documentazione del software in uso.

Capitolo 6: Pulsante Multi e pulsanti dei controlli di trasporto 31

Funzione ProTools Logic Cubase

Start Record Command + Barra

spaziatrice (Mac) Ctrl + Barra spaziatrice (Windows)

Stop o Stop Record Barra spaziatrice 0

Save Command + S (Mac)

Go to Beginning o Return to Zero

Play Barra spaziatrice Invio

Ctrl + S (Windows)

Invio (Mac) Invio (Windows)

* (tasto asterisco del tastierino numerico)

(tastierino numerico)0(tastierino numerico)

Command + S Command + S (Mac)

Invio "."

(tastierino numerico)

*(tasto asterisco del tastierino numerico)

Ctrl + S (Windows)

(tastierino numerico)

Barra spaziatrice

Manuale dell'utente di Fast Track C60032

Configurazione del pulsante Multi (creazione di una macro)

6 Ripetere i passaggi dall'1 al 5 delle istruzioni se

si desidera creare una macro utilizzando tutti e 7 i pulsanti dei passaggi in base alle esigenze.

Una volta stabilita l'attività da eseguire con il pulsante Multi e il tasto di scelta rapida o la combinazione di tasti di scelta rapida da emulare, è possibile impostare la configurazione come descritto di seguito.

Per configurare il pulsante Multi:

1 Individuare il tasto di scelta rapida utilizzato per

una funzione del software.

In questo esempio, si desidera configurare il pulsante Multi per attivare una funzione all'interno del software, la cui combinazione di tasti di scelta rapida è Command+ Barra spaziatrice (Mac) o Ctrl+ Barra spaziatrice (Windows).

Per ulteriori informazioni sui tasti di scelta rapida predefiniti disponibili e sulla creazione di tasti di scelta rapida personalizzati, consultare la documentazione software.

2 Fare clic sul pulsante del passaggio 1.

Scegliere il tasto modificatore necessario nel menu a discesa Modificatori in corrispondenza del passaggio. In questo esempio sarà necessario selezionare Command (Mac) o Control (Windows).

Ad esempio, è possibile utilizzare i pulsanti dei passaggi 2, 3, 4 e 5 per configurare il pulsante Multi in modo che vengano eseguite rispettivamente le Beginning

funzioni Stop (o Stop Record), Save, Go to

(Return to Zero) e Play all'interno del

software.

Salvare le assegnazioni del pulsante Multi appena assegnazioni facendo clic sul pulsante Save As nella parte superiore della finestra principale del pannello di controllo.

Se è configurata una sola assegnazione del pulsante Multi o del pulsante del passaggio, il pulsante eseguirà tale funzione ogni volta che viene premuto. Nel presente esempio, verrà attivato il pulsante di registrazione nella finestra dei controlli di trasporto del software, se si tratta dell'unico passaggio della sequenza (ad esempio tutti gli altri passaggi della macro sono stati eliminati).

Se invece sono state eseguite altre assegnazioni ed è stata creata una macro come descritto nel passaggio 6 delle presenti istruzioni utilizzando i pulsanti 2, 3, 4 e 5, il pulsante Multi eseguirà ciascuna delle 5 funzioni nell'ordine visualizzato nella tabella sottostante, prima di passare al passaggio 1.

Questo passaggio non è necessario se il tasto di scelta rapida non richiede un modificatore.

4 Nel menu a discesa Tonalità, scegliere il tasto

"principale" utilizzato per la combinazione dei tasti di scelta rapida. In questo esempio sarà necessario selezionare

5 Apporre al passaggio un'etichetta con una de-

Keyboard Spacebar

nel menu a discesa.

scrizione immettendo il testo nella scribble strip, ad esempio Registrazione o Avvia registrazione.

Passaggio macro

1Start Record

2Stop o Stop Record

3Save

4 Go to Beginning o Return to Zero

5Play

Capitolo 6: Pulsante Multi e pulsanti dei controlli di trasporto 33

Funzione macro

In altre parole, il software riavvierà la registrazione

Pulsante programmabile

a partire da una traccia abilitata alla registrazione la prima volta che si preme il pulsante Multi. Al termine della registrazione, premere di nuovo il pulsante per interrompere la registrazione. Se si preme per la terza volta, il progetto viene salvato. Se si preme il pulsante Multi per la quarta volta, la canzone torna alla battuta 1, e se lo si preme per la quinta volta viene avviata la riproduzione.

Se il pulsante Multi è stato configurato nel modo appena descritto, verificare di aver disattivato il pulsante Record Enable della traccia al termine della registrazione. Al termine del passaggio 5 della macro le operazioni ricominciano dal passaggio 1, pertanto alla successiva pressione del tasto Multi viene eseguito il comando Record.

Configurazione dei pulsanti dei controlli di trasporto

Per configurare un pulsante dei controlli di trasporto:

1 Decidere quale pulsante (ad esempio il pulsante

Record) dei controlli di trasporto assegnare a un tasto di scelta rapida del software, quindi individuare il tasto di scelta rapida nel software.

In questo esempio, si desidera configurare il pulsante Record dell'interfaccia in modo che attivi una funzione in un'applicazione in cui la combinazione di tasti di scelta rapida corrispondente è Command+ Barra spaziatrice (Mac) o Control+ Barra spaziatrice (Windows).

Per ulteriori informazioni sui tasti di scelta rapida predefiniti disponibili e sulla creazione di tasti di scelta rapida personalizzati, consultare la documentazione software.

2 Passare alla riga contrassegnate con l'icona del

pulsante di trasporto da assegnare (in tal caso il pulsante Record), e scegliere il tasto modificatore dall'elenco a discesa Modificatori. In questo esempio sarà necessario selezionare (Windows).

Command

(Mac) o

Control

Pulsanti dei controlli di trasporto di Fast Track C600

È possibile assegnare ogni pulsante dei controlli di trasporto a un qualsiasi tasto o tasto di scelta rapida, come descritto di seguito.

Manuale dell'utente di Fast Track C60034

Questo passaggio non è necessario se il tasto di scelta rapida non richiede un modificatore.

3 Nel menu a discesa Tonalità, scegliere il tasto

"principale" utilizzato per la combinazione dei tasti di scelta rapida. In questo esempio sarà necessario selezionare

4 Apporre al passaggio un'etichetta con una de-

scrizione immettendo il testo nella scribble strip, ad esempio Registrazione o Avvia registrazione.

Ripetere i passaggi da 1 a 4 delle presenti istruzioni per assegnare i pulsanti dei controlli di trasporto ad altre funzioni.

6 Salvare le assegnazioni dei pulsanti dei controlli

di trasporto appena configurate facendo clic sul pulsante Save As nella parte superiore della finestra principale del pannello di controllo.

Keyboard Spacebar

nel menu a discesa.

capitolo 7

Registrazione con Fast Track C600

In questo capitolo sono trattati i flussi di lavoro di base per la registrazione di audio e tracce strumentali virtuali con Fast Track C600.

Si presuppone che l'interfaccia in uso sia stata installata e connessa correttamente come descritto nel Capitolo 3, "Installazione di Fast Track C600" e nel Capitolo 4, "Collegamenti hardware".

In questo capitolo sono trattati concetti generali relativi alla registrazione di audio e strumenti virtuali e non vengono fornite informazioni specifiche su ogni applicazione musicale. Fare riferimento alla documentazione del software per informazioni relative ad operazioni specifiche delle applicazioni, come la creazione di una traccia o l'attivazione della registrazione (preparazione della registrazione) per la traccia.

Registrazione di tracce audio

Se è stato configurato il pulsante Multi come descrittoin "Configurazione del pulsante Multi (creazione di una macro)" a pagina 33, sarà possibile utilizzare questa funzionalità quando si seguono i flussi di lavoro riportati in questo capitolo.

Per registrare una traccia audio:

1 Verificare che le manopole del guadagno in in-

gresso siano ruotate completamente verso il basso (in senso antiorario) nel pannello superiore.

2 Utilizzare i pulsanti del selettore di ingresso per

selezionare ingressi anteriori o posteriori in base al tipo di segnale registrato:

• Se si registra una chitarra o un basso el ettrico, verificare che sia selezionato l'ingresso anteriore (il pulsante di selezione degli ingressi dovrebbe essere impostato sulla posizione In) per il canale di ingresso da utilizzare (ingresso 1 o ingresso 2).

• Se si registra una tastiera stereo sugli ingressi 1 e 2, utilizzare i pulsanti del selettore di ingresso per selezionare gli ingressi posteriori (il pulsante del selettore di ingresso deve essere impostato sulla posizione Out) per gli ingressi 1 e 2.

•

Se si è collegato un microfono all'ingresso 1 o 2, assicurarsi che gli ingressi posteriori siano selezionati (ad esempio il pulsante del selettore di ingresso si trova nella posizione Out).

Inoltre, se i pulsanti dei controlli di trasporto sono stati programmati per l'esecuzione delle funzioni standard, come descritto in "Configurazione dei pulsanti dei controlli di trasporto" a pagina 34, è possibile utilizzarli nei punti appropriati della procedura.

Capitolo 7: Registrazione con Fast Track C600 35

3 Collegare la sorgente del segnale:

• Per chitarre o bassi elettrici, collegare il cavo della chitarra nell'ingresso del pannello anteriore per il canale scelto nel passaggio 2.

• Per una tastiera stereo, collegare il cavo che proviene dall'uscita sinistra dello strumento al connettore dell'ingresso Mic/Line per il canale 1 nel pannello posteriore di Fast Track C600 e l'uscita destra della tastiera al connettore dell'ingresso Mic/Line per il canale 2.

• Connettere il microfono all'ingresso Mic/Line per i canali scelti nel passaggio due.

Se per il microfono è necessaria alimentazione phantom, assicurarsi che sia collegato, quindi premere il pulsante dell'alimentazione phantom (con l'indicazione 48V) per il canale di ingresso a cui è collegato il microfono. Ogni pulsante invia 48V a entrambi gli ingressi dei microfoni per la coppia di ingressi corrispondente.Il LED 48V corrispondente sul pannello anteriore di Fast Track C600 si accende quando viene fornita l'alimentazione phantom.

L'alimentazione phantom può essere utilizzata in tutta sicurezza con la maggior parte dei microfoni, ma può danneggiare alcuni microfoni a nastro. Prima di collegare un microfono a nastro, disattivare sempre l'alimentazione phantom e attendere almeno dieci secondi.

Per ulteriori informazioni sui requisiti di alimentazione del microfono, consultare la relativa documentazione.

4 Suonare lo strumento o cantare con il livello più

alto che si pensa di raggiungere durante la registrazione ruotando lentamente le manopole del guadagno appropriate in senso orario, fino a quando i meter del livello di ingresso presentano picchi all'interno della fascia gialla di LED. Il LED rosso Clip (nella parte superiore dei meter) non dovrebbe illuminarsi; in caso contrario indica che i segnali hanno causato l'overload dei convertitori.

Sono stati così impostati livelli di guadagno ottimali ed è possibile iniziare la registrazione.

5 Creare una traccia audio nel software di registra-

zione. Sarà necessario utilizzare una traccia audio mono per strumenti o microfoni oppure una traccia stereo per sorgenti stereo quali tastiere o mixer.

6 Selezionare l'ingresso appropriato nelle opzioni

di selezione degli ingressi per la traccia.

Se si utilizza l'ingresso 1 in Fast Track C600, è necessario selezionare l'ingresso 1 per la traccia del software.

7 Premere il pulsante di attivazione della registra-

zione per tale canale.

Fare riferimento alla documentazione del software per informazioni sulla creazione di tracce, sull'attivazione della registrazione (preparazione della registrazione) di tracce e sulla selezione degli ingressi delle tracce.

I passaggi dall'8 al 12 possono essere eseguiti solo se il pulsante Multi è stato configurato come descritto in "Configurazione del pulsante Multi (creazione di una macro)" a pagina 33.

8 Premere il pulsante Multi nel pannello superiore

di Fast Track C600 per avviare la registrazione.

Se il pulsante di registrazione dell'interfaccia è stato assegnato alla funzione di registrazione nel software, quando si preme tale pulsante viene avviata la registrazione.

9 Al termine, premere il pulsante Multi per inter-

rompere la registrazione.

Premere il pulsante di interruzione sull'interfaccia se è assegnato a questa funzione.

10 Premere il pulsante Multi per la terza volta per

salvare il lavoro eseguito.

11 Premere il pulsante Multi altre due volte per

passare alla battuta 1 e r iprodurre quanto registrato.

Manuale dell'utente di Fast Track C60036

Registrazione di tracce strumentali

In questa sezione viene illustrata la procedura per registrare una traccia strumentale software o virtuale nel software in uso.

Se il pulsante Multi è stato configurato come descritto in "Configurazione del pulsante Multi (creazione di una macro)" a pagina 33, sarà possibile utilizzare tale funzionalità quando si seguono i flussi di lavoro descritti nel presente capitolo.

Inoltre, se si i pulsanti dei controlli di trasporto sono stati programmati per l'esecuzione delle funzioni standard, come descritto in "Configurazione dei pulsanti dei controlli di trasporto" a pagina 34, è possibile utilizzarli nei punti appropriati della procedura.

Per registrare una traccia strumentale:

1 Se si utilizza un controller MIDI, verificare di

aver eseguito le connessioni MIDI corrette come descritto in "Collegamenti MIDI" a pagina 17.

4 Premere il pulsante di attivazione della registra-

zione per tale traccia.

Fare riferimento alla documentazione software per informazioni più dettagliate sulla creazione di una traccia strumentale virtuale o software, sui metodi di caricamento di uno strumento e sull'attivazione della registrazione (preparazione della registrazione) della traccia.

I passaggi dal 5 al 8 possono essere eseguiti solo se il pulsante Multi è stato configurato come descritto in "Configurazione del pulsante Multi (creazione di una macro)" a pagina 33.

5 Premere il pulsante Multi nel pannello superiore

di Fast Track C600 per avviare la registrazione.

Se il pulsante di registrazione dell'interfaccia è stato assegnato alla funzione di registrazione nel software, quando si preme tale pulsante viene avviata la registrazione.

6 Al termine, premere il pulsante Multi per inter-

rompere la registrazione.

Se si utilizza un controller MIDI basato su USB, quale una tastiera M-Audio Axiom® o Oxygen di Avid, assicurarsi che il dispositivo sia installato e collegato correttamente come descritto nel manuale dell'utente per tale prodotto.

I prodotti basati su USB inviano e ricevono segnali MIDI tramite il cavo USB e non è necessario che siano collegati alle porte MIDI di Fast Track C600.

2 Creare una nuova traccia strumentale (o MIDI)

nel software di registrazione oppure scegliere una traccia esistente in cui eseguire la registrazione.

3 Caricare uno strumento virtuale in una traccia.

Premere il pulsante di interruzione sull'inter faccia se è assegnato a questa funzione.

7 Premere il pulsante Multi per la terza volta per

salvare il lavoro eseguito.

8 Premere il pulsante Multi altre due volte per

tornare alla battuta 1 e riprodurre quanto registrato.

Capitolo 7: Registrazione con Fast Track C600 37

appendice a

Risoluzione dei problemi

Fast Track C600 è stato progettato e testato per un'ampia gamma di sistemi e condizioni operative, al fine di assicurare prestazioni elevate e audio di qualità professionale. Esiste tuttavia un numero pressoché illimitato di configurazioni operative in grado di influire sulle prestazioni del sistema. Sebbene in questo capitolo non sia possibile discutere di tutti i problemi che l'utente può riscontrare, vengono offerti suggerimenti per affrontare le situazioni problematiche più comuni.

Si consiglia di non collegare un numero eccessivo di dispositivi tramite USB. Il bus USB è un protocollo affidabile particolarmente adatto all'audio digitale. È tuttavia importante ricordare che lo streaming di contenuti audio e multimediali può avere un impatto particolarmente rilevante sulle prestazioni del processore e del bus USB.

Verifica dei collegamenti

Se si riscontrano problemi audio in ingresso o in uscita in Fast Track C600, controllare quanto segue:

 Assicurarsi che il dispositivo sia collegato tramite

USB a entrambe le estremità e che l'interfaccia riceva alimentazione bus sufficiente (il LED blu dell'alimentazione di Fast Track C600 deve essere illuminato).

 Assicurarsi che il software musicale riceva il se-

gnale audio. Se l'applicazione di registrazione non riceve il segnale, effettuare quanto segue:

• Controllare che i cavi siano funzionanti e non siano presenti collegamenti non corretti.

• Provare a utilizzare un cavo USB diverso o una porta USB alternativa sul computer host.

•

Verificare che sia selezionato l'ingresso corretto selezionato mediante il pulsante del selettore di ingresso nel pannello superiore dell'interfaccia.

• Controllare i meter dei livelli di ogni ingresso analogico per ciascun canale per verificare la presenza di un segnale di ingresso.

• Se si utilizzano microfoni a condensatore che richiedono alimentazione phantom, assicurarsi che il pulsante di alimentazione phantom associato all'ingresso del microfono sia attivo e che il LED di alimentazione phantom corrispondente (48V) sia illuminato nel pannello anteriore.

Per ulteriori informazioni sulla risoluzione dei problemi, consultare la Knowledge Base all'indirizzo www.m-audio.com/faq.

Appendice A: Risoluzione dei problemi 38

Verifica dei driver per Fast Track C600

 An ch e se da un p un to d i vista tecnico è possibile

utilizzare Fast Track C600 come interfaccia conforme alla classe (utilizzando i driver già integrati nel sistema operativo del computer), ciò è sconsigliato in quanto non consente di ottenere le migliori prestazioni né l'accesso completo a tutte le funzionalità del prodotto (ad esempio ai mixer di monitoraggio o al pannello di controllo). È consigliabile scaricare i driver più recenti dal sito Web M-Audio all'indirizzo www.m-audio.com/ drivers e installarli. Se il problema persiste, verificare che i driver di Fast Track C600 siano installati correttamente:

Windows Vista e Windows 7

• Accedere al Pannello di controllo di Windows, fare doppio clic sull'icona Gestione dispositivi, quindi effettuare quanto segue:

•

Fare clic sul segno più (Windows Vista) o sul triangolo (Windows 7) accanto a Controller audio, video e giochi, quindi individuare Fast Track C600.

Se accanto a questa voce è visualizzato un punto interrogativo o esclamativo, o se la voce non compare nell'elenco, utilizzare un diverso cavo USB e/o una porta USB alternativa sul computer host. Se il punto interrogativo o esclamativo è ancora presente, potrebbe essere necessario installare nuovamente i driver.

Configurazione software musicale

 Assicurarsi che il software musicale sia stato con-

figurato per l'utilizzo con Fast Track C600.

Windows

• Aprire il pannello di controllo e accedere alla sezione Audio (Windows Vista e Windows 7), quindi assicurarsi che Fast Track C600 sia impostato come dispositivo di riproduzione predefinito.

• Aprire la pagina delle preferenze audio del software musicale e verificare che siano selezionati i driver ASIO o WDM corretti.

Mac OS X

• Selezionare Preferenze di Sistema > Audio e selezionare Fast Track C600 nelle schede Ingresso e Uscita.

• Aprire la pagina delle preferenze audio del software musicale e verificare che siano selezionati i driver Core Audio corretti.

 Se Fast Track C600 è installato e configurato

correttamente per il software musicale in uso, effettuare quanto segue:

• Controllare il percorso del segnale per verificare che le uscite vengano indirizzate alle cuffie, all'amplificatore o ai monitor alimentati in uso.

• Verificare che i pulsanti del selettore di uscite siano impostati in modo che le coppie di uscite di linea corrispondenti non siano silenziate. I LED che corrispondono alle uscite di linea per gli altoparlanti dovrebbero essere illuminati.

• Verificare che la manopola di controllo del volume non sia ruotata verso il basso (completamente in senso antiorario); in caso contrario le uscite saranno silenziate.

• Verificare che il mixer di monitoraggio del software del pannello di controllo di Fast Track C600

sia impostato correttamente e che le

uscite non siano silenziate né disattivate.

Appendice A: Risoluzione dei problemi 39

Prima di aggiornare il sistema

Prima di installare gli aggiornamenti del sistema operativo Microsoft o Apple, cercare un driver compatibile nel sito www.m-audio/drivers.

Operazioni da effettuare prima di rivolgersi ad Avid

Registrazione del sistema

Prima di essere distribuiti, i nuovi driver dei dispositivi vengono sottoposti a test di compatibilità con le versioni dei sistemi operativi disponibili al momento. Quando vengono distribuiti gli aggiornamenti dei sistemi operativi, tutti i driver dei dispositivi M-Audio devono essere nuovamente sottoposti a test, ed eventualmente aggiornati, per assicurare un funzionamento corretto.

Si consiglia di non installare aggiornamenti del sistema operativo fino a quando non viene pubblicato nel sito Web di M-Audio un driver specifico per il sistema operativo in questione.

Il sito Web di M-Audio (www.m-audio.com) contiene

i driver e gli aggiornamenti di programma più recenti, oltre a collegamenti utili a notizie, domande frequenti e supporto tecnico. Si consiglia di visitare il sito di frequente per assicurarsi di disporre dei driver più aggiornati e delle ultime informazioni sul prodotto.

Registrare l'unità Fast Track C600 online all'indirizzo www.m-audio.com/support.

Gli utenti che effettuano la registrazione potranno ricevere:

• Informazioni di supporto tecnico

• Avvisi sugli aggiornamenti e sugli upgrade del software

• Informazioni sulla garanzia hardware

Raccolta delle informazioni importanti

Il personale Avid desidera contribuire alla risoluzione dei problemi degli utenti nel modo più rapido ed efficiente possibile. Quando ci si rivolge al servizio di supporto tecnico, per una diagnosi dei problemi più efficiente è necessario aver raccolto in precedenza le informazioni indicate di seguito.

• Marca, modello, velocità del processore

• Quantità di RAM del sistema

• Sistema operativo (versione di Windows o di Mac OS)

Manuale dell'utente di Fast Track C60040

appendice b

Informazioni sulla conformità

Conformità ambientale

Smaltimento delle apparecchiature nel territorio dell'Unione Europea

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non va smaltito insieme ai rifiuti comuni. È responsabilità dell'utente smaltire i componenti elettronici presso un punto di raccolta autorizzato al riciclaggio di materiale elettrico ed elettronico. La raccolta separata e il riciclaggio dei dispositivi inutilizzati aiuteranno a risparmiare risorse naturali garantendo un'adeguata protezione della salute umana e dell'ambiente. Per ulteriori informazioni sui punti di raccolta e riciclaggio dei componenti elettrici ed elettronici, rivolgersi all'ente locale specializzato o al rivenditore presso il quale è stato acquistato il prodotto.

Avviso relativo alla "Proposition 65"

Questo prodotto contiene sostanze chimiche, tra cui piombo, individuate dallo stato della California come causa di tumori e anomalie neonatali o altri difetti le gati alla riproduzione. Lavare le mani dopo aver maneggiato il prodotto.

Avviso relativo al perclorato

Questo prodotto può contenere batterie al litio. Lo stato della California richiede l'inclusione della seguente dichiarazione: "Materiale perclorato: maneggiare con cura. Vedere www.dtsc.ca.gov/hazardouswaste/perchlorate".

Avviso sul riciclaggio

Appendice B: Informazioni sulla conformità 41

Conformità elettromagnetica

N1709

(EMC)

Avid dichiara che il prodotto è conforme ai seguenti standard in materia di emissioni e immunità:

• FCC Part 15 Class B

• EN 55022 Class B

• EN 55024 Class B

• AS/NZS CISPR 22 Class B

• CISPR 22 Class B

Conformità FCC per gli Stati Uniti

Conformità CE

(EMC e sicurezza)

Avid è autorizzata ad applicare il marchio CE (Conformité Europénne) su questa apparecchiatura, dichiarandone la conformità alla diret tiva 2004/108/CEE sulla compatibilità elettromagnetica e alla direttiva 2006/95/CEE sulla bassa tensione.

Interferenze radio e televisive

Dichiarazione relativa alle comunicazioni

NOTA: la presente apparecchiatura è stata collaudata ed è risult ata conforme ai limiti per i dispositivi di gitali appartenenti alla Class B, ai sensi della normativa FCC, Part 15. Tali limiti sono intesi a garantire protezione sufficiente contro interferenze dannose in installazioni domestiche. Questa appa recchiatura genera, utilizza e può emanare energia di radiofrequenza e, se non è installata e utilizzata in conformità alle istruzioni, può causare pericolose interferenze alle comunicazio ni radio. Non esiste tuttavia alcuna garanzia contro il verificarsi di interferenze in particolari tipi di installazioni. Se si verificano interferenze nella ricezione radiotelevisiva, soprattutto nella fase di accensione e spegnimento dell'apparecchiatura, si invita l'utente a correggere questo fenomeno in uno dei seguenti modi:

• Riorientare o riposizionare l'antenna ricevente.

• Aumentare la distanza tra l'apparecchiatura e il ricevitore.

• Collegare l'apparecchiatura a una presa di corrente o a un circuito diverso da quello a cui è collegato il ricevitore.

• Rivolgersi al proprio rivenditore di fiducia o a un tecnico radiotelevisivo per ottenere assistenza.

Qualsiasi modifica appo rtata all'unità, se non espressamente approvata da Avid, può privare l'utente del diritto d'uso dell'apparecchiatura stessa.

Conformità alla normativa australiana

Conformità agli standard di sicurezza

Dichiarazione di sicurezza

La presente apparecchiatura è stata collaudata e risulta conforme all'attestazione di sicurezza statunitense e canadese in conformità con le specifiche dello standard UL 60950-1, 2a edizione/ IEC 60950-1 e dello standar d canadese CAN/CSA-C22.2 N. 60950-1-07, 2007, 2a edizione. Avid Technology Inc. è stata autorizzata ad applicare il marchio TUV e cTUV appropriato sulle proprie apparecchiature di cui è stata comprovata la conformità a tali standard.

Attenzione

Norme EMC per la Corea

Conformità alla normativa canadese

La presente apparecchiatura digitale di Class B è conforme alla normativa canadese "Interference Causing Equipment Regulations (ICES)".

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur ICES-003 du Canada.

Manuale dell'utente di Fast Track C60042

Conformità VCCI per il Giappone

Importanti istruzioni per la sicurezza

1) Leggere le istruzioni.

2) Conservare le istruzioni.

3) Leggere attentamente tutti gli avvisi.

4) Seguire tutte le istruzioni.

5) Non utilizzare l'apparecchiatura vicino a fonti di acqua.

6) Per la pulizia, utilizzare solo un panno asciutto.

7) Non ostruire le feritoie di ventilazione. Eseguire l'installazione in conformità con le istruzioni del produttore.

8) Non installare l'unità in prossimità di fonti di calore quali termosifoni, valvole di regolazione del calore, stufe o altri apparecchi (inclusi amplificatori) che producono calore.

9) Non tentare di rimuovere il sistema di protezione della spina polarizzata o con messa a terra. Una spina polarizzata ha due poli, uno più grande dell'altro. Una spina con messa a terra ha due poli, più un terzo per la messa a terra. Il polo più grande o il terzo polo sono forniti a scopo di sicurezza. Se la spina fornita non entra nella presa elettrica, consultare un elettricista per sostituire la presa obsoleta.

10) Adottare misure adeguate per impedire che i cavi di alimentazione vengano calpestati o schiacciati, specialmente in prossimità di prese singole, prese multiple e punti di uscita dall'apparecchiatura.

11) Utilizzare esclusivamente i dispositivi e gli accessori specificati dal produttore.

12) Per i prodotti che non possono essere montati su rack, utilizzare l'apparecchiatura esclusivamente con il carrello, la base, il treppiede, il supporto o il tavolo specificati dal produttore o inclusi con l'apparecchiatura stessa. Se si utilizza un carrello, prestare attenzione nello spostamento dell'apparecchiatura sul carrello, per evitare danni dovuti al ribaltamento.

13) Scollegare l'apparecchiatura dalla presa elettrica durante i temporali o durante lunghi periodi di inattività.

14) Per la manutenzione e le riparazioni rivolgersi a personale qualificato. La riparazione è necessaria quando l'apparecchiatura è stata danneggiata, ad esempio per danneggiamento del filo o della spina di alimentazione, per la pene trazione di liquidi o di oggetti, per l'esposizione a pioggia o umidità, per la caduta dell'apparecchiatura o comunque in caso di problemi nel funzionamento.

15) Per i dispositivi alimentati tramite corrente elettrica: Evitare di esporre l'apparecchiatura a schizzi o gocce e di collocare oggetti contenenti liquidi (ad esempio vasi) su di essa.

Attenzione: non esporre l'apparecchiatura a pioggia o umidità onde evitare rischi di incendio o scosse elettriche.

16) Per i prodotti contenenti batterie al litio: ATTENZIONE: se le batterie non vengono sostituite correttamente, potrebbero verificarsi esplosioni. Utilizzare solo batterie dello stesso tipo o di tipo equivalente.

17) Non utilizzare l'apparecchiatura in ambienti con temperature superiori ai 40°C.

Appendice B: Informazioni sulla conformità 43

appendice c

Garanzia

Avid garantisce l'assenza di difetti di materiale e lavorazione dei prodotti in condizioni di utilizzo normali, a condizione che il prodotto sia di proprietà dell'utente registrato originale.

Visitare www.m-audio. com/warranty per i termini e i limiti applicabili al prodotto specifico.

Appendice C: Garanzia 44

Avid

5795 Martin Rd. Irwindale, CA 91706 USA

Supporto tecnico

Visitare il centro di assistenza online all'indirizzo ww.m-audio.com/support

Informazioni sui prodotti

Per informazioni sul prodotto e sull'azienda, visitare il sito Web www.avid.com

M-audio FAST TRACK C600 User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

sommario

Fast Track C600

Funzionalità di Fast Track C600

Convenzioni utilizzate in questa guida

Informazioni su www.avid.com

Requisiti di sistema e compatibilità

Panoramica dell'hardware di Fast Track C600

Funzionalità del pannello superiore di Fast Track C600

Selettori di ingresso anteriori e posteriori (Front/Rear)

Pulsante Pad

Controlli di guadagno

Informazioni sull'alimentazione phantom

Meter segnale/clip LED

Pulsante e LED 48V

LED di alimentazione

Pulsanti dei selettori di uscita

Volume cuffie

Pulsanti di trasporto

Manopola Volume

Pulsante Multi

Funzionalità del pannello posteriore di Fast Track C600

Porta USB

Ingresso di alimentazione

MIDI I/O

Ingressi Mic/Line

I/O digitale S/PDIF

Uscite Line

Funzionalità del pannello anteriore di Fast Track C600

Ingressi strumento

Uscite per cuffie

Installazione di Fast Track C600

Installazione dei driver di Fast Track C600

Mac OS X

Nota per gli utenti Mac OS 10.6.7

Windows

Collegamenti hardware

Collegamento delle cuffie

Collegamento di un sistema audio

Panoramica degli ingressi analogici

Collegamento di un microfono

Cavi e connettori per microfono

Alimentazione phantom

Utilizzo di un microfono con un connettore XLR

Connessione di strumenti a Fast Track C600

Collegamento di chitarre o bassi elettrici

Collegamento di tastiere e mixer

Ingresso e uscita digitali

Utilizzo dell'ingresso S/PDIF

Collegamento dei dispositivi digitali

Collegamenti MIDI

Monitoraggio di strumenti MIDI con Fast Track C600

Pannello di controllo del driver

Preimpostazioni

Pulsante Load

Save as

Layout

Orizzontale

Orizzontale (solo metri)

Verticale

Verticale (solo metri)

Funzioni aggiuntive

Configurazione

Impostazioni hardware

Impostazioni del pulsante Multi

Pannello di controllo del driver

Modalità Mandate FX

Flow

Informazioni su

Visualizzazione delle informazioni sul firmware e sul programma di installazione

Mixer di monitoraggio

Utilizzo del mixer di monitoraggio

Ingressi hardware

Ritorni software

Collegamento

Assolo

Mute
