M-AUDIO Digi 002 User Manual [fr]

Introduction
à Digi 002
Version 5.3.2 pour systèmes LE sous Macintosh et
Windows XP
Digidesign
2001 Junipero Serra Boulevard
Daly City, CA 94014-3886 Etats-Unis
Tél. : 650·731·6300
Fax : 650·731·6399
Assistance technique (Etats-Unis)
Tél. : 650·731·6100
Fax : 650·731·6384
Informations sur les produits (Etats-Unis)
Tél. : 650·731·6102
Tél. : 800·333·2137
Bureaux internationaux
pour de plus amples informations
Site Web
www.digidesign.com
Copyright
Ce guide est sous copyright ©2002 Digidesign, division d’Avid Technology, Inc. (ci-après Digidesign). Tous droits réservés. En vertu de la législation sur les droits d’auteur, ce guide ne peut être reproduit intégralement ou partiellement sans l’autorisation écrite de Digidesign.
DIGIDESIGN, AVID et PRO TOOLS sont soit des marques de Digidesign et/ou d’Avid Technology, Inc., soit des marques déposées de Digidesign et/ou d’Avid Technology, Inc. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.
Toutes les caractéristiques et spécifications peuvent faire l’objet de modifications sans préavis.
Réf. 910610341-01 Rév. A 05/01
Informations relatives au règlement en matière de communications et de sécurité
Déclaration de conformité
Le modèle Digi 002 est conforme aux normes suivantes en matière d’interférences et de compatibilité électromagnétique :
• FCC Partie 15 Classe B
• EN55022
• EN55024
• AS/NZS 3548 Classe B
• CISPR 22 Classe B
Interférence radio et télévision
Cet équipement a été testé et s’est révélé conforme aux limites d’un périphérique numérique de classe A, conformément aux règlements Part 15 de la FCC.
DECLARATION DE CONFORMITE
Nous, Digidesign,
3401-A Hillview Avenue
Palo Alto, California 94304-1348, Etats-Unis
650-842-7900
déclarons sous notre seule responsabilité que le produit
Digi 002
est conforme aux règlements FCC Part 15.
Son utilisation est soumise aux deux conditions suivantes : (1) cet équipement ne peut provoquer d’interférences nuisibles, et (2) cet équipement doit supporter toute interférence reçue, y compris les interférences susceptibles de provoquer un mauvais fonctionnement.
REMARQUE : cet équipement a été testé et s’est révélé conforme aux limites d’un périphérique numérique de classe A, conformément aux règlements Part 15 de la FCC. Ces limites ont pour but de fournir une protection raisonnable contre les interférences nuisibles dans une installation domestique. Cet équipement produit, utilise et peut émettre de l’énergie de fréquence radioélectrique et, s’il n’est pas installé et utilisé conformément aux instructions fournies, il peut provoquer des interférences nuisibles aux communications radios. Toutefois, aucune garantie n’est donnée que des interférences ne se produiront pas dans une installation particulière. Si cet équipement produit des interférences nuisibles à la réception de postes de radio ou de télévision, ce qui peut être décelé en allumant et en éteignant le poste, l’utilisateur peut tenter de corriger ces interférences en mettant en œuvre une ou plusieurs des mesures suivantes :
• Réorienter ou déplacer l’antenne de réception.
• Eloigner l’équipement du poste récepteur.
• Connecter l’équipement à une prise électrique différente de celle du poste de réception.
• Demander conseil au revendeur ou à un technicien radio/TV expérimenté.
Toute modification de l’équipement, si elle n’est pas expressément approuvée par Digidesign, peut annuler le droit d’exploitation de l’utilisateur.
Déclaration de conformité pour le Canada
Cet équipement numérique de classe B est conforme à la norme ICES-003 du Canada.
Ce périphérique numérique de classe B est conforme à la norme NMB-003 du Canada.
Conformité australienne
Conformité européenne
Déclaration de sécurité
Cet équipement a été testé pour être en conformité avec la certification de sécurité des Etats-Unis et du Canada et conformément aux spécifications des normes UL : UL1419 et CAN C22.2NO.1-98, IEC60950 (Canada). Digidesign Inc. a reçu l’autorisation d’appliquer la marque UL et CUL appropriée sur ses équipements conformes.
Attention !
Consignes de sécurité importantes
Lors de l’utilisation d’équipement électrique ou électronique, veuillez observer les précautions de base suivantes :
• Lisez toutes les instructions avant d’utiliser cet équipement.
• Pour éviter tout risque de décharge électrique, tenez cet équipement éloigné de la pluie et d’autres sources d’humidité. N’utilisez pas cet équipement s’il est mouillé.
• L’équipement doit être connecté uniquement à la tension électrique correspondant à celle indiquée sur le produit.
• N’essayez pas de réparer l’équipement. Il ne contient aucun composant pouvant être réparé par l’utilisateur. Pour toute réparation, adressez-vous au personnel Digidesign autorisé.
• Toute tentative visant à réparer l’équipement vous expose à un risque de décharge électrique et annule la garantie du fabricant.
• Le produit doit être connecté uniquement à la tension électrique indiquée sur le produit.
• N’obstruez pas les conduits de ventilation. Lors de l’installation, respectez les instructions du fabricant.
• N’installez pas l’unité à proximité de sources de chaleur, telles que des radiateurs, poêles ou autres appareils (amplificateurs compris) produisant de la chaleur.
• Ne retirez pas la sécurité de la prise polarisée où mise à la terre. Une prise polarisée possède deux lames, dont l’une est plus large que l’autre. Une prise mise à la terre comporte deux lames et une broche de masse. La lame plus large et la troisième broche sont fournies pour votre sécurité. Si la prise fournie n’est pas adaptée à votre fiche, consultez un électricien, afin qu’il remplace la prise obsolète.
• Veillez à ne pas marcher sur le cordon d’alimentation, ni à le pincer, en particulier au niveau des prises, des fiches femelles et de leur point de connexion à l’appareil.
• Utilisez uniquement des attaches et des accessoires recommandés par le fabricant.
• Pour le nettoyage, utilisez uniquement un chiffon sec.
table des matières
Chapitre 1. Introduction à Digi 002. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
A propos de Digi 002. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Configuration requise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Enregistrement auprès de Digidesign . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
A propos des guides . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Chapitre 2. Configuration Macintosh . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Installation de Digi 002 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Paramètres du système Apple . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Installation du logiciel Pro Tools LE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Installation et configuration d’OMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Connexion de Digi 002 à l’ordinateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Démarrage de Pro Tools LE pour la première fois . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Configuration de Pro Tools . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Chapitre 3. Configuration Windows. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Installation de Digi 002 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Paramètres système Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Connexion de Digi 002 à l’ordinateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Installation du logiciel Pro Tools LE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Démarrage de Pro Tools LE pour la première fois. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Configuration de Pro Tools . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Table des matières vii
Chapitre 4. Présentation de Digi 002 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Modes de fonctionnement de Digi 002. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

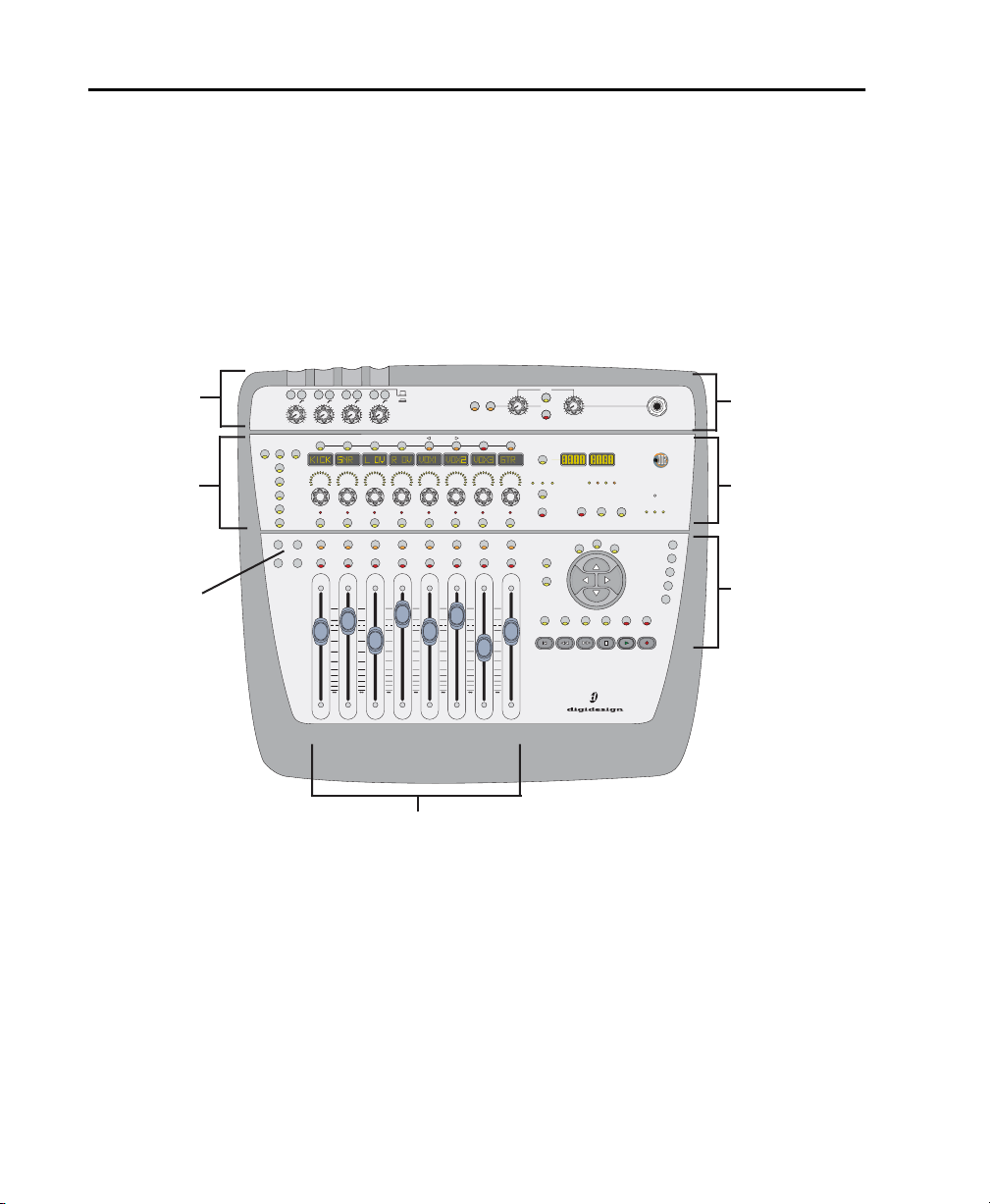

Face supérieure de Digi 002 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Section des faders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Section Affichage de la console et des canaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

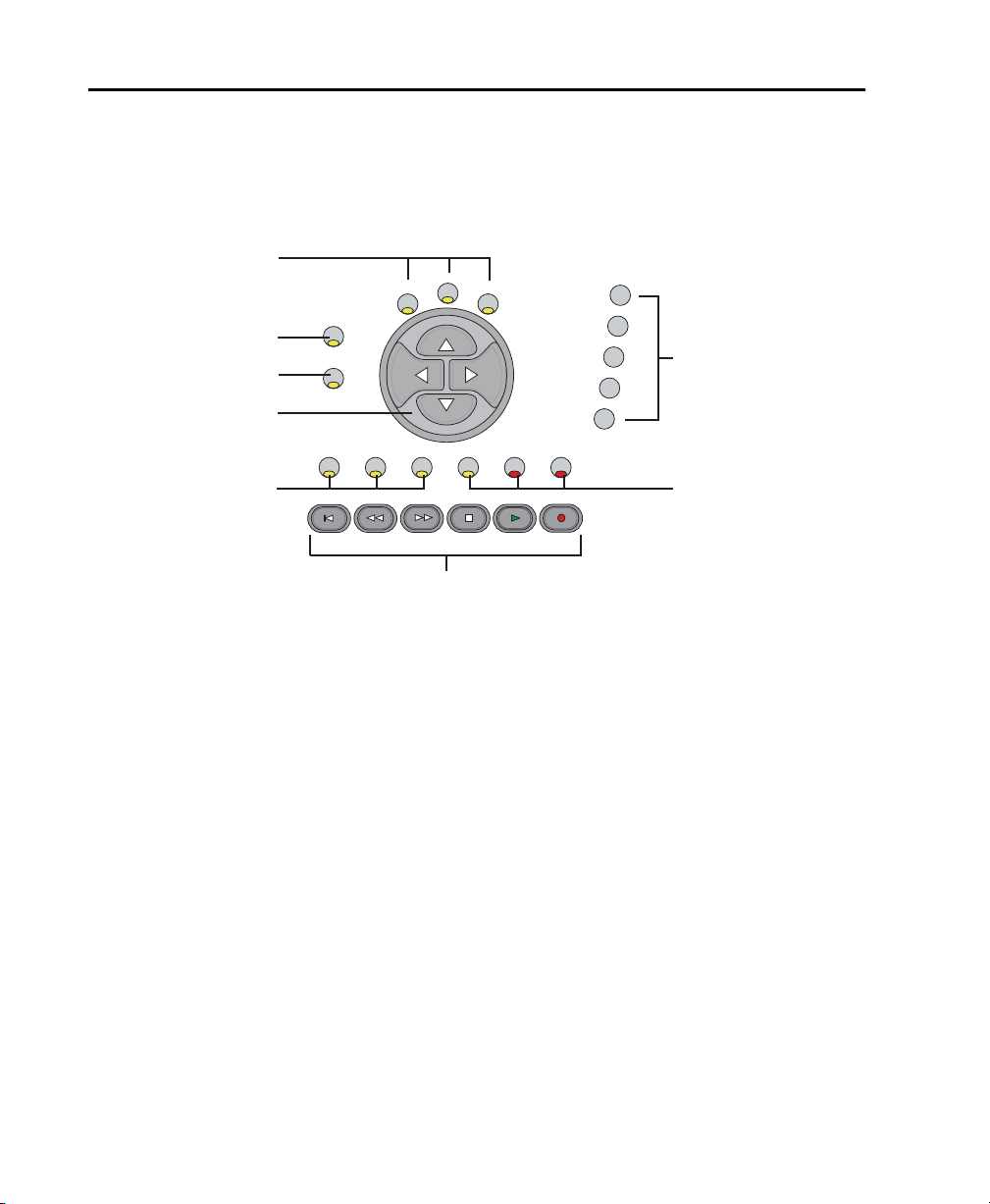

Commandes de transport et de navigation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

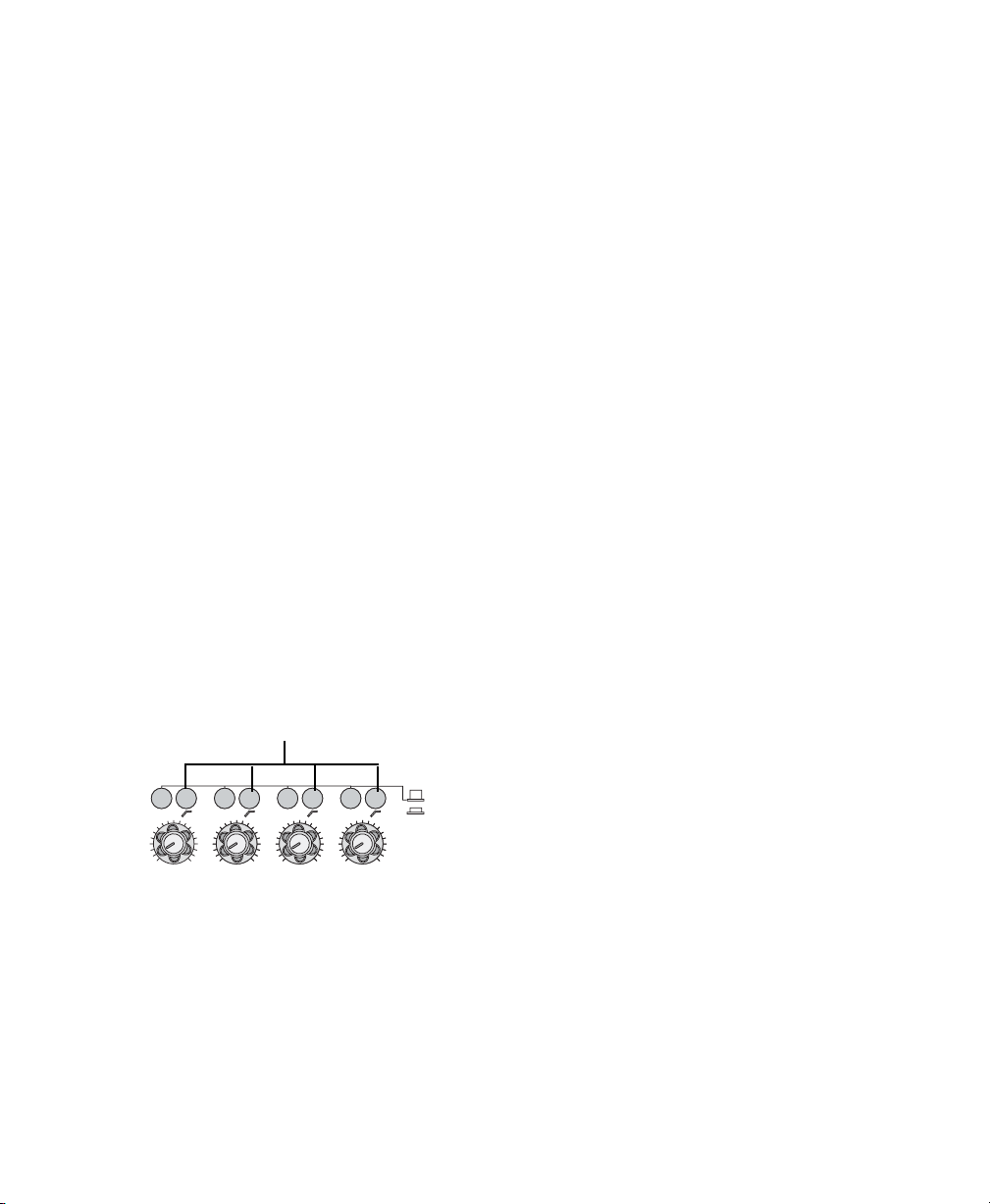

Commandes d’entrée micro/ligne/instrument. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Section Moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Touches de modification du clavier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Indicateurs d’état et commandes d’affichage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Panneau arrière de Digi 002 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

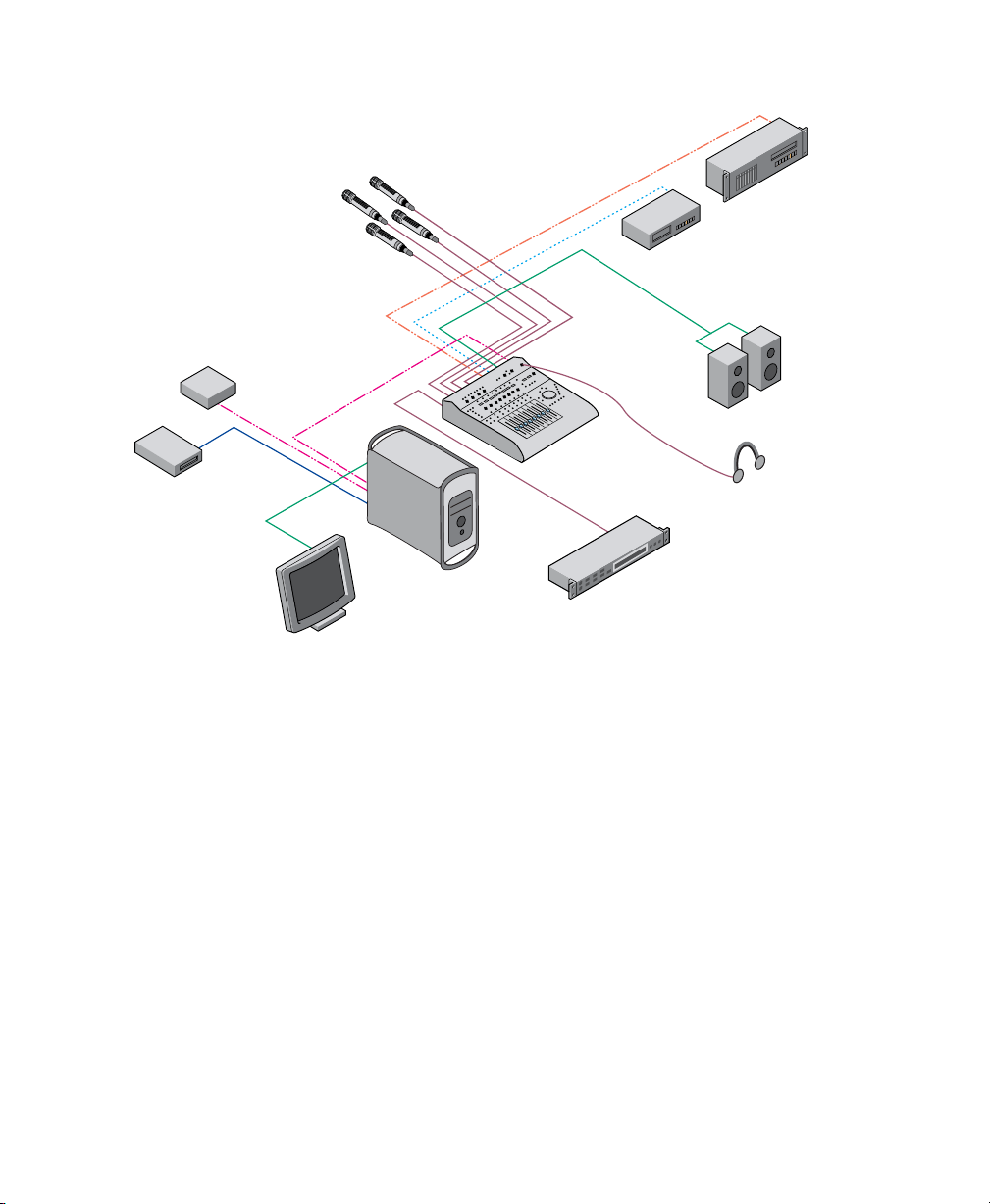

Chapitre 5. Connexion du studio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Ecoute de l’audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Connexion de sources audio à Digi 002 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Utilisation de périphériques d’effets externes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Ecoute et enregistrement à partir de sources secondaires . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Duplication des sorties principales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Connexion d’un enregistreur pour le mixage final . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

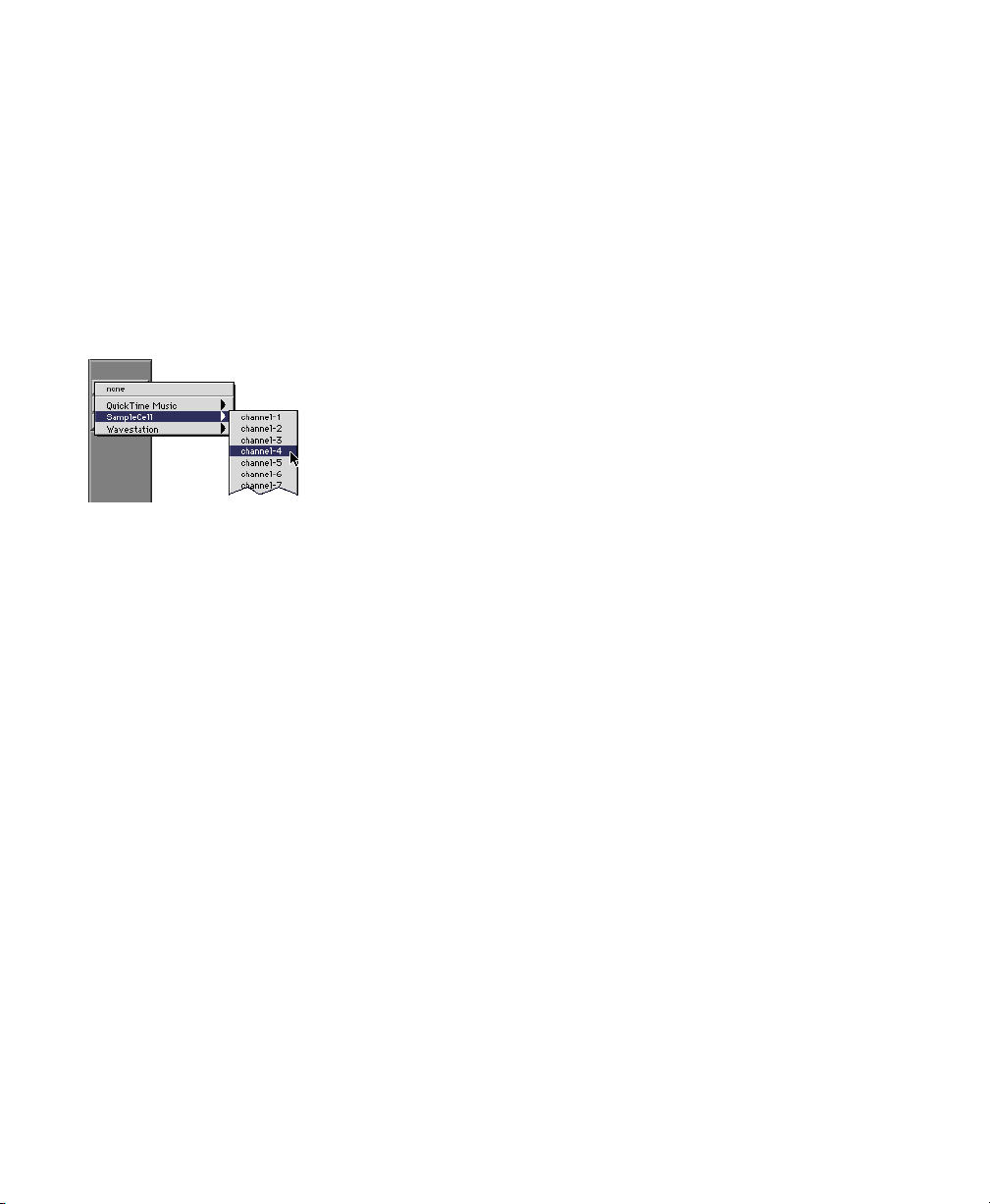

Connexions MIDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Chapitre 6. Utilisation de Pro Tools LE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Principes de base des sessions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Navigation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

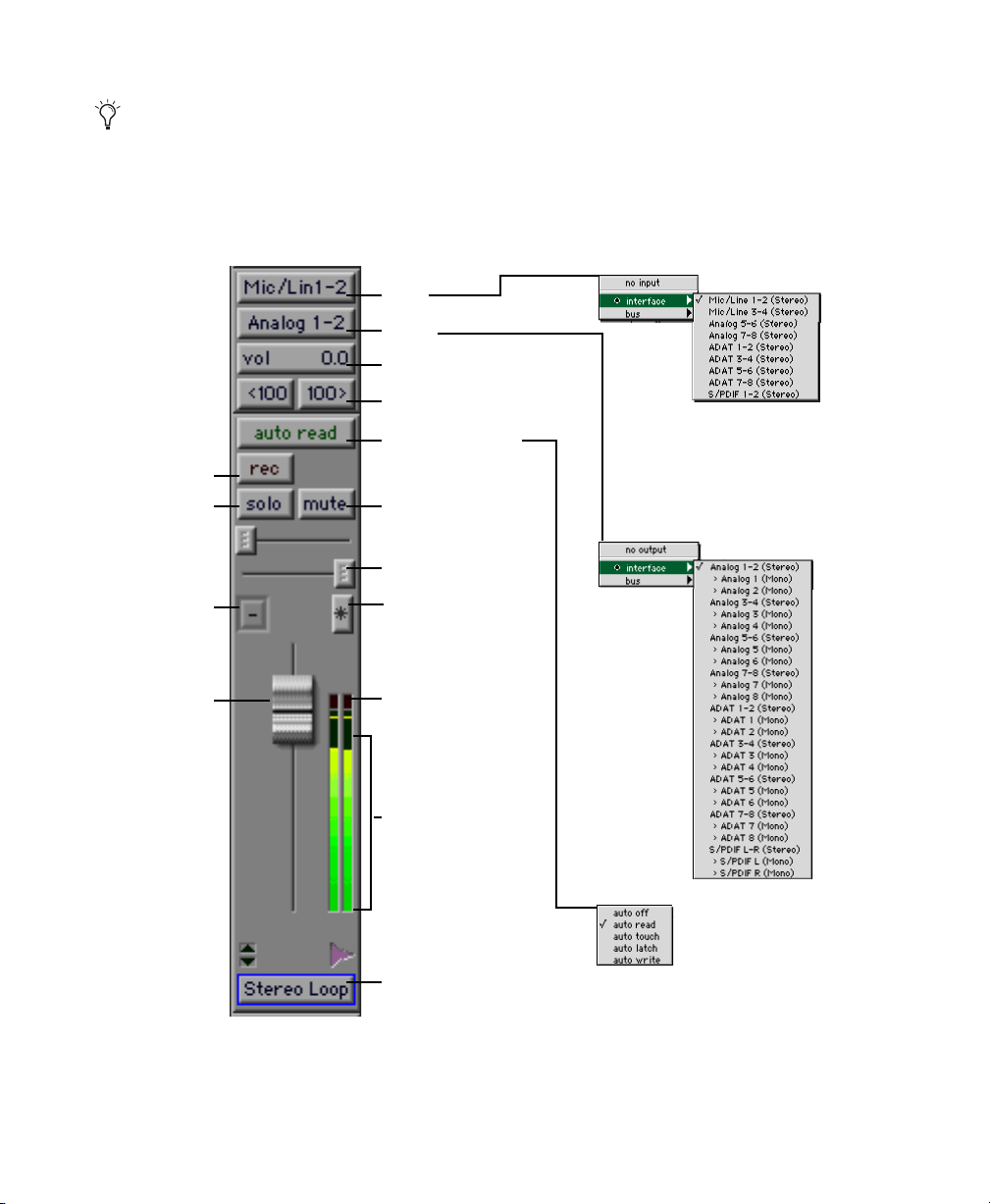

Pistes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
Listes des régions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Importation de données audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Enregistrement de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Edition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

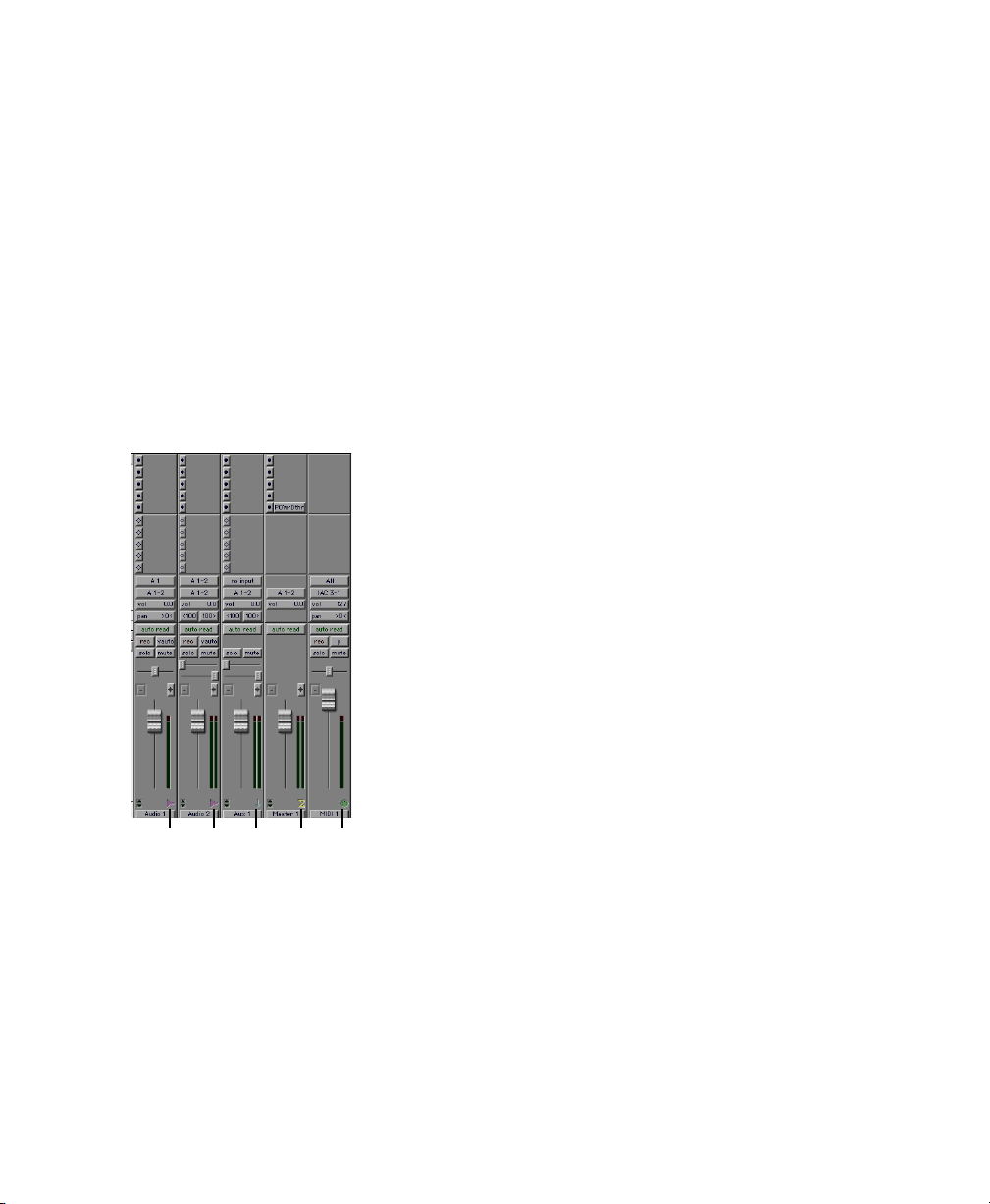

Mixage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Introduction à Digi 002viii
Chapitre 7. Utilisation de Digi 002 comme console de mixage autonome . . . . . . . . 97
Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Activation du mode Stand-alone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Connexions audio numériques en mode Stand-Alone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Affichages en mode Stand-alone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
Utilisation d’effets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Utilisation d’envois . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Enregistrement des clichés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Annexe A. Configuration d’OMS (Macintosh uniquement) . . . . . . . . . . . . . . . . . . . . . 117
Annexe B. Tableau de bord Digidesign (Macintosh uniquement). . . . . . . . . . . . . . . . 121
Annexe C. WaveDriver Digidesign (Windows uniquement) . . . . . . . . . . . . . . . . . . . . . 123
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Installation de WaveDriver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Suppression de WaveDriver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
Modification des paramètres de WaveDriver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
Installation de DigiGain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Suppression de DigiGain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Utilisation de DigiGain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Annexe D. Schéma fonctionnel de Digi 002 en mode Stand-alone . . . . . . . . . . . . . . 131
Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
Table des matières ix
Introduction à Digi 002x
chapitre 1

Introduction à Digi 002

A propos de Digi 002

Bienvenue dans Digi 002, solution multi plate-forme de Pro Tools pour la création musicale et audio, ainsi que la production multimédia.
Digi 002 associe en une seule et même unité les fonctions d’une interface audio haute qualité et MIDI, des commandes tactiles et une console de mixage autonome.
Le coffret Digi 002 contient les éléments suivants :
• Le CD d’installation contenant le logiciel Pro Tools LE, les plug-in DigiRack RTAS (Real-Time AudioSuite) et AudioSuite, ainsi que les manuels PDF
•L’Introduction à Digi 002, les documents d’installation, de configuration et les didacticiels élémentaires pour Digi 002
•L’unité Digi 002 avec sa surface de contrôle
• Un câble FireWire pour la connexion de Digi 002 à un ordinateur
• Un câble d’alimentation CA
• Une carte d’enregistrement Digidesign
Fonctions de Pro Tools LE
Le logiciel Pro Tools LE offre les fonctions suivantes :
• Enregistrement et lecture jusqu’à 32 pistes audio numériques mono à toutes les fréquences d’échantillonnage prises en charge (suivant la puissance de votre ordinateur)
• Fonctionne avec une résolution audio 16 ou 24 bits, à des fréquences d’échantillonnage allant jusqu’à 96 kHz (matériel compatible)
• Enregistrement et lecture jusqu’à 128 pistes MIDI
• Montage non-linéaire à accès direct et automation du mixage
•Traitement audio avec un maximum de 5 plug-in RTAS par piste, limité seulement par la puissance de votre ordinateur
• Jusqu’à 5 inserts et 5 envois par piste
• Acheminement via 16 bus internes au maximum
Pro Tools LE utilise le processeur de votre ordinateur pour mixer et traiter les pistes audio (traitement hôte). Les ordinateurs fonctionnant à des vitesses d’horloge plus rapides peuvent produire un plus grand nombre de pistes et assurer le traitement par plug-in.
Chapitre 1 : Introduction à Digi 002 1
Fonctions de Digi 002
Fonctions audio et MIDI
Digi 002 fournit les entrées et sorties suivantes :
•8 entrées audio analogiques (4 avec préamplificateurs micro) équipées de convertisseurs A/N prenant en charge l’audio 24 bits à des fréquences d’échantillonnage allant jusqu’à 96 kHz
• Une alimentation fantôme 48 V pour préamplificateurs micro, commutable par paire de canaux
• Une paire d’entrées -10 dBV en vue de contrôler directement des sources d’entrée bande ou CD
•8 entrées audio analogiques équipées de convertisseurs A/N prenant en charge l’audio 24 bits à des fréquences d’échantillonnage allant jusqu’à 96 kHz
• Une paire de sortie d’écoute (+4 dBu) qui reflète exactement les sorties principales 1 et 2 avec contrôle du volume dédié en vue d’une connexion directe à des haut-parleurs sous tension
• Une paire de sortie principale supplémentaire (-10 dBV) qui reflète exactement les sorties principales 1 et 2 destinées aux sorties des périphériques
-10 dBV
• Une sortie casque stéréo avec contrôle du volume
• Connecteurs optiques pour 8 canaux d’E/S ADAT (jusqu’à 48 kHz) ou 2 canaux d’E/S S/PDIF optiques (jusqu’à 96 kHz)
• Connecteurs RCA pour 2 canaux d’E/S S/PDIF numériques prenant en charge l’audio 24 bits à des fréquences d’échantillonnage allant jusqu’à 96 kHz
•1 port d’entrée MIDI In et 2 ports de sortie MIDI Out, fournissant jusqu’à 16 canaux d’entrée MIDI et jusqu’à 32 canaux de sortie MIDI
Fonctionnalités des surfaces de contrôle
La surface de contrôle du logiciel de Digi 002 dispose des commandes suivantes :
•8 faders tactiles et des commandes d’enregistrement et de sélection de canal, de coupure de son (mute) et Solo des pistes
•8 codeurs rotatifs servant à la fois pour l’activation des commandes de panoramique (Pan), d’envoi (Send) et de plug-in
• Commandes de transport et de navigation
• 10 affichages pour visualiser les informations sur les canaux
• Prise pédale pour lancer et arrêter l’enregistrement
Fonctions de mixage autonomes
Digi 002 peut servir de console de mixage numérique autonome 8 canaux. Elle dispose des fonctions suivantes :
•8 entrées analogiques (4 avec préamplificateurs micro), disposant de commandes de volume, de panoramique, solo et de coupure de son dédiées
• Egaliseur 3 bandes dédié disponible sur les canaux d’entrée 1 à 8
• Compresseur/limiteur dédié disponible sur les canaux d’entrée 1 à 4
• Effets de réverbération (Reverb) et de retard (Delay) haute qualité
Introduction à Digi 0022
•4 envois sur chaque canal d’entrée :
• Envois 1 à 2 dédiés aux effets de réverbération et retard internes
• Envois 3 à 4 dédiés aux effets d’intégration externes
• Sorties stéréo avec commandes Master Fader dédiées, notamment :
• Paire de sorties principales (signal fixe +4 dBu)
• Une paire de sorties d’écoute (+4 dBu) qui reflète exactement les sorties principales 1 et 2 avec contrôle du volume dédié en vue d’une connexion directe à des haut-parleurs sous tension
• Une paire de sorties principales supplémentaire (-10 dBV) qui reflète exactement les sorties principales 1 et 2 destinées aux sorties des périphériques
-10 dBV
• Une sortie casque stéréo avec contrôle du volume
• 10 affichages pour visualiser les effets, la valeur de panoramique et de volume, les niveaux d’envoi et les noms de piste
•Vumètre de canal affiché sous forme d’une couronne de voyants réglable via le codeur rotatif (mode Vumètre)
Configuration requise

Informations sur la compatibilité

Digidesign peut garantir la compatibilité et fournir une assistance uniquement pour le matériel et les logiciels testés par ses soins et approuvés. Pour connaître la liste des ordinateurs, systèmes d’exploitation et périphériques tiers approuvés par Digidesign, reportez-vous aux informations de compatibilité sur le site Web de Digidesign (www.digidesign.com).
Configuration ordinateur requise
Digi 002 peut être utilisé sur un PC ou un Mac approuvé par Digidesign et exécutant le logiciel Pro Tools LE version 5.3.2 ou ultérieure :
Macintosh
• Un ordinateur Power Macintosh approuvé par Digidesign (de préférence G4)
• Mac OS 9.2.2
• Au moins 256 Mo de RAM
• Un lecteur de CD-ROM ou un lecteur optique équivalent
• QuickTime version 5.0.2 ou ultérieure (fourni avec Pro Tools LE)
• OMS version 2.3.8 ou ultérieure (fourni avec Pro Tools LE)
• Un affichage couleur d’une résolution minimale de 1024 x 768
Chapitre 1 : Introduction à Digi 002 3
Windows
• Un ordinateur compatible Windows à un seul processeur, approuvé par Digidesign
•Windows XP Edition Familiale
Windows ME et Windows 98, 2ème Edition ne sont pas pris ne charge par Digi 002.
• Au moins 256 Mo de RAM
• Un lecteur de CD-ROM ou un lecteur optique équivalent
• Un affichage couleur d’une résolution minimale de 1024 x 768
Configuration du lecteur de disque dur
Macintosh
Pour l’enregistrement et le stockage audio sur le Macintosh, Pro Tools LE requiert un ou plusieurs lecteurs ATA/IDE, SCSI ou FireWire approuvés, présentant les propriétés suivantes :
• Formaté avec le système de fichiers HFS ou HFS+
• Débit de transfert des données de 3 Mo par seconde ou supérieur
•Vitesse de rotation du lecteur de 5 400 tr/min (7 200 tr/mn ou plus sont recommandés)
•Temps de recherche moyen de 10,0 millisecondes ou plus rapide
Windows
Pour l’enregistrement et le stockage audio sur le Macintosh, Pro Tools LE requiert un ou plusieurs lecteurs ATA/IDE, SCSI ou FireWire approuvés, présentant les propriétés suivantes :
• Formaté avec le système de fichiers FAT16, FAT32 ou NTFS (FAT32 ou NTFS sont recommandés)
• Débit de transfert des données de 3 Mo par seconde ou supérieur
•Vitesse de rotation du lecteur de 5 400 tr/min (7 200 tr/mn ou plus sont recommandés)
•Temps de recherche moyen de 10,0 millisecondes ou plus rapide
Pour bénéficier des toutes dernières informations en matière de compatibilité, visitez le site Web de Digidesign (www.digidesign.com).
Utilisation de lecteurs système pour l’audio
Bien que Pro Tools autorise l’enregistrement sur votre lecteur système, ceci est généralement déconseillé. Les performances d’enregistrement et de lecture sur les lecteurs de disque dur système sont moins satisfaisantes que sur les lecteurs non-système. De plus, vous obtenez un nombre inférieur de pistes et de plug-in.
Vous ne devez enregistrer sur des lecteurs système qu’en cas de besoin : par exemple, si votre ordinateur ne comporte qu’un seul disque dur ou si vos autres lecteurs sont déjà saturés.
Introduction à Digi 0024
Initialisation et défragmentation des lecteurs
(Macintosh uniquement)
Pour formater un lecteur audio :
1 Sur le bureau, cliquez deux fois sur Poste de
travail.
Il est recommandé de démarrer avec un lecteur audio venant d’être initialisé. Il est également conseillé de défragmenter fréquemment votre lecteur audio pour optimiser les performances du système.
Si vous utilisez un disque dur SCSI, vous pouvez l’initialiser avec le logiciel ExpressPro-Tools d’ATTO (inclus dans le CR-ROM d’installation de Pro Tools LE). Si vous utilisez un disque dur ATA/IDE, faites appel à l’utilitaire Drive Setup qui fait partie du logiciel système Apple.
Formatage et défragmentation des lecteurs
(Windows uniquement)
Il est recommandé de démarrer avec un lecteur audio qui vient d’être formaté ; pour obtenir des performances optimales, le lecteur doit être formaté avec le système de fichiers FAT32 ou NTFS. Il est également conseillé de défragmenter fréquemment votre lecteur audio pour optimiser les performances du système.
2 Cliquez avec le bouton droit de la souris sur le
disque dur à utiliser pour l’audio et choisissez Formater.
3 Assurez-vous que l’option Quick Format est
désélectionnée, puis cliquez sur Démarrer et suivez les instructions à l’écran.
4 Lorsque le formatage est terminé, refermez la
fenêtre correspondante.
Pour défragmenter un lecteur audio :
1 Sur le bureau, cliquez deux fois sur Poste de
travail.
2 Cliquez avec le bouton droit de la souris sur le
disque dur audio et choisissez Propriétés.
3 Cliquez sur l’onglet Outils.
4 Cliquez sur Défragmenter maintenant et
suivez les instructions à l’écran.
5 Lorsque la défragmentation est terminée,
refermez le panneau de configuration des propriétés.
Vous pouvez convertir les disques durs formatés avec FAT16 vers FAT32 à l’aide de l’utilitaire
Convertisseur de lecteur inclus
dans Windows.
Chapitre 1 : Introduction à Digi 002 5
Espace de stockage du disque dur
Les pistes audio mono enregistrées en résolution 16 bits à 44,1 kHz (qualité CD) requièrent environ 5 Mo d’espace disque par minute. Les mêmes pistes enregistrées en résolution 24 bits requièrent environ 7,5 Mo par minute. L’enregistrement à des fréquences d’échantillonnage supérieures (88,2 kHz ou 96 kHz) requiert deux fois la taille de l’espace disque.
Le tableau suivant indique la quantité d’espace disque nécessaire en fonction du nombre et de la durée des pistes.
Tableau 1. Espace disque requis pour les pistes audio
Nombre de pistes et durée
16 bits à 44,1 kHz
16 bits à
48 kHz
24 bits à 44,1 kHz
24 bits à
48 kHz
16 bits à 88,2 kHz
16 bits à
96 kHz
24 bits à 88,2 kHz
24 bits à
96 kHz
1 piste mono 1 minute
1 piste stéréo 5 minutes
1 piste stéréo 60 minutes
32 pistes mono 5 minutes
32 pistes mono 60 minutes
5 Mo 5,5 Mo 7,5 Mo 8,2 Mo 10 Mo 11 Mo 15 Mo 16,4 Mo
50 Mo 55 Mo 75 Mo 83 Mo 100 Mo 110 Mo 150 Mo 164 Mo
600 Mo 662 Mo 900 Mo 991 Mo 1,2 Go 1,3 Go 1,8 Go 2 Go
800 Mo 883 Mo 1,2 Go 1,4 Go 1,6 Go 1,8 Go 2,4 Go 2,8 Go
9,4 Go 10,4 Go 14 Go 15,5 Go 18,8 Go 20,8 Go 28 Go 31 Go
Introduction à Digi 0026

Enregistrement auprès de Digidesign

Remplissez et envoyez la carte d’enregistrement fournie avec Digi 002. Les utilisateurs enregistrés bénéficient d’un an d’assistance technique gratuite et reçoivent régulièrement des avertissements sur les dernières mises à jour et mises à niveau disponibles.

A propos des guides

Ce guide vous aide à utiliser les fonctions de Digi 002 pour l’enregistrement, le montage et le mixage de plusieurs pistes audio et MIDI. Vous trouverez d’autres informations en consultant les guides en ligne suivants :
• Le Guide de référence Pro Tools : offre une présentation détaillée du logiciel Pro Tools LE.
• Le Guide des plug-in DigiRack : présente les plug-in RTAS (Real-Time AudioSuite) et AudioSuite fournis avec Pro Tools LE.
• Les raccourcis clavier (Macintosh et Windows) : fournit la liste des raccourcis clavier utilisés dans Pro Tools LE.
Les versions PDF de ces guides sont installées automatiquement avec Pro Tools LE et peuvent être facilement consultées dans le menu Help de Pro Tools LE. Pour lire ces guides en ligne ou les imprimer, vous devez installer Acrobat Reader (compris dans le CD d’installation Pro Tools LE).
Des copies imprimées de l’ensemble des guides de Pro Tools LE (y compris le Guide de référence Pro Tools) peuvent être achetées séparément depuis DigiStore (www.digidesign.com).

Conventions utilisées dans ce guide

Les guides de Digidesign utilisent les conventions suivantes pour indiquer les choix de menu et les raccourcis clavier :
Convention Action
File > Save Session
Ctrl + N Maintenez la touche Ctrl enfoncée
Option + clic Cliquez à l’aide du bouton de la
Clic + bouton droit (Windows)
Les symboles qui suivent permettent de mettre en évidence des informations importantes :
Les conseils aux utilisateurs sont des astuces permettant d’optimiser l’utilisation du système.
Les avertissements importants contiennent des informations susceptibles de modifier les données ou les performances du système.
Ces raccourcis vous indiquent les commandes utiles du clavier et de la souris.
Les renvois dirigent l’utilisateur vers les sections correspondantes dans les autres guides de Digidesign.
Sélectionnez File puis Save Session.
tout en appuyant sur la touche N.
souris, tout en maintenant la touche d’option enfoncée.
Cliquez à l’aide du bouton droit de la souris.
Chapitre 1 : Introduction à Digi 002 7
Introduction à Digi 0028
chapitre 2
Configuration Macintosh
L’installation de Digi 002 sur un ordinateur Macintosh comprend les étapes suivantes :
• Mise sous tension de l’unité Digi 002 (reportez-vous à la section « Installation de Digi 002 », page 9).
• Configuration des paramètres du logiciel système Apple (reportez-vous à la section « Paramètres du système Apple », page 10).
• Installation de Pro Tools LE (reportez-vous à la section « Installation du logiciel Pro Tools LE », page 10).
• Installation d’OMS (reportez-vous à la section « Installation et configuration d’OMS », page 12).
• Redémarrage de l’ordinateur.
• Connexion de Digi 002 à l’unité de votre ordinateur (reportez-vous à la section « Connexion de Digi 002 à l’ordinateur », page 12).
• Etablissement de connexions audio et MIDI avec Digi 002 (reportez-vous au Chapitre 5, « Connexion du studio »).

Installation de Digi 002

Avant d’installer Pro Tools LE ou de connecter Digi 002 à votre ordinateur pour la première fois, il est conseillé de vérifier d’abord qu’il fonctionne correctement.
Pour installer et tester Digi 002 :
1 Branchez Digi 002 à une prise de courant
alternatif standard, en utilisant le câble d’alimentation de CA fourni avec l’unité.
Digi 002 s’adapte automatiquement à la tension d’alimentation (de 100 à 240 V) : un câble modulaire standard permet de connecter l’unité aux prises secteur murales de tous les pays.
2 Mettez sous tension Digi 002 en appuyant sur
le bouton d’alimentation à l’arrière de l’unité. Au bout de quelques minutes, les affichages texte indiquent « Digi 002 Standby » et la touche Standalone se met alors à clignoter.
3 Appuyez sur la touche Standalone en haut à
gauche de la face supérieure de l’unité Digi 002. Les affichages texte de l’unité affichent le texte Enter Standalone Mode? (saisir le mode autonome).
Chapitre 2 : Configuration Macintosh 9
4 Appuyez sur la touche de sélection de canal
sous le texte Yes (oui) pour sélectionner le mode Standalone. Les affichages texte sur l’unité indiquent les noms par défaut des entrées de canal In1 à In8.
5 Appuyez à nouveau sur la touche Standalone
pour ramener Digi 002 en mode Standby.

Paramètres du système Apple

Pour garantir des performances Pro Tools LE optimales, configurez le logiciel système Apple à l’aide des paramètres suivants avant d’installer Pro Tools LE.
Pour configurer le logiciel système Apple :
1 Dans le tableau de bord Mémoire, procédez
comme suit :
• Dans la section Mémoire virtuelle, sélectionnez le bouton radio Désactivée.
• Dans la section Disque virtuel, sélectionnez le bouton radio Désactivé.
• Dans la section Mémoire cache, sélectionnez le bouton radio Personnalisée et tapez la valeur 512 Ko.
2 Dans le tableau de bord Économies d’énergie,
réglez les options de suspension d’activité sur Jamais.
3 Dans le tableau de bord Apparence, procédez
comme suit :
• Cliquez sur l’onglet Polices et réglez l’option Grande police système sur Chicago. Désélectionnez également l’option Lisser les polices à l’écran.
• Cliquez sur l’onglet Son et sélectionnez Aucune dans le menu contextuel Banque de sons.
4 Réglez le nombre de couleurs sur milliers dans
le tableau de bord Moniteurs et son.
5 Dans le tableau de bord Gestionnaire
d’extensions, procédez comme suit :
Tableau de bord Gestionnaire d’extensions
• Dans le tableau de bord Gestionnaire d’extensions, sélectionnez Mac OS 9.x. (base) dans le menu contextuel Configuration.
• Cliquez sur Redémarrer pour redémarrer l’ordinateur.

Installation du logiciel Pro Tools LE

Après avoir configuré les paramètres du logiciel système Apple, vous pouvez installer Pro Tools LE.
Pour installer Pro Tools LE sous Macintosh :
1 Insérez le CD d’installation de Pro Tools LE
dans votre lecteur de CD. Recherchez et cliquez deux fois sur Install Pro Tools LE.
2 Dans la fenêtre d’installation, sélectionnez le
programme d’installation de Pro Tools LE 5.3.2.
3 Vous pouvez également sélectionner le
tableau de bord Digidesign (reportez-vous à la section « A propos du tableau de bord Digidesign », page 11).
Introduction à Digi 00210
4 Si vous envisagez d’importer ou d’exporter des
fichiers audio MP3 lors de vos sessions Pro Tools, sélectionnez l’option MP3 Demo ou MP3 Authorized.
5 Définissez l’emplacement d’installation sur
votre disque dur de démarrage et cliquez sur Install.
6 Suivez les instructions d’installation à l’écran.
7 Une fois l’installation terminée, cliquez sur
Quitter et installez OMS (reportez-vous à la section « Installation et configuration d’OMS », page 12). Vous pouvez également installer les sessions de démonstration (reportez-vous à la section « Installation de la session de démonstration », page 11).

A propos du tableau de bord Digidesign

Le tableau de bord Digidesign permet de contrôler la sortie audio des applications audio tierces compatibles utilisées par Digi 002.
Le tableau de bord Digidesign n’est pas requis pour utiliser Pro Tools LE avec Digi 002.
Pour des informations détaillées sur l’utilisation du tableau de bord Digidesign, reportez-vous à l’Annexe B, « Tableau de bord Digidesign (Macintosh uniquement) ».

Installation de la session de démonstration

(facultatif)
Le CD d’installation de Digi 002 contient une session de démonstration, Be There Digi002, que vous pouvez utiliser pour vérifier que votre système fonctionne normalement et pour vous familiariser avec certaines fonctions de Pro Tools LE.
Avant d’installer la session de démonstration sur votre lecteur audio, vérifiez que ce dernier est configuré comme indiqué dans la section « Configuration du lecteur de disque dur », page 4.
Pour installer la session de démonstration :
1 Insérez le CD d’installation de Pro Tools LE
dans votre lecteur de CD. Recherchez le programme intitulé « Install PT LE Demo Session » et cliquez deux fois dessus.
2 Définissez l’emplacement d’installation sur
votre lecteur audio et cliquez sur Install.
3 Une fois l’installation terminée, cliquez sur
Quit.
Chapitre 2 : Configuration Macintosh 11
Installation et configuration d’OMS

Connexion de Digi 002 à l’ordinateur

Pour utiliser Pro Tools sur Macintosh, vous devez d’abord installer et configurer le système Open Music System (OMS), qui est inclus sur le CD d’installation de Pro Tools.
Même si vous ne souhaitez pas utiliser MIDI, vous devez installer le logiciel OMS. Si ce système n’est pas installé, Pro Tools ne fonctionnera pas.
Pour installer OMS :
1 Insérez le CD d’installation Pro Tools dans le
lecteur de CD-ROM.
2 Ouvrez le dossier OMS Installer, puis cliquez
deux fois sur le programme d’installation.
3 Dans la fenêtre d’installation, sélectionnez
l’option Easy Install et indiquez l’emplacement d’installationsur votre disque dur de démarrage. Cliquez sur Install.
4 Suivez les instructions d’installation à l’écran.
5 Une fois l’installation terminée, redémarrez
votre ordinateur.
Pour plus d’informations sur la configuration d’OMS, reportez-vous à l’Annexe A, « Configuration d’OMS (Macintosh uniquement) ».
Après avoir installé Pro Tools LE et redémarré votre ordinateur, vous devez connecter l’unité Digi 002 à l’ordinateur avant de lancer Pro Tools LE.
Pour connecter Digi 002 à votre ordinateur :
1 Mettez l’unité Digi 002 sous tension.
2 Branchez le câble FireWire fourni avec
Digi 002.
3 Branchez d’abord une des deux extrémités du
câble FireWire à l’un des ports intitulé 1394 à l’arrière de l’unité Digi 002. Vous pouvez utiliser n’importe quel port.
IN
OPTICAL
IN
OUT
OUT
LINK
S / PDIF
FOOT SWITCH
13941394
Ports FireWire
Ports FireWire Digi 002 (panneau arrière)
4 En fonction de la configuration de votre
système, procédez de la manière suivante :
Connectez l’autre extrémité du câble FireWire
à tout port FireWire disponible sur votre ordinateur.
Connectez l’autre extrémité du câble FireWire
à tout port FireWire disponible sur un disque dur FireWire connecté à votre ordinateur (reportez-vous à la section « Connexion de Digi 002 et de disques durs FireWire », page 13).
Introduction à Digi 00212

Connexion de Digi 002 et de disques durs FireWire

Les ports FireWire de Digi 002 ne transmettent pas de données audio lorsque celui-ci est hors tension. Ainsi, si vous connectez bout à bout les périphériques FireWire depuis votre ordinateur, il est recommandé de connecter les disques durs FireWire directement à votre ordinateur et non à Digi 002. Cela permet d’empêcher les erreurs de disque dur si jamais l’unité Digi 002 est sous tension.
Pour utiliser un disque dur FireWire avec votre unité Digi 002, procédez de la manière suivante :
Si votre ordinateur est doté de plusieurs ports
FireWire, connectez le disque dur FireWire à un port FireWire de l’ordinateur et connectez Digi 002 à un autre port FireWire de l’ordinateur.
Si votre ordinateur ne comporte qu’un port
FireWire, connectez le disque dur FireWire directement à votre ordinateur et connectez Digi 002 à un port FireWire disponible sur le disque.
Alors qu’il est possible de connecter un disque dur FireWire à un port disponible de Digi 002, tout lecteur FireWire monté perdra ses chaînes de connexion avec l’ordinateur si l’unité Digi 002 est hors tension ; le système risque de générer des erreurs de disque dur et d’entraîner la perte de données.
Même hors tension, Digi 002 s’alimente via les ports FireWire de l’ordinateur, ce qui vous permet de recharger les batteries d’autres périphériques FireWire.

Démarrage de Pro Tools LE pour la première fois

Validation du logiciel Pro Tools

Lorsque vous lancez Pro Tools pour la première fois, vous êtes invité à saisir un code d’autorisation pour valider votre logiciel.
Pour valider le logiciel Pro Tools :
1 Cliquez deux fois sur l’application Pro Tools,
dans le dossier Pro Tools du dossier Digidesign.
2 Si OMS n’a pas été configuré, vous serez invité
à configurer un nouveau Studio Setup. Pour connaître les procédures spécifiques, reportez-vous à la section « Installation et configuration d’OMS », page 12.
3 Saisissez le code d’autorisation dans la boîte de
dialogue qui s’affiche, en insérant les espaces appropriés, puis cliquez sur Validate.

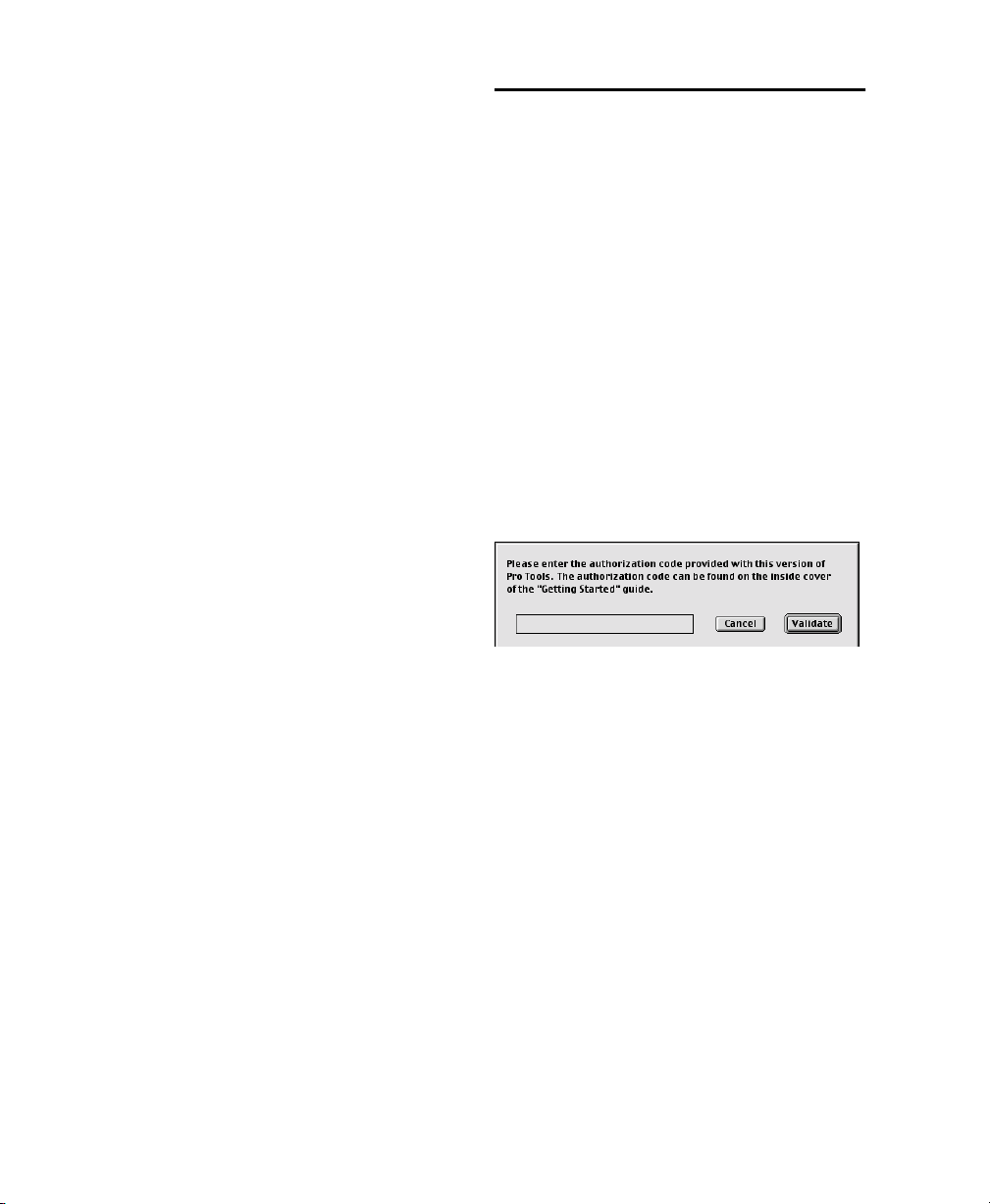

Validation du code d’autorisation pour Pro Tools
Connexion d’autres périphériques FireWire à Digi 002
Le second port FireWire de l’unité Digi 002 est disponible pour connecter bout à bout des périphériques FireWire, notamment des appareils photo ou caméscopes numériques.
Le code d’autorisation se trouve sur la page intérieure de la couverture de ce guide. Veillez à inclure tous les espaces lorsque vous saisissez le code d’autorisation.
Chapitre 2 : Configuration Macintosh 13
Une fois que Pro Tools est lancé, les affichages texte de l’unité Digi 002 fournissent ensuite le message « Open or create a new session » et seuls les menus Pro Tools apparaissent sur l’écran de l’ordinateur.
Pour afficher les fenêtres Pro Tools Edit et Mix, vous devez créer une session. Avant de pouvoir utiliser Pro Tools, reportez-vous à la section suivante pour vous familiariser avec les paramètres système Pro Tools.
Mise à jour du microprogramme Digi 002
Digi 002 dispose de trois types de microprogramme : d’initialisation, de système et de fader. Les deuxième et troisième (système et fader) peuvent être mis à jour automatiquement.
Lorsque vous lancez Pro Tools, il vérifie automatiquement la version de l’unité du microprogramme et il vous demande de la mettre à jour si une version plus récente est disponible.
Configuration de Pro Tools
Configuration de Playback Engine
Le moteur de lecture (Playback Engine) permet de personnaliser divers paramètres d’utilisation du système, tels que les buffers et l’utilisation du processeur, ainsi que la taille du buffer de lecture DAE.
Dans la plupart des cas, les paramètres par défaut de votre système permettent un fonctionnement optimal du système mais vous pouvez souhaiter les modifier afin que le système puisse prendre en charge de longues sessions et des sessions à traitement intensif de Pro Tools.
Pour configurer Playback Engine :
1 Sélectionnez Setups > Playback Engine.
Si tel est le cas, vérifiez que la mise à jour est terminée avant de déconnecter ou mettre hors tension votre système.
Une fois le téléchargement et la reprogrammation terminés, Pro Tools risque de vous prévenir qu’il ne peut pas communiquer avec Digi 002. Patientez alors 30 secondes et si le message reste à l’écran, déconnectez, puis connectez à nouveau Digi 002 et cliquez sur OK.
Introduction à Digi 00214

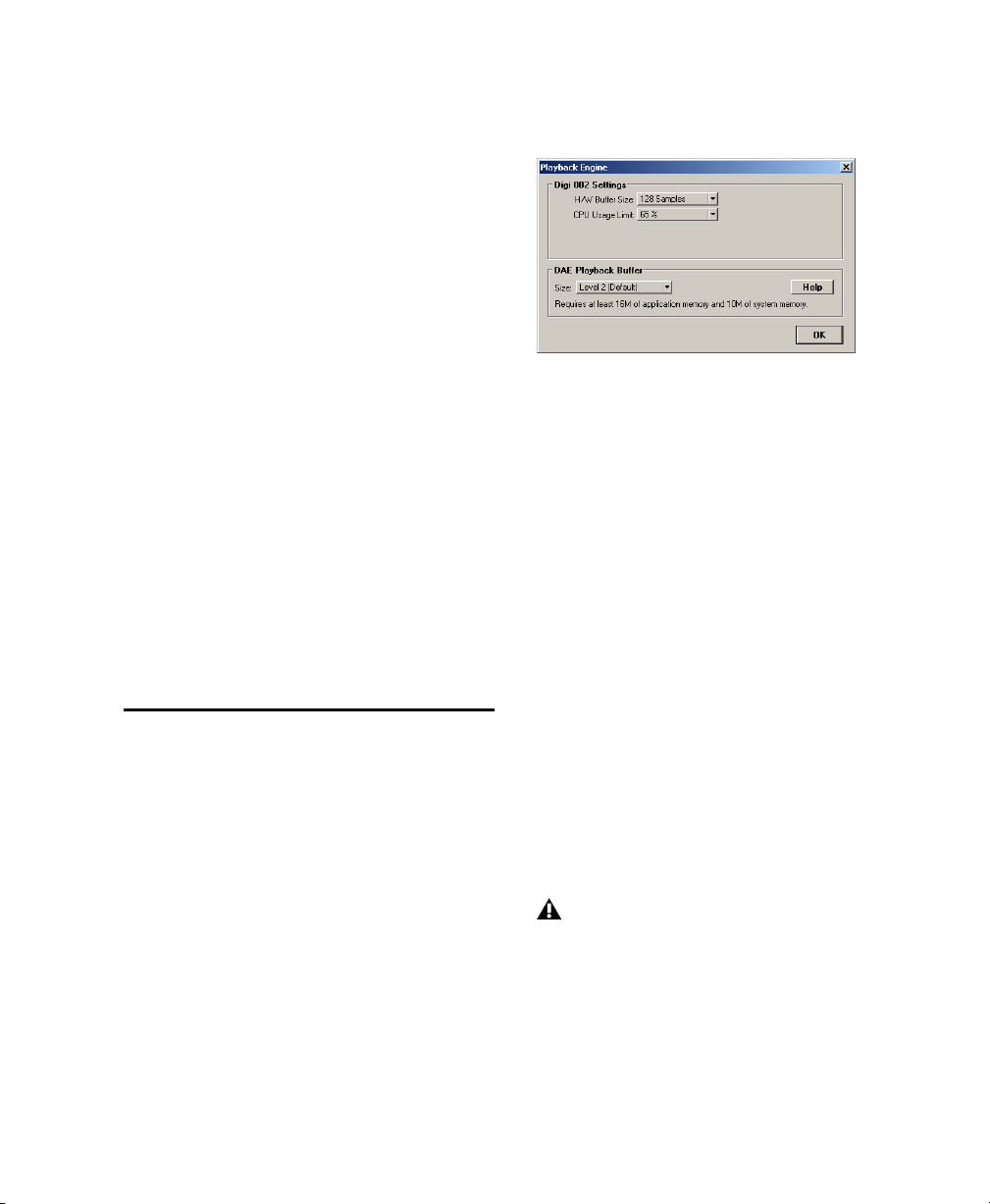

Boîte de dialogue Playback Engine pour Digi 002
2 Dans le menu contextuel H/W Buffer Size,
sélectionnez la taille du buffer audio, en échantillons, pour les tâches de traitement hôte telles que le traitement des effets des plug-in en temps réel (RTAS). La valeur par défaut est 512 échantillons. Sélectionnez une valeur supérieure si vous avez besoin d’un buffer plus élevé pour le traitement de l’audio et l’application d’effets temps réel (H/W Buffer Size a un effet sur le contrôle de l’audio dans Pro Tools). Pour plus de détails, reportez-vous à la section « Latence d’écoute et enregistrement », page 83.
3 Dans le menu contextuel CPU Usage Limit,
sélectionnez le pourcentage maximal de ressources du processeur à allouer aux tâches de traitement hôte. La valeur par défaut est 65 %. Sélectionnez une valeur supérieure si vous avez besoin d’un processeur hôte plus élevé pour les applications RTAS.
L’augmentation du pourcentage d’utilisation du processeur risque d’allonger le temps de réponse à l’écran.
4 Définissez la taille du buffer de lecture DAE
(reportez-vous à la section « Taille du buffer de lecture DAE », page 15). La configuration de mémoire requise s’affiche dans la partie inférieure de la boîte de dialogue Playback Engine.
5 Cliquez sur OK une fois terminé.
Configuration de la boîte de dialogue Hardware Setup
La boîte de dialogue Hardware Setup de Pro Tools permet de sélectionner la source d’horloge du système (Clock Source) et de configurer les entrées numériques de Digi 002.
Boîte de dialogue Hardware Setup pour Digi 002
Pour configurer les options Hardware Setup :
1 Sélectionnez Setups > Hardware Setup.
Taille du buffer de lecture DAE
La taille du buffer de lecture DAE (DAE Playback Buffer Size) spécifie la quantité de mémoire utilisée par DAE pour gérer les buffers, ce qui affecte les performances du système.
Même si la taille du buffer de lecture DAE Playback permet généralement d’optimiser les performances, il est possible de la régler afin de modifier les performances de votre système.
L’allocation d’un buffer de plus grande taille
peut augmenter la densité d’éditions par session. Le choix d’un buffer plus grand risque de retarder le début de la lecture ou de l’enregistrement. Il peut également provoquer un retard lors d’une édition en cours de lecture.
L’allocation d’un buffer plus petit améliore
parfois la vitesse de démarrage de la lecture ou de l’enregistrement. Le choix d’un buffer plus petit risque d’affecter les performances des disques durs plus lents : lecture et enregistrement deviennent moins fiables.
2 Dans le menu contextuel Clock Source,
sélectionnez la source d’horloge. Si vous enregistrez directement dans Pro Tools, il est conseillé de sélectionner Internal. Si vous transférez des données depuis un périphérique numérique externe, sélectionnez la source d’horloge correspondante (reportez-vous à la section « Utilisation d’une source numérique », page 16).
3 Dans le menu contextuel Sample Rate,
sélectionnez la fréquence d’échantillonnage par défaut (ce paramètre est disponible uniquement si aucune session n’est ouverte). Ce réglage sera sélectionné par défaut lorsque vous créez une session.
Vous pouvez modifier la fréquence d’échantillonnage lors de la création d’une session Pro Tools en sélectionnant une fréquence différente dans la boîte de dialogue New Session (reportez-vous à la section
« Lancement d’une session »,
page 66).
Chapitre 2 : Configuration Macintosh 15
4 Sélectionnez une option d’entrée numérique
adaptée au type périphérique d’entrée connecté à votre système (reportez-vous à la section « Utilisation d’une source numérique », page 16).
5 Si vous transférez des données sur un
périphérique numérique Tascam, par exemple l’enregistreur DA-30, sélectionnez l’option Tascam située sous S/PDIF Output Cat. Code.
Utilisation d’une source numérique
Si vous enregistrez depuis un périphérique optique ou S/PDIF, vous devez configurer les paramètre de synchronisation. Dans la plupart des cas, vous serez amené à synchroniser Pro Tools avec le périphérique externe.
Pour configurer Pro Tools LE pour une source numérique :
1 Branchez un dispositif optique ADAT ou
S/PDIF sur le connecteur d’entrée optique ou un dispositif RCA S/PDIF sur le connecteur d’entrée RCA S/PDIF à l’arrière de Digi 002.
Vous ne pouvez utiliser qu’une seule paire d’entrées S/PDIF à la fois (RCA ou optique).
2 Dans Pro Tools LE, sélectionnez Setups >
Hardware Setup.
4 Dans le menu contextuel Clock Source,
sélectionnez Internal si vous synchronisez le périphérique externe sur Digi 002. Si en effet, vous procédez à la synchronisation de Digi 002, sélectionnez ADAT, RCA (S/PDIF) ou Optical (S/PDIF), en fonction de l’endroit où vous avez connecté votre périphérique numérique.
Votre périphérique d’entrée numérique doit être connecté et sous tension pour que la synchronisation de Pro Tools avec ce périphérique se réalise avec succès. S’il n’est pas sous tension, laissez la source d’horloge définie sur Internal (interne).
Configuration de I/O Setup
La boîte de dialogue I/O Setup permet d’identifier et d’assigner les chemins de signaux d’entrée, de sortie, d’insert et de bus de Pro Tools LE. La boîte de dialogue I/O Setup fournit une représentation graphique de l’assignation des entrées, sorties et signaux de Digi 002.
Les paramètres par défaut d’E/S de Pro Tools LE vous permettent de démarrer. Si vous souhaitez renommer ou réaffecter les chemins d’E/S par défaut, il vous suffit d’aller dans le menu I/O Setup.
3 Vérifiez que l’option d’entrée numérique est
correctement sélectionnée avant de configurer votre matériel. Lorsque vous sélectionnez RCA S/PDIF, les ports optiques sont disponibles pour l’entrée optique ADAT (ou « guide de lumière »). Lorsque vous sélectionnez Optical S/PDIF, le connecteur d’entrée numérique RCA est inactif.
Introduction à Digi 00216
Pour configurer le routage d’E/S dans I/O Setup :
1 Dans Pro Tools, sélectionnez Setups >
I/O Setups.
2 Mappez et nommez les chemins comme vous
le souhaitez.
3 Cliquez sur OK pour fermer la boîte de
dialogue I/O Setups.

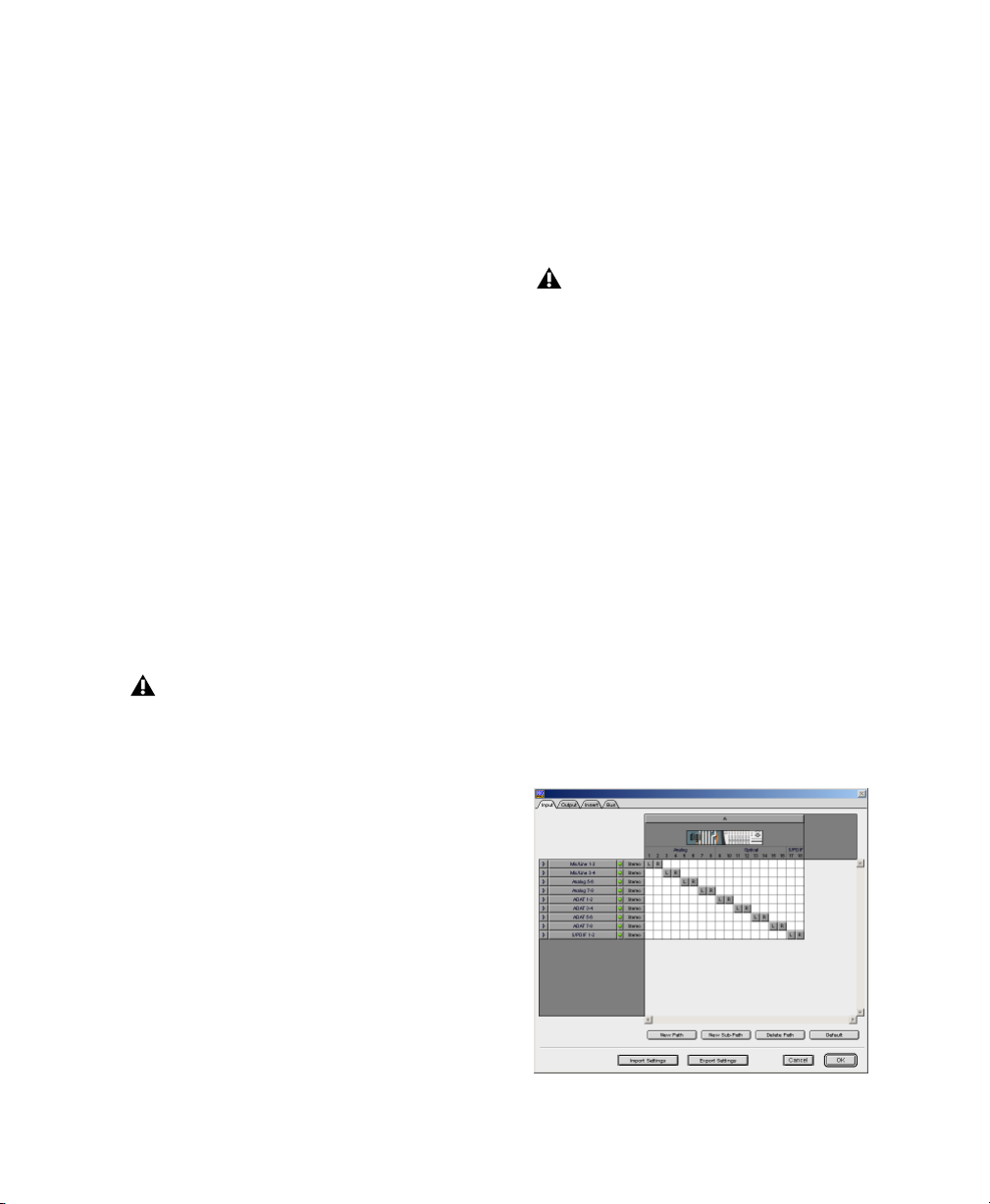

Boîte de dialogue I/O Setup pour Digi 002, onglet Input
Reportez-vous au Guide de référence
Pro Tools
pour en savoir plus sur la configuration des chemins d’entrée et de sortie.
Chapitre 2 : Configuration Macintosh 17
Introduction à Digi 00218
chapitre 3
Configuration Windows
L’installation de Digi 002 sur un ordinateur Windows comprend les étapes suivantes :
• Mise sous tension de l’unité Digi 002 (reportez-vous à la section « Installation de Digi 002 », page 19).
• Configuration des paramètres du logiciel système Windows (reportez-vous à la section « Paramètres système Windows », page 20).
• Connexion de Digi 002 à l’unité de votre ordinateur (reportez-vous à la section « Connexion de Digi 002 à l’ordinateur », page 21).
Lors de la première connexion de Digi 002 à votre ordinateur, celui-ci doit être hors tension.
• Installation de Pro Tools LE (reportez-vous à la section « Installation du logiciel Pro Tools LE », page 22)
• Etablissement de connexions audio et MIDI avec Digi 002 (reportez-vous au Chapitre 5, « Connexion du studio »).

Installation de Digi 002

Avant d’installer Pro Tools LE ou de connecter Digi 002 à votre ordinateur pour la première fois, il est conseillé de vérifier d’abord qu’il fonctionne correctement.
Pour installer et tester Digi 002 :
1 Branchez Digi 002 à une prise de courant
alternatif standard, en utilisant le câble d’alimentation de CA fourni avec l’unité.
Digi 002 s’adapte automatiquement à la tension d’alimentation (de 100 à 240 V) : un câble modulaire standard permet de connecter l’unité aux prises secteur murales de tous les pays.
2 Mettez Digi 002 sous tension en appuyant sur
le bouton d’alimentation à l’arrière de l’unité. Au bout de quelques minutes, les affichages texte des canaux indiquent « Digi 002 Standby » et la touche Standalone se met alors à clignoter.
3 Appuyez sur la touche Standalone en haut à
gauche de la face supérieure de l’unité Digi 002. Les affichages texte des canaux de l’unité affichent le texte Enter Standalone Mode? (saisir le mode Standalone).
Chapitre 3 : Configuration Windows 19
4 Appuyez sur la touche de sélection de canal
sous le texte Yes (oui) pour sélectionner le mode Standalone. Les affichages texte sur l’unité affichent les noms par défaut des entrées de canal In1 à In8.
5 Appuyez à nouveau sur la touche Standalone
pour ramener Digi 002 en mode Standby.

Paramètres système Windows

Dans Windows, configurez les paramètres suivants du panneau de configuration.
Activez DMA pour les disques durs IDE :
1 Cliquez avec le bouton droit de la souris sur
Mon ordinateur dans le menu Démarrer, puis sélectionnez Propriétés.
2 Dans l’onglet Matériel, cliquez sur l’onglet
Gestionnaire de périphériques.
3 Dans la fenêtre Gestionnaire de périphériques
et cliquez deux fois sur Canal IDE principal pour votre disque dur IDE. Cliquez sur l’onglet Paramètres avancés.
4 Pour chaque disque, définissez le mode de
transfert à « DMA si disponible », puis cliquez sur OK.
5 Répétez les étapes 3 et 4 pour tout canal IDE
supplémentaire.
6 Fermez la fenêtre Gestionnaire de
périphériques.
Autres logiciels et matériels pouvant influer sur les performances du système
Pro Tools LE peut également être affecté par d’autres pilotes de logiciels ou de matériels installés sur votre ordinateur. Pour obtenir les meilleures performances possibles, suivez les recommandations ci-dessous :
• Evitez d’exécuter d’autres programmes Windows en même temps que Pro Tools LE.
• Désactivez les logiciels qui fonctionnent en tâche de fond, tels que les calendriers et protections anti-virus.
• Si votre carte vidéo le permet, activez le contrôle de bus (Bus Mastering) dans le Panneau de configuration du fabricant.
• Désactivez toutes les cartes réseau (autres que les cartes FireWire 1394 que vous allez utiliser pour connecter Digi 002 à votre système).
Pour désactiver une carte réseau :
1 Cliquez avec le bouton droit de la souris sur
Mon ordinateur dans le menu Démarrer, puis sélectionnez Propriétés.
2 Dans l’onglet Matériel, cliquez sur l’onglet
Gestionnaire de périphériques.
3 Dans la fenêtre Gestionnaire de périphériques,
recherchez et cliquez deux fois sur la carte réseau à désactiver.
4 Dans l’onglet Général, choisissez Ne pas
utiliser ce périphérique (désactiver) dans le menu contextuel Utilisation du périphérique, puis cliquez sur OK.
5 Fermez la fenêtre Gestionnaire de
périphériques.
Introduction à Digi 00220

Désactivation du logiciel de protection anti-virus

Si vous utilisez un logiciel anti-virus, désactivez­le ou supprimez-le, puis redémarrez votre ordinateur. Evitez de lancer des logiciels anti­virus lorsque vous utilisez Digi 002, car ils peuvent avoir une incidence sur les performances du système.
IN
OPTICAL
IN
OUT
OUT
LINK
S / PDIF
FOOT SWITCH
13941394
Ports FireWire
Ports FireWire Digi 002 (panneau arrière)
4 En fonction de la configuration de votre
système, procédez de la manière suivante :

Finalisation des paramètres système Windows

Une fois terminée la mise à jour des réglages système Windows, mettez votre ordinateur hors tension, puis poursuivez les étapes de la connexion de Digi 002 ci-après.

Connexion de Digi 002 à l’ordinateur

Avant d’installer Pro Tools LE et le pilote Digi 002, vous devez connecter Digi 002 à l’ordinateur.
Lors de la première connexion de Digi 002 à votre ordinateur, celui-ci doit être hors tension. S’il est sous tension, mettez-le hors tension avant de connecter Digi 002 à votre ordinateur.
Pour connecter Digi 002 à votre ordinateur :
1 Mettez l’unité Digi 002 sous tension.
Connectez l’autre extrémité du câble FireWire
à tout port FireWire disponible sur votre ordinateur.
Connectez l’autre extrémité du câble FireWire
à tout port FireWire disponible sur un disque dur FireWire connecté à votre ordinateur (reportez-vous à la section « Connexion de Digi 002 et de disques durs FireWire », page 21).

Connexion de Digi 002 et de disques durs FireWire

Les ports FireWire de Digi 002 ne transmettent pas de données audio lorsque celui-ci est hors tension. Ainsi, si vous connectez bout à bout les périphériques FireWire depuis votre ordinateur, il est recommandé de connecter les disques durs FireWire directement à votre ordinateur et non à Digi 002. Cela permet d’empêcher les erreurs de disque dur dans le cas où l’unité Digi 002 est sous tension.
2 Repérez le câble FireWire fourni avec Digi 002.
3 Branchez d’abord une des deux extrémités du
câble FireWire à l’un des ports 1394 à l’arrière de l’unité Digi 002. Vous pouvez utiliser n’importe quel port.
Chapitre 3 : Configuration Windows 21
Pour utiliser un disque dur FireWire avec votre unité Digi 002, procédez de la manière suivante :
Si votre ordinateur comporte plusieurs ports
FireWire, connectez le disque dur FireWire à un port FireWire de l’ordinateur et connectez Digi 002 à un autre port FireWire de l’ordinateur.
Si votre ordinateur ne comporte qu’un port
FireWire, connectez le disque dur FireWire directement à votre ordinateur et connectez Digi 002 à un port FireWire disponible sur le disque.
Alors qu’il est possible de connecter un disque dur FireWire à un port disponible de Digi 002, tout lecteur FireWire monté perdra ses chaînes de connexion avec l’ordinateur si l’unité Digi 002 est hors tension ; le système risque de générer des erreurs de disque dur et d’entraîner la perte de données.

Connexion d’autres périphériques FireWire à Digi 002

Le second port FireWire de l’unité Digi 002 est disponible pour connecter bout à bout des périphériques FireWire, notamment des appareils photo ou caméscopes numériques. Même hors tension, Digi 002 s’alimente via les ports FireWire de l’ordinateur, ce qui vous permet de recharger les batteries d’autres périphériques FireWire.

Installation du logiciel Pro Tools LE

Si vous utilisez un logiciel anti-virus, désactivez-le ou supprimez-le, puis redémarrez votre ordinateur. Evitez de lancer des logiciels anti-virus lorsque vous installez ou utilisez Pro Tools LE, car ils peuvent avoir une incidence sur les performances du système.
Pour installer Pro Tools LE sous Windows :
1 Mettez l’ordinateur sous tension.
2 Démarrez Windows en vous connectant avec
des privilèges d’administrateur. Si vous ne disposez pas de privilèges d’administrateur ou que vous ne savez pas comment les configurer, reportez-vous au Guide de l’utilisateur Windows.
3 Attendez que la boîte de dialogue Assistant
Matériel détecté s’affiche et laissez-la ouverte (n’appuyez pas sur Next).
4 Insérez le CD d’installation de Pro Tools pour
Windows dans le lecteur de CD-ROM. Dans le dossier d’installation de Pro Tools, recherchez l’icône bleue Setup, puis cliquez deux fois dessus.
5 Lorsque le programme d’installation s’ouvre,
cliquez sur Suivant pour continuer.
6 Choisissez l’une des trois options
d’installation proposées :
•Typique, recommandée pour les utilisateurs débutants
• Compacte, pour installer uniquement les composants nécessaires à l’exécution de Pro Tools LE
Introduction à Digi 00222
• Personnalisée, pour sélectionner les composants à installer (pour les utilisateurs expérimentés)
7 Cliquez sur Suivant pour installer l’option
sélectionnée. Les fichiers sont installés dans le dossier Digidesign du répertoire Program Files.
Si la boîte de dialogue d’avertissement s’affiche pour indiquer que l’essai du logo Windows a échoué, cliquez sur Continuer.
8 Attendez que le programme ait installé tous
les composants logiciels, pilotes et systèmes de fichiers PACE pour passer à l’étape suivante.
9 Si QuickTime n’est pas installé, vous êtes
invité à installer l’option d’installation recommandée de QuickTime (reportez-vous à la section « Installation de QuickTime », page 23). Suivez les instructions à l’écran pour terminer l’installation de QuickTime.
10 Une fois l’installation terminée, cliquez sur
Terminer pour redémarrer l’ordinateur.

Installation de QuickTime

QuickTime version 5 ou ultérieure est recommandé pour utiliser Pro Tools LE. Installez la dernière version de QuickTime pour Windows (disponible sur le CD d’installation
5.3.2 de Pro Tools LE ou depuis le site Web
www.apple.com). Veillez à installer la version « Recommandée » de QuickTime, sinon Pro Tools ne prendra pas correctement en charge les vidéos QuickTime.

Digidesign WaveDriver

(facultatif)
Digidesign WaveDriver est un pilote audio multimédia à deux canaux utilisé pour que les applications audio tierces puissent enregistrer et lire via les canaux 1 à 2 de Digi 002. Digidesign WaveDriver n’est pas requis pour l’utilisation de Pro Tools LE avec Digi 002.
Consultez le site Web Digidesign (www.digidesign.com) pour obtenir les derniers pilotes tiers pour le matériel Pro Tools LE et pour savoir quels sont les problèmes connus actuels.
Pour des informations détaillées sur l’installation, l’utilisation et la suppression de Digidesign WaveDriver, reportez-vous à l’Annexe C, « WaveDriver Digidesign (Windows uniquement) ».

Installation de la session de démonstration

(facultatif)
Le CD d’installation de Digi 002 contient une session de démonstration, Be There Digi002, que vous pouvez utiliser pour vérifier que votre système fonctionne normalement et pour apprendre certaines fonctions de Pro Tools LE.
Avant d’installer la session de démonstration sur votre lecteur audio, vérifiez que ce dernier est configuré comme indiqué dans la section « Configuration du lecteur de disque dur », page 4.
Chapitre 3 : Configuration Windows 23
Pour installer la session de démonstration :
1 Insérez le CD d’installation de Pro Tools LE
dans votre lecteur de CD.

Démarrage de Pro Tools LE pour la première fois

2 Recherchez le dossier Pro Tools Demo
Installer, ouvrez-le puis cliquez deux fois sur l’icône d’installation.
3 Lorsque le programme d’installation s’ouvre,
cliquez sur Browse pour définir le dossier de destination de votre lecteur audio, puis sur Next.
4 Sélectionnez les composants d’installation
nécessaires à la session de démonstration de Digi 002.
5 Cliquez sur Next pour installer la session de
démonstration.

Suppression de Pro Tools LE

Si vous souhaitez supprimer Pro Tools LE de votre ordinateur pour une raison quelconque (par exemple, pour supprimer Digidesign WaveDriver), utilisez l’option Ajouter ou supprimer des programmes.
Pour supprimer Pro Tools LE :
1 Sélectionnez Démarrer > Paramètres >
Panneau de configuration.
2 Cliquez deux fois sur l’icône Ajouter ou
supprimer des programmes.
3 Dans la liste des programmes installés,
sélectionnez Digidesign Pro Tools LE.
4 Cliquez sur le bouton Modifier/Supprimer.
5 Sélectionnez Supprimer, puis cliquez sur
Suivant.
6 Cliquez sur OK pour supprimer Pro Tools LE.

Validation du logiciel Pro Tools LE

Lorsque vous lancez Pro Tools LE pour la première fois, vous êtes invité à saisir un code d’autorisation pour valider votre logiciel.
Pour valider le logiciel Pro Tools LE :
1 Cliquez deux fois sur le raccourci Pro Tools LE
sur le bureau ou l’application dans le dossier Pro Tools, qui réside lui-même dans le dossier Digidesign.
2 Saisissez le code d’autorisation dans la boîte de
dialogue qui s’affiche, en insérant les espaces appropriés, puis cliquez sur Validate.
Validation du code d’autorisation pour Pro Tools LE
Le code d’autorisation est imprimé sur la page intérieure de la couverture de ce guide. Veillez à inclure tous les espaces lorsque vous saisissez le code d’autorisation.
Une fois que Pro Tools est lancé, les affichages texte de canaux de l’unité Digi 002 affichent le message « Open or create a new session » et seuls les menus Pro Tools apparaissent sur l’écran de l’ordinateur.
Pour afficher les fenêtres Pro Tools Edit et Mix, vous devez créer une session. Avant de pouvoir utiliser Pro Tools, reportez-vous à la section suivante pour vous familiariser avec les paramètres système Pro Tools.
Introduction à Digi 00224

Mise à jour du microprogramme Digi 002

The Digi 002 dispose de trois types de microprogramme : d’initialisation, de système et de fader. Les deuxième et troisième (système et fader) peuvent être mis à jour automatiquement.
Lorsque vous lancez Pro Tools, il vérifie automatiquement la version de l’unité du microprogramme et il vous demande de la mettre à jour si une version plus récente est disponible.
Si tel est le cas, vérifiez que la mise à jour est terminée avant de déconnecter ou de mettre hors tension votre système.
Une fois le téléchargement et la reprogrammation terminés, il est possible que Pro Tools vous prévienne qu’il ne peut pas communiquer avec Digi 002. Patientez alors 30 secondes et si le message reste à l’écran, déconnectez, puis connectez à nouveau Digi 002 et cliquez sur OK.
Pour configurer Playback Engine :
1 Sélectionnez Setups > Playback Engine.
Boîte de dialogue Playback Engine pour Digi 002
2 Dans le menu contextuel H/W Buffer Size,
sélectionnez la taille du buffer audio, en échantillons, pour les tâches de traitement hôte telles que le traitement des effets des plug-in en temps réel (RTAS). La valeur par défaut est 512 échantillons. Sélectionnez une valeur supérieure si vous avez besoin d’un buffer plus élevé pour le traitement de l’audio et l’application d’effets temps réel (H/W Buffer Size a un effet sur le contrôle de l’audio dans Pro Tools). Pour plus de détails, reportez-vous à la section « Latence d’écoute et enregistrement », page 83.
Configuration de Pro Tools
Configuration de Playback Engine
Le moteur de lecture (Playback Engine) permet de personnaliser divers paramètres d’utilisation du système, tels que les buffers et l’utilisation du processeur, ainsi que la taille du buffer de lecture DAE.
Dans la plupart des cas, les paramètres par défaut de votre système fournissent des performances optimales, mais vous pouvez souhaiter les régler afin que le système puisse prendre en charge de longues sessions et des sessions à traitement intensif de Pro Tools.
3 Dans le menu contextuel CPU Usage Limit,
sélectionnez le pourcentage maximal de ressources du processeur à allouer aux tâches de traitement hôte. La valeur par défaut est 65 %. Sélectionnez une valeur supérieure si vous avez besoin d’un processeur natif plus élevé pour les applications RTAS.
L’augmentation du pourcentage d’utilisation du processeur risque d’allonger le temps de réponse à l’écran.
Chapitre 3 : Configuration Windows 25
4 Définissez la taille du buffer de lecture DAE
(reportez-vous à la section « Taille du buffer de lecture DAE », page 26). La configuration de mémoire requise s’affiche dans la partie inférieure de la boîte de dialogue Playback Engine.
5 Une fois terminé, cliquez sur OK.
Taille du buffer de lecture DAE
La taille du buffer de lecture DAE détermine la quantité de mémoire allouée au DAE pour gérer les buffers de disque, ce qui a une incidence sur les performances du système.
Configuration de la boîte de dialogue Hardware Setup
La boîte de dialogue Hardware Setup de Pro Tools permet de sélectionner la source d’horloge du système (Clock Source) et de configurer les entrées numériques de Digi 002.
Même si la taille du buffer de lecture DAE permet généralement d’optimiser les performances, il est possible de la régler afin de modifier les performances de votre système.
L’allocation d’un buffer plus grand peut
parfois permettre d’effectuer un nombre bien plus élevé d’opérations de montage lors de vos sessions. Le choix d’un buffer plus grand risque de retarder le début de la lecture ou de l’enregistrement. Il peut également provoquer un retard lors d’un montage en cours de lecture.
L’allocation d’un buffer plus petit améliore
parfois la vitesse de démarrage de la lecture ou de l’enregistrement. Le choix d’un buffer plus petit risque d’affecter les performances des disques durs plus lents : lecture et enregistrement deviennent moins fiables.
Boîte de dialogue Hardware Setup pour Digi 002
Pour configurer les options de Hardware Setup :
1 Sélectionnez Setups > Hardware Setup.
2 Dans le menu contextuel Clock Source,
sélectionnez la source d’horloge. Si vous enregistrez directement dans Pro Tools, il est conseillé de sélectionner Internal. Si vous transférez des données depuis un périphérique numérique externe, sélectionnez la source d’horloge correspondante (reportez-vous à la section « Utilisation d’une source numérique », page 27).
3 Dans le menu contextuel Sample Rate,
sélectionnez la fréquence d’échantillonnage par défaut (ce paramètre est disponible uniquement si aucune session n’est ouverte). Ce paramètre sera sélectionné par défaut lorsque vous créez une session.
Vous pouvez modifier la fréquence d’échantillonnage lors de la création d’une session Pro Tools en sélectionnant une fréquence différente dans la boîte de dialogue New Session (reportez-vous à la section
« Lancement d’une session »,
page 66).
Introduction à Digi 00226
4 Sélectionnez une option d’entrée numérique
adaptée au type périphérique d’entrée connecté à votre système (reportez-vous à la section « Utilisation d’une source numérique », page 27).
5 Si vous transférez des données sur un
périphérique numérique Tascam, par exemple l’enregistreur DA-30, sélectionnez l’option Tascam située sous S/PDIF Output Cat. Code.
Utilisation d’une source numérique
Si vous enregistrez depuis un périphérique optique ou S/PDIF, vous devez configurer les réglages de synchronisation. Dans la plupart des cas, vous serez amené à synchroniser Pro Tools au périphérique externe.
Pour configurer Pro Tools LE pour une source numérique :

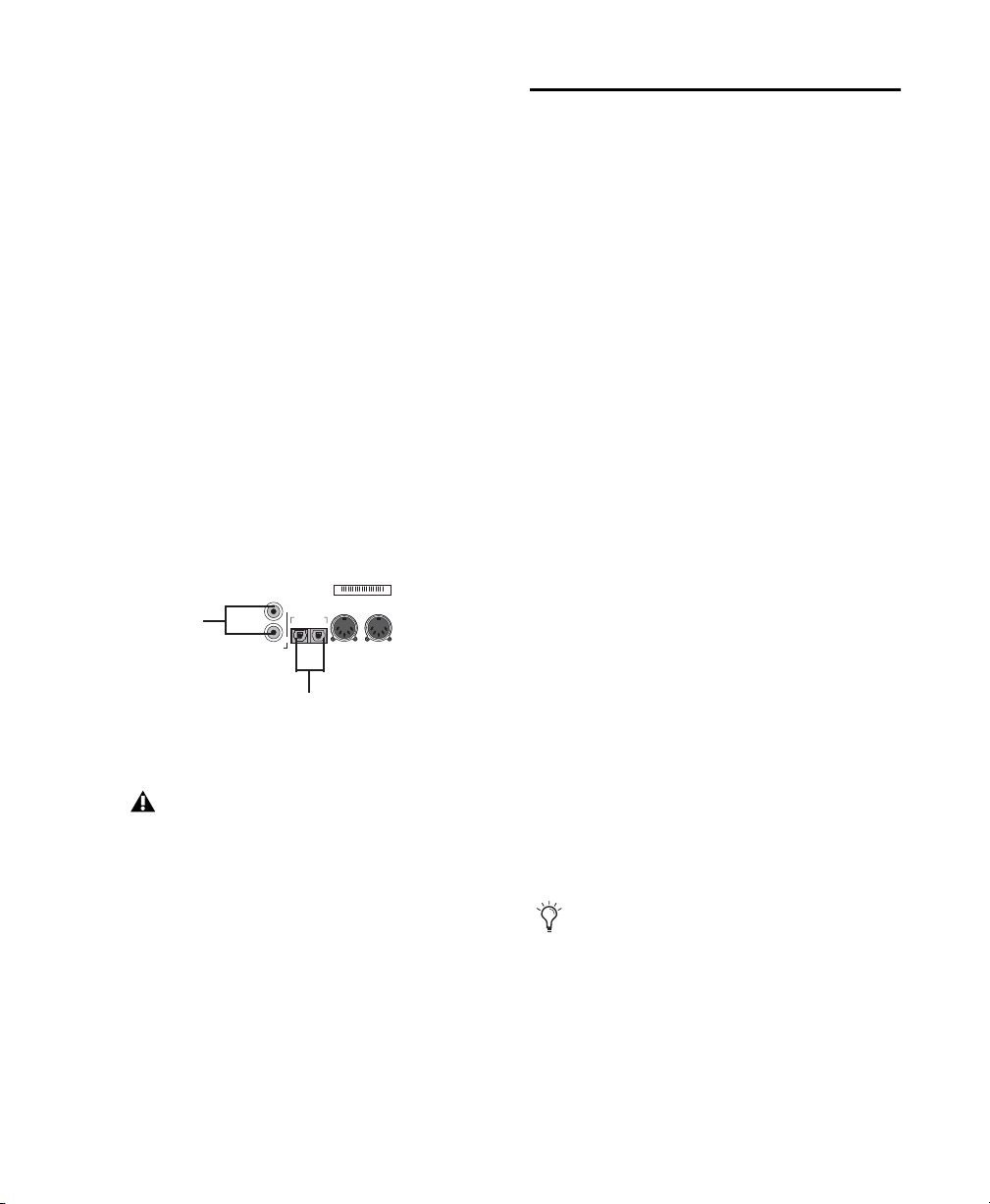

1 Branchez un dispositif optique ADAT ou
S/PDIF sur l’entrée optique ou un dispositif RCA S/PDIF sur le connecteur RCA S/PDIF à l’arrière de Digi 002.
Vous ne pouvez utiliser qu’une seule paire d’entrées S/PDIF à la fois (RCA ou optique).
2 Dans Pro Tools LE, sélectionnez Setups >
Hardware Setup.
4 Dans le menu contextuel Clock Source,
sélectionnez Internal si vous synchronisez le périphérique externe sur Digi 002. Si en effet, vous procédez à la synchronisation de Digi 002, sélectionnez ADAT, RCA (S/PDIF) ou Optical (S/PDIF), en fonction de l’endroit où vous avez connecté votre périphérique numérique.
Votre périphérique d’entrée numérique doit être connecté et sous tension pour que la synchronisation de Pro Tools avec ce périphérique se réalise avec succès. S’il n’est pas sous tension, laissez la source d’horloge définie sur Internal (interne).
Configuration de I/O Setup
La boîte de dialogue I/O Setup permet de marquer et mapper les chemins de signaux d’entrée, de sortie, d’insert et de bus de Pro Tools LE. La boîte de dialogue I/O Setup fournit une représentation graphique de l’assignation des entrées, sorties et signaux de Digi 002.
Les paramètres par défaut d’E/S de Pro Tools LE vous permettent de démarrer. Si vous souhaitez renommer ou remapper les chemins d’E/S par défaut, il vous suffit d’aller dans le menu I/O Setup.
3 Vérifiez que l’option d’entrée numérique est
correctement sélectionnée avant de configurer votre matériel. Lorsque vous sélectionnez RCA S/PDIF, les ports optiques sont disponibles pour l’entrée optique ADAT (ou « guide de lumière »). Lorsque vous sélectionnez Optical S/PDIF, le connecteur d’entrée numérique RCA est inactif.
Boîte de dialogue I/O Setup pour Digi 002
Chapitre 3 : Configuration Windows 27
Pour configurer le routage d’E/S dans I/O Setup :
1 Dans Pro Tools, sélectionnez Setups >
I/O Setup.
2 Mappez et nommez les chemins comme vous
le souhaitez.
3 Cliquez sur OK pour fermer la boîte de
dialogue I/O Setup.
Reportez-vous au Guide de référence Pro Tools pour en savoir plus sur la configuration des chemins des entrées et sorties.
Introduction à Digi 00228
chapitre 4

Présentation de Digi 002

Pour passer Digi 002 en mode Pro Tools :

Modes de fonctionnement de Digi 002

Lorsqu’il est sous tension, Digi 002 peut être utilisé selon trois types de fonctionnement différents : Standby, Pro Tools ou Standalone.
1 Vérifiez que Digi 002 est correctement
connecté à l’ordinateur et qu’il est en mode Standby.
2 Lancez Pro Tools LE, puis ouvrez ou créez une
session Pro To.

Mode Standby

Digi 002 est en mode Standby (d’attente) lorsque vous le mettez sous tension pour la première fois. Vous pouvez alors lancer Pro Tools ou passer en mode Stand-alone (autonome).
En mode Standby, les affichages texte affichent « Digi 002 » et « Standby » et les voyants du mode Stand-alone clignotent.

Mode Pro Tools

Digi 002 est en mode Pro Tools lorsque Digi 002 est connecté à un ordinateur et que Pro Tools LE fonctionne.
Si aucune session Pro Tools n’est ouverte, l’unité affiche Open or create a new session (ouvrez ou créez une session). Si une session Pro Tools est ouverte, l’unité duplique toutes les commandes à l’écran. En mode Pro Tools, le voyant Stand-alone est éteint.

Mode Stand-alone

Lorsque vous mettez Digi 002 en mode Stand-alone (autonome), celui-ci se convertit en console de mixage numérique à 8 canaux fonctionnant indépendamment de Pro Tools.
Reportez-vous au Chapitre 7, « Utilisation de Digi 002 comme console de mixage autonome » pour plus d’informations sur le fonctionnement en mode Stand-alone de Digi 002.
Chapitre 4 : Présentation de Digi 002 29

Face supérieure de Digi 002

La face supérieure de Digi 002 se compose de commandes regroupées en sections, selon leurs fonctions. La section Fader est constituée de commandes de voies standard, identiques à celles que l’on trouve sur les petites consoles de mixage. La section Affichage de la console et des canaux est constituée de commandes multi-état servant à afficher et à contrôler des inserts, des plug-in et des envois dans Pro Tools. Les commandes de transport et de navigation permettent d’accéder aux nombreuses fonctions de navigation à l’écran de Pro Tools.
Ce chapitre aborde chacune des sections de Digi 002, lorsqu’il fonctionne en mode Pro Tools.
Commandes d’entrée d’instruments/ ligne/micro
Section Affichage de la console et des canaux
Boutons de modification du clavier
1 GAIN 2 GAIN 3 GAIN 4 GAIN
CONSOLE VIEW
PAN
SEND INSERT
A
B
C
D
E
OPTION/ALL
SHIFT/ADD
COMM/CTL/CLUTCH
MODIFIERS
INSERT PAN/SENDDYNAMICS
EQ
SEL SEL SEL SEL SEL SEL SEL SEL
SOLO
SOLO
SOLO
MUTE
MUTE
MUTE
+6
+6
+3
+3
0
0
-5
-5
-10
-10
-15
-15
-20
-20
-30
-30
-40
-40
-60
-60
-90
-90
LINE/ INST MIC
SOLO
MUTE
+6
+6
+3
+3
0
0
-5
-5
-10
-10
-15
-15
-20
-20
-30
-30
-40
-40
-60
-60
-90
-90
PAGE MASTER BYPASS
SOLO
SOLO
MUTE
MUTE
+6
+3
0
-5
-10
-15
-20
-30
-40
-60
-90
ALT SRC TO IN 7-8
+6
+3
0
-5
-10
-15
-20
-30
-40
-60
-90
ALT SRC TO MON
SOLO
MUTE
+6
+3
0
-5
-10
-15
-20
-30
-40
-60
-90
MONITOR
LEVEL LEVEL
ESC
CHANNEL VIEW
LRMETER
SOLO
MUTE
Section des faders
Figure 1. Les principales sections de la face supérieure de Digi 002
MONO
MUTE
DISPLAY
REC
MASTER
FADERS
PLUG-IN MIX
HEADPHONE
Section Moniteur
SAMPLE RATE
88.2
96
44.1 48
ENTER
BANK
FLIP
L
WINDOWS
EDIT
UNDO STANDALONE
NUDGE
ZOOM
OUT
R
IN
PLAY LOOP REC QUICK PUNCH
LOOP
PLAY/ REC MODE
IN OUT1
(SNAPSHOT) F3
(FADER MUTE) F4
(FOCUS) F5
RECPLAYFFW STOPREWRTZ
1394
MIDI
(UTILITY) F1
(NAMING) F2
OUT2
Indicateurs d’état et commandes d’affichage
Commandes de transport et de navigation
Introduction à Digi 00230
Affichages en mode Pro Tools
Lorsque Digi 002 est utilisé avec Pro Tools, la plupart de ses commandes accomplissent plus d’une fonction à la fois, selon l’affichage sélectionné. Si vous êtes en mode Pro Tools, la surface de contrôle de Digi 002 peut fonctionner selon trois modes d’affichage : Home View, Console View ou Channel View.
Home View
Home View est l’affichage par défaut dans Pro Tools qui apparaît lorsque vous ouvrez une session pour la première fois et qui est identique à l’affichage Console View avec en plus les contrôles de panoramique affichés.
Lorsque vous ouvrez une session Pro Tools pour la première fois, Digi 002 est en affichage Console View et la touche Pan est allumée. Cet affichage par défaut est également appelé Home View.
Digi 002 est en affichage Console View si au moins un des sélecteurs Console View (Pan, Send ou Insert) est allumé.
Pour mettre Digi 002 en mode Console View :
Appuyez sur la touche Pan, Send ou Insert
dans l’angle supérieur gauche de la section Console View.
Channel View
Pour mettre Digi 002 en affichage Home View :
Appuyez sur la touche Pan dans l’angle
supérieur gauche de la section Console View.
Console View
L’affichage Console View vous permet dans Digi 002 d’afficher la position de panoramique, d’envoyer ou d’insérer des affectations pour tous les canaux de la surface de contrôle. L’affichage Console View permet d’avoir une vision globale d’une commande spécifique (panoramique, envoi ou insert) pour chaque canal (reportez-vous à la section « Console View », page 36).
En affichage Console View, les faders tactiles
de Digi 002 sont identiques aux faders de volume de Pro Tools. Les affectations des faders apparaissent à l’écran dans Pro Tools sous forme de contours bleus autour des noms de piste.
En affichage Console View, les couronnes de
voyants au-dessus des codeurs rotatifs indiquent la position du panoramique, le niveau d’envoi ou le niveau d’insert de chaque canal, en fonction de la touche allumée.
L’affichage Channel View vous permet d’afficher toutes les affectations de plug-in, les noms d’insert ou les affectations d’envoi du canal sélectionné simultanément. L’affichage Channel View permet de se focaliser temporairement sur tous les inserts ou envois d’un seul canal.
En affichage Channel View, les faders tactiles
de Digi 002 sont identiques aux faders de volume de Pro Tools.
En affichage Channel View, les couronnes de
voyants au-dessus des codeurs rotatifs indiquent les valeurs de la commande sélectionnée, par exemple les paramètres de plug-in, les niveaux d’insert ou les valeurs de panoramique et les niveaux d’envoi, en fonction de la touche allumée.
Digi 002 est en affichage Channel View lorsqu’au moins un des sélecteurs Channel View (EQ, Dynamics, Insert ou Pan/Send) est allumé.
Chapitre 4 : Présentation de Digi 002 31
Pour mettre Digi 002 en mode Channel View :
Appuyez sur la touche EQ, Dynamics, Insert
ou Pan/Send de l’affichage Channel View au-dessus des affichages texte.

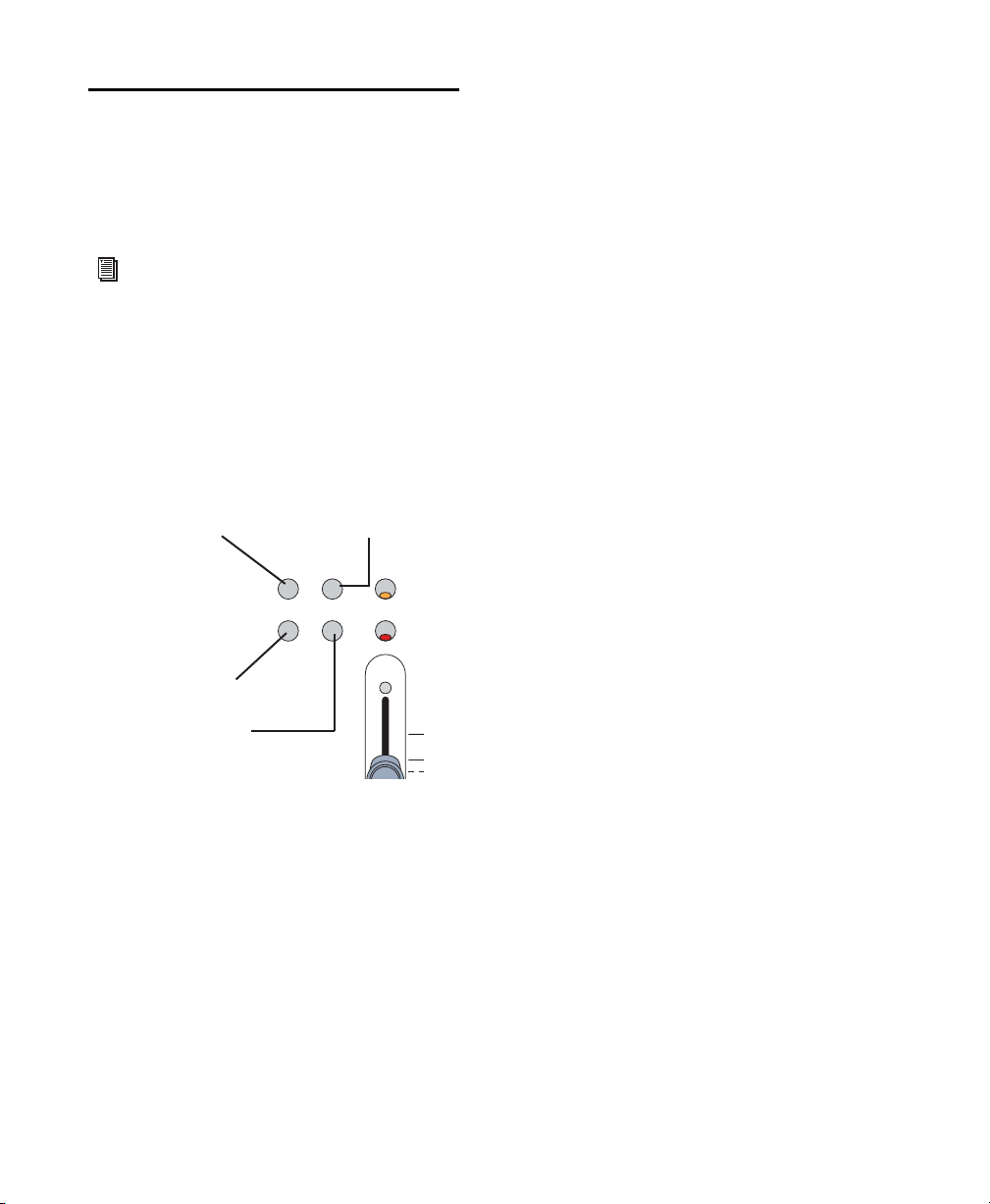

Section des faders

La section des faders Digi 002 se compose de 8 voies que vous pouvez régler manuellement, d’une touche Solo, Mute et de sélection multi-état, ainsi que d’un codeur rotatif.
Affichage texte
Couronne de codeur/vumètre
Codeur rotatif
Codeur rotatif
REC
SEL
SOLO
MUTE
MASTER
FADERS
+6
+3
0
-5
-10
-15
-20
-30
-40
-60
-90
Touche d’activation de l’enregistrement
Indicateur d’enregistrement de canal prêt
Touche de sélection de canal
Touches des canaux Solo et Mute
FLIP
Touche Flip des faders
Touche Fader principal
Fader de canal
Commandes de la section des faders de Digi 002
Introduction à Digi 00232

Commandes de voies

Faders de canal
Chaque canal dispose d’un fader tactile motorisé permettant de contrôler le niveau des pistes audio et MIDI, ainsi que des entrées auxiliaires et des faders principaux. En mode Flip, d’autres commandes, tels que les niveaux d’envoi (send) ou les paramètres de plug-in peuvent être contrôlés via les faders.
Touches Solo et Mute
Chaque canal dispose d’une touche Solo et Mute, au-dessus de celui-ci. Elles permettent d’activer les fonctions solo et mute de Pro Tools pour chaque piste. Lorsqu’une piste est en mode solo, les touches Mute des autres pistes de la session clignotent. Lorsque le son d’une piste est coupé, la touche Mute s’allume.
La fonction de la touche Solo suit les préférences Pro Tools pour les opérations verrouillées. Pour plus d’informations, reportez-vous au Guide de référence Pro Tools.
Touche de sélection de canal
Channel View : les touches de sélection de canal s’utilisent pour sélectionner et modifier des réglages d’envois et d’inserts qui apparaissent sur les affichages texte.
Indicateur d’enregistrement de canal
Chaque canal dispose d’un voyant pour indiquer que l’enregistrement est prêt. Lorsque la piste est prête à l’enregistrement et que la commande de transport est arrêtée, ce voyant clignote. Lorsque Pro Tools est en cours d’enregistrement, le voyant s’allume en continu. Pour plus d’informations sur l’enregistrement des pistes, reportez-vous à la section « Touche d’activation de l’enregistrement », page 34.
Codeurs rotatifs
Ces boutons permettent de régler divers paramètres, selon le mode d’affichage sélectionné :
Home View : les codeurs rotatifs règlent la position du panoramique de chaque piste. Les couronnes de voyants indiquent par le biais d’un seul voyant la position du panoramique.
Chaque canal dispose d’une touche de sélection de canal qui peut réaliser plusieurs fonctions selon l’affichage sélectionné :
Home View : les touches de sélection de canal permettent de sélectionner la piste correspondante (dont le nom s’affiche à l’écran en surbrillance) à des fins de regroupement, ainsi que d’autres commandes en rapport avec le canal dans Pro Tools.
Console View : les touches de sélection de canal s’utilisent pour sélectionner des inserts depuis un canal particulier à des fins d’édition ou pour sélectionner des opérations de pré- ou post-fader pour effectuer des envois.
Console View : les codeurs rotatifs règlent les niveaux d’envoi de chaque piste. Les couronnes de voyants indiquent par le biais de nombreux voyants les niveaux d’envoi.
Channel View : les codeurs rotatifs permettent de modifier les réglages de plug-in, de panoramique, d’envoi ou d’insert. Les couronnes de voyants affichent les états correspondants.
Chapitre 4 : Présentation de Digi 002 33
Couronne de codeur/vumètre

Commandes de fader générales

Au-dessus de chaque codeur rotatif se trouvent 15 voyants servant à indiquer les valeurs de données contrôlées par le codeur. L’éclairage des voyants dépend du type de données : ainsi, les informations discrètes ou discontinues telles que la position de panoramique ou la valeur de fréquence sont indiquées par un seul voyant. En revanche, les niveaux d’envoi, le gain ou la bande passante des filtres sont indiqués par un plus grand nombre de voyants.
Les couronnes de voyants peuvent être également réglées pour afficher les niveaux de piste en appuyant sur la touche Encoder/Meter Mode à droite de la zone des codeurs. Si vous travaillez en mode Meter, les couronnes de voyants affichent la valeur des niveaux (selon l’ordre des aiguilles d’une montre). Si le voyant rouge s’allume, cela signifie qu’il y a écrêtage.
Affichage texte
Chaque canal dispose d’un affichage texte à 4 caractères qui fournit diverses informations, y compris le nom de la piste, de l’envoi et de l’insert, la position du panoramique, les niveaux d’envoi ou les commandes de plug-in. L’affichage par défaut correspond au nom de l’élément affiché. Lorsque vous déplacez un fader ou faites tourner un codeur rotatif, l’affichage texte affiche temporairement la valeur appliquée pour revenir à la valeur par défaut.
Les commandes générales à droite des faders permettent de modifier l’affectation et les opérations de tous les faders.
Touche d’activation de l’enregistrement
Appuyez sur la touche REC, puis sur une touche de sélection de canal (SEL) pour activer l’enregistrement de la piste.
Pour préparer les pistes à l’enregistrement :
1 Appuyez sur la touche d’activation de
l’enregistrement (REC). Une fois activée, la touche REC clignote.
2 Appuyez sur la touche de sélection de canal
(SEL) de la piste que vous souhaitez préparer à l’enregistrement. Lorsqu’une piste est prête à l’enregistrement, l’indicateur Record Ready clignote. Lors de l’enregistrement, l’indicateur Record Ready est allumé en continu.
3 Appuyez à nouveau sur la touche REC pour
désactiver la fonction d’enregistrement.
Pour désactiver l’enregistrement des pistes :
1 Appuyez sur la touche d’activation de
l’enregistrement (REC). Une fois activée, la touche REC clignote.
2 Appuyez sur la touche de sélection de canal de
toute piste dont l’indicateur Record Ready clignote en vue de désactiver l’enregistrement de la piste.
3 Appuyez à nouveau sur la touche REC pour
désactiver la fonction d’enregistrement.
Introduction à Digi 00234
Touche Flip des faders
La touche Flip des faders active le mode Flip, qui transfère les affectations de contrôle du codeur rotatif aux faders de canal correspondants. Vous pouvez ensuite utiliser les faders tactiles pour éditer et automatiser les valeurs de contrôle. Le mode Flip varie selon l’affichage sélectionné.
Pour transférer des commandes depuis les codeurs rotatifs vers les faders tactiles :
Appuyez sur la touche Flip. La touche clignote
lorsque le mode Flip est activé.
Pour quitter le mode Flip, appuyez à nouveau
sur la touche Flip.
Mode Send Flip : une fois en affichage Home View ou Console View, la touche Flip déplace les commandes de niveau de départ vers les faders de canal et les commandes de panoramique d’envoi vers les codeurs rotatifs. Les affichages texte affichent l’envoi sélectionné (A à E) pour chaque canal.
Pour les pistes stéréo avec envois stéréo, vous pouvez basculer l’affichage du codeur entre le panoramique d’envoi gauche et droite en appuyant la touche Encoder Mode à droite des codeurs. L’affichage numérique et les voyants au-dessus de la touche Encoder Mode indiquent si la position du panoramique gauche ou droite est affichée.
Pour les pistes mono avec envois stéréo, seul l’indicateur du panoramique gauche affiche la position du panoramique. L’indicateur de panoramique droit est inactif.
ensuite utiliser les faders tactiles pour éditer et automatiser les valeurs de contrôle. Les fonctions des commandes dépendent du plug-in utilisé.
Pour plus d’informations sur l’utilisation de plug-in en affichage Channel View, reportez-vous à la section « Channel View », page 37.
Mode Pan/Send Flip : lorsque vous êtes en affichage Channel View et que vous travaillez avec les affectations de panoramique et d’envoi sur un canal, la touche Flip déplace les commandes de niveau d’envoi vers les faders de canal 3 à 7. Elle déplace également les commandes de panoramique vers les codeurs rotatifs 3 à 7 ; le premier affichage texte et le codeur continuent d’afficher la position de panoramique de cette piste.
Dans ce mode, les touches de sélection de canal permettent de basculer entre les valeurs pré-fader et post-fader pour l’envoi correspondant.
Pour les pistes stéréo avec envois stéréo, vous pouvez basculer l’affichage du codeur entre le panoramique d’envoi gauche et droite en appuyant la touche Encoder Mode à droite des codeurs.
Pour plus d’informations sur l’utilisation des commandes de panoramique et des envois en affichage Channel View, reportez-vous à la section « Channel View », page 37.
Touche de Fader principal
Mode Plug-In Flip : lorsque vous êtes en affichage Channel View et que vous travaillez avec un insert de plug-in, la touche Flip déplace toute affectation de contrôle de plug-in des codeurs rotatifs vers les faders. Vous pouvez
Pour organiser toutes les pistes de fader principal lors de votre session, appuyez sur la touche de Fader principal dans la partie supérieure droite de la surface de contrôle. Appuyez à nouveau sur cette touche pour revenir à l’affichage précédent.
Chapitre 4 : Présentation de Digi 002 35
Section Affichage de la console et des canaux
La section Affichage de la console et des canaux utilise plusieurs des commandes de fader de canal pour afficher et éditer les commandes de panoramique, d’envoi et d’insert, vous permettant ainsi de contrôler de nombreux éléments à l’écran dans Pro Tools.
Sélecteurs Channel View
EQ
SEL SEL SEL SEL SEL SEL SEL SEL
INSERT PAN/SENDDYNAMICS
Sélecteurs

Console View

Sélecteurs
de position
Insert/Send
Affichages texte
CONSOLE VIEW
PAN
SEND INSERT
A
B
C
D
E
Commandes de l’Affichage de la console et des canaux Digi 002
Console View
lorsque vous déplacez le codeur, et des informations sur le volume lorsque vous
L’affichage Console View vous permet dans Digi 002 d’afficher la position de panoramique, d’envoyer des commandes ou d’insérer des
déplacez le fader. En affichage Pan, appuyez sur la touche de sélection de canal pour sélectionner la piste correspondante dans Pro Tools.
noms pour tous les canaux de la surface de contrôle.
Send : cet affichage attribue des commandes de niveau d’envoi aux codeurs rotatifs. Tous les
Sélecteurs Console View
affichages texte indiquent les noms des envois attribués pour une position d’envoi donnée
Ces touches basculent la section centrale de
(envois A à E dans Pro Tools).
Digi 002 pour afficher un des trois types de commandes suivants : Pan (panoramique), Send (envois) ou Insert (inserts).
En affichage Send, appuyez sur la touche de sélection de canal pour basculer l’envoi sélectionné de cette piste entre l’opération
Pan : affichage par défaut lorsque vous lancez une session Pro Tools pour la première fois. Les faders contrôlent le volume de la piste et les
pré-fader et post-fader. Pour plus d’informations, reportez-vous au Guide de référence Pro Tools.
codeurs rotatifs contrôlent les positions de panoramique. Les affichages texte indiquent les noms de piste ainsi que les positions de panoramique de canal (affichage temporaire)
Touches de défilement
des pages des plug-in
Touche de désactivation des plug-in
PAGE MASTER BYPASS
Touche
d’échappement/annulation
ESC
CHANNEL VIEW
Introduction à Digi 00236
Insert : les affichages texte indiquent les noms des inserts attribués (inserts de matériel ou plug-in) sur toutes les voies pour une position d’insert donnée (inserts A à E dans Pro Tools).
Si un insert de matériel ou un plug-in est sélectionné dans Pro Tools, son nom clignote dans l’affichage texte. Si vous appuyez sur une touche de sélection de canal située en dessous d’un nom de plug-in, cela a pour effet de mettre Digi 002 en affichage Channel View et d’afficher les commandes de plug-in sur toutes les voies.
Sélecteurs de position Insert/Send
Ces touches déterminent laquelle des cinq positions d’envoi ou d’insert (marquée A à E dans Pro Tools) s’affiche dans Console View.

Channel View

Channel View se focalise sur une seule piste et affiche toutes les commandes d’un certain type horizontalement (envois, inserts ou plug-in) sur tous les affichages texte de Digi 002. Vous pouvez rappeler et éditer des paramètres pour tous les envois sur une seule piste ou pour tous les paramètres d’un seul plug-in.
Sélecteurs Channel View
Ces touches déterminent le type d’information à afficher pour une piste sélectionnée. Les deux premières touches se concentrent sur certains types de plug-ins et les deux autres concernent tout type d’insert et d’envoi.
EQ : lorsque vous appuyez sur la touche de l’égaliseur EQ, Digi 002 identifie les canaux auxquels des plug-in d’égaliseur sont attribués en allumant les touches de sélection de canal leur correspondant. S’il n’existe aucun plug-in d’égaliseur, aucune touche de sélection de canal ne sera allumée.
Lorsque vous appuyez sur une touche de sélection de canal, les commandes du premier plug-in d’égaliseur sur cette piste sont attribuées aux codeurs rotatifs et apparaissent sur les affichages texte. Les commandes commutées telles que les fonctions Master Bypass ou Phase Invert sont contrôlées par les touches de sélection de canal.
Pour faire défiler tous les plug-ins d’égaliseur sur un canal, maintenez enfoncée la touche EQ et appuyez plusieurs fois sur la touche de sélection de canal de la piste. Lorsqu’une fenêtre de plug-in est ouverte à l’écran, elle sera mise à jour pour refléter le plug-in sélectionné dans Digi 002.
Dynamics : lorsque vous appuyez sur la touche Dynamics, Digi 002 identifie les canaux auxquels sont attribués des plug-in dynamiques, tels que des compresseurs et limiteurs, en allumant les touches de sélection de canal leur correspondant. S’il n’existe aucun plug-in dynamique, aucune touche de sélection de canal ne sera allumée.
Lorsque vous appuyez sur une touche de sélection de canal, les commandes du premier plug-in dynamique sur cette piste sont attribuées aux codeurs rotatifs et apparaissent sur les affichages texte.
Les commandes commutées, telles que Phase Invert ou In/Out pour les bandes d’égalisateur, sont contrôlées par les touches de sélection de canal en dessous des affichages texte.
Chapitre 4 : Présentation de Digi 002 37
Pour faire défiler tous les plug-ins dynamiques sur un canal, maintenez enfoncée la touche Dynamics et appuyez plusieurs fois sur la touche de sélection de canal de la piste. Lorsqu’une fenêtre de plug-in est ouverte à l’écran, elle sera mise à jour pour refléter le plug-in sélectionné dans Digi 002.
Pan/Send : lorsque vous appuyez sur la touche Pan/Send, Digi 002 identifie les canaux auxquels sont attribués des envois en allumant les touches de sélection de canal leur correspondant. S’il n’existe aucun envoi, aucune touche de sélection de canal ne sera allumée.
Inserts : lorsque vous appuyez sur la touche Insert, Digi 002 identifie les canaux auxquels est attribué tout type d’inserts (y compris les inserts de plug-in ou d’E/S de matériel) en allumant les touches de sélection de canal. S’il n’existe aucun plug-in d’insert, aucune touche de sélection de canal ne sera allumée.
Lorsque vous appuyez sur une touche de sélection de canal allumée, les noms de tous les inserts sur cette piste apparaissent sur les affichages texte. Pour sélectionner un insert de plug-in en vue de l’éditer, appuyez sur la touche de sélection de canal appropriée. Tant que les noms d’insert d’E/S de matériel sont affichés, vous ne pouvez pas éditer les paramètres. Par conséquent, les touches de sélection de canal et les codeurs rotatifs n’ont aucun effet sur ces derniers.
Pour faire défiler tous les inserts sur un canal, maintenez enfoncée la touche Insert et appuyez plusieurs fois sur la touche de sélection de canal de la piste.
Lorsque vous appuyez sur une touche de sélection de canal allumée, l’affichage texte 1 et le premier codeur rotatif affichent la position panoramique de cette piste (si la piste est stéréo, vous pouvez basculer entre le panoramique gauche et droite en appuyant la touche Encoder Mode à droite des codeurs).
Les affichages texte 3 à 7 affichent les noms et les codeurs rotatifs correspondants contrôlent les niveaux des cinq envois sur cette piste (l’affichage texte 2 est inactif). En mode Pan/Send, les touches de sélection des canaux 3 à 7 permettent de basculer entre les valeurs pré-fader et post-fader pour l’envoi correspondant.
Touches de défilement des pages des plug-in :
les commandes de plug-in sont organisées en pages. Dans un processus très semblable aux banques de faders, si les commandes d’un plug-in ne tiennent pas toutes dans l’affichage texte, vous pouvez utiliser ces touches pour faire défiler les pages de commandes de plug-in.
Lorsqu’un plug-in comporte plusieurs pages de commandes, une des touches de défilement clignote pour indiquer qu’il existe une page précédente ou suivante. Appuyez sur la touche qui clignote pour afficher le nombre total de pages dans l’affichage d’état.
Introduction à Digi 00238
Plug-in multimono :
Lorsque vous utilisez un plug-in multimono, vous pouvez basculer l’affichage entre ses extrémités gauche et droite en maintenant enfoncée la touche Display et en appuyant sur la touche de sélection de canal pour sélectionner un plug-in dans l’affichage Channel View.
L’affichage texte indique alors « left » (gauche) et « right » (droite). Pour sélectionner une des deux extrémités du plug-in multimono, il suffit d’appuyer sur la touche de sélection de canal appropriée.
Touche Master Bypass de plug-in : selon l’affichage sélectionné, cette touche désactive un seul plug-in ou tous les plug-in d’un canal. Si les commandes d’un seul plug-in sont affichées, seul ce dernier sera désactivé. Si tous les plug-in d’un canal sont affichés, ils seront alors tous désactivés.
Si aucun plug-in n’est affiché, la fonction Master Bypass n’est pas disponible.
Les inserts d’E/S de matériel ne peuvent pas être désactivés dans Pro Tools. La touche Master Bypass n’a donc aucun effet sur eux.
Touche d’échappement/annulation : lorsque cette touche clignote, vous pouvez annuler certaines opérations sur Digi 002, par exemple les sélections de l’affichage Channel View. La touche d’échappement/annulation permet également d’annuler de nombreux messages à l’écran dans Pro Tools.
Chapitre 4 : Présentation de Digi 002 39

Commandes de transport et de navigation

Les commandes Digi 002 sont identiques aux commandes de transport et de navigation dans Pro Tools. De plus, les touches de fonction permettent d’invoquer des commandes de la surface de contrôle et de passer d’un mode d’affichage à un autre rapidement.
Touches banque de faders,
de déplacement par incrément
Touche Flip des faders
Touche Fader principal
navigation et de zoom
et de zoom
Touches de
FLIP
MASTER
FADERS
WINDOWS
PLUG-IN MIX
BANK
NUDGE
ZOOM
OUT
L
EDIT
R
IN
PLAY/ REC MODE
PLAY LOOP REC QUICK PUNCH
LOOP
(UTILITY) F1
(NAMING) F2
(SNAPSHOT) F3
(FADER MUTE) F4
(FOCUS) F5
Touches de fonction et d’utilitaire
afficher/masquer la fenêtre
Touches

Commandes de transport

Commandes de transport et de navigation de Digi 002
Commandes de transport
Ces touches correspondent aux fonctions de transport dans Pro Tools.
RTZ (retour à zéro) : place le curseur de lecture au début de la session.
REW (retour rapide) : effectue un retour arrière rapide dans la session à partir de la position courante du curseur.
FFW (avance rapide) : avance rapidement dans la session à partir de la position courante du curseur.
STOP : arrête la lecture ou l’enregistrement.
RECPLAYFFW STOPREWRTZ

Touches enregistrer/lire

PLAY : lance la lecture à partir de la position courante du curseur.
REC (enregistrement) : prépare Pro Tools à l’enregistrement.
Touches enregistrer/lire
Loop Play : active/désactive la lecture en boucle.
Loop Rec : active/désactive l’enregistrement en
boucle.
QuickPunch : active/désactive l’enregistrement QuickPunch.
Introduction à Digi 00240
Touches afficher/masquer la fenêtre
Plug-in : ouvre ou ferme la fenêtre du plug-in sélectionné.
Mix : ouvre, met au premier plan ou ferme la fenêtre Mix de Pro Tools.
Edit : ouvre, met au premier plan ou ferme la fenêtre Edit de Pro Tools.

Section de navigation et de zoom

Ces touches polyvalentes permettent de contrôler l’affichage des pistes de Pro Tools sur la surface de contrôle de Digi 002, les fonctions de zoom à l’écran et d’autres fonctions de navigation Pro Tools.
Touches de banque de faders, de déplacement par incrément et de zoom
Bank : lorsque la touche Bank est allumée, les touches fléchées L (gauche) et R (droite) déplacent les pistes de Digi 002 vers les 8 faders de la console de mixage Pro Tools en une seule fois.
Nudge : lorsque la touche Nudge est allumée, les touches fléchées L (gauche) et R (droite) déplacent les pistes de Digi 002 vers la console de mixage Pro Tools en une seule fois.
Touches de navigation et de zoom
Champs de saisie de texte : lorsque vous modifiez des valeurs numériques telles que Selection Start, End et Length ou Pre- et Post-Roll dans les fenêtres Edit ou Transport, les touches fléchées L et R vous permettent de passer d’un champ à un autre. Les touches In et Out incrémentent ou décrémentent la valeur sélectionnée.
Points d’entrée et de sortie de la sélection :
en modes Bank et Nudge, les touches de Navigation sont identiques aux fonctions des touches fléchées vers le haut et vers le bas du clavier de l’ordinateur. Pour effectuer des sélections dans la fenêtre Edit de Pro Tools, appuyez sur ces touches pour marquer des points d’entrée et de sortie lors de la lecture. Si vous avez déjà effectué une sélection dans la fenêtre Edit, les touches fléchées Haut et Bas déplacent vers le haut et vers le bas la sélection dans votre liste de pistes.

Touches de fonction et d’utilitaire

F1 (Utility) : active le mode Utilitaire uniquement lorsque Digi 002 fonctionne en mode Stand-alone. Vous pouvez régler la surface de contrôle et les préférences d’entrée, et réaliser des tests de diagnostic pré-programmés sur l’unité Digi 002.
Zoom : lorsque la touche Zoom est allumée, les touches fléchées L (gauche) et R (droite) agrandissent la fenêtre Edit de Pro Tools horizontalement et les touches In et Out agrandissent la fenêtre verticalement.
F2 (Naming) : sert à nommer des canaux uniquement lorsque vous utilisez Digi 002 en mode Stand-alone (reportez-vous à la section « Attribution d’un nom aux canaux », page 108).
Chapitre 4 : Présentation de Digi 002 41
F3 (Snapshot) : permet de stocker et de rappeler jusqu’à 24 configurations de mixage pour les sélectionner rapidement ou pour les utiliser comme modèles de mixage, uniquement lorsque vous êtes en mode Stand-alone (reportez-vous à la section « Enregistrement des clichés », page 115).
Lorsque vous utilisez Digi 002 pour contrôler Pro Tools, ces entrées apparaissent sous la forme « Mic/Line 1–4 » dans la boîte de dialogue I/O Setup par défaut de Pro Tools.
Touche du sélecteur de micro/ligne/instrument
Touche du filtre passe-haut
F4 (Fader Mute) : désactive temporairement le déplacement des faders de Digi 002 lorsque vous travaillez sur Pro Tools. Cela permet de contrôler la lecture de l’audio sans bruit de fader. Pour désactiver le déplacement des faders, appuyez sur F4 lorsque vous êtes en mode Pro Tools. Pour restaurer le déplacement des faders, appuyez à nouveau sur F4.
La fonction Fader Mute n’a aucun effet sur l’automatisation du fader ou sur les niveaux d’audio pendant la lecture.
F5 (Focus) : affiche les commandes sur les affichages texte de Digi 002 pour la fenêtre de plug-in active, comme en affichage Channel View. Pour revenir au dernier affichage Console View, appuyez à nouveau sur F5.

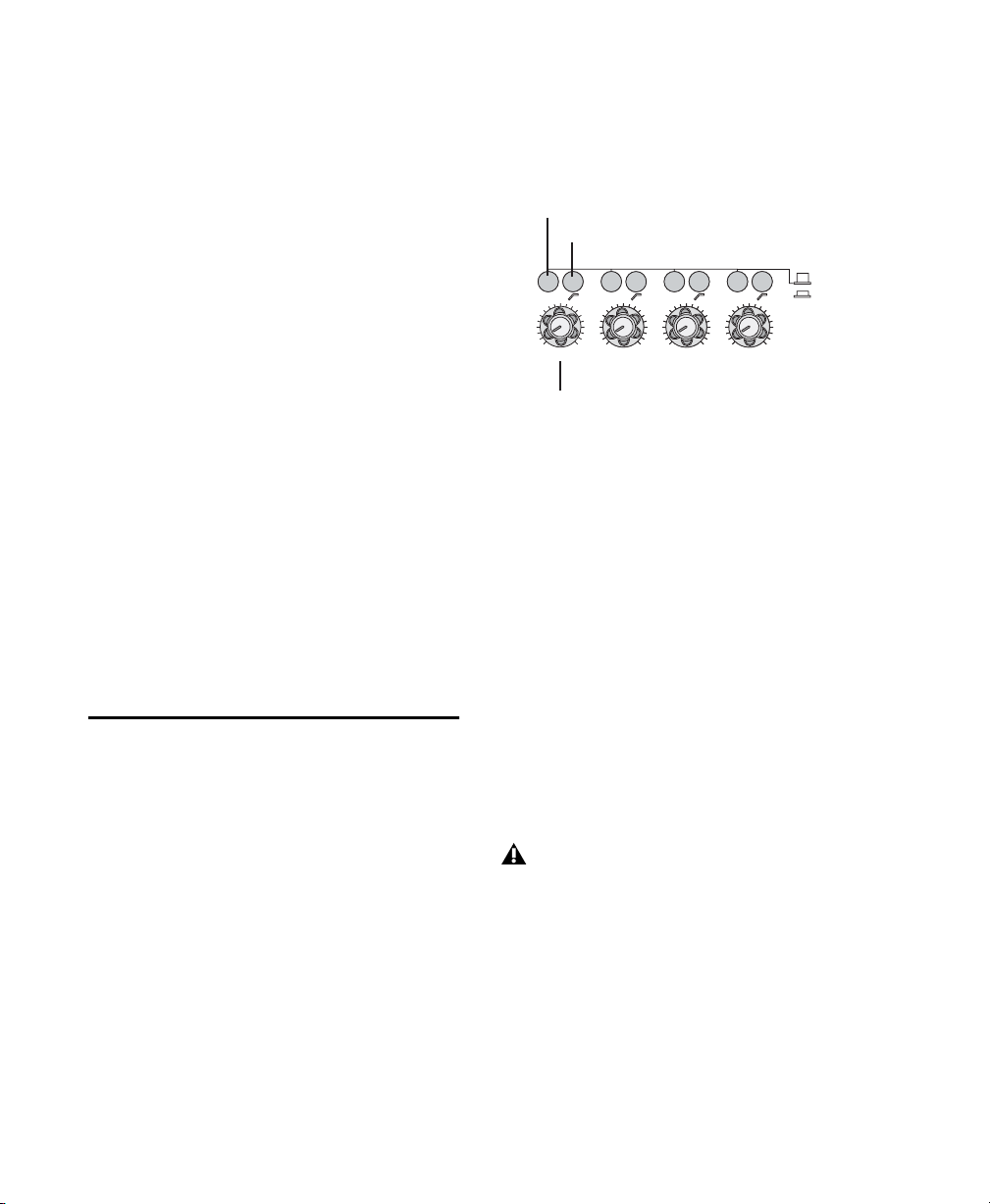

Commandes d’entrée micro/ligne/instrument

Digi 002 est équipé de quatre préamplificateurs haute qualité avec gain réglable et alimentation fantôme (commutables en paires, pour les entrées 1 à 2 et 3 à 4). Les touches de l’alimentation fantôme sont situées à l’arrière de Digi 002.
Les entrées 1 à 4 acceptent les signaux de microphone, d’instrument (entrée directe) ou de niveau de ligne. Les entrées 5 à 8 n’acceptent que les signaux de niveau de ligne.
LINE/ INST MIC
1 GAIN 2 GAIN 3 GAIN 4 GAIN
Potentiomètre du gain
Commandes d’entrée de Digi 002 pour les entrées 1 à 4
Les entrées 1 à 4 disposent des commandes suivantes :
Sélecteur de micro/ligne/instrument : cette touche bascule entre les niveaux de fonctionnement du microphone ou de ligne (instrument).
Touche du filtre passe-haut : cette touche active le filtre passe-haut (75 Hz, avec une pente de 12 dB/octave) en entrée et permet de filtrer le bruit et les bourdonnements de ligne secteur.
Potentiomètre du gain d’entrée : ce dernier règle le gain d’entrée, la fréquence variant entre +15 dB et +60 dB.
Activez le sélecteur de micro uniquement si un câble XLR est branché sur le connecteur du microphone. Si vous l’activez sans avoir connecté de câble, cela risque de générer du bruit de faible niveau.
Introduction à Digi 00242

Section Moniteur

La section Moniteur de Digi 002 contient plusieurs options permettant d’acheminer les sorties et de contrôler les sources d’entrée supplémentaires.

Commandes supplémentaires d’acheminement des entrées

Touche de sortie mono
ALT SRC
ALT SRC
TO MON
TO IN 7-8
Potentiomètre de niveau du moniteur
MONITOR
LEVEL LEVEL
MONO
MUTE
Touche Mute
Commandes du moniteur et du casque de Digi 002
Prise de casque
HEADPHONE
Potentiomètre de niveau du casque
Lorsque la touche Alt Src to 7–8 est activée, les entrées analogiques 7 à 8 (connecteurs TRS 1/4 de pouce à l’arrière de Digi 002) sont désactivées.

Potentiomètres de niveau du moniteur et du casque

Potentiomètre de niveau du moniteur : Digi 002 dispose d’une paire de sorties d’écoute qui reflète ses sorties principales (ou sorties 1 à 2), correspondant aux sorties 1 à 2 dans Pro Tools. Ce potentiomètre règle le volume des sorties d’écoute.
Potentiomètre de niveau du casque : la sortie du casque de Digi 002 reflète également les sorties 1 à 2 dans Pro Tools. Elle est ne dépend pas des sorties d’écoute. Ce potentiomètre règle le volume de sortie de casque indépendante.
Commandes supplémentaires d’acheminement des entrées
Aux 8 entrées analogiques de Digi 002 s’ajoute une paire d’entrée de -10 dBV destinée aux périphériques audio, tels qu’un lecteur de CD ou un magnétophone.
Alt Src to Mon : cette touche permet d’acheminer la paire d’entrées de -10 dBV directement vers les sorties de moniteur et de casque de Digi 002. Cette fonction est également active lorsque Digi 002 est en mode Stand-alone.
Alt Src to 7–8 : cette touche permet d’acheminer la paire d’entrées de -10 dBV directement vers les entrées 7 et 8 de Pro Tools, mais ne l’envoie pas vers les sorties d’écoute. Cela permet de rediriger le signal d’entrée directement dans Pro Tools sans avoir à modifier les câbles.
Touche Mute : cette touche ne met en silence que les sorties d’écoute de Digi 002. Elle n’a aucun effet sur les sorties principales ou les sorties du casque. Cette touche s’active par défaut lorsque vous mettez Digi 002 sous tension.
Touche de sortie mono : cette touche associe temporairement les signaux de sortie 1 et 2 des sorties d’écoute et de casque. Cela s’avère très utile lorsque vous souhaitez contrôler les rapports de phase du matériel stéréo. La touche de sortie mono n’a aucun effet sur les sorties principales.
Prise casque : cette prise accepte un connecteur de casque stéréo 1/4 de pouce standard.
Chapitre 4 : Présentation de Digi 002 43
Touches de modification du clavier
Touche Shift/Add : permet d’étendre une sélection de pistes ou d’ajouter un groupe d’éléments sélectionnés.
De nombreuses commandes de clavier dans Pro Tools utilisent des combinaisons de touches de
modification.
Pour plus d’informations, reportez-vous aux fichiers PDF du Guide de référence et des Raccourcis clavier de Pro Tools.
Les touches de modification situées dans la partie gauche de Digi 002 reflètent les fonctions des touches de modification du clavier d’un ordinateur. Vous pouvez utiliser ces touches sur Digi 002 en les combinant avec celles de votre ordinateur tout en travaillant sur Pro Tools.
Touche Option/AllTouche Shift/Add
Touche Control/Clutch
Touche Comm
SHIFT/ADD
OPTION/ALL
COMM/CTL/CLUTCH
MODIFIERS
SOLO
MUTE
+6
+3
0
Touches de modification du clavier de Digi 002
Touche Option/All : applique une action ou une commande à toutes les pistes dans une session de Pro Tools.
Touche Control/Clutch : désactive temporairement une commande de comportement groupé.
Touche Comm : permet de régler de manière précise les commandes et les points d’inflexion d’automation.
Introduction à Digi 00244
Indicateurs d’état et commandes d’affichage
La partie située au-dessus des commandes de transport et de navigation de Digi 002 présente des indicateurs d’état, un affichage à 8 caractères et des commandes permettant d’afficher des informations sur les sessions Pro Tools.
Affichage texte
Indicateurs de mode de codeur/vumètre
Couronne de codeur/vumètre
Touche de codeur/vumètre
Touche du mode d’affichage
DISPLAY
LRMETER
Touche Enter/OK
Affichages numériques
ENTER
Touche d’annulation d’édition
Indicateurs d’état et commandes d’affichage de Digi 002
Affichages numériques et touche du mode d’affichage
Les affichages numériques existent en deux modes : le mode état qui affiche l’état actuel des affichages texte et le mode compteur qui reflète le compteur principal dans Pro Tools. Pour passer d’un mode à l’autre, appuyez sur la touche Display située à gauche des affichages numériques.
De plus, si vous appuyez sur la touche Command ainsi que sur la touche Display, vous pouvez régler d’afficher par défaut des valeurs de paramètre numériques au lieu des noms de commandes. Par exemple, dans l’affichage panoramique, lorsque vous appuyez sur les touches Command + Display, le volume des faders (en dB) s’affiche par défaut.
Indicateurs de fréquence
SAMPLE RATE
44.1 48
UNDO STANDALONE
88.2 96
Touche Stand-alone
d’échantillonnage de la session
1394
MIDI
IN OUT1
Indicateur d’état de la connexion Pro Tools
OUT2
Indicateurs de données MIDI
Mode d’état
En mode d’état, les affichages numériques fournissent des informations sur l’affichage actuel.
Console View : lorsque Digi 002 est en affichage Console View, les affichages numériques affichent le mode Console actif (panoramique, envoi ou insert).
En mode panoramique, les afficheurs indiquent les commandes de panoramique qui sont visibles sur les codeurs rotatifs, sur le panoramique gauche ou droit (les commandes de panoramique de droite ne sont disponibles que pour les pistes stéréo).
En mode envoi, les afficheurs indiquent la position de l’envoi affiché (A à E).
Chapitre 4 : Présentation de Digi 002 45
En mode insert, les afficheurs indiquent la position de l’insert affiché (A à E).
Channel View : lorsque Digi 002 est mis en affichage Channel View pour la première fois, les affichages numériques situés à droite de l’unité identifient le sélecteur Channel View actif (EQ, Dynamics, Inserts ou Pan/Send).
Lorsque les contrôles de plug-in apparaissent sur les affichages texte, les affichages numériques indiquent le nom du plug-in.
Lorsque les contrôles de panoramique et d’envoi apparaissent sur les affichages texte, les affichages numériques indiquent le nom de la piste parent.
En affichage Channel View, maintenez enfoncée la touche Display et appuyez sur une touche de sélection de canal d’une piste active pour afficher temporairement une description détaillée de sa fonction.
Mode compteur
En mode compteur, les affichages numériques précisent la valeur dans l’indicateur principal de Pro Tools. Cette valeur peut être exprimée en Bars:Beats, Minutes:Seconds ou en nombre d’échantillons, en fonction de l’échelle temporelle principale sélectionnée dans Pro Tools.
La touche Display est allumée lorsque Digi 002 est en mode compteur.

Indicateurs de panoramique/vumètre et touche de codeur/vumètre

Les indicateurs de panoramique/vumètre indiquent le type de données affiché dans la couronne de codeur/vumètre : L indique le panoramique gauche, R celui de droite (disponible sur les canaux stéréo ou les envois) et Meter indique que les voyants de codeur ont le rôle de vumètres de niveau.
Pour les pistes stéréo ou les envois, lorsque les boutons L et Meter sont allumés, les couronnes de voyants indiquent les niveaux du canal gauche. Lorsque R et Meter sont allumés, les couronnes de voyants indiquent les niveaux du canal droit.

Touche Enter/OK

La touche Enter/OK équivaut à appuyer sur la touche Retour et Entrée du clavier de votre ordinateur. Vous pouvez ainsi valider les boîtes de dialogue et créer des emplacements mémoire dans Pro Tools directement à partir de la surface de contrôle.

Touche d’annulation d’édition

La touche Undo équivaut à sélectionner Edit > Undo dans Pro Tools. Pour plus d’informations sur les annulations multiples, reportez-vous au Guide de référence Pro Tools.

Touche Stand-alone

La touche du mode Stand-alone transforme Digi 002 en une console de mixage 8 canaux autonome (reportez-vous au Chapitre 7, « Utilisation de Digi 002 comme console de mixage autonome »).
Introduction à Digi 00246

Indicateurs de fréquence d’échantillonnage de la session

Les voyants Sample Rate indiquent la fréquence d’échantillonnage de la session Pro Tools.

Indicateur d’état de la connexion Pro Tools

Le voyant d’état 1394 indique que la communication a été établie entre Digi 002 et Pro Tools LE via FireWire.

Indicateurs de données MIDI

Les voyants de données MIDI indiquent la présence de données MIDI sur les ports d’entrée MIDI In et de sortie MIDI Out de Digi 002.
Chapitre 4 : Présentation de Digi 002 47
Panneau arrière de Digi 002
Le panneau arrière de Digi 002 contient tous les connecteurs audio, MIDI et d’ordinateur. La fonction de chaque connecteur et les touches associées sont expliquées dans cette section.
Sorties analogiques principales (sorties analogiques 1 et 2)
Sorties analogiques 3 à 8
Commutateur d’alimentation
FOOT SWITCH
Sorties principales supplémentaires
OUTPUT 5
OUTPUT 7
OUTPUT 6
OUTPUT 8
LINK
OUTPUT 3
ALT MAIN UNBAL (-10 dBV OUTPUT)
OUTPUT 4
IN
OUT
S / PDIF
13941394
OPTICAL
OUT
L
R
IN
Sorties d’écoute
Entrées provenant d’autres sources
MON OUTPUT L
MAIN L/1
MON OUTPUT R
MAIN R/2
964530300294856
SERIAL NUMBER
Entrées analogiques 5 à 8
INPUT 5
INPUT 6
ALT SRC INPUT
INPUT 7
L
R
INPUT 8
MIDI INMIDI OUT 1MIDI OUT 2
Entrées ligne/instrument 1 à 4
+4 -10 +4 -10 +4 -10 +4 -10
48V
MIC MIC
4
LINE/ INST LINE/ INST LINE/ INST LINE/ INST
48V
MIC MIC
1 23
Connecteurs
MIDI
Prise pour pédale
Connecteur d’alimentation CA
Ports
FireWire
E/S optique
E/S numérique S/PDIF
Figure 2. Panneau arrière de Digi 002

Niveaux de fonctionnement et marge de sécurité dans Digi 002

Toutes les entrées et sorties de Digi 002 sont définies pour 14 dB de marge de sécurité en dessous de 0 dB ou pleine échelle. Cela signifie qu’au niveau d’entrée de référence nominal (+4 dBu ou -10 dBV), vous disposez d’une marge de sécurité de 14 dB avant l’écrêtage d’entrée ou de sortie.
Introduction à Digi 00248

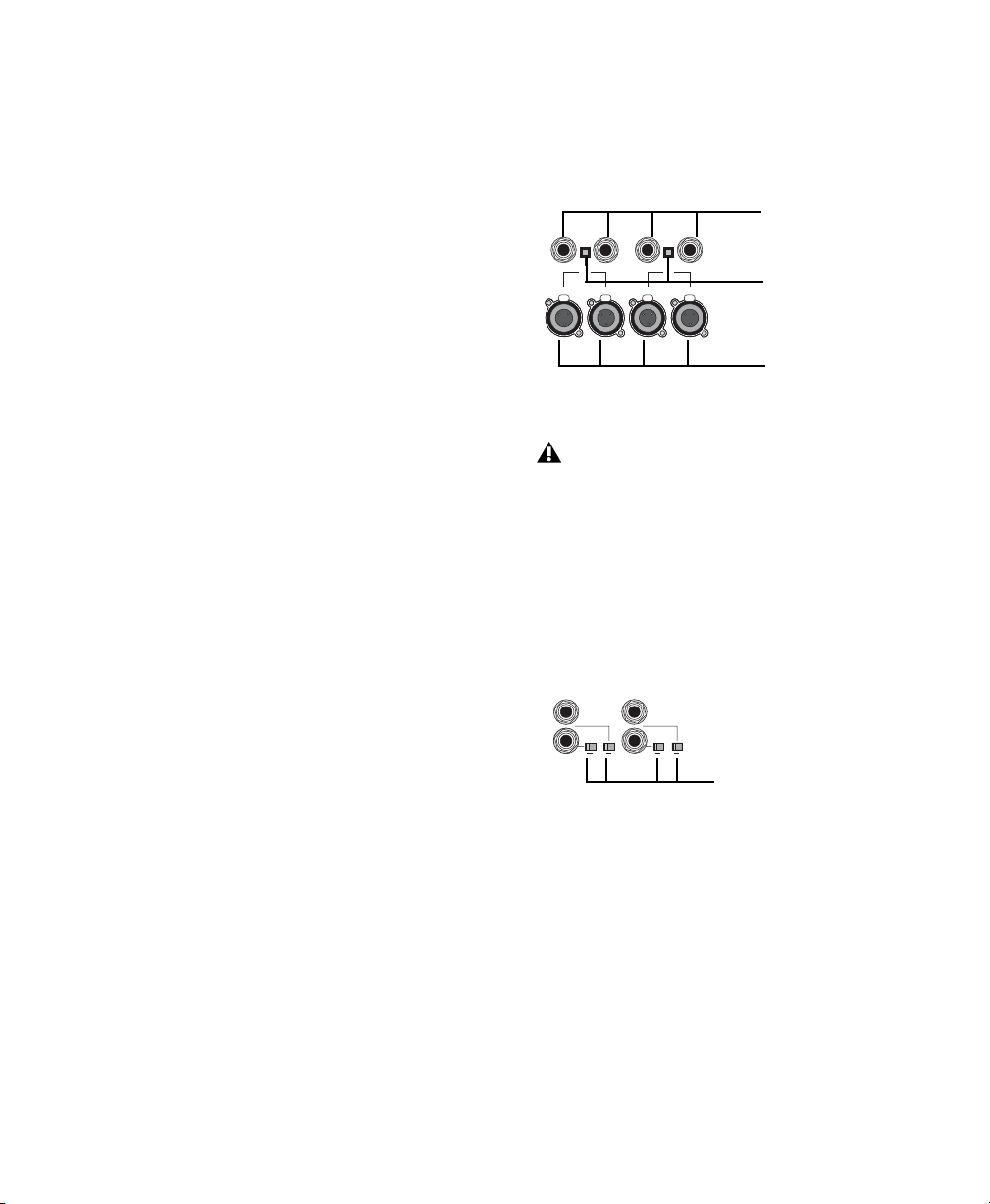

Commutateurs de
niveau de fonctionnement
pour les entrées 5 à 8
Entrées micro 1 à 4
d’alimentation fantôme
Commutateurs
L’entrée et la sortie maximale de Digi 002 utilisant des câbles TRS symétriques sur un des connecteurs 1/4 de pouce de +4 dBu est de +18 dBu (6,15 Vrm).
Fréquence d’échantillonnage et prise en charge de la résolution dans Digi 002
Les convertisseurs analogique-numérique et numérique-analogique sur toutes les entrées et sorties analogiques de Digi 002, ainsi que les ports d’E/S numériques, prennent en charge des fréquences d’échantillonnage de 44,1, 48, 88,2 et 96 kHz. Les ports d’E/S optiques prennent en charge les fréquences d’échantillonnage 44,1 et 48 kHz en mode optique ADAT et les fréquences d’échantillonnage allant jusqu’à 96 kHz en mode optique S/PDIF.
Toutes les entrées et sorties analogiques et numériques de Digi 002 prennent en charge la résolution audio maximale 24 bits.

Entrées analogiques

Entrées micro 1 à 4
Il s’agit de connecteurs XLR symétriques à trois conducteurs destinés aux entrées analogiques de micro. Le gain est contrôlé par le potentiomètre du gain d’entrée sur la face supérieure de Digi 002.
Entrées ligne/instrument 1 à 4
Il s’agit de prises symétriques TRS 1/4 de pouce destinées aux connexions d’entrée audio analogiques de ligne ou d’instrument. Les niveaux de fonctionnement pour ces entrées ligne/instrument sont réglés sur +4 dBu. Le gain est contrôlé par le potentiomètre du gain d’entrée sur la face supérieure de Digi 002.
Les connexions asymétriques sont également possibles avec l’utilisation de prises mono standard 1/4 de pouce.
L’utilisation de câbles asymétriques n’est pas recommandée par Digidesign. Ces connexions peuvent générer du bruit dans votre système audio. Utilisez donc de préférence des câbles symétriques avec les connecteurs de Digi 002.
Alimentation fantôme
Ce commutateur applique une alimentation fantôme de 48 V sur les paires d’entrée 1-2 et 3-4 respectivement, destinée aux micros fonctionnant avec ce type d’alimentation.
Les microphones dynamiques (par exemple, Shure SM57) ne requièrent pas d’alimentation fantôme, mais celle-ci ne les endommage pas. La plupart des micros à condensateur (par exemple, AKG C3000) ont besoin d’une alimentation fantôme pour fonctionner. En cas de doute concernant l’alimentation fantôme de votre microphone, contactez le fabricant ou lisez la documentation relative à votre microphone.
L’alimentation fantôme peut être utilisée en toute sécurité avec la plupart des micros, mais elle risque de détruire les micros à ruban. Veillez à la désactiver et patientez au moins dix secondes avant de connecter un micro à ruban.

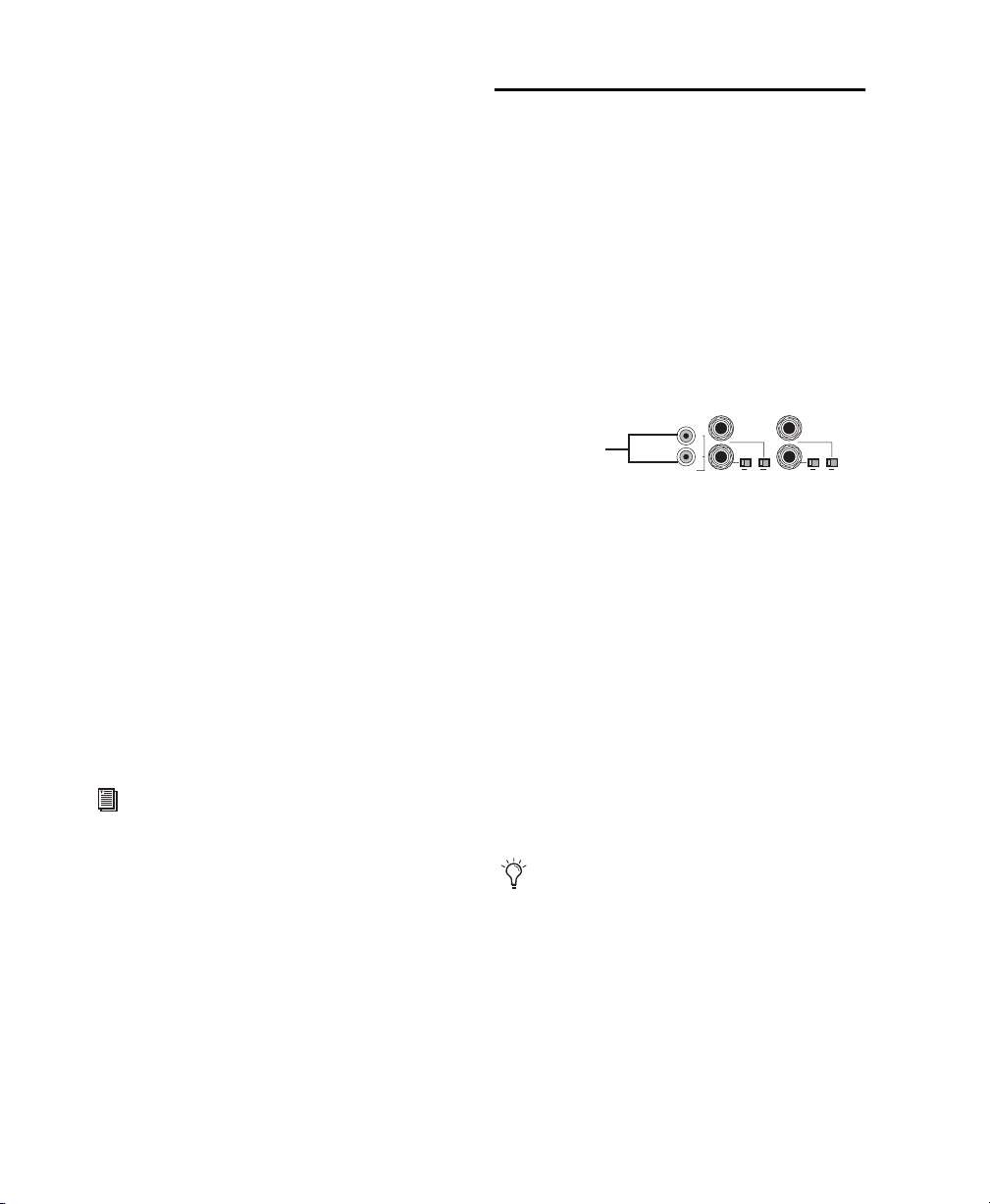

Entrées analogiques 5 à 8
Ces prises sont des prises TRS 1/4 de pouce pour les connexions d’entrée audio analogiques de ligne.
Les niveaux de fonctionnement de chaque entrée de niveau de ligne sont commutables entre +4 dBu et -10 dBV via les commutateurs de niveau de fonctionnement à droite des prises d’entrée.
Chapitre 4 : Présentation de Digi 002 49
Même si les entrées 5 à 8 acceptent les connexions asymétriques, vous risquez d’obtenir un signal plus bruyant qu’avec une connexion du type symétrique-symétrique. Si les périphériques que vous branchez à Digi 002 disposent de sorties symétriques, assurez-vous d’utiliser des câbles symétriques en vue d’optimiser les performances en termes de rapport signal-bruit.
Entrées provenant d’autres sources
Il s’agit de connecteurs asymétriques RCA à deux conducteurs servant à connecter d’autres sources audio, telles qu’un lecteur CD ou un magnétophone. Les signaux de ces entrées peuvent être redirigés directement vers les sorties d’écoute ou vers les entrées 7 à 8 (pour une entrée directe dans Pro Tools) situées sur la face avant de Digi 002. Les niveaux de fonctionnement de ces entrées sont réglés sur -10 dBV.

Sorties analogiques

Sorties analogiques principales 1 et 2
Il s’agit de prises symétriques TRS 1/4 de pouce pour les connexions de sortie audio analogiques de ligne. Les niveaux de fonctionnement de ces entrées sont réglés sur +4 dBu.
Même si les sorties analogiques principales acceptent les connexions asymétriques, vous risquez d’obtenir un signal plus bruyant qu’avec une connexion du type symétrique-symétrique. Si les périphériques que vous branchez à Digi 002 disposent d’entrées symétriques, assurez-vous d’utiliser des câbles symétriques en vue d’optimiser les performances en termes de rapport signal-bruit.
Sorties analogiques supplémentaires 1 et 2
Il s’agit de connecteurs asymétriques RCA à deux conducteurs destinés directement aux sorties des périphériques, tels qu’un récepteur stéréo ou un magnétophone. Les niveaux de fonctionnement de ces entrées sont réglés sur -10 dBV.
Sorties d’écoute
Il s’agit de prises symétriques TRS 1/4 de pouce pour les connexions de sortie audio analogiques de ligne. Ces sorties correspondent aux sorties 1 et 2 dans Pro Tools, ce qui vous permet de rediriger des mixages vers un système d’écoute de studio. Les niveaux de fonctionnement de ces sorties sont réglés sur +4 dBu.
Le niveau de la sortie d’écoute est contrôlé par le potentiomètre Monitor Level sur la face avant de Digi 002.
Introduction à Digi 00250
Sorties analogiques 3 à 8
Il s’agit de prises symétriques TRS 1/4 de pouce pour les connexions de sortie audio analogiques de ligne. Les niveaux de fonctionnement de ces entrées sont réglés sur +4 dBu. Les connexions asymétriques sont également prises en charge avec l’utilisation de prises mono standard 1/4 de pouce.
Si vous envisagez de connecter les sorties analogiques 3 à 8 à des périphériques de
-10 dBV, il peut s’avérer utile de placer un atténuateur de niveau de ligne à transformateur entre la sortie et l’entrée de Digi 002 du périphérique de destination pour compenser les différences de niveau.

E/S numérique

E/S numérique S/PDIF
Le format d’interface numérique Sony Philips (S/PDIF) est utilisé avec de nombreux lecteurs de CD et enregistreurs DAT destinés aux professionnels et au grand public. Ces prises d’entrée et de sortie S/PDIF sont des connecteurs phono asymétriques à 2 conducteurs (RCA) qui utilisent un flux de données numériques 24 bits à deux canaux. Pour éviter une interférence RF, utilisez un câble coaxial de 75 ohms pour les transferts S/PDIF et maintenez une longueur de câble de 10 m maximum.
Digi 002 prend en charge le format de sortie S/PDIF (IEC-958 Type 2) en mode consommateur à des fréquences de 44,1 kHz et 48 kHz et le format de sortie S/PDIF (IEC-958 Type 1) à des fréquences d’échantillonnage de 88,2 kHz et 96 kHz en mode professionnel. Pour connaître les formats S/PDIF pris en charge par vos périphériques compatibles S/PDIF, reportez-vous à la documentation du fabricant.
E/S optique
Les ports d’E/S optiques prennent en charge les fréquences d’échantillonnage 44,1 et 48 kHz en mode optique ADAT et les fréquences d’échantillonnage jusqu’à 96 kHz en mode optique S/PDIF. Les ports d’E/S optiques prennent en charge les résolutions 24, 20 et 16 bits dans les deux modes.
Les ports d’E/S optiques utilisent un câble « guide de lumière » optique standard.
A propos des périphériques compatibles avec les guides de lumière
Lightpipe (guide de lumière) est une norme de connexion audio numérique optique à huit canaux, créée par Alesis. Lightpipe est disponible sur de nombreux périphériques, notamment les platines optiques (ADAT), les multipistes numériques modulaires (MDM), les cartes son, les convertisseurs A/N ou N/A autonomes et les consoles numériques.

Connecteurs MIDI

Les connecteurs MIDI de Digi 002 permettent à Digi 002 de servir d’interface MIDI.
Il s’agit d’une paire de connecteurs TOS-Link pour les périphériques optiques ADAT (8 canaux d’E/S) ou S/PDIF (2 canaux d’E/S). Vous pouvez choisir entre les formats des E/S optiques dans la boîte de dialogue Hardware Setup de Pro Tools. Lors du transfert de données dans un de ces formats vers Pro Tools, assurez-vous de sélectionner le format d’E/S optique comme source d’horloge dans la boîte de dialogue Hardware Setup.
Equipé d’une entrée MIDI et de deux sorties MIDI, Digi 002 fournit 16 canaux d’entrée MIDI et 32 canaux de sortie MIDI.
Un pilote MIDI pour chacun de ces ports MIDI est installé lors de l’installation de Pro Tools LE, et il est reconnu par Windows Multimedia, ou lorsque vous mettez à jour les cartes et interfaces MIDI dans OMS Setup (Macintosh). Ces connecteurs acceptent les câbles MIDI standard à 5 broches.
Chapitre 4 : Présentation de Digi 002 51

Ports IEEE-1394 (FireWire)

Prise pour pédale

Ces deux ports à l’arrière de Digi 002, appelés 1394 en référence à la norme IEEE 1394, sont plus connus sous l’appellation FireWire. Ils servent à connecter votre ordinateur ou des périphériques FireWire.
Le port FireWire fournit un taux de transfert élevé de données et est idéal pour les applications audio. Les périphériques FireWire peuvent être connectés bout à bout sans terminateurs.
Lorsque la connexion FireWire entre l’ordinateur et Digi 002 est établie, le voyant Link entre les ports FireWire s’allume.
Connexion de Digi 002 et de disques durs FireWire
Les ports FireWire de Digi 002 ne transmettent pas de données audio lorsque ce dernier est hors tension. Ainsi, si vous connectez bout à bout les périphériques FireWire depuis votre ordinateur, il est recommandé de connecter les disques durs FireWire directement à votre ordinateur et non à Digi 002. Cela permet d’empêcher les erreurs de disque dur dans le cas où l’unité Digi 002 est sous tension.
Ce connecteur permet de connecter une pédale pouvant être utilisée pour le contrôle de l’entrée et de la sortie audio QuickPunch et pour les fonctions d’enregistrement d’entrée et de sortie MIDI. Les pédales continue (activée/désactivée) et instantanée dotées d’un connecteur TRS 1/4 de pouce sont prises en charge. Pour plus d’informations, reportez-vous à la section « Enregistrement QuickPunch », page 85.
Commutateur d’alimentation et connecteur d’alimentation CA
Le connecteur d’alimentation CA de Digi 002 accepte un câble d’alimentation CA modulaire standard.
Digi 002 s’adapte automatiquement à la tension d’alimentation (de 100 à 240 V) : un câble modulaire standard permet de connecter l’unité aux prises secteur murales de tous les pays.
Connexion d’autres périphériques FireWire à Digi 002
Le second port FireWire de l’unité Digi 002 est disponible pour connecter bout à bout des périphériques FireWire, notamment des appareils photo ou caméscopes numériques. Même hors tension, Digi 002 s’alimente via les ports FireWire de l’ordinateur, ce qui vous permet de recharger les batteries d’autres périphériques FireWire.
Introduction à Digi 00252
chapitre 5

Connexion du studio

Ce chapitre illustre la procédure de connexion de Digi 002 à un système d’écoute, à des enregistreurs numériques et à d’autres périphériques de studio, ainsi que le mode de connexion des sources audio dans le cadre de leur enregistrement.
La configuration du studio varie en fonction de l’équipement qu’il comprend et du type d’utilisation que vous en faites. Les schémas ci­dessous reflètent deux configurations possibles. Dans la Figure 3, la Digi 002 joue le rôle de hub d’un studio d’enregistrement et de gravure de petite taille fonctionnant avec Pro Tools, tandis que dans la Figure 4, la Digi 002 est intégrée à une station de travail de composition de petite taille fonctionnant avec Pro Tools. Reportez­vous au Chapitre 7, « Utilisation de Digi 002 comme console de mixage autonome » pour connaître les configurations requises par l’unité Digi 002 lorsque Pro Tools n’est pas installé.
Chapitre 5 : Connexion du studio 53
.
ADAT Optical I/O
microphones
ADAT
S/PDIF digital I/O
Mic Inputs
FireWire drive
FireWire cable
Built-in
Graphics card
Digi 002
CD burner
Analog I/O
CPU
outboard effects
monitor
Figure 3. Configuration du project studio Digi 002 exécutant Pro Tools sur PC
.
DAT
Monitor Outputs
powered speakers
headphones
Introduction à Digi 00254
microphone
FireWire cable
S/PDIF digital I/O
DAT
MIDI cable
Digi 002
headphones
keyboard
Laptop
instrument
Figure 4. Configuration du home studio Digi 002 exécutant Pro Tools sur un ordinateur portable
Chapitre 5 : Connexion du studio 55

Ecoute de l’audio

2 Réglez le volume du casque à l’aide de la
commande de gain du casque.
Différents modes d’écoute audio sont possibles avec Digi 002, notamment à l’aide d’un amplificateur de puissance et de haut-parleurs, de haut-parleurs auto-alimentés ou d’un casque.
Les sorties d’écoute et du casque de Digi 002 reflètent le signal de sortie sur les sorties principales 1 et 2.
Coupure du moniteur : lorsque vous mettez Digi 002 sous tension, les sorties d’écoute sont automatiquement coupées. Pour rétablir le son des sorties d’écoute, appuyez sur la commande de coupure du son située dans l’angle supérieur droit de la Digi 002.
Les niveaux de sortie d’écoute et du casque se règlent séparément à l’aide des commandes de réglage du niveau situées dans la partie supérieure droite de la face avant de Digi 002.

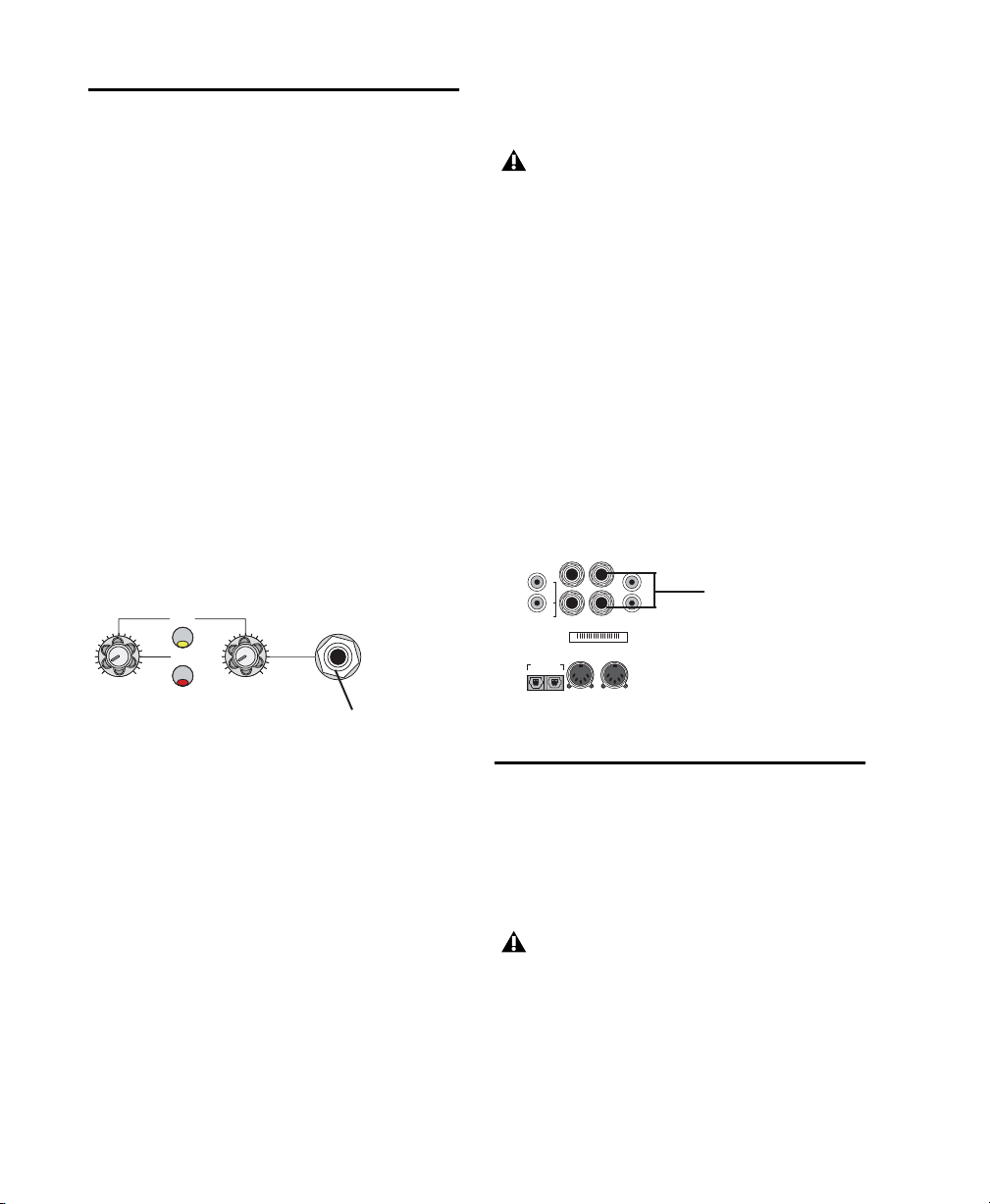

MONO
MUTE
MONITOR
LEVEL LEVEL
HEADPHONE
Prise du casque
Commandes de réglage du niveau d’écoute (partie supérieure de la face avant)
Pour brancher le casque :
1 Connectez le casque à la prise du casque de
Digi 002. Cette prise prend en charge les connecteurs de casque stéréo 1/4 de pouce. Si votre casque possède une « mini-prise » plus petite, procurez-vous un adaptateur auprès de votre revendeur local. Pour obtenir de meilleurs résultats, utilisez un casque de qualité, à écouteurs fermés.
La sortie casque de Digi 002 peut produire des niveaux de sortie très élevés. Une écoute prolongée peut entraîner des problèmes d’audition. Réglez le volume du casque avec modération.
Pour brancher des haut-parleurs d’écoute dotés d’un amplificateur de puissance ou des haut­parleurs d’écoute auto-alimentés :
1 Branchez les câbles 1/4 de pouce sur les sorties
d’écoute de droite et de gauche situées à l’arrière de la Digi 002.
2 Branchez l’autre extrémité des câbles sur les
entrées gauche et droite de l’amplificateur de puissance, ou sur les haut-parleurs auto-alimentés gauche et droit.
ALT MAIN UNBAL (-10 dBV OUTPUT)
OPTICAL
OUT
L
MON OUTPUT L
MAIN L/1
R
MAIN R/2
IN
MON OUTPUT R
964530300294856
SERIAL NUMBER
ALT SRC INPUT
MIDI OUT 1MIDI OUT 2
Sorties d’écoute
Sorties d’écoute (face arrière)

Connexion de sources audio à Digi 002

Vous pouvez connecter à la fois des sources numériques et des sources analogiques à Digi 002.
Avant de procéder à une quelconque connexion audio à Digi 002, réduisez les niveaux d’écoute moniteur et du casque ou coupez la sortie d’écoute afin d’éviter tout risque d’endommagement de votre système d’écoute.
Introduction à Digi 00256

Connexions d’audio analogique

Digi 002 comprend huit entrées analogiques, plus deux entrées supplémentaires pour les sources analogiques additionnelles, telles qu’un magnétophone ou un lecteur de CD.
Signaux de niveau micro
Les signaux audio analogiques sont produits par des micros, synthétiseurs, consoles de mixage et instruments dotés de bobines magnétiques. Parmi ces sources, les signaux les plus faibles sont générés par les micros et instruments à bobines magnétiques et ils nécessitent généralement une amplification maximale.
Digi 002 comprend des préamplificateurs pour ces sources sur les sorties 1 à 4, avec gain réglable et alimentation fantôme de 48 volts. Ces sorties sont toutes les deux équipées de connecteurs XLR et 1/4 de pouce : les entrées XLR sont destinées à la connexion de micros, tandis que les entrées 1/4 de pouce sont réservées à la connexion aux sorties d’instruments.
ou instruments. Ces entrées possédant une commande réglable, elles sont particulièrement utiles pour les périphériques qui émettent des signaux de faible niveau.
Connecteurs 1/4 de pouce
LINE/ INST LINE/ INST LINE/ INST LINE/ INST
48V
MIC MIC
4
48V
MIC MIC
Commandes d’alimentation fantôme
1 23
Connecteurs XLR
Entrées micro/ligne 1 à 4 (face arrière)
Les connecteurs XLR sur des entrées 1 à 4 sont câblés de façon à correspondre à l’impédance des micros. Préférez des connecteurs 1/4 de pouce aux connecteurs XLR pour les entrées de ligne.
Entrées 5 à 8 : elles prennent en charge les connexions symétriques ou asymétriques 1/4 de pouce et il est possible d’en basculer le fonctionnement de –10 dBV à +4 dBu.
Signaux de niveau ligne
Les claviers, préamplificateurs et consoles de mixage produisent de l’audio de « niveau ligne », qui varie d’un équipement à l’autre entre les normes –10 dBV et +4 dBu.
Vous pouvez connecter les périphériques de niveau ligne à n’importe quelle entrée 1 à 8 de Digi 002, en procédant de la manière suivante :
Entrées 1 à 4 : elles sont équipées à la fois de connecteurs XLR et de connecteurs TRS 1/4 de pouce. Les premiers sont utilisés uniquement pour relier des micros. Les seconds permettent de connecter des périphériques de niveau ligne
INPUT 7
INPUT 8
INPUT 5
INPUT 6
+4 -10 +4 -10 +4 -10 +4 -10
Commandes de niveau de fonctionnement
Entrées de ligne 5 à 8 (face arrière)
Pour connecter une source audio analogique à Digi 002, suivez les instructions ci-dessous en fonction de votre type d’entrée.
Micros : branchez un micro directement à l’une
des entrées micro XLR disponibles sur la face arrière de Digi 002.
Appuyez sur la touche du sélecteur de
micro/ligne/instrument située sur la partie supérieure de la face avant de Digi 002 en fonction du type d’entrée dont vous disposez et réglez-la sur la position « Mic ».
Chapitre 5 : Connexion du studio 57
Touches du sélecteur de micro/ligne/instrument
LINE/ INST MIC
1 GAIN 2 GAIN 3 GAIN 4 GAIN
Touches du sélecteur de micro/ligne/instrument (face arrière)
Si votre micro nécessite une alimentation
fantôme, appuyez sur la commande d’alimentation fantôme (étiqueté 48 V) pour la paire d’entrées correspondante.
L’alimentation fantôme peut être utilisée en toute sécurité avec la plupart des micros, mais elle risque d’endommager les micros à ruban. Veillez à la désactiver et patientez au moins trente secondes avant de connecter ou de déconnecter un micro à ruban.
Périphériques de niveau ligne : branchez les sources de niveau ligne (synthétiseurs, micros ou guitares amplifiés par un préamplificateur externe) sur l’une des entrées analogiques 1/4 de pouce, situées sur la face arrière de Digi 002.
Pour les entrées 1 à 4, appuyez sur la touche
du sélecteur de micro/ligne/instrument située sur la partie supérieure de la face avant de Digi 002 en fonction du type d’entrée dont vous disposez et réglez-la sur la position « Line/Inst ». Les entrées 1 à 4 sont destinées aux signaux d’entrée dont le niveau de fonctionnement nominal est de +4 dBu. (Vous devez effectuer un tour complet de la commande de gain d’entrée pour les périphériques +4 dBu sur le gain unitaire).
Pour les entrées 5 à 8, choisissez le niveau de
fonctionnement –10 dBV ou +4 dBu pour l’entrée correspondante à l’aide de la commande située sur la face arrière de la Digi 002. Pour plus d’informations sur le niveau de fonctionnement approprié pour votre périphérique d’entrée, reportez-vous aux spécifications du fabricant.

Connexions audio numériques

Digi 002 fournit un total de 10 entrées et sorties numériques, parmi lesquelles figurent :
• Une entrée et une sortie optique pour huit canaux de l’entrée ADAT ou deux canaux de l’entrée S/PDIF optique.
• Deux canaux d’entrées et de sorties numériques S/PDIF (connecteurs RCA).
Format ADAT
Le format ADAT a été mis au point par Alesis pour être utilisé dans ses enregistreurs multipistes ADAT. Chaque connexion optique ADAT fournit 8 canaux d’audio numérique avec une capacité de 24 bits. Vous pouvez brancher un périphérique ADAT ou un autre périphérique au format optique ADAT directement sur l’entrée ou la sortie optique de Digi 002. Pour plus d’informations, reportez-vous à la section « Connexion d’un ADAT à Digi 002 », page 63. Les connecteurs d’E/S optique prennent en charge les câbles optiques.
Lorsqu’ils sont réglés sur le format ADAT, ces ports optiques prennent en charge des fréquences d’échantillonnage de 44,1 kHz ou 48 kHz uniquement.
Introduction à Digi 00258
S/PDIF
L’E/S S/PDIF (Sony/Philips Digital Interchange Format) est disponible sur la plupart des DAT, lecteurs de CD et autres périphériques numériques. Chaque connexion S/PDIF fournit 2 canaux d’audio numérique avec une capacité de 24 bits. Vous pouvez brancher une entrée numérique S/PDIF sur le connecteur optique ou sur le connecteur RCA S/PDIF sur la face arrière de Digi 002. Pour plus d’informations, reportez­vous à la section « Connexion d’un DAT », page 62. Les connecteurs optiques prennent en charge les câbles « guides de lumière » optiques standard, tandis que les connecteurs RCA prennent en charge les câbles RCA.

Utilisation de périphériques d’effets externes

Digi 002 peut établir des connexions spécifiques à des périphériques externes analogiques ou numériques. Vous pouvez envoyer et retourner des signaux à des périphériques analogiques en utilisant les entrées et sorties analogiques de Digi 002. Vous pouvez également envoyer et retourner le signal numérique d’un périphérique externe prenant en charge les E/S numériques (par exemple, une réverbération) et effectuer l’écoute du signal renvoyé en reliant ses sorties analogiques aux entrées disponibles sur Digi 002.
Les ports RCA tout comme les ports optiques prennent en charge les signaux S/PDIF à des fréquences d’échantillonnage pouvant atteindre 96 kHz.
964530300294856
Entrée et sortie RCA S/PDIF
IN
OUT
S / PDIF
Ports d’entrée et de sortie optiques
OPTICAL
OUT
SERIAL NUMBER
IN
MIDI OUT 1MIDI OUT 2
Connecteurs numériques (face arrière)
Une seule paire d’entrées S/PDIF peut être utilisée à la fois. Si, par exemple, vous utilisez l’entrée optique pour les données S/PDIF, vous ne pouvez pas utiliser les entrées cinch.
Pour utiliser les entrées et les sorties numériques du système Pro Tools LE en tant qu’envois et retours d’effets vers un périphérique d’effets numérique, Pro Tools LE doit être l’horloge maître dans la plupart des cas. Configurez l’effet numérique pour lui faire accepter une horloge numérique externe afin de le synchroniser avec Pro Tools LE.
Pour connecter un périphérique analogique externe à votre système :
1 Connectez chaque entrée du processeur de
signaux externe à une sortie analogique sur Digi 002.
2 Connectez chaque sortie du processeur de
signaux externe à une entrée analogique sur Digi 002.
Si vous avez l’intention d’utiliser le périphérique externe en tant qu’insert dans Pro Tools, connectez-le aux entrées et sorties portant le même numéro (par exemple, entrée et sortie 5) de Digi 002.
Chapitre 5 : Connexion du studio 59
Pour configurer un envoi vers un périphérique d’effets numérique externe (envois/retours numériques uniquement) :
1 Connectez les entrées et sorties numériques
du processeur de signaux externes aux connecteurs numériques appropriés (connecteurs RCA S/PDIF ou ports optiques) de Digi 002.
2 Dans Pro Tools, sélectionnez Setups >
Hardware Setup.
3 Dans Digital Input, choisissez l’une des
options suivantes :
• Si le périphérique d’effets externe est connecté aux prises cinch S/PDIF, désélectionnez l’option « RCA = S/PDIF ».
• Si le périphérique d’effets externe est un périphérique S/PDIF connecté aux ports optiques, sélectionnez l’option « Optical = S/PDIF ».
• Si le périphérique d’effets externe est un périphérique compatible avec le format optique ADAT, sélectionnez l’option « Optical = ADAT ».
4 Sélectionnez Internal dans le menu
contextuel de la source d’horloge.
5 Cliquez sur OK.
Vous pouvez utiliser la boîte de dialogue I/O Setup (Setups > I/O Setup) pour marquer les entrées et les sorties que vous utilisez dans Pro Tools LE et les identifier comme inserts ou comme envois lorsque vous travaillez dans une session. Reportez-vous au Guide de référence Pro Tools pour en savoir plus.

Ecoute et enregistrement à partir de sources secondaires

Digi 002 fournit une paire d’entrées supplémentaires dans le cadre de l’écoute et de l’enregistrement à partir d’une source sonore externe telle qu’un lecteur de CD ou un magnétophone. Cette entrée secondaire est dotée de connecteurs RCA standard et est destinée à la réception de signaux d’entrée dont le niveau nominal de fonctionnement est de –10 dBV.
L
ALT SRC
INPUT 7
R
INPUT 8
INPUT
Entrées provenant d’autres sources
Connecteurs d’entrée provenant de sources secondaires (face arrière)
Pour écouter une source sonore secondaire via les sorties d’écoute de Digi 002 :
1 Connectez les sorties du périphérique externe
aux entrées des autres sources situées sur la gauche ou droite de la face arrière de Digi 002.
2 Appuyez sur la commande « Alt Src to Mon »
se trouvant sur la partie supérieure de la face avant de Digi 002 pour acheminer le signal vers la sortie d’écoute.
3 Réglez les niveaux de sortie d’écoute ou de
casque pour écouter l’entrée.
Pour écouter un périphérique externe via les entrées d’autres sources, l’unité Digi 002 doit être mise sous tension.
INPUT 5
INPUT 6
+4 -10 +4 -10 +4 -10 +4 -10
Introduction à Digi 00260
Pour enregistrer une source sonore secondaire directement dans Pro Tools :
1 Connectez les sorties du périphérique externe
aux entrées des autres sources situées sur la gauche ou droite de la face arrière de Digi 002.
2 Appuyez sur la commande « Alt Src to 7–8 » se
trouvant sur la partie supérieure de la face avant de Digi 002 pour acheminer le signal directement vers les sorties 7 et 8 de Pro Tools.
Lorsque l’option « Alt Src to 7–8 » est activée, les entrées 7 et 8 de la face arrière de Digi 002 sont désactivées. Par ailleurs, le signal ne passe plus directement vers les sorties d’écoute, puisqu’il peut être écouté dans Pro Tools.

Duplication des sorties principales

Lorsque vous utilisez Digi 002 conjointement avec Pro Tools, vous pouvez envoyer des données depuis deux sorties à la fois (telles que les sorties 1 et 2) vers les sorties numériques S/PDIF, en assignant le mixage stéréo à des destinations de sortie multiples.
3 Maintenez la touche Ctrl et cliquez sur la
sortie secondaire pour la sélectionner pour la même piste, par exemple S/PDIF L-R.
La destination que vous venez de sélectionner est cochée dans le menu contextuel s’affichant et un signe plus apparaît dans le sélecteur de sortie.
Sélection de plusieurs destinations de sortie pour une même piste
La duplication de la sortie est utile pour effectuer l’enregistrement sur plusieurs supports, puisqu’elle crée des mixages d’écoute séparés ou pour effectuer un envoi vers des processeurs d’effets numériques.
Pour dupliquer les sorties principales de Digi 002 sur les sorties S/PDIF :
1 Ouvrez la session Pro Tools pour laquelle vous
souhaitez dupliquer les sorties de canal.
2 Dans la fenêtre Mix, cliquez sur le sélecteur de
sortie d’une piste audio ou d’une piste d’entrée auxiliaire pour sélectionner la destination de sortie principale, par exemple Analog 1–2.
Chapitre 5 : Connexion du studio 61

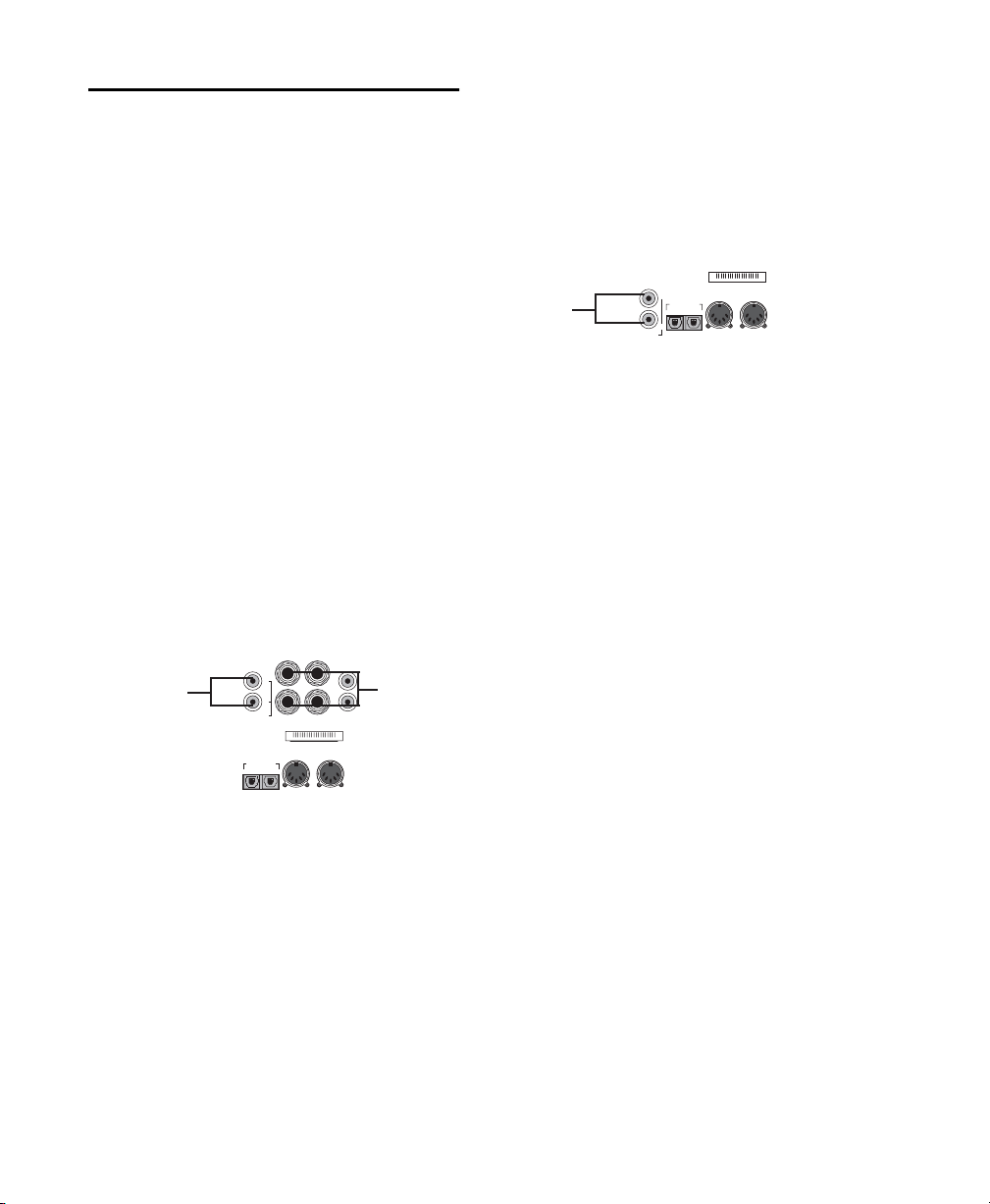

Connexion d’un enregistreur pour le mixage final
Après l’enregistrement et le mixage de vos sessions à l’aide de Digi 002, vous pouvez effectuer un mixage final vers un DAT, une lecteur de cassettes audio ou un autre périphérique d’enregistrement stéréo à deux pistes.

Connexion d’un périphérique analogique

Si votre enregistreur fonctionne à –10 dBV,
connectez ses entrées aux sorties principales alternatives de la face arrière de Digi 002. Ces sorties sont des connecteurs RCA.
Si votre enregistreur fonctionne à +4 dBu,
connectez ses entrées aux sorties principales 1 et 2 de la face arrière de Digi 002. Ces sorties sont des prises 1/4 de pouce. Vous aurez besoin de câbles d’adaptateurs si votre périphérique de mixage final possède des entrées RCA.

Connexion d’un DAT

Si vous possédez un DAT ou un autre périphérique numérique pouvant recevoir des données audio numériques S/PDIF, branchez-le sur les prises cinch d’entrée S/PDIF et de sortie S/PDIF, situées sur la face arrière de Digi 002.
964530300294856
OPTICAL
OUT
SERIAL NUMBER
IN
MIDI OUT 1MIDI OUT 2
S / PDIF
IN
OUT
Entrée et sortie cinch (ou RCA) S/PDIF
Entrée et sortie numérique S/PDIF
Connexion d’enregistreurs Tascam DA-30
Si vous transférez des données numériques sur un périphérique numérique Tascam, par exemple l’enregistreur DA-30, vous devez configurer les sorties S/PDIF de Digi 002.
Pour configurer Pro Tools en vue d’un enregistrement sur un enregistreur numérique Tascam :
1 Choisissez Setups > Hardware Setup.
ALT MAIN UNBAL (-10 dBV OUTPUT)
OPTICAL
OUT
L
MON OUTPUT L
MAIN L/1
R
MON OUTPUT R
MAIN R/2
964530300294856
SERIAL NUMBER
IN
MIDI OUT 1MIDI OUT 2
ALT SRC
INPUT
Sorties principales (+4
dBu)
Sorties principales alternatives (–10
dBV)
Sorties principales et sorties principales alternatives (face arrière)
Introduction à Digi 00262
2 Dans la boîte de dialogue Hardware Setup,
sélectionnez une option Tascam dans S/PDIF Output Cat Code.
3 Cliquez sur OK.
Connexion d’un ADAT à Digi 002
Pour connecter un ADAT à Digi 002 :
1
Branchez la sortie optique de l’ADAT au port
d’entrée optique de Digi 002.
2
Branchez l’entrée optique de l’ADAT au port de sortie optique de Digi 002. (Lorsque l’unité Digi 002 est sous tension, son port de sortie optique émet une lumière rouge).
OPTICAL
Digital
Digital
Input
Output
METER BRIDGESYNC
IN OUT
L
L
MON OUTPUT L
MAIN L/1
OUTPUT 3
OUTPUT 5
OUTPUT 7
ALT MAIN UNBAL (-10 dBV OUTPUT)
OUTPUT 4
OUTPUT 6
OUTPUT 8
IN
OPTICAL
OUT
OUT
LINK
S / PDIF
13941394
FOOT SWITCH
INPUT 7
R
R
ALT SRC
MON OUTPUT R
MAIN R/2
INPUT 8
INPUT
964530300294856
SERIAL NUMBER
IN
MIDI INMIDI OUT 1MIDI OUT 2
Connexion d’un ADAT à Digi 002
INPUT 5
INPUT 6
AC POWER
+4 -10 +4 -10 +4 -10 +4 -10
MIC MIC
4
LINE/ INST LINE/ INST LINE/ INST LINE/ INST
48V
48V
MIC MIC
1 23
Pour connecter des périphériques MIDI à Digi 002 :
1
A l’aide de câbles MIDI standard à 5 broches, connectez la sortie MIDI de votre périphérique ou de votre contrôleur MIDI au port d’entrée MIDI de Digi 002.
2
Branchez le port d’entrée MIDI de votre périphérique ou contrôleur MIDI à l’un des deux ports de sortie MIDI de Digi 002.
MAIN L/1
MAIN R/2
964530300294856
MON OUTPUT R
SERIAL NUMBER
ALT SRC
R
INPUT
Ports de sor tie MIDI
L
MON OUTPUT L
Ports d’entrée MIDI
MIDI INMIDI OUT 1MIDI OUT 2
Ports d’entrée et de sortie MIDI (face arrière)
3
Connectez les sorties audio de votre périphérique aux entrées audio disponibles sur Digi 002.

Connexions MIDI

En utilisant les ports MIDI intégrés de Digi 002, un contrôleur clavier MIDI et des instruments MIDI, vous pouvez profiter pleinement des fonctions MIDI de Pro Tools LE. Ces fonctions sont notamment l’enregistrement et l’édition de pistes MIDI, la synchronisation au timecode MIDI ou au MIDI Beat Clock (si vous disposez de l’interface MIDI appropriée) et l’utilisation de surfaces de commande MIDI.
Pour plus d’informations sur la configuration d’OMS (Open Music System) à respecter avec Pro Tools LE sur un Macintosh, consultez l’Annexe A, « Configuration d’OMS (Macintosh uniquement) ».
Chapitre 5 : Connexion du studio 63
Introduction à Digi 002
64

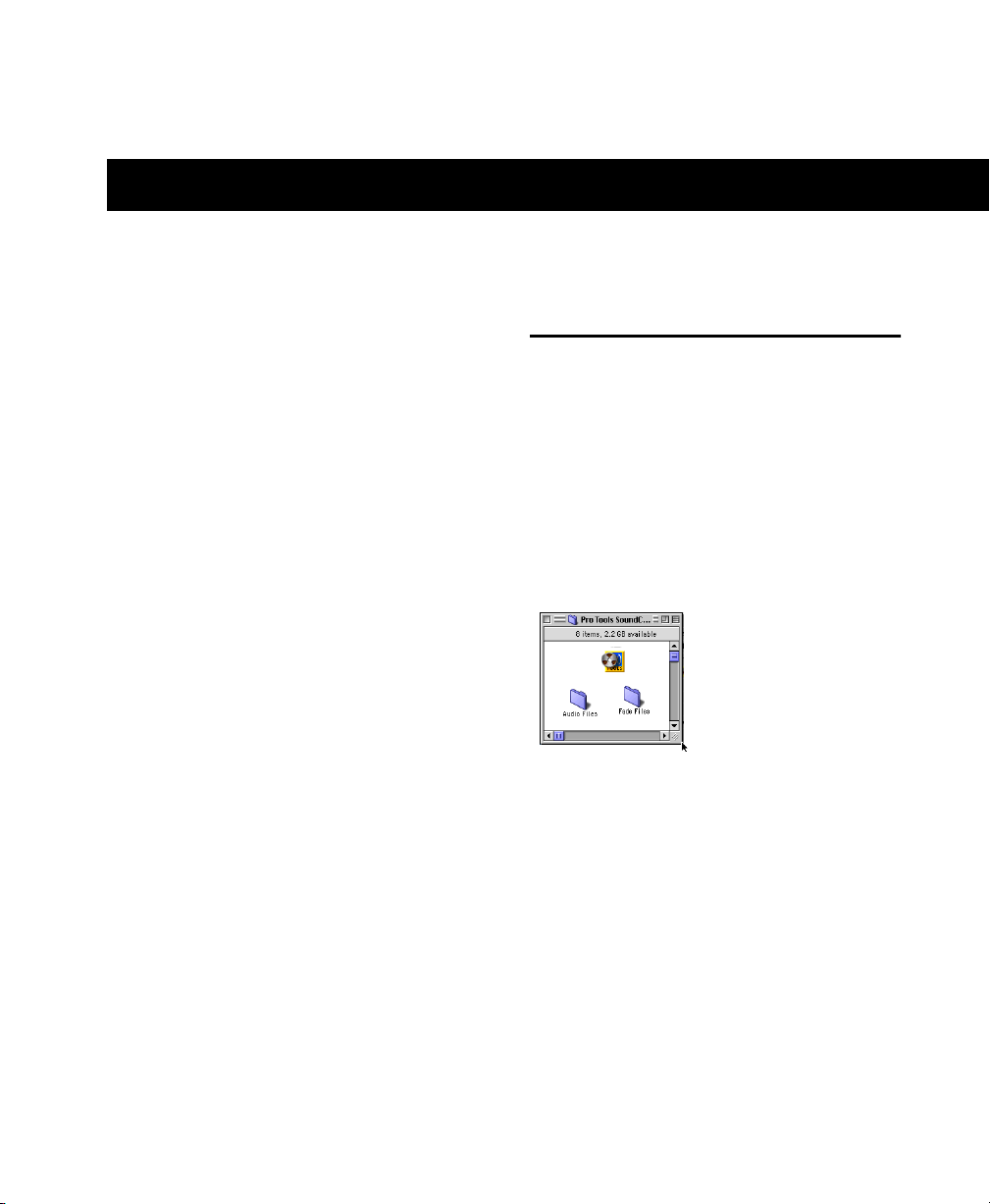

chapitre 6

Utilisation de Pro Tools LE

Ce chapitre vous fait découvrir les principales fenêtres et fonctions de Pro Tools LE à travers une visite guidée. Il comprend également un aperçu des procédures pas à pas d’enregistrement audio de base. Pour plus d’informations, reportez-vous à la section « Enregistrement de base », page 79.
Utilisation de ce chapitre
Si vous utilisez Pro Tools LE pour la première fois, lisez ce chapitre pour obtenir une présentation générale qui vous permettra de faire vos premiers pas dans l’enregistrement et le mixage de données audio à l’aide de Digi 002.

Principes de base des sessions

Les projets Pro Tools LE sont créés et enregistrés sous forme de toutes les données audio, MIDI et autres informations relatives à la session. Les fichiers audio et fichiers de fondu sont stockés dans des sous-dossiers à l’intérieur du dossier de la session en cours.
sessionsn . Les sessions stockent
Toutes les fonctions décrites dans ce chapitre sont expliquées en détail dans le
référence Pro Tools
aux index qu’il contient pour obtenir des informations supplémentaires sur n’importe quelle fonction Pro Tools.
. Reportez-vous à ce guide et
Guide de
Dossier de la session, comprenant le fichier de la session, ses fichiers audio et les dossiers de fichiers de fondu
Pro Tools LE enregistre la configuration de l’interface audio et tous les autres paramètres du système et les applique à toutes les nouvelles sessions.
Chapitre 6 : Utilisation de Pro Tools LE 65

Lancement d’une session

Pour définir une nouvelle session, vous devez procéder aux étapes de base suivantes :
1
Lancez Pro Tools LE.
2
Choisissez File > New Session.
3
Dans la boîte de dialogue New Session, réglez la fréquence d’échantillonnage, la résolution et autres paramètres de session correspondant à la nouvelle session.
6
Choisissez Save. Les fenêtres Mix, Edit et Transport de la nouvelle session s’affichent (reportez-vous à la Figure 5, page 67).
Utilisez les touches Edit et Mix de Digi 002 ou appuyez sur la touche Commande (Macintosh) ou Ctrl (Windows), ainsi que sur le signe égal (=) pour basculer rapidement de la fenêtre Edit à la fenêtre Mix et inversement.

Fenêtres principales

Les fenêtres Mix, Edit et Transport constituent l’espace de travail principal de Pro Tools (reportez-vous à la Figure 5, page 67). Vous pouvez afficher ou masquer ces fenêtres en cliquant sur les touches prévues à cet effet dans le menu Windows.
Fenêtre Mix : affiche la console de mixage
Pro Tools. Cette fenêtre affiche chaque piste que vous créez ainsi que ses commandes de fader standard pour le niveau de piste, le panoramique, la mise en solo, la coupure de son ou l’acheminement du signal.
Boîte de dialogue New Session
4
Sélectionnez l’emplacement où vous souhaitez enregistrer la session. Assurez-vous que le disque dur sur lequel vous procédez à l’enregistrement de votre session est dédié. L’enregistrement sur le disque dur de l’ordinateur est déconseillé.
5
Attribuez un nom à la session.
Introduction à Digi002
66
Fenêtre Edit : affiche les pistes, ainsi que les
formes d’onde audio, notes MIDI et données d’automation le long de la graduation temporelle de la session. Pour plus d’informations, reportez-vous à la section « Règles temporelles », page 67. La fenêtre Edit est la fenêtre que vous utiliserez pour éditer des données audio, MIDI et d’automation.
Transport : affiche les boutons de transport
standard, c’est-à-dire les boutons de lecture, d’arrêt, de retour rapide, d’avance rapide, de pause et d’enregistrement. Cette fenêtre peut également inclure les affichages Counter et MIDI Control.
Règles temporelles
Pistes
Fenêtre Transport
Figure 5. Fenêtres de session principales
Fenêtre Edit
Fenêtre Mix
Pistes
Paramètres de la session
Règles temporelles
Pro Tools LE fournit différentes règles temporelles (Timebase Rulers) pour sélectionner l’échelle de temps que vous souhaitez assigner à votre session. Ces règles temporelles s’affichent dans la partie supérieure de la fenêtre Edit et incluent, entre autres, les options Bars:Beats, Minutes:Seconds. De plus, elles fournissent une référence de graduation utile pour l’édition, notamment grâce au placement des régions. La base temporelle actuelle détermine le format des compteurs temporels dans la partie supérieure de la fenêtre Edit, ainsi que dans la fenêtre Transport et fournit la base de la grille de la fenêtre Edit.
Pour sélectionner une règle temporelle :
Cliquez sur le point situé en regard de la règle temporelle désirée dans la partie supérieure gauche de la fenêtre Edit : Bars:Beats, Minutes:Seconds ou Samples
– ou –
Sélectionnez la règle temporelle dans le menu Display.
Tempo
Vous pouvez définir un tempo de session par défaut à l’aide des commandes d’événements de tempo ou des commandes de tempo MIDI de la fenêtre Transport étendue.
Pour plus d’informations sur les commandes d’événements de tempo ou les commandes de tempo MIDI, consultez le Guide de référence Pro Tools.
Chapitre 6 : Utilisation de Pro Tools LE 67
Pour insérer un événement de tempo par défaut :
1
Choisissez Windows > Show Tempo/Meter
– ou –
Cliquez deux fois sur la commande de changement de vumètre dans la fenêtre Transport. Pour plus d’informations, reportez-vous à la Figure 6.
2
Activez le chef d’orchestre du transport dans
la fenêtre Transport.
3
Dans la partie supérieure de la fenêtre Tempo/Meter Change, choisissez Tempo Change dans le menu contextuel.
Clic et métronome
Pro Tools est livré avec des options de clic MIDI. Cette fonction peut être activée ou désactivée à l’aide de la commande de clic (icône en forme de métronome) dans la fenêtre Transport et se configure dans la boîte de dialogue Click Options du menu MIDI.
Pour configurer et activer le clic Pro Tools :
1
Choisissez MIDI > Click Options.
2
Configurez les paramètres de clic de la source
audio MIDI en fonction de vos besoins.
Sur un ordinateur Macintosh, vous pouvez utiliser QuickTime Channel 10 pour effectuer un clic.
3
Vous pouvez activer ou désactiver le clic pendant l’enregistrement ou la lecture à l’aide de la commande de clic dans la fenêtre Transport, en mode affichage des commandes MIDI.
Clic
Fenêtre Tempo/Meter Change
4
Entrez la valeur (exprimée en BPM) utilisée dans la session et entrez 1|1|000 comme emplacement (Location), afin que la valeur de tempo ainsi insérée remplace la valeur par défaut.
5
Pour baser la valeur BPM sur une autre valeur de note (telle qu’une croche plutôt qu’une noire), sélectionnez la valeur de note de votre choix.
6
Cliquez sur Apply pour insérer le nouvel événement de tempo.
Introduction à Digi002
68
Commandes
de tempo
Chef d’orchestre
Figure 6. Fenêtre Transport, affichage des commandes de clic et de tempo
Vumètre

Enregistrement de sessions

Vous souhaitez enregistrer votre travail au fur et à mesure de la création d’une session (ajout de pistes et modification des paramètres par exemple). Pro Tools offre trois modes d’enregistrement des sessions, chacun possédant son propre ensemble d’options.
Save Session Copy In : enregistre une copie du fichier de la session ainsi que de tous les fichiers audio et de fondu ouverts pendant la session. Cette option est utile pour créer une copie vierge de la session avec uniquement les fichiers audio et de fondu que vous ouvrez au cours de la session.
L’enregistrement des sessions s’effectue souvent pour des raisons de sécurité et d’archivage ou dans le cadre de la préparation au transfert des projets. Par ailleurs, les fichiers générés lors de la session peuvent être enregistrés en vue de la conversion de la fréquence d’échantillonnage ou de la création de modèles de session. Les modèles de session sont des sessions Pro Tools dont les pistes, le routage, les plug-ins ou tout autre paramètre sont prédéfinis.
Consultez le Guide de référence Pro Tools pour de plus amples informations sur la procédure de création et d’utilisation de modèles de session.
Pour enregistrer une session :
Choisissez File > Save Session, Save Session As
ou Save Session Copy In.
Save Session : permet d’enregistrer la session ouverte en tant que telle, sans la refermer, afin de continuer à l’utiliser.
Save Session As : crée un fichier de session auquel vous pouvez attribuer le nom de votre choix. Cette commande ne copie aucun fichier audio ou de fondu utilisé dans la session, pas plus qu’elle ne crée un nouveau dossier Audio Files or Fade Files. Ceci peut s’avérer utile si vous souhaitez tester des arrangements différents, sans toutefois modifier la session originale.

Ressources et paramètres système

Vous pouvez personnaliser un grand nombre de paramètres système de Pro Tools depuis la boîte de dialogue Playback Engine, afin d’optimiser les performances du système. Pour plus d’informations, reportez-vous à la section « Configuration de Playback Engine », page 14 pour Macintosh et « Configuration de Playback Engine », page 25 pour Windows.
Fenêtre System Usage
La fenêtre System Usage affiche les informations sur les performances du système et du processeur. Ces informations sont utiles afin de contrôler l’utilisation faite du processeur si vous utilisez des plug-in RTAS, notamment ceux qui requièrent une grande quantité de DSP, afin de ne pas assigner plus de plug-in que le processeur ne peut en prendre en charge.
Vumètres de la fenêtre System Usage
Pour afficher les ressources et l’utilisation du système :
Choisissez Windows > Show System Usage.
Chapitre 6 : Utilisation de Pro Tools LE
69

Fenêtre Transpor t

La fenêtre Transport fournit un accès à tous les boutons de transport de Pro Tools LE. Il est possible d’afficher les autres boutons de transport en fonction de votre utilisation du logiciel.
Pour afficher la fenêtre Transport :
Choisissez Windows > Show Transport
Window.
Fenêtre Transport
Pour configurer la fenêtre Transport :
Choisissez Display > Transport Window
Shows et sélectionnez les options d’affichage souhaitées.
Tous les boutons standard de la fenêtre Transport ci-dessous (à l’exception du bouton de mise en ligne) correspondent aux boutons de transport de la surface de contrôle de Digi 002.
Retour à zéro
En ligne
Retour
rapide
Arrêt
Lecture
Avance rapide
Enregistrement
Fin
La fenêtre Transport étendue fournit les indicateurs de pré-roll/post-roll, de début, de fin et de durée de la sélection de graduation temporelle, ainsi que le sélecteur de transport principal.
Transport étendu
La fenêtre Transport peut également afficher les commandes MIDI suivantes : Wait for Note (attente de note), Click (clic), Countoff (décompte), MIDI Merge (fusion MIDI), Conductor (chef d’orchestre), Meter (vumètre) et Tempo.
Commandes MIDI de la fenêtre Transport
Pour lancer et arrêter la lecture :
1 Cliquez sur le bouton de lecture de la fenêtre
Transport pour commencer la lecture.
2 Cliquez sur le bouton d’arrêt de la fenêtre
Transport pour arrêter la lecture.
Fenêtre Transport, affichage standard
Introduction à Digi00270
Utilisez la barre d’espace pour lancer et arrêter la lecture.
Pro Tools LE commence la lecture depuis l’endroit où se trouve le curseur ou depuis le début de la sélection en cours. Les paramètres en cours des commandes Link Edit et Timeline Selection du menu Operations affectent également la lecture. Reportez-vous au Guide de référence Pro Tools pour de plus amples informations.

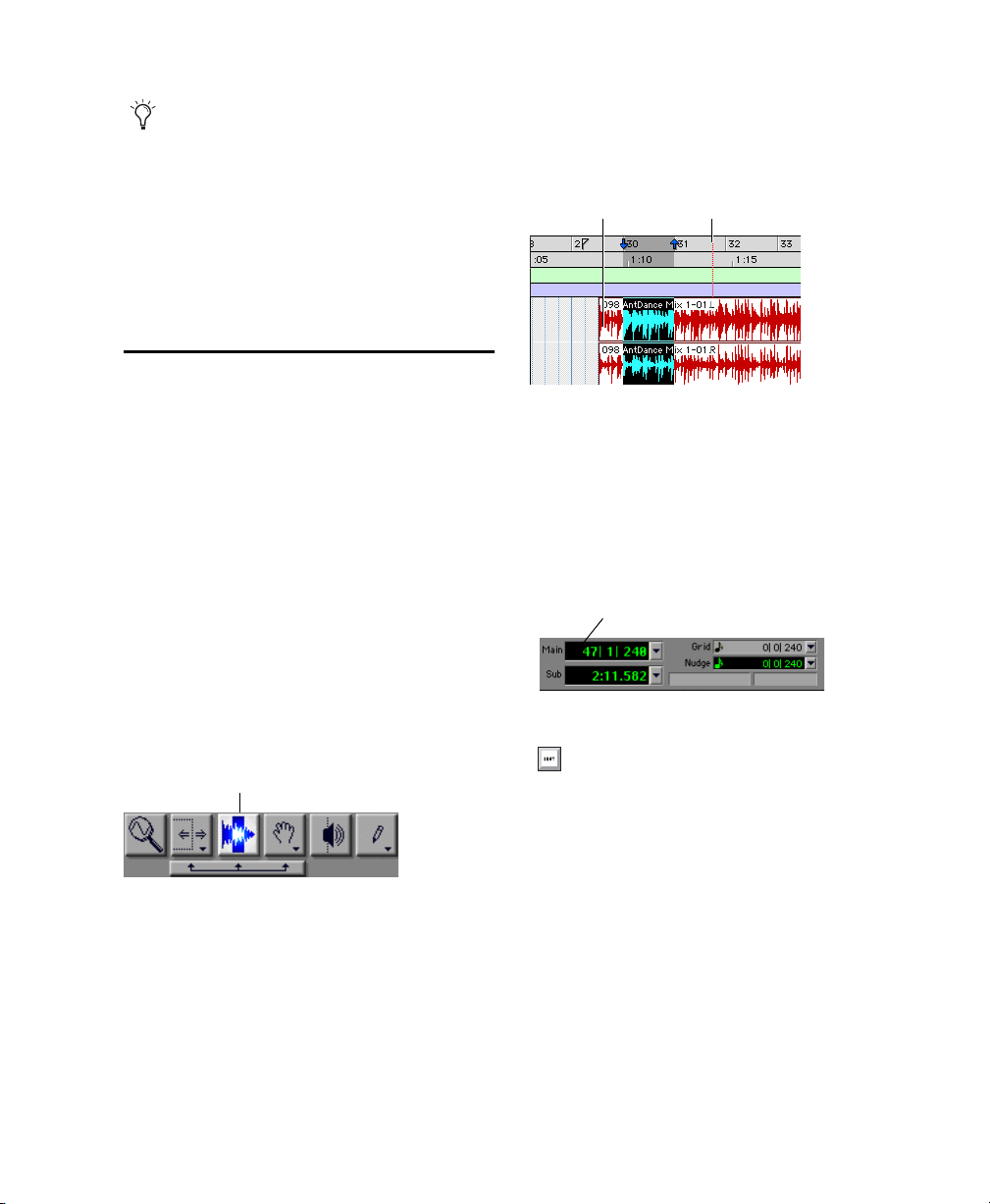

Navigation

Pro Tools LE fournit plusieurs façons d’accéder à un endroit concret à l’intérieur d’une session, notamment à l’aide de la souris ou par saisie d’un emplacement concret dans l’un des compteurs.
Pour accéder à un emplacement concret depuis la fenêtre Edit :
1 Sélectionnez Operations > Link Edit and
Timeline Selection.
3 Cliquez sur une piste ou sur la règle temporelle
à l’endroit de votre choix. Le curseur apparaît à l’emplacement sélectionné et les compteurs affichent l’emplacement temporel en cours.
Cliquez sur une piste ou une règle temporelle
Navigation à l’intérieur de la fenêtre Edit
Pour accéder à un emplacement concret à l’aide des compteurs :
1 Cliquez sur le compteur principal dans la
barre d’outils de la fenêtre Edit, puis tapez l’emplacement souhaité.
2 Appuyez sur la touche Entrée.
Cliquez sur le champ et tapez l’emplacement
de votre choix dans l’un des compteurs
2 Activez le sélecteur situé en haut de la fenêtre
Edit en cliquant dessus. Pour plus d’informations, reportez-vous à la section « Outils d’édition », page 87.
Sélecteur
Outils d’édition de la fenêtre Edit
Navigation à l’intérieur du compteur
Vous pouvez également sélectionner le compteur en appuyant sur la touche * du pavé numérique.
Chapitre 6 : Utilisation de Pro Tools LE 71

Emplacements mémoire

Les emplacements mémoire constituent une autre méthode de navigation dans les sessions. Ils s’affichent tels des marqueurs sous les règles temporelles.
Pour définir un emplacement mémoire :
Appuyez sur la touche Entrée sur le pavé
numérique pendant la lecture ou lorsque celle-ci est interrompue. Dans la fenêtre New Memory Location, vous pouvez définir un marqueur, stocker un emplacement ou n’importe quelle combinaison de paramètres disponibles. Ces paramètres incluent la hauteur de piste, l’activation de groupes, les valeurs de pré/post-roll, ainsi que l’affichage et le masquage des pistes. Définissez les paramètres du marqueur et cliquez sur OK.
Pour vous rendre à un emplacement de mémoire enregistré :
Choisissez Windows > Show Memory
Locations puis cliquez directement sur le nom de l’emplacement mémoire dans la fenêtre Memory Locations
– ou –
Appuyez sur la touche point (.) du pavé
numérique, sur le numéro de marqueur, puis sur la touche point (.).

Pistes

Pro Tools LE permet de créer autant de pistes audio et MIDI que besoin, utilisables pour l’enregistrement, le prémixage, l’acheminement, l’automation et l’édition audio et MIDI. ProTools propose quatre types de pistes différents : pistes audio, entrées auxiliaires, faders principaux et pistes MIDI. Les pistes audio, entrées auxiliaires et faders principaux peuvent être mono ou stéréo.
Piste audio : elle permet l’enregistrement et la lecture audio vers et depuis le disque dur, ainsi que l’écoute de l’entrée audio lorsque l’enregistrement est activé ou encore la modification de régions audio.
Entrée auxiliaire : canaux de mixage audio utilisés pour l’entrée, le routage et le prémixage.
Fader principal : piste fournissant des commandes de canal principal et des options pour l’ensemble des chemins de sortie et de bus.
Piste MIDI : piste utilisée pour l’enregistrement, la lecture et l’édition de données MIDI.
Pour créer une nouvelle piste :
1 Choisissez File > New Track.
Boîte de dialogue New Track
Introduction à Digi00272
2 Indique le nombre de pistes, le type de pistes
(piste audio, entrée auxiliaire, fader principal ou piste MIDI) et leur nature (mono ou stéréo), pour tous les types de pistes, à l’exception des pistes MIDI.
3 Cliquez sur Create.

Pistes dans la fenêtre Mix

Dans la fenêtre Mix, les pistes audio, les entrées auxiliaires, les faders principaux et les pistes MIDI s’affichent sous forme de voies verticales. Le type de piste est indiqué par les icônes de type de piste situées juste au-dessous des faders.
Pistes audio
Les pistes audio, qu’il s’agisse de pistes audio (disque), d’entrées auxiliaires ou de faders principaux ont un grand nombre de commandes en commun. La Figure 7, page 74 illustre les commandes de canaux de la fenêtre Mix d’une piste audio stéréo ou d’une entrée auxiliaire. Les faders principaux n’offrent pas toutes les commandes d’une piste audio : les commandes d’envoi, de panoramique, d’enregistrement, de coupure du son ou de mise en solo sont quelques exemples de commandes non disponibles avec les faders principaux.
Pistes MIDI
Les pistes MIDI possèdent des fonctions de niveau de piste, de mise en solo et de coupure du son, en plus des commandes d’entrée, de sortie, de canal et de programme (patch) MIDI. Le volume, la coupure de son, et le panoramique de données MIDI peuvent également être automatisés à l’aide des fonctions d’automation de Pro Tools (consultez la section « Automation du mixage », page 93 pour plus d’informations).
Entrée aux. stéréo
Fader principal
Audio
Audio
stéréo
mono
Pistes dans la fenêtre Mix
MIDI
Réglage du volume et panoramique d’une piste
Pour régler le volume d’une piste :
Cliquez sur le fader de volume de la voie d’une
piste audio ou MIDI et déplacez-le vers le haut ou vers le bas pour augmenter ou diminuer le volume.
Pour régler le panoramique d’une piste :
Cliquez sur le curseur de panoramique d’une
voie d’une piste audio ou MIDI et faites-le glisser vers la gauche ou vers la droite, pour déplacer le son de la piste vers la gauche ou vers la droite dans le mixage.
Chapitre 6 : Utilisation de Pro Tools LE 73
Vous pouvez ramener le fader ou le curseur de panoramique à son emplacement par défaut (gain unitaire ou centre) en cliquant sur le fader ou sur le curseur dans Pro Tools, tout en maintenant la touche Option (Macintosh) ou Alt (Windows) enfoncée.
Entrée
Sortie
Volume
Panoramique
Mode Automation
Enregistrement
Mise en solo
Activation
de groupes
Coupure du son
Curseur de panoramique
Ouverture de la fenêtre de sortie
Fader de volume
Figure 7. Piste audio stéréo dans la fenêtre Mix
Introduction à Digi00274
Indicateur d’écrêtage (les voyants deviennent rouges lorsque
l’écrêtage est activé)
Vumètres (stéréo)
Nom de la piste

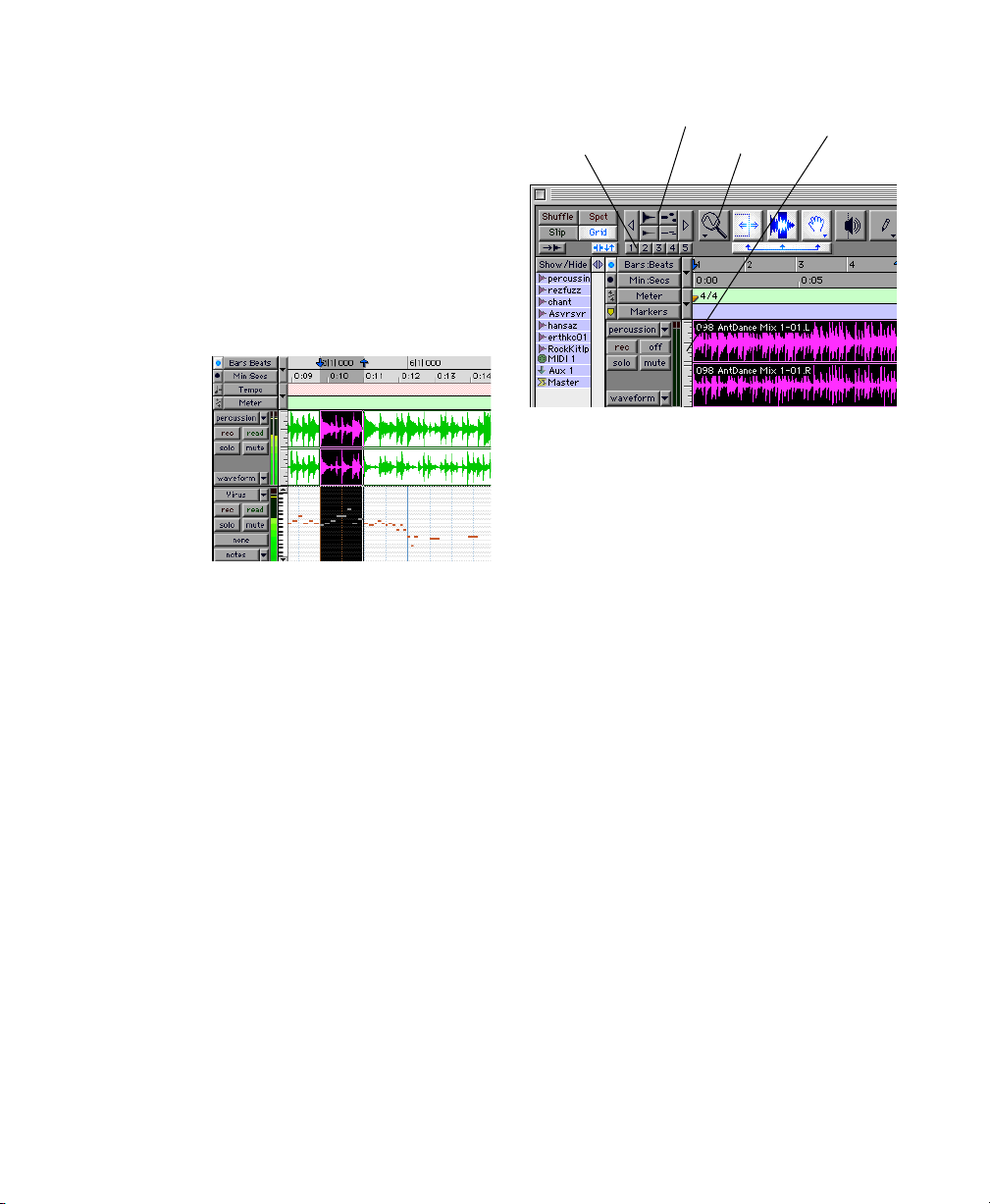

Pistes dans la fenêtre Edit

Dans la fenêtre Edit, les pistes sont affichées horizontalement sous les règles temporelles. La zone dans laquelle l’audio s’affiche pour chaque piste est appelée Playlist. Pour plus d’informations, reportez-vous à la section « Playlists et édition non destructive », page 89). Utilisez la fenêtre Edit pour créer et éditer des régions audio dans des pistes audio et des notes MIDI dans des pistes MIDI.
Affichage des règles temporelles
Piste audio
Piste MIDI
Sélecteur de hauteur
Zoom
de piste
Présélections de
zoom
Commandes de zoom
Outils de zoom et de hauteur de piste de la fenêtre Edit
Pour modifier la hauteur de piste :
Cliquez sur le sélecteur de hauteur de piste et
sélectionnez une taille d’affichage pour la piste.
Règles temporelles, piste audio stéréo et piste MIDI dans la fenêtre Edit
Affichage et zoom
Lorsque vous affichez des pistes dans la fenêtre Edit, vous pouvez non seulement en régler la hauteur, mais également réaliser des zooms verticaux et horizontaux à l’aide du sélecteur de hauteur de piste et des outils de Zoom.
Pour effectuer un zoom avant horizontal sur toutes les pistes :
Cliquez sur la commande de zoom horizontal
située sur la droite. Pour effectuer un zoom arrière, cliquez sur l’autre commande (celle de gauche) de zoom horizontal
– ou –
Pour effectuer un zoom avant, appuyez sur les
touches Pomme + ] (Macintosh) ou Ctrl + ] (Windows). Pour effectuer un zoom arrière, appuyez sur Pomme + [ (Macintosh) ou sur Ctrl + [ (Windows)
– ou –
Cliquez sur la commande de zoom horizontal
et faites-la glisser pour effectuer un zoom continu
– ou –
Sur la Digi 002, appuyez sur la touche Zoom et
utilisez les touches de navigation pour régler le mode d’affichage de la piste.
Chapitre 6 : Utilisation de Pro Tools LE 75
Pour effectuer un zoom avant ver tical sur toutes les pistes :
Cliquez sur la commande de zoom vertical
située dans la partie supérieure avec la forme d’onde audio des pistes audio ou avec les notes MIDI pour les pistes MIDI. Pour effectuer un zoom arrière, cliquez sur la commande de zoom vertical du bas
– ou –
Appuyez sur Pomme + Option + ] (Macintosh)
ou sur Ctrl + Alt + ] (Windows) pour effectuer un zoom avant. Pour effectuer un zoom arrière, appuyez sur Pomme + Option + [ (Macintosh) ou sur Ctrl + Alt + [ (Windows)
– ou –
Cliquez sur la commande de zoom vertical et
faites-la glisser pour effectuer un zoom continu
– ou –
Pour charger une présélection de zoom :
Cliquez sur la commande de présélection de
zoom de votre choix (1 à 5).
Utilisation des emplacements mémoire pour le contrôle du zoom
Les emplacements mémoire Pro Tools permettent d’enregistrer de nombreux attributs au niveau de chaque marqueur ou emplacement mémoire, notamment les paramètres de hauteur de piste et de zoom. Vous pouvez utiliser des emplacements qui ne sont ni des marqueurs, ni des sélections, mais dont les paramètres de hauteur de piste et de zoom (ou autres options) sont activés, afin d’effectuer des zooms avant et arrière à l’aide du pavé numérique.

Listes des régions

Sur la Digi 002, appuyez sur la touche Zoom et
utilisez les touches de navigation pour régler le mode d’affichage de la piste.
Présélections de zoom
Pro Tools propose également cinq commandes de présélection de zoom. Ils permettent d’obtenir des niveaux de zoom prédéfinis (vous pouvez définir le degré d’agrandissement de chaque présélection, session par session).
Pour enregistrer une nouvelle présélection de zoom :
Maintenez la touche Pomme (Macintosh) ou
Alt (Windows) enfoncée et cliquez sur une commande de présélection de zoom (1 à 5) pour enregistrer le zoom vertical et horizontal que vous avez défini pour cette présélection.
Introduction à Digi00276
Toutes les régions enregistrées, importées ou créées par édition apparaissent dans les listes des régions audio et MIDI. Les régions peuvent être déplacées d’une liste vers des pistes et disposées dans n’importe quel ordre. Les régions peuvent également être écoutées depuis la liste des régions en cliquant dessus tout en maintenant la touche Option (Macintosh) ou Alt (Windows) enfoncée. Les menus contextuels de la liste des régions fournissent plusieurs fonctions de gestion des régions et des fichiers (telles que le tri, l’importation de données audio, la suppression des régions sélectionnées, l’attribution d’un nom à la sélection, l’exportation de la sélection en tant que fichiers, etc.).
Fai
tes glisser pour redimensionner
la largeur des listes des régions
Cliquez ici pour masquer les listes des régions
Cliquez pour faire apparaître les menus contextuels
Faites glisser pour redimensionner la hauteur des listes des régions
Listes des régions audio et MIDI
Pour plus d’informations sur les listes des régions, reportez-vous au Guide de référence Pro Tools.

Importation de données audio

Région sélectionnée
sur une piste et dans la liste des régions
Région audio sélectionnée sur une piste et dans la liste des régions
Pour importer des fichiers ou des régions audio depuis le disque :
Choisissez File > Import Audio to Track pour
importer des fichiers et des régions vers d’autres pistes audio (elles apparaissent également en tant que régions dans la liste des régions audio)
– ou –
Choisissez Import Audio dans le menu contextuel de la liste des régions audio pour importer des fichiers et des régions dans la liste des régions audio uniquement.
Pro Tools LE vous permet d’importer des fichiers audio existants depuis votre disque, ainsi que des pistes depuis un CD audio (Macintosh uniquement) dans la liste des régions ou directement sur de nouvelles pistes. Ceci s’avère très utile si vous avez déjà enregistré vos fichiers audio sur votre disque ou si vous utilisez des bibliothèques d’échantillons et que vous souhaitez les utiliser dans une nouvelle session.
Pour importer une piste d’un CD audio (Macintosh uniquement) :
1 Insérez le CD audio dans le lecteur de
CD-ROM.
2 Choisissez Movie > Import Audio From Other
Movie.
3 Recherchez et sélectionnez la piste audio à
importer, puis cliquez sur Convert.
4 Lorsque la boîte de dialogue Save apparaît,
cliquez sur la commande Options.
Chapitre 6 : Utilisation de Pro Tools LE 77
5 Dans la boîte de dialogue Options, définissez
la fréquence d’échantillonnage, la résolution et le format stéréo.
6 Pour écouter un fichier ou une région
sélectionnés avant de les importer, utilisez les boutons de lecture et d’arrêt.
7 Dans la partie inférieure de la boîte de
dialogue Options, définissez la plage de la piste audio à importer en réglant les points de début (Start) et de fin (End), puis cliquez sur OK.
8 Indiquez la destination du dossier pour le
fichier audio converti que vous avez sélectionné et cliquez sur Save. Pro Tools importe la piste du CD audio sous forme de film QuickTime et l’écrit sur votre disque dur.
9 A l’apparition de la fenêtre Track Import,
cliquez sur OK puis sélectionnez une destination pour les fichiers audio Pro Tools.
Pro Tools convertit la piste audio afin que la fréquence d’échantillonnage et la résolution correspondant à celles de votre session et importe les pistes audio sélectionnées dans la liste des régions audio. Vous pouvez ensuite faire glisser les régions vers des pistes existantes.
Utilisez File > Import Audio to Track pour importer un fichier audio vers une nouvelle piste. Pro Tools LE permet également d’importer des pistes à partir d’autres sessions Pro Tools via l’option Import Tracks du menu File.
Introduction à Digi00278

Enregistrement de base

2 Choisissez File > New Track et indiquez 1 piste
audio mono, puis cliquez sur Create.
Avant de lancer l’enregistrement dans Pro Tools LE, vous devez acheminer l’audio vers une piste et régler les niveaux d’entrée.

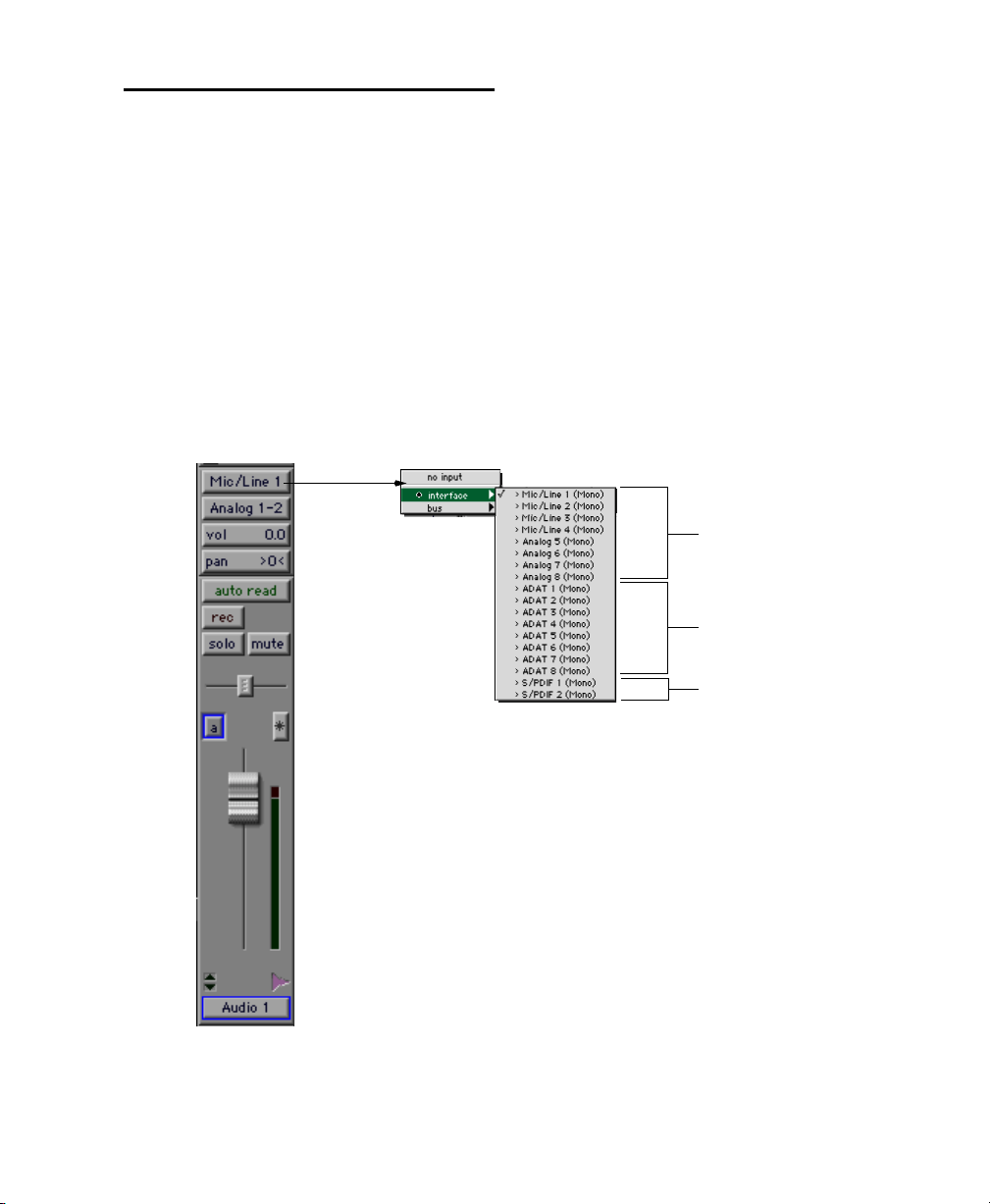

Acheminement de l’audio vers une piste

Pour acheminer de l’audio vers une piste :
1 Vérifiez les connexions aux micros et aux
instruments. Pour plus d’informations sur la procédure de connexion au studio, consultez le Chapter 5, « Connexion du studio ».
3 Cliquez sur le sélecteur d’entrée de la nouvelle
piste et sélectionnez l’entrée de votre choix dans le menu contextuel (reportez-vous à la Figure 8, page 79). Par exemple, indiquez Mic/Line 1 si votre source audio est connectée à la première entrée analogique. Le menu affiche les noms des entrées telles que définies dans la boîte de dialogue I/O Setup.
Entrées analogiques
Entrées optiques (ADAT)
Entrées S/PDIF (RCA)
Figure 8. Acheminement d’une entrée vers une piste dans la fenêtre Mix
Chapitre 6 : Utilisation de Pro Tools LE 79

Réglage des niveaux d’entrée à l’aide de Digi 002

Les niveaux d’entrée pour les entrées micro/ligne 1 à 4 sont réglables à l’aide des commandes de gain situées dans la partie supérieure de la face avant de Digi 002. Ceux des autres entrées sur Digi 002 ne sont pas réglables dans Pro Tools et doivent donc être réglés à la source.
Le clé du réglage des niveaux d’entrée consiste à obtenir la crête du signal la plus forte possible, tout en bénéficiant d’une marge de sécurité suffisante pour éviter l’écrêtage numérique. Les signaux proches du haut du vumètre dans Pro Tools LE utilisent une gamme de bits plus étendue (les 16 ou 24 bits qui composent chaque échantillon d’audio). Plus vous élargissez cette plage de bits, meilleure est la qualité du son. De plus, en définissant des niveaux optimaux, vous réduisez le niveau de bruit et de distorsion.
Réglez les niveaux afin d’éviter l’écrêtage numérique. L’écrêtage survient lorsque vous envoyez à un dispositif audio un signal plus fort que ce que les circuits peuvent accepter, ce qui donne lieu à une distorsion. L’écrêtage numérique est signalé par la lumière de clip rouge située dans la partie supérieure des vumètres à l’écran dans Pro Tools.
Pour régler le gain d’entrée sur les entrées micro/ligne 1-4 :
1 Connectez une source audio au connecteur
d’entrée approprié sur la face arrière de Digi 002. Les micros doivent être branchés à un connecteur XLR. Les entrées de ligne ou instruments doivent être branchés à un connecteur TRS mesurant 1/4 de pouce.
2 Appuyez sur la touche du sélecteur de
micro/ligne/instrument située sur la face supérieure de la Digi 002 en fonction du type de périphérique que vous avez connecté.
3 Si vous avez branché un micro qui requiert
une alimentation fantôme, appliquez-la en appuyant sur la touche 48 V située sur la face arrière de la Digi 002.
4 Choisissez File > New Track et indiquez une
piste d’entrée auxiliaire, puis cliquez sur Create.
5 Réglez l’entrée de piste sur le canal d’entrée
approprié Digi 002 (micro/ligne 1 à 4).
6 Lisez l’instrument ou la source sonore au
niveau de volume de l’enregistrement.
7 Réglez le gain de l’entrée pour le canal à l’aide
de la commande de gain, située dans la partie supérieure de la face avant de la Digi 002. Augmentez ou diminuez le gain jusqu’à ce que vous obteniez les niveaux de crête maximaux dans le vumètre de la piste d’entrée auxiliaire sans toutefois provoquer un effet d’écrêtage. Normalement, de tels niveaux de crête se trouvent dans la zone jaune du vumètre.
Introduction à Digi00280
Optimisation de la structure du gain

Enregistrement d’une piste audio

Vous pouvez être amené à appliquer un gain approprié à chaque étape de votre chaîne audio afin de maximiser la gamme dynamique et le rapport signal-bruit de votre enregistrement.
Si vous utilisez des micros, placez-les
suffisamment près de la source afin de maximiser les niveaux d’entrée, tout en respectant une distance de sécurité, pour éviter l’effet de proximité, puis réglez la gain d’entrée sur la Digi 002.
Si vous utilisez des entrées de ligne et entrées
directes d’instruments, augmentez le niveau d’entrée pour obtenir le signal le plus fort possible sans toutefois générer un bruit excessif, puis réglez le gain d’entrée sur la Digi 002.
Filtres passe-haut micro/ligne
Les entrées micro/ligne 1 à 4 incluent un filtre passe-haut réglé sur 75 Hz. Il peut s’avérer utile pour éliminer les grondements graves dans un environnement d’enregistrement bruyant, les bruits de manipulation du micro ou provenant de l’alimentation secteur.
Touches du filtre passe-haut
LINE/ INST MIC
Pour enregistrer une piste audio :
1 Cliquez sur le bouton d’enregistrement d’une
piste, assignez-lui une entrée (pour plus d’informations, reportez-vous à la section « Acheminement de l’audio vers une piste », page 79), et réglez les niveaux d’entrée de façon appropriée (pour plus d’informations, reportez­vous à la section « Réglage des niveaux d’entrée à l’aide de Digi 002 », page 80).
2 Dans la fenêtre Transport (Windows > Show
Transport), cliquez sur le bouton de retour à zéro, afin d’être sûr de commencer l’enregistrement au début de la session. Vous pouvez également enregistrer selon la plage de temps correspondant à votre sélection ou à partir de l’emplacement du curseur dans la fenêtre Edit.
3 Cliquez sur le bouton d’enregistrement de la
fenêtre Transport pour activer l’enregistrement.
4 Cliquez sur le bouton de lecture ou appuyez
sur la barre d’espace pour enregistrer sur toutes les pistes actives.
5 Commencez à jouer de votre instrument.
6 Cliquez sur le bouton d’arrêt de la fenêtre
Transport ou appuyez sur la barre d’espace lorsque vous avez terminé l’enregistrement.
1 GAIN 2 GAIN 3 GAIN 4 GAIN
Touches du filtre passe-haut (partie supérieure de la face avant)
Pour lire une piste enregistrée :
1 Désactivez le bouton d’enregistrement de
cette piste.
2 Cliquez sur le bouton de lecture dans la
fenêtre Transport ou appuyez sur la barre d’espace pour lancer la lecture.
3 Cliquez sur le bouton d’arrêt de la fenêtre
Transport ou appuyez sur la barre d’espace pour arrêter la lecture.
Chapitre 6 : Utilisation de Pro Tools LE 81

Enregistrement vers et depuis des périphériques numériques

Digi 002 fournit à la fois des connecteurs d’entrée numériques (RCA) S/PDIF et des connecteurs optiques pour le transfert de données audio numériques.
Définition du format numérique et de la source d’horloge
Avant d’effectuer un enregistrement depuis une source numérique, assurez-vous que vous avez activé le format numérique approprié dans la boîte de dialogue Hardware Setup. Pour plus d’informations, consultez la section « Configuration de la boîte de dialogue Hardware Setup », page 15 (Macintosh) ou « Configuration de la boîte de dialogue Hardware Setup », page 26 (Windows).
Enregistrement vers et depuis un ADAT
Vous pouvez utiliser Digi 002 comme interface avec un ADAT, soit pour enregistrer des pistes depuis un ADAT dans Pro Tools LE pour l’édition, soit pour enregistrer des pistes Pro Tools LE vers un ADAT.
Pour enregistrer des pistes dans Pro Tools LE depuis un ADAT :
1 Ouvrez ou créez une session dans
Pro Tools LE.
2 Enregistrez jusqu’à huit pistes audio (en
fonction du nombre de pistes utilisées sur la bande ADAT).
5 Cliquez sur le bouton d’enregistrement de la
fenêtre Transport.
6 Cliquez sur le bouton de lecture dans la
fenêtre Transport pour commencer l’enregistrement, puis appuyez sur le bouton de lecture de l’ADAT.
7 Lorsque la lecture depuis la bande ADAT est
terminée, cliquez sur le bouton d’arrêt dans la fenêtre Transport ou appuyez sur la barre d’espace.
Pour enregistrer des pistes Pro Tools LE vers un ADAT :
1 Ouvrez la session que vous souhaitez
enregistrer sur l’ADAT.
2 Activez jusqu’à huit pistes audio pour
l’enregistrement sur l’ADAT.
3 Acheminez la sortie de huit pistes audio
maximum dans Pro Tools vers les sorties optiques de la Digi 002.
4 Vérifiez que Pro Tools LE est aligné à sa source
d’horloge interne dans la boîte de dialogue Hardware Setup.
5 Lancez l’enregistrement sur l’ADAT, puis
cliquez sur le bouton de lecture dans la fenêtre Transport de Pro Tools LE. Lorsque la lecture est terminée, arrêtez les deux systèmes.
Pour plus d’informations sur la connexion d’un ADAT à votre système, reportez-vous à la section « Connexion d’un ADAT à Digi 002 », page 63.
3 Affectez les entrées optiques 1 à 8 ADAT aux
huit pistes.
4 Vérifiez que Pro Tools LE est synchronisé avec
la sortie optique et que le format optique est défini sur ADAT.
Introduction à Digi00282

Latence d’écoute et enregistrement

Etant donné que Pro Tools LE utilise le processeur hôte de votre ordinateur pour le traitement audio, la lecture et l’enregistrement, il se produit un léger retard du signal audio, appelé latence, lors de l’écoute de l’audio par l’intermédiaire du système. Vous pouvez définir une latence plus courte lorsque vous effectuez l’enregistrement et l’écoute par l’intermédiaire de Digi 002 et une latence plus longue lorsque vous souhaitez obtenir davantage de pistes et de plug-in.
Réglez la latence dans la boîte de dialogue Playback Engine. La latence est contrôlée par le paramètre Hardware Buffer Size et est exprimée en échantillons. La latence recommandée pour la lecture audio est de 512 à 1024 échantillons. Pour l’enregistrement, lors de l’écoute via Digi 002, la valeur recommandée est de 128 à 256 échantillons.
Pour définir la taille du buffer matériel pour l’enregistrement ou la lecture :
1 Choisissez Setups > Playback Engine.
2 Choisissez le nombre d’échantillons dans le
menu contextuel H/W Buffer Size, puis cliquez sur OK.
Contrôle à faible latence
Pro Tools LE comporte une fonction nommée Low Latency Monitoring pour les systèmes Digi 002. Cette fonction permet d’utiliser une console de mixage intégrée dans la Digi 002 pour enregistrer et contrôler jusqu’à 18 entrées audio (8 analogiques, 8 DAT et 2 RCA-S/PDIF) avec une latence extrêmement faible. Ce mode est utile pour l’enregistrement de plusieurs instruments à la fois.
Pour utiliser le contrôle à faible latence, les pistes doivent être activées pour l’enregistrement, affectées à une véritable entrée audio (et non à un bus), ainsi qu’aux sorties 1 ou 2.
Pour activer le contrôle à faible latence :
Sélectionnez Operations > Low Latency
Monitoring.
Lorsque le contrôle à faible latence est activé, les plug-in et les envois affectés aux pistes activées pour l’enregistrement (acheminés vers les sorties 1–2) sont automatiquement désactivés et doivent le rester. De plus, ces pistes ne s’inscrivent pas sur les vumètres des faders principaux.
Chapitre 6 : Utilisation de Pro Tools LE 83

Enregistrement MIDI

Pour configurer une nouvelle piste MIDI pour l’enregistrement :
1 Choisissez File > New Track, spécifiez une piste
MIDI, puis cliquez sur Create.
2 Dans la fenêtre Mix, cliquez sur le sélecteur de
périphérique et de canal MIDI de la piste et affectez un périphérique et un canal à partir du menu contextuel.
Sélecteur de périphérique et de canal MIDI
3 Vous pouvez affecter un numéro de
programme par défaut à la piste en cliquant sur la commande Program dans la fenêtre Mix et en choisissant le numéro du programme et celui de la banque de sons que vous désirez, puis en cliquant sur Done. Les numéros de programme par défaut sont transmis lors de la lecture d’une piste.
4 Dans la fenêtre Mix, activez en enregistrement
la piste MIDI.
5 Vérifiez que MIDI > MIDI Thru est
sélectionné, puis jouez quelques notes sur votre contrôleur MIDI. L’instrument MIDI affecté à la piste doit émettre un son et les vumètres de la piste doivent témoigner d’une activité MIDI.
Pour enregistrer la nouvelle piste MIDI :
1 Vérifiez que la piste MIDI à enregistrer est
activée en enregistrement et reçoit les données MIDI.
2 Dans la fenêtre Transport, cliquez sur le
bouton de retour à zéro pour garantir que le lancement de la lecture se fera à partir du début de la piste. Vous pouvez également enregistrer selon la plage de temps correspondant à votre sélection ou à partir de l’emplacement du curseur dans la fenêtre Edit.
3 Cliquez sur le bouton d’enregistrement de la
fenêtre Transport.
4 Cliquez sur le bouton de lecture dans la
fenêtre Transport ou appuyez sur la barre d’espace pour lancer l’enregistrement
– ou –
Si vous utilisez l’option d’attente de note, les boutons de lecture, d’enregistrement et d’attente de note clignotent. L’enregistrement commence dès la réception du premier événement MIDI
– ou –
Si vous utilisez l’option de décompte, cliquez sur le bouton de lecture. Les boutons de lecture et d’enregistrement clignotent pendant le décompte, puis l’enregistrement commence.
5 Jouez de votre instrument MIDI.
6 A la fin de l’enregistrement, cliquez sur le
bouton d’arrêt dans la fenêtre Transport ou appuyez sur la barre d’espace. Les nouvelles données MIDI enregistrées s’affichent sous la forme d’une région MIDI au niveau de la piste, dans la fenêtre Edit et dans la liste des régions MIDI.
Introduction à Digi00284
Pour lire la piste MIDI enregistrée :
1 Cliquez sur le bouton d’enregistrement de la
piste MIDI, afin de désactiver le mode d’enregistrement.
2 Dans la fenêtre Transport, cliquez sur le
bouton de retour à zéro pour activer la lecture depuis le début de la piste. Vous pouvez également commencer la lecture à partir de la plage de temps correspondant à votre sélection ou de l’emplacement du curseur dans la fenêtre Edit.
3 Cliquez sur le bouton de lecture de la fenêtre
Transport pour commencer la lecture. Les données enregistrées MIDI sont lues avec l’instrument et le canal affectés à la piste.
Contrôle d’instruments MIDI à l’aide de Pro Tools
Créez une entrée auxiliaire pour contrôler votre instrument MIDI. Les entrées auxiliaires fonctionnent comme des entrées à la fois pour les signaux véhiculés par des bus internes et pour les sources audio externes.

Enregistrement QuickPunch

L’enregistrement QuickPunch permet d’entrer et de sortir de l’enregistrement audio sur des pistes préparées. L’enregistrement peut être activé depuis la fenêtre Transport ou via une pédale standard. En effet, vous pouvez utiliser une pédale standard (par exemple, une pédale de tenue d’un clavier) avec QuickPunch pour effectuer une entrée lors de l’enregistrement de l’audio. Vous pouvez également effectuer une entrée lors de l’enregistrement MIDI, sans activer QuickPunch.
Pour plus d’informations sur QuickPunch et sur l’entrée et la sortie au cours d’un enregistrement, consultez le
référence Pro Tools
.
Pour connecter une pédale à Digi 002 :
1 Eteignez l’unité Digi 002.
2 Branchez la pédale au connecteur de pédale
situé sur la face arrière de Digi 002.
3 Mettez l’unité Digi 002 sous tension.
Guide de
Pour configurer une entrée auxiliaire pour l’écoute de données MIDI :
1 Connectez la sortie audio de l’instrument
MIDI aux entrées appropriées de l’interface audio.
2 Choisissez File > New Track et spécifiez 1 piste
d’entrée auxiliaire mono ou stéréo, puis cliquez sur Create.
3 Cliquez sur le sélecteur d’entrée du canal
d’entrées auxiliaires et choisissez l’entrée à laquelle votre instrument MIDI est connecté.
4 Cliquez sur le sélecteur de sortie du canal
d’entrées auxiliaires pour choisir une sortie.
5 Réglez le niveau de l’entrée auxiliaire à l’aide
du fader de volume lui correspondant.
LINK
FOOT SWITCH
Prise pour pédale
13941394
Prise pour pédale (face arrière)
Le microprogramme Digi 002 détecte la polarité de la pédale lorsque vous procédez à la mise sous tension de cette unité. Assurez­vous que la pédale est reliée et qu’elle n’est pas enfoncée lorsque vous mettez la Digi 002 sous tension.
Chapitre 6 : Utilisation de Pro Tools LE 85
S / PDIF
IN
OPTICAL
IN
OUT
OUT
Pour insérer le point d’entrée lors de l’enregistrement de l’audio avec QuickPunch :
1 Sélectionnez Operations > QuickPunch.
2 Définissez l’assignation d’entrée et cliquez sur
le bouton d’enregistrement pour chaque piste audio dans lesquelles vous souhaitez insérer un point d’entrée. Vous pouvez procéder à cette opération sur un maximum de 8 pistes audio lors de la lecture de 32 pistes ou sur un maximum de 16 pistes lors de la lecture de 24 pistes.
3 Cliquez sur le bouton de lecture dans la
fenêtre Transport.
4 Cliquez sur le bouton d’enregistrement de la
fenêtre Transport ou appuyez sur la pédale pour commencer l’enregistrement (insertion d’un point d’entrée) sur toutes les pistes activées en vue de l’enregistrement.
5 Cliquez à nouveau sur le bouton
d’enregistrement de la fenêtre Transport ou appuyez à nouveau sur la pédale pour arrêter l’enregistrement (insertion d’un point de sortie).
2 Cliquez sur le bouton de lecture dans la
fenêtre Transport.
3 Cliquez sur le bouton d’enregistrement de la
fenêtre Transport ou appuyez sur la pédale pour commencer l’enregistrement (insertion d’un point d’entrée) sur toutes les pistes activées en vue de l’enregistrement.
4 Cliquez à nouveau sur le bouton
d’enregistrement de la fenêtre Transport ou appuyez à nouveau sur la pédale pour arrêter l’enregistrement (insertion d’un point de sortie).

Edition

Pro Tools LE fournit plusieurs outils pour l’édition audio et MIDI. Dans la fenêtre Edit, les pistes audio et MIDI peuvent être éditées en régions ou répétées à des emplacements différents, ce qui permet de créer des boucles, de réarranger des sections ou des chansons entièresou d’assembler des pistes en utilisant des éléments provenant de plusieurs prises.
Vous remarquez que la lecture de la session se poursuit, et que vous pouvez entrer et sortir de l’enregistrement autant de fois que vous le souhaitez.
Lorsque l’option QuickPunch est activée, appuyez simultanément sur la touche Commande (Macintosh) ou Ctrl (Windows) et sur la barre d’espace pour insérer un point d’entrée ou de sortie.
Pour insérer un point d’entrée lors de l’enregistrement MIDI :
1 Définissez l’assignation d’entrée MIDI et
cliquez sur le bouton d’enregistrement pour chaque piste MIDI dans laquelle vous souhaitez insérer un point d’entrée. QuickPunch n’est pas nécessaire pour effectuer cette opération.
Introduction à Digi00286
L’édition audio ou MIDI est généralement utilisée pour les opérations suivantes :
• Correction ou remplacement d’erreurs
• Réarrangement de chansons et de projets
• Nettoyage du rythme et de la synchronisation de pistes par alignement des sons avec des valeurs Grid, telles que les mesures et les temps
• Création de pistes finales à l’aide de sélections provenant de prises multiples (également appelées piste composite ou compilation)

Modes d’édition

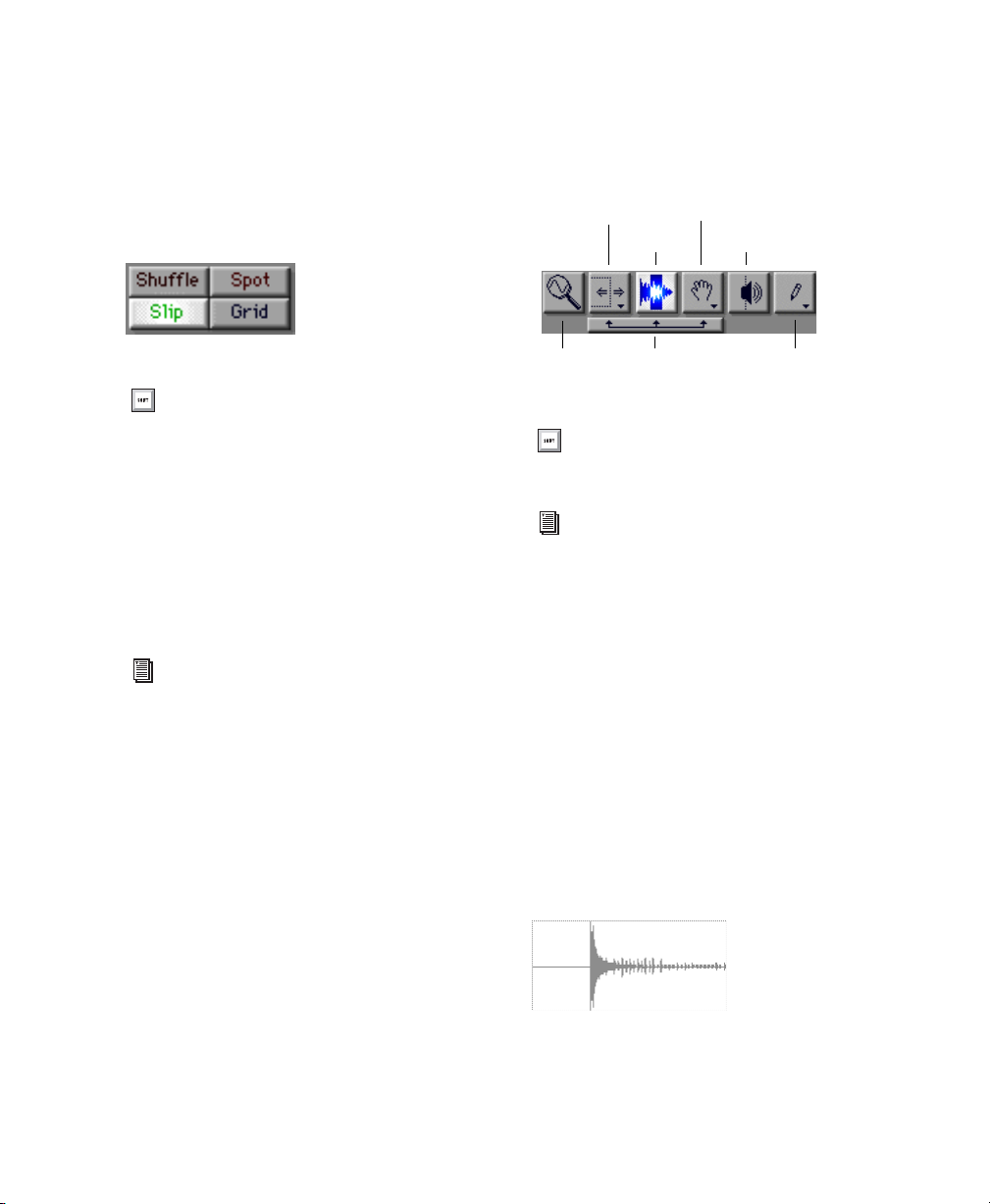

Pro Tools LE offre quatre modes d’édition : Slip, Shuffle, Spot et Grid. Cliquez sur le bouton approprié pour activer le mode d’édition de votre choix dans la partie supérieure gauche de la fenêtre Edit.
plusieurs modes d’édition : cliquez dessus sur l’outil de votre choix et sélectionnez le mode désiré dans le menu contextuel de ces outils d’édition.
Outil de trimming
Sélecteur
Main
Outil de scrubbing
Boutons des modes d’édition
Pour définir le mode d’édition, vous pouvez également utiliser les touches F1 (Shuffle), F2 (Slip), F3 (Spot) et F4 (Grid).
Le mode d’édition a une incidence sur le déplacement et le positionnement des régions audio et MIDI (et des notes MIDI individuelles), sur le fonctionnement des commandes Copier et Coller, ainsi que sur le fonctionnement des différents outils d’édition (outil de trimming, sélecteur, Main, crayon).
Pour plus d’informations sur les modes d’édition, reportez-vous au Guide de référence Pro Tools.

Outils d’édition

Pro Tools LE offre sept outils d’édition : Zoom, outil de trimming, sélecteur, Main, outil de scrubbing, crayon et outil Smart. Sélectionnez l’outil d’édition de votre choix en cliquant dessus dans la barre d’outils située dans la partie supérieure de la fenêtre Edit. L’outil de trimming, la main, ainsi que le crayon offrent
Zoom
Outils d’édition de la fenêtre Edit
Outil Smart
Crayon
Utilisez sur la touche Echap pour basculer entre les différents outils d’édition.
Pour plus d’informations sur les outils d’édition dans Pro Tools LE, reportez-vous au Guide de référence Pro Tools.

Edition des régions

Les outils d’édition de Pro Tools LE permettent d’éditer les régions dans la fenêtre Edit. Une région est un élément de données audio ou MIDI auquel peuvent être associées des données d’automation. Une région peut correspondre à une boucle, un riff de guitare, un couplet de chanson, un effet sonore, une partie de dialogueou un fichier audio entier. Dans Pro Tools, les régions sont créées à partir de fichiers audio ou MIDI, et peuvent être organisées en playlists de pistes audio et MIDI.
Région audio
Chapitre 6 : Utilisation de Pro Tools LE 87

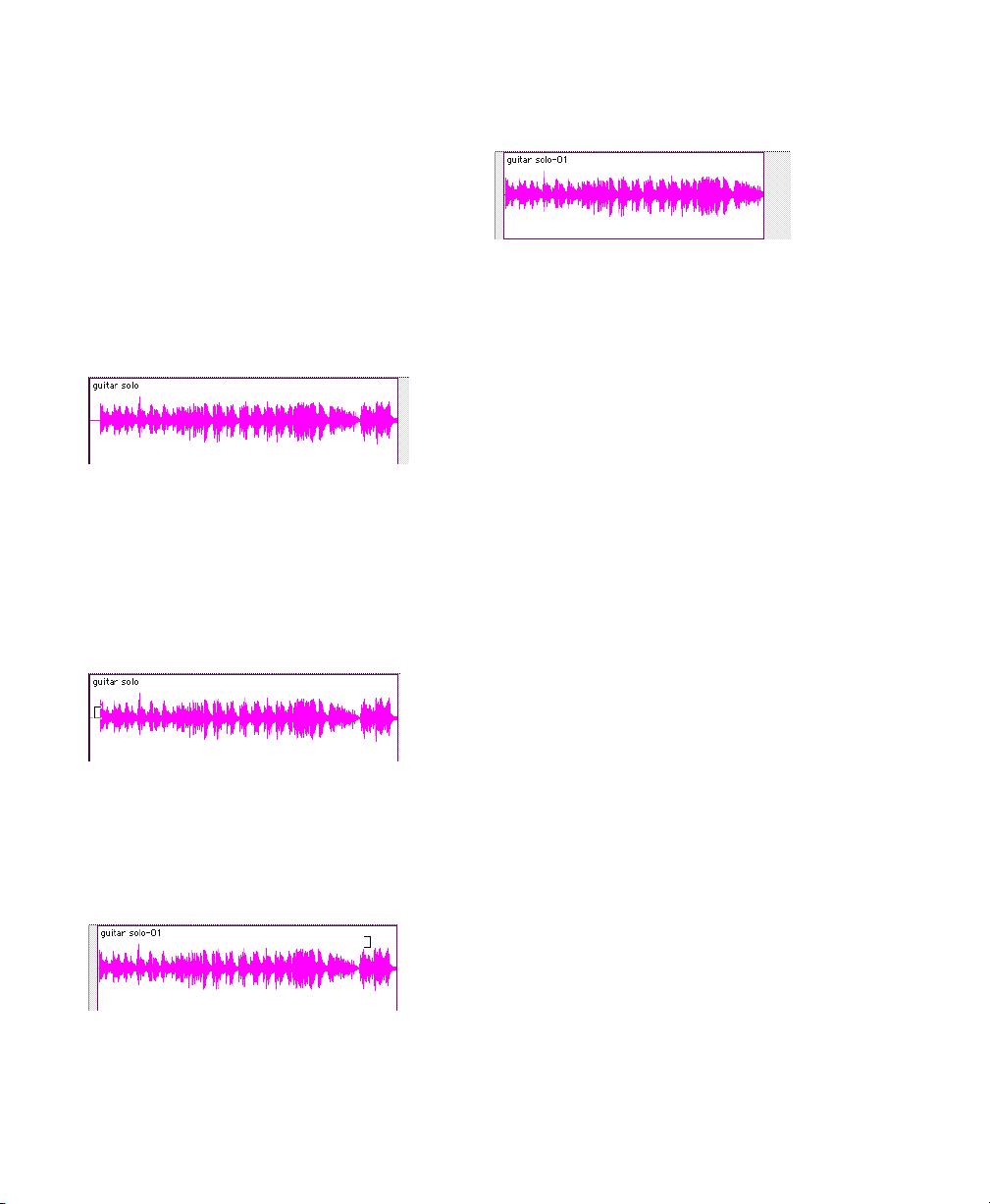

Rognage de régions
L’exemple ci-dessous illustre la procédure de rognage (trimming) d’une région pour exclure une plage d’audio indésirable. Après avoir enregistré une piste audio (un solo de guitare par exemple), vous obtiendrez une région audio sur cette piste. Si le début de la région comporte des silences ou que la fin de région inclut de l’audio supplémentaire que vous voulez exclure, vous pouvez utiliser l’outil de trimming en mode Slip pour raccourcir le début ou la fin de la région.
6 Cliquez sur la fin de la région et déplacez le
curseur vers la gauche pour raccourcir la région.
Région « rognée »
Vous pouvez également allonger une région en utilisant l’outil de trimming si les données audio se trouvent en dehors des limites actuelles de la région. Si vous souhaitez rogner le début de la région, faites glisser le curseur vers la gauche ; si vous souhaitez rogner la fin, faites-le glisser vers la droite.
Région audio sur une piste
Pour rogner une région audio :
1 Sélectionnez le mode Slip.
2 Sélectionnez l’outil de trimming.
3 Déplacez le curseur vers le début de la région
audio (le curseur prend la forme d’un « [ »).
Rognage du début d’une région
4 Cliquez sur le début de la région et déplacez le
curseur vers la droite pour raccourcir la région.
5 Déplacez le curseur vers la fin de la région
audio (le curseur prend la forme d’un « ] »).
Rognage de la fin d’une région
Organisation des régions
Il existe plusieurs façons d’éditer et d’organiser des régions. L’exemple ci-dessous illustre la procédure de création et d’organisation d’une boucle de batterie pour composer une piste rythmique.
Pour créer et organiser une séquence rythmique :
1 Enregistrez une piste de batterie en gardant à
l’esprit que vous souhaitez n’utiliser que la meilleure mesure
– ou –
Importez un fichier audio, tel qu’une boucle de batterie en provenance d’une bibliothèque d’échantillons.
2 Spécifiez la mesure de session (MIDI > Change
Meter) et le tempo (MIDI > Change Tempo).
3 Sélectionnez le mode Grid (Grille).
4 Sélectionnez le sélecteur.
Introduction à Digi00288
5 Effectuez votre sélection. La sélection s’aligne
sur la grille.
exemple, vous pouvez séparer des temps ou « sons » en régions individuelles et les réorganiser en mode Grid, vous permettant ainsi de créer des rythmes nouveaux et originaux.

Playlists et édition non destructive

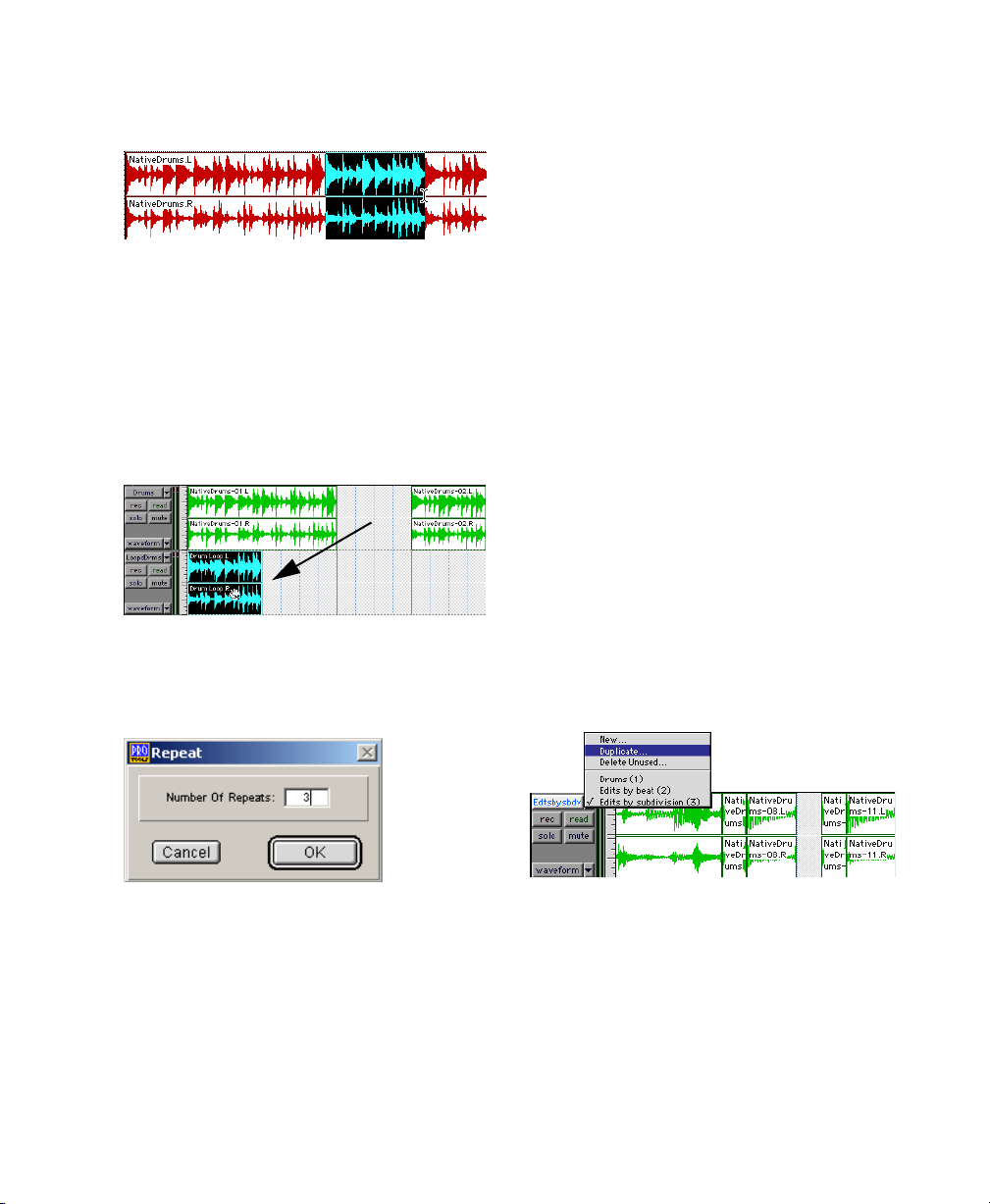

Sélection en mode Grid
6 Créez une piste audio (File > New Track).
7 Dans le menu contextuel de l’outil Main,
sélectionnez l’outil de séparation.
8 Avec l’outil de séparation, cliquez sur la partie
sélectionnée et déplacez-la au début de la nouvelle piste audio. Une région est créée à cet endroit.
Déplacement d’une partie sélectionnée vers une piste à l’aide de l’outil de séparation
9 Tout en sélectionnant la région, choisissez
Edit > Repeat.
Les playlists permettent de créer et d’extraire plusieurs versions du contenu des pistes. Elles peuvent comprendre des prises complètes, des enregistrements fractionnés ou des ensembles de sélections provenant de prises multiples. Vous pouvez dupliquer les playlists afin d’enregistrer des éditions dans leur état actuel, puis poursuivre l’ajout de modifications dans la nouvelle playlist, tout en sachant que vous pourrez toujours revenir à la version précédente. L’exemple ci-dessous illustre l’utilisation de playlists pour créer différentes versions du contenu des pistes.
Pour créer plusieurs playlists pour l’édition :
1 Commencez avec une piste sur laquelle vous
souhaitez apporter différentes modifications.
2 Dans le menu contextuel du sélecteur de
playlist, choisissez Duplicate.
Boîte de dialogue Repeat
10 Dans la boîte de dialogue Repeat, saisissez un
nombre de répétitions, puis cliquez sur OK.
Vous obtenez alors une nouvelle piste rythmique avec une phrase « en boucle » (répétée). Vous pouvez utiliser ces outils d’édition pour effectuer des opérations d’édition encore plus avancées sur les régions. Par
Duplication d’une playlist

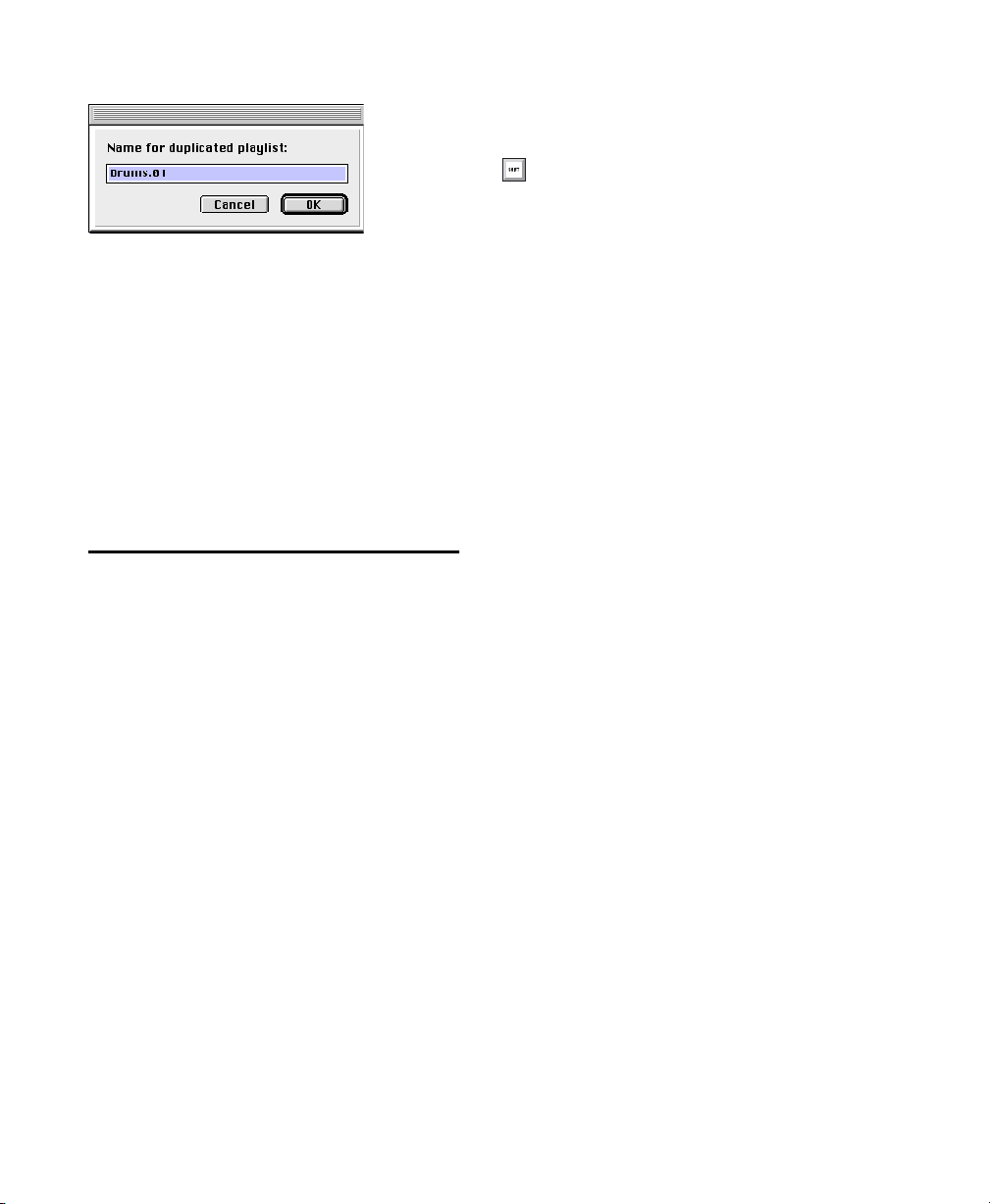

3 Attribuez un nom à la playlist dupliquée et
cliquez sur OK.
Chapitre 6 : Utilisation de Pro Tools LE 89
4 Effectuez vos premières modifications.
5 Retournez à la playlist originale en la
sélectionnant dans le menu contextuel du sélecteur de playlist.
6 Répétez les étapes 2 à 5 autant de fois que
nécessaire.
Vous pouvez ainsi essayer différentes éditions de pistes et passer d’une playlist à une autre afin de comparer le résultat obtenu.

Mixage

Pro Tools LE fournit de nombreuses commandes de voies standard pour le réglage du volume, du panoramique, de la mise en solo et de la coupure de son. Pour plus d’informations, reportez-vous à la section Figure 7, page 74. Vous pouvez également automatiser votre mixage ou utiliser une surface de commande MIDI pour lire votre mixage en temps réel. Une fois la préparation de votre mixage terminée, vous souhaiterez probablement en obtenir un mixage final sous forme d’enregistrement stéréo. Par exemple, vous pouvez enregistrer votre mixage vers un deck analogique ou numérique externe (cassette ou DAT) ou prémixer votre mixage vers un fichier stéréo pour pouvoir le graver sur un CD.
Les commandes de mixage et d’E/S pour l’acheminement du signal peuvent être affichées dans les fenêtres Mix et Edit. Le mixage s’effectue essentiellement dans la fenêtre Mix.
Pour afficher la fenêtre Mix :
Sélectionnez Windows > Show Mix.
Appuyez sur la touche Commande (Macintosh) ou Ctrl (Windows) et sur le signe égal (=) pour passer de la fenêtre Edit à la fenêtre Mix et inversement.
Utilisation des commandes de voies
Volume : permet d’augmenter ou de réduire le
niveau de la piste. Pour ce faire, cliquez sur le fader de volume et faites-le glisser vers le haut ou vers le bas.
Panoramique : permet de régler un panoramique dans le mixage. Pour ce faire, cliquez sur le curseur de panoramique et faites-le glisser vers la gauche ou vers la droite.
Mise en solo : permet de lire une piste en solo (en coupant toutes les autres pistes). Pour ce faire, cliquez sur le bouton Solo.
Coupure de son : permet de couper une piste. Pour ce faire, cliquez sur le bouton Mute.

Acheminement de base du signal

L’acheminement du signal s’effectue par affectation des entrées et des sorties de piste. Les entrées de piste audio peuvent provenir de toute entrée matérielle. Une fois enregistrée, l’entrée d’une piste audio correspond à son fichier audio sur le disque. Les entrées de piste auxiliaires peuvent correspondre à n’importe quelle entrée matérielle ou bus de mixage interne. Pour tous les types de pistes audio, les sorties peuvent être acheminées vers n’importe quelle sortie matérielle ou envoi de bus interne.
Introduction à Digi00290
Loading...
