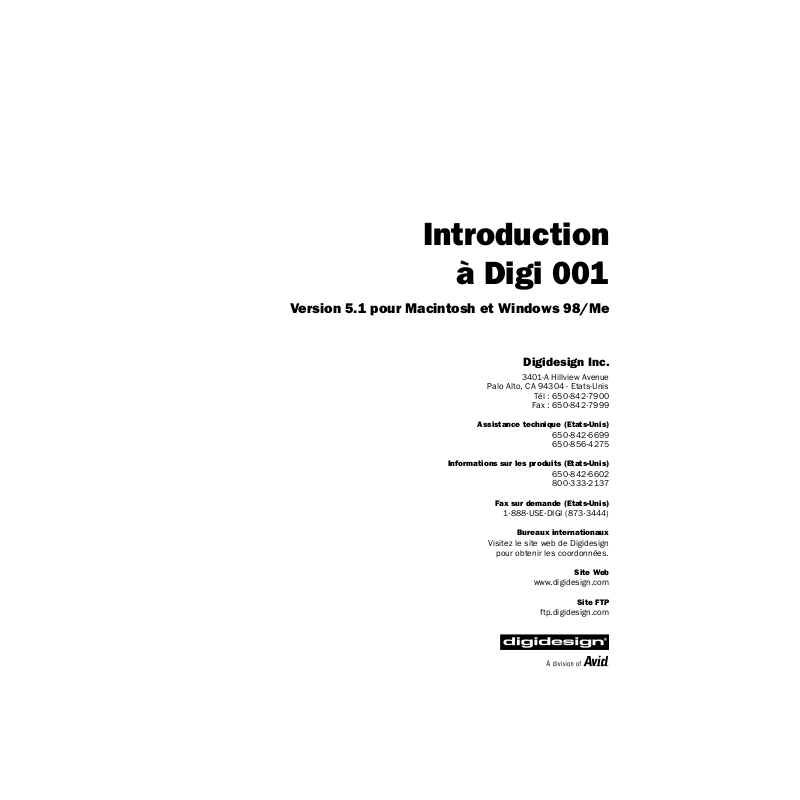

Introduction

à Digi 001

Version 5.1 pour Macintosh et Windows 98/Me

Digidesign Inc.

Palo Alto, CA 94304 - Etats-Unis

Assistance technique (Etats-Unis)

Informations sur les produits (Etats-Unis)

Visitez le site web de Digidesign

3401-A Hillview Avenue

Tél : 650·842·7900

Fax : 650·842·7999

650·842·6699 650·856·4275

650·842·6602 800·333·2137

Fax sur demande (Etats-Unis)

1·888·USE·DIGI (873·3444)

Bureaux internationaux

pour obtenir les coordonnées.

Site Web

www.digidesign.com

Site FTP

ftp.digidesign.com

Ce Guide de l’utilisateur est sous copyright ©2001 Digidesign, division d’Avid Technology, Inc. (ci-après Digidesign). Tous droits réservés. Aux termes de la législation sur les droits d’auteur, ce guide ne peut être reproduit intégralement ou partiellement sans l'autorisation écrite de Digidesign.

DIGIDESIGN, AVID et PRO TOOLS sont soit des marques de Digidesign et/ou d’Avid Technology, Inc., soit des marques déposées de Digidesign et/ou d’Avid Technology, Inc. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

Toutes les fonctionnalités et spécifications peuvent faire l’objet de modifications sans préavis.

PN 932708443-00 REV A 01/01 (F)

DECLARATION DE CONFORMITE

Nous, Digidesign,

3401-A Hillview Avenue

Palo Alto, California 94304-1348, Etats-Unis

650-842-7900

déclarons sous notre seule responsabilité que le produit

Digi 001

est conforme aux règlements FCC Part 15.

Son utilisation est soumise aux deux conditions suivantes : (1) cet équipement ne peut provoquer d'interférences nuisibles, et (2) cet équipement doit supporter toute interférence reçue, y compris les interférences susceptibles de provoquer un mauvais fonctionnement.

REMARQUE : cet équipement a été testé et s'est révélé conforme aux limites d'un appareil numérique de classe B, conformément aux règlements Part 15 de la FCC. Ces limites ont pour but de fournir une protection raisonnable contre les interférences nuisibles dans une installation domestique. Cet équipement produit, utilise et peut émettre de l'énergie de fréquence radioélectrique et, s'il n'est pas installé et utilisé conformément aux instructions fournies, il peut provoquer des interférences nuisibles aux communications radios. Toutefois, il n’est pas exclu que des interférences se produisent dans une installation particulière. Si cet équipement produit des interférences nuisibles à la réception de postes de radio ou de télévision, ce qui peut être décelé en allumant et en éteignant le poste, l'utilisateur peut tenter de corriger ces interférences en mettant en œuvre une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.

• Eloigner l'équipement du poste récepteur.

• Connecter l'équipement à une prise électrique différente

de celle du poste de réception.

• Demander conseil au revendeur ou à un technicien radio/TV expérimenté.

Toute modification de l'équipement, si elle n'est pas expressément approuvée par Digidesign, peut annuler le droit de l'utilisateur à l'exploiter.

Déclaration de conformité pour le Canada :

Cet équipement numérique de classe B est conforme à la norme ICES-003 du Canada

Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada

Conformité australienne

Conformité européenne

table des matières

Chapitre 1. Digi 001 Introduction

A propos de Digi 001

Configuration requise

Enregistrement Digidesign

A propos des guides

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Chapitre 2. Configuration Macintosh

Installation du matériel Digi 001

Installation du logiciel Pro Tools LE

Installation et configuration d’OMS

Configuration du lecteur de disque dur

Lancement de Pro Tools LE pour la première fois

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Chapitre 3. Configuration Windows

Modifications BIOS et système

Installation du matériel Digi 001

Installation des pilotes Wave de Windows

Installation du logiciel Pro Tools LE

Configuration du lecteur de disque dur

Lancement de Pro Tools LE pour la première fois

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Table des matières

iii

Chapitre 4. Connexion de votre studio

Entrées et sorties du boîtier d’E/S Digi 001

Etablissement de connexions de signaux sur Digi 001

Connexion de sources audio à Digi 001

Illustrations Studio Setup

Connexion d’un ADAT à Digi 001

Utilisation du mode Monitor

Connexions MIDI

Utilisation de dispositifs d’effets externes

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Chapitre 5. Utilisation de la session de démonstration

Lecture de la session de démonstration

Didacticiel de mixage de la session de démonstration

Plug-In

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Astuces de mixage : The Big Mute

MIDI

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Chapitre 6. Enregistrement

Acheminement de l’audio vers une piste

Réglage des niveaux d'entrée Digi 001

Enregistrement d'une piste audio

Enregistrement MIDI

Enregistrement avec une pédale

Enregistrement vers et depuis un ADAT

Index

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

. . . . . . . . . . . . . . . . . . . . . . . . . 43

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Introduction à Digi 001

chapitre 1

Digi 001 Introduction

A propos de Digi 001

Merci d'avoir choisi Digi 001, solution multi plates-formes pour la création musicale et sonore et la production multimédia. Le coffret Digi 001 contient les éléments suivants :

• Le CD-ROM d'installation contenant le logiciel d'enregistrement Pro Tools LE, les Plug-In RTAS (Real-Time Audio Suite) et les guides en ligne au format PDF

• Le

Guide de démarrage Digi 001

base pour Digi 001

• La carte PCI Digi 001 se connecte au boîtier d’E/S et fournit 8 canaux d’E/S optique

• Le boîtier d’E/S Digi 001 doté de connexions pour l’audio analogique, S/PDIF et MIDI

• Des oreilles de ﬁxation des racks qui permettent d’installer le boîtier d’E/S dans un rack standard de 19 pouces

• Un câble pour connecteur de boîtier d’E/S connecte la carte PCI Digi 001 au boîtier d’E/S

• Un câble optique connecte Digi 001 à un dispositif audio ADAT ou S/PDIF

• Une carte d'enregistrement Digidesign

, les documents d'installation, de conﬁguration et les didacticiels de

Fonctions de Pro Tools LE

Le logiciel Pro Tools LE offre les fonctions suivantes :

• Enregistrement et lecture jusqu'à 24 pistes audio numériques mono (suivant la puissance de votre ordinateur)

• Enregistrement et lecture jusqu'à 128 pistes MIDI

• Edition non-linéaire, à accès aléatoire et mixage avec automation

• Traitement sonore avec jusqu'à 5 Plug-In RTAS par piste, limité seulement par la puissance de votre ordinateur

• Jusqu'à 5 inserts et 5 envois par piste

• Acheminement jusqu’à 32 bus

• Fonctionnement avec des sessions en 16 ou 24 bits

Chapitre 1 : Digi 001 Introduction

Pro Tools LE utilise le processeur de votre ordinateur pour mixer et traiter les pistes audio (traitement natif). Les ordinateurs fonctionnant à des vitesses d'horloge plus rapides peuvent supporter un plus grand nombre de pistes et assurer le traitement avec davantage de Plug-In.

Fonctions de Digi 001

Digi 001 fournit les entrées et sorties suivantes :

• 8 entrées audio analogiques, dont 2 avec des préampliﬁcateurs de micro

• Alimentation fantôme 48V commutable sur les préampliﬁcateurs de micro

• 8 sorties analogiques et une sortie d’écoute stéréo

• Une sortie casque stéréo

• Une entrée optique pour 8 canaux de l’entrée ADAT ou 2 canaux de l’entrée S/PDIF

• Une entrée optique pour 8 canaux de la sortie ADAT ou 2 canaux de la sortie S/PDIF

• 2 canaux RCA d’E/S numérique S/PDIF

• Entrée et sortie MIDI, fournissant jusqu’à 16 canaux d’E/S MIDI

De plus, Digi 001 comporte une prise pour pédale pour entrer et sortir lors de l’enregistrement.

Conﬁguration requise

Digi 001 peut être utilisé avec un ordinateur Power Macintosh ou Intel.

Pour utiliser Pro Tools LE sur un Macintosh, vous avez besoin des éléments suivants :

• Un Power Macintosh approuvé par Digidesign (G4 recommandé)

• Mac OS 9.0 ou 9.1

• Au moins 128 Mo de RAM (192 Mo recommandé)

• Lecteur de CD-ROM pour l'installation du logiciel

• QuickTime version 4.0 ou ultérieure (fournie avec Pro Tools LE)

• OMS version 2.3.8 ou ultérieure (fournie avec Pro Tools LE)

Pour utiliser Pro Tools LE sous Windows, vous avez besoin des éléments suivants :

• Un ordinateur Intel approuvé par Digidesign (PIII recommandé)

• Windows Millennium Edition ou Windows 98, deuxième édition

• Au moins 256 Mo de RAM

• Lecteur de CD-ROM pour l'installation du logiciel

Introduction à Digi 001

Informations sur la compatibilité

Digidesign ne peut assurer la compatibilité et fournir une assistance que pour les matériels et les logiciels testés et approuvés par ses soins. Pour obtenir la liste des ordinateurs, systèmes d'exploitation et périphériques tiers, approuvée par Digidesign, consultez les dernières informations de compatibilité sur le site Web de Digidesign :

www.digidesign.com/compato/

Enregistrement Digidesign

Remplissez et envoyez la carte d’enregistrement fournie avec Digi 001. Les utilisateurs inscrits bénéficient d'un an d'assistance technique gratuite, reçoivent régulièrement des mises à jour logicielles et sont avertis des mises à niveau.

A propos des guides

Ce Guide de démarrage rapide vous aide à utiliser les fonctions de Digi 001 pour l'enregistrement, l'édition et le mixage de plusieurs pistes audio et MIDI. Vous trouverez d'autres informations en consultant les guides en ligne suivants :

•Le

Guide de référence Pro Tools

• Le

Guide des Plug-In DigiRack

Pro Tools LE

• Le

Guide des surfaces de contrôle MIDI

que Mackie HUI avec Pro Tools LE

• Les

raccourcis clavier

(Macintosh et Windows), fournit la liste des raccourcis clavier de Pro Tools LE

, décrit de façon détaillée le logiciel Pro Tools LE

, décrit comment utiliser les Plug-In RTAS et AudioSuite fournis avec

, décrit comment utiliser les surfaces de contrôle MIDI, telles

Des versions PDF de ces guides sont installées automatiquement avec Pro Tools LE et sont facilement accessibles dans le menu d'aide de Pro Tools LE. Pour lire ces guides en ligne ou les imprimer, vous devez installer Acrobat Reader (fourni sur le CD-ROM d'installation de Pro Tools LE).

Chapitre 1 : Digi 001 Introduction

Conventions utilisées dans ce guide

Les guides Digidesign utilisent les conventions suivantes pour indiquer les choix de menu et les commandes principales :

Convention Action

File > Save Session Sélectionnez Save Session dans le menu File

Contrôle+N Tout en maintenant la touche Ctrl enfoncée, appuyez sur la

touche N

Option-clic Tout en maintenant la touche Option enfoncée, cliquez sur le

bouton de la souris

Clic à droite (Windows) Cliquez sur le bouton droit de la souris

Les symboles qui suivent servent à mettre en évidence des informations importantes :

Les conseils aux utilisateurs sont des astuces qui permettent d'optimiser l'utilisation de votre système.

Les avertissements importants contiennent des informations susceptibles de modifier vos données ou les performances de votre système.

Les renvois vous dirigent vers des sections associées d'autres guides de Digidesign.

Choisir et Sélectionner

Les termes « choisir » et « sélectionner » s'utilisent souvent indifféremment en français courant. Dans ce guide, cependant, une distinction est faite entre ces deux mots.

Sélectionner

cas des éléments d'une boîte de dialogue ou d'un menu qui activent ou désactivent une option.

Choisir

C'est le cas avec la plupart des commandes de menu ; l'action choisie n'est exécutée qu'une fois.

Introduction à Digi 001

Lorsque le guide vous invite à

sélectionner

choisir

quelque chose, l'action choisie n'est exécutée qu'une fois.

un élément, celui-ci reste sélectionné. C'est le

chapitre 2

Conﬁguration Macintosh

Installation du matériel Digi 001

Avant d'installer le logiciel Pro Tools LE, commencez par l'installation de la carte PCI Digi 001.

Pour installer la carte PCI Digi 001 sur votre Macintosh :

Mettez l'ordinateur hors tension. Laissez-le branché pour qu'il soit relié à la terre.

Ouvrez le boîtier de l'ordinateur. Au besoin, consultez les instructions du fabricant pour obtenir des

directives spéciﬁques.

Retirez la protection arrière et la vis de l'un des emplacements d'extension PCI.

Installation de la carte PCI pour Macintosh

Avant de manipuler la carte PCI Digi 001, déchargez toute électricité statique en touchant le boîtier

extérieur de l'alimentation.

Retirez la carte PCI Digi 001 de son sac antistatique.

Tenez délicatement la carte par ses bords supérieurs et alignez son connecteur PCI avec le logement

PCI de l'ordinateur.

Chapitre 2 : Conﬁguration Macintosh

Lorsque le connecteur et le logement sont alignés, enfoncez la carte dans ce dernier en appuyant fermement et uniformément. La carte doit s'enclencher à sa place. Fixez la carte avec la vis que vous avez retirée. Vériﬁez que les connecteurs audio de la carte sont accessibles par le logement arrière de l'ordinateur.

Carte PCI Digi 001

Logement PCI disponible dans votre ordinateur

Installation de la carte PCI

Refermez le boîtier de l'ordinateur.

Connexion du boîtier d’E/S Digi 001

Votre ordinateur doit être hors tension lorsque vous connectez ou déconnectez le boîtier d’E/S.

Pour connecter le boîtier d’E/S Digi 001 :

Recherchez le câble du connecteur aux extrémités larges fourni avec Digi 001.

Alignez une extrémité du câble avec le connecteur de la carte PCI Digi 001, puis insérez-la dans le connecteur jusqu’à ce qu’elle s’enclenche.

Branchez le câble ici

Carte PCI Digi 001 (vue externe de l’ordinateur) indiquant le connecteur du câble

Alignez l’autre extrémité du câble avec le connecteur réservé à l’ordinateur sur le boîtier d’E/S Digi 001 et insérez-la dans le connecteur jusqu’à ce qu’elle s’enclenche.

Branchez le câble ici

Mettez l'ordinateur sous tension.

Introduction à Digi 001

Installation du logiciel Pro Tools LE

Conﬁguration du logiciel système Apple

Pour optimiser l’utilisation du logiciel Pro Tools LE, conﬁgurez le logiciel système Apple comme suit.

Pour conﬁgurer le logiciel système Apple :

Dans le tableau de bord de la mémoire, procédez comme suit :

• Désactivez la Mémoire virtuelle.

• Désactivez le Disque virtuel.

• Réglez le Cache disque sur une conﬁguration personnalisée de 512 K.

Dans le tableau de bord Economies d'énergie, réglez la suspension d'activité sur Jamais.

Dans Apparence du tableau de bord, procédez comme suit :

• Cliquez sur l’onglet Polices et réglez Grande police de système sur Chicago. Désélectionnez également l'option de lissage des polices d'écran.

• Cliquez sur l’onglet Son, puis sélectionnez Aucun dans le menu contextuel Piste sonore.

Réglez le nombre de couleurs sur 1000 dans le tableau de bord Moniteurs et Son. Si vous utilisez un

Power Macintosh 9600, réglez le nombre de couleurs sur 256.

Dans le tableau de bord du gestionnaire d'extensions, procédez comme suit :

Tableau de bord du gestionnaire d'extensions

• Sélectionnez Mac OS 9.0 Base (ou Mac OS 9.1 Base) dans le menu contextuel de Jeu sélectionné.

• Cliquez sur Redémarrer pour redémarrer votre ordinateur.

Chapitre 2 : Conﬁguration Macintosh

Installation de Pro Tools LE

Après avoir configuré les paramètres du logiciel système Apple, installez Pro Tools LE.

Pour installer Pro Tools LE sur votre Macintosh :

Insérez le disque d’installation de Pro Tools LE dans votre lecteur de CD-ROM. Recherchez Install

Pro Tools LE et cliquez deux fois dessus.

Dans la fenêtre d'installation, sélectionnez l'option d'installation de Pro Tools LE et déﬁnissez

l'emplacement d'installation sur votre disque dur de démarrage. Cliquez sur Install.

Suivez les instructions d'installation qui s'afﬁchent à l'écran.

Une fois l'installation terminée, cliquez sur Quitter (et non sur Redémarrer), puis installez les sessions de démonstration (voir Installation de la session de démonstration, page 8) et OMS (voir Installation et conﬁguration d’OMS, page 9).

Installation de la session de démonstration

Le système Digi 001 inclut deux sessions de démonstration, de vérifier si votre système fonctionne et

Be There Digi001

Pro Tools SoundCheck Digi001

, qui permet

, une session exploitant de nombreuses fonctions qui permet de tester la lecture système et vous enseigne quelques-unes des fonctions de Pro Tools LE à l'aide des informations du Chapitre 5, Utilisation de la session de démonstration.

Avant d'installer les sessions de démonstration sur votre lecteur audio, vérifiez que ce dernier est configuré comme indiqué dans Configuration du lecteur de disque dur, page 12.

Pour installer les sessions de démonstration :

Insérez le disque d’installation de Pro Tools LE dans votre lecteur de CD-ROM. Recherchez Installer

la session de démonstration PT LE et cliquez deux fois dessus.

Dans la fenêtre d'installation, vériﬁez que les options d'installation Be There Session et SoundCheck

Session sont sélectionnées.

Déﬁnissez l'emplacement d'installation sur votre lecteur audio et cliquez sur Install.

Une fois l’installation terminée, cliquez sur Quitter.

Introduction à Digi 001

Installation et conﬁguration d’OMS

(Macintosh seulement)

Pour utiliser Pro Tools sur un Macintosh, vous devez d'abord installer et conﬁgurer OMS (Open Music System). OMS, qui est inclus dans le CD-ROM d'installation de Pro Tools, offre les fonctionnalités suivantes :

• Il enregistre les informations sur les types de périphériques MIDI que vous utilisez, la façon dont ils sont connectés et les correctifs qu’ils utilisent.

• Il permet au matériel MIDI de communiquer avec vos applications musicales

• Il fournit des services de synchronisation et de communication entre applications

OMS enregistre une description de votre studio MIDI dans les documents de modiﬁés dans l’application quels périphériques MIDI vous utilisez par référence au document en cours de Studio Setup.

Les sections suivantes fournissent des instructions de base sur l’installation et la conﬁguration d’OMS. Pour plus de détails, consultez le

OMS Setup

Guide d’OMS

. Une fois OMS conﬁguré, vos applications musicales savent

en ligne installé avec Pro Tools.

Studio Setup

, qui sont

Installation d’OMS

Le programme d’installation d’OMS se trouve sur le CD-ROM d’installation de Pro Tools.

Pour installer OMS :

Insérez le CD-ROM d'installation de Pro Tools dans le lecteur de CD-ROM.

Ouvrez le dossier OMS Installer, puis cliquez deux fois sur le programme d’installation.

Dans la fenêtre Install, sélectionnez l'option Easy Install et choisissez le disque dur de démarrage

comme emplacement pour l'installation. Cliquez sur Install.

Suivez les instructions d'installation qui s'afﬁchent à l'écran.

Une fois l’installation terminée, redémarrez votre Macintosh.

Chapitre 2 : Conﬁguration Macintosh

Conﬁguration d’un New Studio Setup

(Utilisateurs débutants d'OMS seulement)

Avant de configurer OMS, assurez-vous que Digi 001 et le boîtier d’E/S ont été installés, et que toutes les autres interfaces MIDI sont connectées selon les instructions du fabricant et qu’elles sont mises sous tension.

Pour conﬁgurer un New Studio Setup dans OMS :

Lancez l'application OMS Setup. Si OMS n'a pas encore été conﬁguré, vous serez invité à conﬁgurer

un New Studio Setup. Cliquez sur OK.

Indiquez si votre interface MIDI est reliée au port du modem ou à celui de l'imprimante. Si vous utilisez une interface MIDI PCI ou USB (dont Digi 001), ne sélectionnez aucun port. Cliquez sur Rechercher.

Ports pour la recherche des pilotes OMS

OMS recherche et affiche toutes les interfaces MIDI, cartes MIDI et pilotes OMS détectés. Si votre interface n'est pas détectée, cliquez sur Dépannage. Une fois votre interface détectée, vous serez invité à rechercher les instruments MIDI qui y sont connectés.

Cliquez sur OK pour rechercher les périphériques MIDI connectés à votre interface MIDI. Pour être

détecté, un périphérique doit être allumé et ses deux ports MIDI doivent être connectés à l'interface.

Conﬁguration du pilote OMS

Introduction à Digi 001

OMS recherche et affiche tous les périphériques MIDI détectés. Il est possible que certains instruments anciens ou récents ne soient pas reconnus par les procédures de détection automatique d'OMS.

Périphérique OMS non déﬁni

Les périphériques qu’OMS n’a pas reconnus sont suivis d’un point d’interrogation rouge et sont nommés selon l’interface ou le port auxquels ils sont connectés. Au besoin, ces périphériques peuvent être définis dans l'application OMS Setup (voir Définition des périphériques MIDI dans OMS, page 11).

Cliquez sur OK pour enregistrer le document de Studio Setup.

Déﬁnition des périphériques MIDI dans OMS

Pour déﬁnir un périphérique MIDI dans OMS Setup :

Cliquez deux fois sur l'icône du périphérique dans la fenêtre Studio Setup.

Dans la boîte de dialogue MIDI Device Info, sélectionnez le fabricant et le modèle du périphérique dans les menus contextuels. Si le périphérique n'apparaît pas dans la liste, choisissez other pour le modèle et saisissez un nom.

MIDI Device Info

Sélectionnez le canal de réception du périphérique. Dans le cas de canaux de réception multiples,

sélectionnez l'option Is Multitimbral.

Si vous envisagez d'effectuer des enregistrements dans Pro Tools, sélectionnez l'option Is Controller. Si le périphérique doit être une source ou une destination de code temporel MIDI, Beat Clock ou MIDI Machine Control, sélectionnez l’option appropriée.

5 Cliquez sur OK.

Chapitre 2 : Conﬁguration Macintosh

Désactivation de Serial DMA dans OMS

Pour utiliser Pro Tools, vous devez désélectionner l'option Use Apple Serial DMA Driver When Available dans OMS Setup. Si vous ne désactivez pas cette option, les fonctions MIDI et de synchronisation de Pro Tools ne fonctionneront pas correctement.

Pour désactiver Serial DMA dans OMS :

1 Cliquez deux fois sur l'application OMS Setup.

2 Choisissez Edit > Preferences.

3 Désélectionnez Use Apple Serial DMA Driver When Available et cliquez sur OK.

4 Quittez OMS Setup.

Conﬁguration du lecteur de disque dur

Pour l'enregistrement et le stockage audio sur le Macintosh, Pro Tools LE nécessite un ou plusieurs lecteurs ATA/IDE ou SCSI validés, présentant les propriétés suivantes :

• Formaté avec le système de ﬁchiers HFS ou HFS+

• Débit de transfert de données de 3 Mo par seconde ou plus rapide

• Vitesse de rotation du lecteur de 7200 trs/mn ou plus rapide

• Temps de recherche moyen de 10,0 millisecondes ou plus rapide

Pour consulter les toutes dernières informations en matière de compatibilité des disques durs et des adaptateurs de bus hôte SCSI, visitez le site Web de Digidesign (www.digidesign.com/compato/).

Utilisation de lecteurs système pour l'audio

Bien que Pro Tools autorise l'enregistrement sur votre lecteur système, ceci est généralement déconseillé. Les performances d'enregistrement et de lecture sur les lecteurs de disque dur système sont moins bonnes que sur les lecteurs non-système, avec pour résultat un nombre inférieur de pistes et de Plug-In.

Vous ne devez enregistrer sur des lecteurs système qu'en cas d'absolue nécessité : si votre ordinateur ne comporte qu'un seul disque dur ou si vos autres lecteurs sont déjà saturés.

Introduction à Digi 00112

Disques durs SCSI

Les disques durs SCSI offrent plusieurs avantages par rapport aux lecteurs ATA/IDE. Tout d'abord, les disques SCSI peuvent être externes et permettent ainsi de stocker des données audio sur un média portable que vous pouvez déplacer d'un système à un autre. En second lieu, les lecteurs SCSI offrent des performances légèrement supérieures lors de l'enregistrement d'un grand nombre de pistes ; cette opération provoque en effet un léger retard avant le démarrage de l'enregistrement sur un lecteur ATA/IDE.

Initialisation et défragmentation des lecteurs

Il est recommandé de démarrer avec un lecteur audio venant d'être initialisé. Il est également conseillé de défragmenter périodiquement votre lecteur audio pour garantir des performances stables.

Si vous utilisez un disque dur SCSI, vous pouvez l'initialiser avec le logiciel ExpressPro-Tools d'ATTO (inclus dans le CD-ROM d'installation de Pro Tools LE). Si vous utilisez un disque dur ATA/IDE, faites appel à l'utilitaire Drive Setup qui fait partie du logiciel système Apple.

Espace de stockage du disque dur

Les pistes audio mono enregistrées en résolution 16 bits à 44,1 kHz (qualité CD) nécessitent environ 5 Mo d'espace disque par minute. Les mêmes pistes enregistrées en résolution 24 bits nécessitent environ 7,5 Mo par minute. Le tableau suivant indique la quantité d'espace disque nécessaire en fonction du nombre et de la longueur des pistes. Vériﬁez l'espace disque nécessaire pour vos besoins et planiﬁez-le.

Espace disque requis pour les pistes audio

Nombre de pistes et longueur 16 bits à

44,1 kHz

16 bits à

48 kHz

24 bits à 44,1 kHz

24 bits à

48 kHz

1 piste mono, 1 minute 5 Mo 5,5 Mo 7,5 Mo 8,2 Mo

1 piste stéréo (ou deux pistes mono), 5 minutes

1 piste stéréo (ou deux pistes mono), 60 minutes

24 pistes mono, 5 minutes 600 Mo 662 Mo 900 Mo 991 Mo

24 pistes mono, 60 minutes 7 Go 7,8 Go 10,5 Go 11,6 Go

50 Mo 55 Mo 75 Mo 83 Mo

600 Mo 662 Mo 900 Mo 991 Mo

Chapitre 2 : Conﬁguration Macintosh 13

Lancement de Pro Tools LE pour la première fois

Saisie du numéro de série

Lorsque vous lancez Pro Tools LE pour la première fois, le programme vous demande d’entrer votre numéro de série.

Saisie du numéro de série de Pro Tools

Le numéro de série se trouve dans le plat intérieur de ce guide. Entrez-le dans la boîte de dialogue lorsque le programme vous le demande, en veillant à ne pas omettre les espaces ni les majuscules, puis cliquez sur Valider.

Introduction à Digi 00114

chapitre 3

Conﬁguration Windows

Modiﬁcations BIOS et système

Avant d’installer du matériel ou un logiciel, modiﬁez d’abord les paramètres BIOS et système de votre ordinateur. Ces paramètres sont nécessaires pour garantir les performances optimales de Pro Tools LE sur Windows.

Paramètres BIOS

Les fabricants de BIOS utilisent fréquemment des noms différents pour décrire la même fonction du système–certains fabricants ne fournissent pas l’option de configuration. Par conséquent, les noms et les options qui s’affichent sur le BIOS de votre ordinateur peuvent être légèrement différents de ceux décrits dans la procédure suivante.

Apportez les modiﬁcations suivantes aux paramètr es BIOS de votre ordinateur :

1 Allumez votre ordinateur, ou s’il est déjà sous tension, redémarrez-le.

2 Lors du démarrage, lancez le programme d’installation BIOS en appuyant sur la touche adéquate

(généralement indiquée dans le message de démarrage) du clavier de votre ordinateur. Sur la plupart des ordinateurs, il s’agit de la touche F1, F2 ou Suppr.

3 Dans la page appropriée du programme, désactivez l'option PCI Parity. Si cette option n’est pas

disponible sur votre ordinateur, ignorez cette étape.

4 Enregistrez les modiﬁcations, quittez la fenêtre d'installation du BIOS, et redémarrez votre

ordinateur.

Chapitre 3 : Conﬁguration Windows 15

Paramètres système Windows

Dans Windows, configurez les paramètres suivants du panneau de configuration.

Désactivez l'option Notiﬁcation d'insertion automatique pour le CD-ROM et les lecteurs de médias extractibles :

1 Sur le bureau, cliquez avec le bouton droit de la souris sur Poste de travail et choisissez Propriétés.

2 Dans le Panneau de conﬁguration Système, cliquez sur l'onglet Gestionnaire de périphériques.

3 Recherchez et cliquez deux fois sur votre lecteur de CD-ROM. Dans la boîte de dialogue des

propriétés de votre lecteur de CD-ROM, cliquez sur l'onglet Paramètres.

4 Désactivez l'option Notiﬁcation d'insertion automatique et cliquez sur OK.

5 Répétez la procédure pour tous les lecteurs de médias extractibles, tels que les lecteurs CD-R, CD-

RW, Jaz et Zip.

6 Refermez le Panneau de conﬁguration du système.

Activez l'option DMA pour les disques durs IDE :

1 Sur le bureau, cliquez avec le bouton droit de la souris sur Poste de travail et choisissez Propriétés.

2 Dans le Panneau de conﬁguration Système, cliquez sur l'onglet Gestionnaire de périphériques.

3 Recherchez et cliquez deux fois sur votre disque dur IDE. Dans la boîte de dialogue des propriétés

de votre disque dur, cliquez sur l'onglet Paramètres.

4 Sélectionnez l'option DMA et cliquez sur OK.

5 Répétez la procédure pour tous les autres lecteurs IDE.

6 Refermez le Panneau de conﬁguration du système.

Autres logiciels et matériels pouvant inﬂuer sur les performances du système

Les performances de Pro Tools LE peuvent également être influencées par d'autres pilotes de logiciels ou de matériels installés sur votre ordinateur. Pour obtenir les meilleures performances possibles, il est recommandé d’effectuer les actions suivantes :

• Evitez d'exécuter d'autres programmes Windows en même temps que Pro Tools LE.

• Désactivez les utilitaires logiciels qui fonctionnent en tâche de fond, tels que les calendriers et protections anti-virus.

• Désactivez les sons du système Windows. Dans l'option Sons du Panneau de conﬁguration, sélectionnez l'option Pas de son dans la zone Modèle.

• Si votre carte vidéo le permet, activez le contrôle de bus (Bus Mastering) dans le Panneau de conﬁguration du fabricant.

• Désactivez toutes les cartes réseau.

Introduction à Digi 00116

Installation du matériel Digi 001

Avant d'installer le logiciel Pro Tools LE, commencez par l'installation de la carte Digi 001.

Pour installer la carte Digi 001 sur votre ordinateur Intel :

1 Mettez l'ordinateur hors tension. Laissez-le branché pour qu'il soit relié à la terre.

2 Ouvrez le boîtier de l'ordinateur. Au besoin, veuillez consulter les instructions du fabricant pour

obtenir des directives spéciﬁques.

3 Retirez la protection arrière et la vis de l'un des emplacements d'extension PCI.

4 Avant de manipuler la carte Digi 001, déchargez toute électricité statique en touchant le boîtier

extérieur de l'alimentation.

5 Retirez la carte Digi 001 de son sac antistatique.

6 Tenez délicatement la carte par ses bords supérieurs et alignez son connecteur PCI avec le logement

PCI de l'ordinateur.

Installation de la carte PCI sur un ordinateur Intel

Chapitre 3 : Conﬁguration Windows 17

7 Lorsque le connecteur et le logement sont alignés, enfoncez la carte dans son logement en

appuyant fermement et uniformément. La carte doit s'enclencher à sa place. Fixez la carte avec la vis que vous avez retirée. Vériﬁez que les connecteurs audio de la carte sont accessibles par le logement arrière de l'ordinateur.

Carte Digi 00I

Logement PCI disponible dans votre ordinateur

Installation de la carte PCI

8 Refermez le boîtier de l'ordinateur.

Connexion du boîtier d’E/S Digi 001

Votre ordinateur doit être hors tension lorsque vous connectez ou déconnectez le boîtier d’E/S.

Pour connecter le boîtier d’E/S Digi 001 :

1 Recherchez le câble du connecteur aux extrémités larges fourni avec Digi 001.

2 Alignez une extrémité du câble avec le connecteur de la carte PCI Digi 001, puis insérez-la dans le

connecteur jusqu’à ce qu’elle s’enclenche.

Branchez le câble ici

Carte PCI Digi 001 (vue externe de l’ordinateur) indiquant le connecteur du câble

3 Alignez l’autre extrémité du câble avec le connecteur réservé à l’ordinateur sur le boîtier d’E/S

Digi 001 et insérez-la dans le connecteur jusqu’à ce qu’elle s’enclenche.

Branchez le câble ici

4 Mettez l'ordinateur sous tension.

Introduction à Digi 00118

Installation des pilotes Wave de Windows

Après avoir installé la carte Digi 001 et mis votre ordinateur sous tension, l'assistant Ajout de nouveau matériel vous invite à installer les pilotes Windows correspondants.

Pour installer les pilotes Wave de Windows :

1 Lorsque l'assistant Ajout de nouveau matériel s’afﬁche, cliquez sur Suivant.

Assistant Ajout de nouveau matériel, Windows

2 Lorsque Windows vous demande ce que vous voulez faire, sélectionnez l'option permettant

d'Afﬁcher une liste de tous les pilotes situés dans un emplacement précis et cliquez sur Suivant.

Dans la liste des types de périphériques, sélectionnez Contrôleurs son, vidéo et jeu et cliquez sur Suivant.

4 Insérez le CD-ROM de Pro Tools LE et cliquez sur Disquette fournie.

5 Cliquez sur Parcourir. Recherchez et sélectionnez le dossier WaveDriver98 sur le CD-ROM de

Pro Tools LE et cliquez sur OK.

6 Cliquez sur OK pour refermer la boîte de dialogue Installer à partir de la disquette.

7 Dans la boîte de dialogue Sélection du périphérique, choisissez le périphérique Digi 001 Digidesign

et cliquez sur OK.

8 Cliquez sur Suivant pour installer les pilotes nécessaires.

Si vous recevez le message signalant que DigiProx ne peut pas fonctionner avec cette version de XXXXX.dll, suivez les instructions de cette boîte de dialogue.

Lorsque Windows a terminé d'installer le logiciel de votre nouveau périphérique, cliquez sur Terminer.

Mise à jour d’anciens pilotes Wave

Si vous êtes déjà un utilisateur de Pro Tools et si vous installez une nouvelle version du logiciel Pro Tools LE, le programme d’installation Pro Tools LE met automatiquement à jour les pilotes Wave existants.

Chapitre 3 : Conﬁguration Windows 19

Installation du logiciel Pro Tools LE

Après avoir installé le matériel Digi 001 et ses pilotes Wave, installez Pro Tools LE.

Pour installer Pro Tools LE sous Windows :

1 Insérez le disque d’installation de Pro Tools LE dans votre lecteur de CD-ROM. Une fenêtre

afﬁchant le contenu du CD-ROM s'ouvre.

2 Ouvrez le dossier Installer Pro Tools LE, puis cliquez deux fois sur le programme d’installation.

3 Lorsque le programme d’installation s’ouvre, cliquez sur Suivant pour continuer.

4 Choisissez l'une des trois options d'installation proposées :

• Classique, recommandée pour les utilisateurs débutants

• Compacte, installe le minimum de composants nécessaires pour exécuter Pro Tools LE

• Personnalisée, permet de sélectionner les composants qui seront installés (pour les utilisateurs expérimentés)

5 Cliquez sur Suivant pour installer l'option sélectionnée. Les ﬁchiers sont installés dans le dossier

Digidesign, dans le répertoire Program Files.

6 Une fois l’installation terminée, redémarrez votre ordinateur.

Installation de la session de démonstration

Le système Digi 001 inclut deux sessions de démonstration, Pro Tools SoundCheck Digi001.pt5, qui permet de vérifier si votre système fonctionne et Be There Digi001.pt5, une session de démonstration exploitant de nombreuses fonctions qui permet de tester la lecture système et vous enseigne quelques-unes des fonctions de Pro Tools LE à l'aide des informations du Chapitre 5, Utilisation de la session de démonstration.

Avant d'installer les sessions de démonstration sur votre lecteur audio, vérifiez que ce dernier est configuré comme indiqué dans Configuration du lecteur de disque dur, page 22.

Pour installer les sessions de démonstration :

1 Insérez le disque d’installation de Pro Tools LE dans votre lecteur de CD-ROM. Une fenêtre

afﬁchant le contenu du CD-ROM s'ouvre.

2 Ouvrez le dossier Pro Tools Demo Installer, puis cliquez deux fois sur le programme d’installation.

Introduction à Digi 00120

3 Lorsque le programme d'installation s'ouvre, cliquez sur Parcourir pour déﬁnir le dossier de

destination de votre lecteur audio, puis sur Suivant.

4 Sélectionnez les composants d'installation des sessions SoundCheck et Be There.

5 Cliquez sur Suivant pour installer les sessions de démonstration.

Suppression de Pro Tools LE et des pilotes Wave Digi 001

Si pour une raison quelconque vous devez supprimer le logiciel Pro Tools LE, vous pouvez le faire à partir de l'option Ajout/Suppression de programmes du Panneau de conﬁguration. Vous pouvez également, si vous le désirez, supprimer le pilote Wave Digi 001, depuis l'option Système du Panneau de conﬁguration.

Pour supprimer Pro Tools LE de votre système :

1 Choisissez Démarrer > Paramètres > Panneau de conﬁguration.

2 Cliquez deux fois sur Ajout/Suppression de programmes.

3 Sélectionnez Pro Tools LE dans la liste des programmes, puis cliquez sur Modiﬁer/Supprimer.

4 Si UnInstall Shield vous invite à supprimer les ﬁchiers partagés, cliquez sur Tous.

5 Sélectionnez les ﬁchiers système de Digidesign dans la liste des programmes, puis cliquez sur

Modiﬁer/Supprimer.

6 Refermez le Panneau de conﬁguration d’Ajout/Suppression de programmes.

7 Redémarrez votre ordinateur.

Pour supprimer le pilote Wave Digi 001 :

1 Sur le bureau, cliquez avec le bouton droit de la souris sur Poste de travail et choisissez Propriétés.

2 Dans le Panneau de conﬁguration Système, cliquez sur l'onglet Gestionnaire de périphériques.

3 Recherchez et sélectionnez le périphérique Digi 001, puis cliquez sur Supprimer.

4 Lorsque vous y êtes invité, conﬁrmez que vous souhaitez supprimer le périphérique.

5 Refermez le Panneau de conﬁguration du système.

6 Dans l'Explorateur de Windows, recherchez et supprimez le ﬁchier suivant :

Windows\Inf\Other\DigidesignDALWDM.inf

7 Redémarrez Windows.

Chapitre 3 : Conﬁguration Windows 21

Conﬁguration du lecteur de disque dur

(Windows)

Pour l'enregistrement et le stockage audio sur Windows, Pro Tools LE nécessite un ou plusieurs lecteurs ATA/IDE ou SCSI validés, présentant les propriétés suivantes :

• Formaté avec le système de ﬁchiers FAT16 ou FAT32 (FAT32 recommandé)

• Débit de transfert des données de 3 Mo par seconde ou plus rapide

• Vitesse de rotation du lecteur de 7200 trs/mn ou plus rapide

• Temps de recherche moyen de 10,0 millisecondes ou plus rapide

Pour consulter les toutes dernières informations en matière de compatibilité des disques durs et des adaptateurs de bus hôte SCSI, visitez le site Web de Digidesign (www.digidesign.com/compato/).

Utilisation de lecteurs système pour l'audio

Vous ne devez enregistrer sur des lecteurs système qu'en cas d'absolue nécessité : si votre ordinateur ne comporte qu'un seul disque dur ou si vos autres lecteurs sont déjà saturés.

Disques durs SCSI

Formatage et défragmentation des lecteurs

Il est recommandé de démarrer avec un lecteur audio qui vient d'être formaté ; pour obtenir des performances optimales, le lecteur doit être formaté avec le système de ﬁchiers FAT32. Il est également conseillé de défragmenter périodiquement votre lecteur audio pour garantir des performances stables.

Vous pouvez convertir les disques durs formatés avec FAT16 vers FAT32 à l'aide de l'utilitaire

Introduction à Digi 00122

Convertisseur de lecteur inclus dans Windows.

Pour formater un lecteur audio :

1 Sur le bureau, cliquez deux fois sur Poste de travail.

2 Cliquez avec le bouton droit de la souris sur le disque dur que vous souhaitez utiliser pour l'audio

et choisissez Formater.

3 Déﬁnissez le type de formatage sur Complet et cliquez sur Démarrer.

4 Suivez les instructions qui s'afﬁchent à l'écran. Lorsque le formatage est terminé, refermez la fenêtre

de formatage.

Pour défragmenter un lecteur audio :

1 Sur le bureau, cliquez deux fois sur Poste de travail.

2 Cliquez avec le bouton droit de la souris sur le disque dur audio et choisissez Propriétés.

3 Cliquez sur l'onglet Outils.

4 Cliquez sur Défragmenter maintenant et suivez les instructions qui s'afﬁchent à l'écran.

5 Lorsque la défragmentation est terminée, refermez le Panneau de conﬁguration des propriétés.

Espace de stockage du disque dur

Les pistes audio mono enregistrées en résolution 16 bits à 44,1 kHz (qualité CD) nécessitent environ 5 Mo d'espace disque par minute. Les mêmes pistes enregistrées en résolution 24 bits nécessitent environ 7,5 Mo par minute. Le tableau suivant indique la quantité d'espace disque nécessaire en fonction du nombre et de la longueur des pistes. Vérifiez l'espace disque nécessaire pour vos besoins et planifiez-le.

Espace disque requis pour les pistes audio

Nombre de pistes et longueur 16 bits à

44,1 kHz

16 bits à

48 kHz

24 bits à 44,1 kHz

24 bits à

48 kHz

1 piste mono, 1 minute 5 Mo 5,5 Mo 7,5 Mo 8,2 Mo

1 piste stéréo (ou deux pistes mono), 5 minutes

1 piste stéréo (ou deux pistes mono), 60 minutes

24 pistes mono, 5 minutes 600 Mo 662 Mo 900 Mo 991 Mo

24 pistes mono, 60 minutes 7 Go 7,8 Go 10,5 Go 11,6 Go

50 Mo 55 Mo 75 Mo 83 Mo

600 Mo 662 Mo 900 Mo 991 Mo

Chapitre 3 : Conﬁguration Windows 23

Lancement de Pro Tools LE pour la première fois

Saisie du numéro de série

Lorsque vous lancez Pro Tools LE pour la première fois, le programme vous demande d’entrer votre numéro de série.

Saisie du numéro de série de Pro Tools

Introduction à Digi 00124

chapitre 4

Connexion de votre studio

Ce chapitre explique comment connecter Digi 001 à une console de mixage, à un système d’ampliﬁcation, à des enregistreurs numériques et à d’autres appareils de studio, et comment connecter les sources audio pour l’enregistrement.

Entrées et sorties du boîtier d’E/S Digi 001

Toutes les entrées et sorties de Digi 001 sont étalonnées en usine pour 14 dB de marge de sécurité en dessous de 0 dB, ou pleine échelle. Cela signiﬁe qu'au niveau d'entrée de référence nominal (+4 dBu ou –10 dBV), vous disposez d'une marge de sécurité de 14 dB avant l'écrêtage d’entrée ou de sortie.

Connecteurs du panneau avant du boîtier d’E/S de Digi 001

Entrée 1 micro/ligne avec préampliﬁcateur

Alimentation fantôme 48 V

–Pad

-26 dB

Gain d’entrée

Entrée 2 micro/ligne avec préampliﬁcateur

Voyant d’alimentation

–Pad

-26 dB

Commutateur du mode Monitor

Gain d’entrée

Gain casque

Volume d’écoute

Sortie casque

Voyant d’alimentation fantôme

Entrées 1 et 2 micro/ligne

Ces entrées symétriques/asymétriques sont conçues pour les entrées de microphones ou de niveau ligne (avec le pad -26 dB). Elles acceptent des connexions d’entrée audio analogiques XLR 6,35 mm.

Pads -26 dB 1 et 2

Ces commutateurs permettent d'accepter des signaux de niveau ligne sur l’entrée 1 et 2 micro/ligne en réduisant la sensibilité d’entrée de –26 dB.

Chapitre 4 : Connexion de votre studio 25

Gain d’entrée 1 et 2

Ces commandes permettent de régler le gain des entrées 1 et 2 micro/ligne.

Alimentation fantôme

Ce commutateur applique une alimentation fantôme de 48 V sur les entrées 1 et 2 micro/ligne. Ces entrées fournissent une alimentation fantôme de 48 V pour les microphones qui la requièrent.

Les microphones dynamiques (par exemple, Shure SM57) ne requièrent pas d’alimentation fantôme, et celle-ci ne les endommage pas. La plupart des microphones à condensateur (par exemple, AKG C300) n’ont pas besoin d'une alimentation fantôme. En cas de doute concernant l’alimentation fantôme de votre microphone, contactez le fabricant, ou lisez la documentation relative à votre microphone.

L’alimentation fantôme peut être utilisée en toute sécurité avec la plupart des microphones, mais elle risque de détruire les microphones à ruban. Désactivez toujours l’alimentation fantôme et attendez que le voyant rouge s’éteigne complètement avant de connecter ou de déconnecter un microphone à ruban.

Voyant d’alimentation fantôme

Lorsque ce voyant est allumé (rouge), il indique que l’alimentation fantôme est activée.

Mode Monitor

Lorsque ce commutateur est enclenché, le boîtier d’E/S Digi 001 passe en mode Monitor, permettant ainsi d’écouter les entrées analogiques 3–4 du boîtier d’E/S Digi 001 même si votre ordinateur est hors tension. Utilisez ce mode pour écouter un dispositif audio, tel qu’un lecteur de CD ou un synthétiseur, sans mettre l’ordinateur sous tension.

Volume d’écoute

Cette commande permet de régler le niveau des sorties d’écoute droite et gauche. Elle permet également de régler le niveau de ces sorties lorsque le boîtier d’E/S est en mode Monitor. Les sorties d’écoute reﬂètent l’audio acheminé aux sorties 1–2 du logiciel et du boîtier d’E/S.

Voyant d’alimentation

Lorsque ce voyant est allumé (vert), il indique que le boîtier d’E/S Digi 001 est activé. Votre ordinateur doit être mis sous tension pour que Digi 001 puisse fonctionner.

Introduction à Digi 00126

Gain de casque

Cette commande permet de régler le niveau de sortie de la prise de casque.

Sortie casque

Utilisez la sortie casque pour connecter un casque stéréo. Cette prise accepte une prise stéréo 6,35 mm. Ceci permet de reproduire l’audio acheminé vers les sorties analogiques 1–2 dans Pro Tools LE. La sortie casque est désactivée si le mode Monitor l’est également (voir Mode Monitor, page 26 pour plus d’informations).

Connecteurs du panneau arrière du boîtier d’E/S de Digi 001

E/S numérique S/PDIF

123456789

Entrée MIDI

Numéro de série

Sortie MIDI

Connecteur d’ordinateur

Prise pour pédale

Entrées 3-8 analogiques

Sorties d’écoute

Sorties 1-8 analogiques

E/S numérique S/PDIF

Le format d'interface numérique Sony Phillips (S/PDIF) est utilisé dans de nombreux lecteurs de CD et enregistreurs DAT destinés aux professionnels et au grand public. Les prises d'E/S S/PDIF sont des connecteurs phono asymétriques à 2 conducteurs (cinch) qui utilisent un ﬂux de données numériques de 24 bits à deux canaux. Pour éviter l'interférence RF, utilisez un câble coaxial de 75 ohms pour les transferts S/PDIF et veillez à ce que la longueur totale de câble n'excède pas 10 mètres.

E/S MIDI

Les connecteurs MIDI du boîtier d’E/S Digi 001 permettent à Digi 001 de servir d’interface MIDI. Un pilote MIDI pour ce dispositif est installé lorsque vous installez Pro Tools LE, et il est reconnu par Windows Multimedia, ou lorsque vous mettez à jour les cartes et interfaces MIDI dans OMS Setup (Macintosh). Une entrée MIDI et une sortie MIDI permettent d’envoyer et de recevoir le MIDI sur 16 canaux. Ces connecteurs acceptent les câbles MIDI standard à 5 broches. L’E/S MIDI Digi 001 peut être utilisée en plus de toute autre interface MIDI.

Connecteur d’ordinateur

Ce connecteur sert à relier le boîtier d’E/S à la carte PCI Digi 001. Le câble prévu à cet effet est fourni avec votre système.

Chapitre 4 : Connexion de votre studio 27

Prise pour pédale

Ce connecteur permet de connecter une pédale pouvant être utilisée pour le contrôle de l’entrée et de la sortie audio QuickPunc, et pour les fonctions d’enregistrement d’entrée et de sortie MIDI. Les pédales continue (activée/désactivée) et instantanée dotées d’un connecteur TRS de 6,35 mm sont prises en charge. Consultez Enregistrement avec une pédale, page 74 pour plus d'informations.

Entrées d’écoute (entrées analogiques 3–4)

Ces connecteurs sont utilisés pour connecter les sources audio analogiques 3–4, ou pour connecter une source stéréo, telle qu’un lecteur de CD, un synthétiseur ou une platine à cassette pour l’écoute lors de l’utilisation du boîtier d’E/S Digi 001 en mode Monitor. En mode Monitor, l’entrée 3 est acheminée vers la sortie gauche, et l’entrée 4 est acheminée vers la sortie droite. Ces connecteurs sont des prises symétriques 6,35 mm.

Entrées analogiques 3-8

Ces entrées sont utilisées pour connecter des sources audio analogiques qui sont acheminées vers les entrées analogiques 3–8. Il s’agit de prises symétriques 6,35 mm pour les connexions d’entrée audio analogique. Ces entrées analogiques sont dotées de convertisseurs analogique-numérique 24 bits.

Sorties d’écoute

Ces sorties peuvent être connectées à des haut-parleurs sous tension, à un ampliﬁcateur de puissance stéréo ou à toute autre destination stéréo pour écouter votre mixage. Les sorties d’écoute lisent l’audio qui est acheminé aux sorties analogiques 1 et 2. Le matériel de la sortie analogique 1 est acheminé vers la sortie d’écoute gauche, et le matériel de la sortie analogique 2 est acheminé vers la sortie d’écoute droite. Ces sorties analogiques sont dotées de convertisseurs analogique-numérique 24 bits. Vous pouvez contrôler le niveau des sorties d’écoute avec la commande Monitor Volume. Ces connecteurs sont des prises symétriques 6,35 mm.

Sorties analogiques principales 1–2

Ces sorties principales lisent l’audio qui est acheminé vers les sorties analogiques 1–2. Ces sorties peuvent fournir des sorties gauche et droite vers un magnétophone pour des mixages ﬁnaux, ou vers une autre destination stéréo. Ces sorties analogiques sont dotées de convertisseurs analogiquenumérique 24 bits. Ces sorties sont symétriques, avec un niveau ligne de +4 dBu. Ces connecteurs sont des prises 6,35 mm.

Sorties analogiques 3-8

Ces sorties lisent l’audio qui est acheminé vers les sorties analogiques 3–8. Ces sorties analogiques possèdent des convertisseurs numérique-analogique 24 bits. Ces sorties sont asymétriques, avec un niveau ligne de -10 dBu. Ces connecteurs sont des prises 6,35 mm.

Introduction à Digi 00128

Connecteurs de la carte PCI Digi 001

La carte PCI se loge dans un emplacement PCI Digi 001 de votre ordinateur. La carte PCI comporte une E/S optique numérique pour 8 canaux d’E/S ADAT ou 2 canaux d’E/S S/PDIF. Cette carte comporte également un connecteur pour le boîtier d’E/S Digi 001.

Connecteur pour le boîtier d’E/S

Entrée optique

Sortie optique (un voyant rouge identiﬁe la sortie)

Entrée optique

L’entrée optique se connecte sur une source audio optique numérique. Il peut s’agir d’une source audio de format ADAT à 8 canaux ou d’une source audio S/PDIF à 2 canaux. Le format numérique accepté par cette entrée est commutable dans Pro Tools LE. Cette connexion fournit jusqu’à 24 bits d’audio numérique pour l’un de ces deux formats. Ce format utilise un câble optique standard « guide de lumière ». Un câble optique est fourni avec Digi 001.

Sortie optique

La sortie optique envoie l’audio optique numérique vers une destination, telle qu’une console de mixage numérique ou un enregistreur numérique. Il peut s’agir d’une destination de format ADAT à 8 canaux ou d’une destination audio S/PDIF à 2 canaux. Le format de sortie numérique est commutable dans Pro Tools LE. Cette connexion fournit jusqu’à 24 bits d’audio numérique pour l’un de ces deux formats. Ce format utilise un câble optique standard « guide de lumière ». Un câble optique est fourni avec Digi 001.

Connecteur PCI

Etablissement de connexions de signaux sur Digi 001

Vous pouvez utiliser Digi 001 avec différentes conﬁgurations audio, parmi lesquelles :

• une console de mixage, un ampliﬁcateur de puissance et des haut-parleurs

• une console de mixage et une paire de haut-parleurs ampliﬁés, auto-alimentés

• un récepteur stéréo et des haut-parleurs

• une paire de haut-parleurs ampliﬁés, auto-alimentés

Chapitre 4 : Connexion de votre studio 29

Ecoute de l’audio

Le volume des haut-parleurs branchés sur les sorties d’écoute est contrôlé par le bouton Monitor Volume (voir Volume d’écoute, page 26 pour de plus amples informations). Le volume du casque est contrôlé par le bouton Headphone Gain (voir Gain de casque, page 27 pour de plus amples informations).

Pour brancher le casque :

1 Branchez le casque sur la prise Headphone du boîtier d’E/S. Cette prise accepte une prise stéréo de

6,35 mm. Si votre casque possède une « mini-prise » plus petite, procurez-vous un adaptateur auprès de votre revendeur local. Pour de meilleurs résultats, utilisez un casque de qualité, à écouteurs fermés.

Volume d’écoute Entrée casque

Gain de casque

2 Réglez le volume du casque à l’aide du bouton de gain de casque.

La sortie du casque Digi 001 peut produire des niveaux de sortie très forts. Une écoute prolongée peut entraîner des problèmes d’audition. Réglez le volume du casque avec modération.

Pour brancher une stéréo :

1 Branchez les câbles de 6,35 mm sur les sorties d’écoute situées à l’arrière du boîtier d’E/S Digi 001.

Sorties d’écoute

2 Branchez les sorties sur une paire disponible d’entrées gauche et droite sur votre stéréo.

Les systèmes stéréo utilisent souvent des connecteurs cinch. Vous pouvez utiliser un adaptateur ou un câble spécial pour convertir les connecteurs 6,35 mm utilisés par Digi 001 en connecteurs cinch de votre stéréo.

Pour brancher des haut-parleurs avec un ampliﬁcateur de puissance ou des haut-parleurs d’écoute autoalimentés :

1 Branchez les câbles 6,35 mm sur les sorties d’écoute situées à l’arrière du boîtier d’E/S Digi 001.

Introduction à Digi 00130

2 Branchez les sorties Digi 001 sur les entrées gauche et droite de l’ampliﬁcateur de puissance, ou sur

les haut-parleurs auto-alimentés gauche et droit.

Connexion d’un enregistreur pour le mixage ﬁnal

Après l’enregistrement et le mixage de vos sessions à l’aide de Digi 001, vous pouvez effectuer un mixage ﬁnal vers un DAT, une cassette audio ou un autre dispositif d’enregistrement stéréo à deux pistes.

Connexion d’un appareil analogique

Branchez votre enregistreur (magnétophone ou autre dispositif analogique) sur les entrées principales, situées à l’arrière du boîtier d’E/S Digi 001. L/1 se branche sur l’entrée gauche de votre enregistreur, et R/2 se branche sur l’entrée droite. Ces sorties sont des prises 6,35 mm. Vous aurez besoin de câbles d’adaptateurs si votre appareil de mixage ﬁnal possède des entrées cinch.

Sorties principales gauche et droite

Connexion d’un appareil numérique

Si vous possédez un DAT ou un autre dispositif numérique pouvant envoyer ou recevoir des données audio numériques S/PDIF, branchez-le sur les prises cinch d’entrée S/PDIF et de sortie S/PDIF, situées à l’arrière du boîtier d’E/S Digi 001.

Entrée S/PDIF

Sortie S/PDIF

Connexion des enregistreurs DAT DA30 Tascam

Si vous vous connectez à un enregistreur DAT DA30 Tascam, vous devez définir le format d'E/S S/PDIF dans Pro Tools LE.

Pour déﬁnir le format d'E/S S/PDIF dans Pro Tools LE :

1 Démarrez Pro Tools LE et choisissez Setups > Hardware.

2 Cliquez sur Other Options et déﬁnissez l'E/S S/PDIF sur DA30. Cliquez sur Done.

3 Cliquez sur OK pour refermer la boîte de dialogue Hardware Setup.

Chapitre 4 : Connexion de votre studio 31

Connexion de sources audio à Digi 001

Deux types de sources audio peuvent être utilisés avec Digi 001 : analogique ou numérique.

Audio analogique

Les signaux audio analogiques sont produits par des microphones, synthétiseurs, consoles de mixage et instruments dotés de bobines magnétiques. Parmi ces sources, les signaux les plus faibles sont générés par les microphones et instruments à bobines magnétiques, et ils nécessitent généralement le plus d’ampliﬁcation. Digi 001 comporte des préampliﬁcateurs pour ces sources sur les entrées micro/ligne 1 et 2 et une alimentation fantôme 48 V pour les deux canaux. Les entrées micro/ligne 1 et 2 acceptent les connecteurs XLR ou les connecteurs 6,35 mm.

Gain d’entrée

Connecteur combiné XLR et 6,35 mm

–Pad -26 dB

Entrée d’un préampliﬁcateur analogique

Les claviers, préamplificateurs et consoles de mixage produisent de l’audio de « niveau ligne », qui varie d'un équipement à l'autre entre les normes –10 et +4. Utilisez les entrées 3–8 de niveau ligne de Digi 001 (situées à l’arrière du boîtier d’E/S Digi 001) pour ces dispositifs. Digi 001 comporte un gain pouvant être contrôlé par logiciels, afin d'accepter les différents niveaux ligne que ces dispositifs peuvent générer. Les entrées 3–8 acceptent des connecteurs 6,35 mm. Vous pouvez également connecter des signaux de niveau ligne aux entrées 1 et 2 micro/ligne situées à l’avant en appuyant sur le commutateur du pad -26 dB.

Alimentation fantôme

Audio numérique

L’audio numérique représente des formes d’onde analogiques utilisant des milliers d’échantillons numériques de formes d’onde chaque seconde. L’ensemble de l’audio de votre disque dur dans une session Pro Tools LE est de l’audio numérique.

Digi 001 offre des entrées numériques pour l’audio numérique au format ADAT et S/PDIF.

Format ADAT

Le format ADAT a été mis au point par Alesis pour être utilisé dans ses enregistreurs multipistes ADAT. Chaque connexion optique ADAT fournit 8 canaux d’audio numérique avec une capacité de 24 bits. Vous pouvez brancher un ADAT ou un autre dispositif au format optique ADAT directement sur l’E/S optique de la carte PCI Digi 001. Les connecteurs E/S optiques acceptent les câbles optiques.

Introduction à Digi 00132

S/PDIF

L’E/S S/PDIF (Sony/Phillips Digital Interchange Format) est disponible sur la plupart des appareils DAT, lecteurs de disques compacts et autres dispositifs numériques. Chaque connexion S/PDIF fournit 2 canaux d’audio numérique avec une capacité de 24 bits. Vous pouvez brancher une entrée numérique S/PDIF sur les connecteurs optiques (voir Figure 1), ou sur les connecteurs cinch S/PDIF, situés à l’arrière du boîtier d’E/S Digi 001. Les connecteurs optiques acceptent les câbles optiques ; les connecteurs cinch acceptent les câbles cinch.

Sortie Entrée

Forte lumière rouge

Figure 1. E/S optique sur la carte PCI Digi 001

Une seule paire d’entrées S/PDIF peut être utilisée à la fois. Si, par exemple, vous utilisez l’entrée optique pour les données S/PDIF, vous ne pouvez pas utiliser les entrées cinch.

Duplication des sorties en S/PDIF

Pro Tools LE utilise la duplication des sorties en S/PDIF pour « dupliquer » automatiquement l’audio envoyé vers les sorties 1 et 2 sur les sorties cinch S/PDIF. Ceci est utile si vous écoutez un mixage à l'aide de vos sorties audio et que vous l'enregistrez en même temps sur un dispositif S/PDIF externe.

Vous pouvez désactiver cette duplication des sorties en S/PDIF. Vous pouvez le faire si vous souhaitez utiliser les sorties S/PDIF pour envoyer un signal séparé vers un équipement d'effets numériques externe ou si vous ne souhaitez envoyer que certains signaux vers le dispositif numérique. Si vous désactivez la duplication des sorties en S/PDIF, vous pouvez sélectionner les sorties S/PDIF séparément pour y acheminer des pistes ou des envois.

Pour activer ou désactiver la duplication des sorties en S/PDIF :

1 Choisissez Setups > Playback Engine.

2 Cliquez sur Other Options.

3 Sélectionnez ou désélectionnez l'option Enable S/PDIF Mirroring.

Chapitre 4 : Connexion de votre studio 33

Connexion de sources audio

Pour connecter une source audio analogique :

■ Branchez directement un microphone sur l’entrée 1 ou 2 micro/ligne, située à l’avant du boîtier

d’E/S Digi 001. Ces entrées acceptent les connecteurs XLR ou TRS 6,35 mm. Si votre microphone nécessite une alimentation fantôme, appuyez sur le commutateur Phantom Power (étiqueté 48 V).

■ Branchez les sources de niveau ligne (synthétiseurs, sorties issues de la console de mixage, ou

microphones ou guitares ampliﬁés par un préampliﬁcateur externe) sur les entrées analogiques, situées à l’arrière du boîtier d’E/S Digi 001.

Micro à condensateur (requiert généralement une alimentation fantôme)

Utilisez une alimentation fantôme de 48 V si nécessaire

Les micros 3–8 passent dans les préampliﬁcateurs de la console de mixage

Câble « serpent » : vous pouvez également utiliser des câbles distincts pour chaque micro

Connexion de plusieurs microphones à Digi 001

Micro dynamique (une alimentation fantôme ne va pas l’endommager)

Sortie des préampliﬁcateurs de micro vers Digi 001

Haut-parleurs

actifs

Petite console de mixage externe

Introduction à Digi 00134

Sorties 3-4 analogiques Sorties d’écoute L/R

Connexion d’un synthétiseur à Digi 001

L/R de sortie audio

Haut-parleurs actifs

Chapitre 4 : Connexion de votre studio 35

Pour connecter une source audio numérique :

1 Branchez un dispositif optique de format ADAT ou S/PDIF sur l’entrée optique de la carte PCI

Digi 001, ou branchez un dispositif cinch S/PDIF sur les connecteurs cinch, situés à l’arrière du boîtier d’E/S Digi 001.

Vous ne pouvez utiliser qu’une seule paire d’entrées S/PDIF à la fois (cinch ou optique).

L'étape suivante ne vous concerne que si votre dispositif nécessite la synchronisation de Pro Tools LE à celui-ci. (Dans la plupart des cas, il est préférable qu'un dispositif soit synchronisé à Pro Tools LE.) Ceci peut être le cas si vous enregistrez à partir d'un dispositif optique ou S/PDIF. Lisez la documentation de votre équipement pour de plus amples informations.

2 Dans Pro Tools LE, sélectionnez un mode de synchronisation. Choisissez Setups > Playback Engine

et sélectionnez Optical ou S/PDIF (cinch), en fonction de l’endroit où vous avez connecté votre dispositif numérique.

3 Si vous utilisez l’entrée optique de la carte PCI Digi 001, cliquez sur Other Options et sélectionnez

le format d’entrée optique approprié (ADAT ou S/PDIF).

Boîte de dialogue Hardware Setup

Cliquez sur Other options si vous utilisez une entrée

optique de carte PCI

Sélectionnez le mode Sync ici (voir les avertissements précédant l’étape 2)

Sélectionnez le format d’entrée optique ici

Introduction à Digi 00136

Illustrations Studio Setup

La configuration varie en fonction des systèmes utilisés. Les illustrations suivantes présentent deux configurations type de studio personnel.

E/S S/PDIF

Enregistreur DAT

Micros et instruments

Entrées audio Entrées

Entrées 3-6 analogiques

Sorties 1-4 de canaux de console de mixage

Entrées/sorties analogiques 7-8

Entrées 1-6 analogiques

Entrées 1-6 de console de mixage ou retours de bande

Conﬁguration de studio Digi 001 avec console de mixage

Périphérique d'effets

Envois/retours aux/effets

Haut-parleurs actifs et ampliﬁcateur

de console de mixage stéréo Sorties

Chapitre 4 : Connexion de votre studio 37

Entrées 1/2 micro/ligne

Microphones

Haut-parleurs actifs et ampliﬁcateur

Sortie L/R active

Enregistreur DAT

Préampliﬁcateurs de micro, synthétiseurs et autres modules sonores

E/S S/PDIF

E/S analogique 3-4

Conﬁguration studio Digi 001 sans console de mixage

Entrées/sorties 5-8 analogiques 5–8

Effets externes

Introduction à Digi 00138

Connexion d’un ADAT à Digi 001

Si vous utilisez un ADAT ou un autre dispositif optique au format ADAT avec Digi 001, vous pouvez le brancher sur les ports optiques de la carte PCI Digi 001. Vous pouvez également brancher le dispositif S/PDIF qui utilise des connecteurs optiques sur ce port.

Après l’installation, la configuration et le lancement de Pro Tools LE, suivez les instructions cidessous pour brancher un ADAT.

Pour brancher un ADAT sur Digi 001 :

1 Branchez la sortie optique ADAT sur le port d’entrée optique de la carte PCI Digi 001.

2 Branchez l’entrée optique ADAT sur le port de sortie optique de la carte PCI Digi 001. Lorsque Digi

001 est activé, son port de sortie optique émet une lumière rouge.

Carte PCI Digi 001

Entrée

Sortie

Une lumière rouge indique une sortie optique

3 Dans Pro Tools LE, choisissez Setups > Playback Engine et sélectionnez Optical dans le menu

contextuel Sync Mode.

4 Cliquez sur Other Options et sélectionnez ADAT dans le menu contextuel Input Format.

Chapitre 4 : Connexion de votre studio 39

Utilisation du mode Monitor

Le mode Monitor permet d’écouter les entrées analogiques 3–4 du boîtier d’E/S Digi 001 même si votre ordinateur est éteint, ou même si votre boîtier d’E/S Digi 001 n’est pas branché sur l’ordinateur. Vous pouvez utiliser ceci pour écouter un lecteur de CD, un synthétiseur ou un magnétophone sans console de mixage externe et sans la mise sous tension de votre ordinateur.

Pour utiliser le mode Monitor :

1 Branchez les sorties audio analogiques de votre dispositif sur les entrées 3 et 4 analogiques, situées

à l’arrière du boîtier d’E/S Digi 001.

2 Branchez les haut-parleurs pour l’écoute de l’audio sur les sorties Monitor, situées à l’arrière du

boîtier d’E/S Digi 001 (voir Ecoute de l’audio, page 30 pour obtenir des informations sur les connexions).

3 Appuyez sur le commutateur Monitor Mode.

4 Réglez le volume en utilisant le bouton du volume d’écoute.

Utiliser le bouton du volume d’écoute pour le contrôle du volume

Appuyer sur le commutateur Monitor Mode

Brancher la source (lecteur de CD, synthétiseur, magnétophone) ici

Utilisation du mode Monitor

Introduction à Digi 00140

Brancher les haut-parleurs actifs ou ampliﬁcateur ici

Connexions MIDI

En utilisant les ports MIDI intégrés de Digi 001 ou une interface MIDI externe, un contrôleur clavier MIDI et des instruments MIDI, vous pouvez profiter pleinement des fonctions MIDI de Pro Tools LE. Ces fonctions sont notamment l'enregistrement et l'édition de pistes MIDI, la synchronisation au code temporel MIDI ou au MIDI Beat Clock (si vous disposez de l'interface MIDI appropriée) et l'utilisation de surfaces de contrôle MIDI.

Pour connecter des dispositifs MIDI :

1 A l'aide de câbles MIDI standard à 5 broches, connectez la sortie MIDI de votre dispositif ou de votre

contrôleur MIDI à l’entrée MIDI du boîtier d’E/S Digi 001.

2 Branchez l’entrée MIDI de votre dispositif ou contrôleur MIDI sur la sortie MIDI du boîtier d’E/S

Digi 001.

3 Branchez les sorties audio de votre dispositif sur les entrées audio du boîtier d’E/S Digi 001 (ou

d'une console de mixage externe si vous en utilisez une).

Pour plus de détails sur la configuration d'OMS (Open Music System), qui doit être utilisée avec Pro Tools LE sur un Macintosh, consultez Installation et configuration d’OMS, page 9.

Pour plus de détails sur la configuration d'une surface de contrôle MIDI utilisée avec Pro Tools LE, consultez le

Guide des surfaces de contrôle MIDI.

Utilisation de dispositifs d’effets externes

Digi 001 peut établir des connexions spéciﬁques à des dispositifs externes analogiques ou numériques. Vous pouvez envoyer et retourner des signaux à des dispositifs analogiques en utilisant les entrées et sorties analogiques du boîtier d’E/S Digi 001. Vous pouvez également envoyer et retourner le signal numérique à un dispositif externe prenant en charge les E/S numériques (par exemple, une réverbération) ; dans ce cas, l’écoute s’effectue via les sorties analogiques ou (si non utilisées) via l’autre sortie numérique.

Pour utiliser les entrées et les sorties numériques du système Pro Tools LE en tant que départs et retours d’effets vers un dispositif d’effets numériques, Pro Tools LE doit être l’horloge maître dans la plupart des cas. Configurez le dispositif d’effets numériques pour lui faire accepter une horloge numérique externe afin de le synchroniser avec Pro Tools LE.

Chapitre 4 : Connexion de votre studio 41

Pour connecter un dispositif analogique externe à votre système :

1 Branchez une sortie inutilisée (ou des sorties si stéréo) du boîtier d’E/S Digi 001 sur une entrée (ou

des entrées s'il s'agit de stéréo) du processeur de signaux externe.

2 Branchez la sortie (ou des sorties s'il s'agit de stéréo) du processeur de signaux externe sur une entrée

inutilisée (ou une paire d’entrées s'il s'agit de stéréo) du boîtier d’E/S Digi 001.

Pour conﬁgurer un envoi vers un dispositif numérique externe (envois/retours numériques uniquement) :

1 Choisissez Setups > Playback Engine, puis cliquez sur Other Options.

2 Choisissez l'une des options suivantes :

• Si le dispositif externe est connecté aux prises cinch S/PDIF, désélectionnez l’option S/PDIF Mirroring. (Lorsque l’option S/PDIF Mirroring est activée, la sortie numérique des prises cinch S/PDIF reﬂète exactement la sortie des canaux analogiques 1-2.) Si vous désactivez S/PDIF Mirroring, vous devez reconﬁgurer I/O Setup pour marquer ce changement. Reportez-vous au Guide de référence Pro Tools pour obtenir plus de détails sur l’utilisation de la boîte de dialogue I/O Setup pour ce faire.

• Si le dispositif externe est relié aux ports optiques, choisissez un format (généralement S/PDIF pour un dispositif d’effets) dans le menu contextuel Optical Format.

3 Sélectionnez Internal dans le menu contextuel Sync Mode (dans la plupart des cas).

4 Cliquez sur OK.

Vous pouvez utiliser la boîte de dialogue I/O Setup (Setups > I/O Setup) pour marquer les entrées et les sorties que vous utilisez dans Pro Tools LE et les identifier comme inserts ou comme envois lorsque vous travaillez dans une session. Reportez-vous au Guide de référence Pro Tools pour en savoir plus.

Introduction à Digi 00142

chapitre 5

Utilisation de la session de démonstration

Lecture de la session de démonstration

Dans cette section, vous apprendrez comment ouvrir et lire la session de démonstration. Vous pouvez également utiliser le didacticiel pour apprendre quelques-unes des fonctions de mixage et d'édition de Pro Tools LE.

Qu'est-ce qu'une session ?

Une session est un document de Pro Tools LE contenant toutes les instructions de mixage et d'édition ainsi que toutes les commandes MIDI d'un morceau. Les ﬁchiers de session sont expliqués en détail dans le Guide de référence Pro Tools.

Utilisation d'un Macintosh d'ancienne génération

Pro Tools LE utilise le processeur de votre ordinateur pour le traitement des tâches audio. Ce traitement peut être très laborieux pour les anciens modèles d'ordinateurs, tels que les Power Macintosh précédant la génération G3. Si vous possédez un ancien ordinateur, les étapes ci-dessous vous aideront à obtenir de meilleures performances avec Pro Tools LE.

Chapitre 5 : Utilisation de la session de démonstration 43

Pour conﬁgurer Pro Tools LE sur un Macintosh lent, précédant la génération G3 :

1 Démarrez Pro Tools LE en ouvrant le dossier Digidesign, puis le dossier Pro Tools et en cliquant

deux fois sur Pro Tools LE.

2 Conﬁgurez la taille maximale du buffer matériel. Choisissez Setups > Hardware et attribuez la valeur

1024 échantillons à l'option H/W Buffer Size à l'aide du menu contextuel.

3 A l'aide du menu contextuel, déﬁnissez la limite maximale d'utilisation du processeur, en indiquant

85% pour l'option CPU Usage Limit dans la boîte de dialogue Hardware Setup. Cliquez sur OK.

définition sur 1024 échantillons

définition sur 85%

Boîte de dialogue Hardware Setup, afﬁchant les paramètres pour les ordinateurs Macintosh lents

Introduction à Digi 00144

Utilisation d'un PC lent sous Windows

Pro Tools LE utilise le processeur de votre ordinateur pour le traitement des tâches audio. Bien que la plupart des ordinateurs Windows pris en charge disposent de toute la puissance nécessaire à l'utilisation de Pro Tools LE, vous risquez de rencontrer des problèmes de performances avec des ordinateurs plus lents. Si vous possédez un ancien ordinateur, les étapes ci-dessous vous aideront à obtenir de meilleures performances avec Pro Tools LE.

1 Démarrez Pro Tools LE en choisissant Démarrer > Programmes > Digidesign > Pro Tools >

Pro Tools LE.

Démarrage de Pro Tools LE sous Windows

2 Conﬁgurez la taille maximale du buffer matériel. Choisissez Setups > Hardware et attribuez la valeur

512 ou 1024 échantillons à l'option H/W Buffer Size à l'aide du menu contextuel.

Définissez la taille du buffer dans cette plage pour les PC lents sous Windows

Paramètres du buffer pour les PC lents sous Windows

3 A l'aide du menu contextuel, déﬁnissez la limite maximale d'utilisation du processeur, en indiquant

85% pour l'option CPU Usage Limit dans la boîte de dialogue Hardware Setup.

Chapitre 5 : Utilisation de la session de démonstration 45

Structure de la session de démonstration

La session de démonstration de Pro Tools LE contient en fait deux mixages différents du morceau Be There. Le premier mixage révèle les différentes fonctions et la grande qualité sonore de Pro Tools LE. Le second mixage vous guide à l'aide des informations du didacticiel contenu dans ce guide. Consultez la section Didacticiel de mixage de la session de démonstration, page 48 lorsque vous êtes prêt à démarrer ce didacticiel.

Lecture de la session de démonstration

Pour lire la session de démonstration :

1 Recherchez la session de démonstration sur le lecteur audio que vous avez choisi lors de

l'installation. Sur le lecteur audio, ouvrez le dossier Pro Tools LE Demo Sessions. Ouvrez ensuite le dossier Be There Demo Session (Macintosh) ou Be There Demo Session (Windows).

2 Cliquez deux fois sur le ﬁchier de session, Be There Digi001 (Macintosh) ou Be There Digi001.pt5

(Windows) pour ouvrir la session (si Pro Tools LE n'est pas en cours d'exécution, l'application démarre automatiquement).

session de démonstration

(cliquez deux fois pour ouvrir)

Macintosh

contient les ﬁchiers audio de la session

contient les instruments et les échantillons pour les utilisateurs SampleCell

Windows

contient les ﬁchiers audio de la session

session de démonstration

(cliquez deux fois pour ouvrir)

contient les instruments et les échantillons pour les utilisateurs SampleCell

Introduction à Digi 00146

Be There s'ouvre et apparaît de la façon suivante :

Fenêtre Mix

Inserts

Liste Show/Hide Tracks

Groupes

Pistes Compteur

Session de démonstration Be There, afﬁchant les fenêtres Mix, Memory Locations et Transport

3 Assurez-vous que le commutateur Monitor Mode est éteint (non enclenché).

Commutateur Monitor Mode

Envois

Fenêtre Memory Locations

Fenêtre Transport

Chapitre 5 : Utilisation de la session de démonstration 47

4 Cliquez sur le premier emplacement mémoire, Play the Song, dans la fenêtre Memory Locations.

Cet emplacement mémoire recherche le début du morceau. Si la fenêtre Memory Locations ne s'afﬁche pas, choisissez Windows > Show Memory pour l'ouvrir.

Emplacements mémoire (sélectionnez-en un en cliquant)

Fenêtre Memory Locations

5 Cliquez sur Play dans la fenêtre Transport. Si la fenêtre Transport ne s'afﬁche pas, choisissez

Windows > Show Transport pour l'ouvrir.

Retour rapide

Retour à zéro

Arrêt

Lecture

Enregistrement

Avance rapide

Fin

Compteur

Fenêtre Transport

6 Vous devez entendre le morceau. Cliquez sur Stop pour arrêter la lecture.

Didacticiel de mixage de la session de démonstration

Vous pouvez à présent commencer à mixer des sons dans Pro Tools LE. Mais avant cela, nous allons répondre à une question que l'on se pose souvent :

Mon enregistrement peut-il être abîmé ?

Lorsque vous éditez ou mixez des signaux audio au cours d'une session, vous ne modiﬁez pas les ﬁchiers audio sous-jacents. C'est pourquoi même lorsque plusieurs sessions sont basées sur les mêmes ﬁchiers audio et que vous réalisez plusieurs mixages et arrangements, vos ﬁchiers audio demeurent physiquement intacts et à l'abri de toute modiﬁcation dans le dossier Audio Files de la session. Vous ne perdez pas vos précieux enregistrements lorsque vous modiﬁez votre mixage ou lorsque vous enregistrez une session différente et vous pouvez essayer des arrangements et laisser libre court à votre imagination en toute tranquillité.

Introduction à Digi 00148

L'espace de travail de Pro Tools LE

Pro Tools LE présente deux fenêtres principales pour l'afﬁchage visuel de vos pistes : la fenêtre Mix et la fenêtre Edit. Nous commencerons par la fenêtre Mix et nous nous intéresserons par la suite à la fenêtre Edit.

La fenêtre Mix a une apparence et un fonctionnement semblables à une console de mixage avec automation. Chaque piste est représentée sous forme d'une voie de console. Chaque voie dispose de commandes de volume, de panoramique, d'automation, d'inserts et d’envois, d'enregistrement, etc.

Entrée

Sortie

Volume

Panoramique

Mode d'automation

Enregistrement

Solo

Activation de groupe

Bouton Mute

Curseur de panoramique

Open Output, fenêtre

Curseur de volume

Voie de console de la fenêtre Mix et menus contextuels associés

Indicateur d'écrêtage (devient rouge lorsqu'un écrêtage se produit)

Afficheurs de niveau (stéréo)

Nom de la piste

Chapitre 5 : Utilisation de la session de démonstration 49

Pour afﬁcher la fenêtre Mix :

■ Sélectionnez Windows > Show Mix.

La session de démonstration est configurée avec l'option Narrow Mix Window activée. Ceci vous permet de voir plus de pistes dans la fenêtre Mix en réduisant la largeur des voies.

Pour agrandir ou réduire la largeur des voies de la fenêtre Mix :

■ Sélectionnez ou non l'option Display > Narrow Mix Window.

Commençons notre mixage !

A présent que vous avez découvert certains éléments de la fenêtre Mix, il est temps de se lancer et de démarrer le mixage de la session de démonstration.

Réglage du volume d'une piste

Commencez par régler le volume de la piste nommée loop1. Cliquez sur Loop 1 Vol + Pan dans la fenêtre Memory Locations. Cette fenêtre, présentée dans l’illustration qui suit, est utilisée pour aller jusqu’à des emplacements spéciﬁques d’une session.

Lancez la lecture de la session, puis dans la fenêtre Mix, déplacez le curseur du volume de la piste nommée loop1 vers le haut et vers le bas et écoutez les variations audibles du mixage. Le volume s'affiche dans l'indicateur de volume de la piste.

Pour régler le volume d'une piste :

1 Recherchez l'emplacement précis du didacticiel en cliquant sur Loop 1 Vol + Pan dans la fenêtre

Memory Locations. A présent, seule la voie nommée loop1 et celle du fader principal s'afﬁchent.

2 Cliquez sur le fader de volume de la voie loop1 et déplacez-le vers le haut ou vers le bas pour

augmenter ou diminuer le volume.

Fenêtre Memory Locations

plus fort

cliquez sur Loop 1 Vol + Pan pour aller à l’emplacement du didacticiel

plus faible

Introduction à Digi 00150

Réglage du panoramique des pistes

Essayez maintenant de régler le panoramique de la même piste. Pour régler un panoramique, cliquez sur le curseur de panoramique et déplacez-le vers la gauche ou vers la droite, pour orienter le son de la piste dans la direction correspondante de la zone stéréo.

Pour régler le panoramique d'une piste :

■ Cliquez sur le curseur de panoramique et déplacez-le vers la gauche ou vers la droite, pour orienter

le son de la piste vers la gauche ou la droite dans le mixage.

gauche droite

Automation du mixage

L'automation sert à contrôler le mouvement des faders, des curseurs et des autres commandes de la console de mixage de Pro Tools LE et au rappel de ces mouvements lorsque vous lirez de nouveau la session. Vous pouvez vous représenter l'automation comme une personne qui posséderait un grand nombre de mains et une mémoire parfaite, capable d’utiliser toutes les commandes pendant un mixage.

Ecriture de votre propre automation

Ecrivons une automation pour les guitares. Cliquez sur l'emplacement mémoire Guitar Vol Auto, puis sur Play dans la fenêtre Transport. Pour faciliter votre travail, ici, certaines pistes sont coupées, de façon à ce que vous entendiez sans difﬁculté comment le mixage des guitares s'effectue avec la basse et la batterie. Commencez par manipuler les volumes des guitares comme vous l'avez fait pour loop1 et remarquez que chaque fader de volume retourne à sa position d'origine lorsque vous le relâchez.

En commençant par la piste cleangtr, réglez le mode Automation sur Auto Write, puis déplacez le fader de volume pendant la lecture pour écrire l'automation du volume. Pour écouter cette automation, revenez en mode Auto Read. Répétez ensuite l'opération avec la piste dirty1.

Chapitre 5 : Utilisation de la session de démonstration 51

Pour écrire une automation :

1 Cliquez sur Guitar Vol Auto dans la fenêtre Memory Locations pour vous déplacer vers

l'emplacement du didacticiel.

2 Dans la piste cleangtr, cliquez sur le bouton du mode Automation et choisissez Auto Write.

3 Cliquez sur Play dans la fenêtre Transport. L'écriture de l'automation commence pour la piste

sélectionnée. Déplacez le fader de volume pour introduire des modiﬁcations dans l'automation.

4 Lorsque vous avez terminé l'écriture de l'automation, cliquez sur Stop.

sélectionnez Auto

Fenêtre Memory Locations

Write pour le mode Automation

cliquez sur Guitar Vol Auto pour aller à l’emplacement du didacticiel

mixez le volume lors de la lecture, et votre automation est écrite sur la session

Pour lire l'automation :

1 Réglez à nouveau le mode Automation de la piste cleangtr sur Auto Read. La lecture de l'automation

s'effectue simultanément à celle de la piste.

2 Lisez le morceau. Votre automation est reproduite en même temps que le morceau. Le fader de

volume de la fenêtre Mix se déplace également pendant la lecture du morceau, en afﬁchant l'automation.

Ecrivez à présent l'automation du volume pour la piste de guitare avec distorsion dirty1, en procédant de la même façon.

Mixage dans la fenêtre Edit

La fenêtre Edit peut servir à de nombreuses tâches d'édition et peut également vous aider à élaborer une automation de mixage très précise. Nous commencerons par utiliser la fenêtre Edit pour développer l'automation que nous avons écrite dans la fenêtre Mix en définissant un fondu en sortie précis sur le fader principal à la fin du morceau.

Introduction à Digi 00152

Déﬁnition de l'automation dans la fenêtre Edit

Dans la fenêtre Edit, vous pouvez afﬁcher plusieurs types de données correspondant à une piste, notamment une représentation de la forme d’onde actuelle, ainsi que l'automation du volume, de la coupure et du panoramique. Dans cet exemple, vous observerez le fader principal, qui contrôle le volume global du mixage et opère un fondu en sortie à la ﬁn du morceau.

Pour déﬁnir une atténuation du volume dans la fenêtre Edit :

1 Commencez par cliquer sur l'emplacement mémoire Out Vamp. Passez ensuite à la fenêtre Edit en

choisissant Windows > Show Edit.

2 Puis, augmentez la hauteur de la piste Master Fader en cliquant sur le sélecteur de la hauteur de piste

et en choisissant Medium. (Voir la partie inférieure de l’illustration suivante.) Vous facilitez ainsi la déﬁnition de l'atténuation.

Outils d'édition

Liste Show/Hide Tracks

Groupes

augmentez la hauteur de la piste pour faciliter l’édition

Fenêtre Edit afﬁchant l'emplacement mémoire Out Vamp.

Liste Audio Regions

Emplacement Mémoire Out Vamp

Chapitre 5 : Utilisation de la session de démonstration 53

3 A l'aide de l'outil d'accrochage, cliquez sur la ligne du volume à l'endroit où vous souhaitez que

démarre l'atténuation. Un petit point apparaît sur la ligne du volume. Si vous faites une erreur et si vous souhaitez supprimer un point sur la ligne du volume, cliquez dessus en appuyant sur la touche Option (Macintosh) ou sur la touche Alt (Windows).

4 Cliquez de nouveau avec l'outil d'accrochage sur le point où vous souhaitez que s'arrête

l'atténuation (jusqu'au silence), puis déplacez le second petit point vers la ﬁn de la piste.

l'outil d'accrochage

5 Vous pouvez facilement régler les points de début et de ﬁn d'atténuation en cliquant sur l'un des

atténuation du volume sur le fader principal terminée

l’atténuation commence ici

l’atténuation s’arrête ici (silence)

points existants et en le déplaçant vers la gauche ou vers la droite.

Plug-In

Pro Tools LE offre un ensemble de Plug-In Real Time AudioSuite (RTAS) qui permet de traiter les pistes audio. Les Plug-In RTAS servent à produire les effets courants tels que l'égalisation, la compression et le retard.

Utilisation des Plug-In

Les Plug-In sont placés sur les pistes en utilisant l’un des cinq inserts disponibles sur chaque voie. L’insert, comme son nom le laisse entendre, insère l’effet Plug-In dans le chemin audio.

Dans la fenêtre Mix, vous pouvez ajouter très facilement un Plug-In en cliquant sur l’insert d'une piste et en le choisissant dans le menu contextuel. Vous pouvez le faire en cours de lecture ou lors de son interruption. Notez que vous pouvez ajouter plusieurs occurrences d'un Plug-In dans une session, si la puissance de votre processeur le permet. Par exemple, la session de démonstration utilise 3 fois le Plug-In de l’égaliseur quatre bandes. Lorsque vous avez ajouté un Plug-In dans un insert, vous pouvez l'ouvrir pour voir et régler ses paramètres en cliquant sur son nom (à côté de l'insert).

Introduction à Digi 00154

Plug-In : cliquez sur pour afﬁcher et modiﬁer les paramètres

inserts

sélectionnez un Plug-In en cliquant sur un insert non utilisé, ou sélectionnez no insert pour supprimer un Plug-In

Plug-In installés

Essayez !

Plusieurs Plug-In sont déjà activés dans la session de démonstration Be There. Nous allons tenter de régler le Plug-In de l’égaliseur sur la piste nommée VOX. En premier lieu, vous devez trouver un emplacement adéquat pour entendre les voix. Nous commencerons au premier couplet. Mais dans la mesure où la piste VOX n'est pas afﬁchée, nous devons d'abord l'afﬁcher en cliquant sur son nom dans la liste Show/Hide Tracks, située à gauche dans la fenêtre Mix.

Pour modiﬁer les paramètres d'un Plug-In :

1 Afﬁchez la fenêtre Mix en choisissant Windows > Show Mix. Cliquez sur l'emplacement mémoire

Verse 1.

2 Pour afﬁcher la piste voix, cliquez sur VOX dans la liste Show/Hide Tracks.

cliquez sur Verse 1 dans la fenêtre Memory Locations

3 Afﬁchez le Plug-In en cliquant sur son nom à côté de l'insert.

4 Cliquez sur Play dans la fenêtre Transport et réglez les paramètres du Plug-In, en écoutant les

cliquez pour afﬁcher la piste (le nom de la piste est mis en surbrillance)

modiﬁcations du son. Vous pouvez l'améliorer autant qu'il vous plaira !

Chapitre 5 : Utilisation de la session de démonstration 55

5 Lorsque vous avez terminé, fermez le Plug-In en cliquant sur la case de fermeture.

cliquez sur l’égaliseur 4 bandes de la piste

Bouton Solo

VOX insert de canaux

appuyez sur

Play, puis

manipulez les commandes

Lecture en solo

Il sera peut-être plus facile pour vous de régler un Plug-In en n'écoutant que la piste concernée. C'est ce que l'on nomme lecture d'une piste en solo.

Pour lire une piste en solo :

1 Cliquez sur le bouton Solo de la voie de console. Lisez le morceau.

2 Cliquez à nouveau sur le bouton Solo lorsque vous avez terminé, pour entendre à nouveau le

mixage entier.

Vous pouvez lire plusieurs canaux en solo, en cliquant sur les boutons solo de plusieurs canaux.

Astuces de mixage : The Big Mute

A présent que vous avez commencé le mixage avec Pro Tools LE, voici quelque chose qui va vous plaire. C'est ce que nous appelons The Big Mute et c'est l'une des astuces que l'on entend fréquemment dans les chansons de toutes sortes. The Big Mute est une coupure automatisée sur un ensemble de pistes, permettant de mettre en valeur une petite section du morceau. Nous écrirons cet élément de mixage comme une coupure automatisée de plusieurs pistes en utilisant un groupe d'automation déjà défini.

Introduction à Digi 00156

Pour mieux comprendre cette astuce, vous pouvez consulter les informations concernant l'automation du mixage et celles concernant les groupes dans le

Pro Tools

. Nous n'allons pas dévoiler toutes les astuces dans ce Guide de démarrage, nous

Guide de référence de

voulons simplement vous donner une idée des possibilités de Pro Tools LE.

Pour automatiser The Big Mute :

1 Déplacez-vous vers l'emplacement du didacticiel en cliquant sur Big Mute dans la fenêtre Memory

Locations.

2 Activez le groupe Big Mute en cliquant sur la colonne située à gauche de Big Mute dans la liste des

groupes.

cliquez sur l’emplacement mémoire Big Mute

3 Réglez le mode d’automation sur Auto Write sur la piste nommée SlpRt, en cliquant sur le bouton

cliquez sur le groupe Big Mute à activer

du mode Automation et en sélectionnant Auto Write dans le menu contextuel. Ceci vous permettra d'automatiser la coupure de la piste SlpRt, qui place un retard sur la voix principale.

4 Cliquez sur Play dans la fenêtre Transport, puis sur Mute dans la piste pour commencer l'écriture de

la coupure dans l'automation.

5 Cliquez à nouveau sur Mute pour arrêter l’écriture de la coupure dans l’automation avant que la

voix principale ne débute la seconde partie du chorus (avant les paroles but when she comes around).

6 Cliquez sur Stop dans la fenêtre Transport pour arrêter l’écriture de l'automation.

Le mode d'automation passe automatiquement à Auto Touch à la fin de la lecture. Ce mode d'automation, utilisé pour « retoucher » l'automation enregistrée, est décrit dans le

Guide de référence de Pro Tools.

Chapitre 5 : Utilisation de la session de démonstration 57

déﬁnissez le mode

Automation sur Auto Write coupure lors de la lecture pour écrire l'automation de coupure

7 Réglez à nouveau la piste SlpRt sur Auto Read, cliquez sur Play dans la fenêtre Transport et écoutez

le résultat. Vous devez entendre le chorus sans le retard sur la voix. Cliquez sur Stop lorsque vous avez ﬁni d'écouter.

8 Réglez le mode d’automation du groupe Big Mute sur Auto Write, en cliquant sur le bouton

correspondant de n'importe quelle piste du groupe (par exemple, cleangtr) et en sélectionnant Auto Write dans le menu contextuel. Notez que toutes les pistes du groupe passent en mode Auto Write.

9 Lisez la session et cliquez sur le bouton Mute de n'importe quelle piste en mode Auto Write du

groupe Big Mute (par exemple, clngtr) pour démarrer l'écriture, dans l'automation, de la coupure pour toutes les pistes de ce groupe. Essayez de cliquer sur le bouton Mute au début de la mesure 109 (she says when she [mute] comes around) pour obtenir un impact plus fort.

Introduction à Digi 00158

10 Cliquez à nouveau sur le bouton Mute de la même piste pour interrompre l'écriture de la coupure

dans l’automation. Essayez de cliquer sur le bouton au début de la mesure 113 (but when she[un-mute] comes around.

activez Auto Write mode d'automation

11 Réglez à nouveau le groupe Big Mute sur Auto Read, puis cliquez sur Play dans la fenêtre Transport

cliquez sur Mute sur une piste du groupe pendant la lecture pour démarrer l’écriture de l'automation de coupure

pour entendre the Big Mute.

Ne vous inquiétez pas si la coupure obtenue n'est pas parfaite la première fois. Vous pouvez choisir Edit > Undo pour effacer la coupure et recommencer.

Chapitre 5 : Utilisation de la session de démonstration 59

MIDI

Cette section facultative s'adresse aux utilisateurs MIDI. Dans cette section, vous allez connecter votre dispositif MIDI au boîtier d’E/S Digi 001 et nous tenterons ensuite d'utiliser quelques sons signiﬁcatifs des pistes MIDI dans la session de démonstration.

La configuration MIDI s'effectue dans OMS (Open Music System) sur un Macintosh et dans la configuration multimédia sous Windows.

Macintosh

Suite à l’installation de Digi 001, un pilote Digi 001 est placé dans votre dossier OMS. Pour utiliser ce pilote, vous devez connecter votre dispositif, puis configurer OMS Studio Setup. Consultez Installation et configuration d’OMS, page 9 pour plus d'informations.

Windows

Suite à l’installation de Digi 001, un pilote MIDI Digi 001 est installé. Pour utiliser ce pilote, vous devez connecter votre dispositif, puis configurer les options multimédia de Windows. Consultez Installation des pilotes Wave de Windows, page 19 pour plus d'informations.

Décalage MIDI

Lorsque vous écoutez un dispositif MIDI utilisant les entrées audio Digi 001 et en activant des pistes en enregistrement, vous entendez un retard du son équivalent au nombre d'échantillons spéciﬁé dans les paramètres de buffer matériel (reportez–vous à Contrôle de la latence et enregistrement, page 70). Ce retard du son est appelé latence. Vous pouvez corriger cette latence en déclenchant vos données MIDI plus tôt, grâce à une fonction nommée MIDI Offset. Reportez-vous au Guide de référence Pro Tools pour en savoir plus.

Introduction à Digi 00160

Connexion et conﬁguration d'un dispositif MIDI

Pour connecter un dispositif MIDI :

1 A l'aide de câbles MIDI standard à 5 broches, connectez le port de l’entrée MIDI du boîtier d’E/S

Digi 001 au connecteur de la sortie MIDI de votre dispositif et connectez le port de la sortie MIDI du boîtier d’E/S Digi 001 au port de l’entrée MIDI de votre dispositif.

2 Connectez la ou les sorties audio de votre dispositif.

• Vous pouvez connecter la sortie audio du dispositif à Digi 001 en connectant les sorties analogiques aux entrées analogiques, situées à l'arrière du boîtier d’E/S Digi 001 ou vous pouvez connecter un dispositif numérique aux entrées numériques du boîtier d’E/S Digi 001 ou de la carte PCI Digi 001. Si vous écoutez votre dispositif par l'intermédiaire des entrées audio sur Digi 001, vous devez acheminer chaque entrée vers une piste et activer celle-ci en enregistrement pour entendre la sortie (pour obtenir les instructions correspondantes, consultez le Chapitre 6, Enregistrement).

• Vous pouvez également contrôler votre périphérique à l'aide d'une console distincte qui accepte une entrée analogique ou numérique, puis acheminer la sortie vers les entrées audio de Digi 001 lorsque vous êtes prêt à enregistrer le signal audio. Lisez la documentation de votre console de mixage pour de plus amples informations.

Entrée

Sortie

MIDI

Sortie

MIDI

Entrée

MIDI

Sorties audio L/R

Conﬁguration MIDI de base avec une console de mixage externe

Chapitre 5 : Utilisation de la session de démonstration 61

Haut-parleurs d’écoute actifs

Entrées de la console de mixage

Utilisation d'un dispositif MIDI avec la session de démonstration

Pour avoir une idée de la façon dont on assigne un instrument MIDI à une piste dans Pro Tools LE, faisons-le avec une piste MIDI qui se trouve déjà dans la session de démonstration. Nous allons rechercher et afﬁcher la piste Virusplayed, puis lui assigner un dispositif MIDI. Nous passerons ensuite en lecture et vous pourrez rechercher des sons appropriés sur votre synthé ou sur un autre dispositif pour reproduire la piste MIDI.

Pour assigner un dispositif MIDI et lire la piste Virusplayed :

1 Cliquez sur l'emplacement mémoire Tutorial Start pour vous placer au début du didacticiel.

2 Utilisez le menu situé en haut de la liste Show/Hide Tracks pour masquer toutes les pistes. Puis, ne

sélectionnez que Virusplayed, en cliquant sur le nom de la piste.

cliquez ici pour

cliquez pour ouvrir le menu Show/Hide

cliquez pour afﬁcher la piste Virusplayed

sélectionner le dispositif MIDI (actuellement none)

Voyant de pistes MIDI

3 Cliquez sur le sélecteur de dispositif et de canal MIDI de la piste et affectez un dispositif et un canal

à partir du menu contextuel.

4 Cliquez sur Play dans la fenêtre Transport pour entendre votre dispositif MIDI lire la ligne de

synthétiseur MIDI enregistrée sur la piste Virusplayed.

Vous découvrirez de nombreuses autres possibilités d'utilisation du MIDI avec Pro Tools LE et Digi 001. Consultez le Guide de référence Pro Toolspour obtenir des informations supplémentaires.

Introduction à Digi 00162

chapitre 6

Enregistrement

Cette section explique comment enregistrer des pistes audio et MIDI à l'aide de Pro Tools LE.

Acheminement de l’audio vers une piste

Pour acheminer de l’audio vers une piste :

1 Connectez vos sources audio. Consultez Connexion de sources audio à Digi 001, page 32 pour plus

d'informations.

2 Créez les pistes sur lesquelles vous voulez enregistrer en choisissant File > New Track.

3 Dans la fenêtre Edit ou Mix, recherchez le panneau d'E/S. Vous pouvez afﬁcher ce panneau s'il n'est

pas visible en sélectionnant Display > Edit Window Shows > I/O View dans la fenêtre Edit ou Display > Mix Window Shows > I/O View dans la fenêtre Mix.

4 Cliquez sur le bouton Input.

5 Dans le menu contextuel, sélectionnez l'entrée que vous utilisez. Par exemple, indiquez Mic/Line 1

si votre source audio est branchée sur l’entrée analogique 1, ou Optical 7 si vous utilisez l’entrée optique 7.

Acheminement d'une entrée vers une piste

Entrées analogiques

Entrées optiques (ADAT)

Entrées S/PDIF (RCA)

Chapitre 6 : Enregistrement 63

Réglage des niveaux d'entrée Digi 001

Les niveaux des entrées analogiques 1 et 2 Digi 001 sont réglés à l’aide des boutons de gain, situés sur le boîtier d’E/S Digi 001 pour chaque canal. Les niveaux des entrées analogiques 3–8 sont réglables par logiciel aﬁn d'accepter les divers niveaux de sortie d’équipements.

Le secret du réglage des niveaux d'entrée est d'obtenir le signal le plus fort possible sans atteindre l'écrêtage numérique. Les signaux qui atteignent la partie supérieure de l'afficheur de Pro Tools LE utilisent une plage de bits plus étendue (les 16 ou 24 bits qui constituent chaque échantillon sonore). Plus vous élargissez cette plage de bits, meilleure est la qualité du son. De plus, en définissant des niveaux optimaux, vous obtiendrez le moins de bruit et de distorsion possibles.

Mais vous devez surveiller l'écrêtage numérique. L'écrêtage survient lorsque vous envoyez à un dispositif audio un signal plus fort que ce que les circuits peuvent accepter. Il en résulte une distorsion. L'écrêtage numérique est brutal et n'est généralement pas agréable à l'oreille, c'est pourquoi vous devez surveiller ces afficheurs !

Pour obtenir les meilleures résultats en termes de rapport signal/bruit, réglez le gain d'entrée Digi 001 sur +4 dBu lors de l'enregistrement de dispositifs fournissant ce niveau de sortie.

Pour régler le gain sur Digi 001 (entrées micro/ligne 1–2) :

1 Connectez l’instrument ou le microphone à l’entrée.

2 Si le microphone requiert une alimentation fantôme, appliquez-la en appuyant sur le commutateur

48 V.

3 Créez une piste Auxiliary Input en choisissant File > New Track.

4 Réglez l’entrée de piste sur le canal d’entrée approprié Digi 001 (micro/ligne 1 ou 2).

5 Lisez l’instrument ou la source sonore au volume de l’enregistrement.

6 Réglez le gain de l’entrée pour le canal avec le bouton de gain, situé sur la partie frontale du boîtier

d’E/S Digi 001. Augmentez ou diminuez le gain jusqu'à ce que vous obteniez un niveau de signal maximal sans effet d'écrêtage. Normalement, ces niveaux se trouvent dans la zone jaune de l’afﬁcheur de piste.

Augmentation du gain

Introduction à Digi 00164

Pour régler le gain d’entrée sur Digi 001 (entrées analogiques 3–8) :

1 Connectez l'instrument ou le dispositif au boîtier d'E/SDigi 001.

2 Dans Pro Tools LE, choisissez Setups > Hardware.

3 Cliquez sur Other Options.

4 Réglez le curseur d'entrée pour que sa valeur corresponde à celle du niveau de sortie de l'instrument

connecté. Consultez la documentation du fabricant pour plus de détails. Si vous ne connaissez pas le niveau de sortie du dispositif, utilisez le niveau d'entrée par défaut, puis ajustez le gain d'entrée en suivant la procédure ci-après.

5 Cliquez sur Done, puis sur OK.

L’augmentation du gain accroît le niveau de bruit. Assurez-vous que le dispositif que vous avez connecté émet un signal aussi fort que possible sans distorsion, puis réglez le gain d’entrée en conséquence.

Pour régler avec précision le gain du niveau d'entrée (entrées analogiques 3–8) :

1 Créez une piste Auxiliary Input en choisissant File > New Track. Celle-ci peut être mono ou stéréo,

suivant le dispositif que vous contrôlez. Cliquez sur le fader de la piste en appuyant sur la touche Option (Macintosh) ou Alt (Windows) pour le régler sur le gain unité (0 dB).

2 Réglez l’entrée de la piste sur les canaux d’entrée Digi 001 ou sur les canaux appropriés.

3 Lisez l’instrument au volume de l’enregistrement.

4 Notez où le signal de sortie de l'instrument s'enregistre sur les afﬁcheurs de Pro Tools LE. Les

niveaux corrects se trouvent dans la plage jaune des afﬁcheurs des pistes de Pro Tools LE. Si les niveaux atteignent la zone rouge, un écrêtage se produit et vous devez baisser le gain d'entrée.

5 Si les afﬁcheurs n'indiquent pas d'écrêtage et ne se trouvent pas dans la zone jaune, choisissez

Setups > Hardware, et cliquez sur Other Options pour augmenter le gain d'entrée en déplaçant le curseur de volume vers le haut ou vres le bas. Cliquez sur Done et lisez à nouveau la source audio. Répétez l'opération jusqu'à l'obtention d'un signal fort sans écrêtage.

Chapitre 6 : Enregistrement 65

6 Répétez l'opération jusqu'à ce que vous obteniez un niveau de signal maximal sans effet d'écrêtage.

La préparation en enregistrement d’une piste auxiliaire n’est pas nécessaire

Entrée

Préparation en enregistrement (bouton blanc, texte rouge)

Préparation en enregistrement (fader rouge)

Essayez de faire apparaître les pics d'entrée dans cette zone

Une forte lumière rouge apparaît lorsqu'un écrêtage se produit !

Essayez de faire apparaître les pics d'entrée dans cette zone

Réglage des niveaux d'entrée d'enregistrement (piste Aux à gauche, piste Disk à droite)

7 Réglez le gain sur les canaux analogiques 3–8 en utilisant Other Options dans la boîte de dialogue

Hardware Setup (Setups > Hardware, puis cliquez sur Other Options).

Gain d’entrée analogique 3–8

Filtres passe-haut

Boîte de dialogue Other Options

REMARQUE : le gain n'est pas réglable pour les entrées numériques, sauf si vous pouvez le régler à la source.

Introduction à Digi 00166

Filtre passe-haut micro/ligne

Digi 001 comporte un filtre passe-haut réglé à 60 Hz. Il peut être utile pour éliminer les grondements graves dans un environnement d’enregistrement bruyant, les bruits de manipulation du microphone ou provenant de l'alimentation secteur.

Pour utiliser le ﬁltre passe-haut sur l’entrée analogique 1 ou 2 :

1 Choisissez Setups > Hardware, puis cliquez sur Other Options.

2 Activez le ﬁltre passe-haut pour les entrées requises.

Enregistrement d'une piste audio

Pour enregistrer une piste audio :

1 Activez l'enregistrement de la piste de votre choix et affectez-lui une entrée. Réglez les niveaux

d'entrée de façon appropriée.

2 Afﬁchez la fenêtre Transport (Windows > Show Transport) et cliquez sur Return to Zero pour être sûr

de commencer au début de la session. Vous pouvez également enregistrer selon la plage de temps correspondant à votre sélection ou à partir de l'emplacement du curseur dans la fenêtre Edit. (Voir les illustrations suivantes.)

3 Cliquez sur Record dans la fenêtre Transport pour activer l'enregistrement.

4 Cliquez sur Play ou appuyez sur la barre d'espacement pour enregistrer sur toutes les pistes actives.

5 Commencez à lire votre instrument.

6 Cliquez sur Stop dans la fenêtre Transport ou appuyez sur la barre d'espacement lorsque vous avez

terminé l'enregistrement.

Retour à zéro Cliquez pour enregistrer depuis le début de la session

Cliquez sur Play pour démarrer l'enregistrement

Enregistrement au début d'une session

Cliquez pour activer l’enregistrement (devient rouge vif)

Chapitre 6 : Enregistrement 67

Cliquez sur l’outil Selector

Une ﬂèche rouge indique que l’enregistrement débutera au niveau du curseur

Activez une piste pour

l'enregistrement

Cliquez pour activer

l’enregistrement (devient rouge vif)

Cliquez sur Play pour démarrer l'enregistrement

Enregistrement à partir de l'emplacement du curseur dans la fenêtre Edit

Placez le curseur à

l'endroit où vous souhaitez démarrer l'enregistrement

Introduction à Digi 00168

Cliquez sur l’outil Selector

Les ﬂèches délimitant votre sélection deviennent rouge, indiquant que l’enregistrement aura lieu dans la sélection

Activez une piste pour

l'enregistrement

Cliquez pour activer

l’enregistrement (devient rouge vif)

Cliquez sur Play pour démarrer l'enregistrement

Sélectionnez la longueur

que vous souhaitez enregistrer

Enregistrement de la longueur d'une sélection dans la fenêtre Edit

Pour lire une piste enregistrée :

1 Désactivez l'enregistrement sur cette piste en cliquant à nouveau sur le bouton Record. Ce bouton

ne doit plus être en surbrillance.

2 Cliquez sur Play dans la fenêtre Transport ou appuyez sur la barre d'espacement pour lire la piste.

3 Cliquez sur Stop dans la fenêtre Transport ou appuyez sur la barre d'espacement pour arrêter la

lecture.

Chapitre 6 : Enregistrement 69

Contrôle de la latence et enregistrement

Comme Pro Tools LE utilise le processeur hôte de votre ordinateur pour le traitement audio, la lecture et l'enregistrement, il se produit un léger retard du signal audio, ou latence, lors du passage de l'audio dans le système. Vous pouvez déﬁnir une latence plus courte lorsque vous effectuez l'enregistrement et le contrôle par l'intermédiaire de Digi 001 et une latence plus longue lorsque vous souhaitez obtenir davantage de pistes et de Plug-In.

Incidence des paramètres du buffer matériel sur la latence du contrôle audio

Fréquence d'échantillonnage

44,1 kHz 128 2,9 enregistrement de la batterie et

Paramètres du buffer

Latence (ms)

Utilisez ce paramètre pour :

(échantillons)

d'autres instruments pour lesquels la synchronisation est cruciale

256 5,8 enregistrement de voix et

d’instruments avec des attaques plus lentes

512 11,6 mixage de 24 pistes

1024 23,2 mixage ﬁnal ou plusieurs Plug-In

2048 46,4 mixage ﬁnal ou plusieurs Plug-In

4096 92,8 mixage ﬁnal ou plusieurs Plug-In

8192 185,5 mixage ﬁnal ou plusieurs Plug-In

48 kHz 128 2,7 enregistrement de la batterie et

d'autres instruments pour lesquels la synchronisation est cruciale

256 5,3 enregistrement de voix et

d’instruments avec des attaques plus lentes

512 10,7 mixage de 24 pistes

1024 21,3 mixage ﬁnal ou plusieurs Plug-In

2048 42,7 mixage ﬁnal ou plusieurs Plug-In

4096 85,3 mixage ﬁnal ou plusieurs Plug-In

8192 170,7 mixage ﬁnal ou plusieurs Plug-In

Introduction à Digi 00170

Définissez la latence dans la boîte de dialogue Hardware Setup. La latence est contrôlée par le paramètre H/W Buffer Size et s'affiche en nombre d'échantillons. La valeur recommandée pour la lecture audio est de 512 à 1024 échantillons. Pour l'enregistrement, lors du contrôle via Digi 001, la valeur recommandée est de 128 à 256 échantillons.

Si vous disposez d’une carte SampleCell II Plus, il est déconseillé d'utiliser une taille de buffer de 128 échantillons lorsque vous exécutez simultanément SampleCell Editor et Pro Tools LE. Utilisez un paramètre de buffer plus élevé pour éviter des problèmes de performances.

Pour déﬁnir la taille du buffer matériel pour l'enregistrement ou la lecture :

1 Choisissez Setups > Hardware.

2 Choisissez le nombre d'échantillons dans le menu contextuel H/W Buffer Size, puis cliquez sur OK.

Contrôle à faible latence

Pro Tools LE comporte une fonction nommée Low Latency Monitoring pour les systèmes Digi 001. Cette fonction permet d'utiliser une console de mixage intégrée sur la carte PCI Digi 001 pour enregistrer et contrôler jusqu’à 16 entrées audio (8 analogiques et 8 DAT) avec une latence extrêmement faible. Ce mode peut s'avérer particulièrement utile pour enregistrer simultanément plusieurs instruments ou un groupe.

Pour activer le contrôle à faible latence :

■ Sélectionnez Operations > Low Latency Monitoring.

Pour utiliser le contrôle à faible latence, les pistes doivent être activées pour l'enregistrement, affectées à une vraie entrée audio (et non à un bus), ainsi qu'aux sorties 1 ou 2.

Lorsque le contrôle à faible latence est activé, les Plug-In et les envois affectés aux pistes activées pour l'enregistrement (acheminés vers les sorties 1–2) sont automatiquement contournés et doivent le rester. De plus, ces pistes ne s'inscrivent pas sur les afficheurs des faders principaux.

Chapitre 6 : Enregistrement 71

Enregistrement MIDI

Pour conﬁgurer une nouvelle piste MIDI pour l'enregistrement :

1 Choisissez File > New Track et spéciﬁez 1 MIDI Track, puis cliquez sur Create.

2 Dans la fenêtre Mix, cliquez sur le sélecteur de périphérique et de canal MIDI de la piste et affectez

un dispositif et un canal à partir du menu contextuel.

Sélecteur de périphérique et de canal MIDI

3 Si vous le souhaitez, vous pouvez affecter un changement de programme par défaut à la piste. Dans

la fenêtre Mix, cliquez sur le bouton Program (Prog) et choisissez le numéro du programme et celui de la banque de sons que vous désirez, puis cliquez sur Done. Les changements de programme par défaut sont transmis lors de la lecture d'une piste.

4 Dans la fenêtre Mix, cliquez sur le bouton Record de la piste MIDI pour activer l'enregistrement sur

cette piste.

Ecoute des instruments MIDI sans console de mixage

Si vous utilisez votre système Digi 001 sans console de mixage externe, vous devrez créer une entrée auxiliaire pour écouter votre instrument MIDI. Les entrées auxiliaires fonctionnent comme entrées pour les signaux véhiculés par des bus internes et les sources audio externes.

Pour conﬁgurer une entrée auxiliaire pour l’écoute MIDI :

1 Connectez la sortie de l’instrument MIDI à l’entrée appropriée du boîtier d’E/S Digi 001.

2 Choisissez File > New Track et indiquez la piste 1 Aux Input, puis cliquez sur Create.

3 Cliquez sur le sélecteur d’entrée du canal d’entrées auxiliaires et choisissez l’entrée à laquelle votre

instrument MIDI est connecté.

4 Cliquez sur le sélecteur de sortie du canal d’entrées auxiliaires pour choisir une sortie.

5 Réglez le niveau de l’entrée auxiliaire avec son fader de volume.

Introduction à Digi 00172

Pour enregistrer sur la nouvelle piste MIDI :

1 Choisissez MIDI >Input Devices et assurez-vous que le dispositif MIDI est sélectionné.

2 Vériﬁez que MIDI > MIDI Thru est sélectionné, puis jouez quelques notes sur votre contrôleur MIDI.

L'instrument MIDI affecté à la piste doit émettre un son et les afﬁcheurs de la piste doivent témoigner d'une activité MIDI.

3 Dans la fenêtre Transport, cliquez sur Return to Zero pour effacer les temps de début et de ﬁn. Ceci

garantit que l'enregistrement commencera au début de la piste.

4 Cliquez sur Record dans la fenêtre Transport.

• Si vous utilisez l'option Wait for Note, les boutons Play, Record et Wait for Note clignotent. L'enregistrement commence dès la réception du premier événement MIDI.

• Si vous utilisez l'option Countoff, cliquez sur Play. Les boutons Play et Record clignotent pendant le décompte, puis l'enregistrement commence.

5 A la ﬁn de l’enregistrement, cliquez sur Stop dans la fenêtre Transport. Les nouvelles données MIDI

enregistrées s'afﬁchent sous la forme d'une région MIDI dans la fenêtre Edit et dans la liste MIDI Regions.

Pour lire la piste MIDI enregistrée :

1 Cliquez sur le bouton Record Enable de la piste MIDI pour désactiver le mode d'enregistrement.

2 Dans la fenêtre Transport, cliquez sur Return to Zero.

3 Cliquez sur Play dans la fenêtre Transport pour commencer la lecture. Les données MIDI

enregistrées sont lues avec l'instrument et le canal affectés à la piste.

Chapitre 6 : Enregistrement 73

Enregistrement avec une pédale

Vous pouvez utiliser une pédale standard (par exemple, une pédale de tenue d’un synthétiseur) avec QuickPunch pour effectuer un « punch-in » lors de l’enregistrement de l’audio. Vous pouvez également effectuer un punch-in lors de l’enregistrement MIDI, sans activer QuickPunch. Pour obtenir de plus amples détails sur l’enregistrement fractionné, consultez le Guide de référence de Pro Tools.

Pro Tools LE ne détecte la pédale que si vous la connectez au boîtier d’E/S Digi 001 avant de lancer Pro Tools LE.

Pour connecter une pédale à Digi 001 :

■ Branchez une pédale sur le connecteur Footswitch, situé à l’arrière du boîtier d’E/S Digi 001.

Connectez la pédale ici

Pour effectuer le punch in lors de l’enregistrement de l’audio avec QuickPunch :

1 Activez QuickPunch (Operations > QuickPunch).

2 Déﬁnissez l’assignation d’entrée et cliquez sur le bouton Record pour chaque piste audio dont vous

souhaitez effectuer le punch in. Vous pouvez effectuer le punch in sur un maximum de 8 pistes audio lors de la lecture 24 pistes, ou sur un maximum de 16 pistes lors de la lecture 16 pistes.

3 Cliquez sur Play dans la fenêtre Transport. Appuyez sur la pédale pour commencer l’enregistrement

(punch in) sur toutes les pistes activées. Appuyez à nouveau sur la pédale pour arrêter l’enregistrement (punch out).

Vous remarquerez que la lecture de la session continue, et que vous pouvez entrer et sortir de l’enregistrement autant de fois que vous le souhaitez avec la pédale.

Pour effectuer le punch in lors de l’enregistrement MIDI :

1 Déﬁnissez l’assignation d’entrée MIDI et cliquez sur le bouton Record pour chaque piste MIDI dont

vous souhaitez effectuer le punch in. QuickPunch n’est pas nécessaire pour effectuer le punch in sur des pistes MIDI.

2 Cliquez sur Play dans la fenêtre Transport. Appuyez sur la pédale pour commencer l’enregistrement

(punch in) sur toutes les pistes activées. Appuyez à nouveau sur la pédale pour arrêter l’enregistrement (punch out).

Introduction à Digi 00174

Enregistrement vers et depuis un ADAT

Vous pouvez utiliser Digi 001 pour servir d’interface avec un ADAT, soit pour enregistrer des pistes depuis un ADAT dans Pro Tools LE pour l’édition, ou pour enregistrer des pistes Pro Tools LE vers un ADAT.

Utilisation de paires de sortie

En raison du mode de fonctionnement des sorties dans Pro Tools LE, chaque piste recherche une paire de sortie stéréo. De ce fait, pour enregistrer sur huit pistes ADAT, vous devez envoyer 4 paires de pistes Pro Tools LE (chaque paire étant soumise à un panoramique jusqu'aux extrémités gauche et droite) aux 4 paires de sorties numériques optiques ADAT de Digi 001.

Pour enregistrer des pistes ADAT dans Pro Tools LE :

1 Branchez le connecteur de sortie optique de l'appareil ADAT sur le connecteur d’entrée optique,

situé au dos de la carte PCI Digi 001.

Alesis ADAT

OPTICAL

Digital

Input

IN OUT

Output

METER BRIDGESYNC

Vers la sortie optique ADAT

AC POWER

Carte PCI Digi 001

Entrée optique vers la carte PCI Digi 001

Branchement de la sortie optique ADAT sur l’entrée optique de la carte PCI Digi 001

2 Ouvrez ou créez une session dans Pro Tools LE.

3 Enregistrez jusqu’à 8 pistes audio (en fonction du nombre de pistes utilisées sur la bande ADAT).

4 Affectez les entrées optiques 1–8 ADAT aux huit pistes.

5 Cliquez sur Record dans la fenêtre Transport.

6 Cliquez sur Play dans la fenêtre Transport pour commencer l’enregistrement, puis appuyez sur le

bouton Play de l'ADAT.

7 Lorsque la lecture depuis la bande ADAT est terminée, cliquez sur Stop dans la fenêtre Transport, ou

appuyez sur la barre d’espacement.

Chapitre 6 : Enregistrement 75

Pour enregistrer des pistes Pro Tools LE sur un ADAT :

1 Branchez le connecteur de sortie optique ADAT, situé au dos de la carte PCI de Digi 001 sur le

connecteur d’entrée optique ADAT, situé au dos de l’appareil ADAT.

Alesis ADAT

OPTICAL

Digital

Input

IN OUT

Output

METER BRIDGESYNC

Entrée optique vers ADAT

AC POWER

Carte PCI Digi 001

Sortie optique vers la car te PCI Digi 001

2 Ouvrez la session que vous souhaitez enregistrer sur l’ADAT.

3 Activez jusqu’à 8 pistes audio pour l’enregistrement sur l’ADAT.

4 Effectuez un panoramique sur 4 paires de pistes, panoramique stéréo intégral de chaque paire (un

panoramique jusqu'à l'extrémité gauche est effectué sur l'une des deux pistes, et un panoramique jusquà l'extrémité droite est effectué sur l'autre piste).

5 Assignez chaque paire de pistes à une paire de sorties optiques distincte en sélectionnant le menu

contextuel de sortie pour chaque piste. Si, par exemple, une de vos paires était 3(L)–4(R), vous pouvez acheminer cette paire vers la sortie étiquetée #1/9 Optical 1-#1/10 Optical 2.

6 Commencez l’enregistrement sur l’ADAT, puis cliquez sur Play dans la fenêtre Transport de

Pro Tools LE. Lorsque la lecture est terminée, arrêtez les deux systèmes.

Introduction à Digi 00176

index

Acheminement de l’audio 63 Activation des groupes 57 ADAT

connexion 39 enregistrement depuis Pro Tools LE 76 enregistrement vers Pro Tools LE 75

Affichage de la fenêtre Mix 50 Alimentation fantôme 26 Alimentation fantôme 48 V 26 Amplificateurs de puissance et haut-parleurs,

connexion Audio analogique 32 Audio numérique

format ADAT 32 format S/PDIF 32

Automation

aperçu 51 définition dans la fenêtre Edit 53 écriture 52

Automation du volume 52

BIOS, paramètres 15 Boîtier d’E/S Digi 001

alimentation fantôme 26 boutons de gain d’entrée 26 connecteur d’ordinateur 27 connexion 6, 18 E/S MIDI 27 E/S S/PDIF 27 entrées analogiques 28 entrées d’écoute 28 entrées micro/ligne 25 gain de casque 27 pad d’entrée 25 panneau arrière 27 panneau avant 25 prise pour pédale 28

sortie casque 27 sorties analogiques 28 sorties analogiques principales 28 sorties d’écoute 28 volume d’écoute 26 voyant d’alimentation 26

Boutons de gain d’entrée 26

Carte PCI 6 Carte PCI Digi 001 1, 6 Casques

connexion 30 gain 27 sortie 27

Configuration requise 2 Connecteur d’ordinateur du boîtier d’E/S Digi 001

Connexion

à un ADAT 39 casques 30 dispositifs analogiques 34 dispositifs MIDI 41, 61 dispositifs numériques 31, 36 haut-parleurs 30 microphones 34 pédale 74 vers un enregistreur pour le mixage final 31 vers une stéréo 30

Connexions MIDI 41 Connexions studio 29 Contrôle avec latence faible 71 Contrôle de la latence 70 Coupure d’une piste 56 CPU Usage Limit

pour Macintosh 44 pour Windows 45

Création d’une piste 63

Index 77

Décalage MIDI 60 Digi 001 2

connexions studio 29 contenu 1 installation sur l’ordinateur Intel 17 installation sur Macintosh 5 pilote Wave Windows 19

Dispositifs analogiques, connexion 34 Dispositifs d’effets externes 41, 42 Dispositifs MIDI, connexion 41, 61 Dispositifs numériques, connexion 31, 36 Disques durs

configuration Macintosh 12 configuration Windows 22 espace de stockage pour l’audio 13, 23

Duplication des sorties en S/PDIF 33

E/S MIDI du boîtier d’E/S Digi 001 27 E/S S/PDIF (cinch) 27 Ecoute MIDI 72 Edition non destructive 48 Enregistrement

automation 52 contrôle de la latence 70 depuis les pistes ADAT 75 piste audio 67 piste MIDI 73 pistes ADAT 76 pistes audio avec QuickPunch 74 pistes MIDI avec pédale 74

Enregistrement à la volée avec la pédale 74 Enregistrement QuickPunch 74 Enregistreur DAT, connexion 31 Enregistreurs DAT Tascam 31 Entrées

analogiques 28 écoute 28 micro/ligne 25 S/PDIF 27

Entrées analogiques du boîtier d’E/S Digi 001 28 Entrées d’écoute du boîtier d’E/S Digi 001 28 Entrées micro/ligne 25 Envois vers des dispositifs d’effets externes 42

Fenêtres

pilote Wave, installation 19 pilote Wave, suppression 21 utilisation d’un ordinateur lent 45

Filtre passe-haut 67 Filtre passe-haut micro/ligne 67

Gain

casque 27 réglage pour les entrées micro/ligne 64

Guide de référence Pro Tools 3

Hardware Buffer Size

pour Macintosh 44 pour Windows 45

Haut-parleurs, connexion 30

Latence pour l’enregistrement et le contrôle 70 Lecture d’une piste en solo 56

Macintosh

paramètres système 7 utilisation d’un ancien modèle 43

Magnétophone analogique, connexion 31 Memory Locations, fenêtre 48 Microphones, connexion 34 Mix, fenêtre 47

présentation 50 réduire 50

Mixage

coupure de pistes 56 écriture de l’automation du volume 52 réglage du panoramique de pistes 51 réglage du volume d’une piste 50

Mixage final et connexion d’un enregistreur 31 Monitor, mode 26, 40

Niveau de bruit 65 Niveaux d’entrée 64

Introduction à Digi 00178

Niveaux de gain d’entrée

réglage 65 réglage précis 65

occurrences de Plug-In 54 OMS (Open Music System) 9

configuration de New Studio Setup 10 définition d’un périphérique MIDI 11 désactivation de SerialDMA 12 installation 9

Other Options, boîte de dialogue 66

Pad -26 dB 25 Pad d’entrée 25 Panneau arrière du boîtier d’E/S Digi 001 27 Panneau avant du boîtier d’E/S Digi 001 25 Performance signal/bruit 64 Pistes

coupure 56 création 63 lecture en solo 56 panoramique 51

Pistes MIDI

affectation d’un dispositif 62 enregistrement 73 enregistrement avec pédale 74 lecture 73

Plug-In 54

affectation multiple 54 ajout à une piste 54 modification de paramètres 55

Présentation de la fenêtre Mix 50 Prise pour pédale du boîtier d’E/S Digi 001 28 Pro Tools LE

entrée du numéro de série 14, 24 fonctions 1 installation, Macintosh 8 installation, Windows 20 lancement pour la première fois 14, 24 suppression, Windows 21

Réglage du gain d’entrée micro/ligne 64 Réglage du panoramique d’une piste 51 Réglage du volume d’une piste 50

Saisie du numéro de série, pour Pro Tools LE 14,

SerialDMA, désactivation 12 Session 43 Session de démonstration

fonctions spéciales 46 lecture 46

Session de démonstration Be There 46 Sorties analogiques du boîtier d’E/S Digi 001 28 Sorties analogiques principales 28 Sorties d’écoute du boîtier d’E/S Digi 001 28 Sources de niveau ligne, connexion 34 Stéréo, connexion 30 Studio setup, illustrations 37 Système, paramètres

pour Macintosh 7 pour Windows 16

Traitement des effets 54 Transport, fenêtre 48

Voie de console 49 Volume d’écoute 26 Volume du boîtier d’E/S Digi 001 26 Voyant d’alimentation du boîtier d’E/S Digi 001 26

Windows

paramètres système 16

Index 79

Introduction à Digi 00180

M-AUDIO Digi 001 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Informations sur la compatibilité

Enregistrement Digidesign

A propos des guides

Conventions utilisées dans ce guide

Choisir et Sélectionner

Installation de la session de démonstration

Installation d’OMS

Désactivation de Serial DMA dans OMS

Utilisation de lecteurs système pour l'audio

Disques durs SCSI

Initialisation et défragmentation des lecteurs

Espace de stockage du disque dur

Paramètres BIOS

Paramètres système Windows

Installation des pilotes Wave de Windows

Mise à jour d’anciens pilotes Wave

Installation de la session de démonstration

Utilisation de lecteurs système pour l'audio

Disques durs SCSI

Formatage et défragmentation des lecteurs

Espace de stockage du disque dur

Connexion de votre studio

Ecoute de l’audio

Connexion d’un appareil analogique

Connexion d’un appareil numérique

Audio analogique

Audio numérique

Format ADAT

S/PDIF

Connexion de sources audio

Illustrations Studio Setup

Utilisation du mode Monitor

Connexions MIDI

Utilisation de dispositifs d’effets externes

Utilisation de la session de démonstration

Lecture de la session de démonstration

Utilisation d'un Macintosh d'ancienne génération

Utilisation d'un PC lent sous Windows

Structure de la session de démonstration

Lecture de la session de démonstration

Didacticiel de mixage de la session de démonstration

Réglage du volume d'une piste

Réglage du panoramique des pistes

Automation du mixage

Ecriture de votre propre automation

Mixage dans la fenêtre Edit

Plug-In

Utilisation des Plug-In

Lecture en solo

MIDI

Macintosh

Windows

Décalage MIDI

Utilisation d'un dispositif MIDI avec la session de démonstration

Enregistrement

Acheminement de l’audio vers une piste

Filtre passe-haut micro/ligne

Enregistrement d'une piste audio

Contrôle de la latence et enregistrement

Contrôle à faible latence

Enregistrement MIDI

Ecoute des instruments MIDI sans console de mixage

Enregistrement avec une pédale

Enregistrement vers et depuis un ADAT

Utilisation de paires de sortie
