Marantz SR7013 operation manual [de]

Download

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

A/V Surround

Receiver

SR7013

Bedienungsanleitung

Vorderseite Display Rückseite Fernbedienung Index

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Zubehör

Einlegen der Batterien Reichweite der Fernbedienung

Merkmale

Hervorragende Klangqualität Leistungsfähigkeit Einfache Bedienung

Bezeichnung und Funktionen der Teile

Vorderseite Display Rückseite Fernbedienung

Anschlüsse

Lautsprecherinstallation Anschließen der Lautsprecher

Vor dem Anschluss der Lautsprecher Lautsprecherkonfiguration und Einstellungen für “Endstufen-

Zuweis.” Anschluss von 5.1-Kanal-Lautsprechern Anschluss von 7.1-Kanal-Lautsprechern Anschluss von 9.1-Kanal-Lautsprechern Anschluss von 11.1-Kanal-Lautsprechern Anschluss von 7.1-Kanal-Lautsprechern: Bi-Amp-Anschluss für

Front-Lautsprecher Anschluss von 7.1-Kanal-Lautsprechern: Zweites Front-

Lautsprecherpaar Anschluss von Mehrfachzonen-Lautsprechern

Anschließen eines Fernsehers

Anschlussweise 1: Der Fernseher verfügt über einen HDMI-

Anschluss und ist kompatibel mit der ARC-Funktion (Audio Return

10 12 16

17 22 26 30

35 43

47 49 50 54 62

69 70

Channel) Anschlussweise 2: Der Fernseher verfügt über einen HDMI-

Anschluss und ist inkompatibel mit der ARC-Funktion (Audio Return Channel)

Anschlussweise 3: Der Fernseher verfügt über keinen HDMIAnschluss

Anschließen eines Wiedergabegeräts

Anschließen einer Set-Top-Box (Satellitenempfänger/ Kabelfernsehen)

Anschließen eines DVD-Player oder Blu-ray Disc-Player Anschließen einer Videokamera oder einer Spielekonsole Anschließen eines Schallplattenspieler Anschließen eines Geräts mit Mehrkanal-Ausgangsanschluss

Schließen Sie das USB-Speichergerät an den USB-Anschluss an Anschließen einer UKW/MW-Antenne Anschließen an ein Heim-Netzwerk (LAN)

Kabelgebundenes LAN WLAN

Anschließen eines externen Steuerungsgerätes

REMOTE CONTROL-Anschlüsse DC OUT-Buchsen

Anschluss des Netzkabels

80 81 82 83 84

85 86 88

88 89

90 91

Vorderseite Display Rückseite Fernbedienung Index

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Wiedergabe

Grundfunktionen

Stromversorgung einschalten Auswählen der Eingangsquelle Einstellung der Lautstärke Vorübergehendes Ausschalten des Tons (Stummschaltung) Wiedergabe eines DVD player/Blu-ray Disc player

Wiedergabe von USB-Speichergeräten

Wiedergeben von Dateien, die auf einem USB-Speichergerät gespeichert sind

Wiedergabe von Musik von einem Bluetooth-Gerät

Wiedergabe von Musik über ein Bluetooth-Gerät Kopplung mit anderen Bluetooth-Geräten Erneutes Verbinden von einem Bluetooth-Gerät mit diesem Gerät

Wiedergabe von UKW/MW-Sendungen

Wiedergabe von UKW/MW-Sendungen Sendereinstellung durch Eingabe der Frequenz (Direkte Abstimmung) RDS-Suche PTY-Suche TP-Suche Radiotext Ändern des Abstimm-Modus (Abstimm-Modus) Einstellen und automatisches Speichern von Sendern (Autom. Senderspeicher) Speichern des aktuellen Radiosenders (Senderspeicher) Wiedergabe von gespeicherten Sendern Geben Sie für die Sender-Voreinstellung eine Bezeichnung ein

(Sendername) Überspringen von gespeicherten Radiosendern (Überspringen) Abbrechen der Funktion Überspringen

94 94 95 95 95

100

101 103 104

105

106 108 108 109 110 110 111 111 112 112

113 114 115

Wiedergeben von Internetradio

Wiedergeben von auf einem Computer oder auf einem NAS gespeicherten Dateien

Abrufen der HEOS App

HEOS Konto Wiedergabe über Musik-Streamingdienste Dieselbe Musik in mehreren Räumen anhören

AirPlay-Funktion

Wiedergeben von Titeln von iPhone, iPod touch oder iPad Wiedergeben von Musik aus iTunes auf diesem Gerät Steuern der iTunes-Wiedergabe über die Fernbedienung dieses Geräts Wiedergabe von Titeln von Ihrem iPhone, iPod touch oder iPad

auf mehreren synchronisierten Geräten (AirPlay 2)

Spotify Connect-Funktion

Wiedergeben von Musik aus Spotify auf diesem Gerät

116

117

118

119

122

123 124 127

131

132 132 133

134

135

Vorderseite Display Rückseite Fernbedienung Index

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Praktische Funktionen

Hinzufügen zu einem HEOS Favoriten Wiedergabe eines HEOS Favoriten Löschen eines HEOS Favoriten Einstellen der Lautstärke für jeden Kanal passend zur

Eingangsquelle (Kanalpegel-Einstellung) Einstellen des Klangs (Klang) Wiedergabe von Video während der Audiowiedergabe (Video-

Quelle) Anpassen der Bildqualität für Ihre Anzeigeumgebung (Bildmodus) Wiedergabe derselben Musik in allen Zonen (All-Zone-Stereo)

Auswählen eines Klangmodus

Auswählen eines Klangmodus Direkte Wiedergabe Pure Direct-Wiedergabe Surround-Automatik-Wiedergabe Beschreibung der Klangmodi Für jedes Eingangssignal auswählbarer Klangmodus

HDMI-Steuerfunktion

Einstellungsverfahren

Smart Menu-Funktion

136

137 137 138

139 140

141 142 143

144

145 146 146 147 148 152

156

157

Einschlaffunktion

Verwenden der Einschlaffunktion

Smart-Select-Funktion

Aufrufen der Einstellungen Ändern der Einstellungen

Frontblendentastensperre

Deaktivieren der Tastenbedienung Deaktivieren aller Tasten mit Ausnahme von VOLUME Beenden der Speerfunktion für die Vorderseite

Fernbedienungssperre

Deaktivieren der Sensorfunktion der Fernbedienung Aktivieren der Fernbedienungs-Sensorfunktion

Ein-/Ausschalten der Beleuchtung Netzwerk-Steuerfunktion

Bedienen des Geräts über eine Netzwerk-Steuerfunktion

Wiedergabe in ZONE2/ZONE3 (Separater Raum)

Anschließen einer ZONE Wiedergabe in ZONE2/ZONE3

159

160

161

162 163

164

164 164 165

166

166 166

167 168

168

170

170 176

Vorderseite Display Rückseite Fernbedienung Index

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Einstellungen

Menüplan

Menübedienung

Audio

Center-Pegel anpassen SW-Pegel anpassenz Bass-Synchronisierung Surround-Parameter M-DAX Audio Delay Lautstärke Audyssey Grafik-EQ

Video

Bildeinstellungen HDMI-Konfig. Ausgabe-Einstellungen CompVideo-Ausg Bildschirmmenü (OSD) 4K Signal Format TV-Format

178

182

183

183 183 184 184 189 190 191 192 195

197

197 199 204 208 208 209 211

Eingänge

Eingangszuordnung Quelle umbenennen Quellen ausblenden Eingangspegel Eingangswahl

Lautsprecher Audyssey®-Einmessung

Verfahren für Lautsprechereinstellungen (Audyssey® Einmessung)

Fehlermeldungen Wiederherstellen der Einstellungen von “Audyssey®-Einmessung”

Manuelle Konfiguration

Endstufen-Zuweis. Lautspr.-Konfig. Abstände Pegel Übernahmefreq. Bässe Frontlautsprecher 2-Kanal-Wiedergabe

212

212 214 214 215 216

217 217

219 225 227

228

228 235 240 242 243 244 245 245

Vorderseite Display Rückseite Fernbedienung Index

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Netzwerk

Informationen Verbindung WLAN-Konfiguration Einstellungen Netzwerk-Steuerung Netzwerk-Name Diagnose

HEOS Konto

Sie sind nicht angemeldet Sie sind bereits angemeldet

Allgemein

Sprache ECO ZONE2 einrichten / ZONE3 einrichten Zone umbenennen Smart Select-Namen Trigger-Ausg. 1 / Trigger-Ausg. 2 Front-Display Firmware Informationen Nutzungsdaten Konfig. speich./laden Setup sperren Zurücksetzen

248

248 248 249 251 253 253 254

255

255 255

256

256 256 260 262 262 263 263 264 267 268 269 269 270

Steuern externer Geräte über die Fernbedienung

Registrieren voreingestellter Codes Bedienen von Komponenten Initialisieren von registrierten voreingestellten Codes

Einstellen der Hintergrundbeleuchtung

Ausschalten der Hintergrundbeleuchtung

Festlegen der Zone, deren Betrieb über die Fernbedienung gesteuert wird

271

272 275 278

279

280

Vorderseite Display Rückseite Fernbedienung Index

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Tipps

Tipps Fehlersuche

Das Gerät lässt sich nicht einschalten oder schaltet sich ab Es ist keine Bedienung über die Fernbedienung möglich Das Display des Geräts bleibt leer Es ist kein Ton zu hören Der Ton wird nicht wie gewünscht ausgegeben Der Ton wird unterbrochen, und es treten Störgeräusche auf Auf dem Fernseher wird kein Video angezeigt Der Menübildschirm wird nicht auf dem Fernseher angezeigt Die Farbe des Menübildschirms und die auf dem Fernseher

angezeigten Funktionsinhalte weichen vom Normalzustand ab AirPlay kann nicht wiedergegeben werden USB-Speichergeräte können nicht wiedergegeben werden Der Bluetooth kann nicht wiedergegeben werden Das Internetradio kann nicht wiedergegeben werden Musikdateien auf dem Computer oder NAS können nicht

wiedergegeben werden Verschiedene Onlinedienste können nicht wiedergegeben

werden Die Funktion HDMI Steuerung funktioniert nicht Es ist keine Verbindung zu einem WLAN möglich Bei Verwendung von HDMI ZONE2 funktionieren die Geräte nicht

ordnungsgemäß Fehlermeldungen zu Update/Upgrade

Zurücksetzen auf die Werkseinstellungen Zurücksetzen der Netzwerkeinstellungen

282 284

285 286 286 287 288 290 291 293

293 294 295 296 297

298

299 299 300

301 302

303 304

Anhang

Informationen zu HDMI Videoumwandlungsfunktion Wiedergabe von USB-Speichergeräten Wiedergabe von einem Bluetooth-Gerät Wiedergeben von auf einem Computer oder auf einem NAS

gespeicherten Dateien Wiedergeben von Internetradio Persönliche Speicher-Plus-Funktion Speicher der letzten Funktion Klangmodi und Kanalausgang Klangmodi und Surround-Parameter Eingangssignaltypen und zugehörige Klangmodi Erklärung der Fachausdrücke Informationen zu Marken Technische Daten Index Lizenz

305 308 310 311

312 313 313 313 314 316 319 322 331 333 339 342

Vorderseite Display Rückseite Fernbedienung Index

Kurzanleitung Sicherheitshinweise

Hinweise zum Radio

Kabelkennzeichnungen

Netzkabel

UKW-Zimmerantenne

MW-Rahmenantenne

Externe Antennen für die

Bluetooth-/WLAN-

Verbindung

Mikrofonständer zur

Klangkalibrierung

Warnhinweise Bezüglich

Batteries

Fernbedienung

(RC036SR)

R03/AAA-Batterien

Mikrofon zur

Klangkalibrierung

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Vielen Dank für den Kauf dieses Marantz-Produkts. Um einen fehlerfreien Betrieb sicherzustellen, lesen Sie bitte sorgfältig dieses Handbuch, bevor Sie das Gerät in Betrieb setzen. Bewahren Sie diese Bedienungsanleitung nach der Lektüre zum späteren Nachschlagen auf.

Zubehör

Überprüfen Sie, ob folgendes Zubehör im Lieferumfang des Produkts enthalten ist.

Vorderseite Display Rückseite Fernbedienung Index

Batterien

30° 30°

Etwa 7 m

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Einlegen der Batterien

Öffnen Sie die Abdeckung in Richtung des Pfeils, und

nehmen Sie sie ab.

Legen Sie zwei Batterien wie angezeigt richtig in das

Batteriefach ein.

Setzen Sie die Abdeckung wieder ein.

HINWEIS

Beachten Sie folgende Hinweise, um Schäden oder ein Auslaufen der Batterien zu

vermeiden:

Verwenden Sie neue und alte Batterien nicht zusammen.

Verwenden Sie nicht zwei unterschiedliche Batteriearten.

Nehmen Sie die Batterien aus der Fernbedienung, wenn diese längere Zeit nicht

benutzt wird. Wenn eine Batterie ausläuft, wischen Sie die Flüssigkeit im Batteriefach sorgfältig

auf, und legen Sie neue Batterien ein.

Reichweite der Fernbedienung

Richten Sie die Fernbedienung bei der Bedienung auf den Fernbedienungssensor.

Vorderseite Display Rückseite Fernbedienung Index

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Merkmale

Hervorragende Klangqualität

Durch getrennte Schaltkreise liefert der Verstärker für alle 9

Kanäle dieselbe Qualität (165 W x 9 Kanäle)

Der Verstärkerbereich verfügt über separate Leistungsbausteine (keine integrierte Schaltung), die einen optimalen Realismus und einen überwältigenden Dynamikbereich gewährleisten. Dank seiner separaten Hochstrom- und HochleistungsLeistungsbausteine kann der Verstärker sehr leicht Lautsprecher hoher Qualität betreiben.

Stromgegengekoppelter Verstärker

Dieses Gerät nutzt für seinen Vorverstärker einen hochschnellen stromgegengekoppelten Verstärkerkreis, damit Signale eines Blu-ray Disc-Players und anderer Geräte, die ein HD-Audioformat unterstützen, mit Hi-Fi verstärkt werden können. Der hochschnelle stromgegengekoppelte Verstärker erzeugt zudem einen natürlichen Klangraum.

Dolby Atmos (v

Dieses Gerät verfügt über einen Decoder, der das Audioformat Dolby Atmos unterstützt. Der Ort oder die Bewegung eines Klangs wird durch zusätzliche, über Kopfhöhe angebrachte Lautsprecher exakt wiedergegeben, sodass Sie ein unglaublich natürliches und realistisches Surround-Klangfeld erleben.

S. 323)

DTS:X (v S. 326)

Dieses Gerät ist mit der Decoder-Technologie DTS:X ausgestattet. Dank seiner umfassenden objektbasierten Audiotechnologie ohne Kanaleinschränkungen eröffnet Ihnen DTS:X ein völlig neues Heimkinoerlebnis. Die Flexibilität der Objekte ermöglicht eine Skalierung des Klangs in beliebigem Umfang und eine einzigartige Ansteuerung verschiedenster Positionen im Raum. Durch diese AudioOptionen erleben Sie eine noch bessere Akustik.

DTS Virtual:X (v S. 326)

Die DTS Virtual:X-Technologie unterstützt DTS' geschützte VirtualHeight- und Virtual-Surround-Verarbeitung, um ein umfassendes Klangerlebnis über jeden Eingangsquellentyp (von Stereo bis 7.1.4Kanal) und Lautsprecherkonfiguration zu liefern.

DTS Virtual:X steht nicht zur Verfügung, wenn Höhenlautsprecher

angeschlossen sind.

Audyssey LFC™ (Low Frequency Containment) (v

Audyssey LFC™ löst die Probleme niederfrequenter Klänge, durch die Personen in Nachbarräumen oder -Wohnungen gestört wurden. Audyssey LFC™ überwacht dynamisch die Audioinhalte und entfernt niedrige Frequenzen, die Wände, Decken und Böden durchdringen. Anschließend erfolgt durch psychoakustische Bearbeitung eine Wiederherstellung der wahrgenommenen tiefen Bässe für Hörer in demselben Raum. Das Ergebnis ist ein großartiger Sound, der die Nachbarn nicht mehr stört.

Getrennte Subwoofer und Audyssey Sub EQ HT™ (v

Dieses Gerät besitzt zwei Subwoofer-Ausgangsmöglichkeiten und kann den Pegel und das Delay eines jeden Subwoofers individuell regeln. Audyssey Sub EQ HT™ ermöglicht eine nahtlose Integration, indem zunächst sämtliche Pegel- und Verzögerungsunterschiede zwischen den beiden Subwoofern ausgeglichen werden, und dann Audyssey MultEQ® XT32 gleichzeitig auf beide Subwoofer angewendet wird. Auf diese Weise wird eine tiefere Bassansprache und größerer Detailreichtum erzielt.

S. 194)

S. 218)

Vorderseite Display Rückseite Fernbedienung Index

Auro-3D

FHL FHR

SHL

SHR

FL FR

SL SR

FHL FHR

SHL

SHR

FL FR

SL SR

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Dieses Gerät ist mit einem Auro-3D-Decoder ausgestattet. Bei Auro-3D wird ein herkömmliches 5.1-Kanal-System um Fronthochtöner (FHL+FHR), Surround-Height-Lautsprecher (SHL+SHR) und TopSurround-Lautsprecher (TS/optional) ergänzt – so erhalten Sie ein natürliches und realitätsnahes dreidimensionales und vollumfassendes Klangfeld.

Wenn Sie die Lautsprecher für Auro-3D richtig platzieren, können Sie die Auro-3D-Wiedergabe in vollem Umfang genießen.

2 Auro-3D-Wiedergabe

Auro-3D unterstützt keine Dolby Atmos-Konfiguration mit Lautsprechern des Typs Top Front, Top Middle oder Top Rear.

Es besteht jedoch die Möglichkeit, sowohl Auro-3D als auch Dolby Atmos zu unterstützen. Hierfür müssen Sie einer 5.1-Konfiguration Fronthochtöner und Rear-HeightLautsprecher* hinzufügen.

Um einen optimalen Auro-3D-Klang zu erzielen, wird dringend empfohlen, Surround-Height-Lautsprecher zu verwenden.

Vorderseite Display Rückseite Fernbedienung Index

2 Dolby Atmos-Wiedergabe

Skalierung auf

Bis zu 1080p

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Leistungsfähigkeit

4K 60Hz Eingang/Ausgang unterstützt

Digitaler Video-Prozessor, skaliert analoge Videosignale (SD-

Auflösung) auf HD (720p/1080p) und 4K (v

S. 206)

Bei Verwendung von 4K Ultra HD (High Definition) wird für Videosignale eine Eingangs-/Ausgangsgeschwindigkeit von 60 Bildern pro Sekunde (60p) erreicht. Wenn Sie das Gerät mit einem Fernseher verbinden, der mit 4K Ultra HD und dem 60p-Videosignaleingang kompatibel ist, werden auch Videos mit schnellen Bewegungen durch die hochauflösenden Bilder besonders realistisch dargestellt. Dieses Gerät unterstützt außerdem die Bildverarbeitung für Videos mit den Formaten 4K 60p, 4:4:4 und 24-Bit. Durch die Verarbeitung der Videodaten mit der ursprünglichen Auflösung erhalten Sie eine fehlerfreie hochauflösende Bildqualität.

Dieses Gerät unterstützt auch HDR (High Dynamic Range) und den erweiterten Farbraum BT.2020.

HDCP 2.2

Dieses Gerät ist mit einer Skalierungsfunktion für 4K-Videodaten ausgestattet, sodass Sie analoge Videodaten oder SD (Standard Definition)-Video über HDMI mit 4K-Auflösung (3840 × 2160 Pixel) ausgeben können. Mit dieser Funktion können Sie das Gerät über ein einzelnes HDMI-Kabel an einen Fernseher anschließen und so hochauflösende Bilder für jede Videoquelle erzeugen.

Ausgestattet mit HDMI-Ausgabe für ZONE2 (v

Die ZONE2-Ausgabe für mehrere Räume beinhaltet eine HDMIAusgabe, bei der Sie in einem Raum eine ganz andere A/V-Quelle wiedergeben können als das im Hauptraum wiedergegebene Programm.

Dieses Gerät ist mit dem Kopierschutzstandard HDCP 2.2 kompatibel.

Vorderseite Display Rückseite Fernbedienung Index

S. 170)

AusgängeEingänge

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

HDMI-Anschlüsse ermöglichen Anschlüsse an zahlreiche AV-

Geräte (8 Eingänge, 3 Ausgänge)

Dieses Gerät stellt für den Anschluss zahlreicher verschiedener digitaler Quellen 8 HDMI-Eingänge bereit, darunter einen an der Vorderseite, über den Sie schnell und bequem eine Videokamera, eine Spielekonsole oder ein anderes mit HDMI ausgestattetes Gerät anschließen können. Es gibt zwei HDMI-Ausgänge für den Hauptraum und einen dritten HDMI-Ausgang für einen weiteren Raum.

Das Gerät verfügt über eine AirPlay®-Funktion zusätzlich zu den Netzwerkfunktionen wie Internetradio usw. (v

S. 131)

Sie können verschiedene Inhalte wiedergeben, z. B. Internetradio oder Audiodateien, die auf Ihrem Computer gespeichert sind.

Dieses Gerät unterstützt auch AirPlay, mit dessen Hilfe Sie eine Musikbibliothek von einem iPhone®, iPad®, iPod touch® oder aus iTunes® streamen können.

Unterstützt “AirPlay 2®” Wireless Audio.

Synchronisieren Sie mehrere mit AirPlay 2 kompatible Geräte / Lautsprecher zur simultanen Wiedergabe.

Dieses Gerät unterstützt AirPlay 2 und erfordert iOS 11.4 oder höher.

Vorderseite Display Rückseite Fernbedienung Index

【MAIN ZONE】【ZONE2】/【ZONE3】

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Wiedergabe von DSD- und FLAC-Dateien über USB und Netzwerk

Dieses Gerät unterstützt die Wiedergabe von Dateien in hochauflösenden Audioformaten wie DSD (5,6 MHz) und FLAC 192 kHz. Hochauflösende Dateien werden in hoher Qualität wiedergegeben.

Ganz einfache WLAN-Verbindung mit Bluetooth-Geräten

(v S. 100)

Sie können Musik auch einfach wiedergeben, indem Sie eine WLANVerbindung zu Ihrem Smartphone, Tablet-PC, PC usw. herstellen.

Audio in mehreren Räumen (v S. 143)

Sie können die gewünschten Eingänge in der MAIN ZONE, in ZONE2 und in ZONE3 auswählen und wiedergeben. Wenn die Funktion All-Zone-Stereo genutzt wird, können Sie die in der MAIN ZONE wiedergegebene Musik gleichzeitig auch in allen Zonen hören. Das ist beispielsweise nützlich, wenn Sie Hintergrundmusik im ganzen Haus hören möchten.

Energiesparendes Design

Dieses Gerät ist mit einer ECO-Modus-Funktion ausgestattet, mit dem Sie Musik und Filme bei verringertem Energieverbrauch wiedergeben können. Außerdem verfügt es über eine automatische StandbyFunktion, sodass das Gerät automatisch ausgeschaltet wird, wenn es nicht benutzt wird. Dadurch können Sie Strom sparen.

Vorderseite Display Rückseite Fernbedienung Index

Inhalt

Kompatibel mit der “Marantz 2016 AVR Remote”-Appz für

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

grundlegende Bedienungsmöglichkeiten des Geräts über ein iPad, iPhone oder über Android™-Geräte (Google, Amazon Kindle Fire)

Außer vielen neuen Funktionen wurden die Grafiken und die Benutzeroberfläche vollständig überarbeitet. Die neue App ermöglicht eine umfassende Steuerung des AVR und bietet Zugriff auf das Einrichtungsmenü über Ihre Mobiltelefone oder Tablet-PCs zur präzisen Einstellung. Die “Marantz 2016 AVR Remote”-App ermöglicht ebenfalls schnellen, bequemen Zugriff auf die Status-Anzeige des Empfängers, die Optionsmenüs, die Steuerung des Marantz Blu-ray Disc-Players und die Online-Bedienungsanleitung.

Laden Sie die entsprechende “Marantz 2016 AVR Remote”-App für Ihre iOS-

oder Android-Geräte herunter. Das Gerät muss mit demselben LAN- oder WLAN- (drahtlosen LAN)- Netz verbunden sein wie das iPhone oder der iPod touch.

HEOS bietet Musik-Streamingdienste von Ihren bevorzugten

Online-Musikquellen

Mit dem HEOS WLAN Mehrraum-Soundsystem können Sie Ihre Lieblingsmusik jederzeit überall in Ihrer Wohnung anhören. Über Ihr vorhandenes Heim-Netzwerk und die HEOS App (erhältlich für iOS-, Android- und Amazon-Geräte) können Sie Titel aus Ihrer eigenen Musikbibliothek oder vielen Online-Musik-Streamingdiensten ausprobieren, durchsuchen und wiedergeben.

Wenn mehrere HEOS-Geräte am selben Netzwerk angeschlossen sind, können HEOS-Geräte so gruppiert werden, dass dieselbe Musik gleichzeitig auf allen Geräten wiedergegeben wird. Alternativ können die Titel aber auch auf jedem HEOS-Gerät separat abgespielt werden.

Vorderseite Display Rückseite Fernbedienung Index

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Einfache Bedienung

“Einrichtungsassistent” mit leicht verständlichen

Einrichtungsanleitungen

Wählen Sie zunächst die Sprache aus, wenn Sie dazu aufgefordert werden. Folgen Sie anschließend den auf dem Fernseher angezeigten Anweisungen, um die Lautsprecher, das Netzwerk usw. einzurichten.

Bedienungsfreundliche grafische Benutzeroberfläche

Dieses Gerät ist für eine höhere Benutzerfreundlichkeit mit einer grafischen Benutzeroberfläche ausgestattet.

Vorderseite Display Rückseite Fernbedienung Index

wq te r y

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Bezeichnung und Funktionen der Teile

Vorderseite

Weitere Informationen hierzu finden Sie auf der nächsten Seite.

Vorderseite Display Rückseite Fernbedienung Index

ewqytr

Inhalt

Netzschalter (X)

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Dient zum Ein-/Ausschalten (Standby-Modus) der MAIN ZONE (Raum, in dem sich das Gerät befindet). (v

Netzanzeige

S. 94)

Leuchtet entsprechend dem Einschaltstatus folgendermaßen:

Aus: Eingeschaltet

Rot: Normaler Standby

Orange:

Wenn “HDMI PassThrough” auf “Ein” eingestellt ist

S. 199)

(v Wenn “HDMI Steuerung” auf “Ein” eingestellt ist

(v S. 201) Wenn “Netzwerk-Steuerung” auf “Immer ein” eingestellt ist

(v S. 253)

INPUT SELECTOR-Knopf

Ermöglicht die Auswahl der Eingangsquelle. (v

Hauptdisplay

S. 94)

Zeigt unterschiedliche Informationen an. (v S. 22)

Fernbedienungssensor

Empfängt Signale von der Fernbedienung. (v

VOLUME-Knopf

Zur Einstellung des Lautstärkepegels. (v

Klappe

S. 9)

S. 95)

Wenn Sie Tasten und/oder Anschlüsse hinter der Tür verwenden, drücken Sie auf den unteren Teil der Tür, um diese zu öffnen. Seien Sie beim Schließen der Tür vorsichtig, um sich nicht Ihre Finger einzuklemmen.

Vorderseite Display Rückseite Fernbedienung Index

y u ow

qer t

Inhalt

Mit offener Klappe

DYNAMIC EQ-Taste

Schaltet die Dynamic EQ-Einstellungen um. (v

PURE DIRECT-Taste/-Anzeige

Schaltet den Klangmodus um zwischen Direct, Pure Direct und Auto. (v

S. 146 – 147) Diese leuchtet, wenn der Pure Direct-Modus als Klangmodus ausgewählt ist.

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

M-DAX-Taste/-Anzeige

Aktiviert den M-DAX-Modus. (v Diese leuchtet, wenn der M-DAX-Modus ausgewählt ist.

Dynamic Volume-Taste (DYNAMIC VOL)

Schaltet die Dynamic Volume-Einstellungen um. (v

Nebendisplay

Zeigt unterschiedliche Informationen an. (v

BACK-Taste

Ermöglicht das Zurückkehren zum vorherigen Bildschirm.

Pfeiltasten (uio p)

Ermöglichen die Auswahl von Elementen.

ENTER-Taste

Diese Taste bestätigt die Auswahl.

SETUP-Taste

Ermöglicht die Anzeige des Menüs auf dem Fernsehbildschirm. (v S. 182)

S. 193)

S. 189)

S. 194)

S. 24)

Vorderseite Display Rückseite Fernbedienung Index

Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7

Inhalt

MOVIE-Taste

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Schaltet den Klangmodus auf “Movie”. (v S. 145)

MUSIC-Taste

Schaltet den Klangmodus auf “Music”. (v S. 145)

GAME-Taste

Schaltet den Klangmodus auf “Game”. (v

S. 145)

Informationstaste (INFO)

Ermöglicht die Anzeige der Statusinformationen auf dem Fernsehbildschirm. (v S. 268)

Umschalttaste für Lautsprecher A/B (SPKR A/B)

Ermöglicht die Auswahl der verwendeten Front-Lautsprecher. (v S. 245)

HDMI OUT-Taste

Zur Einstellung der HDMI-Monitorausgabe. (v S. 199)

DIMMER-Taste

Mit jedem Druck auf die Taste ändert sich die Helligkeit des Displays.

S. 263)

STATUS-Taste

Mit jedem Druck auf die Taste ändern sich die im Display angezeigten Informationen.

Vorderseite Display Rückseite Fernbedienung Index

W1 W2 W3 W4 W5

Inhalt

ZONE SELECT-Taste

Ermöglicht das Umschalten der mit der Fernbedienung gesteuerten Zone (MAIN ZONE, ZONE2, ZONE3). (v S. 176, 182)

ZONE2 ON/OFF-Taste

Schaltet ZONE2 ein/aus. (v

ZONE3 ON/OFF-Taste

Schaltet ZONE3 ein/aus. (v S. 176)

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

S. 176)

Kopfhörerbuchse (PHONES)

Ermöglicht den Anschluss von Kopfhörern. Wenn der Kopfhörer an diese Buchse angeschlossen ist, ist kein Ton

mehr aus den angeschlossenen Lautsprechern zu hören, auch nicht über die PRE OUT-Anschlüsse.

HINWEIS

Zur Vermeidung von Gehörschäden sollte die Lautstärke nicht übermäßig

hoch eingestellt werden.

SETUP MIC-Buchse

Wird zum Anschließen des mitgelieferten Mikrofons für die Klangkalibrierung verwendet. (v S. 220)

USB-Port (T)

Dieser wird verwendet, um USB-Speicher (wie USB-Speichergeräte) anzuschließen. (v

AUX1-HDMI-Anschluss

Für den Anschluss von mit dem HDMI-Ausgang kompatiblen Geräten wie Videokameras und Spielekonsolen. (v

AUX1 INPUT-Anschlüsse

Für den Anschluss von mit dem Analog-Ausgang kompatiblen Geräten wie Videokameras und Spielekonsolen. (v

S. 85)

S. 82)

Vorderseite Display Rückseite Fernbedienung Index

w eq

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Display

Hauptdisplay

Zeigt den Namen der Eingangsquelle, den Klangmodus, die Einstellungen und andere Informationen an.

Standardanzeige

Beleuchtung

Wenn das Gerät eingeschaltet wird, leuchtet der Rand blau. Die Einstellungen können geändert werden, sodass die Beleuchtung nicht eingeschaltet wird. (v

Lautstärkeanzeige

Anzeige für die Eingangsquelle

Der Name der zurzeit ausgewählten Eingangsquelle wird angezeigt. Wenn der Name der Eingangsquelle mithilfe von “Quelle umbenennen”

im Menü geändert wurde, wird der Name der Eingangsquelle nach der Änderung angezeigt. (v S. 214)

S. 167)

Vorderseite Display Rückseite Fernbedienung Index

Tuner-Anzeige

Leuchten entsprechend den Empfangsbedingungen, wenn der Eingang auf “Tuner” gestellt wurde.

Leuchtet, wenn das Sendesignal richtig eingestellt ist.

Leuchtet im UKW-Modus, wenn analoge Stereoübertragungen

empfangen werden.

u i

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anzeige der Einschlaffunktion

Diese leuchtet, wenn der Schlafmodus ausgewählt ist. (v S. 159)

ZONE2/ZONE3-Anzeige

Leuchtet auf, wenn ZONE2 (weiterer Raum) aktiviert ist. (v S. 176)

Leuchtet auf, wenn ZONE3 (weiterer Raum) aktiviert ist. (v S. 176)

Vorderseite Display Rückseite Fernbedienung Index

Q1Q

iuoyt

rewq

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Nebendisplay

Eingangssignalanzeigen

Die jeweilige Anzeige leuchtet entsprechend dem Eingangssignal. (v S. 216)

Decoder-Anzeigen

Leuchten, wenn Dolby- oder DTS-Signale empfangen werden oder der Dolby- oder DTS-Decoder läuft.

Audyssey®-Anzeige

Leuchtet, wenn “MultEQ® XT32”, “Dynamic EQ”, “Dynamic Volume” oder “Audyssey LFCTM” eingerichtet wurden. (v

S. 192)

Anzeigen für den Empfangsmodus des Tuners

Leuchten entsprechend der Empfangsbedingungen, wenn der Eingang auf “Tuner” gestellt wurde.

TUNED: Leuchtet, wenn das Sendesignal richtig eingestellt ist. STEREO: Leuchtet, wenn UKW-Stereosendungen empfangen werden. RDS: Leuchtet, wenn RDS-Sendungen empfangen werden.

Monitorausgabeanzeige

Diese Anzeige leuchtet auf, wenn ein HDMI-Monitor angeschlossen ist. Wenn “Auto(Dual)” eingestellt ist, leuchten die Anzeigen entsprechend dem Verbindungsstatus.

MULTI ZONE-Anzeige

Leuchtet auf, wenn ZONE2 oder ZONE3 (weiterer Raum) eingeschaltet ist. (v

S. 176)

Vorderseite Display Rückseite Fernbedienung Index

Q0 Q1 Q2

iuo

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anzeige der Einschlaffunktion

Diese leuchtet, wenn der Schlafmodus ausgewählt ist. (v

MUTE-Anzeige

Diese blinkt, wenn der Ton abgeschaltet ist. (v

Lautstärkeanzeige

Informationsdisplay

S. 95)

Zeigt den Namen der Eingangsquelle, den Klangmodus, die Einstellungen und andere Informationen an.

Front-Lautsprecheranzeigen

Je nach Einstellung der Front-Lautsprecher A und B leuchten diese auf.

S. 159)

Anzeigen für den Kanal des Eingangs-/Ausgangssignals

Der Kanal für Eingangs-/Ausgangssignale wird entsprechend den für “Kanalanzeigen” konfigurierten Einstellungen angezeigt. (v S. 263)

Wenn für “Kanalanzeigen” die Option “Ausgang” eingestellt ist

(Standard) Leuchten, wenn die Audiosignale von den Lautsprechern ausgegeben werden.

Wenn für “Kanalanzeigen” die Option “Eingang” eingestellt ist

Leuchten entsprechend den Kanälen, bei denen die Eingangssignale eingehen.

Wenn HD Audio-Quellen wiedergegeben werden, leuchtet A auf, falls ein Signal von einem weiteren Kanal (einem anderen als einem der Front-, Center-, Surround-, Surround Back-, Fronthochtöner-, Front-Wide- oder LFE-Kanäle) eingeht.

Vorderseite Display Rückseite Fernbedienung Index

trye

Q0o

uqq Q1

Inhalt

Rückseite

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Weitere Informationen hierzu finden Sie auf der nächsten Seite.

Vorderseite Display Rückseite Fernbedienung Index

wre

qwe

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschlüsse für die Bluetooth-/WLAN-Antennen

Ermöglichen den Anschluss der mitgelieferten externen Antennen für die Bluetooth-/WLAN-Verbindung, wenn die Netzwerkverbindung über WLAN hergestellt wird oder wenn Sie ein Mobilgerät über Bluetooth verbinden. (v

Platzieren Sie die externen Antennen für die Bluetooth-/WLAN-

Verbindung gerade über dem Schraubanschluss auf der Rückseite. Drehen Sie im Uhrzeigersinn, bis die Antennen richtig

angeschlossen sind. Drehen Sie die Antennen für einen möglichst guten Empfang nach

oben.

S. 89)

DC OUT-Buchsen

Ermöglichen den Anschluss von mit der Trigger-Funktion ausgestatteten Geräten. (v

Digitalaudio-Anschlüsse (DIGITAL AUDIO)

S. 91)

Ermöglichen den Anschluss von mit digitalen Audioanschlüssen ausgestatteten Geräten.

“Anschlussweise 2: Der Fernseher verfügt über einen HDMI-

Anschluss und ist inkompatibel mit der ARC-Funktion (Audio Return Channel)” (v S. 77)

“Anschlussweise 3: Der Fernseher verfügt über keinen HDMI-

Anschluss” (v S. 78) “Anschließen einer Set-Top-Box (Satellitenempfänger/

Kabelfernsehen)” (v S. 80) “Anschließen eines DVD-Player oder Blu-ray Disc-

Player” (v S. 81)

RS-232C-Anschluss

Ermöglicht die Verbindung von Geräten zur Heimautomationssteuerung, die mit RS-232C-Anschlüssen ausgestattet sind. Weitere Informationen zur seriellen Steuerung dieses Geräts finden Sie in der Bedienungsanleitung der Heimautomationssteuerung.

Führen Sie zuvor den unten beschriebenen Vorgang aus.

Schalten Sie dieses Gerät ein.

Schalten Sie dieses Gerät über die externe Steuerung aus.

Überprüfen Sie, ob sich das Gerät im Standby-Modus befindet.

Vorderseite Display Rückseite Fernbedienung Index

Q0 Q1

oiu

Inhalt

FLASHER IN-Buchse

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Wird bei Verwendung einer Control BOX oder eines ähnlichen Steuergeräts verwendet.

SIGNAL GND-Anschluss

Ermöglicht den Anschluss eines Erdungskabels für den Schallplattenspieler. (v S. 83)

NETWORK-Anschluss

Zum Anschließen eines LAN-Kabels, wenn die Verbindung über ein kabelgebundenes LAN-Netzwerk hergestellt wird. (v

REMOTE CONTROL-Buchsen

S. 88)

Ermöglichen den Anschluss von Infrarotempfängern/-sendern, um dieses Gerät und externe Geräte aus einem anderen Raum bedienen zu können. (v S. 90)

Video-Anschlüsse (VIDEO)

Ermöglichen den Anschluss von mit Video-Anschlüssen ausgestatteten Geräten.

“Anschlussweise 3: Der Fernseher verfügt über keinen HDMI-

Anschluss” (v S. 78) “Anschließen einer Set-Top-Box (Satellitenempfänger/

Kabelfernsehen)” (v “Anschließen eines DVD-Player oder Blu-ray Disc-

Player” (v

HDMI-Anschlüsse

S. 81)

S. 80)

Ermöglichen den Anschluss von mit HDMI-Anschlüssen ausgestatteten Geräten.

“Anschlussweise 1: Der Fernseher verfügt über einen HDMI-

Anschluss und ist kompatibel mit der ARC-Funktion (Audio Return Channel)” (v

“Anschlussweise 2: Der Fernseher verfügt über einen HDMI-

S. 76)

Anschluss und ist inkompatibel mit der ARC-Funktion (Audio Return Channel)” (v S. 77)

“Anschließen einer Set-Top-Box (Satellitenempfänger/

Kabelfernsehen)” (v “Anschließen eines DVD-Player oder Blu-ray Disc-

S. 80)

Player” (v S. 81)

Wechselstromeingang (AC IN)

Schließen Sie hier das Netzkabel an. (v

S. 92)

Vorderseite Display Rückseite Fernbedienung Index

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschluss für die UKW/MW-Antenne (ANTENNA)

Ermöglicht den Anschluss von UKW-Antennen und MWRahmenantennen. (v S. 86)

Analoge Audioanschlüsse (AUDIO)

Ermöglichen den Anschluss von mit analogen Audioanschlüssen ausgestatteten Geräten.

“Anschließen einer Set-Top-Box (Satellitenempfänger/

Kabelfernsehen)” (v “Anschließen eines DVD-Player oder Blu-ray Disc-

Player” (v “Anschließen eines Schallplattenspieler” (v S. 83)

7.1-Kanal-Eingangsanschlüsse (7.1CH IN)

S. 81)

Ermöglichen den Anschluss von Geräten mit MehrkanalAudioausgängen. (v

S. 80)

S. 84)

Lautsprecheranschlüsse (SPEAKERS)

Ermöglichen den Anschluss von Lautsprechern. (v

PRE OUT-Anschlüsse

S. 43)

Ermöglichen den Anschluss eines Subwoofers mit integriertem Verstärker oder eines externen Leistungsverstärkers.

“Anschließen der Subwoofer” (v S. 44)

“Anschluss von 11.1-Kanal-Lautsprechern” (v S. 62)

“Anschließen einer ZONE” (v

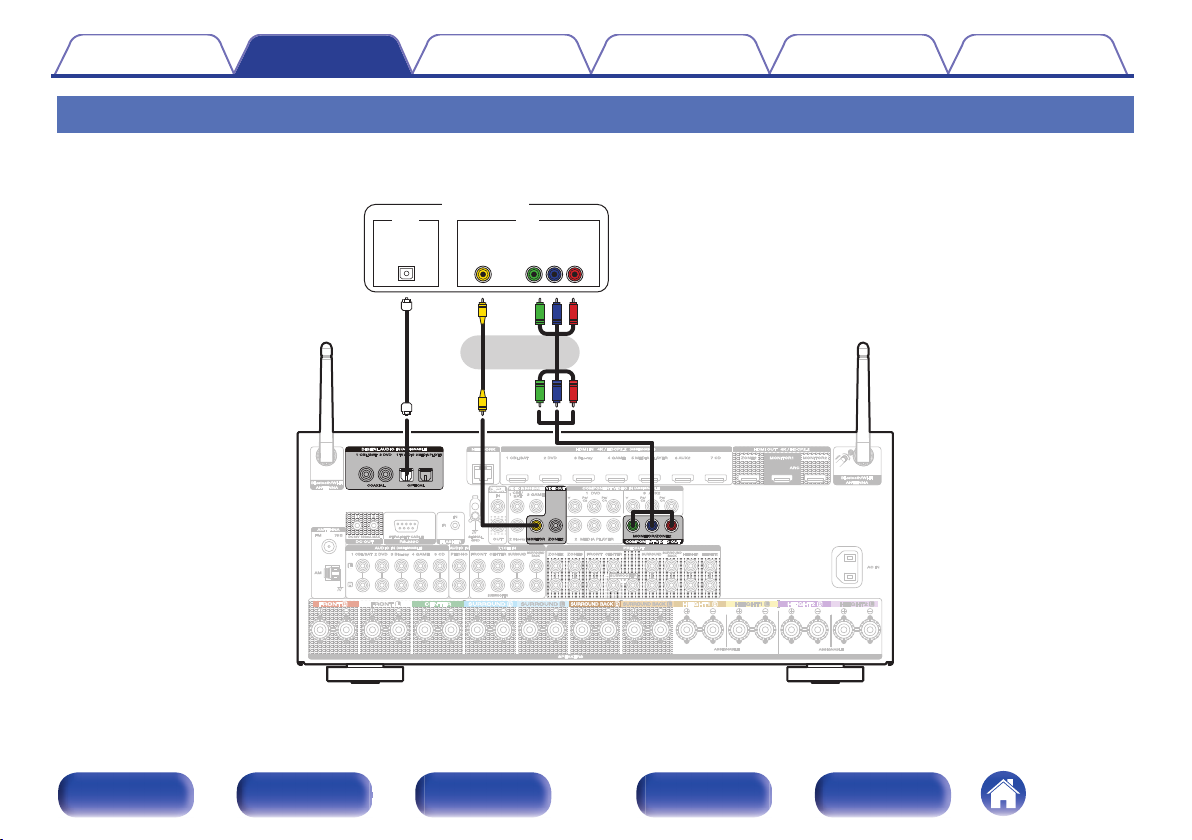

Component Video-Anschlüsse (COMPONENT VIDEO)

S. 170)

Ermöglichen den Anschluss von mit Component Video-Anschlüssen ausgestatteten Geräten.

“Anschlussweise 3: Der Fernseher verfügt über keinen HDMI-

Anschluss” (v S. 78) “Anschließen einer Set-Top-Box (Satellitenempfänger/

Kabelfernsehen)” (v S. 80) “Anschließen eines DVD-Player oder Blu-ray Disc-

Player” (v

S. 81)

HINWEIS

Berühren Sie nicht die inneren Anschlusskontakte auf der Rückseite.

Elektrostatische Entladung könnte das Gerät beschädigen.

Vorderseite Display Rückseite Fernbedienung Index

w e

Inhalt

Fernbedienung

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Bedienmodusanzeigen

Die “AVR”-Bedienmodusanzeige leuchtet, wenn das Gerät bedient wird. Die “DEV.”-Anzeige leuchtet, wenn ein externe Gerät bedient wird. Die “TV”-Anzeige leuchtet, wenn der Fernseher bedient wird.

AVR-Funktionstasten (AVR CONTROL MAIN, Z2, Z3)

Ermöglichen das Umschalten der mit der Fernbedienung gesteuerten Zone (MAIN ZONE, ZONE2, ZONE3).

“Wiedergabe in ZONE2/ZONE3” (v S. 176)

“Menübedienung” (v S. 182)

“Festlegen der Zone, deren Betrieb über die Fernbedienung gesteuert

wird” (v

Gerätefunktionstasten (DEVICE X / DEVICE MENU)

Ermöglichen das Ein- und Ausschalten von externen Geräten und das Aufrufen von Menüs. Um diese Tasten verwenden zu können, müssen voreingestellte Codes registriert werden. (v

Tasten zu Auswahl der Eingangsquelle

Ermöglichen die Auswahl der Eingangsquelle.

“Auswählen der Eingangsquelle” (v

“Wiedergabe in ZONE2/ZONE3” (v

S. 280)

S. 271)

S. 94) S. 176)

Vorderseite Display Rückseite Fernbedienung Index

Q0 Q1 Q2

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

SLEEP-Taste

Ermöglicht die Einstellung der Einschlaffunktion. (v

Tasten zur Kanal-/Seitensuche (CH/PAGE df)

Ermöglichen die Auswahl gespeicherter Radiosender oder das Umschalten zwischen Seiten. (v

Taste für ECO-Modus

Aktiviert den ECO-Modus. (v S. 256)

Informationstaste (INFO)

Ermöglicht die Anzeige der Statusinformationen auf dem Fernsehbildschirm. (v

Pfeiltasten (uio p)

Ermöglichen die Auswahl von Elementen.

BACK-Taste

Ermöglicht das Zurückkehren zum vorherigen Bildschirm.

HOME-Taste

Ermöglicht den Wechsel zum Home-Bildschirm (Hauptbildschirm), wenn die Eingangsquelle “HEOS Music” gewählt ist. (v

Systemtasten

Ermöglichen das Starten der Wiedergabe und zugehöriger Funktionen.

Tasten für die Sendereinstellung auf/ab (TUNE +, –)

Ermöglichen die Auswahl von UKW- oder MW-Sendern. (v

S. 268)

S. 112)

S. 159)

S. 97)

S. 106)

Vorderseite Display Rückseite Fernbedienung Index

Q7 Q8

Q3 Q4

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

SMART SELECT-Tasten (1 - 4)

Rufen für die einzelnen Tasten registrierte Einstellungen wie etwa Eingangsquelle, Lautstärke und Klangmodus auf. (v S. 161)

SOUND MODE-Tasten

S. 144)

S. 106)

Ermöglichen die Auswahl des Klangmodus. (v

Zahlentasten

Ermöglichen die Eingabe von Zahlen in das Gerät. (v

Fernbedienungssignalsender

Überträgt Signale von der Fernbedienung. (v S. 9)

POWER-Taste (X)

Schaltet das Gerät ein/aus.

“Stromversorgung einschalten” (v

“Wiedergabe in ZONE2/ZONE3” (v S. 176)

Fernseherfunktionstasten (TV X / TV MENU / TV INPUT)

Ermöglichen das Ein- und Ausschalten des Fernsehers, das Umschalten des Fernsehereingangs und das Aufrufen von Menüs. Um diese Tasten verwenden zu können, müssen voreingestellte Codes registriert werden. (v S. 275)

Lichttaste

Schaltet die Hintergrundbeleuchtung für ca. 2 Sekunden ein. (v

S. 279)

S. 94)

Vorderseite Display Rückseite Fernbedienung Index

W3 W4

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

VOLUME-Tasten (df)

Ermöglichen die Einstellung des Lautstärkepegels.

“Einstellung der Lautstärke” (v S. 95)

“Einstellung der Lautstärke (ZONE2/ZONE3)” (v

MUTE-Taste (:)

Stellt die Audioausgabe stumm.

“Vorübergehendes Ausschalten des Tons

(Stummschaltung)” (v “Vorübergehendes Ausschalten des Tons (Stummschaltung) (ZONE2/

ZONE3)” (v S. 177)

OPTION-Taste

Ermöglicht die Anzeige des Optionsmenüs auf dem Fernsehbildschirm.

SETUP-Taste

Ermöglicht die Anzeige des Menüs auf dem Fernsehbildschirm. (v S. 182)

ENTER-Taste

Diese Taste bestätigt die Auswahl.

S. 95)

S. 177)

Vorderseite Display Rückseite Fernbedienung Index

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Inhalt

Lautsprecherinstallation 35 Anschließen der Lautsprecher 43 Anschließen eines Fernsehers 75 Anschließen eines Wiedergabegeräts 79 Schließen Sie das USB-Speichergerät an den USB-Anschluss an 85 Anschließen einer UKW/MW-Antenne 86 Anschließen an ein Heim-Netzwerk (LAN) 88 Anschließen eines externen Steuerungsgerätes 90 Anschluss des Netzkabels 92

HINWEIS

Stecken Sie das Netzkabel erst dann an, wenn alle Geräte angeschlossen

wurden. Sobald jedoch der “Einrichtungsassistent” ausgeführt wird, folgen Sie den Anweisungen im “Einrichtungsassistent” (Seite 9 in der separaten “Kurzanleitung”), um die Anschlüsse herzustellen. (Während der “Einrichtungsassistent” ausgeführt wird, führen die Anschlüsse an den Ein- und Ausgängen keinen Strom.)

Bündeln Sie Netzkabel und Anschlusskabel nicht zusammen. Anderenfalls kann

es zu Brumm- oder anderen Störgeräuschen kommen.

Anschlusskabel

Legen Sie sich die für die anzuschließenden Geräte erforderlichen Kabel bereit.

Lautsprecherkabel

Subwoofer-Kabel

HDMI-Kabel

Komponenten-Videokabel

Videokabel

Digitales Koaxialkabel

Optisches Kabel

Audiokabel

LAN-Kabel

Vorderseite Display Rückseite Fernbedienung Index

FL FR

SBL

SBR

SW1

SW2

SL SR

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Lautsprecherinstallation

Ermitteln Sie anhand der Anzahl der verwendeten Lautsprecher das Lautsprechersystem, und stellen Sie alle Lautsprecher und den Subwoofer im Raum auf. Das Installieren von Lautsprechern wird an diesem herkömmlichen Beispiel erläutert.

FL/FR

(Front-Lautsprecher links/rechts):

C (Center-Lautsprecher):

SL/SR

(SurroundLautsprecher links/ rechts):

SBL/SBR

(Surround-Back-

Lautsprecher links/ rechts):

SW 1/2 (Subwoofer):

Vorderseite Display Rückseite Fernbedienung Index

Stellen Sie die linken und rechten FRONTLautsprecher in gleichem Abstand von der Haupthörposition auf. Der Abstand zwischen jedem Lautsprecher und dem Fernseher sollte sich ebenfalls entsprechen.

Platzieren Sie den CENTER-Lautsprecher frontal mittig zwischen den linken und den rechten FrontLautsprecher am Fernseher.

Stellen Sie den linken und rechten SURROUNDLautsprecher in gleichem Abstand links und rechts der Haupthörposition auf. Wenn Sie keine Surround-BackLautsprecher besitzen, stellen Sie die SurroundLautsprecher geringfügig hinter der Hörposition auf.

Stellen Sie den linken und rechten SURROUND BACKLautsprecher in gleichem Abstand von der Haupthörposition und direkt hinter dieser auf. Wenn Sie einen einzigen Surround-Back-Lautsprecher (SB) verwenden, stellen Sie diesen direkt hinter der Hörposition auf.

Platzieren Sie den SUBWOOFER an einer beliebigen Position in der Nähe der FrontLautsprecher. Wenn Sie zwei Subwoofer besitzen, platzieren Sie diese symmetrisch an der Vorderseite des Raums.

FHL FHR

TRR

TRL

TFR

TFL

RHL RHR

TMR

TML

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

FHL/FHR

(Fronthochtöner links/rechts):

TFL/TFR

(Top-FrontLautsprecher links/ rechts):

TML/TMR

(Top-MiddleLautsprecher links/ rechts):

TRL/TRR

(Top-RearLautsprecher links/ rechts):

RHL/RHR

(Rear-HeightLautsprecher links/ rechts):

Platzieren Sie den linken und rechten Fronthochtöner direkt oberhalb der FrontLautsprecher. Befestigen Sie diese so dicht wie möglich unter der Decke, und richten Sie sie auf die Haupthörposition aus.

Befestigen Sie die TOP FRONT-Lautsprecher links und rechts leicht vor der Haupthörposition an der Decke, und richten Sie sie an den FrontLautsprechern links und rechts aus.

Befestigen Sie die TOP MIDDLE-Lautsprecher links und rechts direkt über der Haupthörposition, und richten Sie sie an den Front-Lautsprechern links und rechts aus.

Befestigen Sie die TOP REAR-Lautsprecher links und rechts leicht hinter der Haupthörposition an der Decke, und richten Sie sie an den FrontLautsprechern links und rechts aus.

Platzieren Sie den linken und rechten REAR HEIGHT-Lautsprecher direkt hinter der Haupthörposition. Befestigen Sie sie so dicht wie möglich unter der Decke, und richten Sie sie an den Front-Lautsprechern links und rechts aus.

Vorderseite Display Rückseite Fernbedienung Index

FHL FHR

SHL

SHR

FL FR

SL SR

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

SHL/SHR

(Surround-HeightLautsprecher links/ rechts):

(Top-SurroundLautsprecher):

Um den optimalen Auro-3D-Klang zu erzielen, wird die Verwendung von

Surround-Height-Lautsprechern empfohlen. Sie können anstelle von SurroundHeight-Lautsprechern jedoch auch Rear-Height-Lautsprecher aus einer Dolby Atmos-Lautsprecherkonfiguration einsetzen.

Platzieren Sie den linken und rechten SURROUND HEIGHT-Lautsprecher direkt oberhalb der Surround-Lautsprecher.

Platzieren Sie den TOP SURROUND-Lautsprecher direkt oberhalb der Haupthörposition und richten Sie ihn am Center-Kanal-Lautsprecher aus.

Vorderseite Display Rückseite Fernbedienung Index

FDL FDR

BDL BDR

SDL SDR

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Informationen über Dolby Atmos Enabled-Lautsprecher

Dolby Atmos Enabled-Lautsprecher geben den Klang über die Decke wieder, sodass der Klang von oberhalb Ihres Kopfes kommt. Hierfür wird ein nach oben weisender Lautsprecher auf dem Fußboden platziert.

Sie können den Dolby Atmos 3D-Klang selbst in einer Umgebung genießen, in der keine Lautsprecher unter der Decke befestigt werden können.

FDL/FDR

(Front-DolbyLautsprecher links/ rechts):

Lautsprecher auf dem Front-Lautsprecher. Platzieren Sie bei einem Dolby Atmos EnabledLautsprecher, der mit einem Front-Lautsprecher integriert ist, den Dolby Atmos EnabledLautsprecher anstelle des Front-Lautsprechers.

Platzieren Sie den FRONT Dolby Atmos Enabled-

SDL/SDR

(Surround-DolbyLautsprecher links/ rechts):

Platzieren Sie den SURROUND Dolby Atmos Enabled-Lautsprecher auf dem SurroundLautsprecher. Platzieren Sie bei einem Dolby Atmos Enabled-Lautsprecher, der mit einem Surround-Lautsprecher integriert ist, den Dolby Atmos Enabled-Lautsprecher anstelle des Surround-Lautsprechers.

Platzieren Sie den BACK Dolby Atmos Enabled-

BDL/BDR

(Back-DolbyLautsprecher links/ rechts):

Vorderseite Display Rückseite Fernbedienung Index

Lautsprecher auf dem Surround-BackLautsprecher. Platzieren Sie bei einem Dolby Atmos Enabled-Lautsprecher, der mit einem Surround-Back-Lautsprecher integriert ist, den Dolby Atmos Enabled-Lautsprecher anstelle des Surround-Back-Lautsprechers.

Leicht nach unten neigen

FrontHochtöner

z1 30° - 45°

z4 125° - 150°

z2 30° - 55°

z3 65° - 100°

z5 135° - 150°

GSeitenansichtH

Top-Front-Lautsprecher

Top-Rear-Lautsprecher

FrontLautsprecher

SurroundLautsprecher

SurroundBackLautsprecher

Leicht nach unten neigen

Rear-HeightLautsprecher

Top-Middle-/Top-Surround-Lautsprecher

Surround-Height-Lautsprecher

TRL

RHL RHR

FHL

TML

TFL

TRR

FHR

TMR

TFR

Lautsprecherkonfiguration für Hochtöner

GDraufsichtH

SHRSHL

Inhalt

Dieses Gerät ist mit Dolby Atmos und DTS:X kompatibel, wodurch ein noch

breiterer und intensiverer Surround-Eindruck entsteht. Dolby Atmos wird in einer 5.1-Kanal-Lautsprecherkonfiguration oder in einer

Konfiguration mit weniger Kanälen nicht unterstützt. DTS:X kann unabhängig von der Lautsprecherkonfiguration ausgewählt werden.

Auro-3D empfiehlt die Ergänzung von FRONT HEIGHT- und SURROUND

HEIGHT-Lautsprechern zu einer 5.1-Lautsprecher-Konfiguration. Optional können Sie REAR HEIGHT, Dolby Atmos Enabled-Lautsprecher anstelle von FRONT HEIGHT und SURROUND HEIGHT-Lautsprechern für die Wiedergabe mit Dolby Atmos, DTS:X und Auro-3D ersetzen.

Nutzen Sie die Abbildung unten als Richtlinie für die Aufstellung der einzelnen

Lautsprecher. Die Höhe muss nicht komplett gleich sein.

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Um den optimalen Auro-3D-Klang zu erzielen, wird die Verwendung von

Surround-Height-Lautsprechern empfohlen. Sie können anstelle von SurroundHeight-Lautsprechern jedoch auch Rear-Height-Lautsprecher aus einer Dolby Atmos-Lautsprecherkonfiguration einsetzen.

Vorderseite Display Rückseite Fernbedienung Index

SBL

SBR

Hörposition

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Wenn 7.1-Kanal-Lautsprecher mit Surround-

Back-Lautsprechern installiert sind

z1 22° – 30° z2 90° – 110° z3 135° – 150°

Wenn Sie einen einzigen Surround-Back-Lautsprecher verwenden, stellen Sie

diesen direkt hinter der Hörposition auf.

Wenn 5.1-Kanal-Lautsprecher installiert sind

z1 22° – 30° z2 120°

Vorderseite Display Rückseite Fernbedienung Index

FHL FHR

FL FR

SL SR

RHL RHR

TRR

TRL

TFR

TFL

FL FR

SL SR

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

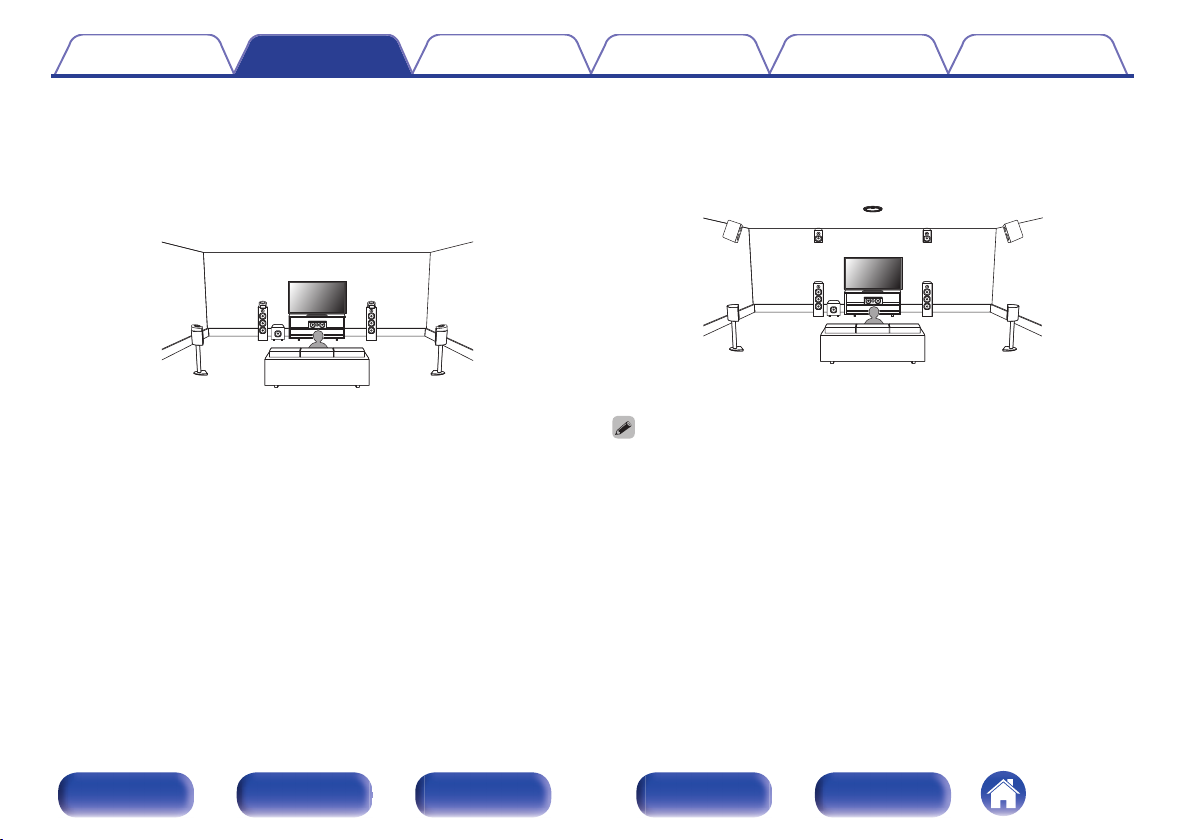

Konfiguration mit Hochtönern und Deckenlautsprechern

Beispiel einer Hochtöner-Konfiguration

Kombination einer 5.1-Kanal-Konfiguration mit Fronthochtönern/RearHeight-Lautsprechern.

Beispiel einer Deckenlautsprecher-Konfiguration

Kombination einer 5.1-Kanal-Konfiguration mit Top-Front-/Top-RearLautsprechern.

Vorderseite Display Rückseite Fernbedienung Index

FL FR

FDL FDR

SL SR

SDL SDR

FHL FHR

SHL

SHR

FL FR

SL SR

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Beispiel einer Konfiguration mit Lautsprechern des Typs Dolby Atmos Enabled

Kombination einer 5.1-Kanal-Konfiguration mit Front-Dolby-/SurroundDolby-Lautsprechern.

Vorderseite Display Rückseite Fernbedienung Index

Konfigurationsbeispiel für Auro-3D

Kombination von 5.1-Kanal-Lautsprechern mit Fronthochtönern/ Surround-Height-/Top-Surround-Lautsprechern.

Um den optimalen Auro-3D-Klang zu erzielen, wird die Verwendung von

Surround-Height-Lautsprechern empfohlen. Sie können anstelle von SurroundHeight-Lautsprechern jedoch auch Rear-Height-Lautsprecher aus einer Dolby Atmos-Lautsprecherkonfiguration einsetzen.

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschließen der Lautsprecher

In diesem Beispiel werden die Lautsprecher in diesem Raum an das Gerät angeschlossen.

Vor dem Anschluss der Lautsprecher

HINWEIS

Trennen Sie die Stromversorgung des Geräts, bevor Sie die Lautsprecher

anschließen. Schalten Sie auch den Subwoofer aus. Schließen Sie die Lautsprecherkabel so an, dass sie an den Anschlussbuchsen

nicht überstehen. Die Schutzschaltung kann u. U. aktiviert werden, wenn die Adern die Schalttafel berühren oder wenn die Plus- und Minuspole einander berühren. (“Überlastschutz” (v S. 330))

Berühren Sie die Anschlussbuchsen der Lautsprecher nicht, wenn das Gerät an

das Stromnetz angeschlossen ist. Dies kann zu einem Stromschlag führen. Wenn der “Einrichtungsassistent” (Seite 9 in der separaten “Kurzanleitung”) ausgeführt wird, folgen Sie den Anweisungen im “Einrichtungsassistent”, um die Anschlüsse herzustellen. (Die Lautsprecheranschlüsse werden während der Ausführung des “Einrichtungsassistent” nicht mit Strom versorgt.)

Verwenden Sie Lautsprecher mit einer Impedanz von 4 bis 16 Ω/Ohm.

Vorderseite Display Rückseite Fernbedienung Index

HINWEIS

Nehmen Sie die folgenden Einstellungen vor, wenn Sie Lautsprecher mit einer

Impedanz von 4 – 6 Ω/Ohm verwenden.

1. Halten Sie am Hauptgerät ZONE SELECT und STATUS mindestens 3 Sekunden gleichzeitig gedrückt.

“zVideo Format < PAL>” wird auf dem Display angezeigt.

Drücken Sie dreimal u oder i am Hauptgerät.

“zSp. Impedance <8ohms>” wird auf dem Display angezeigt.

Verwenden Sie o oder p am Hauptgerät zur Auswahl der Impedanz.

8ohms (Standard):

6ohms:

4ohms:

4. Drücken Sie am Hauptgerät auf ENTER, um die Einstellungen abzuschließen.

Wählen Sie diese Option aus, wenn die Impedanz aller angeschlossenen Lautsprecher mindestens 8 Ω/Ohm beträgt.

Wählen Sie diese Option aus, wenn die Impedanz aller angeschlossenen Lautsprecher 6 Ω/Ohm liegt.

Wählen Sie diese Option aus, wenn die Impedanz aller angeschlossenen Lautsprecher 4 Ω/Ohm liegt.

SW2SW1

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschließen der Lautsprecherkabel

Achten Sie beim Anschließen der Lautsprecher an dieses Gerät darauf, dass die Kennzeichnung von linkem (L) und rechtem (R) Kanal sowie die Ausrichtung + (rot) und – (schwarz) übereinstimmen.

Isolieren Sie ca. 10 mm des Lautsprecherkabelendes

ab, verzwirbeln Sie das Ende der Ader fest, oder versehen Sie es mit einem Kabelschuh.

Drehen Sie den Lautsprecheranschluss gegen den

Uhrzeigersinn, um ihn zu lösen.

Führen Sie Ader des Lautsprecherkabels bis zum zum Beginn

der Isolierung in den Lautsprecheranschluss ein.

Drehen Sie den Lautsprecheranschluss im Uhrzeigersinn, um

ihn festzuziehen.

Anschließen der Subwoofer

Verwenden Sie zum Anschließen des Subwoofers ein SubwooferKabel. An dieses Gerät können zwei Subwoofer angeschlossen werden.

Um zwei Subwoofer zu verwenden, stellen Sie “Subwoofer” auf “2 Lautsp.” (unter “Lautspr.-Konfig.”). (v S. 236)

Pegel und Abstand können für Subwoofer 1 und Subwoofer 2 separat eingestellt werden.

Vorderseite Display Rückseite Fernbedienung Index

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Informationen zu den Kabelkennzeichnungen (im Lieferumfang enthalten) für die

Kanalidentifizierung

Der Kanalabschnitt für Lautsprecheranschlüsse auf der Rückseite ist farbcodiert, damit die einzelnen Kanäle zu erkennen sind. Befestigen Sie die Kabelkennzeichnung für die einzelnen Lautsprecher am jeweiligen Lautsprecherkabel. Dadurch können Sie schnell das richtige

Kabel an die Lautsprecheranschlüsse auf der Rückseite anschließen.

Lautsprecher Farbe

FRONT L Weiß FRONT R Rot CENTER Grün SURROUND L Hellblau SURROUND R Blau SURROUND BACK L Beige SURROUND BACK R Braun FRONT HEIGHT L Hellgelb FRONT HEIGHT R Gelb TOP FRONT L Hellgelb TOP FRONT R Gelb TOP MIDDLE L Helllila TOP MIDDLE R Lila TOP REAR L Helllila TOP REAR R Lila

Vorderseite Display Rückseite Fernbedienung Index

SURROUND HEIGHT L Helllila SURROUND HEIGHT R Lila REAR HEIGHT L Helllila REAR HEIGHT R Lila FRONT DOLBY L Hellgelb FRONT DOLBY R Gelb SURROUND DOLBY L Helllila SURROUND DOLBY R Lila BACK DOLBY L Helllila BACK DOLBY R Lila TOP SURROUND Schwarz SUBWOOFER 1 Schwarz SUBWOOFER 2 Schwarz

Lautsprecher Farbe

Lautsprecher

Dieses Gerät

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Befestigen Sie die Kabelkennzeichnung für jeden Kanal an dem entsprechenden Lautsprecherkabel, wie in der Abbildung dargestellt.

Bringen Sie die Kennzeichnung gemäß der Tabelle an den Lautsprecherkabeln an.

Nehmen Sie anschließend die Anschlüsse vor, sodass die Farbe der Lautsprecheranschlüsse denen der Kabelkennzeichnung entspricht.

G So befestigen Sie die Kabelkennzeichnung H

Vorderseite Display Rückseite Fernbedienung Index

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Lautsprecherkonfiguration und Einstellungen für “Endstufen-Zuweis.”

Dieses Gerät verfügt über einen integrierten 9-Kanal-Leistungsverstärker. Zusätzlich zum 5.1-Kanal-Basissystem können Sie verschiedene Lautsprechersysteme konfigurieren, indem Sie die Einstellungen von “Endstufen-Zuweis.” an Ihr Anwendungsgebiet anpassen. Beispiele sind 7.1-KanalSysteme, Bi-Amp-Anschlüsse und 2-Kanal-Systeme für die Wiedergabe in mehreren Zonen. (v S. 228)

Führen Sie die Einstellungen von “Endstufen-Zuweis.” zur Anpassung an die Anzahl von Zimmern und die installierte Lautsprecherkonfiguration aus. (v S. 228)

Wiedergabe Lautsprecher in jeder Zone

MAIN ZONE ZONE2 ZONE3

5.1-Kanal-Wiedergabe

7.1-Kanal-Wiedergabe 7.1-Kanal + Zone2 50

9.1-Kanal-Wiedergabe 9.1-Kanal (Standard) 54

11.1-Kanal-Wiedergabe 11.1-Kanal 62

7.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für FrontLautsprecher)

Zweite Front-Lautsprecher 7.1-Kanal + Front B 69

7.1-Kanal-Wiedergabe

7.1-Kanal-Wiedergabe 2-Kanal (Pre-out)

5.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für FrontLautsprecher)

5.1-Kanal-Wiedergabe

7.1-Kanal-Wiedergabe

Je nach Lautsprecherkonfiguration können unterschiedliche Klangmodi ausgewählt werden. Unter “Klangmodi und Kanalausgang” (v S. 314) ist angegeben, welche Klangmodi unterstützt werden.

Auf den folgenden Seiten finden Sie einige grundlegende Anschlussbeispiele.

2-Kanal (Pre-out) 2-Kanal (Pre-out)

2-Kanal

(Lautsprecherausgang)

2-Kanal

(Lautsprecherausgang)

2-Kanal

(Lautsprecherausgang)

1-Kanal

(Lautsprecherausgang)

2-Kanal (Pre-out) 7.1-Kanal + Zone2 70

2-Kanal

(Lautsprecherausgang)

2-Kanal (Pre-out) 5.1-Kanal (Bi-Amp) + Zone 2 71

2-Kanal

(Lautsprecherausgang)

1-Kanal

(Lautsprecherausgang)

“Endstufen-Zuweis.”

einstellungen

Diese Einstellung kann in allen Modi von “EndstufenZuweis.” festgelegt werden.

7.1-Kanal (Bi-Amp) 68

7.1-Kanal + Zone3 70

5.1-Kanal + Zone2/3 72

7.1-Kanal + Zone 2/3-MONO 73

Anschlussseite

Vorderseite Display Rückseite Fernbedienung Index

CENTER SURROUND SURROUNDFRONTFRONT CENTER SURROUND

SURR.BACK

SURROUNDFRONT

SURR. BACK

FRONT

SUBWOOFER

HEIGHT1 HEIGHT1HEIGHT1 HEIGHT1

HEIGHT2

T.REAR

T.FRONTSURR.BACKSURROUNDCENTERFRONT

HEIGHT2

Zurück

SPEAKERS

Lautsprecher/Endstufen-Zuweis.

PRE OUT

Zuweisung 11.1-Kanal

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Unter “Beispielanschluss für das Auro-3D 9.1-Kanal-System” (v S. 60) finden Sie einen Beispielanschluss, wenn Sie Auro-3D mit einem 9.1Kanal-System unter Verwendung des 5.1-Kanal-Basissystems und der Fronthochtöner und Surround-Height-Lautsprecher abspielen. Schauen Sie sich außerdem das Anschlussbeispiel unter “Beispielanschluss für das Auro-3D 10.1-Kanal-System” (v S. 65) an, wenn Sie Auro-3D mit einem 10.1-Kanal-System abspielen, dem Sie den Top-Surround-Lautsprecher hinzugefügt haben.

Zusätzlich zu den unter

S.49 - 73, beschriebenen Anschlüssen können an dieses Gerät verschiedene Lautsprecher mit der Einstellung “Endstufen-Zuweis.” angeschlossen werden.

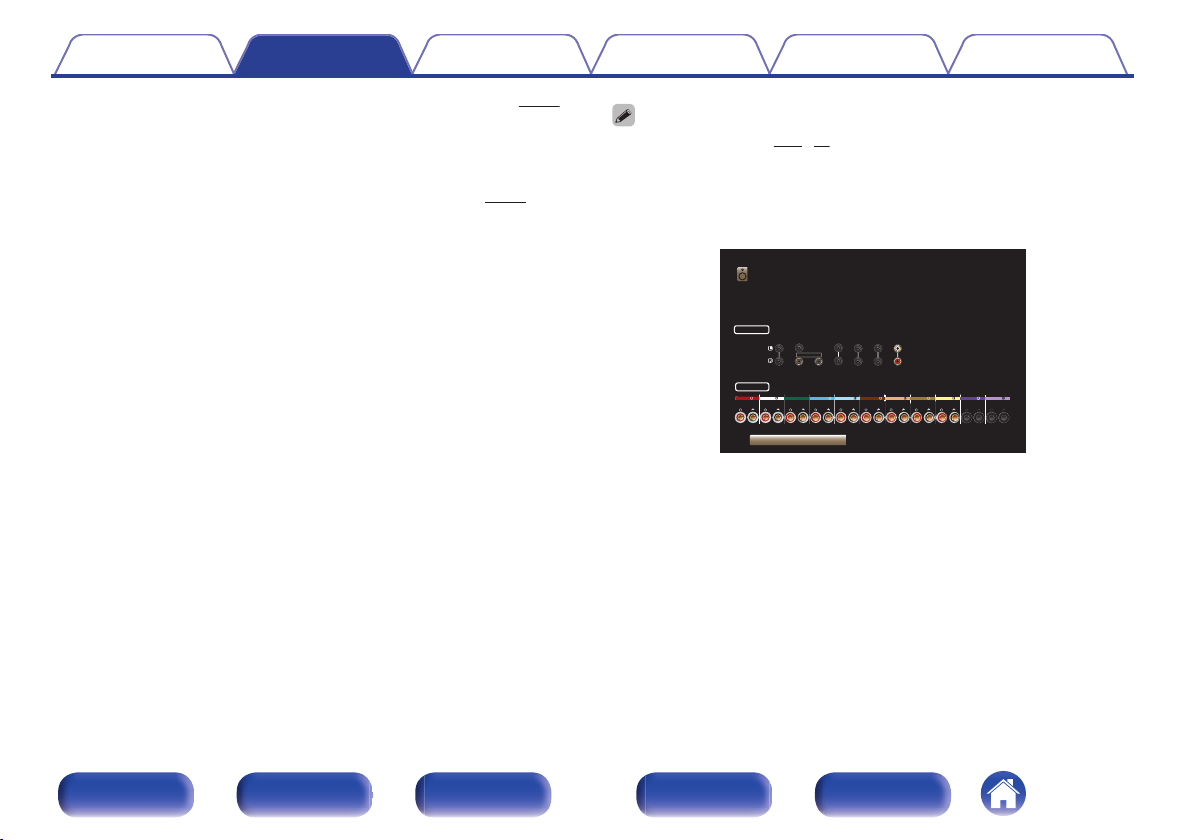

Weitere Informationen finden Sie im Menübildschirm unter “Zeige TerminalAnsicht” im “Endstufen-Zuweis.”-Einstellungsbildschirm. Dort wird erläutert, wie Sie die Anschlüsse in Ihrer Umgebung vornehmen.

Vorderseite Display Rückseite Fernbedienung Index

SW C

FR FL C SR SL

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschluss von 5.1-Kanal-Lautsprechern

Diese Konfiguration dient als grundlegendes 5.1-Kanal-Surroundsystem.

Vorderseite Display Rückseite Fernbedienung Index

SW C

SBRSBL

SBLSBR

FR FL C SR SL

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschluss von 7.1-Kanal-Lautsprechern

Beispielanschlüsse bei Verwendung der Surround-Back-Lautsprecher

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-BackLautsprecher auf.

Legen Sie für “Hauptlautspr.” - “Layout” die Einstellung “5-Kan.+SB” im Menü fest,

wenn Sie diese Konfiguration für die Anschlüsse verwenden. (v

Vorderseite Display Rückseite Fernbedienung Index

S. 231)

Wenn Sie nur einen Surround-Back-Lautsprecher verwenden, schließen Sie ihn

am Anschluss SURROUND BACK L an.

FL FR

SL SR

TML TMR

FR FL C SR SL

TMLTMR

Inhalt

Beispielanschlüsse bei Verwendung der Deckenlautsprecher

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem 5.1-Kanal-Basissystem, weist jedoch zusätzlich Deckenlautsprecher auf.

Legen Sie für “Hauptlautspr.” - “Layout” die Einstellung “5 Kanäle” und für “Height-Ls.” die Einstellung “2 Kanäle” im Menü fest, wenn Sie diese Konfiguration für die

Anschlüsse verwenden. (v Anstelle der Top-Middle-Lautsprecher können die Top-Front- oder Top-Rear-Lautsprecher angeschlossen werden. Legen Sie in diesem Fall unter “Height” - “Layout” im

Menü die anzuschließenden Deckenlautsprecher fest. (v S. 232)

S. 231)

Vorderseite Display Rückseite Fernbedienung Index

SW C

FHR

FHL

FR FL C SR SL

FHR FHL

Inhalt

Beispielanschlüsse bei Verwendung der Hochtöner

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Fronthochtöner auf.

Legen Sie für “Hauptlautspr.” - “Layout” die Einstellung “5 Kanäle” und für “Height-Ls.” die Einstellung “2 Kanäle” im Menü fest, wenn Sie diese Konfiguration für die

Anschlüsse verwenden. (v Anstelle der Fronthochtöner können die Rear-Height-Lautsprecher angeschlossen werden. Legen Sie in diesem Fall unter “Height” - “Layout” im Menü die anzuschließenden

Hochtöner (Height-Lautsprecher) fest. (v S. 232)

S. 231)

Vorderseite Display Rückseite Fernbedienung Index

SWFL FR

SL SR

FDL FDR

FR FL C SR SL

FDR FDL

Inhalt

Beispielanschlüsse bei Verwendung von Dolby Atmos Enabled-Lautsprechern

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem 5.1-Kanal-Basissystem, weist jedoch zusätzlich Front-Dolby-Lautsprecher auf.

Legen Sie für “Hauptlautspr.” - “Layout” die Einstellung “5 Kanäle” und für “Dolby-Ls.” die Einstellung “2 Kanäle” im Menü fest, wenn Sie diese Konfiguration für die

Anschlüsse verwenden. (v Anstelle der Front-Dolby-Lautsprecher können die Surround-Dolby-Lautsprecher angeschlossen werden. Legen Sie in diesem Fall die anzuschließenden Dolby Atmos

Enabled-Lautsprecher unter “Height” - “Layout” im Menü fest. (v S. 232)

S. 231)

Vorderseite Display Rückseite Fernbedienung Index

FL FR

SBL

SBR

SL SR

TML TMR

FR FL C SR SL

SBR SBL

TMR TML

HEIGHT 1

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschluss von 9.1-Kanal-Lautsprechern

Mit diesem System, das auf einem 5.1-Kanal-System basiert, können Sie bis zu 9.1-Kanäle gleichzeitig wiedergeben. Sie können Lautsprecher für maximal 11 Kanäle für die MAIN ZONE anschließen. Wenn Sie Lautsprecher für 10 oder mehr Kanäle anschließen, werden

die Ausgabelautsprecher entsprechend dem Eingangssignal und dem Klangmodus automatisch umgeschaltet.

Beispielanschluss bei Verwendung eines Satzes von Deckenlautsprechern

Legen Sie für “Height” - “Height-Ls.” die Einstellung “2 Kanäle” im Menü fest, wenn

Sie diese Konfiguration für die Anschlüsse verwenden. (v

Vorderseite Display Rückseite Fernbedienung Index

S. 231)

Anstelle der Top-Middle-Lautsprecher können die Top-Front- oder Top-Rear-

Lautsprecher angeschlossen werden. Legen Sie in diesem Fall unter “Height” “Layout” im Menü die anzuschließenden Deckenlautsprecher fest. (v S. 232)

FL FR

SL SR

TRL TRR

TFL TFR

FR FL C SR SL

HEIGHT 1

TFR TFL

HEIGHT 2

TRR TRL

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Beispielanschluss bei Verwendung von zwei Sätzen von Deckenlautsprechern

Legen Sie für “Height” - “Height-Ls.” die Einstellung “4 Kanäle” im Menü fest, wenn

Sie diese Konfiguration für die Anschlüsse verwenden. (v

Vorderseite Display Rückseite Fernbedienung Index

S. 231)

Sie können die Kombination der HEIGHT1 und HEIGHT2 -Kanäle in den

Einstellungen ändern. (v S. 61)

FL FR

SBL

SBR

SL SR

FHL FHR

FR FL C SR SL

SBR SBL

FHR FHL

HEIGHT 1

Inhalt

Beispielanschluss bei Verwendung eines Satzes von Hochtönern

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Legen Sie für “Height” - “Height-Ls.” die Einstellung “2 Kanäle” im Menü fest, wenn

Sie diese Konfiguration für die Anschlüsse verwenden. (v

Vorderseite Display Rückseite Fernbedienung Index

S. 231)

Anstelle der Fronthochtöner können die Rear-Height-Lautsprecher

angeschlossen werden. Legen Sie in diesem Fall unter “Height” - “Layout” im Menü die anzuschließenden Hochtöner (Height-Lautsprecher) fest. (v

S. 232)

FL FR

SL SR

FHL FHR

RHL RHR

FR FL C SR SL

HEIGHT 1

FHR FHL

HEIGHT 2

RHR RHL

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Beispielanschluss bei Verwendung von zwei Sätzen von Hochtönern

Legen Sie für “Height” - “Height-Ls.” die Einstellung “4 Kanäle” im Menü fest, wenn

Sie diese Konfiguration für die Anschlüsse verwenden. (v

Vorderseite Display Rückseite Fernbedienung Index

S. 231)

Sie können die Kombination der HEIGHT1 und HEIGHT2 -Kanäle in den

Einstellungen ändern. (v

S. 61)

SBL

SBR

SL SR

FDL FDR

FR FL C SR SL

SBR SBL

FDR FDL

HEIGHT 1

Inhalt

Beispielanschluss bei Verwendung eines Satzes Dolby Atmos Enabled-Lautsprechern

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Legen Sie für “Height” - “Dolby-Ls.” die Einstellung “2 Kanäle” im Menü fest, wenn

Sie diese Konfiguration für die Anschlüsse verwenden. (v

Vorderseite Display Rückseite Fernbedienung Index

S. 231)

Anstelle der Front-Dolby-Lautsprecher können Surround-Dolby oder Back-Dolby-

Lautsprecher angeschlossen werden. Legen Sie in diesem Fall die anzuschließenden Dolby Atmos Enabled-Lautsprecher unter “Height” - “Layout” im Menü fest. (v S. 232)

SL SR

FDL FDR

SDL SDR

FR FL C SR SL

HEIGHT 1

FDR FDL

HEIGHT 2

SDR SDL

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Beispielanschluss bei Verwendung von zwei Sätzen von Dolby Atmos Enabled-Lautsprechern

Legen Sie für “Height” - “Dolby-Ls.” die Einstellung “4 Kanäle” im Menü fest, wenn

Sie diese Konfiguration für die Anschlüsse verwenden. (v

Vorderseite Display Rückseite Fernbedienung Index

S. 231)

Sie können die Kombination der HEIGHT1 und HEIGHT2 -Kanäle in den

Einstellungen ändern. (v

S. 61)

FL FR

SL SR

FHL FHR

SHL SHR

HEIGHT 1

FHR FHL

HEIGHT 2

z1z

SHR SHL

FR FL C SR SL

Inhalt

Beispielanschluss für das Auro-3D 9.1-Kanal-System

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Diese Lautsprecherkonfiguration ist für die Auro-3D-Wiedergabe optimiert.

Legen Sie für “Height” - “Height-Ls.” die Einstellung “4 Kanäle” im Menü fest, wenn

Sie diese Konfiguration für die Anschlüsse verwenden. (v Legen Sie dann für “Height” - “Layout” die Einstellung “Front Height + Surr. Height” fest. (v

S. 232)

Vorderseite Display Rückseite Fernbedienung Index

S. 231)

Sie können die Kombination der HEIGHT1 und HEIGHT2-Kanäle in den

Einstellungen ändern. (v Um den optimalen Auro-3D-Klang zu erzielen, wird die Verwendung von

S. 61)

Surround-Height-Lautsprechern empfohlen. Sie können anstelle von Surround-Height-Lautsprechern jedoch auch Rear-Height-Lautsprecher aus einer Dolby Atmos-Lautsprecherkonfiguration einsetzen.

Inhalt

Die Ausgabe der Kanäle über die HEIGHT1 und HEIGHT2-Lautsprecheranschlüsse kann nach den folgenden Mustern an die verwendeten Lautsprechersysteme angepasst werden. Nehmen Sie diese Einstellung über “Endstufen-Zuweis.” im Menü vor. (v S. 228)

Anzahl der Hochtöner/

Deckenlautsprecher

2 Lautsprecher Keine

Keine 2 Lautsprecher

4 Lautsprecher Keine

2 Lautsprecher 2 Lautsprecher

Keine 4 Lautsprecher Front Dolby + Surround Dolby Front Dolby Surround Dolby

Um den optimalen Auro-3D-Klang zu erzielen, wird die Verwendung von Surround-Height-Lautsprechern empfohlen. Sie können anstelle von Surround-Height-

Lautsprechern jedoch auch Rear-Height-Lautsprecher aus einer Dolby Atmos-Lautsprecherkonfiguration einsetzen.

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Kombination der zu verwendenden Hochtöner Angeschlossene Anschlüsse

Anzahl der Dolby-

Lautsprecher

Kombinationsmuster HEIGHT1 SPEAKER HEIGHT2 SPEAKER

Front Height Front Height -

Top Front Top Front -

Top Middle Top Middle -

Top Rear Top Rear -

Rear Height Rear Height -

Front Dolby Front Dolby -

Surround Dolby Surround Dolby -

Back Dolby Back Dolby -

Front Height + Top Middle Front Height Top Middle

Front Height + Top Rear Front Height Top Rear

Front Height + Rear Height

Front Height + Surr. Height Front Height Surr. Height

Top Front + Top Rear Top Front Top Rear

Top Front + Rear Height Top Front Rear Height

Top Middle + Rear Height Top Middle Rear Height

Front Dolby + Top Rear Front Dolby Top Rear Front Dolby + Rear Height Front Dolby Rear Height Front Height + Surr. Dolby Front Height Surround Dolby

Top Front + Surr. Dolby Top Front Surround Dolby

Front Height Rear Height

Vorderseite Display Rückseite Fernbedienung Index

FL FR

SBL

SBR

SL SR

TRL TRR

TFL TFR

FR FL C SR SL

SBR SBL

Leistungsverstärker

TRR TRL

HEIGHT 2

HEIGHT 1

TFR TFL

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschluss von 11.1-Kanal-Lautsprechern

Mit diesem System, das auf einem 5.1-Kanal-System basiert, können Sie bis zu 11.1-Kanäle gleichzeitig wiedergeben. Mit einem externen Leistungsverstärker können Sie Lautsprecher für maximal 11 Kanäle für die MAIN ZONE anschließen.

Beispielanschluss bei Verwendung von zwei Sätzen von Deckenlautsprechern

Legen Sie für “Height” - “Height-Ls.” die Einstellung “4 Kanäle” im Menü fest, wenn

Sie diese Konfiguration für die Anschlüsse verwenden. (v

Vorderseite Display Rückseite Fernbedienung Index

S. 231)

Sie können die Kombination der HEIGHT1 und HEIGHT2 -Kanäle in den

Einstellungen ändern. (v S. 66)

FL FR

SBL

SBR

SL SR

FHL FHR

RHL RHR

FR FL C SR SL

SBR SBL

Leistungsverstärker

RHR RHL

HEIGHT 2

FHR FHL

HEIGHT 1

Inhalt

Beispielanschluss bei Verwendung von zwei Sätzen von Hochtönern

Legen Sie für “Height” - “Height-Ls.” die Einstellung “4 Kanäle” im Menü fest, wenn

Sie diese Konfiguration für die Anschlüsse verwenden. (v

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

S. 231)

Vorderseite Display Rückseite Fernbedienung Index

Sie können die Kombination der HEIGHT1 und HEIGHT2 -Kanäle in den

Einstellungen ändern. (v

S. 66)

SBL

SBR

SL SR

FDL FDR

SDL SDR

FDR FDL

HEIGHT 1

FR FL C SR SL

SBR SBL

SDR SDL

HEIGHT 2

Leistungsverstärker

Inhalt

Beispielanschluss bei Verwendung von zwei Sätzen von Dolby Atmos Enabled-Lautsprechern

Legen Sie für “Height” - “Dolby-Ls.” die Einstellung “4 Kanäle” im Menü fest, wenn

Sie diese Konfiguration für die Anschlüsse verwenden. (v

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

S. 231)

Vorderseite Display Rückseite Fernbedienung Index

Sie können die Kombination der HEIGHT1 und HEIGHT2 -Kanäle in den

Einstellungen ändern. (v S. 66)

FL FR

SL SR

FHL FHR

SHL SHR

FR FL C SR SL

FHR FHL SHR SHL

Leistungsverstärker

HEIGHT 1

HEIGHT 2

z1z

Inhalt

Beispielanschluss für das Auro-3D 10.1-Kanal-System

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Diese Lautsprecherkonfiguration ist für die Auro-3D-Wiedergabe optimiert.

Legen Sie für “Height” - “Height-Ls.” die Einstellung “5 Kanäle” im Menü fest, wenn

Sie diese Konfiguration für die Anschlüsse verwenden. (v Legen Sie dann für “Height” - “Layout” die Einstellung “Front Height + Surr. Height” fest. (v

S. 232)

S. 231)

Sie können die Kombination der HEIGHT1 und HEIGHT2-Kanäle in den

Einstellungen ändern. (v Um den optimalen Auro-3D-Klang zu erzielen, wird die Verwendung von

S. 67)

Surround-Height-Lautsprechern empfohlen. Sie können anstelle von Surround-Height-Lautsprechern jedoch auch Rear-Height-Lautsprecher aus einer Dolby Atmos-Lautsprecherkonfiguration einsetzen.

Vorderseite Display Rückseite Fernbedienung Index

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Die Kombination der HEIGHT1 und HEIGHT2-Kanäle kann nach den folgenden Mustern an das verwendete Lautsprechersystem angepasst werden. Nehmen Sie diese Einstellung über “Endstufen-Zuweis.” im Menü vor. (v

Kombination der zu verwendenden Hochtöner Angeschlossene Anschlüsse

Anzahl der Hochtöner/

Deckenlautsprecher

2 Lautsprecher Keiner

4 Lautsprecher Keiner

Keiner 2 Lautsprecher

2 Lautsprecher 2 Lautsprecher

Keiner 4 Lautsprecher

Anzahl der Dolby-

Lautsprecher

Kombinationsmuster HEIGHT1 SPEAKER HEIGHT2 PRE OUT

Front Height Front Height -

Rear Height Rear Height -

Front Height + Top Middle Front Height Top Middle

Front Height + Top Rear Front Height Top Rear

Front Height + Rear Height

Front Height + Surr. Height Front Height Surr. Height

Top Front + Top Rear Top Front Top Rear

Top Front + Rear Height Top Front Rear Height

Top Middle + Rear Height Top Middle Rear Height

Surround Dolby Surround Dolby -

Front Dolby + Top Rear Front Dolby Top Rear Front Dolby + Rear Height Front Dolby Rear Height Front Height + Surr. Dolby Front Height Surround Dolby Front Height + Back Dolby Front Height Back Dolby

Top Front + Surround Dolby Top Front Surround Dolby

Top Front + Back Dolby Top Front Back Dolby

Front Dolby + Surround Dolby Front Dolby Surround Dolby

Front Dolby + Back Dolby Front Dolby Back Dolby

S. 228)

Top Front Top Front -

Top Middle Top Middle -

Top Rear Top Rear -

Front Dolby Front Dolby -

Back Dolby Back Dolby -

Front Height Rear Height

Vorderseite Display Rückseite Fernbedienung Index

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Kombination der zu verwendenden Hochtöner Angeschlossene Anschlüsse

Anzahl der

Hochtöner/

Deckenlautsprecher

5 Lautsprecher Keiner

Um den optimalen Auro-3D-Klang zu erzielen, wird die Verwendung von Surround-Height-Lautsprechern empfohlen. Sie können anstelle von Surround-Height-

Lautsprechern jedoch auch Rear-Height-Lautsprecher aus einer Dolby Atmos-Lautsprecherkonfiguration einsetzen.

Anzahl der Dolby-

Lautsprecher

Kombinationsmuster HEIGHT1 SPEAKER HEIGHT2 PRE OUT

Front Height + Surr. Height & Top

Front Height + Rear Height & Top

Surround

Front Height Surround Height Top Surround

Front Height Rear Height Top Surround

SUBWOOFER2 PRE

OUT

Vorderseite Display Rückseite Fernbedienung Index

FHL

SBL

FHR

SBR

(Bi-Amp)

wqwq

(R) (L)

SBR SBL

CSRSL

FHR FHL

FLFR

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschluss von 7.1-Kanal-Lautsprechern: Bi-Amp-Anschluss für Front-Lautsprecher

Mit diesem System können Sie 7.1-Kanäle wiedergeben. Sie können den Bi-Amp-Anschluss für die Front-Lautsprecher verwenden. Bei der Bi-AmpAnschlussmethode können Sie separate Verstärker an die Hochtöner- und Tieftöneranschlüsse eines Bi-Amp-fähigen Lautsprechers anschließen. Über diesen Anschluss kann die Gegen-EMK (Kraft, die nicht ausgegeben, sondern zurückgegeben wird) vom Tieftöner direkt zum Hochtöner fließen, ohne die Klangqualität zu beeinträchtigen. Dies führt zu einer verbesserten Klangqualität.

Sie können Lautsprecher für maximal 9 Kanäle für die MAIN ZONE anschließen. Wenn Sie Lautsprecher für 8 oder mehr Kanäle anschließen, werden die Ausgabelautsprecher entsprechend dem Eingangssignal und dem Klangmodus automatisch umgeschaltet.

HINWEIS

Wenn Sie Bi-Amp-Verbindungen herstellen, müssen Sie sicherstellen, dass Sie

die Kurzschlussplatte oder das Kabel zwischen dem Tieftonlautsprecher und dem Hochtonlautsprecheranschluss entfernen.

Vorderseite Display Rückseite Fernbedienung Index

Die Hochtöner, die Deckenlautsprecher und die Dolby Atmos Enabled-

Lautsprecher können an die HEIGHT1-Lautsprecheranschlüsse angeschlossen werden. Legen Sie über “Height” - “Layout” im Menü den anzuschließenden Lautsprecher fest. (v

S. 232)

FHL

SBL

FHR

SBR

FLFL

(B) (A)

FRFR

(A) (B)

FHR FHLFR

(A)FL(A)

FR (B)FL(B)

SBR SBL

CSRSL

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschluss von 7.1-Kanal-Lautsprechern: Zweites Front-Lautsprecherpaar

Mit diesem System können Sie bei der Wiedergabe nach Wunsch zwischen den Front-Lautsprechern A und B wechseln. Sie können Lautsprecher für maximal 9 Kanäle für die MAIN ZONE anschließen. Wenn Sie Lautsprecher für 8 oder mehr Kanäle anschließen, werden die

Ausgabelautsprecher entsprechend dem Eingangssignal und dem Klangmodus automatisch umgeschaltet.

Vorderseite Display Rückseite Fernbedienung Index

Die Hochtöner, die Deckenlautsprecher und die Dolby Atmos Enabled-

Lautsprecher können an die HEIGHT1-Lautsprecheranschlüsse angeschlossen werden. Legen Sie über “Height” - “Layout” im Menü den anzuschließenden Lautsprecher fest. (v

S. 232)

MAIN ZONE

ZONE2

FHL

SBL

FHR

SBR

ZONE2

ZONE2RZONE2

SBR SBL

FR FL C SR SL

FHR FHL

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschluss von Mehrfachzonen-Lautsprechern

7.1-Kanal-Wiedergabe (MAIN ZONE) + 2-Kanal-Wiedergabe (ZONE2 oder ZONE3)

Bei dieser Konfiguration erfolgt eine 7.1-Kanal-Wiedergabe in der MAIN ZONE und eine 2-Kanal-Wiedergabe in ZONE2. (Die Lautsprecher können die Audioausgabe auch aus ZONE3 anstelle von ZONE2 vornehmen (Zuweisung: 7.1-Kanal + Zone3)).

Vorderseite Display Rückseite Fernbedienung Index

Die Hochtöner, die Deckenlautsprecher und die Dolby Atmos Enabled-

Lautsprecher können an die HEIGHT1-Lautsprecheranschlüsse angeschlossen werden. Legen Sie über “Height” - “Layout” im Menü den anzuschließenden Lautsprecher fest. (v S. 232)

ZONE2

(Bi-Amp)

MAIN ZONE

ZONE2

wqwq

(R) (L)

CSRSL

FLFR

ZONE2RZONE2

Inhalt

5.1-Kanal-Wiedergabe (Bi-Amp-Anschluss der Front-Lautsprecher: MAIN ZONE) + 2-Kanal-

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Wiedergabe (ZONE2)

Bei dieser Konfiguration erfolgt eine 5.1-Kanal-Wiedergabe in der MAIN ZONE und eine 2-Kanal-Wiedergabe in ZONE2. Sie können den Bi-AmpAnschluss für die Front-Lautsprecher in der MAIN ZONE verwenden.

Vorderseite Display Rückseite Fernbedienung Index

ZONE2

ZONE3

MAIN ZONE

ZONE2 ZONE3

FR FL C SR SL

ZONE3RZONE3

ZONE2RZONE2

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

5.1-Kanal-Wiedergabe (MAIN ZONE) + 2-Kanal-Wiedergabe (ZONE2) + 2-Kanal-Wiedergabe (ZONE3)

Bei dieser Konfiguration erfolgt eine 5.1-Kanal-Wiedergabe in der MAIN ZONE und eine 2-Kanal-Wiedergabe in ZONE2 und ZONE3.

Vorderseite Display Rückseite Fernbedienung Index

FHL

SBL

SBR

ZONE2

Mono

ZONE3

Mono

FHR

MAIN ZONE

ZONE2 ZONE3

ZONE3

Mono

ZONE2

Mono

SBR SBL

FR FL C SR SL

FHR FHL

Inhalt

7.1-Kanal-Wiedergabe (MAIN ZONE) + 1-Kanal-Wiedergabe (ZONE2) + 1-Kanal-Wiedergabe (ZONE3)

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Bei dieser Konfiguration erfolgt eine 7.1-Kanal-Wiedergabe in der MAIN ZONE und eine 1-Kanal-Wiedergabe (Mono) in ZONE2 und ZONE3. Sie können Lautsprecher für maximal 9 Kanäle für die MAIN ZONE anschließen. Wenn Sie Lautsprecher für 8 oder mehr Kanäle anschließen, werden

die Ausgabelautsprecher entsprechend dem Eingangssignal und dem Klangmodus automatisch umgeschaltet.

Vorderseite Display Rückseite Fernbedienung Index

Die Hochtöner, die Deckenlautsprecher und die Dolby Atmos Enabled-

Lautsprecher können an die HEIGHT1-Lautsprecheranschlüsse angeschlossen werden. Legen Sie über “Height” - “Layout” im Menü den anzuschließenden Lautsprecher fest. (v S. 232)

CENTER

FRONT

AUDIO

SUB-

WOOFER

AUDIO

SUB-

WOOFER

AUDIO

SURROUND

BACK

SURROUND

HEIGHT2 HEIGHT1

Subwoofer

(Primär)

Leistungsverstärker

Subwoofer

(Sekundär)

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschließen eines externen Leistungsverstärkers

Sie können dieses Gerät als Vorverstärker verwenden, indem Sie einen externen Leistungsverstärker an die PRE OUT-Anschlüsse anschließen. Wenn Sie an jedem Kanal einen Leistungsverstärker hinzufügen, können Sie die Echtheit des Klangs noch weiter verbessern.

Wählen Sie den gewünschten Anschluss aus, und schließen Sie das Gerät an.

Wenn Sie nur einen Surround-Back-Lautsprecher verwenden, schließen Sie ihn an den linken Kanal (Anschluss L) an.

Vorderseite Display Rückseite Fernbedienung Index

Nein

Verfügt der Fernseher über einen HDMI-Anschluss?

Ist der Fernseher kompatibel mit der ARC-Funktion (Audio Return Channel)?

Ja Nein

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschließen eines Fernsehers

Sie können einen Fernseher an dieses Gerät anschließen, sodass das Eingangsvideosignal auf dem Fernseher ausgegeben wird. Sie können auch das Audiosignal des Fernsehers über dieses Gerät wiedergeben.

Die Anschlussweise des Fernsehers ist von den Anschlüssen und Funktionen des Fernsehers abhängig. Die ARC (Audio Return Channel)-Funktion ermöglicht die Wiedergabe des Fernsehertons über dieses Gerät, indem das Audiosignal des Fernsehers über

ein HDMI-Kabel übertragen wird.

“Anschlussweise 1: Der Fernseher verfügt über einen HDMI-Anschluss und ist kompatibel mit der ARC-Funktion (Audio Return Channel)” (v

S. 76)

“Anschlussweise 2: Der Fernseher verfügt über einen HDMI-Anschluss und ist inkompatibel mit der ARC-Funktion (Audio Return Channel)” (v S. 77)

“Anschlussweise 3: Der Fernseher verfügt über keinen HDMIAnschluss” (v S. 78)

Vorderseite Display Rückseite Fernbedienung Index

(ARC)

HDMI

Fernseher

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

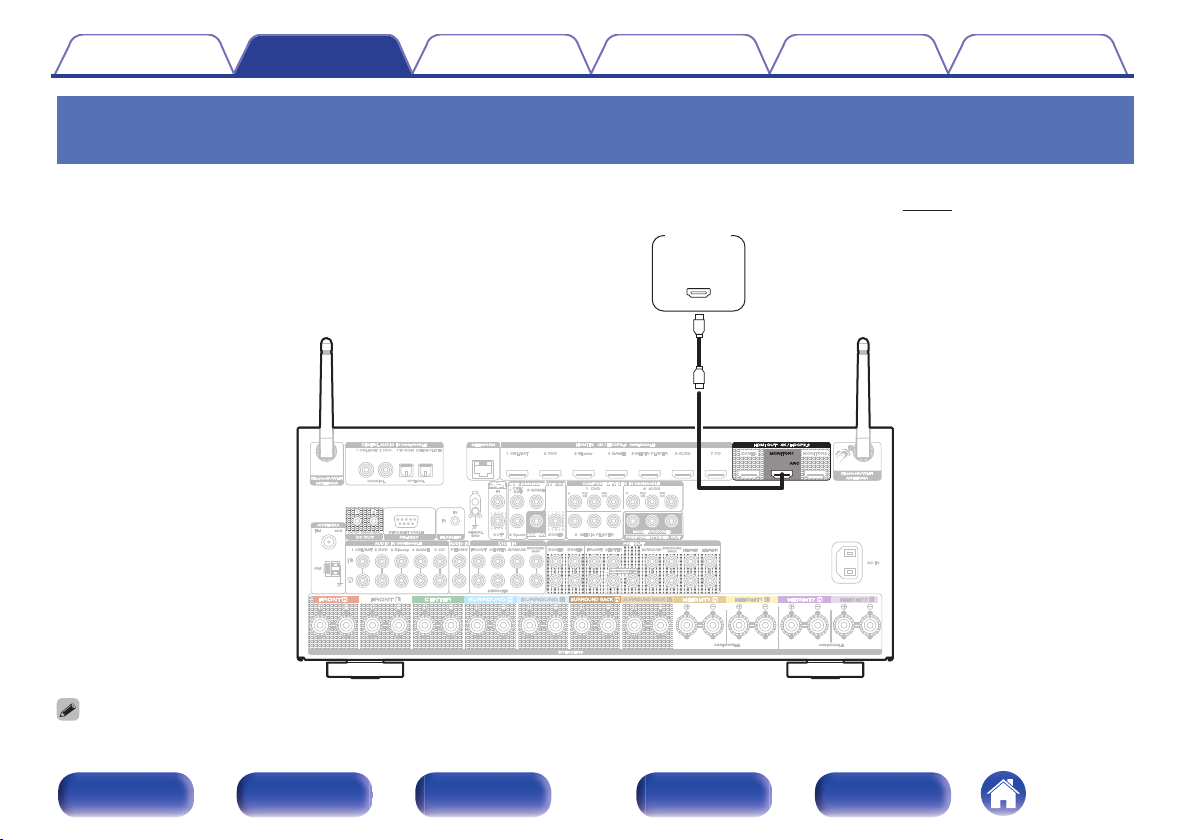

Anschlussweise 1: Der Fernseher verfügt über einen HDMI-Anschluss und ist kompatibel mit der ARC-Funktion (Audio Return Channel)

Verwenden Sie ein HDMI-Kabel, um einen mit der ARC-Funktion dieses Geräts kompatiblen Fernseher anzuschließen. Stellen Sie für “HDMI Steuerung”“Ein” ein, wenn Sie einen Fernseher verwenden, der die ARC-Funktion unterstützt. (v

S. 201)

Wenn Sie die ARC-Funktion verwenden, nutzen Sie zum Anschließen den HDMI MONITOR 1-Anschluss.

Vorderseite Display Rückseite Fernbedienung Index

OUT

OPTICAL

OUT IN

HDMI

Fernseher

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschlussweise 2: Der Fernseher verfügt über einen HDMI-Anschluss und ist inkompatibel mit der ARC-Funktion (Audio Return Channel)

Verwenden Sie ein HDMI-Kabel, um den Fernseher an dieses Gerät anzuschließen. Um Audio des Fernsehers auf diesem Gerät wiederzugeben, schließen Sie den Fernseher über ein optisches Kabel an dieses Gerät an.

Vorderseite Display Rückseite Fernbedienung Index

OUT

OPTICAL

OUT

VIDEO

COMPONENT VIDEO

B PR

Fernseher

oder

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschlussweise 3: Der Fernseher verfügt über keinen HDMI-Anschluss

Verwenden Sie ein Component Video- oder ein Video-Kabel, um den Fernseher an dieses Gerät anzuschließen. Um Audio des Fernsehers auf diesem Gerät wiederzugeben, schließen Sie den Fernseher über ein optisches Kabel an dieses Gerät an.

Vorderseite Display Rückseite Fernbedienung Index

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschließen eines Wiedergabegeräts

Dieses Gerät besitzt drei verschiedene Videoeingangsanschlüsse (HDMI, Component Video und Composite Video) und drei verschiedene Audioeingangsanschlüsse (HDMI, Digital Audio und Audio).

Wählen Sie die Eingangsanschlüsse an diesem Gerät entsprechend den Anschlüssen des anzuschließenden Geräts aus. Falls das angeschlossene Gerät einen HDMI-Anschluss besitzt, sollten Sie auch HDMI-Verbindungen verwenden. Bei einem HDMI-Anschluss können Audio- und Videosignale über ein einziges HDMI-Kabel übertragen werden.

“Anschließen einer Set-Top-Box (Satellitenempfänger/Kabelfernsehen)” (v S. 80)

“Anschließen eines DVD-Player oder Blu-ray Disc-Player” (v S. 81)

“Anschließen einer Videokamera oder einer Spielekonsole” (v S. 82)

“Anschließen eines Schallplattenspieler” (v S. 83)

“Anschließen eines Geräts mit Mehrkanal-Ausgangsanschluss” (v S. 84)

Schließen Sie Geräte entsprechend den auf diesem Gerät bei den Audio-/Video-Eingangsanschlüssen aufgedruckten Eingangsquellen an.

Die den Anschlüssen HDMI IN, DIGITAL AUDIO IN, COMPONENT VIDEO IN, VIDEO IN und AUDIO IN zugewiesene Quelle kann geändert werden. Informationen zum

Ändern der Eingangsquelle, die den Eingangsanschlüssen zugeordnet ist, finden Sie unter “Eingangszuordnung”. (v Für die Wiedergabe von Audiosignalen, die von einem Fernseher über HDMI bei diesem Gerät eingehen, setzen Sie im Menü “HDMI-Audioausgang” auf “TV”. (v S. 199)

Damit Sie Inhalte, die mit dem Kopierschutz von HDCP 2.2 versehen sind, abspielen können, müssen Sie ein Wiedergabegerät und einen Fernseher verwenden, die mit

HDCP 2.2 kompatibel sind.

S. 212)

Vorderseite Display Rückseite Fernbedienung Index

OUT

HDMI

OUT

COAXIAL

AUDIO

OUT

VIDEO

oder

Satellitenempfänger/

Kabelfernsehen

Satellitenempfänger/

Kabelfernsehen

(HDMI-inkompatibles Gerät)

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschließen einer Set-Top-Box (Satellitenempfänger/Kabelfernsehen)

In diesem Beispiel wird der Anschluss einer Satellitenempfänger-/Kabelfernsehen-STB erläutert. Wählen Sie die Eingangsanschlüsse an diesem Gerät entsprechend den Anschlüssen des anzuschließenden Geräts aus.

Vorderseite Display Rückseite Fernbedienung Index

OUT

HDMI

OUT

HDMI

AUDIO

OUT

VIDEO

COMPONENT VIDEO

B PR

OUT

VIDEO

OUT

VIDEO

OUT

COAXIAL

AUDIO

OUT

DVD-Player

Blu-ray

Disc-Player

oder

(HDMI-inkompatibles Gerät)

DVD-Player

(HDMI-inkompatibles Gerät)

Blu-ray Disc-Player

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschließen eines DVD-Player oder Blu-ray Disc-Player

In diesem Beispiel wird der Anschluss eines DVD-Players oder Blu-ray Disc-Players erläutert. Wählen Sie die Eingangsanschlüsse an diesem Gerät entsprechend den Anschlüssen des anzuschließenden Geräts aus.

Vorderseite Display Rückseite Fernbedienung Index

OUT

HDMI

AUDIO

OUT

VIDEO

Videokamera

(HDMI-inkompatibles Gerät)

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschließen einer Videokamera oder einer Spielekonsole

In diesem Beispiel wird der Anschluss einer Videokamera erläutert. Sie können an dieses Gerät ein Wiedergabegerät wie eine Videokamera oder eine Spielekonsole anschließen.

Vorderseite Display Rückseite Fernbedienung Index

GND

AUDIO

OUT

(MM-Tonabnehmer)

Plattenspieler

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschließen eines Schallplattenspieler

Dieses Gerät ist kompatibel mit Schallplattenspielern, die mit einem MM-Tonabnehmer (Moving Magnet) ausgestattet sind. Wenn Sie einen Schallplattenspieler mit einem MC-Tonabnehmer (Low Output Moving Coil) anschließen, verwenden Sie einen handelsüblichen MC-Vorverstärker oder einen Aufwärtstransformator.

Wenn Sie die Eingangsquelle des Geräts auf “Phono” stellen und die Lautstärke erhöhen, ohne einen Plattenspieler anzuschließen, kann ein dröhnendes Geräusch aus den Lautsprechern auftreten.

HINWEIS

Die Erdungsleitung (SIGNAL GND) dieses Geräts dient nicht als

Sicherheitserdung. Wenn dieser Anschluss vorgenommen wird und viele Störungen vorhanden sind, können diese dadurch verringert werden. Beachten Sie, dass die Erdungsleitung, abhängig vom Plattenspieler, auch den umgekehrten Effekt der Geräuscherhöhung haben kann. In diesem Fall ist es nicht nötig, das Erdungskabel anzuschließen.

Vorderseite Display Rückseite Fernbedienung Index

SUB-

WOOFER

CENTER SURROUND

BACK

SURROUND

FRONT

AUDIO

Geräte mit Mehrkanal-Ausgangsanschluss

(Blu-ray Disc-Player, DVD-Player,

externe Decoder usw.)

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschließen eines Geräts mit Mehrkanal-Ausgangsanschluss

Sie können dieses Gerät an einem externen Gerät anschließen, das mit Mehrkanal-Audioausgangsanschlüssen ausgestattet ist, um Musik und Videos wiederzugeben.

Um analoge Signale wiederzugeben, die über 7.1CH IN-Anschlüsse eingehen, stellen Sie für “Eingangsmodus”“7.1CH IN” ein. (v

S. 216)

Das Videosignal kann wie ein Blu-ray Disc-Player/DVD-Player

angeschlossen werden. (“Anschließen eines DVD-Player oder Blu-ray Disc-Player” (v S. 81))

Vorderseite Display Rückseite Fernbedienung Index

USB-

Speichergerät

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Schließen Sie das USB-Speichergerät an den USB-Anschluss an

Bedienungsanweisungen finden Sie unter “Wiedergabe von USB-Speichergeräten” (v S. 96).

Marantz kann nicht garantieren, dass alle USB-Speichergeräte verwendet oder mit Strom versorgt werden können. Wenn Sie ein mobiles USB-Festplattenlaufwerk

verwenden, das über einen Netzadapter verfügt, verwenden Sie diesen.

HINWEIS

USB-Speichergerät können nicht über einen USB-Hub verwendet werden.

Es ist nicht möglich, dieses Gerät zu verwenden, wenn es per USB-Kabel an den USB-Anschluss eines Computers angeschlossen wird.

Verwenden Sie kein Verlängerungskabel, wenn Sie ein USB-Speichergerät anschließen. Dieses könnte Radio-Interferenzen mit anderen Geräten verursachen.

Vorderseite Display Rückseite Fernbedienung Index

q we

MW-Rahmenantenne

(im Lieferumfang enthalten)

UKW-Zimmerantenne

(im Lieferumfang

enthalten)

Schwarz

Weiß

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschließen einer UKW/MW-Antenne

Schließen Sie die Antenne an, suchen Sie einen Sender und drehen Sie die Antenne an die Stelle, an der das Hintergrundrauschen am geringsten ist. Fixieren Sie dann die Antenne mit Klebeband oder einem ähnlichen Hilfsmittel in dieser Position. (“Wiedergabe von UKW/MWSendungen” (v S. 105))

Wenn der Radioempfang gestört bleibt, ist eine Außenantenne zu empfehlen.

Einzelheiten erfahren Sie in dem Fachgeschäft, in dem Sie das Gerät gekauft haben.

HINWEIS

Achten Sie darauf, dass die Leiteranschlüsse der MW-Rahmenantenne keine

Metallteile am Gerät berühren.

Vorderseite Display Rückseite Fernbedienung Index

Nagel, Klammer usw.

Herausragender Teil

Rechteckige Öffnung

Standfuß

Rahmenantenne

Inhalt

Verwendung der MW-Rahmenantenne

Verwendung bei Wandmontage

Ohne Zusammenbau direkt an der Wand montieren.

Verwendung bei freier Aufstellung

Gehen Sie beim Zusammenbau wie oben erläutert vor. Informationen zur Montage finden Sie unter “Montage der MW-

Rahmenantenne”.

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Zusammenbau der MW-Rahmenantenne

Führen Sie den Standfußteil auf der Rückseite unten an

der Rahmenantenne ein, und biegen Sie ihn nach vorne um.

Führen Sie den herausragenden Teil in die rechteckige

Öffnung im Standfuß hindurch.

Vorderseite Display Rückseite Fernbedienung Index

Internet

Modem

Computer

Router

Zum WLAN

Zum LAN-Anschluss Zum LAN-Anschluss

NAS

(Network Attached

Storage)

LAN-Anschluss/

EthernetAnschluss

LAN-Anschluss/

Ethernet-

Anschluss

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschließen an ein Heim-Netzwerk (LAN)

Sie können dieses Gerät über ein kabelgebundenes LAN oder über WLAN an ein Netzwerk anschließen.

Sie können dieses Gerät an Ihr Heimnetzwerk (LAN) anschließen, sodass die folgenden Wiedergabe- und Bedienoptionen zur Verfügung stehen.

Wiedergabe von Netzwerkaudio wie Internetradio oder eines

Mediaservers Wiedergabe über Musik-Streamingdienste

Verwenden der Apple AirPlay-Funktion

Bedienung dieses Geräts über das Netzwerk

Bedienung über das HEOS WLAN Mehrraum-Soundsystem

Firmware-Update

Wenden Sie sich für Einrichtung einer Internetverbindung an einen Internetdienstanbieter ISP (Internet Service Provider) oder einen Computerfachhandel.

Kabelgebundenes LAN

Für den Anschluss über ein kabelgebundenes LAN verbinden Sie den Router über ein LAN-Kabel mit diesem Gerät, wie in der nachstehenden Abbildung dargestellt.

Vorderseite Display Rückseite Fernbedienung Index

Internet

Modem

Router mit Access Point

Zum WLAN

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

WLAN

Wenn Sie eine WLAN-Verbindung zum Netzwerk herstellen, schließen Sie die externen Antennen für die Bluetooth-/WLAN-Verbindung auf der Rückseite des Geräts an und stellen diese aufrecht.

Weitere Informationen zum Anschließen eines WLAN-Routers finden Sie unter “WLAN-Konfiguration”. (v S. 249)

Wenn Sie dieses Gerät verwenden, empfehlen wir einen Router mit folgenden

Funktionen:

Integrierter DHCP-Server

Diese Funktion weist im LAN automatisch IP-Adressen zu. Integrierter 100BASE-TX-Switch

Wenn Sie mehrere Geräte anschließen, empfehlen wir die Verwendung eines Switching Hubs mit einer Geschwindigkeit von mindestens 100 Mbps.

Verwenden Sie nur geschirmte STP- oder ScTP LAN-Kabel (die im Fachhandel

erhältlich sind). (CAT-5 oder höher empfohlen) Es wird ein herkömmliches geschirmtes LAN-Kabel empfohlen.

Wenn Sie ein Flachkabel oder ein nicht geschirmtes Kabel verwenden, könnten andere Geräte gestört werden.

Wenn dieses Gerät an ein Netzwerk ohne DHCP-Funktion angeschlossen wurde,

konfigurieren Sie die IP-Adresse usw. unter “Netzwerk”. (v

S. 248)

HINWEIS

Welche Router verwendet werden können, ist vom ISP abhängig. Wenden Sie

sich bei Fragen an den ISP oder den Computerfachhandel. Dieses Gerät ist nicht mit PPPoE kompatibel. Ein mit PPPoE kompatibler Router

ist erforderlich, wenn Ihre Verbindung nicht für die Verwendung von PPPoE eingerichtet ist.

Der NETWORK-Anschluss darf nicht direkt mit dem LAN-Anschluss/Ethernet-

Anschluss Ihres Computers verbunden werden. Einige Online-Dienste werden sonst möglicherweise ohne vorherige

Benachrichtigung getrennt.

Vorderseite Display Rückseite Fernbedienung Index

RC OUT

IR-Empfangsmoduls

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschließen eines externen Steuerungsgerätes

REMOTE CONTROL-Anschlüsse

Bedienung dieses Geräts mit der Fernbedienung ohne Sichtkontakt

Sie können an die REMOTE CONTROL-Anschlüsse einen externen IR-Empfänger anschließen, um die mitgelieferte Fernbedienung ohne Sichtkontakt zu verwenden. Dies kann erforderlich sein, wenn das Gerät in einem Schrank oder einer Ecke verborgen ist, sodass Sie nicht direkt mit der Fernbedienung auf dieses zeigen können.

Deaktivieren Sie dafür die Empfangsfunktion für die Fernbedienung (“Fernbedienungssperre” (v S. 166)).

HINWEIS

Nach der Deaktivierung der Empfangsfunktion für die Fernbedienung können Sie

das Gerät nicht mehr mit der Fernbedienung steuern.

Remote-Anschluss von Marantz-Geräten

Wenn Sie ein anderes Marantz-Gerät als dieses verwenden, das einen Fernbedienungsanschluss unterstützt, können Sie Fernbedienungssignale übertragen, indem Sie das Gerät über ein Monokabel an den REMOTE CONTROL IN/OUT-Anschluss anschließen.

Schalten Sie den Fernbedienungsschalter auf der Rückseite der angeschlossenen Audiokomponente auf “EXTERNAL” oder “EXT.”, um diese Funktion zu nutzen.

Vorderseite Display Rückseite Fernbedienung Index

Mit 12 V DC/150 mA trigger-kompatibles Gerät

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

DC OUT-Buchsen

Wenn ein Gerät mit DC IN-Buchsen angeschlossen ist, lässt sich die Einschalt-/Standby-Funktion des jeweiligen Geräts über dieses Gerät durch die Gerätekopplung betätigen.

Über die DC OUT-Buchse kann ein elektrisches Signal mit maximal 12 V DC /150 mA zur Verfügung gestellt werden.

HINWEIS

Verwenden Sie für den Anschluss an die DC OUT-Buchsen ein Monokabel mit Mini-Stecker. Verwenden Sie kein Stereokabel mit Mini-Stecker.

Bei einem Kurzschluss oder wenn die erforderlichen Trigger-Eingangswerte des angeschlossenen Geräts größer als 12 V DC/150 mA sind, kann die DC OUT-Buchse nicht

genutzt werden. Schalten Sie das Gerät in diesem Fall ab, und trennen Sie es vom Anschluss.

Vorderseite Display Rückseite Fernbedienung Index

Zur Haushaltssteckdose

Netzkabel (im Lieferumfang enthalten)

(230 V Wechselstrom, 50/60 Hz)

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Anschluss des Netzkabels

Wenn alle Anschlüsse hergestellt wurden, schließen Sie den Netzstecker an die Steckdose an.

Vorderseite Display Rückseite Fernbedienung Index

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Inhalt

Grundfunktionen

Stromversorgung einschalten 94 Auswählen der Eingangsquelle 94 Einstellung der Lautstärke 95 Vorübergehendes Ausschalten des Tons (Stummschaltung) 95 Auswählen eines Klangmodus 144

Wiedergabe von einem Gerät

Wiedergabe eines DVD player/Blu-ray Disc player 95 Wiedergabe von USB-Speichergeräten 96 Wiedergabe von Musik von einem Bluetooth-Gerät 100 Wiedergabe von UKW/MW-Sendungen 105

Wiedergabe von Netzwerkaudio/Services

Wiedergeben von Internetradio 116 Wiedergeben von auf einem Computer oder auf einem NAS

gespeicherten Dateien 118 Abrufen der HEOS App 122 AirPlay-Funktion 131 Spotify Connect-Funktion 135

Praktische Funktionen

Praktische Funktionen 136 HDMI-Steuerfunktion 156 Smart Menu-Funktion 157 Einschlaffunktion 159 Smart-Select-Funktion 161 Frontblendentastensperre 164 Fernbedienungssperre 166 Ein-/Ausschalten der Beleuchtung 167

Weitere Funktionen

Netzwerk-Steuerfunktion 168 Wiedergabe in ZONE2/ZONE3 (Separater Raum) 170

Vorderseite Display Rückseite Fernbedienung Index

VOLUME

POWER

MUTE

Tasten zu

Auswahl der

Eingangsquelle

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Grundfunktionen

Stromversorgung einschalten

Drücken Sie zum Einschalten des Geräts auf

POWER X.

Sie können die Auswahltaste für die Eingangsquelle drücken, wenn sich das Gerät

im Standby-Modus befindet, um es einzuschalten. Sie können das Gerät auch auf Standby schalten, indem Sie auf dem Gerät auf X

drücken.

Vorderseite Display Rückseite Fernbedienung Index

Auswählen der Eingangsquelle

Drücken Sie die Auswahltaste für die Eingangsquelle

um die Wiedergabe zu starten.

Die gewünschte Eingangsquelle kann direkt ausgewählt werden.

Sie können die Eingangsquelle auch durch Drehen der Taste INPUT SELECTOR

am Hauptgerät auswählen.

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Einstellung der Lautstärke

Stellen Sie die Lautstärke mit VOLUME df ein.

Der Einstellbereich ist dem Eingangssignal und den Pegeleinstellungen des

Kanals entsprechend unterschiedlich. Sie können die Hauptlautstärke auch durch Drehen der Taste VOLUME am

Hauptgerät einstellen.

Vorübergehendes Ausschalten des Tons (Stummschaltung)

Drücken Sie MUTE :.

“MUTE” wird auf dem Display angezeigt.

: wird auf dem Fernsehbildschirm angezeigt.

Der Ton wird auf den Pegel, der im Menü unter “Muting-Pegel” eingestellt wurde,

gedämpft. (v Drücken Sie MUTE : erneut, um den Ton wieder anzustellen. Die

Stummschaltung kann auch durch Änderung der Hauptlautstärke aufgehoben werden.

S. 191)

Wiedergabe eines DVD player/Blu-ray Disc player

Nachfolgend wird das Verfahren zur Wiedergabe von Blu-ray Disc/DVDPlayer beschrieben.

Wiedergabe vorbereiten.

Schalten Sie den Fernseher, den Subwoofer und den Player ein.

Stellen Sie die TV-Eingabe auf dieses Gerät.

Drücken Sie zum Einschalten des Geräts auf

POWER X.

Drücken Sie DVD oder Blu-ray, um den entsprechenden

Player für die Wiedergabe zu wählen.

Wiedergabe eines DVD-Players oder Blu-ray Disc-

Players.

Surround-Wiedergabe (v S. 144)

Vorderseite Display Rückseite Fernbedienung Index

USB

OPTION

uio p

ENTER

BACK

HOME

CH/PAGE

1 8 9 3 2

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Wiedergabe von USB-Speichergeräten

Wiedergabe von Musik, die auf einem USB-Speichergerät gespeichert

sind. Es können nur solche USB-Speicher auf diesem Gerät wiedergegeben

werden, die Standards MSC (Massenspeicherklasse) erfüllen. Dieses Gerät unterstützt USB-Speicher im Format “FAT16” und

“FAT32”. Die folgenden Typen und Spezifikationen von Audioformaten werden

von diesem Gerät für die Wiedergabe unterstützt. Weitere Informationen finden Sie unter “Wiedergabe von USBSpeichergeräten” (v

WMA

MP3

WAV

MPEG-4 AAC

FLAC

Apple Lossless

DSD

S. 310).

Vorderseite Display Rückseite Fernbedienung Index

Nature 01

Nature 02

Nature 03

Nature 04

Various Artists

Nature 05

Various Artists

USB-Musik - Nature

Naure 01

Jetzt wiedergeben

Als nächstes wiedergeben

Ans Ende der Warteschlange

Warteschlange ersetzen

Abbrechen

Inhalt

Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Wiedergeben von Dateien, die auf einem USB-Speichergerät gespeichert

Suche Sie auf Ihrem USB-Speichergerät nach

Musiktiteln und wählen Sie Titel zur Wiedergabe aus.

sind

Wenn Sie etwas zur Wiedergabe auswählen, werden Sie gefragt, ob Sie

Schließen Sie ein USB-Speichergerät mit dem Format

FAT32 an den USB-Port an.

Drücken Sie USB, um “USB” als Eingangsquelle

auszuwählen.

Wählen Sie den Namen dieses Gerätes.

Vorderseite Display Rückseite Fernbedienung Index

Ihre Musik in die Warteschlange stellen möchten.

Jetzt wiedergeben:

Warteschlange ersetzen:

Als nächstes wiedergeben:

Ans Ende der Warteschlange:

Stellt den Titel hinter den aktuell wiedergegebenen Titel in die Warteschlange und gibt den ausgewählte Titel sofort wieder.

Löscht die Warteschlange und gibt den ausgewählten Titel sofort wieder.

Stellt den Titel hinter dem aktuellen Song in die Warteschlange und gibt ihn wieder, sobald der Song beendet ist.

Fügt den Titel am Ende der Warteschlange ein.

Nature 01 - Various Artists

Aktuelle Wiedergabe

-2:212:45

Nature

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Wählen Sie mit ui die Option “Jetzt wiedergeben” oder “Warteschlange ersetzen” aus und drücken Sie dann ENTER.

Die Wiedergabe beginnt.

Funktionstasten

1 3 2

8 9

CH/PAGE d f

Wiedergabe Pause Stopp Springen zum vorherigen oder nächsten

Titel Wechseln zur vorherigen Seite oder zur

nächsten / Seite in der Listenanzeige

Funktion

HOME Wechsel zum Home-Bildschirm

Wenn eine MP3-Musikdatei Album-Art-Daten enthält, können diese während der

Wiedergabe der Datei angezeigt werden.

HINWEIS

Beachten Sie, dass Marantz keinerlei Verantwortung für Probleme übernimmt, die mit

den Daten auf dem USB-Speichergerät auftreten, wenn dieses Gerät in Verbindung mit einem USB-Speichergerät verwendet wird.

Vorderseite Display Rückseite Fernbedienung Index

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Über das Optionsmenü verfügbare Funktionen

“Einstellen der Lautstärke für jeden Kanal passend zur

Eingangsquelle (Kanalpegel-Einstellung)” (v S. 139) “Einstellen des Klangs (Klang)” (v S. 140)

“Wiedergabe von Video während der Audiowiedergabe (Video-

Quelle)” (v “Wiedergabe derselben Musik in allen Zonen (All-Zone-

Stereo)” (v

S. 141)

S. 143)

Vorderseite Display Rückseite Fernbedienung Index

Bluetooth

POWER

BACK

1 8 9 3 2

OPTION

Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang

Wiedergabe von Musik von einem Bluetooth-Gerät

Sie können auf Bluetooth-Geräten wie Smartphones, digitalen MusikPlayern usw. gespeicherte Musikdateien über dieses Gerät anhören, indem Sie das Gerät mit dem Bluetooth-Gerät koppeln.

Die Kommunikation ist bis zu einer Reichweite von etwa 30 m möglich.

HINWEIS

Damit Sie Musik von einem Bluetooth-Gerät wiedergeben können, muss auf dem

Bluetooth-Gerät das A2DP-Profil unterstützt werden.

Vorderseite Display Rückseite Fernbedienung Index

100

Marantz SR7013 operation manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
