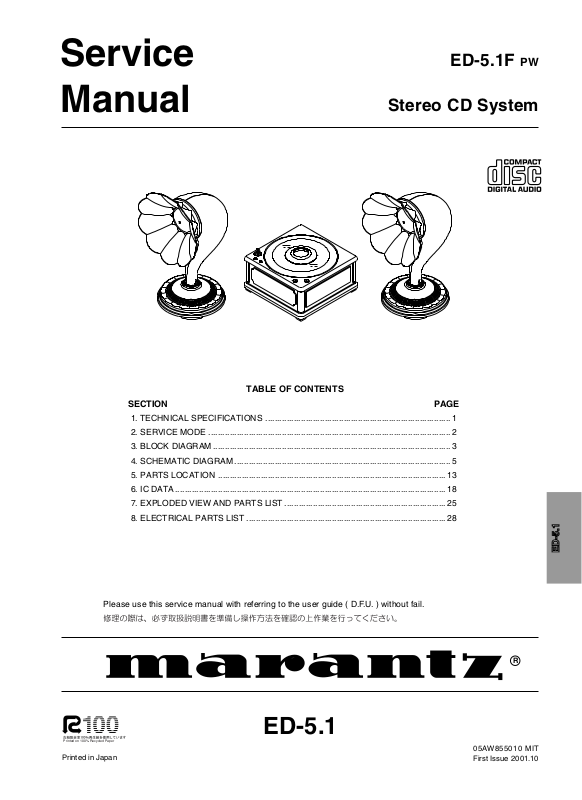

Marantz ED5.1 Service Manual

Service
Manual
Stereo CD System
TABLE OF CONTENTS
SECTION PAGE
1. TECHNICAL SPECIFICATIONS .............................................................................. 1
2. SERVICE MODE ...................................................................................................... 2
3. BLOCK DIAGRAM .................................................................................................... 3
4. SCHEMATIC DIAGRAM ........................................................................................... 5
5. PARTS LOCATION ................................................................................................ 13
6. IC DATA..................................................................................................................18
7. EXPLODED VIEW AND PARTS LIST .................................................................... 25
8. ELECTRICAL PARTS LIST ....................................................................................28
Please use this service manual with referring to the user guide ( D.F.U. ) without fail.
ED-5.1
R
Printed on 100% Recycled Paper
Printed in Japan
ED-5.1
05AW855010 MIT First Issue 2001.10
MARANTZ DESIGN AND SERVICE
MARANTZ AMERICA, INC.
Using superior design and selected high grade components, MARANTZ company has created the ultimate in stereo sound. Only original MARANTZ parts can insure that your MARANTZ product will continue to perform to the specifications for which it is famous. Parts for your
MARANTZ equipment are generally available to our National Marantz Subsidiary or Agent.
ORDERING PARTS :
Parts can be ordered either by mail or by Fax.. In both cases, the correct part number has to be specified. The following information must be supplied to eliminate delays in processing your order :
1. Complete address
2. Complete part numbers and quantities required
3. Description of parts
4. Model number for which part is required
5. Way of shipment
6. Signature : any order form or Fax. must be signed, otherwise such part order will be considered as null and void.
USA
MARANTZ AMERICA, INC 1100 MAPLEWOOD DRIVE ITASCA, IL. 60143 USA PHONE : 630 - 741 - 0300 FAX : 630 - 741 - 0301
AMERICAS
SUPERSCOPE TECHNOLOGIES, INC. MARANTZ PROFESSIONAL PRODUCTS 2640 WHITE OAK CIRCLE, SUITE A AURORA, ILLINOIS 60504 USA PHONE : 630 - 820 - 4800 FAX : 630 - 820 - 8103
AUSTRALIA
QualiFi Pty Ltd, 24 LIONEL ROAD, MT. WAVERLEY VIC 3149 AUSTRALIA PHONE : +61 - (0)3 - 9543 - 1522 FAX : +61 - (0)3 - 9543 - 3677
NEW ZEALAND
WILDASH AUDIO SYSTEMS NZ 14 MALVERN ROAD MT ALBERT AUCKLAND NEW ZEALAND PHONE : +64 - 9 - 8451958 FAX : +64 - 9 - 8463554
EUROPE / TRADING
MARANTZ EUROPE B.V. P.O.BOX 80002, BUILDING SFF2 5600 JB EINDHOVEN THE NETHERLANDS PHONE : +31 - 40 - 2732241 FAX : +31 - 40 - 2735578
AUSTRALIA
TECHNICAL AUDIO GROUP PTY, LTD 558 DARLING STREET, BALMAIN, NSW 2041, AUSTRALIA PHONE : 61 - 2 - 9810 - 5300 FAX : 61 - 2 - 9810 - 5355
THAILAND
MRZ STANDARD CO.,LTD 746 - 754 MAHACHAI ROAD., WANGBURAPAPIROM, PHRANAKORN, BANGKOK, 10200 THAILAND PHONE : +66 - 2 - 222 9181 FAX : +66 - 2 - 224 6795
TAIWAN
PAI- YUING CO., LTD. 6 TH FL NO, 148 SUNG KIANG ROAD, TAIPEI, 10429, TAIWAN R.O.C. PHONE : +886 - 2 - 25221304 FAX : +886 - 2 - 25630415
BRAZIL
PHILIPS DA AMAZONIA IND. ELET. ITDA
CENTRO DE INFORMACOES AO
CEP 04698-970 SAO PAULO, SP, BRAZIL PHONE : 0800 - 123123 FAX : +55 11 534. 8988
(Discagem Direta Gratuita)
CANADA
LENBROOK INDUSTRIES LIMITED 633 GRANITE COURT, PICKERING, ONTARIO L1W 3K1 CANADA PHONE : 905 - 831 - 6333 FAX : 905 - 831 - 6936
SINGAPORE
WO KEE HONG DISTRIBUTION PTE LTD 130 JOO SENG ROAD #03-02 OLIVINE BUILDING SINGAPORE 368357 PHONE : +65 858 5535 / +65 381 8621 FAX : +65 858 6078
MALAYSIA
WO KEE HONG ELECTRONICS SDN. BHD. SUITE 8.1, LEVEL 8, MENARA GENESIS, NO. 33, JALAN SULTAN ISMAIL, 50250 KUALA LUMPUR, MALAYSIA PHONE : +60 3 - 2457677 FAX : +60 3 - 2458180
JAPAN
MARANTZ JAPAN, INC.
Technical
35- 1, 7- CHOME, SAGAMIONO SAGAMIHARA - SHI, KANAGAWA JAPAN 228-8505 PHONE : +81 42 748 1013 FAX : +81 42 741 9190
KOREA
MK ENTERPRISES LTD. ROOM 604/605, ELECTRO-OFFICETEL, 16-58, 3GA, HANGANG-RO, YONGSAN-KU, SEOUL KOREA PHONE : +822 - 3232 - 155 FAX : +822 - 3232 - 154
SHOCK, FIRE HAZARD SERVICE TEST :
CAUTION : After servicing this appliance and prior to returning to customer, measure the resistance between either primary AC
cord connector pins ( with unit NOT connected to AC mains and its Power switch ON ), and the face or Front Panel of product and controls and chassis bottom. Any resistance measurement less than 1 Megohms should cause unit to be repaired or corrected before AC power is applied, and verified before it is return to the user/customer. Ref. UL Standard No. 1492.
In case of difficulties, do not hesitate to contact the Technical Department at above mentioned address.
010620MIT
1. TECHNICAL SPECIFICATIONS
CD Player Section
D/A conversion ......................................................................................................................................... 1 bit DAC
Wow & flutter ..............................................................................................................................Precision of quartz
Horn Section
Speaker ....................................................................................................................................5.0 cm (8 ohms) x 2
Output jack .............................................................................................................................. 3.5 mm 4P mini-jack
Dimensions (W x H x D) .................................................................................................... 172 x 290 x 170 mm x 2
Weight ...................................................................................................................................................... 0.9kg x 2
Amplifire Section
Maximun output power ........................................................................................................................... 6 W (EIAJ)
S/N ................................................................................................................................................................. 80 dB
Power Consumption ........................................................................................................................................ 19 W
Power Requirement .............................................................................................................. AC 100 V, 50 / 60 Hz
Dimensions (W x H x D) ............................................................................................................ 172 x 90 x 172 mm
Weight ............................................................................................................................................................ 1.9 kg
Accessories
3.5 mm mini-plug audio cable ............................................................................................................................... 1
Dynamic type
Specifications subject to change without prior notice.
1
2. SERVICE MODE
Player Service Mode
Stop No Disc NEXT PREV STOP PLAY
Service Mode b-0000 0000 Build Software Buil d
LCD Test PLAY CD Tes t CD Test Laser Test Spi ndl e Test Pickup Test
Service Mode STOP Reset CD Test PLAY LCD Test CD Test Off Laser Test Pickup Test Spind le Test Laser Test NEXT
Laser Test PREV On Off On
Pickup Test PREV Off Off
3
Spind le Test Clockwise
PREV Clockwise Counte Clockwise Off
NEXT+PREV+ STOP
Play
NEXT
PREV
PREV
Stop
LCD TEST
LASER
OFF
PREV
ON
NEXT
RESET
Stop
PICKUP
RESET
PREV PREV
OUT
IN
r
PlayPlay
CD TEST
NEXT
SPINDLE
OFF
PREV
CW
PREV
CCW
2
3. BLOCK DIAGRAM
3 4
4. SCHEMATIC DIAGRAM
5 6
7 8
