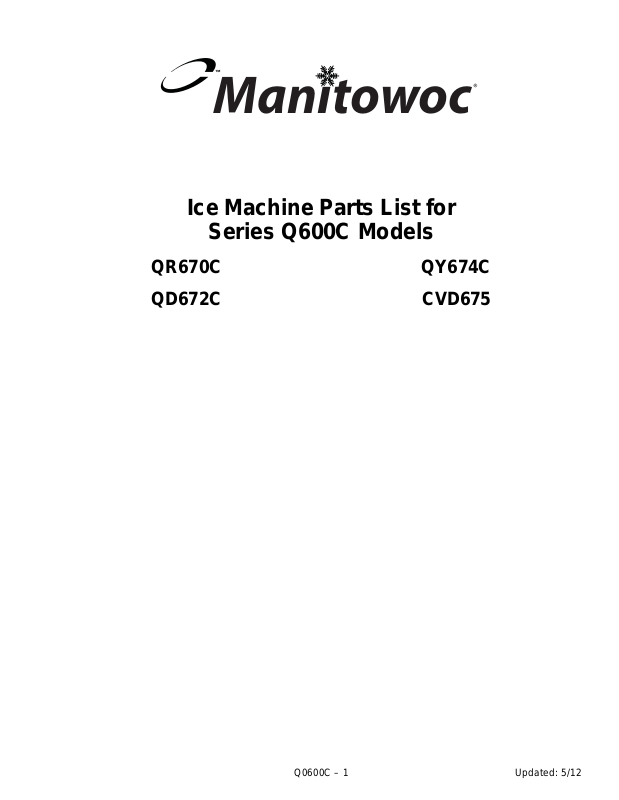

Manitowoc
Ice Machine Parts List for
Series Q600C Models
QR670C
QD672C
QY674C
CVD675
Q0600C – 1
Updated: 5/12
Q600C CONTROL BOX
pt1298
3
1, 2
7
5
9
8
DESCRIPTION PART NO.
1 Control Board (for use with all voltages). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7627823
2 7 Amp Fuse – Mounted on Control Board . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2511003
3 Toggle Switch Only . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2301343
a. Toggle Switch with Wiring Harness Attached . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2032173
4 Wiring Harness (Not shown)
a. 115V/60 Hz/1 Ph . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2033063
b. 230V/50 Hz/1 Ph . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2033193
Miscellaneous – Screws, Supports, Etc.
5 Control Box. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6025593
6 Control Box Cover (Not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7628523
7 Control Board Mounting Supports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4302253
8 Screw, #10-24 x 0.50 Ground. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5202169
9 Screw, #10-24 x 0.50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5202069
Updated: 6/09
† Refer to Cross Reference Guide
Q0600C – 2
Q600C EVAPORATOR COMPARTMENT
1
sv1605
18
4
8
14
19
16
7
9
10
3
2
12
13
6
5, 11
DESCRIPTION PART NO.
1 Evaporator Assembly
a. Regular Cube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7625129
b. Dice Cube. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7625119
c. Half Dice Cube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7625109
2Water Pump
a. 115V/60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7623063
b. 208-230V/50-60 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7626013
3 Water Level Probe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2511293
4 Ice Thickness Control Probe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7627813
5 Magnetic Bin Switch (Mounted to Evaporator). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2301483
6 Water Flow Clamp (Used on Regular Cube Evaporator Only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7620543
7 Water Curtain. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4304643
8 Water Distribution Tube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7624983
9 Water Tr ough Drain Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4300629
10 Water Inlet Flow Tube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4303883
Miscellaneous – Brackets, Screws, etc.
11 Water Curtain Magnet with Attachment Clip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7628023
12 Water Inlet Tubing 0.375 ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4421113
13 Tubing (Water Pump Out) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4421093
14 Screw, #8-32 x 0.63 Nylon Water Distribution Tube Mounting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5000013
15 Screw, #10-24 x 0.50 (Water Pump Mounting – Not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5202069
16 Screw, #10-24 x 0.750 Used to Mount Evaporator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5202189
17 Base and Water Trough Repair Kit (Not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7628063
18 Evaporator Top Molding and Gasket Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7626213
19 Water Curtain Pin Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7627763
† Refer to Cross Reference Guide
Q0600C – 3
Updated: 1/04
