Manitowoc Ice K-0500 PARTS LIST

For more Parts Information:
https://manitowocfsg.sysonline.com/Default.aspx
TABLE OF CONTENTS
i
K0500
K0500 Control Box
Parts
K0500 Control Box
1
K0500
K0500 Control Box
# PART # DESCRIPTION QTY Note
1 040002007 Control Board 1a 000012211 3.5 amp Ceramic Fuse 1b 4302253 Control Board Mounting Supports 2 Run Capacitor - See Note for Usage 2a 000005488 Run Capacitor - 115-230V/50-60 Hz/1 Ph [1] 2b 000011640 Run Capacitor - 230V/50-60Hz/1 Ph 2c 000010711 Bracket - Run Capacitor 3 Contactor 3a 2006589 Contactor - 115V/60 Hz/1 Ph 3b 2006599 Contactor - 230V/50-60 Hz/1 Ph 4 8373263 Refrigeration Service Valve Assembly 5 000011170 Manifold Strainer 5a 000011055 Manifold Strainer - Bracket 6 000008816 High Pressure Cut-out 7 000008830 Fan Cycle Control 8 000010617 Control Box 9 000012138 Control Box Cover 10 2501409 Bushing - 0.875" 11 2500019 Bushing - 1.187" 12 2502189 Bushing - 0.625" 13 5202169 Screw - #10-24 x 0.50" Ground 14 2007939 Toggle Switch 15 Wiring Harness 15a 000010264 Control Box Wiring Harness - 115V/60 Hz/1 Ph 15b 000010265 Control Box Wiring Harness - 230V/60 Hz/1 Ph 15c 000010599 Control Box Wiring Harness - 230V/50 Hz/1 Ph 15d 000011182 Wiring Harness - Compressor 15e 000010724 Wiring Harness - Toggle Switch 15f 000010511 Wiring Harness - Float Switch to Control Box 15g 000007185 Wiring Harness - Compressor Compartment - Air-cooled 15h 000007177 Wiring Harness - Compressor Compartment - Water-cooled 16 2006143 Terminal Block - 50 Hz - 3 Pole [2]
PART NOTES:
[1] - 115V/60 Hz [2] - 50 Hz Only
Parts
K0500 Control Box
2
K0500
K0500 Evaporator Compartment
Parts
K0500 Evap Comp
3
K0500
K0500 Evaporator Compartment
# PART # DESCRIPTION QTY Note
1 000009055 Foodzone Seal Panel 2 4008469 Evaporator Top Filler Panel 2a 5202099 Screw - #10-24 x 0.50" PHIL 3 7602193 Water Distribution Tube - 30" L 3a 5004799 Thumbscrew SS - #8-32 x 0.375" 3b 5004629 O-Ring - 0.125" ID 4 Evaporator Assembly 4a 7602839 Evaporator - Dice Cube 4b 7602849 Evaporator - Half Dice Cube 4c 5004619 Screw - #12-16 x 0.687" 5 000012651 Ice Thickness Float 5a 000010630 Bracket - Ice Thickness Float 6 000012649 Harvest Float 6a 000010818 Bracket - Harvest Float 7 7602213 Water Diverter - 30" Models 7a 5305123 Thumbscrew SS - #8-32 x 0.44" 8 000010828 Water Trough 9 4010979 Water Curtain 10 Water Pump - See Note for Usage 10a 8251129 Water Pump - 115V/60 Hz 10b 8252109 Water Pump - 230V/50 Hz [1] 10c 000010244 Water Pump Mount 10d 5004659 Water Pump Base O-Ring - 4.00" ID 10e 5004679 Water Pump Outlet O-Ring - 0.875" ID 11 000010510 Magnetic Bin Switch 12 7602203 Evaporator Top Frame Assembly
PART NOTES:
[1] - 230V/50 Hz
Parts
K0500 Evap Comp
4
K0500
K0500 Refrigeration Compartment
Parts
K0500 Ref Comp
5
K0500
K0500 Refrigeration Compartment
# PART # DESCRIPTION QTY Note
1 Compressor 1a 000010462 Compressor - Samsung - 115V/60 Hz/1 Ph 1b 000011145 Overload Protector - 115V/60 Hz/1 Ph 1c 000010464 Compressor - Samsung - 230V/50 Hz/1 Ph 2 Harvest Valve 2a 000007027 Solenoid Valve with Electrical Coil - 115V/60 Hz 2b 000005156 Solenoid Valve Coil Only - 115V/60 Hz [1] 2c 000007026 Solenoid Valve with Electrical Coil - 208-230V/50-60 Hz 2d 000005157 Danfoss Solenoid Valve Coil Only - 230V/50-60 Hz [2] 3 Water Dump Valve 3a 000001767 Water Dump Valve - 115V/60 Hz 3b 000001768 Water Dump Valve - 208-230V/50-60 Hz 3c 6058459 Water Dump Valve Mounting Bracket 3d 4420383 Clear Tubing - 0.625" ID 4 8930259 Drier 5,6 000003405 Insulated Tube 7 000012224 Expansion Valve 7a 4013299 Valve Insulation Boot - Body 8 000002719 Valve Insulation Boot - Bulb 9 000012651 Ice Thickness Float 9a 000010630 Bracket - Ice Thickness Float 10 000012649 Harvest Float 10a 000010818 Bracket - Harvest Float 11 000010244 Water Pump Mount 12 Water Pump 12a 8251129 Water Pump - 115V/60 Hz 12b 8252109 Water Pump - 230V/50 Hz 13 8706093 Female Wing Adapter - 0.375" 14 8706133 Female Wing Adapter - 0.50" 15 Water Inlet Valve 15a 000009123 Water Inlet Valve - 115V/60 Hz/1 Ph 15b 15c 4010439 Tubing - Water Inlet Valve [3] 15d 1360989 Connector - Water Inlet Valve 16 5650609 Snap Clamp - 1.0" ID 17 5650709 Snap Clamp - 0.799"/0.899" ID 18 000001382 Vinyl Tubing 0.625" ID 18a 6038831 Insulation 0.88 ID X 0.25W X 13.50L 19 1360961 Male Connector 20 5650529 Clamp - Expansion Valve Bulb 21 3000833 Strap - Expansion Valve Bulb - 0.375" 22 5202069 Screw - #10-24 x 0.50" HEX 23 000008346 Compressor Base
PART NOTES:
[1] - \pages from 000005156_02.jpg" width=280 height=256> [2] - \pages from 000005156_02.jpg" width=266 height=183>
Parts
K0500 Ref Comp
6
K0500
K0500 Refrigeration Compartment
# PART # DESCRIPTION QTY Note
[3] - \pages from 401043_05.jpg" width=1797 height=2238>
Parts
K0500 Ref Comp
7
K0500
K0500 Air-cooled Compartment
Parts
K0500 Air-cooled
8
K0500
K0500 Air-cooled Compartment
# PART # DESCRIPTION QTY Note
1 3005569 Air Filter 2 000008850 Air Condenser 3 000002484 Fan Shroud 4 2416203 Fan Blade 5 6061869 Fan Motor Bracket 6 Fan Motor 6a 2412929 Fan Motor 115V/60 Hz/1 Ph 6b 2412939 Fan Motor 208-230V/50-60 Hz 7 Fan Motor Mounting 7a 5033589 Mounting - Screw 7b 000000936 Mounting - NutMounting ­8 5202069 Screw - #10-24 x 0.50" HEX 9 000008830 Fan Cycle Control
Parts
K0500 Air-cooled
9
K0500
K0500 Water-cooled Compartment
Parts
K0500 Water-cooled
10
K0500

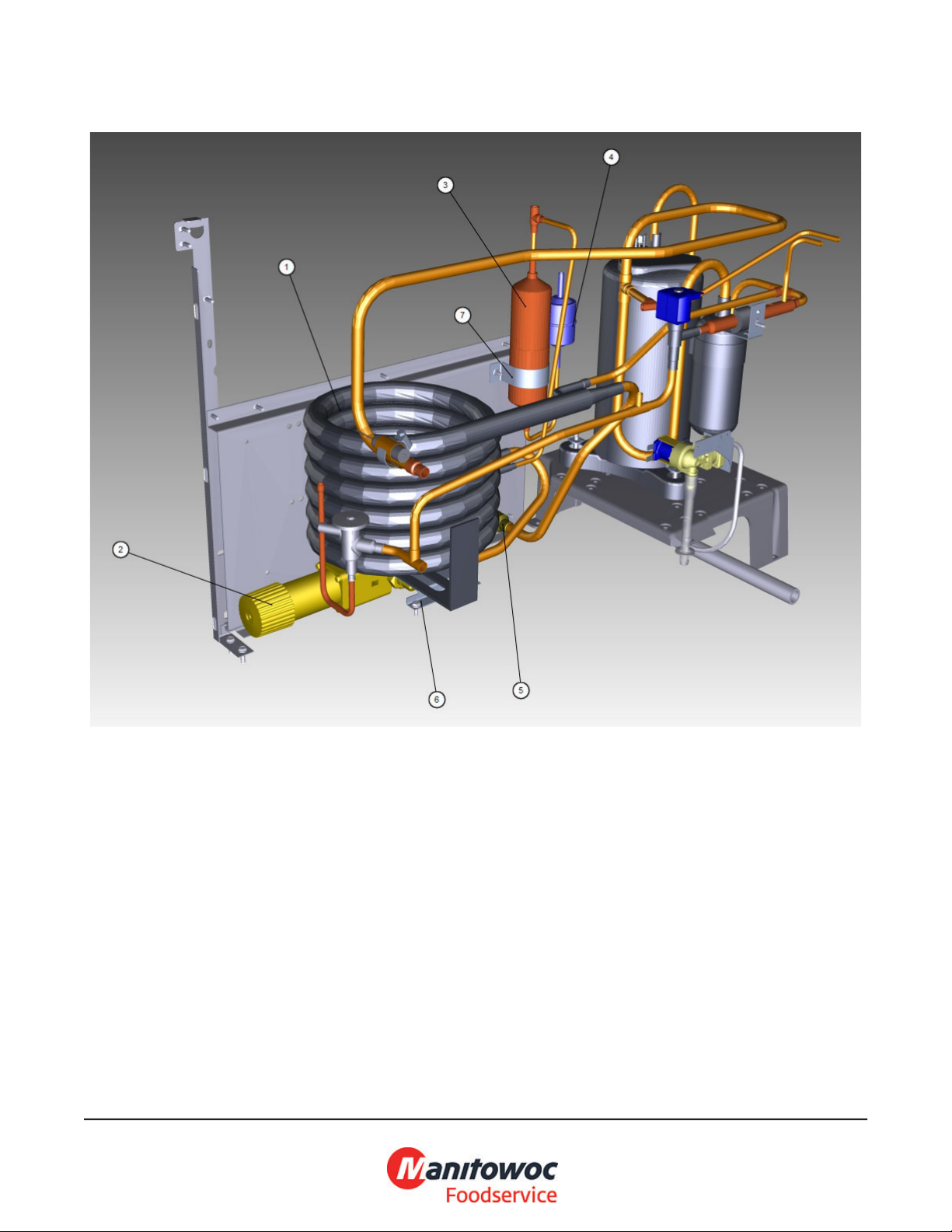

K0500 Water-cooled Compartment
# PART # DESCRIPTION QTY Note
1 8865333 Water-cooled Condenser 2 000010620 Water Regulating Valve 3 000008892 Receiver 4 8930259 Drier 5 8706083 Female Wing Adapter - 0.50" 6 000010604 Receiver Mounting BaseWater Condenser Mounting 7 6000541 Receiver Strap 8 5002249 Elbow - 0.5" MF x 0.375" MPT 9 5202069 Screw - #10-24 x 0.50" HEX 10 5573419 Washer 11 5003883 Flare Nut - 0.50"
Parts
K0500 Water-cooled
11
K0500
K0500 Panels
Parts
K0600 Panels
12
K0500

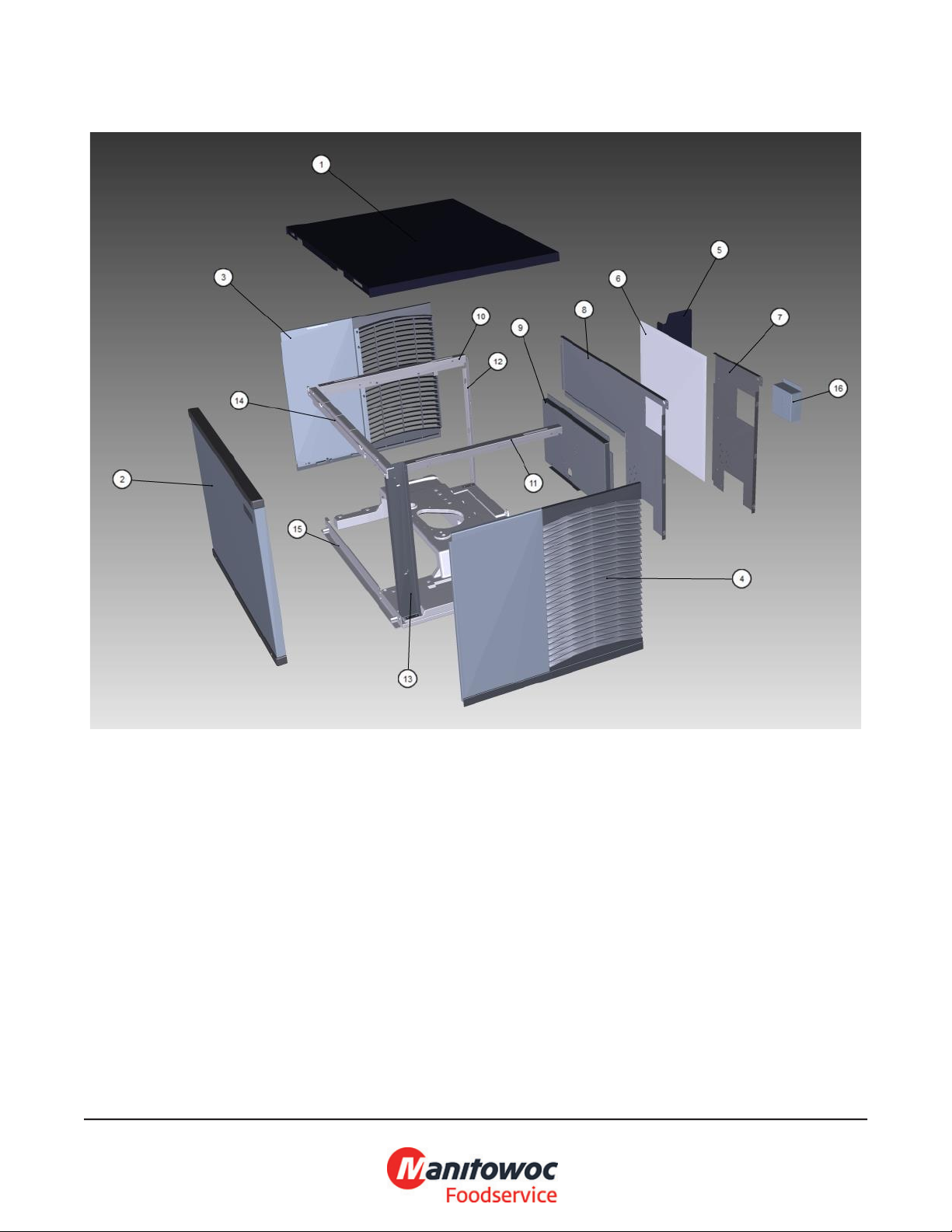

K0500 Panels
# PART # DESCRIPTION QTY Note
1 000010523 Top Cover 2 000012139 Front Panel 3 000011271 Right Side Panel 4 000011272 Left Side Panel 5 000007314 Air Baffle Assembly 6 3005569 Air Filter 7 000011086 Back Panel - Air-cooled 8 000011092 Back Panel - Water-cooled 9 000010603 Back Coupling Panel - Water-cooled/Remote 10 6068649 Left Top Channel 11 6062579 Right Top Channel 12 000011100 Left Corner Post 13 000011326 Right Corner Post 14 000010269 Front Top Support 15 000010268 Bottom Door Frame 16 6067289 Rear Connection Box 16a 6067299 Cover - Rear Connection Box 17 000012225 Cartoning
Parts
K0600 Panels
13
