ENGLISH (Original instructions)

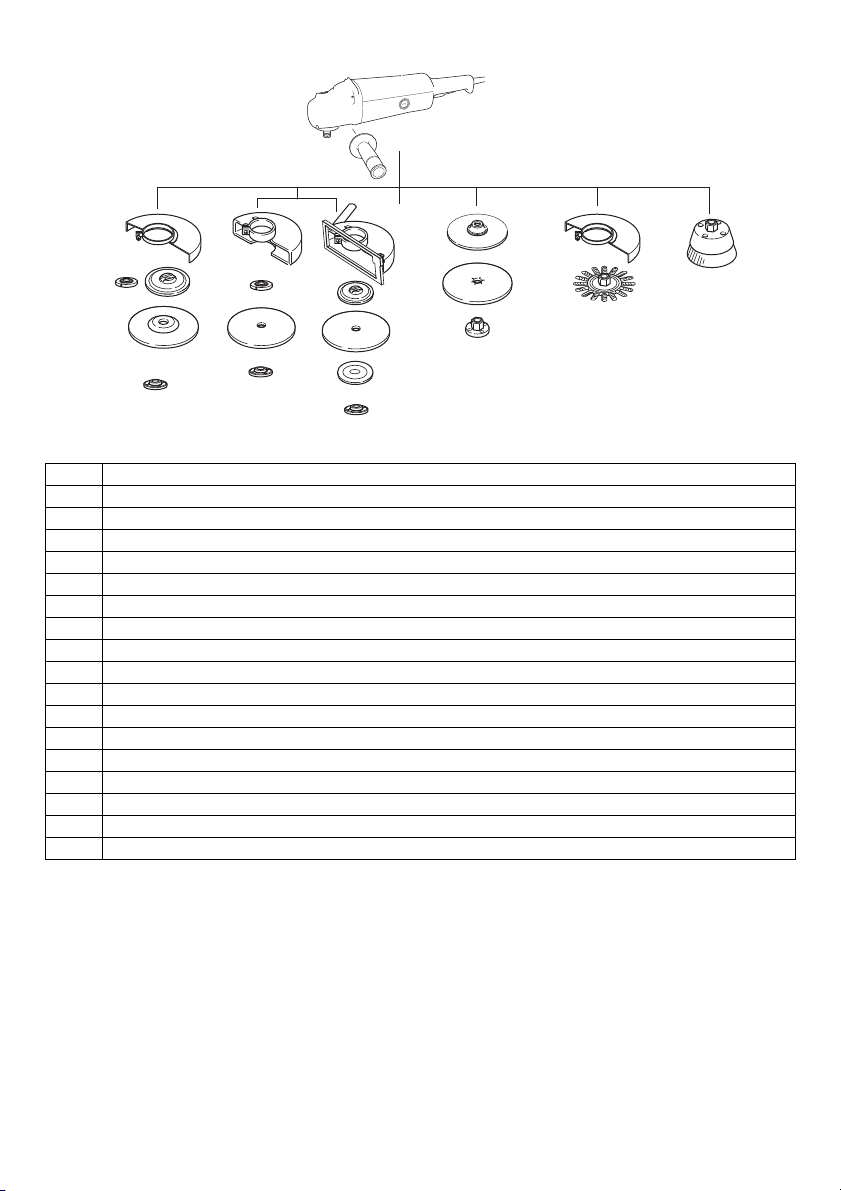

Explanation of general view

1. Shaft lock

2. Switch trigger

3. Lock lever

4. Wheel guard

5. Screw

6. Bearing box

7. Nut

8. Lever

9. Lock nut

10. Depressed center wheel

11. Super flange

12. Inner flange

13. Depressed center wheel/Multi disc

14. Inner flange 102

15. Lock nut wrench

16. Abrasive disc

17. Rubber pad

18. Wire cup brush

19. Wire wheel brush

20. Abrasive cut-off wheel/diamond wheel

21. Wheel guard for abrasive cut-off wheel/diamond wheel

22. Outer flange 78

23. Inner flange 78

24. Dust collecting wheel gurad

25. Exhaust vent

26. Inhalation vent

27. Commutator

28. Insulating tip

29. Carbon brush

30. Brush holder cap

31. Screwdriver

SPECIFICATIONS

Model GA7020 GA7020S GA9020 GA9020S

Depressed center wheel diameter 180 mm 230 mm

Spindle thread M14 M14

Rated speed (n)/No load speed (n

Overall length 473 mm 473 mm

Net weight 5.5 kg 5.7 kg 5.8 kg 5.9 kg

Safety class /II

• Due to our continuing program of research and development, the specifications herein are subject to change without notice.

• Specifications may differ from country to country.

• Weight according to EPTA-Procedure 01/2003

Symbols

The following show the symbols used for the equipment. Be sure that you understand their meaning before use.

... Read instruction manual.

............. DOUBLE INSULATION

... Wear safety glasses.

Intended use

The tool is intended for grinding, sanding and cutting of metal and stone materials without the use of water.

Power supply

The tool should be connected only to a power supply of the same voltage as indicated on the nameplate, and can only be operated on single-phase AC supply. They are double-insulated in accordance with European Standard and can, therefore, also be used from sockets without earth wire.

For public low-voltage distribution systems of between 220 V and 250 V.

Switching operations of electric apparatus cause voltage fluctuations. The operation of this device under unfavorable mains conditions can have adverse effects to the operation of other equipment. With a mains impedance equal or less than 0.27 Ohms it can be presumed that there will be no negative effects. The mains socket used for this device must be protected with

) 8,500 min

END202-6

ENE048-1

ENF002-1

ENF100-1

-1

a fuse or protective circuit breaker having slow tripping characteristics.

6,600 min

-1

General Power Tool Safety Warnings GEA010-1

WARNING Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

GRINDER SAFETY WARNINGS

Safety Warnings Common for Grinding, Sanding, Wire Brushing, or Abrasive Cutting-Off Operations:

1. This power tool is intended to function as a grinder, sander, wire brush or cut-off tool. Read all safety warnings, instructions, illustrations and specifications provided with this power tool.

Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury.

2. Operations such as polishing are not

recommended to be performed with this power tool. Operations for which the power tool was not

designed may create a hazard and cause personal injury.

GEB033-3

Page 6

3. Do not use accessories which are not specifically

designed and recommended by the tool manufacturer. Just because the accessory can be

attached to your power tool, it does not assure safe operation.

4. The rated speed of the accessory must be at least

equal to the maximum speed marked on the power tool. Accessories running faster than their rated

speed can break and fly apart.

5. The outside diameter and the thickness of your

accessory must be within the capacity rating of your power tool. Incorrectly sized accessories

cannot be adequately guarded or controlled.

6. The arbour size of wheels, flanges, backing pads

or any other accessory must properly fit the spindle of the power tool. Accessories with arbour

holes that do not match the mounting hardware of the power tool will run out of balance, vibrate excessively and may cause loss of control.

7. Do not use a damaged accessory. Before each use

inspect the accessory such as abrasive wheels for chips and cracks, backing pad for cracks, tear or excess wear, wire brush for loose or cracked wires. If power tool or accessory is dropped, inspect for damage or install an undamaged accessory. After inspecting and installing an accessory, position yourself and bystanders away from the plane of the rotating accessory and run the power tool at maximum no-load speed for one minute. Damaged accessories will normally break

apart during this test time.

8. Wear personal protective equipment. Depending

on application, use face shield, safety goggles or safety glasses. As appropriate, wear dust mask, hearing protectors, gloves and workshop apron capable of stopping small abrasive or workpiece fragments. The eye protection must be capable of

stopping flying debris generated by various operations. The dust mask or respirator must be capable of filtrating particles generated by your operation. Prolonged exposure to high intensity noise may cause hearing loss.

9. Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear personal protective equipment. Fragments of

workpiece or of a broken accessory may fly away and cause injury beyond immediate area of operation.

10. Hold power tool by insulated gripping surfaces

only, when performing an operation where the cutting accessory may contact hidden wiring or its own cord. Cutting accessory contacting a “live” wire

may make exposed metal parts of the power tool “live” and shock the operator.

11. Position the cord clear of the spinning accessory.

If you lose control, the cord may be cut or snagged and your hand or arm may be pulled into the spinning accessory.

12. Never lay the power tool down until the accessory has come to a complete stop. The spinning accessory may grab the surface and pull the power tool out of your control.

13. Do not run the power tool while carrying it at your side. Accidental contact with the spinning accessory

could snag your clothing, pulling the accessory into your body.

14. Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing and excessive accumulation of powdered metal may cause electrical hazards.

15. Do not operate the power tool near flammable materials. Sparks could ignite these materials.

16. Do not use accessories that require liquid coolants. Using water or other liquid coolants may result in electrocution or shock.

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged rotating wheel, backing pad, brush or any other accessory. Pinching or snagging causes rapid stalling of the rotating accessory which in turn causes the uncontrolled power tool to be forced in the direction opposite of the accessory’s rotation at the point of the binding. For example, if an abrasive wheel is snagged or pinched by the workpiece, the edge of the wheel that is entering into the pinch point can dig into the surface of the material causing the wheel to climb out or kick out. The wheel may either jump toward or away from the operator, depending on direction of the wheel’s movement at the point of pinching. Abrasive wheels may also break under these conditions. Kickback is the result of power tool misuse and/or incorrect operating procedures or conditions and can be avoided by taking proper precautions as given below.

a) Maintain a firm grip on the power tool and

position your body and arm to allow you to resist kickback forces. Always use auxiliary handle, if provided, for maximum control over kickback or torque reaction during start-up. The operator can

control torque reactions or kickback forces, if proper precautions are taken. b) Never place your hand near the rotating accessory. Accessory may kickback over your hand. c) Do not position your body in the area where power tool will move if kickback occurs. Kickback will propel the tool in direction opposite to the wheel’s movement at the point of snagging. d) Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the accessory. Corners, sharp edges or bouncing have a

tendency to snag the rotating accessory and cause loss of control or kickback. e) Do not attach a saw chain woodcarving blade or toothed saw blade. Such blades create frequent kickback and loss of control.

Safety Warnings Specific for Grinding and Abrasive Cutting-Off Operations:

a) Use only wheel types that are recommended for your power tool and the specific guard designed for the selected wheel. Wheels for which the power

tool was not designed cannot be adequately guarded and are unsafe. b) The guard must be securely attached to the

power tool and positioned for maximum safety, so the least amount of wheel is exposed towards the operator. The guard helps to protect operator from

broken wheel fragments and accidental contact with wheel.

Page 7

c) Wheels must be used only for recommended

applications. For example: do not grind with the side of cut-off wheel. Abrasive cut-off wheels are

intended for peripheral grinding, side forces applied to these wheels may cause them to shatter. d) Always use undamaged wheel flanges that are

of correct size and shape for your selected wheel.

Proper wheel flanges support the wheel thus reducing the possibility of wheel breakage. Flanges for cut-off wheels may be different from grinding wheel flanges. e) Do not use worn down wheels from larger power tools. Wheel intended for larger power tool is not suitable for the higher speed of a smaller tool and may burst.

Additional Safety Warnings Specific for Abrasive Cutting-Off Operations:

a) Do not “jam” the cut-off wheel or apply excessive pressure. Do not attempt to make an excessive depth of cut. Overstressing the wheel

increases the loading and susceptibility to twisting or binding of the wheel in the cut and the possibility of kickback or wheel breakage. b) Do not position your body in line with and behind the rotating wheel. When the wheel, at the point of operation, is moving away from your body, the possible kickback may propel the spinning wheel and the power tool directly at you. c) When wheel is binding or when interrupting a

cut for any reason, switch off the power tool and hold the power tool motionless until the wheel comes to a complete stop. Never attempt to remove the cut-off wheel from the cut while the wheel is in motion otherwise kickback may occur.

Investigate and take corrective action to eliminate the cause of wheel binding. d) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and carefully reenter the cut. The wheel may bind, walk

up or kickback if the power tool is restarted in the workpiece. e) Support panels or any oversized workpiece to

minimize the risk of wheel pinching and kickback.

Large workpieces tend to sag under their own weight. Supports must be placed under the workpiece near the line of cut and near the edge of the workpiece on both sides of the wheel. f) Use extra caution when making a “pocket cut” into existing walls or other blind areas. The protruding wheel may cut gas or water pipes, electrical wiring or objects that can cause kickback.

Safety Warnings Specific for Sanding Operations:

a) Do not use excessively oversized sanding disc paper. Follow manufacturers recommendations, when selecting sanding paper. Larger sanding

paper extending beyond the sanding pad presents a laceration hazard and may cause snagging, tearing of the disc or kickback.

Safety Warnings Specific for Wire Brushing Operations:

a) Be aware that wire bristles are thrown by the brush even during ordinary operation. Do not overstress the wires by applying excessive load to the brush. The wire bristles can easily penetrate light

clothing and/or skin.

b) If the use of a guard is recommended for wire

brushing, do not allow interference of the wire wheel or brush with the guard. Wire wheel or brush

may expand in diameter due to work load and centrifugal forces.

Additional safety warnings:

17. When using depressed centre grinding wheels, be sure to use only fiberglass-reinforced wheels.

18. Be careful not to damage the spindle, the flange (especially the installing surface) or the lock nut. Damage to these parts could result in wheel breakage.

19. Make sure the wheel is not contacting the workpiece before the switch is turned on.

20. Before using the tool on an actual workpiece, let it run for a while. Watch for vibration or wobbling that could indicate poor installation or a poorly balanced wheel.

21. Use the specified surface of the wheel to perform the grinding.

22.

Watch out for flying sparks. Hold the tool so that sparks fly away from you and other persons or flammable materials.

23. Do not leave the tool running. Operate the tool only when hand-held.

24. Do not touch the workpiece immediately after operation; it may be extremely hot and could burn your skin.

25. Always be sure that the tool is switched off and unplugged or that the battery cartridge is removed before carrying out any work on the tool.

26. Observe the instructions of the manufacturer for correct mounting and use of wheels. Handle and store wheels with care.

27. Do not use separate reducing bushings or adaptors to adapt large hole abrasive wheels.

28. Use only flanges specified for this tool.

29. For tools intended to be fitted with threaded hole

wheel, ensure that the thread in the wheel is long enough to accept the spindle length.

30. Check that the workpiece is properly supported.

31. Pay attention that the wheel continues to rotate

after the tool is switched off.

32. If working place is extremely hot and humid, or badly polluted by conductive dust, use a shortcircuit breaker (30 mA) to assure operator safety.

33. Do not use the tool on any materials containing asbestos.

34. Do not use water or grinding lubricant.

35. Ensure that ventilation openings are kept clear

when working in dusty conditions. If it should become necessary to clear dust, first disconnect the tool from the mains supply (use non metallic objects) and avoid damaging internal parts.

36. When use cut-off wheel, always work with the dust collecting wheel guard required by domestic regulation.

37. Cutting discs must not be subjected to any lateral pressure.

SAVE THESE INSTRUCTIONS.

Page 8

WARNING: DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to safety rules for the subject product. MISUSE or failure to follow the safety rules stated in this instruction manual may cause serious personal injury.

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and unplugged before adjusting or checking function on the tool.

Shaft lock (Fig. 1)

CAUTION:

• Never actuate the shaft lock when the spindle is moving. The tool may be damaged.

Press the shaft lock to prevent spindle rotation when installing or removing accessories.

Switch action

CAUTION:

• Before plugging in the tool, always check to see that the switch trigger actuates properly and returns to the “OFF” position when released.

• Switch can be locked in “ON” position for ease of operator comfort during extended use. Apply caution when locking tool in “ON” position and maintain firm grasp on tool. (Fig. 2)

For tool with the lock-on switch

To start the tool, simply pull the switch trigger (in the B direction). Release the switch trigger to stop. For continuous operation, pull the switch trigger (in the B direction) and then push in the lock lever (in the A direction). To stop the tool from the locked position, pull the switch trigger fully (in the B direction), then release it.

For tool with the lock-off switch

For tool with the lock on and lock-off switch

To prevent the switch trigger from accidentally pulled, a lock lever is provided. To start the tool, push in the lock lever (in the A direction) and then pull the switch trigger (in the B direction). Release the switch trigger to stop. For continuous operation, push in the lock lever (in the A direction), pull the switch trigger (in the B direction) and then push the lock lever (in the A direction) further in. To stop the tool from the locked position, pull the switch trigger fully (in the B direction), then release it.

NOTE:

Models GA7020S, GA9020S, GA7020SF and GA9020SF begin to run slowly when they are turned on. This soft start feature assures smoother operation and less operator fatigue.

ASSEMBLY

CAUTION:

• Always be sure that the tool is switched off and unplugged before carrying out any work on the tool.

Installing side grip (handle) (Fig. 3)

CAUTION:

• Always be sure that the side grip is installed securely before operation.

Screw the side grip securely on the position of the tool as shown in the figure.

Installing or removing wheel guard (For depressed center wheel, multi disc, wire wheel brush/abrasive cut-off wheel, diamond wheel)

WARNING:

• When using a depressed center grinding wheel/Multidisc, flex wheel or wire wheel brush, the wheel guard must be fitted on the tool so that the closed side of the guard always points toward the operator.

• When using an abrasive cut-off/diamond wheel, be sure to use only the special wheel guard designed for use with cut-off wheels.

For tool with locking screw type wheel guard (Fig. 4)

Mount the wheel guard with the protrusion on the wheel guard band aligned with the notch on the bearing box. Then rotate the wheel guard around 180 degrees counterclockwise. Be sure to tighten the screw securely. To remove wheel guard, follow the installation procedure in reverse.

For tool with clamp lever type wheel guard (Fig. 5 & 6)

Loosen the lever on the wheel guard. Mount the wheel guard with the protrusion on the wheel guard band aligned with the notch on the bearing box. Then rotate the wheel guard around to the position shown in the figure. Tighten the lever to fasten the wheel guard. If the lever is too tight or too loose to fasten the wheel guard, loosen or tighten the nut to adjust the tightening of the wheel guard band. To remove wheel guard, follow the installation procedure in reverse.

Installing or removing depressed center grinding wheel/Multi-disc (accessory) (Fig. 7)

Mount the inner flange onto the spindle. Fit the wheel/disc on the inner flange and screw the lock nut onto the spindle.

NOTE:

When using a more than 7 mm thick depressed center grinding wheel, overturn the lock nut and screw it onto the spindle.

Super flange

Models GA7020F, GA7020SF, GA9020F and 9020SF are standard-equipped with a super flange. Only 1/3 of efforts needed to undo lock nut, compared with conventional type.

Page 9

For Australia and New Zealand (Fig. 8)

Mount the inner flange onto the spindle. Fit the wheel/disc on the inner flange and screw the lock nut with its protrusion facing downward (facing toward the wheel). To tighten the lock nut, press the shaft lock firmly so that the spindle cannot revolve, then use the lock nut wrench and securely tighten clockwise. (Fig. 9) To remove the wheel, follow the installation procedure in reverse.

Installing or removing abrasive disc (optional accessory)

NOTE:

• Use sander accessories specified in this manual.

These must be purchased separately. (Fig. 10)

Mount the rubber pad onto the spindle. Fit the disc on the rubber pad and screw the lock nut onto the spindle. To tighten the lock nut, press the shaft lock firmly so that the spindle cannot revolve, then use the lock nut wrench and securely tighten clockwise. To remove the disc, follow the installation procedure in reverse.

OPERATION

WARNING:

• It should never be necessary to force the tool. The weight of the tool applies adequate pressure. Forcing and excessive pressure could cause dangerous wheel breakage.

• ALWAYS replace wheel if tool is dropped while grinding.

• NEVER bang or hit grinding disc or wheel onto work.

• Avoid bouncing and snagging the wheel, especially when working corners, sharp edges etc. This can cause loss of control and kickback.

• NEVER use tool with wood cutting blades and other sawblades. Such blades when used on a grinder frequently kick and cause loss of control leading to personal injury.

CAUTION:

• Never switch on the tool when it is in contact with the workpiece, it may cause an injury to operator.

• Always wear safety goggles or a face shield during operation.

• After operation, always switch off the tool and wait until the wheel has come to a complete stop before putting the tool down.

Grinding and sanding operation

ALWAYS hold the tool firmly with one hand on rear handle and the other on the side handle. Turn the tool on and then apply the wheel or disc to the workpiece. In general, keep the edge of the wheel or disc at an angle of about 15 degrees to the workpiece surface. During the break-in period with a new wheel, do not work the grinder in the B direction or it will cut into the workpiece. Once the edge of the wheel has been rounded off by use, the wheel may be worked in both A and B direction. (Fig. 11)

Operation with wire cup brush (optional accessory)

CAUTION:

• Check operation of brush by running tool with no load, insuring that no one is in front of or in line with brush.

• Do not use brush that is damaged, or which is out of balance. Use of damaged brush could increase potential for injury from contact with broken brush wires. (Fig. 12)

Unplug tool and place it upside down allowing easy access to spindle. Remove any accessories on spindle. Mount wire cup brush onto spindle and tighten with supplied wrench. When using brush, avoid applying too much pressure which causes over bending of wires, leading to premature breakage.

Operation with wire wheel brush (optional accessory)

CAUTION:

• Check operation of wire wheel brush by running tool with no load, insuring that no one is in front of or in line with the wire wheel brush.

• Do not use wire wheel brush that is damaged, or which is out of balance. Use of damaged wire wheel brush could increase potential for injury from contact with broken wires.

• ALWAYS use guard with wire wheel brushes, assuring diameter of wheel fits inside guard. Wheel can shatter during use and guard helps to reduce chances of personal injury. (Fig. 13)

Unplug tool and place it upside down allowing easy access to spindle. Remove any accessories on spindle. Thread wire wheel brush onto spindle and tighten with the wrenches. When using wire wheel brush, avoid applying too much pressure which causes over bending of wires, leading to premature breakage.

Operation with abrasive cut-off/diamond wheel (optional accessory)

WARNING:

• When using an abrasive cut-off/diamond wheel, be sure to use only the special wheel guard designed for use with cut-off wheels.

• NEVER use cut-off wheel for side grinding.

• Do not “jam” the wheel or apply excessive pressure. Do not attempt to make an excessive depth of cut. Overstressing the wheel increases the loading and susceptibility to twisting or binding of the wheel in the cut and the possibility of kickback, wheel breakage and overheating of the motor may occur.

• Do not start the cutting operation in the workpiece. Let the wheel reach full speed and carefully enter into the cut moving the tool forward over the workpiece surface. The wheel may bind, walk up or kickback if the power tool is started in the workpiece.

• During cutting operations, never change the angle of the wheel. Placing side pressure on the cut-off wheel (as in grinding) will cause the wheel to crack and break, causing serious personal injury.

• A diamond wheel shall be operated perpendicular to the material being cut.

Page 10

Mount the inner flange onto the spindle. Fit the wheel/disc on the inner flange and screw the lock nut onto the spindle. (Fig. 14) When installing a diamond wheel or a abrasive cut-off wheel with its 7mm or more thick wheel body, mount the lock nut with its pilot circular part (protrusion) for wheel bore facing the wheel.

For Australia and New Zealand

Installing or removing abrasive cut-off wheel/diamond wheel (optional accessory) (Fig. 15)

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and unplugged before attempting to perform inspection or maintenance.

• Never use gasoline, benzine, thinner, alcohol or the like. Discoloration, deformation or cracks may result.

The tool and its air vents have to be kept clean. Regularly clean the tool’s air vents or whenever the vents start to become obstructed. (Fig. 16)

Replacing carbon brushes (Fig. 17)

When the resin insulating tip inside the carbon brush is exposed to contact the commutator, it will automatically shut off the motor. When this occurs, both carbon brushes should be replaced. Keep the carbon brushes clean and free to slip in the holders. Both carbon brushes should be replaced at the same time. Use only identical carbon brushes. Use a screwdriver to remove the brush holder caps. Take out the worn carbon brushes, insert the new ones and secure the brush holder caps. (Fig. 18) To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Makita Authorized Service Centers, always using Makita replacement parts.

ACCESSORIES

CAUTION:

• These accessories or attachments are recommended for use with your Makita tool specified in this manual. The use of any other accessories or attachments might present a risk of injury to persons. Only use accessory or attachment for its stated purpose.

If you need any assistance for more details regarding these accessories, ask your local Makita Service Center.

Page 11

1 Side grip 2 Wheel guard for Depressed center grinding wheel/Multi-disc / Wire wheel brush 3 Inner flange / Super flange / Inner flange 102 (Australia and New Zealand only) 4 Depressed center grinding wheel / Multi-disc 5 Lock nut / Ezynut 6 Wheel guard for Abrasive cut off wheel / Diamond wheel 7 Dust collecting wheel guard 8 Inner flange / Super flange / Inner flange 78 (Australia and New Zealand only)

9 Abrasive cut off wheel / Diamond wheel 10 Outer flange 78 (Australia and New Zealand only) 11 Lock nut / Ezynut 12 Rubber pad 13 Abrasive disc 14 Sanding lock nut 15 Wire wheel brush 16 Wire cup brush

– Lock nut wrench

– Dust cover attachment

*1 Do not use Supper flange and Ezynut together. *2 Use Inner flange 78 and Outer flange 78 together. (Australia and New Zealand only)

For Model GA7020/S Noise

The typical A-weighted noise level determined according to EN60745:

Vibration

The vibration total value (tri-axial vector sum) determined according to EN60745:

Sound pressure level (L Sound power level (L Uncertainty (K): 3 dB (A)

Wear ear protection.

Work mode: surface grinding

): 89 dB (A)

): 100 dB (A)

ENG102-3

ENG208-5

Vibration emission (a

Uncertainty (K): 1.5 m/s The declared vibration emission value has been measured in accordance with the standard test method and may be used for comparing one tool with another. The declared vibration emission value may also be used in a preliminary assessment of exposure. The declared vibration emission value is used for main applications of the power tool. However if the power tool is used for other applications, the vibration emission value may be different.

h,AG

): 8.5 m/s

Page 12

WARNING:

• The vibration emission during actual use of the power tool can differ from the declared emission value depending on the ways in which the tool is used.

• Be sure to identify safety measures to protect the operator that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time).

For Model GA9020/S Noise

ENG102-3

The typical A-weighted noise level determined according to EN60745:

Sound pressure level (L Sound power level (L Uncertainty (K): 3 dB (A)

): 89 dB (A)

): 100 dB (A)

Wear ear protection.

Vibration

ENG208-5

The vibration total value (tri-axial vector sum) determined according to EN60745:

Work mode: surface grinding Vibration emission (a Uncertainty (K): 1.5 m/s

h,AG

): 5.5 m/s

The declared vibration emission value has been measured in accordance with the standard test method and may be used for comparing one tool with another. The declared vibration emission value may also be used in a preliminary assessment of exposure. The declared vibration emission value is used for main applications of the power tool. However if the power tool is used for other applications, the vibration emission value may be different.

WARNING:

• The vibration emission during actual use of the power tool can differ from the declared emission value depending on the ways in which the tool is used.

For European countries only

ENH101-14

EC Declaration of Conformity We Makita Corporation as the responsible manufacturer declare that the following Makita machine(s):

Designation of Machine: Angle Grinder Model No./ Type: GA7020/S, GA9020/S are of series production and

Conforms to the following European Directives:

2006/42/EC And are manufactured in accordance with the following standards or standardised documents:

EN60745

The technical documentation is kept by our authorised representative in Europe who is:

Makita International Europe Ltd., Michigan, Drive, Tongwell, Milton Keynes, MK15 8JD, England

30th January 2009

Tomoyasu Kato

Director

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, JAPAN

Page 13

FRANÇAIS (Instructions d’origine)

Descriptif

1. Blocage de l’arbre

2. Gâchette

3. Levier de sécurité

4. Carter de meule

5. Vis

6. Boîtier d’engrenage

7. Écrou

8. Levier

9. Contre-écrou

10. Meule à moyeu déporté

11. Super flasque

12. Flasque intérieur

13. Meule à moyeu déporté/ multidisque

14. Flasque intérieur 102

15. Clé à contre-écrou

16. Disque abrasif

17. Plateau en caoutchouc

18. Brosse coupe métallique

19. Brosse roue métallique

20. Meule à tronçonner/meule diamantée

21. Carter de meule pour meule à tronçonner/meule diamantée

22. Flasque extérieur 78

23. Flasque intérieur 78

24. Carter de collecte des poussières

25. Sortie d’air

26. Entrée d’air

27. Commutateur

28. Bout isolateur

29. Charbon

30. Bouchon de porte-charbon

31. Tournevis

SPÉCIFICATIONS

Modèle GA7020 GA7020S GA9020 GA9020S

Diamètre de la meule à moyeu déporté 180 mm 230 mm

Filetage de l’arbre M14 M14

Vitesse nominale (n) / vitesse à vide (n

Longueur totale 473 mm 473 mm

Poids net 5,5 kg 5,7 kg 5,8 kg 5,9 kg

Niveau de sécurité /II

• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.

• Les spécifications peuvent varier suivant les pays.

• Poids conforme à la procédure EPTA 01/2003

Symboles

Les symboles utilisés pour l’outil sont indiqués cidessous. Assurez-vous d’avoir bien compris leur signification avant d’utiliser l’outil.

... Reportez-vous au manuel d’instructions.

............. DOUBLE ISOLATION

... Portez des lunettes de sécurité.

) 8 500 min

END202-6

-1

0,27 Ohms. La prise de courant utilisée pour cet appareil doit être protégée par un fusible ou un disjoncteur de protection à déclenchement lent.

6 600 min

-1

Consignes de sécurité générales des outils électriques GEA010-1

AVERTISSEMENT Veuillez lire toutes les

consignes de sécurité et les instructions. Il y a un

risque de choc électrique, d’incendie et/ou de blessure grave si les consignes et les instructions ne sont pas toutes respectées.

Utilisations

L’outil est conçu pour le meulage, le ponçage et la coupe du métal et de la pierre sans utilisation d’eau.

Alimentation

L’outil ne devra être raccordé qu’à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.

Pour les systèmes d’alimentation à basse tension, de 220 V à 250 V.

La mise sous/hors tension des appareils électriques entraîne des fluctuations de la tension. L’utilisation de cet appareil sur une source d’alimentation inadéquate peut affecter le fonctionnement d’autres appareils. On peut considérer qu’il n’aura pas d’effets négatifs si l’impédance de la source d’alimentation est égale ou inférieure à

ENE048-1

ENF002-1

ENF100-1

Conservez toutes les consignes et instructions pour référence ultérieure.

AVERTISSEMENTS DE SÉCURITÉ RELATIFS À LA MEULEUSE

Consignes de sécurité pour des opérations de meulage, ponçage, brossage avec brosse métallique ou tronçonnage :

1. Cet outil électrique est prévu pour fonctionner comme un outil de meulage, ponçage, tronçonnage ou brossage à brosse métallique. Lisez tous les avertissements concernant la sécurité, les instructions, les illustrations et les caractéristiques fournis avec cet outil électrique. Il

y a risque d’électrocution, d’incendie et/ou de

GEB033-3

Page 14

blessures graves si les instructions énumérées cidessous ne sont pas respectées.

2. Les opérations comme le polissage sont déconseillées avec cet outil électrique. Les opérations pour lesquelles l’outil électrique n’a pas été conçu peuvent générer un danger et occasionner des blessures.

3. N’utilisez pas des accessoires qui ne sont pas

spécifiquement conçus et recommandés par le fabricant de l’outil. Le simple fait que l’accessoire

puisse être fixé à votre outil électrique ne signifie pas que le fonctionnement sera sécurisé.

4. La vitesse nominale de l’accessoire doit être au

moins égale à la vitesse maximale indiquée sur l’outil électrique. Des accessoires fonctionnant plus

rapidement que leur vitesse nominale risquent de se casser et de voler en éclats.

5. Le diamètre externe et l’épaisseur de votre

accessoire doivent correspondre à la puissance nominale de votre outil électrique. Des accessoires

aux dimensions inappropriées ne peuvent pas être protégés ou contrôlés correctement.

6. La taille de tonnelle des roues, flasques, patins de

renfort ou autre accessoire doit s’adapter correctement à l’axe de l’outil. Les accessoires

comportant des orifices de tonnelle qui ne correspondent pas au matériel de montage de l’outil électrique seront déséquilibrés et subiront des vibrations excessives, ce qui peut occasionner une perte de contrôle.

7. N’utilisez pas d’accessoire endommagé. Avant

chaque utilisation, vérifiez que les accessoires, comme les meules tronçonneuses, ne comportent pas de copeaux et de fissures, que la semelle n’est pas fissurée, déchirée ou excessivement usée et que les fils de la brosse métallique ne sont pas lâches ou cassés. En cas de chute de l’outil électrique ou d’un accessoire, assurez-vous qu’il n’est pas endommagé et remplacez-le au besoin par un accessoire en bon état. Après l’inspection et l’installation d’un accessoire, positionnez-vous ainsi que les spectateurs à distance du plan de rotation de l’accessoire et faites fonctionner l’outil électrique à la vitesse maximale à vide pendant une minute. Normalement, tout accessoire

endommagé se brisera au cours de ce temps d’essai.

8. Portez un équipement de protection corporelle. En

fonction du type de travail à effectuer, utilisez un écran facial, des lunettes étanches ou des lunettes de protection. Si nécessaire, portez un masque anti-poussières, des protège-tympans, des gants et un tablier d’atelier capable d’arrêter les petits fragments abrasifs ou des morceaux de la pièce à travailler. La protection pour les yeux doit pouvoir

stopper les projections de débris générées par diverses opérations. Le masque anti-poussières ou le masque filtrant doit pouvoir filtrer les particules générées lors des travaux. L’exposition prolongée à un bruit d’intensité élevée peut entraîner la surdité.

9. Gardez les spectateurs à une distance de sécurité

de la zone de travail. Quiconque pénètre dans la zone de travail doit porter un équipement de protection corporelle. Des fragments de pièces à

travailler ou d’un accessoire cassé peuvent être

projetés hors de la zone de travail immédiate et entraîner des blessures.

10. Ne tenez l’outil électrique que par ses surfaces de

poigne isolées lorsque vous effectuez une opération au cours de laquelle l’accessoire de découpe peut entrer en contact avec des fils dissimulés ou avec le cordon de l’outil. Le contact

avec un fil sous tension mettra les parties métalliques exposées de l’outil sous tension, causant ainsi un choc électrique chez l’utilisateur.

11. Éloignez le cordon de l’accessoire rotatif. Si vous

perdez le contrôle, le cordon peut être coupé ou accroché et l’accessoire rotatif risque d’attraper votre main ou votre bras.

12. Ne posez jamais l’outil électrique à terre tant que l’accessoire ne s’est pas complètement arrêté. L’accessoire rotatif peut accrocher la surface et vous risquez de perdre le contrôle de l’outil électrique.

13. Ne faites pas tourner l’outil électrique si vous le transportez à côté de vous. Un contact accidentel avec l’accessoire rotatif pourrait accrocher vos vêtements et attirer l’accessoire vers votre corps.

14. Nettoyez régulièrement les aérations de l’outil électrique. Le ventilateur du moteur tirera la poussière à l’intérieur du logement et une accumulation excessive de poudre métallique peut entraîner des chocs électriques.

15. Ne faites pas fonctionner l’outil électrique à proximité de matériaux inflammables. Les étincelles risquent d’enflammer ces matériaux.

16. N’utilisez pas d’accessoires qui nécessitent des liquides de refroidissement. L’utilisation d’eau ou de liquides de refroidissement peut entraîner une électrocution ou un choc électrique.

Rebond et avertissements afférents

Le rebond est une réaction soudaine suite à un pincement ou accrochage d’une roue en rotation, d’un patin de renfort, d’une brosse ou d’un autre accessoire. Un pincement ou un accrochage peut entraîner le calage rapide de l’accessoire rotatif, ce qui peut alors forcer l’outil électrique hors de contrôle à tourner dans la direction opposée au sens de rotation de l’accessoire, jusqu’à ce qu’ils se bloquent. Par exemple, si une meule est accrochée ou pincée par la pièce à travailler, le rebord de la meule qui entrait dans le point de pincement peut creuser dans la surface du matériau, ce qui peut faire sortir la meule. La meule risque de sauter en direction de l’opérateur ou dans la direction opposée, en fonction du sens de rotation de la meule au niveau du point de pincement. Les meules peuvent également se casser dans certaines conditions. Le rebond est dû à une mauvaise utilisation de l’outil et/ou à des procédures ou conditions de travail inappropriées. Il peut être évité en prenant les mesures appropriées, telles que celles indiquées ci-dessous.

a) Maintenez une prise ferme sur l’outil électrique

et positionnez votre corps et vos bras de façon à pouvoir résister aux forces du rebond. Utilisez toujours une poignée auxiliaire, le cas échéant, pour contrôler au maximum les rebonds ou la réaction du couple au démarrage. L’opérateur peut

contrôler les réactions du couple ou les forces du rebond s’il prend les précautions nécessaires.

Page 15

b) Ne placez jamais la main à proximité de l’accessoire rotatif. L’accessoire risque de rebondir sur votre main. c) Ne positionnez pas votre corps dans la zone où l’outil électrique se déplacera en cas de rebond. Le rebond propulsera l’outil dans la direction opposée au mouvement de la meule, au point d’accrochage. d) Soyez particulièrement prudent lorsque vous

travaillez dans des recoins, sur des rebords tranchants, etc. Évitez de faire rebondir ou d’accrocher l’accessoire. Les recoins, les rebords

tranchants ou les rebonds ont tendance à accrocher l’accessoire rotatif et à provoquer une perte de contrôle ou un retour de choc. e) Ne fixez pas une lame de sculpteur à chaîne coupante ou une lame de scie dentée. De telles lames peuvent créer de fréquents rebonds et pertes de contrôle.

Consignes de sécurité spécifiques aux opérations de meulage et de tronçonnage :

a) N’utilisez que les types de meules qui sont recommandées pour votre outil électrique et le carter spécifique conçu pour la meule sélectionnée. Les meules pour lesquelles l’outil

électrique n’a pas été conçu ne peuvent pas être protégées de manière adéquate et ne sont pas sûres. b) Pour une sécurité maximale, le carter doit être

solidement fixé et positionné à l’outil électrique, de manière à exposer la meule au minimum en direction de l’opérateur. Le carter permet de

protéger l’opérateur contre les fragments de meule et un contact accidentel avec la meule. c) Les meules doivent être utilisées uniquement

pour les applications recommandées. Par exemple : ne meulez pas avec la face latérale de la meule à tronçonner. Les meules à tronçonner sont

conçues pour un meulage périphérique, les forces latérales appliquées à ces meules peuvent les briser. d) Utilisez toujours des flasques de meule en bon

état dont la taille et la forme sont adaptées à la meule que vous avez choisie. Des flasques de

meule appropriés soutiennent la meule, réduisant ainsi le risque de cassure de la meule. Les flasques pour les meules tronçonneuses peuvent être différents des flasques de meule ordinaire. e) N’utilisez pas des meules usées issues d’outils électriques plus grands. La meule conçue pour les outils électriques plus grands ne convient pas à la vitesse plus élevée d’un outil plus petit et elle risque d’exploser.

Consignes de sécurité supplémentaires spécifiques aux opérations de tronçonnage :

a) Ne bloquez pas la meule à tronçonner et n’appliquez pas de pression excessive. Ne tentez pas d’effectuer une découpe d’une profondeur excessive. Une surcharge de la meule augmente la

charge et la susceptibilité aux torsions ou coincements de la meule lors de la découpe et la possibilité d’un retour de choc ou que la meule se casse. b) Ne positionnez pas votre corps en ligne avec et derrière la meule en mouvement. Lorsque la meule en fonctionnement s’écarte de votre corps, le rebond

éventuel peut propulser la meule en rotation et l’outil électrique directement sur vous. c) Lorsque la meule se coince ou lors de

l’interruption d’une découpe, quelle qu’en soit la raison, éteignez l’outil électrique et maintenez-le immobile jusqu’à ce que la meule s’arrête complètement. Ne tentez jamais de retirer la meule à tronçonner de la coupe quand la meule est en mouvement, sans quoi un rebond risque de se produire. Identifiez la cause du coincement de la

lame et prenez les mesures correctives pour éliminer ladite cause. d) Ne reprenez pas l’opération de découpe dans la

pièce à travailler. Laissez la meule atteindre sa vitesse pleine et rentrez à nouveau dans la coupe avec prudence. La meule peut se coincer, retourner

en arrière ou rebondir si l’outil électrique est redémarré dans la pièce à travailler. e) Soutenez les panneaux ou une pièce à travailler

de taille excessive pour minimiser les risques de pincement et de rebond de la meule. Les pièces à

travailler de grande dimension ont tendance à s’affaisser sous leur propre poids. Des supports doivent être installés sous la pièce à travailler, près de la ligne de coupe et des rebords de la pièce à travailler, de chaque côté de la meule. f) Soyez extrêmement prudent lorsque vous

effectuez une coupe en plongée dans un mur ou toute autre surface derrière laquelle peuvent se trouver des objets non visibles. La meule en saillie

peut couper des conduites de gaz ou d’eau, des fils électriques ou des objets qui peuvent provoquer un rebond.

Consignes de sécurité particulières aux opérations de ponçage :

a) N’utilisez pas de disque de ponçage aux dimensions excessives. Suivez les conseils des fabricants pour sélectionner le papier de verre. Un

papier de verre trop grand qui dépasse du patin de ponçage présente des risques de lacération et peut entraîner un accrochage ou un déchirement du disque ou un retour de choc.

Consignes de sécurité spécifiques aux opérations à la brosse métallique :

a) N’oubliez pas que la brosse rejette des fils métalliques, même lors d’un fonctionnement normal. Ne surchargez pas les fils en appliquant une charge excessive sur la brosse. Les fils

métalliques peuvent facilement transpercer des vêtements légers et/ou la peau. b) S’il est conseillé d’utiliser un carter pour la

brosse métallique, ne laissez pas la roue métallique ou la brosse interférer avec le carter. Le

diamètre de la roue métallique ou de la brosse peut s’agrandir en raison de la charge de travail et des forces centrifuges.

Autres avertissements de sécurité :

17. Lors de l’utilisation de meules à moyeu déporté, assurez-vous d’utiliser exclusivement des meules renforcées de fibre de verre.

18. Prenez garde de ne pas endommager l’axe, le flasque (tout particulièrement la surface d’installation) ou le contre-écrou. La meule risque de casser si ces pièces sont endommagées.

Page 16

19. Assurez-vous que la meule n’entre pas en contact

avec la pièce à travailler avant de mettre l’outil sous tension.

20. Avant d’utiliser l’outil sur la pièce elle-même, laissez-le tourner un instant. Soyez attentif à toute vibration ou sautillement pouvant indiquer que la meule n’est pas bien installée ou qu’elle est mal équilibrée.

21. Utilisez la face spécifiée de la meule pour meuler.

22. Prenez garde aux étincelles qui jaillissent. Tenez

l’outil de sorte que les étincelles ne jaillissent pas vers vous, vers une autre personne présente ou vers un matériau inflammable.

23. N’abandonnez pas l’outil alors qu’il tourne. Ne faites fonctionner l’outil qu’une fois que vous l’avez bien en main.

24. Ne touchez jamais la pièce juste après l’opération ; elle peut être extrêmement chaude et vous risquez de vous brûler.

25. Assurez-vous toujours que l’outil est hors tension et débranché ou que la cartouche de batterie est retirée avant d’effectuer toute intervention sur l’outil.

26. Pour installer et utiliser correctement la meule, veuillez suivre les instructions du fabricant. Manipulez les meules avec soin et rangez-les en lieu sûr.

27. N’utilisez aucun raccord de réduction ou adaptateur séparé pour adapter un trou de meule trop grand.

28. Utilisez exclusivement les flasques spécifiés pour cet outil.

29. Dans le cas des outils conçus pour l’utilisation avec une meule à trou fileté, assurez-vous que la longueur du filetage de la meule convient à la longueur de l’axe.

30. Assurez-vous que la pièce à travailler est correctement soutenue.

31. Gardez à l’esprit que la meule continue de tourner même une fois le contact coupé sur l’outil.

32. Si le site de travail est extrêmement chaud et humide ou s’il y a beaucoup de poussières conductrices dans l’air, utilisez un coupe-circuit (30 mA) pour assurer votre sécurité.

33. N’utilisez l’outil sur aucun matériau contenant de l’amiante.

34. N’utilisez ni eau ni lubrifiant de meulage.

35. Assurez-vous que les orifices de ventilation sont

toujours bien dégagés lorsque vous travaillez dans des conditions poussiéreuses. Lorsqu’il devient nécessaire de retirer la poussière accumulée, commencez par débrancher l’outil de la prise secteur (utilisez un objet non métallique) et veillez à ne pas endommager les pièces internes.

36. Lorsque vous utilisez une meule à tronçonner, travaillez toujours avec le carter de collecte des poussières exigé par la réglementation locale.

37. Aucune pression latérale ne doit être appliquée sur le disque pendant la coupe.

CONSERVEZ CES INSTRUCTIONS.

ATT EN TIO N : NE vous laissez PAS tromper (au fil d’une utilisation répétée) par un sentiment d’aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent l’outil. Une UTILISATION INCORRECTE de l’outil ou un nonrespect des consignes de sécurité indiquées dans ce manuel d’instructions peuvent causer des blessures graves.

DESCRIPTION DU FONCTIONNEMENT

ATT ENTI ON :

• Assurez-vous toujours que l’outil est hors tension et débranché avant de l’ajuster ou de vérifier son fonctionnement.

Blocage de l’arbre (Fig. 1)

ATT ENTI ON :

• N’activez jamais le blocage de l’arbre alors que l’axe bouge. Vous pourriez endommager l’outil.

Appuyez sur le blocage de l’arbre pour empêcher l’axe de tourner lors de l’installation ou du retrait des accessoires.

Interrupteur

ATT ENTI ON :

• Avant de brancher l’outil, vérifiez toujours que la gâchette fonctionne correctement et revient en position d’arrêt (« OFF ») lorsque libérée.

• L’interrupteur peut être verrouillé en position de MARCHE pour le confort de l’opérateur pendant un usage prolongé. Soyez vigilant lorsque vous verrouillez l’outil en position de MARCHE et gardez-le bien en main. (Fig. 2)

Pour les outils équipés d’un commutateur de verrouillage

Pour démarrer l’outil, appuyez simplement sur la gâchette (dans le sens B). Pour l’arrêter, libérez la gâchette. Pour un fonctionnement continu, appuyez sur la gâchette (dans le sens B) puis enfoncez le levier de verrouillage (dans le sens A). Pour arrêter l’outil alors qu’il est en position verrouillée, appuyez à fond sur la gâchette (dans le sens B), puis libérez-la.

Pour les outils équipés d’un commutateur de sécurité

Pour les outils équipés d’un commutateur de sécurité et d’un commutateur de verrouillage

Un levier de verrouillage est prévu pour prévenir la pression accidentelle sur la gâchette. Pour faire démarrer l’outil, enfoncez le levier de verrouillage (dans le sens A) puis appuyez sur la gâchette (dans le sens B). Pour l’arrêter, libérez la gâchette. Pour un fonctionnement continu, enfoncez le levier de verrouillage (dans le sens A), appuyez sur la gâchette (dans le sens B), puis enfoncez davantage le levier de verrouillage (dans le sens A).

Page 17

Pour arrêter l’outil alors qu’il est en position verrouillée, appuyez à fond sur la gâchette (dans le sens B), puis libérez-la.

NOTE :

Les modèles GA7020S, GA9020S, GA7020SF et GA9020SF tournent d’abord lentement lors de leur mise sous tension. Ce démarrage graduel assure un fonctionnement en douceur et fatigue moins l’utilisateur.

ASSEMBLAGE

ATT ENTI ON :

• Avant d’effectuer toute intervention sur l’outil, assurezvous toujours qu’il est hors tension et débranché.

Installation de la poignée latérale (manche) (Fig. 3)

ATT ENTI ON :

• Avant d’utiliser l’outil, assurez-vous toujours que la poignée latérale est installée de façon sûre.

Vissez la poignée latérale à fond sur la position prévue à cet effet sur l’outil, tel qu’illustré sur la figure.

Pose ou dépose du carter de meule (Pour meule à moyeu déporté, multidisque, brosse roue métallique/meule à tronçonner, meule diamantée)

ATT EN TIO N :

• Lors de l’utilisation d’un multidisque/d’une meule à moyeu déporté, d’une meule à tronçonner ou d’une brosse roue métallique, vous devez ajuster le carter de meule sur l’outil, de sorte que la partie fermée du carter soit toujours orientée vers l’opérateur.

• Lorsque vous utilisez une meule à tronçonner/meule diamantée, assurez-vous de n’utiliser que le carter de meule spécifique, conçu pour être utilisé avec des meules à tronçonner.

Pour les outils avec un carter de meule de type à vis de verrouillage (Fig. 4)

Montez le carter de meule en alignant la partie saillante de la bande du carter sur l’entaille du boîtier d’engrenage. Faites ensuite pivoter le carter de meule à 180 degrés dans le sens inverse des aiguilles d’une montre. Assurezvous d’avoir serré la vis fermement. Pour retirer le carter de meule, suivez la procédure d’installation en ordre inverse.

Pour les outils équipés d’un carter de meule de type levier à bride (Fig. 5 et 6)

Desserrez le levier du carter de meule. Montez le carter de meule en alignant la partie saillante de la bande du carter sur l’entaille du boîtier d’engrenage. Faites ensuite tourner le carter de meule dans le sens indiqué sur la figure. Serrez le levier pour fixer le carter de meule. Si le levier est trop serré ou trop lâche pour permettre de fixer le carter de meule, desserrez ou serrez l’écrou afin d’ajuster le serrage de la bande du carter de meule. Pour retirer le carter de meule, suivez la procédure d’installation en ordre inverse.

Pose ou dépose de la meule à moyeu déportée/du multidisque (accessoire) (Fig. 7)

Montez le flasque intérieur sur l’axe. Ajustez la meule/le disque sur le flasque intérieur et vissez le contre-écrou sur l’axe.

REMARQUE :

Lors de l’utilisation d’une meule à moyeu déporté de plus de 7 mm d’épaisseur, retournez le contre-écrou et vissezle sur l’axe.

Super flasque

Les modèles GA7020F, GA7020SF, GA9020F et 9020SF sont dotés d’un super flasque en équipement standard. Avec ce type de flasque, le retrait du contre-écrou ne requiert que 1/3 de la force requise avec un flasque ordinaire.

Pour l’Australie et la Nouvelle-Zélande (Fig. 8)

Montez le flasque intérieur sur l’axe. Ajustez la meule/le disque sur le flasque intérieur et vissez le contre-écrou en orientant sa partie saillante vers le bas (vers la roue.) Pour serrer le contre-écrou, appuyez fermement sur le blocage de l’arbre pour empêcher l’axe de tourner, puis utilisez la clé à contre-écrou pour serrer fermement dans le sens des aiguilles d’une montre. (Fig. 9) Pour retirer la meule, suivez la procédure d’installation en ordre inverse.

Pose ou dépose d’un disque abrasif (accessoire en option)

REMARQUE :

• Utilisez les accessoires de ponçage spécifiés dans le présent manuel. Ceux-ci doivent être achetés séparément. (Fig. 10)

Montez le plateau en caoutchouc sur l’axe. Ajustez le disque sur le plateau en caoutchouc et vissez le contreécrou sur l’axe. Pour serrer le contre-écrou, appuyez fermement sur le blocage de l’arbre pour empêcher l’axe de tourner, puis utilisez la clé à contre-écrou pour serrer fermement dans le sens des aiguilles d’une montre. Pour retirer le disque, suivez la procédure d’installation en sens inverse.

UTILISATION

AVERTISSEMENT :

• Il n’est jamais nécessaire de forcer l’outil. Le poids de l’outil lui-même suffit à assurer une pression adéquate. En forçant l’outil ou en appliquant dessus une pression excessive vous courrez le risque dangereux de casser la meule.

• Remplacez TOUJOURS la meule si vous échappez l’outil pendant le meulage.

• Ne frappez JAMAIS le disque de meulage ou la meule contre la pièce à travailler.

• Évitez de laisser la meule sautiller ou accrocher, tout spécialement lorsque vous travaillez dans les coins, sur des bords tranchants, etc. Cela peut causer une perte de contrôle et un choc en retour.

• N’utilisez JAMAIS cet outil avec des lames à bois et autres lames de scie. Les lames de ce type sautent fréquemment lorsqu’elles sont utilisées sur une

Page 18

meuleuse et risqueraient d’entraîner une perte de contrôle pouvant causer des blessures.

ATT ENTI ON :

• Pour éviter de vous blesser, ne mettez jamais l’outil en marche alors qu’il se trouve en contact avec la pièce à travailler.

• Pendant l’utilisation, portez toujours des lunettes de sécurité ou un masque de protection.

• Après l’utilisation, mettez toujours l’outil hors tension et attendez l’arrêt complet de la meule avant de déposer l’outil.

Meulage et ponçage

Tenez TOUJOURS l’outil fermement en posant une main sur le manche arrière et l’autre main sur la poignée latérale. Mettez l’outil en marche puis posez la meule ou le disque sur la pièce à travailler. En général, vous devez maintenir le bord de la meule ou du disque sur un angle d’environ 15 degrés par rapport à la surface de la pièce à travailler. Pendant la période de rodage d’une meule neuve, ne faites pas avancer la meuleuse dans le sens B, sinon elle risque de couper la pièce à travailler. Une fois le tranchant de la meule rodé, la meule peut être utilisée dans les sens A et B. (Fig. 11)

Utilisation avec une brosse coupe métallique (accessoire en option)

ATT EN TIO N :

• Vérifiez le fonctionnement de la brosse en actionnant l’outil à vide, après vous être assuré que personne ne se trouvait face à ou dans le prolongement de la brosse.

• N’utilisez pas de brosse endommagée ou déséquilibrée. L’utilisation d’une brosse endommagée est susceptible d’augmenter les risques de blessure par contact avec des fils brisés. (Fig. 12)

Débranchez l’outil et placez-le à l’envers en facilitant l’accès à l’axe. Retirez tous les accessoires montés sur l’axe. Montez la brosse coupe métallique sur l’axe et serrez-la avec la clé fournie. Lors de l’utilisation de la brosse, évitez d’appliquer une pression trop importante provoquant une courbure excessive des fils et entraînant une rupture prématurée.

Utilisation avec une brosse roue métallique (accessoire en option)

ATT EN TIO N :

• Vérifiez le fonctionnement de la brosse roue métallique en actionnant l’outil à vide, après vous être assuré que personne ne se trouvait face à ou dans le prolongement de la brosse roue métallique.

• N’utilisez pas de brosse roue métallique endommagée ou déséquilibrée. L’utilisation d’une brosse roue métallique endommagée est susceptible d’augmenter les risques de blessure par contact avec des fils brisés.

• Utilisez TOUJOURS le carter de meule avec des brosses roue métalliques, en vous assurant que le diamètre de la meule est inférieur à celui du carter. Comme la meule peut se rompre pendant l’utilisation, le carter de meule réduit les risques de blessure.

(Fig. 13)

Débranchez l’outil et placez-le à l’envers en facilitant l’accès à l’axe. Retirez tous les accessoires montés sur l’axe. Faites passer la brosse roue métallique sur l’axe et serrez-la avec les clés. Lors de l’utilisation de la brosse roue métallique, évitez d’appliquer une pression trop importante provoquant une courbure excessive des fils et entraînant une rupture prématurée.

Utilisation avec une meule à tronçonner/ diamantée (accessoire en option)

ATT EN TIO N :

• Lorsque vous utilisez une meule à tronçonner/meule diamantée, assurez-vous de n’utiliser que le carter de meule spécifique, conçu pour être utilisé avec des meules à tronçonner.

• N’utilisez JAMAIS de meule à tronçonner pour le meulage latéral.

• Ne bloquez pas la meule et n’appliquez pas de pression excessive. Ne tentez pas d’effectuer une découpe d’une profondeur excessive. Une surcharge de la meule augmente la charge et la susceptibilité aux torsions ou coincements de la meule lors de la découpe et la possibilité d’un retour de choc, que la meule se casse et que le moteur surchauffe.

• Ne commencez pas l’opération de découpe dans la pièce à travailler. Laissez la meule atteindre sa vitesse pleine et entrez prudemment dans la découpe en déplaçant l’outil vers l’avant sur la surface de la pièce à travailler. La meule peut se coincer, retourner en arrière ou rebondir si l’outil électrique est démarré dans la pièce à travailler.

• Au cours d’opérations de découpe, ne changez jamais l’angle de la meule. Si vous appliquez une pression latérale sur la meule à tronçonner (dans un meulage), la meule se fêlera et se cassera, entraînant des blessures graves.

• Les meules diamantées doivent être utilisées perpendiculairement au matériau à découper.

Montez le flasque intérieur sur l’axe. Ajustez la meule/le disque sur le flasque intérieur et vissez le contre-écrou sur l’axe. (Fig. 14) Lors de l’installation d’une meule diamantée ou d’une meule à tronçonner comportant une meule de 7 mm d’épaisseur au moins, montez le contre-écrou en orientant vers la meule son extrémité circulaire (partie saillante) pour l’alésage de la roue.

Pour l’Australie et la Nouvelle-Zélande

Pose ou dépose d’une meule à tronçonner/meule diamantée (accessoire en option) (Fig. 15)

ENTRETIEN

ATT ENTI ON :

• Assurez-vous toujours que l’outil est hors tension et débranché avant d’y effectuer tout travail d’inspection ou d’entretien.

• N’utilisez jamais d’essence, de benzine, de diluant, d’alcool ou de produit similaire. Ces produits risquent de provoquer des décolorations, des déformations ou des fissures.

Page 19

L’outil et ses orifices d’aération doivent être gardés

propres. Nettoyez les orifices d’aération de l’outil de manière régulière ou chaque fois qu’ils commencent à se boucher. (Fig. 16)

Remplacement des charbons (Fig. 17)

Lorsque le bout isolateur en résine qui se trouve à l’intérieur du charbon entre en contact avec le commutateur, il coupe automatiquement l’alimentation du moteur. Lorsque cela se produit, les deux charbons doivent être remplacés. Gardez les charbons propres et assurez-vous qu’ils glissent librement dans les portecharbons. Les deux charbons doivent être remplacés simultanément. Utilisez uniquement des charbons identiques. Retirez les bouchons de porte-charbon à l’aide d’un tournevis. Enlevez les charbons usés, insérez les neufs et

remettez en place les bouchons de porte-charbon.

(Fig. 18)

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation et tout travail d’entretien ou de réglage doivent être effectués par un Centre de service aprèsvente agréé Makita, avec des pièces de rechange Makita.

ACCESSOIRES

ATT ENTI ON :

• Ces accessoires ou pièces complémentaires sont recommandés pour l’utilisation avec l’outil Makita spécifié dans ce manuel. L’utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. Utilisez uniquement l’accessoire ou la pièce complémentaire dans le but spécifié.

Pour obtenir plus de détails sur ces accessoires, contactez le Centre de service après-vente local Makita.

1 Poignée latérale 2 Carter de meule pour meule à moyeu déporté/multidisque/brosse roue métallique 3 Flasque intérieur/Super flasque/Flasque intérieur 102 (Australie et Nouvelle-Zélande uniquement) 4 Meule à moyeu déporté/multidisque 5 Contre-écrou/Ezynut 6 Carter de meule pour meule à tronçonner/meule diamantée 7 Carter de collecte des poussières 8 Flasque intérieur/Super flasque/Flasque intérieur 78 (Australie et Nouvelle-Zélande uniquement)

9 Meule à tronçonner/meule diamantée 10 Flasque extérieur 78 (Australie et Nouvelle-Zélande uniquement) 11 Contre-écrou/Ezynut 12 Plateau en caoutchouc 13 Disque abrasif

*1 N’utilisez pas de super flasque et d’Ezynut simultanément. *2 Utilisez le flasque intérieur 78 et le flasque extérieur 78 simultanément. (Australie et Nouvelle-Zélande uniquement)

14 Contre-écrou de ponçage 15 Brosse roue métallique 16 Brosse coupe métallique

– Clé à contre-écrou

– Fixation anti-poussière

Page 20

Pour les modèles GA7020/S Bruit

ENG102-3

Les niveaux de bruit pondéré A typiques ont été mesurés selon la norme EN60745 :

Niveau de pression sonore (L Niveau de puissance sonore (L Incertitude (K) : 3 dB (A)

) : 89 dB (A)

) : 100 dB (A)

Portez des protections auditives.

Vibrations

ENG208-5

La valeur totale des vibrations (somme du vecteur triaxial) a été mesurée selon la norme EN60745 :

Mode de fonctionnement : meulage de surface Émission de vibrations (a Incertitude (K) : 1,5 m/s

h,AG

): 8,5m/s

La valeur de l’émission des vibrations déclarée a été mesurée conformément à la méthode de test standard et peut être utilisée afin de comparer deux outils entre eux. La valeur de l’émission des vibrations déclarée peut également être utilisée lors d’une évaluation préliminaire de l’exposition. La valeur de l’émission des vibrations déclarée est utilisée pour les principales applications de l’outil électrique. Toutefois, si l’outil est utilisé pour d’autres applications, la valeur de l’émission des vibrations peut être différente.

ATT EN TIO N :

• Selon la manière dont l’outil est utilisé, il est possible que l’émission des vibrations pendant l’utilisation de l’outil électrique diffère de la valeur de l’émission déclarée.

• Veillez à identifier les mesures de sécurité permettant de protéger l’opérateur et établies à partir d’une estimation de l’exposition dans les conditions réelles d’utilisation (en prenant en compte toutes les étapes du cycle de fonctionnement, telles que la mise hors tension de l’outil, son fonctionnement au ralenti et son déclenchement).

Pour les modèles GA9020/S Bruit

ENG102-3

Les niveaux de bruit pondéré A typiques ont été mesurés selon la norme EN60745 :

Niveau de pression sonore (L Niveau de puissance sonore (L Incertitude (K) : 3 dB (A)

) : 89 dB (A)

) : 100 dB (A)

Portez des protections auditives.

Vibrations

ENG208-5

La valeur totale des vibrations (somme du vecteur triaxial) a été mesurée selon la norme EN60745 :

Mode de fonctionnement : meulage de surface Émission de vibrations (a Incertitude (K) : 1,5 m/s

h,AG

) : 5,5 m/s

ATT EN TIO N :

• Selon la manière dont l’outil est utilisé, il est possible que l’émission des vibrations pendant l’utilisation de

l’outil électrique diffère de la valeur de l’émission déclarée.

Pour les pays d’Europe uniquement

ENH101-14

Déclaration de conformité CE Nous, Makita Corporation, en tant que fabricant responsable, déclarons que les machines Makita suivantes :

Nom de la machine : Meuleuse d’angle N° de modèle/Type : GA7020/S, GA9020/S sont fabriquées en série et

sont conformes aux directives européennes suivantes :

2006/42/CE et sont produites conformément aux normes ou documents de normalisation suivants :

EN60745 La documentation technique est disponible auprès de notre représentant en Europe qui est :

Makita International Europe Ltd.,

Michigan, Drive, Tongwell,

Milton Keynes, MK15 8JD, Angleterre

30 janvier 2009

Tomoyasu Kato

Directeur

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, JAPAN

Page 21

DEUTSCH (Originalanweisungen)

Erklärung der Gesamtdarstellung

1. Spindelarretierung

2. Auslöseschaltung

3. Einschaltsperre

4. Schutzhaube

5. Schraube

6. Lagergehäuse

7. Mutter

8. Hebel

9. Sicherungsmutter

10. Gekröpfte Trennschleifscheibe

11. Super-Flansch

12. Innenflansch

13. Gekröpfte Schleifscheibe/ Multischeibe

14. Innenflansch 102

15. Sicherungsmutterschlüssel

16. Schleifscheibe

17. Gummiteller

18. Topfdrahtbürste

19. Drahtrundbürste

20. Trennschleifscheibe/ Diamantscheibe

21. Schutzhaube für Trennschleifscheibe/ Diamantscheibe

22. Außenflansch 78

23. Innenflansch 78

24. Staubsammelhaube

25. Auslassöffnung

26. Einlassöffnung

27. Kollektor

28. Isolierspitze

29. Kohlebürste

30. Bürstenhalterkappe

31. Schraubendreher

TECHNISCHE DATEN

Modell GA7020 GA7020S GA9020 GA9020S

Scheibendurchmesser 180 mm 230 mm

Spindelgewinde M14 M14

Nenndrehzahl (n)/Leerlaufgeschwindigkeit (n

Gesamtlänge 473 mm 473 mm Nettogewicht 5,5 kg 5,7 kg 5,8 kg 5,9 kg

Sicherheitsklasse /II

• Aufgrund unserer fortschreitenden Forschungen und Entwicklungen sind Änderungen an den hier wiedergegebenen Angaben ohne Vorankündigung vorbehalten.

• Die Angaben können sich je nach Land unterscheiden.

• Gewicht entsprechend der EPTA-Vorgehensweise 01/2003

Symbole

Im Folgenden sind die im Zusammenhang mit diesem Werkzeug verwendeten Symbole dargestellt. Machen Sie sich vor der Benutzung des Werkzeugs unbedingt mit diesen Symbolen vertraut.

... Lesen Sie die vorliegende

Betriebsanleitung.

............. DOPPELISOLIERUNG

... Tragen Sie Sicherheitsgläser.

Vorgesehene Verwendung

Das Werkzeug ist für das Schneiden und Schleifen von Metall- und Steinmaterial ohne Verwendung von Wasser vorgesehen.

Stromversorgung

Das Gerät darf nur an Stromquellen mit der auf dem Typenschild angegebenen Spannung und einphasigem Wechselstrom betrieben werden. Aufgrund der Doppelisolierung nach europäischem Standard kann es auch an Steckdosen ohne Erdungskabel betrieben werden.

) 8.500 min

END202-6

ENE048-1

ENF002-1

-1

Für öffentliche NiederspannungsVersorgungssysteme mit einer Spannung zwischen 220 V und 250 V.

Schaltvorgänge von Elektrogeräten verursachen Spannungsschwankungen. Der Betrieb dieses Gerätes unter ungünstigen Netzstrombedingungen kann sich nachteilig auf den Betrieb anderer Geräte auswirken. Bei einer Netzstromimpedanz von 0,27 Ohm oder weniger ist anzunehmen, dass keine negativen Effekte auftreten. Die für dieses Gerät verwendete Netzsteckdose muss durch eine Sicherung oder einen Schutzschalter mit trägen Auslöseeigenschaften geschützt sein.

6.600 min

-1

ENF100-1

Allgemeine Sicherheitshinweise für Elektrowerkzeuge GEA010-1

WARNUNG Lesen Sie alle Sicherheitshinweise

und Anweisungen sorgfältig durch. Wenn die Hinweise

und Anweisungen nicht beachtet werden, besteht die Gefahr eines Stromschlags, Brands und/oder das Risiko von ernsthaften Verletzungen.

Bewahren Sie alle Hinweise und Anweisungen zur späteren Referenz gut auf.

Page 22

SICHERHEITSHINWEISE FÜR SCHLEIFER

Allgemeine Sicherheitshinweise für das Schleifen, Schmirgeln, Drahtbürsten oder Trennschleifen:

1. Dieses Werkzeug wurde für die Verwendung zum

Schleifen, Schmirgeln, Drahtbürsten oder Trennen hergestellt. Lesen Sie alle mit diesem Elektrowerkzeug mitgelieferten Sicherheitshinweise, Anweisungen, Abbildungen und Technischen Daten aufmerksam durch.

Werden nicht alle der unten aufgeführten Anweisungen befolgt, besteht die Gefahr eines Stromschlags, Brands und/oder die Gefahr schwerer Verletzungen.

2. Andere Arbeiten, wie zum Beispiel Polieren,

sollten nicht mit diesem Elektrowerkzeug durchgeführt werden. Bei Arbeiten, für die das

Elektrowerkzeug nicht vorgesehen ist, kann es zu gefährlichen Situationen und zu Verletzungen kommen.

3. Verwenden Sie ausschließlich Zubehörteile, die

vom Hersteller des Werkzeugs entwickelt und empfohlen wurden. Nur weil Sie ein bestimmtes

Zubehör am Werkzeug befestigen können, bedeutet dies nicht, dass die Verwendung gefahrlos möglich ist.

4. Die Nenndrehzahl des Zubehörs muss mindestens

der auf dem Elektrowerkzeug angegebenen Höchstdrehzahl entsprechen. Zubehör, das mit

einer höheren Drehzahl als der zulässigen Drehzahl betrieben wird, kann zerbersten, wobei Teile mit hoher Geschwindigkeit durch die Luft fliegen.

5. Außendurchmesser und Dicke von Zubehör

müssen innerhalb der Nennwerte des Elektrowerkzeugs liegen. Zubehör in unzulässiger

Größe kann nicht angemessen abgedeckt oder betrieben werden.

6. Schleifscheiben, Flansche, Schleifteller und

anderes Zubehör müssen genau auf die Schleifspindel des Elektrowerkzeugs passen.

Zubehörteile mit Spindellöchern, die nicht den Montageteilen des Elektrowerkzeugs entsprechen, laufen exzentrisch, schwingen stark und führen zum Kontrollverlust.

7. Verwenden Sie kein beschädigtes Zubehör.

Überprüfen Sie vor jeder Verwendung das Zubehör, beispielsweise die Schleifscheiben auf Splitter und Risse, die Stützlager auf Risse, Abrisse oder übermäßigen Verschleiß, und die Drahtbürsten auf lose oder gebrochene Borsten. Wenn das Elektrowerkzeug oder ein Zubehör zu Boden gefallen sein sollte, überprüfen Sie Werkzeug bzw. Zubehör auf Beschädigungen und tauschen Sie ggf. beschädigte Teile gegen unbeschädigte Teile aus. Halten Sie und Umstehende nach der Überprüfung und Montage des Zubehörs Abstand vom rotierenden Zubehörteil, und lassen Sie das Elektrowerkzeug eine Minute mit maximaler Leerlaufdrehzahl laufen. Möglicherweise beschädigtes Zubehör würde

üblicherweise innerhalb dieser Testzeit zerbersten.

8. Tragen Sie eine persönliche Schutzausrüstung.

Tragen Sie je nach Arbeitsaufgabe einen Gesichtsschild oder eine Schutzbrille. Tragen Sie

GEB033-3

soweit erforderlich Staubmaske, Gehörschutz, Schutzhandschuhe oder Arbeitsschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Der Augenschutz muss umherfliegende

Fremdkörper abhalten können, die bei verschiedenen Arbeiten auftreten können. Die Staub- oder Atemschutzmaske muss Partikel herausfiltern können, die bei verschiedenen Arbeiten entstehen. Lange und intensive Lärmbelastung kann zu Hörverlust führen.

9. Achten Sie darauf, dass Zuschauer den

Sicherheitsabstand zum Arbeitsbereich einhalten. Jeder, der den Arbeitsbereich betritt, muss eine persönliche Schutzausrüstung tragen. Splitter des

Werkstücks oder eines geborstenen Zubehörteils können umherfliegen und auch außerhalb des eigentlichen Arbeitsbereichs noch zu Verletzungen führen.

10. Halten Sie das Elektrowerkzeug nur an den

isolierten Griffflächen, wenn Sie unter Bedingungen arbeiten, bei denen das Schneidwerkzeug versteckte Verkabelung oder das eigene Kabel berühren kann. Bei Kontakt des

Schneidwerkzeugs mit einem stromführenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

11. Halten Sie das Netzkabel von rotierendem Zubehör fern. Falls Sie die Kontrolle über das Elektrowerkzeug verlieren, kann das Netzkabel durchtrennt oder erfasst werden, oder Ihre Hand oder Ihr Arm kann in das rotierende Zubehör geraten.

12. Legen Sie das Elektrowerkzeug erst dann ab,

nachdem rotierendes Zubehör völlig zum Stillstand gekommen ist. Das rotierende Zubehör

könnte Kontakt zur Auflagefläche erhalten, sodass Sie die Kontrolle über das Elektrowerkzeug verlieren.

13. Lassen Sie das Elektrowerkzeug nicht in Betrieb, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Zubehör erfasst werden, und das Zubehör kann sich in Ihren Körper bohren.

14. Reinigen Sie die Lüftungsschlitze des Elektrowerkzeugs regelmäßig. Der Motorventilator zieht Staub in das Gehäuse hinein, wobei eine übermäßige Ansammlung von Metallspänen Gefahren durch elektrischen Strom verursachen kann.

15. Betreiben Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Diese Materialien können durch Funken entflammt werden.

16. Verwenden Sie keine Zubehörteile, die flüssige Kühlmittel benötigen. Bei Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann es zu einem Stromschlag kommen.

Rückschläge und entsprechende Warnhinweise

Ein Rückschlag ist eine plötzliche Reaktion einer verklemmten oder verfangenen rotierenden Schleifscheibe, Stützscheibe, der Bürste oder anderen Zubehörs. Durch Verklemmen oder Verfangen kommt es zu einem plötzlichen Stillstand des rotierenden Zubehörs, sodass das Elektrowerkzeug am Punkt des Festfahrens in die der Rotationsrichtung des Zubehörs entgegengesetzte Richtung gezwungen wird.

Page 23

Verklemmt sich beispielsweise eine Schleifscheibe im Werkstück, kann die Kante, die in den Punkt des Verklemmens eindringt, in die Oberfläche des Materials eindringen, sodass die Scheibe ausschlägt. Die Scheibe springt entweder in Richtung des Bedieners oder vom Bediener weg, dies hängt von der Richtung der Scheibenbewegung am Punkt der Blockade ab. Unter diesen Umständen können Schleifscheiben auch zerbersten. Ein Rückschlag ist auf eine Zweckentfremdung bzw. inkorrekte Betriebsweise oder auf einen fehlerhaften Zustand des Elektrowerkzeugs zurückzuführen und kann durch die im Folgenden aufgeführten Vorsichtsmaßnahmen verhindert werden.

a) Halten Sie das Elektrowerkzeug stets mit beiden

Händen gut fest, und halten Sie Ihren Körper und Ihre Arme so, dass Sie Rückschläge abfangen können. Verwenden Sie, falls vorhanden, immer den Zusatzgriff, um eine größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Anlaufen zu haben. Bei geeigneten

Vorsichtsmaßnahmen können Rückschlag- und Reaktionskräfte sicher von der Bedienperson beherrscht werden. b) Halten Sie Ihre Hand niemals in der Nähe des rotierenden Zubehörs. Das Zubehör könnte zurückschlagen und Ihre Hand treffen. c) Meiden Sie mit Ihrem Körper den Bereich, in den

sich das Elektrowerkzeug bei einem Rückschlag bewegen würde. Der Rückschlag treibt das

Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle. d) Arbeiten Sie besonders vorsichtig im Bereich

von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende

Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder beim Abprallen dazu, sich zu verklemmen. Dies verursacht einen Verlust der Kontrolle oder Rückschlag. e) Verwenden Sie keine Kettensägen-

Holzschneidblätter oder sonstige gezähntes Sägeblätter. Diese Sägeblätter verursachen häufig

Rückschläge und führen zum Verlust der Kontrolle.

Besondere Warnhinweise zum Schneiden und Trennschleifen:

a) Verwenden Sie ausschließlich die für dieses Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das

Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und stellen Gefahrenquellen dar. b) Zur optimalen Sicherheit muss die Schutzhaube

sicher am Elektrowerkzeug angebracht und positioniert sein, sodass der kleinstmögliche Teil des Schleifkörpers in Richtung Bedienperson frei liegt. Die Schutzabdeckung soll die Bedienperson vor

Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen. c) Die Schleifscheiben dürfen ausschließlich für

die vorgesehenen Arbeiten verwendet werden. Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum

Materialabtrag mit der Kante der Scheibe bestimmt. Durch seitliche Krafteinwirkung auf diese Schleifkörper können diese zerbrechen. d) Verwenden Sie immer unbeschädigte

Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Die

richtigen Scheibenflansche unterstützen die Schleifscheibe, sodass die Möglichkeit des Scheibenbruchs vermindert wird. Flansche für Trennscheiben unterscheiden sich möglicherweise von Flanschen für Schleifscheiben. e) Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können bersten.

Weitere Sicherheitshinweise für das Trennschleifen:

a) Klemmen Sie die Trennscheibe nicht fest und üben Sie keinen übermäßigen Druck aus. Führen Sie keine übermäßig tiefen Schnitte aus. Eine

Überlastung der Scheibe erhöht die Belastung und Anfälligkeit zum Verwinden oder Verklemmen der Scheibe im Schnitt, aber auch die Möglichkeit des Rückschlagens oder eines Scheibenbruchs. b) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn sich die Scheibe während des Betriebs von Ihrem Körper wegbewegt, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden. c) Falls die Trennscheibe verklemmt oder Sie die

Arbeit unterbrechen, schalten Sie das Elektrowerkzeug aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Überprüfen Sie die

Ursache für das Verkanten der Scheibe und ergreifen Sie Korrekturmaßnahmen. d) Starten Sie den Schnittvorgang nicht im

Werkstück. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Die Scheibe kann sich

verkantet, hochspringen oder zurückschlagen, wenn das Werkzeug im Werkstück eingeschaltet wird. e) Stützen Sie Platten oder große Werkstücke ab,

um das Risiko eines Rückschlags durch eine eingeklemmte Scheibe zu vermindern. Große

Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Bringen Sie Stützen nahe der Schnittlinie und der Werkstückkante unter dem Werkstück zu beiden Seiten der Scheibe an. f) Seien Sie besonders vorsichtig, wenn Sie einen

“Tauchschnitt” in Wände oder andere nicht einsehbare Bereiche ausführen. Die eintauchende

Trennscheibe kann in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte schneiden, wodurch es zu einem Rückschlag kommt.

Spezifische Sicherheitshinweise für das Schleifen:

a) Verwenden Sie kein zu großes Schleifscheibenpapier. Befolgen Sie bei der Auswahl des Schmirgelpapiers die Empfehlungen der Hersteller. Schleifblätter, die über den

Schleifteller hinausragen, können Verletzungen

Page 24

verursachen sowie zum Blockieren, Zerreißen der Schleifblätter oder zum Rückschlag führen.

Spezifische Sicherheitshinweise für das Drahtbürsten:

a) Beachten Sie, dass Drahtborsten auch während des normalen Betriebs aus der Bürste fallen. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Die Drahtborsten können leicht in

lockere Kleidung und/oder die Haut eindringen. b) Falls die Verwendung der Schutzabdeckung für

das Drahtbürsten empfohlen wird, müssen Sie sicherstellen, dass die Drahtbürste nicht durch die Schutzabdeckung behindert wird. Auf Grund der

Last und der Zentrifugalkräfte kann sich der Durchmesser der Drahtbürste vergrößern.

Zusätzliche Sicherheitshinweise:

17. Verwenden Sie nur glasfaserverstärkte Scheiben als gekröpfte Trennschleifscheiben.

18. Achten Sie sorgfältig darauf, dass Spindel, Flansch (insbesondere die Ansatzfläche) oder Sicherungsmutter nicht beschädigt werden. Eine Beschädigung dieser Teile kann zu einem Scheibenbruch führen.

19. Stellen Sie vor dem Einschalten des Werkzeugs sicher, dass die Scheibe das Werkstück nicht berührt.

20. Lassen Sie das Werkzeug erst einige Zeit ohne Last hochlaufen, bevor Sie das zu bearbeitende Werkstück an das Werkzeug ansetzen. Achten Sie auf Vibrationen und Schlagen; beide Anzeichen können auf eine schlecht ausgewuchtete oder nicht fachgerecht eingebaute Schleifscheibe hindeuten.

21. Verwenden Sie für Schleifarbeiten ausschließlich die dafür vorgesehene Fläche der Schleifscheibe.

22. Achten Sie auf Funkenflug. Halten Sie das Werkzeug so, dass Sie, umstehende Personen oder leicht entzündliche Materialien nicht von Funken getroffen werden.

23. Lassen Sie das Werkzeug nicht unbeaufsichtigt eingeschaltet. Das Werkzeug darf nur dann eingeschaltet werden, wenn es festgehalten wird.

24. Vermeiden Sie eine Berührung des Werkstücks unmittelbar nach der Bearbeitung, da es dann noch sehr heiß sein und somit Hautverbrennungen verursachen kann.

25. Schalten Sie vor dem Ausführen von Arbeiten am Werkzeug das Werkzeug stets aus und ziehen Sie den Netzstecker bzw. entfernen Sie den Akkublock.

26. Befolgen Sie die Anweisungen des Herstellers zur korrekten Montage und Verwendung von Schleifscheiben. Behandeln und lagern Sie Werkzeugeinsätze mit Sorgfalt.

27. Verwenden Sie keine separaten Reduzierbuchsen oder Adapter zur Anpassung von Schleifscheiben mit großem Durchmesser.

28. Verwenden Sie ausschließlich die für dieses Werkzeug vorgeschriebenen Flansche.

29. Wenn eine Trennscheibe mit Gewindebohrung am Werkzeug montiert werden soll, achten Sie darauf, dass ihr Gewinde tief genug für die Spindellänge ist.

30. Vergewissern Sie sich, dass das Werkstück sicher

eingespannt ist.

31. Beachten Sie, dass sich die Schleifscheibe nach dem Ausschalten des Werkzeugs noch weiterdreht.

32. Falls der Arbeitsplatz sehr warm, feucht oder durch leitfähigen Staub stark verschmutzt ist, verwenden Sie einen Schutzschalter (30 mA), um für die Sicherheit des Bedieners zu sorgen.

33. Verwenden Sie dieses Werkzeug nicht zum Bearbeiten von asbesthaltigen Materialien.

34. Verwenden Sie kein Wasser oder Schleiföl.

35. Achten Sie beim Arbeiten unter staubigen

Bedingungen darauf, dass die Ventilationsöffnungen nicht verstopfen. Sollte die Beseitigung von Staub notwendig sein, trennen Sie das Werkzeug zuerst vom Stromnetz (nichtmetallische Gegenstände verwenden), und achten Sie darauf, dass Bauteile im Inneren des Werkzeugs nicht beschädigt werden.

36.

Verwenden Sie bei Arbeiten mit der Trennscheibe immer eine gesetzlich vorgeschriebene Staubsammelhaube.

37. Die Trennscheiben dürfen keinem seitlichen Druck ausgesetzt werden.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

WARNUNG: Lassen Sie sich NIE durch Bequemlichkeit oder (aus fortwährendem Gebrauch gewonnener) Vertrautheit mit dem Werkzeug dazu verleiten, die Sicherheitsregeln für das Werkzeug zu missachten. Bei MISSBRÄUCHLICHER Verwendung des Werkzeugs oder Missachtung der in diesem Handbuch enthaltenen Sicherheitshinweise kann es zu schweren Verletzungen kommen.

FUNKTIONSBESCHREIBUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus und ziehen Sie

den Stecker, bevor Sie Einstellungen oder eine Funktionsprüfung des Werkzeugs vornehmen.

Spindel-Arretiertaste (Abb. 1)

ACHTUNG:

• Betätigen Sie die Spindel-Arretiertaste niemals bei

rotierender Spindel. Andernfalls kann das Werkzeug

beschädigt werden. Drücken Sie die Spindel-Arretiertaste, um die Spindel beim Montieren oder Demontieren von Zubehör zu blockieren.

Bedienung des Schalters

ACHTUNG:

• Achten Sie vor dem Einstecken des Werkzeugs darauf,

dass sich der Ein/Aus-Schalter korrekt bedienen lässt

und beim Loslassen auf die Position „OFF“ (AUS)

zurückkehrt.

• Um die Bedienung bei längerem Gebrauch zu

vereinfachen, kann der Schalter in der Stellung „ON“

Page 25

(EIN) arretiert werden. Seien Sie vorsichtig, wenn der Schalter des Werkzeugs in der Position „ON“ (EIN) arretiert ist, und halten Sie das Werkzeug zu jeder Zeit gut fest. (Abb. 2)

Für Maschine mit Einschaltsperre

Zum Einschalten der Maschine einfach den Ein/AusSchalter (in Richtung B) betätigen. Lassen Sie zum Ausschalten des Werkzeugs den Ein/Aus-Schalter los. Zum Einschalten des Dauerbetriebs den Ein/Aus-Schalter betätigen und die Einschaltsperre (in Richtung A) eindrücken. Zur Aufhebung der Arretierung müssen Sie den Ein/Aus-Schalter bis zum Anschlag betätigen (in Richtung B) und anschließend loslassen.

Für Maschine mit Ausschaltsperre

Für Maschine mit Ein- und Ausschaltsperre

Um die versehentliche Betätigung der Auslöseschaltung zu verhindern, ist das Werkzeug mit einer Einschaltsperre ausgestattet. Um das Werkzeug zu starten, drücken Sie die Einschaltsperre (in Richtung A) und betätigen Sie den Ein/Aus-Schalter (in Richtung B). Lassen Sie zum Ausschalten des Werkzeugs den Ein/Aus-Schalter los. Zum Einschalten des Dauerbetriebs die Einschaltsperre drücken (in Richtung A), den Ein/Aus-Schalter betätigen (in Richtung B) und anschließend die Einschaltsperre noch weiter eindrücken. Zur Aufhebung der Arretierung müssen Sie den Ein/AusSchalter bis zum Anschlag betätigen (in Richtung B) und anschließend loslassen.

HINWEIS:

Die Modelle GA7020S, GA9020S, GA7020SF und GA9020SF beginnen nach dem Einschalten langsam an zu laufen. Diese Soft-Start-Funktion gewährleistet einen konstanteren Betrieb und weniger Anstrengung für den Bediener.

MONTAGE

ACHTUNG:

• Schalten Sie das Werkzeug stets aus und ziehen Sie den Stecker, bevor Sie irgendwelche Arbeiten am Werkzeug vornehmen.

Einsetzen des Seitengriffs (Zusatzgriff) (Abb. 3)

ACHTUNG:

• Vergewissern Sie sich vor dem Betrieb stets, dass der Seitengriff einwandfrei montiert ist.

Schrauben Sie den Seitengriff an der in der Abbildung gezeigten Position fest an die Maschine.

Montage und Demontage der Schutzhaube (für gekröpfte Scheiben, Multi-Scheiben, Drahtrundbürste/ Trennschleifscheiben, Diamantscheiben)

WARNUNG:

• Bei Verwendung einer gekröpften Trennschleifscheibe/ Multischeibe, Flexscheibe oder Drahtrundbürste muss die Schutzhaube so am Werkzeug angebracht werden, dass die geschlossene Seite stets in Richtung Bediener zeigt.

• Vergewissern Sie sich bei Verwendung einer Trennschleifscheibe/Diamantscheibe, dass Sie die spezielle Schutzhaube für diese Trennscheiben verwenden.

Für Werkzeug mit Schutzhaube und Sicherungsschraube (Abb. 4)

Montieren Sie die Schutzhaube so, dass der Vorsprung am Schutzhaubenring an der Nut im Lagergehäuse ausgerichtet ist. Drehen Sie dann die Schutzhaube um 180 Grad gegen den Uhrzeigersinn. Achten Sie darauf, die Schraube fest anzuziehen. Zum Demontieren der Schutzhaube befolgen Sie die Vorgehensweise zum Einbauen in umgekehrter Reihenfolge.

Für Werkzeug mit Schutzhaube und Klemmhebel (Abb. 5 und 6)

Lösen Sie den Hebel an der Schutzhaube. Montieren Sie die Schutzhaube so, dass der Vorsprung am Schutzhaubenring an der Nut im Lagergehäuse ausgerichtet ist. Drehen Sie dann die Schutzhaube, wie in der Abbildung dargestellt, gegen den Uhrzeigersinn. Ziehen Sie den Hebel fest, um die Schutzhaube zu befestigen. Falls der Hebel zu fest oder zu lose ist, um die Schutzhaube zu sichern, lösen oder ziehen Sie die Mutter fest an, um die Spannung des Schutzhaubenrings einzustellen. Zum Demontieren der Schutzhaube befolgen Sie die Vorgehensweise zum Einbauen in umgekehrter Reihenfolge.

Montage und Demontage der gekröpften Trennschleifscheibe/Multischeibe (Zubehörteil) (Abb. 7)

Befestigen Sie den Innenflansch an der Spindel. Setzen Sie die Trenn-/Schleifscheibe auf den Innenflansch, und schrauben Sie die Sicherungsmutter auf die Spindel.

HINWEIS:

Bei Verwendung einer gekröpften Trennschleifscheibe mit einer Dicke von mehr als 7 mm drehen Sie die Sicherungsmutter um und schrauben Sie diese auf die Spindel.

Super-Flansch

Bei den Modellen GA7020F, GA7020SF, GA9020F und GA9020SF gehört ein Super-Flansch zur Standardausrüstung. Zum Lösen der Flanschmutter benötigen Sie ca. 1/3 weniger Kraftaufwand als bei der Verwendung eines Standard-Innenflansches.

Page 26

Für Australien und Neuseeland (Abb. 8)

Setzen Sie den Innenflansch auf die Spindel. Setzen Sie die Trenn-/Schleifscheibe auf den Innenflansch und ziehen Sie die Sicherungsmutter so an, dass ihr Vorsprung nach unten zeigt (in Richtung der Trennscheibe). Drücken Sie zum Anziehen der Sicherungsmutter die Spindelarretierung fest, um die Spindel zu blockieren; ziehen Sie dann die Mutter mit dem Sicherungsmutterschlüssel im Uhrzeigersinn fest an.

(Abb. 9)

Zum Entnehmen der Scheibe befolgen Sie die Vorgehensweise zum Einbauen in umgekehrter Reihenfolge.

Montage und Demontage der Schleifscheibe (optionales Zubehör)

HINWEIS:

• Verwenden Sie nur das in diesem Handbuch angegebene Schleifzubehör. Es muss separat erworben werden. (Abb. 10)

Setzen Sie den Gummiteller auf die Spindel. Setzen Sie die Scheibe auf den Gummiteller, und schrauben Sie die Sicherungsmutter auf die Spindel. Drücken Sie zum Anziehen der Sicherungsmutter die Spindelarretierung fest, um die Spindel zu blockieren; ziehen Sie dann die Mutter mit dem Sicherungsmutterschlüssel im Uhrzeigersinn fest an. Zum Entnehmen der Scheibe befolgen Sie die Vorgehensweise zum Einbauen in umgekehrter Reihenfolge.

BETRIEB

WARNUNG:

• Die Maschine darf auf keinen Fall gewaltsam angedrückt werden. Das Eigengewicht der Maschine übt ausreichenden Druck aus. Gewaltanwendung und übermäßiger Druck können zu einem gefährlichen Schleifscheibenbruch führen.

• Wechseln Sie die Schleifscheibe IMMER aus, falls die Maschine während der Arbeit fallen gelassen wurde.

• Eine Schleif- oder Trennschleife darf NIEMALS gegen das Werkstück geschlagen oder gestoßen werden.

• Achten Sie besonders beim Bearbeiten von Ecken, scharfen Kanten usw. darauf, dass die Schleifscheibe nicht springt oder hängen bleibt. Dies könnte den Verlust der Kontrolle und Rückschläge verursachen.

• Verwenden Sie die Maschine NIEMALS mit Holz- und anderen Sägeblättern. Solche Sägeblätter verursachen bei Verwendung an einer Schleifmaschine häufiges Rückschlagen und Verlust der Kontrolle, was zu Verletzungen führen kann.

ACHTUNG:

• Schalten Sie die Maschine niemals ein, wenn sie mit dem Werkstück in Berührung ist, weil sonst Verletzungsgefahr für den Bediener besteht.

• Tragen Sie bei der Arbeit stets eine Schutzbrille und einen Gesichtsschutz.

• Schalten Sie die Maschine nach der Arbeit stets aus, und warten Sie, bis die Schleifscheibe zum völligen Stillstand gekommen ist, bevor Sie die Maschine ablegen.

Schleifen und Schmirgeln

Halten Sie die Maschine IMMER mit einer Hand am hinteren Griff und mit der anderen am Seitengriff fest. Schalten Sie die Maschine ein, und setzen Sie dann die Trenn- oder Schleifscheibe an das Werkstück an. Halten Sie die Trenn- oder Schleifscheibe im Allgemeinen in einem Winkel von etwa 15 Grad zur Werkstoffoberfläche. Bewegen Sie die Schleifmaschine beim Einschleifen einer neuen Schleifscheibe in Richtung B, weil die Schleifscheibe sonst in das Werkstück einschneidet. Sobald die Schleifscheibenkante durch Gebrauch abgerundet ist, kann die Schleifscheibe sowohl in Richtung A als auch in Richtung B bewegt werden.

(Abb. 11)

Betrieb mit einer Topfdrahtbürste (optionales Zubehör)

ACHTUNG:

• Überprüfen Sie die Funktionstüchtigkeit der Bürste, indem Sie das Werkzeug ohne Last laufen lassen. Stellen Sie sicher, dass sich niemand vor oder in einer Linie mit der Bürste befindet.

• Verwenden Sie niemals eine Bürste, die beschädigt oder aus dem Gleichgewicht ist. Die Verwendung einer beschädigten Bürste erhöht das Verletzungsrisiko durch den Kontakt mit gebrochenen Bürstendrähten.

(Abb. 12)

Trennen Sie das Werkzeug von der Stromversorgung und drehen Sie es um, um einen einfachen Zugang zur Spindel zu ermöglichen. Bauen Sie alle Zubehörteile von der Spindel ab. Montieren Sie die Topfdrahtbürste auf die Spindel und ziehen Sie diese mit dem mitgelieferten Schlüssel fest. Vermeiden Sie bei Verwendung der Bürste, übermäßigen Druck anzuwenden, denn dadurch werden die Drähte verbogen und können vorzeitig brechen.

Betrieb mit einer Drahtrundbürste (optionales Zubehör)

ACHTUNG:

• Überprüfen Sie die Funktionstüchtigkeit der Drahtrundbürste, indem Sie das Werkzeug ohne Last laufen lassen. Stellen Sie sicher, dass sich niemand vor oder in einer Linie mit der Drahtrundbürste befindet.

• Verwenden Sie niemals eine Drahtrundbürste, die beschädigt oder aus dem Gleichgewicht ist. Die Verwendung einer beschädigten Drahtrundbürste erhöht das Verletzungsrisiko durch den Kontakt mit gebrochenen Bürstendrähten.

• Verwenden Sie mit Drahtrundbürsten STETS einen Schutz, wobei der Scheibendurchmesser in den Schutz hineinpassen muss. Die Scheibe kann während ihres Gebrauchs zerbrechen. Durch die Schutzhaube wird das Risiko von Verletzungen verringert. (Abb. 13)

Trennen Sie das Werkzeug von der Stromversorgung und drehen Sie es um, um einen einfachen Zugang zur Spindel zu ermöglichen. Bauen Sie alle Zubehörteile von der Spindel ab. Drehen Sie die Drahtrundbürste auf die Spindel und ziehen Sie diese mit den Schlüsseln fest.

Page 27

Vermeiden Sie bei Verwendung der Drahtrundbürste, übermäßigen Druck anzuwenden, denn dadurch werden die Drähte verbogen und können vorzeitig brechen.

Betrieb mit einer Trennschleifscheibe/ Diamantscheibe (optionales Zubehör)

WARNUNG:

• Vergewissern Sie sich bei Verwendung einer Trennschleifscheibe/Diamantscheibe, dass Sie die spezielle Schutzhaube für diese Trennscheiben verwenden.

• Verwenden Sie eine Trennscheibe NIEMALS zum Schleifen von Flächen.

• Achten Sie darauf, dass die Scheibe nicht festklemmt, und üben Sie keinen übermäßigen Druck aus. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Scheibe erhöht die Belastung und die Anfälligkeit zum Verwinden oder Verklemmen der Scheibe im Schnitt, aber auch die Möglichkeit des Rückschlagens oder eines Scheibenbruchs, oder es kommt zu einer Überhitzung des Motors.

• Starten Sie den Schnittvorgang nicht im Werkstück. Warten Sie, bis die Scheibe mit voller Drehzahl rotiert und führen Sie die Scheibe vorsichtig in den Schnitt ein, indem Sie das Werkzeug über die Werkstückoberfläche führen. Die Scheibe kann sich verkanten, hochspringen oder zurückschlagen, wenn das Werkzeug im Werkstück eingeschaltet wird.

• Ändern Sie während des Schnittvorgangs niemals den Winkel der Scheibe. Das Aufbringen eines seitlichen Drucks auf die Trennscheibe (wie beim Schleifen von Flächen) kann zum Bersten oder Brechen der Scheibe und dadurch zu schweren Verletzungen führen.

• Eine Diamantscheibe muss senkrecht zum zu schneidenden Material geführt werden.

Setzen Sie den Innenflansch auf die Spindel. Setzen Sie die Trenn-/Schleifscheibe auf den Innenflansch, und schrauben Sie die Sicherungsmutter auf die Spindel.

(Abb. 14)

Wenn Sie eine Diamantscheibe oder eine Trennschleifscheibe mit einer Dicke von 7 mm oder mehr verwenden, montieren Sie die Sicherungsmutter mit der Zapfenmitte (Vorsprung) für das Scheibenbohrloch in Richtung der Scheibe.

Für Australien und Neuseeland

Montieren oder Demontieren einer Trennschleifscheibe/Diamantscheibe (optionales Zubehör) (Abb. 15)

Austausch der Kohlebürsten (Abb. 17)

Wenn die Isolierspitze aus Kunstharz innerhalb der Kohlebürste mit dem Kollektor in Kontakt gerät, wird der Motor automatisch ausgeschaltet. Wenn dies der Fall ist, sollten beide Kohlenbürsten ersetzt werden. Halten Sie die Kohlebürsten sauber und sorgen Sie dafür, dass sie locker in den Halterungen liegen. Beide Kohlebürsten sollten gleichzeitig ersetzt werden. Verwenden Sie nur identische Kohlebürsten. Verwenden Sie einen Schraubendreher, um die Bürstenhalterkappen zu entfernen. Entnehmen Sie die verbrauchten Kohlebürsten, legen Sie die neuen ein und bringen Sie die Bürstenhalterkappen wieder fest an.

(Abb. 18)

Um die SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts zu gewährleisten, sollten Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgeführt und immer Makita-Ersatzteile verwendet werden.

ZUBEHÖR

ACHTUNG:

• Die folgenden Zubehör- und Zusatzteile werden für das in diesem Handbuch beschriebene Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehör- und Zusatzteile kann zu Personenschäden führen. Verwenden Sie Zubehör- und Zusatzteile nur für den vorgesehenen Zweck.

Informationen zu diesem Zubehör erhalten Sie bei einem Makita-Servicecenter in Ihrer Nähe.

WARTUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus und ziehen Sie den Stecker, bevor Sie Inspektionen oder Wartungsarbeiten am Werkzeug vornehmen.

• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen.

Halten Sie die Maschine und ihre Ventilationsöffnungen stets sauber. Reinigen Sie die Ventilationsöffnungen der Maschine regelmäßig oder im Anfangsstadium einer Verstopfung. (Abb. 16)

Page 28

1Seitengriff 2 Schutzhaube für gekröpfte Trennschleifscheibe / Multi-Scheibe / Drahtrundbürste 3 Innenflansch / Super-Flansch / Innenflansch 102 (nur Australien und Neuseeland) 4 Gekröpfte Trennschleifscheibe / Multischeibe 5 Sicherungsmutter / Ezynut-Flansch 6 Schutzhaube für Trennschleifscheibe / Diamantscheibe 7 Staubsammelhaube 8 Innenflansch / Super-Flansch / Innenflansch 78 (nur Australien und Neuseeland)

9 Trennschleifscheibe / Diamantscheibe 10 Außenflansch 78 (nur Australien und Neuseeland) 11 Sicherungsmutter / Ezynut-Flansch 12 Gummiteller 13 Schleifscheibe 14 Schmirgel-Sicherungsmutter 15 Drahtrundbürste 16 Topfdrahtbürste

– Sicherungsmutternschlüssel

– Staubfänger

*1 Verwenden Sie Super- und Ezynut-Flansch nicht zusammen. *2 Verwenden Sie Innenflansch 78 und Außenflansch 78 zusammen. (Nur Australien und Neuseeland)

Für Modell GA7020/S Schallpegel

Typischer A-bewerteter Schallpegel nach EN60745:

Schalldruckpegel (L Schallleistungspegel (L Abweichung (K): 3 dB (A)

Schwingung

Schwingungsgesamtwerte (Vektorsumme dreier Achsen) nach EN60745:

Arbeitsmodus: Planschleifen Schwingungsbelastung (a Abweichung (K): 1,5 m/s

Tragen Sie Gehörschutz.

): 89 dB (A)

): 100 dB (A)

h,AG

): 8,5 m/s

ENG102-3

ENG208-5

Der hier angegebene Wert für die erzeugten Schwingungen wurde gemäß dem genormten Testverfahren ermittelt und kann als Vergleich zu anderen Werkzeugen herangezogen werden. Der angegebene Wert für die erzeugten Schwingungen ist außerdem für eine vorbeugende Bewertung der Belastung zu verwenden. Der angegebene Wert für die erzeugten Schwingungen gilt, wenn das Elektrowerkzeug für den vorgesehenen Zweck verwendet wird. Wenn das Werkzeug für andere Zwecke verwendet wird, kann der Wert für die Schwingungsbelastung jedoch von dem hier aufgeführten Wert abweichen.

Page 29

WARNUNG:

• Die tatsächliche Schwingungsabgabe bei Gebrauch des Werkzeugs kann aufgrund unterschiedlicher Handhabung des Werkzeugs von dem angegebenen Wert für die erzeugten Schwingungen abweichen.

• Stellen Sie sicher, dass Schutzmaßnahmen für den Bediener getroffen werden, die auf den unter den tatsächlichen Arbeitsbedingungen zu erwartenden Belastungen beruhen (beziehen Sie alle Bestandteile des Arbeitsablaufs ein, also zusätzlich zu den Arbeitszeiten auch Zeiten, in denen das Werkzeug ausgeschaltet ist oder ohne Last läuft).

Für Modell GA9020/S Schallpegel

ENG102-3

Typischer A-bewerteter Schallpegel nach EN60745:

Schalldruckpegel (L Schallleistungspegel (L Abweichung (K): 3 dB (A)

): 89 dB (A)

): 100 dB (A)

Tragen Sie Gehörschutz.

Schwingung

ENG208-5

Schwingungsgesamtwerte (Vektorsumme dreier Achsen) nach EN60745:

Arbeitsmodus: Planschleifen Schwingungsbelastung (a Abweichung (K): 1,5 m/s

h,AG

): 5,5 m/s

WARNUNG:

• Die tatsächliche Schwingungsabgabe bei Gebrauch des Werkzeugs kann aufgrund unterschiedlicher Handhabung des Werkzeugs von dem angegebenen Wert für die erzeugten Schwingungen abweichen.

Nur für europäische Länder

ENH101-14

EG-Konformitätserklärung Wir, Makita Corporation als verantwortlicher Hersteller, erklären, dass die folgenden Geräte der Marke Makita:

Bezeichnung des Geräts: Winkelschleifer Nummer / Typ des Modells: GA7020/S, GA9020/S in Serienfertigung hergestellt werden und

den folgenden Richtlinien der Europäischen Union genügen:

2006/42/EG

Außerdem werden die Geräte gemäß den folgenden Standards oder Normen gefertigt:

EN60745 Die technische Dokumentation erfolgt durch unseren Bevollmächtigten in Europa:

Makita International Europe Ltd.,

Michigan, Drive, Tongwell,

Milton Keynes, MK15 8JD, England

30. Januar 2009

Tomoyasu Kato

Direktor

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, JAPAN

Page 30

ITALIANO (Istruzioni originali)

Spiegazione della vista generale

1. Blocco dell’albero

2. Grilletto interruttore

3. Levetta di blocco

4. Protezione disco

5. Vite

6. Alloggiamento del cuscinetto

7. Dado

8. Leva

9. Controdado

10. Disco con centro depresso

11. Superflangia

12. Flangia interna

13. Disco con centro depresso/ multidisco

14. Flangia interna 102

15. Chiavi controdadi

16. Disco abrasivo

17. Gommino

18. Spazzola metallica

19. Spazzola per disco a raggi

20. Disco da taglio abrasivo/disco diamantato

21. Protezione per disco da taglio abrasivo/disco diamantato

22. Flangia esterna 78

23. Flangia interna 78

24. Protezione disco per raccolta polvere

25. Apertura di ventilazione

26. Apertura di aspirazione

27. Commutatore

28. Punta isolante

29. Spazzola a carbone

30. Tappo portaspazzole

31. Cacciavite

CARATTERISTICHE TECNICHE

Modello GA7020 GA7020S GA9020 GA9020S

Diametro del disco con centro depresso 180 mm 230 mm

Filettatura mandrino M14 M14

Velocità nominale (n)/Velocità a vuoto (n

Lunghezza totale 473 mm 473 mm

Peso 5,5 kg 5,7 kg 5,8 kg 5,9 kg

Classe di sicurezza /II

• Le caratteristiche tecniche riportate di seguito sono soggette a modifiche senza preavviso a seguito del nostro programma continuo di ricerca e sviluppo.

• Le caratteristiche tecniche possono differire da paese a paese.

• Peso determinato in conformità con la EPTA-Procedure 01/2003

Simboli

Il seguente elenco riporta i simboli utilizzati per questo utensile. È importante comprenderne il significato prima di utilizzare l’utensile.

... Leggere il manuale di istruzioni.

)8.500 min

END202-6

-1

un’impedenza di rete pari o inferiore a 0,27 Ohm non dovrebbero presentarsi problemi. La presa di corrente a cui viene collegato il presente dispositivo deve essere protetta da un fusibile o interruttore di protezione avente un ritardo di scatto lento.

6.600 min

-1

Avvertenze generali di sicurezza per l’uso dell’utensile GEA010-1

............. ISOLAMENTO DOPPIO

... Indossare occhiali di protezione.

Uso previsto

L’utensile va usato per la smerigliatura, la carteggiatura e il taglio di metalli e pietre senza l’uso di acqua.

Alimentazione

L’utensile deve essere collegato a una presa di corrente con la stessa tensione di quella indicata sulla targhetta e può funzionare soltanto con corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui può essere usato con prese di corrente sprovviste della messa a terra.

Per reti elettriche a bassa tensione tra 220V e 250V.

L’accensione e lo spegnimento di apparecchiature elettriche provoca oscillazioni della tensione. Il funzionamento del presente dispositivo in condizioni diverse da quelle consigliate può provocare effetti negativi sul funzionamento di altre apparecchiature. Con

ENE048-1

ENF002-1

ENF100-1

AVVERTENZA Leggere attentamente tutte le

avvertenze di sicurezza e le istruzioni. La mancata

osservanza delle istruzioni e delle avvertenze riportate di seguito potrebbe provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare le avvertenze e le istruzioni per riferimenti futuri.

AVVERTENZE DI SICUREZZA PER LA SMERIGLIATRICE

Avvisi di sicurezza comuni per la smerigliatura, la carteggiatura, la spazzolatura metallica o le operazioni di taglio abrasivo:

1. Questo utensile elettrico deve essere utilizzato come smerigliatrice, carteggiatrice, spazzola metallica o utensile di taglio. Fare riferimento a tutti gli avvisi di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche fornite con l’utensile elettrico. La mancata osservanza

GEB033-3

Page 31

delle istruzioni riportate di seguito può provocare scosse elettriche, incendi e/o infortuni gravi.

2. Non è consigliabile utilizzare questo utensile per eseguire operazioni quali la lucidatura. Le operazioni per le quali l’utensile non è stato progettato possono creare pericoli e causare infortuni.

3. Non utilizzare accessori che non siano

specificamente realizzati e raccomandati dal produttore dell’utensile. La semplice possibilità di

fissare l’accessorio all’utensile non garantisce un funzionamento sicuro.

4. La velocità nominale dell’accessorio deve essere

almeno equivalente alla velocità massima indicata sull’utensile. Gli accessori che funzionano più

velocemente della velocità nominale possono rompersi in più pezzi.

5. Il diametro esterno e lo spessore dell’accessorio

devono corrispondere ai limiti di capacità dell’utensile. Gli accessori con dimensioni errate non

possono essere protetti o controllati adeguatamente.

6. Le dimensioni del mandrino per dischi, flange,

cuscinetto di supporto o qualunque altro accessorio devono corrispondere esattamente a quelle del mandrino dell’utensile. Gli accessori con

fori del mandrino che non corrispondono al supporto dell’utensile tenderanno a perdere l’equilibrio, vibrare eccessivamente e potrebbero causare la perdita di controllo.

7. Non utilizzare un accessorio danneggiato. Prima

di ogni utilizzo, controllare gli accessori, verificando l’eventuale presenza di schegge e fessure nei dischi abrasivi, di crepe nei cuscinetti di supporto, di lacerazioni o usura in eccesso, di fili allentati o rotti nella spazzola metallica. Se l’utensile o l’accessorio cadono, controllare l’eventuale presenza di danni o installare un accessorio intatto. Dopo aver esaminato e installato un accessorio, scostarsi e allontanare eventuali persone presenti dal piano di rotazione dell’accessorio, quindi azionare l’utensile alla massima velocità a vuoto per un minuto.

Normalmente, gli accessori danneggiati si rompono durante questo periodo di prova.

8. Indossare l’equipaggiamento di protezione

individuale. A seconda dell’applicazione, utilizzare uno schermo facciale, occhiali protettivi o di sicurezza. Se necessario, indossare una maschera antipolvere, guanti e un grembiule da officina in grado di fermare frammenti piccoli o abrasivi del pezzo in lavorazione. La protezione degli occhi deve

essere in grado di arrestare i residui volanti generati dalle varie operazioni. La maschera antipolvere o il respiratore devono essere in grado di filtrare le particelle generate dalla propria attività. L’esposizione prolungata al rumore ad alta intensità può causare la perdita dell’udito.

9. Mantenere gli astanti a distanza di sicurezza

dall’area di lavoro. Tutte le persone che entrano nella zona di lavoro devono indossare l’equipaggiamento di protezione individuale. I

frammenti di un pezzo o di un accessorio rotto possono volare via e provocare lesioni oltre l’area operativa immediata.

10. Nel corso di operazioni che potrebbero portare

l’accessorio di taglio a contatto con conduttori nascosti o con il proprio cavo di alimentazione, impugnare l’utensile esclusivamente mediante le superfici isolate predisposte. Il taglio di un

accessorio provocato dal contatto con un filo percorso da corrente farà sì che le parti metalliche esposte dell’utensile si trovino anch’esse sotto tensione, provocando scosse elettriche all’operatore.

11. Posizionare il cavo lontano dell’accessorio rotante. Se si perde il controllo, il cavo può tagliarsi o impigliarsi e la mano o il braccio potrebbero essere spinti verso l’accessorio rotante.

12. Non appoggiare mai l’utensile a terra se l’accessorio non è completamente fermo. L’accessorio rotante può afferrare la superficie e causare la perdita di controllo dell’utensile.

13. Non azionare l’utensile quando viene trasportato su un lato. Il contatto accidentale con l’accessorio rotante può strappare i vestiti, tirando l’accessorio sul proprio corpo.

14. Pulire regolarmente le aperture di ventilazione dell’utensile. La ventola del motore attrarrà la polvere all’interno dell’alloggiamento e l’accumulo eccessivo di polvere metallica può causare pericoli elettrici.

15. Non utilizzare l’utensile vicino a materiali infiammabili. Le scintille potrebbero bruciare questi materiali.

16. Non utilizzare accessori che richiedano liquidi di raffreddamento. L’utilizzo di acqua o di altri refrigeranti liquidi può provocare elettrocuzione o scosse elettriche.

Contraccolpi e avvisi correlati

I contraccolpi sono una reazione improvvisa a un disco, un cuscinetto di supporto, una spazzola o qualunque altro accessorio in rotazione incastrato o urtato. L’incastramento o l’urto causano uno stallo veloce dell’accessorio rotante che a sua volta mette fuori controllo l’utensile forzandolo nella direzione opposta alla rotazione dell’accessorio e causandone il grippaggio. Ad esempio, se un disco abrasivo si impiglia o urta contro un pezzo, il bordo del disco che entra nel punto di incastramento può scavare la superficie del materiale causando l’innalzamento o l’espulsione del disco. Il disco potrebbe saltare verso o lontano dall’operatore, a seconda della direzione del movimento del disco nel punto di incastramento. In queste circostanze i dischi abrasivi possono anche rompersi. I contraccolpi sono determinati dall’uso improprio dell’utensile e/o da procedure o condizioni operative errate e possono essere evitati adottando le precauzioni specifiche illustrate di seguito.

a) Stringere con forza l’utensile e posizionare il

proprio corpo e il braccio in modo da resistere alle forze del contraccolpo. Utilizzare sempre la maniglia ausiliaria, se inclusa, per un controllo massimo della reazione contro la coppia di torsione o i contraccolpi durante l’avvio.

L’operatore può controllare le reazioni della coppia di torsione o le forze del contraccolpo, se vengono adottate le precauzioni adeguate. b) Non posizionare mai le mani vicino all’accessorio rotante. Gli accessori possono causare contraccolpi alla mano.

Page 32

c) Se si verificano contraccolpi, non posizionare il corpo nella zona in cui si sposterà l’utensile. I contraccolpi spingeranno l’utensile in avanti nella direzione opposta al movimento del disco nel punto dell’urto. d) Prestare particolare attenzione durante il lavoro

negli angoli, sui bordi aguzzi e così via. Evitare di fare rimbalzare o urtare l’accessorio. Gli angoli, i

bordi taglienti o i rimbalzi tendono a strappare l’accessorio rotante e causare la perdita di controllo o contraccolpi. e) Non collegare una lama per scolpire munita di una catena di taglio o una lama di taglio dentata. Queste lame creano contraccolpi frequenti e la perdita di controllo.

Avvisi di sicurezza specifici per le operazioni di smerigliatura e di taglio abrasivo:

a) Utilizzare soltanto i tipi di dischi consigliati per l’utensile e la protezione specifica progettata per il disco selezionato. I dischi non progettati per

l’utensile non possono essere custoditi adeguatamente e sono pericolosi. b) La protezione deve essere fissata saldamente

all’utensile e posizionata per la massima sicurezza, in modo che una parte minima del disco venga esposta verso l’operatore. La protezione

aiuta a proteggere l’operatore dai frammenti di disco rotti e dal contatto accidentale con il disco. c) I dischi devono essere utilizzati soltanto per le

applicazioni suggerite. Ad esempio, non smerigliare con il lato del disco da taglio. I dischi

da taglio abrasivi sono previsti per la smerigliatura laterale, le forze laterali applicate a questi dischi possono causarne le frantumazione. d) Utilizzare sempre flange del disco intatte con le

dimensioni e la forma corrette per il disco selezionato. Le flange corrette sorreggono

adeguatamente i dischi, riducendo la possibilità di rotture. Le flange dei dischi da taglio possono essere diverse dalle flange dei dischi di smerigliatura. e) Non utilizzare dischi usurati di utensili con dimensioni maggiori. I dischi previsti per utensili più grandi non sono adatti per le velocità più elevate di un utensile più piccolo e possono scoppiare.

Ulteriori avvisi di sicurezza specifici alle operazioni di taglio abrasivo:

a) Non “bloccare” il disco da taglio o applicare una pressione eccessiva. Non tentare di esercitare una forza di taglio eccessiva. Il sovraccarico del

disco aumenta il caricamento e la predisposizione all’avvitamento o al grippaggio del disco da taglio e la possibilità di contraccolpi o rotture del disco. b) Non posizionare il corpo in linea e dietro al disco in rotazione. Se il disco, nel punto di utilizzo, si sposta lontano dal corpo, gli eventuali contraccolpi possono spingere il disco in rotazione e l’utensile direttamente verso l’utente. c) Quando il disco sta grippando o interrompe un

taglio per qualsiasi motivo, spegnere l’utensile e mantenere l’utensile fermo fino a quando il disco si arresta completamente. Durante il taglio, non cercare mai di rimuovere il disco da taglio durante lo spostamento del disco, altrimenti possono verificarsi contraccolpi. Esaminare le condizioni

operative e adottare le misure necessarie per eliminare le cause del grippaggio del disco. d) Non ricominciare l’operazione di taglio sul

pezzo in lavorazione. Fare raggiungere al disco la piena velocità e regolare di nuovo il taglio. Se

l’utensile viene riavviato sul pezzo in lavorazione, il disco può grippare, sollevarsi o sobbalzare. e) Utilizzare supporti per sostenere i pannelli o

eventuali pezzi in lavorazione sovradimensionati per ridurre al minimo il rischio di contraccolpi e incastramenti del disco. I pezzi in lavorazione di

grandi dimensioni tendono a flettersi sotto il loro stesso peso. Collocare i supporti al di sotto del pezzo in lavorazione su entrambi i lati, sia vicino alla linea di taglio che all’estremità del disco. f) Prestare particolare attenzione nel caso sia

necessario eseguire “tagli con cavità” in cui occorre inserire la lama in una parete esistente o in un’altra superficie chiusa. Il disco sporgente può

tagliare tubi dell’acqua o del gas, cavi elettrici o oggetti che possono causare il contraccolpo.

Avvisi di sicurezza specifici per le operazioni di carteggiatura:

a) Non utilizzare una carta abrasiva eccessivamente sovradimensionata. Nel selezionare la carta abrasiva, seguire le raccomandazioni dei produttori. Una carta abrasiva

di dimensioni maggiori che si estende oltre il cuscinetto da carteggiatura presenta un rischio di lacerazione e può causare la sbavatura, l’usura del disco o contraccolpi.

Avvisi di sicurezza specifici per le operazioni di spazzolatura metallica:

a) Le setole di ferro cadono dalla spazzola persino durante le operazioni normali. Non sovraccaricare i fili applicando un carico eccessivo alla spazzola.

Le setole di ferro possono penetrare facilmente nei vestiti leggeri e/o nella pelle. b) Se per la spazzola metallica è consigliato

l’utilizzo di una protezione, non fare interferire il disco a raggi o la spazzola con il dispositivo. Il

diametro del disco a raggi o della spazzola può espandersi a causa del carico di lavoro e delle forze centrifughe.

Avvertenze di sicurezza supplementari:

17. Se vengono utilizzati dischi con centro depresso, accertarsi che si tratti esclusivamente di dischi in fibra di vetro rinforzata.

18. Prestare attenzione a non danneggiare il mandrino, la flangia (soprattutto la superficie di installazione) o il controdado. Se queste parti vengono danneggiate, il disco potrebbe rompersi.

19. Verificare che il disco non tocchi il pezzo in lavorazione prima che si accenda l’interruttore.

20. Prima di utilizzare l’utensile, lasciarlo funzionare a vuoto per qualche minuto. Prestare attenzione a vibrazioni e oscillazioni, che potrebbero indicare difetti di installazione o che il disco non è bilanciato correttamente.

21. Per la smerigliatura, utilizzare la superficie specificata del disco.

22. Prestare attenzione alle scintille. Tenere l’utensile in modo che le scintille non siano dirette verso l’operatore, altre persone o materiali infiammabili.

Page 33

23. Non lasciare l’utensile acceso. Azionare l’utensile

solo dopo averlo impugnato.

24. Non toccare il pezzo subito dopo il lavoro, poiché può raggiungere temperature elevate e provocare ustioni.

25. Prima di eseguire qualsiasi operazione sull’utensile, verificare sempre di averlo spento e scollegato e di aver rimosso la batteria.

26. Osservare le istruzioni del produttore per il corretto montaggio e utilizzo dei dischi. Maneggiare e conservare i dischi con cura.

27. Non utilizzare boccole di riduzione o adattatori separati per montare dischi abrasivi con foro largo.

28. utilizzare soltanto flange specifiche per questo utensile.

29. Se si utilizzano utensili su cui montare dischi con foro filettato, accertarsi che la filettatura del disco sia sufficientemente lunga da accettare la lunghezza del mandrino.

30. Accertarsi che il pezzo sia fissato stabilmente nei supporti.

31. Tenere presente che il disco continua a girare anche dopo aver spento l’utensile.

32. Se l’ambiente di lavoro è estremamente caldo o umido oppure contaminato da polvere conduttiva, utilizzare un salvavita (30 mA) per garantire la sicurezza dell’operatore.

33. Non utilizzare l’utensile su materiali che contengono amianto.

34. Non utilizzare acqua o lubrificanti per la smerigliatura.

35. Accertarsi che le fessure di aerazione siano aperte quando si lavora in ambienti polverosi. Per rimuovere l’eventuale polvere, staccare prima l’utensile dalla presa di corrente (non utilizzare oggetti metallici) in modo da evitare di danneggiare le parti interne.

36. Quando si usano dischi da taglio, utilizzare sempre la protezione del disco per raccogliere la polvere, come previsto dalle normative in vigore nel paese.

37. I dischi da taglio non devono essere soggetti ad alcuna pressione laterale.

CONSERVARE QUESTE ISTRUZIONI.

AVVERTENZA: Non lasciare che la familiarità acquisita con il prodotto (dovuta all’uso ripetuto) provochi l’inosservanza delle regole di sicurezza per il presente utensile. L’uso improprio o la mancata osservanza delle norme di sicurezza contenute in questo manuale possono provocare infortuni gravi.

Blocco dell’albero (Fig. 1)

ATT EN ZIO NE:

• Non usare il blocco dell’albero mentre il mandrino è in funzione. L’uso in tali condizioni può danneggiare l’utensile.

Premere il blocco dell’albero per evitare la rotazione del mandrino durante l’installazione o la rimozione degli accessori.

Azionamento dell’interruttore

ATT EN ZIO NE:

• Prima di collegare l’utensile, controllare se l’interruttore funziona correttamente e ritorna alla posizione “OFF” una volta rilasciato.

• È possibile bloccare l’interruttore nella posizione “ON” per garantire comodità all’operatore durante l’uso prolungato dell’utensile. Prestare attenzione quando si blocca l’utensile nella posizione “ON” e mantenere una presa sicura. (Fig. 2)

Utensile con interruttore di blocco

Per avviare l’utensile, tirare semplicemente il grilleto (nella direzione B). Per spegnerlo, rilasciare il grilletto. Per il funzionamento continuo, schiacciare il grilletto (nella direzione B) e spingere la levetta di blocco (nella direzione A). Per arrestare l’utensile mentre è in posizione di blocco, premere a fondo il grilletto (nella direzione B), quindi rilasciarlo.

Utensile con interruttore di sblocco

Utensile con interruttore di blocco e sblocco

La sicura consente di evitare di azionare involontariamente il grilletto. Per avviare l’utensile, spingere la leva di blocco (nella direzione A), quindi tirare il grilletto (nella direzione B). Per arrestare l’utensile, rilasciare il grilletto. Per il funzionamento continuo, spingere la levetta di blocco (nella direzione A), tirare il grilletto (nella direzione B) e spingere più a fondo la levetta di blocco (nella direzione A). Per arrestare l’utensile mentre è in posizione di blocco, premere a fondo il grilletto (nella direzione B), quindi rilasciarlo.

NOTA:

Quando vengono accesi, i modelli GA7020S, GA9020S, GA7020SF e GA9020SF iniziano a funzionare lentamente. Tale avvio morbido consente un funzionamento più omogeneo e un minore sforzo dell’operatore.

DESCRIZIONE FUNZIONALE

ATT EN ZIO NE:

• Prima di regolare o controllare le funzioni dell’utensile, verificare sempre di averlo spento e scollegato dall’alimentazione.

MONTAGGIO

ATT EN ZIO NE:

• Accertarsi sempre che l’utensile si spento e staccato dalla presa di corrente prima di iniziare qualsiasi operazione su di esso.

Page 34

Installazione dell’impugnatura laterale (Fig. 3)

ATT EN ZIO NE:

• Accertarsi sempre che l’impugnatura laterale sia montata correttamente prima di far funzionare l’utensile.

Avvitare saldamente l’impugnatura sul punto dell’utensile mostrato in figura.

Installazione o rimozione della protezione del disco (per disco con centro depresso, multidisco, spazzola per disco a raggi/ disco abrasivo diamantato, disco diamantato)

AVVERTENZA:

• Durante l’uso di un disco con centro depresso/ multidisco, di un disco flessibile o di una spazzola per disco a raggi, la protezione del disco deve essere montata sull’utensile in modo che il lato più vicino della protezione sia sempre rivolto verso l’operatore.

• Se si utilizza un disco da taglio abrasivo/disco diamantato, accertarsi di utilizzare solo l’apposita protezione speciale progettata per l’uso con i dischi da taglio.

Per utensili con protezione del disco di tipo a chiusura con vite (Fig. 4)

Montare la protezione del disco con la sporgenza della banda di protezione allineata con la tacca presente sull’alloggiamento del cuscinetto. Ruotare quindi la protezione del disco di 180 gradi in senso antiorario. Serrare la vite fino in fondo. Per rimuovere la protezione del disco, attenersi alla procedura di installazione procedendo in senso inverso.

Per utensili con protezione del disco di tipo leva a morsetto (Fig. 5 e 6)

Allentare la leva sulla protezione del disco. Montare la protezione del disco con la sporgenza della banda di protezione allineata con la tacca presente sull’alloggiamento del cuscinetto. Ruotare quindi la protezione del disco fino alla posizione mostrata in figura. Serrare la leva per fissare la protezione del disco. Se la leva è troppo serrata o troppo allentata per fissare la protezione del disco, allentare o serrare il dado per regolare il fissaggio della banda di protezione del disco. Per rimuovere la protezione del disco, attenersi alla procedura di installazione procedendo in senso inverso.

Installazione o rimozione di un disco con centro depresso/multidisco (accessorio) (Fig. 7)

Montare la flangia interna sul mandrino. Montare il disco/ la mola sulla flangia interna e avvitare il controdado sul mandrino.

NOTA:

Se si utilizza un disco di smerigliatura con centro depresso di spessore superiore a 7 mm, serrare il controdado e avvitarlo al mandrino.

Superflangia

I modelli GA7020F, GA7020SF, GA9020F e 9020SF sono provvisti di superflangia come dotazione standard. Per svitare il controdado, applicare una forza pari solo a 1/3 di quella necessaria per il tipo convenzionale.

Per l’Australia e la Nuova Zelanda (Fig. 8)

Montare la flangia interna sul mandrino. Montare il disco sulla flangia interna e avvitare il controdado con la sporgenza rivolta verso il basso (rivolta verso il disco). Per serrare il controdado, premere saldamente il blocco dell’albero in modo da evitare la rotazione del mandrino, quindi utilizzare l’apposita chiave per serrare il controdado in senso orario. (Fig. 9) Per rimuovere il disco, attenersi alla procedura di installazione procedendo in senso inverso.

Installazione o rimozione del disco abrasivo (accessorio opzionale)

NOTA:

• Utilizzare soltanto gli accessori di carteggiatura indicati nel presente manuale. Devono essere acquistati separatamente. (Fig. 10)

Montare il cuscinetto in gomma sul mandrino. Montare il disco sul cuscinetto in gomma e avvitare il controdado sul mandrino. Per serrare il controdado, premere saldamente il blocco dell’albero in modo da evitare la rotazione del mandrino, quindi utilizzare l’apposita chiave per serrare il controdado girando in senso orario. Per rimuovere il disco, attenersi alla procedura di installazione procedendo in senso inverso.

FUNZIONAMENTO

AVVERTENZA:

• Non dovrebbe essere mai necessario forzare l’utensile. Il peso stesso dell’utensile esercita una pressione adeguata. Una forza o una pressione eccessiva possono provocare una pericolosa rottura del disco.

• Sostituire SEMPRE il disco se l’utensile è caduto durante la smerigliatura.

• MAI sbattere o far urtare il disco o la mola contro il pezzo.

• Evitare di far rimbalzare o urtare il disco, in particolare durante il lavoro negli angoli, sui bordi aguzzi e così via. Ciò potrebbe causare la perdita di controllo e contraccolpi.

• MAI usare l’utensile con lame per il taglio del legno o altre seghe. Se utilizzate con le smerigliatrici, tali lame danno frequentemente dei contraccolpi causando perdite di controllo con pericolo di lesioni.

ATT EN ZIO NE:

• Non accendere l’utensile quando è in contatto con il pezzo, poiché ciò potrebbe causare lesioni all’operatore.

• Indossare sempre occhiali di protezione o una visiera durante il lavoro.

• Dopo l’uso, spegnere sempre l’utensile e attendere che il disco si sia fermato prima di riporlo.

Smerigliatura e carteggiatura

Tenere SEMPRE saldamente l’utensile con una mano sull’impugnatura posteriore e l’altra sull’impugnatura

Page 35

laterale. Accendere l’utensile e applicare il disco o la mola sul pezzo. Tenere generalmente il bordo del disco o della mola a un angolo di circa 15° rispetto alla superficie del pezzo. Durante il periodo di rodaggio di un nuovo disco, non spostare la smerigliatrice nella direzione B, poiché taglierebbe il pezzo. Una volta che il bordo del disco è stato arrotondato dall’uso, il disco può essere spostato in entrambe le direzioni A e B. (Fig. 11)

Utilizzo con la spazzola metallica (accessorio opzionale)

ATT EN ZIO NE:

• Per controllare il funzionamento della spazzola, avviare l’utensile senza alcun carico, assicurandosi che non vi siano persone davanti alla spazzola.

• Non utilizzare spazzole danneggiate o non equilibrate. L’uso di una spazzola danneggiata potrebbe aumentare la possibilità di infortuni dovuti al contatto con fili della spazzola danneggiati. (Fig. 12)

Scollegare l’utensile e posizionarlo capovolto in modo da accedere facilmente al mandrino. Rimuovere eventuali accessori dal mandrino. Montare la spazzola metallica sul mandrino e serrarla con la chiave in dotazione. Durante l’uso della spazzola, evitare una pressione eccessiva che può causare una piegatura oltre i limiti dei fili, causando rotture premature.

Utilizzo con la spazzola per disco a raggi (accessorio opzionale)

ATT EN ZIO NE:

• Per controllare il funzionamento della spazzola per disco a raggi, avviare l’utensile senza alcun carico, assicurandosi che non vi siano persone davanti alla spazzola.

• Non utilizzare spazzole per disco a raggi danneggiate o non equilibrate. L’uso di una spazzola per disco a raggi danneggiata potrebbe aumentare la possibilità di infortuni dovuti al contatto con fili della spazzola danneggiati.

• Utilizzare sempre le protezioni con le spazzole per disco a raggi, verificando che il diametro del disco possa essere contenuto all’interno della protezione. Il disco può frantumarsi durante l’uso e la protezione aiuta a ridurre le possibilità di infortuni. (Fig. 13)

Scollegare l’utensile e posizionarlo capovolto in modo da accedere facilmente al mandrino. Rimuovere eventuali accessori dal mandrino. Montare la spazzola per disco a raggi sul mandrino e serrarla con le chiavi. Durante l’uso della spazzola per disco a raggi, evitare una pressione eccessiva che può causare una piegatura oltre i limiti dei fili, causando rotture premature.

Utilizzo con il disco da taglio abrasivo/ disco diamantato (accessorio opzionale)

AVVERTENZA:

• Se si utilizza un disco da taglio abrasivo/disco diamantato, accertarsi di utilizzare solo l’apposita protezione speciale progettata per l’uso con i dischi da taglio.

• Non utilizzare mai un disco da taglio per la smerigliatura laterale.

• Non “bloccare” il disco o applicare una pressione eccessiva. Non tentare di esercitare una forza di taglio eccessiva. Il sovraccarico del disco aumenta il caricamento e la predisposizione all’avvitamento o al grippaggio del disco nel taglio e la possibilità di contraccolpi, rotture del disco o il surriscaldamento del motore.

• Non avviare l’operazione di taglio nel pezzo in lavorazione. Fare raggiungere al disco la piena velocità e iniziare lentamente a tagliare spostando l’utensile in avanti sulla superficie del pezzo in lavorazione. Se l’utensile viene riavviato sul pezzo in lavorazione, il disco può grippare, sollevarsi o sobbalzare.

• Durante le operazioni di taglio, non modificare mai l’angolo del disco. Se al disco da taglio viene applicata la pressione laterale (analogamente alla smerigliatura), nel disco si creeranno crepe e rotture, provocando lesioni personali gravi.

• Un disco diamantato deve essere utilizzato in modo perpendicolare rispetto al materiale da tagliare.

Montare la flangia interna sul mandrino. Montare il disco sulla flangia interna e avvitare il controdado sul mandrino.

(Fig. 14)

Durante il montaggio di un disco diamantato o di un disco da taglio abrasivo con il corpo spesso 7 mm o più, montare il controdado con la parte circolare (sporgenza) per l’alesaggio del disco rivolta verso il disco.

Per l’Australia e la Nuova Zelanda

Montaggio o rimozione del disco da taglio abrasivo/disco diamantato (accessorio opzionale) (Fig. 15)

MANUTENZIONE

ATT EN ZIO NE:

• Prima di effettuare controlli o operazioni di manutenzione, verificare sempre che l’attrezzo sia spento e scollegato.

• Evitare assolutamente l’uso di benzina, diluenti, solventi, alcol o sostanze simili. In caso contrario, potrebbero verificarsi scoloriture, deformazioni o incrinature.

L’utensile e le aperture di ventilazione devono essere mantenuti puliti. Pulire regolarmente le aperture di ventilazione dell’utensile o quando iniziano a essere ostruite. (Fig. 16)

Sostituzione delle spazzole di carbone (Fig. 17)

Quando la punta isolante in resina all’interno della spazzola di carbone è esposta al contatto del commutatore, il motore dell’utensile si spegne automaticamente. In questo caso, è necessario sostituire entrambe le spazzole di carbone. Mantenere le spazzole di carbone pulite e libere di scorrere nei portaspazzole. Entrambe le spazzole di carbone devono essere sostituite contemporaneamente. Utilizzare solo spazzole di carbone identiche. Usare un cacciavite per rimuovere i tappi dei portaspazzole. Estrarre le spazzole di carbone consumate, inserire le nuove spazzole e rimontare i tappi dei portaspazzole. (Fig. 18)

Page 36

Per mantenere la SICUREZZA e l’AFFIDABILITÀ del

prodotto, le riparazioni e qualsiasi altra operazione di manutenzione o regolazione devono essere eseguite dai centri di assistenza autorizzati Makita utilizzando sempre parti di ricambio originali.

ACCESSORI

ATT EN ZIO NE:

• I seguenti accessori sono suggeriti per l’uso con l’utensile Makita descritto in questo manuale. L’uso di qualsiasi altro accessorio può determinare il rischio di lesioni personali. Utilizzare gli accessori esclusivamente per l’uso specificato.

Per assistenza e ulteriori informazioni su tali accessori, rivolgersi al centro di assistenza locale Makita.

1 Impugnatura laterale 2 Protezione per disco con centro depresso/multidisco/spazzola per disco a raggi 3 Flangia interna/Superflangia/Flangia interna 102 (solo modelli destinati all’Australia e alla Nuova Zelanda) 4 Disco con centro depresso/multidisco 5 Controdado/Ezynut 6 Protezione per disco da taglio abrasivo/disco diamantato 7 Protezione disco per raccolta polvere 8 Flangia interna/Superflangia/Flangia interna 78 (solo modelli destinati all’Australia e alla Nuova Zelanda)

9 Disco da taglio abrasivo/disco diamantato 10 Flangia esterna 78 (solo modelli destinati all’Australia e alla Nuova Zelanda) 11 Controdado/Ezynut 12 Gommino 13 Disco abrasivo 14 Controdado di carteggiatura 15 Spazzola per disco a raggi 16 Spazzola di ferro

– Chiave controdado

*1 Non utilizzare la superflangia ed Ezynut insieme. *2 Utilizzare insieme la flangia interna 78 e la flangia esterna 78 (solo modelli destinati all’Australia e alla Nuova

– Accessorio coperchio antipolvere

Zelanda).

Page 37

Per i modelli GA7020/S Rumore

ENG102-3

Il tipico livello di rumore ponderato “A” è determinato in conformità con la norma EN60745:

Livello di pressione sonora (L Livello di potenza sonora (L Variazione (K): 3 dB (A)

): 89 dB (A)

): 100 dB (A)

Indossare una protezione acustica.

Vibrazioni

ENG208-5

Il valore totale delle vibrazioni (somma vettoriale triassiale) è determinato in conformità con la norma EN60745:

Modalità di lavoro: smerigliatura della superficie Emissione vibrazioni (a Variazione (K): 1,5 m/s

h,AG

): 8,5 m/s

Il valore di emissione delle vibrazioni dichiarato è stato misurato in conformità al metodo di controllo standard e può essere utilizzato per confrontare tra loro gli utensili. Il valore di emissione delle vibrazioni dichiarato può essere utilizzato anche in una valutazione preliminare dell’esposizione. Il valore di emissione delle vibrazioni dichiarato è utilizzato per le applicazioni principali dell’utensile elettrico. Tuttavia, se l’utensile elettrico viene utilizzato per altre applicazioni, il valore di emissione delle vibrazioni potrebbe essere diverso.

AVVERTENZA:

• L’emissione di vibrazioni durante l’uso dell’utensile elettrico può differire dal valore di emissioni dichiarato in base alle modalità di utilizzo dell’utensile.

• Identificare le misure di protezione per proteggere l’operatore, basate su una stima dell’esposizione nelle condizioni effettive d’uso (tenendo conto di tutte le parti del ciclo operativo, ad esempio le fasi in cui l’utensile è spento o quando è in funzione al minimo, oltre al tempo di attività).

Per i modelli GA9020/S Rumore

ENG102-3

Il tipico livello di rumore ponderato “A” è determinato in conformità con la norma EN60745:

Livello di pressione sonora (L Livello di potenza sonora (L Variazione (K): 3 dB (A)

): 89 dB (A)

): 100 dB (A)

Indossare una protezione acustica.

Vibrazioni

ENG208-5

Il valore totale delle vibrazioni (somma vettoriale triassiale) è determinato in conformità con la norma EN60745:

Modalità di lavoro: smerigliatura della superficie Emissione vibrazioni (a Variazione (K): 1,5 m/s

h,AG

): 5,5 m/s

AVVERTENZA:

• L’emissione di vibrazioni durante l’uso dell’utensile elettrico può differire dal valore di emissioni dichiarato in base alle modalità di utilizzo dell’utensile.

Solo per i paesi europei

ENH101-14

Dichiarazione di conformità CE Makita Corporation, in qualità di produttore responsabile, dichiara che gli utensili Makita indicati di seguito:

Denominazione dell’utensile: Smerigliatrice angolare N. modello/Tipo: GA7020/S, GA9020/S appartengono a una produzione in serie e

sono conformi alle seguenti direttive europee:

2006/42/CE Sono inoltre prodotti in conformità con gli standard o i documenti standardizzati riportati di seguito:

EN60745 La documentazione tecnica viene conservata dal rappresentante autorizzato Makita in Europa, ovvero:

Makita International Europe Ltd.,

Michigan, Drive, Tongwell,

Milton Keynes, MK15 8JD, Inghilterra

30 gennaio 2009

Tomoyasu Kato

Direttore

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, JAPAN

Page 38

NEDERLANDS (Originele instructies)

Verklaring van het onderdelenoverzicht

1. Asvergrendeling

2. Aan/uit-schakelaar

3. Vergrendelhendel

4. Beschermkap

5. Schroef

6. Kussenblokkast

7. Moer

8. Hendel

9. Borgmoer

10. Schijf met een verzonken middengat

11. Superflens

12. Binnenflens

13. Schijf/multischijf met verzonken middengat

14. Binnenflens 102

15. Borgmoersleutel

16. Schuurschijf

17. Rubberen rugschijf

18. Komvormige draadborstel

19. Schijfvormige draadborstel

20. Doorslijpschijf of diamantschijf

21. Beschermkap voor doorslijpschijf of diamantschijf

22. Buitenflens 78

23. Binnenflens 78

24. Stofbeschermkap

25. Luchtuitlaatopening

26. Luchtinlaatopening

27. Collector

28. Isolerend uiteinde

29. Koolborstel

30. Koolborsteldop

31. Schroevendraaier

TECHNISCHE GEGEVENS

Model GA7020 GA7020S GA9020 GA9020S

Diameter van schijf met een verzonken middengat 180 mm 230 mm

Asschroefdraad M14 M14

Nominaal toerental (n)/Nullasttoerental (n

Totale lengte 473 mm 473 mm

Netto gewicht 5,5 kg 5,7 kg 5,8 kg 5,9 kg

Veiligheidsklasse /II

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land verschillen.

• Gewicht volgens EPTA-procedure 01/2003

Symbolen

Hieronder staan de symbolen die voor dit gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze betekenen alvorens het gereedschap te gebruiken.

... Lees de gebruiksaanwijzing.

) 8.500 min

END202-6

nadelig beïnvloeden. Als de netweerstand lager is dan 0,27 ohm, mag u ervan uitgaan dat geen nadelige effecten optreden. Het stopcontact waarop dit gereedschap is aangesloten moet zijn beveiligd met een zekering of veiligheidsstroomonderbreker met trage uitschakeling.

-1

6.600 min

-1

Algemene

............. DUBBEL GEÏSOLEERD

veiligheidswaarschuwingen voor elektrisch gereedschap GEA010-1

... Draag een veiligheidsbril.

Gebruiksdoeleinden

Dit gereedschap is bedoeld voor het slijpen, schuren en snijden van metaal en steen zonder gebruik van water.

Voe din g

Het gereedschap mag uitsluitend worden aangesloten op een voeding met dezelfde spanning als aangegeven op het identificatieplaatje en werkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geïsoleerd volgens de Europese norm en mag derhalve ook op een niet-geaard stopcontact worden aangesloten.

Voor het openbare laagspanningnet van 220 V t/m 250 V.

Het in- en uitschakelen van elektrische apparatuur veroorzaakt spanningsfluctuaties. Het gebruik van dit gereedschap terwijl het elektriciteitsnet in een slechte toestand verkeert, kan de werking van andere apparatuur

ENE048-1

ENF002-1

ENF100-1

WAARSCHUWING Lees alle

veiligheidswaarschuwingen en alle instructies

niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR EEN SLIJPMACHINE

Gemeenschappelijke veiligheidswaarschuwingen voor slijp-, schuur-, draadborstel- en doorslijpwerkzaamheden:

1. Dit elektrisch gereedschap is bedoeld voor gebruik als slijp-, schuur-, draadborstel- of doorslijpgereedschap. Lees alle

. Het

GEB033-3

Page 39

veiligheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als u

nalaat alle onderstaande instructies te volgen, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.

2. Werkzaamheden zoals polijsten worden niet aangeraden met dit elektrisch gereedschap. Werkzaamheden waarvoor dit elektrisch gereedschap niet is bedoeld kunnen gevaarlijke situaties opleveren en tot persoonlijk letsel leiden.

3. Gebruik geen accessoires die niet specifiek zijn

ontworpen en aanbevolen door de fabrikant van het gereedschap. Ook wanneer het accessoire kan

worden bevestigd op uw elektrisch gereedschap, is een veilige werking niet gegarandeerd.

4. Het nominaal toerental van het accessoire moet

minstens gelijk zijn aan het maximumtoerental vermeld op het elektrisch gereedschap.

Accessoires die met een hoger toerental draaien dan hun nominaal toerental kunnen stuk breken en in het rond vliegen.

5. De buitendiameter en de dikte van het accessoire

moet binnen het capaciteitsbereik van het elektrisch gereedschap vallen. Accessoires met

verkeerde afmetingen kunnen niet afdoende worden afgeschermd of beheerst.

6. De diameter van het middengat van schijven,

flenzen, rugschijven en andere accessoires moet goed passen rond de as van het elektrisch gereedschap. Accessoires met een diameter van het

middengat die niet overeenkomt met de standaardhardware voor het elektrisch gereedschap zullen niet in balans draaien, buitensporig trillen en kunnen tot verlies van controle over het gereedschap leiden.

7. Gebruik nooit een beschadigd accessoire.

Inspecteer het accessoire vóór ieder gebruik, bijvoorbeeld een slijpschijf op ontbrekende schilfers en barsten; een rugschijf op barsten, scheuren of buitensporige slijtage; en een draadborstel op losse of gebarsten draden. Nadat het elektrisch gereedschap is gevallen, inspecteert u het op schade of monteert u een onbeschadigd accessoire. Na inspectie en montage van een accessoire, zorgt u ervoor dat u en omstanders niet in het rotatie vlak van het accessoire staan, en laat u het elektrisch gereedschap draaien op het maximaal, onbelast toerental gedurende één minuut. Beschadigde

accessoire breken normaal gesproken in stukken gedurende deze testduur.

8. Gebruik persoonlijke veiligheidsmiddelen.

Afhankelijk van de toepassing gebruikt u een spatscherm, een beschermende bril of een veiligheidsbril. Al naar gelang van toepassing draagt u een stofmasker, gehoorbeschermers, handschoenen en een werkschort die in staat zijn kleine stukjes slijpsel of werkstukfragmenten te weerstaan. De oogbescherming moet in staat zijn

rondvliegend afval te stoppen dat ontstaat bij de diverse werkzaamheden. Het stofmasker of ademhalingsapparaat moet in staat zijn deeltjes te filteren die ontstaat bij de werkzaamheden.

Langdurige blootstelling aan zeer intens geluid kan leiden tot gehoorbeschadiging.

9. Houd omstanders op veilige afstand van het

werkgebied. Iedereen die zich binnen het werkgebied begeeft, moet persoonlijke veiligheidsmiddelen gebruiken. Fragmenten van

het werkstuk of van een uiteengevallen accessoire kunnen rondvliegen en letsel veroorzaken buiten de onmiddellijke werkomgeving.

10. Houd elektrisch gereedschap uitsluitend vast aan

het geïsoleerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het slijpaccessoire met verborgen bedrading of zijn eigen snoer in aanraking kan komen. Wanneer het

slijpaccessoire in aanraking komt met onder spanning staande draden, zullen ook de niet-geïsoleerde metalen delen van het elektrisch gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

11. Houd het snoer goed uit de buurt van het ronddraaiende accessoire. Als u de controle verliest over het gereedschap, kan het snoer worden doorgesneden of bekneld raken, en kan uw hand of arm tegen het ronddraaiende accessoire worden aangetrokken.

12. Leg het elektrisch gereedschap nooit neer voordat

het accessoire volledig tot stilstand is gekomen.

Het ronddraaiende accessoire kan de ondergrond pakken zodat u de controle over het elektrisch gereedschap verliest.

13. Laat het elektrisch gereedschap niet draaien

terwijl u het naast u draagt.

accessoire u per ongeluk raakt, kan het verstrikt raken in uw kleding waardoor het accessoire in uw lichaam wordt getrokken.

14. Maak de ventilatieopeningen van het gereedschap regelmatig schoon. De ventilator van de motor zal het stof de behuizing in trekken, en een grote opeenhoping van metaalslijpsel kan leiden tot elektrisch gevaarlijke situaties.

15. Gebruik het elektrisch gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen doen ontvlammen.

16. Gebruik geen accessoires die met vloeistof moeten worden gekoeld. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrocutie of elektrische schokken.

Terugslag en aanverwante waarschuwingen

Terugslag is een plotselinge reactie op een beknelde of vastgelopen draaiende schijf, rugschijf, draadborstel of enig ander accessoire. Beknellen of vastlopen veroorzaakt een snelle stilstand van het draaiende accessoire dat op zijn beurt ertoe leidt dat het elektrisch gereedschap zich ongecontroleerd beweegt in de tegenovergestelde richting van de draairichting van het accessoire op het moment van vastlopen. Bijvoorbeeld, als een slijpschijf bekneld raakt of vastloopt in het werkstuk, kan de rand van de schijf die het beknellingspunt ingaat, zich invreten in het oppervlak van het materiaal waardoor de schijf eruit klimt of eruit slaat. De schijf kan daarbij naar de gebruiker toe of weg springen, afhankelijk van de draairichting van de schijf op het beknellingspunt. Slijpschijven kunnen in dergelijke situaties ook breken.

Als het ronddraaiende

Page 40

Terugslag is het gevolg van misbruik van het elektrisch gereedschap en/of onjuiste gebruiksprocedures of omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te treffen, zoals hieronder vermeld:

a) Houd het gereedschap stevig vast en houdt uw

armen en lichaam zodanig dat u in staat bent een terugslag op te vangen. Gebruik altijd de extra handgreep (indien aanwezig) voor een maximale controle over het gereedschap in geval van terugslag en koppelreactie bij het starten. De

gebruiker kan een terugslag of de koppelreactie opvangen indien de juiste voorzorgsmaatregelen worden getroffen. b) Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan terugslaan over uw hand. c) Plaats uw lichaam niet in het gebied waar het

elektrisch gereedschap naar toe gaat wanneer een terugslag optreedt. Een terugslag zal het

gereedschap bewegen in de tegenovergestelde richting van de draairichting van de schijf op het moment van beknellen. d) Wees bijzonder voorzichtig bij het werken met

hoeken, scherpe randen, enz. Voorkom dat het accessoire springt of bekneld raakt. Hoeken,

scherpe randen of springen veroorzaken vaak beknellen van het draaiende accessoire wat leidt tot terugslag of verlies van controle over het gereedschap. e) Bevestig geen houtbewerkingsblad van een zaagketting of getand zaagblad. Dergelijke bladen leiden vaak tot terugslag of verlies van controle over het gereedschap.

Veiligheidswaarschuwingen specifiek voor slijp- en doorslijpwerkzaamheden:

a) Gebruik uitsluitend schijven van het type aanbevolen voor uw elektrisch gereedschap en de specifieke beschermkap voor de te gebruiken schijf. Schijven waarvoor het elektrisch gereedschap

niet is ontworpen, kunnen niet goed worden afgeschermd en zijn niet veilig. b) De beschermkap moet stevig worden vastgezet

aan het elektrisch gereedschap en in de maximaal beschermende stand worden gezet zodat het kleinst mogelijke deel van de schijf is blootgesteld in de richting van de gebruiker. De beschermkap

helpt de gebruiker te beschermen tegen afgebroken stukjes van de schijf en het per ongeluk aanraken van de schijf. c) De schijven mogen uitsluitend worden gebruikt

voor de aanbevolen toepassingen. Bijvoorbeeld: u mag niet slijpen met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor

slijpen met de rand. Krachten op het zijoppervlak kunnen deze schijven doen breken. d) Gebruik altijd onbeschadigde schijfflenzen van

de juiste afmetingen en vorm voor de te gebruiken schijf. Een goede schijfflens ondersteunt de schijf en

verkleint daarmee de kans op het breken van de schijf. Flenzen voor doorslijpschijven kunnen verschillen van flenzen voor slijpschijven. e) Gebruik geen afgesleten schijven van grotere elektrische gereedschappen. Schijven die zijn bedoeld voor grotere elektrische gereedschappen zijn

niet geschikt voor de hogere snelheid van een kleiner elektrisch gereedschap en kunnen in stukken breken.

Aanvullende veiligheidswaarschuwingen specifiek voor doorslijpwerkzaamheden:

a) Laat de doorslijpschijf niet vastlopen en oefen geen buitensporige druk uit. Probeer niet een buitensporig diepe snede te slijpen. Een te grote

kracht op de schijf verhoogt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreden of de schijf kan breken. b) Plaats uw lichaam niet in één lijn achter de ronddraaiende schijf. Wanneer de schijf, op het aangrijppunt in het werkstuk, zich van uw lichaam af beweegt, kunnen door de mogelijke terugslag de ronddraaiende schijf en het elektrisch gereedschap in uw richting worden geworpen. c) Wanneer de schijf vastloopt of u het slijpen

onderbreekt, schakelt u het elektrisch gereedschap uit en houdt u dit stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de snede te halen terwijl de schijf nog draait omdat hierdoor een terugslag kan optreden.

vastgelopen en tref afdoende maatregelen om de oorzaak ervan op te heffen. d) Begin niet met doorslijpen terwijl de schijf al in

het werkstuk steekt. Wacht totdat de schijf de volle snelheid heeft bereikt en breng daarna de schijf voorzichtig terug in de snede. Wanneer het

elektrisch gereedschap opnieuw wordt gestart terwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan. e) Ondersteun platen en grote werkstukken om de

kans op het beknellen van de schijf en terugslag te minimaliseren. Grote werkstukken neigen door te

zakken onder hun eigen gewicht. U moet het werkstuk ondersteunen vlakbij de snijlijn en vlakbij de rand van het werkstuk aan beide kanten van de schijf. f) Wees extra voorzichtig bij blind slijpen in bestaande wanden of op andere plaatsen. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of voorwerpen die terugslag veroorzaken raken.

Veiligheidswaarschuwingen specifiek voor schuurwerkzaamheden:

a) Gebruik geen veel te grote schuurpapierschijven. Volg de aanwijzingen van de fabrikant bij uw keuze van het schuurpapier. Te

groot schuurpapier dat uitsteekt tot voorbij de rand van het schuurkussen levert snijgevaar op en kan beknellen of scheuren van de schuurpapierschijf of terugslag veroorzaken.

Veiligheidswaarschuwingen specifiek voor draadborstelwerkzaamheden:

a) Wees erop bedacht dat ook tijdens normaal gebruik borsteldraden door de draadborstel worden rondgeslingerd. Oefen niet te veel kracht uit op de borsteldraden door een te hoge belasting van de draadborstel. De borsteldraden kunnen met

gemak door dunne kleding en/of de huid dringen. b) Als het gebruik van een beschermkap wordt

aanbevolen voor draadborstelen, zorgt u ervoor dat de draadschijf of draadborstel niet in

Onderzoek waarom de schijf is

Page 41

aanraking komt met de beschermkap. De draadschijf of draadborstel kan in diameter toenemen als gevolg van de werkbelasting en centrifugale krachten.

Aanvullende veiligheidswaarschuwingen:

17. Bij gebruik van een slijpschijf met een verzonken middengat, mag u uitsluitend met glasvezel versterkte schijven gebruiken.

18. Let erop dat u de as, de flens (met name de montagekant) en de borgmoer niet beschadigt. Als deze onderdelen beschadigd raken, kan de schijf breken.

19. Zorg ervoor dat de schijf niet in aanraking is met het werkstuk voordat u het gereedschap hebt ingeschakeld.

20. Laat het gereedschap een tijdje draaien voordat u het op het werkstuk gebruikt. Controleer op trillingen of schommelingen die op onjuiste montage of een slecht uitgebalanceerde schijf kunnen wijzen.

21. Gebruik de aangegeven kant van de schijf om mee te slijpen.

22. Wees alert op rondvliegende vonken. Houd het gereedschap zodanig vast dat de vonken wegvliegen van u en andere personen of brandbare materialen.

23. Laat het gereedschap niet ingeschakeld liggen. Bedien het gereedschap alleen wanneer u het vasthoudt.

24. Raak de schijf niet onmiddellijk na gebruik aan. Deze kan bijzonder heet zijn en brandwonden op uw huid veroorzaken.

25. Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken of de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap te verrichten.

26. Houd u aan de instructies van de fabrikant voor juiste montage en gebruik van de schijven. Behandel en bewaar de schijven zorgvuldig.

27. Gebruik geen afzonderlijke verkleinbussen of adapterringen om slijpschijven met een groot middengat te kunnen monteren.

28. Gebruik uitsluitend flenzen die geschikt zijn voor dit gereedschap.

29. Voor gereedschappen waarop schijven met schroefdraad in het middengat kunnen worden gemonteerd, controleert u dat de schroefdraad van de schijf lang genoeg is voor de lengte van de as.

30. Controleer of het werkstuk goed wordt ondersteund.

31. Wees erop bedacht dat de schijf blijft doordraaien nadat het gereedschap is uitgeschakeld.

32. Als de werkruimte bijzonder heet en vochtig is, of sterk vervuild is met geleidend stof, gebruik dan een kortsluitonderbreker (30 mA) om de veiligheid van de gebruiker te garanderen.

33. Gebruik het gereedschap niet op materiaal dat asbest bevat.

34. Gebruik geen water of slijpsmeermiddel.

35. Zorg ervoor dat de ventilatie-openingen niet

verstopt raken bij gebruik in een stoffige omgeving. Als het noodzakelijk is het stof te

verwijderen, moet u het gereedschap eerst loskoppelen van de netvoeding (gebruik hiervoor niet-metalen voorwerpen) en wees voorzichtig geen inwendige onderdelen te beschadigen.

36. Bij gebruik van een doorslijpschijf, gebruikt u altijd de stofbeschermkap, zoals vereist door plaatselijke regelgeving.

37. Doorslijpschijven mogen niet worden blootgesteld aan enige laterale druk.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende product altijd strikt in acht. VERKEERD GEBRUIK of het niet volgen van de veiligheidsinstructies in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE FUNCTIES

LET OP:

• Controleer altijd of het gereedschap is uitgeschakeld

en de stekker uit het stopcontact is getrokken alvorens de functies van het gereedschap te controleren of af te stellen.

Asvergrendeling (zie afb. 1)

LET OP:

• Bedien de asvergrendeling nooit terwijl de as nog

draait. Het gereedschap kan hierdoor worden

beschadigd. Druk op de asvergrendeling om te voorkomen dat de as kan draaien tijdens het monteren of verwijderen van schijven of accessoires.

In- en uitschakelen

LET OP:

• Controleer altijd, voordat u de stekker in het

stopcontact steekt, of de aan/uit-schakelaar op de

juiste manier schakelt en weer terugkeert naar de uit-

stand nadat deze is losgelaten.

• De aan/uit-schakelaar kan worden vergrendeld in de

aan-stand ten behoeve van het gebruikersgemak bij

langdurig gebruik. Wees voorzichtig wanneer het

gereedschap in de aan-stand is vergrendeld en houd

het gereedschap stevig vast. (zie afb. 2)

Voor gereedschappen met een aan-vergrendeling

Om het gereedschap in te schakelen, knijpt u gewoon de aan/uit-schakelaar in (in de richting van pijl B). Laat de aan/uit-schakelaar los om het gereedschap te stoppen Voor continue werking knijpt u de aan/uit-schakelaar in (in de richting van pijl B) en duwt u vervolgens tegen de vergrendelhendel (in de richting van pijl A). Om vanuit de vergrendelde werking het gereedschap te stoppen, knijpt u de aan/uit-schakelaar helemaal in (in de richting van pijl B) en laat u deze vervolgens weer los.

Page 42

Voor gereedschappen met een uit-vergrendeling

Voor gereedschappen met een aan-vergrendeling en een uit-vergrendeling

Om te voorkomen dat de aan/uit-schakelaar per ongeluk wordt bediend, is een vergrendelhendel aangebracht. Om het gereedschap te starten, duwt u tegen de uitvergrendelhendel (in de richting van pijl A) en knijpt u vervolgens de aan/uit-schakelaar in (in de richting van pijl B). Laat de aan/uit-schakelaar los om het gereedschap te stoppen Voor continue werking, duwt u tegen de vergrendelhendel (in de richting van pijl A), knijpt u de aan/uit-schakelaar in (in de richting van pijl B), en duwt u vervolgens de vergrendelhendel (in de richting van pijl A) nog verder. Om vanuit de vergrendelde werking het gereedschap te stoppen, knijpt u de aan/uit-schakelaar helemaal in (in de richting van pijl B) en laat u deze vervolgens weer los.

OPMERKING:

De modellen GA7020S, GA9020S, GA7020SF en GA9020SF beginnen langzaam te draaien nadat ze zijn ingeschakeld. Deze langzame-opstartfunctie zorgt voor een geleidelijkere werking en minder vermoeidheid voor de gebruiker.

ONDERDELEN AANBRENGEN/ VERWIJDEREN

LET OP:

• Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens enige werk aan het gereedschap uit te voeren.

De zijhandgreep monteren (handvat) (zie afb. 3)

LET OP:

• Controleer altijd voor gebruik dat de zijhandgreep stevig vastzit.

Draai de zijhandgreep vast op het gereedschap in een van de standen aangegeven in de afbeelding.

De beschermkap aanbrengen en verwijderen (voor schijf met een verzonken middengat, multischijf, schijfvormige draadborstel, doorslijpschijf, diamantschijf)

WAARSCHUWING:

• Bij gebruik van een slijpschijf/multischijf met een verzonken middengat, flexischijf of schijfvormige draadborstel moet de beschermkap zodanig op het gereedschap worden gemonteerd dat de gesloten zijde van de kap altijd naar de gebruiker is gekeerd.

• Wanneer u een doorslijpschijf of diamantschijf gebruikt, moet u altijd een beschermkap gebruiken die speciaal ontworpen is voor gebruik met doorslijpschijven.

Voor gereedschap met een beschermkap met een borgschroef (zie afb. 4)

Monteer de beschermkap met het uitsteeksel op de beschermkaprand uitgelijnd met de inkeping in het lagerhuis. Draai vervolgens de beschermkap 180 graden linksom. Draai tenslotte de schroef stevig vast. Om de beschermkap te verwijderen, volgt u de procedure in omgekeerde volgorde.

Voor gereedschap met een beschermkap met een klemhendel (zie afb. 5 en 6)

Maak de hendel op de beschermkap los. Monteer de beschermkap met het uitsteeksel op de beschermkaprand uitgelijnd met de inkeping in het lagerhuis. Draai vervolgens de beschermkap rond tot de stand aangegeven in de afbeelding. Draai de hendel vast om de beschermkap vast te zetten. Als de hendel te vast of te los zit om de beschermkap te bevestigen, draait u de moer los of vast om de klemkracht van de beschermkap-band in te stellen. Om de beschermkap te verwijderen, volgt u de procedure in omgekeerde volgorde.

Een slijpschijf/multischijf met een verzonken middengat (optioneel accessoire) aanbrengen of verwijderen (zie afb. 7)

Breng de binnenflens aan op de as. Monteer de schijf op de binnenflens en schroef de borgmoer op de as.

OPMERKING:

Bij gebruik van een slijpschijf met een verzonken middengat die dikker is dan 7 mm, draait u de borgmoer om en draait u deze op de as.

Superflen

De modellen GA7020F, GA7020SF, GA9020F en 9020SF zijn standaard uitgerust met een superflens. In vergelijking met een conventionele flens, is hierbij slechts 1/3 van de kracht nodig om de borgmoer los te draaien.

Voor Australië en Nieuw-Zeeland (zie afb. 8)

Breng de binnenflens aan op de as. Monteer de schijf op de binnenflens en schroef de borgmoer op de as met het uitsteeksel omlaag gericht (in de richting van de schijf). Om de borgmoer vast te draaien, drukt u de asvergrendeling stevig in zodat de as niet kan draaien, en gebruikt u vervolgens de borgmoersleutel om de borgmoer stevig rechtsom vast te draaien. (zie afb. 9) Om de schijf te verwijderen, volgt u de procedure in omgekeerde volgorde.

Een schuurschijf (optioneel accessoire) aanbrengen of verwijderen

OPMERKING:

• Gebruik uitsluitend schuuraccessoires die in deze gebruiksaanwijzing worden aangegeven. Deze dienen apart te worden aangeschaft. (zie afb. 10)

Breng de rubberen rugschijf aan op de as. Breng de schuurschijf aan op de rubberen rugschijf en draai de borgmoer op de as. Om de borgmoer vast te draaien,

Page 43

drukt u de asvergrendeling stevig in zodat de as niet kan draaien, en gebruikt u vervolgens de borgmoersleutel om de borgmoer stevig rechtsom vast te draaien. Om de schuurschijf te verwijderen, volgt u de procedure in omgekeerde volgorde.

BEDIENING

WAARSCHUWING:

• Het moet nooit nodig zijn om grote kracht uit te oefenen op het gereedschap. Het gewicht van het gereedschap zorgt al voor voldoende druk op het werkstuk. Grote kracht en hoge druk uitoefenen kunnen ertoe leiden dat de schijf breekt. Dit is zeer gevaarlijk.

• Vervang de schijf ALTIJD als het gereedschap tijdens het slijpen is gevallen.

• Stoot of sla NOOIT met de slijpschijf tegen het werkstuk.

• Voorkom dat de schijf over het werkstuk huppelt of bekneld raakt tijdens het werken in hoeken, op scherpe randen, enz. Hierdoor kunt u de controle over het gereedschap verliezen of terugslag worden veroorzaakt.

• Gebruik het gereedschap NOOIT met zaagbladen en dergelijke. Als dergelijke zaagbladen op een slijpmachine worden gebruikt, springen ze veelal waardoor u de controle over het gereedschap verliest en persoonlijk letsel kan ontstaan.

LET OP:

• Schakel het gereedschap nooit in terwijl deze het werkstuk raakt omdat hierdoor de gebruiker kan worden verwond.

• Draag tijdens het gebruik altijd een veiligheidsbril of gezichtsbescherming.

• Schakel na gebruik altijd het gereedschap uit en wacht totdat de schijf volledig tot stilstand is gekomen alvorens het gereedschap neer te leggen.

Gebruik als slijpmachine of schuurmachine

Houd het gereedschap ALTIJD stevig vast met een hand aan de achterhandgreep en de andere hand aan de zijhandgreep. Schakel het gereedschap in en breng daarna de schijf in aanraking met het werkstuk. In het algemeen geldt: houd de rand van de schijf onder een hoek van ongeveer 15 graden op het oppervlak van het werkstuk. Tijdens de inloopperiode van een nieuwe schijf, mag u de slijpmachine niet in de richting van pijl B gebruiken omdat de schijf dan in het werkstuk zal snijden. Nadat de rand van de schijf is afgerond door gebruik, kunt u de schijf in de richting van zowel pijl A als B gebruiken. (zie afb. 11)

Gebruik met een komvormige draadborstel (optioneel accessoire)

LET OP:

• Controleer de werking van de draadborstel door het gereedschap onbelast te laten draaien terwijl u erop let dat niemand vóór of in één lijn met de draadborstel staat.

• Gebruik de draadborstel niet wanneer deze beschadigd is of onbalans heeft. Het gebruik van een beschadigde draadborstel verhoogt de kans op

verwonding door aanraking van afgebroken borsteldraadjes. (zie afb. 12)

Trek de stekker uit het stopcontact en leg het gereedschap ondersteboven zodat u goed bij de as kan. Verwijder het accessoire vanaf de as. Brengt de komvormige draadborstel aan op de as en zet hem vast met behulp van de bijgeleverde sleutel. Voorkom tijdens gebruik van de draadborstel te veel druk waardoor de draadjes te veel verbuigen en daardoor te vroeg afbreken.

Gebruik met een schijfvormige draadborstel (optioneel accessoire)

LET OP:

• Controleer de werking van de schijfvormige draadborstel door het gereedschap onbelast te laten draaien terwijl u erop let dat niemand vóór of in één lijn met de schijfvormige draadborstel staat.

• Gebruik de schijfvormige draadborstel niet wanneer deze beschadigd is of onbalans heeft. Het gebruik van een beschadigde schijfvormige draadborstel verhoogt de kans op verwonding door aanraking van afgebroken borsteldraadjes.

• Gebruik bij de schijfvormige draadborstel ALTIJD de beschermkap, waarbij de buitendiameter van de schijfvormige draadborstel binnenin de beschermkap moet vallen. De schijf kan tijdens het gebruik kapotslaan en de beschermkap helpt verwondingen voorkomen. (zie afb. 13)

Trek de stekker uit het stopcontact en leg het gereedschap ondersteboven zodat u goed bij de as kan. Verwijder het accessoire vanaf de as. Draai de schijfvormige draadborstel op de as en zet hem vast met de sleutels. Voorkom tijdens gebruik van de schijfvormige draadborstel te veel druk waardoor de draadjes te veel verbuigen en daardoor te vroeg afbreken.

Gebruik met een doorslijpschijf of diamantschijf (optioneel accessoire)

WAARSCHUWING:

• Wanneer u een doorslijpschijf of diamantschijf gebruikt, moet u altijd een beschermkap gebruiken die speciaal ontworpen is voor gebruik met doorslijpschijven.

• Gebruik NOOIT een doorslijpschijf om zijdelings mee te slijpen.

• Laat de schijf niet vastlopen en oefen geen buitensporige druk uit. Probeer niet een buitensporig diepe snede te slijpen. Een te grote kracht op de schijf verhoogt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreden, de schijf kan breken of de motor oververhit kan raken.

• Begin niet met doorslijpen terwijl de schijf al in het werkstuk steekt. Laat de schijf eerst de volle snelheid bereiken en breng daarna de schijf voorzichtig in de snede door het gereedschap naar voren over het werkstukoppervlak te bewegen. Wanneer het elektrisch gereedschap wordt gestart terwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.

• Tijdens het doorslijpen mag u nooit de hoek van de schijf veranderen. Door zijdelingse druk uit te oefenen op de schijf (zoals bij schuren), zal de schijf barsten en

Page 44

breken waardoor ernstig persoonlijk letsel wordt veroorzaakt.

• Een diamantschijf moet haaks op het door te slijpen werkstuk worden gebruikt.

Breng de binnenflens aan op de as. Monteer de schijf op de binnenflens en schroef de borgmoer op de as. (zie

afb. 14)

Wanneer u een doorslijpschijf of diamantschijf aanbrengt met een schijflichaam van 7 mm dikte of meer, monteert u de borgmoer met zijn cirkelvormige geleider (uitsteeksel) voor het middengat van de schijf in de richting van de schijf.

Voor Australië en Nieuw-Zeeland

Een doorslijpschijf of diamantschijf (optioneel accessoire) aanbrengen en verwijderen (zie afb. 15)

ONDERHOUD

LET OP:

• Zorg er altijd voor dat de machine is uitgeschakeld en de stekker uit het stopcontact is getrokken, voordat u een inspectie of onderhoud uitvoert.

• Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, vervormen of barsten.

Het gereedschap en de ventilatieopeningen moeten schoon gehouden worden. Maak de ventilatieopeningen van het gereedschap regelmatig schoon of zodra de ventilatieopeningen verstopt dreigen te raken.

(zie afb. 16)

De koolborstels vervangen (zie afb. 17)

Wanneer de isolatiepunt binnenin de koolborstel bloot ligt en de collector raakt, schakelt deze automatisch de motor uit. Wanneer dit gebeurt, moeten beide koolborstels worden vervangen. Houd de koolborstels schoon en zorg ervoor dat ze vrij kunnen bewegen in de houders. Beide koolborstels dienen tegelijkertijd te worden vervangen. Gebruik alleen identieke koolborstels. Gebruik een schroevendraaier om de koolborsteldoppen te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe erin, en zet de koolborsteldoppen goed vast.

(zie afb. 18)

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makitavervangingsonderdelen.

Mocht u meer informatie willen hebben over deze accessoires, dan kunt u contact opnemen met uw plaatselijke Makita-servicecentrum.

ACCESSOIRES

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden.

Page 45

1 Zijhandgreep 2 Beschermkap voor slijpschijf, multischijf of schijfvormige draadborstel met een verzonken middengat 3 Binnenflens, superflens en binnenflens 102 (alleen voor Australië en Nieuw-Zeeland) 4 Slijpschijf of multischijf met verzonken middengat 5 Borgmoer en Ezynut 6 Beschermkap voor doorslijpschijf of diamantschijf 7 Stofbeschermkap 8 Binnenflens, superflens en binnenflens 78 (alleen voor Australië en Nieuw-Zeeland)

9 Doorslijpschijf of diamantschijf 10 Buitenflens 78 (alleen voor Australië en Nieuw-Zeeland) 11 Borgmoer en Ezynut 12 Rubberen rugschijf 13 Schuurschijf 14 Borgmoer voor schuren 15 Schijfvormige draadborstel 16 Komvormige draadborstel

– Borgmoersleutel

– Stofscherm

*1 De superflens en de Ezynut mogen niet tezamen worden gebruikt. *2 Gebruik de binnenflens 78 en buitenflens 78 tezamen (alleen voor Australië en Nieuw-Zeeland).

Voor de modellen GA7020/S Geluid

De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN60745:

Trilling

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745:

Geluidsdrukniveau (L Geluidsvermogenniveau (L Onzekerheid (K): 3 dB (A)

Draag gehoorbescherming.

Gebruikstoepassing: slijpen van oppervlakken

): 89 dB (A)

): 100 dB (A)

ENG102-3

ENG208-5

Trillingsemissie (a

Onzekerheid (K): 1,5 m/s De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen. De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstelling. De opgegeven trillingsemissiewaarde wordt gebruikt bij veel toepassingen van het elektrisch gereedschap. Echter, indien het elektrisch gereedschap wordt gebruikt bij andere toepassingen, dan kan de trillingsemissiewaarde anders zijn.

h,AG

): 8,5 m/s

Page 46

WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap wordt gebruikt.

• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Voor de modellen GA9020/S Geluid

ENG102-3

De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN60745:

Geluidsdrukniveau (L Geluidsvermogenniveau (L Onzekerheid (K): 3 dB (A)

): 89 dB (A)

): 100 dB (A)

Draag gehoorbescherming.

Trilling

ENG208-5

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745:

Gebruikstoepassing: slijpen van oppervlakken Trillingsemissie (a Onzekerheid (K): 1,5 m/s

h,AG

): 5,5 m/s

De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen. De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstelling. De opgegeven trillingsemissiewaarde wordt gebruikt bij veel toepassingen van het elektrisch gereedschap. Echter, indien het elektrisch gereedschap wordt gebruikt bij andere toepassingen, dan kan de trillingsemissiewaarde anders zijn.

WAARSCHUWING:

Alleen voor Europese landen

ENH101-14

EU-verklaring van conformiteit Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makitamachine(s):

Aanduiding van de machine: Haakse slijpmachine Modelnr./Type: GA7020/S, GA9020/S in serie zijn geproduceerd en

Voldoen aan de volgende Europese richtlijnen:

2006/42/EC En zijn gefabriceerd in overeenstemming met de volgende normen of genormaliseerde documenten:

EN60745

De technische documentatie wordt bewaard door onze erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd., Michigan Drive, Tongwell, Milton Keynes, MK15 8JD, Engeland

30 januari 2009

Tomoyasu Kato

Directeur

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, JAPAN

Page 47

ESPAÑOL (Instrucciones originales)

Explicación de los dibujos

1. Bloqueo del eje

2. Interruptor disparador

3. Palanca de bloqueo

4. Protector de disco

5. Tornillo

6. Caja de cojinetes

7. Tuerca

8. Palanca

9. Contratuerca

10. Disco de centro hundido

11. Brida superior

12. Brida interior

13. Disco de centro hundido /

Multidisco

14. Brida interior 102

15. Llave de contratuerca

16. Disco abrasivo

17. Almohadilla de goma

18. Cepillo de copa de alambre

19. Cepillo de disco de alambre

20. Disco de corte abrasivo/disco de diamante

21. Protector de disco para el disco de corte abrasivo/disco de diamante

22. Brida exterior 78

23. Brida interior 78

24. Protector de disco colector de polvo

25. Abertura de salida de aire

26. Abertura de entrada de aire

27. Conmutador

28. Punta aislante

29. Escobilla de carbón

30. Tapa del portaescobillas

31. Destornillador

ESPECIFICACIONES

Modelo GA7020 GA7020S GA9020 GA9020S

Diámetro de disco de centro hundido 180 mm 230 mm

Rosca del eje M14 M14

Velocidad nominal (n)/Velocidad en vacío (n

Longitud total 473 mm 473 mm

Peso neto 5,5 kg 5,7 kg 5,8 kg 5,9 kg

Clase de seguridad /II

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí descritas están sujetas a cambios sin previo aviso.

• Las especificaciones pueden ser diferentes en cada país.

• Peso de acuerdo con el procedimiento EPTA 01/2003

Símbolos

Se utilizan los siguientes símbolos para el equipo. Asegúrese de que comprende su significado antes del uso.

... Lea el manual de instrucciones.

............. AISLAMIENTO DOBLE

) 8.500 min

END202-6

-1

alimentación eléctrica puede afectar negativamente al funcionamiento de otros equipos. Con una impedancia eléctrica igual o inferior a 0,27 ohmios, se puede prever que no habrá ningún efecto negativo. La toma de corriente que se utilice para esta herramienta debe estar protegida con un fusible o disyuntor de protección con características de disyunción lenta.

6.600 min

-1

Advertencias de seguridad generales para herramientas

... Póngase gafas de seguridad.

Uso previsto

La herramienta ha sido prevista para amolar, lijar y cortar metal y materiales de piedra sin usar agua.

Alimentación

La herramienta debe conectarse solamente a una fuente de alimentación de la misma tensión que la indicada en la placa de características, y sólo puede funcionar con corriente alterna monofásica. El sistema de doble aislamiento de la herramienta cumple con las normas europeas y puede, por lo tanto, usarse también en tomas de corriente sin conductor de tierra.

En sistemas públicos de distribución de baja tensión, entre 220 V y 250 V.

Cambiar de operaciones en los aparatos eléctricos puede provocar fluctuaciones de tensión. El funcionamiento de esta herramienta en condiciones desfavorables de

ENE048-1

ENF002-1

ENF100-1

eléctricas GEA010-1

ADVERTENCIA Lea todas las advertencias de

seguridad y todas las instrucciones. La no observancia

de las advertencias y las instrucciones puede provocar descargas eléctricas, incendios y/o lesiones graves.

Guarde todas las advertencias e instrucciones para futuras consultas.

ADVERTENCIAS DE SEGURIDAD DE LA AMOLADORA

Advertencias de seguridad generales para operaciones de amolado, lijado, cepillado con alambre o corte abrasivo:

GEB033-3

Page 48

1. Esta herramienta eléctrica está pensada para ser

utilizada como amoladora, lijadora, cepillo de alambre o cortadora. Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones que acompañan a esta herramienta eléctrica. No seguir todas las

instrucciones que se indican a continuación podría provocar una descarga eléctrica, incendio y/o heridas graves.

2. No se recomienda utilizar esta herramienta para

operaciones tales como pulir. El uso de la herramienta en aplicaciones para las cuales no ha sido diseñada puede generar peligros y ocasionar daños personales.

3. No utilice accesorios diferentes de aquellos que el

fabricante haya diseñado o recomendado especialmente para esta herramienta. El hecho de

que el accesorio pueda montarse en la herramienta no garantiza que sea seguro.

4. Las revoluciones nominales del accesorio deben

ser como mínimo iguales a la velocidad máxima indicada en la herramienta. Si un accesorio se

mueve a una velocidad mayor a la admisible, podría romperse y salir despedido.

5. El diámetro exterior y el grosor del accesorio

deben encontrarse dentro de la capacidad de la herramienta. Los accesorios de tamaño incorrecto no

pueden protegerse ni controlarse correctamente.

6. Los orificios de los discos, bridas, platos lijadores

y otros accesorios deben encajar correctamente con el eje de la herramienta. Los accesorios que no

se ajustan correctamente a las piezas de montaje de la herramienta giran descentrados, vibran en exceso y pueden hacer perder el control de la herramienta.

7. No utilice accesorios dañados. Antes de cada uso

inspeccione los accesorios con el fin de detectar, por ejemplo, si un disco abrasivo está astillado o agrietado, si un plato lijador está agrietado, roto o desgastado en exceso, o si un cepillo de alambre contiene púas sueltas o rotas. Si se cae la herramienta o el accesorio, compruebe si ha sufrido algún daño o monte un accesorio en buen estado. Una vez revisado y montado un accesorio, colóquense usted y las personas circundantes fuera del plano de rotación del accesorio y deje funcionar la herramienta eléctrica en vacío a velocidad máxima durante un minuto. Por norma

general, los accesorios que están dañados se rompen durante este tipo de prueba.

8. Utilice equipo de protección personal.

Dependiendo del trabajo, utilice una careta, protección para los ojos o gafas de seguridad. Si fuera necesario, utilice una mascarilla antipolvo, protectores auditivos, guantes y un mandil adecuado para protegerse de los pequeños fragmentos que pudieran salir proyectados. Las

gafas de protección deberán ser indicadas para detener los pequeños fragmentos que pudieran salir proyectados al trabajar. La mascarilla antipolvo o respiratoria debe ser apta para filtrar las partículas producidas al trabajar. Una exposición prolongada al ruido puede producir pérdidas auditivas.

9. Encárguese de que todas las personas se

mantengan a suficiente distancia de la zona de

trabajo. Toda persona que acceda a la zona de trabajo deberá utilizar equipo de protección personal. Podría sufrir daños, incluso fuera del área

de trabajo inmediata, al salir proyectados fragmentos de la pieza de trabajo o del accesorio.

10. Sujete la herramienta eléctrica sólo por las

superficies de agarre aisladas al realizar una operación en la que el accesorio de corte pueda entrar en contacto con cables ocultos o con su propio cable. Si entra en contacto con un cable con

corriente, puede que las piezas metálicas expuestas de la herramienta eléctrica se carguen también de corriente y que el operario reciba una descarga.

11. Mantenga el cable alejado del accesorio en funcionamiento. En caso de perder el control, el cable de red podría enredarse o cortarse con el accesorio y arrastrar de esta forma su mano hacia el mismo.

12. Jamás deposite la herramienta eléctrica hasta que el accesorio se haya detenido por completo. El accesorio en funcionamiento podría entrar en contacto con la superficie de apoyo y hacerle perder el control sobre la herramienta.

13. No deje funcionar la herramienta eléctrica mientras la transporta. El accesorio en funcionamiento podría ocasionarle daños personales al engancharse accidentalmente en su vestimenta.

14.

Limpie periódicamente los orificios de ventilación de la herramienta. El ventilador del motor aspira

polvo hacia el interior de la carcasa y, en caso de acumularse un exceso de polvo metálico, podría provocar una descarga eléctrica.

15. No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas podrían inflamarlos.

16. No emplee accesorios que requieran ser refrigerados con líquidos. El uso de agua u otros refrigerantes líquidos puede provocar una descarga o electrocución.

Contragolpes y advertencias al respecto

El contragolpe es una reacción brusca que se produce al atascarse o engancharse un disco de amolar, un plato lijador, un cepillo de alambre u otro accesorio. Al engancharse o pellizcarse el accesorio en funcionamiento, éste es frenado bruscamente y puede hacer perder el control sobre la herramienta eléctrica, impulsándola en la dirección opuesta al sentido de giro que tenía el accesorio en el momento de agarrotarse. Por ejemplo, si un disco de amolar se atasca o engancha en la pieza de trabajo, puede suceder que el borde del accesorio que entra en el material quede bloqueado, provocando la rotura del accesorio o un contragolpe. Según el sentido de giro del disco en el momento de bloquearse, puede que éste resulte despedido en dirección al operario o en sentido opuesto. En este caso también puede suceder que los discos de amolar se rompan. El contragolpe es el resultado de un mal uso de la herramienta eléctrica o de condiciones o procedimientos de uso incorrectos y se puede evitar tomando las precauciones que se indican a continuación.

a) Sujete con firmeza la herramienta eléctrica y

mantenga su cuerpo y brazos en una posición que le permita resistir los contragolpes. Si forma parte

Page 49

del equipo, utilice siempre la empuñadura auxiliar para poder controlar mejor las fuerzas derivadas del contragolpe o los pares de reacción durante la puesta en marcha. El operario puede controlar los

pares de reacción y las fuerzas derivadas del contragolpe si toma las medidas oportunas. b) Jamás aproxime la mano al accesorio en funcionamiento. En caso de contragolpe el accesorio podría dañarle la mano. c) No se coloque en el área hacia donde se movería la herramienta en caso de contragolpe. En caso de contragolpe la herramienta saldrá rechazada en sentido opuesto al movimiento del disco. d) Preste especial atención al trabajar en

esquinas, bordes afilados, etc. Evite que el accesorio rebote o se atasque. En las esquinas,

bordes afilados, o al rebotar, el accesorio en funcionamiento tiende a atascarse y puede provocar la pérdida de control o un contragolpe. e) No utilice hojas de sierra para maderas ni otros accesorios dentados. Estos accesorios son propensos al rechazo y pueden hacerle perder el control.

Advertencias de seguridad específicas para operaciones de amolado y corte abrasivo:

a) Utilice únicamente los tipos de discos recomendados para su herramienta eléctrica y el protector correcto para el disco en cuestión. Los

discos que no fueron diseñados para esta herramienta no pueden quedar suficientemente protegidos y suponen un peligro. b) Para obtener el nivel máximo de seguridad, el

protector debe estar bien sujeto y colocado en la herramienta eléctrica, de forma que el operario esté expuesto a una parte mínima del disco. El

protector ayuda a proteger al operario frente a los fragmentos de disco que se rompen y el contacto accidental con el disco. c) Utilice el disco solamente en aquellos trabajos

para los que fue concebido. Por ejemplo: no emplee las caras de un disco de corte para amolar. Los discos de corte abrasivos están previstos

para amolar utilizando su periferia; la aplicación de fuerzas en sus caras puede hacer que se rompan. d) Utilice siempre bridas que estén en buen estado

y que tengan las dimensiones y la forma correctas para el disco utilizado. Una brida adecuada soporta

correctamente el disco, reduciendo así el peligro de rotura. Las bridas para discos de corte pueden ser diferentes de aquellas para los discos de amolar. e) No utilice discos gastados de herramientas de mayor tamaño. Los discos destinados a una herramienta eléctrica más grande no son aptos para soportar la mayor velocidad de las herramientas más pequeñas y podrían romperse.

Advertencias de seguridad adicionales específicas para operaciones de corte abrasivo:

a) No haga demasiada fuerza ni aplique demasiada presión con el disco de corte. No intente hacer cortes de una profundidad excesiva.

Si el disco se somete a una fuerza excesiva aumenta la carga y las posibilidades de que se doble o se agarrote en el corte, así como de que se rompa o se produzca un contragolpe.

b) No se coloque en línea ni detrás del disco en funcionamiento. Cuando el disco está en funcionamiento y se mueve en dirección opuesta a usted, un contragolpe podría proyectar el disco y la herramienta en dirección a usted. c) Cuando la hoja esté agarrotada o se interrumpa

la operación de corte, apague la herramienta eléctrica y manténgala en posición inmóvil hasta que el disco se detenga por completo. No intente extraer el disco del corte mientras esté en funcionamiento, ya que de lo contrario podría producirse un contragolpe. Investigue y tome las

acciones correctoras para eliminar la causa del agarrotamiento del disco. d) No reanude la operación de corte con la

herramienta en la pieza de trabajo. Deje que el disco alcance la velocidad máxima y vuelva a introducirlo en el corte con cuidado. Si la

herramienta se vuelve a poner en marcha dentro de la pieza de trabajo, el disco podría doblarse, salirse o provocar un contragolpe. e) Apoye los paneles y otras piezas de trabajo de

tamaño excesivo para reducir el peligro de que el disco se atasque o se produzca un contragolpe.

Las piezas de trabajo grandes tienden a hundirse bajo su propio peso. Deben colocarse soportes bajo la pieza de trabajo a ambos lados, cerca de la línea de corte y del borde de la pieza de trabajo. f) Tenga especial cuidado cuando realice un

“corte de inmersión” en paredes u otras áreas ciegas. Al salir por el otro lado, el disco podría cortar

un tubo de gas o de agua, un cable eléctrico u otro objeto que podría provocar un contragolpe.

Advertencias de seguridad específicas para operaciones de lijado:

a) No utilice papel de lija de tamaño excesivo para el disco. Seleccione el papel de lija conforme a las recomendaciones del fabricante. El exceso de

papel de lija que sobresale del plato lijador supone un peligro de desgarro y puede provocar que el disco se enganche o se rompa o que se produzca un contragolpe.

Advertencias de seguridad específicas para las operaciones de cepillado con alambre:

a) Tenga en cuenta que el cepillo despide cerdas de alambre incluso durante las operaciones más comunes. No sobrecargue los alambres aplicando una fuerza excesiva al disco. Los alambres pueden

penetrar con facilidad a través de una prenda delgada y / o la piel. b) Si se recomienda utilizar un protector durante

las operaciones de cepillado, impida que el disco o cepillo de alambre interfiera en el protector. El

diámetro del disco o cepillo de alambre puede aumentar a causa de la carga de trabajo y las fuerzas centrífugas.

Advertencias de seguridad adicionales:

17. Cuando utilice discos de amolar con el centro hundido, asegúrese de emplear solamente discos reforzados con fibra de vidrio.

18. Tenga cuidado de no dañar el eje, la brida (especialmente la superficie de instalación) ni la contratuerca. Si se dañan estas piezas, el disco podría romperse.

Page 50

19. Asegúrese de que el disco no esté tocando la

pieza de trabajo antes de activar el interruptor.

20. Antes de utilizar la herramienta en la pieza de trabajo definitiva, déjela funcionar durante un rato. Esté atento por si se producen vibraciones u oscilaciones, lo que indicaría que el disco no se ha instalado correctamente o que está mal equilibrado.

21. Para realizar las tareas de amolado, use la superficie del disco especificada.

22. Tenga cuidado con las chispas que saltan. Sostenga la herramienta de modo que las chispas no salten hacia usted ni hacia otras personas o materiales inflamables.

23. No deje la herramienta encendida. Póngala en marcha solamente cuando la tenga en las manos.

24. No toque la pieza de trabajo inmediatamente después de la tarea, ya que puede estar extremadamente caliente y producir quemaduras en la piel.

25. Asegúrese siempre de apagar y desenchufar la herramienta y de extraer el cartucho de la batería antes de intentar realizar cualquier tipo de operación en la herramienta.

26. Observe las instrucciones del fabricante para montar y utilizar correctamente los discos. Maneje y guarde con cuidado los discos.

27. No utilice bujes de reducción ni adaptadores separados para adaptar discos abrasivos de orificio grande.

28. Utilice sólo las bridas especificadas para esta herramienta.

29. En herramientas que vayan a ser utilizadas con discos de orificio roscado, asegúrese de que la rosca del disco sea lo suficientemente larga como para acomodar la longitud del eje.

30. Compruebe que la pieza de trabajo esté bien sujetada.

31. Tenga en cuenta que el disco continuará girando después de haber apagado la herramienta.

32. Si el lugar de trabajo es muy caluroso y húmedo, o si está muy contaminado con polvo conductor, utilice un disyuntor de cortocircuito (30 mA) para garantizar la seguridad del operario.

33. No utilice la herramienta con ningún material que contenga amianto.

34. No utilice agua ni lubricante para amolado.

35. Asegúrese de que las aberturas de ventilación

estén despejadas cuando trabaje en condiciones polvorientas. Si fuera necesario eliminar el polvo, desconecte primero la herramienta de la fuente de alimentación (utilice objetos que no sean metálicos) y procure no estropear las piezas internas.

36. Cuando utilice un disco de cortar, trabaje siempre con el protector de disco colector de polvo requerido por el reglamento de su país o región.

37. Los discos de cortar no deben ser sometidos a ninguna presión lateral.

GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA: No deje que la comodidad o la familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad del producto en cuestión. El MAL USO o la no observancia de las normas de seguridad expuestas en este manual de instrucciones pueden ocasionar graves daños corporales.

DESCRIPCIÓN DEL FUNCIONAMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de intentar realizar cualquier tipo de ajuste o comprobación en ella.

Bloqueo del eje (Fig. 1)

PRECAUCIÓN:

• No accione nunca el bloqueo del eje cuando el eje se esté moviendo ya que, de lo contrario, podría averiarse.

Cuando instale o extraiga accesorios, presione el bloqueo del eje para evitar que el eje pueda girar.

Funcionamiento del interruptor

PRECAUCIÓN:

• Antes de enchufar la herramienta, asegúrese siempre de que el interruptor disparador funcione como es debido y de que vuelva a la posición “OFF” al soltarlo.

• El interruptor se puede bloquear en la posición “ON” para aumentar la comodidad del operario durante el uso prolongado. Tenga cuidado cuando bloquee la herramienta en la posición “ON” y sujete la herramienta firmemente. (Fig. 2)

En herramientas con interruptor de bloqueo

Para poner en marcha la herramienta, simplemente accione el interruptor disparador (en la dirección B). Suelte el interruptor disparador para detener la herramienta. Para un uso continuo, tire del interruptor disparador (en la dirección B) y después empuje la palanca de bloqueo (en la dirección A). Para detener la herramienta desde la posición de bloqueo, tire totalmente del interruptor disparador (en la dirección B) y suéltelo.

En herramientas con interruptor de desbloqueo

Para evitar que el disparador del interruptor se accione accidentalmente se proporciona una palanca de bloqueo. Para poner en marcha la herramienta, empuje la palanca de bloqueo (en la dirección A) y tire del disparador del interruptor (en la dirección B). Suelte el interruptor disparador para detener la herramienta.

En herramientas con interruptor de bloqueo y desbloqueo

Page 51

dirección B) y, a continuación, empuje más hacia dentro la palanca de bloqueo (en la dirección A). Para detener la herramienta desde la posición de bloqueo, tire totalmente del interruptor disparador (en la dirección B) y suéltelo.

NOTA:

Los modelos GA7020S, GA9020S, GA7020SF y GA9020SF se ponen en funcionamiento lentamente cuando se encienden. Esta característica de inicio lento garantiza un funcionamiento más suave y una menor fatiga para el operador.

MONTAJE

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de intentar realizar cualquier trabajo en ella.

Instalación de la empuñadura lateral (mango) (Fig. 3)

PRECAUCIÓN:

• Antes de utilizar la herramienta, asegúrese siempre de que la empuñadura lateral está instalada firmemente.

Rosque la empuñadura lateral firmemente en la posición de la herramienta que se indica en la figura.

Instalación o extracción del protector de disco (para el disco con el centro hundido, multidisco, el cepillo de disco de alambre/el disco de corte abrasivo, el disco de diamante)

ADVERTENCIA:

• Cuando utilice un disco de amolar de centro hundido/ multidisco, un disco flexible o un disco con cepillo de disco de alambre, debe montarse en la herramienta el protector del disco de forma que el lado cerrado del protector siempre apunte hacia el operario.

• Cuando utilice un disco de corte abrasivo/disco de diamante, utilice exclusivamente el protector de disco especial diseñado para los discos de corte.

Para herramientas con protector de disco de tipo de tornillo de bloqueo (Fig. 4)

Monte el protector de forma que la protuberancia de la cinta del protector quede alineada con el alojamiento de cojinetes. Acto seguido, gire el protector 180 grados en el sentido contrario a las agujas del reloj. Asegúrese de que el tornillo esté bien apretado. Para extraer el protector, siga el procedimiento de instalación en orden inverso.

Para herramientas con protector de disco de tipo de palanca de retención (Fig. 5 y 6)

Afloje la palanca del protector del disco. Monte el protector de forma que la protuberancia de la cinta del protector quede alineada con el alojamiento de cojinetes. A continuación, gire el protector de disco hasta la posición que se muestra en la ilustración. Apriete la palanca para fijar el protector de disco. Si la palanca está demasiado apretada o demasiado floja para sujetar el protector, afloje o apriete la tuerca para ajustar el apriete de la cinta del protector de disco.

Para extraer el protector, siga el procedimiento de instalación en orden inverso.

Montaje o extracción del disco de amolar de centro hundido/multidisco (accesorio) (Fig. 7)

Monte la brida interior en el eje. Encaje el disco encima de la brida interior y rosque la contratuerca en el eje.

NOTA:

Cuando utilice un disco de amolar de centro hundido de más de 7 mm de grosor, dé la vuelta a la contratuerca y atorníllela en el eje.

Brida superior

Los modelos GA7020F, GA7020SF, GA9020F y 9020SF están equipados de manera estándar con una brida superior. Con esta pieza, para aflojar la contratuerca sólo se necesita un tercio del esfuerzo necesario para aflojar la de tipo corriente.

Para Australia y Nueva Zelanda (Fig. 8)

Monte la brida interior en el eje. Encaje el disco en la brida interior y enrosque la contratuerca con su protuberancia hacia abajo (de cara al disco). Para apretar la contratuerca, ejerza presión sobre el bloqueo del eje para que el vástago no pueda girar, y utilice la llave de la contratuerca para ajustarla con firmeza en el sentido de las agujas del reloj. (Fig. 9) Para extraer el disco, siga el procedimiento de instalación en orden inverso.

Montaje o extracción del disco abrasivo (accesorio opcional)

NOTA:

• Utilice solamente los accesorios de lijado especificados en este manual. Se deben comprar por separado. (Fig. 10)

Monte la almohadilla de goma en el eje. Encaje el disco en la almohadilla de goma y enrosque la contratuerca en el eje. Para apretar la contratuerca, ejerza presión sobre el bloqueo del eje para que el vástago no pueda girar, y utilice la llave de la contratuerca para ajustarla con firmeza en el sentido de las agujas del reloj. Para extraer el disco, siga el procedimiento de instalación en orden inverso.

MANEJO

ADVERTENCIA:

• No deberá ser nunca necesario forzar la herramienta. El peso de la herramienta aplica la presión adecuada. Si se fuerza o se aplica una presión excesiva, se podría romper el disco, lo cual es peligroso.

• Reemplace el disco SIEMPRE si se cae la herramienta durante el amolado.

• No golpee NUNCA el disco de amolar u otros discos contra la pieza de trabajo.

• Evite que el disco rebote o se enganche, especialmente cuando trabaje en esquinas, bordes afilados, etc. Podría ocasionar la pérdida del control y retrocesos bruscos.

• No utilice NUNCA esta herramienta con discos para cortar madera ni otros discos de sierra. Si se utilizan

Page 52

estos discos en una amoladora con frecuencia se ocasionan retrocesos bruscos y pérdida del control que acarrean heridas personales.

PRECAUCIÓN:

• No encienda nunca la herramienta cuando esté en contacto con la pieza de trabajo, pues podría ocasionar heridas al operario.

• Póngase siempre gafas de seguridad o una careta protectora cuando utilice la herramienta.

• Después de finalizar la tarea, apague siempre la herramienta y espere hasta que el disco se haya parado completamente antes de dejar la herramienta.

Amolado y lijado

Sujete SIEMPRE la herramienta firmemente con una mano en la empuñadura trasera y la otra en la empuñadura lateral. Encienda la herramienta y después aplique el disco a la pieza de trabajo.

En general, mantenga el borde del disco a un ángulo de unos 15 grados con respecto a la superficie de la pieza de trabajo.

Durante el periodo de uso inicial de un disco nuevo, no trabaje con la amoladora en la dirección B porque tenderá a cortar la pieza de trabajo. Una vez que el borde del disco se haya redondeado con el uso, se podrá trabajar con el disco en ambas direcciones (A y B). (Fig. 11)

Operaciones con el disco con cepillo de copa de alambre (accesorio opcional)

PRECAUCIÓN:

• Compruebe el funcionamiento del cepillo haciendo funcionar la herramienta sin carga, asegurándose de que no haya nadie delante o en línea con el cepillo.

• No utilice un cepillo que esté dañado o que no esté equilibrado. El uso de un cepillo dañado puede aumentar la posibilidad de lesiones por contacto con alambres del cepillo rotos. (Fig. 12)

Desenchufe la herramienta y colóquela boca arriba para permitir un acceso sencillo al eje. Retire cualquier accesorio del eje. Monte el cepillo de copa de alambre en el eje y apriételo con la llave proporcionada. Cuando utilice el cepillo, no ejerza demasiada presión, ya que provocaría que se doblaran los alambres, lo que conduciría a una rotura prematura.

Operaciones con el disco con cepillo de disco de alambre (accesorio opcional)

PRECAUCIÓN:

• Compruebe el funcionamiento del cepillo de disco de alambre haciendo funcionar la herramienta sin carga, asegurándose de que no haya nadie delante o en línea con el cepillo de disco de alambre.

• No utilice un cepillo de disco de alambre que esté dañado o que no esté equilibrado. El uso de un cepillo de disco de alambre dañado puede aumentar la posibilidad de lesiones por contacto con alambres rotos.

• Utilice SIEMPRE el protector de disco con discos de cepillo de alambre, asegurándose de que el diámetro del disco encaje dentro del protector. El disco puede

romperse durante el uso y el protector ayuda a reducir las posibilidades de lesiones personales. (Fig. 13)

Desenchufe la herramienta y colóquela boca arriba para permitir un acceso sencillo al eje. Retire cualquier accesorio del eje. Monte el cepillo de cepillo de disco de en el eje y apriételo con las llaves. Cuando utilice el cepillo de disco de alambre, no ejerza demasiada presión, ya que provocaría que se doblaran los alambres, lo que conduciría a una rotura prematura.

Operaciones con el disco de corte abrasivo/disco de diamante (accesorio opcional)

ADVERTENCIA:

• Cuando utilice un disco de corte abrasivo/disco de diamante, utilice exclusivamente el protector de disco especial diseñado para los discos de corte.

• No utilice NUNCA el disco de corte para operaciones de amolado lateral.

• No haga demasiada fuerza ni aplique demasiada presión con el disco. No intente hacer cortes de una profundidad excesiva. Si el disco se somete a una fuerza excesiva aumenta la carga y las posibilidades de que se doble o se agarrote en el corte, así como de que se rompa, se produzca un contragolpe o se sobrecaliente el motor.

• No comience la operación de corte con la herramienta en la pieza de trabajo. Deje que el disco alcance la velocidad máxima e introdúzcalo con cuidado en el corte desplazando la herramienta hacia delante por la superficie de la pieza de trabajo. Si la herramienta se enciende dentro de la pieza de trabajo, el disco podría doblarse, salirse o provocar un contragolpe.

• Nunca cambie el ángulo del disco durante las operaciones de corte. Si el disco de corte es sometido a presión lateral (como por ejemplo al amolar), se agrietará y se romperá pudiéndole causar daños personales graves.

• El disco de diamante se tiene que utilizar perpendicular al material que se está cortando.

Monte la brida interior en el eje. Encaje el disco en la brida interior y enrosque la contratuerca en el eje.

(Fig. 14)

Cuando instale un disco de diamante o un disco de corte abrasivo que tenga un grosor de 7 mm o más, monte la contratuerca con su parte circular piloto (saliente) para el calibre del disco mirando hacia el disco.

Para Australia y Nueva Zelanda

Instalación o extracción del disco de corte abrasivo/disco de diamante (accesorio opcional) (Fig. 15)

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de intentar realizar cualquier trabajo de inspección o mantenimiento en ella.

Page 53

• Nunca utilice gasolina, benceno, disolvente, alcohol o un producto similar. Se puede provocar una decoloración, una deformación o grietas.

La herramienta y sus aberturas de ventilación han de mantenerse limpias. Limpie las aberturas de ventilación regularmente o siempre que los orificios empiecen a estar obstruidos. (Fig. 16)

Sustitución de las escobillas de carbón (Fig. 17)

Si la punta aislante de resina que hay dentro de la escobilla de carbón se expone al contacto con el conmutador, se apagará automáticamente el motor. En tal caso, se deberán reemplazar las dos escobillas de carbón. Mantenga las escobillas de carbón limpias y de forma que entren libremente en los portaescobillas. Ambas escobillas de carbón deberán ser reemplazadas al mismo tiempo. Utilice únicamente escobillas de carbón idénticas. Utilice un destornillador para extraer las tapas de los portaescobillas. Saque las escobillas de carbón desgastadas, inserte las nuevas y cierre las tapas de los portaescobillas. (Fig. 18) Para conservar la SEGURIDAD y la FIABILIDAD del producto, los trabajos de reparación y otros trabajos de mantenimiento y ajuste deberán ser realizados en centros de servicio autorizados de Makita, utilizando siempre repuestos Makita.

ACCESORIOS

PRECAUCIÓN:

• Se recomienda el uso de estos accesorios o complementos con la herramienta Makita especificada en este manual. El uso de otros accesorios o complementos puede conllevar el riesgo de ocasionar daños corporales. Utilice los accesorios o complementos solamente para su fin establecido.

Si necesita cualquier ayuda para obtener más información relativa a estos accesorios, pregunte al centro de servicio Makita local.

Page 54

1 Empuñadura lateral 2 Protector de disco para disco de amolar de centro hundido / Multidisco / Cepillo de disco de alambre 3 Brida interior / Brida superior / Brida interior 102 (Australia y Nueva Zelanda solamente) 4 Disco de amolar de centro hundido / Multidisco 5 Contratuerca / Ezynut 6 Protector de disco para disco de corte abrasivo / Disco de diamante 7 Protector de disco colector de polvo 8 Brida interior / Brida superior / Brida interior 78 (Australia y Nueva Zelanda solamente)

9 Disco de corte abrasivo / Disco de diamante 10 Brida exterior 78 (Australia y Nueva Zelanda solamente) 11 Contratuerca / Ezynut 12 Almohadilla de goma 13 Disco abrasivo 14 Contratuerca de lijado 15 Cepillo de disco de alambre 16 Cepillo de copa de alambre

– Llave de la contratuerca

– Accesorio guardapolvo

*1 No utilice la brida superior y Ezynut juntos. *2 Utilice la brida interior 78 y la brida exterior 78 juntas. (Australia y Nueva Zelanda solamente)

Para los modelos GA7020/S Ruido

Niveles típicos de ruido ponderado A determinados conforme a EN60745:

Nivel de presión de sonido (L

Vibración

Valor total de la vibración (suma de vectores triaxiales) determinado según el estándar EN60745:

Nivel de potencia de sonido (L Incertidumbre (K): 3 dB (A)

Utilice protección para los oídos.

Modo de trabajo: amolado de superficies Emisión de vibraciones (a

h,AG

): 8,5 m/s

): 89 dB (A)

): 100 dB (A)

ENG102-3

ENG208-5

El valor de emisión de vibraciones se ha medido de acuerdo con el método de prueba estándar y se puede utilizar para comparar herramientas. El valor de emisión de vibraciones declarado también se puede usar en una evaluación preliminar de la exposición. El valor de emisión de vibraciones declarado se usa para las aplicaciones principales de la herramienta eléctrica. No obstante, si se utiliza la herramienta para otras aplicaciones, el valor de emisión de vibraciones puede ser diferente.

Incertidumbre (K): 1,5 m/s

Page 55

ADVERTENCIA:

• La emisión de vibraciones durante el uso de la herramienta eléctrica puede diferir del valor de emisiones declarado, dependiendo de las formas en que se utiliza la herramienta.

• Asegúrese de identificar las mediciones de seguridad para proteger al operario, que se basan en una estimación de la exposición en condiciones de uso reales (teniendo en cuenta todas las partes del ciclo de operaciones, como los momentos en los que la herramienta está apagada y cuando funciona al ralentí además del tiempo en que está activado el interruptor).

Para los modelos GA9020/S Ruido

ENG102-3

Niveles típicos de ruido ponderado A determinados conforme a EN60745:

Nivel de presión de sonido (L Nivel de potencia de sonido (L Incertidumbre (K): 3 dB (A)

): 89 dB (A)

): 100 dB (A)

Utilice protección para los oídos.

Vibración

ENG208-5

Valor total de la vibración (suma de vectores triaxiales) determinado según el estándar EN60745:

Modo de trabajo: amolado de superficies Emisión de vibraciones (a Incertidumbre (K): 1,5 m/s

h,AG

): 5,5 m/s

ADVERTENCIA:

• La emisión de vibraciones durante el uso de la herramienta eléctrica puede diferir del valor de emisiones declarado, dependiendo de las formas en que se utiliza la herramienta.

Sólo para países europeos

ENH101-14

Declaración de conformidad de la CE Nosotros, Makita Corporation, en calidad de fabricante responsable, declaramos que las siguientes máquinas Makita:

Designación de la máquina: Esmeriladora angular Nº de modelo/ Tipo: GA7020/S, GA9020/S son de producción serie y

Cumplen con las siguientes Directivas europeas:

2006/42/CE Y se han fabricado de acuerdo con los siguientes estándares o documentos estandarizados:

EN60745

La documentación técnica la conserva nuestro representante autorizado en Europa, que es:

Makita International Europe Ltd., Michigan, Drive, Tongwell, Milton Keynes, MK15 8JD, Inglaterra

30 de enero de 2009

Tomoyasu Kato

Director

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, JAPAN

Page 56

PORTUGUÊS (Instruções de origem)

Descrição geral

1. Bloqueio do veio

2. Gatilho

3. Alavanca de bloqueio

4. Protecção da roda

5. Parafuso

6. Caixa de rolamentos

7. Porca

8. Alavanca

9. Porca de bloqueio

10. Roda central com reentrância

11. Super flange

12. Flange interior

13. Disco central com reentrância/ Multi-disco

14. Flange interior 102

15. Chave da porca de bloqueio

16. Disco abrasivo

17. Almofada de borracha

18. Escova de tampa de arame

19. Escova do disco de arame

20. Disco de corte abrasivo/disco diamantado

21. Protecção para o disco de corte abrasivo/disco diamantado

22. Flange exterior 78

23. Flange interior 78

24. Protecção da roda de recolha de pó

25. Ventilação de saída

26. Ventilação de entrada

27. Interruptor

28. Ponta blindada

29. Escova de carvão

30. Tampa do porta-escovas

31. Chave de parafusos

ESPECIFICAÇÕES

Modelo GA7020 GA7020S GA9020 GA9020S

Diâmetro da roda central com

reentrância

Ranhura do fuso M14 M14

Velocidade nominal (n)/Velocidade de

rotação sem carga (n

Comprimento total 473 mm 473 mm

Peso líquido 5,5 kg 5,7 kg 5,8 kg 5,9 kg

Classe de segurança /II

• Devido à pesquisa e desenvolvimento constantes, estas especificações estão sujeitas a alteração sem aviso prévio.

• Estas especificações podem diferir de país para país.

• Peso de acordo com procedimento EPTA 01/2003

Símbolos

Descrição dos símbolos utilizados no equipamento. Certifique-se de que compreende o seu significado, antes da utilização.

... Leia o manual de instruções.

............. BLINDAGEM DUPLA

... Use óculos de segurança.

Utilização prevista

A ferramenta destina-se a afiar, lixar e cortar materiais de metal e pedra, sem utilizar água.

Fonte de alimentação

A ferramenta apenas deve ser ligada a uma fonte de alimentação da mesma tensão que a indicada na chapa de nome, e apenas pode funcionar com uma alimentação monofásica AC. Estão blindadas duplamente, de acordo com a Norma Europeia e podem, assim, assim, ser igualmente utilizadas em tomadas sem fio terra.

Para sistemas públicos de distribuição de corrente de entre 220 V e 250 V.

As operações de mudança dos aparelhos eléctricos podem provocar variações de tensão. O funcionamento deste aparelho em condições de corrente eléctrica desfavoráveis pode causar efeitos adversos no funcionamento de outros equipamentos. Com uma impedância da corrente eléctrica de 0,27 Ohms, poderá

)

180 mm 230 mm

8.500 min

END202-6

-1

presumir-se que não existam efeitos negativos. A tomada utilizada para este dispositivo deve estar protegida com um fusível ou disjuntor de protecção com características de accionamento baixas.

Avisos gerais de segurança para ferramentas eléctricas GEA010-1

AVISO Leia todos os avisos de segurança e todas

as instruções. O não cumprimento dos avisos e

instruções pode resultar na ocorrência de choques eléctricos, incêndios e/ou ferimentos graves.

ENE048-1

Guarde todos os avisos e instruções para referência futura.

ENF002-1

AVISOS DE SEGURANÇA DA REBARBADORA

Avisos de Segurança Comuns para Afiar, Lixar, Escovar com arame ou para Operações de corte abrasivas:

1. Esta ferramenta serve para afiar, lixar, escovar

ENF100-1

com arame e cortar. Leia todos os avisos, instruções, ilustrações e especificações de segurança fornecidos juntamente com a ferramenta. Caso não siga todas as instruções

indicadas em baixo, poderão ocorrer choques eléctricos, incêndios e/ou ferimentos graves.

6.600 min

-1

GEB033-3

Page 57

2. As operações, tais como polir, não devem ser desempenhadas com esta ferramenta. Operações para as quais a ferramenta não foi concebida podem criar perigos e causar ferimentos pessoais.

3. Não utilize acessórios que não os

especificamente concebidos e recomendados pelo fabricante para a ferramenta. Mesmo que o

acessório encaixe na ferramenta, isso não garante uma operação segura.

4. A velocidade nominal do acessório deve ser no

mínimo igual à velocidade máxima marcada na ferramenta. Os acessórios a funcionar mais

rapidamente do que a velocidade nominal podem quebrar e sair projectados.

5. O diâmetro exterior e a espessura do acessório

deve estar dentro da capacidade nominal da ferramenta. Os acessórios com tamanhos incorrectos

não podem ser guardados ou controlados adequadamente.

6. O tamanho do alojamento dos discos, flanges,

discos de apoio ou qualquer outro acessório deve encaixar adequadamente no veio da ferramenta.

Os acessórios com orifícios de alojamento que não correspondem ao hardware de instalação da ferramenta perderão o balanço, vibrarão excessivamente e podem causar perda de controlo.

7. Não utilize um acessório danificado. Antes de

cada utilização, inspeccione sempre o acessório, em busca de fissuras e fendas nos discos abrasivos, fendas, desgaste ou uso excessivo nos discos de apoio e arames partidos ou soltos na escova de arame. Se a ferramenta ou acessório cair, inspeccione para a existência de danos ou instale um acessório não danificado. Depois de inspeccionar e instalar um acessório, afaste-se e afaste outras pessoas na proximidade do plano do acessório rotativo e ligue a ferramenta eléctrica na velocidade máxima sem carga durante um minuto.

Normalmente, os acessórios danificados partem-se durante este teste.

8. Use equipamento pessoal de protecção.

Consoante a aplicação, use protecção para a cara ou óculos de segurança. Use máscara de pó, protectores auditivos, luvas e avental adequados, capazes de parar pequenos fragmentos abrasivos ou da peça de trabalho. A protecção dos olhos deve

ser capaz de parar detritos projectados gerados por várias utilizações. A máscara de pó ou respirador deve conseguir filtrar partículas geradas pela operação que estiver a efectuar. Uma exposição prolongada a ruído de alta intensidade pode causar perda de audição.

9. Mantenha as pessoas presentes a uma distância

segura da área de trabalho. Qualquer pessoa que entre na área de trabalho deve usar equipamento pessoal de protecção. Os fragmentos da peça de

trabalho ou de um acessório partido podem ser projectados e causar ferimentos para além da área imediata da operação.

10. Quando executar operações em que acessórios

de corte possam entrar em contacto com fios eléctricos ocultos ou com próprio cabo eléctrico da ferramenta, tenha o cuidado de tocar apenas nas superfícies isoladas da ferramenta eléctrica.

O acessório de corte em contacto com um fio eléctrico

ligado à corrente pode electrificar as peças de metal da ferramenta e causar um choque.

11. Posicione o cabo eléctrico longe do acessório rotativo. Se perder o controlo, o cabo eléctrico pode ser cortado ou movimentado bruscamente e a sua mão ou braço podem ser puxados para o acessório rotativo.

12. Nunca pouse a ferramenta antes do acessório parar por completo. O acessório rotativo pode apanhar a superfície e fazê-lo perder o controlo da ferramenta.

13. Não ligue a ferramenta enquanto a leva na mão junto ao corpo. O contacto acidental com o acessório rotativo pode arrancar a sua roupa, puxando o acessório para o corpo.

14. Limpe regularmente as aberturas de ventilação da ferramenta. A ventoinha do motor atrairá o pó para dentro da caixa e acumulação excessiva de metal em pó pode causar perigos eléctricos.

15. Não utilizar a ferramenta perto de materiais inflamáveis. As faíscas podem acender esses materiais.

16. Não utilize acessórios que necessitem de líquidos

de refrigeração.

arrefecedor poderá resultar em electrocussão ou choque.

Recuos e Avisos Relacionados

Um recuo é uma reacção repentina a um disco rotativo, disco de apoio, escova ou outro qualquer acessório encravado ou movimentado bruscamente. Pressionar ou mover bruscamente causa um rápido bloqueio do acessório rotativo, o que por sua vez faz com que a ferramenta descontrolada seja forçada na direcção oposta à da rotação do acessório ao ponto de empeno. Por exemplo, se um disco abrasivo for movimentado bruscamente ou encravado pela peça de trabalho, a ponta do disco que está entrar no ponto de encravamento pode perfurar a superfície do material, fazendo com que o disco salte fora ou ressalte. O disco pode saltar em direcção ao operador ou na direcção oposta, consoante o movimento no ponto de perfuração. Os discos abrasivos podem também quebrar nestas condições. O recuo é o resultado de uma má utilização da ferramenta e/ou procedimentos de funcionamento incorrectos e pode ser evitado tomando as devidas precauções, tal como indicado em baixo.

a) Segure firmemente na ferramenta e posicione o

corpo e o braço de forma a resistir às forças do recuo. Se fornecida, utilize sempre uma pega auxiliar para um controlo máximo sobre o recuo ou reacção de força durante o início. Se tomar

medidas de precaução adequadas, o operador pode controlar as reacções de força ou de recuo. b) Nunca posicione a mão perto do acessório rotativo. O acessório pode recuar sobre a sua mão. c) Não posicione o corpo na área para onde a ferramenta se moverá se ocorrer um recuo. O recuo projectará a ferramenta na direcção oposta ao movimento do disco, no ponto de movimento brusco. d) Tenha especial atenção ao trabalhar cantos,

extremidades afiadas, etc. Evite fazer ressaltar e movimentar bruscamente o acessório. Os cantos,

extremidades afiadas ou ressaltos têm uma tendência de movimentar bruscamente o acessório rotativo e causam perda de controlo ou recuo.

Usar água ou outro líquido

Page 58

e) Não colocar uma serra de cortar madeira ou uma serra dentada. Tais lâminas criam recuos frequentes e perda de controlo.

Avisos de Segurança Específicos para Operações de Cortes Abrasivos e Afiar:

a) Use apenas tipos de discos que são recomendados para a ferramenta e a protecção específica concebida para o disco seleccionado.

Discos para os quais a ferramenta não foi concebida não podem ser protegidos e não são seguros. b) A protecção deve estar encaixada de forma

segura à ferramenta e posicionada para segurança máxima, para que o disco esteja minimamente exposto na direcção do operador. A

protecção ajuda a proteger o operador de fragmentos de disco partido e contacto acidental com o disco. c) Os discos devem ser usados apenas para as

aplicações recomendadas. Por exemplo: não afie com o lado do disco de corte. Os discos de corte

abrasivos têm como fim afiar perifericamente, se aplicar forças laterais a estes discos pode parti-los. d) Use sempre flanges de discos não danificadas

de tamanho e forma certos para o disco escolhido. As flanges adequadas apoiam o disco,

reduzindo assim a possibilidade de quebra do mesmo. As flanges para os discos de corte podem ser diferentes das flanges dos discos de afiar. e) Não usar discos desgastados de ferramentas maiores. Um disco destinado a ferramentas maiores não é apropriado à velocidade superior de uma ferramenta mais pequena, podendo rebentar.

Avisos de Segurança Específicos Adicionais para as Operações de Cortes Abrasivos:

a) Não “encravar” o disco de corte ou aplicar pressão excessiva. Não tentar fazer um corte de profundidade excessiva. Esforçar o disco aumenta

a pressão e a susceptibilidade de girar ou empenar do disco no corte e a possibilidade de recuo ou do disco partir. b) Não posicione o corpo alinhado e atrás do disco rotativo. Quando o disco, aquando da utilização, está movimentar-se na direcção oposta do seu corpo, o recuo possível pode projectar o disco giratório e a ferramenta na sua direcção. c) Quando o disco está a empenar ou quando

interrompe um corte por qualquer razão, desligue a ferramenta e segure-a estaticamente até o disco parar por completo. Nunca tente remover o disco do corte enquanto o disco está em movimento, caso contrário pode ocorrer um recuo. Investigue e

tome acções correctivas para eliminar a causa do empeno da lâmina. d) Não recomece a operação de corte na peça de

trabalho. Deixe o disco atingir a velocidade máxima e reentre cuidadosamente no corte. O

disco pode empenar, subir ou recuar se a ferramenta for reiniciada na peça de trabalho. e) Para minimizar o risco de recuo e de

encravamento do disco, apoie convenientemente painéis ou qualquer peça de trabalho de grandes dimensões. Peças de trabalho de grandes

dimensões tendem a abater sob o seu próprio peso. Os suportes devem ser colocados debaixo da peça de trabalho em ambos os lados do disco, perto da linha

de corte e perto da margem da extremidade da peça de trabalho. f) Utilize um cuidado adicional quando fizer um

“corte a fundo” em paredes existentes ou outras zonas cegas. O disco saliente pode cortar canos de

gás e água, fios eléctricos ou objectos que podem causar um recuo.

Avisos de Segurança Específicos para Operações de Lixar:

a) Não usar lixas excessivamente grandes. Siga as recomendações do fabricante, quando escolher a lixa. Lixas maiores que o apoio de lixar representam

um perigo de laceração e podem causar movimentos bruscos, destruição do disco ou recuo.

Avisos Específicos para Operações de Escovar com Arames:

a) Tenha consciência de que fragmentos de arame são atirados pela escova, mesmo durante as operações normais. Não esforce os arames ao aplicar carga excessiva na escova. Os fragmentos

dos arames podem facilmente penetrar na roupa leve e/ou pele. b) Se o uso de protecção é recomendado para

escovar arames, não permita interferência do disco de arame ou escova com a protecção. Disco

ou escova de arame pode expandir em diâmetro devido à carga de trabalho e forças centrífugas.

Avisos de segurança adicionais:

17. Quando utilizar os discos de lixar centrais com reentrância, certifique-se de que utiliza apenas discos reforçadas com fibra de vidro.

18. Não danifique o veio, a flange (especialmente a superfície de instalação) ou a porca de bloqueio. Os danos nestas peças podem resultar em quebra dos discos.

19. Certifique-se de que o disco não está em contacto com a peça de trabalho antes de ligar o interruptor.

20. Antes de utilizar a ferramenta numa peça de trabalho, deixe-a a trabalhar durante algum tempo. Procure a existência de vibrações ou oscilações que possam indicar uma má fixação ou um disco mal equilibrado.

21. Utilize a superfície especificada do disco para afiar.

22. Tenha cuidado com as faíscas. Segure a ferramenta de forma a que as faíscas sejam projectadas para longe de si e de outras pessoas ou materiais inflamáveis.

23. Não abandone a ferramenta a funcionar. Ponha-a a funcionar apenas quando estiver a segurá-la.

24. Não toque na peça de trabalho logo após a operação, uma vez que pode estar demasiado quente e provocar queimaduras.

25. Certifique-se sempre de que a ferramenta está desligada ou a bateria removida, antes de efectuar qualquer operação com acessórios.

26. Cumpra as instruções do fabricante sobre a instalação e utilização correctas dos discos. Manuseie e guarde os discos com cuidado.

27. Não utilize casquilhos de redução separados ou adaptadores para adaptar discos abrasivos com orifícios de grandes dimensões.

28. Utilize apenas as flanges especificadas para esta ferramenta.

Page 59

29. Para ferramentas que sejam instaladas com o disco de orifício roscado, certifique-se de que a rosca no disco é suficientemente longa para aceitar o comprimento do fuso.

30. Verifique se a peça de trabalho está bem suportada.

31. Tome atenção uma vez que o disco continua a rodar após a ferramenta ser desligada.

32. Se o local de trabalho for extremamente quente e húmido ou muito poluído pelo pó, utilize um disjuntor (30 mA) para garantir a segurança do operador.

33. Não utilize a ferramenta ou quaisquer materiais que contenham amianto.

34. Não utilize água ou lubrificante para afiar.

35. Certifique-se de que as aberturas de ventilação

são mantidas limpas quando trabalhar em condições de muito pó. Se for necessário limpar primeiro o pó, desligue primeiro a ferramenta da fonte de alimentação (utilize objectos não metálicos) e evite danificar as peças internas.

36. Quando utilizar o disco de corte, trabalhe sempre com a protecção do disco de recolha de pó exigida pelas normas nacionais.

37. Os discos de corte não devem ser sujeitos a qualquer pressão lateral.

GUARDE ESTAS INSTRUÇÕES.

AVI SO : NÃO deixe que o conforto ou a familiaridade com o produto (adquirida de uma utilização frequente) substitua o respeito total pelas regras de segurança para utilização do produto. A UTILIZAÇÃO INCORRECTA ou o não cumprimento das regras de segurança fornecidas neste manual de instruções podem provocar ferimentos graves.

DESCRIÇÃO DO FUNCIONAMENTO

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está

desligada e com o fio desligado da corrente antes de proceder a ajustamentos ou testar a ferramenta.

Bloqueio do veio (Fig. 1)

PRECAUÇÃO:

• Nunca accione o bloqueio do veio quando o fuso

estiver em movimento. Pode avariar a ferramenta. Prima o bloqueio do veio para evitar a rotação do fuso quando instalar ou remover acessórios.

O gatilho/interruptor

PRECAUÇÃO:

• Antes de inserir a ficha da ferramenta na tomada,

verifique se o gatilho está a funcionar correctamente e

se volta à posição “OFF” quando o solta.

• O interruptor pode ser bloqueado na posição “ON”

para um maior conforto do operador durante uma

utilização prolongada. Tenha cuidado quando bloquear

a ferramenta na posição “ON” e segure bem a

ferramenta. (Fig. 2)

Para ferramentas com o interruptor de bloqueio

Para iniciar a ferramenta, basta premir o gatilho (na direcção B). Para parar a ferramenta, solte o gatilho. Para funcionamento contínuo, puxe o gatilho (na direcção B) e empurre a alavanca de bloqueio (na direcção A). Para parar a ferramenta da posição de bloqueada, puxe totalmente o gatilho (na direcção B) e solte-o.

Para ferramentas com o interruptor de desbloqueio

Para ferramentas com o interruptor de bloqueio e desbloqueio

Para evitar que o gatilho seja acidentalmente puxado, é fornecida uma alavanca de bloqueio. Para iniciar a ferramenta, pressione a alavanca de bloqueio (na direcção A) e puxe o gatilho (na direcção B). Para parar a ferramenta, solte o gatilho. Para funcionamento contínuo, pressione a alavanca de bloqueio (na direcção A) puxe o gatilho (na direcção B) e pressione ainda mais a alavanca de bloqueio (na direcção A). Para parar a ferramenta da posição de bloqueada, puxe totalmente o gatilho (na direcção B) e solte-o.

NOTA:

Os modelos GA7020S, GA9020S, GA7020SF e GA9020SF começam a funcionar lentamente quando são ligados. Esta função de arranque suave garante um funcionamento mais suave e menos fadiga para o operador.

MONTAGEM

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e com o fio desligado da corrente antes de efectuar qualquer trabalho com a ferramenta.

Instalar o apoio lateral (manípulo) (Fig. 3)

PRECAUÇÃO:

• Certifique-se sempre de que a pega lateral está bem instalada antes de colocar a trabalhar.

Aparafuse bem a pega lateral na posição da ferramenta, tal como indicado na ilustração.

Instalar ou retirar a protecção do disco (Para disco central com reentrância, multi-disco, escova de disco de arame/ disco de corte abrasivo, disco diamantado)

AVI SO :

• Quando utilizar o disco de afiar central com reentrância/Multi-disco, disco flexível ou escova de disco de arame, a protecção do disco deve ser instalada na ferramenta, de forma a que o lado fechado da protecção aponte sempre na direcção do operador.

Page 60

• Quando usar um disco de corte abrasivo, use apenas a protecção do disco especial concebida para utilizar com discos de corte.

Para ferramentas com protecção de disco do tipo parafuso de bloqueio A (Fig. 4)

Instale a protecção do disco com a saliência na banda da protecção do disco alinhada com o entalhe na caixa de rolamentos. De seguida, rode a protecção do disco em 180 graus no sentido contrário aos ponteiros do relógio. Certifique-se de que aperta bem o parafuso. Para remover a protecção do disco, siga o procedimento inverso da instalação.

Para ferramentas com protecção de disco do tipo alavanca do grampo (Fig. 5 e 6)

Solte a alavanca na protecção do disco. Instale a protecção do disco com a saliência na banda da protecção do disco alinhada com o entalhe na caixa de rolamentos. De seguida, rode a protecção do disco à volta da posição apresentada na figura. Aperte a alavanca para apertar a protecção do disco. Se a alavanca estiver demasiado apertada ou demasiado solta para apertar a protecção do disco, desaperte ou aperte a porca para ajustar o nível de aperto da cinta da protecção do disco. Para remover a protecção do disco, siga o procedimento inverso da instalação.

Instalar ou remover o disco de afiar central com reentrância/multi-disco (acessório) (Fig. 7)

Instale a flange interior no fuso. Instale a roda/disco na flange interior e aparafuse a porca de bloqueio no fuso.

NOTA:

Quando utilizar um disco de afiar central com reentrância superior a 7 mm de espessura, vire a porca de bloqueio e aperte-a no fuso.

Super flange

Os modelos GA7020F, GA7020SF, GA9020F e 9020SF são equipados de série coma uma super flange. Apenas são necessários 1/3 de esforço para desapertar a porca de bloqueio, em comparação com o tipo convencional.

Para a Austrália e Nova Zelândia (Fig. 8)

Instale a flange interior no fuso. Instale o disco na flange interior e aperte a porca de bloqueio com a saliência virada para baixo (na direcção do disco). Para apertar a porca de bloqueio, prima o bloqueio do veio firmemente, para evitar que o fuso rode, e utilize a chave da porca de bloqueio para a apertar com segurança no sentido dos ponteiros do relógio. (Fig. 9) Para remover o disco, siga o procedimento inverso de instalação.

Instalar ou retirar o disco abrasivo (acessório opcional)

NOTA:

• Utilize os acessórios da lixadora especificados neste manual. Estes têm de ser adquiridos separadamente.

(Fig. 10)

Instale a o apoio de borracha no fuso. Instale o disco no apoio de borracha e aparafuse a porca de bloqueio no

fuso. Para apertar a porca de bloqueio, prima o bloqueio do veio firmemente, para evitar que o fuso rode, e utilize a chave da porca de bloqueio para a apertar com segurança no sentido dos ponteiros do relógio. Para remover o disco, siga o procedimento inverso de instalação.

FUNCIONAMENTO

AVI SO :

• Nunca deverá ser necessário forçar a ferramenta. O peso da ferramenta aplica pressão adequada. Forçar e pressão excessiva poderá ser perigoso e quebrar a roda.

• Substitua SEMPRE a roda se deixar cair a ferramenta enquanto afia.

• NUNCA atire com embata com o disco de afiar ou roda na peça de trabalho.

• Evite fazer saltar e puxar a roda, especialmente quando trabalhar em cantos, margens afiadas, etc. Isto pode provocar a perda de controlo e ressalto.

• NUNCA utilize a ferramenta com lâminas de cortar madeira e outras lâminas de serra. Tais lâminas, quando utilizadas numa afiadora, provocam com frequência ressaltos e perda de controlo, que podem provocar ferimentos pessoais.

PRECAUÇÃO:

• Nunca ligue a ferramenta quando esta estiver em contacto com a peça de trabalho, uma vez que poderá causar ferimentos no operador.

• Use sempre óculos de segurança ou uma protecção da face durante o funcionamento.

• Após a operação, desligue sempre a ferramenta e aguarde até que a roda tenha parado completamente antes de pousar a ferramenta.

Afiar e lixar

Segure SEMPRE bem a ferramenta com uma mão na pega traseira e a outra na pega lateral. Ligue a ferramenta e aplique a roda ou disco à peça de trabalho. De maneira geral, mantenha a extremidade da roda ou disco a um ângulo de cerca de 15 graus da superfície da peça de trabalho. Durante o período de rodagem de uma nova roda, não coloque a afiadora a funcionar na direcção B ou esta cortará a peça de trabalho. Quando a extremidade da roda tiver sido arredondada pelo uso, a roda pode ser trabalhada nas direcções A e B. (Fig. 11)

Funcionamento com escova de tampa de arame (acessório opcional)

PRECAUÇÃO:

• Verifique o funcionamento da escova colocando-a em funcionamento sem carga, certificando-se de que ninguém se encontra à frente ou na direcção da escova.

• Não utilize escovas danificadas ou desequilibradas. A utilização de escovas danificadas pode aumentar o risco de ferimentos devido ao contacto com arames da escova partidos. (Fig. 12)

Desligue a ferramenta e vire-a ao contrário permitindo um acesso fácil ao fuso. Retire quaisquer acessórios no fuso. Monte a escova de tampa de arame no fuso e aperte com

Page 61

a chave fornecida. Quando utilizar a escova, evite aplicar demasiada pressão que causa a curvatura excessiva dos fios, resultando em quebra prematura.

Funcionamento com escova de disco de arame (acessório opcional)

PRECAUÇÃO:

• Verifique o funcionamento da escova de disco de arame colocando-a em funcionamento sem carga, certificando-se de que ninguém se encontra à frente ou na direcção da escova de disco de arame.

• Não utilize escovas de disco de arame danificadas ou desequilibradas. A utilização de escovas de disco de arame danificadas pode aumentar o risco de ferimentos devido ao contacto com arames partidos.

• Use SEMPRE a protecção com escovas de disco de arame, garantindo que o diâmetro do disco cabe dentro da protecção. O disco pode quebrar durante a utilização e a protecção ajuda a reduzir a ocorrência de ferimentos pessoais. (Fig. 13)

Desligue a ferramenta e vire-a ao contrário permitindo um acesso fácil ao fuso. Retire quaisquer acessórios no fuso. Enrosque a escova de disco de arame no fuso e aperte com as chaves. Quando utilizar a escova de disco de arame, evite aplicar demasiada pressão que causa a curvatura excessiva dos fios, resultando em quebra prematura.

Funcionamento com o disco de corte abrasivo/diamantado (acessório opcional)

AVI SO :

• Quando usar um disco de corte abrasivo, use apenas a protecção do disco especial concebida para utilizar com discos de corte.

• NUNCA utilize o disco de corte para afiar lateralmente.

• Não “encravar” o disco ou aplicar pressão excessiva. Não tentar fazer um corte de profundidade excessiva. Esforçar o disco aumenta a carga e susceptibilidade de girar ou empenar do disco no corte e a possibilidade de recuo, partir o disco e sobreaquecer o motor.

• Não recomece a operação de corte na peça de trabalho. Deixe o disco atingir a velocidade máxima e cuidadosamente entre no corte movendo a ferramenta para a frente, por cima da superfície da peça de trabalho. O disco pode empenar, subir ou recuar se a ferramenta for reiniciada na peça de trabalho.

• Durante as operações de corte, nunca mude o ângulo do disco. Fazer pressão lateral no disco de corte (como quando afia) fará com que o disco tenha fendas e quebre, causando ferimentos pessoais graves.

• Um disco diamantado deverá ser operado perpendicularmente ao material a cortar.

Instale a flange interior no fuso. Instale o disco na flange interior e aparafuse a porca de bloqueio no fuso. (Fig. 14) Quando instalar um disco diamantado ou um disco de corte abrasivo com o copo de disco com 7 mm ou mais de espessura, monte a porca de bloqueio com a parte circular de guia (saliência) para diâmetro de disco virado para o disco.

Para a Austrália e Nova Zelândia

Instalar ou retirar o disco de corte abrasivo/disco diamantado (acessório opcional) (Fig. 15)

MANUTENÇÃO

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e o fio desligado da corrente antes de inspeccionar ou fazer a manutenção da ferramenta.

• Nunca utilize gasolina, benzina, diluente, álcool ou semelhante. Podem formar-se descolorações, deformações ou fissuras.

A ferramenta e as respectivas aberturas de ventilação devem ser mantidas limpas. Limpe regularmente as aberturas de ventilação da ferramenta ou sempre que as aberturas fiquem obstruídas. (Fig. 16)

Substituição de escovas de carvão (Fig. 17)

Quando a ponta de blindagem de resina no interior da escova de carvão ficar exposta ao contacto com o interruptor, desligará automaticamente o motor. Quando isto ocorrer, devem ser substituídas ambas as escovas de carvão. Mantenha-as limpas e soltas para poderem deslizar nos suportes. Substitua as duas ao mesmo tempo. As escovas de um mesmo par utilizado devem ser idênticas. Utilize uma chave de parafusos para remover as tampas do porta-escovas. Retire as escovas usadas, coloque umas novas e volte e fixe as tampas dos porta-escovas.

(Fig. 18)

Para manter os níveis de SEGURANÇA e FIABILIDADE definidos para este produto, reparações, operações de manutenção ou ajustes devem ser executados por centros de assistência Makita autorizados e, no caso de substituição de peças, estas devem ser igualmente Makita.

ACESSÓRIOS

PRECAUÇÃO:

• Os seguintes acessórios ou extensões são os recomendados para utilizar com a ferramenta Makita especificada neste manual. A utilização de outros acessórios ou extensões podem provocar ferimentos. Utilize cada acessório ou extensão apenas para o fim indicado.

Se precisar de informações adicionais relativas aos acessórios, contacte o centro local de assistência Makita.

Page 62

1 Pega lateral 2 Protecção para Disco de moer central com reentrância/Multi-disco / Escova de disco 3 Flange interior / Super flange / Flange interior 102 (apenas Austrália e Nova Zelândia) 4 Disco de moer central com reentrância / Multi-disco 5 Porca de bloqueio / Ezynut 6 Protecção para disco de corte abrasivo / Disco de diamante 7 Protecção da roda de recolha de pó 8 Flange interior / Super flange / Flange interior 78 (apenas Austrália e Nova Zelândia)

9 Disco de corte abrasivo / Disco de diamante 10 Flange exterior 78 (apenas Austrália e Nova Zelândia) 11 Porca de bloqueio / Ezynut 12 Almofada de borracha 13 Disco abrasivo 14 Porca de bloqueio de lixagem 15 Disco de escova de arame 16 Escova de tampa de arame

– Chave da porca de bloqueio

– Acessório de protecção para o pó

*1 Não utilize a Super flange e a Ezynut em conjunto. *2 Utilize a flange interior 78 e a flange exterior 78 em conjunto. (apenas Austrália e Nova Zelândia)

Para o modelo GA7020/S Ruído

Os níveis acústicos ponderados A típicos foram determinados segundo a EN60745:

Vibração

O valor total da vibração (soma triaxial de vectores) foi determinado segundo a EN60745:

Nível de pressão sonora (L Nível de potência sonora (L Incerteza (K): 3 dB (A)

Use protecção para os ouvidos.

Modo de trabalho: afiar à superfície

): 89 dB (A)

): 100 dB (A)

ENG102-3

ENG208-5

Emissão de vibração (a

Incerteza (K): 1,5 m/s O valor da emissão de vibração declarado foi medido de acordo com o método de teste padrão e pode ser utilizado para comprar uma ferramenta com outra. O valor da emissão de vibração declarado pode também ser utilizada numa avaliação preliminar de exposição. O valor da emissão de vibração declarado é utilizada para aplicações principais da ferramenta eléctrica. No entanto, se a ferramenta eléctrica for utilizada para outras aplicações, o valor da emissão de vibração pode ser diferente.

h,AG

): 8,5 m/s

Page 63

AVI SO :

• A emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor da emissão declarado, dependendo das formas em que a ferramenta é utilizada.

• Certifique-se de que identifica medidas de segurança para proteger o operador baseadas numa estimativa de exposição nas condições reais de utilização (tendo em conta todas as peças do ciclo de funcionamento, como as vezes que a ferramenta é desligada e quando está a funcionar ao ralenti além do tempo de utilização).

Para o modelo GA9020/S Ruído

ENG102-3

Os níveis acústicos ponderados A típicos foram determinados segundo a EN60745:

Nível de pressão sonora (L Nível de potência sonora (L Incerteza (K): 3 dB (A)

): 89 dB (A)

): 100 dB (A)

Use protecção para os ouvidos.

Vibração

ENG208-5

O valor total da vibração (soma triaxial de vectores) foi determinado segundo a EN60745:

Modo de trabalho: afiar à superfície Emissão de vibração (a Incerteza (K): 1,5 m/s

h,AG

): 5,5 m/s

O valor da emissão de vibração declarado foi medido de acordo com o método de teste padrão e pode ser utilizado para comprar uma ferramenta com outra. O valor da emissão de vibração declarado pode também ser utilizada numa avaliação preliminar de exposição. O valor da emissão de vibração declarado é utilizada para aplicações principais da ferramenta eléctrica. No entanto, se a ferramenta eléctrica for utilizada para outras aplicações, o valor da emissão de vibração pode ser diferente.

AVI SO :

• A emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor da emissão declarado, dependendo das formas em que a ferramenta é utilizada.

Apenas para os países europeus

ENH101-14

Declaração de conformidade CE A Makita Corporation, na qualidade do fabricante responsável, declara que a(s) máquina(s) Makita seguinte(s):

Designação da máquina: Esmerilhadeira angular N.º de modelo/Tipo: GA7020/S, GA9020/S são produzidas em série e

estão em conformidade com as Directivas Europeias seguintes:

2006/42/CE E são fabricadas de acordo com as normas ou os documentos padronizados seguintes:

EN60745

A documentação técnica é mantida pelo nosso representante autorizado na Europa, que é:

Makita International Europe Ltd., Michigan, Drive, Tongwell, Milton Keynes, MK15 8JD, Inglaterra

30 de Janeiro de 2009

Tomoyasu Kato

Director

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, JAPAN

Page 64

DANSK (Originalvejledning)

Forklaring til generel oversigt

1. Skaftlås

2. Kontaktgreb

3. Låsearm

4. Beskyttelsesskærm

5. Skrue

6. Kuglelejeboks

7. Møtrik

8. Håndtag

9. Sikringsmøtrik

10. Forsænket centerskive

11. Udvendig flange

12. Indvendig flange

13. Forsænket centerskive/Multidisk

14. Indvendig flange 102

15. Skruenøgle til sikringsmøtrik

16. Slibedisk

17. Gummimåtte

18. Koptrådbørste

19. Skivetrådbørste

20. Vinkelslibeskive/diamantskive

21. Beskyttelsesskærm til vinkelslibeskive/diamantskive

22. Udvendig flange 78

23. Indvendig flange 78

24. Beskyttelsesskærm til støvopsamling

25. Udstødningsåbning

26. Indsugningsåbning

27. Kommutator

28. Isolerende spids

29. Kulbørste

30. Kulholderdæksel

31. Skruetrækker

SPECIFIKATIONER

Model GA7020 GA7020S GA9020 GA9020S

Diameter af forsænket centerskive 180 mm 230 mm

Spindeltråd M14 M14

Nominel hastighed (n)/Hastighed uden belastning (n

Længde i alt 473 mm 473 mm

Nettovægt 5,5 kg 5,7 kg 5,8 kg 5,9 kg

Sikkerhedsklasse /II

• På grund af vores løbende forsknings- og udviklingsprogram kan specifikationerne heri ændres uden forudgående varsel.

• Specifikationerne kan variere fra land til land.

• Vægt i henhold til EPTA-Procedure 01/2003

Symboler

Følgende viser de symboler, der benyttes til udstyret. Vær sikker på, at du forstår deres betydning, før du bruger værktøjet.

... Læs brugsanvisningen.

............. DOBBELT ISOLERET

... Bær beskyttelsesbriller.

Tilsigtet brug

Værktøjet er beregnet til afslibning, slibning og skæring i metal- og stenmaterialer uden brug af vand.

Strømforsyning

Værktøjet bør kun sluttes til en strømforsyning med den spænding, der er angivet på navnepladen, og det kan kun benyttes med enkeltfaset vekselstrøm. Det er dobbelt isoleret i overensstemmelse med europæisk standard og kan derfor også sluttes til stikkontakter uden jordforbindelse.

Til offentlige lavspændingsforsyninger på mellem 220 V og 250 V.

Når der tændes og slukkes for elektriske apparater, medfører det spændingsudsving. Anvendelse af dette udstyr under dårlige strømforsyningsforhold kan have negativ indflydelse på anvendelsen af andet udstyr. Ved en strømforsyningsimpedans på eller under 0,27 Ohm vil der sandsynligvis ikke være negative effekter. Den

)8.500 min

END202-6

stikkontakt, der benyttes til udstyret, skal være beskyttet med en sikring eller beskyttende kortslutningsafbryder med langsom udløsning.

Generelle sikkerhedsadvarsler for maskiner

instruktioner. Hvis De ikke følger alle advarsler og

instruktioner, kan det medføre elektrisk stød, brand og/ eller alvorlig personskade.

ENE048-1

Gem alle advarsler og instruktioner til senere reference.

SIKKERHEDSADVARSLER FOR

ENF002-1

ENF100-1

VINKELSLIBER

Fælles sikkerhedsadvarsler for afslibning, sandslibning, trådbørstning og vinkelslibning:

1. Denne maskine er beregnet til brug som afsliber,

2. Det anbefales ikke at benytte maskinen til formål

-1

ADVARSEL Læs alle sikkerhedsadvarsler og alle

sandsliber, trådbørste eller vinkelsliber. Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med maskinen. Hvis

du ikke følger alle instruktionerne nedenfor, kan det medføre elektrisk stød, brand og/eller alvorlig personskade.

som f.eks. polering. Anvendelser, som maskinen ikke er beregnet til, kan udgøre en risiko og medføre personskade.

6.600 min

-1

GEA010-1

GEB033-3

Page 65

3. Undlad at benytte tilbehør, som ikke er specielt

udviklet og anbefalet af producenten af maskinen.

Selvom tilbehøret kan monteres på maskinen, er anvendelsen ikke nødvendigvis sikker.

4. Tilbehørets nominelle hastighed skal være mindst

lig med den maksimale hastighed, der er angivet på maskinen. Tilbehør, der kører hurtigere end dets

nominelle hastighed, kan gå i stykker og blive slynget bort.

5. Tilbehørets udvendige diameter og tykkelse skal

overholde maskinens kapacitet. Tilbehør med forkert størrelse kan ikke fastgøres eller kontrolleres korrekt.

6. Akselstørrelsen for skiver, flanger, bagpolstringer

og andet tilbehør skal passe til spindlen på maskinen. Tilbehør med akselhuller, der ikke passer

til monteringsudstyret på maskinen, vil komme ud af balance, vibrere voldsomt og kan medføre, at du mister kontrollen.

7. Undlad brug af beskadiget tilbehør. Kontroller

tilbehør som f.eks. slibeskiver, hver gang de bruges, for flænger og revner, bagpolstringer for revner, nedslidning eller kraftigt slid, trådbørster for løse eller knækkede tråde. Hvis du taber maskinen eller tilbehøret, skal du se efter for beskadigelser eller montere ubeskadiget tilbehør. Efter kontrol og montering af tilbehør skal du placere dig selv og tilskuere væk fra tilbehørets drejningsplan og lade maskinen køre ved maksimal hastighed uden belastning i et minut.

Beskadiget tilbehør vil normalt gå i stykker inden for denne testperiode.

8. Bær personligt sikkerhedsudstyr. Afhængigt af

anvendelsen skal du bære ansigtsskærm, beskyttelsesbriller eller sikkerhedsbriller. Bær om nødvendigt støvmaske, høreværn, handsker og arbejdsforklæde, der kan stoppe små slibningsstykker eller stumper af arbejdsemnet.

Øjenbeskyttelsen skal kunne stoppe flyvende stumper, der frembringes ved forskellige betjeninger. Støvmasken eller åndedrætsbeskyttelsen skal kunne filtrere partikler, der frembringes ved anvendelsen. Længerevarende udsættelse for kraftig støj kan medføre høreskader.

9. Hold andre tilstedeværende på sikker afstand af

arbejdsområdet. Alle, der kommer ind i arbejdsområdet, skal bære personligt sikkerhedsudstyr. Dele af arbejdsemnet eller

ødelagt tilbehør kan flyve væk og medføre personskade uden for det umiddelbare anvendelsesområde.

10. Hold kun maskiner i de isolerede gribeflader, når

du udfører arbejde, hvor skæretilbehøret kan komme i kontakt med skjulte ledninger eller maskinens egen ledning. Hvis skæretilbehøret

kommer i kontakt med en strømførende ledning, kan udsatte metaldele på maskinen blive strømførende, hvorved operatøren kan få elektrisk stød.

11. Placer ledningen på afstand af det roterende

tilbehør. Hvis du mister kontrollen, kan ledningen blive skåret over eller beskadiget, og din hånd eller arm kan blive trukket ind i det roterende tilbehør.

12. Læg aldrig maskinen fra dig, før tilbehøret er

stoppet helt. Det roterende tilbehør kan gribe fat i

overfladen og trække i maskinen, så du mister kontrollen.

13. Lad ikke maskinen køre, mens du bærer den ved siden. Hvis dit tøj kommer i kontakt med det roterende tilbehør, kan det gribe fat i tøjet og trække tilbehøret ind imod kroppen på dig.

14. Rengør regelmæssigt maskinens ventilationsåbninger. Motorventilatoren trækker støvet ind i kabinettet, og koncentration af forstøvet metal kan medføre elektriske risici.

15. Undlad at betjene maskinen i nærheden af brændbare materialer. Gnister kan antænde disse materialer.

16. Undlad at benytte tilbehør, der kræver flydende kølemidler. Brug af vand eller andre flydende kølemidler kan medføre elektrisk stød eller chok.

Tilbageslag og relaterede advarsler

Tilbageslag er en pludselig reaktion på, at en roterende skive, bagpolstring, børste eller andet tilbehør sidder fast eller kommer i klemme. Hvis tilbehøret sidder fast eller kommer i klemme, går det roterende tilbehør pludselig i stå, hvorved den ikke-kontrollerede maskine tvinges i den modsatte retning af tilbehørets rotationsretning på det sted, hvor det sidder fast. Hvis en slibeskive f.eks. kommer i klemme eller sidder fast på arbejdsemnet, kan den kant på skiven, der sidder ind i fastklemningspunktet, skære sig ind i emnets overflade, så skiven klatrer ud eller slås ud. Skiven kan enten springe mod eller bort fra operatøren, afhængigt af skivens bevægelse på det sted, hvor den sidder fast. Slibeskiver kan også gå i stykker under disse forhold. Tilbageslag skyldes forkert brug af maskinen og/eller forkerte betjeningsprocedurer eller forhold og kan undgås ved at træffe de nødvendige forsigtighedsregler som beskrevet nedenfor.

a) Hold godt fast i maskinen, og placer kroppen og

armen, så du kan modstå tilbageslag. Benyt altid det ekstra håndtag, hvis det er tilgængeligt, for at opnå størst mulig kontrol med tilbageslag eller drejningsreaktion ved start. Operatøren kan

kontrollere drejningsreaktioner eller tilbageslag, hvis der træffes de rette forholdsregler. b) Placer aldrig hånden i nærheden af roterende tilbehør. Tilbehøret kan blive slået tilbage hen over hånden. c) Placer ikke dig selv i det område, hvor maskinen vil bevæge sig, hvis der opstår tilbageslag. Ved tilbageslag bliver maskinen slynget i modsat retning af skivens bevægelse på det sted, hvor den sidder fast. d) Vær særligt forsigtig ved arbejde på hjørner,

skarpe kanter osv. Undgå at støde og vride tilbehøret. Hjørner, skarpe kanter og stød har

tendens til at få det roterende tilbehør til at sidde fast og forårsage tab af kontrollen eller tilbageslag. e) Montér ikke en klinge til savning i træ eller en savklinge med tænder. Sådanne klinger forårsager ofte tilbageslag og tab af kontrollen.

Specifikke sikkerhedsadvarsler for afslibning og vinkelslibning:

a) Anvend kun skivetyper, der anbefales til maskinen, og den specifikke beskyttelsesskærm, der er beregnet til den valgte skive. Skiver, som

maskinen ikke er beregnet til, kan ikke beskyttes ordentligt og er ikke sikre at bruge.

Page 66

b) Beskyttelsesskærmen skal sidde korrekt fast på

maskinen og placeres med henblik på maksimal sikkerhed, så mindst muligt af skiven er blottet ud mod operatøren. Beskyttelsesskærmen hjælper med

at beskytte operatøren mod dele af brækkede skiver og kontakt med skiven ved et uheld. c) Skiver må kun benyttes til de anbefalede

anvendelser. Eksempel: Undlad at bruge siden af en slibeskive til vinkelslibning. Vinkelslibeskiver er

beregnet til slibning i periferien. Hvis skiverne udsættes for kræfter fra siden, kan de gå i stykker. d) Anvend altid ubeskadigede skiveflanger af den

korrekte størrelse og form til den valgte skive.

Korrekte skiveflanger understøtter skiven, så der er mindre risiko for, at den går i stykker. Flanger til vinkelslibeskiver kan være forskellige fra flanger til slibeskiver. e) Undlad at benytte nedslidte skiver fra større maskiner. Skiver, der er beregnet til større maskiner, er ikke beregnet til en mindre maskines større hastigheder og kan gå i stykker.

Specifikke sikkerhedsadvarsler for vinkelslibning:

a) Undlad at “låse” vinkelslibeskiven eller anvende unødigt pres. Undlad at skære for dybt.

Hvis skiven overbelastes, forøges belastningen og risikoen for at bøje skiven, eller at den sidder fast i snittet, hvilket øger risikoen for tilbageslag, eller at skiven går i stykker. b) Undlad at placere dig selv på linje med og bagved den roterende skive. Når skiven på anvendelsesstedet bevæger sig bort fra dig selv, vil et eventuelt tilbageslag slynge den roterende skive og maskinen direkte tilbage mod dig selv. c) Hvis skiven sidder fast, eller hvis du af en eller

anden grund afbryder et snit, skal du slukke for maskinen og holde den stille, indtil skiven er stoppet helt. Forsøg aldrig at fjerne vinkelslibeskiven fra snittet, mens skiven bevæger sig, da dette kan forårsage tilbageslag. Se efter og

tag modforholdsregler imod årsager til, at skiven binder. d) Start ikke snittet igen i arbejdsemnet. Lad

skiven nå fuld hastighed, og sæt den forsigtigt tilbage i snittet. Skiven kan binde, springe op eller

forårsage tilbageslag, hvis maskinen genstartes i arbejdsemnet. e) Støt paneler eller store arbejdsemner for at

reducere risikoen for, at skiven binder og forårsager tilbageslag. Store arbejdsemner har

tendens til at bøje under deres egen vægt. Der skal placeres støtter under arbejdsemnet i nærheden af skæringslinjen og nær arbejdsemnets kanter på begge sider af skiven. f) Vær ekstra forsigtig, når du foretager et

“lommesnit” i eksisterende vægge eller andre områder, du ikke kan se. Den fremstikkende skive

kan skære i gas- eller vandrør, elektriske kabler eller genstande, der kan forårsage tilbageslag.

Specifikke sikkerhedsadvarsler for sandslibning:

a) Anvend ikke en for stor størrelse sandpapir. Følg producentens anbefalinger ved valg af sandpapir. Større sandpapir, der stikker ud over

sandpladen, kan skære i personer og sidde fast, blive revet af disken eller forårsage tilbageslag.

Specifikke sikkerhedsadvarsler for trådbørstning:

a) Vær opmærksom på, at tråde kan blive slynget af børsten selv ved normal betjening. Overbelast ikke trådene ved at belaste børsten for hårdt.

Trådene kan nemt gennemtrænge let beklædning og/ eller huden. b) Hvis brug af en beskyttelsesskærm anbefales til

trådbørstning, må du ikke lade trådskiven eller børsten støde mod skærmen. Diameteren af

trådskiven eller børsten kan blive større på grund af arbejdsbelastning eller centrifugalkræfter.

Yderligere sikkerhedsadvarsler:

17. Ved brug af forsænkede centerslibeskiver må du kun benytte fiberglasforstærkede skiver.

18. Vær forsigtig med ikke at beskadige spindelen, flangen (især monteringsområdet) eller sikringsmøtrikken. Beskadigelse af disse dele kan medføre beskadigelse af skiven.

19. Sørg for, at skiven ikke har kontakt med arbejdsemnet, før der tændes på kontakten.

20. Lad maskinen køre et stykke tid, før den benyttes på et arbejdsemne. Hold øje med vibrationer eller slinger, der kan være tegn på en dårlig montering eller en dårligt afbalanceret skive.

21. Anvend den tilsigtede overflade på skiven til at udføre slibningen.

22. Vær opmærksom på gnistregn. Hold maskinen, så gnisterne flyver væk fra dig selv og andre personer eller fra brændbare materialer.

23. Gå ikke fra maskinen, mens den kører. Lad kun maskinen køre, mens du holder den i hænderne.

24. Berør ikke arbejdsemnet umiddelbart efter arbejdet. Det kan være meget varmt og forårsage forbrændinger af huden.

25. Sørg altid for, at maskinen er slukket og taget ud af stikkontakten, eller batteripakken er fjernet, før du udfører nogen form for arbejde på maskinen.

26. Overhold producentens instruktioner for korrekt montering og brug af skiver. Vær omhyggelig med håndteringen og opbevaringen af skiverne.

27. Anvend ikke separate reduktionsbøsninger eller adaptere til tilpasning af slibeskiver med store huller.

28. Brug kun flanger, der er beregnet til maskinen.

29. For maskiner, der er beregnet til brug med skiver

med gevind, skal du sikre dig, at gevindet i skiven er tilstrækkeligt langt til at modsvare længden af spindelen.

30. Kontroller, at arbejdsemnet er korrekt understøttet.

31. Vær opmærksom på, at skiven fortsætter med at rotere, efter at der slukkes for maskinen.

32. Hvis arbejdspladsen er meget varm og fugtig, eller hvis den er kraftigt forurenet af ledende støv, skal du bruge en kortslutningsafbryder (30 mA) til at beskytte operatøren.

33. Anvend ikke maskinen på materialer, der indeholder asbest.

34. Anvend ikke vand eller slibesmøremiddel.

35. Sørg for, at ventilationsåbningerne forbliver frie,

når der arbejdes under støvede forhold. Hvis det er nødvendigt at fjerne støv, skal maskinen først kobles fra strømforsyningen (ved hjælp af ikke-

Page 67

metalliske genstande). Undgå at beskadige de interne dele.

36. Ved brug af vinkelslibeskiver skal du altid benytte den beskyttelsesskærm til støvopsamling, som den lokale lovgivning foreskriver.

37. Slibeskiver må ikke udsættes for tryk fra siden.

GEM DISSE INSTRUKTIONER.

ADVARSEL: LAD IKKE tryghed eller kendskab til produktet (fra gentagen brug) føre til, at du ikke strengt overholder sikkerhedsreglerne for det gældende produkt. MISBRUG eller manglende overholdelse af sikkerhedsreglerne i denne brugsanvisning kan medføre alvorlig personskade.

FUNKTIONSBESKRIVELSE

FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at stikket er

taget ud af stikkontakten, før De justerer værktøjet eller kontrollerer dets funktion.

Skaftlås (Fig. 1)

FORSIGTIG:

• Udløs aldrig skaftlåsen, mens spindelen bevæger sig.

Dette kan beskadige værktøjet. Tryk på skaftlåsen for at forhindre, at spindelen roterer, mens De monterer eller afmonterer tilbehør.

Betjening af kontakt

FORSIGTIG:

• Før værktøjet tilsluttes, skal De altid kontrollere, at

kontaktgrebet reagerer korrekt og vender tilbage i

“OFF”-stillingen, når De slipper det.

• Kontakten kan låses i “ON”-positionen for at gøre det

nemmere for brugeren ved længere tids brug af

maskinen. Vær forsigtig når du låser maskinen i “ON”-

positionen og hold godt fast på maskinen. (Fig. 2)

For værktøjer med tryklåsekontakt

For at starte værktøjet skal De blot trykke på kontakten (i retning B). Slip kontaktgrebet for at stoppe. For kontinuerlig brug skal De trække i kontaktgrebet (i retning B) og derefter trykke låsearmen ind (i retning A). Når De vil stoppe værktøjet fra den låste position, skal De trykke kontaktgrebet helt ind (i retning B) og derefter slippe det.

For værktøjer med låsehåndtag

For værktøjer med tryklåsekontakt og låsehåndtag

Et låsehåndtag forhindrer, at kontaktgrebet trækkes op ved et uheld. For at starte værktøjet skal De trykke låsehåndtaget ind (i retning A) og derefter trække i kontaktgrebet (i retning B). Slip kontaktgrebet for at stoppe. For kontinuerlig brug skal De trykke låsearmen ind (i retning A), trække i kontaktgrebet (i retning B) og derefter trykke låsearmen længere ind (i retning A).

Når De vil stoppe værktøjet fra den låste position, skal De trykke kontaktgrebet helt ind (i retning B) og derefter slippe det.

BEMÆRK:

Modellerne GA7020S, GA9020S, GA7020SF og GA9020SF begynder at køre langsomt, når der tændes for dem. Denne funktion til blød start sikrer en jævnere betjening og forebygger træthed hos operatøren.

MONTERING

FORSIGTIG:

• Sørg altid for, at værktøjet er slukket og taget ud af stikkontakten, før De udfører nogen form for arbejde på værktøjet.

Montering af sidegreb (håndtag) (Fig. 3)

FORSIGTIG:

• Sørg altid for, at sidegrebet er korrekt monteret før brugen.

Skru sidegrebene godt på plads på værktøjet som vist i figuren.

Montering eller afmontering af beskyttelsesskærm (til forsænket centerskive, multidisk, skivetrådbørste/ vinkelslibeskive, diamantskive)

ADVARSEL:

• Ved brug af en forsænket centerslibeskive/multidisk, flexskive eller skivetrådbørste skal beskyttelsesskærmen monteres på maskinen, så den lukkede side af skærmen altid vender mod operatøren.

• Ved brug af en vinkelslibeskive/diamantskive skal du sørge for kun at benytte den særlige beskyttelsesskærm, der er beregnet til brug med slibeskiver.

For værktøjer med beskyttelsesskærm af låseskruetypen (Fig. 4)

Montér beskyttelsesskærmen, så fremspringet på båndet på skærmen er justeret med mærket på kuglelejeboksen. Drej derefter beskyttelsesskærmen 180 grader mod uret. Sørg for at stramme skruen godt. Følg fremgangsmåden til montering i omvendt rækkefølge for at afmontere beskyttelsesskærmen.

For værktøjer med beskyttelsesskærm af klingefastholdertypen (Fig. 5 og 6)

Løsn håndtaget på beskyttelsesskærmen. Montér beskyttelsesskærmen, så fremspringet på båndet på skærmen er justeret med mærket på kuglelejeboksen. Drej derefter beskyttelsesskærmen til den stilling, der er vist i figuren. Stram håndtaget for at låse beskyttelsesskærmen fast. Hvis håndtaget sidder for stramt eller for løst til at fastgøre beskyttelsesskærmen, løsnes eller strammes møtrikken for at indstille stramningen af båndet på skærmen. Følg fremgangsmåden til montering i omvendt rækkefølge for at afmontere beskyttelsesskærmen.

Page 68

Montering eller afmontering af forsænket centerskive/multidisk (tilbehør) (Fig. 7)

Monter den indvendige flange på spindelen. Monter skiven/disken på den indvendige flange, og skru sikringsmøtrikken på spindelen.

BEMÆRK:

Ved brug af en forsænket centerskive, som er mere end 7 mm tyk, skal du vende sikringsmøtrikken om og skrue den på spindelen.

Udvendig flange

Modellerne GA7020F, GA7020SF, GA9020F og 9020SF er som standard udstyret med en udvendig flange. Der kræves kun 1/3 af kraften til at afmontere sikringsmøtrikken, sammenlignet med standardtypen.

For Australien og New Zealand (Fig. 8)

Montér den indvendige flange på spindelen. Monter skiven/disken på den indvendige flange, og skru sikringsmøtrikken på med fremspringet vendende nedad (ind mod skiven). For at stramme sikringsmøtrikken trykkes der fast på aksellåsen, så spindelen ikke kan dreje rundt. Brug derefter skruenøglen til sikringsmøtrikken til at stramme godt mod uret. (Fig. 9) Følg fremgangsmåden til montering i omvendt rækkefølge for at afmontere skiven.

Montering eller afmontering af slibedisk (fås som tilbehør)

BEMÆRK:

• Brug af slibetilbehør specificeret i denne

brugsanvisning. Disse skal anskaffes separat. (Fig. 10)

Montér gummimåtten på spindelen. Montér disken på den gummimåtten, og skru sikringsmøtrikken på spindelen. For at stramme sikringsmøtrikken trykkes der fast på aksellåsen, så spindelen ikke kan dreje rundt. Brug derefter skruenøglen til sikringsmøtrikken til at stramme godt mod uret. Følg fremgangsmåden til montering i omvendt rækkefølge for at afmontere disken.

BETJENING

ADVARSEL:

• Det bør aldrig være nødvendigt at anvende magt på værktøjet. Værktøjets egen vægt sørger for det nødvendige tryk. Tvang og kraftigt tryk kan medføre farlig beskadigelse af skiven.

• Udskift ALTID, hvis værktøjet tabes under slibning.

• Stød eller slå ALDRIG disken eller skiven mod arbejdsemnet.

• Undgå at støde og vride skiven, især ved arbejde på hjørner, skarpe kanter osv. Det kan medføre tab af kontrollen og tilbageslag.

• Anvend ALDRIG værktøjet med klinger til skæring i træ og andre savklinger. Ved brug på en vinkelsliber forårsager sådanne klinger ofte tilbageslag og tab af kontrollen, hvilket kan resultere i personskade.

FORSIGTIG:

• Tænd aldrig for værktøjet, mens det er i kontakt med arbejdsemnet. Operatøren kan komme til skade.

• Bær altid beskyttelsesbriller eller ansigtsmaske under brugen.

• Efter brugen skal De altid slukke for værktøjet og vente, indtil skiven er stoppet helt, før De lægger værktøjet fra Dem.

Anvendelse til vinkelslibning og slibning

Hold ALTID godt fast i værktøjet med den ene hånd på det bageste greb og den anden hånd på sidehåndtaget. Tænd for værktøjet, og sæt derefter skiven eller disken mod arbejdsemnet. Skiven eller disken skal som regel holdes i en vinkel på cirka 15 grader mod overfladen af arbejdsemnet. Under indkøring af en ny skive må sliberen ikke anvendes i retningen B, da den ellers vil skære ned i arbejdsemnet. Når kanten af skiven er blevet rundet af ved brug, kan skiven benyttes i både A- og B-retningen. (Fig. 11)

Anvendelse af koptrådbørste (fås som tilbehør)

FORSIGTIG:

• Kontroller funktionen af børsten ved at køre værktøjet uden belastning, mens du sikrer dig, at der ikke er nogen foran eller på linje med børsten.

• Anvend ikke en beskadiget børste, eller en der ikke er afbalanceret. Anvendelse af en beskadiget børste kan forøge den potentielle skaderisiko pga. kontakt med knækkede børstetråde. (Fig. 12)

Tag værktøjets stik ud og placer det på hovedet, så der er nem adgang til spindelen. Fjern alt tilbehør på spindelen. Monter koptrådbørsten på spindelen og spænd til med den medfølgende skruenøgle. Ved brug af børsten skal unødigt tryk undgås, da det får trådene til at bøje og medfører, at børsten går for hurtigt i stykker.

Anvendelse af skivetrådbørste (fås som tilbehør)

FORSIGTIG:

• Kontroller funktionen af skivetrådbørsten ved at køre værktøjet uden belastning, mens du sikrer dig, at der ikke er nogen foran eller på linje med skivetrådbørsten.

• Anvend ikke en beskadiget skivetrådbørste, eller en der ikke er afbalanceret. Anvendelse af en beskadiget skivetrådbørste kan forøge den potentielle skaderisiko pga. kontakt med knækkede tråde.

• Anvend ALTID beskyttelsesskærmen sammen med skivetrådbørster, hvis skivediameteren passer inden i skærmen. Skiven kan splintres under brug, og skærmen hjælper med at forebygge personskade.

(Fig. 13)

Tag værktøjets stik ud og placer det på hovedet, så der er nem adgang til spindelen. Fjern alt tilbehør på spindelen. Skru skivetrådbørsten på spindelen og spænd til med skruenøglerne. Ved brug af skivetrådbørsten skal unødigt tryk undgås, da det får trådene til at bøje og medfører, at børsten går for hurtigt i stykker.

Page 69

Anvendelse af vinkelslibeskive/ diamantskive (fås som tilbehør)

ADVARSEL:

• Ved brug af en vinkelslibeskive/diamantskive skal du sørge for kun at benytte den særlige beskyttelsesskærm, der er beregnet til brug med slibeskiver.

• Brug ALDRIG vinkelslibeskiver til afslibning af sider.

• Undlad at “låse” skiven eller anvende unødigt pres. Undlad at skære for dybt. Hvis skiven overbelastes, forøges belastningen og risikoen for at bøje skiven, eller at den sidder fast i snittet, hvilket øger risikoen for tilbageslag, eller at skiven går i stykker, og motoren kan blive overophedet.

• Start ikke snittet i arbejdsemnet. Lad skiven nå fuld hastighed, og sæt den forsigtigt ned i snittet ved at flytte værktøjet hen over overfladen på arbejdsemnet. Skiven kan binde, springe op eller slå tilbage, hvis maskinen startes i arbejdsemnet.

• Skift aldrig skivens vinkel under betjeningen. Hvis der øves tryk fra siden på vinkelslibeskiven (f.eks. ved afslibning), kan skiven revne eller brække, hvilket kan medføre alvorlig personskade.

• En diamantskive skal anvendes vinkelret på det materiale, der skæres.

Montér den indvendige flange på spindelen. Montér skiven/disken på den indvendige flange, og skru sikringsmøtrikken på spindelen. (Fig. 14) Ved montering af en diamantskive eller en vinkelslibeskive med en skivetykkelse på 7 mm eller mere, skal du montere sikringsmøtrikken med dens cirkulære del (fremspring) til skivehullet vendende mod skiven.

For Australien og New Zealand

Montering eller afmontering af vinkelslibeskive/diamantskive (fås som tilbehør) (Fig. 15)

Brug en skruetrækker til at fjerne kulholderdækslerne. Tag de udslidte kulbørster ud, montér de nye, og fastgør kulholderdækslerne. (Fig. 18) For at holde produktet SIKKERT og PÅLIDELIGT skal reparationer samt al anden vedligeholdelse eller justering udføres af autoriserede Makita-servicecentre, og der skal altid benyttes Makita-reservedele.

TILBEHØR

FORSIGTIG:

• Dette tilbehør eller ekstraudstyr anbefales til brug med det Makita-værktøj, som er beskrevet i denne brugsanvisning. Brug af andet tilbehør eller ekstraudstyr kan forårsage personskade. Brug kun tilbehør eller ekstraudstyr til det formål, det er beregnet til.

Henvend Dem til Deres lokale Makita-servicecenter, hvis De har brug for hjælp eller yderligere oplysninger vedrørende tilbehøret.

VEDLIGEHOLDELSE

FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at stikket er taget ud, før De forsøger at udføre inspektion eller vedligeholdelse.

• Brug aldrig benzin, benzen, fortynder, alkohol eller lignende. Det kan muligvis medføre misfarvning, deformation eller revner.

Værktøjet og ventilationsåbningerne skal holdes rene. Rengør værktøjets ventilationsåbninger regelmæssigt, eller når åbningerne begynder at blive tilstoppede.

(Fig. 16)

Udskiftning af kulbørster (Fig. 17)

Når den isolerende harpiksspids i kulbørsterne kommer i kontakt med kommutatoren, slukkes der automatisk for motoren. Når det sker, skal begge kulbørsterne udskiftes. Hold kulbørsterne rene og frie til at glide i holderne. Begge kulbørsterne skal udskiftes samtidig. Brug altid identiske kulbørster.

Page 70

1Sidegreb 2 Beskyttelsesskærm til forsænket centerslibeskive / multidisk / skivetrådbørste 3 Indvendig flange / superflange / indvendig flange 102 (kun Australien og New Zealand) 4 Forsænket centerskive / multidisk 5 Sikringsmøtrik / Ezynut 6 Beskyttelsesskærm til vinkelslibeskive / diamantskive 7 Beskyttelsesskærm til støvopsamling 8 Indvendig flange / superflange / indvendig flange 78 (kun Australien og New Zealand)

9 Vinkelslibeskive / diamantskive 10 Udvendig flange 78 (kun Australien og New Zealand) 11 Sikringsmøtrik / Ezynut 12 Gummimåtte 13 Slibedisk 14 Låsemøtrik til sandslibning 15 Skivetrådbørste 16 Koptrådbørste

– Skruenøgle til sikringsmøtrik

– Støvdækselmontering

*1 Brug ikke superflange og Ezynut på samme tid. *2 Brug indvendig flange 78 og udvendig flange 78 sammen. (Kun Australien og New Zealand)

For model GA7020/S Støj

Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745:

Vibration

Den samlede vibrationsværdi (treaksiel vektorsum) bestemt i overensstemmelse med EN60745:

Lydtryksniveau (L Lydeffektniveau (L Usikkerhed (K): 3 dB (A)

Bær høreværn.

Arbejdstilstand: overfladeslibning

): 89 dB (A)

): 100 dB (A)

ENG102-3

ENG208-5

Vibrationsemission (a

Usikkerhed (K): 1,5 m/s Den opgivne vibrationsemissionsværdi er målt i overensstemmelse med standardtestmetoden og kan bruges til at sammenligne et værktøj med et andet. Den opgivne vibrationsemissionsværdi kan muligvis også bruges til en indledende eksponeringsvurdering. Den opgivne vibrationsemissionsværdi gælder, når maskinen benyttes til dens hovedfunktioner. Men hvis maskinen bruges til andre formål, vil vibrationsemissionsværdien muligvis være en anden.

h,AG

): 8,5 m/s

Page 71

ADVARSEL:

• Vibrationsemissionen under den faktiske brug af maskinen kan afvige fra den opgivne emissionsværdi afhængigt af den måde, maskinen anvendes på.

• Sørg for at bestemme sikkerhedsforanstaltninger for beskyttelse af operatøren, som er baseret på en eksponeringsvurdering for brug under faktiske forhold (hvor alle anvendelsescyklussens dele inddrages, som f.eks. antal gange maskinen slukkes, og når den kører i tomgang ud over triggertiden).

For model GA9020/S Støj

ENG102-3

Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745:

Lydtryksniveau (L Lydeffektniveau (L Usikkerhed (K): 3 dB (A)

): 89 dB (A)

): 100 dB (A)

Bær høreværn.

Vibration

ENG208-5

Den samlede vibrationsværdi (treaksiel vektorsum) bestemt i overensstemmelse med EN60745:

Arbejdstilstand: overfladeslibning Vibrationsemission (a Usikkerhed (K): 1,5 m/s

h,AG

): 5,5 m/s

Den opgivne vibrationsemissionsværdi er målt i overensstemmelse med standardtestmetoden og kan bruges til at sammenligne et værktøj med et andet. Den opgivne vibrationsemissionsværdi kan muligvis også bruges til en indledende eksponeringsvurdering. Den opgivne vibrationsemissionsværdi gælder, når maskinen benyttes til dens hovedfunktioner. Men hvis maskinen bruges til andre formål, vil vibrationsemissionsværdien muligvis være en anden.

ADVARSEL:

• Vibrationsemissionen under den faktiske brug af maskinen kan afvige fra den opgivne emissionsværdi afhængigt af den måde, maskinen anvendes på.

Kun for europæiske lande

ENH101-14

EF-overensstemmelseserklæring Vi, Makita Corporation, erklærer som ansvarlig producent at følgende Makita-maskine(r):

Maskinens betegnelse: Vinkelsliber Modelnummer/ type: GA7020/S, GA9020/S er en produktionsserie og

Overholder følgende europæiske direktiver:

2006/42/EF Og er produceret i overensstemmelse med følgende standarder eller standardiserede dokumenter:

EN60745

Den tekniske dokumentation findes hos vores autoriserede repræsentant i Europa:

Makita International Europe Ltd., Michigan, Drive, Tongwell, Milton Keynes, MK15 8JD, England

30. januar 2009

Tomoyasu Kato

Direktør

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, JAPAN

Page 72

ΕΛΛΗΝΙΚΑ (Πρωτογενείς οδηγίες)

Περιγραφή γενικής όψης

1. Κλείδωμα άξονα

2. Σκανδάλη-διακόπτης

3. Μοχλός κλειδώματος

4. Προστατευτικό τροχού

5. Βίδα

6. Κιβώτιο τριβέων

7. Παξιμάδι

8. Μοχλός

9. Παξιμάδι κλειδώματος

10. Τροχός χαμηλωμένου κέντρου

11. Μεγάλη φλάντζα

12. Εσωτερική φλάντζα

13. Τροχός χαμηλωμένου κέντρου

Πολυδίσκος

14. Εσωτερική φλάντζα 102

15. Κλειδί παξιμαδιού κλειδώματος

16. Λειαντικός δίσκος

17. Λαστιχένιο επίθεμα

18. Κυπελλοειδής συρματόβουρτσα

19. Συρματόβουρτσα τροχού

20. Λειαντικός τροχός κοπής/ διαμαντένιος τροχός

21. Προστατευτικό λειαντικού τροχού κοπής/διαμαντένιου τροχού

22. Εξωτερική φλάντζα 78

23. Εσωτερική φλάντζα 78

24. Προστατευτικό συλλογής σκόνης

τροχού

25. Άνοιγμα εξόδου αέρα

26. Άνοιγμα εισόδου αέρα

27. Μετατροπέας

28. Μονωτική μύτη

29. Καρβουνάκι

30. Καπάκι υποδοχέα για το

καρβουνάκι

31. Κατσαβίδι

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Μοντέλο GA7020 GA7020S GA9020 GA9020S

Διάμετρος τροχού χαμηλωμένου κέντρου 180 mm 230 mm

Σπείρωμα ατράκτου M14 M14

Ονομαστική ταχύτητα (n)/Τα χ ύ τ η τ α χωρίς φορτίο (n

Ολικό μήκος 473 mm 473 mm

Καθαρό βάρος 5,5 kg 5,7 kg 5,8 kg 5,9 kg

Τά ξ η ασφάλειας /II

• Λόγω του συνεχόμενου προγράμματος που εφαρμόζουμε για έρευνα και ανάπτυξη, τα τεχνικά χαρακ τηριστικά στο παρόν έντυπο υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

• Τα τεχνικά χαρακτηριστικά μπορεί να διαφέρουν από χώρα σε χώρα.

• Βάρος σύμφωνα με την διαδικασία EPTA 01/2003

Σύμβολα

Παρακάτω παρουσιάζονται τα σύμβολα που χρησιμοποιούνται για το εργαλείο. Βεβαιωθείτε ότι κατανοείτε τη σημασία τους πριν από τη χρήση.

... Διαβάστε το εγχειρίδιο οδηγιών.

............. ΔΙΠΛΗ ΜΟΝΩΣΗ

) 8.500 min

END202-6

Όταν η αντίσταση κεντρικού ηλεκτρικού ρεύματος είναι ίση ή μικρότερη από 0,27Ω, μπορεί να θεωρηθεί ότι δεν θα υπάρξουν ηλεκτρικής παροχής που θα χρησιμοποιηθεί για αυτήν τη συσκευή θα πρέπει να προστατεύεται με τη χρήση ασφάλειας ή προστατευτικού διακόπτη κυκλώματος με χαρακτηριστικά αργής ενεργοποίησης.

Γενικές Προειδοποιήσεις

-1

αρνητικές επιδράσεις. Η πρίζα κεντρικής

6.600 min

-1

Ασφαλείας Του Ηλεκτρικού

... Να φοράτε προστατευτικά γυαλιά.

Προοριζόμενη χρήση

Το εργαλείο προορίζεται για τρόχισμα, λείανση και κόψιμο μεταλλικών και πέτρινων υλικών χωρίς τη χρήση νερού.

Παροχή ρεύματος

Το εργαλείο πρέπει να συνδέεται μόνο σε ηλεκτρική τροφοδοσία της ίδιας τάσης με αυτήν που αναγράφεται στην πινακίδα ονομαστικών τιμών και μπορεί να λειτουργήσει μόνο με εναλλασσόμενο μονοφασικό ρεύμα. Τα εργαλεία αυτά διαθέτουν διπλή μόνωση που συμμορφώνεται με τα ευρωπαϊκά πρότυπα και συνεπώς μπορούν να συνδεθούν με πρίζες χωρί ς γείωση.

Για

δημόσια συστήματα διανομής χαμ ηλής τά σης

μεταξύ 220 V και 250 V.

Η εναλλαγή της λειτουργίας των ηλεκτρικών συσκευών προκαλεί διακυμάνσεις ηλεκτρικής τάσης. Η λειτουργία αυτής της συσκευής κάτω από δυσμενείς συνθήκες κεντρικής παροχής ηλεκτρικού ρεύματος μπορεί να επιδράσει αρνητικά στη λειτουργία άλλου εξοπλισμού.

ENE048-1

ENF002-1

ENF100-1

Εργαλείου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις

προειδοποιήσεις ασφαλείας και όλες τις οδηγίες.

δεν ακολουθήσετε όλες τις προειδοποιήσεις και τις οδηγίες, υπάρχει κίνδυνος ηλεκτροπληξίας, πυρκαγιάς ή/ και σοβαρού τραυματισμού.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΛΕΙΑΝΤΗ

Προειδοποιήσεις Ασφάλειας που Συνηθίζονται για Τρόχισμα, Λείανση, Χρήση Συρματόβουρτσας ή Λειαντικές Εργασίες Κοπής:

1. Αυτό το ηλεκτρικό εργαλείο προορίζεται για να λειτουργεί ως εργαλείο τροχίσματος, λείανσης,

GEA010-1

GEB033-3

Αν

Page 73

συρματόβουρτσας ή κοπής. Διαβάστε όλες τις προειδοποιήσεις ασφάλειας, τις οδηγίες, τις εικόνες και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο. Αν δεν ακολουθήσετε

όλες τις οδηγίες που παρατίθενται παρακάτω, υπάρχει κίνδυνος ηλεκτροπληξίας, πυρκαγιάς ή/και σοβαρού τραυματισμού.

2. Δεν συνιστάται η πραγματοποίηση εργασιών όπως το γυάλισμα με αυτό

Αν χρησιμοποιηθεί το ηλεκτρικό εργαλείο για εργασίες για τις οποίες δεν έχει σχεδιαστεί, ενδεχομένως να προκληθεί κίνδυνος και προσωπικός τραυματισμός.

3. Μη χρησιμοποιείτε εξαρτήματα που δεν έχουν σχεδιαστεί συγκεκριμένα για το εργαλείο και δε συνιστώνται από τον κατασκευαστή του εργαλείου. Αν και είναι δυνατό να προσαρτηθεί το

εξάρτημα

στο ηλεκτρικό εργαλείο σας, αυτό δεν

σημαίνει ότι μπορεί να λειτουργεί με ασφάλεια.

4. Η ονομαστική ταχύτη τα του εξαρτήματος πρέπει να είναι τουλάχιστον ίση με τη μέγιστη ταχύτητα που αναγράφεται στο ηλεκτρικό εργαλείο. Τα

εξαρτήματα που λειτουργούν με ταχύτητα υψηλότερη από την ονομαστική ταχύτητά τους μπορεί να σπάσουν και να

5. Η εξωτερική διάμετρος και το πάχος του εξαρτήματος σας πρέπει να βρίσκονται εντός των δυνατοτήτων του ηλεκτρικού εργαλείου σας. Τα

εξαρτήματα με λανθασμένο μέγεθος δεν προστατεύονται ούτε ελέγχονται ικανοποιητικά.

6. Το μέγεθος στερέωσης των τροχών, των φλαντζών, των επιθεμάτων στήριξης ή οποιονδήποτε άλλων εξαρτημάτων πρέπει να ταιριάζει σωστά στον άξονα του ηλεκτρικού εργαλείου. Τα εξαρτήματα με οπές στερέωσης που

δεν ταιριάζουν με τον εξοπλισμό στερέωσης του ηλεκτρικού εργαλείου θα λειτουργούν ιδιόρρυθμα, προκαλώντας υπερβολικούς κραδασμούς και ενδεχομένως απώλεια ελέγχου.

7. Μη χρησιμοποιείτε εξαρτήματα που έχουν υποστεί βλάβη. Πριν από κάθε χρήση να ελέγχετε τα εξαρτήματα, για παράδειγμα, τους τροχούς για θραύσματα και ραγίσματα, τα επιθέματα στήριξης για ραγίσματα, σχισίματα ή υπερβολική φθορά, τη συρματόβουρτσα για χαλαρ ά ή ραγισμένα σύρματα. Αν το ηλεκτρικό εργαλείο ή ένα εξάρτημα πέσει κάτω, ελέγξτε για ζημιές ή εγκαταστήστε ένα εξάρτημα που δεν έχει υποστεί βλάβη. Μετά την εξέταση και την εγκατάσταση ενός εξαρτήματος εσείς και οι παρευρισκόμενοι μακριά από το επίπεδο του περιστρεφόμενου εξαρτήματος και λειτουργήστε το ηλεκτρικό εργαλείο στη μέγιστη ταχύτητα χωρίς φορτίο για ένα λεπτό. Τα

εξαρτήματα που έχουν υποστεί βλάβη, συνήθως σπάνε κατά τη διάρκεια αυτής της δοκιμής.

8. Να φοράτε προσωπικό προστατευτικό εξοπλισμό. Ανάλογα με την εφαρμογή, να χρησιμοποιείτε προσωπίδα, προστατευτικά ματιών ή προστατευτικά γυαλιά. Αν είναι απαραίτητο, να φοράτε προσωπίδα κατά της σκόνης, ωτοασπίδες, γάντια και φόρμα συνεργείου που έχουν τη δυνατότητα να σταματούν την κίνηση μικρών θραυσμάτων που προέρχονται από τη λείανση ή το τεμάχιο

εκτιναχθούν τα μέρη τους.

το ηλεκτρικό εργαλείο.

λειαντικούς

, παραμείνετε

εργασίας. Ο προστατευτικός εξοπλισμός για τα μάτια

πρέπει να έχει τη των εκτινασσόμενων θραυσμάτων που δημιουργούνται από τις διάφορες εργασίες. Η προσωπίδα κατά της σκόνης ή ο αναπνευστήρας πρέπει να έχει τη δυνατότητα να φιλτράρει τα σωματίδια που δημιουργούνται από την εργασία που εκτελείται. Η παρατεταμένη έκθεση σε θόρυβο υψηλής έντασης μπορεί να προκαλέσει απώλεια ακοής.

Να απομακρύνετε τους μη έχοντες εργασία σε ασφαλή απόσταση από το χώρο εργασίας. Κάθε άτομο που εισέρχεται στο χώρο εργασίας πρέπει να φορά προσωπικό προστατευτικό εξοπλισμό.

Μπορεί να εκτιναχθούν θραύσματα από το τεμάχιο εργασίας ή από ένα σπασμένο εξάρτημα και να προκαλέσουν τραυματισμό σε άτομα που βρίσκονται μακριά από την

10. Να κρατάτε το ηλεκτρικό εργαλείο μόνο από τις λαβές με μόνωση όταν εκτελείτε εργασίες κατά τις οποίες το κοπτικό εξάρτημα μπορεί να έρθει σε επαφή με κρυμμένα καλώδια ή με το ίδιο του το καλώδ ιο. Αν το κοπτικό εξάρτημα έρθει σε επαφή με

κάποιο ηλεκτροφόρο καλώδιο, μεταλλικά μέρη του ηλεκτρικού εργαλείου θα γίνουν κι αυτά ηλεκτροφόρα και θα προκληθεί ηλεκτροπληξία στο χειριστή.

11. Να τοποθε τεί τε το ηλεκτρικό καλώδ ιο μακριά από το περιστρεφόμενο εξάρτημα. Αν χάσετε τον

έλεγχο, το ηλεκτρικό καλώδιο μπορεί να κοπεί ή να σκαλώσει, και μπορεί να τραβήξει το χέρι ή το βραχίονά

12. Ποτέ να μην τοποθετείτε κάτω το ηλεκτρικό εργαλείο έως ότου το εξάρτημα σταματήσει τελείως. Το περιστρεφόμενο εξάρτημα ενδεχομένως

να πιαστεί στην επιφάνεια και να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

13. Μη θέτετε το ηλεκτρικό εργαλείο σε λειτουργία ενώ το μεταφέρετε κρατώντας το στο πλάι

τυχαία επαφή με το περιστρεφόμενο εξάρτημα μπορεί να έχει ως αποτέλεσμα να πιαστούν τα ρούχα σας και το εξάρτημα να τραβηχτεί προς το σώμα σας.

14. Να καθαρίζετε τακτικά τα ανοίγματα εξαερισμού του ηλεκτρικού εργαλείου. Ο ανεμιστήρας του μοτέρ

τραβάει τη σκόνη στο εσωτερικό του περιβλήματος και η

υπερβολική συσσώρευση μετάλλου σε μορφή σκόνης ενδεχομένως να προκαλέσει κίνδυνο ηλεκτροπληξίας.

15. Μη θέτετε σε λειτουργία το ηλεκτρικό εργαλείο κοντά σε εύφλεκτα υλικά. Οι σπινθήρες μπορούν να

προκαλέσουν ανάφλεξη αυτών των υλικών.

16. Μη χρησιμοποιείτε εξαρτήματα που απαιτούν

υγρά ψυκτικά. Η χρήση νερού ή άλλων υγρών ψυκτικών μπορεί να έχει ως ηλεκτροπληξία.

Κλώτσημα και Σχετικές Προειδοποιήσεις

Το κλώτσημα είναι μια ξαφνική αντίδραση όταν αποκοπεί ή σκαλώσει ο περιστρεφόμενος τροχός, το επίθεμα στήριξης, η βούρτσα ή κάποιο άλλο εξάρτημα. Η αποκοπή ή το σκάλωμα προκαλεί την απότομη εμπλοκή του περιστρεφόμενου εξαρτήματος, το οποίο με τη σειρά του προκαλεί την κίνηση του εργαλείου προς την αντίθετη κατεύθυνση της περιστροφής του εξαρτήματος στο σημείο της κίνησης.

δυνατότητα να σταματά την κίνηση

άμεση περιοχή της εργασίας.

τα εκτεθειμένα

σας μέσα στο περιστρεφόμενο εξάρτημα.

σας. Η

αποτέλεσμα την

ανεξέλεγκτου ηλεκτρικού

Page 74

Για παράδειγμα, αν ένας λειαντικός τροχός αποκοπεί ή σκαλώσει στο τεμάχιο εργασίας, το άκρο του τροχού που εισέρχεται στο σημείο αποκοπής μπορεί να σκάψει μέσα στην επιφάνεια του υλικού και να έχει ως αποτέλεσμα ο τροχός να εξέλθει από αυτό ή να κλωτσήσει. Ο τροχός μπορεί να πεταχτεί προς το ανάλογα με την κατεύθυνση κίνησης του τροχού στο σημείο της αποκοπής. Οι λειαντικοί τροχοί μπορεί και να σπάσουν κάτω από αυτές τις συνθήκες. Το κλώτσημα προκαλείται όταν το ηλεκτρικό εργαλείο χρησιμοποιείται λανθασμένα ή/και όταν οι διαδικασίες ή οι συνθήκες λειτουργίας είναι λανθασμένες, ενώ μπορεί να αποφευχθεί αν ληφθούν οι κατάλληλες προφυλάξεις που αναφέρονται παρακάτω.

α) Να κρατάτε το ηλεκτρικό εργαλείο καλά και με

τα δύο χέρια και να τοπο θετείτε το σώμα και το βραχίονά σας με τρόπο ώστε να αντιστέκονται στη δύναμη του κλωτσήματος. Να χρησιμοποιείτε πάντα τη βοηθητική λαβή, αν παρέχεται, για μέγιστο έλεγχο αντίδρασης ροπής κατά την έναρξη της λειτουργίας. Ο χειριστής μπορεί να ελέγχει τις

αντιδράσεις ροπής ή τις δυνάμεις κλωτσήματος αν λάβει τις κατάλληλες προφυλάξεις. β) Μην τοποθετείτε ποτέ τα χέρια σας κοντά στο περιστρεφόμενο εξάρτημα. Το εξάρτημα μπορεί να κλωτσήσει επάνω από το χέρι σας. γ) Μην τοποθετείτε το σώμα σας στην περιοχή

που θα κινηθεί το ηλεκτρικό εργαλείο στην περίπτωση που αυτό κλωτσήσει. Το κλώτσημα θα

προωθήσει το εργαλείο προς την αντίθετη κατεύθυνση της κίνησης του τροχού στο σημείο του σκαλώματος. δ) Να είστε ιδιαίτερα προσεκτικοί όταν εργάζεστε

σε γωνίες, αιχμηρές άκρες, κτλ. Να την αναπήδηση και το σκάλωμα του εξαρτήματος.

Οι γωνίες, οι αιχμηρές άκρες ή η αναπήδηση έχουν την τάση να σκαλώνουν το περιστρεφόμενο εξάρτημα και να προκαλούν την απώλεια ελέγχου ή το κλώτσημα. ε) Μην προσαρτάτε μια λάμα αλυσοπρίονου για ξύλο ή οδοντωτή λάμα. Τέ τ ο ι ε ς λάμες δημιουργούν συχνά κλώτσημα και

Ειδικές προειδοποιήσεις ασφάλειας για τρόχισμα και λειαντικές εργασίες κοπής :

α) Να χρησιμοποιείτε μόνο είδη τροχών που συνιστώνται για το ηλεκτρικό εργαλείο σας και να χρησιμοποιείτε το ειδικό προστατευτικό που έχει σχεδιαστεί για τον επιλεγμένο τροχό. Οι τροχοί για

τους οποίους δεν είναι σχεδιασμένο το ηλεκτρικό εργαλείο δεν ικανοποιητικά και είναι ανασφαλείς. β) Το προστατευτικό πρέπει να προσαρτηθεί με

ασφάλεια στο ηλεκτρικό εργαλείο και να τοποθετηθεί ώστε να παρέχει μέγιστη ασφάλεια, με τρόπο ώστε ο χειριστής να είναι εκτεθειμένος σε όσο το δυνατό μικρότερο μέρος του τροχού. Το

προστατευτικό συμβάλλει στην προστασία του χειριστή από την τυχαία επαφή με τον τροχό. γ) Πρέπει να χρησιμοποιείτε τους τροχούς μόνο

για τις συνιστώμενες εφαρμογές. Για παράδε ιγμα: μην τροχίζετε με την πλευρά του τροχού κοπής. Οι

λειαντικοί τροχοί κοπής προορίζονται για περιφερειακό τρόχισμα. Οι πλευρικές δυνάμεις που

μπορούν να προστατευτούν

σπασμένα θραύσματα του τροχού και

χειριστή ή μακριά από αυτόν,

κατά του κλωτσήματος ή της

αποφεύγετε

απώλεια του ελέγχου.

ασκούνται σε αυτούς τους τροχούς ενδεχομένως προκαλέσουν το θρυμματισμό τους. δ) Να χρησιμοποιείτε πάντα φλάντζες τροχών με

το σωστό μέγεθος και σχήμα για τον επιλεγμένο τροχό σας, οι οποίες δεν έχουν υποστεί βλάβη. Οι

σωστές φλάντζες τροχού υποστηρίζουν τον τροχό μειώνοντας κατά αυτόν τον τρόπο την πιθανότητα σπασίματος του τροχού. Οι φλάντζες για τους τροχούς κοπής ενδεχομένως να διαφέρουν από τις φλάντζες τροχών τροχίσματος. ε) Μη χρησιμοποιείτε φθαρμένους τροχούς από μεγαλύτερα ηλεκτρικά εργαλεία. Ο τροχός που προορίζεται για μεγαλύτερα ηλεκτρικά εργαλεία δεν είναι κατάλληλος για την υψηλότερη ταχύτητα των μικρότερων εργαλείων, και ενδεχομένως να σπάσει.

Πρόσθετες Ειδικές Προειδοποιήσεις Ασφάλειας για Λειαντικές Εργασίες Κοπής:

α) Μη

«φρακάρετε» τον τροχό κοπής και μην ασκείτε υπερβολική πίεση σε αυτόν. Μην επιχειρήσετε να κάνετε υπερβολικά βαθιά κοπή.

Αν ασκείται υπερβολική πίεση στον τροχό αυξάνεται το φορτίο και η ευπάθεια στις δυνάμεις στρέψης και δέσμευσης του τροχού στην κοπή, ενώ αυξάνεται και η πιθανότητα κλωτσήματος ή σπασίματος του τροχού. β)

Μην τοποθετείτε το σώμα σας στην ίδια ευθεία

με τον περιστρεφόμενο τροχό ή πίσω από αυτόν.

Όταν ο τροχός μετακινείται μακριά από το σώμα σας, ένα πιθανό κλώτσημα ενδεχομένως να προωθήσει τον περιστρεφόμενο τροχό και το ηλεκτρικό εργαλείο κατευθείαν επάνω σας τη στιγμή που τον θέτετε σε λειτουργία. γ) Όταν

εμποδίζεται η κίνηση του τροχού ή όταν διακόπτεται η κοπή για οποιονδήποτε λόγο, σβήστε το ηλεκτρικό εργαλείο και κρατήστε το ακίνητο έως ότου ο τροχός σταματήσει να κινείται εντελώς. Μη επιχειρήσετε ποτέ να βγάλετε τον τροχό κοπής από την κοπή όταν ο τροχός κινείται, επειδή το εργαλείο μπορεί να κλωτσήσει.

Διερευνήστε την αιτία λόγω της οποίας εμποδίζεται η κίνηση του τροχού και λάβετε διορθωτικά μέτρα. δ) Μην ξεκινήσετε ξανά την εργασία κοπής στο

τεμάχιο εργασίας. Αφήστε τον τροχό να αποκτήσει την πλήρ η ταχύτητά του και εισάγετέ τον ξανά στην κοπή προσεχτικά. Αν θέσετε το

ηλεκτρικό εργαλείο ξανά σε λειτουργία μέσα τεμάχιο εργασίας, μπορεί να εμποδιστεί η κίνηση του τροχού, ή μπορεί ο τροχός να αναπηδήσει ή να κλωτσήσει. ε) Πρέπει να στηρίζετε τις πλάκ ες κα ι τα

υπερμεγέθη τεμάχια εργασίας για να ελαχιστοποιείτε τον κίνδυνο αποκοπής και κλωτσήματος του τροχού. Τα μεγάλα τεμάχια

εργασίας τείνουν να βαθουλώνουν από το ίδιο τους βάρος. Πρέπει να τοποθετείτε στηρίγματα κάτω από το τεμάχιο εργασίας, κοντά στη γραμμή κοπής και κοντά στην άκρη του τεμαχίου εργασίας, και στις δύο πλευρές του τροχού. στ) Να είστε ιδιαίτερα προσεχτικοί όταν εκτελείτε

«κοπές θύλακα» σε τοίχους ή άλλες περιοχές για τις οποίες δεν γνωρίζετε τι κρύβουν στο εσωτερικό τους. Αν ο τροχός προεξέχει, μπορεί να

κόψει σωλήνες υγραερίου ή νερού, ηλεκτρικά καλώδια ή αντικείμενα που θα προκαλέσουν το κλώτσημά του.

να

στο

το

Page 75

Ειδικές Προειδοποιήσεις Ασφαλείας για τις Λειτουργίες Λείανσης:

α) Μη χρησιμοποιείτε υπερβολικά υπερμεγέθη γυαλόχαρτα στο δίσκο. Να ακολουθείτε τις συστάσεις των κατασκευαστών, όταν επιλέγετε γυαλόχαρτο. Αν το γυαλόχαρτο προεξέχει από το

επίθεμα του γυαλόχαρτου, υπάρχει κίνδυνος να σκιστεί και ενδεχομένως να προκαλέσει σκάλωμα και σκίσιμο του δίσκου ή κλώτσημα.

Ειδικές Προειδοποιήσεις με Χρήση Συρματόβουρτσας:

α) Να γνωρίζετε ότι οι συρματένιες τρίχες πετάγονται από τη βούρτσα ακόμα και κατά την κανονική λειτουργία. Μην πιέζετε υπερβολικά τα σύρματα ασκώντας υπερβολικό φορτίο στη βούρτσα. Οι συρματένιες τρίχες μπορούν εύκολα να

διαπεράσουν τον ελαφρύ ρουχισμό ή/και το δέρμα. β) Αν

συνιστάται η χρήση προστατευτικού κατά τη χρήση της συρματόβουρτσας, μην αφήνετε τον τροχό σύρματος ή τη συρματόβουρτσα να εμπλακεί με το προστατευτικό. Ενδεχομένως να

μεγαλώσει η διάμετρος του τροχού του σύρματος ή της συρματόβουρτσας εξαιτίας του φόρτου εργασίας και των φυγοκεντρικών δυνάμεων.

Επιπρόσθετες προειδοποιήσεις ασφαλείας:

17. Όταν χρησιμοποιείτε τροχούς τροχίσματος χαμηλωμένο κέντρο, βεβαιωθείτε να χρησιμοποιήσετε μόνο τροχούς ενισχυμένους με υαλοΐνες.

18. Να προσέχετε ώστε να μην καταστρέφετε τον άξονα, τη φλάντζα (ειδικά την επιφάνεια τοποθέ τησ ης) ή το παξιμάδι κλειδώματος. Αν τα εξαρτήματα αυτά είναι κατεστραμμένα, μπορεί να επέλθει ως αποτέλεσμα το σπάσιμο του τροχού.

19. Βεβαιωθείτε ότι ο τροχός δεν ακουμπά εργασίας πριν ενεργοποιήσετε το διακόπτη λειτουργίας.

20. Πριν χρησιμοποιήσετε το εργαλείο σε ένα πραγματικό τεμάχιο εργασίας, αφήστε το να λειτουργήσει για λίγη ώρα. Να προσέχετε για κραδασμούς ή κινήσεις που θα μπορούσαν να υποδείξουν κακή τοποθέτηση ή κακή ισορρόπηση του τροχού.

21. Να χρησιμοποιείτε την καθορισμένη επιφάνεια του τροχού

22. Προσέχετε τις σπίθες που πετάγονται. Να κρατάτε το εργαλείο με τρόπο ώστε οι σπίθες να πετάγονται μακριά από εσάς, άλλα άτομα ή εύφλεκτα υλικά.

23. Μην αφήνετε το εργαλείο σε λειτουργία. Το εργαλείο πρέπει να βρίσκεται σε λειτουργία μόνο όταν το κρατάτε.

24. Μην αγγίζετε το λειτουργία του εργαλείου. Μπορεί να είναι εξαιρετικά θερμό και να προκληθεί έγκαυμα στο δέρμα σας.

25. Να βεβαιώνεστε πάντοτε ότι έχετε σβήσει το εργαλείο και έχετε βγάλει το φις του ηλεκτρικού καλωδ ίου από την πρίζα ή έχετε βγάλει την μπαταρία πριν εκτελέσετε οποιαδήποτε εργασία σε αυτό.

26. Να τηρείτε τις οδηγίες του κατα σκε υασ τή όσον αφορά τη σωστή τοποθέ τησ η και χρήση των

για την εκτέλεση του τροχίσματος.

Ασφάλειας για τις Εργασίες

με

το τεμάχιο

τεμάχιο εργασίας αμέσως μετά τη

τροχών. Να χειρίζεστε και να αποθηκεύετε τους τροχούς με προσοχή.

27. Μη χρησιμοποιείτε ξεχωριστές ροδέλες ή προσαρμογείς για να προσαρμόζετε λειαντικούς τροχούς με μεγάλη οπή.

28. Να χρησιμοποιείτε μόνο φλάντζες κατάλληλες για αυτό το εργαλείο.

29. Για εργαλεία τοποθετήσετε τροχό με οπή με σπείρωμα, να βεβαιώνεστε ότι το σπείρωμα στον τροχό είναι αρκετά μακρύ για να δεχτεί το μήκος του άξονα.

30. Ελέγξτε ότι το τεμάχιο εργασίας υποστηρίζεται σωστά.

31. Να προσέχετε όταν ο τροχός συνεχίζει να περιστρέφεται ακόμη και αφού απενεργοποιήσετε το εργαλείο.

32. Εάν υγρό ή εάν υπάρχει υπερβολική αγώγιμη σκόνη, να χρησιμοποιείτε ασφάλεια βραχυκυκλώματος (30 mA) για να εξασφαλίζετε την ασφάλεια του χειριστή.

33. Μη χρησιμοποιείτε το εργαλείο σε κανένα υλικό που περιέχει αμίαντο.

34. Μη χρησιμοποιείτε νερό ή λιπαντικό τροχίσματος.

35. Να φροντίζετε ώστε τα ανοίγματα εξαερισμού να

είναι ελεύθερα όταν εργάζεστε σε χώρους με σκόνη. Εάν είναι απαραίτητο να καθαρίσετε τη σκόνη, αποσυνδέστε πρώτα το εργαλείο από την κεντρική παροχή ηλεκτρικού ρεύματος (μη χρησιμοποιείτε μεταλλικά αντικείμενα) και προσέξτε να μην προκαλέσετε ζημιά στα εσωτερικά μέρη.

36. Όταν χρησιμοποιείτε τροχό κοπής, να εργάζεστε πάντοτε με το προστατευτικό συλλογής σκόνης του τροχού όπως απαιτείται από τους τοπικούς κανονισμούς.

37. Οι δίσκοι κοπής δεν πρέπει να υφίστανται καμία πλευρική πίεση.

στα οποία πρόκειται να

το περιβάλλον εργασίας είναι πολύ ζεστό και

ΦΥΛΑΞΤΕ ΑΥΤ ΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΜΗΝ επιτρέψετε στη βολικότητα ή στην εξοικείωσή σας με το προϊόν (που αποκτήθηκε από επανειλημμένη χρήση) να αντικαταστήσει την αυστηρή προσήλωση στους κανόνες ασφάλειας του εν λόγω προϊόντος. Η ΛΑΝΘΑΣΜΕΝΗ ΧΡΗΣΗ ή η μη τήρηση των κανόνων ασφαλείας που διατυπώνονται στο παρόν εγχειρίδιο οδηγιών μπορεί να προκαλέσει σοβαρό τραυματισμό.

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

ΠΡΟΣΟΧΗ:

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό

και αποσυνδεδεμένο από το ρεύμα πριν ρυθμίζετε ή ελέγχετε κάποια λειτουργία του.

Κλείδωμα άξονα (Εικ. 1)

ΠΡΟΣΟΧΗ:

• Μην ενεργοποιείτε το κλείδωμα άξονα όταν κινείται η

άτρακτος. Μπορεί να προκληθεί βλάβη στο εργαλείο. Να πιέζετε το κλείδωμα άξονα για να αποφεύγετε την περιστροφή της ατράκτου κατά την τοποθέτηση ή την αφαίρεση εξαρτημάτων.

Page 76

Δράση διακόπτη

ΠΡΟΣΟΧΗ:

• Πριν συνδέετε το εργαλείο, πάντοτε να ελέγχετε ότι η σκανδάλη διακόπτης ενεργοποιείται κανονικά και επιστρέφει στη θέση «OFF» όταν την αφήνετε.

• Ο διακόπτης μπορεί να κλειδώσει στην ενεργή θέση «ON» για διευκόλυνση του χειριστή κατά την

παρατεταμένη χρήση. Δώστε προσοχή όταν το εργαλείο βρίσκεται κλειδωμένο στην ενεργή θέση «ON» και κρατάτε

Για εργαλείο με διακόπτη με κλείδωμα

Για να ξεκινήσετε το εργαλείο, απλώς πιέστε τη σκανδάλη-διακόπτη (προς την κατεύθυνση Β). Για να σταματήσετε το εργαλείο, αφήστε τη σκανδάλη-διακόπτη. Για συνεχόμενη λειτουργία, πιέστε τη σκανδάλη-διακόπτη (προς την κατεύθυνση Β) και κατόπιν πιέστε προς τα μέσα το

μοχλό κλειδώματος (προς την κατεύθυνση Α). Για να βγάλετε το εργαλείο από την κλειδωμένη θέση, πιέστε πλήρως τη σκανδάλη-διακόπτη (προς την κατεύθυνση Β) και κατόπιν αφήστε την.

Για εργαλείο με διακόπτη χωρίς κλείδωμα

Για να μην πιεστεί η σκανδάλη-διακόπτης κατά λάθος, παρέχεται ένας μοχλός κλειδώματος. Για να θέσετε το μέσα το μοχλό κλειδώματος (προς την κατεύθυνση Α) και κατόπιν πιέστε τη σκανδάλη-διακόπτη (προς την κατεύθυνση Β). Για να σταματήσετε το εργαλείο, αφήστε τη σκανδάλη-διακόπτη.

Για εργαλείο με διακόπτη με και χωρίς κλείδωμα

Για να μην πιεστεί η σκανδάλη-διακόπτης κατά λάθος, παρέχεται Για να θέσετε το εργαλείο σε λειτουργία, πιέστε προς τα μέσα το μοχλό κλειδώματος (προς την κατεύθυνση Α) και κατόπιν πιέστε τη σκανδάλη-διακόπτη (προς την κατεύθυνση Β). Για να σταματήσετε το εργαλείο, αφήστε τη σκανδάλη-διακόπτη. Για συνεχόμενη λειτουργία, πιέστε προς τα μέσα το μοχλό κλειδώματος ( σκανδάλη-διακόπτη (προς την κατεύθυνση Β) και κατόπιν πιέστε περισσότερο το μοχλό κλειδώματος (προς την κατεύθυνση Α). Για να βγάλετε το εργαλείο από την κλειδωμένη θέση, πιέστε πλήρως τη σκανδάλη-διακόπτη (προς την κατεύθυνση Β) και κατόπιν αφήστε την.

ΠΑΡΑΤΗΡΗΣΗ:

Τα μοντέλα GA7020S, GA9020S, GA7020SF και GA9020SF ξεκινούν

ενεργοποιηθούν. Αυτό το χαρακτηριστικό ομαλής εκκίνησης εξασφαλίζει πιο ομαλή λειτουργία και λιγότερη κόπωση για το χειριστή.

ένας μοχλός κλειδώματος.

το γερά. (Εικ.2)

εργαλείο σε λειτουργία, πιέστε προς τα

προς την κατεύθυνση Α), πιέστε τη

με ομαλή εκκίνηση όταν

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΠΡΟΣΟΧΗ:

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό

και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν εκτελέσετε οποιαδήποτε εργασία σε αυτό.

Τοποθέτηση πλαϊνής λαβής (χειρολαβή) (Εικ. 3)

ΠΡΟΣΟΧΗ:

• Πριν από τη λειτουργία, να βεβαιώνεστε πάντοτε ότι είναι τοποθετημένη με ασφάλεια η πλαϊνή λαβή.

Βα βιδώνετε με ασφάλεια την πλαϊνή λαβή στη θέση του εργαλείου όπως απεικονίζεται στην εικόνα.

Τοποθέτηση ή αφαίρεση του προστατευτικού του τροχού (Για τροχό χαμηλωμένου κέντρου, πολυδίσκο/ λειαντικό τροχό κοπής, διαμαντένιο τροχό)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Όταν χρησιμοποιείτε τροχό τροχίσματος χαμηλωμένου κέντρου/πολυδίσκο, τροχό πολλαπλών χρήσεων ή συρματόβουρτσα τροχού, το προστατευτικό τροχού πρέπει να είναι προσαρμοσμένο στο εργαλείο με τρόπο ώστε η κλειστή πλευρά του προστατευτικού να είναι πάντοτε στραμμένη προς τη μεριά του χειριστή.

• Όταν χρησιμοποιείτε το λειαντικό τροχό κοπής/ διαμαντένιο τροχό, βεβαιωθείτε να μόνο το ειδικό προστατευτικό τροχού που έχει σχεδιαστεί για χρήση με τροχούς κοπής.

Για εργαλείο με προστατευτικό του τροχού που ασφαλίζει με βίδα (Εικ.4)

Τοποθε τ ή σ τ ε το προστατευτικό του τροχού με τρόπο ώστε η προεξοχή στη ζώνη του προστατευτικού του τροχού να είναι ευθυγραμμισμένη με την εγκοπή στο κιβώτιο ρουλεμάν. προστατευτικό του τροχού κατά 180 μοίρες αριστερόστροφα. Βεβαιωθείτε να σφίξετε καλά τις βίδες. Για να βγάλετε το προστατευτικό του τροχού, ακολουθήστε τη διαδικασία τοποθέτησης με αντίστροφη σειρά.

Για εργαλείο με προστατευτικό του τροχού που ασφαλίζει με μοχλό (Εικ.5 και 6)

Χαλαρώστε το μοχλό στο προστατευτικό του τροχού. Τοποθε τ ή σ τ ε το προστατευτικό ώστε η προεξοχή στη ζώνη του προστατευτικού του τροχού να είναι ευθυγραμμισμένη με την εγκοπή στο κιβώτιο ρουλεμάν. Στη συνέχεια περιστρέψετε το προστατευτικό του τροχού στη θέση που δείχνεται στην εικόνα. Σφίξετε το μοχλό για να στερεώσετε το προστατευτικό του τροχού. Εάν ο μοχλός είναι πολύ σφικτός ή πολύ χαλαρός για να στερεώσετε το προστατευτικό του τροχού, ξεσφίξετε ή σφίξετε το παξιμάδι για να ρυθμίσετε το σφίξιμο της ζώνης του προστατευτικού του τροχού. Για να βγάλετε το προστατευτικό του τροχού, ακολουθήστε τη διαδικασία τοποθέτησης με αντίστροφη σειρά.

Κατόπιν περιστρέψτε το

χρησιμοποιείτε

του τροχού με τρόπο

Τοποθέτηση ή αφαίρεση τροχού τροχίσματος χαμηλωμένου κέντρου/ πολυδίσκου (αξεσουάρ) (Εικ. 7)

Στερεώστε την εσωτερική φλάντζα στην άτρακτο. Προσαρμόστε τον τροχό/δίσκο στην εσωτερική φλάντζα και βιδώστε το παξιμάδι κλειδώματος στην άτρακτο.

Page 77

ΣΗΜΕΙΩΣΗ:

Όταν χρησιμοποιείτε τροχό τροχίσματος χαμηλωμένου κέντρου πάχους 7 mm, αναποδογυρίστε το παξιμάδι κλειδώματος και βιδώστε το στην άτρακτο.

Μεγάλη φλάντζα

Τα μοντέλα GA7020F, GA7020SF, GA9020F και 9020SF παρέχονται εξοπλισμένα με μία μεγάλη φλάντζα. Απαιτείται μόνο το 1/3 της προσπάθειας για την αφαίρεση του παξιμαδιού κλειδώματος σε σύγκριση με το συμβατικό τύπο.

Για την Αυστραλία και τη Νέα Ζηλανδία (Εικ.8)

Στερεώστε την εσωτερική φλάντζα στην άτρακτο. Προσαρμόστε τον τροχό/δίσκο στην εσωτερική φλάντζα και βιδώστε το παξιμάδι του να είναι στραμμένη προς τα κάτω (στραμμένη προς τον τροχό). Για να σφίξετε το παξιμάδι κλειδώματος, πιέστε καλά το κλείδωμα του άξονα ώστε να μην μπορεί να περιστρέφεται ο άξονας. Κατόπιν, χρησιμοποιήστε το κλειδί κλειδώματος παξιμαδιού και σφίξτε καλά δεξιόστροφα. (Εικ.9) Για να αφαιρέσετε τον τοποθέτησης με αντίστροφη σειρά.

κλειδώματος με την προεξοχή

τροχό, ακολουθήστε τη διαδικασία

Τοποθέτηση ή αφαίρεση του λειαντικού τροχού (προαιρετικό αξεσουάρ)

ΣΗΜΕΙΩΣΗ:

• Να χρησιμοποιείτε μόνο τα αξεσουάρ του λειαντή που καθορίζονται στο εγχειρίδιο αυτό. Αυτά θα πρέπει να αγοραστούν ξεχωριστά. (Εικ.10)

Στερεώστε το λαστιχένιο επίθεμα στον άξονα. Προσαρμόστε δίσκο πάνω στο λαστιχένιο επίθεμα και βιδώστε το παξιμάδι κλειδώματος στον άξονα. Για να σφίξετε το παξιμάδι κλειδώματος, πιέστε καλά το κλείδωμα του περιστρέφεται ο άξονας. Κατόπιν, χρησιμοποιήστε το κλειδί κλειδώματος παξιμαδιού και σφίξτε καλά δεξιόστροφα. Για να αφαιρέσετε το δίσκο, ακολουθήστε τη διαδικασία τοποθέτησης με αντίστροφη σειρά.

άξονα ώστε να μην μπορεί να

ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Δεν θα πρέπει ποτέ να ασκείτε δύναμη στο εργαλείο. Το βάρος του εργαλείου εφαρμόζει αρκετή πίεση. Ο εξαναγκασμός και η υπερβολική πίεση μπορεί να προκαλέσουν το σπάσιμο του τροχού.

• ΠΑΝΤΟΤΕ να αντικαθιστάτε τον τροχό αν το εργαλείο πέσει κάτω κατά το τρόχισμα.

• ΠΟΤΕ μη χτυπάτε το δίσκο ή επάνω στο αντικείμενο εργασίας.

• Να αποφεύγετε την αναπήδηση και το σκάλωμα του τροχού, ιδιαίτερα όταν εργάζεστε σε γωνίες, αιχμηρές άκρες κτλ. Μπορεί να προκληθεί απώλεια του ελέγχου και κλότσημα.

• ΠΟΤΕ μη χρησιμοποιείτε το εργαλείο με λάμες κοπής ξύλου και λάμες άλλου είδους. Όταν χρησιμοποιούνται τέτοιες λάμες στον και απώλεια του ελέγχου οδηγώντας σε προσωπικό τραυματισμό.

τροχό, προκαλείται συχνά κλότσημα

τον τροχό τροχίσματος

ΠΡΟΣΟΧΗ:

• Ποτέ μη θέτετε το εργαλείο σε λειτουργία όταν βρίσκεται σε επαφή με το τεμάχιο εργασίας. Μπορεί να προκληθεί τραυματισμός του χειριστή.

• Κατά τη διάρκεια της λειτουργίας, να φοράτε πάντοτε προστατευτικά γυαλιά ή προσωπίδα.

• Μετά τη λειτουργία να περιμένετε έως ότου ακινητοποιηθεί ο τροχός πριν αφήσετε το εργαλείο κάτω.

, να σβήνετε πάντοτε το εργαλείο και

Λειτουργία τροχίσματος και λείανσης

Να κρατάτε ΠΑΝΤΟΤΕ το εργαλείο σταθερά με το ένα χέρι στην πίσω λαβή και με το άλλο χέρι στην πλαϊνή λαβή. Θέστε το εργαλείο σε λειτουργία και κατόπιν τοποθετήστε τον τροχό ή το δίσκο επάνω στο τεμάχιο εργασίας. Σε γενικές γραμμές, να κρατάτε την άκρη του τροχού ή του δίσκου σε επιφάνεια του τεμαχίου εργασίας. Κατά τη διάρκεια της περιόδου στρωσίματος ενός καινούργιου τροχού, μη χειρίζεστε τον τροχό προς την κατεύθυνση Β επειδή θα κόψει το τεμάχιο εργασίας. Μόλις στογγυλοποιηθεί η άκρη του τροχού λόγω χρήσης, μπορείτε να χρησιμοποιήσετε τον τροχό και προς τις δύο κατευθύνσεις Α και Β. (Εικ.11)

γωνία περίπου 15 μοιρών ως προς την

Λειτουργία με κυπελλοειδή συρματόβουρτσα (προαιρετικό εξάρτημα)

ΠΡΟΣΟΧΗ:

• Ελέγξετε τη λειτουργία της βούρτσας λειτουργώντας το εργαλείο χωρίς φορτίο, διασφαλίζοντας ότι δεν βρίσκεται κανείς μπροστά ή στην ίδια γραμμή με την βούρτσα.

• Μην χρησιμοποιήστε κάποια βούρτσα η οποία έχει υποστεί ζημιά ή δεν είναι ισορροπημένη. Η χρήση μιας βούρτσας που έχει υποστεί ζημιά μπορεί να αυξήσει την πιθανότητα σπασμένα σύρματα της βούρτσας. (Εικ. 12)

Βγάλτε το εργαλείο από την πρίζα και τοποθετήστε το ανάποδα ώστε να έχετε εύκολη πρόσβαση στον άξονα. Αφαιρέστε τα οποιαδήποτε αξεσουάρ από τον άξονα. Στερεώστε την κυπελλοειδή συρματόβουρτσα πάνω στον άξονα και σφίξτε την με το παρεχόμενο κλειδί. Κατά χρήση της βούρτσας αποφεύγετε να ασκείται μεγάλη πίεση η οποία προκαλεί την κάμψη των συρμάτων οδηγώντας στην πρόωρη θραύση.

τραυματισμού λόγω της επαφής με τα

την

Λειτουργία με συρματόβουρτσα τροχού (προαιρετικό εξάρτημα)

ΠΡΟΣΟΧΗ:

• Ελέγξετε τη λειτουργία της συρματόβουρτσας τροχού λειτουργώντας το εργαλείο χωρίς φορτίο, διασφαλίζοντας ότι δεν βρίσκεται κανείς μπροστά ή στην ίδια γραμμή με την συρματόβουρτσα τροχού.

• Μην χρησιμοποιήστε κάποια συρματόβουρτσα τροχού η οποία έχει υποστεί ζημιά ή δεν είναι ισορροπημένη. Η χρήση μιας συρματόβουρτσας τροχού που έχει υποστεί ζημιά μπορεί τραυματισμού λόγω της επαφής με τα σπασμένα σύρματα.

• ΠΑΝΤΟΤΕ να χρησιμοποιείτε ένα προστατευτικό μαζί με την συρματόβουρτσα τροχού, διασφαλίζοντας ότι η διάμετρος του τροχού ταιριάζει με το εσωτερικό του

να αυξήσει την πιθανότητα

Page 78

προστατευτικού. Ο τροχός μπορεί να θρυμματιστεί κατά τη χρήση και το προστατευτικό βοηθάει ώστε να μειωθούν οι πιθανότητες για προσωπικό τραυματισμό.

(Εικ. 13)

Βγάλτε το εργαλείο από την πρίζα και τοποθετήστε το ανάποδα ώστε να έχετε εύκολη πρόσβαση στον άξονα. Αφαιρέστε τα οποιαδήποτε αξεσουάρ από τον άξονα. Περάστε την συρματόβουρτσα τροχού και σφίξτε την με τα κλειδιά. Κατά την χρήση της συρματόβουρτσας τροχού αποφεύγετε να ασκείται μεγάλη πίεση η οποία προκαλεί την κάμψη των συρμάτων οδηγώντας στην πρόωρη θραύση.

πάνω στον άξονα

Λειτουργία με τον λειαντικό τροχό κοπής/ διαμαντένιο τροχό (προαιρετικό εξάρτημα)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Όταν χρησιμοποιείτε το λειαντικό τροχό κοπής/ διαμαντένιο τροχό, βεβαιωθείτε να χρησιμοποιείτε μόνο το ειδικό προστατευτικό τροχού που έχει σχεδιαστεί για χρήση με τροχούς κοπής.

• Μη χρησιμοποιείτε ΠΟΤΕ τον τροχό κοπής για πλευρικό τρόχισμα.

• Μη «φρακάρετε» τον τροχό και μην ασκείτε υπερβολική πίεση. Μην επιχειρήσετε να κάνετε υπερβολικά βαθιά κοπή. Αν ασκείται υπερβολική πίεση στον τροχό αυξάνεται το φορτίο και η ευπάθεια στις δυνάμεις στρέψης και δέσμευσης του τροχού στο κόψιμο, ενώ αυξάνεται και η πιθανότητα κλωτσήματος ή σπασίματος του τροχού και υπερθέρμανσης του μοτέρ.

• Μην ξεκινήσετε ξανά την εργασία κοπής στο τεμάχιο εργασίας. Αφήστε τον τροχό να αποκτήσει ταχύτητά του και εισάγετέ τον προσεκτικά στην κοπή, μετακινώντας το εργαλείο προς τα εμπρός επάνω στην επιφάνεια του τεμαχίου εργασίας. Αν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία μέσα στο τεμάχιο εργασίας, μπορεί να εμποδίσει την κίνηση του τροχού ή μπορεί ο τροχός να αναπηδήσει ή να κλωτσήσει.

• Μην

αλλάζετε ποτέ τη γωνία του τροχού κατά τη διάρκεια των εργασιών κοπής. Αν ασκείτε πλευρική πίεση στον τροχό κοπής (όπως και στο τρόχισμα), ο τροχός θα ραγίσει και θα σπάσει, προκαλώντας το σοβαρό προσωπικό τραυματισμό.

• Πρέπει να χειρίζεστε το διαμαντένιο τροχό κατακόρυφα ως προς το υλικό που πρόκειται να κοπεί.

Στερεώστε την εσωτερική φλάντζα στον άξονα. Προσαρμόστε τον τροχό/δίσκο στην εσωτερική φλάντζα και βιδώστε το παξιμάδι κλειδώματος στον άξονα.

(Εικ. 14)

Κατά την τοποθέτηση ενός διαμαντένιου τροχού ή ενός λειαντικού τροχού κοπής με πάχος τροχού 7mm ή περισσότερο, στερεώστε το παξιμάδι κλειδώματος με το καθοδηγητικό κυκλικό του μέρος (προεξοχή) για την τρύπα του τροχού να βλέπει τον τροχό.

την πλήρη

Για την Αυστραλία και τη Νέα Ζηλανδία

Τοποθέτηση ή αφαίρεση του λειαντικού τροχού κοπής/διαμαντένιου τροχού (προαιρετικό εξάρτημα) (Εικ.15)

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΣΟΧΗ:

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν εκτελέσετε οποιαδήποτε εργασία ελέγχου ή συντήρησης σε αυτό.

• Μην χρησιμοποιήσετε βενζίνη, βενζόλη, διαλυτικό, αλκοόλη ή κάτι παρόμοιο. Μπορεί να προκληθεί αποχρωματισμός, παραμόρφωση ή ρωγμές.

Το εργαλείο και τα ανοίγματα εξαερισμού του πρέπει να διατηρούνται εξαερισμού του εργαλείου ή όταν αρχίσουν να φράσσονται. (Εικ. 16)

καθαρά. Να καθαρίζετε τακτικά τα ανοίγματα

Αλλαγή καρβουνακιών (Εικ.17)

Όταν η μονωτική μύτη ρητίνης που βρίσκεται μέσα στο καρβουνάκι έρθει σε επαφή με το μετατροπέα, θα σβήσει αυτόματα το μοτέρ. Όταν συμβεί αυτό, θα πρέπει να αλλάξετε και τα δύο καρβουνάκια. Να διατηρείτε τα καρβουνάκια καθαρά και ελεύθερα για να γλιστρούν στις υποδοχές. Πρέπει να αλλάζετε ταυτόχρονα και τα δύο καρβουνάκια. Να χρησιμοποιείτε μόνο καρβουνάκια ίδιου τύπου. Με τη βοήθεια ενός κατσαβιδιού, βγάλτε τα καπάκια της υποδοχή για τα καρβουνάκια. Βγάλτε τα φθαρμένα καρβουνάκια, τοποθετήστε τα καινούργια και ασφαλίστε τα καπάκια της υποδοχής για τα καρβουνάκια. (Εικ. 18) Για να διατηρείται η ΑΣΦΑΛΕΙΑ και η ΑΞΙΟΠΙΣΤΙΑ του προϊόντος, οι εργασίες επισκευής οποιαδήποτε άλλη εργασία συντήρησης ή ρύθμισης, θα πρέπει να εκτελούνται σε εξουσιοδοτημένα κέντρα εξυπηρέτησης της Makita, και πάντοτε με τη χρήση ανταλλακτικών της Makita.

, καθώς και

ΑΞΕΣΟΥΑΡ

ΠΡΟΣΟΧΗ:

• Συνιστάται η χρήση των παρακάτω αξεσουάρ και εξαρτημάτων με το εργαλείο της Makita μόνο όπως καθορίζεται στο παρόν εγχειρίδιο. Αν χρησιμοποιήσετε άλλα αξεσουάρ ή εξαρτήματα μπορεί να παρουσιαστεί κίνδυνος για πρόκληση ατομικού τραυματισμού. Να χρησιμοποιείτε τα αξεσουάρ και τα εξαρτήματα μόνο για το σκοπό για τον οποίο προορίζονται.

Αν χρειάζεστε πληροφορίες σχετικά με τα αξεσουάρ αυτά, απευθυνθείτε στο πλησιέστερο κέντρο εξυπηρέτησης της Makita.

κάποια βοήθεια ή περισσότερες

Page 79

1 Πλαϊνή λαβή

Προφυλακτικό τροχού για τον Τροχό τροχίσματος χαμηλωμένου κέντρου/Πολυδίσκος / Συρματόβουρτσα

3 Εσωτερική φλάντζα / Μεγάλη φλάντζα / Εσωτερική φλάντζα 102 (Για την Αυστραλία και τη Νέα Ζηλανδία μόνο) 4 Τροχός τροχίσματος χαμηλωμένου κέντρου / Πολυδίσκος 5 Παξιμάδι κλειδώματος / Ezynut 6 Προστατευτικό Λειαντικού τροχού κοπής / Διαμαντένιου τροχού 7 Προστατευτικό συλλογής σκόνης τροχού 8 Εσωτερική φλάντζα / Μεγάλη φλάντζα / Εσωτερική φλάντζα 78 (Για την Αυστραλία και τη Νέα Ζηλανδία μόνο)

9 Λειαντικός τροχός κοπής / Διαμαντένιος τροχός 10 Εξωτερική φλάντζα 78 (Για την Αυστραλία κα ι τη Νέα Ζηλανδία μόνο) 11 Παξιμάδι κλειδώματος / Ezynut 12 Λαστιχένιο επίθεμα 13 Λειαντικός δίσκος 14 Παξιμάδι κλειδώματος λείανσης 15 Συρματόβουρτσα τροχού 16 Kυπελλοειδής συρματόβουρτσα

– Κλειδί κλειδώματος παξιμαδιών

– Προσάρτημα καλύμματος σκόνης

*1 Μη χρησιμοποιείτε μαζί τη Μεγάλη φλάντζα και το Ezynut. *2 Χρησιμοποιήστε την Εσωτερική φλάντζα 78 και την Εξωτερική φλάντζα 78 μαζί. (Για την Αυστραλία και τη Νέα

Ζηλανδία μόνο)

Για τα μοντέλα GA7020/S Θόρυβος

Το σύνηθες σταθμισμένο επίπεδο θορύβου που έχει καθοριστεί σύμφωνα με την EN60745:

Επίπεδο ηχητικής πίεσης (L Επίπεδο ηχητικής ισχύος (L Αβεβαιότητα (Κ): 3 dB (A)

Να φοράτε ωτοασπίδες .

): 89 dB (A)

): 100 dB (A)

ENG102-3

τροχού

Κραδασμός

Η συνολική τιμή δόνησης (διανυσματικό άθροισμα τριών αξόνων) που έχει καθοριστεί σύμφωνα με την EN60745:

Κατάσταση λειτουργίας: τρόχισμα επιφάνειας Εκπομπή κραδασμού (a

Αβεβαιότητα (Κ): 1,5 m/s Η δηλωθείσα τιμή των παραγομένων κραδασμών έχει καταμετρηθεί σύμφωνα με την τυποποιημένη μέθοδο δοκιμασίας και μπορεί να χρησιμοποιηθεί για την σύγκριση ενός εργαλείου με ένα άλλο.

h,AG

): 8,5 m/s

ENG208-5

Page 80

Η δηλωθείσα τιμή των παραγομένων κραδασμών μπορεί επίσης να χρησιμοποιηθεί για μια προκαταρκτική αξιολόγηση της έκθεσης στους κραδασμούς. Η δηλωθείσα τιμή των παραγομένων κραδασμών χρησιμοποιείται για τις κύριες χρήσεις του ηλεκτρικού εργαλείου. Ωστόσο, εάν το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές, η τιμή των παραγόμενων κραδασμών μπορεί να είναι διαφορετική.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εκπομπή κραδασμών κατά τη διάρκεια της πραγματικής χρήσης του ηλεκτρικού εργαλείου μπορεί να διαφέρει από τη δηλωθείσα τιμή των εκπομπών, ανάλογα με τον τρόπο με τον οποίο χρησιμοποιείται το εργαλείο.

• Φροντίστε να λάβετε τα μέτρα ασφαλείας που απαιτούνται για την προστασία του χρήστη που βασίζονται σε μια εκτίμηση

της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλα τα μέρη του κύκλου λειτουργίας, όπως είναι οι περιπτώσεις κατά τις οποίες το εργαλείο είναι απενεργοποιημένο και όταν λειτουργεί στο ρελαντί επιπροσθέτως του χρόνου κατά τον οποίο το εργαλείο βρίσκεται σε χρήση).

Για τα μοντέλα GA9020/S Θόρυβος

ENG102-3

Το σύνηθες σταθμισμένο επίπεδο θορύβου που έχει καθοριστεί σύμφωνα με την EN60745:

Επίπεδο ηχητικής πίεσης (L Επίπεδο ηχητικής ισχύος (L Αβεβαιότητα (Κ): 3 dB (A)

): 89 dB (A)

): 100 dB (A)

Να φοράτε ωτοασπίδες .

Κραδασμός

ENG208-5

Η συνολική τιμή δόνησης (διανυσματικό άθροισμα τριών αξόνων) που έχει καθοριστεί σύμφωνα με την EN60745:

Κατάσταση λειτουργίας: τρόχισμα επιφάνειας Εκπομπή κραδασμού (a Αβεβαιότητα (Κ): 1,5 m/s

h,AG

): 5,5 m/s

Η δηλωθείσα τιμή των παραγομένων κραδασμών έχει καταμετρηθεί σύμφωνα με την τυποποιημένη μέθοδο δοκιμασίας και μπορεί να χρησιμοποιηθεί για την σύγκριση ενός εργαλείου με ένα άλλο. Η δηλωθείσα τιμή των παραγομένων κραδασμών μπορεί επίσης να χρησιμοποιηθεί για μια προκαταρκτική αξιολόγηση της έκθεσης στους κραδασμούς. Η δηλωθείσα τιμή των παραγομένων κραδασμών χρησιμοποιείται

για τις κύριες χρήσεις του ηλεκτρικού εργαλείου. Ωστόσο, εάν το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές, η τιμή των παραγόμενων κραδασμών μπορεί να είναι διαφορετική.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εκπομπή κραδασμών κατά τη διάρκεια της πραγματικής χρήσης του ηλεκτρικού εργαλείου μπορεί να διαφέρει από τη δηλωθείσα τιμή των εκπομπών, ανάλογα με τον

τρόπο με τον οποίο χρησιμοποιείται το

εργαλείο.

• Φροντίστε να λάβετε τα μέτρα ασφαλείας που απαιτούνται για την προστασία του χρήστη που βασίζονται σε μια εκτίμηση της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλα τα μέρη του κύκλου λειτουργίας, όπως είναι οι περιπτώσεις κατά τις οποίες το εργαλείο είναι απενεργοποιημένο

και όταν λειτουργεί στο ρελαντί επιπροσθέτως του χρόνου κατά τον οποίο το εργαλείο βρίσκεται σε χρήση).

Για Ευρωπαϊκές χώρες μόνο

ENH101-14

ΕΚ – Δήλωση συμμόρφωσης Η Εταιρία Makita ως υπεύθυνος κατασκε υασ τής , δηλώνει ότι το παρακάτω μηχάνημα ή μηχανήματα της Makita:

Ονομασία Μηχανήματος: Γωνιακός τροχός Αρ. Μοντέλου/ Τύπ ο ς: GA7020/S, GA9020/S αποτελούν παραγωγή σε σειρά και

Συμμορφώνονται με τις ακόλουθες Ευρωπαϊκές Οδηγίες:

2006/42/ΕΚ Και κατασκευάζεται σύμφωνα με τα παρακάτω πρότυπα ή τυποποιημένα έγγραφα:

EN60745

Ο εξουσιοδοτημένος μας αντιπρόσωπος στην Ευρώπη διατηρεί

τα τεχνικά έγγραφα, ο οποίος είναι: Makita International Europe Ltd., Michigan, Drive, Tongwell, Milton Keynes, MK15 8JD, England

30η Ιανουαρίου 2009

Tomoyasu Kato

Διευθυντής

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, JAPAN

Makita Corporation

Anjo, Aichi, Japan

884635D990

Makita GA9020SFYK User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
