Manual do

Usuário

MAP 330 MAP 330M

Este Manual fornece as instruções para usar os receptores Magellan GPS MAP 330 e MAP 330M. Qualquer referência ao MAP 330 neste Manual aplica-se a ambas as versões. As áreas concernentes somente ao MAP 330M serão indicadas.

Page 2

AVISOS

POR RAZÕES DE SEGURANÇA, O MOTORISTA NÃO DEVE USAR ESTE DISPOSITIVO

EM VEÍCULO EM MOVIMENTO PARA AJUDÁ-LO A NAVEGAR.

Não tente mudar os ajustes do MAP 330 enquanto estiver dirigindo. Pare

completamente ou peça a um passageiro para fazer quaisquer modificações.

Distrair-se da estrada é perigoso e pode causar um acidente onde você mesmo ou

outras pessoas podem sair feridas.

Este produto é um excelente auxílio para a navegação, mas não substitui a

necessidade de se ter um bom sentido de orientação e bom senso. Nunca confie

somente em um dispositivo para a navegação.

O Sistema de Posicionamento Global (GPS) é operado pelo Governo dos

Unidos, que é responsável apenas pela precisão e manutenção do GPS.

A precisão das posições fixas pode ser afetada por ajustes periódicos nos satélites

GPS feitos pelo Governo americano e está sujeita a mudanças de acordo com a

política de usuários GPS do Departamento de Defesa Civil e o Plano Federal de

Radionavegação. A precisão também pode ser afetada por uma geometria ruim

Use somente cabos e antenas da Magellan; o uso de cabos e antenas de outra

proveniência pode diminuir enormemente o rendimento ou danificar o receptor,

USE O BOM SENSO

TOME CUIDADO

Estados

dos satélites.

USE ACESSÓRIOS ADEQUADOS

além de invalidar a garantia.

CONTRATO DE LICENÇA

A Magellan confere ao comprador o direito de usar o software fornecido dentro e com os produtos GPS MAGELLAN (o "SOFTWARE") no funcionamento normal do equipamento. O comprador pode fazer cópias somente para o seu uso pessoal e para o uso dentro de sua empresa.

O SOFTWARE é propriedade da MAGELLAN e/ou de seus fornecedores e está protegido pela leis de copyright dos Estados Unidos e por tratados internacionais; por isso, este SOFTWARE deve ser tratado como qualquer outro material protegido por copyright.

Este SOFTWARE não pode ser usado, copiado, modificado, submetido a engenharia reversa nem transferido, exceto nos modos expressos nesta licença. Todos os direitos não concedidos expressamente são reservados à MAGELLAN e/ou a seus fornecedores.

Nenhuma parte deste manual pode ser reproduzida ou transmitida, sob quaisquer formas ou por quaisquer meios, eletrônico ou mecânico, inclusive fotocópia e gravação, para qualquer fim que não seja o uso pessoal do comprador sem a permissão prévia escrita da Magellan Corporation.

* * *

Magellan™, MAP 330™ e MapSend Streets™ são marcas registradas da Magellan Corporation.

630778 C SW Rev.: 1.07+

Page 3

GARANTIA LIMITADA DA

MAGELLAN CORPORATION

Todos os receptores GPS Magellan são instrumentos de auxílio à navegação e não são realizados para substituir outros métodos de navegação. É aconselhável que o comprador realize um gráfico cuidadoso da posição e use o bom senso. LEIA COM CUIDADO O MANUAL DO USUÁRIO ANTES DE USAR O PRODUTO.

1. GARANTIA DA MAGELLAN CORPORATION

A Magellan Corporation garante os seus receptores GPS e acessórios contra defeitos de material e fabricação por um período de um ano a partir da data da compra original. ESTA GARANTIA APLICA-SE SOMENTE AO PRIMEIRO COMPRADOR DO PRODUTO.

Se ocorrer um defeito, a Magellan Corporation irá, a seu critério, consertar ou substituir o produto sem nenhuma despesa para o comprador com peças ou mão-de-obra. O produto reparado ou substituído terá uma garantia de noventa (90) dias a partir da data de devolução, ou pelo tempo da garantia original, valendo o de maior duração.

2. RESSARCIMENTO DO COMPRADOR

O RESSARCIMENTO EXCLUSIVO DO COMPRADOR CONFORME ESTA GARANTIA ESCRITA OU QUALQUER GARANTIA IMPLÍCITA ESTARÁ LIMITADO À REPARAÇÃO OU SUBSTITUIÇÃO, A CRITÉRIO DA MAGELLAN CORPORATION, DE QUALQUER PARTE DEFEITUOSA DO RECEPTOR OU DOS ACESSÓRIOS QUE ESTIVEREM COBERTOS POR ESTA GARANTIA. OS REPAROS SOB ESTA GARANTIA SERÃO FEITOS SOMENTE EM UM CENTRO DE ASSISTÊNCIA AUTORIZADO MAGELLAN. QUAISQUER CONSERTOS FEITOS EM UM CENTRO DE ASSISTÊNCIA NÃO AUTORIZADO PELA MAGELLAN CORPORATION IRÁ INVALIDAR ESTA GARANTIA.

3. OBRIGAÇÕES DO COMPRADOR

Para obter a assistência, o comprador deve pedir um número de Autorização para a Devolução de Materiais (RMA) à Magellan Corporation

(800-707-7845 - rma@magellangps.com) antes de expedir o produto. Se, durante a garantia, o comprador devolver o receptor ou acessórios com o porte pago com uma cópia da nota fiscal da compra original, o endereço de retorno do comprador e o número de RMA marcados claramente na parte de fora do pacote para os:

CENTROS DE ASSISTÊNCIA AUTORIZADOS MAGELLAN,

A MAGELLAN CORPORATION NÃO SE RESPONSABILIZA POR PERDAS OU DANOS AO PRODUTO OCORRIDOS DURANTE O TRANSPORTE DO MESMO OU QUANDO É DESPACHADO PARA REPAROS. É ACONSELHÁVEL FAZER UM SEGURO. A MAGELLAN SUGERE USAR UM MÉTODO DE EXPEDIÇÃO GARANTIDO TAIS COMO UPS OU SEDEX PARA DEVOLVER UM PRODUTO PARA A ASSISTÊNCIA.

4. LIMITAÇÃO DE GARANTIAS IMPLÍCITAS

Com exceção do que foi descrito no ponto 1 acima, quaisquer outras garantias expressas ou implícitas, inclusive as de adaptação para fins específicos ou possibilidade de comercialização, estão aqui excluídas.

Alguns países não admitem limitações da duração da garantia implícita, de maneira que a limitação acima pode não se aplicar ao seu caso.

5. EXCLUSÕES

Os seguintes itens estão excluídos pela garantia.

• INSTALAÇÃO

• PILHAS

• ACABAMENTOS

• DEFEITOS DECORRENTES DA INSTALAÇÃO

• QUALQUER DANO DEVIDO A ACIDENTE CAUSADO POR TRANSMISSÕES IMPRECISAS DE SATÉLITES. AS TRANSMISSÕES IMPRECISAS PODEM OCORRER DEVIDO A MUDANÇAS NA

Page 4

POSIÇÃO, ESTADO OU GEOMETRIA DE UM SATÉLITE.

• QUALQUER DANO DEVIDO AO TRANSPORTE, USO INADEQUADO OU INCORRETO, NEGLIGÊNCIA OU MODIFICAÇÃO.

• ASSISTÊNCIA REALIZADA OU TENTADA POR QUALQUER UM QUE NÃO SEJA UM CENTRO DE ASSISTÊNCIA AUTORIZADO MAGELLAN.

• MODIFICAÇÕES DO RECEPTOR QUE POSSAM SER NECESSÁRIAS POR CAUSA DE QUALQUER MUDANÇA NO SISTEMA DE POSICIONAMENTO GLOBAL (GPS). (Nota: Todos os receptores GPS Magellan utilizam o GPS para obter informações sobre a posição, velocidade e hora. O GPS é operado pelo Governo dos Estados Unidos, o qual é responsável somente pela sua precisão e manutenção. Certas condições podem causar imprecisões fazendo com que seja preciso modificar o receptor. Um exemplo dessas condições inclui, mas não se limita a isso, mudanças na transmissão GPS. TAIS MODIFICAÇÕES NÃO ESTÃO COBERTAS POR ESTA GARANTIA.)

A ABERTURA DESTE PRODUTO POR PESSOAS NÃO PERTENCENTES A UM CENTRO DE ASSISTÊNCIA AUTORIZADO MAGELLAN IRÁ ANULAR ESTA GARANTIA.

6. EXCLUSÃO DE DANOS ACIDENTAIS OU INDIRETOS

A MAGELLAN CORPORATION NÃO SERÁ RESPONSÁVEL PERANTE O COMPRADOR OU QUALQUER OUTRA PESSOA POR DANOS ACIDENTAIS OU INDIRETOS DE QUALQUER TIPO, INCLUSIVE A PERDA DE LUCROS, OS DANOS DECORRENTES DO ATRASO OU PERDA DE USO, A PERDA OU DANOS DECORRENTES DA VIOLAÇÃO DESTA GARANTIA OU DE QUALQUER GARANTIA IMPLÍCITA, MESMO SE CAUSADOS POR NEGLIGÊNCIA OU OUTRAS INFRAÇÕES. A MAGELLAN CORPORATION NÃO SERÁ RESPONSÁVEL PERANTE O COMPRADOR OU

QUALQUER OUTRA PESSOA POR DANOS ACIDENTAIS OU INDIRETOS DE QUALQUER TIPO DECORRENTES DE UMA UTILIZAÇÃO NEGLIGENTE DO PRODUTO. EM NENHUM CASO, A MAGELLAN CORPORATION SERÁ RESPONSÁVEL POR TAIS DANOS, MESMO SE A MAGELLAN CORPORATION TIVER SIDO AVISADA SOBRE A POSSIBILIDADE DE ESTES ACONTECEREM.

Alguns países não admitem a exclusão ou limitação de danos acidentais ou indiretos, de maneira que a limitação ou exclusão acima pode não se aplicar ao seu caso.

7. CONTRATO COMPLETO

Esta garantia escrita é o contrato completo, final e exclusivo entre a Magellan Corporation e o comprador em relação à qualidade do desempenho do produto e a quaisquer outras garantias e declarações. ESTA GARANTIA DESCREVE TODAS AS RESPONSABILIDADES DA MAGELLAN CORPORATION EM RELAÇÃO AO PRODUTO.

Esta garantia fornece ao comprador os direitos legais específicos, podendo este último ter outros direitos que variam de um país para outro.

8. PARA COMPRADORES FORA DOS ESTADOS UNIDOS

ESTA GARANTIA LHE CONCEDE DIREITOS ESPECÍFICOS. É POSSÍVEL QUE VOCÊ TENHA OUTROS DIREITOS QUE VARIAM DE UM ESTADO PARA OUTRO E CERTAS LIMITAÇÕES CONTIDAS NESTA GARANTIA PODEM NÃO SE APLICAR AO SEU CASO.

Se tiver comprado este produto fora dos Estados Unidos, esta garantia limitada é governada pelas leis do Estado da Califórnia e beneficiarão a Magellan Corporation, seus sucessores e cessionários.

- - -

Para maiores informações sobre esta garantia limitada, telefone ou escreva a:

Magellan Corporation, 960 Overland Court, San Dimas, California, U.S.A. 91773

Phone: (909) 394-5000 Fax: (909) 394-7050

Page 5

Contents

Introdução

Informações Sobre Este Manual do Usuário ............................................ 1

Regulagem do MAP 330

Instalação das pilhas ................................................................................ 3

Conexão da presilha de pulso .................................................................. 4

Inicialização para a primeira vez de uso ................................................... 5

Ligue o MAP 330 .......................................................................................... 5

Forneça a sua posição aproximada .................................................................. 6

Operação Básica

Receptor GPS MAP 330 ......................................................................... 9

Para ligar e desligar a energia ........................................................................ 10

Para ligar e desligar a iluminação de fundo ................................................... 11

Regulagem do contraste ............................................................................... 11

Para obter uma posição fixa.......................................................................... 12

Telas de Navegação................................................................................ 12

Tela do Mapa ............................................................................................... 12

Tela da Bússola ............................................................................................ 13

Tela de Dados Grandes ................................................................................ 13

Telas de Posição ........................................................................................... 13

Acesso às Telas de Navegação................................................................. 14

Para salvar um Waypoint ....................................................................... 15

Para usar as rotas GOTO ...................................................................... 18

Para criar uma rota GOTO .......................................................................... 18

Para navegar em uma rota GOTO ............................................................... 21

Magellan MAP 330 GPS Receiver i

Page 6

Guia de Referência

Energia/Iluminação de fundo/Contraste................................................ 23

Ligue o MAP 330 ........................................................................................ 23

Desligue o MAP 330 ................................................................................... 23

Uso da iluminação de fundo do visor ........................................................... 23

Ajuste do contraste do visor ......................................................................... 24

Telas de navegação ................................................................................ 24

Seleção das Telas NAV ................................................................................. 24

Retorno à última tela NAV consultada ......................................................... 24

Tela do Mapa ........................................................................................ 24

Ajuste do Detalhe do Mapa ......................................................................... 27

Legenda da Tela do Mapa ............................................................................. 27

Personalização dos Campos de Dados .......................................................... 28

Ativação/desativação da apresentação dos waypoints .................................... 30

Definição da cidade ..................................................................................... 28

Ativação/desativação da Informação Nav...................................................... 28

Modificação da Orientação do Mapa ........................................................... 30

Ativação/desativação da visualização da trajetória no mapa........................... 31

Seleção do Modo Localizador....................................................................... 31

Tela da Bússola ...................................................................................... 32

Personalização dos Campos de Dados .......................................................... 33

Tela de Dados Grandes ......................................................................... 33

Personalização dos Campos de Dados .......................................................... 34

Tela da Posição ...................................................................................... 34

Seleção da Tela de Posição ............................................................................ 34

Ajuste a zero do Hodômetro de viagem........................................................ 35

Personalização dos Campos de Dados .......................................................... 36

Mensagens de Estado do GPS ...................................................................... 36

Tela da Situação do Satélite ................................................................... 37

Waypoints / Banco de dados ................................................................. 38

Acesso aos waypoints do banco de dados ...................................................... 38

Seleção de waypoints da Lista Mais Próximo ................................................ 38

ii Magellan MAP 330 GPS Receiver

Page 7

Seleção de waypoints da Lista Alfabética ...................................................... 38

Seleção de waypoints mais próximos do cursor............................................. 39

Para salvar a posição atual como um waypoint ............................................. 40

Criação de um novo waypoint manualmente ............................................... 40

Criação de um novo waypoint com o cursor do mapa .................................. 40

Eliminação de um waypoint do usuário ....................................................... 41

Edição de um waypoint do usuário .............................................................. 41

Visualização de um objeto de mapa no mapa ............................................... 42

Visualização de um waypoint do usuário no mapa ....................................... 42

Para salvar um objeto de mapa como um waypoint do usuário..................... 42

Busca do endereço de uma rua ..................................................................... 43

Rotas ..................................................................................................... 44

Criação de uma rota GOTO ........................................................................ 44

Criação de uma rota de retorno.................................................................... 44

Criação de uma rota de pernas múltiplas ...................................................... 45

Ativação/Desativação de uma rota................................................................ 47

Visualização de uma rota.............................................................................. 47

Edição de uma rota ...................................................................................... 47

Introdução de uma perna ......................................................................... 48

Exclusão de uma perna ............................................................................ 48

Substituição de uma perna ....................................................................... 48

Adição de uma perna ............................................................................... 49

Adição de um waypoint recém-criado à rota................................................. 49

Inversão de uma rota .................................................................................... 49

Eliminação de uma rota ............................................................................... 49

Visualização de uma rota na tela do mapa .................................................... 50

Criação de uma rota usando o histórico da trajetória.................................... 50

Regulagem ............................................................................................ 50

Inicialização do MAP 330 ............................................................................ 50

Ativação/desativação das telas NAV.............................................................. 51

Seleção do Sistema de Coordenadas ............................................................. 51

Seleção de um dado (Datum) do mapa ........................................................ 52

Magellan MAP 330 GPS Receiver iii

Page 8

Seleção do Modo Elevação ........................................................................... 52

Seleção do formato de hora .......................................................................... 52

Seleção de Unidades NAV ............................................................................ 53

Seleção da referência norte ........................................................................... 53

Ajuste do timer da iluminação de fundo ...................................................... 53

Ativação/desativação do beeper .................................................................... 54

Seleção da mensagem NMEA ...................................................................... 54

Seleção da taxa de transmissão...................................................................... 54

Modificação das línguas ............................................................................... 55

Limpeza da Memória ............................................................................ 55

Limpar o histórico da trajetória .................................................................... 55

Limpar Wpts/Rotas ..................................................................................... 55

Limpar todas as Rotas .................................................................................. 55

Resetar o MAP 330 aos defaults da fábrica ................................................... 56

Limpar toda a memória do MAP 330 .......................................................... 56

Tela Sol/Lua .......................................................................................... 56

Acesso à tela Sol/Lua .................................................................................... 56

Modificação da data do Sol/Lua ................................................................... 56

Modificação da posição do Sol/Lua .............................................................. 57

Tela dos Períodos de Pesca/Caça ............................................................ 57

Acesso à tela Pesca/Caça ............................................................................... 57

Mudança da data de Pesca/Caça ................................................................... 57

Mudança da posição de Pesca/Caça .............................................................. 57

Alarmes do MAP 330............................................................................ 58

Definição do alarme de chegada ................................................................... 58

Definição do alarme da âncora ..................................................................... 58

Definição do alarme XTE ............................................................................ 58

Definição do alarme da posição fixa GPS ..................................................... 58

Uso do Simulador ................................................................................. 59

Ativação do simulador - Modo Auto ............................................................ 59

Ativação do simulador - Modo Usuário........................................................ 59

Desativação do simulador ............................................................................ 59

iv Magellan MAP 330 GPS Receiver

Page 9

Ajuda .................................................................................................... 60

Sobre..................................................................................................... 60

Perguntas Freqüentes

Informações gerais................................................................................. 61

Waypoints/Banco de dados ................................................................... 62

Telas de navegação ................................................................................ 63

Rotas ..................................................................................................... 63

Alarmes ................................................................................................. 63

Dados de Saída ..................................................................................... 64

Apêndice

Eliminação dos defeitos ......................................................................... 65

Ícones dos waypoints............................................................................. 66

Para contatar a Magellan ....................................................................... 67

Especificações........................................................................................ 68

Acessórios.............................................................................................. 69

MapSend Streets™ ............................................................................... 70

Conexão a Dispositivos Externos........................................................... 71

Glossário ............................................................................................... 73

Índice analítico ..................................................................................... 75

Magellan MAP 330 GPS Receiver v

Page 10

vi Magellan MAP 330 GPS Receiver

Page 11

Introdução

Bem-vindo e parabéns por ter comprado o receptor GPS Magellan MAP 330. O MAP 330 tem todas as características que um navegador, pescador, viajante, caçador ou qualquer pessoa envolvida em atividades recreativas ao ar livre pode esperar de um receptor GPS Magellan. Além dessas características, o MAP 330 tem a capacidade de mostrar a sua posição em mapas detalhados de cidades, fornecendo a você um instrumento de navegação completo que irá durar muitos anos pela frente.

A Magellan tornou-se um líder no mercado de GPS portáteis desde a introdução do primeiro receptor comercial portátil GPS do mundo, em 1989. Desde então, a Magellan tem continuado a equipar os mercados de consumo e das atividades ao ar livre com receptores de navegação, a partir do primeiro receptor GPS por menos de $100 até os receptores para automóveis com capacidades de traçar rotas trecho por trecho.

Antes de começar, certifique-se de que a embalagem contenha todas as peças relacionados na lateral da caixa. Se qualquer uma dessas peças estiver faltando ou estiver danificada, contate a Magellan Corporation através do número (866) 7378604 para encomendar peças de reposição.

Informações Sobre Este Manual do Usuário

Este Manual do Usuário está dividido em seis capítulos: Introdução, Regulagem do MAP 330, Operação Básica, Guia de Referência, Perguntas Freqüentes e Apêndice.

Cada um destes capítulos será explicado brevemente abaixo de maneira que você possa escolher qual deles lhe interessa. Além disso, encontrará um glossário e um índice analítico depois do Apêndice.

Regulagem do MAP 330: este capítulo irá mostrar como preparar o MAP 330

para o uso. As instruções incluem como instalar as pilhas, como conectar a presilha de pulso e como inicializar o MAP 330.

Operação Básica: este capítulo contém instruções, etapa por etapa, sobre como

utilizar as funções básicas do MAP 330. Este capítulo irá explicar como obter uma posição fixa, como visualizar a tela do Map, como

Receptor GPS Magellan MAP 330 1

Page 12

Introdução

Guia de Referência: aqui, você encontrá instruções, etapa por etapa, para todas

Perguntas Freqüentes: este capítulo foi elaborado para responder a algumas das

Apêndice: este capítulo compreende seções contendo informações sobre a

Glossário: é fornecido um glossário que explica alguns dos termos e abreviações

salvar um waypoint e como usar um GOTO. Conhecendo estas quatro etapas básicas, será possível usar o MAP 330 para a maioria das coisas que você desejar fazer.

as características existentes no MAP 330. Este capítulo está estruturado de uma forma que torna rápida e fácil a busca da característica desejada.

perguntas mais elementares que você pode fazer sobre o seu MAP 330, sobre o sistema de posicionamento global (GPS) e sobre o uso do MAP 330 em todo o seu potencial. Os usuários experientes de GPS provavelmente não irão encontrar nenhuma informação nova neste capítulo, mas os novos usuários de GPS podem encontrar aqui muitas respostas às suas dúvidas.

conexão do MAP 330 com dispositivos externos, acessórios, eliminação de defeitos e especificações.

encontrados no MAP 330 e neste manual que podem não ser familiares para todos os usuários.

É hora de começar a usar o seu MAP 330. Não se desanime com o tamanho do manual, pois tentamos fornecer informações suficientes para os usuários principiantes, bem como dar aos usuários experientes especificações e características que estão procurando.

A coisa mais importante para nós é ter certeza que você está plenamente satisfeito com o seu MAP 330 e com a documentação de acompanhamento. Se tiver qualquer idéia, sugestão ou, então, uma reclamação, comunique-as para nós através do nosso web site (www.magellangps.com) ou pelo correio.

2 Receptor GPS Magellan MAP 330

Page 13

Regulagem do MAP 330

A regulagem do MAP 330 é um simples processo de três etapas: instalação das pilhas, conexão da presilha de pulso e inicialização do MAP 330.

Instalação das pilhas

O MAP 330 utiliza duas pilhas AA que são instaladas na parte de trás do aparelho embaixo da tampa das pilhas. O aparelho pode ter uma autonomia de até 10 horas de uso com duas pilhas AA com a iluminação de fundo desligada.

Para remover a tampa das pilhas, rode a argola do parafuso da tampa em sentido anti-horário até a tampa das pilhas ficar solta. Introduza as novas

pilhas como mostrado, controlando se as pilhas são montadas com a polaridade correta.

Reponha a tampa e aperte o parafuso rodando-o em sentido horário até a tampa ficar bem firme no lugar. Evite apertar demais o parafuso da tampa das pilhas.

Quanto tempo eu tenho para trocas as pilhas? Quaisquer waypoints ou rotas que você tenha criado são armazenados na memória permanente e serão mantidos por meses com as pilhas removidas. A posição atual e a data não são armazenadas na memória permanente, mas serão mantidas na memória por no mínimo duas horas sem as baterias montadas.

Desligue sempre o MAP 330 antes de remover as pilhas ou desconectar o aparelho de uma fonte externa de energia. Se isto não for feito, os dados podem ser perdidos ou alterados.

Receptor GPS Magellan MAP 330 3

Page 14

Regulagem do MAP 330

Conexão da presilha de pulso

A presilha de pulso se encaixa na argola do parafuso da tampa das pilhas. A figura abaixo mostra como a presilha de pulso deve ser encaixada.

Idioma

Na primeira vez que o seu MAP 330 for usado (ou se a memória tiver sido completamente apagada), ester pedirá para selecionar o idioma que você deseja usar. Use as setas para cima/baixo do teclado para destacar o idioma desejada. Com o idioma destacado, pressione a tecla ENTER. É possível selecionar inglês, francês, alemão, espanhol, italiano, português, finlandês, holandês ou sueco.

É possível mudar o idioma a qualquer hora, acessando à opção Idiomas do Menu de Instalação. (Vide Mudança de Idiomas na Seção Referência deste manual)

4 Receptor GPS Magellan MAP 330

Page 15

Regulagem do MAP 330

Inicialização para a primeira vez de uso

A etapa final da regulagem do MAP 330 é a inicialização do receptor para a primeira vez de uso. Isto ajudará o seu MAP 330 a iniciar a computar a sua posição da maneira mais rápida possível.

O motivo pelo qual é feita a inicialização é o de aumentar a velocidade do processo para computar a primeira posição fixa quando o MAP 330 não tem nenhuma última posição computada na memória (isto é, quando o MAP 330 é completamente novo ou a memória tiver sido apagada). Isto fornece ao MAP 330 uma indicação aproximada de onde está posicionado, de maneira que possa usar o seu almanaque de satélites (armazenado na memória permanente) para estimar quais satélites estão em órbita acima dele e quais ele deve procurar.

Siga estas instruções para inicializar o MAP 330.

Ligue o MAP 330

Pressione

O MAP 330 liga e mostra a tela inicial e a tela de alerta.

Tela Inicial Tela de Alerta

Pressione

MAP 330 será desligado)

Receptor GPS Magellan MAP 330 5

ENTER

(Você tem 10 segundos para pressionar ENTER, senão o

Page 16

Regulagem do MAP 330

O MAP 330 mostra uma caixa de mensagem indicando que o receptor precisa ser inicializado.

Pressione

ENTER

Forneça a sua posição aproximada

Use as para destacar a sua região geral.

Pressione

Use as para destacar a sua área.

Pressione

ENTER

O cursor aparece no campo da hora, aguardando que você introduza a hora local. Acerte a hora local usando as teclas com setas. Acerte também o indicador AM/PM.

Nota: Assim que o MAP 330 começar a captar sinais de um satélite, irá automaticamente atualizar a hora usando o relógio atômico do satélite.

6 Receptor GPS Magellan MAP 330

Page 17

Regulagem do MAP 330

Para usar as teclas com setas para editar um campo, siga o simples diagrama mostrado abaixo.

Edição

move o bloco do cursor para a esquerda ou a direita.

Pressionando a seta direita, muda para:

aumenta ou diminui o valor.

Pressionando a seta

de cima, muda para:

Quando a hora estiver certa, pressione

ENTER

A última informação necessária é a data. Usando as teclas com setas, introduza a data atual.

Pressione

ENTER

Todas as informações necessárias para que o MAP 330 aumente a velocidade do processo de computar a sua primeira posição fixa foram introduzidas e o botão Feito se destaca.

Para completar o procedimento de inicialização, pressione

ENTER

Receptor GPS Magellan MAP 330 7

Page 18

Regulagem do MAP 330

A tela Situação do Satélite é mostrada e o MAP 330 agora está pronto para ser usado. Nessa altura, você pode começar a usar o MAP 330 a partir da Operação Básica descrita no próximo capítulo ou você pode desligar o MAP

330.

Para desligar o MAP 330, pressione .

8 Receptor GPS Magellan MAP 330

Page 19

Operação Básica

Para muitos de vocês, esta será a primeira abordagem do uso de um receptor GPS como instrumento de navegação. Com todas as características e funções fornecidas com o MAP 330, este pode intimidar um pouco no início. Não se preocupe. É preciso saber poucas coisas para usar o MAP 330. Estas serão discutidas aqui detalhadamente. Outras características e funções podem ser encontradas na Seção Referência deste manual.

Receptor GPS MAP 330

Antena QuadrifilarAntena Quadrifilar

Antena Quadrifilar

Antena QuadrifilarAntena Quadrifilar

IN - Amplia o

conteúdo da tela do Mapa. (Pressione uma vez para ampliar um grau, pressione e segure para mover rapidamente através dos graus de ampliação)

ESC- Cancela a operação do último botão pressionado. Também percorre as telas NAV na ordem contrária.

NAV - Acessa às váraias telas de navegação.

MARK/GOTO - MARK é usado para criar um waypoint. GOTO é usado para criar uma rota direta para qualquer waypoint memorizado.

OUT - Reduz o conteúdo da tela do Mapa. (Pressione uma vez para reduzir um grau, pressione e segure para mover rapidamente através dos graus de redução)

ENTER - Confirma as entradas de dados ou escolhas do menu.

MENU - Dá acesso aos menus das telas mostradas. Também dá acesso às funções waypoint, rota e ajuste.

ENERGIA/LUZ- Liga/desliga o MAP 330. Também é usado para ligar/desligar a iluminação de fundo do visor.

Receptor GPS M agellan MAP 330 9

Page 20

Operação Básica

Orifício de alívio da pressão

Tampa das pilhas

Parafuso da tampa das pilhas e argola da presilha de pulso

Conexões externas -

Fornece conexão a energia externa e dispositivos de tratamento de dados.

Cabo de Energia/ Dados (comprado a parte) - Dá acesso

ao conector externo para o MAP 330. Veja a seção sobre Acessórios para a descrição dos cabos disponíveis.

Para ligar e desligar a energia

Para ligar o MAP 330

Pressione

Tela inicial

mostrada

Tela de alerta

mostrada

A última tela de navegação que estava vendo será mostrada. Se a última tela vista era a tela do Mapa, será usado o último ajuste da escala do zoom.

10 Receptor GPS M agellan MAP 330

Pressione

ENTER

[Você tem 10

segundos para

pressionar ENTER

aceitando o aviso

mostrado, caso

contrário o MAP

330 desliga]

Page 21

Para desligar o MAP 330

Uma nova

Pressione

Tela final mostrada

pressã o do botão ON/OFF irá desligar o MAP 330 imediatamente.

Pressione a tecla ESC para cancelar a seqüência de desativação.

Para ligar e desligar a iluminação de fundo

A iluminação de fundo do visor pode ser ajustada em três graus diferentes (baixa, alta ou desligada).

Pressione

e segure por

2 segundos

Iluminação

de fundo acesa

(baixa)

Pressione

e segure por 2

segundos

Iluminação

de fundo acesa

(alta)

Pressione

e segure por 2

segundos

Operação Básica

Iluminação

de fundo

apagada

A iluminação de fundo provoca um grande consumo das pilhas do MAP 330. Para evitar que a iluminação de fundo seja ligada e

deixada ligada acidentalmente, o MAP 330 irá desligar a iluminação

de fundo depois de 4 minutos que um botão não é pressionado. Pressionando qualquer botão, a iluminação de fundo é ativada de novo neste exemplo. É possível modificar o tempo de duração da iluminação de fundo

na Regulagem. (Veja a seção Regulagem no capítulo Guia de Referência.)

Regulagem do contraste

Em qualquer

tela,

pressione

Use as setas

para cima/baixo

para destacar o

contraste

Receptor GPS M agellan MAP 330 11

O conteúdo do

menu pode

diferir levemente,

dependendo de

qual tela este

foi acessado.

Use as setas

esquerda/direita

para ajustar

o contraste.

ENTER

Page 22

Operação Básica

Para obter uma posição fixa

Dado que o MAP 330 obtém as informações necessárias a partir de satélites em órbita ao redor da terra, a antena precisa ter uma visibilidade aérea relativamente sem obstruções, para permitir que o receptor escolha entre todos os satélites disponíveis no momento.

Se a visibilidade aérea é pouca (montanhas ou edifícios altos, vegetação densa ou outros impedimentos), os sinais do satélite podem ser bloqueados e o receptor pode demorar mais para computar uma posição fixa.

É possível observar a intensidade dos sinais e os satélites usados na tela Situação do Satélite (descrita na próxima seção).

Manejo do MAP 330. O receptor foi projetado para se encaixar confortavelmente na sua mão. Segure o MAP 330 na palma da mão com a antena apontada para o céu.

Telas de Navegação

O MAP 330 tem cinco telas de navegação: Tela do Mapa, Tela da Bússola, Tela dos Dados Grandes, Tela da Posição e Tela da Situação do Satélite. Estas serão descritas brevemente aqui. Informações mais detalhadas sobre as diferentes telas podem ser encontradas no capítulo Guia de Referência.

Tela do Mapa A tela do mapa tem dois modos, posição ou cursor. No Modo Posição, a sua posição atual é indicada por uma seta grande no centro da tela. Se você estiver em movimento, a seta irá apontar na direção para onde você está se dirigindo. Na parte inferior da

tela é mostrada a escala do mapa mostrado e dois campos de dados que podem ser personalizados, ou desativados, de acordo com as suas necessidades.

12 Receptor GPS M agellan MAP 330

Page 23

Operação Básica

No Modo Cursor, a tela contém um cursor que pode ser movido no mapa. Na parte inferior do visor é mostrada a informação para a posição do cursor relacionada com a sua posição atual. Além disso, quaisquer pontos de interesse embaixo do cursor serão mostrados.

Para ter acesso ao Modo Cursor, pressione qualquer seta do teclado. Aparece uma cruz que pode ser movida com as teclas das setas.

Para voltar para o Modo Posição, pressione

ESC

O cursor desaparece e o ícone da posição atual aparece no meio do mapa.

Tela da Bússola. Esta é uma tela útil para ter à mão durante a navegação. Pode ser totalmente personalizada para mostrar as informações mais úteis para você. A parte inferior da Tela da Bússola não só indica o seu rumo de forma gráfica, mas também mostra a posição do sol, da lua e o seu destino (se estiver navegando numa rota) em relação ao rumo.

Tela de Dados Grandes. A Tela dos Dados Grandes é parecida com a Tela da Bússola mas, aqui, a bússola foi removida para permitir a exibição ampliada dos dados de navegação. Esta é ideal quando o MAP 330 está montado no painel de instrumentos de um barco usando o gancho de montagem giratório opcional. Mesmo a uma determinada distância, as informações podem ser vistas com facilidade.

Telas de Posição. As Telas de Posição 1 e 2 mostram a sua posição atual usando os sistemas de coordenadas selecionados na Regulagem. Esta tela mostra tudo a respeito da posição básica, hora e informações do satélite. Além disso, informações sobre a navegação atual são fornecidas na metade inferior da tela.

Receptor GPS M agellan MAP 330 13

Page 24

Operação Básica

Acesso às Telas de Navegação

A partir de qualquer tela que não seja uma tela de navegação, pressionando

NAV

você volta para a última tela de navegação consultada. Cuidado, pois se você estiver introduzindo dados, pressionando

NAV

, você voltará para a última tela de

navegação, mas as suas entradas não serão salvas.

Durante a consulta de qualquer tela de navegação, é possível manejar outras telas, seguindo as instruções abaixo.

NAV

Tela do Mapa

(Modo Posição)

Tela da Bússola

ESC

Tela do Mapa

(Modo Cursor)

Tela Dados

Grandes

Tela Posição 1

Tela posição 2

Tela Situação do

élite

Sat

ESC

14 Receptor GPS M agellan MAP 330

Page 25

Operação Básica

Acesso às Telas de Navegação

Um waypoint é um ponto em um mapa que pode ser designado e salvo no MAP

330. Eles são principalmente usados para criar rotas. Não importa se a rota é um simples GOTO ou uma rota mais complexa de várias pernas, ela precisa de waypoints armazenados para usar como o ponto de partida e de destino.

Para salvar um waypoint com um nome gerado pelo receptor

A partir de qualquer tela, pressione e segure

MARK

por 2 segundos e a tela Mark é mostrada.

O botão “Salvar” é destacado e você pode pressionar

o nome e o ícone de default.

Posteriormente, você pode voltar para trás e editar qualquer informação dos waypoints através do Menu Banco de Dados ou pode modificar as informações agora, seguindo as instruções abaixo.

(Veja Waypoints no capítulo Guia de Referência.)

ENTER

para salvar o waypoint usando

Para salvar um waypoint com um ícone e um nome entrados pelo usuário

A partir de qualquer tela, pressione e segure

MARK

por 2 segundos. Use as setas para cima/baixo e observe que o destaque move de campo para campo e, depois, volta para “Salvar.”

Destaque o campo do Ícone usando as setas para cima/baixo. Pressione

ENTER

A janela de seleção do ícone é mostrada. Use as

Receptor GPS M agellan MAP 330 15

Page 26

Operação Básica

teclas com setas para mover de um ícone para o outro com o nome do ícone mostrado na parte de cima. Como um instrumento de referência, todos os ícones e os respectivos nomes estão relacionados no Capítulo Guia de Referência. Depois de destacar o ícone que

deseja usar, pressione

Agora, o cursor está destacando o campo do nome do waypoint. Com o campo do nome

destacado, pressione entrada é mostrado. Na parte superior da

janela do teclado está escrito qual campo você está modificando; neste caso, o campo do nome.

Agora, é possível usar as teclas com setas para selecionar o caractere que você deseja introduzir. Com o caractere destacado,

pressione mostrado no campo acima das teclas. (Os nomes de waypoints pode ter até

8 caracteres de comprimento)

ENTER

. O teclado de

ENTER

e o mesmo é acrescentado ao nome que está introduzindo e

Destacando “Voltar” e pressionando

ENTER

apaga o último caractere

introduzido.

Destacando “Limpar” e pressionando

ENTER

apaga o nome inteiro.

Destacando a barra espaçadora e pressionando

ENTER

acrescenta um espaço.

Destacando “Shift” e pressionando

ENTER

mostra as letras minúsculas e alguns sinais de pontuação adicionais.

16 Receptor GPS M agellan MAP 330

Page 27

Operação Básica

Quando tiver entrado o nome desejado, destaque “OK” e pressione

ENTER

. Você volta

para a tela Mark com o novo nome mostrado.

Para introduzir uma mensagem

Qualquer waypoint pode ter uma mensagem atribuída a ele. Isto é útil para identificar ainda mais o waypoint. Se este era um waypoint para a casa ou o trabalho de um amigo, você pode acrescentar um número de telefone ou qualquer outra informação que achar útil.

Use as setas para cima/baixo para destacar o campo da mensagem e pressione

ENTER

A janela do teclado é mostrada como no caso da mudança do nome. Só que desta vez, a parte superior da janela indica “Mensagem” e o campo no qual você está digitando é maior para conter mais caracteres. O campo da mensagem pode conter até 30 caracteres.

Para aceitar a nova mensagem, destaque “OK” e pressione deixar a mensagem como era antes, pressione

ESC

ENTER

. Para

a qualquer momento.

Existe um limite para o número de waypoints que posso armazenar no MAP 330? Sim, o MAP 330 pode conter até 500 waypoints do

usuário na memória. Entretanto, o MAP 330 irá permitir a criação de

mensagens só para 200 waypoints. Se acontecer de você chegar a este número e precisar introduzir mais mensagens, terá que cancelar algumas que você não precisa mais para fazer espaço.

Receptor GPS M agellan MAP 330 17

Page 28

Operação Básica

Para usar as rotas GOTO

Uma rota GOTO é simplesmente uma rota com um ponto de partida e um único ponto de destino; eu estou aqui e quero ir para lá. O único requisito necessário para criar uma rota GOTO é ter o waypoint de destino salvo na memória. Este waypoint pode ser um que você salvou anteriormente (que está armazenado na Lista de Waypoints do Usuário) ou qualquer um dos pontos de referência fornecidos com o MAP 330 no seu banco de dados embutido.

Por exemplo, suponhamos que você tenha estacionado o carro e decidido fazer uma caminhada de mais ou menos uma hora. E suponhamos que, quando você tiver terminado a sua caminhada, você queira ter indicações para voltar para o carro. É muito simples.

Primeiro, na posição onde você estacionou o carro, você usa o MAP 330 para computar essa posição e, depois, você salva essa posição com um nome como “Estacionamento.” Depois da caminhada, você pode usar a função GOTO (descrita depois desta seção) e selecionar “Estacionamento” como seu destino a partir da Lista dos Waypoints do Usuário. O MAP 330 irá, então, guiá-lo de volta para o carro.

Para criar uma rota GOTO

Pressione GOTO. Antes de tudo, selecione o waypoint de destino. Isto é feito acessando o banco de dados dos waypoints. A primeira tela é usada para selecionar a categoria do banco de dados no qual está situado o waypoint e como será encontrado, alfabética ou na posição ou no cursor mais próximo.

Para selecionar um waypoint de destino a partir do banco de dados usando “Posição Próxima”

Use as setas para cima/baixo para destacar a categoria onde está situado o seu waypoint de destino. Use as setas esquerda/direita para selecionar como os waypoints são mostrados, Alfabética, Posição Próxima ou Cursor Próximo. Neste caso, você usa “Posição Próxima”.

18 Receptor GPS M agellan MAP 330

Page 29

Operação Básica

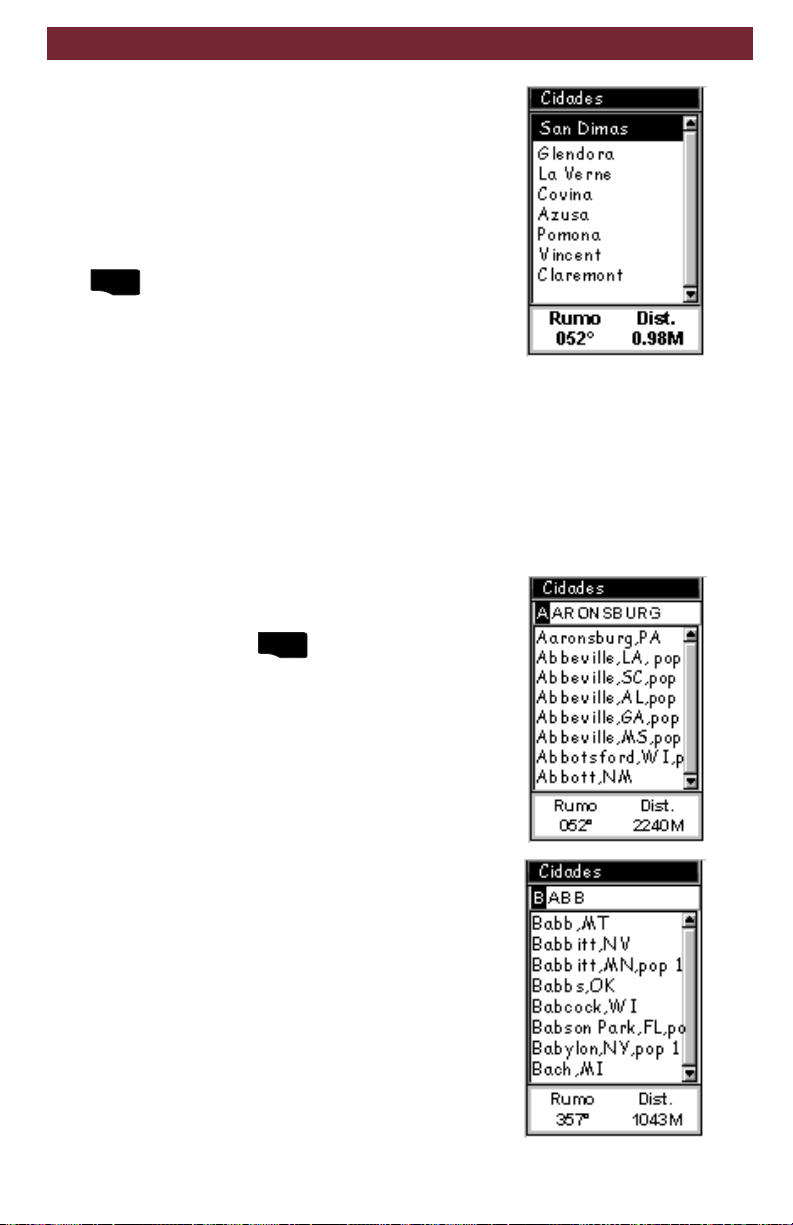

O exemplo mostrado aqui é uma amostra de uma Lista de Waypoints de Cidades. Este é um exemplo de uma lista de Waypoints da Cidade mais Próxima da Magellan. A sua tela será diferente.

Use as setas para cima/baixo para destacar a sua escolha de waypoint que será o seu destino e pressione

ENTER

A rota GOTO está agora ativa e você volta para a última tela de navegação mostrada.

Para selecionar um waypoint de destino a partir do banco de dados usando “Alfabética”

Destaque qualquer categoria, exceto Usuário, e use as setas esquerda/direita para selecionar Localizar por

Alfabética. Pressione

ENTER

. Neste exemplo, Cidades

foi selecionado e é assim que a tela é mostrada.

Esta é uma lista muito longa e usando as setas para cima/baixo para encontrar o waypoint certo pode demorar muito tempo. Para acelerar o processo de localização de um waypoint na lista, o MAP 330 oferece um modo de “pular” para a área da lista onde o waypoint desejado pode ser encontrado.

Por exemplo, suponhamos que o seu destino seja Los Angeles. Pressione a seta para cima uma vez. Observe que a primeira letra no cursor mudou para “B”. A lista também “pulou” para a primeira cidade que começa com a letra “B”.

Receptor GPS M agellan MAP 330 19

Page 30

Operação Básica

Como estamos procurando Los Angeles, será preciso repetir a pressão da tecla para cima até a letra “L” ser mostrada no cursor.

A lista dos waypoints de cidades será mostrada desta maneira. Isto já é bom, pois agora a lista mostra as cidades que começam com a letra “L”, mas podemos chegar ainda mais perto.

Pressione a seta direita uma vez. O cursor moveu para o segundo caractere na lista. Pressione a seta para cima até a letra “O” ficar no cursor. (Observe que o MAP 330 pula as letras que não têm um waypoint correspondente na lista. Dado que nenhuma cidade começa com “LB”, ele pula “LB” e procura uma cidade que começa com “LC” e assim por diante. Isto leva um pouco de tempo; por isso, pressione a seta para cima e aguarde, pois este processo pode demorar um segundo a ser feito.)

Pressione a seta direita novamente e use a seta para cima para selecionar “S” no cursor. Agora, você chegou a um ponto da lista onde você pode ver o nome do waypoint da cidade para Los Angeles.

20 Receptor GPS M agellan MAP 330

Page 31

Operação Básica

Agora, pode selecionar Los Angeles na lista pressionando

ENTER

. A primeira cidade na lista se

destaca. Use a seta para baixo para destacar Los Angeles.

Com Los Angeles destacada, ela pode ser selecionada como o destino da rota GOTO pressionando

ENTER

Agora, você é mandado para a última tela NAV consultada. A rota GOTO foi ativada e você está pronto para iniciar a navegar nesta rota.

O MAP 330 tem a capacidade de fornecer a você as ferramentas necessárias para navegar para o seu destino. É possível escolher entre três telas personalizadas que mostram a informação necessária na configuração que você quiser. Os caminhantes podem achar a tela da Bússola perfeita para eles, enquanto que navegadores podem preferir a tela de Dados Grandes ou a tela do Mapa. Para você, a tela do Mapa pode ter todas as informações necessárias.

Pressione

NAV

até aparecer a tela de navegação desejada.

Se você tiver selecionado a tela do Mapa, você verá o ícone da posição no centro da tela com uma linha desenhada para você no mapa, graficamente mostrando a rota GOTO.

Observe que esta rota é em linha de visada (LOS) ou “em linha reta.” O MAP 330 não computa a rota usando ruas e rodovias, fornecendo um trajeto curva por curva. Você irá descobrir rapidamente que você pode usar as ruas e rodovias mostradas na tela do mapa e compará-las com a rota mostrada e chegar ao seu destino facilmente.

Receptor GPS M agellan MAP 330 21

Page 32

Operação Básica

As rotas GOTO NÃO são salvas na memória quando o MAP 330 é desligado. Se você estiver navegando em uma rota GOTO e precisar desligar o MAP 330, você terá de reiniciar a GOTO. As rotas, entretanto, são armazenadas na

memória. Se você precisa fazer uma GOTO, mas acha que vai desligar o MAP 330 antes de chegar, é bom considerar fazer uma rota de 1 perna usando o menu das rotas. Mais informações sobre as rotas podem ser encontradas no capítulo Referência deste manual.

Estas são só as funções básicas do MAP 330 e para muitos usuários isto é tudo o que irão precisar. Contudo, existem muitas outras características no MAP 330 que você pode querer conhecer melhor.

• Rotas de várias pernas (numerosas GOTOs se unem para formar uma única rota complexa).

• Nascer do sol/pôr-do-sol e Informações sobre a Lua (permite ver a hora em que o sol nasce e se põe junto com a fase da lua para uma certa posição e data).

• Melhores períodos para Caça e Pesca (mostra os melhores períodos para caçar e pescar para uma determinada posição. Muito útil para caçadores e pescadores)

• Alarmes e Mensagens de Alarme (é possível programar o MAP 330 para fornecer um alerta visual e audível para quatro diferentes alarmes: Âncora, Chegada, XTE ou Posição fixa GPS)

• Regulagem do MAP 330 (é possível modificar muitos dos ajustes do MAP 330 para satisfazer as suas exigências. Todas as escolhas possíveis podem ser encontradas no Menu de Instalação.)

• Limpar a memória do MAP 330 (você pode limpar só alguns ou todos os dados armazenados que você introduziu no MAP 330. Tome cuidado, limpando os dados, estes desaparecem até você entrá-los de novo.)

Todas estas e outras características podem ser encontradas no capítulo Referência deste manual. Consulte conforme for precisando.

Obrigado, novamente, por se unir à família dos usuários Magellan e visite-nos na web no www.magellangps.com para qualquer atualização de software, informações sobre o MAP 330 e uma grande quantidade de outros itens que podem lhe ser úteis.

22 Receptor GPS M agellan MAP 330

Page 33

Guia de Referência

Energia/Iluminação de fundo/Contraste

Ligue o MAP 330 — É aplicada energia ao MAP 330 e mostrada a última

tela NAV consultada. Durante a ativação, a primeira tela mostra as versões de software e banco de dados carregadas atualmente no MAP

330. A segunda tela apresenta um aviso que deve ser lido. Depois de ler o aviso, aperte ENTER para continuar. (Se você não apertar ENTER, o MAP 330 será desligado depois de 10 segundos)

ENTER

Desligue o MAP 330 — O MAP 330 é desativado.

Pressione a tecla ESC para abortar antes

Se, durante a contagem regressiva de 5 segundos, for pressionada a tecla Energia/Luz novamente, o MAP 330 desliga imediatamente.

Uso da iluminação de fundo do visor — Ilumina o visor para facilitar a

leitura em ambientes escuros. Use só quando necessário, pois a luz de fundo causa um grande consumo das pilhas. Um timer automático irá desligar a iluminação de fundo quando nenhum botão for pressionado por um período de tempo selecionado (veja Regulagem).

Pressione e segure por 2 segundos

Seqüência de botões

1ª Pressão Luz acesa(baixa)

2ª Pressão Luz acesa (alta)

3ª Pressão Luz apagada

23Receptor GPS Magellan MAP 330

Page 34

Guia de Referência

Ajuste do contraste do visor — Regula o contraste do visor para facilitar a

visualização em condições máximas de clareza.

qualquer

tela

Destaque

Contraste

ENTER ENTER

Ajuste o nivel

de contraste

Telas de navegação

Seleção das Telas NAV — O botão NAV fornece um meio de acesso às

telas de navegação. (Nota: a seqüência mostrada é quando todas as cinco telas de navegação estão ativadas. As telas desativadas na Regulagem não serão mostradas.)

Navigation Screen

Sequence

NAV

Retorno à última tela NAV consultada — Pressionando o botão NAV, o

MAP 330 volta para a última tela NAV consultada.

NAV

Map Screen

Compass Screen

Large Data Screen

Position Screen

Sat Status Screen

ESC

(Nota: se a tela NAV é acessada a partir de uma tela onde estavam sendo introduzidos dados, esses dados não serão salvos)

A tela do Mapa é o verdadeiro coração do MAP 330. A tela do mapa tem dois modos: Posição e Cursor. No Modo Posição, o mapa está centralizado ao redor da sua posição atual com uma seta-cursor indicando a sua posição e pontos na direção do seu rumo. São mostrados dois campos de dados que podem ser personalizados na parte inferior do visor. Se você precisar ver mais do mapa, pode desativar estes campos de dados. Veja como personalizar esta tela após esta breve descrição da tela do Mapa.

No modo Cursor, aparece um cursor que pode ser movido sobre o mapa. Na parte inferior do visor, está indicada a informação da posição do cursor

24 Receptor GPS Magellan MAP 330

Page 35

Ícone da posição atual

Indicador da escala do mapa

Ícone da posição atualÍcone da posição atual

Ícone da posição atual

Ícone da posição atualÍcone da posição atual O ícone da posição atual mostra graficamente a sua posição no mapa. Enquanto você se desloca, ele indicará a direção para onde vocês está indo.

Se o MAP 330 não estiver computando as posições, este ícone é substituído pelo ícone de uma ampulheta.

Indicador da escala do mapaIndicador da escala do mapa

Indicador da escala do mapa

Indicador da escala do mapaIndicador da escala do mapa Fornece a escala do mapa. O número mostrado representa aproximadamente 1/4 da largura da tela. A escala pode ser modificada com os botões IN e OUT.

Histórico da trajetóriaHistórico da trajetória

Histórico da trajetória

Histórico da trajetóriaHistórico da trajetória Uma linha pontilhada sobre o mapa mostra o histórico do percurso feito desde a última vez que você limpou Verificar Histórico (veja Limpar Memória no Capítulo Guia de Referência)

Guia de Referência

Histórico da trajetória

Campos de dados

Campos dos DadosCampos dos Dados

Campos dos Dados

Campos dos DadosCampos dos Dados Estes campos mostram informações sobre a navegação indicadas na tela do mapa. Podem sem ambos personalizados com 13 tipos de dados possíveis.

Os dois campos de dados podem ser ativados ou desativados dando mais espaço à visualização do mapa.

As duas características (personalização e ativação/ desativação dos dados) podem ser acessadas com o botão MENU.

Como alternativa, usando a função de personalização, os campos de dados podem ser substituídos pelo nome da rua ou cruzamento onde você está no momento.

Modo Posição

25Receptor GPS Magellan MAP 330

Page 36

Guia de Referência

relacionada com a sua posição atual. Além disso, quaisquer pontos de interesse embaixo do cursor serão mostrados.

Para ter acesso ao Modo Cursor, pressione qualquer seta do teclado. Aparece uma cruz que pode ser movida com as teclas com setas.

Para voltar para o Modo Posição, pressione da posição atual aparecerá no centro do mapa.

Ícone do Cursor

Indicador da escala do mapa

Bloco de informação do cursor

Ícone do CursorÍcone do Cursor

Ícone do Cursor

Ícone do CursorÍcone do Cursor O ícone do cursor aponta a localidade escolhida através das teclas com setas.

Indicador da escala do mapaIndicador da escala do mapa

Indicador da escala do mapa

ESC

. O cursor desaparece e o ícone

Nome do Waypoint

Nome do waypointNome do waypoint

Nome do waypoint

Nome do waypointNome do waypoint Toda vez que o cursor estiver sobre um objeto do mapa, o nome desse objeto é mostrado, caso contrário, aparece a palavra “cursor”. Os dados mostrados no bloco de informações é o rumo e a distância da sua posição atual ao cursor.

Modo Cursor

26 Receptor GPS Magellan MAP 330

Page 37

Guia de Referência

Ajuste do Detalhe do Mapa — O detalhe do mapa pode ser regulado em

mais alto, alto, médio, baixo ou mais baixo. Isto modifica o nível de zoom no qual diferentes objetos do mapa (cidades, rodovias, letreiros, etc.) são mostrados. Se você tiver definido um nível de zoom e o conteúdo visor está amontoado demais, ajuste o detalhe do mapa para um nível mais baixo; vice-versa, ajuste-o para um nível mais alto para ver com mais detalhe. O default é médio.

Da tela

do Mapa

Use as setas para

selecionar o nível de

Detalhe do Mapa

Destaque

Config Map

ENTER

NAV

Use as setas para destacar o campo "Detalhe"

ENTER

Legenda da Tela do Mapa

Cursor Posição Atual (Seta )

Cursor de Composição Gradual (Cruz )

Posições fixas não computadas (Ampulheta)

Waypoint Mostrado com o ícone

escolhido para esse waypoint.

Oceanos - cinza escuro

Fronteiras - linha preta

Rios - cinza claro

Lagos - cinza escuro

Pântanos - grade cinza claro

Ferrovias - cinza claro

Estradas Interestaduais - linha preta

dupla

Rodovias U.S. - linha preta

Estradas - linha preta

Parques Nacionais - grade cinza claro

27Receptor GPS Magellan MAP 330

Page 38

Guia de Referência

Ativação/desativação da apresentação dos waypoints — Ativa ou desativa

os waypoints na tela do mapa. O default é ativo.

NAV

ENTER

Press Left Arrow

Da tela

do Mapa

Destaque

ConfigMap

ENTER

Waypoints

Definição da Cidade. O MAP 330 refere-se às cidades como principais,

grandes, médias ou pequenas. Cada definição de cidade tem o seu ícone e é definida pela população da cidade. As quatro definições, o ícone e o tamanho da população são mostrados abaixo.

Cidade Principal 500.000

Cidade Grande 100.000

Cidade Média 10.000

Cidade Pequena < 10.000

Personalização dos Campos dos Dados — Permite modificar os dados

mostrados em 1 de 13 diferentes opções de dados (direção, distância, velocidade, rumo, VMG, CTS, ETA, ETE, XTE, curva, elevação, hora ou data). Nota: Se você tiver desligado os Dados Nav, esta opção não estará disponível no menu.

Da tela

do Mapa

Use as setas esq./dir. para destacar o título

para o campo dos

dados a ser modificado

Destaque

Especific

ENTER

2 campos nav

Use as setas

para selecionar

o novo tipo de

dados

Destaque

ENTER

28 Receptor GPS Magellan MAP 330

Page 39

Guia de Referência

Nome do Dado Descrição

Direção Esta é a direção para o seu destino a partir de sua posição atual, em

graus, do pólo Norte.

Distância Esta é a distância (medida nas Unidades Nav selecionadas na

Regulagem) para o seu destino.

Velocidade Esta é a velocidade com a qual você está se movendo. A unidade de

medida é selecionada em Regulagem - Unidades Nav.

Rumo Esta é a direção na qual você está se movendo (em graus). Quando o

rumo e a direção são o mesmo, você está viajando em linha reta para o seu destino.

VMG VMG (Velocity Made Good - Velocidade cumprida). Esta é a

velocidade com a qual você está chegando mais perto do seu destino. Se o rumo e a direção são o mesmo, a VMG será igual à Velocidade dado que toda a velocidade na qual está viajando está sendo aplicada para chegar ao seu destino. Contudo, se você estiver fora do curso, a sua VMG será menor que a velocidade na qual você está viajando.

CTS CTS (Course To Steer - Curso a governar). Este é o ângulo que deve

virar para voltar ao seu curso.

ETA ETA (Estimated Time of Arrival - Hora de chegada estimada). Esta

é a hora local na qual chegará ao seu destino baseada no regime da velocidade com a qual você está se movendo para o seu destino. (Veja VMG)

ETE ETE (Estimated Time Enroute - Hora de caminho estimada). Este é

quanto tempo, em horas, levará para você chegar ao seu destino baseando-se na sua velocidade atual para o destino.

XTE XTE (Cross Track Error - Erro de rota cruzada). XTE é a distância

perpendicular da sua posição atual para a linha do curso onde você deveria estar para ir para o seu destino.

Curva Esta é a direção que você precisa virar para ficar à distância mais

curta do seu destino a partir de sua posição atual.

Elevação Esta é a distância acima do nível do mar onde você se encontra no

momento.

Hora Hora local.

Data Data atual.

29Receptor GPS Magellan MAP 330

Page 40

Guia de Referência

Ativação/desativação da Informação Nav — Esta opção permite ativar ou

desativar a caixa de Informação Nav que é mostrada na parte de baixo da tela do mapa. Desativando as informações, sobra mais espaço para mostrar o mapa. O default é SHOW.

Da tela

do Mapa

Destaque

Ocul Info Nav

ENTER

Ver Info Nav

Quando a Informação Nav está oculta e o mapa está no modo cursor, a direção (BRG) e a distância (DIS) para o cursor são mostradas na parte inferior do mapa. Se o cursor estiver sobre um objeto do mapa, o nome do objeto é mostrado no lugar de BRG/DIS.

Modificação da Orientação do Mapa — Você pode modificar a orientação

do mapa na tela tanto Norte acima, Curso acima ou Localizador acima. O default é Norte acima.

ENTER

Use as setas para destacar o campo

NAV

"Orientação"

Da tela

do Mapa

Use as setas para

selecionar a orientação

do mapa desejada

Destaque

Config Map

Norte acima O norte está na parte superior da tela. Curso acima O rumo da perna ativa da rota ativa está na parte

superior da tela. Se nenhuma rota estiver ativa, a indicação Norte acima é usada até uma rota ser ativada.

Loc.acima O seu rumo (isto é, a direção na qual está viajando) está

na parte superior da tela.

30 Receptor GPS Magellan MAP 330

Page 41

Guia de Referência

Ativação/desativação da visualização da trajetória no mapa — Permite

ativar ou desativar o histórico da trajetória mostrado no mapa. O histórico da trajetória pode se amontoar no mapa fazendo com que fique difícil ver alguns detalhes. O histórico da trajetória também pode ser apagado completamente, através das instruções contidas em Para limpar a Memória.

NAV

ENTER

Press Left Arrow

Da tela

do Mapa

Destaque

ConfigMap

ENTER

Track Lines

Seleção do Modo Localizador — Permite ajustar a freqüência com a qual o

MAP 330 armazena os pontos da trajetória. Ajustando o modo em “Desligado”, o MAP 330 pára de salvar qualquer ponto de trajetória novo. Em “Auto”, o MAP 330 usa um método para armazenar os pontos da trajetória que aumenta a memória. Usando Auto, você pode

ver mais pontos em curvas próximas e menos pontos em trechos retos do mapa. Também tem a opção de escolher intervalos fixos para a armazenagem de pontos da

trajetória. Ajustando o Modo Localizador em “Desligado”, irá limitar demais a capacidade do MAP 330 de criar uma rota de retorno. Os mesmos waypoints

temporários usados para criar a trajetória mostrada são usados para computar uma rota de retorno. Por isso, é altamente recomendável usar o Modo Localizador “Auto” sempre que possível.

Da tela

do Mapa

Use arrows

to select

Mode

Destaque

Config Map

ENTER

NAV

ENTER

highlight the “modo

Use arrows to

rasto” field

ENTER

31Receptor GPS Magellan MAP 330

Page 42

Guia de Referência

Nome do destino

Campos de dados

Ícone do destino

Bússola

Nome do destinoNome do destino

Nome do destino

Nome do destinoNome do destino Quando você está navegando em uma rota GOTO ou de várias pernas, o nome do destino está situado aqui. Para rotas de pernas múltiplas, o nome mostrado é o nome do destino da perna da rota na qual está navegando neste momento.

Campos dos dadosCampos dos dados

Campos dos dados

Campos dos dadosCampos dos dados Podem ser personalizados. Os dados mostrados podem ser selecionados em 13 opções diferentes. A personalização é acessada através do botão MENU. Alguns dos dados mostrados precisam que você se mova para serem computados e os dados inválidos são indicados com travessões.

Indicador do rumo

Indicador da posição do sol/da lua

Bússola/Indicador do rumoBússola/Indicador do rumo

Bússola/Indicador do rumo

Bússola/Indicador do rumoBússola/Indicador do rumo Com a bússola e o indicador do rumo, você pode ver as informações do rumo de uma maneira familiar. Lembre-se que você precisa se mover para que este dado seja válido.

Ícone do destinoÍcone do destino

Ícone do destino

Ícone do destinoÍcone do destino Quando você está viajando em uma rota, um ícone representando o destino da perna ou da GOTO é mostrado fora da bússola. Este fornece a direção na qual é preciso se dirigir para chegar ao destino. Quando você está no curso e no rumo direto ao destino, o ícone do destino estará alinhado com o indicador do rumo.

32 Receptor GPS Magellan MAP 330

Page 43

Guia de Referência

Personalização dos campos de dados — Permite modificar os dados

mostrados em 1 de 13 diferentes opções de dados (direção, distância, velocidade, rumo, VMG, CTS, ETA, ETE, XTE, curva, elevação, hora ou data) para qualquer um dos quatro campos. (Veja explicação dos Tipos de Dados na seção Tela do Mapa)

Da Tela da

Bússola

Use as setas para

selecionar o novo

tipo de dados

Destaque

Especific

Nome do destino

Nome do destinoNome do destino

Nome do destino

ENTER

Use as setas para destacar o título para o campo de dados a

ser modificado

ENTER

Campos dos dados

Campos dos dadosCampos dos dados

Campos dos dados

travessões.

ENTER

33Receptor GPS Magellan MAP 330

Page 44

Guia de Referência

Personalização dos campos de dados — Permite modificar os dados

Da Tela da

Bússola

Use as setas para

selecionar o novo

tipo de dados

Destaque

Especific

ENTER

Use as setas para destacar o título para o campo de dados a

ser modificado

ENTER

As Telas de Posição 1 e 2 simplesmente mostram a sua posição atual usando os sistemas de coordenadas selecionados na Regulagem. A tela posição 1mostra tudo da posição básica, a hora e informações sobre o satélite em uma tela. Além disso, informações sobre a navegação atual são mostradas na metade inferior da tela.

Seleção da Tela de Posição — Permite comutar entre as duas telas de

Posição, fazendo com que a mesma posição possa ser mostrada em diferentes sistemas de coordenadas. Isto é útil na comparação de dados de navegação entre dispositivos e gráficos que usam sistemas de coordenadas diferentes.

A tela mostrada pode ser modificada pressionando as setas Esquerda ou Direita durante a visualização da tela Posição.

É possível mudar o sistema de coordenadas mostrado seguindo as instruções em Regulagem - Seleção do Sistema de Coordenadas.

34 Receptor GPS Magellan MAP 330

Page 45

Guia de Referência

Coordenadas da posição atual e

Elevação

Hora e Data atuais

Estado do GPS

Campos de dados

Hodômetro de viagem

Use as setas Esquerda/Direita para comutar entre a Posição 1 e a Posição 2

Campos dos dadosCampos dos dados

Campos dos dados

Coordenadas da posição atualCoordenadas da posição atual

Coordenadas da posição atual

Coordenadas da posição atualCoordenadas da posição atual e Elevaçãoe Elevação

e Elevação

e Elevaçãoe Elevação

Mostra a sua posição atual no sistema de

coordenadas escolhido na Regulagem.

Mostra também a elevação da posição

atual. Se o MAP 330 não estiver

computando posições fixas, a última

posição computada é mostrada.

Estado do GPSEstado do GPS

Estado do GPS

Estado do GPSEstado do GPS

Fornece informações sobre o estado atual

do setor receptor GPS do MAP 330.

Campos dos dadosCampos dos dados

Podem ser personalizados. Os dados

mostrados podem ser selecionados em

13 opções diferentes. A personalização

é acessada através do botão MENU.

Alguns dos dados mostrados precisam

que você se mova para serem

computados e os dados inválidos são

indicados com travessões.

Hodômetro de viagemHodômetro de viagem

Hodômetro de viagem

Hodômetro de viagemHodômetro de viagem

O hodômetro funciona como o

hodômetro do seu carro. Pode ser

ajustado a zero através do botão

MENU.

Ajuste a zero do Hodômetro de viagem — Ajusta o hodômetro de viagem a

0000.00.

Da Tela da

Posição

Destaque

Inic Viag

Confirmar?

Sim ou Não

ENTERENTER

35Receptor GPS Magellan MAP 330

Page 46

Guia de Referência

Personalização dos campos de dados — Permite modificar os dados

Da Tela da

Posição

Use as setas para selecionar o novo

tipo de dados

Destaque

Especific

ENTER

Use as setas para

destacar o título para

o campo de dados a

ser modificado

ENTER

Mensagens de Estado do GPS — Mensagens indicando o estado do setor

receptor GPS do MAP 330 são mostradas na tela da Posição.

Mensagem Descrição

Buscar - 1º sat Busca do 1º satélite.

Buscar - 2º sat 1º satélite encontrado; busca do 2º satélite

Buscar - 3º sat Dois satélites captados e busca de um terceiro.

Buscar - 4º sat Três satélites captados e busca do quarto.

Coletando Dados Todos os satélites necessários para a posição

fixa estão sendo captados e a posição está sendo computada.

Média O MAP 330 está computando posições fixas; a

velocidade está próxima a 0.0, o que significa que a posição está alcançando a média.

EPE xxft Erro da posição estimada em pés. O MAP 330

está computando as posições fixas durante o movimento.

DGPS As posições fixas computadas estão sendo

corrigidas diferencialmente.

Dado que o MAP 330 é um receptor de 12 canais, uma vez que o primeiro satélite foi encontrado, encontrar os restantes e computar uma posição fixa pode levar só alguns segundos.

36 Receptor GPS Magellan MAP 330

Page 47

Guia de Referência

A tela da Situação do Satélite mostra os satélites que estão sendo usados e a intensidade do sinal recebido. Além disso, esta tela mostra a fonte de energia à qual você está conectado e, se forem pilhas internas, quanta vida útil restam às pilhas. Esta é uma tela muito útil para ver qual o grau de habilidade do MAP 330 em captar satélites.

Diagrama da posição do satélite

Gráfico da Intensidade dos sinais do satélite

Fonte de energia

Diagrama da posição do satéliteDiagrama da posição do satélite

Diagrama da posição do satélite

Diagrama da posição do satéliteDiagrama da posição do satélite Os dois círculos indicam a altitude do satélite vista a partir de sua posição atual; o círculo exterior representa o horizonte e o interior representa 45° a partir do horizonte. O centro do círculo está a 90° do horizonte ou diretamente no céu.

Gráfico da intensidade dos sinaisGráfico da intensidade dos sinais

Gráfico da intensidade dos sinais

Gráfico da intensidade dos sinaisGráfico da intensidade dos sinais do satélitedo satélite

do satélite

do satélitedo satélite Mostra as intensidades dos sinais do satélite. As barras claras inidcam que o MAP 330 está começando a obter informações do satélite. Os satélites que estão sendo usados para computar a sua posição são mostrados com barras escuras. A altura da barra indica a intensidade relativa dos sinais; quanto mais alta for a barra, mais forte será o sinal.

Modo Posição

Posição do satélite

Indicador da vida útil das pilhas

Fonte de energiaFonte de energia

Fonte de energia

Fonte de energiaFonte de energia Indica a fonte de energia utilizada— ENERGIA (pilha interna) ou ENERGIA EXTERNA.

Modo PosiçãoModo Posição

Modo Posição

Modo PosiçãoModo Posição 3D - a posição computada é tridimensional (elevação é computada). 2D - a posição computada é bidimensional (elevação não é computada). Em branco - o MAP 330 não está computando uma posição fixa.

Posição do SatélitePosição do Satélite

Posição do Satélite

Posição do SatélitePosição do Satélite Onde o satélite está situado em relação à sua posição.

37Receptor GPS Magellan MAP 330

Page 48

Guia de Referência

Waypoints / Banco de dados

Acesso aos waypoints do banco de dados — Todos os waypoints

armazenados, tanto os introduzidos pelo usuário como os précarregados, podem ser encontrados no Banco de dados dos waypoints. Será preciso acessar aos waypoints do banco de dados toda vez que estiver editando waypoints, ativando uma rota GOTO ou criando uma rota de pernas múltiplas.

qualquer

tela

GOTO

Selecione o waypoint

da Lista

Se já existir uma rota

GOTO, terá que

apagá-la.

ENTER

Selecione a

Categoria

Waypoint

Use as setas E/D

para selecionar

"Localizar por"

Seleção de waypoints da Lista Mais Próximo. Se

Posição próxima estiver selecionada como a opção “Localizar por” para o banco de dados ou se Usuário foi selecionado como categoria, será mostrada uma lista de waypoints que podem ser selecionados. As informações na parte inferior da tela indicam a direção e a distância para o waypoint destacado a partir de sua posição atual.

Use up/down

arrows to highlight

waypoint

ENTER

Seleção de waypoints da Lista Alfabética.

Se Alfabética estiver selecionada como a opção “Localizar por” para o banco de dados, é mostrada uma tela levemente diferente da lista Mais Próximo. Dado que esta lista pode ser bastante extensa, uma caixa de “Localização rápida” é acrescentada no topo do visor para acelerar a busca. As informações na parte inferior da tela indicam a direção e a distância para o waypoint destacado a partir de sua posição atual ou cursor, se estiver no Modo Cursor.

ENTER

Nota: Durante a seleção da categoria Usuário, o MAP 330 não utiliza a lista com a caixa de “Localização rápida”.

38 Receptor GPS Magellan MAP 330

Page 49

Percorra a caixa de

Localizaçäo rápidak

Acesse á Lista de

waypoints

Muda o caractere

Move o cursor para a esquerda/direita

Guia de Referência

ENTER

ESC

Selecione o

waypoint

ENTER

Move cursor da caixa de “Localizaçäo rápida” para destacar os waypoints na lista

Enquanto a lista de waypoints é destacada, é possivel voltar para a caixa de “Localizaçäo rápida” pressionando ESC.

Move destaque para cirna/baixo

Seleciona o waypoint destacado

Move o nome para a esquerda ou direita para mostrar nomes longos. Também mostra a populaçäo se aplicávet.

Seleção de waypoints mais próximos do cursor. Como abordado na

seção da Tela do Mapa, a Tela do Mapa tem dois modos de funcionamento, posição e cursor. Se você estiver no modo cursor, preferirá saber quais waypoints estão próximos do seu cursor em vez daqueles mais próximos de sua posição atual. Você pode fazer isso, selecionando a opção “Localizar por” Cursor próximo. Com isso, aparece uma lista de waypoints próximos ao cursor para a categoria selecionada.

Depois que a lista é mostrada, você pode usar as setas para cima/baixo para destacar um waypoint e pressionar ENTER para ver as informações sobre ele. Destacando um waypoint, a direção e a distância do cursor para o waypoint é mostrada na parte inferior da lista.

Nota: A opção “Localizar por” Cursor próximo está disponível só quando a tela do Mapa estiver no Modo Cursor.

39Receptor GPS Magellan MAP 330

Page 50

Guia de Referência

Para salvar a posição atual como um waypoint — Esta função cria e

armazena a sua posição atual na memória do MAP 330. Os waypoints armazenados podem ser usados na criação de GOTO e rotas. Salvando o waypoint, é possível editar o ícone, o nome e adicionar uma mensagem ou, então, é só salvar o waypoint usando o nome predefinido fornecido pelo MAP 330.

qualquer

tela

MARK

Segure por

2-3

segundos

Modifiqu

e (veja

Nota)

ENTER

(Nota: Para modificar o ícone, o nome ou a mensagem, use as setas para cima/baixo para destacar o campo que deseja modificar e pressione ENTER. Isto o leva para o Modo Edição. Usando o método descrito em “Como iniciar”, você pode personalizar o waypoint, fazendo com que seja fácil lembrar-se do que se trata.)

Criação de um novo waypoint manualmente — Permite criar um novo

waypoint com coordenadas diferentes daquelas de sua posição atual. As coordenadas para a nova posição devem ser introduzidas manualmente.

qualquer

tela

MARK

Segure por

2-3

segundos

Edite Linha 2 do campo de

Localização

Destaque

o botão

"Salvar"

Destaque

Campo de

Localização

ENTER

Edite

Campo de

Elevação

Edite Linha 1 do campo de

Localização

ENTER

Modifiqu

e (veja

Nota)

ENTER

(Nota: Para modificar o ícone, o nome ou a mensagem, use as setas para cima/para baixo para destacar o campo que deseja modificar e pressione ENTER. Isto o leva para o Modo Edição.)

Criação de um novo waypoint com o cursor do mapa — Fornece um

método de criação de um novo waypoint com coordenadas diferentes daquelas de sua posição atual. As novas coordenadas são computadas automaticamente de acordo com a posição do cursor do mapa.

40 Receptor GPS Magellan MAP 330

Page 51

Guia de Referência

Da tela do

Mapa

Use as tedas com setas para mover

o cursor para a

posiçäo desejada

MARK

Segure por

2-3

segundos

Modifique

(veja Nota)

ENTER

(Nota: Para modificar o ícone, o nome ou a mensagem, use as setas para cima/para baixo para destacar o campo que deseja modificar e pressione ENTER. Isto o leva para o Modo Edição.)

Eliminação de um waypoint do usuário — Elimina um waypoint criado

pelo usuário.

ENTER

Destaque

Apagar WPT

Destaque

Utilizador

ENTER

left/right

arrows select

“Find By”

qualquer

tela

ENTER

Selecione o

Confirmar?

Sim ou Näo

Destaque

Base dados

waypoint a

eliminar

ENTER

Edição de um waypoint do usuário — Permite editar um waypoint que

você já armazenou na memória do MAP 330.

qualquer

tela

Destaque

Database

Selecione o

waypoint a

editar

Repita a seleção e

edição de campos até

completar todas as

modificações

ENTER

ENTERENTER

Destaque o

botão

"Salvar"

Destaque

User

Selecione o

campo a ser

editado

ENTER

Use setas

esq/dir para

selecionar

"Localizar por"

ENTER

Edite o campo

Outro método para entrar no modo edição é: após destacar o waypoint que deseja modificar, aperte MENU. Destaque Editar WPT e aperte ENTER.

41Receptor GPS Magellan MAP 330

Page 52

Guia de Referência

Visualização de um objeto de mapa no mapa — Mostra no Mapa o

Objeto de Mapa selecionado.

Nota: Esta função serve para ver objetos de mapa (cidades, aeroportos, etc.) somente. Veja “Visualização de waypoints do usuário no mapa” para instruções sobre como realizar esta função usando os waypoints do usuário.

qualquer

tela

Selecione o waypoint na

lista

Destaque

Base dados

ENTER

Selecione

Categoria Base

de dados

ENTER

Visualização de um waypoint do usuário no mapa — Localiza e mostra no

mapa o waypoint do usuário selecionado.

qualquer

tela

Selecione o

waypoint na

lista

Destaque

Base dados

ENTER

Use setas p/

cima/baixo para

destacar botäo “Ver”

Destaque

Utilizador

ENTER

Nota: Se o waypoint é usado numa rota, você recebe um aviso dizendo que ele está em uma rota após a seleção na lista. Isto ocorre porque a tela de onde acessa o botão Ver pode também ser usada para editar o waypoint e pode não ser desejável editar um waypoint que está sendo usado em uma rota.

Observe também que quaisquer edições que você faça no waypoint não são salvas quando você usa o botão Ver. É preciso destacar o botão

Salvar e pressionar ENTER para gravar as modificações.

Para salvar um objeto de mapa como um waypoint do usuário — Salva

um objeto do mapa como um waypoint a armazenar na sua Lista de Waypoints do Usuário. Deve fazer isso quando quiser modificar o objeto ou se quiser usar o objeto como um waypoint nas funções Sol/Lua ou Pesca/Caça.

42 Receptor GPS Magellan MAP 330

Page 53

Guia de Referência

Busca do endereço de uma rua — Esta opção permite buscar um banco de

dados do mapa carregado para o endereço específico de uma rua. Depois de achar o endereço, pode salvá-lo como um waypoint (MARK) ou visualizá-lo na Tela do Mapa.

NOTA: A opção está disponível SÓ se você tiver carregado um ou mais mapas detalhados do CD-ROM MapSend Streets Magellan.

qualquer

tela

Destaque

Address

Use as setas p/

cima/baixo para

destacar o

nome da rua

Use as setas p/

entrar o número

do endereço

Destaque

Base dados

ENTER

Use as setas para

entrar o nome du rua

Use as setas E/D

para ver a série

de endereços

disponiveis

ENTER

Use as setas p/

cima/baixo p/

destacar “Mark”

Use as setas

para destacar

uma regiäo do

mapa carregado

ENTER

ou “Ver”

ENTER

Mark. Se você selecionar “Mark” e pressionar ENTER, a tela Editar Waypoint é mostrada. Agora, é possível modificar qualquer atributo deste waypoint. Destaque “Salvar” e pressione ENTER para gravar este waypoint na memória MAP 330.

Ver. Selecionando “Ver” e pressionando ENTER, você volta para a Tela do Mapa no Modo Cursor com o cursor sobre o endereço introduzido. A partir daqui, é possível criar um waypoint pressionando e segurando o botão MARK.

Nota: A busca do endereço tem alguns limites e está baseada no mapa que foi carregado do software MapSend Streets. Enquanto você introduz o endereço, você irá notar que a série disponível é mostrada na tela. Os endereços entrados devem estar contidos nessa série.

43Receptor GPS Magellan MAP 330

Page 54

Guia de Referência

Siga as instruções acima para Visualização de um objeto de mapa no mapa. Pressione e segure MARK por 2-3 segundos. Edite qualquer

campo do waypoint que quiser e quando tiver terminado, destaque “Salvar” e pressione ENTER.

Criação de uma rota GOTO — Cria e define como rota ativa uma rota de

1 perna com a sua posição atual como ponto de partida e um waypoint de destino que você escolhe a partir do banco de dados dos waypoints.

Rotas

qualquer

tela

GOTO

Se já existir uma rota

GOTO, terá que

Selecione

o waypoint

da Lista

apagá-la.

ENTER

Selecione a

Categoria Waypoint

Use as setas E/D

para selecionar

"Localizar por"

ENTER

As rotas GOTO não são salvas na memória. Quando você desliga e liga de novo o MAP 330, a rota GOTO não existe mais. É preciso criar uma nova rota GOTO se você tenciona completar a rota.

Observe também que quando você seleciona a Categoria Waypoint, você é instruído a selecionar a “Localizar por”. Você pode selecionar somente os waypoints nas suas proximidades (Mais próximo) ou todos

os waypoints na categoria em ordem alfabética (Alfabética).

Criação de uma rota de retorno — Cria uma rota usando informações de

trajetórias memorizadas no MAP 330 para “retroceder” nos seus passos. Um bom exemplo de como usar uma rota de retorno é se você sair para caminhar ou correr com o MAP 330 ligado e computando as posições fixas. Depois de 30 minutos, você decide voltar para o lugar de onde saiu, seguindo a mesma rota tomada antes. Tudo o que precisa fazer é seguir as instruções abaixo e deixar o MAP 330 levá-lo até lá.

qualquer

tela

Destaque

Rotas

ENTER

Selecione

“Rota inversa”

da lista rotas

ENTER

Destaque

Act rota inv

ENTER

44 Receptor GPS Magellan MAP 330

Page 55

Guia de Referência

Criação de uma rota de pernas múltiplas — Fornece os meios para criar

uma rota de pernas múltiplas que pode ser armazenada na memória.

As rotas de pernas múltiplas são, provavelmente, a função mais complicada do MAP 330, mas uma vez visualizado o que uma rota de pernas múltiplas significa, fica muito fácil entender e criar uma. Se você entende que uma GOTO é uma rota de 1 perna com um ponto de partida e um ponto de destino, então imagine um grupo de rotas GOTO unidas onde o destino de uma GOTO é o ponto de partida para a próxima GOTO. Ou seja, se você tiver três GOTO, uma de “A” a “B”, outra de “B” a “C” e a terceira de “C” a “D”, você poderá juntálas para fazer uma rota de pernas múltiplas. Neste exemplo, temos uma rota de 3 pernas que vai de “A” a “B” a “C” a “D”.

Leg

Estas rotas têm uma vantagem sobre as rotas GOTO no que concerne A) o ponto de partida não precisa ser a sua posição atual, B) elas estão sempre na memória e se ativadas, permanecem assim, mesmo quando você desliga e liga de novo o MAP 330, e C) elas podem ser salvas e usadas quantas vezes quiser.

(Nota: estas rotas foram chamadas de “pernas múltiplas” em um esforço para torná-las um pouco mais claras de se entender; em todo o caso, é possível criar uma rota de 1 perna e salvá-la na memória MAP 330.)

45Receptor GPS Magellan MAP 330

Page 56

Guia de Referência

qualquer

tela

Selecione

waypoint

ENTER

para selecionar

"Localizar por"

ENTER

Selecione

uma rota

"Vazia"

Use setas E/D

para selecionar

"Localizar por"

Use setas E/D

ENTER

Fase 1: Selecione waypoint de partida

Fase 2: Selecione waypoint de destino da perna

Destaque

Rotas

ENTER ENTER

categoria de

Selecione

waypoint

da Lista

Use setas p/ cima/baixo para mover

destaque p/ a próxima perna

disponível na rota. Indicada por traços.

Selecione

categoria de

waypoint

Selecione

waypoint

da Lista

Repita Fase 2 para todas as pernas adicionais da rota.

Fase 3: Salve a rota

Use setas p/ cima/baixo

para destacar o botão

"Salvar rota"

ENTER

Exemplo de Lista Rotas

Exemplo de Criar Rota

(A roda em negrito é a rota “Ativa”)

46 Receptor GPS Magellan MAP 330

Page 57

Guia de Referência

Ativação/desativação de uma rota — Habilita a ativação ou a desativação

de uma rota armazenada. Quando a roda está sendo usada para navegar, é chamada “ativa”. Quando você quiser usar uma rota para a navegação, siga as instruções abaixo para ativá-la.

ENTER

Selecione

rota

qualquer

tela

Destaque

Inic Duraç

Desact. rota

Destaque

Rotas

(Nota: Se a rota está ativa, o MAP 330 irá automaticamente mostrar “Desativar rota” no menu e, ao contrário, se a rota não está ativa, será mostrado “Ativar rota”.)

Visualização de uma rota — Permite ver as pernas de uma rota usando a

mesma tela usada para criar a rota. A visualização de uma rota pode ser usada se você só quiser ver os componentes da rota ou como um precursor para editar a rota.

ENTER

Selecione

rota

qualquer

tela

Ver/Alt rota

Destaque

Rotas

Edição de uma rota — Habilita a modificar uma rota existente

introduzindo uma perna, apagando uma perna ou substituindo uma perna. Siga as instruções acima para Visualização de uma rota e, depois, use as instruções para inserir, excluir, substituir ou adicionar uma perna como for adequado.

Quando terminar de editar a rota, use as setas para cima/baixo para destacar o botão “Salvar Rota” e pressione ENTER.

47Receptor GPS Magellan MAP 330

Page 58

Guia de Referência

Introdução de uma perna — Introduz um waypoint no meio de uma perna existente, criando, assim, duas pernas onde havia uma.

Selecione a rota a editar.

Veja Instruçöes para

visualizar uma rota

Destaque

Inserir WPT

Selecione o

Destaque waypoint de

destino para a perna que

terá uma perna inserida

ENTER

Selecione Banco

de dados

ENTER

waypoint

No exemplo de uma rota que vai de “A” a “B” a “C” a “D”, se você quiser inserir o waypoint “E” entre “B” e “C”, deve

destacar o waypoint “C” e seguir as instruções para introduzir o “E”. A rota será, então, “A” a “B” a “E” a

“C” a “D”.

Exclusão de uma perna — Elimina uma perna da rota.

Selecione a rota a editar.

Veja instruçöes para

visualizar uma rota

Destaque

Apagar WPT

Destaque waypoint de

destino para a pema

que será eliminada.

ENTER

Substiuição de uma perna — Substitui o destino de uma perna existente

por um novo destino.

Selecione a rota a editar.

Veja instruçöes para

visualizar uma rota

Destaque

Subst. WPT

Selecione o

Destaque waypoint de

destino para a perna

que será substituida

ENTER

Selecione Banco de

dados

ENTER

waypoint

48 Receptor GPS Magellan MAP 330

ENTER

Page 59

Guia de Referência

Adição de uma perna — Acrescenta uma perna no final de uma rota.

Selecione a rota a editar.

Veja Instruções para

visualizar uma rota

Selecione

Banco de dados

ENTER

Destaque a próxima

perna disponível.

(Indicada por traços)

Selecione o

waypoint

ENTER

Adição de um waypoint recém-criado à rota — Permite que um waypoint

recém-criado seja adicionado a qualquer rota memorizada.

Crie um waypoint pressionado o botäo MARK. Pode

ser posiçäo atual, posiçäo gerada pelo usuário ou

usando o cursor do mapa para localizar a posiçäo.

Edite/Modifique

waypoint como

desejar.

Destaque o

botäo

“Rotas”

ENTER

Selecione

a rota

ENTER

Inversão de uma rota — Permite inverter qualquer rota memorizada. No

exemplo usado anteriormente de “A” a “B” a “C” a “D”, se esta rota for invertida, resultará como “D” a “C” a “B” a “A”.

qualquer

tela

Destaque

Rotas

ENTER

Selecione a

rota

Destaque

ENTER

Inverter rota

Eliminação de uma rota — Habilita a exclusão de qualquer rota

memorizada. É útil quando você desejar acrescentar uma nova rota, mas não há nenhuma rota “VAZIA” disponível.

ENTER

Selecione a

rota

qualquer

tela

Destaque

Rotas

Destaque

Apagar Route

49Receptor GPS Magellan MAP 330

Page 60

Guia de Referência

Visualização de uma rota na tela do mapa — Fornece uma representação

gráfica da rota selecionada na tela do mapa.

ENTER

Selecione a

rota

qualquer

tela

Destaque

Rotas

Destaque

Vis mapa rota

Criação de uma rota usando o histórico da trajetória — Esta função

permite criar automaticamente uma rota de pernas múltiplas usando o histórico de trajetórias. Esta rota será salva na lista de rotas com uma convenção de nomes de “T01P01 a T01Pxx” onde Pxx indica o número de pontos na rota.

qualquer

tela

Destaque

Rotas

Destaque

Grv rasto p/rota

ENTER

Regulagem

Inicialização do MAP 330 — Permite que você inicialize o MAP 330 se for

preciso acelerar a aquisição do satélite. Dois exemplos disso seria viajar por mais de 500 milhas (800 km aprox.) com o MAP 330 desligado ou a perda completa da memória.

qualquer

tela

Destaque a

Destaque

Configurar

ENTER

regiäo

Entre a

ENTER ENTER

data

50 Receptor GPS Magellan MAP 330

ENTER

Destaque

a área

Destaque

ENTER

Inicializ.

ENTER ENTER

Entre a

hora

Page 61

Guia de Referência

Ativação/desativação das telas NAV — Permite ligar ou desligar qualquer

uma das telas de navegação que você escolher.

qualquer

tela

Sit. do Sat.

Liga/Desliga

Posição

Liga/Desliga

Destaque

Configurar

ENTER

Bússola

Liga/Desliga

Destaque

Ecrans NAV

ENTER

Fonte grande

ENTER

Liga/Desliga

(Nota: você deve passar por toda a seqüência de telas nav para que suas seleções sejam salvas. Por exemplo, se você desativar a tela Situação do Satélite e pressionar ESC antes de confirmar todas as telas nav, a sua seleção não será salva e a tela Situação do Satélite continuará ativa.)

Default: Todas ligadas

Seleção do Sistemas de coordenadas — Permite definir o sistema de

coordenadas que será usado para mostrar a posição para a tela de posição principal ou secundária. Os sistemas de coordenadas disponíveis são: Lat/Lon, UTM, OSGB, Irlandês, Suíço, Sueco, Finlandês, Alemão, Francês ou Grade do usuário.

qualquer

tela

Destaque

Configurar

ENTER

Destaque

Sist Coord

ENTER

Selecione Principal

ou Secundário

O sistema de coordenadas

selecionado pode precisar de

informações adicionais.

ENTER

Selecione Sistema

de Coordenadas

ENTER

Default: Principal - Lat/Lon DEG.MIN.MMM

Secundário - UTM

51Receptor GPS Magellan MAP 330

Page 62

Guia de Referência

Seleção de um dado (Datum) do mapa — Permite definir o datum usado

para computar as coordenadas de maneira que coincida com o datum usado em um mapa ou carta. Se estiver usando um mapa ou carta com o MAP 330 e os datums não coincidem, pode achar irregularidades quando comparar as coordenadas.

ENTER

Selecione

Datum

Destaque

Mapa datum

ENTER

qualquer

tela

Destaque

Configurar

Selecione Principal

ou Secundário

Default: Principal - WGS84 Secundário - WGS84

Seleção do Modo Elevação — Permite selecionar o modo elevação usado

pelo MAP 330. Pode escolher entre 3D (usa informações do satélite para computar a elevação) ou 2D (mostra uma elevação fixa conforme a elevação introduzida).

qualquer

tela

Selecione

3D ou 2D

Destaque

Configurar

ENTER

Destaque

Modo Elev

ENTER

Default: 3D

Seleção do formato de hora — Habilita a escolha de três formatos de hora

diferentes: Local 24 Hs (hora militar), Local AM/PM ou UTC.

qualquer

tela

Selecione

Formato

Destaque

Configurar

ENTER

Destaque

ENTER

Form hora

Se a Hora local estiver selecionada (24 hs. ou AM/PM), o aparelho pede para

introduzir a sua hora local.

Default: Local AM/PM

52 Receptor GPS Magellan MAP 330

Page 63

Guia de Referência

Seleção de unidades NAV — Permite selecionar as unidades de medida

que serão usadas na apresentação de dados de navegação. As opções são: Milhas/MPH, NM/Pés ou KM/KPH.

ENTER

Destaque

Unid Nav

ENTER

qualquer

tela

Selecione

Unidades Nav

Destaque

Configurar

Default: Milhas/MPH

Seleção da referência norte — Permite selecionar se o MAP 330 usará

Norte Verdadeiro ou Norte Magnético como referência norte.

qualquer

tela

Destaque

Configurar

Selecione

ENTER

Destaque

Ref.Norte

ENTER

Referência

Norte

Default: Magnético

Ajuste do timer da iluminação de fundo — Permite ajustar o intervalo de

tempo decorrido para desligar a iluminação de fundo do visor quando não está sendo usada. Os tempos disponíveis são: 30 segundos, 1 mintuo, 2 minutos, 4 minutos, 10 minutos ou Timer desligado.

qualquer

tela

Selecione

Duração

Timer

Default: 4 minutos

Destaque

Configurar

ENTER

Destaque

Temp. Luz

ENTER

53Receptor GPS Magellan MAP 330

Page 64

Guia de Referência

Ativação/desativação do beeper — Permite selecionar quais eventos irão

fazer o beeper soar. Pode escolher entre Desligado (Off ), Só teclas (a pressão de uma tecla faz soar), Só alarmes (quando um alarme é ativado) ou Teclas e Alarmes.

qualquer

tela

Selecione

Destaque

Configurar

ENTER

Destaque

Alarme

ENTER

Opções

Beeper

Default: Teclas e Alarmes

Seleção da mensagem NMEA — Permite selecionar a mensagem NMEA

que sairá do MAP 330. As escolhas são Desligado (Off), V1.5 APA, V1.5 XTE ou V2.1 GSA. A sua escolha dependerá da mensagem que o dispositivo ao qual está conectado precisa receber.

qualquer

tela

Selecione

Mensagem

NMEA

Destaque

Configurar

ENTER

Destaque

NMEA

ENTER

Default: Desligado

Seleção da taxa de transmissão — Permite definir a taxa de transmissão dos

dados mandados pela porta de saída do MAP 330. A taxa de transmissão de saída deve coincidir com a taxa de transmissão com a qual o dispositivo receptor está programado. É possível escolher entre 1200 baud, 4800 baud, 9600 baud ou 19200 baud.

ENTER

Destaque

Veloc Baud

ENTER

qualquer

tela

Configurar

Selecione

Taxa de

Transmissão

Destaque

Default: 4800 Baud

54 Receptor GPS Magellan MAP 330

Page 65

Guia de Referência

Idioma

É possível selecionar uma dentre nove línguas (inglês, francês, alemão, sueco, espanhol, italiano, holandês, português e finlandês) usadas pelo MAP 330.

DICA: Se você modificar a definição da língua no MAP 330 só para

qualquer

tela

Selecione

Idioma

Destaque

Configurar

ENTER

Destaque

Idioma

ENTER

ver como é e precisar voltar para a tela de Seleção do Idioma, siga estas instruções. Pressione NAV até aparecer a tela do MAPA e pressione MENU. Selecione o sétimo item da lista e pressione ENTER. Pressione a seta P/ cima uma vez e pressione ENTER. Você volta para a tela de Seleção do Idioma.

Limpeza da Memória

Todas as funções de Limpar funcionam da mesma forma. As instruções mostradas se aplicam a todas as opções Limpar, com exceção da Limpar Tudo.

qualquer

tela

Destaque

Configurar

ENTER

Destaque

Apag memór

ENTER

Destaque a

escolha do menu

Confirmar?

Sim/Não

ENTERENTER

Limpar o histórico da trajetória — Esta irá limpar da memória o histórico

da trajetória (Verif. histórico) mostrado na Tela do mapa.

Limpar Wpts/Rotas — Esta irá limpar todos os waypoints e rotas da

memória do MAP 330.

Limpar todas as Rotas — Esta limpa todas as rotas da memória do MAP

330.

55Receptor GPS Magellan MAP 330

Page 66

Guia de Referência

Resetar o MAP 330 aos defaults da fábrica — Permite resetar todas as

escolhas da Regulagem aos defaults (valores predefinidos) da fábrica.

Limpar toda a memória do MAP 330 — Esta limpa toda a memória do

MAP 330. Depois de completar estas instruções, o MAP 330 será desligado. A próxima vez que for ligado, irá comunicar que é preciso ser inicializado.

qualquer

tela

Destaque

Todos

Destaque

Configurar

ENTER

Confirmar?

Sim/Não

Destaque

Apag memór

ENTERENTER

O MAP

desliga

ENTER

330

Tela Sol/Lua

Acesso à tela Sol/Lua — A tela Sol/Lua mostra a hora do nascer e do pôr-

do-sol e a fase da lua para qualquer waypoint armazenado na categoria Usuário no banco de dados de waypoints. Todas as horas mostradas são horas locais para a sua posição atual.

qualquer

tela

Destaque

Sol/Lua

Modificação da data do Sol/Lua — Permite modificar a data para as

informações sobre o sol/a lua para a posição selecionada.

qualquer

tela

Destaque

Sol/Lua

ENTER

Use setas

para mudar a

data

ENTER

Destaque o

ENTER

campo da data

56 Receptor GPS Magellan MAP 330

Page 67

Guia de Referência

Modificação da posição do Sol/Lua — Permite mudar a posição da qual

deseja ver as informações sobre o sol/a lua. O default é “Posição” que é a sua posição atual.

qualquer

tela

Use L/R arrows

to select “Find

Destaque

Sol/Lua

ENTER

Destaque Waypoint

Destaque At

Field

ENTER

By”

Tela dos Períodos de Pesca/Caça

Acesso à tela Pesca/Caça — A tela Pesca/Caça mostra os períodos melhores

para pescar ou caçar para a posição que escolher nos waypoints do Usuário.

qualquer

tela

Destaque

Pesca/Caça

Mudança da data de Pesca/Caça — Permite mudar a data das informações

sobre pesca/caça para aposição selecionada.

qualquer

tela

Destaque

Pesca/Caça

ENTER

Destaque o

campo da

data

ENTER

Use as setas para

mudar a data

ENTER

Mudança da posição de Pesca /Caça — Permite mudar a posição sobre a

qual deseja ver os períodos de pesca/caça. O default é “Posição” que é a sua posição atual.

ENTER

Destaque no

campo

Destaque

waypoint

ENTER

qualquer

tela

Destaque

Pesca/Caça

Use as setas esq/dir

para selecionar

"Localizar por"

57Receptor GPS Magellan MAP 330

Page 68

Guia de Referência

Todas as opções de Alarme são definidas da mesma forma. As instuções abaixo se aplicam a todos os ajuste de Alarme. Quando o beeper é ligado para alarmes (veja Regulagem - Ativação/desativação do beeper), este emitirá um som audível para o alarme. Um alerta visual é mostrado para o alarme quer o beeper esteja ligado, quer desligado.

Alarmes do MAP 330

qualquer

tela

Selecione

Distância

do alarme

Destaque

Alarme/Msg

ENTER

Destaque

o campo

de alarme

ENTER

Definição do alarme de chegada — O alarme de chegada alerta que você

chegou ao destino da GOTO ou ao destino de qualquer perna em uma rota na qual está navegando. Esta opção permite definir a distância do destino na qual o alarme começará a soar.

Definição do alarme da âncora — O alarme da âncora irá soar quando

você tiver derivado do ponto da âncora por uma distância estabelecida. Um exemplo do seu uso seria que quando você lança âncora, você liga o alarme da âncora para soar a uma determinada distância. Com o MAP 330 ainda funcionando e computando posições fixas, você pode ir pescar ou fazer outras atividades sabendo que, se você derivar mais do que a distância selecionada, o MAP 330 irá alertá-lo.

Nota: Erros de Disponibilidade Seletiva aplicados a DoD podem afetar consideravelmente a precisão da distância de deriva.

Definição do alarme XTE — XTE ou erros de rota cruzada acontecem

quando você estiver fora do curso para a rota na qual está navegando. A distância definida no alarme é a distância esquerda ou direita do rumo no qual deve estar viajando.

Definição do alarme da posição fixa GPS — Esta função liga ou desliga o

alarme que pode soar sempre que o MAP 330 perder a sua capacidade de computar posições fixas devido à perda do sinal dos satélites. Isto é útil porque o avisa que pode precisar se deslocar para uma área que tem uma visibiliade aérea mais clara.

58 Receptor GPS Magellan MAP 330

Page 69

Guia de Referência

Uso do Simulador

Ativação do simulador - Modo Auto — Isto liga o simulador e usa um rumo e uma taxa de velocidade predefinidos.

qualquer

tela

Destaque

Auto

Destaque

Configurar

ENTER

Confirme limpeza do localizador

ENTER

Destaque

Simular

ENTER

Ativação do simulador - Modo Usuário — Isto liga o simulador e usa um rumo e uma taxa de velocidade definidos por você.

qualquer

tela

Destaque

Usuário

Destaque

Configurar

ENTER

Entre rumo e

dados de

velocidade

Destaque

Simular

ENTER

Confirme limpeza do localizador

ENTER

Desativação do simulador — Desliga o simulador e repõe o MAP 330 no funcionamento normal.

qualquer

tela

Destaque

Configurar

ENTER

Destaque

Simular

ENTER

Destaque

Off

ENTER

59Receptor GPS Magellan MAP 330

Page 70

Guia de Referência

Sobre..

A tela Sobre... mostra o estado atual de seu MAP 330. Usando a tela Sobre..., é possível conhecer a versão do software, a versão e a dimensão da memória do mapa de base, o número de mapas detalhados que você pode ter instalado usando o MapSend Streets™ e a respectiva dimensão total da memória e quanto resta de memória livre.

qualquer

tela

Destaque

Sobre...

ENTER

Ajuda

Esta tela contém dicas sobre Telas Nav, Mapa, Rotas, Regulagem, Banco de Dados, Waypoints do Usuário e Assuntos Diversos. Cada tópico tem um número de dicas disponíveis que podem ser consultadas.

qualquer

tela

Use os botös “Próxima” e “Anterior” para percorrer as

Destaque

Ajuda

dicas do MAP 330

ENTER

Selecione

tópico

ENTER

60 Receptor GPS Magellan MAP 330

Page 71

Perguntas Freqüentes

Informações gerais

Qual a diferença entre graus/minutos/segundos (DEG/MIN/SEC) e graus/ minutos/minutos (DEG/MIN/MMM ou DEG/MIN/MM)?

Existem diferentes formas de expressar as coordenadas computadas usando o sistema de coordenadas Lat/Lon. Com DEG/MIN/SEC, o último grupo de números (SEC) é expresso como 0-59 enquanto que DEG/MIN/MM expressa o mesmo valor como 0-99 e DEG/MIN/MMM é de 0-999. Seria como se você tivesse um relógio que expressasse o tempo em hora/ minutos/segundos e outro relógio que expressasse o mesmo tempo em horas/minutos/décimos. A precisão para qualquer um dos três é a mesma. A escolha depende de sua preferência ou de qualquer carta que você esteja usando ao mesmo tempo. (Certifique-se sempre de que o MAP 330 esteja regulado da mesma forma do mapa ou carta que estiver usando)

Qual a diferença entre 2D e 3D?

A diferença é principalmente quantos satélites são usados para computar a posição fixa e como é computada a elevação. Em 2D (bidimensional) somente três satélites são necessários para uma posição fixa e a elevação não é computada. Qualquer elevação mostrada pelo MAP 330 durante a operação 2D é a elevação introduzida por você. Em 3D (tridimensional), são necessários pelo menos quatro satélites para computar a posição e, ao mesmo tempo, a elevação é computada pelo MAP 330.

Quando a hora muda para o horário de verão, a hora no MAP 330 muda automaticamente?

Não. A hora transmitida pelo relógio atômico dos satélites é o UTC (Universal Time Coordinated) e não fornece alguma correção para o horário de verão. Quando o horário de verão muda (ou quando você se move para um outro fuso horário), é preciso entrar em Regulagem — Formato de Hora e selecionar

Receptor GPS Magellan MAP 330 61

Page 72

Perguntas Freqüentes

Quanto tempo pode funcionar o meu MAP 330 com um jogo de pilhas novas?

Quantas vezes tenho que inicializar o MAP 330?

de novo o formato da hora que você está usando a não ser que esteja usando UTC. Depois de selecionar o formato, você poderá mudar a hora.

Sob condições normais de funcionamento, o receptor pode ser usado até 10 horas com a iluminação de fundo do visor desligada. Esta duração irá cair consideravelmente se a iluminação de fundo do visor for usada.

A inicialização do MAP 330 diminui o tempo que este leva para conseguir uma posição fixa durante a partida a frio. Por partida a frio entende-se que o MAP 330 não tem referência para usar como guia que lhe indique quais satélites estão em órbita acima dele. Sem uma referência para iniciar, o MAP 330 terá que “rastrear o céu” tentando encontar um satélite que esteja ao alcance. Isto demora e pode aumentar o tempo que leva para conseguir a sua primeira posição fixa. (Pode demorar 10 minutos em condições difíceis)

Assim, de onde vem esta referência? Sob condições de funcionametno normais, a última posição fixa computada antes de o MAP 330 ser desligado é armazenada na memória e será utilizada como referência na próxima vez que o MAP 330 for ligado. Contudo, se você tiver limpo a memória (veja Limpeza da Memória - Limpar tudo no capítulo Guia de Referência), este ponto de referência armazenado é removido da memória e, provavelmente, você preferirá inicializar o receptor novamente. Além disso, se você viajar mais de 500 milhas (800 km aprox.) com o MAP 330 desligado, este continuará a ter o ponto de referência, mas pode ser muito impreciso para ser útil e, neste caso, será melhor inicializar o MAP 330.

Waypoints/Banco de dados

Quais waypoints vêm carregados no banco de dados do MAP 330?

O Banco de dados contém cidades, rodovias, aeroportos, cursos de água e parques nacionais.

62 Receptor GPS Magellan MAP 330

Page 73

Posso apagar os waypoints pré-carregados que não uso?

Não. Os waypoints pré-carregados no MAP 330 estarão sempre disponíveis, mesmo quando toda a memória do MAP 330 é apagada.

Telas de navegação

Por que a minha bússola não aponta para a direção certa?

O MAP 330 não é uma bússola. Este deve se deslocar a uma velocidade mínima de 2,0 mph (3,2 km aprox.) para que a bússola compute a direção adequadamente.

Rotas

O que é uma rota de retorno?

Uma rota de retorno permite que você “retroceda” nos seus passos. Conforme você se move, o MAP 330 cria e armazena automaticamente waypoints ocultos na memória. Estes waypoints são utilizados pelo MAP 330 para retroceder nos seus passos. Quando você cria uma rota de retorno, o MAP 330 converte estes waypoints ocultos em Waypoints do Usuário.

Perguntas Freqüentes

Como eu faço para saber qual rota está ativa?

Entre no menu das rotas pressionando o botão MENU e selecione a opção Rotas. O menu das rotas relaciona todas as rotas da memória com a rota ativa mostrada em negrito.

Alarmes

Por que o meu MAP 330 não emite um bipe audível quando eu tenho um alarme ativo?

Controle as regulagens de instalação para o Beeper. Se a seleção é Desligado ou Só teclas, o beeper não irá soar para alarmes.

Receptor GPS Magellan MAP 330 63

Page 74

Perguntas Freqüentes

Dados de Saída

O que significa NMEA?

O que são os blocos de mensagens NMEA?

O meu GPS não está comunicando com o meu computador. O que posso fazer?

NMEA (National Marine Electronics Association) é o padrão usado como interface para dispositivos eletrônicos da marinha. Este padrão também foi adaptado ao uso em uma variedade de programas software de mapeamento para terceiros.

O MAP 330 suporta as versões 1.5 e 2.1 do padrão NMEA

0183. Informações adicionais sobre a NMEA podem ser encontradas na

no site www.nmea.org, onde você pode comprar os Padrões de Interface NMEA. Uma outra excelente fonte dos padrões NMEA é a página de Perguntas Freqüentes publicada na internet por Peter Bennett no site vancouver-webpages.com/peter/ nmeafaq.txt.

Controle a taxa de transmissão e confira com a taxa de transmissão que o seu software está usando. Se não coincidirem, modifique ou a taxa de transmissão do software ou a do MAP 330 (Veja Regulagem - Seleção da taxa de transmissão)

Posso ligar o MAP 330 com um computador Macintosh?

A Magellan não fornece cablagem ou software para a linha de computadores Macintosh. Para informações sobre um cabo ou software que possa satisfazer as suas exigências, visite o site GPSy

- www.gpsy.com na internet.

64 Receptor GPS Magellan MAP 330

Page 75

Apêndice

Eliminação dos defeitos

O receptor não liga:

1. Verifique se as pilhas estão instaladas corretamente.

2. Substitua as pilhas por duas pilhas alcalinas novas AA.

Demora mais de 10 minutos para conseguir uma posição fixa:

1. Se houver qualquer obstáculo por perto ou acima do receptor, vá para um outro lugar.

2. Certifique-se de que a antena esteja apontada para cima, que tenha uma clara visibilidade aérea e esteja a uma distância razoável do seu corpo.

3. Controle a tela Situação do Satélite para ver onde estão os satélites e se o receptor está adquirindo dados.

4. Se o receptor ainda não conseguir uma posição fixa dentro de 10 minutos, é bom repetir o procedimento de inicialização.

O receptor desliga inesperadamente

Geralmente, isto é causado por eletricidade estática excessiva. Ligue de novo o receptor e este deverá funcionar normalmente. Mova o receptor para um outro lugar para evitar ocorrências similares.

As pilhas duram menos do que deveriam:

1. Certifique-se de que esteja usando duas pilhas alcalinas AA.

2. Um período de vida útil mais curto das baterias pode ser causado por um uso excessivo da iluminação de fundo. Desligue a iluminação de fundo

quando não for necessária.

As coordenadas da posição no receptor não coincidem com a posição no seu mapa.

1. Cheque se o receptor está programado para usar o mesmo datum do seu mapa. O datum do mapa é geralmente mostrado na legenda do mapa. Ve ja Regulagem - Seleção de um dado (datum) do mapa no capítulo Guia de Referência para as instruções sobre como selecionar o datum do mapa no seu receptor.

2. Controle o formato LAT/LON. Certifique-se de que o formato selecionado no SISTEMA DE COORDENADAS (DEG/MIN/SEC ou DEG/MIN.MM) seja igual ao formato do mapa que está usando.

A posição no mapa não está exatamente sobre a estrada.

Isto pode ser causado por desvios das distâncias no mapa.

Use os dados do mapa como referência e não confie neles completamente.

Os dados não foram salvos ou estavam alterados.

Isto pode ser causado porque as pilhas foram removidas ou a energia externa foi desligada com o MAP 330 ligado.

Receptor GPS Magellan MAP 330 65

Page 76

Apêndice

Ícones dos waypoints

Esta é uma lista dos ícones com as respectivas denominações que podem ser atribuídas a um waypoint durante a marcação de uma posição ou a edição de um waypoint.

Padrão

Caixa

Casa

Aérea

Aeroporto

Diversão

Caixa automático

Ofic. mecânica

Barcos

Camping

Rampa de saída

Prim. socorros

Aux. náut. fixo

Bóia flutuante

Combustível

Jardim

Golfe

Hotel

Caça/Pesca

Cidade grande

Farol

Cidade principal

Marina

Cidade média

Museu

Obstrução

Parque

Resort

Restaurante

Rocha

Merg. submarino

Serviço RV

Tiro

Passeio Turístico

Cidade pequena

Som

Ginásio esportes

Info. turísticas

Serv. transportes

Vinhedo

Ruína

Zoológico

66 Receptor GPS Magellan MAP 330

Page 77

Apêndice

Para contatar a Magellan

Se, depois de usar a seção de eliminação dos defeitos, você ainda não conseguir resolver os problemas de funcionamento do receptor, contate o Serviço de

Assistência Técnica Magellan através do número (866) 737-8604.

Os assistentes estão disponível de segunda a sexta-feira das 7 da manhã às 5 da tarde, hora padrão do Pacífico. Pode também mandar um fax ao Serviço de Assistência aos Clientes ao número (909) 394-7070.

Se necessário, você também pode devolver o seu receptor à Magellan para reparos. Antes de devolvê-lo, peça uma Autorização para Devolução de Materiais (RMA) à Magellan Corporation. Para receber uma RMA, contate um Representante do Serviço de Assistência Técnica da Magellan através do número (800) 707-7845 ou mande um email explicando os motivos para rma@magellangps.com. Depois de receber o número de RMA, despache o receptor através do Serviço Postal ou da UPS. Inclua uma descrição do problema, seu nome, endereço, uma cópia da nota fiscal de compra e imprima bem claro na parte de fora do pacote o número de RMA atribuído. Se o seu endereço de retorno for diferente, indique-o.

Em todas as correspondências, especifique o modelo de seu receptor e se telefonar, tenha o receptor perto de você.

Os pacotes devem ser mandados a:

Magellan Corporation

960 Overland Court

San Dimas, CA 91773

ATTN: Warranty/Repair

Informações adicionais referentes às atualizações de software para o seu MAP 330 podem ser encontradas na seção de Auxílio ao Produto do web site da Magellan (www.magellangps.com).

Clientes fora dos Estados Unidos devem contactar os distribuidores da Magellan do seu país. Uma lista completa dos distribuidores Magellan será fornecida junto com o seu MAP 330.

Receptor GPS Magellan MAP 330 67

Page 78

Apêndice

CARACTERÍSTICAS

Desempenho

Receptor 12 canais paralelos, capta até 12 satélites para computar e

Tempo de aquisição (sob condições ideiais):

Precisão

Posição 49 pés (15 metros) Média quadrática Velocidade 0,1 nó, Média quadrática estável

Limites:

Velocidade 951 mph Altitude 17.500 metros

Especificações

atualizar informações com antena quadrifilar

Quente aproximadadmente 15 segundos Frio aproximadamente 1 minuto Taxa de atualização 1 segundo contínuo

Características físicas:

Dimensão 6,2” x 2,0” x 1,3” [a] x [l] x [p]

15,75 cm x 5,08 cm x 3.30 cm

Peso 7 onças (198,45 gramas) com 2 pilhas AA instaladas

Visor 2,2” x 1,33” [a] x [l]

5,59 cm x 3,38 cm LCD de alto contraste com iluminação de fundo

Caixa construção à prova d’água com invólucro protetor de

borracha

Faixa de temperatura

Operacional de 14˚F a 140˚F (de -10˚C a 60˚C) Armazenagem de -4˚F a 158˚F (de -20˚C a 70˚C)

Potência:

Fonte 2 pilhas alcalinas AA ou 9-35 VDC com cabo de

potência

Duração pilhas Até 10 horas

68 Receptor GPS Magellan MAP 330

Page 79

Apêndice

Acessórios

Os acessórios para o seu receptor estão disponíveis no seu revendedor Magellan ou podem ser encomendados diretamente à Magellan através do (800) 669-4477 (pressione 3 para fazer uma encomenda).

Suporte de montagem giratório: monta o receptor em uma superfície, permitindo que as mãos fiquem livres durante o funcionamento.

Suporte de montagem em automóveis: suporte completamente giratório e inclinável para uma visão fácil em qualquer veículo.

Suporte de montagem em bicicletas: monta o receptor no guidão de uma bicicleta, moto ou de outros veículos de duas rodas.

Bolsa de nylon ou de couro: com a bolsa, é possível carregar o MAP 330 no cinto, além de servir de proteção para os seus elementos.

Cabo de potência/dados (fios desencapados): permite conectar o seu receptor a energia e dados externos.

Cabo de interface para PC com Adaptador para acendedor de cigarros: conecta o receptor ao seu computador para a transferência de dados e a um acendedor de cigarros para a energia externa.

Cabo de energia externa com Adaptador para acendedor de cigarros: permite conectar o receptor a um acendedor de cigarros para captar energia externa.

Cabo para PC: permite conectar o MAP 330 a um computador.

CD-ROM MapSend Streets™: este software contém uma base de dados de

mapas de ruas detalhados que podem ser carregados no MAP 330.

Receptor GPS Magellan MAP 330 69

Page 80

Apêndice

MapSend Streets™

O CD MapSend Streets permite carregar mapas de ruas detalhados no seu MAP

330. Os mapas fornecidos no CD MapSend Streets contêm detalhes completos das ruas das cidades Europe.

Características

• Permite carregar mapas de ruas (de no máx. 8MB) de qualquer região dos European no MAP 330.

• Permite cortar qualquer região retangular do mapa que escolher para carregá-la no receptor. Os mapas não estão pré-cortados em municípios ou outras fronteiras.

Requisitos mínimos

• Computador IBM AT-486 ou compatível

• 32 MB de memória RAM

• Placa de vídeo VGA

• 60 MB de espaço no disco rígido

• Drive de CD-ROM de 8x

• MS Windows 95/98/NT 4.0 (ou superior)

70 Receptor GPS Magellan MAP 330

• Permite criar, gerenciar e carregar/descarregar waypoints e rotas.

• Permite computar distâncias em linha reta no mapa.

• Procura objetos de mapa (tais como cidades, lagos, etc.) por nome.

Requisitos recomendados

• Computador IBM AT-Pentium/300

ou compatível

• 64 MB de memória RAM

• Vídeo True Color com resolução

800x600

• 60 MB de espaço no disco rígido

• Drive de CD-ROM de 32x

• MS Windows 95/98/NT 4.0

(ou superior)

Page 81

Conexão a Dispositivos Externos

Os seguintes cabos estão disponíveis como acessórios para o seu receptor GPS: cabo de energia externa com adaptador para acendedor de cigarros, cabo para potência/dados, cabo de dados e cabo para computadores com adaptador para acendedor de cigarros. As instruções fornecidas abaixo aplicam-se a todos os cabos, a menos que seja indicado diversamente.

O cabo pode ser conectado ao receptor em dois modos diferentes:

1. Montagem na parte traseira do suporte de montagem giratório. Usando os dois

parafusos incluídos, fixe a tomada na parte traseira do suporte de montagem giratório. Não é necessário parafusar o parafuso prisioneiro no receptor, embora seja possível, para ter mais segurança.

Apêndice

2. Montagem na parte traseira do receptor

GPS. Usando o parafuso prisioneiro que

está fixado na tomada, parafuse-o na parte traseira do receptor (parafusos de montagem não são usados).

Receptor GPS Magellan MAP 330 71

Page 82

Apêndice

Conexão a uma Fonte Externa de Energia

Usando o cabo fornecido junto com o adaptador do acendedor de cigarros, conecte-o simplesmente à saída do acendedor. Se quiser fazer uma montagem permanente a uma fonte de energia, corte o cabo entre a caixa de alimentação de potência e o adaptador do acendedor de cigarros. Conecte os fios vermelho (+) e preto (-) à fonte de energia externa. A faixa de voltagem de entrada para a energia externa vai de 9 a16 Volts CC.

Cuidado: Não desvie a caixa de alimentação de potência para não danificar a unidade e perder a garantia.

Furo de montagem

Tomada de energia

Corte aqui

Caixa de alimentação

Conector de 9 pinos

Adaptador para acendedor de cigarros

Conexão a uma Fonte de dados

Diagrama de ligação dos pinos dos dados (só cabos PC e de dados)

Este é o diagrama dos pinos olhando para o conector fêmea de 9 pinos

Pino 2: Saída de dados Pino 3: Entrada de dados Pino 5: Ligação à terra

Código das cores dos fios

Potência Vermelho: Potência +

Preto: Terra

Dados (só cabos de Potência/Dados, PC e Dados)

Amarelo: Entrada de dados Alaranjado: Saída de dados Preto: Terra

72 Receptor GPS Magellan MAP 330

Page 83

Apêndice

Glossário

Perna ativa O segmento de uma rota na qual se viaja no momento.

Altitude A altura atual acima do nível do mar.

BRG Direção. A direção da bússola da sua posição a um

destino, medida com o grau mais próximo.

Bóia Um auxílio à navegação (geralmente encontrado em

cartas marítimas) que é um flutuador sobre a água. A posição pode variar devido à magnitude e à direção da corrente.

COG Course Over Ground (Rumo sobre a terra). A direção

na qual o receptor está se movendo. O COG pode ser indicado em valores de norte verdadeiro ou magnético.

Coordenadas Uma descrição única numérica ou alfanumérica da

posição.

CTS Course to Steer (Curso a governar). A direção na qual

deveria estar viajando para voltar para o curso enquanto continua ir para o destino. É uma direção de curso de “compromisso” que se projeta da sua posição atual ao ponto médio da linha de rumo entre um ponto perpendicular à sua posição e o waypoint de destino da perna atual.

Datum Refere-se ao modelo matemático teórico da superfície do

nível do mar na terra. Os cartógrafos podem usar um modelo diferente para marcar seus mapas, de maneira que as coordenadas da posição irão diferir de um datum a outro. O datum para o mapa que está usando pode ser encontrado na legenda do mapa. Se você não tem certeza sobre qual datum utilizar, use o WGS84.

Default O valor ou ajuste escolhido automaticamente pela

unidade, a não ser que seja indicado diversamente. Pode ser modificado na Regulagem.

DST Distância. A distância da posição ao destino.

ETA Hora de chegada estimada. A hora estimada em que

o waypoint de destino da perna será alcançado.

Receptor GPS Magellan MAP 330 73

Page 84

Apêndice

ETE Tempo de caminho estimado. O tempo estimado que

falta para alcançar o próximo waypoint em uma rota.

HDG Rumo. A direção na qual você está indo, definida

como um ângulo em relação ao Norte.

Latitude A distância angular a norte ou a sul do equador

medida por linhas que circulam a terra paralelas ao

equador indo de 0˚ a 90˚.

LAT/LON Sistema de coordenadas que utiliza as coordenadas da

latitude e da longitude para definir uma posição na

terra.

Perna (Rota) Um segmento de uma rota que tem um waypoint de

partida (DE) e um waypoint de destino (PARA). Uma

rota pode conter 1 ou mais pernas. Uma rota que vai

do waypoint A ao waypoint B ao waypoint C ao

waypoint D tem três pernas, sendo a primeira a que

vai do waypoint A ao waypoint B.

Longitude A distância angular a leste ou a oeste do primeiro

meridiano (Meridiano de Greenwich) e medida por

linhas perpendiculares aos paralelos e convergentes

aos pólos de 0˚ a 180˚.

Norte magnético A direção relativa indicada pela agulha de uma

bússola magnética.

NMEA National Marine Electronics Association. Uma

organização profissional que define e mantém o

formato serial padrão usado por equipamento

eletrônico de navegação da marinha e por interfaces

de computadores.

OSGB Um sistema de coordenadas que descreve só a Grã-

Bretanha, parecido com os UTM. Usado com o

datum GRB36.

Posição fixa Coordenadas de posição computadas pelo MAP 330.

SOG Velocidade sobre o solo. A velocidade na qual o

receptor está se movendo.

74 Receptor GPS Magellan MAP 330

Page 85

Apêndice

TMP Temperatura.

Norte Verdadeiro A direção ao Pólo Norte a partir da posição de um

observador. A direção norte em qualquer meridiano

geográfico.

UTC Hora coordenada universal. Anteriormente chamada

Hora Média de Greenwich (GMT).

UTM Sistema de grade métrica Transversa Universal de

Mercator usado na maioria das cartas topográficas e

mapas de escala grande e média.

VMG Velocidade cumprida. O componente da velocidae

que está na direção do destino.

WPT Waypoint. Uma posição armazenada na memória do

receptor que é obtida através da entrada, edição e

cálculo de dados ou salvando uma posição atual.

Usado para criar rotas.

XTE Erro de rota cruzada. A distância perpendicular entre

a posição atual e a linha de rumo. Fornecida como

uma distância, direita ou esquerda, estando, é claro,

de frente para o destino.

Receptor GPS Magellan MAP 330 75

Page 86

Apêndice

Índice analítico

2D 61 3D 61

Tela Sobre... 60 Acessórios 69 Alarmes 58, 63; chegada 58, âncora 58; posição fixa GPS 58; XTE 58 Antena 9

Iluminação de fundo 11, 23; ajuste do timer 53 Rota de retorno 44, 63 Baterias, instalação 3; vida útil 3, 62; indicador 37 Taxa de transmissão, seleção 54 Beeper 54, 63

Definição da cidade 28 Tela da bússola 13, 32; personalização 33 Conexão a dispositivos externos (veja Conexão externa) Contraste 11, 24 Para contatar a Magellan 67 Sistema de coordenadas 61; seleção 51 Modo Cursor 13, 26

Banco de Dados 18, 38; uso da opção Mais próximo 18, 38; uso da opção

Alfabética 19, 38 Datum, seleção 52 Horário de verão 61 Defaults, Fábrica 55

Elevação, seleção 52; flutuações 61 Conexão externa 10, 64, 71; fonte de energia 72

Tela Pesca/Caça, acesso 57; mudança da data 57; mudança da posição 57

Mensagens de estado do GPS 36

76 Receptor GPS Magellan MAP 330

Page 87

Apêndice

GOTO 18; criação 18, 44; navegação em 21

Tela ajuda 60 Manejo 12

Ícones 66 Conexão, Macintosh 64 Inicialização 5, 62

Teclas 9

Tela de dados grandes 13, 33; personalização 34 Perna, adição 49; exclusão 48; introdução 48; substituição 48

Tela do mapa 12, 24; chamadas 25, 26; ajuste do detalhe 27; legenda 27;

apresentação dos waypoints 28; personalização 29; desativação dos dados 28; modificação da orientação 30; desativação da visualização do histórico da

trajetória 31; informações sobre as ruas 29 MapSend Streets™ 70 Objeto de mapa, armazenamento 42; visualização 42 Memória, limpar tudo 55; limpar trajetória 55; limpar WPT/rotas 55; limpar rotas

55 Mensagens, como introduzir 17 Mensagens, estado do GPS 35, 36

Unidades NAV, seleção 53 Telas de navegação 12, 24; acesso 14, 24; desativação 51 NMEA 64; seleção 54; bloco 64 Referência Norte, seleção 53

Hodômetro (veja Hodômetro de viagem)

Posição fixa 12; 64 Modo Posição 12, 25 Tela da Posição 13, 34; seleção 34; personalização 36 Desativação 11, 23 Ativação 5, 10, 23; não funciona 65 Fonte de energia 37

Receptor GPS Magellan MAP 330 77

Page 88

Apêndice

Rotas, ativa 63; ativação/desativação 47; rota de retorno 44; limpar todas 55;

criação de uma rota GOTO 18, 44; criação de uma rota de pernas múltiplas 45; exclusão 49; edição 47; inversão 49; visualização 47, 50; histórico da trajetória 50

Tela Situação do Satélite 37 Regulagem 50 Intensidade do sinal 37 Simulador 59; desativação 59; ativação 59; modo usuário 59 Especificações 68 Tela do Sol/Lua, acesso 56; modificação da data 56; modificação da posição

Ajuda técnica 67 Hora, ajuste 52 Formato de hora, seleção 52 Visualização do histórico da trajetória 31; limpar 31, 55; modo Localizador 31

Hodômetro de viagem 35; ajuste a zero 35

Waypoints, acesso 38; criação manual 40; criação com cursor 40; eliminação

44; edição 41; ícones 66; pré-carregados 62; salvar 15, 40; número 17; adição à rota 49

Presilha de pulso 4

78 Receptor GPS Magellan MAP 330
