MAC ALLISTER MAC24P User Manual
MAC 24P
Notice Originale-MNL_MAC 24P_V01
[01] x 1
MAC 24P
[02] x 1 [04] x 1
[05] x 1 [06] x 1
[03] x 1
FR
MAC 24P 7RQGHXVHVDQV¿O
Assemblage
03
08
MAC 24P par Mac Allister
01
MAC 24P par Mac Allister MAC 24P par Mac Allister
C'est
parti...
Ces instructions sont pour votre sécurité. Lisez les attentivement avant
utilisation et conservez les pour une consultation ultérieure.
FR
Pour bien commencer...
Avant de commencer
Utilisation rapide
Sécurité
Et dans le détail...

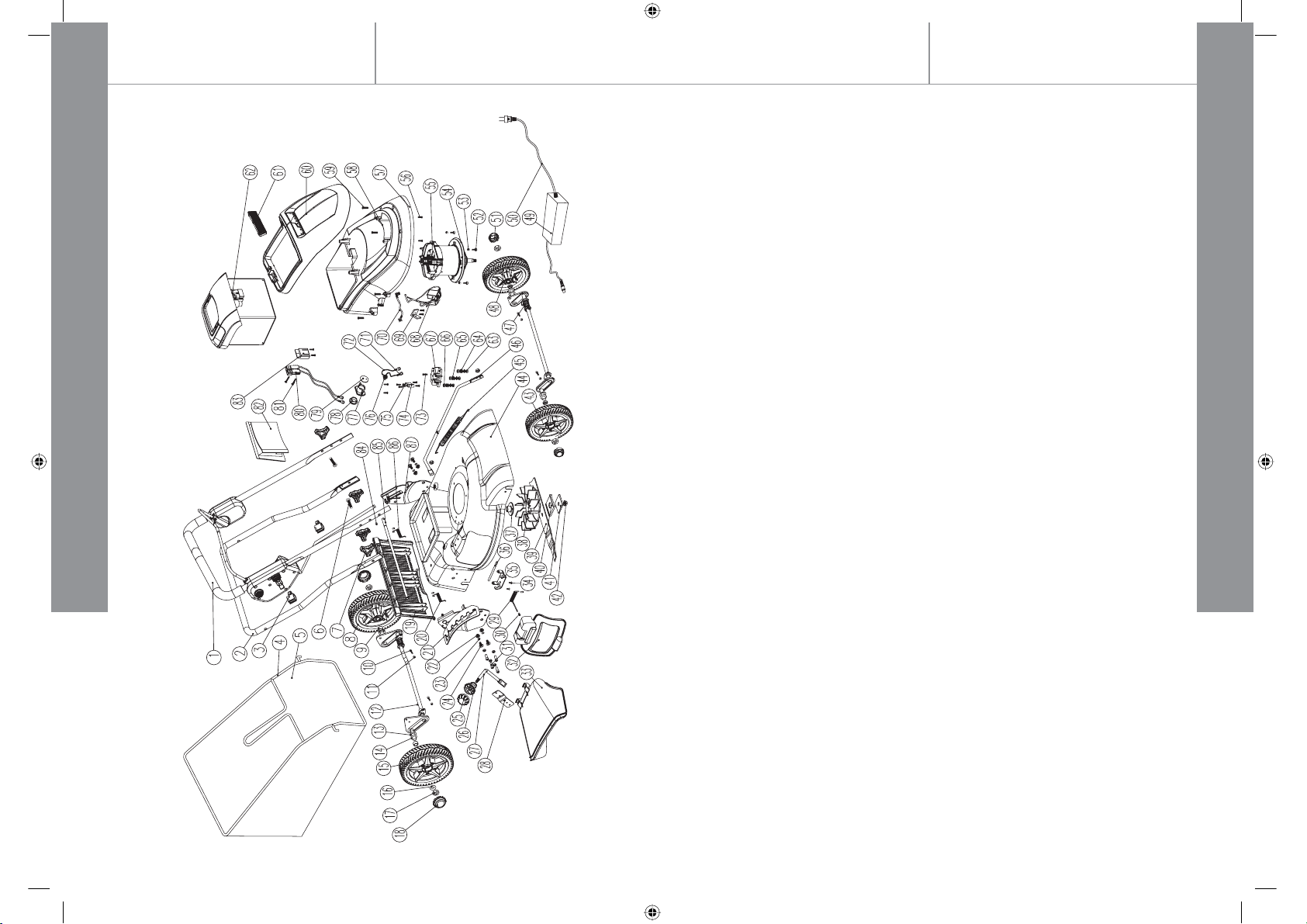

Schéma détaillé du produit
Fonctionnalités du produit
Maintenance et entretien
Détection des pannes
Réf.: 57 92 73
02 03
Recyclage
Informations techniques et légales
Garantie
Déclaration de conformité CE
Assemblage 08
05
06
11
14
15
16
18
26
30
33
34
43
44
MAC 24P par Mac Allister MAC 24P par Mac Allister
FR
FR
Pour bien
commencer...
Avant de commencer
Utilisation rapide

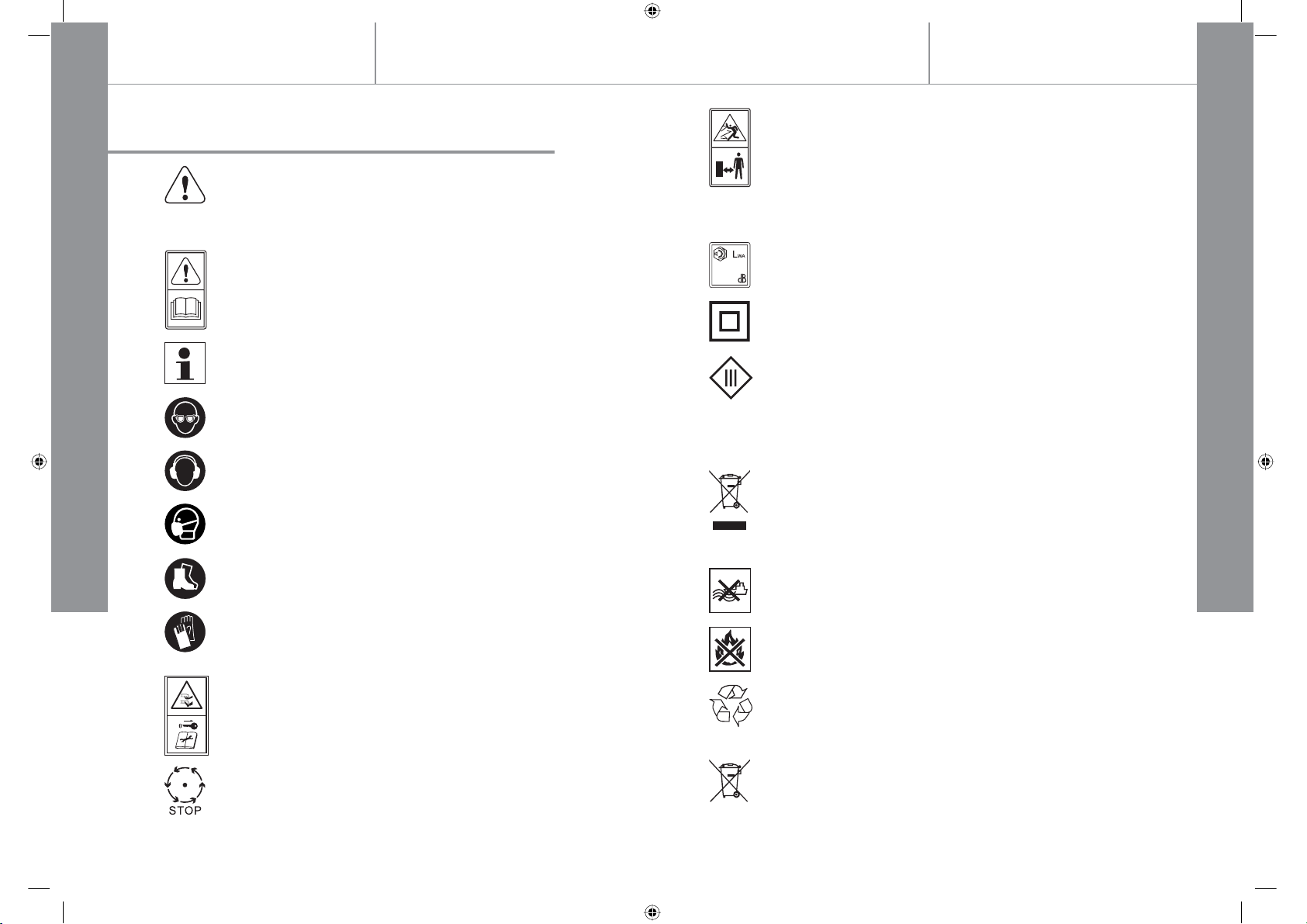

Sécurité
04 05
06
11
14
Pour bien commencer...
MAC 24P par Mac Allister
FR
Avant de commencer
MAC 24P par Mac Allister
Avant de commencer
FR
Pour bien commencer...
06
Utilisation conforme
> MAC 24P est une tondeuse sans fil à tension nominale de 24 V .
Ce produit est conçu pour mettre en sac, pailler et décharger les
pelouses des jardins domestiques et de loisirs.
> Ce produit est conçu pour tondre, mettre en sac et pailler les
pelouses des jardins domestiques et de loisirs.
> Ce produit ne doit pas être utilisé par temps humide ni pour
tondre de l'herbe extremement haute, par exemple un pré ou pour
déchiqueter des feuilles.
> Pour des raisons de sécurité, il est essentiel de lire entièrement
le manuel avant la première utilisation, et d'observer toutes les
instructions.
> Ce produit est conçu pour une utilisation privée uniquement et non
pour applications commerciales. Il ne peut pas être utilisé un autre
usage que ceux décrits.
3RLQWVjYpUL¿HUDYDQWGHFRPPHQFHU
Assurez-vous que le contenu de la livraison est complet et
non endommagé. Si vous réalisez qu'il manque des pièces
ou que certaines pièces sont endommagées, n'utilisez pas
le produit et contactez votre distributeur. L'utilisation d'un
produit incomplet ou endommagé peut être dangereuse
pour les personnes et les objets.
Assurez-vous que vous disposez de tous les accessoires
et outils nécessaires pour le montage et l'utilisation. Cela
inclut également un équipement personnel de sécurité
approprié.
Votre produit
21
20
18
19
13
17
16
15
13
24
1. Levier de marche/arrêt
2. Guidon supérieur
3. Guidon inférieur
4. Batterie
5. Poignée de la batterie
6. Rainure de verrouillage
7. Prise de chargement
2UL¿FHVGHYHQWLODWLRQ
9. Moteur
10. Roues
11. Protection latérale de décharge
12. Support du guidon
3URWHFWLRQGXGpÀHFWHXU
14. Levier de réglage de hauteur
de coupe
15. Bac de ramassage
16. Bouton
17. Câble
1
2
67 4 8 9
25
26
1412
22 23
3
5
11
10
27
18. Clé
19. Rangement de la clé
20. Bouton de déverrouillage
21. Poignée
22. Verrouillage
23. Indicateur de batterie
24. Lames
25. Glissière de décharge
26. Écrou de la lame
27. Accessoire de paillage
28. Accessoire de décharge
latérale
29. Adaptateur de chargement
30. Indicateur d'alimentation
31. Indicateur de chargement
32. Connecteur du chargeur
33. Cordon d'alimentation
32
29
31
30
33
28
Pour bien commencer...
07
MAC 24P par Mac Allister
FR
Vous aurez besoin de
Montage
Pour bien commencer...
Avant de commencer
Pour monter ce produit
Une aide pour certaines tâches
> Deux personnes sont nécessaires pour lever le produit du carton.
Assurez-vous que vous disposez de suffisamment d'espace pour
mettre le produit au sol. Tenez vos pieds à l'écart afin d'avoir une
position stable, mettez-vous à genoux et maintenez le dos droit.
> Retirez tout le matériel d'emballage et les verrouillages de
transport. Vérifiez la présence de toutes les pièces en vous
reportant à la liste du manuel d'instructions. S'il manque toute
pièce, contactez votre centre de service.
AVERTISSEMENT Le produit doit être monté
entièrement avec utilisation! N'utilisez pas un produit
partiellement monté ou monté avec des pièces
endommagées!
Pour utiliser ce produit
(éléments non fournis)
Équipement personnel de sécurité
MAC 24P par Mac Allister
> Fixez le raccord des guidons inférieur [3] et supérieur [2] ainsi que
le guidon inférieur [3] et le support du guidon [12] en tournant les
boutons [16] (Fig. 3).
Fig. 3
16
12
Bac de ramassage
> Ouvrez la protection du déflecteur [13] et maintenez-la dans sa
position. Alignez les crochets du bac de ramassage [15] sur ceux
du déflecteur pour le fixer aux crochets (Fig. 4).
Fig. 4
Avant de commencer
2
3
FR
Pour bien commencer...
08
Guidon
> Assurez-vous que les quatre boutons [16] sont desserrés et
dépliez le guidon [2, 3] (Fig. 1 & 2).
Fig. 1 Fig. 2
2
3
13
15
AVERTISSEMENT Le bac de ramassage doit toujours
rWUH¿[pSRXUODPLVHHQVDF
09
MAC 24P par Mac Allister
FR

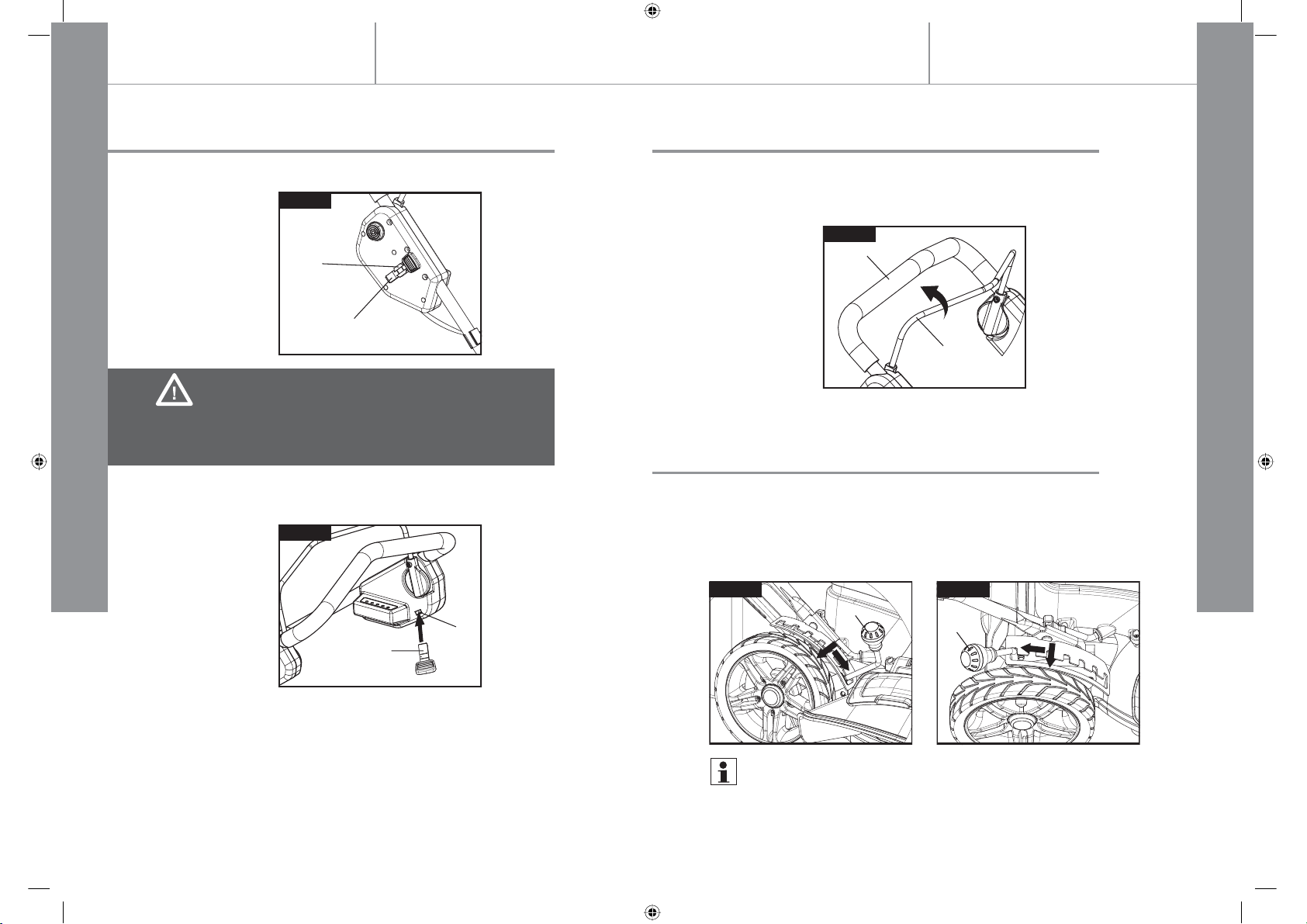

Chargement de la batterie
Pour bien commencer...
Avant de commencer
La batterie [4] peut être chargée montée sur le produit ou bien
démontée du produit.
AVERTISSEMENT L'adaptateur de chargement est
conçu pour utilisation en intérieur uniquement! Par
conséquent, ne chargez la batterie qu'en intérieur!
> Raccordez le câble d'alimentation [33] à l'adaptateur [29].
> Batterie fixée: Retirez le couvercle de la prise de chargement [7]
et connectez le connecteur du chargeur [32] dans la prise [7] dans
le carter du produit (Fig. 5).
Fig. 5
7
32
30
MAC 24P par Mac Allister
> Introduisez la prise du câble d'alimentation [33] dans une prise
de courant appropriée. Les indicateurs d'alimentation [30] et de
chargement [31] de l'adaptateur de chargement s'allument en
rouge.
> Une fois que le chargement est terminé [< 15 heures], l'indicateur
de chargement [30] s'allume en vert.
> Déconnectez la prise de la prise de courant, puis déconnectez le
connecteur du chargeur [32] de la batterie [4].
Utilisation rapide
Chargement de la batterie
AVERTISSEMENT Ce démarrage rapide n'est qu'une
vue d'ensemble concernant le démarrage et l'arrêt
du produit! Pour garantir une utilisation sûre, il est
essentiel de lire la totalité du manuel d'instructions
avant la première utilisation!
FR
Pour bien commencer...
10
> Batterie non fixée: Poussez sur la rainure de verrouillage [6] vers
l'avant, levez la batterie [4] et placez-la sur une surface stable
et plate. Connectez le connecteur du chargeur [32] à la prise de
chargement (Fig. 6).
Fig. 6
4
AVERTISSEMENT La batterie est lourde! Faites
attention lorsque vous la levez!
6
32
11
MAC 24P par Mac Allister
FR
Les commandes Démarrage
Levier de marche/arrêt
MAC 24P par Mac Allister
Utilisation rapideUtilisation rapide
FR
Pour bien commencer...
Indicateur
de la
batterie
Bouton de
déverrouillage et
rangement de la clé
Bagging with grass catcher
Paillage avec
accessoire de
paillage
Levier de réglage de la
hauteur de coupe
(7 positions, de 38mm à 101mm)
Batterie amovible
Décharge latérale
Introduire la clé
Arrêt
Relâcher la Levier de marche/
arrêt
Appuyer sur le bouton
de déverrouillage
Appuyer sur la Levier
de marche/arrêt
Pour bien commencer...
Retirer la clé
12
Reportez-vous à “Fonctions du produit” et
“Mode d’emploi” pour un mode d’emploi
détaillé
13
