MAC ALLISTER MBC326, MBC427 User Manual [fr, es]

Débroussailleuse

Desbrozadora

MBC326 - MBC427

DUPLEX

MANUEL D’UTILISATION

ATTENTION: Lire attentivement le manuel avant
d’utiliser cette machine

MANUAL DE INSTRUCCIONES

CUIDADO: antes de utilizar esta máquina, lea
atentamente el manual de instrucciones

FRANÇAIS-

Notice originale ..........................................................................

FR

ESPAÑOL -

Traducción del Manual Original ....................................................

ES

ii

12

1

3

7

6

5 5

4

2

1

4

5

5

4

2

3

6

7

7

45

1

1

3

2

6

3

2

1

6

4

8
7
5

1

3

2

4

ii

87







START



STOP

RUN



STOP





RUN





START



9





4a

CHOKE

RUN



1101



2.3

2.4

2.2

2.1



413115

iv

120 mm

(4,75 in.)

16 17

18 19

20 21

B

A

C

1

2

0,5 mm

3

2

1

1

2

3

2 x 3,0 m (118 in.)

22

1

Ø2,4mm

30°

30°

2

5

4

7

6

3

iv

PRESENTATION

Cher Client,

Nous tenons avant tout à vous remercier de la préférence que vous avez accordée à nos produits, et nous souhai­tons que votre machine vous réserve de grandes satisfactions et réponde pleinement à vos attentes. Ce manuel a été
rédigé dans le but de vous permettre de bien connaître votre machine et de l’utiliser en toutes conditions de sécurité
et d’efficacité; n’oubliez pas qu’il fait partie intégrante de la machine, tenez-le à portée de main pour le consulter à tout
moment, et le jour où vous devriez céder ou prêter la machine à quelqu’un, rappelez-vous de lui donner aussi ce ma­nuel.

Cette nouvelle machine a été conçue et fabriquée conformément aux normes en vigueur, et elle ne sera fiable et sûre
que si vous l’utilisez dans le plein respect des indications contenues dans ce manuel (usage prévu); toute autre utili­sation, ou le non respect des normes de sécurité lors de l'utilisation, de l'entretien et de la réparation qui sont indiquées
dans le manuel, sont considérés comme un "emploi impropre": dans ce cas, la garantie perd tout effet et le fabricant
décline toute responsabilité, en laissant à la charge de l'utilisateur les conséquences des dommages ou des lésions
causés à lui-même ou à autrui.

Si vous deviez trouver de légères différences entre la description donnée et la machine en votre possession, tenez
compte du fait que, dans le cadre de l’amélioration continuelle du produit, les informations contenues dans ce manuel
sont sujettes à des modifications sans aucun préavis ni obligation de mise à jour, sans toutefois que soient remises
en cause les caractéristiques essentielles de sécurité et de fonctionnement. En cas de doute, contactez votre re­vendeur. Bon travail!

FR

1

SOMMAIRE

1. Identification des pièces principales ....................................................... 2

2. Symboles ............................................................................................... 3

3. Prescriptions de sécurité ........................................................................ 4

4. Montage de la machine .......................................................................... 6

5. Préparation au travail ............................................................................. 7

6. Démarrage - Utilisation - Arrêt du moteur ............................................... 8

7. Utilisation de la machine ...................................................................... 10

8. Entretien et conservation ...................................................................... 12

9. Localisation de pannes ........................................................................ 14

10. Données techniques ............................................................................ 14

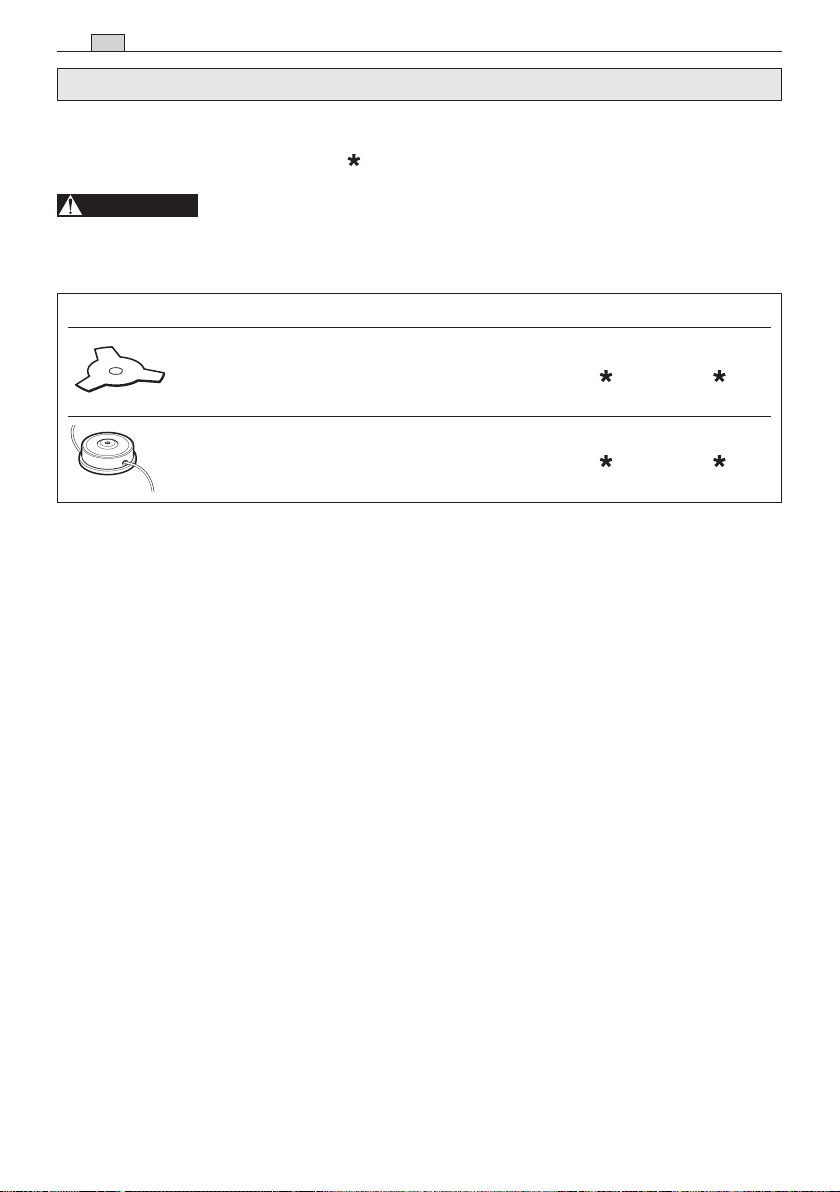

11. Accessorires ........................................................................................ 16

2 IDENTIFICATION DES PIÈCES PRINCIPALES

FR

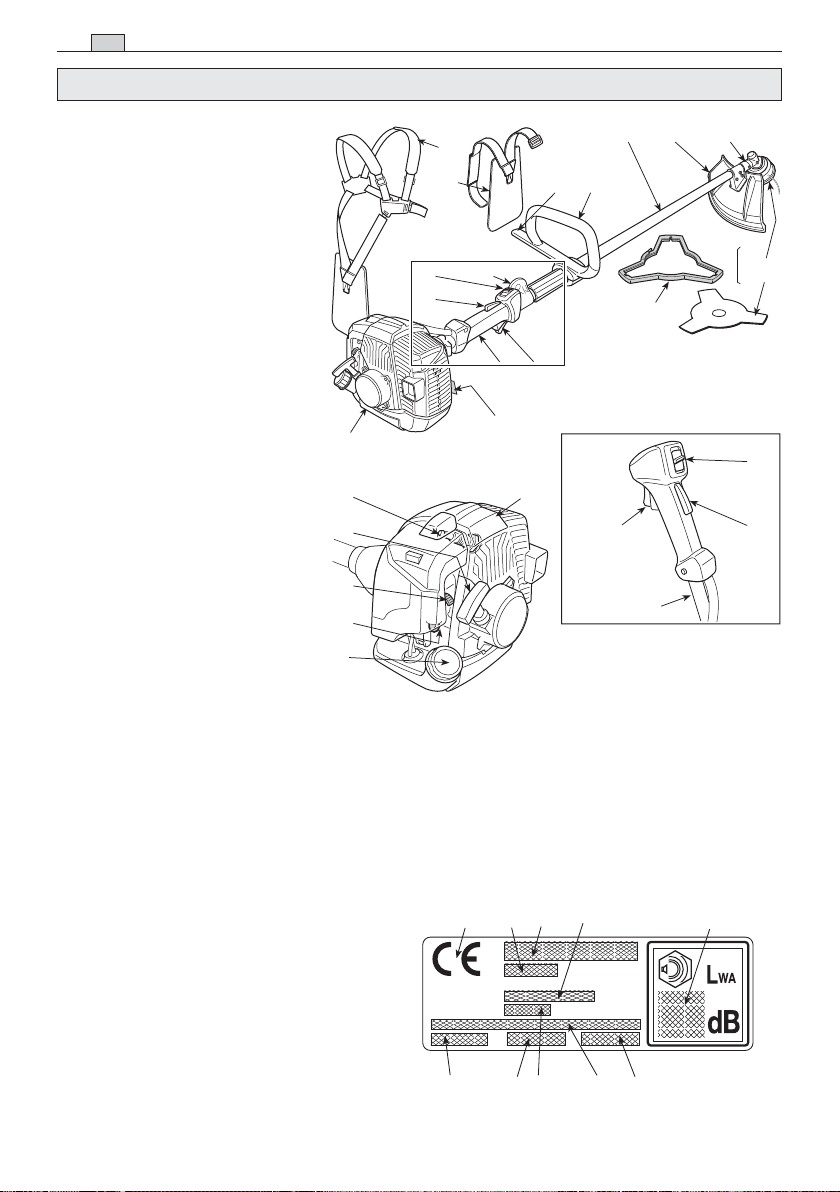

1. IDENTIFICATION DES PIÈCES PRINCIPALES

PIÈCES PRINCIPALES

1. Ensemble moteur

2. Tube de transmission

3. Dispositif de coupe
a. Lame à 3 pointes
b. Tête à fil

4. Protection du dispositif de coupe

5. Poignée avant

6. Protection

7. Guidon

8. Poignée arrière

9. Point d'attache (du harnais)

10. Étiquette matricule

11. Harnais
a. à une seule sangle
b. à deux sangles

12. Renvoi angulaire

13. Protection lame (pour le transport)

14. Bougie

COMMANDES ET RAVITAILLEMENT

21. Interrupteur d’arrêt du moteur

22. Commande d’ac

célérateur

23. Blocage de l’accélérateur

24. Lanceur

25. Commande du starter

26. Commande du dispositif
d’amorçage (Primer)











11b

11a



 

“MONO”

















“DUPLEX”





3b



3a











31. Bouchon du réservoir du mélange

ÉTIQUETTE MATRICULE

10.1) Marquage de conformité, selon la directive

2006/42/CE

10.2) Nom et adresse du fabricant

10.3) Niveau de puissance acoustique

LWA selon la directive 2000/14/CE

10.4) Modèle de machine

10.5) Numéro de série

10.6) Année de construction

10.7) Code Article

10.8) Nombre d'émissions

10.9) Cylindrée / Puissance / Nombre de tours

10.10) Largeur de coupe

10.1 10.2 10.310.4

Dèbroussailleuse et Coupe-herbe

10.6 10.5 10.710.8

10.9

10.10

SYMBOLES 3

FR

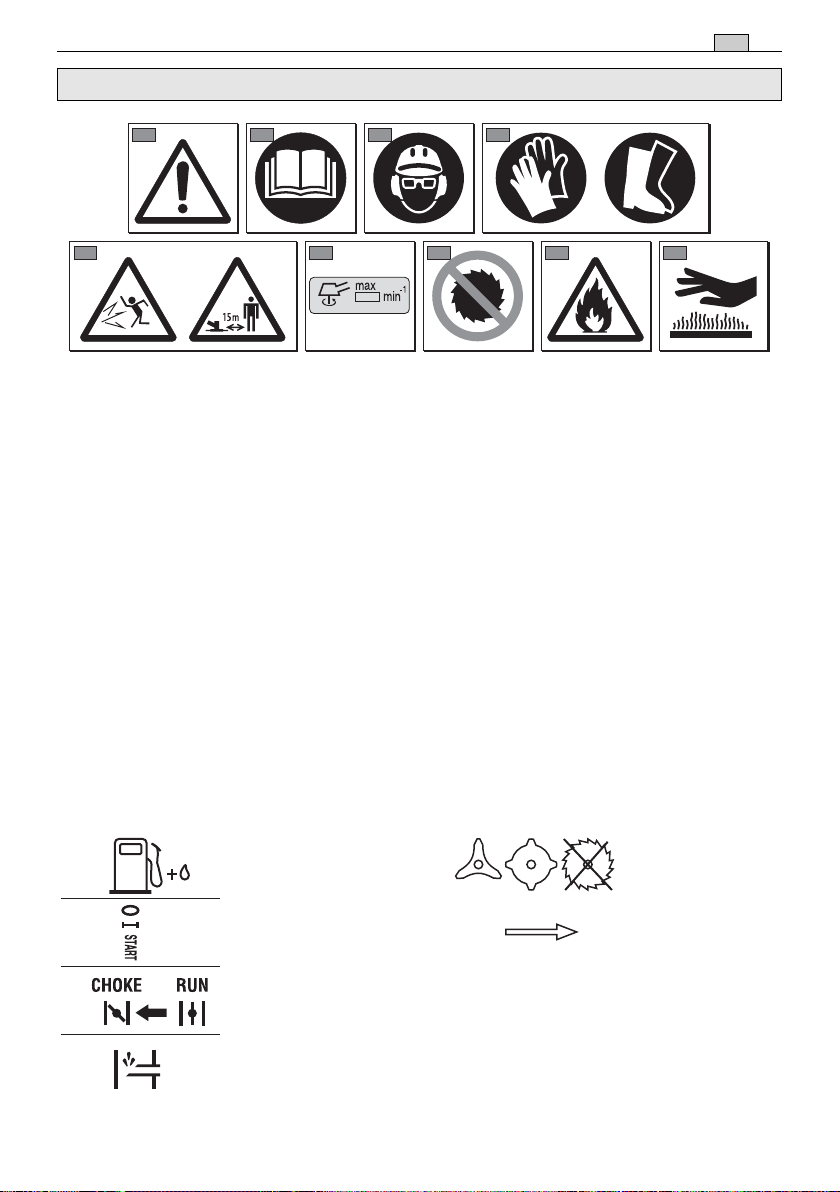

2. SYMBOLES

1 2 3 4

5 6 7 8 9

1) Attention ! Danger. Cette machine, si elle n’est pas u-

tilisée correctement, peut être dangereuse pour vous­même et pour les autres.

2) Lire le manuel d'instructions avant d'utiliser la ma-

chine.

3) L’opérateur préposé à cette machine, si elle est uti-

lisée en conditions normales pour un usage quotidien
continu, peut être exposé à un niveau de bruit égal ou su­périeur à 85 dB (A). Utiliser des protections acoustiques,
des lunettes et un casque de protection.

4) Porter des gants et des chaussures de sécurité!

5) Danger de projections! Pendant l’emploi de la ma-

chine, éloigner toute personne ou tout animal domes­tique d’au moins 15 mètres!

SYMBOLES EXPLICATIFS SUR LA MACHINE
(si présents)

11

12

13

a
b

c

11) Réservoir

du carburant

12) Positions de l’interrup-

teur d’arrêt du moteur

a = arrêt
b = marche
c = démarrage

13) Commande du starter

6) Vitesse maximum du dispositif de coupe. N’utiliser

que de dispositifs de coupe adéquats.

7) Ne pas employer de lames en scie circulaire. Dan­ger: L’utilisation de lames en scie circulaire avec
des machines qui portent ce symbole expose leur
utilisateur à un risque.

8) Attention! L’essence est inflammable. Laisser refroi-

dir le moteur pendant au moins 2 minutes avant de faire
le plein.

9) Attention! Se tenir loin des surfaces chaudes.

SYMBOLES EXPLICATIFS
SUR LES PROTECTIONS (si présents)

21

22

21) Dispositifs de coupe

pour lesquels la pro­tection est adéquate

22) Sens de rotation du

dispositif de coupe

14

14) Commande du

dispositif d’amorçage
(Primer)

4 PRESCRIPTIONS DE SÉCURITÉ

FR

3. PRESCRIPTIONS DE SÉCURITÉ

A) FORMATION

1) Lire attentivement les instructions. Se familiariser

avec les commandes et avec l’utilisation appropriée de la
machine. Apprendre à arrêter le moteur rapidement.

2) Utiliser la machine dans le but auquel elle est des-

tinée, c’est-à-dire
– la coupe de l’herbe et de la végétation non ligneuse,

au moyen d’un fil de nylon (ex. aux bords des parterres,
des plantations, des murs, des clôtures, ou des espaces
vertsayantunesurfacelimitée,pourparacheverlacoupe
effectuée par une faucheuse);

– la coupe d’herbes hautes, de broussailles, de petites

branches et d’arbustes ligneux ayantundiamètrein-

férieur à 2 cm, avec des lames en métal ou en plastique.
Toute autre utilisation peut s’avérer dangereuse et entraîner
une détérioration de la machine.
Font partie de l'emploi impropre (à titre d'exemple non ex­clusif):
– utiliser la machine pour balayer;
– régulariser des haies, ou faire d'autres travaux où le dispo-

sitif de coupe ne serait pas utilisé au niveau du terrain;
– élaguer des arbres;
– utiliser la machine de sorte que le dispositif de coupe se

trouve au-dessus de la ligne de la ceinture de l'opérateur;
– utiliser la machine pour couper des matériaux d'origine

non végétale;
– utiliser la machine pour plus d'une personne.

3) Ne jamais permettre d’utiliser la machine à des enfants
ou à des personnes qui n’ont pas la connaissance néces­saire des instructions d’emploi. La réglementation locale
peut fixer un âge minimum pour l’utilisateur.

4) La machine ne doit pas être utilisée par plus d’une per­sonne.

5) Ne jamais utiliser la machine:
– si des personnes, particulièrement des enfants, ou des

animauxsetrouventàproximité;
– si l’utilisateur est en conditions de fatigue ou de malaise,

ou s’il a pris des médicaments, des drogues, de l’alcool ou

des substances nocives pour les capacités de réflexes et

d'attention;
– si l’utilisateur n’est pas en mesure de tenir fermement la

machine avec deux mains, et/ou de rester solidement en

équilibre sur ses jambes pendant le travail.

6) Garder à l’esprit que l’opérateur ou l’utilisateur est respon­sable des accidents et des risques encourus par autrui ou
par ses biens.

B) PRÉPARATIONS

1) Pendant le travail, il faut porter des vêtements adaptés,
qui ne constituent aucune gêne pour l’utilisateur.
– Porter des habits de protection adhérents, équipés de pro-

tections contre les coupures.
– Porter un casque, des gants, des lunettes de protection,

des demi-masques antipoussière, et des chaussures de

protection contre les coupures, avec une semelle antidé-

rapante.
– Utiliser le serre-tête pour protéger l’ouïe.
– Ne porter aucune écharpe, aucune blouse, colliers ni ac-

cessoires pendants ou larges qui pourraient se prendre

dans la machine ou dans des objets ou des matériaux qui

se trouvent sur l'endroit où l'on travaille.
– Serrer adéquatement les cheveux longs.

2) ATTENTION: DANGER! L’essence est hautement in-

flammable:

– conserver le carburant dans des récipients spécialement

prévus et homologués pour cet usage;
– ne jamais fumer quand on manipule le carburant;
– ouvrir lentement le bouchon du réservoir, en laissant di-

minuer progressivement la pression interne;
– ne remplir de carburant qu'en plein air, et en utilisant un

entonnoir;
– ajouter de l’essence avant de démarrer le moteur et ne ja-

mais enlever le bouchon du réservoir de carburant ou

faire le plein lorsque le moteur est en fonctionnement ou

tant qu’il est encore chaud;
– ne pas faire démarrer le moteur si de l’essence a été ré-

pandue; éloigner la machine de la zone où le carburant a

été renversé, et éviter de créer toute possibilité d’incendie

tant que le carburant ne s’est pas évaporé et que les va-

peurs d’essence ne se sont pas dissipées;
– nettoyer immédiatement toute trace d'essence éventuel-

lement versée sur la machine ou sur le terrain;
– ne jamais remettre la machine en marche à l’endroit où

l’on a fait le plein de carburant;
– éviter tout contact du carburant avec les vêtements; si les

vêtements ont été tachés il faut les changer avant de

faire démarrer le moteur;
– remettre et serrer correctement les bouchons du réservoir

et du récipient.

3) Remplacer les silencieux défectueux ou endommagés.

4) Avant l’emploi, procéder à un contrôle général de la ma­chine, et en particulier:
– le levier de l’accélérateur et le levier de sécurité doivent

bouger librement, sans besoin de forcer, et au relâche-

ment ils doivent retourner automatiquement et rapide-

ment dans la position neutre;
– le levier de l’accélérateur doit rester bloqué tant qu’on

n’appuie pas sur le levier de sécurité;
– l’interrupteur d’arrêt du moteur doit passer facilement

d’une position à l’autre;
– les câbles électriques, et en particulier le fil de la bougie,

doivent être intacts, pour éviter de faire des étincelles, et

le capuchon doit être monté correctement sur la bougie;
– les poignées et les protecteurs de la machine doivent

être propres et secs, et solidement fixés à la machine;
– les dispositifs de coupe et les protections ne doivent ja-

mais être endommagés.

5) Vérifier que les poignées et le point d’attache du harnais
sont correctement positionnés, et que la machine est bien
équilibrée.

6) Avant de commencer le travail, vérifier que toutes les pro­tections sont adéquates pour l’outil de coupe utilisé, et qu’el­les sont correctement montées.

7) Inspecter minutieusement toute la zone de travail, et éli­miner tout objet externe qui pourrait être projeté par la ma­chineouendommagerlegroupedecoupeetlemoteur
(cailloux, branches, fils de fer, os, etc..).

C) PENDANT L’UTILISATION

1) Ne pas faire fonctionner le moteur dans un endroit
confiné où les gaz nocifs contenant du monoxyde de car­bone peuvent s’accumuler.

2) Travailler uniquement à la lumière du jour ou avec une lu­mière artificielle adéquate.

3)

Prendre une position ferme et stable:

PRESCRIPTIONS DE SÉCURITÉ 5

– autant que possible, éviter de travailler sur le sol mouillé

ou glissant, ou de toute façon sur des terrains trop acci­dentés ou en pente, qui ne garantiraient pas la stabilité de
l'opérateur pendant son travail;

– ne jamais courir, mais marcher et faire attention aux irré-

gularités du terrain ainsi qu’à la présence d’obstacles
éventuels;

– évaluer les risques potentiels du terrain à travailler et

prendre toutes les précautions nécessaires pour assurer
sa sécurité en particulier dans les pentes, sur les sols ac­cidentés, glissants ou instables.

– Sur les côtes, travailler transversalement à la pente, ja-

mais en montant ou en descendant; se tenir toujours en
aval du dispositif de coupe.

4) Vérifier que la machine est solidement bloquée avant de
faire démarrer le moteur:
– faire démarrer le moteur à au moins 3 mètres de l’endroit

où l’on a fait le plein d'essence;

– vérifier que les autres personnes se trouvent à au moins

15 mètres du rayon d’action de la machine, ou à au moins
30 mètres pour les travaux de fauchage les plus gros;

– ne pas diriger le silencieux, et donc les gaz d’échappe-

ment, vers des matières inflammables:

5) Ne jamais modifier les réglages du moteur,nimettre
le moteur en surrégime.

6) Ne pas soumettre la machine à des efforts excessifs, et
ne pas utiliser une petite machine pour exécuter de gros tra­vaux; le fait d’utiliser une machine de dimensions adéqua­tes réduit les risques, et améliore la qualité du travail.

7) Contrôler que le régime de minimum de la machine est
tel qu'il ne permet aucun mouvement du dispositif de coupe,
et que, après une accélération, le moteur retourne rapide­ment au régime minimum.

8) Faire attention à ne pas heurter violemment la lame
contre des corps étrangers et aux projections possibles de
matériel, causées par le glissement des lames.

9) Pendant le travail tenir toujours la machine accrochée au
harnais.

10) Arrêter le moteur:
– toutes les fois que la machine doit être laissée sans sur-

veillance.
– avant de faire le plein de carburant.
– pendant les déplacements d’une zone de travail à une au-

tre.

11) Arrêter le moteur et débrancher le fil de la bougie:
– avant toute opération de vérification, de nettoyage ou de

réparation de la machine;
– daprès avoir heurté un objet étranger. Vérifier si la ma-

chine est endommagée, et effectuer les réparations né-

cessaires avant de l’utiliser à nouveau;
– si la tondeuse commence à vibrer de manière anomale:

dans ce cas, rechercher immédiatement la cause des vi-

brations et faire procéder aux vérifications nécessaires

dans un Centre Spécialisé.
– quand on n’utilise pas la machine.

dans un local quelconque

4) Pour réduire les risques d’incendie, maintenir le moteur,
le silencieux d’échappement, et la zone de stockage de
l’essence absolument propres de tous résidus de sciage, de
brindilles, feuilles ou graisses en excès; ne pas laisser les
conteneurs à l’intérieur d’un local avec les déchets de la
coupe.

5) Si le réservoir de carburant doit être vidangé, effectuer
cette opération à l’extérieur et lorsque le moteur est froid.

6) Pour toute opération sur le dispositif de coupe, porter des
gantsdetravail.

7) Ne pas utiliser la machine avec des pièces endom-

magées ou usées, pour des raisons de sécurité. Les
pièces endommagées doivent être remplacées, jamais
réparées. N’utiliser que des pièces de rechange d’ori­gine. Des pièces de qualité non équivalente peuvent

endommager la machine et nuire à votre sécurité. Les outils
de coupe doivent toujours porter la marque du producteur,
ainsi que la référence à la vitesse d’utilisation maximum.

8) Avant d’entreposer la machine, vérifier qu’on a enlevé les
clés ou les outils utilisés pour l’entretien.

9) Entreposer la machine hors de la portée des enfants

E) TRANSPORT ET DÉPLACEMENT

1) Chaque fois qu’il est nécessaire de déplacer la machine
ou de la transporter, il faut:
– éteindre le moteur, attendre l’arrêt du dispositif de coupe,

et démonter le capuchon de la bougie;
– appliquer la protection du dispositif de coupe;
– saisir la machine uniquement par les poignées, et orien-

ter le dispositif de coupe dans la direction contraire au

sensdelamarche.

2) Quand on transporte la machine dans un camion, il faut
la positionner de façon qu’elle ne constitue aucun danger
pour personne, et la bloquer solidement pour éviter qu’elle
ne se renverse, ce qui pourrait l’abîmer ou provoquer une
fuite de carburant.

F) COMMENT LIRE LE MANUEL

Dans le texte de ce manuel, certains paragraphes qui
contiennent des renseignements particulièrement impor­tants sont mis en évidence par différentes paroles; voici
leur signification:

REMARQUE

ou

IMPORTANT

éléments à ce qui vient d'être indiqué afin d’éviter d’en­dommager la machine ou de causer des dommages.

Ajoute des précisions ou d'autres

FR

D) ENTRETIEN ET STOCKAGE

1) Maintenir tous les écrous et vis serrés afin d’assurer des
conditions d’utilisation sûres. Un entretien régulier est

essentiel pour la sécurité et le maintien du niveau des
performances.

2) Ne jamais entreposer la machine avec du carburant dans
le réservoir dans un local où les vapeurs d’essence pour­raient atteindre une flamme, une étincelle ou une forte
source de chaleur.

3) Laisser le moteur refroidir avant de ranger la machine

ATTENTION!

sateur ou à autrui en cas de non respect des consi­gnes.

DANGER!

l’utilisateur ou à autrui, et danger de mort, en cas de
non respect des consignes.

Possibilité de lésions à l’utili-

Possibilité de lésions graves à

6 MONTAGE DE LA MACHINE

FR

4. MONTAGE DE LA MACHINE

IMPORTANT

certaines pièces démontées, et avec le réservoir du mé­lange vide

ATTENTION!

gants de travail résistants pour manipuler les dispo­sitifs de coupe. Faire le maximum d’attention quand
on monte les pièces, pour ne pas compromettre la
sécurité ni l’efficacité de la machine; en cas de dou­tes, contacter le r evendeur.

1. MONTAGE COMPLET DE LA MACHINE

1a. Modèles “MONO” (Fig. 1)

ATTENTION!

garantir une distance minimale entre la poignée ar­rière et la poignée avant, cela pour garantir la sé­curité. Cet écarteur doit toujours être présent; il ne
faut jamais le modifier, de quelque façon que ce
soit.

– Devant l’entretoise (1), placer la partie supérieure (2)

avec barrière de la poignée avant.

– Avec des vis (5), unir le couvercle supérieur (4) à la

partie supérieure (2).

– Avant de serrer les vis (5), orienter correctement la poi-

gnée par rapport au tube de transmission.

– Serrer à fond les vis (5).

1b. Modèles “DUPLEX” (Fig. 2)

– Dévisser les vis (5) et enlever le couvercle supérieur

(4) de son support (2).

– Insérer le guidon (1) dans le logement prévu dans le

support (2), qui se trouve sur le tube de transmission
(3), en veillant à ce que les commandes soient à
droite.

– Monter le couvercle supérieur (4), en serrant à fond les

vis (5).

– Accrocher la gaine (6) des commandes au serre-câ-

ble prévu à cet effet (7).

La machine est fournie avec

Il faut toujours porter des

L’écarteur (1) a pour but de

tie inférieure (4) dans les deux sens; on est sûr que l’in-

sertion est complète quand le piquet (5) est complè-

tement rentré.
– Quand cette insertion est achevée, serrer à fond la poi-

gnée (7).

3. MONTAGE DES PROTECTIONS

ATTENTION!

est muni d’une protection spécifique. Ne jamais
utiliser de protections différentes de celles qui sont
indiquées pour chaque dispositif de coupe.

• Lameà3pointes (Fig.4)

ATTENTION!

et appliquer la protection de la lame.

– Démonter la lame (si montée) comme indiqué au pa-

ragraphe 4.
– La protection (1) est fixée sur le renvoi angulaire (2)

par quatre vis (3).

• Têteàfil(Fig.5)

ATTENTION!

il faut toujours que la protection supplémentaire,
avec couteau coupe-fil, soit montée.

– Démonter la lame (si montée) comme indiqué au pa-

ragraphe 4.
– La protection (1) est fixée sur le renvoi angulaire (2)

par quatre vis (3).
– Monter la protection supplémentaire (4) en la fixant à

la protection (1) jusqu’à entendre le déclic.

4. DÉMONTAGE ET MONTAGE

DESDISPOSITIFSDECOUPE

ATTENTION!

de coupe originaux ou homologués par le Fabri­cant.

Chaque dispositif de coupe

Porter des gants de sécurité

Quand on utilise la tête à fil,

N’utiliser que des dispositifs

2. MONTAGE DE LA TIGE
(Modèles avec tige séparable - Fig. 3)

– Extraire le piquet d’arrêt (5) et pousser la partie infé-

rieure de la tige (4) jusqu’à ce qu’on entende le déclic
du piquet d’arrêt (5) dans le trou (6) de la tige. On peut
faciliter cette insertion en tournant légèrement la par-

• Lameà3pointes(Fig.6)

ATTENTION!

et appliquer la protection de la lame.

Porter des gants de sécurité

MONTAGE DE LA MACHINE / PRÉPARATION AU TRAVAIL 7

REMARQUE

tournant à gauche, il faut donc le dévisser dans le sens
des aiguilles d'une montre et le visser dans le sens
contraire aux aiguilles d'une montre.

– Insérer la clé fournie (2) dans le trou prévu du renvoi

angulaire (3), etfaire tournerla lame(1) àla mainjus­qu'à ce que la clé s'engage dans le trou intérieur, ce
qui bloque la rotation.

– Enlever la goupille (4), et dévisser l'écrou (5) dans le

sens des aiguilles d'une montre.

– Enlever la rondelle (

lever la lame (1).

Au moment du montage,

– Vérifier que les rainures de la bague interne (8) s'ac-

couplent parfaitement avec le renvoi angulaire (3).
– Monter la lame (1) et la bague externe (7).
– Remonter la rondelle (6) et l'écrou (5) en le serrant à

fond dans le sens contraire aux aiguilles d'une mon-

tre.
– Repositionner la goupille (4) et replier les deux extré-

mités.
– Enlever la clé (2) pour rétablir la rotation de la lame.

L'écrou de fixage (5) a un filet

6) et la bague externe (7) et en-

• Tête à fil (Fig. 7)

REMARQUE

gauche, il faut donc la dévisser dans le sens des ai­guilles d’une montre et la visser dans le sens contraire
aux aiguilles d’une montre.

– Insérer la clé fournie (2) dans le trou prévu du renvoi

angulaire (3), et faire tourner la tête à fil (1) à la main
jusqu’à ce que la clé s’engage dans le trou intérieur,
ce qui bloque la rotation.

– Enlever la tête à fil (1) en la dévissant dans le sens

des aiguilles d’une montre.

Au momen

– Vérifier que les rainures de la bague interne (4) s’ac-

– Monter la tête à fil (1) en la vissant dans le sens

– Enlever la clé (2) pour rétablir la rotation de l’arbre.

t du montage:

couplent parfaitement avec le renvoi angulaire (3).

contraire aux aiguilles d’une montre.

La tête à fil a un filet tournant à

FR

5. PRÉPARATION AU TRAVAIL

VÉRIFICATION DE LA MACHINE

Avant de commencer le travail il faut:

– contrôler qu’il n’y ait sur la machine et sur le disposi-

tif de coupe aucune vis desserrée;
– contrôler que le dispositif de coupe n’est pas endom-

magé, et que les lames métalliques à 3 pointes (si

montées) sont bien affûtées;
– contrôler que le filtre de l’air est bien propre;
– contrôler que les protecteurssont bien fixéset effica-

ces;
– contrôler la fixation des poignées.

PRÉPARATION DU MÉLANGE

Cette ma

chine est équipée d’un moteur à deux temps,
qui a besoin d’unmélange composéd’essence et d’huile
lubrifiante.

IMPORTANT

abîme le moteur et entraîne la déchéance de la garan­tie.

IMPORTANT

burants et des lubrifiants de qualité, pour maintenir les
performances et pour garantir la durabilité des organes
mécaniques.

Utiliser seulement de l’essence

Il ne faut utiliser que des car-

• Caractéristiques de l’essence

Utiliser exclusivement de l’essence sans plomb (es­sence verte), ayant un nombre d’octane non inférieur à
90 N.O.

IMPORTANT

créer des dépôts dans le réservoir si on la conserve
pendant plus de 2 mois. Utiliser toujours de l’essence
fraîche!

• Caractéristiques de l’huile

Employer uniquement de l’huilesynthétique d’excellente
qualité, spécifique pour les moteurs à deux temps.

Chez votre revendeur sont disp
cialement étudiées pour ce type de moteur, en mesure
de garantir une haute protection.

L’utilisation de ces huilespermet la compositiond’un mé­lange à 3,3%, c’est-à-dire constitué d’1 partied’huile
pour 30 parties d'essence.

• Préparation et conservation du mélange

DANGER!

inflammables!

L’essence verte a tendance à

onibles des huiles spé-

L’essence et le mélange sont

8 PRÉPARATION AU TRAVAIL

FR

– Conserver l’essence et le mélange dans des ré-

cipients homologués pour carburants, dans des
endroits sûrs, loin de toute source de chaleur
ou de flammes libres.

IMPORTANT

Nettoyer périodiquement les
conteneurs de l’essence et du mélange, pour enlever les
dépôts éventuels

– Ne jamais laisser les conteneurs à la portée des

enfants.

– Ne pas fumer pendant la préparation du mélange,

APPROVISIONNEMENT EN CARBURANT

et éviter d’inhaler des vapeurs d’essence.

Le tableau suivantindique les quantités d’essence et d’­huile à utiliser pour préparer le mélange, en fonction du

DANGER!

plein, et éviter d’inhaler des vapeurs d’essence.

Ne pas fumer pendant le

type d’huile employé.

Essence Huile synthétique 2 Temps

litres litres cm

1 0,033 33
2 0,066 66
3 0,099 99
5 0,165 165

10 0,33 330

Pour la prép

aration du mélange:

3

– Verser dans unbidon homologuéenviron moitiéde la

quantité d'essence.

– Ajouter toute l’huile, selon le tableau.

ATTENTION!

don, car il pourrait s’être formé de la pression à l’in­térieur du bidon.

Avant d’exécuter le remplissage:

– Secouer énergiquement le bidon du mélange.
– Placer la machine à niveau, dans une position stable,

avec le bouchon du réservoir

– Nettoyer le bouchon du réservoir et la zone autour,

pour éviter d’introduire des saletés pendant le rem­plissage.

– Ouvrir avec précaution le bouchon du réservoir pour

décharger progressivement la pression. Exécuter le
remplissage avec un entonnoir, en évitant de remplir
le réservoir jusqu’à ras bord.

Ouvrir avec précaution le bi-

vers le haut.

– Verser le reste de l’essence.
– Refermer le bouchon et agiter énergiquement.

ATTENTION!

Refermer toujours le bou-

chon du réservoir, en le serrant à fond.

IMPORTANT

lissement. Ne pas préparer de quantités excessives de
mélange, pour éviter la formation de dépôts.

IMPORTANT

bles les conteneurs du mélange et de l’essence, pour
éviter de les confondre au moment de l’empl

Le mélange est sujet au vieil-

Tenir bien distincts et identifia-

oi.

ATTENTION!

Nettoyer tout de suite toute
trace de mélange éventuellement versé sur la ma­chine ou sur

le terrain, et ne pas mettre en marche
le moteur tant que les vapeurs d’essence ne se
sont pas dissoutes.

6. DÉMARRAGE - UTILISATION - ARRÊT DU MOTEUR

DÉMARRAGE DU MOTEUR

ATTENTION!

Le démarrage du moteur
doit se faire à une distance d'au moins 3 mètres de
l'endroit où l'on a effectué le remplissage de car­burant.

Avant de démarrer le moteur:

– Disposer la machine en position stable sur le terrain.
– Enlever la protection de la lame (si employée).
– Vérifier que la lame (si employée) ne touche ni le ter-

rain ni d’autres objets.

• Démarrage à froid

REMARQUE

Par démarrage à “froid” on
entend le démarrage que l’on effectue au moins 5
minutes après l’arrêt du moteur, ou bien après un plein
de carburant.

Pour démarrer le moteur (Fig. 8):

1. Appuyer sur le levier de blocage (3), actionner l’ac-

célérateur (2) et, en les tenant dans cette position,
mettre l’interrupteur (1) dans la position de
«START», puis relâcher le levier (3) et l’accéléra­teur (2).

2. Actionner le starter, en tournant le levier (5) en posi-

ti

on «CHOKE».

DÉMARRAGE-UTILISATION-ARRÊTDUMOTEUR 9

3. Presser le poussoir du dispositif d'amorçage (pri­mer) (6) 3-4 fois pour faciliter la mise en fonctionne­ment du carburateur.

4. Tenir fortement la machine sur le terrain avec une
main sur l’ensemble moteur, pour ne pas perdre le
contrôle pendant le démarrage (Fig. 9).

IMPORTANT

ne faut jamais utiliser le tube de transmission pour y
appuyer la main ou le genou pendant le démarrage.

5. Tirer lentement le lanceur de 10 – 15 cm, jusqu’à ce
qu’on sente une certaine résistance, et puis tirer
résolument plusieurs fois jusqu’à ce qu’on entende
les premiers éclatements.

IMPORTANT

pas tirer le câble sur toute sa longueur, et ne pas le faire
frotter le long du bord du trou de passage du câble;
relâcher graduellement le lanceur, en évitant de le faire
rentrer de façon incontrôlée.

6. Tirer à nouveau le lanceur, jusqu’à ce qu’on obtien­ne l’allumage régulier du moteur.

ATTENTION!

avec le starter mis provoque le mouvement du
dispositif de coupe, qui ne s’arrête que quand on
désactive le starter.

7. Dès que le moteur est lancé, déconnecter le starter
en tournant le levier (2) en position «RUN».

8. Actionner brièvement l’accélérateur (2) pour mettre
le moteur au minimum, avec l’interrupteur (1) qui se
met automatiquement en position de «RUN» (MAR­CHE).

9. Laisser tourner le moteur au régime minimum pen­dant au moins 1 minute avant d’utiliser la machine.

IMPORTANT

poignée du câble de démarrage (lanceur) alors que le
starter est inséré, le moteur peut se noyer, ce qui ren­dra le démarrage plus difficile.

Pour éviter des déformations, il

Pour éviter des cassures, ne

Le démarrage du moteur

Si l’on actionne trop de fois la

UTILISATION DU MOTEUR (Fig. 8)

La vitesse du dispositif de coupe est réglée par la com­mande de l'accélérateur (2) qui se trouve sur la poi­gnée arrière (4) ou sur la poignée droite (4a) du guidon.

On ne peut actionner l’accélérateur que si l’on appuie
en même temps sur le levier de blocage (3).

Le mouvement est transmis du moteur à l’arbre de
transmission grâce à un embrayage à masses centrifu­ges qui empêche le mouvement des lames quand le
moteur est au minimum.

ATTENTION!

le dispositif de coupe bouge quand le moteur est
au minimum; dans ce cas il faut contacter le reven­deur.

La vitesse de travail correcte s’obtient avec la com­mande de l’accélérateur (2) à fond de course.

IMPORTANT

heures de fonctionnement de la machine, il faut éviter
d’utiliser le moteur au maximum de tours.

ARRÊT DU MOTEUR (Fig. 8)

Pour arrêter le moteur:

– Relâcher la commande de l’accélérateur (2) et lais-

ser tourner le moteur au régime minimum pendant
quelques secondes.

– Pousser l’interrupteur (1) dans la position «STOP».

ATTENTION!

rateur au minimum, quelques secondes sont né­cessaires avant que le dispositif de coupe ne s’ar­rête.

Ne pas utiliser la machine si

Pendant les 6-8 premières

Après qu’on a mis l’accélé-

FR

En cas de noyage du moteur, il faut démonter la bougie
et tirer doucement la poignée du câble de démarrage,
pour éliminer l’excès de carburant; puis essuyer les
électrodes de la bougie, et la remonter sur le moteur.

• Démarrage à chaud

Pour le démarrage à chaud (tout de suite après l’arrêt
du moteur):

- Mettre l’interrupteur (1) dans la position «RUN»

(MARCHE), puis suivre les points 4 - 5 -6-9dela
procédure précédente.

10 UTILISATION DE LA MACHINE

FR

7. UTILISATION DE LA MACHINE

Pour le respect des autres et de l’environnement:
– Eviter d’être une cause de nuisance.
– Suivre scrupuleusement les normes locales pour

l'élimination des déchets après la coupe.

– Suivre scrupuleusement les normes locales pour

l'élimination des huiles, de l’essence, des parties dé­tériorées ou de tout élément ayant un fort impact en­vironnemental.

ATTENTION!

brations peut causer des lésions et des troubles neuro­vasculaires (connus aussi comme “phénomène de
Raynaud” ou “main blanche”), spécialement aux per­sonnesquisouffrentdetroublesdelacirculation.Les
symptômes peuvent concerner les mains, les poignets
et les doigts, ils se manifestent par une perte de sen­sibilité, engourdissement, démangeaison, douleur, dé­coloration, ou modifications structurelles de la peau.
Ces effets peuvent être amplifiés par les basses tem­pératures de l’environnement et/ou par une prise ex­cessive sur les poignées. Quand ces symptômes se
présentent, il faut réduire les temps d’utilisation de la
machine et consulter un médecin.

DANGER!

cette machine engendre un champ électromagnétique
d’entité modeste, mais susceptible de ne pas pouvoir
éviter la possibilité d’interférence sur le fonctionne­ment de dispositifs médicaux, actifs ou passifs, portés
par l’opérateur, ce qui entraînerait de graves risques
pour sa santé. Il est donc recommandé aux porteurs de
ces dispositifs médicaux de consulter le médecin ou
le producteur de ces dispositifs avant d’utiliser cette
machine.

ATTENTION!

vêtements adéquats. Votre Revendeur est en mesure
de vous fournir les informations sur les dispositifs de
protection contre les accidents les mieux adaptés à ga­rantir votre sécurité de travail.

UTILISATION DU HARNAIS (Fig. 10)

ATTENTION!

jours accrochée au harnais correctement porté. Véri­fier fréquemment que le décrochage rapide fonctionne
bien, pour permettre de libérer rapidement la machine
des sangles en cas de danger.

On doit d’abord mettre le harnais avant d’accrocher la ma­chine au point d’attache prévu, et les sangles doivent être
bien réglées suivant la hauteur et la grosseur de l’opérateur.
Si la machine est pourvue de plusieurs trous d’accrochage,

L’exposition prolongée aux vi-

Le système d’allumage de

Pendant le travail, porter des

Il faut utiliser la machine tou-

utiliser le point le plus favorable pour maintenir l'équilibrage
de la machine pendant le travail.
Utiliser toujours un harnais adéquat au poids de la machine
et au dispositif de coupe utilisé:

– avec des machines pesant moins de 7,5 kg, munies

de têtes à fil ou de lames à 3 pointes, on peut utiliser
les modèles de harnais à une seule ou à deux sangles.

– avec des machines pesant plus de 7,5 kg, on ne peut

utiliser que le modèle à deux sangles.

• Modèles “ MONO ” à une seule sangle

La sangle (1) doit passer au dessus de l’épaule gauche, vers
le côté droit.

• Modèles à deux sangles

La sangle (2) doit être portée avec:
– l'appui et le mousqueton d'accrochage de la machine si-

tués sur le côté droit (2.1);
– le décrochage sur le devant (2.2);
– le croisement des sangles au dos de l'opérateur (2.3);
– la boucle fixée correctement sur le côté gauche (2.4).

Les sangles doivent être bien tendues de façon à distribuer
la charge uniformément sur les épaules.

MODALITÉS D'UTILISATION DE LA MACHINE

ATTENTION!

jours tenir fortement la machine, à deux mains, en te­nant l’ensemble moteur sur le côté droit du corps, et
le groupe de coupe au-dessous de la ligne de la cein­ture.

ATTENTION!

travail il faut tout de suite arrêter le moteur. Faire tou­jours attention au rebond (kickback) qui peut se pro­duire si une lame rencontre un obstacle important
(troncs, racines, branches, cailloux etc.). Eviter que la
lame ne touche le terrain. Les rebonds provoquent
des mouvements rapides de la lame vers le haut ou
vers l'arrière qui sont difficilement contrôlables, et qui
peuvent provoquer la perte de contrôle de la machine,
compromettre la sécurité de l’opérateur, et causer des
dommages à la machine.

Avant d’affronter pour la première fois un travail de fau­chage, il est recommandé d’acquérir la connaissance né­cessaire de la machine et des meilleures techniques de
coupe, en faisant des essais pour porter correctement le
harnais, empoigner fermement la machine, et effectuer les
mouvements requis pour le travail.

Pendant le travail, il faut tou-

Si la lame se bloque pendant le

UTILISATION DE LA MACHINE 11

• Choix du dispositif de coupe

Sélectionner le dispositif de coupe le mieux adapté au tra­vail que l’on doit faire, en suivant les indications générales
suivantes:

– lalameà3pointesest adaptée pour couper les brous-

sailles et les petits arbustes ayant jusqu’à 2 cm. de dia­mètre;

– la tête à fil peut éliminer les hautes herbes et la végéta-

tion non ligneuse à proximité de clôtures, murs, fonda­tions, trottoirs, autour des arbres etc., ou bien pour faire
le nettoyage complet d’une surface particulière de jardin;

ATTENTION!

çon s’il existe la possibilité de provoquer la projection
d’objets qui pourraient blesser des personnes, des
animaux, ou causer des dommages.

• Coupe de précision (Rognage)

Tenir la machine légèrement inclinée de façon que la par­tie inférieure de la tête à fil ne touche pas le terrain, et que
la ligne de coupe se trouve au point désiré, toujours en te­nant le dispositif de coupe loin de l’opérateur.

Ne pas travailler de cette fa-

FR

TECHNIQUES DE TRAVAIL

a) Lame à 3 pointes (Fig. 11)

Commencer à couper au-dessus de la végétation, puis des­cendre avec la lame de fauche de façon à couper les bran­ches en les réduisant en petits morceaux.

b) Tête à fil

ATTENTION!

de nylon. L’emploi de fils métalliques, fils métalliques
plastifiés et/ou non adaptés à la tête, peut causer des
blessures et des lésions graves.

Pendant l’utilisation, il faut périodiquement arrêter le moteur
et enlever les herbes qui entourent la machine, pour éviter
que le tube de transmission ne se surchauffe, à cause de l’­herbe coincée sous la protection.

Enlever l’herbe coincée avec un tournevis, pour permettre
à la tige de se refroidir correctement.

ATTENTION!

balayer, en inclinant la tête à fil. La puissance du mo­teur peut projeter des objets et des petits cailloux jus­qu’à 15 mètres ou plus, en causant des dommages ou
en provoquant des lésions aux personnes.

• Coupe en mouvement (Fauchage) (Fig. 13)

Procéder régulièrement, avec un mouvement en arc, simi­laire au mouvement de la faux traditionnelle, sans incliner la
tête à fil pendant l’opération.

Essayer tout d’abord de couper une petite surface à la juste
hauteur, et obtenir ensuite une hauteur de coupe uniforme,
en maintenant la tête à fil à une distance constante du ter­rain.

Pour les coupes plus difficiles, il peut être utile d’incliner la
tête à fil vers la gauche d’environ 30°.

Utiliser SEULEMENT des fils

Ne pas utiliser la machine pour

• Coupe à proximité de clôtures / fondations

(Fig. 14)

Approcher lentement la tête à fil des clôtures, piquets, ro­ches, murs, etc., sans frapper avec force.
Si le fil heurte un obstacle consistant, il peut se casser ou
s’user; s’il reste coincé dans une clôture, il peut se trancher
brusquement.
Dans tous les cas, la coupe autour des trottoirs, fondations,
murs, etc., peut causer une usure du fil supérieure à la nor­male.

• Coupe autour des arbres (Fig. 15)

Marcher autour de l’arbre de gauche à droite, en approchant
lentement des troncs de façon à ne pas heurter le fil contre
l’arbre, et en maintenant la tête à fil légèrement inclinée vers
l’avant.
Il faut se rappeler que le fil de nylon peut trancher ou endom­mager les petits arbustes, et que le choc du fil de nylon
contre le tronc d’arbustes ou d’arbres ayant une écorce
tendre peut les endommager gravement.

• Réglage de la longueur du fil pendant

le travail (Fig. 16)

Cette machine est équipée d’une tête “Tap & Go”.
Pour dérouler le fil, battre la tête à fil contre le terrain avec
le moteur à la vitesse maximum; le fil se déroule automati­quement et le couteau coupe la longueur en excès.

FIN DU TRAVAIL

Lorsque le travail est terminé:

– Arrêter le moteur comme indiqué précédemment

(Chap.6).
– Attendre l’arrêt du dispositif de coupe et monter la pro-

tection de la lame.

12 ENTRETIEN ET CONSERVATION

FR

8. ENTRETIEN ET CONSERVATION

Il est fondamental d’effectuer correctement l’entretien
pour pouvoir maintenir pendant longtemps l’efficacité et
la sécurité d’emploi originelles de la machine.

ATTENTION!

tretien:
– Détacher le capuchon de la bougie.
– Attendre que le moteur se soit adéquatement re-

froidi.

– Utiliser des gants de sécurité pour effectuer les

opérations sur les lames.

– Tenir la protection de lame montée sur la lame,

sauf dans les cas d’interventions sur la lame elle­même.

– Ne jamais répandre dans l’environnement les

huiles usées, l'essence, ou tout autre produit pol­luant.

CYLINDRE ET SILENCIEUX

Pour réduire le risque d’incendie, il faut nettoyer fré­quemmentlesailettesducylindreavecdel’aircom­primé, et libérer la zone du silencieux des sciures, brin­dilles, feuilles ou autres débris.

GROUPE DE DÉMARRAGE

Pour éviter que le moteur ne se surchauffe et s’abîme, il
faut toujours tenir les grilles de l’air de refroidissement
bien propres et débarrassées des sciures et des dé­bris. Le câble de démarrage doit être remplacé par un
câble neuf dès les premiers signes de détérioration.

Pendant les opérations d’en-

Pour nettoyer le filtre:

– Appuyer sur le poussoir (1), renverser le couvercle (2),

et enlever l’élément filtrant (3).
– Laver l’élément filtrant (3) avec de l’eau et du savon.

Ne pas utiliser d’essence ni d’autres solvants.
– Laisser sécher le filtre à l’air.
– Remonter l’élément filtrant (3) et refermer le couvercle

(2) en appuyant dessus jusqu’à ce qu’on entende le

déclic.

CONTRÔLE DE LA BOUGIE (Fig. 18)

Périodiquement, démonter et nettoyer la bougie en en­levant les éventuels dépôts, avec une brosse métal­lique.
Contrôler et rétablir une distance correcte entre les élec­trodes.

Remonter la bougie et la serrer à fond avec la clé com­prise dans la fourniture.

Dans le cas d’électrodes brûlées ou d’isolant détérioré,
et de toute façon toutes les 100 heures de fonctionne­ment, il faut remplacer la bougie par une bougie ayant
des caractéristiques analogues.

RÉGLAGE DU CARBURATEUR

Le carburateur est réglé en usine, pour obtenir les
meilleurs performances dans toutes les situations d’em­ploi, et la moindre émission possible de gaz nocifs, dans
le respect des réglementations en vigueur.

En cas de performances réduites, s’adresser au re­vendeur pour faire vérifier la carburation et le moteur.

FIXATIONS

Contrôler périodiquement que toutes les vis et les écrous
sont bien serrés et que les poignées sont solidement
fixées.

NETTOYAGE DU FILTRE À AIR (Fig. 17)

IMPORTANT

tre à air pour garantir le bon fonctionnement et la dura­bilité de la machine. Ne jamais travailler sans filtre ou
avec un filtre endommagé, pour ne pas provoquer de
dommages irréparables au moteur

Il faut nettoyer le filtre toutes les 15 heures de travail.

Il est essentiel de nettoyer le fil-

• Réglage du minimum

ATTENTION!

pas bouger quand le moteur est au minimum. Si le
dispositifdecoupebougequandlemoteurestau
minimum, il faut contacter le revendeur pour faire
régler le moteur correctement.

RENVOI ANGULAIRE (Fig. 19)

Lubrifier avec de la graisse à base de lithium.
Enlever la vis (1) et introduire la graisse en faisant tour­ner l’arbre manuellement jusqu’à ce que la graisse sorte;
puis remonter la vis (1).

Le dispositif de coupe ne doit

ENTRETIEN ET CONSERVATION 13

AFFÛTAGE DE LA LAME À 3 POINTES
(Fig. 20)

ATTENTION!

Si l’on exécute l’affûtage sans démonter la lame, dé­tacher le capuchon de la bougie.

Pour effectuer l’affûtage, tenir compte de la typologie de
la lame et des tranchants, en utilisant une lime plate et
en agissant de la même manière sur toutes les pointes.

Les points de référence pour exécuter correctement l’af­fûtage sont indiqués sur la Fig. 20:

A = Affûtage incorrect
B = Limites d’affûtage
C = Angles incorrects et inégaux

Il est important de conserver un équilibrage correct éga­lement après l’affûtage.

Les lames à 3 pointes peuvent être utilisées des deux cô­tés. Quand un côté des pointes est usé, on peut tourner
la lame et utiliser l'autre côté des pointes.

ATTENTION!

lame, mais il est nécessaire de la remplacer dès que
l’on note des débuts de rupture ou quand la limite
d’affûtage est dépassée.

REMPLACEMENT DU FIL DE LA TÊTE (Fig. 21)

Porter des gants de sécurité.

Il ne faut jamais réparer la

CONSERVATION

A la fin de chaque session de travail, nettoyer soigneu­sement la machine de la poussière et des débris, répa­rer ou remplacer les parties défectueuses.
La machine doit être conservée dans un endroit sec, à
l’abri des intempéries, avec le protecteur correctement
monté.

INACTIVITÉ PROLONGEE

IMPORTANT

nactivité de la machine de plus de 2 – 3 mois, il faut pren­dre certaines précautions pour éviter des difficultés au
moment de la reprise du travail, ou même des domma­ges permanents au moteur.

• Emmagasinage

Avant d’entreposer la machine:

– Vider le réservoir du c arburant.
– Faire démarrer le moteur et le tenir allumé au régime

minimum jusqu’à ce qu’il s’arrête, de façon à consom-

mer tout le carburant resté dans le carburateur.
– Laisser le moteur refroidir et démonter la bougie.
– Verser dans le trou de la bougie une petite cuiller d’-

huile neuve.
– Tirer plusieurs fois le lanceur pour distribuer l’huile

dans le cylindre.
– Remonter la bougie avec le piston au point mort su-

périeur (visible du trou de la bougie quand le piston est

au maximum de sa course).

Si l’on prévoit une période d’i-

FR

AFFÛTAGE DU COUTEAU COUPE-FIL (Fig. 22)

– Enlever le couteau coupe-fil (1) de la protection (2), en

dévissant les vis (3).

– Fixer le couteau coupe-fil dans un étau et procéder à

l’affûtage en utilisant une lime plate et en faisant at­tention à maintenir l’angle de coupe originel.

– Remonter le couteau sur la protection.

INTERVENTIONS EXTRAORDINAIRES

Toutes les opérations d’entretien qui ne sont pas in­clues dans ce manuel doivent être exécutées exclusi­vement par votre revendeur.

Les opérations exécutées dans des structures inadé­quates ou par des personnes non qualifiées comportent
la déchéance de toutes les formes de garantie.

• Reprise de l’activité

Au moment de remettre la machine en fonction:

– Enlever la bougie.
– Tirer plusieurs fois le lanceur pour éliminer les excès

d’huile.
– Contrôler la bougie comme décrit au chapitre “Con-

trôle de la bougie”.
– Préparer la machine comme indiqué au chapitre “Pré-

paration au travail”.

14 LOCALISATION DES PANNES / DONNÉES TECHNIQUES

FR

9. LOCALISATION DES PANNES

PROBLÈME CAUSE PROBABLE SOLUTION

1) Le moteur

ne démarre pas
ou ne reste pas
en mouvement

– Procédure de démarrage pas correcte
– Bougie sale, ou distance entre

les électrodes pas correcte

– Filtre de l’air bouché

– Problèmes de carburation

2) Le moteur démarre

– Filtre de l’air bouché
mais il a peu de
puissance

3) Le moteur a un
fonctionnement irrégu­lier ou il n’a pas de

– Problèmes de carburation

– Bougie sale, ou distance entre

les électrodes pas correcte

– Problèmes de carburation
puissance sous charge

4) Le moteur fume

– Composition du mélange erronée
excessivement

– Problèmes de carburation

10. DONNÉES TECHNIQUES

Moteur ......................... 2 temps refroidissement à air

Cylindrée / Puissance

Mod. MBC326. ............................. 32,6 cm3/0,9kW

Mod. MBC427 .............................. 42,7 cm3/1,1kW

Vitesse de rotation du moteur au minimum

Mod. MBC326
Mod. MBC427

Vitesse maximum de rotation du moteur

Mod. MBC326
Mod. MBC427

.............................. 2650-2950 tours/1’

.............................. 2350-2650 tours/1’

..................................... 115000 tours/1’

.......................................11500 tours/1’

– Suivre les instructions (voir chap. 6)
– Contrôler la bougie (voir chap.8)

– Nettoyer et/ou remplacer le filtre

(voir chap.8)

– Contacter votre Revendeur

– Nettoyer et/ou remplacer le filtre

(voir chap.8)

– Contacter votre Revendeur

– Contrôler la bougie (voir chap.8)

– Contacter votre Revendeur

– Préparer le mélange suivant

les instructions (voir chap.5)

– Contacter votre Revendeur

Capacité du réservoir

Mod. MBC326
Mod. MBC427

............................................... 850 cm

............................................... 950 cm

Diamètre maximum autorisé des lames

Lame à 3 pointes .................................... Ø 255 mm

1)

Masse

Mod. MBC326
Mod. MBC427

............................................. 8,1 kg

............................................ 8,9 kg

3

3

Vitesse maximum de rotation de l’outil (Lame à 3 pointes)

Mod. MBC326
Mod. MBC427

....................................... 9000 tours/1’

....................................... 9000 tours/1’

Bougie ............................................ Torch L8RTC ou

NGK-R BPMR7A ou équivalente

Mélange .............................. Essence: Huile 2 temps

= 30:1 = 3,3 %

1)

Masse conforme à la norme ISO 11806 (sans carbu­rant, dispositifs de coupe et protection)

DONNÉES TECHNIQUES 15

FR

Modèle

Valeurs maximales de bruit et de vibrations

MBC326 MBC427

Niveau de pression acoustique à l’oreille de l'opérateur (EN ISO 22868)

avec tête à fil

Incertitude de la mesure (2006/42/CE - EN 27574)

avec lame à 3 pointes

Incertitude de la mesure (2006/42/CE - EN 27574)

dB(A)

dB(A)

dB(A)

dB(A)

102

3

97

3

99

3

100

3

Niveau de puissance acoustique mesuré (EN ISO 22868)

avec tête à fil

Incertitude de la mesure (2006/42/CE - EN 27574)

avec lame à 3 pointes

Incertitude de la mesure (2006/42/CE - EN 27574)

dB(A)

dB(A)

dB(A)

dB(A)

111

3

110

3

113

3

110

3

Vibrations transmises à la main sur la poignée antérieure (“MONO”) (ISO 22867)

2

avec tête à fil

Incertitude de la mesure (2006/42/CE - EN 12096)

avec lame à 3 pointes

Incertitude de la mesure (2006/42/CE - EN 12096)

m/sec

m/sec

m/sec

m/sec

–

–

2

–

–

2

–

–

2

–

–

Vibrations transmises à la main sur la poignée postérieure (“MONO”) (ISO 22867)

2

avec tête à fil

Incertitude de la mesure (2006/42/CE - EN 12096)

avec lame à 3 pointes

Incertitude de la mesure (2006/42/CE - EN 12096)

m/sec

m/sec

m/sec

m/sec

–

–

2

–

–

2

–

–

2

–

–

Vibrations transmises à la main sur la poignée gauche (“DUPLEX”) (ISO 22867)

2

avec tête à fil

Incertitude de la mesure (2006/42/CE - EN 12096)

avec lame à 3 pointes

Incertitude de la mesure (2006/42/CE - EN 12096)

m/sec

m/sec

m/sec

m/sec

4,36

5,62

2

1,5

1,5

2

3,6

1,94

2

1,5

1,5

Vibrations transmises à la main sur la poignée droite (“DUPLEX”) (ISO 22867)

2

avec tête à fil

Incertitude de la mesure (2006/42/CE - EN 12096)

avec lame à 3 pointes

Incertitude de la mesure (2006/42/CE - EN 12096)

m/sec

m/sec

m/sec

m/sec

2,41

5,06

2

1,5

1,5

2

4,38

0,66

2

1,5

1,5

16 ACCESSOIRES

FR

11. ACCESSOIRES

Le tableau contient laliste de tous les accessoiresdispo­nibles, avec l'indication de ceux qui sont utilisés sur
chaque machine, marqués par le symbole “ ”.

ATTENTION!

et l'utilisation de l'accessoire à monter, dans les dif­férents types d'emploi, sont des actions qu'effectue
l'opérateur en autonomie de jugement totale, ce

Vu que le choix, l'application

Code: Modèle: MBC326 MBC427

118801127/0

118801126/0 (M8 x 1,25 sx F)

dernier assume aussi les responsabilités con­séquentes pour tout dommage, de quelque nature
que ce soit, dérivant de ces actions. En cas de
doute ou de connaissance insuffisante des spécifi­cités de chaque accessoire, il faut contacter le re­vendeur ou bien un centre de jardinage spécialisé.

PRESENTACION 1

Estimado Cliente,

ante todo queremos agradecerle por haber elegido nuestros productos y deseamos que el uso de esta máquina le
reserve grandes satisfacciones y corresponda plenamente a sus expectativas. Este manual ha sido redactado para
que pueda conocer bien su máquina y utilizarla en condiciones de seguridad y eficiencia; no olvide que éste forma
parte integrante con la misma máquina, guárdelo al alcance de la mano para consultarlo en todo momento y entré­guelo junto con la máquina si un día tuviera que cederla o prestarla a otras personas.

Su nueva máquina ha sido proyectada y fabricada siguiendo las normas vigentes, resulta segura y fiable si se usa
respetando plenamente las indicaciones que contiene este manual (uso previsto); cualquier otra utilización o el in­cumplimiento de las normas de seguridad de uso, de mantenimiento y reparación indicadas está considerado como
“uso impropio” y comporta la anulación de la garantía y la cancelación de toda responsabilidad del Fabricante, reca­yendosobreelusuariotodosloscargoscausadospordañosolesionespropiasoaterceros.

En caso de que se encontrara alguna ligera diferencia entre lo que aquí se describe y la máquina en su posesión, tiene
que considerarse que, debido a la continua mejora del producto, las informaciones contenidas en este manual es­tán sujetas a modificaciones sin previo aviso u obligación de actualización, permaneciendo inalteradas sin embargo
las características esenciales a fines de la seguridad y del funcionamiento. En caso de dudas contacte con su distri­buidor. ¡Le deseamos buen trabajo!

ES

ÍNDICE

1. Identificación de los componentes principales ....................................... 2

2. Símbolos ................................................................................................ 3

3. Prescripciones de seguridad .................................................................. 4

4. Montaje de la máquina ............................................................................ 6

5. Preparación para el trabajo .................................................................... 7

6. Puesta en marcha - Uso - Parada del motor .......................................... 8

7. Uso de la máquina ............................................................................... 10

8. Mantenimiento y conservación ............................................................. 12

9. Localización averías ............................................................................. 14

10. Datos técnicos ..................................................................................... 14

10. Accesorios ........................................................................................... 16

2 IDENTIFICACIÓN DE LOS COMPONENTES PRINCIPALES

ES

1. IDENTIFICACIÓN DE LOS COMPONENTES PRINCIPALES

COMPONENTES PRINCIPALES

1. Unidad motriz

2. Tubo de transmisión

3. Dispositivo de corte
a. Cuchilla de 3 puntas
b. Cabezal porta hilo

4. Protección del dispositivo
de corte

5. Empuñadura delantera

6. Barrera

7. Manillar

8. Empuñadura trasera

9. Punto de conexión (del arnés)

10. Etiqueta de matrícula

11. Arnés
a. de correa simple
b. de correa doble

12. Renvío de ángulo

13. Protección cuchilla
(para el transporte)

14. Bujía

MANDOS Y ABASTECIMIENTOS

21. Interruptor de para

da motor

22. Mando acelerador

23. Bloqueo del acelerador

24. Manija arranque

25. Mando cebador (Starter)

26. Mando dispositivo de cebado
(Primer)











11b

11a



 

“MONO”

















“DUPLEX”





3b



3a











31. Tapón depósito mezcla

ETIQUETA MATRÍCULA

10.1) Marca de conformidad según la directiva

2006/42/CE

10.2) Nombre y dirección del fabricante

10.3) Nivel de potencia acústica LWA

según la directiva 2000/14/CE

10.4) Modelo de la máquina

10.5) Número de matrícula

10.6) Año de fabricación

10.7) Código Artículo

10.8) Número de emisiones

10.9)

Cilindrada / Potencia / Número de revoluciones

10.10)

Anchura de corte

10.1 10.2 10.310.4

Desbrozadora y Cortabordes

10.6 10.5 10.710.8

10.9

10.10

SÍMBOLOS 3

ES

2. SÍMBOLOS

1 2 3 4

5 6 7 8 9

1) ¡Atención! Peligro. Esta máquina, si no se usa correc-

tamente, puede ser peligrosa para usted y para las de­más personas.

2) Antes de usar esta máquina lea el manual de ins-

trucciones.

3) El usuario de esta máquina, utilizada en condiciones

normales para uso diario, puede exponerse a un nivel de
ruido igual o superior a 85 dB (A). Usar los dispositivos
de protección acústica, gafas y casco de protección.

4) ¡Utilice guantes y calzado de seguridad!

5) ¡Peligro de protecciones! ¡Alejar a personas o ani-

males domésticos al menos 15 m cuando use la má­quina!

SÍMBOLOS EXPLICATIVOS EN LA M ÁQUINA
(si estuvieran presentes)

11

12

13

14

a
b

c

11) Depósito mezcla

12) Posiciones del inte-

rruptor de parada
del motor

a = parada
b = marcha
c = arranque

13) Mando cebador

(Starter)

14) Mando dispositivo

de cebado (Primer)

6) Velocidad máxima del dispositivo de corte. Use so­lo los dispositivos de corte adecuados.

7) No emplee cuchillas de sierra circular. Peligro: El
uso de cuchillas de sierra circular con máquinas
con este símbolo expone al usuario a peligro de le­siones muy graves incluso mortales.

8) ¡Atención! La gasolina es inflamable! Deje enfriar el mo-

tor durante 2 minutos antes de efectuar el suministro.

9) ¡Atención! Mantenerse lejos de las superficies calien­tes.

SÍMBOLOS EXPLICATIVOS EN LA MÁQUINA
(si estuvieran presentes)

21

22

21) Dispositivos

de corte para los
cuales la protección
es adecuada

22) Sentido

de rotación
del dispositivo
de corte

4 REQUISITOS DE SEGURIDAD

ES

3. REQUISITOS DE SEGURIDAD

A) APRENDIZAJE

1) Leer atentamente las instrucciones. Familiarizarse

con los mandos y el uso apropiado de la máquina. Aprender
a parar rápidamente el motor.

2) Utilizar la máquina para la finalidad para la que ha

sido destinada, es decir,
– el corte d e la hierba y vegetación no leñosa,porme-

dio de un hilo de nylon (p.ej. sobre los bordes de arriates,
plantaciones, muros, recintos, o espacios verdes de su­perficie limitada, para terminar el corte efectuado con
una guadañadora);

– el corte de hierba alta, malezas, ramas y arbustos le-

ñosos con un diámetro de hasta 2 cm, con la ayuda de

cuchillas metálicas o plásticas.
Cualquier otro uso puede resultar peligroso y provocar la
avería de la máquina.
Es inapropiado (como ejemplo, pero no solo):
– utilizar la máquina para raspar;
– regular setos u otros trabajos en los cuales el dispositivo

de corte no se utilice a nivel del terreno;
– podar árboles;
– usar la máquina con el dispositivo de corte por encima de

la línea de la cintura del operador;
– usar la máquina para el corte de materiales de origen no

vegetal;
– utilizar la máquina por más de una persona;

3) No permita que los niños o personas que no tengan la
práctica necesaria con las instrucciones usen la máquina.
Las leyes locales pueden fijar una edad mínima para el
usuario.

4) La máquina no debe ser utilizada por más de una per­sona.

5) No utilice nunca la máquina:
– con personas, especialmente niños, o animales en las

cercanías;
– si el usuario estuviera cansado o se encontrase mal, o hu-

biese tomado fármacos, drogas, alcohol o sustancias no-

civas para sus capacidades de reflejos y atención;
– si el usuario no es capaz de sujetar firmemente la máquina

con dos manos y/o de permanecer en equilibrio sobre las

piernas durante el trabajo.

6) Recuerde que el operador o el usuario es el responsable
de los accidentes e imprevistos que se pudieran ocasionar
a otras personas o a sus propiedades.

B) OPERACIONES PRELIMINARES

1) Durante el trabajo, es necesario llevar ropa idónea que
no constituya molestias al usuario.
– Lleve ropa protectiva adherente, dotada de protecciones

anticorte.
– Lleve casco, guantes, gafas protectivas, máscaras anti-

polvo y zapatos anticorte con suela antideslizante.
– Utilice los auriculares para proteger el oído.
– No lleve bufandas, camisas, collares o accesorios col-

gantes o anchos que puedan engancharse en la máquina

o en objetos y materiales presentes en el lugar de trabajo.
– Recoja el pelo largo adecuadamente.

2) ¡ATENCIÓN! ¡PELIGRO! La gasolina es altamente in-

flamable.

– conserve el carburante en contenedores especiales ho-

mologados para dicho uso;
– no fume cuando se use el carburante;
– abrir lentamente el tapón del depósito dejando salir gra-

dualmente la presión interna;
– llenar el carburante solo al aire libre, utilizando un em-

budo;
– llenar antes de poner en marcha el motor; no añada car-

burante ni quite el tapón del depósito cuando el motor esté

funcionando o esté caliente;
– si saliera gasolina no encienda el motor, aleje la máquina

del área en la que se ha vertido el carburante y evitar pro-

vocar un incendio, espere que el carburante se haya eva-

porado y los vapores de gasolina se hayan disuelto;
– limpie inmediatamente cada resto de gasolina derramada

en la máquina o sobre el terreno;
– no ponga en funcionamiento la máquina en un lugar

donde se haya efectuado dicha operación;
– evite el contacto del carburante con la ropa y, en tal caso,

cambie la ropa antes de poner en marcha el motor;
– coloque siempre y cierre bien los tapones del tanque y del

depósito de gasolina.

3) Cambiar los silenciadores defectuosos o dañados.

4) Antes del uso, proceda con un control general de la má­quina y especialmente:
– la palanca acelerador y la palanca de seguridad deberán

tener un movimiento libre, no forzado y al soltar la palanca

deberán volver automática y rápidamente a la posición

neutra;
– la palanca acelerador deberá permanecer bloqueada si

no se presiona la palanca de seguridad;
– el interruptor de parada motor deberá desplazarse fácil-

mente de una posición a la otra;
– los cables eléctricos y especialmente el cable de la bujía

deberán ser íntegros para evitar la generación de chispas

y el capuchón deberá estar montado correctamente en la

bujía;
– las empuñaduras y protecciones de la máquina deberán

estar limpias y secas y firmemente fijadas en la máquina;
– los dispositivos de corte y las protecciones no deben es-

tar dañadas.

5) Comprobar el funcionamiento correcto de las empuña­duras y del punto de conexión del arnés, y el buen equili­brado de la máquina.

6) Antes de empezar el trabajo, asegúrese que las protec­ciones sean adecuadas para la herramienta de corte utili­zada y estén montadas correctamente.

7) Inspeccionar a fondo toda la zona de trabajo y eliminar
todo lo que pueda lanzar la máquina o dañar el grupo de
corte y el motor (piedras, ramas. alambres, huesos, etc.).

C) DURANTE EL USO

1) No accione el motor en ambientes cerrados donde pue­dan acumularse humos peligrosos de monóxido de car­bono.

2) Trabajar sólo a la luz del día o con una buena luz artifi­cial.

3) Asumir una posición firme y estable:

REQUISITOS DE SEGURIDAD 5

– evitar siempre trabajar con el suelo mojado o resbaladizo

o sobre terrenos demasiado accidentales o abruptos que
no garanticen la estabilidad del operador durante el tra­bajo;

– no corra, camine y preste atención a las irregularidades

del terreno y a la presencia de posibles obstáculos.

– valorar los riesgos potenciales del terreno a trabajar y to-

mar todas las precauciones necesarias para garantizar la
propia seguridad, especialmente en las pendientes, te­rrenos accidentales, resbaladizos o móviles.

– En las pendientes, trabajar de manera transversal a la

pendiente, nunca subiendo o bajando, manteniéndose
siempre en la parte posterior del dispositivo de corte.

4) Poner en marcha el motor con la máquina bloqueada fir­memente:
– poner en marcha el motor al menos 3 metros más lejos del

lugar en el que se ha efectuado la operación de llenado;

– comprobar que otras personas se encuentren al menos

15 metros del rayo de acción de la máquina o al menos
30 metros para las siegas más gravosas;

– no dirija el silenciador ni los gases de descarga hacia ma-

teriales inflamables.

5) No modifique las regulaciones del motor y no deje
que alcance un régimen de revoluciones excesivo.

6) No someta la máquina a esfuerzos excesivos y no use
una máquina pequeña para efectuar trabajos pesados; el
uso de una máquina adecuada reduce los riesgos y mejora
la calidad del trabajo.

7) Controle que el régimen de mínimo de la máquina sea tal
que no permita el movimiento del dispositivo de corte y que,
después de una aceleración, el motor vuelva rápidamente
al mínimo.

8) Evite que choque violentamente la cuchilla contra cuer­pos extraños y a las posibles proyecciones de material cau­sado por el movimiento de las cuchillas.

9) Enganchar siempre la máquina al arnés durante el tra­bajo.

10) Parar el motor:
– cada vez que se deje la máquina sin vigilancia.
– antes de echar gasolina.
– durante los desplazamientos entre las zonas de trabajo.

11) Parar el motor y quitar el cable de la bujía:
– antes de controlar, limpiar o trabajar con la máquina;
– después de golpear un cuerpo extraño. Verificar los po-

sibles daños y efectuar las reparaciones necesarias an­tes de usar nuevamente la máquina;

– si la máquina empieza a vibrar de manera anómala: en di-

cho caso, buscar inmediatamente la causa de las vibra­ciones y proveer con los controles necesarios en un Cen­tro Especializado;

– cuando la máquina no se utiliza.

D) MANTENIMIENTO Y ALMACENAMIENTO

1) Mantener bien apretados tuercas y tornillos para asegu­rarse que la máquina esté siempre en condiciones seguras
de funcionamiento. Un mantenimiento regular es esen-

cial para la seguridad y para mantener el nivel de las
prestaciones.

2) No coloque la máquina con gasolina en el depósito en un
local donde los vapores de gasolina pudieran alcanzar una
llama, una chispa o una fuerte fuente de calor.

3) Dejar enfriar el motor antes de almacenar la máquina en
cualquier ambiente.

4) Para reducir el riesgo de incendio, mantener el motor, el
silenciador de descarga y la zona de almacenamiento de la
gasolina libres de restos de serrín, ramas, hojas o grasa ex­cesiva; no deje contenedores con los materiales del corte en
exceso en el interior de un local.

5) Si hay que vaciar el depósito de la gasolina, efectuar esta

peración al aire libre y con el motor frío.

o

6) Póngase guantes de trabajo para cada intervención en
el dispositivo de corte.

7) Por motivos de seguridad, no use nunca la má-

quina con partes desgastadas o dañadas. Las piezas
dañadas se deben sustituir, nunca reparar. Utilizar
sólo recambios originales. Las piezas de calidad inferior

pueden dañar la máquina y atentar contra su seguridad. Las
herramientas de corte deben llevar la marca del fabricante
y la referencia a la velocidad máxima de empleo.

8) Antes de guardar la máquina, asegúrese de haber ex­traído llaves o herramientas usadas para el mantenimiento.

9) ¡Mantenga la máquina lejos del alcance de los niños!

E) TRANSPORTE Y DESPLAZAMIENTO

1) Cada vez que desee maniobrar o transportar la má­quina, será necesario:
– apagar el motor, esperar la parada del dispositivo de

corte y desconectar el capuchón de la bujía;
– aplicar la protección del dispositivo de corte;
– agarrar la máquina por las empuñaduras y orientar el dis-

positivo de corte en la dirección contraria al sentido de la

marcha.

2) Cuando se transporte la máquina en un vehículo, es ne­cesario colocarla de manera que no constituya un peligro
para nadie y bloquearla firmemente para evitar el volcado
con posible daño y salida de carburante.

F) CÓMO LEER EL MANUAL

En el texto del manual, algunos parágrafos que contienen in­formaciones de especial importancia están indicados con di­ferentes grados de evidencia, cuyo significado es el si­guiente:

NOTA

o

IMPORTANTE

detalles relativos a lo anteriormente descrito, con la intención
de no dañar la máquina o causar daños.

¡ATENCIÓN!

nales o a terceros en caso de incumplimiento.

¡PELIGRO!

personales o a terceros con peligro de muerte, en ca­so de incumplimiento.

Suministra aclaraciones u otros

Posibilidad de lesiones perso-

Posibilidad de graves lesiones

ES

6 MONTAJE DE LA MÁQUINA

ES

4. MONTAJEDELAMÁQUINA

IMPORTANTE

con algunos componentes desmontados y con el depó­sito de la mezcla vacío.

¡ATENCIÓN!

guantes de trabajo cuando maneje los dispositivos
de corte. Prestar la máxima atención en el montaje
de los componentes para no poner en peligro la se­guridad y la eficiencia de la máquina; en caso de du­dascontacteasuDistribuidor.

1. MONTAJE DE LA MÁQUINA

1a. Modelos “MONO” (Fig. 1)

¡ATENCIÓN!

lidad de garantizar una distancia mínima entre la
empuñadura posterior y la anterior para garantizar
la seguridad. Este distancial debe estar siempre
presente y no debe modificarse de ningún modo.

– Delante del distanciador (1), posicionar la parte su-

perior (2) con barrera de la empuñadura anterior.

– Unir el capuchón inferior (4) a la parte superior (2) con

los tornillos (5).

– Antes de apretar los tornillos (5) orientar correcta-

mente la empuñadura con respecto el tubo de trans­misión.

– Apretar a fondo los tornillos (5).

La máquina está suministrada

Llevar siempre robustos

El distancial (1) tiene la fina-

troducción puede facilitarse girando ligeramente la

parte inferior (4) en los dos sentidos, la introducción

completa se advierte por la patilla (5) que debe entrar

completamente.
– Con el operación terminada, apretar a fondo la manija

(7).

3. MONTAJE DE LAS PROTECCIONES

¡ATENCIÓN!

está dotado de una específica protección. No utilice
protecciones diferentes de las indicadas para cada
dispositivo de corte.

• Cuchilla de 3 puntas (Fig. 4)

¡ATENCIÓN!

y aplicar la protección de la cuchilla.

– Desmontar la cuchilla (si estuviera montada) como se

indica en el parágrafo 4.
– La protección (1) está fijada al reenvío de ángulo (2)

mediante cuatro tornillos (3).

• Cabezal porta hilo (Fig. 5)

¡ATENCIÓN!

porta hilo, es necesario que siempre esté montada
la protección adicional, con cuchillo cortahilo.

Cada dispositivo de corte

Llevar guantes de protección

Cuando se utiliza el cabezal

1b. Modelos “DUPLEX” (Fig. 2)

– Aflojar los tornillos (5) y retirar el capuchón (4) del so-

porte (2).

– Introducir el manillar (1) en el asiento que se encuen-

tra en el soporte (2), colocado en el tubo de transmi­sión (3), prestando atención a que los mandos queden
a la derecha.

– Montar el capuchón (4), apretando a fondo los torni-

llos (5).

– Enganchar la funda (6) de los mandos al sujetacables

correspondiente (7).

2. MONTAJE DE LA VARILLA
(Modelos con varilla separable – Fig.3)

– Extraer la patilla de parada (5) y empujar la parte in-

ferior de la varilla (4) hasta advertir el disparo de la pa­tilla de parada (5) en el orificio (6) de la varilla. La in-

– Desmontar la cuchilla (si estuviera montada) como se

indica en el parágrafo 4.

– La protección (1) está fijada al reenvío de ángulo (2)

mediante cuatro tornillos (3).

– Montare la protección adicional (4) fijándola a presión

alaprotección(1).

4. DESMONTAJE Y REMONTAJE
DE LOS DISPOSITIVOS DE CORTE

¡ATENCIÓN!

corte originales u homologados por el Fabricante.

• Cuchilla de 3 puntas (Fig. 6)

¡ATENCIÓN!

y aplicar la protección de la cuchilla.

Utilizar solo dispositivos de

Llevar guantes de protección

MONTAJE DE LA MÁQUINA / PREPARACIÓN AL TRABAJO 7

NOTA

una rosca a izquierdas y por lo tanto debe ser desator­nillada en sentido horario y atornillada en sentido levó­giro.

– Introducir la llave suministrada (2) en el orificio co-

rrespondiente del reenvío de ángulo (3) y hacer girar
con la mano la cuchilla (1) hasta introducir la llave en
el orificio interno, bloqueando la rotación.

– Extraer el pasador (4) y desenroscar la tuerca (5) en

sentido horario.

– Extraer la arandela (6) y la abrazadera ext

luego sacar la cuchilla (1).

En el montaje:

– Asegurarse que las ranuras de la abrazadera interna

(8) se acoplan perfectamente con el reenvío de ángulo

(3).
– Montar la cuchilla (1) y la abrazadera externa (7).
– Volver a montar la arandela (6) y la tuerca (5), apre-

tándola a fondo en sentido levógiro.
– Volver a colocar el pasador (4) y plegar las dos ex-

tremidades.
– Extraer la llave (2) para reajustar la rotación de la cu-

chilla.

La tuerca de fijación (5) tiene

erna (7),

• Cabezal porta hilo (Fig. 7)

NOTA

rosca a izquierdas y por lo tanto debe ser desatornillada
en sentido horario y atornillada en sentido antiohorario.

– Introducir la llave suministrada (2) en el orificio co-

rrespondiente del reenvío de ángulo (3) y hacer girar
con la mano el cabezal porta hilo (1) hasta introducir
la llave en el orificio interno, bloqueando la rotación.

– Extraer el cabezal porta hilo (1) desatornillándolo en

sentido horario

En el montaje:

– Asegurarse que las ranuras de la abrazadera interna

(4) se acoplan perfectamente con el reenvío de ángulo
(3).

– Extraer el cabezal porta hilo (1) desatornillándolo en

sentido horario.

– Extraer la llave (2) para reajustar la rotación del eje.

El cabezal porta hilo tiene una

.

ES

5. PREPARACIÓN AL TRABAJO

CONTROL DE LA MÁQUINA

Antes de empezar el trabajo es necesario:

– controlar que no haya tornillos aflojados en la má-

quina y en el dispositivo de corte;
– controlar que el dispositivo de corte no esté dañado y

que las cuchillas metálicas de 3 puntas (si estuvieran

montadas) estén bien afiladas;
– controlar que el filtro del aire esté limpio;
– controlar que las protecciones estén bien fijadas y

eficientes;
– controlar la fijación de las empuñaduras.

PREPARACIÓN DE LA MEZCLA

Esta máquina está dotada de un motor de dos tiempos
que requiere una mezcla compuesta por gasolina y
aceite lubrificante.

IMPORTANTE

motor y conlleva el vencimiento de la garantía.

IMPORTANTE

ficantes de calidad para mantener las prestaciones y ga­rantizar la duración de los órganos mecánicos.

El uso solo de gasolina daña el

Use solo carburantes y lubri-

• Características de la gasolina

Use sólo gasolina sin plomo (gasolina verde) con nú­mero de octanos no inferior a 90 N.O

IMPORTANTE

ar depósitos en el contenedor si se conserva durante
más de 2 meses. ¡Utilice siempre gasolina fresca!

• Características del aceite

Emplee solo aceite sintético de óptima calidad, especí­fico para motores de dos tiempos.

En su Distribuidor están disponibles aceites especial­mente estudiados para este tipo d
garantizar una elevada protección.

El uso de estos aceites permite la composición de una
mezcla al 3,3%, constituida por 1 parte de aceite cada
30

partes de gasolina.

• Preparación y conservación de la mezcla

¡PELIGRO!

inflamables!

La gasolina verde tiende a cre-

e motor, capaz de

¡La gasolina y la mezcla son

8 PREPARACIÓN AL TRABAJO / MARCHA - USO - PARADA DEL MOTOR

ES

– Conserve la gasolina y la mezcla en recipientes

homologados para carburantes, en lugares se-

guros, lejos de fuentes de calor o llamas libres.
– No deje los contenedores al alcance de los niños.

IMPORTANTE

Limpie periódicamente los con­tenedores de la gasolina y de la mezcla para eliminar po­sibles depósitos.

– No fume durante la preparación de la mezcla y

evite inhalar vapores de gasolina.

LLENADO DEL CARBURANTE

La tabla indica las cantidades de gasolina y de aceite a
utilizar para la preparación de la mezcla en función del
tipo de aceite empleado.

¡PELIGRO!

No fume durante el llenado y

evite inhalar vapores de gasolina.

Gasolina Aceite sintético 2 Tiempos

litros litros cm

1 0,033 33
2 0,066 66
3 0,099 99
5 0,165 165

10 0,33 330

3

¡ATENCIÓN!

cuidado porque podría haberse formado presión en
el interior.

Antes de efectuar el llenado:

– Agitar enérgicamente el tanque de la mezcla.
– Colocar la máquina sobre un plano, en posición es-

table, con el tapón del depósito hacia arriba.

–Lim

Para la preparación de la mezcla:

– Introducir en un bidón homolog

ado aproximadamente

mitad de la cantidad de gasolina.
– Añadir todo el aceite, según la tabla.
– Introducir el resto de la gasolina.

piar el tapón del depósito y la zona cercana para

evitar que entre suciedad durante el llenado.

– Abrir con cuidado el tapón del depósito para descar-

gar gradualmente la presión. Efectuar el llenado me­diante un embudo, evitando llenar el depósito hasta el
borde.

– Cerrar el tapón y agitar enérgicamente.

IMPORTANTE

La mezcla está sujeta al enve-

jecimiento. No prepare cantidades excesivas de mezcla

¡ATENCIÓN!

depósito, cerrando a fondo.

para evitar que se formen depósitos.

¡ATENCIÓN!

IMPORTANTE

Tenga bien separados e identi­ficados los contenedores de la mezcla y de la gasolina
para evitar confundirlos en el momento del uso.

sto de mezcla posiblemente vertida en la máquina
o en el terreno y no poner en marcha el motor hasta
que los vapores de gasolina no est

6. MARCHA - USO - PARADA DEL MOTOR

Abrir el tapón del tanque con

Cerrar siempre el tapón del

Limpiar en seguida cada re-

én disueltos.

PUESTA EN MARCHA DEL MOTOR

¡ATENCIÓN!

La puesta en marcha del mo­tor debe efectuarse a una distancia de al menos 3
metros del lugar donde se ha efectuado el llenado
del carburante.

Antes de poner en marcha el motor:

– Colocar la máquina en posición estable sobre el te-

rreno.
– Extraer la protección de la cuchilla (si se empleara).
– Asegúrese que la cuchilla (si se empleara) no toque

el terreno u otros objetos.

• Puesta en marcha en frío

NOTA

Por puesta en marcha en “frío”
se entiende la puesta en marcha efectuada después
de al menos 5 minutos de la parada del motor o después
de un llenado de carburante.

Para poner en marcha el motor (Fig. 8):

1. Presionar la palanca de bloqueo (3), accionar el ace-

lerador (2) y, manteniéndolos en esta posición, co­locar el interruptor (1) en la posición «START», des­pués soltar la palanca (3) y el acelerador (2).

2. Accionar el cebador, girando la palanca

(5) en posi-

ción «CHOKE».

MARCHA - USO - PARADA DEL MOTOR 9

3. Presionar el pulsador del dispositivo de cebado (pri­mer) (6) durante 3-4 veces para facilitar la activación
del carburador.

4. Sujete firmemente la máquina sobre el terreno con
unamanoenlaempuñadura,paranoperderelcon­trol durante la puesta en marcha (Fig. 9).

USO DEL MOTOR (Fig. 8)

La velocidad del dispositivo de corte está regulada del
mando del acelerador (2), colocado en la empuñadura
posterior (4) o en la empuñadura derecha (4a) del ma­nillar.

ES

IMPORTANTE

tubo de transmisión no debe usarse como apoyo para la
mano o para la rodilla durante el arranque.

5. Tirar lentamente de la manija de arranque unos
10 - 15 cm, hasta que advierta una cierta resistencia,
tire más veces con decisión hasta advertir el ar­ranque.

IMPORTANTE

toda la longitud del cable, no lo roce a lo largo del borde
del orificio guía del cable y suelte gradualmente la ma­nija, evitando que vuelva a entrar de manera incontro­lada.

6. Tire de nuevo de la manija de arranque, hasta que se
encienda el motor regularmente.

¡ATENCIÓN!

tor con el arrancador activado provoca el movi­miento del dispositivo de corte, que se para solo
desactivando el arrancador.

7. Cuando arranque el motor, extraiga el cebador gi­rando la palanca (2) en posición «RUN».

8. Accionar brevemente el acelerador (2), para llevar el
motor al mínimo, con el interruptor (1) que se coloca
automáticamente en posición «RUN».

9. Deje girar el motor al mínimo durante al menos 1 mi­nuto antes de utilizar la máquina.

IMPORTANTE

que se acciona repetidamente con el cebador introdu­cido, el motor puede inundarse y dificultaría la puesta en
marcha.

Para evitar deformaciones, el

Para evitar roturas, no tire de

La puesta en marcha del mo-

Si la manija del cable de arran-

El accionamiento del acelerador es posible solo si se
presiona contemporáneamente la palanca de bloqueo
(3).

Elmovimientolotransmiteelmotoralejedetransmisión
mediante una fricción de masas centrífugas que impide
el movimiento del eje cuando el motor está en el mínimo.

¡ATENCIÓN!

spositivo de corte se mueve con el motor al mínimo,
en este caso, es necesario contactar a su Vendedor.

La correcta velocidad de trabajo se obtiene con el
mando del acelerador (2) a fondo de carrera.

IMPORTANTE

de ejercicio de la máquina, evitar usar el motor al máximo
de las revoluciones.

PARADA DEL MOTOR (Fig. 8)

Para parar el motor:

– Soltar el mando del acelerador (2) y dejar que el mo-

tor gire al mínimo durante algún segundo.

– Llevar el interruptor (1) a la posición «STOP».

¡ATENCIÓN!

acelerador al mínimo, son necesarios algunos se­gundos antes de que el dispositivo de corte se
pare.

No use la máquina si el di-

Durante las primeras 6-8 horas

Después de haber llevado el

En caso de inundación del motor, desmonte la bujía y tire
suavemente de la manija del cable de arranque para eli­minar el exceso de carburante; a continuación seque los
electrodos de la bujía y vuelva a montarla en el motor.

• Puesta en marcha en caliente

Para la puesta en marcha en caliente (inmediatamente
después de la parada del motor):

– Colocar el interruptor (1) en posición «RUN»; des-

pués, seguir los puntos 4 - 5 - 6 - 9 del procedimiento
anterior.

10 USO DE LA MÁQUINA

ES

7. USO DE LA MÁQUINA

Por el respeto de los demás y del ambiente:

– Evite ser un elemento de disturbio.
– Efectuar escrupulosamente las normas locales

para la eliminación de los materiales después del
corte.

– Seguir escrupulosamente las normas locales para

la eliminación de aceites, gasolina, partes deterio­radas o cualquier elemento de fuerte impacto am­biental.

¡ATENCIÓN!

las vibraciones puede causar lesiones y disturbios
neurovasculares (conocido también como “fenó­meno de Raynaud” o “mano blanca") especialmente
a quien sufre de disturbios circulatorios. Los sínto­mas pueden afectar a las manos, las muñecas y los
dedos y se manifiestan con pérdida de sensibilidad,
torpor, prurito, dolor, decoloración o cambios es­tructurales de la piel. Estos efectos pueden aumen­tar por las bajas temperaturas ambientales y/o por
una excesivo uso de las empuñaduras. Cuando
sienta los síntomas es necesario reducir los tiempos
de uso de la máquina y consultar a un médico.

¡PELIGRO!

de esa máquina genera un campo electromagnético
de modesta entidad, pero que no excluye la posibili­dad de interferencia en el funcionamiento de dispo­sitivos médicos activos o pasivos implantados en el
operador, con consiguientes posibles graves riesgos
para su salud. A los portadores de dichos dispositi­vos médicos, se les recomienda que consulten con el
médico o contacten con el fabricante de los disposi­tivos médicos antes de usar la máquina.

¡ATENCIÓN!

el trabajo. Su Distribuidor es capaz de suministrarle
informaciones sobre los materiales de seguridad
más apropiados para garantizar la seguridad en el
trabajo.

USO DE LOS ARNESES (Fig. 10)

¡ATENCIÓN!

pre enganchada en el arnés colocado correctamente.
Comprobar frecuentemente la eficiencia del desen­ganche rápido para permitir liberar rápidamente la
máquina de las correas en caso de peligro.

El arnés debe colocarse antes de enganchar la máquina
a la conexión correspondiente y las correas deben regu­larse según la altura y complexión del operador.

La exposición prolongada a

La instalación de encendido

Llevar ropa adecuada durante

La máquina debe usarse siem-

Si la máquina está provista de más orificios de enganche,
utilizar el punto más favorable para mantener el equilibrado
de la máquina durante el trabajo.

Use siempre un arnés adecuado al peso de la máquina y
al dispositivo de corte utilizado.
– con máquinas de peso inferior a 7,5 kg, con cabe-

zal porta hilo o cuchillas de 3 puntas, pueden ser uti­lizados los modelos de correa simple o doble;

– con máquinas de peso superior a 7,5 kg, debe ser

utilizado únicamente el modelo de correa doble;

• Modelos “MONO” de correa simple

La correa (1) debe pasar encima del hombro izquierdo, ha­cia el lado derecho.

• Modelos de correa doble

La correa (2) debe colocarse con:
– el apoyo y el enganche de la máquina colocados en el

lado derecho (2.1);
– el desenganche delante (2.2);
– el cruce de las correas en los hombros del operador

(2.3);
– la hebilla enganchada correctamente en el lado iz-

quierdo (2.4).

Las correas deben estar tensas de manera que se distri­buya uniformemente la carga en los hombros.

MODALIDAD DE USO DE LA MÁQUINA

¡ATENCIÓN!

debe sujetarse siempre con dos manos, teniendo la
unidad motriz en el lado derecho del cuerpo y el
grupo de corte por debajo de la línea de la cintura.

¡ATENCIÓN!

la cadena se bloquea durante el trabajo. Preste aten­ción siempre al contragolpe (kickback) que puede ve­rificarse si la cuchilla encuentra un obstáculo con­sistente (troncos, raíces, ramas, piedras, etc). Evite
tocar el terreno con la cuchilla. Los contragolpes
provocan cambios de la cuchilla difícilmente contro­lables, que pueden provocar la pérdida de control de
la máquina, poner en peligro la seguridad del opera­dorycausardañosalamismamáquina.

Antes de afrontar por primera vez un trabajo de siegas, es
conveniente adquirir la necesaria familiaridad con la má­quina y las técnicas de corte más oportunas colocando co­rrectamente los arneses, empuñar firmemente la máquina
y efectuar los movimientos que requiere el trabajo.

Durante el trabajo, la máquina

Parar rápidamente el motor si

USODELAMÁQUINA 11

• Elección del dispositivo de corte

Seleccionar el dispositivo de corte más apropiado al tra­bajo a realizar, según estas indicaciones de máxima.

– la cuchilla de 3 puntas es apropiada al corte de ma-

torrales y pequeños arbustos hasta 2 cm de diámetro.

– el cabezal porta hilo puede eliminar hierba alta y ve-

getación no leñosa en cercas, muros, cimientos, aceras,
alrededor de árboles etc… o para limpiar completa­mente una particular zona de jardín;

TÉCNICAS DE TRABAJO

a) Cuchilla de 3 puntas (Fig. 11)

Empezar el corte desde arriba de la vegetación, descen­diendo luego con la cuchilla de corte de manera que corte
las ramas reduciéndolas en pequeños trozos.

b) Cabezal porta hilo

¡ATENCIÓN!

hay posibilidad de provocar el lanzamiento de obje­tos que puedan herir a personas, animales o causar
daños.

• Corte de precisión (Redilado)

Mantener la máquina ligeramente inclinada de manera
que la parte inferior del cabezal porta hilo no toque el te­rreno y la línea se encuentre en el punto deseado, te­niendo siempre el dispositivo de”corte lejos del operador.

• Corte en cercas / cimientos (Fig. 14)

Acercar lentamente el cabezal porta hilo a cercas, pique­tes de plantación, rocas. muros etc., sin golpear con
fuerza.
Si el hilo choca con un obstáculo consistente puede rom­perse o consumarse, si permanece atrapado en una cerca
puede romperse bruscamente.

En todo caso, el corte alrededor de la acera, cimiento, mu­ros etc. puede causar un desgaste del hilo superior al
normal.

No trabaje de esta manera si

ES

¡ATENCIÓN!

El empleo de hilos metálicos, hilos metálicos plasti­ficados y/o no apropiados para el cabezal, puede
causar serias heridas o lesiones.

Durante el uso, es oportuno parar el motor y extraer pe­riódicamente la hierba que envuelve la máquina, para evi­tar el sobrecalentamiento del tubo de transmisión, debido
a la hierba atrapada debajo de la protección.
Extraer la hierba atrapada con un tornillador, para permi­tir que la varilla se enfríe correctamente.

¡ATENCIÓN!

par, inclinando el cabezal porta hilo. La potencia del
motor puede astillar objetos y pequeñas piedras
hasta de 15 metros o más, causando daños o provo­cando lesiones a personas.

• Corte en movimiento (Siega) (Fig. 13)

Proceder con una andadura regular, con un movimiento de
arco igual a la siega tradicional, sin inclinar el cabezal
porta hilo durante la operación.

Probar desde el principio a cortar a la justa altura en una
pequeña zona, para después obtener una altura de corte
uniforme manteniendo el cabezal porta hilo a una distan­cia constante con respecto a la del terreno.

Para los cortes gravosos, puede ser útil inclinar unos 30°
a la izquierda el cabezal porta hilo.

Utilizar SOLO hilos de nylon.

No utilice la máquina para ras-

• Corte alrededor de los árboles (Fig. 15)

Caminar alrededor del árbol de izquierda a derecha, acer­cándose lentamente a los troncos de manera que no cho­que e hilo contra el árbol y manteniendo el cabezal porta
hilo ligeramente inclinado hacia delante.
No olvide que el hilo de nylon puede tronchar o dañar los
pequeños arbustos y que el choque del hilo de nylon con­tra el tronco de arbustos o árboles con corteza blanda
puede dañar gravemente la planta.

• Regulación de la longitud del hilo durante

el trabajo (Fig. 16)

Esta máquina está equipada con un cabezal “Tap & Go”.
Para soltar nuevo hilo, batir el cabezal porta hilo contra el
terreno con el motor a la máxima velocidad, el hilo se
suelta automáticamente y el cuchillo corta la longitud en
exceso.

FINAL DEL TRABAJO

Con el trabajo acabado:

– Parar el motor como se indica precedentemente (Cap.

6).

– Esperar la parada del dispositivo de corte y montar la

protección cuchilla.

12 MANTENIMIENTO Y CONSERVACIÓN

ES

8. MANTENIMIENTO Y CONSERVACIÓN

Un correcto mantenimiento es fundamental para con­servar a lo largo del tiempo la eficiencia y la seguridad
de empleo originales de la máquina.

¡ATENCIÓN!

mantenimiento:
– Extraer el capuchón de la bujía.
– Esperar a que el motor se haya enfriado ade-

cuadamente.

– Use guantes protectivos en las operaciones con

las cuchillas

– Mantenga montada las protección de la cuchilla,

excepto en los casos de intervención en la misma
cuchilla.

– No elimine en el ambiente aceites, gasolina u

otro material contaminante.

CILINDRO Y SILENCIADOR

Para reducir el riesgo de incendio, limpie frecuente­mente las aletas del cilindro con aire comprimido y libere
la zona del silenciador de serrín, ramas, hojas y otros re­siduos.

GRUPO ARRANQUE

Para evitar el sobrecalentamiento y averías en el motor,
las rejillas de aspiración del aire de enfriamiento deben
mantenerse siempre limpias y libres de serrín y resi­duos.
El cable de arranque deberá sustituirse cuando se de­tecten los primeros signos de deterioro.

Durante las operaciones de

Para limpiar el filtro:

– Presionar el pulsador (1), volcar la tapa (2) y retirar el

elemento filtrante (3).
– Lavar el elemento filtrante (3) con agua y jabón. No

use gasolina u otros solventes.
– Dejar secar el filtro del aire.
– Volver a colocar el elemento filtrante (3) y cerrar nue-

vamente la tapa (2) presionándola hasta advertir el en-

ganche.

CONTROLDELABUJÍA(Fig.18)

Periódicamente, desmontar y limpiar la bujía extrayendo
eventuales depósitos con un cepillo metálico.
Controlar y regular la distancia correcta entre los elec­trodos.

Volver a montar la bujía apretándola a fondo con la llave
suministrada.

La bujía deberá sustituirse con otra de características se­mejantes en el caso de electrodos quemados o aislante
deteriorado, y cada 100 horas de funcionamiento.

REGULACIÓN DEL CARBURADOR

El carburador se regula en la fábrica de manera que se
obtengan las máximas prestaciones en cada situación
de uso, con la mínima emisión de gases nocivos, res­petando las normativas vigentes.

En caso de pocas prestaciones, dirigirse a su Distri­buidor para un control de la carburación y del motor.

FIJACIONES

Controlar periódicamente la fijación de todos los tornillos
y de las tuercas y que las empuñaduras estén fijadas fir­memente.

LIMPIEZA DEL FILTRO AIRE (Fig. 17)

IMPORTANTE

esencial para el buen funcionamiento y la duración de la
máquina. No trabaje sin filtro o con un filtro dañado,
para no causar daños irreparables al motor.

La limpieza debe efectuarse cada 15 horas de trabajo.

La limpieza del filtro de aire es

• Regulación del mínimo

¡ATENCIÓN!

debemoverseconelmotoralmínimo.Sieldispo­sitivo de corte se mueve con el motor al mínimo, es
necesario contactar a su Vendedor para la correcta
regulación del motor

RENVÍO DE ÁNGULO (Fig. 19)

Lubrificar con grasa a base de litio. Extraer el tornillo (1)
e introducir la grasa girando manualmente el eje hasta
que la grasa salga; luego volver a montar el tornillo (1).

El dispositivo de corte no

MANTENIMIENTO Y CONSERVACIÓN 13

AFILADO DE LA CUCHILLA DE 3 PUNTAS
(Fig. 20)

¡ATENCIÓN!

Si el afilado se efectúa sin desmontar la cuchilla,
desconectar el capuchón de la bujía.

El afilado debe efectuarse teniendo en cuenta el tipo de
cuchilla y de los elementos cortantes, empleando unas
lima plana y actuando de la misma manera en todas las
puntas.

Use guantes de protección.

CONSERVACIÓN

Al final de cada sesión de trabajo, volver a limpiar cui­dadosamente la máquina de polvo y residuos, reparar o
sustituir las partes defectuosas.

La máquina deberá conservarse en un lugar seco, pro­tegida de la intemperie, con la protección montada co­rrectamente.

ES

Las referencias para un afilado correcto están 19 en la
Fig. 20:

A=Afiladoerróneo
B = Límites de afilado
C = Ángulos erróneos y desiguales

Es importante que después del afilado se conserve un
correcto equilibrio.

Las cuchillas de 3 puntas se utilizan por ambos lados.
Cuando un lado de las puntas está desgastado, es po­sible girar la cuchilla y utilizar el otro lado de las puntas.

¡ATENCIÓN!

parada, pero es necesario cambiarla cuando se no­ten inicios de rotura o si se supera el límite de afi­lado.

SUSTITUCIÓN DEL HILO DEL CABEZAL
(Fig. 21)

AFILADO DEL CUCHILLO CORTAHILO
(Fig. 22)

– Extraer el cuchillo cortahilo (1) de la protección (2),

aflojando los tornillos (3).

– Fijar el cuchillo cortahilo en una garra y proceder al afi-

lado utilizando una lima plana prestando atención a
mantener el ángulo de corte original.

– Volver a montar el cuchillos en la protección.

INTERVENCIONES EXTRAORDINARIAS

La cuchilla no debe ser re-

INACTIVIDAD PROLONGADA

IMPORTANTE

vidad de la máquina superior a 2-3 meses es necesario
llevar a cabo algunas medidas para evitar dificultades en
la continuidad del trabajo o daños permanentes en el
motor.

• Almacenamiento

Antes de guardar la máquina:

– Vaciareldepósitodelcarburante..
– Poner en marcha el motor y mantenerlo en marcha al

mínimo hasta que se pare, de manera que se con-

suma todo el carburante que se ha quedado en el car-

burador.
– Dejar enfriar el motor y desmontar la bujía.
– Verter en el orificio de la bujía una cucharadita de

aceite nuevo.
– Tirarvariasvecesdelamanijadearranqueparadis-

tribuir el aceite en el cilindro.
– Volver a montar la bujía con el pistón en el punto

muerto superior (visible desde el orificio de la bujía

cuando el pistón está en su carrera máxima).

• Reanudación de la activación

Cuando vuelva a poner en funcionamiento la máquina:

– Extraer la bujía.
– Accionar varias veces la manija de arranque para eli-

minar los excesos de aceite.
– Controlar la bujía como se describe en el capítulo

“Control de la bujía”.
– Predisponer la máquina como se indica en el capítulo

“Preparación en el trabajo”.

Siseprevéinperiododeinacti-

Cada operación de mantenimiento no incluida en este
manual deberá efectuarse exclusivamente por su Dis­tribuidor.

Operaciones efectuadas en estructuras inadecuadas o
por personas no cualificadas conllevan el vencimiento de
toda forma de garantía.

14 LOCALIZACIÓN AVERÍAS / DATOS TÉCNICOS

ES

9. LOCALIZACIÓN AVERÍAS

ANOMALÍAS CAUSA PROBABLE REMEDIO

1) El motor no arranca

o no se mantiene en
marcha

– Procedimiento de arranque no correcto
– Bujía sucia o distancia

entre los electrodos no correcta

– Filtro de aire obstruido

– Problemas de carburación

2) El motor arranca

– Filtro de aire obstruido
pero tiene poca
potencia

3) El motor tiene
un funcionamiento
irregular o no tiene la

– Problemas de carburación

– Bujía sucia o distancia

entre los electrodos no correcta

– Problemas de carburación
potencia bajo carga

4) El motor tiene una

– Error composición de la mezcla
fumosidad excesiva

– Problemas de carburación

10. DATOS TÉCNICOS

Motor ......................... 2 tiempos enfriamiento de aire

Cilindrada / Potencia

Mod. MBC326. ............................. 32,6 cm3/0,9kW

Mod. MBC427 ............................. 42,7 cm3/1,1kW

Velocidad de rotación del motor al mínimo

Mod. MBC326
Mod. MBC427

Velocidad máxima de rotación del motor
Mod. MBC326

Mod. MBC427

................................. 2650-2950 rev/1’

................................. 2350-2650 rev/1’

.....................................

... 11500 rev/1’

..........................................11500 rev/1’

– Seguir las instrucciones

(véase cap.6)
– Controlar la bujía (véase cap.8)
– Limpiar y/o sustituir el filtro

(véase cap.8)
– Contactar a su Distribuidor

– Limpiar y/o sustituir el filtro

(véase cap.8)
– Contactar a su Distribuidor

– Controlar la bujía (véase cap.8)

– Contactar a su Distribuidor

– Preparar la mezcla según

las instrucciones (véase cap.5)
– Contactar a su Distribuidor

Capacidad del depósito
Mod. MBC326

Mod. MBC427

.................

............................................... 950 cm

.............................. 850 cm

Diámetro máximo permitido de las cuchillas

Cuchilla de 3 puntas ............................... Ø 255 mm

1)

Masa

Mod. MBC326
Mod. MBC427

............................................ 8,1 kg

............................................ 8,9 kg

3

3

Velocidad máxima de rotación de la herramienta
(Cuchilla de 3 puntas)

Mod. MBC326
Mod. MBC427

.......................................... 9000 rev/1’

.......................................... 9000 rev/1’

Bujía ................................................. Torch L8RTC o

NGK-R BPMR7A o equivalente

Mezcla ............................ Gasolina: Aceite 2 tiempos

= 30:1 = 3,3%

1)

Masa según norma ISO 11806 (sin carburante, dis­positivos de corte y protección)

DATOS TÉCNICOS 15

ES

Modelo

Valores máximos de ruido y vibraciones

MBC326

MBC427

Nivel de presión acústica en el oído del operador (EN ISO 22868)

con cabezal porta hilo

Incertidumbre de medida (2006/42/CE - EN 27574)

con cuchilla de 3 puntas

Incertidumbre de medida (2006/42/CE - EN 27574)

dB(A)

dB(A)

dB(A)

dB(A)

102

3

97

3

99

3

100

3

Nivel de potencia acústica medido (EN ISO 22868)

con cabezal porta hilo

Incertidumbre de medida (2006/42/CE - EN 27574)

con cuchilla de 3 puntas

Incertidumbre de medida (2006/42/CE - EN 27574)

dB(A)

dB(A)

dB(A)

dB(A)

111

3

110

3

113

3

110

3

Vibraciones transmitidas a la mano en la empuñadura anterior (“MONO”) (ISO 22867)

2

con cabezal porta hilo

Incertidumbre de medida (2006/42/CE - EN 12096)

con cuchilla de 3 puntas

Incertidumbre de medida (2006/42/CE - EN 12096)

m/seg

m/seg

m/seg

m/seg

–

2

––

2

––

2

–

–

–

Vibraciones transmitidas a la mano en la empuñadura posterior (“MONO”) (ISO 22867)

2

con cabezal porta hilo

Incertidumbre de medida (2006/42/CE - EN 12096)

con cuchilla de 3 puntas

Incertidumbre de medida (2006/42/CE - EN 12096)

m/seg

m/seg

m/seg

m/seg

––

2

–

2

–

2

–

–

–

–

Vibraciones transmitidas a la mano en la empuñadura izquierda (“DUPLEX”) (ISO 22867)

2

con cabezal porta hilo

Incertidumbre de medida (2006/42/CE - EN 12096)

con cuchilla de 3 puntas

Incertidumbre de medida (2006/42/CE - EN 12096)

m/seg

m/seg

m/seg

m/seg

5,62

4,36

2

1,5

1,5

2

3,6

1,94

2

1,5

1,5

Vibraciones transmitidas a la mano en la empuñadura derecha (“DUPLEX”) (ISO 22867)

2

con cabezal porta hilo

Incertidumbre de medida (2006/42/CE - EN 12096)

con cuchilla de 3 puntas

Incertidumbre de medida (2006/42/CE - EN 12096)

m/seg

m/seg

m/seg

m/seg

5,06

2,41

2

2

2

1,5

4,38

1,5

1,5

0,66

1,5

16 ACCESORIOS

ES

11. ACCESORIOS

La tabla contiene una lista de todos los accesorios dis­ponibles con la indicación de los que se pueden utilizar
en cada máquina, marcados con el símbolo “ ”.

¡ATENCIÓN!

cación y el uso del accesorio que montar en las di­ferentes tipologías de uso son actos llevados a
cabo por el usuario en su total autonomía de juicio,

Dado que la elección, la apli-

Código Modelo: MBC326 MBC427

118801127/0

118801126/0 (M8 x 1,25 sx F)

este asume también las responsabilidades conse­cuentes por daños de cualquier naturaleza que de­rivan de dichos actos. En caso de dudas o escaso
conocimiento sobre las especificaciones de cada
accesorio, es necesario contactar al propio distri­buidor o a un centro de jardinería específico.

FR

Castorama
BP 101-59175 Templemars
France

171501147/0
