Instrukcja obsługi okapu podszafkowego
HELIOS touch
HELIOS push button
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec
Tel./fax +48 486645056
E-mail: info@maan.pl
www.maan.pl
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 2
Wer v2.6
Szanowni Państwo,
Dziękujemy za zaufanie i zakup naszego wyrobu. Nasze urządzenie
zaprojektowane zostało z myślą o spełnieniu Państwa oczekiwań w zakresie
funkcjonalności oraz estetyki. Z pewnością stanowić będzie element zarówno
praktyczny jak i dekoracyjny każdej kuchni. Mamy nadzieję, że urządzenie to
będzie Państwu służyć przez wiele lat.
Przed przystąpieniem do prac montażowych okapu należy dokładnie
zapoznać się z treścią niniejszej instrukcji. Dzięki temu unikną Państwo błędów
podczas instalacji oraz problemów z obsługą okapu.
Okap kuchenny przeznaczony jest do stosowania w indywidualnych
gospodarstwach domowych, służy on do eliminowania oparów i zapachów
powstałych podczas przyrządzania potraw.
Firma MAAN posiada certyfikat zarządzania jakością ISO 9001.
!
UWAGA: Producent nie ponosi odpowiedzialności za
uszkodzenia powstałe wskutek niepoprawnego montażu lub
użytkowania niezgodnego z niniejszą instrukcją obsługi.
!
- Ostrzeżenie, należy zwrócić szczególną uwagę na
wyróżniony zapis.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 3
Wer v2.6
Ogólne warunki bezpieczeństwa i montażu
Niniejszą instrukcję obsługi należy zachować, aby móc z niej
skorzystać w każdej chwili.
Należy zapoznać się z treścią niniejszej instrukcji obsługi, która
zawiera dokładne informacje dotyczące instalacji, montażu
i konserwacji okapu.
Okap może różnić się pod względem wyglądu od okapu
przedstawionego na rysunkach w niniejszej instrukcji, ale zalecenia
dotyczące obsługi, konserwacji i montażu okapu pozostają
niezmienione.
Nie należy dokonywać zmian elektrycznych czy mechanicznych w
okapie.
Nie należy podłączać urządzenia do sieci przed ukończeniem
montażu.
Wszelkie czynności montażowe i konserwacyjne należy
wykonywać w rękawicach ochronnych.
Nie należy używać okapu bez prawidłowo zamontowanego filtra.
Montaż niezgodny z niniejszą instrukcją obsługi może powodować
zagrożenie porażeniem elektrycznym.
Pod okapem kuchennym nie wolno używać otwartego ognia.
Posiłki przygotowywane na bazie tłuszczu powinny być stale
nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.
Zasysane powietrze przez okap nie może być odprowadzane do
kanału kominowego służącego do odprowadzania spalin
z urządzeń spalających gaz lub inne paliwo (nie dotyczy to okapów
z obiegiem zamkniętym).
Jeżeli w gospodarstwie domowym oprócz okapu, eksploatuje się
inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa
ciekłe, grzejniki przepływowe, termy) należy zadbać
o wystarczającą wentylację pomieszczeń (dopływ powietrza).
Nie należy wyciągać wtyczki z gniazda sieciowego pociągając za
przewód zasilający.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 4
Wer v2.6
Przewód zasilający nie może dotykać gorącej powierzchni.
Nie należy uruchamiać urządzenia, jeśli przewód zasilający jest
uszkodzony.
Wymiana uszkodzonego przewodu zasilającego może być
wykonana wyłącznie przez producenta, serwis lub
wykwalifikowanego specjalistę.
Okap powinien być czyszczony zarówno wewnątrz jak i na
zewnątrz przynajmniej raz w miesiącu lub co 35 godzin pracy
okapu. Każdorazowo przed czyszczeniem okapu, zasilanie okapu
musi być odłączone (należy wyjąć wtyczkę zasilającą lub wyłączyć
bezpieczniki).
Niniejszy sprzęt może być użytkowany przez dzieci w wieku co
najmniej 8 lat i przez osoby o obniżonych możliwościach
fizycznych, umysłowych i osoby o braku doświadczenia
i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub
instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób,
tak aby związane z tym zagrożenia były zrozumiałe.
Dzieci nie mogą bawić się sprzętem.
Dzieci bez nadzoru nie mogą wykonywać czyszczenia
i konserwacji.
UWAGA:
Dostępne części mogą być gorące w czasie pracy kuchenki.
Niezgodne z instrukcją zastosowanie śrub lub elementów
mocujących może grozić porażeniem prądem elektrycznym.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 5
Wer v2.6
Ochrona środowiska
To urządzenie zostało zaprojektowane i wykonane z materiałów oraz
komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.
Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. A)
oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniami
Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE. Jeżeli na wyrobie
umieszczony jest symbol przekreślonego kontenera na odpady (Rys. B)
oznacza, że produkt zawiera baterie, które podlegają selektywnej zbiórce
zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady
2006/66/WE.
Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie
(jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone wraz z
innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest
zobowiązany do oddania zużytego sprzętu oraz baterii (jeżeli występują)
prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego
oraz baterii. Prowadzący punkty zbiórki, w tym lokalne punkty zbiórki, sklepy
oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego
sprzętu oraz baterii (jeżeli występują). Prawidłowa utylizacja zużytego sprzętu
oraz baterii (jeżeli występują) przyczynia się do uniknięcia szkodliwych dla
zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z
możliwości obecności w sprzęcie i bateriach składników niebezpiecznych oraz
niewłaściwego składowania i przetwarzania takiego sprzętu i baterii.
Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego
użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje
się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste
środowisko naturalne. Gospodarstwa domowe są także jednym z większych
użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym
etapie wpływa na odzyskiwanie surowców wtórnych. W przypadku
niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z
ustawodawstwem krajowym.
Li-FeS2
Rys. B
Rys. A
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 6
Wer v2.6

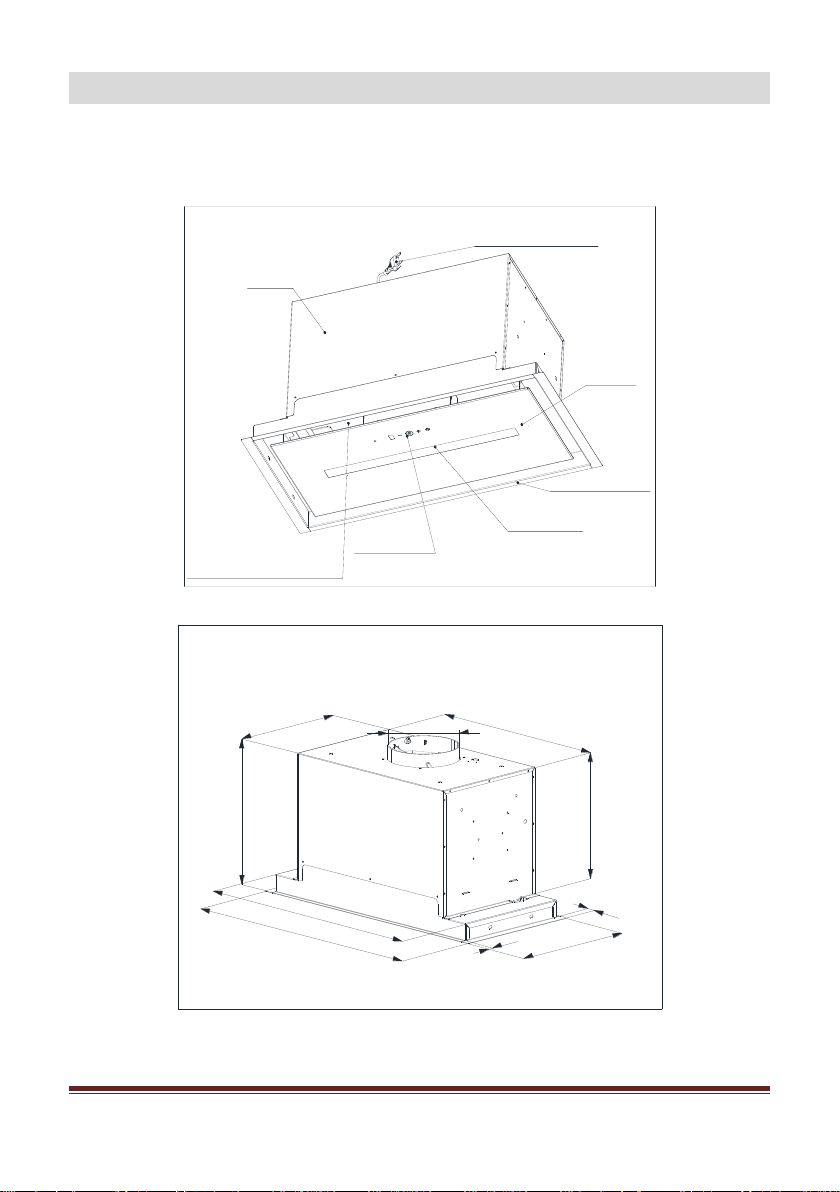

Dane techniczne
Dane techniczne zawarte w niniejszej instrukcji obsługi oraz na dołączonych
do okapu etykietach zostały uzyskane poprzez wykonanie pomiarów
i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014.
Oœwietlenie
Klapa
Sterowanie
Korpus
Przewód zasilaj¹ cy
Rys.1: Rysunek pogl¹ dowy okapu kuchennego
P³yta frontowa
Filtr przeciwt³uszczowy
aluminiowy
Rys. 2 Rysunek gabarytowy.
428
596
558
290
270
273
310
O 150
19
11
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 7
Wer v2.6
Obsługa
Okap jest przeznaczony do zasysania oparów podczas przygotowywania
posiłków. Urządzenie może pracować w dwóch trybach:
Jako wyciąg: opary usuwane są na zewnątrz pomieszczenia za pomocą rury
odprowadzającej. Rura odprowadzająca nie jest dostępna w komplecie
z urządzeniem i należy ją zakupić oddzielnie.
!
UWAGA:
Należy używać jak najkrótszego przewodu odprowadzającego
opary.
Należy używać przewodu odprowadzającego o jak najgładszej
powierzchni wewnętrznej (nie zaleca się stosowania rur typu spiro).
Stosować przewód o jak najmniejszej liczbie zagięć (kąty zgięć
nie powinny być większe niż 90 stopni).
Nie zaleca się stosowania zmian przekroju przewodu
(większego na mniejszy np. wylot powietrza Ø150 mm na wylot
powietrza Ø120mm).
Jako pochłaniacz: opary są oczyszczane z tłuszczu i zapachów zanim zostaną
zwrócone do pomieszczenia przez kratki w górnej osłonie komina. Aby okap
pracował jako pochłaniacz należy zainstalować filtr węglowy (Rys.7). Filtr
węglowy nie jest wyposażeniem standardowym, należy dokupić go
u sprzedawcy.
Instalacja okapu
!
UWAGA:
Niezgodne z instrukcją zastosowanie śrub lub elementów
mocujących może grozić porażeniem prądem elektrycznym.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 8
Wer v2.6
Minimalna odległość
zawieszenia okapu między
powierzchnią, na której
znajdują się naczynia na
urządzeniu grzewczym
(kuchenka gazowa,
elektryczna), a najniższą
częścią okapu kuchennego
(Rys.3) powinna wynosić, nie
mniej niż 45 cm dla kuchenek o
zasilaniu elektrycznym i nie
mniej niż 65 cm dla kuchenek
gazowych. Jeżeli w instrukcji
obsługo urządzenia grzewczego podana jest większa odległość instalowania
okapu kuchennego niż wskazana powyżej, należy dostosować się do takich
wskazań. Montaż okapu jest na rysunkach (Rys.4 - Rys.6) Podczas montażu
należy przestrzegać ogólnie obowiązujących przepisów dotyczących
odprowadzenia powietrza z pomieszczeń.
Przed przystąpieniem do instalacji należy:
Sprawdzić, czy wymiary zakupionego produktu są dostosowane do
wybranego miejsca docelowego.
Sprawdzić, czy w pobliżu strefy montowania okapu znajduje się
gniazdko wtykowe i czy można podłączyć okap do przewodu
wentylacyjnego odprowadzającego opary na zewnątrz.
Sprawdzić, czy w miejscach w których będą wykonane wiercenia nie
znajdują się przewody instalacyjne (elektryczne, hydrauliczne itp.).
Wyposażyć się w następujące narzędzia: miarkę, ołówek, wiertarkę
/wkrętarkę, wkręty do drewna, śrubokręt, piłę do cięcia drewna.
Czynności montażowe:
1. Przygotować szafkę do montażu okapu, należy wyciąć otwór w
spodzie szafki zgodnie z rysunkiem (Rys.4).
Kuchenki gazowe L 65cm
Kuchenki elektryczne L 45cm
L
Rys. 3 Sugerowana odleg³oœæ od p³yty grzewczej.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 9
Wer v2.6
2. Otworzyć klapę okapu i wymontować filtr aluminiowy
przeciwtłuszczowy (Rys.5).
3. Wsunąć ostrożnie okap we wcześniej wycięty otwór, przytrzymać okap
jedną ręką lub poprosić dodatkową osobę o pomoc. Wkręcić
śruby/wkręty wybierając jeden wariant mocowania a-mocowanie do
góry szafki, b- mocowanie do boku szafki (Rys. 6). W przypadku
mocowania okapu do góry szafki, należy przygotować w półce szafki
otwory zgodnie z wymiarami pokazanymi na rysunku. Natomiast w
przypadku wariantu bocznego należy przygotować listwy boczne
zgodnie z opisem na rysunku 6b.
Rys. 4: Przygotowanie szafki.
560
275
290
Otwór do wyciêciaKontur szyby
Drzwiczki szafki
596
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 10
Wer v2.6
1
2
Rys. 5: Demonta¿ filtra aluminiowego przeciwt³uszczowego.
Rys. 6a: Monta¿ okapu - wersja mocowania górnego.
Hmin=310
Hmax=312
4xO5
320
180
O
150
110
45
55
4 x M5
320
180
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 11
Wer v2.6
Rys. 6b: Monta¿ okapu - wersja mocowania bocznego.
Drzwiczki
szafki (front)
Okap
Spód szafki
Listwa
boczna
* Listwy boczne nie s¹ elementami zestawu
Nale¿y je dobraæ w zale¿noœci od wymiarów szafki
D - szerokoœæ wewnêtrzna szafki [mm]
g=(D-430)/2 [mm] - szerokoϾ listwy bocznej
*
4 x O4 - otwory monta¿owe
min. 200
min. 35
D
g
Wkrêty do drewna
4 x O4x(g+16)
150
159
60
Podłączenie elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce
umieszczonej w wewnętrznej części okapu. Jeżeli okap wyposażony jest we
wtyczkę należy ją umieścić w gniazdku wtykowym spełniającym wymagania
obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu.
Jeżeli okap nie jest wyposażony we wtyczkę, instalacje okapu należy powierzyć
osobie z odpowiednimi uprawnieniami (np. elektrykowi).
Czyszczenie i konserwacja
Przed wykonaniem jakichkolwiek czynności związanych z konserwacją
urządzenia, należy wyjąć wtyczkę z gniazdka. Okap należy czyścić łagodnymi
środkami czyszczącymi, nie należy używać środków ściernych. Regularna
konserwacja znacznie poprawia jakość pracy i trwałość okapu. Czynność
czyszczenia okapu należy powtarzać przynajmniej raz w miesiącu lub co 35
godzin pracy okapu. Do mycia okapu w żadnym wypadku NIE WOLNO
STOSOWAĆ ŚRODKÓW NA BAZIE ALKOHOLU. Elementy satynowe
(inox) należy czyścić specjalnymi preparatami do tego celu przeznaczonymi.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 12
Wer v2.6
!
UWAGA:
Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia
i wymiany filtrów może powodować powstanie zagrożenia
pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.
Producent nie ponosi odpowiedzialności za ewentualne
uszkodzenia silnika lub pożary spowodowane niewłaściwym
użytkowaniem.
Filtr przeciwtłuszczowy
Okap jest wyposażony w filtr aluminiowy, który zatrzymuje cząstki tłuszczu
pochodzące z gotowania. Filtr wyjmuje się poprzez przesunięcie zamków
w kierunku wskazanym strzałkami (Rys. 5). Filtr powinien być myty ręcznie
poprzez zanurzenie na 15 minut w wodzie z płynem do mycia naczyń o
temperaturze 40-50ºC. Po upływie 15 minut należy rozpocząć mycie, a
następnie dokładnie opłukać filtr. Filtr może być również myty w zmywarkach.
Zalecane jest używanie tabletek do zmywarek, które można stosować do mycia
aluminium. Nie należy używać silnych detergentów. Filtr podczas mycia może
się odbarwić, co nie ma wpływu na jego właściwości filtrowania. Filtr musi być
suchy przed ponownym umieszczeniem w okapie.
Przyczyną odbarwień filtrów w większości przypadków są słabej jakości środki
chemiczne stosowane podczas procesu mycia w zmywarkach, które mogą
szkodliwie działać na aluminium z którego wykonane są filtry aluminiowe a
nawet anodowane wpływając jedynie na odbarwienia powierzchni, samo
działanie filtra pozostaje bez zmian. Producent filtrów aluminiowych zaleca
mycie filtrów ręcznie, a w przypadku mycia w zmywarkach zaleca stosowanie
jedynie środków które w instrukcji posiadają informację, że jest to produkt
przeznaczonym do mycia aluminium.
Nie czyszczony regularnie filtr zmniejsza wydajność okapu i może przyczynić
się do powstania pożaru. Filtr należy czyścić przynajmniej co 35 godzin pracy
okapu.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 13
Wer v2.6
Filtr węglowy
Okap może być wyposażony w filtr węglowy. Filtr węglowy stosuje się
wyłącznie kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr
należy umieścić na obudowie turbiny, jak ilustruje to rysunek (Rys. 7). Filtr
węglowy powinien być wymieniany co 6 miesięcy.
Dedykowany filtr węglowy Maan FDUELL - 2 szt.
Możliwość zakupu w sklepie producenta na stronie www.maan.pl → SKLEP
UWAGA:
Stosowanie nieoryginalnych filtrów węglowych firmy Maan może
spowodować wadliwą pracę, uszkodzenie okapu oraz utratę
gwarancji.
!
UWAGA:
Nie wolno myć lub regenerować filtra węglowego.
Symbol monta¿ filtra
Symbol demonta¿ filtra
1
2
1
2
Rys. 7: Wymiana filtra wêglowego.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 14
Wer v2.6
Wymiana oświetlenia
Przed przystąpieniem do jakichkolwiek prac związanych z wymianą
oświetlenia, należy odłączyć zasilanie.
UWAGA: W przypadku okapu z panelem ledowym wymianę
źródła światła należy powierzyć osobie z odpowiednimi
uprawnieniami (np. elektrykowi) lub zgłosić usterkę do
autoryzowanego serwisu.
Skrzydełka turbiny
Skrzyde³ka montowaæ tylko gdy
okap pracuje w trybie wyci¹ gu gdy jest pod³¹ czony do wentylacji.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 15
Wer v2.6
Sterowanie pracą okapu - mechaniczne
Okap wyposażony jest w sterowanie mechaniczne (Rys.8).
Rys. 8 Usytuowanie sterowania mechanicznego.
wciśnięcie przycisku „0” - powoduje wyłączenie wentylatora okapu
wciśnięcie przycisku „1”- powoduje włączenie wentylatora okapu
z minimalną prędkością
wciśnięcie przycisku „2”- powoduje włączenie wentylatora okapu
ze średnią prędkością
wciśnięcie przycisku „3”- powoduje włączenie wentylatora okapu
z maksymalną prędkością
Wyższy bieg oznacza większy przepływ powietrza.
Wciśnięcie przycisku - powoduje włączenie oświetlenia. Powtórne
wciśnięcie przycisku wyłącza oświetlenie.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 16
Wer v2.6

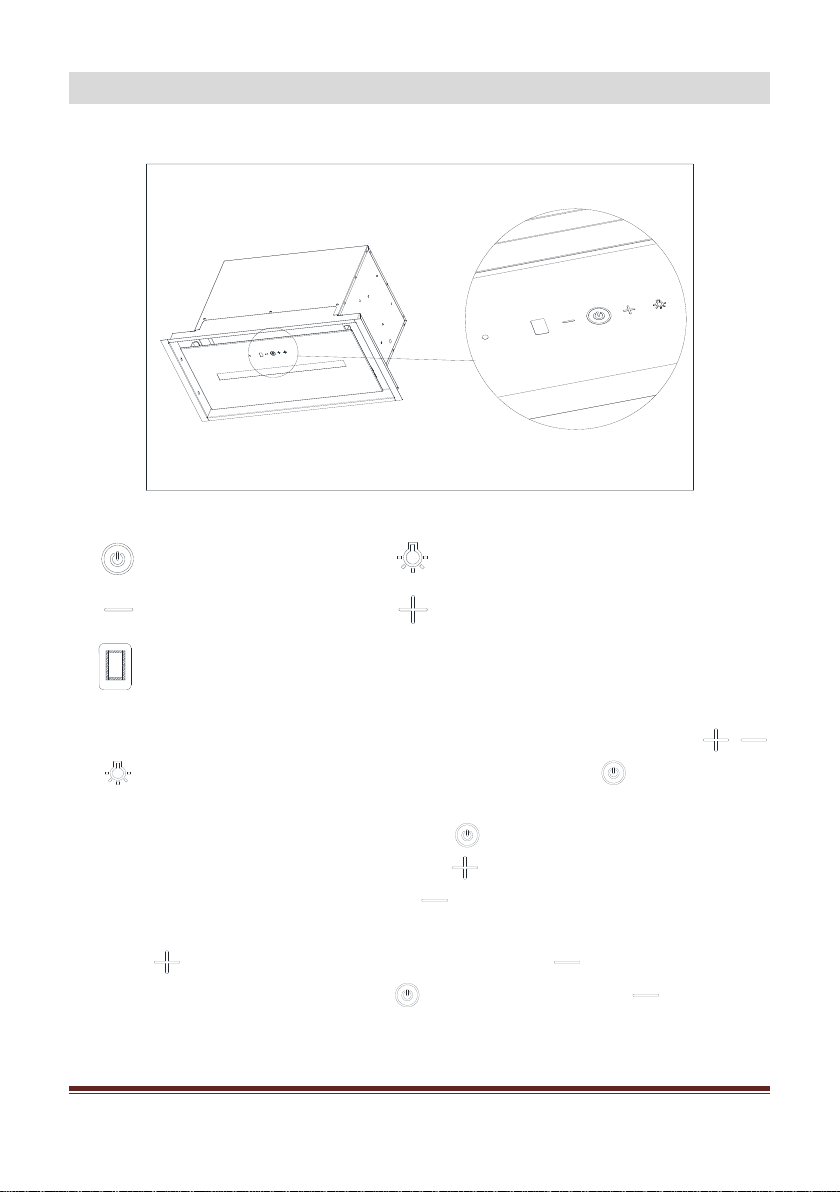

Sterowanie pracą okapu – dotykowe
Okap wyposażony jest w sterowanie dotykowe znajdujące się na szybie głównej
(Rys. 9).
Rys. 9 Usytuowanie sterowania elektronicznego.
Oznaczenia pól dotykowych:
Pole dotykowe w³¹czaj¹ ce/wy³aczaj¹ce okap
Pole dotykowe zmniejszaj¹ce prêdkoœæ turbiny Pole dotykowe zwiêkszaj¹ce prêdkoœæ turbiny
Pole dotykowe w³¹czaj¹ ce/wy³¹czaj¹ ce oœwietlenie okapu
Wyœwietlacz cyfrowy
Sterowanie pracą turbiny:
W trybie czuwania sterowanie jest niepodświetlone i nie działają pola ,
ani . W celu aktywacji sterowania należy dotknąć pola lub użyć pilota
(jeśli jest dołączony). Po aktywacji, sterowanie się podświetla i pojawiają się
symbole pól dotykowych, dotknięcie pola powoduje włączenie turbiny na
ostatnio używanym biegu, dotknięcie pola powoduje uruchomienie turbiny
na najwyższym biegu, dotknięcie pola powoduje uruchomienie turbiny na
najniższym biegu. Zwiększenie prędkości turbiny odbywa się przez dotknięcie
symbolu , zmniejszenie przez dotknięcie symbolu . Wyłączenie turbiny
okapu następuje po dotknięciu pola lub po dotknięciu pola gdy turbina
pracuje na pierwszym biegu. Wraz ze zmianą prędkości pracy turbiny zmieniają
się odpowiednio cyfry na wyświetlaczu: 1- praca turbiny na pierwszym biegu,
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 17
Wer v2.6
2- praca turbiny na drugim biegu, 3- praca turbiny na trzecim biegu, 4- praca
turbiny na biegu intensywnym (turbo).
Zgodnie z rozporządzeniem EU 66/2014 okap wyposażony jest
w automatyczny, pięciominutowy licznik zmieniający samoistnie poziom biegu
turbiny z czwartego na trzeci po upływie 5 minut (nie dotyczy modelu z turbiną
o numerze „5”).
Sterowanie oświetleniem:
Aby włączyć oświetlenie okapu należy dotknąć symbolu , ponowne
dotknięcie powoduje wyłączenie oświetlenia.
Dodatkowe informacje dotyczące sterowania okapem:
Sterownik okapu wyposażony jest w licznik czasu pracy okapu. Licznik
ustawiony jest na 35 godzin. Po upływie tego czasu na wyświetlaczu pojawia
się symbol , który sygnalizuje zalecane czyszczenie filtra aluminiowego.
Aby usunąć znak „F” na wyświetlaczu okapu należy dotknąć i przytrzymać
symbol „ w sposób ciągły” przez około 8 sekund.
Sterownik okapu wyposażony jest w blokadę panelu dotykowego służącą
do dezaktywowania panelu dotykowego np. podczas czyszczenia okapu. Aby
włączyć blokadę należy przytrzymać symbol (przez około 10 sekund) aż
pojawi się na wyświetlaczu symbol ( kropka w dolnym prawym rogu). Aby
powrócić do normalnej pracy należy ponownie przytrzymać symbol (przez
około 10 sekund) na wyświetlaczu zgaśnie kropka.
Sterownik okapu wyposażony jest w wyłącznik czasowy turbiny okapu,
który wyłącza turbinę okapu po upływie 15 minut od włączenia licznika.
Wyłącznik czasowy turbiny nie wyłącza oświetlenia, a prędkości turbiny
można dowolnie zmieniać. Aby wyłącznik czasowy mógł zostać włączony
turbina okapu musi pracować na dowolnej prędkości biegu 1, 2, 3,
intensywnym. Aktywacja timera następuje poprzez przytrzymanie symbolu
(przez około 10 sekund), aż na wyświetlaczu w prawym dolnym rogu zacznie
pulsować punkt. Wyłączenie tej funkcji można dokonać przez ponowne
przytrzymanie symbolu (około 10 sekund) lub wyłączenie okapu.
Sterownik okapu wyposażony jest w funkcję automatycznego wyłączenia
pracy turbiny po upływie 2 godzin bezczynności sterowania okapem.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 18
Wer v2.6
Okap posiada pilot do zdalnego sterowania (dotyczy wybranych modeli)
(Rys. 10).
Rys.10 Pilot zdalnego sterowania
Pilot składa się z jednej wspólnej sekcji, która odpowiada za sterowanie pracą
turbiny oraz oświetleniem (Rys.10).
Sterowanie pracą turbiny:
Za sterowanie pracą turbiny odpowiadają przyciski w środkowej kolumnie
pilota. Włączenie / wyłączenie turbiny odbywa się przez naciśnięcie jednego z
przycisków z symbolem , lub . Zwiększanie prędkości odbywa się
przez naciskanie przycisku , zmniejszanie przez naciskanie przycisku .
Dodatkowo podczas pracy turbiny naciśnięcie przycisku z symbolem
spowoduje włączenie funkcji timera, który wyłącza turbinę okapu po upływie
15 min od aktywacji funkcji. Wyłącznik czasowy turbiny nie wyłącza
oświetlenia. Podczas pracy timera prędkości turbiny można dowolnie zmieniać.
Sterowanie oświetleniem:
Za sterowanie oświetleniem odpowiada jeden przycisk oznaczony symbolem
. Włączenie / wyłączenie oświetlenia odbywa się przez naciśnięcie
przycisku.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 19
Wer v2.6
Sposoby zmniejszenia wpływu procesu gotowania na środowisko
W celu zmniejszenia zużycia energii należy gotować w naczyniach pod
przykrywką.
Filtry aluminiowe okapu należy utrzymywać w czystości (zalecany
czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi
max 35h pracy okapu).
Należy dbać o drożność przewodów wentylacyjnych.
Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na
minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej
intensywności gotowania.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 20
Wer v2.6
Karta produktu
Karta produktu umieszczona jest wewnątrz okapu.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 21
Wer v2.6
Rozwiązywanie problemów
Objawy
Przyczyny wystąpienia
Sposoby naprawy
1*
Podczas pracy okapu na
wyświetlaczu pojawia się pulsująca
litera "F".
Po 35 godzinach pracy okap
sygnalizuje konieczność
wyczyszczenia lub wymiany filtra
przeciwtłuszczowego.
Należy nacisnąć i przytrzymać przez
ok. 8s pole "-" na sterowaniu
dotykowym. Filtr należy umyć w
zmywarce lub wymienić na nowy.
2*
Wyświetlacz pokazuje jedynie znak
"-." (minus oraz kropka w prawym
dolnym rogu), okap nie reaguje na
próbę włączenia.
Panel dotykowy został
zablokowany - jest to funkcja
ułatwiająca mycie okapu.
Aby wyłączyć blokadę należy
nacisnąć i przytrzymać przez ok. 10s
pole z symbolem włącznika.
3*
Na wyświetlaczu nie pojawia się
żaden symbol, okap nie reaguje na
naciskanie pól sterowania.
Prawdopodobnie zawiesił się panel
sterowania.
Należy odłączyć okap od źródła
zasilania na ok. 15s i włączyć go
ponownie.
4*
Wyświetlacz pokazuje symbol
jednego z biegów, okap nie reaguje
na naciskanie pól sterowania.
Prawdopodobnie zawiesił się panel
sterowania.
Należy odłączyć okap od źródła
zasilania na ok. 15s i włączyć go
ponownie.
5*
Turbina okapu wyłącza się po
15min pracy, na wyświetlaczu
pulsuje np. "1." (numer aktualnego
biegu i kropka w prawym dolnym
rogu wyświetlacza).
Został aktywowany automatyczny
wyłącznik czasowy panelu
sterowania.
Aby deaktywować wyłącznik
czasowy należy nacisnąć i
przytrzymać przez ok. 10s symbol
plus lub wyłączyć okap.
6*
Na czwartym biegu pulsuje cyfra
"4" na wyświetlaczu, po 5min bieg
zmieniany jest na trzeci.
Okap wyposażony jest w tryb
turbo, który po 5min pracy
automatycznie zmienia bieg na
trzeci w celu oszczędzania energii.
Trybu turbo należy używać jedynie
przy intensywnym gotowaniu.
7*
Okap można obsługiwać jedynie za
pomocą panelu sterowania, nie
reaguje na pilota.
Wyczerpała się bateria w pilocie
lub odległość jest zbyt duża.
Należy wymienić baterię na nową.
8
Okap słabo zasysa opary.
Prawdopodobną przyczyną są
zanieczyszczone filtry.
Filtr przeciwtłuszczowy należy
umyć lub wymienić na nowy.
Filtr węglowy (jeśli występuje)
należy wymienić na nowy.
9
Nie świeci jeden lub więcej punkt
świetlny.
Przepalona żarówka halogenowa /
ledowa.
Żarówkę należy wymienić na nową,
zgodną z symbolem podanym w
instrukcji obsługi okapu.
10
Okap generuje nadmierny hałas
i wibracje.
Przyczyną może być
nieprawidłowy montaż okapu do
ściany lub szafki kuchennej. Nie
przykręcono wszystkich
przewidzianych wkrętów lub nie
dokręcono wkrętów, pozostawiając
luz.
Okap musi być zamontowany do
ściany lub szafki z wykorzystaniem
wszystkich punktów przewidzianych
przez producenta. Po
wyregulowaniu położenia okapu w
pionie i w poziomie należy dokręcić
wszystkie wkręty montażowe.
* dotyczy okapów ze sterowaniem dotykowym
Jeśli powyższe zalecenia nie rozwiązują problemów, należy skontaktować się z autoryzowanym serwisem AGD
uprawnionym do naprawy. Pod żadnym pozorem użytkownik okapu nie jest uprawniony do samodzielnych
napraw. Wykaz punktów serwisowych znajduje się na karcie gwarancyjnej oraz na stronie internetowej.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 22
Wer v2.6
Notatki
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 23
Wer v2.6
Notatki
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 24
Wer v2.6
Notatki
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
Loading...
