Instrukcja obsługi okapu wyspowego
SANTINA 80
Modele:
OSANI 8098RW-S7
Page 2
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 2
Wer V2.1
Szanowni Państwo,
Dziękujemy za zaufanie i zakup naszego wyrobu. Nasze urządzenie
zaprojektowane zostało z myślą o spełnieniu Państwa oczekiwań w zakresie
funkcjonalności oraz estetyki. Z pewnością stanowić będzie element zarówno
praktyczny jak i dekoracyjny każdej kuchni. Mamy nadzieję, że urządzenie to
będzie Państwu służyć przez wiele lat.
Przed przystąpieniem do prac montażowych okapu należy dokładnie
zapoznać się z treścią niniejszej obsługi. Dzięki temu unikną Państwo błędów
podczas instalacji oraz problemów z obsługą okapu.
Okap kuchenny przeznaczony jest do stosowania w indywidualnych
gospodarstwach domowych, służy on do eliminowania oparów i zapachów
powstałych podczas przyrządzania potraw.
Firma MAAN posiada certyfikat zarządzania jakością ISO 9001.
UWAGA: Producent nie ponosi odpowiedzialności za
uszkodzenia powstałe wskutek niepoprawnego montażu lub
użytkowania niezgodnego z niniejszą instrukcją obsługi.
- Ostrzeżenie, należy zwrócić szczególną uwagę na
wyróżniony zapis.
Page 3
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 3
Wer V2.1
Ogólne warunki bezpieczeństwa i montażu
· Niniejszą instrukcję obsługi należy zachować, aby móc z niej
skorzystać w każdej chwili.
· Należy zapoznać się z treścią niniejszej instrukcji obsługi, która
zawiera dokładne informacje dotyczące instalacji, montażu
i konserwacji okapu.
· Okap może różnić się pod względem wyglądu od okapu
przedstawionego na rysunkach w niniejszej instrukcji, ale
zalecenia dotyczące obsługi, konserwacji i montażu okapu
pozostają niezmienione.
· Nie należy dokonywać zmian elektrycznych czy mechanicznych
w okapie.
· Nie należy podłączać urządzenia do sieci przed ukończeniem
montażu.
· Wszelkie czynności montażowe i konserwacyjne należy
wykonywać w rękawicach ochronnych.
· Nie należy używać okapu bez prawidłowo zamontowanego filtra.
· Montaż niezgodny z niniejszą instrukcją obsługi może
powodować zagrożenie porażeniem elektrycznym.
· Pod okapem kuchennym nie wolno używać otwartego ognia.
· Posiłki przygotowywane na bazie tłuszczu powinny być stale
nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.
· Zasysane powietrze przez okap nie może być odprowadzane
do kanału kominowego służącego do odprowadzania spalin
z urządzeń spalających gaz lub inne paliwo (nie dotyczy to
okapów z obiegiem zamkniętym).
· Jeżeli w gospodarstwie domowym oprócz okapu, eksploatuje się
inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa
ciekłe, grzejniki przepływowe, termy) należy zadbać
o wystarczającą wentylację pomieszczeń (dopływ powietrza).
Page 4
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 4
Wer V2.1
· Nie należy wyciągać wtyczki z gniazda sieciowego pociągając za
przewód zasilający.
· Przewód zasilający nie może dotykać gorącej powierzchni.
· Nie należy uruchamiać urządzenia, jeśli przewód zasilający jest
uszkodzony.
· Wymiana uszkodzonego przewodu zasilającego może być
wykonana wyłącznie przez producenta, serwis lub
wykwalifikowanego specjalistę.
· Okap powinien być czyszczony zarówno wewnątrz jak i na
zewnątrz przynajmniej raz w miesiącu lub co 35 godzin pracy
okapu. Każdorazowo przed czyszczeniem okapu, zasilanie okapu
musi być odłączone (należy wyjąć wtyczkę zasilającą lub
wyłączyć bezpieczniki).
· Niniejszy sprzęt może być użytkowany przez dzieci w wieku co
najmniej 8 lat i przez osoby o obniżonych możliwościach
fizycznych, umysłowych i osoby o braku doświadczenia
i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub
instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób,
tak aby związane z tym zagrożenia były zrozumiałe.
· Dzieci nie mogą bawić się sprzętem.
· Dzieci bez nadzoru nie mogą wykonywać czyszczenia
i konserwacji.
UWAGA:
Dostępne części mogą być gorące w czasie pracy kuchenki.
Niezgodne z instrukcją zastosowanie śrub lub elementów
mocujących może grozić porażeniem prądem elektrycznym.
Page 5
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 5
Wer V2.1
Ochrona środowiska
To urządzenie zostało zaprojektowane i wykonane z materiałów oraz
komponentów wysokiej jakości, które nadają się do ponownego
wykorzystania.

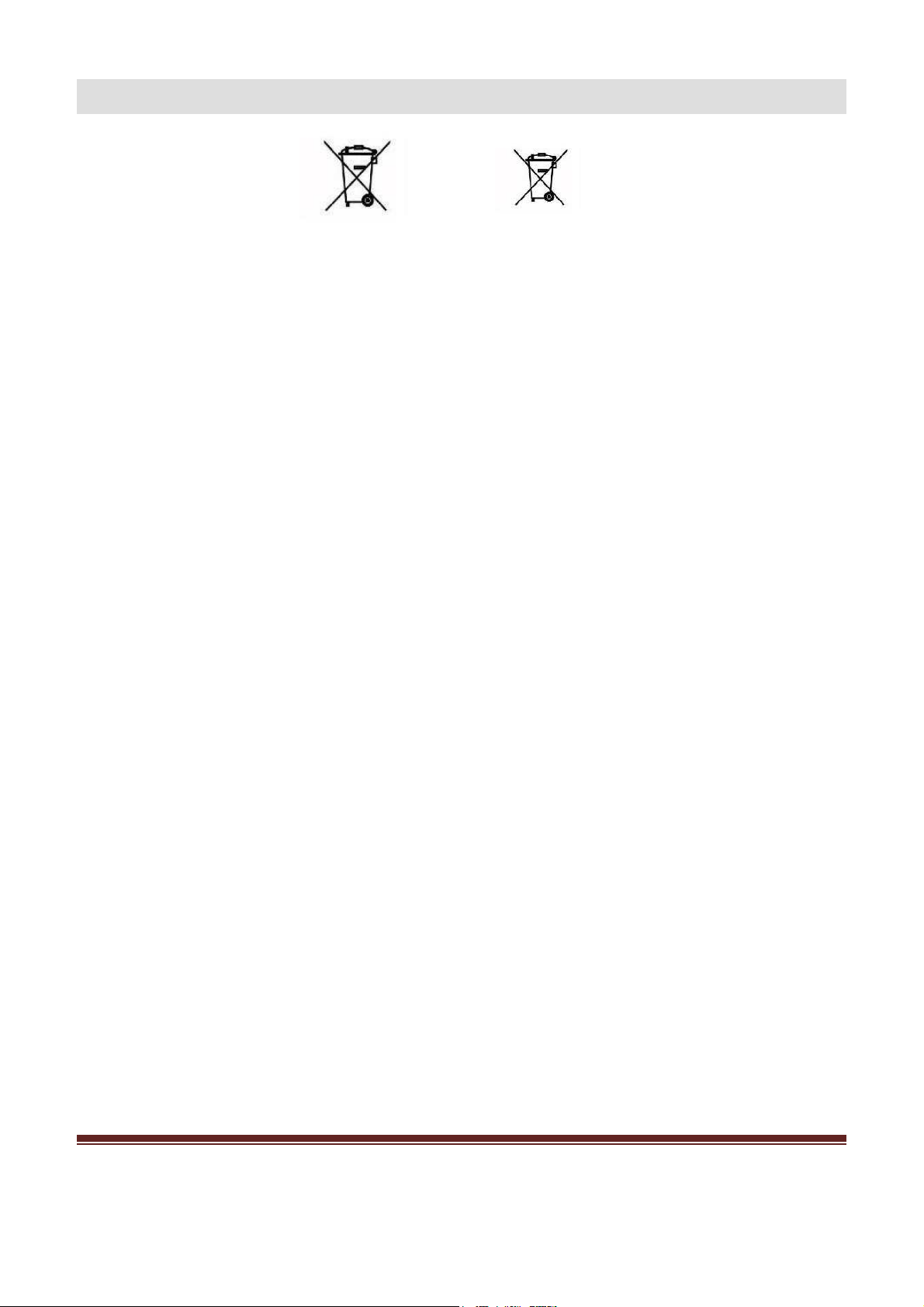

Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys.
A) oznacza, że produkt podlega selektywnej zbiórce zgodnie z
postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE.
Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na
odpady (Rys. B) oznacza, że produkt zawiera baterie, które podlegają
selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu
Europejskiego i Rady 2006/66/WE.
Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz
baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone
wraz z innymi odpadami pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania zużytego sprzętu oraz baterii (jeżeli
występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i
elektronicznego oraz baterii. Prowadzący punkty zbiórki, w tym lokalne
punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system
umożliwiający oddanie tego sprzętu oraz baterii (jeżeli występują).
Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują)
przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska
naturalnego konsekwencji, wynikających z możliwości obecności w sprzęcie i
bateriach składników niebezpiecznych oraz niewłaściwego składowania i
przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną
rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu,
zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na
zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.
Gospodarstwa domowe są także jednym z większych użytkowników drobnego
sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na
odzyskiwanie surowców wtórnych. W przypadku niewłaściwej utylizacji tego
produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym.
Rys. A
Rys. B
Li-FeS2
Page 6
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 6
Wer V2.1
Dane techniczne
Dane techniczne zawarte w niniejszej instrukcji obsługi oraz na dołączonych
do okapu etykietach zostały uzyskane poprzez wykonanie pomiarów
i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014.

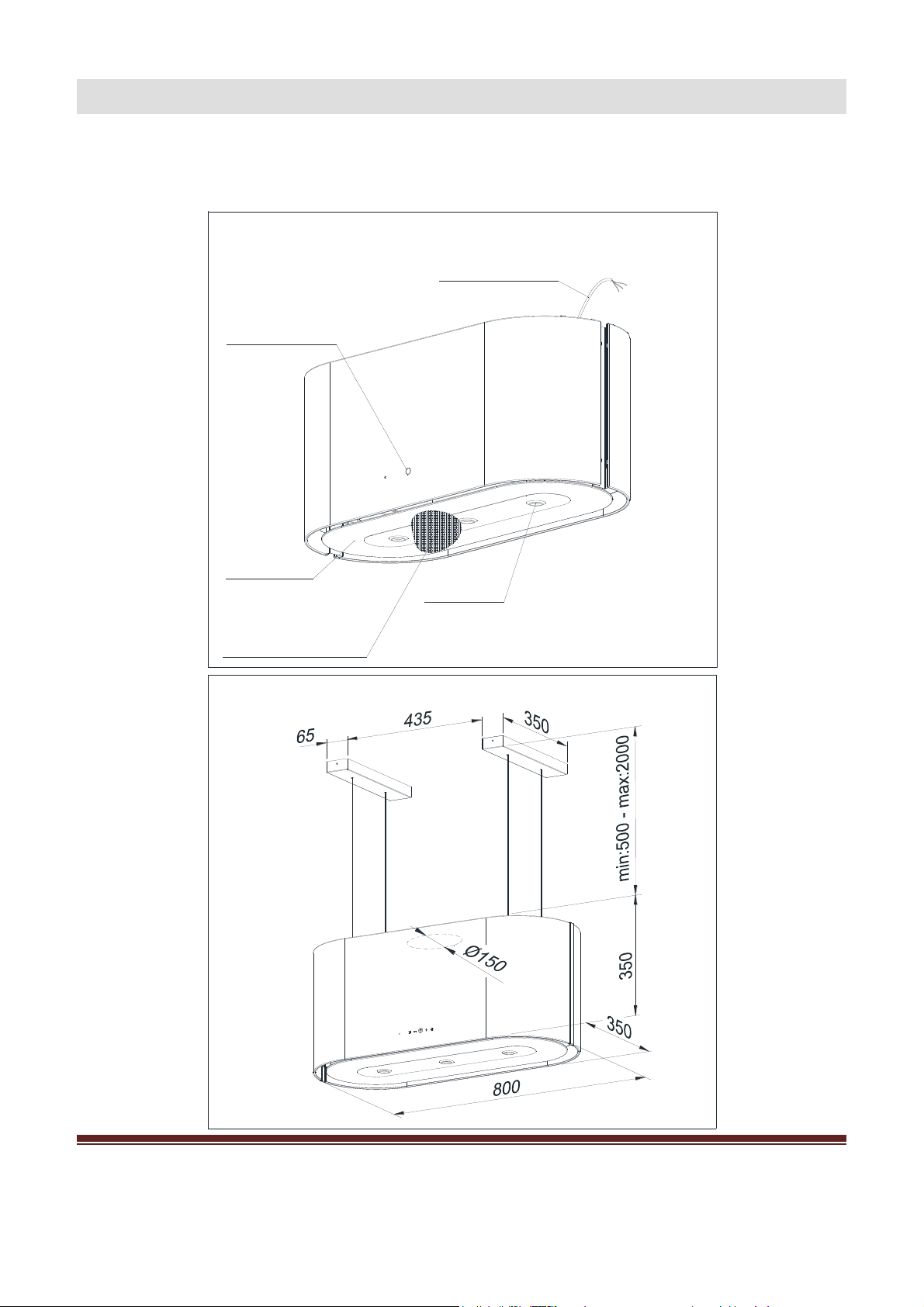

Rys.1 Rysunek poglądowy okapu kuchennego.
Przewód zasilający
Panel sterowania
dotykowy
Klapa uchylna
Filtr przeciwtłuszczowy
aluminiowy
Oświetlenie
Rys.2 Rysunek gabarytowy.
Page 7
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 7
Wer V2.1
Schemat czytania kodu towaru
OSANI 80 9 8 RW - S7
Symbol okapu
Rozmiar okapu
Typ filtra przeciwtłuszczowego
aluminiowego
Rodzaj sterowania
Rodzaj turbiny
Rodzaj oświetlenia
Schemat 1. Indeks okapu kuchennego.
Parametry charakterystyczne okapu
Wydajność turbiny okapu
Zgodnie z zamieszczoną kartą produktu
Napięcie znamionowe:
AC 220-240V~50Hz
Moc ogólna
9
8
284W
Moc oświetlenia:
X
8
9W
Wylot powietrza:
9
X
Okrągły Ø150mm
Obsługa
Okap jest przeznaczony do zasysania oparów podczas przygotowywania
posiłków. Urządzenie pracuje jako pochłaniacz: opary są oczyszczane
z tłuszczu i zapachów, zanim zostaną zwrócone do pomieszczenia. Aby okap
pracował poprawnie należy przed uruchomieniem zainstalować filtr węglowy
(Rys.9). Filtr węglowy jest wyposażeniem standardowym i znajduje się
w zestawie wraz z okapem.
Instalacja okapu
UWAGA:
Niezgodne z instrukcją zastosowanie śrub lub elementów
mocujących może grozić porażeniem prądem elektrycznym.
Minimalna odległość zawieszenia okapu między powierzchnią, na której
znajdują się naczynia na urządzeniu grzewczym (kuchenka gazowa, elektry-
czna), a najniższą częścią okapu kuchennego (Rys.3) powinna wynosić, nie
mniej niż 45 cm dla kuchenek o zasilaniu elektrycznym i nie mniej niż 65 cm
dla kuchenek gazowych. Jeżeli w instrukcji obsługi urządzenia grzewczego
podana jest większa odległość instalowania okapu kuchennego niż wskazana
powyżej, należy dostosować się do takich wskazań.
Page 8
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 8
Wer V2.1
Montaż okapu do sufitu
przedstawiony jest na rysunkach
(Rys.4 - Rys.7). Przed montażem
okapu należy upewnić się czy
element, do którego ma być
przymocowany okap, potrafi
przenieść wystarczające obciążenia.
Okap powinien być montowany
bezpośrednio do stropu bądź do
konstrukcji nośnej, która jest
adekwatnie wytrzymała. Zabrania się
montować okap do elementów
wiotkich typu płyty kartonowogipsowe. Okap wyposażony jest w
kołki mocujące do betonu. Podczas montażu należy przestrzegać ogólnie
obowiązujących przepisów dotyczących odprowadzenia powietrza
z pomieszczeń.
Przed przystąpieniem do instalacji należy:
§ Sprawdzić, czy wymiary zakupionego produktu są dostosowane do
wybranego miejsca docelowego.
§ Odłączyć i usunąć (jeżeli istnieje taka możliwość) meble znajdujące
się w obszarze instalacji okapu, aby uzyskać łatwy dostęp do sufitu na
którym ma być zamontowany okap. Jeśli nie jest to możliwe należy
zabezpieczyć elementy znajdujące się w pobliżu wykonywanych prac.
§ Sprawdzić, czy w pobliżu strefy montowania okapu znajdują się
wyprowadzone przewody do podłączenia okapu.
§ Sprawdzić, czy w miejscach w których będą wykonane wiercenia nie
znajdują się przewody instalacyjne (elektryczne, hydrauliczne itp.).
§ Wyposażyć się w następujące narzędzia: miarkę, ołówek, wiertarkę
/wkrętarkę, wiertło Ø10, śrubokręt, poziomicę.
Czynności montażowe:
1. Wyznaczyć oś elementu grzewczego i przenieść ją na sufit, gdzie
będzie zamontowany okap. Zaznaczyć wszystkie charakterystyczne
punkty mocowań okapu. Użyć wiertarki i wywiercić otwory (Rys. 4).

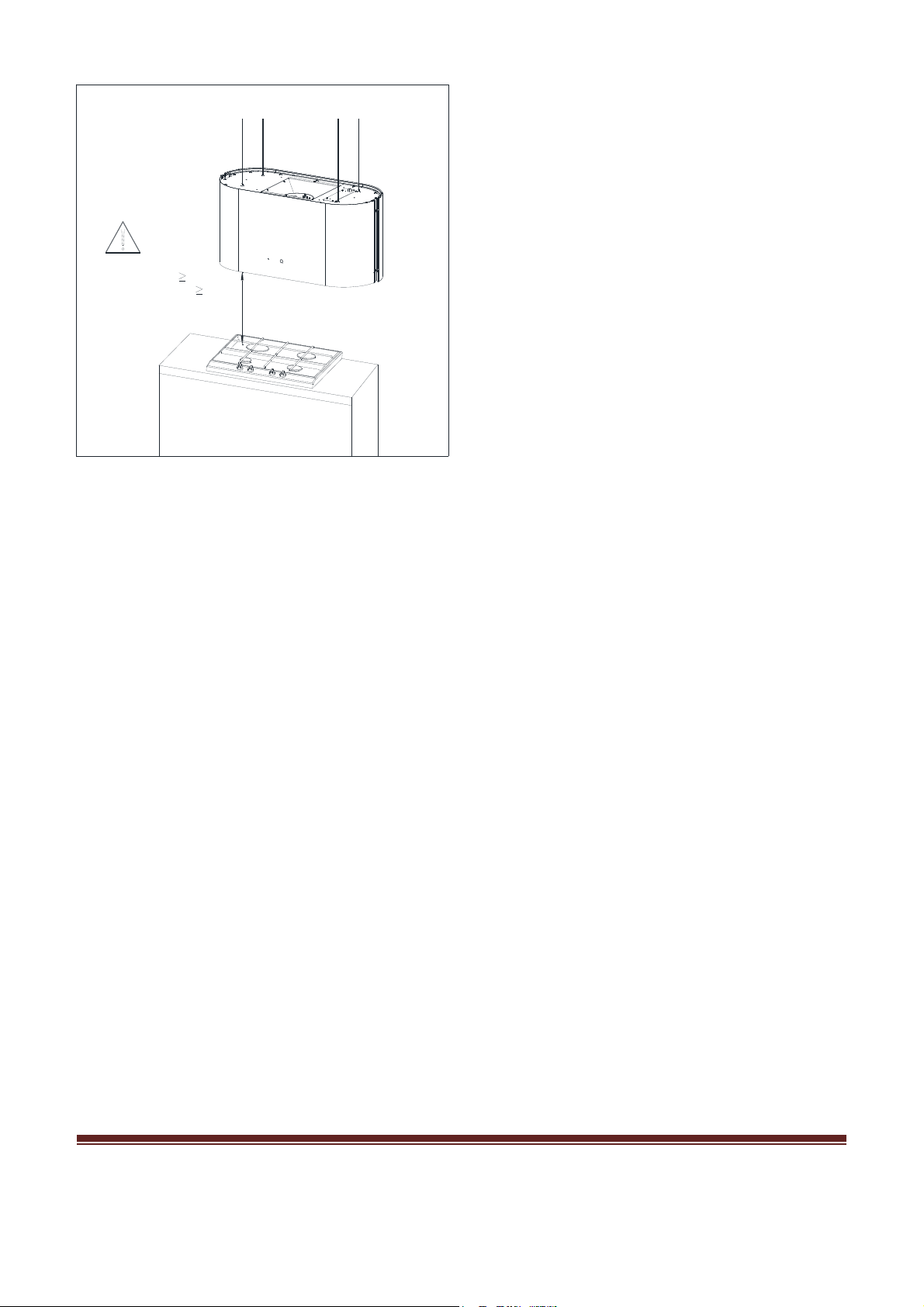

Rys.3 Sugerowana odległość od płyty grzewczej.
L
Kuchenki gazowe L 65cm
Kuchenki elektryczne L 45cm
Page 9
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 9
Wer V2.1
2. W wywiercone otwory włożyć kołki rozporowe.
3. Przez mocowanie sufitowe przełożyć linki montażowe (Rys. 5A),
przykręcić podstawę mocowania do sufitu za pomocą dołączonych
śrub oraz podłączyć przewód zasilający (Rys. 5B.) i skręcić osłonę
mocowania wkrętami (Rys. 5C). Instalację okapu należy powierzyć
osobie z odpowiednimi uprawnieniami np. elektrykowi.
4. Linki montażowe przełożyć przez uchwyt zaciskowy w okapie
i wstępnie wyregulować (Rys.6), aby dokonać regulacji należy
odkręcić tuleję zaciskową i ją wcisnąć. Dopiero po wciśnięciu tulei
można wysuwać linkę montażową z mocowania.
5. Umieścić poziomnicę na korpusie okapu kuchennego. Posługując się
instrukcją przedstawioną na rysunku 7 ustawić okap w poziomie
w dwóch płaszczyznach (A i B) zgodnie ze wskazaniem poziomnicy.
Po wypoziomowaniu okapu należy zakręcić tuleje zaciskowe.

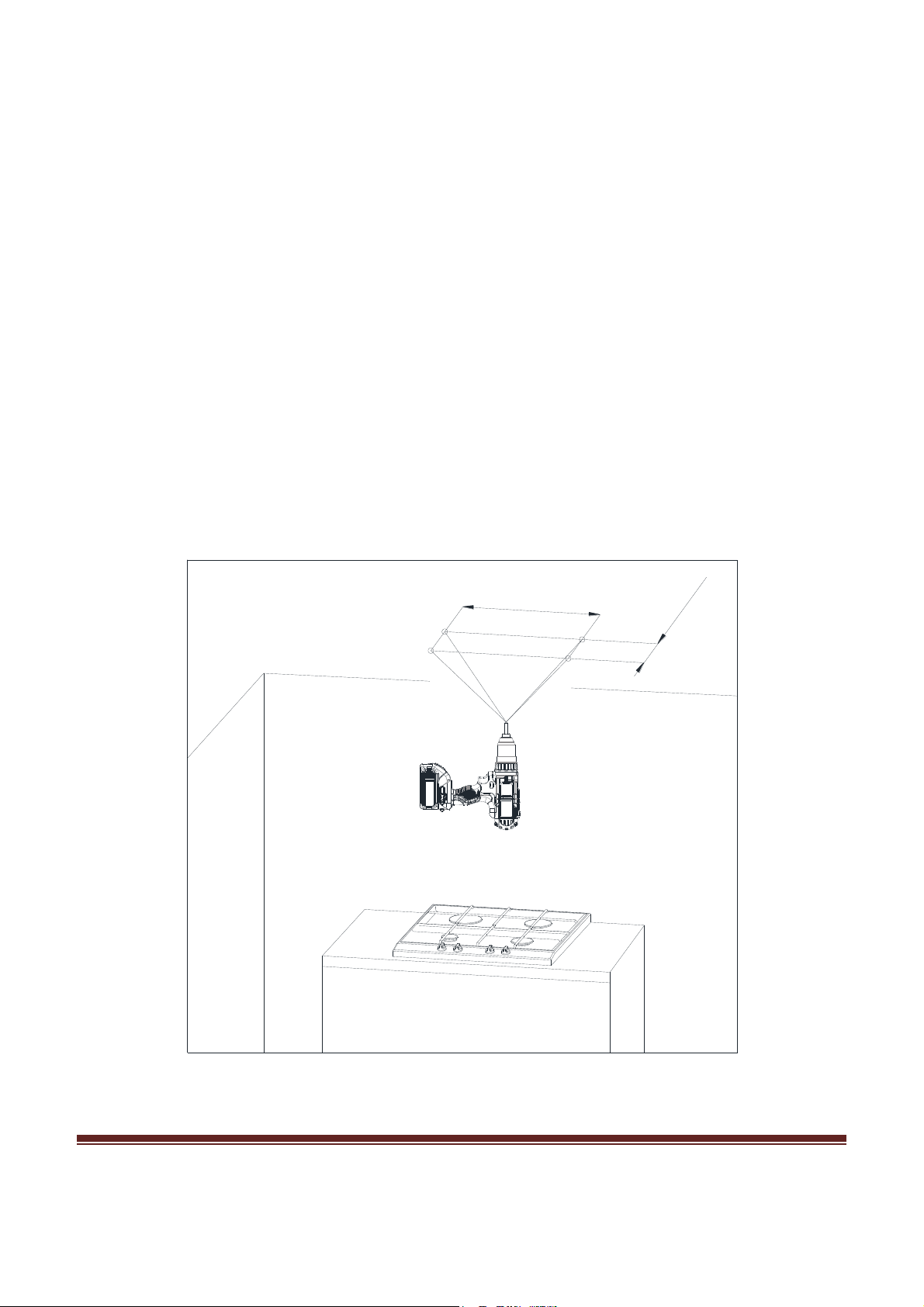

Rys.4 Wymiary montażowe
500mm
300mm
Page 10
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 10
Wer V2.1
A
B
C

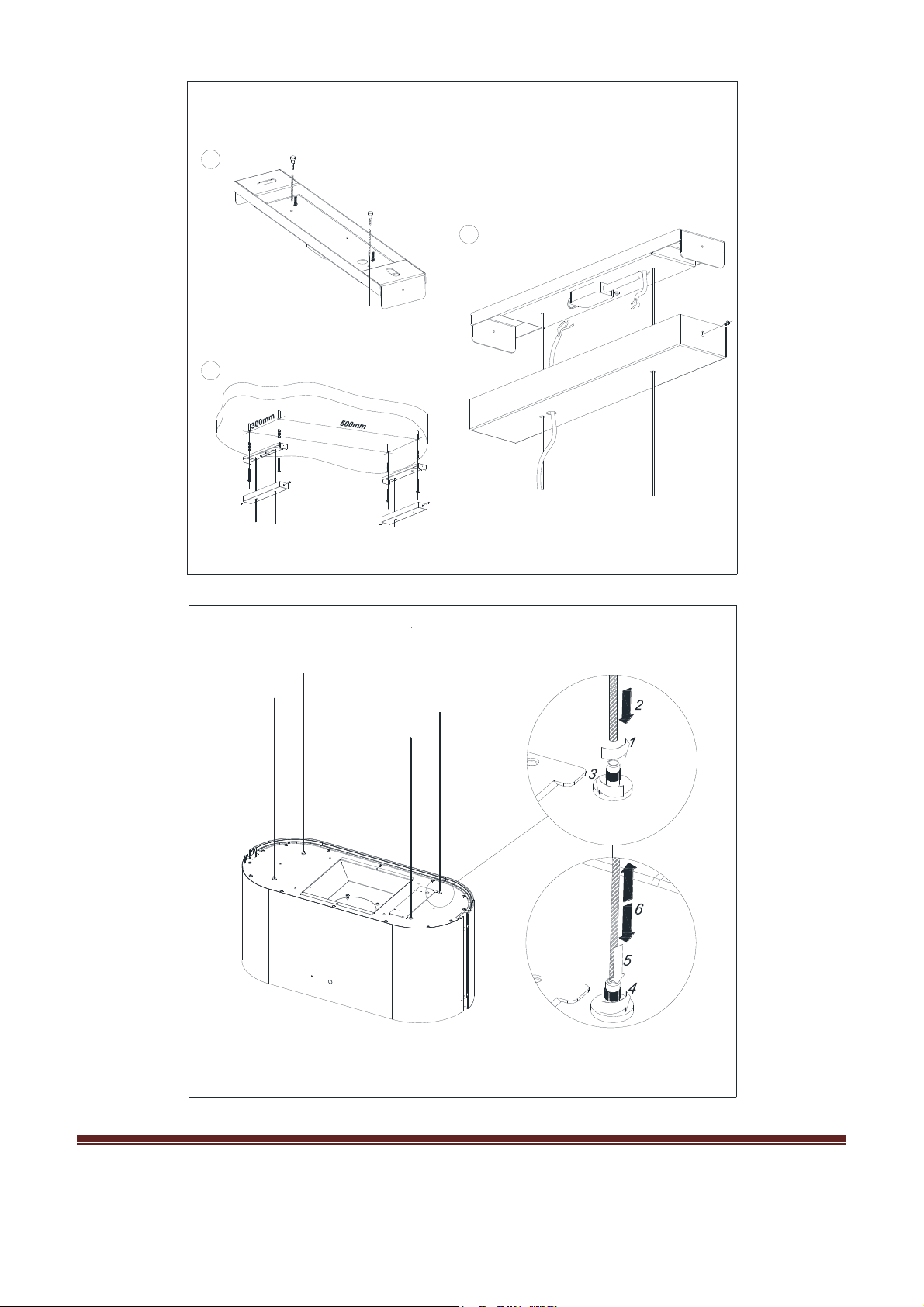

Rys.5 Montaż mocowania sufitowego.
Rys.6 Montaż linek do okapu.
Page 11
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 11
Wer V2.1

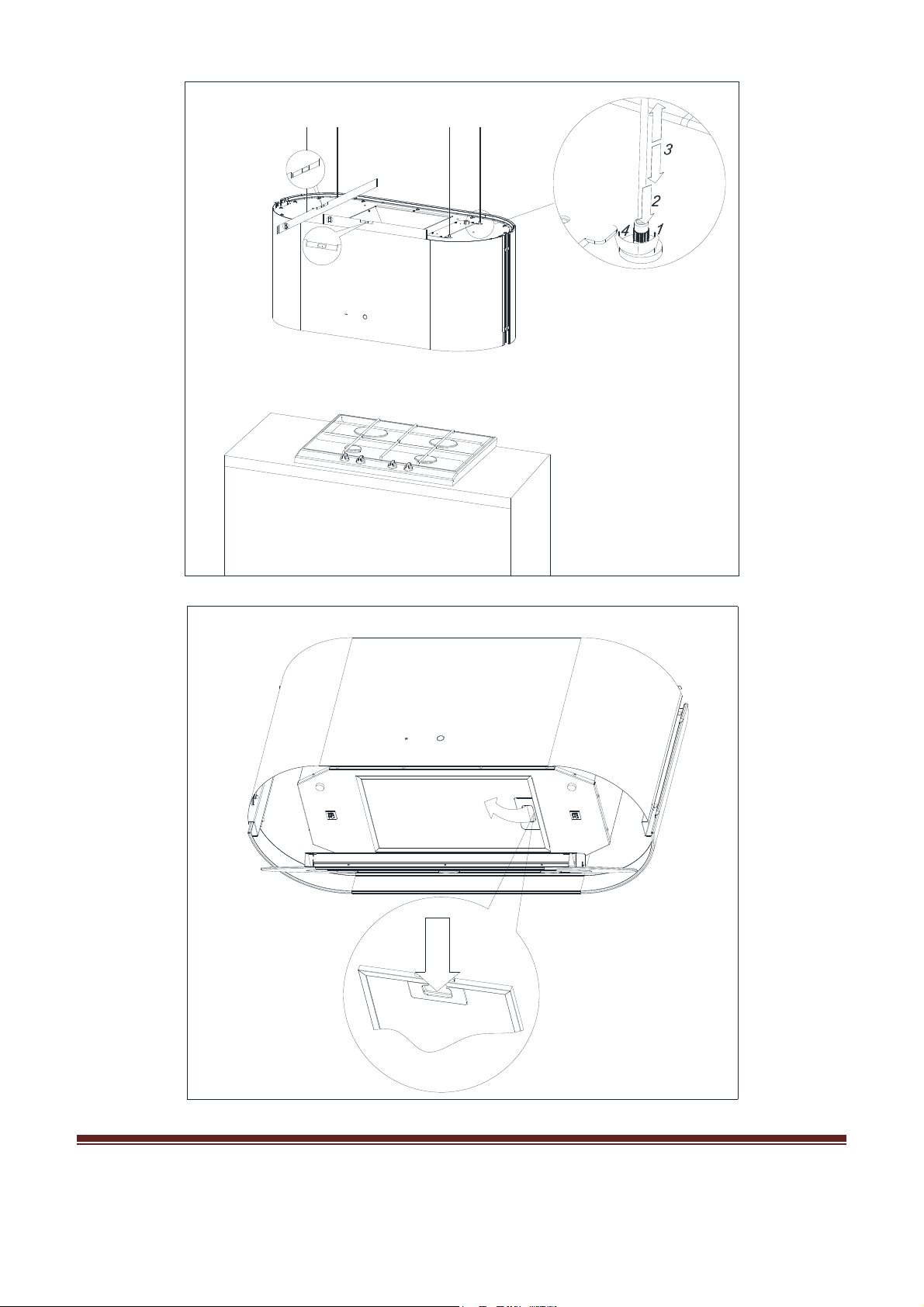

Rys.7 Ustawianie okapu kuchennego.
A
B
Rys.8 Demontaż filtra aluminiowego przeciwtłuszczowego.
1
2
Page 12
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 12
Wer V2.1
Podłączenie elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce
umieszczonej w wewnętrznej części okapu. Jeżeli okap wyposażony jest we
wtyczkę należy ją umieścić w gniazdku wtykowym spełniającym wymagania
obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu.
Jeżeli okap nie jest wyposażony we wtyczkę, instalacje okapu należy
powierzyć osobie z odpowiednimi uprawnieniami (np. elektrykowi).
Czyszczenie i konserwacja
Przed wykonaniem jakichkolwiek czynności związanych z konserwacją
urządzenia, należy wyjąć wtyczkę z gniazdka. Okap należy czyścić łagodnymi
środkami czyszczącymi, nie należy używać środków ściernych. Regularna
konserwacja znacznie poprawia jakość pracy i trwałość okapu. Czynność
czyszczenia okapu należy powtarzać przynajmniej raz w miesiącu lub co 35
godzin pracy okapu. Do mycia okapu w żadnym wypadku NIE WOLNO
STOSWAĆ ŚRODKÓW NA BAZIE ALKOHOLU. Elementy satynowe
(inox) należy czyścić specjalnymi preparatami do tego celu przeznaczonymi.
UWAGA:
Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia
i wymiany filtrów może powodować powstanie zagrożenia
pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.
Producent nie ponosi odpowiedzialności za ewentualne
uszkodzenia silnika lub pożary spowodowane niewłaściwym
użytkowaniem.
Filtr przeciwtłuszczowy
Okap jest wyposażony w filtr aluminiowy, który zatrzymuje cząstki tłuszczu
pochodzące z gotowania. Filtr wyjmuje się poprzez przesunięcie zamków
w kierunku wskazanym strzałkami (Rys.8). Filtr powinien być myty ręcznie
poprzez zanurzenie na 15 minut w wodzie z płynem do mycia naczyń
o temperaturze 40-50ºC. Po upływie 15 minut należy rozpocząć mycie, a
następnie dokładnie opłukać filtr. Filtr musi być suchy przed ponownym
Page 13
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 13
Wer V2.1
umieszczeniem w okapie. Filtr może być również myty w zmywarkach. Filtr
podczas mycia może się odbarwić, co nie ma wpływu na jego właściwości
filtrowania. Nieczyszczony regularnie filtr zmniejsza wydajność okapu
i może przyczynić się do powstania pożaru. Filtr należy czyścić przynajmniej
co 35 godzin pracy okapu.
Filtr węglowy
Do poprawnej pracy okap powinien być wyposażony w filtr węglowy. Filtr
należy umieścić na obudowie turbiny, jak ilustruje to rysunek (Rys.9). Wkład
filtra powinien być wymieniony po upływie nie dłuższym niż 6 miesięcy.
NIE WOLNO MYĆ LUB REGENEROWAĆ FILTRA.
UWAGA:
Nie wolno myć lub regenerować filtra węglowego.
Symbol montaż filtra
Symbol demontaż filtra
1
2
1
2

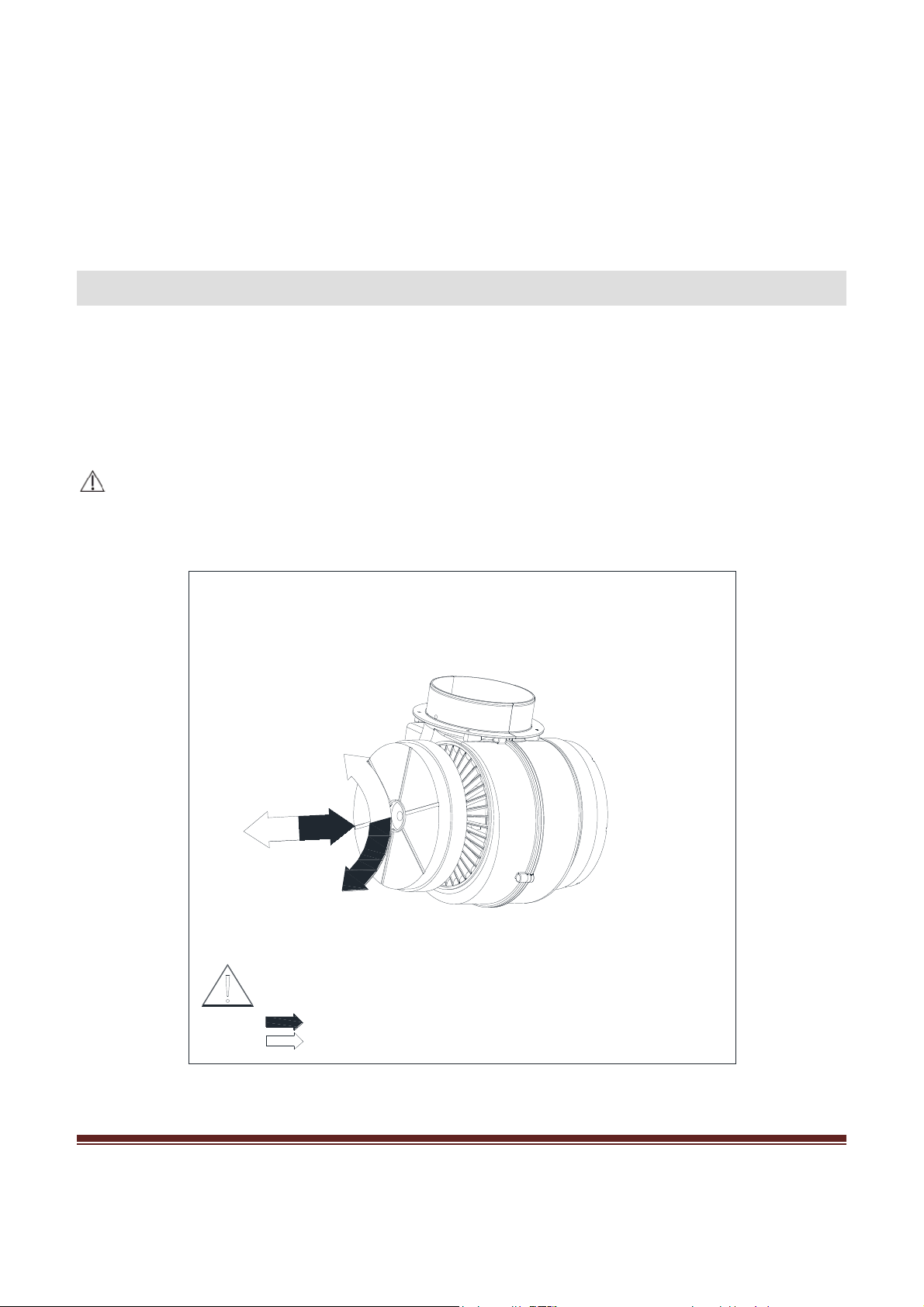

Rys. 9 Wymiana filtra węglowego.
Page 14
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 14
Wer V2.1
Wymiana oświetlenia
Przed przystąpieniem do jakichkolwiek prac związanych z wymianą
oświetlenia, należy odłączyć zasilanie. Jeżeli okap był wcześniej włączony
należy odczekać aby żarówki się ochłodziły i po ochłodzeniu można
przystąpić do ich wymiany.
UWAGA:
§ Przed wymianą żarówek należy odłączyć zasilanie okapu.
§ Nie należy dotykać żarówek dopóki są gorące.
§ Należy uważać, aby nie dotykać bezpośrednio zakładanej
żarówki rękami.

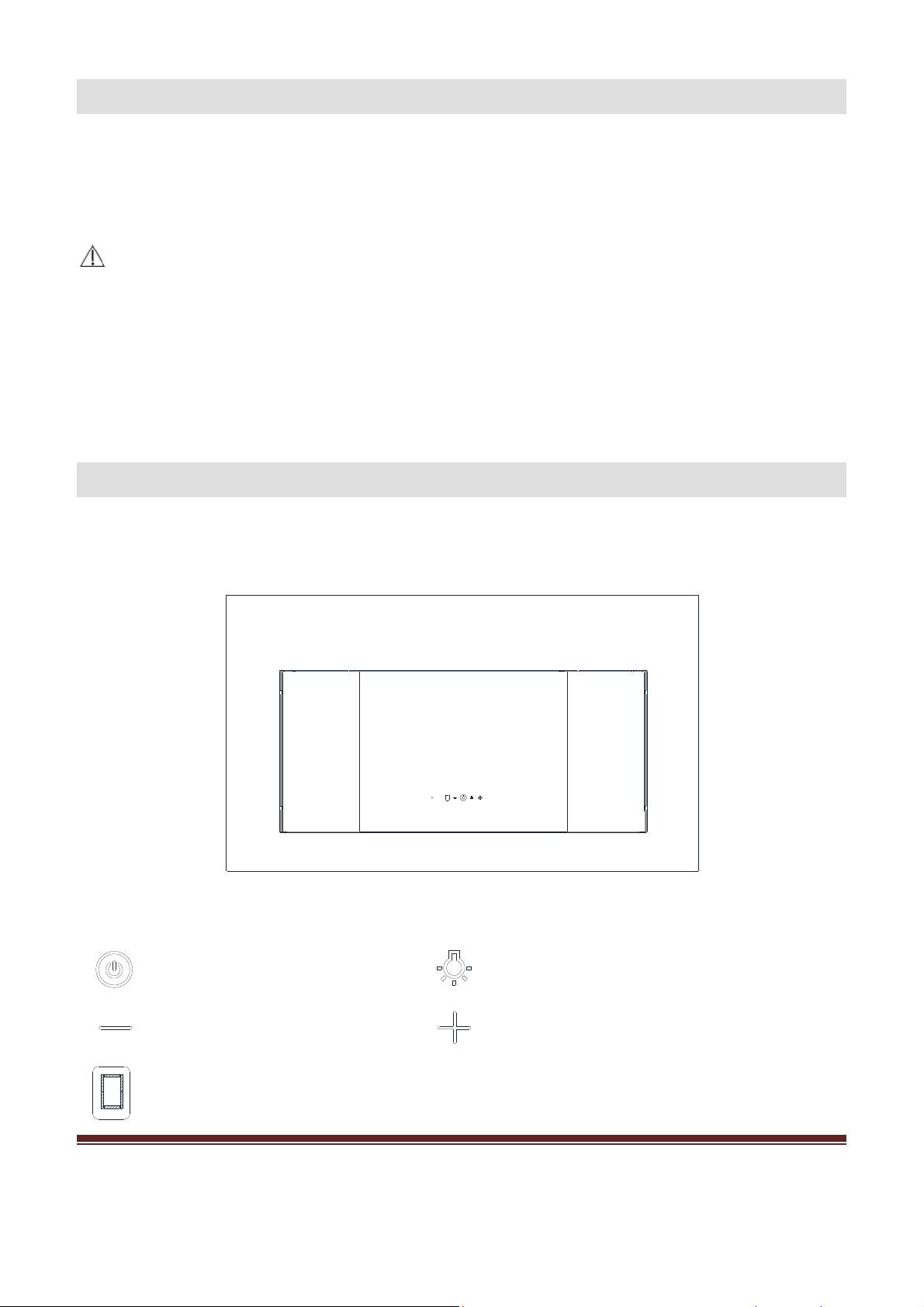

Sterowanie pracą okapu
Okap wyposażony jest w sterowanie dotykowe znajdujące się na szybie
bocznej (Rys.10).
Rys.10 Usytuowanie panelu dotykowego.
Oznaczenia pól dotykowych:
Pole dotykowe włączające/wyłaczające okap
Pole dotykowe zmniejszające prędkość turbiny Pole dotykowe zwiększające prędkość turbiny
Pole dotykowe włączające/wyłączające oświetlenie okapu
Wyświetlacz cyfrowy
Page 15
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 15
Wer V2.1
§ Sterowanie pracą turbiny:
W trybie czuwania sterowanie jest niepodświetlone i nie działają pola
,
ani . W celu aktywacji sterowania należy dotknąć pola lub użyć pilota
(jeśli jest dołączony). Po aktywacji, sterowanie się podświetla i pojawiają się
symbole pól dotykowych, dotknięcie pola
powoduje włączenie turbiny na
ostatnio używanym biegu, dotknięcie pola
powoduje uruchomienie turbiny
na najwyższym biegu, dotknięcie pola
powoduje uruchomienie turbiny na
najniższym biegu. Zwiększenie prędkości turbiny odbywa się przez dotknięcie
symbolu
, zmniejszenie przez dotknięcie symbolu . Wyłączenie turbiny
okapu następuje po dotknięciu pola
lub po dotknięciu pola gdy turbina
pracuje na pierwszym biegu. Wraz ze zmianą prędkości pracy turbiny
zmieniają się odpowiednio cyfry na wyświetlaczu: 1- praca turbiny na
pierwszym biegu, 2- praca turbiny na drugim biegu, 3- praca turbiny na
trzecim biegu, 4- praca turbiny na biegu intensywnym (turbo).
Zgodnie z rozporządzeniem EU 66/2014 okap wyposażony jest
w automatyczny, pięciominutowy licznik zmieniający samoistnie poziom
biegu turbiny z czwartego na trzeci po upływie 5 minut.
§ Sterowanie oświetleniem:
Aby włączyć oświetlenie okapu należy dotknąć symbolu
, ponowne
dotknięcie powoduje wyłączenie oświetlenia.
§ Dodatkowe informacje dotyczące sterowania okapem:
Sterownik okapu wyposażony jest w licznik czasu pracy okapu. Licznik
ustawiony jest na 35 godzin. Po upływie tego czasu na wyświetlaczu pojawia
się symbol
, który sygnalizuje zalecane czyszczenie filtra aluminiowego.
Aby usunąć znak „F” na wyświetlaczu okapu należy dotknąć i przytrzymać
symbol „ w sposób ciągły” przez około 8 sekund.
Sterownik okapu wyposażony jest w blokadę panelu dotykowego służącą
do dezaktywowania panelu dotykowego np. podczas czyszczenia okapu. Aby
włączyć blokadę należy przytrzymać symbol
(przez około 10 sekund) aż
pojawi się na wyświetlaczu symbol
( kropka w dolnym prawym rogu). Aby
Page 16
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 16
Wer V2.1
powrócić do normalnej pracy należy ponownie przytrzymać symbol
(przez około 10 sekund) na wyświetlaczu zgaśnie kropka.
Sterownik okapu wyposażony jest w wyłącznik czasowy turbiny okapu,
który wyłącza turbinę okapu po upływie 15 minut od włączenia licznika.
Wyłącznik czasowy turbiny nie wyłącza oświetlenia, a prędkości turbiny
można dowolnie zmieniać. Aby wyłącznik czasowy mógł zostać włączony
turbina okapu musi pracować na dowolnej prędkości biegu 1, 2, 3,
intensywnym. Aktywacja timera następuje poprzez przytrzymanie symbolu
(przez około 10 sekund), aż na wyświetlaczu w prawym dolnym rogu
zacznie pulsować punkt. Wyłączenie tej funkcji można dokonać przez
ponowne przytrzymanie symbolu
(około 10 sekund) lub wyłączenie okapu.
Sterownik okapu wyposażony jest w funkcję automatycznego wyłączenia
pracy turbiny po upływie 2 godzin bezczynności sterowania okapem.

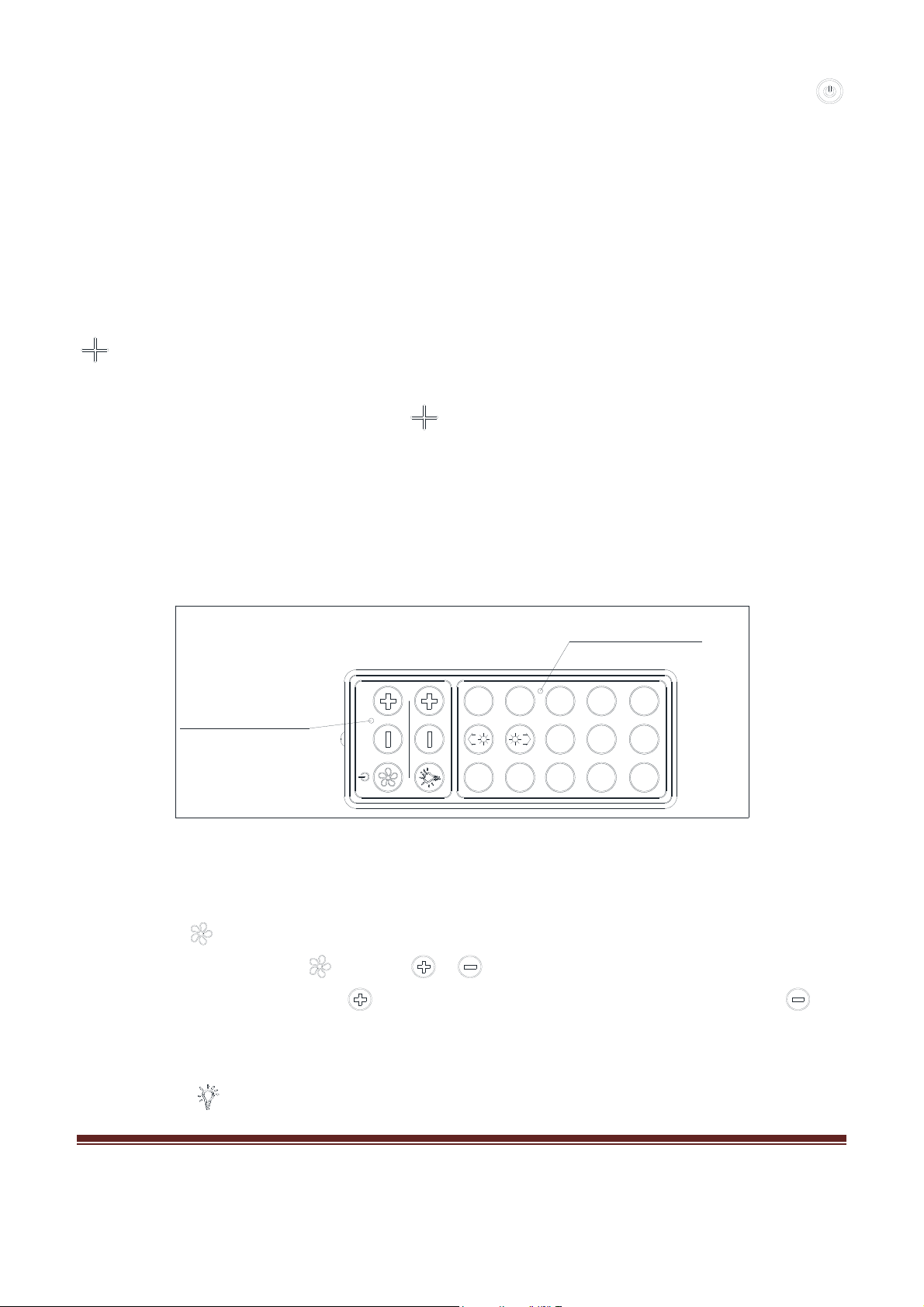

Okap posiada pilot do zdalnego sterowania (Rys. 11).
Rys.11 Pilot zdalnego sterowania.
Górna część pilota
Dolna część pilota
ON
STROB
FADE
OFF
R
G
B
W
§ Sterowanie pracą turbiny przy pomocy pilota:
Za sterowanie pracą turbiny odpowiada górna część pilota oznaczona
symbolem
. Włączenie / wyłączenie turbiny odbywa się przez naciśnięcie
przycisku z symbolem
ale tęż i . Zwiększanie prędkości odbywa się
przez naciskanie przycisku
, zmniejszanie przez naciskanie przycisku .
§ Sterowanie oświetleniem przy pomocy pilota:
Za sterowanie oświetleniem odpowiada także górna część pilota oznaczona
symbolem
. Włączenie / wyłączenie oświetlenia odbywa się przez
Page 17
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 17
Wer V2.1
naciśnięcie przycisku z symbolem . Przyciski z symbolem , są
nieaktywne.
Sterowanie funkcją podświetlania RGB
Za sterowanie podświetleniem RGB okapu odpowiada dolna część pilota.
Włączenie oświetlenia RGB odbywa się przez naciśnięcie przycisku
z symbolem
ON
, a wyłączenie przez naciśnięcie przycisku z symbolem
OFF
.
Pozostałe przyciski w dolnej części pilota odpowiadają za tryby świecenia
oświetlenia i ich kolor.
Przycisk z symbolem
odpowiedzialny jest za rozjaśnianie światła z paneli
RGB, zaś przycisk z symbolem
odpowiedzialny jest za jego
przyciemnianie.
Sposoby zmniejszenia wpływu procesu gotowania na środowisko
§ W celu zmniejszenia zużycia energii należy gotować w naczyniach
pod przykrywką.
§ Filtry aluminiowe okapu należy utrzymywać w czystości (zalecany
czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi
max 35h pracy okapu).
§ Należy dbać o drożność przewodów wentylacyjnych.
§ Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na
minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej
intensywności gotowania.
Page 18
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 18
Wer V2.1
Karta produktu
Karta produktu umieszczona jest wewnątrz okapu.
Page 19
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 19
Wer V2.1
Rozwiązywanie problemów
Objawy
Przyczyny wystąpienia
Sposoby naprawy
1*
Podczas pracy okapu na
wyświetlaczu pojawia się pulsująca
litera "F".
Po 35 godzinach pracy okap
sygnalizuje konieczność
wyczyszczenia lub wymiany filtra
przeciwtłuszczowego.
Należy nacisnąć i przytrzymać przez
ok. 8s pole "-
" na sterowaniu
dotykowym. Filtr należy umyć w
zmywarce lub wymienić na nowy.
2*
Wyświetlacz pokazuje jedynie znak
"-." (minus oraz kropka w prawym
dolnym rogu), okap nie reaguje na
próbę włączenia.
Panel dotykowy został
zablokowany -
jest to funkcja
ułatwiająca mycie okapu.
Aby wyłączyć blokadę należy
nacisnąć i przytrzymać przez ok. 10s
pole z symbolem włącznika.
3*
Na wyświetlaczu nie pojawia się
żaden symbol, okap nie reaguje na
naciskanie pól sterowania.
Prawdopodobnie zawiesił się panel
sterowania.
Należy odłączyć okap od źródła
zasilania na ok. 15s i włączyć go
ponownie.
4*
Wyświetlacz pokazuje symbol
jednego z biegów, okap nie reaguje
na naciskanie pól sterowania.
Prawdopodobnie zawiesił się panel
sterowania.
Należy odłączyć okap od źródła
zasilania na ok. 15s i włączyć go
ponownie.
5*
Turbina okapu wyłącza się po
15min pr
acy, na wyświetlaczu
pulsuje np. "1." (numer aktualnego
biegu i kropka w prawym dolnym
rogu wyświetlacza).
Został aktywowany automatyczny
wyłącznik czasowy panelu
sterowania.
Aby deaktywować wyłącznik
czasowy należy nacisnąć i
przytrzymać przez ok. 10s symbol
plus lub wyłączyć okap.
6*
Na czwartym biegu pulsuje cyfra
"4" na wyświetlaczu, po 5min bieg
zmieniany jest na trzeci.
Okap wyposażony jest w tryb turbo,
który po 5min pracy automatycznie
zmienia bieg na trzeci w celu
oszczędzania energii.
Trybu turbo należy używać jedynie
przy intensywnym gotowaniu.
7*
Okap można obsługiwać jedynie za
pomocą panelu sterowania, nie
reaguje na pilota.
Wyczerpała się bateria w pilocie
lub odległość jest zbyt duża.
Należy wymienić baterię na nową.
8
Okap słabo zasysa opary.
Prawdopodobną przyczyną
są
zanieczyszczone filtry.
Filtr przeciwtłuszczowy należy
umyć w zmywarce lub wymienić na
nowy. Filtr węglowy (jeśli
występuje) należy wymienić na
nowy.
9
Nie świeci jeden lub więcej punkt
świetlny.
Przepalona żarówka halogenowa /
ledowa.
Żarówkę należy wymienić na nową,
zgodną z symbolem podanym w
instrukcji obsługi okapu.
10
Okap generuje nadmierny hałas
i wibracje.
Przyczyną może być nieprawidłowy
montaż okapu do ściany lub szafki
kuch
ennej. Nie przykręcono
wszystkich przewidzianych
wkrętów lub nie dokręcono
wkrętów, pozostawiając luz.
Okap musi być zamontowany do
ściany lub szafki z wykorzystaniem
wszystkich punktów przewidzianych
przez producenta. Po wyregulowaniu
położenia okapu w pi
onie i w
poziomie należy dokręcić wszystkie
wkręty montażowe.
* dotyczy okapów ze sterowaniem dotykowym
Jeśli powyższe zalecenia nie rozwiązują problemów, należy skontaktować się z autoryzowanym serwisem AGD
uprawnionym do naprawy. Pod żadnym pozorem
użytkownik okapu nie jest uprawniony do samodzielnych
napraw. Wykaz punktów serwisowych znajduje się na karcie gwarancyjnej oraz na stronie internetowej.
Page 20
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 20
Wer V2.1
Notatki
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
Loading...
