Dziękujemy za zaufanie i zakup naszego wyrobu. Nasze urządzenie
zaprojektowane zostało z myślą o spełnieniu Państwa oczekiwań w zakresie
funkcjonalności oraz estetyki. Z pewnością stanowić będzie element zarówno
praktyczny jak i dekoracyjny każdej kuchni. Mamy nadzieję, że urządzenie to
będzie Państwu służyć przez wiele lat.
Przed przystąpieniem do prac montażowych okapu należy dokładnie
zapoznać się z treścią niniejszej instrukcji. Dzięki temu unikną Państwo
błędów podczas instalacji oraz problemów z obsługą okapu.
Okap kuchenny przeznaczony jest do stosowania w indywidualnych
gospodarstwach domowych, służy on do eliminowania oparów i zapachów
powstałych podczas przyrządzania potraw.
UWAGA: Producent nie ponosi odpowiedzialności za
uszkodzenia powstałe wskutek niepoprawnego montażu lub
użytkowania niezgodnego z niniejszą instrukcją obsługi.
- Ostrzeżenie, należy zwrócić szczególną uwagę na
wyróżniony zapis.
Strona 2
Page 3
W
er V
1.0
Ogólne warunki bezpieczeństwa i montażu
• Niniejszą instrukcję obsługi należy zachować, aby móc z niej
skorzystać w każdej chwili.
• Należy zapoznać się z treścią niniejszej instrukcji obsługi, która
zawiera dokładne informacje dotyczące instalacji, montażu
i konserwacji okapu.
• Okap może różnić się pod względem wyglądu od okapu
przedstawionego na rysunkach w niniejszej instrukcji, ale
zalecenia dotyczące obsługi, konserwacji i montażu okapu
pozostają niezmienione.
• Nie należy dokonywać zmian elektrycznych czy mechanicznych
w okapie.
• Nie należy podłączać urządzenia do sieci przed ukończeniem
montażu.
• Wszelkie czynności montażowe i konserwacyjne należy
wykonywać w rękawicach ochronnych.
• Nie należy używać okapu bez prawidłowo zamontowanego filtra.
• Montażniezgodny z niniejsząinstrukcjąobsługi może
powodować zagrożenie porażeniem elektrycznym.
• Pod okapem kuchennym nie wolno używać otwartego ognia.
• Posiłki przygotowywane na bazie tłuszczu powinny być stale
nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.
• Zasysane powietrze przez okap nie może być odprowadzane
do kanału kominowego służącego do odprowadzania spalin
z urządzeń spalających gaz lub inne paliwo (nie dotyczy to
okapów z obiegiem zamkniętym).
• Jeżeli w gospodarstwie domowym oprócz okapu, eksploatuje się
inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa
ciekłe, grzejniki przepływowe, termy) należy zadbać
o wystarczającą wentylację pomieszczeń (dopływ powietrza).
Strona 3
Page 4
W
er V
1.0
• Nie należy wyciągać wtyczki z gniazda sieciowego pociągając za
przewód zasilający.
• Przewód zasilający nie może dotykać gorącej powierzchni.
• Nie należy uruchamiać urządzenia, jeśli przewód zasilający jest
uszkodzony.
• Wymiana uszkodzonego przewodu zasilającego może być
wykonana wyłącznie przez producenta, serwis lub
wykwalifikowanego specjalistę.
• Okap powinien być czyszczony zarówno wewnątrz jak i na
zewnątrz przynajmniej raz w miesiącu lub co 35 godzin pracy
okapu. Każdorazowo przed czyszczeniem okapu, zasilanie okapu
musi być odłączone (należy wyjąć wtyczkę zasilającą lub
wyłączyć bezpieczniki).
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co
najmniej 8 lat i przez osoby o obniżonych możliwościach
fizycznych, umysłowych i osoby o braku doświadczenia
i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub
instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób,
tak aby związane z tym zagrożenia były zrozumiałe.
• Dzieci nie mogą bawić się sprzętem.
• Dzieci bez nadzoru nie mogąwykonywaćczyszczenia
i konserwacji.
UWAGA:
Dostępne części mogą być gorące w czasie pracy kuchenki.
Niezgodne z instrukcją zastosowanie śrub lub elementów
mocujących może grozić porażeniem prądem elektrycznym.
Strona 4
Page 5
W
er V
1.0
Ochrona środowiska
Li-FeS2
Rys. B
Rys. A
To urządzenie zostało zaprojektowane i wykonane z materiałów oraz
komponentów wysokiej jakości, które nadają siędo ponownego
wykorzystania.
Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys.
A) oznacza, że produkt podlega selektywnej zbiórce zgodnie z
postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE.
Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na
odpady (Rys. B) oznacza, że produkt zawiera baterie, które podlegają
selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu
Europejskiego i Rady 2006/66/WE.
Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz
baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone
wraz z innymi odpadami pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania zużytego sprzętu oraz baterii (jeżeli
występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i
elektronicznego oraz baterii. Prowadzący punkty zbiórki, w tym lokalne
punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system
umożliwiający oddanie tego sprzętu oraz baterii (jeżeli występują).
Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują)
przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska
naturalnego konsekwencji, wynikających z możliwości obecności w sprzęcie i
bateriach składników niebezpiecznych oraz niewłaściwego składowania i
przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną
rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu,
zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na
zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.
Gospodarstwa domowe są także jednym z większych użytkowników drobnego
sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na
odzyskiwanie surowców wtórnych. W przypadku niewłaściwej utylizacji tego
produktu mog
ą zostać nałożone kary zgodnie z ustawodawstwem krajowym.
Strona 5
Page 6
W
er V
1.0
Dane techniczne
Dane techniczne zawarte w niniejszej instrukcji obsługi oraz na dołączonych
do okapu etykietach zostały uzyskane poprzez wykonanie pomiarów
i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014.

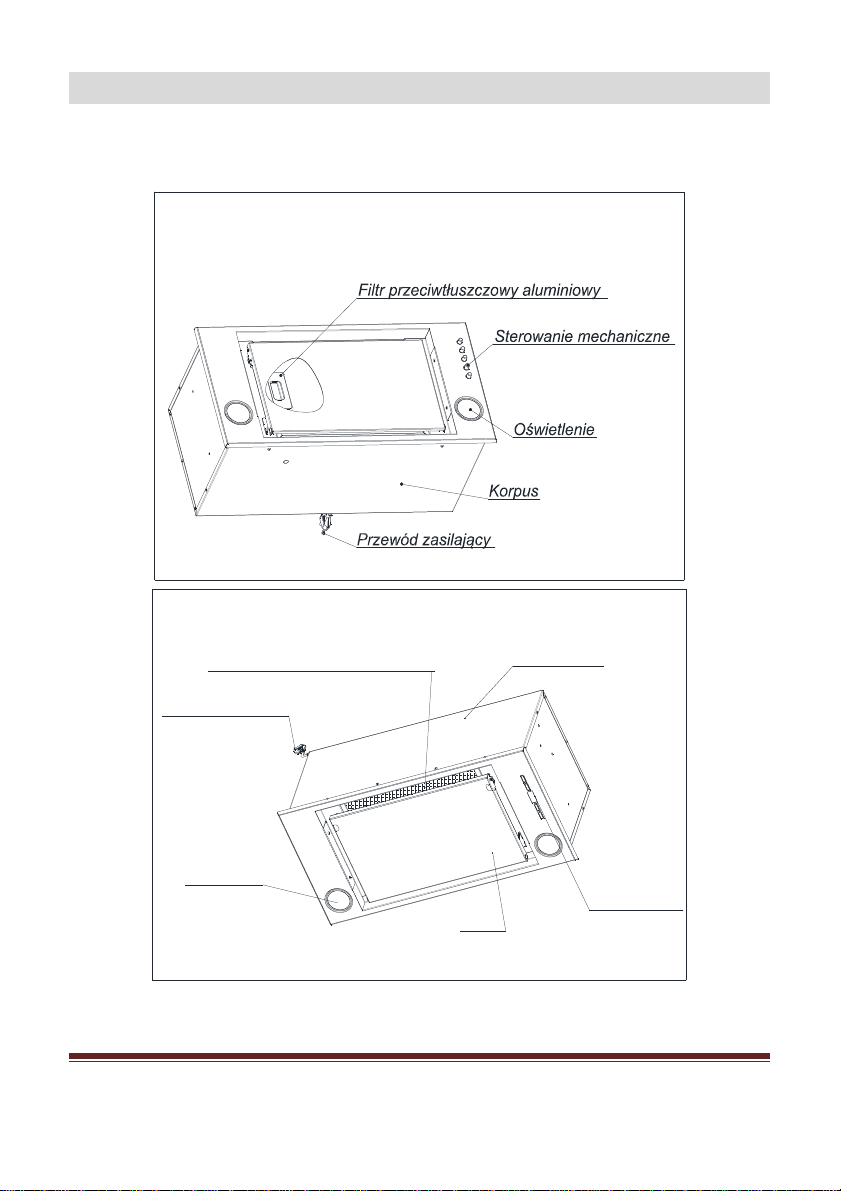

Rys.1: Rysunek poglądowy okapu kuchennego
Rys.1a Rysunek poglądowy okapu kuchennego
Filtr przeciwtłuszczowy aluminiowy
Przewód zasilający
Oświetlenie
Korpus okapu
Sterowanie
elektroniczne
Klapa
Strona 6
Page 7
W
er V
1.0

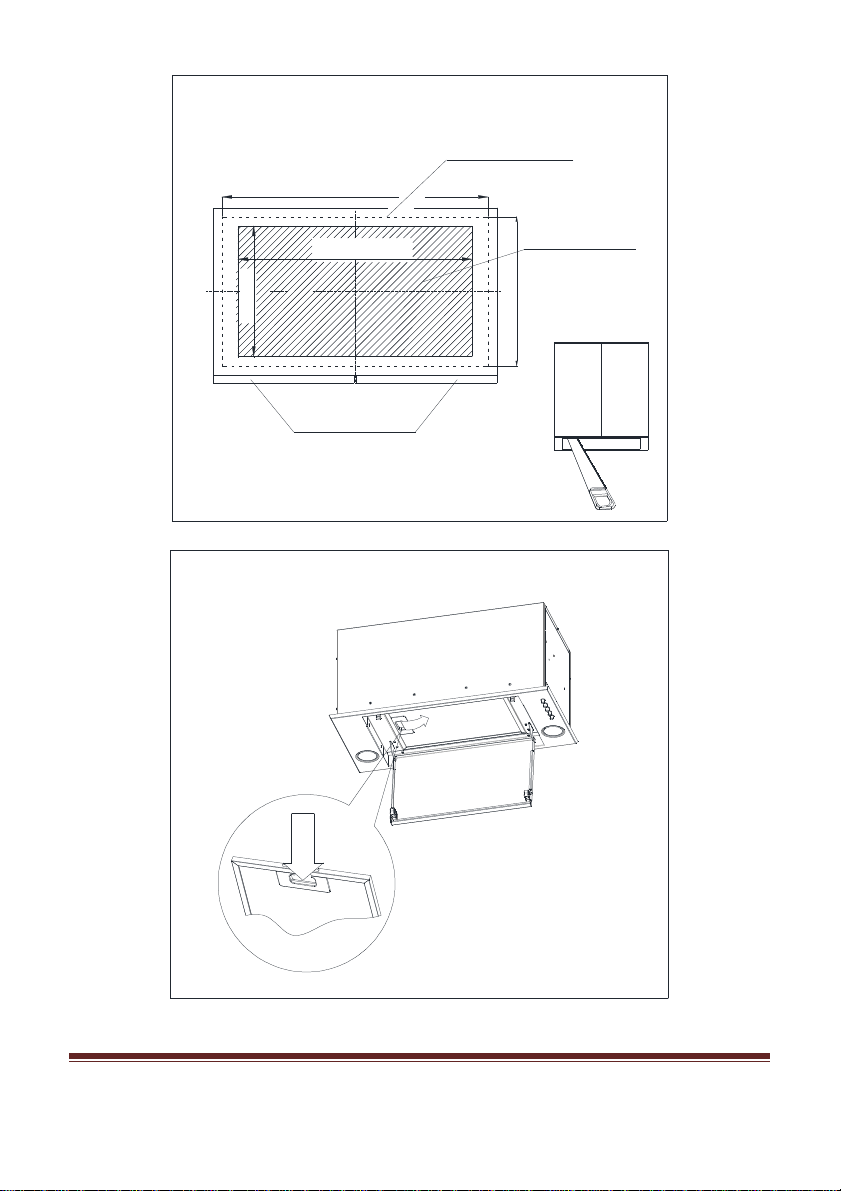

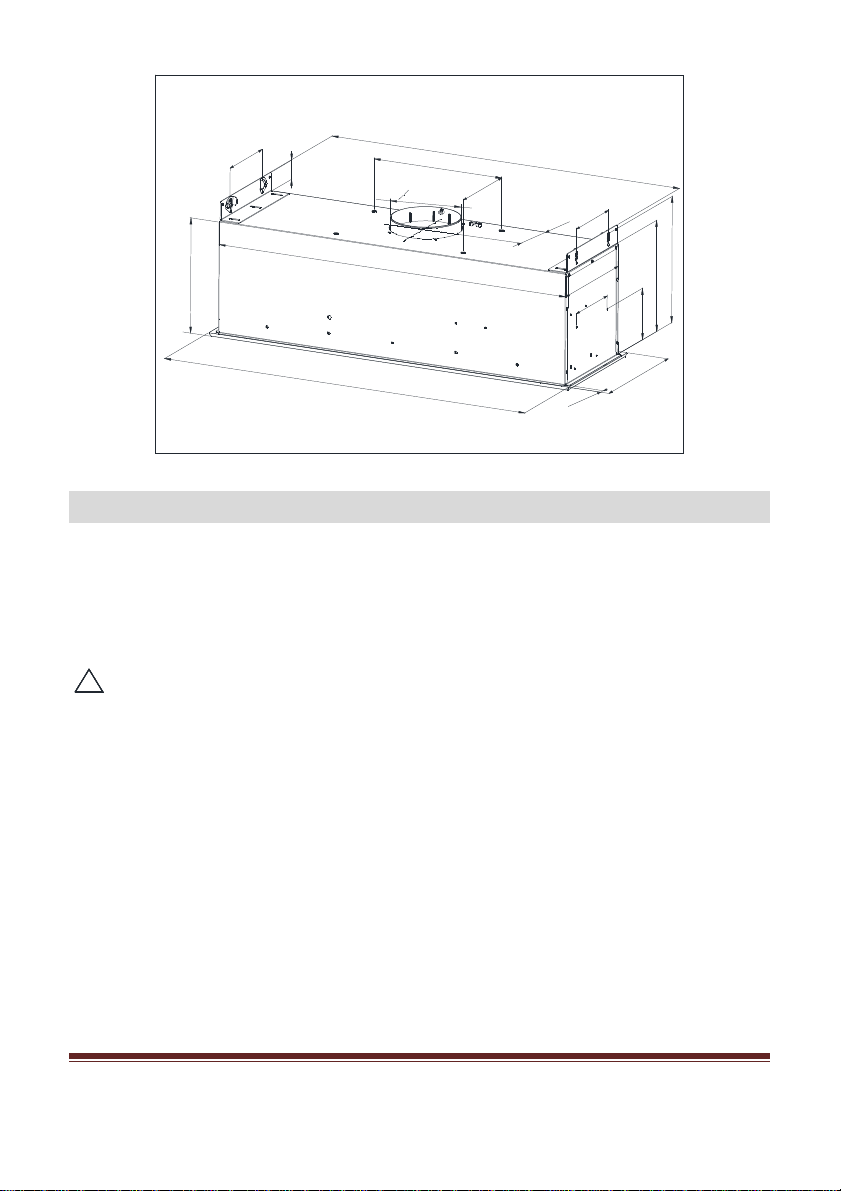

Rys. 2 Rysunek gabarytowy.
!
m
i
n
.
5
2
0
/
8
2
0
0
5
1
2
4
2
5
2
5
5
5
0
/
8
3
0
1
O
2
0
/
1
2
0
/
8
2
0
5
0
m
a
x
.
5
8
0
/
0
0
8
1
5
0
8
8
0
0
5
0
1
8
9
7
2
5
0
5
2
4
1
5
1
4
2
5
4
1
1
8
7
2
Obsługa
Okap jest przeznaczony do zasysania oparów podczas przygotowywania
posiłków. Urządzenie może pracować w dwóch trybach:
Jako wyciąg: opary usuwane są na zewnątrz pomieszczenia za pomocą rury
odprowadzającej. Rura odprowadzająca nie jest dostępna w komplecie
z urządzeniem i należy ją zakupić oddzielnie.
UWAGA:
Należy używać jak najkrótszego przewodu odprowadzającego
opary.
Należy używać przewodu odprowadzającego o jak najgładszej
powierzchni wewnętrznej (nie zaleca się stosowania rur typu
spiro).
Stosować przewód o jak najmniejszej liczbie zagięć (kąty
zgięć nie powinny być większe niż 90 stopni).
Nie zaleca się stosowania zmian przekroju przewodu
(większego na mniejszy np. wylot powietrza Ø150 mm na wylot
powietrza Ø120mm).
Strona 7
Page 8
W
er V
1.0
Jako pochłaniacz: opary są oczyszczane z tłuszczu i zapachów zanim zostaną
!
zwrócone do pomieszczenia przez kratki w górnej osłonie komina. Aby okap
pracował jako pochłaniacz należy zainstalować filtr węglowy (Rys.7). Filtr
węglowy nie jest wyposażeniem standardowym, należy dokupić go
u sprzedawcy.
Instalacja okapu
UWAGA:
Niezgodne z instrukcją zastosowanie śrub lub elementów
mocujących może grozić porażeniem prądem elektrycznym.

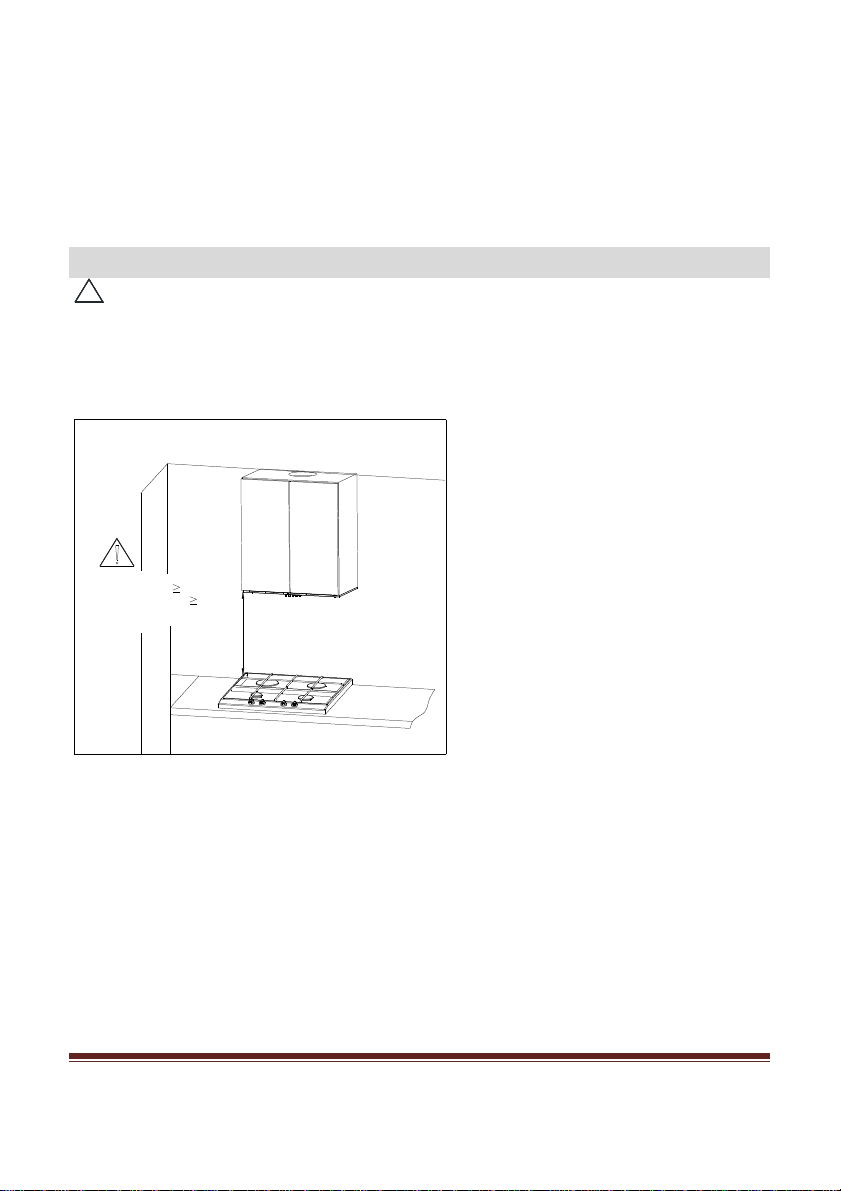

Rys. 3 Sugerowana odległość od płyty grzewczej.
Kuchenki gazowe L 65cm
Kuchenki elektryczne L 45cm
L
podana jest większa odległość instalowania okapu kuchennego niż wskazana
powyżej, należy dostosować się do takich wskazań. Montaż okapu jest na
rysunkach (Rys.4 - Rys.6) Podczas montażu należy przestrzegać ogólnie
obowiązujących przepisów dotyczących odprowadzenia powietrza z
pomieszczeń.
Przed przystąpieniem do instalacji należy:
Sprawdzić, czy wymiary zakupionego produktu są dostosowane do
wybranego miejsca docelowego.
Minimalna odległość zawieszenia
okapu między powierzchnią, na
której znajdują się naczynia na
urządzeniu grzewczym (kuchenka
gazowa, elektryczna), a najniższą
częściąokapu kuchennego
(Rys.3) powinna wynosić, nie
mniej niż 45 cm dla kuchenek o
zasilaniu elektrycznym i nie
mniej niż 65 cm dla kuchenek
gazowych. Jeżeli w instrukcji
obsługo urządzenia grzewczego
Strona 8
Page 9
W
er V
1.0
Sprawdzić, czy w pobliżu strefy montowania okapu znajduje się
gniazdko wtykowe i czy można podłączyć okap do przewodu
wentylacyjnego odprowadzającego opary na zewnątrz.
Sprawdzić, czy w miejscach w których będą wykonane wiercenia nie
znajdują się przewody instalacyjne (elektryczne, hydrauliczne itp.).
Wyposażyć się w następujące narzędzia: miarkę, ołówek, wiertarkę
/wkrętarkę, wkręty do drewna, śrubokręt, piłę do cięcia drewna.

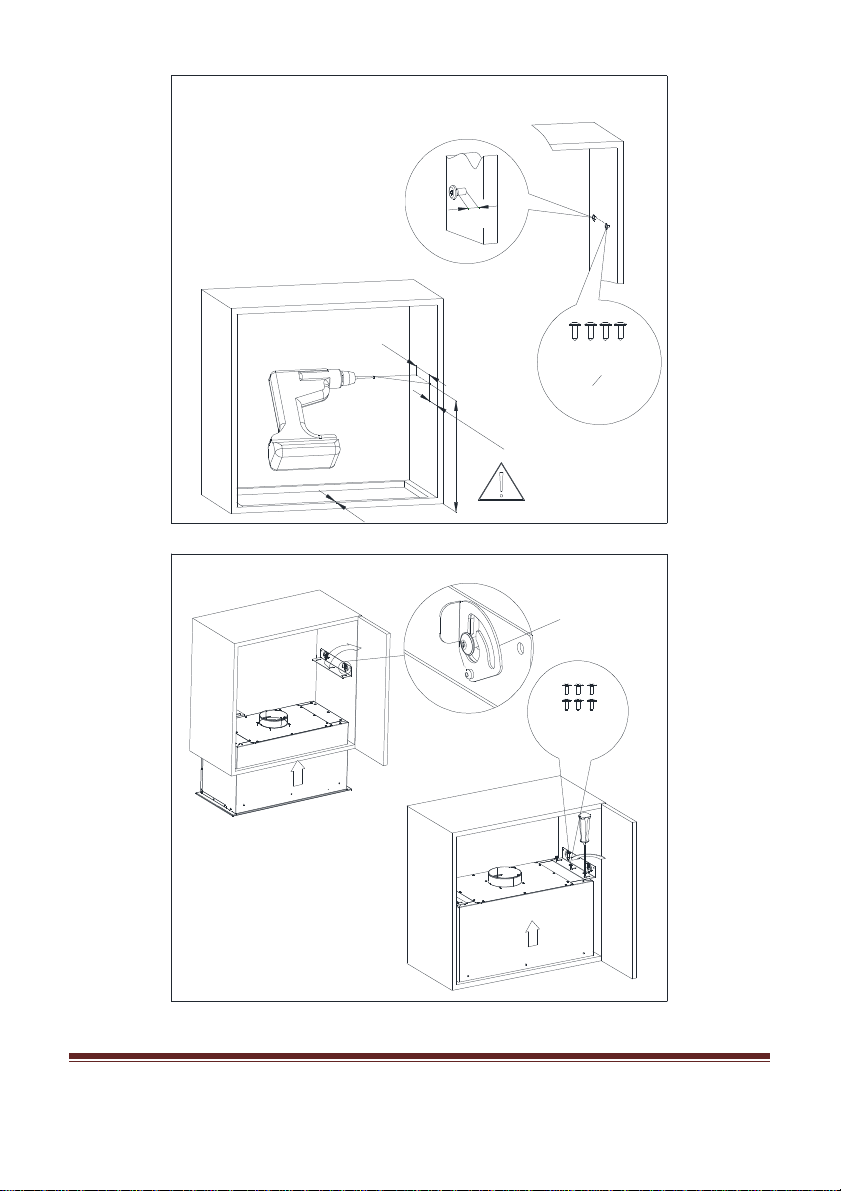

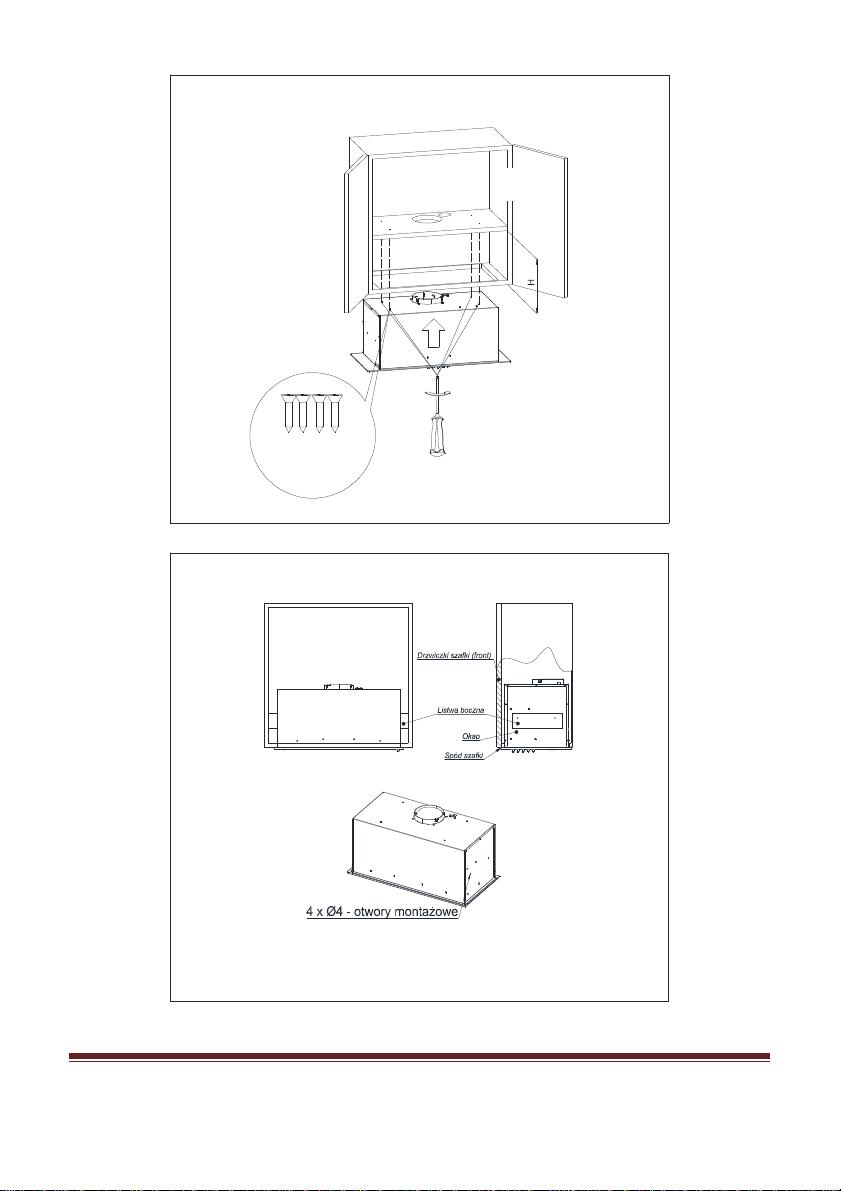

Czynności montażowe:

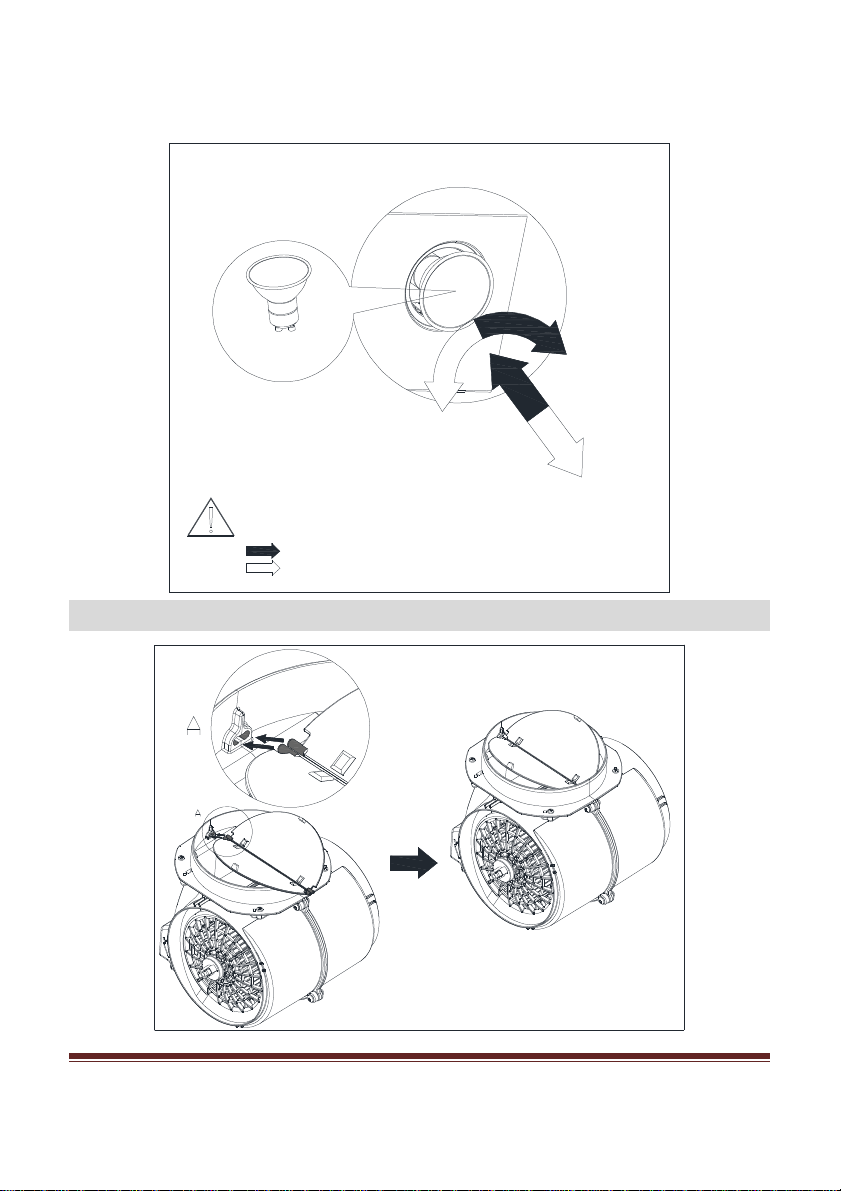

1. Przygotować szafkę do montażu okapu, należy wyciąć otwór w
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce
umieszczonej w wewnętrznej części okapu. Jeżeli okap wyposażony jest we
wtyczkę należy ją umieścić w gniazdku wtykowym spełniającym wymagania
obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu.
Jeżeli okap nie jest wyposażony we wtyczkę, instalacje okapu należy
powierzyć osobie z odpowiednimi uprawnieniami (np. elektrykowi).
Czyszczenie i konserwacja
Przed wykonaniem jakichkolwiek czynności związanych z konserwacją
urządzenia, należy wyjąć wtyczkę z gniazdka. Okap należy czyścić łagodnymi
środkami czyszczącymi, nie należy używaćśrodków ściernych. Regularna
konserwacja znacznie poprawia jakość pracy i trwałość okapu. Czynność
czyszczenia okapu należy powtarzać przynajmniej raz w miesiącu lub co 35
godzin pracy okapu. Do mycia okapu w
żadnym wypadku NIE WOLNO
Strona 13
Page 14
W
er V
1.0
STOSWAĆŚRODKÓW NA BAZIE ALKOHOLU. Elementy satynowe
!
pochodzące z gotowania. Filtr wyjmuje się poprzez przesunięcie zamków
(inox) należy czyścić specjalnymi preparatami do tego celu przeznaczonymi.
UWAGA:
Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia
i wymiany filtrów może powodować powstanie zagrożenia
pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.
Producent nie ponosi odpowiedzialności za ewentualne
uszkodzenia silnika lub pożary spowodowane niewłaściwym
użytkowaniem.

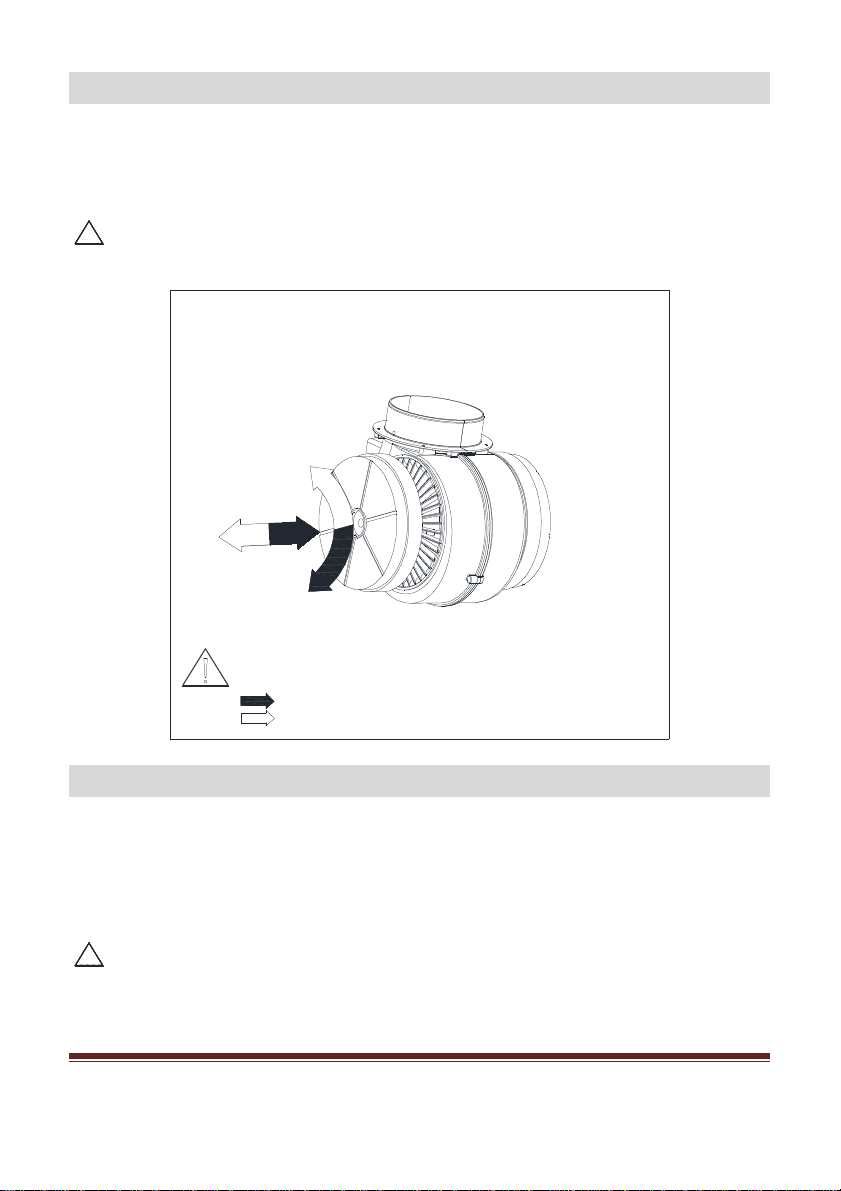

Filtr przeciwtłuszczowy
Okap jest wyposażony w filtr aluminiowy, który zatrzymuje cząstki tłuszczu
w kierunku wskazanym strzałkami (Rys. 5). Filtr powinien być myty ręcznie
poprzez zanurzenie na 15 minut w wodzie z płynem do mycia naczyń o
temperaturze 40-50ºC. Po upływie 15 minut należy rozpocząć mycie, a
następnie dokładnie opłukać filtr. Filtr musi być suchy przed ponownym
umieszczeniem w okapie. Filtr może być również myty w zmywarkach. Filtr
podczas mycia może się odbarwić, co nie ma wpływu na jego właściwości
filtrowania.
Przyczyną odbarwień filtrów w większości przypadków są słabej jakości
środki chemiczne stosowane podczas procesu mycia w zmywarkach. Mogą
one szkodliwie działać na aluminium, z którego wykonane są filtry
aluminiowe, a nawet anodowane, wpływają jedynie na odbarwienia
powierzchni, samo działanie filtra pozostaje bez zmian. Producent filtrów
aluminiowych zaleca mycie filtrów ręcznie, a w przypadku mycia w
zmywarkach zaleca stosowanie jedynie środków, które w instrukcji posiadają
informację, że jest to produkt przeznaczonym do mycia aluminium.
Nie czyszczony regularnie filtr zmniejsza wydajność okapu i może przyczynić
się do powstania pożaru. Filtr należy czyścić przynajmniej co 35 godzin pracy
okapu.
Strona 14
Page 15
W
er V
1.0
Filtr węglowy
!
!
Okap może być wyposażony w filtr węglowy. Filtr węglowy stosuje się
wyłącznie kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr
należy umieścić na obudowie turbiny, jak ilustruje to rysunek (Rys. 7). Filtr
węglowy powinien być wymieniany co 6 miesięcy.
UWAGA:
Nie wolno myć lub regenerować filtra węglowego.
Rys. 7: Wymiana filtra węglowego.
1
2
Symbol montaż filtra
Symbol demontaż filtra
1
2
Wymiana oświetlenia
Przed przystąpieniem do jakichkolwiek prac związanych z wymianą
oświetlenia, należy odłączyć zasilanie. Jeżeli okap był wcześniej włączony
należy odczekać aby żarówki się ochłodziły i po ochłodzeniu można
przystąpić do ich wymiany. Proces wymiany żarówki przedstawia rysunek
(Rys.8).
UWAGA:
Przed wymianążarówek należy odłączyć zasilanie okapu.
Nie należy dotykaćżarówek dopóki są gorące.
Strona 15
Page 16
W
er V
1.0
Należy uważać, aby nie dotykać bezpośrednio zakładanej
żarówki rękami.
Rys. 8: Wymiana oświetlenia.
Symbol montażżarówki
Symbol demontażżarówki
Skrzydełka turbiny
GU10
1
1
2
2
Install the flaps only when hood is in
extraction mode - connected to the ventilation.
Skrzydełka montować tylko gdy okap pracuje
w trybie wyciągu - gdy jest podłączony do
wentylacji.
Strona 16
Page 17
W
er V
1.0
Sterowanie pracą okapu

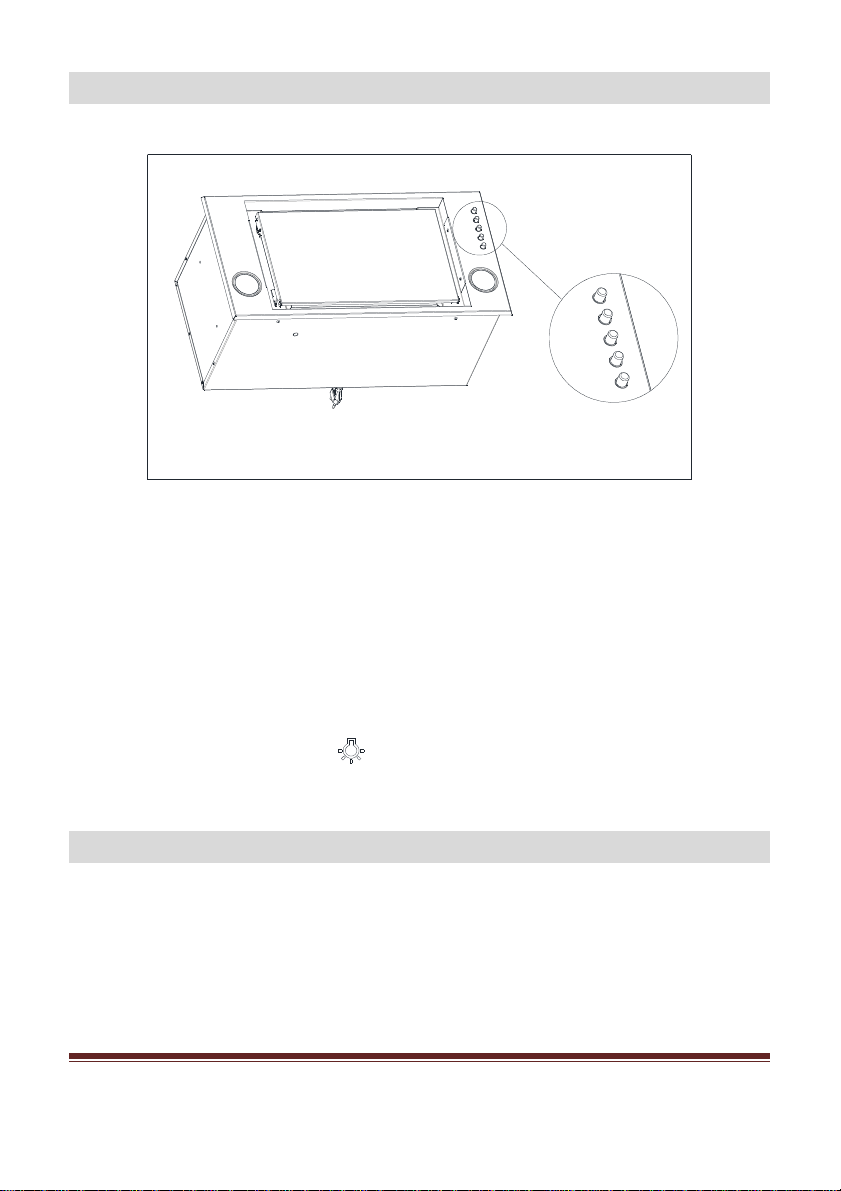

Okap wyposażony jest w sterowanie mechaniczne (Rys.9).
Rys. 9: Usytuowanie sterowania mechanicznego.
wciśnięcie przycisku „0” - powoduje wyłączenie wentylatora okapu
wciśnięcie przycisku „1”- powoduje włączenie wentylatora okapu
z minimalną prędkością
wciśnięcie przycisku „2”- powoduje włączenie wentylatora okapu
ze średnią prędkością
wciśnięcie przycisku „3”- powoduje włączenie wentylatora okapu
z maksymalną prędkością
Wyższy bieg oznacza większy przepływ powietrza.
Wciśnięcie przycisku - powoduje włączenie oświetlenia. Powtórne
wciśnięcie przycisku wyłącza oświetlenie.
Sterowanie pracą okapu

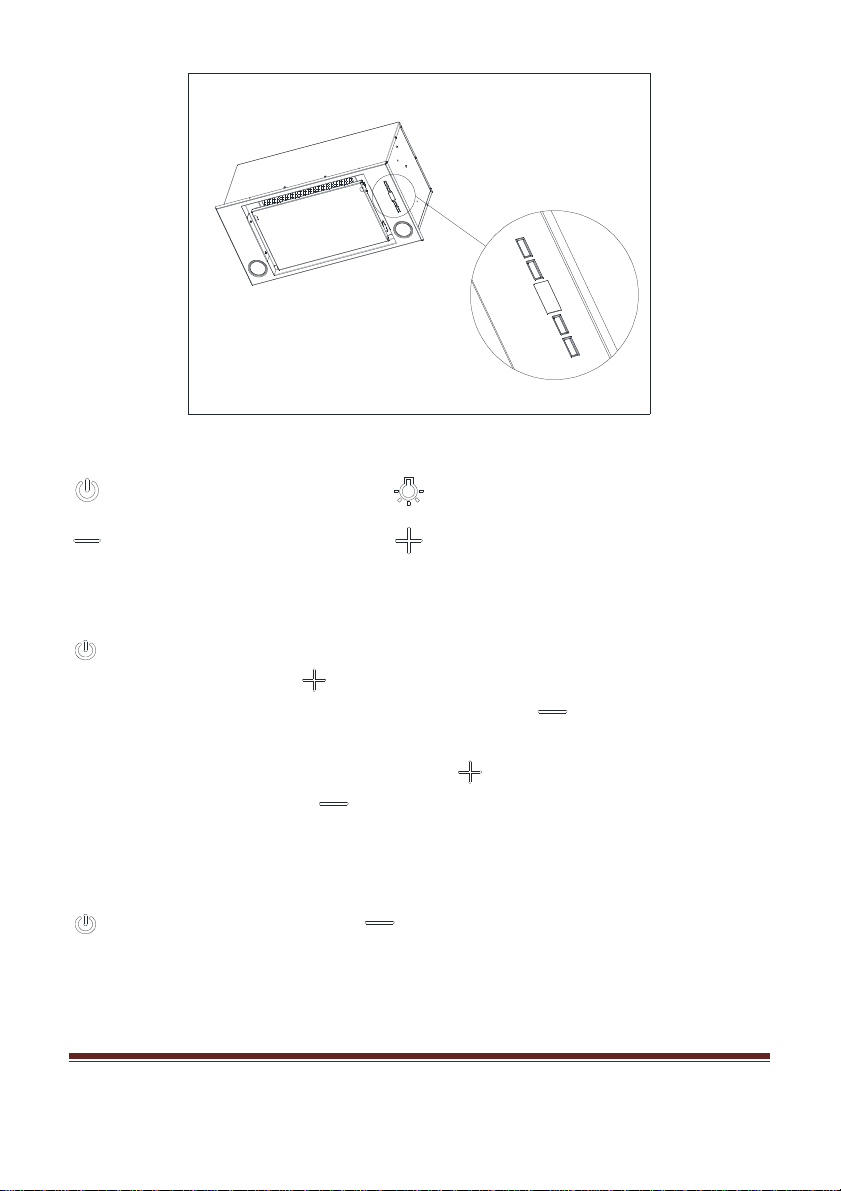

Okap wyposażony jest w sterowanie elektroniczne (Rys. 10).
Strona 17
Page 18
W
er V
1.0
Rys.10 Usytuowanie sterowania elektronicznego
Oznaczenia przycisków:
Symbol przycisku włączającego/wyłaczającego okap
Symbol przycisku zmniejszającego prędkość turbinySymbol przycisku zwiększającego prędkość turbiny
Symbol przycisku włączającego/wyłączającego oświetlenie okapu
Sterowanie pracą turbiny:
Turbinę okapu uruchamia się poprzez: naciśnięcie przycisku pod symbolem
,powoduje włączenie turbiny na ostatnio używanej prędkości; naciśnięcie
przycisku pod symbolem powoduje uruchomienie turbiny na maksymalnej
prędkości; naciśnięcie przycisku pod symbolem powoduje włączenie
turbiny na minimalnej prędkości. Zwiększenie prędkości turbiny odbywa się
przez naciśnięcie przycisku pod symbolem , zmniejszenie przez naciśnięcie
przycisku pod symbolem . Wraz ze zmianą prędkości pracy turbiny
zmieniają się odpowiednio cyfry na wyświetlaczu: 1 – praca turbiny na
pierwszym biegu, 2 – praca turbiny na drugim biegu, 3 – praca turbiny na
trzecim biegu. Aby wyłączyć okap należy nacisnąć przycisk pod symbolem
lub przycisk pod symbolem , aż do momentu pojawienia się zera na
wyświetlaczu.
Sterowanie oświetleniem:
Strona 18
Page 19
W
er V
1.0
Aby włączyć oświetlenie okapu należy nacisnąć przycisk pod symbolem ,
ponowne naciśnięcie powoduje wyłączenie oświetlenia.

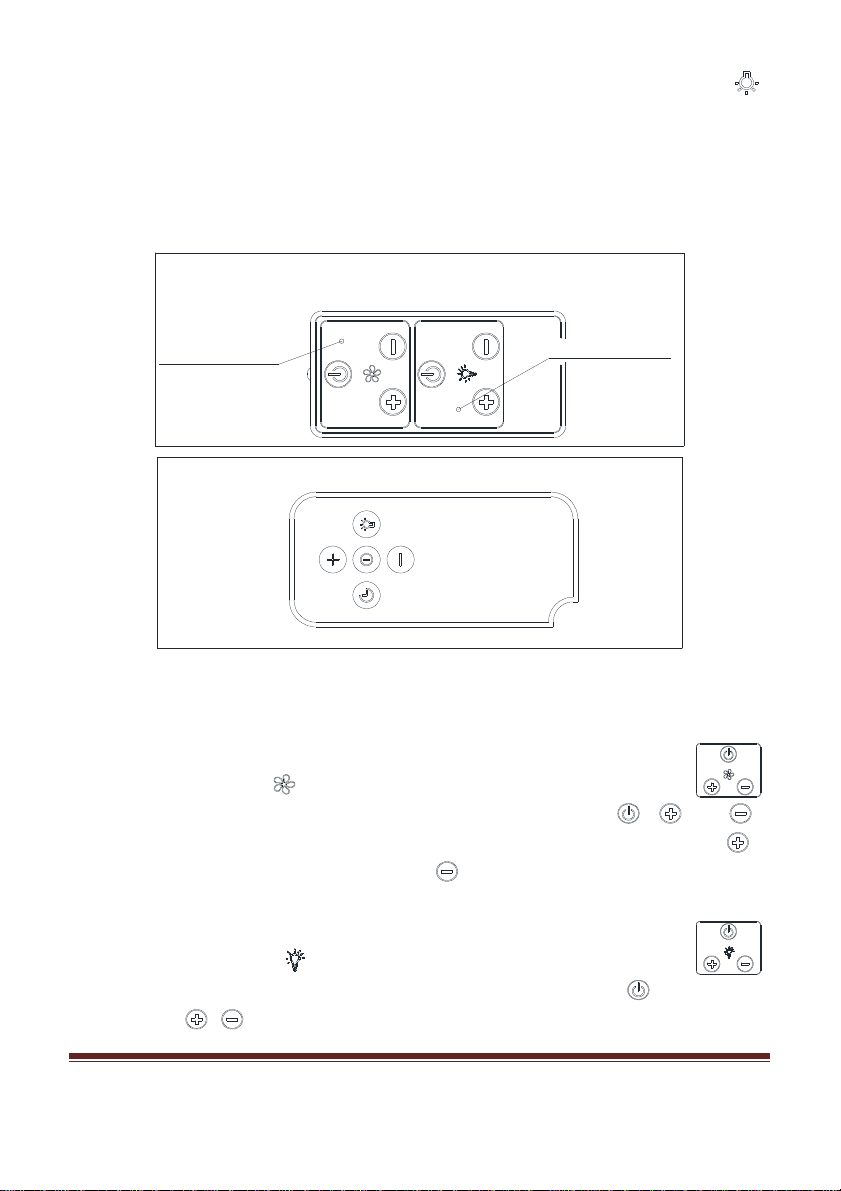

Okap posiada pilot do zdalnego sterowania (dotyczy wybranych modeli)
(Rys. a, b).
Rys.a Pilot zdalnego sterowania - wersja 1.
Górna część pilota
Dolna część pilota
Rys.b Pilot zdalnego sterowania - wersja 2.
W pierwszej wersji pilot składa się z dwóch sekcji (Rys. a).
Sterowanie pracą turbiny:
Za sterowanie pracą turbiny odpowiada górna sekcja pilota
oznaczona symbolem . Włączenie / wyłączenie turbiny odbywa
się przez naciśnięcie jednego z przycisków z symbolem , lub .
Zwiększanie prędkości odbywa się przez naciskanie przycisku ,
zmniejszanie przez naciskanie przycisku .
Sterowanie oświetleniem:
Za sterowanie oświetleniem odpowiada dolna sekcja pilota
oznaczona symbolem . Włączenie / wyłączenie oświetlenia
odbywa si
ę przez naciśnięcie przycisku z symbolem . Przyciski
z symbolem , są nieaktywne.
Strona 19
Page 20
W
er V
1.0
W drugiej wersji pilot składa się z jednej wspólnej sekcji, która odpowiada za
sterowanie pracą turbiny oraz oświetleniem (Rys. b).
Sterowanie pracą turbiny:
Za sterowanie pracą turbiny odpowiadają przyciski w środkowej kolumnie
pilota. Włączenie / wyłączenie turbiny odbywa się przez naciśnięcie jednego z
przycisków z symbolem , lub . Zwiększanie prędkości odbywa się
przez naciskanie przycisku , zmniejszanie przez naciskanie przycisku .
Dodatkowo podczas pracy turbiny naciśnięcie przycisku z symbolem
spowoduje włączenie funkcji timera, który wyłącza turbinę okapu po upływie
15 min od aktywacji funkcji. Wyłącznik czasowy turbiny nie wyłącza
oświetlenia. Podczas pracy timera prędkości turbiny można dowolnie
zmieniać.
Sterowanie oświetleniem:
Za sterowanie oświetleniem odpowiada jeden przycisk oznaczony symbolem
. Włączenie / wyłączenie oświetlenia odbywa się przez naciśnięcie
przycisku.
Sposoby zmniejszenia wpływu procesu gotowania na środowisko
W celu zmniejszenia zużycia energii należy gotować w naczyniach
pod przykrywką.
Filtry aluminiowe okapu należy utrzymywać w czystości (zalecany
czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi
max 35h pracy okapu).
Należy dbać o drożność przewodów wentylacyjnych.
Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na
minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej
intensywności gotowania.
Strona 20
Page 21
W
er V
1.0
Karta produktu
Karta produktu umieszczona jest wewnątrz okapu.
Strona 21
Page 22
W
er V
1.0
Rozwiązywanie problemów
Objawy
Przyczyny wystąpienia
Sposoby
naprawy
Okap wyposażony jest w tryb turbo,
Okap generuje nadmierny hałas
Przyczyną może być nieprawidłowy
egulowaniu
Podczas pracy okapu na
1*
wyświetlaczu pojawia się pulsująca
Wyświetlacz pokazuje jedynie znak
"-." (minus oraz kropka w prawym
2*
dolnym rogu), okap nie reaguje na
Na wyświetlaczu nie pojawia się
3*
żaden symbol, okap nie reaguje na
Wyświetlacz pokazuje symbol
4*
jednego z biegów, okap nie reaguje
Turbina okapu wyłącza się po
15min pracy, na wyświetlaczu
5*
pulsuje np. "1." (numer aktualnego
biegu i kropka w prawym dolnym
Na czwartym biegu pulsuje cyfra
6*
"4" na wyświetlaczu, po 5min bieg
Okap można obsługiwać jedynie za
7*
pomocą panelu sterowania, nie
8 Okap słabo zasysa opary.
Nie świeci jeden lub więcej punkt
9
10
Jeśli powyższe zalecenia nie rozwiązują problemów, należy skontaktować się z autoryzowanym serwisem AGD
uprawnionym do naprawy. Pod żadnym pozorem użytkownik okapu nie jest uprawniony do samodzielnych
napraw. Wykaz punktów serwisowych znajduje się na karcie gwarancyjnej oraz na stronie internetowej.
litera "F".
próbę włączenia.
naciskanie pól sterowania.
na naciskanie pól sterowania.
rogu wyświetlacza).
zmieniany jest na trzeci.
reaguje na pilota.
świetlny.
i wibracje.
* dotyczy okapów ze sterowaniem dotykowym
Po 35 godzinach pracy okap
sygnalizuje konieczność
wyczyszczenia lub wymiany filtra
przeciwtłuszczowego.
Panel dotykowy został
zablokowany - jest to funkcja
ułatwiająca mycie okapu.
Prawdopodobnie zawiesił się panel
sterowania.
Prawdopodobnie zawiesił się panel
sterowania.
Został aktywowany automatyczny
wyłącznik czasowy panelu
sterowania.
który po 5min pracy automatycznie
zmienia bieg na trzeci w celu
oszczędzania energii.
Wyczerpała się bateria w pilocie
lub odległość jest zbyt duża.
Prawdopodobną przyczyną są
zanieczyszczone filtry.
Przepalona żarówka halogenowa /
ledowa.

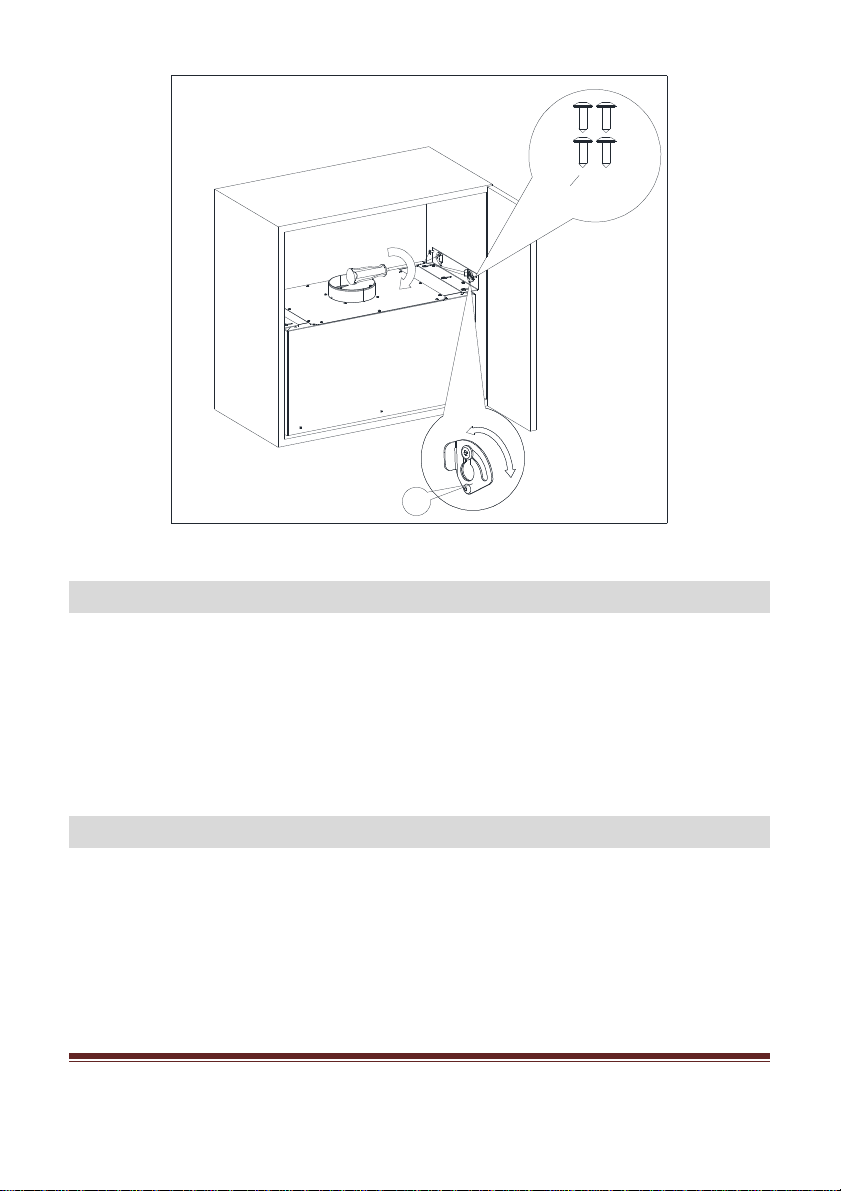

montaż okapu do ściany lub szafki
kuchennej. Nie przykręcono
wszystkich przewidzianych
wkrętów lub nie dokręcono
