LZF LZF1285 Installation & Assembly

SETUP SUSPENSION LAMPS

MONTAJE LÁMPARAS SUSPENSIÓN

CUAD SM, ICLUB SSL, XCLUB SM, NWAV S

LED DIM010V, TRIAC, DIMDALI & DIMBT

ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE

CONTENTS CONTENIDO

Contents

1 x Shade
(example of the CUAD SM model in the
drawing)

1 x Canopy

1 x Drill Template
(example of the CUAD SM model in the
drawing)

Screws & wall plugs
(quantity depends on model)

Ceiling cones
2 x I SSL & NWAV
4 x CUAD SM & X-CLUB

2 x Cable Clip

No.3

1 x Level

1 x Allen key No.3

Contenido

1 x Pantalla
(ejemplo del modelo CUAD SM en el
dibujo)

1 x Florón

1 x Plantilla de montaje
(example of the CUAD SM model in the
drawing)

Tornillos y tacos
(la cantidad varia según el modelo)

Conos
2 x I-SSL & NWAV
4 x CUAD SM & X-CLUB

2 x Clip

1 x Nivel

1 x Allen key No.2

Additional Contents
(Only for Junction Box)

1 x Cover
1 x Adjustable Back Plate

No.2,5

2 x Screws & Spherical nuts
1 x Allen key Nº 2,5

TECHNICAL SPECIFICATIONS ESPECIFICACIONES TÉCNICAS

Integrated LED LED Integrado

Ref. Ref.

I SSL

X SM

CUAD SM

120-277V 0-10V & DALI

220-240 V Bluetooth Dimming - 25 W

120-277V 0-10V & DALI

220-240 V Bluetooth Dimming - 35 W

120-277V 0-10V & DALI

220-240 V Bluetooth Dimming - 50 W

Class I

I SSL

X SM

CUAD SM

Additional Contents
(Sólo para Caja de Conexiones)

1 x Disco circular
1 x Placa trasera
2 x Espárragos & Tuercas Esféricas
1 x Llave Allen Nº 2,5

120-277V 0-10V & TRIAC - 25 W

120-277V 0-10V & TRIAC - 35 W

120-277V 0-10V & TRIAC - 50 W

NWAV S

120-277V 0-10V & DALI

220-240 V Bluetooth Dimming - 16 W

NWAV S

120-277V 0-10V & TRIAC - 16 W

3

ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE

WARNING ADVERTENCIA

1

Before assembly and installing this product,
carefully read the following:

Turn off the mains before installing the lamp.

ON

OFF

MARK ON CEILING MARCAR EN EL TECHO

2

a.

b. c.

d.

Push

Place in dry locations only. This lamp is for
indoor use only.

Antes de montar e instalar este producto lea
atentamente:

Desconectar la red eléctrica antes de instalar
la luminaria. Ubicar en lugares secos.
Luminaria para uso exclusivo en interior.

a. Mark on ceiling. Use the drill template to
mark on the ceiling. (Example of the CUAD SM
template in the drawing).

b. Unscrew and remove the suspensors from
the cones, and fix the cone to the ceiling in the
position marked from the drill plate.

c. Take the steel cable from the lamp and pass
it through the suspensors and the cones.
Screw the suspensors into the celing cones
tightly. By pushing the nipple down you free
the cable and can adjust it to the desired
height. (When you release the nipple it will
block the cable again).

d. Set the height and let the cables support
the weight of the lamp. Level the lamp with the
level supplied. Now you are ready to make the
electrical connetion.

a. Marcar en el techo. Usar la plantilla para
marcar en el techo. (Ejemplo de la plantilla del
modelo CUAD SM en el dibujo).

b. Desenrosque los suspensores de los conos y
fije los conos al techo en la posición marcada
con la plantilla.

c. Tome el cable de acero procedente de la
lámpara y páselo através de los suspensores y
los conos. Enrosque el suspensor en los conos
del techo. Al pulsar el atrapacable se libera el
cable y puede ajustarlo a la altura deseada.
(Cuando deje de pulsar se bloqueará el cable
nuevamente).

d. Establezca la altura y deje que los cables
soporten el peso de la lámpara. Ahora está

listo para realizar la conexión eléctrica.

ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE

I-CLUB SSL LAMP LÁMPARA I-CLUB SSL

3

Use allen key No. 2

Perform this steps only if you have purchased
the I-CLUB SSL lamp:

Fix the cover with the led modules to the
fixtures. Don’t touch the led modules.

Set the height and let the cables support the
weight of the lamp. Level the lamp with the
supplied level. Now you are ready to make the
electrical connetion.

Realice estos pasos sólo si ha adquirirdo una
lámpara I-CLUB SSL:

Fijar la tapa con los módulos led a la pantalla.
No toques los módulos led.

Establezca la altura y deje que los cables
soporten el peso de la lámpara. Ahora está
listo para realizar la conexión eléctrica.

ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE

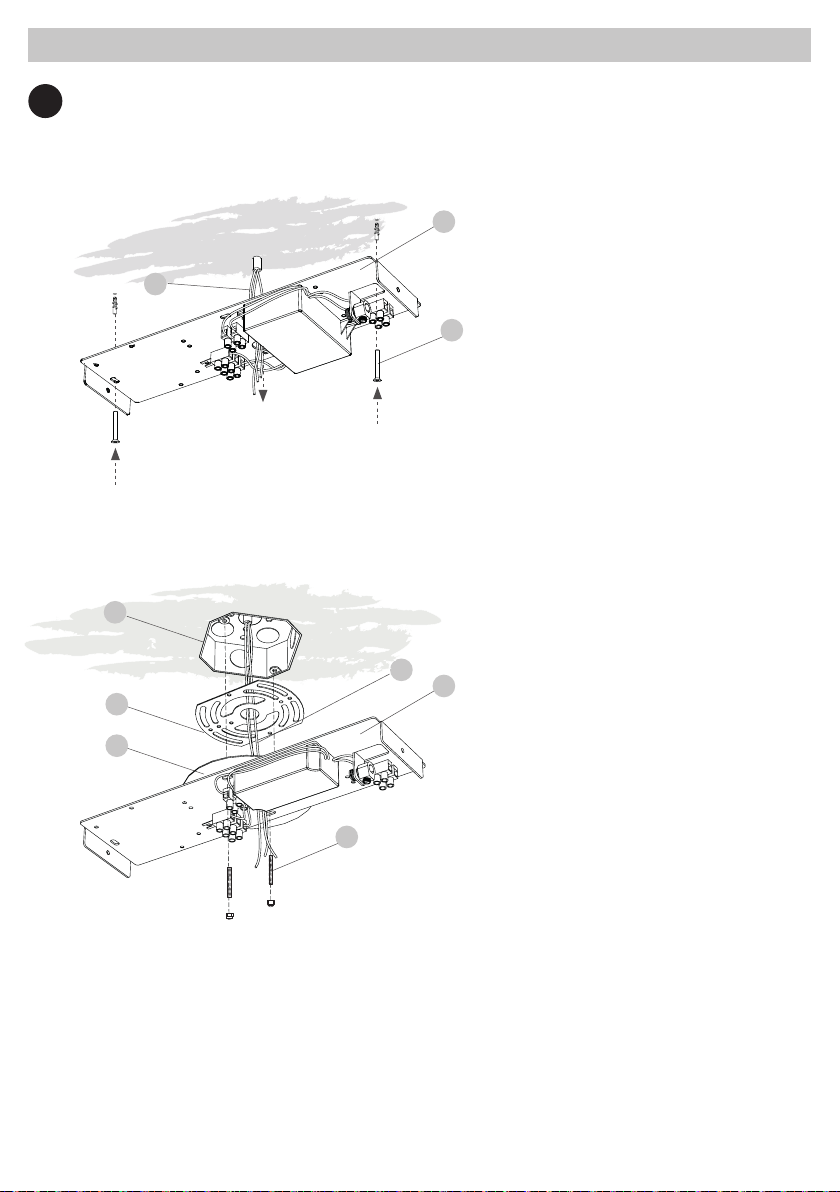

OPEN CANOPY & FIX TO THE CEILING

4

ABRIR FLORÓN Y FIJAR AL TECHO

B

The canopy is made up of a back plate with the
electrical connections on it and a front cover.

Feed the electrical wires (A) from the mains
through the electrical back plate (B), fix back
plate to the ceiling with the screws (C) and
prepare to wire up.

A

C

El florón está compuesto por una tapa
posterior donde se aloja la parte eléctrica y
una tapa frontal.

Pasar los cables eléctricos (A) a través de
la tapa posterior (B) y fijar al techo con los
tornillos (C) para posteriormente conectar.

1

UL (Only for Junction Box)

A

Fix to the junction box (1).

B

2

3

C

Feed the electrical wires (B) from the mains
through the adjustable Jbox plate (A) and the
fix the it to the Jbox.
Now feed the wires through the Jbox cover
plate (2), the back plate and through the top
side of the canopy (C).

Fix the canopy (C) and Jbox cover plate (2) to
the junction box (1).
Tighten the screws the rest of the way to firmly
attach the set to the ceiling.

Pasar los cables eléctricos (B) a través la
tapa de la Jbox, el disco circular (3) y la tapa
posterior del florón (B).

Atornillar el conjunto utilizando los tornillos
(C) a la Jbox.

6

ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE

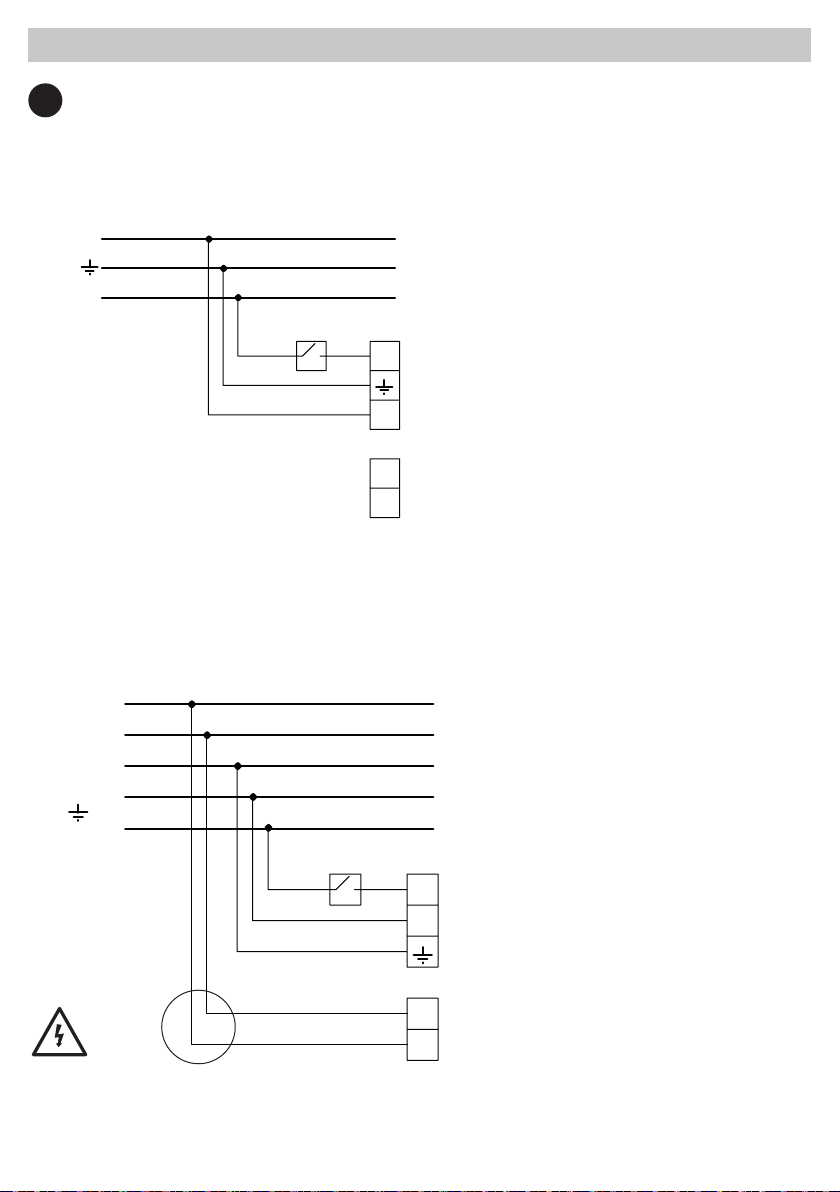

MAINS CONNECTION OPCIONES DE CONEXIÓN

5

NON DIMMABLE or BLUETOOTH or TRIAC

NO REGULABLE o BLUETOOTH o TRIAC

MAINS CABLE

N

L

Switch

Terminal Blocks

Regleta de conexión

DIMMING 0-10V or DALI

DIMMING 0-10V o DALI

MAINS CABLE

D+

D-

N

L

Switch

F

N

D-

D+

OPTION 1:

NON DIMMABLE or BLUETOOTH or TRIAC

You should have a three wire cable coming
from the ceiling. Connect the Neutral (N),
Ground (GND) and Line (F) to the corresponding
position in the orange terminal block.

OPCIÓN 1:
NO REGULABLE o BLUETOOTH o TRIAC

Debería tener una manguera de tres polos
viniendo del techo. Conecte el neutro (N),
tierra (GND) y la línea (F) en la posición

Orange

Naranja

Purple

Violeta

F

Orange

N

correspondiente a cada uno en la regleta de
conexión naranja.

OPTION 2: DIMMING 0-10V or DALI

You should have five wires coming from the
ceiling. Connect the Neutral (N), Ground (GND)
and Line (F) to the corresponding position in
the orange terminal block. Take the remaining
two wires and connect each pair to one of the
two purple dimming terminal blocks.

OPCIÓN 2: REGULABLE 0-10 V o DALI

Debería tener cinco cables viniendo del techo.
Conecte el neutro (N), tierra (GND) y la línea (F)
en la posición correspondiente a cada uno en
la regleta de conexión naranja.
Tome los dos restantes cables de regulación

Naranja

+/- y conéctelos cada uno a una regleta de
conexión violeta.

0-10 V

Only

Solo

Do not connect to AC power line.
(Will void warranty).

No conectar a la línea de corriente CA.

(Se anulará la garana).

D-

D+

Purple

Terminal Blocks

Regleta de conexión

Violeta

7

ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE

6

E

LAMP CORD

7

Black Negro

Red Rojo

F

B

D

V -

Yellow

V +

Terminal Blocks

Regleta de conexión

Amarillo

Now take the 2 cables coming from the lamp
(D), and feed them through the canopy cover (E)
and the electrical cable trap (F), and make the
connections to the driver in the canopy (B) as
indicated.

Ahora tome los tres cables que vienen de
la lámpara (D), paselos a través de la tapa
frontal (E) y del prensacables (F), y realice las
conexiones en el florón (B) como se indica.

Once all your wiring is complete raise the
canopy and place the screws on the canopy
support that holds the cover in place.

Use allen key No.3

8

Una vez hechas todas las conexiones, cierra
el florón enroscando los tornillos en el lateral.

ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE

8

G

TURN ON THE MAINS

9

CONECTAR LA TENSIÓN ELÉCTRICA

Put on the cable clips (G) and clip them to
the electrical cable.

Colocar los clips (G) en el cable eléctrico
y fijar.

Turn ON the mains.

ON

Conectar la red eléctrica.

OFF

PROTECTIVE FILMS: Don’t forget to remove all protective films from the acrylic surfaces of your lamp.

ADHESIVOS PROTECTORES: Por favor, retirar los films adhesivos protectores del plexi glass de la lámpara.

BLUETHOOTH DIMMABLE LUMINAIRES LUMINARIAS CON REGULACIÓN BLUETOOTH

Casambi App Short User Guide

Manejo de la app Casambi

Dispositivos compatibles

• Android • iOS

Primer uso

La puesta en funcionamiento de la tecnología eBLUE
es muy sencilla.

Compatibility

• Android • iOS

First time use

Casambi app is easy to enable Bluetooth use.

1. Casambi app can be downloaded and installed from
the Apple App Store for iOS devices or from the Google
Play Store for Android devices.

2. Turn on your Casambi enabled luminaires.

3. Make sure your Bluetooth is on.

4. Open the app.

5. Casambi app will automatically find all Casambi
enabled luminaires that are switched on.

6. Tap on the ‘Take all lamps into use’.

7. Casambi app will automatically add all luminaires to
one network and open the ‘Lamps’ tab.

Basic gestures

• To turn off or on your luminaire just tap on the lamp
control.

• Pan lamp control left or right to adjust light level of
the luminaire.

1. Descarga la app desde Apple App Store o Google
Play.

2. Enciende tus luminarias habilitadas con la
tecnología eBLUE.

3. Asegúrate que tu Bluetooth esté conectado.

4. Abre la app.

5. La app encontrará automáticamente todas las
luminarias que incorporan la tecnología eBLUE y
están encendidas.

6. Pulsa en “Comenzar a utilizar todas las lámparas”

7. La app añadirá automáticamente todas las
luminarias encontradas a tu red y abrirá la pestaña
“Lámparas”.

Controles básicos

• Realiza una pulsación sobre el icono de las
distintas lámparas para apagar o encender tus
luminarias.

• Mantén pulsado y desliza el dedo horizontalmente
sobre el icono de una lámpara para ajustar el nivel
de luz de la luminaria.

Dimming without app

1. Turn lights on from the switch.

2. Quickly flick the switch off and back on (max. 1 sec.)
The light level starts to increase gradually from the
lowest level.

3. Flick the switch off and back on again at desired dim
level. The selected level is saved automatically.

4. If the second flick is not done within 8 sec. the light
intensity reaches its maximum level.

For more option look at the Casambi web.

Regulación sin aplicación

1. Encienda la lámpara desde su interruptor.

2. Apague y vuelva a encender rápidamente (máx.
1 seg.) El nivel de luz comienzará a aumentar
gradualmente desde el nivel más bajo.

3. Cuando la luz llegue al nivel de regulación
deseado, apague y vuelva a encenderlo rápidamente
(máx. 1 seg.). El nivel seleccionado se guarda
automáticamente.

4. Si el segundo movimiento no se realiza en 8
segundos. La intensidad de la luz alcanza su nivel
máximo.

Para más opciones de regulación consulte la página
web de Casambi.

ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE

USEFUL INFORMATION INFORMACIÓN DE INTERÉS

Use and care of your lamp.

You have just purchased an original handmade product by LZF.
Your lamp is made out FSC® certified natural wood veneer treated
with our patented Timberlite® finish.
This treatment both protects and safeguards the wood veneer
against breakages.

CLEANING OF …

The shades we recommended a feather duster or a damp cloth,
clean only the flat surface of the veneer with the cloth, and please
avoid any moisture contact along the edge of the veneer.
The metallic surfaces should be treated with care and cleaned
with a soft damp cloth only. Make sure that moisture does not
penetrate joins or junctions between metal parts. Do not use
solvents of any kind.
The acrylic diffusers on your lamp can be cleaned with a regular
window cleaning spray and a soft cloth. Do not use solvents of any
kind.

PRECAUTIONS

Luminaire for indoor use only.

Unplug the lamp before cleaning. Servicing or manipulation of
the electrical installation should only be performed by qualified
electrical personnel or by the LZF service department.

Glass

Improper handling can cause loosening or chipping of the glass.
Any bubbles, or lack of homogeneity in the glass is a characteristic
feature of hand blown glass and not a defect. The surface of
the glass may also include imperfections due to its manual
manufacturing. When cleaning, use a window cleaning spray and
a soft cloth.
Avoid handling glass without gloves to prevent fingerprints and
loss of gloss.

Wood veneer

Avoid direct sunlight, strong indirect sunlight and moisture on your
lamp. Since wood is a natural material, a gradual change in tone
may occur over time. Furthermore, if the lamps were purchased
at different times, there will be differences in colour and tone,
particularly in lighter coloured veneers. This is can not be
considered a manufacturing defect or reason for complaint.

LEDS

If your lamps contains Integrated LED circuits do not touch the LED
surface with your bare hands as this can reduce the life of your
LED.

BULBS

Bulbs are normally not included, unless indicated. We recommend
using energy-saving LED bulbs. Please refer to the instruction
manual or visit our website www.lzf-lamps.com to make sure you
are using the best bulb for your type of lamp.

KELVINS

Depending on the color of the wood veneer we recommend using
different Kelvin light temperatures, for their optimum appearance:
Blue 28, Turquoise 30 and Grey 29: 4000k
Ivory White 20, Natural Beech 22, and Natural Cherry 21: 3000 or
4000k.
Yellow 24, Orange 25, Red 26, Chocolate 31 & Pale Rose 33:
3000k.
Learn more about Kelvins.

MORE INFO: http://www.lzf-lamps.com/guarantee/

Uso y cuidado de su lámpara

Acaba de adquirir un producto original y hecho a mano por LZF.
Su lámpara está fabricada con chapa de madera natural
certificada FSC® tratada con nuestro acabado patentado
Timberlite®. Este tratamiento protege la madera, a la vez que evita
posibles roturas.

LIMPIEZA DE ...

La madera, recomendamos usar un plumero o un paño húmedo,
evitando incidir en los cantos de la chapa.
Las superficies metálicas deben tratarse con cuidado y limpiarse
únicamente con un paño suave y húmedo. Asegúrese de que la
humedad no penetre en las uniones de las partes metálicas. No
use disolventes de ningún tipo.
Los difusores acrílicos se pueden limpiar con un líquido limpia
cristales y un paño suave. No usar disolventes de ningún tipo.

PRECAUCIONES

Luminaria para uso exclusivo en interior.

Desenchufar la lámpara antes de cambiar la bombilla o limpiarla.
La manipulación de la instalación eléctrica debe efectuarse solo
por personal cualificado o por LZF.

Vidrio

Un manejo inadecuado puede provocar que el virdrio se afloje o
se astille. Cualquier burbuja, o falta de homogeneidad en el vidrio
no es motivo de queja, este es un rasgo característico del vidrio
soplado a mano.
La superficie del vidrio también puede presentar imperfecciones
debido a su fabricación manual. Al limpiar, use un spray
limpiacristales y un paño suave.
No manipule el vidrio sin guantes para evitar huellas dactilares
y pérdida de brillo.

Madera

Evitar el sol directo o la luz intensa indirecta del sol y la humedad
sobre la lámpara. Debido a que la madera es un material natural,
pueden existir variaciones en el tono de ésta. Si las lámparas se
adquieren en diferentes periodos de tiempo, pueden mostrar
variaciones de color y tono sobre todo en las maderas de tonos
claros. Luziferlamps S.L. no se hará responsable.

LEDS

Si su lámpara contiene LED integrado. No tocar nunca con las
manos desnudas, ya que esto puede reducir la vida útil de su
LED.

BOMBILLAS

Las bombillas no están incluidas, a menos que se indique.
Recomendamos utilizar bombillas de bajo consumo LED. Consulte
el manual de instrucciones o visite nuestro sitio web www.lzf­lamps.com para asegurarse de que está utilizando la mejor
bombilla para su tipo de lámpara.

KELVINS

Dependiendo del color de la chapa de madera recomendamos utilizar
diferentes temperaturas de luz, para su óptimo aspecto:
Azul 28, Turquesa 30 y Gris 29: 4000k.
Ivory White 20, Natural Beech 22 y Natural Cherry 21: 3000 o 4000k.
Amarillo 24, Naranja 25, Rojo 26, Chocolate 31 y Rosa Palo 33: 3000k.

Saber más sobre Kelvins.

MÁS INFORMACIÓN: http://www.lzf-lamps.com/guarantee/

© Luziferlamps, S.L All rights reserved. Valencia, Spain. 2020 - www.lzf-lamps.com - [e-mail]

REV.06-2021 D88_490
