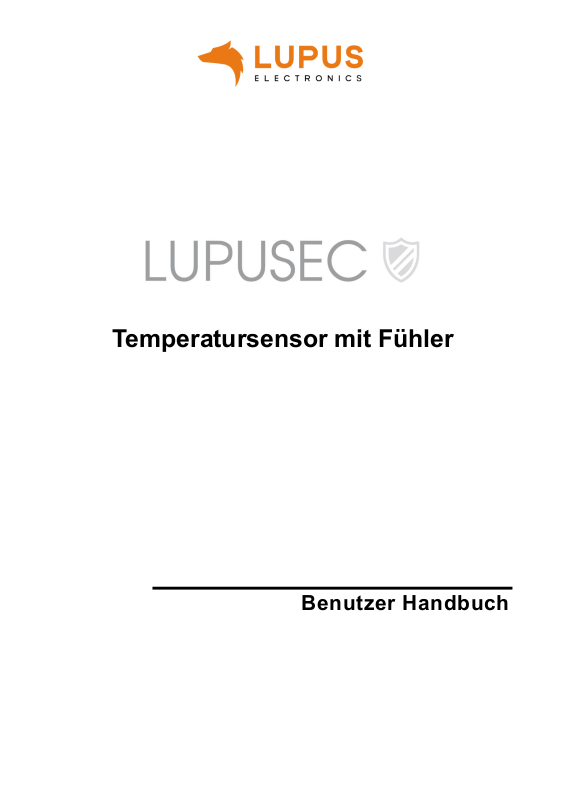

Benutzer Handbuch

Temperatursensor mit Fühler

Einleitung

Dieses Symbol soll den Benutzer auf möglicherweise ungeschützte
gefährliche Spannungen innerhalb des Gehäuses hinweisen. Diese
können unter Umständen einen elektrischen Schlag auslösen.

Dieses Symbol soll den Nutzer auf die Nutzungs- und
Wartungsinstruktionen in den Benutzerhandbüchern und -unterlagen
hinweisen, die dem Produkt beiliegen.

Vielen Dank für den Kauf des LUPUSEC Temperatursensors mit Fühler. Bevor Sie

den Temperatursensor in Betrieb nehmen, lesen Sie die folgenden Sicherheits- und

Installationshinweise aufmerksam und sorgfältig durch. Die Beachtung dieser
Anleitung ist zwingend notwendig um einen gefahrlosen Betrieb sicherzustellen. Bei

Fragen wenden Sie sich an Ihren Fachhändler oder direkt an LUPUS-Electronics.

Ihr LUPUSEC Temperatursensor wurde nach dem heutigen Stand der Technik
entwickelt und gebaut, die geltenden Anforderungen nach europäischen und

nationalen Richtlinien werden erfüllt.

Bewahren Sie das Handbuch sorgfältig auf, um im Nachhinein offene Fragen klären
zu können. Die Anleitung ist fester Bestandteil des Produktes auch bei Weitergabe

an Dritte.

Haftungsausschluss

Alle technischen Angaben und Beschreibungen in dieser Bedienungsanleitung
wurden mit größter Sorgfalt erstellt. Dennoch sind Fehler nicht völlig
auszuschließen. Deshalb weisen wir daraufhin, dass weder eine juristische
Verantwortung noch irgendeine Haftung für jedwede Folgen, die auf fehlerhafte
Angaben zurückgeführt werden, übernommen wird. Die Beschreibungen, Bilder und
technischen Daten können sich im Sinne des technischen Fortschritts ändern.

LUPUS-Electronics GmbH behält sich das Recht vor, jederzeit und ohne vorherige

Ankündigung Änderungen an den Produkten und an der Bedienungsanleitung
vorzunehmen. Es wird keine Garantie für den Inhalt dieses Dokumentes
übernommen. Für Mitteilung eventueller Fehler oder Ungenauigkeiten sind wir

jederzeit dankbar.

WARNUNG:

UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU VERMINDERN, DÜRFEN
SIE DAS GERÄT ZU KEINER ZEIT NÄSSE ODER FEUCHTIGKEIT AUSSETZEN!

Sämtliche von LUPUS-Electronics GmbH angebotenen bleifreien
Produkte erfüllen die Anforderungen der europäischen Richtlinie zur
Beschränkung der Verwendung gefährlicher Substanzen (RoHS). Dies
bedeutet, dass sowohl der Herstellungsprozess als auch die Produkte
absolut „bleifrei“ und ohne sämtliche in der Richtlinie aufgeführten
gefährlichen Substanzen auskommen.

Dieses Gerät wurde getestet und die Einhaltung der Grenzwerte nach
Teil 15 der FCC Regularien für eine Klasse digitaler Geräte festgestellt.
Diese Grenzwerte wurden festgelegt, um einen vernünftigen Schutz
gegen gesundheitsschädlichen Umgang zu leisten, wenn das Gerät in
einem gewerblichen Umfeld betrieben wird. Das Gerät erzeugt und

benutzt Funkfrequenz-Energie und kann diese abstrahlen. Außerdem

kann das Gerät, wenn es nicht gemäß des Benutzerhandbuches
installiert und betrieben wird, andere Funkkommunikation stören. Die
Anwendung dieses Gerätes in einer bewohnten Gegend kann zu
Störungen führen, die möglicherweise zu Lasten des Benutzers

beseitigt werden müssen.

Hiermit erklärt die LUPUS-Electronics GmbH, dass sich das Gerät

LUPUSEC – Temperatursensor mit Fühler (Art. Nr. 12124, EAN

4260195434318), in Übereinstimmung mit den grundlegenden

Anforderungen und den übrigen einschlägigen Bestimmungen der

Richtlinie 1999/5/EG befindet.

Konformität:

Die Konformitätserklärung ist zu beziehen unter:
LUPUS-Electronics GmbH
Otto-Hahn-Str. 12
76829 Landau

Wichtige Sicherheitshinweise

Warnung
Bei Schäden, die auf Nichtbeachtung dieser Bedienungsanleitung
zurückzuführen sind, erlischt der Garantieanspruch.
Für Folgeschäden übernehmen wir keine Haftung.
Bei Personen und/ oder Sachschäden, die auf unsachgemäße
Handhabung oder Nichtbeachtung der Sicherheitshinweise
zurückzuführen sind, übernehmen wir keine Haftung. In solchen
Fällen entfällt jeder Garantieanspruch!

Dieser Temperatursensor mit Fühler wurde mit einem hochwertigen Gehäuse
ausgestattet. Bitte beachten Sie dennoch bei der Verwendung folgende

Sicherheitsbestimmungen:

 Betreiben Sie den Temperatursensor nur mit den dafür vorgesehenen

Batterien.

 Behandeln Sie den Temperatursensor behutsam. Starke Vibrationen oder

Stöße können den Sensor beschädigen.

 Der Temperatursensor darf keiner direkten Sonneneinstrahlung oder

starken Wärmequellen, wie z.B. Heizkörpern, unmittelbar ausgesetzt

werden.

 Installieren Sie den Temperatursensor nicht in der Nähe von starken

elektrischen Leitungen. Dies könnte die Übertragungsqualität
beeinträchtigen. Setzen Sie das Gerät keinen unmittelbaren

Magnetfeldern aus.

 Installieren Sie den Temperatursensor nicht direkt auf Aluminium oder

Eisen, ohne den Fuß des Temperatursensors mit einer Gummierung von
dem Untergrund zu isolieren. Die Funkübertragung könnte gestört

werden.

 Der Temperatursensor darf nicht in feuchten, sehr kalten oder sehr heißen

Umgebungen aufgestellt oder installiert werden. Beachten Sie die max.

Feuchtigkeits- und Temperaturbedingungen.

 Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich

Kindern) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt

zu werden.

 Kinder sind von diesem Produkt und anderen damit verbundenen

elektrischen Geräten jederzeit fernzuhalten. Der Temperatursensor enthält
kleine Teile, die verschluckt werden können. Montieren Sie den
Temperatursensor außer Reichweite von Kindern. Lassen Sie
Verpackungsmaterialien nicht achtlos liegen, diese können für spielende

Kinder zu einer Gefahr werden.

 Zur Reinigung der Oberfläche können Sie ein halbfeuchtes Tuch

verwenden und anschließend trocken reiben. . Reinigungsmittel können

die Oberfläche des Temperatursensors beschädigen.

Sollten Sie Fehler feststellen

Falls Fehler auftreten sollten, entfernen Sie die Batterie aus dem Temperatursensor
und kontaktieren Sie Ihren Lieferanten. Weitere Benutzung erhöht die Gefahr eines

Brands oder elektrischen Schlags.

Bestimmungsgemäßer Einsatz

Der Temperatursensor mit Fühler misst die Temperatur an seinem Standort und
übermittelt diese alle zehn Minuten an die Zentrale. Der Temperatursensor ist nur im
Innenbereich einsetzbar. Ein anderer Einsatz als in dieser Bedienungsanleitung

beschrieben ist nicht zulässig und führt zu Gewährleistungs- und Garantieverlust
sowie zu Haftungsausschluss. Dies gilt auch für Veränderungen und Umbauten.

Entsorgungshinweise:

Gerät nicht im Hausmüll entsorgen!

Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-

Altgeräte Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt
werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für

Elektronik-Altgeräte!

Dieses Produkt enthält einige Softwareprogramme, die unter die GPL-Lizenz
für freie Software fallen.

Dieses Produkt enthält Software, die von dritten Parteien entwickelt wurde und/oder
Software, die der GNU General Public License (GPL) und/oder der GNU Lesser
General Public License (LGPL) unterliegt. Den Quellcode dieser Programme senden

wir Ihnen gerne auf Anfrage zu. Der GPL- und/oder LGPL-Code, der in diesem

Produkt verwendet und angeboten wird, steht UNTER AUSSCHLUSS JEGLICHER
GEWÄHRLEISTUNG und unterliegt dem Copyright eines oder mehrerer Autoren.

Für weitere Details siehe auch den GPL- und/oder LGPL-Code dieses Produktes und
die Nutzungsbestimmungen von GPL und LGPL.

Den kompletten Lizenztext können Sie über http://www.gnu.org/licenses/gpl-2.0.html

einsehen. Eine inoffizielle deutsche Übersetzung finden Sie unter:

http://www.gnu.de/documents/gpl.de.html.

Temperatursensor mit Fühler

Achtung:

Dieses Produkt ist nicht mit einer XT1 oder einer XT2 Alarmzentrale ohne
zusätzlichem „Upgrade Dongle auf XT2 Plus“ kompatibel!

Der LUPUSEC-Temperatursensor misst die Temperatur am Installationsort und

übermittelt in einem 10 Minuten Intervall die Temperatur an die Zentrale. Mit Hilfe des
wetterfesten Temperaturfühlers ist es möglich, die Temperatur im Außenbereich oder

von Wasser zu messen.

Sensor Daten:
Maße (ohne Halter) 27 x 25,2 x 113,5mm
Gewicht Sensor ca. 53 Gramm
Gewicht Temperaturfühler ca. 71 Gramm
Installationsort Sensor Ausschließlich Innenbereich
Betriebstemperatur (Sensor) -10°C bis 45°C
Temperaturerkennung (Fühler) -35°C bis 65°C
Luftfeuchtigkeit: Maximal 85%(ohne Kondenswasser)

Alarmanlagenfrequenz: 2.4 GHz
Detektionsverfahren: zwei poliger Temperaturfühler

Produktbeschreibung (geöffneter Sensor):

1. Anschluss für Temperaturfühler

Schließen Sie hier den externen Temperaturfühler
an. Die Reihenfolge der Kabelfarbe ist hierfür nicht
relevant. Der Sensor kann nicht ohne den

Temperaturfühler betrieben werden!

2. Sabotagekontakt

Der Sabotagekontakt wird ausgelöst wenn der
Temperatursensor mit Fühler von der Wand entfernt

wird.

3. Interne Kontroll-LED

Leuchtet zweimal auf wenn der Sensor erfolgreich angelernt wurde.

4. Anlern-Knopf

Wird für den Anlern-Vorgang bzw. den Reichweitentest benötigt (siehe nächste

Seite). Wird die Taste einmalig gedrückt, wird sofort ein Temperatursignal an

die Alarmzentrale geschickt.

5. Batteriefach

Der Temperatursensor verwendet eine CR123, 3V Lithium Batterie, mit dem
der Sensor für ca. 4 Jahr betrieben werden kann. Ist die Batterie schwach,
wird dies in der Zentrale angezeigt.

6. Externer Temperaturfühler

Das Kabel des Temperaturfühlers ist 3 Meter lang. Es ist Wetter und

Wasserfest.

Den Temperatursensor mit Fühler in Betrieb nehmen

1. Lösen Sie die Schraube an der Unterseite des Sensors und öffnen Sie das

Gehäuse. Legen Sie die mitgelieferte Batterie in den Sensor.

2. Öffnen Sie das Menü „Sensoren“  „Hinzufügen“ und klicken auf „Start“ um

den Anlernprozess zu beginnen.

3. Der Temperatursensor mit Fühler kann nur innerhalb der ersten 3 Minuten,

nachdem die Batterie eingelegt wurde, angelernt werden.

4. Drücken und halten Sie den Anlern-Knopf (4) für ca. 10 Sekunden, die LED
leuchtet kurz auf. Lassen Sie den „Anlern-Knopf“ los. Jetzt wird ein Anlern­Code an die Zentrale übermittelt, die LED blinkt 2x.

5. Sobald die Alarmanlage den Sensor gefunden hat, wird er im unteren Menü
aufgelistet und Sie hören einen Bestätigungston der Zentrale.

6. Fügen Sie den Sensor mit „Hinzufügen“ der Sensorliste hinzu.

7. Beenden Sie den Anlernmodus indem Sie auf „Stop“ drücken.

8. Konfigurieren Sie jetzt optional den Sensor mit „Ändern“ oder später in der

„Sensorliste“.

Reichweitentest:

Um die Signalstärke am gewünschten Installationsort zu testen führen Sie einen

Reichweitentest durch.

1. Öffnen Sie das Menü Zentrale „Sensoren“  „Reichweite“ und klicken Sie auf
„Start“ um den Reichweitentest zu beginnen.

2. Drücken Sie den „Anlern-Knopf“ des Sensors.

3. Der Sensor, sowie die aktuelle Signalstärke sollte nun in der Zentrale

angezeigt werden. Je größer der Wert, desto besser das Funksignal
(Signalstärke 1-9).

4. Durch das klicken von „Stop“ beenden Sie den Reichweitentest.

Hinweise:

 Nach dem Anlernen des Sensors wird die Signalstärke in der Sensorliste

angezeigt und regelmäßig aktualisiert.

 Sollte der Sensor an dem gewünschten Standort kein Signal haben, die

Funkverbindung generell schwach sein (Signalstärke <4) bzw. häufig

darunter fallen (Signalschwankungen von 2-3 sind normal) empfehlen wir
unseren „ZigBee Repeater“ zur Signalverbesserung einzusetzen.

Hinweise:

 Der Temperatursensor arbeitet im 2.4GHz Bereich und ist somit störanfällig

gegenüber WLAN und anderen Funksignalen in diesem Frequenzbereich.

 Die aktuelle gemessene Temperatur des Temperatursensors mit Fühler sehen

Sie in der Alarmzentrale unter „Sensoren“  „Liste“  „Status“.

 Im Menü „Smarthome“  „Temperaturverlauf“ wird der Temperaturverlauf der

letzten Stunden, Tage und Wochen grafisch dargestellt.

 Der Temperatursensor mit Fühler (alle ZigBee-Geräte) ist nicht mit dem

Funkrepeater kompatibel und kann nicht in der Backupkonfigurationsdatei

abgespeichert werden.

 Die von dem externen Temperaturfühler detektierbaren Temperaturen liegen

zwischen -35° bis +65°.

Notizen:

LUPUS-Electronics® GmbH

Otto-Hahn-Str. 12, D-76829 Landau

Tel. [phone] Fax. [phone]

E-Mail: [e-mail]

www.Lupus-Electronics.de
