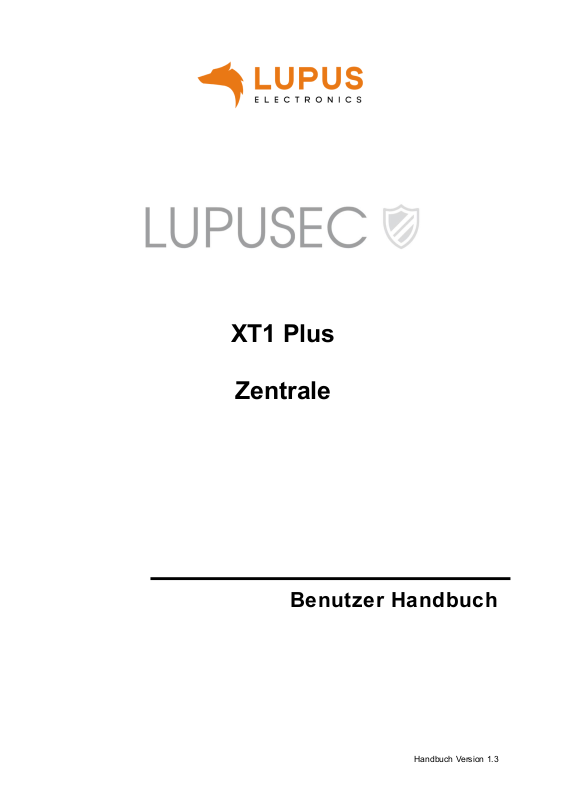

LUPUS LS 12112 User guide [de]

Download

XT1 Plus

Zentrale

Benutzer Handbuch

Handbuch Version 1.3

DEUTSCH

Inhaltsverzeichnis

Inhaltsverzeichnis .................................................................................................................................... 2

Einleitung ................................................................................................................................................. 7

Haftungsausschluss .................................................................................................................... 8

Wichtige Sicherheitshinweise ..................................................................................................... 9

Bestimmungsgemäßer Einsatz ................................................................................................. 10

Die wichtigsten Kapitel zur Ersteinrichtung ............................................................................................ 11

Beschreibung der Hardware + LEDs ........................................................................................ 12

Die LUPUSEC-XT1 Plus in Betrieb nehmen ......................................................................................... 15

Lieferumfang ............................................................................................................................. 15

Installationsort ........................................................................................................................... 15

Montage der Zentrale ............................................................................................................... 16

Zugriff auf das Webinterface der LUPUSEC XT1 Plus ............................................................ 18

Die Benutzeroberfläche der Alarmanlage.............................................................................................. 28

Home-Menü .......................................................................................................................................... 31

Übersicht ................................................................................................................................... 31

Übersichtseite konfigurieren ..................................................................................................... 35

Status ........................................................................................................................................ 40

Historie ...................................................................................................................................... 41

PIR Kamera .............................................................................................................................. 41

PIN Codes................................................................................................................................. 42

Smarthome-Menü ................................................................................................................................. 43

Automation ................................................................................................................................ 43

Einstellungsmöglichkeiten der Hausautomation ....................................................................... 47

Bedingungen ............................................................................................................................. 47

Aktion ........................................................................................................................................ 52

Automations-Beispiele .............................................................................................................. 55

Funkschalter ............................................................................................................................. 62

Stromverbrauch ........................................................................................................................ 65

Temperaturverlauf .................................................................................................................... 66

UPIC ......................................................................................................................................... 67

Szenarien .................................................................................................................................. 69

Sensoren-Menü .................................................................................................................................... 70

Liste .......................................................................................................................................... 70

Sensor editieren ........................................................................................................................ 72

Hinzufügen ................................................................................................................................ 78

Reichweite ................................................................................................................................ 79

Geräte ....................................................................................................................................... 80

Sirene ........................................................................................................................................ 84

Netzwerk Menü ..................................................................................................................................... 85

DEUTSCH

Einstellungen ............................................................................................................................ 85

DNS .......................................................................................................................................... 88

SMS .......................................................................................................................................... 89

Kameras .................................................................................................................................... 94

Menü Einstellung .................................................................................................................................. 97

Contact ID ................................................................................................................................. 97

Contact ID Syntax ..................................................................................................................... 99

Zentrale ................................................................................................................................... 101

Sondercodes ........................................................................................................................... 118

Report ..................................................................................................................................... 119

E-Mail ...................................................................................................................................... 121

Upload ..................................................................................................................................... 124

Sprache ................................................................................................................................... 124

System Menü ...................................................................................................................................... 125

Passwort ................................................................................................................................. 125

Firmware ................................................................................................................................. 127

Backup &Restore .................................................................................................................... 128

Werkseinstellung .................................................................................................................... 129

Logbücher ............................................................................................................................... 130

Lupusec 24 ......................................................................................................................................... 131

Info .......................................................................................................................................... 131

Tarife + Vergleich .................................................................................................................... 132

Fernzugriff über das Internet ............................................................................................................... 133

IPv4 / IPv6 Problematik .......................................................................................................... 134

Portweiterleitung ..................................................................................................................... 135

Zugriff mit der LUPUSEC- App (für Android + iOS) ................................................................ 137

Profilliste..................................................................................................................... 144

Hauptmenü ................................................................................................................ 145

Navigation innerhalb der App .................................................................................... 146

Test / Einbruchsimulation..................................................................................................................... 147

Beschreibung der Sensoren und Bedienteile ...................................................................................... 148

Übersicht der Sensoren Kompatibilität ................................................................................................ 149

Integration von Leuchten anderer Hersteller .......................................................................... 151

12/24V Funkrelais ................................................................................................................... 154

Das 12/24V Funkrelais in Betrieb nehmen ................................................................ 155

360° PIR Bewegungsmelder .................................................................................................. 157

Den 360° PIR Bewegungsmelder in Betrieb nehmen ................................................ 158

Außensirene V2 ...................................................................................................................... 161

Die Außensirene V2 in Betrieb nehmen .................................................................... 162

CO Melder............................................................................................................................... 167

DEUTSCH

Den CO Melder in Betrieb nehmen: ........................................................................... 168

Drahtloser Sensoreingang ...................................................................................................... 169

Den drahtlosen Sensoreingang in Betrieb nehmen: .................................................. 170

Dual Way Bewegungsmelder ................................................................................................. 172

Den Dual Way Bewegungsmelder in Betrieb nehmen .............................................. 174

Erschütterungsmelder ............................................................................................................. 176

Den Erschütterungsmelder in Betrieb nehmen .......................................................... 177

Fenster- / Türkontakt .............................................................................................................. 179

Den Fenster- / Türkontakt in Betrieb nehmen............................................................ 180

Fenster- / Türkontakt V2 ......................................................................................................... 182

Den Fenster- / Türkontakt V2 in Betrieb nehmen ...................................................... 183

Fernbedienung V2 .................................................................................................................. 186

Die Fernbedienung V2 in Betrieb nehmen................................................................. 187

Funk Riegelschaltkontakt ........................................................................................................ 188

Den Funkriegelschaltkontakt in Betrieb nehmen ....................................................... 189

Funkrelais ............................................................................................................................... 191

Das Funkrelais in Betrieb nehmen ............................................................................. 191

Funkrepeater V2 ..................................................................................................................... 193

Den Funkrepeater V2 mit der Zentrale verbinden ..................................................... 194

Den Funkrepeater V2 mit der XT1 Zentrale verbinden .............................................. 195

Funksteckdose mit Stromzähler und ZigBee Repeater .......................................................... 199

Funksteckdose in Betrieb nehmen ............................................................................ 200

Glasbruchmelder .................................................................................................................... 202

Den Glasbruchmelder in Betrieb nehmen .................................................................. 203

Glasbruchmelder V2 ............................................................................................................... 205

Den Glasbruchmelder V2 in Betrieb nehmen ............................................................ 206

Hauptstromzähler ................................................................................................................... 208

Den Hauptstromzähler in Betrieb nehmen................................................................. 209

Heizkörperthermostat ............................................................................................................. 212

Installation des Heizkörperthermostats ...................................................................... 215

Hitzemelder ............................................................................................................................. 219

Den Hitzemelder in Betrieb nehmen: ......................................................................... 220

Hutschienenrelais ................................................................................................................... 221

Das Hutschienenrelais in Betrieb nehmen................................................................. 222

Innensirene ............................................................................................................................. 224

Die Innensirene in Betrieb nehmen ........................................................................... 224

Keypad V2 .............................................................................................................................. 228

Das Keypad V2 in Betrieb nehmen ............................................................................ 229

Lichtschalter V2 ...................................................................................................................... 233

Installation des Lichtschalter V2 ................................................................................ 235

DEUTSCH

Lichtsensor.............................................................................................................................. 239

Lichtsensor in Betrieb nehmen .................................................................................. 240

Linienbewegungsmelder ......................................................................................................... 243

Den Linienbewegungsmelder in Betrieb nehmen ...................................................... 244

Magnetisches Sperrelement ................................................................................................... 247

Das Magnetische Sperrelement an der Tür verbauen & in Betrieb nehmen: ............ 248

Mechanisches Sperrelement .................................................................................................. 249

Das Mechanische Sperrelement an der Tür verbauen & in Betrieb nehmen ............ 250

Medizinischer Alarmmelder .................................................................................................... 252

Den medizinischen Alarmmelder in Betrieb nehmen ................................................. 252

Mini Innensirene V2 ................................................................................................................ 254

Die Mini Innensirene V2 in Betrieb nehmen .............................................................. 255

Outdoor Keypad V2 ................................................................................................................ 257

Das Outdoor Keypad V2 in Betrieb nehmen.............................................................. 260

Panic Button ........................................................................................................................... 270

Den Panic Button in Betrieb nehmen ......................................................................... 270

PIR Bewegungsmelder V2 ...................................................................................................... 271

Den PIR Bewegungsmelder V2 in Betrieb nehmen ................................................... 272

PIR Netzwerkkamera V3 ........................................................................................................ 275

Die PIR Netzwerkkamera V3 in Betrieb nehmen ....................................................... 276

Rauchmelder .......................................................................................................................... 279

Den Rauchmelder in Betrieb nehmen ........................................................................ 281

Rollladenrelais ........................................................................................................................ 285

Das Rollladenrelais in Betrieb nehmen ...................................................................... 287

Statusanzeige ......................................................................................................................... 290

Statusanzeige in Betrieb nehmen .............................................................................. 291

Szenarienschalter ................................................................................................................... 293

Szenarienschalter V2 .............................................................................................................. 294

Szenarienschalter V2 in Betrieb nehmen .................................................................. 295

Tag Reader V2 ....................................................................................................................... 298

Den Tag Reader V2 in Betrieb nehmen ..................................................................... 299

Temperatursensor V2 ............................................................................................................. 302

Den Temperatursensor V2 in Betrieb nehmen .......................................................... 302

Temperatursensor mit Display V2 .......................................................................................... 304

Den Temperatursensor mit Display V2 in Betrieb nehmen ....................................... 305

Temperatursensor mit Fühler ................................................................................................. 306

Den Temperatursensor mit Fühler in Betrieb nehmen .............................................. 307

Universal IR Fernbedienung ................................................................................................... 308

Die Universal IR Fernbedienung in Betrieb nehmen ................................................. 309

IR Signale lernen und testen...................................................................................... 310

DEUTSCH

Installation .................................................................................................................. 312

IR LED Auswahl & Bedienung ................................................................................... 313

Unterputzrelais mit Dimmerfunktion V2 .................................................................................. 315

Das Unterputzrelais mit Dimmerfunktion V2 in Betrieb nehmen ............................... 317

Unterputzrelais mit Stromzähler V2 ........................................................................................ 319

Das Unterputzrelais mit Stromzähler V2 in Betrieb nehmen ..................................... 320

Wassermelder ......................................................................................................................... 322

Den Wassermelder in Betrieb nehmen ...................................................................... 322

Wassermelder V2 ................................................................................................................... 324

Den Wassermelder V2 in Betrieb nehmen ................................................................ 325

Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Ein aktuelles Handbuch finden

Sie im Downloadbereich auf unserer Webseite

Handbuch Version 1.3 (Firmwarestand 0.0.2.19E)

DEUTSCH

Einleitung

Vielen Dank für den Kauf der LUPUSEC-XT1 Plus Funkalarmanlage. Bevor Sie die Anlage in Betrieb nehmen, lesen Sie die folgenden Sicherheits- und

Installationshinweise aufmerksam und sorgfältig durch. Die Beachtung dieser Anleitung ist zwingend notwendig, um einen gefahrlosen Betrieb sicherzustellen. Bei

Fragen wenden Sie sich an Ihren Fachhändler oder direkt an LUPUS-Electronics. Ihre LUPUSEC-XT1 Plus wurde nach dem heutigen Stand der Technik entwickelt

und gebaut, von daher werden die geltenden Anforderungen nach europäischen und

nationalen Richtlinien erfüllt.

Bewahren Sie das Handbuch sorgfältig auf, um im Nachhinein offene Fragen klären zu können. Die Anleitung ist fester Bestandteil des Produktes auch bei Weitergabe

an Dritte.

WICHTIG

 Achten Sie darauf, dass wir unsere Produkte stetig verbessern.  Aus diesem Grund empfehlen wir die Firmware Ihrer Zentrale regelmäßig zu

aktualisieren um kleine Fehler zu beheben und neue Funktionen verwenden

zu können. Mehr Informationen finden Sie im Kapitel „Firmware“.

 Diese Anleitung wird ebenfalls regelmäßig verbessert und angepasst. Die

Versionsnummer finden Sie am Ende des Inhaltsverzeichnisses. Auf unserer

Webseite finden Sie die aktuellste Version des Handbuchs als PDF-Datei zum Download (http://www.lupus-electronics.de/Alarm-Smarthome/).

DEUTSCH

Haftungsausschluss

Alle technischen Angaben und Beschreibungen in dieser Bedienungsanleitung wurden mit größter Sorgfalt erstellt. Dennoch sind Fehler nicht völlig auszuschließen. Deshalb weisen wir daraufhin, dass weder eine juristische Verantwortung noch irgendeine Haftung für jedwede Folgen, die auf fehlerhafte Angaben zurückgeführt werden, übernommen wird. Die Beschreibungen, Bilder und technischen Daten

können sich im Sinne des technischen Fortschritts ändern. LUPUS-Electronics

GmbH behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung Änderungen an den Produkten und an der Bedienungsanleitung vorzunehmen. Es wird keine Garantie für den Inhalt dieses Dokumentes übernommen. Für Mitteilung

eventueller Fehler oder Ungenauigkeiten sind wir jederzeit dankbar.

Bei Schäden, die auf Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung. Bei Personen und/ oder Sachschäden, die auf unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise zurückzuführen sind, übernehmen wir keine Haftung. In solchen Fällen entfällt jeder Garantieanspruch!

Dieses Symbol soll den Benutzer auf möglicherweise ungeschützte gefährliche Spannungen innerhalb des Gehäuses hinweisen. Diese können unter Umständen einen elektrischen Schlag auslösen.

Sämtliche von LUPUS-Electronics GmbH bleifreien Produkte erfüllen

die Anforderungen der europäischen Richtlinie zur Beschränkung der

Verwendung gefährlicher Substanzen (RoHS). Dies bedeutet, dass

sowohl der Herstellungsprozess als auch die Produkte absolut

„bleifrei“ und ohne sämtliche in der Richtlinie aufgeführten gefährlichen

Substanzen auskommen.

Dieses Gerät wurde getestet und die Einhaltung der Grenzwerte nach

Teil 15 der FCC Regularien für eine Klasse digitaler Geräte festgestellt.

Diese Grenzwerte wurden festgelegt, um einen vernünftigen Schutz

gegen gesundheitsschädlichen Umgang zu leisten, wenn das Gerät in

einem gewerblichen Umfeld betrieben wird. Das Gerät erzeugt und

benutzt Funkfrequenz-Energie und kann diese abstrahlen. Außerdem

kann das Gerät, wenn es nicht gemäß des Benutzerhandbuches

installiert und betrieben wird, andere Funkkommunikation stören. Die

Anwendung dieses Gerätes in einer bewohnten Gegend kann zu

Störungen führen, die möglicherweise zu Lasten des Benutzers

beseitigt werden müssen.

Hiermit erklärt die LUPUS-Electronics GmbH, dass sich die Geräte

LUPUSEC – XT1 Plus Zentrale (Art. Nr. 12121; EAN: 4260195434240) in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG

befindet. Dieses Produkt erfüllt die CE Richtlinien, sofern es

ordnungsgemäß in Betrieb genommen wird. Zur Vermeidung von

elektromagnetischen Störungen (z.B. In Rundfunkempfängern oder im

Funkverkehr) verwenden Sie bitte ausschließlich elektrisch

abgeschirmte Kabel.

DEUTSCH

Wichtige Sicherheitshinweise

Diese Funk-Alarmanlage wurde mit einem hochwertigen Gehäuse ausgestattet. Bitte beachten Sie dennoch bei der Verwendung folgende Sicherheitsbestimmungen:

 Behandeln Sie die Alarmanlage behutsam, starke Vibrationen oder Stöße

können die Alarmanlage beschädigen.

 Kabel müssen fachmännisch verlegt werden, so dass Sie nicht geknickt

oder anderweitig beschädigt werden können.

 Zur Reinigung der Oberfläche der Alarmzentrale verwenden Sie ein

halbfeuchtes Tuch und reiben Sie die Oberfläche anschließend trocken.

Reinigungsmittel können die Oberfläche der Alarmzentrale beschädigen.

 Schließen Sie die Alarmanlage nur mit der dafür vorgesehenen

Stromspannung an (9V DC, 1 Ampere). Betreiben Sie die Alarmanlage

nur mit dem dafür vorgesehenen Netzteil.

 Die verwendete Steckdose muss sich an einem leicht zugänglichen, vor

Feuchtigkeit geschützten Ort im Innenbereich befinden.

 Die Alarmanlage darf nicht in feuchten, sehr kalten oder sehr heißen

Umgebungen installiert werden. Beachten Sie die maximalen Betriebs

Feuchtigkeits- und Temperaturbedingungen: höchstens 90% relative Feuchte; -10 °C bis +45 °C.

 Das Gerät darf keinen starken Temperaturschwankungen ausgesetzt

werden, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann.

 Die Anlage darf keiner direkten Sonneneinstrahlung oder starken

Wärmequellen wie z.B. Heizkörpern oder Kerzen unmittelbar ausgesetzt

werden.

 Die Alarmanlage darf nicht in Kontakt mit jeglichen Flüssigkeiten kommen

und es dürfen keine Fremdkörper in das Gehäuse eindringen.

 Sorgen Sie für eine ausreichende Belüftung der Anlage. Ein

Mindestabstand von 10 cm nach allen Seiten (ausgenommen der

verschraubten Rückseite) muss eingehalten werden.

 Installieren Sie die Alarmanlage nicht in der Nähe von starken

elektrischen Leitungen, Mikrowellen, Öfen, Kochfeldern, Metalltüren oder

Metallwänden. Dies könnte die Funkverbindung beeinträchtigen.

 Setzen Sie das Gerät keinen unmittelbaren Magnetfeldern (z.B. in Nähe

von Lautsprechern oder Verstärkern) aus.

 Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich

Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt

zu werden.

 Kinder sind von diesem Produkt und anderen damit verbundenen

elektrischen Geräten jederzeit fernzuhalten. Die Alarmanlage enthält Kabel, die zu Strangulierungen führen und Kleinteilen die verschluckt werden können. Lassen Sie Verpackungsmaterialien nicht achtlos liegen,

diese können für spielende Kinder zu einer Gefahr werden.

DEUTSCH

Bestimmungsgemäßer Einsatz

Die Alarmanlage ist für die Gebäudesicherung vorgesehen. Die Zentrale ist nur im Innenbereich einsetzbar. Ein anderer Einsatz als in dieser Bedienungsanleitung

beschrieben ist nicht zulässig und führt zu Gewährleistungs- und Garantieverlust sowie zu Haftungsausschluss. Dies gilt auch für Veränderungen und Umbauten.

Entsorgungshinweise: Gerät nicht im Hausmüll entsorgen!

Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-

Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für

Elektronik-Altgeräte!

Dieses Produkt enthält einige Softwareprogramme, die unter die GPL-Lizenz, für freie Software fallen.

Dieses Produkt enthält Software, die von dritten Parteien entwickelt wurden und/oder Software, die der GNU General Public License (GPL) und/oder der GNU Lesser General Public License (LGPL) unterliegt. Den Quellcode dieser Programme senden

wir Ihnen gerne auf Anfrage zu. Der GPL- und/oder LGPL-Code, der in diesem

Produkt verwendet und angeboten wird, steht UNTER AUSSCHLUSS JEGLICHER GEWÄHRLEISTUNG und unterliegt dem Copyright eines oder mehrerer Autoren.

Für weitere Details siehe auch den GPL- und/oder LGPL-Code dieses Produktes und die Nutzungsbestimmungen von GPL und LGPL.

Den kompletten Lizenztext können Sie über http://www.gnu.org/licenses/gpl-2.0.html

einsehen. Eine inoffizielle deutsche Übersetzung finden Sie unter:

http://www.gnu.de/documents/gpl.de.html.

Konformität:

Die Konformitätserklärung ist zu beziehen unter:

http://www.lupus-electronics.de im Downloadbereich des jeweiligen Produkts.

Alternativ können Sie diese auch direkt bei uns anfordern: LUPUS-Electronics GmbH Otto-Hahn-Str. 12 76829 Landau

info@lupus-electronics.de

DEUTSCH

Die wichtigsten Kapitel zur Ersteinrichtung

Dieses Handbuch beschreibt, ab dem Kapitel „Home Menü“, die Menüpunkte der Alarmanlage in Reihenfolge der Oberflächenstruktur der Alarmanlage. Zur Ersteinrichtung sind jedoch viele Unterpunkte nicht relevant und können erst einmal übersprungen werden. Aus diesem Grund führen wir an dieser Stelle für die meisten

Benutzer die wichtigsten Kapitel auf:

Montieren 1.

 Montage der LUPUSEC XT1 Plus Alarmanlage, erster Zugriff auf die

Weboberfläche der Alarmanlage im lokalen Netzwerk (LAN).

 Kapitel: Die LUPUSEC-XT1 Plus in Betrieb nehmen

Inkl. Unterkapitel.

Anlernen 2.

 Anlernen / Hinzufügen von Sensoren in die Alarmanlage.

Detailanleitungen der Sensoren.

 Kapitel: Sensor Menü -> hinzufügen

Beschreibung der Sensoren und Bedienteile

Parametrieren 3.

 Die wichtigsten Einstellungen der Alarmanlage.  Kapitel: Sensor Menü -> Sensor editieren

Einstellung -> Zentrale

Alarmierung 4.

 Benachrichtigungen der Alarmanlage einstellen.  Kapitel: Report

Priorität

Internetzugriff 5.

 Detaillierte Informationen und Beispiele für einen Fernzugriff auf die

Alarmanlage via Webbrowser und Smartphone (Android + IOS).

 Kapitel: Netzwerk Menü

Fernzugriff über das Internet

System überprüfen / Einbruch simulieren 6.

 Fehler im System, scharf / unscharf schalten, Alarm auslösen und

kontrollieren.

 Kapitel: Home Menü -> Übersicht

Home Menü -> Status Test / Einbruchsimulation

Smarthome 7.

 Optionale Konfiguration von Hausautomationsregeln inkl. Beispielen.

Kapitel: Smarthome-Menü

DEUTSCH

Beschreibung der Hardware + LEDs

2 3 5 1 4

Rückseite:

Stromanschluss 1. Notstrom Akku: 2.

Ein- / Ausschalter (An zum Stromanschluss, Aus zum Netzwerkanschluss)

LAN-Anschluss 3. Reset-Knopf 4.

USB-Anschluss (derzeit keine Funktion) 5.

Montagelöcher für die Wandhalterung (durch das Einrasten der Halterung 6.

wird der Sabotagekontakt der Zentrale geschlossen)

Hinweis:

Sobald das Gehäuse der XT1 Plus von der Wandhalterung entfernt wird, öffnet sich der Sabotagekontakt und ein ein „Sabotagealarm“ wird ausgelöst. Standardmäßig wird im unscharfen Zustand der Alarmanlage kein akustischer Alarm ausgeben. Dies kann im Menü „Einstellungen“  „Zentrale“  „Area

Einstellungen“  „Sabotagealarm“ konfiguriert werden.

DEUTSCH

Vorderseite:

1 2 3

Die LUPUSEC-XT1 Plus Zentrale hat drei verschiedene Kontroll-LEDs. Diese zeigen Ihnen den Status der Zentrale an.

Error LED 1.

 Rot = Systemfehler (unter „Home“  „Status“  „XT1+ Status“ wird die

Auflistung der Meldungen angezeigt)

 Aus = System in ordnungsgemäßem Zustand

WICHTIG:

Die XT1 Plus Alarmanlage hat zwei Areas, in diesen können Sie insgesamt maximal

bis zu 80 Lupus-Sensoren als „Zonen“ anlernen. Jedem Sensor wird eine Area +

Zonennummer zugeordnet. Beide Areas lassen sich unabhängig voneinander scharf schalten. So kann z.B. ein Zweifamilienhaus mit nur einer XT1 Plus überwacht

werden, als wenn Sie zwei Alarmanlagen nutzen würden.

Jede Area kann in 5 verschiedene Modi (Zustände) gestellt werden: Scharf (arm – Alles wird scharf gestellt), Heimmodus 1,2, oder 3 (home – nur ein Teil der Sensoren wird scharf gestellt) und Unscharf (disarm – die Alarmanlage löst keinen Einbruchalarm aus). Wie ein Sensor in einem Modus reagiert, kann selbst

konfiguriert werden. Weiteres hierzu finden Sie im Kapitel „Sensor editieren“.

Ob die Alarmanlage auf einen Sensor im jeweiligen Zustand reagiert oder nicht, ist abhängig von der Konfiguration des jeweiligen Sensors (Siehe Kapitel „Sensor

editieren“). So ist es z.B. möglich, mit einem aktivierten Home-Modus zwar noch die „Außenhaut“ Ihres Hauses zu überwachen aber nicht den Innenraum (PIRBewegungsmelder), damit Sie bei Ihrer Anwesenheit keinen Fehlalarm auslösen.

DEUTSCH

Area 1 LED 2.

 Rot = Area 1 im Scharf-Modus (Arm)  Grün = Area 1 im Home-Modus (Home1, Home2, Home3)  Rot blinkend = Alarm in Area 1

o Das Blinken können Sie ausschalten indem Sie Area 1 unscharf

schalten

 Grün blinkend + Grün blinkende Area 2 LED = Zentrale im Sensoren-

Hinzufügen-Modus oder Reichweitentest–Modus

 Aus = Area 1 ist unscharf, es befindet sich kein Alarm im Systemspeicher

Hinweis:

In der XT1 Plus blinken die LEDs nur noch im Alarmfall rot. Im Anlern- bzw. Reichweiten- Modus blinken beide LEDs grün.

Area 2 LED 3.

 Rot = Area 2 im Scharf-Modus (Arm)  Grün = Area 2 im Home-Modus (Home1, Home 2, Home3)  Rot blinkend = Alarm in Area 2

o Das Blinken können Sie ausschalten indem Sie Area 2 unscharf

schalten

 Grün blinkend + Grün blinkende Area 2 LED = Zentrale im Sensoren-

Hinzufügen-Modus oder Reichweitentest–Modus

 Aus = Area 2 ist unscharf, es befindet sich kein Alarm im Systemspeicher

Lautsprecheröffnung 4.

Unter dieser Öffnung befindet sich der Lautsprecher der XT1 Plus Zentrale.

DEUTSCH

Die LUPUSEC-XT1 Plus in Betrieb nehmen

Die folgenden Seiten beschreiben Ihnen Schritt für Schritt die Installation und

Inbetriebnahme Ihrer LUPUSEC-XT1 Plus Befolgen Sie die Anweisungen genau, um

Schäden an der Anlage zu vermeiden. Lesen Sie dieses Handbuch vor Inbetriebnahme gründlich durch, damit etwaige Fehler vermieden werden. Zudem

erhalten Sie auf der mitgelieferten CD Videos zur Installation.

Warnung

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Elektro-Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz stellen nicht nur eine Gefahr für Sie selbst, sondern auch für andere Personen dar.

Falls Fehler auftreten sollten, ziehen Sie den Strom der Alarmanlage

und kontaktieren Sie Ihren Lieferanten. Weitere Benutzung erhöht die

Gefahr eines Brands oder elektrischen Schlags.

Lieferumfang

Nehmen Sie die Zentrale aus der Verpackung. Kontrollieren Sie diese gleich nach Erhalt auf etwaige Transportschäden und ob sich folgende Teile im Lieferumfang des

Produkts befinden:

 Alarmanlage LUPUSEC-XT1 Plus  Wandhalterung inkl. Schraubenset  LAN-Kabel  9 Volt 1Ampere Netzteil (Stromverbrauch: 2,1 Watt im Normalzustand, 5

Watt bei aktivierter interner Sirene)

 Quickguide

Installationsort

Der Installationsort der Zentrale sollte für einen reibungslosen Betrieb so gewählt werden, dass der Funkkontakt (868MHz bzw. 2.4GHz) zu den einzelnen Sensoren die kürzeste Luftlinie bildet. Es sollte möglichst ein zentraler, offener Ort sein mit späterer Anbindung an Ihrem Router, Switch oder Netzwerkkarte durch ein LANKabel. Ggf. können Sie die Funkreichweite durch einen Repeater verstärken lassen.

DEUTSCH

Montage der Zentrale

Sie müssen die LUPUSEC-XT1 Plus zur Installation fest an einer Wand 1.

montieren. Für die Wandmontage liegen Schrauben, Dübel und eine Halterung im Lieferumfang bereit. Schrauben Sie die Wandhalterung an die gewünschte Stelle und beachten Sie bei der Wahl des Installationsortes die

zuvor beschriebenen „Wichtige Sicherheitshinweise“.

Stecken Sie das mitgelieferte Netzteil an die LUPUSEC-XT1 Plus an und 2.

drehen Sie den Stecker um 90°, so dass es nicht mehr einfach aus der

Zentrale gezogen werden kann.

Die Zentrale benötigt ca. 30 Sekunden zum Starten.

Schalten Sie den Notstrom Akku nach Links auf „AN“. 3.

Hinweise:

 Bei einem Stromausfall kann die Zentrale ca. 12 Stunden über den internen

Notstrom-Akku mit Strom versorgt werden.

 Es dauert ca. 6-9 Stunden bis der Notstrom-Akku vollständig geladen ist!  Bei einer Stromunterbrechung der Alarmzentrale dauert es mindestens drei

Minuten bis Sie von der XT1 Plus von der Stromunterbrechnung

benachrichtigt werden.

DEUTSCH

oder Drahtlos (WLAN)

Für den Netzwerkzugriff stecken Sie ein LAN-Kabel an die Zentrale und 4.

verbinden es mit Ihrem Router bzw. Netzwerk.

Hinweis:

Die Alarmzentrale besitzt keine WLAN-Verbindung und muss immer mit einem LAN-Kabel angeschlossen werden, wenn Sie über Netzwerk darauf zugreifen möchten.

Stecken Sie die XT1 Plus Zentrale auf die Wandhalterung. Stellen Sie 5.

sicher, dass die Zentrale auf der Halterung einrastet und kontrollieren Sie,

dass die Alarmanlage fest montiert ist.

DEUTSCH

Zugriff auf das Webinterface der LUPUSEC XT1 Plus

Die Zentrale wird über eine browsergestützte Benutzeroberfläche gesteuert, die wie eine Internetseite aufgebaut ist. Auf dieser Benutzeroberfläche können Sie alle Funktionen der XT1 Plus steuern, Sensoren hinzufügen oder bearbeiten, die Zentrale scharf oder unscharf stellen, überprüfen ob Fenster oder Türen offen stehen, sowie,

falls vorhanden, die Live-Bilder Ihrer LUPUSNET HD-Netzwerkkameras und Rekorder sehen.

Um das Hauptmenü der Zentrale mit Windows Clients zu öffnen, gehen Sie wie

beschrieben vor:

Legen Sie die CD ein und starten den Netzwerkfinder. Wenn Sie die IP-1.

Adresse der XT1 Plus bereits kennen, können Sie diese direkt in Ihrem Browser eingeben und als Lesezeichen ablegen.

WICHTIG

 Für MacOS Betriebssysteme finden Sie den IP-Finder auf www.lupus-

electronics.de zum Download bereitgestellt.

 Mit einem Smartphone (Android oder IOS) können Sie ebenfalls auf die

Alarmanlage zugreifen, weitere Informationen hierzu finden Sie im Kapitel „Zugriff

mit der LUPUSEC- App “.

DEUTSCH

Klicken Sie unten auf „Search“, um die Zentrale im Netzwerk zu suchen. 2.

Hinweise:

 Für einen erfolgreichen Zugriff auf die Zentrale muss diese sich im

gleichen logischen Netzwerkbereich befinden (z.B. 192.168.100.X), wie die des Zugriffsgerätes (PC, Notebook, Mac..). Sollte dies nicht der Fall sein, überprüfen Sie Ihre Netzwerkverbindung. Nähere Informationen

finden Sie im Kapitel „Netzwerk“  „Einstellungen“.

 Falls Sie keinen DHCP-Server nutzen (möchten), können Sie die IP-

Einstellungen der Zentrale rechts oben unter Geräteeinstellungen manuell

abändern. Es ist bei einer manuellen (statischen) IP-Adressvergabe

notwendig, für den Fernzugriff und Alarmierung (via Mail, SMS…) als

Standardgateway und DNS-Server seine Router IP-Adresse zu

hinterlegen! Weitere Informationen hierzu finden Sie im Kapitel „Netzwerk“  „Einstellungen“.

 Bitte beachten Sie, dass bei einer Direktverbindung zwischen Zentrale und

Zugriffsgerät (PC, Notebook, Mac..) ein Crossoverkabel verwendet werden muss.

DEUTSCH

Mit einem Doppel-Klick auf die gefundene Zentrale oder alternativ mit 3.

rechter Maustaste auf „Öffnen“, wird eine verschlüsselte SSL-Verbindung zur Alarmanlage mittels Standard-Browser hergestellt.

Alle zwischen dem Benutzer (APP oder Browser) und der Alarmanlage

ausgetauschten Daten werden SSL/TLS 1.2 SHA-256bit RSA

verschlüsselt. Dies macht es Unbefugten unmöglich z.B. die Passwörter durch mitlesen des Datenverkehrs (z.B. im freien WLAN eines Cafés) zu erhalten. Beim ersten Zugriff erscheint eine Warnmeldung in Ihrem

Webbrowser (Abbildung Firefox).

Hinweise:

 Die Warnmeldung „Diese Verbindung ist nicht sicher“ bedeutet keineswegs,

dass die Verbindung zur IhrerAlarmanlage nicht sicher ist. Das liegt daran, dass Alarmanlagen in privaten Netzwerken installiert werden und sich selbst signiert. Drittanbieter die Sicherheitszertifikate (z.B. für Banken und Webshops) vergeben sind solche individuellen Sicherheitszerifikate unbekannt und warnen Sie deshalb. In Ihrem Fall sollten Sie den Warnhinweis ignorieren um auf die Alarmanlage per Webbrowser zugreifen

zu können.

 Für den SSL- / Https- Zugriff ist immer ein Zertifikat notwendig. Dieses wird

automatisch auf die IP-Adresse ausgestellt.

 Mit verschiedenen Webbrowsern sieht die Warnmeldung unterschiedlich aus.

Bei den meisten Browsern muss nach einem Neustart der HTTPS-Zugriff erneut erlaubt werden.

Firefox:

 Klicken Sie auf „Erweitert“ und anschließend auf „Ausnahme hinzuzufügen“:

DEUTSCH

 Es steht die IP-Adresse (bzw. der DDNS-Name) schon in der Adresszeile,

 Wählen Sie die Option „Diese Ausnahme dauerhaft speichern“, damit Ihnen

der Zugriff, mit diesem Zertifikat, dauerhaft Zugriff per SSL-Verschlüsselung ermöglicht wird.

 Anschließend bestätigen Sie die Regel mit „Sicherheits-Ausnahmeregel

bestätigen“.

Chrome:

 Klicken Sie auf „Erweitert“.

 Klicken Sie anschließend auf „Weiter zu IP-Adresse (unsicher)“.

DEUTSCH

Apple Safari:

 Klicken Sie auf „Details einblenden“.

 Klicken Sie auf „öffne diese Website“. und anschließend auf „Webseite

besuchen“.

Tragen Sie das Kewnnwort Ihres macOS-Benutzerkontos ein und klicken Sie auf „Einstellungen aktualisieren“.

Microsoft Edge:

 Klicken Sie auf „Mit dieser Webseite fortfahren (nicht empfohlen)“.

DEUTSCH

Microsoft Internet Explorer:

 Klicken Sie auf „Laden dieser Webseite fortsetzen (nicht empfohlen)“.

Opera:

 Klicken Sie auf „Trotzdem fortfahren“.

Ein Login-Fenster erscheint: 4.

Geben Sie beim ersten Zugriff die folgenden Standard-Zugangsdaten ein. Benutzername: admin, Passwort: admin1234.

DEUTSCH

Der Installationsassistent: 5.

Der Installationsassistent führt Sie durch die grundlegenden Punkte der

Installation.

a) Wählen Sie die gewünschte Sprache aus

b) Sollte es eine aktuellere Alarmanlagen-Firmware Version geben, als die

bereits auf der Alarmanlage installierten, werden Sie aufgefordert ein

Update auszuführen.

DEUTSCH

c) Aus Sicherheitsgründen werden Sie aufgefordert das Standardpasswort

zu ändern. Es ist nicht möglich, es zu belassen! Merken Sie sich Ihr Passwort gut und achten Sie auf Groß- und Kleinschreibung. Vergeben Sie unbedingt ein mindestens mittel starkes Passwort!

d) Im nächsten Schritt können Sie die Netzwerkeinstellungen der

Alarmanlage ändern. Es wird empfohlen die Einstellungen auf DHCP zu belassen.

DEUTSCH

e) Es ist mit Hilfe des Assistenten möglich, sich eine DDNS-Adresse für

den Internetzugriff (eine vorhandene IP v4 Adresse vorausgesetzt) zu erstellen. Die Adresse wird der Alarmanlage zugeordnet. Sie müssen sich keinen Benutzernamen oder Passwort merken.

f) Es folgen Hinweise wie man sich einen Fernzugriff einrichten kann.

Weitere Informationen hierzu finden Sie im Kapitel „Fernzugriff über das

Internet“ in diesem Handbuch.

DEUTSCH

g) Zum Abschluss werden die Einstellungen an die Zentrale übermittelt.

Hinweise:

 Für den Webzugriff auf die Alarmanlage empfehlen wir den Mozilla Firefox.

Diesen können Sie hier herunterladen:

https://www.mozilla.org/de/firefox/new/

 Die IP-Adresse der Zentrale können Sie in die Favoriten bzw. Lesezeichen

Ihres Browsers abspeichern, um schneller und einfacher auf die

Benutzeroberfläche zu gelangen. Der Zugriff über den IP-Finder ist anschließend nicht mehr notwendig.

 Es gibt noch zwei weitere Benutzer („expert“ und „user“) mit weniger Rechten

als der „Admin. Standardmäßig sind diese beiden Nutzer deaktiviert.

Weiteres hierzu wird unter „System“  „Passwort“ erläutert.

 Der Benutzernamen darf nur aus Groß- und Klein- Buchstaben sowie aus

Zahlen bestehen.

 Er muss mindestens 5 und darf maximal 20 Zeichen lang sein.  Für das Passwort können Sie alle Zeichen aus dem Ascii Code (33 – 126)

verwenden.

WICHTIG

 Das Passwort muss mindestens 8 Zeichen lang sein und mindestens

Mittelstark sein. Es darf also nicht nur aus Zeichen eines Types bestehen

(Zahlen, Groß- oder Klein- Buchstaben, Sonderzeichen).

 Leerzeichen sind generell nicht verwendbar!

DEUTSCH

1 3 5 2

Die Benutzeroberfläche der Alarmanlage

Die Benutzeroberfläche ist in 5 Bereiche eingeteilt. Im oberen Teil sehen Sie die 4 wichtigsten Menüs der XT1 Plus. Die Anzeige im 5. Bereich wechselt je nach Menüauswahl.

Die Hauptmenüs

Die Hauptmenüs beinhalten die wichtigsten Punkte für die Anlagensteuerung, wie „Home“, „Smarthome“, „Sensoren“, „Netzwerk“, „Einstellung“ und „System“. Der ausgewählte Menüpunkt wird orange hinterlegt und, je nach Auswahl, gelangen Sie zu den Untermenüs (3).

Datum und Uhrzeit, Sonnenauf- und Sonnenuntergang 2.

Rechts oben finden Sie die aktuelle Uhrzeit und darunter (falls aktiviert) den

Sonnenaufgang- und Sonnenuntergangszeitpunkt des heutigen Tages.

DEUTSCH

Die Untermenüs 3.

Mit Hilfe der Hauptmenüauswahl (1) gelangen Sie in die Auswahl der verschiedenen Untermenüs. Das ausgewählte Untermenü hat eine orangene Schrift. Je nach Auswahl ändert sich das angezeigte Konfigurationsmenü (5).

Profil-, Benutzer- Anzeige, Übersichtseinstellungen, Fenster 4.

maximieren

 Hier sehen Sie das Symbol des aktuell aktiven Profils. Dieses kann im

Menü „Smarthome“  „Automation“  „Profile“ angepasst werden.

 Über den Übersichtseinstellungen ( ) sehen Sie den

eingeloggten Benutzer (im Beispiel oben „admin“).

 Das Symbol öffnet die überall verfügbaren

Übersichtseinstellungen:

Hinweis:

Im Menü „Home“  „Übersicht“ gibt es weitere, nur der Übersichtseite betreffende, Menüpunkte (Profile, Sichern, Grid sperren / entsperren, App

hinzufügen).

o Moduswechsel:

Mit dieser Funktion ist es möglich den Zustand beider Areas der

Alarmanlage (unscharf, scharf, Home-Modi 1-3) zu wechseln. Sie

sehen auf einem Blick den aktuellen Zustand beider Areas

(orange hinterlegt).

DEUTSCH

o Smarthome:

Haben Sie im Menü „Smarthome“  „Automation“ Profile angelegt, so ist es mit diesem Menü möglich, ein gewünschtes

Profil zu aktivieren.

o Abmelden:

Über das „Abmelden“ verlassen Sie die Weboberfläche der XT1

Plus und melden sich von der Zentrale ab.

 Maximieren / Minimieren: mit diesem Button verstecken Sie

die Haupt- und Untermenüs.

Konfigurationsmenü 5.

In diesem Bereich werden die Einstellungen, Konfigurationen des ausgewählten Untermenüs vorgenommen. Der Inhalt wechselt je nach Auswahl des Menüs die Ansicht.

DEUTSCH

2 a-d

Home-Menü

Unter „Übersicht“, „Status“, „Historie“, „PIR Kamera“ und „Pin Codes“, erhalten Sie

wichtige Informationen der Sensoren.

Übersicht

Die Startseite (Grid) ermöglicht, über funktions- und sensorspezifische Apps eine

individuelle Ansicht zu schaffen. Mit dem Grid können Sie die Benutzeroberfläche Ihrer LUPUSEC XT1 Plus personalisieren, ganz einfach wie gewohnt im Browser. Sie können selbst bestimmen, welche Anzeige oder Information, welche Funktion und

welche Schalter und Buttons angezeigt werden und welche nicht.

Sie möchten z.B. eine App mit einer aktuellen Wetteranzeige? Oder Sie möchten spezielle Schalter für die Hausautomation hinzufügen? Oder Ihre Kameras neu

anordnen? Die Möglichkeiten sind so vielfältig wie Ihre Bedürfnisse individuell sind. Das Grid können Sie wie folgt konfigurieren:

Die Standardkonfiguration

Dies ist die werksseitig vorkonfigurierte Startseite Ihrer XT1 Plus. Sie besteht aus

insgesamt 10 Apps.

DEUTSCH

Statusanzeige App 1.

a b c

Diese App zeigt nur den Status der Alarmanalage, aktuell von der Area 1, an. Es ist nur eine Anzeigefunktion – keine Klickfunktion. Wie Sie den Status

ändern können, erfahren sie im nächsten Abschnitt.

Alarmmodus-App 2.

Bereich 2 zeigt insgesamt 4 Alarmmodi-Symbole. Mit einem Klick, können Sie die Alarmanlage Scharf-, Unscharf- oder in einen der Home-Modis stellen. Der Bereich besteht aus insgesamt 4 Alarmmodi-Apps. Jede App erfüllt hierbei Ihre eigene Funktion und aktiviert den in den App-Einstellungen angegebenen Modus.

 a: Wird die Alarmanlage auf „Arm“ gestellt, ist sie scharf. Dies bedeutet,

dass jede Aktivierung eines Sensors zu einem Alarm führt. Die

Alarmanlage quitiert das Scharfschalten mit einem langen Ton.

 b: Wird die Alarmanlage auf „Disarm“ gestellt, ist sie unscharf und wird

im „Normalfall“ nicht alarmieren. Die Alarmanlage quitiert das

Unscharfschalten mit zwei kurzen Tönen.

o Es gibt Ausnahmen (Wasser-, Med. Notfall-, Feueralarm…) die

im Kapitel „Sensor editieren“ weiter beschrieben werden.

o Im Alarmfall können Sie den Alarm mit der „Disarm“ Taste

deaktivieren.

 c, d: Mit den Home Modi´s 1-3 (im Bsp. Nur 2 zu sehen), sprechen Sie

ganz bestimmte Alarmzonen, innerhalb der Areas, an. Die Alarmanlage

quitiert das Unscharfschalten mit drei kurzen Tönen.

Beispiel: Damit nachts beim Betreten der Küche kein Alarm durch einen Bewegungsmelder ausgelöst wird, stellen Sie in den Eigenschaften des Bewegungsmelders den Punkt „Home 1 Antwort“ auf

„Keine Antwort“, um ihn in diesem Modus zu deaktivieren.

DEUTSCH

Systemstatus-App 3.

Die App „Systemstatus“ zeigt Ihnen alle aktuell wichtigen Meldungen. So zeigt Ihnen das Beispiel oben, dass Area 1 gerade scharf geschaltet ist und Area 2 nicht. Außerdem zeigt Sie an, dass der Notstrom Akku (Batterie) der Alarmanlage nicht aktiviert wurde oder noch nicht geladen ist. Dieser Fehler wurde allerdings vom Benutzer ignoriert.

Benachrichtigungen-App 4.

Die App-Benachrichtigungen zeigt Ihnen alle wichtigen Sensor- und Systemmeldungen an.

Sensorliste-App 5.

Die App „Sensorliste“ zeigt Ihnen alle installierten Sensoren an. In der werksseitigen Konfiguration wird neben dem Sensornamen und Typ (Icon) ebenfalls der Zustand angezeigt. Dieser ist grün (Sensor OK) oder rot (Batterie leer/schwach, Sabotage, defekt). Je größer Sie das Fenster dieser App konfigurieren, desto mehr Sensorinformationen werden Ihnen angezeigt.

DEUTSCH

Kamera-App 6.

In dieser werksseitig konfigurierten App können Sie aktuelle Live-Bilder Ihrer

Kameras oder Rekorder sehen. Diese müssen allerdings zuvor im Menü

„Netzwerk“  „Kameras“ konfiguriert worden sein.

Unten rechts im Fenster der App finden Sie das folgende Symbol . Mit diesem können Sie die automatische Bildweiterschaltung zur nächsten Kamera aktivieren. So müssen Sie nicht unbedingt für jede Kamera eine eigene App erstellen.

Hinweis:

Die PIR-Netzwerkkamera kann im Alarmzustand „nur“ Bilder schießen, aber

keinen Livestream anzeigen (Batterieschonung). Diese Screenshots finden

Sie unter „Home“  „PIR Kamera“.

Sensormeldungen-App 7.

Diese App zeigt Ihnen alle kürzlichen Meldungen Ihrer Sensoren wie zum

Beispiel Temperatur- oder Stromverbrauchswerte. Je größer Sie das Fenster dieser App konfigurieren, desto mehr Informationen werden dargestellt.

Hinweis:

Möchten Sie die alte Standardansicht wieder herstellen, können Sie diese unter „Einstellung“  „Zentrale“  „Generelle Einstellungen“  „Alte Übersichtsseite

verwenden“  „An“ wieder aktivieren.

DEUTSCH

Übersichtseite konfigurieren

Die neue Grid-Übersichtsseite ermöglicht eine individuelle Darstellung aller

Informationen Ihres Smarthome Alarmsystems. Für jede Funktion des Alarmsystems und jeden Sensor gibt es eine eigene App, die dynamisch in Ihrer Größe und somit

im Informationsumfang angepasst werden kann.

groß mittel klein

Klicken Sie auf das Symbol oben rechts, um die Übersichtseinstellungen zu

öffnen. Im Zuvor beschriebenen Menüpunkt „Aufteilung der Benutzerober-

fläche“ wurde bereits auf „Moduswechsel“, „Smarthome“ und „Abmelden“ Bezug

genommen.

DEUTSCH

Mit „Profile“ ist es möglich mehrere verschiedene Grid Übersicht- / Start- Seiten

aufrufen und zu konfigurieren. Das derzeit aktive Profil ist orange hinterlegt. Es gibt

insgesamt 5 Grid Seiten, die nicht umbenannt werden können:

Um Ihre Übersichtsseite zu verändern, gehen Sie bitte wie folgt vor:

Klicken Sie auf das Symbol der Übersichtseinstellungen 1.

anschließend auf „Grid entsperren“

Die maximal für Apps zur Verfügung stehende Breite wird nun grau 2.

hinterlegt.

Klicken Sie auf „App hinzufügen“, um eine App hinzuzufügen. 3.

Klicken Sie in der neu erstellen App auf den Button. 4.

Sie können nun über „App wählen“ eine App aus der sich öffnenden Liste 5.

auswählen, oder über „App Größe“ die Darstellungsgröße der App anpassen. Schließen löscht die ausgewählte App.

DEUTSCH

Durch ziehen, der rechten unteren Kante der App, verändern Sie die Größe. 6.

Unter „App wählen“, erhalten Sie eine Liste von verfügbaren Apps: 7.

 Alarmmodus

Mit dieser App können Sie den Alarmstatus der Alarmanlage ändern. Wenn Sie z. B. eine App mit „Alarmmodus“  „Area 1“  „Arm“ erstellen, können

Sie mit einem Klick das Alarmsystem scharf (arm) schalten.

 Gruppen und Geräte

Hier finden Sie eine Liste aller verfügbaren Apps für Ihre Sensoren, Gruppen oder Szenarien. Sensoren mit ähnlicher Funktion werden gruppiert, da sie

die gleiche App verwenden.

 Statusanzeige

Diese App zeigt nur den Status der Alarmanalage, aktuell von der Area 1, an.

Diese hat keine Klickfunktion.

 Benachrichtigungen

Die App „Benachrichtigungen“ zeigt Ihnen alle wichtigen Sensor- und Systemmeldungen an.

DEUTSCH

 Sensorliste

Diese Liste zeigt Ihnen alle installierten Sensoren an. Von Werk aus wird Ihnen der Sensorname, Typ (Icon) und der Zustand des Sensors angezeigt. Grüner Zustand: Sensor OK. Roter Zustand: Batterie leer/schwach, Sabotage oder defekt. Je größer das Fenster, desto mehr Informationen können Sie erhalten. Die App „Sensorliste“ zeigt Ihnen alle installierten Sensoren an. In der werksseitigen Konfiguration wird neben dem

Sensornamen und Typ (Icon) ebenfalls der Zustand angezeigt.

 Systemstatus

Die App „Systemstatus“, zeigt Ihnen, die für den sicheren Betrieb der Anlage, wichtigsten Meldungen, wie zum Beispiel den Alarmstatus, Sensorausfälle

oder ähnliche wichtige Systemmeldungen.

 Funkschalterliste

Die App „Funkschalterliste“ zeigt Ihnen alle angelernten Funksteckdosen und Unterputzrelais an. Sie können die Funkschalter wie in dem Menü

„Smarthome“  „Funkschalter“ bedienen.

 Anruferliste

Diese App zeigt Ihnen alle ausgehenden, entgangenen und eingegangen

Telefonanrufe Ihrer eingebundenen Fritz Box.

 Yahoo Wetter

Diese App zeigt Ihnen, je nach gewählter Größe, Wetterdaten sowie eine Wettervorhersage für den angegebenen Ort. Um diesen zu ändern, klicken

Sie mit der Maustaste in der Wetterapp auf den Ortsnamen.

 Logs

Diese App zeigt Ihnen alle kürzlich geschehenden Ereignis-, System- oder

Sensorlogs an. Je größer Sie das Fenster dieser App konfigurieren, desto

mehr Informationen werden dargestellt.

 Historie

Diese App zeigt Ihnen alle kürzlich geschehenen Sensormeldungen oder

Systemmeldungen Ihrer Sensoren an. Wie zum Beispiel den Temperatur-

oder Stromverbrauchswert. Je größer Sie das Fenster dieser App

konfigurieren, desto mehr Informationen werden dargestellt.

 Kamera

Die App „Kameras“ erstellt ein Live-Fenster der gewählten Kamera. Die

Größe der App ist ebenfalls einstellbar. Ein Funktionsbutton im unteren rechten Bereich der App aktiviert die automatische Bildweiterschaltung aller

installierten Kameras.

 Konfiguration beenden und speichern.

Um die vorgenommenen Änderungen zu speichern, sperren Sie zunächst die

Ansicht mit „Grid sperren“ und klicken Sie dann auf „sichern“.

DEUTSCH

 Weitere Einstellungen:

Auf Ihrer fertig konfigurierten Startseite haben Sie im Kopfbereich einer jeden App diverse Auswahlmöglichkeiten. So können Sie entweder die Art der App

ändern, die App löschen oder das Erscheinungsbild ändern.

 Symbol: ändert das Symbol der App  Farbe: ändert die Hintergrundfarbe der App

Hinweis:

Symbol und Farbe stehen nicht bei allen Apps zur Verfügung.

Inaktive Apps:

Sollte eine App zugehörig sein mit einem Sensor welcher nicht mehr mit der Alarmanlage verbunden ist, wird dies in der Übersichtseite mit einem Disconnect

Symbol dargestellt:

Um eine einwandfreie Funktion der GRID Oberfläche zu gewährleisten, wird

empfohlen inaktive Apps zu entfernen.

DEUTSCH

Status

XT1 Plus Kontrolle:

Im Menü „XT1+ Kontrolle“ können Sie den Alarm-Status ändern und Informationen über evtl. Störungen erhalten.

Areas:

Hier können Sie den aktuell eingestellten Zustand der beiden Areas der LUPUSEC-

XT1 Plus Alarmanlage einsehen und verstellen. Es kann zwischen Scharf (arm),

Heimmodus (Home) 1,2, oder 3 und Unscharf (disarm) gewählt werden.

XT1+ Status:

Hier können Sie den Batteriestatus, den Status des Sabotagekontakts, etwaige Funkinterferenzen mit anderen Sendern, den Status der DC Stromversorgung, sowie

die Sendeleistung sehen.

Die Sendeleistung zeigt an, wie gut die Signalübertragung in ihrer jetzigen

Umgebung ist. Je kleiner die Zahl, desto optimaler sind die Bedingungen vor Ort.

 XT1+ neu starten: führt einen Reboot der Anlage durch. Hierfür ist es ab

Firmware 2.19E notwendig das Admin Passwort einzugeben.

 XT1+ Fehleranzeige: Jeder Systemfehler (Zentrale, Sensoren,

Verbindungen) wird hier tabellarisch aufgelistet. Jeder neue Systemfehler löst einen regelmäßigen Warnton aus. Jede dieser Warnmeldungen können Sie über „Systemfehler ignorieren“ abschalten. Sollte hier ein nicht ignorierter

Systemfehler aufgeführt werden, wird bei Scharf- oder HomemodusSchaltung darauf hingewiesen.

Hinweis:

Nach einem Neustart der Zentrale werden die bereits „ignorierten

Systemfehler“ zurückgesetzt.

DEUTSCH

Historie

In der Historie sehen Sie alle Sensor- und Systemmeldungen der angeschlossenen Temperatur- oder Strommessgeräte. Die Systemmeldungen, wie Scharf- oder Unscharf Schaltung, werden nach Datum und Uhrzeit aufgelistet.

Alle kürzlich auftretende Sensorereignisse werden hier angezeigt. Diese sind

chronologisch nach Datum und Uhrzeit sortiert.

PIR Kamera

Unter Bildereignisse finden Sie alle kürzlich aufgenommenen Bewegungsaufnahmen

Ihrer PIR-Kameras. Diese sind nach Zone, Bild und Aufnahmedatum geordnet. Mit einem Klick auf ein aufgenommenes Bild werden diese vergrößert. Es können

maximal 6 PIR-Netzwerkkameras an der Zentrale angelernt werden.

DEUTSCH

PIN Codes

PIN-Codes sind ausschließlich für die Bedienung der Zentrale mit einem Keypad

oder Outdoor Keypad relevant. Es ist möglich mit einem Keypad beide Areas zu bedienen. Je nach dem zu welcher Area der PIN Code gehört wird die

entsprechende Area reagieren.

 Nr.

Sie können bis zu 50 unterschiedlichen Benutzern (pro Area) das Scharfbzw. Unscharf stellen mit Code ermöglichen.

 Benutzer Code

Besteht immer aus 4 Ziffern. Jeder PIN Code darf, auch in verschiedenen

Areas, nur einmalig vergeben werden.

 Benutzername

Der Benutzernamen kann optional vergeben werden.

 Beginnt am

Hier können Sie den Startzeitpunkt angeben, ab diesem ist es möglich

diesen Pin-Code zu verwenden. Lassen Sie das Feld leer so ist der Code unmittelbar verwendbar.

 Gültig bis

In diesem Feld können Sie ein Ablaufdatum festlegen. Nach diesem

Zeitpunkt ist der PIN-Code nicht mehr gültig. Lassen Sie das Feld leer, so ist der Code zeitlich unbeschränkt gültig.

 Arm / Disarm

Mit dieser Option können Sie eine Berechtigung erteilen, mit dem jeweiligen

PIN Code, die Alarmanlage Scharf bzw. Unscharfschalten zu dürfen.

 Melden

Ist diese Option aktiviert erhalten Sie beim Scharf-, Unscharf- oder Homemodus- Schalten der Alarmanlage eine Benachrichtigung bei

Verwendung des jeweiligen PIN Codes. Je nach Konfiguration kann die

Benachrichtigung via Contact ID, Mail, Push und oder SMS erfolgen.

DEUTSCH

1 2 3 4 5

6 78

 Löschen

Mit Löschen wird der jeweilige PIN-Code gelöscht.

Um Änderungen zu übernehmen, klicken Sie am Ende der Tabelle auf „OK“. Falls Sie

die letzten Änderungen verwerfen möchten, klicken Sie „Reset“.

Smarthome-Menü

Im Smarthome-Menü erstellen Sie „Automationen“, richten unter „Funkschalter“ Ihre

Funksteckdose und Unterputzrelais ein, erhalten in grafischer Darstellung Ihren „Stromverbrauch“ und die Möglichkeit mehrere Automationen zu einer „Szenerie“ zu

gruppieren.

Automation

Sie können auf der Home Automation Seite bis zu 100 Automationsregeln erstellen, diese in bis zu 10 Gruppen zuordnen und davon bis zu 5 verschiedene in Profile ausführen lassen. Mit einer Automation können Sie bestimmte Aktionen durch eine Bedingung / Regel so einrichten, dass die Alarmfunktion z. B. zu einer bestimmten Zeit, beim Betreten des Schlafzimmers, scharf oder unscharf geschaltet wird oder Endgeräte wie Kaffeemaschine oder Rollladen in Abhängigkeit von Temperatur oder

Sensoraktion gesteuert werden und vieles andere mehr.

Regeln

Tabellarisch werden hier alle Regeln aufgeführt:

Mit der vorderen Checkbox aktivieren bzw. deaktivieren Sie die Regel. 1. „Effektive Ausführung“ 2.

 grüner Haken: Regel kann derzeit ausgeführt werden  rotes Ausrufezeichen: Regel kann derzeit nicht ausgeführt werden.

Details hierzu finden Sie unter „Profile“.

Jeder Regel wird eine Nummer zugeordnet (automatisch die nächste freie). 3.

Sie können die Nummerierung auch nachträglich per Dropdownmenü

ändern (1-100) wenn Sie die Regel erneut mit bearbeiten.

DEUTSCH

Sie können eine Regel mit bis zu 31 Zeichen benennen. Haben Sie mehr 4.

als 13 Zeichen vergeben, wird dieses verkürzt dargestellt. Aktive Regeln sind grün hinterlegt und inaktive grau.

Hier definieren Sie den Auslöser, die Ihre Regel auslöst („Bedingung“). 5.

Diese können Sie unter „ “ per Dropdownmenü festlegen. Es ist möglich, bis zu 10 Bedingungen in einer Automationsregel festzulegen. Sie können mit „und“ oder „oder“ miteinander verknüpft werden. Zwei oder mehr Bedingungen welche mit „und“ miteinander verknüpft sind, müssen alle erfüllt sein, damit die Automationsregel ausgeführt werden kann. Eine „oder“ Verknüpfung (die wiederum aus mehreren „und“ Bedingungen bestehen kann) ist eine alternative Bedingung, um die Automationsregel auszuführen.

Legen Sie fest, wann die Regel ausgeführt werden soll. Dies wird mit 6.

einem „Zeitplan“ konfiguriert. Details werden unter „Beispiele mit Zeitplänen“ erklärt.

Legen Sie fest, was nach Ihrer Bedingung geschehen soll. („Aktion“). Auch 7.

diese Einstellung können Sie unter „ “ per Dropdownmenü festlegen. Anwendungsbeispiele finden Sie auf den nächsten Seiten. Es ist möglich bis zu 10 Aktionen mit Hilfe einer Automationsregel auszuführen. Weitere

Aktionen werden mit „ “ der vorhergehenden Aktion hinzugefügt. Mit X wird die jeweilig umrandete Bedingung wieder gelöscht.

Mit „ “ können Sie eine neue Automationsregel erstellen und mit 8.

„ “ wieder löschen. Eine bereits vorhandene Regel kann mit „ “ bearbeitet und im Änderungsmenü mit „ “ gespeichert werden. Wenn Sie „ “ drücken, führen Sie die Aktion(en) der Regel direkt aus.

DEUTSCH

Gruppen

Dies ist eine neue Funktion, um Regeln zur besseren Übersicht in Gruppen zusammen zu fassen. Mit „ “ können Sie eine Automationsgruppe erstellen. Eine vorhandene Gruppe kann mit „ “ wieder bearbeitet werden. Folgend die

Beschreibung der einzelnen Tabellen-Elemente von links nach rechts:

 Mit der vorderen Checkbox aktivieren bzw. deaktivieren Sie die Gruppe.

 Daneben wird die „Effektive Ausführung“ als grüner Haken oder rotes

Ausrufezeichen dargestellt, je nachdem, ob die Gruppe derzeit ausgeführt

werden kann oder nicht.

 Jeder Gruppe wird eine Nummer zugeordnet (automatisch die nächst freie);

per Dropdownmenü kann die Zuordnung geändert werden (1-10).

 Es ist möglich eine Gruppe mit bis zu 31 Zeichen zu beschriften. Sollte der

„Name“ jedoch länger als 13 Zeichen lang sein, wird er abgeschnitten dargestellt. Der Name wird blau hinterlegt, wenn die Regel aktiviert wurde. Inaktive Gruppen werden Grau hinterlegt.

 Unter „Regeln“ sehen Sie die der Gruppe zugeordneten zuvor definierten

Regeln. Weitere können mit dem Dropdownmenü hinzugefügt werden oder mit dem X hinter dem Regelnamen wieder entfernt werden.

 Mit „ “ speichern Sie die Gruppe ab. Mit „ “ können Sie die Gruppe

löschen.

Hinweis:

Es ist nicht zwingend notwendig Gruppen zu verwenden. Wer möchte kann diese

ignorieren.

Profile

Profile sind sehr nützlich um Regeln / Automationen zum Beispiel im Urlaub oder am Wochenende anders zu steuern, als bei seiner Anwesenheit. Damit eine Regel ausgeführt werden kann, muss Sie zum einen aktiviert sein und zum anderen einem aktiven Profil zugeordnet werden. Es ist möglich bis zu 5 Profile zu erstellen, jedoch

kann nur eines aktiv sein. Mit „ “ können Sie eine Automationsgruppe erstellen. Ein vorhandenes Profil kann mit „ “ wieder bearbeitet werden.

Folgend die Beschreibung der einzelnen Tabellen-Elemente von links nach rechts:

DEUTSCH

 Mit dem vorderen Button sehen Sie, ob das Profil aktiviert oder deaktiviert

wurde. Die Profilauswahl erfolgt aus jedem Menü heraus rechts oben.

 „Smarthome“  „Auswahl“

 Jedes Profil wird eine Nummer zugeordnet (automatisch die nächst freie).

Per Dropdownmenü kann die Zuordnung geändert werden (1-5).

 Sie können einem Profil ein Symbol zuweisen. Dieses Symbol wird ebenfalls

rechts oben in der Weboberfläche dargestellt.

 Es ist möglich eine Gruppe mit bis zu 31 Zeichen zu beschriften. Sollte der

„Name“ jedoch länger als 13 Zeichen lang sein wird er abgeschnitten dargestellt.

 Unter „Regeln / Gruppen“ sehen Sie die dem Profil zugeordnete, zuvor

definierte, Regeln und Gruppen. Weitere können mit dem Dropdownmenü hinzugefügt oder mit dem „X“ hinter dem Namen wieder entfernt werden.

 Mit „ “ speichern Sie das Profil ab. Mit „Abbrechen“ verwerfen Sie die

zuletzt gemachten Änderungen.

 Das schon erstellte Profil können Sie mit „ “ erneut bearbeiten und mit „

“ löschen.

WICHTIG

 Damit bereits erstellte Regeln ausgeführt werden können, ist es zwingend

notwendig, diese entweder erst einer Gruppe hinzuzufügen, welche anschließend einem Profil hinzugefügt wird, oder direkt dem aktiven Profil

hinzuzufügen.

 Bitte achten Sie immer darauf, dass aktive Regeln immer mit einem grünen

Haken-Symbol unter „Effektive Ausführung“ gekennzeichnet werden. Nur dann wird die Regel ausgeführt.

DEUTSCH

Einstellungsmöglichkeiten der Hausautomation

Im Folgenden listen wir Ihnen die verschiedenen Einstellungsmöglichkeiten der

Hausautomation und deren Funktion auf. Um eine Hausautomation anzulegen, benötigen Sie folgende Angaben:

 Mindestens eine „Bedingung“ – tritt diese ein, wird die Automation ausgelöst.  Einen „Zeitplan“ – die Automation wird nur ausgelöst, wenn die Bedingung zu

dieser Zeit eintritt.

 Mindestens eine „Aktion“ – Diese Aktion möchten Sie ausführen, wenn eine

Bedingung zu einer bestimmten Zeit eintritt.

Bedingungen

 Keine

Wenn sie „keine“ wählen, wird für die Ausführung dieser Automation keine

Bedingung benötigt. Dies erlaubt z.B. eine nur zeitgesteuerte Automation.

 Bei ausgelöstem Alarm

Diese Bedingung erlaubt Ihnen, bei einem Alarm eine Hausautomation ausführen zu lassen. Sie können definieren, ob dies bei Alarmen in Area 1 oder Area 2 stattfinden soll, und ob dies bei allen Alarmen oder nur bei einem

bestimmten Alarm geschehen soll.

 Durch Sensor ausgelöste Aktion

Diese Bedingung erlaubt Ihnen, eine Automation auslösen zu lassen, wenn ein Sensor eine Meldung absetzt. Dafür ist es notwendig im entsprechenden Sensor zu hinterlegen (unter „Sensoren“  „Liste“  „ändern“), dass z.B.

Sensor-Event 1 ausgelöst werden soll, wenn dieser eine Statusänderung

meldet. Meldet der Sensor eine Statusänderung, wird die Zentrale die Hausautomation auslösen, welche Sie festgelegt haben. Zusätzlich können Sie festlegen ob dies immer geschehen soll oder nur in einem speziellen

Modus.

 Verzögerung beim Betreten

Mit dieser Bedingung können Sie eine Automation auslösen, wenn die Verzögerungszeit beim Betreten einsetzt (die Alarmanlage ist scharf und ein Sensor steht auf „Antwort“ „Eingangsverzögerung“). Zusätzlich können Sie wählen, ob dies nur bei der Verzögerungszeit in einem bestimmten Modus und einer bestimmten Area ausgeführt werden soll.

 Verzögerung beim Verlassen

Mit dieser Bedingung können Sie eine Automation auslösen, wenn die Verzögerungszeit beim Verlassen einsetzt (die Alarmanlage wird scharf geschaltet). Zusätzlich können Sie wählen, ob dies nur bei der Verzögerungszeit in einem bestimmten Modus und einer bestimmten Area

ausgeführt werden soll.

DEUTSCH

 Modus

Diese Bedingung erlaubt Ihnen, bei einem Moduswechsel der Zentrale eine Aktion auszuführen. Bei Moduswechsel Area 1 disarm wird die Automation

immer dann ausgeführt, wenn Sie Area 1 in den unscharfen Modus schalten.

 Temperatur zwischen

Bei dieser Bedingung können Sie bei einem Temperatursensor zwei Temperaturen auswählen. Sollte die aktuelle Temperatur zwischen diesen

beiden Temperaturen liegen, wird die Automation ausgeführt.

 Temperatur über

Bei dieser Bedingung müssen Sie noch einen Temperatursensor auswählen, dessen Temperatur Sie hierfür verwenden möchten. Zusätzlich müssen Sie die Temperatur wählen bei deren Überschreitung die Automation ausgeführt

werden soll.

 Temperatur unter

Identisch mit Temperatur über nur wird die Automation ausgeführt, wenn die

gewählte Temperatur unterschritten wird.

 Energieverbrauch über

Diese Bedingung ermöglicht es Ihnen, eine Steckdose oder ein Relais mit Stromzähler zu wählen und einen Wert in Watt einzustellen. Sollte der Energieverbrauch den hier eingestellten Wert überschreiten, ist die

Automationsbedingung erfüllt.

 Energieverbrauch unter

Identisch mit Energieverbrauch über nur wird die Automation ausgeführt,

wenn der gewählte Sensor weniger als den ausgewählten Wert übermittelt.

 Luftfeuchtigkeit über

Diese Bedingung ist identisch zu Temperatur über, nur das hierbei eine zu

hohe Luftfeuchtigkeit die Automation auslöst.

 Luftfeuchtigkeit unter

Diese Bedingung ist identisch zu Temperatur unter, nur das hierbei eine zu

niedrige Luftfeuchtigkeit die Automation auslöst.

 Lux zwischen

Diese Bedingung erlaubt Ihnen, einen Lichtsensor auszuwählen und jeweils zwei Werte für einen Lux Bereiche einzustellen. Sollte der aktuell gemessene Lux Wert zwischen diesen beiden liegen, wird die Automation ausgelöst. Eine Aufschlüsselung der Lux Werte in exakten Lux Zahlen finden Sie in

Handbuch beim Lichtsensor.

 Lux über

Diese Bedingung ist identisch zu Temperatur über, nur das hierbei ein zu

hohe Helligkeitswert (Lux) die Automation auslöst.

DEUTSCH

 Lux unter

Diese Bedingung ist identisch zu Temperatur unter, nur das hierbei ein zu

niedriger Helligkeitswert (Lux) die Automation auslöst.

 Fritz!Box Telefonat

Diese Bedingung erlaubt Ihnen Ihre Fritz!Box als Auslöser für eine Automation zu nutzen. Um dies zu nutzen, müssen Sie unter „Einstellungen“  „Zentrale“  „Generelle Einstellungen“ noch die Host IP und den Port

Ihrer Fritz!Box hinterlegen.

 Funkschalter

Diese Aktion bezieht sich auf den Status des ausgewählten „Funkschalters“. Wird dieser auf die Option „An“ bzw. „Aus“ geändert, so wird die ausgewählte Aktion ausgelöst. Die Bedingung „Funkschalter“ ist in diesem Fall der Auslöser. Bei einer Mehrfachauswahl von Bedingungen wird sich auf den

Status („An“ oder „Aus“)des „Funkschalters“ bezogen.

 Türkontakt

Weisen Sie diese Bedingung einem Fenster- / Türkontakt zu, so wird eine

„Aktion“ beim Öffnen (Offen) bzw. beim Schließen (Zu) des ausgewählten Sensors ausgeführt. Die Bedingung „Türkontakt“ dient in diesem Fall als Auslöser. Bei einer Mehrfachauswahl von Bedingungen wird sich auf den

Status („Offen“ bzw. „Zu“) des „Türkontakts“ bezogen.

 Zufällige Ausführung

Diese Bedingung kann z.B. als Anwesenheitssimulation eingesetzt werden. Anhand der eingestellten Dauer des „Zeitplans“ wird die Wahrscheinlichkeit einer Regelausführung pro Minute von der Alarmanlage berechnet: Pro Minute liegt die Wahrscheinlichkeit der Regelausführung bei 100% geteilt

durch die Anzahl der unter Zeitplan eingestellten Minuten. Beispiel:

Sie wählen die Bedingung „Zufällige Ausführung“ und als Zeitplan „Jeden Tag“  „20.00 ~ 20.10“. Pro Minute haben Sie eine 10% Wahrscheinlichkeit, dass die Regel ausgeführt wird (100% / 10 Minuten). Hätten Sie als Dauer 60 Minuten angegeben läge die Wahrscheinlichkeit der Regelausführung pro

Minute bei 1,66% (100% / 60).

Wird die Option „garantierte Ausführung: an“ ausgewählt wird die Regel spätestens in der letzten Minute des eingestellten Zeitraus ausgeführt. Wird die Option „garantierte Ausführung: aus“ eingestellt beträgt die kumulierte Wahrscheinlichkeit einer Ausführung zwar über die gesamte Dauer 100%

(die Berechnung bleibt bei beiden Varianten identisch), eine Regelaus-

führung wird jedoch auch in der letzten Minute nicht garantiert und hat ein genauso hohe Wahrscheinlichkeit ausgeführt zu werden wie die Minuten

zuvor.

Hinweis:

Mathematisch ist zu erwähnen, dass die reele Chance der Ausführung, über die gesamte Dauer berechnet, nicht für jede Minute identisch ist sondern immer weiter abnimmt da die Regel schon in den „ersten“ Minuten

ausgeführten werden könnte.

DEUTSCH

 Immer

Die Automation wird sofort ausgeführt, wenn die erstellte Bedingung erfüllt

wird und abhängig davon, wann dies geschieht.

 Einmalig

Mit dieser Einstellung können Sie einen einmaligen Zeitpunkt angeben, an der die Automation ausgeführt werden soll. Sie geben dies in folgendem

Format an: Jahr / Monat / Tag Stunde: Minute

Sollte zu diesem Zeitpunkt ebenalls die dazugehörige Bedingung erfüllt sein

(z.B. durch „Keine“), wird die Automation ausgelöst.

 Jeden Monat

Diese Option erlaubt Ihnen, einen wiederkehrenden Zeitpunkt im Monat festzulegen. Jeden Monat wird zu diesem Zeitpunkt der „Zeitplan“ erfüllt sein, um die Automationsregel auszuführen. Sie geben dies in folgendem Format

an: Tag: Stunde: Minute

 Wochentag

Diese Option erlaubt Ihnen, einen wiederkehrenden Zeitraum für Wochentage zu erstellen, in dem der „Zeitplan“ der Automationsregel als erfüllt gilt. Sie geben eine Start und eine Endzeit an (Stunde: Minute), zu der

der „Zeitplan“ bei den eingestellten Wochentagen erfüllt wird.

 Jeden Tag

Identisch mit Wochentag, nur gilt die Einstellung für jeden Tag der Woche.

 Jede Woche

Diese Option erlaubt Ihnen, einen Startzeit festzulegen (Tag Stunde: Minute) und einen Endzeit (Tag Stunde: Minute). Im Gegensatz zur Option Wochentag wird bei diesem Zeitplan die Regel in der kompletten Zeitspanne zwischen Start und Endzeit erfüllt (z.B. Montagmorgens bis Freitagabend) und nicht jeden einzelnen Tag von Start bis Endzeit (z.B. Montagmorgens bis Montagabends, dann Dienstagmorgens bis Dienstagabends usw.). Damit die Regel ausgeführt wird, muss die Bedingung in dem hier eingestellten

Zeitraum erfüllt werden.

Hinweis:

Die Endzeit eines Zeitraums muss sich immer nach der Startzeit gewählt werden, ansonsten lässt sich der „Zeitplan“ nicht speichern, da der Zeitplan

nie erfüllt werden könnte

DEUTSCH

 Sonnenaufgang

Diese Option erfüllt den „Zeitplan“ zum Zeitpunkt Sonnenaufgang. Mit dem Dropdownmenü lässt sich der Zeitpunkt in Abhängigkeit zum Sonnenaufgang weiter variieren und so z.B. eine Automation XX Minuten vor oder nach dem

Sonnenaufgang ausführen.

Hinweis:

Um diese Option nutzen zu können, ist es notwendig, unter „Einstellungen“

 „Zentrale“  „Datum und Uhrzeit“ einen Breiten- und Längengrad zu hinterlegen.

 Sonnenuntergang

Diese Option ist identisch mit der Option Sonnenaufgang, nur entsprechend

für eine Automation in Abhängikeit zum Sonnenuntergang.

 Tageszeit

Die Automation wird immer zur „Tag“- bzw. „Nacht“- Zeit ausgeführt. Hier ist

es wie schon bei der „Sonnenaufgang“ bzw. „Sonnenuntergang“ Option notwendig, den Standort der Alarmanlage unter „Einstellungen“  „Zentrale“

 „Datum und Uhrzeit“ zu hinterlegen.

DEUTSCH

Aktion

 Leer

Ist diese Option gewählt wird keine Aktion ausgeführt. Sie dient nur als Platzhalter bei der Erstellung der Automation – Es muss für das Erstellen

einer Automationsregel immer eine Aktion gewählt werden.

 Modus

Diese Aktion erlaubt Ihnen, den Modus der Zentrale per Automation zu ändern. Sie können festlegen welche Area und in welchen Modus Sie schalten möchten. Bitte beachten Sie hierbei, dass die normalen Regeln zum Moduswechsel weiterhin gelten (z.B. ist es nicht möglich aus dem Full arm

Modus heraus in den Home Modus zu schalten).

 Szene anwenden

Wenn Sie bereits Szenarien definiert haben („Smarthome“  „Szenarien“),

erlaubt Ihnen diese Aktion ein beliebiges Szenario (1-16) auszuführen.

 Zone ausschalten

Diese Aktion schaltet das gewählte Gerät aus. Damit können Sie z.B. Funksteckdosen und Unterputzrelais mitteilen, dass Sie keinen Strom mehr an ein angeschlossenes Gerät weiterleiten sollen. Beim Rollladenrelais steht

dies, je nach Verkabelung, für Rollladen öffnen oder schließen.

 Zone einschalten für

Diese Aktion erlaubt Ihnen, einer Funksteckdose oder einem Relais mitzuteilen, dass es nur für die eingestellte Zeit Strom weiterleiten soll. Nach Ablauf dieser Zeit schaltet es sich wieder automatisch aus. Diese Option

funktioniert nicht mit dem Rollladenrelais.

 Zone einschalten

Diese Aktion schaltet das gewählte Gerät an, es wird Strom weitergleitet. Beim Rollladenrelais steht dies, je nach Verkabelung, für Rollladen öffnen

oder schließen.

 Zonen Wert

Diese Aktion ist speziell für das Dimmerrelais und Philips Hue Lampen. Damit können Sie einem Dimmerrelais einen Prozentwert mitteilen. Das

Dimmerrelais wird Ihr Licht entsprechend dieser Einstellung Dimmen.

 Zone umschalten

Diese Aktion schaltet ein Relais oder eine Funksteckdose um, egal wie der aktuelle Zustand der Steckdose oder des Relais ist. Es wird immer in die entsprechend andere Position geschaltet. War es zuvor an, wird es ausgeschaltet. War es zuvor aus, wird es nach der Ausführung der Aktion an

geschaltet.

 Bypass an / aus

Mit dieser Aktion können Sie den Bypass des gewählten Sensors ein oder

ausschalten. Dies ist nur für Gefahrenmelder möglich.

DEUTSCH

 UPIC ausführen

Diese Aktion erlaubt Ihnen, ein in der universellen Fernbedienung hinterlegtes Signal per Automation zu senden. Wählen Sie dazu die gewünschte universelle Fernbedienung und legen Sie fest, welchen Befehl

Sie aussenden möchten.

 Alarm auslösen

Diese Aktion erlaubt Ihnen, einen der zur Auswahl stehenden Alarme

auszulösen.

 Thermostat

Diese Aktion erlaubt Ihnen, ein angelerntes Heizkörperthermostat zu konfigurieren und ihm eine Solltemperatur + Zeitplaneinstellung zu

übermitteln.

 Gruppe ausschalten

Haben Sie unter „Smarthome“  „Funkschalter“  „Gruppeneinstel-

lungen“ Gruppen definiert, erlaubt Ihnen diese Aktion alle Funkschalter der

gewählten Gruppe auf einmal auszuschalten.

 Gruppe einschalten für

Diese Aktion wird die gewählte Funkschalter-Gruppe nur für die eingestellte

Zeit einschalten. Danach schalten sich die Geräte in dieser Gruppe wieder

aus.

 Gruppe einschalten

Diese Aktion schaltet eine gewählte Funkschalter-Gruppe ein.

 Gruppe umschalten

Diese Aktion schaltet eine gewählte Funkschalter-Gruppe um. Wie in der

Aktion „Zone umschalten“ beschrieben wird jedes einzelne Gruppenmitglied seinen aktuellen Zustand wechseln. Funkschalter, die zuvor an waren werden, deaktiviert, Funkschalter, die zuvor aus gestellt waren, werden nach

der Aktion an gestellt.

 Gruppenwert

Befinden sich in eine Funkschaltergruppe Dimmer kann über diese Aktion ein

Zonenwert an alle Dimmer geschickt werden.

Achtung: Funkschalter ohne Dimmfunktion können über den Gruppenwert 0% zwar deaktiviert werden, reagieren aber nicht auf andere prozentuale

Übermittlungen (100% schaltet die Funschalter nicht mehr an).

 PIR-Bild anfordern (kein Flash)

Mit dieser Option können Sie die Bilder einer ausgewählten PIR Netzwerkkamera anfordern. Die PIR Netzwerkkamera wird drei Bilder schießen. Sie können diese z.B. unter „Home“  „PIR Kamera“ einsehen.

Der Blitz der PIR-Kamera wird nicht ausgelöst.

DEUTSCH

 Alle PIR-Bilder anfordern (kein Flash)

Diese Aktion fordert die Bilder aller in einer Area angelernten PIR

Netzwerkkameras an. Der Blitz der PIR-Kameras wird nicht ausgelöst.

 PIR-Bild anfordern

Diese Aktion ist identisch mit „PIR-Bild anfordern (kein Flash)“, nur wird hierbei der Blitz der PIR Netzwerkkamera ausgelöst.

 Alle PIR-Bilder anfordern

Diese Aktion fordert die Bilder aller in einer Area angelernten PIR

Netzwerkkameras an. Dabei werden die Kameras Ihren Blitz verwenden.

 Video anfordern / Alle Videos anfordern

Derzeit haben diese Aktionen keine Funktion.

 Kamera Bild anfordern

Diese Aktion erlaubt Ihnen, einen Schnappschuss von einer verbundenen Netzwerkkamera anzufordern (unter „Netzwerk“  „Kameras“). Der aufgenommene Schnappschuss wird Ihnen unter Home  „PIR Kamera“

angezeigt. Über die Upload-Funktion („Einstellungen“  „Upload“), können Sie sich dieses Bild auch per Mail zukommen lassen.

Hinweis:

Diese Funktion wird nur von der LUPUSNET 900er Serie (LE-931, LE932…) und nicht von der 20Xer Serie (LE-200, LE 201) unterstützt.

 Alle Kamera Bilder anfordern

Diese Aktion ist identisch mit der Aktion „Kamera Bild anfordern“, es werden jedoch Schnappschüsse von allen verbundenen Netzwerkkameras erstellt und gespeichert. Jedes Bild erhält einen eigenen Eintrag unter „Home“ 

„PIR Kameras“ und wird auch als individuelle Priorität übertragen.

 Action URL

Diese Aktion erlaubt Ihnen, einen URL Befehl auszusenden. Ein Beispiel

hierzu finden Sie im Kapitel „Automations-Beispiele“. Die maximale Anzahl von Zeichen für dieses Feld liegt bei 1000.

 Push-Notification

Mit dieser Aktion können Sie sich eine Push-Benachrichtigung auf Ihr Smart Phone zukommen lassen mit einem frei definierbaren Text.

 Hue

Diese Aktion ist ausschließlich für Philips Hue Color Produkte geeignet. Es ist damit möglich einen auswählbaren Farbwert an die Lampe zu

übermitteln.

DEUTSCH

Automations-Beispiele

Beispiel 1 – Stromverbrauch reduzieren:

Um unnötigen Standby-Stromverbrauch beim Verlassen des Hauses zu vermeiden, soll eine Funksteckdose oder ein Unterputzrelais (PSS-Sensor), z.B. ein Fernseher aus Area 1 / Zone 1, abschalten.

Einstellungen:

 Gehen Sie in das Menü „Smarthome“  „Automation“.  Klicken Sie unter „Regeln“ auf „ “.

 Wählen Sie per Dropdown welcher Nummer Sie der neuen Regel zuordnen

möchten. (Automatisch wird die nächst freie Nummer zugeordnet).

 Wählen Sie unter „Bedingung“  „Modus“  „Area1“  „Fullarm“.  Wählen Sie unter „Zeitplan“  „Immer“.  Wählen Sie unter „Aktion“  „Zone Ausschalten“  „Area 1“  „Zone 1“.

 Klicken Sie anschließend rechts neben der Regel auf „ “ um die Regel zu

speichern.

 Fügen Sie die neu erstellte Regel einem aktiven Profil zu um Sie zu

aktivieren.

Jetzt wird die Alarmanalage „Immer“, wenn sie scharf („Arm“) geschaltet wird, die Funksteckdose aus Zone 1 ausschalten. Wodurch der Stromverbrauch reduziert werden kann. Möchten Sie die eine Regel nachträglich bearbeiten, so können Sie

dies über den Knopf „Ändern“ der jeweiligen Regel.

Damit Ihr Fernseher, wenn Sie nach Hause kommen, wieder zur Verfügung steht,

müssen Sie noch eine zweite Regel erstellen:

 Klicken Sie unter „Regeln“ auf „ “.  Wählen Sie unter „Bedingung“  „Modus“  „Area1“  „Disarm“.  Wählen Sie unter „Zeitplan“  „Immer“.  Wählen Sie unter „Aktion“  „Zone Einschalten“  „Area 1“  „Zone 1“.

 Klicken Sie anschließend rechts neben der Regel auf „ “, um die Regel zu

speichern.

 Fügen Sie die neu erstellte Regel einem aktiven Profil zu, um Sie zu

aktivieren.

DEUTSCH

Beispiel 2 – Zeitsteuerung

Eine Lampe mit einer Funksteckdose aus Area 1 / Zone2 zu einem bestimmten

Zeitpunkt einschalten.

Einstellungen:

 Gehen Sie in das Menü „Smarthome“  „Automation“  Klicken Sie unter „Regeln“ auf „ “

 Wählen Sie unter „Bedingung“  „Keine“  Wählen Sie unter „Zeitplan“  „Jeden Tag“ die gleiche Uhrzeit für Start und

Endzeit (z.B. 16.00 – 16.00).

 Wählen Sie unter „Aktion“  „Zone Einschalten“  „Area 1“  „Zone 2“.  Klicken Sie anschließend rechts neben der Regel auf „ “.

 Fügen Sie die neu erstellte Regel einem aktiven Profil zu um Sie zu

aktivieren.

Nun wird die Alarmanlage jeden Tag um 16.00 die Lampe einschalten. Damit diese wieder automatisch um 19.00 ausschalten, müssen Sie eine weitere Regel

definieren:

 Klicken Sie unter „Regeln“ auf „ “  Wählen Sie unter „Bedingung“  „Keine“.  Wählen Sie unter „Zeitplan“  „Jeden Tag“ die gleiche Uhrzeit für Start und

Endzeit (19.00 – 19.00).

 Wählen Sie unter „Aktion“  „Zone Ausschalten“  „Area 1“  „Zone 2“.  Klicken Sie anschließend rechts neben der Regel auf „ “.

 Fügen Sie die neu erstellte Regel einem aktiven Profil zu, um Sie zu

aktivieren.

DEUTSCH

Beispiel 3 – Sensor Automationsverknüpfung

Um einem gewünschten Sensor (z. B. einem Fenster-/Türkontakt) eine Automation

beim Auslösen (z.B. Öffnen / Schließen) des Sensors zuweisen zu können, muss zuerst (mindestens) eine Regel im Automationsmenü erstellt werden. Als Bedingung

muss „Durch Sensor ausgelöste Aktion“ ausgewählt und zusätzlich ein „SensorEvent“ (1-16) zugeordnet werden.

Jetzt können Sie dem Sensor die zuvor definierte Home Automationsregel zuweisen

(in unserem Beispiel „Sensor Event 1“, beim Öffnen der Tür).

Gehen Sie hierzu ins Menü „Sensoren“  „Liste“, suchen in der „Sensorliste“ den gewünschten Sensor aus und „ändern“ diesen, indem Sie unter „Hausautomationsbefehl (öffnen)“ „Sensor Event 1“auswählen.

Hinweise:

 Es ist möglich, das Gleiche „Sensor-Event“ (1-16) mehreren Sensoren

zuzuweisen.

 Es können mehrere Home Automationsregeln gleichzeitig durch ein „Sensor-

Event“ ausgelöst werden, um z.B. bei Sensoraktivität die Alarmzentrale

scharf zu schalten und gleichzeitig eine Steckdose einzuschalten..

DEUTSCH

Beispiel 4 – Action URL

Mit einer „Action URL“ können Befehle mittels einer URL über das Netzwerk an andere Netzwerkgeräte geschickt werden. Für die Verwendung von „Action URL“ ist

es notwendig Programmierkenntnisse zu besitzen. Es können sehr viele Netzwerk-

Geräte (nicht nur von Lupus Electronics) über unterschiedliche CGI Befehle

konfiguriert werden.

Hinweise:

 Die gültigen CGI Befehle für Ihr Netzwerk-Gerät erfahren Sie entweder in der

Anleitung des jeweiligen Produktes oder über den Hersteller.

 Versuchen Sie vor der Konfiguration des Befehls über die Alarmanlagen den

Befehl zuerst direkt über Ihren Webbrowser (Firefox) auszuführen.

 Achten Sie darauf, dass Ihre verwendeten Netzwerkgeräte aktuelle Firmware

aufgespielt haben.

4.1

In dem Beispiel wollen wir beim scharf Schalten der Alarmanlage die Mailfunktion

einer LUPUSNET HD Netzwerkkamera (LE 9XX Serie) aktivieren. Die IP-Adresse

der Kamera ist 192.168.1.200. Benutzernamen + Passwort lauten beide „Test“. Der

CGI Befehl zum Aktivieren der Mails lautet „SetMail.cgi?Mail_Enable=1“. Die komplette Syntax ist folgendermaßen aufgebaut:

http://Benutzername:Passwort@IP-Adresse:Port/SetMail.cgi?Mail_Enable=1

Mit den ausgefüllten Testdaten:

http://Test:Test@192.168.1.200:80/SetMail.cgi?Mail_Enable=1

Einstellungen:

 Gehen Sie in das Menü „Smarthome“  „Automation“  Klicken Sie unter „Regeln“ auf „ “

 Wählen Sie per Dropdown welcher Nummer Sie der neuen Regel zuordnen

möchten. (Automatisch wird die nächst freie Nummer zugeordnet).

 Wählen Sie unter „Bedingung“  „Modus“  „Area1“  „Fullarm“.  Wählen Sie unter „Zeitplan“  „Immer“.  Wählen Sie unter „Aktion“  „Action Url“  und tragen Sie in dem freien Feld

„http://Test:Test@192.168.1.200:80/SetMail.cgi?Mail_Enable=1“ ein.

 Klicken Sie anschließend rechts neben der Regel auf „ “, um die Regel zu

speichern.

 Fügen Sie die neu erstellte Regel einem aktiven Profil zu um Sie zu

aktivieren.

 Nach dem scharf Schalten wird die Mailfunktion in der Kamera aktiviert:

 Möchten Sie die Mailaktivierung beim unscharf Schalten der Alarmzentrale

wieder deaktivieren, müssen Sie in einer neuen Automationsregel anstatt „Full Arm“  „Disarm“ (unscharf) wählen und als CGI Befehl statt

„Enable=1“  „Enable=0“ (Deaktivierung der Mail).

DEUTSCH

4.2

In unserem nächsten Beispiel wollen wir beim scharf Schalten der Alarmanlage die Bewegungserkennung einer LUPUSNET HD Netzwerkkamera (LE 9XX Serie) aktivieren.

Die Zugangsdaten und IP-Adresse der Kamera sind identisch geblieben wie

beim Beispiel 4.1. Der CGI Befehl um Bewegungsbereiche zu aktivieren.

Lautet: „SetMotionDetect.cgi?md1_ena=1“. „md1“ steht für Bewegungsbereich1 der Kamera, „ena=1“ steht für das aktivieren des Bewegungs-

bereiches, „ena=0“ würde den Bewegungsbereich deaktivieren. Um mehrere Bewegungsbereiche gleichzeitig anzusprechen wird ein kaufmännisches Und

„&“ verwendet. Die komplette Syntax ist folgendermaßen aufgebaut:

http://Benutzername:Passwort@IP-Adresse:Port/

SetMotionDetect.cgi?md1_ena=1&md2_ena=1&md3_ena=1 Syntax mit Testdaten:

http://Test:Test@192.168.1.200:80/

SetMotionDetect.cgi?md1_ena=1&md2_ena=1&md3_ena=1

Beachten Sie beim Kopieren der URL das Leerzeichen zwischen IP und Befehl!

 Die Einstellungen sind identisch wie in Beispiel 4.1 nur wurde der Eintrag

unter Action-URL angepasst:

 Nach dem scharf Schalten werden die Bewegungsbereiche in der Kamera

aktiviert:

 Möchten Sie die Bewegungsbereiche beim unscharf Schalten der

Alarmzentrale wieder deaktivieren, müssen Sie in einer neuen Automationsregel anstatt „Full Arm“  „Disarm“ (unscharf) wählen und als CGI Befehl statt „md1_ena=1“  „md1_ena=0“ (Deaktivierung der Bewegungsbereiche).

DEUTSCH

4.3

Im folgenden Beispiel wollen wir beim scharf Schalten der Alarmanlage die Bewegungserkennung einer LUPUSNET HD LE 201 (LE 203) WLAN Kamera aktivieren.

Die Zugangsdaten und IP-Adresse der Kamera sind identisch geblieben wie

beim Beispiel 4.1. Der CGI Befehl um die Bewegungserkennung zu aktivieren.

Lautet: “cgi-bin/configManager.cgi?action=setConfig&MotionDetect[0].Enable=true”

Die komplette Syntax ist folgendermaßen aufgebaut:

http://Benutzername:Passwort@IP-Adresse:Port/

cgi-bin/configManager.cgi?action=setConfig&MotionDetect[0].Enable=true Syntax mit den Testdaten:

http://Test:Test@192.168.1.200:80/

cgi-bin/configManager.cgi?action=setConfig&MotionDetect[0].Enable=false

Beachten Sie beim Kopieren der URL das Leerzeichen zwischen IP und Befehl!

 Die Einstellungen sind identisch wie in Beispiel 4.1 nur wurde der Eintrag

unter Action-URL angepasst:

 Nach dem scharf Schalten werden die Bewegungsbereiche in der Kamera

aktiviert:

 Möchten Sie die Bewegungserkennung beim unscharf Schalten der

Alarmzentrale wieder deaktivieren, müssen Sie in einer neuen Automationsregel anstatt „Full Arm“  „Disarm“ (unscharf) wählen und als CGI Befehl statt „&MotionDetect[0].Enable=true“ 

„&MotionDetect[0].Enable=false“ (Deaktivierung der Bewegungserkennung).

Hinweis für LE 203:

Die Kamera hat eine Geräuscherkennung. Mit der Syntax:

http://Benutzername:Passwort@IP-Adresse:Port/cgi-

bin/configManager.cgi?action=setConfig&AudioDetect[0].MutationDetect=true können Sie diese per Action URL aktivieren. Mit der Endung „false“ (statt true)

können Sie die Geräuscherkennung deaktivieren.

DEUTSCH

Beispiele mit Zeitplänen:

Der Auslöser, um eine Automation auszuführen, kann der eingestellte Zeitplan oder die eingestellte Bedingung sein. Wenn sowohl die Bedingung als auch der Zeitplan

erfüllt werden, wird die Aktion ausgeführt.

Je nachdem, ob es sich bei dem Zeitplan um einen Zeitpunkt oder Zeitraum handelt, wird die Regel durch verschiedene Auslöser ausgeführt. Sie möchten z.B. eine Funksteckdose nach dem unscharf schalten der Alarmanlage (Bedingung

„Modus“  „Disarm“), zu einer bestimmten Zeit (Zeitplan) ausschalten (Aktion).

Zeitpunkt: (Einmalig, Jeden Monat, Sonnenaufgang, Sonnenuntergang)

Ist der eingestellte Zeitpunkt erreicht und die Bedingung erfüllt (z.B. „Modus Disarm“), führt die Alarmanlage, die ausgewählte Aktion aus. Hier ist also der Zeitplan der

Auslöser für die Automationsregel. Zeitraum: (Immer, Wochentag, Jeden Tag, Jede Woche, Tageszeit)

Wird während eines eingestellten Zeitraums die Bedingung erfüllt und die Alarmanlage unscharf geschaltet („Modus Disarm“), wird dadurch die Aktion

(Funksteckdose ausschalten) ausgeführt. Jetzt ist also die Bedingung der Auslöser für die Automationsregel.

Hybrid: Wurde als Zeitraum z.B. „Jeden Tag: 12:00 – 24:00“ ausgewählt, dann wird die Aktion jeden Tag um 12:00 ausgeführt, wenn zu diesem Zeitpunkt die Alarmanlage auf Disarm steht. Jedoch wird die Regel auch täglich zwischen 12:00 und 24:00 die Aktion ausgeführt, wenn die Zentrale in diesem Zeitraum auf Disarm

gestellt wird.

Hinweis:

Sollten Sie die Zentrale z.B. mit Hilfe einer Automationsregel und eines Zeitraums scharf schalten, wird Sie nach Ablauf des gewählten Zeitraums nicht automatisch unscharf schalten (gleiches gilt für Steckdosen, etc.). Hierfür ist eine zweite Regel

notwendig.

DEUTSCH

Funkschalter

Hier finden Sie eine Auflistung (mit Area, Zone, Typ, Name und Status) aller

eingelernten Funksteckdosen und Unterputzmodule (Funkschalter / PSS Geräte).

 Dropdownmenü: Bei deaktiviertem Funkschalter ist mit Hilfe

dieses Dropdownmenüs möglich zu wählen, wie lange der ausgewählte Funkschalter aktiviert bleiben soll. Wählen Sie hierzu die gewünschte Zeit aus und drücken anschließend auf „Einschalten“. Bei aktiviertem Funkschalter hat das Dropdownmenü keine Funktion, wenn der Sensor deaktiviert

wird.

 / Einschalten: Schaltet den Funkschalter an. Ist das Symbol grün, wurde

der Sensor bereits aktiviert.

 / Ausschalten: Schaltet den Funkschalter aus. Ist das Symbol rot, wurde

der Sensor bereits deaktiviert.

 / Taster auslösen:

(Nur Verfügbar wenn der Taster-Modus des Funkschalters aktiviert wurde):

Aktiviert im deaktiviertem Zustand für ca. 10 Sekunden die Funksteckdose und wird anschließend wieder deaktiviert. Ist der Funkschalter beim Auslösen

bereits aktiviert wird er nach ca. 10 Sekunden deaktiviert.

 / Schalten: Ändert den Zustand des Funkschalters, aktivierte

Funkschalter werden bei Tastendruck deaktiviert und umgekehrt.

 / Ändern: Öffnet das Sensor Editierungsmenü des jeweiligen

Funkschalter Sensors (siehe Kapitel „Sensor editieren“)

 / Löschen: Löscht den Sensor aus der Sensorliste.

DEUTSCH

Zeitplan

Mit dem Zeitplan-Menü ist es ebenfalls, wie schon über das Automations-Menü der

Alarmzentrale, möglich festzulegen, wann Ihre Funksteckdosen / Unterputzrelais (Funkschalter) aktiv sein sollen. Mit dem oberen Dropdownmenü können Sie festlegen, für welchen Funkschalter der gewählte Zeitplan gelten soll. Es gibt

folgende Optionen zur Auswahl:

 Automatische Schaltung aktivieren

Um Zeitpläne für den ausgewählten Funkschalter verwenden zu können, ist

es notwendig, diese Funktion zu aktivieren.

 Wöchentlich

Sie können die Zeiten im Wochenzeitplan Orange markieren, in denen der ausgewählte Funkschalter angeschaltet werden soll. Weiße Markierungen

bedeuten, dass der gewählte Funkschalter deaktiviert wird.

 Rhythmisch

Hier können Sie einen festen Rhythmus eintragen, wie lange der ausgewählte Funkschalter aktiviert bzw. deaktiviert werden soll. Z.B. können Sie den ausgewählten Funkschalter erst 10 Minuten aktivieren und danach 30 Minuten deaktivieren. Nach der dreißigminütigen Deaktivierung würde er

erneut für 10 Minuten angeschaltet werden usw.

DEUTSCH

Gruppeneinstellungen

In den Gruppeneinstellungen können Sie Funksteckdosen und Unterputzrelais in

max. 8 Gruppen zusammenfassen und diese manuell ein- oder ausschalten, für eine bestimmte Zeit aktivieren oder automatisiert schalten.

Dropdownmenü: Bei deaktivierter (Funkschalter-) Gruppe ist mit Hilfe dieses Dropdownmenüs möglich zu wählen, wie lange die ausgewählte Funkschalter-

Gruppe aktiviert bleiben soll. Wählen Sie hierzu die gewünschte Zeit aus und

drücken anschließend auf das Einschaltsymbol . Bei aktivierter (Funkschalter-) Gruppe hat das Dropdownmenü keine Funktion wenn

der Sensor deaktiviert wird.

Um einen Funkschalter einer Gruppe hinzuzufügen, können Sie in der unteren Sensorliste in der jeweiligen Zeile des Funkschalters die Gruppenzugehörigkeit an

oder abhaken. Mit „Ändern“ kommen Sie in das Menü der Sensor Editierung.

Wenn Sie „Löschen“ drücken wird der Sensor aus der Konfiguration der Zentrale

(„Sensoren“  „Liste“) entfernt!

DEUTSCH

Stromverbrauch

Hier werden der aktuelle, der durchschnittlichen und der hochgerechnete

Stromverbrauch der angelernten Stromverbrauch- Sensoren (Funksteckdosen,

Unterputzrelais) in einer Tabelle am unteren Bildschirmrand angezeigt. Mit dem Schieberegler zwischen dem Stromverbrauchsgraphen und der Tabelle können Sie den angezeigten Zeitraum (Stunde, Tag, Woche, Monat) wählen. Je nach Zeitraum ändert sich der dargestellte Stromverbrauchsgraph am oberen Bildschirmrand. Jeder

angelernte Stromverbrauch-Sensor wird mit einer anderen Farbe dargestellt, die sich

im Graph farblich überlagern. Möchten Sie sich einen Graphen eines Sensors nicht anzeigen lassen, so können Sie auf den jeweiligen Namen über dem Graphen

drücken. Bei erneutem Anklicken wird der Graph des Sensors wieder dargestellt.

Der Stromverbrauch der Funkschalter wird im 10 Minuten Rhythmus gespeichert oder bei einer Abweichung des Versbrauchs innerhalb dieses Intervalls. Die Verbrauchswerte können Sie sich ebenfalls unter „Home“  „Historie“ 

„Sensormeldungen“ anschauen.

Hinweis:

Je nach Anzahl der eingelernten Funkschalter und der gespeicherten Datenmenge können die Darstellung des Graphen und der Aufbau der Seite einige Minuten

dauern!

DEUTSCH

Temperaturverlauf

Im Menü Temperaturverlauf können Sie die aktuelle Temperatur Ihrer angelernten Temperatursensoren in einer Tabelle am unteren Bildschirmrand sehen sowie die durchschnittliche, die minimale und die maximale Temperatur. Mit dem Schieberegler zwischen dem Temperaturgraphen und der Tabelle können Sie den angezeigten Zeitraum (Stunde, Tag, Woche, Monat) wählen. Je nach Zeitraum ändert sich der dargestellte Temperaturverlaufsgraph am oberen Bildschirmrand. Jeder angelernte Temperatursensor wird mit einer anderen Farbe dargestellt, die sich im Graph farblich überlagern. Möchten Sie sich einen Graphen eines Temperatursensors nicht anzeigen lassen, können Sie auf den jeweiligen Namen über dem Graphen drücken.

Bei erneutem Anklicken wird der Graph des Sensors wieder dargestellt.

Die Temperaturdaten werden im 10 Minuten Rhythmus gespeichert. Sie können sich die gespeicherten Daten unter „Home“  „Historie“ Sensormeldungen“ auflisten

lassen.

Hinweis:

Je nach Anzahl der eingelernten Temperatur-Sensoren und der gespeicherten

Datenmenge können die Darstellung des Graphen und der Aufbau der Seite einige

Minuten dauern!

DEUTSCH

UPIC

Im Menü „Smarthome“  „Upic“ können Sie angelernte Universal IR Fernbedienung bedienen. Die Universal IR Fernbedienung wurde entwickelt, um per Infrarot

steuerbare Haushaltsgeräte sowohl automatisch, als auch manuell zu steuern. Sie ermöglicht es Signale von Fernbedienungen zu lernen und wiederzugeben. Nach dem Lernen der entsprechenden Signale können Sie Ihre Geräte über Ihre

LUPUSEC-Anlage steuern, ohne die jeweilige Fernbedienung zu nutzen. Für eine bessere Übersicht können Sie den Namen des anzusteuernden Gerätes

selbst bestimmen und dem Gerät eine LED der Universal IR Fernbedienung

zuweisen.

Der IR Sender hat 6 LEDs, welche das IR Signal aussenden. Eine mittlere LED und 5 im Kreis angeordnete LEDs. Die 5 äußeren

LEDs sind um 45° abgewinkelt.

Jede LED überträgt das Signal kegelförmig in die Richtung der Stellung der LED. Die zentrale LED überträgt immer das Signal. Die umliegenden LEDs übertragen das Signal je nach Auswahl im Menü der LUPUSEC Anlage. Die dem Gerät am nächsten

zugewandte LED sollte bei der Zuweisung für dieses Gerät ausgewählt werden.

In unserem Beispiel ist Gerät 1 ein Ventilator welcher unterhalb der Universal IR Fernbedienung installiert wurde. Mit „Ändern“ öffnen wir die Beschriftung des Gerätes, wählen LED 1 (Unterseite der Universal IR Fernbedienung) und bezeichnen Gerät 1 als „Ventilator“. Mit „Fertig“ wird die Eingabe gespeichert, mit

„Abbrechen“ verworfen.

DEUTSCH

Die zuvor unter „IR Signale lernen und testen“ (siehe Universal IR Fernbedienungs

Anleitung) angelernten Signale von Ihren Geräten können zur besseren Übersicht

beschriftet werden. Klicken Sie hierfür auf Ihr Gerät, in unserem Beispiel „Ventilator“. Es öffnet sich die Funktionsauswahl des Gerätes, klicken Sie anschließend auf den Button „Ändern“ um einen Namen zu vergeben und speichern Sie den Namen mit

Fertig.

Mit dem Button „Ausführen“ können Sie das zuvor gespeicherte Signal wiedergeben

um z.B. den „Ventilator“ an oder auszuschalten.

Pro Universal IR Fernbedienung können 5 Geräte mit jeweils 8 Funktionen (Signale) programmiert werden.

DEUTSCH

Szenarien

Ein Szenario besteht aus mehreren Automationsregeln die als Gruppe ausgeführt

werden.

Im Menü „Smarthome“  „Automation“ können Sie als „Aktion“ „Szene anwenden“ auswählen. Im Menü „Szenarien“ können Sie festlegen welche

Automationsregeln, beim Ausführen des „Szenarios“, durchgeführt werden sollen. 

Insgesamt können bis zu 16 Szenarien, mit jeweils bis zu 5 Automationsregeln (Ausführungen), erstellt werden. Sie sollten immer darauf achten, die ausgewählte Automationsregel der richtigen Area / Zone zuzuweisen. Zur besseren Übersicht ist

es möglich die Szenarien optional zu beschriften.

DEUTSCH

Sensoren-Menü

In der „Sensoren-Liste“, werden Ihre Sensoren anzeigt. Diese können Sie unter

„Hinzufügen“ an der Zentrale anlernen und testen, ob die „Reichweite“ ausreichend ist. Unter „Geräte“ konfigurieren Sie Funkrelais und Repeater. Die akustischen

Alarme, für externe bzw. interne Sirenen, können Sie unter „Sirenen“ konfigurieren.

Hinweis:

Als Sensoren gelten alle XT2 (Plus) Komponenten außer Funkrelais und Funkrepeater (Geräte). Es sind 80 Sensoren anlernbar pro Area. Es können maximal 40

ZigBee Sensoren und 6 PIR-Netzwerkkameras an der Zentrale angelernt werden. Pro verwendeten ZigBee Repeater können 10 weitere ZigBee Sensoren angelernt werden (maximal 2 x 80). Zusätzlich sind beliebig viele Geräte (Funkrelais + Funkrepeater) anschließbar.

Liste

Im Sensormenü „Liste“ finden Sie eine Liste aller mit der LUPUSEC-XT1 Plus

verbundenen Sensoren. Diese werden Ihnen aufgelistet nach Area, Zonen Nr., Typ, Name, Zustand, Batterie, Sabotagekontakt, Sendeleistung und Status. In der letzten

Spalte haben Sie die Möglichkeit die Eigenschaften der Sensoren über (Ändern) zu editieren. Über (Löschen) kann der jeweilige Sensor aus der Alarmanlage

entfernt werden. Angelenerte PIR-Netzwerkkameras finden Sie im Menü (PIR

Sensoren) darunter in einer separaten Tabelle. Hier können Sie über „Media

anfordern“ ein aktuelles Bild der Kamera anfordern.

DEUTSCH

Sensorliste:

 Area

Zeigt Ihnen die Area an, in die der Sensor angelernt wurde. Areas können

unabhängig voneinander scharfgeschaltet werden.

 Zone

Dies ist eine fortlaufende Nummer zur Identifikation des Sensors, die beim

Hinzufügen des Sensors erstellt wird.

 Typ

Der Typ des Sensors wird angezeigt, z.B. „Türkontakt“ für einen Fenster- / Türkontakt.

 Name

Dies ist der Name, den Sie beim Hinzufügen von Sensoren angeben können.

Dieser ist auf 30 Zeichen beschränkt.

 Zustand

Hier sehen Sie den aktuellen Zustand der Sensoren. Ein grünes Feld zeigt

an, dass der Sensor betriebsbereit ist.

 Batterie

Ein rotes Symbol in dieser Spalte zeigt eine schwache oder leere Batterie

des Sensors an.

 Sabotagekontakt

Sobald ein Sensor mit einem integrierten Sabotagekontakt geöffnet oder demontiert wird, wird ein „Sabotagealarm“ ausgelöst. Ob dieser auch akustisch die Sirene(n) der Alarmanlage aktivieren soll, kann unter

„Einstellungen“  „Zentrale“  „Area Einstellungen“  „Sabotage-

alarm“ konfiguriert werden. Ist der Sabotagekontakt des Sensors geöffnet,

wird das Feld „Sabotagekontakt“ rot angezeigt.

 Sendeleistung

Zeigt Ihnen die Sendeleistung des Sensors an. Ist diese kleiner oder gleich 2, wird ein Funkrepeater benötigt. Steht hier N/A (Not Avaible), ist kein aktueller Wert verfügbar. Dies ist bei einem Neustart der Zentrale normal, da diese Informationen erst mit der nächsten Kommunikation (Supervisorüberprüfung, drücken des Anlernknopfes oder Sensorsauslösung) des Sensors mit der

Zentrale übermittelt wird.

 Status

Hier sehen Sie den aktuellen Status der Sensoren. Ist das Feld leer, gibt es kein außergewöhnliches Ereignis. Je nach Sensorart können folgende

Zustände auftauchen:

o Offen = geöffneter Türsensor | Zu = geschlossener Türsensor o Außer Betrieb = Funktionsstörung / Batterie leer / außerhalb der

Reichweite

o Temperaturanzeige in Celsius

DEUTSCH

o Stromverbrauch in Watt o Bypass: Der Sensor wird durch einen eingestellten Bypass deaktiviert und

orange in der Sensorliste markiert. Weitere Informationen finden Sie auf

den nächsten Seiten.

Sensor editieren

Den meisten Sensoren können Sie unterschiedliche Eigenschaften und Aktionen zuweisen. Im Alarmfall reagieren diese dann vollkommen unterschiedlich. In die Einstellungen eines Sensors kommen Sie über folgende Punkte: „Liste“ 

„Sensorliste“, rechts auf „Ändern“ des jeweiligen Sensors klicken.

Je nach Sensortyp, stehen Ihnen folgende Einstellungsmöglichkeiten zur Verfügung:

 ID

Zeigt die sensorspezifische ID an (nicht veränderbar).

 Version

Zeigt die Softwareversion an (nur bei bestimmten Geräten).

DEUTSCH

 Name

Geben Sie dem Sensor einen individuellen bis zu 30-stelligen Namen.

 Push-Notification (nur Fenster-/Türkontakte + PIR-Bewegungsmelder)

Wird hier etwas eingetragen, wird in einer Push Notification per Smartphone App bei jeder Sensorauslösung (z.B. Öffnen / Schließen eines Fensterkontaktes) eine Push Nachricht an Ihr Smartphone geschickt mit dem hier hinterlegten Text. Der Status der Alarmanlage (scharf, Home, unscharf)

ist hierfür unerheblich!

 Area

Weisen Sie dem Sensor eine Area zu. Diese können unabhängig

voneinander scharf geschaltet werden.

 Zone

Weisen Sie dem Sensor eine Zonennummer zu, diese dürfen, in einer Area, nicht doppelt vorkommen. Insgesamt können maximal 80 Zonennummern

vergeben werden.

 Bypass

Ein „Bypass“ bedeutet eine Deaktivierung von Alarmmeldungen eines

Sensors. Aus diesem Grund ist die Funktion ausschließlich für Gefahren-

melder verfügbar. Dies gilt jedoch nicht für eventuelle Sabotagemeldungen

dieses Sensors.

Hinweis:

Ein nicht genutzter Sensor (Batterie leer, kein Strom angeschlossen) wird im Menü „Home“  „Status“  „XT1+ Status“  „Systemfehler

ignorieren“ angezeigt und kann bei Bedarf ignoriert werden.

 Sabotage deaktivieren

Ist diese Funktion aktiviert, wird der Sensor kein Sabotagealarm mehr (per Mail, SMS, Sirene, Funkrelais) auslösen. Allerdings wird weiterhin eine Warnung beim Scharfschalten (und Homemodus) der Alarmanlage mitgeteilt werden, solange der Systemfehler nicht behoben oder unter „XT1+

Status“  „Systemfehler ignorieren“ angehakt wird.

Beispiel:

Diese Funktion kann wichtig werden, wenn sich in längerer Abwesenheit ein Sensor/Sabotagekontakt löst und Sie nicht bei jeder Sensorenüberprüfung eine Benachrichtigung erhalten möchten, dass der Sabotagekontakt des

Sensors immer noch ausgefallen ist.

 Taster-Modus (Nur Funkschalter wie Unterputzrelais, Funksteckdosen)

Aktiviert den Taster-Modus des ausgewählten Funkschalters. Dieser wird

im Menü „Smarthome“  „Funkschalter“ verfügbar. Wird diese Funktion ausgelöst, so wird der Funkschalter nur für ca. 10 Sekunden aktiviert und anschließend wieder deaktiviert. Dies gilt nur über den Netzwerkzugriff auf

die Zentrale und nicht für das manuelle Bedienen des Funkschalters.

DEUTSCH

 Melden

Ist die Option aktiviert und schalten Sie mit Hilfe dieses Sensors scharf, unscharf oder in den Homemodus, erhalten Sie eine Benachrichtigung. Je nach Konfiguration kann die Benachrichtigung via Contact ID an eine Wachzentrale, Mail, Push und oder als SMS erfolgen. Für die Benachrichtigung im Alarmfall, bei offenem Sabotagekontakt oder schwacher

Batterie hat diese Option keine Relevanz.

 Set/Unset

Bei Fenster- / Türkontakten und drahtlosen Sensoreingängen können Sie mit dieser Funktion eine Scharf- / Unscharf- Schaltfunktion realisieren. Die

Anlage schaltet automatisch scharf bzw. unscharf, je nachdem ob der

Kontakt geschlossen oder geöffnet ist.

o Normal Geschlossen

Der Sensor ist normalerweise geschlossen und schaltet die XT1 Plus

beim Öffnen scharf.

o Normal Offen

Der Sensor ist normalerweise offen und schaltet die XT1 Plus beim

Schließen scharf.

Hinweise:

 Diese Funktion erzwingt ein sofortiges Scharf- /Unscharf- schalten

unabhängig von eingestellten Verzögerungszeiten oder evtl. Systemfehlern!

 Möchten Sie mehrere Funk Riegelschaltkontakte nutzen und nur beim

Schließen der letzten Tür das System scharfschalten, sollten Sie allen Drahtlosen Sensoreingängen zusätzlich das Attribut „Muss vor dem

Scharfschalten geschlossen sein“ zuweisen.

 Muss vor dem Scharfschalten geschlossen sein

Diese Funktion ist nur für Fenster- / Türkontakte verfügbar. Wird die Funktion

in einem Sensor aktiviert, ist es nicht mehr möglich die Area scharf oder in

den Home Modus zu stellen in welcher der Sensor angelernt ist.

Hinweise:

 Damit die Funktion aktiv ist, muss im Menü „Einstellung“  „Area

Einstellungen“ die Option „Scharfschaltung bei Fehler“  auf

„Bestätigen“ stehen.

 Hausautomationsregeln und Szenarien können, unabhängig von dieser

Einstellung, die Alarmanlage scharf stellen.

 24 HR

Ist diese Funktion aktiviert, wird der angegebene Alarm unabhängig von der Scharfschaltung auslösen, sobald der Sensor aktiviert wird.

 Disarm / Arm / Home 1 / Home 2 / Home 3 Antwort

Geben Sie hier an, wie der Sensor in dem jeweiligen Zustand der XT1 PLUS

reagieren soll, wenn der Sensor ausgelöst wird.

o Keine Antwort

Die Zentrale reagiert gar nicht, wenn der Sensor ausgelöst wird.

DEUTSCH

o Eingangsverzögerung 1 / 2

Die Zentrale beginnt mit der Eingangsverzögerung 1 oder 2, wenn der

Sensor auslöst. Wenn sich das System im „Scharf“- oder „Home-

Modus“ befindet und ein Sensor mit der Eigenschaft

„Eingangsverzögerung 1 / 2“ ausgelöst wird, haben Sie die eingestellte

Dauer (vgl. „Einstellung“  „Zentrale“  „Area Einstellungen“ 

„Verzögerung ½ beim Betreten“), um das System zu entschärfen.

Während der Eingangsverzögerung wird ein Event Code (#131)

übermittelt. Wurde während der Verzögerungszeit die Alarmzentrale

nicht entschärft, wird ein Alarm ausgelöst.

o Türklingel

Die intern verbaute Sirene der Zentrale gibt einen Klingelton aus. Es ist

möglich diesen Klingelton an der Außensirene V2 ebenfalls ertönen zu

lassen („Sensoren“  „Geräte“  „Erweiterte Einstellungen“ 

„Türklingel“).

o Logbucheintrag

Es erfolgt keine Benachrichtigung sondern nur ein Logbucheintrag

o Logbucheintrag (Bilder speichern)

Derzeit hat dieses Attribut noch keine Funktion.

o Einbruchalarm Follow

Eine Zone mit dieser Eigenschaft löst keinen Alarm aus, wenn zuvor

eine Eingangsverzögerung (eines anderen Sensors) gestartet wurde.

Es erfolgt ein Sofortalarm, wenn keine Verzögerung zuvor gestartet

wurde.

Beispiel:

Verwenden Sie diese Sensoreigenschaft z.B. für einen

Bewegungsmelder, im Eingangsbereich, der auf die (mit einer

Eingangsverzögerung versehene) Eingangstür (Fenster- / Türkontakt)

ausgerichtet ist. Im Normalfall wird kein Alarm ausgelöst, da die

Räumlichkeiten durch die Eingangstür betreten werden. Sollte sich ein

Einbrecher jedoch anderweitig Zutritt zu den Räumlichkeiten verschafft

haben, wird der Alarm sofort ausgelöst.

o Einbruchalarm Instant

Der Sensor löst sofort Alarm aus.

o Stiller Alarm

Der Sensor löst keinen Sirenenalarm aus, übermittelt jedoch einen

Event Code (#122) an die Wachzentrale  „Stiller Alarm“ und

verschickt eine Mail (solange dies nicht im Priorität Menü ausgefiltert

wird).

o Einbruchalarm Outdoor

Der Sensor löst keinen Sirenenalarm aus, übermittelt jedoch den Event

Code (#136) an die Wachzentrale  „Outdoor Alarm“ und verschickt

eine Mail (solange dies nicht im Priorität Menü ausgefiltert wird).

DEUTSCH

 Hausautomationsbefehl ausführen

Bei Zustandsänderung des Sensors kann eine von 16 Hausautomationsregeln gestartet werden. Diese werden im Menü Automation definiert.

 Hausautomationsbefehl (öffnen)

Beim Öffnen z.B. eines Fenster- Türkontakts kann eine von 16

Hausautomationsregeln gestartet werden. Diese müssen im Menü

Automation definiert werden.

 Hausautomationsbefehl (schließen)

Beim Schließen z.B. eines Fenster- Türkontakts kann eine von 16

Hausautomationsregeln gestartet werden. Diese müssen im Menü

Automation definiert werden.

 Ausgangsverzögerung beachten

Ist diese Funktion angehakt, wird der Sensor während der Ausgangsverzögerungszeit des ausgewählten Modus (Arm, Homemodus 1-3) keinen Alarm auslösen.

Diese Option deaktiviert unabhängig von der Einstellung „Einstellung“  „Zentrale“  „Scharfschaltung bei Fehler“ (bestätigen/erzwingen) eine Warnung des Sensors, es sei denn Sie haben bei diesem Sensor die Option „Muss vor dem Scharf schalten geschlossen sein“ aktiviert. Ebenfalls wird die

CID Meldung 570 (Kontakt offen / fehlerhaft) bei diesem Sensor deaktiviert.

 Alle Areas (Nur Sirenen)

o Möchten Sie eine externe Sirene beiden Areas zuweisen, aktivieren Sie

diese Option und stellen Sie sicher, dass der SW1 Schalter der

gewünschten Sirene dabei auf ON steht! Anschließend stellen Sie den

SW1 Schalter wieder auf Off.

o Um die Einstellungen der Außensirene v2 zu ändern, müssen Sie den

„Anlern-Knopf“ kurz drücken. LED 1 & 3 (links und rechts) leuchten auf.

Speichern Sie in der Zentrale die geänderten Einstellungen mit OK. Als

Bestätigung wird LED 2 (die mittlere) kurz aufleuchten und ein

Bestätigungston der Sirene erfolgen.

 Strommessung anzeigen (Nur Funkschalter – Stromgeräte)

Diese Option ermöglicht in der Sensorliste und der App „Funkschalter“ (Übersichtseite / Grid) die Stromverbrauchsanzeige zu

aktivieren bzw. zu deaktivieren. Deaktiviert: Aktiviert:

 Immer an (Nur Funkschalter – Stromgeräte)

Möchten Sie unabhängig vom Status der Alarmanlage immer eine angeschaltete Funksteckdose bzw. Unterputzrelais, aktivieren Sie diese Funktion. Der Funkschalter muss anschließend einmalig manuell aktiviert

werden.

 Emergency Button (Nur Med. Alarmmelder + Panic Button)

Hier kann eingestellt werden was für ein Alarm beim Drücken des SensorAlarmknopfes verschickt bzw. welche Automationsregel ausgeführt wird.

DEUTSCH

Alarm Übersicht

In der Alarm Übersicht sehen Sie auf einem Blick, wie sich Ihre angelernten

Sensoren beim jeweiligen Zustand (Arm, Home1-3, Disarm) der Alarmzentrale

verhalten. Über „Ändern“ kann die Konfiguration, wie im Menüpunkt „Sensor

editieren“ weiter oben beschrieben, geändert werden.

PIR Sensoren

Hier werden Ihre angelernten PIR Netzwerkkamera(s) aufgelistet. Über „Media anfordern“ können Sie manuell ein Bild schießen. Die Bilder der PIR

Netzwerkkameras finden Sie im Menü „Home“  „PIR Kamera“.

DEUTSCH

Hinzufügen

Im Menü „Hinzufügen“ können Sie Sensoren der LUPUSEC- XT1 Plus hinzufügen /

anlernen. Klicken Sie einfach neben „Hinzufügen“ auf „Start“, um die Sensorsuche zu

starten. Starten Sie nun den Anlern-Modus am zu installierenden Sensor. Wie die

jeweiligen Sensoren angelernt werden, lesen Sie in den Sensorbeschreibungen. Meist befindet sich am Sensor ein Knopf, der für eine bestimmte Zeit gedrückt

werden muss.

Wenn der Sensor gefunden wurde, wird er in der Tabelle angezeigt. In dieser sehen Sie auch die Art des Kontakts („Typ“), die Empfangsqualität („Signalstärke“) und die

für jeden Sensor einzigartige „Sensor ID“.

Über die Aktion „Hinzufügen“ kann der Sensor nun der Alarmanlage hinzugefügt werden. Jetzt können dem angelernten Sensor noch Eigenschaften zugewiesen

werden. Diese wurden bereits im vorigen Abschnitt „Sensor Editieren“ erklärt.

Ein manuelles Hinzufügen von (RF) Sensoren ist ebenfalls über die

Sensorspezifische Sensor-ID möglich. ZigBee Sensoren haben nicht diese

Möglichkeit. Eine genaue Auflistung der Sensor Typen (RF oder ZigBee) finden Sie

im Kapitel „Übersicht der Sensoren Kompatibilität“.

Hinweis:

Empfehlung von erfahrenen Nutzern: Lernen Sie alle Sensoren an, bevor Sie sie montieren. Die Anlernung bleibt erhalten, auch wenn Sie Sensoren zur Montage

aufschrauben, oder die Batterien entnehmen/wechseln.

DEUTSCH

Reichweite

Mit der Funktion „Reichweitentest“ können Sie testen, welche Signalstärke ein

angelernter Sensor am gewünschten Installationsort hat.

 Klicken Sie im Menü „Reichweite“ auf „Start“ ( Die LEDs von Area 1 + 2

blinken nun).

 Begeben Sie sich mit dem Sensor an den gewünschten Installationspunkt.  Drücken Sie den „Anlern-Knopf“ am Sensor (vgl. Sensoren-Beschreibungen),

um ein Signal des Sensors an die Alarmanlage zu senden.

 Findet die Zentrale den Sensor, wird Sie einen Ton als Bestätigung

ausgeben.

 Im unteren Bereich der Webseite wird der Sensor mit Namen, Zonennummer

sowie der Signalstärke aufgelistet.

 Die Signalstärke 9 ist der bestmögliche Wert, Signalstärke 1 der schlechteste

(danach reißt der Kontakt zur Zentrale ab).

 Um eine verlustfreie Alarmmeldung zu garantieren, sollten Sie hier

mindestens den Wert 3 erreichen.

 Ist der Wert schlechter oder bricht der Funkkontakt zur Zentrale regelmäßig

ab, sollte ein Funkrepeater zur Verstärkung eingesetzt werden.

 Eine Übersicht, welcher Sensor mit welchem Funkrepeater kompatibel ist,

finden Sie im Kapitel „Übersicht der Sensoren Kompatibilität“.

DEUTSCH

Geräte

Geräte Einstellungen

Im Menü „Sensoren“  „Geräte“ können Sie externe Sirenen konfigurieren oder

zusätzliche Geräte der LUPUSEC- XT1 Plus hinzufügen. Hierzu zählen Funkrepeater und das Funkrelais.

Wählen Sie über das Dropdownmenü „Gerät aktiv für Area“, für welche Area das Gerät angelernt werden soll (Area 1 / 2). Aktivieren Sie nun an dem Gerät den

Anlern-Modus und klicken Sie auf „Gerät einstellen“, um das Gerät der Zentrale hinzuzufügen.

Die Funktionsbeschreibung finden Sie unter dem Menü Repeater bzw. Funkrelais.

Wurde das Gerät erkannt, bestätigt dies die Zentrale mit einem kurzen Signalton. Es sind beliebig viele „Geräte“ an der XT1 Plus anlernbar.

DEUTSCH

Sireneneinstellungen

 In diesem Menü können ausschließlich „extern“ angelernte Sirenen

(zusätzlich zur Zentrale installierten) konfiguriert werden, nicht die interne

Sirene der Alarmanlage.

 Alle hier durchgeführten Einstellungen werden nur übermittelt aber nicht in

diesem Menü permanent gespeichert. Nach Übermittlung sind alle drei Einstellungen wieder auf „An“ zurückgesetzt – wurden aber dennoch in den

Sirenen gespeichert.

 Zur Übermittlung an die externen Sirenen wählen Sie bei der gewünschten

Einstellung (Sabotagekontakt, Bestätigungssignal, Eingangssignal) „An“ oder „Aus“ und drücken auf die jeweilige Option darunter „Gerät Einstellen“ bzw.

„Ok“ (XT1).

 Als Kontrolle, dass Sie das Signal übermittelt bekommen haben, bestätigen

die externen Sirenen die erfolgreiche Übermittlung der Konfiguration mit

einem Bestätigungston.

 Die Konfiguration wird an alle, derzeit eingelernten und angeschalteten

externen Sirenen, übermittelt. Möchten Sie mehrere Sirenen unterschiedlich konfigurieren, sollten diese entweder zu einem späteren Zeitpunkt eingelernt werden oder den Strom temporär entfernen. Es ist nicht möglich die aktuelle

Konfiguration einer Sirene auszulesen.

 Sabotagekontakt an / aus

Hiermit können Sie den Sabotagekontakt aller derzeit angeschlossenen externen Sirenen für eine Stunde deaktivieren. Diese Funktion ist nützlich,

um z.B. die Batterien zu wechseln.

Hinweise:

 Wird der Sabotagekontakt deaktiviert, wird für die Dauer der Deaktivierung

kein Statusupdate mehr von der Sirene an die Zentrale übermittelt. Solange kann unter „Sensoren“  „Liste“ auch nicht der aktuelle Zustand des

Sabotagekontaktes eingesehen werden.

 Achtung! Öffnen Sie die Sirene ohne zuvor den Sabotagekontakt deaktiviert

zu haben, wird der akustische Alarm der Sirene auch dann aktiviert, wenn die Sirene nicht mehr in die Zentrale eingelernt ist! In diesem Fall sollten Sie evtl.

mit Gehörschutz arbeiten und schnell die Stromzufuhr unterbrechen.

 Bestätigungssignal an / aus (bei Arm / Disarm)

Ist diese Funktion aktiviert, wird die Sirene beim Scharfstellen einen bzw.

zwei Töne beim Unscharfstellen wiedergeben und aufleuchten.

Hinweis:

Sollte der Sabotagekontakt der Sirene beim Scharfstellen geöffnet oder die Batterie schwach sein, werden Sie trotz deaktiviertem Bestätigungssignal in

schneller Abfolge fünf bzw. drei kurze Signaltöne (als Warnhinweis) hören.

 Eingangssignal an / aus

Wenn diese Funktion eingeschaltet ist, wird die Sirene über die Dauer der

definierten Eingangs- bzw. Ausgangs-. Verzögerung einen akustischen und optischen Countdown wiedergeben.

DEUTSCH

Erweiterte Einstellungen (nicht verfügbar für XT1):

Dieses Untermenü ist ausschließlich für die Außensirene V2. Die zuletzt übermittelten Einstellungen werden hier gespeichert. Wählen Sie die gewünschten Einstellungen und drücken Sie zum Abschluss „Senden“. Nach einer erfolgreichen

Übermittlung bestätigt dies die Sirene durch einen kurzen Ton.

 Gerät

Wählen Sie hier per Drop Down Menü die Außensirene aus, an welche Sie

die gewünschten Einstellungen übermitteln möchten.

 Alarm Lautstärke

Geben Sie die Sirenen-Lautstärke bei Alarm an (Laut, Mittel, Leise, Stumm).

 Türklingel

Hier können Sie die „Türklingel-Funktion“ aktivieren oder deaktivieren.

Hinweis:

Wird im Menü „Areaeinstellungen“  „Toneinstellungen“ der „Klingelton für Eingangsbereich“ auf „Aus“ gestellt, dann wird ebenfalls der Klingelton der

Außensirene(n) deaktiviert.

 Einbruch in Home arm auslösen

Geben Sie an, ob die Sirene im Falle eines Einbruchs alarmieren soll, wenn

sich die Zentrale im Homemodus befindet.

 Einbruch in away Arm auslösen

Geben Sie an, ob die Sirene im Falle eines Einbruchs alarmieren soll, wenn

die Zentrale Scharf (Arm) gestellt ist.

 Sirenenstroboskop

Geben Sie an, ob die LEDs der Sirene nach einem akustischen Alarm bis

zum nächsten Unscharfschalten leuchten sollen.

 Bestätigungs-Blitz

Geben Sie an, ob die Sirene beim Statuswechsel (Arm / Home / Disarm) zur

Bestätigung aufblinkt.

Hinweis:

Wird in den „Sireneneinstellungen“ das „Bestätigungssignal“ deaktiviert, dann

wird ebenfalls der „Bestätigungsblitz“ deaktiviert unabhängig dieser Option.

DEUTSCH

Status

Signalton

Signalleuchte

Alarmfall

Durchgängiger Alarmton bis die Alarmdauer abgelaufen ist.

Die 3 LED leuchten 1x

Scharfschaltung / Heimmodus (Arm / Home)

1 Piepston

Die 3 LED leuchten 1x nacheinander

Unscharfschaltung (Disarm)

2 Piepstöne

Die 3 LED blinken 3 x auf

Arm (Niedrige Batterie)

3 Piepstöne

Die 3 LED leuchten 3x nacheinander

Disarm (Niedrige Batterie)

3 Piepstöne

Die 3 LED blinken 5 x gleichzeitig

Arm (Sabotage)

5 Piepstöne

Die 3 LED leuchten 5x nacheinander

Disarm ( Sabotage )

5 Piepstöne

Die 3 LED blinken durchgehend gleichzeitig auf

Sabotage Alarm

Durchgängiger Alarmton bis die Alarmdauer abgelaufen ist.

Durchgehendes blinken

Türklingelfunktion

Verfügbar (wie interne Sirene)

Leuchtet nicht auf

 Verlassen-Blitz

Geben Sie an, ob die LEDs der Sirene während der Verzögerungszeit beim

Verlassen zur Bestätigung blinken sollen.

 Betreten-Blitz

Geben Sie an, ob die LEDs der Sirene während der Verzögerungszeit beim

Betreten zur Bestätigung blinken sollen.

Hinweis:

Wird in den „Sireneneinstellungen“ das „Eingangssignal“ deaktiviert oder im

Menü „Areaeinstellungen“  „Toneinstellungen“ die Töne für die Verzöger-

ungszeiten auf „Aus“ gestellt, dann wird ebenfalls der „Verlassen“ bzw.

„Betreten“ – „Blitz“ deaktiviert unabhängig dieser Option.

 Blitz auslösen

Geben Sie an, ob die Sirene im Alarmfall über die drei LEDs optisch warnen soll. Falls aktiviert, blinkt die Außensirene durchgehend bis die

Alarmtondauer abgelaufen ist.

 Lautstärke Ausgangsverzögerung

Geben Sie die Lautstärke der Ausgangsverzögerung beim Scharfschalten an.

 Lautstärke Eingangsverzögerung

Geben Sie die Lautstärke der Eingangsverzögerung beim Betreten an.

Hinweistöne und Signale der Außensirene:

DEUTSCH

Bezeichnung

Alarm Art

Einbruch

Einbruchalarm

Feuer/Notausgang

Feuer-, Hitze-, Rauch- Alarm

Wasser

Wasseralarm

Pers. Bedrohung

Panic-, Notfall- Alarm

Med. Notfall

Gas-, CO-, Medizinischer- Alarm

Sirene

Sirenen Einstellungen Einstellung Interne Sirene (Zentrale)

Hier kann eingestellt werden, bei welchen Fällen die interne Sirene der Alarmzentrale

aktiviert werden soll. Ihnen stehen folgende Auswahlmöglichkeiten zur Verfügung:

Einstellung: Externe Sirene(n)

Wurden zusätzlich zur Zentrale weitere Sirenen angelernt, können Sie hier angeben, in welchen Fällen diese aktiviert werden soll. Falls mehrere externe Sirenen angelernt wurden, können diese nicht unterschiedlich konfiguriert werden; entweder

alarmieren alle externe Sirenen oder keine.

Ihnen stehen wie schon bei der internen Sirene folgende Auswahlmöglichkeiten zur

Verfügung: Einbruch, Feuer/Notausgang, Wasser, Pers. Bedrohung, Med. Notfall.

Hinweise:

 Ein evtl. angelerntes Funkrelais reagiert ebenfalls wie eine externe Sirene.

Wird in diesem Menü z.B. der Alarm für externe Sirenen bei Einbruch

deaktiviert, dann wird auch kein Funkrelais bei Einbruchalarm schalten.

 Die interne Sirene der XT1 Plus Zentrale hat eine maximale Lautstärke von

99dB (1 Meter Entfernung).

DEUTSCH

Netzwerk Menü

Im Menü Netzwerk finden Sie das Menü Einstellungen, DNS, SMS und Kameras.

Einstellungen

Im Unter Menü „Einstellungen“ können Sie die IP-Adresse der Alarmanlage einstellen.

DHCP (dynamic host configuration protocol) ist eine Funktion, mittels welcher sich Ihre XT oder Ihre Kamera alle notwendigen IP Informationen von Ihrem Router

bezieht.

Der große Vorteil von DHCP besteht darin, dass automatisch alle notwendigen IP Adressen richtig hinterlegt werden. Aus diesem Grund empfehlen wir die Standardeinstellung „IP Adresse automatisch beziehen (DCHP)“. Dafür muss Ihr Router / Server natürlich DHCP unterstützen und eingeschaltet sein. Dies ist bei allen

gängigen Routern Standard.

Der Nachteil von DHCP ist, dass Ihr Router möglicherweise alle DHCP Adressen nach einer (einstellbaren) Zeit neu vergibt. Dadurch kann sich die IP Adresse Ihrer XT oder Ihrer Kamera ändern. Je nach Router kann sich die IP Adresse eines Gerätes auch nach einem Router oder Endgeräte Neustart verändern. Bei manchen Routern führt dies dazu, dass eine Portweiterleitung nicht mehr auf die passende IP

Adresse verweist und damit das Gerät nicht mehr per Fernzugriff aufrufbar ist. Einige Router ermöglichen es die IP-Adresse beizubehalten. Aktivieren Sie dies auf

jeden Fall. Hier ein Beispiel einer Fritzbox:

DEUTSCH

Bei einer statischen IP Adresse müssen Sie alle IP Informationen von Hand einstellen. Der große Vorteil einer statischen IP Adresse ist es, dass diese Adresse sich nie verändern wird und sie somit die XT oder die Kamera immer unter derselben Adresse erreichen können. Zusätzlich ist es bei manchen Routern notwendig eine statische IP Adresse zu vergeben, um eine dauerhaft gültige Portweiterleitung für den

Fernzugriff zu ermöglichen.

Der Nachteil einer statischen IP Adresse ist ebenfalls, dass Sie alle IP Daten von Hand eintragen müssen. Die eingetragenen Daten müssen zu der Infrastruktur Ihres

Netzwerkes passen, um eine uneingeschränkte Kommunikation zu ermöglichen.

Hinweis:

Sollte eine statische IP Adresse fehlerhaft hinterlegt worden sein, ist es möglich, dass ein Gerät nicht mehr erreichbar ist oder bestimmte Funktionen nicht ausgeführt werden können. In diesem Fall verwenden Sie bitte unseren IP Finder, um die

Einstellungen zu korrigieren oder das Gerät auf DHCP zu stellen.

Wie vergebe ich eine richtige statische IP Adresse?

Bei der Vergabe einer statischen IP Adresse werden Sie mit folgenden Eingabezeilen

konfrontiert:

 IP Adresse:

Dies ist die IP Adresse unter welcher Sie Ihre XT oder Kamera später erreichen werden. Diese IP Adresse darf nur einmal vergeben werden und sollte außerhalb des DHCP Bereiches Ihres Routers sein (den DHCP Bereich Ihres Router können Sie in den Netzwerkeinstellungen Ihres Routers

DEUTSCH

einsehen und abändern). Die ersten drei Stellen der IP Adresse müssen hierbei mit den ersten drei Stellen der IP Adresse Ihres Routers

übereinstimmen (z.B. 192.168.123.x).

 Subnetzmaske:

Gibt an, wie viele Bits das Netzpräfix ausmacht. Die Subnetzmaske können Sie über die Eingabeaufforderung herausfinden (siehe auch „Standard Gateway“). In den meisten Heimnetzwerken mit einer 192.168.xx.xx IP

Struktur, ist die passende Subnetzmaske: 255.255.255.0.

 Standardgateway:

Hier tragen Sie in der Regel die IP Adresse Ihres Routers ein. In größeren meist Firmennetzwerken, können auch andere Server die Kommunikation zum Internet regeln und müssen stattdessen eingetragen werden. Die

Standardgateway IP Adresse können Sie folgendermaßen herausfinden:

o Unter Windows:

Starten Sie die Eingabeaufforderung (Windowssymbol unten links

anklicken und „cmd“ eingeben)

Geben Sie in der Eingabeaufforderung „ipconfig“ ein.

o Unter Windows:

Öffnen Sie Ihre Systemeinstellungen

Klicken Sie auf Netzwerk

Wählen Sie Ihre aktuelle Netzwerkverbindung aus (Ethernet oder

WLAN)

Im Reiter TCP/IP steht die IP Adresse Ihres Routers.

 Standard-DNS 1:

Hier tragen Sie die IP-Adresse des DNS-Servers ein (Domain Name System)

welche für die Kommunikation und Namensauflösung über das Internet gebraucht wird. Bei den meisten Netzwerken kann hier die IP Adresse des Routers hinterlegt werden – dieser reicht die Anfrage dann an die passenden Server im Internet weiter. Alternativ können Sie selbst einen Server angeben

(z.B. Google: 8.8.8.8).

 Standard-DNS 2:

In dieser Einstellung können Sie einen alternativen DNS-Server eintragen.

Falls der erste nicht erreichbar ist wird versucht über den zweiten zu

kommunizieren.

DEUTSCH

DNS

Im Untermenü „DNS“ können Sie einen Hostnamen mit Ihrer öffentlichen IP Verknüpfen. Da Ihr Provider (z.B. Telekom) Ihrem Router regelmäßig (meistens im

24h Rhythmus) eine neue IP-Adresse vergibt, benötigen Sie einen DDNSHostnamen, der mit Ihrer aktuellen IP-Adresse verknüpft wird. Lupus bietet Ihnen hierzu einen kostenfreien Service an.

Um den Internetzugriff kundenfreundlich zu ermöglichen, können Sie einfach einen beliebigen Namen in dem Feld Hostname eintragen und danach auf „Hostnamen erstellen“ drücken. Ist der Name noch nicht vergeben ist er anschließend Ihrer Alarmanlage zugewiesen. Es ist nicht mehr notwendig einen Benutzernamen oder

Passwort manuell einzutragen!

Manuelle- / Experten- Einstellungen

 Ihre öffentliche IP-Adresse lautet:

Dies ist die öffentliche IP-Adresse Ihres Netzwerkes, welche Ihnen von Ihrem Internet Service Provider zugewiesen wurde.

 DDNS Update Server: my.lupus-ddns.de (nicht änderbar)  Host Name: Tragen Sie hier den Hostnamen ein, den Sie sich auf

http://my.lupus-ddns.de/ erstellt haben.

 Benutzername: Tragen Sie den Login-Name der DDNS-Webseite ein.  Passwort: Tragen Sie das zugehörige Passwort ein.

Übernehmen Sie die Einstellungen mit „OK“ oder verwerfen Sie Änderungen mit

Reset.

Hinweis:

 Die Alarmzentrale ermöglicht ausschließlich die Verwendung des Lupus

DDNS Dienstes. Möchten Sie einen anderen Anbieter verwenden, müssen

Sie die DDNS Daten z.B. in Ihrem Router hinterlegen.

DEUTSCH

SMS

Die Alarmanalage kann im Alarmfall eine SMS versenden. Diese können Sie an den

Wachdienst, sowie an Ihre privaten Mobiltelefone versenden.

SMS GATEWAY Einstellungen

In diesem Menüpunkt wird der SMS-Versand „via Internet“ beschrieben.

 Service:

Hier können Sie per Drop Down Menü zwischen den Drittanbietern

„anysms.biz“ und „cm-telecom.com“ wählen.

ACHTUNG, WICHTIGER HINWEIS:

 Um den SMS-Dienst (über Internet) nutzen zu können, öffnen Sie die

Webseite des gewünschten Anbieters über den Punkt „Zum Kundenkonto“. Das Erstellen der Konten ist zwar kostenlos, allerdings entstehen für jede verschickte SMS Kosten. Weitere Informationen zur Aufladung Ihres Kontos

erhalten Sie beim jeweiligen Drittanbieter.

DEUTSCH

WICHTIGER RECHTLICHER HINWEIS: Any-Sms.biz und CM-Telecom sind Drittanbieter, zwischen LUPUS-Electronics und den genannten Drittanbietern

bestehen keinerlei rechtliche oder geschäftliche Verbindungen. LUPUS-Electronics übernimmt keine Verantwortung für den Inhalt der Drittanbieter-Website, LUPUS-Electronics überprüft, kontrolliert oder überwacht das Angebot und die dort angebotenen Dienstleistungen, darunter auch die Preise nicht. LUPUS-Electronics lehnt jede Garantie, Gewährleistung oder Haftung bezüglich der angebotenen Dienstleistungen von Drittanbietern und deren ordnungsgemäße Nutzung zusammen mit der LUPUSEC-Alarmanlage sowie bezüglich des Inhalts, der Genauigkeit oder Legitimität des Angebotes oder Materials des Drittanbieters sowie der Drittanbieter-Website ab. Die oben abgebildeten SMS-Angebote sind nach Stand der Drucklegung dieses Handbuches wiedergegeben und sind möglicherweise nicht aktuell. Der Zugriff auf Drittanbieter-Websites erfolgt auf eigene Gefahr. Die Nutzung von Drittanbieter-Websites und der Dienstleistungen des Drittanbieters unterliegt den jeweiligen Nutzungsbedingungen des jeweiligen Drittanbieters, einschließlich derer jeweiligen Datenschutzrichtlinien.

Bitte beachten Sie, dass die Zeitspanne zwischen Senden und Empfangen einer Benachrichtigungs-SMS externen technischen Bedingungen unterliegt wie z.B. der Mobilfunknetzauslastung o.ä. und kann teilweise stark variieren.

Beispiel Einrichtung Anysms.biz:

Öffnen Sie die Any-sms Webseite (www.any-sms.info/lupusec/), tragen Sie Ihre

Daten ein und erstellen Sie sich ein Konto unter „Anmeldung absenden“. Anschließend erhalten Sie eine Bestätigungsemail mit Benutzerkennung und

Passwort, mit welchem Sie sich auf die Webseite einloggen können.

DEUTSCH

 Benutzername:

Geben Sie hier Ihre Kunden-ID / Benutzerkennung an. Diese finden Sie eingeloggt auf any-sms.biz links oben oder in Ihrer Bestätigungsmail.

 Passwort:

Geben Sie hier Ihr Gateway-Passwort an.

Achtung:

Bei Any-sms.biz gibt es zwei Passwörter: Eines für das Login in den Kundenbereich und eines für den SMS-Versand über die http-Schnittstelle.

Bitte achten Sie darauf, dass das Gatewaypasswort unterschiedlich zum

Loginpasswort (der Webseite) sein muss.

 Absender:

Hinterlegen Sie hier einen beliebigen Namen oder Nummer um den Absender (Ihre Alarmanlage) eindeutig identifizieren zu können. Bitte

verwenden Sie keine Sonderzeichen!

DEUTSCH

Beispiel Einrichtung Cm-telecom.com:

Öffnen Sie die Cm-telecom Webseite und „Create your account“. Endkunden wählen

die Option „Sie sind keine Firma? Bitte melden Sie sich hier an.“ Durchlaufen Sie den

Anmeldeprozess und loggen sich anschließend auf der Cm-telecom Webseite ein.

DEUTSCH

 Token:

Dieser wird von Cm-telecom generiert und ist in der Webseite unter

„Messaging Gateway“ zu finden. Kopieren Sie den Produkttoken in das Feld

der Alarmanlage.

 Absender:

Hinterlegen Sie hier einen beliebigen Namen oder Nummer, um den Absender (Ihre Alarmanlage) eindeutig identifizieren zu können. Bitte

verwenden Sie keine Leer- und Sonderzeichen!

TEST SMS

Der hier durchführbare Test dient dem SMS-Versand via Internet.

Empfänger:

Geben Sie hier Ihre Handynummer ein, an die Sie eine Test-SMS (über den

gewählten Drittanbieter via Internet) versenden möchten. Es muss immer die Länderkennung vor die Telefonnummer geschrieben werden. Z.B. +49 für

Deutschland oder 0043 für Österreich.

Text:

Geben Sie hier einen optionalen Text der Test-SMS ein.

DEUTSCH

Kameras

In diesem Menü können Sie bis zu vier Livebilder von, allen LUPUSNET HD IP-

Kameras und den meisten Lupus Rekordern (800+, 800D1, 800HD, 800HD V2 – Serie, Netzwerkrekorder) in die Alarmanlage einbinden. Theoretisch ist es auch möglich Livebilder anderer Hersteller anzeigen zu lassen, die Voraussetzung hierfür ist ein MJPEG Stream welcher mit einer URL hinterlegt wird. Informationen darüber

finden Sie in der Anleitung des jeweiligen Produktes oder direkt beim Hersteller.

Um ein Livebild zu erhalten, müssen Sie eine vordefinierte Syntax in eines der vier

„URL Kamera“-Felder eintragen.

Hinweise:

 Bei allen Beispielen sollten Sie den Benutzernamen, das Passwort und die

IP-Adresse Ihren Daten anpassen!

 Um das Bild von unterwegs über das Internet ebenfalls sehen zu können,

verwenden Sie statt der lokalen IP (192.168.xxx.xxx) Ihre DDNS Adresse

(Portweiterleitung auf das Kamerabild zusätzlich notwendig).

 Bitte verwenden Sie nicht den Internet Explorer, da dieser Probleme mit

der Bilddarstellung der Kameras hat.

 Die PIR Netzwerkkamera lässt sich nicht über das Menü

„Kameras“ einbinden sondern als Sensor.

DEUTSCH

 Einbindung einer LE 201 oder LE 203 Kamera

Die URL setzt sich wie folgt zusammen:

IP-Adresse der Kamera: 192.168.123.11 Port: 8080 Benutzername: BN20x Passwort: PW20x Bildpfad: /cgi-bin/mjpg/video.cgi?channel=0&subtype=1

Syntax-Beispiel:

http:// 192.168.123.11:8080/cgi-bin/mjpg/video.cgi?channel=0&

subtype=1&user=BN20x&password=PW20x

 Einbindung einer LUPUSNET HD Kamera (LE9XX)

Die URL setzt sich wie folgt zusammen:

Hostname: test.lupus-ddns.de Port: 10030 Benutzername: BN9xx Passwort: PW9xx Bildpfad: /GetData.cgi Streamnummer: 2

Syntax-Beispiel: http://BN9xx:PW9xx@test.lupus-ddns.de:10030/GetData.cgi?CH=2

Der Befehl „/GetData.cgi“ zeigt den MJPEG-Stream der Kamera. Dieser überträgt dann bis zu 25 Bilder / Sekunde.

Sollte der dadurch verursachte Datenaufkommen zu hoch sein, können Sie auch auf einzelne Bilder zugreifen, die nur alle 3 Sekunden aktualisiert werden. Hierzu müssen Sie folgende Erweiterung verwenden:

„/GetImage.cgi?Size=640x480“. Die URL muss nach unseren Beispieldaten folgendermaßen aussehen: http://BN9xx:PW9xx@test.lupus-ddns.de:10030/GetData.cgi?Size=640x480

 Einbindung einer LE 200 Kamera

Voraussetzung, um das Livebild sehen zu können, muss die Kamera auf Firmware 2.21.1.129_p1 oder neuer upgegradet sein (die neuste Firmware

finden Sie unter www.lupus-electronics.de im Downloadbereich der LE 200) und in

der Kameraeinstellung unter „Video“  „Qualität“ die „Kompression“ auf

MJPEG gestellt. Die URL setzt sich wie folgt zusammen:

IP-Adresse der Kamera: 192.168.123.10 Port: 88 Benutzername: BN200 Passwort: PW200 Bildpfad: /cgi-bin/CGIStream.cgi?cmd=GetMJStream

Syntax-Beispiel:

http://192.168.123.10:88/cgi-bin/CGIStream.cgi?cmd=GetMJStream&usr=

BN200&pwd=PW200

DEUTSCH

 Einbindung eines LE HDTV Rekorders zweiter Generation (LE 8XX HD

V2):

Wichtig ist, dass die neuste Firmware des Rekorders installiert und unter „Hauptmenü“  „Einstellung“  „Kamera“  „Kamerastream“ die

Kompression des Extrastreams auf MJPEG gestellt ist. Die URL setzt sich wie folgt zusammen:

IP-Adresse vom DVR: 192.168.123.10 Port: 80 Benutzername: BN8xxV2 Passwort: PW8xxV2 Bildpfad: /cgi-bin/mjpg/video.cgi? Kanal: 1

Syntax-Beispiel:

http://192.168.123.10:80/cgibin/mjpg/video.cgi?channel=0&subtype=1&user=BN8xx2&password=PW8xxV2

Hinweis:

Beim Kanal einbinden wird immer 1 vom gewünschten Kanal abgezogen.

Kanal 4 entspricht also ch=3, Kanal 1 ch=0.

 Einbindung eines LE HDTV Rekorders (LE 8XX HD, Nano-Modelle

ausgeschlossen):

Wichtig ist, dass die neuste Firmware des Rekorders installiert und unter „Hauptmenü“  „Einstellung“  „Kamera“  „Kamerastream“ die

Kompression des Extrastreams auf MJPEG gestellt ist. Die URL setzt sich wie folgt zusammen:

IP-Adresse vom DVR: 192.168.123.10 Port: 80 Benutzername: BN8xx Passwort: PW8xx Bildpfad: /cgi-bin/mjpg/video.cgi? Kanal: 1

Syntax-Beispiel:

http://BN8xx:PW8xx@192.168.123.10:80/cgibin/mjpg/video.cgi?channel=1&subtype=1

Hinweis:

Beim Kanal einbinden wird immer 1 vom gewünschten Kanal abgezogen.

Kanal 4 entspricht also ch=3, Kanal 1 ch=0.

 Beispiel für die Einbindung eines älteren 800 + / 800 D1 Videorekorders

Die URL setzt sich wie folgt zusammen:

Hostname: test.lupus-ddns.de Port: 10001 Benutzername: BN8ax Passwort: PW8ax Bildpfad: /cgi-bin/net_jpeg.cgi? Kanal: 3

Syntax-Beispiel:

http://BN8ax:PW8ax@test.lupus-ddns.de:10001/cgi-bin/net_jpeg.cgi?ch=2

Hinweise:

 Beim Kanal einbinden wird immer 1 vom gewünschten Kanal abgezogen.

Kanal 4 entspricht also ch=3, Kanal 1 ch=0. Diese ältere Rekorder-Serie kann nur ein Bild statt einem Stream (Video) darstellen. Um das Bild zu erneuern muss die Seite aktualisiert werden.

DEUTSCH

Menü Einstellung

Hier finden Sie das Menü Contact ID, Zentrale, Sondercodes, Report, E-Mail, Upload und Sprache.

Contact ID

Um das Menü „Contact ID“ verwenden zu können, müssen Sie den Service einer Wachzentrale in Anspruch nehmen. Die Wachzentrale kann dann mit Ihrer

LUPUSEC- XT1 Plus gekoppelt werden, so dass der Wachdienst über jede wichtige Statusänderung informiert wird und gegebenenfalls reagieren kann.

Ihnen stehen unter „Contact ID“ insgesamt 20 Felder zur Verfügung. In diese können Sie die Adresse Ihrer Alarmzentrale / Leitstelle eintragen sowie deren Priorität. Die

LUPUSEC- XT1 Plus verwendet hierzu das allgemein übliche „Contact ID over IP“Protokoll.

Falls Ihre Leitstelle dieses nicht unterstützt oder Anpassungen verlangt, zögern Sie

nicht unseren Support zu kontaktieren.

DEUTSCH

 Reporting URL

Die zu verwendende Contact ID-Adresse muss nach einem der folgenden Muster gestaltet werden:

ip://ACCT@server:port/CID ip://ACCT@server:port/SIA (Standard Contact ID Protokoll)

smsgw://ACCT@TelefonNr/TEXT (sendet einen Text per SMS via AnySMS

oder CMTelecom) mailto:user@example.com (sendet eine Mail)

 ACCT

Die ID oder Kundennummer, unter der Ihre Alarmanlage bei der

Wachzentrale registriert ist.

 Server

Die IP-Adresse des Wachzentralen-Servers.

 Port

Der zugewiesene Port des Wachzentralen-Servers. Beispiel URL: ip://123456@94.214.112.83:2280/SIA

 Level

Geben Sie an, wann ein Report erfolgen soll.

o Alle Ereignisse: Jede Statusänderung und jeder Alarm wird übermittelt. o Alarm Ereignisse: Nur Alarme werden übermittelt. o Status Ereignisse: Nur Zustands- und Statusänderungen werden

übermittelt.

 Gruppe

Sie können unterschiedliche Meldewege und Empfänger in bis zu 5 Gruppen

einteilen. Diese Gruppen werden im Alarmfall der Reihe nach alarmiert.

 Essentiell

Die XT1 Plus wird solange versuchen, die als Essentiell gekennzeichneten Adressen/Empfänger zu erreichen, bis die Meldung erfolgreich versendet

wurde. Gruppe 1 steht immer auf „Essentiell“.

 Optional

Die XT1 Plus wird erst an „Optional“ markierte Adressen versenden, wenn

der Versand an die vorherige Meldegruppe fehlgeschlagen ist.

Hinweis:

Verwenden Sie für alle Meldewege „Essentiell“, dann wird nur ein Meldeweg mit

folgenden Prioritäten gestartet: CID/SIA  smsgw  mailto.

DEUTSCH

Nachricht

ACCT MT QXYZ GG C1 C2 C3

ACCT

4stellige Benutzernummer (0-9, A-F), Konto der Wachzentrale

Nachrichtentyp, 18H

Ereignisbezeichner, liefert spezifische Ereignisinformationen

XYZ

Ereigniscode (Hexadezimal 0-9, A-F)

Gruppen- oder Areanummer (00 = Zentrale, 01 = Area 1, 02 = Area 2)

C1C2C3

1. Zentrale (wenn GG = 00) 001 = PIN Code 1 002 = PIN Code 2 997 = Temporärer Code 998 = Überfall Code 000 = Zentrale

2. Zone Nummer (wenn GG = 01 oder 02) 001 = Zone 1 002 = Zone 2

ALARMMELDUNGEN

Code

Alarm

Ursache

100

Medizinischer Alarm

Melder mit Eigenschaft „Medizinischer Alarm“

101

Notfallalarm

Medizinischer Alarmmelder, Panic Button

110

Feueralarm

Melder mit Eigenschaft „Feueralarm“

111

Rauchalarm

Rauchmelder

114

Hitzealarm

Hitzemelder

120

Überfallalarm

Panikknopf auf Fernbedienung

121

Nötigungsalarm

Überfallcode auf Keypad

122

Stiller Alarm

Melder mit Eigenschaft „Stiller Alarm“

130

Einbruchalarm

Melder mit der Eigenschaft „Einbruchalarm

Instant“ oder „Einbruchalarm Follow“

131

Einbruchalarm (Perimeter)

Melder mit Eigenschaft „Eingangsverzögerung“ im Arm

Modus ausgelöst.

132

Einbruchalarm

(Innenbereich)

Melder mit Eigenschaft „Eingangsverzögerung“ im

Home Modus ausgelöst.

136

Einbruchalarm

(Außenbereich)

Melder mit Eigenschaft „Einbruchalarm Outdoor“

147

Sensorausfall

Wenn Supervisionüberprüfung bei einem Sensor

fehlschlägt oder wiederhergestellt wird

151

Gasalarm

Melder mit Eigenschaft „Gasalarm“

154

Wasseralarm

Wassermelder

158

Zu hohe Temperatur

Zu hoher Temperaturalarm ausgelöst

159

Zu niedrige Temperatur

Zu niedrige Temperaturalarm ausgelöst

Contact ID Syntax

Das Protokoll „Contact ID“ dient zur Identifizierung von Statusänderungen und

Alarmmeldungen Ihrer LUPUSEC-XT1 Plus Alarmanlage. Jede Statusänderung kann

somit via SMS, Email oder TCP/IP der Wachzentrale mitgeteilt werden. Hierzu benötigt die Wachzentrale eine geeignete Software, die „Contact ID over IP“ unterstützt. Falls Ihre Leitstelle noch keine Unterstützung bietet, helfen wir gerne bei

der Integration.

Aufbau Contact ID Syntax:

Die wichtigsten Ereigniscodes:

DEUTSCH

162

CO-Alarm

CO-Melder

STATUSMELDUNGEN

301

Stromverlust

Stromausfall für mehr als 10 Sekunden /

Stromversorgung wiederhergestellt

302

XT1 Plus Batterie schwach

Batteriespannung der Zentrale schwach /

Batteriespannung wiederhergestellt

311

XT1 Plus Batterie defekt

Batterie der Zentrale entfernt bzw. abgeschaltet /

Batterie wieder verfügbar

344

Funkstörung

Funk gestört / wiederhergestellt

374

Arm trotz Fehler

Scharfschaltung obwohl ein Fehlerzustand besteht.

383

Sensorsabotage

Sabotagekontakt eines Sensors ausgelöst /

wiederhergestellt

384

Sensorbatterie niedrig

Batteriespannung eines Sensors niedrig /

wiederhergestellt

389

Selbsttest Fehler

Allgemeine Störungen der Zentrale  Neustart

MODUSMELDUNGEN

400

Scharf-/Unscharfschaltung Fernbedienung

Scharfschaltung oder Unscharfschaltung per

Fernbedienung

401

Scharf-/Unscharfschaltung User

Scharfschaltung oder Unscharfschaltung per Web, App

oder SMS

407

Scharf-/Unscharfschaltung Keypad

Scharfschaltung oder Unscharfschaltung per Keypad

408

Scharf-/Unscharfschaltung Set/Unset

Scharfschaltung oder Unscharfschaltung per Sensor

mit „Set/Unset“-Option

456

Homemodus

Homemodusaktivierung

465

Alarm Reset

Panik Alarm wurde gestoppt durch Panicbutton

570

Kontakt offen/fehlerhaft

Kontakt ist offen (wenn die Scharfschaltung erzwungen

wird) oder nicht mehr mit Zentrale verbunden ist

602

Periodischer Test

Zentrale führt periodischen Test durch

HAUSAUTOMATION

760

Hausautomationsregel

ausgeführt

Eine Hausautomationsregel wurde ausgeführt

Beispiel der Contact ID Syntax:

Das Konto 1234 meldet einen Perimeter-Alarm in Zone 15 der Area 1: <1234 18 1131 01 015 8> 1234 = Das Konto bei der Wachzentrale 18 = Die Identifizierung für eine Meldung via „Contact ID“ 1131 = Die erste Zahl (hier 1) steht für „Neues Event“ gefolgt von dem Event-Code: 131 der für einen Perimeter-Alarm steht. 01 = Die Areanummer 015 = Die Zonennummer 8 = Der Prüfsumme
