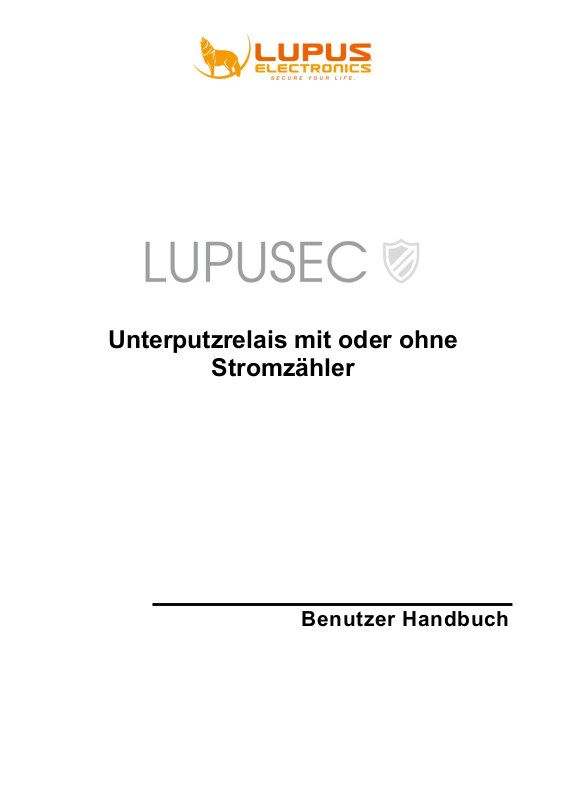

Benutzer Handbuch
Unterputzrelais mit oder ohne
Stromzähler
Einleitung
Dieses Symbol soll den Benutzer auf möglicherweise ungeschützte
gefährliche Spannungen innerhalb des Gehäuses hinweisen. Diese
können unter Umständen einen elektrischen Schlag auslösen.
Dieses Symbol soll den Nutzer auf die Nutzungs- und
Wartungsinstruktionen in den Benutzerhandbüchern und -unterlagen
hinweisen, die dem Produkt beiliegen.
Vielen Dank für den Kauf dieses LUPUSEC Unterputzrelais. Bevor Sie dieses in
Betrieb nehmen, lesen Sie die folgenden Sicherheits- und Installationshinweise
aufmerksam und sorgfältig durch. Die Beachtung dieser Anleitung ist zwingend
notwendig um einen gefahrlosen Betrieb sicherzustellen. Bei Fragen wenden Sie
sich an Ihren Fachhändler oder direkt an LUPUS-Electronics. Alle Unterputzrelais
wurden nach dem heutigen Stand der Technik entwickelt und gebaut, die geltenden
Anforderungen nach europäischen und nationalen Richtlinien werden erfüllt.
Bewahren Sie das Handbuch sorgfältig auf, um im Nachhinein offene Fragen klären
zu können. Die Anleitung ist fester Bestandteil des Produktes auch bei Weitergabe
an Dritte.
Haftungsausschluss
Alle technischen Angaben und Beschreibungen in dieser Bedienungsanleitung
wurden mit größter Sorgfalt erstellt. Dennoch sind Fehler nicht völlig
auszuschließen. Deshalb weisen wir daraufhin, dass weder eine juristische
Verantwortung noch irgendeine Haftung für jedwede Folgen, die auf fehlerhafte
Angaben zurückgeführt werden, übernommen wird. Die Beschreibungen, Bilder und
technischen Daten können sich im Sinne des technischen Fortschritts ändern.
LUPUS-Electronics GmbH behält sich das Recht vor, jederzeit und ohne vorherige
Ankündigung Änderungen an den Produkten und an der Bedienungsanleitung
vorzunehmen. Es wird keine Garantie für den Inhalt dieses Dokumentes
übernommen. Für Mitteilung eventueller Fehler oder Ungenauigkeiten sind wir
jederzeit dankbar.
WARNUNG:
UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU VERMINDERN, DÜRFEN
SIE DAS GERÄT ZU KEINER ZEIT NÄSSE ODER FEUCHTIGKEIT AUSSETZEN!
Sämtliche von LUPUS-Electronics GmbH angebotenen bleifreien
Produkte erfüllen die Anforderungen der europäischen Richtlinie zur
Beschränkung der Verwendung gefährlicher Substanzen (RoHS). Dies
bedeutet, dass sowohl der Herstellungsprozess als auch die Produkte
absolut „bleifrei“ und ohne sämtliche in der Richtlinie aufgeführten
gefährlichen Substanzen auskommen.
Dieses Gerät wurde getestet und die Einhaltung der Grenzwerte nach
Teil 15 der FCC Regularien für eine Klasse digitaler Geräte festgestellt.
Diese Grenzwerte wurden festgelegt, um einen vernünftigen Schutz
gegen gesundheitsschädlichen Umgang zu leisten, wenn das Gerät in
einem gewerblichen Umfeld betrieben wird. Das Gerät erzeugt und
benutzt Funkfrequenz-Energie und kann diese abstrahlen. Außerdem
kann das Gerät, wenn es nicht gemäß des Benutzerhandbuches
installiert und betrieben wird, andere Funkkommunikation stören. Die
Anwendung dieses Gerätes in einer bewohnten Gegend kann zu
Störungen führen, die möglicherweise zu Lasten des Benutzers
beseitigt werden müssen.
Hiermit erklärt die LUPUS-Electronics GmbH, dass sich die Geräte
LUPUSEC – Unterputzrelais mit Stromzähler (Art. Nr. 12023; EAN:
4260195432451) und LUPUSEC – Unterputzrelais (Art. Nr. 12024,
EAN: 4260195432468) in Übereinstimmung mit den grundlegenden
Anforderungen und den übrigen einschlägigen Bestimmungen der
Richtlinie 1999/5/EG befindet.
Konformität:
Die Konformitätserklärung ist zu beziehen unter:
LUPUS-Electronics GmbH
Otto-Hahn-Str. 12
76829 Landau
Wichtige Sicherheitshinweise
Warnung
Bei Schäden, die auf Nichtbeachtung dieser Bedienungsanleitung
zurückzuführen sind, erlischt der Garantieanspruch.
Für Folgeschäden übernehmen wir keine Haftung.
Bei Personen und/ oder Sachschäden, die auf unsachgemäße
Handhabung oder Nichtbeachtung der Sicherheitshinweise
zurückzuführen sind, übernehmen wir keine Haftung. In solchen
Fällen entfällt jeder Garantieanspruch!
Die beschriebene Aktoren sind Teil einer Gebäudeinstallation. Bei
der Planung und Errichtung von elektrischen Anlagen sind die
einschlägigen Normen und Richtlinien des Landes zu beachten, in
dem die Anlage installiert wird.
Die Installation darf nur durch Personen mit einschlägigen
elektrotechnischen Kenntnissen und Erfahrungen durchgeführt
werden.
Durch eine unsachgemäße Installation gefährden Sie
- Ihr eigenes Leben
- das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z.B. durch
Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden.
Wenden Sie sich an Ihren Elektroinstallateur!
Erforderliche Fachkenntnisse für die Installation:
Die anzuwendenden „5 Sicherheitsregeln“: Freischalten; gegen
Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden und
Kurzschließen; benachbarte, unter Spannung stehende Teile abdecken
oder abschranken;
Auswahl des geeigneten Werkzeugs, der Messgeräte und ggf. der
persönlichen Schutzausrüstung.
Auswertung der Messergebnisse.
Auswahl des Elektroinstallationsmaterials zur Sicherstellung der
Abschaltbedingungen.
IP-Schutzarten
Einbau des Elektronikinstallationsmaterials
Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die
daraus folgenden Anschlussbedingungen (klassische Nullung,
Schutzerdung, erforderliche Zusatzmaßnahmen etc.).
Die Installation darf nur in handelsüblichen Schalterdosen (Gerätedosen)
gemäß DIN 49073-1 erfolgen. Bei Einbau von mehreren Unterputzrelais in
nebeneinander oder übereinander liegenden Installationsdosen darf der
Gesamtschaltstrom von 16A nicht überschritten werden.
Dieses Zubehörteil für die LUPUSEC Alarmanlage wurde mit einem hochwertigen
Gehäuse ausgestattet. Bitte beachten Sie dennoch bei der Verwendung folgende
Sicherheitsbestimmungen:
Das Gehäuse darf zu keinem Zweck geöffnet werden, eine Öffnung ist für
Sie und andere gefährlich und führt zu sofortigem Garantieverlust.
Schließen das Gerät nur mit der dafür vorgesehenen Stromspannung an.
Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden
z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen
bzw. eine Funktionsstörung aufweist. Lassen Sie das Gerät im Zweifelsfall
von einer Fachkraft prüfen.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige
Umbauen und/oder Öffnen des Produkts nicht gestattet.
Betreiben Sie das Gerät nur in Innenräumen und setzen Sie es keinem
Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer
Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kindern) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt
zu werden.
Kinder sind von diesem Produkt und anderen damit verbundenen
elektrischen Geräten jederzeit fernzuhalten. Das Gerät enthält Kabel, die
zu Strangulierungen führen und kleine Teile, die verschluckt werden
können. Kabel müssen fachmännisch verlegt werden, so dass Sie nicht
geknickt oder anderweitig beschädigt werden können. Betreiben Sie das
Gerät außerhalb der Reichweite von Kindern. Lassen Sie
Verpackungsmaterialien nicht achtlos liegen, diese können für spielende
Kinder zu einer Gefahr werden.
Sollten Sie Fehler feststellen
Falls Fehler auftreten sollten, trennen Sie die Stromzufuhr zum Relais und
kontaktieren Sie Ihren Lieferanten. Wenn Sie nicht wissen wie Sie die Stromzufuhr
sicher unterbrechen können, kontaktieren Sie einen Elektriker. Weitere Benutzung
erhöht die Gefahr eines Brands oder elektrischen Schlags.
Bestimmungsgemäßer Einsatz
Das Relais ermöglicht das Schalten von angeschlossenen Geräten per Funk. Ein
anderer Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht zulässig und
führt zu Gewährleistungs- und Garantieverlust sowie zu Haftungsausschluss. Dies
gilt auch für Veränderungen und Umbauten.
Entsorgungshinweise:
Gerät nicht im Hausmüll entsorgen!
Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-
Altgeräte Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt
werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für
Elektronik-Altgeräte!
Dieses Produkt enthält einige Softwareprogramme, die unter die GPL-Lizenz
Maße
ca. 50 x 47 x 19mm (BxHxT)
Gewicht
ca. 45 Gramm
Sabotageüberwachung
Nein
Sabotageanzeige des Sensors in der
Zentrale
Nein
Statusanzeige
Ja, rote LED an der Vorderseite
Statusüberwachung und Anzeige durch
die Zentrale
Ja
Funkfrequenz
2.4Ghz ZigBee
Funkleistung
max. 10mW
Sendereichweite
Ca. 30 bis 100 Meter (je nach den örtlichen
Begebenheiten)
Modulation
FM (SRD Category 2)
Mögliche Belastung
max. 2300W 10A
Lastart
ohmsche Last
Leistungsaufnahme im Ruhebetrieb
0,6 W
Relais
Schließer, 1-polig, µ-Kontakt
Schaltspiele
40000 (10A, ohmsche Last)
Tastgrad (Duty-Cycle)
< 1 % pro h
Schutzart
IP20
Schutzklasse
II
Verschmutzungsgrad
2
Spannungsversorgung
230V / 50 Hz
Richtlinienkonform
CE, FCC, RoHs
Arbeitstemperatur und max.
Luftfeuchtigkeit
5 bis 35°C, max. 85% (nicht
kondensierend)
für freie Software fallen.
Dieses Produkt enthält Software, die von dritten Parteien entwickelt wurde und/oder
Software, die der GNU General Public License (GPL) und/oder der GNU Lesser
General Public License (LGPL) unterliegt. Den Quellcode dieser Programme senden
wir Ihnen gerne auf Anfrage zu. Der GPL- und/oder LGPL-Code, der in diesem
Produkt verwendet und angeboten wird, steht UNTER AUSSCHLUSS JEGLICHER
GEWÄHRLEISTUNG und unterliegt dem Copyright eines oder mehrerer Autoren.
Für weitere Details siehe auch den GPL- und/oder LGPL-Code dieses Produktes und
die Nutzungsbestimmungen von GPL und LGPL.
Den kompletten Lizenztext können Sie über http://www.gnu.org/licenses/gpl-2.0.html
einsehen. Eine inoffizielle deutsche Übersetzung finden Sie unter:
http://www.gnu.de/documents/gpl.de.html.
Unterputzrelais mit oder ohne Stromzähler
Technische Daten:
ACHTUNG:
Die Installation darf nur durch einen zertifizierten Elektriker oder einer
elektrotechnisch unterwiesenen Person mit Wissen und Verständnis über
elektrischen Strom und dessen Gefahren durchgeführt werden.
Produktbeschreibung:
1. Anlern-Knopf
Halten Sie diesen 10 Sekunden gedrückt,
um das Unterputz-Relais zu resetten und
ein Anlern-Signal an die Zentrale zu
senden.
Ein kurzes Drücken aktiviert oder deaktiviert
das Relais.
2. LED-Indikator
An: Relais an
Aus: Relais aus
Blinkt 2x: Signalübermittlung
3. Schaltereingang
4. Schaltereingang (3 V Referenz)
5. 3V Ausgang - Gleichstrom (DC)
6. 230V AC-Eingang
Phase (Braun - L)
7. 230V AC-Eingang
Neutralleiter (Blau - N)
8. 230V AC-Ausgang
Neutralleiter (Blau - N)
9. 230V AC-Ausgang
Phase (Braun - L)
Das Unterputzrelais mit oder ohne Stromzähler in Betrieb nehmen
1. Deaktivieren Sie vor der Installation den elektrischen Strom, um
sicherzustellen, dass es keine Kurzschlüsse gibt.
2. Verbinden Sie das 230V-Zuleitungskabel mit dem Eingang (6 + 7) und das
230V Endgerätekabel mit dem Ausgang (8 + 9).
3. Um das Relais von extern schalten zu können, verbinden Sie einen
zusätzlichen Schalter mit dem Schaltereingang (3 + 4). Benötigt der
externe Schalter einen 3V-Gleichstromanschluss, verbinden Sie diesen mit
dem 3V Gleichstrom Ausgang (5) des Unterputzrelais.
4. Stellen Sie die 230V Stromversorgung her.
5. Öffnen Sie das Menü „Sensoren“ „Hinzufügen“ und klicken auf
„Start“ um den Anlernprozess zu beginnen.
6. Drücken und halten Sie den „Anlern-Knopf“ (1) für ca. 10 Sekunden. Es
wird nun ein Anlern-Code an die Zentrale übermittelt und die LED blinkt 2x.
7. Sobald die Alarmanlage den Sensor gefunden hat, wird er im unteren
Menü aufgelistet und Sie hören einen Bestätigungston der Zentrale.
8. Fügen Sie den Sensor mit „Hinzufügen“ der Sensorliste hinzu.
Kabelverbindungsdiagram:
Reichweitentest:
Um die Signalstärke am gewünschten Installationsort zu testen führen Sie einen
Reichweitentest durch.
1. Öffnen Sie das Menü Zentrale „Sensoren“ „Reichweite“ und klicken Sie auf
„Start“ um den Reichweitentest zu beginnen.
2. Drücken Sie den „Anlern-Knopf“ des Sensors.
3. Der Sensor, sowie die aktuelle Signalstärke sollte nun in der Zentrale
angezeigt werden. Je größer der Wert, desto besser das Funksignal
(Signalstärke 1-9).
4. Durch das klicken von „Stop“ beenden Sie den Reichweitentest.
Externer Schalter:
Ein externer Schalter kann, zur einfachen Bedienung, an das Unterputzrelais
angeschlossen werden.
Jedes Bedienen, eines angeschlossenen Schalters, stellt den Zustand des
Unterputzrelais um.
Das Anlernen des Unterputzrelais an der Zentrale, mit Hilfe des externen
Schalters, ist nicht möglich.
Es kann kein Taster zur Bedienung des externen Schalters eingesetzt werden!
Hinweise:
Das Relais kann über die Webseite manuell aktiviert oder deaktiviert werden.
Im Menü „Automation“ ist es möglich Regeln für die Schaltung des
Unterputzrelais zu erstellen.
Nach einer Stromunterbrechung geht das Unterputzrelais wieder in den letzten
Zustand vor der Unterbrechung zurück.
Das Unterputzrelais mit Stromzähler zeigt den aktuellen Stromverbrauch im
Menü „Sensoren“ „Liste“ an.
Loading...
