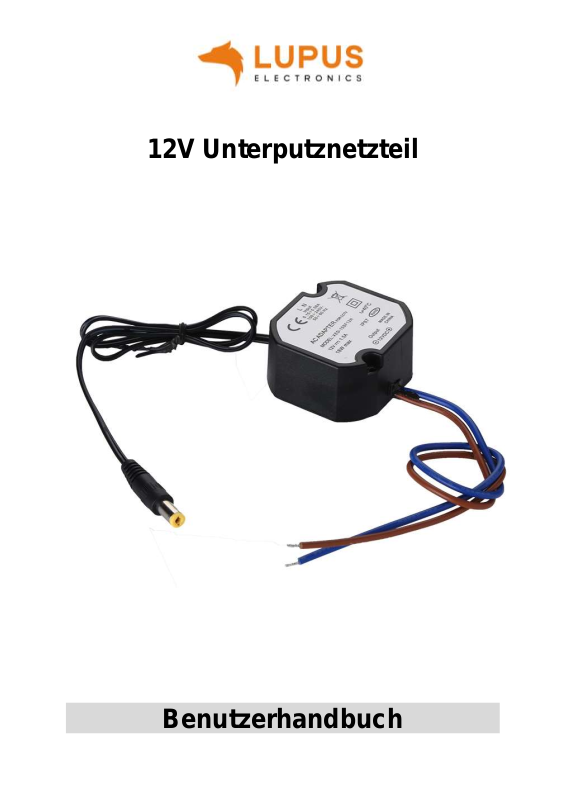

LUPUS LS 10810 User guide [de]

12V Unterputznetzteil

Benutzerhandbuch

Sämtliche von LUPUS-Electronics GmbH angebotenen bleifreien
Produkte erfüllen die Anforderungen der europäischen Richtlinie zur
Beschränkung der Verwendung gefährlicher Substanzen (RoHS). Dies
bedeutet, dass sowohl der Herstellungsprozess als auch die Produkte

absolut „bleifrei“ und ohne sämtliche in der Richtlinie aufgeführten

gefährlichen Substanzen auskommen.

Hiermit erklärt die LUPUS-Electronics GmbH, dass sich das Gerät 12 V
Unterputz Netzteil (Art. Nr. 10810, EAN 4260195434653) in
Übereinstimmung mit den grundlegenden Anforderungen und den
übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU
befindet.

Konformität:

Die Konformitätserklärung ist zu beziehen unter:
LUPUS-Electronics GmbH
Otto-Hahn-Str. 12
76829 Landau
E-Mail: [e-mail]
Tel.: [phone]

Sicherheitshinweise:

ACHTUNG

Die Installation darf nur durch einen zertifizierten Elektriker oder einer
elektrotechnisch unterwiesenen Person mit Wissen und Verständnis
über elektrischen Strom und dessen Gefahren durchgeführt werden.

 Stellen Sie vor der Inbetriebnahme sicher, dass auf den Anschluss-

Leitungen keine Spannung anliegt!

 Schützen Sie das Unterputznetzteil vor Feuchtigkeit oder Nässe
 Installieren Sie das Unterputznetzteil an einem sicheren Platz
 Schützen Sie das Gerät vor direkter Sonneneinstrahlung und zu hoher

Luftfeuchtigkeit.

 Öffnen Sie auf keinen Fall das Gehäuse. Es besteht die Möglichkeit eines

lebensgefährlichen elektrischen Schlags.

Beschreibung:

Dieses kleine und leistungsstarke Einbaunetzteil eignet sich perfekt für alle Bereiche
an denen aus Platzgründen oder aufgrund der Standortwahl auf herkömmliche
Netzteile verzichtet werden muss. Mit seinen geringen Maßen ist es ideal z.B. für die
Unterputz- Verlegung oder den Einsatz in Schutzgehäusen bzw. der Lupus
Montageboxen.

Technische Daten:

 Eingangsspannung: 100 ~ 240V AC 50/60Hz
 Ausgangsspannung: 12V DC max. 1A
 Max. Verbrauch: 12W
 Endgerätestecker: DC: 5.5 x 2.1 mm
 Leitungslänge von Unterputznetzteil zu Endgerät: ca. 45cm.
 Leitungslänge von Unterputznetzteil zu Eingangsspannung: ca. 26. cm
 Unterputzgehäuse:50x48x25mm
 Gewicht: 350g
 Betriebstemperaturen: -30 bis +45°C
 Luftfeuchtigkeit: max 90% (nicht kondensierend)
 Schutzart: IP67
 Richtlinienkonform: CE, FCC, 3C, UL, BS, KC

Lieferumfang:

 12 V Unterputznetzteil
 Benutzerhandbuch

Kabel

Farbe

Funktion

Spannung

Kabel 1

Schwarz 2 Adern

Ausgangsspannung -
Endgeräteanschluss

DC12V 1A
Stecker 5.5 x 2.1mm

Kabel 2

Braun (Phase)

Eingangsspannung

AC100V~240V,50/60Hz
Kabel 3

Blau (Neutralleiter)

Anschlusskabel:

Installation:

 Stellen Sie vor der Inbetriebnahme sicher, dass auf den Anschluss-Leitungen

keine Spannung anliegt.

 Schließen Sie an das Blaue und Braune Kabel die 230V

Spannungsversorgung an. Wir empfehlen zur Verbindung der Kabel
handelsübliche WAGO-Klemmen.

 Verbinden Sie das Endgerät mit dem DC Anschlussstecker.

 Stellen Sie die Stromversorgung her.

LUPUS-Electronics GmbH

Otto-Hahn-Str.- 12

76829 Landau

Tel. [phone]
