Longshine 1T1R, W142A, W142B, W142C, W142D User Manual

IEEE 802.11n Wireless

1T1R Router

User’s Manual

English
Deutsch
Espanol
Francais
Italiano

Wireless 11n 1T1R Router

2

IEEE 802.11n Wireless Series

Wireless 11n 1T1R Router

User Manual

Version 2.1

Date: September 17, 2010

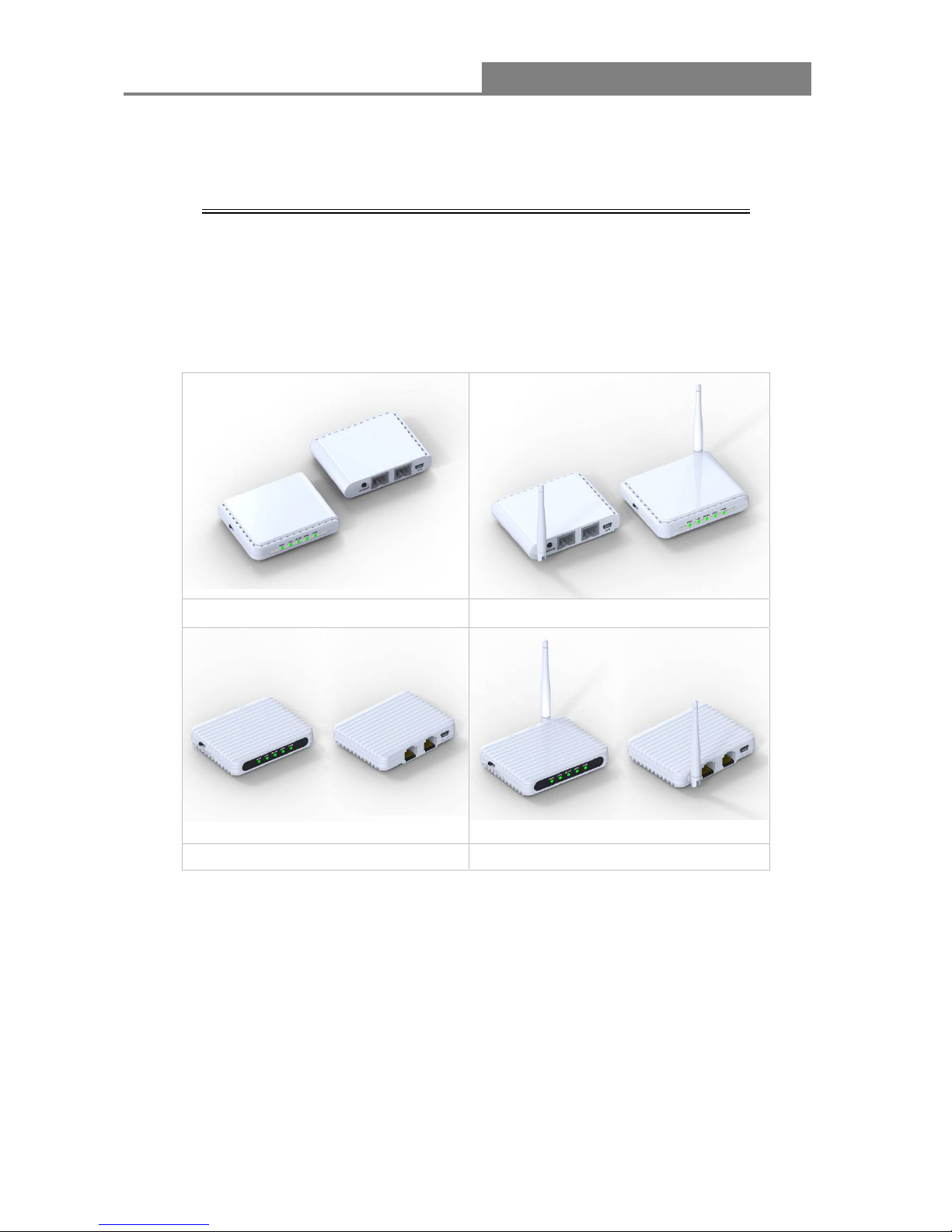

W142A W142B

W142C W142D

Wireless 11n 1T1R Router

3

FCC Certifications

Federal Communication Commission Interference Statement

This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one of the following measures:

-Reorient or relocate the receiving antenna.

-Increase the separation between the equipment and receiver.

-Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.

-Consult the dealer or an experienced radio/TV technician for help.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause undesired operation.

FCC Caution: Any changes or modifications not expressly approved by the party responsible for
compliance could void the user's authority to operate this equipment.

IMPORTANT NOTE:

FCC Radiation Exposure Statement:

This equipment complies with FCC radiation exposure limits set forth for an uncontrolled
environment. This equipment should be installed and operated with minimum distance 20cm
between the radiator & your body.

This transmitter must not be co-located or operating in conjunction with any other antenna or
transmitter.

Wireless 11n 1T1R Router

4

CE Mark Warning

This equipment complies with the requirements relating to electromagnetic compatibility, EN 55022
class B for ITE, the essential protection requirement of Council Directive 2004/108/EC on the
approximation of the laws of the Member States relating to electromagnetic compatibility and
R&TTE Directive 1999/5/EC to meet the regulation of the radio equipment and
telecommunications terminal equipment.

Company has an on-going policy of upgrading its products and it may be possible that information
in this document is not up-to-date. Please check with your local distributors for the latest
information. No part of this document can be copied or reproduced in any form without written
consent from the company.

Trademarks:

All trade names and trademarks are the properties of their respective companies.
Copyright © 2010, All Rights Reserved.

Wireless 11n 1T1R Router

5

Contents

Unpacking Information········································································································ 6
Chapter 1 Introduction to the Wireless Router·······························································7

1.1 General Description······················································································· 7

1.2 Key Features································································································· 7

1.3 The Front Panel····························································································· 8

1.4 The Rear Panel·····························································································9

Chapter 2 Installation and Basic Configuration·····························································11

2.1 Operation Mode····························································································11

2.2 Connect This Router to Your Network ··························································11

2.3 Configure the IP Address of Your Computer················································ 12

Chapter 3 Web-Based Management············································································15

3.1 Start the Web-Based Management Interface··············································· 15

3.2 The Graphic User Interface········································································· 16

3.3 Setup Wizard·······························································································18

3.4 Wireless······································································································· 22

3.4.1 Basic Settings···························································································· 22

3.4.2 Advanced Settings·····················································································24

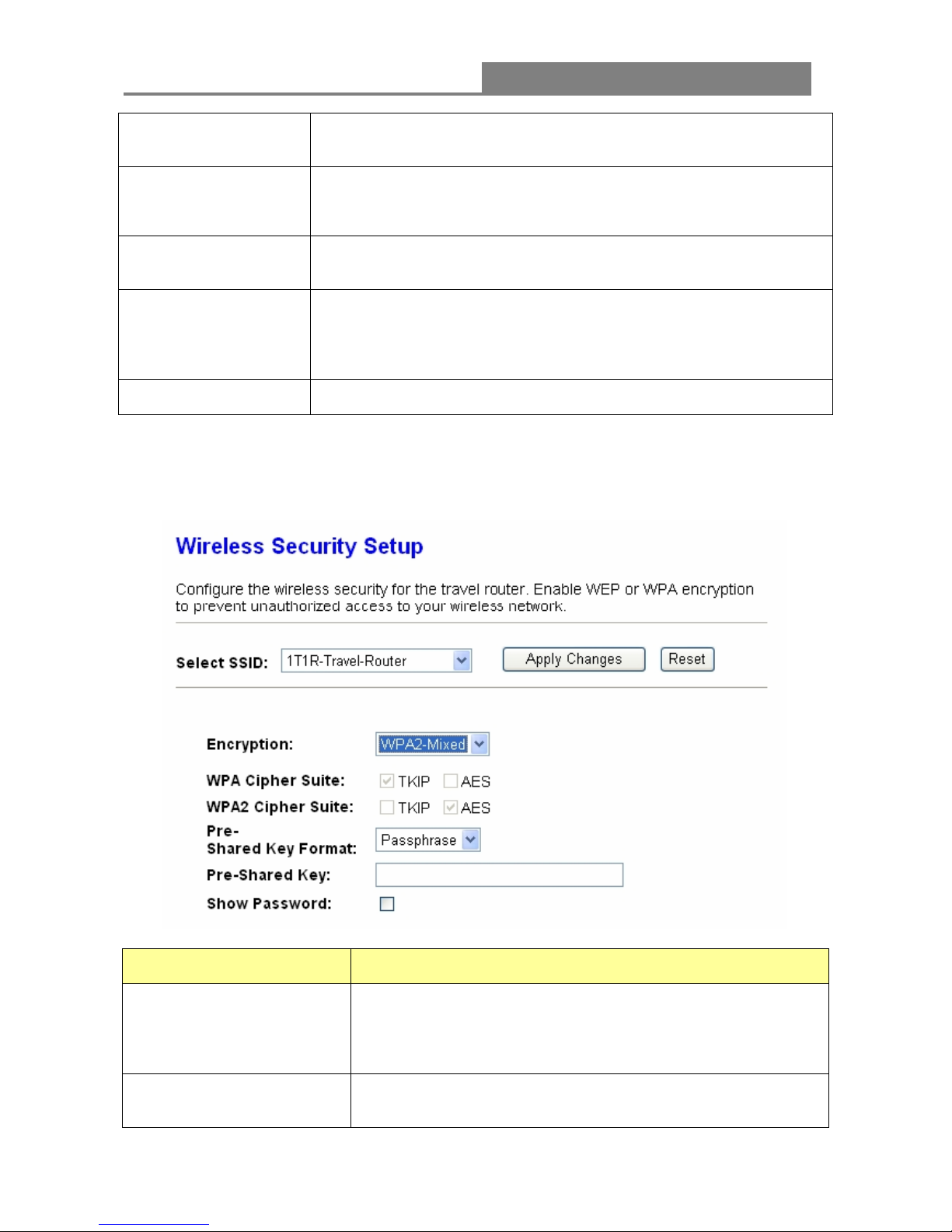

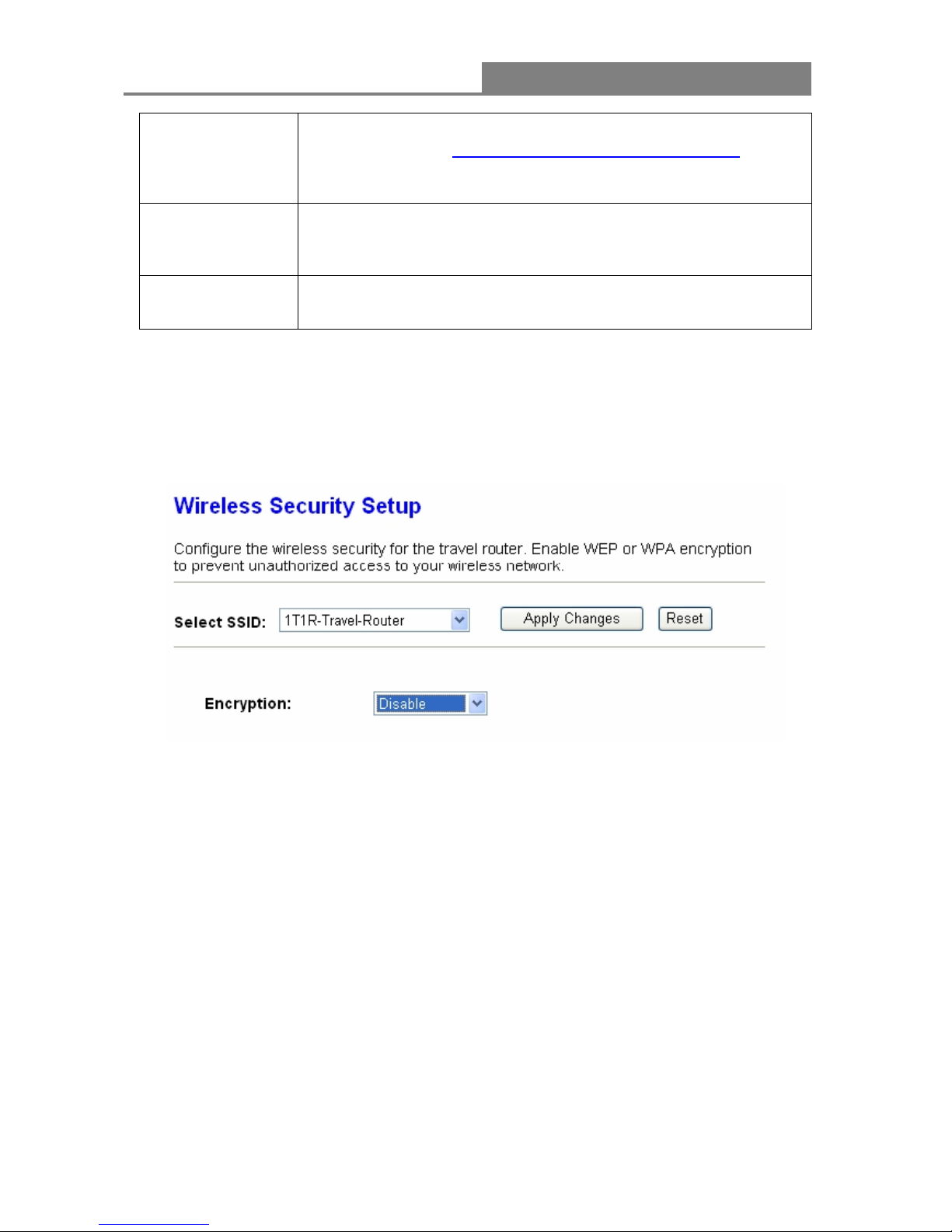

3.4.3 Security······································································································ 25

3.4.4 Access Control··························································································· 30

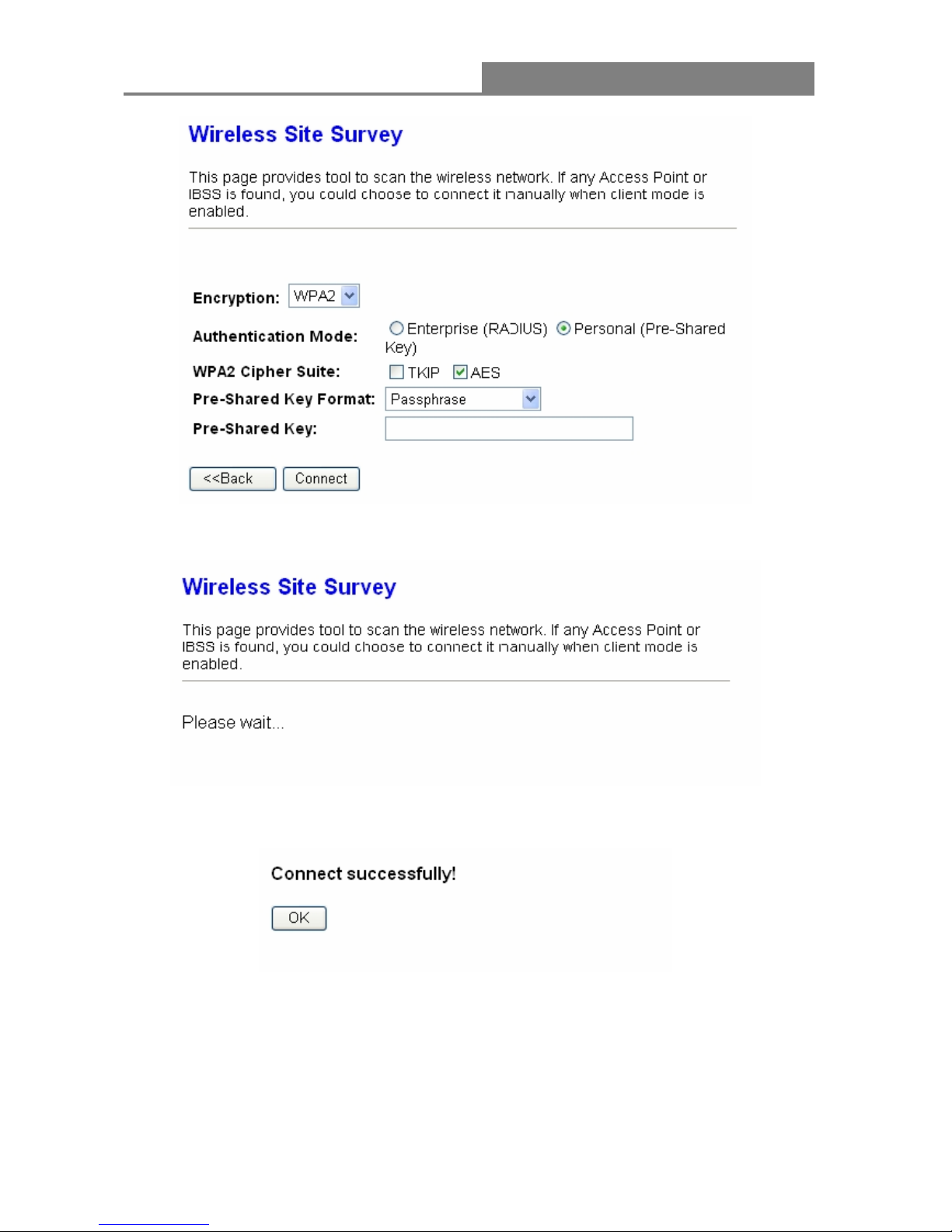

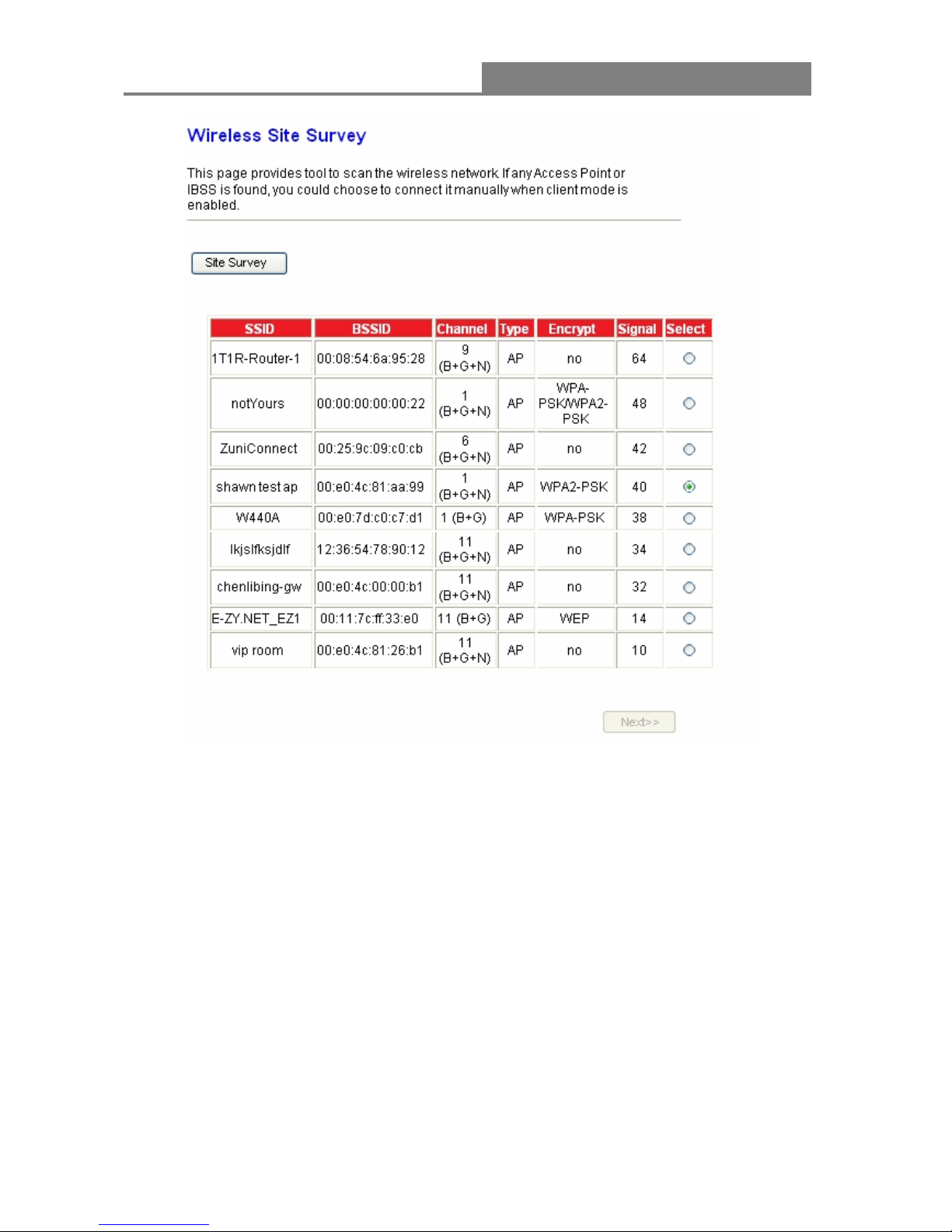

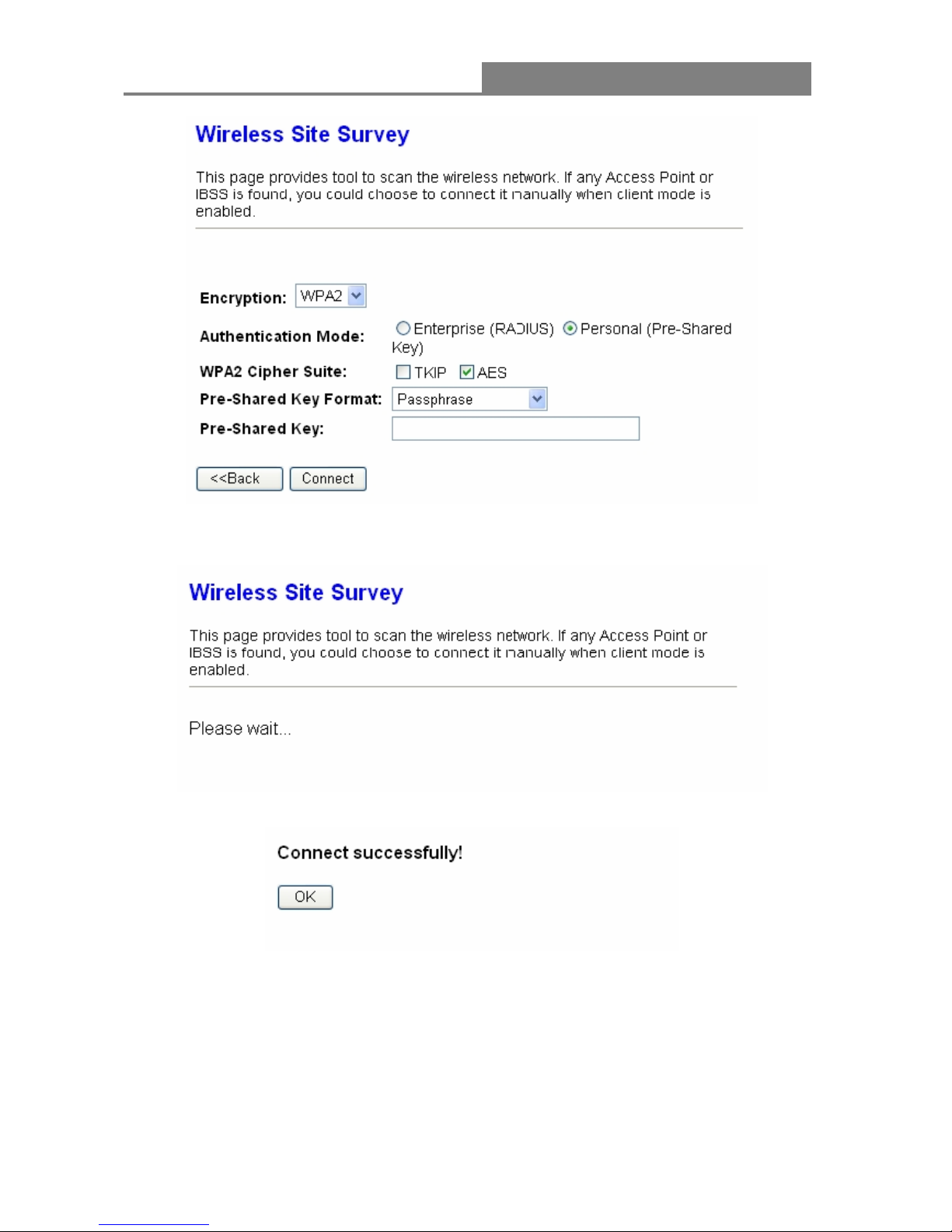

3.4.5 Wireless Site Survey ················································································· 30

3.4.6 WPS Settings ···························································································· 35

3.5 TCP/IP Settings···························································································37

3.5.1 LAN Interface Setup·················································································· 37

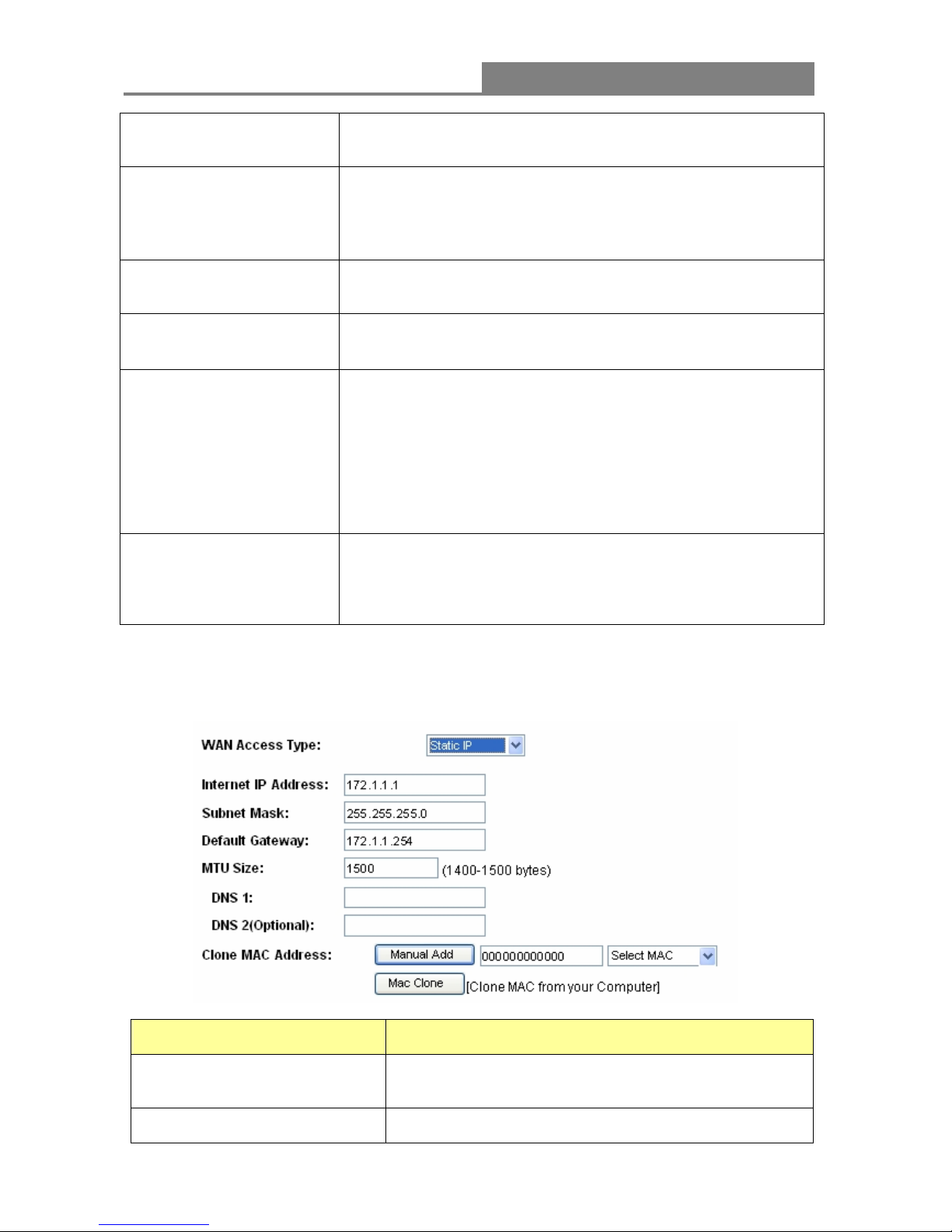

3.5.2 WAN Interface Setup················································································· 39

3.6 Firewall Settings··························································································43
MAC Filtering······························································································· 43

3.7 Management ······························································································· 43

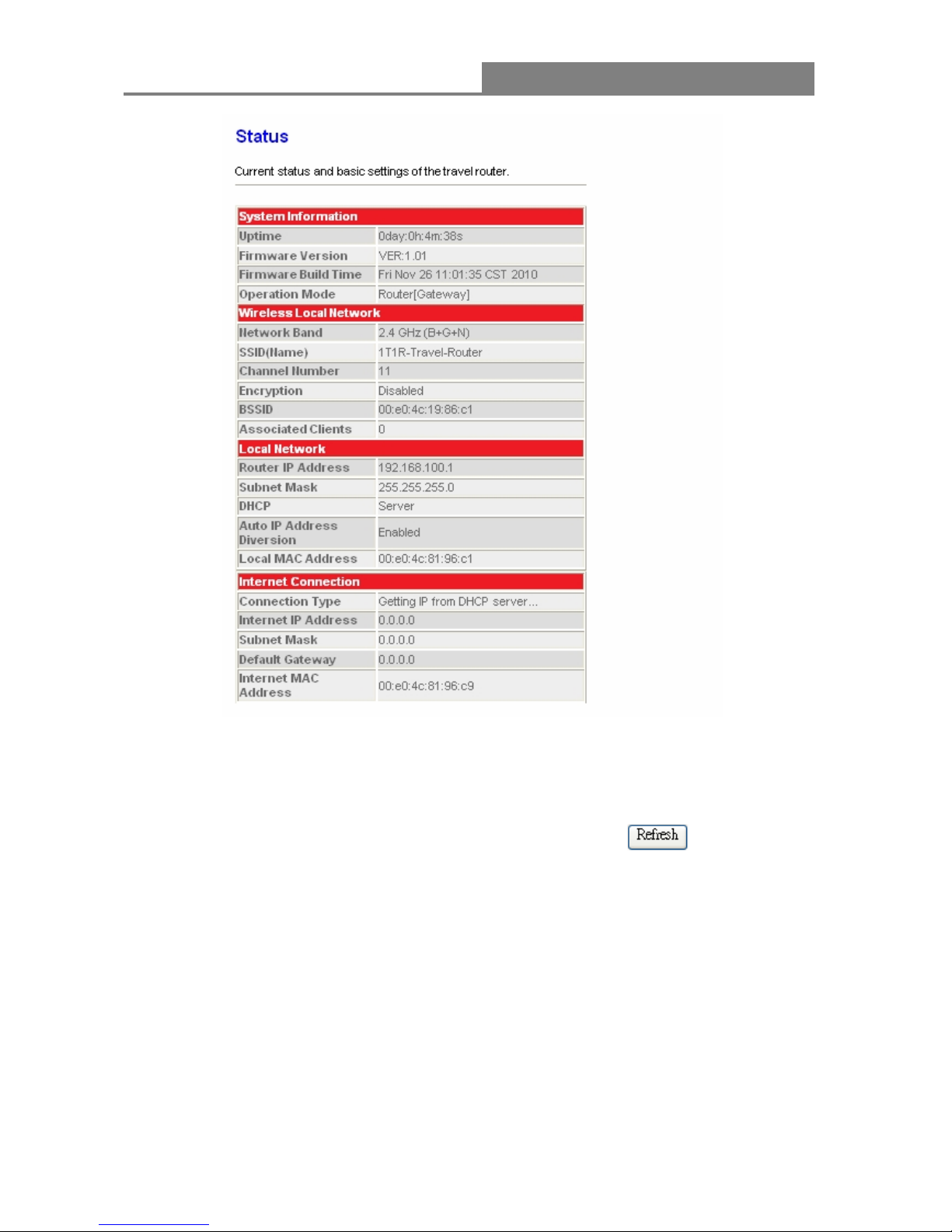

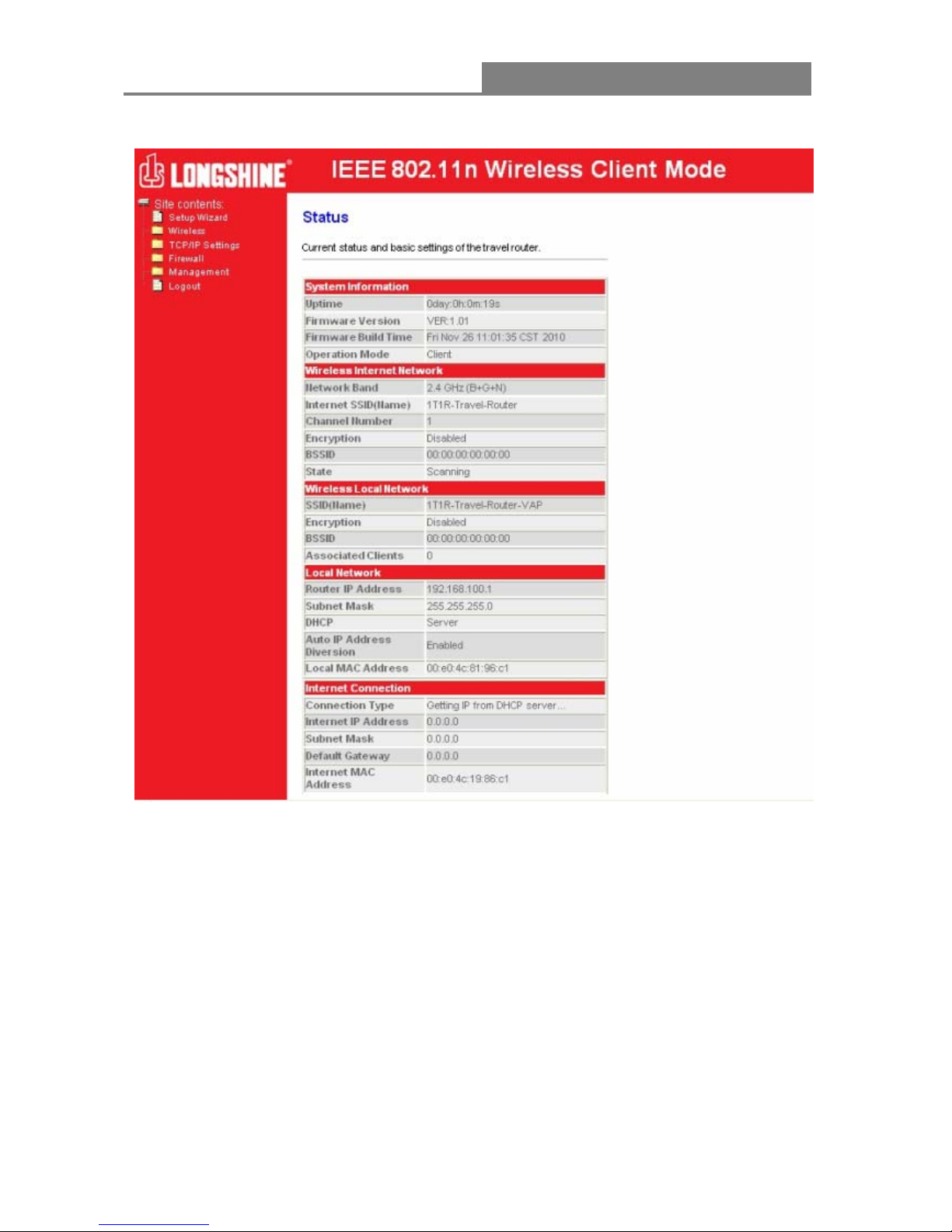

3.7.1 Status········································································································· 43

3.7.2 Statistics ···································································································· 44

3.7.3 Log ············································································································ 45

3.7.4 Upgrade Firmware····················································································· 46

3.7.5 Save/Reload Setting·················································································· 47

3.7.6 Password ··································································································· 47

3.7.7 Logout ······································································································· 48
Appendix A: Product Specifications ·················································································· 49
Appendix B: Glossary······································································································· 50

Wireless 11n 1T1R Router

6

Unpacking Information

Thank you for purchasing the product. Before you start, please check all the contents of this
package.

The product package should include the following:

1. One Wireless Router

2. One USB cable

3. One CD

Note:

Make sure that the package contains the above items. If any of the listed items are damaged or
missing, please contact with your distributor.

Conventions

The router mentioned in this guide stands for IEEE 802.11n Wireless 1T1R Router without any
explanation.

Wireless 11n 1T1R Router

7

Chapter 1 Introduction to the Wireless Router

1.1 General Description

This is a wireless router with 1T1R MIMO technology, provi ding an excellent network solution for
home, SOHO and hotspot users. It complies with standards IEEE 802.11n with data rate up to 150
Mbps, and IEEE 802.11b/g with maximu m data rate of 54 Mbps. It can also interoperate with all
the 11/54 Mbps wireless (802.11b/g) products.

The router allows multiple users to share one broadband connection, as well as secures your
private network. LAN users can share files, printers, or playing network games all at a blazing
speed in a large area.

As to information security, this router supports up-to-date security encryption, such as WPA, WPA2,
open shared key, and pair-wise key authentication services, ensuring you the best encryption
types. What’s more, this router supports energy efficient Ethernet and saves power consumption,
prefering a cost-effective network connection.

1.2 Key Features

Comply with IEEE 802.11n and IEEE802.11b/g wireless standards

 2.4GHz frequency band and 1T1R
 High speed transfer rate up to 150Mbps
 Support auto-MDI/MDI-X, backpressure and flow control
 Support IEEE802.1x port-based and MAC-based network access control
 Support wireless data encryption with WPA, WPA2, Open shared key, and pair-wise key

authentication services

 Support Static IP, DHCP Client, PPPoE, Firewall and NAT IP Sharing
 Support IEEE802.3az Energy Efficient Ethernet

 Provide one WPS/RESET button
 Provide one slide switch to control AP/Router/Client mode

Wireless 11n 1T1R Router

8

1.3 The Front Panel

The front panel of the Wireless Router:

Name Status Indication

Green Power on

PWR

Dark Power off

Blink green one time System reboot

Blink green WPS connecting

WPS

Dark System stability

Off The wireless function is disabled.

Flashing The wireless function is enabled.

WLAN

Flashing fast Sending or receiving data over wireless.

Off

There is no device linked to the corresponding port or
the connection is dropping off.

On

There are devices linked to the corresponding ports but
no data transmitted or received.

WAN /

LAN

Flashing Sending or receiving data over corresponding port.

Wireless 11n 1T1R Router

9

1.4 The Rear Panel

The rear panel of the Wireless Router is shown below.

 LAN: Through this port, you can connect the router to your PCs and the other Ethernet

network devices.

 WAN: This WAN port is where you will connect the cable/DSL Modem, or Ethernet.
 DC IN:

Plug the circle end of the power adapter firmly into the rear panel of the router, and put the
other end into an electric service outlet, then the system is ready.

 WPS/Reset Button:

Click this button for once it means to start PBC configuration method, in which users can
easy setup WPS connection.
If you push the button for more than 5 seconds and then release it, the system will return to
factory default setting. In the meantime, system rewrites flash to default value and then
system reboot. Approximately 60 seconds later, the whole system parameters have returned
to factory default value. If the process has been interrupted by any reason(like power off), the
system will fail. Before perform the process, please ensure a safe operating environment!

 Antenna (W142B/W142D only): The function of the antenna is to enhance the wireless

signal and expand the range of signal.

W142A W142C

W142B W142D

Wireless 11n 1T1R Router

10

Warning： Incomplete factory setting recovery procedure will cause the Wireless Router

malfunction！If you are unfortunately in this situation, do not try to repair it by
yourself. Consult your local distributor for help!

Wireless 11n 1T1R Router

11

Chapter 2 Installation and Basic Configuration

This chapter will guide you steps by steps to install and configure the Wireless Router. We
suggest you go over the whole chapter first and then do more advanced operation.

2.1 Operation Mode

In this device, there are three modes for your selection:

 AP mode
 Router mode
 Client mode

Different mode functions different. You can glide the slide switch on the left side of the device to
the left hand side (AP mode), middle (Router mode) or right hand side (Client mode) to choose
the mode you want.

Before installation, please choose an operation mode first and then go on other configurations.

2.2 Connect This Router to Your Network

Steps to build up the network:

1. Connect the phone line from the wall socket to the line-in port on the ADSL modem, or the
coaxial cable to the line-in port on the cable modem.

2. A---Router Mode: Connect the ADSL or cable modem to the Ethernet WAN port on the
back of the Wireless Router by using the UTP cable.

B---AP Mode: Connect a router to one of the two ports on the back of this device by using
the UTP cable.

C---Client Mode: Skip step 1 and Go to steps 3 directly.

3. Plug-in the power adapter to the modem and turn on the power. Install the Ethernet card into
the computer by referring to the User Guide that came with the card.

4. Connect the computer to the Wireless Router by using standard twisted-pair Ethernet cable
from the computer’s Ethernet card to a 10/100Mbps Ethernet LAN port on the back of the
Wireless Router. (In AP/Client mode both the ports can be used as LAN ports)

5. Plug-in the power adapter to the router and the other side to the wall outlet.

Wireless 11n 1T1R Router

12

2.3 Configure the IP Address of Your Computer

In order to communicate with this Wireless Router, you have to configure the IP address of your
computer to make it compatible with the device.

Note: The router supports DHCP server and it is enabled as default. Users who configure his IP
address as “Obtain an IP address automatically” may skip the following IP configuration
instruction.

1. The default network setting of the device:
IP address: 192.168.100.1
Subnet Mask: 255.255.255.0
DHCP Server: enable

2. In the following TCP/IP configuration guide, the IP address “192.168.100.2” is assumed to be
your IP address if you want to specify IP addresses manually. Please DO NOT choose
“192.168.100.1” as the IP address, for the IP address “192.168.100.1“has been set as the
default IP for this device.

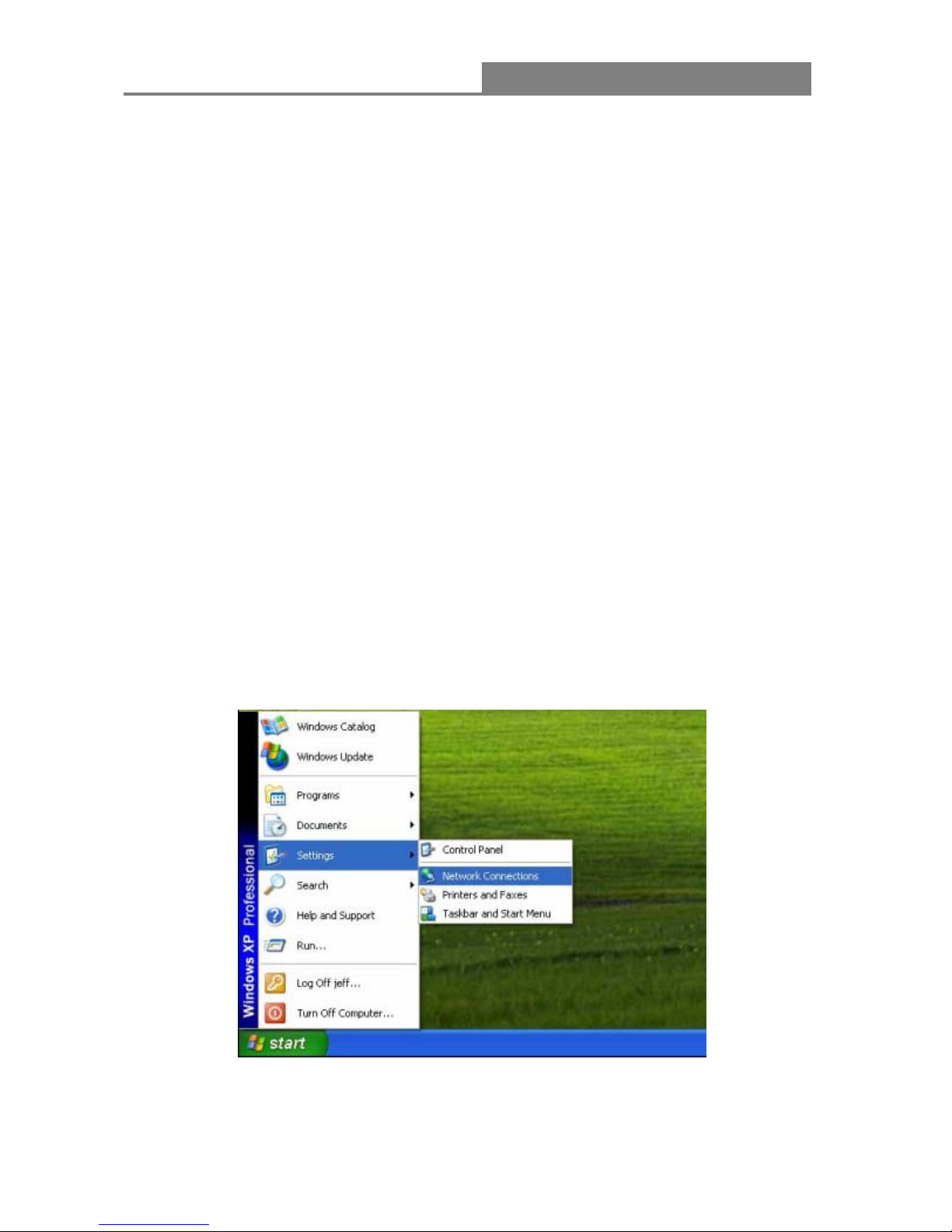

3. The following TCP/IP configuration guide uses windows XP as the presumed operation system.

Procedures to configure IP addresses for your computer:

1. If you are in Classic Start menu view, click St art > Settings > Network Connections.

If you are in Start menu view, click Start > Control Panel > Network Connections.

Wireless 11n 1T1R Router

13

2. Right-click Local Area Connection item and click Properties.

3. Choose Internet Protocol (TCP/IP) and click Properties.

Wireless 11n 1T1R Router

14

4. You may choose Obtain an IP address automatically (recommend) to get an IP address

automatically. Or you can choose Use the following IP address to specify an IP address
manually. Please click the OK button after your configuration.

Wireless 11n 1T1R Router

15

Chapter 3 Web-Based Management

3.1 Start the Web-Based Management Interface

The device uses Web as the management interface. You can use a browser to access the
management interface easily. Please follow the steps listed below.

1. Open the Internet Web browser.

2. Type 192.168.100.1 into the URL Web address location and press Enter.

3. The Login window appears.

- Enter admin in the User Name location (default value).

- Enter admin in the Password location (default value).

- Click OK button.

Wireless 11n 1T1R Router

16

3.2 The Graphic User Interface

After the password authorization, the information page shows up as the home page of the graphic
user interface. You may click the menu link on left column of the window to get access to each
configuration page.

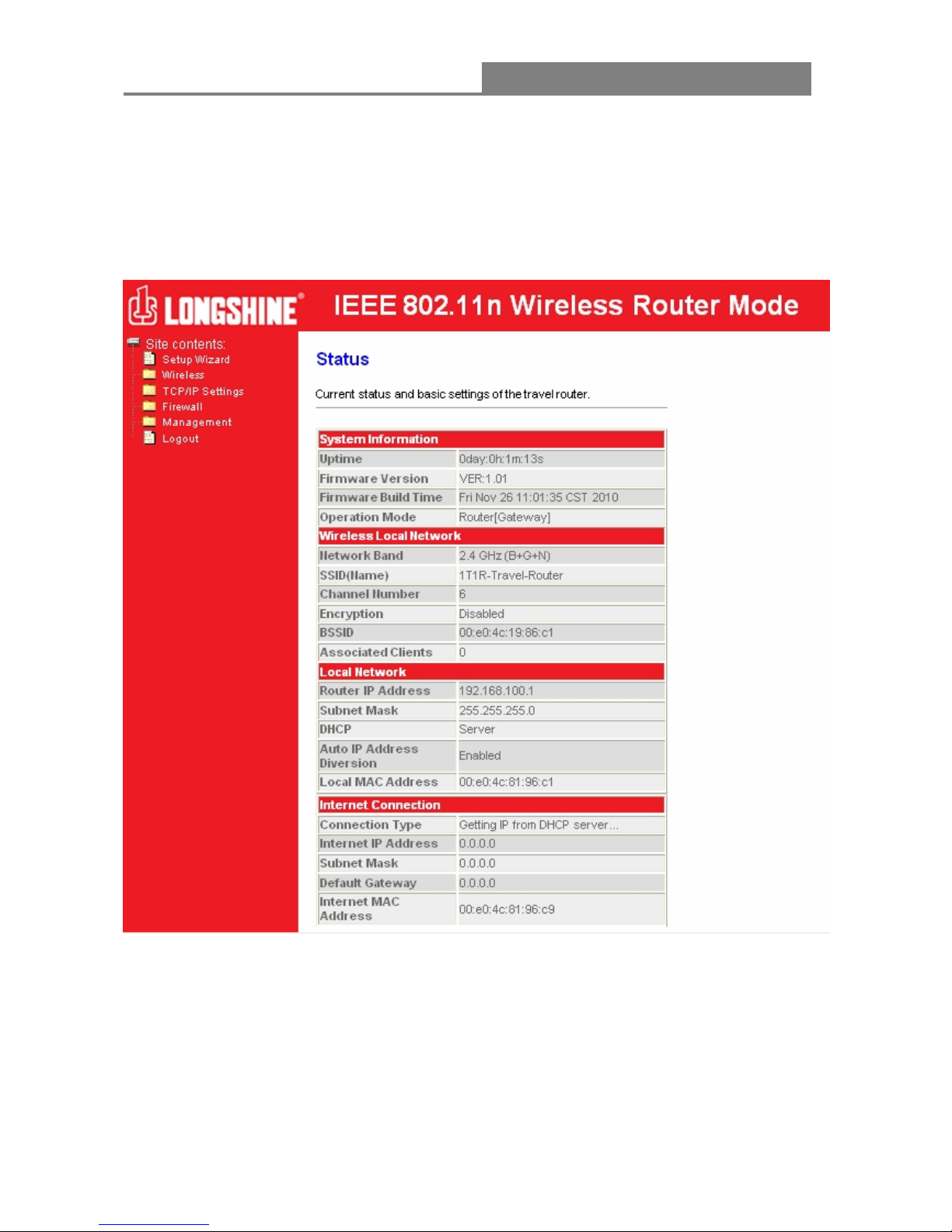

Router Mode:

Wireless 11n 1T1R Router

17

AP Mode:

Wireless 11n 1T1R Router

18

Client Mode:

3.3 Setup Wizard (Router mode and Client mode)

If you are using the router for the first time, please follow the procedures of the setup wizard to do
a step-by-step configuration.

Note: The configurations in AP, Router and Client modes are almost the same. The following
guide mainly introduces this device under the Router mode environment. Users want to do
management in AP/Client mode please refer to the Router mode. The following instruction makes
an overall introduction to the Setup Wizard

1. Click “Setup Wizard” on the left menu link, and then click the “Next” button to proceed.

Wireless 11n 1T1R Router

19

2. Click “Next” button, the “LAN Interface Setup” pops out.

3. Click “Next” button, the “WAN Interface Setup” pops out. Or you can click “Back/Cancel” for any

changing. You may get those parameters from your ISP. WAN Access Type: Static IP, DHCP
Client and PPPoE.

Wireless 11n 1T1R Router

20

4. Click “Next” button, the “Wireless Network Basic Settings” pops out.

5. Click “Next” button, the “Wireless Security Setup” pops out.

Wireless 11n 1T1R Router

21

Having finished these steps, you can use the router to surf the Internet. If you need more detailed
information, please refer to the following instruction.

Wireless 11n 1T1R Router

22

3.4 Wireless

3.4.1 Basic Settings

You can set up the configuration of your Wireless basic settings and monitor the Wireless Clients
associate with your router.

Items Information
Disable Wireless

LAN Interface

Mark the checkbox to disable interface of Wireless LAN.

Multiple AP

The

button is to show and update the wireless settings

for Multiple APs. Click this button to do more configurations.

SSID

Service set identifier (SSID) for the name of the wireless network.

Channel Width

Select 20MHz or 40MHz as the wireless channel frequency.

Control Sideband

Upper, Lower

Channel Number

Select a channel (Auto, 1~11) for the wireless network of this device.

Country

It contains USA(FCC), Canada(IC), Europe(ETSI), Spain, France,
Japan(MKK) for your selection.

Broadcast SSID

If you enable "Broadcast SSID", every wireless station located within

Wireless 11n 1T1R Router

23

the coverage of this wireless router can discover this wireless router
easily. If you are building a public wireless network, enabling this feature
is recommended. Disabling "Broadcast SSID" can be more safe.

Associated Client

Click "Show Active Clients" button, then an "Active Wireless Client
Table" will pop up. You can see the status of all active wireless stations
that are connecting to the access point.

* Please click on the Apply Changes button or the Reset button at the bottom to save/reset the configurations.

1. Multiple APs

This is the window that pops up after clicking the

button.

Click “Enable” to activate this AP, and then click the button “Show”, “Active Wireless Client Table –
AP1” window pops up as the following:

Wireless 11n 1T1R Router

24

2. Active Wireless Client Table

This is the window that pops up after clicking the

button.

3.4.2 Advanced Settings

You can set advanced wireless LAN parameters for this router. We recommend not changing
these parameters unless you know what changes will be on this router.

Items Information

Fragment Threshold

This value should remain at its default setting of 2346. If you
experience a high packet error rate, you may slightly increase your
fragmentation threshold within the value range of 256 to 2346.
Setting the fragmentation threshold too low may result in poor
performance.

RTS Threshold

Request To Send threshold. This value should remain at its default
setting of 2347. If you encounter inconsistent data flow, only minor

Wireless 11n 1T1R Router

25

modifications to the value range between 0 and 2347 are
recommended.

Beacon Interval

Beacons are packets sent by an access point to synchronize a
wireless network. Specify a beacon interval value. Default (100ms)
is recommended.

Preamble Type

The length of CRC blocks in the frames during the wireless
communication.

RF Output Power

Select the signal strength for the wireless network.

* Please click on the Apply Changes button or the Reset button at the bottom to save/reset the configurations.

3.4.3 Security

The Security function protects your wireless network from invasion. We provide WEP and WPA
encryption to secure your wireless network. Please select “Disable”, “WEP”, “WPA”, “WPA2”,
or “WPA2-Mixed” in the drop list. If you select “Disable”, any data will be transmitted without
encryption and any station can access the router.

Items Information

Select SSID

Please choose a SSID you have set for this router in the Wireless >

Basic Settings from the drop-down list. The SSID will be shown on

the wireless network for recognizing.

Encryption

There are 5 modes for you to select: Disable, WEP, WPA, WPA2,
and WPA2-Mixed. Please refer to the following description.

Show Password

Select to show the password or not.

Wireless 11n 1T1R Router

26

* Please click on the Apply Changes button or the Reset button to save/reset the configurations.

1. Security Mode – Disable

Select “Disable” means to access your wireless network without any encryption.

2. Security Mode -- WEP

Items Information

Select SSID

Please choose a SSID you have set for this router in the Wireless >

Basic Settings from the drop-down list. The SSID will be shown on the

wireless network for recognizing.

Encryption

Select a security encryption mode for this router.

Wireless 11n 1T1R Router

27

Authentication

There provide three options for selecting: Open System, Shared Key,
Auto.

Key Length

Select “64-bit” or “128-bit” as the key encryption length.

Key Format

Select “ASCII

1

” or “Hex2” to setup the key value.

Encryption Key

Enter the key according to the key format you select.

Show Password

Select to show the password or not.

* Please click on the Apply Changes button or the Reset button to save/reset the configurations.

3. Security Mode – WPA / WPA 2

1

ASCII (American Standard Code for Information Interchange) is a code for representing English letters as numbers

from 0-127.

2

Hexadecimal digits consist of the numbers 0-9 and the letters A-F.

Wireless 11n 1T1R Router

28

Items Information

Select SSID

Please choose a SSID you have set for this router by clicking
“Wireless > Basic Settings” from the drop-down list. The SSID will be
shown on the wireless network for your recognition.

Encryption

Select a security encryption mode for this router.

WPA/WPA2 Cipher
Suite

WPA Cipher Suite: the default setting is TKIP.
WPA2 Cipher Suite: the defaulting setting is AES

Pre-Shared Key
Format

To decide the format, select “Passphrase” or “Hex” in the drop list.

Pre-Shared Key

Enter the “Pre-shared Key” according to the pre-shared key format
you select. This is the shared secret between AP and STA. This field
must be filled with character longer than 8 and less than 64 lengths.

Show Password

Select to show the password or not.

 Please click on the Apply Changes button or the Reset button to save/reset the configurations.

Wireless 11n 1T1R Router

29

4. Security Mode – WPA2-Mixed

Items Information

Select SSID

Please choose a SSID you have set for this router by clicking
“Wireless > Basic Settings” from the drop-down list. The SSID
will be shown on the wireless network for your recognition.

Encryption

Select a security encryption mode for this router.

WPA / WPA2 Cipher Suite

The Cipher Suite is mixed (TKIP and AES).

Pre-Shared Key Format

To decide the format, select “Passphrase” or “Hex” in the drop
list.

Pre-Shared Key

Enter the “Pre-shared Key” according to the pre-shared key
format you select. This field must be filled with character longer
than 8 and less than 64 lengths.

Show Password

Select to show the password or not.

* Please click on the Apply Changes button or the Reset button to save/reset the configurations.

Wireless 11n 1T1R Router

30

3.4.4 Access Control

To restrict the station access authentication of the clients, you can set up the control list in this
page.

Items Information

Wireless Access
Control Mode

Click the drop list to choose the access control mode. You may select
“Allow listed” to give those MAC addresses access to this device or select
“Deny Listed” to ban it or select “Disable”.

MAC Address &
Comment

Fill in the MAC address that you wish to control, and give a definition to it.

Current Access
Control list

List the MAC Access Control settings you have added before. Click on the
list to change configuration. To Delete the station on the list, mark the
check box in the select item and click the “Delete Selected”. If you want to
delete all stations on the list, click “Delete All” to remove all of them.

* Please click on the Apply Changes button or the Reset button to save/reset the configurations.

3.4.5 Wireless Site Survey (only in Client mode)

If you are under the Client mode, click Wireless > Wireless Site Survey in the menu links to
display the screen as shown below.

1. The following page which provides tool to scan the wireless network pops out.

Wireless 11n 1T1R Router

31

2. Click the “Site Survey” button can scan nearby Router and AP. This page shows the

available wireless networks information. When you use this device as a station (STA), you
may connect to other AP.

Wireless 11n 1T1R Router

32

3. Select one of the networks existing in the list of the site survey table and then click “Next”

button, then the following page pops out.

Wireless 11n 1T1R Router

33

4. In this page, you can input the selected AP’s password, then click “connect ” button to start

connection with wireless network.

Wireless 11n 1T1R Router

34

5. In connection process, the following page pops out. Please waiting for the connection result.

6. When connection is successful, the following page pops up.

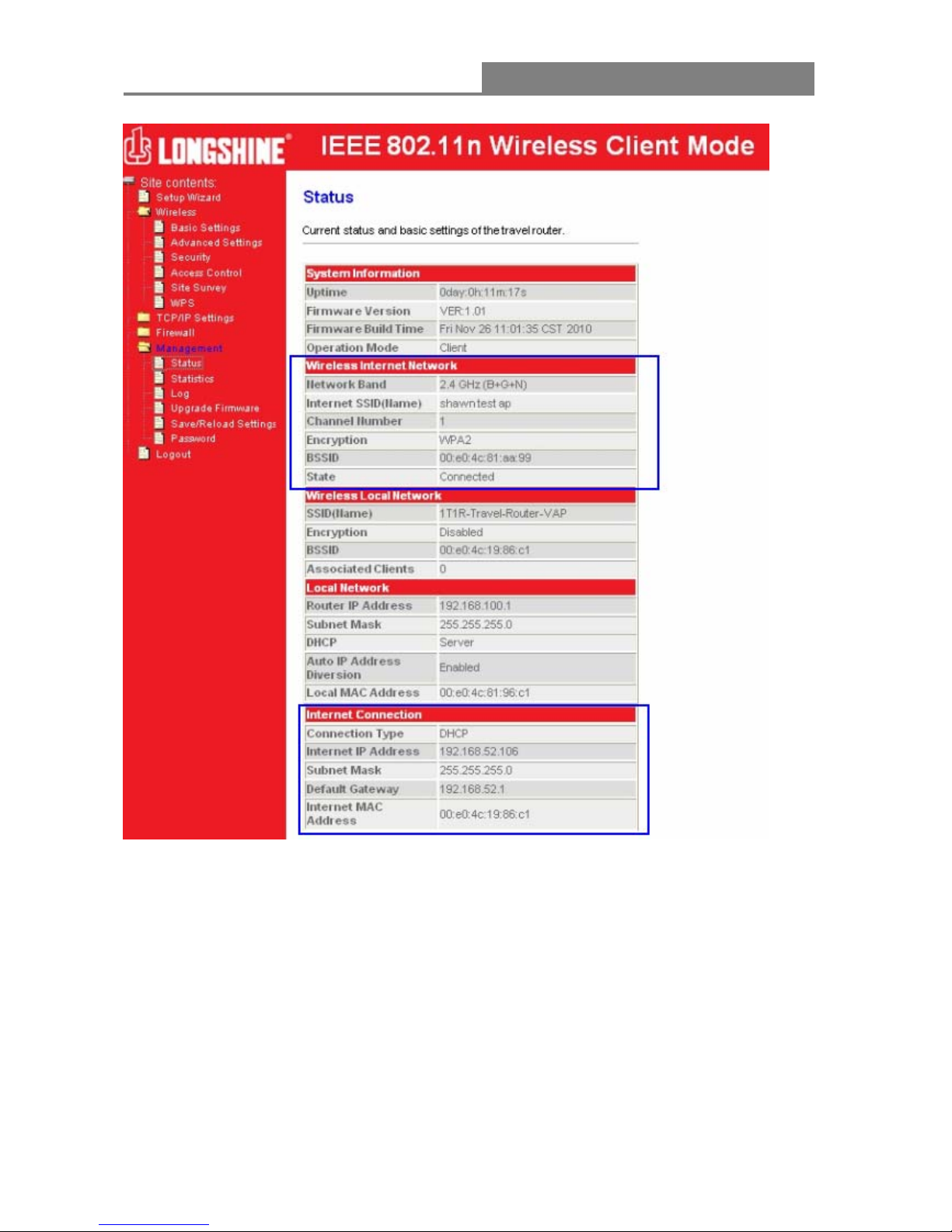

7. You can go back to the Management > Status page and confirm the connection’s states.

Wireless 11n 1T1R Router

35

3.4.6 WPS Settings

The primary goal of Wi-Fi Protected Setup (Wi-Fi Simple Configuration) is to simplify the
security setup and management of Wi-Fi networks. This router supports the configuration setup
using PIN configuration method or PBC configuration method through an internal or external
registrar.

Wireless 11n 1T1R Router

36

Items Information
Disable WPS

Click this checkbox to undo WPS.

WPS Status

You cannot manually select the items here. The WPS Status will change
from “UnConfigured” to “Configured” after you enable WPS function and
setup a wireless security key for this device.

Self-PIN Number

If you use this device as a client, you can use this code when trying to
connect this device to other AP by using the PIN method.

Push Button
Configuration

Push Button Communication (PBC) method uses a simple action of
pushing a button on both the AP and the new STA to reach the function

of easy setup WPS connection. You can simply click the
button in this GUI page or click the WPS button under the case of the
router. After click on the button, please run the client’s WPS and push
the PBC button within 2 minutes.

Current Key Info

This field displays the current key information you configured.

Client PIN
Number

Personal Identification Number (PIN) method. Users have to fill in the
PIN code of enrollee device and click the

button to make
communication between the AP and the enrollee device. After click on
the button, please run the client’s WPS and push the PIN button within 2
minutes.

*Please click on the Apply Changes button or the Reset button at the bottom to save/reset the configurations.

Wireless 11n 1T1R Router

37

If you are under the Client mode, the interface is different.
Click Wireless > WPS in the menu links to display the screen as shown below.

In this page you can connect your device to other networks by using PIN or PBC methods

.

Items Information
Disable WPS

Mark to disable the WPS, and clear to enable.

Self-PIN Number

If you use this device as a client, you can use this code
when trying to connect this device to other AP by using
the PIN method.

PIN Configuration

After the AP or router you share has fill in your self-pin
number and click the

button in this GUI page

at this moment you can click the

button in 2

minutes to establish the connection.

Push Button Configuration

You can simply click the

button (or the WPS
button) together with the AP or router you want share in 2
minutes for connection.

3.5 TCP/IP Settings

3.5.1 LAN Interface Setup

To set up the configuration of LAN interface, private IP of your router LAN port and subnet mask
for your LAN segment.

Wireless 11n 1T1R Router

38

Items Information
IP Address

The IP of your Router LAN port (default 192.168.100.1).

Subnet Mask

Subnet Mask of you LAN (default 255.255.255.0). All devices on the
network must have the same subnet mask to communicate on the
network.

Default Gateway

Enter the “IP Address” of the router in your network.

DHCP Client Range

DHCP stands for Dynamic Host Configuration Protocol. It is a
protocol for assigning dynamic IP addresses “automatically”.
This field asks you to specify the DHCP Client IP address range
(default 100~200). You can also click the “Show Client” button to list
those connected DHCP clients.

Note: in Router/Client mode, DHCP Server default setting is enabled,
however in AP mode, DHCP Server default setting is disabled.

* Please click on the Apply Changes button or the Reset button at the bottom to save/reset the configurations.

Active DHCP Client List

This is the window that pops up after clicking the button. It shows the information
of IP address, MAC address and expire time of the DHCP clients that have connected with this

device.

Wireless 11n 1T1R Router

39

3.5.2 WAN Interface Setup (Router mode and Client mode)

This page allows users to configure those parameters for connecting to Internet. You may
select the Internet connection type from the drop list besides “WAN Access Type” and configure
the parameters for each mode. There are three modes for your selection: Static, DHCP and
PPPoE.

Items Information

Wireless 11n 1T1R Router

40

WAN Access T ype

Select the mode to access the WAN as Static, DHCP Client or
PPPoE.

MTU Size

To Enable the Maximum Transmission Unit of router setup. Any
packet over this number will be chopped up into suitable size
before sending. Larger number will enhance the transmission
performance.
Enter the MTU number in the blank to set the limitation.

Attain DNS Automatically

If your DNS provided by ISP is dynamic, choose “Attain DNS
automatically.

Set DNS Manually

To specify the Domain Name System (DNS). The DNS server
translates domain names into IP addresses. Enter the DNS
provided by your ISP in DNS 1 and DNS 2.

Clone MAC Address

There are two ways to clone MAC address.
One way is directory input MAC address in text box. Maybe you
need to save the MAC Address, you can click 'Manual Add' button
and add it to “History MAC Table” for easily backup; another is
click 'MAC Clone' button, then it will copy the MAC address from
your network card in the computer.

Note: The 'History MAC Table' can save maximum three MAC
Addresses.

History MAC Table

To Delete the MAC Address you add before, mark the check box
in the select item on the right hand and click the “Delete
Selected”. If you want to delete all the MAC Addresses, click
“Delete All” to remove all of them.

* Please click on the Apply Changes button or the Reset button at the bottom to save/reset the configurations.

1. Static Mode (fixed IP)

Items Information
IP Address, Subnet Mask and

Default Gateway

Fill in the IP address, Subnet Mask and Default Gateway
that provided by your Internet Service Provider (ISP).

MTU Size

To Enable the Maximum Transmission Unit of router

Wireless 11n 1T1R Router

41

setup. Any packet over this number will be chopped up
into suitable size before sending. Larger number will
enhance the transmission performance.

Enter the MTU number in the blank to set the limitation
(default 1500 bytes).

DNS 1~2

To specify the Domain Name System (DNS). The DNS
server translates domain names into IP addresses. Enter
the DNS provided by your ISP in DNS 1 and DNS 2.

2. DHCP (Auto Config)

Items Information

MTU Size

To Enable the Maximum Transmission Unit of Router setup.
Any packet over this number will be chopped up into suitable
size before sending. Larger number will enhance the
transmission performance.

Enter your MTU number in the text-box to set the limitation
(default 1492 bytes).

Attain DNS
Automatically

If your DNS provide by ISP is dynamic, choose “Attain DNS
automatically.

Set DNS Manually

To specify the Domain Name System (DNS). The DNS server
translates domain names into IP addresses. Enter the DNS
provided by your ISP in DNS 1 and DNS 2.

3. PPPoE (ADSL)

Wireless 11n 1T1R Router

42

Items Information
User Name&Password

Fill in the User Name and password that provided by your ISP.

MTU Size

To Enable the Maximum Transmission Unit of router setup.
Any packet over this number will be chopped up into suitable
size before sending. Larger number will enhance the
transmission performance.

Enter your MTU number in the text-box to set the limitation
(default 1452 bytes).

Attain DNS Automatically

If your DNS provided by ISP is dynamic, choose “Attain DNS
automatically.

Set DNS Manually

To specify the Domain Name System (DNS). The DNS server
translates domain names into IP addresses. Enter the DNS
provided by your ISP in DNS 1 and DNS 2.

Wireless 11n 1T1R Router

43

3.6 Firewall Settings (Router mode and Client mode)

MAC Filtering

The Wireless Router could filter the outgoing packets for security or management consideration.

Items Information
Enable MAC Filtering

Mark to enable the configuration, and clear to disable.

MAC Address

Fill in the MAC address of wireless stations you want to
forbid to access the Internet through the Gateway.

Comment

Input any text to describe this mapping.

Current Filter Table

Lists the MAC Filter Settings you have added before. To
delete the settings on the list, click the check box in the
select item and click the “Delete Selected”. If you want to
delete all the MAC addresses, click “Delete All” to
remove all of them.

Please click on the Apply Changes button or the Reset button at the bottom to save/reset the configurations.

3.7 Management

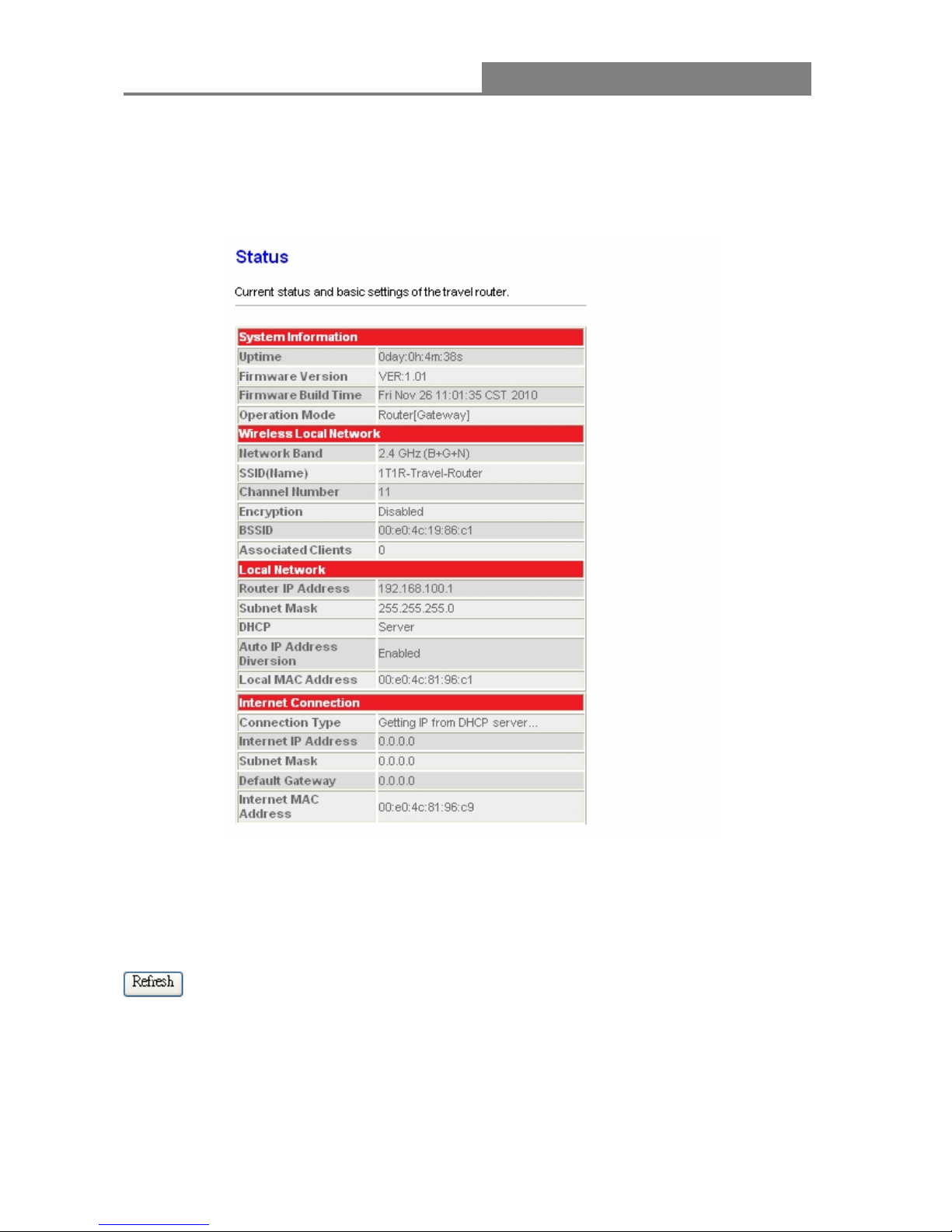

3.7.1 Status

This information page shows the current status and basic settings of this device. You could check
if the parameters match your configuration.

Wireless 11n 1T1R Router

44

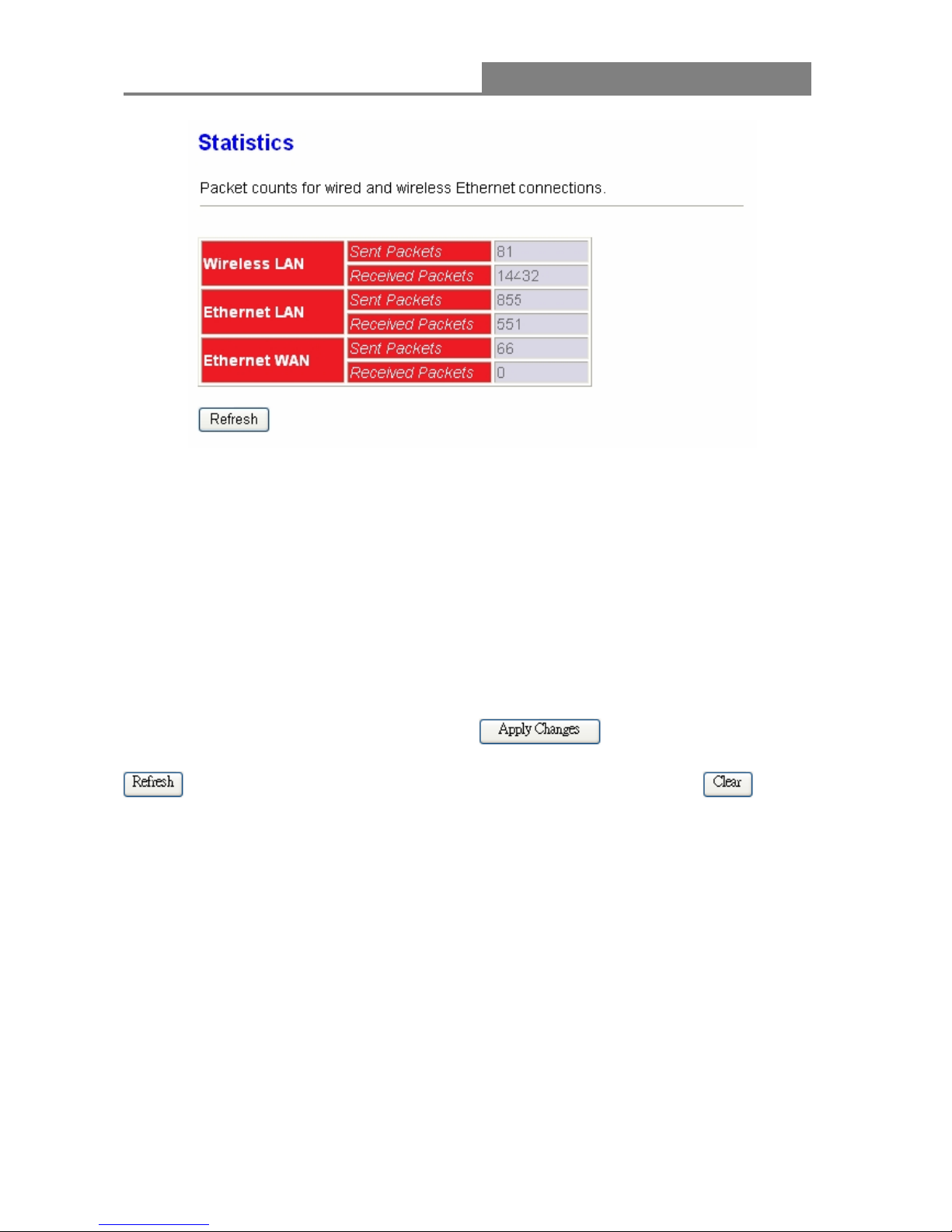

3.7.2 Statistics

This page shows users the information of data transfer, and monitors the status of this router

including receiving and sending packets. To see the latest report, click

button.

Wireless 11n 1T1R Router

45

3.7.3 Log

This System Log page shows the information of the current activities on the router. To enable
system log function:

1. Mark the “Enable Log” checkbox.

2. To see all information of the system, select the “system all” checkbox.
To see wireless information only, select the “wireless” checkbox.

3. Click the

button to activate. You could also click the button to

refresh the log information or click the

button to clean the log table.

Wireless 11n 1T1R Router

46

3.7.4 Upgrade Firmware

Sometimes a new firmware may be issued to upgrade the system of this device. You could
upgrade the firmware you got in this page. To upgrade the firmware, please click the

button, locate the firmware in your computer and then click the

button to execute.

Wireless 11n 1T1R Router

47

3.7.5 Save/Reload Setting

The Save/Reload Setting page allows users to save and upload the configuration settings of the
device or restore the factory default configuration.

Items Information

Save Settings to File

Click the

button to save the currently configure

settings.

Load Settings from File

Click

to select the file that you save, and then

click

to start to update the system configuration

settings. Please wait until it is complete.

Reset Settings to Default

Click

to start to load default settings.

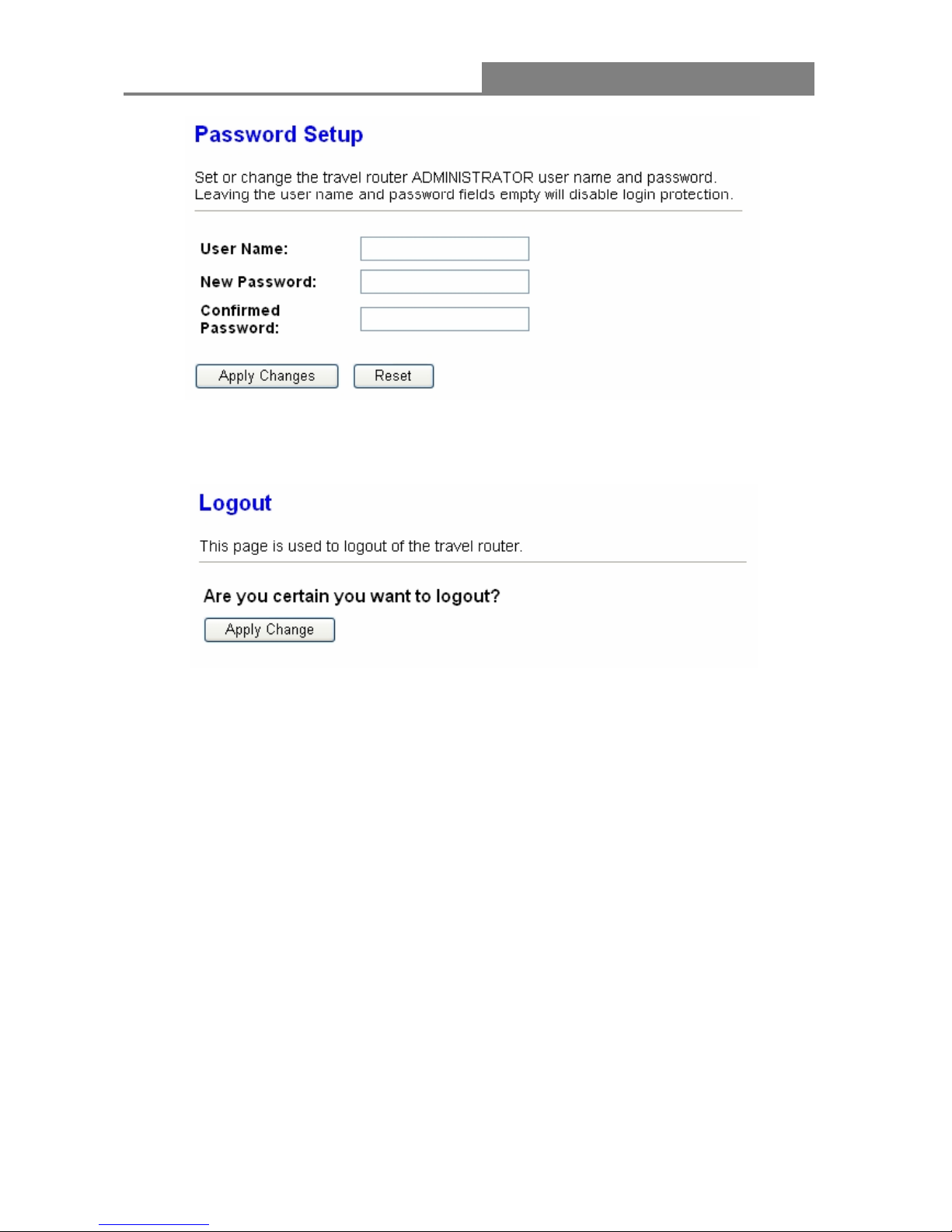

3.7.6 Password

To set up the Administrator Account information, enter the Username, New password, and reenter

the password on the text box. Don’t forget to click the

to save the configuration.

Wireless 11n 1T1R Router

48

3.7.7 Logout

Click Apply Change then you will save the settings and log off the management interface.

Wireless 11n 1T1R Router

49

Appendix A: Product Specifications

Standard

IEEE 802.11n, IEEE 802.11g, IEEE 802.11b, IEEE 802.3, IEEE

802.3u

Interface

LAN: One 10/100Mbps RJ-45 port
WAN: One 10/100Mbps RJ-45 port
One WPS/RESET button
One slide switch to control AP/Router/Client mode
One USB DC JACK

Antenna

(W142B/W142D only)

Antenna type: Dipole
Antenna connector type: Fixed
Antenna standard: 1.2dBi

WAN Connection

Ethernet 10/100 Mbps

Cable Connections

RJ-45 (10BASE-T): Category 3,4,5 UTP
RJ-45 (100BASE-TX): Category 5 UTP

Transmission Mode

Auto-Negotiation (Full-duplex, Half-duplex)

Security

64/128-bit WEP, WPA, WPA2, WPA2-Mixed

Network Data Rate

802.11b: 1,2,5.5, and 11Mbps

802.11g: 6,9,12,18,24,36,48 and 54Mbps

802.11n: up to 150Mbps

Receiver Sensitivity

802.11n Typical -68 dBm

802.11g Typical -73 dBm

802.11b Typical -84 dBm

Transmit Power

16dBm typically @ 802.11b
14dBm typically @ 802.11g
13dBm typically @ 802.11n

LED indications

1*WAN, 1*LAN, 1*WLAN, 1*WPS, 1*PWR

Channel

USA 11, Europe 13, Japan 14

Range Coverage

Indoor 35~100 meters
Outdoor 100~300 meters

Temperature

Operating: 0°C ~ 40°C (32°~104°F)
Storage: -20°C ~ 70°C (-4°~158°F)

Humidity

Operating: 10% ~ 90% RH, non-condensing
Storage: 5%~90% RH, non-condensing

Certification

FCC, CE, VCCI Class B

Wireless 11n 1T1R Router

50

Appendix B: Glossary

 802.11b - The 802.11b standard specifies a wireless networking at 11 Mbps using

direct-sequence spread-spectrum (DSSS) technology and operating in the unlicensed radio
spectrum at 2.4GHz, and WEP encryption for security. 802.11b networks are also referred to
as Wi-Fi networks.

 802.11g - specification for wireless networking at 54 Mbps using direct-sequence

spread-spectrum (DSSS) technology, using OFDM modulation and operating in the
unlicensed radio spectrum at 2.4GHz, and backward compatibility with IEEE 802.11b devices,
and WEP encryption for security.

 802.11n - 802.11n builds upon previous 802.11 standards by adding MIMO (multiple-input

multiple-output). MIMO uses multiple transmitter and receiver antennas to allow for increased
data throughput via spatial multiplexing and increased range by exploiting the spatial diversity,
perhaps through coding schemes like Alamouti coding. The Enhanced Wireless Consortium
(EWC) was formed to help accelerate the IEEE 802.11n development process and promote a
technology specification for interoperability of next-generation wireless local area networking
(WLAN) products.

 DHCP (Dynamic Host Configuration Protocol) - A protocol that automatically configure the

TCP/IP parameters for the all the PC(s) that are connected to a DHCP server

 DNS (Domain Name System) – An Internet Service that translates the names of websites into

IP addresses.

 Domain Name - A descriptive name for an address or group of addresses on the Internet.
 DSL (Digital Subscriber Line) - A technology that allows data to be sent or received over

existing traditional phone lines.

 ISP (Internet Service Provider) - A company that provides access to the Internet.
 MTU (Maximum Transmission Unit) - The size in bytes of the largest packet that can be

transmitted.

 NAT (Network Address Translation) - NAT technology translates IP addresses of a local area

network to a different IP address for the Internet.

 PPPoE (Point to Point Protocol over Ethernet) - PPPoE is a protocol for connecting remote

hosts to the Internet over an always-on connection by simulating a dial-up connection.

 SSID - A Service Set Identification is a thirty-two character (maximum) alphanumeric key

identifying a wireless local area network. For the wireless devices in a network to
communicate with each other, all devices must be configured with the same SSID. This is
typically the configuration parameter for a wireless PC card. It corresponds to the ESSID in
the wireless Access Point and to the wireless network name.

 WEP (Wired Equivalent Privacy) - A data privacy mechanism based on a 64-bit or 128-bit or

152-bit shared key algorithm, as described in the IEEE 802.11 standard.

 Wi-Fi - A trade name for the 802.11b wireless networking standard, given by the Wireless

Wireless 11n 1T1R Router

51

Ethernet Compatibility Alliance (WECA, see http://www.wi-fi.net), an industry standards group
promoting interoperability among 802.11b devices.

 WLAN (Wireless Local Area Network) - A group of computers and associated devices

communicate with each other wirelessly, which network serving users are limited in a local
area.

Wireless 11n 1T1R Router

52

IEEE 802.11n Wireless Serien

Wireless 11n 1T1R Router

Bedienungsanleitung

Version 2.1

Datum: 17. September 2010

W142A W142B

W142C W142D

Wireless 11n 1T1R Router

53

FCC Zertifizierungen

FCC (Federal Communication Commission) Störungsmitteilung

Dieses Gerät ist getestet worden und, gemäß Teil 15 der FCC-Vorschriften, als den
Beschränkungen eines digitalen Gerätes der Klasse B befunden worden. Diese Einschränkungen
sind dazu bestimmt, angemessenen Schutz gegen schädliche Störungen bei der Benutzung im
Wohnbereich zu bieten. Dieses Gerät generiert und benutzt Funkfrequenzenergie, kann sie
abstrahlen, und kann, falls es nicht gemäß der Anleitung installiert und benutzt wird, schädliche
Störungen bei Funkkommunikationen bewirken. Es gibt jedoch keine Garantie dafür, dass keine
Störungen bei speziellen Installationen auftreten. Falls dieses Gerät schädliche Störungen beim
Radio- oder Fernseh-Empfang verursacht, die durch das Ein- und Ausschalten des Gerätes
beendet werden können, kann der Benutzer versuchen, die Störungen mit Hilfe einer oder mehr
der folgenden Maßnahmen zu korrigieren:

-Neuausrichtung oder Neulokalisierung der Empfangsantenne.

-Vergrößerung des Abstandes zwischen Gerät und Empfänger.

-Verbinden Sie das Gerät mit einer Steckdose eines anderen Stromkreises als der, mit dem der

Empfänger verbunden ist.

-Bitten Sie den Händler oder einen erfahrenen Radio- oder Fernsehtechniker um Hilfe.

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Das Funktionieren ist abhängig von den
zwei folgenden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen,
und (2) dieses Gerät muss jede empfangene Störung akzeptieren, einschließlich der Störungen,
die unerwünschtes Funktionieren bewirken.

FCC-Vorsicht: Bitte beachten Sie, dass Veränderungen oder Modifizierungen, die nicht
ausdrücklich genehmigt sind durch diejenigen, die für die Einhaltung verantwortlich sind, Ihre
Erlaubnis zur Benutzung des Gerätes ungültig werden lassen können.

WICHTIGE ANMERKUNG:

FCC Erklärung zur Strahlungsaussetzung:

Dieses Gerät entspricht den FCC-Strahlungsaussetzungsbeschränkungen, die für eine
unkontrollierte Umgebung herausgegeben worden sind. Dieses Gerät sollte mit einem
Mindestabstand von 20cm zu Ihrem Körper installiert und bedient werden.

Dieser Sender darf nicht zusammen mit einer anderen Antenne oder einem anderen Sender
lokalisiert oder betrieben werden.

Wireless 11n 1T1R Router

54

CE Markierungswarnung

Dieses Gerät entspricht den Bedingungen bezüglich elektromagnetischer Kompatibilität, EN 55022
Klasse B für ITE, dem erforderlichen Schutzbedarf der Richtlinie des Rates 2004/108/EG in
Annäherung an die Gesetze der Mitgliedstaaten in Zusammenhang mit elektromagnetischer
Kompatibilität und der R&TTE Richtlinie 1999/5/EG im Einklang mit der Vorschrift für Radio- und
Telekommunikationssendgeräte.

Das Unternehmen erneuert seine Produkte laufend und es kann sein, dass Informationen in
diesem Dokument nicht aktuell sind. Bitte kontaktieren Sie Ihren örtlichen Händler für die neuesten
Informationen. Kein Teil dieses Dokumentes darf in irgendeiner Form kopiert oder reproduziert
werden ohne schriftliches Einverständnis des Unternehmens.

Warenzeichen:

Alle Handelsnamen und Warenzeichen sind das Eigentum der jeweiligen Unternehmen.
Copyright © 2010, All Rights Reserved.

Wireless 11n 1T1R Router

55

Inhaltsverzeichnis

Packungsinhalt ··················································································································· 6
Kapitel 1 Einführung in den Wireless Router································································ 7

1.1 Allgemeine Beschreibung··············································································7

1.2 Eigenschaften································································································ 7

1.3 Frontblende··································································································· 8

1.4 Rückblende ··································································································· 9

Kapitel 2 Installation und Basis Konfiguration ·····························································11

2.1 Operationsmodus·························································································11

2.2 Verbinde den Router mit Deinem Netzwerk ················································11

2.3 Konfiguriere die IP-Adresse Deines Computers·········································· 12

Kapitel 3 Web-Based Management············································································15

3.1 Starte das Web-Based Management ·························································15

3.2 Graphische Benutzeroberfläche·································································· 16

3.3 Konfiguration······························································································· 18

3.4 Wireless······································································································· 22

3.4.1 Basiseinstellungen····················································································· 22

3.4.2 Weitere Einstellungen················································································ 24

3.4.3 Sicherheit··································································································· 25

3.4.4 Zugriffskontrolle·························································································30

3.4.5 Wireless Netz Suche ················································································· 30

3.4.6 WPS Einstellungen···················································································· 35

3.5 TCP/IP Einstellungen·················································································· 37

3.5.1 LAN Konfiguration ····················································································· 37

3.5.2 WAN Konfiguration····················································································39

3.6 Firewall Einstellungen ················································································· 43

MAC Filter ··································································································· 43

3.7 Management ······························································································· 43

3.7.1 Status········································································································· 43

3.7.2 Statistiken·································································································· 44

3.7.3 Logbuch ····································································································· 45

3.7.4 Upgrade Firmware····················································································· 46

3.7.5 Sichern/Laden Einstellungen····································································· 47

3.7.6 Passwort···································································································· 47

3.7.7 Logout ······································································································· 48
Anhang A: Produktspezifikationen···················································································· 49
Anhang B: Glossar············································································································ 50

Wireless 11n 1T1R Router

56

Wireless 11n 1T1R Router

57

Inhaltsverzeichnis

TOC

Packungsinformationen

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bevor Sie beginnen, sollten Sie
den Inhalt der Packung überprüfen.

Die Packung sollte folgende Teile enthalten:

1. Einen Wireless Router

2. Ein USB-Kabel

3. Eine CD

Anmerkung:

Vergewissern Sie sich, dass die Packung alle oben genannten Teile enthält. Wenn eines der
aufgeführten Teile beschädigt ist oder fehlt, wenden Sie sich bitte an Ihren Händler.

Konventionen

Der in dieser Bedienungsanleitung erwähnte Router steht für den IEEE 802.11n Wireless 1T1R
Router ohne jegliche Erklärung.

Wireless 11n 1T1R Router

58

Kapitel 1 Einleitung zum Wireless Router

1.1 Allgemeine Beschreibung

Dies ist ein Wireless-Router mit 1T1R MIMO-Technik und bietet eine exzellente Netzwerklösung
für Home, SOHO und Hotspot-User. Er erfüllt die IEEE 802.11n Standards mit Datenraten von bis
zu 150 Mbps und IEEE 802.11b/g mit einer maximalen Datenrate von 54 Mbps. Er kann auch mit
allen 11/54 Mbps Wireless (802.11b/g) Produkten interoperieren.

Der Router erlaubt die Nutzung einer Breitbandverbindung durch mehrere Nutzer und schützt
außerdem Ihr privates Netzwerk. LAN-User können gleichzeitig mit hoher Geschwindigkeit und
großer Reichweite Dateien und Drucker teilen oder Netzwerkspiele spielen.

Was die Informationssicherheit betrifft, so unterstützt dieser Router aktuelle
Sicherheitsverschlüsselungen wie WPA, WPA2, Open Shared Key sowie paarweise
Key-Authentifizierungsservices, womit Ihnen die besten Verschlüsselungstypen gewährleistet
werden. Außerdem unterstützt dieser Router energieeffizientes Ethernet, ist stromsparend und
begünstigt so eine kosteneffektive Netzwerkverbindung.

1.2 Hauptmerkmale

Entspricht den IEEE 802.11n und IEEE802.11b/g Wireless-Standards

 2.4GHz Frequenzband und 1T1R
 High-Speed-Transferrate bis zu 150Mbps
 Unterstützt Auto-MDI/MDI-X, Back Pressure und Flusskontrolle
 Unterstützt IEEE802.1x Port-basierte und MAC-basierte Netzwerkzugriffskontrolle
 Unterstützt Wireless-Datenverschlüsselung mit WPA, WPA2, Open Shared Key sowie

paarweise Key-Authentifizierungsservices

 Unterstützt Statische IP, DHCP Client, PPPoE, Firewall und NAT IP Sharing
 Unterstützt IEEE802.3az energieeffizientes Ethernet

 Bietet eine WPS/RESET-Taste
 Bietet einen Slide Switch zur Steuerung des AP/Router/Client-Modus

Wireless 11n 1T1R Router

59

1.3 Die Frontseite

Die Frontseite des Wireless-Routers:

Name Status Anzeige

Grün Power Ein

PWR

Dunkel Power Aus

Grünes Blinken

einmal

Systemneustart

Grünes Blinken WPS-Verbindung

WPS

Dunkel Systemstabilität

Aus Die Wireless-Funktion ist deaktiviert.

Blinken Die Wireless-Funktion ist aktiviert.

WLAN

Schnelles Blinken Senden und Empfangen von Daten über Wireless.

Aus

Es ist kein Gerät mit dem entsprechenden Port
verbunden oder die Verbindung bricht zusammen.

Ein

Es sind Geräte mit den entsprechenden Ports
verbunden, aber es werden keine Daten übertragen oder
empfangen.

WAN /

LAN

Blinken

Es werden über den entsprechenden Port Daten
gesendet oder empfangen.

Wireless 11n 1T1R Router

60

1.4 Die Rückseite

Die Rückseite des Wireless-Routers wird unten angezeigt.

 LAN: Über diesen Port können Sie den Router an Ihre PCs und die anderen

Ethernet-Netzwerkgeräte anschließen.

 WAN: An diesem WAN-Port schließen Sie das Kabel//DSL-Modem oder Ethernet

anschließen.

 DC IN:

Stecken Sie das kreisförmige Ende des Spannungsadapters fest in die Rückseite des
Routers und das andere Ende in eine Steckdose. Nun ist das System bereit.

 WPS/Reset-Taste:

Wenn Sie diese Taste einmal drücken, so starten Sie die PBC Konfigurationsmethode, über
welche die User leicht die WPS-Verbindung aufbauen können.
Wenn Sie die Taste länger als 5 Sekunden gedrückt halten und sie dann loslassen, wird das
System auf die Standard-Werkseinstellung zurückgestellt. In der Zwischenzeit schreibt das
System den Flash auf den Standardwert und dann auf Systemneustart. Etwa 60 Sekunden
später sind alle Systemparameter auf die Standard-Werkseinstellung zurückgesetzt worden.
Falls der Vorgang durch irgendeinen Grund (keine Spannung, ...) unterbrochen worden ist,
wird es einen Systemfehler geben. Bevor Sie den Vorgang ausführen, stellen Sie bitte eine
sichere Betriebsumgebung sicher.

W142A W142C

W142B W142D

Wireless 11n 1T1R Router

61

 Antenne (nur W142B/W142D): Die Antenne dient dazu, das Wireless-Signal zu verbessern

und die Reichweite des Signals zu vergrößern.

Achtung：Unvollständige Vorgänge zur Wiederherstellung der Werkseinstellung verursachen,

dass der Wireless-Router nicht richtig funktioniert. Sollten Sie unglücklicherweise in
dieser Situation sein, versuchen Sie nicht, ihn selber zu reparieren. Bitten Sie Ihren
lokalen Händler um Hilfe.

Wireless 11n 1T1R Router

62

Kapitel 2 Installation und Basiskonfiguration

Dieses Kapitel bietet eine schrittweise Anleitung für die Installation und Konfiguration des
Wireless-Routers. Wir schlagen vor, dass Sie zuerst das gesamte Kapitel durcharbeiten und dann
mit der fortgeschritteneren Bedienung fortfahren.

2.1 Betriebsmodus

Bei diesem Gerät haben Sie drei Modi zur Auswahl:

 AP-Modus
 Router-Modus
 Client-Modus

Ein anderer Modus funktioniert unterschiedlich. Sie können den Slide Switch auf der linken Seite
des Gerätes nach links schieben (AP-Modus), zur Mitte (Router-Modus) oder nach rechts
(Client-Modus), um den von Ihnen gewünschten Modus zu wählen.

Wählen Sie vor der Installation bitte zuerst einen Betriebsmodus und fahren Sie dann mit weiteren
Konfigurationen fort.

2.2 Verbinden Sie diesen Router mit Ihrem Netzwerk

Schritte, um das Netzwerk aufzubauen:

1. Verbinden Sie die Telefonleitung von der Wandbuchse mit dem Eingangsport des

ADSL-Modems oder das Koaxialkabel mit dem Eingangsport des Kabelmodems.

2. A---Router Modus: Verbinden Sie das ADSL- oder Kabelmodem mit dem

Ethernet-WAN-Port auf der Rückseite des Wireless-Routers. Benutzen Sie dafür das
UTP-Kabel.

B---AP-Modus: Verbinden Sie einen Router mit einem der beiden Ports auf der Rückseite
dieses Gerätes. Benutzen Sie dafür das UTP-Kabel.

C---Client-Modus: Überspringen Sie Schritt 1 und gehen Sie direkt zu Schritt 3.

3. Stecken Sie den Power-Adapter an das Modem und schalten Sie es an. Installieren Sie die

Ethernetkarte in Ihrem Rechner. Beziehen Sie sich dabei auf die Bedienungsanleitung, die
mit der Karte geliefert wurde.

4. Verbinden Sie den Rechner mit dem Wireless-Router, indem Sie ein Standard-Twisted-Pair

Ethernet-Kabel von der Ethernetkarte des Rechners zu einem 10/100Mbps
Ethernet-LAN-Port auf der Rückseite des Wireless-Routers benutzen. (Im AP/Client-Modus
können beide Ports als LAN-Ports verwendet werden)

5. Stecken Sie den Power-Adapter in den Router und das andere Ende in die Wandsteckdose.

Wireless 11n 1T1R Router

63

2.3 Konfigurieren Sie die IP-Adresse Ihres Rechners

Um mit diesem Wireless-Router zu kommunizieren, müssen Sie die IP-Adresse Ihres Rechners
so konfigurieren, dass sie mit dem Gerät kompatibel ist.

Anmerkung: Der Router unterstützt DHCP-Server. Dies ist standardmäßig aktiviert. Benutzer, die
ihre IP-Adresse mit "Automatisch eine IP-Adresse erhalten “konfigurieren, können die folgende
Anleitung zur IP- Konfiguration überspringen.

1. Die Standard-Netzwerkeinstellung des Gerätes:

IP-Adresse: 192.168.100.1
Subnetzmaske: 255.255.255.0
DHCP-Server: aktiviert

2. In der folgenden TCP/IP-Konfigurationsanleitung wird die IP-Adresse “192.168.100.2” als Ihre

IP-Adresse vorausgesetzt, falls Sie IP-Adressen manuell spezifizieren wollen. Bitte wählen Sie
NICHT “192.168.100.1” als IP-Adresse. “192.168.100.1“ wurde als Standard-IP für dieses
Gerät eingestellt.

3. Die folgende TCP/IP-Konfigurationsanleitung setzt Windows XP als Betriebssystem voraus.

Vorgänge, um IP-Adressen für Ihren Rechner zu konfigurieren:

1. Falls Sie sich in der klassischen Startmenü-Ansicht befinden, klicken Sie auf Start >

Einstellungen > Netzwerkverbindungen.
Falls Sie sich in der Startmenü-Ansicht befinden, klicken Sie auf Start > Systemsteuerung >
Netzwerkverbindungen.

Wireless 11n 1T1R Router

64

2. Klicken Sie mit der rechten Maustaste auf Lokale Umgebungsverbindungen und dann auf
Eigenschaften.

3. Wählen Sie Internet-Protokoll (TCP/IP) und klicken Sie auf Eigenschaften.

Wireless 11n 1T1R Router

65

4. Sie können "Automatisch eine IP-Adresse erhalten" wählen (empfohlen), um eine

IP-Adresse automatisch zu erhalten. Oder Sie wählen "Die folgende IP-Adresse benutzen", um
eine IP- Adresse manuell zu bestimmen. Bitte klicken Sie nach der Konfiguration auf die Taste
OK.

Wireless 11n 1T1R Router

66

Kapitel 3 Web-basierte Verwaltung

3.1 Starten Sie die Web-basierte Verwaltungs-Schnittstelle

Das Gerät verwendet das Web als Management-Schnittstelle. Sie können einen Browser
verwenden, um einen einfachen Zugang zur Management-Schnittstelle zu bekommen. Bitte
befolgen Sie die unten aufgeführten Schritte.

1. Öffnen Sie den Internet-Webbrowser.

2. Geben Sie 192.168.100.1 in die URL-Web-Adresszeile ein und drücken Sie Enter.

3. Das Login-Fenster erscheint.

- Geben Sie admin an die Stelle Benutzername ein (Standardwert).

- Geben Sie admin an die Stelle Passwort ein (Standardwert).

- Klicken Sie auf OK.

Wireless 11n 1T1R Router

67

3.2 Die Graphische Benutzerschnittstelle

Nach der Passwortauthorisierung zeigt sich die Informationsseite als Homepage der graphischen
Benutzerschnittstelle. Sie können den Menü-Link in der linken Spalte des Fensters anklicken, um
Zugriff auf jede Konfigurationsseite zu bekommen.

Router-Modus:

Wireless 11n 1T1R Router

68

AP-Modus:

Wireless 11n 1T1R Router

69

Client-Modus:

3.3 Installationsassistent (Router-Modus und Client-Modus)

Falls Sie den Router zum ersten Mal benutzen, befolgen Sie bitte die Vorgänge des
Installationsassistenten, um eine schrittweise Konfiguration durchzuführen.

Anmerkung: Die Konfigurationen im AP-, Router- und Client-Modus sind fast dieselben. Die
folgende Anleitung führt hauptsächlich eine Einführung zu diesem Gerät bei einer
Router-Modus-Umgebung durch. Benutzer, die die Verwaltung im AP/Client-Modus durchführen
möchten, beziehen sich bitte auf den Router-Modus. Die folgende Anleitung führt eine
allumfassende Einleitung zum Installationsassistenten durch.

1. Klicken Sie auf “Setup Wizard” beim linken Menülink und dann auf “Next” um fortzufahren.

Wireless 11n 1T1R Router

70

2. Klicken Sie auf “Next”, “LAN Interface Setup” erscheint.

3. Klicken Sie “Next”, “WAN Interface Setup” erscheint. Oder Sie gehen auf “Back/Cancel”, um

Änderungen vorzunehmen. Diese Parameter erhalten Sie von Ihrem ISP. WAN Access Type:
Static IP, DHCP Client und PPPoE.

Wireless 11n 1T1R Router

71

4. Klicken Sie “Next”, ein Fenster mit “Wireless Network Basic Settings” erscheint.

5. Klicken Sie “Next”, “Wireless Security Setup” erscheint.

Wireless 11n 1T1R Router

72

Wenn Sie diese Schritte getätigt haben, können Sie Ihren Router nutzen, um im Internet zu surfen.
Für weitere Informationen folgen Sie bitte der folgenden Anleitung.

Wireless 11n 1T1R Router

73

3.4 Wireless

3.4.1 Grundlegende Einstellungen

Sie können die Konfiguration Ihrer Wireless-Grundeinstellungen einstellen und die
Wireless-Clients, die mit Ihrem Router verbunden sind, kontrollieren.

Begriffe Informationen
Wireless LAN

Schnittstelle
deaktivieren

Markieren Sie das Kontrollkästchen, um die Schnittstelle des
Wireless-LAN zu deaktivieren.

Mehrfache AP

Die Taste

dient dazu, die Wireless-Einstellungen für
mehrfache AP zu zeigen und zu aktualisieren. Klicken Sie diese Taste
für weitere Konfigurationen.

SSID

Service Set Identifier (SSID) für den Namen des Wireless-Netzwerks.

Kanalbreite

Wählen Sie 20MHz oder 40MHz als Wireless-Kanalfrequenz.

Kontrolle
Seitenband

Oberes, Unteres

Kanalnummer

Wählen Sie einen Kanal (Auto, 1~11) für das Wireless-Netzwerk dieses
Gerätes.

Wireless 11n 1T1R Router

74

Land

Zur Auswahl stehen Ihnen USA(FCC), Kanada(IC), Europa(ETSI),
Spanien, Frankreich, Japan(MKK) zur Verfügung.

Übertragungs-SSID

Falls Sie "Übertragungs-SSID" aktivieren, kann jede Wireless-Station,
die im Bereich dieses Wireless-Routers platziert ist, diesen
Wireless-Router problemlos finden. Falls Sie ein öffentliches
Wireless-Netzwerk aufbauen, empfehlen wir, diese Funktion zu
aktivieren. Deaktivierung von "Übertragungs-SSID" kann bessere
Sicherheit bieten.

Angeschlossene
Clients

Klicken Sie auf die Taste "Aktive Clients anzeigen". Die "Aktive
Wireless- Clients-Tabelle" wird erscheinen. Sie können den Status von
allen aktiven Wireless-Stationen sehen, die mit dem Access Point
verbunden sind.

* Bitte klicken Sie auf Änderungen übernehmen oder die Reset-Taste unten, um die Konfigurationen zu speichern

oder zurückzusetzen.

1. Mehrfache AP

Das ist das Fenster, das erscheint, nachdem Sie auf die Taste

geklickt haben.

Klicken Sie auf “Aktivieren”, um diesen AP zu aktivieren, und klicken Sie dann auf die Taste
“Zeigen”, “Aktive Wireless-Client-Tabelle – AP1” Fenster erscheint wie folgt:

Wireless 11n 1T1R Router

75

2. Aktive Wireless-Client-Tabelle

Das ist das Fenster, das erscheint, nachdem Sie auf die Taste

geklickt

haben.

3.4.2 Fortgeschrittene Einstellungen

Sie können die fortgeschrittenen Wireless-LAN- Parameter dieses Routers einstellen. Wir
empfehlen Ihnen, diese Parameter nicht zu ändern, außer Sie wissen, welche Änderungen sie auf
hervorrufen.

Begriffe Informationen

Fragmentschwelle

Die Standardeinstellung von 2346 sollte für diesen Wert
beibehalten werden. Falls Sie eine hohe Paketfehlerrate feststellen,
können Sie Ihre Fragmentschwelle innerhalb des Wertbereiches
von 256 bis 2346 leicht erhöhen. Wird die Fragmentschwelle zu
niedrig eingestellt, so kann dies zu einer schwachen Leistung

Wireless 11n 1T1R Router

76

führen.

RTS-Schwelle

Sendeaufforderungs-Schwelle. Die Standardeinstellung von 2347
sollte für diesen Wert beibehalten werden. Falls Sie einen
inkonsistenten Datenfluss vorfinden, empfehlen wir Ihnen nur
kleinere Veränderungen des Wertebereiches zwischen 0 und 2347.

Warnsignal-Intervall

Warnsignale sind Pakete, die von einem Access Point versendet
werden, um ein Wireless-Network zu synchronisieren. Einen
Warnsignal-Intervallwert spezifizieren. Standard (100ms) wird
empfohlen.

Präambeltyp

Die Länge der CRC-Blöcke in den Frames während der
Wireless-Kommunikation.

RF Ausgangspower

Wählen Sie die Signalstärke für das Wireless-Netzwerk.

* Bitte klicken Sie auf Änderungen übernehmen oder die Reset-Taste unten, um die Konfigurationen zu speichern

oder zurückzusetzen.

3.4.3 Sicherheit

Die Sicherheitsfunktion schützt Ihr Wireless-Network vor Eingriffen. Wir bieten WEP- und WPA

-Verschlüsselung, um Ihr Wireless-Network zu sichern. Bitte wählen Sie “Deaktivieren”, “WEP”,
“WPA”, “WPA2”, oder “WPA2-Gemi scht” in der Drop-Down-Liste. Falls Sie "Deaktivieren" wählen,
werden alle Daten ohne Verschlüsselung übertragen und jede Station kann auf den Router
zugreifen.

Begriffe Informationen

Wireless 11n 1T1R Router

77

Wählen Sie eine
SSID

Bitte wählen Sie eine SSID, die Sie für diesen Router eingerichtet
haben, indem Sie Wireless > Grundlegende Einstellungen

aus der
Drop-Down-Liste anklicken. Die SSID wird beim Wireless-Netzwerk
zur Erkennung angezeigt.

Verschlüsselung

Sie können zwischen 5 Modi wählen: Deaktivieren, WEP, WPA,
WPA2, und WPA2-Gemischt. Bitte beziehen Sie sich auf folgende
Beschreibung.

Passwort
anzeigen

Wählen Sie, ob das Passwort angezeigt werden soll oder nicht.

* Bitte klicken Sie auf Änderungen übernehmen oder die Reset-Taste unten, um die Konfigurationen zu speichern

oder zurückzusetzen.

1. Sicherheitsmodus - Deaktivieren

Falls Sie "Deaktivieren" wählen, greifen Sie auf Ihr Wireless-Network ohne Verschlüsselung zu.

2. Sicherheitsmodus -- WEP

Wireless 11n 1T1R Router

78

Begriffe Informationen

Wählen Sie eine SSID

Bitte wählen Sie eine SSID, die Sie für diesen Router eingerichtet
haben, indem Sie Wireless > Grundlegende Einstellungen

aus der
Drop-Down-Liste anklicken. Die SSID wird beim Wireless-Netzwerk
zur Erkennung angezeigt.

Verschlüsselung

Wählen Sie einen Sicherheits-Verschlüsselungsmodus für diesen
Router.

Authentifizierung

Es stehen drei Optionen zur Wahl: Open System, Shared Key, Auto.

Key-Länge

Wählen Sie “64-bit” oder “128-bit” als Key-Verschlüsselungslänge.

Key-Format

Wählen Sie “ASCII

1

” oder “Hex2” um den Key-Wert einzustellen.

Verschlüsselungs-Key

Geben Sie den Key entsprechend Ihres gewählten Key-Formats ein.

Passwort anzeigen

Wählen Sie, ob das Passwort angezeigt werden soll oder nicht.

 Bitte klicken Sie auf Änderungen übernehmen oder die Reset-Taste unten, um die Konfigurationen zu speichern

oder zurückzusetzen.

1

ASCII (American Standard Code for Information Interchange) ist ein Code zur Darstellung von englischen Buchstaben

in Form von Zahlen von 0-127.

2

Hexadezimale Ziffern bestehen aus den Zahlen 0-9 und den Buchstaben A-F.

Wireless 11n 1T1R Router

79

3. Sicherheitsmodus – WPA / WPA 2

Begriffe Informationen

Wählen Sie eine SSID

Bitte wählen Sie eine SSID, die Sie für diesen Router eingestellt
haben, indem Sie Wireless > Grundlegende Einstellungen aus der
Drop-Down-Liste anklicken. Die SSID wird beim Wireless-Netzwerk
zur Erkennung angezeigt.

Wireless 11n 1T1R Router

80

Verschlüsselung

Wählen Sie einen Sicherheits-Verschlüsselungsmodus für diesen
Router.

WPA/WPA2-Codefolge

WPA-Codefolge: Die Standardeinstellung ist TKIP.
WPA2-Codefolge: Die Standardeinstellung ist AES.

Pre-Shared Key
Format

Um das Format zu bestimmen, wählen Sie “Passphrase” oder “Hex”
aus der Drop-Down-Liste aus.

Pre-Shared Key
Format

Geben Sie den “Pre-Shared Key” entsprechend des von Ihnen
gewählten Pre-Shared Key-Formats ein. Dies ist das Shared Secret
zwischen AP und STA. Die Länge der in diesem Feld eingetragenen
Zeichen muss über 8 und unter 64 liegen.

Passwort anzeigen

Wählen Sie, ob das Passwort angezeigt werden soll oder nicht.

* Bitte klicken Sie auf Änderungen übernehmen oder die Reset-Taste unten, um die Konfigurationen zu speichern

oder zurückzusetzen.

4. Sicherheitsmodus – WPA2-Gemischt

Begriffe Informationen

Wählen Sie eine SSID

Bitte wählen Sie eine SSID, die Sie für diesen Router eingestellt
haben, indem Sie Wireless > Grundlegende Einstellungen aus
der Drop-Down-Liste anklicken. Die SSID wird beim
Wireless-Netzwerk zur Erkennung angezeigt.

Verschlüsselung

Wählen Sie einen Sicherheits-Verschlüsselungsmodus für
diesen Router.

Wireless 11n 1T1R Router

81

WPA / WPA2 Codefolge

Die Codefolge ist gemischt (TKIP und AES).

Pre-Shared Key Format

Um das Format zu bestimmen, wählen Sie “Passphrase” oder
“Hex” aus der Drop-Down-Liste aus.

Pre-Shared Key

Geben Sie den “Pre-Shared Key” entsprechend des von Ihnen
gewählten Pre-Shared Key-Formats ein. Die Länge der in
diesem Feld eingetragenen Zeichen muss über 8 und unter 64
liegen.

Passwort anzeigen

Wählen Sie, ob das Passwort angezeigt werden soll oder nicht.

* Bitte klicken Sie auf Änderungen übernehmen oder die Reset-Taste unten, um die Konfig urationen zu speichern oder

zurückzusetzen.

Wireless 11n 1T1R Router

82

3.4.4 Zugangskontrolle

Um die Zugangsauthentifizierungen von Stationen der Clients zu begrenzen, können Sie die
Kontrollliste auf dieser Seite einstellen.

Begriffe Informationen

Wireless-Zugangskontrollmodus

Klicken Sie auf die Drop-Down-Liste, um den
Zugangskontrollmodus zu wählen. Sie können
“Aufgelistete zulassen” wählen, um diesen MAC-Adressen
für dieses Gerät den Zugriff zu erlauben oder wählen Sie
“Aufgelistete verweigern”, um ihnen den Zugriff zu
verweigern oder wählen Sie “Deaktivieren”.

MAC Adresse & Kommentar

Geben Sie die MAC-Adresse ein, die Sie kontrollieren
möchten und beschreiben Sie sie.

Aktuelle Zugangskontrollliste

Listen Sie die MAC-Zugangskontrolleinstellungen auf, die
Sie zuvor hinzugefügt haben. Klicken Sie auf die Liste, um
die Konfiguration zu verändern. Um die Station aus der
Liste zu löschen, klicken Sie das Kontrollkästchen des
gewählten Begriffes an und klicken Sie auf "Ausgewählte
löschen". Falls Sie alle Stationen aus der Liste löschen
wollen, klicken Sie auf "Alle löschen", um sie alle zu
entfernen.

* Bitte klicken Sie auf Änderungen übernehmen oder die Reset-Taste unten, um die Konfigurationen zu speichern oder

zurückzusetzen.

Wireless 11n 1T1R Router

83

3.4.5 Wireless Site Survey (nur im Client-Modus)

Wenn Sie sich im Wireless Client mode befinden, klicken Sie auf den link Wireless > Wireless
Site Survey im Menü, um nachfolgenden Bildschirminhalt zu sehen.

1. Folgende Seite erscheint, die Ihnen hilft, das Wireless Netzwerk zu scannen.

2. Gehen Sie auf “Site Survey”, und Router sowie AP werden gescannt. Diese Seite zeigt Ihnen
die vorhandenen wireless Netzwerkinformationen. Wenn Sie dieses Gerät als Station (STA)
nutzen, können Sie es mit einem anderen AP verbinden.

Wireless 11n 1T1R Router

84

3. Wählen Sie ein existierendes Netzwerk aus der “Netzwerktafel” und klicken dann auf “Next”.
Nun erscheint folgende Seite:

Wireless 11n 1T1R Router

85

4. In diese Seite tragen Sie bitte das Passwort des gewählten APs ein und klicken dann auf
“connect”, um die Verbindung mit dem wireless Netzwerk zu starten.

Wireless 11n 1T1R Router

86

5. Während des Verbindungsprozesses erscheint folgende Seite. Bitte warten Sie, bis die
Verbindung hergestellt wurde.

6. Wenn Ihre Verbindung erfolgreich ist, wird folgende Seite angezeigt.

7. Sie können zurück zur Management > Status Seite gehen und den Verbindungsstatus
bestätigen.

Wireless 11n 1T1R Router

87

Wireless 11n 1T1R Router

88

3.4.6 WPS-Einstellungen

Das Hauptziel des Wi-Fi Sicherheits-Setups (Wi-Fi Simple Configuration) ist es, das Einrichten
der Sicherheitsdienste und deren Verwaltung im Wi-Fi-Netzwerk zu vereinfachen. Dieser Router
unterstützt die Konfigurations-Setup und benutzt dafür die PIN-Konfigurationsmethode oder die
PBC-Konfigurationsmethode durch einen internen oder externen Registrar.

Begriffe Informationen
WPS deaktivieren

Klicken Sie auf dieses Kontrollkästchen, um WPS aufzuheben.

WPS-Status

Sie können die Begriffe hier nicht manuell auswählen. Der WPS-Status
wechselt von “Unkonfiguriert” zu “Konfiguriert”, nachdem Sie die
WPS-Funktion aktiviert und einen Wireless-Security-Key für dieses
Gerät eingerichtet haben.

Self-PIN Number

Falls Sie dieses Gerät als Client verwenden, können Sie diesen Code
verwenden, wenn Sie versuchen, dieses Gerät zu einem anderen AP zu
verbinden, indem Sie die PIN-Methode anwenden.

Push Button
Configuration
(PBC)

Die PBC-Methode oder Knopfdruck-Methode erreicht durch einfachen
Tastendruck sowohl auf den AP und die neuen STA die Funktion eines
einfachen Setups der WPS-Verbindung. Sie können einfach auf die

Taste auf dieser GUI-Seite klicken oder die WPS-Taste

unter dem Gehäuse des Routers drücken. Nach Klick auf die Taste

Wireless 11n 1T1R Router

89

starten Sie bitte das Client-WPS und drücken Sie innerhalb von 2
Minuten die PBC-Taste.

Aktuelle Key-Info

Dieses Feld zeigt die von Ihnen konfigurierte aktuelle Key-Information
an.

Client PIN
Number

Methode mit persönlicher Identifikations-Nummer (PIN). Die Benutzer
müssen den PIN-Code des anzumeldenden Gerätes eingeben und auf

die

Taste klicken, um eine Kommunikation zwischen dem AP
und dem anzumeldenden Gerät herzustellen. Nach Klick auf die Taste
starten Sie bitte das Client-WPS und drücken Sie die PIN-Taste
innerhalb von 2 Minuten.

* Bitte klicken Sie auf Änderungen übernehmen oder die Reset-Taste unten, um die Konfigurationen zu

speichern oder zurückzusetzen.

Falls Sie sich im Client-Modus befinden, ist die Schnittstelle anders.
Klicken Sie Wireless > WPS in den Menü-Links, um den Bildschirm wie unten sichtbar

anzuzeigen.
Auf dieser Seite können Sie Ihr Gerät zu anderen Netzwerken mit Hilfe der PIN- oder
PBC-Methode verbinden

.

Begriffe Informationen

WPS deaktivieren

Klicken Sie hier, um das WPS zu deaktivieren und
entfernen Sie die Markierung um es zu aktivieren.

Self-PIN Number

Falls Sie dieses Gerät als Client verwenden, können Sie
diesen Code verwenden, wenn Sie versuchen, dieses
Gerät zu einem anderen AP zu verbinden, indem Sie die
PIN-Methode anwenden.

PIN-Konfiguration

Nachdem der AP oder gemeinsam genutzte Router Ihre
Self-PIN-Nummer eingegeben hat und nach Klicken der

Taste

auf dieser GUI-Seite können Sie die

Wireless 11n 1T1R Router

90

Taste innerhalb von 2 Minuten drücken, um
die Verbindung herzustellen.

Push Button Configuration
(PBC)

Sie können einfach auf die Taste

auf dieser
GUI-Seite klicken oder die WPS-Taste unter dem
Gehäuse des Routers drücken.

3.5 TCP/IP-Einstellungen

3.5.1 LAN-Schnittstelleneinstellung

Zur Einstellung der Konfiguration der LAN-Schnittstelle, privaten IP Ihres Router LAN-Ports und
Subnetzmaske für Ihren LAN-Abschnitt.

Begriffe Informationen
IP-Adresse

Die IP Ihres Router LAN-Ports (Standard 192.168.100.1).

Subnetzmaske

Subnetzmaske Ihres LAN (Standard 255.255.255.0). Alle Geräte im
Netzwerk müssen über die gleiche Subnetzmaske verfügen, um mit
dem Netzwerk zu kommunizieren.

Standard-Gateway

Geben Sie die “IP- Adresse” des Routers in Ihrem Netzwerk ein.

DHCP Client-Bereich

DHCP steht für Dynamic Host Configuration Protocol. Es ist ein
Protokoll um dynamische IP- Adressen "automatisch” zuzuweisen.
In diesem Feld werden Sie gebeten, den DHCP Client
IP-Adressbereich zu spezifizieren (Standard 100~200). Sie können
auch auf die Taste “Client zeigen” klicken, um diese verbundenen
DHCP-Clients aufzulisten.

Wireless 11n 1T1R Router

91

Anmerkung: Im Router-/Client-Modus ist die
DHCP-Server-Standardeinstellung aktiviert. Im AP-Modus jedoch ist
die DHCP- Server-Standardeinstellung deaktiviert.

* Bitte klicken Sie auf Änderungen übernehmen oder die Reset-Taste unten, um die Konfigurationen zu speichern

oder zurückzusetzen.

Aktive DHCP-Client-Liste

Das ist das Fenster, das erscheint, nachdem Sie auf die Taste geklickt haben. Es
zeigt die Informationen der IP-Adresse, MAC-Adresse und die abgelaufene Zeit der

DHCP-Clients, die sich mit diesem Gerät verbunden haben.

3.5.2 WAN Schnittstelleneinstellung (Router-Modus und Client-Modus)

Diese Seite ermöglicht es dem Benutzer, die Parameter für die Verbindung mit dem Internet zu
konfigurieren. Sie können den Internet-Verbindungstyp aus der Drop-Down-Liste neben dem
“WAN Zugangstyp” wählen und Parameter für jeden Modus konfigurieren. Sie können zwischen
drei Modi wählen: Statischer, DHCP und PPPoE.

Wireless 11n 1T1R Router

92

Begriffe Informationen

WAN-Zugangstyp

Wählen Sie als Modus für den Zugang zu WAN Statisch, DHCP
Client oder PPPoE.

MTU-Größe

Aktivierung der maximalen Übertragungseinheit (MTU) des
Routers. Jedes Paket, das größer ist als diese Zahl, wird vor
dem Senden in passende Größen aufgeteilt. Eine größere
Nummer wird die Übertragungsleistung verbessern.
Geben Sie Ihre MTU-Nummer in das Textfeld ein, um die
Begrenzung einzustellen.

DNS automatisch
erhalten

Falls die DNS von Ihrem ISP dynamisch ist, wählen Sie “DNS
automatisch erhalten".

DNS manuell einstellen

Zur Spezifizierung des Domain Name System (DNS). Der
DNS-Server wandelt Domain-Namen in IP-

A

dressen um. Geben
Sie die DNS, die Sie von Ihrem ISP erhalten haben, in DNS 1 und
DNS 2 ein.

MAC-Adresse klonen

Es gibt zwei Möglichkeiten, die MAC-Adresse zu klonen.
Eine Möglichkeit ist die Eingabe der MAC-

A

dresse aus dem

A

dressverzeichnis in das Textfeld. Vielleicht müssen Sie die

MAC-

A

dresse speichern. Sie können auf die Taste 'Manuelles
Hinzufügen' klicken und sie zur “History MAC Tabelle” für ein
einfaches Backup hinzufügen. Oder Sie klicken auf die Taste

Wireless 11n 1T1R Router

93

'MAC Klonen'. Dann wird die MAC-Adresse von Ihrer
Netzwerkkarte in den Rechner kopiert.

Anmerkung: Die 'History MAC-Tabelle' kann maximal drei
MAC-Adressen speichern.

History MAC-Tabelle

Um die zuvor von Ihnen hinzugefügte MAC-Adresse zu löschen,
klicken Sie auf das Kontrollkästchen des ausgewählten Begriffs
auf der rechten Seite und klicken Sie auf “Ausgewählte löschen”.
Falls Sie alle MAC-Adressen löschen möchten, klicken Sie auf
“Alle löschen” um alle zu entfernen.

* Bitte klicken Sie auf Änderungen übernehmen oder die Reset-Taste unten, um die Konfigurationen zu speichern

oder zurückzusetzen.

1. Statischer Modus (feste IP)

Begriffe Informationen

IP-Adresse, Subnetzmaske
und Standard-Gateway

Geben Sie die IP-Adresse, Subnetzmaske und das
Standard-Gateway ein, das Sie von Ihrem
Internet-Service-Provider (ISP) erhalten haben.

MTU-Größe

Aktivierung der maximalen Übertragungseinheit (MTU)
des Routers. Jedes Paket, das größer ist als diese Zahl,
wird vor dem Senden in passende Größen aufgeteilt.
Eine größere Nummer wird die Übertragungsleistung
verbessern.

Geben Sie Ihre MTU-Nummer in das Feld ein, um die
Begrenzung einzustellen (Standard 1500 Bytes).

DNS 1~2

Zur Spezifizierung des Domain Name System (DNS).
Der DNS-Server wandelt Domain-Namen in IP-Adressen
um. Geben Sie die DNS, die Sie von Ihrem ISP erhalten
haben, in DNS 1 und DNS 2 ein.

Wireless 11n 1T1R Router

94

2. DHCP (Auto-Konfig.)

Begriffe Informationen

MTU-Größe

Aktivierung der maximalen Übertragungseinheit (MTU) des
Routers. Jedes Paket, das größer ist als diese Zahl, wird vor
dem Senden in passende Größen aufgeteilt. Eine größere
Nummer wird die Übertragungsleistung verbessern.

Geben Sie Ihre MTU-Nummer in das Textfeld ein, um die
Begrenzung einzustellen (Standard 1492 Bytes).

DNS automatisch
erhalten

Falls die DNS von Ihrem ISP dynamisch ist, wählen Sie “DNS
automatisch erhalten".

DNS manuell
einstellen

Zur Spezifizierung des Domain Name System (DNS). Der
DNS-Server wandelt Domain-Namen in IP-

A

dressen um. Geben
Sie die DNS, die Sie von Ihrem ISP erhalten haben, in DNS 1
und DNS 2 ein.

3. PPPoE (ADSL)

Wireless 11n 1T1R Router

95

Begriffe Informationen

Benutzername&Passwort

Geben Sie den Benutzernamen und das Passwort ein, das Sie
von Ihrem ISP erhalten haben.

MTU-Größe

Aktivierung der maximalen Übertragungseinheit (MTU) des
Routers. Jedes Paket, das größer ist als diese Zahl, wird vor
dem Senden in passende Größen aufgeteilt. Eine größere
Nummer wird die Übertragungsleistung verbessern.

Geben Sie Ihre MTU-Nummer in das Textfeld ein, um die
Begrenzung einzustellen (Standard 1452 Bytes).

DNS automatisch
erhalten

Falls die DNS von Ihrem ISP dynamisch ist, wählen Sie “DNS
automatisch erhalten".

DNS manuell einstellen

Zur Spezifizierung des Domain Name System (DNS). Der
DNS-Server wandelt Domain-Namen in IP-Adressen um.
Geben Sie die DNS, die Sie von Ihrem ISP erhalten haben, in
DNS 1 und DNS 2 ein.

Wireless 11n 1T1R Router

96

3.6 Firewall-Einstellungen (Router-Modus und Client-Modus)

MAC Filtern

Der Wireless-Router kann die ausgehenden Pakete nach Sicherheits- oder Verwaltungsaspekten
filtern.

Begriffe Informationen

MAC Filtern aktivieren

Klicken Sie hier, um die Konfiguration zu aktivieren und
entfernen Sie die Markierung um sie zu deaktivieren.

MAC-Adresse

Geben Sie die MAC-Adresse der Wireless-Stationen ein,
denen Sie den Zugang zum Internet über das Gateway
verweigern wollen.

Kommentar

Geben Sie einen beliebigen Text ein, um diese Zuordnung

zu beschreiben.

Aktuelle Filtertabelle

Listet die MAC-Filter-Einstellungen auf, die Sie zuvor
hinzugefügt haben. Um die Einstellungen aus der Liste
zu löschen, klicken Sie das Kontrollkästchen des
gewählten Begriffes an und klicken Sie auf "Ausgewählte
löschen". Falls Sie alle MAC-Adressen löschen möchten,
klicken Sie auf “Alle löschen” um alle zu entfernen.

* Bitte klicken Sie auf Änderungen übernehmen oder die Reset-Taste unten, um die Konfigurationen zu speichern

oder zurückzusetzen.

Wireless 11n 1T1R Router

97

3.7 Verwaltung

3.7.1 Status

Diese Informationsseite zeigt den aktuellen Status und die grundlegenden Einstellungen dieses
Gerätes an. Sie können überprüfen, ob die Parameter Ihrer Konfiguration entsprechen.

3.7.2 Statistik

Diese Seite zeigt den Benutzern die Informationen des Datentransfers und kontrolliert den Status
dieses Routers einschließlich der gesendeten und empfangenen Pakete. Klicken Sie auf die Taste

um den neuesten Bericht zu sehen.

Wireless 11n 1T1R Router

98

3.7.3 Log

Diese System-Log-Seite zeigt Informationen über die aktuellen Aktivitäten des Routers an.
Aktivieren der System-Log-Funktion:

1. Markieren Sie das Kontrollkästchen "Log aktivieren".

2. Um alle Informationen über das System zu sehen, wählen Sie das Kontrollkästchen "System
alle".

Um nur die Wireless-Informationen zu sehen, wählen Sie das Kontrollkästchen "Wireless".

3. Klicken Sie zur Aktivierung auf die Taste

. Sie könnten auch die Taste

anklicken, um die Log-Information zu aktualisieren oder die Taste , um die

Log-Tabelle zu löschen.

Wireless 11n 1T1R Router

99

3.7.4 Upgrade Firmware

Manchmal muss eine neue Firmware erstellt werden, um das System dieses Gerätes zu
upgraden. Sie können die Firmware, die sie auf dieser Seite haben, upgraden. Für das Upgrade

der Firmware klicken Sie bitte auf die Taste

, lokalisieren Sie die Firmware in Ihrem

Rechner und klicken Sie dann auf die Taste

für die Ausführung.

Wireless 11n 1T1R Router

100
