YZEA 662

Manuel d’utilisation

Photo non contractuelle

A lire impérativement avant la mise en service de l’appareil.

notice yzea 662 114x160 10/07/06 16:02 Page 2

DECLARATION DE CONFORMITE

Nous,
Logicom
74, rue de la Belle Etoile
Z.I. Paris Nord II
B.P. 58338
95941 ROISSY CDG
France
Déclarons que le produit YZEA 662 est en conformité avec les exigences essentielles
applicables et en particulier celles de la directive 1999/5/CE suivantes :
Article 3.1a - (protection de la santé et de la sécurité de l’utilisateur):

- EN60950 (2000)
Article 3.1b - (exigences de protection en ce qui concerne la compatibilité électroma­gnétique)

- EN301489-01 V1.3.1, EN301489-06 V1.1.1
Article 3.2 - (bonne utilisation du spectre radioélectrique de façon à éviter les interfé­rences dommageables):

- EN301406 V1.4.1
Nous déclarons que le produit YZEA 662 est en conformité avec les exigences liées aux
normes Européennes d’interfaces lignes.

Cet appareil est destiné à la France.
Cette conformité s’entend pour autant que le produit pour lequel elle est donnée est ins­tallé et utilisé suivant les instructions fournies dans le manuel d’utilisation.
Toute modification non autorisée du produit annule cette déclaration de conformité.
Roissy, le 10 Janvier 2006
Bernard BESSIS
Président Directeur Général

2

2

notice yzea 662 114x160 10/07/06 16:02 Page 3

Sommaire

1 Présentation de l’appareil page 03
2 Installation du téléphone page 11
3 Fonctions téléphone page 13
4 Répertoire page 22
5 Réglage du combiné page 27
6 Réglage de la base page 31
7 Interphone page 35
8 Présentation du numéro page 37
9 Fonction du radio réveil page 42
10 En cas de problèmes page 52
11 Champ d’application de la garantie page 53
12 Procédure pour contacter le S.A.V. page 54

1 - PRESENTATION DE L’APPAREIL

Intégrant les plus récentes technologies, il est l’outil indispensable pour communiquer
aujourd’hui.
Enfin, compact et simple à utiliser YZEA 662 tiendra peu de place sur votre bureau. Merci
de bien vouloir lire la notice entièrement pour l’utiliser au mieux.

1-1 Caractéristiques page 03

1-2 Précautions d’emploi page 04

1-3 Conditions de sécurité page 05

1-4 Schémas et fonctions page 08

1-5 L’écran du combiné page 10

1-1 - Caractéristiques

Ses caractéristiques techniques principales sont :

FONCTIONS TELEPHONES :

• Portée 300 m en champ libre.

• Autonomie : 100 heures en veille.
10 heures en communication. (L’usage prolongé de la main libre
réduit considérablement l’autonomie de l’appareil.)

3

notice yzea 662 114x160 10/07/06 16:02 Page 4

• Ecran LCD 2 lignes (1 ligne d’afficheurs + 1 ligne d’icônes).

• 20 mémoires répertoire(nom+numéro)

• Volume d’écoute réglable (5 niveaux).

• Choix de 6 sonnerie sur le combiné.

• Réglage du volume de la sonnerie (5 niveaux + arrêt).

• Touche R réglable.

• Main libre

• Verrouillage du clavier.

• Fonction secret.

• Réinitialisation des réglages par défaut du combiné et de la base.

• Fonction appel combinés.

• Fonction interphone entre 2 combinés.

• Transfert d’appel vers un autre combiné.

• Rappel des 10 derniers numéros composés.

• 10 mémoires répertoire partagées.

SERVICES CONTACTS :

• Présentation du numéro de l’appelant.

• Journal des appels (10 numéros).

• Composition d’un numéro à partir du journal.

• Effacement sélectif ou total des appels.

• Transfert d’un numéro du journal vers le répertoire.

RADIO RÉVEIL :

• 2 alarmes.

• Écran rétro éclairé.

• Verrouillage des touches.

• Fonction sleep.

• Fonction Snooze.

• Possibilité de mettre 9 stations en mémoire.

• Recherche automatique des stations.

1-2 - Précautions d’emploi :

• Lire attentivement les instructions données.

• Utiliser uniquement l’adaptateur secteur fourni.

• Ne pas installer l’appareil près dans un endroit sensible à la poussière ou suscep-

tible de subir des perturbations dues à des vibrations ou à des chocs.

• Ne pas mettre votre appareil à côté d’une source magnétique (télévision, encein-

tes, etc...) sous risque de perturbations.

• Ne jamais verser de liquide sur l’appareil sous risque de court circuit.

4

notice yzea 662 114x160 10/07/06 16:02 Page 5

• Ne pas placer la base près d’un endroit humide.

• Ne jamais démonter l’appareil.

• Débrancher la connexion du téléphone avant de débrancher la prise électrique.

• Débrancher immédiatement un appareil endommagé et le faire réparer dans un

service après-vente agréé

• Après avoir déplacé l’appareil, commencer par rebrancher la prise électrique.

• Ne rien mettre sur le cordon électrique, éviter que des personnes puissent marcher

dessus.

• Eviter de brancher trop d‘appareils sur la même source de courant.

• Ne jamais installer durant un orage.

• Ne jamais toucher des fils de téléphone dénudés, à moins qu’ils soient débranchés.

• Débrancher l’appareil avant de le nettoyer, ne pas utiliser de nettoyants ou d’aé-

rosols, utiliser un chiffon légèrement humide.

• Ne pas placer l’appareil sur un élément non stable, il ne doit pas tomber cela cau-

serait de sérieux dommages.

• Conserver précieusement ce manuel d’utilisation pour toute référence

future.

IMPORTANT :

1) N’utiliser que le type de batteries fournies.

2) Ne pas jeter les batteries au feu ou dans une poubelle.
Renseignez-vous auprès de votre revendeur pour connaître les
dispositions spéciales pour leur recyclage.

3) Ne pas ouvrir les batteries, l’électrolyte qu’elles contiennent est
corrosif, et pourrait causer des brûlures aux mains, à la peau et aux
yeux et serait toxique si on l’avalait.

1-3 Conditions de sécurité :

• L’appareil n’est pas connectable à un schéma d’alimentation IT.

• L’adaptateur servant de dispositif de sectionnement, le socle de prise de courant

doit être installé à proximité de l’appareil et doit être aisément accessible.

• La connexion à la ligne téléphonique répond au niveau de sécurité

• L’entrée d’alimentation répond au niveau de sécurité

• La sécurité électrique correspond aux vérifications

• La température maximale d’utilisation est de 35° C.

• Cet appareil utilise des bandes de fréquences radio dont l’utilisation est harmoni-

sée dans l’ensemble de la communauté européenne.

• Le marquage des équipements terminaux attestés conformes se situe sous la base

TBTS.

NF EN 60950 octobre 2000.

TRT-3.

5

A

B

C

D

E

F

J

K

L

G

H

I

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

notice yzea 662 114x160 10/07/06 16:02 Page 6

Votre produit est conçu et fabriqué avec des matériels et des composants de
qualité supérieure qui peuvent être recyclés et réutilisés.
Ce symbole signifie que les équipements électriques et électroniques en fin de
vie doivent être éliminés séparément des ordures ménagères.
Nous vous prions donc de confier cet équipement à votre centre local de
collecte/recyclage.
dans l’Union Européenne, il existe des systèmes sélectifs de collecte pour les
produits électriques et électroniques usagés.

Conserver précieusement ce manuel d’utilisation pour toute référence future.

1-4 Schémas et fonctions

1

2

16

15

14

3

4
5

6

7

13

12
11

8

9

10

6

M1

Groupe

S

leep

SNOOZE

Radio off

Alarme

2

A

larme

1

Vol +

Vol -

R

adio on-

A

MS

Mode

A

larm
o

ff

M2

M3

Sca

nn

Men

u

notice yzea 662 114x160 10/07/06 16:02 Page 7

21

201919

22

23

17

24

25
26

27

282930

33

32

31

7

notice yzea 662 114x160 10/07/06 16:02 Page 8

1-4 Schémas et fonctions

1) Ecouteur du combiné

Permet d’entendre votre correspondant.

2) Ecran LCD

Permet de visualiser les fonctions du télé­phone.

3) Touche

Permet d’accéder au journal des appels.
Permet de naviguer dans le menu.

4) Touche

Permet d’accéder aux fonctions du menu.
Permet de valider les fonctions du menu.

5) Touche

Permet de prendre la ligne
(obtenir la tonalité)
Permet de libérer la ligne (raccrocher).

6) Touche

Permet d’accéder aux mémoires du réper­toire

7) Clavier de numérotation

Permet de composer un numéro.

8) Touche /

Permet de verrouiller ou de déverrouiller
le clavier. (Appui long)

9) Touche M

Permet d’accéder au répertoire partagé.
(voir chapitre 4-3)

10) Touche appel combiné

Permet d’appeler tous les combinés enre­gistrés sur la même base.

11) Micro du combiné

Permet de parler avec votre correspon­dant.

12) Touche R

Permet l’accès à certains services de votre
opérateur.

13) Touche /
Permet de couper la sonnerie du combiné.
(Appui long)

14) Touche

Permet d’activer ou de désactiver la main
libre.

15) Touche

Permet d’effacer un caractère.
Permet d’activer ou de désactiver la fonction
« SECRET » pendant une communication.
Permet de sortir d’une fonction.

16) Touche

Permet la répétition automatique du der­nier numéro composé.
Permet de naviguer dans le menu.

17) Contact de charge

Permet de recharger les batteries du com­biné supplémentaire.

18) Touche M1 - M2 - M3

Permet d’accéder directement aux stations
de radio enregistrées au préalable.

19) Touche SCAN/AMS

Permet de balayer les stations de radio
mémorisées.
Permet d’enregistrer automatiquement les
stations de radio.

20) Touche MEM/

Permet d’enregistrer les stations de radio.
Permet de verrouiller et de déverrouiller
les touches du radio réveil.

8

notice yzea 662 114x160 10/07/06 16:02 Page 9

21) Haut parleur

Permet d’écouter la radio.

22) Touche MODE

Permet d’accéder aux règlages de l’heure,
de la date, de la ville…

23) Touche AL.OFF

Permet de sélectionner les jours à laquelle
l’alarme sonnera.
Permet d’arrêter les alarmes.

24) Touche ALARM1/Vol+

Permet d’activer ou de désactiver
l’alarme 1.
Permet d’augmenter le volume d’écoute
de la radio.

ouche ALARM2/Vol+

25) T

Permet d’activer ou de désactiver
l’alarme 2.
Permet d’augmenter le volume d’écoute
de la radio.

26) Touche

Permet de chercher manuellement ou
automatiquement une station de radio.

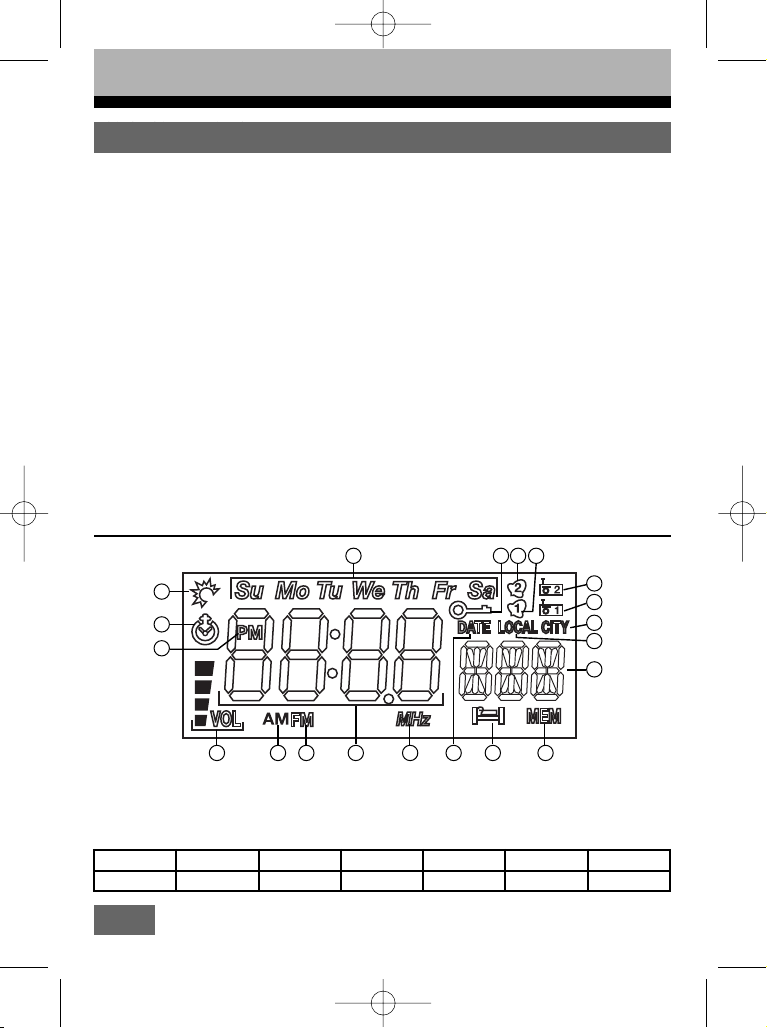

27) Écran du radio réveil

Permet de visualiser les fonctions de l’ap­pareil.

28) Touche SNOOZE/RADIO OFF

Permet de suspendre l’alarme pendant 10
minutes.
Permet d’éteindre la radio.

<

>

Permet d’allumer la radio.

30) Touche GROUPE

Permet de sélectionner un des 3 groupes
de mémorisation des stations de radio.

31) Compartiment pile

Permet d’insérer une pile au lithium type
CR2032 pour la sauvegarde de vos régla­ges. Pile non fournie.

32) Fiche d’alimentation
Permet de raccorder l’adaptateur secteur
« 7,5 V - 500 mA ».

33) Antenne de la radio.

29) Touche SLEEP/RADIO ON

Permet de programmer l’arrêt automati­que de la radio.

9

notice yzea 662 114x160 10/07/06 16:02 Page 10

1-5 L’écran du combiné

L’écran vous indique :

Indique que la liaison radio entre la base et le combiné est possible.
Indique une prise de ligne.
Indique que la fonction secret est activée.
Indique que la sonnerie du combiné est coupée
Indique que le clavier du combiné est verrouillé
Indique le niveau de charge des batteries.
Indique l’heure courante.
Indique le numéro du combiné.

10

notice yzea 662 114x160 10/07/06 16:02 Page 11

2 – INSTALLATION DU TÉLÉPHONE

2-1 Raccordement de la base page 11

2-2 Installation des batteries page 11

2-3 Charge des batteries page 12

2-1 Raccordement

a) Raccordement de la base

1- Choisissez un emplacement approprié pour

la base. Assurez-vous que ce n’est pas près
d’un autre téléphone, ni d’un appareillage
électrique. (ordinateur, télévision, etc…) pour
éviter les interférences.

2- Connecter la fiche de l’adaptateur secteur

dans la prise modulaire située derrière la
base.

3-

Connecter l’adaptateur secteur
6 V = 300 mA à la prise de courant
230 V AC ,50 Hz.

4- Connecter le cordon téléphonique dans la

prise modulaire située derrière la base et l’autre extrémité à votre prise téléphoni
que murale.

-

b) Raccordement du radio réveil

1- Connecter la fiche de l’adaptateur secteur dans la prise modulaire située en des-

sous du radio réveil.

Connecter l’adaptateur secteur 7,5 VDC - 500 mA 3,75 VA à la prise de

2-

courant 230 V AC, 50 Hz.
L’adaptateur secteur 7,5 VDC - 500 mA 3,75 VA est le plus gros des
adaptateurs.

2-2 Installation des batteries

1- Ouvrir le compartiment des batteries. (Fig a)

11

notice yzea 662 114x160 10/07/06 16:02 Page 12

2- Insérer les batteries rechargeables (Type AAA 1,2V) dans le compartiment en res-

pectant les polarités (Fig b).

3- Fermer le compartiment des batteries.(Fig c)

Fig. a Fig. b Fig. c

2-3 Charge des batteries

Avant toute utilisation, il faut impérativement charger les batteries (pour la première fois)
durant un minimum de 24 heures.

- Poser un combiné sur la base principale et l’autre sur le radio réveil.
Un signal de confirmation est émis.

- Laisser les batteries se charger sans interruption pendant au moins 24 heures.

Attention :
Si vous ne laissez pas votre combiné se charger durant 24 heures pour la
première fois, il ne fonctionnera pas au maximum de ses capacités.
La garantie ne prendra pas effet pour les problèmes de dysfonctionnement
dus à une charge incomplète lors de la première utilisation.

12

notice yzea 662 114x160 10/07/06 16:02 Page 13

3 - FONCTIONS TELEPHONE

3-1 Utilisation du menu page 13

3-2 Choix d’une langue page 14

3-3 Composition d’un numéro page 14

3-4 Réception d’un appel page 15

3-5 Main libre page 15

3-6 Réglage du volume d’écoute et de la main libre page 16

3-7 Fonction bis sur les 10 derniers numéros appelés page 16

3-8 Modification temporaire d’un numéro bis

3-9 Transfert d’un numéro de la mémoire bis

3-10 Effacement d’un numéro bis page 18

3-11 Effacement de tous les numéros bis page 19

3-12 Verrouiller/déverrouiller le clavier page 19

3-13 Fonction secret page 19

3-14 Appel combiné page 20

3-15 Régler la date et l’heure page 20

avant sa composition page 17

dans une mémoire répertoire page 18

3-1 Utilisation du menu

Un grand nombre de fonctions du téléphone sont accessibles de façon plus conviviale
grâce à un menu.

• Pour entrer dans le menu, appuyer sur la touche .

• Pour faire défiler les fonctions du menu, utiliser les touches , .

• Pour sélectionner ou valider une fonction, appuyer sur la touche .

• Pour sortir d’une fonction, appuyer sur la touche .

• Pour sortir du menu, maintenir enfoncée la touche

13

notice yzea 662 114x160 10/07/06 16:02 Page 14

3-2 Choix d’une langue

Il y a 3 langues programmées dans le menu : le français, l’anglais (English),
et l’espagnol (Espanol).
La langue programmée par défaut est le FRANÇAIS.

Pour modifier la langue, suivre la manipulation suivante :

- Le combiné est au repos (aucune tonalité).

• Appuyer sur la touche

- «

Bis » s’affiche sur l’écran.

• Sélectionner «

• Appuyer sur la touche

- «

Sonneries » s’affiche sur l’écran.

• Sélectionner «

• Appuyer sur la touche

• La langue utilisée s’affiche sur l’écran

• Sélectionner une langue l’aide des touches ,.

• Appuyer sur la touche pour valider votre choix.

• « Enregistré » puis « Langue » s’affiche sur l’écran.

• Maintenir enfoncée la touche pour revenir en mode repos.

Réglage comb » à l’aide des touches , .

Langue » à l’aide des touches , .

3-3 Composition d’un numéro

a) Composition normale d’un numéro

- Appuyer sur la touche .

• L’icône « » s’affiche sur l’écran.

• Vous obtenez la tonalité.

- Composez le numéro de votre correspondant.

- A la fin de la communication, appuyer sur la touche ou reposer le combiné sur
sa base.

b) Prénumérotation

• Le combiné est au repos (aucune tonalité).

- Composer le numéro de votre correspondant.

• Le numéro s’affiche sur l’écran.

14

notice yzea 662 114x160 10/07/06 16:02 Page 15

- Appuyer sur la touche .

• L’icône « » s’affiche sur l’écran.

• Le numéro est composé automatiquement.

- A la fin de la communication, appuyer sur la touche ou reposer le combiné sur
sa base.

3-4 Réception d’un appel

a) Le combiné est hors de sa base.

• Le combiné sonne.

• Appuyer sur la touche .

• Parler à votre correspondant.

- A la fin de la communication, appuyer sur la touche ou reposer le combiné sur
sa base.

b) Le combiné est sur sa base.

Lorsque le combiné est sur sa base.

N’appuyez pas sur la touche pour prendre la ligne, la prise de ligne
se fait au décroché.

La ligne sera prise automatiquement en enlevant le combiné de sa base.

3-5 Main libre

Cette fonction vous permet :

• D’obtenir la tonalité.

• De composer le numéro de votre correspondant.

• D’entendre votre correspondant.

• De parler avec votre correspondant.

a) Pour appeler :

• Appuyez sur la touche .

• L’icône s’affiche sur l’écran.

• Attendre la tonalité puis composer le numéro de votre correspondant.

• Parler lorsque votre correspondant décroche.

b) Pour recevoir :

• Le combiné sonne.

• Appuyez sur la touche .

• L’icône s’affiche sur l’écran.

15

notice yzea 662 114x160 10/07/06 16:02 Page 16

• Vous pouvez converser avec votre correspondant.

c) Pour basculer du mode main libre au mode combiné :

Lors d’une conversation en mode main libre,

• Appuyez sur la touche pour couper le mode main libre.

• Prendre le combiné en main pour converser.

• A la fin de la conversation, appuyez sur la touche .

d) Pour basculer du mode combiné au mode main libre :

Lors d’une conversation en mode combiné,

• Appuyez sur la touche pour activer la main libre.

• A la fin de la conversation, appuyez sur la touche .

NB : le réglage du volume de la main libre est celui utilisé pour le volume d’écoute dans
le combiné
ATTENTION : l’usage prolongé de la main libre pendant une conversation entraîne
une consommation très importante sur les batteries réduisant ainsi considérablement
l’autonomie de l’appareil.

3-6 Réglage du volume d’écoute et de la main libre

Vous pouvez ajuster le volume sur 5 niveaux (1 à 5) dans l’écouteur du combiné ou de
la main libre uniquement en communication.
Attention : le volume d’écoute revient systématiquement au niveau par défaut (niveau

3) après chaque communication.

- Vous êtes en communication en main libre ou en mode combiné.

• Utiliser les touches , pour augmenter ou diminuer le volume d’écoute.

3-7 Fonction bis sur les 10 derniers numéros appelés.

Cette fonction permet de recomposer automatiquement l’un des 10 derniers numéros
composés. (18 Chiffres maximum)

• Le combiné est au repos (aucune tonalité).

• Appuyer sur la touche .

- Le dernier numéro appelé s’affiche .

- Utiliser les touches , pour sélectionner un des 10 numéros précédemment composés.

16

notice yzea 662 114x160 10/07/06 16:02 Page 17

• Appuyer sur la touche pour composer le numéro affiché.

• A la fin de la communication, appuyer sur la touche ou reposer le combiné sur

sa base.

Vous pouvez aussi accéder aux mémoires bis par le menu

• Le combiné est au repos (aucune tonalité)

• Appuyer sur la touche .

- «

Bis » s’affiche sur l’écran.

• Appuyer sur la touche .

- Le dernier numéro appelé s’affiche .

• Utiliser les touches , pour visualiser les autres numéros.

3-8 Modification d’un numéro Bis avant sa composition.

Cette fonction permet de modifier un numéro bis avant sa composition.

• Le combiné est au repos (aucune tonalité).

• Appuyer sur la touche .

- Le dernier numéro appelé s’affiche .

- Utiliser les touches , pour sélectionner le numéro que vous désirez modifier.

• Appuyer sur la touche .

Sélectionner » s’affiche sur l’écran

- «

• Appuyer sur la touche

• Utiliser la touche pour effacer chiffre par chiffre le numéro affiché.

Ou

• Maintenir enfoncée la touche pour effacer le numéro affiché.

• Utiliser les touches du clavier pour effectuer les modifications

• Appuyer sur la touche pour composer le numéro modifier.

• A la fin de la communication, appuyer sur la touche ou reposer le combiné

sur sa base.

NB : Vos modifications seront enregistrées comme un numéro BIS.

17
