LOG A4

Téléphone/Fax

Papier ordinaire

EN CAS DE PROBLEME ET

POUR TOUT RENSEIGNEMENT

MERCI DE CONTACTER

NOTRE SERVICE APRÈS-VENTE

Tél. : 01 48 63 67 94

Tél. : 01 48 63 67 95

Manuel d’utilisation

A lire impérativement avant la mise en service de l’appareil.

LOG A4 dernier juxe 27/06/0 12:26 Page 3

SOMMAIRE

11 Introduction page 03 12 Installation et maintenance page 08 13 Utilisation du téléphone page 21 14 Utilisation du fax page 31 15 Listes et rapports page 51 16 Paramètres du télécopieur page 53 17 Réalisation de copies page 61 18 Les annexes page 62 19 Procédure pour contacter le S.A.V . page 66

10 Champ d’application de la garantie page 66

1 INTRODUCTION

1-1 Précautions d’emploi page 4 1-2 Conditions de sécurité page 5 1-3 Accessoires page 6 1-4 Panneau de commande page 6

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 4

1.1. Précautions d’emploi

Afin d’éviter les électrocutions, les incendies, les surtensions ou tout autre risque, respectez les consignes suivantes :

1. N’INSTALLEZ JAMAIS le télécopieur :

- dans les endroits exposés à la lumière directe

- dans les endroits humides, poussiéreux ou soumis à une forte chaleur

- dans les endroits instables ou soumis à des vibrations

- à proximité d’une source d’eau

- à proximité d’un liquide ou d’un gaz inflammable

- à proximité d’appareils lourds tels que les climatiseurs et les réfrigérateurs

- à proximité d’appareils électriques tels que les postes de radio et les téléviseurs

- à proximité de dispositifs magnétiques tels que les haut-parleurs

2. Conditions ambiantes :

- Température : entre 5 et 35°C

- Humidité : entre 15 et 85%

3. Utilisez une prise secteur séparée correspondant à la capacité de tension spécifiée.

4. N’INSTALLEZ ET N’UTILISEZ JAMAIS le télécopieur pendant un orage.

5. NE BLOQUEZ ET NE COUVREZ JAMAIS les aérations du télécopieur.

6. N’UTILISEZ JAMAIS de produit nettoyant liquide ou sous forme d’aérosol.

7. NE DEMONTEZ JAMAIS votre télécopieur ; ne modifiez pas sa configuration.

8. N’OUVREZ JAMAIS le capot du télécopieur en cours d’utilisation.

9. Prenez garde de ne pas laisser tomber de pièces en métal sur votre télécopieur.

10. NE TIREZ JAMAIS sur le câble d’alimentation ; ne couvrez en aucun cas le câble d’alimentation avec un objet quelconque.

11. NE DEBRANCHEZ JAMAIS la prise si vous avez les mains humides.

12. Pour déplacer le télécopieur, commencez par débrancher la ligne téléphonique, puis retirez la prise du télécopieur.

13. En cas de disfonctionnement, éteignez le télécopieur, débranchez-le et contactez notre service d’assistance.

REMARQUE :

Les variations rapides de températures provoquent une condensation des composants internes du télécopieur. Ce phénomène peut détériorer la qualité des impressions ou occasionner des dysfonctionnements de l’appareil. Si c’est le cas, attendez que la condensation se soit évaporée pour utiliser le télécopieur.

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 5

1.2. Conditions de sécurité

• L’appareil n’est pas connectable à un schéma d’alimentation IT.

• L’adaptateur servant de dispositif de sectionnement, le socle de prise de courant doit

être installé à proximité de l’appareil et doit être aisément accessible.

• La connexion à la ligne téléphonique et la prise combiné répondent au niveau de

sécurité TRT.

• L’entrée d’alimentation répond au niveau de sécurité TBTS.

• La sécurité électrique correspond aux vérifications NF EN 60950, et à l’amendement

A1, A2 et A3.

• La température maximale d’utilisation est de 35°C.

• Le cordon téléphonique doit être impérativement débranché avant l’ouverture de la

trappe à pile, située sous la base.

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 6

1.3. Accessoires

- Assurez-vous que tous ces accessoires sont fournis avec le télécopieur :

combiné téléphonique

télécopieur

cordon du combiné

câble du téléphone

porte-documents

étiquettes de composition automatique des numéros

couvercle du ruban d’encre

cordon d’alimentation

1.4. Panneau de commande

OGICOM

manuel d’utilisation

ruban d’encre

cartouche La cartouche est pré-installée dans le télécopieur.

LOG A4 dernier juxe 27/06/0 12:26 Page 7

TOUCHE N° DESCRIPTION

TOUCHE (01-10) 1 • Compose les numéros de télécopie / de téléphone enregistrés. (flèche vers le haut) (flèche vers le bas) FONCTION 2 • Permet de passer au mode Fonction pour sélectionner ou configurer

RESOLUTION • Sélectionne la résolution appropriée pour l’émission des télécopies ou les

(flèche vers la gauche) • Déplace le curseur vers la gauche. MODE • Sélectionne un mode de réception. (flèche vers la droite) 4 • Récupère les télécopies provenant d’autres télécopieurs en composant leur

COMPOSE 5 • Recherche et compose les numéros enregistrés dans l’ordre alphabétique.

EFFACE 6 • Supprime des numéros ou des caractères.

ENVOI/COPIE 7 • Lance une opération.

STOP 8 • Suspend ou annule l’opération en cours. BIS/P 9 • Mémorise et recompose les trois derniers numéros composés.

R 10 • Transfère les appels vers d’autres terminaux via le PABX central.

PLSD 11 • Appelle la ligne téléphonique du correspondant auquel une télécopie a été

TOUCHES NUMERIQUES 12 • Permet de composer directement un numéro de télécopie / de téléphone. (0-9, *, #) • Permet de saisir les numéros ou les caractères à enregistrer.

• Défile vers le haut ou vers le bas pour sélectionner les éléments.

• différentes options.

3 • photocopies.

• numéro.

• Déplace le curseur vers la droite.

Compose les numéros de télécopie / de téléphone enregistrés.

• Annule les émissions en attente ou les travaux de réception.

• Copie le document placé sur le plateau.

• Insère des pauses entre les numéros.

• Saisit un espace en mode Enregistrement.

• Compose les numéros de télécopie / de téléphone sans décrocher le combiné.

• émise / duquel une télécopie a été reçue.

SIGNAL LUMINEUX N° DESCRIPTION HORLOGE 13 • S’allume lorsqu’une émission différée est envoyée et/ou un travail de

ERREUR 14 • S’allume en cas d’erreur de transmission

LIGNE 15 • numéro de téléphone est composé automatiquement pendant l’émission

• réception est lancé.

• S’allume lorsque le télécopieur manque de papier ou d’encre.

• S’allume lorsque le télécopieur prend la ligne téléphonique ou qu’un

• ou la réception d’une télécopie.

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 8

2 INSTALLATION ET MAINTENANCE

2-1 Fixation du porte document page 9 2-2 Instructions d’installation page 9 2-3 Chargement du papier page 11 2-4 Remplacement du ruban page 13 2-5 Suppression des bourrages de papier page 16 2-6 Nettoyage du télécopieur page 19

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 9

2.1. Fixation du porte document

Fixez le porte-documents dans l’emplacement prévu à cet effet.

2.2. Instructions d’installation

BRANCHEMENT DU COMBINE

• Branchez une extrémité du cordon spiral dans le combiné et l’autre extrémité dans la prise marquée , s

BRANCHEMENT DU CORDON D’ALIMENTATION

• Vérifiez la tension de la source d’alimentation avant de brancher le cordon d’alimentation.

• Branchez le cordon d’alimentation à la prise marquée “SECTEUR” située à l’arrière de l’appareil et à la prise de courant. (voir Fig. 2 page 10).

BRANCHEMENT DE LA LIGNE TELEPHONIQUE

• Branchez une extrémité du câble téléphonique dans une prise murale et l’autre extrémité à la prise comportant la mention “LIGNE”, située sur le côté gauche du télécopieur. (voir Fig. 2 page 10)

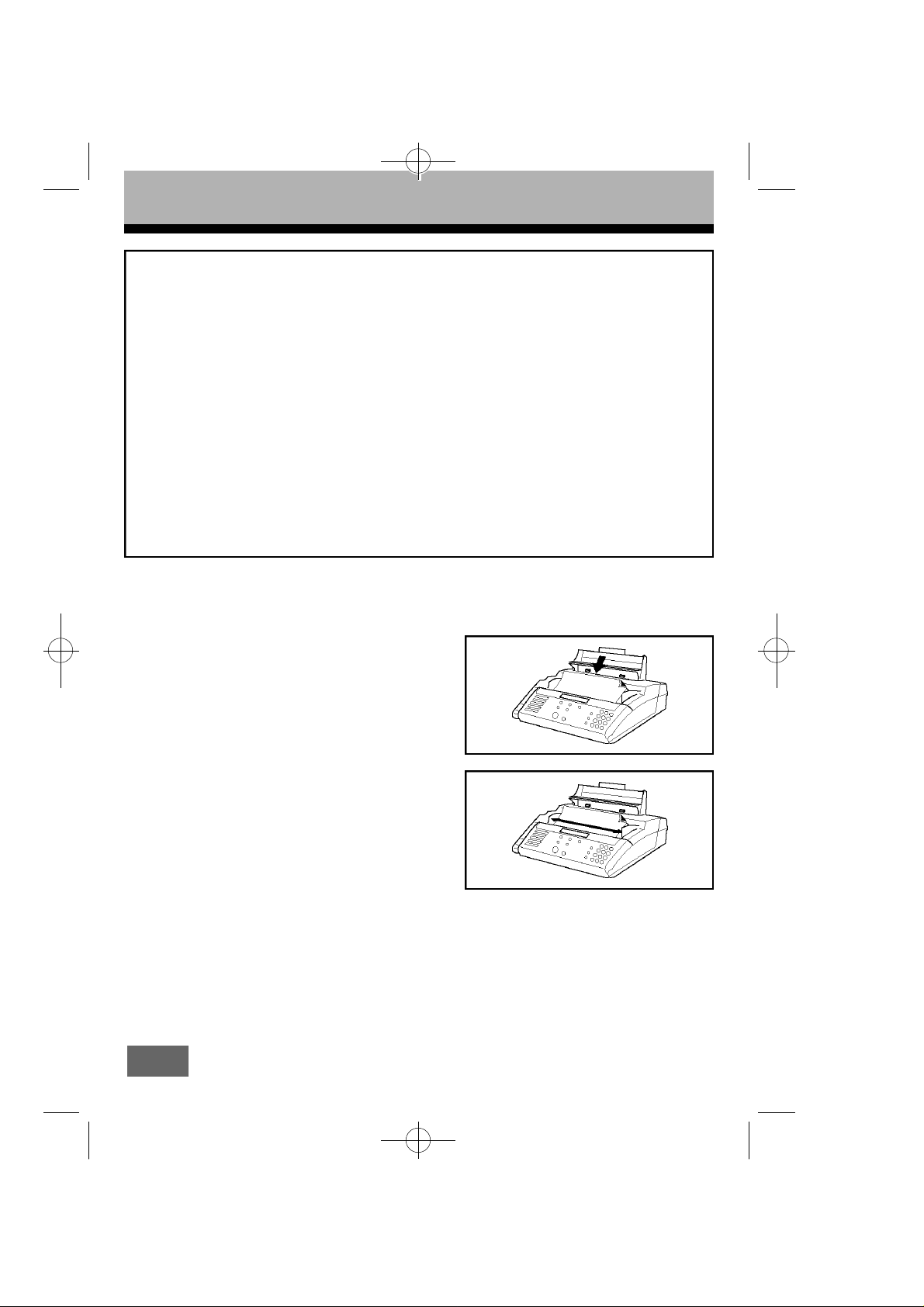

AVERTISSEMENT :

Lorsque vous installez le télécopieur, branchez tout d’abord le cordon d’alimentation, puis la ligne téléphonique.

Pour débrancher le télécopieur, débranchez tout d’abord la ligne téléphonique, puis le cordon d’alimentation.

ituée sur le côté gauche du télécopieur. (voir Fig. 2 page 10).

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 10

Branchement d’un répondeur externe

Pour installer un répondeur externe sur la même ligne téléphonique que celle de votre télécopieur, branchez-le dans la prise comportant la mention “EXT”, située sur le côté gauche du télécopieur.

Pour que votre répondeur traite tous les appels entrants, modifiez le nombre de sonneries du répondeur sur votre télécopieur et sélectionnez le mode “EXT” (Chap. 9.1 et 9.2).

Fig. 2

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 11

2.3. Chargement du papier

REGLAGE DES GUIDES-PAPIER GAUCHE ET DROIT

Pour modifier la taille du papier, réglez les guides-papier gauche et droit avant de charger le papier.

1. Soulevez le levier de retrait de la cassette.

2. Réglez les guides-papier au format A4 ou

LETTRE en faisant glisser manuellement le sélecteur sur le format voulu.

3. Vérifiez que les guides-papier s’enclenchent

en position.

4. Après avoir chargé le papier dans la

cassette, appuyez doucement et à fond sur le levier de retrait de la cassette.

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 12

CHARGEMENT DU PAPIER DANS LA CASSETTE

1. Soulevez le chargeur de cassette.

(Le levier de retrait de la cassette bascule vers le haut).

2. Sortez le support du papier d’impression.

3. Chargez le papier dans les guides-papier

en plaçant la face à imprimer vers le bas (la cassette peut contenir environ 100 feuilles de papier).

4. Appuyez doucement et à fond sur le levier

de retrait de la cassette.

LE PAPIER D’IMPRESSION

Utilisez uniquement du papier standard .

- Qualité : papier ord i n a i re

- Taille : A4 (297 mm (L) x 210 mm (l)), LETTRE (279,4 mm (L) x 216 mm (l))

- Grammage : 60-80 g/m2 R e t i rez les trombones, agrafes ou autres objets similaires avant d’insérer le papier dans la machine. Ces objets

peuvent endommager gravement le télécopieur. Le papier humide, enroulé, chiffonné, déchiré ou le papier carbone peut provoquer un bourrage papier et/ou

n u i re à la qualité de l’impre s s i o n . Pour charger un papier de taille diff é rente, sélectionnez la nouvelle taille de papier en mode Fonction. Voir Fonction 24 - TAILLE DU PA P I E R

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 13

2.4. Remplacement du ruban

Lorsque le message “RUBAN ENCRE FIN” s’affiche, remplacez le ruban usagé par un nouveau ruban.

1. Ouvrez le panneau de commande en le tirant vers vous.

2. Appuyez sur le bouton de verrouillage situé sur le côté droit du télécopieur et ouvrez le couvercle.

3. Sortez la cartouche en la tenant par les bords (à l’endroit indiqué par le signe “☞”).

4. Retirez le ruban de son couvercle.

5. Retirez le support du ruban usagé.

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 14

6. Remplacez le ruban usagé par un nouveau ruban.

(A). Cherchez la face à imprimer du nouveau

ruban (côté noir ou côté opposé à l’étiquette).

(B). Insérez les supports du ruban droit et

gauche de chaque côté du ruban.

(C). Vérifiez la cartouche après avoir inséré

le ruban dans son couvercle.

Face à imprimer (noir)

Etiquette

Face à imprimer (noir)

Etiquette

Face à imprimer (noir)

7. Vérifiez que le ruban est complètement enroulé.

8. Insérez la cartouche de façon à ce que le signe “ ” soit orienté vers l’arrière du télécopieur. Assurez-vous que la marque “ “ est alignée.

OGICOM

Etiquette

LOG A4 dernier juxe 27/06/0 12:26 Page 15

9. Appuyez sur les bords du couvercle et fermez-le complètement.

10. Fermez le panneau de commande.

11. UTILISATION DU RUBAN

Utilisez uniquement le type de ruban conforme aux spécifications de la machine

- Modèle : FA401IR Spécification : 220 mm (largeur) x 100 mm (longueur) Conditions de stockage

- Evitez l’exposition aux rayons directs du soleil.

- Choisissez un endroit sec (moins de 40 °C).

ATTENTION

Installez correctement la cartouche du ruban avant de fermer le couvercle. Si vous fermez le couvercle sans avoir installé la cartouche, vous ne pourrez pas récupérer les documents reçus.

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 16

2.5. Suppression des bourrages de papier

BOURRAGES DE PAPIER

1. Ouvrez le panneau de commande.

2. Soulevez le levier de retrait de la cassette.

3. Appuyez sur le bouton situé sur la partie droite du télécopieur et ouvrez le couvercle.

4. Retirez le papier coincé en le tirant délicatement vers le haut (si vous tirez le papier dans le sens inverse, vous risquez d’endommager le télécopieur).

5. Refermez le couvercle.

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 17

6. Fermez le panneau de commande.

7. Retirez les feuilles restant dans la cassette à papier.

8. Abaissez le levier de retrait de la cassette.

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 18

BOURRAGES DE DOCUMENTS

1. Ouvrez le panneau de commande.

2. Retirez le document.

3. Fermez le panneau de commande.

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 19

2.6. Nettoyage du télécopieur

Maintenez votre télécopieur propre afin de garantir une bonne qualité de transmission, de réception et de copie. Avant de procéder au nettoyage, débranchez la ligne téléphonique, puis le cordon d’alimentation.

NETTOYAGE DU SCANNER

1. Ouvrez le panneau de commande.

2. Essuyez la surface vitrée du scanner à l’aide d’un chiffon doux légèrement humide.

3. Appuyez sur le panneau de commande pour

le fermer.

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 20

NETTOYAGE DE LA TETE D’IMPRESSION

1. Ouvrez le panneau de commande.

2. Ouvrez le couvercle.

3. Saisissez les deux bords comportant le signe “

” et retirez la cartouche du ruban.

☞

4. Essuyez la surface vitrée de la tête d’impression à l’aide d’un chiffon doux humecté de quelques gouttes d’alcool. Après avoir procédé au nettoyage, répétez les trois étapes précédentes en sens inverse.

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 21

3 UTILISATION DU TELEPHONE

3-1 Réglage du volume page 22 3-2 Mise en mémoire des numéros page 23 3-3 Composition d’un numéro page 25 3-4 Passage de FV en Dc page 29 3-5 Transfert d’appel via un autocommutateur privé page 29 3-6 Identification d’appel page 29

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 22

3.1. Réglage du volume

Assurez-vous que la ligne téléphonique est connectée au télécopieur avant de régler le volume du haut-parleur ou de la sonnerie.

Voir chap. 2.2. : CONNEXION DES LIGNES

REGLAGE DU VOLUME DU HAUT-PARLEUR

Appuyez sur la touche (11) PLSD pour mettre le haut-parleur sous tension. Réglez le volume en tournant le bouton situé sur le côté gauche de l’appareil.

Une fois le réglage effectué, appuyez une nouvelle fois sur la touche (11) PLSD pour désactiver le haut-parleur.

REGLAGE DU VOLUME DE LA SONNERIE

Vous pouvez sélectionner trois niveaux de volume différents (BAS, MOYEN, ELEVE).

• Position B : Le télécopieur sonne faiblement.

• Position M : Le télécopieur sonne moyennement.

• Position F : Le télécopieur sonne fort.

curseur de volume du haut-parleur

OGICOM

interrupteur de volume de la sonnerie (BMF)

LOG A4 dernier juxe 27/06/0 12:26 Page 23

3.2. Mise en mémoire des numéros

3.2.1. FONCTION 61 - Mise en mémoire des numéros à accès direct

Vous pouvez enregistrer jusqu’à 10 correspondants à l’aide des touches numériques (de 1 à 10). Pour chaque correspondant, vous pouvez mémoriser un numéro de téléphone, un numéro de télécopie et une sous-adresse. Une fois ces éléments enregistrés, il vous suffit d’appuyer sur la touche numérique correspondante pour composer le numéro.

Vous pouvez modifiez les numéros enregistrés à l’aide des touches de recherche ( , ) et de EFFACE.

! Les 10 mémoires à accès direct correspondent aux 10 premières (0 à 10).

1. Appuyez dans cet ordre sur FONCTION 6, 6 et ENVOI/COPIE.

REG UNE TOUCHE : 01

Appuyez sur la touche numérique souhaitée (de 1 à 10) pour enregistrer les numéros.

REG UNE TOUCHE : 05

Appuyez sur la touche (7) ENVOI/COPIE. Une fois que le message “ENTRER NOM” a disparu, saisissez ou corrigez le nom du correspondant. (Appuyez sur la touche

(10) “R” pour entrer un espace.)

Voir ANNEXE A - SAISIE DES CARACTERES

DAVID

4. Appuyez sur la touche (7) ENVOI/COPIE. Une fois que le message “ENTRER NUM TEL” a disparu, saisissez ou corrigez le numéro de téléphone à l’aide des touches numériques.

(

Si nécessaire, appuyez sur la touche (10) “R” pour insérer un espace entre les chiffres.)

01 48 63 67 95

5. Appuyez sur la touche (7) ENVOI/COPIE. Une fois que le message “ENTRER NUM FAX” a disparu, saisissez ou corrigez le numéro de télécopie à l’aide des touches numériques. (Si nécessaire, appuyez sur la touche (10) “R” pour insérer un espace entre les chiffres.)

01 48 63 02 79

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 24

6. Appuyez sur la touche (7) ENVOI/COPIE. Une fois que le message “ENTRER SOUS

ADR” a disparu, saisissez ou corrigez la sous-adresse, puis appuyez sur la touche (7) ENVOI/COPIE. Pour éviter de saisir la sous-adresse, appuyez sur STOP pour quitter.

(Appuyez sur la touche (10) “R” pour entrer un espace.)

01 48 63 02 79

7. Pour poursuivre l’enregistrement d’un autre numéro associé à une touche numérique (de 1 à 10), répétez l’opération à partir de l’étape 2. Sinon, appuyez trois fois sur STOP pour rebasculer en mode de veille.

3.2.2 FONCTION 62 -Mise en mémoire des numéros à accès indirect

! Les 10 premières mémoires (0 à 10) à accès indirect sont identiques aux 10

mémoires à accès direct.

Vous pouvez enregistrer jusqu’à 40 mémoires de 11 à 50. Vous pouvez mémoriser un numéro de téléphone, un numéro de télécopie et une sous-adresse. Une fois ces éléments enregistrés, appuyez sur EFFACE et composez le numéro de votre correspondant en saisissant le numéro à composition rapide à deux chiffres.

Vous pouvez modifier les numéros enregistrés à l’aide des touches de recherche ( , ).

1. Appuyez dans cet ordre sur FONCTION, 6, 6, 2 et ENVOI/COPIE.

TOUCHE RAPIDE<01-50> : 01

2. A l’aide des touches numériques, saisissez un numéro à deux chiffres pour le numéro à composition rapide auquel vous souhaitez associer un numéro de téléphone et/ou de télécopie.

TOUCHE RAPIDE<01-50> : 15

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 25

Appuyez sur la touche (7) ENVOI/COPIE. Une fois que le message “ENTRER NOM” a disparu, saisissez ou corrigez le nom de votre correspondant. (Appuyez sur la touche (10) “R” pour entrer un espace.)

Voir ANNEXE A - SAISIE DES CARACTERES

DAVID

4. Appuyez sur la touche (7) ENVOI/COPIE. Une fois que le message “ENTRER NUM TEL” a disparu, saisissez ou corrigez le numéro de téléphone à l’aide des touches numériques.

(Si nécessaire, appuyez sur la touche (10) “R” pour insérer un espace entre les chiffres.)

01 48 63 67 94

5. Appuyez sur la touche (7) ENVOI/COPIE. Une fois que le message “ENTRER NUM FAX” a disparu, saisissez ou corrigez le numéro de télécopie à l’aide des touches numériques.

(Si nécessaire, appuyez sur la touche (10) “R” pour insérer un espace entre les chiffres.)

01 48 63 02 79

Appuyez sur la touche (7) ENVOI/COPIE. Une fois que le message “ENTRER SOUS ADR” a disparu, saisissez ou corrigez la sous-adresse et appuyez sur la touche (7) ENVOI/COPIE. Pour éviter de saisir la sous-adresse, appuyez sur STOP pour quitter.

(Appuyez sur la touche (10) “R” pour entrer un espace.)

01 48 63 02 79

Si vous souhaitez enregistrer un autre numéro à composition rapide, répétez l’opération à partir de l’étape 2. Sinon, appuyez trois fois sur STOP pour rebasculer en mode de veille.

3.3. Composition d’un numér o

3.3.1 Composition normale

1. Décrochez le combiné ou appuyez sur la touche PLSD et attendez la tonalité.

Composez le numéro de téléphone de votre correspondant à l’aide des touches numériques. Vous pouvez insérer une pause entre les numéros en appuyant sur la touche BIS/P.

3. Si vous avez utilisé la touche PLSD, décrochez le combiné lorsque votre correspondant répond.

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 26

3.3.2 Composition d’un numéro à accès direct

1. Décrochez le combiné ou appuyez sur la touche PLSD et attendez la tonalité.

2. Appuyez sur la touche associée à votre correspondant (numérotées de 1 à 10).

3. S’ils sont en mémoire, le nom et le numéro de téléphone de votre correspondant s’affichent à l’écran. Si ces informations sont incorrectes, raccrochez le combiné ou appuyez sur STOP pour annuler l’appel.

4. Si vous avez utilisé la touche PLSD, décrochez le combiné lorsque votre correspondant répond.

3.3.3 Composition d’un numéro à accès indirect

1. Décrochez le combiné ou appuyez sur la touche PLSD et attendez la tonalité.

2. Appuyez sur la touche EFFACE.

3. Saisissez le numéro de composition rapide à deux chiffres à l’aide des touches numériques.

4. S’il est en mémoire, le nom de votre correspondant s’affichent à l’écran. Si ces informations sont incorrectes, raccrochez le combiné ou appuyez sur STOP pour annuler l’appel.

5. Si vous avez utilisé la touche PLSD, décrochez le combiné lorsque votre correspondant répond.

REMARQUE

La mémoire à accès direct compris entre 1 et 10 utilise également le stockage en mémoire des numéros enregistrés pour la mémoire à accès indirect.

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 27

3.3.4 Composition d’un numéro à partir de l’annuaire alphanumérique

Si le nom que vous recherchez est en mémoire, vous pourrez le retrouver dans l’annuaire alphanumérique.

1. Décrochez le combiné ou appuyez sur la touche PLSD et attendez la tonalité.

2. Appuyez sur la touche COMPOSE et saisissez les premières lettres du nom que vous recherchez. Pour saisir un “ D ”, appuyez sur la touche 4. (Appuyez sur la touche

(10) “R”

pour entrer un espace.)

Voir ANNEXE A. SAISIE DES CARACTERES

CHER : D

3. Appuyez sur les touches de recherche (▼ ou ▲) pour faire défiler les noms

commençant par les caractères que vous avez saisis. Le nombre de noms correspondant à votre recherche s’affiche à l’écran à côté du nom.

[02] DAVID

4. Sélectionnez le nom voulu à l’aide des touches de recherche (▼ ou ▲).

5. Appuyez sur la touche ENVOI/COPIE pour lancer la composition.

6. Le nom et le numéro de téléphone de votre correspondant s’affichent à l’écran.

Pour annuler l’appel, appuyez sur STOP ou raccrochez le combiné.

7. Si vous avez utilisé la touche PLSD, décrochez lorsque votre correspondant répond.

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 28

3.3.5 Recomposition (BIS)

Le télécopieur garde en mémoire les trois derniers numéros composés.

1. Décrochez le combiné ou appuyez sur la touche PLSD et attendez la tonalité.

2. Appuyez sur la touche BIS/P.

3. Sélectionnez parmi les trois numéros en mémoire celui que vous souhaitez

recomposer à l’aide des touches de recherche (▼ ou ▲).

4. Appuyez sur la touche ENVOI/COPIE pour lancer la composition.

5. Si vous avez utilisé la touche PLSD, décrochez lorsque votre correspondant répond.

3.3.6 Composition automatique

Cette fonction vous permet de composer un numéro sans décrocher le combiné ou utiliser la touche PLSD.

1. Composez votre numéro de téléphone à l’aide de l’une des méthodes suivantes :

• Saisissez le numéro de téléphone de votre correspondant à l’aide des touches

numériques, puis appuyez sur la touche ENVOI/COPIE (utilisez la touche BIS/P si vous souhaitez insérer une pause entre les numéros).

• Appuyez sur la touche associée à votre correspondant (numérotées de 1 à 10).

• Utilisez la composition d’un numéro à accès direct.

• Utilisez la composition à partir de l’annuaire alphanumérique

• Utilisez la fonction de recomposition

• Appuyez sur STOP pour annuler l’appel.

2. Décrochez le combiné lorsque votre correspondant répond.

OGICOM

LOG A4 dernier juxe 27/06/0 12:26 Page 29

REMARQUE

S’il n’y a aucun document dans le plateau lors de la composition automatique, le télécopieur composera le numéro de téléphone. Dans le cas contraire, il composera le numéro de télécopie afin d’envoyer les documents. Si le numéro composé n’est pas en mémoire, le message “ NUM TEL NON ENREG ” ou “ NUM FAX NON ENREG ” s’affiche à l’écran.

3.4. Passage de FV en DC

Le bouton *vous permet de passer momentanément de FV en DC lors de la composition. Lorsque vous raccrochez, l’appareil repasse automatiquement en FV.

3.5. Transfert d’appel via un autocommutateur privé

Lorsque vous recevez un appel et souhaitez le transférer à un autre terminal via l’autocommutateur privé central, appuyez sur la touche “R” et saisissez le numéro de ce terminal.

3.6. Identification d’appel

Cette fonction vous permet d’afficher à l’écran les 16 premiers caractères du numéro de téléphone ou du nom de votre correspondant lorsque votre télécopieur émet un signal sonore. Vous devez vous abonner au service d’identification d’appel auprès de votre compagnie téléphonique pour pouvoir utiliser cette fonction.

Les informations relatives au correspondant s’affichent à l’écran juste avant la deuxième sonnerie et votre télécopieur les garde en mémoire. Il peut conserver en mémoire les informations relatives aux 10 derniers correspondants. Cette fonction permet d’identifier les appels que vous n’avez pas pu prendre et de répondre rapidement à vos correspondants. Vous pouvez également filtrer les appels.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 30

Lorsque les informations relatives à votre correspondant ne sont pas disponibles, l’un des messages suivants s’affiche :

OUT OF AREA : l’appel provient d’une zone qui n’est pas couverte par le service d’iden-

tification d’appel.

PRIVATE CALL : votre correspondant ne souhaite pas divulguer les informations le

concernant.

NO CALLER ID : votre compagnie téléphonique n’a fourni aucune information.

Si vous êtes abonné au service d’identification d’appel, procédez comme suit pour activer cette fonction :

1. Appuyez dans cet ordre sur FONCTION, 2, 2 et 8. 28 APPELANT

2. Appuyez sur la touche ENVOI/COPIE et sélectionnez ON à l’aide des touches de

recherche (▼ et ▲).

APPELANT : ON

3. Appuyez à nouveau sur la touche ENVOI/COPIE et rebasculez en mode de veille en

appuyant deux fois sur STOP.

Vous pouvez contrôler dans la liste d’identification d’appel les informations relatives à votre correspondant par heure, date, type d’appel et mode de réception de votre télécopieur.

Voir 8.5 LISTE D’IDENTIFICATION D’APPEL

REMARQUE

Pour pouvoir utiliser cette fonction, vous devez programmer un nombre de sonneries supérieur à deux.

Voir FONCTION 31 - SONNERIE DU TELEPHONE et FONCTION 33 - SONNERIE DU REPONDEUR

Les services d’identification d’appel n’offrent pas les mêmes prestations selon les compagnies téléphoniques.

Le LOG A4 n’est pas compatible avec les boîtiers “Service Class”.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 31

4 UTILISATION DU FAX

4-1 Préparation de l’envoi page 31 4-2 Envoi automatique page 34 4-3 Recomposition automatique page 35 4-4 Envoi manuel page 35 4-5 Envoi différé page 36 4-6 Envoi restreint page 38 4-7 Envoi de documents confidentiels page 39 4-8 Mode réception page 40 4-9 Rapport de réduction page 42 4-10 Réception libre/sécurisée page 43 4-11 Réception dans la mémoire page 44 4-12 Fonction relève du document page 44 4-13

Composition d’un numéro pendant l’émission d’un fax

page 49

4.1. Préparation de l’envoi

CARACTERISTIQUES DES DOCUMENTS

Les documents à envoyer ou à copier doivent être conformes aux spécifications suivantes.

• Format maximal : en présence d’un opérateur : 218 x 1000 mm en l’absence d’opérateur : 218 x 381 mm

• Format minimal : 148 x 105 mm

• Epaisseur : 0,06 à 0,15 mm et 48 à 120 g/m2 pour un document d’une page

0,065 à 0,12 mm et 60 à 105 g/m2 pour un document de plusieurs pages

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 32

ATTENTION

• N’utilisez que des documents standard.

• Retirez les trombones, punaises et agrafes du document avant de l’introduire dans le télécopieur.

• Avant d’introduire des documents dans le télécopieur, vérifiez que l’encre et le correcteur liquide sont secs.

• Le télécopieur ne reconnaît pas les encres claires.

• Les types de documents suivants risquent de provoquer des bourrages de papier et il est préférable de les photocopier avant de les insérer dans le télécopieur : Documents humides, enroulés, froissés, pliés, perforés, déchirés ou à dos carboné. Documents plus épais qu’une carte postale ou trop fins.

INSERTION DES DOCUMENTS

1. Insérez les documents côté imprimé dans le

plateau. Le plateau peut contenir 10 feuilles (de 80 g/m2).

2. Réglez le guide-papier en fonction de la

largeur des documents.

3. Si vous envoyez plus de 10 pages, insérez les pages supplémentaires dans le

plateau avant que la dernière page n’ait été envoyée ou copiée.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 33

REMARQUE

Si vous envoyez plusieurs documents volumineux, insérez-les page par page dans le plateau afin d’éviter tout bourrage de papier.

RETRAIT DES DOCUMENTS

Vous pouvez retirer les documents du plateau en appuyant sur STOP en mode de veille ou en supprimant les bourrages de documents.

Voir BOURRAGES DE DOCUMENTS

SELECTION DE LA RESOLUTION

• Insérer les documents dans le plateau.

• Appuyez sur la touche RESOLUTION jusqu’à ce que la résolution souhaitée s’affiche à l’écran. Si vous ne sélectionnez aucun type de résolution, les documents seront envoyés en STANDARD.

Les messages suivants défilent lorsque vous appuyez sur la touche RESOLUTION.

MESSAGE RESOLUTION

STANDARD Pour la plupart des documents (vitesse d’envoi économique) FIN Pour les documents imprimés en petits caractères (vitesse

d’envoi plus faible qu’en mode STANDARD)

SUPER FIN Pour les documents imprimés en très petits caractères

(vitesse d’envoi plus faible qu’en mode FIN)

PHOTO Pour les documents comportant des images et des photos

(vitesse d’envoi la plus faible)

Après l’envoi, la résolution repasse automatiquement en mode STANDARD.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 34

REMARQUE

Le mode SUPER FIN ne peut être utilisé qu’avec des télécopieurs conformes à la nouvelle recommandation internationale (IUT-T New T.30).

4.2. Envoi automatique

Vous pouvez facilement transmettre vos documents à l’aide de l’envoi automatique sans décrocher le combiné ou utiliser la touche PLSD.

1. Insérez les documents côté imprimé dans le plateau (10 pages maximum).

2. Si nécessaire, appuyez sur la touche RESOLUTION pour sélectionner une résolution

3. Composez le numéro de télécopie de votre correspondant à l’aide de l’une des

méthodes suivantes :

• Saisissez le numéro de télécopie à l’aide des touches numériques, puis appuyez sur la touche ENVOI/COPIE.

3. (Utilisez la touche BIS/P si vous souhaitez insérer une pause entre les

numéros.)

3. • Appuyez sur la touche associée au numéro de votre correspondant (numérotées de

1 à 10).

3. • Utilisez la composition d’un numéro à accès indirect.

3. • Utilisez la composition à l’aide de l’annuaire alphanumérique

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 35

3. • Utilisez la fonction de recomposition (BIS).

4. Une fois que le télécopieur est connecté, il envoie automatiquement les documents.

5. Si vous souhaitez envoyer plusieurs documents, insérez les documents supplémentaires dans le plateau avant que la dernière page n’ait été envoyée. Pour arrêter l’envoi, appuyez sur STOP.

4.3. Recomposition automatique

Lorsque le télécopieur est en mode Envoi automatique, il recompose automatiquement et tente d’envoyer les documents jusqu’à deux fois à trois minutes d’intervalle si votre correspondant ne répond pas. Le message “ RAPPEL DE NUM ” s’affiche à l’écran lorsque le télécopieur est en recomposition automatique. Pour arrêter la recomposition automatique, appuyez sur STOP. La transmission des documents est interrompue.

REMARQUES

• Si les documents sont retirés du plateau, la recomposition automatique est annulée.

4.4. Envoi manuel

Utilisez la procédure d’envoi manuel si vous souhaitez entretenir une communication téléphonique avec votre correspondant avant de procéder à l’envoi.

1. Insérez les documents coté imprimé dans le plateau (10 pages maximum).

2. Si nécessaire, appuyez sur la touche RESOLUTION pour sélectionner une résolution. Voir SELECTION DE LA RESOLUTION

3. Décrochez le combiné ou appuyez sur la touche PLSD et attendez la tonalité.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 36

4. Composez le numéro de votre correspondant à l’aide de l’une des méthodes suivantes

• Saisissez le numéro à l’aide des touches numériques.

• Appuyez sur la touche associée à votre correspondant (numérotées de 1 à 10).

• Utilisez la composition d’un numéro à accès indirect.

• Utilisez la composition à l’aide de l’annuaire alphanumérique.

• Utilisez la fonction de recomposition (BIS).

5. Si vous avez utilisé la touche PLSD, décrochez le combiné lorsque votre correspondant répond. Si vous obtenez le signal sonore caractéristique du télécopieur, appuyez sur la touche ENVOI/COPIE pour envoyer les documents.

6. Lorsque vous êtes prêt à envoyer les documents, appuyez sur la touche ENVOI/COPIE.

7. Lorsque le télécopieur commence à envoyer les documents, raccrochez le combiné.

8. Si vous souhaitez envoyer plusieurs documents, insérez les documents supplémentaires dans le plateau avant que la dernière page n’ait été envoyée. Pour arrêter l’envoi, appuyez sur STOP.

4.5. Envoi différé

Le télécopieur peut envoyer automatiquement vos documents à l’heure que vous aurez spécifiée. Cette fonction vous permet d’éviter l’encombrement des lignes téléphoniques et de gagner du temps. L’envoi différé vous permet également d’envoyer vos documents le soir afin de bénéficier des tarifs de nuit.

1. Insérez les documents côté imprimé dans le plateau (10 pages maximum).

2. Si nécessaire, appuyez sur la touche RESOLUTION pour sélectionner une résolution.

Voir SELECTION DE LA RESOLUTION

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 37

3. Appuyez dans cet ordre sur la touche FONCTION, 5 et 5.

51 TRAVAUX DIFF

4. Appuyez sur la touche ENVOI/COPIE et sélectionnez TRANSM à l’aide des touches de recherche (▼ et ▲).

TRV : TRANSM

5. Appuyez sur la touche ENVOI/COPIE et saisissez l’heure à laquelle vous souhaitez que les documents soient envoyés. (Vous pouvez différer l’envoi de 24 heures.)

HEURE = 22:30

5. Saisissez par exemple 22:30 pour programmer l’envoi à 10h30 le soir

(usage militaire).

6. Appuyez sur la touche ENVOI/COPIE et saisissez le numéro de télécopie de votre correspondant à l’aide des touches numériques.

5. (Utilisez la touche BIS/P si vous souhaitez insérer une pause entre les

numéros.)

01 48 63 02 79

7. Appuyez à nouveau sur la touche ENVOI/COPIE et sélectionnez ON à l’aide des touches de recherche (▼ et ▲) si vous souhaitez recevoir un rapport d’émission après l’envoi différé. Ce paramètre ne s’applique que pour l’envoi différé.

RAPT COM : ON

8. Appuyez une nouvelle fois sur la touche ENVOI/COPIE et rebasculez en mode de veille en appuyant deux fois sur STOP.

9. Le télécopieur transmettra automatiquement les documents à l’heure que vous avez spécifiée. Le témoin de l’horloge s’allumera lorsque le télécopieur sera en mode d’attente.

REMARQUE

Si les documents sont retirés du plateau, l’envoi différé sera annulé.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 38

4.6. Envoi restreint

Cette fonction vous permet de transmettre des documents à des correspondants possédant une fonction de blocage des envois non autorisés. Pour pouvoir envoyer les documents, vous devez connaître le mot de passe de votre correspondant.

1. Insérez les documents côté imprimé dans le plateau (10 pages maximum).

2. Appuyez dans cet ordre sur la touche FONCTION, 5, 5 et 3.

53 CODE ACCES TRAN

3. Appuyez sur la touche ENVOI/COPIE. Lorsque le message “ ENTRER CODE ACCES ” disparaît de l’écran, saisissez le mot de passe (20 chiffres maximum) à l’aide des touches numériques.

2. (Appuyez sur la touche “R” pour entrer un espace.)

4. Appuyez à nouveau sur la touche ENVOI/COPIE et rebasculez en mode de veille en appuyant deux fois sur STOP.

5. Envoyez les documents selon la procédure habituelle.

REMARQUE

• Cette fonction ne peut être utilisée qu’avec des télécopieurs conformes à la nouvelle recommandation internationale (IUT-T New T.30).

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 39

4.7. Envoi de documents confidentiels

Pour transmettre des documents à la sous-adresse de votre correspondant, vous devez saisir la sous-adresse avant de commencer l’envoi.

1. Insérez les documents côté imprimé dans le plateau (10 pages maximum).

2. Appuyez dans cet ordre sur la touche FONCTION, 5, 5 et 4. 54 CODE TRAN SS ADD

3. Appuyez sur la touche ENVOI/COPIE. Lorsque le message “ ENTRER SOUS ADR ”

disparaît de l’écran, saisissez la sous-adresse (20 chiffres maximum) à l’aide des touches numériques.

2. (Appuyez sur la touche “R” pour entrer un espace.)

01 48 63 77 64

4. Appuyez à nouveau sur la touche ENVOI/COPIE et rebasculez en mode de veille en

appuyant deux fois sur STOP.

5. Envoyez les documents selon la procédure habituelle.

REMARQUE

• Cette fonction ne peut être utilisée qu’avec des télécopieurs conformes à la nouvelle recommandation internationale (IUT-T New T.30).

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 40

4.8. Modes de réception

Le télécopieur dispose de plusieurs modes de réception : TEL, AUTO et EXT. Appuyez sur la touche MODE jusqu’à ce que le mode de réception souhaité s’affiche à l’écran.

4.8.1 MODE TEL

Le télécopieur fonctionne en mode téléphone. Vous pouvez répondre aux appels en décrochant le combiné du téléphone relié au télécopieur ou le combiné du téléphone supplémentaire.

1. Si un signal sonore de télécopie est émis, le télécopieur reçoit automatiquement les documents. Lorsque la réception des documents commence, raccrochez le combiné.

2. Pour recevoir les documents après votre conversation téléphonique, procédez comme suit :

2. • Appuyez sur la touche ENVOI/COPIE et raccrochez lorsque la réception des

documents commence.

REMARQUE

• Pour recevoir les documents envoyés, vérifiez qu’il n’y a aucun autre document dans le plateau avant d’appuyer sur la touche ENVOI/COPIE.

• Dans certains cas, l’appareil ne peut pas passer automatiquement en mode télécopie, car votre correspondant n’émet pas de signaux sonores de télécopie avant d’envoyer les documents ou, car le type de connexion de votre appareil ne lui permet pas de détecter les signaux sonores de télécopie. Appuyez sur la touche ENVOI/COPIE.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 41

4.8.2. MODE AUTO

Le télécopieur répond automatiquement aux appels entrants.

1. Le télécopieur répond à tous les appels entrants après le déclenchement de la sonnerie du téléphone. Si vous prenez l’appel avant l’appareil, terminez votre conversation et suivez les procédures du mode TEL.

2. Si le télécopieur détecte des signaux sonores de télécopie, il reçoit les documents envoyés. S’il détecte une sonnerie téléphonique, il vous informe de l’appel au moyen de pseudo-sonneries.

3. En cas de pseudo-sonneries, décrochez le combiné pour prendre l’appel. Si vous ne répondez pas, le télécopieur tentera automatiquement de recevoir les documents après les pseudo-sonneries.

4.8.3. MODE EXT

Si un répondeur est connecté à la même ligne téléphonique que votre télécopieur et si vous avez sélectionné le mode EXT, le répondeur prend tous les appels entrants.

1. Le répondeur prend les appels entrants après le déclenchement de la sonnerie du télécopieur. Si vous répondez à l’appel avant le télécopieur, suivez la procédure du mode TEL.

2. Si le télécopieur détecte des signaux sonores de télécopie pendant le fonctionnement du répondeur, il reçoit automatiquement les documents.

REMARQUE

• Avant de sélectionner le mode Répondeur, vérifiez que le nombre de sonneries de répondeur défini pour le répondeur et le télécopieur est identique afin que le télécopieur ne réponde pas aux appels entrants.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 42

4.9. Rapport de réduction

Si votre correspondant vous envoie un document plus long que votre papier d’impression, le télécopieur peut le réduire en fonction du rapport de réduction sélectionné. Vous pouvez choisir un rapport de réduction parmi les cinq qui vous sont proposés.

RAPPORT DESCRIPTION

DE REDUCTION

AUTO Quelle que soit la taille originale du document reçu et du

papier d’impression, le télécopieur réduit automatiquement le document afin de l’imprimer sur une page.

100 % Quelle que soit la taille du papier d’impression, le

télécopieur l’imprime sans le réduire.

93 % Quelle que soit la taille du papier d’impression, le

télécopieur réduit le document à 93 % avant de l’imprimer.

87 % Quelle que soit la taille du papier d’impression, le

télécopieur réduit le document à 87 % avant de l’imprimer.

75 % Quelle que soit la taille du papier d’impression, le

télécopieur réduit le document à 75 % avant de l’imprimer.

Lorsque vous sélectionnez un rapport de réduction (100, 93, 87 ou 75 %), prenez en compte la taille de votre papier d’impression. Reportez-vous aux recommandations du tableau ci-dessous.

Voir FONCTION 24 - TAILLE DU PAPIER

Format du papier d’impression

Format du document reçu A4 LETTER

Letter 100 % 93 %

(21,6 x 28 cm)

A4 93 % 87 %

(21 x 29,7 cm)

LEGAL 75 % 75 %

(21,6 x 35,6 cm)

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 43

Procédez comme suit pour sélectionner le rapport de réduction.

1. Appuyez dans l’ordre sur la touche FONCTION, 2, 2, et 3 23 REDUCTION

2. Appuyez sur la touche ENVOI/COPIE et sélectionnez le rapport de réduction souhaité

à l’aide des touches de recherche (▼ et ▲).

REDUCTION : AUTO

3. Appuyez à nouveau sur la touche ENVOI/COPIE et rebasculez en mode de veille en

appuyant deux fois sur STOP.

4.10. Réception Libre/Sécurisée

Si vous souhaitez empêcher la réception de documents provenant de correspondants non-autorisés, entrez un mot de passe (20 chiffres maximum). Dans ce cas, le correspondant doit entrer ce mot de passe afin de vous envoyer des messages.

1. Appuyez dans cet ordre sur la touche FONCTION, 5, 5 et 5. 55 CODE ACCES

2. Appuyez sur la touche ENVOI/COPIE puis sélectionnez LIBRE ou SECUR à l’aide

des touches de recherche (▼ et ▲). Si vous sélectionnez LIBRE, passez à l’étape 4.

RECEPTION SECUR

3. Appuyez sur la touche ENVOI/COPIE. Lorsque le message “ENTRER CODE

ACCES” disparaît, entrez le mot de passe (20 chiffres maximum) à l’aide des touches numériques. (Appuyez sur la touche “R” pour entrer un espace). Après avoir entré le mot de passe, appuyez sur la touche ENVOI/COPIE.

4. Rebasculez en mode de veille en appuyant deux fois sur STOP.

REMARQUE

• Cette fonction ne peut être utilisée qu’avec des télécopieurs conformes à la nouvelle recommandation internationale (IUT-T New T.30).

Voir FONCTION 45 –METHODE DE COMMUNICATION

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 44

4.11. Réception dans la mémoire

Si votre télécopieur détecte l’une des erreurs suivantes pendant la réception, il va stocker tous les documents entrants dans sa mémoire.

• Manque de papier

• Manque de ruban

• Bourrage de papier

Le message “ FAX EN MEMOIRE ” s’affiche. Une fois que les erreurs ont été résolues, le télécopieur imprime automatiquement les télécopies stockées et vide la mémoire.

Le télécopieur peut stocker environ 50 pages au format letter (conformément à la lettre No. 1 ITU-T, mode standard) dans sa mémoire.

REMARQUE

• Lorsque le télécopieur imprime les télécopies reçues stockées en mémoire, il revient en mode de veille après avoir imprimé la page en cours si vous appuyez sur STOP.

• Si vous appuyez sur la touche “R” lorsque le télécopieur est en mode de veille ou lorsqu’une communication de télécopie ou une copie est terminée, le télécopieur imprime les télécopies stockées en mémoire.

4.12. Fonction relève d’un document

• La fonction de relève vous permet de récupérer des documents du correspondant ou de permettre au correspondant de récupérer des documents chargés dans votre unité.

• L’expéditeur doit d’abord régler le télécopieur en mode de relève.

• Le destinataire paie les coûts d’appel.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 45

4.12.1. Réception par relevé

Vous pouvez récupérer des télécopies du correspondant sans utiliser de mot de passe.

a) RECEPTION PAR RELEVE LIBRE AUTOMATIQUE

1. Entrez le numéro de télécopieur du correspondant dont vous souhaitez récupérer les

télécopies à l’aide des touches numériques.

(Si nécessaire, appuyez sur BIS/P pour entrer une pause entre les numéros)

2. Appuyer sur la touche “MODE” pour récupérer les télécopies.

3. Une fois que le télécopieur est connecté, il récupère automatiquement les télécopies

envoyées par les correspondants.

RECOMPOSITION AUTOMATIQUE DU NUMERO POUR LA RECEPTION PAR RELEVE

• En mode de réception Relève, si le correspondant ne répond pas à votre appel, le télécopieur recompose automatiquement deux fois le numéro avec trois minutes d’intervalle pour récupérer la télécopie.

• Le message “ RAPPEL DU NUM ” s’affiche lorsque votre télécopieur est en train de recomposer un numéro automatiquement.

• Vous pouvez annuler la recomposition automatique pour réception par relève.

b) RECEPTION PAR RELEVE LIBRE

D é c rochez le combiné ou appuyez sur la touche P L S D et attendez la tonalité.

2. Composez le numéro du correspondant dont vous souhaitez récupérer les télécopies.

3. Si vous avez utilisé la touche PLSD, décrochez le combiné lorsque le correspondant répond.

4. Après conversation, appuyez sur la touche MODE pour récupérer les télécopies dès que le correspondant aura configuré son télécopieur en mode de transmission par relève.

5. Si vous avez décroché le combiné, raccrochez lorsque votre télécopieur commence à récupérer les messages.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 46

4.12.2. Réception par relevé sécurisée

Si le correspondant a défini un mot de passe afin d’éviter que des correspondants non-autorisés ne récupèrent des documents, vous devez entrer ce mot de passe (20 chiffres maximum) avant de procéder à leur relève.

1. Appuyez dans cet ordre sur la touche FONCTION, 5, 5 et 7.

57 REG. RECP. REL. C

2. Appuyez sur la touche ENVOI/COPIE, puis, une fois que le message “ ENTRER CODE ACCES ” a disparu, entrez le mot de passe (20 chiffres maximum) à l’aide des touches numériques. (Appuyez sur la touche “R” pour entrer un espace).

3. Appuyez à nouveau sur la touche ENVOI/COPIE et rebasculez en mode de veille en appuyant deux fois sur STOP.

4. Suivez la procédure de réception par relève libre.

REMARQUE

• Cette fonction ne peut être utilisée qu’avec des télécopieurs conformes à la nouvelle recommandation internationale (IUT-T New T.30).

4.12.3. Réception par relevé restreinte

Si vous souhaitez récupérer les documents à partir d’une sous-adresse particulière du domaine du souscripteur appelé, entrez la sous-adresse (20 chiffres maximum) avant de procéder à la réception par relève.

1. Appuyez dans cet ordre sur la touche FONCTION, 5, 5 et 8. 58 REG. RECP. REL. S

Appuyez sur la touche ENVOI/COPIE et entrez la sous-adresse (20 chiffres maximum) à l’aide des touches numériques une fois que le message “ ENTRER SOUS ADR ” a disparu. (Appuyez sur la touche “R” pour entrer un espace).

01 48 63 02 79

3. Appuyez à nouveau sur la touche ENVOI/COPIE et rebasculez en mode de veille

en appuyant deux fois sur STOP.

4. Suivez la procédure de réception par relève libre.

REMARQUE

• Cette fonction ne peut être utilisée qu’avec des télécopieurs conformes à la nouvelle recommandation internationale (IUT-T New T.30).

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 47

4.12.4. Transmission par relevé libre/sécurisée

Vous pouvez autoriser votre correspondant à récupérer vos messages. Si vous souhaitez éviter que des correspondants non-autorisés ne récupèrent vos documents, définissez d’abord votre mot de passe (20 chiffres maximum). Dans ce cas, le correspondant devra saisir ce mot de passe pour récupérer les documents.

1. Insérez le document dans le plateau (10 pages maximum).

2. Appuyez dans cet ordre sur la touche FONCTION, 5, 5 et 6. 56 REG. TRANS RELEVE

3. Appuyez sur la touche ENVOI/COPIE puis sélectionnez LIBRE ou SECUR à l’aide

des touches de recherche (▼ et ▲). Si vous sélectionnez LIBRE, passez à l’étape 5.

TRAN REL: SECUR

Appuyez sur la touche

ENVOI/COPIE

. Lorsque le message “ ENTRER CODE ACCES ” disparaît, entrez le mot de passe (20 chiffres maximum) à l’aide des touches numériques. (Appuyez sur la touche “R” pour entrer un espace). Après avoir entré le mot de passe, appuyez sur ENVOI/COPIE.

5. Si vous souhaitez que vos documents soient récupérés à une sous-adresse particulière du correspondant, appuyez sur 4. Sinon, passez à l’étape 7.

CODE TRANS SS AD

Appuyez sur la touche E N V O I / C O P I E et entrez la sous-adresse (20 chiff res maximum) à l’aide des touches numériques une fois que le message “ ENTRER SOUS ADR ” a disparu . (Appuyez sur la touche “R” pour entrer un espace). Après avoir entré la sous-adresse, appuyez sur ENVOI/COPIE.

7. Rebasculez en mode de veille en appuyant deux fois sur STOP.

8. Attendez que le correspondant récupère vos documents.

Voir FONCTION 53 – ANNULATION D’UN TRAVAIL

REMARQUE

• Si vous utilisez un mot de passe ou une sous-adresse, cette fonction ne peut être utilisée qu’avec des télécopieurs conformes à la nouvelle recommandation internationale (IUT-T New T.30).

Voir FONCTION 45 –METHODE DE COMMUNICATION

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 48

4.12.5. Réception par relevé différée

Le télécopieur peut récupérer automatiquement des télécopies émises par un correspondant à une heure spécifiée.

1. Appuyez dans cet ordre sur la touche FONCTION, 5 et 5. 51 TRAVAUX DIFF

2. Appuyez sur la touche ENVOI/COPIE, puis sélectionnez RECEP RELEV à l’aide

des touches de recherche (▼ et ▲).

TRV : RECEP RELEV

3. A

ppuyez sur

la touche ENVOI/COPIE

et saisissez l’heure souhaitée. (Cette fonction vous permet d’envoyer des documents ultérieurement avec un report maximum de 24 heures.)

HEURE = 22:30 Ex. : saisissez 22:30 pour 10:30 du soir (usage militaire)

4. Appuyez sur la touche ENVOI/COPIE et saisissez le numéro de télécopie à l’aide des touches numériques.

(Si nécessaire, appuyez sur “R” pour insérer un espace entre les numéros.)

01 48 63 67 95

5. Appuyez sur la touche ENVOI/COPIE. Si vous souhaitez visualiser le rapport d’émission après la transmission différée, sélectionnez ON à l’aide des touches de recherche (▼ et ▲). Ce paramètre n’est valide que pour la réception par relève différée.

RAPT COM : ON

Appuyez sur la touche E N V O I / C O P I E et rebasculez en mode de veille en appuyant deux fois sur S T O P.

7. Votre télécopieur récupérera automatiquement les télécopies à l’heure spécifiée. Dans ce cas, le témoin de l’horloge s’allume.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 49

4.13.

•

4.13.1. Demande de composition automatique du numéro de téléphone

2. Une fois la transmission ou la réception de la télécopie terminée, votre correspondant

3. Si votre correspondant répond, votre télécopieur émet des signaux sonores d’appel et

4. Décrochez le téléphone pour discuter avec votre correspondant.

5. Si vous devez envoyer ou recevoir des télécopies après la conversation :

• pour l’envoi, placez vos documents côté imprimé vers le bas (10 pages maximum)

• pour la réception, appuyez sur la touche ENVOI/COPIE. Il ne doit y avoir aucun

4.13.2. Demande de composition automatique de numéro de téléphone de la part de votre cor respondant

Composition d’un numéro pendant l’émission d’un fax

La composition automatique du numéro de téléphone vous permet d’avoir une conversation avec votre correspondant à la fin de la transmission ou de la réception de la télécopie.

Pour faire une demande de composition automatique du numéro de téléphone, appuyez sur PLSD pendant l’émission de la télécopie. Le témoin du téléphone s’allume. Si vous appuyez de nouveau sur PLSD pour annuler la composition automatique du numéro de téléphone, le témoin du téléphone s’éteint.

sera averti d’une demande de conversation.

le message “DECROCHER” s’affiche à l’écran.

dans le plateau et appuyez sur la touche ENVOI/COPIE ;

document dans le plateau.

Si votre correspondant demande une composition automatique de numéro de téléphone au cours de l’émission de télécopie, votre télécopieur émet des signaux sonores d’appel et le message “DECROCHER” s’affiche à l’écran à la fin de l’émission ou de la réception.

2. Décrochez votre téléphone pour discuter avec le correspondant.

3. Si vous devez envoyer ou recevoir des télécopies après la conversation :

• pour l’envoi, placez vos documents côté imprimé vers le bas (10 pages maximum)

dans le plateau et appuyez sur la touche ENVOI/COPIE ;

• pour la réception, appuyez sur la touche ENVOI/COPIE. Il ne doit y avoir aucun

document dans le plateau.

REMARQUE

• Si votre télécopieur ne possède pas la fonction de composition automatique du numéro de téléphone, vous ne pouvez pas utiliser cette fonction.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 51

5 LISTES ET RAPPORTS

5-1 Liste des paramètres utilisateur page 51 5-2 Rapport d’activité page 51 5-3 Annuaire téléphonique page 51 5-4 Rapport d’émission page 52 5-5 Liste d’identification d’appel page 52

5.1. Liste des paramètres utilisateur

Cette liste présente les paramètres en cours définis sur votre télécopieur.

Appuyez dans cet ordre sur la touche FONCTION, 1 et ENVOI/COPIE pour imprimer.

5.2. Rapport d’activité

Cette liste récapitule les 10 dernières communications.

Appuyez dans cet ordre sur la touche FONCTION, 1, 2 et ENVOI/COPIE pour imprimer. La durée indiquée dans ce rapport ne concerne que les télécopies émises ou reçues.

5.3. Annuaire téléphonique

Cette liste présente les numéros de téléphone et de télécopie enregistrés au préalable. Les dix premières entrées se réfèrent à la composition 1 touche et les autres à la composition rapide.

Appuyez dans cet ordre sur FONCTION, 1, 3 et ENVOI/COPIE pour imprimer.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 52

5.4. Rapport d’émission

Le télécopieur imprime ce rapport automatiquement pour indiquer le résultat d’une émission de télécopie.

1. Appuyez dans cet ordre sur la touche FONCTION, 4, 4 et ENVOI/COPIE.

2. Sélectionnez ON, OFF ou ERR à l’aide des touches de recherche (▼ et ▲), puis appuyez sur ENVOI/COPIE.

• ON : imprimé après chaque émission.

• OFF : non imprimé

• ERREUR : imprimé uniquement en cas d’erreur

3. Rebasculez en mode de veille en appuyant deux fois sur STOP.

Rapport d’émission lorsque la télécopie a été transmise correctement Rapport d’émission lorsqu’une erreur s’est produite lors de l’émission de la télécopie

5.5. Liste d’identification d’appel

Cette liste présente les 10 derniers appels reçus. Elle n’est disponible que lorsque vous êtes abonné au service d’identification des appels de votre compagnie téléphonique.

Appuyez dans cet ordre sur la touche FONCTION, 1, 4 et ENVOI/COPIE pour l’imprimer.

Voir 3.9. Identification d’appel

Sur cette liste, vous pouvez visualiser le type d’appel reçu ainsi que le mode de réception de votre télécopieur.

RX FAX : Le télécopieur a reçu des télécopies après avoir répondu à l’appel. TX FAX : Le télécopieur a émis des télécopies après avoir répondu à l’appel. VOICE : A obtenu une réponse mais aucune télécopie n’a été envoyée. NOT ANS : L’appel n’a pas obtenu de réponse ou a été pris sur un poste

supplémentaire.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 53

6 PARAMETRES DU TELECOPIEUR

6-1 Personnalisation de votre télécopieur page 53 6-2 Bouton Tel/Fax page 56 6-3 Options du télécopieur page 57 6-4 Options avancées du télécopieur page 60

Vous pouvez sélectionner facilement l’élément que vous souhaitez modifier à l’aide des touches de recherche (▼ ou ▲) après avoir appuyé sur la touche FONCTION.

6.1. Personnalisation de votre télécopieur

FONCTION 21 - HEURE ET DATE Pour définir la date et l’heure, procédez comme suit :

1. Appuyez dans cet ordre sur la touche FONCTION, 2 et 2.

21 HEURE & DATE

2. Appuyez sur à l’aide des touches numériques. Vous pouvez déplacer le curseur à l’aide des touches de recherche ( et ) pour effectuer toute modification.

21:35 03/07 1998

Appuyez sur la touche E N V O I / C O P I E et rebasculez en mode de veille en appuyant deux fois sur S T O P.

la touche E N V O I / C O P I E

et définissez la date et l’heure (usage militaire)

FONCTION 22 - VOTRE NOM ET VOTRE NUMERO DE TELEPHONE Vous pouvez enregistrer le nom et le numéro imprimés en haut de chaque page que

vous envoyez à l’aide des touches numériques.

1. Appuyez dans cet ordre sur la touche FONCTION, 2, 2 et 2.

22 VOTRE NOM ET VOTRE NUMERO DE TELEPHONE

2. Appuyez sur la touche ENVOI/COPIE et saisissez le nom (32 caractères maximum).

(Appuyez sur la touche “R” pour entrer un espace.)

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 54

Voir ANNEXE A - SAISIE DES CARACTERES

DAVID

3. Appuyez sur la touche ENVOI/COPIE et saisissez le numéro (32 chiffres maximum).

(Appuyez sur * pour saisir un “+” et appuyez sur la touche “R” pour entrer un espace.)

01 48 63 67 94

Appuyez sur

la touche ENVOI/COPIE

et rebasculez en mode de veille en appuyant deux

fois sur S T O P.

FONCTION 24 - TAILLE DU PAPIER

Indépendamment de la taille du papier d’impression, le télécopieur réduit et imprime le document reçu en fonction de ce paramètre. Après avoir modifié la taille du papier d’impression, vous devez modifier le paramètre de réduction. Ce télécopieur est adapté aux formats A4 et letter.

Voir 2.3. CHARGEMENT DU PAPIER et 5.2. RAPPORT DE REDUCTION

1. Appuyez dans cet ordre sur FONCTION, 2, 2 et 4.

24 FORMAT PAPIER

2. Appuyez sur la touche ENVOI/COPIE et sélectionnez A4 ou LETTRE à l’aide des touches de recherche (▼ et ▲).

PAPIER : A4

Appuyez sur la touche E N V O I / C O P I E et rebasculez en mode de veille en appuyant deux fois sur S T O P.

FONCTION 25 - SIGNAL SONORE

Le télécopieur vous avertit par un signal sonore à chaque fois que vous appuyez sur une touche ou que vous faites une erreur et lorsque l’émission de télécopie est terminée. Si vous ne souhaitez pas entendre les signaux, sélectionnez OFF.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 55

1. Appuyez dans cet ordre sur FONCTION, 2, 5 et 5.

25 BIP

2. Appuyez sur la touche ENVOI/COPIE et sélectionnez ON ou OFF à l’aide des touches de recherche (▼ ou ▲).

BIP : ON

Appuyez sur

la touche ENVOI/COPIE

et rebasculez en mode de veille en appuyant deux

fois sur STOP.

FONCTION 26 - LANGUE Le télécopieur comprend trois langues : anglais, allemand et français. Sélectionnez la

langue de votre choix.

1. Appuyez dans cet ordre sur FONCTION, 2, 2 et 6.

26 LANGUE

2. Appuyez sur la touche ENVOI/COPIE et sélectionnez la langue à l’aide des touches de recherche (▼ ou ▲).

LANG : FRANCAIS

3. Appuyez sur la touche ENVOI/COPIE et rebasculez en mode de veille en appuyant deux fois sur STOP.

FONCTION 27 - MODE DE COMPOSITION Vous pouvez modifier le mode de composition en fonction de l’échange.

1. Appuyez dans cet ordre sur FONCTION, 2, 2 et 7.

27 NUMEROTATION

2. Appuyez sur la touche ENVOI/COPIE et sélectionnez FV ou DC à l’aide des touches de recherche (▼ ou ▲).

NUMEROTATION : FV

Appuyez sur

la touche ENVOI/COPIE

et rebasculez en mode veille en appuyant deux

fois sur STOP.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 56

6.2. Bouton Tel/Fax

FONCTION 31 - SONNERIE DU TELEPHONE

Vous pouvez modifier le nombre de sonneries téléphoniques à partir duquel le télécopieur, en mode auto, répond automatiquement à un appel entrant.

Voir 5.1. MODES DE RECEPTION (MODE AUTO)

1. Appuyez dans cet ordre sur la touche FONCTION, 3 et 3.

31 SONNERIE TEL

2. Appuyez sur la touche ENVOI/COPIE et saisissez le nombre de sonneries téléphoniques à l’aide des touches numériques.

NBR SONN : 2

3. Appuyez sur la touche ENVOI/COPIE et rebasculez en mode veille en appuyant deux fois sur STOP.

FONCTION 32 - PSEUDO-SONNERIE

Vous pouvez modifier le nombre de pseudo-sonneries, à partir duquel le télécopieur, en mode auto, vous informe d’un appel. Après ces pseudo-sonneries, le télécopieur sera prêt à recevoir des documents.

Voir 5.1. MODES DE RECEPTION (MODE AUTO)

1. Appuyez dans cet ordre sur la touche FONCTION, 3, 3 et 2.

32 PSEUDO SONNERIE

2. Appuyez sur la touche ENVOI/COPIE et saisissez le nombre de pseudo-sonneries à l’aide des touches numériques.

NBR SONN : 3

3. Appuyez sur la touche ENVOI/COPIE et rebasculez en mode de veille en appuyant deux fois sur STOP.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 57

FONCTION 33 - SONNERIE DU REPONDEUR

Quand vous associez un répondeur au télécopieur, le nombre de sonnerie des deux appareil doit être identique

1. Appuyez dans cet ordre sur la touche FONCTION, 3, 3 et 3.

33 SONNERIE EXT.

2. Appuyez sur la touche ENVOI/COPIE et saisissez le nombre de signaux sonores de répondeur à l’aide des touches numériques.

NBR. SONN. : 3

Appuyez sur fois sur S T O P.

la touche ENVOI/COPIE

et rebasculez en mode de veille en appuyant deux

6.3. Options du télécopieur

FONCTION 42 - VITESSE D’EMISSION

Vous risquez d’être confronté à des problèmes de transmission de documents si la connexion est défectueuse. Dans ce cas, réessayez à une vitesse inférieure avant l’émission. Après l’émission, la vitesse de transmission reviendra automatiquement à 9600 BPS.

1. Appuyez dans cet ordre sur la touche FONCTION, 4,4 et 2.

VITESSE TRANS

2. Appuyez sur la touche ENVOI/COPIE et sélectionnez 9600, 7200, 4800 ou 2400 BPS à l’aide des touches de recherche (▼ ou ▲).

TRANS. : 9600 BPS

Appuyez sur fois sur S T O P.

la touche ENVOI/COPIE

et rebasculez en mode de veille en appuyant deux

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 58

FONCTION 43 - VITESSE DE RECEPTION

Des parasites sur la ligne téléphonique peuvent empêcher le télécopieur de recevoir des télécopies. Si cette situation se reproduit régulièrement, définissez la vitesse de transmission sur 4800 BPS.

1. Appuyez dans cet ordre sur la touche FONCTION, 4, 4 et 3.

VITESSE RECEP.

2. Appuyez sur la touche ENVOI/COPIE et sélectionnez 9600 ou 4800 BPS à l’aide des touches de recherche (▼ ou ▲).

RECEP. BPS : 4800 BPS

Appuyez sur

la touche ENVOI/COPIE

et rebasculez en mode de veille en appuyant deux

fois sur S T O P.

FUNCTION 44 - LOTS DE PAGES

Si vous saisissez le nombre total de documents que vous souhaitez envoyer avant l’émission, le télécopieur pagine automatiquement le document et le correspondant en sera informé à la réception, en haut de chaque page (ex. 01/03, 02/03, 03/03). Une fois la dernière page transmise, votre télécopieur rebascule en mode de veille.

1. Appuyez dans cet ordre sur FONCTION, 4, 4 et 4.

44 PAGE TOTAL

2. Appuyez sur la touche ENVOI/COPIE et saisissez le nombre total de documents (maximum 99) à l’aide des touches numériques.

NBR. PAGE RECEP.: 03

Appuyez sur

la touche ENVOI/COPIE

et rebasculez en mode de veille en appuyant deux

fois sur S T O P.

FONCTION 45 - METHODE DE COMMUNICATION Ce télécopieur est conforme à la nouvelle recommandation internationale ainsi qu’à l’ancienne.

Vous pouvez utiliser certaines fonctions après avoir sélectionné la nouvelle recommandation internationale (NV.). Le paramètre par défaut correspond à l’ancienne recommandation (ANC.).

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 59

1. Appuyez dans cet ordre sur la touche FONCTION, 4, 4 et 5.

45 MODE COM.

2. Appuyez sur la touche ENVOI/COPIE et sélectionnez NV ou ANC à l’aide des touches de recherche (▼ ou ▲).

MODE COM. : NV

3. Appuyez sur la touche ENVOI/COPIE et rebasculez en mode de veille en appuyant deux fois sur STOP.

REMARQUE

• Certaines fonctions comme l’émission de télécopies avec la résolution SUPER FIN, l’émission/réception sécurisée, l’émission confidentielle, l’émission/réception par relève sécurisée et la réception par relève sont agréées dans la nouvelle recommandation internationale (NV).Vous pouvez ainsi utiliser ces fonctions avec votre correspondant, si son matériel est conforme à la nouvelle recommandation internationale.

• Peu de télécopieurs ne sont pas conformes à cette recommandation internationale. Ces appareils peuvent vous poser quelques problèmes lors d’émission de télécopies. Dans ce cas, réessayez après avoir sélectionné l’ancienne recommandation internationale (ANC.).

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 60

6.4. Options avancées du télécopieur

FONCTION 52 - ANNULATION D’UN TRAVAIL

Vous pouvez facilement annuler les travaux différés à l’aide de cette option.

1. Appuyez dans cet ordre sur la touche FONCTION, 5, 5 et 2. 52 TRAVAIL ANNULER

2. Appuyez sur la touche ENVOI/COPIE et sélectionnez le travail à annuler à l’aide

des touches de recherche (▼ et ▲).

TRANSM. DIFF.

TRANS. DIFFERE : émission différée RECEP. REL. DIFF. : réception par relève différée TRANS. RELEVE : émission par relève RAPPEL RECEP. REL. : réception par relève de rappel

3. Annulez le travail en appuyant deux fois sur EFFACE et rebasculez en mode de veille

en appuyant eux fois sur STOP.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 61

7 REALISATION DE COPIES

Vous pouvez faire des copies de vos documents à l’aide de votre télécopieur.

1. Insérez votre document coté imprimé vers le bas dans le plateau (10 pages

maximum).

2. Si nécessaire, appuyez sur RESOLUTION pour sélectionner la résolution.

3. Appuyez sur la touche ENVOI/COPIE et entrez le nombre de copies (jusqu’à 99).

4. Appuyez sur la touche ENVOI/COPIE et sélectionnez un taux de réduction à l’aide

des touches de recherche (▼ ou ▲).

Voir 5.2 RAPPORT DE REDUCTON

5. Appuyez sur (▼ et ▲) pour commencer la copie de vos documents.

6. Pour faire des copies supplémentaires, insérez les documents supplémentaires dans le

plateau avant la copie de la dernière page.

7. Lorsque la copie est terminée, votre télécopieur rebascule automatiquement en mode

de veille.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 62

8 LES ANNEXES

Annexe A. Saisie des caractères page 63 Annexe B. Codes d’erreur page 64 Annexe C. Fiche technique page 65

TOUCHES NOMBRE DE PRESSIONS SUR LA TOUCHE

NUMERIQUES une deux trois quatre cinq six sept

1 , - - 1 2 A B C 2 Ä Å Æ Ç 3 D E F 3 4 G H I 4 5 J K L 5 6 M N O 6 Ñ Ö 7 P Q R S 7 ß 8 T U V 8 Ü 9 W X Y Z 9

* *

0 0 # # & % ’

OGICOM

/ ( )

TABLEAU 1. CARACTERES & SYMBOLES

LOG A4 dernier juxe 27/06/0 12:27 Page 63

8.1. ANNEXE A. SAISIE DES CARACTERES

SAISIE D’UN NOM

Vous pouvez saisir des noms à l’aide des touches numériques. Appuyez sur la touche numérique appropriée autant de fois que nécessaire pour faire apparaître le caractère souhaité à l’écran. Par exemple, si vous appuyez sur la touche 5, le caractère passe de J → K → L → 5.

(Appuyez sur la touche R pour entrer un espace.) Exemple : Pour saisir “ JOHN “.

1. Appuyez une fois sur 5 pour entrer “ J “.

2. Le curseur se déplace automatiquement vers la droite. Appuyez trois fois sur 6 pour

entrer “ O “.

3. Appuyez deux fois sur 4 pour entrer “ H “.

4. Appuyez deux fois sur 6 pour entrer “ N “.

CORRECTION D’UN NOM

Procédez comme suit pour corriger le nom que vous venez d’entrer.

1. Déplacez le curseur sur le caractère que vous souhaitez modifier à l’aide des touches

de recherche ( , ).

2. Appuyez sur EFFACE pour effacer le caractère.

3. Entrez un nouveau caractère en appuyant sur la touche numérique appropriée.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 64

8.2. ANNEXE B. CODES D’ERREUR

Lorsqu’une erreur se produit lors de la transmission ou la réception d’une télécopie, votre télécopieur imprime un rapport d’erreur avec un code d’erreur. Le témoin lumineux correspondant s’allume.

Le tableau suivant décrit chaque code d’erreur.

CODE

D’ERREUR

#11 Les documents sont coincés ou trop longs #21 Il n’y a plus de papier d’impression

#23 Aucune donnée n’a été obtenue du télécopieur distant lors de la

tentative de réception des données #25 La mémoire est pleine #27

#29 Réception d’un signal de déconnexion du correspondant émetteur

#34 Indique un dysfonctionnement du poste distant

#36 Le papier d’impression est coincé #37 Le mot de passe pour la réception sécurisée est incorrect #39 La demande de relève a été refusée par le correspondant #41 Aucune réponse lors de la tentative de transmission du document

#42 Ligne ou connexion défectueuse ou parasites sur la ligne

#44 Pas de confirmation après achèvement de l’émission #50 Le poste distant a échoué et n’a pas répondu après réception d’un

#51 Réception de données illisibles #53 Surchauffe d’un composant du télécopieur #61 Erreur lors du chargement du document pendant l’émission

STOP

PAS DE REPONSE Pas de réponse du poste distant avant la communication

Le mot de passe pour la transmission par relève sécurisée est incorrect

lors de la réception d’un document

téléphonique lors de la tentative de transmission d’une télécopie

protocole valide

Touche STOP enfoncée pendant l’émission ou la réception d’un

document

DESCRIPTION

OGICOM

TABLEAU 2. CODES D’ERREUR

LOG A4 dernier juxe 27/06/0 12:27 Page 65

8.3. ANNEXE C. FICHE TECHNIQUE

ELEMENT DESCRIPTION

Type Télécopieur de bureau Compatibilité IUT-T Groupe 3 Méthode de codage MH / MR Vitesse du modem 9600bps (9600/7200/4800/2400bps, reprise automatique)

Méthode de relève Libre, sécurisée, restreinte, différée

Méthode de CIS (Contact Image Sensor)

numérisation Largeur de l’image 212 mm Méthode d’impression Transfert thermique (par ruban)

Largeur de l’image 208 mm Dimensions du papier LETTRE/A4 Capacité papier 100 feuilles Echelle de gris 64 niveaux Résolution Horizontale : 8 points/mm

Verticale : 3,85 lignes/mm (Normal)

Verticale : 7,7 lignes/mm (Fin)

Verticale : 15,4 lignes/mm (Super fin)

Composition Composition 1 touche : 10 stations automatique Composition rapide : 40 stations LCD 16 caractères Consommation Attente : 7 W

Copie : 25 W

Transmission : 22 W

Réception : 31 W

(Basé sur la lettre No. 1 ITU-T) Dimensions 353 x 316 x 285 mm

Poids 4,0 kg (sans le ruban) Conditions ambiantes Température : 5-35°C

Humidité : 15-85%

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 66

9 PROCEDURE POUR CONTACTER LE S.A.V.

R e m a r que : Avant de re n d re l’appareil au magasin, il est impératif de nous

contacter afin d’être sûr que vous ayez une panne.

• Munissez-vous de votre appareil, branché (sauf si l’appareil est endommagé).

• Vous disposez de deux lignes clients : 01 48 63 67 94 ou 01 48 63 67 95.

• Un serveur téléphonique vous donnera une solution à chacun de vos pro b l è m e s .

10 CHAMP D’APPLICATION DE LA GARANTIE

La garantie fournisseur LOGICOM est valable pour un usage normal de l’appareil tel qu’il est défini dans le cadre de la notice d’utilisation.

Sont exclues de cette garantie, les détériorations dues à une cause étrangère à l’appareil. En part i c u l i e r, la garantie ne s’applique pas si l’appareil a été endommagé à la suite d’un choc ou d’une chute, d’une fausse manœuvre, d’un branchement non conforme aux instructions mentionnées dans la notice ou aux prescriptions de France Te l e c o m , de l’effet de foudre, de surtension secteur, d’une protection insuffisante contre la chaleur, l’humidité ou le gel.

Les fourn i t u res utilisées avec l’appareil (cordon téléphonique, cordon d’alimentation, etc …) ne sont pas couvertes par la garantie.

La garantie s’étend uniquement à la France Métro p o l i t a i n e . En tout état de cause, la garantie légale pour vices cachés s’appliquera conform é m e n t

aux articles 1641 et suivants du Code Civil.

OGICOM

LOG A4 dernier juxe 27/06/0 12:27 Page 68

OGICOM

Z.I. PARIS NORD 2

74, rue de la Belle Etoile - B.P. 50338 - 95941 ROISSY CDG CEDEX

S.A.

Logicom LOG A4 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
