Notice LD7000 - flash 76 10/03/05 10:52 Page 1

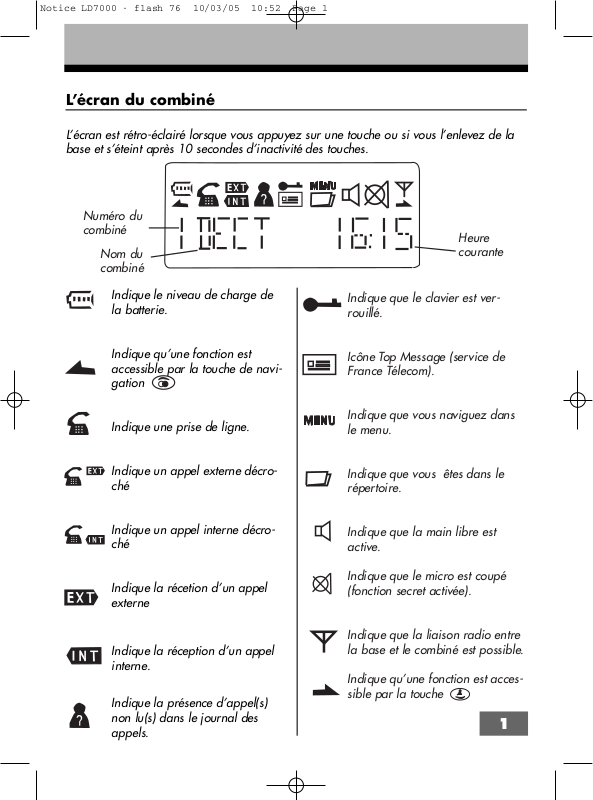

L’écran du combiné

L’écran est rétro-éclairé lorsque vous appuyez sur une touche ou si vous l’enlevez de la
base et s’éteint après 10 secondes d’inactivité des touches.

Numéro du
combiné

Nom du
combiné

Heure
courante

Indique le niveau de charge de
la batterie.

Indique qu’une fonction est
accessible par la touche de navi­gation

Indique une prise de ligne.

Indique un appel externe décro­ché

Indique un appel interne décro­ché

Indique la récetion d’un appel
externe

Indique la réception d’un appel
interne.

Indique la présence d’appel(s)
non lu(s) dans le journal des
appels.

Indique que le clavier est ver­rouillé.

Icône Top Message (service de
France Télecom).

Indique que vous naviguez dans
le menu.

Indique que vous êtes dans le
répertoire.

Indique que la main libre est
active.

Indique que le micr
(fonction secret activée).

Indique que la liaison radio entre
la base et le combiné est possible.

Indique qu’une fonction est acces­sible par la touche

o est coupé

1

Notice LD7000 - flash 76 10/03/05 10:52 Page 2

2

Notice LD7000 - flash 76 10/03/05 10:52 Page 3

SOMMAIRE

1 Présentation de l’appareil page 0 3

2 Fonctions téléphone page 0 9

3 Fonction Présentation du numéro page 035

4 Options avancées page 043

5 Réinitialisation de l’appareil page 049

6 Champ d’application de la garantie page 050

7 Procédure pour contacter le S.A.V. page 051

1 - PRESENTATION DE L’APPAREIL

Intégrant les plus récentes technologies, il est l’outil indispensable pour communiquer
aujourd’hui.

Enfin, compact et simple à utiliser le LD 7000 tiendra peu de place sur votre bureau.
Merci de bien vouloir lire la notice entièrement pour l’utiliser au mieux.

1-1 Caractéristiques page 4

1-2 Précautions d’emploi page 6

1-3 Conditions de sécurité page 7

1-4 Charge des batteries page 7

1-5

1-6 Instructions d’installation page 8

1-7 Témoins lumineux page 8

Niveau de char

ge de la batterie page 8

3

Notice LD7000 - flash 76 10/03/05 10:52 Page 4

1-1 - Caractéristiques

Ses caractéristiques techniques principales sont :

FONCTIONS TELEPHONES :

• Portée 300 m en champ libre.

• Autonomie : 100 heures en veille.

8 heures en communication.

• Ecran rétro-éclairé LCD 2 lignes (1 ligne alphanumérique + 1 ligne d’icônes).

• Possibilité de programmer 2 combinés sur la même base.

• Possibilité de programmer 1 combiné sur 4 bases.

• Appel interphone entre deux combinés.

• Transfert d’un appel externe vers un autre combiné.

• Recomposition de l’un des 10 derniers numéros appelés.

• Répertoire de 25 mémoires alphanumériques (numéros + noms).

Capacité de 25 chiffres par numéro

Capacité de 12 caractères par nom

• Pré-numérotation

• Possibilié d’éteindre/allumer un combiné

• Code personnalisé (code PIN) pour protéger l’accès à certaines fonctions.

• Témoin lumineux indiquant la prise de ligne.

• Personnalisation du combiné (5 caractères).

• Choix de 8 sonneries sur le combiné.

• Volume de la sonnerie réglable sur le combiné (5 niveaux + Arrêt + crescendo).

• Volume d’écoute réglable sur le combiné (5 niveaux).

• Choix de 5 sonneries sur la base.

• Volume de la sonnerie réglable sur la base (5 niveaux + arrêt).

errouillage du clavier.

• V

4

Notice LD7000 - flash 76 10/03/05 10:52 Page 5

• Fonction horloge.

• Programmation des appels interdits.

• Choix de la langue (Français, Anglais, Espagnol, Allemand et Italien).

• Bips touches.

• Indicateur visuel et sonore de batterie faible.

• Indicateur visuel et sonore de dépassement de portée.

• Compteur de durée de conversation.

• Appel combiné.

• Numérotation : Fréquence Vocale (FV) uniquement.

• Touche R (délai réglable).

• Fonction PAUSE (délai réglable).

• Fonction secret.

SERVICES CONTACTS DE FRANCE TÉLÉCOM:

Toutes les caractéristiques suivantes sont disponibles uniquement si vous
êtes abonné au service présentation du numéro ou du nom de France
Télécom (contactez votre agence locale au 1014 appel gratuit);

• Présentation du numéro ou du nom de l’appelant.

• Journal des appels (24 numéros + noms).

• Horodatage des appels.

• Composition d’un numéro à partir du journal.

facement sélectif des appels.

• Ef

5

Notice LD7000 - flash 76 10/03/05 10:52 Page 6

1-2 Précautions d’emploi :

• Lire attentivement les instructions données.

• Utiliser uniquement l’adaptateur secteur fourni.

• Ne pas installer l’appareil près dans un endroit sensible à la poussière ou susceptible
de subir des perturbations dues à des vibrations ou à des chocs.

• Ne pas mettre votre appareil à côté d’une source magnétique (télévision, enceintes, etc...)
sous risque de perturbations.

• Ne jamais verser de liquide sur l’appareil sous risque de court circuit.

• Ne pas placer la base près d’un endroit humide.

• Ne jamais démonter l’appareil.

• Débrancher la connexion du téléphone avant de débrancher la prise électrique.

• Débrancher immédiatement un appareil endommagé et le faire réparer dans un
service après-vente agréé.

• Après avoir déplacé l’appareil, commencer par rebrancher la prise électrique.

• Ne rien mettre sur le cordon électrique, éviter que des personnes puissent marcher dessus.

• Eviter de brancher trop d‘appareils sur la même source de courant.

• Ne jamais installer durant un orage.

• Ne jamais toucher des fils de téléphone dénudés, à moins qu’ils soient débranchés.

• Débrancher l’appareil avant de le nettoyer, ne pas utiliser de nettoyants ou
d’aérosols, utiliser un chiffon légèrement humide.

• Ne pas placer l’appareil sur un élément non stable, il ne doit pas tomber cela
causerait de sérieux dommages.

• Ne pas utiliser votre poste téléphonique pour signaler une fuite de gaz si la source
de la fuite est proche du téléphone.

Les batteries du combiné doivent être éliminées conformément à la réglementation des déchets.

•

• En l’absence d’alimentation secteur ou en cas de coupure secteur, l’appareil n’est plus
fonctionnel. Vous ne pourrez pas passer ou recevoir d’appel en cas d’urgence. Pour
cette raison, il est recommandé d’utiliser en complément un poste téléphonique
conventionnel.

•

Conserver précieusement ce manuel d’utilisation pour toute référence
future.

IMPORTANT :

1) N’utiliser que le type de batteries fournies.
Ne pas jeter les batteries au feu ou dans une poubelle. Renseignez-vous auprès de votre reven-

2)
deur pour connaîtr

3) Ne pas ouvrir les batteries, l’électrolyte qu’elles contiennent est corrosif, et pourrait causer des

es aux mains, à la peau et aux yeux et serait toxique si on l’avalait.

brûlur

e les dispositions spéciales pour leur r

ecyclage.

6

Notice LD7000 - flash 76 10/03/05 10:52 Page 7

1-3 Conditions de sécurité :

• L’appareil n’est pas connectable à un schéma d’alimentation IT.

• L’appareil est alimenté par un adaptateur secteur AC/DC, conforme à la norme EN
60950, branché sur une prise 230 VAC 50 Hz.

• L’adaptateur servant de dispositif de sectionnement, le socle de prise de courant doit
être installé à proximité de l’appareil et doit être aisément accessible.

• La connexion à la ligne téléphonique répond au niveau de sécurité

• L’entrée d’alimentation répond au niveau de sécurité TBTS.

• La sécurité électrique correspond aux vérifications NF EN 60950.

• La température maximale d’utilisation est de 35° C.

• Cet appareil utilise des bandes de fréquences radio dont l’utilisation est harmonisée

dans l’ensemble de la communauté européenne.

• Le marquage des équipements terminaux attestés conformes se situe sous la base.

TRT-3.

1-4 Charge des batteries

Avant toute utilisation, il faut impérativement charger les batteries (pour la première fois),
durant

ATTENTION

Si vous ne laissez pas votre combiné se charger durant 20 heures pour la première fois, il
ne fonctionnera pas au maximum de ses capacités.

La garantie ne prendra effet pour les problèmes de dysfonctionnement dus à une char­ge incomplète lors de la première utilisation.

un minimum de 20 heures, sans brancher la prise téléphonique.

• Connecter la fiche de l’adaptateur secteur (16) dans la prise (18) située derrière la
base.

• Connecter l’adaptateur secteur (16) à la prise de courant (220 V ˜)

• Ouvrir le compartiment (20) des batteries.

• Insérer les 3 batteries rechargeables (type NiMh AAA 1,2 V 600 mAh) en respectant
les polarités dans le compartiment (20).

• Placer le combiné sur la base.

• Un signal sonore est émis et le témoin lumineux (13) s’allume

7

Notice LD7000 - flash 76 10/03/05 10:52 Page 8

1-5 Niveau de la charge de la batterie

La batterie est pleine.

La batterie est à 50 % de sa charge maximale.

La batterie est faible.

La batterie est complètement déchargée, vous devez impérativement
la remettre en charge.

1-6 Instructions d’installation

Placer la base sur une surface stable et plane en laissant de chaque côté au moins 25 mm
d’espace libre pour l’aération.

• Connecter le cordon téléphonique (17) dans la prise modulaire (19) située derrière la

base et l’autre extrémité à votre prise téléphonique murale.

1-7 Témoin lumineux

Témoins N° Fonction Indications

13

14

Indique que le combiné est Allumé en permanence
en charge

Indique la présence d’appel(s) Clignote
non lu(s) dans le jour

Hors communication Eteint en per
En communication Allumé en permanence

nal

manence

8

Notice LD7000 - flash 76 10/03/05 10:52 Page 9

2 - FONCTIONS TELEPHONE

2-1 Eteindre/Allumer un combiné page 10
2-2 Utilisation du menu page 10
2-3 Choix d’une langue page 11
2-4 Composition d’un numéro page 12
2-5 Réception d’un appel page 13
2-6 Utilisation du clavier alphanumérique page 14
2-7 Personnalisation du combiné page 15
2-8 Enregistrement d’un numéro et d’un nom dans le répertoire page 16
2-9 Consulter le répertoire page 17
2-10 Composition d’un numéro à partir du répertoire page 17
2-11 Modification d’une mémoire répertoire page 18
2-12 Effacer une mémoire répertoire page 19
2-13 Affichage de la durée de communication page 19
2-14 Main libre page 20
2-15 Réglage du volume d’écoute page 21
2-16 Choix d’une sonnerie sur le combiné (appel externe et interne) page 21
2-17 Régler le volume de la sonnerie sur le combiné page 22
2-18 Choix d’une sonnerie sur la base page 23
2-19 Régler le volume de la sonnerie sur la base page 24
2-20 Appel interphone page 25
2-21 Transférer un appel externe vers un combiné page 25
2-22 Régler la date et l’heure page 26
2-23 Activer/désactiver les bips de touches page 26
2-24 Activer/désactiver le signal sonore de batterie faible page 27
2-25 Activer/désactiver le signal sonore de combiné hors portée page 28
2-26 Verrouiller/déverrouiller le clavier page 29
2-27 Fonction secret page 29

ouche R page 29

2-28
2-29
2-30 Réinitialisation des réglages par défaut page 32

T
Fonction Pause

page 31

9

C

C

OK

OK

C

C

Notice LD7000 - flash 76 10/03/05 10:52 Page 10

2-1 Eteindre/Allumer un combiné.

a) Eteindre un combiné

• Le combiné est allumé

• Appuyer et maintenir enfoncée la touche (9) jusqu'à l’extinction de l’écran.

• Vous ne pouvez plus composer un numéro ni recevoir d’appels.

b) Allumer un combiné

• Le combiné est éteint

• Appuyer sur la touche (9)

• Le combiné s’allume et rétablie la liaison avec sa base

Remarque : Lorsque dans la notice il est indiqué que le combiné est au repos, cela
signifie que le combiné est allumé mais n’est pas en communication. (pas
de tonalité).

2-2 Utilisation du menu

Un grand nombre de fonctions du téléphone sont accessibles de façon plus conviviale
grâce à un menu. Ce menu est composé de plusieurs sous-menus permettant d’accéder à
ces fonctions.

1) Pour entrer dans le menu, appuyer sur la touche (7)

2) Pour faire défiler les fonctions du menu, appuyer sur les touches (5) ou (6)

• L’icône sur l’écran du combiné vous indique qu’une fonction est accessible par la touche
(5) .

’icône sur l’écran du combiné vous indique qu’une fonction est accessible par la touche

L

•
(

6)

3) Pour sélectionner une fonction du menu, appuyer sur la touche (7)

4) Pour revenir à la fonction précédente, appuyer brièvement sur la touche (9)

5)

Pour sor

tir définitivement du menu, maintenir enfoncée la touche (

9) pendant 2 secondes.

10

C

OKOKOK

OK

Notice LD7000 - flash 76 10/03/05 10:52 Page 11

2-3 Choix d’une langue

Il y a 5 langues programmées dans le menu : le français, l’anglais (ENGLISH),
l’allemand (DEUTSCH), l’italien (ITALIANO) et l’espagnol (ESPANOL).

La langue programmée par défaut est le FRANÇAIS.

Pour modifier la langue, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité)

• Appuyer sur la touche (7)

• “REPERTOIRE” s’affiche sur l’écran LCD.

• Appuyer sur la touche (

6) pour sélectionner " COMBINE "

• Appuyer sur la touche (7)

• Appuyer sur la touche (6) jusqu'à ce que " LANGUE " s’affiche sur l’écran LCD.

• Appuyer sur la touche

(7)

• La langue utilisée est affichée sur l’écran LCD

• Utiliser les touches (5) ou (6) pour sélectionner la langue que vous souhai­tez utiliser.

• Appuyer sur la touche (7) pour valider la langue sélectionnée.

• " LANGUE " s’affiche sur l’écran.

• Maintenir enfoncée la touche (

9) pendant 2 secondes pour revenir au repos.

11

Notice LD7000 - flash 76 10/03/05 10:52 Page 12

2-4 Composition d’un numéro

a) Composition normale d’un numéro

• le combiné est au repos (aucune tonalité)

• Appuyer sur la touche

• L’icône et s’affichent sur l’écran et le témoin lumineux (14) de la base
s’allume

• Vous obtenez la tonalité

• Composer le numéro de votre correspondant

• A la fin de la communication, appuyer sur la touche
biné sur la base.

b) Pré-numérotation

• le combiné est au repos (aucune tonalité)

• Composer le numéro de votre correspondant

• Le numéro s’affiche sur l’écran

• Appuyer sur la touche

• L’icône et s’affichent sur l’écran et le témoin lumineux (14) de la base
s’allume.

• Le numéro est composé automatiquement

• A la fin de la communication, appuyer sur la touche (4) ou raccrocher le com­biné sur la base.

(4)

(4)

(4) ou raccrocher le com-

c) Fonction BIS sur les 10 derniers numéros appelés

• Le combiné est au repos (aucune tonalité)

• Appuyer sur la touche (5)

• Le dernier numéro appelé est affiché sur l’écran

• Utiliser les touches

os précédemment appelés.

r

• Appuyer sur la touche

• Le numéro affiché est composé automatiquement
A la fin de la communication, appuyer sur la touche (4) ou raccr

•
biné sur la base.

(5) ou

(4)

(6)

pour sélectionner un des 10 derniers numé-

12

ocher le com

-

C

OK

OKOKOK

Notice LD7000 - flash 76 10/03/05 10:52 Page 13

2-5 Réception d’un appel

a) Le combiné n’est pas sur sa base.

• le combiné sonne (selon réglage).

• L’icône clignote sur l’écran LCD

• Appuyer sur la touche

• Parlez à votre correspondant

• Lorsque la communication est terminée, appuyer sur la touche
le combiné sur la base.

b) le combiné est sur sa base.

Lorsque le combiné est sur sa base la prise de ligne dépend de la programmation effec­tuée au préalable.
Vous disposez de 2 modes de programmation afin de déterminer si après avoir enlevé le
combiné de sa base, vous devez soit :

(4)

(4) ou raccrocher

• Appuyer sur la touche

(4) (Mode DEC AUTO sur MARCHE)

OU

• Ne pas appuyer sur la touche (4) (Mode DEC AUTO sur ARRET)

Pour programmer l’un de ces modes, vous devez suivre la procédure suivante :

• Appuyer sur la touche (7) .

• “ REPERTOIRE” s’affiche sur l’écran LCD.

• Appuyer sur la touche (6) pour sélectionner " COMBINE "

• Appuyer sur la touche (7) .

• Appuyer sur la touche (6) jusqu'à ce que " DEC AUTO " s’affiche sur l’écran LCD.

• Appuyer sur la touche

(7) .

• Le réglage en cours s’affiche sur l’écran LCD.

Appuyer sur la touche (5) ou (6) pour sélectionner le mode de fonctionnement désiré.

•

MARCHE (la ligne sera prise au décroché lors d’un appel).

ARRET (la ligne ne sera pas prise au décroché lors d’un appel).

• Appuyer (7) pour valider votre reglage .

• Maintenir enfoncée la touche (9) pour revenir au mode repos.

NB : Lors de cette manipulation, le retour au mode précédent se fait automatiquement au
bout de 60 secondes d’inactivité des touches.

13

Notice LD7000 - flash 76 10/03/05 10:52 Page 14

2-6 Utilisation du clavier alphanumérique

Certaines fonctions telles que le répertoire ou le nom du combiné, nécessitent l’utilisation
du clavier alphanumérique. Le clavier se met automatiquement en mode alphanumérique
lorsque vous entrez dans une de ces fonctions.
Pour saisir une lettre, appuyez sur la touche correspondante du clavier autant de fois que
nécessaire.

Par exemple :

- pour saisir un A, appuyez une fois sur 2

- pour saisir un B, appuyez deux fois sur 2

- pour saisir A puis B à la suite, saisir un A, attendre que le curseur soit passé au carac­tère suivant et saisir un B.

Pour saisir un espace vide, appuyez sur 1.
Pour saisir un trait, appuyez deux fois sur 1

Les caractères du clavier sont les suivants :

Touches Premier Second Troisième Quatrième Cinquième

appui appui appui appui appui

1 espace - 1

2 A BC 2

3DEF 3

4GHI 4

5JKL 5

6MNO 6

7PQR S7

8TUV 8

9WXY Z 9

14

COKC

OKOKOK

Notice LD7000 - flash 76 10/03/05 10:52 Page 15

2-7 Personnalisation du combiné

Cette fonction permet de donner un nom à votre combiné. Le nom du combiné ne doit pas
dépasser 5 caractères.

Le nom du combiné par défaut est “DECT”

• Le combiné est au repos (aucune tonalité)

• Appuyer sur la touche

(7)

• “REPERTOIRE” s’affiche sur l’écran LCD.

• Appuyer sur la touche (6) pour sélectionner " COMBINE "

• Appuyer sur la touche (7)

• Appuyer sur la touche (6) jusqu'à ce que " NOM " s’affiche sur l’écran LCD.

• Appuyer sur la touche (7)

• Le nom utilisé s’affiche.

• Appuyer plusieurs fois sur la touche (9) pour effacer caractère par caractère le
nom affiché.

• Saisir le nouveau nom désiré (5 caractères max.) en utilisant les touches du clavier
alphanumérique

• Appuyer sur la touche

• Maintenir enfoncée la touche

(7) pour valider le nouveau nom.

(9) pendant 2 secondes pour revenir au mode

repos.

NB : Lors de cette manipulation, le combiné revient automatiquement au repos au bout de
60 secondes d’inactivité des touches.

15

C

OK

OK

OKOKOKOK

Notice LD7000 - flash 76 10/03/05 10:53 Page 16

2-8 Enregistrement d’un numéro et d’un nom dans le
répertoire

Vous pouvez enregistrer 25 mémoires (25 chiffres pour le numéro et 12 caractères pour le
nom) dans le répertoire.

La saisie du nom et du numéro est obligatoire.

Pour enregistrer un numéro et un nom dans le répertoire, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité)

• Appuyer sur la touche (7)

• “REPERTOIRE” s’affiche sur l’écran.

• Appuyer sur la touche (7)

• " AJOUTER " s’affiche sur l’écran.

• Appuyer sur la touche (7)

- “NOM ” s’affiche sur l’écran.

• Saisir le nom du correspondant que vous désirez mettre en mémoire, en utilisant le
clavier alphanumérique. (Voir chapitre Utilisation du clavier alphanumérique).

• Appuyer sur la touche (7)

• “NUMERO ” s’affiche sur l’écran.

• Composer le numéro de téléphone correspondant au nom enregistré précédemment
en utilisant les touches du clavier alphanumérique.

• Appuyer sur la touche

(7)

• " AJOUTER " s’affiche sur l’écran.

•

Appuyer sur la touche (7) pour enregistrer une nouvelle mémoire répertoire.

Ou

• Maintenir enfoncée la touche (9) pour revenir au repos.

NB : Lors de cette manipulation, le retour au mode précédent se fait automatiquement au
bout de 60 secondes d’inactivité des touches.

REMARQUE : “PLEIN” s’affiche sur l’écran lorsque toutes les mémoires du répertoire sont uti­lisées.

16

C

C

OK

OK

OK

Notice LD7000 - flash 76 10/03/05 10:53 Page 17

2-9 Consulter le répertoire

1) Consulter le répertoire par le menu

• Le combiné est au repos (aucune tonalité)

• Appuyer sur la touche

• “REPERTOIRE” s’affiche sur l’écran.

• Appuyer sur la touche

• " AJOUTER " s’affiche sur l’écran.

• Utiliser la touche (6) jusqu’à ce que "LISTE" s’affiche sur l’écran.

• Appuyer sur la touche (7)

- La première mémoire répertoire s’affiche sur l’écran.

•

Appuyer sur les touches (5) ou (6) pour consulter toutes les mémoires du répertoire.

Ou

• Taper la première lettre du nom recherché.

• Appuyer sur la touche (9) pour sortir du répertoire.

(7)

(7)

NB : Lors de cette manipulation, le retour au mode précédent se fait automatiquement au
bout de 60 secondes d’inactivité des touches.

2) Accès direct au répertoire

Appuyer sur la touche (3) pour consulter le répertoire.

•

Utiliser les touches (5) ou (6) pour consulter toutes les mémoires du répertoire.

Ou

• Taper la première lettre du nom recherché.

• Appuyer sur la touche

(9) pour sortir du répertoire.

2-10 Composition d’un numéro à partir du répertoire

• Vous consultez le répertoire (voir chapitre précédent)

• Appuyer sur la touche (4) pour composer le numéro dont le nom est affiché.

- Le numéro est composé automatiquement.

17

C

OK

OKCOKCOK

OK

OK

OK

Notice LD7000 - flash 76 10/03/05 10:53 Page 18

2-11 Modification d’une mémoire répertoire

• Le combiné est au repos (aucune tonalité)

• Appuyer sur la touche (7)

• “REPERTOIRE” s’affiche sur l’écran LCD.

• Appuyer sur la touche (7)

• " AJOUTER " s’affiche sur l’écran LCD.

• Appuyer sur la touche (6) pour sélectionner " MODIFIER"

• Appuyer sur la touche (7)

- La première mémoire répertoire s’affiche sur l’écran.

• Utiliser les touches (5) ou (6) pour sélectionner la mémoire répertoire à
modifier.

• Appuyer sur la touche

(7) lorsque la mémoire répertoire à modifier a été trouvée.

• Utiliser la touche (9) pour effacer (caractère par caractère) le nom affiché.

• Saisir le nouveau nom en utilisant le clavier alphanumérique

(Voir chapitre Utilisation

du clavier alphanumérique).

• Appuyer sur la touche (7)

“NUMERO ” s’affiche sur l’écran.

• Utiliser la touche

(9) pour effacer (caractère par caractère) le numéro affiché.

• Composer le nouveau numéro de téléphone correspondant au nom enregistré précé-

demment en utilisant les touches du clavier alphanumérique.

• Appuyer sur la touche

(7) pour valider vos modifications.

• " MODIFIER " s’affiche sur l’écran.

• Appuyer sur la touche

(7) pour modifier une nouvelle mémoire répertoire.

Ou

•

Maintenir enfoncée la touche (9) pendant 2 secondes pour revenir au mode repos.

NB : Lors de cette manipulation, le combiné r

evient automatiquement au r

epos au bout de

60 secondes d’inactivité des touches.

18

C

OKOKOK

O

K

OK

OK

Notice LD7000 - flash 76 10/03/05 10:53 Page 19

2-12 Effacer une mémoire répertoire

• Le combiné est au repos (aucune tonalité)

• Appuyer sur la touche (7)

• “REPERTOIRE” s’affiche sur l’écran.

• Appuyer sur la touche(7)

• " AJOUTER " s’affiche sur l’écran.

• Utiliser la touche (6) pour sélectionner " EFFACER"

• Appuyer sur la touche (7)

- La première mémoire répertoire s’affiche sur l’écran.

• Utiliser les touches (5) ou (6) pour sélectionner la mémoire que vous dési­rez effacer.

• Appuyer 2 fois sur la touche (7) jusqu’à ce que “CONFIRME” s’affiche.

• Appuyer sur la touche (7)

• " EFFACER " s’affiche sur l’écran.

• Appuyer sur la touche (7) pour effacer une nouvelle mémoire répertoire.
Ou

•

Maintenir enfoncée la touche (9) pendant 2 secondes pour revenir au repos.

2-13 Affichage de la durée de communication

La durée de communication s’affiche au bout de 15 secondes.
En minutes-secondes : “00-15”.
A la fin de chaque appel, la durée de communication reste affichée 2 secondes.

19

Notice LD7000 - flash 76 10/03/05 10:53 Page 20

2-14 Main libre

Cette fonction vous permet sans décrocher le combiné :

• D’obtenir la tonalité.

• De composer le numéro de votre correspondant.

• D’entendre votre correspondant.

• De parler avec votre correspondant.

a) Pour appeler :

• Appuyer sur la touche (3) .

• Les icônes et s’affichent sur l’écran LCD.

- Attendre la tonalité puis composer le numéro de votre correspondant.

• Parler lorsque votre correspondant décroche.

b) Pour recevoir :

• Le combiné sonne (selon réglage)

• Appuyer sur la touche (3) .

• Les icônes et s’affichent sur l’écran LCD.

• Vous pouvez converser avec votre correspondant.

c) Pour basculer du mode main libre au mode combiné :

• Lors d’une conversation en main libre.

- Appuyer sur la touche (3) pour couper le mode main libre.

- Prendre le combiné en main pour converser.

- A la fin de la conversation, appuyer sur la touche (4) ou reposer le combiné sur

sa base.

NB : Le réglage du volume de la main libre est celui utilisé pour le volume d’écoute dans
le combiné (voir chapitr

TTENTION : L’usage prolongé de la main libre pendant une conversation entraîne une

A

consommation très impor
mie de l’appar

eil.

e suivant).

tante sur les batteries réduisant ainsi considérablement l’autono

20

-

OK

OK

OK

Notice LD7000 - flash 76 10/03/05 10:53 Page 21

2-15 Réglage du volume d’écoute

Le réglage du volume d’écoute peut être réglé sur 5 niveaux (1minimum à 5 maximum).

Vous devez régler le volume d’écoute pendant une communication.

-Vous êtes en communication.

• Appuyer sur la touche (5) pour augmenter le volume d’écoute.

• Appuyer sur la touche (

6) pour diminuer le volume d’écoute.

Remarque : Si la main libre est activée, vous réglez le volume de la main libre, car ce
réglage est commun.

2-16 Choix d’une sonnerie sur le combiné (appel externe
et interne)

Vous disposez de 8 sonneries différentes sur le combiné.
La sonnerie d’un appel externe peut-être différente de celle d’un appel interphone.

Choix d’un sonnerie :

• Le combiné est au repos (aucune tonalité)

• Appuyer sur la touche (7)

• “REPERTOIRE” s’affiche sur l’écran.

• Appuyer sur la touche (6) pour sélectionner " COMBINE " sur l’écran.

• Appuyer sur la touche (7)

• “BIP” s’affiche sur l’écran.

• Appuyer sur la touche (6) jusqu'à ce que s’affiche :

• “MEL INT” pour sélectionner la sonnerie par un appel interne
OU

• “MEL EXT” pour sélectionner la sonnerie par un appel externe

• Appuyer sur la touche (7)

21

C

OK

OKOKOK

C

OK

Notice LD7000 - flash 76 10/03/05 10:53 Page 22

• La sonnerie utilisée est diffusée et affichée (“MELODIE : 3” par exemple).

• Appuyer sur la touche (5) ou (6) pour sélectionner une sonnerie.

• Appuyer sur la touche (7) pour valider votre réglage .
Maintenir enfoncée la touche (9) pendant 2 secondes pour revenir au mode repos.

•

NB : Lors de cette manipulation, le combiné revient automatiquement au repos au bout de
60 secondes d’inactivité des touches.

2-17 Régler le volume de la sonnerie sur le combiné

Le volume de la sonnerie sur le combiné peut-être réglé soit sur :

• SILENCE (la sonnerie est coupée)

• 5 niveaux (1 minimum à 5 maximum)

• CRESCENDO (sonne progressivement de plus en plus fort)

Pour régler le volume de la sonnerie, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité)

• Appuyer sur la touche

(7)

• “REPERTOIRE” s’affiche sur l’écran.

• Appuyer sur la touche (6) pour sélectionner " COMBINE "

• Appuyer sur la touche (7)

• “BIP” s’affiche sur l’écran.

• Appuyer sur la touche (6) jusqu'à ce que " VOL SONN " s’affiche sur l’écran.

• Appuyer sur la touche (7)

• Appuyer sur la touche (5) ou (6) pour sélectionner soit :

•

“SILENCE”, “CRESCENDO” ou “VOLUME X”, X représente le niveau du volume (1 à 5).

• Appuyer sur la touche (7) pour valider votr

• Maintenir enfoncée la touche (9) pendant 2 secondes pour r

e réglage .

evenir au repos.

NB : Lors de cette manipulation, le combiné revient automatiquement au repos au bout de
60 secondes d’inactivité des touches.

22

C

OKOKOK

OK

Notice LD7000 - flash 76 10/03/05 10:53 Page 23

2-18 Choix d’une sonnerie sur la base

Vous disposez de 5 sonneries différentes sur la base.

Pour sélectionner une sonnerie, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité).

• Appuyer sur la touche (7)

• “REPERTOIRE” s’affiche sur l’écran.

• Utiliser la touche (

6) jusqu’à ce que "REGLAGES" s’affiche sur l’écran.

• Appuyer sur la touche (7)

• Appuyer sur la touche (6) jusqu'à ce que " MEL BASE" s’affiche sur l’écran.

• Appuyer sur la touche (7)

• La sonnerie utilisée par la base est diffusée et affichée (“MELODIE : 3” par exemple).

• Appuyer sur la touche (5) ou (6) pour sélectionner une sonnerie.

• Appuyer sur la touche (7) pour valider votre reglage .

• Maintenir enfoncée la touche (9) pendant 2 secondes pour revenir au repos.

NB : Lors de cette manipulation, le combiné revient automatiquement au repos au bout de
60 secondes d’inactivité des touches

23

C

OKOKOK

OK

Notice LD7000 - flash 76 10/03/05 10:53 Page 24

2-19 Régler le volume de la sonnerie sur la base

Vous pouvez régler le volume de la sonnerie sur 5 niveaux (1 minimum à 5 maximum).
Vous pouvez également couper la sonnerie de la base (SILENCE).

Pour régler le niveau du volume sur la base, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité).

• Appuyer sur la touche (7)

• “REPERTOIRE” s’affiche sur l’écran.

• Utiliser la touche (6) jusqu’à ce que “REGLAGES” s’affiche sur l’écran.

• Appuyer sur la touche (7)

• “VOL BASE” s’affiche sur l’écran.

• Appuyer sur la touche (7)

• Le niveau du volume utilisé s’affiche :

• “VOLUME X” (X représente le niveau de 1 à 5).

Ou

• “SILENCE” (la sonnerie est coupée).

•

Utiliser les touches (5) et (6) pour sélectionner le niveau du volume souhaité.

• Appuyer sur la touche (7) pour valider votre réglage.

• Maintenir enfoncée la touche (9) pendant 2 secondes pour revenir au repos.

24

C

C

Notice LD7000 - flash 76 10/03/05 10:53 Page 25

2-20 Fonction interphone

Cette fonction est possible uniquement si vous possédez 2 combinés enregistrés sur la
même base.

Cette fonction vous permet d’appeler l’autre combiné.

• Le combiné est au repos (aucune tonalité).

• Appuyer sur la touche

• Vous entendez une tonalité d’attente.

• “COMBINE :” et les icônes , s’affichent sur l’écran.

• Composer le numéro du combiné à appeler.

• “COMBINE : 1” ou “COMBINE : 2” s’affiche sur l’écran.

• Le combiné (1 ou 2) appelé sonne.

• A la fin de la communication, appuyez sur la touche (4) .

(9) .

2-21 Transférer un correspondant externe vers l’autre
combiné

• Vous êtes en communication avec un correspondant externe.

• Appuyer sur la touche (9) .

• Vous entendez une tonalité d’attente.

• “COMBINE :” et les icônes , s’affichent sur l’écran.

• Composer le numéro du combiné vers lequel vous souhaitez transférer le correspon­dant externe.

• “COMBINE : 1” ou “COMBINE : 2” s’affiche sur l’écran.

• Le combiné (1 ou 2) appelé sonne.

espondant interne décroche, appuyez sur la touche

r

Dès que votr

•
raccrocher et lui passer le correspondant externe.

e cor

(4) pour

25

OK

OK

OKCOKOKOK

OK

Notice LD7000 - flash 76 10/03/05 10:53 Page 26

2-22 Régler la date et l’heure.

ATTENTION : Si vous êtes abonné à la présentation du nom ou du numéro de France
Télécom, la date et l’heure sont réglés automatiquement par le réseau à chaque appel
reçu.

• Appuyer sur la touche (7) .

• " REPERTOIRE " s’affiche sur l’écran.

• Sélectionner " COMBINE " à l’aide de la touche (6) .

• Appuyer sur la touche (7) .

• Sélectionner "DATE / HEURE" à l’aide de la touche (6) .

• Appuyer sur la touche (7) .

• Le premier chiffre de la date clignote.

• Saisir le jour, le mois, les heures et les minutes en utilisant le clavier alphanumérique.

• Appuyer sur la touche

(7) pour valider votre réglage.

• Maintenir enfoncée la touche (9) pendant 2 secondes pour revenir au repos.

NB : Lors de cette manipulation, le combiné revient automatiquement au repos au bout de
60 secondes d’inactivité des touches.

2-23 Activer/désactiver les bips de touches

Le combiné émet un bip à chaque fois que vous appuyez sur une touche quand les bips touches sont activés.

• Le combiné est au repos (aucune tonalité)

• Appuyer sur la touche (7)

• “REPERTOIRE” s’affiche sur l’écran LCD.

• Appuyer sur la touche (6) pour sélectionner " COMBINE "

• Appuyer sur la touche (7)

• " BIP " s’affiche sur l’écran LCD.

• Appuyer sur la touche (7)

• " TOUCHE " s’affiche sur l’écran LCD.

26

OK

OKOKO

K

C

OK

O

K

Notice LD7000 - flash 76 10/03/05 10:53 Page 27

• Appuyer sur la touche (7)

Le réglage en cours s’affiche (MARCHE ou ARRET)

• Appuyer sur la touche (5) ou (6) pour activer ou désactiver la tonalité des
touches.

MARCHE : bips touches activés

ARRET : bips touches désactivés

• Appuyer (7) pour valider votre réglage.

• Maintenir enfoncée la touche (9) pendant 2 secondes pour revenir au repos.

NB : Lors de cette manipulation, le retour au mode précédent se fait automatiquement au
bout de 60 secondes d’inactivité des touches.

2-24 Activer/désactiver le signal sonore de batterie faible

Lorsque cette fonction est activée, le combiné émet un signal sonore pour vous signaler
que les batteries sont déchargées en communication.

Pour activer ou désactiver cette fonction, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité)

• Appuyer sur la touche

(7)

• “REPERTOIRE” s’affiche sur l’écran LCD.

• Appuyer sur la touche (6) pour sélectionner " COMBINE "

• Appuyer sur la touche (7)

• " BIP " s’affiche sur l’écran LCD.

• Appuyer sur la touche (7)

• " TOUCHE " s’affiche sur l’écran LCD.

• Utiliser la touche (

• Appuyer sur la touche

6) jusqu’à ce que " BATT BAS " s’affiche sur l’écran.

(7)

Le réglage en cours s’affiche (MARCHE ou ARRET) :

• Appuyer sur la touche (5) ou (6) pour activer ou désactiver le signal sono­re de batterie faible.

27

C

OK

OK

OKOKOKCOK

Notice LD7000 - flash 76 10/03/05 10:53 Page 28

MARCHE : indicateur activé

ARRET : indicateur désactivé

• Appuyer (7) pour valider votre réglage.

•

Maintenir enfoncée la touche (9) pendant 2 secondes pour revenir au mode repos.

NB : Lors de cette manipulation, le combiné revient automatiquement au repos au bout de
60 secondes d’inactivité des touches.

2-25 Activer / désactiver le signal sonore de combiné hors portée

Lorsque cette fonction est activée, le combiné émet des bips en communication pour vous
signaler que le combiné est trop loin de sa base.

Pour activer ou désactiver cette fonction, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité)

• Appuyer sur la touche (7)

• “REPERTOIRE” s’affiche sur l’écran LCD.

• Appuyer sur la touche (6) pour sélectionner " COMBINE "

• Appuyer sur la touche (7)

• " BIP " s’affiche sur l’écran LCD.

• Appuyer sur la touche (7)

• " TOUCHE " s’affiche sur l’écran LCD.

• Utiliser la touche (

6) jusqu’à ce que "HORS PORTEE"

• Appuyer sur la touche (7)

Le réglage en cours s’affiche (MARCHE ou ARRET) :

• Appuyer sur la touche (5) ou (6) pour activer ou désactiver le signal
sonore de combiné hors portée.

MARCHE : indicateur activé
ARRET : indicateur désactivé

• Appuyer sur la touche (7) pour valider votr

•

Maintenir enfoncée la touche (9) pendant 2 secondes pour revenir au mode repos.

e réglage.

NB : Lors de cette manipulation, le retour au mode précédent se fait automatiquement au
bout de 60 secondes d’inactivité des touches.

28

OK

OK

Notice LD7000 - flash 76 10/03/05 10:53 Page 29

2-26 Verrouillage/Déverrouillage du clavier

Le verrouillage du clavier vous permet d’éviter de composer un numéro par mégarde.

a) Pour verrouiller le clavier :

• Le combiné est au repos (aucune tonalité).

• Appuyer sur la touche

(7) puis sur la touche du clavier alphanumérique.

• L’icône s’affiche sur l’écran, le clavier est verrouillé.

b) Pour déverrouiller le clavier :

• Le combiné est verrouillé et l’icône est affiché sur l’écran.

• Appuyer sur la touche

(7) puis sur la touche du clavier alphanumérique.

• L’icône disparaît de l’écran, le clavier est déverrouillé.

2-27 Fonction secret

Cette fonction vous permet, lors d’une communication, de parler avec une tièrce person­ne sans être entendu par votre correspondant.

• Appuyer sur la touche / pour activer cette fonction.

• L’icône s’affiche sur l’écran.

• Vous pouvez parler avec une tièrce personne, votre correspondant n’entend plus rien.

• Appuyer de nouveau sur la touche / pour désactiver cette fonction.

• Vous pouvez parler de nouveau avec votre correspondant.

2-28 Touche R

La touche R permet l’accès à certains services contacts de France Telecom.
Pour tout r

enseignement, contacter votr

e agence France Telecom (1014,appel gratuit ou

3614 France Telecom sur votre minitel).

29

C

OK

OKOKOK

Notice LD7000 - flash 76 10/03/05 10:53 Page 30

Modifier le délai de la touche R :

Vous disposez de 5 délais :

- La position 1 correspond à un délai de 80 ms.

- La position 2 correspond à un délai de 100 ms.

- La position 3 correspond à un délai de 180 ms.

- La position 4 correspond à un délai de 300 ms.

- La position 5 correspond à un délai de 600 ms.

ATTENTION : Nous vous conseillons fortement de laisser ce délai sur la position 4
(réglage par défaut) car certains services comme la gestion du signal d’appel par
exemple ne fonctionneraient pas.

Pour modifier le délai de la touche R, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité).

• Appuyer sur la touche (7) .

• " REPERTOIRE " s’affiche sur l’écran.

• Utiliser la touche (6) pour sélectionner “REGLAGES”.

• Appuyer sur la touche (7) .

• " VOL BASE" s’affiche sur l’écran.

• Appuyer sur la touche (

6) jusu’à ce que “TOUCHE R” s’affiche sur l’écran.

• Appuyer sur la touche (7) .

• Le délai de la touche R utilisée est affichée (“TOUCHE R : 4” pour la position 4 par
exemple).

• Appuyer sur la touche (5) ou (6) pour sélectionner le délai souhaité (entre
1 et 4).

• Appuyer sur la touche (7) pour valider le réglage.

• Maintenir enfoncée la touche

epos.

r

NB : Lors de cette manipulation, le combiné r

(9)

pendant 2 secondes pour revenir au mode

evient automatiquement au r

epos au bout de

60 secondes d’inactivité des touches.

30

OKOKOK

Notice LD7000 - flash 76 10/03/05 10:53 Page 31

2-29 Fonction Pause

Lorsque vous composez un numéro vous pouvez insérer une pause en maintenant enfon­cée la touche (5) pendant 3 secondes (après avoir composé au moins un chiffre)
puis terminez votre numéro.

Ceci insère automatiquement une pause dans le numéro composé. La fonction PAUSE peut­être stockée comme un chiffre ordinaire dans les 25 mémoires du répertoire.

NB : La touche (5) n’exécutera pas la fonction PAUSE si aucun chiffre n’a été com-
posé avant son enclenchement.

Modifier le délai de la pause :

ATTENTION : La pause est réglée par défaut sur un délai de 3 secondes (position 4) car
cela fonctionne ainsi en France. Toutefois, la modification de ce délai peut s’avérer indis­pensable pour des utilisateurs avertis.

Vous disposez de 4 délais :

- La position 1 correspond à un délai de 1 seconde.

- La position 2 correspond à un délai de 1,5 seconde.

- La position 3 correspond à un délai de 2 secondes.

- La position 4 correspond à un délai de 3 secondes.

Pour modifier le délai de la pause, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité).

• Appuyer sur la touche (7)

• “REPERTOIRE” s’affiche sur l’écran.

• utiliser la touche (6) pour sélectionner "REGLAGES"

• Appuyer sur la touche (7) .

• “VOL BASE” s’affiche sur l’écran.

• Appuyer sur la touche (6) jusqu'à ce que "P

AUSE"

fiche sur l’écran.

s’af

• Appuyer sur la touche (7) .

• Le délai de la pause utilisée est affichée (

"PAUSE : 4" pour la position 4 par exemple).

31

C

OK

Notice LD7000 - flash 76 10/03/05 10:53 Page 32

• Appuyer sur la touche (5) ou (6) pour sélectionner un délai de la pause
souhaité.

• Appuyer (7) pour valider votre réglage .

• Maintenir enfoncée la touche (9) pendant 2 secondes pour revenir au mode

repos.

NB : Lors de cette manipulation, le combiné revient automatiquement au repos au bout de
60 secondes d’inactivité des touches.

2-30 Réinitialisation des réglages par défaut

Cette fonction nécessite la connaissance du code PIN de la base.

Cette fonction vous permet de retrouver tous les réglages par défaut sur l’appareil.

Vous obtiendrez les réglages par défaut suivants :

CODE PIN : 0000

Journal des appels : Vide
Memoires bis : Vide
Repertoire : Vide
Heure : 12:00
Date : 01-01
Volume d’écoute : 3
Sonnerie combiné interne : 10
Sonnerie combiné externe : 6
Volume de la sonnerie du combiné : 4
Volume de la sonnerie de la base : 5
Sonnerie de la base : 1
Touche R : 4 (300 ms)
Fonction pause : 4 (3 sec)
Langue : Français
Bip touche : MARCHE
Alerte sonore de batterie faible : MARCHE
Alerte de combiné hors portée : MARCHE
Réponse automatique : MARCHE
Nom du combiné : DECT

32

OKOKOK

OK

Notice LD7000 - flash 76 10/03/05 10:53 Page 33

Pour retrouver les réglages par défaut, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité).

• Appuyer sur la touche

(7)

• “REPERTOIRE” s’affiche sur l’écran.

• Utiliser la touche (

6) pour sélectionner "REGLAGES"

• Appuyer sur la touche (7)

• “VOL BASE” s’affiche sur l’écran.

• Appuyer sur la touche (6) jusqu'à ce que " RESET" s’affiche sur l’écran.

• Appuyer sur la touche (7)

• " CODE " s’affiche sur l’écran.

Composer votre code PIN à l’aide du clavier alphanumérique.(le code pin par défaut

est 0000)

• Appuyer sur la touche (7)

• La base et le combiné émettent un signal sonore pour indiquer la réinitialisation des
réglages par défaut.

ATTENTION : Si vous avez oublié votre code PIN, vous devez impérativement réinitialiser
l’appareil (Voir chapitre 5 - Réinitialiser l’appareil).

33

Notice LD7000 - flash 76 10/03/05 10:53 Page 34

34

Notice LD7000 - flash 76 10/03/05 10:53 Page 35

3 FONCTION PRESENTATION DU NUMERO ET DU NOM

L’accès au service présentation du nom ou du numéro est soumis à la souscription d’un
abonnement auprès de votre agence France telecom (1014 appel gratuit ou 3614
France Télécom sur votre minitel) et sous réserve de disponibilités techniques de France
telecom.

3-1 Fonctionnement de l’identificateur d’appel page 36

3-2 Présentation du numéro et du nom de l’appelant page 36

3-3 Consultation du journal des appels page 38

3-4 Composition d’un numéro à partir du journal page 40

3-5 Transfert d’un numéro du journal vers le répertoire page 40

3-6 Effacement sélectif des appels page 41

L’appareil vous permet d’identifier le numéro de téléphone de vos correspondants ainsi que
la date et l’heure de leurs appels.
Toutes ces informations sont mémorisées dans un journal des appels pouvant contenir jus­qu’à 24 numéros

35

Notice LD7000 - flash 76 10/03/05 10:53 Page 36

3-1 Fonctionnement de l’identificateur d’appel

L’appareil garde en mémoire la liste des 24 derniers appels reçus. Cette liste est appelée
“journal des appels”.

• A réception d’un appel, le numéro de la ligne appelante est comparé aux numéros
de téléphone mémorisés dans le répertoire. Si le numéro est trouvé dans le répertoi­re, l’appareil remplace le numéro reçu par le nom mémorisé dans le répertoire.

• L’appareil a une capacité de 12 caractères par nom et de 25 chiffres par numéro.

• A chaque numéro et nom enregistré dans le journal des appels est associé l’heure et
la date de leur arrivée.

• A réception d’un appel, le numéro ou le nom est remplacé par la durée de conver­sation.

• Lorsque vous avez des appels non lus enregistrés dans le journal des appels l’icône

clignote sur l’écran de repos du combiné et le témoin lumineux clignote sur

la base.

“VIDE” s’affiche s’il n’y a aucun appel dans le journal des appels.

•

• Au-delà de 24 numéros dans le journal, l’appel le plus récent remplace le plus
ancien.

• Le numéro ou le nom d’un correspondant s’affiche lorsque vous êtes déjà en ligne,
uniquement si vous êtes abonné au service signal d’appel de France Télécom.

3-2 Présentation du numéro et du nom de l’appelant

Ce service permet :

• De lire sur l’écran du combiné le numéro de la ligne téléphonique d’où provient l’ap­pel.

• De disposer d’un journal des numéros de vos correspondants associés à la date et

e de leurs appels

l’heur

• Les messages d’identification sont transmis par le central téléphonique après une
brève sonnerie (250 ms) et avant la sonnerie d’appel nor

male.

36

LOGICOM

0148636794

PRIVE

INDISPONIBLE

MINI MESSAGE

Notice LD7000 - flash 76 10/03/05 10:53 Page 37

a) Réception d’un appel avec le nom

b) Réception d’un appel avec le numéro

c) Réception d’un appel où l’appelant ne souhaite pas divulger son numéro

ATTENTION : Il est impossible de rappeler ce correspondant à partir du journal des appels.

d) Réception d’un appel avec une erreur dûe au réseau

ATTENTION : Il est impossible de rappeler ce correspondant à partir du journal des appels.

e) Réception d’un appel provenant du serveur de réception SMS de France Télécom

ATTENTION : Cet appareil ne peut pas recevoir de SMS mais vous indique qu’un corres-

pondant à tenter de vous en envoyer un.

37

OK

LOGICOM :01

0148636795 :03

O

K

Notice LD7000 - flash 76 10/03/05 10:53 Page 38

3-3 Consultation du journal des appels

• L’appareil est au repos (aucune tonalité)

• Appuyez sur la touche (6)

• L’appel le plus récent s’affiche

• Utiliser les touches (5) et (6) pour consulter les autres appels

Nom de
l’appelant

Le correspondant LOGICOM a tenté de vous joindre 1 fois.

• Pour afficher le numéro puis la date et l’heure associés à un nom, utiliser la touche

(7)

CAS PARTICULIERS :

a) Appel répété

Numéro de
l’appelant

Appel répété
(exemple : 3 fois)

Le correspondant dont le numéro est 0148636795 a tenté de vous joindre 3 fois.

Appuyer sur la touche (7) pour connaître à quelle heure il a tenté de vous joindre
pour la dernière fois.

38

PRIVE :02

INDISPON :01

MINI MESSA :01

Notice LD7000 - flash 76 10/03/05 10:53 Page 39

b) Votre correspondant ne désire pas divulguer son numéro

Vous avez reçu 2 (exemple) appels dont le correspondant n’a pas voulu divulguer son
numéro (il peut s’agir du même correspondant ayant appelé 2 fois ou de deux corres­pondants différents).
Comme le numéro est masqué par l’appelant, il est impossible de le rappeler.

c) Le numéro de l’appalant n’est pas disponible

Une erreur s’est produite sur le réseau, l’affichage du numéro ou du nom est indispo­nible . Il est impossible de rappeler ce correspondant.

d) Réception d’un SMS

Vous avez reçu 1 (exemple) SMS sur votre ligne fixe.
Cet appareil ne peut pas recevoir de SMS.
Inutile de composer le numéro associé à ce service car il s’agit du numéro du serveur
de réception SMS de France Télécom qui vous signalerait que ce numéro n’est pas attri­bué.

39

OK

OK

C

Notice LD7000 - flash 76 10/03/05 10:53 Page 40

REMARQUES :

• Appuyer sur la touche pour composer le numéro du correspondant dont le nom ou
le numéro est affiché sur l’écran

• Pour sortir à tout moment du journal des appels, maintenir enfoncée la touche (9)
jusqu’à ce que l’écran de repos s’affiche.

• L’appareil revient automatiquement au repos après 1 minute d’inactivité des touches.

3-4 Composition d’un numéro à partir du journal

• Vous consultez le journal des appels (voir chapitre précédent)

• Dès que le numéro ou le nom de votre correspondant est affiché sur l’écran, appuyez
sur la touche

• Le numéro est composé automatiquement

REMARQUE : Le numéro des appels affichés en tant que “PRIVE” ou “INDISPONIBLE” ne
peuvent pas être composés.

3-5 Transfert d’un numéro et d’un nom* du journal vers le

répertoire

• Vous consultez le journal des appels (chapitre 3-3)

• Sélectionnez l’appel dont vous souhaitez transférer le numéro à l’aide des touches (5)

et (6)

•

Appuyez sur la touche (7) (plusieurs fois si nécessaire) jusqu’à ce que “AJOUTER”
s’affiche sur l’écran

• Appuyez sur la touche (7)

40

1

C

OK

OK

COKC

Notice LD7000 - flash 76 10/03/05 10:53 Page 41

• Le nom* du journal s’affiche automatiquement

• Si vous souhaitez modifier le nom* affiché utilisez les touches du clavier alphanumé­rique (la touche

(9) permet d’effacer un caractère)

• Appuyez sur la touche (

7) pour valider

• Le nom* et le numéro de ce correspondant sont mémorisés dans le répertoire

* Uniquement pour les abonnés à la présentation du nom de France Télécom.
Les abonnés à la présentation du numéro doivent saisir le nom manuellement à l’aide du
clavier alphanumérique.

1

ATTENTION : Si “EFFACER” s’affiche au lieu de “AJOUTER”

cela indique que ce correspondant est déjà enregistré dans votre répertoire, par consé­quent, inutile de poursuivre, maintenir enfoncée la touche (9) jusqu’à ce que l’appa­reil revienne au repos.

3-6 Effacement sélectif des appels

• Vous consultez le journal des appels (chapitre 3-2)

• Sélectionnez l’appel que vous souhaitez efffacer à l’aide des touches (5) et (6)

• Appuyer sur la touche (7) (plusieurs fois si nécessaire) jusqu’à ce qu’une fonction
du menu s’affiche :

“AJOUTER” s’affiche, appuyez sur la touche (6)

- Si

• “EFFACER” s’affiche

• Appuyer sur la touche (

7)

• Cet appel est effacé puis l’appel suivant dans le journal s’affiche

• Maintenir enfoncée la touche (9) pendant 2 secondes pour revenir au repos

REMARQUE : Quand il n’y a plus d’appels enregistrés dans le journal, “VIDE” s’affiche
pendant 2 secondes.

41

Notice LD7000 - flash 76 10/03/05 10:53 Page 42

42

Notice LD7000 - flash 76 10/03/05 10:53 Page 43

4 OPTIONS AVANCEES

4-1 Programmation du code PIN (code confidentiel

personnel) de la base page 44

4-2 Choisir une base de fonctionnement pour un

combiné page 45

4-3 Enregistrement d’un combiné sur une base page 46

4-4 Annulation d’un combiné sur la base page 48

43

C

OKOKOKOKOK

OK

Notice LD7000 - flash 76 10/03/05 10:53 Page 44

4-1 Programmation du code PIN (code confidentiel person­nel) de la base

Certaines fonctions ne sont accessibles que pour les utilisateurs ayant connaissance du
code PIN de la base (Le code PIN de la base par défaut est “0000”).

Pour modifier le code PIN de la base, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité).

• Appuyer sur la touche (7)

• “REPERTOIRE” s’affiche sur l’écran.

• Utiliser la touche (6) jusqu’à ce que "REGLAGES" s’affiche sur l’écran.

• Appuyer sur la touche (

7) .

• “VOL BASE” s’affiche sur l’écran.

• Appuyer sur la touche (

6) jusqu'à ce que "CODE PIN" s’affiche sur l’écran.

• Appuyer sur la touche (7) .

• " CODE " s’affiche sur l’écran.

• Composer votre ancien CODE PIN à l’aide du clavier alphanumérique (le code pin

par défaut est 0000)

• Appuyer sur la touche (7) .

• " NOUVEAU " s’affiche sur l’écran

• Composer votre nouveau code PIN à l’aide du clavier alphanumérique

• Appuyer sur la touche (

7) .

• " REPETER " s’affiche sur l’écran

• Recomposer votre nouveau code pin à l’aide du clavier alphanumérique

• Appuyer sur la touche (7) pour valider votr

• Maintenir enfoncée la touche (9) 2 secondes pour r

e nouveau CODE PIN .

evenir au r

epos.

NB : Lors de cette manipulation, le combiné revient automatiquement au repos au bout de
60 secondes d’inactivité des touches.

44

OKOKOK

OK

Notice LD7000 - flash 76 10/03/05 10:53 Page 45

4-2 Choisir une base de fonctionnement pour un combiné

Un combiné peut être enregistré sur 4 bases.
Par contre, il ne peut pas fonctionner simultanément sur les 4 bases, il faut donc choisir
une base pour son fonctionnement.

Si vous sélectionnez le mode AUTO, le combiné fonctionnera sur la première base trouvée
(le code PIN n’est pas demandé pour ce mode).

Pour choisir une base de fonctionnement, vous devez suivre la manipulation suivante :

• Appuyer sur la touche (7)

• “REPERTOIRE” s’affiche sur l’écran.

• Utiliser la touche (

• Appuyer sur la touche (

6) jusqu’à ce que "MENU ENREGIS" s’affiche sur l’écran.

7)

• "ENREGISTRER" s’affiche sur l’écran

• Appuyer sur la touche (6) pour sélectionner "SEL BASE"

• Appuyer sur la touche (7)

• Appuyer sur la touche (5) ou (6) pour sélectionner une base

• “BASE : 1”, “BASE : 2”, “BASE : 3”, “BASE : 4” ou “AUTO”

• Appuyer sur la touche (7) pour valider la base sélectionnée.

• “CODE” s’affiche sur l’écran.

• Composer le code PIN de la base sélectionnée.

• “CHERCHE X” s’affiche sur l’écran pendant la recherche de la base. X représente le
numéro de la base sélectionnée.

NB : Lors de cette manipulation, le combiné r

evient automatiquement au r

epos au bout de

60 secondes d’inactivité des touches.

45

OK

OK

OKOK

OK

Notice LD7000 - flash 76 10/03/05 10:53 Page 46

4-3 Enregistrement d’un combiné sur une base

Cette fonction nécessite la connaissance du code PIN.

Une base peut enregistrer jusqu’à 2 combinés.

a) Pour enregistrer un combiné sur une autre base, suivre la manipulation suivante :

Le combiné est déjà enregistré sur une base

• Appuyer et maintenir enfoncée la touche de la base jusqu'à ce que le témoin
lumineux clignote (environ 10 secondes).

• Appuyer sur la touche (7)

• “REPERTOIRE” s’affiche sur l’écran.

• Utiliser la touche (6) jusqu’à ce que "MENU ENREGIS" s’affiche sur l’écran.

• Appuyer sur la touche (7) .

• "ENREGISTRER" s’affiche sur l’écran.

• Appuyer sur la touche (7) .

• " BS 1 2 3 4 " s’affiche sur l’écran LCD.

• Composer le numéro de la base sur laquelle vous désirez enregistrer le combiné à
l’aide du clavier alphanumérique.

• "CODE" s’affiche sur l’écran.

• Composer votre code PIN à l’aide du clavier alphanumérique (le code PIN par

défaut est 0000)

• Appuyer sur la touche (7) .

• "CHERCHE X" s’affiche sur l’écran. (X est le numéro de la base recherchée).

Quand la base r

•

echerchée est trouvée, appuyer sur la touche

(7) pour valider

votre enregistrement.

46

OKOKOK

OK

Notice LD7000 - flash 76 10/03/05 10:53 Page 47

b) Pour enregistrer un nouveau combiné, suivre la manipulation suivante :

• “NON ENRE” clignote sur l’écran.

• Appuyer et maintenir enfoncée la touche de la base jusqu'à ce que le témoin
lumineux clignote (environ 10 secondes).

• Appuyer sur la touche

(7) .

• "ENREGISTRER" s’affiche sur l’écran.

• Appuyer sur la touche (7) .

• " BS 1 2 3 4 " s’affiche sur l’écran LCD.

• Composer le numéro de la base sur laquelle vous désirez enregistrer le combiné à
l’aide du clavier alphanumérique.

"CODE" s’affiche sur l’écran.

•

• Composer votre code PIN à l’aide du clavier alphanumérique (le code PIN par

défaut est 0000)

• Appuyer sur la touche (7) .

• "CHERCHE X" s’affiche sur l’écran. (X est le numéro de la base recherchée).

• Quand la base recherchée est trouvée, appuyer sur la touche

(7) pour valider

votre enregistrement.

47

OK

OKOKOK

Notice LD7000 - flash 76 10/03/05 10:53 Page 48

4-4 Annulation d’un combiné sur une base

Cette fonction nécessite la connaissance du code PIN.

Un combiné peut être effacé de la base. Cette fonction est utilisée pour annuler des com­binés défectueux en vue de leur remplacement par de nouveaux.

ATTENTION : Vous ne pouvez annuler un combiné qu’à partir l’autre combiné enregistré
sur la même base.

Pour annuler un combiné sur une base, suivre la manipulation suivante :

• Appuyer sur la touche (7)

• “REPERTOIRE” s’affiche sur l’écran.

• Utiliser la touche (6) jusqu’à ce que "MENU ENREGIS" s’affiche sur l’écran.

• Appuyer sur la touche (7) .

• "ENREGISTRER" s’affiche sur l’écran.

• Utiliser la touche (6) jusqu’à ce que "SUP COMB" s’affiche sur l’écran.

• Appuyer sur la touche (7) .

• " CODE " s’affiche sur l’écran.

Composer votre Code PIN à l’aide du clavier alphanumérique. (le code pin par défaut

est 0000).

• "CONFIRME" s’affiche sur l’écran.

• Appuyer sur la touche (7) pour valider l’effacement du combiné.

48

OK

C

C

Notice LD7000 - flash 76 10/03/05 10:53 Page 49

5 REINITIALISATION DE L’APPAREIL

ATTENTION : Utilisez cette fonction uniquement si vous avez oublié votre code PIN !

Cette fonction vous permet de retrouver la configuration d’origine sur l’appareil comme
lorsque vous l’avez utilisé pour la première fois.

Vous retrouverez tous les réglages par défaut (voir chapitre 2-30) et l

e code PIN “0000”

par défaut.

Pour réinitialiser l’appareil, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité).

• Maintenir enfoncée la touche (9) jusqu’à ce que l’écran du combiné s’éteigne.

• Appuyer brièvement sur la touche (9) pour rallumer le combiné et appuyer
immédiatement sur la touche du clavier alphanumérique.

• “RESET” s’affiche sur l’écran.

• Appuyer sur la touche 7) .

• Attendre quelques secondes puis le combiné cherche et trouve sa base de fonction­nement.

• Le combiné revient au repos, l’appareil est réinitialisé.

49

Notice LD7000 - flash 76 10/03/05 10:53 Page 50

6 CHAMP D’APPLICATION DE LA GARANTIE

La garantie fournisseur LOGICOM est valable pour un usage normal de l’appareil tel qu’il
est défini dans le cadre de la notice d’utilisation.

Sont exclues de cette garantie, les détériorations dues à une cause étrangère à l’appareil.
En particulier, la garantie ne s’applique pas si l’appareil a été endommagé à la suite d’un
choc ou d’une chute, d’une fausse manœuvre, d’un branchement non conforme aux
instructions mentionnées dans la notice ou aux prescriptions de France Telecom, de l’effet
de foudre, de surtension secteur, d’une protection insuffisante contre la chaleur, l’humidité
ou le gel.

La garantie s’étend uniquement à la France Métropolitaine.
En tout état de cause, la garantie légale pour vices cachés s’appliquera conformément aux

articles 1641 et suivants du Code Civil.

50

LOGICOM S.A.

ZI PARIS NORD 2

74, rue de la Belle Etoile

B.P. 58338

95941 ROISSY CDG

Notice LD7000 - flash 76 10/03/05 10:53 Page 51

7 PROCEDURE POUR CONTACTER LE S.A.V.

Remarque : Avant de rendre l’appareil au magasin, il est impératif de nous contacter afin

d’être sûr que vous ayez une panne.

• Munissez-vous de votre appareil, branché (sauf si l’appareil est endommagé).

• Vous disposez de deux lignes clients : 01 48 63 67 94 ou 01 48 63 67 95.

• Un serveur téléphonique vous donnera une solution à chacun de vos problèmes.

51

Notice LD7000 - flash 76 10/03/05 10:53 Page 52

52
