Loewe Reference Sound Subwoofer Operating Instruction

233–34071

Bedienungsanleitung
Operating instructions
Mode d'emploi
Istruzioni per l’uso
Instrucciones de manejo
Gebruiksaanwijzing
Betjeningsvejledning
Käyttöohje
Bruksanvisning

Audio

Reference Sound Subwoofer

2

Subwoofer

c

d

e

f

g

h

i

180°

-3dB

+6dB
50Hz

250Hz

min

max

Phase

Left

Subw Right

0°

AudioLink

Left

Equalizer

Right

Line In

Crossover
Frequency

Bass
Intensity

Front Rear

Left Right Left Right

Center

Rear

Front

Speaker

Out

230V~50/60Hz

Power Mode

OFF ON Auto Manu.

Deutsch

l

jk

3 -

Subwoofer

c Ton-Eingänge vom Dolby Digital-Decoder (Vorverstärker)

Audio inputs from the Dolby Digital Decoder (pre-amplifier)




Entrées son du décodeur Dolby Digital (préamplificateur)



Deutsch

Ingressi audio del decoder Dolby Digital (preamplificatore)
Entradas de sonido del descodificador Dolby Digital (preamplificador)



geluidsingangen van de Dolby Digital-decoder (voorversterker)



Audio-indgange til Dolby Digital Decoder (forforstærker)




Dolby digital –dekooderin (esivahvistin) äänisisääntulot
Ljudingångar hos Dolby Digital avkodaren (förförstärkare)



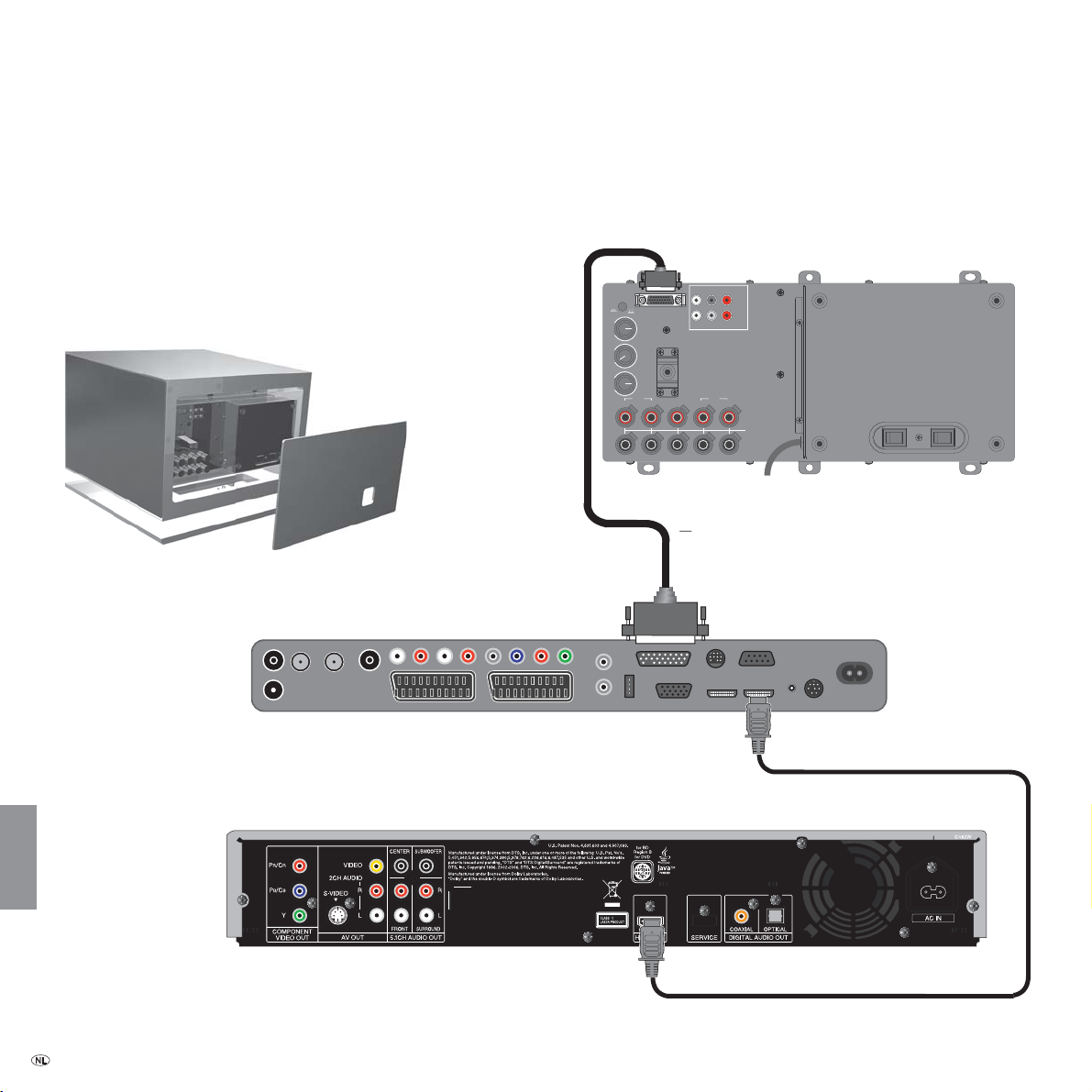

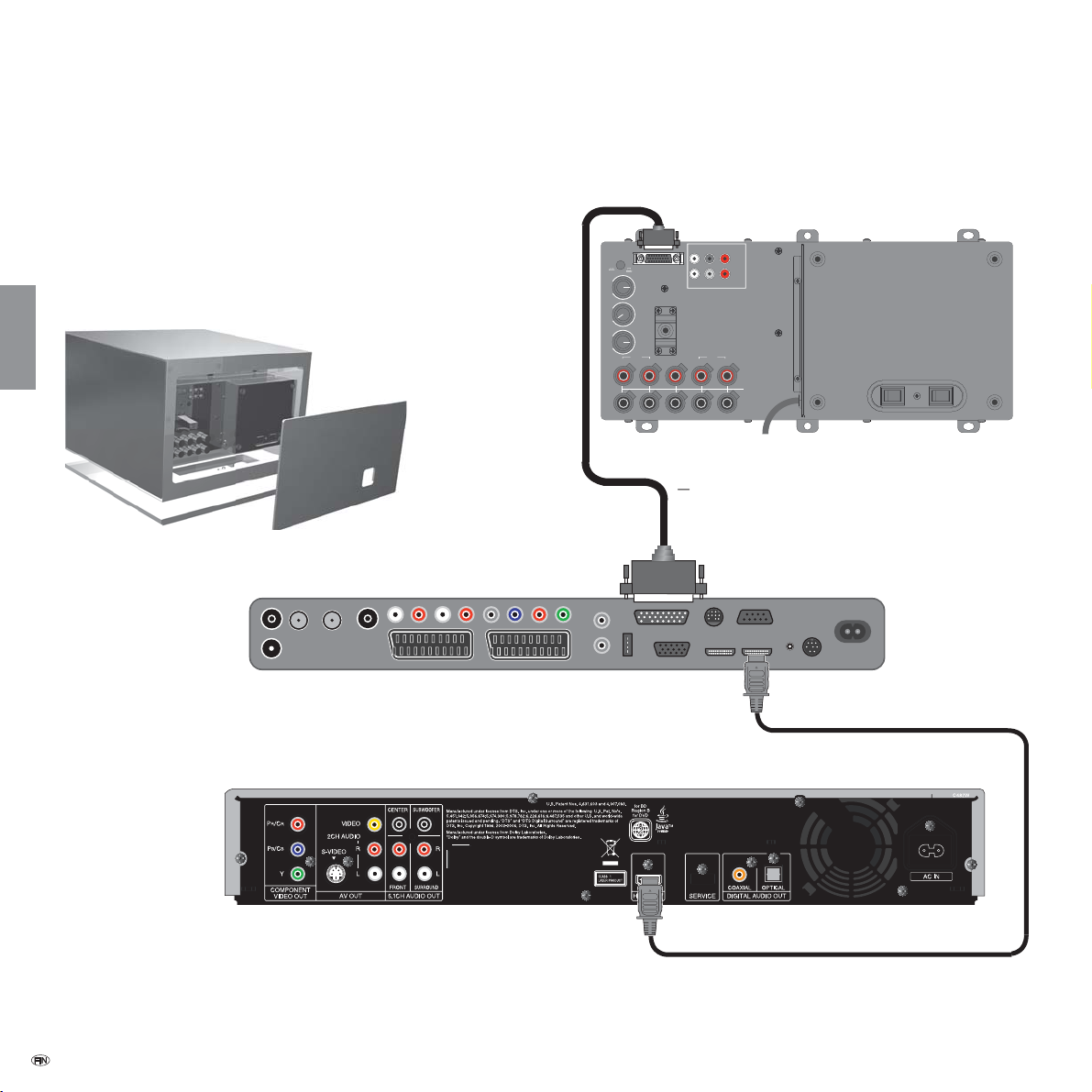

Buchse Audio Link für Loewe TV/Audio-Geräte

d


Audio Link socket for Loewe TV/Audio sets
Douille Audio Link pour téléviseurs/audio Loewe



Presa Audio Link degli apparecchi TV/Audio Loewe



Toma Audio Link para aparatos Loewe




Audio Link-aansluiting voor Loewe-tv/audio-toestellen
Audio Link-stik til Loewe tv/audio-apparater



Audio Link -liitäntä Loewe-televisioille/audio



Audio Link uttag för Loewe TV/Audio-apparater


e

Phasen-Umschalter



Phase switch



Inverseur de phase



Commutatore di fasi



Conmutador de fase



Faseomschakelaar
Faseomskifter




Vaihekytkin
Fasomkopplare


f

Drehknopf für Equalizer



Rotary knob for equalizer



Bouton rotatif pour l‘égaliseur



Pomello per equalizzatore



Mando giratorio para equalizador



Draaiknop voor equaliser



Drejeknap til equalizer



Taajuuskorjaimen säätönuppi



Vridreglage för equalizer

g

Drehknopf für Subwoofer Grenzfrequenz



Knob for subwoofer crossover frequency
Régulateur pour fréquence seuil de subwoofer




Regolatori della frequenza critica Subwoofer
Regulador para la frecuencia límite del Subwoofer




Regelaar voor subwoofergrensfrequentie



Regulator til subwoofer-grænsefrekvens
Subwooferin rajataajuuden säädin




Reglage för subwoofer gränsfrekvens

- 4

h

Drehknopf für Bass-Intensität
Knob for bass intensity




Réglage de l’intensité des basses



Regolatore intensità bassi
Regulador de intensidad de graves



regelaar voor basintensiteit



Controller til basstyrke




Basson tehonsäädin
Kontroller för basintensitet



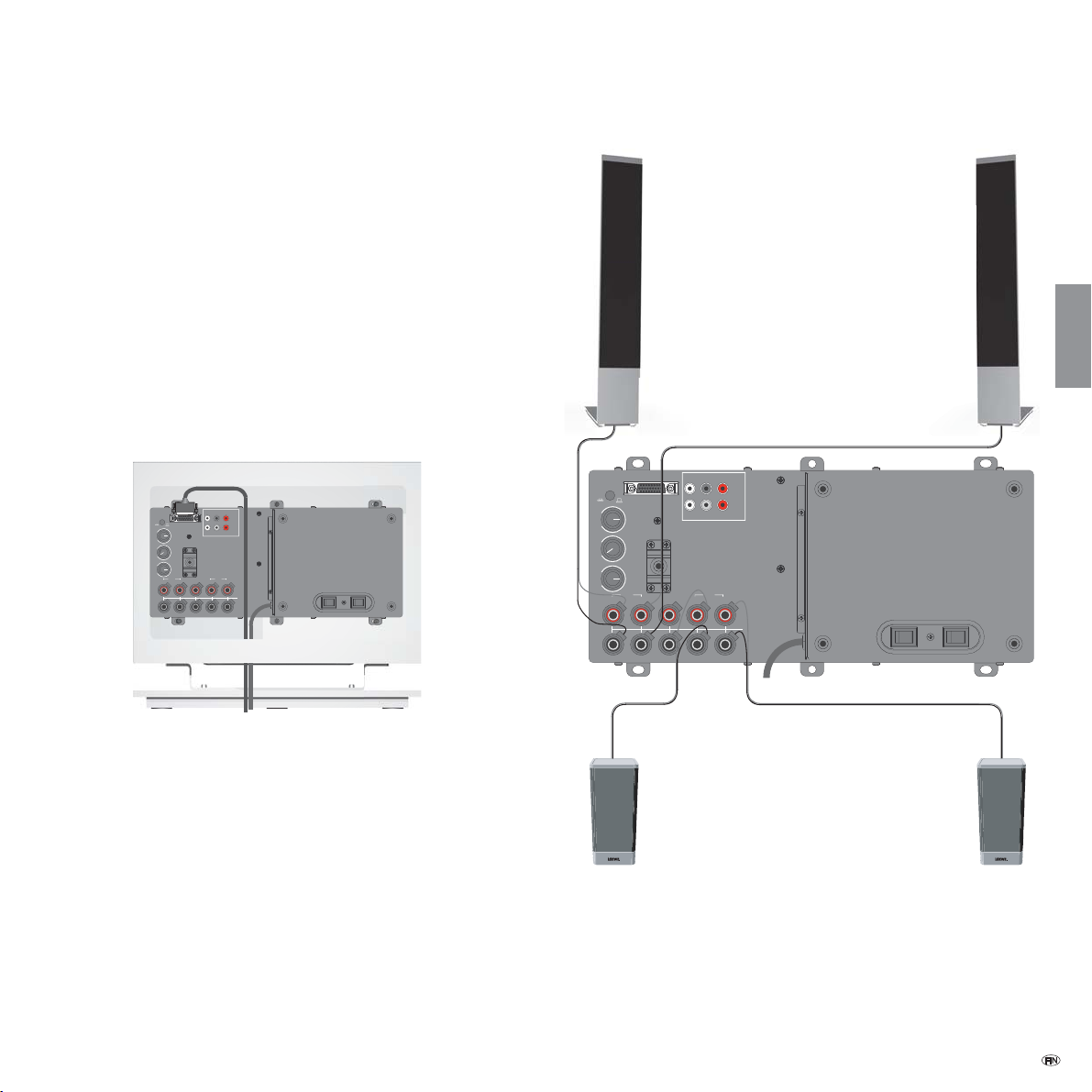

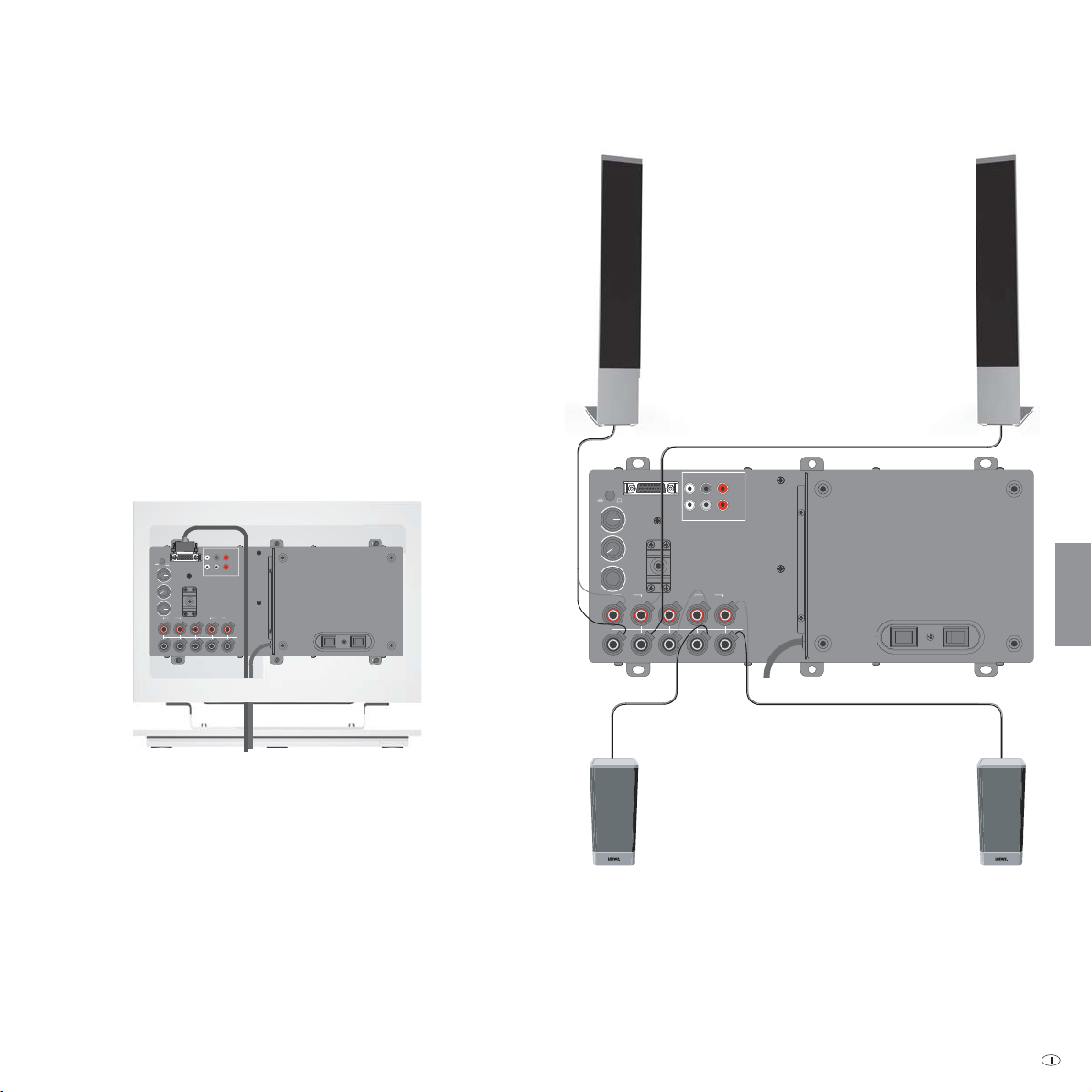

Anschluss-Klemmen für Lautsprecher (Front / Center / Rear)

i


Terminals for connecting speakers (Front / Center / Rear)
Bornes de raccordement pour haut-parleurs (Front / Center / Rear)



Morsetti per il collegamento di altoparlanti (Front / Center / Rear)



Terminales de conexión para altavoces (Front / Center / Rear)




aansluitklemmen voor sprekers (Front / Center / Rear)
Klemmer til tilslutning af højttalere (Front / Center / Rear)



Kaiutinliitännät lisäkaiuttimille (Front / Center / Rear)



Plintar för anslutning av högtalare (Front / Center / Rear)


j

Netzkabel
Mains cable



Câble de réseau




Cavo di rete
Cable de alimentación de red



Netsnoer




Strømforsyningskabel
Verkkovirtajohto



Strömkabel



Netz Ein-/Ausschalter

k


Power ON/OFF switch
Interrupteur marche/arrêt



Interruttore on/off




Interruptor de encendido/apagado
Aan-/uitschakelaar



Tænd/sluk-knap



Virtakatkaisin




TILL/FRÅN brytare
Schalter Betriebsart Automatik / Manuell

l

Automatic / Manual mode switch




Commutateur mode automatique / manuel
Selettore modalità automatica / manuale



Interruptor modo operativo automático / manual



Schakelaar bedrijfsmodus automatisch / manueel




Kontakt driftstype Automatik / Manuel
Käyttökytkin automaattikäyttö / manuaalinen käyttö



Reglage funktionsläge automatisk/Manuell



Service

Loewe Austria GmbH
Parkring 12
1010 Wien, Österreich
Tel +43 - 1 22 88 633 - 0
Fax +43 - 1 22 88 633 - 90
Email [e-mail]

International Dynamics
Australasia Pty Ltd.
129 Palmer Street
Richmond 3121, Victoria,
Australia
Tel +61 - 3 - 94 29 08 22
Fax +61 - 3 - 94 29 08 33
Email mail@international
dynamics.com.au

Loewe Opta Benelux NV/SA
Uilenbaan 84
2160 Antwerpen, België
Tel +32 - 3 - 2 70 99 30
Fax +32 - 3 - 2 71 01 08
Email [e-mail]

Darlington Service
Kn. Klementina Street, bl. 193
1618 So a, Bulgaria
Tel +359 - 2 955 63 99
Fax +359 - 2 955 63 99
Email [e-mail]

Telion AG
Rütistrasse 26
8952 Schlieren, Schweiz
Tel +41 - 44 732 15 11
Fax +41 - 44 732 15 02
Email [e-mail]

HADJIKYRIAKOS & SONS LTD.
121 Prodromos Str., P.O Box
21587
1511 Nicosia, Cyprus
Tel +357 - 22 87 21 11
Fax +357 - 22 66 33 91
Email savvas@hadjikyriakos.
com.cy

BASYS CS SPOL. S.R.O
Sodomkova 8/1478
10200 Praha 10 - Hostivar, esko
Tel [phone]
Fax [phone]
Email of [e-mail]

Loewe Opta GmbH,
Customer Care Center
Industriestraße 11
96317 Kronach, Deutschland
Tel [phone]
Fax [phone]
Email [e-mail]

Kjaerulff1 Development A/S
C.F. Tietgens Boulevard 19
5220 Odense SØ, Denmark
Tel +45 - 66 13 54 80
Fax +45 - 66 13 54 10
Email [e-mail]

Gaplasa S.A.
Conde de Torroja, 25
28022 Madrid, España
Tel +34 - 917 48 29 60
Fax +34 - 913 29 16 75
Email [e-mail]

TEDRA TRADING OY
Kuusemetsa 3
Saue 76506, Estonia
Tel +372 - 50 14 817
Fax +372 - 67 09 611
Email raivo@futurehi .com

Loewe Opta France SAS
13 rue du Dépôt,
Parc del l‘Europe, BP 10010
67014 Strasbourg Cédex, France
Tel +33 - 3- 88 79 72 50
Fax +33 - 3- 88 79 72 59
Email [e-mail]

Kjaerulff 1 OY
Uudenmaantie 100
20760 Piispanristi, Finland
Tel +358 - 20 751 3800
Fax +358 - 20 751 3801
Email [e-mail]

Loewe UK Limited
Century Court, Riverside Way
Riverside Business Park, Irvine,
Ayrshire
KA11 5DJ, UK
Tel +44 - 1294 315 000
Fax +44 - 1294 315 001
Email [e-mail]

EISAGOGIKI EMBORIKI ELLADOS
S.A.
321 Mesogion Av.
152 31 Chalandri-Athens, Hellas
Tel +30 - 210 672 12 00
Fax +30 - 210 674 02 04
Email [e-mail]

Basys Magyarorszagi KFT
Tó park u.9.
2045 Törökbálint, Magyar
Tel +36 - 2341 56 37 (121)
Fax +36 - 23 41 51 82
Email [e-mail]

Plug&Play
Bednjanska 8, 10000 Zagreb
Hrvatska (Kroatia)
Tel [phone]
Fax [phone]
Email [e-mail]

Loewe Italiana SRL
Largo del Perlar, 12
37135 Verona (VR), Italia
Tel +39 - 045 82 51 611
Fax +39 - 045 82 51 622
Email Stefano.Borgognoni@
loewe.it

PL Trading (pz 2004) Ltd.
27, Aliat Hanoar St.
Givataiim 53401, Israel
Tel +972 - 3 - 57 27 155
Fax +972 - 3 - 57 27 150
Email [e-mail]

Origo Ltd
Unit 23 Magna Drive
Magna Business Park, City West
Dublin 24, Republic of Ireland
Tel [phone]
Fax [phone]
Email [e-mail]

SALEM AGENCIES & SERVICES CO.
Hamad Al Haqueel Street,
Rawdah, Jeddah
Kingdom of Saudi Arabia
Tel [phone] ext: 666
Fax [phone]
Email [e-mail]

A Cappella
Ausros Vartu 5, Pasazo skg.
01129 Vilnius, Lithuania
Tel +370 - 52 12 22 96
Fax +370 - 52 62 66 81
Email: [e-mail]

DONEO CO. LTD
34/36 Danny Cremona Street
Hamrun, HMR02, Malta
Tel +356 - 21 - 22 53 81
Fax +356 - 21 - 23 07 35
Email [e-mail]

SOMARA S.A.
377, Rue Mustapha El Maani
20000 Casablanca, Morocco
Tel +212 - 22 22 03 08
Fax +212 - 22 26 00 06
Email [e-mail]

PCE. PREMIUM CONSUMER
ELECTRONICS as
Ostre Kullerod 5
3241 Sandefjord, Norge
Tel +47 - 33 48 33 48
Fax +47 - 33 44 60 44
Email [e-mail]

International Dynamics (NZ) Pty
Ltd
PO Box 109 317, Newmarket
Auckland, New Zealand
Tel [phone]
Fax [phone]
Email: enquiries@international
dynamics.co.nz

Mayro Magnetics Portugal, Lda.
Rua Professor Henrique de Barros
Edifício Sagres, 2º. C
2685-338 Prior Velho, Portugal
Tel +351 - 21 942 78 30
Fax +351 - 21 942 78 30
Email [e-mail]

DSV TRADING SA
Plac Kaszubski 8
81-350 Gdynia, Polska
Tel +48 - 58 - 6 61 28 00
Fax +48 - 58 - 6 61 44 70
Email [e-mail]

Avitech Co. SRL
1/II Pipera Tunari St.
007190 Voluntari, Ilfov, Romania
Tel +40 - 21 200 64 64
Fax +40 - 21 200 64 65
Email [e-mail]

Service Center Loewe
ul. Verkhnaya Maslovka, d. 29
125083 Moscow,
Tel +7 - 495 612 50 43
Fax +7 - 495 612 47 10
Email [e-mail]

Kjaerulff 1 AB
Ridbanegatan 4, Box 9076
200 39 Malmø, Sverige
Tel +46 - 4 06 79 74 00
Fax +46 - 4 06 79 74 01
Email [e-mail]

BaSys Czech & Slovak s.r.o.
Stará Vajnorská 17/A
831 04 Bratislava, Slovakia
Tel + 421 2 49 10 66 18
Fax + 421 2 49 10 66 33
Email: [e-mail]

ENKAY ELEKTRONIK SAN. Ve Tic.
Ltd. Sti.
Alemdag Cad: Site Yolu No.: 10
81230 Ümraniye/ Istanbul, Türkiye
Tel +90 - 216 634 44 44
Fax +90 - 216 634 39 88
Email [e-mail]

Dubai Audio Center
P.O. Box 32836, Sheik Zayed Road
Dubai, UAE
Tel +971 - 4 343 14 41
Fax +971 - 4 343 77 48
Email [e-mail]

THE SOUNDLAB (PTY) LTD
P.O. Box 31952, Kyalami 1684
Republic of South Africa
Tel +27 - 1 14 66 47 00
Fax +27 - 1 14 66 42 85
Email [e-mail]



© by Loewe Opta 091208

5

Herzlich willkommen

Vielen Dank,

dass Sie sich für ein Loewe Produkt entschieden haben. Wir freuen uns, Sie als
Kunden gewonnen zu haben.

Deutsch

Mit Loewe verbinden wir höchste Ansprüche an Technik, Design und Bediener­freundlichkeit. Dies gilt für TV, DVD, Video, Audio und Zubehör gleichermaßen.
Dabei sollen weder die Technik noch das Design einen Selbstzweck erfüllen,
sondern unseren Kunden einen höchstmöglichen Seh- und Hörgenuss vermitteln.
Auch beim Design haben wir uns nicht von kurzfristigen, modischen Trends
leiten lassen. Denn schließlich haben Sie ein hochqualitatives Gerät erworben,
an dem Sie sich auch morgen und übermorgen nicht satt sehen sollen.

Der Reference Sound Subwoofer ist abgestimmt auf Loewe Flat-TV-Geräte sowie
Loewe Audiosysteme.

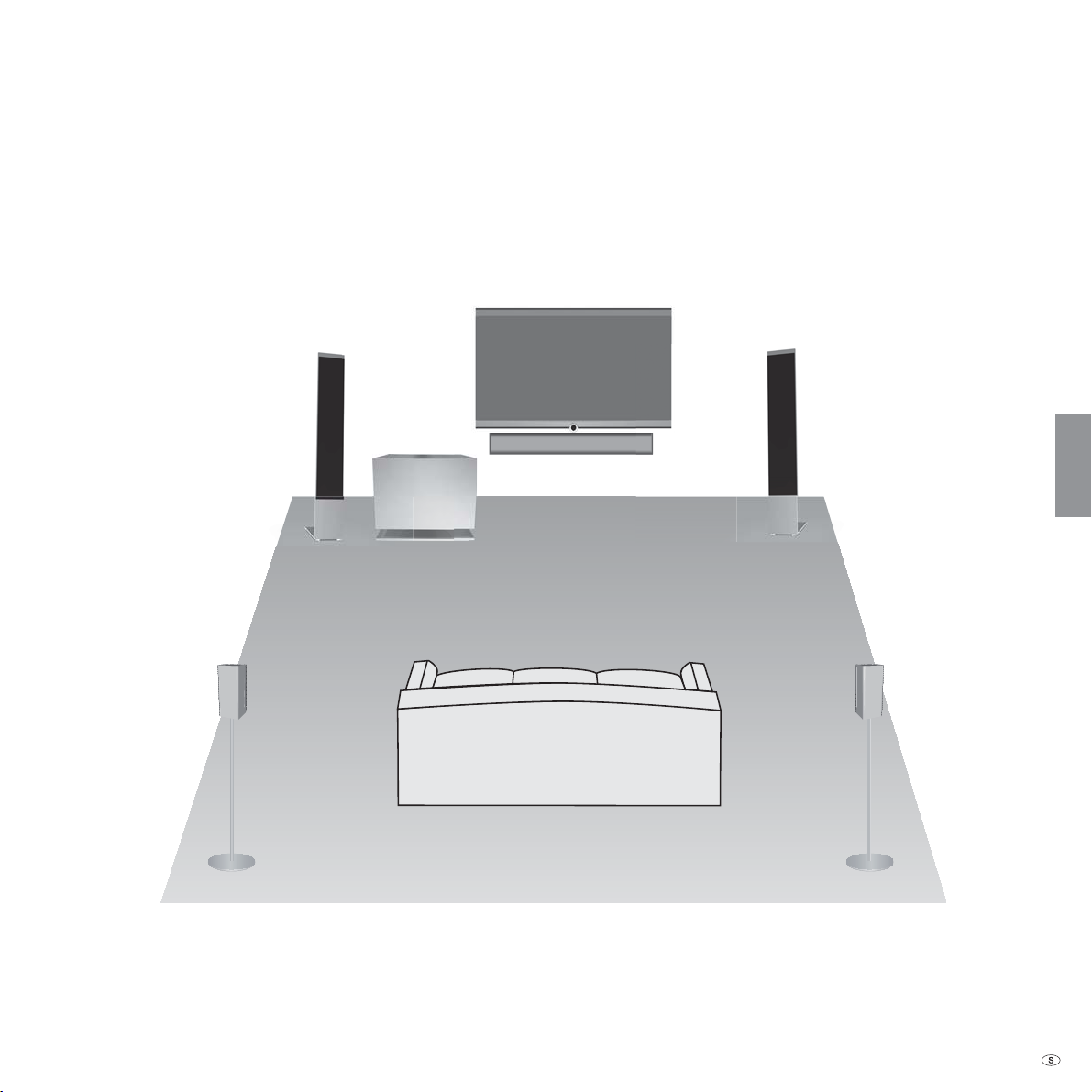

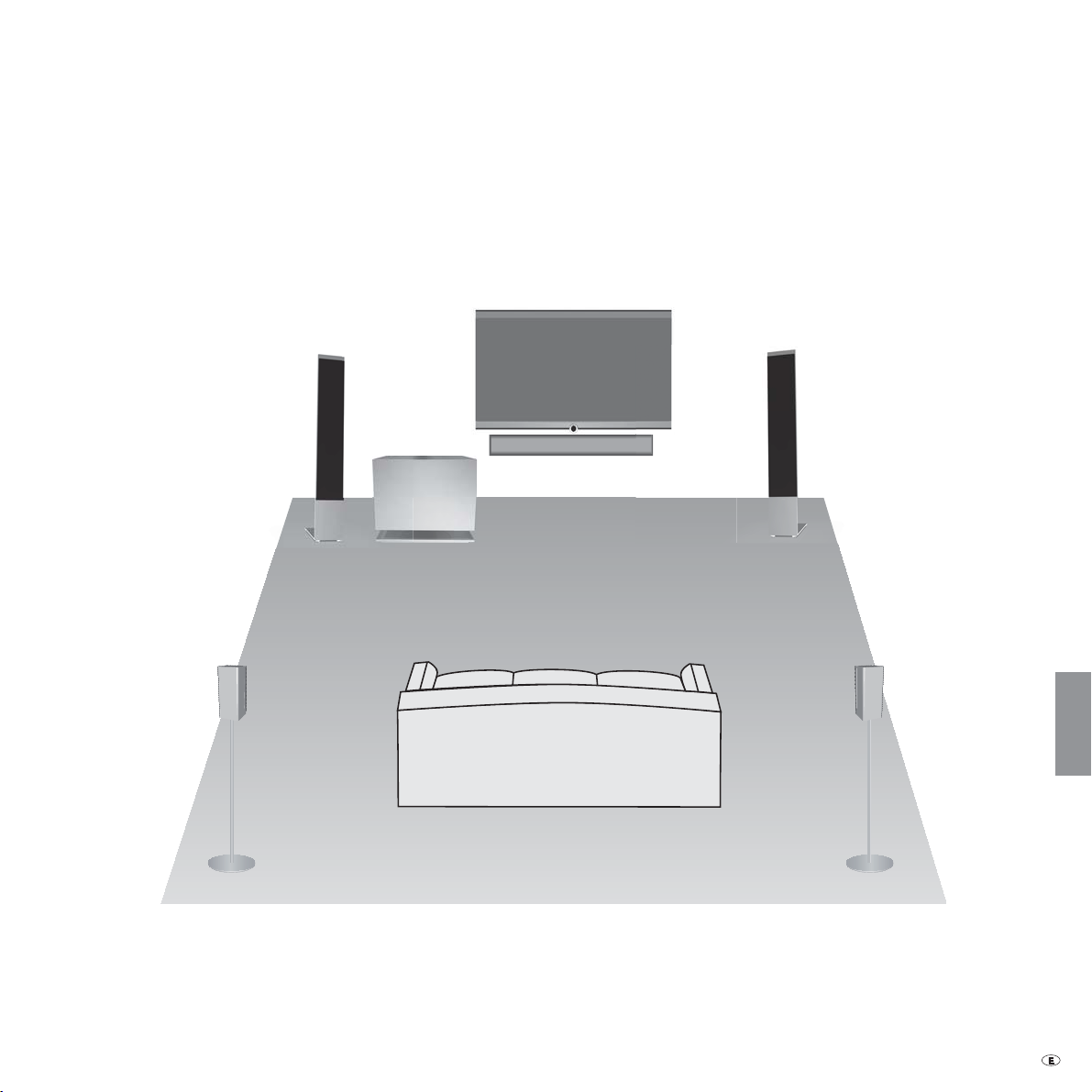

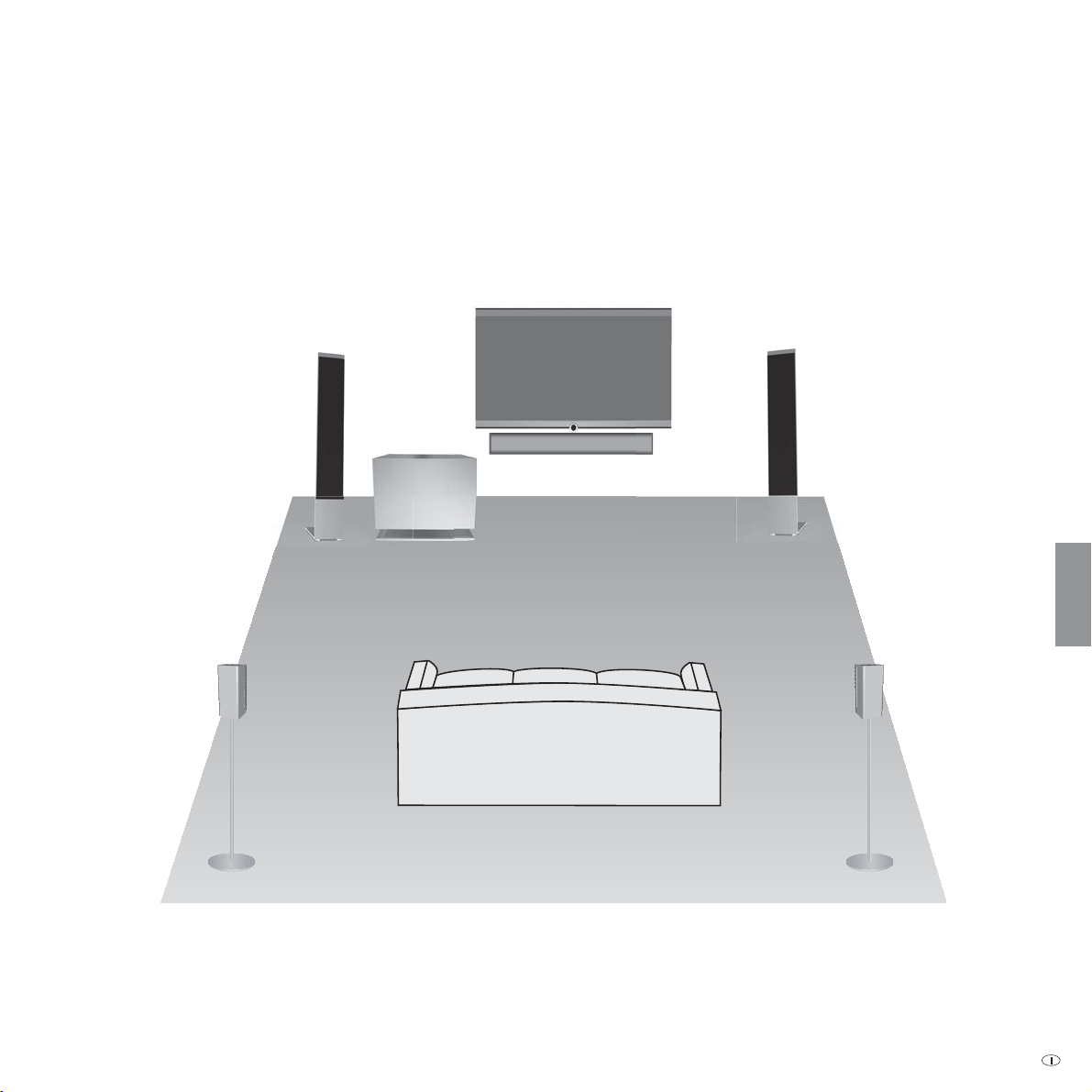

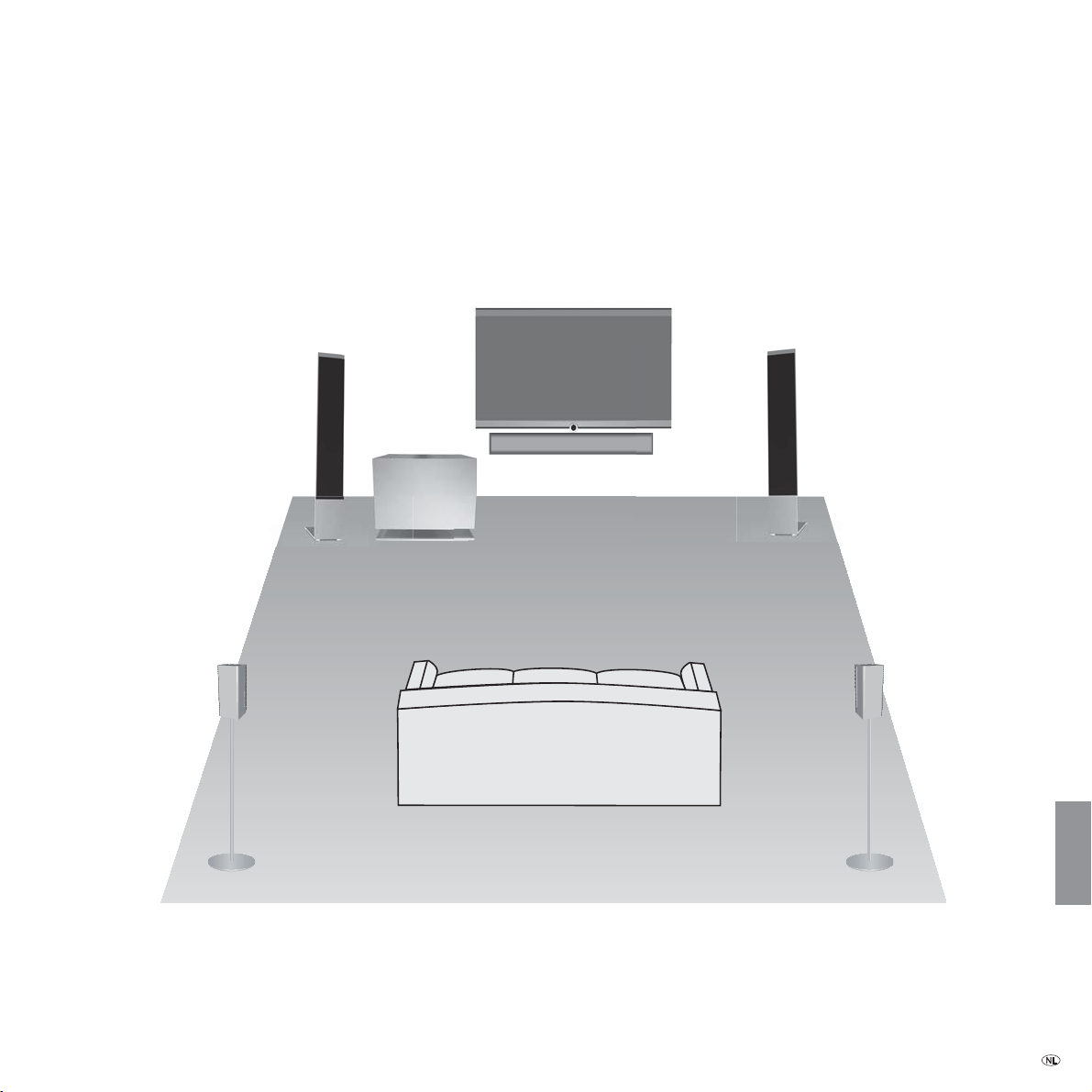

Das Lautsprechersystem ist dabei individuell ausbaubar von einer einfachen
Stereo Kombination über eine Variante mit vier Satelliten-Lautsprechern bis hin
zur hochwertigsten Lösung mit vier Standlautsprechern. Mit dabei ist jeweils der
Subwoofer mit integriertem Verstärker.

Sie können so Medien in Dolby Digital Kinoqualität oder in Stereo wiedergeben.
Ist Ihr TV-Gerät (ab Chassis L2700) mit einem digitalen Tuner (DVB) ausgerüstet,

wird das empfangene digitale Surround-Signal decodiert und über die Individual
Sound-Anlage wiedergegeben.

Der Reference Sound Subwoofer schaltet sich automatisch mit dem Loewe Flat
TV-Gerät ein und aus.

Die Einstellungen für Dolby Digital nehmen Sie komfortabel über die Menüs des
Loewe Flat TV-Gerätes vor.

Sie können dieses Lautsprecher-System auch an einem externen Decoder
betreiben. Dann gehen jedoch die Loewe Systemvorteile (z.B. automatisches
Ein-/Ausschalten) verloren. Die Bedienung entnehmen Sie dann Ihrem Decoder
(AV-Receiver).

Lieferumfang

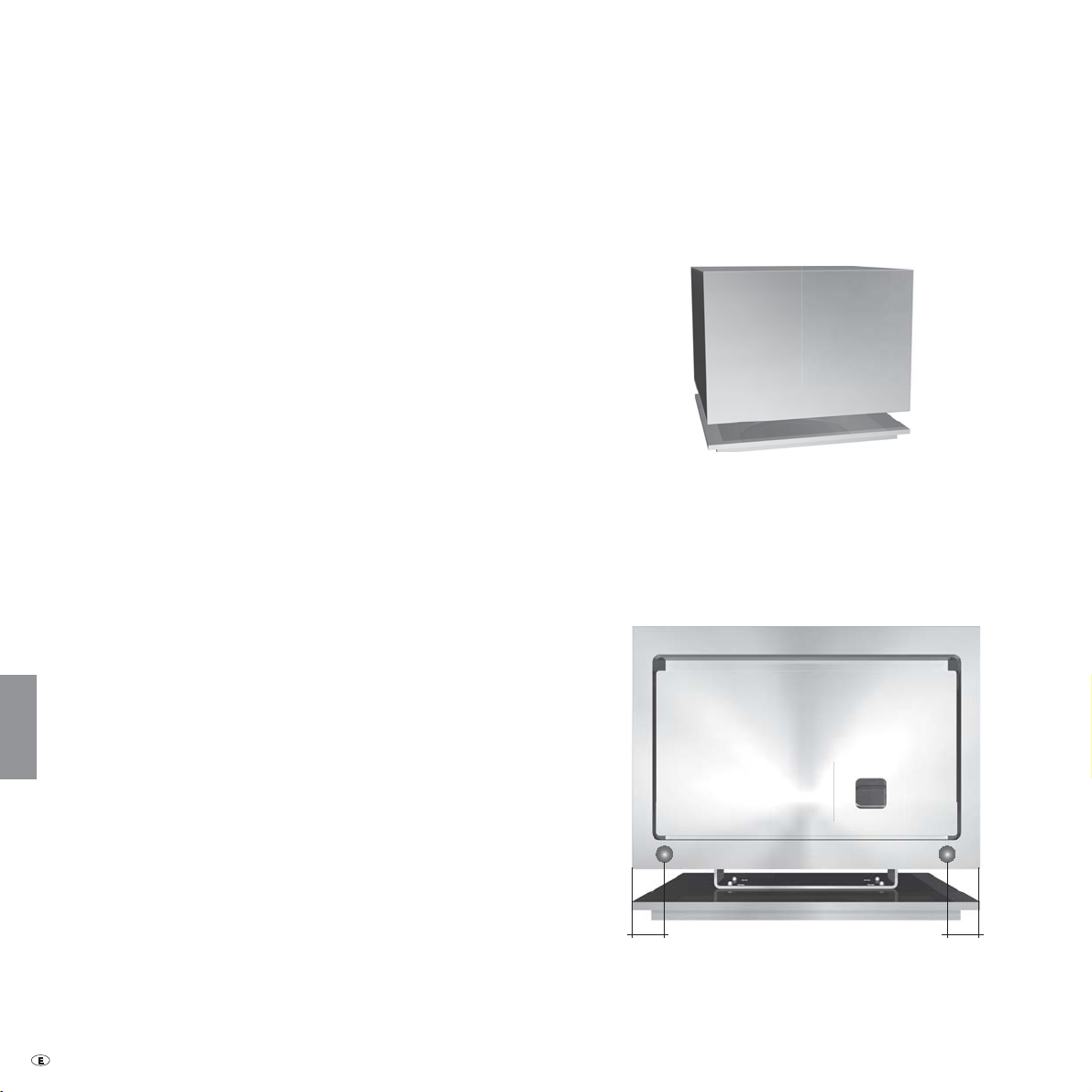

Reference Sound Subwoofer, Best. Nr. 68208B00

• Reference Sound Subwoofer

• Audio-Link-Kabel (6 m)

• 1 Klettband

• 2 Elastikpuffer

• Bedienungsanleitung

Zubehör

Audio-Link-Kabel (1,5 m) Best. Nr. 89952.001

Audio-Link-Kabel (10 m) Best. Nr. 89952.003

Sechspoliges Chich-Kabel (6 m) Best. Nr. 90421.931

Gewebeschlauch, schwarz (1,8 m) Best. Nr. 31947.004

Gewebeschlauch, silber (1,8 m) Best. Nr. 31947.005

- 6

Herzlich willkommen

Entsorgung

Verpackung und Karton

Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Ver­ordnungen ein Entgelt an beauftragte Verwerter entrichtet, die die Verpackung
vom Fachhändler abholen. Dennoch empfehlen wir, den Originalkarton und
das Verpackungsmaterial gut aufzubewahren, damit das Gerät im Bedarfsfall
optimal geschützt transportiert werden kann.

Das Gerät

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungs­gemäße Rücknahme, Behandlung und Verwertung von
gebrauchten Elektronikgeräten.
Elektronische Altgeräte müssen deshalb getrennt entsorgt wer­den. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den
normalen Hausmüll! Sie können Ihr Altgerät kostenlos an aus­gewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler
abgeben, wenn Sie ein vergleichbares neues Gerät kaufen.
Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU
Länder) erhalten Sie von Ihrer örtlichen Verwaltung.

Reinigen

Reinigen Sie Ihr Reference Lautsprecher-System nur mit einem feuchten, wei­chen und sauberen Tuch (ohne jedes scharfe Reinigungsmittel).

Zu Ihrer Sicherheit

Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzu­wenden, lesen und beachten Sie die nachfolgenden Sicherheitshinweise:

• Ihr Reference Lautsprecher-System ist ausschließlich für die Wiedergabe von
Tonsignalen bestimmt.

• Schalten Sie Ihre Anlage (Reference Lautsprecher-System, TV-Gerät und even­tuell weitere, angeschlossene Komponenten) unbedingt aus, bevor Sie andere
Geräte oder Lautsprecher anschließen oder abnehmen.

• Betreiben Sie das Reference Lautsprecher-System nicht unbeaufsichtigt.
Schalten Sie den Netzschalter bei längerer Abwesenheit aus oder ziehen Sie
den Netzstecker.

Schützen Sie Ihr Reference Lautsprecher-System vor ...

• Nässe, Feuchtigkeit, Tropf- und Spritzwasser, Dampf

• Stößen und mechanischen Belastungen

• magnetischen und elektrischen Feldern

• höheren elektrischen Leistungen als angegeben

• Kälte, Hitze, direkter Sonneneinstrahlung und starken
Temperaturschwankungen

• Staub

• lüftungshemmender Abdeckung - insbesondere der Rückseite

• Eingriffen ins Innere des Gerätes

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände oder brennende Kerzen
auf das Gerät.

Ihr Reference Lautsprecher-System wurde ausschließlich für die private Nutzung
in häuslicher Umgebung gebaut. Garantieleistungen umfassen diese bestim­mungsgemäße Nutzung.

WARNUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS AUSZUSCHLIES­SEN, ENTFERNEN SIE NICHT DIE ABDECKUNG DES VERSTÄRKERS. IM GEHÄU­SE BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER REPARIERT WERDEN
KÖNNEN. LASSEN SIE REPARATURARBEITEN NUR VOM LOEWE FACHHÄNDLER
AUSFÜHREN.

Deutsch

Haben Sie Ihr Reference Lautsprecher-System aus der Kälte in eine warme
Umgebung gebracht, lassen Sie es wegen der möglichen Bildung von Kondens­feuchtigkeit ca. eine Stunde stehen. Schalten Sie es erst ein, wenn es Raumtem­peratur erreicht hat. So vermeiden Sie ernsthafte Schäden an den Komponenten.

7 -

Aufstellen

Reference Lautsprecher-System aufstellen

Grundsätzliches

Deutsch

Achtung: DIE ALUMINIUM-OBERFLÄCHE DES REFERENCE SOUND SUBWOO-

FER IST SEHR KRATZ- UND STOSSEMPFINDLICH. VERMEIDEN SIE JEGLICHEN
KONTAKT MIT SCHARFKANTIGEN GEGENSTÄNDEN. STELLEN SIE KEINE VASEN,
KERZEN ODER ANDERE GEGENSTÄNDE AUF DEN SUBWOOFER.

• Subwoofer auf stabile, ebene Unterlage stellen.

• Subwoofer nicht in der Nähe von starken Wärmequellen oder in direktem
Sonneneinfall aufstellen.

• Bei Aufstellung an einer Wand, in einem Schrank oder geschlossenem Regal:
Etwa 10 cm Freiraum um den Subwoofer lassen, damit die Luft ungehindert
zirkulieren kann und es nicht zu einem Wärme- und Schalldruckstau kommt.

• Bei Gewitter ziehen Sie den Netzstecker ab. Überspannungen durch Blitzein­schlag können das Gerät sowohl über die Antennenanlage als auch über das
Stromnetz beschädigen.

• Auch bei längerer Abwesenheit sollte der Netzstecker abgezogen sein.

• Der Netzstecker muss leicht erreichbar sein, damit das Gerät jederzeit vom
Netz getrennt werden kann.

• Verlegen Sie die Lautsprecher- und das Netzkabel so, dass sie nicht beschä­digt werden können. Das Netzkabel darf nicht geknickt oder über scharfe
Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden;
letzteres gilt für die gesamte Anlage. Ein Netzkabel mit beschädigter Isolation
kann zu Stromschlägen führen und stellt eine Brandgefahr dar und muß
daher vor weiterem Betrieb des Gerätes unbedingt von quali ziertem Service­personal ausgewechselt werden.

• Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am
Steckergehäuse. Die Kabel im Netzstecker könnten beschädigt werden und
beim Wiedereinstecken einen Kurzschluss verursachen.

• Die Lautsprecher erzeugen magnetische Streufelder, die im Umkreis des
Gehäuses wirken. Wir empfehlen einen Mindestabstand von > 0,5m zu
magnetisch emp ndlichen Geräten, wie z.B. CRT-TV Geräten, magnetischen

Datenträgern usw.

Subwoofer

Den Subwoofer können Sie an beliebiger Stelle auf den Fußboden stellen.
Wir empfehlen den vorderen Bereich des Raumes, aber so, dass die Bässe frei
seitlich und nach unten abstrahlen.

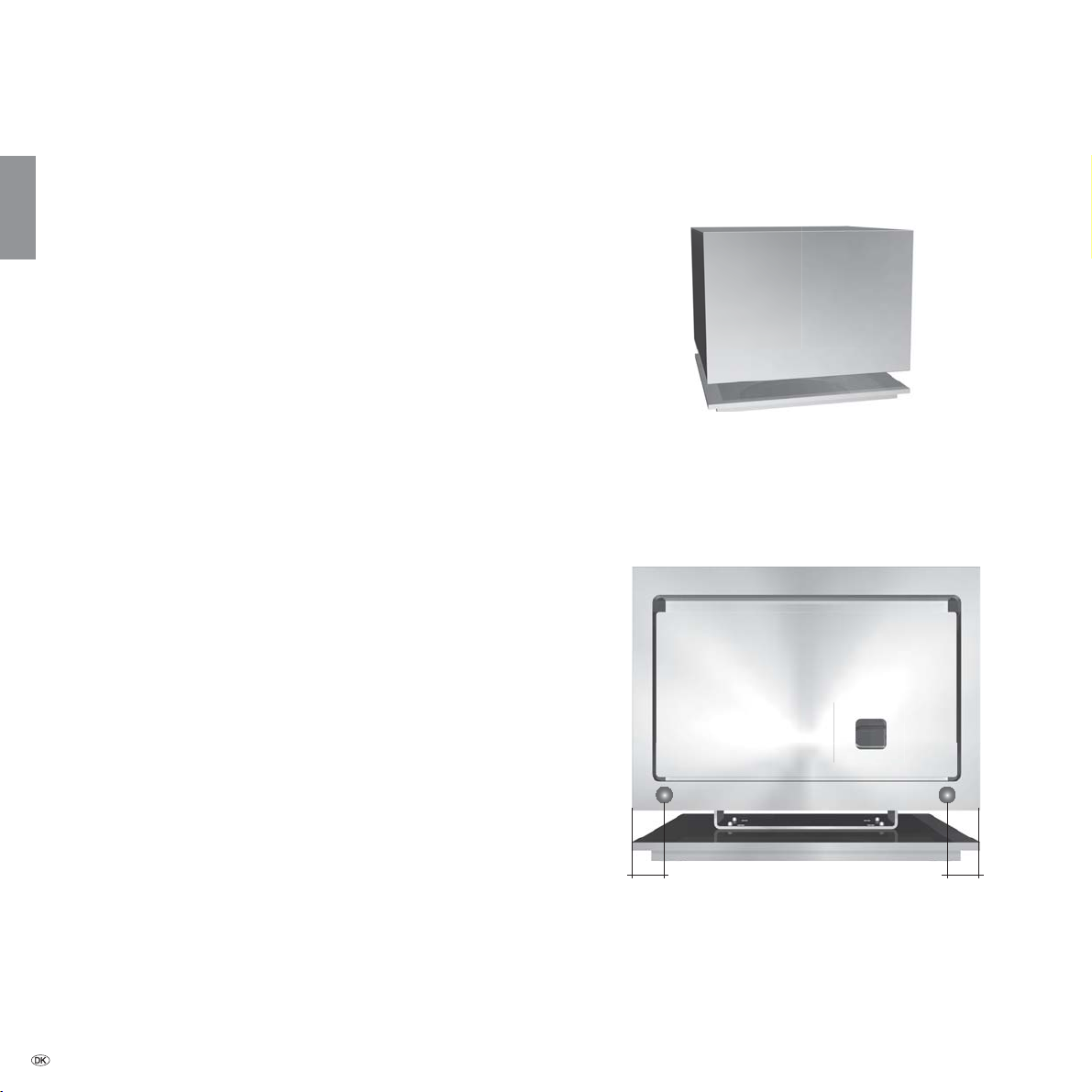

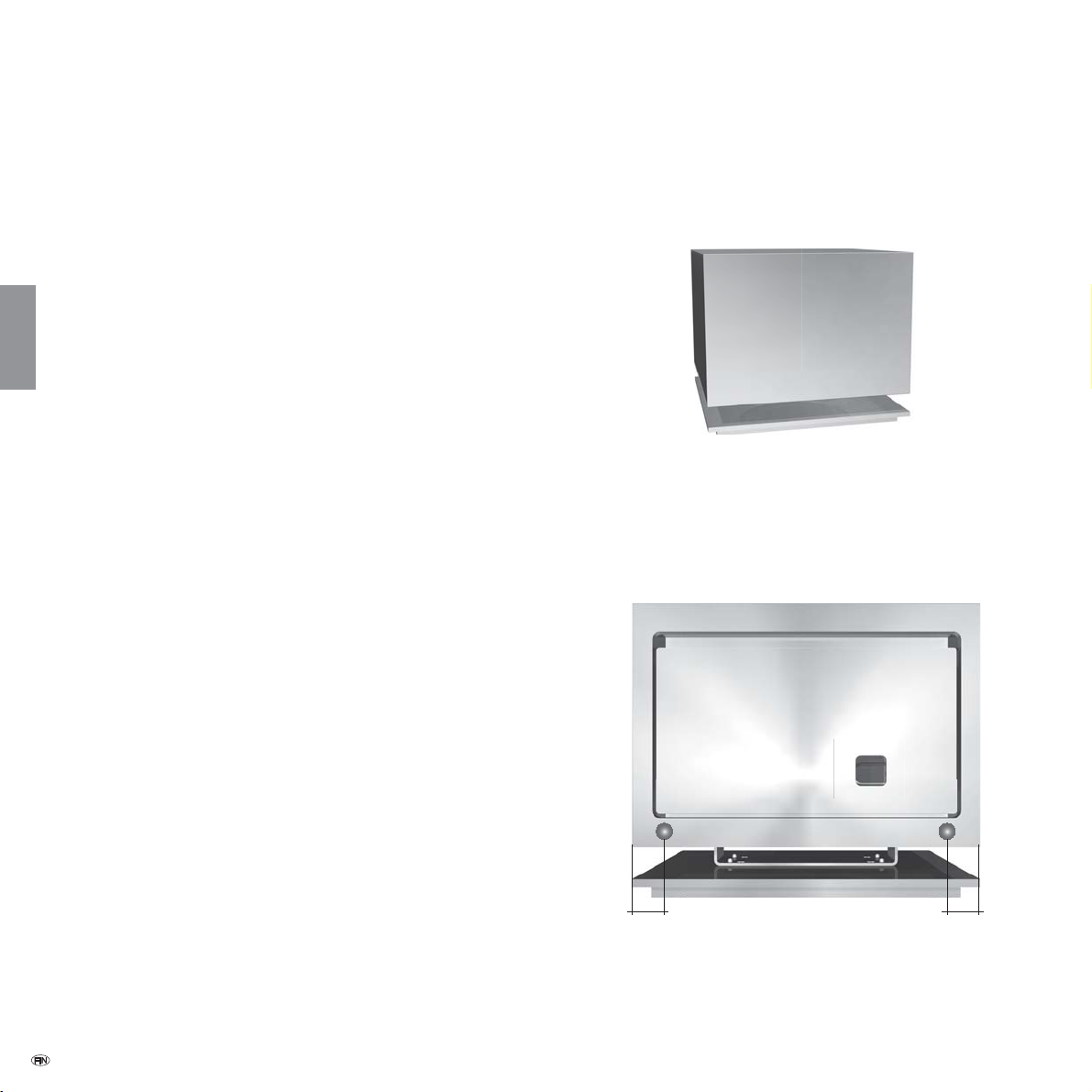

Achtung: Keinesfalls darf die Luftzufuhr auf der Rückseite des Subwoofers
behindert werden. Achten Sie auf genügend Abstand (> 10 cm) zur Wand.

Montieren Sie die beiden mitgelieferten Elasitkpuffer an der unteren Rückseite
des Subwoofers, damit die Luftzufuhr bei einem unbeabsichtigten Verrutschen
an die Wand nicht unterbrochen werden kann.

- 8

20 mm 20 mm

Aufstellen

Vorschlag für Aufstell-Lösung (Loewe Flat-TV mit Chassis ab L27xx)

Loewe Flat-TV

Deutsch

Rear
links

Front

links

Front

rechts

Reference Sound Subwoofer

Rear

rechts

9 -

Anschließen

Verkabelung Loewe Flat-TV (ab L27xx) – Reference Sound Subwoofer

➠ Das TV-Gerät muss mit einem AC3-Modul ausgestattet sein. Falls dies nicht

Deutsch

ab Werk der Fall ist, wenden Sie sich bitte an Ihren Händler und fragen ihn nach
einem passenden Loewe AC3 Aufrüstsatz.

Left

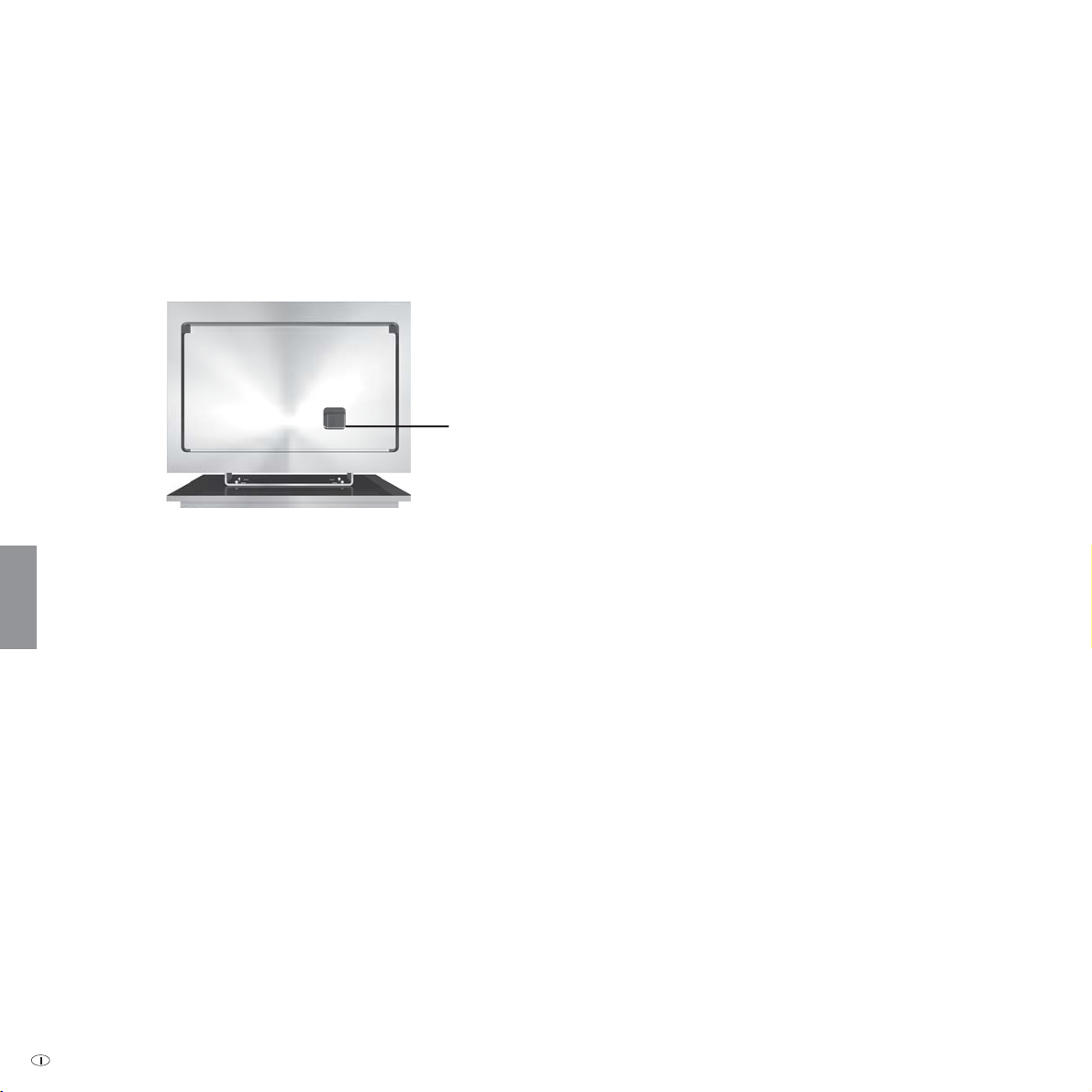

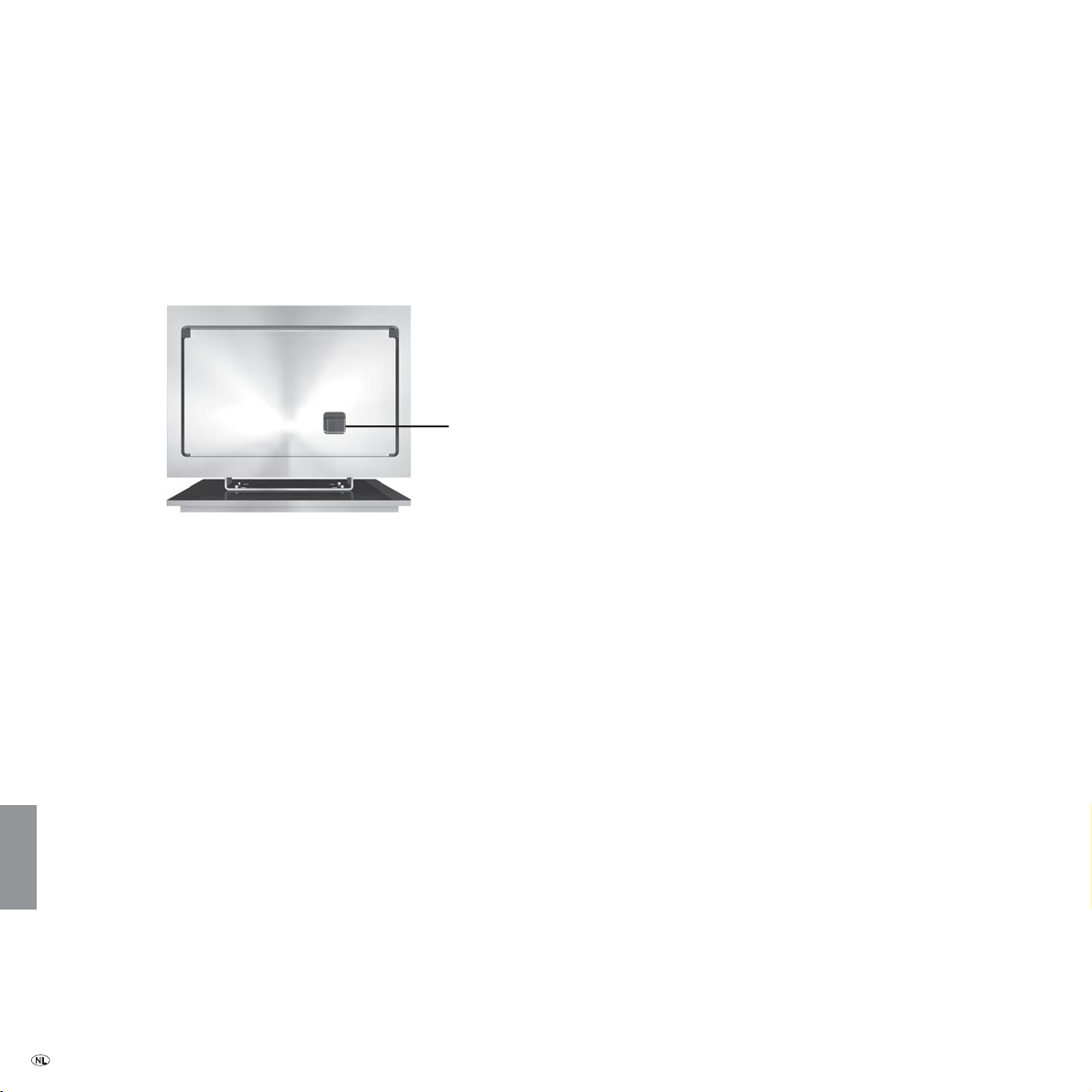

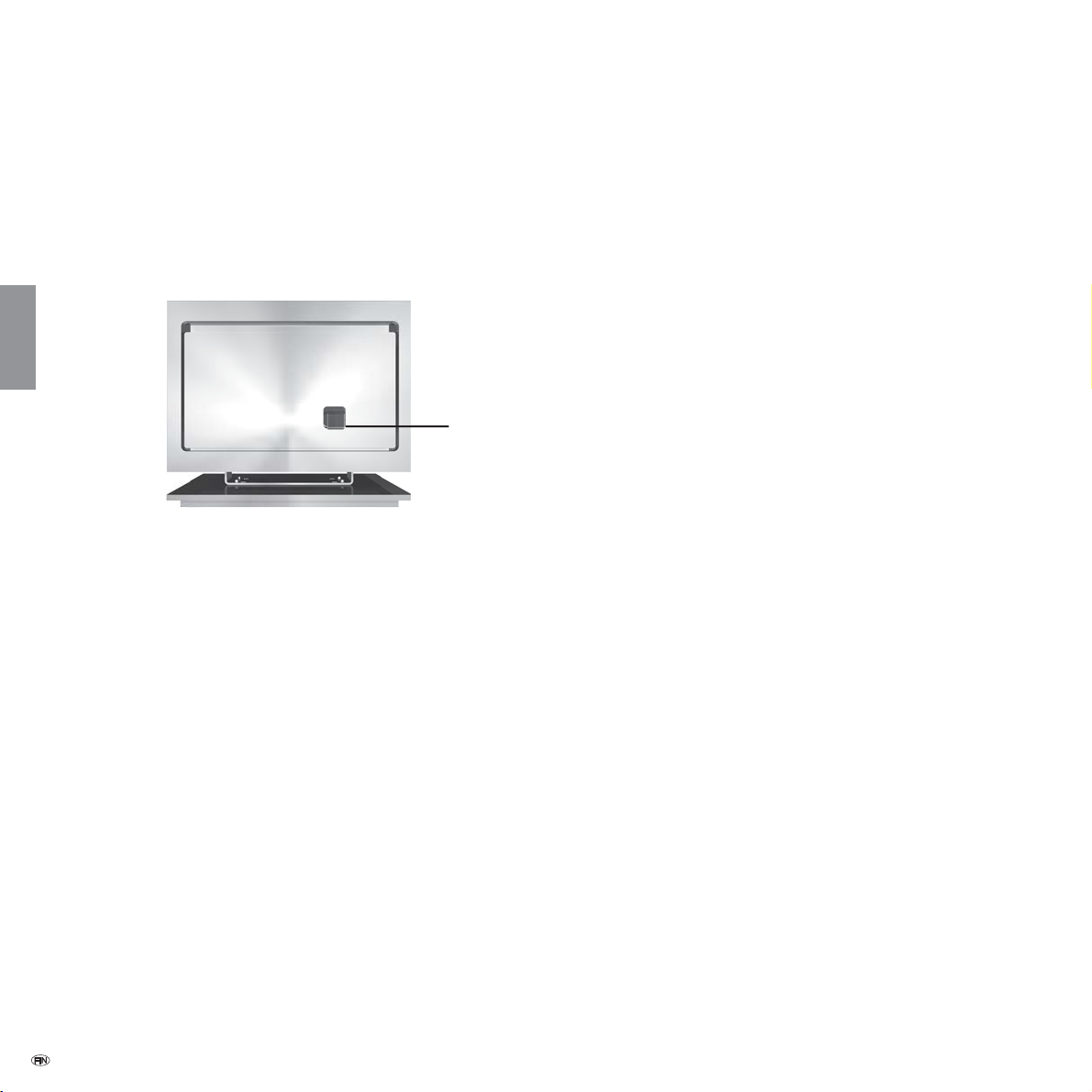

Entfernen Sie die Abdeckung an der Rückseite des Subwoofers, um die Einstell­elemente und Schnittstellen zugänglich zu machen.

Montieren Sie das Audio-Link-Kabel mit dem 25-poligen Stecker am TV-Gerät
und am Subwoofer.

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Subw Right

Left

Line In

Center

Audio-Link-Kabel

Reference Sound Subwoofer

Rear

Front

Right

Speaker

Out

230V~50/60Hz

Power Mode

OFF ON Auto Manu.

- 10

Loewe Flat-TV

HDMI-Kabel

Loewe BluTech Vision

Anschließen

Die Lautsprecher an den Subwoofer anschließen

Schließen Sie das Lautsprecherkabel am Lautsprecher gemäß der entspre­chenden Installationsanleitung an. Eine der beiden Adern des Lautsprecherka­bels ist üblicherweise schwarz markiert. Verbinden Sie diese schwarz markierte
Ader jeweils mit der schwarzen Schraubklemme am Subwoofer i (Anschluss­schema siehe Abbildung rechts) und der schwarzen Klemme am Lautsprecher.
Drehen Sie dazu den Schraubverschluss der jeweiligen Klemme am Subwoofer
entgegen dem Uhrzeigersinn ca. 5 Umdrehungen auf. Führen Sie das Drahtende
in die Schraubklemme (seitlich oben rechts) ein und drehen Sie die Schraub­klemme im Uhrzeigersinn zu.
Die nicht markierten Adern verbinden Sie mit den roten Klemmen.

Kabel verlegen

Führen Sie alle Kabel nach unten durch den Schlitz im Gehäuse des Subwoofers
hindurch. Bündeln Sie die Kabel mit dem mitgelieferten Klettband.
Mit einem als Zubehör erhältlichen Gewebeschlauch können Sie die Kabel
geordnet aus dem Subwoofer herausführen.

Left

Subw Right

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz
min

Bass
Intensity

max

Front Rear

Left Right Left Right

Rear

Front

Left

Right

Line In

Center

Speaker

Out

230V~50/60Hz

Power Mode

OFF ON Auto Manu.

Front

links

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Center

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Speaker

Out

230V~50/60Hz

Front

rechts

Power Mode

OFF ON Auto Manu.

Deutsch

Den Subwoofer an das Stromnetz anschließen

Stecken Sie den Netzstecker des Subwoofers in eine Steckdose mit 220-240 V
50-60 Hz Wechselspannung.

Rear
links

Rear

rechts

11 -

Inbetriebnahme und Einstellung

Bevor Sie mit der Inbetriebnahme und Einstellung beginnen, vergewissern Sie
sich, dass alle Kabel korrekt angeschlossen sind.

Subwoofer ein-/ausschalten

Deutsch

Mit dem Power-Schalter k schalten Sie die Energieversorgung (Netz 220 ­240V/50-60 Hz) für den Reference Sound Subwoofer in Stellung ON ein. Um
den Subwoofer komplett auszuschalten, stellen Sie den Schalter auf OFF.

k

Automatischer oder manueller Betrieb

Ist der Subwoofer wie auf Seite 8 beschrieben angeschlossen und der Mode­Schalter l ist in Stellung Auto , dann brauchen Sie den Subwoofer nicht
mehr separat ein- und auszuschalten. Nach dem erstmaligen Einschalten des
Subwoofers wird er zusammen mit dem Loewe TV-Gerät automatisch ein- und
ausgeschaltet.
Falls der Subwoofer an anderen Geräten als Loewe Flat-TV betrieben wird, so ist
der Mode-Schalter l in Stellung Manu. zu schalten. Der Subwoofer muss dann
manuell mit dem Power-Schalter k ein-/ausgeschaltet werden.

Einstellungen am Loewe TV-Gerät

Melden Sie die neuen Geräte wie in der Bedienungsanleitung Ihres Loewe TV
Gerätes unter „Betrieb zusätzlicher Geräte“ beschrieben an.

Equalizer einstellen

Mit dem Drehknopf Equalizer f haben Sie die Möglichkeit eine Absenkung
oder Anhebung tiefster Frequenzbereiche (20 Hz - 50 Hz) für die Basswiederga­be einzustellen.

• Wenn der Subwoofer nahe der Ecke des Raumes steht, den Drehknopf Equa-
lizer mehr Richtung min stellen.

• Wenn der Subwoofer nahe einer Wand steht, den Drehknopf Equalizer mehr
in die Mittelstellung bringen.

• Wenn der Subwoofer frei im Raum steht, den Drehknopf Equalizer mehr
Richtung max stellen.

Phasen-Umschalter

Mit dem Phasen-Umschalter Phase e haben Sie die Möglichkeit die Bass­Wiedergabe zu optimieren. Diese Einstellung können Sie jedoch in Verbindung
mit einem Loewe Flat TV-Gerät (ab Chassis L27xx mit integriertem AC3 Decoder)
bequem per Fernbedienung über das TV-Menü im Tonkomponenten-Assistenten
einstellen (siehe Bedienungsanleitung unter „Lautsprechersystem einstellen“).
Der Phasen-Umschalter ist für Systeme gedacht, bei denen die Einstellung nicht
per TV-Gerät möglich ist.

Wir empfehlen, folgendermaßen vorzugehen:

• Starten Sie z.B. eine DVD-Wiedergabe und wählen Sie einen Titel mit Bassan­teilen aus.

• Lassen Sie von einer zweiten Person den Phasen-Umschalter betätigen, wäh­rend Sie auf Ihrem Platz sitzen und zuhören.

• Entscheiden Sie selbst, welche Schalterstellung in Ihrem Fall die bessere
Basswiedergabe ergibt.

Bass-Intensität

Mit dem Regler Bass-Intensity h können Sie die Bass-Grundlautstärke nach
Ihren Wünschen einstellen.

Grenzfrequenz einstellen

- 12

Mit dem Drehknopf Crossover Frequency g haben Sie die Möglichkeit die
Grenzfrequenz für die Basswiedergabe je nach dem welche Lautsprecher Sie
angeschlossen haben, zwischen 50 Hz und 250 Hz einzustellen.

Für Loewe Audio-Systeme ist der Drehknopf auf 250 Hz einzustellen, da die
Grenzfrequenz hier in der Signalquelle (TV-Gerät) eingestellt wird.

Abdeckung am Subwoofer

Nach dem Sie die Einstellungen auf dieser Seite vorgenommen haben, setzen
Sie die Abdeckung an der Rückseite des Subwoofers wieder auf.

Technische Daten

Subwoofer

Abmessungen Subwoofer in cm (B x H x T) 43 x 37 x 43
Gewicht Subwoofer in kg 28
Digitale Endstufen 6 Kanäle
Prinzip 1 Weg, aktiv 250 mm; 2 Wege, passiv 250mm
Netzspannung 220 – 240 Volt; 50/60 Hz
Max. Leistungsaufnahme 900 Watt
Nominale Leistungsaufnahme 170 Watt
Leistungsaufnahme in Standby 0 Watt
Bassintensität ±12 dB
Übertragungsbereich Subwoofer 300W 27 Hz – 300 Hz - 6dB
Übertragungsbereich Kanäle 5 x 100 W 5 Hz – 50 kHz - 3dB
Phasenschalter Ja
Netzschalter Ja
Betriebsart-Schalter Ja
Systemlink Audio Link 25-pol D-Sub
Line In RCA-Buchse 6x: FL, Center, FR, RL, Subw, RR

Impressum

Die Loewe Opta AG ist eine Aktiengesellschaft deutschen Rechts mit Hauptsitz
in Kronach.

Deutsch

Industriestraße 11, 96317 Kronach
Telefon: + 49 (0)9261 / 99-0
Fax: + 49 (0)9261 / 99-500
Email: [e-mail]

Handelsregister: Amtsgericht Coburg, Nr. HRB 42243
Umsatzsteueridentifikationsnummer: DE 193216550
WEEE-Registrierungsnummer: DE 41359413

Redaktionsdatum 08.09. 2.Auflage
© Loewe Opta GmbH, Kronach
Alle Rechte, auch die der Übersetzung, vorbehalten.
Änderungen des Designs und der technischen Daten ohne vorherige Ankündigung
möglich.

13 -

Welcome

Thank you

for choosing a Loewe product. We are happy to have you as a customer.
At Loewe we combine the highest standards of technology, design and user

friendliness. This applies equally for TV, DVD, video and accessories.
Neither technology nor design is an end in itself, but both are intended to provi-

de our customers with the best possible audio and visual experience.
Our design is not in uenced by short-term, fashionable trends. You have, after

all, purchased a high-quality piece of equipment which you do not want to get

English

tired of looking at tomorrow or the day after.
The Reference Sound Subwoofer is adapted for Loewe Flat-TV sets as well as

Loewe Audio systems.
The loudspeaker system can be individually extended from a simple stereo com-

bination through a variant with four satellite loudspeakers to the top quality
solution with four standing loudspeakers. The subwoofer with integrated amp is
also included respectively.

This allows you to play media in Dolby Digital cinema quality or in stereo.
If your TV set (from chassis L27xx) is equipped with a digital tuner (DVB), the

received digital surround signal is decoded and played over the Individual
Sound system.

The Reference Sound Subwoofer switches on and off automatically with the
Loewe Flat TV set.

The settings for Dolby Digital can be made conveniently with the menus of the
Loewe Flat TV set.

You can also operate this speaker system on an external decoder. However, you
then lose the Loewe system advantages (e.g. automatic on/off switching). See
your decoder (AV receiver) for how to operate.

Scope of delivery

Reference Sound Subwoofer, Order No. 68208B00

• Reference Sound Subwoofer

• Audio Link cable (6 m)

• 2 elastic bumpers

• 1 Velcro tape

• Operating Manual

Accessories

Audio Link cable (1,5 m) Order No. 89952.001

Audio Link cable (10 m) Order No. 89952.003

Six-pole cinch cable (6 m) Order No. 90421.931

Fabric hose, black (1,8 m) Order No. 31947.004

Fabric hose, silver (1,8 m) Order No. 31947.005

- 14

Welcome

Disposal

Cardboard box and packaging

You have opted for a durable and technically sophisticated product. In line with
national regulations regarding the disposal of packaging materials, we pay a
fee to authorised recyclers who collect packaging from dealers. However, we
recommend that you keep the original cardboard box and the rest of the pa­ckaging materials so that the unit can, if necessary, be transported in the safest
possible conditions.

The unit

Important: The EU Directive 2002/96/EG governs the proper
re-acceptance, handling and recycling of used electronic
appliances.
Old electronic appliances must therefore be disposed of sepa­rately. Never throw this set in the normal domestic waste. You
can hand in your old set free of charge at identi ed collection
points or at your dealer if you buy a similar new set. Other
details about re-acceptance (also for non-EU countries) are
available from your local administration.

Cleaning

Only clean your Reference Sound loudspeaker system with a damp, soft, clean
cloth (without aggressive cleaning agents).

For your safety

For your safety and to avoid unnecessary damage to your TV set, please read
and observe the following safety instructions:

• Your Reference Sound speaker system is designed exclusively for playing
audio signals.

• Always switch off your system (Reference Sound speaker system, TV set and
any other connected components) before connecting or disconnecting other
equipment or speakers.

• Never operate the Reference Sound speaker system unsupervised. Switch
off the power switch or pull out the mains plug during longer periods of
absence.

Protect your Reference Sound speaker system against ...

• Damp, moisture, rain, splashing water or dew

• Knocks and mechanical stresses

• Magnetic and electrical  elds

• Higher electrical powers than speci ed

• Cold, heat, direct sunlight and extreme temperature variations

• Dust

• Covering which obstructs air circulation – especially the rear

• Manipulations inside the set

Do not place any containers  lled with liquids or lit candles on top of the unit.

Your Reference Sound speaker system was designed exclusively for private use
in a domestic environment. The warranty conditions only cover this intended
use.

WARNING: TO RULE OUT DANGER OF ELECTRIC SHOCK, NEVER REMOVE THE
AMPLIFIER COVER. THERE ARE NO PARTS INSIDE THE HOUSING WHICH CAN BE
REPAIRED BY THE USER. HAVE REPAIRS DONE ONLY BY YOUR LOEWE DEALER.

English

If you have moved your Reference Sound speaker system from a cold to a warm
environment, leave it standing for about one hour before switching on because
of the possible formation of condensation. Do not switch on until it has reached
room temperature. This avoids seriously damaging the components.

15 -

Setting up

Installing the Reference Sound speaker
system

Caution: THE ALUMINIUM SURFACE OF THE REFERENCE SOUND SUBWOOFER
IS VERY SENSITIVE TO SCRATCHING AND IMPACT. AVOID ALL CONTACT WITH
SHARP OBJECTS. DO NOT PLACE VASES, CANDLES OR OTHER OBJECTS ON TOP
OF THE SUBWOOFER.

Basic information

English

• Place subwoofer, standing speaker and satellite speakers with stand on a
 rm, level base.

• Do not place the subwoofers and speakers near to strong sources of heat or
in direct sunlight.

• When installing on a wall, in a cabinet or a closed shelf: Leave about 10 cm
free space around the subwoofer to allow air to circulate unhindered and
avoid build up of heat or acoustic pressure.

• Pull out the power cable during thunderstorms. Surge voltages caused by
lightning strikes can damage the TV through the antenna system and the
mains.

• Also remove the antenna and mains plugs in long periods of absence.

• The power plug of the TV set must be easily accessible so that the TV can be
disconnected from the power supply at all times.

• Lay the speaker and power cables in such a way that they cannot be dama­ged. The power cable may not be kinked or laid over sharp edges, not stood
on and not exposed to chemicals; the latter also applies to the system as a
whole. A power cable with damaged insulation can lead to electric shocks
and is a  re risk and must therefore be changed by quali ed service personnel
before operation of the set continues.

• When removing the power plug, pull the plug housing and not the cable. The
wires in the plug could be damaged and cause a short circuit the next time it
is plugged in.

• The speakers generate magnetic dispersion  elds which act in the vicinity of
the housing. We recommend a minimum distance of > 0.5 m from magneti-

cally sensitive equipment such as CRT-TV sets, magnetic data media etc.

Subwoofer

You can position the subwoofer anywhere on the  oor. We recommend the front
area of the room but in such a way that the bass tones can radiate freely to the
side and downwards.

Important: Never obstruct the air vents on the back of the subwoofer. Makes
sure it is far enough away (> 10 cm) from the  oor or wall.

Mount the two enclosed elastic buffers on the bottom rear of the subwoofer so
that the air circulation cannot be obstructed by slipping against the wall.

- 16

20 mm 20 mm

Setting up

Suggestion for positioning solution (from L27xx)

Loewe Flat-TV

Rear

left

Front

left

Reference Sound Subwoofer

Front

right

Rear
right

English

17 -

Connection

Wiring Loewe Flat-TV (from L27xx) – Reference Sound Subwoofer

➠ The TV set must be equipped with an AC3 module. If this has not been done

at the factory, please consult your dealer and ask him for the suitable Loewe
AC3 upgrade kit.

Remove the cover from the back of the subwoofer to gain access to the setting
elements and interfaces.

English

Mount the Audio Link cable with the 25-pin plug on the TV set and subwoofer.

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Center

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Speaker

Out

230V~50/60Hz

Audio-Link cable

Power Mode

OFF ON Auto Manu.

- 18

Loewe Flat-TV

HDMI cable

Loewe BluTech Vision

Connection

on

t

t

Connecting the speakers to the subwoofer

Connect the speaker cable to the speaker according to the appropriate instal­lation instructions. One of the two wires of the speaker cable is marked black
in the usual way. Connect this black marked cable respectively with the black
screw terminal to the subwoofer i (connection diagram see figure right) and
the black terminal on the speaker.
Turn the screw connection of the respective terminal on the subwoofer anti­clockwise about 5 turns for this. Feed the wire end into the screw terminal (top
right hand side) and close the screw terminal in clockwise direction.
Connect the unmarked wires with the red terminals.

Laying the cables

Feed all cables down through the slot in the housing of the subwoofer. Bundle
the cables with the Velcro tape provided.
You can feed the cables tidily out of the subwoofer with the fabric hose availa­ble as an accessory.

Left

Subw Right

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz
min

Bass
Intensity

max

Front Rear

Left Right Left Right

Rear

Front

Left

Right

Line In

Center

Speaker

Out

230V~50/60Hz

Power Mode

OFF ON Auto Manu.

Front

left

left

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Center

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Speaker

Out

230V~50/60Hz

Front

on

ight

right

Power Mode

OFF ON Auto Manu.

English

Connecting the subwoofer to the mains

Plug the mains plug of the subwoofer into a 220-240 V 50-60 Hz AC socket.

Rear

left

Rear
right

19 -

Commissioning and setting

Before beginning with start-up and operation, make sure that all the cables are
connected correctly.

Switching the subwoofer on/off

Switch the Power switch k to the ON position to switch on the energy supply
(mains 230V/50Hz) for the Reference Sound Subwoofer. Set the switch to OFF to
switch off the subwoofer completely.

English

k

Automatic or manual operation

If the subwoofer is connected as described on page 8 and the Mode switch l
is in the Auto position, you no longer need to switch the subwoofer on and off
separately. After switching on the subwoofer for the first time it is switched on
and off automatically with the Loewe TV set.
If the subwoofer is operated on other devices than the Loewe Flat-TV, the Mode
switch l must be switched to the Manu. position. The subwoofer must then be
switched on/off manually with the Power switch k.

Settings on the Loewe TV set

Log in the new devices as described in the operating manual of your Loewe
TV set in the chapter “Operating additional equipment – Connecting audio
ampli ers”.

Setting the equalizer

Using the knob Equalizer f you can set the lowest frequency ranges (20 Hz ­50 Hz) for bass playback to be raised or lowered.

• If the Subwoofer is near the corner of the room, then set the knob Equalizer
more in the direction min.

• If the Subwoofer is near a wall, then set the knob Equalizer more in the
middle position.

• If the Subwoofer is freely positioned in the room, then set the knob Equalizer
more in the direction max.

Phase switch

With the phase converter Phase e you have the option of optimising the
bass playback. However, you can easily make this setting in connection with
a Loewe Flat TV (from chassis L27xx with integrated AC3 decoder onwards)
using a remote control via the TV menu in the sound component assistant (see
operating instructions under „Setting loudspeaker system“). The phase converter
is designed for systems where settings can not be made using the TV.

We recommend you to proceed as follows:

• Start DVD playback for example and select a title with bass parts.

• Have a second person activate the phase switch whilst you sit and listen.

• Decide for yourself which switch position reproduces the best bass sound.

Bass intensity

Using the controller Bass-Intensity h you can set the basic bass volume to
suit you.

Setting the crossover frequency

The Crossover Frequency knob g gives you the possibility of setting the
limit frequency for bass reproduction between 50 Hz and 250 Hz depending on
which speakers you have connected.

The knob should be set to 250 Hz for Loewe Audio Systems because the crosso­ver frequency is set in the Loewe audio sources (TV).

- 20

Cover on the subwoofer

After you have made the settings described in “Commissioning and setting”,
replace the cover on the rear of the subwoofer.

Technical Data

Subwoofer

Dimensions of subwoofer in cm (W x H x D) 43 x 37 x 43
Weight subwoofer in kg 28
Digital output stages 6 channels
Principle 1 way, active 250 mm; 2 way, passive 250 mm
Mains voltage 220 – 240 Volt; 50/60 Hz
Max. power consumption 900 Watts
Nominal power consumption 170 Watts
Power consumption on standby 0 Watt
Bass intensity ±12 dB
Transmission range subwoofer 300 W 27 Hz – 300 Hz - 6dB
Transmission range channels 5 x 100 W 5 Hz – 50 kHz - 3dB
Phase switch yes
Power switch yes
Mode switch
System link Audio Link 25-pole D-Sub
Line In RCA socket 6x: FL, Center, FR, RL, Subw, RR

yes

Masthead

Loewe Opta GmbH is a public limited company of German law with its Head Of­fice in Kronach.

Industriestrasse 11, 96317 Kronach
Telephone: + 49 (0)9261 / 99-0
Fax: + 49 (0)9261 / 99-500
E-mail: [e-mail]

Trade Register: Municipal Court Coburg, No. HRB 42243
VAT ID-No.: DE 193216550
WEEE Registration number: DE 41359413

Issue 08.09. 2
© Loewe Opta GmbH, Kronach
All rights reserved including translation.
Design and technical specifications are subject to change without notice.

nd

edition

English

21 -

Bienvenue

Nous vous remercions

d’avoir choisi un produit Loewe. Nous sommes ravis que vous soyez notre
nouveau client.

Avec le nom Loewe, nous allions les plus hautes exigences en matière de tech­nique, d’esthétique et de convivialité.

Ceci vaut de la même manière pour les téléviseurs, les lecteurs DVD, les magné­toscopes, les appareils audio et les accessoires.

Pourtant, ni la technique ni l‘esthétique ne sont des buts en soi, mais doivent au
contraire offrir à nos clients le plaisir maximum pour l‘œil et pour l‘oreille.

En ce qui concerne l‘esthétique, nous ne nous sommes pas non plus laissés
guider par les tendances éphémères de la mode. En effet, vous avez acquis un
appareil de haute qualité et dont vous voulez également pro ter demain et
après-demain.

Le caisson de basse Reference Sound Subwoofer est conçu pour les téléviseurs à
écran plat Loewe ainsi que les systèmes audio Loewe.

Français

Ce système de haut-parleurs toutefois être étendu de la simple version stéréo
jusqu’à la version haut de gamme avec quatre haut-parleurs sur pied, en
passant par la variante avec quatre haut-parleurs Satellite. Chaque version
comprend également le subwoofer avec ampli cateur intégré.

Vous pouvez ainsi restituer des médias en stéréo ou avec la qualité sonore Dolby
Digital propre aux salles de cinéma.

Si votre téléviseur (à partir de châssis L27xx) est équipé d’un tuner numérique
(DVB), le signal surround numérique reçu est décodé et restitué via l’installation
Individual Sound.

Le système de haut-parleurs Reference Sound s’Allume et s’éteint automatique­ment avec le téléviseur Flat TV de Loewe.

Quant aux réglages Dolby Digital, ils s’effectuent aisément à l’aide des menus
du téléviseur Flat TV de Loewe.

Vous pouvez également raccorder ce système de haut-parleurs à un décodeur
externe. Dans ce cas, vous ne pouvez toutefois pas pro ter des avantages du
système Loewe (par ex. marche/arrêt automatique). Vous trouverez une descrip­tion de la commande dans celle du décodeur (récepteur AV).

Contenu de la livraison

Reference Sound Subwoofer, Réf. 68208B00

• Reference Sound Subwoofer

• Câble Audio Link (6 m)

• 2 tampons élastiques

• 1 bande Velcro

• Mode d’emploi

Accessoires

Câble Audio Link (1,5 m) Réf. 89952.001

Câble Audio Link (10 m) Réf. 89952.003

Câble Prise jack 6 pôles (6 m) Réf. 90421.931

Gaine en tissu, noire (1,8 m) Réf. 31947.004

Gaine en tissu, noire (1,8 m) Réf. 31947.005

- 22

Bienvenue

Elimination des déchets

Emballage et carton

Vous avez choisi un produit de technique de très haute qualité et de longue
durée. Pour l‘élimination de l‘emballage, nous avons, selon les décrets nati­onaux, pris en charge les frais demandés par des entreprises de récupération
qui viennent chercher l‘emballage chez le revendeur. Nous vous conseillons
cependant de conserver le carton original et les matériaux d‘emballage a n
que l‘appareil soit bien protégé en cas de nécessité de transport.

L‘appareil

Attention : La Directive européenne 2002/96/UE réglemente
la reprise, le traitement et le recyclage corrects des appareils
électroniques usagés. C’est pourquoi les appareils électro­niques usagés doivent être éliminés de manière séparée des
autres. Lors de son élimination, ne pas jeter l’appareil dans les

poubelles normales !
Vous pouvez déposer votre ancien appareil gratuitement dans l’une des
déchetteries indiquées, voire chez votre revendeur spécialisé, si vous achetez un
appareil neuf similaire. Pour de plus amples informations concernant le retour
(également pour les pays qui ne sont pas membres de l’UE), adressez-vous à
votre administration compétente.

Nettoyage

Nettoyez votre système de haut-parleurs Reference Sound uniquement avec un
tissu humide, doux et propre (sans aucun produit d’entretien corrosif).

Pour votre sécurité

Pour votre sécurité et a n de prévenir tout endommagement inutile de
l‘appareil, veuillez lire et respecter les instructions de sécurité suivantes :

• Votre système de haut-parleurs Reference Sound a été conçu exclusivement
pour la restitution de signaux sonores.

• Il convient d’éteindre impérativement votre installation (système de haut-par­leurs Reference Sound, téléviseur et les éventuels autres modules raccordés)
avant de brancher ou de retirer d’autres appareils ou haut-parleurs.

• Ne laisser pas le système de haut-parleurs Reference Sound fonctionner sans
surveillance. Débranchez l’interrupteur de réseau en cas d’absence prolongée
ou retirez la prise.

Protégez votre système de haut-parleurs Reference Sound de …

• de l’humidité, pluie, projections d‘eau ou rosée

• des coups et des contraintes mécaniques

• des champs magnétiques et électriques

• des puissances électriques supérieures à celles indiquées

• du froid, de la chaleur, des rayons directs du soleil et des fortes variations de
température

• de la poussière

• des protections empêchant la ventilation – particulièrement au verso

• de toute intervention sur l’intérieur de l’appareil

Ne posez pas d‘objets remplis de liquide ou de bougies allumées sur l‘appareil.

Votre système de haut-parleurs Reference Sound a été conçu exclusivement
pour une utilisation dans le cadre domestique. La garantie ne sera accordée que
dans le cadre de cette utilisation conforme.

AVERTISSEMENT : AFIN D’EXCLURE TOUT RISQUE DE CHOC ELECTRIQUE,
N’ENLEVEZ PAS LE COUVERCLE DE L’AMPLIFICATEUR. LE CORPS DE L’APPAREIL
NE CONTIENT AUCUN COMPOSANT SUSCEPTIBLE D‘ETRE REPARE PAR
L‘UTILISATEUR. FAITES EFFECTUER LES TRAVAUX DE REPARATION PAR UN
CONCESSIONNAIRE LOEWE.

Français

Si vous déplacez votre système de haut-parleurs Reference Sound d’un endroit
froid à un endroit chaud, laissez-le reposer environ une heure en raison de
l’éventuelle formation de condensation. Allumez-le seulement lorsqu’il a atteint
la température ambiante. Vous évitez ainsi des dommages sérieux sur les
composants.

23 -

Mise en place

Montage du système de haut-parleurs
Reference Sound

Attention: LA SURFACE EN ALUMINIUM DU REFERENCE SOUND SUBWOOFER
EST PARTICULIÈREMENT SENSIBLE AUX RAYURES ET CHOCS. EVITEZ TOUT
CONTACT AVEC DES OBJETS AUX ARÊTES TRANCHANTES. NE POSEZ AUCUN
VASE NI BOUGIE OU AUTRES OBJETS SUR LE SUBWOOFER.

Grundsätzliches

• Placer le subwoofer, les haut-parleurs avec pied sur un sol plan et stable.

• Ne pas placer le subwoofer et les haut-parleurs à proximité d’une forte source
de chaleur ou en vue directe des rayons du soleil.

• Lors de l’installation contre un mur, dans une armoire ou une étagère
fermée : laisser environ 10 cm d’espace autour du subwoofer a n que l’air
puisse circuler librement et a n d’éviter une accumulation de chaleur ou une
pression acoustique trop élevée.

Français

• En cas d‘orage, débranchez la  che de secteur. Les surtensions dues à
un coup de foudre peuvent endommager l‘appareil tant via l‘installation
d‘antenne que via le secteur.

• En cas d‘absence prolongée, les  ches d‘antenne et de secteur doivent égale­ment être débranchées.

• La  che de secteur doit être accessible facilement a n de pouvoir à tout
moment débrancher l’appareil du réseau.

• Installer les câbles de haut-parleurs et d’alimentation électrique de façon à
ce qu’il ne puissent pas être endommagés. Le câble d’alimentation élec­trique ne doit pas être plié ni posé sur une arrête vive, ni être piétiné, ni
exposé à des substances chimiques ; cette dernière instruction vaut pour
l’ensemble de l’installation. Un câble d’alimentation électrique présentant un
défaut d’isolation peut provoquer une électrocution et représente un risque
d’incendie ; de ce fait, il doit impérativement être remplacé avant toute
poursuite de l’utilisation par un personnel SAV quali é.

• Lorsque vous débranchez la  che réseau, ne tirez pas sur le câble mais sur le
boîtier de la  che. Les câbles dans la  che réseau peuvent être endommagés
et entraîner un court-circuit lorsque vous le rebrancherez.

• Les haut-parleurs génèrent des champs magnétiques qui agissent dans
l’environnement du boîtier. C’est pourquoi nous recommandons de respecter
un écart minimum > 0,5 m avec les appareils sensibles aux champs ma­gnétiques comme p. ex. les téléviseurs CRT, les supports magnétiques de

données, etc.

Subwoofer

Quant au subwoofer, vous pouvez l’installer par terre à l’endroit de votre choix.
Nous recommandons de libérer la zone avant de la pièce en veillant toutefois à
ce que les basses puissent être restituées sur le côté et vers le haut dans toute
leur intensité.

Attention : Ne jamais empêcher la libre circulation de l’air à la partie arrière du
subwoofer. Veillez à toujours respecter un écart suf sant (> 10 cm) par rapport
au sol ou au mur.

Montez les deux tampons élastiques fournis sur la partie inférieure au dos du
subwoofer a n d’éviter que l’arrivée d’air soit interrompue au cas où l’appareil
aurait glissé par inadvertance contre le mur.

- 24

20 mm 20 mm

Mise en place

Proposition de disposition (Loewe Flat-TV avec Chassis à partir L27xx)

Loewe Flat-TV

Avant

gauche

Rear

gauche

Avant

droit

Français

Reference Sound Subwoofer

Rear
droit

25 -

Le raccordement

Câblage Téléviseur Loewe Flat-TV (à partir L27xx) – Reference Sound Subwoofer

➠ Le téléviseur doit être équipé d’un module AC3. Si cela n’est pas le cas dans

la configuration usine, veuillez vous adresser à votre revendeur en lui demandant
une extension AC3 de Loewe adaptée.

Retirez le couvercle au verso du subwoofer pour pouvoir accéder aux éléments
de réglages et interfaces.

Français

Montez le câble Audio Link avec le connecteur à 25 pôles sur le téléviseur et le
subwoofer.

Loewe Flat-TV

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB

50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Center

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Speaker

Out

230V~50/60Hz

Câble Audio Link

Power Mode

OFF ON Auto Manu.

- 26

Câble HDMI

Loewe BluTech Vision

Le raccordement

an

t

t

oi

Raccorder les haut-parleurs au subwoofer

Branchez le câble du haut-parleur au haut-parleur selon la notice d’installation
correspondante. L’un des deux brins du câble du haut-parleur porte normale­ment une marque noire. Reliez le brin marqué en noir à la borne à vis noire du
subwoofer i (schéma de raccordement, voir illustration à droite) et à la borne
noire du haut-parleur.
Déserrez pour cela la capsule à vis de la borne du subwoofer dans le sens
contraire des aiguilles d‘une montre d’environ 5 tours. En lez l’embout du câble
dans la borne à vis (sur le côté, en haut à droite) et vissez la borne à vis dans le
sens des aiguilles d‘une montre.
Reliez les conducteurs ne portant aucun marquage aux bornes rouges.

Poser les câbles

Amenez les câbles vers le bas, par la fente, dans le boîtier du subwoofer.
Regroupez les câbles avec la bande Velcro fournie.
Vous pouvez faire ressortir les câbles du subwoofer de manière ordonnée grâce
à une gaine en tissu disponible comme accessoire.

Left

Subw Right

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz
min

Bass
Intensity

max

Front Rear

Left Right Left Right

Rear

Front

Left

Right

Line In

Center

Speaker

Out

230V~50/60Hz

Power Mode

OFF ON Auto Manu.

Avant

gauche

gauche

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Center

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Speaker

Out

230V~50/60Hz

Avant

an

droit

Power Mode

OFF ON Auto Manu.

t

Français

Raccorder le subwoofer au réseau

Branchez la  che de réseau du subwoofer sur une prise 220-240 V 50-60 Hz
courant alternatif.

Rear

gauche

Rear
droit

27 -

Mise en service et réglage

Avant d’entamer la mise en service et les réglages, s’assurer que tous les câbles
sont correctement raccordés.

Mise en marche / Arrêt du subwoofer

L’interrupteur Power k vous permet de mettre l’alimentation en énergie
(réseau 230V/50Hz) pour le Reference Sound Subwoofer sur ON. Pour éteindre
complètement le subwoofer, mettez l’interrupteur sur OFF.

k

Français

Mode automatique ou manuel

Si le subwoofer est branché comme décrit à la page 8 et que l’interrupteur
Mode- l est sur la position Auto, alors vous n’avez pas besoin d’allumer ni
d’éteindre séparément. Après la première mise en marche du subwoofer, celui-ci
s’activera et se désactivera automatiquement avec le téléviseur Loewe.
Si le subwoofer est utilisé avec d’autres appareils que le téléviseur Flat TV de
Loewe, mettez l‘interrupteur Mode l sur la position Manu. Le subwoofer doit
alors être activé/désactivé manuellement à l’aide de l’interrupteur Power k.

Réglages sur le téléviseur Loewe

Régler l’égaliseur

Le bouton Equalizer f vous permet de régler la diminution ou l’augmentation
des fréquences les plus basses (20 Hz à 50 Hz) pour la lecture des graves.

• Lorsque le Subwoofer se trouve à proximité d‘un angle de la pièce, tourner le
bouton Equalizer vers le min.

• Lorsque le Subwoofer se trouve à proximité d‘un mur, amener le bouton
Equalizer en position centrale.

• Lorsque le Subwoofer se trouve en plein milieu de la pièce, tourner le bouton
Equalizer vers le max.

Inverseur de phase

Le commutateur de phases Phase e vous permet d‘optimiser la lecture des
graves. Vous pouvez le paramétrer également pour un téléviseur à écran plat
Loewe (châssis à partir de L27xx avec décodeur AC3 intégré), simplement à
l‘aide de la télécommande, via le menu TV de l‘assistant de composants audio
(voir notice d‘utilisation « Réglage du système de haut-parleurs ». Le commu­tateur de phases a été conçu pour les systèmes ne permettant pas un réglage
pour chaque téléviseur.

Nous vous recommandons ici de procéder comme suit :

• Lancez alors une lecture DVD p. ex. et sélectionnez un titre comprenant une
forte proportion de basses.

• Faites actionner l’inverseur de phase par une autre personne tandis que vous
écoutez la restitution depuis votre siège.

• Décidez vous-même quel réglage donne la meilleure restitution des basses.

Intensité des basses

Grâce au régulateur Bass-Intensity h, vous pouvez paramétrer la puissance
sonore de base des graves comme vous le désirez.

Inscrivez les nouveaux appareils en suivant la procédure visée dans la notice
d’utilisation de votre téléviseur Loewe à la section « Utilisation d’appareils
supplémentaires ».

- 28

Régler la fréquence seuil

Avec le régulateur Crossover Frequency g, vous pouvez régler la fréquence
seuil pour la restitution des basses en fonction des haut-parleurs raccordés, entre
50 Hz et 250 Hz.
Pour le système audio de Loewe, le régulateur doit être configuré sur 250 Hz car
la fréquence seuil sera pilotée dans les sources audio de Loewe (TV).

Couvercle de protection du subwoofer

Après avoir procédé aux réglages dans l’option « Mise en service et réglage »,
remettre en place le couvercle sur la face arrière du subwoofer.

Caractéristiques techniques

Subwoofer

Dimensions subwoofer en cm (L x H x P) 43 x 37 x 43
Poids du subwoofer en kg 28
Etages de sortie numériques 6 canaux
Principe 1 voie, active 250 mm, 2 voie, passif 250 mm
Alimentation électrique 220 – 240 Volt; 50/60 Hz
Puissance consommée max. 900 Watt
Puissance consommée nominale 170 Watt
Puissance consommée en veille 0 Watt
Intensité des basses ±12 dB
Plage de transmission subwoofer 300 W 27 Hz – 300 Hz - 6dB
Plage de transmission canaux 5 x 100 W 5 Hz – 50 kHz - 3dB
Inverseur de phase oui
Interrupteur d’alimentation oui
Mode interrupteur oui
Lien système Audio Link 25-pôles D-Sub
Line In Prise RCA 6x : FL, Center, FR, RL, Subw, RR

Notice

Loewe Opta AG est une société anonyme de droit allemand dont le siège se trouve
à Kronach.

Industriestraße 11, 96317 Kronach
Téléphone : + 49 (0)9261 / 99-0
Télécopie : + 49 (0)9261 / 99-500
Courriel : [e-mail]

Registre du Commerce : Tribunal d'Instance Coburg, N° HRB 42243
Numéro d'identification TVA intracommunautaire : DE 193216550
Numéro d'enregistrement WEEE : DE 41359413

Date de rédaction 08.09. 2. édition
© Loewe Opta GmbH, Kronach
Tous droits réservés, y compris ceux de la traduction.
Des modifications de design et des caractéristiques techniques peuvent être
apportées sans avis préalable.

Français

29 -

Benvenuti

Grazie

di aver scelto un prodotto Loewe. Siamo molto lieti di potervi annoverare tra i
nostri clienti.

In Loewe sintetizziamo i massimi requisiti tecnologici, di design e di semplicità
d‘uso. Questo vale per apparecchi TV, lettori DVD, video e relativi accessori.

A questo proposito, né la tecnologia né il design sono da considerarsi separata­mente, ma sono piuttosto un tramite per il raggiungimento di un‘elevata qualità
in termini di suono e immagine.

Anche nel design non ci si è limitati a seguire mode recenti e passeggere. Quello
che avete acquistato è infatti un apparecchio d’alta qualità, con caratteristiche
che lo rendono attuale ed esclusivo anche nel futuro.

Il Reference Sound Subwoofer è destinato all‘uso in combinazione con gli appa­recchi Flat TV Loewe e con i sistemi audio Loewe.

Il sistema di altoparlanti può essere con gurato individualmente: da una sempli­ce combinazione stereo ad una variante con quattro altoparlanti satellitari,
 no alla soluzione d’alta qualità con quattro altoparlanti dotati di supporto. È
incluso anche il subwoofer con ampli catore integrato.

In questo modo è possibile ottenere la riproduzione dei contenuti in qualità
cinema Dolby Digital o stereo.

Se il vostro apparecchio TV (a partire da Chassis L27xx) è dotato di un tuner
digitale (DVB), il segnale surround viene decodi cato e riprodotto tramite

Italiano

l’impianto Individual Sound.
L’impianto di altoparlanti Reference Sound si accende e si spegne automatica-

mente con l’apparecchio TV Flat Loewe.
Le impostazioni per Dolby Digital si eseguono comodamente con i menu

dell’apparecchio TV Flat Loewe.
Questo sistema di altoparlanti funziona anche se collegato ad un decoder es-

terno. In questo caso vengono tuttavia pregiudicati i vantaggi offerti dai sistemi
Loewe (ad es. accensione/spegnimento automatico). Il comando è descritto nel
Decoder (ricevitore AV).

Volume di fornitura

Reference Sound Subwoofer, Codice d’ordine 68208B00

• Reference Sound Subwoofer

• Cavo Audio Link (6 m)

• 2 tamponi elastici

• 1 Nastro adesivo

• Istruzioni per l‘uso

Accessori

Cavo Audio Link (1,5 m) Codice d’ordine 89952.001

Cavo Audio Link (10 m) Codice d’ordine 89952.003

Cavo Cinch a sei poli (6 m) Codice d’ordine 90421.931

Tubo di tessuto, nero (1,8 m) Codice d’ordine 31947.004

Tubo di tessuto, nero (1,8 m) Codice d’ordine 31947.005

- 30

Benvenuti

Smaltimento

Imballo e scatola

Avete scelto un prodotto tecnicamente superiore e duraturo. Per lo smaltimento
dell‘imballaggio abbiamo devoluto un sussidio all‘azienda che ritira l‘imballaggio
dal rivenditore, in conformità alle disposizioni nazionali. Tuttavia, consigliamo di
conservare bene il cartone originale e il materiale d‘imballaggio, di modo che
l‘apparecchio possa essere trasportato con una protezione ottimale in caso di
necessità.

L‘apparecchio

INFORMAZIONE AGLI UTENTI: ai sensi dell’art. 13 del Decreto
Legislativo 25 luglio 2005, n. 151 “Attuazione delle Direttive
2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione
dell‘uso di sostanze pericolose nelle apparecchiature elettriche
ed elettroniche, nonché allo smaltimento dei rifiuti” il simbolo
del cassonetto barrato riportato sull’apparecchiatura o sulla sua
confezione indica che il prodotto alla fine della propria vita utile
deve essere raccolto separatamente dagli altri rifiuti. L’utente
dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita
agli idonei centri di raccolta differenziata dei rifiuti elettronici ed
elettrotecnici, oppure riconsegnarla al rivenditore al momento
dell’acquisto di una nuova apparecchiatura di tipo equivalente,
in ragione di uno a uno. L’adeguata raccolta differenziata per
l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,
al trattamento e allo smaltimento ambientalmente compatibile
contribuisce ad evitare possibili effetti negativi sull’ambiente
e sulla salute e favorisce il reimpiego e/o riciclo dei materiali
di cui è composta l’apparecchiatura. Lo smaltimento abusivo
del prodotto da parte dell’utente comporta l’applicazione delle
sanzioni amministrative previste dalla normativa vigente.

Pulizia

Pulire il sistema di altoparlanti Reference utilizzando unicamente un panno
umido, morbido e pulito (senza detergenti aggressivi).

Per la vostra sicurezza

Per la vostra sicurezza e per evitare inutili danni all‘apparecchio, leggere e
rispettare le seguenti norme di sicurezza.

• Il vostro sistema di altoparlanti Reference è destinato esclusivamente alla
riproduzione di segnali audio.

• Prima di collegare o di disconnettere altri apparecchi o altoparlanti, spegnere
sempre l’impianto (sistema di altoparlanti Reference, apparecchio TV ed
eventualmente altri componenti collegati).

• Non lasciare il sistema di altoparlanti Reference in funzione senza sorveglian­za. Nel caso di assenza prolungata, spegnere l‘interruttore generale oppure
staccare la spina di alimentazione.

Proteggere il proprio sistema di altoparlanti Reference da…

• acqua, umidità, pioggia, schizzi d‘acqua o rugiada

• colpi e sollecitazioni meccaniche

• campi magnetici ed elettrici

• valori di potenza elettrica più elevati di quanto indicato

• freddo, calore, radiazione solare diretta e forti oscillazioni termiche

• polvere

• ostruzioni delle aperture di ventilazione – in particolare sul retro

• manomissioni all’interno dell’apparecchio

Italiano

Non appoggiare sull‘apparecchio oggetti contenenti liquidi o candele accese.

Il sistema di altoparlanti Reference è stato costruito esclusivamente per l’uso
personale nell’ambito domestico. Le condizioni di garanzia presuppongono un
uso conforme alle disposizioni.

AVVERTIMENTO: PER ESCLUDERE IL RISCHIO DI SCOSSA ELETTRICA, NON
RIMUOVERE IL COPERCHIO DELL‘AMPLIFICATORE. ALL’INTERNO NON CI SONO
COMPONENTI CHE POSSONO ESSERE RIPARATI DALL’UTENTE. AFFIDARE GLI
INTERVENTI DI RIPARAZIONE ESCLUSIVAMENTE AL PERSONALE QUALIFICATO
LOEWE.

In caso di spostamento del sistema di altoparlanti Reference da un ambiente
freddo ad uno riscaldato, lasciare l’apparecchio spento per circa un’ora, in
quanto potrebbe essersi formata della condensa. Procedere all‘accensione
soltanto quando l‘apparecchio ha raggiunto la temperatura ambiente. In questo
modo si prevengono seri danni ai componenti.

31 -

Installazione

Installazione del sistema di altoparlanti
Reference

Attenzione: LA SUPERFICIE IN ALLUMINIO DEL REFERENCE SOUND SUBWOO­FER È MOLTO SENSIBILE AI GRAFFI E AGLI URTI. EVITARE QUALSIASI CONTATTO
CON EVENTUALI OGGETTI APPUNTITI. NON APPOGGIARE VASI, CANDELE O
ALTRI OGGETTI SUL SUBWOOFER.

Principi di base

• Posizionare il subwoofer, gli altoparlanti standbox e satellitari con il relativo
supporto su una base piana e stabile.

• Non installare il subwoofer e gli altoparlanti nelle vicinanze di forti fonti di
calore o con esposizione diretta al sole.

• In caso di installazione a parete, in un armadio o in uno scaffale chiuso:
lasciare uno spazio di circa 10 cm intorno al subwoofer, in modo tale che
l’aria possa circolare liberamente e che non si crei un accumulo di calore o di
pressione acustica.

• In caso di temporale, staccare il connettore di rete. Eventuali sovratensi­oni indotte dai fulmini possono danneggiare l‘apparecchio, sia attraverso
l‘antenna, sia attraverso la rete di alimentazione elettrica.

• Anche in caso di assenze prolungate è consigliabile staccare il connettore di
alimentazione e quello dell‘antenna.

• Il connettore di rete deve essere facilmente accessibile, in modo tale che sia

Italiano

possibile disconnettere l‘apparecchio dalla rete in qualsiasi momento.

• Posare il cavo di rete e quello degli altoparlanti in modo che non possa essere
danneggiato. Il cavo di rete non deve essere piegato né posato su spigoli
acuti, non deve essere calpestato o esposto a sostanze chimiche; questo
vale, del resto, anche per l‘intero impianto. Un cavo di rete con isolamento
danneggiato può provocare scosse elettriche e rappresentare un pericolo
d’incendio. Pertanto, prima che l’apparecchio venga rimesso in funzione, è
necessario che il cavo danneggiato sia sostituito dal personale quali cato del
servizio d’assistenza Loewe.

• Per estrarre un connettore dalla presa di rete non tirarlo per il cavo, ma per
il corpo in plastica. I cavi del connettore di rete potrebbero danneggiarsi e
provocare un cortocircuito nel corso del successivo inserimento.

• Gli altoparlanti generano campi magnetici dispersi che agiscono intorno al
corpo. Si raccomanda di mantenere ad una distanza di > 0,5m gli strumenti
sensibili ai campi magnetici, ad es. gli apparecchi TV CRT, i supporti dati

magnetici e strumenti simili.

Subwoofer

Il subwoofer può essere collocato in qualsiasi punto sul pavimento. Consigliamo
di scegliere la zona anteriore della stanza in modo da non ostruire la diffusione
dei bassi lateralmente e verso il basso.

Attenzione: Non ostacolare in nessun caso la presa d’aria sul retro del subwoo­fer. Mantenere la distanza minima (> 10 cm) dal pavimento e dalla parete.

Montare i due tamponi elastici forniti sul retro del subwoofer in modo da non
ostacolare la presa d‘aria nel caso di scivolamento accidentale contro la parete.

20 mm 20 mm

- 32

Installazione

Suggerimento per l’installazione (Loewe Flat-TV Chassis da L27xx)

Loewe Flat-TV

Frontale a

sinistra

Rear

sinistra

Frontale a

destra

Reference Sound Subwoofer

Italiano

Rear

destra

33 -

Collegamento

Cablaggio TV Flat-Loewe (da L27xx) – Reference Sound Subwoofer

➠ L’apparecchio TV deve essere corredato di un modulo AC3. Se detto modu-

lo non fosse stato predisposto dal produttore, rivolgersi al proprio rivenditore
di fiducia e richiedere un kit di espansione Loewe AC3 adeguato.

Togliere il coperchio dal retro del subwoofer per rendere accessibili gli elementi
di regolazione e le interfacce.

Montare il cavo Audio Link con il connettore a 25 poli sull’apparecchio TV e sul
subwoofer.

Italiano

Loewe Flat-TV

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB

50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Center

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Speaker

Out

230V~50/60Hz

Cavo Audio Link

Power Mode

OFF ON Auto Manu.

- 34

Cavo HDMI

Loewe BluTech Vision

Collegamento

Collegamento degli altoparlanti al subwoofer

Collegare il cavo dell‘altoparlante all‘altoparlante seguendo le rispettive istru­zioni di installazione. Uno dei due  li del cavo dell’altoparlante generalmente
è marcato in nero. Collegare il  lo del cavo dell’altoparlante marcato in nero
rispettivamente al morsetto a vite nero del subwoofer i (per lo schema di col­legamento vedere la figura a destra) e al morsetto nero dell’altoparlante.
Serrare la vite di arresto del morsetto del subwoofer con 5 giri in senso antio­rario . Inserire l‘estremità del filo nel morsetto a vite (in alto a destra) e serrare il
morsetto a vite in senso orario.
Le anime non segnate vanno collegate con i morsetti rossi.

Posa dei cavi

Far passare tutti i cavi verso il basso attraverso la fessura dell‘alloggiamento del
subwoofer. Legare i cavi con il nastro adesivo fornito.
Utilizzando un tubo di tessuto disponibile come accessorio è possibile far pas­sare ordinatamente i cavi fuori dal subwoofer.

Left

Subw Right

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz
min

Bass
Intensity

max

Front Rear

Left Right Left Right

Rear

Front

Left

Right

Line In

Center

Speaker

Out

230V~50/60Hz

Power Mode

OFF ON Auto Manu.

Frontale a

sinistra

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Center

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Speaker

Out

230V~50/60Hz

Frontale a

destra

Power Mode

OFF ON Auto Manu.

Italiano

Collegamento del subwoofer alla rete elettrica

Inserire la spina di alimentazione del subwoofer in una presa elettrica di
V 50-60 Hz

CA.

220-240

Rear

sinistra

Rear

destra

35 -

Messa in funzione e regolazione

Prima di procedere con la messa in funzione e con le impostazioni, assicurarsi
che tutti i cavi siano collegati correttamente.

Subwoofer on/off

Portando l‘interruttore Power k in posizione ON, attivare l‘alimentazione
elettrica (rete 230V/50Hz) per il Reference Sound Subwoofer. Per spegnere
completamente il subwoofer, portare l‘interruttore su OFF.

k

Modalità automatica o manuale

Se il subwoofer è collegato come illustrato a pag. 8, e l‘interruttore Mode l è
in posizione Auto non è più necessario accenderlo o spegnerlo separatamente.
Dopo averlo acceso la prima volta, il subwoofer viene sempre acceso e spento

Italiano

automaticamente insieme all’apparecchio TV.
Nel caso il subwoofer venisse collegato ad altri apparecchi che non siano l‘ap­parecchio TV Flat Loewe, portare l‘interruttore Mode l in posizione Manu. In
questo caso il subwoofer andrà acceso e spento manualmente con l‘interruttore
Power k.

Impostazioni sull’apparecchio TV Loewe

Registrare i nuovi apparecchi come descritto nelle istruzioni per l’uso del proprio
apparecchio TV Loewe alla voce “Funzionamento degli apparecchi supplementari”.

Regolazione dell‘equalizzatore

Con la manopola Equalizer f si ha la possibilità di impostare un abbassamen­to o un innalzamento della gamma di frequenze più basse (20 Hz - 50 Hz) per la
riproduzione dei bassi.

• Se il subwoofer si trova in prossimità di un angolo del locale, ruotare la
manopola Equalizer più nel senso min.

• Se il subwoofer si trova in prossimità di una parete, portare la manopola
Equalizer piuttosto in posizione centrale.

• Se il subwoofer si trova in posizione libera nel locale, ruotare la manopola
Equalizer più nel senso max.

Commutatore di fasi

Con il selettore di fasi Phase e è possibile ottimizzare la riproduzione dei
bassi. È comunque possibile effettuare comodamente questa impostazione, in
collegamento con un apparecchio Flat TV Loewe (a partire da Chassis L27xx con
Decoder AC3 integrato), mediante telecomando tramite il menu TV in Assisten­te - Componenti audio (vedere il manuale d‘istruzioni al punto „Impostazione
sistema di altoparlanti“). Il selettore di fasi è stato concepito per sistemi in cui
non è possibile effettuare impostazioni mediante un apparecchio TV.

Consigliamo di procedere nel seguente modo:

• Avviare per esempio la riproduzione di un DVD e selezionare un titolo con dei
bassi.

• Fare azionare il commutatore di fasi da un’altra persona, stando seduti al
proprio posto ed ascoltate.

• Decidere per conto proprio quale posizione dell’interruttore riproduce al
meglio i bassi.

Intensità bassi

Con il regolatore Bass-Intensity h è possibile impostare a piacere il volume di
base dei bassi.

Impostazione della frequenza critica

- 36

Con il regolatore Crossover Frequency g avete la possibilità di impostare la
frequenza critica per la riproduzione dei bassi a seconda dell’altoparlante che
si è collegato tra 50 Hz e 250 Hz. Per gli impianti audio Loewe il regolatore
deve essere impostato su 250 Hz, dal momento che la frequenza critica viene
impostata nelle fonti audio Loewe TV.

Copertura del subwoofer

Dopo avere effettuato le impostazioni indicate in “Messa in funzione e regola­zione”, riapplicare la copertura sul retro del subwoofer.

Dati tecnici

Subwoofer

Dimensioni del subwoofer in cm (L x H x P) 43 x 37 x 43
Peso del subwoofer in kg 28
Stadi di uscita digitali 6 canali
Principio A 1 via, attivo 250 mm; 2 via passivo 250 mm
Tensione di rete 220 – 240 Volt; 50/60 Hz
Potenza max. assorbita 900 Watt
Potenza nominale assorbita 170 Watt
Potenza assorbita in standby 0 Watt
Intensità dei bassi ±12 dB
Banda di trasmissione subwoofer 300 W 27 Hz – 300 Hz - 6dB
Banda di trasmissione canali 5 x 100 W 5 Hz – 50 kHz - 3dB
Commutatore di fasi Si
Interruttore di alimentazione Si
Selettore modalità Si
Link sistema Audio Link 25 poli D-Sub
Line In Presa RCA 6x: FL, Center, FR, RL, Subw, RR

Impressum

La Loewe Opta AG è una società per azioni di diritto tedesco con sede a Kro­nach.

Industriestraße 11, 96317 Kronach
Telefono: + 49 (0)9261 / 99-0
Fax: + 49 (0)9261 / 99-500
e-mail: [e-mail]

Registro delle aziende: tribunale di Coburg, n. HRB 42243
N. part. I.V.A.: DE 193216550
Numero di registrazione WEEE: DE 41359413

Data redazione 08.09. 2. edizione
© Loewe Opta GmbH, Kronach
Tutti i diritti, anche di traduzione, riservati.
I dati tecnici e il design possono essere soggetti a modifiche tecniche senza
preavviso.

Dichiarazione del costruttore

Questo apparecchio è fabbricato nella UE nel rispetto delle disposizioni del D.M.
26 marzo 1992 ed è in particolare conforme alle prescrizioni dell‘art. 1 dello
stesso D.M.

Questo apparecchio è conforme all‘art. 2 comma 1 D.M. 28.08.95 N. 548.

Italiano

Fabbricatore: Distributore:
Made in Germany

Loewe Opta GmbH
Industriestr. 11
D-96317 Kronach

Loewe Italiana SRL
Largo del Perlar, 12
I-37135 Verona (VR)

37 -

Bienvenido

Muchas gracias

por haberse decidido por un producto de Loewe. Nos complace mucho contarle
entre nuestros clientes.

Loewe es un nombre asociado a una exigente calidad en la técnica, el diseño y
la facilidad de manejo. Esto se cumple en igual medida en nuestros televisores,
equipos de DVD/vídeo/audio y accesorios.

Ni la técnica ni el diseño deben ser una meta en sí mismos, sino que les deben
proporcionar a nuestros clientes el mayor placer para la vista y el oído.

Tampoco en el plano del diseño nos hemos dejado in uir por tendencias de
moda y corta vida pues, a  n de cuentas, usted ha adquirido un aparato de alta
calidad del que podrá disfrutar por mucho tiempo sin aburrirse de él.

Il Reference Sound Subwoofer è destinato all‘uso in combinazione con gli appa­recchi Flat TV Loewe e con i sistemi audio Loewe.

El sistema de altavoces puede con gurarse de forma individual, desde una
simple combinación estéreo hasta una so sticada solución con cuatro altavoces
de pie, pasando por una variante de cuatro altavoces satélites. En cada caso,
también se incluye un Subwoofer con ampli cador integrado.

De esta forma, podrá reproducir DVDs en estéreo o con calidad cinematográ ca
Dolby Digital.

Si su televisor (a partir del Chassis L27xx) viene equipado con un sintonizador
digital (DVB), la señal Surround digital recibida se descodi cará y se reproducirá
en el equipo Individual Sound.

El equipo de altavoces Reference se conecta y desconecta automáticamente con
el televisor de pantalla plana de Loewe.

Realice los ajustes para Dolby Digital cómodamente desde los menús del televi­sor de pantalla plana de Loewe.

Español

Este sistema de altavoces también se puede utilizar con un descodi cador exter­no. Sin embargo, en ese caso tendrá que prescindir de las ventajas del sistema
Loewe (p. ej., la conexión y desconexión automáticas). El manejo vendrá especi­ cado en las instrucciones del descodi cador (receptor AV) en cuestión.

Volumen de suministro

Reference Sound Subwoofer, Nº de pedido 68208B00

• Reference Sound Subwoofer

• Cable Link de audio (6 m)

• 2 topes elásticos

• 1 velcro

• Manual de instrucciones

Accesorios

Cable Link de audio (1,5 m) Nº de pedido 89952.001

Cable Link de audio (10 m) Nº de pedido 89952.003

Cable Cinch de seis polos (6 m) Nº de pedido 90421.931

Tubo de tela, negro (1,8 m) Nº de pedido 31947.004

Tubo de tela, plateado (1,8 m) Nº de pedido 31947.005

- 38

Bienvenido

Eliminación

Embalaje y cartón

Usted ha decidido adquirir un producto de alta calidad técnica y de larga
duración. Para la eliminación del embalaje, de acuerdo con las legislaciones
nacionales, diversas empresas se encargarán de recoger el embalaje en la sede
de nuestros distribuidores. Sin embargo, es recomendable conservar el embalaje
original en buen estado y guardarlo, con el  n de poder transportar el aparato
con una protección óptima cuando fuese necesario.

El dispositivo

Atención: La Directiva europea 2002/96/CE regula la retirada,
el tratamiento y el aprovechamiento de los aparatos electróni­cos usados. Por ello, los aparatos electrónicos usados deben
desecharse por separado.
Le rogamos no deposite este aparato en la basura doméstica
corriente. Puede depositar su aparato usado de forma gratuita
en los puntos de recogida autorizados o bien entregarlo en su
comercio especializado al comprar un nuevo aparato similar.
Para más detalles sobre la recogida (también en el caso de
países no pertenecientes a la UE), consulte a las autoridades
locales..

Limpieza

Para la limpieza del equipo de altavoces Reference utilice solamente con un
paño húmedo, suave y limpio (sin emplear limpiadores agresivos).

Por su seguridad

Por su propia seguridad y para evitar daños innecesarios en su aparato, deberá
leer y respetar las siguientes instrucciones de seguridad:

• El sistema de altavoces Reference ha sido diseñado exclusivamente para la
reproducción de señales de audio.

• Apague sin falta el equipo (sistema de altavoces Reference, televisor y el resto
de componentes que pudieran estar conectados) antes de conectar o retirar
otros aparatos o altavoces.

• No deje funcionar el sistema de altavoces Reference sin vigilarlo. Desco­necte el dispositivo con el interruptor de corriente cuando vaya a ausentarse
durante un tiempo prolongado o desenchufe el cable de red.

Proteja su sistema de altavoces Reference de ...

• agua, humedad, lluvia, goteo, salpicaduras o rocío

• golpes y cargas mecánicas

• campos magnéticos y eléctricos

• voltajes superiores a los indicados

• frío, calor, radiación solar directa y fuertes

• cambios de temperatura

• polvo

• tapas que impidan la entrada de aire – sobre todo en la parte posterior

• manipulaciones en el interior del aparato

No coloque ningún objeto que contenga líquido ni velas encendidas sobre el
televisor.

El sistema de altavoces Reference ha sido creado exclusivamente para el uso
privado en el hogar. Las prestaciones de garantía solamente cubren este uso
previsto.

ADVERTENCIA: CON EL FIN DE EVITAR UNA POSIBLE DESCARGA ELÉCTRICA,
NO RETIRE LA TAPA DEL AMPLIFICADOR. EN EL INTERIOR DE LA CARCASA NO
SE ENCUENTRAN PIEZAS QUE PUEDAN SER REPARADAS POR EL USUARIO. LOS
TRABAJOS DE REPARACIÓN DEBEN ENCARGARSE ÚNICAMENTE A UN COMER­CIANTE ESPECIALIZADO DE LOEWE.

Español

Si ha trasladado el sistema de altavoces Reference de un ambiente frío a uno
caliente, no lo encienda durante aprox. una hora por la posible aparición de
humedad por condensación. Enciéndalo solamente cuando éste haya alcanzado
la temperatura ambiente. De este modo, evitará graves daños en los componen­tes.

39 -

Colocación

Colocar el sistema de altavoces Reference

Puntos básicos

Atención: LA SUPERFICIE DE ALUMINIO DEL REFERENCE SOUND SUBWOOFER
ES MUY SENSIBLE A ARAÑAZOS Y GOLPES. EVITE EL CONTACTO CON OBJETOS
ANGULOSOS. NO COLOQUE JARRONES, VELAS NI NINGÚN OTRO TIPO DE
OBJETOS ENCIMA DEL SUBWOOFER.

• Coloque el Subwoofer y los altavoces Standbox y Satellit en el soporte de pie
sobre una base estable y plana.

• No coloque el Subwoofer ni los altavoces cerca de fuentes de calor fuertes o
de la incidencia directa de los rayos solares.

• Al colocarlo en una pared, un armario o en una estantería cerrada: deje un
espacio libre de aprox. 10 cm alrededor del Subwoofer para que el aire pueda
circular libremente y no se produzca ninguna acumulación de calor ni presión
acústica.

• En caso de tormenta, desenchufe el cable de red. Las sobretensiones
causadas por rayos pueden ocasionar daños en el aparato tanto a través del
sistema de antena como a través de la red eléctrica.

• También en el caso de largas ausencias se recomienda desenchufar el cable
de red y el de la antena.

• Se debe tener fácil acceso al enchufe de red para poder desconectar el apara­to de la red en cualquier momento.

• Coloque los cables de altavoz y de red de manera que no puedan sufrir
daños. El cable de red no se debe doblar ni colocar sobre bordes a lados,
tampoco se debe pisar ni exponer a productos químicos; este último punto
también se debe aplicar a todo el equipo. Un cable de conexión a la red con
un aislamiento defectuoso puede provocar descargas eléctricas y representa
un peligro de incendio, por lo que, antes de continuar operando el apara­to, es imprescindible que el cable sea sustituido por personal de servicio
cuali cado.

Español

• Cuando retire el enchufe de red, no tire del cable, sino de la cubierta del
enchufe. En caso contrario, los cables del interior del enchufe podrían sufrir
daños y provocar un cortocircuito al volver a ser conectado a la red.

• Los altavoces crean zonas de dispersión magnética que actúan alrededor de
la carcasa. Recomendamos una distancia mínima de > 0,5m a los aparatos
sensibles a los campos magnéticos, como los aparatos CRT-TV, soportes de

datos magnéticos, etc.

Subwoofer

El Subwoofer puede colocarse en el lugar que pre era sobre el suelo. Le
recomendamos colocar el dispositivo en la parte delantera de la habitación
correspondiente, pero de tal manera que los bajos puedan emitirse libremente
hacia los laterales y hacia abajo.

Atención: La entrada de aire en la parte trasera del Subwoofer no debe
obstaculizarse bajo ninguna circunstancia. Asegúrese de que el aparato está lo
su cientemente distanciado (> 10 cm) de la base o de la pared.

Monte los dos topes elásticos suministrados en la parte de abajo de la cara pos­terior del subwoofer, para que el suministro de aire no se vea interrumpido en
caso de que el aparato se mueva hacia la pared sin que se dé cuenta el usuario.

- 40

20 mm 20 mm

Colocación

Propuesta de colocación para una solución (a partir de L27xx)

Loewe Flat-TV

Frontal

izquierdo

Rear

izquierdo

Frontal

derecho

Reference Sound Subwoofer

Español

Rear

derecho

41 -

Conexión

Cableado de televisor de Loewe (a partir de L27xx) – Reference Sound Subwoofer

➠ El televisor ha de estar equipado con un módulo AC3. En caso de que éste

no venga incluido de fábrica, adquiera en su distribuidor un kit de ampliación
Loewe AC3 adecuado.

Retire la tapa de la cara posterior del Subwoofer para facilitar el acceso a los
elementos de ajuste y a las interfaces.

Monte el cable Link de audio con el conector de 25 polos en el televisor y en el
Subwoofer.

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Center

Speaker

Out

Cable Link de audio

230V~50/60Hz

Power Mode

OFF ON Auto Manu.

Español

- 42

Loewe Flat-TV

Cable HDMI

Loewe BluTech Vision

Conexión

Conexión de los altavoces al Subwoofer

Conecte el cable de altavoz al altavoz siguiendo las instrucciones de instalación.
Uno de los dos conductores del cable de altavoz suele tener una marca negra.
Conecte el conductor de la marca negra con el borne negro del Subwoofer i
(consulte el esquema de conexiones en la ilustración de la derecha) y con el
borne negro del altavoz.
Para ello, gire el cierre de rosca de cada uno de los bornes del Subwoofer en el
sentido contrario a las agujas del reloj (aprox. 5 giros). Introduzca el extremo
del alambre en el borne (lateralmente arriba a la derecha) y cierre el borne
girándolo en el sentido de las agujas del reloj.
Conecte los conductores que no están marcados con los bornes rojos.

Colocar los cables

Oriente los cables hacia abajo, haciéndolos pasar por la ranura de la carcasa del
Subwoofer. Ate los cables con el velcro suministrado.
Con un tubo de tela (disponible como pieza accesoria) podrá sacar los cables
del Subwoofer de forma ordenada.

Left

Subw Right

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz
min

Bass
Intensity

max

Front Rear

Left Right Left Right

Rear

Front

Left

Right

Line In

Center

Speaker

Out

230V~50/60Hz

Power Mode

OFF ON Auto Manu.

Frontal

izquierdo

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Center

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Speaker

Out

230V~50/60Hz

Frontal

derecho

Power Mode

OFF ON Auto Manu.

Conexión del Subwoofer a la red eléctrica

Enchufe el cable de red del Subwoofer a una toma de corriente alterna de
240 V 50-60 Hz

.

220-

Rear

izquierdo

Español

Rear

derecho

43 -

Puesta en funcionamiento y ajuste

Antes de proceder a la puesta en funcionamiento y realizar los ajustes, asegúre­se de que todos los cables están correctamente conectados.

Apagar/encender el Subwoofer

Seleccionando la posición ON con el interruptor Power k se conecta el sumi­nistro de energía (corriente de Netz 220 - 240V/50-60 Hz) del Reference Sound
Subwoofer. Para desconectar por completo el Subwoofer, ponga el interruptor
en OFF.

k

Funcionamiento automático o manual

Si el Subwoofer se ha conectado tal como se describe en la página 8 y el inte­rruptor Mode l se encuentra en Auto , no será necesario encender y apagar
el Subwoofer por separado. Después de encender el Subwoofer por primera vez,
éste se encenderá y apagará siempre con el televisor Loewe.
En caso de que el Subwoofer esté conectado a otros aparatos distintos del
televisor de pantalla plana de Loewe, seleccione con el interruptor Mode l la
posición Manu. De esta forma, el Subwoofer tendrá que conectarse / desconec­tarse de forma manual con el interruptor Power k.

Español

Ajustes en el televisor Loewe

Ajustar ecualizador

Con el botón giratorio Equalizer f puede elevar o reducir las gamas de fre­cuencia más bajas (20 Hz - 50 Hz) para la reproducción de los bajos.

• Si el subwoofer está situado cerca de una esquina, ajuste el botón giratorio
Equalizer más cerca del mín.

• Si está cerca de una pared, sitúe el botón giratorio Equalizer en la posición
central.

• Si el subwoofer no está cerca de ninguna pared, coloque el botón giratorio
Equalizer hacia el max.

Conmutador de fase

Con el conmutador de fases Phase e puede optimizar la reproducción de los
bajos. Este ajuste puede realizarse fácilmente mediante el mando a distancia
cuando se utiliza junto a un televisión de pantalla plana de Loewe (a partir
del modelo L27xx con decodi cador AC3 integrado) a través del menú TV del
asistente de los componentes acústicos (consulte en las instrucciones de uso
“Ajuste del sistema de altavoces“). El conmutador de fases ha sido diseñado
para sistemas que no permiten la con guración a través de la TV.

Le recomendamos que proceda de la siguiente manera:

• Inicie una reproducción de DVD, por ejemplo, y seleccione un título que
contenga graves.

• Siéntese y escuche mientras otra persona acciona el conmutador de fase.

• Determine qué posición del conmutador le ofrece la mejor reproducción de
graves.

Intensidad de graves

Con el regulador Bass-Intensity h puede ajustar el volumen predeterminado
de los bajos según sus preferencias.

Ajuste de la frecuencia límite

Registre los nuevos aparatos tal como se describe en el manual de instrucciones
de su televisor Loewe, en “Funcionamiento de otros aparatos“.

- 44

El regulador Crossover Frequency g le permite ajustar la frecuencia límite
para la reproducción de graves entre 50 Hz y 250 Hz , según los altavoces que
tenga conectados. En el caso de sistemas de audio de Loewe, el regulador debe
ajustarse a 250 Hz, ya que la frecuencia límite se ajusta en las fuentes de audio
de Loewe TV.

Cubierta del Subwoofer

Una vez que haya realizado los ajustes descritos en “Puesta en funcionamiento

y ajuste“, vuelva a colocar la cubierta en la parte trasera del Subwoofer.

Datos técnicos

Subwoofer

Dimensiones del Subwoofer en cm (An x Al x P) 43 x 37 x 43
Peso del Subwoofer en kg 28
Salidas digitales 6 canales
Principio una vía, activo 250 mm; dos via, pasiva 250 mm
Tensión de red 220 – 240 Volt; 50/60 Hz
Consumo máx. de potencia 900 Watt
Consumo de potencia nominal 170 Watt
Consumo de potencia en modo de espera (standby) 0 Watt
Intensidad de graves ±12 dB
Gama de transmisión del Subwoofer 300 W 27 Hz – 300 Hz - 6dB
Gama de transmisión del canales 5 x 100 W 5 Hz – 50 kHz - 3dB
Conmutador de fase Si
Interruptor de red Si
Interruptor modo de funcionamiento Si
Systemlink Audio Link D-Sub de 25 polos
Line In Casquillo RCA 6x: FL, Center, FR, RL, Subw, RR

Pie de imprenta

Loewe Opta AG es una sociedad anónima según las leyes alemanas con sede en
Kronach.

Industriestraße 11, 96317 Kronach (Alemania)
Teléfono: + 49 (0)9261 / 99-0
Fax: + 49 (0)9261 / 99-500
E mail: [e-mail]

Registro mercantil: Juzgado Municipal de Coburg, nº HRB 42243
Nº de identificación fiscal: DE 193216550
Nº de registro RAEE: DE 41359413

Fecha de redacción 08.09. 2. edición
© Loewe Opta GmbH, Kronach
Reservados todos los derechos, incluidos los referentes a la traducción.
Pueden llevarse a cabo modificaciones de diseño y características técnicas sin
previo aviso.

45 -

Español

Hartelijk welkom

Wij danken u

dat u voor een Loewe-product heeft gekozen. Wij zijn blij u tot onze klanten te
mogen rekenen.

De naam Loewe staat voor producten die zowel technisch als qua design en
gebruiksvriendelijkheid aan zeer hoge eisen voldoen. Dit geldt zowel voor tv als
voor dvd, video, audio en accessoires.

Techniek en design mogen daarbij geen doel op zich zijn, maar moeten onze
klanten een optimaal kijk- en luisterplezier verschaffen.

Wij lieten ons voor het design ook niet leiden door modetrends, die snel over­waaien. U hebt zich immers een kwaliteitstoestel aangeschaft, waar u niet vlug
op uitgekeken wilt zijn.

De Reference Sound Subwoofer is afgestemd op de Loewe Flat-TV-apparatuur
en de Loewe-audiosystemen.

Het luidsprekersysteem is individueel uitbreidbaar van een eenvoudige
stereocombinatie over een variant met vier satellietluidsprekers tot een uiterst
hoogwaardige oplossing met vier staande luidsprekers. Daarbij behoort ook
steeds de subwoofer met ingebouwde versterker.

Daardoor kunnen ze media in Dolby Digital-bioscoopkwaliteit of in stereo
weergeven.

Als uw tv-toestel (vanaf chassis L27xx) is uitgerust met een digitale tuner (DVB),
wordt het ontvangen digitale Surround-signaal gedecodeerd en via de Individu­al Sound-installatie weergegeven.

De Reference-luidsprekerinstallatie wordt automatisch met het Loewe Flat-tv­toestel in- en uitgeschakeld.

De instellingen voor Dolby Digital kunt gemakkelijk uitvoeren via de menu’s van
het Loewe Flat-tv-toestel.

U kunt dit luidsprekersysteem ook met een externe decoder gebruiken. In dat
geval gaan de Loewe-systeemvoordelen (bijv. automatisch in-/uitschakelen)
verloren. De bediening gebeurt dan via uw decoder (AV-receiver).

Inhoud van de levering

Reference Sound Subwoofer, Bestelnr. 68208B00

• Reference Sound Subwoofer

• Audio-Link-kabel (6 m)

• 2  exibele buffers

• 1 klittenband

• Gebruiksaanwijzing

Accessoires

Audio-Link-kabel (1,5 m) Bestelnr. 89952.001

Audio-Link-kabel (10 m) Bestelnr. 89952.003

Zespol. cinch-kabel (6 m) Bestelnr. 90421.931

Textielslang, zwart (1,8 m) Bestelnr. 31947.004

Textielslang, zilver (1,8 m) Bestelnr. 31947.005

Nederlands

- 46

Hartelijk welkom

Afvalverwijdering

Doos en ander verpakkingsmateriaal

U hebt gekozen voor een technisch hoogwaardig en duurzaam product. Voor
het als afval verwerken van de verpakking betaalden wij een afvalverwerkings­bijdrage, zoals voorgeschreven door de nationale wetgeving. Desondanks
adviseren wij u de originele doos en het overige verpakkingsmateriaal goed
te bewaren, zodat u de apparatuur indien nodig optimaal beschermd kunt
transporteren.

Het toestel

Let op: De EU-richtlijn 2002/96/EG regelt de correcte terug­name, behandeling en verwerking van gebruikte elektronische
toestellen.
Oude elektronische toestellen moeten dan ook afzonderlijk
als afval worden verwerkt. Gelieve dit toestel bij het gewone
huisvuil te zetten! U kunt afgedankte toestellen gratis afgeven
op speciaal daarvoor ingerichte terugnameplaatsen, of in een
speciaalzaak, wanneer u een gelijkaardig nieuw toestel koopt.
Verdere bijzonderheden over de terugname (ook voor niet­EUlanden) vindt u bij uw plaatselijke overheid.

Reinigen

Reinig uw Reference-luidsprekersysteem uitsluitend met een lichtjes bevoch­tigde, zachte en schone doek (gebruik geen bijtende of schurende reinigings­middelen).

Veiligheidsvoorschriften

Met het oog op uw eigen veiligheid en om schade aan uw installatie te voorko­men, is het van belang dat u de onderstaande veiligheidsinstructies leest en in
acht neemt:

• Uw Reference-luidsprekersysteem is uitsluitend bestemd voor de weergave
van geluidssignalen.

• U dient uw installatie (Reference-luidsprekersysteem, tv-toestel en eventuele
andere aangesloten componenten) beslist uit te schakelen alvorens andere
apparatuur of luidsprekers aan te sluiten of te verwijderen.

• Laat het Reference Lautsprecher-systeem nooit onbewaakt achter terwijl het
ingeschakeld is. Schakel de netschakelaar bij langere afwezigheid uit of trek
de stekker uit het stopcontact.

Bescherm uw Reference-luidsprekersysteem tegen ...

• water, vocht, regen, druip- en spatwater of dauw

• schokken en mechanische belasting

• magnetische en elektrische velden

• hogere elektrische vermogens dan aangegeven

• kou, hitte, direct zonlicht en grote temperatuurschommelingen

• stof

• ventilatiebelemmerende afdekkingen – met name aan de achterkant

• ingrepen aan de binnenkant van het apparaat

Zet geen met vloeistof gevulde gebruiksvoorwerpen of brandende kaarsen op
het tv-toestel.

Uw Reference-luidsprekersysteem werd uitsluitend gebouwd voor privé-gebruik
in een huiselijke kring. De garantie is beperkt tot dit reglementaire gebruik.

WAARSCHUWING: OM HET RISICO VAN ELEKTRISCHE SCHOKKEN UIT TE
SLUITEN, MAG U DE AFDEKKING VAN DE VERSTERKER NOOIT VERWIJDEREN.
IN HET APPARAAT ZITTEN GEEN ONDERDELEN DIE DOOR DE GEBRUIKER MOE­TEN WORDEN ONDERHOUDEN. ALLE REPARATIES DIENEN DOOR BEVOEGDE
LOEWE-REPARATEURS UITGEVOERD TE WORDEN.

Nederlands

Als u uw Reference-luidsprekersysteem vanuit een koude omgeving overbrengt
naar een warme omgeving, wacht dan in verband met mogelijke condensvor­ming nog ca. een uur met het inschakelen van het toestel. Schakel het pas in
wanneer het de kamertemperatuur heeft bereikt. Zo voorkomt u ernstige schade
aan de componenten.

47 -

Installatie

Reference-luidsprekersysteem installeren

Basisinformatie

Let op: HET ALUMINIUM OPPERVLAK VAN DE REFERENCE SOUND SUB­WOOFER IS ZEER GEVOELIG VOOR KRASSEN EN SCHOKKEN. VERMIJD IEDER
CONTACT MET SCHERPKANTIGE VOORWERPEN. PLAATS GEEN VAZEN, KAAR­SEN OF ANDERE VOORWERPEN OP DE SUBWOOFER.

• Plaats de subwoofer, de staande luidsprekers en de satellietluidsprekers met
hun staander op een stabiele, vlakke ondergrond.

• Plaats de subwoofer en de luidsprekers niet in de buurt van warmtebronnen
of in direct zonlicht.

• Bij opstelling tegen een wand, in een kast of gesloten boekenrek: houd ron­dom de subwoofer ca. 10 cm vrij zodat de lucht er ongehinderd omheen kan
circuleren en er zich geen warmte of geluidsdruk kan opstapelen.

• Trek bij onweer de netstekker uit het stopcontact. Overspanningen door
blikseminslag kunnen het toestel zowel via de antenne-installatie als via het
stroomnet beschadigen.

• Ook als u langere tijd afwezig bent, mag u de netstekker niet in het stopcon­tact laten zitten.

• De netstekker moet gemakkelijk toegankelijk zijn, zodat het apparaat te allen
tijde van het net kan worden losgekoppeld.

• Leg de luidsprekerkabels en het netsnoer zo dat ze niet beschadigd kunnen
raken. Het netsnoer mag niet worden geknikt of over scherpe randen worden
gelegd, er mag niet op worden gestaan en het mag niet worden blootgesteld
aan chemicaliën; dat laatste geldt voor de volledig installatie. Een netsnoer
met beschadigde isolatie kan stroomschokken veroorzaken en is brandge­vaarlijk. Daarom moet een dergelijk beschadigd snoer door gekwali ceerd
onderhoudspersoneel worden vervangen alvorens het toestel opnieuw mag
worden gebruikt.

• Als u de netstekker uit het stopcontact trekt, doe dat dan niet door aan de
kabel te trekken. Anders kan het snoer in de netstekker beschadigd raken
en kan er kortsluiting ontstaan wanneer de stekker weer in het stopcontact
wordt gestoken.

• De luidsprekers genereren magnetische strooivelden, die werkzaam zijn in
de omgeving van de behuizing. Wij raden u aan een minimumafstand van >
0,5m in acht te nemen ten opzichte van magnetisch gevoelige voorwerpen/

toestellen, zoals bijv. CRT-TV-toestellen, magnetische gegevensdragers enz.

Nederlands

Subwoofer

De subwoofer kunt u op een willekeurige plaats op de grond plaatsen. Wij
bevelen het voorste gedeelte van de kamer aan, maar wel zo, dat de bassen vrij
naar opzij en naar beneden kunnen afstralen.

Let op: de luchttoevoer op de achterkant van de subwoofer mag in geen geval
worden belemmerd. Houd voldoende afstand (> 10 cm) tot de vloer en de
wand.

Monteer de beide meegeleverde  exibele buffers aan de onderkant van de
achterzijde van de subwoofer, zodat de luchttoevoer bij een onopzettelijke
verschuiven tegen de muur, niet kan worden onderbroken.

- 48

20 mm 20 mm

Installatie

Voorstel voor opstelling (vanaf L27xx)

Loewe Flat-TV

Rear
links

Front

links

Front

rechts

Reference Sound Subwoofer

Rear

rechts

Nederlands

49 -

Aansluiten

Bekabeling Loewe Flat-TV (vanaf L27xx) – Reference Sound Subwoofer

➠ Het tv-toestel moet met een AC3-module uitgerust zijn. Als het niet standaard

is uitgerust met een dergelijke module, dient u zich te wenden tot uw dealer
voor een passende Loewe AC3-uitbreidingsset.

Verwijder de afdekking op de achterkant van de subwoofer, om de instelele­menten en interfaces bereikbaar te maken.

Bevestig de Audio-Link-kabel met de 25-polige stekker aan het tv-toestel en aan
de subwoofer.

Loewe Flat-TV

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB

50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Center

Speaker

Out

Audio-Link-kabel

230V~50/60Hz

Power Mode

OFF ON Auto Manu.

Nederlands

- 50

HDMI-kabel

Loewe BluTech Vision

Aansluiten

on

t

t

De luidsprekers op de subwoofer aansluiten

Sluit de luidsprekerkabel aan op de luidspreker zoals beschreven in de installa­tiehandleiding. Eén van beide draden van de luidsprekerkabel is zoals gebrui­kelijk gemarkeerd met een zwart lijntje. Verbind deze zwart gemarkeerde draad
met de zwarte schroefklem van de subwoofer i (aansluitschema zie afbeelding
rechts) en de zwarte klem van de luidspreker.
Draai daarvoor de schroefsluiting van de betreffende klem op de subwoofer
ongeveer 5 slagen naar links (in tegenwijzerzin). Steek het draaduiteinde in
de schroefklem (opzij rechtsboven) en draai de schroefklem naar rechts (in
wijzerzin) dicht.
De niet gemarkeerde draden verbindt u met de rode klemdraadhouders.

Kabels leggen

Leid alle kabels naar beneden door de gleuf in de behuizing van de subwoofer.
Bundel de kabels met de bijgeleverde klittenband.
Met een als accessoire verkrijgbare textielslang kunt u de kabels netjes uit de
subwoofer naar buiten leiden.

Left

Subw Right

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz
min

Bass
Intensity

max

Front Rear

Left Right Left Right

Rear

Front

Left

Right

Line In

Center

Speaker

Out

230V~50/60Hz

Power Mode

OFF ON Auto Manu.

Front

links

links

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Center

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Speaker

Out

230V~50/60Hz

Front

on

echts

rechts

Power Mode

OFF ON Auto Manu.

De subwoofer op het stroomnet aansluiten

Steek de netstekker van de subwoofer in een stopcontact van 220-240 V 50-60
Hz AC.

Rear
links

Rear

rechts

Nederlands

51 -

Inbedrijfstelling en instelling

Alvorens u van start gaat met de ingebruikname en bediening, dient u na te
gaan of alle kabels correct werden aangesloten.

Subwoofer in-/uitschakelen

Met de Power-schakelaar k schakelt u de voeding (netspanning Netz 220 ­240V/50-60 Hz) voor de Reference Sound Subwoofer in de stand ON in. Om de
subwoofer volledig uit te schakelen, zet u de schakelaar in de stand OFF.

k

Automatische of manuele modus

Wanneer de subwoofer werd aangesloten zoals beschreven op pagina 8 en de
Mode-schakelaar l in de stand Auto staat, hoeft u de subwoofer niet meer
afzonderlijk in en uit te schakelen. Nadat de subwoofer voor de eerste keer
werd ingeschakeld, wordt hij altijd samen met het Loewe-tv-toestel automatisch
in- en uitgeschakeld.
Wanneer de subwoofer in combinatie met andere toestellen dan de Loewe Flat­TV wordt gebruikt, moet de Mode-schakelaar l in de stand Manu. worden
gezet. De subwoofer moet dan manueel met de Power-schakelaar k in-/uitge­schakeld worden.

Equalizer instellen

Met de draaiknop Equalizer f heeft u de mogelijkheid de laagste frequenties
(20 Hz - 50 Hz) voor de basweergave te verhogen of te verlagen.

• Als de subwoofer vlak bij de hoek van de kamer staat, de draaiknop Equali-
zer meer richting de min draaien.

• Als de subwoorfer vlak bij een wand staat; de draaiknop Equalizer meer in
de middelste stand draaien.

• Als de subwoofer vrij in de kamer staat; de draaiknop Equalizer meer rich­ting de max draaien.

Faseomschakelaar

Met de faseschakelaar Phase e heeft u de mogelijkheid de basweergave te
verbeteren. Deze instelling kunt u echter in combinatie met een Loewe Flat
Screen (vanaf Chassis L27xx met geïntegreerde AC3-decoder) gemakkelijk met
de afstandsbediening via het TV-menu in de geluidscomponenten-asssistent
instellen (zie de gebruiksaanwijzing onder „Luidsprekersysteem instellen“).
De faseschakelaar is bedoeld voor systemen, waarbij geen instelling via het
televisietoestel mogelijk is.

Wij raden u aan als volgt te werk te gaan:

• Start bijv. een DVD-weergave en selecteer een titel met basgedeelten.

• Laat de faseomschakelaar door een tweede persoon bedienen terwijl u op uw
plaats zit en luistert.

• Bepaal zelf welke schakelaarstand in uw geval de betere basweergave
oplevert.

Basintensiteit

Met de regelaar Bass-Intensity h kunt u het basisvolume van de bas naar uw
eigen wensen instellen.

Instellingen op het Loewe-tv-toestel

Meld de nieuwe apparaten aan zoals beschreven in de handleiding van uw
Loewe-tv-toestel onder “Gebruik van extra apparatuur“.

Nederlands

- 52

Grensfrequentie instellen

Met de regelaar Crossover Frequency g hebt u de mogelijkheid de grensfre­quentie voor de basweergave in te stellen tussen 50 Hz en 250 Hz, naargelang
van de aangesloten luidsprekers. Voor Loewe Audio-systemem moet de regelaar
op 250 Hz worden ingesteld, aangezien de grensfrequentie in de Loewe-audio­bronnen (tv-toestel) wordt ingesteld.

Afdekking van de subwoofer

Nadat u de instellingen onder “Inbedrijfstelling en instelling“ hebt uitgevoerd,
brengt u de afdekking opnieuw aan op de achterkant van de subwoofer.

Technische gegevens

Subwoofer

Afmetingen subwoofer in cm (B x H x D) 43 x 37 x 43
Gewicht Subwoofer in kg 28
Digitale eindtrappen 6 kanalen
Principe 1-wegsbas, actief 250 mm; 2-wegsbas passief 250 mm
Netspanning 220 – 240 Volt; 50/60 Hz
Maximale krachtontneming 900 Watt
Nominale krachtontneming 170 Watt
Krachtontneming in stand-by 0 Watt
Basintensiteit ±12 dB
Transmissiebereik subwoofer 300W 27 Hz – 300 Hz - 6dB
Transmissiebereik kanalen 5 x 100 W 5 Hz – 50 kHz - 3dB
Faseschakelaar ja
Netschakelaar ja
Modusschakelaar ja
Systeemlink Audio Link 25-pol D-Sub
Line In RCA-ingang 6x: FL, Center, FR, RL, Subw, RR

Impressum

De Loewe Opta AG is een naamloze vennootschap volgens het Duitse recht met
een hoofdkantoor in Kronach.

Industriestraße 11, 96317 Kronach, Duitsland
Tel.: [phone] / 99-0
Fax: [phone] / 99-500
E-mail: [e-mail]

Handelsregister: Kantongerecht Coburg, nr. HRB 42243
BTW-nummer: DE 193216550
WEEE-registratienummer: DE 41359413

Redactiedatum 08.09. 2e druk
© Loewe Opta GmbH, Kronach
Alle rechten, ook die van de vertaling, voorbehouden.
Veranderingen van het design en de technische gegevens zonder voorafgaande
aankondiging mogelijk.

53 -

Nederlands

Hjertelig velkommen

Mange tak,

fordi De besluttede Dem for et Loewe-produkt. Vi er glade for at have fået Dem
som kunde.

Dansk

Vi forbinder Loewe med de højeste krav til teknik, design og brugervenlighed.
Det gælder for både tv, DVD, video, audio og tilbehør.

Derfor er hverken teknik eller design et mål i sig selv, men skal medvirke til at
give vores kunder den bedst mulige visuelle og lydmæssige nydelse.

I designet har vi ikke ladet os friste af kortsigtede, moderne trends. Så i sidste
ende har De anskaffet et apparat i høj kvalitet, som De ikke bliver træt af at se
på i morgen eller i overmorgen.

Reference Sound Subwoofer passer til Loewe Flat-tv-apparater samt Loewe
audiosystemer.

Højttalersystemet kan dermed udbygges individuelt fra en enkel stereokombi­nation over en variant med  re satellithøjttalere til den største løsning med  re
gulvhøjttalere. Dertil hører altid en subwoofer med indbygget forstærker.

De kan derfor afspille medier i Dolby Digital biografkvalitet eller i stereo.
Er tv’et (fra chassis L27xx) udstyret med en digital tuner (DVB), afkodes det

modtagne digitale surround-signal og gengives via Individual Sound-anlægget.
Reference højttaleranlægget tændes og slukkes automatisk sammen med Loewe

 adskærms-tv’et.
Indstillingerne for Dolby Digital foretages komfortabelt via menuerne i Loewe

 adskærms-tv’et.
De kan også benytte dette højttalersystem med en ekstern dekoder. Derved går

Loewe-systemfordelene (f.eks. automatisk tænd/sluk) dog tabt. Betjeningen sker
da på dekoderen (AV-modtager).

Leveringsomfang

Reference Sound Subwoofer, Best.-nr. 68208B00

• Reference Sound Subwoofer

• Audio Link-kabel (6 m)

• 2 Elastikbuffere

• 1 velcrobånd

• Betjeningsvejledning

Tilbehør

Audio Link-kabel (1,5 m) Best.-nr. 89952.001

Audio Link-kabel (10 m) Best.-nr. 89952.003

Sekspolet cinch-kabel (6 m) Best.-nr. 90421.931

Tekstilslange, sort (1,8 m) Best.-nr. 31947.004

Tekstilslange, sølv (1,8 m) Best.-nr. 31947.005

- 54

Hjertelig velkommen

Disposal

Papkasse og emballage

Du har valgt et holdbart og teknisk so stikeret produkt. I henhold til de
nationale forskrifter for bortskaffelse af emballage, betaler vi autoriserede
genbrugs rmaer, som indsamler emballage fra forhandlerne. Vi anbefaler dog,
at du beholder den originale papkasse og resten af emballagen, så enheden om
nødvendigt kan transporteres så sikkert som muligt.

Enheden

Vigtigt: EU-direktivet 2002/96/EF indeholder et regelsæt
om korrekt tilbagelevering, håndtering og genbrug af brugte
elektroniske apparater.
Gamle elektroniske apparater skal i henhold til dette borts­kaffes separat. Dette sæt må ikke bortskaffes sammen med
almindeligt husholdningsaffald. Du kan gratis a evere det
gamle sæt på genbrugsstationer eller hos forhandleren, hvis
du køber et tilsvarende nyt sæt. Du kan få  ere detaljer om
tilbagelevering (også for lande uden for EU) hos de lokale
myndigheder.

Rengøring

Rengør kun Deres Reference højttalersystem med en fugtig, blød og ren klud
(uden nogen form for kraftigt rengøringsmiddel).

Sikkerhed

Læs og overhold følgende sikkerhedsanvisninger af hensyn til Deres egen sikker­hed og for at undgå unødvendige skader på apparatet:

• Deres Reference højttalersystem er udelukkende beregnet til gengivelse af
lydsignaler.

• Sluk altid for anlægget (Reference højttalersystemet, tv’et og evt. yderligere
tilsluttede komponenter), før andre apparater eller højttalere tilsluttes eller
afkobles.

• Lad ikke Reference højttalersystemet være i brug uden tilsyn. Sluk på stikkon­takten før længere tids fravær, eller træk stikket ud af kontakten.

Beskyt Reference højttalersystemet mod ...

• fugt, regn, vanddryp og -sprøjt og dug

• stød og mekaniske belastninger

• magnetiske og elektriske felter

• højere elektriske effekter end angivet

• kulde, varme, direkte sollys og store

• temperatursvingninger

• støv

• ventilationshæmmende afdækning - især af bagsiden

• indgreb indvendigt i apparatet

Stil ingen væskefyldte genstande eller brændende stearinlys på apparatet.

Reference højttalersystemet er udelukkende produceret til brug i private hjem.
Garantien omfatter udelukkende denne bestemmelsesmæssige brug.

ADVARSEL: UNDGÅ RISIKO FOR ELEKTRISK STØD: FJERN IKKE FORSTÆRKE­RENS AFDÆKNING. I KABINETTET FINDES INGEN DELE, DER KAN REPARERES
AF FORBRUGEREN. LAD ALLE REPARATIONER UDFØRE AF LOEWE-FORHAND­LEREN.

Dansk

Hvis Reference højttalersystemet er bragt fra kulden ind i varme omgivelser, skal
det stå i ca. en time på grund af mulig dannelse af kondensvand. Tænd først
for det, når det har nået stuetemperatur. Således undgår De alvorlige skader på
komponenterne.

55 -

Opstilling

Opstilling af Reference højttalersystemet

Grundlæggende

Dansk

OBS: ALUMINIUMOVERFLADEN PÅ SUBWOOFER‘en TIL ER MEGET FØLSOM

OVERFOR KRADSEN OG STØD. UNDGÅ ENHVER KONTAKT MED GENSTANDE
MED SKARPE KANTER. STIL INGEN VASER, LYS ELLER ANDRE GENSTANDE PÅ
SUBWOOFER‘en.

• Placer subwoofer, gulv- og satellithøjttalere med sokkel på et stabilt, jævnt
underlag.

• Subwoofer og højttalere må ikke opstilles i nærheden af kraftige varmekilder
eller i direkte sollys.

• Ved opstilling mod en væg, i et skab eller i en lukket reol: Sørg for mindst 10
cm plads omkring subwooferen, så luften kan cirkulere uhindret, og der ikke
opstår overophedning eller indeslutning af lydtrykket.

• Træk netstikket ud ved tordenvejr. Overspænding som følge af lynnedslag kan
beskadige apparatet både via antenneanlægget og strømnettet.

• Ved længere tids fravær fra hjemmet bør antenne- og netstikket også trækkes ud.

• Netstikket skal være nemt tilgængeligt, så apparatet til enhver tid kan kobles
fra nettet.

• Før højttaler- og netkablerne således, at de ikke bliver beskadiget. Netkablet
må ikke knækkes eller lægges over skarpe kanter, ikke betrædes og ikke
udsættes for kemikalier. Det sidste gælder for hele anlægget. Et netkabel med
beskadiget isolering kan medføre elektrisk stød og brandfare og skal derfor
altid udskiftes af uddannet servicepersonale, før apparatet anvendes igen.

• Træk ikke i kablet men i stikproppen, når De trækker netstikket ud. Kablet i
netstikket kan beskadiges og forårsage en kortslutning, når det stikkes i igen.

• Højttalerne udsender magnetfelter, der påvirker kabinetternes omgivelser. Vi
anbefaler en minimumsfstand på > 0,5m til magnetisk følsomme apparater

som f.eks. CRT-tv-apparater, magnetiske datamedier osv.

Subwoofer

Subwooferen kan placeres et valgfrit sted på gulvet. Vi anbefaler en plads frem­me, men således at bashøjttalerne frit kan udsende lyd til siden og nedad.

NB: Lufttilførslen til subwooferens bagside må under ingen omstændigheder
hindres. Sørg for tilstrækkelig afstand (> 10 cm) til gulv eller væg.

Montér de to medleverede elastikbuffere nederst på subwooferens bagside,
så lufttilførslen ikke kan afbrydes, hvis subwooferen utilsigtet skrider ind mod
væggen.

- 56

20 mm 20 mm

Opstilling

Forslag til opstilling (fra L27xx)

Dansk

Loewe Flat-TV

Front

venstre

Rear

venstre

Front

højre

Reference Sound Subwoofer

Rear
højre

57 -

Tilslutning

Kabling Loewe  adskærms-TV (fra L27xx) – Reference Sound Subwoofer

➠ Tv-apparatet skal være udstyret med et AC3-modul. Hvis dette ikke er leve-

Dansk

ret fra fabrikken, henvend Dem venligst til Deres forhandler og spørg efter et
passende Loewe AC3- udstyrssæt.

Fjern afdækningen på subwooferens bagside for at skaffe adgang til
indstillings¬elementer og grænse ader.

Montér Audio Link-kablet med det 25-polede stik til tv-apparatet og til subwoo­feren.

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB

50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Center

Speaker

Out

Audio Link-kabel

230V~50/60Hz

Power Mode

OFF ON Auto Manu.

- 58

Loewe Flat-TV

HDMI-kabel

Loewe BluTech Vision

Tilslutning

t

t

Tilslutning af højttalerne til subwooferen

Tilslut højttalerkablet til højttaleren iht. installationsvejledningen. En af de to
ledere i højttalerkablet er normalt markeret med sort. Forbind lederen, der er
markeret med sort, med den sorte skrueklemme på subwooferen i (se tilslut­ningskema på illustration til højre) og den sorte klemme på højttaleren.
Skru skruelukningen for den pågældende klemme på subwooferen ca. fem
omgange opad mod uret. Før lederenden ind i skrueklemmen (foroven i højre
side), og spænd skrueklemmen til med uret.
Den tråd, der ikke er markeret, forbindes med de røde klemmer.

Føring af kabler

Før alle kabler nedad gennem slidsen i subwooferens kabinet. Hold kablerne
samlet med det medfølgende velcrobånd.
Ved af hjælp af en tekstilslange, der fås som tilbehør, kan De føre kablerne ud af
subwooferen i samlet orden.

Left

Subw Right

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz
min

Bass
Intensity

max

Front Rear

Left Right Left Right

Rear

Front

Left

Right

Line In

Center

Speaker

Out

230V~50/60Hz

Power Mode

OFF ON Auto Manu.

Front

venstre

venstre

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Center

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Speaker

Out

230V~50/60Hz

Front

on

højre

højre

Power Mode

OFF ON Auto Manu.

Dansk

Tilslutning af subwooferen til strømnettet

Slut sobwooferens netstik til en stikdåse med 220-240 V 50-60 Hz vekselspæn­ding.

Rear

venstre

Rear
højre

59 -

Ibrugtagning og indstilling

Kontroller, at alle kabler er korrekt tilsluttet, før De starter med ibrugtagning og
indstilling.

Tænde og slukke for subwoofer

Dansk

Med Power-kontakten k tilkobles strømforsyningen (Netz 220 - 240V/50-60
Hz lysnet) til Reference Sound Subwooferen i positionen ON. Subwooferen
frakobles helt, når kontakten stilles på OFF.

Automatisk eller manuel drift

Hvis subwooferen er tilsluttet som beskrevet på side 8, og Mode-kontakten l
er i positionen Auto, behøver De ikke længere at tænde og slukke subwooferen
separat. Når subwooferen er tændt første gang, tændes og slukkes den automa­tisk sammen med Loewe tv’et.
Hvis subwooferen bruges med andre apparater end Loewe fladskærms-tv, skal
Mode-kontakten l stilles i positionen Manu. Subwooferen skal så tændes og
slukkes manuelt med Power-kontakten k.

Indstillinger på Loewe tv-apparatet

Registrer de nye apparater som beskrevet i betjeningsvejledningen til Deres
Loewe tv-apparat under “Betjening af yderligere apparater“.

k

Indstilling af equalizeren

Med drejeknappen Equalizer f kan De indstille en sænkning eller hævning af
det dybeste lydfrekvensområde (20 Hz - 50 Hz) for basgengivelsen.

• Hvis subwooferen står i nærheden af rummets hjørne, skal drejeknappen
Equalizer stilles mere i retning mod min.

• Hvis subwooferen står i nærheden af en væg, skal drejeknappen Equalizer
stå nærmere midterstillingen.

• Hvis subwooferen står frit i rummet, skal drejeknappen Equalizer stilles mere
i retning mod max.

Faseomskifter

Med faseomskifteren Phase e har De mulighed for at optimere basgengivel­sen. Denne indstilling kan De dog nemt indstille i forbindelse med et Loewe Flat
TV-apparat (fra kabinet L27xx med integreret AC3-dekoder) med fjernbetjenin­gen via tv-menuen i lydkomponent-guiden (se betjeningsvejledningen under
”Indstilling af højttalersystem“). Faseomskifteren er beregnet til systemer, hvor
det ikke er muligt at foretage indstillingen via tv-apparatet.

Vi anbefaler følgende fremgangsmåde:

• Start f.eks. en DVD-afspilning og vælg en titel med et basspor.

• Lad en anden person betjene faseomskrifteren, mens De sidder på Deres
plads og lytter.

• Afgør selv hvilken indstilling, der i Deres tilfælde giver den bedste basgengi­velse.

Basstyrke

Med regulatoren Bass-Intensity (Basintenstitet) h kan De indstille bassens
grundlydstyrke som De foretrækker den.

Indstilling af grænsefrekvens

Med regulatoren Crossover Frequency g har De mulighed for at indstille
grænsefrekvensen for basgengivelsen, alt efter hvilke højttalere De har tilsluttet,
mellem 50 Hz og 250 Hz. For Loewe audiosystemer skal regulatoren indstilles på
250 Hz, da grænsefrekvensen indstilles i Loewe-audiokilderne (tv-apparatet).

- 60

Afdækning af subwooferen

Efter De har foretaget indstillingerne som beskrevet under “Ibrugtagning og
indstilling“, sættes afdækningen tilbage på subwooferens bagside.

Tekniske data

Subwoofer

Subwooferens mål i cm (B x H x D) 43 x 37 x 43
Subwooferens vægt i kg 28
Digitale grænseværdier 6 kanaler
Primær 1-vejs bas, aktiv 250 mm; 2-vejs bas, passiv 250 mm
Netspænding 220 – 240 Volt; 50/60 Hz
Maks. effektforbrug 900 Watt
Nominelt effektforbrug 170 Watt
Effektforbrug i stand-by 0 Watt
Basstyrke ±12 dB
Transmissionsområde subwooferens 300 W 27 Hz – 300 Hz - 6dB
Transmissionsområde kanaler 5 x 100 W 5 Hz – 50 kHz - 3dB
Faseomskifter ja
Netkontakt ja
Driftstype-kontakt ja
Systemlink Audio Link 25-pol D-Sub
Line In RCA-bøsning 6x: FL, Center, FR, RL, Subw, RR

Kolofon

Loewe Opta GmbH er et aktieselskab i henhold til tysk lovgivning med hovedsæde
i Kronach.

Dansk

Industriestraße 11, 96317 Kronach
Telefon: + 49 (0)9261 / 99-0
Fax: + 49 (0)9261 / 99-500
E-mail: [e-mail]

Selskabsregistrering: Amtsgericht Coburg, nr. HRB 42243
SE-nr. (USt-IdNr.): DE 193216550
WEEE-registreringsnummer: DE 41359413

Redigeringsdato: 08.09, 2. oplag
© Loewe Opta GmbH, Kronach
Alle rettigheder forbeholdes, også for oversættelsen.
Design og tekniske data kan ændres uden forudgående varsel.

61 -

Tervetuliaissanat

Suurkiitos siitä,

että päätit ostaa Loewe-tuotteen. Olemme iloisia saadessamme sinut asiakkaak­semme.

Loewe merkitsee teknisesti parasta laatua, upeata ulkomuotoa ja käyttäjäystä­vällisyyttä. Nämä ominaisuudet ovat yhtä lailla televisioissamme, DVD-soittimis­samme, video-, äänentoisto- kuin lisälaitteissammekin.

Emme kuitenkaan pidä tekniikkaa ja ulkomuotoa itsetarkoituksena, vaan
tarkoituksenamme on antaa asiakkaidemme silmille ja korville mahdollisimman
suuri nautinto.

Suomi

Laitteidemme ulkomuotoon eivät myöskään vaikuta lyhytaikaiset muotivir­taukset, vaan tarkoituksenamme on valmistaa korkealaatuisia tuotteita, joita
asiakkaamme haluavat katsella myös huomenna ja ylihuomenna.

Reference Sound Subwoofer on suunniteltu yhteensopivaksi Loewen litteiden
televisioiden ja Loewen äänijärjestelmien kanssa.

Kaiutinjärjestelmä voidaan koota yksilöllisesti yksinkertaisesta stereo-yhdistel­mästä neljällä satelliittikaiuttimella varustettuun vaihtoehtoon tai neljällä pysty­suoraan asennettavalla kaiuttimella varustettuun tehoratkaisuun asti. Kuhunkin
vaihtoehtoon kuuluu sisäänrakennetulla vahvistimella varustettu subwooferi.

Niillä voi toistaa elokuvateatterin tunnelman luovalla dolby digital -äänellä tai
stereona.

Jos televisiolaitteesi (rungosta L27xx lähtien) on varustettu digitaalisella
virittimellä (DVB), vastaanotettu digitaalinen Surround-signaali dekoodataan ja
toistetaan Individual Sound -laitteella.

Reference -kaiutinjärjestelmä kytkeytyy automaattisesti Loewen litteän television
kanssa päälle ja pois.

Dolby digital -äänen asetusohjeet saa kätevästi Loewen litteän television
valikoista.

Tätä kaiutinjärjestelmää voidaan ohjata myös ulkoisesta dekooderista. Tällöin ei
kuitenkaan voida hyödyntää Loewen järjestelmän suomia etuja (esim. auto­maattinen päälle- ja poiskytkeytyminen). Laitteistoa ohjataan tällöin dekooderis­ta käsin (AV-vastaanotin).

Toimitukseen kuuluvat laitteet

Reference Sound Subwoofer, Tilausnumero 68208B00

• Reference Sound Subwoofer

• Audio Link -kaapeli (6 m)

• 2 joustavaa iskunvaimenninta

• 1 tarranauha

• Käyttöohje

Lisätarvikkeet

Audio Link -kaapeli (1,5 m) Tilausnumero 89952.001

Audio Link -kaapeli (10 m) Tilausnumero 89952.003

6-napainen RCA-kaapeli -kaapeli (6 m) Tilausnumero 90421.931

Kangasletku, musta (1,8 m) Tilausnumero 31947.004

Kangasletku, hopea (1,8 m) Tilausnumero 31947.005

- 62

Tervetuliaissanat

Käytöstä poistaminen

Pakkaustarvikkeet ja -laatikko

Olet hankkinut teknisesti erittäin korkealaatuisen ja pitkäikäisen tuotteen.
Pakkauksen jätehuolto on järjestetty kansallisten määräysten mukaisesti
maksamalla valtuutetuille jätehuollosta vastaaville korvaus pakkausmateriaalin
noutamisesta jälleenmyyjiltä. Suosittelemme kuitenkin alkuperäispakkauksen
säilyttämistä tulevia kuljetustarpeita silmällä pitäen, mikä takaa sen, että laite
voidaan kuljettaa parhaalla mahdollisella tavalla suojattuna.

Laite

Huomio: EU-direktiivissä 2002/96/EY on annettu ohjeet
käytettyjen elektroniikkalaitteiden keräämisestä, käsittelystä ja
kierrätyksestä. Käytettyjen elektroniikkalaiteiden jätehuolto on
näin ollen järjestettävä erillään muusta jätteestä. Älä laita tätä
laitetta tavallisen kotitalousjätteen joukkoon!
Voit viedä käytetyn laitteen maksutta elektroniikkaromulle
osoitettuun keräyspaikkaan tai alan liikkeeseen ostaessasi
uuden vastaavan laitteen. Lisätietoja elektroniikkatuotteiden
keräyksestä (koskien myös muita kuin EU-maita) on saatavissa
asuinpaikkakuntanne hallintoelimiltä.

Puhdistus

Puhdista Reference –kaiutinjärjestelmä ainoastaaan kostealla, pehmeällä ja
puhtaalla liinalla (ilman voimakkaita puhdistusaineita).

Turvallisuusohjeet

Laitteiston käyttöturvallisuuden takaamiseksi ja vaurioiden välttämiseksi käyttä­jän tulee lukea seuraavat turvallisuusohjeet:

• Reference -kaiutinjärjestelmä on tarkoitettu ainoastaan äänisignaalien
toistoon.

• Laitteisto (Reference -kaiutinjärjestelmä, televisio ja muut laitteistoon mah­dollisesti kytketyt komponentit) tulee ehdottomasti kytkeä pois päältä, ennen
kuin siihen kytketään muita laitteita tai kaiuttimia.

• Älä anna Reference -kaiutinjärjestelmän käydä ilman valvontaa. Jos laite
on pidemmän aikaa käyttämättä, kytke virta virtakytkimestä pois tai irrota
virtapistoke.

Suojaa Reference -kaiuttimet seuraavilta:

• kosteus ja märkyys, sade, tippu- ja roiskevesi tai kast

• iskut ja mekaaninen rasitus

• magneettiset ja sähköiset kentät

• määritettyjä suuremmat sähköiset tehot

• kylmyys, kuumuus, suora auringonvalo ja voimakkaat lämpötilan vaihtelut

• pöly

• tuuletusaukkojen peittäminen, erityisesti takaosassa

• laitteiston sisälle kohdistuvat toimenpiteet

Älä aseta nesteillä täytettyjä esineitä tai palavia kynttilöitä laitteen päälle.

Reference -kaiutinjärjestelmä on suunniteltu ainoastaan yksityiseen kotikäyt­töön. Takuu kattaa vain määräysten mukaisen käytön.

VAROITUS: SÄHKÖISKUN VAARAN VÄLTTÄMISEKSI ÄLÄ IRROTA VAHVISTIMEN
SUOJUSTA. KORJAUSTOIMET TULEE SUORITTAA AINOASTAAN VALTUUTETUS­SA LOEWE-HUOLLOSSA.OTA YHTEYTTÄ LOEWE-KAUPPIAASEESI HUOLTO- JA
KORJAUSASIOISSA.

Suomi

Kun tuot Reference -kaiutinjärjestelmän kylmästä lämpimään, anna sen olla
mahdollisesti syntyneen kondenssiveden vuoksi noin tunnin verran käyttämättä.
Järjestelmä kytketään vasta sitten päälle, kun se on saavuttanut huoneenlämpö­tilan. Näin vältytään komponenttien vaurioitumiselta.

63 -

Asentaminen

Reference -kaiuttinjärjestelmän pystytys

Perusperiaatteet

Huom.: REFERENCE SOUND SUBWOOFER ALUMIINIPINTA ON HERKKÄ
NAARMUUNTUMAAN JA ISKUILLE. VARO KOSKEMASTA SIIHEN TERÄVÄREUNAI­SILLA ESINEILLÄ. ÄLÄ ASETA MALJAKOITA; KYNTTILÖITÄ TAI MUITA ESINEITÄ
SUBWOOFERIN PÄÄLLE.

• Subwooferi, pystysuora kaiutin ja telineellä varustettu satelliittikaiutin ase-

Suomi

tetaan tasaiselle alustalle.

• Subwooferia ja kaiuttimia ei saa asentaa voimakkaiden lämmönlähteiden
lähelle eikä suoraan auringonvaloon.

• Asennettaessa seinään, kaappiin tai suljettuun hyllyyn: Jätä noin 10 cm tyhjää
tilaa subwooferin ympärille, jotta ilma pääsee kiertämään vapaasti ja jotta
lämmön ja äänen aiheuttama paine ei pakkaudu.

• Vedä virtapistoke irti ukkosenilmalla. Salamaniskun aiheuttama ylijännite
saattaisi vaurioittaa laitetta sekä antennin että virtaverkon kautta.

• Antennin pistoke sekä virtapistoke tulee vetää irti myös silloin, kun järjestel­mää ei käytetä pitkään aikaan.

• Virtapistokkeen on oltava helposti saatavilla, jotta laite voidaan irrottaa
virtaverkosta milloin tahansa.

• Vedä kaiuttimien johdot ja virtajohto siten, että ne eivät voi vaurioitua.
Virtajohtoa ei saa taittaa eikä vetää terävien kulmien ympäri, sitä ei saa
tallata eikä asettaa alttiiksi kemikaaleille; viimeisin kielto koskee koko lait­teistoa. Eristykseltään vaurioitunut virtajohto saattaa aiheuttaa sähköiskun ja
palovaaran ja on siten ehdottomasti vaihdettava uuteen, ennen kuin laitteen
käyttöä jatketaan. Anna pätevän huoltohenkilökunnan suorittaa työ.

• Kun irrotat virtajohtoa, vedä pistokkeen kotelosta; älä johdosta. Virtapistok­keessa olevat johtimet saattaisivat muutoin vaurioitua ja pistokkeen pistorasi­aan kytkeminen voisi aiheuttaa oikosulun.

• Kaiuttimet tuottavat magneettisen kentän, joka vaikuttaa kotelon ulkopuo­lellakin. On suositeltavaa jättää > 0,5 metrin vähimmäisetäisyys magneet­tikentille herkkiin laitteisiin kuten esim. CRT-televisioihin, magneettisiin

tallentimiin jne.

Subwooferi

Subwooferi voidaan asettaa mihin tahansa kohtaan lattialle.Suosittelemme
huoneen etuosaa, mutta siten, että bassoäänet pääsevät kuulumaan vapaasti
sivuille ja alas.

Huomio: Subwooferin takapuolella olevaa ilma-aukkoa ei saa missään nimessä
tukkia. Huolehdi siitä, että lattiaan tai seinään jää riittävästi tyhjää tilaa
(> 10 cm).

Asenna toimituksen mukana tulevat joustavat iskunvaimentimen subwooferin
takaosan alareunaan, jotta ilmantulo ei esty silloinkaan, jos laite liikkuu vahin­gossa paikaltaan.

- 64

20 mm 20 mm

Asentaminen

Sijoitteluehdotus ääntä varten (mallista L27xx alkaen)

Loewe Flat-TV

Vasen

Vasen

Rear

etu

Reference Sound Subwoofer

Oikea

Oikea

Rear

Suomi

etu

65 -

Kytkeminen

Loewe litteän television (mallista L27xx alkaen) – Reference Sound Subwoofer

➠ Television on oltava varustettu AC3-moduulilla. Jos näin ei ole, käänny jäl-

leenmyyjäsi puoleen ja tiedustele laitteeseesi sopivaa Loewe AC3 -lisälaitetta.

Irrota subwooferin takapinnalla oleva suojus, jotta pääset käsiksi säätölaitteisiin
ja liitäntöihin.

Suomi

Asenna Audio Link -kaapeli 25-napaisella pistokkeella televisiolaitteeseen ja
subwooferiin.

Loewe Flat-TV

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Center

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Speaker

Out

230V~50/60Hz

Audio-Link-kaapeli

Power Mode

OFF ON Auto Manu.

HDMI-kaapeli

- 66

Loewe BluTech Vision

Kytkeminen

Kaiuttimien kytkeminen subwooferiin

Liitä kaiutinkaapeli vastaavan asennusohjeen mukaisesti kaiuttimeen. Toinen
kaiuttimen kaapelin kahdesta johtimesta on yleensä merkitty mustalla. Kytke
tämä mustalla merkitty johdin subwooferin mustaan liitäntään i (katso kytken­tä alla olevasta kaaviosta) ja kaiuttimen mustaan liitäntään.
Sitä varten käännä subwooferin liitäntöjen ruuviliitintä n. 5 kierrosta vastapäi­vään. Työnnä johtimen pää ruuviliittimestä (sivulla yläoikealla) sisään ja käännä
ruuviliitintä myötäpäivään.
Johtimet, joita ei ole merkitty, kytketään punaisiin liitäntöihin.

Kaapelin vetäminen

Työnnä kaikki kaapelit alas subwooferin kotelossa olevan raon läpi. Sido kaape­lit mukana toimitettavalla tarranauhalla.
Lisävarusteena toimitettavalla kangasletkulla saat kaapelit siististi ulos subwoo­ferista.

Left

Subw Right

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz
min

Bass
Intensity

max

Front Rear

Left Right Left Right

Rear

Front

Left

Right

Line In

Center

Speaker

Out

230V~50/60Hz

Power Mode

OFF ON Auto Manu.

Vasen

etu

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Center

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Speaker

Out

230V~50/60Hz

Oikea

etu

Power Mode

OFF ON Auto Manu.

Suomi

Subwooferin kytkeminen verkkovirtaan

Työnnä subwooferin pistoke 220-240 V 50-60 Hz vaihtovirralla toimivaan
pistorasiaan.

Vasen

Rear

Oikea

Rear

67 -

Käyttöönotto ja säätö

Varmista, että kaikki johdot on kytketty oikein, ennen kuin otat laitteiston
käyttöön ja ryhdyt säätämään sitä.

Subwooferin kytkeminen päälle ja pois

Power-katkaisimella k kytketään Reference Sound Subwooferin virransyöttö
(verkkovirta Netz 220 - 240V/50-60 Hz) päälle ON-asentoon. Virta kytketään
pois päältä viemällä katkaisin asentoon OFF.

Suomi

Automaattinen tai manuaalinen käyttö

Jos subwoofer on kytketty sivulla 8 kuvatulla tavalla ja Mode-katkaisin on asen­nossa l on asennossa Auto, ei subwooferia tarvitse kytkeä erikseen päälle tai
pois päältä. Kun subwoofer on kytketty ensimmäisen kerran päälle, se kytkeytyy
automaattisesti päälle ja pois yhdessä Loewe-television kanssa.
Jos subwooferia käytetään muun laitteen kuin Loewen litteän television kanssa,
vie Mode-katkaisin l asentoon Manu. Subwoofer on tällöin kytkettävä manu­aalisesti Power-katkaisimella k päälle ja pois.

Loewe-television asetukset

Uusista laitteista tulee tehdä ilmoitus Loewe-television käyttöohjeiden ”Lisälait­teiden käyttö” -kappaleen ohjeiden mukaan.

k

Taajuuskorjaimen säätäminen

Matalinta taajuusaluetta (20 Hz - 50 Hz) voidaan säätää Equalizer f-nupilla
bassoäänten toistoa varten.

• Mikäli subwoofer on sijoitettu lähelle huoneen nurkkaa, Equalizer-nuppi
tulee säätää asentoon min.

• Mikäli subwoofer on sijoitettu lähelle seinää, Equalizer-nuppi tulee säätää
keskiasentoon.

• Mikäli subwoofer on sijoitettu huoneen keskelle, Equalizer-nuppi tulee
säätää asentoon max.

Vaihekytkin voimakkuus

Phase e-vaihekytkimellä on mahdollista parantaa bassoäänten toistoa. Jos
käytössä on Loewen litteä televisio (sisäisellä AC3-dekooderilla varustetusta
mallista L27xx lähtien), säätöjä voidaan tehdä mukavasti kauko-ohjaimella
TV-valikon kautta käyttämällä äänikomponenttien ohjattua asetustoimintoa
(katso käyttöohjeiden kappaletta “Kaiutinjärjestelmän säätäminen”). Vaihekyt­kin on tarkoitettu järjestelmille, joissa säätöjen teko ei ole mahdollista television
kautta.

Suosittelemme seuraavia asetuksia:

• Käynnistä esim. DVD-levyn toisto ja valitse jokin otsikko, jossa on voimakkaita
basso-osuuksia.

• Anna toisen henkilön käyttää vaihekytkintä samalla kun istut itse paikoillasi
ja kuuntelet.

• Päätä itse, missä kytkimen asennossa bassoäänet kuulostavat parhailta.

Bassoäänten voimakkuus

Bass-Intensity h-säätimellä voidaan säätää bassoäänten perusäänenvoimak-
kuutta omien mieltymysten mukaan.

Rajataajuuden asetus

Crossover Frequency -säätimellä g voit säätää bassontoiston rajataajuuden
50–250 Hz:n alueelle liitettyjen kaiuttimien mukaan. Loewe-audiojärjestelmien
osalta säädin on säädettävä 250 Hz:iin, sillä rajataajuus asetetaan Loewe­audiolähteissä (television asetukset).

- 68

Subwooferin suojus

Kun kappaleessa ”Käyttöönotto ja käyttö” mainitut säädöt on suoritettu, tulee
suojus asettaa takaisin paikoilleen subwooferin takapintaan.

Tekniset tiedot

Subwoofer

Subwooferin mitat, cm (L x K x S) 43 x 37 x 43
Subwooferin paino, kg 28
Digitaaliset pääteasteet 6 kanavaa
Periaatteena 1-tie-basso, aktiivinen 250 mm;

2-tie-basso, passiivi 250 mm
Verkkojännite 220 – 240 Volt; 50/60 Hz
Maks. ottoteho 900 Watt
Nimellinen ottoteho 170 Watt
Ottoteho valmiustilassa 0 Watt
Basson voimakkuus ±12 dB
Subwooferin toiston taajuusalue 27 Hz – 300 Hz - 6dB
Kanavaa 5 x 100 W toiston taajuusalue 5 Hz – 50 kHz - 3dB
Vaihekytkin kyllä
Virtakatkaisin kyllä
Käyttötapakytkin kyllä
Järjestelmän linkki Audio Link 25-napainen D-Sub
Line In RCA- Holkki 6x: FL, Center, FR, RL, Subw, RR

Julkaisutiedot

Loewe Opta GmbH on Saksan lainsäädännön mukainen osakeyhtiö, jonka päätoi­mipaikka sijaitsee Kronachissa.

Industriestraße 11, 96317 Kronach, SAKSA
Puhelin: + 49 (0)9261 / 99-0
Faksi: + 49 (0)9261 / 99-500
Sähköposti: [e-mail]

Kaupparekisteri: Coburgin käräjäoikeus, nro HRB 42243
Arvonlisäveronumero: DE 193216550
WEEE-rekisterinumero: DE 41359413

Päivitetty 08/2009. 2. painos
© Loewe Opta GmbH, Kronach
Kaikki oikeudet, myös käännökseen, pidätetään.
Ulkomuodon ja teknisten tietojen muuttuminen on mahdollista ilman etukäteen
annettavaa ilmoitusta.

Suomi

69 -

Hjärtligt välkommen

Tack så mycket

för att du har valt en Loewe-produkt. Vi gläder oss åt att du blivit kund hos oss.
Med Loewe förknippar vi högsta anspråk på teknik, design och användarvän-

lighet. Detta gäller i samma höga grad för TV, DVD, Video, Ljud och Tillbehör.
Härvid skall varken teknik eller design uppfylla ett självändamål, utan förmedla

våra kunder högsta tänkbara njutning vid tittande och lyssning.
Även avseende designen har vi ej tagit hänsyn till kortsiktiga modetrender. Ty

slutligen har du köpt en högkvalitativ apparat, som du varken imorgon eller
övermorgon ska tröttna att titta på.

Reference Sound Subwoofer är avsedd för Loewe platt-TV-apparater liksom
Loewe audiosystem.

Högtalarsystemet är härvid individuellt utbyggbart från en enkel stereokombi­nation över en variant med fyra satellithögtalare upp till den högvärdigaste lös­ningen med fyra stativhögtalare. Subbashögtalaren med integrerad förstärkare
ingår alltid.

Svenska

Du kan därför även spela medier i Dolby Digital biokvalitet eller i Stereo.
Om din TV-apparat (fr.o.m. chassi L27xx) har en digital tuner (DVB), avkodas

den mottagna digitala Surround-signalen och återges via Reference-anläggnin­gen.

Reference-högtalaranläggningen sätts på och stängs av automatiskt med Loewe
Flat-TV-apparat.

inställningarna för Dolby Digital gör du bekvämt via menyerna i Loewe Flat-TV­apparat.

Du kan även driva detta högtalarsystem på en extern avkodare. Då missar du
dock Loewe Systemfördelar (t.ex. att det sätts på och stängs av automatiskt).
Manövreringen hämtar du då från din avkodare (AV-mottagare).

Leveransens omfång

Reference Sound Subwoofer, Best. nr. 68208B00

• Reference Sound Subwoofer

• Audio-Link-kabel (6 m)

• 2 elastiska buffertar

• 1 kardborrband

• Bruksanvisning

Tillbehör

Audio-Link-kabel (1,5 m) Best. nr. 89952.001

Audio-Link-kabel (10 m) Best. nr. 89952.003

Sexpolig cinch-kabel (6 m) Best. nr. 90421.931

Vävslang, svart (1,8 m) Best. nr. 31947.004

Vävslang, silver (1,8 m) Best. nr. 31947.005

- 70

Hjärtligt välkommen

Avfallshantering

Pappkartong och emballage

Du har bestämt dig för en hållbar och tekniskt so stikerad produkt. I överens­stämmelse med nationella föreskrifter avseende avfallshantering av förpack­ningsmaterial, betalar vi en avgift till auktoriserade återvinningsföretag, som
samlar upp förpackningsmaterial från återförsäljare. Vi rekommenderar däremot
att behålla original pappkartongen och resten av förpackningsmaterialet, så att
apparaten vid behov, kan transporteras på säkrast möjliga sätt.

Apparaten

Viktigt: EU-direktivet 2002/96/EG reglerar korrekt återta­gning, hantering och återvinning av använda elektroniska
utrustningar.
Gamla elektroniska utrustningar måste därför avfallshanteras
separat. Kasta aldrig bort apparaten i normala hushållssopor.
Du kan lämna in din gamla apparat gratis hos motsvarande
uppsamlingsställen eller hos din återförsäljare, om du köper
en liknande ny produkt. Andra detaljer avseende återtagning
(även för icke EU-länder) kan fås hos den lokala myndigheten.

Rengöring

Rengör ditt Reference högtalarsystem endast med en fuktig, mjuk och ren trasa
(utan något aggressivt rengöringsmedel).

För din säkerhet

För din egen säkerhet och för att undvika onödiga skador på apparaten, om­bedes du att läsa och beakta följande säkerhetshänvisningar:

• Ditt Reference-högtalarsystem är uteslutande avsett för återgivning av
ljudsignaler.

• Stäng alltid av din anläggning (Reference-högtalarsystem, TV-apparat och
eventuella andra anslutna komponenter), innan du ansluter eller kopplar bort
andra apparater eller högtalare.

• Låt inte Reference-högtalarsystemet gå obevakat. Slå av strömbrytaren om du
är borta länge eller dra ut stickkontakten.

Skydda ditt Reference-högtalarsystem mot...

• Väta och fukt, regn, droppar, stänk och dagg

• stötar och mekaniska belastningar

• magnetiska och elektriska fält

• högre elektriska effekter än de som angivits

• kyla, hetta, direkt solstrålning och starka

• temperaturvariationer

• damm

• ventilationshämmande övertäckning – särskilt på baksidan

• ingrepp i apparatens inre

Ställ inga med vätska fyllda föremål eller brinnande ljus på apparaten.

Ditt Reference-högtalarsystem är uteslutande konstruerat för privat användning
i hemmamiljö. Garantin gäller endast denna ändamålsenliga användning.

VARNING: FÖR ATT UTESLUTA RISKEN FÖR EN ELEKTRISK STÖT, BÖR DU INTE
TA BORT FÖRSTÄRKARENS SKYDD. INUTI BEFINNER SIG INGA DELAR, SOM KAN
REPARERAS AV ANVÄNDAREN. LÅT REPARATIONSARBETEN ENDAST UTFÖRAS
AV LOEWE ÅTERFÖRSÄLJARE.

Svenska

Om ditt Reference-högtalarsystem Har för yttats från kylan in i en varm omgi­vning, måste den förbli frånkopplad ca en timme på grund av att kondensfuk­tighet kan bildas. Koppla först till det, när det har uppnått rumstemperatur. Så
undviker du allvarliga skador på komponenterna.

71 -

Uppställning

Placera Reference-högtalarsystemet

Generellt

Varning: ALUMINIUMYTAN PÅ REFERENCE SOUND SUBWOOFER ÄR MYCKET
REP- OCH STÖTKÄNSLIG. UNDVIK ALL KONTAKT MED FÖREMÅL MED VASSA
KANTER. STÄLL INGA VASER, LJUS ELLER ANDRA FÖREMÅL PÅ SUBWOOFERN.

• Ställ subbashögtalare, stativbox- och satellithögtalare med stativ på ett
stabilt, plant underlag.

• Ställ inte upp subbashögtalare och högtalare i närheten av starka värmekällor
eller i direkt solljus.

• Vid placering vid en vägg, i ett skåp eller på en sluten hylla: Lämna ca 10
cm utrymme runt om subwoofern, så att luften kan cirkulera obehindrat och
ingen ljudtrycks- och värmestockning uppstår.

• Vid åskväder skall elkabeln dras ur. Överspänningar på grund av blixtinslag
kan skada apparaten såväl över antennanläggningen som över elnätet.

• Även vid längre frånvaro bör antenn- och nätstickkontakten vara utdragna.

Svenska

• Nätstickkontakten måste vara lätt åtkomlig, så att apparaten kan skiljas från
nätet när som helst.

• Förlägg högtalar- och elkablarna så, att de ej kan skadas. Elkabeln får ej
knäckas eller förläggas över skarpa kanter, ej heller trampas på eller utsättas
för kemikalier; sistnämnda gäller för hela anläggningen. En elkabel med ska­dad isolation kan leda till elektriska stötar och innebär brandfara och måste
därför ovillkorligen bytas ut av kvali cerad servicepersonal innan apparaten
används igen.

• När stickkontakten dras av, dra ej i kabeln, utan i själva stickkontakten.
Ledningarna i stickkontakten kan skadas och förorsaka kortslutning vid nästa
inkoppling.

• Högtalarna framställer magnetiska ströfält, som verkar runtom höljet. Vi
rekommenderar ett minimalavstånd på > 0,5m till magnetiskt känsliga appa-

rater, som t.ex. B. CRT-TV-apparater, magnetiska datamedier osv.

Subbashögtalare

Subbashögtalaren kan ställas på valfritt ställe på golvet. Vi rekommenderar
den främre delen av rummet, men så att basarna kan stråla fritt på sidorna och
nedåt.

Observera: Lufttillförseln på subbashögtalarens baksida får under inga omstän­digheter blockeras. Sörj för tillräcklig avstånd (> 10 cm) till golv resp. vägg.

Montera de båda medföljande elastiska buffertena undertill på baksidan av din
Subwoofer, så att lufttillförslen inte avbryts vid oavsiktlig omplacering/glidning
utmed väggen.

- 72

20 mm 20 mm

Uppställning

Förslag för uppställningslösning (från L27xx)

Loewe Flat-TV

Front

vänster

Rear

vänster

Front

höger

Svenska

Reference Sound Subwoofer

Rear

höger

73 -

Anslutning

Kabeldragning Loewe Flat-TV (från L27xx) – Reference Sound Subwoofer

➠ TV-apparaten måste vara utrustad med en AC3-modul. Om en sådan inte

har integrerats på fabriken, kontakta din försäljare och fråga efter en passande
Loewe AC3-modul som kan byggas in i din TV-apparat.

Ta bort skyddet på baksidan av subwoofern för att göra inställningselementen
och gränssnitten tillgängliga.

Svenska

Montera Audio-Link-kabeln med den 25-poliga kontakten på TV-apparaten och
subwoofern.

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Center

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Speaker

Out

Audio-Link-kabel

230V~50/60Hz

Power Mode

OFF ON Auto Manu.

- 74

Loewe Flat-TV

HDMI-kabel

Loewe BluTech Vision

Anslutning

Anslutning av högtalarna till subbashögtalaren

Anslut högtalarkabeln till högtalaren enligt installationsanvisningen. En av de
båda ledarna i högtalarkabeln är vanligtvis svart. Anslut den svarta ledaren till
den svarta skruvklämman på subwoofern i (kopplingsschema finns i figuren
till höger) och den svarta klämman på högtalaren.
Skruva upp skruvlocket på den aktuella klämman på subwoofern moturs ca 5
varv. För in trådänden i skruvklämman (på sidan uppe till höger) och skruva
skruvklämman medurs.
De ej markerade ledarna förbinds med de röda plintarna.

Kabeldragning

För alla kablar nedåt genom öppningen i subwooferns hus. Bunta ihop kablarna
med det medföljande kardborrbandet.
Med en vävslang som kan köpas som tillbehör kan du föra ut kablarna ordnat
ur subwoofern.

Left

Subw Right

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz
min

Bass
Intensity

max

Front Rear

Left Right Left Right

Rear

Front

Left

Right

Line In

Center

Speaker

Out

230V~50/60Hz

Power Mode

OFF ON Auto Manu.

Front

vänster

Phase

0°

180°

AudioLink

-3dB
Equalizer

+6dB
50Hz

Crossover
Frequency

250Hz

min

Bass
Intensity

max

Front Rear

Left Right Left Right

Center

Reference Sound Subwoofer

Left

Subw Right

Rear

Front

Left

Right

Line In

Speaker

Out

230V~50/60Hz

Front
höger

Power Mode

OFF ON Auto Manu.

Svenska

Anslutning av subbashögtalaren till elnätet

Stick in subbashögtalarens nätstickkontakt i ett stickuttag med 220-240 V 50­60 Hz växelspänning.

Rear

vänster

Rear

höger

75 -

Idrifttagande och inställning

Innan drifttagning och inställning påbörjas, måste du förvissa dig om, att alla
kablar är korrekt anslutna.

Till/frånkoppling av subbashögtalaren

Med Power-knappen k sätter du energiförsörjningen (Nät 220 - 240V/50-60
Hz)) för Reference-Subwoofern på läge ON. För att stänga av subwoofern helt
ställer du knappen på OFF.

k

Svenska

Automatisk eller manuell drift

Om subwoofern är ansluten som beskrivet på sidan 8 och Mode-knappen l
är i läge Auto, så behöver du inte längre sätta på och stänga av subwoofern
separat. Efter att du har satt på subwoofern för första gången sätts den på och
stängs av tillsammans med Loewe TV-apparat.
Om subwoofern används med en annan apparat än Loewe Flat-TV, så ska
Mode-knappen l ställas i läge Manu. Subwoofern måste då sättas på/stängas
av manuellt med Power-knappen k.

Inställningar på Loewe TV-apparaten

Anmäl nu de nya apparaterna som beskrivs i bruksanvisningen för Loewe TV­apparaten under “Drift av ytterligare apparater“.

Ställa in equalizer

Med skruvknappen Equalizer f kan du ställa in en sänkning eller höjning av
det djupaste frekvensområdet (20 Hz - 50 Hz) för basåtergivningen.

• När Subwoofern är placerad i närheten av ett hörn i rummet, ska skruvknap­pen Equalizer vara inställd närmare min.

• När Subwoofern är placerad i närheten en vägg, ska skruvknappen Equalizer
vara inställd i mitten.

• När Subwoofern är placerad någonstans mitt i rummet, ska skruvknappen
Equalizer vara inställd närmare max.

Fasomkopplare

Med fasomkopplaren Phase e kan du optimera basåtergivningen. Den här
inställningen kan du även bekvämt ställa in i anslutning med en Loewe Flat
TV-apparat (fr.o.m. Chassi L27xx med integrerad AC3 -dekoder) via fjärrkontroll
över TV-menyn i ljudkomponent-assistenen (se bruksanvisningen under ”Inställ­ning högtalarsystem“). Fasomkopplaren ska användas för system, där det inte
går att göra inställningar via TV-apparaten.

Vi rekommenderar att göra som följer:

• Starta t.ex. en DVD-återgivning och välj en titel med basandelar.

• Låt en andra person manövrera fasomkopplaren, medan du själv sitter på din
plats och lyssnar.

• Avgör själv, vilket brytarläge som i ditt fall ger den bästa basåtergivningen.

Basintensitet

Med reglaget Bass-Intensity h kan du göra en grundinställning av basen i
högtalarna efter önskemål.

Inställning av gränsfrekvens

Med reglaget Crossover Frequency g har du möjlighet att ställa in gräns­frekvensen mellan 50 Hz och 250 Hz för basåtergivningen beroende på vilka
högtalare som du anslutit. För Loewe Ljudsystem skall reglaget ställas in på 250
Hz, då gränsfrekvensen ställs in i Loewe-ljudkällorna (TV).

- 76

Stängning av subbashögtalaren

När alla inställningar enligt “Idrifttagande och inställning“ gjorts, sätts locket
på subbashögtalarens baksida åter på.

Tekniska data

Subbashögtalare

Dimensioner subbashögtalare i cm (W x H x D) 43 x 37 x 43
Vikt subbashögtalare i kg 28
Digitala slutsteg 6 kanaler
Princip 1 vägs bas, aktiv 250 mm; 2 vägs bas, pasivo 250 mm
Nätspänning 220 – 240 Volt; 50/60 Hz
Max. effektförbrukning 900 Watt
Nominell effektförbrukning 170 Watt
Effektförbrukning vid standby 0 Watt
Basintensitet ±12 dB
Överföringsområde subbashögtalare 27 Hz – 300 Hz - 6dB
Överföringsområde kanaler 5 x 100 W 5 Hz – 50 kHz - 3dB
Fasbrytare ja
Nätbrytare ja
Funktionslägesknapp ja
Systemlänk Audio Link 25-pol D-Sub
Line In RCA-uttag 6x: FL, Center, FR, RL, Subw, RR

Impressum

Loewe Opta GmbH är ett aktiebolag enligt tysk lagstiftning med huvudkontor i
Kronach.

Industriestraße 11, 96317 Kronach
Telefon: + 49 (0)9261 / 99-0
Fax: + 49 (0)9261 / 99-500
Email: [e-mail]

Handelsregister: Amtsgericht Coburg, Nr. HRB 42243
ID-nummer för omsättningsskatt: DE 193216550
WEEE-registreringsnummer: DE 41359413

Redaktionsdatum 08.09. 2.upplagan
© Loewe Opta GmbH, Kronach
Alla rättigheter, inklusive översättning, förbehålles.
Ändringar avseende design och tekniska specifikationer utan föregående kungö­relse är möjliga.

Svenska
