Page 1
LD2
Прибор для измерения артериального
давления и частоты пульса цифровой LD
Руководство по эксплуатации
Прилад для вимірювання артеріального
тиску та частоти пульсу цифровий LD
Керівництво з експлуатації
Kүретамырдың қан қысымы мен тамырдың соғу
жиілігін өлшеуге арналған сандық LD аспабы
Пайдалану жөніндегі басшылық құжат
RUSUKRKAZ
Page 2
ОГЛАВЛЕНИЕ
Наименование частей и компонентов . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Общие сведения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Показания к применению . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Принцип работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Используемые новые технологии LD. . . . . . . . . . . . . . . . . . . . . . . . . . . 4
RUS
Рекомендации по правильному измерению. . . . . . . . . . . . . . . . . . . . . . . . 5
Установка элементов питания
Правильная поза при измерении . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Подготовка манжеты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Порядок измерения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

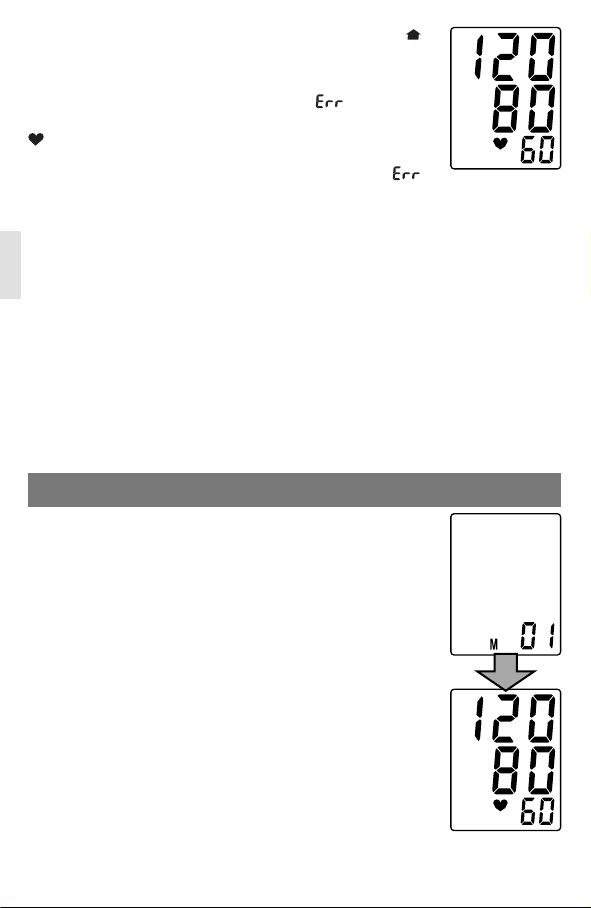

Функция памяти . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Очистка памяти прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

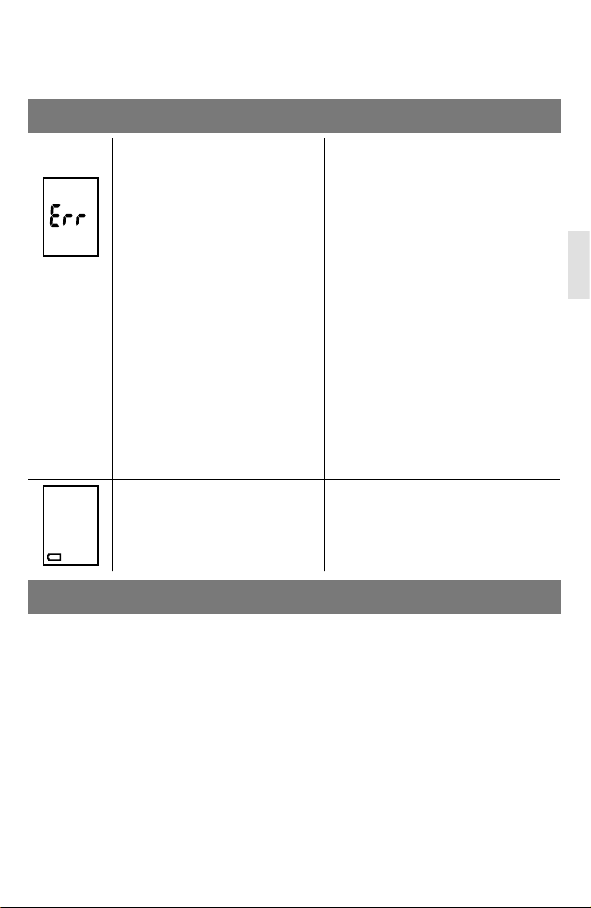

Сообщения об ошибках . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Уход, хранение, ремонт и утилизация . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Возможные проблемы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Информация для поверителя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Гарантийные обязательства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Технические характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Cертификация и государственная регистрация . . . . . . . . . . . . . . . . . . . 14
Информация на украинском языке. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Информация на казахском языке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2
Page 3

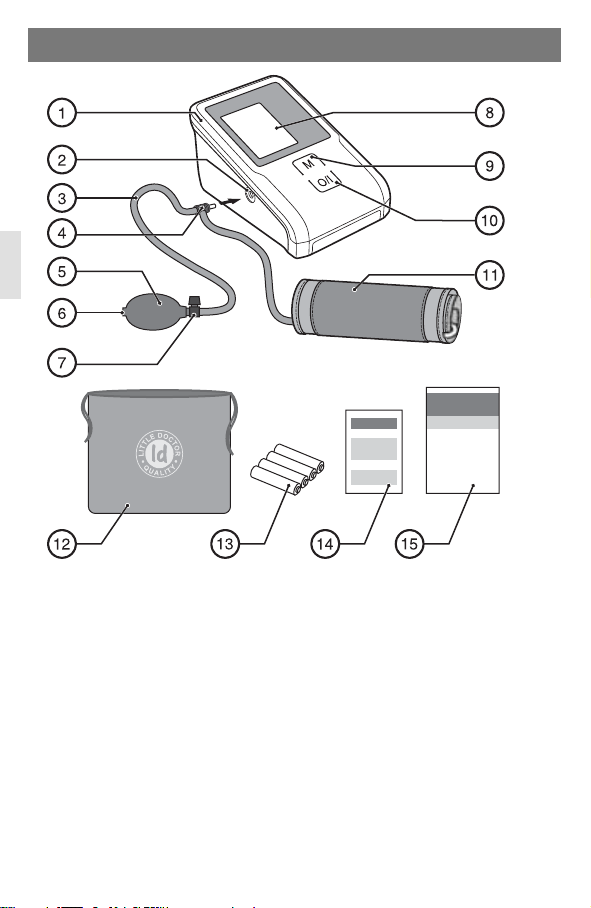

НАИМЕНОВАНИЕ ЧАСТЕЙ И КОМПОНЕНТОВ
1. Электронный блок.
2. Гнездо для подсоединения нагнетателя и манжеты.
3. Воздушный шланг.
4. Тройник для подсоединения нагнетателя и манжеты
к электронному блоку.
5. Нагнетатель.
6. Обратный клапан нагнетателя.
7. Клапан сброса давления.
8. ЖК-дисплей.
9. Кнопка M (память)
10. Кнопка O/I (включение/выключение питания).
11. Манжета.
12. Сумка.
13. Элементы питания.
14. Гарантийный талон.
15. Руководство по эксплуатации.
3
RUS
Page 4
ОБЩИЕ СВЕДЕНИЯ
Это руководство предназначено для оказания пользователю помощи по
безопасной и эффективной эксплуатации полуавтоматического цифрового прибора для измерения артериального давления и частоты пульса
LD, исполнение LD2 (далее по тексту: ПРИБОР). Прибор должен использоваться в соответствии с правилами, изложенными в данном руководстве,
и не должен применяться для целей иных, чем здесь описаны. Важно про-
RUS
читать и понять все руководство и особенно раздел “Рекомендации по
правильному измерению”.
ПОКАЗАНИЯ К ПРИМЕНЕНИЮ
Прибор предназначен для измерения систолического и диастолического
артериального давления и определения частоты пульса у пациентов в возрасте от 15 лет. Прибор рекомендуется для использования пациентами с
неустойчивым (непостоянным) артериальным давлением или известной
артериальной гипертензией в домашних условиях как дополнение к медицинскому наблюдению. Манжета подходит для плеча с длиной окружности
приблизительно от 25 до 36 см.
ПРИНЦИП РАБОТЫ
Для измерения артериального давления и частоты пульса прибор использует осциллометрический метод с Fuzzy Algorithm. Манжета оборачивается вокруг плеча и накачивается нагнетателем. Чувствительный элемент
прибора улавливает слабые колебания давления в манжете, производимые расширением и сокращением плечевой артерии в ответ на каждый
удар сердца. Амплитуда волн давления измеряется, преобразовывается в
миллиметры ртутного столба и выводится на дисплей в виде цифрового
значения. Прибор имеет память на 90 ячеек для хранения результатов
измерений. Обратите внимание на то, что прибор может не обеспечивать
указанную точность измерения, если он используется или хранится при
температуре или влажности иных, чем указаны в разделе “Технические
характеристики” данного руководства. Предупреждаем о возможных
ошибках при измерении данным прибором артериального давления у лиц
с выраженной аритмией. Проконсультируйтесь у Вашего врача по поводу
измерения артериального давления у ребенка.
ИСПОЛЬЗУЕМЫЕ НОВЫЕ ТЕХНОЛОГИИ LD
Fuzzy Algorithm – алгоритм обработки данных измерений, позво-
ляющий учитывать особенности сердцебиения человека, что обеспечивает более высокую точность показаний.
ВНИМАНИЕ! Настоящий прибор допускается использовать только с указанными ниже манжетами:
- манжета Cuff-LDA, размер 25-36 см (поставляется в комплекте с прибором)
- манжета Cuff-LDA2, размер 32-43 см (приобретается отдельно).
4
Page 5
РЕКОМЕНДАЦИИ ПО ПРАВИЛЬНОМУ ИЗМЕРЕНИЮ
1. Для правильного измерения необходимо знать, что АРТЕРИАЛЬНОЕ ДАВЛЕ-
НИЕ ПОДВЕРЖЕНО РЕЗКИМ КОЛЕБАНИЯМ ДАЖЕ В КОРОТКИЕ ПРОМЕЖУТКИ
ВРЕМЕНИ. Уровень артериального давления зависит от многих факторов.
Обычно оно ниже летом и выше зимой. Артериальное давление изменяется
вместе с атмосферным давлением, зависит от физических нагрузок, эмоциональной возбудимости, стрессов и режима питания. Большое влияние оказывают принимаемые лекарственные средства, алкогольные напитки и курение.
У многих даже сама процедура измерения давления в поликлинике вызывает
повышение показателей. Поэтому артериальное давление, измеренное в
домашних условиях, часто отличается от давления, измеренного в поликлинике. Поскольку артериальное давление при низких температурах повышается, проводите измерение при комнатной температуре (примерно 20 °C). Если
прибор хранился при низкой температуре, перед использованием выдержите
его по крайней мере 1 час при комнатной температуре, иначе результат измерения может оказаться ошибочным. В течение суток разница в показаниях у
здоровых людей может составлять 30-50 мм рт.ст. систолического (верхнего)
давления и до 10 мм рт.ст. диастолического (нижнего) давления. Зависимость
артериального давления от разных факторов индивидуальна у каждого человека. Поэтому рекомендуется вести специальный дневник показаний артериального давления.
ДНЕВНИКА МОЖЕТ ПРОАНАЛИЗИРОВАТЬ ТЕНДЕНЦИЮ ИЗМЕНЕНИЙ ВАШЕГО
АРТЕРИАЛЬНОГО ДАВЛЕНИЯ.
2. При сердечно–сосудистых заболеваниях и при ряде других заболеваний, где
необходим мониторинг артериального давления, производите измерения в те
часы, которые определены Вашим лечащим врачом.
СТИКА И ЛЮБОЕ ЛЕЧЕНИЕ ГИПЕРТОНИИ МОЖЕТ ПРОИЗВОДИТЬСЯ ТОЛЬКО
ДИПЛОМИРОВАННЫМ ВРАЧОМ НА ОСНОВЕ ПОКАЗАНИЙ АРТЕРИАЛЬНОГО ДАВЛЕНИЯ, ПОЛУЧЕННЫХ ВРАЧОМ САМОСТОЯТЕЛЬНО. ПРИЕМ ИЛИ ИЗМЕНЕНИЕ
ДОЗИРОВОК ПРИНИМАЕМЫХ ЛЕКАРСТВЕННЫХ СРЕДСТВ НЕОБХОДИМО ПРОИЗВОДИТЬ ТОЛЬКО ПО ПРЕДПИСАНИЮ ЛЕЧАЩЕГО ВРАЧА.
3. При таких нарушениях, как глубокий склероз сосудов, слабая пульсовая
волна, а также у пациентов с выраженными нарушениями ритма сокращений
сердца, правильное измерение артериального давления может быть затруднено.
В ЭТИХ СЛУЧАЯХ НЕОБХОДИМО ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ ПО ПРИМЕНЕНИЮ
ЭЛЕКТРОННОГО ПРИБОРА У ДИПЛОМИРОВАННОГО ВРАЧА.
4. ЧТОБЫ ПОЛУЧИТЬ ПРАВИЛЬНЫЕ ПОКАЗАНИЯ ВАШЕГО АРТЕРИАЛЬНОГО
ДАВЛЕНИЯ ПРИ ИСПОЛЬЗОВАНИИ ЭЛЕКТРОННОГО ПРИБОРА, НЕОБХОДИМО
СОБЛЮДАТЬ ТИШИНУ ВО ВРЕМЯ ИЗМЕРЕНИЯ. Измерение артериального дав-
ления должно проводиться в спокойной комфортной обстановке при комнатной
температуре. За час до измерения исключить прием пищи, за 1,5-2 часа курение, прием тонизирующих напитков, алкоголя.
5. Точность измерения артериального давления зависит от соответствия
манжеты прибора размерам Вашей руки. МАНЖЕТА НЕ ДОЛЖНА БЫТЬ МАЛА
ИЛИ, НАОБОРОТ, ВЕЛИКА.
ТОЛЬКО ДИПЛОМИРОВАННЫЙ ВРАЧ НА ОСНОВЕ ДАННЫХ ИЗ
ПОМНИТЕ, ЧТО ДИАГНО-
RUS
5
Page 6
6. Повторные измерения проводятся с интервалом 3 минуты, чтобы восстановить циркуляцию крови. Однако лицам, страдающим выраженным атеросклерозом, из-за значительной потери эластичности сосудов требуется
больший интервал времени между измерениями (10-15 минут). Это касается
и пациентов, длительное время страдающих сахарным диабетом. Для более
точного определения артериального давления рекомендуется производить
серии из 3–х последовательных измерений и использовать среднее значение результатов измерений.
RUS

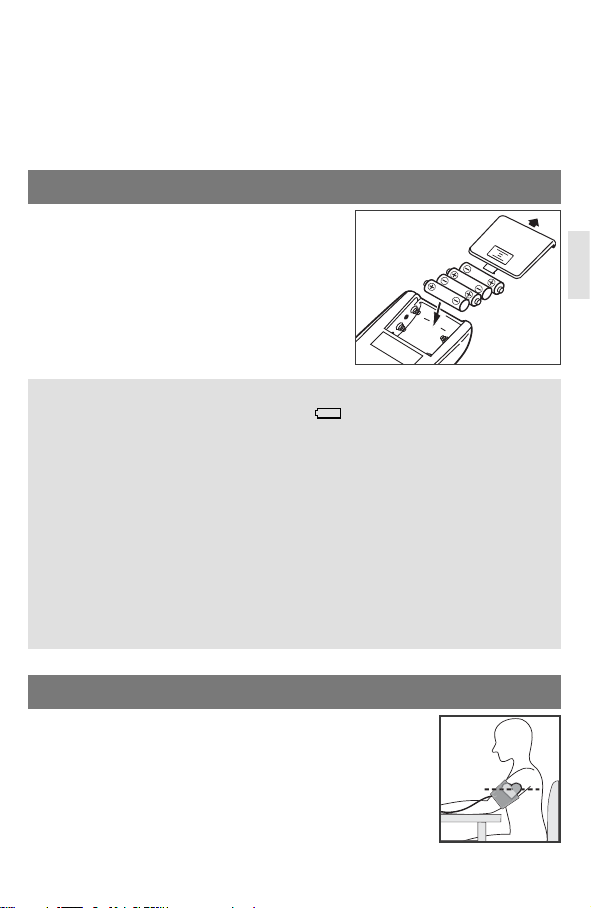

1. Откройте крышку отсека для элементов питания и вставьте 4 элемента типа
АА как указано на схеме, расположенной
внутри отсека. Убедитесь, что полярность
соблюдена. Не прилагайте чрезмерных
усилий при снятии крышки отсека для
элементов питания.
2. Закройте крышку отсека для элементов питания.
Заменяйте все элементы питания, когда на дисплее постоянно отображен
индикатор замены элементов питания “
индикации. Индикатор замены элементов питания не показывает степень
разряда.
При соблюдении правил эксплуатации прибора, элементов питания хватает примерно на 1000 измерений.
Поставляемые в комплекте элементы питания предназначены для проверки работоспособности прибора при продаже, и срок их службы может
быть меньше, чем у рекомендуемых элементов питания.
При замене элементов питания заменяйте их все одновременно. Не
используйте элементы питания, бывшие в употреблении.
Если прибор не используется длительное время – выньте элементы питания из прибора.
Не оставляйте отработавшие элементы питания в приборе.
УСТАНОВКА ЭЛЕМЕНТОВ ПИТАНИЯ
”, или на дисплее нет никакой
Рекомендуется использовать алкалайновые элементы питания.
ПРАВИЛЬНАЯ ПОЗА ПРИ ИЗМЕРЕНИИ
1. Сядьте у стола так, чтобы во время измерения артериального давления Ваша рука опиралась на его
поверхность. Удостоверьтесь, что место наложения
манжеты на плече находится приблизительно на
той же самой высоте, что и сердце, и что предплечье свободно лежит на столе и не двигается.
6
Page 7
2. Вы можете измерять давление и лежа на спине.
Смотрите на потолок, сохраняйте спокойствие и
не двигайтесь во время измерения. Обязательно
удостоверьтесь, что место измерения на плече
находится приблизительно на том же уровне,
что и сердце.

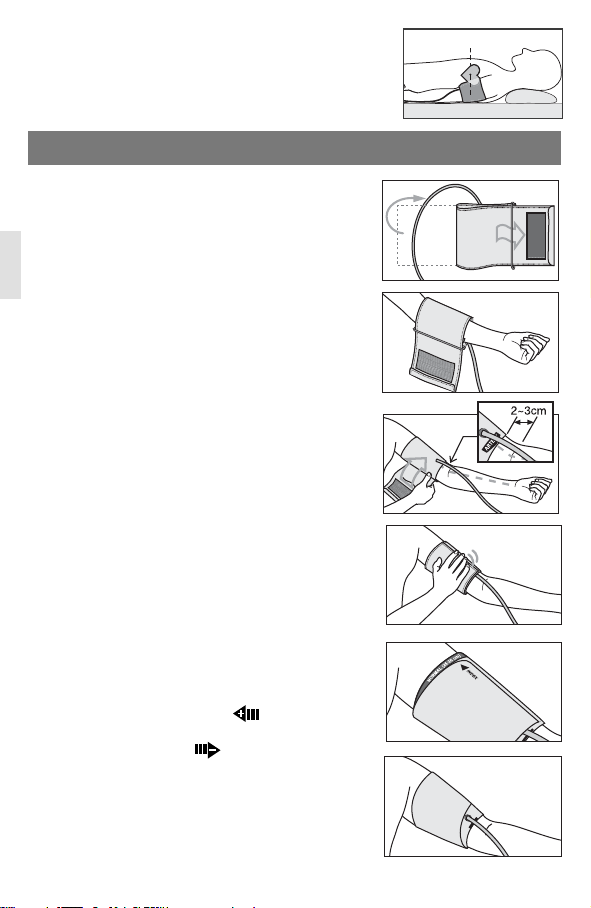

ПОДГОТОВКА МАНЖЕТЫ
1. Продерните край манжеты примерно на 5
см в металлическое кольцо, как показано на
рисунке.
2. Наденьте манжету на левую руку, при этом
трубка должна быть направлена в сторону
ладони. Если измерение по левой руке затруднено, то измерять можно по правой руке. В этом
случае необходимо помнить, что показания могут
отличаться на 5-10 мм рт. ст.
3. Оберните манжету вокруг руки так, чтобы
нижняя кромка манжеты находилась на расстоянии 2-3 см от локтевого сгиба. Метка с
надписью «ARTERY» должна находиться над
артерией руки.
4.
Застегните манжету так, чтобы она плотно
облегала руку, но не перетягивала ее. Слишком
тесное или, наоборот, слишком свободное наложение манжеты может привести к неточным
показаниям.
5. На застегнутой манжете метка «INDEX» должна
указывать на область «NORMAL (25-36 cm)». Это
означает, что манжета подобрана правильно и соответствует размеру окружности плеча. Если метка
указывает на область обозначенную «
манжета мала и показания будут завышены. Если
метка указывает на область «
велика и показания будут занижены.
6. Если рука имеет выраженную конусность, то
рекомендуется надевать манжету по спирали,
как показано на рисунке.
», то манжета
», то
RUS
7
Page 8
7. Если Вы завернете рукав одежды и при
этом сдавите руку, препятствуя току крови,
показания прибора могут не соответствовать
Вашему артериальному давлению.
RUS

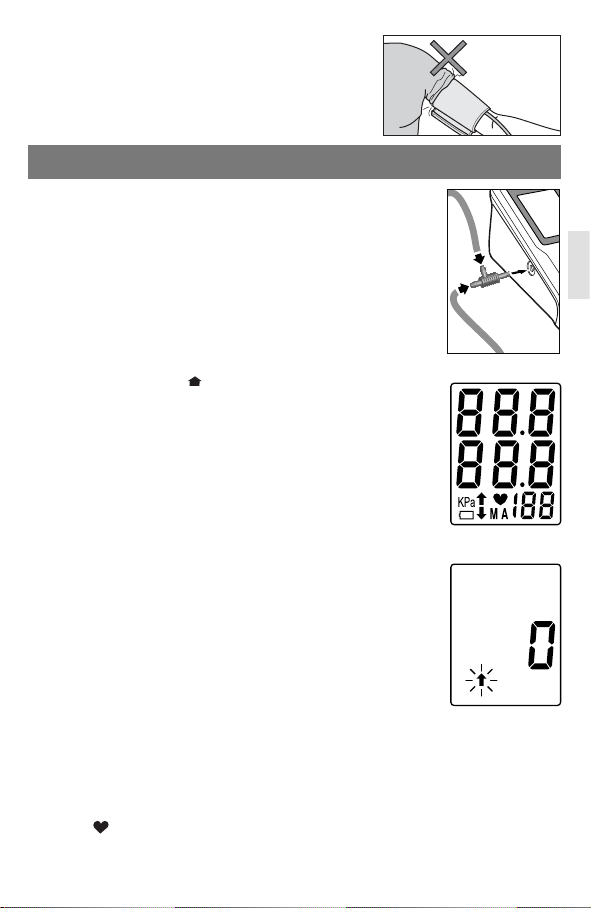

ПОРЯДОК ИЗМЕРЕНИЯ
1. Подсоедините воздушные шланги манжеты и нагнетателя
к тройнику. Вставьте тройник в гнездо на корпусе прибора
(рис. 1).
Перед измерением сделайте 3-5 глубоких вдоховвыдохов и расслабьтесь. Не двигайтесь, не разговаривайте и не напрягайте руку во время измерения.
2. Нажмите на кнопку O/I.
3. На дисплее кратковременно высветятся все символы
(рис. 2), прозвучат два коротких звуковых сигнала. После
звукового сигнала, на экране высветится “0” и начнет
мигать маркер “ “. Это означает, что прибор готов к
Рис.1
измерению (рис. 3).
4. Накачайте манжету, нажимая на нагнетатель, до давления, которое на 30-40 мм рт. ст. выше Вашего ожидаемого систолического (верхнего) давления.
Величина давления в манжете постоянно отображается на
экране прибора. Если сумма ожидаемого систолического
(верхнего) давления плюс 30-40 мм рт. ст. меньше или
равна 190 мм рт. ст., Вы можете, для удобства, накачивать
манжету до звукового сигнала (прибор подает звуковой
сигнал при давлении в манжете 190 мм рт. ст.).
ЕСЛИ ЭТА СУММА БОЛЬШЕ 190 ММ РТ. СТ. – ПРОДОЛЖАЙТЕ
НАКАЧИВАТЬ МАНЖЕТУ И ПОСЛЕ ЗВУКОВОГО СИГНАЛА
ДО НУЖНОГО ДАВЛЕНИЯ, СЛЕДЯ ЗА ПОКАЗАНИЯМИ НА
ДИСПЛЕЕ.
НЕ НАГНЕТАЙТЕ ДАВЛЕНИЕ В МАНЖЕТЕ БОЛЕЕ 300 ММ
РТ. СТ., ТАК КАК ЭТИМ ВЫ ПРЕВЫСИТЕ МАКСИМАЛЬНЫЙ
ПРЕДЕЛ ИЗМЕРЕНИЯ ДАННОГО ПРИБОРА. ДОСТИЖЕНИЕ
ДАВЛЕНИЯ СВЫШЕ 300 ММ. РТ. СТ. СОПРОВОЖДАЕТСЯ
ПРЕРЫВИСТЫМ ЗВУКОВЫМ СИГНАЛОМ.
5. По достижении необходимого давления в манжете, пре-
Рис.2
Рис.3
кратите нажимать на нагнетатель и осторожно положите его на стол.
6. Давление в манжете начнет автоматически уменьшаться и на экране
появится маркер “ “.
7. Если во время сбрасывания давления появился символ “
“, значит манжета не была накачана до необходимого уровня. В течение 4 секунд подкачайте манжету на 30-40 мм рт.ст. выше предыдущего значения, иначе на
дисплее высветится сообщение об ошибке “ ”.
8
Page 9
8. Измерение давления продолжается всё время, пока
мигает символ “ “. Постарайтесь оставаться неподвижным и не шевелить рукой во время измерения.
В СЛУЧАЕ ПОЯВЛЕНИЯ НА ЭКРАНЕ МАРКЕРА “ “, ОСТАНОВИТЕ ИЗМЕРЕНИЕ И СБРОСЬТЕ ПОЛНОСТЬЮ ДАВЛЕНИЕ В МАНЖЕТЕ НАЖАВ НА КЛАПАН СБРОСА ДАВЛЕНИЯ.
СНИМИТЕ МАНЖЕТУ И ДАЙТЕ ОТДОХНУТЬ РУКЕ. ПОВТОРИТЕ ИЗМЕРЕНИЯ, ПОЛНОСТЬЮ СОБЛЮДАЯ НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.
9. В конце измерения прозвучит продолжительный сигнал
Рис.4
и на экране появятся показания Вашего давления и пульса (рис. 4).
10. Сбросьте оставшееся давление в манжете при помощи клапана сброса
давления.
11. Для повторного измерения просто начните накачивать манжету опять.
ДЛЯ ПОЛУЧЕНИЯ ТОЧНОГО РЕЗУЛЬТАТА НЕОБХОДИМ ПЕРЕРЫВ МЕЖДУ
ИЗМЕРЕНИЯМИ, ЧТОБЫ ВОССТАНОВИТЬ ЦИРКУЛЯЦИЮ КРОВИ. ПОЭТОМУ НЕ ПРОВОДИТЕ ПОВТОРНОЕ ИЗМЕРЕНИЕ РАНЬШЕ, ЧЕМ ЧЕРЕЗ 3
МИНУТЫ.
Если питание не выключено и прибор не используется в течение 3 минут,
то он выключится автоматически.
12. Нажмите на кнопку O/I, чтобы выключить прибор.
ФУНКЦИЯ ПАМЯТИ
1. Результат каждого измерения (давление и пульс) автоматически заносится в память прибора.
РЕЗУЛЬТАТ ИЗМЕРЕНИЙ НЕ БУДЕТ СОХРАНЕН, ЕСЛИ
БЫЛО УВЕДОМЛЕНИЕ ОБ ОШИБКЕ.
2. В памяти прибора может быть сохранено до 90 результатов измерений и среднее значение 3-х последних. Когда
количество измерений превысит 90, то наиболее старые
данные автоматически заменятся на данные последующих измерений.
3. Просмотреть содержимое памяти прибора Вы можете,
нажав кнопку M. При первом нажатии кнопки M на
экране появится среднее значение трех последних показаний, хранящихся в памяти прибора с индексом «А».
При повторном нажатии кнопки M
на экране кратковременно отобразится индекс «1»
(номер ячейки памяти), после чего появится результат
последнего измерения (рис. 5).
При каждом последующем нажатии на кнопку M, индекс
номера ячейки памяти будет увеличиваться на единицу
с последующим отображением на дисплее содержимого
указанной ячейки памяти.
Рис.5
RUS
9
Page 10
ОЧИСТКА ПАМЯТИ ПРИБОРА
Для удаления из памяти прибора всех сохраненных там результатов измерения, необходимо нажать на кнопку M и удерживать ее более 5 секунд.
На дисплее отобразятся символы “Clr” и произойдет очистка всей памяти
прибора.
СООБЩЕНИЯ ОБ ОШИБКАХ
RUS
Индикация Вероятная причина Способы устранения
Манжета надета неправильно
или тройник воздушного шланга
вставлен неплотно.
Измерения не могли быть произведены из-за движения рукой или
разговора во время измерений.
Манжета не была накачана до
нужного давления.
При выраженных нарушениях
ритма сокращений сердца, глубоком склерозе сосудов, слабой
пульсовой волне правильное измерение артериального давления
может быть затруднено.
Разряжены элементы питания. Замените все элементы питания
УХОД, ХРАНЕНИЕ, РЕМОНТ И УТИЛИЗАЦИЯ
1. Настоящий прибор необходимо оберегать от повышенной влажности, прямых солнечных лучей, ударов, вибрации. ПРИБОР НЕ ЯВЛЯЕТСЯ
ВОДОНЕПРОНИЦАЕМЫМ!
2. Не храните и не используйте прибор в непосредственной близости от
обогревательных приборов и открытого огня.
3. Если прибор длительное время не используется, выньте элементы питания из прибора. Протечка элементов питания может вызвать повреждение
прибора.
ХРАНИТЕ ЭЛЕМЕНТЫ ПИТАНИЯ ВНЕ ДОСЯГАЕМОСТИ ОТ ДЕТЕЙ!
4. Не загрязняйте прибор и оберегайте его от пыли. Для чистки прибора
можно использовать сухую мягкую ткань.
5. Не допускается соприкосновения прибора и его частей с водой, растворителями, спиртом, бензином.
10
Убедитесь, что манжета надета
правильно, а тройник вставлен
плотно и повторите всю процедуру измерений.
Повторите измерение, полностью соблюдая рекомендации
настоящего руководства по эксплуатации.
Повторите измерение, накачав
манжету на 30-40 мм. рт. ст.
выше ожидаемого систолического давления.
В этих случаях необходимо получить консультацию по применению
электронного прибора у дипломированного врача.
на новые.
Page 11
6. Оберегайте манжету от острых предметов, а так же не пытайтесь вытягивать или скручивать манжету.
7. Не подвергайте прибор сильным ударам и не бросайте его.
8. Прибор не содержит органов настройки точности измерения.
Запрещается самостоятельное вскрытие электронного блока. При необходимости осуществляйте ремонт только в специализированных организациях.
9. По истечении установленного срока службы необходимо периодически
обращаться к специалистам (специализированные ремонтные организации) для проверки технического состояния прибора.
10. При утилизации руководствуйтесь действующими в данное время правилами в Вашем регионе. Специальных условий утилизации на настоящий
прибор производителем не установлено.
11. Манжета устойчива к многократной санобработке. Допускается обработка внутренней стороны тканевого покрытия манжеты (контактирующей
с рукой пациента) ватным тампоном, смоченным 3 %–ным раствором перекиси водорода. При длительном использовании допускается частичное
обесцвечивание тканевого покрытия манжеты. Не допускается стирка
манжеты, а также обработка горячим утюгом.
ВОЗМОЖНЫЕ ПРОБЛЕМЫ
ПРОБЛЕМА ВОЗМОЖНАЯ ПРИЧИНА СПОСОБ УСТРАНЕНИЯ
После нажатия
кнопки O/I
отсутствует
изображение на
дисплее
Артериальное
давление
каждый раз различно. Значения
измерений
слишком низки
(высоки).
Значение частоты пульса слишком высокое
(или слишком
низкое).
Разряжены элементы питания.
Не соблюдена полярность
элементов питания.
Загрязнены контакты элементов
питания.
Находится ли манжета не
уровне сердца?
Правильно ли надета манжета?
Не напряжена ли Ваша рука?
Возможно, Вы разговаривали
или двигали рукой во время
измерения.
Возможно, Вы разговаривали
или двигали рукой во время
измерения.
Измерения производились сразу после физической нагрузки?
Замените все элементы питания на новые.
Установите элементы питания
правильно.
Протрите контакты сухой
тканью.
Примите правильную позу для
измерения.
Правильно наденьте манжету.
Расслабьтесь перед измерением.
Во время измерения соблю-
дайте тишину и покой.
Во время измерения соблюдайте тишину и покой.
Повторите измерение не менее, чем через 5 минут.
RUS
11
Page 12
Самостоятельное отключение
питания.
Если, несмотря на приведенные выше рекомендации, Вы не можете добиться правильных результатов измерений, прекратите эксплуатацию
прибора и обратитесь в организацию, осуществляющую техническое обслуживание (телефоны уполномоченных организаций указаны в разделе
RUS
Гарантийные обязательства). Не пытайтесь сами наладить внутренний
механизм.
Срабатывает система автоматического отключения питания.
Это не является неисправностью. Прибор автоматически
отключается через 3 минуты
после последнего измерения
ИНФОРМАЦИЯ ДЛЯ ПОВЕРИТЕЛЯ
Первичная поверка прибора произведена поверочной лабораторией Little
Doctor Electronic (Nantong) Co. Ltd., КНР на основании протокола о признании результатов первичной поверки Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Поверительное клеймо
наносится на корпус прибора. Периодическая поверка проводится метрологической службой, аккредитованной в установленном порядке в соответствии с Рекомендациями по метрологии Р 50.2.032-2004 «ГСИ. Измерители
артериального давления неинвазивные. Методика поверки».
Для поверки прибора необходимо вынуть штекер из воздушного шланга
и вместо него установить тестовый штекер. Тестовый штекер вставить в гнездо для подсоединения манжеты. Нажать кнопку O/I. В центре
ЖК-дисплея появляется «0». Время нахождения прибора в режиме поверки
ограничено 3 минутами (прибор выключается автоматически).
Для продолжения поверки необходимо повторное включение прибора.
Межповерочный интервал – 3 года.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. На настоящий электронный тонометр установлен гарантийный срок
в течение 36 месяцев с даты продажи. Гарантийный срок на манжету,
нагнетатель и воздушный шланг составляет 12 месяцев с даты продажи.
2. Гарантийные обязательства оформляются гарантийным талоном при
продаже прибора покупателю.
3. Адреса организаций, осуществляющих гарантийное обслуживание, ука-
заны в гарантийном талоне.
12
Page 13
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Метод измерения
Индикатор
Диапазон индикации давления в
манжете, мм рт. ст.
Диапазон измерения:
давления в манжете, мм рт.ст.
частоты пульса, 1/мин
Погрешность измерения:
давление в манжете, мм рт.ст.
частоты пульса, %
Напряжение электропитания, В
Тип электропитания:
Макс. потребляемая мощность,
Память
Условия эксплуатации:
температура, °C
относительная влажность, % Rh
Условия хранения и транспортировки:
температура, °C
относительная влажность, % Rh
Размер манжеты:
Габаритные размеры:
Размер (электронный блок), мм
Масса (без упаковки, сумки и
элементов питания),
Комплектность
Срок службы прибора (без учета манжеты и нагнетателя с трубками), лет
Срок службы манжеты и нагнетателя с трубками, лет
Год производства
г
осциллометрический с технологией Fuzzy
Algorithm
жидкокристаллический, трехстрочный
от 0 до 300
от 40 до 260
от 40 до 160
±3
±5
6
4 элемента питания AA (LR6)
0,09
Вт
90 последних измерений + среднее значение
трех последних измерений
от 10 до 40
85 и ниже
от минус 20 до 50
85 и ниже
увеличенный взрослый (окружность плеча
25-36 см)
121 x 84 x 64
303
электронный блок, манжета Cuff-LDA (в сборе с трубками и тройником), нагнетатель в
сборе LD-S035 (с клапаном сброса давления
и обратным клапаном), 4 элемента питания,
сумка, руководство по эксплуатации, гарантийный талон, упаковка
7
3
Год производства обозначен в серийном но-
мере двумя цифрами после символов «АА».
Серийный номер расположен на нижней части
корпуса прибора.
RUS
13
Page 14
CЕРТИФИКАЦИЯ И ГОСУДАРСТВЕННАЯ РЕГИСТРАЦИЯ
Производство сертифицировано по международному стандарту ISO
13485:2003.
Прибор LD2 соответствует Европейской директиве MDD 93/42/ЕЕС, международным стандартам EN980, EN1041, EN1060-1, EN1060-3, EN10601-12, ISO 14971, EMC (IEC 60601-1-2:2001/A1:2004, CISPR 11:2003/A2:2006,
GROUP 1, CLASS B, IEC 61000-3-2:2005, IEC 61000-3-3:1994/A2:2005), требованиям ГОСТ Р 50444-92, ГОСТ Р 51959.1-2002, ГОСТ Р 51959.3-2002,
RUS
ГОСТ Р 50267.0-92 (МЭК 601-1.88), ГОСТ Р 50267.0.2-2005 (МЭК 606011-2:2001), стандартов серии ГОСТ Р ИСО 10993 Сборника руководящих
методических материалов по токсиколого-гигиеническим исследованиям
полимерных материалов и изделий на их основе медицинского назначения
Росстандарта.
Свидетельство об утверждении типа средств измерений CN.C.39.076.A
№47478 выдано 25.07.2012г. Росздравнадзор регистрационное удостовере-
ние № ФСЗ 2012/11647 выдано 27.03.2012г. Минздрав Республики Беларусь
регистрационное удостоверение ИМ-7.92815 выдано 30.03.2007 г.
Претензии потребителей и пожелания направлять по адресу официального импортера:
Россия: 117218 г. Москва а/я 36, ООО «Фирма К и К»
(юридический адрес: 105484, г. Москва, ул. 16-я Парковая, д. 35А)
Тел . бесплатной горячей линии: 8-800-200-00-37
Украина: а/с 123 м. Київ 03049, «Ергоком» ТПК ПП.
Тел . безкоштовної гарячої лінії: 0-800-30-120-80
Беларусь: 220033 г. Минск, ул. Фабричная, 26, к. 18б, «Фиатос» УП.
Те
Казахстан: 070010, г. Усть-Каменогорск, ул. Карбышева, 24, ООО «Казмедимпорт»
Узбекистан: Г. Ташкент, Чиланзарский р-н, ул. Богистон, 1/27,
Polska: ErbaCor Polska Sp. z o.o. ul. Ojcowska 32D/1 Pękowice 32-087 Zielonki
Продукт компании: Little Doctor International (S) Pte. Ltd., 35 Selegie Road
#09-05 Parkline Shopping Centre, Singapore 188307 (Литтл Доктор Интернешнл
(С) Пти. Лтд., 35 Cележ Роуд № 09-05 Парклайн Шопинг Центр, Сингапур
188307).
Экспортер: Little Doctor International (S) Pte. Ltd. (Литтл Доктор Интернешнл
(С) Пти. Лтд.)
Изготовитель: Little Doctor Electronic (Nantong) Co. Ltd., No.8, Tongxing Road
Economic & Technical Development Area, 226010 Nantong, Jiangsu, PEOPLE'S
REPUBLIC OF CHINA (Литтл Доктор Электроник (Нантонг) Ко. Лтд., Ном. 8,
Тонгксинг Роад Экономик энд Текникал Девелопмент Эриа, 226010 Нантонг,
Джиангсу, КИТАЙСКАЯ НАРОДНАЯ РЕСПУБЛИКА).
л . бесплатной горячей
«Элд-Тиб -Махсулот» МЧЖ. Тел . справочной службы: (998-97) 436-60-60
Tel. +4812 357-29-99
линии: 8-800-200-00-37
www.МаленькийДоктор.рф
Информация о медицинской технике марки LD в Интернете (технические
характеристики, функциональные особенности, условия эксплуатации,
хранения и гарантийного обслуживания).
14
Page 15
ЗМІСТ
Найменування частин та компонентів . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Загальні відомості . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Показання до застосування . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Принцип роботи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Використовувані нові технології LD . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Рекомендації із правильного виміру. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Установка елементів харчування . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Правильна поза при вимірі . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Підготовка манжети . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Порядок вимірювання . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Функція пам'яті . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Очищення пам'яті приладу . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Повідомлення про помилки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Догляд, збереження, ремонт та утилізація. . . . . . . . . . . . . . . . . . . . . . . . . 23
Можливі проблеми . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Інформація для повірителя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Гарантійні зобов'язання . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Технічні характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Cертификация й державна реєстрація. . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
UKR
15
Page 16
НАЙМЕНУВАННЯ ЧАСТИН І КОМПОНЕНТІВ
UKR
1. Електронний блок.
2. Гніздо для приєднання нагнітача й манжети.
3. Повітряний шланг.
4. Трійник для приєднання нагнітача й манжети до електронного блоку.
5. Нагнітач.
6. Зворотний клапан нагнітача.
7. Клапан скидання тиску.
8. Рк-Дисплей.
9. Кнопка M (пам'ять)
10. Кнопка O/I (включення/вимикання живлення).
11. Манжета.
12. Сумка.
13. Елементи живлення.
14. Гарантійний талон.
15. Керівництво з експлуатації.
16
Page 17
ЗАГАЛЬНІ ВІДОМОСТІ
Це керівництво призначене для надання користувачеві допомоги з
безпечної та ефективної експлуатації напівавтоматичного цифрового приладу для вимірювання артеріального тиску та частоти серцевих скорочень
серії LD, моделі LD2 (далі за текстом: ПРИЛАД). Прилад повинен використовуватися відповідно до правил, викладеним в цьому керівництві, і не
повинен застосовуватися для цілей інших, ніж тут описані. Важливо прочитати та зрозуміти все керівництво і особливо розділ “Рекомендації з правильного вимірювання”.
ПОКАЗАННЯ ДО ЗАСТОСУВАННЯ
Прилад призначений для вимірювання систолічного та діастолічного
артеріального тиски та визначення частоти пульсу у пацієнтів у віці від 15
років. Прилад рекомендується для використання пацієнтами з нестійким
(непостійним) артеріальним тиском або відомої артеріальної гипертензії в
домашніх умовах як доповнення до медичного спостереження.
Манжета підходить для плеча з довжиною окружності приблизно від 25 до
36см. Артеріальний тиск вимірюється в діапазоні від 40 до 260 мм рт.ст., а
частота пульсу в діапазоні від 40 до 160 ударів у хв.
ПРИНЦИП РОБОТИ
Для виміру артеріального тиску та частоти пульсу прилад використовує
осцилометричний метод з Fuzzy Algorithm. Манжета обертається навколо
плеча і накачується нагнітачем. Чутливий елемент приладу вловлює
слабкі коливання тиску в манжеті, викликані розширенням та скороченням
плечової артерії у відповідь на кожний удар серця. Амплітуда хвиль тиску
вимірюється, перетворюється в міліметри ртутного стовпа і виводиться на
дисплей у вигляді цифрового значення. Прилад має пам'ять на 90 ячійок
для зберігання результатів вимірів. Зверніть увагу, що прилад може не
забезпечувати зазначену точність виміру, якщо він використовується або
зберігається при температурі або вологості інших, ніж зазначені в розділі
“Технічні характеристики” цього керівництва. Попереджаємо про можливі
помилки при вимірі цим приладом артеріального тиску у осіб з вираженою аритмією. Проконсультуйтеся у Вашого лікаря із приводу виміру
артеріального тиску у дитини.
НОВІ ТЕХНОЛОГІЇ LD, ЩО ВИКОРИСТОВУЮТЬСЯ
Fuzzy Algorithm – алгоритм обробки даних вимірів, що дозволяє
враховувати особливості серцебиття людини, що забезпечує
більш високу точність показань.
УВАГА! Цей прилад допускається використовувати тільки із зазначеними
нижче манжетами:
- манжета Cuff-LDA, розмір 25-36 см (постачається в комплекті з приладом)
- манжета Cuff-LDA2, розмір 32-43 см (купується окремо).
UKR
17
Page 18
РЕКОМЕНДАЦІЇ З ПРАВИЛЬНОГО ВИМІРЮВАННЯ
1. Для правильного вимірювання необхідно знати, що АРТЕРІАЛЬНИЙ
ТИСК ПІДДАЄТЬСЯ РІЗКИМ КОЛИВАННЯМ НАВІТЬ У КОРОТКІ
ПРОМІЖКИ ЧАСУ. Рівень артеріального тиску залежить від багатьох
факторів. Зазвичай він нижчий влітку та вищий взимку. Артеріальний тиск
змінюється разом з атмосферним тиском, залежить від фізичних навантажень, емоційної збудливості, стресів та режиму харчування. Великий вплив
чинять вживані лікарські засоби, алкогольні напої та паління. У багатьох
навіть сама процедура вимірювання тиску в поліклініці викликає підвищення
показників. Тому артеріальний тиск, виміряний в домашніх умовах, часто
відрізняється від тиску, виміряного в поліклініці. Оскільки артеріальний тиск
за низьких температур підвищується, провадьте вимірювання при кімнатній
температурі (приблизно 20 °C). Якщо прилад зберігався за низьких тем-
UKR
ператур, перед використанням витримайте його принаймні 1 годину при
кімнатній температурі, інакше результат вимірювання може виявитися
помилковим. Протягом доби різниця в показниках у здорових людей може
складати 30-50 мм рт.ст. систолічного (верхнього) тиску та до 10 мм рт.ст.
діастолічного (нижнього) тиску. Залежність артеріального тиску від різних
факторів індивідуальна в кожної людини. Тому рекомендується вести
спеціальний щоденник значень артеріального тиску. ТІЛЬКИ ДИПЛОМОВАНИЙ ЛІКАР НА ОСНОВІ ДАНИХ ЗІ ЩОДЕННИКА МОЖЕ ПРОАНАЛІЗУВАТИ
ТЕНДЕНЦІЮ ЗМІН ВАШОГО АРТЕРІАЛЬНОГО ТИСКУ.
2. При серцево-судинних захворюваннях та при ряді інших захворювань
де необхідний моніторинг артеріального тиску, виконуйте вимірювання в
ті години, які визначені Вашим лікарем. ПАМ’ЯТАЙТЕ, ЩО ДІАГНОСТИКА
ТА БУДЬ-ЯКЕ ЛІКУВАННЯ ГІПЕРТОНІЇ МОЖЕ ВИКОНУВАТИСЬ ТІЛЬКИ
ДИПЛОМОВАНИМ ЛІКАРЕМ НА ОСНОВІ ПОКАЗІВ АРТЕРІАЛЬНОГО
ТИСКУ, ОТРИМАНИХ ЛІКАРЕМ САМОСТІЙНО. ПРИЙОМ АБО ЗМІНА
ДОЗУВАНЬ ВЖИВАНИХ ЛІКАРСЬКИХ ЗАСОБІВ НЕОБХІДНО РОБИТИ
ТІЛЬКИ ЗА ПРИПИСОМ ЛІКАРЯ.
3. При таких порушеннях, як глибокий склероз судин, слабка пульсова
хвиля, а також у пацієнтів з вираженими порушеннями ритму скорочень
серця, правильне вимірювання артеріального тиску може бути ускладнене.
У ЦИХ ВИПАДКАХ НЕОБХІДНО ОТРИМАТИ КОНСУЛЬТАЦІЮ ПО ЗАСТОСУВАННЮ ЕЛЕКТРОННОГО ПРИЛАДУ У ДИПЛОМОВАНОГО ЛІКАРЯ.
4. ЩОБ ОТРИМАТИ ПРАВИЛЬНІ ПОКАЗНИКИ ВАШОГО АРТЕРІАЛЬНОГО
ТИСКУ ПРИ ВИКОРИСТАННІ ЕЛЕКТРОННОГО ПРИЛАДУ, НЕОБХІДНО
ДОТРИМУВАТИСЯ ТИШІ ПІД ЧАС ВИМІРЮВАННЯ. Вимірювання
артеріального тиску повинне проводитись в спокійній комфортній
обстановці при кімнатній температурі. За годину до вимірювання виключити
прийом їжі, за 1, 5-2 години паління, прийом тонізуючих напоїв, алкоголю.
5. Точність виміру артеріального тиску залежить від відповідності манжети
приладу розмірам Вашої руки. МАНЖЕТА НЕ ПОВИННА БУТИ МАЛОЮ
АБО, НАВПАКИ, ЗАВЕЛИКОЮ.
18
Page 19
6. Повторні виміри проводяться з інтервалом 3-и хвилини, аби відновити
циркуляцію крові. Однак особам що страждають вираженим атеросклерозом, внаслідок значної втрати еластичності судин потрібен більший час
між інтервалами вимірів (10-15 хв.). Це стосується і пацієнтів що тривалий час страждають цукровим діабетом. Для більш точного визначення
артеріального тиску рекомендується робити серії з 3 -х послідовних вимірів
і використовувати розраховане приладом середнє значення результатів
вимірів.
1. Відкрийте кришку відсіку для елементів
живлення та вставте 4 елементи типу
АА як зазначено на схемі, розташованій
в середині відсіку. Переконаєтеся, що
полярність дотримана. Не додавайте
надмірних зусиль при знятті кришки
відсіку для елементів живлення.
2. Закрийте кришку відсіку для елементів
живлення.
Заміняйте всі елементи живлення коли на дисплеї постійно відображений
індикатор заміни елементів живлення “
індикації. Індикатор заміни елементів живлення не показує ступінь розряду. Рекомендується використовувати алкалайнові елементи живлення. При дотриманні правил експлуатації приладу, елементів живлення
вистачає приблизно на 1000 вимірів.
Елементи живлення що поставляються в комплекті, призначені для
перевірки працездатності приладу при продажі, і строк їхньої служби
може бути меншим, ніж у елементів живлення, що рекомендуються.
При заміні елементів живлення заміняйте їх все одночасно. Не використовуйте елементи живлення що були у вживанні.
Якщо прилад не використовується тривалий час - видаліть елементи живлення з приладу.
Не залишайте відпрацьовані елементи живлення в приладі.
УСТАНОВКА ЕЛЕМЕНТІВ ЖИВЛЕННЯ
”, або на дисплеї немає ніякої
UKR
ПРАВИЛЬНА ПОЗА ПРИ ВИМІРЮВАННІ
1. Сядьте біля столу так, щоб під час виміру
артеріального тиску Ваша рука спиралася на його
поверхню. Впевніться, що місце накладання манжети
на плечі перебуває приблизно на тій самій висоті, що
й серце, і що передпліччя вільно лежить на столі і не
рухається.
19
Page 20
2. Ви можете вимірювати тиск і лежачи на спині.
Дивіться вгору, зберігайте спокій і не рухайтесь
під час вимірювання. Обов'язково впевніться, що
місце накладання манжети на плечі перебуває
приблизно на рівні серця.
ПІДГОТОВКА МАНЖЕТИ
1. Продіньте край манжети приблизно на 5 см.
в металеве кільце як показано на малюнку.
UKR
2.
Надягніть манжету на ліву руку, при цьому
трубка повинна бути спрямована вбік долоні.
Якщо вимірювання на лівій руці ускладнене,
то вимірювати можна на правій руці. У цьому
випадку необхідно пам'ятати, що показники
можуть відрізнятися на 5-10 мм рт. ст.
3. Оберніть манжету навколо руки так, аби
нижній край манжети перебував на відстані
2-3 см від ліктьового згину. Мітка з написом
«ARTERY» повинна перебувати над артерією
руки..
4. Застібніть манжету так щоб вона щільно
облягала руку, але не перетискала її. Занадто
тісне або, навпаки, занадто вільне накладення манжети може призвести до неточних
показників.
5. На застібнутій манжеті мітка «INDEX» повинна
вказувати на ділянку «NORMAL ( 25-36 cm)».
Це означає, що манжета підібрана правильно і
відповідає розміру окружності плеча. Якщо мітка
вказує на ділянку позначену «
манжета мала і показники будуть завищені. Якщо
мітка вказує на ділянку «
жета велика і показники будуть занижені.
6.
Якщо рука повна та має виражену
конусність, рекомендується надягати манжету
по спіралі, як вказано на малюнку.
» або лівіше, то
» або правіше, то ман-
20
Page 21
7. Якщо Ви загорнете рукав одягу та при
цьому перетиснете руку, перешкоджаючи
току крові, показники приладу можуть не
відповідати Вашому артеріальному тиску.
ПОРЯДОК ВИМІРЮВАННЯ
1. Приєднаєте повітряні шланги манжети та нагнітача
до трійника. Вставте трійник у гніздо на корпусі приладу (мал. 1).
Перед виміром зробіть 3-5 глибоких вдихів-видихів і
розслабтеся. Не рухайтеся, не розмовляйте і не напружуйте руку під час виміру.
2. Натисніть на кнопку O/I.
3.
На дисплеї короткочасно висвітляться всі символи
(мал. 2), пролунають два коротких звукових сигнали.
Після звукового сигналу, на екрані висвітиться “0” і
почне мигтіти маркер
вий до виміру (мал. 3).
4. Накачайте манжету, натискаючи на нагнітач, до
тиску, що на 30-40 мм рт. ст. вище Вашого очікуваного
систолічного (верхнього) тиску.
Величина тиску в манжеті постійно відображається на
екрані приладу.
Якщо сума очікуваного систолічного (верхнього) тиску
плюс 30-40 мм рт. ст. менше або дорівнює 190 мм рт. ст.,
Ви можете для зручності, накачувати манжету до звукового сигналу (прилад подає звуковий сигнал при тиску в
манжеті 190 мм рт. ст.).
ЯКЩО ЦЯ СУМА БІЛЬШЕ 190 ММ РТ. СТ. - ПРОДОВЖУЙТЕ
НАКАЧУВАТИ МАНЖЕТУ І ПІСЛЯ ЗВУКОВОГО СИГНАЛУ
ДО ПОТРІБНОГО ТИСКУ, СТЕЖАЧИ ЗА ПОКАЗАННЯМИ НА
ДИСПЛЕЇ.
НЕ НАГНІТАЙТЕ ТИСК У МАНЖЕТІ БІЛЬШЕ 300
ММ РТ.СТ., ТОМУ ЩО ЦИМ ВИ ПЕРЕВИЩИТЕ
МАКСИМАЛЬНУ МЕЖУ ВИМІРУ ДАНОГО ПРИЛАДУ.
ДОСЯГНЕННЯ ТИСКУ ПОНАД 300 ММ. РТ. СТ.
СУПРОВОДЖУЄТЬСЯ ПЕРЕРИВЧАСТИМ ЗВУКОВИМ
СИГНАЛОМ.
5. По досягненні необхідного тиску в манжеті, припиніть натискати на нагнітач
і обережно покладіть його на стіл.
6. Тиск у манжеті почне автоматично зменшуватися і на екрані з'явиться
маркер “
“.
“ “
. Це означає, що прилад гото-
Мал.1
Мал.2
Мал.3
UKR
21
Page 22
7. Якщо під час скидання тиску з'явився символ “ “,
значить манжета не була накачана до необхідного рівня.
Протягом 4 секунд підкачайте манжету на 30-40 мм
рт.ст. вище попереднього значення, інакше на дисплеї
висвітиться повідомлення про помилку “
8. Вимір тиску триває увесь час, поки мигтить символ “
“. Постарайтеся залишатися нерухомим і не ворушити
рукою під час виміру.
У ВИПАДКУ ПОЯВИ НА ЕКРАНІ МАРКЕРА “
ЗУПИНІТЬ ВИМІРЮВАННЯ ТА СКИНЬТЕ ПОВНІСТЮ
ТИСК У МАНЖЕТІ НАТИСНУВШИ НА КЛАПАН СКИДАННЯ ТИСКУ.
ЗНІМІТЬ МАНЖЕТУ ТА ДАЙТЕ ВІДПОЧИТИ РУЦІ. ПОВТОРІТЬ
ВИМІРЮВАННЯ, ПОВНІСТЮ ДОТРИМУЮЧИСЬ ЦЬОГО КЕРІВНИЦТВА З
ЕКСПЛУАТАЦІЇ.
UKR
9.Наприкінці виміру пролунає тривалий сигнал і на екрані з'являться показання Вашого тиску та пульсу (мал. 4).
10. Скиньте тиск, що залишився, у манжеті за допомогою клапана скидання тиску.
11. Для повторного виміру просто почніть накачувати манжету знову.
ДЛЯ ОДЕРЖАННЯ ТОЧНОГО РЕЗУЛЬТАТУ НЕОБХІДНА ПЕРЕРВА МІЖ
ВИМІРАМИ, АБИ ВІДНОВИТИ ЦИРКУЛЯЦІЮ КРОВІ. ТОМУ НЕ ПРОВОДЬТЕ
ПОВТОРНИЙ ВИМІР РАНІШЕ, НІЖ ЧЕРЕЗ 3 ХВ.
Якщо живлення не виключене та прилад не використовується протягом 3
хв, то він виключиться автоматично.
12. Натисніть на кнопку O/I, щоб виключити прилад.
”.
”,
Мал.4
ФУНКЦІЯ ПАМ'ЯТІ
1. Результат кожного виміру (тиск і пульс) автоматично
заноситься до пам’яті приладу.
РЕЗУЛЬТАТ ВИМІРІВ НЕ БУДЕ ЗБЕРЕЖЕНИЙ, ЯКЩО
БУЛО ПОВІДОМЛЕННЯ ПРО ПОМИЛКУ.
2. У пам'яті приладу може бути збережене до 90
результатів вимірів і середнє значення 3-х останніх. Коли
кількість вимірів перевищить 90, то найбільш старі дані
автоматично заміняться на дані наступних вимірів.
3. Переглянути вміст пам'яті приладу Ви можете, натиснувши кнопку M. При першому натисканні кнопки M на
екрані з'явиться середнє значення трьох останніх показань
що зберігаються в пам'яті приладу з індексом «А». При
повторному натисканні кнопки M на екрані короткочасно
відобразиться індекс «1» (номер ячійки пам'яті), після чого
з'явиться результат останнього виміру (мал. 5).
При кожному наступному натисканні на кнопку M, індекс
номера ячійки пам'яті буде збільшуватися на одиницю з
наступним відображенням на дисплеї вмісту зазначеної
ячійки пам'яті.
22
Мал.5
Page 23
ОЧИЩЕННЯ ПАМ'ЯТІ ПРИЛАДУ
Для видалення з пам'яті приладу всіх збережених там результатів вимірів,
необхідно натиснути на кнопку M і втримувати її більше 5 секунд. На дисплеї
відобразяться символи “Clr” та відбудеться очищення всієї пам'яті приладу.
ПОВІДОМЛЕННЯ ПРО ПОМИЛКИ
Індикація Ймовірна причина
Манжета надіта неправильно
або трійник повітряного шлангу
вставлено нещільно.
Виміри не могли бути зроблені
через рух рукою або розмови
під час вимірів.
Манжета не була накачана до
потрібного тиску.
При виражених порушеннях
ритму скорочень серця, глибокому склерозі судин, слабкої
пульсової хвилі правильний
вимір артеріального тиску може
бути ускладнено.
Розряджено елементи живлення.
ДОГЛЯД, ЗБЕРЕЖЕННЯ, РЕМОНТ ТА УТИЛІЗАЦІЯ
Способи усунення
Переконайтесь, що манжета надіта
правильно, а трійник вставлений
щільно та повторіть всю процедуру
вимірів.
Повторіть вимірювання, повністю
дотримуючись рекомендацій цього
керівництва з эксплуатації.
Повторіть вимірювання, накачавши
манжету на 30-40 мм. рт. ст. вище
очікуваного систолічного тиску.
У цих випадках необхідно одержати
консультацію по застосуванню електронного приладу в дипломованого
лікаря.
Замініть всі елементи живлення на
нові.
Цей прилад необхідно оберігати від підвищеної вологості, прямих соняч-1.
них променів, ударів, вібрації. ПРИЛАД НЕ Є ВОДОНЕПРОНИКНИМ!
Не зберігаєте і не використовуйте прилад у безпосередній близькості 2.
від обігрівальних приладів та відкритого вогню.
Якщо прилад тривалий час не використовується, видаліть елементи 3.
живлення з приладу. Протікання елементів живлення може викликати
ушкодження приладу.
ЗБЕРІГАЄТЕ ЕЛЕМЕНТИ ЖИВЛЕННЯ ПОЗА ДОСЯЖНІСТЮ ДІТЕЙ!
Не забруднюйте прилад та оберігайте його від пилу. Для чищення при-4.
ладу можна використовувати суху м'яку тканину.
Не допускається зіткнення приладу і його частин з водою, розчинни-5.
ками, спиртом, бензином.
23
UKR
Page 24
Оберігайте манжету від гострих предметів і не намагайтеся витягати 6.
або скручувати манжету.
Не піддавайте прилад сильним ударам і не кидайте його.7.
При необхідності здійснюйте ремонт тільки в спеціалізованих 8.
організаціях.
Після закінчення встановленого терміну служби необхідно періодично 9.
звертатися до фахівців (спеціалізовані ремонтні організації) для
перевірки технічного стану приладу.
При утилізації керуйтеся діючими в цей час правилами у Вашому 10.
регіоні. Спеціальних умов утилізації на цей прилад виробником не встановлено.
Манжета стійка до багаторазової санобробки. Допускається обробка 11.
внутрішньої сторони тканьового покриття манжети ( що контактує з
UKR
рукою пацієнта) ватяним тампоном, змоченим 3 % -м розчином перекису водню. При тривалому використанні допускається часткове знебарвлення тканьового покриття манжети. Не допускається прання
манжети, а також обробка гарячою праскою.
МОЖЛИВІ ПРОБЛЕМИ
ПРОБЛЕМА МОЖЛИВА ПРИЧИНА СПОСІБ УСУНЕННЯ
Після натискання
кнопки O/I відсутнє
зображення на
дисплеї.
Артеріальний тиск
щораз різний.
Значення вимірів
занадто низькі
(високі).
Значення частоти
серцевих скорочень
занадто високе (або
занадто низьке).
Розряджені елементи живлення.
Не дотримана полярність
елементів живлення.
Забруднено контакти
елементів живлення.
Чи перебуває манжета на
рівні серця?
Чи правильно надягнена
манжета?
Чи не напружена Ваша рука?
Можливо Ви розмовляли, або
рухали рукою під час виміру.
Можливо Ви розмовляли, або
рухали рукою під час виміру.
Вимірювання відбувались
відразу після фізичного навантаження?
Замініть всі елементи
живлення на нові.
Встановіть елементи живлення правильно.
Протріть контакти сухою
тканиною.
Прийміть правильну позу
для виміру.
Правильно надягніть
манжету.
Розслабтеся перед
виміром.
Під час виміру дотримуйтеся тиші та спокою.
Під час виміру дотримуйтеся тиші та спокою.
Повторіть вимірювання не
раніше як через 5 хв..
24
Page 25
Самостійне
відключення живлення.
Якщо незважаючи на наведені вище рекомендації, Ви не можете домогтися правильних результатів вимірів, припиніть експлуатацію приладу та
зверніться до організації, що здійснює технічне обслуговування (адреси й
телефони вповноважених організацій зазначені в гарантійному талоні). Не
намагайтесь самі налагодити внутрішній механізм.
Спрацьовує система
автоматичного відключення
живлення.
Це не є несправністю.
Прилад автоматично
відключається через 3 хв.
після останнього виміру.
ІНФОРМАЦІЯ ДЛЯ ПОВІРИТЕЛЯ
Первинна перевірка приладу проведена перевірочною лабораторією Little
Doctor Electronic (Nantong) Co. Ltd., КНР на підставі рішення про визнання
Федеральним агентством з технічного регулювання та метрології Росії
(Росстандарт). Клеймо про проходження первинної перевірки наноситься
на корпус приладу. Періодична перевірка проводиться метрологічною службою акредитованою у встановленому порядку відповідно до Рекомендацій
з метрології Р 50.2. 032-2004 «ГСІ. Вимірювачі артеріального тиску
неінвазивні. Методика перевірки». Для перевірки приладу необхідно вийняти штекер з повітряного шланга і замість нього встановити тестовий штекер. Тестовий штекер вставити в гніздо для приєднання манжети. Натиснути
кнопку O/I. У центрі Рк-Дисплею з'являється «0». Час знаходження приладу
в режимі перевірки обмежено 3 хв. (прилад вимикається автоматично). Для
продовження перевірки необхідно повторне включення приладу.
Міжперевірочний інтервал – 3 роки.
ГАРАНТІЙНІ ЗОБОВ'ЯЗАННЯ
1. На цей електронний тонометр встановлений гарантійний строк протя-
гом 36 місяців з дати продажу. Гарантійний строк на манжету, нагнітач
та повітряний шланг становить 12 місяців з дати продажу.
2. Гарантійні зобов'язання оформлюються гарантійним талоном при
продажі приладу покупцеві.
3. Адреси організацій, що здійснюють гарантійне обслуговування,
зазначені в гарантійному талоні.
UKR
25
Page 26
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Метод вимірювання осцилометричний з Fuzzy Algorithm
Індикатор рідкокристалічний, тристрочний
Діапазон виміру від 40 до 260 мм рт.ст. (артеріальний тиск)
Погрішність виміру ±3 мм рт.ст. (тиску в манжеті)
Електроживлення 6В, 4 елементи харчування AA х 1.5В (LR6)
UKR
Макс. споживана потужність 0,09 Вт
Пам'ять 90 останніх вимірів (артеріальний тиск і
Умови експлуатації:
температура
відносна вологість
Умови зберігання та транспортування:
температура
овідносна вологість
Розмір манжети:
Габаритні розміри:
Розмір (без манжети)
Маса (без упаковки та
сумки)
Комплектність електронний блок, манжета Cuff-LDA,
від 40 до 160 ударів у хв. (частота пульсу)
±5 % показань (частоти пульсу)
пульс) + середнє значення трьох останніх
вимірів
від 10 °C до 40°C
85% і нижче
від мінус 20 °C до 50°C
85% і нижче
збільшений дорослий
(окружність плеча 25-36 см)
121 x 84 x 64
303 г
нагнітач LD-S035 (зі зворотним клапаном і клапаном скидання тиску), трійник,
повітряний шланг, 4 елементи живлення,
сумка, посібник з експлуатації, гарантійний
талон, упаковка
мм
26
Page 27
Термін служби приладу (без
врахування манжети та
нагнітача з трубками)
Термін служби манжети та
нагнітача з трубками
7 років
3 роки
Рік виробництва Рік виробництва позначений у серійному
номері двома цифрами після символів «АА».
Серійний номер розташований на нижній
частині корпусу приладу
СЕРТИФІКАЦІЯ ТА ДЕРЖАВНА РЕЄСТРАЦІЯ
Виробництво приладів сертифіковане за міжнародним стандартом ISO
13485:2003.
Прилад відповідає Європейській директиві MDD 93/42/ЕЕС, міжнародним стандартам, EN980, EN1041, EN 1060-1, EN 1060-3, EN 10601-1-2, ISO 14971, EMC
(IEC 60601-1-2:2001/A1:2004, CISPR 11:2003/A2:2006, GROUP 1, CLASS B,
IEC 61000-3-2:2005, IEC 61000-3-3:1994/A2:2005), вимогам ДЕРЖСТАНДАРТ
Р 50444-92, ГОСТ Р 51959.1-2002, ГОСТ Р 51959.3-2002, ГОСТ Р 50267.0-92
(МЕК 601-1.88), ДЕРЖСТАНДАРТ Р 50267.0.2-2005 (МЕК 60601-1-2:2001),
стандартів серії ДЕРЖСТАНДАРТ Р ИСО 10993 Збірника керівних методичних
матеріалів з токсиколого-гігієнічних досліджень полімерних матеріалів та виробів на їхній основі медичного призначення.
Модель LD2 відповідає вимогам ГОСТ 28706-90 Держстандарту України.
Клінічні випробування – Київська міська клінічна лікарня МОЗ України.
Токсикологічна експертиза – Інститут хімії високомолекулярних сполук
НАН України. Зареєстровані в МОЗ України (Свідоцтво № 10184/2011 від
08.02.2011р.).
Претензії споживачів і побажання направляти за адресою офіційного
імпортера:
Росія: 117218 р. Москва а/я 36, ТОВ «Фірма К и К»
(юридична адреса: 105484, м. Москва, вул. 16-я Парко- ва, буд. 35А)
Тел. безкоштовної гарячої лінії: 8-800-200-00-37
Україна: а/з 123 м. Київ 03049, «Ергоком» ТПК ПП.
Тел. безкоштовної гарячої лінії: 0-800-30-120-80
Білорусь: 220033 р. Мінськ, вул. Фабрична, 26, к. 18б, «Фіатос» УП.
Тел. безкоштовної гарячої лінії: 200-00-37
Казахстан: 070010, м. Усть-Каменогорськ, вул. Карбишева, 24, ТОВ
Узбекистан:
Polska: ErbaCor Polska Sp. z o.o. ul. Ojcowska 32D/1 Pękowice 32-087 Zielonki
«Казмедімпорт»
м. Ташкент, Чиланзарський р-н, вул. Богістон, 1/27,
«Элд-Тиб-Махсулот» МЧЖ. Тел. довідкової служби: ( 998-97) 436-60-60
Tel. +4812 357-29-99
27
UKR
Page 28
Продукт компанії: Little Doctor International (S) Pte. Ltd., 35 Selegie Road #
09-05 Parkline Shopping Centre, Singapore 188307.
Експортер: Little Doctor International (S) Pte. Ltd. (Літтл Доктор Інтернешнл (С)
Пті. Лтд.)
Виробник: Little Doctor Electronic (Nantong) Co. Ltd., No.8, Tongxing Road
Economic & Technical Development Area, 226010 Nantong, Jiangsu, PEOPLE'S
REPUBLIC OF CHINA.
UKR
28
Page 29
ЖАЛПЫ МƏЛІМЕТТЕР
Бұл басшылық құжат пайдаланушыға күретамырдың қан қысымы мен
тамырдың соғу жиілігін өлшеуге арналған LD сериялы, үлгісі LD2 (əрі
қарай мəтін бойынша: АСПАП) сандық аспабын қауіпсіз жəне тиімді пайдалану жөнінде көмек көрсетуге арналған. Аспап аталған басшылық құжатта
жазылған ережелерге сəйкес пайдаланылуға тиіс жəне осында жазылған
мақсаттардан басқа жағдайларда пайдаланылмауы керек. Басшылық
құжатты толықтай, əсіресе “Дұрыс өлшеу жөніндегі нұсқаулар” бөлімін оқып
шығып, түсініп алған дұрыс.
ҚОЛДАНУҒА КӨРСЕТІМДЕР
Аспап 15 жастан асқан адамдардың күретамырының ең жоғарғы жəне ең
төменгі қан қысымын өлшеуге жəне тамыр соғу жиілігін анықтауға арналған.
Аспап күретамырдың қан қысымы ауытқып тұратын (тұрақсыз) немесе белгілі
күретамыр гипертензиясы бар адамдарға медициналық бақылауға қосымша
үй жағдайында пайдалану үшін ұсынылады. Көмкерме жуандығы шамамен
25 см-ден 36 см-дей болатын білекке дəл келеді. Қан қысымы 40-тан 260 мм
сынап бағанасына дейінгі диапазонда, ал тамырдың соғу жиілігі минутына
40-тан 160 бүлкілге дейін диапазонда өлшенеді.
ДҰРЫС ӨЛШЕУ ЖӨНІНДЕГІ НҰСҚАУЛАР
1. Дұрыс өлшеу үшін күретамырдың қан қысымының тіпті өте қысқа
уақыт аралығында күрт ауытқып кететінін білген дұрыс. Күретамырдың
қан қысымының деңгейі көптеген факторларға байланысты. Əдетте ол
жазда төмен, ал қыс кезінде жоғары болады. Күретамырдың қан қысымы
атмосфералық қысыммен бірге өзгеріп тұрады, сондай-ақ ол денеге түсетін
ауырлыққа, көңіл-күйдің қозуына, күйзелістерге жəне тамақтану режіміне
де тəуелді. Қабылданатын дəрі-дəрмектердің, алкоголдік ішімдіктердің
жəне темекі тартудың да оған əсері үлкен. Көптеген адамдарда қан
қысымы көрсеткіші емханада өлшеткен кезде де көтеріліп кетуі мүмкін.
Сондықтан үй жағдайында өлшенген күретамырдың қан қысымының
емханада өлшеткен күретамырдың қан қысымынан айырмашылығы жиі
болып тұрады. Күретамырдың қан қысымы төменгі температураларда
көтерілетіндіктен, өлшеулерді бөлме температурасында (шамамен 20 °C)
жүргізіңіз. Егер аспап төмен температурада сақталған болса, оны пайдаланар алдында кем дегенде 1 сағат бөлме температурасында ұстаңыз, əйтпесе
өлшеу нəтижелері қате болуы мүмкін. Денсаулығы дұрыс адамдардың
тəулік ішіндегі систоликалық (ең жоғарғы) қан қысымы көрсеткішінің
айырмашылығы 30-50 мм сынап бағанасын жəне диастоликалық (ең төменгі)
қан қысымы көрсеткіші айырмашылығы 10 мм сынап бағанасын құрайды.
Күретамырдың қан қысымының əртүрлі факторларға тəуелділігі əр адамда
əрқалай болады. Сондықтан күретамырдың қан қысымы көрсеткіштерінің
арнайы күнделігін жүргізген дұрыс. ТЕК ДИПЛОМЫ БАР ДƏРІГЕР ҒАНА
СІЗДІҢ КҮРЕТАМЫРЫҢЫЗДЫҢ ҚАН ҚЫСЫМЫ ӨЗГЕРІСІН КҮНДЕЛІКТЕН
АЛЫНҒАН ДЕРЕКТЕР НЕГІЗІНДЕ АНЫҚТАЙ АЛАДЫ.
29
KAZ
Page 30
ӨЛШЕУ КЕЗІНДЕГІ ДЕНЕНІ ҰСТАУ ҚАЛПЫ
1. Күретамырдың қан қысымын өлшеген кезде столдың жанына Сіздің
қолыңыз оның бетінде жататындай болып отырыңыз. Білегіңіздегі
көмкерме оралған жердің жүрек тұсы деңгейінде, ал білегіңіздің столда
бос жатқанына жəне қозғалып кетпейтіндігіне көз жеткізіңіз.
2. Сіз қан қысымын шалқаңыздан жатып та өлшей аласыз. Төбеге қарап,
тыныштық сақтаңыз жəне өлшеу кезінде қозғалмаңыз. Білегіңіздегі
көмкерме оралған жердің жүрек тұсы деңгейінде ек
көз жеткізіңіз.
КҮТУ, САҚТАУ, ЖӨНДЕУ ЖƏНЕ ӨТЕЛГЕ ШЫҒАРУ
1. Бұл аспапты жоғары ылғалдылықтан, тікелей түсетін күн сəулесінен,
соққылардан, дірілден сақтау керек. АСПАП СУ ӨТКІЗБЕЙТІН БОЛЫП
ТАБЫЛМАЙДЫ!
2. Аспапты жылытқыш аспаптар мен ашық отқа тым жақын жерде
сақтамаңыз.
3. Егер аспап ұзақ уақыт бойы пайдаланылмайтын болса, ішіндегі қуаттау
KAZ
элементтерін бөлек алып қойыңыз. Өйткені, қуаттау элементтерінен сұйық
ақса, аспапты зақымдайды. ҚУАТТАУ ЭЛЕМЕНТТЕРІН БАЛАЛАРДЫҢ ҚО
ЖЕТПЕЙТІН ЖЕРДЕ С
4. Аспапты кірлетпей ұстаңыз, оны шаңнан қорғаңыз. Аспапты тазалау үшін
құрғақ жұмсақ матаны пайдаланыңыз.
5. Аспаптың жəне оның бөлшектерінің сумен, ерітінділермен, спиртпен, бен-
зинмен жанасуына жол бермеңіз.
6. Көмкермені өткір бұйымдардан аулақ ұстаңыз, сондай-ақ көмкермені
созуға жəне сығуға болмайды.
7. Аспапты қатты соққылардан сақтаңыз жəне оны лақтырмаңыз.
8. Қаже
т болғанда аспапты те
жөндетіңіз.
9. Белгіленген қызмет мерзімі бітерде аспаптың техникалық жағдайын
тексерту үшін оны ауық-ауық мамандарға (мамандандырылған жөндеу
ұйымдары) көрсетіп тұру қажет.
10. Өтелге шығарған кезде сол уақытта Сіздің өңірде қолданыста болған
ережелерді басшылыққа алыңыз. Өндіруші бұл аспапты өтелге шығарудың
арнайы шарттарын белгілемеген.
11. Көмкерме көп ре
матамен жабындалған ішкі жағын (тексерілушінің білегіне оралатын)
сутек асқын тотығының 3%-дық ерітіндісіне шыланған мақта анжымен
зарарсыздандыруға рұқсат етіледі. Ұзақ пайдаланған кезде көмкерменің
мата жабынының түссізденуі мүмкін. Көмкермені жууға, сондай-ақ ыстық
үтікпен зарарсыздандыруға болмайды.
АҚТАҢЫЗ!
к мамандандырылған ұйымдарда ғана
т санитарлық зарарсыз
дандыруға төзімді. Көмкерменің
30
ендігіне міндетті түрде
ЛЫ
Page 31
КЕПІЛДЕМЕЛІК МІНДЕТТЕМЕЛЕР
1. Бұл аспапқа сатылған күннен бастап 36 ай кепілдемелік мерзім
белгіленген. Көмкерменің кепілдемелік мерзімі сатылған күннен бастап
12 айды құрайды.
2. Кепілдемелік міндеттемелер аспап тұтынушыға сатылған сəтте
кепілдемелік талонмен ресімделеді.
3. Кепілдемелік қызмет көрсету ұйымдарының мекенжайлары кепілдемелік
талонда көрсетілген.
СЕРТИФИКАТТАУ ЖƏНЕ МЕМЛЕКЕТТІК ТІРКЕУ
Тұтынушылардың шағымдары мен талап-тілектерін ресми импортердің
мына мекенжайына жолдау керек:
Россия: 117218 Москва қ., а/ж 36, «Фирма К и К» ЖШҚ
(заңды мекенжайы: 105484, Москва қ., 16-я Парковая к-сі, 35А үй)
Тегін шұғыл желі тел.: 8-800-200-00-37
Қазақстан: 070010, Өскемен қ., Карбышев к-сі, 24, «Казмедимпорт» ЖШС
Little Doctor International (S) Pte. Ltd., 35 Selegie Road #09-05
Parkline Shopping Centre, Singapore 188307 компаниясының өнімі.
Экспорттаушы: Little Doctor International (S) Pte. Ltd. (Литтл Доктор Интернешнл
(С) Пти. Лт
Дайындаушы: Little Doctor Electronic (Nantong) Co. Ltd., No.8, T
Economic & Technical Development Area, 226010 Nantong, Jiangsu, PEOPLE'S
REPUBLIC OF CHINA.
д.).
ongxing Road
KAZ
31
Page 32
www.LittleDoctor.ru
®
LITTLE DOCTOR INTERNATIONAL (S) PTE. LTD.
Yishun Central P.O. Box 9293 Singapore 917699,
Fax: 65-62342197, E-mail: ld@singaporemail.com
Shanghai International Trading Corp.GmbH
Eiffestrasse 80, 20537 Hamburg, Germany. Tel: 0049-40-2513175
®
Registered trade marks of Little Doctor International (S) Pte. Ltd.
©
Little Doctor International (S) Pte. Ltd., 2012
I196/1209/14
Loading...
