CONSIGNES DE SECURITE
Lisez attentivement ces instructions avant d’utiliser l’appareil et conservez-les pour pouvoir les consulter
lorsque vous en aurez besoin.
Consignes de sécurité générales :
• Cette machine à coudre est destinée à un usage domestique uniquement.
• N’utilisez cet appareil que pour l’usage pour lequel il est prévu.
• Déballez complètement l’appareil, vériez-en le bon état et assurez-vous qu’aucune pièce ne comporte
de détérioration ou anomalie visible.
• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les
capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience
ou de connaissance, sauf si elles ont pu bénécier, par l’intermédiaire d’une personne responsable
de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.
• Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
• Cet appareil n’est pas un jouet. Vous devez donc être très attentif lorsque des enfants l’utilisent ou se
trouvent à proximité.
• Ne laissez jamais l’appareil branché sans surveillance.
• N’utilisez pas l’appareil :
1- si l’adaptateur ou le câble d’alimentation est endommagé,
2- en cas de mauvais fonctionnement,
3- s’il est tombé par terre ou dans l’eau,
4- si l’appareil a été endommagé de quelque façon que ce soit.
• Présentez-le à un centre de service après-vente où il sera inspecté et réparé. Aucune réparation ne peut
être eectuée par l’utilisateur.
• Si le câble de cet appareil est endommagé, il doit être remplacé par votre revendeur, son service
après-vente ou une personne de qualication similaire an d’éviter un danger.
• Tenez cet appareil et le cordon d’alimentation éloigné des surfaces chaudes.
• N’utilisez jamais la machine dans un environnement humide ou à l’extérieur, sous la pluie.
• Evitez toute éclaboussure et ne placez pas d’objets contenant un liquide (comme un vase) sur l’appareil.
• Ne faites pas fonctionner cette machine dans un lieu ou des produits aérosols (vaporisateurs) sont
utilisés ou dans un lieu où de l’oxygène est administrée.
• Débranchez toujours le câble d’alimentation de la prise de courant après chaque utilisation et avant
de nettoyer l’appareil.
Alimentation électrique :
• Avant de brancher votre appareil, assurez-vous que la tension électrique de votre domicile corresponde
à celle indiquée sur la plaque signalétique de l’appareil.
• Utilisez exclusivement l’adaptateur secteur fourni avec votre machine à coudre.
• N’utilisez pas l’adaptateur secteur fourni avec un autre appareil.
• Branchez toujours d’abord l’adaptateur secteur sur l’appareil puis sur une prise secteur facilement
accessible.
• Veillez à ce que le cordon d’alimentation ne puisse être écrasé ou coincé, en particulier au niveau des
ches, des prises de courant et au point de raccordement à l’appareil.
• L’adaptateur fourni avec l’appareil est uniquement destiné à une utilisation en intérieur.
• Ne plongez jamais le cordon d’alimentation, l’adaptateur secteur ou l’appareil dans l’eau ou tout
autre liquide.
• Veillez à débrancher l’appareil de la prise de courant en cas d’orage ou de non-utilisation prolongée.
• Ne débranchez jamais l’appareil en tirant sur le cordon d’alimentation mais en saisissant l’adaptateur
secteur.
V.2.0
Machine a coudre.indd 4 10/11/2011 15:02:28
2
Page 5
Consignes importantes concernant l’utilisation de l’appareil :
Utilisez cette machine avec une grande vigilance. Ne placez pas les doigts près des parties en mouvement.
Faites particulièrement attention dans la zone où est située l’aiguille.
Mettez la machine hors tension (position « 0 ») lorsque vous eectuez des réglages liés à l’aiguille comme
l’enlage et le changement d’aiguille, l’enlage de la canette, le changement du pied presseur, etc.
Débranchez toujours la machine de la prise de courant lorsque vous retirez les capots, ajoutez du
lubriant ou eectuez tout autre réglage mentionné dans cette notice d’utilisation.
• Veillez à installer l’appareil sur une surface plane et stable.
• Utilisez toujours la plaque à aiguille appropriée. Si vous n’utilisez pas la plaque appropriée, l’aiguille
peut casser.
• Ne forcez pas sur les tissus en cas de blocage de l’aiguille.
• Arrêtez immédiatement la machine en cas de casse ou de blocage de l’aiguille dans le tissu.
• Ne pas utiliser d’aiguilles tordues.
• Ne pas pousser ni tirer le tissu pendant que vous cousez. Cette manœuvre peut faire dévier l’aiguille et
la casser.
• Ne jamais laisser tomber ou introduire tout objet dans une ouverture de la machine.
• Assurez-vous que les orices de ventilation et la pédale de rhéostat son libres de toute accumulation de
poussière, morceaux de tissu ou de charpies.
• Utilisez uniquement les accessoires fournis avec l’appareil et recommandés par votre revendeur.
3
Machine a coudre.indd 5 10/11/2011 15:02:28
V.2.0
Page 6
DESCRIPTION DE L’APPAREIL
1 – Touche de marche avant/arrière
2 – Tableau de présentation des points
3 – Bouton sélecteur de points
4 – Stop’ canette
5 – Axe de bobinage
* Position bobinage de canettes
* Position couture
6 – Guide-l arrière
7 – Passe l supérieur
8 – Gorge descendante du guide-l
9 – Guide de tension du l supérieur
10 – Molette de régulation de tension du l supérieur
11 – Gorge montante du guide-l
12 – Levier releveur du guide-l
13 – Œilleton
14 – Vis du pince aiguille
15 – Passe l d’aiguille
16 – Axe support d’aiguille
17 – Aiguille
18 – Axe support du pied presseur
19 – Sabot support de pied presseur
20 – Vis de serrage du sabot
21 – Pied presseur (selon besoin : pied 37, 38 ou 39)
22 – Plaque à aiguille
23 – Plaque transparente
24 – Gries d’entraînement
25 – Bras libre amovible range accessoires
26 – Coupe-le
27 – Volant manuel
28 – Interrupteur Marche/Arrêt
29 – Connexion de la pédale de rhéostat
30 – Connexion de l’adaptateur secteur
31 – Glissière du support de bobines double
32 – Levier releveur du pied presseur
33 – Levier de blocage du pied presseur
34 – Patins antidérapants
35 – Pédale de rhéostat
36 – Adaptateur secteur
ATTENTION : L’adaptateur secteur (35) et
la pédale du rhéostat (36) sont rangés dans
un logement de l’emballage en polystyrène.
Ne le jetez pas sans avoir récupéré ces deux
accessoires importants sans lesquels votre
machine à coudre ne pourrait fonctionner.
V.2.0
Machine a coudre.indd 6 10/11/2011 15:02:28
4
Page 7
Description du bras libre - range accessoires :
1- Ouvrez votre range-
accessoires en le tirant vers
la gauche.
2- Tirez-le complètement et
déboîtez-le de la machine à
coudre.
Description des accessoires :
37 - Pied-presseur standard
38 - Pied-presseur pour boutonnières
39 - Pied-presseur pour fermetures à glissière
40 - Plaque à coudre pour boutons
41- 2 Aiguilles de rechange
42- 1 Aiguille double
43- Support de bobine double
44- 4 canettes
45- Passe-l
46- Décou’vite
47- Tournevis
3- Ouvrez le rangement
intérieur en eectuant une
légère pression sur la èche
gravée dans le couvercle.
4- Faites-le basculer vers
l’arrière pour accéder à vos
accessoires. Votre couture
terminée, cet espace vous
permettra de les ranger.
ASTUCE : Votre bras libre-range-accessoires enlevé,
vous réalisez plus facilement les coutures tubulaires
comme les manches, les jambes de pantalons en les
enlant sur l’extrémité de la machine.
5
Machine a coudre.indd 7 10/11/2011 15:02:29
V.2.0
Page 8
CARACTERISTIQUES TECHNIQUES
Alimentation avec adaptateur secteur : Modèle : OH-1018A1201500U-VDE
Entrée : 100-240V~ 50/60Hz 650 mA MAX
Sortie : 12 V 1.5 A
• Vitesse de couture ajustable par rhéostat électrique
• 16 modes de points utilitaires et décoratifs : points droits, zig-zag, élastiques, surjet, bourdon, ourlets,
boutonnières...
• Réglages faciles par sélecteur manuel
• Largeur et longueur de points préréglées
• Boutonnière automatique en 4 étapes
• Pose de boutons, fermetures à glissière
• Réglage de tension de l par molette graduée
• Système simplié de remplissage des canettes
• Marche arrière pour points d’arrêts
• Eclairage du plan de travail
• Dimensions hors tout : L.382 x P.154 x H. 268 mm
• Poids net : 2,5 kg
DEBALLAGE
• Déballez bien la machine et vériez que cette dernière n’a subi aucun dommage pendant le transport.
Assurez-vous que tous les accessoires, les pièces et les documents fournis sont présents.
• Conservez l’emballage, il vous sera utile pour emmener votre machine à coudre avec vous en toute
sécurité, ou pour la ranger.
• Avant utilisation, lisez cette notice attentivement. Apprenez les diérentes manipulations et répétez-les
jusqu’à ce que vous les maîtrisiez parfaitement.
PREPARATION DU TRAVAIL DE COUTURE
1 - Installation
• Installez votre machine à coudre sur une surface plane et stable.
• Prévoyez un plan de travail bien large pour pouvoir étaler vos tissus.
• Choisissez une surface bien propre pour ne pas salir les tissus que vous manipulez lors de vos travaux de
couture.
• Assurez-vous que la surface est bien lisse et exempte de toute aspérité pouvant accrocher les tissus et
provoquer des accrocs.
• Enn, installez-vous confortablement, votre machine posée à une bonne hauteur de travail, an de
vous garantir un travail agréable, dénué de toute pénibilité, préservant votre dos des stations assises
prolongées.
V.2.0
Machine a coudre.indd 8 10/11/2011 15:02:29
6
Page 9
2 - Brancher l’adaptateur secteur (36)
1- Connectez l’embout de l’adaptateur dans la borne de connexion (30) située sur le côté droit de la machine.
2- Branchez la fiche de l’adaptateur secteur sur une prise murale de courant, correctement installée
conformément aux normes en vigueur.
3 – Installer la pédale de rhéostat (35)
Couplée à votre machine, la pédale du rhéostat vous permet d’adapter la vitesse de couture de votre machine
en fonction des dicultés (coutures en arrondi, boutonnières, épaisseur du tissu...).
Pour coudre, installez-vous confortablement, votre machine posée à une bonne hauteur de travail, déroulez
le l de la pédale du rhéostat et placez-la à proximité de votre pied an de vous permettre de vous en servir
sans gêne.
ATTENTION : Assurez-vous que votre machine est bien à l’arrêt (interrupteur sur la position «0»), lorsque
vous installez la pédale du rhéostat, vous pourriez la démarrer involontairement et vous blesser.
1- Connectez l’embout de
la pédale du rhéostat dans
la borne de connexion (29)
située sur le coté droit de
la machine.
2- Placez la pédale (35)
comme indiqué ci-dessus.
3- Placez l’interrupteur
Marche/Arrêt (28) sur la
position « I » (Marche).
4- Appuyez doucement
et progressivement sur la
pédale du rhéostat pour
faire un essai de mise en
marche de votre machine.
INFO : En mettant votre machine sous tension, la lumière de la table de couture s’allume automatiquement,
pour un meilleur confort de travail.
7
Machine a coudre.indd 9 10/11/2011 15:02:33
V.2.0
Page 10
4 - Installer le pied presseur (21)
Votre machine à coudre dispose de 3 types de pied presseurs adaptés aux diérents travaux de couture
que vous pouvez être amené à réaliser, comme les travaux courants avec le pied-presseur standard (37), les
boutonnières avec le pied-presseur adapté (38) ainsi que celui permettant la mise en place de fermetures à
glissière (39).
ATTENTION : Assurez-vous que votre machine est bien à l’arrêt (interrupteur sur la position «0») lors de
vos interventions, votre machine pourrait démarrer involontairement et vous blesser.

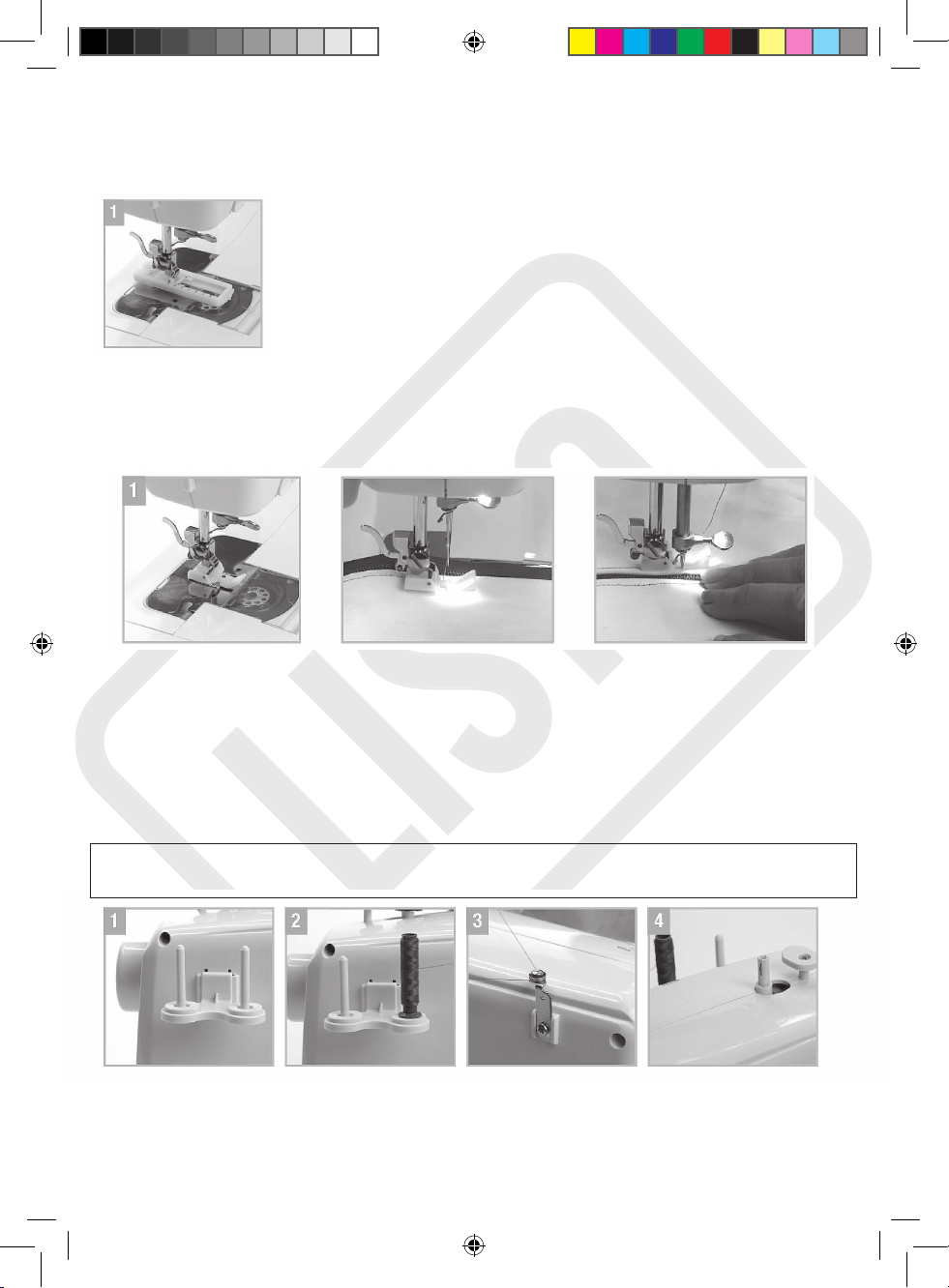

A - Mise en place du sabot-support de pied-presseur
1- Relevez complètement
l’axe support (18) grâce au
levier (32) situé à l’arrière
de la machine.
2- Dévissez la vis de
serrage (20) à l’aide du
tournevis (47) fourni dans
vos accessoires.
3- Engagez le sabot (19)
support de pied-presseur
sur l’axe (18) et poussez-le
à fond de gorge.
4- Vissez la vis de
serrage (20) et bloquez-la
doucement.
Votre sabot est maintenant en place prêt à recevoir les
équipements dont vous avez besoin, il sut simplement de
positionner l’axe médian du pied-presseur avec la gorge du
sabot et de rabaisser l’ensemble en actionnant le levier (32)
situé à l’arrière de la machine.
B - Mise en place du pied-presseur standard (37)
Il est adapté à la majorité des travaux de couture et vous permet de réaliser tous les types de points droits,
zigzag, points élastiques, invisibles... ainsi que réaliser les ourlets, remborder, poser des pièces, repriser...
1- Positionnez le pied-presseur
standard (37) sous le sabot (19),
l’axe bien aligné avec la gorge
du sabot.
V.2.0
Machine a coudre.indd 10 10/11/2011 15:02:35
2- Abaissez l’axe support (18), le
pied-presseur est xé. Relevez
l’axe pour vérier que le pied
est bien solidaire.
8
3- Pour changer de pied-
presseur, relevez l’axe support
(32) et pressez le levier de
blocage du pied-presseur (33),
le pied-presseur est détaché.
Page 11
C - Mise en place du pied-presseur pour boutonnières (38)
Le pied presseur (38) est nécessaire pour la réalisation des boutonnières (Voir paragraphe 5 « Réaliser des
boutonnières »).
Positionnez le pied-presseur pour boutonnières (38) sous le sabot, comme
présenté sur la photo ci-contre, l’axe bien aligné avec la gorge du sabot. Pour la
pose (§ A) et la dépose (§ B) du pied-presseur (27, reportez-vous aux paragraphes
A et B ci-dessus.
D - Mise en place du pied-presseur pour fermetures à glissière (39)
Le pied presseur (39) est nécessaire pour la mise en place des fermetures à glissière (Voir paragraphe 7 «
Poser des fermetures à glissière »).
Positionnez le pied-presseur pour fermetures à glissière (39) sous le sabot, comme présenté sur la photo,
l’axe bien aligné avec la gorge du sabot.
NOTE : Positionnez-le en déporté selon le coté de fermeture que vous cousez.
Pour la pose (§ A) et la dépose (§ B) du pied-presseur (27), reportez-vous aux paragraphes A et B ci-dessus.

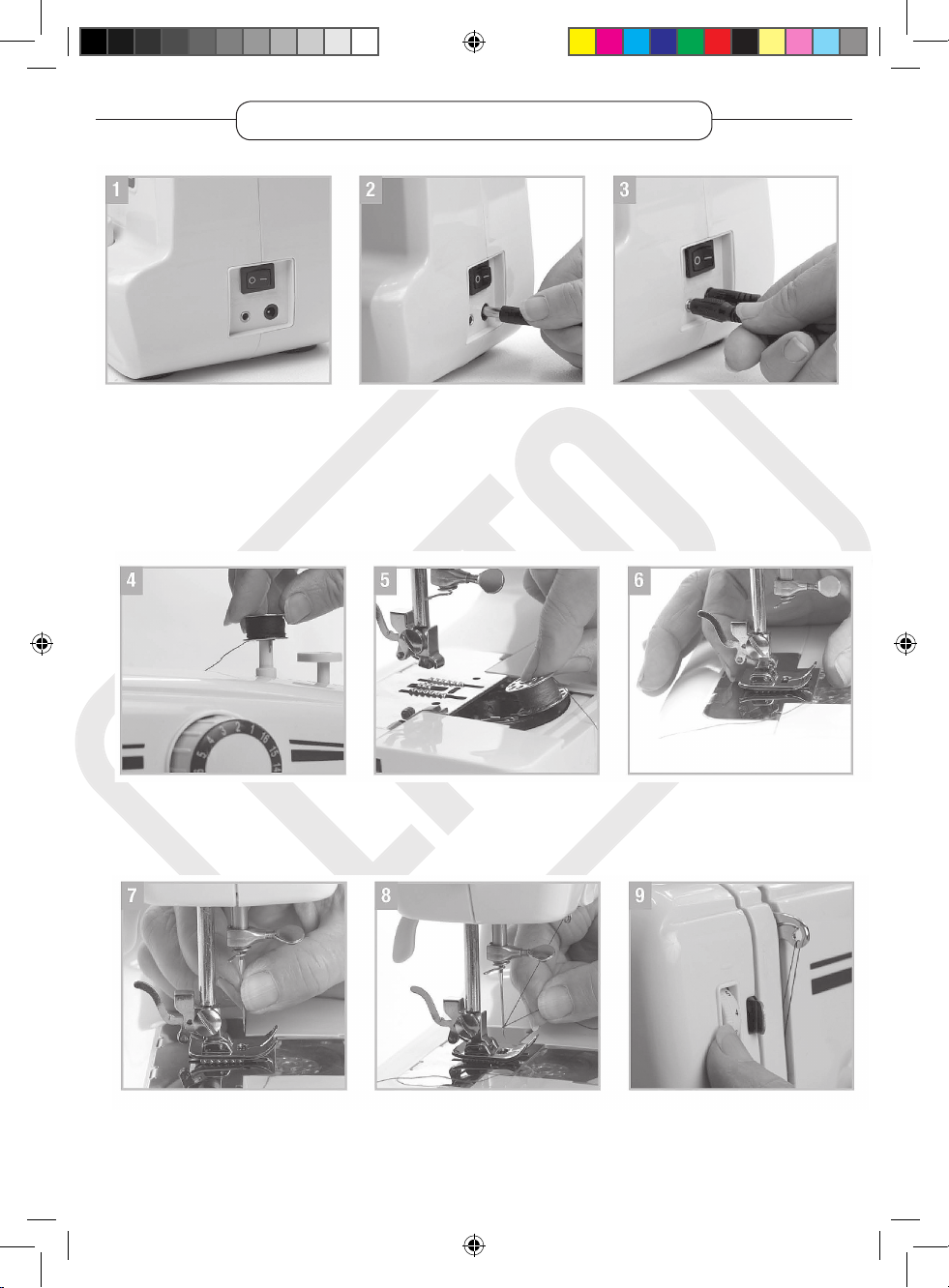

5 – Bobiner vos canettes de l :
ATTENTION : Assurez-vous que votre machine à coudre est bien à l’arrêt (interrupteur sur la position « 0 ») ;
lors de vos interventions, votre machine pourrait démarrer involontairement et vous blesser.

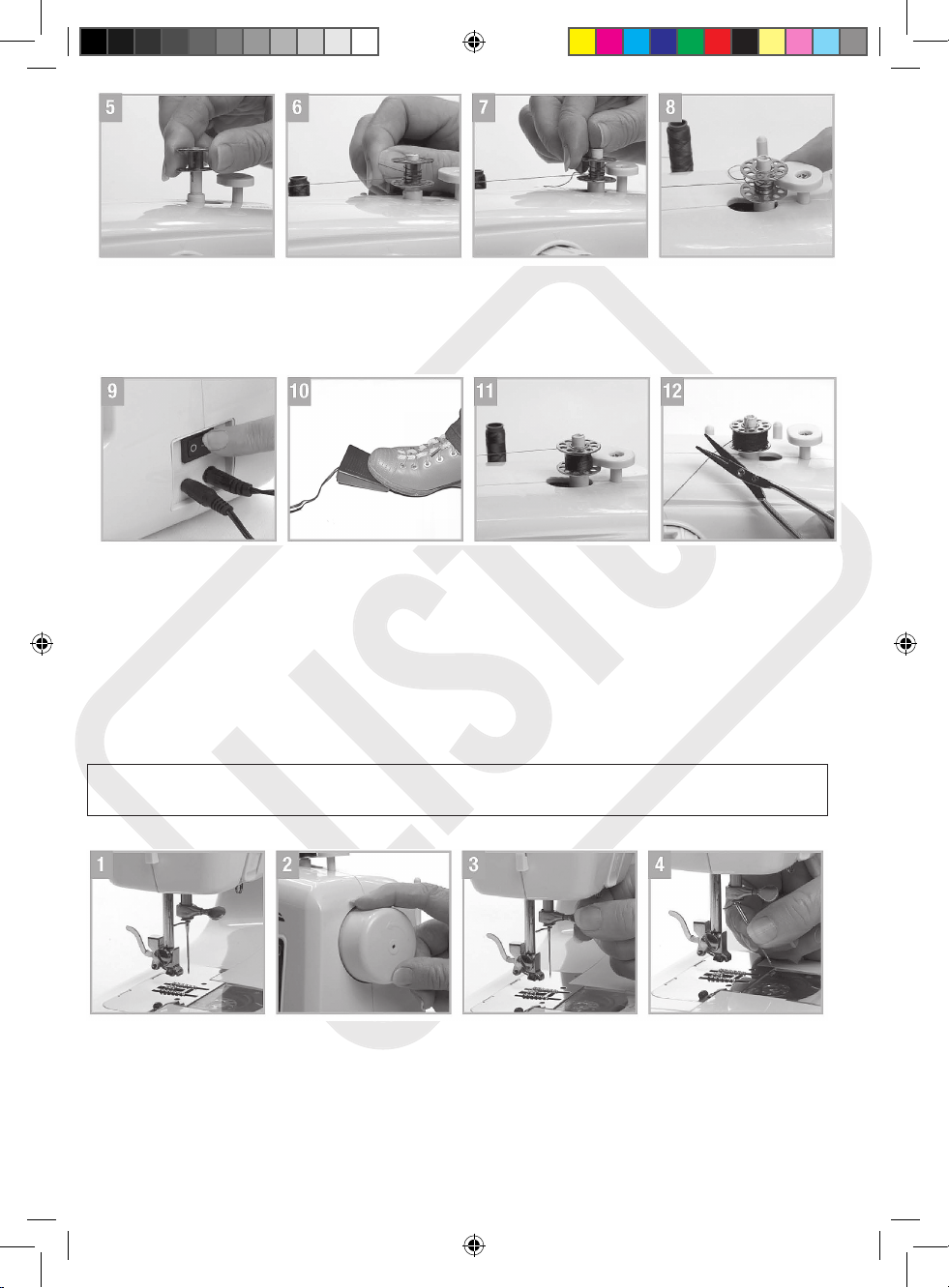

1- Placez le support de
bobines (43) en place à
l’arrière de la machine.
Machine a coudre.indd 11 10/11/2011 15:02:37
2- Placez-y une bobine
pleine et déroulez le l.
3- Faites-le passer par le
guide-l arrière (6).
9
4- Positionnez l’axe de
bobinage (5) vers la
gauche de la machine.
V.2.0
Page 12
5- Placez une canette vide
(44) sur l’axe de bobinage
en alignant bien la rainure
de la canette avec l’ergot
de l’axe-récepteur.
6- Enroulez le l de
quelques tours, dans le
sens inverse des aiguilles
d’une montre, sur votre
canette.
7- Repoussez l’axe vers la
droite.
8- Positionnez le stop
canette (4) contre la
canette.
9- Placez l’interrupteur
Marche/Arrêt (28) sur la
position « I » (Marche).
10- Appuyez
progressivement sur la
pédale de rhéostat (35).
11- Enroulez le l en
vériant que l’enroulement
se fait bien de façon
uniforme sur l’ensemble de
la canette.
12- Coupez le l, votre
canette est prête pour
son usage comme canette
supérieure ou inférieure.
Recommencez l’opération
si vous souhaitez préparer
d’autres canettes.
6 – Remplacer l’aiguille :
ATTENTION : Assurez-vous que votre machine à coudre est bien à l’arrêt (interrupteur sur la position
« 0 ») ; lors de cette opération, vous pourriez vous blesser avec l’aiguille
1- Tournez le volant
manuel (27) dans le sens
de la èche gravée dessus,
pour remonter l’aiguille
(17) à son point mort haut.
2- Maintenez l’ancienne
aiguille et dévissez la vis
de serrage (14) du porte-
aiguille.
3- Retirez l’ancienne
aiguille.
4- Introduisez la nouvelle
aiguille côté plat vers
l’arrière. Enfoncez-là bien
à fond.
V.2.0
Machine a coudre.indd 12 10/11/2011 15:02:39
10
Page 13
5- Resserrez la vis (14) puis, enlez votre l supérieur ; vous pourrez ensuite vous servir
de votre machine à coudre (Voir paragraphe 7 ci-dessous « Enler le l supérieur »).
CONSEIL : Maintenez toujours vos aiguilles en parfait état pour un meilleur travail. Remplacez-les si elles sont
tordues ou si leurs pointes sont émoussées ou abîmées.

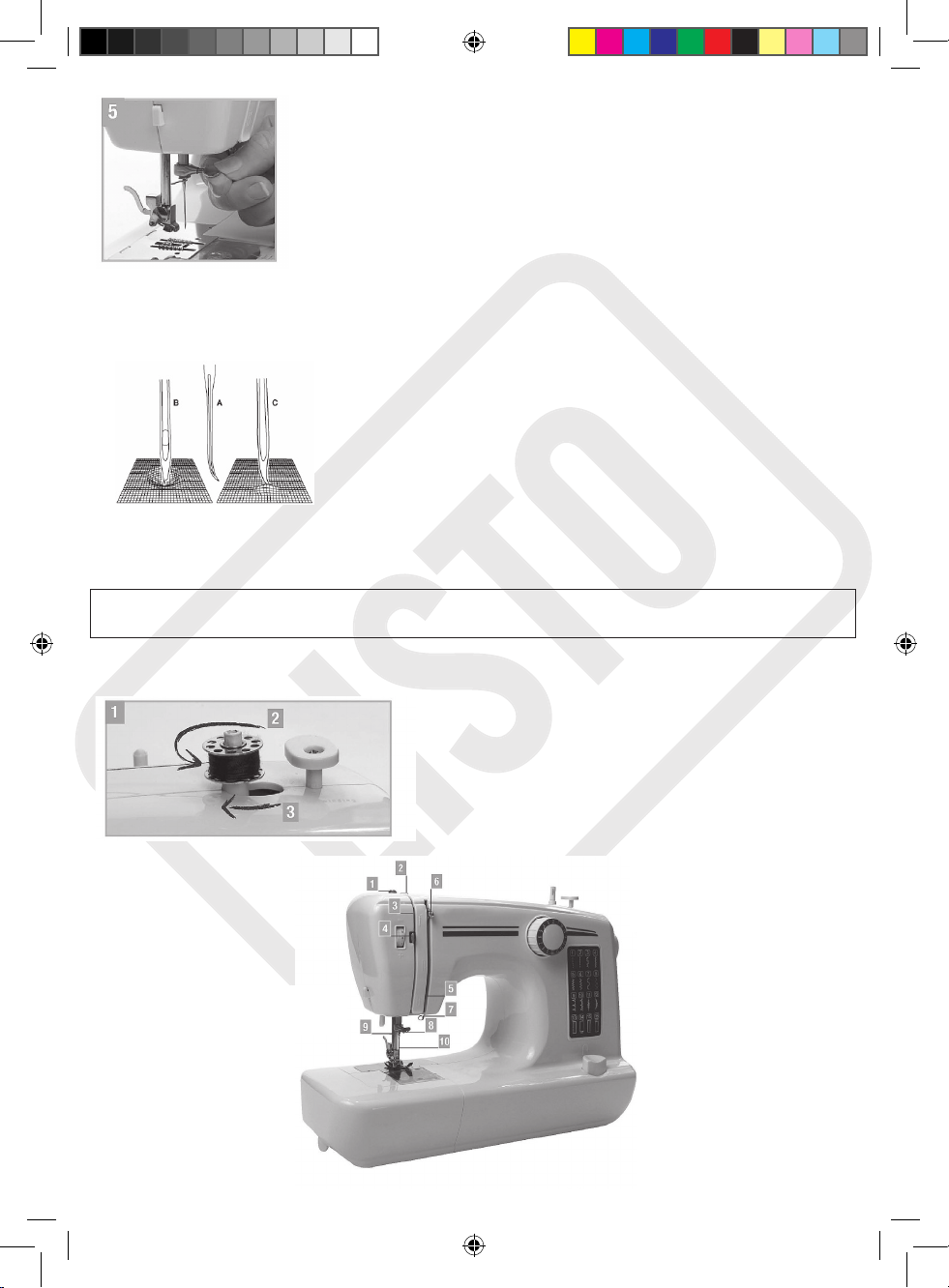

Les aiguilles présentées sur le schéma ci-contre peuvent causer
des problèmes :
A – L’aiguille est tordue
B – L’aiguille est émoussée
C – L’aiguille est endommagée.
N’utilisez pas ces aiguilles, mais remplacez-les.
7 – Enler le l supérieur :
ATTENTION : Assurez-vous que votre machine à coudre est bien à l’arrêt (interrupteur sur la position
« 0 ») ; lors de vos interventions, votre machine pourrait démarrer involontairement et vous blesser.
A - En utilisant l’axe supérieur :
1 - Placez une canette pleine sur l’axe supérieur (5).
2 - Assurez-vous que le l se débobine vers la gauche de façon à ce
que la canette tourne dans le sens inverse des aiguilles d’une montr
3 - R
epoussez l’axe en position couture (vers la gauche de la machine).
4 - Passez votre l supérieur en suivant l’ordre des points présentés
sur la photo de la machine ci-dessous (suivez également les èches
gravées sur le corps de la machine).
11
e.
V.2.0
Machine a coudre.indd 13 10/11/2011 15:02:42
Page 14

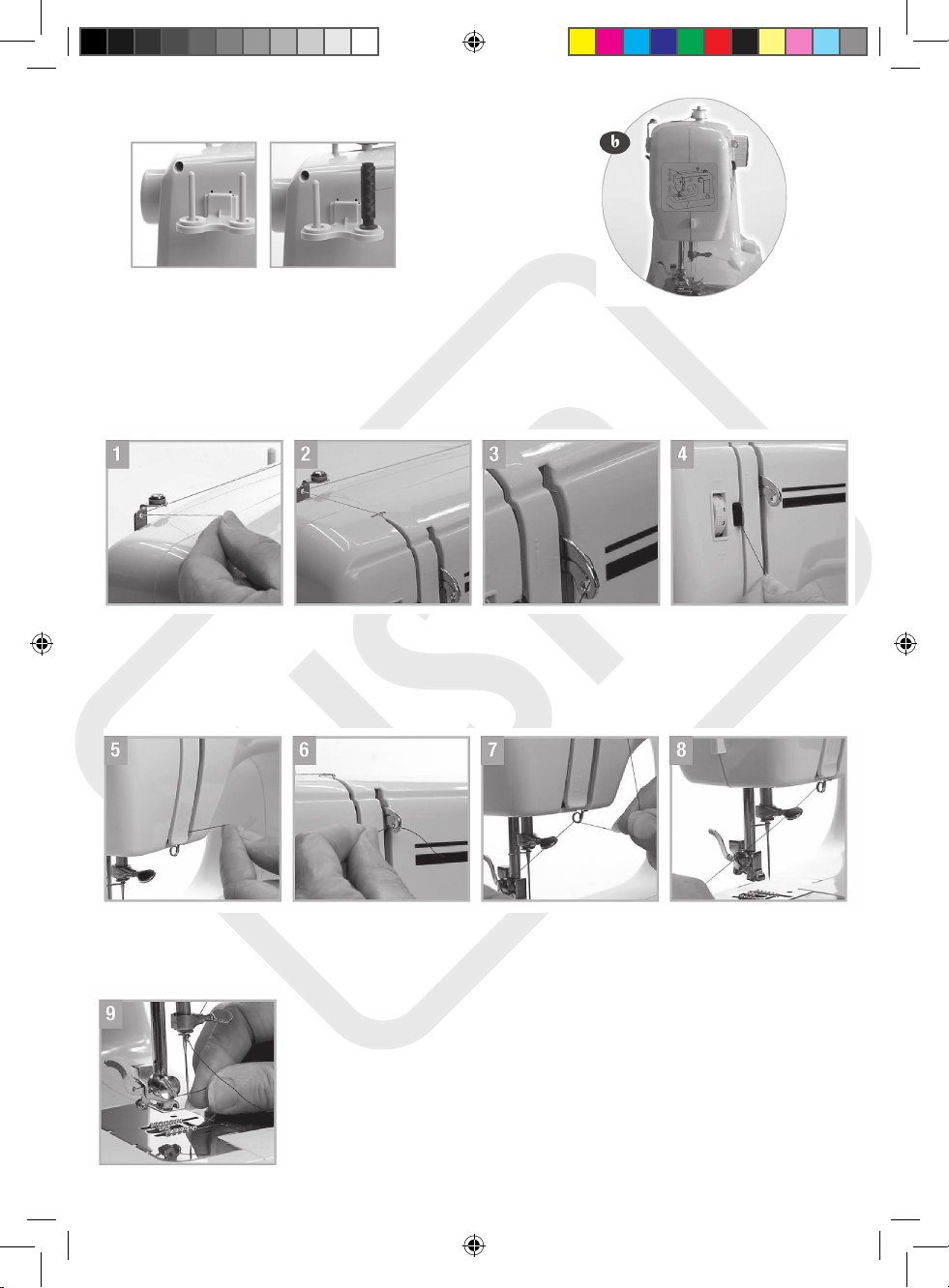

B - En utilisant le support de bobines (43)
Vous pouvez également utiliser le support de bobines (43) que vous placerez à l’arrière de votre machine. Vous
pourrez y placer, indiéremment, une canette ou une bobine.
Pour enler le l supérieur, suivez ensuite les étapes 1 à 10 indiquées ci-après.
Une étiquette placée sur le coté gauche de votre machine (voir gure b ci-dessus) vous aidera à visualiser
rapidement les diérents points de passage de votre l supérieur.

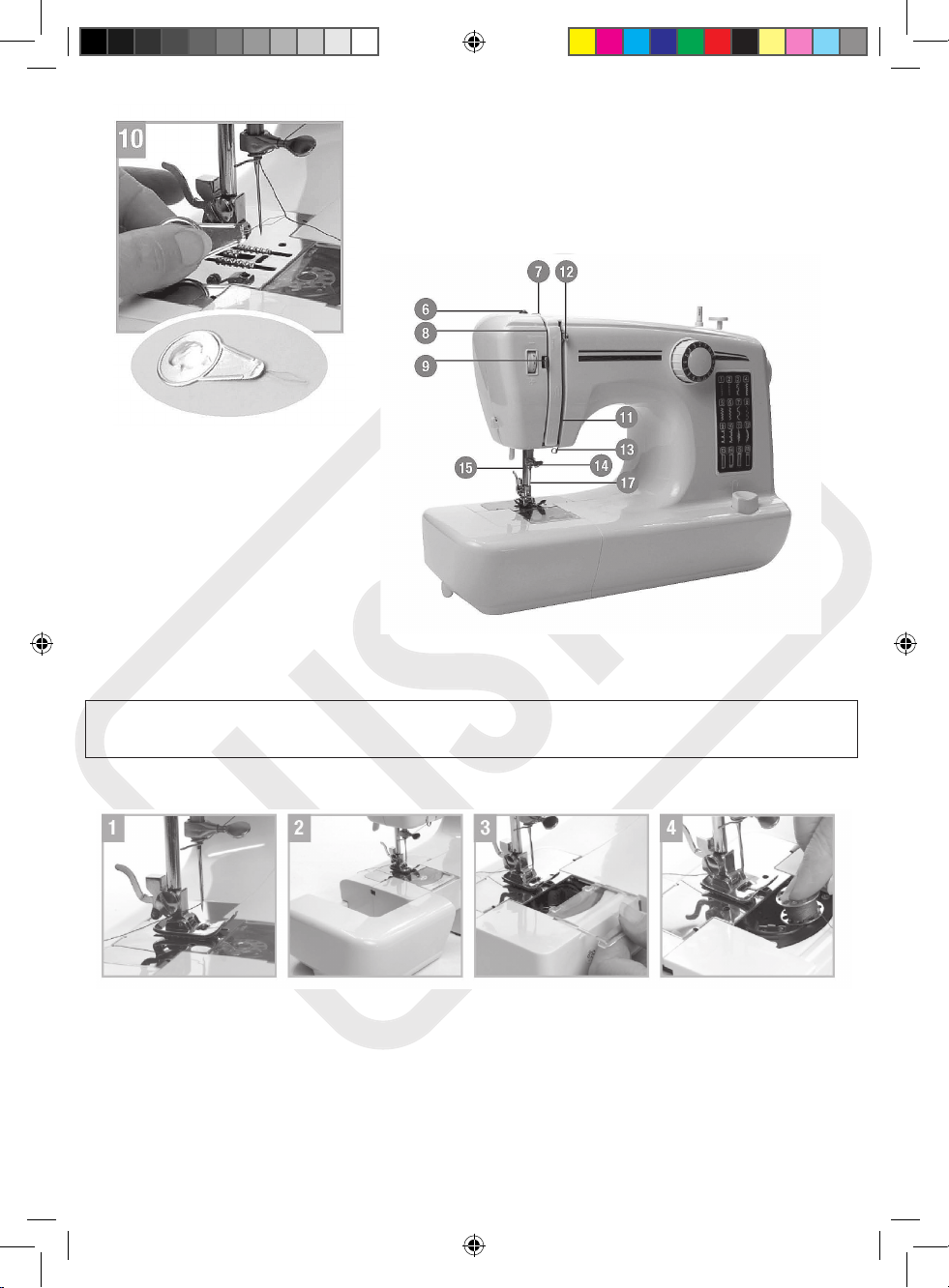

1- Passez le l dans le
guide-l arrière (6).
5- Remontez de l’autre
côté de la gorge (11) du
guide-l.
2- Passez sur le passe-l
supérieur (7).
6- Enlez le l dans le
levier releveur du guide-
3- Descendez par la gorge
du guide-l (8).
7- Redescendez par
l’œilleton (13).
l (12).
9- Contournez le passe-l d’aiguille (15).
4- Longez le guide de
tension (9) du l supérieur
en le plaçant entre le guide
et la molette.
8- Passez vers la gauche
sous la vis du pince-
aiguille (14).
V.2.0
Machine a coudre.indd 14 10/11/2011 15:02:44
12
Page 15
8 – Placer la canette inférieure :
10- Terminez par le chas de l’aiguille (17) en l’enlant de l’avant vers
l’arrière. Plus facile, sans lunettes, utilisez le passe-l (45) fourni pour
enler le l dans l’aiguille.
ATTENTION : Assurez-vous que votre machine à coudre est bien à l’arrêt (interrupteur sur la position
« 0 ») ; lors de vos interventions, votre machine pourrait démarrer involontairement et vous blesser.

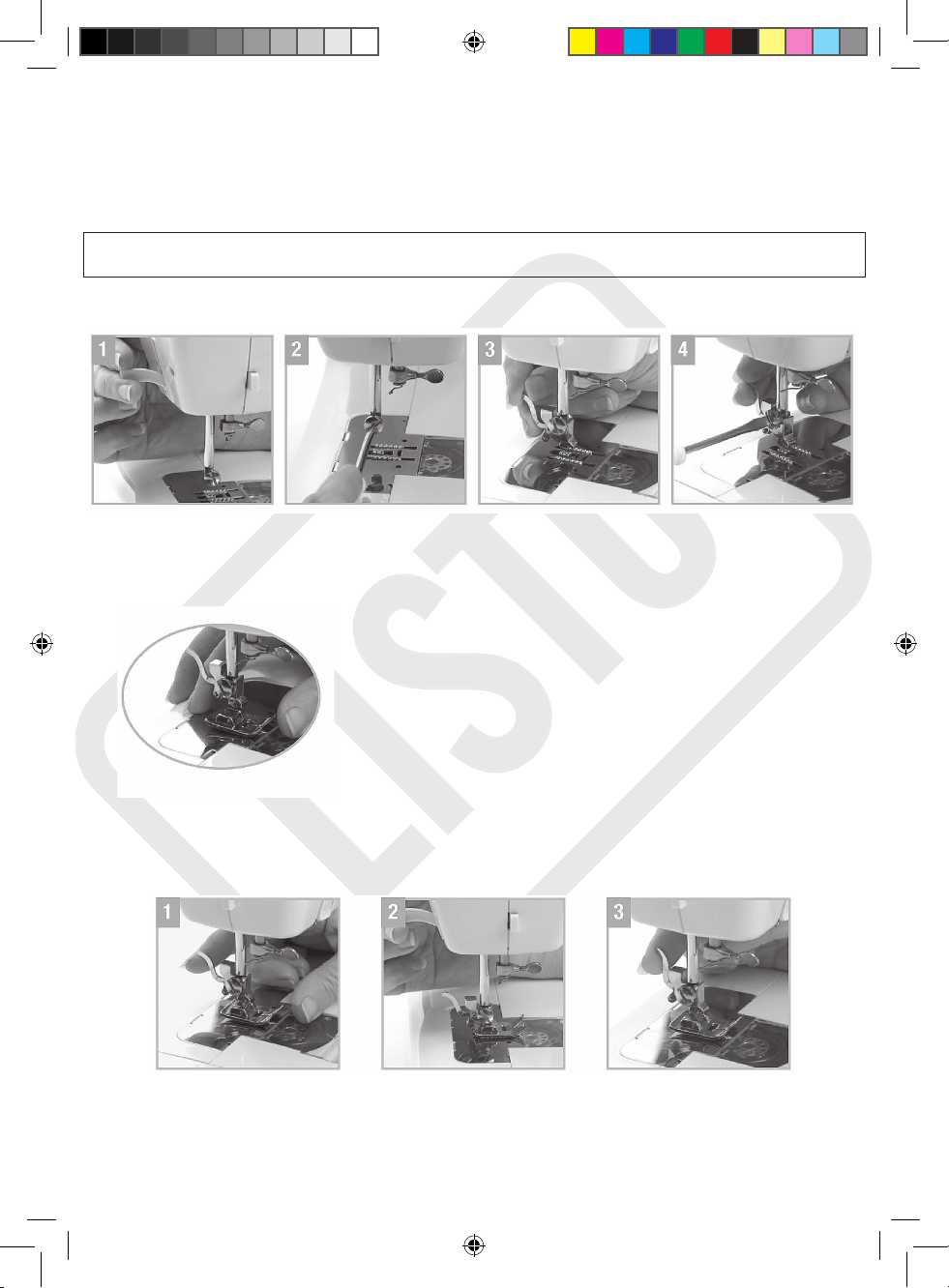

1- Relevez l’axe du support
de l’aiguille (16) en position
haute en tournant le volant
(27) dans le sens de la
èche gravée dessus.
Machine a coudre.indd 15 10/11/2011 15:02:45
2- Retirez le bras libre
amovible – range
accessoires (25) vers la
gauche.
3- Faites coulisser la plaque
transparente (23) vers vous
et retirez-la.
13
4- Placez une canette
pleine dans son logement,
le l se déroulant dans le
sens inverse des aiguilles
d’une montre.
V.2.0
Page 16

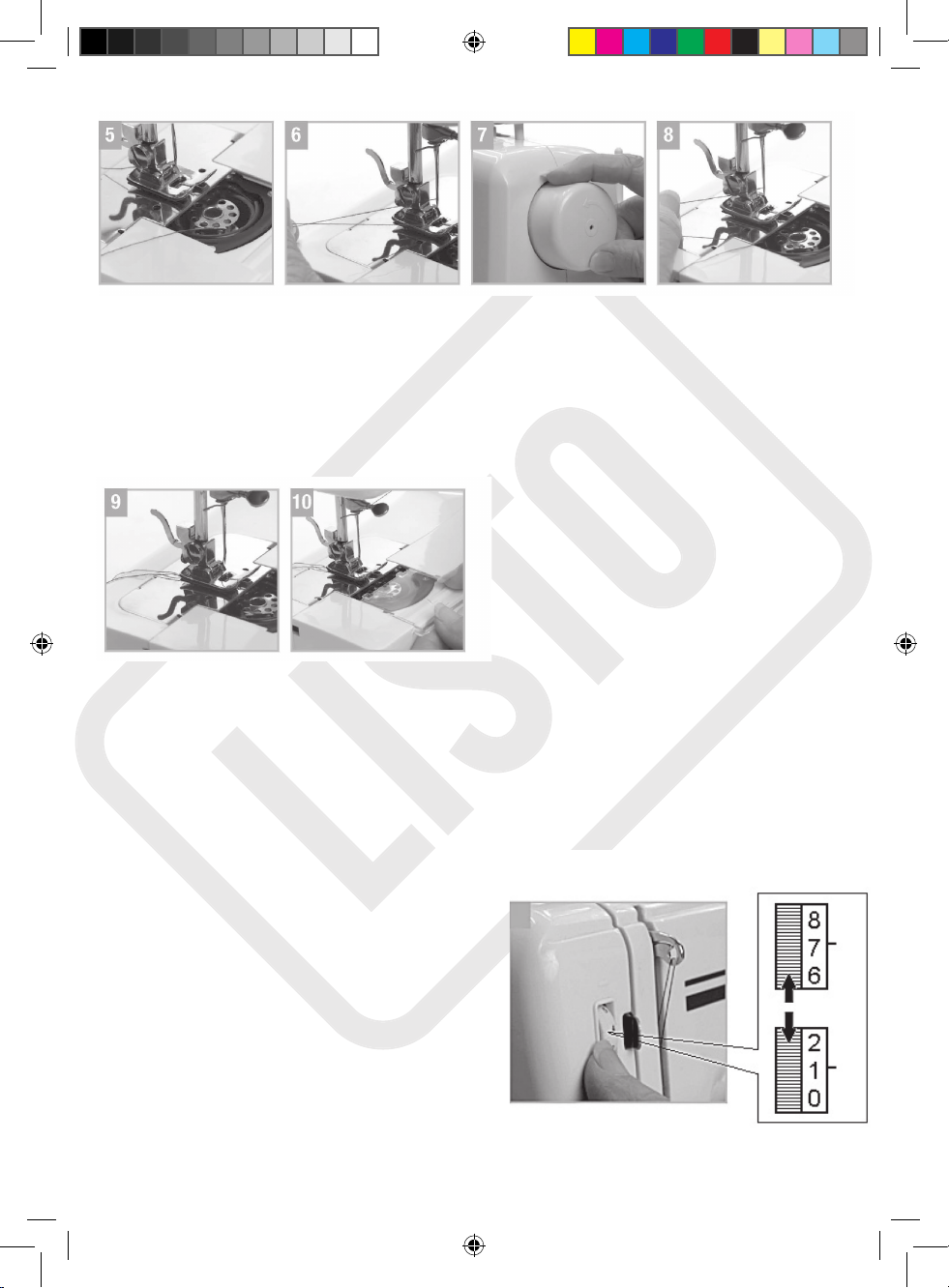

5- Déroulez environ 10 cm
de l et placez-le entre les
crans métalliques.
Votre machine à coudre est prête à l’emploi.
6- Maintenez le l
supérieur avec votre main
gauche.
7- Avec votre main droite,
tournez doucement
plusieurs fois le volant
manuel (27) de la machine.
La rotation doit s’eectuer
de la droite vers la gauche,
dans le sens de la èche.
9- Tirez ces 2 ls vers l’arrière et placez l’ensemble sous
le pied presseur (21) entre les 2 gries d’entraînement
(24).
10- Refermez la plaque transparente (23).
11- Remettez en place le bras libre (25).
8- Pendant cette opération,
tirez lentement vers
l’arrière le l supérieur.
Une boucle liant les 2 ls
des canettes supérieures
et inférieures se fera
automatiquement.
ASTUCE : Pour changer votre canette inférieure, aidez-vous d’un objet pointu : faites levier avec le tournevis
fourni avec votre machine.

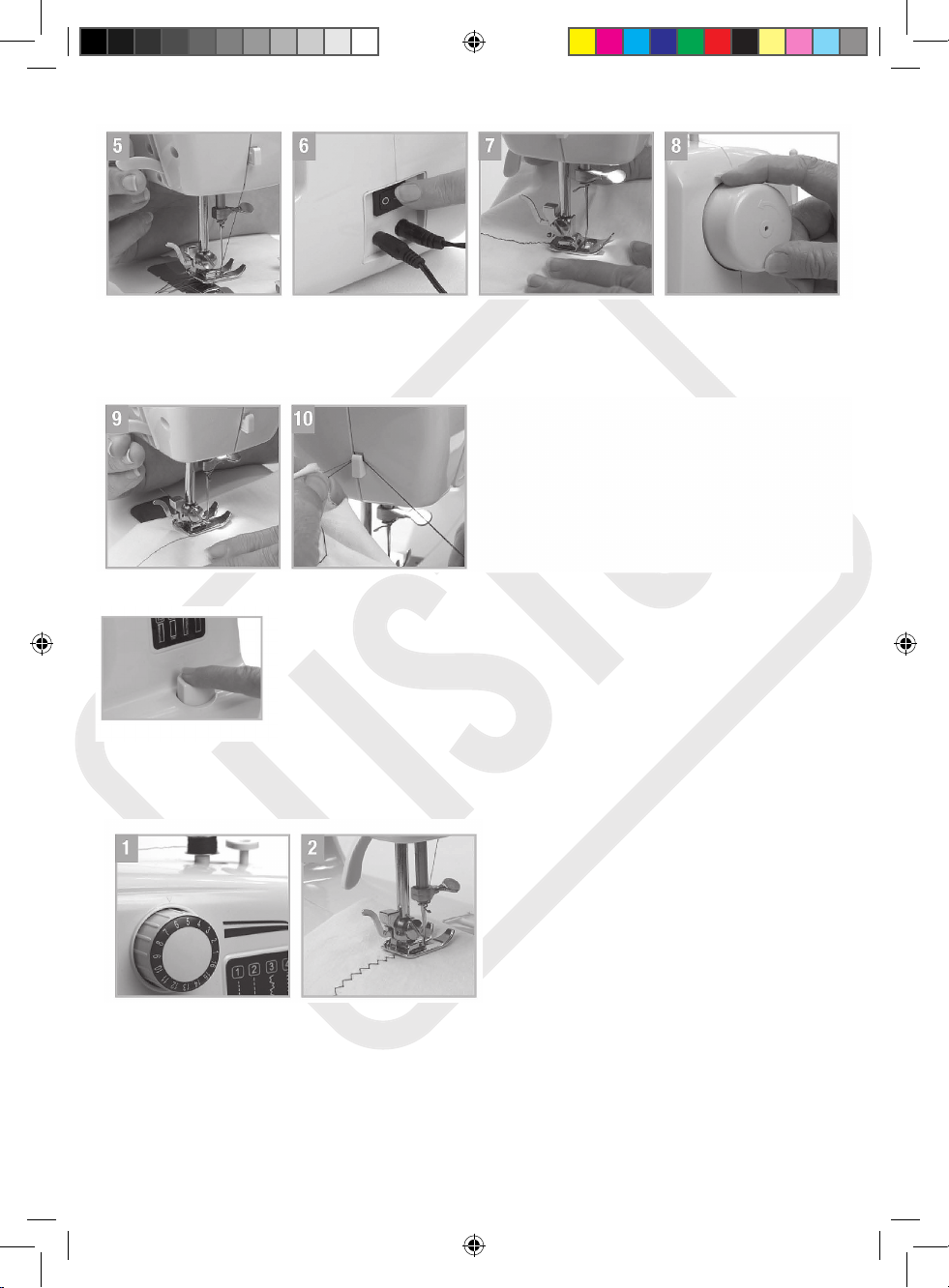

9 – Régler la tension du l :
La tension du l issu de la canette inférieure de votre
machine à coudre est xe, elle ne nécessite aucun réglage
; assurez-vous simplement de la qualité du bobinage de
vos canettes (bobinage régulier, l enroulé uniformément,
canettes remplies sans excès...).
Pour régler la tension du l supérieur, agissez sur la molette
de tension du l supérieur (10).
Plus le chire aché est élevé et plus la tension du l sera
importante.
Un point correct est le résultat d’un bon équilibre des
tensions inférieures et supérieures de votre couture. Un
bon réglage donne un aspect visuel régulier des points
V.2.0
Machine a coudre.indd 16 10/11/2011 15:02:45
14
Page 17

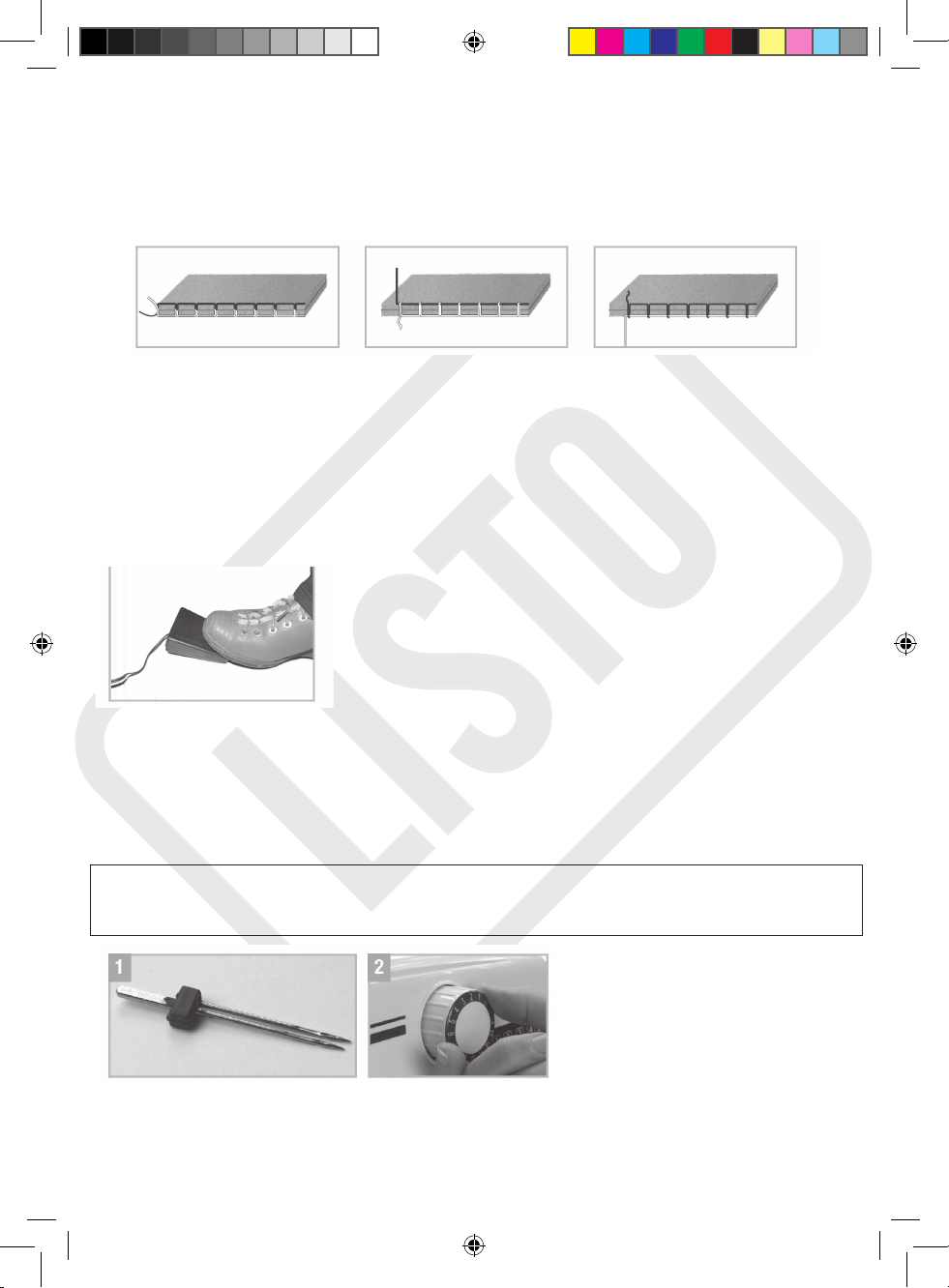

Avant d’exécuter une couture, il est nécessaire de réaliser un test avec un petit morceau du même tissu et du
même l que ceux que vous utiliserez de manière à régler correctement la tension du l.
Si la tension du l est correctement ajustée, le l d’aiguille et le l inférieur se noueront au milieu.
Un point impeccable résulte du bon équilibre des tensions supérieure et inférieure, les ls de l’endroit et de
l’envers seront tirés uniformément dans l’épaisseur du tissu.
La tension se corrige en tournant la molette de tension du l vers le haut (-) ou vers le bas (+), comme le
montrent les symboles (+) et (-) gravés sur la machine.
A - Tension normale du l B - Fil trop lâche C - Fil trop tendu

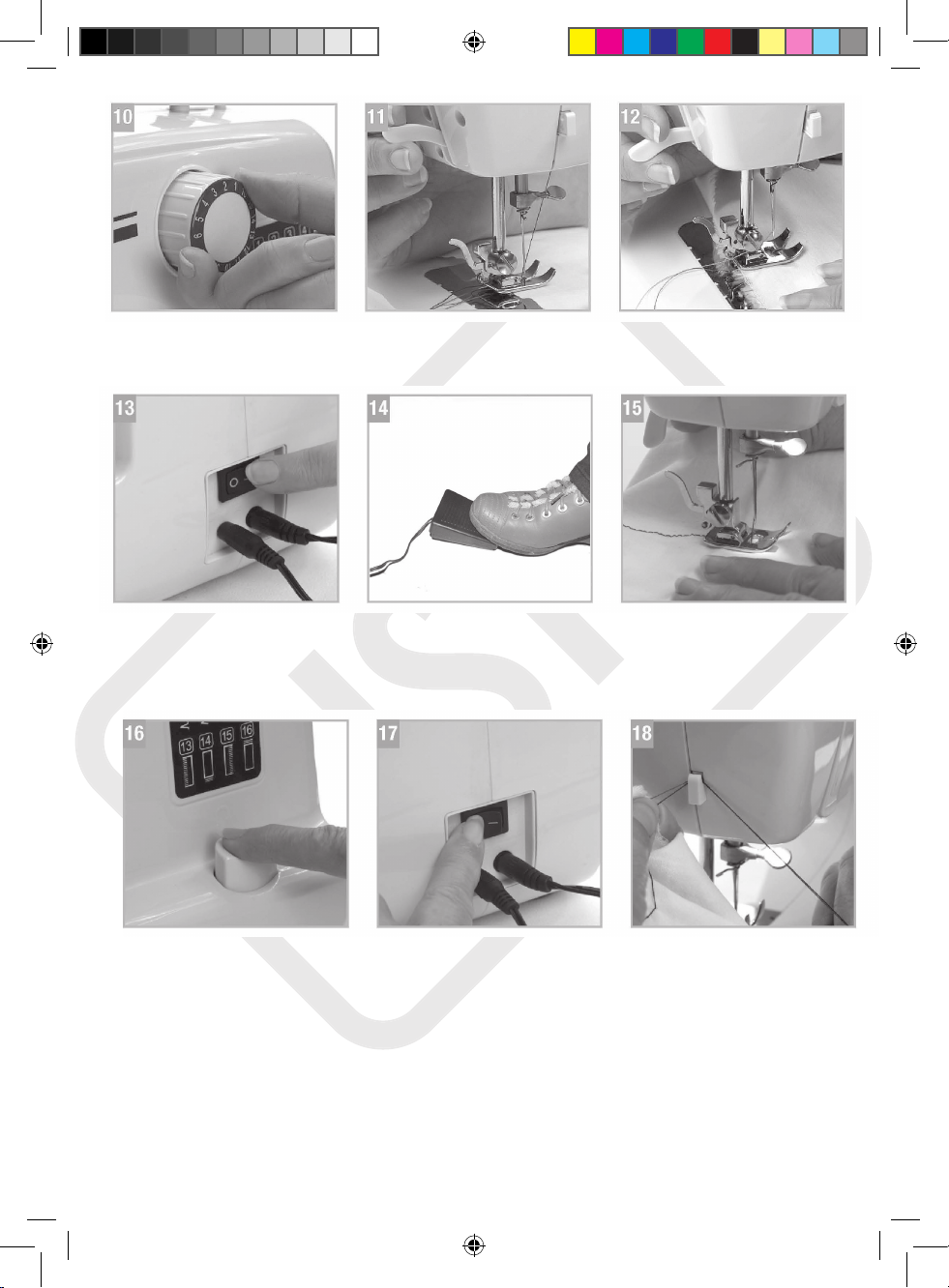

10 – Choisir la vitesse de couture :
C’est vous qui dénissez la vitesse de travail grâce au variateur de la pédale de rhéostat (35).
Vous l’adaptez en fonction de votre ouvrage et de ses dicultés : épaisseur du l, précision du tracé...
Débutez votre couture en douceur, en appuyant progressivement sur la pédale du rhéostat, la machine répond
immédiatement à votre sollicitation. Accélérez ensuite en fonction de votre aisance de travail. Si une diculté
survient, relevez le pied : la machine ralentit et s’arrête si vous le désirez.
CONSEIL : Déroulez le l de la pédale du rhéostat et placez celle-ci à
proximité de votre pied an de vous permettre de vous en servir sans gêne.
11 – Coudre avec l’aiguille double :
Réalisez de jolies coutures du plus bel eet en utilisant l’aiguille double fournie avec les acces-
soires de votre machine, vous donnerez à vos réalisations un aspect original et vous renforcerez
leur solidité.
Remplacez l’aiguille simple par l’aiguille double et cousez normalement.
ATTENTION : Utilisez l’aiguille double uniquement pour les coutures droites.
Assurez-vous que votre machine est bien à l’arrêt (interrupteur sur la position « 0 ») lorsque vous installez
l’aiguille double car vous pourriez vous blesser.
1 - Installez l’aiguille double (42).
2 - Sélectionnez le mode de points
droits 1 ou 2 et réalisez votre couture.
CONSEIL : Avant de coudre, essayez votre point sur un petit morceau de tissu.
15
Machine a coudre.indd 17 10/11/2011 15:02:47
V.2.0
Page 18

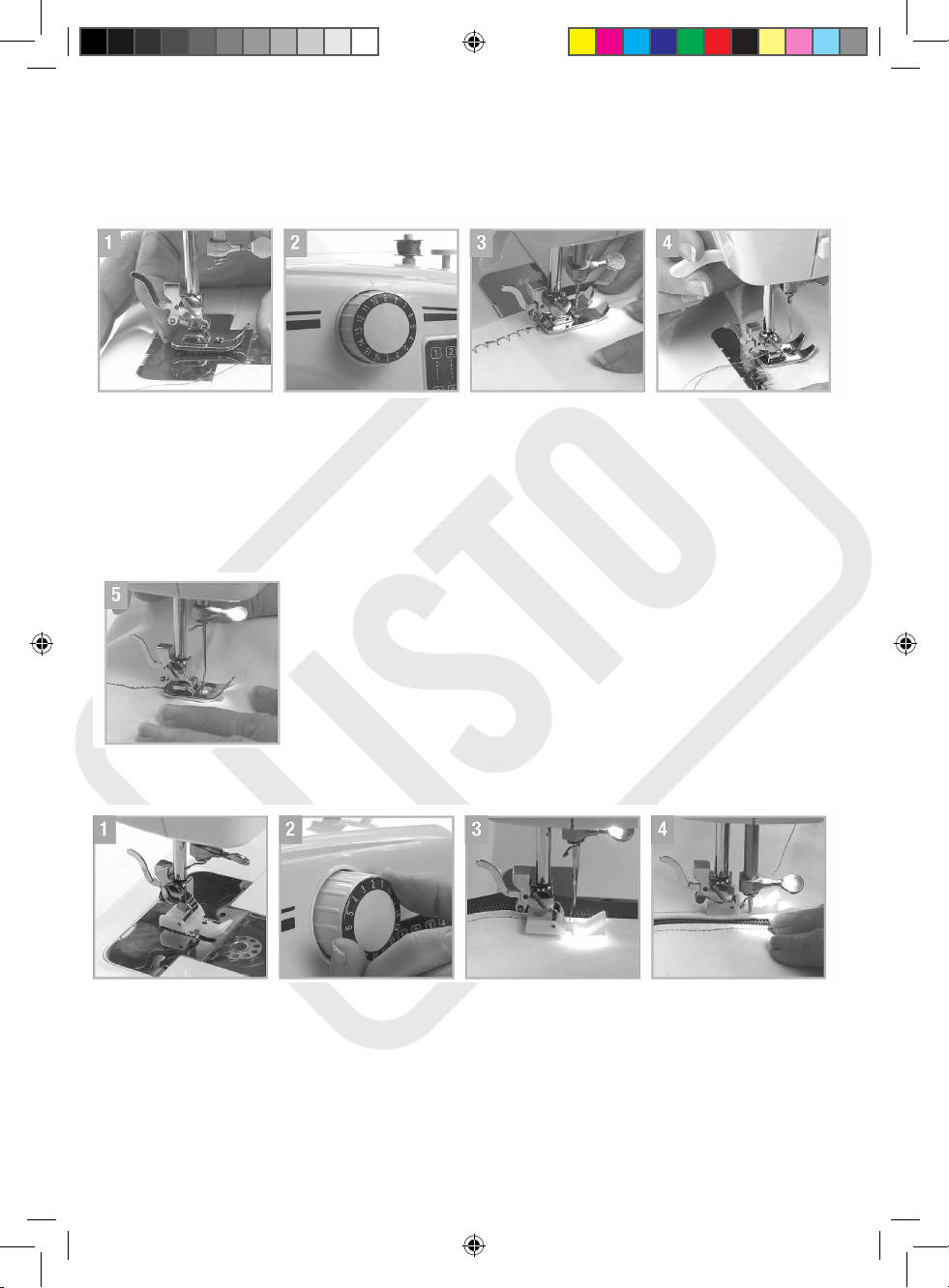

12 – Travailler en lumière :
En mettant votre machine sous tension, la lumière située au-dessus du pied presseur s’allume
automatiquement pour un meilleur confort de travail
ATTENTION : La lumière est également une sécurité vous avertissant
que la machine est sous tension et peut se mettre en marche à la
moindre sollicitation sur la pédale du rhéostat. Faites attention de
ne pas vous blesser si vous intervenez sur des pièces mobiles comme
l’aiguille.

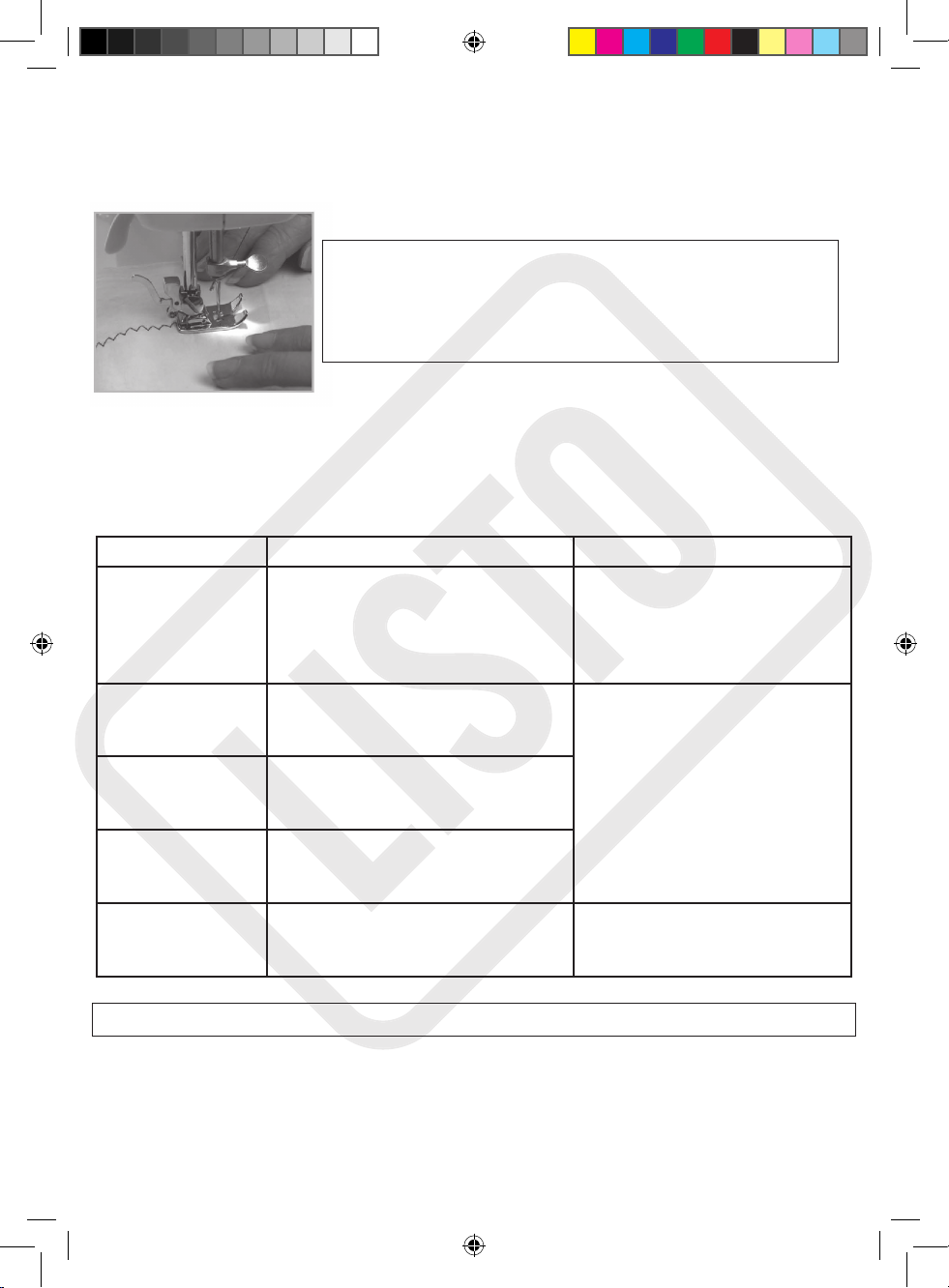

13 - Guide de sélection de l’aiguille, du tissu et du l
Taille de l’aiguille Tissu Fil
n° 9/65
à
n° 11/75
Tissus légers – cotons ns, voile, serge,
soie, mousseline, tissus entrelacés,
tricots en coton, tricots, jerseys, crêpe,
polyester tissé, tissus de chemises et de
Fil léger en coton, nylon ou
polyester.
blouses.
n° 12/80
n° 14/90
n° 16/100
n° 18/110
Tissus de poids moyen – coton, satin,
toile ne, toile à voile, tricot double,
laine légère.
Tissus de poids moyen – toile à voile,
laine, tricot lourd, tissu éponge, toile
de jean.
Tissus lourds – toile, laine, toile de
tente et tissu matelassé, toile de jean,
tapisserie (léger à poids moyen).
Laine lourde, tissu de pardessus,
tapisserie, certains cuirs et vinyles.
La plupart des ls de taille moyenne
conviennent pour ces tissus et
ces tailles d’aiguilles. Utilisez un
l de polyester sur les matériaux
synthétiques, en coton ou sur les
tissus naturels tissés pour obtenir
un meilleur résultat. Utilisez
toujours le même type de l pour le
l supérieur et le l inférieur.
Fil très résistant, l à moquette
(utilisez une grande pression du
pied – numéros supérieurs).
IMPORTANT : Faites correspondre la taille d’aiguille à la taille du l et au poids du tissu.
Les aiguilles européennes sont numérotées 65, 70, 80 etc. Les aiguilles américaines et japonaises sont
numérotées 9,11,12 etc.
V.2.0
Machine a coudre.indd 18 10/11/2011 15:02:48
16
Page 19
UTILISATION DE BASE
1 - ATTENTION : Assurez-vous
toujours que votre machine
est bien à l’arrêt (Interrupteur
Marche/Arrêt (29) sur la position
«0») avant toute intervention
sur votre machine, vous pourriez
vous blesser en cas de démarrage
involontaire
4- Placez une canette vide (44) sur
la partie supérieure (5).
2- Branchez l’adaptateur secteur
fourni (36) sur le coté droit de la
machine.
5- Placez une canette pleine
de l dans le compartiment
inférieur.
3- Connectez la pédale de rhéostat
(35) sur le coté droit de la machine.
6- Mettez en place le pied presseur
standard (37) ou les équipements
adaptés aux travaux à eectuer
7- Mettez en place une aiguille
(17) dans l’axe support (16).
8- Enlez le l supérieur dans
l’ordre des points de passage
(de 5 à 17) (Voir paragraphe 7 «
Enlez le l supérieur »).
17
Machine a coudre.indd 19 10/11/2011 15:02:49
9- Ajustez la tension du l (10) sur
un morceau test du tissu et du l
qui seront utilisés.
V.2.0
Page 20
10- Sélectionnez le type de point
que vous voulez utiliser
11- Placez le tissu à coudre sous le pied
presseur (21) en relevant le levier situé à
l’arrière de la machine.
12- Descendez le pied presseur en
abaissant le levier (32) situé à l’arrière de
la machine, an de xer le tissu
13- Placez l’interrupteur Marche/
Arrêt (28) sur la position « I »
(Marche).
16 - Une fois la couture
terminée, appuyez sur la
touche de marche arrière (1), et
exécutez un point d’arrêt
14- Actionnez progressivement
la pédale du rhéostat (35). Une
pression plus ou moins importante
exercée sur la pédale fait varier la
vitesse
17 - Arrêtez la machine en plaçant
l’interrupteur Marche/Arrêt (28) sur
la position « 0 » (Arrêt).
15- Guidez le tissu vers l’arrière,
en le tenant des 2 mains, à l’avant
et à l’arrière du pied presseur
18 - Retirez le tissu en
soulevant le pied presseur et
coupez le l grâce au coupel intégré (26) à gauche de
la machine
Après utilisation
• Après l’utilisation de votre machine à coudre, placez l’interrupteur Marche-Arrêt sur la position «0» (Arrêt).
• Débranchez le cordon d’alimentation de la prise de courant et de la machine à coudre.
• Débranchez la pédale de rhéostat.
• Retirez la canette supérieure puis ôtez l’aiguille.
• Regroupez tous vos accessoires dans votre bras libre - range-accessoires (25).
V.2.0
18
Machine a coudre.indd 20 10/11/2011 15:02:50
Page 21
POINTS UTILITAIRES

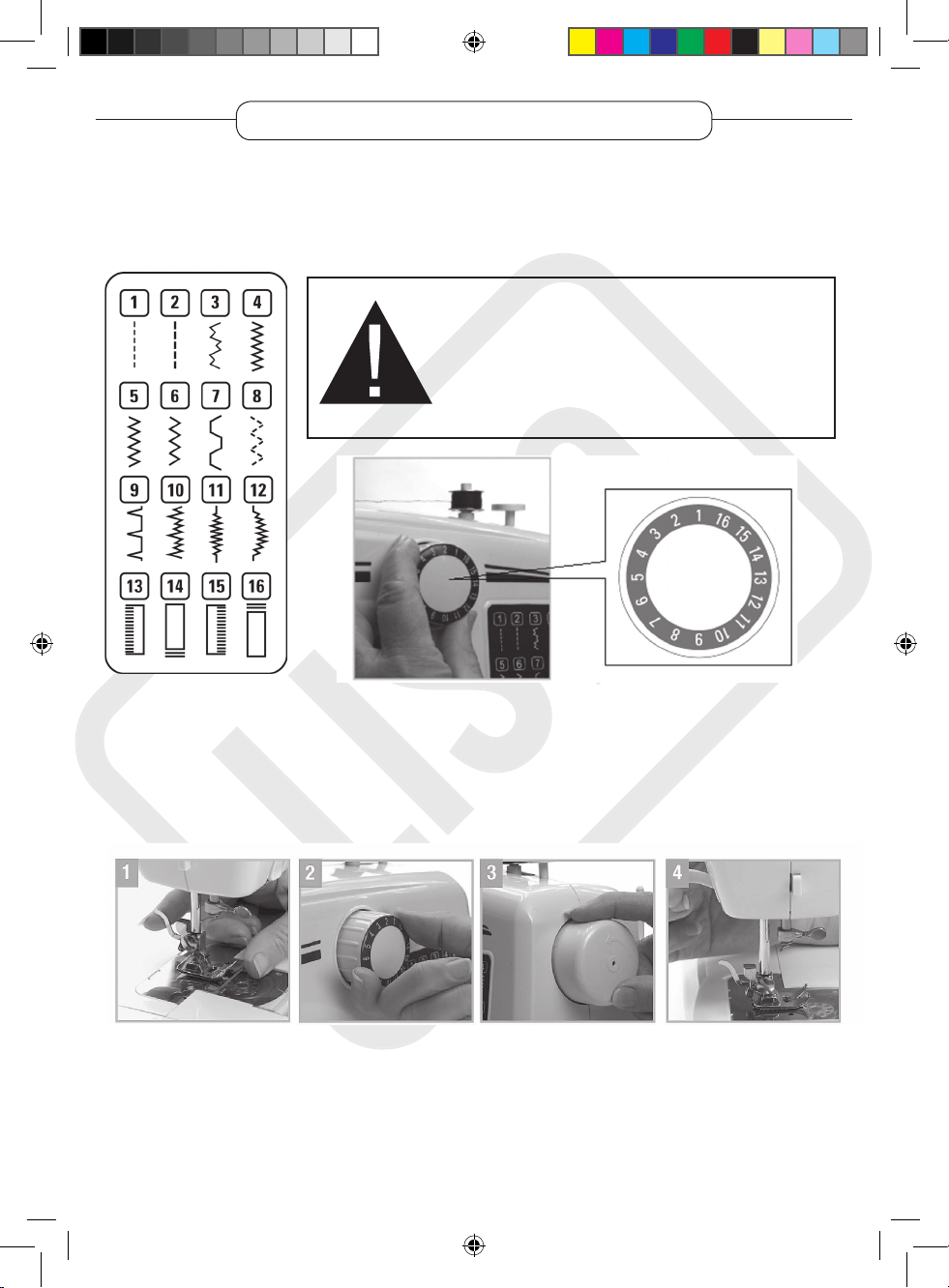

Votre machine à coudre possède 16 programmes de points préprogrammés. Choisissez le type de points
que vous souhaitez réaliser puis sélectionnez le programme à l’aide du bouton du sélecteur (3). Adaptez
ensuite le pied presseur au travail à réaliser. Vous n’avez plus qu’à coudre.
ATTENTION : Relevez toujours l’aiguille en position
haute, sinon, lors de la sélection du point, elle
pourrait se tordre
ATTENTION : Assurez-vous que le bouton du
sélecteur est placé précisément sur la position
choisie. Entre deux positions, vous pourriez abîmer
l’aiguille ou réaliser une couture défectueuse.
1 – Réaliser des points droits :
Utilisez les programmes de points droits 1 et 2.
1- Installez le pied-presseur
standard (37) et enlez le l
supérieur. Placez la canette
inférieure
Machine a coudre.indd 21 10/11/2011 15:02:51
2- Tournez le bouton du
sélecteur (3) sur la position
choisie (1 ou 2).
-
3- Positionnez l’aiguille en
position haute en tournant
manuellement le volant (27)
dans le sens de la èche
gravée dessus.
19
4- Soulevez le pied presseur
en relevant le levier
d’immobilisation du pied
(32).
.
V.2.0
Page 22
5- Placez le tissu dessous et
relâchez le pied-presseur à
l’aide du levier (32).
6- Placez l’interrupteur
Marche/Arrêt (28) sur la
position « I » (Marche).
7- Appuyez doucement sur la
pédale du rhéostat (35) pour
démarrer votre couture et
guidez le tissu doucement de
la main.
9- Soulevez le pied presseur et retirez votre tissu.
10- Coupez le l en vous aidant du coupe-l (26).
8- Arrêtez toujours votre
couture quand l’aiguille est en
position haute en vous aidant
du volant manuel (27).
2 – Réaliser des points d’arrêt
Pour réaliser les points d’arrêt, faites marche arrière sur la couture au début
et à la n de votre ouvrage : ceci vous permet de sécuriser et de renforcer vos
points. Pour ce faire, appuyez simplement sur la touche de marche arrière (1) et
réalisez vos points d’arrêt.
IMPORTANT : Ne cousez pas plus de 1 cm en marche arrière, c’est susant
3 – Réaliser des points zigzag :
Votre machine à coudre dispose de trois modes de points zigzag au choix : les modes 4, 5 et 6, vous
permettant de coudre, ourler et surler
1 - Tournez le bouton sélecteur (3) sur la position
choisie (4, 5 ou 6).
2 - Réalisez votre couture en suivant les mêmes étapes
2 à 10 qu’au paragraphe 1 « Réalisez des points droits ».
4 – Réaliser des points décoratifs et utiles :
Vous pouvez également choisir l’un des sept modes de points décoratifs suivants : les modes 3, 7, 8, 9, 10,11
et 12 du tableau, qui vous permettent de réaliser des points fantaisie selon vos goûts. Ils donneront de
l’originalité et apporteront votre touche personnelle à certaines pièces d’habillement, tissu d’ameublement et
de décoration intérieure de votre habitat. Vous réaliserez, à l’aide de ces programmes de jolis motifs décoratifs
que vous pourrez exécuter en variant les coloris de ls.
En utilisant les modes 9 et 10, vous pourrez poser des pièces, renforcer des tissus et repriser.
Testez les points et adaptez-les à vos besoins.
Sélectionnez la position choisie et réalisez votre couture selon les mêmes étapes que celles décrites au
paragraphe 1 « Réalisez des points droits ».
V.2.0
Machine a coudre.indd 22 10/11/2011 15:02:53
20
Page 23

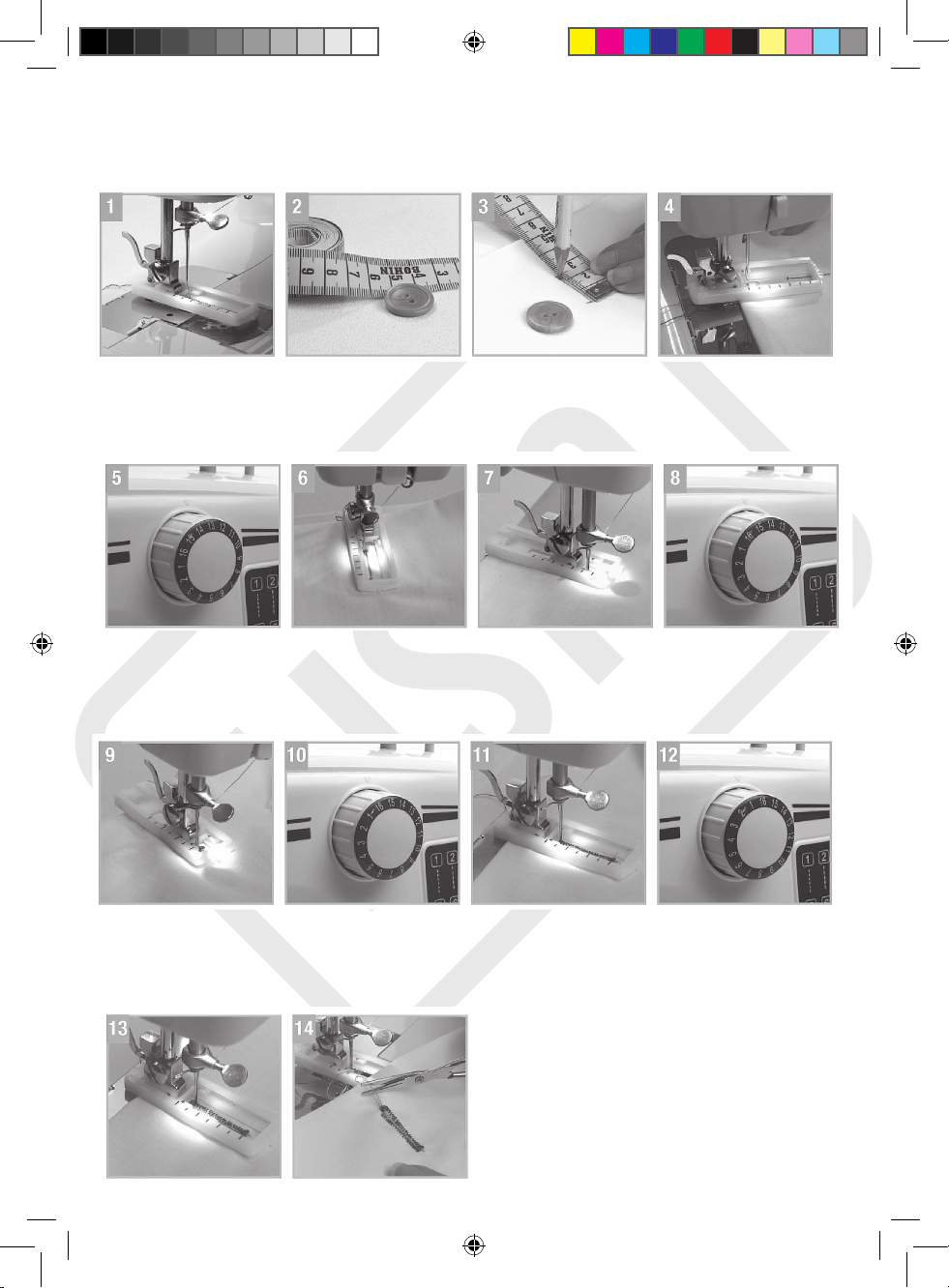

5 – Réaliser des boutonnières :
Avec votre machine à coudre, vous pouvez réaliser toutes les boutonnières dont vous avez besoin, quelque soit la
taille de votre bouton.
CONSEIL : Exercez-vous une fois ou deux sur un morceau de tissu test avant de réaliser votre première boutonnière.
1- Placez le pied presseur
spécial boutonnières (38).
5- Positionnez le sélecteur en
mode 13.
9- Exécutez quelques
points.
2- Mesurez le diamètre de
vos boutons et ajoutez 3 mm.
6- Placez l’aiguille dans votre
tissu au point le plus éloigné
de vous.
10- Relevez l’aiguille et
positionnez le sélecteur en
mode 15.
3- Tracez la position et
la longueur du bouton à
l’emplacement choisi sur le
tissu.
7- Abaissez le pied-presseur
et piquez à vitesse modérée
jusqu’à l’autre extrémité du
tracé de la boutonnière (la
plus proche de vous)
.
11- Abaissez le pied-presseur
et piquez, à vitesse modérée,
jusqu’à l’autre extrémité du
tracé de la boutonnière (la
plus éloignée de vous).
4- Relevez le pied presseur,
placez le travail sous l’aiguille
en alignant le tracé central de la
boutonnière avec le centre du
pied-presseur.
8- Relevez l’aiguille et
positionnez le sélecteur en
mode 14
12- Relevez l’aiguille et
positionnez le sélecteur en
mode 16.
13- Abaissez le pied presseur et exécutez 5 à 6 points qui
formeront l’arrêt.
14- Retirez le travail, tirez les ls sur l’envers et coupez
les ls qui dépassent
21
Machine a coudre.indd 23 10/11/2011 15:02:56
V.2.0
Page 24
Pour nir, coupez l’ouverture destinée au passage du bouton avec des ciseaux bien elés.
CONSEIL : Réduisez légèrement la tension du l supérieur pour obtenir de meilleurs résultats.
6 – Réaliser des coutures invisibles :
1- Installez le pied pres-
seur standard (37).
2- Sélectionnez les modes
de points 9 ou 10 comme
préconisé aux paragraphes
9 « Régler la tension du
l » et 11 « Coudre avec
l’aiguille double ».
5- Cousez doucement en guidant le tissu.
6- Une fois votre couture terminée, dépliez votre tissu et passez un coup de fer à
repasser pour nir votre ourlet
7 – Poser des fermetures à glissière :
3- Pliez votre tissu comme
indiqué sur la photo 3.
4- Placez-le sous le pied
presseur et abaissez-le.
1- Installez le pied presseur
pour fermetures à glissière
(39).
2- Sélectionnez le mode de
points droits 1 ou 2.
3- Réalisez la couture du
premier côté choisi.
4- Changez votre pied
presseur de côté pour
réaliser la couture
du deuxième côté de
fermeture.
5- Réalisez quelques points d’arrêt. Votre fermeture est posée.
V.2.0
Machine a coudre.indd 24 10/11/2011 15:02:57
22
Page 25
NETTOYAGE ET ENTRETIEN
Débranchez toujours la machine à coudre de la prise de courant avant de procéder à son
nettoyage ou entretien.
- Votre machine à coudre est conçue pour fonctionner sans entretien particulier, mais la nettoyer quelque fois
ne pourra qu’améliorer la qualité de vos travaux de couture.
- Quand votre machine sert régulièrement, nettoyez-la périodiquement avec une brosse douce pour la
débarrasser de la poussière et des microbres susceptibles de s’être accumulées autour des pièces mobiles.
- Retirez la plaque transparente (23) et la canette inférieure et nettoyez l’intérieur du logement avec un chion
doux et humide puis passez un chion doux et sec.
- Apres chaque nettoyage, huilez modérément l’axe mobile support de l’aiguille (16) avec une huile adaptée
disponible dans le commerce.
- Si vous ne vous servez pas de votre machine pendant une longue période, nettoyez-la comme décrit
ci-dessus, en éliminant les bres accumulées et huilez les parties mécaniques de la machine, très légèrement
en appliquant l’huile avec un coton imprégné.
ATTENTION : Ne cherchez jamais à démonter votre machine pour en nettoyer l’intérieur, sa conception la
protège de toute accumulation de poussières autour de son mécanisme interne et du moteur électrique,
de plus vous pourriez l’endommager, voire être dans l’impossibilité de la remonter correctement. En cas de
problème ou de panne, ne modiez pas ou ne réparez jamais vous-même cet appareil. Faîtes-le faire par un
technicien qualié, à l’aide de pièces détachées d’origine.
23
Machine a coudre.indd 25 10/11/2011 15:02:58
V.2.0
Page 26
GUIDE DE DEPANNAGE
PROBLÈMES POSSIBLES SOLUTIONS
La machine à coudre ne
fonctionne pas alors que
l’interrupteur Marche/Arrêt est
sur la position «I».
La machine fonctionne, mais le l
supérieur casse.
La machine fonctionne, mais le l
inférieur casse.
La machine coud correctement,
mais l’aiguille casse.
Les points sont irréguliers
L’adaptateur secteur est mal connecté à la machine ou à la prise de
courant.
La pédale de rhéostat est mal connectée à la machine.
Le l est mal enlé, répétez l’opération d’enlage du l supérieur.
La tension du l est trop élevée, réduisez-la en passant au chire
inférieur.
Le l est inadapté à l’aiguille, trop gros, changez-le.
L’aiguille n’est pas installée correctement, recommencez l’opération.
Assurez-vous que l’enfilage sur l’aiguille est fait dans le sens avant-
arrière.
L’aiguille est endommagée ou tordue, changez-la.
Le l de la canette est mal bobiné, changez la canette.
La canette inférieure est mal positionnée, vériez son
installation.
La tension du l supérieur est trop lâche, augmentez-la en passant
au chire supérieur.
L’aiguille est sûrement mal insérée, recommencez l’opération.
La taille de l’aiguille n’était pas bonne, changez-la.
Le pied-presseur n’est pas correctement placé, vériez son installation
dans le sabot
Vériez le réglage de tension du l supérieur.
Le l supérieur n’est pas enlé correctement, recommencez l’opération.
L’aiguille est peut-être abîmée, vériez-la et changez-la si besoin.
Vériez que l’aiguille est bien enlée dans le sens avant-arrière.
L’aiguille n’est pas adaptée au l utilisé, changez-la.
La combinaison tissu, l, aiguille n’est pas bonne, changez l’un ou l’autre
des paramètres.
Vériez la qualité du l supérieur et inférieur.
Le pied-presseur n’est peut-être pas abaissé complètement ou mal
installé dans le sabot, assurez-vous en.
Le l supérieur bloque dans un des points de passage, vériez qu’il ne
La machine se bloque.
fait pas un nœud à un point.
Il y a un blocage du l dans une des canettes, vériez-les.
L’aiguille a été endommagée et accroche le tissu, changez-la si besoin.
La machine a peut-être besoin d’être nettoyée, enlevez les dépôts
de bres, de l pouvant s’être accumulés autour des gries
La machine est bruyante.
d’entraînement, l’aiguille, le logement de la canette inférieure.
Eectuez une légère lubrication de l’axe mobile de l’aiguille avec
une huile adaptée.
V.2.0
Machine a coudre.indd 26 10/11/2011 15:02:58
24
Page 27
25
Machine a coudre.indd 27 10/11/2011 15:02:58
V.2.0
Page 28
Attention :
Ce logo apposé sur le produit signie qu’il s’agit d’un appareil
dont le traitement en tant que déchet rentre dans le cadre de la
directive 2002/96/CE du 27 janvier 2003, relative aux déchets
d’équipements électriques et électroniques (DEEE).
La présence de substances dangereuses dans les équipements
électriques et électroniques peut avoir des eets potentiels sur
l’environnement et la santé humaine dans le cycle de retraitement
de ce produit.
Ainsi, lors de la n de vie de cet appareil, celui-ci ne doit pas être
débarrassé avec les déchets municipaux non triés.
En tant que consommateur nal, votre rôle est primordial dans le
cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement
électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre
disposition par les collectivités locales (déchetteries) et les distributeurs.
Vous avez l’obligation d’utiliser les systèmes de collecte sélective mise à votre disposition.
Conditions de garantie :
Ce produit est garanti pour une période de 1 an à partir de la date d’achat*, contre toute
défaillance résultant d’un vice de fabrication ou de matériau. Cette garantie ne couvre
pas les vices ou les dommages résultant d’une mauvaise installation, d’une utilisation
incorrecte, ou de l’usure normale du produit.
(* : Sur présentation du ticket de caisse)
Fabriqué en R.P.C.
Sourcing & Création
CRT LESQUIN,
F-59273 FRETIN
Machine a coudre.indd 28 10/11/2011 15:02:58
Loading...
