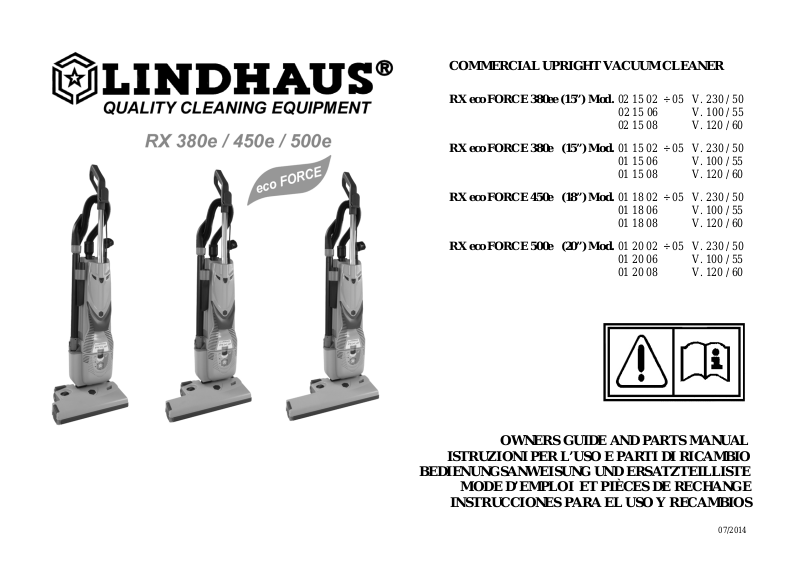

Lindhaus FORCE 380e, FORCE 450e, FORCE 500e User Manual [en, fr, de, it, es]

COMMERCIAL UPRIGHT VACUUM CLEANER

RX eco FORCE 380ee (15”) Mod. 02 15 02 ÷ 05 V. 230 / 50

02 15 06 V. 100 / 55
02 15 08 V. 120 / 60

RX eco FORCE 380e (15”) Mod. 01 15 02 ÷ 05 V. 230 / 50

01 15 06 V. 100 / 55
01 15 08 V. 120 / 60

RX eco FORCE 450e (18”) Mod. 01 18 02 ÷ 05 V. 230 / 50

01 18 06 V. 100 / 55
01 18 08 V. 120 / 60

RX eco FORCE 500e (20”) Mod. 01 20 02 ÷ 05 V. 230 / 50

01 20 06 V. 100 / 55
01 20 08 V. 120 / 60

OWNERS GUIDE AND PARTS MANUAL

ISTRUZIONI PER L’USO E PARTI DI RICAMBIO

BEDIENUNGSANWEISUNG UND ERSATZTEILLISTE

MODE D’EMPLOI ET PIÈCES DE RECHANGE
INSTRUCCIONES PARA EL USO Y RECAMBIOS

07/2014

TABLE OF CONTENTS

(USA-GB)

Important safety instructions 3

Grounding instructions 4

Know your machine 5

Assembly instructions 6

Operating instructions 7-8

Brush adjustment 7

Maintenance 9-10-11

Accessories 11

Specifications 12

Parts list 13-14

Warranty 15-16

RECORD THE MODEL AND
SERIAL NUMBER OF YOUR
MACHINE AND KEEP FOR
FUTURE REFERENCE.

MODEL NUMBER ______________

SERIAL NUMBER ______________

INDICE (I)

Norme di sicurezza 3

Grounding instr

Conoscere la vostra macchina 5

Messa in funzione 6

Istruzioni per il funzionamento 7-8

Regolazione spazzola 7

Manutenzione 9-10-11

Accessori 11

Dati tecnici 12

Lista ricambi 13-14

Garanzia 15-16

REGISTRATE IL MODELLO E IL
NUMERO DI SERIE DELLA VS
MACCHINA E CUSTODITE PER
FUTURE REFERENZE.

MODELLO _______________________

NUMERO DI SERIE _______________

uctions 4

INHALTSVERZEICHNIS (D)

Zur besonderen Beachtung 3

Grounding instructions 4

Ihre Maschine kennenlernen 5

Die Maschine in Betrieb setzen 6

Bedienung der Maschine 7-8

Saugbürsten- Höhenverstellung 7

Wartung 9-10-11

Zubehör 11

Technische Daten 12

Liste der Ersatzteile 13-14

Garantie 15-16

SCHREIBEN SIE SICH HIER DIE
SERIENNUMMER UND DEN
MODELLTYP AUF.

MODELLTYP ____________________

SERIENNUMMER ________________

INDEX (F)

ignes de sécurité 3

Cons

Grounding instructions 4

Pour connaître votre machine 5

Montage 6

Mise en service de la machine 7-8

Réglage de la brosse 7

Entretien 9-10-11

Accessoires 11

Caractéristiques techniques 12

Liste pièces de rechange 13-14

Garantie 15-16

MARQUER LE MODÈLE CI-DES
SOUS ET VOUS Y RÉFÉRER À
L’AVENIR.

MODÈLE _________________________

NUMÉRO DE SÉRIE _______________

INDICE (E)

Instrucciones importantes de seguridad 3

Grounding instructions 4

Conozca su máquina 5

Instrucciones para el montaje 6

Instrucciones de funcionamiento 7-8

Regulación de la altura del cepillo 7

Mantenimiento 9-10-11

Accesorios 11

Características técnicas 12

Lista piezas de recambios 13-14

Garantía 15-16

RECUERDE EL MODELO Y EL N° DE
SERIE DE SU MÁQUINA, GUÁRDELO
COMO REFERENCIA PARA EL
FUTURO.

MODELO ___________________________

NUMERO DE
SERIE______________________________

- MANUFACTURER

- COSTRUTTORE

- ERBAUER

- CONSTRUCTEUR

- CONSTRUCTOR

SRL

Via Belgio,22 - Zona Ind.
35127 PADOVA – ITALY
[email protected]
www.lindhaus.it

The machine is distributed in
U.S.A. by:

U.S.A.

Minneapilis MN – U.S.A.
P.O. Box 159 Savage,
MN 55378.
[email protected]
www.lindhaus.com

- CONGRATULATIONS: We wish to congratulate you on having purchased RX , certainly one of the best and technologically most

advanced carpet cleaners. We thank you for your choice and enjoy your new RX !

- CONGRATULAZIONI:

battitappeti. RingraziandoVi per la preferenza accordataci, Vi auguriamo un piacevolissimo utilizzo della Vs. nuova RX.

Ci complimentiamo con voi per aver scelto RX, sicuramente uno dei migliori e tecnologicamente più avanzati

- GLÜCKWUNSCH: Wir gratulieren Ihnen für Ihre Wahl, sicher ist Ihre RX eine der besten und fortschrittlichsten Teppichklopfmaschinen.

Wir danken Ihnen für Ihre Vorliebe und wünschen Ihnen eine angenehme Verwendung Ihrer neuen RX.

- FÉLICITATIONS: Nos meilleurs compliments pour avoir choisi RX, un des meilleurs aspiro-batteurs fabriqué selon les technologies plus

avancées. Nous vous remercions pour la préférence et vous souhaitons une agréable utilisation de la nouvelle RX.

-

CONGRATULACIONES:

avanzada. Les agradecemos por su preferencia y les deseamos un agradable uso de esta nueva RX.

Nos felicitamos con Ustedes por haber escogito RX, una de las mejores batidoras tecnologicamente màs

WHEN USING AN ELECTRICAL

APPLIANCE,

BASIC PRECAUTIONS SHOULD

ALWAYS BE FOLLOWED,

INCLUDING THE FOLLOWING

IMPORTANT SAFETY

INSTRUCTIONS

Read these operating instructions carefully before

using

WARNING

To reduce the risk of fire, electric shock or injury:

1. Always disconnect the plug when
the machine is not in use and before
doing any maintenance or cleaning
of the machine.

2. Do not use outdoors or on wet surfaces.

3. “This appliance is not intended for use by
persons (including children) with reduced physical,
sensory or lack of experience and knowledge
unless they have been given supervision or
instruction concerning use of the appliance by a
person responsible for their safety. Children
should be supervised to ensure that they do not
play with the appliance.”

4. Use the machine only as described on the
present manual. Use only manufacturer’s
recommended attachements.

5. Do not use with damaged cord or plug. If the
machine is not working as it should, has been
dropped, damaged, left outdoors, or dropped into
the water, return it to a authorized dealer for
service.

6. Do not pull or carry by cord, use cord as a
handle, close door on cord, or pull cord around
sharp edgesor corners. Do not run appliance over
cord. Keep cord away from heated surfaces.

7. Do not unplug by pulling on cord. To unplug,
gasp the plug, not the cord.

8. Do not handle plug or appliance with wet
hands.

9. Do not put any object into openings. Do not use
with any opening blocked; keep free of dust, lint,
hair, and anything that may reduce the air flow.

10. keep hair, loose clothing, fingers, and all parts
of body away from openings and moving parts.

11. Turn off all controls before unplugging.

12. Use extra care when using on stairs.

13. Do not use to pic k up fl am ma ble or
combustible liquid, such as gasoline, or use in
areas ahere they may be present.

14. Do not suck up matches, ash or cigarettes
that are still burning.

15. Avoid vacuuming hard or sharp objects or
damage may result.

16. Use and keep this machine in a dry
environment and at a temperatures between+5°C
 +35°C (+41°F  +95°F).

17. Do not expose to the sun and UV rays

QUANDO SI USANO APPARECCHI

ELETTRICI,

DEVONO ESSERE SEGUITE NORMALI

PRECAUZIONI, INCLUSE LE SEGUENTI

NORME DI SICUREZZA

Leggere attentamente il manuale di

istruzioni prima dell’uso

ATTENZIONE

Per ridurre il rischio di fuoco, scosse elettriche o danni:

1. Staccare sempre la spina dalla presa di
corrente quando l’apparecchio non è in
uso o prima di eseguire regolazioni o
manutenzioni.

2. Non usare la macchina all’esterno o su superfici
bagnate.

3. “Questo apparecchio non è da intendersi adatto all’uso
da parte di persone (incluso bambini) con ridotte capacità
fisiche, sensoriali o mentali, o prive di esperienza e
conoscenza, a meno che siano state supervisionate o
istruite riguardo all’uso dell’apparecchio da una persona
responsabile della loro sicurezza. I bambini dovrebbero
essere supervisionati per assicurarsi che non giochino con
l’apparecchio.”

4. Usare l’apparecchio solo come descritto nel presente
manuale. Usare solo gli accessori raccomandati dal
costruttore.

5. Non usare con cavo o spina danneggiati. Se la
macchina non funziona come dovrebbe, è caduta,
danneggiata, lasciata all’esterno, o caduta nell’acqua,
ritornatela ad un centro assistenza autorizzato.

6. Non tirare mai o trasportare l’apparecchio per il cavo di
alimentazione, o tirare il cavo intorno a spigoli, chiudere
porte sul cavo. Tenere il cavo lontano da fonti di calore.

7. Non staccare mai la spina tirando il cavo. Tirare la
spina non il cavo.

8. Non tenere la spina o l’apparecchio con mani bagnate.

9. Non infilare nessun oggetto nelle aperture.
Non usare con le aperture ostruite; mantenerle
libere da polvere, capelli e qualsiasi cosa che possa
ridurre il passaggio d’aria.

10. Mantenere sempre capelli, indumenti larghi, dita e
tutte le parti del corpo lontani dalle aperture e dalle parti
in movimento.

11. Spegnere tutti i controlli e la macchina stessa prima di
staccare la spina.

12. Prestare particolare attenzione nell’uso su scale.

13. Non usare per aspirare liquidi in genere ed
infiammabili, come benzina o in zone dove questa è
presente.

14. Non aspirare fiammiferi, cenere e mozziconi di
sigarette accesi.

15. Evitare di aspirare oggetti duri o taglienti per non
danneggiare il sacco raccogli polvere e l’apparecchio
stesso.

16. Usare e conservare l'apparecchio all'interno di
ambienti asciutti e ad una temperatura da
+5°C  +35°C (+41°F  +95°F)

17. Non esporre l’apparecchio ai raggi solari e UV

WENN MAN ELEKTRISCHE GERÄTE

BENÜTZT SOLLTE MAN GEWISSE

VORSICHTSMASSNAHMEN BEACHTEN,

EINSCHLIEßLICH DER FOLGENDEN

ZUR BESONDEREN BEACHTUNG

Lesen Sie die ganze Gebrauchsanweisung vor dem Gebrauch

durch

ACHTUNG

um Feuergefahr, Elektroschocks oder Schäden
einzuschränken:

1. Gerät nie mit angeschlossenem
Netzkabel abstellen. Den Netzstecker bei
längerer Nichtverwendung und vor jeder
Wartungsarbeit aus der Steckdose ziehen.

2. Die Maschine weder draussen noch auf nassen Oberflächen
benützen

3.Dieses Gerät ist kein Spielzeug! Bitte große
Aufmerksamkeit bei der Arbeit in der Nähe von Kindern.

4.Gebrauchsanweisung und Warnungen des
Herstellers beachten. Nur zugelassenes Zubehör
verwenden.

5.Gerät nie bei beschädigtem Netzkabel benutzen.
Gerät zum Service Center bringen wenn es nicht richtig
funktioniert, heruntergefallen ist oder dem Regen
ausgesetzt wurde.

6.Gerät nie am Kabel tragen oder ziehen. Das
Kabel sollte nicht in Türen eigeklemmt oder über
scharfkantige Gegenstände gezogen werden.
Gerät nie über das Kabel rollen. Kabel weit von heissen
Oberflächen fernhalten.

7.Das Kabel stets am Stecker und niemals am Kabel
selbst aus der Steckdose ziehen.

8.Die Maschine und den Stecker nie mit nassen Händen
anfassen.

9. Keine Gegenstände in die Öffnungen einfügen.
Gerät nicht mit verstopften Öffnungen benützen und von
Staub, Haare und al les w as d en Luf tz ug ei nsc hr än ken
könnte, freihalten.

10.Hände, Haare, Füße und Kleider weit von den
Öffnungen und sich bewegenden Teilen des Gerätes
fernhalten.

11. Vor dem Ausziehen des Kabels alle
Bedienungselemente und die Maschine selbst
ausschalten.

12. Bei der Anwendug auf Treppen besonders vorsichtig
sein.

13.Keine entzündbare Flüssigkeiten wie Benzin
aufsaugen.

14. Zigaretten, Zündhölzer, heisse Asche und andere
rauchenden oder brennenden Gegenstände nicht
aufsaugen.

15.Das Aufsagen von scharfkantigen oder harten
Gegenständen vermeiden, um den Staubbeutel und die
Maschine selbst nicht zu beschädigen

16.Gerät an einem trocknen Platz benutzen und
aufbewahren, Tem per atu r z wis ch en +5° C  +3 5°C (+41 ° F
 +95°F)

17.Gerät nicht Sonnenstrahlen und UV-Strahlen ausset.
aussetzen

QUAND ON UTILISE DES APPAREILS
ELECTRIQUES ON DOIT SUIVRE DES

RÈGLES FONDAMENTALES

Y COMPRISES LES SUIVANTES

CONSIGNES DE SÉCURITÉ

Lire attentivement le mode d’emploi avant

l’utilisation

ATTENTION

: pour réduire tout risque de feu, décharges
électriques ou dégâts.

1. Débrancher toujours la fiche de la
prise de courant quand vous n’utilisez
pas l’appareil ou avant tout réglage ou
entretien.

2. Ne pas utiliser la machine à l’extérieur ou sur les
sols mouillés.

3. Cette machine n’est pas un jouet ! Faire
particulièrement attention en cas d’utilisation à la
présence d’enfants.

4. Utiliser uniquement l’appareil comme il est indiqué
dans le mode d’emploi et utiliser les accessoires
recommandés par le fabricant.

5. Ne pas utiliser l’appareil si la prise ou le cordon
d’alimentation sont endommagés. Si la machine ne
fonctionne pas comme elle devrait, à cause de chute,
laissée à l’extérieur, tombé dans l’eau, la rapporter à
un centre autorisé Lindhaus.

6. Ne pas tirer ni transporter la machine par le câble
d’alimentation ; ne pas coincer le câble entre les
portes et à ne pas le laisser glisser sur des angles
tranchants. Tenir le câble loin de toute surface
chaude.

7. Ne pas débrancher la machine en tirant par le
cordon mais uniquement en tirant par la prise.

8. Ne pas tenir la fiche ou l’appareil avec les mains
Mouillées.

9. Ne pas introduire d’objets dans le ouvertures. Ne
pas utiliser avec les ouvertures bouchées ; les tenir
libérées de la poussière, cheveux ou tout ce qui
pourrait gêner le passage de l’air.

10. Ne pas approcher cheveux , vêtements, doigts
etc. des ouvertures et des parties en mouvement.

11. Eteindre tous les contrôles et la machine aussi
avant de débrancher la fiche.

12. Faire très attention à l’utilisation sur les escaliers.

13. Ne pas utiliser pour aspirer les liquides en
général ou inflammables, comme essence ou endroit
ou celle-ci est présente.

14. Ne pas aspirer d’ allumettes, de cendre ou
mégots allumés.

15. Eviter d’aspirer les objets durs ou tranchants afin
de ne pas abîmer le sac ou l’appareil.

16. Utiliser et conserver l’appareil dans un endroit
sec et à températures entre +5°C  +35°C (+41°F 
+95°F)

17. Ne pas exposer l’appareil aux rayons solaires et
UV

CUANDO SE USAN APARATOS

ELÉCTRICOS DEBEN TOMARSE

NORMALES PRECAUCIONES

INCLUIDAS LAS SIGUIENTES.

INSTRUCCIONES DE SEGURIDAD

Lea Atentamente el manual de instrucciones

antes del uso

ATENCIÓN

: para reducir el riesgo de fuego, descargas
eléctricas y daños.

1. Desconecte siempre el enchufe
cuando no use la máquina o antes
de cualquier regulación o
mantenimiento.

2. No usar en lugares exteriores o sobre
superficies mojadas.

3. No descuide la máquina y no permita que se
use como un juguete. Tener cuidado cerca de
los niños.

4. Utilizar la máquina como está indicado en el
manual. Utilizar sólo accesorios recomendados
por el fabricante.

5. No utilice con enchufe o cable estropeados,
Si la máquina no funciona porque cayó, la
dejaron al exterior, cayó en el agua, llévela a un
centro de asistencia autorizado.

6. Nunca tire o lleve el aparato por el cable de
alimentación, ni tampoco tire el cable en
rincones o puerta cerradas. Tener lejos de las
fuentes de calor.

7. No desenchufe tirando por el cable. Tire el
enchufe, no el cable.

8. No tener el enchufe o la máquina con las
manos mojadas.

9. No poner ningún objeto cerca de las
aberturas. No utilizar con las aberturas
atascadas depolvo, cabellos o cualquier cosa
que podría reducir el paso del aire.

10. Mantener siempre cabellos, ropas, dedos y
todas las partes del cuerpo lejos de las partes
en movimiento.

11. Apagar todos los controles y la máquina
también antes de desenchufar la máquina.

12.

Tener cuidado cuando se usa en las

escaleras.

13. No utilizar para aspirar líquidos en general y
inflamables como la gasolina ni tampoco en
lugar dónde hay estos líquidos.

14. No aspire cerillas, ceniza y cigarrillos que
estén todavía encendidos.

15. No aspire objetos afilados porque podría
dañar la bolsa que recoge el polvo y también la
máquina.

16. Utilizar y poner la máquina en lugares a
temperaturas entre +5°C  +35°C (+41°F 
+95°F)

17. No exponga el aparato a los rayos solares y
UV.

3

FOR U.S.A. and CANADA COMMERCIAL MARKET ONLY
Connect to a properly grounded outlet only. See grounding

instructions.

GROUNDING INSTRUCTIONS

WARNING

This machine must be properly grounded to protect the operator from electrical shock, in a
commercial environment, in accordance with safety regulations. Read the safety instructions
below before operating the machine.

120 V machines have this kind of three-prong plug
at the end of a three-wire electrical cord.
The grounding pin on this plug grounds the
machine when it is plugged into a three-prong
outlet.

A grounding adapter must be installed as
shown here if only two-prong outlets are
available.
The outlet box must be grounded and the
grounding tab (or wire) on the adapter must
be installed under the head of screw in the
centre of the outlet cover.
120 Volt plugs are available at most
hardware stores.
Grounding adapters are not approved for use in
Canada

 Replace the plug if the grounding pin is damaged or broken.
 The gr
 When replacing a plug, this wire must be attached to the grounding pin only.
 Extension cords connected to this machine should be 12 gauge, three-wire

4

een or (green/yellow) wire in the cord is the grounding wire.

cords with three-prong plugs and outlets. Do not use extension cord more than 50 feet
(15 m.) long.

NOTE

Technical improvements

indhaus reserves the right to make technical improvements and modifications without prior notice. For

L
this reason, the appliance can deviate in details from the leaflet information.

Migliorie tecnich

Lindhaus si riserva
caso alcuni dettagli potranno non risultare conformi alle informazioni riportate sulla documentazione
tecnica.

Technische Verbe

L

indhaus behält sich technische Verbesserungen im Rahmen der Modellpflege vor.

Daher kann das Gerät in Details von Prospektangaben abweichen.

Perfe

ctionnements techniques

L

indhaus se réserve le droit de procéder à des perfectionnements techniques dans le cadre de la gestion de

ses modèles. Certain détails de la machine peuvent ainsi différer des donnés indiquées dans les prospectus

Mejoras técnicas

Lindhaus reserva el derecho a hacer cualquier modificatión y arreglo técnico sin previo aviso. Por esta
razón, los detalles acerca de la maquina podrían resultar diferentes de las informaciones indicadas en el
manual de información.

e

il diritto di apportare delle migliorie tecniche e delle modifiche senza preavviso. In tal

sserungen

KNOW YOUR MACHINE

Handle

Cord strain relief
(Backside of handle)

Upper cord hook

Stretch hose

Round Dusting brush

Crevice tool

Handle release double button

Power switch

Full bag light

Telescopic wand

Carrying handle and lower cord
hook

Vacuum body

Grill latch

Exhaust filter grill

Pedal

Brush adjustment knob

Indication lights

Bumper

Power nozzle

Side cover

Side wheels

CONOSCI LA TUA

MACCHINA

Impugnatura

Gancio passacavo (parte
posteriore dell’impugnatura)

Gancio avvolgicavo superiore

Tubo estensibile

Pennello

Lancia

Doppio pulsante ferma manico

Interruttore di accensione

Spia sacco pieno

Tubo telescopico

Impugnatura di trasporto e
gancio avvolgicavo inferiore

Corpo aspirante

Pulsante griglia

Griglia con microfiltro

Pedalino

Manopola regolazione altezza

Spie di indicazione

Paracolpi

Elettrospazzola

Sportello laterale

Ruote laterali

LERNEN SIE IHRE

MASCHINE KENNEN

Griff

Kabelhaken (hinter dem Griff)

Oberer Kabelhaken

Verlängerungsschlauch

Staubpinsel

Flachdüse

Doppelter Griffverriegelungsknopf

Hauptschalter

Staubbeutelfüllanzeige

Teleskopisches Rohr

Traggriff und unterer Kabelhaken

Beutelgehäuse

Gitterknopf

itter mit Mikrofilter

G

Pedal

Bürstenhöhen-Einstellknopf

Anzeigelampen

Schutzprofil

Elektrobürste

Seitenabdeckung

Seitliche Räder

POUR CONNAÎRE VOTRE

Poignée

Crochet câble
(partie postérieure de la poignée)

Crochet supérieur enroulement du
câble
Tube rallonge

Suceur-brosse rond

Suceur pour fentes

Double verrouillage du manche

Interrupteur principal

Voyant sac plein

Tube télescopique

Poignée de transport et
crochet du câble inférieur

Corps aspirant

Bouton grille

Grille avec microfiltre

Pédale

Poignée de réglage de la hauteur

Voyants

Profil de protection

Aspiro-batteur

Couvercle latéral

Roues latérales

MACHINE

d’alimentation

CONOZCA SU MÁQUINA

Lanza

pasacable posterior de la

Gancho
empuñadura

Gancho sujeta cable superior

Tubo extensible

Cepillo giratorio

Empuñadura

Botón doble para extraer el
mango
Interruptor

Indicador de borsa llena

Tubo telescópico

Manija i gancho sujeta cable
inferior

Cuerpo aspirante

Pulsador para extraer la rejilla

Rejilla con microfiltro

Pedal

Regulación de la altura

Luz

Goma de protección

Batidor

Puerta lateral

Ruedas laterales

5

6

ASSEMBLY INSTRUCTIONS

Insert the chrome handle into the hole
in the top of the switch housing. Push
down until the button snaps into the
proper position.

Insert the one end of the vacuum hose
into the top of the vacuum body and the
other into the extension wand provided.
Insert the wand into the hole and clip
on the right side of the machine. Snap
the hose into the clip below the handle
as shown.

Wind the electrical cord around the
cord hook on the handle and the swing
out cord hook on the front of the
machine.

To release the cord, push the buttons
between the switch and bag full light
and push the handle down.
Slide the handle back into the locked
position before using the machine.

ISTRUZIONI PER LA MESSA IN
FUNZIONE

Inserire il tubo cromato nell’apposita
sede e premere fino a quando il
pulsante scatta nell’apposita sede.

Inserire i tubi e gli accessori nelle
apposite sedi e clip di sostegno.
Inserire il tubo estensibile nel gancio
superiore che ha anche la funzione di
scaricare a terra le correnti
elettrostatiche che si formano
all’interno del tubo stesso.
Agganciare il cavo su apposito gancio
para strappi.

Avvolgere il cavo tra il gancio
avvolgicavo dell’impugnatura e
l’impugnatura di trasporto nel fronte
della macchina.

Per sganciare il cavo dagli appositi
agganci premere i pulsanti e spingere
l’impugnatura verso il basso.
Riportare l’impugnatura in posizione
di blocco prima di usare la macchina.

MONTAGE

Die verchromte Führungsstange
in die Öffnung des Sauggeräts
einsetzen und hinunterdrücken bis
der Arretierknopf einschnappt.

Saugschlauch, Rohr und Zubehör
in die dafür vorgesehenen
Öffnungen und Halterungen
stecken.
Den Saugschlauch in den oberen
Haken einführen, der zugleich den
elektrostatischen Strom, der sich
innerhalb des Schlauchs bildet,
am Boden ableitet.
Das Kabel am Anti-Ruck Hacken
befestigen.

Das Kabel

zwischen dem
Kabelhaken am Handgriff und
dem Transportgriff auf der
Vorderseite der Maschine
aufwickeln.

Um das aufgewickelte Kabel vom
Haken zu lösen den Aretierknopf
drücken und die Führungsstange
nach unten stoßen.
Die Führungsstange wieder
blockieren bevor die Maschine
benützt wird.

MONTAGE

Introduire le tube chromé dans son
logement le pousser vers le bas
jusqu’à ce que le bouton de
blocage s’encastre.

I

ntroduire les tubes et les
accessoires dans leurs embouts et
clips de soutien.
Introduire le tube extensible dans
le crochet supérieur qui a aussi la
fonction de décharger à terre le
courant électrostatique qui se
forme à l’intérieur du tube.
Accrocher le câble à son crochet
anti arrachage.

Enrouler le câble entre autour du
crochet présent sur la poignée et la
poignée de transport sur le devant
la machine

Pour décrocher le câble de des
crochets appuyer sur le bouton et
pousser la poignée vers le bas.
Ramener la poignée en position de
blocage avant d’utiliser la machine



INSTRUCCIONES PARA EL

MONTAJE

Introduzca el tubo cromado dentro
del hueco que está encima del
interruptor. Empuje hacia abajo
hasta que el botón encaje en el
hueco que está entre el interruptor y
el indicador de bolsa llena.

Introducir los tubos y accesorios en
sus alojamientos y clips de sostén.
Introducir la manguera extensible
en el gancho superior que tiene
también la función de descarga a
tierra de la corriente estática que se
produce en el interior de la misma
manguera.
Enganchar el cable con su gancho
antitirón.

Enrollar el cable alrededor del
gancho de la empuñadura y la
empuñadura de transporte en la
parte frente de la máquina.

Para desenganchar el cable de sus
ganchos presionar el botón y
empujar hacia abajo.
Volver a posicionar la empuñadura
en posición de bloqueo antes de
usar la máquina.

Install the bag housing on the brush
housing and slide the lock to the left as
shown.

OPERATING INSTRUCTIONS

Switch on the machine (power switch),
depress the foot pedal (by foot) and
move the vacuum body in working
position. The brush motor will
automatically turn on.

Your carpet cleaner has several built in
safeguards to protect components from
overload damage. The electronic
circuitry that operates the red light on
the base indicates that the motor is
overloading because the brush height is
set too low or there are debris
hindering the movement of the brush
roller. If the overload is excessive the
circuitry will shut off the brush motor
and the red light will stay on until the
problem is corrected. When the
problem is corrected turn the switch
off, wait for a moment and turn it back
on. Make sure you unplug the machine
while inspecting the brush roller for
debris.

STEP 1: With machine on and handle
in normal operating position, slowly
rotate brush adjustment knob clockwise
until red light turns on.

STEP 2: Turn brush adjustment knob
slowly counterclockwise until red light
turns off.

NOTE: If the red light goes on and off
intermittently while vacuuming, this is
correct. If the red light stays on all the
time, turn the knob as STEP 2.

In case of fringed carpets the machine
must be used from the centre to the
outside. With one colour carpet or
those whose weaves have tendency to
form lines, it’s better to follow the
direction of the material to get a
consistent surface appearance.

BRUSH HEIGHT

ADJUSTMENT

Inserire il corpo aspirante nello
snodo e leva di supporto e spostate il
gancio di bloccaggio in posizione
“close”.

ISTRUZIONI PER IL

FUNZIONAMENTO

Accendere la macchina, premere il
pedalino di sgancio snodo ed
inclinare la macchina in posizione di
lavoro. Il motore elettrospazzola si
accenderà automaticamente

DISPOSITIVO PER REGOLARE

L’ALTEZZA

Il Vs. battitappeto ha diversi
dispositivi di sicurezza per
proteggere i componenti da danni
dovuti a sovraccarico. Il circuito
elettronico che mette in funzione la
spia rossa sulla base indica che il
motore è in sovraccarico perché
l’altezza della spazzola è troppo
bassa o perché ci sono detriti che
bloccano il funzionamento del rullo.
Se il sovraccarico è eccessivo il
circuito spegnerà il motore
elettrospazzola e la spia rossa rimarrà
accesa finché il problema non viene
risolto. Spegnere l’interruttore,
togliere la spina e quando il
problema è risolto, riaccendere la
macchina.

PASSO 1: con la macchina accesa e
con l’impugnatura in posizione
normale di lavoro, ruotate piano in
senso orario il regolatore finché la
spia rossa si accende.

PASSO 2: ruotate il regolatore in
senso antiorario fino a che la spia
rossa si spegne.

NOTA: se la spia rossa si accende in
modo intermittente mentre la
macchina è in lavoro, la regolazione
è corretta. Se invece rimane sempre
accesa, regolare come passo 2.

In caso di tappeti con frange bisogna
procedere dall’interno verso
l’esterno. Con tappeti a tinta unita o
moquette con trame che tendono a
formare strisce, è consigliabile
seguire la direzione del pelo per
ottenere una superficie omogenea.

Den Saugkörper auf das
Bürstengehäuse setzen und die
Verriegelung nach links in Position
“

close” schieben.

BEDIENUNG DER MASCHINE

Hauptschalter einschalten und die
Führungsstange durch Drücken des
Fusspedals entrasten und in
Arbeitsposition bringen. Der
Bürstenmotor wird erst in Betrieb
gesetzt, wenn die Führungsstange
in Arbeitsposition ist.

SAUGBÜRSTEN

HÖHENVERSTELLUNG

Bürstenverstellung drehen, um die
Bürstenhöhe von 1 mm-10mm
einzustellen. Die Bürstenhöhe
sollte den jeweiligen
Teppichbelägen angepasst werden.
Die Bürstmotor-Kontrolllampe in
grüner Position zeigt die korrekte
Höheneinstellung der Bürste an.
Sobald die Lampe auf rot wechselt,
ist die Bürste zu tief eingestellet.
Nach einigen Sekunden Betrieb
auf Rotlicht schaltet der Motor
automatisch ab.
Hauptschalter ausschalten,
Netzkabel aus der Steckdose
ziehen und, wenn
das Problem behoben ist, schalten
Sie die Maschine nochmals ein.

SCHRITT 1: Bei eingeschalteter
Maschine und mit Griff in
normaler Arbeitsstellung, den
Regler langsam im Uhrzeigersinn
drehen, bis sich die rote
Kontrollampe einschaltet.
SCHRITT 2: Den Regler gegen
den Uhrzeigersinn drehen, bis sich
die rote Kontrollampe ausschaltet.

ANMERKUNG: Wenn die rote
Kontrollampe ab und zu
aufleuchtet während die Maschine
arbeitet, ist die Regulierung
korrekt, wenn sie hingegen immer
anbleibt, regulieren wie Schritt 2.

Teppiche mit Fransen sollten von
innen nach aussen gesaugt werden.
Unifarbige oder tieffloorige
Teppiche solten immer in
Richtung des Floors (im Strich)
gesaugt werden.

Introduire le corps aspirant dans le
raccordement et le levier de support et
mettre le crochet blocage en position
«close».

INSTRUCTIONS POUR LE

FONCTIONNEMENT

Mettre en marche l’aspirateur;
appuyer sur la pédale de déblocage et
l’incliner en position de travail. Le
moteur de l’aspiro-batteur se mettra
en marcheautomatiquement.

REGLAGE DE L’ HAUTEUR

Votre aspiro-batteur a plusieurs
dispositifs de sécurité pour protéger
ses composants contre les dangers de
surcharge. Le circuit électronique qui
actionne le voyant rouge, indique que
le moteur est en surcharge, soit à
cause de l’hauteur de la brosse, trop
basse, soit à cause des débrits qui
empêche le fonctionnement du
rouleau.
Si la surcharge est exessive, le circuit
arrêtera le moteur de la brosse et le
voyant rouge restera allumé jusqu’à
ce que le problème sera résolu.
Eteindre l’appareil, débrancher et le
rallumer que lorsque le problème sera
résolu.

PAS 1: Mettre l’appareil en marche et
la poignée en position normale de
travail, tourner doucement le
régulateur en sens horaire, jusqu’à ce
que le voyant rouge s’allume.

PAS 2: Tourner le régulateur en sens
anti-horaire, jusqu’à ce que le voyant
rouge s’éteigne.

REMARQUE: Si le voyant rouge
clignotte pendant que l’appareil est en
marche le réglage est correct, si par
contre il reste toujours allumé, il faut
régler d’après le pas n°2.

Sur les tapis à franges, passer
l’aspiro-batteur de l’intérieur vers
l’extérieur. Sur les tapis d’une seule
couleur et les moquettes qui ont la
tendance à laisser des rayures, il est
conseillé de suivre le sens du poil afin
d’obtenir une surface parfaitement
homogène.

Conectar la aspiradora al cepillo
eléctrico y mover el gancho de bloqueo
en posición “close”.

Encienda la máquina, pulse el pedal con
el pie e incline la máquina en posición
de trabajo. El
automaticamente

Su bateador tiene varios dispositivos de
seguridad para proteger los componentes
de daños debidos a problemas de
sobrecarga. El circuito electrónico que
pone en funcionamiento la luz roja,
indica que el motor está sobrecargado
porque la altura del cepillo está colocada
demasiado baja o hay deshechos que
dificultan el movimiento del rodillo. Si
la sobrecarga es excesiva, el circuito
desconectará el motor del cepillo y la luz
roja permanecerá encendida hasta que el
problema sea corregido. Cuando el
problema esté corregido, apague la luz,
espere un momento y vuélvalo a
enchufar. Asegúrese de tener todo bien
revisado antes de volver a enchufar la
máquina.

PASO 1: Con la máquina encendida y el
mango en posición normal de trabajo,
lentamente gire la ruedecilla en el
sentido de las agujas del reloj hasta que
la luz roja se encienda.

PASO 2: Gire la ruedecilla lentamente
en sentido contrario a las agujas del
reloj, hasta que la luz roja se apague.

NOTA: Si la luz roja se enciende y
apaga intermitentemente mientras
aspiramos, es correcto. Si la luz roja
permanece todo el tiempo encendida,
gire la ruedecilla como le indicamos en
el paso 2.

En el caso de alfombras con flecos la
máquina debe ser usada desde el centro
hacia fuera solamente. Con una alfombra
lisa ó cuyos tejidos tienen una tendencia
a formar líneas, es aconsejable seguir la
dirección del material para conseguir un
aspecto consistente
en la superficie.

INSTRUCCIONES

DE FUNCIONAMIENTO

motor se encenderá

REGULACIÓN DE LA ALTURA

7

On board attachments are provided
for above floor vacuuming
requirements.

Additional optional attachments
including a hard floor tool
Lindhaus M28R can be provided
by your dealer.

With the special blower port
accessory (optional) your
vacuum cleaner becomes a

Il vostro battitappeto è anche un
aspirapolvere per la pulizia aerea
ed è dotato di utili accessori.

Si può trasformare anche in scopa
elettrica con la spazzola Lindhaus
M28R. Chiedete al vs. rivenditore.

Con lo speciale accessorio
“Soffiatore” (optional) la Vs.
macchina può anche soffiare.

Ihre Teppichklopfmaschine ist
auch ein Staubsauger für die
allgemeine Reinigung und ist mit
nützlichem Zubehör ausgestattet.

Sie kann sich auch in einen
elektrischen Besen verwandeln mit
dem optionalen Zubehör Lindhaus
M28R

Mit dem speziellen “Blaszube­hör” (separater Artikel) kann Ihr
Sauger auch blasen.

Votre aspiro-batte

aspirateur pour le nettoyage des

espaces hauts et est équipé de

plusieurs accessoires utiles.

Vous pouvez le transformer aussi

en balai électrique grâce aux

accessoires disponibles en option

Lindhaus M28R.

ur est aussi un

Grâce à l’accessoire spécial

«Souffleur» (en option), votre

aspirateur peut aussi souffler.

Su aspiradora battidora es también
una aspiradora para la parte más
alta de la casa, y dispone de
accesorios utiles.

Se puede convertir también en
escoba eléctrica con los accesorios
opcionales disponibles Lindhaus

M28R.

Con el utensilio “Soplador”
(opcional), su aspiradora se
convierte en “sopladora”.

blower.

8

CAUTION !

ALWAYS DISCONNECT THE POWER

CORD BEFORE PERFORMING ANY

MACHINE MAINTENANCE.

ATTENZIONE!

STACCARE SEMPRE LA SPINA DALLA

PRESA DI CORRENTE PRIMA DI

ESEGUIRE QUALSIASI

MANUTENZIONE.

Replace the filter bag when the
Full bag light turn ON.

Depress the latch on the top of the
bag compartment and remove it.

Remove the full dust bag by holding
the top of the bag and pulling down
and out. Insert new bag by sliding it
in and up (refer to the illustration
printed on the bag).

Before installing a new bag, open
the hole completely with a finger.

Never operate the machine without
an original Lindhaus paper bag.

This filter protects the vacuum motor
from damage due to spilled paper
bags. It provides for the 3
filtration. Clean the filter every

third time that the paper bag is
changed.

Remove filter from grill and wash
out in warm water.

Let the filter dry completely before
putting back into the machine.

Never operate machine without the
inlet filter.

MAINTENANCE

CHANGING THE PAPER

FILTER BAG

MOTOR PROTECTION

FILTERFILTER

rd

stage of

ACHTUNG!

DEN NETZKABEL IMMER AUS DER

STECKDOSE ZIEHEN, WENN DIE

MASCHINE WEGGERÄUMT ODER

GEWARTET WIRD.

MANUTENZIONE

SOSTITUZIONE DEL SACCO

FILTRO

Sostituire il sacco quando si
accende la spia sacco pieno.

Aprire lo sportello premendo
l’apposito pulsante.

Sfilare il sacco di carta seguendo
all’inverso le istruzioni di montaggio
stampate sulla confezione dei filtri. Il
sacco si sostituisce ogni qual volta si
accende la spia rossa del corpo
aspirante.

Prima di installare un nuovo sacco
filtro, aprire completamente il foro
con un dito.

Non usare mai l’apparecchio senza
un sacco filtro originale Lindhaus
all’interno.

FILTRO INTERNO

PROTEZIONE MOTORE

Questo filtro protegge il motore da
eventuali danni provocati da
fuoriuscite del sacco e consente il 3°
stadio di filtraggio. Pulire il filtro
ogni 3° cambio del sacco.
Togliere il filtro dalla griglia e
lavarla con acqua tiepida.

Lasciare asciugare completamente
il filtro prima di inserirlo
nuovamente nella macchina.
Non utilizzare la macchina senza
filtro.

WARTUNG

AUSTAUSCH DES
FILTERBEUTELS

Den Beutel ersetzen sobald die
Beutelfüllanzeige aufleuchtet.

Öffnen und Abheben der
Rückklappe des Saugaggregates
durch Drücken der Taste an der
oberen Kante.

Den vollen Staubsack am
verstärkten Ende oben anfassen,
nach unten ziehen und entfernen.
Den neuen Staubsack einsetzen
(Bilder auf Papiersack beachten).

Bevor ein neuer Staubbeutel
eingesetzt wird, das Loch mit
dem Finger ganz öffnen.

Gerät nie ohne einen originalen
Lindhaus Staubbeutel benutzen.

INNERER MOTORSCHUTZ

FILTER

Dieser Filter schützt den Motor vor
eventuellen Staubpartikeln aus dem
Staubsack. Nach jedem dritten

Staubsackwechsel sollte der
Luftfilter gereinigt werden.

Luftfilter mit Halterung
herausziehen, Schaumstoffeinsatz
mit lauwarmem Wasser
auswaschen.

Vollkommen trocknen lassen und
wiedereinsetzen.

Die Maschine nie ohne Filter
benutzen.

DÉBRANCHER TOUJOURS LA

PRISE DE COURANT AVANT

D’EFFECTUER TOUT TRAVAIL

ATTENTION!

D’ENTRETIEN.

Remplacer le sac quand le

voyant sac plein s’allume

Ouvrir le couvercle en appuyant

sur le bouton.

Ôter le sac en papier en suivant à

l’envers les instructions de

montage illustrées sur le paquet

des filtres. Remplacer le sac

chaque fois que le voyant rouge du

corps d’aspiration s’allume.

Avant d’installer un nouveau

sac, il faut bien ouvrir le trou

avec l’aide d’un doigt.

Ne jamais utiliser la machine

sans qu’un sac original

Lindhaus soit en place.

Ce filtre protège le moteur contre

tout dégat provoqué par les fuites

du sac et permet le 3ème stade de

filtrage. Nettoyer le filtre à air

tous les 3 changements de sac.

Ôter le filtre de la grille et le laver

à l’eau tiède.

Laisser bien sécher avant de le

remettre dans l’appareil.

Ne jamais utiliser la machine

sans un filtre.

ENTRETIEN

CHANGEMENT DU SAC A

POUSSIERE

FILTRE INTÉRIEUR

PROTECTION DU MOTEUR

¡CUIDADO!

DESCONECTE SIEMPRE EL

CABLE ANTES DE LLEVAR A

CABO-CUALQUIER

MANUTENCIÓN

MANUTENCIÓN

SUSTITUCIÓN DE LA BOLSA

DE PAPEL

Sustituir la bolsa una vez que se
enciende la luz bolsa llena

Pulse el botón de la parte superior
del compartimiento de la bolsa y
sáquelo.

Quite la bolsa llena de polvo
sosteniendo la parte superior de la
bolsa, tire hacia abajo y sáquela.
Inserte una nueva bolsa y deslícela
hacia arriba (como lo indica la
ilustración impresa en la bolsa).

Antes de instalar una nueva
bolsa filtro, abre todo el agujero
con un dedo.

Nunca use la máquina sin la
bolsa original de Lindhaus.

FILTRO INTERIOR

PROTECCIÓN DEL MOTOR

Este filtro protege el motor de los
daños casuales que pudiera
provocar la rotura de la bolsa de
papel, y es la 3ª fase de filtración.

Cada tres cambios de bolsa se
debe limpiar este filtro.

Quitar el filtro de la rejilla y
lavarlo en agua templada.

Secar el filtro completamente
antes de ponerlo de nuevo en la
máquina.
Nunca use la máquina
sin este filtro.

9

10

CHANGING THE

ELECTROSTATIC EXHAUST

FILTER

The electrostatic exhaust filter
catches any particles that may escape
from the filter bag, vacuum inlet
filter, or lower motor filter. The
electrostatic exhaust filter is located
just below the carrying handle.
Replace the filter every fifth time
you change the bag (more often in
very dusty applications). To replace
the electrostatic filter:

1. Depress the latch on the top of the
filter grill and remove it.

2. Remove the filter from the filter
holder and insert a new original
Lindhaus filter in its space (when
you put the grill into place, with
one hand hold the filter while the
other inserts the grill).

3. Snap the filter cover back into
place.

Never operate the machine without
the original Lindhaus Electrostatic
Exhaust Filter in place.

HEPA FILTER (optional)

Your carpet cleaner Lindhaus can be
equipped with a special filter for
healthcare environments which
ensures 99.97% filtration efficiency
at 0.3 micron. In case the filter bag
should break, the Hepa filter must
also be replaced. Change the Hepa
filter every 10 bags.

CHANGING THE BRUSH

RO

LLER

1. Lay the machine on the left side.

2 Slide the side cover (item n.

46/page 14) off the end of the
brush housing.

3. Grasp the center of the brush by
the bristles and pull it up and out
the right side of the housing (reuse
this piece after inserting the new
brush).

4. Pull out the brush support from

the brush (part n.40- Pag. 14). This
metal support with ball bearing will
be reused with a new brush roller.

SOSTITUZIONE

MICROFILTRO USCITA ARIA

Il filtro elettrostatico blocca le
microparticelle che gli altri filtri non
riescono a trattenere ed evita la
fuoriuscita di micropolvere di
carbone prodotta dal motore. Il
microfiltro è situato nella zona sotto
l’impugnatura di trasporto.
Sostituire il microfiltro ogni 5a
sostituzione del sacco di carta (più
spesso in applicazioni molto
polverose). Per sostituire il filtro:

1. Togliere la griglia premendo
l’apposito pulsante.

2. Rimuovere la contro griglia e
sostituire il microfiltro originale
Lindhaus facendo attenzione ad
applicarlo nella corretta posizione
(quando si rimonta la griglia, con
una mano tenere il filtro e con
l’altra inserire la griglia).

3. Rimontare la griglia.

Non usare mai la macchina senza il
microfiltro elettrostatico originale
Lindhaus.

FILTRO HEPA (optional)

Il vostro battitappeto Lindhaus può
essere dotato di uno speciale filtro
assoluto per a

mbienti sanitari che
assicura un’efficienza filtrante del
99,97% a 0,3 micron.
In caso di rottura del sacco filtro,
anche il filtro hepa deve essere
sostituito. La durata massima del
filtro Hepa è di 10 sacchi filtro.

SOSTITUZIONE DEL RULLO

1. Stendere l’apparecchio sul lato

sinistro.

2. Sfilare il coperchio laterale (parte

n. 46- pag. 14) dal vano
portaspazzola.

3. Sfilare il rullo afferrandolo per le

setole

4. Estrarre il supporto del rullo (parte

n. 40- pag. 14) dall’estremità della
spazzola (supporto che verrà
riutilizzato con la nuova spazzola).

AUSTAUSCHEN DES

ELEKTROSTATISCHEN

AUSLAßFILTERS

Zweck dieses Filters ist es,Staub
der durch die anderen
Filtrierungsstufen gelangt,
aufzufangen. Der Filter befindet
sich direkt unter dem Traggriff und
sollte nach jedem fünften Wechsel
des Staubbeutels gereinigt werden
(häufiger bei sehr staubigen
Reinigungsanwendungen).

1. Filterdeckelklinke drücken und
Auslaßfilterdeckel entfernen.

2. Filter aus der Halterung
herausnehmen und mit einem
neuen originalen Lindhaus Filter
ersetzen (bei Zurückstellung des
Gitters mit einer Hand den Filter
halten und mit der anderen das
Gitter einsetzen).

3. Das Gitter zurückstellen.

Gerät nie ohne den originalen
elektrostatischen Lindhaus Filter
benutzen.

HEPA FILTER (optional)

Der Lindhaus-Sauger kann mit
einem speziellen Filter für
Reinräume ausgestattet werden, der
eine Filtrierleistungsfähigkeit von
99,97 % zu 0,3 Mikron sicherstellt.
Sollte der Papierfilterbeutel reißen,
muß auch der Hepa-Filter
gewechselt werden. Der Hepa-Filter
sollte immer nach 10 Papier­filterbeuteln erneuert werden.

AUSWECHSELN DER BÜRSTE

1. Legen Sie die Maschine so hin,
daß sie auf der linken Seite liegt.

2. Schieben Sie die Seiten­abdeckung (Teil n. 46 S. 14) vom
Bürstengehäuse.

3. Lösen Sie die Rollenhalterung
(Teil n. 40- S.14) vorsichtig vom
Ende der Bürste (wird bei der
neuen Bürste wieder verwendet).

4. Fassen Sie die Bürste an den

Borsten und ziehen Sie sie durch
die rechte

Seite des Gehäuses nach

oben heraus.

REMPLACEMENT DU

FILTRE ÉLECTROSTATIQUE

Ce filtre retientles particules fines
qui s’échappent des autres filtres.
Il est placé juste au-dessous de la
poignée de transport. Changer ce
filtre tous les cinq changements de
sac à poussière ( plus souvent dans
des conditions de travail
particulièrement poussiéreuses).
Pour le changer:

1. Ôter la grille en appuyant sur le
bouton.

2. Enlever le filtre du support et

poser un nouveau filtre original
Lindhaus en faisant attention à
bien le remettre en place (quand
on remonte la grille il faut tenir
d’une main le filtre, de l’autre la
grille).

3. Remonter la grille.

Ne jamais utiliser la machine
sans que le filtre original
Lindhaus soit en place.

HEPA FILTER (en option)

Votr

e aspirateur peut être équipé
d’un filtre spécial pour tout milieu
sanitaire spécial et assure une
capacité filtrante de 99,97% à 0,3
micron.
En cas de rupture du sac filtre, il
faudra remplacer aussi le filtre
Hepa. Durée maximum
d’utilisation du filtre Hepa : 10
sacs filtre.

REMPLACEMENT DE LA
BROSSE

1. Poser l’appareil du côté gauche

2. Enlever le couvercle latéral
(partie n. 46 p.14) du logement de
la brosse

3. Ôter la brosse en la prenant par
les poils

4. Extraire le support de la brosse
(partie n.40-p.14) par l’extrémité
de la brosse (support qui sera
utilisé pour la nouvelle brosse).

SUSTITUCIÓN DEL FILTRO
ELECTROSTATICO

El filtro electrostático coge
cualquier partícula que pueda
escapar de otros filtros. El filtro
electrostático está situado debajo
de la manija y debe cambiarse
cada 5 bolsas que use (en lugares
muy polvorientos debe cambiarse
más a menudo). Para sustituir el
filtro electrostático:

1. Presione el pulsador de la rejilla
y sáquelo.

2. Saque el filtro de la rejilla y
inserte un nuevo filtro Lindhaus
en su lugar (soportar el
microfiltro con una mano).

3. Monte otra vez la rejilla.

Nunca debe de utilizar el
aparato sin un filtro
electrostático original Lindhaus.

FILTRO HEPA (opcional)

Su Bateador LINDHAUS puede
estar equipado con un filtro
especial para ambientes sanitarios,
el cuál, asegura un filtrado
eficiente del 99,97% a 0,3
micrones.
En caso de rotura de la bolsa, el
filtro Hepa también necesita ser
sostituido. La duración máxima del
filtro Hepa es de 10 bolsas.

SUSTITUCIÓN DEL

RODILLO

1. Colocar el aparato del lado

izquierdo

2. Quitar la tapa lateral (parte n.46

– pág. 14) del alojamiento del
cepillo.

3. Quitar el cepillo agarrandolo por

las cerdas

4. Sacar el soporte del cepillo

(parte n.40 pág.14) por la
extremidad del cepillo (soporte
que se utilizará para el nuevo
cepillo).

5. Slide brush end transmission
side into the base. Push the roller
to the end and if necessary rotate a
bit until the teeth are engaged on
the transmission joint.

6. Make sure also that the side
bristles are inside the aluminum
roller support using the side door
for help.

7. Follow steps 1-3 in reverse
order to reassemble.

CHANGING THE FILTER

Replace or wash the filter for brush
motor protection at least once a
year.

5. Inserire l’estremità del rullo lato
giunto di trasmissione nella
base. Spingere il rullo fino in
fondo e se necessario ruotarlo
leggermente fino a far innestare
i denti del giunto di
trasmissione.

6. Assicurarsi che le setole laterali
siano all’interno del supporto in
alluminio aiutandosi con lo
sportello laterale.

7. Seguire le istruzioni riportate

ai punti da 1 a 3 in ordine
inverso per assemblare di nuovo.

SOSTITUZIONE DEL FILTRO

Almeno una volta l’anno sostituire
o lavare il filtro di protezione
motore elettrospazzola.

5. Die Bürstenrolle, auf der Seite
mit dem Antrieb im
Bürstengehäuse einführen. Die
Rolle bis auf den Grund stoßen
und falls notwendig leicht
abdrehen bis die Zähne des
Antriebgelenks einschalten

6.

Mit Hilfe der Seitenabdeckung

sicherstellen, dass sich die
Seitenborsten innerhalb der
Aluminiumhalterung befinden.

7. Beim Zusammenbauen führen
Sie die Schritte 1-3 in
umgekehrter Reihenfolge durch.

AUSWECHSELN DES

Den Schutzfilter des
E

lektrobürstenmotors einmal pro

Jahr auswechseln oder waschen.

FILTERS

5. Introduire l’extrémité de la
brosse côté joint de transmission
dans la base. Pousser la brosse
jusqu’au fond et si nécessaire
tourner légèrement jusqu’à
encastrer les dents du joint de
transmission.

6. S’assurer que les poils latéraux
soient à l’intérieur du support en
aluminium en s’aidant avec le
couvercle latéral.



7. Pour le remontage, suivre les
indications en sens inverse de 1
à 3.

CHANGEMENT DU FILTRE

Changer ou laver le filtre de
protection du moteur de la brosse
au moins une fois par an.

5. Introducir la extremidad del
cepillo lado junta de transmisión en
la base. Empujar el cepillo hasta el
fondo y si necesario girar
suavemente hasta encajar los dientes
de la junta de transmisión.

6. Asegurárse de que las cerdas
laterales sean en el interior del
soporte de alumínio ayudándose con
la tapa lateral.

7. Seguir las instrucciones 1-3 en
orden inverso para montar otra
vez.

SUSTITUCIÓN DEL FILTRO

Sustituir o li
protege el motor del cepillo batidor
por lo menos una vez al año.

mpiar el filtro que

ACCESSORIES

A. Universal nozzle with wheels

M28R

B. Nozzle with bristles and felt

M28F

C. Cloth bag wrap. 5 pcs
D. Lindhaus Spotter
E. Lindhaus Powder

F. Blower port
G. Upholstery tool + felt
H. Rotating dusting brush
I. Box of 10 paper bags + 2

exhaust filter “PH4”

L. Telescopic wand
M. Radiator cleaning brush
N. Crevice tool
O. Extension hose
P. Round dust for telescopic

crevice tool

Q. Telescopic crevice tool
R. Tube bent with air control
S. Hepa filter
T. Carbon/Active filter
U. Strip of 10 air freshener
V. Eco spreader 38 RX for Dry

Cleaning

*Ask your dealer
standard accessories

which are the

A. Spazzola universale con

ACCESSORI

ruote M28R

B. Spazzola con setola e feltro

M28F

C. Sacco tela conf. 5 pz
D. Smacchiatore Lindhaus
E. Conf. 6 kg microspugne

Lindhaus

F. Soffiatore
G. Boccheta con setola + feltro
H. Pennello girevole
I. Conf. 10 sacchi filtro + 2

microfiltri “PH4”

L. Tubo telescopico
M. Pennello per termosifone
N. Lancia
O. Tubo estensibile
P. Pennelo per lancia

telescopica

Q. Lancia telescopica
R. Impugantura con regolatore
S. Hepa Filter
T. Filtro a carboni attivi
U. Strip 10 profumatori
V. Eco Spreader 38 RX per

lavaggio a secco

*chiedete al Vs rivenditore quali

sono gli accessori di serie.

A. Universalstaubbürste M28R

ZUBEHÖR

B. Bürste mit Borsten und Filz

M28F

C. Stoffsack 5 Stück
D. Lindhaus

Teppichfleckenlöser

E. Karton mit 6 kg Lindhaus

Granulat

F. Gebläse
G. Polsterdüse + Filz
H. Drehbare Rundbürste
I. Filterbeutel Packung 10 St. +

2 Mikrofilter “PH4”

L. Teleskopisches Rohr
M. Heizkörperbürste
N. Flachdüse
O. Dehnbarer Schlauch
P. Bürste für teleskopische

Flachdüse

Q. Teleskopische Flachdüse
R. Griff mit Regulator
S. Hepa Filter
T. Aktivkohlen-Filter
U. Duftfilter Strip (10 St.)
V. Eco Spreader 38RX D.C.S.

*Bitte fragen Sie Ihren Händler,

welche das Standar

dzubehör ist.

ACCESSOIRES

A. Brosse universelle à

roulettes M28R

B. Brosse avec soies et feutre

M28F

C. Sac en toile paquet de 5

pièces

D. Lindhaus prédetachant pour

moquettes

E. Paquet de 6 kg Eco poudre

nettoyante Lindhaus

F. Souffleur
G. Suceur avec soies + feutre
H. Pinceau-suceur tournant
I. Sacs en papier paquet 10 sacs

+ 2 microfiltres “PH4”

L. Tube télescopique
M. Pinceau-suceur pour

radiateurs

N. Lance
O. Tuyau d’aspiration
P. Suceur pour radiateurs
Q. Lance télescopique
R. Poignée avec régulateur
S. Filtre Hepa
T. Filtre charbon actif
U. Désodorisant 10 sachets
V. Eco Spreader 38RX D.C.S.

*Demander à votre revendeur,
quelssont les accessoires de série

A. Cepillo Universal con ruedas

ACCESORIOS

M28R

B. Cepillo con cerdas y fieltro

M28F

C. Saco de tela 5 piezas
D. Quitamanchas Lindhaus

E. Paquete 6 Kg. esponjas

limpiadoras Lindhaus

F. Accesorio de soplar
G. Cepillo con cerdas y fieltro
H. Cepillo giratorio
I. Caja de 10 bolsas de papel + 2

microfiltros “PH4”

L. Tubo telescópico
M. Cepillo para radiadores
N. Lanza
O. Tubo extensible
P. Cepillo para lanza telescópica
Q. Lanza telescópica
R. Mango con regulación de

aspiración

S. Filtro Hepa.
T. Filtro Carbón Activo
U. Lámina de 10 ambientadores

(pastillas olorosas)

V. Eco Spreader 38 RX D.C.S.

*Pregunte a su vendeor cuales son

los accesorios estándard.

11

-Voltage (see

- Input power 700 W

- Notched commutator

- Rotor assembled on two ball bearings

- Double insulation

- Ground wire for USA and Canada

- Suction body made of thermoplastic
material, shockproof, high resistance,
antistatic

-

Voltage same as the suction body

- Input power 180 W. (450-500=200W.)

- Notched commutator

- Rotor assembled on two ball bearings

- Electronic r.p.m. and overload control

- Brush height adjustment 1  10 mm

- Width 15”(380mm) – 18”(450) – 20”(500)

DECLARATION OF CONFORMITY

SPECIFICATIONS

Suction body

data place on the machine)

POWER HEAD

DATI TECNICI

-

Tensione di alimentazione (vedi targhetta

caratteristica sulla macchina)

- Potenza assorbita 700 W

- Collettore ad intaglio

- Rotore montato su 2 cuscinetti a sfere

- Doppio isolamento
Per USA e Canada con filo terra

- Corpo macchina in materiale termoplastico,
antiurto, alta resistenza, antistatico

Corpo aspirante

Tensione di alimentazione (vedi targhetta

­caratteristica sulla macchina

- Potenza assorbita 180 W(450-500=200W)

- Collettore ad intaglio

- Rotore montato su 2 cuscinetti a sfere

- Controllo elettronico del numero di giri e del
sovraccarico

- Regolazione in altezza 1  10 mm

- Larghezza 15”(380mm) – 18”(450) – 20”(500)

ELETTROSPAZZOLA

)

DICHIARAZIONE DI CONFORMITA

TECHNISCHE DATEN

- Versorgungsspannung (siehe Typenschild
auf der Maschine)

- Leistungsaufnahme 700 W

- Kerbkollektor

- Rotor auf zwei Kugellager montiert

- Doppelte Isolierung

für den amerikanischen Markt mit
Erdleitung

- Maschinenkörper aus thermoplastischem.
stossfestem, antistatischem Material mit
hohem Stosswiderstand.

-

Versorgungsspannung (siehe Typenschild

auf der Maschine)

- Leistungsaufnahme 180 W. (450­500=200W.)

- Kerbkollektor

- Rotor auf zwei Kugellager montiert

- Elektronische Kontrolle der Drehzahl und
der Überladung

- Höhenregelung 1  10 mm

- Totale Länge: 15”(380mm) – 18”(450) –
20”(500)

KONFORMITÄTSERKLÄRUNG

Sauggerät

SAUGBÜRSTE

CARACTÉRISTIQUES TECHNIQUES

Tension d’alimentation (voir plaquettes des

­caractéristiques)

- Puissance absorbée 700 W

- Collecteur à créneau

- Roteur monté sur 2 roulements à billes

- Double isolation

- Pour les États-Unis et le Canada avec fil

à terre

- Corps de la machine en matériel
thermoplastique, antichoc, antistatique, à haute
résistance

- Tension d’alimentation (voir plaquettes des
caractéristiques)

- Moteur d’aspiration 180 W. (450-500=200W.)

- Collecteur à créneau

- Roteur monté sur 2 roulements à billes

BROSSE ÉLECTRIQ

Corps aspirant

UE

- Contrôle électronique du nombre de tours et

de la surcharge

- Réglage en hauteur 1  10 mm

- Largeur: 15”(380mm) – 18”(450) – 20”(500)

DECLARATION DE CONFORMITÉ

CARACTERÍSTICAS TÉCNICAS

Cuerpo de Aspiración

- Alimentación (ver la placa sobre la
máquina).

- Energía absorbida 700 W.

- Colector encastrado.

- Rotor montado sobre 2 cojinetes.

- Doble aislamiento

- Para el mercado americano con toma de

tierra.

- Cuerpo de la máquina hecho o fabricado de

material termoplástico a prueba de golpes,
alta resistencia y antistático.

CEPILLO ELÉ

- Alimentación (ver la placa sobre la

máquina).

- Energía absorbida 180 W.
500=200W.)

- Colector encastrado

- Rotor montado sobre 2 cojinetes.

- Control electrónico de las vueltas del motor

y de sobrecarga

- Regulación de la altura 1  10 mm

- Largo: 15”(380mm) – 18”(450) – 20”(500

DECLARACIÓN DE CO

CTRICO

(450-

)

NFORMIDAD

In conformity with the following standards:

EN 60335-1: 2012
EN 60335-2-69: 2012
EN 62233: 2008
EMC EN 55014—1: 2006 + A1: 2009 +
A2: 2011
EMC EN 55014—1: 2006 + A1: 2009 +
A2: 2011
EN 55014-2: 1997 + A1: 2001 + A2: 2008
EN 61000-3-2:2006 + A1: 2009 + A2: 2009
EN 61000-3 – 3: 2008

Directives of reference:
L.V.D. 2006/95 EC; 2002/95 CE (ROHS)

APPROVALS:

Europe
U.S.A. and Canada

ETL

Conforme alle segueni norme:

EN 60335-1: 2012
EN 60335-2-69: 2012
EN 62233: 2008
EMC EN 55014—1: 2006 + A1: 2009 + A2: 2011
EMC EN 55014—1: 2006 + A1: 2009 + A2: 2011
EN 55014-2: 1997 + A1: 2001 + A2: 2008
EN 61000-3-2:2006 + A1: 2009 + A2: 2009
EN 61000-3 – 3: 2008

Direttive di riferimento:
B.T. 2006/95/CE; 2002/95 CE (ROHS)

A

PPROVAZIONI:

Europa
U.S.A. and Canada

ETL

Diese Erklärung stimmt mit folgenden
Normen überein.
EN 60335-1: 2012
EN 60335-2-69: 2012
EN 62233: 2008
EMC EN 55014—1: 2006 + A1: 2009 + A2:
2011
EMC EN 55014—1: 2006 + A1: 2009 + A2:
2011
EN 55014-2: 1997 + A1: 2001 + A2: 2008
EN 61000-3-2:2006 + A1: 2009 + A2: 2009
EN 61000-3 – 3: 2008

Gemäss den Bestimmungen der Richtlinien:
L.V.D. 2006/95 EC; 2002/95 CE (ROHS)

BILLIGUNG:

Europe
U.S.A. and Canada

ETL

En conforminté suivant les normes:

EN 60335-1: 2012
EN 60335-2-69: 2012
EN 62233: 2008
EMC EN 55014—1: 2006 + A1: 2009 + A2:
2011
EMC EN 55014—1: 2006 + A1: 2009 + A2:
2011
EN 55014-2: 1997 + A1: 2001 + A2: 2008
EN 61000-3-2:2006 + A1: 2009 + A2: 2009
EN 61000-3 – 3: 2008

Directives de référence:
L.V.D. 2006/95 EC; 2002/95 CE (ROHS)

APPROBATIONS:

Europe
U.S.A. and Canada

ETL

En conformidad con las siguentes normas:

EN 60335-1: 2012
EN 60335-2-69: 2012
EN 62233: 2008
EMC EN 55014—1: 2006 + A1: 2009 + A2:
2011
EMC EN 55014—1: 2006 + A1: 2009 + A2:
2011
EN 55014-2: 1997 + A1: 2001 + A2: 2008
EN 61000-3-2:2006 + A1: 2009 + A2: 2009
EN 61000-3 – 3: 2008

Normas de referencia :
L.V.D. 2006/95 EC; 2002/95 CE (ROHS)

APROVACIONES:

Europa
U.S.A. and Canada

ETL

RX eco FORCE

Suction Body Corpo aspirante
Beutelgehäuse Corps aspirant Cuerpo aspirante

SPARE PARTS LIST - LISTA PARTI DI RICAMBIO
LISTE DER ERSATZTEILE - LISTE PIÈCES DE RECHANGE
LISTA PIEZAS DE RECAMBIO

PART. DESCRIPTION PART. DESCRIPTION

RX 1 Bag housing cover RX 38 Terminal block 2-3 pos.
RX 4 Door latch kit RX 39 Foam motor filter
RX 3 Grill filter holder RX 40 Motor gasket
RX 4 Safety bag support kit RX 41 Bag door latch + spring
RX 5 Internal filter RX 42 Exhaust microfilter
RX 6 Bag entrance complete RX 43 Exhaust grill
RX 7 Buttons+support+spring (kit) RX 44 External grill complete
RX 8 Swivel round dust
RX 9 Support round dust RX 46 Blocking joint support
RX 10 Bag housing complete RX 47 Blocking joint pin
RX 11 Valve kit RX 48 Control pin slide
RX 13 O ring RX 49 Vacuum motor housing
RX 14 Extension hose with Handle RX 50 Lower curve
RX 15 Crevice tool / wand clip RX 51 Curve support 2 wires
RX 16 RX 51 Curve support 3 wires
RX 17 Handle grip (only) RX 52 Upper curve
RX 18 RX 53 O ring
RX 19 Chromate tube (only) RX 54 Inner vacuum motor housing
RX 20 Cord clip RX 55 Hose inlet
RX 21 Handle tube assembly RX 56 Cord clamp 2 wir es
RX 22 Ele. System ass. 120/60 RX 56 Cord clamp 3 wires
RX 22 Ele. System ass. 100/55 RX 57 Vacuum motor V. 240/50
RX 22 Ele. System ass. 230/50 RX 57 Vacuum motor V. 120/60
RX 23 Cord 2x1Schuko - Swiss plug RX 57 Vacuum motor V. 100/55
RX 23 Cord 2x1UK - Australian plug RX 58 Foam filter group
RX 23 Cord 3x18 AWG USA plug RX 59 Crevice tool
RX 24 Strain relief RX 60 Telescopic wand
RX 25 Cable clamp RX 61 Contact cover
RX 26 Vacuum sensor RX 62 Contact housing
RX 27 RX 63 Comb wire cover
RX 28 Main switch 16A RX 64 Grill hook kit
RX 29 Indicator light lens RX 65 Screws 2,9 x 19
RX 30 RX 66 Screws 3,9 x 65
RX 31 Central Handle / Cord hook RX 67 Screw 3.5 x 22
RX 32 Electric panel housing RX 68 Screw 3.5 x 16
RX 33 Circuit board V100-120 RX 69 Screw 3.5 x 25
RX 33 Circuit board V230/50 RX 70 Screw 3.5 x 19
RX 34 Comb wire holder RX 71 Screw 3.9 x 13
RX 35 Cover electric panel RX 72 Screw 3.9 x 22
RX 36 Foam filter intermediate RX 73 Screw 2.9 x 16
RX 37 Gasket RX 74 Screw 3.9 x 16

13

RX eco FORCE

Power Nozzle 380 (15”) – 450 (18”) – 500 (20”)

SPARE PARTS LIST - LISTA PARTI DI RICAMBIO -

LISTE DER ERSATZTEILE - LISTE DE PIECES –LISTA DE PIEZAS

Lindhaus Certificato di Garanzia limitata

PART. DESCRIPTION RX 1 Body, Main brush head 380-450-500

RX 2 Electric brush cover 380-450-500

RX 3 Joint complete

RX 4 Joint pin slide

RX 5 Support right joint

RX 6 Plunger

RX 7 Spring release pedal

RX 8 Double pin bush

RX 9 Double release plate

RX 10 Foot pedal

RX 11 Support left joint

RX 12 Switch activator pin

RX 13 Spring

RX 14 Microswitch

RX 15 Regulator

RX 16 Adjusting knob

RX 17 Front axle

sacchi per polvere, filtri, cavi.

RX 18 Front wheel nylon

RX 19 Spring brush adjust

RX 20 Shaft for rear wheels

RX 21 Rear rubber wheel

RX 22 Wheel retainer

RX 23 Screw, 2.9 x 16

RX 24 Filter grill

RX 25 Exhaust filter

RX 26 Stop grill plate

RX 27 Brush motor W 180 (380)

RX 27 Brush motor W 200 (450-500)

RX 28 Transmission support complete

RX 29 Pinion spacer

RX 30 Pinion

RX 31 Nut M4

RX 32 Circuit board

RX 33 Channel cover

RX 34 Transmission support

RX 35 Pulley

RX 36 Nut M6 six

RX 37 Timing belt H.7

RX 38 Side wheels support

RX 39 Screw, 3.9 x 16

RX 40 Roller support

RX 41 Side lever

RX 42 Front bumper 380-450-500

RX 43 Back bumper 380-450-500

RX 44 Screw, 4.8 x 50

RX 45 Screw, 3.5 x 38

RX 46 Side cover Brush

RX 47 Brush roller 380 -450 -500

RX 48 Motor filter

RX 49 Screw, 3.9 x 13

RX 50 Screw, 3.5 x 25

RX 51 Screw, 2.2 x 16

RX 52 Lens

RX 53 Felt seal replacement

RX 54 Base metal guides set 380-450-500

RX 55 O’ ring

RX 56 Male elect. connection. set

RX 57 Screw 3.9 x13 sv

 Apparecchi a noleggio

La Lindhaus garantisce ai Clienti originali solo (diretti acquirenti) che ogni nuovo aspirapolvere sarà esente da difetti di materiale e di fabbricazione prima della consegna. La responsabilità

della Lindhaus e la tutela del cliente nei confronti della Lindhaus, è chiaramente limitata alla riparazione e sostituzione dei pezzi difettosi presso la ns. fabbrica o centro autorizzato di

 Danni causati dal trasporto.

NON SONO COPERTI DALLA GARANZIA:

 Danni causati da incidenti, cattivo uso, fulmini, acqua e fuoco.

assistenza, con trasporto pre pagato dal cliente.

 Rotture dovute a una non appropriata manutenzione o cura.

 Parti sottoposte ad usura normale: manici, ruote trasportatrici, spazzole, dispositivo di accoppiamento delle spazzole, bocchette, tubi,

 Riparazioni non effettuate dalla fabbrica o dai centri assistenza autorizzati.

 Minori adattamenti tipo: viti allentate e regolazioni varie.

Gli apparecchi Lindhaus utilizzati per uso professionale sono garantiti 2 anni, con eccezione dei motori elettrici a spazzole, che essendo soggetti ad usura, la loro durata dipende dal n° di ore

di utilizzo, e dalla prescritta sostituzione dei filtri, non dal n° di anni di vita della m acchina. Es: nell'uso professionale, lavorando 8 ore al giorno per 20 giorni al mese, in 6 mesi la vita del

motore è finita. L'eventuale sostituzione in garanzia del m otore avverrà pertanto soltanto in caso di difetto di fabbrica accertato dai centri assistenza autorizzati Lindhaus, non in caso di usura

totale. Se dopo l’ispezione di una macchina o di pezz i ritornati, la Lindhaus stabilisce che il difetto non è coperto da garanzia, tutte le spese che la Lindh au s incontrerà nella riparazione della

macchina o delle parti, saranno a carico del cliente. Tutte le parti ritornate alla Lindhaus per sostituzione diventeranno di proprietà della Lindhaus. IN NESSUN CASO, LA LINDHAUS

SARA’ RESPONSABILE PER DANNI INDIRETTI, ACCIDENTALI CONSEGUENTI DA ALTRI DANNI. La Lindhaus non sarà responsabile nei confronti dei clienti per

rivendicazioni, danni, lesioni, azioni o cause di azioni qualsiasi basate su negligenze o precise responsabilità. I ricambi originali Lindhaus dovranno ess ere pri vi di dif etti di materiale per un

periodo di 90 giorni dopo l’installazione e saranno sottoposti a tutte le limitazioni ed esclusioni del presente certificato di garanzia limitato. La Lindhaus non garantisce che i suoi prodotti siano

vendibili o che le sue macchine possano essere us ate per ogni altro fine. Inoltre la Lindhaus non fornisce alcuna ulteriore garanzia eccetto per la presente garanzia limitata. Nessuna ulteriore

rappresentazione o garanzia, espressa o implicita fatta da rive nditori, rappresentanti o agent i della Lindhaus che non sia specificata nella presente dovrà ricadere sulla Lindhaus.

Lindhaus warrants to the original purchaser only (“Buyer”) that each new vacuum cleaner shall be free from defect in material and workmanship
upon delivery. Lindhaus’ liability is limited to repair or replacement of parts at the discretion of Lindhaus and/or the factory authorized service
centres, transportation prepaid (Buyer expense). The Lindhaus Limited Warranty is absolutely null and void unless the appliance has been
purchased from an Lindhaus Authorized Dealer. A warranty registration card is to be completed and returned immediately at the time of
purchase. Specific limitations and exclusions apply. Lindhaus equipment used in commercial applications has a limited warranty of two years.

ITEMS NOT COVERED BY WARRANTY INCLUDE, BUT ARE NOT LIMITED TO:

 Damage resulting from accidents, abuse, misuse or acts of God (lightning flood, etc.)
 Damage in transit; Rental units
 Failure due to lack of proper maintenance or care
 Relatively minor adjustments such as tightening of screws or bolts, etc. not connected with the replacement of parts.
 Repairs or alterations by an organization other than the factory or an authorized Lindhaus Service Centres.
 Normal wear and tear items: handles, wheels, bristles, nozzles, hoses, paper bags, filters, cords, carbon brushes shall not be consider a

defect in workmanship or materials.

"This warranty covers all defects in workmanship and material for the warranty period. The warranty does not cover any damage
resulting from any misuse, abuse or neglect of the product or any parts needing replacement due to normal wear and usage."

The eventual substitution of the motors under warranty will therefore be affected only in case of production defect (this has to be verified by the
authorized Lindhaus service centres). If, after inspection of the returned machine or any part or parts, Lindhaus determines that the defect is not
covered by the warranty, all expenses incurred by Lindhaus in connection with the replacement or repair if the machine or any parts thereof shall
be at the buyer’s responsibility. Any parts returned to Lindhaus for replacement shall become the property of Lindhaus.
In no event shall Lindhaus be liable for any indirect, special, incidental, consequential or other damages including but not limited to damage or
loss of property or equipment, lost revenues or profits, claims of customers, or harm to goodwill or business reputation directly or indirectly
arising from the sale, handling or use of the vacuum cleaner, or from any other costs relating thereto and Lindhaus’s liability hereunder. shall not
be liable to the buyer for any claims, damages, injures, actions, or causes of action whatsoever based on negligence or strict liability. Lindhaus
makes no warranty that its vacuum cleaner shall be merchantable or that such machine shall be fit for any particular purpose. Moreover
Lindhaus makes no expressed or implied warranties except for the limited warranty set forth herein. In addition no representation or warranty,
expressed or implied, made by any dealer, sales representative, or field agent of Lindhaus which is not specifically set forth herein shall be
binding on Lindhaus. Genuine Lindhaus replacement parts shall be free from defects in material and workmanship for a period of 90 days after
“installation” and shall be subject in all respects to the limitations and exclusions of this limited warranty.

Lindhaus garantiert den Originalkunden (nur den Direktkäufern), daß jeder neue Staubsauger vor der Lieferung frei von Material- und
Fabrikationsfehlern ist. Die Haftung von Lindhaus und der Kundenschutz gegenüber Lindhaus beschränkt sich offensichtlich auf die Reparatur
oder den Austausch der defekten Teile in unserer Fabrik oder in einem autorisierten Kundendienstzentrum, bei vom Kunden vorausbezahltem
Transport. Die beschränkte Lindhaus Garantie ist absolut null und nichtig ausser wenn das Gerät bei einem autorisierten Lindhaus Händler
gekauft worden ist. Die Garantieregistrationskarte sollte gleich beim Kauf ausgefüllt und retourniert werden. Alle Lindhaus Geräte für den

professionellen Gebrauch haben eine Garantiedauer von zwei Jahren.
AUSGENOMMEN VON DER GARANTIELEISTUNG SIND:

 Schäden, die durch Unfälle, Mißbrauch, Blitzschlag,
 Wasser oder Feuer verursacht werden.
 Transportschäden; Mietgeräte; Brüche, die auf eine unsachgemäße Wartung oder Pflege zurückzuführen sind
 Geringere Anpassungen wie: gelockerte Schrauben und verschiedene Regulierungen
 Reparaturen, die nicht von der Fabrik oder den autorisierten Kundendienstzentren durchgeführt worden sind
 Verschleißteile: Griffe, Transporträder, Bürsten, Vorrichtungen für die Kupplung der Bürsten, Rohransätze, Schläuche, Staubbeutel,

Kabel, Filter

Diese Garantie deckt alle Fabrikations- sowie Materialfeher während der ganzen Garantiedauer. Die Garantie deckt keine Schäden, die
auf unkorrekten Gebrauch, Missbrauch und Vernachlässigung im Gebrauch des Produkts zurückzuführen sind sowie alle Teile die
nach normaler Abnützung ersetzt werden müssen. Die eventuelle Auswechslung des Motors in Garantie wird nur dann stattfinden, wenn

sichergestellt wurde, (von den autorisierten Lindhaus Kundendienstzentren) dass es sich um einen Fabrikationsfehler handelt und nicht bei
totaler Abnützung. Wenn Lindhaus bei der Überprüfung eines eingesandten Geräts oder eingesandter Teile feststellt, daß der Fehler nicht von
der Garantie gedeckt wird, gehen alle Reparaturkosten des Geräts oder der Teile zu Lasten des Kunden. Alle zum Austausch an Lindhaus
zurückgesandten Teile gehen in den Besitz von Lindhaus über.

IN KEINEM FALL WIRD LINDHAUS FÜR INDIREKTE, UNVORHERGESEHENE SCHÄDEN HAFTEN, DIE SICH AUS ANDEREN SCHÄDEN
ERGEBEN. Lindhaus haftet gegenüber dem Kunden nicht für Ansprüche, Schäden, Verletzungen, Handlungen oder Gründe für Handlungen

jeglicher Art, die auf Nachlässigkeit oder bestimmte Verantwortung beruhen. Die originalen Lindhaus Ersatzteile müssen nach der Installation
für einen Zeitraum von 90 Tage frei von Materialfehlern sein und unterliegen allen Beschränkungen und Ausschließungen des vorliegenden
beschränkten Garantiescheins. Lindhaus garantiert nicht, daß seine Produkte für jeden Zweck verkäuflich sind oder benutzt werden können.
Außerdem gibt Lindhaus mit Ausnahme der vorliegenden beschränkten Garantie keine weitere Garantie. Keine weitere ausgesprochene oder
miteinbegriffene Darstellung oder Garantie, die von Verkäufern, Vertretern oder Agenten von Lindhaus gemacht wird, die nicht in der
vorliegenden Garantie genau angegeben ist, darf auf Lindhaus zurückfallen.

Lindhaus Limited Warranty

Lindhaus beschränkter Garantieschein

Product name - Nome del prodotto - Name des Produkts - Nom du produit - Nombre del producto

WARRANTY- GARANZIA – GARANTIE - GARANTIA

□ RX eco For

Serial N° - N

ce 380e □ RX eco Force 450e □ RX eco Force 500e

° serie - Seriennummer - N° de série: ___________________
Date - Data – Date- Fecha: _____________________________________________________
Buyer name - Nome dell’acquirente - Name des Käufers - Nom de l’acheteur - Nombre del comprador:

_________________________________________________________________________________________________________
Where is used - Luoghi di utilizzo - Benutzungsorte - Lieu d’utilisation - Lugares de uso:

ٱ Commercial - P
ٱ Home - Casa - Hau

Addr

ess - Indirizzo - Anschrift - Adresse - Dirección:

_____________________________________________________________________________Tel_________________________
City - Città - Stadt -Ville - Ciudad State - Stato - Staat - Pays - País Z.I.P. - C.a.p. - P.L.Z. - C.P - C.P

rofessionale - Gewerbe - Professionnel - Profesional

shalt - Maison - Casa

_______________________________________________ __________________________________________________________
Did you purchase a Lindhaus product for: □ Light weight □ Low sound level □ High quality □ Warranty □ Styling □ Price

Ha deciso di acquistare un prodotto Lindhaus per:

□ Leggerezza □ Bassa rumorosità □ Alta qualità □ Garanzia □ Stile □ Prezzo

Sie haben sich für ein Lindhaus-Produkt entschieden wegen:
□ Filtrierleistungsfähigkeit □ Geräuschentwicklung □ Hohe Qualität □ Garantie □ Stil □ Preis
Vous avez décidé d’acheter un produit Lindhaus pour:
□ Efficacité de filtration □ Faible bruit □ Haute qualité □ Garantie □ Stil □ Prix
Ud. ha decidido comprar un producto Lindhaus por:
□ Eficiencia filtrante □ Bajo nivel de ruido □ Alta cualidad □ Garantía □Estilo □ Precio
Was your instruction manual easy to understand? - Il libretto di istruzioni è stato di facile comprensione?
War die Gebrauchsanweisung leicht verständlich? - Le manuel d’instruction est-il de facile compréhension?
¿El manual de uso ha sido de fácil comprensión? □ Yes-Si-Ja-Oui- Sí □ No-No-Nein-Non-No
Suggestions-Suggerimenti- Ratschläge-suggestions- Sugerensias:_____________________________ ________________________

WARRANTY REGISTRATION AND SURVEY (ONLY U.S.A.)

Machine Model:

□ RX eco Force 380e □ RX eco Force 450e □ RX eco Force 500e

Serial Number:__________________________________
Bu

yer: Surname____________________________________________________________________
Name_______________________________________________________________________
Address_____________________________________________________________________
Zip Code_______________ Town __________________________Tel.___________________

Did you purchase a Lindhaus product for:

□ Low weight □ Low sound level □ High quality □ Warranty □ Styling □ Price

Where is used:

Was your instruction manual easy to understand?:

□ Home □ School □ Contract cleaning □ Office □ Store □ Other____________

□ Yes □ No

Suggestions:____________________________________________________________________________

______________________________________________________________________________________

PURCHASE DATE

PURCHASE DATE

DEALER STAMP

_________________________________

Lindhaus garantit à ses clients (seul aux acheteurs directs) que tout nouvel aspirateur est exempt de matériaux défectueux et de défaut de

A

A

Lindhaus Lindhaus Certificat de Garantie limitée

fabrication avant la livraison. La responsabilité de Lindhaus et la tutelle du client à l’égard de Lindhaus, se limite naturellement à la réparation et
au remplacement de pièces défectueuses dans notre usine ou dans des centres d’assistance autorisés, port prépayé par le client. Le certificat
de garantie limitée Lindhaus est à considéré nul ou non valable si l’appareil n’a pas été acheté chez un revendeur autorisé Lindhaus.

La carte d’enregistrement de la garantie doit être remplie et renvoyée immédiatement au moment de l’achat.
Les appareils Lindhaus à usage professionnel sont garantis 2 ans.
NE SONT PAS COUVERTS PAR LA GARANTIE:

 tout dommage dus à accidents, mauvaise utilisation, foudre, eau et feu.
 tout dommage causé par le transport
 Les appareils en location
 Les ruptures dues à entretiens ou utilisations non appropriés
 Les petits ajustements comme: vis dévissées et réglages divers
 Les réparations non effectuées par l’usine ou par les centres autorisés
 Les pièces soumises à usure normale: poignées et roues, brosses, dispositif de raccord des brosses, suceurs, tuyaux, sacs à poussière,

filtres, câbles.

Cette garantie couvre tous les défauts de fabrication et de matériaux pendant la période de garantie. La garantie ne couvre pas les
dommages dus à mauvaise utilisation, abus ou négligence durant l’utilisation de l’appareil ou de toute autre pièce qui ait besoin d’être
remplacée à cause d’une normale utilisation.

L’éventuel remplacement du moteur en garantie sera effectué seul en cas de constatation de défaut de fabrication par des centres d’assistance
autorisés Lindhaus. Si après l’inspection de l’appareil ou de pièces renvoyées, Lindhaus établit que le défaut n’est pas couvert par la garantie,
tous les frais que Lindhaus aura couvert pour la réparation de l’appareil ou de certaines parties, seront à la charge du client. Toutes les parties
renvoyées à Lindhaus pour être remplacées deviendront propriété de Lindhaus.

EN AUCUN CAS, LINDHAUS NE SERA RESPONSABLE POUR DES DOMMAGES INDIRECTS, ACCIDENTAUX CONSEQUENTS A
D’AUTRES DOMMAGES. Lindhaus ne sera pas responsable envers les clients pour les revendications, les dommages, les lésions, les actions

ou causes d’actions quelconques se basant sur des négligences ou responsabilités précises. Les pièces de rechange Lindhaus devront être
privés de tout défauts de matériaux pendant une période de 90 jours après l’installation et seront soumises à toutes les limitations et exclusions
du présent certificat de garantie limité.
La Lindhaus ne garantit pas que ses produits puissent être en vente ou que ses appareils puissent être utilisés en tout autre but. En outre la
Lindhaus ne fournit aucune autre garantie que cette garantie limitée. Aucune autre représentation ou garantie, exprimée ou implicite effectuée

par le revendeur, le représentant ou l’agent de la Lindhaus qui ne soient pas précisée dans la présente, ne pourra être rejetée sur Lindhaus.

Lindhaus certificado de Garantía limitada
Lindhaus garantiza a los clientes originales (sólo directos compradores) solamente que cada nueva aspiradora estará exenta de defectos en
material y fabricación antes de la entrega. La responsabilidad de Lindhaus y el recurso exclusivo del cliente contra Lindhaus están claramente
limitados a las reparaciones y sustituciones de las piezas defectuosas por nuestra fábrica o por el centro de asistencia autorizado Lindhaus con
transporte prepagado por el cliente. El certificado de garantía limitada Lindhaus está considerado nulo o no válido si el aparato no ha sido
adquirido a un revendedor autorizado Lindhaus.
La tarjeta registración de garantía tiene que ser rellenada y enviada en seguida en el momento de la compra.
Los aparatos Lindhaus utilizados para uso profesional están garantizados 2 años.
QUEDAN EXCEPTUADOS DE LA GARANTÍA:

 Los daños provocados por accidentes, uso incorrecto, rayos, agua, y fuego.
 Daños causados por el transporte.
 Máquinas de alquiler.
 Rupturas debidas a la carencia de un apropiado mantenimiento o cuidado.
 Modificaciones menores como: ajuste de tornillos, reglajes varios.
 Reparaciones no efectuadas por la fábrica o por los centros de asistencia autorizados.
 Piezas que se gastan por su uso: mangos, ruedecillas, cepillos, dispositivo de emparejamiento de los cepillos, boquillas, tubos, bolsas de

papel, cables, etc.
Esta garantía cubre todos los defectos de fábrica y de materiales durante el periodo de garantía. La garantía no cubre ningún daño derivante
por uso incorecto, abuso y negligencia en el uso del producto o cualquier pieza que necesite ser reemplazada por desgaste normal.
Eventual sustitución de los motores en garantía serán efectuada sólo en caso de defecto de fábrica comprobados por los centros de asistencia
autorizados Lindhaus. Si después de la inspección de la máquina o de cualquier pieza devuelta, Lindhaus determina que el defecto no lo cubre
la garantía, todos los gastos que Lindhaus encontrará en la reparación de la máquina o de sus piezas, serán a cargo del cliente. Cualquier pieza
devuelta a Lindhaus para su sustitución, pasará a ser propiedad de Lindhaus.
EN NINGÚN CASO LINDHAUS SERÁ RESPONSABLE DE DAÑOS INDIRECTOS, ACCIDENTALES CONSIGUIENTES DE OTROS DAÑOS.
Lindhaus no será responsable de reclamaciones, daños, lesiones, acciones o causas de acciones, cualquiera que sean, basadas en
negligencias o precisas responsabilidades. Los recambios originales Lindhaus tendrán que estar libres de defectos de materiales por 90 días a
partir de la instalación y tendrán todas las limitaciones de garantía hasta aquí descritas. Lindhaus no garantiza que sus productos sean
vendibles o que sus máquinas puedan ser usadas para otros fines. Además Lindhaus no ofrece alguna garantía ulterior, excepto por la presente
garantía limitada. Ninguna ulterior representación o garantía, expresa o implícita, hecha por consignatarios, representantes o agentes de
Lindhaus que no sea especificada en la siguiente, tendrá que recaer en Lindhaus.Lindhaus Certificat de Garantie

FOR U.S.A. ONLY

ffix postage

stamp here

LINDHAUS U.S.A.

P.O. BOX 159

SAVAGE MN
55378-0159

DEALER STAMP / TIMBRO DEL RIVENDITORE
STEMPEL DES VERKÄUFERS / TIMBRE DE
REVENDEUR / SELLO DEL CONSIGNATARIO

Spett.le

LINDHAUS S.r.l.

ffix postage
stamp here
Af

francare come
cartolina
Wie eine Postkarte
frankieren

Affranchir comme
carte postale
Sellar como una
postal

Via Belgio, 22

35127 PADOVA - ITALY
