Ligier X Too User Manual

INDEX ILLUSTRE
INDICE DELLE TAVOLE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

ALTERNATORE BATTERIA TELAIO ANTERIORE CARROZZERIA COFANO

ALTERNATOR BATTERY FRONT FRAME BODY BONNET

LICHTMASCHINE BATTERIE VORDERRAHMEN KARROSSERIE MOTORHAUBE

ALTERNADOR BATERIA BASTIDOR DELANTERO CAJA CAPO

CAPOTALTERNATEUR BATTERIE CADRE AVANT CAISSE

JS 28

X-TOO

Planche AM CH Planche AM CH Planche AM CH Planche AM CH Planche AM CH

T01 - 0 T02 - 0 T03 - 0 T04 - 0 T05 - 0

T01A 718 4428 T02A 761 7488 T04A 673 463 T05A 688 4961

T04B 688 4961

www.piecesanspermis.fr

INDEX ILLUSTRE
INDICE DELLE TAVOLE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

COMMANDE DE HAYON CEINTURE DE SECURITE CHASSIS CHAUFFAGECARROSSERIE

CARROZZERIA COMANDO PORTELLONE CINTURA DI SICUREZZA TELAIO CARROZZERIA RISCALDAMENTO

BODY TAILGATE CONTROL SAFETY BELT BODY CHASSIS HEATER

KARROSSERIE HECKKLAPPEBEDIENUNG SICHERHEITSGURT RAHMEN CHASSIS HEIZUNG

CARROCERIA MANDO PORTON CINTURON DE SEGURIDAD CHASIS CAJA CALENTAMENTO

JS 28

X-TOO

Planche AM CH Planche AM CH Planche AM CH Planche AM CH Planche AM CH

T06 - 0 T07 - 0 T08 - 0 T09 - 0 T10 - 0

T06A 688 4961 T07A 764 7148 T10A 664 919

T07B 778 8715 T10B 680 1558

T10C 703 3806
T10D 721 7163

www.piecesanspermis.fr

INDEX ILLUSTRE
INDICE DELLE TAVOLE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

CIRCUIT DE FREIN DIRECTION ECLAIRAGE EQUIPEMENT PORTE ESSUIE GLACE ARRIERE

CIRCUITO FRENI STERZO LUCE IMPIANTO PORTIERA TERGICRISTALLO POSTERIORE

BRAKE CIRCUIT STERING LIGHTING DOOR EQUIPMENT REAR WINDSCREENS

BREMSKREIS LENKUNG BELEUCHTUNG TÜRAUSSTATTUNG HINTERE SCHEIBENWISCHER

CIRCUITO DEL FRENO DIRECCION ALUMBRADO EQUIPAMIENTO PUERTA LIMPIA PARABRISAS TRASEROS

JS 28

X-TOO

Planche AM CH Planche AM CH Planche AM CH Planche AM CH Planche AM CH

T11 - 0 T12 - 0 T13 - 0 T14 - 0 T15 - 0

T12A 732 6453 T13A - - T14A 688 4961 T15A 688 4961

T13B 688 4961
T13C 750 7411

www.piecesanspermis.fr

INDEX ILLUSTRE
INDICE DELLE TAVOLE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

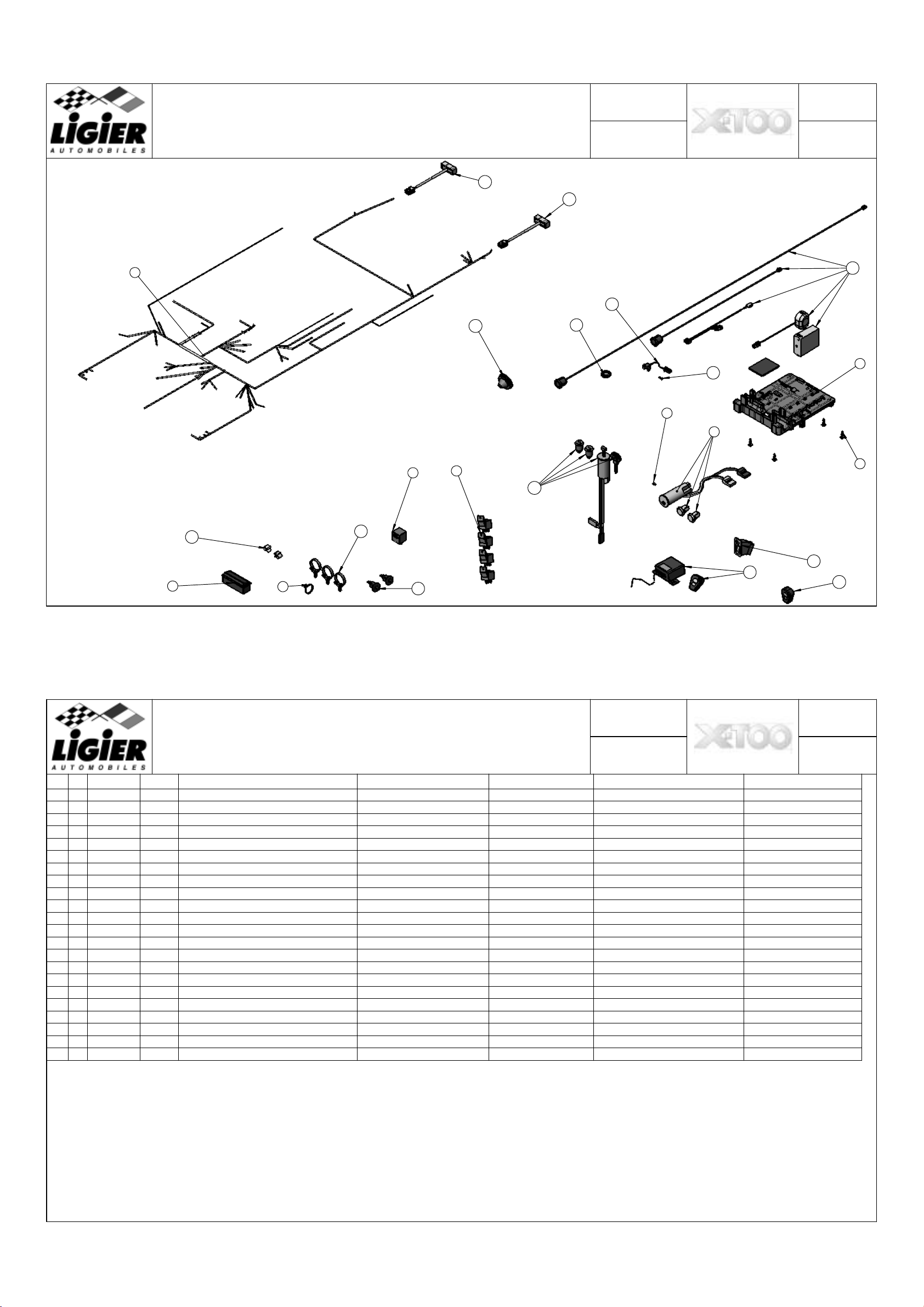

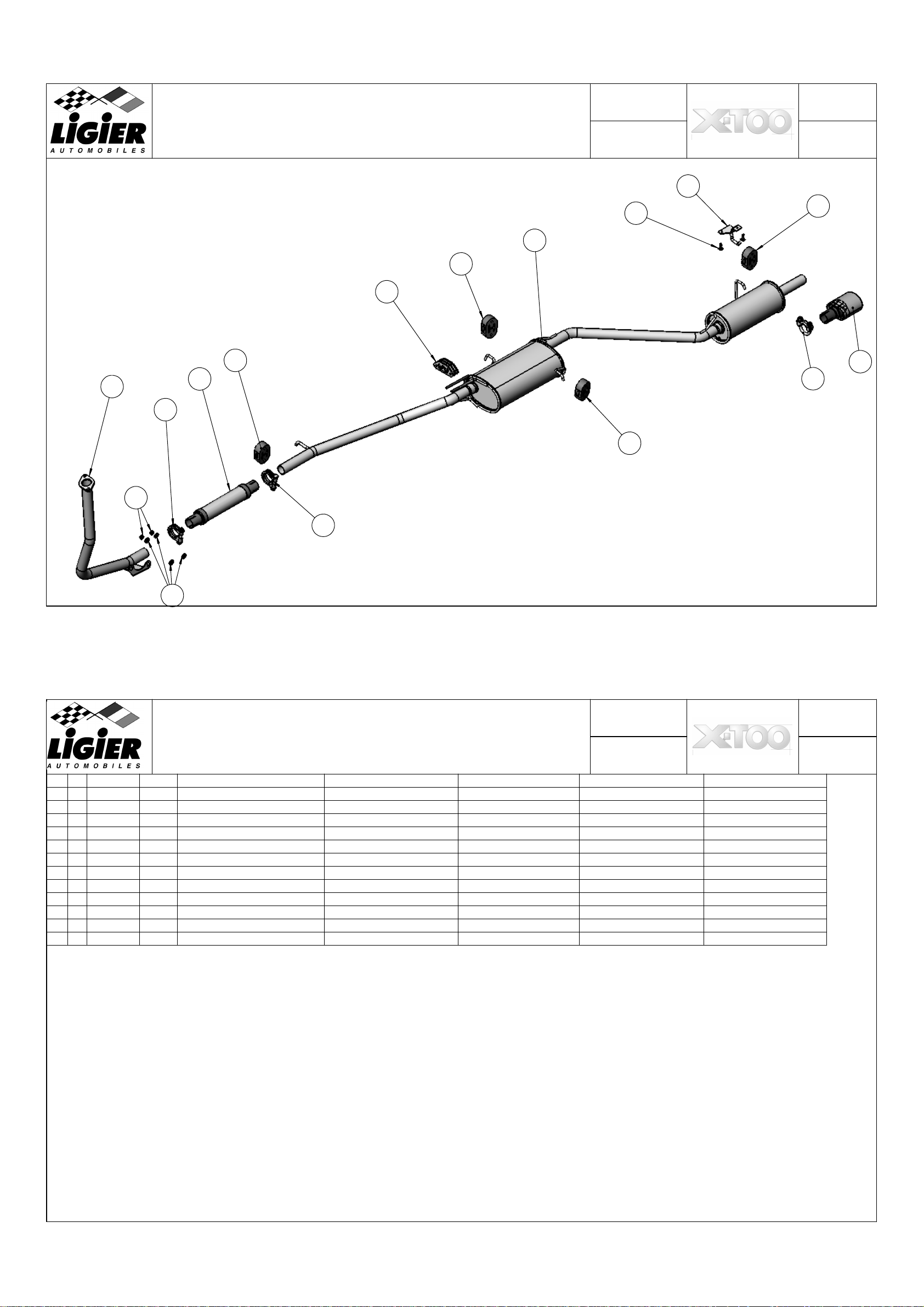

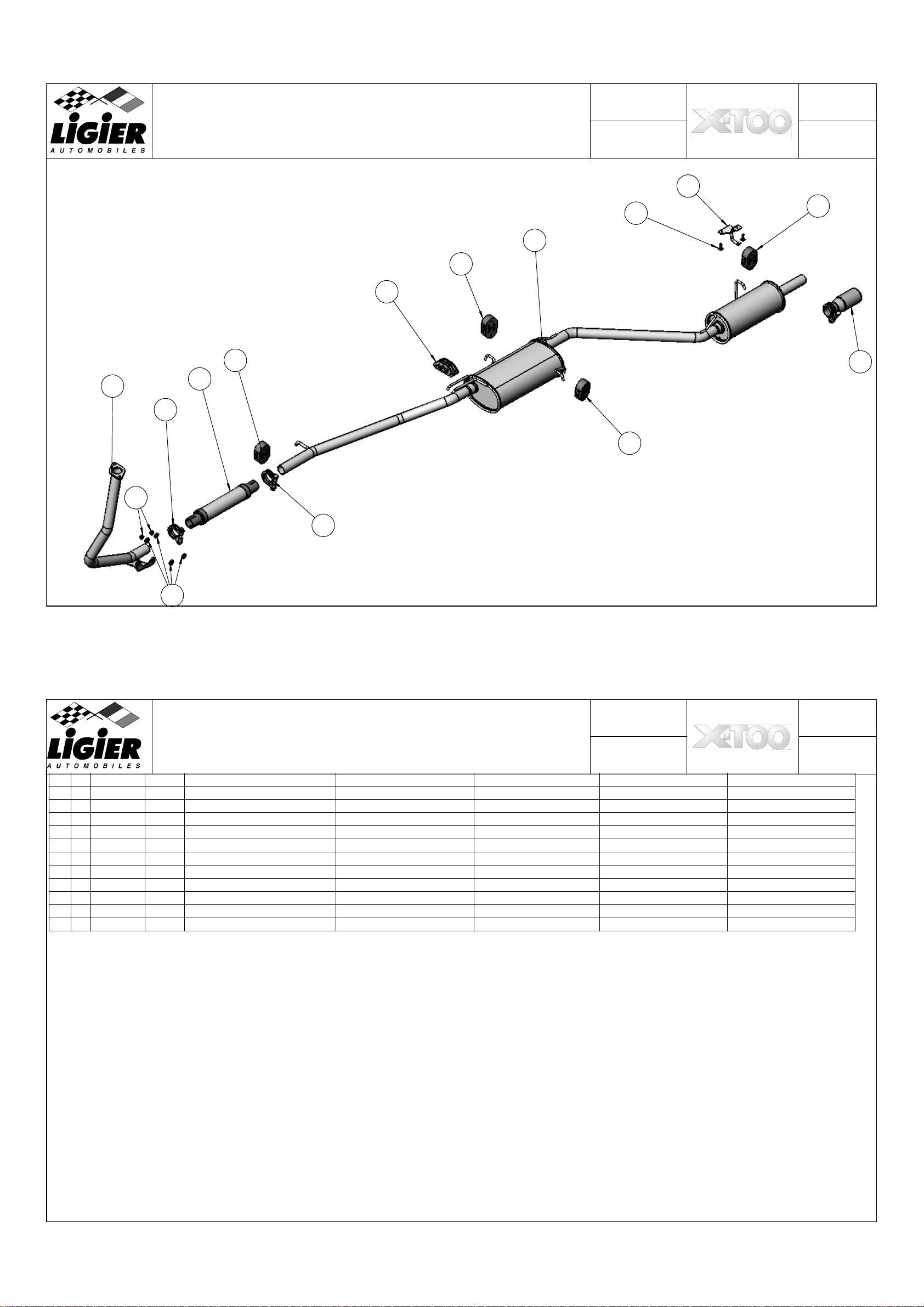

ESSUIE GLACE AVANT FAISCEAU ELECTRIQUE FAISCEAU MOTEUR ECHAPPEMENT VARIATEUR

TERGICRISTALLO ANTERIORE FASCIO ELETTRICO FASCIO MOTORE MARMITTA VARIATORE

FRONT WINDSCREENS ELECTRICAL FASCIA ENGINE HARNESS SILENCER VARIATOR

VORNE SCHEIBENWISCHER KABELBAUM MOTOR KABELBAUM AUSPUFF GESCHWINDIGKEITSREGLER

JS 28

X-TOO

LIMPIA PARABRISAS

DELANTEROS

Planche AM CH Planche AM CH Planche AM CH Planche AM CH Planche AM CH

T16 - 0 T17 - 0 T18 - 0 T19 - 0 T20 - 0

T16A 688 4961 T17A 679 2275 T18A 740 7433 T19A 688 4961

HAZ ELETRICO HAZ MOTOR SILENCIADOR VARIADOR

T17B 688 4961

www.piecesanspermis.fr

INDEX ILLUSTRE
INDICE DELLE TAVOLE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

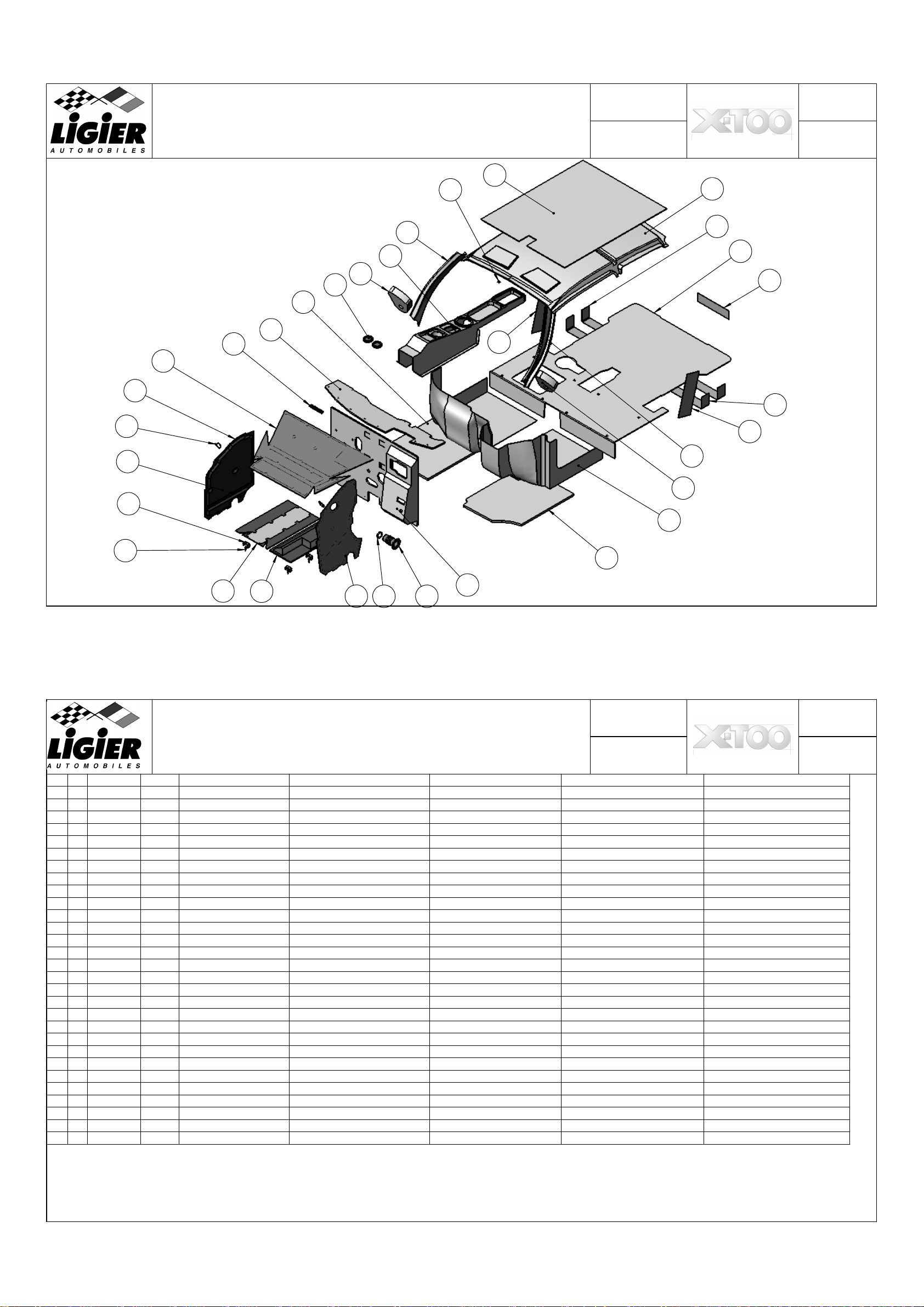

VARIATEUR VARIATEUR FREIN A MAIN GARNISSAGE INTERIEUR GLACES

VARIATORE VARIATORE FRENO A MANO RIVESTIMENTO INTERNO VETRI

VARIATOR VARIATOR PARKING BRAKE INTERIOR TRIM WINDSCREEN

GESCHWINDIGKEITSREGLER GESCHWINDIGKEITSREGLER FESTSTELLBREMSE INNERTRIM SCHEIBEN

VARIADOR VARIADOR FRENO DE MANO REVESTIMIENTO INTERIOR CRISTAL

X-TOO

JS 28

Planche AM CH Planche AM CH Planche AM CH Planche AM CH Planche AM CH

T21 - 0 T22 - 0 T23 - 0 T24 - 0 T25 - 0

T21A 656 200 T23A 771 7934 T24A 716 4868 T25A 688 4961

T24B 688 4961
T24C 722 ­T24D 759 7227
T24E 723 7419

www.piecesanspermis.fr

INDEX ILLUSTRE
INDICE DELLE TAVOLE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

JS 28

X-TOO

HAYON LAVE-GLACE

PORTELLONE LAVA VETRO IMPIANTO ELECTRICO PORTIERA

FLAP WINDSCREEN DOOR ELECTRIC EQUIPEMENT EQUIPMENT MANUAL HOLDER INVERSOR CONTROL

TUR WISHWASSER ELEKTISCHE TURAUSTATTUNG MANUELL TURAUSSTATTUNG WENDEGETRIEBESTEUERUNG

PORTON LAVAPARABRISAS

Planche AM CH Planche AM CH Planche AM CH Planche AM CH Planche AM CH

T26 - 0 T27 - 0 T28 - 0 T29 - 0 T30 - 0

T26A 688 4961 T28A 679 2275

EQUIPEMENT ELECTRIQUE

PORTE

EQUIPAMIENTOR ELECTRICO

PUERTA

EQUIPEMENT PORTE MANUEL COMMANDE INVERSEUR

ATTREZZATURA PORTIERA

MANUALE

EQUIPAMIENTO PORTA MANUAL MANDO DEL INVERSOR

COMANDO INVERSORE

www.piecesanspermis.fr

INDEX ILLUSTRE
INDICE DELLE TAVOLE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

MOTEUR DIESEL ENSEMBLE PEDALIER PLANCHE DE BORD PORTE RADIO

MOTORE DIESEL GRUPPO PEDALIERA CRUSCOTTO PORTA RADIO

ENGINE DIESEL HORIZONTAL PEDALS SUPPORT DASHBOARD DOOR RADIO CAR

DIESEL ENGINE HORIZONTAL KETTENTRIEB ARMATURENBRETT TÜR RADIOGERÄT

MOTOR DIESEL PLATO HORIZONTAL TABLERO VOLANTE PUERTA AUTORRADIO

X-TOO

JS 28

Planche AM CH Planche AM CH Planche AM CH Planche AM CH Planche AM CH

T31 - 0 T32 - 0 T33 - 0 T34 - 0 T35 - 0

T31A 714 7138 T33A 688 4961 T34A - - T35A 642 397

T34B 699 3050
T34C 688 4961

www.piecesanspermis.fr

INDEX ILLUSTRE
INDICE DELLE TAVOLE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

RADIATEUR-REFROIDISSEMENT RESERVOIR CARBURANT ROUES SIEGES TRAIN ARRIERE

RADIATORE-RAFFREDAMENTO SERBATOIO RUOTE SEDILI RETROTRENO

RADIATOR-COOLING TANK WHEELS SEATS REAR AXLE

KUHLER TANK RAD SITZE HINTERE WAGENACHSE

RADIADOR-REFRIGERACION DEPOSITO RUEDA ASIENTOS TREN TRASERO

JS 28

X-TOO

Planche AM CH Planche AM CH Planche AM CH Planche AM CH Planche AM CH

T36 - 0 T37 - 0 T38 - 0 T39 - 0 T40 - 0
T36A 690 1657 T37A 744 6197 T38A 670 632 T39A 688 4961 T40A 636 112
T36B 688 4961 T38B 684 1778 T40B 666 1068
T36C 738 5232 T38C 688 4961 T40C 668 2947

T38D 760 7405 T40D 731 6207
T38E 758 7545

www.piecesanspermis.fr

INDEX ILLUSTRE
INDICE DELLE TAVOLE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

TRAIN AVANT BOITE DE VITESSE BOITE DE VITESSE PORTE MOYEU AVANT ETRIER DE FREIN AVANT

TRENO ANTERIORE SCATOLA CAMBIO SCATOLA CAMBIO PORTAMOZZO ANTERIORE PINZA FRENO ANTERIORE

FRONT AXLE GEAR CASE GEAR CASE FRONT HUB CARRIER FRONT BREAK CALIPER

VORNE WAGENACHSE GETRIEBEGEHAUSE GETRIEBEGEHAUSE VORNE NABETRÄGER BREMSTEIGBÜGEL VORNE

TREN DELANTERA CAJA VELOCIDADES CAJA VELOCIDADES PORTACUBO DELANTERO PINZA FRENO DELANTERO

JS 28

X-TOO

Planche AM CH Planche AM CH Planche AM CH Planche AM CH Planche AM CH

T41 - 0 T42 - 0 T43 - 0 T44 - 0 T45 - 0
T41A 636 112
T41B 667 3503
T41C 731 6207

www.piecesanspermis.fr

INDEX ILLUSTRE
INDICE DELLE TAVOLE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

FREIN ARRIERE TRANSMISSION COLLECTEUR GROUPE PISTON VOLANT MAGNETIQUE

FRENO POSTERIORE TRASMISSIONE COLLETTORE GRUPPO PISTONI VOLANTE MAGNETICO

REAR BRAKE TRASMISSION MANIFOLD PISTON UNIT MAGNETIC STEERING WHEEL

ERSATZTEILE HINTERBREMSE GETRIBE KRUMMER PLUGERKOLBEN GRUPPE MAGNETISCHE SCHWUNGRAD

FRENO TRASERO TRANSMISION COLECTOR GRUPO PISTON VOLANTE MAGNETICO

JS 28

X-TOO

Planche AM CH Planche AM CH Planche AM CH Planche AM CH Planche AM CH

T46 - 0 T47 - 0 T48 - 0 T49 - 0 T50 - 0
T46A 668 2947 T47A 667 3503
T46B 677 4810

www.piecesanspermis.fr

INDEX ILLUSTRE
INDICE DELLE TAVOLE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

CULBUTEURS INJECTEUR POMPE A EAU LEVIERS CULASSE

BILANCIERI INIETTORE POMPA ACQUA LEVE TESTATA

ROCKER ARM INJECTOR WATER PUMP LEVERS CYLINDER HEAD

KIPPHEBEL DUSE WASSERPUMPE HEBEL ZYLINDERKOPF

BALANCIN INYECTOR BOMBA DE AGUA PALANCAS CULATA

JS 28

X-TOO

Planche AM CH Planche AM CH Planche AM CH Planche AM CH Planche AM CH

T51 - 0 T52 - 0 T53 - 0 T54 - 0 T55 - 0

www.piecesanspermis.fr

INDEX ILLUSTRE
INDICE DELLE TAVOLE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

DEMARREUR ELECTRIQUE CARTER MOTEUR POMPE A HUILE SERIE JOINT ACCESSOIRES

ACCENSIONE CARTER MOTORE POMPA OLIO GRUPPO GUARNIZIONI ACCESSORI

STARTER ENGINE CRANKCASE OIL PUMP GASKET SET ACCESSORIES

ANLASSER MOTORGEHÄUSE OLPUMPE DICHTUNG SERIE AUFTATTUNGEN

ARRANQUE CARTER MOTOR BOMBA ACEITE SERIE DE JUNTAS ACCESORIOS

JS 28

X-TOO

Planche AM CH Planche AM CH Planche AM CH Planche AM CH Planche AM CH

T56 - 0 T57 - 0 T58 - 0 T59 - 0 T60 688 4961

www.piecesanspermis.fr

TEAM 26

TEAM 26

TEAM 26

TEAM 26

TEAM 26

INDEX ILLUSTRE
INDICE DELLE TAVOLE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

JS 28

X-TOO

Planche AM CH Planche AM CH Planche AM CH Planche AM CH Planche AM CH

T61 - -

www.piecesanspermis.fr

ALTERNATEUR
ALTERNATORE
ALTERNATOR
LICHTMASCHINE
ALTERNADOR

10

Mtage 28
Alternateur

T01

JS28
X-TOO

12

11

7

6

4

3

2

5

1

8

9

ALTERNATEUR
ALTERNATORE
ALTERNATOR
LICHTMASCHINE
ALTERNADOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 11-2-958 Alternateur Alternatore Alternator Lichtmaschine Alternador
2 1 11-2-954 Support alternateur Supporto alternatore Alternator bracket Lichtmaschineträger Soporte alternador
3 2 00-4-024 Rondelle 12.2 x 24 x 2.5 Rondella Washer Rondelle Arandela
4 2 00-2-190 Vis CHc M12 20/20 Z-B Vite Screw Schraube Tornillo
5 1 00-2-071 Vis HM10-50/26 Z-B Vite Screw Schraube Tornillo
6 1 00-4-002 Rondelle 10x22x2 Rondella Washer Rondelle Arandela
7 1 00-3-064 Ecrou nylstop HM10 Dado Nut Mutterschraube Tuerca
8 1 00-4-006 Rondelle 8x16x1.5 Rondella Washer Rondelle Arandela

9 1 00-2-081 Vis CHc M8-20/20 Z-B Vite Screw Schraube Tornillo
10 1 11- 2- 955 Poulie alter n at eur Puleggia alternatore Alternat or pulley Licht maschineriem ens cheibe Polea Alternador
11 1 11-2-957 Courroie d'alternateur Cinghia alternatore Altter nator belt Lichtmaschineriemen Corea alternador
12 4 00-2-237 Vis torx M6-30 rondelle imp. Vite Screw Schraube Tornillo

Mtage 28
Alernateur

T01

JS28
X-TOO

www.piecesanspermis.fr

ALTERNATEUR
ALTERNATORE
ALTERNATOR
LICHTMASCHINE
ALTERNADOR

AM718
Ch :4428

Mtage 28
Alternateur
AM718

9

T01A

JS28
X-TOO

11

10

7

6

4

3

2

5

12

8

ALTERNATEUR
ALTERNATORE
ALTERNATOR
LICHTMASCHINE
ALTERNADOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 11-2-958 Alternateur Alternatore Alternator Lichtmaschine Alternador

2 1 11-2-954 Support Alternateur Supporto alternatore Alternator bracket Lichtmaschineträger Soporte alternador

3 2 00-4-024 Rondelle 12.2 x 24 x 2.5 Rondella Washer Rondelle Arandela

4 2 00-2-190 Vis CHc M12 20/20 Z-B Vite Screw Schraube Tornillo

5 1 00-2-071 Vis HM10-50/26 Z-B Vite Screw Schraube Tornillo

6 1 00-4-002 Rondelle 10x22x2 Rondella Washer Rondelle Arandela

7 1 00-3-064 Ecrou nylstop HM10 Dado Nut Mutterschraube Tuerca

8 1 00-2-147 Vis CHc M8-25/25 Z-B Vite Screw Schraube Tornillo

9 1 11-2-955 Poulie alternateur Puleggia alternatore Alternator pulley Lichtmaschineriemenscheibe Polea Alternador
10 1 11-2-957 Courroie d'alternateur Cinghia alternatore Altternator belt Lichtmaschineriemen Corea alternador
11 4 00-2-237 Vis torx M6-30 rondelle imp. Vite Screw Schraube Tornillo
12 1 00-4-167 Ch 4428 Rondelle M8 8.2/22 BN82300 Rondella Washer Rondelle Arandela

1

AM718
Ch :4428

Mtage 28
Alernateur
AM 718

T01A

JS28
X-TOO

www.piecesanspermis.fr

ALTERNATEUR
ALTERNATORE
ALTERNATOR
LICHTMASCHINE
ALTERNADOR

AM812
Ch :11215

Mtage 28
Alternateur
AM812

9

T01B

JS28
X-TOO

11

10

7

6

4

3

2

5

12

8

ALTERNATEUR
ALTERNATORE
ALTERNATOR
LICHTMASCHINE
ALTERNADOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 11-2-958 Alternateur Alternatore Alternator Lichtmaschine Alternador
2 1 11-2-954 Support Alternateur Supporto alternatore Alternator bracket Lichtmaschineträger Soporte alternador
3 2 00-4-024 Rondelle 12.2 x 24 x 2.5 Rondella Washer Rondelle Arandela
4 2 00-2-190 Vis CHc M12 20/20 Z-B Vite Screw Schraube Tornillo
5 1 00-2-071 Vis HM10-50/26 Z-B Vite Screw Schraube Tornillo
6 1 00-4-002 Rondelle 10x22x2 Rondella Washer Rondelle Arandela
7 1 00-3-064 Ecrou nylstop HM10 Dado Nut Mutterschraube Tuerca
8 1 00-2-147 Vis CHc M8-25/25 Z-B Vite Screw Schraube Tornillo

9 1 11-2-989 Ch11215 Poulie alternateur Puleggia alternatore Alternator pulley Lichtmaschineriemenscheibe Polea Alternador
10 1 11-2-990 Ch11215 Courroie d'alternateur Cinghia alternatore Altternator belt Lichtmaschineriemen Corea alternador
11 4 00-2-237 Vis torx M6-30 rondelle imp. Vite Screw Schraube Tornillo
12 1 00-4-167 Rondelle M8 8.2/22 BN82300 Rondella Washer Rondelle Arandela

1

AM812
Ch :11215

Mtage 28
Alernateur
AM 812

T01B

JS28
X-TOO

www.piecesanspermis.fr

BATTERIE
BATTERIA
BATTERIE
BATERIA
BATTERY

Mtage 28
Batterie

T02

JS28
X-TOO

3

2

5

7

6

BATTERIE
BATTERIA
BATTERIE
BATERIA
BATTERY

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 08-5-937 Support batterie Supporto batteria Battery support Batterieträger Soporte batería
2 1 06-3-354 Batterie 50 AH Batteria Batterie Batteria Battery
3 1 08-5-938 Couvercle batterie Copri batteria Battery cover Batterie abdeckung Trapa bateria
4 1 08-1-386 Barrette fixation batterie Linguetta di fissaggio Fixing plate Befestigungsschelle Pastilla de fijación
5 1 00-2-125 Vis HM6-30/30 Z-B Vite Screw Schraube Tornillo
6 4 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
7 1 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela

Mtage 28
Batterie

4

1

T02

JS28
X-TOO

www.piecesanspermis.fr

BATTERIE
BATTERIA
BATTERIE
BATERIA
BATTERY

AM761

Ch7488

Mtage 28
Batterie

T02A

JS28
X-TOO

3

2

5

7

6

BATTERIE
BATTERIA
BATTERIE
BATERIA
BATTERY

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 08-5-937 Support batterie Supporto batteria Battery support Batterieträger Soporte batería
2 1 06-3-374 Ch7488 Batterie 44 AH - FF03 Batteria Batterie Batteria Battery
3 1 08-5-938 Couvercle batterie Copri batteria Battery cover Batterie abdeckung Trapa bateria
4 1 08-1-386 Barrette fixation batterie Linguetta di fissaggio Fixing plate Befestigungsschelle Pastilla de fijación
5 1 00-2-125 Vis HM6-30/30 Z-B Vite Screw Schraube Tornillo
6 4 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
7 1 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela

AM761

Ch7488

Mtage 28
Batterie

4

1

T02A

JS28
X-TOO

www.piecesanspermis.fr

CADRE AVANT
TELAIO ANTERI O R E
FRONT FRAME
VORDER RAHMEN
MARCO DELANTERO

4

11

T03

Mtage 28
Cadre avant

9

10

2

6

3

9

11

10

2

JS28
X-TOO

8

5

5

1

7

CADRE AVANT
TELAIO ANTERI O R E
FRONT FRAME
VORDER RAHMEN
MARCO DELANTERO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 01-2-767 Cadre avant Telaio anteriore Front frame V orde r rah men Marco delanter o
2 4 00-2-118 Vis HM8-40/22 Z-B Vite Screw Schraube Tornillo
3 4 00-3-128 Ecrou twolock HM8 Dado Nut Mutterschraube Tuerca
4 2 01-2-731 Br ide fixation Ø35 Flangia f issaggio Fixing flange Befestigungspatte Brida fijacion
5 4 00-3-061 E c r ou nyls top HM6 Dado Nut Mutterschraube Tuerca
6 4 00-4-004 Rondelle 8x18x1.5 Rondella Washer Rondelle Arandela
7 1 01-2-793 Patte G support phare Linguetta SX supporto faro Left bracket headlight support L. Befestigungsclip Scheinwerferträger Patilla I. soporte faro
8 1 01-2-792 Patte D support phare Linguetta DX supporto faro Right bracket headlight support R. Befestigungsclip Scheinwerferträger Patilla D. soporte faro

9 4 00-2-092 Vis CHc M6-25/18 Z-B Vite Screw Schraube Tornillo
10 4 07-4-018 Obturateur D22 Otturatore Shutter Blande Obturador
11 4 00-4-001 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela

Mtage 28
Cadre avant

6

3

T03

JS28
X-TOO

www.piecesanspermis.fr

CADRE AVANT
TELAIO ANTERIORE
FRONT FRAME
VORDER RAHMEN
MARCO DELANTERO

AM815
Ch 11074

Mtage 28
Cadre avant
AM815

T03A

JS28
X-TOO

12

3

11

6

4

6

2

5

10

7

9

8

5

10

7

11

12

1

9

8

CADRE AVANT
TELAIO ANTERIORE
FRONT FRAME
VORDER RAHMEN
MARCO DELANTERO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 01-2-767 Cadre avant Telaio anteriore Front frame Vorderrahmen Marco delantero
2 1 01-2-793 Patte G support phare Linguetta SX supporto faro Left bracket headlight support L. Befestigungsclip Scheinwerferträger Patilla I. soporte faro
3 1 01-2-792 Patte D support phare Linguetta DX supporto faro Right bracket headlight support R. Befestigungsclip Scheinwerferträger Patilla D. soporte faro
4 2 01-2-731 Bride fixation Ø35 Flangia fissaggio Fixing flange Befestigungspatte Brida fijacion
5 4 00-2-236 Vis torx M6-25 rondelle imp.Vite Screw Schraube Tornillo
6 4 00-3-061 Ecrou nylstop HM6 Dado Nut Mutterschraube Tuerca
7 4 00-2-118 Vis HM8-40/22 Z-B Vite Screw Schraube Tornillo
8 4 00-3-128 Ecrou twolock HM8 Dado Nut Mutterschraube Tuerca

9 4 00-4-004 Rondelle 8x18x1.5 Rondella Washer Rondelle Arandela
10 4 07-4-018 Obturateur D22 Otturatore Shutter Blande Obturador
11 2 00-4-148 Ch11074 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
12 2 08-2-612 Ch11074 Tirant Aile Avant Tirante Draught Bändel Soporte

AM815
Ch 11074

Mtage 28
Cadre avant
AM815

T03A

JS28
X-TOO

www.piecesanspermis.fr

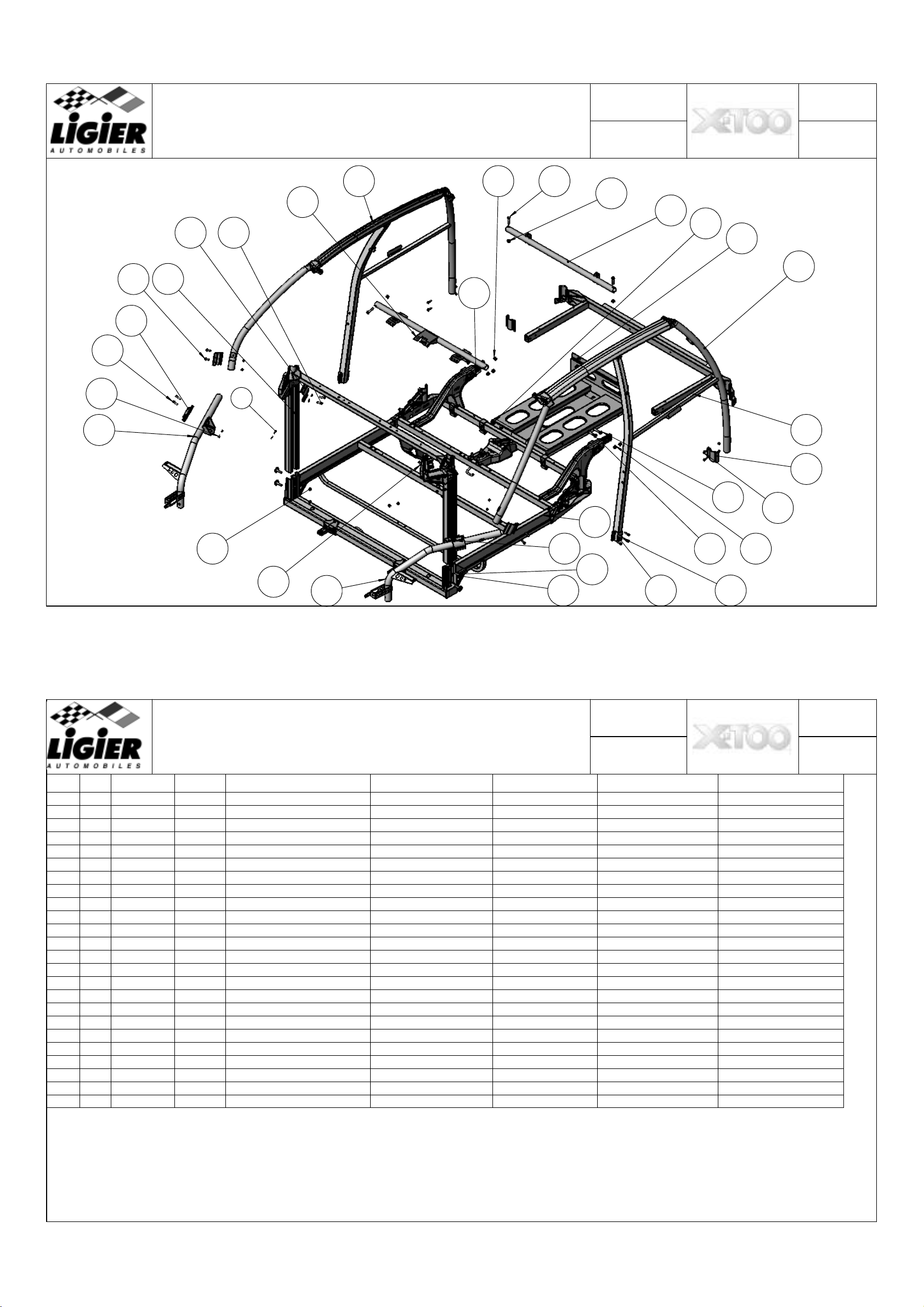

CAISSE
CARROZZERIA
KARROSSERIE
BODY
CAJA

Mtage 28
Caisse

T04

JS28
X-TOO

27

20

16

13

7

1

16

14

11

10

8

21

20

9

28

4

5

20

10

5

6

27

20

12

12

10

18

16

3

24

17

2

25

26

23

22

10

21

20

11

11

10

19

15

CAISSE
CARROZZERIA

T04

KARROSSERIE
BODY
CAJA

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 07-2-156 Joint de porte sur caisse D Guarnizione portiera Door joint Türdichtung Junta de puerta
2 1 07-2-157 Joint de porte sur caisse G Guarnizione portiera Door joint Türdichtung Junta de puerta
3 1 10-0-195 Caisse conG Blanc Carrozzeria guida S. bianco White body left-hand drive Weiß Linksverkehr KarosserieCarroceria blanca volante a la izquierda
4 4 00-4-107 Rivet pop 3.2x8 Rivetto Rivet Niete Remanche
5 2 06-1-078 Catadioptre Catadiottro Reflector Katzeauge Catafaro
6 1 08-6-052 Pare-choc AR blanc Paraurti posteriore bianco Rear white shock bumpers Weib hintere Stossstange Parachoques delanteros blancos
7 1 08-2-566 Absorbeur de choc Ar Assorbitore urti ant. Front part of bumper Vorne Stossdämpfer Parte delantera de poliestireno, de los parachoques
8 1 08-2-565 Absorbeur de choc Avant Assorbitore urti ant. Front part of bumper Vorne Stossdämpfer Parte delantera de poliestireno de los parachoques

9 1 08-6-051 Pare- choc avant blanc Paraurti anteriore bianco Front white shock bumpers Weiß vorne Stossstange Parachoques delanteros blancos
10 10 08- 2-569 Insert pour abso r be ur de c hoc Ins er t Insert Einsatzteil Inserc.
11 6 00-2- 226 Vis pour thermoplastique Ø5 Lg42 Vite Screw Schraube Tornillo
12 4 00-2- 223 Vis pour thermoplastique Ø5 Lg38 Vite Screw Schraube Tornillo
13 2 08-1-473 L renfort bas entrée de porte Ri nforzo piè di portiera Reinforcement bottom of the doorVerstärkung für Untertür Refuerzo baja de puerta
14 1 08-1-868 Support Aile AV Droite Supporto parafango anteriore DxFront right Wing support Rechter vorne Kotflügelträger S oporte panel delantero derecho
15 1 08-1-869 Support Aile AV Gauche Supporto par afango anteriore SxFront left Wing support Linker vorne Kotflügelträger Soporte panel delantero izquierdo
16 10 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
17 2 01-2-873 Z renfort carrosserie Z rinforzo carrozzeria Z body reinforcement Z Karrosserieverstärkung Z refuerzo carrocería
18 2 08-2-581 Patte support pare choc arrière Gancio supporto paraurti Bumper support clip StossstangeträgerbefestigungPat illa soporte parachoques
19 1 08-1-864 Support filtre a gasoil Supporto filtro gasolio Diesel filter support Dieselfilterträger Soporte filtro gasóleo
20 8 00-2-209 Vis PA 6-6 TCBLZ M6-16 noire Vite Screw Schraube Tornillo
21 2 00-3-122 Rivkle M6 tete plate R K 07M6255 Dado Nut Mutterschraube Tuerca
22 2 00-3-013 Vis tole 5.4x16TC Posi Vite Screw Schraube Tornillo
23 2 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela
24 10 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
25 1 08-1-786 Déflecteur Deflettore Deflector Deckblech Deflector
26 4 00-3-022 Vis ecodrill Ø3.5X19 TF ZN Vite Screw Schraube Tornillo
27 2 00-3-115 Insert M6 Dado Nut Mutterschraube Tuerca
28 1 08-3-617 Plaque constructeur Europe Targa costruttore Europa Constructor plate Europe Europa Herstellerplatte Placa fabricante Europa

Mtage 28
Caisse

JS28
X-TOO

www.piecesanspermis.fr

CAISSE
CARROZZERIA

AM 673 Ch 463
AM 650 Ch917

T04A

KARROSSERIE
BODY
CAJA

6

1

19

Mtage 28
Caisse AM 673
AM650

4

19

9

4

5

19

JS28
X-TOO

3

25

22

13

10

9

7

26

19

8

15

12

23

24

21

20

28

27

9

26

19

10

10

9

18

14

22

16

17

15

2

11

11

9

1

CAISSE
CARROZZERIA
KARROSSERIE
BODY
CAJA

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 2 07-2-157 Joint de porte sur caisse Guarnizione portiera Door joint Türdichtung Junta de puerta

2 1 10-0-195 Caisse conG Blanc Carrozzeria guida S. bianco White body left-hand drive Weiß Linksverkehr Karosserie Carroceria blanca volante a la izquierda

3 4 00-4-107 Rivet pop 3.2x8 Rivetto Rivet Niete Remanche

4 2 06-1-078 Catadioptre Catadiottro Reflector Katzeauge Catafaro

5 1 08-6-052 Pare-choc AR blanc Paraurti posteriore bianco Rear white shock bumpers Weib hintere Stossstange Parachoques delanteros blancos

6 1 08-2-566 Absorbeur de choc Ar Assorbitore urti ant. Front part of bumper Vorne Stossdämpfer Parte delantera de poliestireno, de los parachoques

7 1 08-2-565 Absorbeur de choc Avant Assorbitore urti ant. Front part of bumper Vorne Stossdämpfer Parte delantera de poliestireno de los parachoques

8 1 08-6-051 Pare-choc avant blanc Paraurti anteriore bianco Front white shock bumpers Weiß vorne Stossstange Parachoques delanteros blancos

9 10 08-2-569 Insert pour absorbeur de choc Insert Insert Einsatzteil Inserc.
10 6 00-2-226 Vis pour thermoplastique Ø5 Lg42 Vite Screw Schraube Tornillo
11 4 00-2-223 Vis pour thermoplastique Ø5 Lg38 Vite Screw Schraube Tornillo
12 2 08-1-473 L renfort bas entrée de porte Rinforzo piè di portiera Reinforcement bottom of the door Verstärkung für Untertür Refuerzo baja de puerta
13 1 08-1-868 Support Aile AV Droite Supporto parafango anteriore Dx Front right Wing support Rechter vorne Kotflügelträger Soporte panel delantero derecho
14 1 08-1-869 Support Aile AV Gauche Supporto parafango anteriore Sx Front left Wing support Linker vorne Kotflügelträger Soporte panel delantero izquierdo
15 10 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
16 2 01-2-873 Z renfort carrosserie Z rinforzo carrozzeria Z body reinforcement Z Karrosserieverstärkung Z refuerzo carrocería
17 2 08-2-581 Patte support pare choc arrière Gancio supporto paraurti Bumper support clip Stossstangeträgerbefestigung Patilla soporte parachoques
18 1 08-1-864 Support filtre a gasoil Supporto filtro gasolio Diesel filter support Dieselfilterträger Soporte filtro gasóleo
19 8 00-2-250 Vis TBEMB6PC inox M6x16 Zn Vite Screw Schraube Tornillo
20 4 00-3-013 Vis tole 5.4x16TC Posi Vite Screw Schraube Tornillo
21 4 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela
22 14 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
23 1 08-1-786 Déflecteur Deflettore Deflector Deckblech Deflector
24 8 00-3-022 Vis ecodrill Ø3.5X19 TF ZN Vite Screw Schraube Tornillo
25 1 08-3-617 Plaque constructeur Europe Targa costruttore Europa Constructor plate Europe Europa Herstellerplatte Placa fabricante Europa
26 2 00-4-001 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela
27 2 00-3-061 Ecrou nylstop HM6 Dado Nut Mutterschraube Tuerca
28 1 08-6-157 Ch 463 Plaque sous variateur Paratia sotto variatore Plate under variator Platte unter Geschwindigkeitsre Placa bajo variador

AM 673 Ch 463
AM 650 Ch917

Mtage 28
Caisse AM 673
AM650

T04A

JS28
X-TOO

www.piecesanspermis.fr

CAISSE
CARROZZERIA

AM 688
Ch 4961

T04B

KARROSSERIE
BODY
CAJA

5

1

18

Mtage 28
Caisse AM 688

18

8

4

18

JS28
X-TOO

3

24

21

12

9

8

6

25

18

7

14

11

22

23

20

19

27

26

8

25

18

9

9

8

17

13

21

15

16

14

2

10

10

8

1

CAISSE
CARROZZERIA

AM 688
Ch 4961

T04B

KARROSSERIE
BODY
CAJA

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 2 07-2-157 Joint de porte sur caisse Guarnizione portiera Door joint Türdichtung Junta de puerta

2 1 10-0-198 Ch4961 Caisse conG Blanc Carrozzeria guida S. bianco White body left-hand drive Weiß Linksverkehr Karosserie Carroceria blanca volante a la izquierda

3 4 00-4-107 Rivet pop 3.2x8 Rivetto Rivet Niete Remanche

4 1 08-6-180 Ch4961 Pare-choc AR blanc Paraurti posteriore bianco Rear white shock bumpers Weib hintere Stossstange Parachoques delanteros blancos

5 1 08-2-566 Absorbeur de choc Ar Assorbitore urti ant. Front part of bumper Vorne Stossdämpfer Parte delantera de poliestireno, de los parachoques

6 1 08-2-565 Absorbeur de choc Avant Assorbitore urti ant. Front part of bumper Vorne Stossdämpfer Parte delantera de poliestireno de los parachoques

7 1 08-6-051 Pare-choc avant blanc Paraurti anteriore bianco Front white shock bumpers Weiß vorne Stossstange Parachoques delanteros blancos

8 10 08-2-569 Insert pour absorbeur de choc Insert Insert Einsatzteil Inserc.

9 6 00-2-226 Vis pour thermoplastique Ø5 Lg42 Vite Screw Schraube Tornillo
10 4 00-2-223 Vis pour thermoplastique Ø5 Lg38 Vite Screw Schraube Tornillo
11 2 08-1-473 L renfort bas entrée de porte Rinforzo piè di portiera Reinforcement bottom of the door Verstärkung für Untertür Refuerzo baja de puerta
12 1 08-1-868 Support Aile AV Droite Supporto parafango anteriore Dx Front right Wing support Rechter vorne Kotflügelträger Soporte panel delantero derecho
13 1 08-1-869 Support Aile AV Gauche Supporto parafango anteriore Sx Front left Wing support Linker vorne Kotflügelträger Soporte panel delantero izquierdo
14 10 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
15 2 01-2-873 Z renfort carrosserie Z rinforzo carrozzeria Z body reinforcement Z Karrosserieverstärkung Z refuerzo carrocería
16 2 08-2-581 Patte support pare choc arrière Gancio supporto paraurti Bumper support clip Stossstangeträgerbefestigung Patilla soporte parachoques
17 1 08-1-864 Support filtre a gasoil Supporto filtro gasolio Diesel filter support Dieselfilterträger Soporte filtro gasóleo
18 8 00-2-250 Vis TBEMB6PC inox M6x16 Zn Vite Screw Schraube Tornillo
19 4 00-3-013 Vis tole 5.4x16TC Posi Vite Screw Schraube Tornillo
20 4 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela
21 14 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
22 1 08-1-786 Déflecteur Deflettore Deflector Deckblech Deflector
23 8 00-3-022 Vis ecodrill Ø3.5X19 TF ZN Vite Screw Schraube Tornillo
24 1 08-3-617 Plaque constructeur Europe Targa costruttore Europa Constructor plate Europe Europa Herstellerplatte Placa fabricante Europa
25 2 00-4-001 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela
26 2 00-3-061 Ecrou nylstop HM6 Dado Nut Mutterschraube Tuerca
27 1 08-6-157 Plaque sous variateur Paratia sotto variatore Plate under variator Platte unter GeschwindigkeitsrePlaca bajo variador

Mtage 28
Caisse AM 688

JS28
X-TOO

www.piecesanspermis.fr

CAISSE
CARROZZERIA
KARROSSERIE
BODY
CAJA

AM 825
Ch 11893

Mtage 28
Caisse AM 825

T04C

JS28
X-TOO

3

24

5

1

21

12

9

8

6

25

18

7

18

11

14

15

21

18

2

8

4

18

10

10

8

16

14

1

22

13

17

AM 825
Ch 11893

T04C

23

20

CAISSE
CARROZZERIA

19

27

26

8

25

18

9

9

8

KARROSSERIE
BODY
CAJA

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 2 07-2-157 Joint de porte sur caisse Guarnizione portiera Door joint Türdichtung Junta de puerta

2 1 10-0-203 Caisse conG Blanc Carrozzeria guida S. bianco White body left-hand drive Weiß Linksverkehr Karosserie Carroceria blanca volante a la izquierda

3 4 00-4-107 Rivet pop 3.2x8 Rivetto Rivet Niete Remanche

4 1 08-6-180 Pare-choc AR blanc Paraurti posteriore bianco Rear white shock bumpers Weib hintere Stossstange Parachoques delanteros blancos

5 1 08-2-566 Absorbeur de choc Ar Assorbitore urti post. Rear part of bumper made of polystyreneHintere Stossdämpfer Parte de poliestireno trasera de los parachoques

6 1 08-2-565 Absorbeur de choc Avant Assorbitore urti ant. Front part of bumper Vorne Stossdämpfer Parte delantera de poliestireno de los parachoques

7 1 08-6-051 Pare-choc avant blanc Paraurti anteriore bianco Front white shock bumpers Weiß vorne Stossstange Parachoques delanteros blancos

8 10 08-2-569 Insert pour absorbeur de choc Insert Insert Einsatzteil Inserc.

9 6 00-2-226 Vis pour thermoplastique Ø5 Lg45 Vite Screw Schraube Tornillo
10 4 00-2-223 Vis pour thermoplastique Ø5 Lg40 Vite Screw Schraube Tornillo
11 2 08-1-473 L renfort bas entrée de porte Rinforzo piè di portiera Reinforcement bottom of the door Verstärkung für Untertür Refuerzo baja de puerta
12 1 08-1-868 Support Aile AV Droite Supporto parafango anteriore Dx Front right Wing support Rechter vorne Kotflügelträger Soporte panel delantero derecho
13 1 08-1-869 Support Aile AV Gauche Supporto parafango anteriore Sx Front left Wing support Linker vorne Kotflügelträger Soporte panel delantero izquierdo
14 10 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
15 2 01-2-873 Z renfort carrosserie Z rinforzo carrozzeria Z body reinforcement Z Karrosserieverstärkung Z refuerzo carrocería
16 2 08-2-581 Patte support pare choc arrière Gancio supporto paraurti Bumper support clip Stossstangeträgerbefestigung Patilla soporte parachoques
17 1 08-1-864 Support filtre a gasoil Supporto filtro gasolio Diesel filter support Dieselfilterträger Soporte filtro gasóleo
18 8 00-2-250 Vis TBEMB6PC inox M6x16 Zn Vite Screw Schraube Tornillo
19 4 00-3-013 Vis tole 5.4x16TC Posi Vite Screw Schraube Tornillo
20 4 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela
21 14 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
22 1 08-1-786 Déflecteur Deflettore Deflector Deckblech Deflector
23 8 00-3-022 Vis ecodrill Ø3.5X19 TF ZN Vite Screw Schraube Tornillo
24 1 08-3-617 Plaque constructeur Europe Targa costruttore Europa Constructor plate Europe Europa Herstellerplatte Placa fabricante Europa
25 2 00-4-001 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela
26 2 00-3-061 Ecrou nylstop HM6 Dado Nut Mutterschraube Tuerca
27 1 08-6-157 Plaque sous variateur Paratia sotto variatore Plate under variator Platte unter Geschwindigkeitsre Placa bajo variador

Mtage 28
Caisse AM 825

JS28
X-TOO

www.piecesanspermis.fr

CAISSE
CARROZZERIA
KARROSSERIE
BODY
CAJA

AM 862
Ch 12531

Mtage 28
Caisse AM 862

T04D

JS28
X-TOO

3

24

5

1

21

12

9

8

6

25

18

7

18

11

14

15

21

18

2

8

4

18

10

10

8

16

14

1

22

13

17

AM 862
Ch 12531

T04D

23

20

CAISSE
CARROZZERIA

19

27

8

26

25

18

9

9

8

KARROSSERIE
BODY
CAJA

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 2 07-2-157 Joint de porte sur caisse Guarnizione portiera Door joint Türdichtung Junta de puerta

2 1 10-0-216 Ch12531 Caisse conG Blanc Carrozzeria guida S. bianco White body left-hand drive Weiß Linksverkehr Karosserie Carroceria blanca volante a la izquierda

3 4 00-4-107 Rivet pop 3.2x8 Rivetto Rivet Niete Remanche

4 1 08-6-180 Pare-choc AR blanc Paraurti posteriore bianco Rear white shock bumpers Weib hintere Stossstange Parachoques delanteros blancos

5 1 08-2-566 Absorbeur de choc Ar Assorbitore urti post. Rear part of bumper Hintere Stossdämpfer Parte de poliestireno trasera parachoques

6 1 08-2-565 Absorbeur de choc Avant Assorbitore urti ant. Front part of bumper Vorne Stossdämpfer Parte delantera de poliestireno de los parachoques

7 1 08-6-051 Pare-choc avant blanc Paraurti anteriore bianco Front white shock bumpers Weiß vorne Stossstange Parachoques delanteros blancos

8 10 08-2-569 Insert pour absorbeur de choc Insert Insert Einsatzteil Inserc.

9 6 00-2-226 Vis pour thermoplastique Ø5 Lg45 Vite Screw Schraube Tornillo
10 4 00-2-223 Vis pour thermoplastique Ø5 Lg40 Vite Screw Schraube Tornillo
11 2 08-1-473 L renfort bas entrée de porte Rinforzo piè di portiera Reinforcement bottom of the door Verstärkung für Untertür Refuerzo baja de puerta
12 1 08-1-868 Support Aile AV Droite Supporto parafango anteriore Dx Front right Wing support Rechter vorne Kotflügelträger Soporte panel delantero derecho
13 1 08-1-869 Support Aile AV Gauche Supporto parafango anteriore Sx Front left Wing support Linker vorne Kotflügelträger Soporte panel delantero izquierdo
14 10 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
15 2 01-2-873 Z renfort carrosserie Z rinforzo carrozzeria Z body reinforcement Z Karrosserieverstärkung Z refuerzo carrocería
16 2 08-2-581 Patte support pare choc arrière Gancio supporto paraurti Bumper support clip Stossstangeträgerbefestigung Patilla soporte parachoques
17 1 08-1-864 Support filtre a gasoil Supporto filtro gasolio Diesel filter support Dieselfilterträger Soporte filtro gasóleo
18 8 00-2-250 Vis TBEMB6PC inox M6x16 Zn Vite Screw Schraube Tornillo
19 4 00-3-013 Vis tole 5.4x16TC Posi Vite Screw Schraube Tornillo
20 4 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela
21 14 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
22 1 08-1-786 Déflecteur Deflettore Deflector Deckblech Deflector
23 8 00-3-022 Vis ecodrill Ø3.5X19 TF ZN Vite Screw Schraube Tornillo
24 1 08-3-617 Plaque constructeur Europe Targa costruttore Europa Constructor plate Europe Europa Herstellerplatte Placa fabricante Europa
25 2 00-4-001 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela
26 2 00-3-061 Ecrou nylstop HM6 Dado Nut Mutterschraube Tuerca
27 1 08-6-157 Plaque sous variateur Paratia sotto variatore Plate under variator Platte unter Geschwindigkeitsre Placa bajo variador

Mtage 28
Caisse AM 862

JS28
X-TOO

www.piecesanspermis.fr

www.piecesanspermis.fr

CAPOT
COFANO
BONNET
MOTORHAUBE
CAPO

6

AM 688

Ch 4961

Mtage 28
capot AM688

2

18

8

25

17

25

4

T05A

JS28
X-TOO

22

12

7

14

13

7

24

23

19

5

17

3

18

25

8

4

16

11

1

21

16

AM 688

Ch 4961

T05A

CAPOT
COFANO

9

10

4

15

7

22

20

BONNET
MOTORHAUBE
CAPO

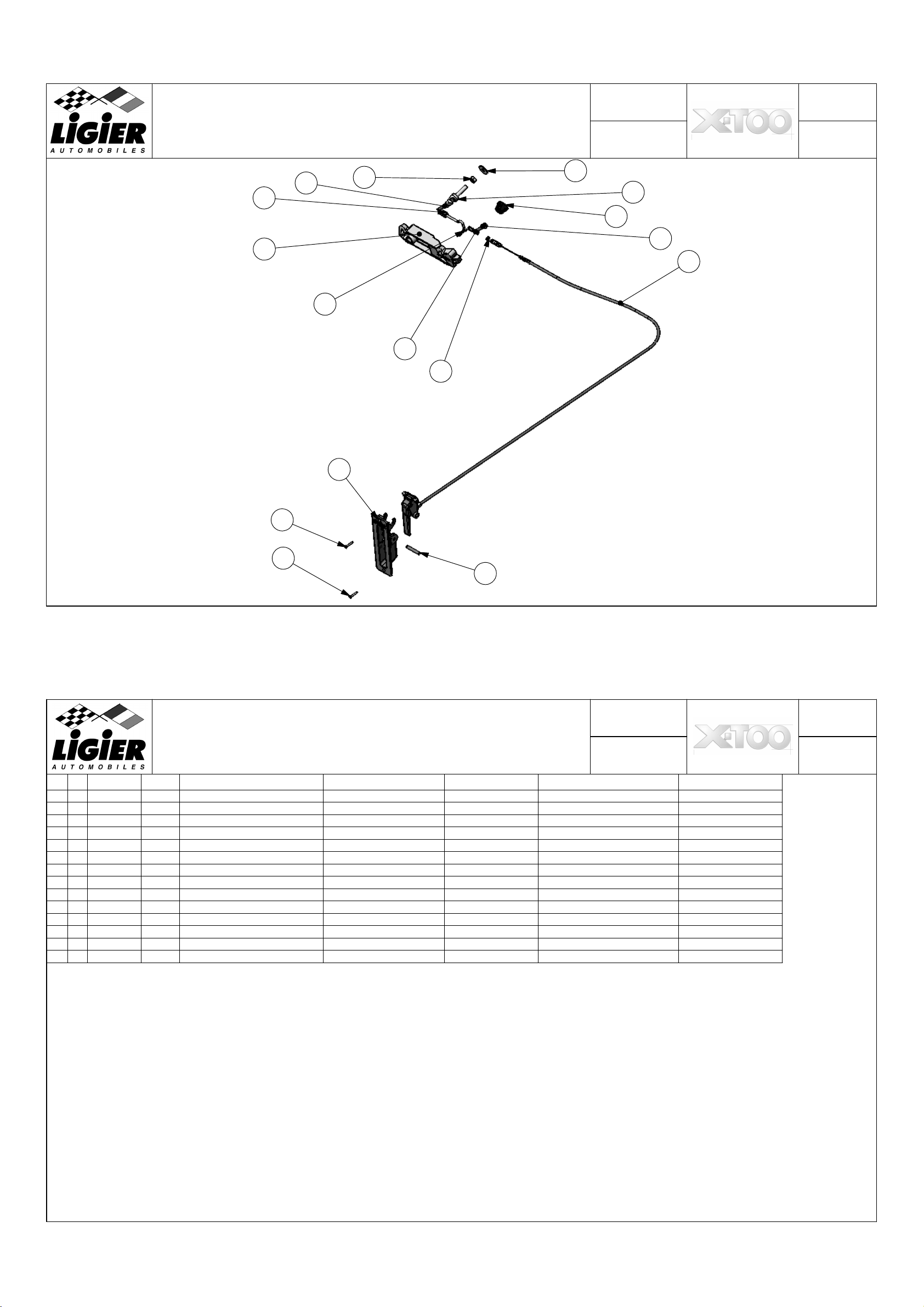

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 08-1-851 Commande ouverture de capot Comando apertura cofano Bonnet opening control Motorhaube Öffnungsbedienung Mando apertura capo
2 1 08-2-574 Charnière de capot D Cerniera cofano anteriore destra Front right bonnet hinge Rechts vorne Motorhaubescharnier Bisagra de capo delantera derecha
3 1 08-2-573 Charnière de capot G Cerniera cofano anteriore sinistra Front left bonnet hinge Links vorne Motorhaubescharnier Bisagra capo delantera izquierda
4 6 00-2-234 Vis torx M6-20 rondelle imp. Vite Screw Schraube Tornillo
5 1 08-3-597 Logo ligier capot Logo LIGIER LIGIER logo Logo LIGIER Logo LIGIER
6 1 08-6-202 Ch4961Capot Blanc Cofano anteriore bianco Front white bonnet Weiß vorne Motorhaube Capo delantero blanco
7 3 08-1-624 Butee Tampon Riscontro tampon Buffer Striker Anschlag stopfen Comprobacion tampon
8 2 08-2-578 Support charniere capot Supporto cerniera Hinge support Scharnierträger Soporte bisagra

9 1 08-2-577 Support gache capot Supporto bochetta Lock striker bonnet MotorhaubeSchliesshaken Soporte pestillo de capó
10 1 08-2-568 Gache de Serrure de Capot Bocchetta serratura cofano Striking plate of bonnet Motorhaubehakenschloss Pestillo cerradura capo
11 1 08-1-856 Support tirette capot Supporto pomello com. cofano a mano Bonnet handle support Motorhaubeknopfbefestigung Soporte botón del mando manuel
12 1 08-2-567 Serrure de capot Erratura Lock Schoss Cerradura
13 2 00-2-241 Vis auto-formeuse pr thermop. Vite Screw Schraube Tornillo
14 2 00-3-135 Vis eco syn TCB M5x20 BN82428 Vite Screw Schraube Tornillo
15 2 00-2-250 Vis TBEMB6PC inox M6x16 Zn Vite Screw Schraube Tornillo
16 2 00-3-020 auto-Perc 4.8 x 22 noire Vite Screw Schraube Tornillo
17 2 00-3-061 Ecrou nylstop HM6 Dado Nut Mutterschraube Tuerca
18 2 00-2-125 Vis HM6-30/30 Z-B Vite Screw Schraube Tornillo
19 1 00-4-057 Starlock D6 Rondella Washer Rondelle Arandela
20 1 08-2-296 Agraphe béquille capot Graffa asta cofano Clip of bonnet stay Motorhaube Kippständerhaken Grapa fiador capo
21 1 08-1-890 Béquille de capot Asta Bonnet stay Motorhaube Kippständer Fiador capo
22 2 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
23 1 08-1-796 Support serrure capot Supporto serratura Lock support Schossträger Soporte cerradura
24 1 08-2-558 Calandre Calandra Radiator Grille Kühlerschutzgitter Calandra
25 4 00-4-001 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela

Mtage 28
capot AM688

JS28
X-TOO

www.piecesanspermis.fr

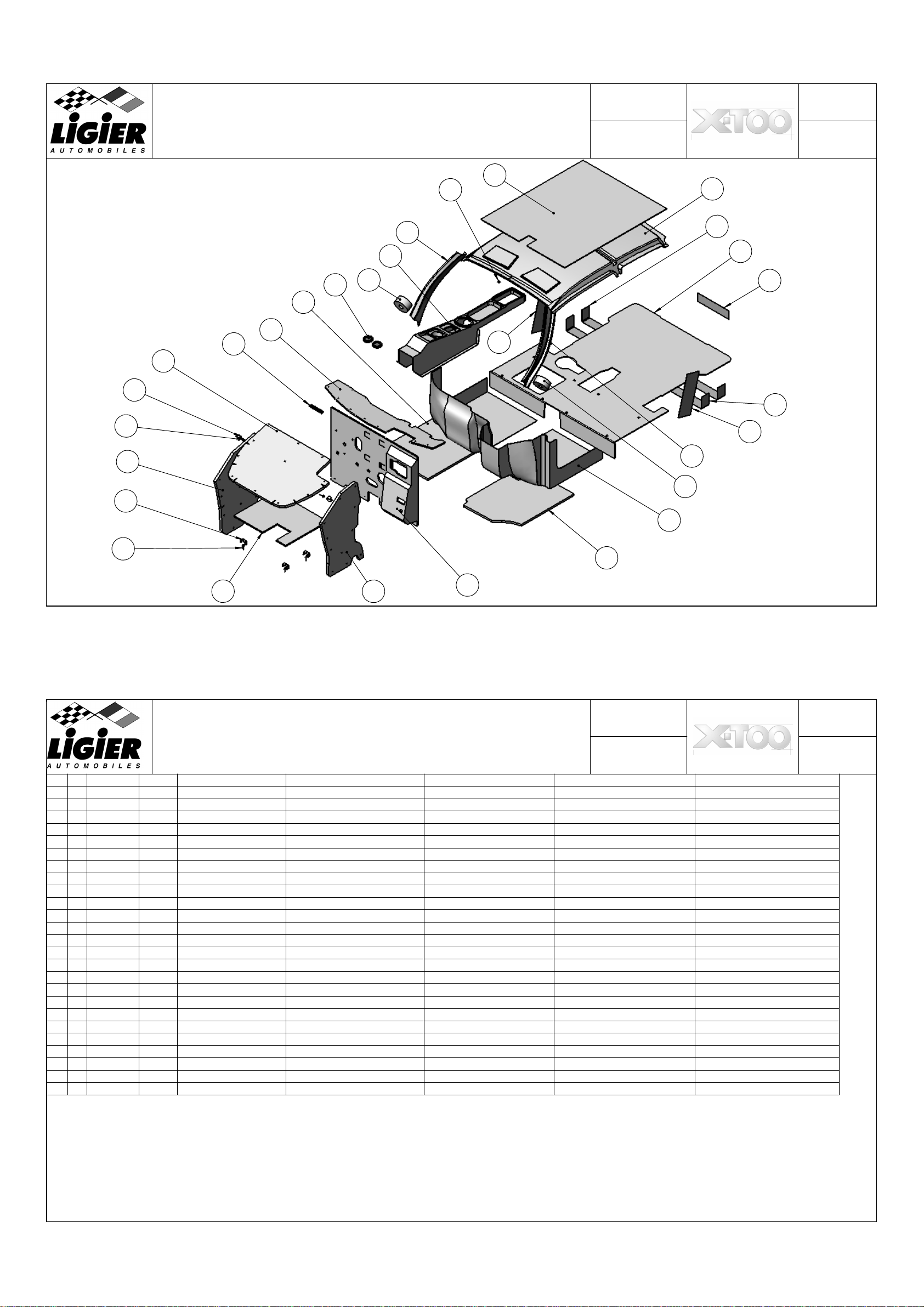

CARROSSERIE
CARROZZERIA
BODY
KARROSSERIE
CARROCERIA

Mtage 28
carrosserie

T06

JS28
X-TOO

3

15

17

18

5

12

9

11

6

14

16

2

4

1

10

13

8

CARROSSERIE
CARROZZERIA
BODY
KARROSSERIE
CARROCERIA

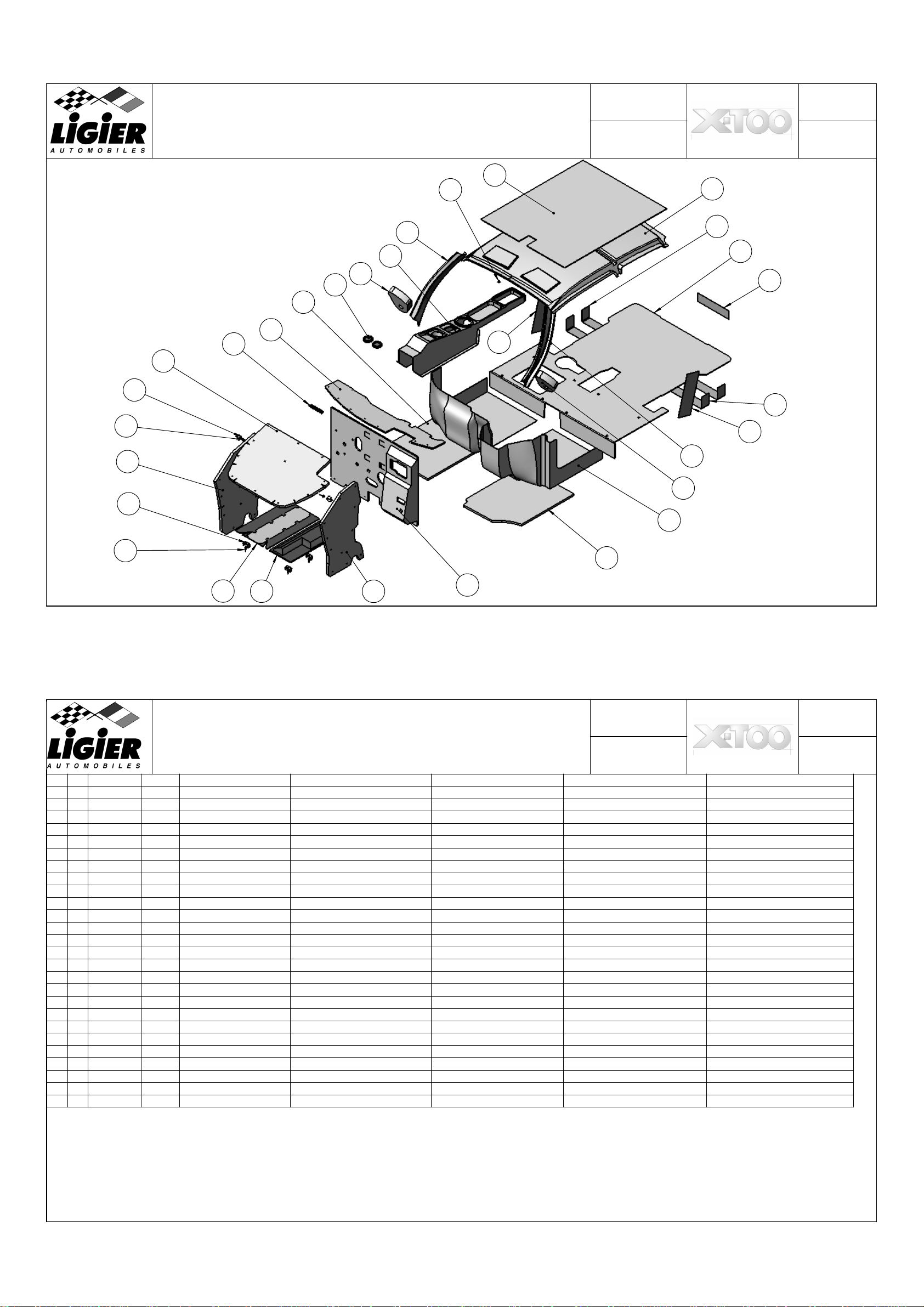

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 08-6-139 Joue d'aile AVG Passaruota posteriore S Left wing inner panel Linke Kotflügelwange Paso de rueda I
2 1 08-6-138 Joue d'aile AVD Passaruota posteriore D Right wing inner panel Rechte Kotflügelwange Paso de rueda D
3 1 08-6-062 Pavillon blanc Tetto bianco White roof panel Weiß Dachverkleidung Panel de techo blanco
4 1 08- 6- 137 Support i ns on o ca pot S uppo r t o ins o norizzazione cofano Bonnet sound proofing s up por t Motorhaubeschalldämmungsträger Soporte insono.capó
5 1 08-6-060 Panneau de cote D blanc Pannello D bianco Right white panel Rechts weiß Platte Panel derecho blanco
6 1 08-6-061 P anneau de coté G blanc Pannello S. bianco Left white panel Links weiß Platte Panel izquierdo blanco
7 1 08-6-033 Plancher arrière Pavimento posteriore Rear floor pan Hintere Boden Suelo trasero
8 1 08-6-032 Plancher avant Pavimento ant. Front floor Linkssteuerung Suelo delantero

9 1 08-6-136 Passage de roue AVD Passagio ruota anteriore destro Front right wheel arch Radlauf vorne rechts Paso de rueda delantero D
10 1 08-6-135 Passage de roue AVG Passagio ruota anteriore S F ront left wheel arch Radllauf vorne links Paso de rueda delantero Iz.
11 1 08-6-142 Entourage de hayon Cornice porta posteriore Hatch surround Umwehrung Ladeklappe Cerco portón trasero
12 1 08-6-144 Aile AVD blanc Parafango anteriore D Right front wing Vorne Rechte Kotflügel Aleta delantera derecha
13 1 08-6-143 Aile AVG blanc Parafango anteriore S Left front wing Vorne Linke Kotflügel Aleta delantera izquierda
14 1 08-6-129 Habillage G intérieur Tappezzeria S Left upholstery Linke Inne nverkleidung Tapizado interior izquierdo
15 1 08-6-130 Habillage D intérieur Tappezzeria D Right upholstery Rechte Innenverkleidung Tapizado interior derecho
16 1 08-6-149 Passage de roue ARG Passagio ruota posteriore S Left rear wheel arch Radlauf hinten links Paso de rueda trasera I
17 1 08-6-148 Passage de roue ARD Passagio ruota posteriore D Right rear wheel arch rechtsRadlauf hinten Paso de rueda trasera derecha
18 1 08-6-150 Diffuseur de chauffage Diffusore riscaldatore Heater Diffuser Kühlerdüse Difusor calefacción

Mtage 28
carrosserie

7

T06

JS28
X-TOO

www.piecesanspermis.fr

CARROSSERIE
CARROZZERIA
BODY
KARROSSERIE
CARROCERIA

AM 688
Ch 4961

Mtage 28
carrosserie AM688

T06A

JS28
X-TOO

5

17

15

18

8

12

9

3

11

7

14

6

16

2

4

10

CARROSSERIE
CARROZZERIA

1

13

AM 688
Ch 4961

BODY
KARROSSERIE
CARROCERIA

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 08-6-139 Joue d'aile AVG Passaruota posteriore S Left wing inner panel Linke Kotflügelwange Paso de rueda I
2 1 08-6-138 Joue d'aile AVD Passaruota posteriore D Right wing inner panel Rechte Kotflügelwange Paso de rueda D
3 1 08-6-062 Pavillon blanc Tetto bianco White roof panel Weiß Dachverkleidung Panel de techo blanco
4 1 08-6-187 Support insono capot Supporto insonorizzazione cofano Bonnet sound proofing support Motorhaubeschalldämmungsträger Soporte insono.capó
5 1 08-6-060 Panneau de cote D blanc Pannello D bianco Right white panel Rechts weiß Platte Panel derecho blanco
6 1 08-6-061 Panneau de coté G blanc Pannello S. bianco Left white panel Links weiß Platte Panel izquierdo blanco
7 1 08-6-185 Ch 4961 Plancher arrière Pavimento posteriore Rear floor pan Hintere Boden Suelo trasero
8 1 08-6-186 Ch 4961 Plancher avant Pavimento ant. Front floor Linkssteuerung Suelo delantero

9 1 08-6-188 Ch 4961 Passage de roue AVD Passagio ruota anteriore destro Front right wheel arch Radlauf vorne rechts Paso de rueda delantero D
10 1 08-6-189 Ch 4961 Passage de roue AVG Passagio ruota anteriore S Front left wheel arch Radllauf vorne links Paso de rueda delantero Iz.
11 1 08-6-181 Ch 4961 Entourage de hayon Cornice porta posteriore Hatch surround Umwehrung Ladeklappe Cerco portón trasero
12 1 08-6-144 Aile AVD blanc Parafango anteriore D Right front wing Vorne Rechte Kotflügel Aleta delantera derecha
13 1 08-6-143 Aile AVG blanc Parafango anteriore S Left front wing Vorne Linke Kotflügel Aleta delantera izquierda
14 1 08-6-183 Ch 4961 Habillage G intérieur Tappezzeria S Left upholstery Linke Innenverkleidung Tapizado interior izquierdo
15 1 08-6-184 Ch 4961 Habillage D intérieur Tappezzeria D Right upholstery Rechte Innenverkleidung Tapizado interior derecho
16 1 08-6-191 Ch 4961 Passage de roue ARG Passagio ruota posteriore S Left rear wheel arch Radlauf hinten links Paso de rueda trasera I
17 1 08-6-190 Ch 4961 Passage de roue ARD Passagio ruota posteriore D Right rear wheel arch rechtsRadlauf hinten Paso de rueda trasera derecha
18 1 08-6-182 Ch 4961 Diffuseur de chauffage Diffusore riscaldatore Heater Diffuser Kühlerdüse Difusor calefacción

Mtage 28
carrosserie AM 688

T06A

JS28
X-TOO

www.piecesanspermis.fr

COMMANDE DE HAYON
COMANDO PORTELLONE
TAILGATE CONTROL
HECKKLAPPEBEDIENUNG
MANDO PORTON

Mtage 28
Cde de hayon

T07

JS28
X-TOO

12

4

1

7

10

6

2

3

8

5

12

9

11

11

COMMANDE DE HAYON
COMANDO PORTELLONE
TAILGATE CONTROL
HECKKLAPPEBEDIENUNG
MANDO PORTON

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 08-2-575 Boitier serrure hayon Scatola Reversing unit Gehäuse Caja

2 1 08-2-354 Ressort olma T3-5.6x8x40 Moletta Spring Feder Muelle

3 1 00-4-012 Rondelle 4x10x0.8 Rondella Washer Rondelle Arandela

4 1 08-2-352 Pène Stanghetta Sliding bolt Schlossriegel Pestillo de ceradura

5 1 08-2-381 Gache hayon Bocchetta portiera posteriore Tailgate stricker Schloßplatte Kofferraumschloß Pestillo de porton

6 1 00-3-052 Ecrou HM8 Dado Nut Mutt erschraube Tuerca

7 1 00-3-135 Vis eco syn TCB M5x20 BN82428 Vite Screw Schraube Tornillo

8 1 00-4-015 Rondelle 8x30x1.5 Rondella Washer Rondelle Arandela

9 1 08-1-852 Commande ouverture hayon Comando apertura portellone Flap opening control Betätigung Tür Mando abertura puerta

10 1 08-1-646 Cache Cde ouverture hayon Cappucio Flap Kappe Capuchón
11 2 00-3-022 Vis ecodrill Ø3.5X19 TF ZN Vite Screw Schraube Tornillo
12 2 00-2-237 Vis torx M6-30 rondelle imp. Vite Screw Schraube Tornillo

Mtage 28
Cde de hayon

T07

JS28
X-TOO

www.piecesanspermis.fr

COMMANDE DE HAYON
COMANDO PORTELLONE
TAILGATE CONTROL
HECKKLAPPEBEDIENUNG
MANDO PORTON

AM764
Ch7148

Mtage 28
Cde de hayon
AM764

T07A

JS28
X-TOO

12

4

1

7

6

2

3

10

8

5

12

9

11

11

COMMANDE DE HAYON
COMANDO PORTELLONE

AM764
Ch7148

TAILGATE CONTROL
HECKKLAPPEBEDIENUNG
MANDO PORTON

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 08-2-575 Boitier serrure hayon Scatola Reversing unit Gehäuse Caja

2 1 08-2-354 Ressort olma T3-5.6x8x40 Moletta Spring Feder Muelle

3 1 00-4-012 Rondelle 4x10x0.8 Rondella Washer Rondelle Arandela

4 1 08-2-352 Pène Stanghetta Sliding bolt Schlossriegel Pestillo de ceradura

5 1 08-2-381 Gache hayon Bocchetta portiera posteriore Tailgate stricker Schloßplatte Kofferraumschloß Pestillo de porton

6 1 00-3-052 Ecrou HM8 Dado Nut Mutterschraube Tuerca

7 1 00-3-135 Vis eco syn TCB M5x20 BN82428 Vite Screw Schraube Tornillo

8 1 00-4-168 Ch7148 Rondelle Gache de Hayon - Bossard BN 729 M8

9 1 08-1-852 Commande ouverture hayon Comando apertura portellone Flap opening control Betätigung Tür Mando abertura puerta

10 1 08-1-646 Cache Cde ouverture hayon Cappucio Flap Kappe Capuchón
11 2 00-3-022 Vis ecodrill Ø3.5X19 TF ZN Vite Screw Schraube Tornillo
12 2 00-2-237 Vis torx M6-30 rondelle imp. Vite Screw Schraube Tornillo

Mtage 28
Cde de hayon
AM764

T07A

JS28
X-TOO

www.piecesanspermis.fr

COMMANDE DE HAYON
COMANDO PORTELLONE
TAILGATE CONTROL
HECKKLAPPEBEDIENUNG
MANDO PORTON

AM 778
Ch 8715

Mtage 28
Cde de hayon
AM778

T07B

JS28
X-TOO

12

4

1

7

6

2

3

10

8

5

13

12

9

11

11

COMMANDE DE HAYON
COMANDO PORTELLONE
TAILGATE CONTROL
HECKKLAPPEBEDIENUNG
MANDO PORTON

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 08-2-575 Boitier serrure hayon Scatola Reversing unit Gehäuse Caja

2 1 08-2-354 Ressort olma T3-5.6x8x40 Moletta Spring Feder Muelle

3 1 00-4-012 Rondelle 4x10x0.8 Rondella Washer Rondelle Arandela

4 1 08-2-352 Pène Stanghetta Sliding bolt Schlossriegel Pestillo de ceradura

5 1 08-2-607 Ch8715Gache hayon Bocchetta portiera posteriore Tailgate stricker Schloßplatte Kofferraumschloß Pestillo de porton

6 1 00-3-052 Ecrou HM8 Dado Nut Mutterschraube Tuerca

7 1 00-3-135 Vis eco syn TCB M5x20 BN82428 Vite Screw Schraube Tornillo

8 1 00-4-168 Rondelle 8 24 2 Rondella Washer Rondelle Arandela

9 1 08-1-852 Commande ouverture hayon Comando apertura portellone Flap opening control Betätigung Tür Mando abertura puerta

10 1 08-1-646 Cache Cde ouverture hayon Cappucio Flap Kappe Capuchón
11 2 00-3-022 Vis ecodrill Ø3.5X19 TF ZN Vite Screw Schraube Tornillo
12 2 00-2-237 Vis torx M6-30 rondelle imp. Vite Screw Schraube Tornillo
13 1 08-2-435 Ch7787Soufflet portière Soffietto Swipe Manschette Fuelle

AM 778
Ch 8715

Mtage 28
Cde de hayon
AM778

T07B

JS28
X-TOO

www.piecesanspermis.fr

COMMANDE DE HAYON
COMANDO PORTELLONE
TAILGATE CONTROL
HECKKLAPPEBEDIENUNG
MANDO PORTON

AM 800
Ch 11117

Mtage 28
Cde de hayon
AM800

T07C

JS28
X-TOO

12

4

1

7

6

2

3

10

8

5

13

12

9

11

11

14

COMMANDE DE HAYON
COMANDO PORTELLONE
TAILGATE CONTROL
HECKKLAPPEBEDIENUNG
MANDO PORTON

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 08-2-575 Boitier serrure hayon Scatola Reversing unit Gehäuse Caja

2 1 08-2-354 Ressort olma T3-5.6x8x40 Moletta Spring Feder Muelle

3 1 00-4-012 Rondelle 4x10x0.8 Rondella Washer Rondelle Arandela

4 1 08-2-352 Pène Stanghetta Sliding bolt Schlossriegel Pestillo de ceradura

5 1 08-2-607 Gache hayon Bocchetta portiera posteriore Tailgate stricker Schloßplatte Kofferraumschloß Pestillo de porton

6 1 00-3-052 Ecrou HM8 Dado Nut Mutterschraube Tuerca

7 1 00-3-135 Vis eco syn TCB M5x20 BN82428 Vite Screw Schraube Tornillo

8 1 00-4-168 Rondelle 8 24 2 Rondella Washer Rondelle Arandela

9 1 08-1-852 Commande ouverture hayon Comando apertura portellone Flap opening control Betätigung Tür Mando abertura puerta
10 1 08-1-646 Cache Cde ouverture hayon Cappucio Flap Kappe Capuchón
11 2 00-3-022 Vis ecodrill Ø3.5X19 TF ZN Vite Screw Schraube Tornillo
12 2 00-2-237 Vis torx M6-30 rondelle imp. Vite Screw Schraube Tornillo
13 1 08-2-435 Soufflet portière Soffietto Swipe Manschette Fuelle
14 1 08-1-935 Ch11117 Axe Cde Ouverture de Hayon Asse Axis Achse Eje

AM 800
Ch 11117

Mtage 28
Cde de hayon
AM800

T07C

JS28
X-TOO

www.piecesanspermis.fr

CEINTURE DE SECURITE
CINTURA DI SI CUREZZA

T08

SAFETY BELT
SICHERHEITSGURT
CINTURON DE SEGURIDAD

2

7

Mtage 28
ceintures

2

JS28
X-TOO

8

3

4

5

6

5

1

1

2

3

2

CEINTURE DE SECURITE
CINTURA DI SI CUREZZA

T08

SAFETY BELT
SICHERHEITSGURT
CINTURON DE SEGURIDAD

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 2 08-1-687 Ceinture de sécurité Cintura di sicurezza Safety belt Sicherheitsgurtel Cinturón de seguridad
2 8 00-4-019 Rondelle 11.2 x 25 x 2 Rondella Washer Rondelle Arandela
3 2 08-1-598 Entretoise épaulée fix ceinture Distanziale Spacer Distanzstuck Distanciador
4 1 08-1-398 Pare soleil D cond G Parasole destro guida a sinistra Right sun visor right-hand drive Linksverkehr rechts Sonnenblende Parasol derecho volante a la izquierda
5 4 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
6 1 08-1-399 Pare soleil G cond G Parasole sinistro guida a sinistra Left sun visor left-hand drive Linksverkehr links Sonnenblende Parasol izquierdo volante a la izquierda
7 1 08-1-584 Pare-soleil D conduite à droite Parasole destro guida a destra Right sun visor right-hand drive Rechtsverkehr Rechts Sonnenblende Parasol derecho volante a la der echa
8 1 08-1-585 Pare-soleil G conduite à droite Parasole sinistro guida a destra Left sun visor right-hand drive Rechtsverkehr links Sonnenblende Parasol iquierdo volante a la derecha

Mtage 28
ceintures

JS28
X-TOO

www.piecesanspermis.fr

CHASSIS CAISSE
TELAIO CARROZZERIA
BODY CHASSIS
RAHMEN CHASSIS
CHASIS CAJA

Mtage 28
châssis

T09

JS28
X-TOO

9

13

4

8

8

6

16

6

4

15

3

9

8

11

7

8

2

6

5

7

7

14

21

20

7

18

10

1

17

12

7

8

6

19

7

8

CHASSIS CAISSE
TELAIO CARROZZERIA
BODY CHASSIS
RAHMEN CHASSIS
CHASIS CAJA

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 10-1-133 Chassis inférieur Telaio principale Main frame Hauptrahmen Chasis principal
2 2 00-3-132 Ecrou 7/16" 20F/pouce Dado Nut Mutterschraube Tuerca
3 1 10-1-124 Sous ensemble arrière Sotto insieme posteriore Rear subassembly Hintere Untermenge Bajo conjunto trasero
4 8 00-3-128 Ecrou twolock HM8 Dado Nut Mutterschraube Tuerca
5 4 00-4-004 Rondelle 8x18x1.5 Rondella Washer Rondelle Arandela
6 12 00-2-118 Vis HM8-40/22 Z-B Vite Screw Schraube Tornillo
7 7 01-2-731 Bride fixation Ø35 Flangia fissaggio Fixing flange Befestigungspatte Brida fijacion
8 13 00-2-236 Vis torx M6-25 rondelle imp. Vite Screw Schraube Tornillo

9 16 00-3-061 Ecrou nylstop HM6 Dado Nut Mut terschraube T uerca
10 1 10-1-131 Sous-ens. traverse milieu chassis Sotto gruppo piantone sterno Steering column Untermenge Säule Lenkung Subgrupo columna direccion
11 1 10-2-052 Sous ens. traverse Av.Pare soleil Traversa anteriore Front crossmember Querträger vorne Traviesa delantera
12 1 10-1-123 Sous ens.arceau AVG monté Arco sinistro montato Left cradle joined Links Bügel vorne montiert Arco Delantero Iz. montado
13 1 10-1-122 Sous ens.arceau AVD monté Arco destro montato Right cradle joined Rechts Bügel vorne montiert Arco delantero D montado
14 1 10-2-055 Ens.arceau latéral G Arco laterale sinistro Left cradle Linke Bügel Aro izquierdo
15 1 10-2-054 Ens.arceau latéral D Arco laterale dest ro Right cradle Linke B ügel Aro derec ho
16 1 10-2-051 Sous ens arceau traverse Ar Traversa posteriore Rear cross member Hinterer Riegel Travesano trasero
17 8 00-2-237 Vis torx M6-30 rondelle imp. Vite Screw Schraube Tornillo
18 4 00-3-067 Ecrou nylstop HM8 Dado Nut Mutterschraube Tuerca
19 4 00-4-015 Rondelle 8x30x1.5 Rondella Washer Rondelle Arandela
20 4 00-2-092 Vis CHc M6-25/18 Z-B Vite Screw Schraube Tornillo
21 4 00-4-001 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela

Mtage 28
châssis

8

4

T09

JS28
X-TOO

www.piecesanspermis.fr

CHASSIS CAISSE
TELAIO CARROZZERIA
BODY CHASSIS
RAHMEN CHASSIS
CHASIS CAJA

AM862

Ch 12531

Mtage 28 JS28

châssis 10.0.213

T09A

X-TOO

12

20

8

19

7

10

14

4

6

4

15

2

7

20

22

13

9

6

23

3

7

5

19

1

17

20

6

4

18

20

CHASSIS CAISSE
TELAIO CARROZZERIA

11

6

AM862

Ch 12531

13

16

BODY CHASSIS
RAHMEN CHASSIS

Mtage 28

CHASIS CAJA

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 10-1-154 Ch12531 Chassis inférieur Telaio principale Main frame Hauptrahmen Chasis principal
2 2 00-3-132 Ecrou 7/16" 20F/pouce Dado Nut Mutterschraube Tuerca
3 1 10-1-124 Sous-ensemble arrière Sotto insieme posteriore Rear subassembly Hintere Untermenge Bajo conjunto trasero
4 8 00-3-128 Ecrou twolock HM8 Dado Nut Mutterschraube Tuerca
5 4 00-4-004 Rondelle 8x18x1.5 Rondella Washer Rondelle Arandela
6 12 00-2-118 Vis HM8-40/22 Z-B Vite Screw Schraube Tornillo
7 8 01-2-731 Bride fixation Ø35 Flangia fissaggio Fixing flange Befestigungspatte Brida fijacion
8 16 00-3-061 Ecrou nylstop HM6 Dado Nut Mutterschraube Tuerca

9 1 10-1-131 Sous-ens. traverse milieu chassis Sotto gruppo piantone sterno Steering column Untermenge Säule Lenkung Subgrupo columna direccion
10 1 10-2-052 Sous Ens. Traverse Av.Pare Soleil Traversa anteriore Front crossmember Querträger vorne Traviesa delantera
11 1 10-1-123 Sous ens.arceau AVG monté Arco sinistro montato Left cradle joined Links Bügel vorne montiert Arco Delantero Iz. montado
12 1 10-1-122 Sous ens.arceau AVD monté Arco destro montato Right cradle joined Rechts Bügel vorne montiert Arco delantero D montado
13 1 10-2-055 Ens.arceau latéral G Arco laterale sinistro Left cradle Linke Bügel Aro izquierdo
14 1 10-2-054 Ens.arceau latéral D Arco laterale destro Right cradle Rechts Bügel Aro derecho
15 1 10-2-051 Sous ens arceau traverse Ar Traversa posteriore Rear cross member Hinterer Riegel Travesano trasero
16 8 00-2-237 Vis torx M6-30 rondelle imp. Vite Screw Schraube Tornillo
17 4 00-3-067 Ecrou nylstop HM8 Dado Nut Mutterschraube Tuerca
18 4 00-4-015 Rondelle 8x30x1.5 Rondella Washer Rondelle Arandela
19 8 00-2-236 Vis torx M6-25 rondelle imp. Vite Screw Schraube Tornillo
20 8 00-2-092 Vis CHc M6-25/18 Z-B Vite Screw Schraube Tornillo
21 1 08-1-861 Support Roue de Secours Sostegno ruota di scorta Spare wheel support Träger Reserverad Soporte rueda recambio
22 2 00-4-150 Rivet 6.4 x 14 Rivetto Rivet Niet Remanche
23 8 00-4-001 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela
22 4 00-4-150 Rivet 6.4 x 14 Rivetto Rivet Niet Remanche

T09A

JS28
X-TOO châssis 10.0.213

www.piecesanspermis.fr

CHAUFFAGE
RISCALDAMENTO
HEATER
HEIZUNG
CALENTAMIENTO

Mtage 28
chauffage

T10

JS28
X-TOO

9

1

6

1

2

4

10

9

8

1

3

5

7

CHAUFFAGE
RISCALDAMENTO
HEATER
HEIZUNG
CALENTAMIENTO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 00-5-172 Collier Visa 9 17-25 Collare Clamp Schelle Abrazadera
2 1 00-5-170 Collier VISA 9 12-18 Collare Clamp Schelle Abrazadera
3 1 00-5-118 Collier TORRO 16-27/9 Collare Clamp Schelle Abrazadera
4 2 07-4-065 Passe fil d37 EP 3.5 Passafilo Grommet Tülle Pasahilos
5 1 11-8-430 Durite chauffage moteur Tubo flessibile riscaldamento Engine Heater Motorheizungszufuhr-Schlauch T ubo flexible calentamiento
6 1 11-8-435 Durite C hauffage Tubo flessibile riscaldamento Engine Heater Motorheizungszufuhr-Schlauch Tubo flexible calentamiento
7 4 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela
8 4 00-3-061 Ecrou nyls top HM6 Dado Nut Mutterschraube Tuerca
9 2 00-2-234 Vis torx M6-20 rondelle imp. Vite Screw Schraube Tornillo

10 1 06-3-328 Chauffage Riscaldamento Heater Heizung Calentamiento

Mtage 28
chauffage

T10

JS28
X-TOO

www.piecesanspermis.fr

CHAUFFAGE
RISCALDAMENTO
HEATER
HEIZUNG
CALENTAMIENTO

AM664
Ch 919

Mtage 28
chauffage
AM664

T10A

JS28
X-TOO

9

1

6

1

2

4

10

9

13

12

11

8

1

3

5

CHAUFFAGE
RISCALDAMENTO
HEATER
HEIZUNG
CALENTAMIENTO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An)DESIGNATION(Al) DESIGNATION(Es)

1 3 00-5-172 Collier Visa 9 17-25 Collare Clamp Schelle Abrazadera
2 1 00-5-170 Collier VISA 9 12-18 Collare Clamp Schelle Abrazadera
3 1 00-5-118 Collier TORRO 16-27/9 Collare Clamp Schelle Abrazadera
4 2 07-4-065 Passe fil d37 EP 3.5 Passafilo Grommet Tülle Pasahilos
5 1 11-8-430 Durite chauffage moteur Tubo flessibile riscaldamento Engine Heater Motorheizungszufuhr-Schlauch Tubo flexible calentamiento
6 1 11-8-435 Durite Chauffage Tubo flessibile riscaldamento Engine Heater Motorheizungszufuhr-Schlauch Tubo flexible calentamiento
7 4 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela
8 4 00-3-061 Ecrou nylstop HM6 Dado Nut Mutterschraube Tuerca

9 2 00-2-234 Vis torx M6-20 rondelle imp. Vite Screw Schraube Tornillo
10 1 06-3-328 Chauffage Riscaldamento Heater Heizung Calentamiento
11 1 11-8-439 Ch 919 Plaque Support Ressort de Chauffage Supporto Support Halter Soporte
12 1 11-8-440 Ch 919 Ressort de Chauffage Molla Spring Feder Muelle
13 1 00-3-134 Ch 919 Vis eco syn TCB M5x12 BN82428 Vite Screw Schraube Tornillo

7

AM664
Ch 919

Mtage 28
chauffage
AM 664

T10A

JS28
X-TOO

www.piecesanspermis.fr

CHAUFFAGE
RISCALDAMENTO
HEATER
HEIZUNG
CALENTAMIENTO

AM680
Ch 1558

Mtage 28
chauffage
AM680

T10B

JS28
X-TOO

9

1

6

1

2

4

10

9

14

13

12

11

8

1

3

5

CHAUFFAGE
RISCALDAMENTO
HEATER
HEIZUNG
CALENTAMIENTO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 00-5-172 Collier Visa 9 17-25 Collare Clamp Schelle Abrazadera

2 1 00-5-170 Collier VISA 9 12-18 Collare Clamp Schelle Abrazadera

3 1 00-5-118 Collier TORRO 16-27/9 Collare Clamp Schelle Abrazadera

4 2 07-4-065 Passe fil d37 EP 3.5 Passafilo Grommet Tülle Pasahilos

5 1 11-8-430 Durite chauffage moteur Tubo flessibile riscaldamento Engine Heater Motorheizungszufuhr-Schlauch Tubo flexible calentamiento

6 1 11-8-435 Durite Chauffage Tubo flessibile riscaldamento Engine Heater Motorheizungszufuhr-Schlauch Tubo flexible calentamiento

7 4 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela

8 4 00-3-061 Ecrou nylstop HM6 Dado Nut Mutterschraube Tuerca

9 2 00-2-234 Vis torx M6-20 rondelle imp. Vite Screw Schraube Tornillo
10 1 06-3-328 Chauffage Riscaldamento Heater Heizung Calentamiento
11 1 11-8-439 Plaque Support Ressort de Chauffage Supporto Support Halter Soporte
12 1 11-8-440 Ressort de Chauffage Molla Spring Feder Muelle
13 1 00-3-134 Vis eco syn TCB M5x12 BN82428 Vite Screw Schraube Tornillo
14 1 11-8-441 Ch 1558 Clips Arret de Gaine Chauffage Clip Clips Clips Clips

7

AM680
Ch 1558

Mtage 28
chauffage
AM 680

T10B

JS28
X-TOO

www.piecesanspermis.fr

CHAUFFAGE
RISCALDAMENTO
HEATER
HEIZUNG
CALENTAMIENTO

AM703
Ch 3806

Mtage 28
chauffage
AM703

T10C

JS28
X-TOO

9

1

6

1

2

4

10

9

14

13

12

11

7

8

1

3

CHAUFFAGE
RISCALDAMENTO
HEATER
HEIZUNG
CALENTAMIENTO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 00-5-172 Collier Visa 9 17-25 Collare Clamp Schelle Abrazadera

2 1 00-5-170 Collier VISA 9 12-18 Collare Clamp Schelle Abrazadera

3 1 00-5-118 Collier TORRO 16-27/9 Collare Clamp Schelle Abrazadera

4 2 07-4-065 Passe fil d37 EP 3.5 Passafilo Grommet Tülle Pasahilos

5 1 11-8-430 Durite chauffage moteur Tubo flessibile riscaldamento Engine Heater Motorheizungszufuhr-Schlauch Tubo flexible calentamiento

6 1 11-8-435 Durite Chauffage Tubo flessibile riscaldamento Engine Heater Motorheizungszufuhr-Schlauch Tubo flexible calentamiento

7 4 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela

8 4 00-3-061 Ecrou nylstop HM6 Dado Nut Mutterschraube Tuerca

9 2 00-2-234 Vis torx M6-20 rondelle imp. Vite Screw Schraube Tornillo
10 1 06-3-328 Chauffage Riscaldamento Heater Heizung Calentamiento
11 1 11-8-439 Plaque Support Ressort de Chauffage Supporto Support Halter Soporte
12 1 11-8-440 Ressort de Chauffage Molla Spring Feder Muelle
13 1 00-3-134 Vis eco syn TCB M5x12 BN82428 Vite Screw Schraube Tornillo
14 1 11-8-441 Clips Arret de Gaine Chauffage Clip Clips Clips Clips
15 1 08-6-160 Ch3806 Prise d'air Presa di aria Air intake Lufteinlaßschlitz Toma de aire

5

AM703
Ch 3806

Mtage 28
chauffage
AM 703

15

T10C

JS28
X-TOO

www.piecesanspermis.fr

CHAUFFAGE
RISCALDAMENTO
HEATER
HEIZUNG
CALENTAMIENTO

AM721
Ch 7163

Mtage 28
chauffage
AM721

T10D

JS28
X-TOO

9

7

16

6

1

2

1

9

7

1

7

15

9

13

12

11

10

7

3

5

CHAUFFAGE
RISCALDAMENTO
HEATER
HEIZUNG
CALENTAMIENTO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 00-5-172 Collier Visa 9 17-25 Collare Clamp Schelle Abrazadera

2 1 00-5-170 Collier VISA 9 12-18 Collare Clamp Schelle Abrazadera

3 1 00-5-118 Collier TORRO 16-27/9 Collare Clamp Schelle Abrazadera

4 2 07-4-065 Passe fil d37 EP 3.5 Passafilo Grommet Tülle Pasahilos

5 1 11-8-430 Durite chauffage moteur Tubo flessibile riscaldamento Engine Heater Motorheizungszufuhr-Schlauch Tubo flexible calentamiento

6 1 11-8-435 Durite Chauffage Tubo flessibile riscaldamento Engine Heater Motorheizungszufuhr-Schlauch Tubo flexible calentamiento

7 6 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela

8 2 00-3-061 Ecrou nylstop HM6 Dado Nut Mutterschraube Tuerca

9 4 00-2-234 Vis torx M6-20 rondelle imp. Vite Screw Schraube Tornillo
10 1 11-8-439 Plaque Support Ressort de Chauffage Supporto Support Halter Soporte
11 1 11-8-440 Ressort de Chauffage Molla Spring Feder Muelle
12 1 00-3-134 Vis eco syn TCB M5x12 BN82428 Vite Screw Schraube Tornillo
13 1 11-8-441 Clips Arret de Gaine Chauffage Clip Clips Clips Clips
14 1 08-6-160 Prise d'air Presa di aria Air intake Lufteinlaßschlitz Toma de aire
15 1 06-3-328 Chauffage Riscaldamento Heater Heizung Calentamiento
16 2 08-2-454 Ch7163 Entretoise Distanziale Rod Abstandshülse Distanciador

8

4

4

AM721
Ch 7163

Mtage 28
chauffage
AM 721

14

T10D

JS28
X-TOO

www.piecesanspermis.fr

CIRCUI T FREIN
CIRCUI TO FRENO
BRAKE CIRCUIT
BREMSUMLAUF
CIRCUITO DE FRENO

Mtage 28
circuit de frein

T11

JS28
X-TOO

4

12

8

2

10

7

9

5

13

11

3

6

7

1

CIRCUI T FREIN
CIRCUI TO FRENO

T11

BRAKE CIRCUIT
BREMSUMLAUF
CIRCUITO DE FRENO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATIO N(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 18-7-121 Tuyau de frein avant G Flessibile del freno anteriore sinistro Left front brake pipe Bremsschlauch vorne links Tubo de freno delantero izquierdo

2 1 18-7-122 Tuyau de frein avant D Flessibile del freno anteriore destro Right front brake pipe Bremsschlauch vorne rechts Tubo de freno delantero

3 1 18-7-123 Tuyau de frein arrière Tubo di freno posteriore Rear brake pipe Hinter Bremsschlauch Tubo de freno trasero

4 1 08- 1-867 Entretoise tuyau de frein AR Distanziale tubo freno posteriore Rear tube brake spacer Hinterer Bremsrohrdistanzstück Distanciador tubo de freno t rasero

5 1 06-3-207 Avertisseur Claxon Warning Warnlicht Avisador

6 4 00-5-190 Clips 1813553810 Clips Clips Clips Clips

7 3 00-5-161 Agraphe 2 Ø 8 à 10 Grafa Clip Halter Grapa

8 2 00-5-192 Collier RSGU1Ø30/15W3 Colare Clamp Schelle Abrazadera

9 1 00- 3- 122 Rivkle M6 tete plate RK07M6255 Dado Nut Muttersc hraube Tuerc a

10 1 00-2-234 Vis torx M6-20 rondelle imp. Vite Screw Schraube Tornillo
11 1 00-2-036 Vis CHc M6-45/18 Z-B Vite Screw Schraube Tornillo
12 2 07-4-078 Passe fil /cable inverseur Passafilo/cavo invertitore Grommet Tülle / Umsteuerungskabel Pasahilo/ Cable inversor
13 1 00-4-001 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela

Mtage 28
circuit de frein

JS28
X-TOO

www.piecesanspermis.fr

DIRECTION
STERZO
STEERING
LENKUNG
DIRECCION

Mtage 28
Direction

T12

JS28
X-TOO

19

15

16

3

4

10

11

7

2

17

5

8

5

1

6

14

13

18

12

9

15

DIRECTION
STERZO
STEERING
LENKUNG
DIRECCION

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 17-3-049 Colonne de direction partie supérieure Colonna parte superiore Higher column section Oberes Lenkungssäuleteil Columna de direccion parte sup.

2 1 17-0-011 Crémaillère conduite à gauche Cremagliera guida a SX Left-hand drive rack Zahnstange Linkssteuerung Cremallera conducción a la izquierda

3 1 17-3-050 Colonne partie inférieure Colonna parte inferiore Lower column section Niedriges Lenkungssäuleteil Columna parte inferor

4 1 00-2-062 Vis HM8-35/22 Z-B Vite Screw Sc hraube Tornillo

5 2 00-3-067 Ecrou nylstop HM8 Dado Nut Mutterschraube Tuerca

6 3 00-4-004 Rondelle 8x18x1.5 Rondella Washer Rondelle Arandela

7 3 00-4-032 Rondelle onduflex D8 Rondella Washer Rondelle Arandela

8 3 00-2-195 Vis Torx BN4850 M8-20 Vite Screw Schraube Tornillo

9 2 00-2-239 Vis Torx M10-30 rondelle imp. Vite Screw Schraube Tornillo

10 1 17-3-037 Bague/ colonne de direction Annello/colonna sterzo Ring/c olumn direction Lenksäulering Anillo/Columna direccion
11 1 17-3-036 Souflet colonne de direction Soffietto/colonna sterzo BellowsColumn Lenksäulebalg Fuelle/Columna direccion
12 1 08-1-403 Volant Volante Steering wheel Steuerrad Volante
13 1 00-4-037 Rondelle onduflex A501201N noir Rondella Washer Rondelle Arandela
14 1 00-2-221 Vis CHc M12-30/30Z-B Vite Screw Schraube Tornillo
15 2 00-4-033 Rondelle onduflex Ø10 Rondella Washer Rondelle Arandela
16 1 17-0-008 Crémaillère coduite à droite Cremagliera guida a destra Right-hand-drive rack Zahnstange Rechtssteuer Cremallera volante a la derecha
17 1 17-3-048 Vis / colonne direction Vite Screw Schraube Tornillo
18 1 00-4-003 Rondelle 12.2 x 32 x 2.5 Rondella Washer Rondelle Arandela
19 1 08-3-606 Logo de volant Logo di volante Badge Lenkradlogo Logo de volante

Mtage 28
Direction

T12

JS28
X-TOO

www.piecesanspermis.fr

DIRECTION
STERZO
STEERING
LENKUNG
DIRECCION

AM732

Ch 6453

Mtage 28

Direction AM732

T12A

JS28
X-TOO

14

12

10

11

5

2

4

8

5

16

3

18

13

17

1

6

7

15

9

DIRECTION
STERZO

15

AM732

Ch 6453

T12A

STEERING
LENKUNG
DIRECCION

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 17-3-049 Colonne de direction partie supérieure Colonna parte superiore Higher column section Oberes Lenkungssäuleteil Columna de direccion parte sup.

2 1 17-0-014 Ch6453 Crémaillère conduite à gauche Cremagliera guida a SX Left-hand drive rack Zahnstange Linkssteuerung Cremallera conducción a la izquierda

3 1 17-3-050 Colonne partie inférieure Colonna parte inferiore Lower column section Niedriges Lenkungssäuleteil Columna parte inferor

4 1 00-2-062 Vis HM8-35/22 Z-B Vite Screw Schraube Tornillo

5 2 00-3-067 Ecrou nylstop HM8 Dado Nut Mutterschraube Tuerca

6 3 00-4-004 Rondelle 8x18x1.5 Rondella Washer Rondelle Arandela

7 3 00-4-032 Rondelle onduflex D8 Rondella Washer Rondelle Arandela

8 3 00-2-195 Vis Torx BN4850 M8-20 Vite Screw Schraube Tornillo

9 2 00-2-239 Vis Torx M10-30 rondelle imp. Vite Screw Schraube Tornillo

10 1 17-3-037 Bague/ colonne de direction Annello/colonna sterzo Ring/column direction Lenksäulering Anillo/Columna direccion
11 1 17-3-036 Souflet colonne de direction Soffietto/colonna sterzo BellowsColumn Lenksäulebalg Fuelle/Columna direccion
12 1 08-1-403 Volant Volante Steering wheel Steuerrad Volante
13 1 00-4-037 Rondelle onduflex A501201N noir Rondella Washer Rondelle Arandela
14 1 00-2-221 Vis CHc M12-30/30Z-B Vite Screw Schraube Tornillo
15 2 00-4-033 Rondelle onduflex Ø10 Rondella Washer Rondelle Arandela
16 1 17-3-048 Vis / colonne direction Vite Screw Schraube Tornillo
17 1 00-4-003 Rondelle 12.2 x 32 x 2.5 Rondella Washer Rondelle Arandela
18 1 08-3-606 Logo de volant Logo di volante Badge Lenkradlogo Logo de volante

Mtage 28

Direction AM732

JS28
X-TOO

www.piecesanspermis.fr

DIRECTION
STERZO
STEERING
LENKUNG
DIRECCION

AM870

Ch 11736

Mtage 28

Direction AM870

T12B

JS28
X-TOO

14

12

10

11

5

2

4

1

6

7

8

5

16

3

18

13

17

19

DIRECTION
STERZO

20

9

21

19

15

15

AM870

Ch 11736

STEERING
LENKUNG
DIRECCION

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 17-3-049 Colonne de direction partie supérieure Colonna parte superiore Higher column section Oberes Lenkungssäuleteil Columna de direccion parte sup.
2 1 17-0-014 Crémaillère conduite à gauche Cremagliera guida a SX Left-hand drive rack Zahnstange Linkssteuerung Cremallera conducción a la izquierda
3 1 17-3-050 Colonne partie inférieure Colonna parte inferiore Lower column section Niedriges Lenkungssäuleteil Columna parte inferor
4 1 00-2-062 Vis HM8-35/22 Z-B Vite Screw Schraube Tornillo
5 2 00-3-067 Ecrou nylstop HM8 Dado Nut Mutterschraube Tuerca
6 3 00-4-004 Rondelle 8x18x1.5 Rondella Washer Rondelle Arandela
7 3 00-4-032 Rondelle onduflex D8 Rondella Washer Rondelle Arandela
8 3 00-2-195 Vis Torx BN4850 M8-20 Vite Screw Schraube Tornillo

9 2 00-2-239 Vis Torx M10-30 rondelle imp. Vite Screw Schraube Tornillo
10 1 17-3-037 Bague/ colonne de direction Annello/colonna sterzo Ring/column direction Lenksäulering Anillo/Columna direccion
11 1 17-3-036 Souflet colonne de direction Soffietto/colonna sterzo BellowsColumn Lenksäulebalg Fuelle/Columna direccion
12 1 08-1-912 Ch11736 Volant Volante Steering wheel Steuerrad Volante
13 1 00-4-037 Rondelle onduflex A501201N noir Rondella Washer Rondelle Arandela
14 1 00-2-221 Vis CHc M12-30/30Z-B Vite Screw Schraube Tornillo
15 2 00-4-033 Rondelle onduflex Ø10 Rondella Washer Rondelle Arandela
16 1 17-3-048 Vis / colonne direction Vite Screw Schraube Tornillo
17 1 00-4-003 Rondelle 12.2 x 32 x 2.5 Rondella Washer Rondelle Arandela
18 1 08-1-913 Ch11736 Cache Volant avec Logo Chromé Copri volante Steering wheel cover Lenkradabdeckung Tapon volante
19 2 17-2-036 Rotule de Direction Rotullla Ball joint Kugelgelenk Rotula
20 1 17-1-040 Soufflet D Soffietto destro Right bellows Rechte Manschette Fuelle derecho
21 1 17-1-041 Soufflet G Soffietto sinistro Left bellows Linke Manschette Fuelle izquierdo

Mtage 28

Direction AM870

T12B

JS28
X-TOO

www.piecesanspermis.fr

ECLAIRAGE
LUCE
LIGHTING
BELEUCHTUNG
ALUMBRADO

Mtage 28
éclairage

T13

JS28
X-TOO

7

6

5

6

6

3

1

7

3

6

2

7

4

6

ECLAIRAGE
LUCE
LIGHTING
BELEUCHTUNG
ALUMBRADO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-1-094 Feu Clignot ant + Recul Fanale lampegiattore + retromarcia Light flashing + backward Blinklicht + R ückfahrscheinwerfer Luz intermitente + luz de retroceso
2 1 06-1-095 Feu Clignotant + Brouillard Fanale lampegiattore + antinebbia Rear flashing lights/fog Blinklicht + Nebelschutzscheinwerfer Luz int er mitente + luz antiniebla
3 2 06-1-093 Feu Stop + Veilleuse Fanale stop + lampadina Stop left rear light + sidelight Bremslicht + Standlicht Luz de faro + pilotos
4 1 06-1-103 Phare G Faro SX Left headlight Linker Scheinwerfer Faro izquierdo
5 1 06-1-104 Phare D Faro DX Right headlight Rechter Scheinwerfer Faro derecho
6 6 00-2-202 Vis TBEMB6PC M6x16 Zn Vite Screw Schraube Tornillo
7 8 00-3-141 Insert rivekle TP M5 Dado Nut Mutterschraube Tuerca

Mtage 28
éclairage

T13

JS28
X-TOO

www.piecesanspermis.fr

ECLAIRAGE
LUCE
LIGHTING
BELEUCHTUNG
ALUMBRADO

T13A

Mtage 28
éclairage

7

3

1

JS28
X-TOO

6

5

6

6

6

9

6

8

3

2

8

7

4

ECLAIRAGE
LUCE
LIGHTING
BELEUCHTUNG
ALUMBRADO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-1-094 Feu Clignotant + Recul Fanale lampegiattore + retromarcia Light flashing + backward Blinklicht + Rückfahrscheinwerfer Luz intermitente + luz de retroceso

2 1 06-1-095 Feu Clignotant + Brouillard Fanale lampegiattore + antinebbia Rear flashing lights/fog Blinklicht + Nebelschutzscheinwerfer Luz intermitente + luz antiniebla

3 2 06-1-093 Feu Stop + Veilleuse Fanale stop + lampadina Stop left rear light + sidelight Bremslicht + Standlicht Luz de faro + pilotos

4 1 06-1-103 Phare G Faro SX Left headlight Linker Scheinwerfer Faro izquierdo

5 1 06-1-104 Phare D Faro DX Right headlight Rechter Scheinwerfer Faro derecho

6 6 00-2-202 Vis TBEMB6PC M6x16 Zn Vite Screw Schraube Tornillo

7 8 00-3-051 Ecrou HM5 Dado Nut Mutterschraube Tuerca

8 8 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela

9 1 06-3-365 Ch 0001 Réglage électrique phare Regolazione elettrica faro Light electrical adjusting Scheinwerfer elektrische Regulierung Ajuste eléctrico faro

Mtage 28
éclairage

T13A

JS28
X-TOO

www.piecesanspermis.fr

ECLAIRAGE
LUCE
LIGHTING
BELEUCHTUNG
ALUMBRADO

AM688
Ch:4961

Mtage 28
éclairage
AM688

T13B

JS28
X-TOO

9

6

3

2

3

3

7

8

3

11

9

8

11

10

5

7

4

3

ECLAIRAGE
LUCE
LIGHTING
BELEUCHTUNG
ALUMBRADO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-1-103 Phare G Faro SX Left headlight Linker Scheinwerfer Faro izquierdo
2 1 06-1-104 Phare D Faro DX Right headlight Rechter Scheinwerfer Faro derecho
3 6 00-2-250 Vis TBEMB6PC inox M6x16 Zn Vite Screw Schraube Tornillo
4 1 06-3-365 Réglage électrique phare Regolazione elettrica faro Light electrical adjusting Scheinwerfer elektrische Regulierung Ajuste eléctrico faro
5 1 06-1-105 Ch 4961 Feu ARG Faro posteriore SX Left rear light Licht Hinten Links Luz trasero izquierdo
6 1 06-1-106 Ch 4961 Feu ARD Faro posteriore DX Right rear light Licht Hinten Rechts Luz trasero derecho
7 2 00-3-144 Ch 4961 Insert cheville PNSTRM6071 Dado Nut Mutterschraube Tuerca
8 2 00-2-031 Vis CHc M6-65/18 Z-B Vite Screw Schraube Tornillo

9 2 00-4-001 Ch 4961 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela
10 2 00-3-145 Ch 4961 Rondelle Rondella Washer Rondelle Arandela
11 2 00-3-146 Ch 4961 Capuchon Cappuccio Cap Kappe Capuchon

1

AM688
Ch:4961

Mtage 28
éclairage
AM688

T13B

JS28
X-TOO

www.piecesanspermis.fr

ECLAIRAGE
LUCE
LIGHTING
BELEUCHTUNG
ALUMBRADO

AM750
Ch:7411

Mtage 28
éclairage
AM750

T13C

JS28
X-TOO

6

3

2

3

3

7

9

8

3

11

9

8

11

10

5

7

4

3

ECLAIRAGE
LUCE
LIGHTING
BELEUCHTUNG
ALUMBRADO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-1-103 Phare G Faro SX Left headlight Linker Scheinwerfer Faro izquierdo

2 1 06-1-104 Phare D Faro DX Right headlight Rechter Scheinwerfer Faro derecho

3 6 00-2-250 Vis TBEMB6PC inox M6x16 Zn Vite Screw Schraube Tornillo

4 1 06-3-365 Réglage électrique phare Regolazione elettrica faro Light electrical adjusting Scheinwerfer elektrische Regulierung Ajuste eléctrico faro

5 1 06-1-113 Ch7411 Feu ARG Faro posteriore SX Left rear light Licht Hinten Links Luz trasero izquierdo

6 1 06-1-112 Ch7411 Feu ARD Faro posteriore DX Right rear light Licht Hinten Rechts Luz trasero derecho

7 2 00-3-144 Insert cheville PNSTRM6071 Dado Nut Mutterschraube Tuerca

8 2 00-2-031 Vis CHc M6-65/18 Z-B Vite Screw Schraube Tornillo

9 2 00-4-001 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela
10 2 00-3-145 Rondelle Rondella Washer Rondelle Arandela
11 2 00-3-146 Capuchon Cappuccio Cap Kappe Capuchon

1

AM750
Ch:7411

Mtage 28
éclairage
AM750

T13C

JS28
X-TOO

www.piecesanspermis.fr

EQUIPEMENT PORTE
ACCESSORI INTERNI P ORTIERA
DOOR INTERIOR ACCESSORIES
TURAUSSTATTUNG
ACCESORIOS DE PUERTA

Mtage 28
Equipement pte

T14

JS28
X-TOO

30

13

20

29

10

1

2

7

8

6

14

9

11
12

24

5

4

15

26

22

19

17

16

25

18

21

23

27

28

32

31

3

EQUIPEMENT PORTE
ACCESSORI INTERNI P ORTIERA

T14

DOOR INTERIOR ACCESSORIES
TURAUSSTATTUNG
ACCESORIOS DE PUERTA

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 03-1-345 Porte G assemblée Porta SX assemblata Left Door assembling Zusammengesetzte linker Tür Puerta izquierda ensamblada
2 1 03-1-346 Porte D assemblée Porta DX assemblata Right Door assembling Zusammengesetzte lrechte Tür Puerta deretc ha ensamblada
3 1 08-1-822 Cable commande porte Cavo comando di porta Door control cable Türbedienungskabe Cable mando de puerta
4 1 08-1-823 Guidage cable G Guidacavo Sx Left cable rail Linker Kabelführung Guia cable izquierdo
5 1 08-1-824 Guide cable D Guidacavo Dx Right cable rail Rechter Kabelführung Guia cable derecho
6 2 07-2-097 Profil sur vitre de porte / pince Profilo su vetro di porta Glass door profile Profil auf Türfenster Perfil sobre cristal de puerta
7 1 03-1-170 Support vitre droit Supporto vetro destro Right glass support Rechte Scheibeträger Soporte cristal derecho
8 1 03-1-169 Support vitre gauche Supporto vetro sinistro Left glass support Linke Scheibeträger Soporte cristal izquierdo

9 1 08-1-825 Bielette palette serrure G Barra paletta serratura Pallet lock link rod Schlosspalette Nebenpleuelstange Bieleta paleta cerradura
10 1 08-1-826 Bielette palette serrure D Barra paletta serratura DX Right pallet lock link rod Rechter Schlosspalette NebenpleuelstangeBieleta paleta cerradura derecha
11 1 08-1-828 Biellette barillet serrure D Barra blochetto serratura SX Left lock cylinders link rod Linker Schlosstrommel NebenpleuelstangeBieleta tambor cerradura izquierda
12 1 08-1-829 Bielette barillet serrure G Barra blochetto serratura Lock cylinders link rod Schlosstrommel Nebenpleuelstange Bieleta tambor cerradura
13 2 08-1-813 Poignée de porte Maniglia porta Door handle Türlinke Manilla de puerta
14 2 00-5-187 Clips bleu Clips blu Blu clips Clau Clip Clips azul
15 2 00-5-188 Clips Rouge Clips rossi Red clips Rot Clip Clips rojo
16 1 08-1-881 Support barrillet et levier G Supporto blochetto e leva SX Lock cylinder and left lever support Trommelbehälter und linker Hebel Soporte tambor y palanca izquierda
17 1 08-1-882 Support barrillet et levier D Supporto blochetto e leva DX Lock cylinder and right lever supportTrommelbehälter und rechter Hebel Soporte tam bor y palanca derecha
18 2 00-5-189 Anneau TRUARC D6 Annello TRUARC D6 TRUARC ring D6 Ring TRUARC Anillo TRUARC
19 6 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
20 2 00-2-241 Vis aut o-formeuse pr thermop. Vite Screw Schraube Tornillo
21 2 08-1-429 Fourchette/Barillet Gancio / serratura Drum / fork Gabelstück Horquilla/Tambor
22 2 08-1-808 Actionneur fermeture centralisé Azionatore chiusura centralizzata Closing control unit handle Zentralisierte Türchliess enbe dienung Accionador cierre centr ali zada
23 6 00-2-188 Vis FHC M6-16 Zb 8-8 Vite Screw Schraube Tornillo
24 2 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
25 2 08-1-831 Levier de barillet Leva di blochetto Lever lock cylinder Trommelhebel Palanca de tambor
26 2 00-3-004 VIis tole 4,2 x 16 CBLZ Ptu Zn Vite Screw Schraube Tornillo
27 1 08-1-807 Serrure Gauche Serratura SX Left lock Linker Schloss Cerradura izquierda
28 1 08-1-806 Serrure Droite Serratura DX Right lock Rechter Schloss Cerradura derecha
29 4 00-2-202 Vis T BEMB6PC M6x16 Zn Vite Screw Schraube Tornillo
30 2 08-6-123 Bac de P orte Porta oggetti di porta Door oddments tray Türbehälter Cubilete de puerta
31 2 08-1-891 Mousse sous poignée de porte Gommapiuma sotto maniglia portaRubber under door handle Schaumstoff unter turlinke Espuma bajo manilla de puerta
32 2 00-4-085 Serre cable SST2IM Serracavo Cable tightening Kabelschelle Sujetacables

Mtage 28
Equipement pte

JS28
X-TOO

www.piecesanspermis.fr

EQUIPEMENT PORTE
ACCESSORI INTERNI PORTIERA
DOOR INTERIOR ACCESSORIES
TURAUSSTATTUNG
ACCESORIOS DE PUERTA

AM688
Ch:4961

Mtage 28
Equipement pte
AM688

T14A

JS28
X-TOO

29

32

13

20

28

10

1

2

7

8

6

14

9

11

12

19

5

4

15

25

22

19

16

17

24

18

21

23

26

27

33

31

30

3

EQUIPEMENT PORTE
ACCESSORI INTERNI PORTIERA
DOOR INTERIOR ACCESSORIES
TURAUSSTATTUNG
ACCESORIOS DE PUERTA

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 03-1-345 Porte G assemblée Porta SX assemblata Left Door assembling Zusammengesetzte linker Tür Puerta izquierda ensamblada

2 1 03-1-346 Porte D assemblée Porta DX assemblata Right Door assembling Zusammengesetzte lrechte Tür Puerta deretcha ensamblada

3 1 08-1-822 Cable commande porte Cavo comando di porta Door control cable Türbedienungskabe Cable mando de puerta

4 1 08-1-823 Guide cable G Guidacavo Sx Left cable rail Linker Kabelführung Guia cable izquierdo

5 1 08-1-824 Guide cable D Guidacavo Dx Right cable rail Rechter Kabelführung Guia cable derecho

6 2 07-2-097 Profil sur vitre de porte / pince Profilo su vetro di porta Glass door profile Profil auf Türfenster Perfil sobre cristal de puerta

7 1 03-1-170 Support vitre droit Supporto vetro destro Right glass support Rechte Scheibeträger Soporte cristal derecho

8 1 03-1-169 Support vitre gauche Supporto vetro sinistro Left glass support Linke Scheibeträger Soporte cristal izquierdo

9 1 08-1-825 Bielette palette serrure G Barra paletta serratura Pallet lock link rod Schlosspalette Nebenpleuelstange Bieleta paleta cerradura

10 1 08-1-826 Bielette palette serrure D Barra paletta serratura DX Right pallet lock link rod Rechter Schlosspalette Nebenpleuelstange Bieleta paleta cerradura derecha
11 1 08-1-828 Biellette barillet serrure D Barra blochetto serratura SX Left lock cylinders link rod Linker Schlosstrommel Nebenpleuelstange Bieleta tambor cerradura izquierda
12 1 08-1-829 Bielette Barillet Serrure G Barrablochetto serratura Right lock cylinders link rod Schlosstrommel Nebenpleuelstange Bieleta tambor cerradura
13 2 08-1-813 Poignée de porte Maniglia porta Door handle Türlinke Manilla de puerta
14 2 00-5-187 Clips bleu Clips blu Blu clips Clau Clip Clips azul
15 2 00-5-188 Clips Rouge Clips rossi Red clips Rot Clip Clips rojo
16 1 08-1-881 Support barillet et levier G Supporto blochetto e leva SX Lock cylinder and left lever support Trommelbehälter und linker Hebel Soporte tambor y palanca izquierda
17 1 08-1-882 Support barrillet et levier D Supporto blochetto e leva DX Lock cylinder and right lever support Trommelbehälter und rechter Hebel Soporte tambor y palanca derecha
18 2 00-5-189 Anneau TRUARC D6 Annello TRUARC D6 TRUARC ring D6 Ring TRUARC Anillo TRUARC
19 8 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
20 2 00-2-241 Vis auto-formeuse pr thermop. Vite Screw Schraube Tornillo
21 2 08-1-429 Fourchette/Barillet Gancio / serratura Drum / fork Gabelstück Horquilla/Tambor
22 2 08-1-808 Actionneur fermeture centralisé Azionatore chiusura centralizzata Closing control unit handle Zentralisierte Türchliessenbedienung Accionador cierre centralizada
23 6 00-2-188 Vis FHC M6-16 Zb 8-8 Vite Screw Schraube Tornillo
24 2 08-1-831 Levier de barillet Leva di blochetto Lever lock cylinder Trommelhebel Palanca de tambor
25 2 00-3-004 Vis tole 4,2 x 16 CBLZ Ptu Zn Vite Screw Schraube Tornillo
26 1 08-1-807 Serrure Gauche Serratura SX Left lock Linker Schloss Cerradura izquierda
27 1 08-1-806 Serrure Droite Serratura DX Right lock Rechter Schloss Cerradura derecha
28 4 00-2-202 Vis TBEMB6PC M6x16 Zn Vite Screw Schraube Tornillo
29 2 08-6-123 Bac de Porte Porta oggetti di porta Door oddments tray Türbehälter Cubilete de puerta
30 2 08-1-891 Mousse sous poignée de porte Gommapiuma sotto maniglia porta Rubber under door handle Schaumstoff unter turlinke Espuma bajo manilla de puerta
31 2 00-4-085 Serre cable SST2IM Serracavo Cable tightening Kabelschelle Sujetacables
32 2 08-1-899 Ch4961 Poignée de porte chromée Maniglia porta grigia Grey door handle Türgriff Grau Manija de puerta plata
33 2 06-3-363 Feu de porte Faro di porta Door light Türlicht Luz de puerta

AM688
Ch:4961

Mtage 28
Equipement pte
AM688

T14A

JS28
X-TOO

www.piecesanspermis.fr

ESSUIE G LACE ARRIERE
TERGICRISTALLO POSTERIORE
REAR WINDSCREEN
HINTERE SCHEIBENWISCHER
LIMPIAPARABRISAS TRASEROS

08.0.058

T15

Mtage 28
Essuie-glace AR

1

4

3

JS28
X-TOO

5

7

2

2

ESSUIE G LACE ARRIERE
TERGICRISTALLO POSTERIORE
REAR WINDSCREEN
HINTERE SCHEIBENWISCHER
LIMPIAPARABRISAS TRASEROS

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-3-308 Essuie-glace arrière Tergicristallo posteriore Rear windscreen arm Hinterer Scheibenwisher Limpiaparabrisas Traseros
2 2 00-5-095 Bouton trimount Pulsante Trimount Trimount button Trimount-Knopf Botón Trimount
3 1 06-3-311 Essuie glace arrière Tergicristallo posteriore Rear windscreen wiper Hinterer Scheibenwisher Limpiaparabrisas Traseros
4 1 06-3-304 Moteur essuie glace arriere Motorino tergicristallo posteriore Rear windscreen engine Hintere Scheibenwischermotor Motor limpiaparabrisas trasero
5 5 00-4-138 R onde lle Ø30 Ø16 ép:1.5mm R onde lla Was her Rondelle Arandela
6 1 07-4-040 Obturateur D 17.5 Otturatore Shutter Verscluß Obtu r ador
7 1 08-6-145 Cache moteur Copri motore Cover engine Motorabdeckung Cubre motor

6

Mtage 28
Essuie-glace AR

T15

JS28
X-TOO

www.piecesanspermis.fr

ESSUIE GLACE ARRIERE
TERGICRISTALLO POSTERIORE
REAR WINDSCREEN
HINTERE SCHEIBENWISCHER
LIMPIAPARABRISAS TRASEROS

AM688
Ch 4961

Mtage 28
Essuie-glace AR
AM688

T15A

JS28
X-TOO

3

1

2

4

5

6

ESSUIE GLACE ARRIERE
TERGICRISTALLO POSTERIORE
REAR WINDSCREEN
HINTERE SCHEIBENWISCHER
LIMPIAPARABRISAS TRASEROS

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-3-308 Essuie-glace arrière Tergicristallo posteriore Rear windscreen arm Hinterer Scheibenwisher Limpiaparabrisas Traseros
2 1 06-3-311 Essuie glace arrière Tergicristallo posteriore Rear w indsc reen w iper Hinterer Scheibenwisher Limpiaparabrisas Traseros
3 1 06-3-304 Moteur essuie glace arriere Motorino tergicristallo post. Rear windscreen engine Hintere Sch eibenwischermotor Motor limpiaparabrisas trasero
4 5 00-4-138 Ro nd ell e Ø3 0 Ø16 é p:1.5mm Rondella Washer Rondelle Arandela
5 1 07-4-040 Obturateur D 17.5 Otturatore Shutter Verscluß Obturador
6 1 08-6-200 Ch4961 Cache moteur ESGAR Copri motore Cover engin e Motorabdeckung Cubre motor

AM688
Ch 4961

Mtage 28
Essuie-glace AR
AM688

T15A

JS28
X-TOO

www.piecesanspermis.fr

ESSUIE GLACE ARRIERE
TERGICRISTALLO POSTERIORE
REAR WINDSCREEN
HINTERE SCHEIBENWISCHER
LIMPIAPARABRISAS TRASEROS

AM814
Ch 11690

Mtage 28
Essuie-glace AR
AM814

1

5

T15B

JS28
X-TOO

2

3

4

ESSUIE GLACE ARRIERE
TERGICRISTALLO POSTERIORE
REAR WINDSCREEN
HINTERE SCHEIBENWISCHER
LIMPIAPARABRISAS TRASEROS

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-3-304 Moteur essuie glace arriere Motorino tergicristallo post. Rear windscreen engine Hintere Scheibenwischermotor Motor limpiaparabrisas trasero
2 5 00-4-138 Rondelle Ø30 Ø16 ép:1.5mm Rondella Washer Rondelle Arandela
3 1 07-4-040 Obturateur D 17.5 Otturatore Shutter Verscluß Obturador
4 1 08-6-200 Cache moteur ESGAR Copri motore Cover engine Motorabdeckung Cubre motor
5 1 06-3-381 Ch11690 Bras et balai essuie-glace arrière Braccio e spazzola tergicristallo Arm and windscreen wiper Arm und Scheibenwischblatt Brazo y escobilla limpiaparabrisas

AM814
Ch 11690

Mtage 28
Essuie-glace AR
AM814

T15B

JS28
X-TOO

www.piecesanspermis.fr

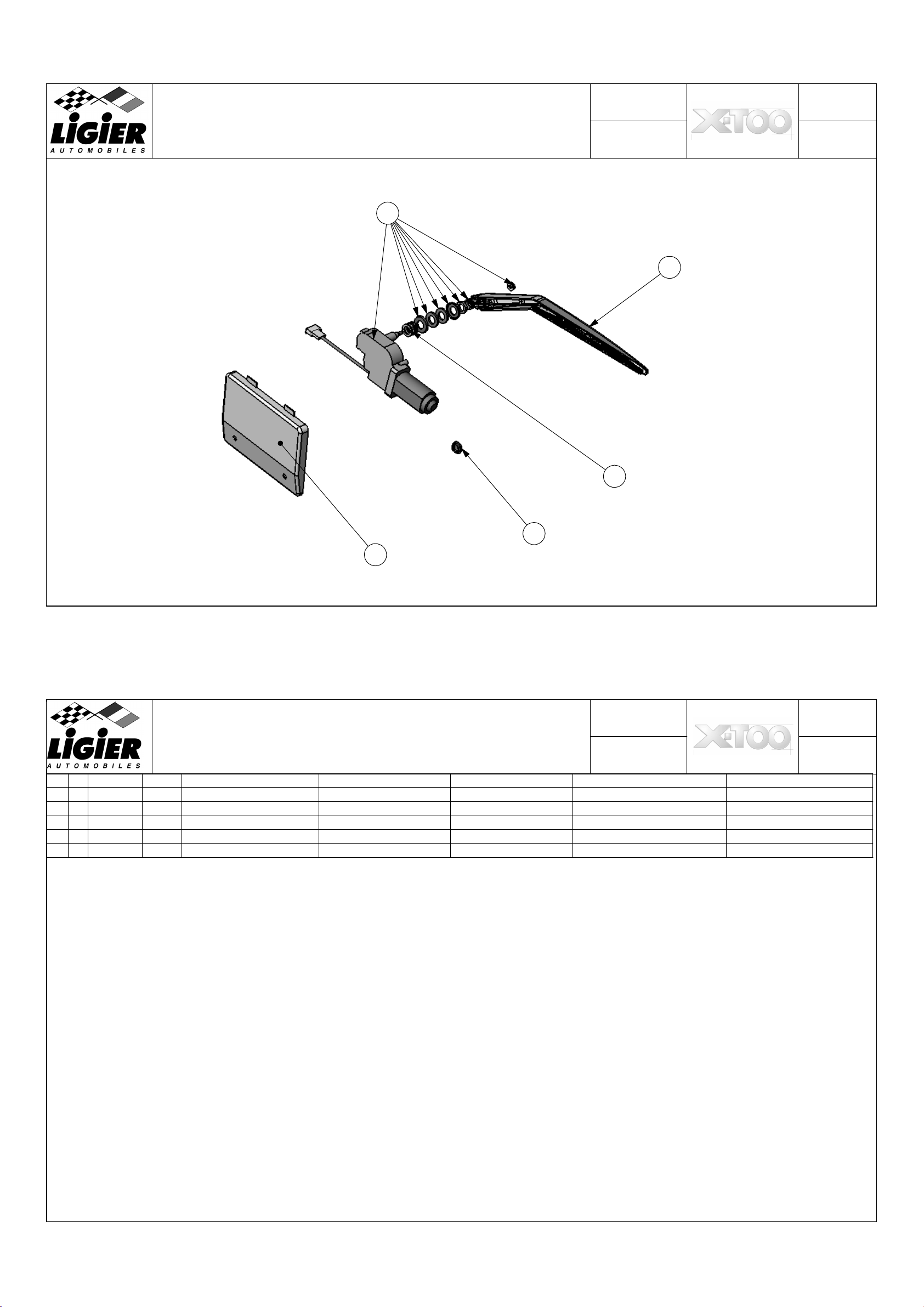

ESSUIE GLACE ARRIERE
TERGICRISTALLO POSTERIORE
REAR WINDSCREEN
HINTERE SCHEIBENWISCHER
LIMPIAPARABRISAS TRASEROS

AM880
Ch 11955

Mtage 28
Essuie-glace AR
AM880

1

5

T15C

JS28
X-TOO

2

3

4

ESSUIE GLACE ARRIERE
TERGICRISTALLO POSTERIORE
REAR WINDSCREEN
HINTERE SCHEIBENWISCHER
LIMPIAPARABRISAS TRASEROS

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-3-304 Moteur essuie glace arriere Motorino tergicristallo post. Rear windscreen engine Hintere Scheibenwischermotor Motor limpiaparabrisas trasero
2 2 00-4-172 Ch11955 Rondelle Ø30 Ø17 ép:3mm Rondella Washer Rondelle Arandela
3 1 07-4-040 Obturateur D 17.5 Otturatore Shutter Verscluß Obturador
4 1 08-6-200 Cache moteur ESGAR Copri motore Cover engine Motorabdeckung Cubre motor
5 1 06-3-381 Bras et balai essuie-glace ar. Braccio e spazzola tergicristallo Arm and windscreen wiper Arm und Scheibenwischblatt Brazo y escobilla limpiaparabrisas

AM880
Ch 11955

Mtage 28
Essuie-glace AR
AM880

T15C

JS28
X-TOO

www.piecesanspermis.fr

ESSUIE GL ACE AVANT
TERGICRI STALLO ANTERIORE
FRONT WINDSCREENS
VORNE SCHEIB EN WISCHER
LIMPIAPARABRISAS DELANTEROS

4

06.3.247 conduite à droite

1

Mtage 28
Essuie-glace avant

T16

JS28
X-TOO

5

2

6

3

7

ESSUIE GL ACE AVANT
TERGICRI STALLO ANTERIORE
FRONT WINDSCREENS
VORNE SCHEIB EN WISCHER
LIMPIAPARABRISAS DELANTEROS

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-3-273 Essuie glace AV ConG Tergicristallo ant. guida D Front windscreen engine LH D Vorne Scheibenwisher, Links. Limpiaparabrisas delanteros C. IZQ
2 1 08-2-347 Bras conduite à G Braccio guida a sinistra Windscreen arm left-hand drive Arm, Linkssteuerung Brazo limpiaparabrisas cond. izquierda
3 1 08-2-345 Bras conduite à D Braccio guida a destra Windscree arm right-hand drive Arm, Rechtssteuerung Brazo limpiaparabrisas cond. Derecha
4 1 06-3-204 Balai essuie-glace Spazzola Windcreen wiper Wischerblatt Escobilla limpiaparabrisas
5 1 08-1-772 Support moteur ESG Supporto motorino tergicristallo Windscreen engine support Scheibenwishermotorträger Soporte Motor limpiaparabris.
6 2 00-4-001 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela
7 1 00-2-202 Vis TBEMB6PC M6x16 Zn Vite Screw Schraube Tornillo

Mtage 28
Essuie-glace avant

T16

JS28
X-TOO

www.piecesanspermis.fr

ESSUIE GLACE AVANT
TERGICRISTALLO ANTERIORE
FRONT WINDSCREENS
VORNE SCHEIBENWISCHER
LIMPIAPARABRISAS DELANTEROS

06.3.247 conduite à droite

1

AM688
Ch : 4961

Mtage 28
Essuie-glace avant
AM688

T16A

JS28
X-TOO

4

5

2

6

3

7

8

ESSUIE GLACE AVANT
TERGICRISTALLO ANTERIORE
FRONT WINDSCREENS
VORNE SCHEIBENWISCHER
LIMPIAPARABRISAS DELANTEROS

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-3-273 Essuie glace AV ConG Tergicristallo ant. guida D Front windscreen engine LH D Vorne Scheibenwisher, Links. Limpiaparabrisas delanteros C. IZQ
2 1 08-2-347 Bras conduite à G Braccio guida a sinistra Windscreen arm left-hand drive Arm, Linkssteuerung Brazo limpiaparabrisas cond. izquierda
3 1 08-2-345 BRAS ESG Braccio guida Windscree arm Arm, Rechtssteuerung Brazo limpiaparabrisas
4 1 06-3-204 Balai essuie-glace Spazzola Windcreen wiper Wischerblatt Escobilla limpiaparabrisas
5 1 08-1-772 Support moteur ESG Supporto motorino tergicristallo Windscreen engine support Scheibenwishermotorträger Soporte Motor limpiaparabris.
6 2 00-4-001 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela
7 1 00-2-250 Vis TBEMB6PC inox M6x16 Zn Vite Screw Schraube Tornillo
8 1 06-3-364 Ch4961 Essuie glace AV intermitent Tergicristallo intermittente Intermitent windscreen wiper Scheibenwischer Vorne Limpiaparabrisas intermitente

AM688
Ch : 4961

Mtage 28
Essuie-glace avant
AM688

T16A

JS28
X-TOO

www.piecesanspermis.fr

ESSUIE GLACE AVANT
TERGICRISTALLO ANTERIORE
FRONT WINDSCREENS
VORNE SCHEIBENWISCHER
LIMPIAPARABRISAS DELANTEROS

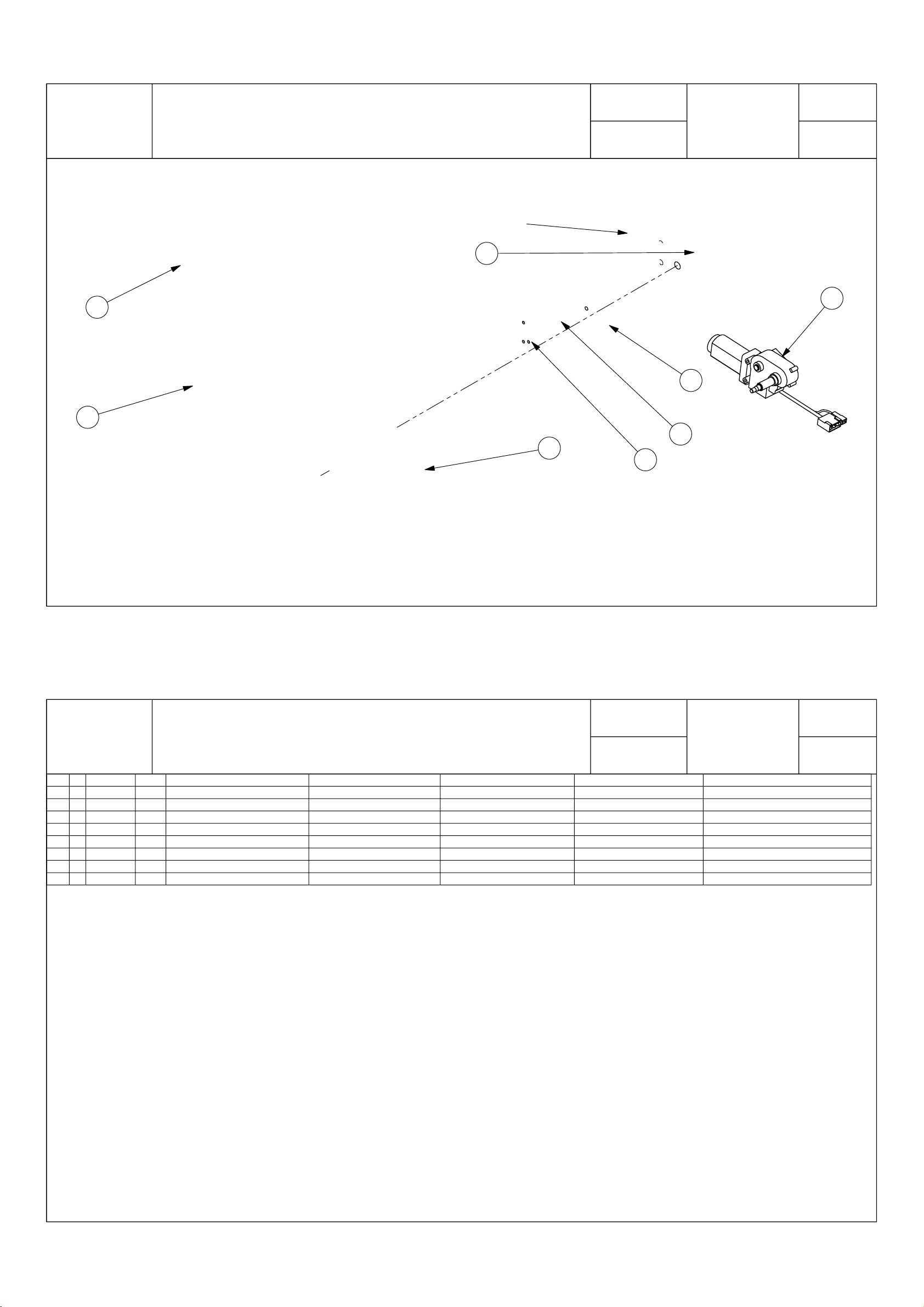

AM831
Ch : 11259

Mtage 28
Essuie-glace avant
AM831

T16B

JS28
X-TOO

06.3.247 conduite à droite

4

2

5

6

3

7

1

8

ESSUIE GLACE AVANT
TERGICRISTALLO ANTERIORE
FRONT WINDSCREENS
VORNE SCHEIBENWISCHER
LIMPIAPARABRISAS DELANTEROS

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-3-273 Essuie glace AV ConG Tergicristallo ant. guida D Front windscreen engine LH D Vorne Scheibenwisher, Links. Limpiaparabrisas delanteros C. IZQ
2 1 08-2-347 Bras conduite à G Braccio guida a sinistra Windscreen arm left-hand drive Arm, Linkssteuerung Brazo limpiaparabrisas cond. izquierda
3 1 08-2-345 Bras essuie-glace Braccio guida Windscreen arm Arm, Rechtssteuerung Brazo limpiaparabrisas
4 1 06-3-204 Balai essuie-glace Spazzola Windcreen wiper Wischerblatt Escobilla limpiaparabrisas
5 1 08-1-772 Support moteur ESG Supporto motorino tergicristallo Windscreen engine support Scheibenwishermotorträger Soporte Motor limpiaparabris.
6 2 00-4-001 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela
7 1 00-2-250 Vis TBEMB6PC inox M6x16 Zn Vite Screw Schraube Tornillo
8 1 06-3-364 Ch11259 Essuie glace AV intermitent Tergicristallo intermittente Intermitent windscreen wiper Scheibenwischer Vorne Limpiaparabrisas intermitente

AM831
Ch : 11259

Mtage 28
Essuie-glace avant
AM831

T16B

JS28
X-TOO

www.piecesanspermis.fr

ESSUIE GLACE AVANT
TERGICRISTALLO ANTERIORE
FRONT WINDSCREENS
VORNE SCHEIBENWISCHER
LIMPIAPARABRISAS DELANTEROS

AM859
Ch : 11400

Mtage 28
Essuie-glace avant
AM859

T16C

JS28
X-TOO

06.3.247 conduite à droite

4

2

5

6

7

3

1

8

ESSUIE GLACE AVANT
TERGICRISTALLO ANTERIORE
FRONT WINDSCREENS
VORNE SCHEIBENWISCHER
LIMPIAPARABRISAS DELANTEROS

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-3-273 Essuie glace AV ConG Tergicristallo ant. guida D Front windscreen engine LH D Vorne Scheibenwisher, Links. Limpiaparabrisas delanteros C. IZQ
2 1 08-2-347 Bras conduite à G Braccio guida a sinistra Windscreen arm left-hand drive Arm, Linkssteuerung Brazo limpiaparabrisas cond. izquierda
3 1 08-2-345 BRAS ESG Braccio guida Windscree arm Arm, Rechtssteuerung Brazo limpiaparabrisas
4 1 06-3-387 Ch 11400 Balai essuie-glace Spazzola Windcreen wiper Wischerblatt Escobilla limpiaparabrisas
5 1 08-1-772 Support moteur ESG Supporto motorino tergicristallo Windscreen engine support Scheibenwishermotorträger Soporte Motor limpiaparabris.
6 2 00-4-001 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela
7 1 00-2-250 Vis TBEMB6PC inox M6x16 Zn Vite Screw Schraube Tornillo
8 1 06-3-364 Essuie glace AV intermitent Tergicristallo intermittente Intermitent windscreen wiper Scheibenwischer Vorne Limpiaparabrisas intermitente

AM859
Ch : 11400

Mtage 28
Essuie-glace avant
AM859

T16C

JS28
X-TOO

www.piecesanspermis.fr

FAISCEAU ELECTRIQ UE
FASCIO ELETTRICO

T17

ELECTRIC HARNESS
ELEKTRISCHE K ABELBAUM
HAZ ELECTRICO

1

13

10

11

Mtage 28
Faisceau caisse

14

13

18

2

7

JS28
X-TOO

20

8

4

15

6

19

5

17

3

12

16

FAISCEAU ELECTRIQ UE
FASCIO ELETTRICO
ELECTRIC HARNESS
ELEKTRISCHE K ABELBAUM
HAZ ELECTRICO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-2-312 Faisceau caisse - JS28 Fascio sotto carroszzeria Under-body harness Kabelbaum unter Karosserie Haz bajo carcasa

2 1 00-2-222 Vis HM4-6/6 Z-B8.8 BN56 Vite Screw Schraube Tornillo

3 4 06-3-032 Relais Relè Relay Relais Relé

4 1 06-3-009 Centrale clignotante Centrale intermittente Flasher unit Blinkermodul Central intermitente

5 4 00-4-085 Serre cable SST2IM Serracavo Cable tightening Kabelschelle Sujetacables

6 1 06-1-065 Plafonnier Plafoniera Courtesy light Deckenlampe Lampara de techo

7 1 06-3-347 Contacteur à clé+2 verrous Contattore a chiave Ignition switch Zündschloss Contactor de llave

8 1 08-6-055 Support composants Supporto componenti Components support Bestandteileträger Soporte componentes

9 4 00-2-241 Vis auto-formeuse pr thermop. Vite Screw Schraube Tornillo
10 1 08-1-853 Support epissure Supporto impiombattura Splice support Spleissträger S oporte empalme
11 2 00-5-095 Bouton trimount Pulsante Trimount Trimount button Trimount-Knopf Botón Trimount
12 1 06-3-326 Cde reglage de projecteur Comando regolazione proiettore Light adjusting control Scheinwerferregulierungbedienung Mando reglaje de proyector
13 2 07-4-002 Passe-fil Passafilo Grommet Tülle Pasahilo
14 1 06-3-353 Capteur de tempe rature Sensore temperatura Temperature sensor Temperatutsensor Sensor de temperatura
15 2 00-5-169 Agraphe 051659 Graffa Clip Halter Grapa
16 1 06-3-358 Centrale radio cde ferm ptes Centralina radiocomando Remote control unit Radiobedienungszentrale Central mando a distancia
17 1 06-3-235 Interrupteur plafonnier Interuttore plafoniera Courtesy light switch Schalter Deckenbeleuchtung Interruptor luz de techo
18 1 00-3-001 Vis tole auto-Perc 3.5 x 16 TF Z Vite Screw Schraube Tornillo
19 1 00-5-155 Lanière 692245.3810 Coreggia Strap Riemen Correa
20 1 06-3-292 Radar de recul Radar di retromarcia Parking detector Rückwärtsradar Bausatz Radar de retroceso

Mtage 28
Faisceau caisse

9

T17

JS28
X-TOO

www.piecesanspermis.fr

FAISCEAU ELECTRIQUE
FASCIO ELETTRICO
ELECTRIC HARNESS
ELEKTRISCHE KABELBAUM
HAZ ELECTRICO

1

AM 679
Ch 2275

Mtage 28
Faisceau caisse
AM 679

T17A

JS28
X-TOO

18

19

4

13

6

5

17

15

3

11

12

8

16

2

7

9

10

14

FAISCEAU ELECTRIQUE
FASCIO ELETTRICO
ELECTRIC HARNESS
ELEKTRISCHE KABELBAUM
HAZ ELECTRICO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-2-329 Ch2275 Faisceau caisse - JS28 Fascio sotto carroszzeria Under-body harness Kabelbaum unter Karosserie Haz bajo carcasa
2 1 00-2-222 Vis HM4-6/6 Z-B8.8 BN56 Vite Screw Schraube Tornillo
3 4 06-3-032 Relais Relè Relay Relais Relé
4 1 06-3-009 Centrale clignotante Centrale intermittente Flasher unit Blinkermodul Central intermitente
5 4 00-4-085 Serre cable SST2IM Serracavo Cable tightening Kabelschelle Sujetacables
6 1 06-1-065 Plafonnier Plafoniera Courtesy light Deckenlampe Lampara de techo
7 1 06-3-347 Contacteur à clé+2 verrous Contattore a chiave Ignition switch Zündschloss Contactor de llave
8 1 08-6-055 Support composants Supporto componenti Components support Bestandteileträger Soporte componentes

9 4 00-2-241 Vis auto-formeuse pr thermop. Vite Screw Schraube Tornillo
10 1 06-3-326 Cde reglage de projecteur Comando regolazione proiettore Light adjusting control Scheinwerferregulierungbedienung Mando reglaje de proyector
11 1 07-4-003 Passe fil D22.5 Passafilo Grommet Tülle Pasahilo
12 1 06-3-353 Capteur de temperature Sensore temperatura Temperature sensor Temperatutsensor Sensor de temperatura
13 2 00-5-169 Agraphe 051659 Graffa Clip Halter Grapa
14 1 06-3-358 Centrale radio cde ferm ptes Centralina radiocomando Remote control unit Radiobedienungszentrale Central mando a distancia
15 1 06-3-235 Interrupteur plafonnier Interuttore plafoniera Courtesy light switch Schalter Deckenbeleuchtung Interruptor luz de techo
16 1 00-3-001 Vis tole auto-Perc 3.5 x 16 TF Z Vite Screw Schraube Tornillo
17 3 00-5-155 Lanière 692245.3810 Coreggia Strap Riemen Correa
18 1 06-3-292 Radar de recul Radar di retromarcia Parking detector Rückwärtsradar Bausatz Radar de retroceso
19 1 07-4-065 Passe fil d37 EP 3.5 Passafilo Grommet Tülle Pasahilos

AM 679
Ch 2275

Mtage 28
Faisceau caisse
AM 679

T17A

JS28
X-TOO

www.piecesanspermis.fr

FAISCEAU ELECTRIQUE
FASCIO ELETTRICO
ELECTRIC HARNESS
ELEKTRISCHE KABELBAUM
HAZ ELECTRICO

1

AM 688
Ch 4961

Mtage 28
Faisceau caisse
AM 688

T17B

JS28
X-TOO

18

19

4

13

6

5

17

15

3

11

12

8

16

2

7

9

10

14

FAISCEAU ELECTRIQUE
FASCIO ELETTRICO
ELECTRIC HARNESS
ELEKTRISCHE KABELBAUM
HAZ ELECTRICO

REP

Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)
1 1 06-2-330 Ch4961 Faisceau caisse - JS28 Fascio sotto carroszzeria Under-body harness Kabelbaum unter Karosserie Haz bajo carcasa
2 1 00-2-222 Vis HM4-6/6 Z-B8.8 BN56 Vite Screw Schraube Tornillo
3 4 06-3-032 Relais Relè Relay Relais Relé
4 1 06-3-009 Centrale clignotante Centrale intermittente Flasher unit Blinkermodul Central intermitente
5 4 00-4-085 Serre cable SST2IM Serracavo Cable tightening Kabelschelle Sujetacables
6 1 06-1-065 Plafonnier Plafoniera Courtesy light Deckenlampe Lampara de techo
7 1 06-3-347 Contacteur à clé+2 verrous Contattore a chiave Ignition switch Zündschloss Contactor de llave
8 1 08-6-055 Support composants Supporto componenti Components support Bestandteileträger Soporte componentes
9 4 00-2-241 Vis auto-formeuse pr thermo p. Vite Screw Schraube Tornillo

10 1 06-3-326 Cde reglage de projecteur Comando regolazione proiettore Light adjusting control Scheinwerferregulierungbedienung Mando reglaje de proyector
11 1 07-4-003 Passe fil D22.5 Passafilo Grommet Tülle Pasahilo
12 1 06-3-353 Capteur de temperature Sensore temperatura Temperature sensor Temperatutsensor Sensor de temperatura
13 2 00-5-169 Agraphe 051659 Graffa Clip Halter Grapa
14 1 06-3-358 Centrale radio cde ferm ptes Centralina radiocomando Remote control unit Radiobedienungszentrale Central mando a distancia
15 2 06-3-235 Interrupteur plafonnier Interuttore plafoniera Courtesy light switch Schalter Deckenbeleuchtung Interruptor luz de techo
16 1 00-3-001 Vis tole auto-Perc 3.5 x 16 TF Z Vite Screw Schraube Tornillo
17 3 00-5-155 Lanière Coreggia Strap Riemen Correa
18 1 06-3-292 Radar de recul Radar di retromarcia Parking detector Rückwärtsradar Bausatz Radar de retroceso
19 1 07-4-065 Passe fil d37 EP 3.5 Passafilo Grommet Tülle Pasahilos

AM 688
Ch 4961

Mtage 28
Faisceau caisse
AM 688

T17B

JS28
X-TOO

www.piecesanspermis.fr

FAISCEAU ELECTRIQUE
FASCIO ELETTRICO
ELECTRIC HARNESS
ELEKTRISCHE KABELBAUM
HAZ ELECTRICO

20

AM 825
Ch 11893

Mtage 28
Faisceau caisse
AM 825

20

T17C

JS28
X-TOO

1

12

19

4

13

6

5

17

15

3

11

16

2

7

10

14

18

8

9

FAISCEAU ELECTRIQUE
FASCIO ELETTRICO
ELECTRIC HARNESS
ELEKTRISCHE KABELBAUM
HAZ ELECTRICO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-2-348 Ch11893 Faisceau caisse - JS32 Fascio sotto carroszzeria Under-body harness Kabelbaum unter Karosserie Haz bajo carcasa
2 1 00-2-222 Vis HM4-6/6 Z-B8.8 BN56 Vite Screw Schraube Tornillo
3 4 06-3-032 Relais Relè Relay Relais Relé
4 1 06-3-009 Centrale clignotante Centrale intermittente Flasher unit Blinkermodul Central intermitente
5 4 00-4-085 Serre cable SST2IM Serracavo Cable tightening Kabelschelle Sujetacables
6 1 06-1-065 Plafonnier Plafoniera Courtesy light Deckenlampe Lampara de techo
7 1 06-3-347 Contacteur à clé+2 verrous Contattore a chiave Ignition switch Zündschloss Contactor de llave
8 1 08-6-055 Support composants Supporto componenti Components support Bestandteileträger Soporte componentes

9 4 00-2-241 Vis auto-formeuse pr thermop. Vite Screw Schraube Tornillo
10 1 06-3-326 Cde reglage de projecteur Comando regolazione proiettore Light adjusting control Scheinwerferregulierungbedienung Mando reglaje de proyector
11 1 07-4-003 Passe fil D22.5 Passafilo Grommet Tülle Pasahilo
12 1 06-3-353 Capteur de temperature Sensore temperatura Temperature sensor Temperatutsensor Sensor de temperatura
13 2 00-5-169 Agraphe 051659 Graffa Clip Halter Grapa
14 1 06-3-358 Centrale radio cde ferm ptes Centralina radiocomando Remote control unit Radiobedienungszentrale Central mando a distancia
15 2 06-3-235 Interrupteur plafonnier Interuttore plafoniera Courtesy light switch Schalter Deckenbeleuchtung Interruptor luz de techo
16 1 00-3-001 Vis tole auto-Perc 3.5 x 16 TF Z Vite Screw Schraube Tornillo
17 3 00-5-155 Lanière Coreggia Strap Riemen Correa
18 1 06-3-292 Radar de recul Radar di retromarcia Parking detector Rückwärtsradar Bausatz Radar de retroceso
19 1 07-4-065 Passe fil d37 EP 3.5 Passafilo Grommet Tülle Pasahilos
20 2 06-2-353 Ch11893 Rallonge feux Ar Prolunga fari posteriori Extension rear lights Verlängerung für hinteren Lichten Ampliación luces traseros

AM 825
Ch 11893

Mtage 28
Faisceau caisse
AM 825

T17C

JS28
X-TOO

www.piecesanspermis.fr

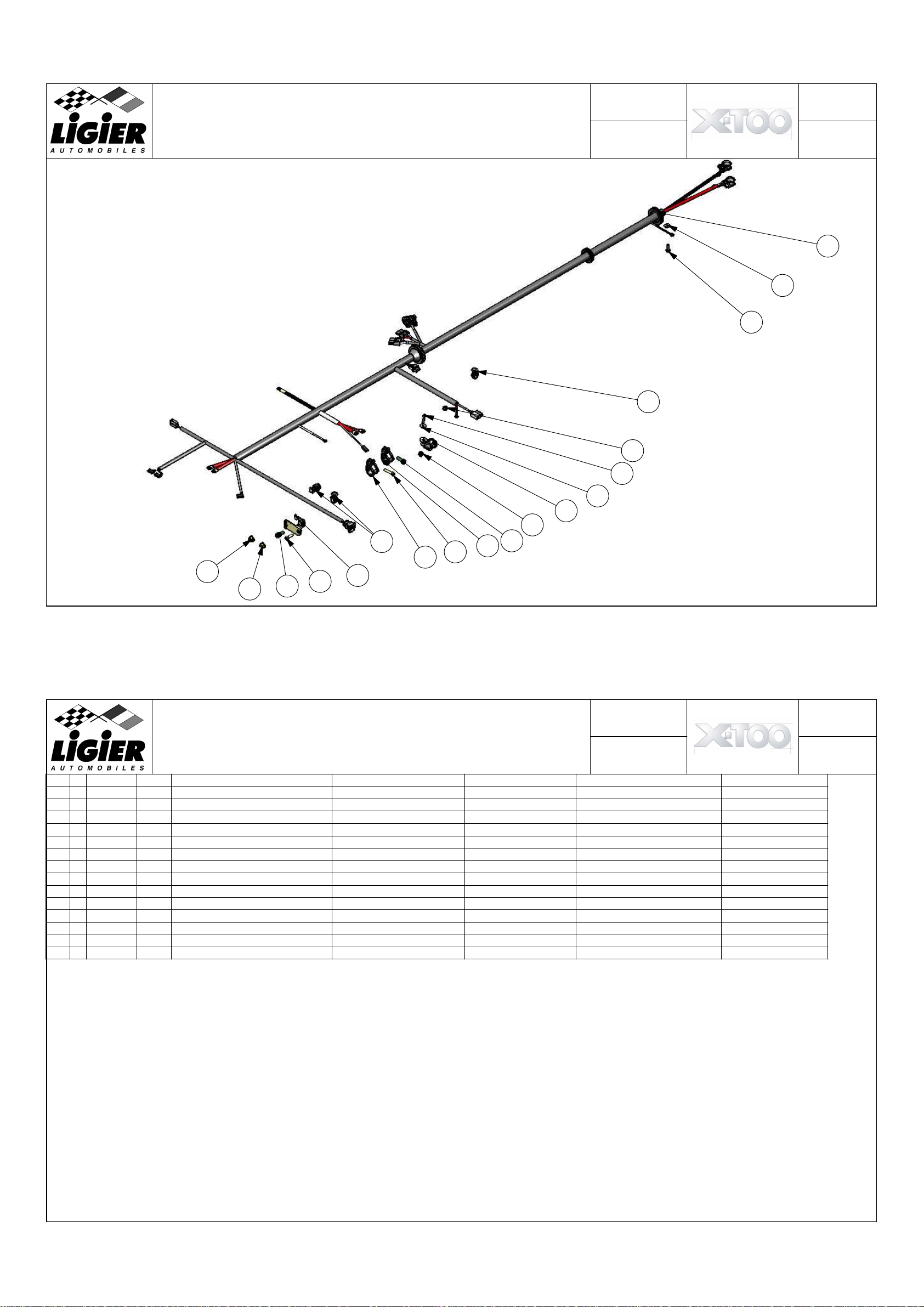

FAISCEAU ELECTRIQUE
FASCIO ELETTRICO
ELECTRIC HARNESS
ELEKTRISCHE KABELBAUM
HAZ ELECTRICO

20

20

AM 874
Ch 12044

Mtage 28
Faisceau caisse
AM 874

T17D

JS28
X-TOO

1

12

19

4

13

6

5

17

15

3

21

11

16

2

7

10

14

18

8

9

22

FAISCEAU ELECTRIQUE
FASCIO ELETTRICO
ELECTRIC HARNESS
ELEKTRISCHE KABELBAUM
HAZ ELECTRICO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-2-348 Faisceau caisse - JS32 Fascio sotto carroszzeria Under-body harness Kabelbaum unter Karosserie Haz bajo carcasa
2 1 00-2-222 Vis HM4-6/6 Z-B8.8 BN56 Vite Screw Schraube Tornillo
3 4 06-3-032 Relais Relè Relay Relais Relé
4 1 06-3-009 Centrale clignotante Centrale intermittente Flasher unit Blinkermodul Central intermitente
5 4 00-4-085 Serre cable SST2IM Serracavo Cable tightening Kabelschelle Sujetacables
6 1 06-1-065 Plafonnier Plafoniera Courtesy light Deckenlampe Lampara de techo
7 1 06-3-347 Contacteur à clé+2 verrous Contattore a chiave Ignition switch Zündschloss Contactor de llave
8 1 08-6-055 Support composants Supporto componenti Components support Bestandteileträger Soporte componentes
9 4 00-2-241 Vis auto-formeuse pr thermop. Vite Screw Schraube Tornillo

10 1 06-3-326 Cde reglage de projecteur Comando regolazione proiettore Light adjusting control Scheinwerferregulierungbedienung Mando reglaje de proyector
11 1 07-4-003 Passe fil D22.5 Passafilo Grommet Tülle Pasahilo
12 1 06-3-353 Capteur de temperature Sensore temperatura Temperature sensor Temperatutsensor Sensor de temperatura
13 2 00-5-169 Agraphe 051659 Graffa Clip Halter Grapa
14 1 08-1-934 Ch12044 Kit fermeture centralisée Centralina radiocomando Remote control unit Radiobedienungszentrale Central mando a distancia
15 2 06-3-235 Interrupteur plafonnier Interuttore plafoniera Courtesy light switch Schalter Deckenbeleuchtung Interruptor luz de techo
16 1 00-3-001 Vis tole auto-Perc 3.5 x 16 TF Z Vite Screw Schraube Tornillo
17 3 00-5-155 Lanière Coreggia Strap Riemen Correa
18 1 06-3-292 Radar de recul Radar di retromarcia Parking detector Rückwärtsradar Bausatz Radar de retroceso
19 1 07-4-065 Passe fil d37 EP 3.5 Passafilo Grommet Tülle Pasahilos
20 2 06-2-353 Rallonge feux Ar Prolunga fari posteriori Extension rear lights Verlängerung für hinteren Lichten Ampliación luces traseros
21 1 06-3-380 Ch12044 Contacteur à clef 2 barill 1 clef 1 clef +insert Contattore a chiave Ignition switch Zündschloss Contactor de llave
22 1 08-1-943 Ch12044 Télécommande de clef Telecomando Remote control Fernbedienung Mando a distancia

AM 874
Ch 12044

Mtage 28
Faisceau caisse
AM 874

T17D

JS28
X-TOO

www.piecesanspermis.fr

FAISCEAU ELECTRIQUE
FASCIO ELETTRICO
ELECTRIC HARNESS
ELEKTRISCHE KABELBAUM
HAZ ELECTRICO

20

20

AM 862
Ch 12531

Mtage 28
Faisceau caisse
AM 862

T17E

JS28
X-TOO

1

12

19

4

13

6

5

17

15

3

21

11

16

2

7

10

14

18

8

9

22

FAISCEAU ELECTRIQUE
FASCIO ELETTRICO
ELECTRIC HARNESS
ELEKTRISCHE KABELBAUM
HAZ ELECTRICO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-2-355 Ch12531 Faisceau caisse - JS32 Fascio sotto carroszzeria Under-body harness Kabelbaum unter Karosserie Haz bajo carcasa
2 1 00-2-222 Vis HM4-6/6 Z-B8.8 BN56 Vite Screw Schraube Tornillo
3 4 06-3-032 Relais Relè Relay Relais Relé
4 1 06-3-009 Centrale clignotante Centrale intermittente Flasher unit Blinkermodul Central intermitente
5 4 00-4-085 Serre cable SST2IM Serracavo Cable tightening Kabelschelle Sujetacables
6 1 06-1-065 Plafonnier Plafoniera Courtesy light Deckenlampe Lampara de techo
7 1 06-3-347 Contacteur à clé+2 verrous Contattore a chiave Ignition switch Zündschloss Contactor de llave
8 1 08-6-055 Support composants Supporto componenti Components support Bestandteileträger Soporte componentes

9 4 00-2-241 Vis auto-formeuse pr thermop. Vite Screw Schraube Tornillo
10 1 06-3-326 Cde reglage de projecteur Comando regolazione proiettore Light adjusting control Scheinwerferregulierungbedienung Mando reglaje de proyector
11 1 07-4-003 Passe fil D22.5 Passafilo Grommet Tülle Pasahilo
12 1 06-3-353 Capteur de temperature Sensore temperatura Temperature sensor Temperatutsensor Sensor de temperatura
13 2 00-5-169 Agraphe 051659 Graffa Clip Halter Grapa
14 1 08-1-934 Kit fermeture centralisée Centralina radiocomando Remote control unit Radiobedienungszentrale Central mando a distancia
15 2 06-3-235 Interrupteur plafonnier Interuttore plafoniera Courtesy light switch Schalter Deckenbeleuchtung Interruptor luz de techo
16 1 00-3-001 Vis tole auto-Perc 3.5 x 16 TF Z Vite Screw Schraube Tornillo
17 3 00-5-155 Lanière Coreggia Strap Riemen Correa
18 1 06-3-292 Radar de recul Radar di retromarcia Parking detector Rückwärtsradar Bausatz Radar de retroceso
19 1 07-4-065 Passe fil d37 EP 3.5 Passafilo Grommet Tülle Pasahilos
20 2 06-2-353 Rallonge feux Ar Prolunga fari posteriori Extension rear lights Verlängerung für hinteren Lichten Ampliación luces traseros
21 1 06-3-380 Contacteur à clef 2 barill 1 clef 1 clef +insert Contattore a chiave Ignition switch Zündschloss Contactor de llave
22 1 08-1-943 Télécommande de clef Telecomando Remote control Fernbedienung Mando a distancia

AM 862
Ch 12531

Mtage 28
Faisceau caisse
AM 862

T17E

JS28
X-TOO

www.piecesanspermis.fr

FAISCEAU ELECTRIQUE
FASCIO ELETTRICO
ELECTRIC HARNESS
ELEKTRISCHE KABELBAUM
HAZ ELECTRICO

20

20

AM 886
Ch 12839

Mtage 28
Faisceau caisse
AM 886

T17F

JS28
X-TOO

1

12

19

4

13

6

5

17

15

3

21

11

16

2

7

10

14

18

8

9

22

FAISCEAU ELECTRIQUE
FASCIO ELETTRICO
ELECTRIC HARNESS
ELEKTRISCHE KABELBAUM
HAZ ELECTRICO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 06-2-355 Faisceau caisse - JS32 Fascio sotto carroszzeria Under-body harness Kabelbaum unter Karosserie Haz bajo carcasa
2 1 00-2-222 Vis HM4-6/6 Z-B8.8 BN56 Vite Screw Schraube Tornillo
3 4 06-3-032 Relais Relè Relay Relais Relé
4 1 06-3-009 Centrale clignotante Centrale intermittente Flasher unit Blinkermodul Central intermitente
5 4 00-4-085 Serre cable SST2IM Serracavo Cable tightening Kabelschelle Sujetacables
6 1 06-1-065 Plafonnier Plafoniera Courtesy light Deckenlampe Lampara de techo
7 1 06-3-347 Contacteur à clé+2 verrous Contattore a chiave Ignition switch Zündschloss Contactor de llave
8 1 08-6-055 Support composants Supporto componenti Components support Bestandteileträger Soporte componentes

9 4 00-2-241 Vis auto-formeuse pr thermop. Vite Screw Schraube Tornillo
10 1 06-3-326 Cde reglage de projecteur Comando regolazione proiettore Light adjusting control Scheinwerferregulierungbedienung Mando reglaje de proyector
11 1 07-4-003 Passe fil D22.5 Passafilo Grommet Tülle Pasahilo
12 1 06-3-353 Capteur de temperature Sensore temperatura Temperature sensor Temperatutsensor Sensor de temperatura
13 2 00-5-169 Agraphe 051659 Graffa Clip Halter Grapa
14 1 08-1-955 Ch12839 Kit fermeture centralisée avec condamnation Centralina radiocomando Remote control unit Radiobedienungszentrale Central mando a distancia
15 2 06-3-235 Interrupteur plafonnier Interuttore plafoniera Courtesy light switch Schalter Deckenbeleuchtung Interruptor luz de techo
16 1 00-3-001 Vis tole auto-Perc 3.5 x 16 TF Z Vite Screw Schraube Tornillo
17 3 00-5-155 Lanière Coreggia Strap Riemen Correa
18 1 06-3-292 Radar de recul Radar di retromarcia Parking detector Rückwärtsradar Bausatz Radar de retroceso
19 1 07-4-065 Passe fil d37 EP 3.5 Passafilo Grommet Tülle Pasahilos
20 2 06-2-353 Rallonge feux Ar Prolunga fari posteriori Extension rear lights Verlängerung für hinteren Lichten Ampliación luces traseros
21 1 06-3-380 Contacteur à clef 2 barill 1 clef 1 clef +insert Contattore a chiave Ignition switch Zündschloss Contactor de llave
22 1 08-1-943 Télécommande de clef Telecomando Remote control Fernbedienung Mando a distancia

AM 886
Ch 12839

Mtage 28
Faisceau caisse
AM 886

T17F

JS28
X-TOO

www.piecesanspermis.fr

FAISCEAU MOTEUR
DIESELFASCIO MOTOREDIESEL
DIESEL ENGINE HARNESS
DIESEL MOTOR KABELBAUMHAZ
MOTOR GASOLEO

Mtage 28
Faisceau moteur

T18

JS28
X-TOO

8

14

15

5

8

8

14

1

15

12

12

10

6

9

6

2

1

11

13

3

4

7

FAISCEAU MOTEUR
DIESELFASCIO MOTOREDIESEL
DIESEL ENGINE HARNESS
DIESEL MOTOR KABELBAUMHAZ
MOTOR GASOLEO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 2 00-5-125 Collier RSGU1 20 x 20 Collare RSGU1 20 x 20 Clamp RSGU1 20 x 20 Schelle RSGU1 20 x 20 Abrazadera RSGU1 20 x 20

2 1 00-2-018 Vis HM8-16/16 Z-B Vite Screw Schraube Tornillo

3 1 00-2-159 Vis CHc M5 20/20 Z-B Vite Screw Schraube Tornillo

4 1 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela

5 1 06-2-248 Tresse de mass e Treccia di massa Earth braiding Masseband Trenzado de masa

6 2 00-5-097 Agraphe faisceau Graff a fascio Beam clip Kabelbaumklemme Grapa haz

7 1 06-2-313 Faisceau moteur JS28FD Fascio motore JS28FD Engine harnish JS28FD Kabelbaum Motor JS28FD Haz de motor JS28FD

8 3 00-2-234 Vis torx M6-20 rondelle imp. Vite Screw Schraube Tornillo

9 1 08-2-579 Support Bornier Faisceau Moteur Monté Supporto borniera fascia montore Engine facia bornier support Elektrisc he r T r ä ger Kabelbaummotor Soporte bornes haz motor
10 1 00-2-202 Vis TBEMB6PC M6x16 Zn Vite Screw Schraube Tornillo
11 1 00-5-155 Lanière 692245.3810 Coreggia Strap Riemen Correa
12 2 00-3-128 Ecrou twolock HM8 Dado Nut Mutterschraube Tuerca
13 1 00-3-126 Ecrou Twolock CSM6 Dado Nut Mutter Tuerca
14 2 00-4-001 Rondelle 6x14x1.2 Rondella Washer Rondelle Arandela
15 2 00- 3-061 Ecrou nylstop HM6 Dado Nut Mutterschraube Tuerca

Mtage 28
Faisceau moteur

T18

JS28
X-TOO

www.piecesanspermis.fr

FAISCEAU MOTEUR
DIESELFASCIO MOTOREDIESEL
DIESEL ENGINE HARNESS
DIESEL MOTOR KABELBAUMHAZ
MOTOR GASOLEO

AM740
Ch7433

Mtage 28
Faisceau moteur
AM740

5

T18A

JS28
X-TOO

6

13

7

11

3

4

1

12

2

1

AM740
Ch7433

Mtage 28
Faisceau moteur
AM740

10

10

5

9

2

8

14

1

FAISCEAU MOTEUR
DIESELFASCIO MOTOREDIESEL
DIESEL ENGINE HARNESS
DIESEL MOTOR KABELBAUMHAZ
MOTOR GASOLEO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 00-5-125 Ch7433 Collier RSGU1 20 x 20 Collare RSGU1 20 x 20 Clamp RSGU1 20 x 20 Schelle RSGU1 20 x 20 Abrazadera RSGU1 20 x 20

2 2 00-2-081 Vis CHc M8-20/20 Z-B Vite Screw Schraube Tornillo

3 1 00-2-251 Vis CHc M5 25/25 Z-B Vite Screw Schraube Tornillo

4 1 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela

5 3 00-5-097 Agraphe faisceau Graffa fascio Beam clip Kabelbaumklemme Grapa haz

6 1 06-2-313 Ch7433 Faisceau moteur JS28FD Fascio motore JS28FD Engine harnish JS28FD Kabelbaum Motor JS28FD Haz de motor JS28FD

7 1 00-2-234 Vis torx M6-20 rondelle imp. Vite Screw Schraube Tornillo

8 1 08-2-579 Support Bornier Faisceau Moteur Monté Supporto borniera fascia montore Engine facia bornier support Elektrischer Träger Kabelbaummotor Soporte bornes haz motor

9 1 00-2-037 Vis CHc M6-20/20Z-B Vite Screw Schraube Tornillo
10 2 00-3-128 Ecrou twolock HM8 Dado Nut Mutterschraube Tuerca
11 1 00-3-126 Ecrou Twolock CSM6 Dado Nut Mutter Tuerca
12 1 00-3-143 Insert cheville PNSTRM5044 Dado Nut Mutterschraube Tuerca
13 1 00-4-142 RONDELLE DD 6.1x18.5 ZB Rondella Washer Rondelle Arandela
14 1 00-2-057 Ch7433 Vis CHc M6-30/18 Z-B Vite Screw Schraube Tornillo

T18A

JS28
X-TOO

www.piecesanspermis.fr

FAISCEAU MOTEUR
DIESELFASCIO MOTOREDIESEL
DIESEL ENGINE HARNESS
DIESEL MOTOR KABELBAUMHAZ
MOTOR GASOLEO

AM825
Ch11893

Mtage 28
Faisceau moteur
AM825

5

T18B

JS28
X-TOO

6

13

7

11

3

4

1

12

2

1

AM825
Ch11893

Mtage 28
Faisceau moteur
AM825

10

10

5

9

2

8

14

1

FAISCEAU MOTEUR
DIESELFASCIO MOTOREDIESEL
DIESEL ENGINE HARNESS
DIESEL MOTOR KABELBAUMHAZ
MOTOR GASOLEO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 00-5-125 Collier RSGU1 20 x 20 Collare RSGU1 20 x 20 Clamp RSGU1 20 x 20 Schelle RSGU1 20 x 20 Abrazadera RSGU1 20 x 20

2 2 00-2-081 Vis CHc M8-20/20 Z-B Vite Screw Schraube Tornillo

3 1 00-2-251 Vis CHc M5 25/25 Z-B Vite Screw Schraube Tornillo

4 1 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela

5 3 00-5-097 Agraphe faisceau Graffa fascio Beam clip Kabelbaumklemme Grapa haz

6 1 06-2-346 Faisceau moteur JS28FD Fascio motore JS28FD Engine harnish JS28FD Kabelbaum Motor JS28FD Haz de motor JS28FD

7 1 00-2-234 Vis torx M6-20 rondelle imp. Vite Screw Schraube Tornillo

8 1 08-2-579 Support Bornier Faisceau Moteur Supporto borniera fascia montore Engine facia bornier support Elektrischer Träger Kabelbaummotor Soporte bornes haz motor

9 1 00-2-037 Vis CHc M6-20/20Z-B Vite Screw Schraube Tornillo
10 2 00-3-128 Ecrou twolock HM8 Dado Nut Mutterschraube Tuerca
11 1 00-3-126 Ecrou Twolock CSM6 Dado Nut Mutter Tuerca
12 1 00-3-143 Insert cheville PNSTRM5044 Dado Nut Mutterschraube Tuerca
13 1 00-4-142 Rondelle DD 6.1x18.5 ZB Rondella Washer Rondelle Arandela
14 1 00-2-057 Vis CHc M6-30/18 Z-B Vite Screw Schraube Tornillo

T18B

JS28
X-TOO

www.piecesanspermis.fr

ECHAPPEMENT
MARMITTA
SILENCER
AUSPUFF
SILENCIADOR

Mtage 28

FD Echappement

T19

JS28
X-TOO

4

9

5

1

8

7

6

3

4

2

6

7

ECHAPPEMENT
MARMITTA
SILENCER
AUSPUFF
SILENCIADOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 11-6-234 Tube sortie echappement 2CFocs Tubo uscita scappamento Exhaust downpipe Ausgangsrohr Tubo salida escape
2 1 11-6-246 Tube de liaison Tubo di collegamento Connection tube Verbindungsrohr Tubo de juntura
3 1 11-6-247 Pot échappement Tubo di scappamento Exhaust pipe Auspufftopf Tubo de escape
4 2 11-6-162 Support caoutchouc Supporto gomma Rubber support Gummiträger Soporte gom a
5 1 11-3-160 Joint échappement métalique Guarnizione Packing Dichtung Junta
6 4 11-6-237 Ressort sur crochet Molla Spring Feder Muelle
7 4 00-4-163 Rondelle contact 6.1X18X1.4 Rondella Washer Rondelle Arandela
8 2 00-3-126 Ecrou Twolock CSM6 Dado Nut Mutter Tuerca
9 1 11-6-245 Silent-bloc Silentbloc Sil.block Puffer Silent-bloc

Mtage 28

FD Echappement

T19

JS28
X-TOO

www.piecesanspermis.fr

ECHAPPEMENT
MARMITTA
SILENCER
AUSPUFF
SILENCIADOR

AM688
Ch 4961

Mtage 28

FD Echappement

AM688

T19A

JS28
X-TOO

11

4

3

4

9

5

4

1

8

7

6

10

11

12

2

6

7

ECHAPPEMENT
MARMITTA
SILENCER
AUSPUFF
SILENCIADOR

Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

REP

1 1 11-6-234 Tube sortie echappement Tubo uscita scappamento Exhau st downpipe Ausgangsrohr Tubo salida escape
2 1 11-6-246 Tube de liaison Tubo di collegamento Connection tube Verbindungsrohr Tubo de juntura
3 1 11-6-249 Ch4961Pot échappement Tubo di scappamento Exhaust pipe Auspufftopf Tubo de escape
4 3 11-6-162 Support caoutchouc Supporto gomma Rubber support Gummiträger Soporte goma
5 1 11-3-160 Join t éc ha pp ement méta l i qu e Guarnizione Packing Dichtung Junta
6 4 11-6-237 Ressort sur crochet Molla Spring Feder Muelle
7 4 00-4-163 Rondelle contact 6.1X18X1.4 Rondella Washer Rondelle Arandela
8 2 00-3-126 Ecrou Twolock CSM6 Dado Nut M utter Tuerca

9 1 11-6-245 Silent-bloc Silentbloc Sil.block Puffer Silent-bloc
10 1 11-6-250 Ch4961Support échappement Supporto scappamento Exhaust support Träger Auspuff Soporte de escape
11 2 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
12 1 11-6-251 Ch4961Sort ie é chap pement chr omée Us cita scapp amento cr om a. Chro mium plate d exh a ust Au sgan g Aus puff ve r ch r o. Sali da t ub o escape croma.

AM688
Ch 4961

Mtage 28

FD Echappement

AM688

T19A

JS28
X-TOO

www.piecesanspermis.fr

ECHAPPEMENT
MARMITTA
SILENCER
AUSPUFF
SILENCIADOR

AM818
Ch:10979

Mtage 28
pot AM 818

T19B

JS28
X-TOO

6

7

3

4

5

4

1

11

9

2

4

4

8

11

10

ECHAPPEMENT
MARMITTA

AM818
Ch:10979

SILENCER
AUSPUFF
SILENCIADOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 11-6-258 Tube d'échappement Tubo uscita scappamento Exhaust downpipe Ausgangsrohr Tubo salida escape
2 1 11-6-264 Flexible d'échappement Flessibile scapamento Exhaust flexible Auspuffschlauch Tubo flexible de escape
3 1 11-6-259 Pot d'échappement Tubo di scappamento Exhaust pipe Auspufftopf Tubo de escape
4 4 11-6-265 Silent bloc ouverture en 'H' Supporto gomma Rubber support Gummiträger Soporte goma
5 1 11-6-245 Silent-bloc Silentbloc Sil.block Puffer Silent-bloc
6 1 11-6-250 Support échappement Supporto scappamento Exhaust support Träger Auspuff Soporte de escape
7 2 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
8 1 11-6-261 Sortie échappement chromée Uscita scappamento croma Chromium plated exhaust Ausgang Auspuff verchro Salida tubo escape croma

9 2 00-3-126 Ecrou Twolock CSM6 Dado Nut Mutter Tuerca
10 4 00-4-163 Rondelle contact 6.1X18X1.4 Rondella Washer Rondelle Arandela
11 3 11-6-270 Collier de serrage pot d'échapp. Collare Clamp Schelle Abrazadera

Mtage 28
pot AM818

T19B

JS28
X-TOO

www.piecesanspermis.fr

ECHAPPEMENT
MARMITTA
SILENCER
AUSPUFF
SILENCIADOR

AM823
Ch:11215

Mtage 28
pot AM 823

T19C

JS28
X-TOO

6

7

3

4

5

4

1

10

8

2

4

4

11

12

10

9

ECHAPPEMENT
MARMITTA

AM823
Ch:11215

SILENCER
AUSPUFF
SILENCIADOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 11-6-258 Sortie échappement Tubo uscita scappamento Exhaust downpipe Ausgangsrohr Tubo salida escape
2 1 11-6-264 Flexible d'échappement Flessibile scapamento Exhaust flexible Auspuffschlauch Tubo flexible de escape
3 1 11-6-259 Pot d'échappement Tubo di scappamento Exhaust pipe Auspufftopf Tubo de escape
4 4 11-6-265 Silent bloc ouverture en 'H' Supporto gomma Rubber support Gummiträger Soporte goma
5 1 11-6-245 Silent-bloc Silentbloc Sil.block Puffer Silent-bloc
6 1 11-6-250 Support échappement Supporto scappamento Exhaust support Träger Auspuff Soporte de escape
7 2 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
8 2 00-3-126 Ecrou Twolock CSM6 Dado Nut Mutter Tuerca
9 4 00-4-163 Rondelle contact 6.1X18X1.4 Rondella Washer Rondelle Arandela

10 2 11-6-270 Collier de serrage pot d'échapp. Collare Clamp Schelle Abrazadera
11 1 11-6-267 Ch11215 Sortie échappement ovale chromée Uscita scappamento croma Chromium plated exhaust Ausgang Auspuff verchro Salida tubo escape croma
12 1 11-6-126 Ch11215 Collier AA-91002 Ø35 Collare Clamp Schelle Abrazadera

Mtage 28
pot AM823

T19C

JS28
X-TOO

www.piecesanspermis.fr

ECHAPPEMENT
MARMITTA
SILENCER
AUSPUFF
SILENCIADOR

AM855
Ch:11401

Mtage 28
pot AM 855

T19D

JS28
X-TOO

6

7

3

4

5

4

1

10

8

2

4

4

11

?

10

9

ECHAPPEMENT
MARMITTA

AM855
Ch:11401

SILENCER
AUSPUFF
SILENCIADOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 11-6-258 Sortie échappement Tubo uscita scappamento Exhaust downpipe Ausgangsrohr Tubo salida escape
2 1 11-6-264 Flexible d'échappement Flessibile scapamento Exhaust flexible Auspuffschlauch Tubo flexible de escape
3 1 11-6-259 Pot d'échappement Tubo di scappamento Exhaust pipe Auspufftopf Tubo de escape
4 4 11-6-265 Silent bloc ouverture en 'H' Supporto gomma Rubber support Gummiträger Soporte goma
5 1 11-6-245 Silent-bloc Silentbloc Sil.block Puffer Silent-bloc
6 1 11-6-250 Support échappement Supporto scappamento Exhaust support Träger Auspuff Soporte de escape
7 2 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
8 2 00-3-126 Ecrou Twolock CSM6 Dado Nut Mutter Tuerca
9 4 00-4-163 Rondelle contact 6.1X18X1.4 Rondella Washer Rondelle Arandela

10 3 11-6-270 Ch11401 Collier de serrage pot d'échapp. Collare Clamp Schelle Abrazadera
11 1 11-6-267 Sortie échappement ovale chromée Uscita scappamento croma Chromium plated exhaust Ausgang Auspuff verchro Salida tubo escape croma

Mtage 28
pot AM855

T19D

JS28
X-TOO

www.piecesanspermis.fr

VARIATEUR
VARIATORE
VARIATOR
GESCHWINDIGKEITSREGLER
VARIADOR

6

Mtage 28
FD variateur

1

T20

JS28
X-TOO

2

3

5

4

7

VARIATEUR
VARIATORE
VARIATOR
GESCHWINDIGKEITSREGLER
VARIADOR

Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

REP

1 1 11-0-126 Variateur moteur Variatore motore Engine variator Motorgeschwindigkeitsregler M otor variador
2 1 24-1-067 Outillage démontage variateur Attrezzatura smontaggioDismantling toolingAbbauzeugen Desmontaje herramientas
3 1 13-1-764 Rondelle serrage variateur Rondella Washer Rondelle Arandela
4 1 00-2-096 Vis HM10-30/26 Z-B Vite Screw Schraube Tornillo
5 1 00-4-033 Rondelle onduflex Ø10 Rondella Washer Rondelle Arandela
6 1 13-4-025 Courroie B3221AA1096 Cinghia Belt Riemen Correa
7 1 13-0-145 Variateur boite Variateur scatola Box variator Variatorgehause Variator caja

Mtage 28
FD variateur

T20

JS28
X-TOO

www.piecesanspermis.fr

ECLATE VARIATEUR
DETTAGLIO V ARIATORE
SPARE PARTS VARIATOR
ZERSPRINGTE GESCHWINDIGKEITSREGLER
PIEZAS DE RECAMBIOR VARIADOR

9

1

10

T21

Mtage 28
FD Variateur

4

5

19

17

18

6

19

7

8

12

13

14

JS28
X-TOO

16

15

2

3

20

9

11

10

ECLATE VARIATEUR
DETTAGLIO V ARIATORE
SPARE PARTS VARIATOR
ZERSPRINGTE GESCHWINDIGKEITSREGLER
PIEZAS DE RECAMBIOR VARIADOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 11-1-941 Demi poulie fixe Semi puleggia fissa Fixed pulley Fest halbr ierenscheibe Semi polea fija
2 1 11-1-942 Roul ement de débrayage Cuscinetto dis i nnestro Clut c h dis . B e ar ing Lager ausk. D er kup Cojinete embrague
3 1 11-1-943 Bague Anello Flange Ring Anillo
4 1 11-1-944 Demi poulie mobile Semi puleggia mobile Sliding pulley Fließend halbrierenscheibe Semi polea movil
5 1 11-1-946 Coussinet inférieur Cuscinetti inferiori Upper Bearings Obere Lager Cojinete inferior
6 1 11-2-964 Ressort Molletta Spring Feder Muelle
7 1 11-1-950 Coussinet supèrieur Cuscinetti superori Superior Bearings Oberer Lager Cojinetes superior
8 1 11-1-915 Circlips intérieur Circlips Circlips Circlips Circlips
9 3 11-1-910 Bloc rouge Blocco rosso Red unit Rot Block Bloque rojo

10 3 11-1-945 Masse 190gr Massa Weight Masse Masa
11 3 11-1-588 Ressort de masse Molla di massa Weight spring Massefeder Muelle de desembrague
12 1 11-1-917 Capuchon Cappuccio Cap Kappe Capuchon
13 1 11-1-918 Rondelle Rondella Washer Rondelle Arandela
14 1 11-1-551 Ecrou HM20 Rondella Washer Rondelle Arandela
15 1 11-1-921 Vis Vite Screw Schraube Tornillo
16 1 11-1-931 Rondelle de blocage Rondella Washer Rondelle Arandela
17 2 11-1-948 Cale courroie 1mm Cuneo di sicurezza cinghia Belt shim Riemenkeil Calce correa
18 1 11-1-949 Cale courroie 0.5mm Cuneo di sicurezza c inghia Belt shim Riemenkeil Calce correa
19 10 13-1-528 Cale ressort ASA-1-S Cuneo di sic urezza molletta Spring Shim Feder Keil Calce muelle
20 1 13-1-790 Rondelle plate Rondella Washer U.scheibe Arandela

Mtage 28
FD Variateur

T21

JS28
X-TOO

www.piecesanspermis.fr

ECLATE VARIATEUR
DETTAGLIO VARIATORE
SPARE PARTS VARIATOR
ZERSPRINGTE GESCHWINDIGKEITSREGLER
PIEZAS DE RECAMBIOR VARIADOR

9

1

10

AM656
Ch 200

Mtage 28 FD
Variateur AM656

4

5

19

17

18

6

19

7

8

12

13

14

T21A

JS28
X-TOO

16

15

2

3

20

9

11

10

ECLATE VARIATEUR
DETTAGLIO VARIATORE

AM656
Ch 200

SPARE PARTS VARIATOR
ZERSPRINGTE GESCHWINDIGKEITSREGLER
PIEZAS DE RECAMBIOR VARIADOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 11-1-941 Demi poulie fixe Semi puleggia fissa Fixed pulley Fest halbrierenscheibe Semi polea fija
2 1 11-1-942 Roulement de débrayage Cuscinetto disinnestro Clutch dis.Bearing Lager ausk. Der kup Cojinete embrague
3 1 11-1-943 Bague Anello Flange Ring Anillo
4 1 11-1-944 Demi poulie mobile Semi puleggia mobile Sliding pulley Fließend halbrierenscheibe Semi polea movil
5 1 11-1-946 Coussinet inférieur Cuscinetti inferiori Upper Bearings Obere Lager Cojinete inferior
6 1 11-2-974 Ressort Molletta Spring Feder Muelle
7 1 11-1-950 Coussinet supèrieur Cuscinetti superori Superior Bearings Oberer Lager Cojinetes superior
8 1 11-1-915 Circlips intérieur Circlips Circlips Circlips Circlips
9 3 11-1-910 Bloc rouge Blocco rosso Red unit Rot Block Bloque rojo

10 3 11-1-945 Masse 190gr Massa Weight Masse Masa
11 3 11-1-588 Ressort de masse Molla di massa Weight spring Massefeder Muelle de desembrague
12 1 11-1-917 Capuchon Cappuccio Cap Kappe Capuchon
13 1 11-1-918 Rondelle Rondella Washer Rondelle Arandela
14 1 11-1-551 Ecrou HM20 Rondella Washer Rondelle Arandela
15 1 11-1-921 Vis Vite Screw Schraube Tornillo
16 1 11-1-931 Rondelle de blocage Rondella Washer Rondelle Arandela
17 2 11-1-948 Cale courroie 1mm Cuneo di sicurezza cinghia Belt shim Riemenkeil Calce correa
18 1 11-1-949 Cale courroie 0.5mm Cuneo di sicurezza cinghia Belt shim Riemenkeil Calce correa
19 10 13-1-528 Cale ressort ASA-1-S Cuneo di sicurezza molletta Spring Shim Feder Keil Calce muelle
20 1 13-1-790 Rondelle plate Rondella Washer U.scheibe Arandela

Mtage 28 FD
Variateur AM656

T21A

JS28
X-TOO

www.piecesanspermis.fr

ECLATE VARIATEUR
DETTAGLIO V ARIATORE
SPARE PARTS VARIATOR
ZERSPRINGTE GESCHWINDIGKEITSREGLER
PIEZAS DE RECAMBIOR VARIADOR

4

Mtage 28
FD Variateur

T22

JS28
X-TOO

6

5

7

8

1

3

2

ECLATE VARIATEUR
DETTAGLIO V ARIATORE
SPARE PARTS VARIATOR
ZERSPRINGTE GESCHWINDIGKEITSREGLER
PIEZAS DE RECAMBIOR VARIADOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 13-1-813 Demi poulie mobile Semi puleggia mobile Sliding pulley Fließend halbrierenscheibe Semi polea movil
2 1 13-1-812 Demi poulie fixe Semi puleggia fissa Fixed pulley Fest halbrierenscheibe Semi polea fija
3 2 13-1-528 Cale ressort ASA-1-S Cuneo di sicurezza molletta Spring Shim Feder Keil Calce muelle
4 1 13-1-787 Circlips Circlips Circlips Circlips Circlips
5 1 13-1-735 Ressort ACS-3-207 Molletta Spring Feder Muelle
6 1 13-1-814 Came Camma Camshaft Nockenwelle Excentrica
7 1 13-1-598 Clavette Chiavetta Key Paßfeder Pasador
8 3 13-1-815 Patin de came Tas selo Plate Pfropfen Taco

Mtage 28
FD Variateur

T22

JS28
X-TOO

www.piecesanspermis.fr

FREIN A MAIN
FRENO A MANO
PARKING BRAKE
FESTSTELLBREMSE
FRENO DE MANO

Mtage 28
Frein à main

2

T23

JS28
X-TOO

9

4

3

8

1

5

5

6

7

2

FREIN A MAIN
FRENO A MANO
PARKING BRAKE
FESTSTELLBREMSE
FRENO DE MANO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 18-0-104 Frein a main Freno a mano Parding brake Feststellbremse Freno de mano
2 2 18-4-062 Cable de frein à main JS28 Cavo freno a mano Parking brake cable Feststellbremsekabel Cable freno de estacion
3 4 00-4-004 Rondelle 8x18x1.5 Rondella Washer Rondelle Arandela
4 4 00- 3-067 Ecrou nylstop HM8 Dado Nut Mutterschraube Tuerca
5 2 00-5-161 Agraphe 2 Ø 8 à 10 Grafa Clip Halter Grapa
6 1 23-1-288 Graisse multi TU Grasso multi TU Multi grease TU Schmierfett Grasa
7 1 18-4-059 Palonnier sur frein à main Bilanciere su freno a mano Whiple tree handbrake Stossausgleicher auf Handbremse Palanca de mando sobre freno a mano
8 1 18-4-060 Support soufflet fr ei n a main Supporto soffietto Bellows suppor t Manschetteträger Soport e fuelle
9 1 18-4-061 Souflet de frein à main Soffietto freno a mano Parding brake bellows Feststellbremse Manschette Fuelle freno de mano

Mtage 28
Frein à main

T23

JS28
X-TOO

www.piecesanspermis.fr

FREIN A MAIN
FRENO A MANO
PARKING BRAKE
FESTSTELLBREMSE
FRENO DE MANO

AM 771
Ch 7934

Mtage 28
Frein à mainAM771

T23A

JS28
X-TOO

5

9

10

4

3

8

5

2

2

5

5

6

1

FREIN A MAIN
FRENO A MANO

7

AM 771
Ch 7934

PARKING BRAKE
FESTSTELLBREMSE
FRENO DE MANO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 18-0-104 Frein a main Freno a mano Parding brake Feststellbremse Freno de mano
2 2 18-4-062 Cable de frein à main JS28 Cavo freno a mano Parking brake cable Feststellbremsekabel Cable freno de estacion
3 4 00-4-004 Rondelle 8x18x1.5 Rondella Washer Rondelle Arandela
4 4 00-3-067 Ecrou nylstop HM8 Dado Nut Mutterschraube Tuerca
5 4 00-5-161 Ch7934 Agraphe 2 Ø 8 à 10 Grafa Clip Halter Grapa
6 1 23-1-288 Graisse multi TU Grasso multi TU Multi grease TU Schmierfett Grasa
7 1 18-4-059 Palonnier sur frein à main Bilanciere su freno a mano Whiple tree handbrake Stossausgleicher auf Handbremse Palanca de mando sobre freno a mano
8 1 18-4-060 Support soufflet frein a main Supporto soffietto Bellows support Manschetteträger Soporte fuelle
9 1 18-4-061 Souflet de frein à main Soffietto freno a mano Parding brake bellows Feststellbremse Manschette Fuelle freno de mano

10 1 00-4-165 Rondelle éventail 8.2*14 Rondella Washer Rondelle Arandela

Mtage 28
Frein à mainAM771

T23A

JS28
X-TOO

www.piecesanspermis.fr

GARNISSAGE INTERIEUR
RIVESTIMENTO I NTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

Mtage 28
Garnissage insono

T24

JS28
X-TOO

15

22

13

21

08.6.134 soft feel

12

10

5

2

11

24

25

3

20

23

08.6.133 soft feel

19

1

22

14

7

8

4

9

16

GARNISSAGE INTERIEUR
RIVESTIMENTO I NTERNO

T24

INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 01-2-872 Support insono Supporto insono Soundproofing support Schalldämmungsträger Soporte insonorización
2 4 00-5-147 Lyre 052245001 Lyr e Lyre Lyra Grapa
3 1 05-5-171 Insono diffuseur G Insono diffusore SX Left diffuser soundproofing Linker Schalldämmungluftdüse Insono Difusor Iz
4 1 05-5-163 Insono Tablier G Insono cruscotto SX Left dashboard soundproofing Linker Schalldämmungwindlauf Insono salpicadero Iz
5 1 05-5-164 Insono tablier D Insono crsucotto DX Right Soundproofing dashboard Rechter Stirnwandschalldämmung Insono salpicadero derecho
6 1 05-5-160 Insono plancher AVD Insono pavimento ANT DX Front right Floor sound-proof. PanelVorne Rechter Bodenschalldämmung Inso suelo delantero derecho
7 1 05-5-161 Insono plancher AVG Insono pavimento ANT SX Front left Floor sound-proof. Panel Vorne Linker Bodenschalldämmung Inso suelo delantero izquierdo
8 1 05-5- 168 Insono pédali er Insono pedaliera Pedal unit soundproofing Pedalenschalldämmung Insono conjunt o ped ales

9 1 05-5-169 Insono console Insono mensola Console soundproofing Konsoleschalldämmung Insono consola
10 1 05-5-170 Insono diffuseur D Insono diffusore DX Right diffuser soundproofing Rechter Scalldämmungluftdüse Insono difusor derecho
11 1 05-5-173 Insono Tablier central G Insono Cruscotto centrale SX Central dashboard soundproof ing Linker Zentralwindlaufschalldämmung Inso salpicadero central izquierdo
12 1 05-5-162 Insono tablier central D Insonorizzazione serranda cen trale D Central dashboard sounndprofing Rechter ZentralwindlaufschalldämmungInsono. salpicadero central derec ho
13 1 05-5-158 Insono latéral D moteur Insonorizzazione destra motore Engine right soundproofing Rechts Motorschalldämpfung Insonorizacion izquierda motor
14 1 05-5-157 Insono latéral G moteur Insonorizzazione sinistra motore Engine left soundproofing Links Motorschalldämpfung Insonorizacion izquierda motor
15 1 05-5-159 Insono sup. moteur Insonorizzazione superiore motore Engine upper s oundproofing Obere Motorschalldämpfung Insonorizacion sup. motor
16 1 05-5-165 Tapis avant conG Tappeto anteriore girgio guida a sinistraFront grey carpet left-hand drive Linksverkehr graue vorne Teppich Carpeta grise delantera volante a la IZ.
17 34 00-5-095 Bouton trimount Pulsante Trimount Trimount button Trimount-Knopf Botón Trimount
18 34 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela
19 1 05-5-166 Tapis milieu et arrière Tapettino centrale e posteriore Central and rear mat Hintere und mittlere Teppichboden Moqueta central y trasera
20 1 05-5-167 Garniture de pavillon Rivestimento tetto Roof panel trim D ac hve rkleidung Revestimiento panel de techo
21 1 00-5-193 Trimount gris D6 Trimount grigio Grey Trimount Grau Trimount Trimount grise
22 7 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache

23 1 08-6-131 Montant de P-B G ABS
24 1 08-6-132 Montant de P-B D ABS Montante del parabrezza D Right windscreen pillar Rechte Windschutzscheibesäule Montante de parabrisas derecho

25 1 08-6-053 Console centrale Mensola Console Konsole Consola

Montante del parabrezza S

Left windscreen pillar Linke Windschutzscheibesäule Montante de parabrisas izquierdo

Mtage 28
Garnissage insono

JS28
X-TOO

www.piecesanspermis.fr

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

24

AM 716
Ch :4868

Mtage 28
Garnissage insono
AM 716

T24A

JS28
X-TOO

15

20

20

13

1

19

08.6.134 soft feel gris

08.6.172 soft feel gris

12

5

2

11

10

22

23

3

6

18

17

08.6.133 soft feel gris

21

16

7

14

8

4

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 01-2-872 Support insono Supporto insono Soundproofing support Schalldämmungsträger Soporte insonorización
2 4 00-5-147 Lyre 052245001 Lyre Lyre Lyra Grapa
3 1 05-5-171 Insono diffuseur G Insono diffusore SX Left diffuser soundproofing Linker Schalldämmungluftdüse Insono Difusor Iz
4 1 05-5-163 Insono Tablier G Insono cruscotto SX Left dashboard soundproofing Linker Schalldämmungwindlauf Insono salpicadero Iz
5 1 05-5-164 Insono tablier D Insono crsucotto DX Right Soundproofing dashboard Rechter Stirnwandschalldämmung Insono salpicadero derecho
6 1 05-5-160 Insono plancher AVD Insono pavimento ANT DX Front right Floor sound-proof. Panel Vorne Rechter Bodenschalldämmung Inso suelo delantero derecho
7 1 05-5-161 Insono plancher AVG Insono pavimento ANT SX Front left Floor sound-proof. Panel Vorne Linker Bodenschalldämmung Inso suelo delantero izquierdo
8 1 05-5-168 Insono pédalier Insono pedaliera Pedal unit soundproofing Pedalenschalldämmung Insono conjunto pedales

9 1 05-5-169 Insono console Insono mensola Console soundproofing Konsoleschalldämmung Insono consola
10 1 05-5-170 Insono diffuseur D Insono diffusore DX Right diffuser soundproofing Rechter Scalldämmungluftdüse Insono difusor derecho
11 1 05-5-173 Insono Tablier central G Insono Cruscotto centrale SX Central dashboard soundproofing Linker Zentralwindlaufschalldämmung Inso salpicadero central izquierdo
12 1 05-5-162 Insono tablier central D Insonorizzazione serranda centrale D Central dashboard sounndprofing Rechter Zentralwindlaufschalldämmung Insono. salpicadero central derecho
13 1 05-5-158 Insono latéral D moteur Insonorizzazione destra motore Engine right soundproofing Rechts Motorschalldämpfung Insonorizacion izquierda motor
14 1 05-5-157 Insono latéral G moteur Insonorizzazione sinistra motore Engine left soundproofing Links Motorschalldämpfung Insonorizacion izquierda motor
15 1 05-5-159 Insono sup. moteur Insonorizzazione superiore motore Engine upper soundproofing Obere Motorschalldämpfung Insonorizacion sup. motor
16 1 05-5-165 Tapis avant conG Tappeto anteriore girgio guida a sinistra Front grey carpet left-hand drive Linksverkehr graue vorne Teppich Carpeta grise delantera volante a la IZ.
17 1 05-5-166 Tapis milieu et arrière Tapettino centrale e posteriore Central and rear mat Hintere und mittlere Teppichboden Moqueta central y trasera
18 1 05-5-167 Garniture de pavillon Rivestimento tetto Roof panel trim Dachverkleidung Revestimiento panel de techo
19 1 00-5-193 Trimount gris D6 Trimount grigio Grey Trimount Grau Trimount Trimount grise
20 7 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache

21 1 08-6-131 Montant de P-B G ABS
22 1 08-6-132 Montant de P-B D ABS Montante del parabrezza D Right windscreen pillar Rechte Windschutzscheibesäule Montante de parabrisas derecho

23 1 08-6-053 Console centrale Mensola Console Konsole Consola
24 1 08-1-907 Ch4868 Plaque sous pavillon Piastra sotto padiglione Plate under roof Plättchen unter Dach Placa bajo techo

Montante del parabrezza S

Left windscreen pillar Linke Windschutzscheibesäule Montante de parabrisas izquierdo

9

Mtage 28
Garnissage insono
AM 716

AM 716
Ch :4868

T24A

JS28
X-TOO

www.piecesanspermis.fr

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

18

23

AM688
Ch 4961

Mtage 28
Garnissage insono
AM688

T24B

JS28
X-TOO

17

14

19

19

12

1

22

5

21

16

20

08.6.169 soft feel

15

6

08.6.168 soft feel

08.6.173 soft feel noir

11

4

2

10

9

13

7

3

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 01-2-872 Support insono Supporto insono Soundproofing support Schalldämmungsträger Soporte insonorización
2 4 00-5-147 Lyre 052245001 Lyre Lyre Lyra Grapa
3 1 05-5-163 Insono Tablier G Insono cruscotto SX Left dashboard soundproofing Linker Schalldämmungwindlauf Insono salpicadero Iz
4 1 05-5-164 Insono tablier D Insono crsucotto DX Right Soundproofing dashboard Rechter Stirnwandschalldämmung Insono salpicadero derecho
5 1 05-5-160 Insono plancher AVD Insono pavimento ANT DX Front right Floor sound-proof. Panel Vorne Rechter Bodenschalldämmung Inso suelo delantero derecho
6 1 05-5-161 Insono plancher AVG Insono pavimento ANT SX Front left Floor sound-proof. Panel Vorne Linker Bodenschalldämmung Inso suelo delantero izquierdo
7 1 05-5-168 Insono pédalier Insono pedaliera Pedal unit soundproofing Pedalenschalldämmung Insono conjunto pedales
8 1 05-5-169 Insono console Insono mensola Console soundproofing Konsoleschalldämmung Insono consola

9 1 05-5-170 Insono diffuseur D Insono diffusore DX Right diffuser soundproofing Rechter Scalldämmungluftdüse Insono difusor derecho
10 1 05-5-173 Insono Tablier central G Insono Cruscotto centrale SX Central dashboard soundproofing Linker Zentralwindlaufschalldämmung Inso salpicadero central izquierdo
11 1 05-5-162 Insono tablier central D Insonorizzazione serranda centrale D Central dashboard sounndprofing Rechter Zentralwindlaufschalldämmung Insono. salpicadero central derecho
12 1 05-5-158 Insono latéral D moteur Insonorizzazione destra motore Engine right soundproofing Rechts Motorschalldämpfung Insonorizacion izquierda motor
13 1 05-5-157 Insono latéral G moteur Insonorizzazione sinistra motore Engine left soundproofing Links Motorschalldämpfung Insonorizacion izquierda motor
14 1 05-5-159 Insono sup. moteur Insonorizzazione superiore motore Engine upper soundproofing Obere Motorschalldämpfung Insonorizacion sup. motor
15 1 05-5-165 Tapis avant conG Tappeto anteriore girgio guida a sinistra Front grey carpet left-hand drive Linksverkehr graue vorne Teppich Carpeta grise delantera volante a la IZ.
16 1 05-5-166 Tapis milieu et arrière Tapettino centrale e posteriore Central and rear mat Hintere und mittlere Teppichboden Moqueta central y trasera
17 1 05-5-167 Garniture de pavillon Rivestimento tetto Roof panel trim Dachverkleidung Revestimiento panel de techo
18 1 00-5-193 Trimount gris D6 Trimount grigio Grey Trimount Grau Trimount Trimount grise
19 7 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
20 1 08-6-197 Ch4961 Montant de P-B G ABS Montante del parabrezza S Left windscreen pillar Linke Windschutzscheibesäule Montante de parabrisas izquierdo
21 1 08-6-198 Ch4961 Montant de P-B D ABS Montante del parabrezza D Right windscreen pillar Rechte Windschutzscheibesäule Montante de parabrisas derecho
22 1 08-6-199 Ch4961 Console centrale Mensola Console Konsole Consola
23 1 08-1-907 Plaque sous pavillon Piastra sotto padiglione Plate under roof Plättchen unter Dach Placa bajo techo

8

AM688
Ch 4961

Mtage 28
Garnissage insono
AM688

T24B

JS28
X-TOO

www.piecesanspermis.fr

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

17

22

AM722/724

Mtage 28
Garnissage insono
AM722724

T24C

JS28
X-TOO

16

13

18

18

11

1

21

20

15

5

08.6.169 soft feel

19

23

14

6

08.6.168 soft feel

08.6.173 soft feel noir

24

8

9

4

2

10

23

12

7

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 01-2-872 Support insono Supporto insono Soundproofing support Schalldämmungsträger Soporte insonorización

2 4 00-5-147 Lyre 052245001 Lyre Lyre Lyra Grapa

3 1 05-5-163 Insono Tablier G Insono cruscotto SX Left dashboard soundproofing Linker Schalldämmungwindlauf Insono salpicadero Iz

4 1 05-5-164 Insono tablier D Insono crsucotto DX Right Soundproofing dashboard Rechter Stirnwandschalldämmung Insono salpicadero derecho

5 1 05-5-184 Ch6607 Insono plancher AVD Insono pavimento ANT DX Front right Floor sound-proof. Panel Vorne Rechter Bodenschalldämmung Inso suelo delantero derecho

6 1 05-5-183 Ch6607 Insono plancher AVG Insono pavimento ANT SX Front left Floor sound-proof. Panel Vorne Linker Bodenschalldämmung Inso suelo delantero izquierdo

7 1 05-5-168 Insono pédalier Insono pedaliera Pedal unit soundproofing Pedalenschalldämmung Insono conjunto pedales

8 1 05-5-170 Insono diffuseur D Insono diffusore DX Right diffuser soundproofing Rechter Scalldämmungluftdüse Insono difusor derecho

9 1 05-5-173 Insono Tablier central G Insono Cruscotto centrale SX Central dashboard soundproofing Linker Zentralwindlaufschalldämmung Inso salpicadero central izquierdo
10 1 05-5-162 Insono tablier central D Insonorizzazione serranda centrale D Central dashboard sounndprofing Rechter Zentralwindlaufschalldämmung Insono. salpicadero central derecho
11 1 05-5-178 Ch6993 Insono latéral D moteur Insonorizzazione destra motore Engine right soundproofing Rechts Motorschalldämpfung Insonorizacion izquierda motor
12 1 05-5-177 Ch6993 Insono latéral G moteur Insonorizzazione sinistra motore Engine left soundproofing Links Motorschalldämpfung Insonorizacion izquierda motor
13 1 05-5-179 Ch6993 Insono sup. moteur Insonorizzazione superiore motore Engine upper soundproofing Obere Motorschalldämpfung Insonorizacion sup. motor
14 1 05-5-165 Tapis avant conG Tappeto anteriore girgio guida a sinistra Front grey carpet left-hand drive Linksverkehr graue vorne Teppich Carpeta grise delantera volante a la IZ.
15 1 05-5-166 Tapis milieu et arrière Tapettino centrale e posteriore Central and rear mat Hintere und mittlere Teppichboden Moqueta central y trasera
16 1 05-5-167 Garniture de pavillon Rivestimento tetto Roof panel trim Dachverkleidung Revestimiento panel de techo
17 1 00-5-193 Trimount gris D6 Trimount grigio Grey Trimount Grau Trimount Trimount grise
18 7 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
19 1 08-6-197 Montant de P-B G ABS Montante del parabrezza S Left windscreen pillar Linke Windschutzscheibesäule Montante de parabrisas izquierdo
20 1 08-6-198 Montant de P-B D ABS Montante del parabrezza D Right windscreen pillar Rechte Windschutzscheibesäule Montante de parabrisas derecho
21 1 08-6-199 Console centrale Mensola Console Konsole Consola
22 1 08-1-907 Plaque sous pavillon Piastra sotto padiglione Plate under roof Plättchen unter Dach Placa bajo techo
23 2 08-1-906 Obturateur d'air Otturatore Shutter Verscluß Obturador
24 2 07-4-082 Passe fil Ø56 Passafilo Grommet Tülle Pasahilos
25 1 05-5-180 Ch6993 Insono sous moteur Insono sotto motore Soundproofing under engine Schalldämmung unter Motor Insonorizacion bajo motor

3

AM722/724

Mtage 28
Garnissage insono
AM722724

T24C

JS28
X-TOO

www.piecesanspermis.fr

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

11

16

AM759
Ch7227

Mtage 28
Garnissage insono
AM759

T24D

JS28
X-TOO

10

7

12

12

15

14

25

23

9

24

23

25

08.6.169 soft feel

13

17

8

08.6.168 soft feel

08.6.173 soft feel noir

18

3

21

22

2

5

1

17

4

6

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 01-2-872 Support insono Supporto insono Soundproofing support Schalldämmungsträger Soporte insonorización
2 4 00-5-147 Lyre 052245001 Lyre Lyre Lyra Grapa
3 1 05-5-184 Insono plancher AVD Insono pavimento ANT DX Front right Floor sound-proof. Panel Vorne Rechter Bodenschalldämmung Inso suelo delantero derecho
4 1 05-5-183 Insono plancher AVG Insono pavimento ANT SX Front left Floor sound-proof. Panel Vorne Linker Bodenschalldämmung Inso suelo delantero izquierdo
5 1 05-5-178 Insono latéral D moteur Insonorizzazione destra motore Engine right soundproofing Rechts Motorschalldämpfung Insonorizacion izquierda motor
6 1 05-5-177 Insono latéral G moteur Insonorizzazione sinistra motore Engine left soundproofing Links Motorschalldämpfung Insonorizacion izquierda motor
7 1 05-5-179 Insono sup. moteur Insonorizzazione superiore motore Engine upper soundproofing Obere Motorschalldämpfung Insonorizacion sup. motor
8 1 05-5-165 Tapis avant conG Tappeto anteriore girgio guida a sinistra Front grey carpet left-hand drive Linksverkehr graue vorne Teppich Carpeta grise delantera volante a la IZ.

9 1 05-5-166 Tapis milieu et arrière Tapettino centrale e posteriore Central and rear mat Hintere und mittlere Teppichboden Moqueta central y trasera
10 1 05-5-167 Garniture de pavillon Rivestimento tetto Roof panel trim Dachverkleidung Revestimiento panel de techo
11 1 00-5-193 Trimount gris D6 Trimount grigio Grey Trimount Grau Trimount Trimount grise
12 7 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
13 1 08-6-197 Montant de P-B G ABS Montante del parabrezza S Left windscreen pillar Linke Windschutzscheibesäule Montante de parabrisas izquierdo
14 1 08-6-198 Montant de P-B D ABS Montante del parabrezza D Right windscreen pillar Rechte Windschutzscheibesäule Montante de parabrisas derecho
15 1 08-6-199 Console centrale Mensola Console Konsole Consola
16 1 08-1-907 Plaque sous pavillon Piastra sotto padiglione Plate under roof Plättchen unter Dach Placa bajo techo
17 2 08-1-906 Obturateur d'air Otturatore Shutter Verscluß Obturador
18 2 07-4-082 Passe fil Ø56 Passafilo Grommet Tülle Pasahilos
19 1 05-5-180 Insono sous moteur Insono sotto motore Soundproofing under engine Schalldämmung unter Motor Insonorizacion bajo motor
20 1 05-5-175 Insono tablier insonorizzazione pianale anteriore front floor soundproofing Windlaufschalldämmung Insonorización salpicadero
21 1 05-5-176 Insono baie de pare-brise insonorizzazione parabrezza Windscreen soundproofing Windschutzscheibeschalldämmung Insonorización hueco de parabrisas
22 17 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
23 4 05-5-187 Ch7227 Masse lourde Plancher coffremassa pesante del pavimento coffano heavy mass of trunk floor Schwermasse Kofferraumboden Masa pesada de suelo de maletero
24 1 05-5-189 Ch7227 Masse lourde Seuil Coffre massa pesante soglia del coffano heavy mass trunk doorstep Schwermasse der Kofferraumschwelle Masa pesada de umbral de porton trasero
25 2 05-5-188 Ch7227 Masse lourde custodes massa pesante dei pannelli lat.post. heavy mass of custodials Schwermasse Fondseite Masa pesada de Custodes

20

AM759
Ch7227

Mtage 28
Garnissage insono
AM759

T24D

JS28
X-TOO

www.piecesanspermis.fr

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

11

16

AM723
Ch7419

Mtage 28
Garnissage insono
AM723

T24E

JS28
X-TOO

10

7

12

12

15

14

25

23

9

24

23

25

08.6.169 soft feel

13

17

8

08.6.168 soft feel

08.6.173 soft feel noir

18

3

21

22

2

5

1

17

4

19

6

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 01-2-872 Support insono Supporto insono Soundproofing support Schalldämmungsträger Soporte insonorización

2 4 00-5-147 Lyre 052245001 Lyre Lyre Lyra Grapa

3 1 05-5-184 Insono plancher AVD Insono pavimento ANT DX Front right Floor sound-proof. Panel Vorne Rechter Bodenschalldämmung Inso suelo delantero derecho

4 1 05-5-183 Insono plancher AVG Insono pavimento ANT SX Front left Floor sound-proof. Panel Vorne Linker Bodenschalldämmung Inso suelo delantero izquierdo

5 1 05-5-178 Insono latéral D moteur Insonorizzazione destra motore Engine right soundproofing Rechts Motorschalldämpfung Insonorizacion izquierda motor

6 1 05-5-177 Insono latéral G moteur Insonorizzazione sinistra motore Engine left soundproofing Links Motorschalldämpfung Insonorizacion izquierda motor

7 1 05-5-179 Insono sup. moteur Insonorizzazione superiore motore Engine upper soundproofing Obere Motorschalldämpfung Insonorizacion sup. motor

8 1 05-5-165 Tapis avant conG Tappeto anteriore girgio guida a sinistra Front grey carpet left-hand drive Linksverkehr graue vorne Teppich Carpeta grise delantera volante a la IZ.

9 1 05-5-166 Tapis milieu et arrière Tapettino centrale e posteriore Central and rear mat Hintere und mittlere Teppichboden Moqueta central y trasera
10 1 05-5-167 Garniture de pavillon Rivestimento tetto Roof panel trim Dachverkleidung Revestimiento panel de techo
11 1 00-5-193 Trimount gris D6 Trimount grigio Grey Trimount Grau Trimount Trimount grise
12 7 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
13 1 08-6-197 Montant de P-B G ABS Montante del parabrezza S Left windscreen pillar Linke Windschutzscheibesäule Montante de parabrisas izquierdo
14 1 08-6-198 Montant de P-B D ABS Montante del parabrezza D Right windscreen pillar Rechte Windschutzscheibesäule Montante de parabrisas derecho
15 1 08-6-199 Console centrale Mensola Console Konsole Consola
16 1 08-1-907 Plaque sous pavillon Piastra sotto padiglione Plate under roof Plättchen unter Dach Placa bajo techo
17 2 05-5-181 Ch 7419 Obturateur d'air Otturatore Shutter Verscluß Obturador
18 2 07-4-082 Passe fil Ø56 Passafilo Grommet Tülle Pasahilos
19 1 05-5-180 Insono sous moteur Insono sotto motore Soundproofing under engine Schalldämmung unter Motor Insonorizacion bajo motor
20 1 05-5-175 Insono tablier insonorizzazione pianale anteriore front floor soundproofing Windlaufschalldämmung Insonorización salpicadero
21 1 05-5-176 Insono baie de pare-brise insonorizzazione parabrezza Windscreen soundproofing Windschutzscheibeschalldämmung Insonorización hueco de parabrisas
22 17 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
23 4 05-5-187 Masse lourde Plancher coffremassa pesante del pavimento coffano heavy mass of trunk floor Schwermasse Kofferraumboden Masa pesada de suelo de maletero
24 1 05-5-189 Masse lourde Seuil Coffre massa pesante soglia del coffano heavy mass trunk doorstep Schwermasse der Kofferraumschwelle Masa pesada de umbral de porton trasero
25 2 05-5-188 Masse lourde custodes massa pesante dei pannelli lat.post. heavy mass of custodials Schwermasse Fondseite Masa pesada de Custodes

20

AM723
Ch7419

Mtage 28
Garnissage insono
AM723

T24E

JS28
X-TOO

www.piecesanspermis.fr

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

11

16

AM788
Ch10224

Mtage 28
Garnissage insono
AM788

T24F

JS28
X-TOO

10

12

08.6.168 soft feel

08.6.173 soft feel noir

18

3

21

22

7

2

5

1

17

14

15

25

8

23

08.6.169 soft feel

13

17

9

24

23

25

12

19

6

20

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 01-2-872 Support insono Supporto insono Soundproofing support Schalldämmungsträger Soporte insonorización
2 4 00-5-147 Lyre 052245001 Lyre Lyre Lyra Grapa
3 1 05-5-184 Insono plancher AVD Insono pavimento ANT DX Front right Floor sound-proof. Panel Vorne Rechter Bodenschalldämmung Inso suelo delantero derecho
4 1 05-5-183 Insono plancher AVG Insono pavimento ANT SX Front left Floor sound-proof. Panel Vorne Linker Bodenschalldämmung Inso suelo delantero izquierdo
5 1 05-5-178 Insono latéral D moteur Insonorizzazione destra motore Engine right soundproofing Rechts Motorschalldämpfung Insonorizacion izquierda motor
6 1 05-5-177 Insono latéral G moteur Insonorizzazione sinistra motore Engine left soundproofing Links Motorschalldämpfung Insonorizacion izquierda motor
7 1 05-5-179 Insono sup. moteur Insonorizzazione superiore motore Engine upper soundproofing Obere Motorschalldämpfung Insonorizacion sup. motor
8 1 05-5-165 Tapis avant conG Tappeto anteriore girgio guida a sinistraFront grey carpet left-hand drive Linksverkehr graue vorne Teppich Carpeta grise delantera volante a la IZ.

9 1 05-5-194 Ch10224 Tapis milieu et AR Tapettino centrale e posteriore Central and rear mat Hintere und mittlere Teppichboden Moqueta central y trasera
10 1 05-5-167 Garniture de pavillon Rivestimento tetto Roof panel trim Dachverkleidung Revestimiento panel de techo
11 1 00-5-193 Trimount gris D6 Trimount grigio Grey Trimount Grau Trimount Trimount grise
12 7 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
13 1 08-6-197 Montant de P-B G ABS Montante del parabrezza S Left windscreen pillar Linke Windschutzscheibesäule Montante de parabrisas izquierdo
14 1 08-6-198 Montant de P-B D ABS Montante del parabrezza D Right windscreen pillar Rechte Windschutzscheibesäule Montante de parabrisas derecho
15 1 08-6-199 Console centrale Mensola Console Konsole Consola
16 1 08-1-907 Plaque sous pavillon Piastra sotto padiglione Plate under roof Plättchen unter Dach Placa bajo techo
17 2 05-5-181 Obturateur d'air Otturatore Shutter Verscluß Obturador
18 2 07-4-082 Passe fil Ø56 Passafilo Grommet Tülle Pasahilos
19 1 05-5-180 Insono sous moteur Insono sotto motore Soundproofing under engine Schalldämmung unter Motor Insonorizacion bajo motor
20 1 05-5-175 Insono tablier insonorizzazione pianale anteriore front floor soundproofing Windlaufschalldämmung Insonorización salpicadero
21 1 05-5-176 Insono baie de pare-brise insonorizzazione parabrezza Windscreen soundproofing Windschutzscheibeschalldämmung Insonorización hueco de parabrisas
22 17 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
23 4 05-5-187 Masse lourde Plancher coffre massa pesante del pavimento coffano heavy mass of trunk floor Schwermasse Kofferraumboden Masa pesada de suelo de maletero
24 1 05-5-189 Masse lourde Seuil Coffre massa pesante soglia del coffano heavy mass trunk doorstep Schwermasse der Kofferraumschwelle Masa pesada de umbral de porton trasero
25 2 05-5-188 Masse lourde custodes massa pesante dei pannelli lat.post. heavy mass of custodials Schwermasse Fondseite Masa pesada de Custodes

4

AM788
Ch10224

Mtage 28
Garnissage insono
AM788

T24F

JS28
X-TOO

www.piecesanspermis.fr

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

11

16

Ch11074

Mtage 28
Garnissage insono

T24G

JS28
X-TOO

10

12

08.6.168 soft feel

08.6.173 soft feel noir

17

18

3

21

22

7

2

5

1

14

15

25

17

8

23

08.6.169 soft feel

13

9

24

23

25

12

26

19

6

20

4

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO

Ch11074

T24G

INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 01-2-872 Support insono Supporto insono Soundproofing support Schalldämmungsträger Soporte insonorización

2 4 00-5-147 Lyre 052245001 Lyre Lyre Lyra Grapa

3 1 05-5-184 Insono plancher AVD Insono pavimento ANT DX Front right Floor sound-proof. Panel Vorne Rechter Bodenschalldämmung Inso suelo delantero derecho

4 1 05-5-183 Insono plancher AVG Insono pavimento ANT SX Front left Floor sound-proof. Panel Vorne Linker Bodenschalldämmung Inso suelo delantero izquierdo

5 1 05-5-178 Insono latéral D moteur Insonorizzazione destra motore Engine right soundproofing Rechts Motorschalldämpfung Insonorizacion izquierda motor

6 1 05-5-177 Insono latéral G moteur Insonorizzazione sinistra motore Engine left soundproofing Links Motorschalldämpfung Insonorizacion izquierda motor

7 1 05-5-179 Insono sup. moteur Insonorizzazione superiore motore Engine upper soundproofing Obere Motorschalldämpfung Insonorizacion sup. motor

8 1 05-5-165 Tapis avant conG Tappeto anteriore girgio guida a sinistraFront grey carpet left-hand drive Linksverkehr graue vorne Teppich Carpeta grise delantera volante a la IZ.

9 1 05-5-194 Tapis milieu et AR Tapettino centrale e posteriore Central and rear mat Hintere und mittlere Teppichboden Moqueta central y trasera
10 1 05-5-167 Garniture de pavillon Rivestimento tetto Roof panel trim Dachverkleidung Revestimiento panel de techo
11 1 00-5-193 Trimount gris D6 Trimount grigio Grey Trimount Grau Trimount Trimount grise
12 7 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
13 1 08-6-197 Montant de P-B G ABS Montante del parabrezza S Left windscreen pillar Linke Windschutzscheibesäule Montante de parabrisas izquierdo
14 1 08-6-198 Montant de P-B D ABS Montante del parabrezza D Right windscreen pillar Rechte Windschutzscheibesäule Montante de parabrisas derecho
15 1 08-6-199 Console centrale Mensola Console Konsole Consola
16 1 08-1-907 Plaque sous pavillon Piastra sotto padiglione Plate under roof Plättchen unter Dach Placa bajo techo
17 2 05-5-203 Ch11074 Obturateur d'air Otturatore Shutter Verscluß Obturador
18 2 07-4-082 Passe fil Ø56 Passafilo Grommet Tülle Pasahilos
19 1 05-5-198 Ch10987 Insono sous moteur Insono sotto motore Soundproofing under engine Schalldämmung unter Motor Insonorizacion bajo motor
20 1 05-5-175 Insono tablier insonorizzazione pianale anteriore front floor soundproofing Windlaufschalldämmung Insonorización salpicadero
21 1 05-5-176 Insono baie de pare-brise insonorizzazione parabrezza Windscreen soundproofing Windschutzscheibeschalldämmung Insonorización hueco de parabrisas
22 17 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
23 4 05-5-187 Masse lourde Plancher coffre massa pesante del pavimento coffano heavy mass of trunk floor Schwermasse Kofferraumboden Masa pesada de suelo de maletero
24 1 05-5-189 Masse lourde Seuil Coffre massa pesante soglia del coffano heavy mass trunk doorstep Schwermasse der Kofferraumschwelle Masa pesada de umbral de porton trasero
25 2 05-5-188 Masse lourde custodes massa pesante dei pannelli lat.post. heavy mass of custodials Schwermasse Fondseite Masa pesada de Custodes
26 1 05-5-200 Ch10987 Insono sous moteur Insono sotto motore Soundproofing under engine Schalldämmung unter Motor Insonorizacion bajo motor

Mtage 28
Garnissage insono

JS28
X-TOO

www.piecesanspermis.fr

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

10

16

AM 806
Ch11690

Mtage 28
Garnissage insono

T24H

JS28
X-TOO

9

29

08.6.168 soft feel

08.6.173 soft feel noir

17

18

2

21

22

6

4

?

1

14

15

25

17

7

23

08.6.169 soft feel

13

8

24

23

25

11

26

19

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO

20

28

5

27

3

AM 806
Ch11690

T24H

INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 01-2-872 Support insono Supporto insono Soundproofing support Schalldämmungsträger Soporte insonorización

2 1 05-5-184 Insono plancher AVD Insono pavimento ANT DX Front right Floor sound-proof. Panel Vorne Rechter Bodenschalldämmung Inso suelo delantero derecho

3 1 05-5-183 Insono plancher AVG Insono pavimento ANT SX Front left Floor sound-proof. Panel Vorne Linker Bodenschalldämmung Inso suelo delantero izquierdo

4 1 05-5-196 Ch11690 Insono aile Droite Insonorizzazione destra motore Engine right soundproofing Rechts Motorschalldämpfung Insonorizacion izquierda motor

5 1 05-5-195 Ch11690 Insonorisation aile gauche nsonorizzazione sinistra motore Engine left soundproofing Links Motorschalldämpfung Insonorizacion izquierda motor

6 1 05-5-197 Ch11690 Insono capot moteur Insonorizzazione superiore motore Engine upper soundproofing Obere Motorschalldämpfung Insonorizacion sup. motor

7 1 05-5-165 Tapis avant conG Tappeto anteriore girgio guida a sinistraFront grey carpet left-hand drive Linksverkehr graue vorne Teppich Carpeta grise delantera volante a la IZ.

8 1 05-5-194 Tapis milieu et AR Tapettino centrale e posteriore Central and rear mat Hintere und mittlere Teppichboden Moqueta central y trasera

9 1 05-5-167 Garniture de pavillon Rivestimento tetto Roof panel trim Dachverkleidung Revestimiento panel de techo
10 1 00-5-193 Trimount gris D6 Trimount grigio Grey Trimount Grau Trimount Trimount grise
11 5 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
12 2 00-5-147 Lyre 052245001 Lyre Lyre Lyra Grapa
13 1 08-6-197 Montant de P-B G ABS Montante del parabrezza S Left windscreen pillar Linke Windschutzscheibesäule Montante de parabrisas izquierdo
14 1 08-6-198 Montant de P-B D ABS Montante del parabrezza D Right windscreen pillar Rechte Windschutzscheibesäule Montante de parabrisas derecho
15 1 08-6-199 Console centrale Mensola Console Konsole Consola
16 1 08-1-907 Plaque sous pavillon Piastra sotto padiglione Plate under roof Plättchen unter Dach Placa bajo techo
17 2 05-5-203 Obturateur d'air Otturatore Shutter Verscluß Obturador
18 2 07-4-082 Passe fil Ø56 Passafilo Grommet Tülle Pasahilos
19 1 05-5-198 Insono sous moteur Insono sotto motore Soundproofing under engine Schalldämmung unter Motor Insonorizacion bajo motor
20 1 05-5-175 Insono tablier insonorizzazione pianale anteriore front floor soundproofing Windlaufschalldämmung Insonorización salpicadero
21 1 05-5-176 Insono baie de pare-brise insonorizzazione parabrezza Windscreen soundproofing Windschutzscheibeschalldämmung Insonorización hueco de parabrisas
22 17 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
23 4 05-5-187 Masse lourde Plancher coffre massa pesante del pavimento coffano heavy mass of trunk floor Schwermasse Kofferraumboden Masa pesada de suelo de maletero
24 1 05-5-189 Masse lourde Seuil Coffre massa pesante soglia del coffano heavy mass trunk doorstep Schwermasse der Kofferraumschwelle Masa pesada de umbral de porton trasero
25 2 05-5-188 Masse lourde custodes massa pesante dei pannelli lat.post. heavy mass of custodials Schwermasse Fondseite Masa pesada de Custodes
26 1 05-5-200 Insono sous moteur Insono sotto motore Soundproofing under engine Schalldämmung unter Motor Insonorizacion bajo motor
27 1 11-4-095 Ch11690 Soufflet admission Soffietto Swipe Manschette Fuelle
28 1 00-5-062 Ch11690 Collier polyamide 9 X 260 Collare Clamp Schelle Abrazadera
29 2 00-4-085 Ch11690 Serre cable SST2IM Serracavo Cable tightening Kabelschelle Sujetacables

Mtage 28
Garnissage insono

JS28
X-TOO

www.piecesanspermis.fr

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

21

6

4

08.6.168 soft feel

08.6.173 soft feel noir

17

2

20

16

14

13

10

15

AM 873
Ch11805

Mtage 28

Garnissage insono

AM873

T24I

JS28
X-TOO

9

29

26

8

28

25

08.6.169 soft feel

4

1

11

22

18

5

24 23

19

GARNISSAGE INTERIEUR
RIVESTIMENTO INTERNO
INTERIOR TRIM
INNERTRIM
REVESTIMIENTO INTERIOR

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 3 01-2-872 Support insono Supporto insono Soundproofing support Schalldämmungsträger Soporte insonorización

2 1 05-5-184 Insono plancher AVD Insono pavimento ANT DX Front right Floor sound-proof. Panel Vorne Rechter BodenschalldämmungInso suelo delantero derecho

3 1 05-5-183 Insono plancher AVG Insono pavimento ANT SX Front left Floor sound-proof. Panel Vorne Linker Bodenschalldämmung Inso suelo delantero izquierdo

4 1 05-5-196 Insono aile Droite Insonorizzazione destra motore Engine right soundproofing Rechts Motorschalldämpfung Insonorizacion izquierda motor

5 1 05-5-195 Insonorisation aile gauche nsonorizzazione sinistra motore Engine left soundproofing Links Motorschalldämpfung Insonorizacion izquierda motor

6 1 05-5-197 Insono capot moteur Insonorizzazione superiore motore Engine upper soundproofing Obere Motorschalldämpfung Insonorizacion sup. motor

7 1 05-5-165 Tapis avant conG Tappeto anteriore girgio guida a S Front grey carpet left-hand drive Linksverkehr graue vorne Teppich Carpeta grise delantera volante a la IZ.

8 1 05-5-194 Tapis milieu et AR Tapettino centrale e posteriore Central and rear mat Hintere und mittlere Teppichboden Moqueta central y trasera

9 1 05-5-167 Garniture de pavillon Rivestimento tetto Roof panel trim Dachverkleidung Revestimiento panel de techo

10 1 00-5-193 Trimount gris D6 Trimount grigio Grey Trimount Grau Trimount Trimount grise
11 5 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
12 1 08-6-197 Montant de P-B G ABS Montante del parabrezza S Left windscreen pillar Linke Windschutzscheibesäule Montante de parabrisas izquierdo
13 1 08-6-198 Montant de P-B D ABS Montante del parabrezza D Right windscreen pillar Rechte Windschutzscheibesäule Montante de parabrisas derecho
14 1 08-6-199 Console centrale Mensola Console Konsole Consola
15 1 08-1-907 Plaque sous pavillon Piastra sotto padiglione Plate under roof Plättchen unter Dach Placa bajo techo
16 2 05-5-203 Obturateur d'air Otturatore Shutter Verscluß Obturador
17 2 07-4-082 Passe fil Ø56 Passafilo Grommet Tülle Pasahilos
18 1 05-5-198 Insono sous moteur Insono sotto motore Soundproofing under engine Schalldämmung unter Motor Insonorizacion bajo motor
19 1 05-5-175 Insono tablier insonorizzazione pianale anteriore front floor soundproofing Windlaufschalldämmung Insonorización salpicadero
20 1 05-5-176 Insono baie de pare-brise insonorizzazione parabrezza Windscreen soundproofing Windschutzscheibeschalldämmung Insonorización hueco de parabrisas
21 17 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
22 1 05-5-200 Insono sous moteur Insono sotto motore Soundproofing under engine Schalldämmung unter Motor Insonorizacion bajo motor
23 1 11-4-095 Soufflet admission Soffietto Swipe Manschette Fuelle
24 1 00-5-062 Collier polyamide 9 X 260 Collare Clamp Schelle Abrazadera
25 2 00-4-085 Serre cable SST2IM Serracavo Cable tightening Kabelschelle Sujetacables
26 1 05-5-217 Ch11805 Mousse Pied de Pte D Avant Spugna piede di porta Dx Foam of right door hinge uprights Rechte Fusstürschaumstoff Espuma pie de puerta D
27 1 05-5-213 Ch11805 Mousse Pied de Pte G Spugna piede di porta Sx Foam of left door hing uprights Linke Fusstürschaumstoff Espuma pie de puerta I
28 1 05-5-215 Ch11805 Mousse Arrière G Spugna posteriore SX Rear left foam Linke hintere Schaumstoff Espuma Tras I
29 1 05-5-216 Ch11805 Mousse ARD Spugna Posteriore Dx Rear right foam Rechte Hintere Schaumstoff Espuma Tras D

3

AM 873
Ch11805

Mtage 28

Garnissage insono

AM873

12

16

7

27

T24I

JS28
X-TOO

www.piecesanspermis.fr

GLACES
VETRI
WINDSCREEN
SCHEIBEN
CRISTAL

Mtage 28
glaces

T25

JS28
X-TOO

04.1.100 Teinté

04.1.098 Teinté

04.1.106 Teinté

2

1

6

9

04.1.102 Teinté

7

8

04.1.097 Teinté

5

04.1.105 Teinté

3

4

GLACES
VETRI

T25

WINDSCREEN
SCHEIBEN
CRISTAL

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATIO N(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 04-1-099 Pare-bri se clair Parabrezza chiaro Transparent Windscreen Klar Windschutzscheibe Parabrisas claros
2 1 08-1-401 Rétroviseur intérieur Specchio retrovisore Mirror Rückspiegel Retrovisor
3 1 23-1-210 Colle 250BD1 310ml Ricarica colla Glue refill Klebepatrone Carga de cola
4 1 07-2-152 Joint de pare brise Guarnizione parabrezza Windscredeen gasket Windschutzscheibedichtung Junta parabrisas
5 1 04-1-103 Glac e de porte G claire Vetro portiera sinistra chiara Transparent left door window Links Türscheibe klar Cristal de puerta izquierdo claro
6 1 04-1-104 Glace de porte D claire Vetro portiera destra chiara Transparent right door window Rechts Türscheibe klar Cristal de puerta derecha claro
7 1 04-1-101 Glace de hayon claire Vetro chiaro della porta posteriore Tinged flap window K lare hintere Türschei be Cristal de porton claro
8 1 04-1-095 Glace de custode G claire Vetro destro chiaro del pannello laterale posteriore Transparent left rear side pane Links Heckscheibe klar Cristal lateral trasero izquierdo claro
9 1 04-1-096 Glace de custode D claire Vetro destro chiaro del pannello laterale posteriore Transparent right rear side panel Rechts Heckscheibe klar Cristal lateral trasero derecho claro

Mtage 28
glaces

JS28
X-TOO

www.piecesanspermis.fr

GLACES
VETRI
WINDSCREEN
SCHEIBEN
CRISTAL

AM688
Ch 4961

Mtage 28
glaces AM688

T25A

JS28
X-TOO

04.1.100 Teinté

04.1.098 Teinté

04.1.106 Teinté

2

1

6

04.1.118 Vénus

9

04.1.120 Teinté

7

04.1.121 Vénus

8

04.1.097 Teinté

04.1.117 Vénus

5

04.1.105 Teinté

3

GLACES
VETRI

4

AM688
Ch 4961

T25A

WINDSCREEN
SCHEIBEN
CRISTAL

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 04-1-099 Pare-brise clair Parabrezza chiaro Transparent Windscreen Klar Windschutzscheibe Parabrisas claros
2 1 08-1-401 Rétroviseur intérieur Specchio retrovisore Mirror Rückspiegel Retrovisor
3 1 23-1-210 Colle 250BD1 310ml Ricarica colla Glue refill Klebepatrone Carga de cola
4 1 07-2-152 Joint de pare brise Guarnizione parabrezza Windscredeen gasket Windschutzscheibedichtung Junta parabrisas
5 1 04-1-103 Glace de porte G claire Vetro portiera sinistra chiara Transparent left door window Links Türscheibe klar Cristal de puerta izquierdo claro
6 1 04-1-104 Glace de porte D claire Vetro portiera destra chiara Transparent right door window Rechts Türscheibe klar Cristal de puerta derecha claro
7 1 04-1-119 Ch4961 Glace de hayon claire Vetro chiaro della porta posteriore Tinged flap window Klare hintere Türscheibe Cristal de porton claro
8 1 04-1-095 Glace de custode G claire Vetro destro chiaro del pannello laterale posteriore Transparent left rear side pane Links Heckscheibe klar Cristal lateral trasero izquierdo claro
9 1 04-1-096 Glace de custode D claire Vetro destro chiaro del pannello laterale posteriore Transparent right rear side panel Rechts Heckscheibe klar Cristal lateral trasero derecho claro

Mtage 28
glaces AM688

JS28
X-TOO

www.piecesanspermis.fr

HAYON
PORTELLONE
TAILGATE
HECKKLAPPE
PORTON TRASERO

Mtage 28
Hayon

T26

JS28
X-TOO

14

3

20

4

17

1
2

5

12

12

4

13

10

6

9

8

11

6

10

18
16

3

1
2

5

20

22

7

19

HAYON
PORTELLONE

T26

TAILGATE
HECKKLAPPE
PORTON TRASERO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 2 00-3-114 Insert M8 Dado Nut Mutterschraube Tuerca

2 2 00-4-006 Rondelle 8x16x1.5 Rondella Washer Rondelle Arandela

3 2 08-1-847 Verin a gaz Martinetto a gas Gas strut Gazylinder Cilindro de gas

4 2 08-1-670 Charnière de hayon Snodo portellone Tailgate hinge Heckklappenscharnier Bisagra porton trasero

5 2 08-1-632 Rotule de compas a gaz Giunto a sfera / Compasso a gas Ball and socket joint / gas caliper Kopf Türstütze, Gas Rótula compás de gas

6 2 06-1-072 Eclaireur de plaque minéralogique Luce targa di immatricolazione Lightning plate Nummer ns c hildplatte-Beleuchtung Alumbrada placa matricula

7 1 06-2-279 Faisceau électrique Fascio ellettrico plafoniera Courtesy light harness Deckenleutche kabelbaum Haz eletric o

8 1 07-4-026 Passe fil D12.5 D8 Passafilo Grommet Tülle Pasahilos

9 1 07-4-036 Bouchon Tappo Lug Pfropfen Tapon
10 2 08-1-624 Butee Tampon Riscontro tampon Buffer Striker Anschlag stopfen Comprobacion tampon
11 1 08-3-361 Sigle ligier chromé Siglo LIGIER cromato Chrome LIGIER badge LIGIER kromierte Abkürzung Sigla LI GIER cromo
12 8 00-2-236 Vis torx M6-25 rondelle imp. Vite Screw Schraube Tornillo
13 4 08-1-130 Cale pour charnière de porte Cuneo di securezza Shim Keil Calce
14 1 07-2-151 Joint de hayon Bodywork joint Guarnizione portellone Heckklappendichtung Junta de porton
15 2 08-1-872 Rotule Verin à Gaz Giunto a sfera martinetto a gas Balljoint gas jack Knopf Gaswinde Rótula cilindro de gas
16 4 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
17 1 08-1-888 Plaque support de rotule D Piastra supporto di giunto a sfera DXRight balljoint supporting plate Linker Knopfträgerplatte Placa soporte de rótula D
18 1 08-1-889 Plaque support de rotule G Piastra supporto di giunto a sfera SX Left balljoint supporting plate Rechter Knopfträgerplatte Placa soporte de rótula
19 1 08-1-879 Ensemble armature hayon Gruppo armatura portellone Tailgate framework assembly Heckklpappegerüst, Komplett Conjunto armazón de portón trasero
20 4 08-1-880 Clapet de décompression Valvola di decompressione Decompression valve Überdruckventil Válvula de descompresión
21 1 08-3-621 Logo X-TOO Logo X-TOO X-TOO logo X-TO O logo Logo X-TOO
22 1 08-6-140 Hayon assemblé blanc Portellone assemblato Ass. tailgate Montierte Heckklappe Porton ensamblado

Mtage 28
Hayon

JS28
X-TOO

www.piecesanspermis.fr

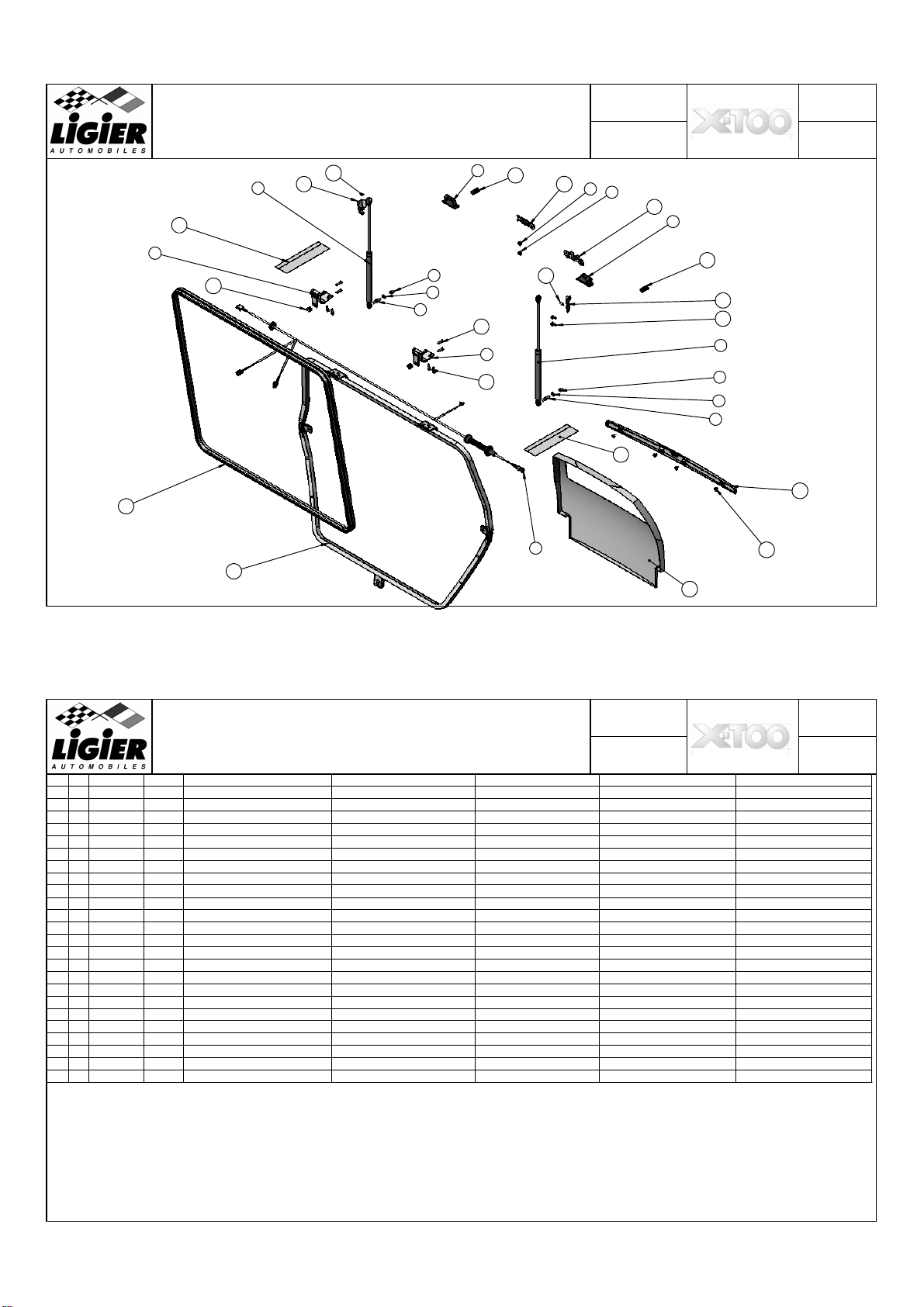

HAYON
PORTELLONE
TAILGATE
HECKKLAPPE
PORTON TRASERO

AM688
Ch 4961

Mtage 28
Hayon AM688

T26A

JS28
X-TOO

13

14

3

19

4

22

16

1

2

5

12

12

10

6

20

9

8

11

6

10

14

17

15

4

19

3

1
2

5

24

18

HAYON
PORTELLONE

7

21

AM688
Ch 4961

23

T26A

TAILGATE
HECKKLAPPE
PORTON TRASERO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 2 00-3-114 Insert M8 Dado Nut Mutterschraube Tuerca

2 2 00-4-006 Rondelle 8x16x1.5 Rondella Washer Rondelle Arandela

3 2 08-1-847 Verin a gaz Martinetto a gas Gas strut Gazylinder Cilindro de gas

4 2 08-1-670 Charnière de hayon Snodo portellone Tailgate hinge Heckklappenscharnier Bisagra porton trasero

5 2 08-1-632 Rotule de compas a gaz Giunto a sfera / Compasso a gas Ball and socket joint / gas caliper Kopf Türstütze, Gas Rótula compás de gas

6 2 06-1-072 Eclaireur de plaque minéralogique Luce targa di immatricolazione Lightning plate Nummernschildplatte-Beleuchtung Alumbrada placa matricula

7 1 06-2-279 Faisceau électrique Fascio ellettrico plafoniera Courtesy light harness Deckenleutche kabelbaum Haz eletrico

8 1 07-4-026 Passe fil D12.5 D8 Passafilo Grommet Tülle Pasahilos

9 1 07-4-036 Bouchon Tappo Cap Kappe Tapon
10 2 08-1-624 Butee Tampon Riscontro tampon Buffer Striker Anschlag stopfen Comprobacion tampon
11 1 08-3-361 Sigle ligier chromé Siglo LIGIER cromato Chrome LIGIER badge LIGIER kromierte Abkürzung Sigla LIGIER cromo
12 8 00-2-236 Vis torx M6-25 rondelle imp. Vite Screw Schraube Tornillo
13 1 07-2-151 Joint de hayon Bodywork joint Guarnizione portellone Heckklappendichtung Junta de porton
14 2 08-1-872 Rotule Verin à Gaz Giunto a sfera martinetto a gas Balljoint gas jack Knopf Gaswinde Rótula cilindro de gas
15 4 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
16 1 08-1-888 Plaque support de rotule D Piastra supporto di giunto a sfera DX Right balljoint supporting plate Linker Knopfträgerplatte Placa soporte de rótula D
17 1 08-1-889 Plaque support de rotule G Piastra supporto di giunto a sfera SX Left balljoint supporting plate Rechter Knopfträgerplatte Placa soporte de rótula
18 1 08-1-879 Ensemble armature hayon Gruppo armatura portellone Tailgate framework assembly Heckklpappegerüst, Komplett Conjunto armazón de portón trasero
19 4 08-1-880 Clapet de décompression Valvola di decompressione Decompression valve Überdruckventil Válvula de descompresión
20 1 08-3-621 Logo X-TOO Logo X-TOO X-TOO logo X-TOO logo Logo X-TOO
21 1 08-6-203 Ch4961 Hayon assemblé blanc Portellone assemblato Ass. tailgate Montierte Heckklappe Porton ensamblado
22 8 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela
23 4 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
24 1 08-6-159 Ch4961 Baguette de hayon Bacchetta portellone Tailgate side trim Stäbchen Hekklappe Moldura de portón trasero

Mtage 28
Hayon AM688

JS28
X-TOO

www.piecesanspermis.fr

HAYON
PORTELLONE
TAILGATE
HECKKLAPPE
PORTON TRASERO

3

19

16

14

AM820
Ch 11215

Mtage 28
Hayon AM820

6

10

20

9

8

11

6

T26B

JS28
X-TOO

13

4

22

1

2

5

12

4

12

14

19

7

10

17

15

3

1

2

5

24

23

18

21

HAYON
PORTELLONE

AM820
Ch 11215

T26B

TAILGATE
HECKKLAPPE
PORTON TRASERO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 2 00-3-114 Insert M8 Dado Nut Mutterschraube Tuerca

2 2 00-4-006 Rondelle 8x16x1.5 Rondella Washer Rondelle Arandela

3 2 08-1-941 Ch11215 Vérin à gaz Martinetto a gas Gas strut Gazylinder Cilindro de gas

4 2 08-1-670 Charnière de hayon Snodo portellone Tailgate hinge Heckklappenscharnier Bisagra porton trasero

5 2 08-1-632 Rotule de compas a gaz Giunto a sfera / Compasso a gas Ball and socket joint / gas caliper Kopf Türstütze, Gas Rótula compás de gas

6 2 06-1-072 Eclaireur de plaque minéralogique Luce targa di immatricolazione Lightning plate Nummernschildplatte-Beleuchtung Alumbrada placa matricula

7 1 06-2-279 Faisceau électrique Fascio ellettrico plafoniera Courtesy light harness Deckenleutche kabelbaum Haz eletrico

8 1 07-4-026 Passe fil D12.5 D8 Passafilo Grommet Tülle Pasahilos

9 1 07-4-036 Bouchon Tappo Cap Kappe Tapon

10 2 08-1-624 Butee Tampon Riscontro tampon Buffer Striker Anschlag stopfen Comprobacion tampon
11 1 08-3-361 Sigle ligier chromé Siglo LIGIER cromato Chrome LIGIER badge LIGIER kromierte Abkürzung Sigla LIGIER cromo
12 8 00-2-236 Vis torx M6-25 rondelle imp. Vite Screw Schraube Tornillo
13 1 07-2-151 Joint de hayon Bodywork joint Guarnizione portellone Heckklappendichtung Junta de porton
14 2 08-1-872 Rotule Verin à Gaz Giunto a sfera martinetto a gas Balljoint gas jack Knopf Gaswinde Rótula cilindro de gas
15 4 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
16 1 08-1-888 Plaque support de rotule D Piastra supporto di giunto a sfera DX Right balljoint supporting plate Linker Knopfträgerplatte Placa soporte de rótula D
17 1 08-1-889 Plaque support de rotule G Piastra supporto di giunto a sfera SX Left balljoint supporting plate Rechter Knopfträgerplatte Placa soporte de rótula
18 1 08-1-879 Ensemble armature hayon Gruppo armatura portellone Tailgate framework assembly Heckklpappegerüst, Komplett Conjunto armazón de portón trasero
19 4 08-1-880 Clapet de décompression Valvola di decompressione Decompression valve Überdruckventil Válvula de descompresión
20 1 08-3-621 Logo X-TOO Logo X-TOO X-TOO logo X-TOO logo Logo X-TOO
21 1 08-6-203 Hayon assemblé blanc Portellone assemblato Ass. tailgate Montierte Heckklappe Porton ensamblado
22 8 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela
23 4 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
24 1 08-6-159 Baguette de hayon Bacchetta portellone Tailgate side trim Stäbchen Hekklappe Moldura de portón trasero

Mtage 28
Hayon AM820

JS28
X-TOO

www.piecesanspermis.fr

HAYON
PORTELLONE
TAILGATE
HECKKLAPPE
PORTON TRASERO

3

19

AM871
Ch 11755

Mtage 28
Hayon AM871

14

16

6

10

20

9

8

11

6

T26C

JS28
X-TOO

4

22

13

18

1

2

5

12

4

12

14

19

7

10

17

15

3

1

2

5

24

23

21

HAYON
PORTELLONE
TAILGATE
HECKKLAPPE
PORTON TRASERO

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 2 00-3-114 Insert M8 Dado Nut Mutterschraube Tuerca
2 2 00-4-006 Rondelle 8x16x1.5 Rondella Washer Rondelle Arandela
3 2 08-1-941 Vérin à gaz Martinetto a gas Gas strut Gazylinder Cilindro de gas
4 2 08-1-670 Charnière de hayon Snodo portellone Tailgate hinge Heckklappenscharnier Bisagra porton trasero
5 2 08-1-632 Rotule de compas a gaz Giunto a sfera / Compasso a gas Ball and socket joint / gas caliper Kopf Türstütze, Gas Rótula compás de gas
6 2 06-1-072 Eclaireur de plaque minéralogique Luce targa di immatricolazione Lightning plate Nummernschildplatte-Beleuchtung Alumbrada placa matricula
7 1 06-2-356 Ch11755 Faisceau électrique hayon Fascio ellettrico plafoniera Courtesy light harness Deckenleutche kabelbaum Haz eletrico
8 1 07-4-026 Passe fil D12.5 D8 Passafilo Grommet Tülle Pasahilos

9 1 07-4-036 Bouchon Tappo Cap Kappe Tapon
10 2 08-1-624 Butee Tampon Riscontro tampon Buffer Striker Anschlag stopfen Comprobacion tampon
11 1 08-3-361 Sigle ligier chromé Siglo LIGIER cromato Chrome LIGIER badge LIGIER kromierte Abkürzung Sigla LIGIER cromo
12 8 00-2-236 Vis torx M6-25 rondelle imp. Vite Screw Schraube Tornillo
13 1 07-2-151 Joint de hayon Bodywork joint Guarnizione portellone Heckklappendichtung Junta de porton
14 2 08-1-872 Rotule Verin à Gaz Giunto a sfera martinetto a gas Balljoint gas jack Knopf Gaswinde Rótula cilindro de gas
15 4 00-4-148 Rivet pop 4.8x17 Rivetto pop Pop rivet Pop niet Remanche pop
16 1 08-1-888 Plaque support de rotule D Piastra supporto di giunto a sfera DX Right balljoint supporting plate Linker Knopfträgerplatte Placa soporte de rótula D
17 1 08-1-889 Plaque support de rotule G Piastra supporto di giunto a sfera SX Left balljoint supporting plate Rechter Knopfträgerplatte Placa soporte de rótula
18 1 08-1-879 Ensemble armature hayon Gruppo armatura portellone Tailgate framework assembly Heckklpappegerüst, Komplett Conjunto armazón de portón trasero
19 4 08-1-880 Clapet de décompression Valvola di decompressione Decompression valve Überdruckventil Válvula de descompresión
20 1 08-3-621 Logo X-TOO Logo X-TOO X-TOO logo X-TOO logo Logo X-TOO
21 1 08-6-203 Hayon assemblé blanc Portellone assemblato Ass. tailgate Montierte Heckklappe Porton ensamblado
22 8 00-4-009 Rondelle 6x18x1.2 Rondella Washer Rondelle Arandela
23 4 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
24 1 08-6-159 Baguette de hayon Bacchetta portellone Tailgate side trim Stäbchen Hekklappe Moldura de portón trasero

AM871
Ch 11755

Mtage 28

T26C

JS28
X-TOO Hayon AM871

www.piecesanspermis.fr

LAVE GLACE
LAVAVETRO
WINDSCREEN
WISHWASSER
LAVAPARABRISAS

Mtage 28
Lave-glace

T27

JS28
X-TOO

3

1

5

6

4

2

LAVE GLACE
LAVAVETRO
WINDSCREEN
WISHWASSER
LAVAPARABRISAS

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 23-1-156 Liqu ide lave glace 0.7 L Liquido lavavet ro Windscreen wash liquid Scheibenwaschanlageflüssigkeit Líquido lavabrisas
2 1 08-1-025 Tuyau de lave-glace Tubo di lavavetro Windscreen wash tube Scheinbenwaschanlagerohr Tubo lavabrisas
3 1 08-2-334 Gicleur lave-glace Spruzzatore tergicristallo W indscreen wash jet Wasserspritzdüse Boquilla lavaparabrisas
4 1 06-3-323 Bocal lave vitre complet Vasoio lavavetro completo Windscreen wash complete tank Komplette Wischwasser Depósito lavabrisas completo
5 2 00-2-241 Vis auto-formeuse pr thermop. Vite Screw Schraube Tornillo
6 1 00-5-095 Bouton trimount Pulsante Trimount Trimount button Trimount-Knopf Botón Trimount

Mtage 28
Lave-glace

T27

JS28
X-TOO

www.piecesanspermis.fr

EQUIPEMEN T ELECTRIQUE PORTE
IMPIANTO ELETTRICO PORTIERA
DOOR ELECTRIC EQUIPMENT
ELEKTRISCHE TÜRAUSTATTUNG
EQUIPAMIENTOR ELECTRICO PUERTA

6

6

T28

Mtage 28
Lève vitre élect.

2

JS28
X-TOO

3

5

4

5

1

6

2

EQUIPEMEN T ELECTRIQUE PORTE
IMPIANTO ELETTRICO PORTIERA
DOOR ELECTRIC EQUIPMENT
ELEKTRISCHE TÜRAUSTATTUNG
EQUIPAMIENTOR ELECTRICO PUERTA

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 08-1-835 Leve vitre gauche Azavettri electtric o sinistra Left electric window winder Linker Fensterhebel Elevalunas izquierdos
2 2 06-2-323 Faisceau de porte JS28 Fascio elettrico Electric harness Elektrischer Kabelbaum Haz electrico
3 1 08-1-836 Leve vitre droit Alzavettri electtrico destra Right electric window winder Rechter Fensterhebel Elevalunas derechos
4 1 06-3-349 Interrupteur léve-vitre séquentiel Interuttore levavetro Window winder switch Fensterheberschalter Interruptor elevalunas
5 2 07-4-018 Obturateur D22 Otturatore Shutter Blande Obturador
6 8 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache

Mtage 28
Lève vitre élect.

T28

JS28
X-TOO

www.piecesanspermis.fr

EQUIPEMENT ELECTRIQUE PORTE
IMPIANTO ELETT RICO PORTIERA
DOOR ELECTRIC EQUIPMENT
ELEKTRISCHE TÜRAUSTATTUNG
EQUIPAMIENTOR ELECTRICO PUERTA

5

5

AM 679
Ch 2275

Mtage 28
Lève vitre élect.

2

T28A

JS28
X-TOO

3

6

4

1

5

2

EQUIPEMENT ELECTRIQUE PORTE
IMPIANTO ELETT RICO PORTIERA
DOOR ELECTRIC EQUIPMENT
ELEKTRISCHE TÜRAUSTATTUNG
EQUIPAMIENTOR ELECTRICO PUERTA

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 1 08-1-835 Leve vitre gauche Azavettri electtrico sinistra Left electric window winder Linker Fensterhebel Elevalunas izquierdos
2 2 06-2-328 Ch2275 Faisceau de porte JS28 Fascio elettrico Electric harness Elektrischer Kabelbaum Haz electrico
3 1 08-1-836 Leve vitre droit Alzavettri electtrico destra Right electric window winder Rechter Fensterhebel Elevalunas derechos
4 1 06-3-349 Interrupteur léve-vitre séquentiel Interuttore levavetro Window winder switch Fensterheberschalter Interruptor elevalunas
5 8 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache
6 1 06-3-348 Interrupteur léve-vitre manuel Interuttore levavetro Window winder switch Fensterheberschalter Interruptor elevalunas

AM 679
Ch 2275

Mtage 28
Lève vitre élect.

T28A

JS28
X-TOO

www.piecesanspermis.fr

EQUIPEMENT PORTE MANUEL
ATTREZZATURA PORTIERA MANUALE
EQUIPMEN T MANUAL HOLDER
MANUELL TÜRAUSSTATTUNG
EQUIPAMIENTO PORTA MANUAL

T29

Mtage 28
Leve vitre méca.

5

JS28
X-TOO

1

3

2

5

5

4

D 08.1.834

EQUIPEMENT PORTE MANUEL
ATTREZZATURA PORTIERA MANUALE
EQUIPMEN T MANUAL HOLDER
MANUELL TÜRAUSSTATTUNG
EQUIPAMIENTO PORTA MANUAL

REP Qt No.PIÈCE ModCh DESIGNATION DESIGNATION(It) DESIGNATION(An) DESIGNATION(Al) DESIGNATION(Es)

1 2 08-1-406 Manivelle leve-vitre Manovella alzavetro Window winder handle Fensterheberkurbe Manivela elevalunas
2 2 08-1-426 Agraphe manivelle 342 Graffa manovella Handle fastener Kurbelhalter Grapa manivela
3 2 08-1-425 Rondelle / Manivelle Rondella Washer / handle Rondelle / Kurbel Arandela/Manivela
4 1 08-1-833 Leve vitre mécarique gauche Levavetro meccanico SX Left manual window winder Linker handbestätigt Fensterheber Elevalunas mecánicas izquierdas
5 8 00-4-149 Rivet pop 4.8x9.5 Rivetto Rivet Niete Remache

Mtage 28
Leve vitre méca.

T29

JS28
X-TOO

www.piecesanspermis.fr
