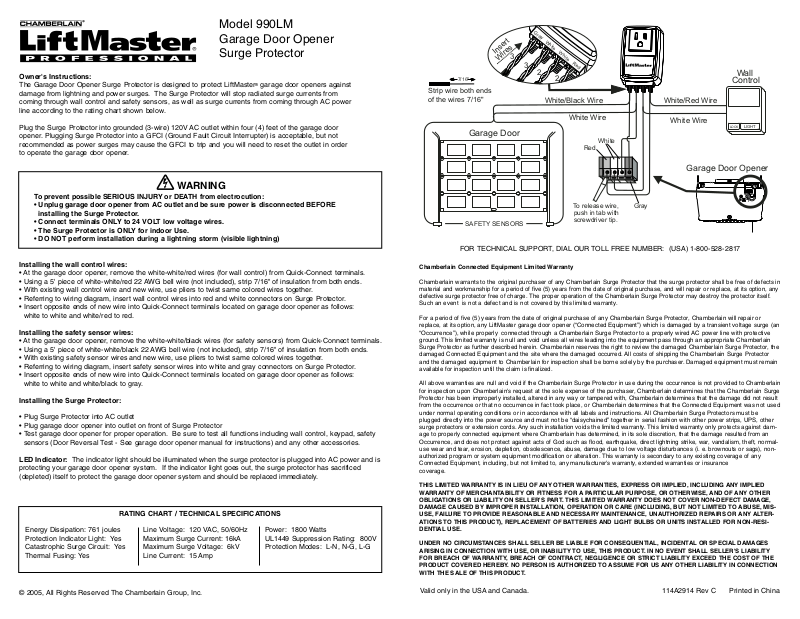

Liftmaster 990LM User Manual
Model 990LM
Garage Door Opener
Surge Protector
Owner's Instructions:
The Garage Door Opener Surge Protector is designed to protect LiftMaster®garage door openers against
damage from lightning and power surges. The Surge Protector will stop radiated surge currents from
coming through wall control and safety sensors, as well as surge currents from coming through AC power
line according to the rating chart shown below.
Plug the Surge Protector into grounded (3-wire) 120V AC outlet within four (4) feet of the garage door
opener. Plugging Surge Protector into a GFCI (Ground Fault Circuit Interrupter) is acceptable, but not
recommended as power surges may cause the GFCI to trip and you will need to reset the outlet in order
to operate the garage door opener.
Installing the wall control wires:
• At the garage door opener, remove the white-white/red wires (for wall control) from Quick-Connect terminals.
• Using a 5' piece of white-white/red 22 AWG bell wire (not included), strip 7/16" of insulation from both ends.
• With existing wall control wire and new wire, use pliers to twist same colored wires together.
• Referring to wiring diagram, insert wall control wires into red and white connectors on Surge Protector.
• Insert opposite ends of new wire into Quick-Connect terminals located on garage door opener as follows:
white to white and white/red to red.
Installing the safety sensor wires:
• At the garage door opener, remove the white-white/black wires (for safety sensors) from Quick-Connect terminals.
• Using a 5' piece of white-white/black 22 AWG bell wire (not included), strip 7/16" of insulation from both ends.
• With existing safety sensor wires and new wire, use pliers to twist same colored wires together.
• Referring to wiring diagram, insert safety sensor wires into white and gray connectors on Surge Protector.
• Insert opposite ends of new wire into Quick-Connect terminals located on garage door opener as follows:
white to white and white/black to gray.
Installing the Surge Protector:
• Plug Surge Protector into AC outlet
• Plug garage door opener into outlet on front of Surge Protector
• Test garage door opener for proper operation. Be sure to test all functions including wall control, keypad, safety
sensors (Door Reversal Test - See garage door opener manual for instructions) and any other accessories.
LED Indicator: The indicator light should be illuminated when the surge protector is plugged into AC power and is
protecting your garage door opener system. If the indicator light goes out, the surge protector has sacrificed
(depleted) itself to protect the garage door opener system and should be replaced immediately.
WARNING
To prevent possible SERIOUS INJURY or DEATH from electrocution:
• Unplug garage door opener from AC outlet and be sure power is disconnected BEFORE
installing the Surge Protector.
• Connect terminals ONLY to 24 VOLT low voltage wires.
• The Surge Protector is ONLY for indoor Use.
• DO NOT perform installation during a lightning storm (visible lightning)
Chamberlain Connected Equipment Limited Warranty
Chamberlain warrants to the original purchaser of any Chamberlain Surge Protector that the surge protector shall be free of defects in
material and workmanship for a period of five (5) years from the date of original purchase, and will repair or replace, at its option, any
defective surge protector free of charge. The proper operation of the Chamberlain Surge Protector may destroy the protector itself.
Such an event is not a defect and is not covered by this limited warranty.
For a period of five (5) years from the date of original purchase of any Chamberlain Surge Protector, Chamberlain will repair or
replace, at its option, any LiftMaster garage door opener (“Connected Equipment”) which is damaged by a transient voltage surge (an
“Occurrence”), while properly connected through a Chamberlain Surge Protector to a properly wired AC power line with protective
ground. This limited warranty is null and void unless all wires leading into the equipment pass through an appropriate Chamberlain
Surge Protector as further described herein. Chamberlain reserves the right to review the damaged Chamberlain Surge Protector, the
damaged Connected Equipment and the site where the damaged occurred. All costs of shipping the Chamberlain Surge Protector
and the damaged equipment to Chamberlain for inspection shall be borne solely by the purchaser. Damaged equipment must remain
available for inspection until the claim is finalized.
All above warranties are null and void if the Chamberlain Surge Protector in use during the occurrence is not provided to Chamberlain
for inspection upon Chamberlain's request at the sole expense of the purchaser, Chamberlain determines that the Chamberlain Surge
Protector has been improperly installed, altered in any way or tampered with, Chamberlain determines that the damage did not result
from the occurrence or that no occurrence in fact took place, or Chamberlain determines that the Connected Equipment was not used
under normal operating conditions or in accordance with all labels and instructions. All Chamberlain Surge Protectors must be
plugged directly into the power source and must not be “daisychained” together in serial fashion with other power strips, UPS, other
surge protectors or extension cords. Any such installation voids the limited warranty. This limited warranty only protects against damage to properly connected equipment where Chamberlain has determined, in its sole discretion, that the damage resulted from an
Occurrence, and does not protect against acts of God such as flood, earthquake, direct lightning strike, war, vandalism, theft, normaluse wear and tear, erosion, depletion, obsolescence, abuse, damage due to low voltage disturbances (i. e. brownouts or sags), nonauthorized program or system equipment modification or alteration. This warranty is secondary to any existing coverage of any
Connected Equipment, including, but not limited to, any manufacturer's warranty, extended warranties or insurance
coverage.
THIS LIMITED WARRANTY IS IN LIEU OF ANY OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY IMPLIED
WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, OR OTHERWISE, AND OF ANY OTHER
OBLIGATIONS OR LIABILITY ON SELLER'S PART. THIS LIMITED WARRANTY DOES NOT COVER NON-DEFECT DAMAGE,
DAMAGE CAUSED BY IMPROPER INSTALLATION, OPERATION OR CARE (INCLUDING, BUT NOT LIMITED TO ABUSE, MISUSE, FAILURE TO PROVIDE REASONABLE AND NECESSARY MAINTENANCE, UNAUTHORIZED REPAIRS OR ANY ALTERATIONS TO THIS PRODUCT), REPLACEMENT OF BATTERIES AND LIGHT BULBS OR UNITS INSTALLED FOR NON-RESIDENTIAL USE.
UNDER NO CIRCUMSTANCES SHALL SELLER BE LIABLE FOR CONSEQUENTIAL, INCIDENTAL OR SPECIAL DAMAGES
ARISING IN CONNECTION WITH USE, OR INABILITY TO USE, THIS PRODUCT. IN NO EVENT SHALL SELLER'S LIABILITY
FOR BREACH OF WARRANTY, BREACH OF CONTRACT, NEGLIGENCE OR STRICT LIABILITY EXCEED THE COST OF THE
PRODUCT COVERED HEREBY. NO PERSON IS AUTHORIZED TO ASSUME FOR US ANY OTHER LIABILITY IN CONNECTION
WITH THE SALE OF THIS PRODUCT.
Valid only in the USA and Canada.
114A2914 Rev C Printed in China
RATING CHART / TECHNICAL SPECIFICATIONS
Energy Dissipation: 761 joules
Protection Indicator Light: Yes
Catastrophic Surge Circuit: Yes
Thermal Fusing: Yes
Line Voltage: 120 VAC, 50/60Hz
Maximum Surge Current: 16kA
Maximum Surge Voltage: 6kV
Line Current: 15 Amp
Power: 1800 Watts
UL1449 Suppression Rating: 800V
Protection Modes: L-N, N-G, L-G
© 2005, All Rights Reserved The Chamberlain Group, Inc.
FOR TECHNICAL SUPPORT, DIAL OUR TOLL FREE NUMBER: (USA) 1-800-528-2817
Inser
t
7/16"
Strip wire both ends
of the wires 7/16"
Garage Door
G
ra
y
rt
e
s
s
In
ire
3
W
W
h
ite
3
2
White/Black Wire
W
h
ite
2
White Wire
R
e
d
Wall
Control
White/Red Wire
Red
White Wire
White
LIGHTLOCK
Garage Door Opener
1
1
397
397
5
5
KG
KG
SAFETY SENSORS
To release wire,
push in tab with
screwdriver tip.
Gray
Protecteur de surcharge
pour ouvre-porte de garage
Modèle 990LM
Instructions d’utilisation :
Le limiteur de surtension pour ouvre-porte de garage est conçu pour protéger les ouvre-portes de garage
LiftMaster contre la foudre et les surtensions d’alimentation électrique. Il empêche les courants de surcharge
d’énergie rayonnée de traverser la commande murale et les capteurs de sécurité, et bloque les courants de
surcharge provenant de l’alimentation du secteur conformément au tableau ci-dessous des caractéristiques
techniques nominales.
Brancher le limiteur de surtension sur une prise d’alimentation électrique de 120 Vca à trois fils, mise à la terre et
placée à une distance de l’ouvre-porte ne dépassant pas 1,20 m (4 pieds). Le branchement du limiteur de
surtension sur un disjoncteur de fuite de terre est acceptable, mais n’est pas recommandé, parce que les
surtensions peuvent déclencher le disjoncteur, ce qui nécessite un réenclenchement pour réactiver la prise
permettant de faire fonctionner l’ouvre-porte.
Installation des fils de la commande murale :
• Sur l’ouvre-porte, enlever le fil blanc et le fil blanc et rouge (allant à la commande murale) des raccords à branchement rapide.
• Dénuder sur 1 cm (7/16 de pouce) les deux extrémités d’un fil de sonnette de calibre AWG 22 blanc/blanc et rouge de
1,5 m (5 pieds) de long (non inclus).
• En utilisant une paire de pinces, raccorder en les tournant ensemble les brins de même couleur du fil existant de la
commande murale et du nouveau fil.
• En se reportant au schéma de câblage, introduire les fils de la commande murale dans les connecteurs rouge et blanc du
limiteur de surtension.
• Introduire les extrémités opposées du nouveau fil dans les connecteurs à branchement rapide de l’ouvre-porte de la
manière suivante : blanc à blanc, et blanc et rouge à rouge.
Installation des fils des capteurs de sécurité :
• Sur l’ouvre-porte, enlever le fil blanc et le fil blanc et noir (allant aux capteurs de sécurité) des raccords à branchement rapide.
• Dénuder sur 1 cm (7/16 de pouce) les deux extrémités d’un fil de sonnette de calibre AWG 22 blanc/blanc et noir de 1,5 m
(5 pieds) de long (non inclus).
• En utilisant une paire de pinces, raccorder en les tordant ensemble les brins de même couleur du fil existant des capteurs
de sécurité et du nouveau fil.
• En se reportant au schéma de câblage, introduire les fils des capteurs de sécurité dans les connecteurs blanc et gris du
limiteur de surtension.
• Introduire les extrémités opposées du nouveau fil dans les connecteurs à branchement rapide de l’ouvre-porte de la
manière suivante : blanc à blanc, et blanc et noir à gris.
Installation du limiteur de surtension :
• Brancher le limiteur de surtension dans la prise d’alimentation du secteur.
• Brancher le cordon de l’ouvre-porte sur la prise à l’avant du limiteur de surtension.
• Essayer l’ouvre-porte pour vérifier qu’il fonctionne correctement. Ne pas oublier de vérifier toutes les fonctions,
notamment la commande murale, la télécommande, les capteurs de sécurité (Essai d’inversion du mouvement de la porte –
Se reporter aux instructions dans le manuel de l’ouvre-porte) et tout autre accessoire éventuel.
Voyant lumineux : Le voyant lumineux doit être allumé lorsque le limiteur de surtension est branché sur la prise
d’alimentation du secteur et protège l’ouvre-porte. Si le voyant lumineux s’éteint, c’est que le limiteur de surtension s’est
sacrifié pour protéger l’ouvre-porte. Il doit alors être immédiatement remplacé.
AVERTISSEMENT
Pour éviter les risques de MORT ou d’ACCIDENT GRAVE par électrocution :
• Débrancher le cordon d’alimentation de l’ouvre-porte de garage de la prise du secteur et vérifier
que l’alimentation électrique est coupée AVANT d’installer le limiteur de surtension.
• Raccorder les bornes SEULEMENT à des fils d’alimentation en basse tension 24 volts.
• Le limiteur de surtension doit être utilisé UNIQUEMENT à l’intérieur.
• NE PAS effectuer l’installation pendant un orage (en cas de présence d’éclairs).
Garantie limitée Chamberlain pour le matériel connecté
Chamberlain garantit à l’acheteur d’origine de tout limiteur de surtension Chamberlain que cet appareil sera exempt de vice de
matière et de fabrication pendant cinq (5) ans à dater de l’achat d’origine et le réparera ou le remplacera, à son entière discrétion,
gratuitement s’il s’avère défectueux. Le fonctionnement normal du limiteur de surtension Chamberlain peut conduire à sa destruction.
Une telle destruction n’est pas une défaillance et n’est pas couverte par la présente garantie limitée.
Pendant cinq (5) ans à dater de l’achat d’origine de tout limiteur de surtension Chamberlain, la société Chamberlain réparera ou
remplacera, à son entière discrétion, tout ouvre-porte de garage LiftMaster (« matériel raccordé ») endommagé par une surtension
transitoire (« occurrence ») dans la mesure où il était correctement raccordé par le biais d’un limiteur de surtension Chamberlain à
une alimentation électrique alternative correctement câblée avec une mise à la terre de protection. La présente garantie limitée est
nulle et non avenue à moins que tous les fils menant au matériel passent par un limiteur de surtension Chamberlain approprié tel que
décrit dans les présentes. La société Chamberlain se réserve le droit d’examiner le limiteur de surtension endommagé, le matériel
raccordé endommagé et le site où le dommage s’est produit. Tous les coûts d’expédition à la société Chamberlain du limiteur de
surtension Chamberlain et du matériel raccordé pour inspection seront entièrement à la charge de l’acheteur. Le matériel
endommagé doit rester disponible pour inspection jusqu’à ce que la réclamation ait été finalisée.
Toutes les garanties ci-dessus sont nulles et non avenues si le limiteur de surtension Chamberlain utilisé pendant l’occurrence n’est
pas fourni pour inspection entièrement aux frais de l’acheteur à la demande de Chamberlain, si Chamberlain détermine que le
limiteur de surtension Chamberlain a été installé incorrectement, modifié de quelque manière que ce soit ou vandalisé, si
Chamberlain détermine que le dommage ne provient pas de l’occurrence ou qu’aucune occurrence ne s’est pas réellement produite,
ou si Chamberlain détermine que le matériel raccordé n’était pas utilisé dans les conditions normales d’utilisation ou conformément à
toutes les étiquettes et instructions. Tous les limiteurs de surtension Chamberlain doivent être branchés directement dans la source
d’alimentation électrique et ne doivent pas être montés en série avec d’autres lisières à prises multiples, onduleurs, autres limiteurs
de surtension ou rallonges électriques. Toute installation de ce type annule la garantie limitée. La présente garantie limitée ne couvre
que les dommages survenus à du matériel raccordé correctement pour lequel Chamberlain a déterminé, à sa seule discrétion, que le
dommage est le résultat d’une occurrence, et ne couvre pas les catastrophes telles qu’inondation, tremblement de terre, action
directe de la foudre, ni les situations de guerre, vandalisme, vol, usure normale, érosion, déplétion, obsolescence, utilisation abusive,
dommage due à des perturbations de tension insuffisante (baisse ou affaissement de la tension), ni de modification ou altération non
autorisée de programme ou de matériel. Le présente garantie s’applique après toute couverture existante du matériel raccordé,
notamment toute garantie du fabricant, garantie à long terme ou assurance.
LA PRÉSENTE GARANTIE LIMITÉE EST EN LIEU ET PLACE DE TOUTE AUTRE GARANTIE EXPLICITE OU IMPLICITE,
NOTAMMENT TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UN USAGE PARTICULIER OU
AUTRE ET DE TOUTE AUTRE OBLIGATION OU RESPONSABILITÉ DE LA PART DU VENDEUR. LA PRÉSENTE GARANTIE
LIMITÉE NE COUVRE PAR LES DOMMAGES NON LIÉS À UNE DÉFECTUOSITÉ, LES DOMMAGES PROVOQUÉS PAR UNE
INSTALLATION INCORRECTE, UNE UTILISATION INCORRECTE OU UN ENTRETIEN INCORRECT (NOTAMMENT UNE
UTILISATION INCORRECTE OU ABUSIVE, UN MANQUE D’ENTRETIEN RAISONNABLE ET NÉCESSAIRE, DES RÉPARATIONS
NON AUTORISÉES OU TOUTE MODIFICATION DE CE PRODUIT), NI LE REMPLACEMENT DE PILES OU D’AMPOULES
ÉLECTRIQUES, NI LES APPAREILS UTILISÉS À DES FINS NON RÉSIDENTIELLES.
EN AUCUN CAS LE VENDEUR NE SERA RESPONSABLE POUR DES DOMMAGES CONSÉCUTIFS, INDIRECTS OU
PARTICULIERS EN RAPPORT AVEC L’UTILISATION OU L’INCAPACITÉ D’UTILISER CE PRODUIT. EN AUCUN CAS LE
VENDEUR NE SERA RESPONSABLE POUR VIOLATION DE GARANTIE, VIOLATION DE CONTRAT, NÉGLIGENCE OU
RESPONSABILITÉ CIVILE DÉPASSANT LE COÛT DU PRODUIT COUVERT PAR LES PRÉSENTES. PERSONNE N’EST
AUTORISÉ À ACCEPTER EN NOTRE NOM UNE RESPONSABILITÉ SUPPLÉMENTAIRE LIÉE À LA VENTE DU PRÉSENT
PRODUIT.
Valide seulement aux Etats-Unis et au Canada.
114A2914 Rev C Imprimé en Chine
TABLEAU DES CARACTÉRISTIQUES / TECHNIQUES NOMINALES
Dissipation d’énergie : 761 joules
Voyant lumineux de protection : Oui
Circuit contre les surtensions
catastrophiques : Oui
Fusible thermique : Oui
Alimentation électrique : 120 V, 50/60 Hz
Courant de surtension maximal : 16 kA
Tension de surtension maximale : 6 kV
Courant de ligne : 15 A
Puissance : 1800 watts
Homologation UL1449 : 800 V
Modes de protection : L-N, N-G, L-G
© 2005, Tous droits réservés The Chamberlain Group, Inc.
POUR UNE ASSISTANCE TECHNIQUE, COMPOSER NOTRE NUMÉRO SANS FRAIS : 1-800-654-4736
Inser
t
Introduire
3
les fils
7/16"
Dénuder sur 7/16 de po (1 cm)
les deux extrémités de les fils
Porte de garage
Gris
Blanc
Blanc
3
2
Rouge
2
Fil blanc et noir
Fil blanc
Rouge
Blanc
Fil blanc et rouge
Fil blanc
La commande
morale
LIGHTLOCK
Ouvre-porte de garage
1
1
397
397
5
5
KG
KG
DÉTECTEURS INVERSEURS
Pour relâcher le fil,
enfoncer la languette
à l’aide de l’extrémité
du tournevis
Gris
Loading...
