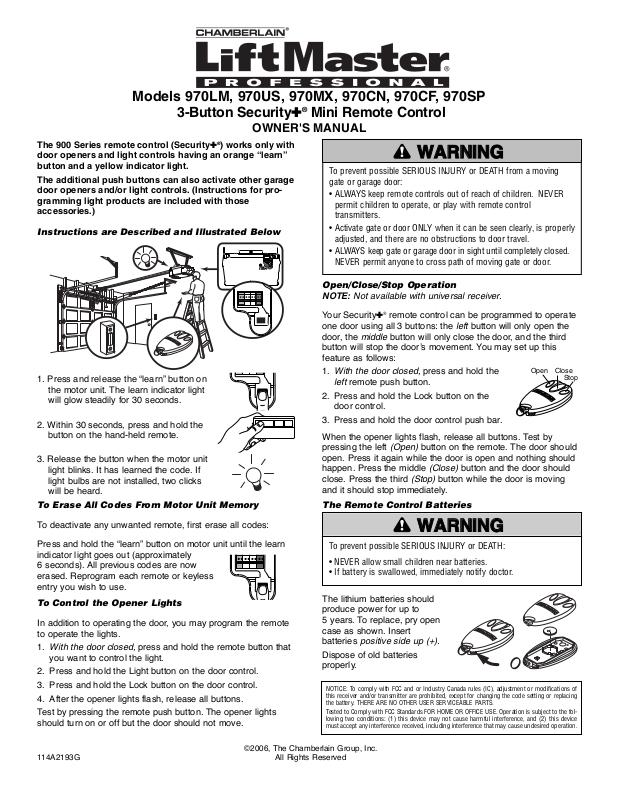

Models 970LM, 970US, 970MX, 970CN, 970CF, 970SP
3-Button Security✚
®
Mini Remote Control
OWNER'S MANUAL
The 900 Series remote control (Security✚®) works only with
door openers and light controls having an orange “learn”
button and a yellow indicator light.
The additional push buttons can also activate other garage
door openers and/or light controls. (Instructions for programming light products are included with those
accessories.)
KG
1
3
9
7
5
KG
1
3
9
7
5
1. Press and release the “learn” button on
the motor unit. The learn indicator light
will glow steadily for 30 seconds.
2. Within 30 seconds, press and hold the
button on the hand-held remote.
3. Release the button when the motor unit
light blinks. It has learned the code. If
light bulbs are not installed, two clicks
will be heard.
To Erase All Codes From Motor Unit Memory
To deactivate any unwanted remote, first erase all codes:
Press and hold the “learn” button on motor unit until the learn
indicator light goes out (approximately
6 seconds). All previous codes are now
erased. Reprogram each remote or keyless
entry you wish to use.
To Control the Opener Lights
In addition to operating the door, you may program the remote
to operate the lights.
1. With the door closed, press and hold the remote button that
you want to control the light.
2. Press and hold the Light button on the door control.
3. Press and hold the Lock button on the door control.
4. After the opener lights flash, release all buttons.
Test by pressing the remote push button. The opener lights
should turn on or off but the door should not move.
Instructions are Described and Illustrated Below
Open/Close/Stop Operation
NOTE: Not available with universal receiver.
Your Security✚
®
remote control can be programmed to operate
one door using all 3 buttons: the left button will only open the
door, the middle button will only close the door, and the third
button will stop the door’s movement. You may set up this
feature as follows:
1. With the door closed, press and hold the
left remote push button.
2. Press and hold the Lock button on the
door control.
3. Press and hold the door control push bar.
When the opener lights flash, release all buttons. Test by
pressing the left (Open) button on the remote. The door should
open. Press it again while the door is open and nothing should
happen. Press the middle (Close) button and the door should
close. Press the third (Stop) button while the door is moving
and it should stop immediately.
To prevent possible SERIOUS INJURY or DEATH from a moving
gate or garage door:
• ALWAYS keep remote controls out of reach of children. NEVER
permit children to operate, or play with remote control
transmitters.
• Activate gate or door ONLY when it can be seen clearly, is properly
adjusted, and there are no obstructions to door travel.
• ALWAYS keep gate or garage door in sight until completely closed.
NEVER permit anyone to cross path of moving gate or door.
The Remote Control Batteries
The lithium batteries should
produce power for up to
5 years. To replace, pry open
case as shown. Insert
batteries positive side up (+).
Dispose of old batteries
properly.
To prevent possible SERIOUS INJURY or DEATH:
• NEVER allow small children near batteries.
• If battery is swallowed, immediately notify doctor.
©2006, The Chamberlain Group, Inc.
114A2193G All Rights Reserved
NOTICE: To comply with FCC and or Industry Canada rules (IC), adjustment or modifications of
this receiver and/or transmitter are prohibited, except for changing the code setting or replacing
the battery. THERE ARE NO OTHER USER SERVICEABLE PARTS.
Tested to Comply with FCC Standards FOR HOME OR OFFICE USE. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired operation.
WARNING
WARNING
Mini-télécommande à trois canaux Security✚®modèle
970LM, 970US, 970MX, 970CN, 970CF, 970SP
MANUEL D'INSTRUCTIONS
La télécommande de la série 900 (Security✚®) fonctionne uniquement avec les ouvre-portes et commandes d’éclairage possédant
un bouton “learn” orange et un témoin lumineux jaune.
Les boutons-poussoirs supplémentaires peuvent également
actionner d’autres ouvre-portes de garage et/ou commandes d’éclairage. (Les instructions pour la programmation de l’éclairage
sont fournies avec ces accessoires.)
KG
1
3
9
7
5
KG
1
3
9
7
5
1. Enfoncer et relâcher le bouton learn sur le
moteur. Le témoin lumineux learn s’allumera en
continu pendant 30 secondes.
2. Dans un délai de 30 secondes, enfoncer et
tenir le bouton de la télécommande.
3. Relâcher le bouton lorsque l’éclairage du
moteur clignote. Il a appris le code. Si les
ampoules ne sont pas posées, deux clics
se feront entendre.
Pour Effacer Tous Les Codes De La Mémoire Du Moteur
Pour inactiver toute télécommande non désirée, effacer d’abord tous les
codes :
Enfoncer et tenir le bouton “learn” du moteur
jusqu’à ce que le témoin lumineux learn s’éteigne
(environ 6 secondes). Tous les codes précédents
sont maintenant effacés. Reprogrammer chaque
télécommande ou entrée sans clé qu’on désire
utiliser.
On peut programmer la télécommande de manière à commander, non
seulement la porte, mais aussi l’éclairage.
1. La porte étant fermée, enfoncer et tenir le bouton-poussoir de
la télécommande qui contrôlera l’éclairage.
2. Appuyer sur le bouton d’éclairage de la commande de la porte et
le tenir.
3. Appuyer sur le bouton de blocage de la commande de la porte et
le tenir.
4. Lorsque l’éclairage de l’ouvre-porte clignote, relâcher tous les
boutons.
Faire un essai en appuyant sur le bouton-poussoir de la télécommande. L’éclairage de l’ouvre-porte doit s’allumer ou s’éteindre sans
que la porte ne bouge.
Les instructions sont décrites et illustrées ci-dessous
Fonctionnement ouverture/fermeture/arrêt
REMARQUE : Incompatible avec récepteur universal.
La télécommande peut être programmée de manière à faire fonctionner
une porte à l’aide des trois boutons: le bouton gauche servira uniquement à ouvrir la porte, le bouton moyen servira uniquement à fermer la
porte, et le troisième bouton arrêtera le mouvement de la porte. Cette
fonction peut être réglée comme suit :
1. La porte étant fermée, appuyer sur le boutonpoussoir gauche de la télécommande et le
tenir.
2. Appuyer sur le bouton de blocage de la commande de la porte et le tenir.
3. Appuyer sur la barre-poussoir de la commande
de la porte et la tenir.
Lorsque l’éclairage de l’ouvre-porte clignote, relâcher tous les boutons.
Faire un essai en appuyant sur le bouton gauche (Ouverture) de la
télécommande. La porte devrait s’ouvrir. Appuyer à nouveau tandis que
la porte est ouverte et rien ne devrait se produire. Appuyer sur le bouton moyen (Fermeture) et la porte devrait se fermer. Appuyer sur le
troisième bouton (Arrêt) tandis que la porte bouge, et elle devrait s’arrêter immédiatement..
La pile de la télécommande
La pile au lithium devrait durer
pendant une période allant jusqu'à
5 ans. Pour changer la pile, ouvrir
le boîtier comme illustré. Insérer la
pile côté positif vers le haut (+).
Se débarrasser de la pile usagée
convenablement.
Ouverture Fermeture
Arrêt
© 2006, The Chamberlain Group, Inc.
114A2193G Tous droits réservés.
Afin d’éliminer les risques de BLESSURES GRAVES ou de MORT découlant
de l’actionnement d’une clôture ou d’une porte de garage:
• TOUJOURS garder les télécommandes hors de la portée des enfants. NE
JAMAIS laisser un enfant manipuler une télécommande ni jouer avec elle.
• Actionner la clôture ou la porte UNIQUEMENT lorsqu’elle est clairement
visible, correctement ajustée et que le mécanisme est libre de toute
entrave.
• TOUJOURS garder la clôture ou la porte de garage en vue jusqu’à sa fermeture complète. NE permettez à quiconque de passer lorsqu’une clôture
ou une porte est en mouvement.
Pour prévenir d’’eventuelles BLESSURES GRAVES ou la MORT :
• Ne JAMAIS laisser de petits enfants à proximité des piles.
• Aviser immédiatement un médecin en cas d’ingestion de la pile.
AVIS : Les règles de la FCC ou d’Industrie Canada (IC), ou les deux, interdisent tout ajustement ou
toute modification de ce récepteur et/ou de cet émetteur, sauf pour modifier le code ou pour remplacer la pile. IL N’EXISTE AUCUNE AUTRE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRETENUE PAR L’UTILISATEUR.
Vérifié pour conformité avec les normes de la FCC POUR UTILISATION À LA MAISON OU
AU BUREAU. L’utilisation est sujette aux deux conditions ci-après : (1) ce dispositif ne peut causer
des interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris
une interférence pouvant causer un fonctionnement non désiré.
Commande de l’éclairage de l’ouvre-porte
AVERTISSEMENT
AVERTISSEMENT
