Consignes d'utilisation et de montage
pour réfrigérateurs encastrables à fleur
7081 580-01
KE / KEes 16/18/24/25.. 2700
! Papier recyclé !
Principales caractéristiques de l'appareil
Position du réglage de température
fig. A1
1 Interrupteur Marche-Arrêt et thermostat
0 = l'appareil est à l'arrêt
1 = chaud
7 = froid
Nous recommandons un réglage sur une position moyenne.
A1
Exemple de rangement
des aliments, fig. A :
1 Beurre, fromage
2 Œufs
3 Bouteilles et conserves
4 Dans le compartiment congélation* :
surgelés, glace, glaçons
5 Plats cuisinés, conserves
6 Produits laitiers, pâtisseries
7 Viandes, poissons et charcuterie
8 Légumes, salades, fruits
Description de l'appareil et de
ses aménagements
4
5
1
2
3
Compartiment fromage et beurre
Compartiment congélation* pour surgelés
Balconnet conserves réglable en hauteur*
Eclairage intérieur, interrupteur MarcheArrêt et thermostat
A
22
1
5
3
Surfaces de rangement modulables*
5
Cloison de maintien bouteilles/conserves modulable*
Surface de rangement en deux parties* ou abattant*
6
2
3
7
Balconnet à œufs*
Ecoulement eau de dégivrage
Bacs à légumes et fruits
Plaquette signalétique
8
Balconnet maxi-bouteilles
* selon le modèle et l'équipement
Vous avez fait l'acquisition d'un nouvel appareil et nous vous en félicitons. Votre choix s'est porté sur
un appareil bénéficiant des techniques du froid les plus évoluées, qui garantissent à votre appareil une
longue durée de vie et une sécurité d'emploi irréprochable.
L'équipement de votre appareil vous offre un niveau de confort quotidien très élevé.
Par l'acquisition de cet appareil, fabriqué suivant des procédés sans danger pour l'environnement et
avec des matériaux recyclables, vous apportez également votre contribution active à la protection de
l'environnement.
Afin de connaître tous les avantages de votre nouvel appareil, veuillez lire attentivement les consignes
d'utilisation.
Nous espérons que votre nouvel appareil vous donnera entière satisfaction.
Autres "plus" de votre appareil
V Sans CFC ni HFC
V Circuit frigorifique optimisé
V Isolation efficace
V Faible consommation d'énergie
V Manipulation simple
V Volume utile optimal pour les niches de meuble
courantes
V Equipement modulable et pratique p. ex.
2 bacs pour la conservation séparée des fruits
et des légumes
V Pour les récipients de grande taille : tablette en
verre* en deux parties, abattant de la clayette à
fils*
V Compartimentage pratique de la porte et place
pour les grandes bouteilles
V Dégivrage automatique du réfrigérateur
V Nettoyage facile grâce aux surfaces intérieures
lisses et arrondies
V Intégrable avec panneau décor - charnières de
meuble inutiles
V Montage facile dans les éléments de cuisine
V Porte réversible
Nous vous prions de conserver soigneusement ces
consignes d'utilisation et, le cas échéant, de les
remettre au nouvel acquéreur de l'appareil si le
dernier est cédé à une tierce personne.
Ce mode d'emploi est valable pour plusieurs appareils,
des différences sont par conséquent possibles.
Sommaire
Consignes d'utilisation Page
Principales caractéristiques de l'appareil .........22
Autres "plus" ..................................................... 23
1 Recommandations et consignes de sécurité....24
Raccordement électrique .................................. 24
2 Mise en service..................................................25
Mise en marche et arrêt de l'appareil ...............25
Réglage de la température ................................25
3Réfrigération ......................................................25
4 Equipement .......................................................26
Intérieur modulable............................................26
Eclairage intérieur..............................................26
5 Compartiment congélation................................27
Congélation de produits frais............................27
Conseils pour la conservation...........................27
Préparation de glaçons .....................................27
6Dégivrage, nettoyage, économies d'énergie .... 28
7 Pannes éventuelles ...........................................29
S.A.V. et plaquette signalétique ........................29
Prescriptions générales.....................................29
Instructions de montage
- Inversion du sens d'ouverture de la porte ........30
Porte du compartiment réversible.....................30
- Montage des panneaux décors ........................30
Cornières de compensation pour appareils
de remplacement ..............................................30
- Instructions de montage et dimensions ...........31
- Fixation dans l'élément de cuisine ....................31
23
1 Recommandations et consignes de sécurité
Protection de l'environnement
Les matériaux d'emballage, de protection de
l'appareil et des pièces isolées sont fabriqués à
partir de matières recyclables.
- Carton ondulé/carton
-Pièces moulées en polystyrène sans CFC
- Feuilles et sachets en polyéthylène
- Colliers de serrage en polypropylène
W Les matériaux d'emballage ne sont pas des
jouets pour les enfants ! Danger d'étouffement avec les films plastiques !
W Veuillez apporter les matériaux d'emballage dans
la déchetterie la plus proche pour qu'ils puissent
être réutilisés ou recyclés.
Votre ancien appareil
contient encore des matériaux de valeur. Ne le jetez
pas avec les ordures ménagères ou dans une
décharge.
W Mettez immédiatement votre ancien appareil
hors service. Pour cela, le débrancher et couper
le câble d'alimentation électrique.
Veuillez détruire la fermeture à ressort ou à
verrou pour éviter que les enfants, en jouant,
puissent rester enfermés à l'intérieur de
l'appareil : ils risqueraient d'étouffer.
W Veillez à ne pas détériorer le circuit frigorifique de
votre ancien appareil lors de son enlèvement ou
de son transport dans une déchetterie appropriée. Vous éviterez ainsi que le réfrigérant
contenu dans le circuit frigorifique ou de l'huile
ne pollue accidentellement l'environnement.
- Pour tout renseignement détaillé sur le fluide
réfrigérant employé, consultez la plaquette
signalétique. Mousse isolante : PU au pentane.
- Pour toute information concernant les dates
d'enlèvement ou les déchetteries, veuillez vous
adresser au service local de voirie ou à la mairie
de votre domicile.
Consignes de sécurité
W Afin d'éviter tout accident matériel ou corporel,
ne transportez l'appareil que dans son emballage
et faites appel à une deuxième personne pour
mettre en place l'appareil.
W
Le réfrigérant R 600a utilisé ne présente pas de
danger pour l'environnement mais est inflammable.
W Veiller à ne pas endommager les tubes du circuit
frigorifique. Une projection de réfrigérant dans
les yeux peut provoquer des blessures. Le
réfrigérant peut aussi s'enflammer.
W En cas de fuite du réfrigérant, éloigner les flammes
vives ou les sources d'allumage de la proximité de
la fuite, débrancher la prise et bien aérer la pièce.
W En cas de détérioration de l'appareil, contacter
immédiatement le fournisseur avant même de
brancher l'appareil.
W Pour garantir la sécurité de fonctionnement de
l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et
le raccordement électrique.
W En cas de panne, mettre l'appareil hors service
en débranchant l'appareil (sans tirer sur le câble)
ou en ôtant (ou dévissant) le fusible.
W
Afin d'éviter tout risque pour les utilisateurs de
l'appareil, les réparations et interventions ne
doivent être effectuées que par un Service Après
Vente agréé. Cette consigne s'applique également
au remplacement du câble d'alimentation.
Recommandations d'utilisation
W Ne pas conserver de matières explosives ni de
produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre
appareil. En cas de fuite éventuelle, ces gaz
risquent en effet de s'enflammer au contact
d'éléments électriques de votre appareil. Les
produits en bombe concernés sont identifiés par
l'étiquette indiquant leur composition ou un symbole représentant une flamme.
W Veillez à ce que vos alcools forts soient bien
fermés et conservez les verticalement.
W Ne pas manipuler de flammes vives ou de
sources d'allumage à l'intérieur de l'appareil.
W Ne pas utiliser d'appareils électriques à l'intérieur
de l'appareil (appareils de nettoyage à vapeur,
appareils de chauffage, appareils à glace, etc.).
W Ne pas utiliser le socle, les portes, les tiroirs, etc.
comme marchepied ou comme support.
W Ne pas laisser les enfants jouer avec l'appareil
(par exemple, ne pas les laisser s'asseoir dans
les tiroirs ou se suspendre à la porte).
W Ne pas consommer la glace alimentaire, notam-
ment la glace à l'eau et les glaçons, à la sortie
de l'appareil, afin d'éviter tout risque de brûlures
pouvant être provoquées par les températures
très basses.
W Pour éviter tout risque d'intoxication alimentaire,
ne pas consommer des aliments stockés au-delà
de leur date limite de conservation.
Emplacement de montage et
ventilation
W Eviter de monter votre appareil directement
exposé au soleil, à côté d'une cuisinière, d'un
chauffage et autres appareils de ce genre.
W Ne pas déplacer les grilles de ventilation.
Veiller à une bonne ventilation de l'appareil.
W Le site d'installation de votre appareil doit
impérativement être conforme à la norme
EN 378, à savoir un volume de 1 m
fluide réfrigérant type R 600a, pour interdire
toute formation de mélange gaz-air inflammable
en cas de fuite dans le circuit frigorifique. Les
données relatives à la masse de réfrigérant sont
indiquées sur la plaquette signalétique à
l'intérieur de l'appareil.
W Respecter les instructions du chapitre "Instruc-
tions de montage".
3
pour 8 g de
Raccordement électrique
Assurez-vous que le courant (courant alternatif)
et la tension correspondent bien aux indications
de la plaquette signalétique de l'appareil (située à
l'intérieur du réfrigérateur à gauche des bacs à
légumes).
W Ne brancher l'appareil qu'à une prise de
courant conforme avec mise à la terre.
W Le fusible de protection doit être au moins de
10 A. S'assurer également que la prise de
courant n'est pas située derrière l'appareil et
qu'elle est facilement accessible.
W Ne pas raccorder l'appareil sur une rallonge avec
d'autres appareils - danger de surchauffe.
W En retirant le câble d'alimentation de l'arrière de
l'appareil retirer le porte-câble, sinon vous
entendrez des vibrations !
24
2 Mise en service 3 Réfrigération
Il est recommandé de nettoyer l'appareil avant la
mise en service (voir chapitre "Nettoyage" pour de
plus amples détails).
Mettre en marche l'appareil avec compartiment
congélation environ 2 heures avant d'y introduire
les premiers produits à congeler.
Mise en marche et arrêt de
l'appareil
fig. A1
W Tourner le thermostat 1 vers la droite sur la
position "1".
-L'éclairage intérieur s'allume, le refroidissement
commence, l'appareil est en marche.
W En position "0", l'appareil est à l'arrêt, l'éclairage
intérieur est éteint.
Réglage de la température
W Régler le thermostat 1.
Les différentes positions de la flèche signifient :
Position "1" = puissance minimale,
température maximale
Position "7" = puissance maximale,
température minimale
W Nous recommandons un réglage sur une posi-
tion moyenne.
Pour les appareils munis d'un compartiment
congélation :
W Si vous conservez des aliments surgelés,
assurez-vous que la température du compartiment est suffisamment basse. Pour cela, nous
recommandons un réglage entre les positions
"4" et "7".
, fig. A1
❄
!
La circulation naturelle de l'air à l'intérieur du
réfrigérateur permet d'obtenir un étagement
correspondant aux températures de stockage des
différentes denrées.
- La zone la plus froide est située au-dessus des
bacs à légumes et contre la paroi arrière (idéale
pour conserver charcuterie et viandes).
- La zone la moins froide se trouve dans la partie
supérieure et la contre-porte du réfrigérateur
(idéale pour le beurre et le fromage). Nous
recommandons donc de ranger les aliments
suivant "l'exemple de rangement" de la fig. A.
Conseils pour la réfrigération
W Eviter de disposer les aliments trop près les uns
des autres, pour permettre une bonne circulation
de l'air.
W Toujours conserver les aliments dans des
récipients hermétiques ou recouverts d'une
protection. Stocker les alcools forts uniquement
en position verticale et dans des bouteilles bien
fermées.
W N'utiliser que des emballages réutilisables et
convenant à la conservation (plastique, métal,
aluminium, verre, film plastique).
W Les aliments à émissions d'éthylène et sensibles à
l'éthylène, comme les fruits, les légumes et la
salade, doivent toujours être conservés séparé-
ment ou emballés pour ne pas réduire la durée de
stockage. Ne pas stocker ensemble par exemple
des tomates avec des kiwis ou du chou.
Remarque :
N'oubliez pas que la température du réfrigérateur
est influencée par la fréquence de l'ouverture de la
porte, du remplissage de l'appareil et de la température de la pièce dans laquelle il se trouve.
Réajuster le thermostat en fonction de la température désirée.
25
4 Equipement
Intérieur modulable
W Fig. B1/2 : les surfaces de rangement (tablettes en verre
ou clayettes à fils*) peuvent être aménagées selon la
hauteur des denrées. Tirer la surface de rangement vers
l'avant, la soulever puis la basculer pour la sortir.
B1
D2
E1
F1
B2
E2
- Remettre toujours les surfaces de rangement avec les
butées arrières orientées vers le haut pour éviter que les
denrées ne se collent sur la paroi du fond.
W Fig. D2 : si vous avez besoin de place pour des grandes
bouteilles ou des récipients,
- retirer une demi-tablette* ou
- remontez latéralement l'abattant* de la clayette.
W Fig. E1/2 : le balconnet conserves peut être réglé en
hauteur et vous pouvez retirer tous les balconnets de
contre-porte pour les nettoyer :
pousser vers le haut le balconnet et tirer vers l'avant.
W En poussant la cloison de maintien bouteilles et
conserves, vous évitez que les bouteilles ne se renver-
sent à l'ouverture et à la fermeture de la porte. Pour le
nettoyage, retirez la cloison : sur les modèles de la
version illustrée en
E1, soulever le bord inférieur de la cloison et la déboîter ;
-
- E2, tirer le bord avant de la cloison vers l'avant et la
déboîter.
Eclairage intérieur
Si l'éclairage intérieur ne s'allume pas, il est probable que
l'ampoule d'éclairage soit défectueuse.
Remplacement de l'ampoule :
W Caractéristiques des ampoules : puissance maximale
15 W. Nature du courant et tension applicables à
l'ampoule doivent coïncider avec les indications de la
plaquette signalétique de votre appareil ; douille : E 14.
W Arrêter l'appareil.
Débrancher la prise ou ôter (ou dévisser) le fusible
de la prise.
W Fig. F1 : soulever le cache
arrière dans la direction de la flèche et le retirer par le
côté. Dévisser l'ampoule et la remplacer.
2 par son bord supérieur
26
* selon le modèle et l'équipement
5 Compartiment congélation*
Compartiment congélation* (4
étoiles)
(*si l'appareil en est équipé, suivant modèle, fig. A)
Le compartiment congélation vous permet
d'obtenir une température inférieure ou égale à
-18°C (à partir du réglage moyen de la température) et donc de conserver des produits surgelés
pendant plusieurs mois, de préparer des glaçons
et, en plus, de congeler des produits frais.
Remarque :
La température régnant dans le compartiment,
mesurée à l'aide d'un thermomètre ou d'autres
instruments de mesure, peut être soumise à des
variations. Néanmoins, cela n'influe pratiquement
pas sur les denrées stockées dans le compartiment. La température des aliments congelés
correspond alors à la valeur moyenne des différentes températures atteintes.
Congélation de produits frais
Les produits frais doivent être congelés à cœur le
plus rapidement possible afin de préserver au
mieux leur valeur nutritive, vitamines, aspect et
saveur. Pour congeler d'importantes quantités de
produits frais, procéder comme suit :
W Environ 4 heures avant d'introduire vos produits
dans le compartiment :
- Positionner le thermostat sur une position
moyenne à froide ("6" env.).
Les surgelés entreposés disposent d'une réserve
froid.
W Introduire ensuite vos produits à raison de 2 kg/
24 heures maximum.
Placer les denrées fraîches sur le fond du
compartiment en évitant qu'elles n'entrent en
contact avec des produits déjà congelés pour
empêcher toute décongélation.
W Après 24 heures, les nouveaux produits que
vous avez introduits sont congelés. Repositionner ensuite le thermostat sur sa valeur
initiale. Votre appareil repasse en régime normal
de fonctionnement, la congélation est terminée.
Conseils pour la conservation
W Les surgelés (produits déjà congelés) peuvent
!
être placés directement dans le compartiment
froid.
W Eviter de placer des bouteilles dans le comparti-
ment pour les refroidir rapidement. Si vous le
faites néanmoins, les retirer au plus tard au bout
d'une heure pour éviter qu'elles n'éclatent.
W Eviter de recongeler tout produit congelé.
Cuisiné, il conservera ses qualités nutritives et
toutes sa saveur.
W A titre indicatif, voici quelques durées de
conservation correspondant à divers aliments :
Volaille, bœuf, agneau 6 à 12 mois
Poisson, porc 2 à 6 mois
Gibier, lapin, veau 4 à 8 mois
Saucisse, jambon 2 à 4 mois
Plats cuisinés2à 4 mois
Fruits et légumes6 à 12mois
Fromage, pain, pâtisseries 2 à 6 mois
Gâteaux à base de pâte levée1à 5 mois
Crème glacée2à 3 mois
La durée de conservation des aliments dépend
principalement de leur fraîcheur initiale, de la
préparation avant congélation et de la qualité
souhaitée. Pour des aliments gras, respecter les
valeurs inférieures indiquées. En effet, les
graisses ont tendance à rancir.
Pour des informations plus détaillées, veuillez
vous référer à l'emballage ou à un ouvrage
spécialisé traitant de la congélation.
Préparation de glaçons
W Remplir aux 3/4 le bac à glaçons* et le placer dans
le compartiment congélation. Les glaçons se déta-
chent lorsqu'on tord légèrement le bac ou lorsqu'on
le passe un court instant sous l'eau courante.
Stockage des denrées dans les
réfrigé-rateurs et règles d'hygiène
alimentaire
La consommation croissante de plats cuisinés et
d'autres denrées périssables, sensibles notamment
au non-respect de la chaîne du froid (1), impose
une meilleure maîtrise de la température de transport et de stockage de ces produits.
Dans les foyers, le bon usage du réfrigérateur et le
respect de règles d'hygiène rigoureuses contribueront de façon significative et efficace à l'amélioration de la conservation des aliments.
Maîtrise de la température
W Stocker les aliments les plus sensibles dans la
zone la plus froide de l'appareil, conformément
aux indications figurant sur la notice.
W Attendre le complet refroidissement des plats
avant de les conserver (ex. soupe).
W Limiter la fréquence d'ouverture de la porte.
W Positionner la commande de réglage du ther-
mostat de façon à obtenir une température plus
basse. Ce réglage doit se faire progressivement
afin de ne pas provoquer le gel des denrées.
La mesure de la température d'une zone, clayette
par exemple, peut se faire au moyen d'un thermomètre placé, dès le départ, dans un récipient rempli
d'eau (verre). Pour une mesure fidèle et représentative de la température régnant à l'intérieur de l'appareil, effectuer la lecture au bout de quelques
heures après stabilisation de l'ensemble, par exemple le matin à la première ouverture de la porte.
Respect des règles d'hygiène alimentaire
W Débarrasser les aliments de leurs doubles
emballages avant de les placer dans le réfrigérateur (exemple : emballage des packs de yaourts).
W Emballer systématiquement la nourriture pour
éviter toute contamination entre les denrées.
W Disposer les aliments de telle sorte que l'air
puisse circuler librement tout autour.
W Consulter les consignes d'utilisation de l'appareil
en toutes circonstances et notamment pour les
conseils d'entretien.
W Nettoyer fréquemment l'intérieur du réfrigérateur
à l'aide d'un produit d'entretien sans effet
oxydant sur les parties métalliques.
27
6 Dégivrage, nettoyage, économies d'énergie
Dégivrage
Le réfrigérateur
de votre appareil est à dégivrage automatique.
L'eau de dégivrage est recueillie dans un bac
extérieur d'où elle s'évapore ensuite grâce à la
chaleur dissipée par le compresseur. Les gouttes
d'eau sur la paroi arrière sont dues au fonctionnement et donc tout à fait normales.
W Veiller seulement à ce que l'eau puisse s'écouler
sans entrave par l'orifice d'évacuation pratiqué
dans la paroi arrière du réfrigérateur, au-dessus
des bacs à légumes.
Compartiment congélation*
Ce compartiment doit être dégivré manuellement à
intervalle régulier.
L'accumulation de glace et de givre provoque une
surconsommation d'énergie !
W Si la couche de givre est peu épaisse, l'enlever
à l'aide d'un grattoir en matière plastique.
W Si la couche de givre ou de glace est trop
épaisse, il convient de dégivrer complètement le
compartiment. S'il n'est pas vide, envelopper les
denrées dans du papier journal et les conserver
provisoirement dans un endroit aussi frais que
possible jusqu'au terme du dégivrage.
produit à vaisselle. Ne pas utiliser d'appareil de
nettoyage à vapeur - risque de dommages
matériels et corporels !
- N'utiliser en aucun cas les produits de nettoyage
à l'état concentré, ni des détergents ou des
solvants chimiques contenant des abrasifs ou de
l'acide. Nous conseillons un nettoyant tous
usages de pH neutre.
Sur les appareils à façade inox*, nous recommandons de passer un produit d'entretien
spécial inox après le nettoyage.
- Ne pas détériorer ou enlever la plaquette signalé-
tique située à l'intérieur de l'appareil - elle est
importante pour le service après-vente.
W Le beurrier* résiste au lave-vaisselle ; laver les
surfaces de rangement, les tablettes en verre et
autres éléments à la main - ils ne résistent pas
au lave-vaisselle.
W Flèche fig. A : nettoyer souvent l'orifice
d'écoulement de l'eau de dégivrage situé au-
dessus du bac à légumes droit, par exemple à
l'aide d'un coton-tige ou autre.
W Nettoyer régulièrement les grilles de ventilation à
l'aide d'un pinceau ou d'un aspirateur.
L'accumulation de poussière provoque une
surconsommation d'énergie.
W Eviter que l'eau de nettoyage ne s'infiltre dans
les parties électriques et par la grille de ventilation ou par la goulotte d'évacuation.
W Lorsque le dégivrage est terminé, rebrancher
l'appareil et le remettre en marche.
28

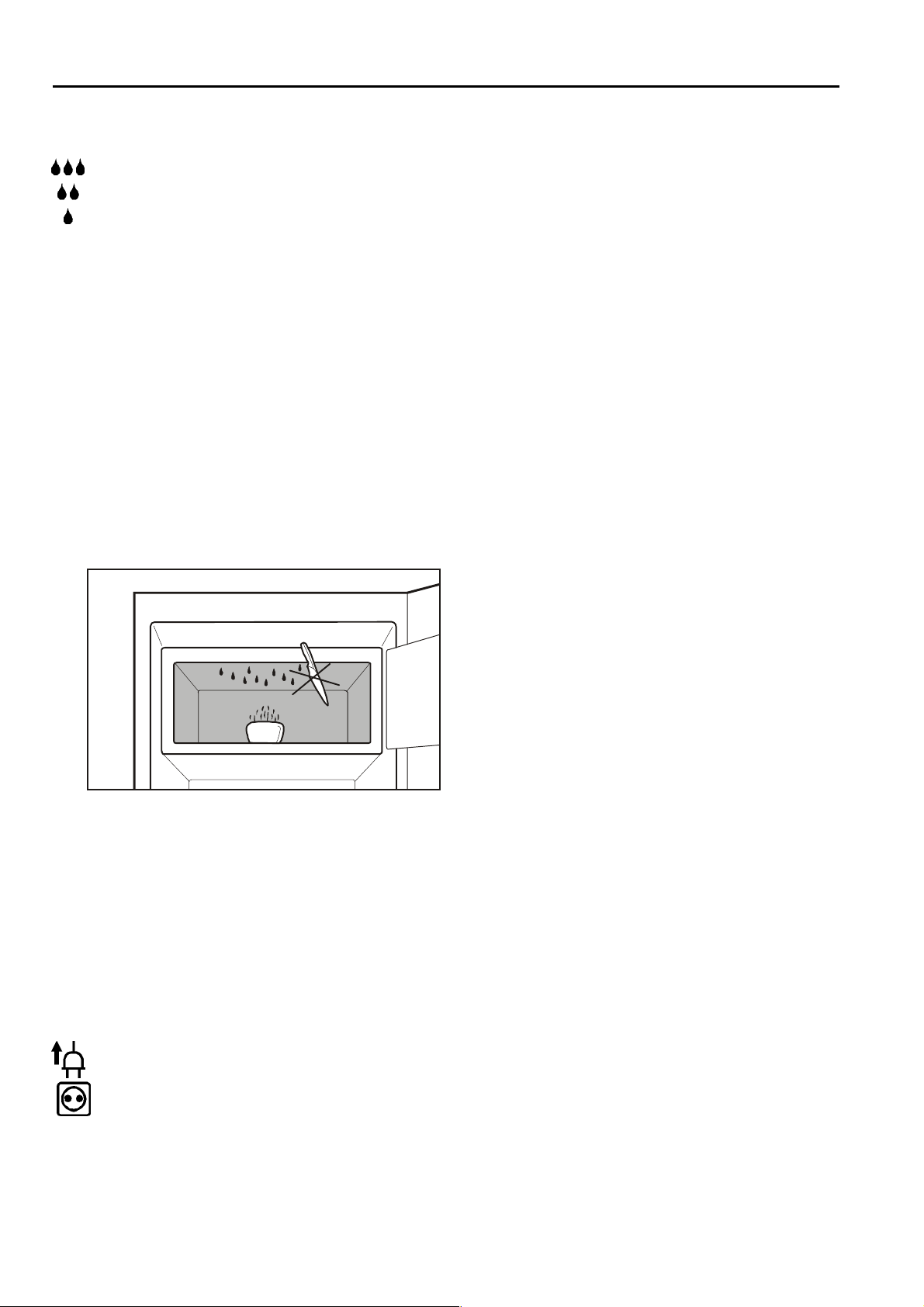

W Régler le thermostat sur "0" ou débrancher la
prise.
W Laisser la porte ouverte et placer éventuellement
un récipient d'eau chaude (non bouillante) dans
le compartiment afin d'accélérer le dégivrage.
Lors du dégivrage, ne pas utiliser de chauffages électriques, d'appareils de nettoyage à
vapeur, de produits dégivrants en aérosols,
de flammes vives ou d'objets métalliques
pour éliminer la glace. Risque de blessures et
de dommages matériels !
W Essuyer l'eau de dégivrage avec une éponge ou
un linge, nettoyer le compartiment et le sécher.
Nettoyage
W Avant d'effectuer le nettoyage, arrêter im-
pérativement l'appareil. Débrancher la prise
de l'appareil ou ôter (ou dévisser) le fusible.
W Nettoyer à la main l'intérieur ainsi que les
équipements intérieurs de l'appareil avec de
l'eau tiède mélangée à de faibles quantités de
W Si votre appareil doit rester longtemps sans
fonctionner, le vider, le débrancher ou posi-
tionner le thermostat sur "0", le nettoyer comme
décrit ci-dessus et laisser la porte ouverte pour
éviter la formation de mauvaises odeurs.
Recommandations pour
l'économie d'énergie
!
W Veiller à la bonne ventilation du groupe
compresseur.
W Placer l'appareil à l'abri des rayons du soleil,
une température ambiante élevée provoquant
une surconsommation d'énergie.
W Eviter les ouvertures de porte prolongées.
W Ranger vos denrées par groupe de produits (voir
exemple de rangement mentionné
précédemment) en utilisant l'étagement des
températures procuré par la circulation naturelle
de l'air dans le réfrigérateur. Ne pas dépasser
les dates limites de conservation.
W Emballer ou couvrir soigneusement toutes les
denrées, vous éviterez ainsi la formation de
givre dans votre appareil.
W Laisser refroidir les aliments chauds à la
température ambiante avant de les ranger dans
l'appareil.
W Laisser décongeler vos produits congelés dans
le réfrigérateur. Le froid des produits congelés
sera utilisé pour la réfrigération.
W Dégivrer le compartiment congélation* lorsque
la couche de givre devient épaisse. Le froid sera
mieux transmis et votre appareil consommera
moins d'énergie.
7 Pannes éventuelles
Votre appareil est conçu et construit de sorte à assurer
l'absence de pannes et une grande longévité.
Si une panne venait cependant à se produire pendant le
fonctionnement, veuillez alors vérifier si la perturbation
n'est pas due à une erreur de commande (dans ce cas, les
frais occasionnés vous seront facturés, même pendant la
garantie).
Vous pouvez remédier vous-même aux pannes suivantes
en contrôlant les causes possibles :
Panne Cause possible et suppression
L'appareil ne
fonctionne pas
L'éclairage ne
fonctionne pas
L'appareil est
trop bruyant
- L'appareil est-il en bonne position
marche ?
- La prise de courant est-elle bien
enfoncée ?
- Le fusible de la prise est-il en bon
état ?
- Le réfrigérateur est-il en position
marche ?
- L'ampoule est défectueuse. Veuillez
remplacer l'ampoule d'après les
indications du chapitre "Eclairage
intérieur".
- L'appareil est-il bien calé, les meubles ou les objets se trouvant à
proximité entrent-ils en vibration
lorsque le compresseur fonctionne ?
Ecarter les bouteilles et les récipients
pour éviter tout contact.
- Le bruit (gargouillis) dû à la circulation
du fluide est tout à fait normal. Il
provient du circuit de réfrigérant.
Un clic à peine perceptible se produit
à chaque fois que le compresseur
(moteur) s'enclenche ou s'arrête
automatiquement.
Le ronflement du compresseur est
légèrement plus bruyant lorsque
celui-ci s'enclenche.
S.A.V . et plaquette signalétique
Si aucune des causes mentionnées ci-dessus n'aide
à résoudre le problème et que vous ne pouvez
remédier vous-même à la panne, veuillez alors
prendre contact avec votre S.A.V. le plus proche (liste
des adresses ci-jointe) en lui indiquant
la désignation
le numéro S.A.V.
le numéro de l'appareil
figurant sur la plaquette signalétique, (voir fig). Grâce
à ces informations, le S.A.V. interviendra rapidement
et d'une manière ciblée. La plaquette signalétique se
trouve à l'intérieur de l'appareil, à gauche.
1,
2 et
3
Prescriptions générales
- Cet appareil est conçu pour la réfrigération et la
congélation* de denrées alimentaires. Il est
§
strictement réservé à l'usage domestique.
En cas d'utilisation en milieu professionnel, il
convient de respecter les réglementations
s'appliquant à la profession.
- L'appareil est conçu pour fonctionner à certaines
températures ambiantes, suivant sa classe
climatique. Celles-ci ne doivent pas être dépassées. La classe climatique de votre appareil est
indiquée sur la plaquette signalétique :
Classe Température ambiante
climatique
La température de
réfrigération n'est
pas assez basse
- Le réglage de la température est-il
correct ? Placer éventuellement le
thermostat sur une position plus froide.
- La porte est-elle bien fermée ; est-elle
ouverte trop souvent ?
- Le thermomètre supplémentaire placé
dans l'appareil indique-t-il la bonne
température ?
- La ventilation est-elle correctement
assurée, les grilles de ventilation sontelles obstruées ?
SN +10°C à +32°C
N +16°C à +32°C
ST +18°C à +38°C
T +18°C à +43°C
-L'étanchéité du circuit réfrigérant est éprouvée.
- L'appareil prêt à monter est conforme aux
prescriptions de sécurité applicables et satisfait
ainsi aux prescriptions définies par les directives
CE 73/23/CEE et 89/336/CEE.
29
Instructions de montage
Avant de lire les instructions,
veuillez déplier la dernière page sur
laquelle figurent les illustrations.
Inversion du sens d'ouverture de la
porte
Si nécessaire, vous pouvez inverser le sens d'ouverture de
la porte. Dans le cas contraire, passez aux instructions de
montage suivantes.
Sur les appareils avec cadres d'habillage, voir fig. A1 :
W Soulever les bouchons
W Dévisser le cadre d'habillage
le pivot
W Ouvrir la porte à 45° env., la basculer en haut jusqu'à
libérer totalement le support
- Sur les appareils à congélateur, changer l'ouverture de
la porte du compartiment (voir paragraphe "Porte du
compartiment réversible").
W Dévisser le support
orifice. Visser le support
deux trous de fixation du bas en utilisant les vis autotaraudeuses neuves
W Extraire la douille plastique
poser à l'opposé, vérifier qu'elle ne tourne pas !
W Tourner le support
opposé. Le support doit affleurer sur le côté ! Le visser
avec des vis
W Poser la porte en bas sur le pivot
sur le support
W Poser le cache
W Visser le cadre d'habillage
W Remettre en place les bouchons
(tournés de 180°).
Appareils avec panneau de porte inox, voir fig. A2 :
W Soulever les bouchons 1 et les caches 2 vers l'avant.
W Dévisser la butée
W Dévisser le panneau inox en haut et l'incliner jusqu'à
libérer le pivot.
- Soulever le pivot
légèrement le panneau inox.
W Ouvrir la porte à 45° env., la basculer en haut jusqu'à
libérer totalement le support
W Extraire la douille plastique
poser à l'opposé, vérifier qu'elle ne tourne pas !
W Poser la butée
tôle
bouchons
- Sur les appareils à congélateur, changer l'ouverture de
la porte du compartiment.
W Dévisser le support
orifice. Visser le support
deux trous de fixation du bas en utilisant les vis autotaraudeuses neuves
W Tourner le pivot
opposé. Le support doit affleurer sur le côté ! Le visser
avec des vis
W Poser la porte en bas sur le pivot
sur le support
-Dévisser le panneau inox en haut, l'incliner jusqu'à
libérer le trou du pivot. Engager le pivot
définitivement le panneau inox.
- En bas : revisser la butée
glissement blanc - important pour le bon fonctionnement) à l'aide de la vis M6
Monter la poignée
W
tuellement les orifices utilisés avec les bouchons
W Remettre en place les bouchons 1 et les caches 2
(tournés de 180°). Obturer tous les trous restés libres.
30
6 à l'aide d'un tournevis.
dr neuves.
7 et poser le pivot 6.
5 - très important !
3 sur le côté opposé - dévisser les vis à
bm. Obturer les trous restés libres à l'aide des
bn.
7 de 180° et le poser sur le côté
dr neuves.
7.
1 et les caches 2 vers l'avant.
4, soulever le cache 5 et
7 ; soulever la porte.
8. Engager le pivot 9 dans l'autre
8 sur le côté opposé sur les
dr.
bl du palier de porte et la
7 de 180° et le poser sur le côté
9, l'engager en haut
4. Visser la poignée.
1 et les caches 2
3 par la vis M6 bo.
6 à l'aide d'un tournevis. Revisser
7 ; soulever la porte.
bl du palier de porte et la
8. Engager le pivot 9 dans l'autre
8 sur le côté opposé sur les
dr.
9, l'engager en haut
6. Revisser
3 (à travers l'élément de
bo.
cp
à l'aide des vis co (obturer éven-
bn
).
Porte du compartiment réversible
fig. A3
W Enlever les caches
W Dévisser la fermeture
ment munie de ses éléments de charnière et la remonter
sur le côté opposé en tournant l'ensemble de 180°.
W Obturer les trous restés libres à l'aide des caches
cq.
cr. Dévisser la porte du comparti-
cq.
Montage des panneaux décors
Appareils avec cadres d'habillage, fig. B
Les panneaux décors et les cadres d'habillage vous permettent d'assortir la façade de votre appareil à vos éléments de
cuisine ou de la mettre en valeur. Pour les dimensions des
panneaux, veuillez consulter la table ci-dessous :
Appareil pour Dimension des panneaux (mm)
hauteur de Hauteur Largeur Epaisseur
niche entre max.
874 - 878 860 585 4
1221 - 1225 1206 585 4
W Les panneaux décors plus épais doivent être chanfrei-
nés comme indiqué en fig. B1.
br Cadre d'habillage
bs Panneau décor
Montage
W Dévisser le cadre d'habillage
W Dévisser légèrement les cadres d'habillage
tirer vers l'avant.
W
Engager le panneau décor
W Pousser tous les cadres d'habillage vers l'arrière et visser
à fond. Fixer la poignée
ou basse - si position basse, retirer la vis centrale).
W Poser les cache-vis
cl sur les têtes de vis.
br.
bt/bu et les
bs
entre les cadres d'habillage.
bq à la position souhaitée (haute
Cornières de compensation pour appareils
de remplacement
Appareils avec cadres d'habillage, fig. C
Si vous disposez déjà d'un panneau décor et qu'il est trop
court (dans le sens de la longueur) pour la porte de votre
nouvel appareil, vous pouvez l'adapter à l'aide de cornières de compensation de largeurs différentes.
Selon la largeur à couvrir, et pour des raisons esthétiques,
un voire deux cornières de compensation (en bas et/ou en
haut) seront nécessaires. Ces cornières sont disponibles en
trois largeurs et trois couleurs (voir table ci-dessous) auprès
de votre S.A.V.
Largeur à couvrir Référence
[mm]
h brun blanc aluminium
16 9733032 9733035 9733050
41 9733033 9733036 9733051
60 9733034 9733037 9733052
Montage
W Dévisser les cadres d'habillage supérieur et inférieur
br/
bu. Dévisser légèrement les cadres d'habillage latéraux
bt et les tirer vers l'avant.
W Engager le panneau décor
d'habillage.
W Poser les cornières de compensation
en haut.
W Poser les cadres d'habillage
le tout à l'aide des vis de fixation.
W Poser les cache-vis
bs entre les cadres
cm en bas et/ou
br/bu par-dessus et visser
cl sur les têtes de vis.
Instructions de montage
Instructions de montage et
dimensions
fig. D1
Aligner et mettre d'aplomb l'élément de cuisine au niveau
et à l'équerre. Le caler si nécessaire. Veiller à ce que le
fond de l'élément soit d'équerre avec la paroi latérale.
W Vérifier les dimensions d'encastrement en fig. D1 et à
l'aide de la table suivante :
Dimensions d'encastrement [mm]
Hauteur appareil Hauteur porte Hauteur niche
(carrosserie)
abc
872 - 873 880 874 - 878
1218 - 1220 1226 1221 - 1225
Respecter impérativement les surfaces réservées à
l'aération, soit :
- 200 cm
sections "A" en fig. D2.
- Vide sanitaire profondeur 38 mm minimum entre la
paroi arrière de l'élément de cuisine et le dos de
l'appareil.
- En cas de construction neuve, toujours réaliser une
installation du type aération par le meuble - faible
consommation d'énergie, voir fig. D2.
- En cas de remplacement d'un appareil dans des
éléments de cuisine existants sans aération par le socle,
l'encastrement à réaliser sera du type aération par
l'appareil. Dans ce cas, l'aération par le socle de
l'appareil requiert un espace S d'au moins 1,3 cm entre
le bas de la carrosserie et le fond de l'élément de
cuisine, voir fig. D3.
Cette solution entraînera néanmoins une légère baisse
des performances de l'appareil et une surconsomma-
tion d'énergie, notamment en présence de tempéra-
tures ambiantes élevées (entre 25°C et 43°C).
2
minimum pour le socle et l'élément haut, voir
Fixation dans l'élément de cuisine
Toutes les pièces de fixation sont livrées avec l'appareil.
Appareils avec cadres d'habillage, voir fig. E1 et E3
Appareils avec panneau de porte inox, voir fig. E2 et E3
W Fig. F : visser le profilé de fixation
tôle
dm en utilisant un tournevis cruciforme.
W Coller le bourrelet
l'appareil en l'alignant avec le bord avant. Couper le
bourrelet à longueur si nécessaire.
W Avec des meubles épaisseur 16 mm, soit une niche
largeur 568 mm : enclipser la pièce d'écartement
le support.
Avec des meubles épaisseur 19 mm, soit une niche
largeur 562 mm : la pièce d'écartement n'est pas utile.
W Poser le câble d'alimentation noué à une ficelle de sorte
à faciliter son branchement après l'encastrement de
l'appareil (fig. D1).
W Introduire l'appareil dans la niche jusqu'à ce que le
profilé
dl arrive en butée en haut.
W Vérifier la position de la porte. L'ajuster si nécessaire :
l'aligner aux autres portes des éléments de cuisine au
moyen des trous oblongs des supports de charnières.
W Fixer l'appareil dans la niche à l'aide de vis à panneaux
de particules
support de charnière supérieur et inférieur.
Vérifier que toutes les vis sont bien serrées !
W Appareils avec panneau de porte inox :
- enlever les profilés protecteurs blancs au niveau de
l'arête inférieure en tirant vers le bas.
- Oter le film de protection en commençant par l'un des
angles supérieurs de la porte.
dn côté poignée sur la carrosserie de
dp/dq passant à travers le profilé, le
dl à l'aide de vis à
do sur
Le fabricant de cet appareil s'efforce d'améliorer tous
les types et modèles de sa gamme. Il se réserve donc le
droit d'apporter des modifications concernant la forme,
l'équipement et les caractéristiques techniques de ses
appareils.
31
17
4
4
8
16
max.4
180°
5
6
17
16
B1
7
17
180°
2
2
16
max.4
15
20
18
A1
1
36
8
20
17
15
18
21
19
h
19
10
9
36
24
6
180°
180°
23
7
2
2
B
110
max.2100
C
min. 200 cm²
560-570
min.38
min.38
c
2
a
17
21
19
min.550
557
54
36
13
1
593
b
A2
A3
8
min. 200 cm²
10
D1
7
9
13
36
3
12
26 25272725
180°
11
D2
min. 38 mm min. 38 mm
min.
min.
550 mm
550 mm
min. 38 mm
A = min.
A = min.
200 cm²
200 cm²
A = min.
A = min.
200 cm²
200 cm²
min.
min.
550 mm
550 mm
D3
A = min.
A = min.
200 cm²
200 cm²
S=13
15
20
E1
12 24
7x
23
1x 20x
E2 4x 1x
30 32
1x
33
35
E3
31
3x
34
4x
36
1x1x4x 1x
31
31
30
max.9,5mm
32
32
730 35
33
34
F
Loading...
