Page 1
Mode d'emploi
Réfrigérateur armoire avec compartiment de réfrigération
110413
7082820 - 00
K 2330/2734 ... 1
Page 2
Vue d'ensemble de l'appareil
Sommaire
1 Vue d'ensemble de l'appareil............................... 2
1.1 Description de l'appareil et de son équipement........ 2
1.2 Domaine d'utilisation de l'appareil............................ 2
1.3 Conformité................................................................ 3
1.4 Dimensions.............................................................. 3
1.5 Economiser l'énergie................................................ 3
2 Consignes de sécurité générales........................ 3
3 Eléments de commande et d'affichage............... 4
3.1 Eléments de commande et de contrôle.................... 4
4 Mise en service...................................................... 5
4.1 Transport de l'appareil.............................................. 5
4.2 Mise en place de l'appareil....................................... 5

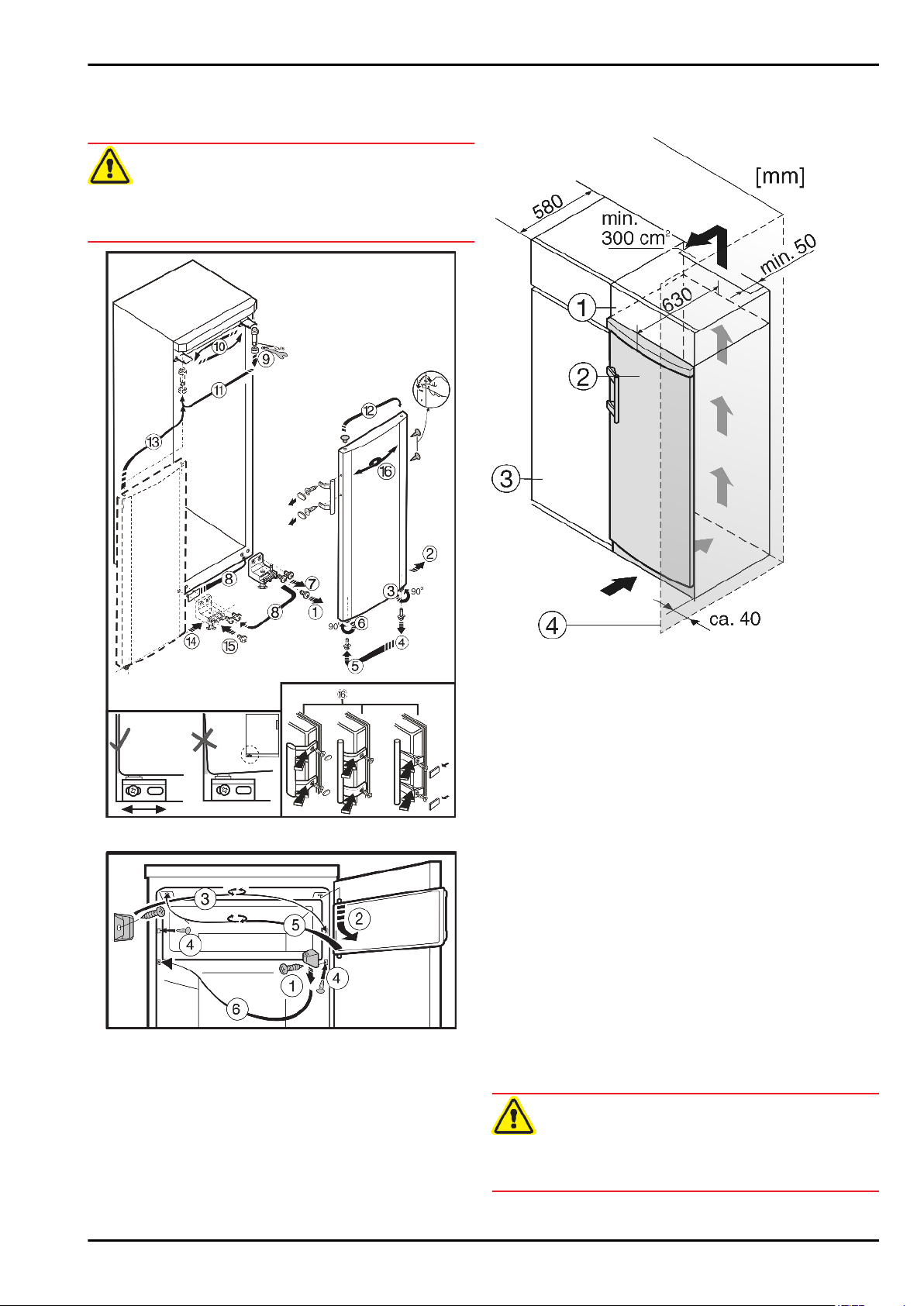

4.3 Remplacement de la butée de porte......................... 5
4.4 Insertion entre deux éléments de cuisine................. 6
4.5 Eliminer l'emballage................................................. 6
4.6 Brancher l'appareil................................................... 7
4.7 Enclencher l'appareil................................................ 7
5 Commande............................................................. 7
5.1 Réfrigérateur ........................................................... 7
5.2 Compartiment congélateur....................................... 8
6 Entretien................................................................. 9
6.1 Dégivrage................................................................. 9
6.2 Nettoyage de l'appareil............................................. 9
6.3 Remplacer l'éclairage intérieur................................. 9
6.4 S.A.V. ...................................................................... 10
7 Dysfonctionnements............................................. 10
8 Mise hors service................................................... 11
8.1 Éteindre l'appareil..................................................... 11
8.2 Mise hors service..................................................... 11
9 Eliminer l'appareil.................................................. 11
Le fabricant travaille constamment au développement de tous
les types et modèles d'appareils.C'est pourquoi nous nous
réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre
compréhension.
Afin de découvrir tous les avantages de votre nouvel appareil,
nous vous prions de lire attentivement ces instructions de
montage.
Ces instructions de montage sont valables pour plusieurs
modèles, des différences sont donc possibles.Les paragraphes ne concernant que certains appareils sont indiqués par
un astérisque (*).
Les instructions de manipulation sont indiqués par un ,
les résultats de manipulation par un
.
1 Vue d'ensemble de l'appareil
1.1 Description de l'appareil et de son équipement
Remarque
Ranger les denrées comme indiqué sur la figure. L’appareil
u
consommera ainsi peu d’énergie.
A la livraison, les tablettes de rangement, les bacs et les
u
balconnets sont disposés de sorte à assurer une efficacité
énergétique maximale.
Fig. 1
(1) Carter de thermostat,
éclairage intérieur
(2) Surface de rangement,
divisible
(3) Surface de rangement,
modulable
(4) Compartiment à œufs (12) Orifice d'écoulement
(5) Grille de maintien des
bouteilles*
(6) Compartiment à beurre (14)Compartiment congéla-
(7) Balconnet de contre-
porte, modulable
(8) Range-bouteilles
(9) Balconnet de contre-porte
maxi-bouteilles
(10) Bacs à légumes
(11) Zone la plus froide
(13) Plaque signalétique
tion*
(15) Pieds réglables à l'avant,
roulettes de transport à
l'arrière
1.2 Domaine d'utilisation de l'appareil
L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement
domestique ou un environnement semblable.
Est prise en compte, par exemple, l'utilisation
-
les cuisines du personnel, les pensions de
famille,
-
les clients de maisons de campagne, hôtels,
motels et autres hébergements,
-
les traiteurs et services semblables dans le
commerce de gros
N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite.
L'appareil n'est pas conçu pour le stockage et la
réfrigération de médicaments, de plasma
sanguin, de préparations de laboratoire ou
autres produits ou substances semblables
concernés par la directive des produits médicaux 2007/47/EG. Une utilisation abusive de
l'appareil peut entraîner l'endommagement des
produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement
dans les domaines à risque d'explosions.
En fonction de la classe climatique, l'appareil a
été conçu pour l'exploitation à des températures
2
Page 3
Consignes de sécurité générales
environnantes limites. La classe climatique de
votre appareil est indiquée sur la plaquette
signalétique.
Remarque
Respectez les températures environnantes
u
indiquées, sinon la puissance réfrigérante
diminue.
Classe climatique
SN 10 °C à 32 °C
N 16 °C à 32 °C
ST 16 °C à 38 °C
T 16 °C à 43 °C
pour températures ambiantes de
1.3 Conformité
L'étanchéité du circuit réfrigérant est contrôlée. L'appareil est
conforme aux normes de sécurité en vigueur ainsi qu'aux directives CE 2006/95/CE, 2004/108/CE, 2009/125/CE et
2010/30/UE.
Remarque pour les instituts de contrôle :
Effectuer les contrôles selon la consigne des normes et
directives en vigueur.
La préparation et le contrôle des appareils doivent être
effectués en prenant compte des plans de chargement du
fabricant et des conseils figurant dans le mode d'emploi.
1.4 Dimensions
Fig. 2
Modèle a c c' d e e' g h
K 2330 550 559 591 1129 628 660 614 1175
K 2734 550 559 591 1129 628 660 614 1420
K 2734* 550 561 - 1127 629 — 614 1420
1.5 Economiser l'énergie
Toujours veiller à une bonne ventilation de l'appareil. Ne pas
-
recouvrir ou obstruer les orifices et les grilles de ventilation.
Ne pas placer l'appareil dans une zone à ensoleillement
-
direct, à côté d'une cuisinière, d'un chauffage ou équivalents.
La consommation en énergie dépend des conditions
-
d’installation comme la température ambiante. (voir 1.2) .
Ouvrir l'appareil aussi brièvement que possible.
-
Plus la température est réglée basse, plus la consommation
-
en énergie est élevée.
Trier les aliments pour les ranger (voir Vue d'ensemble de
-
l'appareil).
Conserver toutes les denrées dans leur emballage ou avec
-
une protection. Toute génération de givre est ainsi empêchée.
Ne sortir les aliments que le temps dont vous en avez
-
besoin pour qu'ils ne se réchauffent pas.
Entreposer des aliments chauds : les laisser refroidir
-
d'abord à température ambiante.
Décongeler des aliments dans le réfrigérateur.
-
Lorsque l'appareil présente une couche épaisse de givre :
-
dégivrer l'appareil.
Des dépôts de poussière augmentent la
consommation d'énergie :
Dépoussiérer le compresseur avec la
-
grille métallique de l'échangeur de
chaleur sur la paroi arrière de l'appareil
une fois par an.
2 Consignes de sécurité générales
Dangers pour l'utilisateur :
-
Cet appareil peut être utilisé par des enfants
dès 8 ans et plus, ainsi que des personnes
les capacités physiques, sensorielles ou
mentales sont réduites, ou des personnes
dénuées d'expérience ou de connaissance,
sauf si elles ont pu bénéficier d'une surveil-
lance ou d'instructions préalables concernant
l'utilisation en toute sécurité de l'appareil et
comprennent les dangers en résultant. Les
enfants ne doivent pas jouer avec l'appareil.
Le nettoyage ou la maintenance par l'utilisa-
teur ne doivent pas être réalisés par des
enfants sans surveillance.
-
Toujours débrancher l'appareil du réseau en
tenant la fiche. Ne pas tirer sur le câble.
-
En cas d'erreur, débrancher la prise ou
couper le fusible.
-
Ne pas endommager le câble de raccord au
réseau. Ne pas utiliser l'appareil avec un
câble de raccord au réseau défectueux.
-
Faire effectuer les réparations, les interven-
tions sur l'appareil et le remplacement du
câble de raccord au réseau uniquement par
le S.A.V ou tout autre technicien qualifié.
-
Monter, raccorder et éliminer l'appareil
uniquement selon les indications mention-
nées dans les instructions.
3
Page 4
Eléments de commande et d'affichage
-
Conservez précieusement ce mode d'emploi
et remettez-le éventuellement au nouveau
propriétaire de l'appareil.
-
Les lampes à usage spécial (ampoules, LED,
tubes luminescents) dans l’appareil servent à
éclairer l’espace intérieur et ne sont pas
adaptées à l’éclairage de la pièce.
Risque d'incendie :
-
Le fluide réfrigérant R 600a contenu dans
l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de
fuite, le fluide réfrigérant risque de s'enflammer.
•
Ne pas endommager les tubes du circuit
frigorifique.
•
Ne pas manier de feu ouvert ou de sources
inflammables à l'intérieur de l'appareil.
•
Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à
vapeur, appareils de chauffage, sorbetières, etc.).
•
En cas de fuite du fluide réfrigérant :
supprimer tout feu ouvert ou sources
inflammables à proximité du point de sortie.
Bien aérer la pièce. Informer le service
après-vente.
-
Ne pas entreposer de matières explosives ou
de bombes aérosols contenant des gaz
propulseurs inflammables (butane, propane,
pentane, etc.) dans l'appareil. Les bombes
aérosols de ce type sont reconnaissables aux
indications de contenu imprimées ou au
symbole de la flamme. Une éventuelle fuite
de gaz risque de mettre feu aux composants
électriques.
-
Tenir les bougies, lampes et autres objets à
flammes ouvertes éloignés de l'appareil pour
ne pas y mettre le feu.
-
Entreposer les boissons alcoolisées ou tout
autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool éventuellement échappé peut s'enflammer au
contact de composants électriques.
Risque de chute et de basculement :
-
Ne pas utiliser les socles, tiroirs, portes, etc.
comme marchepied ou appui. Ceci s'applique
avant tout aux enfants.
Danger d'intoxication alimentaire :
-
Ne pas consommer d'aliments périmés.
Risque de gelures, d'engourdissement et
de douleurs :
-
Eviter le contact permanent de la peau avec
les surfaces froides ou les produits réfrigérés/
congelés. Prendre des mesures de protec-
tion, par ex. en portant des gants. Ne pas
consommer immédiatement les glaces trop
froides (surtout les sorbets et les glaçons).
Risque de blessures et de dommages matériels :
-
De la vapeur brûlante peut provoquer des
blessures. Pour le dégivrage, ne pas avoir
recours à des appareils chauffants ou au jet
de vapeur chaud, des flammes nues ou des
aérosols dégivrants.
-
Ne pas enlever la glace avec des ustensiles
tranchants.
Respecter les indications spécifiques des
autres sections :
3 Eléments de commande et d'affichage
3.1 Eléments de commande et de contrôle
(1) Régulateur de tempéra-
DANGER indique une situation dangereuse
imminente entraînant la mort ou des
blessures corporelles graves si elle
n'est pas évitée.
AVERTISSEMENT
PRUDENCE indique une situation dangereuse
ATTENTION indique une situation dangereuse
Remarque indique les remarques et conseils
ture
indique une situation dangereuse
susceptible d'entraîner la mort ou
des blessures corporelles graves si
elle n'est pas évitée.
susceptible d'entraîner des blessures corporelles moyennes ou
légères si elle n'est pas évitée.
susceptible d'entraîner des
dommages matériels si elle n'est
pas évitée.
utiles.
(2) Interrupteur Cool Plus
Fig. 3
4
Page 5
4 Mise en service
4.1 Transport de l'appareil
Risque de blessure et d'endommagement dû à un transport
incorrect !
u
u
u
4.2 Mise en place de l'appareil
Risque d'incendie dû à l'humidité !
Lorsque des pièces sous tension ou le câble de raccordement
au secteur deviennent humides, un court-circuit peut se
produire.
u
PRUDENCE
Transporter l'appareil emballé.
Transporter l'appareil debout.
Ne pas transporter l'appareil seul.
AVERTISSEMENT
L'appareil a été conçu pour être placé dans des locaux
fermés. Ne pas exploiter l'appareil dehors ou dans des
endroits humides non à l'abri de projections d'eau.
Mise en service
Le sol au lieu d'emplacement doit être horizontal et plan.
q
Ne pas placer l'appareil dans une zone à ensoleillement
q
direct, à côté d'une cuisinière, d'un chauffage ou équiva-
lents.
Toujours placer l'arrière de l'appareil contre le mur.
q
Ne déplacer l'appareil qu'à vide.
q
Ne pas mettre en place l'appareil sans avoir recours à une
q
aide.
Le local d'emplacement de votre appareil doit, selon la
q
norme NE 378, avoir un volume de 1 m³ pour 8 g de fluide
réfrigérant R 600a. Si le local est trop petit, un mélange
inflammable gaz-air peut se former suite à une fuite dans le
circuit réfrigérant. L'indication du dosage de fluide réfrigé-
rant est indiqué sur la plaque signalétique à l'intérieur de
l'appareil.
Enlever le câble de raccord de la paroi arrière de l'appareil.
u
Enlever le porte-câble, sinon des bruits dus aux vibrations
surgissent !
ATTENTION
Les portes en acier inox sont traitées avec un revêtement de
surface spécial et ne doivent pas être nettoyées avec le détergent livré avec l'appareil.
Sinon le revêtement de surface pourrait être endommagé.
Danger de brûlures par court-circuit!
Lorsque les câbles de raccord / fiches de l´appareil se trouvent
en contact avec la partie arrière d´un autre appareil, ils peuvent
être endommagés à cause des vibrations de l´appareil et par la
suite causer un court-circuit.
u
u
Risque d'incendie dû au fluide réfrigérant !
Le fluide réfrigérant R 600a contenu dans l'appareil ne
présente aucun danger pour l'environnement mais est inflammable.En cas de fuite, le fluide réfrigérant risque de s'enflammer.
u
Risque d'endommagement et d'incendie !
u
AVERTISSEMENT
Placer l'appareil de façon à ce qu'il n'y ait pas de contact
avec la fiche ou le câble d´alimentation.
Ne pas brancher d´appareils ni autres dispositifs sur les
prises de courant situées sur la partie arrière de l´appareil.
AVERTISSEMENT
Veiller à ne pas endommager les tubes du circuit frigorifique.
AVERTISSEMENT
Ne pas placer un appareil diffusant de la chaleur (p.ex. four
à micro-ondes, grille-pain, etc.) sur l'appareil !
Nettoyez les surfaces revêties des portes uniquement
u
avec un chiffon propre et doux.
Appliquez un nettoyant d'entretien inox uniquement sur
u
lesparois latérales en acier inox ceçi d'une manière régu-
lière et dans le sens du polissage. Le nettoyage ultérieur
sera alors beaucoup plus facile.
Nettoyez les parois latérales vernies et les surfaces
u
enduites des portes uniquement avec un chiffon doux et
propre.
Retirer les films de protection des bordures.
u
Enlever tous les auxiliaires de transport.
u
Eliminer l'emballage (voir 4.5) .
u
Aligner l'appareil avec la clé à
u
fourche jointe aux pieds de
réglage (A) et à l'aide d'un
niveau à bulle d'eau.
Ensuite, étançonner la porte :
u
dévisser le pied de réglage à
la charnière (B) jusqu'à ce
qu'il soit en contact avec le
sol ; ensuite tourner de 90°.
Remarque
Nettoyer l'appareil (voir 6.2) .
u
Risque d'incendie et d'endommagement dû au blocage des
ouvertures d'aération !
u
ATTENTION
Risque d'endommagement dû à l'eau de condensation !
u
q
AVERTISSEMENT
Toujours laisser les ouvertures d'aération libres. Toujours
veiller à une bonne ventilation de l'appareil !
Ne pas placer l'appareil directement à côté d'un autre réfrigérateur/congélateur.
En cas de dégâts à l'appareil, contactez immédiatement le
fournisseur avant de brancher l'appareil.
Lorsque l'appareil est placé dans un environnement très
humide, du condensât peut se former sur la paroi extérieure de
l'appareil.
Toujours veiller à une bonne ventilation de l'appareil au lieu
u
d'emplacement.
4.3 Remplacement de la butée de porte*
Si nécessaire, vous pouvez changer le sens d'ouverture de la
porte.
Assurez-vous que vous disposez des outils suivants :
Torx® 15
q
Torx® 20
q
Torx® 25
q
5
Page 6
Mise en service
tournevis
q
clé fournie
q
ou deuxième personne pour le travail de montage
q
4.4 Insertion entre deux éléments de cuisine
Risque de blessures lorsque la porte culbute !
u
u
PRUDENCE
Bien tenir la porte.
Déposer la porte prudemment.
Fig. 4
Fig. 5 pour les appareils dotés d'un congélateur
Suivez les instructions en respectant l'ordre prescrit dans le
u
graphique.
Fig. 6
(1) Elément haut (3) Placard de cuisine
(2) Appareil (4) Mur
L'appareil peut être entouré de meubles de cuisine. Pour
adapter l'appareil
cuisine intégrée, on peut placer un élément haut
dessus de l'appareil.
Lors de la transformation avec des placards de cuisine
(profond. max. 580 mm) l'appareil peut être placé directement
à côté du placard
lement de 34 mm et au milieu de l'appareil de 50 mm par
rapport à la face avant du placard de cuisine. Ainsi, elle se
laisse ouvrir et fermer sans problèmes.
Important pour la ventilation :
Sur la paroi arrière de l'armoire haute, il doit y avoir une
-
buse pour l'air sortant de min. 50 mm de profondeur sur
toute la largeur de l'armoire haute.
La fente d'aération sous le plafond doit être de 300 cm
-
minimum.
Plus la section de ventilation est grande, plus l'appareil
-
marche de manière économique.
Si l'appareil est installé avec les charnières à côté d'un mur
Fig. 6 (4)
40 mm min. Ceci correspond à la saillie de la poignée lorsque
la porte est ouverte.
, la distance entre l'appareil et le mur doit être de
Fig. 6 (2)
Fig. 6 (3)
à la hauteur des placards de la
Fig. 6 (1)
. La porte de l'appareil saillit latéra-
au-
4.5 Eliminer l'emballage
2
AVERTISSEMENT
Risque d'étouffement avec les films et matériaux d'emballage !
Ne pas laisser les enfants jouer avec les matériaux d'embal-
u
lage.
6
Page 7
Commande
L'emballage est fabriqué en matériaux recyclables :
carton ondulé / carton
-
pièces en polystyrène expansé
-
films et sachets en polyéthylène
-
colliers de serrage en polypropylène
-
cadres en bois cloués avec plaque de polyéthylène*
-
Déposer les matériaux d'emballage à un centre officiel de
u
collecte des déchets.
4.6 Brancher l'appareil
ATTENTION
Risque d'endommagement du système électronique !
Ne pas utiliser d'onduleurs (conversion du courant continu
u
en courant alternatif resp. triphasé) ou de fiches économes
d'énergie.
Risque d'incendie et de surchauffe !
u
Le type de courant (courant alternatif) et la tension au lieu
d'emplacement doivent coïncider avec les indications sur la
plaque signalétique (voir Vue d'ensemble de l'appareil).
La prise de courant doit être mise à la terre et protégée de
façon électrique en bonne et due forme. Le courant de déclenchement du fusible doit se situer entre 10 A et 16 A.
La prise de courant doit être bien accessible afin de pouvoir
débrancher rapidement l'appareil en cas d'urgence. Elle doit se
situer en dehors de la partie arrière de l´appareil.
u
u
AVERTISSEMENT
Ne pas utiliser de rallonge ou de bloc multiprises.
Vérifier l'alimentation électrique.
Enficher la prise de courant.
4.7 Enclencher l'appareil
Mettre l'appareil en marche env. 2 h avant le premier chargement avec des produits congelés.
Tourner le régulateur de température
u
de la position 0 au point 3.
L'éclairage intérieur est allumé.
w
Fig. 3 (1)
vers la droite
5 Commande
5.1 Réfrigérateur
La circulation naturelle de l'air dans le réfrigérateur permet de
créer différentes zones de température. La zone la plus froide
se trouve directement au-dessus des bacs à légumes et sur la
paroi arrière.La zone la plus chaude se trouve dans la partie
avant du dessus et dans la porte.
5.1.1 Refroidir des aliments
Toujours placer les aliments facilement périssables comme
u
les plats préparés, la viande et la charcuterie dans la zone la
plus froide. Dans la zone supérieure et dans la porte, ranger
le beurre et les conserves. (voir Vue d'ensemble de l'appareil)
Pour le conditionnement, utiliser des récipients réutilisables
u
en plastique, métal, aluminium ou verre et du film transparent.
Toujours conserver les liquides et les aliments qui prennent
u
ou dégagent facilement les odeurs ou le goût dans des récipients fermés ou couverts.
Toujours entreposer ou emballer séparément les aliments
u
dégageant de l'éthylène et sensibles à l'éthylène, comme
les fruits, légumes, salades, etc. pour ne pas réduire leur
durée de conservation. Par ex. ne jamais entreposer
ensemble des tomates avec des kiwis ou du chou.
Ne pas entreposer les aliments trop près les uns des autres
u
afin que l'air puisse circuler.
Pour éviter que les bouteilles ne se renversent, déplacer le
u
porte-bouteille.
5.1.2 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments
La consommation croissante de plats cuisinés à l'avance et
d'autres aliments facilement périssables, qui réagissent de
manière sensible en cas d'interruption de la chaîne du froid,
requièrent une maîtrise exacte de la température lors du transport et du stockage. Dans les foyers, l'utilisation correcte du
réfrigérateur et le respect précis de règles d'hygiène strictes
contribuent sensiblement à l'amélioration de la durée de
conservation des aliments.
Respect de la température
Entreposer les aliments les plus sensibles dans la zone la
u
plus froide de l'appareil comme indiqué sur l'illustration.
Attendre le refroidissement complet des aliments (ex.
u
soupe) avant de les stocker dans l'appareil.
Eviter d'ouvrir la porte trop fréquemment.
u
Respecter les règles relatives à l'hygiène des aliments
u
Règles relatives à l'hygiène des aliments
Sortir les aliments de leur emballage extérieur avant de les
u
entreposer dans le réfrigérateur (exemple : emballage des
packs de yaourts).
Toujours emballer les aliments séparément pour éviter toute
u
"contamination" entre les aliments.
Ranger les aliments de sorte à ce que l'air puisse circuler
u
librement entre ces derniers.
Avoir recours aux instructions de service, surtout pour les
u
questions d'entretien.
Nettoyer régulièrement l'intérieur de l'appareil avec un déter-
u
gent (les pièces métalliques avec un produit non-oxydant).
5.1.3 Régler la température
La température peut être réglée de 1 (température maximale,
performance de réfrigération minimale) à 7 (température minimale, performance de réfrigération maximale).
Il est recommandé de sélectionner la position de réglage
médiane qui permet d'obtenir une température moyenne du
réfrigérateur d'environ 5 °C.
Si vous conservez des produits surgelés et, par conséquent, si
des températures basses doivent régner à l'intérieur du
compartiment de congélation, nous vous recommandons de
régler le thermostat sur une position comprise entre "4" et "7".
En position "7", il est possible d'atteindre des températures
inférieures à 0 °C dans l'espace le plus froid du réfrigérateur.*
La température moyenne réglée dans le congélateur est d'environ–18 °C.*
Tourner le régulateur de température
u
La température dépend des facteurs suivants :
- la fréquence d'ouverture de la porte
- la température ambiante au lieu d'emplacement
- le type, la température et la quantité des aliments congelés
En cas de besoin, régler la température à l'aide du régula-
u
teur.
Fig. 3 (1)
.
5.1.4 Fonction CoolPlus*
En cas de température ambiante basse inférieure ou égale à
18 °C :
Appuyer sur le bouton CoolPlus
u
Fig. 3 (2)
.
7
Page 8
Commande
La température basse du congélateur est ainsi garantie.
w
Lorsque la température ambiante est au-dessus de 18 °C :
Désactiver l'interrupteur Cool-Plus
u
Remarque
Dans le cas de températures ambiantes normales, supéri-
u
eures à 18 °C, l'activation n'est pas nécessaire. L'interrupteur Cool Plus doit être désactivé.
5.1.5 Tablettes de rangement
Décaler les tablettes de rangement
Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer complètement.
Soulever la tablette de
u
rangement et la retirer par
devant.
Insérer la tablette de range-
u
ment avec la butée derrière,
orientée vers le haut.
Les aliments congelés ne
w
collent pas à la paroi arrière.
Fig. 3 (2)
manuellement.
Démonter les balconnets de contre-porte
Les balconnets de contre-porte peuvent être démontés pour
u
le nettoyage.
5.1.8 Retirer le range-bouteilles
Retirer le range-bouteilles suivant l'il-
u
lustration.
5.2 Compartiment congélateur*
Démonter les tablettes de rangement
Les tablettes de rangement
u
peuvent être démontées
pour le nettoyage.
5.1.6 Utiliser la tablette de rangement composée de deux parties
Fig. 7
La tablette de verre avec butée (2) doit être derrière.
u
La tablette de verre (1) avec les stoppeurs de coulissement
u
doit être posée vers l'avant de telle sorte que les stoppeurs
(3) pointent vers le bas.
5.1.7 Balconnets de contre-porte
Retirer les balconnets de contre-porte
Enlever les balconnets comme
u
indiqué sur l'illustration.
Vous pouvez congeler des produits surgelés pendant plusieurs
mois, préparer des glaçons et congeler des aliments frais dans
le compartiment congélateur à une température égale ou inférieure à -18 °C.
La température ambiante dans le compartiment, mesurée avec
un thermomètre ou un autre appareil de mesure peut osciller.
5.2.1 Congeler des aliments*
Il est possible de congeler au maximum 2 kg d'aliments frais en
24 h.
PRUDENCE
Risque de blessure dû aux débris de verre !
Les bouteilles et les canettes, surtout celles qui contiennent
des boissons gazeuses, risquent d'exploser si elles sont
congelées.
Ne pas congeler de bouteilles ni de canettes !
u
Enclencher le mode Cool-Plus : Appuyer sur la touche Cool-
u
Plus
Fig. 3 (2)
La température de congélation baisse, l'appareil passe à sa
w
puissance frigorifique maximale.
Pour que les aliments congèlent rapidement jusqu'au coeur, ne
pas dépasser les quantités suivantes par paquet :
- Fruits, légumes jusqu'à 1 kg
- Viande jusqu'à 2,5 kg
Emballer les aliments par portions dans des sachets de
u
congélation, des récipients réutilisables en plastique, métal
ou aluminium.
Poser les aliments sur la tablette en les étalant et ne pas les
u
mettre en contact avec des aliments déjà congelés afin que
ces derniers ne dégèlent pas.
Si la température ambiante est supérieure à 18 °C :
Couper le mode Cool-Plus : Appuyer sur la touche Cool-
u
Plus
Fig. 3 (2)
.
.
5.2.2 Durées de conservation*
Références pour la durée de conservation des différents
aliments dans le congélateur :
Glace 2 à 6 mois
8
Page 9
Entretien
Références pour la durée de conservation des différents
aliments dans le congélateur :
Charcuterie, jambon 2 à 6 mois
Pain, pâtisserie 2 à 6 mois
Gibier, porc 6 à 10 mois
Poisson gras 2 à 6 mois
Poisson maigre 6 à 12 mois
Fromage 2 à 6 mois
Volaille, bœuf 6 à 12 mois
Légumes, fruits 6 à 12 mois
Les durées de conservation mentionnées sont données à titre
indicatif.
5.2.3 Dégivrer les aliments
- Dans le compartiment réfrigérateur
- A température ambiante
- Au micro-ondes
- Dans le four/le four à chaleur tournante
Ne recongeler des alimentes décongelés que dans des cas
u
exceptionnels.
6 Entretien
6.1 Dégivrage
6.2 Nettoyage de l'appareil
Risque de blessures et d'endommagement émanant de la
vapeur très chaude !
La vapeur très chaude peut endommager les surfaces et
entraîner des brûlures.
u
ATTENTION
Un nettoyage incorrect endommage l'appareil !
u
u
u
u
u
u
u
u
u
PRUDENCE
Ne pas utiliser d'appareils de nettoyage à la vapeur !
Ne jamais utiliser de produits de nettoyage concentrés.
Ne pas utiliser d'éponges à récurer ou abrasives ni de laine
d'acier.
Ne pas utiliser des produits de nettoyage concentrés et
agressifs contenant du chlorure, du sable, des produits
chimiques ou des chiffons rêches.
Ne pas utiliser de solvants chimiques.
Ne pas détériorer ou enlever la plaquette signalétique située
sur la paroi intérieure de l'appareil. Ceci est important pour
le S.A.V.
Ne pas arracher, plier ou endommager de câbles ou d'autres composants.
Ne pas faire pénétrer d'eau dans le canal d'évacuation, la
grille d'aération et les composants électriques lors du
nettoyage.
Utiliser des chiffons doux et un détergent courant d'une
valeur pH neutre.
Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les
aliments.
6.1.1 Dégivrer le compartiment réfrigérateur
Le compartiment réfrigérateur se dégivre automatiquement.
L’eau de dégivrage s’évapore. Les gouttes d'eau sur la paroi
arrière sont dues au fonctionnement et donc tout à fait
normales.
Nettoyer l'orifice d'écoulement régulièrement pour permettre
u
à l'eau de dégivrage de s'écouler (voir 6.2) .
6.1.2 Dégivrer le compartiment congélateur*
Dans le compartiment congélateur une couche de givre resp.
de glace se forme après une exploitation prolongée. Ceci est
tout à fait normal. La couche de givre resp. de glace se forme
plus rapidement si la porte est ouverte fréquemment ou si les
aliments y déposés sont chauds. Une couche de glace plus
épaisse augmente toutefois la consommation d‘énergie. Nous
recommandons de dégivrer régulièrement l‘appareil.
PRUDENCE
Risque de blessures et d'endommagement dû à la vapeur
chaude !
Pour dégivrer, ne pas avoir recours à des appareils de
u
chauffage électriques ou des nettoyeurs au jet de vapeur,
des flammes nues ou des aérosols spéciaux dégivrage.
Ne pas enlever la glace avec des ustensiles tranchants.
u
Couper l'appareil.
u
Débrancher la prise.
u
Laisser la porte du compartiment et de l'appareil ouverte
u
pendant le dégivrage.
Retirer les morceaux de glace détachés.
u
S'il y a lieu, essuyer plusieurs fois l'eau de dégivrage
u
restante avec une éponge ou un torchon.
Nettoyer le compartiment (voir 6.2)
u
Vider l'appareil.
u
Débrancher la prise.
u
Grille d'aération et de ventilation nettoyer régulièrement.
u
Des dépôts de poussière augmentent la consommation de
w
courant.
Nettoyez à la main les surfaces intérieures et extérieures
u
en matière synthétique avec de l'eau tiède et un peu de
détergent.
Nettoyer l'orifice d´écoule-
u
ment : à l'aide d'un fin ustensile,
par ex. un coton-tige, supprimer
les dépôts.
Éléments d'équipement : nettoyer à la main les surfaces
u
avec de l'eau tiède et un peu de détergent
Après le nettoyage :
Frotter l'appareil et les éléments d'équipement pour les
u
sécher.
Rebrancher l'appareil et l'enclencher de nouveau.
u
Y replacer de nouveau les aliments.
u
6.3 Remplacer l'éclairage intérieur
Une lampe à DEL est installée de série dans l'appareil pour
l'éclairage de l'intérieur.
Lors de l'installation d'une ampoule :
Utiliser une ampoule de 15 W max. et une douille E14.
q
Le type de courant (alternatif) et la tension du lieu d'installa-
q
tion doivent correspondre aux indications de la plaque
signalétique (voir Vue d'ensemble de l'appareil).
Lors de l'installation d'une lampe à DEL :
9
Page 10
Dysfonctionnements
Seule une lampe à DEL d'origine du fabricant peut être
q
installée. Vous pouvez obtenir la lampe auprès du S.A.V. ou
d'un revendeur spécialisé (voir 6.4) .
Risque de blessure inhérent à la lampe LED !
L'intensité lumineuse de l'éclairage LED correspond à la
classer laser 1/1 M.
Si le cache est retiré :
u
Risque d'incendie inhérent à la lampe LED !
L'utilisation d'autres lampes LED entraîne un risque de
surchauffe et d'incendie.
u
Lorsque la lampe est défectueuse, la remplacer de la
manière suivante :
u
u
u
u
u
u
6.4 S.A.V.
Vérifier d'abord si vous pouvez résoudre vous-même la panne
(voir Dysfonctionnements). Si ce n'est pas le cas, adressezvous au S.A.V. Vous trouverez l'adresse du S.A.V. dans le
répertoire S.A.V. fourni avec votre appareil.
Risque de blessures dû à une réparation incorrecte !
u
u
u
w
u
w
u
AVERTISSEMENT
Ne pas regarder directement l'éclairage à proximité immédiate avec des lentilles optiques. Les yeux pourraient
encourir des lésions.
AVERTISSEMENT
Utiliser la lampe LED d'origine du fabricant.
Couper l'appareil.
Débrancher la prise ou couper le
fusible.
Saisir le cache de la lampe.
Cache de la lampe selon l'illustration;
à l'intérieur, pousser dessus dans la
zone avant pour le séparer et l'enlever vers le côté.
Remplacer la lampe.
Remettre en place le cache de la
lampe et l'enclencher.
AVERTISSEMENT
Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement
nommés (voir Entretien)que par le S.A.V.
Relever la désignation
de l'appareil
le n° de service
Fig. 8 (2)
série
Fig. 8 (3)
plaquette signalétique. Cette plaquette
se trouve sur la paroi
intérieure gauche de
l'appareil.
Fig. 8 (1)
et le n° de
sur la
,
Fig. 8
Informer le S.A.V. et lui communiquer la panne, la désignation de l'appareil
de série
Ces informations vous permettront d'obtenir un service ciblé
et rapide.
Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V.
Les aliments resteront plus longtemps frais.
Débrancher la fiche du secteur (ne pas tirer sur le câble de
l'appareil) ou couper le fusible.
Fig. 8 (3)
Fig. 8 (1)
.
, le n° de service
Fig. 8 (2)
et le n°
7 Dysfonctionnements
Votre appareil est construit et produit de façon à assurer sa
sécurité de fonctionnement et une longue durée de vie. Si une
panne devait cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés
même pendant la période de garantie. Vous pouvez résoudre
vous-même les pannes suivantes :
L'appareil ne fonctionne pas.
L'appareil n'est pas enclenché.
→
Enclencher l'appareil.
u
La fiche secteur n'est pas correctement enfoncée dans la
→
prise.
Contrôler la fiche secteur.
u
Le fusible de la prise n'est pas correct.
→
Vérifier le fusible.
u
Le compresseur fonctionne lentement.
Le compresseur tourne à vitesse réduite si l'on a besoin de
→
moins de froid. Même s'il fonctionne plus longtemps, il
économise de l'énergie.
Ceci est normal pour les modèles avec économie
u
d'énergie.
Une LED clignote régulièrement toutes les 15 secondes*
en bas à l'arrière de l'appareil (vers le compresseur).
L'inverseur est équipé d'un diagnostic d'erreurs à LED.
→
Il est normal qu'il clignote.
u
Les bruits sont trop forts.
Les compresseurs à vitesse variable* peuvent occasionner
→
des bruits de fonctionnement divers en raison des différents niveaux de vitesse.
Ce bruit est normal.
u
Un gargouillement et un clapotis.
Ce bruit provient du fluide réfrigérant qui circule dans le
→
circuit frigorifique.
Ce bruit est normal.
u
Un léger clic.
Le bruit se produit toujours lorsque le groupe frigorifique (le
→
moteur) se met en marche ou s'arrête automatiquement.
Ce bruit est normal.
u
Un bourdonnement. Le bruit est brièvement plus fort
lorsque le groupe frigorifique (le moteur) se met en
marche.
L'introduction d'aliments frais ou l'ouverture prolongée de la
→
porte font augmenter automatiquement la puissance frigorifique.
Ce bruit est normal.
u
La température ambiante est trop élevée.
→
Solution : (voir 1.2)
u
Bruits de vibrations.
L'appareil n'est pas stable sur le sol. De ce fait, le fonction-
→
nement du groupe frigorifique provoquera des vibrations
sur les objets et les meubles situés près de l'appareil.
Aligner l'appareil à l'aide des pieds de réglage.
u
Espacer les bouteilles et les récipients.
u
La température n'est pas assez froide.
La porte de l'appareil n'est pas fermée correctement.
→
Fermer la porte de l'appareil.
u
L'aération et la ventilation sont insuffisantes.
→
Dégager la grille d'aération.
u
La température ambiante est trop élevée.
→
Solution : (voir 1.2) .
u
l'appareil a été ouvert trop souvent ou trop longtemps.
→
Attendre que la température nécessaire se rétablisse d'elle-
u
même. Sinon, adressez-vous au S.A.V. (voir Entretien).
L'appareil est placé trop près d'une source de chaleur
→
(cuisinière, radiateur, etc.).
10
Page 11
Changer l'emplacement de l'appareil ou de la source de
u
chaleur.
L'éclairage intérieur ne fonctionne pas.
L'appareil n'est pas mis en marche.
→
Mettre l'appareil en marche.
u
Le dispositif d'éclairage (livraison avec DEL) est défec-
→
tueux.
Mise hors service
Risque de blessure inhérent à la lampe LED !
L'intensité lumineuse de l'éclairage LED correspond à la
classer laser 1/1 M.
Si le cache est retiré :
u
u
AVERTISSEMENT
Ne pas regarder directement l'éclairage à proximité immédiate avec des lentilles optiques. Les yeux pourraient
encourir des lésions.
Remplacer le dispositif d'éclairage. (voir Entretien)
8 Mise hors service
8.1 Éteindre l'appareil
Tourner le régulateur de température
u
8.2 Mise hors service
Vider l'appareil.
u
Débrancher la prise.
u
Nettoyer l'appareil (voir 6.2) .
u
Laisser la porte ouverte afin d'éviter toute formation de
u
mauvaises odeurs.
Fig. 3 (1)
sur 0.
9 Eliminer l'appareil
L'appareil contient encore des matériaux précieux
et est à amener à un lieu de recyclage spécial.
L'élimination d'anciens appareils est à réaliser
correctement en respectant les prescriptions et lois
en vigueur.
Veiller à ne pas endommager le circuit frigorifique de l'appareil
pour empêcher au réfrigérant y contenu (indications sur la
plaque signalétique) et à l'huile de s'échapper accidentellement.
Rendre l'appareil inopérant.
u
Débrancher l'appareil.
u
Sectionner le câble de raccord.
u
11
Page 12
Eliminer l'appareil
12
Loading...
