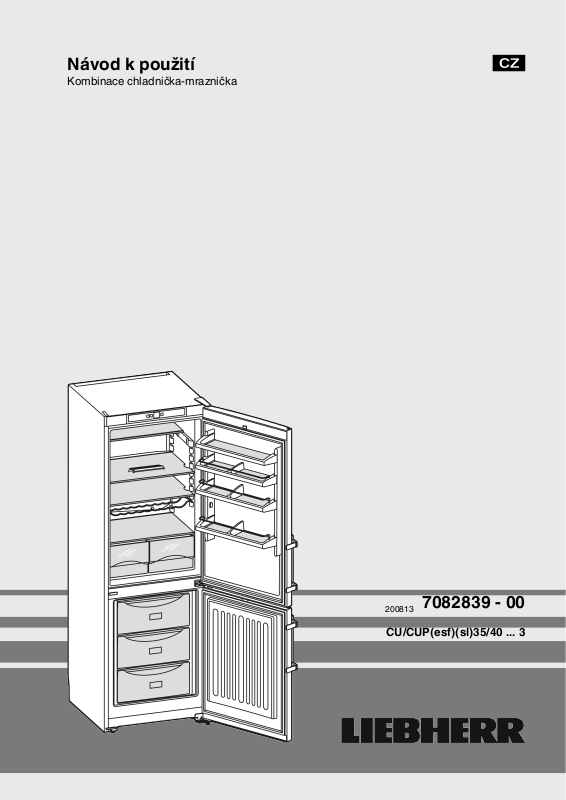

Liebherr CUesf 4023, CUPesf 3513 User guide

Návod k použití

Kombinace chladnička-mraznička

200813

CU/CUP(esf)(sl)35/40 ... 3

7082839 - 00

Celkový pohled na přístroj

Obsah

1 Celkový pohled na přístroj.................................... 2

1.1 Přehled vybavení přístroje........................................ 2

1.2 Oblast použití přístroje.............................................. 2

1.3 Shoda....................................................................... 3

1.4 Rozměry pro instalaci............................................... 3

1.5 Úspora energie......................................................... 3

2 všeobecné bezpečnostní pokyny........................ 3

3 Ovládací a zobrazovací prvky.............................. 4

3.1 Ovládací a kontrolní prvky........................................ 4

3.2 Ukazatel teploty........................................................ 4

4 Uvedení do provozu.............................................. 4

4.1 Přeprava přístroje..................................................... 4

4.2 Ustavení přístroje..................................................... 5

4.3 Změna strany otvírání dveří...................................... 5

4.4 Zasunutí do kuchyňské linky..................................... 7

4.5 Likvidace obalu........................................................ 7

4.6 Připojení spotřebiče.................................................. 8

4.7 Zapnutí přístroje....................................................... 8

5 Obsluha................................................................... 8

5.1 Chladnička............................................................... 8

5.2 Mraznička................................................................. 9

6 Údržba..................................................................... 10

6.1 ruční odmrazování.................................................... 10

6.2 Čištění přístroje........................................................ 10

6.3 Zákaznický servis..................................................... 11

7 Poruchy................................................................... 11

8 Uvedení mimo provoz........................................... 12

8.1 Vypnutí přístroje....................................................... 12

8.2 Uvedení mimo provoz............................................... 12

9 Likvidace přístroje................................................. 12

Výrobce trvale pracuje na dalším vývoji všech typů a modelů.
Mějte proto laskavě pochopení pro to, že si musíme vyhradit
právo na změny tvaru, vybavení a technické části.

Abyste se seznámili se všemi výhodami nového spotřebiče,
přečtěte si prosím pozorně pokyny v tomto návodu k obsluze.

Tento návod je určen pro více modelů, takže jsou možné
odchylky. Části návodu, které se týkají pouze některých
přístrojů, jsou označeny hvězdičkou (*).

Pokyny pro jednotlivé činnosti jsou označeny pomocí ,
výsledky těchto činností jsou označeny pomocí .

1 Celkový pohled na přístroj

1.1 Přehled vybavení přístroje

Poznámka

Rozdělte potraviny podle zobrazení. Zařízení pak pracuje

u

úsporněji.
Přihrádky, zásuvky nebo koše jsou v dodaném stavu uspo-

u

řádány pro optimální energetickou efektivitu.

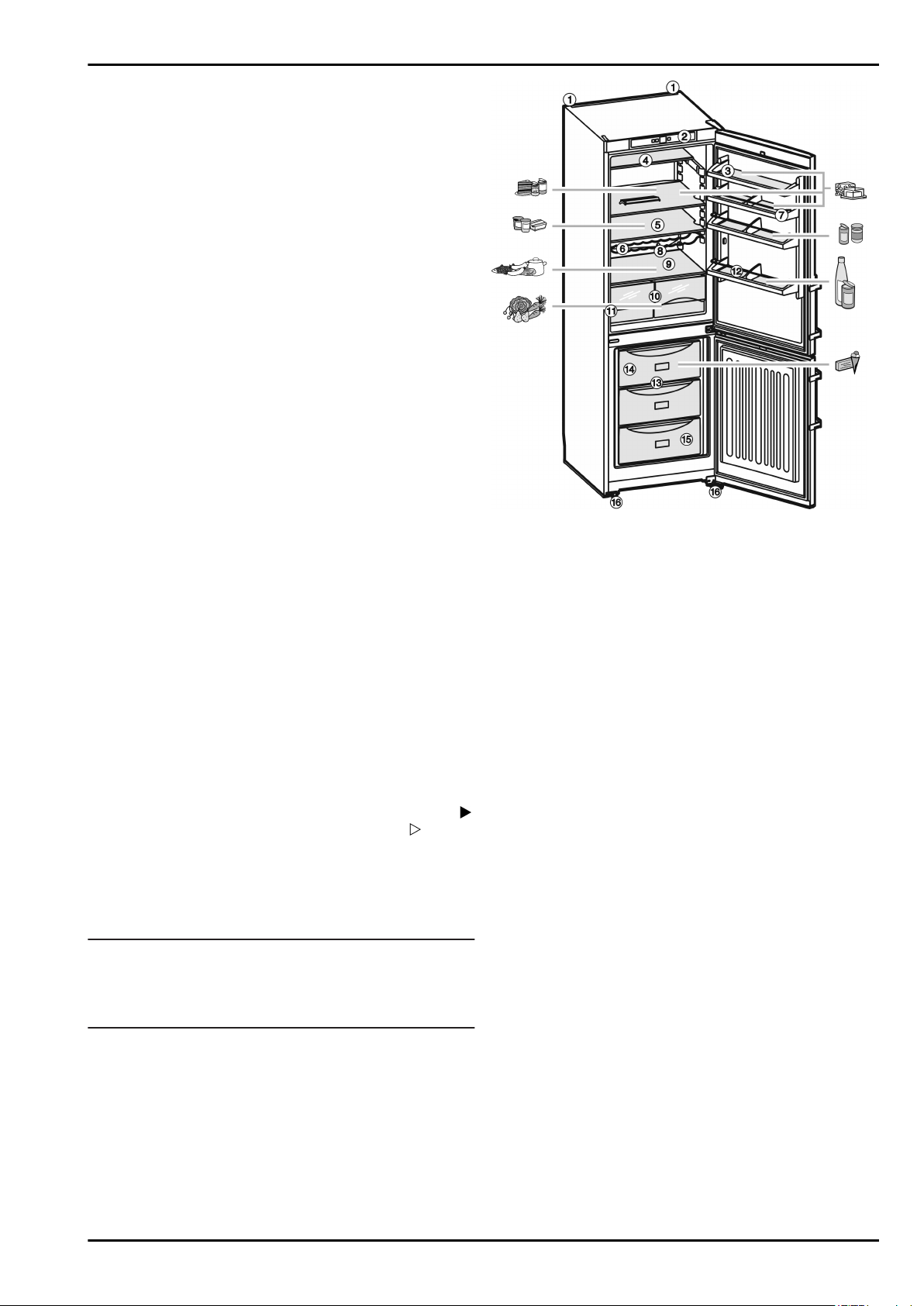

Fig. 1

(1) Úchyty pro přenášení

vzadu

(2) Ovládací a kontrolní

prvky

(3) Přihrádka na máslo a

sýry

(4) Police, dělená (12) Přihrádka na vysoké láhve
(5) Police, nastavitelná (13) VarioSpace
(6) Přihrádka pro lahve* (14) Mrazicí zásuvka
(7) Přihrádka ve dveřích,

nastavitelná

(8) Odtokový otvor (16) Nastavitelné nožky,

(9) Nejchladnější oblast

(10) Misky na zeleninu

(11) Typový štítek

(15) Miska na led

úchyty pro přepravu
vpředu, přepravní kolečka
vzadu

1.2 Oblast použití přístroje

Zařízení je vhodné pouze k chlazení potravin v
domácím či podobném prostředí. K tomu patří
např. využití

-

v osobních kuchyních, penzionech se
snídaní,

-

hosty ve venkovských domech, hotelech,
motelech a jiných typech ubytování,

-

při cateringu a podobném servisu ve velkoob­chodě

Zařízení používejte pouze v prostředí
podobném domácnosti. Všechny ostatní druhy
využití jsou nepřípustné. Přístroj není vhodný
pro skladování a chlazení léků, krevní plazmy,
laboratorních preparátů nebo podobných látek
a výrobků, které vyplývají ze směrnice
2007/47/ES o zdravotnických prostředcích.
Nedovolené použití přístroje může vést k poško­zení uloženého zboží nebo k jeho zkažení. Dále

2 * podle modelu a vybavení

přístroj není vhodný pro provoz v prostředích s
nebezpečím výbuchu.

V závislosti na klimatu je přístroj konstruován
pro provoz při omezeném rozsahu okolních
teplot. Třída klimatu, pro kterou je přístroj určen,
je uvedena na identifikačním štítku.

Poznámka

Uvedené teploty okolí dodržujte, jinak se

u

snižuje chladicí výkon.

Třída klimatu pro teploty prostředí

SN 10 °C až 32 °C
N 16 °C až 32 °C
ST 16 °C až 38 °C
T 16 °C až 43 °C

1.3 Shoda

Těsnost chladicího okruhu je zkontrolována. Přístroj odpovídá
příslušným bezpečnostním podmínkám a směrnicím ES
2006/95/ES, 2004/108/ES, 2009/125/ES a 2010/30/EU.

Upozornění pro zkušební ústavy:

Zkoušky je třeba provádět podle ustanovení platných norem
a směrnic.
Příprava a zkouška zařízení musí být provedena se zohled­něním zátěžových schémat výrobce a pokynů v návodu

k obsluze.

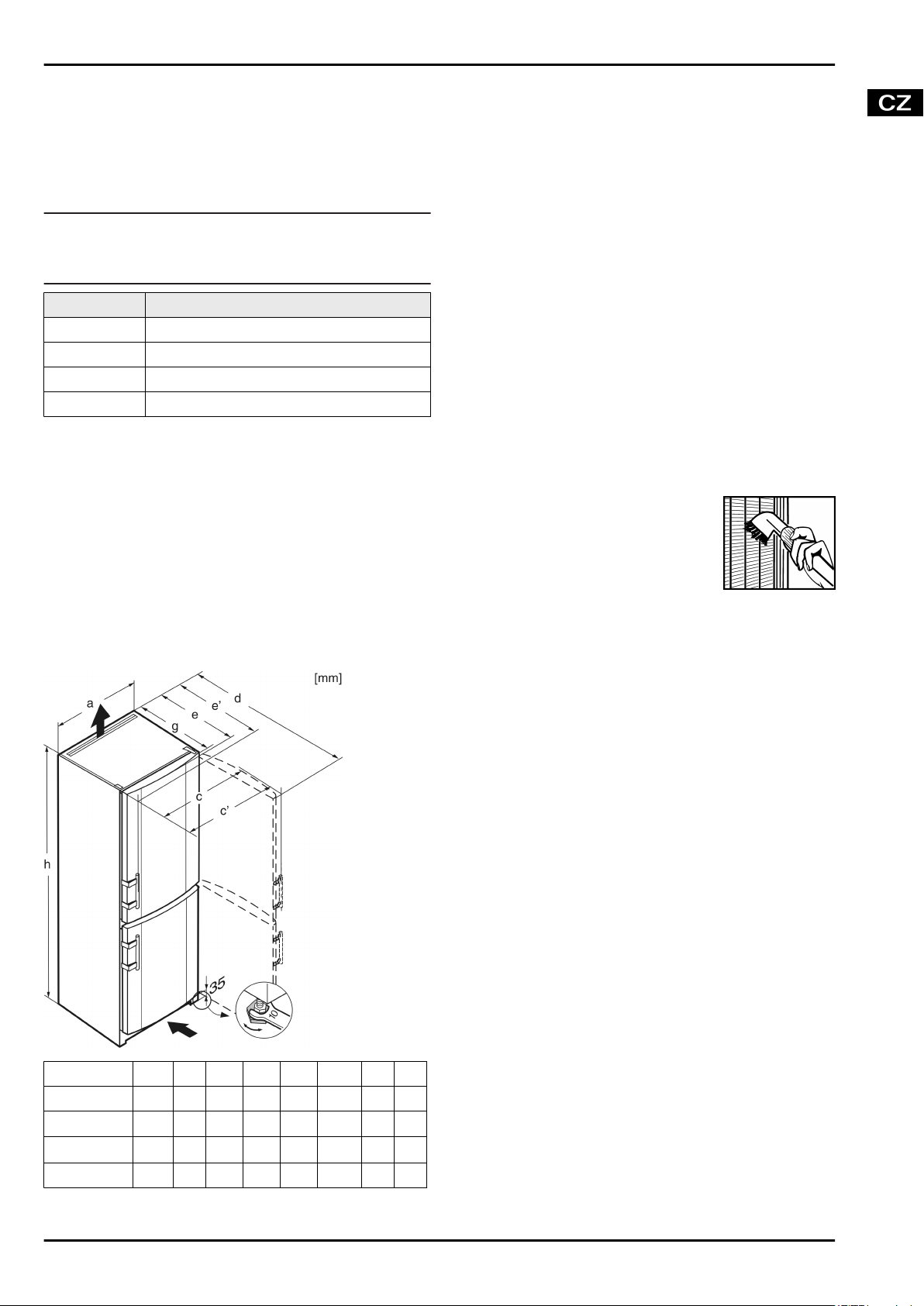

1.4 Rozměry pro instalaci

Fig. 2

h a g e e' d c c'
CU(sl)3503 1817 600 614 631 661 1176 606 637
CUP(sl)3513 1817 600

CUPesf3513 1817 600

CU(esf)40 2011 600 614 631 661 1176 606 637

614x631x661x1176

614x631x661x1176

x

606 637

x

606 637

všeobecné bezpečnostní pokyny

x

U přístrojů s přiloženými vymezovači odstupu od stěny se

rozměr zvětší o 35 mm (viz 4.2) .

1.5 Úspora energie

Je třeba stále dbát na správný přívod vzduchu a odvětrá-

-

vání. Nezakrývejte ventilační otvory, příp. mřížky.
Větrací štěrbiny nikdy nezakrývejte.

-

Přístroj neinstalujte v místě s přímými slunečními paprsky,

-

vedle sporáků, topení či podobných tepelných zdrojů.
Spotřeba energie závisí na podmínkách instalace, např. na

-

okolní teplotě (viz 1.2) .
Přístroj otvírejte na co nejkratší dobu.

-

Čím nižší teplota je nastavena, tím vyšší je spotřeba energie.

-

Potraviny ukládejte roztříděné (viz Celkový pohled na

-

přístroj).
Všechny potraviny uchovávejte dobře zabalené a zakryté.

-

Zamezí se tak tvorbě jinovatky.
Potraviny vyjímejte jen po nezbytně nutnou dobu, aby se

-

příliš neohřály.
Vkládání teplých jídel: nejprve nechte zchladnout na poko-

-

jovou teplotu.
Mražené potraviny nechte rozmrazit v chladničce.

-

Když je v přístroji silná vrstva námrazy: přístroj odmrazte.

-

Při delší dovolené chladničku vyprázdněte a vypněte.

-

Usazený prach zvyšuje spotřebu energie:

Chladicí jednotku s výměníkem tepla -

-

kovovou mřížkou na zadní straně
přístroje - jednou ročně zbavte prachu.

2 všeobecné bezpečnostní pokyny

Nebezpečí pro uživatele:

-

Tento spotřebič smí používat děti od 8 let a
více a osoby s omezenými fyzickými, smyslo­vými nebo duševními schopnostmi nebo
nedostatkem zkušeností a znalostí pouze
tehdy, když jsou pod dohledem nebo byly do
bezpečného zacházení se spotřebičem
zaškoleny a chápou nebezpečí z toho vyplý­vající. Děti si se spotřebičem nesmí hrát.
Čištění a uživatelskou údržbu nesmí provádět
děti bez dozoru.

-

Když se přístroj odpojuje od elektrické sítě,
vždy tahejte za zástrčku. Netahejte za kabel.

-

V případě závady vytáhněte síťovou zástrčku
nebo vypněte pojistku.

-

Nepoškoďte přívodní kabel. Přístroj neprovo­zujte s vadným přívodním kabelem.

-

Opravy, zásahy do přístroje a výměnu přívod­ního elektrického vedení smí provádět pouze
zákaznický servis nebo jiný k tomu vyškolený
odborný personál.

-

Přístroj montujte, připojujte a likvidujte pouze
podle údajů v návodu.

-

Návod k obsluze pečlivě uchovejte a předejte
případně dalším vlastníkům přístroje.

-

Speciální svítidla v zařízení (žárovky, LED,
zářivky) slouží k osvětlení jeho vnitřního

* podle modelu a vybavení 3

Ovládací a zobrazovací prvky

prostoru a nejsou vhodné k osvětlení míst­nosti.

Nebezpečí požáru:

-

Chladicí prostředek R 600a obsažený v
přístroji není nebezpečný životnímu prostředí,
ale je hořlavý. Unikající chladivo se může
vznítit.

•

Nepoškoďte potrubní vedení chladícího
okruhu.

•

Ve vnitřním prostoru přístroje nemanipulujte
s otevřeným ohněm nebo zdroji jisker.

•

Uvnitř přístroje nepoužívejte elektrické
spotřebiče (např. parní čisticí přístroje,
topná tělesa, výrobníky zmrzliny atd.).

•

Když unikne chladivo: Z blízkosti místa
úniku odstraňte otevřený oheň nebo
zápalné zdroje. Místnost dobře vyvětrejte.
Ohlaste to zákaznickému servisu.

-

Do zařízení neukládejte žádné výbušné látky
ani spreje s hořlavými hnacími plyny, jako je
butan, propan nebo pentan atd. Tyto spreje
poznáte podle údajů o obsahu nebo symbolu
plamene na obalu. V případě úniku by elek­trické součástky mohly tyto plyny zapálit.

-

Do blízkosti přístroje se nesmí dostat hořící
svíčky, lampy a jiné předměty s otevřeným
ohněm, aby nezpůsobily vznícení přístroje.

-

Alkoholické nápoje nebo jiné nádoby obsahu­jící alkohol skladujte pouze těsně uzavřené. V
případě úniku by elektrické součástky mohly
alkohol zapálit.

Nebezpečí spadnutí a převrácení:

-

Sokly, zásuvky, dveře apod. nepoužívejte
jako stupátka nebo k opírání. To platí zvláště
pro děti.

Nebezpečí otravy z jídla:

-

Nepožívejte příliš dlouho skladované potra­viny.

Nebezpečí omrzlin, pocitu otupění a
bolestí:

-

Zamezte trvalému kontaktu kůže se stude­nými povrchy nebo chlazenými/mraženými
potravinami nebo učiňte vhodná ochranná
opatření, např. používejte rukavice. Zmrzlinu
a zvlášť led nebo ledové kostky nejezte ihned
po vyjmutí a ne příliš chladné.

Nebezpečí poranění a poškození přístroje:

-

Horká pára může způsobit poranění. K
odmrazování nepoužívejte elektrická topidla,
parní čisticí přístroje, rozmrazovací spreje,
otevřený plamen.

-

K odstraňování ledu nepoužívejte ostré před­měty.

Dodržujte prosím pokyny v ostatních kapi­tolách.

NEBEZPEČÍ označuje bezprostředně nebez-

pečnou situaci, která může mít za
následek úmrtí nebo vážná tělesná
zranění, pokud se jí nezamezí.

VÝSTRAHA označuje nebezpečnou situaci,

která může mít za následek úmrtí
nebo vážné tělesné zranění, pokud
se jí nezamezí.

UPOZOR­NĚNÍ

POZOR označuje nebezpečnou situaci,

Poznámka označuje užitečné pokyny a tipy.

označuje nebezpečnou situaci,
která může mít za následek lehká
nebo střední tělesná zranění, pokud
se jí nezamezí.

která může mít za následek věcné
škody, pokud se jí nezamezí.

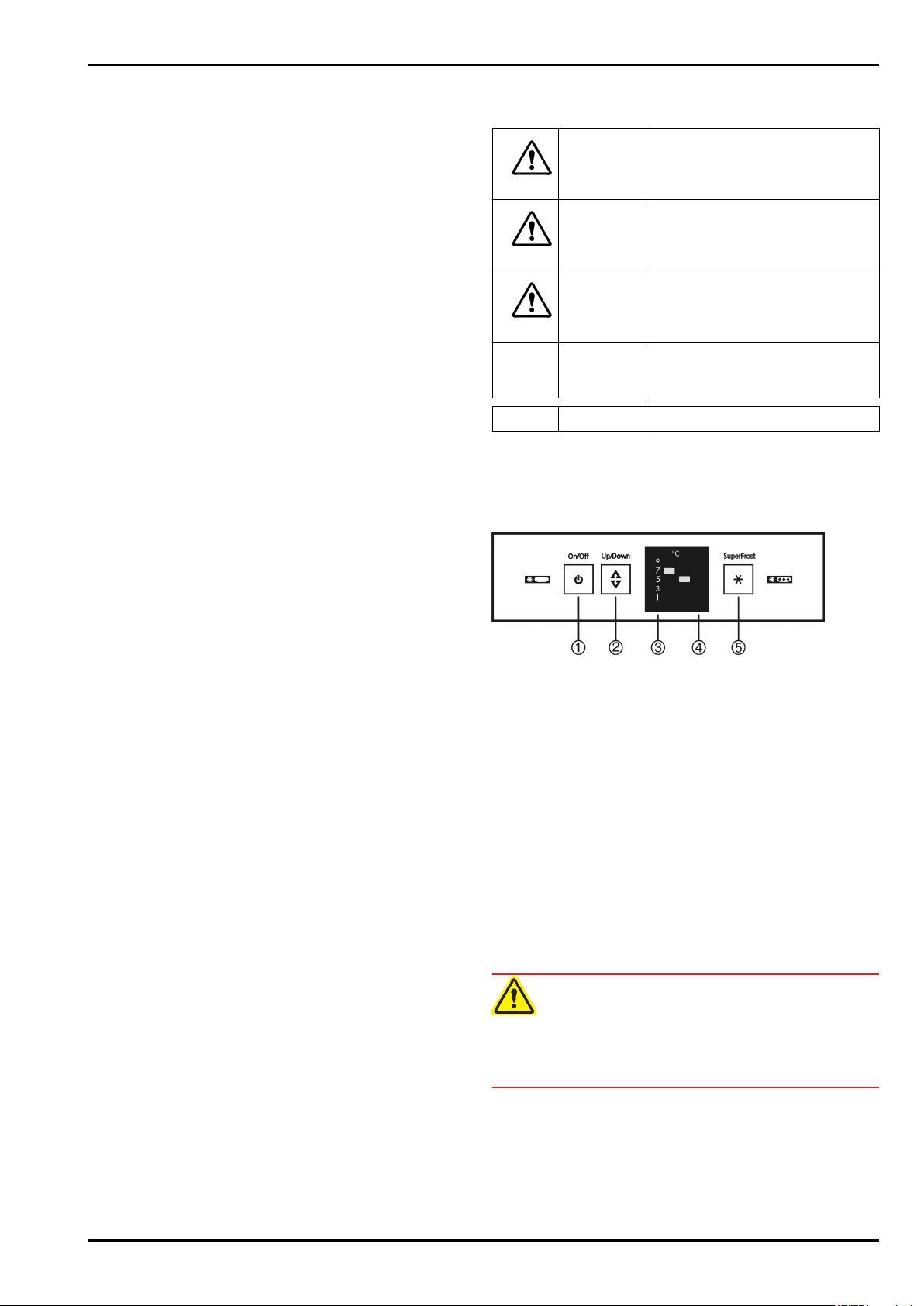

3 Ovládací a zobrazovací prvky

3.1 Ovládací a kontrolní prvky

Fig. 3

(1) Tlačítko On/Off (4) Ukazatel provozu

mrazničky

(2) Seřizovací tlačítko (5) Tlačítko SuperFrost
(3) Ukazatel teploty v

chladničce

3.2 Ukazatel teploty

Při běžném provozu se zobrazuje:

nastavená chladicí teplota

-

Ukazatel teploty bliká:

měníte nastavení teploty

-

4 Uvedení do provozu

4.1 Přeprava přístroje

UPOZORNĚNÍ

Nebezpečí zranění a poškození při špatné přepravě!

Přístroj přepravujte zabalený.

u

Přístroj přepravujte ve stojaté poloze.

u

Přístroj nepřepravujte sami.

u

4 * podle modelu a vybavení

Uvedení do provozu

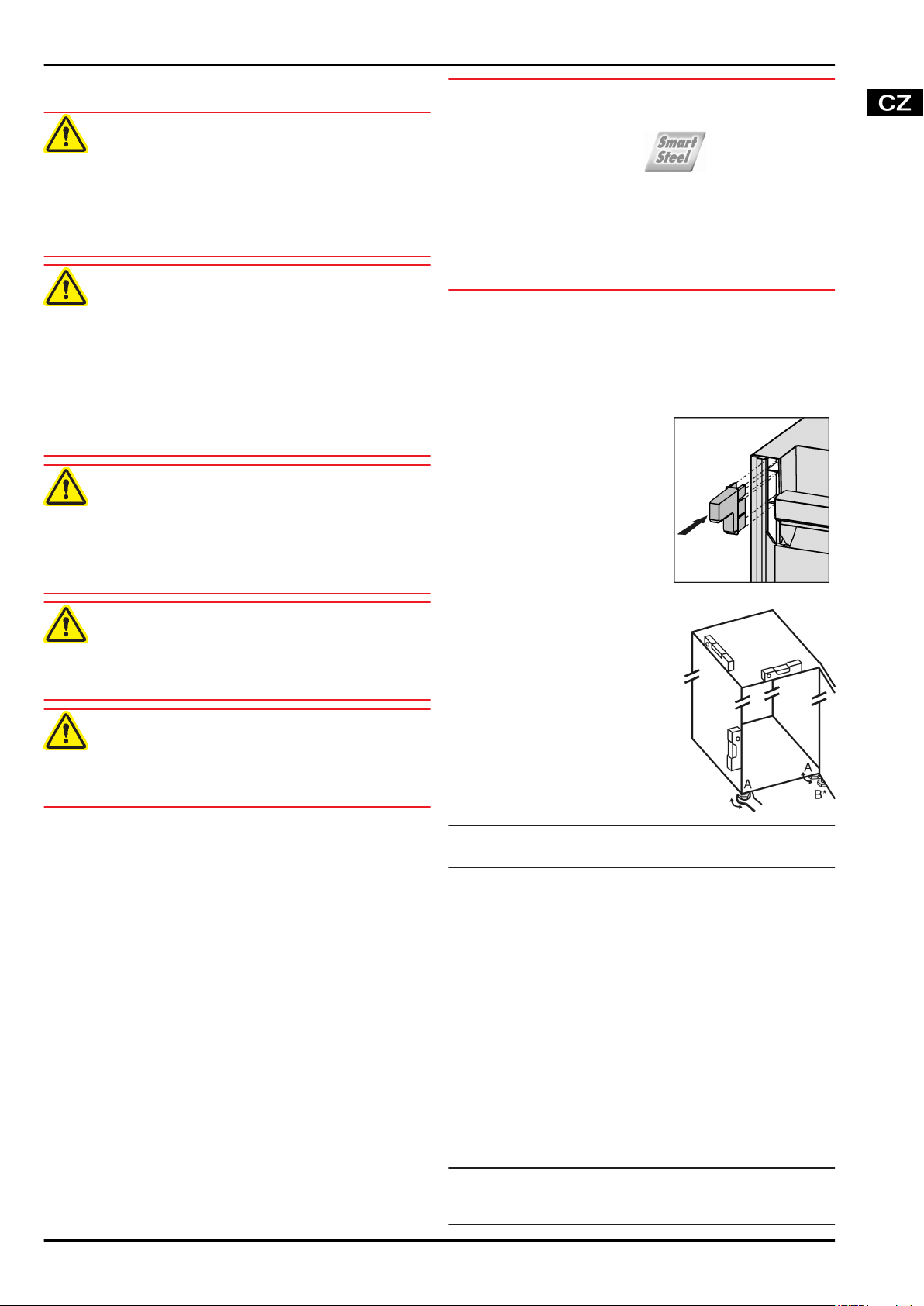

4.2 Ustavení přístroje

Nebezpečí požáru při vlhkosti!
Když díly vedoucí elektrický proud nebo přívodní elektrický
kabel zvlhnou, může dojít ke zkratu.

u

Nebezpečí požáru z důvodu zkratu!
Pokud se síťový kabel/zástrčka přístroje nebo jiného přístroje
dotýká zadní strany přístroje, může dojít k poškození síťového
kabelu/zástrčky z důvodu vibrací přístroje a může vzniknout
zkrat.

u

u

Nebezpečí požáru z chladiva!
Chladicí prostředek R 600a obsažený v přístroji není nebez­pečný životnímu prostředí, ale je hořlavý. Unikající chladivo se
může vznítit.

u

Nebezpečí požáru a poškození!

u

Nebezpečí požáru a poškození při zakrytí větracích otvorů!

u

VÝSTRAHA

Přístroj je koncipován pro instalaci v uzavřeném prostoru.
Přístroj neprovozujte venku, ani ve vlhkých prostorách či v
místech se stříkající vodou.

VÝSTRAHA

Umístěte přístroj tak, aby se nedotýkal zástrčky nebo síťo­vých kabelů.
Do zásuvek v oblasti zadní strany přístroje nezapojujte
přístroj, ani jiné přístroje.

VÝSTRAHA

Nepoškoďte potrubí chladicího okruhu.

VÝSTRAHA

Na přístroj nepokládejte přístroje produkující teplo, např.
mikrovlnou troubu, opékač topinek apod.!

VÝSTRAHA

Větrací otvory musí být vždy volné. Je třeba stále dbát na
správný přívod vzduchu a odvětrání!

POZOR
Nerezové dveře jsou opatřeny vysoce kvalitní povrchovou

úpravou a nesmí se čistit přiloženým přípravkem.

Povrchová úprava se jinak zničí.

Dveře s povrchovou úpravou otírejte jenom měkkou,

u

čistou utěrkou.
Prostředek na ošetřování nerezových ploch nanášejte ve

u

směru broušení jenom na boční stěny z nerezu. Tím se
usnadní pozdější čištění.
Lakované boční stěny a lakovaný povrch dveří otírejte

u

jenom měkkou, čistou utěrkou.

Z ozdobných lišt stáhněte ochranné fólie.

u

Odstraňte všechny přepravní pojistky.

u

Aby se docílilo deklarované spotřeby energie, je třeba použít
vymezovače odstupu, které jsou přiloženy k některým
přístrojům. Tím se zvětší hloubka přístroje o cca 35 mm. Přístroj
je bez použití vymezovačů odstupu zcela funkční, má však
nepatrně vyšší spotřebu energie.*

U spotřebiče s přiloženými

u

vymezovači odstupu od stěny
namontujte tyto vymezovače na
zadní stranu spotřebiče vlevo a
vpravo nahoře.*

Obal zlikvidujte (viz 4.5) .

u

Přístroj vyrovnejte pomocí

u

přiloženého klíče na seřizova­cích nožkách (A) a pomocí
vodováhy tak, aby stál pevně
a rovně.
Pak dvířka podepřete: Seřizo-

u

vací nožku vyšroubujte na
stojanu ložiska (B), až přiléhá
na podlaze, pak šroubujte
dále o 90°.

*

Při poškození přístroje ihned - ještě před připojením - infor-

q

mujte dodavatele.
Podlaha v místě instalace musí být vodorovná a rovná.

q

Přístroj neinstalujte v místě s přímými slunečními paprsky,

q

vedle sporáků, topení či podobných tepelných zdrojů.
Spotřebič přistavte zadní stranou a při použití dodaných

q

vymezovačů odstupu od stěny (viz dole) vždy těmito vyme­zovači přímo ke stěně.
Přístroj se smí posouvat pouze v prázdném stavu.

q

Přístroj neinstalujte bez pomoci.

q

Prostor pro instalaci přístroje musí mít podle normy EN 378

q

objem 1 m3 na každých 8 g chladiva R 600a. Je-li prostor
pro instalaci příliš malý, pak se v případě úniku chladiva z
okruhu může vytvořit hořlavá směs plynu se vzduchem.
Údaje o množství chladiva jsou uvedeny na identifikačním
štítku ve vnitřním prostoru.

Ze zadní strany přístroje sejměte připojovací kabel. Přitom

u

odstraňte držák kabelu, protože jinak vzniká hluk z vibrací!

Poznámka

Čištění spotřebiče (viz 6.2) .

u

Když se přístroj instaluje ve velmi vlhkém prostředí, může se na
vnější straně přístroje tvořit kondenzát.

Je třeba dbát na správný přívod vzduchu a větrání v místě

u

instalace!

4.3 Změna strany otvírání dveří

V případě potřeby lze změnit stranu otevírání:
Zajistěte, aby byly připraveny tyto nástroje:

Torx® 25

q

Torx® 15

q

Šroubovák

q

případně akumulátorový šroubovák

q

případně druhá osoba pro montážní práce

q

4.3.1 Demontáž horních dvířek

Poznámka

Před odejmutím dvířek vyberte z dveřních přihrádek potra-

u

viny, aby pak potraviny nevypadávaly ven.

* podle modelu a vybavení 5

Uvedení do provozu

Fig. 4

Horní dvířka zavřete.

u

Kryt

u
u

Kryt

Fig. 4 (1)
Fig. 4 (2)

stáhněte dopředu a nahoru.
zvedněte.

Krytku

u

Fig. 5 (12)

madla.

otočenou o 180° zasuňte na nové straně

4.3.4 Přemontování spodního dílu ložiska

Nebezpečí zranění, když se dveře převrátí!

u
u

u

u

UPOZORNĚNÍ

Dveře držte pevně.
Dveře opatrně odstavte.

Horní stojan ložiska

Fig. 4 (4)

Horní dvířka vytáhněte nahoru a odložte stranou.

a stáhněte nahoru.

Fig. 4 (3)

odšroubujte (2 krát Torx® 25)

4.3.2 Demontáž spodních dveří

Spodní dveře zavřete.

u

Prostřední ložiskový čep

u

ložiska a spodních dveří.
Plastovou čepičku

u

UPOZORNĚNÍ

Nebezpečí zranění, když se dveře převrátí!

Dveře držte pevně.

u

Dveře opatrně odstavte.

u

Otevřete spodní dveře.

u

Stojan ložiska uprostřed

u

Torx® 25).
Dveře vytáhněte nahoru a odložte stranou.

u

Fig. 5 (11)

Fig. 5 (10)

Fig. 5 (13)

vytáhněte ze stojanu

stáhněte.

odšroubujte (2 krát

4.3.3 Přemontování prostředního dílu ložiska

Ložiskový čep

u

zovací nožky
Zátku

u
u
u

u

u

u
u

Fig. 6 (21)

Stojan ložiska
Ložiskový díl
jej do protilehlého upínacího otvoru stojanu ložiska, pak ho
znovu pevně přišroubujte.
Krytku na straně madla
přemístěte na druhou stranu.
Stojan ložiska
přišroubujte příp. pomocí akumulátorového šroubováku
(momentem 4 Nm).
Zátku

Fig. 6 (21)

Ložiskový čep
nožky zase nasaďte. Přitom dávejte pozor, aby zajišťovací
vačka směřovala dozadu.

Fig. 6 (22)

Fig. 6 (24)

odstraňte.

Fig. 6 (25)

Fig. 6 (28)

včetně podložky

vytáhněte nahoru.

odšroubujte

odšroubujte

Fig. 6 (27)

Fig. 6 (25)

zase vložte do druhé díry.

Fig. 6 (22)

na nové straně závěsu zase

včetně podložky a seřizovací

Fig. 6 (23)

Fig. 6 (26)

Fig. 6 (29)

opatrně vytáhněte a

.

a přemístěte

4.3.5 Přemontování madel

Vždy na horní a dolní dveře:

Pružinovou svorku

u

Fig. 7 (31)

knout zarážku pro uchy­cení, přesto stáhněte
pružinovou svorku.
Pružinovou svorku na

u

nové straně závěsu
znova nasuňte dokud
nezaskočí.

přesadit: Stis-

Fig. 6

a seři-

Fig. 7

Fig. 5

Krytku

u
u

Fig. 5 (12)

Prostřední stojan ložiska
přišroubujte otočený o 180° na novou stranu závěsu (s
4 Nm).

opatrně stáhněte.

Fig. 5 (13)

s podložkou

Fig. 5 (14)

Fig. 8

6 * podle modelu a vybavení

Zátky

u

u

Fig. 8 (30)

stěte je.
Madlo dveří

Fig. 8 (34)

Při montáži krycích destiček na protější straně dávejte pozor

u

na správné zaklesnutí.*

vyjměte z pouzdra ložisek dvířek a přemí-

Fig. 8 (32)

odmontujte a přemontujte na protější stranu.

, zátky

Fig. 8 (33)

a krycí destičky*

4.3.6 Montáž spodních dveří

Spodní dveře nasaďte shora na spodní ložiskový čep

u

Fig. 6 (22)

Dveře zavřete.

u

Plastovou krytku

u

stojan ložiska
Prostřední ložiskový čep

u

pouzdro ložiska
straně závěsu.

.

Fig. 5 (13)

Fig. 5 (10)

.

Fig. 5 (11)

Fig. 5 (13)

nasaďte zase na prostřední

vložte přes prostřední

do spodních dveří na nové

4.3.7 Montáž horních dvířek

Horní dvířka usaďte na prostředním ložiskovém čepu

u

Fig. 5 (11)

Horní stojan ložiska

u

do dvířek.
Horní stojan ložiska přišroubujte (s 4 Nm)(2krát Torx® 25)

u

Fig. 4 (4)

nebo použijte akumulátorový šroubovák.
Kryt

u

nasaďte a zaklesněte.

.

Fig. 4 (3)

. Díry pro šrouby případně předem propíchněte

Fig. 4 (1)

a kryt

Fig. 4 (2)

vložte na nové straně závěsu

vždy na opačné straně zvenku

Uvedení do provozu

4.4 Zasunutí do kuchyňské linky

4.3.8 Vyrovnání dveří

Dveře případně pomocí obou podélných děr ve spodním

u

stojanu ložiska

Fig. 5 (13)

prostřední šroub na stojanu ložiska dole

VÝSTRAHA

Nebezpečí zranění vypadávajícími dvířky!
Pokud nejsou díly ložiska pevně přišroubovány, mohou dvířka
vypadnout. To může vést k vážným zraněním. Dvířka se navíc
řádně nedovírají, takže chlazení pak není dostatečné.

Stojany ložiska přišroubujte s 4 Nm.

u

Zkontrolujte všechny šrouby a příp. je dotáhněte.

u

Fig. 6 (25)

vyrovnejte tak, aby lícovaly. Vyšroubujte

a v prostředním stojanu ložiska

Fig. 6 (25)

.

Fig. 9

(1) Nástavbová skříň (3) Kuchyňská skříň
(2) Spotřebič (4) Stěna

x

U přístrojů s přiloženými vymezovači odstupu od stěny se

rozměr zvětší o 35 mm (viz 4.2) .*
Zařízení lze zabudovat do vybavení kuchyně. K vyrovnání

přístroje
nasadit odpovídající nástavec

Při montáži do kuchyňských skříní (hloubka max. 580 mm) lze
přístroj instalovat hned vedle kuchyňské skříně
Přístroj přesahuje přední stěnu kuchyňské skříně na stranách o
34 mmx a uprostřed o 50 mmx.

Důležité pro větrání:

-

-

-

Když se přístroj instaluje závěsy vedle stěny
vzdálenost přístroje od stěny alespoň 40 mm. To odpovídá
přesahu madla při otevřených dveřích.

Fig. 9 (2)

na výšku kuchyňské linky lze na přístroj

Fig. 9 (1)

.

Fig. 9 (3)

Na zadní straně skříňky nástavce musí být větrací šachta
hluboká alespoň 50 mm přes celou šířku skříňky.
Větrací profil pod stropem místnosti musí být minimálně
300 cm2.
Čím větší je větrací profil, tím úsporněji zařízení funguje.

Fig. 9 (4)

, musí být

.

4.5 Likvidace obalu

VÝSTRAHA

Nebezpečí udušení balicím materiálem a fólií!

Nenechte děti, aby si hrály s balicím materiálem.

u

Obal je vyroben z recyklovatelného materiálu:

Vlnitá lepenka/lepenka

-

Díly z napěněného polystyrénu

-

Fólie a sáčky z polyetylénu

-

Stahovací pásky z polypropylénu

-

přibitý dřevěný rám s podložkou z polyetylenu*

-

* podle modelu a vybavení 7

Obsluha

Balicí materiál dopravte na oficiální sběrné místo.

u

4.6 Připojení spotřebiče

POZOR

Nebezpečí poškození pro elektroniku!

Nepoužívejte společné měniče proudu (mění stejnosměrný

u

proud na střídavý proud) ani úsporné zástrčky.

Nebezpečí požáru a přehřátí!

u

Druh proudu (střídavý proud) a napětí v místě instalace musí
souhlasit s údaji na typovém štítku (viz Celkový pohled na
přístroj).

Zásuvka musí mít řádné uzemnění a elektrické jištění. Vypínací
proud pojistky musí být v rozmezí 10 A a 16 A.

Zásuvka musí být snadno přístupná, aby se spotřebič dal v
nouzové situaci rychle odpojit od proudu. Musí být mimo zadní
stranu spotřebiče.

u
u

VÝSTRAHA

Nepoužívejte prodlužovací kabely ani rozdvojky.

Zkontrolujte elektrické připojení.
Zasuňte síťovou zástrčku.

4.7 Zapnutí přístroje

druh, teplota a množství zmrazených potravin

-

Doporučené nastavení teplot: 5 °C
Teplotu lze změnit plynule. Když se při nastavování dosáhne

1 °C, začne se znovu od 9 °C.

Vyvolání změny teploty: Jednou stiskněte seřizovací tlačítko

u

Fig. 3 (2)

Na ukazateli teploty bliká LED aktuální teploty.

w

Seřizovací tlačítko

u

požadované teploty.

Poznámka

Při delším stisknutí seřizovacího tlačítka se v rámci malého

u

rozsahu teplot (např. mezi 5 °C a 7 °C ) nastaví trochu nižší
hodnota. V ukazateli teploty pak svítí LED nejbližšího nižšího
teplotního rozsahu.

.

Fig. 3 (2)

stiskněte tolikrát, až svítí LED

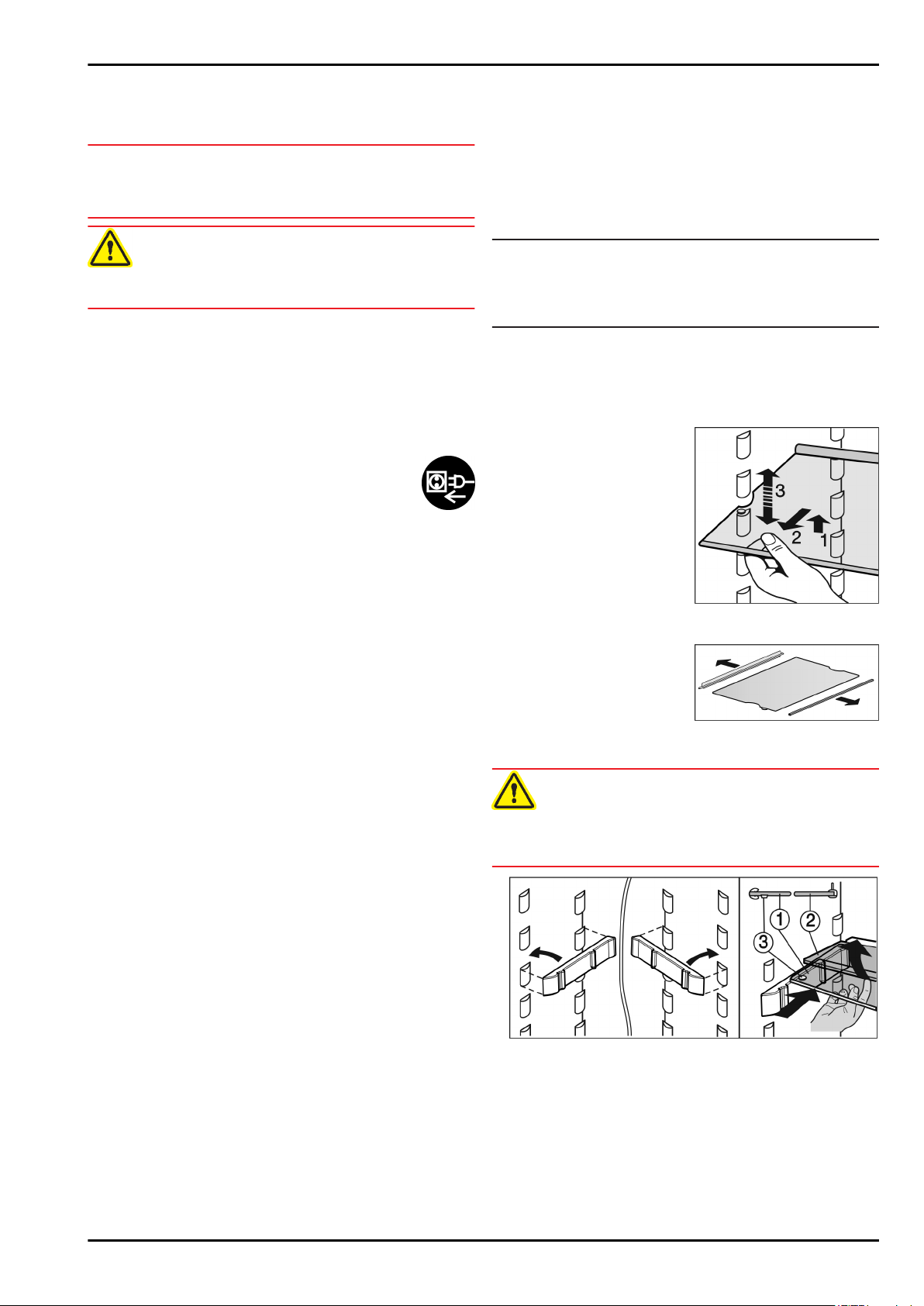

5.1.3 Police

Přemístění polic

Desky polic jsou proti neúmyslnému vysunutí zajištěny zaráž­kami.

Polici nadzvedněte a vytáh-

u

něte dopředu.
Polici zasouvejte zvýšeným

u

okrajem směrem dozadu a
nahoru.
Potraviny tak nepřimrznou

w

na zadní stěnu.

Stiskněte tlačítko On/Off

u

Přístroj je zapnutý. Ukazatel teploty chladničky ukazuje

w

nastavenou teplotu.
Když na displeji svítí všechny LED ukazatele teploty, je

w

zapnutý předváděcí režim. Obraťte se na servisní středisko.

Fig. 3 (1)

.

5 Obsluha

5.1 Chladnička

Vlivem přirozené cirkulace vzduchu vznikají v chladničce
oblasti s rozdílnými teplotami. Nejchladněji je bezprostředně
nad zásuvkami na zeleninu a při zadní stěně. V horní části
vpředu a ve dveřích je nejtepleji.

5.1.1 Chlazení potravin

Potraviny, které se snadno kazí, jako hotová jídla, ryby a

u

uzeniny skladujte v nejchladnější oblasti. V horní části a ve
dveřích uložte máslo a konzervy. (viz Celkový pohled na
přístroj)
K balení potravin použijte plastové, kovové, hliníkové a skle-

u

něné nádoby k opakovanému použití a fólie pro skladování
potravin.
Potraviny, které snadno přijímají nebo uvolňují zápach nebo

u

chuť, a tekutiny uchovávejte vždy v uzavřených nádobách
nebo přikryté.
Potraviny, z nichž se silně uvolňuje etylén, a potraviny citlivé

u

na etylén jako ovoce, zelenina a saláty, vždy oddělte nebo
zabalte, aby se nezkracovala jejich trvanlivost. Např. rajčata
neukládejte společně s kiwi nebo se zelím.
Potraviny neskladujte příliš těsně u sebe, aby vzduch mohl

u

cirkulovat.
Lahve zajistěte proti převrácení: Posuňte držák lahví.

u

Demontáž polic

Police lze pro čištění roze-

u

brat.

5.1.4 Použití dělených polic

UPOZORNĚNÍ

Nebezpečí pořezání!
Police se může rozbít. Střepy se pak můžete pořezat.

Vytahujte pouze prázdné police.

u

Fig. 10

Skleněná police (2) musí ležet dorazovým krajem dozadu!

u

Skleněná deska (1) se zarážkami proti vytažení musí ležet

u

vpředu, takže zarážky (3) směřují dolů.

5.1.2 Nastavení teploty

Teplota závisí na těchto faktorech:

četnost otvírání dveří

-

okolní teplota v místě instalace

-

8 * podle modelu a vybavení

Obsluha

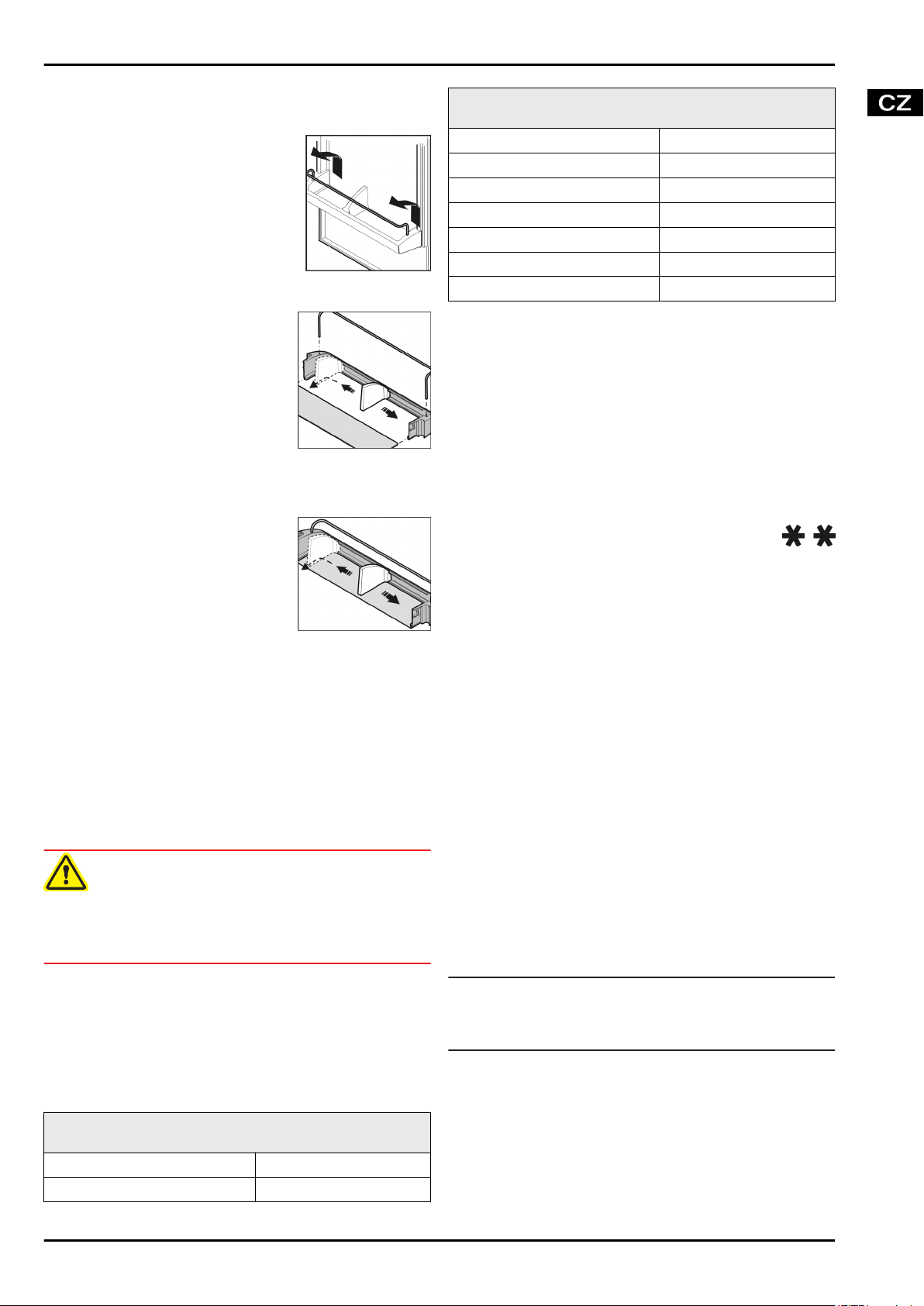

5.1.5 Dveřní přihrádka

Přemístění přihrádek ve dveřích

Demontáž přihrádky ve dveřích

Přihrádky ve dveřích lze pro čištění rozebrat.

u

5.1.6 Vyjmutí držáku lahví

Držák lahví vytáhněte podle vyobra-

u

zení.

5.2 Mraznička

V mrazničce můžete uchovávat mražené a hluboko mražené
potraviny, připravovat kostky ledu a mrazit potraviny.

5.2.1 Mražení potravin

Během 24 hodin lze zmrazit maximálně tolik kg čerstvých
potravin, kolik je uvedeno na typovém štítku jako (viz Celkový
pohled na přístroj) údaj„Mrazicí výkon ... kg/24h“.

Zásuvky lze zatížit vždy max. 25 kg mražených výrobků, desky
vždy max. 35 kg.

UPOZORNĚNÍ

Nebezpečí zranění skleněnými střepy!
Láhve a plechovky s nápoji mohou při mražení prasknout. To
platí zvláště pro nápoje sycené oxidem uhličitým.

Láhve a plechovky s nápoji nemrazte!

u

Aby potraviny rychle promrzly i uvnitř, nepřekračujte následující
množství v jednom balení:

- ovoce, zelenina do 1 kg

- maso do 2,5 kg
Potraviny zabalte do sáčků na mrazení, plastových, kovo-

u

vých nebo hliníkových nádob k opakovanému použití.

5.2.2 Doba skladování

Orientační hodnoty délky uskladnění různých druhů

potravin v mrazničce:

Zmrzlina 2 až 6 měsíců
Salám, šunka 2 až 6 měsíců

Orientační hodnoty délky uskladnění různých druhů

potravin v mrazničce:

Chléb, pečivo 2 až 6 měsíců
Zvěřina, vepřové maso 6 až 10 měsíců
Ryby, tučné 2 až 6 měsíců
Ryby, libové 6 až 12 měsíců
Sýry 2 až 6 měsíců
Drůbež, hovězí maso 6 až 12 měsíců
Zelenina, ovoce 6 až 12 měsíců

Uvedené doby skladování jsou orientační hodnoty.

5.2.3 Rozmrazování potravin

- v chladničce

- při pokojové teplotě

- v mikrovlnné troubě

- v troubě/horkovzdušné troubě
Vyjměte jenom tolik potravin, kolik spotřebujete. Rozmra-

u

žené potraviny zpracujte co nejrychleji.
Rozmražené potraviny opět zmrazujte pouze výjimečně.

u

5.2.4 SuperFrost

Pomocí této funkce lze čerstvé potraviny rychle
promrazit až do středu. Přístroj pracuje s maximálním
chladicím výkonem, přitom mohou být hluky chladi­cího agregátu přechodně trochu hlasitější.

Kromě toho již uskladněné mražené potraviny dostanou další
„rezervu chladu“. Tím potraviny zůstanou déle zmrzlé, když
přístroj odmrazujete.

Během 24 hodin lze zmrazit maximálně takové množství
čerstvých potravin, jaké je uvedeno na typovém štítku jako údaj
„Mrazicí výkon ... kg/24h“. Toto maximální zmrazitelné množ­ství se liší u jednotlivých modelů a klimatických tříd.

Podle toho, kolik čerstvých potravin se má zmrazit, musíte včas
zapnout SuperFrost: při malém množství mražených potravin
cca 6h, při maximálním množství mražených potravin 24h před
jejich uskladněním.

Potraviny zabalte a pokud možno je rozložte vedle sebe.
Mražené potraviny se nesmí dostat do kontaktu s již zmraže­nými výrobky, aby nedošlo tak k jejich částečnému rozmrazení.

SuperFrost nemusíte zapínat v těchto případech:

vkládáte již zmražené výrobky

-

při mražení do cca 2 kg čerstvých potravin denně

-

Mrazení se SuperFrost

Krátce stiskněte tlačítko SuperFrost

u

Tlačítko SuperFrost svítí.

w

Mrazicí teplota klesá, zařízení pracuje na maximální chladicí

w

výkon.

Poznámka

Při stisknutí tlačítka SuperFrost může z důvodu zabudované

u

prodlevy zapnutí dojít k zapnutí kompresoru až po 8 minu­tách. Toto zpoždění zvyšuje životnost kompresoru.

Při malém množství mražených potravin:
Počkejte asi 6 hodin.

u

Zabalené potraviny vložte do spodních zásuvek.

u

Při maximálním množství mražených potravin (viz typový
štítek):
počkejte asi 24 hodin.

u

Vytáhněte nejnižší zásuvku a potraviny položte přímo do

u

přístroje tak, aby měly kontakt se spodní deskou nebo
bočními stěnami.
SuperFrost se automaticky vypne asi po 65 hodinách.

w

Fig. 3 (5)

.

* podle modelu a vybavení 9

Údržba

Tlačítko SuperFrost zhasne, když je mrazení dokončené.

w

Na ukazateli teploty svítí rozsah teplot, který je nastavený

w

pro normální provoz.
Potraviny vložte do zásuvky a zase ji zavřete.

u

Přístroj pracuje dále v normálním úsporném režimu.

w

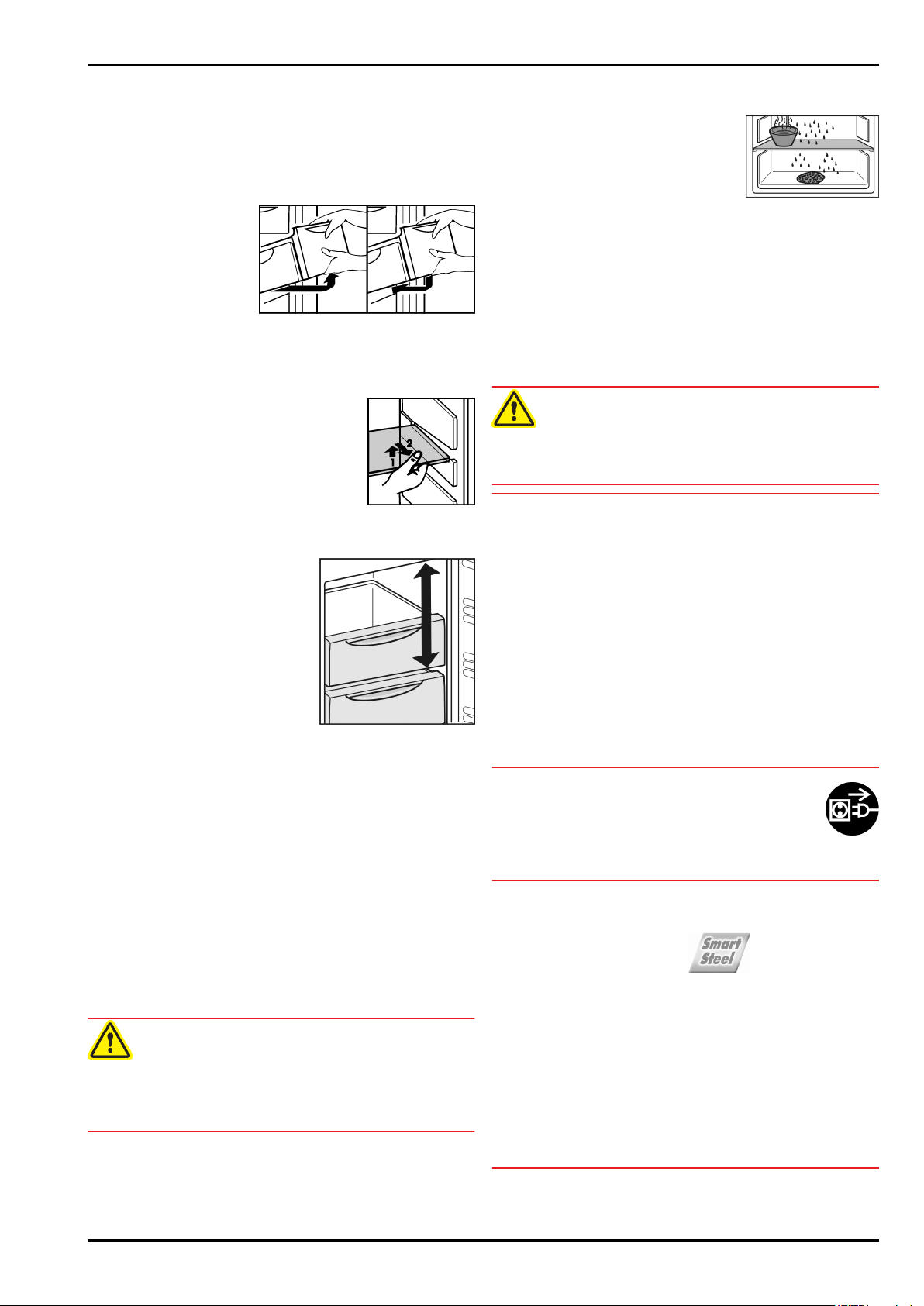

5.2.5 Zásuvky

Pro uchovávání mražených výrobků přímo na policích:

u

zásuvku vytáhněte dopředu a vyjměte.

5.2.6 Police

Vytahování polic: vpředu nadzvedněte a

u

vytáhněte.
Nasazování polic zpět: jednoduše

u

zasuňte až na doraz.

5.2.7 VarioSpace

Kromě zásuvek můžete vyjmout i
police. Tak získáte místo pro velké
mražené předměty. Drůbež, maso,
velké kusy zvěřiny a vysoké kusy
pečiva lze mrazit nerozdělené a
dále upravovat vcelku.

Zásuvky lze zatížit vždy max.

u

25 kg mražených výrobků, desky
vždy max. 35 kg.

6 Údržba

6.1 ruční odmrazování

Zmrazené výrobky eventuelně v zásuvkách zabalte do novi-

u

nového papíru nebo přikrývky a uložte na chladném místě.
Na prostřední desku postavte hrnec

u

s horkou, nikoli vařící vodou.

-nebo-

Do poloviny naplňte vlažnou vodou

u

obě spodní zásuvky a zasuňte je do
přístroje.

Odmrazování se zrychlí.

w

Odtátá voda se bude zachytávat v zásuvkách.

w

Dveře přístroje nechte během rozmrazování otevřené.

u

Vyjměte uvolněné kusy ledu.

u

Odtátou vodu vysajte eventuelně několikrát houbou nebo

u

hadrem.
Vyčištěte přístroj (viz 6.2) .

u

Vyčistěte přístroj (viz 6.2) a vytřete ho dosucha.

u

6.2 Čištění přístroje

Nebezpečí zranění a poškození horkou párou!
Horká pára může poškodit povrchy a vést ke zraněním.

u

POZOR

Špatné čištění přístroji škodí!

u
u

u

u
u

u
u

u

u

u
u

UPOZORNĚNÍ

Nepoužívejte parní čisticí přístroje!

Používejte nekoncentrovaný čisticí prostředek.
Nepoužívejte škrábající nebo abrazivní houbičky nebo
drátěnky.
Nepoužívejte ostré abrazivní čisticí prostředky obsahující
písek, chloridy, chemikálie nebo kyseliny.
Nepoužívejte chemická rozpouštědla.
Nepoškoďte a neodstraňujte typový štítek na vnitřní straně
přístroje. Je důležitý pro zákaznický servis.
Kabel ani jiné díly se nesmí utrhnout, přelomit ani poškodit.
Vodu při mytí nenechte proniknout do drážky pro odvod
kondenzátu, větracích mřížek a elektrických dílů.
Používejte měkké čisticí utěrky a univerzální čisticí
prostředek s neutrální hodnotou pH.
Ve vnitřním prostoru zařízení používejte pouze čisticí a
ošetřovací prostředky, které neškodí potravinám.

Přístroj vyprázdněte.
Vytáhněte zástrčku ze sítě.

Chladnička se odmrazuje automaticky. Zkondenzovaná voda

se odpařuje působením tepla z kompresoru. Kapky vody na
zadní stěně jsou podmíněny funkcí a zcela normální.

Výpustní otvor pravidelně čistěte, aby mohla voda odtékat

u

(viz 6.2) .

V mrazničce se po delším provozu vytváří vrstva jinovatky
popř. ledu.

Vrstva jinovatky popř. ledu se vytváří rychleji, když se přístroj
často otvírá nebo pokud jsou vkládané potraviny teplé. Při
silnější vrstvě ledu se však zvyšuje spotřeba energie. Proto je
třeba přístroj pravidelně odmrazovat.

UPOZORNĚNÍ

Nebezpečí poranění nebo poškození horkou parou!

K odmrazování nepoužívejte elektrická topidla, parní čisticí

u

přístroje, otevřený plamen nebo rozmrazovací spreje.
Led neodstraňujte pomocí ostrých předmětů.

u

Jeden den před odmrazováním zapněte SuperFrost .

u

Zmražené výrobky si zachovávají „rezervu chladu“.

w

Vypněte přístroj.

u

Indikátor teploty zhasne.

w

Vytáhněte zástrčku nebo vypněte pojistku.

u

Vnější a vnitřní plochy z plastu čistěte ručně vlažnou

u

vodou s trochou mycího prostředku.

POZOR
Nerezové dveře jsou opatřeny vysoce kvalitní povrchovou

úpravou a nesmí se čistit přiloženým přípravkem.

Povrchová úprava se jinak zničí.

Dveře s povrchovou úpravou otírejte jenom měkkou,

u

čistou utěrkou. Při silném znečištění použijte trochu vody
nebo neutrální čisticí prostředek. Případně lze použít také
utěrku z mikrovláken.
Boční stěny z nerezu v případě znečištění očistěte

u

běžným přípravkem na čištění nerezových ploch. Pak ve
směru broušení naneste rovnoměrně přiložený přípravek na
ošetřování nerezových ploch.
Lakované boční stěny a lakovaný povrch dveří otírejte

u

jenom měkkou, čistou utěrkou. Při silném znečištění použijte
trochu vody nebo neutrální čisticí prostředek. Případně lze
použít také utěrku z mikrovláken.

10 * podle modelu a vybavení

Poruchy

Čištění odtokového otvoru: Usaze-

u

niny odstraňte tenkým předmětem,
např. vatovou tyčinkou.

Součásti vybavení čistěte ručně vlažnou vodou s trochou

u

mycího prostředku.

Po vyčištění:

Přístroj a součásti vybavení vytřete do sucha.

u

Spotřebič opět připojte a zapněte.

u

SuperFrost zapněte (viz 5.2.4) .

u

Když je teplota dostatečně nízká:
Potraviny zase vložte dovnitř.

u

6.3 Zákaznický servis

Nejprve zkontrolujte, zda nemůžete závadu odstranit sami (viz
Poruchy). Pokud tomu tak není, obraťte se na zákaznický
servis. Adresu získáte v přiloženém seznamu zákaznických
servisů.

Nebezpečí zranění neodbornou opravou!

u

u

VÝSTRAHA

Opravy a zásahy do přístroje a přívodního vedení elektrické
energie, které nejsou výslovně uvedeny v (viz Údržba), smí
provádět pouze zákaznický servis.

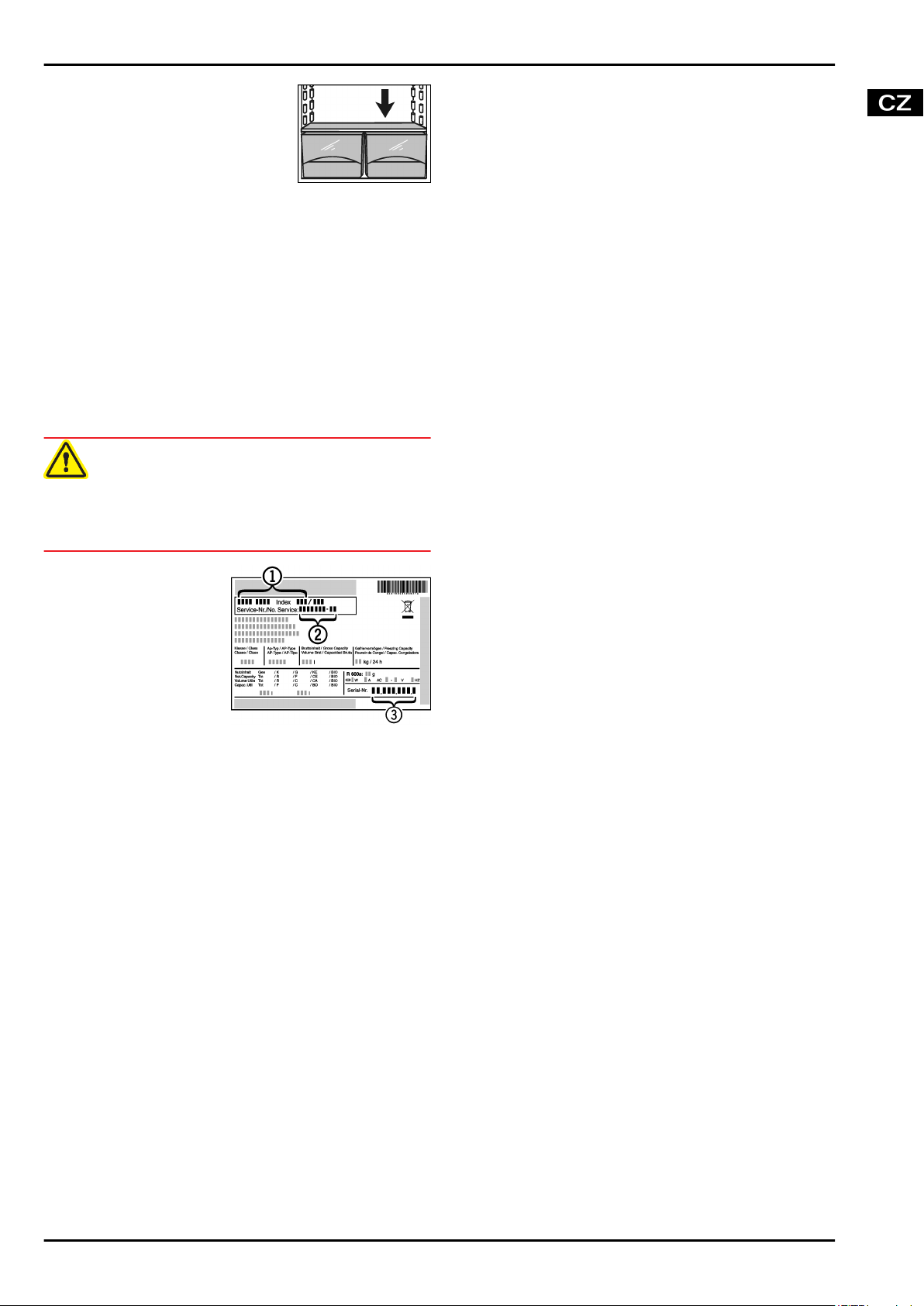

Označení přístroje

Fig. 11 (1)

číslo
sériové číslo

Fig. 11 (3)

na typovém štítku.
Identifikační typový
štítek je umístěn na
levé vnitřní stěně
přístroje.

, servisní

Fig. 11 (2)

naleznete

a

Fig. 11

Informujte zákaznický servis a sdělte poruchu, označení

u

přístroje

Fig. 11 (3)

To umožní rychlý a účelný servisní zákrok.

w

Spotřebič nechte zavřený, dokud zákaznický servis nepři-

u

jede.
Potraviny zůstanou déle chladné.

w

Vytáhněte elektrickou zástrčku (při tom netahejte za přívodní

u

kabel) nebo vypněte pojistku.

Fig. 11 (1)

.

, servisní číslo

Fig. 11 (2)

a sériové číslo

7 Poruchy

Zařízení je vyrobeno a konstruováno tak, aby bylo zaručeno
bezpečné fungování a dlouhá životnost. Pokud se během
provozu přesto vyskytne porucha, zkontrolujte, zda nebyla
způsobena chybnou obsluhou. V tom případě Vám totiž
musíme naúčtovat vzniklé náklady i během záruční doby.
Následující poruchy můžete odstranit sami:

Spotřebič nefunguje.

Spotřebič není zapnutý.

→

Spotřebič zapněte.

u

Zástrčka není správně zasunuta do zásuvky.

→

Zástrčku zkontrolujte.

u

Pojistka napájecí zásuvky není v pořádku.

→

Pojistku zkontrolujte.

u

Kompresor běží dlouho.

Kompresor přepíná při nižší potřebě chladu na nižší otáčky.

→

I když se tím doba chodu kompresoru prodlouží, dochází
k úspoře energie.
To je u úsporných modelů normální.

u

SuperFrost je zapnutý.

→

Aby se potraviny rychle zchladily, běží kompresor déle. To

u

je normální.

LED vzadu dole na přístroji (za kompresorem) bliká pravi­delně každých 15 sekund*.

Invertor je vybaven LED pro diagnostiku chyb.

→

Toto blikání je normální.

u

Zařízení vydává příliš velký hluk.

Kompresory s regulací počtu otáček* mohou z důvodu

→

různé úrovně otáček způsobovat rozdílný hluk.
Tento zvuk je normální.

u

Bublání a šplouchání

Tento zvuk vydává chladivo, které protéká chladicím

→

okruhem.
Tento zvuk je normální.

u

Tiché cvaknutí

Tento zvuk je slyšet při každém automatickém zapnutí nebo

→

vypnutí chladicího agregátu (motoru).
Tento zvuk je normální.

u

Bručivý zvuk. Je chvíli o něco hlasitější, když se chladicí
agregát (motor) zapne.

Při zapnutém SuperFrost, po vložení čerstvých potravin a

→

po otevření dvířek na delší dobu se automaticky zvyšuje
chladicí výkon.
Tento zvuk je normální.

u

Teplota prostředí je příliš vysoká.

→

Řešení: (viz 1.2)

u

Hluk z vibrací

Přístroj nestojí pevně na podlaze. Tím se vedle stojící před-

→

měty a nábytek uvádí do vibrací běžícím chladicím agre­gátem.

Přístroj vyrovnejte seřizovacími nožkami.

u

Odsuňte od sebe láhve a nádoby.

u

Na ukazateli teploty svítí všechny LED.

Předváděcí režim je zapnutý.

→

Obraťte se na zákaznický servis. (viz Údržba).

u

Přístroj je na vnějších plochách teplý*.

Teplo z chladicího okruhu se využívá k zamezení konden-

→

zace vody.
To je normální.

u

Teplota není dostatečně nízká.

Dveře přístroje nejsou správně zavřené.

→

Dveře přístroje zavřete.

u

Přívod vzduchu a ventilace není dostačující.

→

Uvolněte větrací mřížku.

u

Teplota prostředí je příliš vysoká.

→

Řešení: (viz 1.2) .

u

Spotřebič byl příliš často nebo příliš dlouho otevřený.

→

Počkejte, zda se potřebná teplota neobnoví samovolně.

u

Pokud ne, obraťte se na zákaznický servis. (viz Údržba).
Bylo vloženo příliš velké množství čerstvých potravin bez

→

funkce SuperFrost .
Řešení: (viz 5.2.4)

u

Spotřebič stojí příliš blízko u zdroje tepla (kamna, topení

→

atd.).
Změňte umístění spotřebiče nebo zdroje tepla.

u

Vnitřní osvětlení nesvítí.

Spotřebič není zapnutý.

→

Spotřebič zapněte.

u

Dvířka byla otevřena déle než 15 minut.

→

* podle modelu a vybavení 11

Uvedení mimo provoz

Vnitřní osvětlení se při otevřených dvířkách automaticky

u

vypne asi po 15 minutách.
LED osvětlení je vadné nebo je poškozený kryt:

→

Nebezpečí úrazu elektrickým proudem!
Pod krytem jsou díly vedoucí elektrický proud.

u

Nebezpečí zranění LED žárovkou!
Světelná intenzita LED osvětlení odpovídá třídě laserů 1/1M.
Je-li vadný kryt:

u

Při okolní teplotě nižší než 18 °C bude chladnička po
pravé vnitřní straně mírně teplá.

→

u

VÝSTRAHA

Vnitřní osvětlení pomocí LED diod nechte vyměnit nebo
opravit pouze zákaznickým servisem nebo speciálně vyško­leným personálem.

VÝSTRAHA

Nedívejte se optickými čočkami z bezprostřední blízkosti
přímo do osvětlení. Můžete při tom utrpět zranění očí.

To je nutné z principu funkce.
To je normální.

8 Uvedení mimo provoz

8.1 Vypnutí přístroje

Stiskněte tlačítko On/Off

u

Tlačítko uvolněte.
Když přístroj nelze vypnout, je aktivní dětská pojistka .

w

Fig. 3 (1)

, až displej ztmavne.

8.2 Uvedení mimo provoz

Přístroj vyprázdněte.

u

Vytáhněte zástrčku ze sítě.

u

Přístroj vyčistěte (viz 6.2) .

u

Dveře nechte otevřené, aby nevznikal nepříjemný zápach.

u

9 Likvidace přístroje

Přístroj obsahuje pouze kvalitní materiály a je zapo­třebí jej likvidovat mimo netříděný domovní odpad.
Likvidaci vysloužilých spotřebičů je třeba provádět
odborně i věcně správně podle místně platných
předpisů a zákonů.

Při dopravě vysloužilého přístroje nepoškoďte chladicí okruh,
aby obsažené chladivo (údaje na typovém štítku) a olej
nemohly nekontrolovaně uniknout.

Přístroj musí být v nepoužitelném stavu.

u

Vytáhněte zástrčku ze sítě.

u

Připojovací kabel přestřihněte.

u

12 * podle modelu a vybavení
