Руководство по эксплуатации

Холодильник-морозильник

061212

CUP(sl) 2221/2721/3021 ... 1

7082815 - 00

Основные отличительные особенности устройства

Содержание

1 Основные отличительные особенности

устройства............................................................. 2

1.1 Обзор устройства и оборудования....................... 2

1.2 Область применения устройства.......................... 2

1.3 Декларация соответствия..................................... 3

1.4 Габариты для установки........................................ 3

1.6 Экономия электроэнергии.................................... 3

2 Общие указания по технике безопасности.... 4

3 Органы управления и индикации..................... 5

3.1 Элементы управления и контроля........................ 5

4 Ввод в работу....................................................... 5

4.1 Транспортировка устройства................................ 5

4.2 Установка устройства............................................ 5

4.3 Перевешивание дверцы........................................ 6

4.4 Установка в кухонную стенку................................ 7

4.5 Упаковку утилизируйте надлежащим образом... 7

4.6 Подключение устройства...................................... 7

4.7 Включение устройства........................................... 7

5 Обслуживание...................................................... 7

5.1 Холодильное отделение........................................ 7

5.2 Морозильное отделение........................................ 9

6 Уход........................................................................ 10

6.1 ручное размораживание........................................ 10

6.2 Чистка устройства.................................................. 10

6.3 Замена внутреннего освещения........................... 11

6.4 Сервисная служба................................................. 11

7 Неисправности..................................................... 11

8 Вывод из работы................................................. 12

8.1 Выключите устройство.......................................... 12

8.2 Отключение............................................................ 12

9 Утилизация устройства...................................... 12

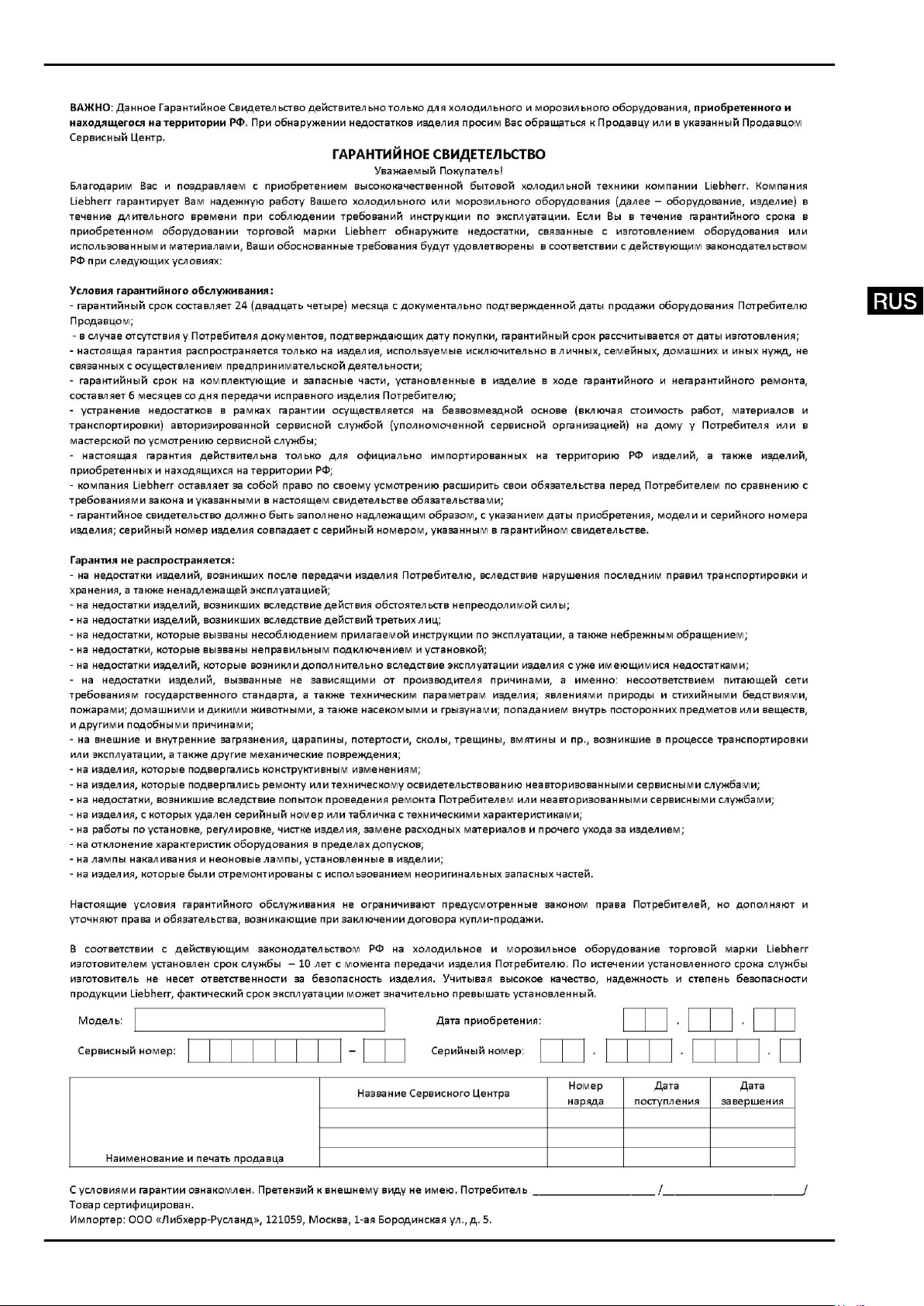

10 Информация об изготовителе / Гарантийное

свидетельство...................................................... 12

Изготовитель постоянно работает над дальнейшим разви­тием всех типов и моделей. Поэтому мы рассчитываем на
понимание в том, что мы оставляем за собой право изме­нять форму, оборудование и технику.

Чтобы познакомиться со всеми полезными возможно­стями данного нового устройства, пожалуйста, прочитайте
внимательно указания в этом руководстве.

Данное руководство действительно для множества
моделей, поэтому для конкретной модели возможны неко­торые отклонения. Разделы, относящиеся только к опре­деленным устройствам, помечены знаком "звездочка" (*).

Указания о выполнении действия помечены знаком

, результаты действия – знаком .

Fig. 1

(1) Полки, переста-

вляемые

(2) Контейнер для яиц (10) Емкости для овощей,

(3) Полка для масла (11) Табличка
(4) Полки на двери, пере-

ставляемые

(5) Включатель/выключа-

тель и регулятор
температуры и внут­реннего освещения

(6) Сток для конденсата (14) Установочные ножки

(7) Решетка для бутылок (15) Ванночка для кубиков

(8) Самая холодная зона

холодильного отде­ления для восприим­чивых к воздействию
тепла и скоропортя­щихся продуктов

(9) Держатель для бутылок

(12) Информационная

(13) Высокие выдвижные

1.2 Область применения устройства

и консервов, переме­щаемый

салата, фруктов

система

ящики морозильника

передние, задние
ролики для переме­щения

льда

1 Основные отличительные особенности устройства

1.1 Обзор устройства и оборудо­вания

Указание

Рассортировать продукты, как показано на рисунке.

u

Так устройство работает с экономией энергии.
Места для хранения, выдвижные ящики или корзины в

u

состоянии поставки расположены для оптимального
энергосбережения.

2

Прибор предназначен исключительно для
охлаждения пищевых продуктов в домашних
условиях или условиях приближенным к
домашним. Сюда относится, например,
использование

-

на домашних кухнях, в столовых,

-

в частных пансионатах, отелях, мотелях и
других местах проживания,

-

при обеспечении готовым питанием и
аналогичных услугах оптовой торговли

Прибор можно использовать только в
домашних и схожих условиях. Все другие
способы применения являются недопусти-

Основные отличительные особенности устройства

мыми. Устройство не предназначено для
хранения и охлаждения медикаментов,
плазмы крови, лабораторных препаратов
или похожих веществ, лежащих в основе
директивы медицинской продукции
2007/47/EG. Неправильное использование
устройства может привести к поврежде­ниям хранящихся изделий или к их порче.
Устройство не подходит для эксплуатации
во взрывоопасной области.

Устройство предназначено для эксплуа­тации в ограниченном диапазоне темпера­туры окружающей среды в зависимости от
климатического класса. Климатический
класс, соответствующий Вашему устрой­ству, указан на заводской табличке.

Указание

Выдерживайте указанную температуру

u

окружающего воздуха, иначе мощность
охлаждения снижается.

Климатиче­ский класс

SN 10 °C до 32 °C

N 16 °C до 32 °C

ST 16 °C до 38 °C

T 16 °C до 43 °C

для температуры окружающего
воздуха

1.3 Декларация соответствия

Контур хладагента проверен на герметичность. Устрой­ство отвечает соответствующим предписаниям по технике
безопасности, а также директивам ЕС 2006/95/EС,
2004/108/EС, 2009/125/EС и 2010/30/EС.

Указание для проверяющих органов:

Проверки следует проводить согласно действующим
нормам и директивам.
Подготовка и проверка устройств должна выполняться
с учетом схем загрузки от производителя и указа-

ниям, содержащимся в руководстве по эксплуа­тации.

1.4 Габариты для установки

Fig. 2

Модель h

CUP(sl) 2221 1360

CUP(sl) 2721 1600

CUP(sl) 3021 1800

1.6 Экономия электроэнергии

Всегда следите за хорошим притоком и оттоком

-

воздуха. Не закрывайте вентиляционные отверстия/
решетки.
Избегайте устанавливать устройство в зоне прямых

-

солнечных лучей, рядом с плитой, системой отопления
и другими аналогичными приборами.
Потребление электроэнергии зависит от условий в

-

меcте установки, например, температуры окружающей
среды (см. 1.2) .
Открывайте устройство на предельно короткое время.

-

Чем ниже заданная температура, тем больше потре-

-

бление электроэнергии.
Сортируйте продукты при размещении (см. Основные

-

отличительные особенности устройства).
Храните все продукты хорошо запакованными и закры-

-

тыми. Это поможет избежать образования инея.
Вынимайте продукты на как можно менее продолжи-

-

тельный срок, чтобы они не сильно нагрелись.
Закладка теплых блюд: сначала дайте им остыть до

-

комнатной температуры.
Продукты глубокой заморозки для оттаивания оставьте

-

в холодильной камере.
Если в устройстве образовался толстый слой инея:

-

разморозьте устройство.
Осевшая пыль повышает расход элек­троэнергии:

Холодильную установку с теплооб-

-

менником – металлическая решетка

на задней стенке устройства – один

раз в год следует очищать от пыли.

*

3

Общие указания по технике безопасности

•

2 Общие указания по технике безопасности

Опасности для пользователя:

-

Дети от 8 лет и старше, а также лица с
ограниченными физическими, сенсор­ными или умственными способностями, а
также люди, не имеющие достаточного
опыта или знаний могут использовать
прибор только в том случае, если они
находятся под присмотром или прошли
инструктаж по безопасному использо­ванию устройства и понимают возможные
опасности. Детям запрещается играть с
устройством. Детям запрещается выпол­нять очистку и техническое обслужи­вание, если они находятся без присмотра.

-

При отключении от сети всегда беритесь
за вилку. Не тяните за кабель.

-

В случае неисправности извлеките вилку
из розетки или выключите предохрани­тель.

-

Не допускайте повреждения сетевого
кабеля. Не используйте устройство с
поврежденным сетевым кабелем.

-

Ремонт и вмешательство в устройство и
замену сетевого кабеля разрешается
выполнять только работнику сервисной
службы или другому специалисту,
прошедшему соответствующее обучение.

-

Устанавливайте, подключайте и утилизи­руйте устройство только в соответствии
указаниями руководства по эксплуатации.

-

Тщательно сохраняйте данное руковод­ство и при необходимости передайте его
следующему владельцу.

-

Специальные лампы (лампы накаливания,
светодиоды, флуоресцентные лампы) в
устройстве служат для освещения его
внутреннего пространства и не подходят
для освещения помещения.

Опасность пожара

-

Содержащийся в устройстве хладагент R
600a неопасен для окружающей среды, но
является горючим материалом. Выте­кающий хладагент может загореться.

•

Не повреждайте трубопроводы контура
хладагента.

•

Не пользуйтесь внутри устройства
открытым огнем или источником искр.

•

Внутри устройства не пользуйтесь элек­трическими приборами (например,
устройства для очистки паром, нагрева­тельные приборы, устройства для приго­товления мороженого и т.д.).

В случае утечки хладагента: удалите с
места утечки источники открытого огня
или искр. Хорошо проветрите поме­щение. Обратитесь в службу
поддержки.

-

Не храните в устройстве взрывоопасные
вещества или аэрозольные баллончики с
горючими газообразующими средствами,
такими как, например, пропан, бутан,
пентан и т.д. Соответствующие аэро­зольные баллончики можно распознать по
надпечатке со сведениями о содержимом
или по значку пламени. Случайно выде­лившиеся газы могут воспламениться при
контакте с электрическими узлами.

-

Не ставить вблизи устройства горячие
свечи, лампы и другие предметы с
открытым пламенем, чтобы не вызвать
пожар.

-

Алкогольные напитки и другие емкости,
содержащие спирт, храните только
плотно закрытыми. Случайно вылившийся
спирт может воспламениться при
контакте с электрическими узлами.

Опасность падения и опрокидывания:

-

Не используйте основание устройства,
выдвижные ящики, двери и т.п. в качестве
подножки или опоры. Это особенно
касается детей.

Опасность пищевого отравления:

-

Не употребляйте продукты с превы­шенным сроком хранения.

Опасность обморожения, онемения и
появления болезненных ощущений:

-

Избегайте продолжительного контакта
кожи с холодными поверхностями или
охлажденными / замороженными продук­тами или примите меры защиты,
например, наденьте перчатки. Не потре­бляйте пищевой лед, особенно
замерзшую воду или кубики льда, сразу
после их извлечения и слишком холод­ными.

Опасность получения травм и повре­ждений:

-

Горячий пар может нанести вред
здоровью. Для оттаивания запрещено
использовать электроприборы с нагрева­тельными элементами или подачей пара,
открытое пламя или аэрозоли для стиму­лирования оттаивания.

-

Не удалять лет с помощью острых пред­метов.

4

Органы управления и индикации

Соблюдайте специальные указания,
помещенные в других главах:

ОПАС­НОСТЬ

ПРЕД­УПРЕ­ЖДЕНИЕ

ОСТО­РОЖНО

ВНИМАНИЕобозначает опасную ситуацию,

Указание обозначает полезные указания и

обозначает непосредственную
опасную ситуацию, которая, если
не будет устранена, приведет к
смерти или тяжелым травмам.

обозначает опасную ситуацию,
которая, если не будет устра­нена, может привести к смерти
или тяжелой травме.

обозначает опасную ситуацию,
которая, если не будет устра­нена, может привести к травмам
легкой или средней тяжести.

которая, если не будет устра­нена, может привести к повре­ждению имущества.

советы.

3 Органы управления и инди­кации

4.2 Установка устройства

Опасность возгорания из-за влажности!
Если токоведущие узлы или сетевой кабель становятся
влажными, то это может привести к короткому замы­канию.

u

Опасность возгорания вследствие короткого замыкания!
Если сетевой кабель/вилка устройства или другого
устройства соприкасаются с обратной стороной устрой­ства, то вибрации устройства могут привести к повре­ждению сетевого кабеля/вилки, что может вызвать
короткое замыкание.

u

u

ПРЕДУПРЕЖДЕНИЕ

Устройство предназначено для использования в

закрытых помещениях. Запрещается использовать

устройство на открытом воздухе или во влажных поме-

щениях и в зоне разбрызгивания воды.

ПРЕДУПРЕЖДЕНИЕ

Устанавливайте устройство таким образом, чтобы оно

не соприкасалось с вилками или сетевыми кабелями.

Не подключайте к розеткам в области обратной

стороны устройства ни само устройство, ни другие

устройства.

3.1 Элементы управления и контроля

Fig. 3

(1) Регулятор темпера-

туры

(2) Переключатель Cool-

Plus.

4 Ввод в работу

4.1 Транспортировка устройства

ОСТОРОЖНО

Опасность травмы и повреждений в результате ненадле­жащей транспортировки!

Перевозите устройство в упаковке.

u

Перевозите устройство в стоячем положении.

u

Не транспортируйте устройство в одиночку.

u

Опасность возгорания хладагента!
Содержащийся в устройстве хладагент R 600a неопасен
для окружающей среды, но является горючим мате­риалом. Вытекающий хладагент может загореться.

u

Опасность пожара и повреждения!

u

Опасность пожара и повреждения из-за заблокированных
вентиляционных отверстий!

u

ВНИМАНИЕ

Опасность повреждения под действием конденсата!

u

q

q

q

q

q

q

ПРЕДУПРЕЖДЕНИЕ

Не повреждайте трубопроводы контура хладагента.

ПРЕДУПРЕЖДЕНИЕ

Не ставьте на устройство приборы, выделяющие тепло,

например, микроволновую печь, тостер и т.д.!

ПРЕДУПРЕЖДЕНИЕ

Держите вентиляционные отверстия всегда свобод-

ными. Всегда следите за хорошим притоком и оттоком

воздуха!

Не разрешается устанавливать данное устройство

непосредственно рядом с другими холодильниками или

морозильниками.

При повреждении устройства немедленно - до подклю-

чения - обратитесь к поставщику.

Пол на месте установки должен быть горизонтальным и

ровным.

Избегайте установки устройства в зоне попадания

прямых солнечных лучей, рядом с плитой, системой

отопления и другими аналогичными приборами.

Устройство всегда следует устанавливать задней

стенкой к стене.

Устройство можно передвигать только в разгруженном

состоянии.

Не устанавливайте устройство без помощника.

5

Ввод в работу

Помещение для установки устройства согласно стан-

q

дарту EN 378 должно на каждые 8 г хладагента R 600a
иметь объем 1 м3. Если помещение для установки
устройства слишком мало, то в случае протечки в
контуре хладагента может образоваться легковоспла­меняющаяся газовоздушная смесь. Данные о количе­стве хладагента имеются на заводской табличке внутри
устройства.

Снимите соединительный кабель с задней стороны

u

устройства. При этом необходимо удалить держатель
кабеля, иначе возникнет вибрационный шум!

ВНИМАНИЕ
Дверцы из высококачественной стали имеют

специальное покрытие, их нельзя обрабатывать сред­ством для ухода, входящим в комплект поставки.

В противном случае покрытие будет поцарапано.

Протирайте покрытие поверхностей дверцы только

u

мягкой, чистой тряпкой.
Равномерно наносите средство по уходу за

u

специальной сталью только на боковые стенки из
высококачественной стали в направлении шлифовки.

Это облегчает последующую очистку.
Лакированные боковые стенки и лакированные

u

поверхности дверцы протирайте только мягкой,
чистой тряпкой.

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

снимите защитную пленку со всех декоративных

u

планок.
Удалите все детали, защищавшие устройство при пере-

u

возке.
Упаковку утилизируйте надлежащим образом (см. 4.5) .

u

С помощью любого вильча-

u

того ключа выведите
устройство в устойчивое
положение посредством
регулируемых опор (A) и
выровняйте его, используя
уровень.

Указание

Очистите устройство (см. 6.2) .

u

Если устройство установлено в очень влажном поме­щении, то на внешней его стороне может образоваться
конденсат.

Всегда следите за хорошим притоком и оттоком

u

воздуха на месте установки.

Fig. 4

Действуйте с учетом последовательности позиций.

u

4.3 Перевешивание дверцы

При необходимости можно закрепить дверцу с другой
стороны.

Убедитесь, что подготовлен следующий инструмент:

Torx® 25

q

Torx® 20

q

Torx® 15

q

Отвертка

q

Прилагаемый вильчатый ключ

q

При необходимости привлеките второго человека для

q

выполнения монтажа

6

Обслуживание

4.4 Установка в кухонную стенку

4.5 Упаковку утилизируйте надле­жащим образом

Опасность удушения упаковочным материалом и пленкой!

u

Упаковка изготовлена из материалов, пригодных
для вторичного использования:

-

-

-

-

-

u

ПРЕДУПРЕЖДЕНИЕ

Не разрешайте детям играть с упаковочным мате-

риалом.

Гофрированный картон / картон

Детали из вспененного полистирола

Пленки и мешки из полиэтилена

Обвязочные ленты из полипропилена

сбитая гвоздями деревянная рама со вставкой

из полиэтилена*

Упаковочный материал отнесите в официальное место

сбора вторсырья.

4.6 Подключение устройства

ВНИМАНИЕ

Опасность повреждения электронного оборудования!

Не используйте автономные инверторы (преобразова-

u

тели постоянного тока в переменный или трехфазный

ток), либо энергосберегающие разъемы.

Fig. 5

(1) Дополнительный

шкафчик

(2) Устройство (4) Стенка

Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство
высоте с кухонной стенкой, можно установить над устрой­ством соответствующий дополнительный шкафчик

Fig. 5 (1)

При комбинировании с обычными кухонными шкафами
(глубина макс. 580 мм) устройство можно установить
непосредственно рядом с кухонным шкафом
Дверь устройства выступает по сторонам на 34 мм и по
центру устройства на 50 мм относительно передней
стенки кухонного шкафа. Поэтому ее можно свободно
открывать и закрывать.

Важно для вентиляции:

-

-

-

Если устройство установлено на шарнирах у стены

Fig. 5 (4)

должно быть не менее 40 мм. Настолько выступает ручка
при открытой дверце.

.

На задней стенке шкафчика должен быть вентиля­ционный канал глубиной не менее 50 мм по всей
ширине этого шкафчика.
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см2.
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.

, то расстояние между устройством и стеной

(3) Кухонный шкаф

Fig. 5 (2)

Fig. 5 (3)

по

Опасность пожара и перегрева!

u

Вид тока (переменный ток) и напряжение на месте уста­новки должны соответствовать данным, приведенным на
заводской табличке (см. Основные отличительные
особенности устройства).

Розетка должна быть надлежащим образом заземлена и
снабжена электрическим предохранителем. Ток срабаты­вания предохранителя должен находиться в диапазоне от
10 A до 16 A.

.

К розетке должен быть обеспечен легкий доступ, чтобы в
случае аварии устройство можно было легко отключить от
сети. Она должна находиться за областью обратной
стороны устройства.

u
u

ПРЕДУПРЕЖДЕНИЕ

Не используйте удлинители или распределители.

Проверьте электрическое подключение.

Вставьте вилку сетевого кабеля.

4.7 Включение устройства

Включите устройство приблизительно за 2 часа перед
первой загрузкой продуктов для замораживания.

Поверните регулятор температуры

u

положения 0 в положение 3.

Загорится внутреннее освещение.

w

Fig. 3 (1)

вправо с

5 Обслуживание

5.1 Холодильное отделение

Благодаря естественной циркуляции воздуха в холо­дильном отделении устанавливаются зоны с различной
температурой. Холоднее всего непосредственно над
выдвижными ящиками для овощей и на задней стенке. В

7

Обслуживание

верхней передней зоне и на двери температура наиболее
высокая.

5.1.1 Охлаждение продуктов

Скоропортящиеся продукты, например, готовые блюда,

u

мясные и колбасные изделия храните в зоне с самой
низкой температурой. В верхней зоне и на двери поме­стите масло и консервы. (см. Основные отличительные
особенности устройства)
Для упаковки используйте контейнеры для многократ-

u

ного применения из пластмассы, металла, алюминия,
стекла или мешочки для хранения продуктов.
Продукты, которые легко распространяют и впитывают

u

запах и вкус, а также жидкости всегда храните в
закрытых емкостях или под крышкой.
Продукты, выделяющие много этилена и легко впиты-

u

вающие его, такие как овощи и салат, всегда отделяйте
друг от друга или упаковывайте, чтобы не сокращать
срок хранения; например, помидоры не храните вместе
с киви или капустой.
Размещайте продукты не слишком плотно, чтобы

u

воздух мог хорошо циркулировать.
Предохранение бутылок от опрокидывания: сдвиньте

u

держатель для бутылок.

5.1.2 Регулирование температуры

Температура регулируется между отметками 1 (макси­мальная температура, минимальная мощность охла­ждения) и 7 (минимальная температура, максимальная
мощность охлаждения).

Рекомендуется установить регулятор в среднее поло­жение, при котором средняя температура холодильной
камеры составит около5 °C.

Если на хранение заложены свежезамороженные
продукты и должна быть обеспечена достаточно низкая
температура, то рекомендуется переставить регулятор
температуры с позиции "4" в позицию "7". При установке
"7" возможно достичь в самых холодных зонах холо­дильной камеры температуры ниже 0 °C.

В морозильной камере при этом устанавливается средняя
температура около –18 °C.

Повернуть регулятор температуры

u

Температура зависит от следующих факторов:

- частота открывания дверцы

- окружающая температура на месте установки

- вид, температура и количество замораживаемых
продуктов
При необходимости подстройте температуру с

u

помощью регулятора.

Fig. 3 (1)

.

5.1.3 Функция CoolPlus

При температуре камеры ниже или равной 18 °C:
нажмите переключатель Cool-Plus

u

Морозильная камера охлаждается до температуры

w

глубокой заморозки.
Если температура в помещении снова равна или выше
18 °C:
вручную деактивируйте выключатель Cool-Plus

u

Fig. 3 (2)

.

Fig. 3 (2)

.

5.1.4 Съемные полки

Перемещение съемных полок

Съемные полки защищены от случайного вытаскивания с
помощью стопоров.

Приподнимите съемную

u

полку и извлеките движе­нием на себя.
Съемную полку с задним

u

упором вставляйте упором
вверх.
Продукты не примерзают

w

к задней стенке.

Вставьте полку для хранения бутылок в любое поло-

u

жение, но не в самое нижнее.

Разборка съемных полок

Съемные полки можно

u

разобрать, чтобы выпол­нить очистку.

5.1.5 Используйте разделяемую полку

ОСТОРОЖНО

Опасность порезов!
Съёмная полка может разбиться. Можно порезаться
осколками.

Снимайте только пустые полки.

u

Fig. 6

Стеклянная полка с опорной кромкой (2) должна быть

u

расположена сзади.
Стеклянная панель (1) с вытяжными стопорами должна

u

лежать спереди, при этом стопоры (3) должны быть
направлены вниз.

5.1.6 Дверные полки

Извлеките нижнюю полку

Полки на двери извлекайте, как

u

показано на рис.

Указание

При нормальной комнатной температуре, свыше 18 °C,

u

включение не требуется, переключатель Cool-Plus
должен быть выключен.

8

Обслуживание

Разборка дверных полок

Дверные полки можно разобрать, чтобы выполнить

u

очистку.

5.1.7 Извлечение держателя для бутылок

Держатель для бутылок извле-

u

кайте, как показано на рис.

5.2 Морозильное отделение

В морозильном отделении можно хранить уже заморо­женные продукты, готовить кубики льда и замораживать
свежие продукты.

5.2.1 Замораживание продуктов

Можно в течение 24 часов заморозить столько кило­граммов свежих продуктов, сколько указано на заводской
табличке (см. Основные отличительные особенности
устройства) у значка "Производительность по заморажи­ванию ... кг/24 ч".

Каждый выдвижной ящик должен содержать не более
25 кг продуктов, а каждая из пластин — не более 35 кг.

ОСТОРОЖНО

Опасность травмы осколками стекла!
Бутылки и банки с напитками при замораживании могут
взорваться. Это в особенности относится к газированным
напиткам.

Не замораживайте бутылки и банки с напитками!

u

За 24 часа до замораживания переведите регулятор

u

температуры в положение от средней до низкой темпе­ратуры.
Включение Cool-Plus: нажмите кнопку Cool-Plus

u

Fig. 3 (2)

Температура морозильника начнет опускаться, устрой-

w

ство будет работать с максимальной охлаждающей
мощностью.

Для того, чтобы продукты быстро промерзали полностью,
не кладите в каждый пакет больше следующего количе­ства:

- фрукты, овощи до 1 кг

- мясо до 2,5 кг
Упакуйте разделенные на порции продукты в пакеты

u

для замораживания, контейнеры для многократного
использования из пластмассы, металла или алюминия.
Свободно уложить продукты на основание камеры так,

u

чтобы они не соприкасались с уже заложенными замо­роженными продуктами; таким образом предотвра­щается размораживание.
Через 24 часа после закладки продуктов снова устано-

u

вите регулятор температуры в первоначальное поло­жение.

.

Если температура в помещении выше 18 °C:
Выключение Cool-Plus: нажмите кнопку Cool-Plus

u

Fig. 3 (2)

.

5.2.2 Размораживание продуктов

- в холодильном отделении

- при комнатной температуре

- в микроволновой печи

- в духовке/в аэрогриле
Вынимайте из холодильника только такое количество

u

продуктов, которое требуется. Размороженные
продукты подлежат немедленной переработке.
Размороженные продукты замораживайте снова

u

только в исключительных случаях.

5.2.3 Выдвижные ящики

Чтобы хранить замороженные продукты непосред-

u

ственно на съемных полках: выдвижной ящик потяните
на себя и извлеките.

5.2.4 Съёмные полки

Извлечение съёмных полок: припод-

u

нимите спереди и извлеките.
Установка съёмных полок на место:

u

просто вдвиньте до упора.

5.2.5 VarioSpace

В дополнение к выдвижным
ящиками можно извлечь
также и съемные полки. Т.о.
будет место для заморажи­вания крупных продуктов.
Благодаря этому можно замо­раживать птицу, мясо,
большие части туш и высокие
хлебобулочные изделия, а
затем использовать их
целиком.

Каждый выдвижной ящик

u

должен содержать не
более 25 кг продуктов, а
каждая из пластин — не
более 35 кг.

5.2.6 Информационная табличка

Fig. 7

(1) Готовые блюда, моро-

женое

(2) Свинина, рыба (5) Дичь, грибы
(3) Фрукты, овощи (6) Птица, говядина / теля-

(4) Колбаса, хлеб

тина

9

Уход

Числа обозначают срок хранения в месяцах для многих
видов замороженных продуктов. Указанные сроки
хранения являются ориентировочными.

6 Уход

6.1 ручное размораживание

Размораживание холодильного отделения происходит
автоматически. Талая вода испаряется благодаря теплу
компрессора. Наличие капель воды на задней стенке
функционально обосновано и полностью нормально.

Регулярно прочищайте отверстие для стока, чтобы

u

талая вода могла вытечь (см. 6.2) .

После длительной эксплуатации в морозильном отде-
лении образуется слой инея или льда.

Слой инея или льда образуется быстрее, если устройство
часто открывают или в него закладывают теплые
продукты. Однако толстый слой льда увеличивает расход
электроэнергии. Поэтому регулярно размораживайте
устройство.

Опасность травмы и повреждения горячим паром!

u

u

u
u

u

u

-или-

u

w
w
u

u
u

u

6.2 Чистка устройства

Опасность травмы и повреждения горячим паром!
Горячий пар может повредить поверхности и вызывать
ожоги.

u

ОСТОРОЖНО

Для размораживания не используйте электрические
нагревательные или приборы для очистки паром,
открытое пламя или спреи для оттаивания.
Не удаляйте лед острыми предметами.

Выключите устройство.
Извлеките вилку сетевого кабеля или выключите пред­охранитель.
Замороженные продукты, которые, возможно, нахо­дятся в выдвижном ящике, заверните в газетную или
оберточную бумагу и поместите в холодное место.
Поставьте на среднюю полку
кастрюлю с горячей, но не
кипящей водой.

Оба нижних выдвижных ящика
заполните до половины теплой на
ощупь водой, и поставьте ящики в
устройство.

Размораживание ускоряется.
Талая вода собирается в выдвижных ящиках.
В процессе размораживания держите дверцу устрой­ства открытой.
Удаляйте отделившиеся кусочки льда.
Остаток талой воды удаляйте губкой или тряпкой, при
необходимости несколько раз.
Вычистите устройство (см. 6.2) .

ОСТОРОЖНО

Не используйте устройства очистки горячим паром!

ВНИМАНИЕ

Неправильная чистка ведёт к повреждению устройства!

Используйте только неконцентрированные чистящие

u

средства.
Запрещается использовать губки с трущим или цара-

u

пающим покрытием, а также стальную вату.
Не используйте едкие, порошковые чистящие средства,

u

а также чистящие средства, содержащие песок, хлор,
химикаты или кислоту.
Не используйте химические растворители.

u

Не допускайте повреждения заводской табличке на

u

внутренней стороне устройства или её удаления. Она
имеет значение для сервисной службы.
Не допускайте обрыва кабеля или других узлов, их

u

изгибания или повреждения.
Не допускайте попадания используемой для чистки

u

воды в желоба для стока, на вентиляционные решетки
и электрические узлы.
Используйте мягкую ткань и универсальное чистящее

u

средство с нейтральным значением рН.
Внутри устройства используйте только чистящие сред-

u

ства и средства ухода, безопасные для продуктов.

Разгрузите устройство.

u

Извлеките сетевую вилку.

u

Регулярно очищайте вентиляционную решетку.

u

Осевшая пыль повышает расход электроэнергии.

w

Пластмассовые наружные и внутренние поверх-

u

ности очищайте вручную чуть теплой водой с
небольшим количеством моющего средства.

ВНИМАНИЕ
Дверцы из высококачественной стали имеют

специальное покрытие, их нельзя обрабатывать сред­ством для ухода, входящим в комплект поставки.

В противном случае покрытие будет поцарапано.

Протирайте покрытие поверхностей дверцы только

u

мягкой, чистой тряпкой. При сильном загрязнении
используйте небольшое количество воды или нейтраль­ного чистящего средства. Опционально также можно
использовать микрофибровую салфетку.
Боковые стенки из высококачественной стали при

u

загрязнении можно очищать обычным средством для
очистки специальной стали. Затем средство по уходу за
изделиями из высококачественной стали из комплекта
поставки равномерно нанесите в направлении
шлифовки.
Лакированные боковые стенки и лакированные

u

поверхности дверцы протирайте только мягкой,
чистой тряпкой. При сильном загрязнении используйте
небольшое количество воды или нейтрального чистя­щего средства. Опционально также можно использо­вать микрофибровую салфетку.

Очистка отверстия для стока

u

талой воды: Удалите отло­жения, используя тонкие вспо­могательные средства,
например, ватные палочки.

Большинство деталей оборудования можно разо-

u

брать для очистки: см. соответствующую главу.
Детали оборудования очистите вручную чуть теплой

u

водой с небольшим количеством моющего средства.

После чистки:

Протрите насухо устройство и детали оборудования.

u

Снова подсоедините устройство к сети и включите.

u

Если температура достаточно низкая:
снова заложите продукты.

u

10

6.3 Замена внутреннего освещения

В устройствах серийного образца используется свето­диодная лампа для освещения внутренней части.

При использовании лампы накаливания:

Выбрать лампу накаливания макс. на 15 Вт с патроном

q

типа E14.
Вид тока (переменный ток) и напряжение на месте

q

установки должны соответствовать данным, приве­денным на заводской табличке (см. Основные отличи­тельные особенности устройства).

При использовании светодиодной лампы:

Можно использовать только оригинальную свето-

q

диодную лампу от производителя. Лампу можно приоб­рести через отдел обслуживания или у дилера (см. 6.4) .

Светодиодная лампа: опасность для здоровья!
Интенсивность света светодиодной подсветки соответ­ствует классу лазера 1/1M.
После удаления крышки:

u

Светодиодная лампа: опасность пожара!
При использовании других светодиодных ламп существует
опасность перегрева или пожара.

u

Если лампа неисправна, следует заменить ее
следующим образом:

u
u

u
u

u
u

ПРЕДУПРЕЖДЕНИЕ

Не смотрите на лампу с близкого расстояния через
оптические линзы. Это может привести к нарушению
зрения.

ПРЕДУПРЕЖДЕНИЕ

Используйте оригинальную светодиодную лампу от
производителя.

Выключить устройство.
Извлечь вилку сетевого кабеля
или выключить предохранитель.*
Взяться за крышку лампочки.
Крышку лампочки разжать внутри
в передней части как показано на
изображении в стороны и сдви­нуть в сторону.
Заменить лампу.
Надвинуть крышку лампы обратно
и зафиксировать.

6.4 Сервисная служба

Сначала проверьте, не можете ли Вы сами устранить
неисправность на основании информации (см. Неисправ­ности). Если нет, то обратитесь в сервисную службу.
Адрес имеется в прилагаемом указателе сервисных
служб.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы из-за неквалифицированно выполнен­ного ремонта!

Ремонт и вмешательство в устройство и работы на

u

сетевом кабеле, не указанные однозначно (см. Уход),
разрешается выполнять только специалисту сервисной
службы.

Неисправности

Наименование

u

устройства

Fig. 8 (1)

сервисный №

Fig. 8 (2)

серийный №

Fig. 8 (3)

заводской
таблички. Завод­ская табличка нахо­дится внутри
устройства слева.

Обратитесь в сервисную службу и сообщите вид неис-

u

правности, наименование устройства
сервисный №
Это позволит выполнить быстрое и целенаправленное

w

обслуживание.
До прибытия специалиста сервисной службы держите

u

устройство закрытым.
Продукты дольше останутся холодными.

w

Извлеките сетевую вилку (не тяните при этом за соеди-

u

нительный кабель) или выключите предохранитель.

считайте с

,

и

Fig. 8 (2)

и серийный №

Fig. 8 (1)

Fig. 8 (3)

Fig. 8

.

7 Неисправности

Данное устройство сконструировано и изготовлено так,
чтобы обеспечить безопасность функционирования и
длительный срок службы. Если, всё же, при эксплуатации
возникла неисправность, то проверьте, не вызвана ли она
ошибкой эксплуатации. В этом случае возникшие расходы
должны быть отнесены на счет пользователя даже в
период гарантийного обслуживания. Следующие непо­ладки пользователь может устранить самостоятельно:

Устройство не работает.

Устройство не включено.

→

Включить устройство.

u

Сетевая вилка неправильно вставлена в розетку.

→

Проверьте сетевую вилку.

u

Предохранитель розетки не в порядке.

→

Проверьте предохранитель.

u

Увеличилась продолжительность работы компрес­сора.

При небольшой потребности в холоде компрессор

→

переключается на пониженные обороты. Хотя из-за
этого возрастает продолжительность работы, в резуль­тате энергия сберегается.
Для энергосберегающих моделей это нормальное

u

явление.

Светодиод сзади внизу на приборе (возле компрес­сора) регулярно мигает каждые 15 секунд*.

Инвертер оборудован светодиодной диагностикой

→

неисправностей.
Такое мигание является нормальным явлением.

u

Слишком громкий шум.

Различные уровни скорости вращения компрессоров с

→

регулированием скорости вращения* могут приводить
к возникновению различных шумов.
Такой шум является нормальным явлением.

u

бульканье и плеск

Этот шум вызывает хладагент, текущий в холодильном

→

контуре.
Этот шум является нормальным.

u

легкий щелчок

Этот шум возникает всегда, когда холодильный

→

агрегат (мотор) автоматически включается или выклю­чается.
Такой шум является нормальным явлением.

u

,

11

Вывод из работы

Гудение. На короткое время оно становится громче,
когда холодильный агрегат (двигатель) включается.

При только что заложенных продуктах или если дверь

→

долго была открыта, мощность охлаждения автомати­чески возрастает.
Такой шум является нормальным явлением.

u

Окружающая температура слишком высокая.

→

Решение: (см. 1.2)

u

Вибрационные шумы

Устройство стоит на полу в неустойчивом положении.

→

Из-за этого предметы или близстоящая мебель вибри­руют при работе холодильного агрегата.

Выровняйте устройство с помощью ножек.

u

Бутылки и емкости соприкасаются.

u

Наружные поверхности устройства теплые.

Тепло контура охлаждения используется для предот-

→

вращения конденсации воды.
Это нормальное явление.

u

Температура недостаточно низкая.

Дверь устройства неплотно закрыта.

→

Закройте дверь устройства.

u

Недостаточная вентиляция.

→

Очистите вентиляционные решетки.

u

Окружающая температура слишком высокая.

→

Решение: (см. 1.2) .

u

Устройство открывали слишком часто или надолго.

→

Подождите, возможно, необходимая температура

u

восстановится сама собой. Если это не происходит,
обратитесь в сервисную службу. (см. Уход).
Устройство установлено вблизи источника тепла

→

(плита, система отопления и т. д.).
Изменить место установки устройства или источника

u

тепла.

Внутреннее освещение не работает.

Устройство не включено.

→

Включить устройство.

u

Лампочка (поставляется со светодиодной лампой)

→

перегорела.

боковой стенки холодильной камеры в некоторых
местах будет слегка теплым.

Это необходимо для правильной работы устройства.

→

Это нормальное явление.

u

8 Вывод из работы

8.1 Выключите устройство

Повернитерегулятор температуры

u

жение «0».

Fig. 3 (1)

в поло-

8.2 Отключение

Разгрузите устройство.

u

Извлеките сетевую вилку.

u

Вычистите устройство (см. 6.2) .

u

Оставьте дверь устройства открытой, тогда не будут

u

возникать неприятные запахи.

9 Утилизация устройства

Оно содержит материалы, представляющие
ценность, и поэтому должно быть доставлено
на пункт сбора, отличный от пункта сбора
обычных бытовых отходов. Утилизация старого
оборудования должна быть выполнена надле­жащим образом в соответствии с действую­щими на месте использования предписаниями.

При вывозе устройства, отслужившего свой срок, не
повредите контур хладагента, т.к. в результате этого
хладагент (тип указан на заводской табличке) и масло
могут неконтролируемо выйти наружу.

Приведите устройство в состояние, непригодное для

u

употребления.
Извлеките сетевую вилку.

u

Отрежьте соединительный кабель.

u

ПРЕДУПРЕЖДЕНИЕ

Светодиодная лампа: опасность для здоровья!
Интенсивность света светодиодной подсветки соответ­ствует классу лазера 1/1M.
После удаления крышки:

Не смотрите на лампу с близкого расстояния через

u

оптические линзы. Это может привести к нарушению
зрения.

Заменить лампочку. (см. Уход)

u

При температуре окружающей среды ниже 18 °C
устройство на правой внутренней поверхности

10 Информация об изготови­теле / Гарантийное свидетель­ство

Liebherr-Hausgeraete Marica EOOD

BG 4202 Радиново, обл. Пловдив

Болгария

12

Информация об изготовителе / Гарантийное свидетельство

13

Информация об изготовителе / Гарантийное свидетельство

14
